GRACIAS POR COMPRAR UN PRODUCTO.
ES

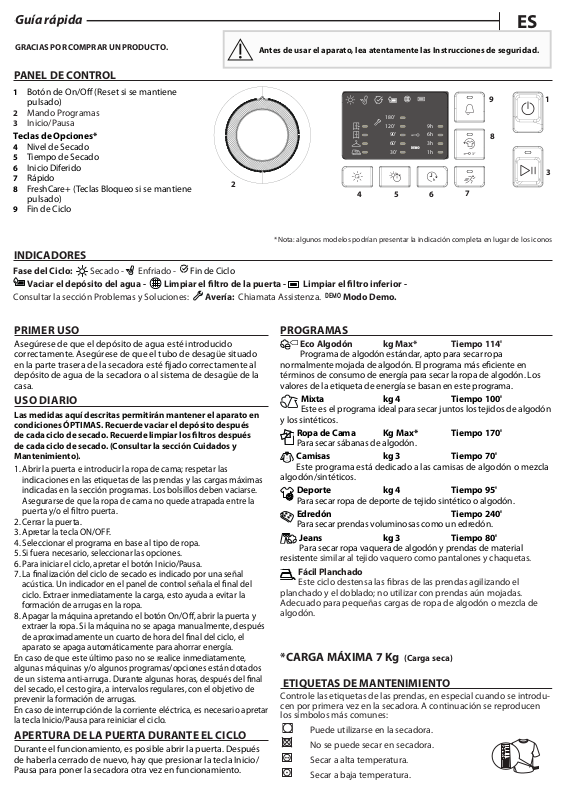

Guía rápida
DEMO
7
4 56
Antes de usar el aparato, lea atentamente las Instrucciones de seguridad.
PANEL DE CONTROL
1 Botón de On/O (Reset si se mantiene
pulsado)
2 Mando Programas
3 Inicio/Pausa
Teclas de Opciones*
4 Nivel de Secado
5 Tiempo de Secado
6 Inicio Diferido
7 Rápido
8 FreshCare+ (Teclas Bloqueo si se mantiene
2
pulsado)
9 Fin de Ciclo
*Nota: algunos modelos podrían presentar la indicación completa en lugar de los iconos
INDICADORES
Fase del Ciclo: Secado - Enfriado - Fin de Ciclo
Vaciar el depósito del agua - Limpiar el ltro de la puerta - Limpiar el ltro inferior -
Consultar la sección Problemas y Soluciones:
Avería: Chiamata Assistenza.
Modo Demo.
180’
120’
9
9h
90’
60’
30’
6h
3h
1h
h
8
3“
1
3
PRIMER USO
Asegúrese de que el depósito de agua esté introducido
correctamente. Asegúrese de que el tubo de desagüe situado
en la parte trasera de la secadora esté jado correctamente al
depósito de agua de la secadora o al sistema de desagüe de la
casa.
USO DIARIO
Las medidas aquí descritas permitirán mantener el aparato en
condiciones ÓPTIMAS. Recuerde vaciar el depósito después
de cada ciclo de secado. Recuerde limpiar los ltros después
de cada ciclo de secado. (Consultar la sección Cuidados y
Mantenimiento).
1. Abrir la puerta e introducir la ropa de cama; respetar las
indicaciones en las etiquetas de las prendas y las cargas máximas
indicadas en la sección programas. Los bolsillos deben vaciarse.
Asegurarse de que la ropa de cama no quede atrapada entre la
puerta y/o el ltro puerta.
2. Cerrar la puerta.
3. Apretar la tecla ON/OFF.
4. Seleccionar el programa en base al tipo de ropa.
5. Si fuera necesario, seleccionar las opciones.
6. Para iniciar el ciclo, apretar el botón Inicio/Pausa.
7. La nalización del ciclo de secado es indicado por una señal
acústica. Un indicador en el panel de control señala el nal del
ciclo. Extraer inmediatamente la carga, esto ayuda a evitar la
formación de arrugas en la ropa.
8. Apagar la máquina apretando el botón On/O, abrir la puerta y
extraer la ropa. Si la máquina no se apaga manualmente, después
de aproximadamente un cuarto de hora del nal del ciclo, el
aparato se apaga automáticamente para ahorrar energía.
En caso de que este último paso no se realice inmediatamente,
algunas máquinas y/o algunos programas/opciones están dotados
de un sistema anti-arruga. Durante algunas horas, después del nal
del secado, el cesto gira, a intervalos regulares, con el objetivo de
prevenir la formación de arrugas.
En caso de interrupción de la corriente eléctrica, es necesario apretar
la tecla Inicio/Pausa para reiniciar el ciclo.
APERTURA DE LA PUERTA DURANTE EL CICLO
Durante el funcionamiento, es posible abrir la puerta. Después
de haberla cerrado de nuevo, hay que presionar la tecla Inicio/
Pausa para poner la secadora otra vez en funcionamiento.
PROGRAMAS
Eco Algodón kg Max* Tiempo 114'
Programa de algodón estándar, apto para secar ropa
normalmente mojada de algodón. El programa más eciente en
términos de consumo de energía para secar la ropa de algodón. Los
valores de la etiqueta de energía se basan en este programa.
Mixta kg 4 Tiempo 100'
Este es el programa ideal para secar juntos los tejidos de algodón
y los sintéticos.
Ropa de Cama Kg Max* Tiempo 170'
Para secar sábanas de algodón.
Camisas kg 3 Tiempo 70'
Este programa está dedicado a las camisas de algodón o mezcla
algodón/sintéticos.
Deporte kg 4 Tiempo 95'
Para secar ropa de deporte de tejido sintético o algodón.
Edredón Tiempo 240'
Para secar prendas voluminosas como un edredón.
Jeans kg 3 Tiempo 80'
Para secar ropa vaquera de algodón y prendas de material
resistente similar al tejido vaquero como pantalones y chaquetas.
Fácil Planchado
Este ciclo destensa las bras de las prendas agilizando el
planchado y el doblado; no utilizar con prendas aún mojadas.
Adecuado para pequeñas cargas de ropa de algodón o mezcla de
algodón.
*CARGA MÁXIMA 7 Kg (Carga seca)
ETIQUETAS DE MANTENIMIENTO
Controle las etiquetas de las prendas, en especial cuando se introducen por primera vez en la secadora. A continuación se reproducen
los símbolos más comunes:
Puede utilizarse en la secadora.
No se puede secar en secadora.
Secar a alta temperatura.
Secar a baja temperatura.
Page 2
h
La duración de estos programas depende de la entidad de la
carga, del tipo de tejidos, de la velocidad del centrifugado usado
en su lavadora y de las otras opciones seleccionadas.
En los modelos con pantalla, la duración de los ciclos
se muestra en el panel de control. El tiempo restante es
monitorizado constantemente y modicado durante el ciclo de
secado para mostrar la mejor estimación posible.
Refrescar
Programa breve adecuado para refrescar bras y prendas
mediante la emisión de aire fresco. No utilizar con prendas aún
mojadas.
Puede utilizarse con cualquier dimensión de carga, pero es más
ecaz con cargas pequeñas. El ciclo dura unos 20 minutos.
Rápido 30' kg 0,5
Para secar prendas de algodón centrifugadas a alta velocidad
en lavadora.
Color kg Max* Tiempo 165'
Programa de secado delicado adecuado para prendas de
color.
Seda kg 0,5 Tiempo 95'
Secado suave de prendas de seda.
Lana kg 1 Tiempo 100'
Para secar prendas de lana. Se aconseja dar la vuelta a las
prendas antes del secado. Dejar que los bordes más pesados
que estuvieran aún húmedos se sequen naturalmente.
Delicada kg 2 Tiempo 45'
Para secar ropa delicada que requiere un tratamiento suave.
Sintéticos kg 4 Tiempo 90'
Para secar ropa con tejidos sintéticos.
OPCIONES
Después de haber seleccionado el programa, si fuera
necesario, es posible congurar la diferentes opciones.
Nivel de Secado
Apretar varias veces el botón correspondiente para obtener
un nivel de humedad residual diferente en la ropa de cama. Un
indicador señala el nivel que se está seleccionando.
Seco Plancha: un secado muy delicado. Útil para facilitar el
planchado de las prendas justo después del nal del ciclo.
Seco para Colgar: un nivel estudiado para prendas delicadas;
listas para ser colgadas.
Seco Armario: la ropa está lista para ser doblada y guardada
en el armario.
Extra Seco: utilizado para prendas que se van a vestir al nal
del ciclo.
Tiempo de Secado
Esta opción permite escoger la duración del secado. Apretar
varias veces el botón correspondiente para congurar el tiempo
deseado para el secado. Un indicador, en el panel de control,
señala el tiempo que se está escogiendo.
Inicio Diferido
Esta opción permite congurar un retraso respecto al inicio
del ciclo.
Apretar varias veces el botón correspondiente con el n de
obtener el retraso deseado. Después de haber alcanzado el
tiempo máximo seleccionable, si se vuelve a apretar la tecla, la
opción se restablece. Un indicador, en el panel de control, señala
el tiempo que se está escogiendo. Después de haber apretado la
tecla inicio/pausa: la máquina señala el tiempo restante para el
comienzo del ciclo.
En caso de apertura de la puerta, después del cierre, hay que
volver a apretar la tecla inicio/pausa.
Rápido
Para un programa de secado más rápido.
FreshCare+
Si la ropa se deja en el interior del cesto después del nal
del ciclo, estará expuesta a una proliferación bactérica. Esta
opción permite reducir la proliferación mediante el control de la
temperatura y la rotación del cesto. Este tratamiento tiene una
duración máxima de 6 horas después del nal del programa
seleccionado. Esta opción, si se ha seleccionado en el secado
precedente, permanece en la memoria.
Si esta opción se usa en combinación con el inicio retrasado, el
tratamiento anti-arrugas (mediante rotaciones periódicas del
cesto) se añadirá a la fase de inicio retrasado.
Teclas Bloqueo
Esta opción bloquea todos los mandos de la máquina, menos
la tecla ON/OFF.
Con la máquina encendida:
• para activar la opción hay que mantener apretada la tecla hasta
que se encienda el indicador correspondiente.
• para desactivar la opción hay que mantener apretada la tecla
hasta que se apague el indicador correspondiente.
Esta opción, si se ha seleccionado en el secado precedente,
permanece en la memoria.
.
Fin de Ciclo
Esta opción activa una señal acústica prolongada al nal del
ciclo. Activarla si no se está seguro de escuchar el sonido normal
de nal de ciclo. Esta opción, si se ha seleccionado en el secado
precedente, permanece en la memoria.
BOTONES OPCIONALES
Estos botones se usan para personalizar el programa
seleccionado según las propias exigencias.
No todas las opciones están disponibles para todos
los programas. Algunas son incompatibles con otras
precedentemente seleccionadas. La incompatibilidad es indicada
por una señal acústica y/o por indicadores intermitentes. Si la
opción está disponible, el indicador de la opción seleccionada
permanecerá encendido. Algunas opciones pueden permanecer
en la memoria del programa si han sido seleccionadas en el
secado precedente.
Page 3
ES
Guía rápida
CUIDADOS Y MANTENIMIENTO
AB
1
4
2
3
CD
Desconectar la secadora de la red eléctrica durante las
operaciones de limpieza y mantenimiento.
Vaciado del depósito de recogida del agua después de
cada ciclo (véase la gura A).
Extraer el contenedor de la secadora y vaciarlo en un lavabo o en
otra descarga adecuada, después, volver a colocarlo correctamente.
No utilizar la secadora sin haber vuelto a introducir la cubeta en
su alojamiento.
Limpieza del ltro de la puerta después de cada ciclo
(véase la B).
Extraer el ltro y limpiarlo eliminando los residuos de pelusa de
la supercie del ltro lavándolo bajo agua corriente o aspirando
con aspirador. Para un rendimiento óptimo, seque todos los ltros
antes de insertarlos de nuevo en su lugar. No utilizar la secadora
sin haber introducido antes de nuevo el ltro en su alojamiento.
Como desmontar el ltro de la puerta:
1. Abrir la puerta y tirar del ltro hacia arriba.
2. Abrir el ltro y limpiarlo, en todas sus partes, de pelusa. Volver a
colocarlo correctamente; asegurarse de que el ltro se haya vuelto
a introducir completamente a ras de la junta de la secadora.
Limpieza del ltro inferior cuando se enciende el
indicador correspondiente (véase la gura C).
Extraer el ltro y limpiarlo eliminando los posibles residuos de
pelusa de la supercie del ltro, lavándolo bajo agua corriente
o aspirando con aspirador. En rodo caso, se recomienda
limpiar el propio ltro después de cada ciclo para optimizar
las prestaciones de secado. No utilizar la secadora sin haber
introducido antes de nuevo el ltro en su alojamiento.
Como desmontar el ltro inferior y el condensador :
1. Abrir la puerta inferior.
2. Agarrar la manilla y sacar el ltro inferior.
3. Abrir la pared posterior del ltro y eliminar la pelusa de la
supercie interna de la red.
4. Limpiar la cámara del ltro inferior (podría haber agua
residual: esto es normal).
5a. Aproximadamente cada 3 meses es necesario limpiar la
unidad de condensación (gura D), situada detrás del ltro
inferior.
5b. Es necesario haber bajado las palancas ubicadas en los lados
del condensador. Una vez extraído el condensador, limpiarlo
bajo un chorro de agua corriente.
5c. Volver a colocar el condensador, bajar las palancas.
6. Volver a cerrar la pared posterior del ltro inferior y volver a
introducirlo controlando que esté perfectamente integrado en
su alojamiento.
7. Bajar la manilla del ltro y cerrar la puerta inferior.
8. Asegurarse de que la rejilla de la toma de aire esté libre.
Los ltros son componentes fundamentales del secado.
Su función es la de recoger la pelusa que se forma durante
el secado. En caso de que los ltros se atasquen, el ujo
de aire al interior de la secadora se pondría en peligro
gravemente: los tiempos de secado se alargan, se consume
más energía y pueden provocarse daños a la secadora.
Si estas operaciones no se efectúan correctamente, la
secadora podría no ponerse en marcha.
TRANSPORTE Y MANIPULACIÓN
No levante nunca la secadora sujetándola por la encimera.
1. Desenchufe la secadora.
2. Asegúrese de que la puerta y depósito de agua estén bien
cerrados.
3. Si el tubo de desagüe está conectado a su sistema de desagüe,
vuelva a jar el tubo de desagüe a la parte trasera de la secadora
(consulte la Guía de Instalación).
Consumo de energía
Modo apagado (o) (Po) - Watts 0.50
Modo sin apagar (left-on) (Pl) - Watts 1.00
Programas Kg kWh Minutos
Algodón Eco*
Algodón Eco
Sintéticos 4 1.83 90
* Programas de referencia para la Etiqueta de energía, que es
apto para secar tejidos de algodón con humedad normal y que
es el programa más eciente en términos de consumo de energía
para secar tejidos de algodón húmedos. (Conguración estándar/
predeterminada inicial).
Especificaciones Técnicas
Secadora Eléctrica Whirlpool
Modelo WSF07BY25Z
Tension de Alimentación 220 - 240 V
Frecuencia de Operación 50 Hz
Potencia 2700 W
7 4.23 114
3.5 2.33 65
DESCRIPCIÓN DEL PRODUCTO
1. Depósito de agua
2. Rejilla de la toma de aire
3. Filtro inferior y condensador
4. Filtro de la puerta
Page 4
W11389220
PROBLEMAS Y SOLUCIONES
Anomalía
Posible causa
Solución
corriente.
Intentar conectar otro electrodoméstico en la misma toma. No usar
prolongaciones.
Se ha producido una interrupción de la corriente
eléctrica.
La puerta está abierta.
Cerrar la puerta.
sección Opciones.
poner en marcha el programa.
Consultar la sección opciones, si se encuentra activado el teclas
para quitar esta opción.
No se ha efectuado un mantenimiento
adecuado.
Consultar la sección cuidados y mantenimiento y efectuar las
operaciones descritas.
cantidad de carga introducida en la secadora.
elevadas para eliminar la mayor cantidad de agua posible.
cada programa.
El programa no
ha terminado.
Pordría haberse producido una interrupción de
corriente.
En caso de interrupción de la corriente eléctrica es necesario apretar
la tecla Inicio/Pausa para volver a poner en marcha el ciclo.
Indicadores encendidos o intermitentes
Filtro de la
ltro inferior *
correctamente, la secadora podría sufrir daños.
mantenimiento.
Quitar la modalidad Demo. Realizar las siguientes acciones una
después se apaga.
Apagar la secadora y desconectarla la red eléctrica. Abrir la puerta
Por ejemplo F3 y E2.
La presencia del símbolo de la llave inglesa señala una anomalía. Realizar los procedimientos
En caso de error de funcionamiento, antes de contactar con la asistencia, controlar la tabla de abajo. Las anomalías son a menudo de
leve entidad y pueden resolverse en pocos minutos
La secadora no
se enciende
La secadora no
arranca
Los tiempos de
secado son muy
largos
El enchufe no está introducido en la toma de
La toma de corriente está averiada.
Se ha con gurado un retraso para el arranque
del ciclo.
No se ha apretado la tecla Inicio/Pausa para
En las máquinas dotadas de función de teclas
bloqueo, se ha activado esta opción.
Programa, tiempo y/o nivel de secado
con gurados no son adecuados para el tipo o la
La ropa está demasiado mojada.
La secadora podría estar sobrecargada.
Introducir el enchufe en la toma de corriente.
dispositivos eléctricos de conexión a la toma como adaptadores o
Esperar a la reactivación de la corriente eléctrica.
En las máquinas con esta función: esperar al nal del retraso
con gurado o apagar la máquina para restablecerla. Consultar la
Apretar la tecla Inicio/Pausa.
bloqueo, desactivar la opción. Apagar la máquina no es su ciente
Consultar la sección programas y opciones para encontrar el
programa y las opciones más adecuados para la carga.
Efectuar un ciclo de lavado con revoluciones de centrifugado más
Consultar la sección programas para veri car la carga máxima para
Depósito de
agua
puerta y/o
El depósito está lleno. Vaciar el depósito. Consultar la sección cuidados y mantenimiento.
Anomalía en el ujo de aire necesario para el
funcionamiento de la máquina.
Filtro inferior* El ltro inferior tiene que ser limpiado.
DEMO
El ciclo dura
pocos minutos.
La secadora está en modalidad DEMO. El
indicador DEMO está encendido.
descritos.
La presencia
del símbolo de
la llave inglesa
señala una
anomalía.
Los sensores de la máquina han detectado una
anomalía.
180’
120’
90’
60’
30’
9h
6h
3h
1h
Apagar la secadora y desconectarla de la red eléctrica. Abrir inmediatamente la puerta y
extraer la ropa para que el calor pueda disiparse. Esperar aproximadamente una hora. Volver
a conectar la secadora a la red eléctrica, cargar la ropa y volver a poner en marcha el ciclo de
secado.
Si el problema persiste, ponerse en contacto con el Servicio de Asistencia y comunicar las
luces que parpadean, partiendo desde abajo en la columna izquierda.
Ej.
Primera columna a la izquierda, LEDs n. 1 y 3 encendidos.
Columna central, LED n. 1 encendido.
Limpiar el ltro de la puerta, el ltro inferior y controlar que la rejilla
de la toma de aire esté libre. Si estas operaciones no se efectúan
Efectuar la limpieza del ltro inferior. Consultar la sección cuidados y
después de la otra sin pausa. Encender y apagar la máquina. Apretar
la tecla Inicio/Pausa hasta escuchar una señal acústica.
Volver a encender la máquina. El indicador "DEMO" parapadea y
inmediatamente y extraer la ropa de manera que el calor pueda
disiparse. Esperar unos 15 minutos. Volver a conectar la secadora a
la red eléctrica, cargar la ropa y volver a poner en marcha el ciclo de
secado.
Si el problema persiste, ponerse en contacto con el Servicio
de Asistencia y comunicar las letras y los números que
parpadean en la pantalla.
*Nota: algunos modelos se limpian solos; no dotados de ltro inferior, consultar la sección cuidados y mantenimiento.
9/2019
0
Loading...
