Whirlpool WSC5513 A W, 20RU-D1J A 601, KSN 500 BIO A IO, WSC 5513 A S SBS INSTALLATION [de]

4

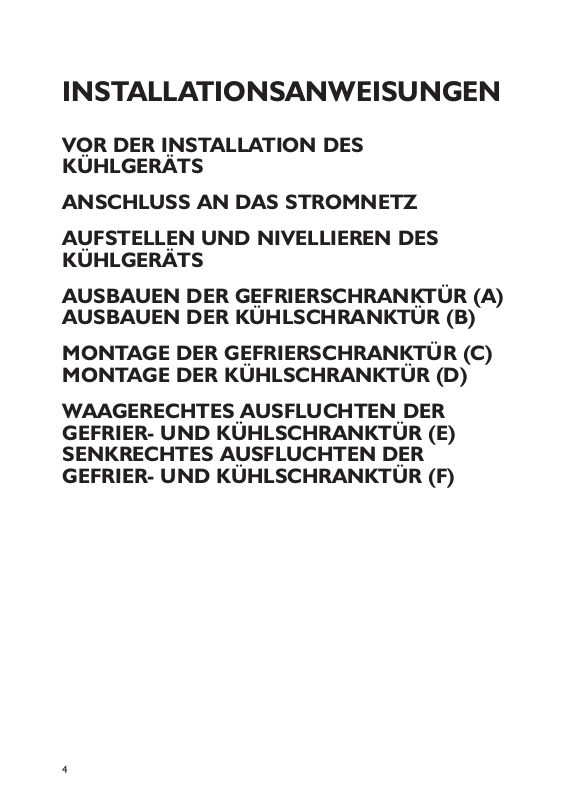

INSTALLATIONSANWEISUNGEN

VOR DER INSTALLATION DES
KÜHLGERÄTS

ANSCHLUSS AN DAS STROMNETZ
AUFSTELLEN UND NIVELLIEREN DES

KÜHLGERÄTS
AUSBAUEN DER GEFRIERSCHRANKTÜR (A)

AUSBAUEN DER KÜHLSCHRANKTÜR (B)
MONTAGE DER GEFRIERSCHRANKTÜR (C)

MONTAGE DER KÜHLSCHRANKTÜR (D)
WAAGERECHTES AUSFLUCHTEN DER

GEFRIER- UND KÜHLSCHRANKTÜR (E)
SENKRECHTES AUSFLUCHTEN DER
GEFRIER- UND KÜHLSCHRANKTÜR (F)

Bei dem von Ihnen erworbenen Gerät handelt es sich um eine ausschließlich für die Verwendung im
Haushalt bestimmte FULL NO-FROST Kühl-/Gefrierkombination, d.h. dass sowohl der Kühl- als auch der
Gefrierraum mit automatischer Abtaufunktion ausgestattet sind.
Diese Anleitungen enthalten Ratschläge und Hinweise zur sicheren und sachgerechten Geräteinstallation,
die Sie vorher unbedingt aufmerksam und vollständig lesen sollten.
Da alle Bedien- und Ausstattungselemente der Kühlgeräte modellabhängig sind, könnte Ihr Gerät den in
diesen Anleitungen enthaltenen Beschreibungen möglicherweise nicht genau entsprechen.
Bewahren Sie diese Anleitungen zum späteren Nachschlagen auf. Sollten Sie das Gerät weiterverkaufen,
händigen Sie sie bitte dem Käufer aus.
Stellen Sie das Gerät in einem trockenen und gut belüfteten Raum auf.
Vermeiden Sie die Geräteaufstellung in Räumlichkeiten mit direkter Sonneneinstrahlung oder neben
Wärmequellen (Ofen, Heizung usw.). Falls jedoch unvermeidbar, halten Sie bei der Aufstellung folgende
Mindestabstände ein:

Von Kohle- oder Ölherden: 30 cm

Von Elektro- u./o. Gasherden: 3 cm
Um das Gerät zu verrücken und genug Luftzirkulation zu gewährleisten, müssen Sie einen Freiraum von
mindestens 1 cm an den Seiten, über dem Gerät und zwischen der Geräterückseite und der Wand lassen.

VOR DER INSTALLATION DES
KÜHLGERÄTS

5

Die Erdung des Gerätes ist gesetzlich vorgeschrieben. Der Hersteller
haftet nicht für Personen-, Tier- oder Sachschäden, die infolge
Nichtbeachten der o. g. Vorschriften verursacht werden sollten.
Stellen Sie sicher, dass Installation und elektrischer Anschluss gemäß
den Herstelleranweisungen und den örtlichen
Sicherheitsbestimmungen vorgenommen wurden.
Falls das von Ihnen erworbene Gerät, das den geltenden Normen
entspricht, mit einem Stecker ohne Erdleiter ausgestattet ist, müssen
Sie Ihr gelbgrünes Massekabel (A) an die Erdungsschraube am Schrank
(B) anschließen, siehe Abbildung. Dies muss von einem Fachmann
vorgenommen werden.
Stromart und Netzspannung der Stromleitung, an die Sie das Gerät
anschließen, müssen den Angaben auf dem Typenschild entsprechen.
Die Steckdose muss auch nach der Installation zugänglich sein, um in
Notfällen den Netzstecker ziehen zu können. Das Gerät muss vom
Stromnetz abgetrennt werden können entweder durch abziehen des
Steckers oder über einen zweipoligen Schalter der vor der Steckdose
montiert wird.
Falls der Stecker am Stromkabel und die Steckdose nicht vom gleichen
Typ sein sollten, wechseln Sie die Steckdose aus.
Keine Verlängerungskabel oder Mehrfachadapter verwenden.
Nach der Installation sicherstellen, dass das Gerät nicht auf dem
Stromkabel steht.
Nehmen Sie den Stecker aus der Steckdose, ohne am Stromkabel zu
ziehen, wenn Sie das Gerät abschalten wollen.

ANSCHLUSS AN DAS STROMNETZ

6

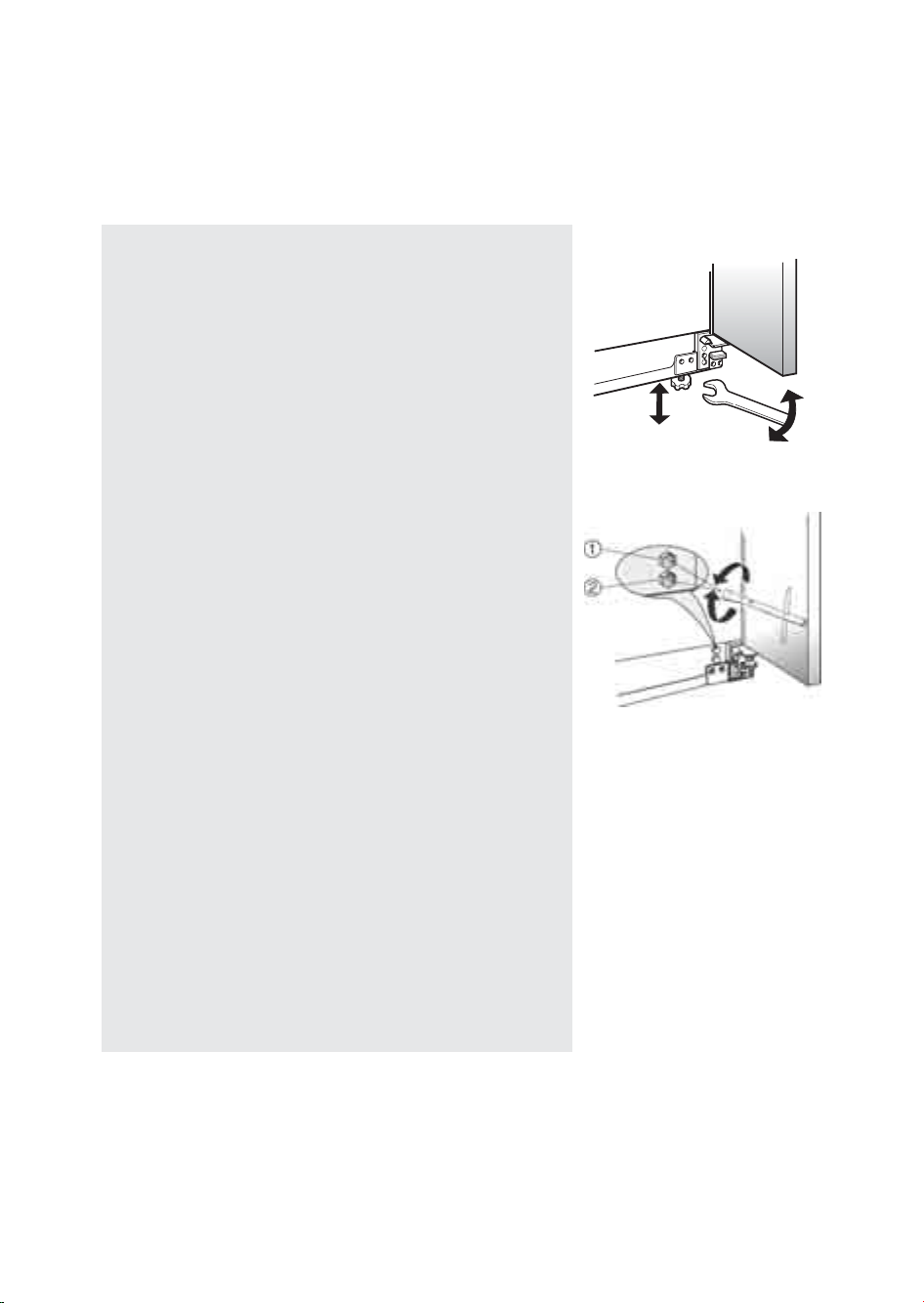

Das Kühlgerät verfügt auf allen Seiten seiner Grundfläche über
zwei Vorder- und zwei Hinterräder und über zwei einstellbaren
Füßen, die sich an der Frontseite befinden (siehe Abbildung A).
Haben Sie den Eindruck, dass das Kühlgerät wackelig steht, oder
möchten Sie, dass die Türen leichter schließen, können Sie die
Neigung des Geräts regulieren. Befolgen Sie dazu die
nachstehenden Anweisungen (je nach Modell, wie auf den
Abbildungen hier rechts dargestellt).

1. Prüfen Sie die Aufstellung, so dass ein Freiraum von mindestens
1 cm auf jeder Seite, einschließlich der Oberseite, vorhanden
ist.

2. Schließen Sie das Gerät an die Wasserleitung an.

3. Rücken Sie das Kühlgerät an seinen endgültigen Platz.

4. Öffnen Sie beide Türen und entfernen Sie die Sockelblende um
die Füße und die Nivellierschrauben links und rechts an der
Grundfläche des Geräts (falls vorhanden) freizulegen. Die obere
Schraube (1) dient der Einstellung des hinteren Rads, falls
vorhanden, und die untere Schraube (2) dient der Einstellung
des vorderen Rads (siehe Abbildung B).

5. Benutzen Sie den mitgelieferten Schlüssel, um die
Nivellierschrauben einzustellen. Drehen Sie im Uhrzeigersinn,
um das Gerät anzuheben und gegen den Uhrzeigersinn, um es
abzusenken. Zur Neigungsverstellung des Geräts könnten
mehrere Drehungen der Nivellierschrauben und/oder der Füße
erforderlich sein.

6. Kontrollieren Sie nach der Nivellierung des Geräts, ob beide
Füße den Boden berühren, damit das Gerät in aller Sicherheit
betrieben werden kann.

Anmerkung: Drehen Sie beim Absenken des Geräts die
Nivellierschrauben und die Füße nicht zu sehr, damit sie
nicht austreten.

Ausfluchten der Türen

Sollten nach der Inbetriebnahme des Geräts und dem
anschließenden Montieren der Kühl- und Gefrierraumtür beide
Türen eine Fluchtabweichung aufweisen, müssen Sie das Gerät
vom Stromnetz abschalten und die Einstellung beider Türen, laut
Anweisungen am Ende des vorliegenden Handbuchs vornehmen.

AUFSTELLEN UND NIVELLIEREN DES
KÜHLGERÄTS

Abbildung A

Abbildung B
