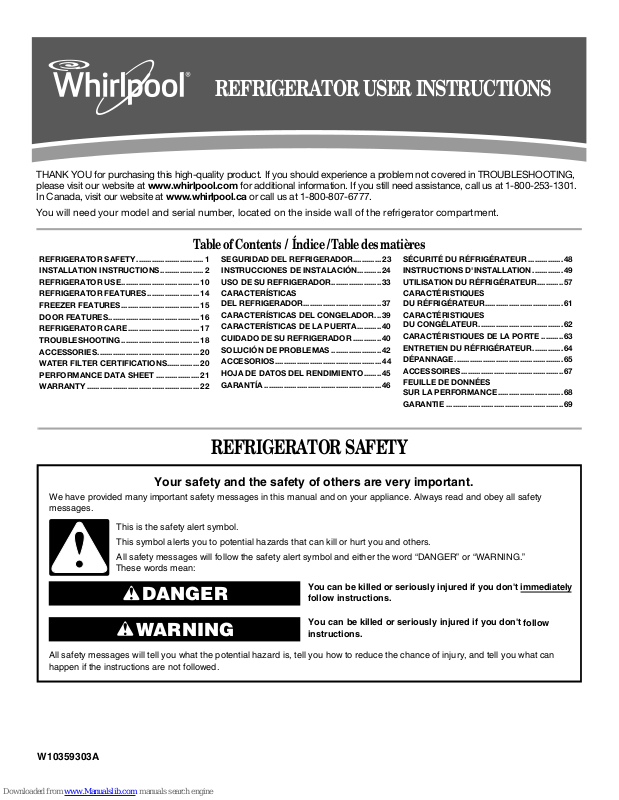

Whirlpool WRT779RWYB, WRT779REYB, WRT779REYW, WRT771REYW, WRT779RWYM User Manual [en, fr, es]

REFRIGERATOR USER INSTRUCTIONS

THANK YOU for purchasing this high-quality product. If you should experience a problem not covered in TROUBLESHOOTING,
please visit our website at www.whirlpool.com for additional information. If you still need assistance, call us at 1-800-253-1301.
In Canada, visit our website at www.whirlpool.ca or call us at 1-800-807-6777.

You will need your model and serial number, located on the inside wall of the refrigerator compartment.

Table of Contents / Índice / Table des matières

REFRIGERATOR SAFETY ...............................1

INSTALLATION INSTRUCTIONS....................2

REFRIGERATOR USE....................................10

REFRIGERATOR FEATURES........................14

FREEZER FEATURES....................................15

DOOR FEATURES..........................................16

REFRIGERATOR CARE .................................17

TROUBLESHOOTING ....................................18

ACCESSORIES...............................................20

WATER FILTER CERTIFICATIONS...............20

PERFORMANCE DATA SHEET ....................21

WARRANTY ....................................................22

SEGURIDAD DEL REFRIGERADOR.............23

INSTRUCCIONES DE INSTALACIÓN...........24

USO DE SU REFRIGERADOR....................... 33

CARACTERÍSTICAS

DEL REFRIGERADOR....................................37

CARACTERÍSTICAS DEL CONGELADOR...39

CARACTERÍSTICAS DE LA PUERTA...........40

CUIDADO DE SU REFRIGERADOR .............40

SOLUCIÓN DE PROBLEMAS .......................42

ACCESORIOS.................................................44

HOJA DE DATOS DEL RENDIMIENTO........ 45

GARANTÍA ......................................................46

SÉCURITÉ DU RÉFRIGÉRATEUR ................ 48

INSTRUCTIONS D'INSTALLATION .............. 49

UTILISATION DU RÉFRIGÉRATEUR............57

CARACTÉRISTIQUES

DU RÉFRIGÉRATEUR....................................61

CARACTÉRISTIQUES

DU CONGÉLATEUR.......................................62

CARACTÉRISTIQUES DE LA PORTE ..........63

ENTRETIEN DU RÉFRIGÉRATEUR..............64

DÉPANNAGE ..................................................65

ACCESSOIRES...............................................67

FEUILLE DE DONNÉES

SUR LA PERFORMANCE..............................68

GARANTIE ......................................................69

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.

This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

You can be killed or seriously injured if you don't immediately

DANGER

WARNING

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.

follow instructions.

can be killed or seriously injured if you don't

You
instructions.

follow

W10359303A

IMPORTANT SAFETY INSTRUCTIONS

To reduce the risk of fire, electric shock, or injury to persons when using the refrigerator, follow basic precautions,

WARNING:

including the following:

■

■

Plug into a grounded 3 prong outlet.

■

Do not remove ground prong.

■

Do not use an adapter.

■

Do not use an extension cord.

■

Disconnect power before servicing.

■

Replace all parts and panels before operating.

■

Remove doors from your old refrigerator.

Use nonflammable cleaner.

■

Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

■

Use two or more people to move and install refrigerator.

■

Disconnect power before installing ice maker (on ice maker

kit ready models only).

SAVE THESE INSTRUCTIONS

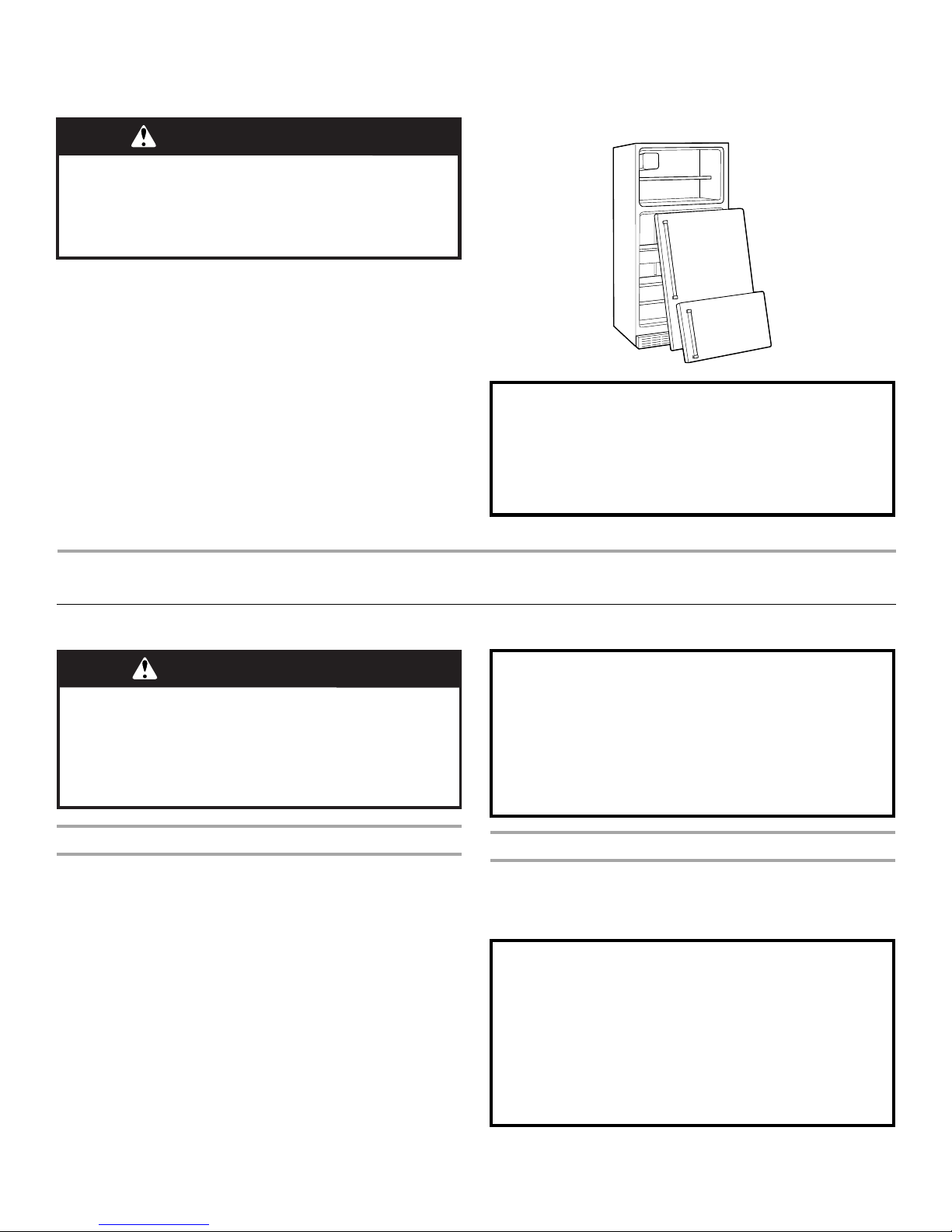

Proper Disposal of Your Old Refrigerator

WARNING

Suffocation Hazard
Remove doors from your old refrigerator.
Failure to do so can result in death or brain damage.

IMPORTANT: Child entrapment and suffocation are not problems
of the past. Junked or abandoned refrigerators are still dangerous
– even if they will sit for “just a few days.” If you are getting rid of
your old refrigerator, please follow these instructions to help
prevent accidents.

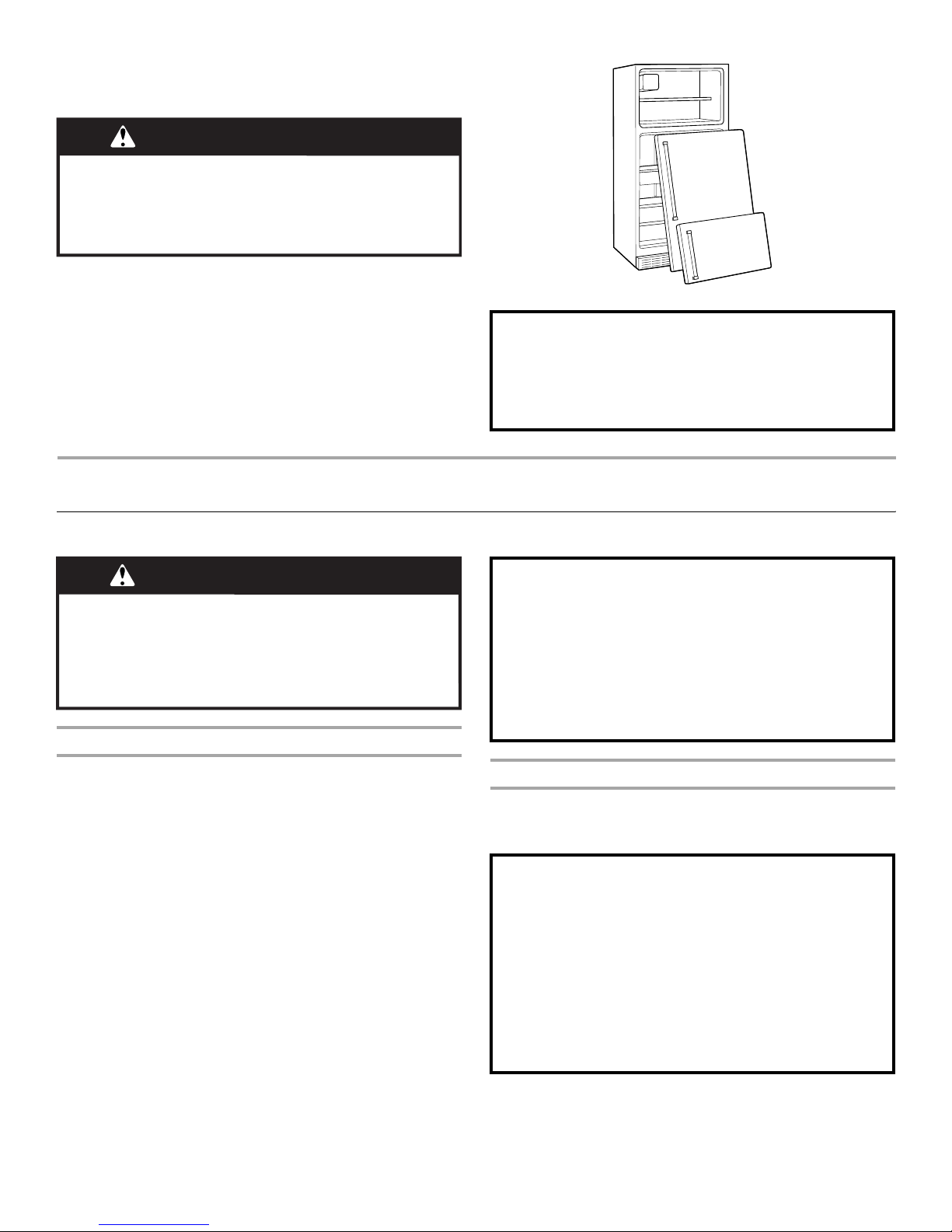

Before You Throw Away Your Old Refrigerator or Freezer:

■ Take off the d oo r s.

■ Leave the shelves in place so that children may not easily

climb inside.

INSTALLATION INSTRUCTIONS

Unpack the Refrigerator

WARNING

Excessive Weight Hazard

Use two or more people to move and install
refrigerator.

Failure to do so can result in back or other injury.

Remove the Packaging

IMPORTANT: Do not remove the white foam air return insert from

behind the control panel on the ceiling of the refrigerator. If the
insert is removed, ice may migrate down from the freezer and
cause icicles to form.

■ Remove tape and glue residue from surfaces before turning

on the refrigerator. Rub a small amount of liquid dish soap
over the adhesive with your fingers. Rinse with warm water
and dry with a soft cloth.

Important information to know about disposal of
refrigerants:

Dispose of refrigerator in accordance with Federal and Local
regulations. Refrigerants must be evacuated by a licensed,
EPA certified refrigerant technician in accordance with
established procedures.

■ Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. These
products can damage the surface of your refrigerator. For
more information see “Refrigerator Safety.”

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator for
cleaning or service, be sure to cover the floor with
cardboard or hardboard to avoid floor damage. Always pull
the refrigerator straight out when moving it. Do not wiggle or
“walk” the refrigerator when trying to move it, as floor
damage could occur.

2

Clean Before Using

After you remove all of the package materials, clean the inside of
your refrigerator before using it. See the cleaning instructions in
“Refrigerator Care.”

Important information to know about glass shelves
and covers:

Do not clean glass shelves or covers with warm water when
they are cold. Shelves and covers may break if exposed to
sudden temperature changes or impact, such as bumping.
Tempered glass is designed to shatter into many small,
pebble-size pieces. This is normal. Glass shelves and covers
are heavy. Use both hands when removing them to avoid
dropping.

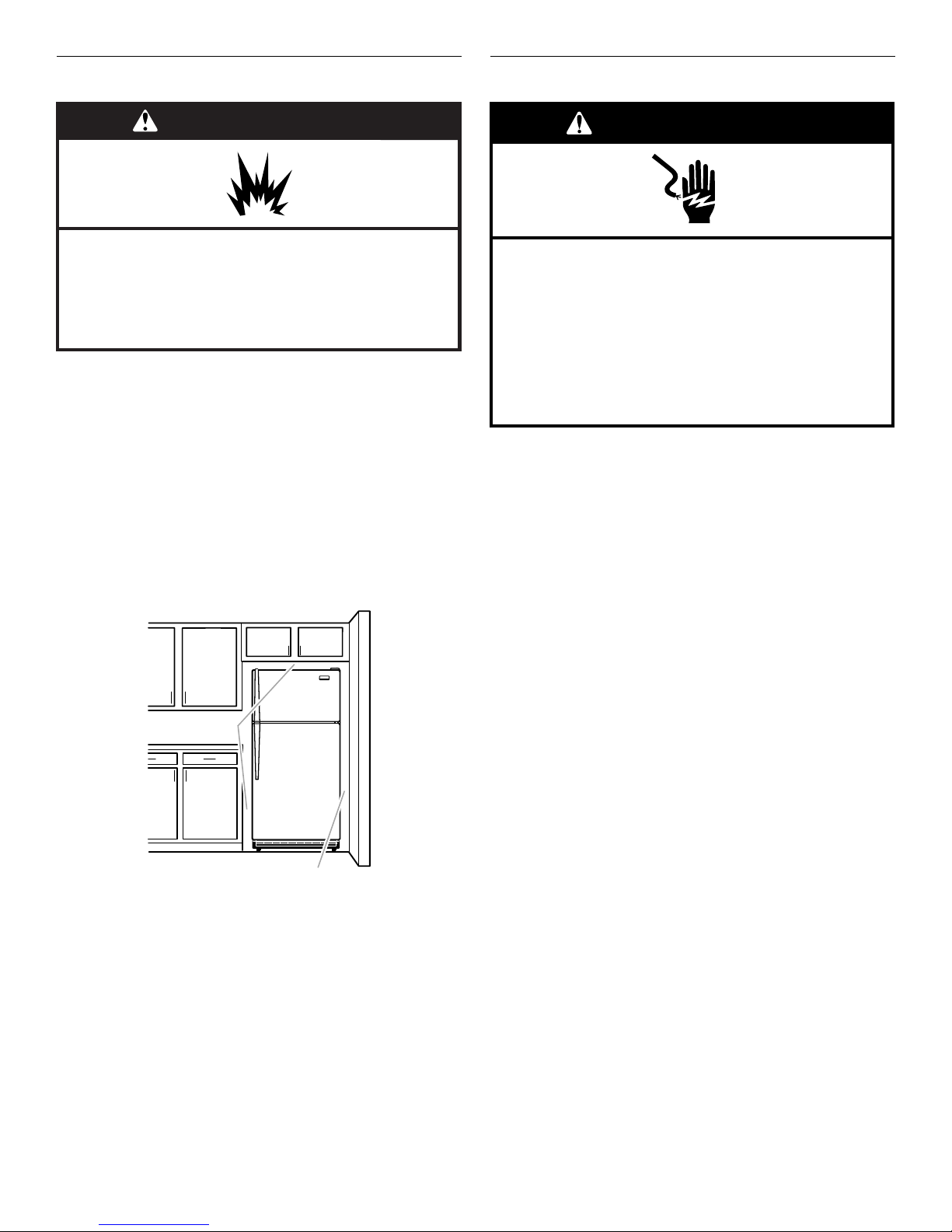

Location Requirements

Electrical Requirements

WARNING

Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,

fire, or electrical shock.

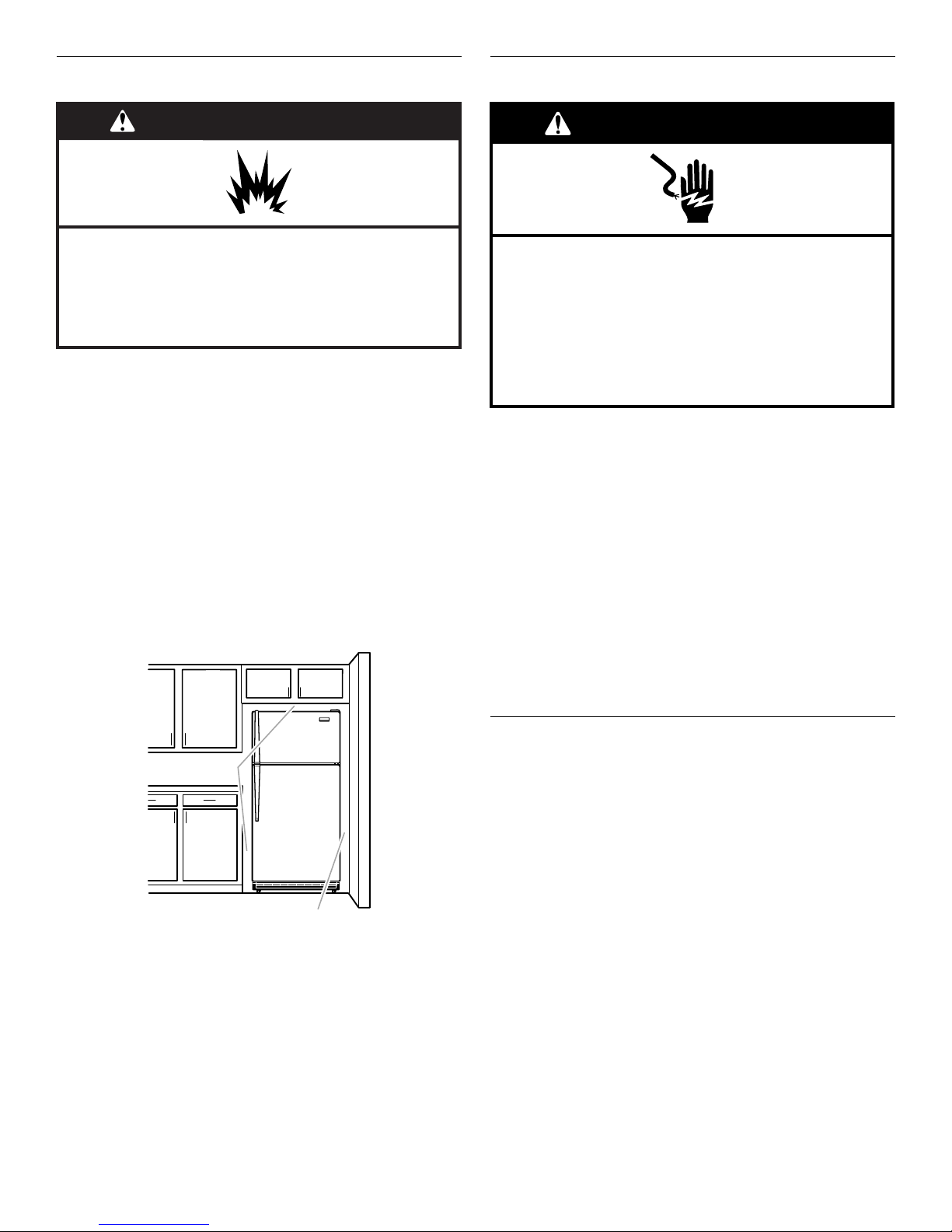

WARNING

Explosion Hazard

Keep flammable materials and vapors, such as
gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

To ensure proper ventilation for your refrigerator, allow for ½"
(1.25 cm) of space on each side and at the top. Allow for 1"
(2.54 cm) of space behind the refrigerator. If your refrigerator has
an ice maker, allow extra space at the back for the water line
connections. When installing your refrigerator next to a fixed wall,
leave a 2" (5.08 cm) minimum space on the hinge side (some
models require more) to allow the door to swing open.

NOTE: This refrigerator is intended for use in a location where the
temperature ranges from a minimum of 55°F (13°C) to a maximum
of 110°F (43°C). The preferred room temperature range for
optimum performance, which reduces electricity usage and
provides superior cooling, is between 60°F (15°C) and 90°F
(32°C). It is recommended that you do not install the refrigerator
near a heat source, such as an oven or radiator.

1

/

2" (1.25 cm)

Before you move your refrigerator into its final location, it is
important to make sure you have the proper electrical connection.

Recommended Grounding Method

A 115 volt, 60 Hz., AC only, 15- or 20-amp fused, grounded
electrical supply is required. It is recommended that a separate
circuit serving only your refrigerator be provided. Use an outlet
that cannot be turned off by a switch. Do not use an
extension cord.

NOTE: Before performing any type of installation, cleaning, or
removing a light bulb, turn the control (Thermostat, Refrigerator or
Freezer Control depending on the model) to OFF and then
disconnect the refrigerator from the electrical source. When you
are finished, reconnect the refrigerator to the electrical source and
reset the control (Thermostat, Refrigerator or Freezer Control
depending on the model) to the desired setting. See “Using the
Controls.”

Water Supply Requirements

Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.

TOOLS NEEDED:

■ Flat-blade screwdriver

■ ⁷⁄₁₆" and ¹⁄₂" Open-end or two

adjustable wrenches

NOTE: Your refrigerator dealer has a kit available with a ¹⁄₄"
(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.
Before purchasing, make sure a saddle-type valve complies with
your local plumbing codes. Do not use a piercing-type or ³⁄₁₆"
(4.76 mm) saddle valve which reduces water flow and clogs more
easily.

IMPORTANT:

■ All installations must meet local plumbing code requirements.

■ Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain
above freezing.

■ ¹⁄₄" Nut driver

■ ¹⁄₄" Drill bit

■ Cordless drill

2" (5.08 cm)

3

Water Pressure

C

A cold water supply with water pressure of between 30 and
120 psi (207 and 827 kPa) is required to operate the water
dispenser and ice maker. If you have questions about your water
pressure, call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the
refrigerator needs to be between 30 and 120 psi (207 and
827 kPa).

If a reverse osmosis water filtration system is connected to your
cold water supply, the water pressure to the reverse osmosis
system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).

If the water pressure to the reverse osmosis system is less than
40 to 60 psi (276 to 414 kPa):

■ Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

■ Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

■ If your refrigerator has a water filter, it may further reduce the

water pressure when used in conjunction with a reverse
osmosis system. Remove the water filter. See “Water Filtration
System.”

If you have questions about your water pressure, call a licensed,
qualified plumber.

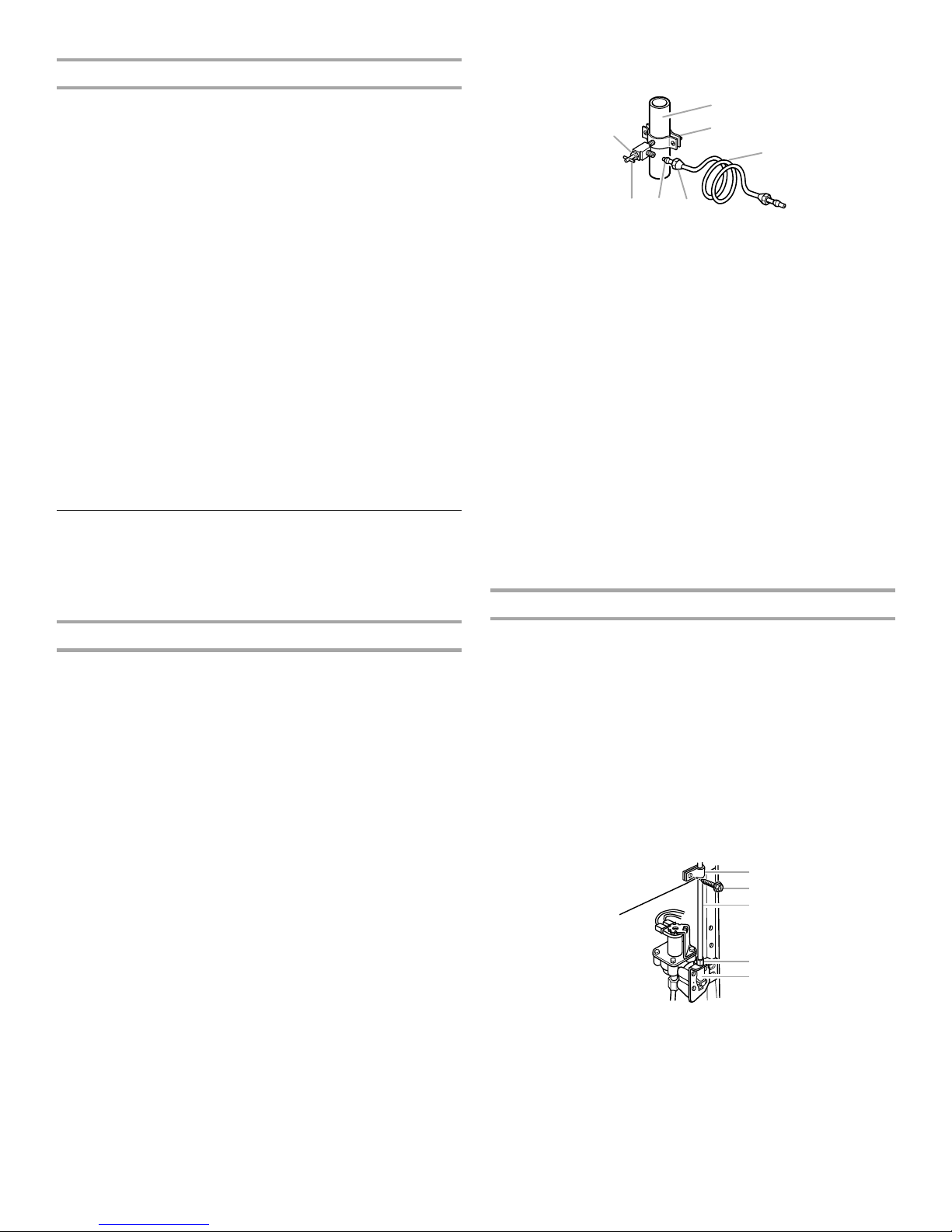

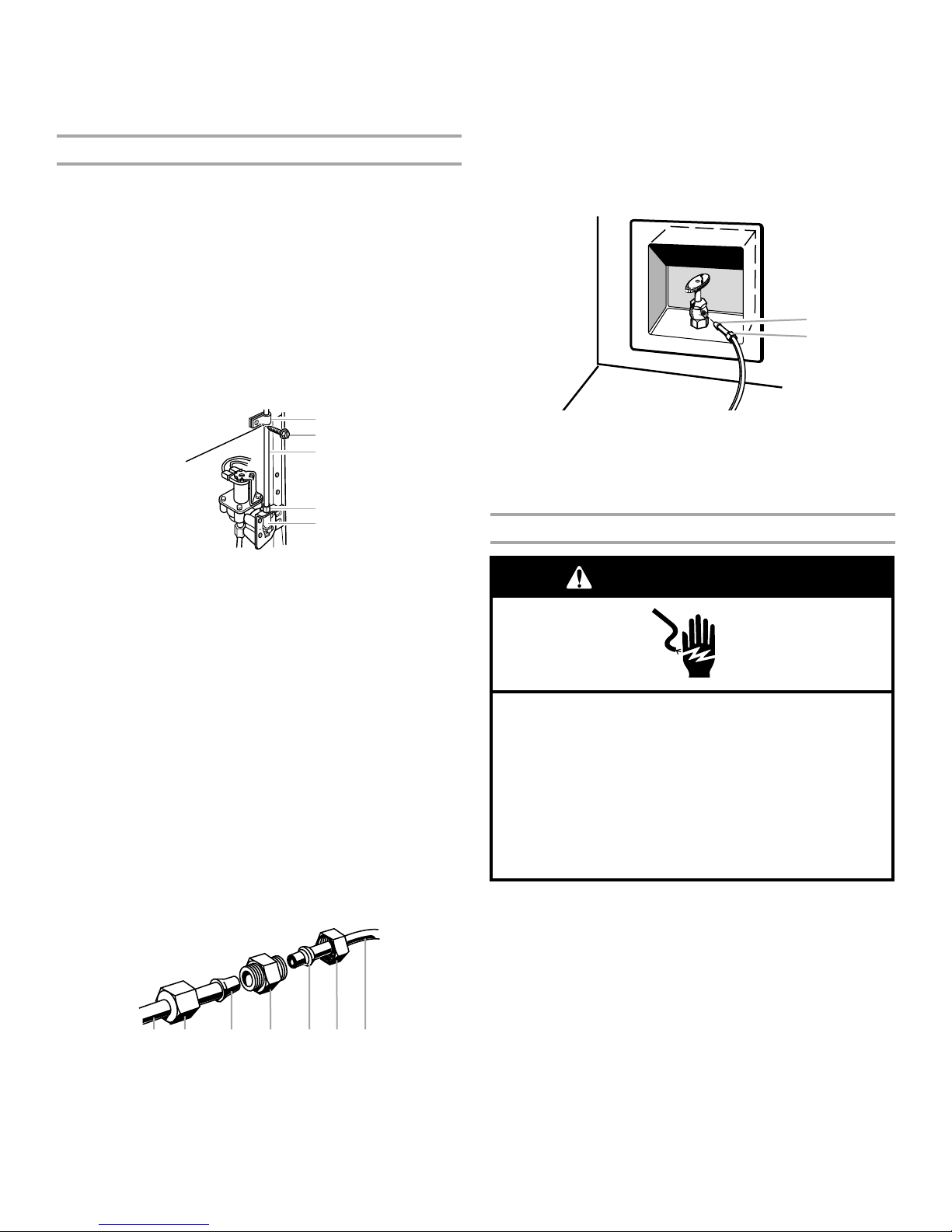

Connect the Water Supply

Read all directions before you begin.
IMPORTANT: If you turn the refrigerator on before the water line is

connected, turn the ice maker OFF.

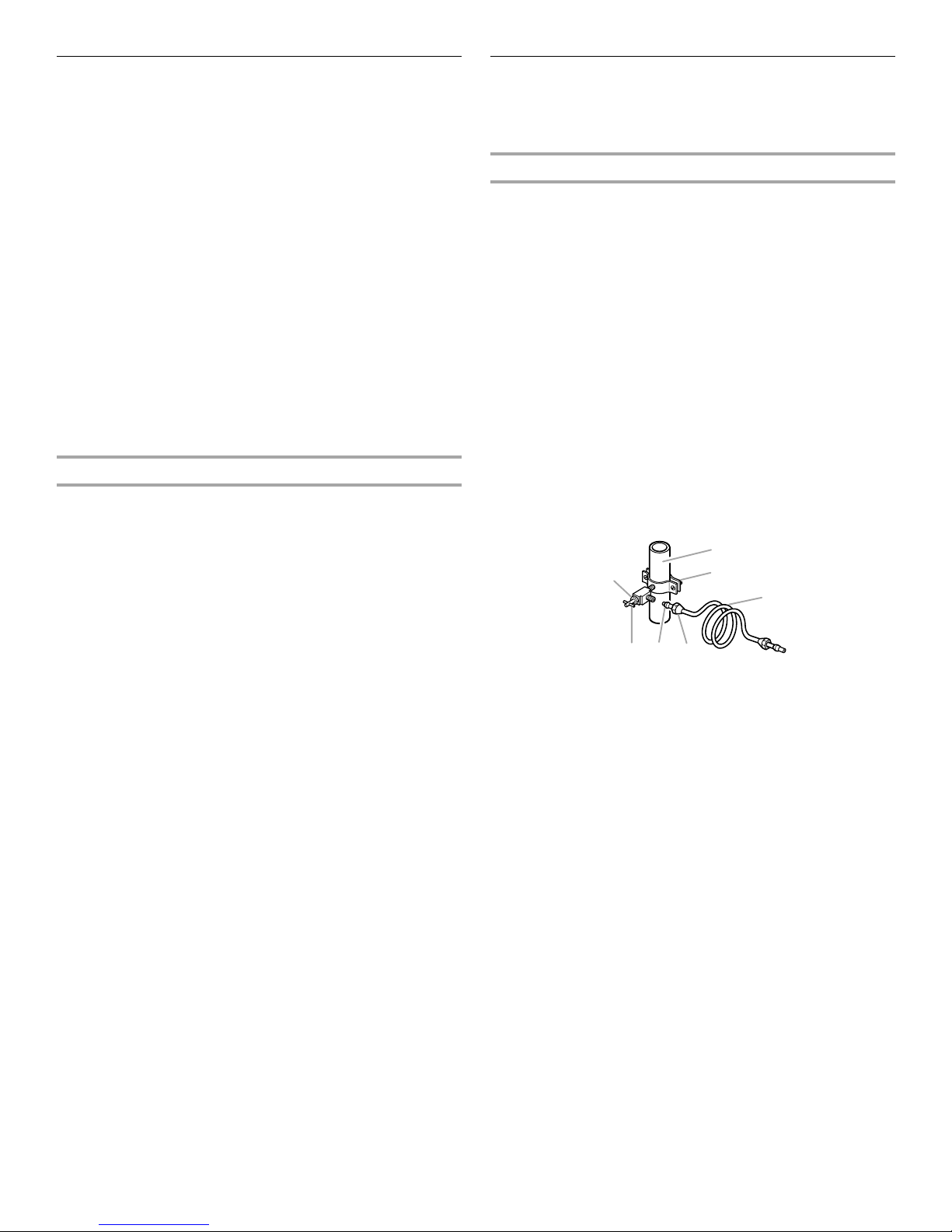

6. Fasten the shutoff valve to the cold water pipe with the pipe

clamp. Be sure the outlet end is solidly in the ¹⁄₄" (6.35 mm)
drilled hole in the water pipe and that the washer is under the
pipe clamp. Tighten the packing nut. Tighten the pipe clamp
screws slowly and evenly so washer makes a watertight seal.
Do not overtighten or you may crush the copper tubing.

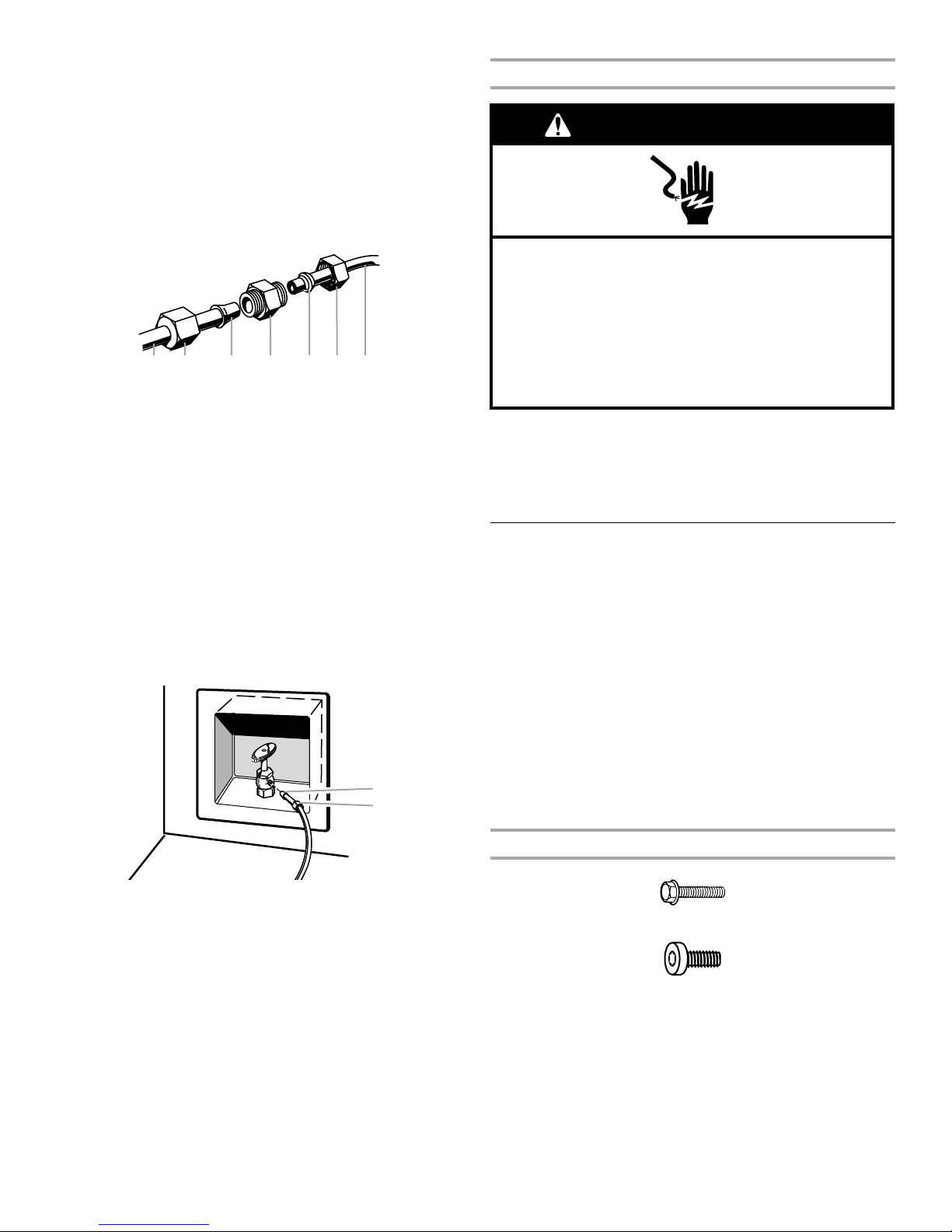

7. Slip the compression sleeve and compression nut onto the

copper tubing as shown. Insert the end of the tubing into the
outlet end squarely as far as it will go. Screw compression nut
onto outlet end with adjustable wrench. Do not overtighten.

8. Place the free end of the tubing in a container or sink, and turn

ON the main water supply. Flush the tubing until water is clear.
Turn OFF the shutoff valve on the water pipe. Coil the copper
tubing.

Connect to Refrigerator

Style 1

1. Unplug refrigerator or disconnect power.

2. Attach the copper tube to the valve inlet using a compression

nut and sleeve as shown. Tighten the compression nut. Do not
overtighten.

3. Use the tube clamp on the back of the refrigerator to secure

the tubing to the refrigerator as shown. This will help avoid
damage to the tubing when the refrigerator is pushed back
against the wall.

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any connections (including

connections at the valve) or nuts that leak.

A
B

Connect to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Locate a ½" to 1¹⁄₄" (1.25 cm to 3.18 cm) vertical cold water

pipe near the refrigerator.

IMPORTANT:

■ Make sure it is a cold water pipe.

■ Horizontal pipe will work, but drill on the top side of the

pipe, not the bottom. This will help keep water away from
the drill and normal sediment from collecting in the valve.

4. Determine the length of copper tubing you need. Measure

from the connection on the lower left rear of refrigerator to the
water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use ¹⁄₄"
(6.35 mm) O.D. (outside diameter) copper tubing. Be sure both
ends of copper tubing are cut square.

5. Using a cordless drill, drill a ¹⁄₄" hole in the cold water pipe you

have selected.

A

G

B

C

DEF

A. Cold water pipe
B. Pipe clamp
C. Copper tubing
D. Compression nut

E. Compression sleeve
F. Shutoff valve

G. Packing nut

D
E

A. Tube clamp
B. Tube clamp screw
C. Copper tubing

D. Compression nut

E. Valve inlet

6. The ice maker is equipped with a built-in water strainer. If your

water conditions require a second water strainer, install it in
the ¹⁄₄" (6.35 mm) water line at either tube connection. Obtain
a water strainer from your nearest appliance dealer.

Style 2

1. Unplug refrigerator or disconnect power.

2. Remove and discard the black nylon plug from the gray water

tube on the rear of the refrigerator.

3. If the gray water tube supplied with the refrigerator is not long

enough, a ¹⁄₄" x ¹⁄₄" (6.35 mm x 6.35 mm) coupling is needed in
order to connect the water tubing to an existing household
water line. Thread the provided nut onto the coupling on the
end of the copper tubing.

4

NOTE: Tighten the nut by hand. Then tighten it with a wrench

A
B

two more turns. Do not overtighten.

A B C D E F G

A. Refrigerator water tubing
B. Nut (provided)
C.Bulb

D.Coupling (provided)

E. Ferrule (purchased)
F. Nut (purchased)

G.Household water line

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

Style 3

1. Unplug refrigerator or disconnect power.

2. Remove and discard the black nylon plug from the gray water

tube on the rear of the refrigerator.

3. Thread the provided nut onto the water valve as shown.
NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

Complete the Installation

WARNING

Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug into a grounded 3 prong outlet.

2. Flush the water system. See “Water Dispenser.”
NOTE: Allow 24 hours to produce the first batch of ice. Discard

the first three batches of ice produced. Allow 3 days to completely
fill ice container.

A. Bulb
B. Nut (provided)

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

Refrigerator Doors

TOOLS NEEDED: ⁵⁄₁₆" hex head socket wrench, Torx®† T27
screwdriver, #2 Phillips screwdriver, flat-blade screwdriver, ⁵⁄₁₆"
open-end wrench, flat 2" putty knife.

IMPORTANT:

■ Before you begin, turn the refrigerator control OFF, unplug

refrigerator or disconnect power. Remove food and any
adjustable door or utility bins from doors.

■ Depending on your model, you have either Style 1 - interior

controls and water dispenser or Style 2 - exterior controls and
water dispenser. Follow the instructions and graphics specific
to your model.

■ All graphics referenced in the following instructions are

included later in this section after “Final Steps.”

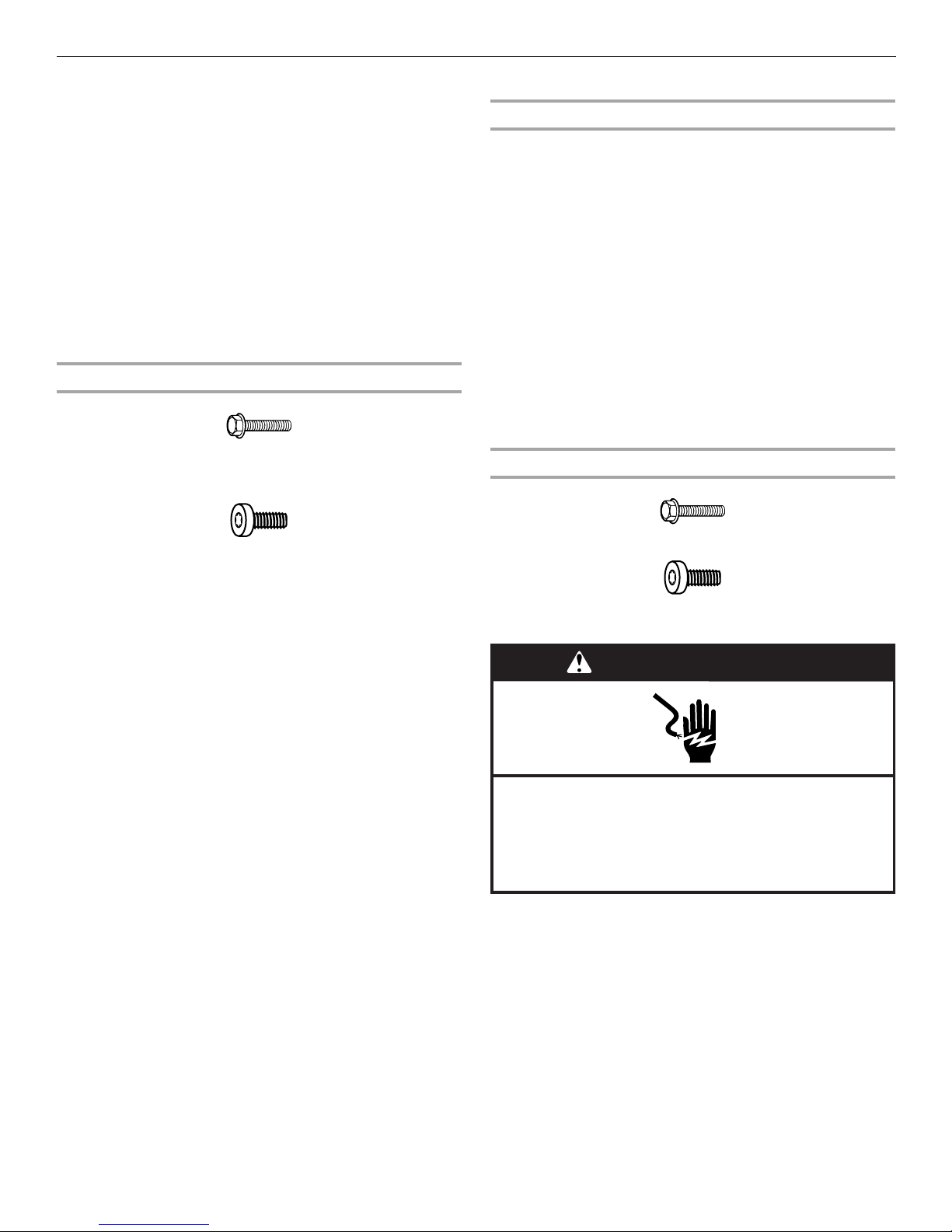

Style 1 - Remove Doors and Hinges

⁵⁄₁₆

" Hex Head Hinge Screw

12-24 Torx

1. Unplug refrigerator or disconnect power.

2. Open the refrigerator door and remove the base grille from the

bottom front of the refrigerator. See Base Grille graphic.

®†

Head Screw

†®TORX is a registered trademark of Saturn Fasteners, Inc.

5

3. Close the refrigerator door and keep both doors closed until

you are ready to lift them free from the cabinet.
NOTE: Provide additional support for the doors while the

hinges are being moved. Do not depend on the door magnets
to hold the doors in place while you are working.

4. Remove the parts for the top hinge as shown in Top Hinge

graphic. Lift the freezer door free from the cabinet.

5. Remove the parts for the center hinge as shown in the Center

Hinge graphic. Lift the refrigerator door free from the cabinet.

6. Remove the parts for the bottom hinge as shown in the

Bottom Hinge graphic.
NOTE: On some models, remove both the bottom hinge

assembly and the leveling foot.

Style 1 - Replace Doors and Hinges

NOTE: Provide additional support for the doors while the hinges

are being moved. Do not depend on the door magnets to hold the
doors in place while you are working.

1. Replace the parts for the bottom hinge as shown. Tighten

screws. Replace the refrigerator door.
NOTE: On some models, install both the bottom hinge

assembly and the leveling foot.

2. Assemble the parts for the center hinge as shown and tighten

all screws. See Center Hinge graphic. Replace the freezer
door.

3. Assemble the parts for the top hinge as shown in the Top

Hinge graphic. Do not tighten the screws completely.

4. Line up the doors so that the bottom of the freezer door aligns

evenly with the top of the refrigerator door. Tighten all screws.

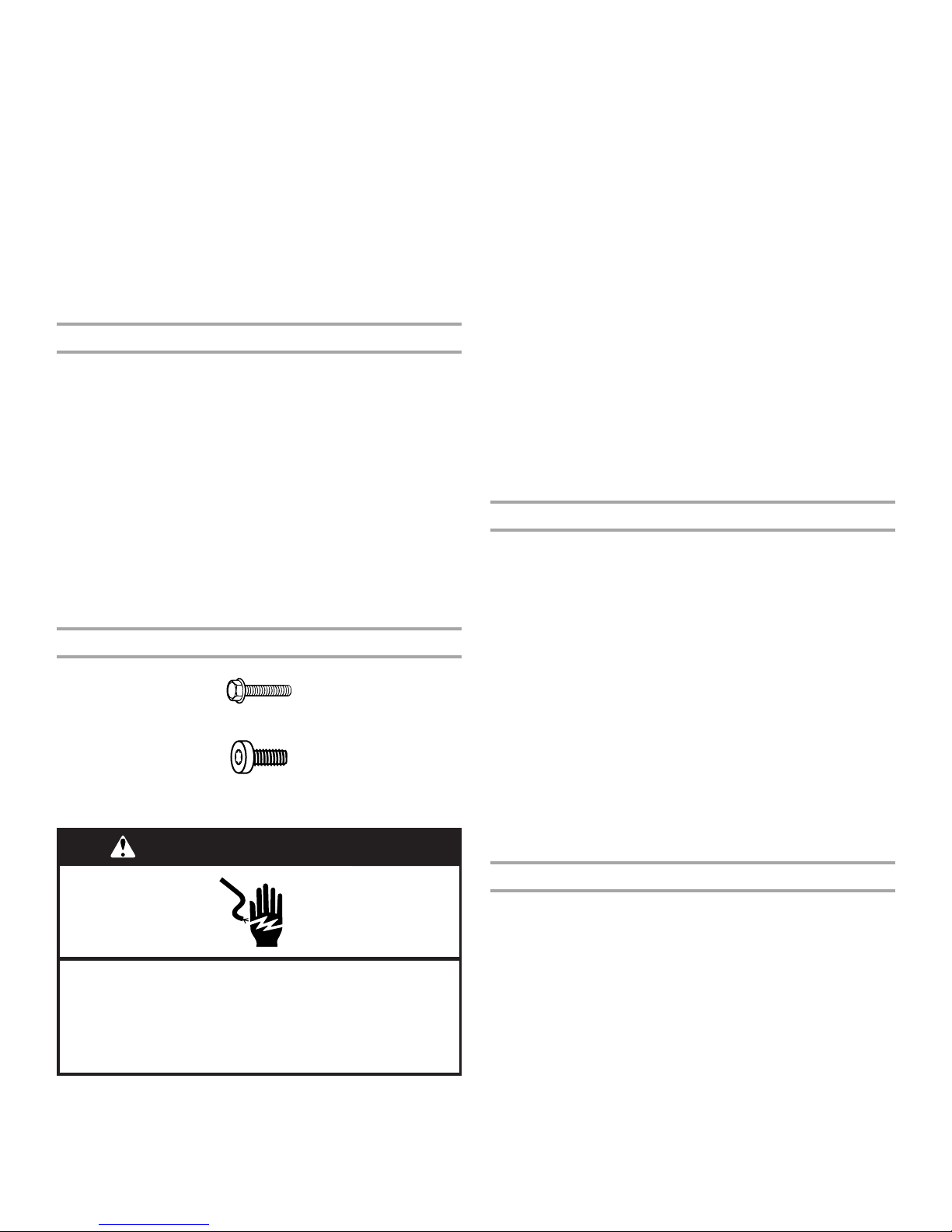

Style 2 - Remove the Doors and Hinges

⁵⁄₁₆

" Hex Head Hinge Screw

12-24 Torx

®†

Head Screw

WARNING

3. Disconnect the water dispenser tubing located behind the

base grille. The dispenser tubing runs through the door and
must be disconnected in order to remove the door. See Water
Dispenser Tubing Connection graphic.

■ Press blue outer ring against the face of fitting and pull the

dispenser tubing free.
NOTE: Keep the water tubing connector attached to the

section of the tubing that runs underneath the refrigerator
cabinet.

4. Disconnect the wiring plugs located in the opening in the

bottom of the door. See Wiring Connection graphic.

5. Close the refrigerator door and keep both doors closed until

you are ready to lift them free from the cabinet.
NOTE: Provide additional support for the doors while the

hinges are being moved. Do not depend on the door magnets
to hold the doors in place while you are working.

6. Remove the parts for the top hinge as shown in Top Hinge

graphic. Lift the freezer door free from the cabinet.

7. Remove the parts for the center hinge as shown in the Center

Hinge graphic. Lift the refrigerator door free from the cabinet.

8. Remove the parts for the bottom hinge as shown in the

Bottom Hinge graphic.
NOTE: On some models, remove both the bottom hinge

assembly and the leveling foot.

Style 2 - Replace the Doors and Hinges

NOTE: Provide additional support for the doors while the hinges

are being moved. Do not depend on the door magnets to hold the
doors in place while you are working.

1. Replace the parts for the bottom hinge as shown. Tighten

screws. Replace the refrigerator door.
NOTE: On some models, install both the bottom hinge

assembly and the leveling foot.

2. Reconnect water dispenser tubing and wiring.
IMPORTANT: Do not intertwine the water tubing and wiring

bundles when reconnecting them.

3. Assemble the parts for the center hinge as shown and tighten
all screws. See Center Hinge graphic. Replace the freezer
door.

4. Assemble the parts for the top hinge as shown in the Top
Hinge graphic. Do not tighten the screws completely.

5. Line up the doors so that the bottom of the freezer door aligns
evenly with the top of the refrigerator door. Tighten all screws.

Electrical Shock Hazard
Disconnect power before removing doors.
Failure to do so can result in death or electrical shock.

1. Unplug refrigerator or disconnect power.

2. Open refrigerator door and remove base grille from the bottom

front of the refrigerator. See Base Grille graphic.

6

Final Steps (All Models)

1. Check all holes to make sure that hole plugs and screws are in

place. Reinstall top hinge cover. See Top Hinge graphic.

2. Replace the base grille. See Base Grille graphic.

3. Plug in refrigerator or reconnect power.

4. Reset the controls. See “Using the Controls.”

5. Return all removable door parts to doors and food to

refrigerator.

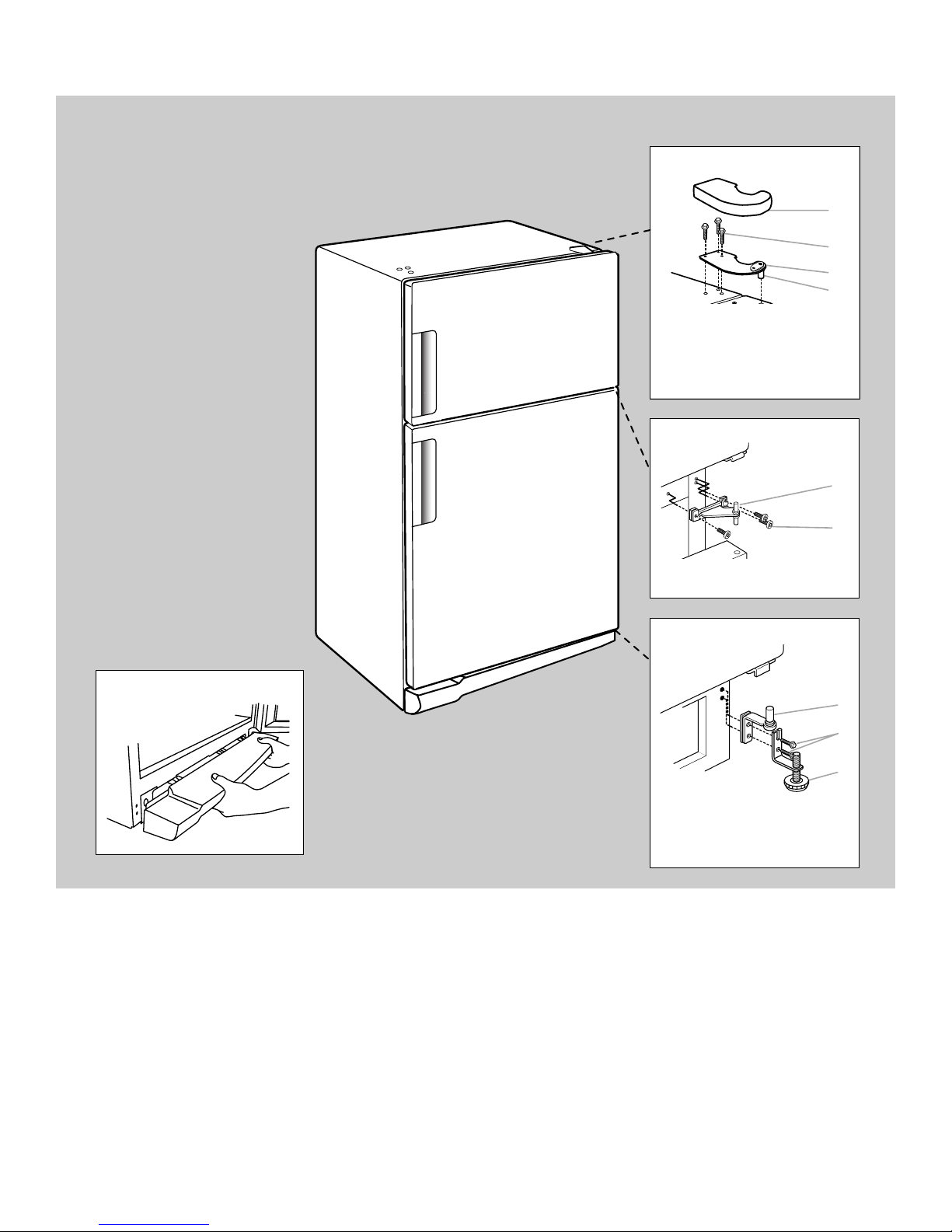

Style 1 - Interior Dispenser Models

Door Removal and Replacement

Top Hinge

A. Top Hinge Cover
B.

⁵⁄₁₆

" Hex-Head Hinge Screws
C. Top Hinge
D. Hinge Pin

Center Hinge

A

B

C
D

A

Base Grille

B

A. Center Hinge
B. 12-24

Torx® Head Screws

Bottom Hinge

A

B

C

A. Bottom Hinge
B. Screws
C. Leveling Leg (on some models)

7

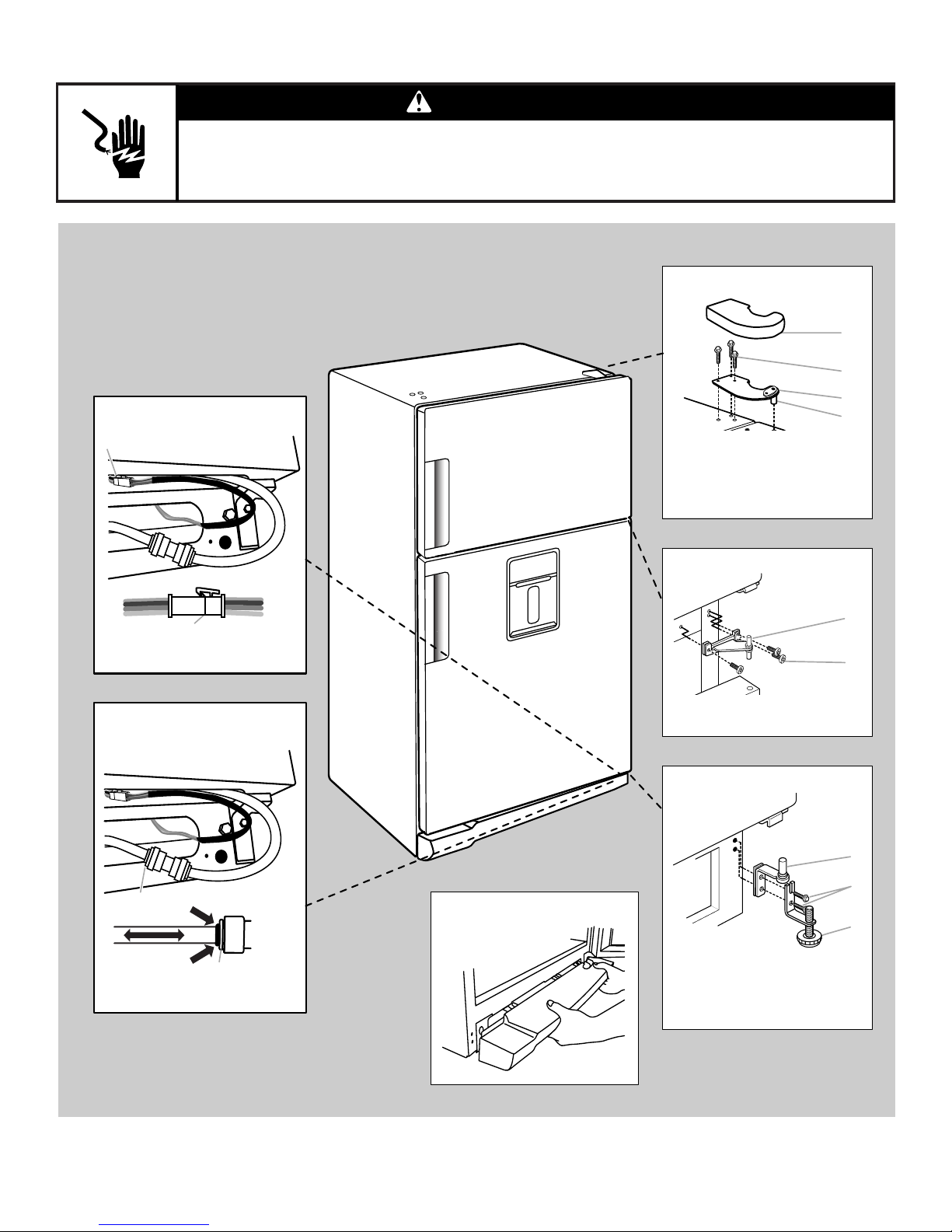

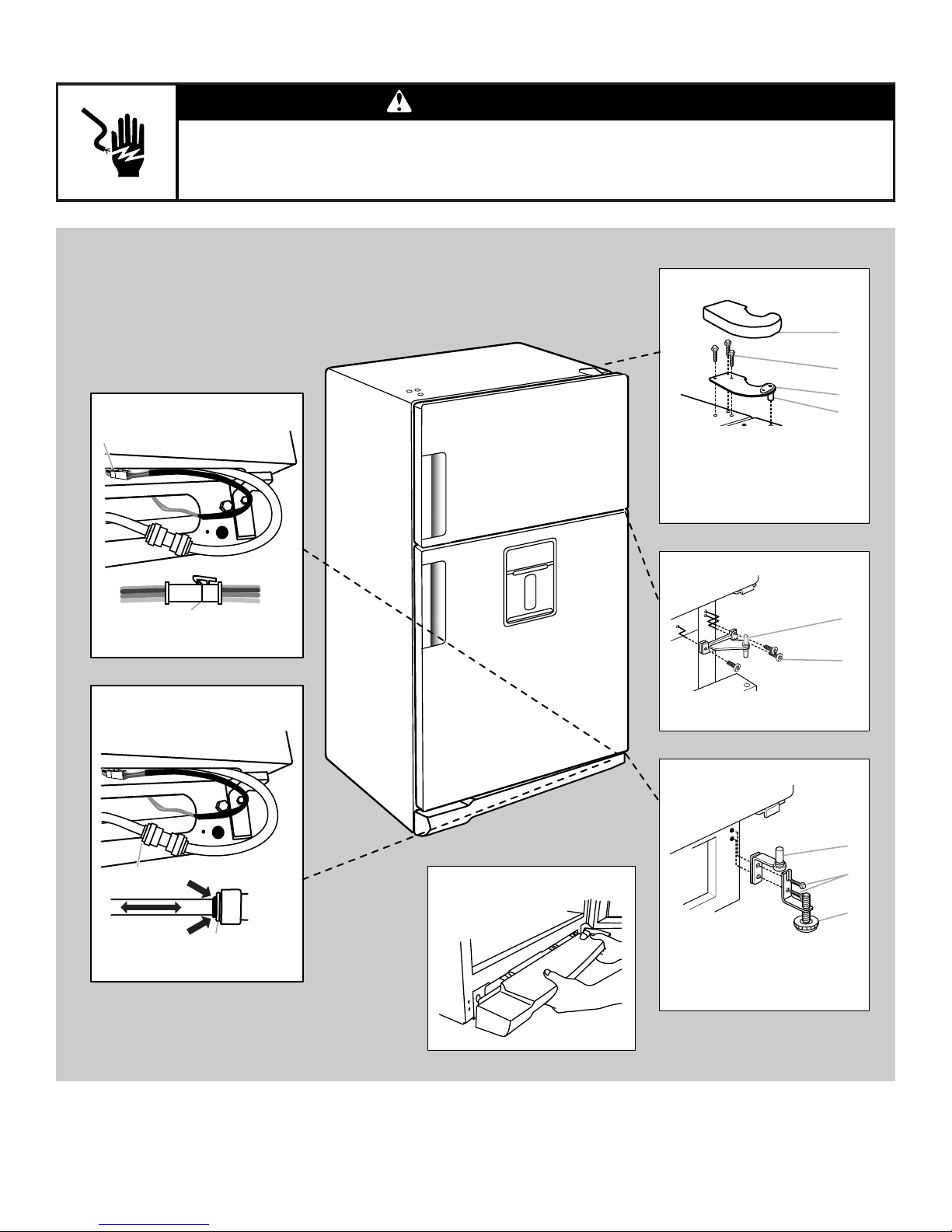

Style 2 - Exterior Dispenser Models

Disconnect power before removing doors.
Failure to do so can result in death or electrical shock.

Wiring Connection

A

WARNING

Electrical Shock Hazard

Door Removal and Replacement

Top Hinge

A. Top Hinge Cover

⁵⁄₁₆

" Hex-Head Hinge Screws

B.
C. Top Hinge
D. Hinge Pin

A

B

C
D

A

A. Wiring Plug

Water Dispenser

Tubing Connection

A

A

A. Face of Fitting

Base Grille

Center Hinge

A

B

A. Center Hinge
B. 12-24

Torx® Head Screws

Bottom Hinge

A. Bottom Hinge
B. Screws
C. Leveling Leg (on some models)

A

B

C

8

Adjust the Doors

IMPORTANT: To comply with American Disabilities Act (ADA)
guidelines, fully retract the rollers into the cabinet to lower the
refrigerator.

Door Closing

Your refrigerator has two front adjustable rollers – one on the right
and one on the left. If your refrigerator seems unsteady or you
want the doors to close easier, adjust the refrigerator's tilt using
the following instructions:

1. Remove the base grille. See the Base Grille graphic in

“Refrigerator Doors.” The two leveling screws are part of the
front roller assemblies which are at the base of the refrigerator
on either side.

2. Use a socket driver to adjust the leveling screws. Turn the

leveling screw to the right to raise that side of the refrigerator
or turn the leveling screw to the left to lower that side. It may
take several turns of the leveling screws to adjust the tilt of the
refrigerator.

NOTE: Having someone push against the top of the
refrigerator takes some weight off the leveling screws and
rollers which makes it easier to adjust.

Door Aligning

If the space between your doors looks uneven, you can adjust it
using the following instructions:

1. Pry off the top hinge cover.

2. Loosen the top hinge screws using a ⁵⁄₁₆" socket or wrench.

3. Have someone hold the door in place or put a spacer between

the doors while you tighten the top hinge screws.

4. Replace the top hinge cover.

Install Air Filter

(on some models)

On some models, your refrigerator's accessory packet includes
an air filter, which must be installed prior to use. On some models,
the air filter is already installed at the factory.

3. Open both doors again to make sure they close as easily as

you like and that they stay closed. If not, tilt the refrigerator
slightly more to the rear by turning both leveling screws to the
right. It may take several more turns.

NOTES:

■ To keep the refrigerator level, you should turn both leveling

screws the same amount.

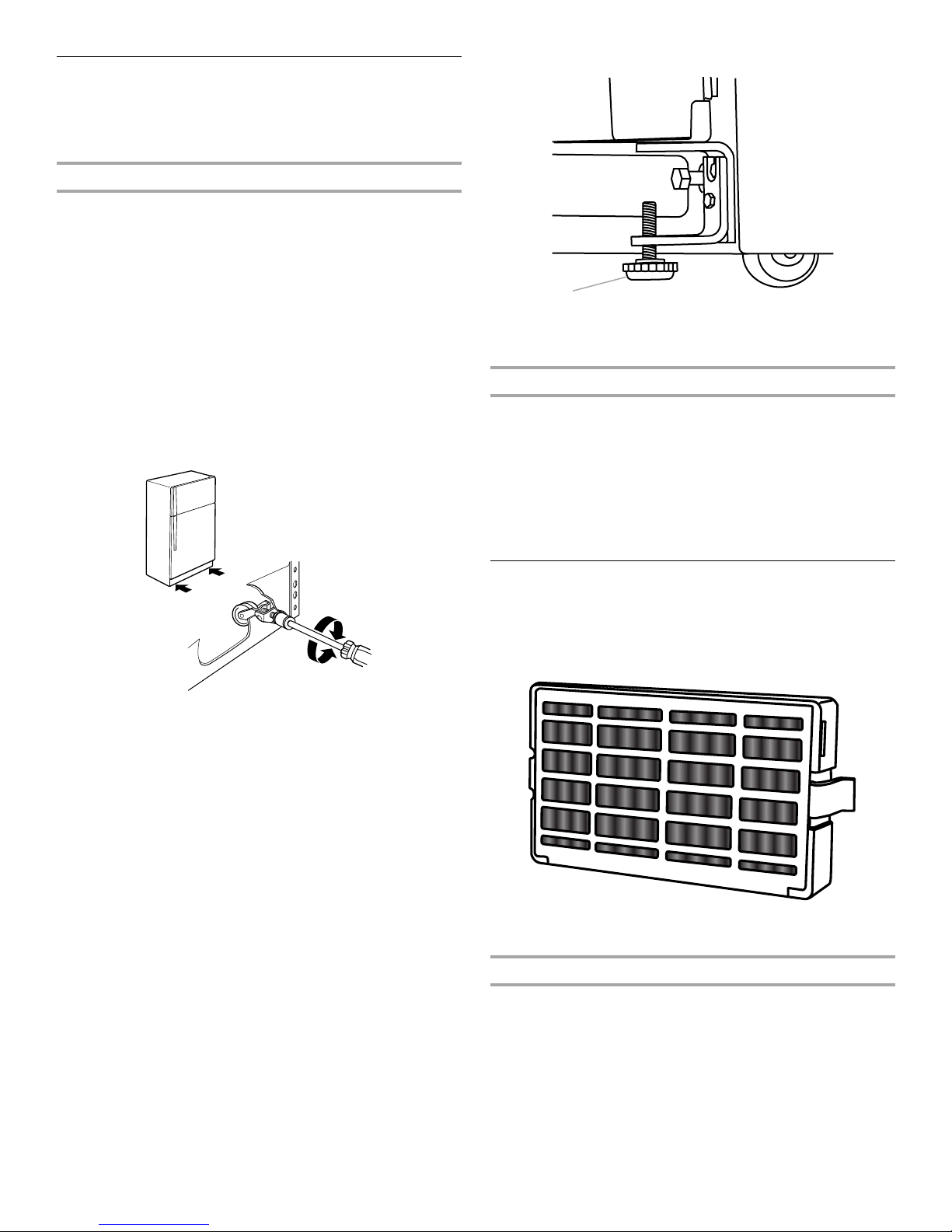

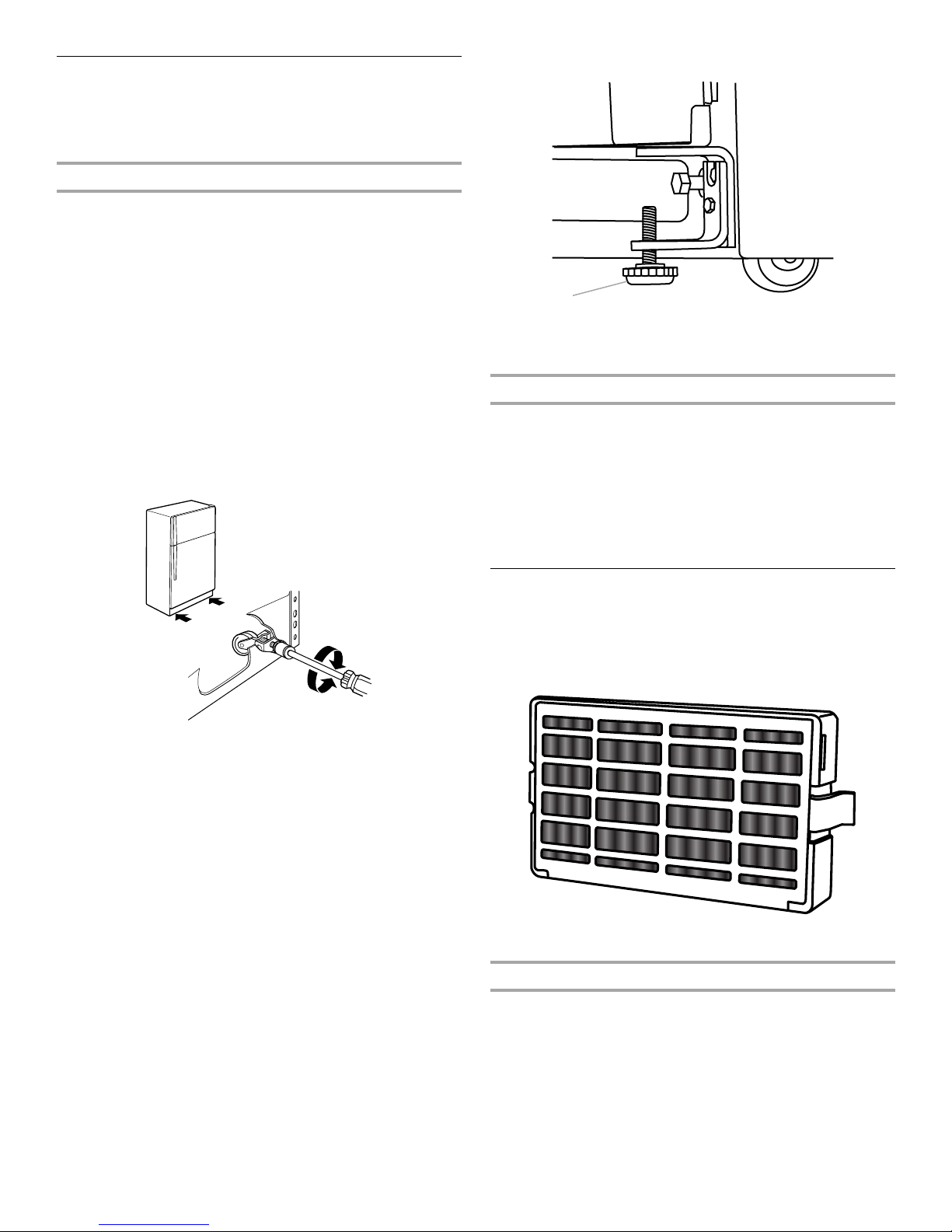

■ Some models have an additional leveling leg located in

front of the right-hand roller assembly. After adjusting the
refrigerator to the desired tilt, turn this leveling leg until it is
firmly against the floor as shown.

On Some Models

The air filter reduces the buildup of odors. This helps to maintain a
cleaner environment inside the refrigerator.

Installing the Air Filter (on some models)

The filter should be installed behind the vented door, which is
located (depending on your model) along either the rear or left
interior wall near the top of the refrigerator compartment.

1. Remove the air filter from its packaging.

2. Lift open the vented door.

3. Snap the filter into place.

Air Filter Status Indicator (on some models)

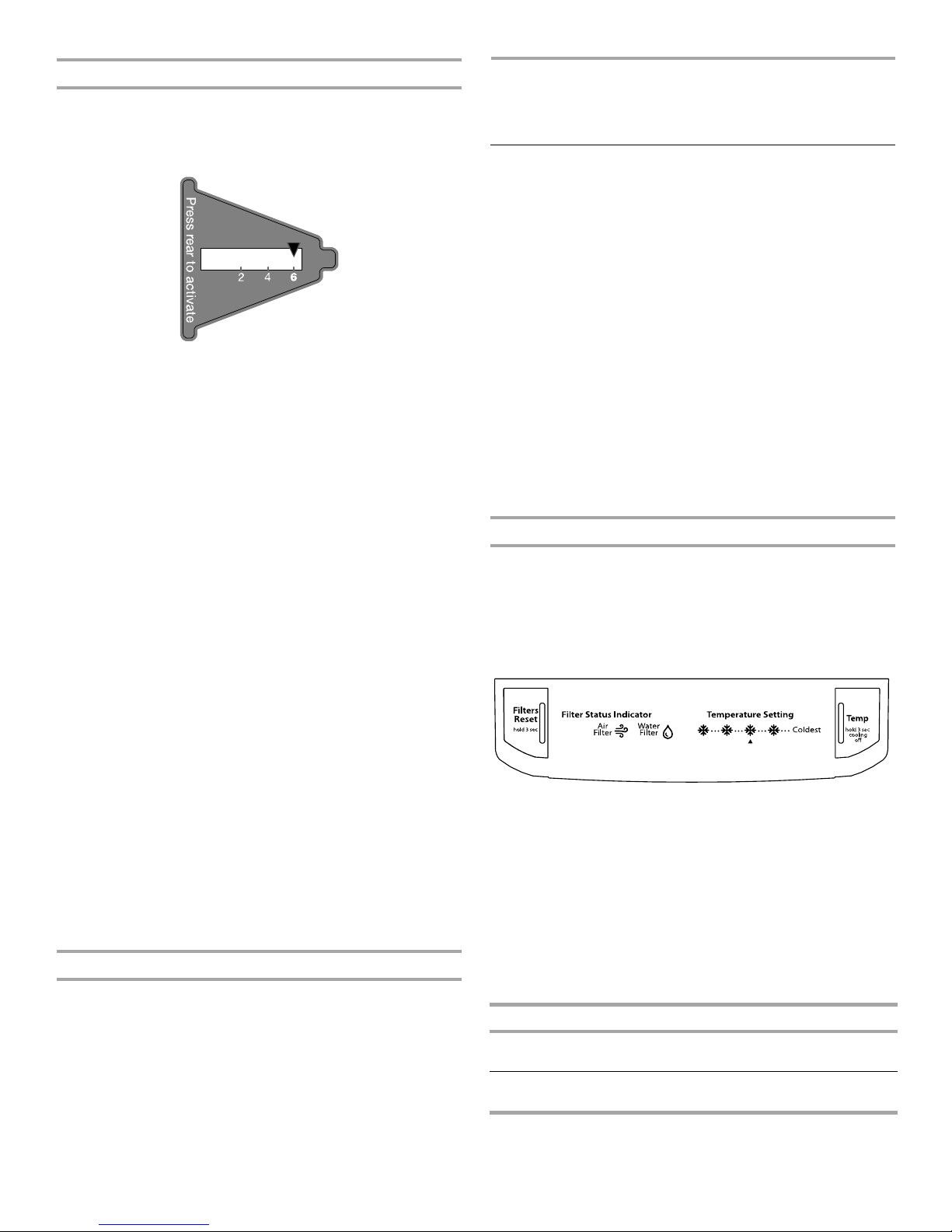

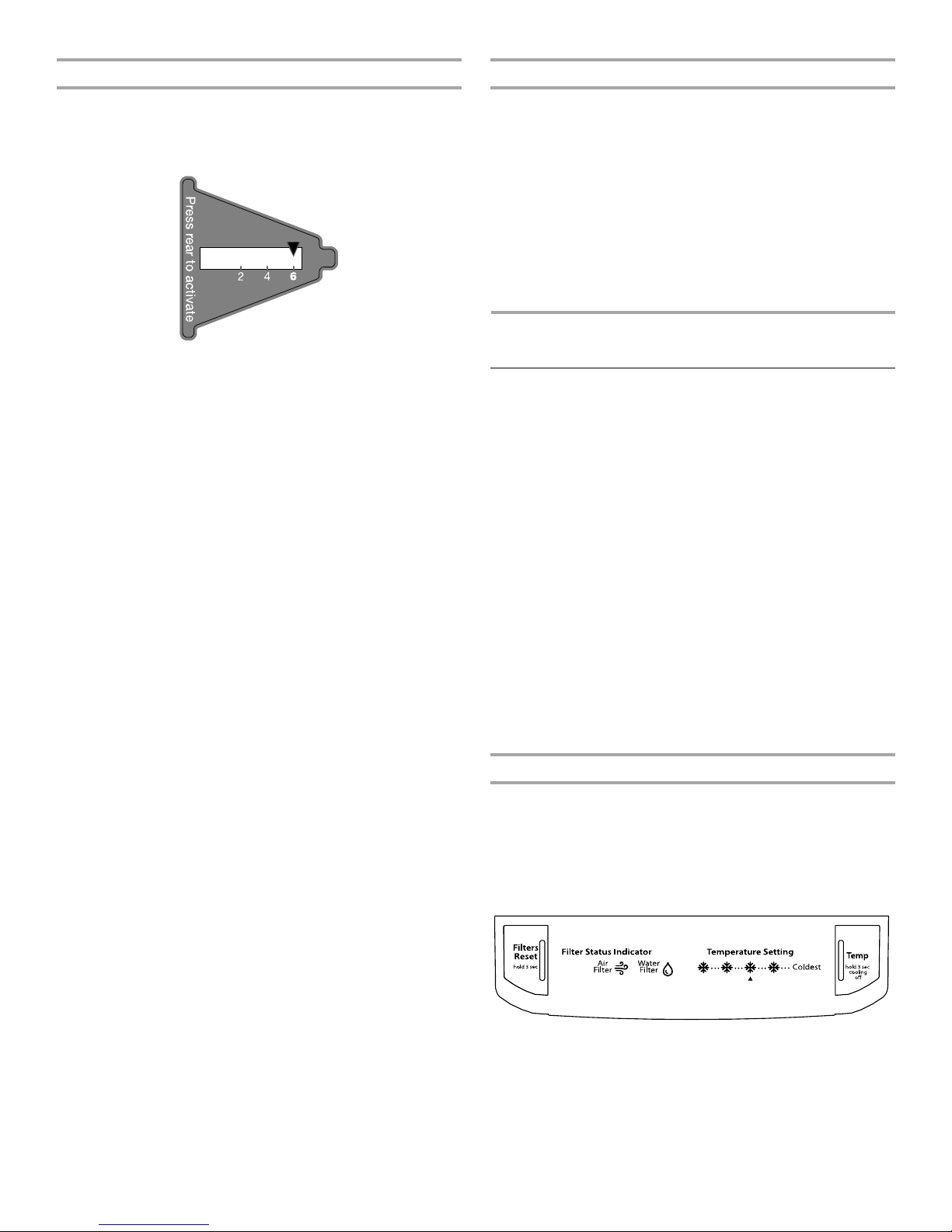

Style 1 - Install Manual Air Filter Status Indicator

The filter comes with a status indicator, which should be activated
and installed at the same time the air filter is installed.

REPLACE

MONTHS

A

A. Additional leveling leg

4. Replace the base grille.

1. Place the indicator face-down on a firm, flat surface.

2. Apply pressure to the bubble on the back of the indicator, until

the bubble pops to activate the indicator.

9

3. Lift open the vented air filter door. On some models, there are

notches behind the door.

On models with notches:

■ Slide the indicator down into the notches, facing outward.

NOTE: The indicator will not easily slide into the notches
if the rear bubble has not been popped.

■ Close the air filter door, and check that the indicator is

visible through the rectangular hole in the door.

On models without notches:

■ Store the indicator in a visible place you will easily

remember - either inside the refrigerator, or elsewhere in
your kitchen or home.

Style 2 - Air Filter Status on Electronic Control Display

The control panel displays the Air Filter status.

■ GOOD - The air filter LED does not light up.

■ REPLACE - The air filter LED lights up constantly when the

refrigerator door is open.

■ EXPIRED - The air filter LED lights up constantly and flashes

when the refrigerator door is open.

After replacing the air filter, press and hold FILTERS RESET for
3 seconds. The filter icons will turn off. See “Using the Control(s).”

NOTE: At any filter status, pressing and holding FILTERS RESET
for 3 seconds will reset the air filter status to good and the air filter
LED will turn off.

Replacing the Air Filter

Interior Dispenser Models

The control panel is located at the top front of the refrigerator
compartment.

For your convenience, the temperature control is preset at the
factory. When you first install your refrigerator, make sure the
control is still set to the recommended setting as shown.

Recommended Setting “3rd Snowflake”

Adjusting the Controls

If you need to adjust the temperature in either the refrigerator or
freezer compartment, use the settings listed in the following chart
as a guide.

■ Press the TEMP button to display the desired number of

snowflakes from (1 snowflake [least cold] to all snowflakes
[coldest]).

NOTE: Except when starting the refrigerator, do not adjust the
control more than one setting at a time. Wait 24 hours between
adjustments for the temperature to stabilize.

CONDITION/REASON: ADJUSTMENT:

The disposable air filter should be replaced every 6 months, or
when the status indicator air filter icon LED turns on and starts
flashing when the refrigerator door is opened.

To order a replacement air filter, contact us using the
assistance/service information following the warranty.

1. Remove the old air filter by squeezing in on the side tabs.

2. Remove the old status indicator.

3. Install the new air filter and reset the status indicator using the

instructions in the previous sections.

REFRIGERATOR USE

Using the Controls

Depending on your model, the control panel is located either at
the top front of the refrigerator compartment or on the dispenser
display. Follow the instructions specific to your model.

IMPORTANT:

■ Wait 24 hours for your refrigerator to cool completely before

adding food. If you add food before the refrigerator has cooled
completely, your food may spoil.

NOTE: Adjusting the refrigerator and freezer temperature
controls to a colder than recommended setting will not cool
the compartments any faster.

■ The recommended setting should be correct for normal

household refrigerator use. The controls are set correctly
when milk or juice is as cold as you like and when ice cream is
firm.

■ If the temperature is too warm or too cold in the refrigerator or

freezer, first check the air vents to be sure they are not
blocked before adjusting the controls.

REFRIGERATOR too warm REFRIGERATOR Control

one setting higher

FREEZER too warm/too little ice FREEZER Control one

setting higher

REFRIGERATOR too cold REFRIGERATOR Control

one setting lower

FREEZER too cold FREEZER Control one

setting lower

Cooling Off/On

■ Press and hold TEMP for 3 seconds to turn cooling off. To turn

cooling back on, press and hold TEMP again for 3 seconds.

NOTE: Neither compartment will cool when the control is set to
OFF.

Additional Features

Filters Reset (on some models)

The Filters Reset control allows you to restart the filter status
tracking feature each time you replace the air filter or water filter.

■ Press and hold FILTERS RESET for 3 seconds. The filter icons

will turn off. See “Install Air Filter” and “Water Filtration
System.”

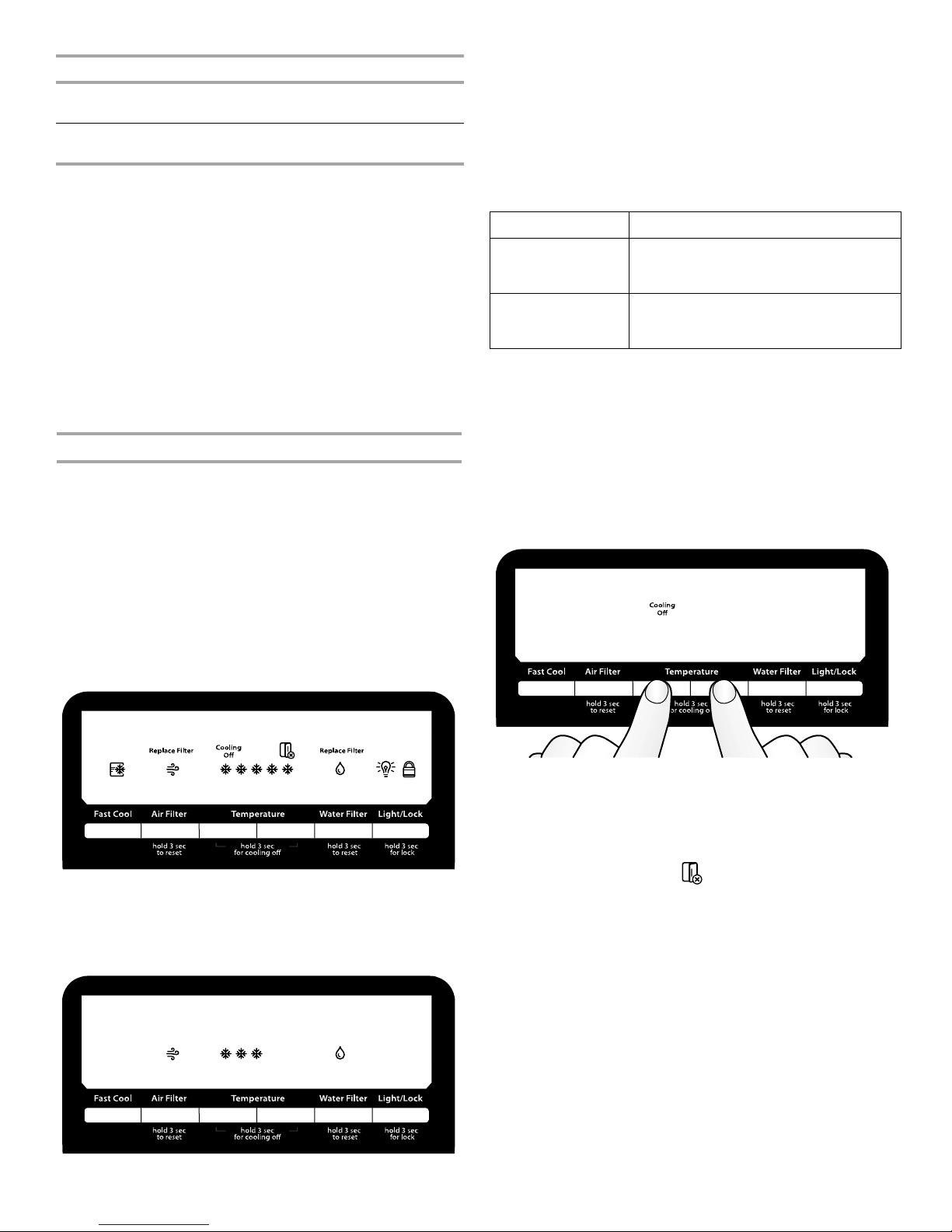

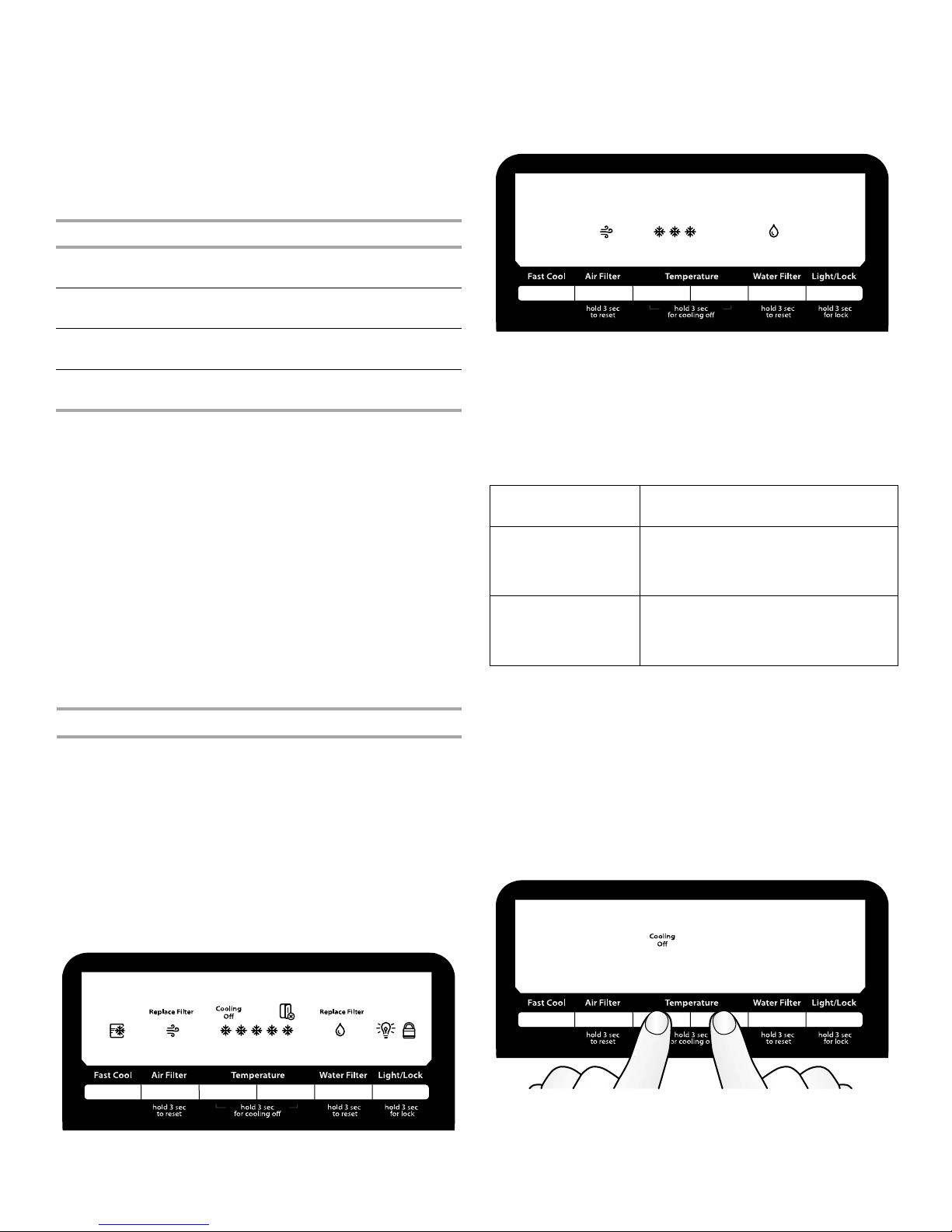

Exterior Dispenser Models

The control panel is located above the exterior dispenser.
IMPORTANT: The display screen on the dispenser control panel

will turn off automatically and enter “sleep” mode when the
control buttons and dispenser levers have not been used for
2 minutes or more. While in “sleep” mode, the first press of a
control button will only reactivate the display screen, without
changing any settings. After reactivation, changes to any settings
can then be made. If no changes are made within 2 minutes, the
display will re-enter “sleep” mode.

10

■ Touch any control button on the dispenser panel to activate

the display screen.

Adjusting the Controls

For your convenience, the temperature control is preset at the
factory. When you first install your refrigerator, make sure that the
control is still set to the recommended temperature setting
(3 snowflakes), as shown.

If you need to adjust the temperature in either the refrigerator or
freezer compartment, use the settings listed in the following chart
as a guide.

■ Wait at least 24 hours between adjustments. Recheck the

temperatures before other adjustments are made. The single
temperature control ranges from 1 snowflake (least cold) to 5
snowflakes (coldest). When adjusting temperature set points,
use the following chart as a guide.

CONDITION: TEMPERATURE

REFRIGERATOR or FREEZER
too cold

REFRIGERATOR or FREEZER
too warm

ADJUSTMENT:

Press the left-hand
TEMPERATURE button to
adjust the temperature
one setting
less cold (2 snowflakes)

Press the right-hand
TEMPERATURE button to
adjust the temperature
one setting
colder (4 snowflakes)

■ To turn cooling back on. Press and hold both TEMPERATURE

buttons at the same time for 3 seconds. When cooling is on,
“Cooling Off” will disappear from the display screen.

Additional Features
Door Open Alarm

■ The Door Open icon lights up whenever either door is opened.

■ When either door is open for 5 minutes and cooling is on, an

alert tone will sound three times, and the Door Open icon will
flash seven times. This pattern will repeat every 2 minutes until
all the doors are closed properly. The feature then resets and
will reactivate when either door is left open again for
5minutes.

NOTES:

■ To mute the audible alarm while keeping the doors open, such

as while cleaning the inside of the refrigerator, press any
button on the control panel. The alarm sound will be
temporarily turned off, but the Door Open icon will still be
displayed on the dispenser control panel.

■ Both doors must be fully closed to turn off the Door Open

icon.

Fast Cool

The fast cool feature assists during times of high refrigerator use,
full grocery loads or temporarily warm room temperatures.

■ Press FAST COOL to set the freezer and refrigerator to the

coldest temperature settings. Press FAST COOL again to
return to the selected temperature set point.

NOTES:

■ The Fast Cool icon will be illuminated while the refrigerator

is in Fast Cool mode.

■ The Fast Cool feature will turn off automatically after

24 hours.

Cooling On/Off

Your refrigerator and freezer will not cool when cooling is
turned off.

■ To turn cooling off, press and hold both TEMPERATURE

buttons at the same time for 3 seconds. When cooling is off,
“Cooling Off” will appear on the display screen.

Water Filter Status Light and Reset

The filter reset control allows you to restart the water filter status
tracking feature each time you replace the water filter. See “Water
Filtration System.”

■ Press and hold WATER FILTER for 3 seconds, to reset the

water filter status to Good. The water filter LED will turn blue.

Air Filter Status Light and Reset

The filter reset control allows you to restart the water filter status
tracking feature each time you replace the water filter. See “Install
Air Filter.”

■ Press and hold AIR FILTER for 3 seconds, to reset the air filter

status to Good. The air filter LED will turn blue.

11

Ice Maker

(on some models)

IMPORTANT: For models with a water filter, after connecting the
refrigerator to a water source or replacing the water filter, fill and
discard three full containers of ice to prepare the water filter for
use.

Turning the Ice Maker On/Off

To turn the ice maker ON, simply lower the wire shutoff arm.
To manually turn the ice maker OFF, lift the wire shutoff arm to the

OFF (arm up) position and listen for the click.

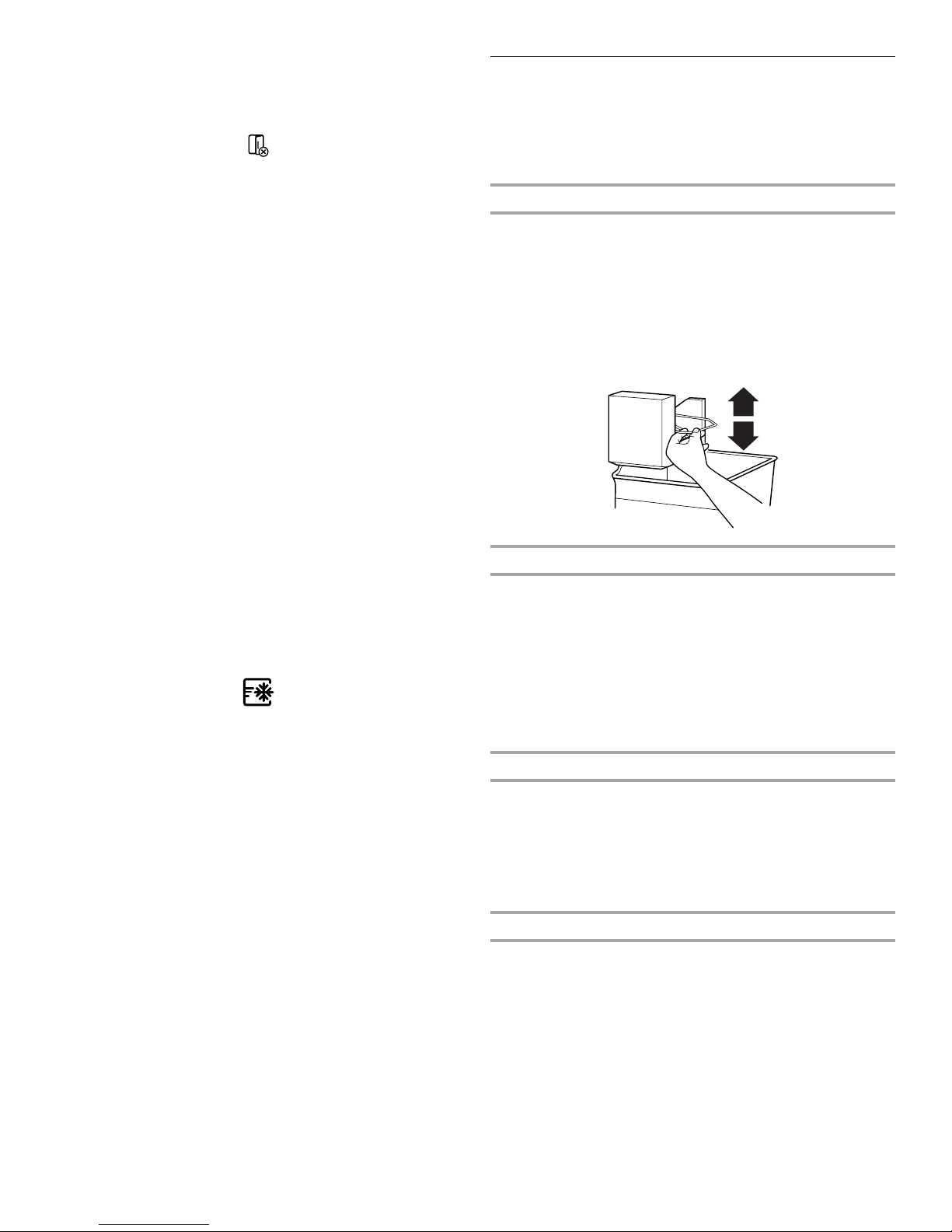

NOTE: Your ice maker has an automatic shutoff. As ice is made,

the ice cubes will fill the ice storage bin and the ice cubes will
raise the wire shutoff arm to the OFF (arm up) position. Do not
force the wire shutoff arm up or down.

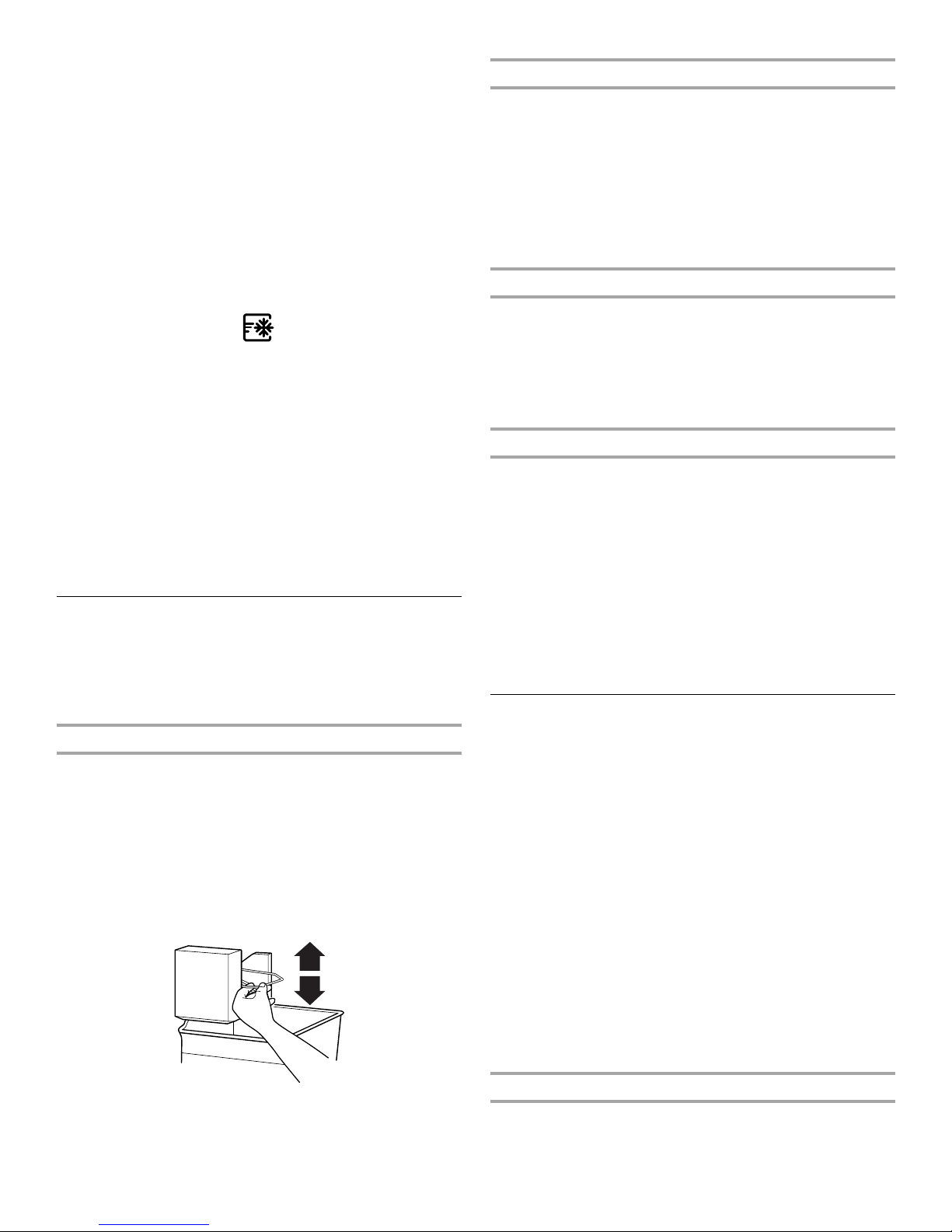

Ice Storage Bin

1. Wash the ice storage bin with mild soap and warm water.

2. Slide the ice storage bin under the ice maker, and push it

toward the back as far as it will go.

3. Lower the arm on the ice maker to the “on” position.
NOTE: It usually takes approximately 24 hours for the ice

maker to begin producing ice. You may notice the ice has an
“off-taste.” If so, discard the first three batches of ice
produced. After that the “off-taste” should be gone.

Water Dispenser

IMPORTANT: After connecting the refrigerator to a water source
or replacing the water filter, flush the water system. Use a sturdy
container to depress and hold the water dispenser lever for
5 seconds, then release it for 5 seconds. Repeat until water
begins to flow. Once water begins to flow, continue depressing
and releasing the dispenser lever (5 seconds on, 5 seconds off)
until a total of 3 gal. (12 L) has been dispensed. This will flush air
from the filter and water dispensing system, and prepare the
water filter for use. Additional flushing may be required in some
households. As air is cleared from the system, water may spurt
out of the dispenser.

NOTES:

■ Allow 24 hours for the refrigerator to cool down and chill

water.

■ Dispense at least 1 qt (1 L) of water every week to maintain a

fresh supply.

■ Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

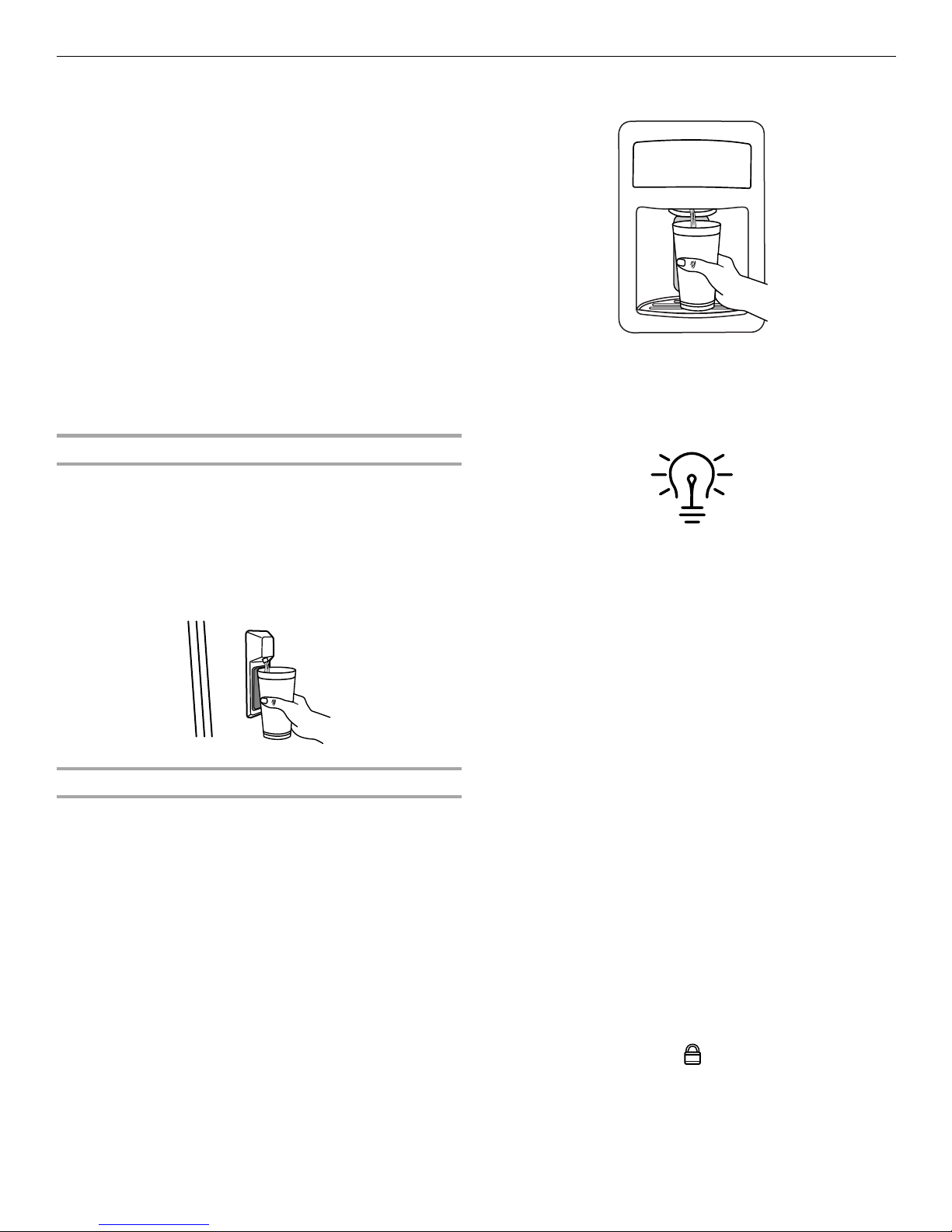

Style 1- Interior Dispenser Models

IMPORTANT: After 5 minutes of continuous dispensing, the

dispenser will stop dispensing water to avoid flooding. To
continue dispensing, press the dispenser paddle again.

To dispense water:

1. Hold a container under the dispenser spout while pressing the

dispenser pad.

2. Release the dispenser pad to stop dispensing.

Ice Production Rate

■ The ice maker should produce approximately 8 to 12 batches

of ice in a 24-hour period. Allow 3 days to completely fill the
ice container.

■ To increase ice production, lower the freezer and refrigerator

temperature. See “Using the Control(s).” Wait 24 hours
between adjustments.

Remember

■ The quality of your ice will be only as good as the quality of the

water supplied to your ice maker. Avoid connecting the ice
maker to a softened water supply. Water softener chemicals
(such as salt) can damage parts of the ice maker and lead to
poor quality ice. If a softened water supply cannot be avoided,
make sure the water softener is operating properly and is well
maintained.

■ Do not use anything sharp to break up the ice in the bin. This

can cause damage to the ice storage bin and the dispenser
mechanism.

■ Do not store anything on top of or in the ice maker or ice

storage bin.

Style 2 - Exterior Dispenser Models

IMPORTANT:

■ The dispensing system will not operate when the refrigerator

door is open.

■ The display screen on the dispenser control panel will turn off

automatically and enter “sleep” mode when the control
buttons and dispenser levers have not been used for
2 minutes or more. While in “sleep” mode, the first press of a
control button will only reactivate the display screen, without
changing any settings. After reactivation, changes to any
settings can then be made. If no changes are made within
2 minutes, the display will re-enter “sleep” mode.

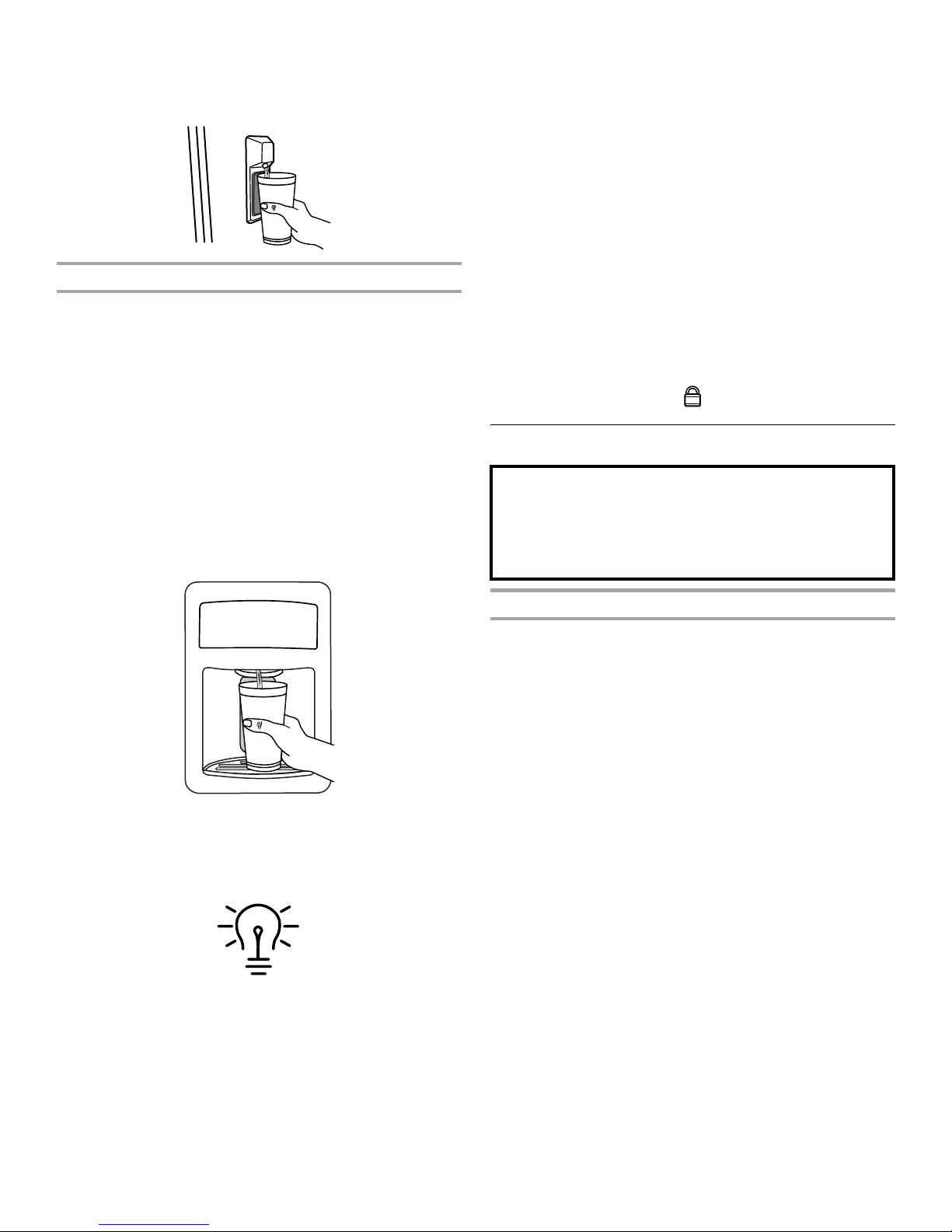

To dispense water:

1. Press a sturdy glass against the water dispenser lever.

2. Remove the glass to stop dispensing.

12

The Dispenser Light

When you use the dispenser, the light will automatically turn on.
If you want the light to be on continuously, you may turn on the
light. The light icon LED will illuminate when the light is on.

ON

ON: Press LIGHT/LOCK quickly to turn on the dispenser light.
OFF: Press LIGHT/LOCK quickly to turn off the dispenser light.
NOTES:

■ If you unintentionally press and hold the LIGHT/LOCK button

for 3 seconds or longer, you will lock the water dispenser. If
this happens, press and hold LIGHT/LOCK for 3 seconds
again to unlock the water dispenser.

■ The dispenser lights are LEDs that cannot be changed. If it

appears that your dispenser lights are not working, see
“Troubleshooting” for more information.

The Dispenser Lock

The dispenser can be turned off for easy cleaning or to avoid
unintentional dispensing by small children and pets.

NOTE: The lock feature does not shut off power to the refrigerator,
to the ice maker, or to the dispenser light. It simply deactivates the
controls and dispenser levers. To turn off the ice maker, see “Ice
Maker and Storage Bin.”

■ Press and hold LIGHT/LOCK for 3 seconds to lock the

dispenser.

■ Press and hold LIGHT/LOCK for 3 seconds again to unlock

the dispenser.

The lock icon LED will illuminate when the dispenser is locked.

If water flow to your water dispenser or ice maker decreases
noticeably, change the filter sooner. The filter should be replaced
at least every 6 months, depending on your water quality and
usage.

After changing the water filter, reset the status. Press and hold the
FILTERS RESET button for 3 seconds. When the system is reset,
the water filter icon LED will turn off.

Exterior Dispenser Models

The status of the water filter is determined by the number of days
since the water filter tracking feature was last reset.

■ When the water filter status is good, between 0 - 167 days

(approximately), the Blue water filter LED lights up.

■ When it is time to order a replacement water filter, between

168 - 181 days (approximately), the Yellow water filter LED
lights up.

■ When it is time to replace the water filter, between 182 - 195

days (approximately), the Red water filter LED and the words
“Replace Filter” light up.

■ When the water filter status is expired, the Red water filter LED

lights up, and the words “Replace Filter” light up and flash all
the time.

If water flow to your water dispenser or ice maker decreases
noticeably, change the filter sooner. The filter should be replaced
at least every 6 months, depending on your water quality and
usage.

After changing the water filter, reset the status. Press and hold the
WATER FILTER button for 3 seconds. When the system is reset,
the water filter status will return to good (0 days) and the Blue
water filter LED will light up.

Changing the Water Filter

Water Filtration System

Do not use with water that is microbiologically unsafe or
of unknown quality without adequate disinfection before
or after the system. Systems certified for cyst reduction
may be used on disinfected waters that may contain
filterable cysts.

Water Filter Status Light

The water filter status light will help you know when to change
your water filter. Follow the directions specific to your model.

Interior Dispenser Models

■ When it is time to order a replacement water filter, the water

filter icon LED will light up whenever the refrigerator door is
open.

■ When it is time to replace the water filter, the water filter icon

LED will light up and flash whenever the refrigerator door is
open.

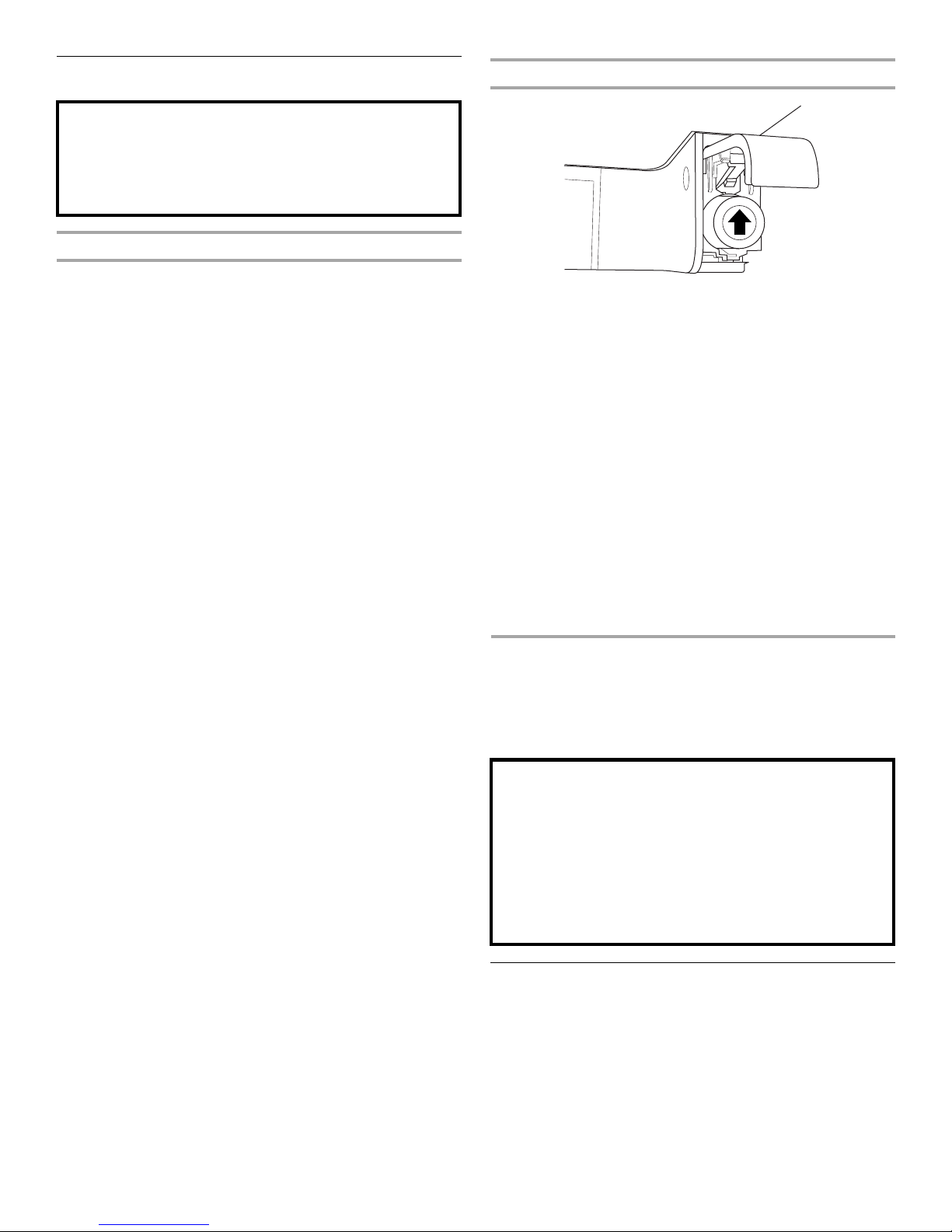

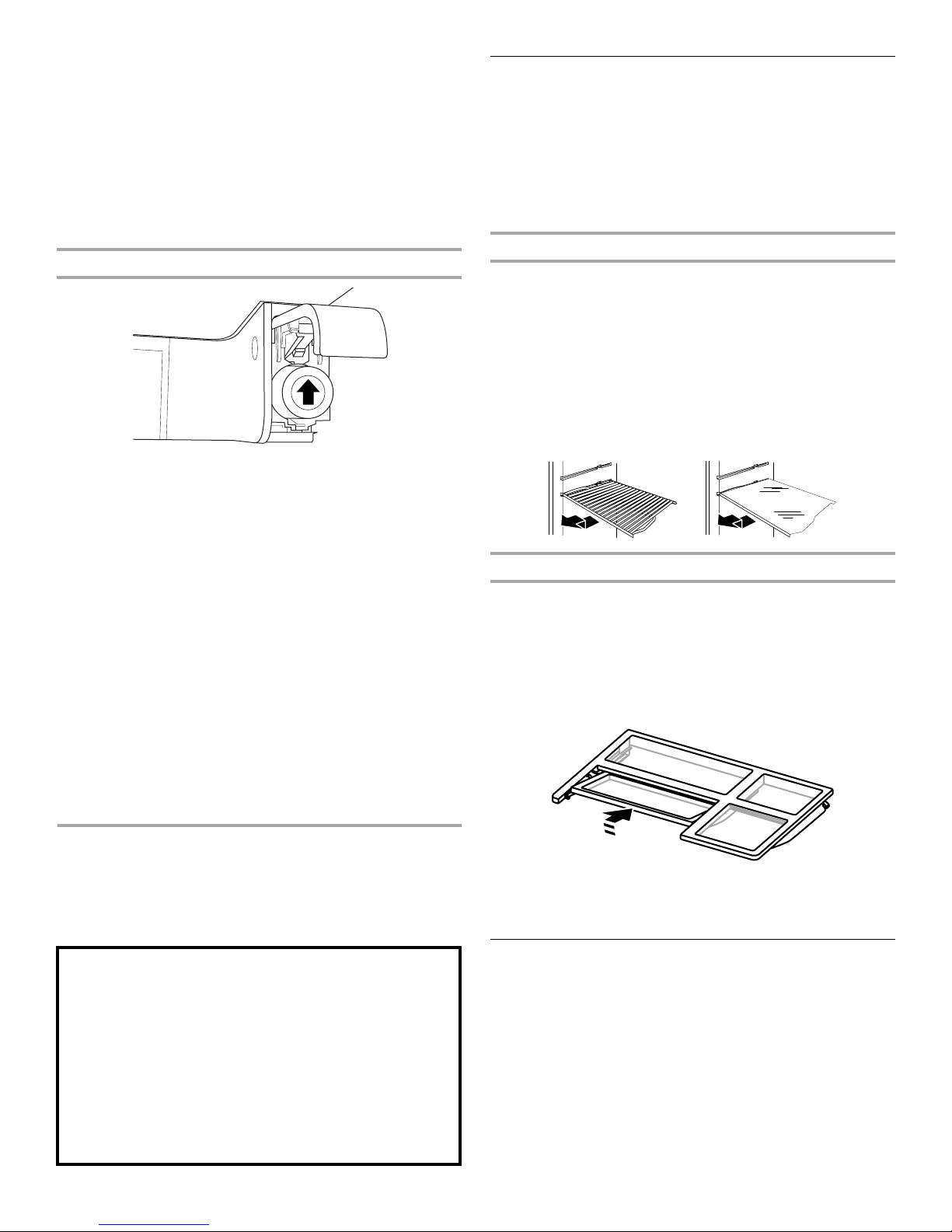

1. Locate the water filter in the top-right corner of the refrigerator

compartment.

2. Lift open the filter cover door. The filter will be released and

then eject as the door is opened.

3. When the door is completely open, pull the filter straight out.
NOTE: There may be some water in the filter. Some spilling

may occur. Use a towel to wipe up any spills.

4. Take the new filter out of its packaging and remove the covers
from the O-rings. Be sure the O-rings are still in place after the
covers are removed.

5. With the arrow pointing up, align the new filter with the filter
housing and slide it into place. The filter cover door will
automatically begin to close as the new filter is inserted.

6. Close the filter cover door completely in order to snap the filter
into place. You may need to press hard.

7. Flush the water system. See “Water and Ice Dispensers.”

13

REFRIGERATOR FEATURES

Your model may have some or all of these features.

Important information to know about glass shelves
and covers:

Do not clean glass shelves or covers with warm water when
they are cold. Shelves and covers may break if exposed to
sudden temperature changes or impact, such as bumping.
Tempered glass is designed to shatter into many small,
pebble-size pieces. This is normal. Glass shelves and covers
are heavy. Use both hands when removing them to avoid
dropping.

Refrigerator Shelves

(Glass shelves on some models)

The shelves in your refrigerator are adjustable to match your
individual storage needs.

Storing similar food items together in your refrigerator and
adjusting the shelves to fit different heights of items will make it
easier to find the exact item you want. It will also reduce the
amount of time the refrigerator door is open, and save energy.

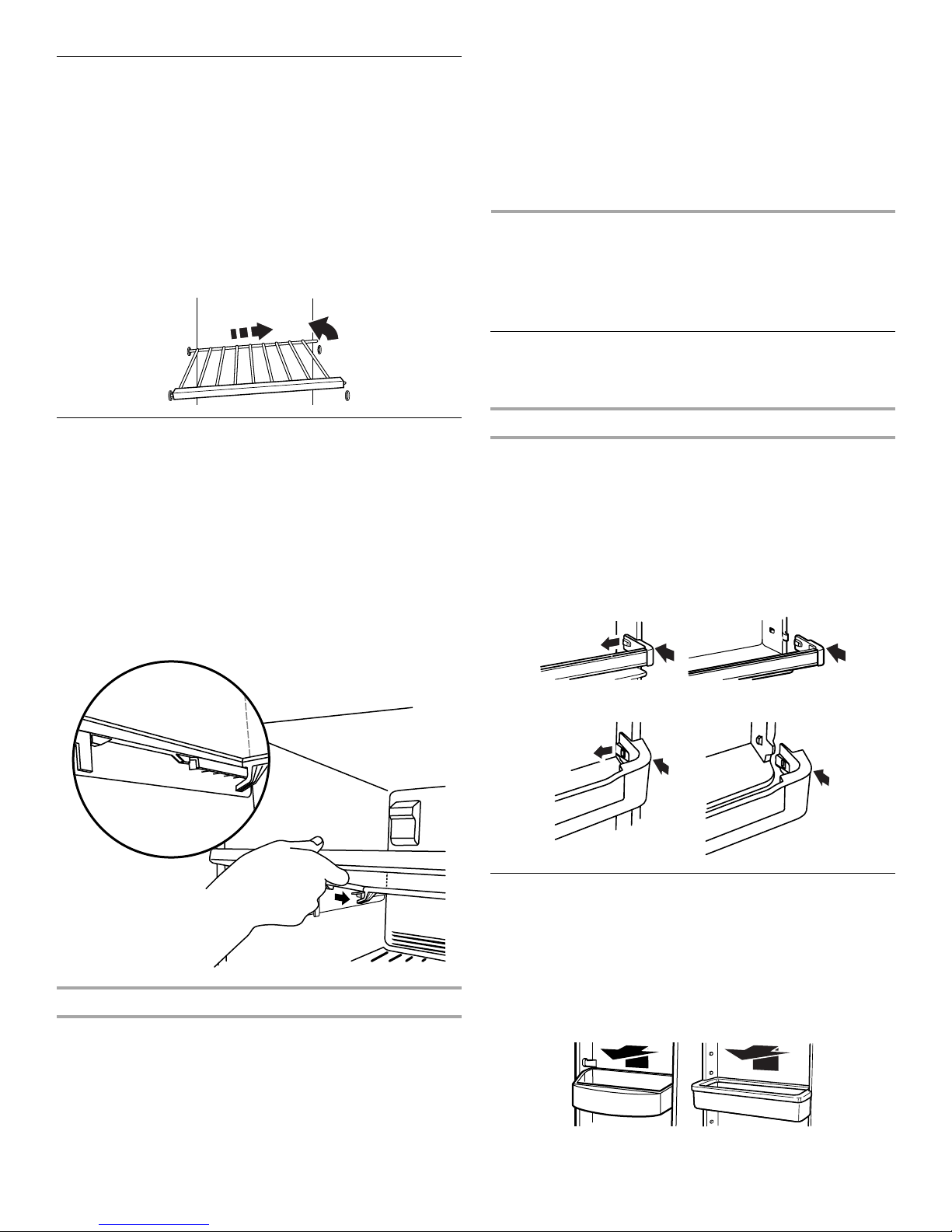

Shelves and Glass Shelves (on some models)

To remove and replace a shelf:

1. Remove items from the shelf.

2. Slide the shelf straight out to the stop.

3. Depending on your model, lift back or front of the shelf past

the stop. Slide shelf out the rest of the way.

4. Replace the shelf by sliding the back of the shelf into the track

in the wall of the cabinet.

5. Guide the front of the shelf into the shelf track. Be sure to slide

the shelf in all the way.

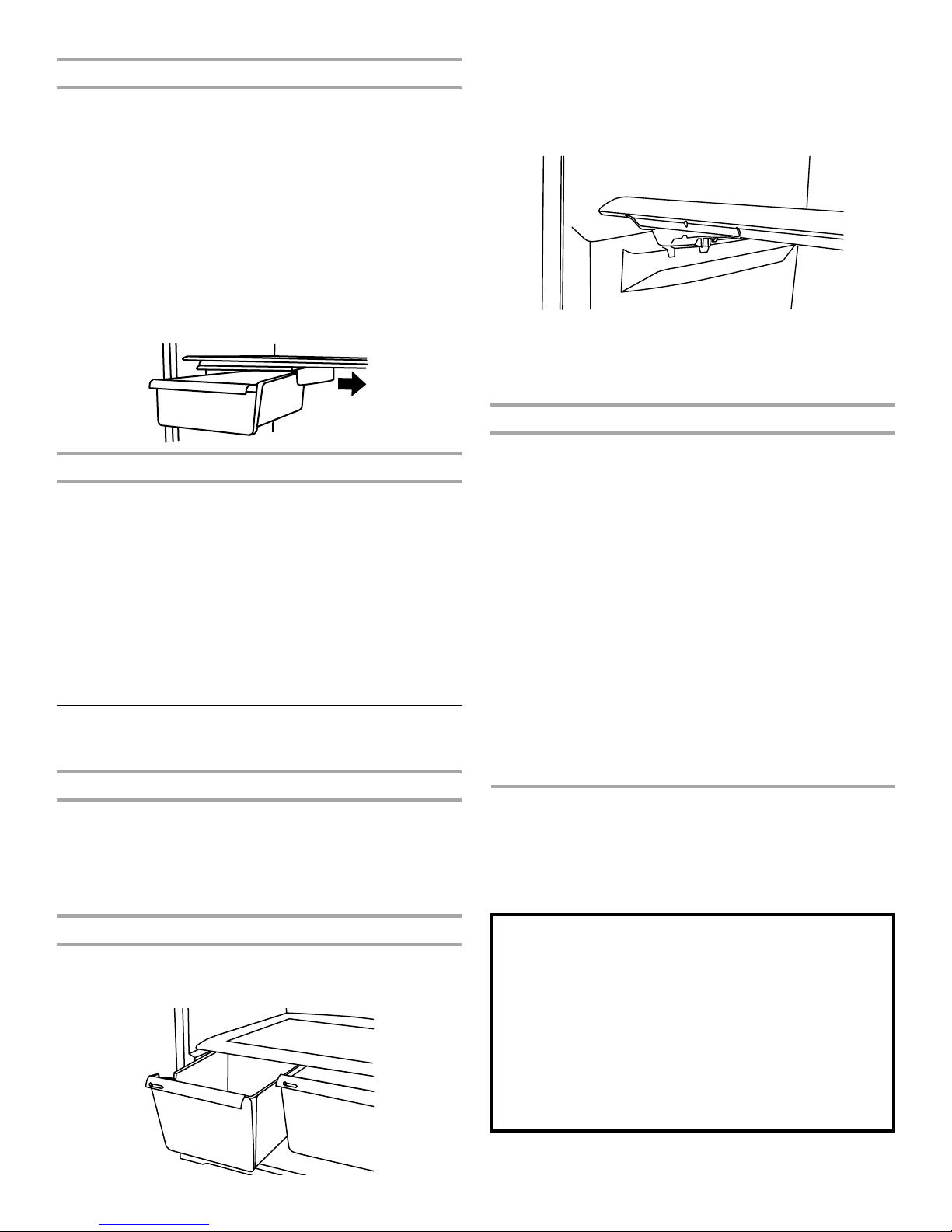

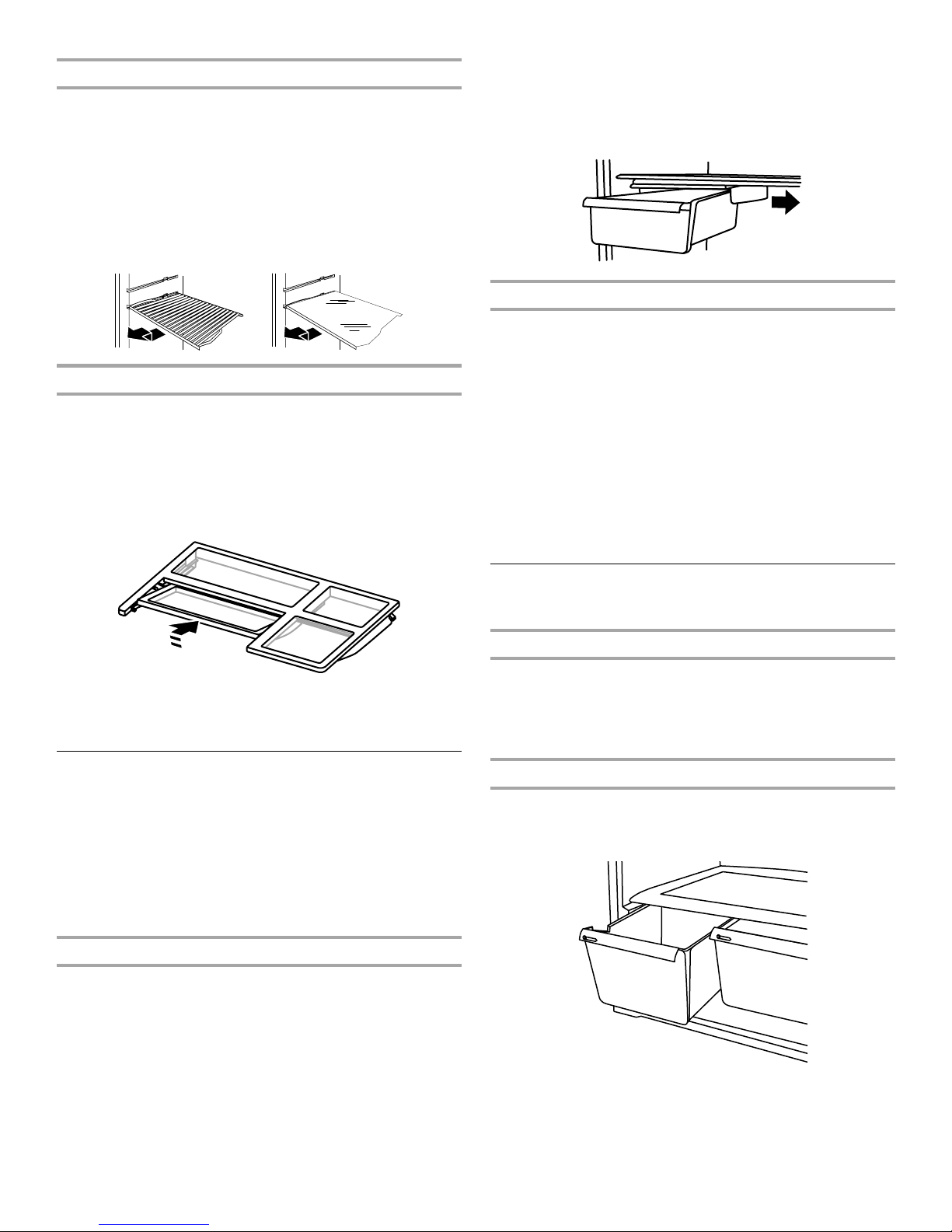

Meat Drawer

(on some models)

To remove and replace the meat drawer:

1. Slide meat drawer out to the stop.

2. Lift front of meat drawer with one hand while supporting

bottom of drawer with other hand. Slide drawer out the rest of
the way.

3. Replace the drawer by sliding it back in fully past the drawer
stop.

Meat Drawer Cover (on some models)

To remove and replace the meat drawer cover:

1. Remove the meat drawer.

2. Push the cover back to release the rear clips from the shelf.

Tilt the cover up at the front, and pull it forward.

3. Replace the meat drawer cover by fitting the notches and
clips on the cover over the rear and center crossbars on the
shelf.

4. Lower cover into place and pull the cover forward to secure
the rear clips onto the shelf.

5. Replace the meat drawer.
NOTE: In some models the meat pan moves sideways on the

shelf to allow for flexible positioning.

Meat Storage Guide

Fold Away Shelf (on some models)

To remove and replace a shelf:

1. To remove the entire shelf, tilt up the front of the shelf and

slide it out toward you.

2. To remove the front-half of the shelf, hold the front of the shelf

with one hand and press up in the center of the shelf. Then
push down and in on the shelf until it slides beneath the back
half of the shelf.

3. Replace the entire shelf by guiding it into the door liner and

pushing it inward until it stops. Then, tilt the front of the shelf
upward until the stopper is overcome and slide it in.

Store most meat in original wrapping as long as it is airtight and
moisture-proof. Rewrap if necessary. See the following chart for
storage times. When storing meat longer than the times given,
freeze the meat.

Fresh fish or shellfish.........................use same day as purchased

Chicken, ground beef, variety meats (liver)......................1-2 days

Cold cuts, steaks/roasts .................................................. 3-5 days

Cured meats...................................................................7-10 days

Leftovers - Cover leftovers with plastic wrap, aluminum foil, or
plastic containers with tight lids.

Crisper

(on some models)

Crisper Drawers

To remove and replace the crisper drawer:

1. Slide the crisper drawer straight out to the stop. Lift the front

and slide the drawer out the rest of the way.

2. Replace the drawer by sliding the drawer in fully past the stop.

14

Crisper Cover

Style 1 - Plastic Cover

To remove and replace the crisper cover:

1. Remove the crisper(s).

2. Lift the front of the cover to remove the cover support. Then

lift the cover up and slide it out.

3. Replace the cover by fitting the cover tabs into lowest cabinet

slots and pushing them in. Lower the front retainers into place.

FREEZER FEATURES

Your model may have some or all of these features.

Important information to know about glass shelves
and covers:

Do not clean glass shelves or covers with warm water when
they are cold. Shelves and covers may break if exposed to
sudden temperature changes or impact, such as bumping.
Tempered glass is designed to shatter into many small,
pebble-size pieces. This is normal. Glass shelves and covers
are heavy. Use both hands when removing them to avoid
dropping.

Wire Freezer Shelf

(on some models)

To remove and replace a wire shelf:

1. Remove the shelf by lifting the entire shelf slightly and moving

it all the way to the left-hand side. Tilt the right-hand side up
and out of the shelf supports.

2. Replace the shelf by inserting the left-hand end all the way
into the shelf supports. Then, lower the right-hand end of the
shelf and insert it into the shelf supports.

NOTE: The shelf should lower slightly and lock into place. If the
shelf does not appear stable, make sure both ends of the shelf are
inserted into the shelf supports.

Style 2 - Glass Cover

To remove and replace the crisper cover:

1. Pull the glass straight out.

2. Replace the glass by pushing it straight in.

Crisper Humidity Control (on some models)

You can control the amount of humidity in the moisture-sealed
crisper. Adjust the control to any setting between LOW and HIGH.

LOW (open) lets moist air out of the crisper for best storage of
fruits and vegetables with skins.

■ Fruit: Wash, let dry and store in refrigerator in plastic bag or

crisper. Do not wash or hull berries until they are ready to use.
Sort and keep berries in original container in crisper, or store in
a loosely closed paper bag on a refrigerator shelf.

■ Vegetables with skins: Place in plastic bag or plastic container

and store in crisper.

HIGH (closed) keeps moist air in the crisper for best storage of
fresh, leafy vegetables.

■ Leafy vegetables: Wash in cold water, drain and trim or tear off

bruised and discolored areas. Place in plastic bag or plastic
container and store in crisper.

Glass Freezer Shelf

(on some models)

To remove and replace a glass shelf:

1. Lift the front of the shelf to raise the shelf tabs up and out of

the opening in each shelf track. Slide the shelf out the rest of
the way.

2. Replace the shelf by tilting the back end downward to align
the back shelf tab under the track on each side of the freezer.
Gently push the shelf into the freezer until the two center shelf
tabs are positioned within the opening in each track. Lower
the shelf to rest on the shelf tracks.

15

Frozen Food Storage Guide

Storage times will vary according to the quality and type of food,
the type of packaging or wrap used (should be airtight and
moisture-proof), and the storage temperature. Seal the package
or container securely to avoid taste and odor transfer throughout
the product. Ice crystals inside a sealed package are normal. This
simply means that moisture in the food and air inside the package
have condensed, creating ice crystals.

Put no more unfrozen food into the freezer than will freeze within
24 hours (no more than 2 to 3 lbs of food per cubic foot [907 to
1,350 g per L] of freezer space). Leave enough space in the
freezer for air to circulate around packages. The freezer door must
close tightly.

NOTE: For more information on preparing food for freezing, check
a freezer guide or reliable cookbook.

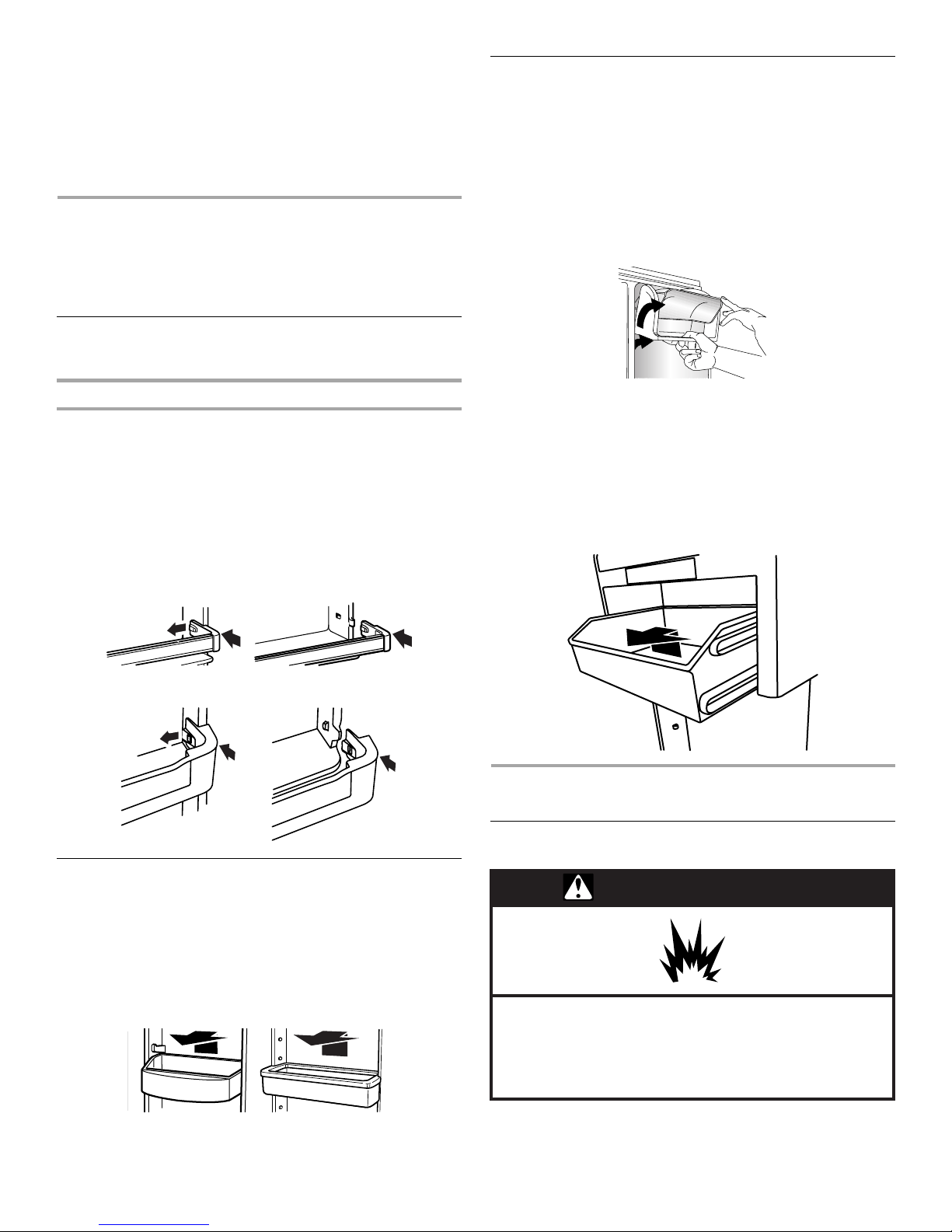

DOOR FEATURES

Your model may have some or all of these features.

Door Rails

The door rails may be removed for easier cleaning.

Snap on Door Rails (on some models)

To remove and replace the rails:

1. Remove the door rails by pushing in slightly on the front of one

end of the bracket while pulling out on the inside tab. Repeat
these steps for the other end.

2. Replace the rails by aligning the ends of the brackets with the

buttons on the sides of the door liner. Firmly snap bracket and
assembly onto the tabs above the shelf as shown.

Style 1 - Door Rails

Style 2 - Trivets

Door Bins

(on some models)

To remove and replace the racks/bins:

1. Remove the rack/bin by lifting it and pulling it straight out.

2. Replace the rack/bin by sliding it in above the desired support

and pushing it down until it stops.

Utility Compartment and Can Caddy

(on some models)

To remove and replace the utility compartment:

1. Remove the utility compartment by raising and holding the

cover up while lifting the utility compartment up and pulling it
straight out.

2. Replace the utility compartment by sliding it in above the
desired support and pushing it down until it stops.

To remove and replace the can caddy:

1. Hold the can caddy with one hand and pull up until it is

released from the door liner. Then, pull up on the caddy again,
until the stoppers have been overcome.

2. Pull the can caddy straight out to remove it from the door.

3. Replace the can caddy by aligning the grooves on the sides

with the pins in the door liner. Push up on the bottom of the
caddy until the stoppers have been overcome, and slide it fully
into the compartment.

16

REFRIGERATOR CARE

Cleaning

WARNING

Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.

Both the refrigerator and freezer sections defrost automatically.
However, clean both sections about once a month to avoid
buildup of odors. Wipe up spills immediately.

IMPORTANT:

■ Because air circulates between both sections, any odors

formed in one section will transfer to the other. You must
thoroughly clean both sections to eliminate odors. To avoid
odor transfer and drying out of food, wrap or cover foods
tightly.

■ For stainless steel models, stainless steel is corrosion-

resistant and not corrosion-proof. To help avoid corrosion of
your stainless steel, keep your surfaces clean by using the
following cleaning instructions.

To Clean Your Refrigerator:

NOTE: Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, muriatic acid,
cleaning waxes, concentrated detergents, bleaches or cleansers
containing petroleum products on exterior surfaces (doors and
cabinet), plastic parts, interior and door liners or gaskets. Do not
use paper towels, scouring pads, or other harsh cleaning tools.

1. Unplug refrigerator or disconnect power.

2. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a
mild detergent in warm water.

3. Clean the exterior surfaces.
Painted metal: Wash painted metal exteriors with a clean,

soft cloth or sponge and a mild detergent in warm water.
Rinse surfaces with clean, warm water and dry immediately to
avoid water spots.

Stainless steel: Wash stainless steel surfaces with a clean,
soft cloth or sponge and a mild detergent in warm water.
Rinse surfaces with clean, warm water and dry immediately to
avoid water spots.

NOTE: When cleaning stainless steel, always wipe in the
direction of the grain to avoid cross-grain scratching.

4. There is no need for routine condenser cleaning in normal
home operating environments. If the environment is
particularly greasy or dusty, or there is significant pet traffic in
the home, the condenser should be cleaned every 2 to
3 months to ensure maximum efficiency.

If you need to clean the condenser:

■ Remove the base grille.

■ Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area
of the condenser.

■ Replace the base grille when finished.

5. Plug in refrigerator or reconnect power.

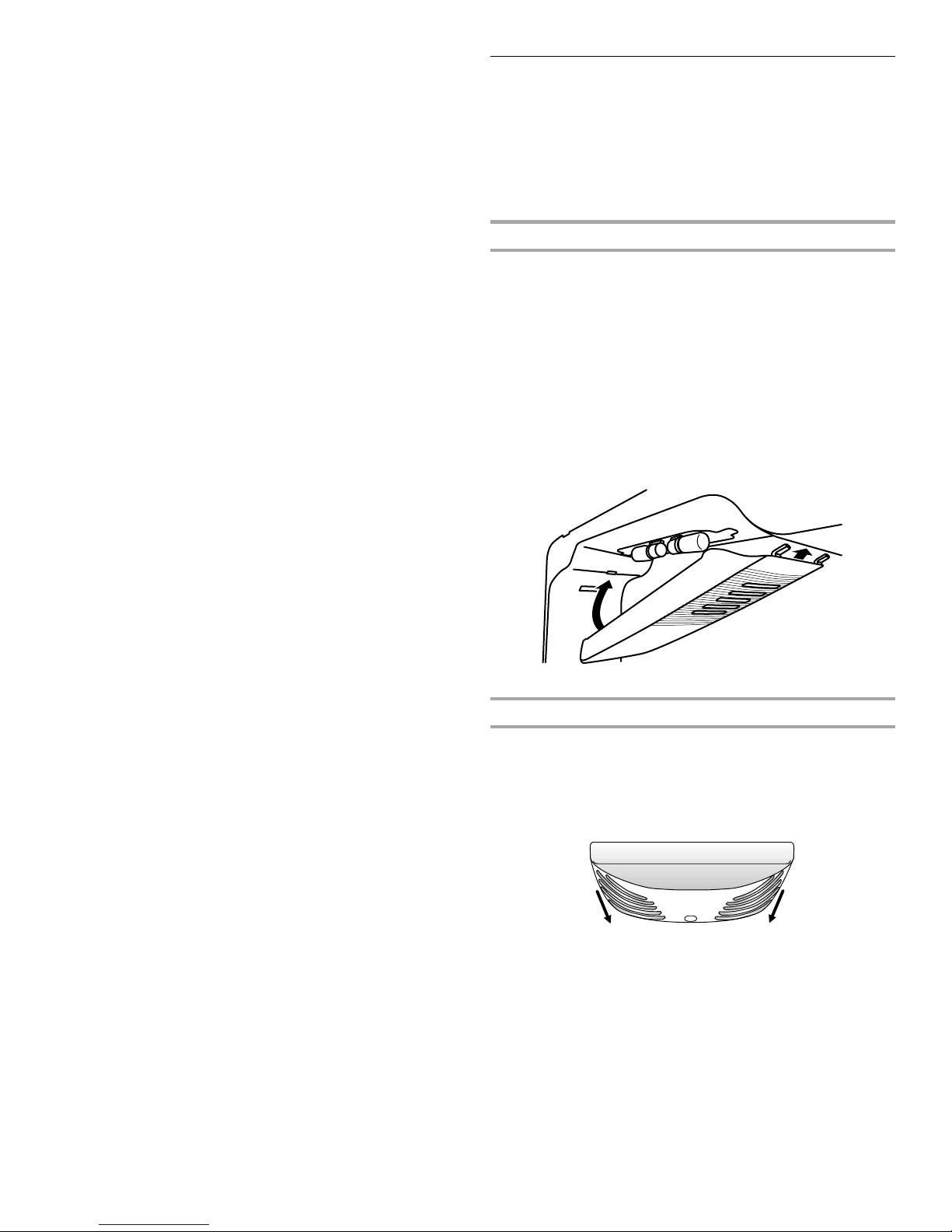

Changing the Light Bulbs

IMPORTANT:

■ Not all appliance bulbs will fit your refrigerator. Be sure to

replace the bulb with an appliance bulb of the same size,
shape, and wattage.

■ To ensure optimum refrigerator performance, replace light

bulbs as soon as they burn out.

Refrigerator Compartment Light

The light bulbs are located at the top of the refrigerator
compartment.

1. Unplug refrigerator or disconnect power.

2. Using both hands, squeeze inward on the sides of the light

shield, releasing it from the back of the compartment. Then,
move the shield toward the back to release it from the front of
the compartment.

3. Remove the light bulb(s) and replace it with a 40 watt

appliance bulb of the same size and shape.

4. Replace the light shield by inserting the front end into the

compartment and then pushing up until it snaps into place.

5. Plug in refrigerator or reconnect power.

Freezer Compartment Light (on some models)

1. Unplug the refrigerator or disconnect power.

2. Remove the light shield (on some models).

■ Top of the freezer compartment - Slide the light shield

toward the back of the compartment to release it from the
light assembly.

3. Replace the burned-out bulb with an appliance bulb(s) no

greater than 25 watts.

4. Replace the light shield.

5. Plug in refrigerator or reconnect power.

17

TROUBLESHOOTING

First try the solutions suggested here or visit our website and reference FAQs (Frequently Asked Questions)

In the U.S.A., www.whirlpool.com In Canada, www.whirlpool.ca

Refrigerator Operation

The refrigerator will not operate

WARNING

Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,

fire, or electrical shock.

to possibly avoid the cost of a service call.

■ Sizzling/Gurgling - water dripping on the heater during

defrost cycle

■ Popping - contraction/expansion of inside walls, especially

during initial cool-down

■ Water running - may be heard when ice melts during the

defrost cycle and water runs into the drain pan

■ Creaking/Cracking - occurs as ice is being ejected from the

ice maker mold.

The doors will not close completely

■ Door blocked open? Move food packages away from door.

■ Bin or shelf in the way? Push bin or shelf back in the correct

position.

The doors are difficult to open

WARNING

■ Power cord unplugged? Plug into a grounded 3 prong outlet.

■ Outlet working? Plug in a lamp to see if the outlet is working.

■ Household fuse blown or circuit breaker tripped? Replace

the fuse or reset the circuit breaker. If the problem continues,
call an electrician.

■ Controls on? Make sure the refrigerator controls are on. See

“Using the Control(s).”

■ New installation? Allow 24 hours following installation for the

refrigerator to cool completely.
NOTE: Adjusting the temperature controls to coldest setting

will not cool either compartment more quickly.

The motor seems to run too much

Your new refrigerator may run longer than your old one due to its
high-efficiency compressor and fans. The unit may run even
longer if the room is warm, a large food load is added, doors are
opened often, or if the doors have been left open.

The refrigerator seems noisy

Refrigerator noise has been reduced over the years. Due to this
reduction, you may hear intermittent noises from your new
refrigerator that you did not notice from your old model. Below are
listed some normal sounds with explanations.

■ Buzzing - heard when the water valve opens to fill the ice

maker

■ Pulsating - fans/compressor adjusting to optimize

performance

■ Hissing/Rattling - flow of refrigerant, movement of water

lines, or from items placed on top of the refrigerator

Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.

■ Gaskets dirty or sticky? Clean gaskets and contact surfaces

with mild soap and warm water. Rinse and dry with soft cloth.

The lights do not work

■ Is a light bulb loose in the socket or burned out? See

“Changing the Light Bulbs.”

■ Is the dispenser light set to OFF? On some models, the

dispenser light will operate only when a dispenser lever/pad is
pressed. If you want the dispenser light to stay on
continuously, set the dispenser light to ON. See “Water
Dispenser.”

Temperature and Moisture

Temperature is too warm

■ New installation? Allow 24 hours following installation for the

refrigerator to cool completely.

■ Door(s) opened often or left open? Allows warm air to enter

refrigerator. Minimize door openings and keep doors fully
closed.

■ Large load of food added? Allow several hours for

refrigerator to return to normal temperature.

■ Controls set correctly for the surrounding conditions?

Adjust the controls a setting colder. Check temperature in
24 hours. See “Using the Control(s).”

18

There is interior moisture buildup

NOTE: Some moisture buildup is normal.

■ Humid room? Contributes to moisture buildup.

■ Door(s) opened often or left open? Allows humid air to enter

refrigerator. Minimize door openings and keep doors fully
closed.

■ Odor transfer from food? Use airtight, moisture proof

packaging to store food.

■ Are there minerals (such as sulfur) in the water? A water

filter may need to be installed to remove the minerals.

■ Water filter installed on the refrigerator? Gray or dark

discoloration in ice indicates that the water filtration system
needs additional flushing. Flush the water system before using
a new water filter. Replace water filter when indicated. See
“Water Filtration System.”

Ice and Water

The ice maker is not producing ice or not enough ice

■ Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water
supply and turn water shutoff valve fully open.

■ Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

■ Ice maker turned on? Make sure wire shutoff arm or switch

(depending on model) is in the ON position.

■ New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice
production.

■ Freezer door closed completely? Firmly close the freezer

compartment door. If the freezer compartment door will not
close all the way, see “The doors will not close completely,”
earlier in this section.

■ Large amount of ice recently removed? Allow 24 hours for

ice maker to produce more ice.

■ Ice cube jammed in the ice maker ejector arm?

Remove ice from the ejector arm with a plastic utensil.

■ Water filter installed on the refrigerator? Remove filter and

operate ice maker. If ice volume improves, then the filter may
be clogged or incorrectly installed. Replace filter or reinstall it
correctly.

■ Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.
See “Water Supply Requirements.”

The ice cubes are hollow or small

NOTE: This is an indication of low water pressure.

■ Water shutoff valve not fully open? Turn the water shutoff

valve fully open.

■ Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

■ Water filter installed on the refrigerator? Remove filter and

operate ice maker. If ice quality improves, then the filter may
be clogged or incorrectly installed. Replace filter or reinstall it
correctly.

■ Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.
See “Water Supply Requirements.”

■ Questions remain regarding water pressure? Call a

licensed, qualified plumber.

Off-taste, odor or gray color in the ice

■ New plumbing connections? New plumbing connections

can cause discolored or off-flavored ice.

■ Ice stored too long? Discard ice. Wash ice bin. Allow

24 hours for ice maker to make new ice.

The water dispenser will not operate properly

■ Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water
supply and turn water shutoff valve fully open.

■ Kink in the water source line? Straighten the water source

line.

■ New installation? Flush and fill the water system. See “Water

Dispenser.”

■ Is the water pressure at least 35 psi (241 kPa)? The water

pressure to the home determines the flow from the dispenser.
See “Water Supply Requirements.”

■ Water filter installed on the refrigerator? Remove filter and

operate dispenser. If water flow increases, the filter may be
clogged or incorrectly installed. Replace filter or reinstall it
correctly.

■ Refrigerator door closed completely? Close the door firmly.

If it does not close completely, see “The doors will not close
completely,” earlier in this section.

■ Recently removed the doors? Make sure the water

dispenser wire/tube assembly has been properly reconnected.
See “Refrigerator Doors.”

■ Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.
See “Water Supply Requirements.”

Water is leaking from the dispenser system

NOTE: One or two drops of water after dispensing is normal.

■ Glass not being held under the dispenser long enough?

Hold the glass under the dispenser 2 to 3 seconds after
releasing the dispenser lever.

■ New installation? Flush the water system. See “Water

Dispenser.”

■ Recently changed water filter? Flush the water system. See

“Water Dispenser.”

■ Water on the floor near the base grille? Make sure the water

dispenser tube connections are fully tightened. See
“Refrigerator Doors.”

Water from the dispenser is warm

NOTE: Water from the dispenser is only chilled to 50°F (10°C).

■ New installation? Allow 24 hours after installation for the

water supply to cool completely.

■ Recently dispensed large amount of water? Allow 24 hours

for water supply to cool completely.

■ Water not been recently dispensed? The first glass of water

may not be cool. Discard the first glass of water.

■ Refrigerator connected to a cold water pipe? Make sure

the refrigerator is connected to a cold water pipe. See “Water
Supply Requirements.”

19

ACCESSORIES

The following accessories are available for your refrigerator. To
order, contact us and ask for the part numbers.

In the U.S.A., visit our webpage www.whirlpool.com/accessories
or call 1-800-901-2042.

In Canada, visit our webpage www.whirlpoolparts.ca
or call 1-800-807-6777.

Stainless Steel Cleaner and Polish:
Order Part #4396095

Water Filter:
Order Part #W10295370 or FILTER1

Air Filter:
Order Part #W10311524 or AIR1

Ethylene Filter:

Order Part #W10346771A or FRESH1

Water Filter and Air Filter Bundle Pack:

Order Part #W10355212BL

Water Filter, Air Filter and Ethylene Filter Bundle Pack:

Order Part #W10365758BL

WATER FILTER CERTIFICATIONS

20

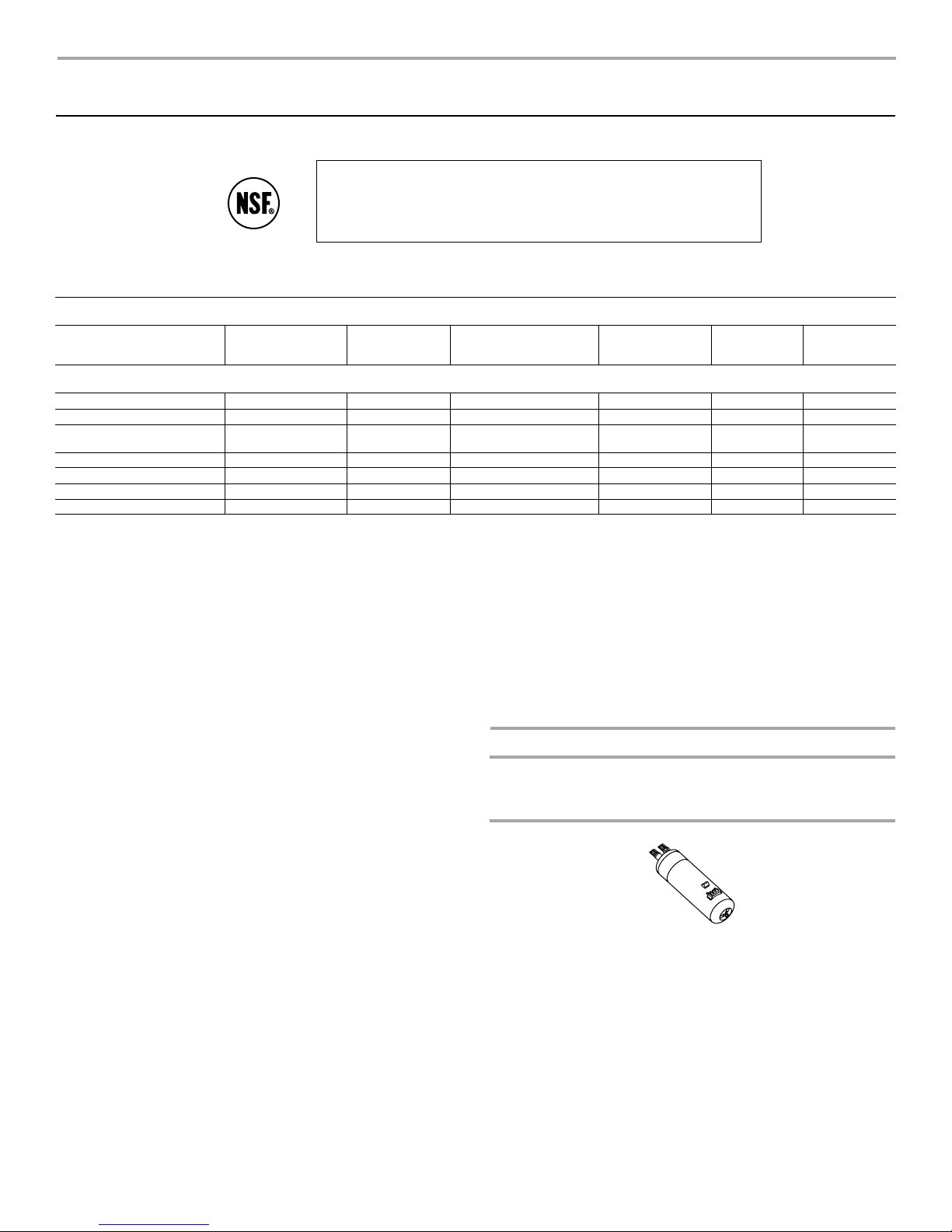

PERFORMANCE DATA SHEET

Water Filtration System

Model P5WB12NL/P4RFWB12 Capacity 120 Gallons (455 Liters)

System tested and certified by NSF International against NSF/ANSI
Standard 42 for the reduction of Chlorine Taste and Odor, and Particulate
Class I*; and against NSF/ANSI Standard 53 for the reduction of Live
Cysts, Asbestos, Lead, Lindane, Toxaphene, Atrazine, and 2,4 - D.

This system has been tested according to NSF/ANSI Standards 42 and 53 for the reduction of the substances listed below. The
concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the
permissible limit for water leaving the system, as specified in NSF/ANSI Standards 42 and 53.

Substance Reduction
Aesthetic Effects

Chlorine Taste/Odor
Particulate Class I

Contaminant
Reduction

Live Cysts
Asbestos 99% 87 MFL 10
Lead: @ pH 6.5

Lead: @ pH 8.5
Lindane 0.0002 mg/L 0.0019 mg/L 0.002 mg/L ± 10% 0.00002 mg/L 98.9 99
Toxaphene 0.003 mg/L 0.014 mg/L 0.015 mg/L ± 10% 0.001 mg/L 93 93
Atrazine 0.003 mg/L 0.0094 mg/L 0.009 mg/L ± 10% 0.0005 mg/L 94.5 94.7
2,4 - D 0.07 mg/L 0.220 mg/L 0.210 mg/L ± 10% 0.028 mg/L 87.5 96.1

*

†

Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa).
Temp. = 68°F to 71.6°F (20°C to 22°C). Rated service capacity = 120 gallons (455 liters).

■ It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to
perform as advertised.

■ Use replacement filter P4RRWB/P4RFWB12, part #W10295370.

2011 suggested retail price of $49.99 U.S.A./$59.99 Canada.
Prices are subject to change without notice.

Style 1 – When the water filter status display changes from
“GOOD” to “ORDER,” order a new filter. When the filter
indicator reads “REPLACE,” it is recommended that you
replace the filter.

Style 2 – When the filter indicator changes from green to
yellow, order a new filter. When the indicator changes from
yellow to red, it is recommended that you replace the filter.

Style 3 – When the filter indicator reads 10%, order a new
filter. When the indicator reads 0%, it is recommended that
you replace the filter.

Style 4 - For models without a water dispenser, replace the
disposable water filter every 6 months. The water filter
indicator light will remind you when it is time to change the
water filter.

■ After changing the water filter, flush the water system. For filtered

ice only, make and discard three full containers of ice to prepare
the water filter for use.

■ These contaminants are not necessarily in your water supply.

While testing was performed under standard laboratory
conditions, actual performance may vary.

NSF Reduction
Requirements

50% reduction
85% reduction

NSF Reduction
Requirements

99.95% 160,000/L 50,000/L min. 54/L

0.010 mg/L

0.010 mg/L

Average
Influent

2.0 mg/L
7,300,000 #/mL

Average
Influent

0.160 mg/L

0.140 mg/L

Influent Challenge
Concentration

2.0 mg/L ± 10%
At least 10,000 particles/mL

Influent Challenge
Concentration

7

to 108 fibers/L

0.15 mg/L ± 10%

0.15 mg/L ± 10%

††

■ The product is for cold water use only.

■ The water system must be installed in compliance with state and

Maximum
Effluent

0.20 mg/L
75,000 #/mL

Maximum
Effluent

0.17 MFL 99 99

0.001 mg/L

0.005 mg/L

local laws and regulations.

■ Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after the
system. Systems certified for cyst reduction may be used on
disinfected waters that may contain filterable cysts.

■ Refer to the “Warranty” section for the Manufacturer’s name,

address and telephone number.

■ Refer to the “Warranty” section for the Manufacturer’s limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply
Water Pressure
Water Temperature
Service Flow Rate

Minimum %
Reduction

97

**

99

Minimum %

†

Reduction

99.97 99.99

99.4

98.6

Average %
Reduction

97.2

99.4

Average %
Reduction

99.4

98.6

City or Well
30 - 120 psi (207 - 827 kPa)
33° - 100°F (0.6° - 37.8°C)

0.5 gpm (1.9 Lpm) @ 60 psi

Class I particle size: >0.5 to <1 um

*

Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

**

†

Based on the use of Cryptosporidium parvum oocysts

††

Fibers greater than 10 um in length

® NSF is a registered trademark of NSF International.

21

WHIRLPOOL CORPORATION MAJOR APPLIANCE WARRANTY

LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or
furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter “Whirlpool”) will pay for Factory Specified Parts
and repair labor to correct defects in materials or workmanship that existed when this major appliance was purchased. Service must be
provided by a Whirlpool designated service company. YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY
SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. This limited warranty is valid only in the United States or Canada and applies
only when the major appliance is used in the country in which it was purchased. Proof of original purchase date is required to obtain
service under this limited warranty.

ITEMS EXCLUDED FROM WARRANTY

This limited warranty does not cover:

1. Replacement parts or repair labor if this major appliance is used for other than normal, single-family household use or when it is

used in a manner that is inconsistent to published user or operator instructions and/or installation instructions.

2. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or

repair house fuses, or to correct house wiring or plumbing.

3. Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty

coverage.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.

5. Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage

results from defects in materials or workmanship and is reported to Whirlpool within 30 days from the date of purchase.

6. Any food or medicine loss due to refrigerator or freezer product failures.

7. Pickup and delivery. This major appliance is intended to be repaired in your home.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

9. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an

authorized Whirlpool servicer is not available.

10. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance

with Whirlpool's published installation instructions.

11. Replacement parts or repair labor on major appliances with original model/serial numbers that have been removed, altered or

cannot be easily determined.

12. Discoloration, rust, or oxidation of stainless steel surfaces.

DISCLAIMER OF IMPLIED WARRANTIES

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR
A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces
do not allow limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This
warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.

LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.
WHIRLPOOL SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow
the exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This
warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.

If outside the 50 United States and Canada, contact your authorized Whirlpool dealer to determine if another warranty applies. 6/08

For additional product information, in the U.S.A., visit www.whirlpool.com
In Canada, visit www.whirlpool.ca

If you do not have access to the Internet and you need assistance using your product or you would like to schedule service, you may
contact Whirlpool at the number below.

Have your complete model number ready. You can find your model number and serial number on the label, located on the inside wall of
the refrigerator compartment.

For assistance or service in the U.S.A., call 1-800-253-1301. In Canada, call 1-800-807-6777.
If you need further assistance, you can write to Whirlpool with any questions or concerns at the address below:
In the U.S.A.:

Whirlpool Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692

In Canada:

Whirlpool Brand Home Appliances
Customer eXperience Centre
200 – 6750 Century Ave.
Mississauga, Ontario L5N 0B7

Please include a daytime phone number in your correspondence.
Please keep these User Instructions and the model number information for future reference.

22

INSTRUCCIONES PARA

EL USUARIO DEL REFRIGERADOR

LE AGRADECEMOS la compra de este producto de alta calidad. Si usted experimenta un problema que no se haya cubierto en
SOLUCIÓN DE PROBLEMAS, visite nuestro sitio de internet en www.whirlpool.com para obtener información adicional. Si
considera que aún necesita ayuda, llámenos al 1-800-253-1301. En Canadá, visite nuestro sitio de internet en www.whirlpool.ca
o llámenos al 1-800-807-6777.

Necesitará tener a mano su número de modelo y de serie ubicados

SEGURIDAD DEL REFRIGERADOR

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a

usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

en la pared interior del compartimiento del refrigerador.

PELIGRO

ADVERTENCIA

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.

Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir
una lesión grave.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA:

estas precauciones básicas, incluidas las siguientes:

■

Conecte a un contacto de pared de conexión a tierra de
3 terminales.

■

No quite la terminal de conexión a tierra.

■

No use un adaptador.

■

No use un cable eléctrico de extensión.

■

Desconecte el suministro de energía antes de darle servicio.

■

Vuelva a colocar todos los componentes y paneles antes de

hacerlo funcionar.

Para reducir el riesgo de incendio, choque eléctrico, o lesiones personales al usar su refrigerador siga

■

Remueva las puertas de su refrigerador viejo.

■

Use un limpiador no inflamable.

■

Mantenga los materiales y vapores inflamables, tales como
gasolina, alejados del refrigerador.

■

Use dos o más personas para mover e instalar el
refrigerador.

■

Desconecte el suministro de energía antes de instalar la
fábrica de hielo (en aquellos modelos que incluyen el juego
de instalación de la fábrica de hielo).

CONSERVAR ESTAS INSTRUCCIONES

23

Cómo deshacerse adecuadamente de su

refrigerador viejo

ADVERTENCIA

Peligro de Asfixia
Remueva las puertas de su refrigerador viejo.
No seguir esta instrucción puede ocasionar la muerte

o daño al cerebro.

IMPORTANTE: El atrapamiento y asfixia de niños no es un
problema del pasado. Los refrigeradores tirados y abandonados
son un peligro, aún si van a quedar ahí “por unos pocos días”. Si
Ud. está por deshacerse de su refrigerador viejo, por favor siga
las instrucciones que se dan a continuación para prevenir
accidentes.

Antes de tirar su viejo refrigerador o congelador:

■ Saque las puertas.

■ Deje los estantes en su lugar para que los niños no puedan

meterse con facilidad.

Información importante para saber acerca del desecho
de refrigerantes:

Deshágase del refrigerador siguiendo los reglamentos
federales y locales. Los refrigerantes deberán ser evacuados
por un técnico certificado en refrigeración por EPA (Agencia
de protección del medioambiente) según los procedimientos
establecidos.

INSTRUCCIONES DE INSTALACIÓN

Desempaque el refrigerador

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar
el refrigerador.

No seguir esta instrucción puede ocasionar una
lesión en la espalda u otro tipo de lesiones.

Quite los materiales de empaque

IMPORTANTE: No quite el inserto de espuma blanca de retorno

de aire que está ubicado detrás del panel de control en el techo
del refrigerador. Si se quita el inserto, el hielo puede bajar del
congelador y hacer que se formen carámbanos.

■ Quite los restos de cinta y goma de las superficies antes de

encender el refrigerador. Frote un poco de detergente líquido
para vajillas sobre el adhesivo con los dedos. Limpie con agua
tibia y seque con un paño suave.

■ No use instrumentos filosos, alcohol para fricciones, líquidos

inflamables o limpiadores abrasivos para eliminar restos de
cinta o goma. Estos productos pueden dañar la superficie de
su refrigerador. Para más información, vea “Seguridad del
refrigerador”.

Cómo mover su refrigerador:

Su refrigerador es pesado. Cuando mueva el refrigerador
para limpiarlo o para darle servicio, cerciórese de cubrir
el piso con cartón o madera para evitar daños en el mismo.
Al mover el refrigerador, siempre tire directamente hacia
afuera. No menee el refrigerador de lado a lado ni lo haga
“caminar” cuando lo trate de mover ya que podría dañar
el piso.

Limpie su refrigerador antes de usarlo

Una vez que usted haya quitado todos los materiales de
empaque, limpie el interior de su refrigerador antes de usarlo. Vea
las instrucciones de limpieza en la sección “Cuidado de su
refrigerador”.

Información importante para saber acerca de los estantes
y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente
mientras están fríos. Los estantes y tapas pueden romperse
si se exponen a cambios bruscos de temperatura o impacto,
como sería un golpe brusco. El vidrio templado se ha
diseñado para hacerse añicos. Esto es normal. Los estantes
y tapas de vidrio son muy pesados. Use ambas manos al
sacarlos para evitar que se caigan.

24

Requisitos de ubicación

Requisitos eléctricos

ADVERTENCIA

Peligro de Explosión

Mantenga los materiales y vapores inflamables,
tales como gasolina, alejados del refrigerador.

No seguir esta instrucción puede ocasionar la muerte,
explosión, o incendio.

Para asegurar la adecuada ventilación para su refrigerador, deje
un espacio de ½" (1,25 cm) a cada lado y por encima. Deje un
espacio de 1" (2,54 cm) detrás del refrigerador. Si su refrigerador
tiene fábrica de hielo, asegúrese que hay espacio adicional atrás
para las conexiones de la línea de agua. Si Ud. instala el
refrigerador próximo a una pared fija, deje un espacio mínimo de
2" (5,08 cm) en el lado de la bisagra (algunos modelos necesitan
más espacio) para permitir que la puerta abra bien.

NOTA: Este refrigerador ha sido diseñado para usarse en un lugar
en donde los rangos de temperatura varíen entre un mínimo de
55 °F (13 °C) y un máximo de 110 °F (43 °C). Para un óptimo
rendimiento, el rango preferido de temperatura de la habitación
(que reduce el uso de electricidad y provee un enfriamiento
superior) es entre 60 °F (15 °C) y 90 °F (32 °C). No se recomienda
instalar el refrigerador cerca de una fuente de calor, como puede
ser un horno o un radiador.

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de
3 terminales.

No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

Antes de mover el refrigerador a su ubicación final, es importante
asegurarse de que tiene la conexión eléctrica adecuada.

Método de conexión a tierra recomendado

Se requiere una fuente de energía eléctrica de 115 Voltios, 60 Hz,
CA solamente y con fusibles de 15 ó 20 amperios, conectada a
tierra. Se recomienda que use un circuito separado sólo para su
refrigerador. Use un tomacorriente que no se pueda apagar con
un interruptor. No use un cable eléctrico de extensión.

NOTA: Antes de realizar cualquier tipo de instalación, limpieza o
de quitar un foco de luz, ponga el control (del termostato, del
refrigerador o del congelador dependiendo del modelo) en la
posición OFF (Apagado) y luego desconecte el refrigerador de la
fuente de energía. Cuando haya terminado, reconecte el
refrigerador a la fuente de energía eléctrica y vuelva a poner el
control (del termostato, del refrigerador o del congelador
dependiendo del modelo) en la posición deseada. Vea “Uso de
los controles”.

1/

2" (1,25 cm)

2" (5,08 cm)

25

Requisitos del suministro de agua

Reúna las herramientas y piezas necesarias antes de comenzar la
instalación. Lea y siga las instrucciones provistas con cualquiera
de las herramientas enlistadas aquí.

HERRAMIENTAS NECESARIAS:

■ Destornillador de hoja plana

■ Llaves de boca de ⁷⁄₁₆" y ¹⁄₂"

o dos llaves ajustables

NOTA: El distribuidor de su refrigerador tiene un juego disponible
con una válvula de cierre tipo montura de
unión y tubería de cobre. Antes de comprar, asegúrese que la
válvula tipo montura cumpla con los códigos de plomería de su
localidad. No use una válvula perforadora o una válvula de
montura de

³⁄₁₆" (4,76 mm) que reduce el flujo de agua y se

obstruye con más facilidad.

IMPORTANTE:

■ Todas las instalaciones deben hacerse de acuerdo a los

requerimientos locales de plomería.

■ Use tuberías de cobre y revise si hay fugas. Instale tubería de

cobre sólo en áreas donde la temperatura va a permanecer
por encima del punto de congelación.

Presión del agua

Se necesita un suministro de agua fría con presión de agua entre
30 y 120 lbs/pulg² (207 y 827 kPa) para hacer funcionar el
despachador de agua y la fábrica de hielo. Si usted tiene
preguntas acerca de la presión de agua, llame a un plomero
competente autorizado.

Suministro de agua de ósmosis inversa

IMPORTANTE: La presión del suministro de agua que sale de un

sistema de ósmosis inversa y va a la válvula de entrada de agua
del refrigerador necesitará ser entre 30 y 120 lbs/pulg² (207 y
827 kPa).

Si se conecta un sistema de filtración de agua de ósmosis inversa
al suministro de agua fría, la presión de agua al sistema de
ósmosis inversa necesitará ser de un mínimo de 40 a 60 lbs/pulg²
(276 a 414 kPa).

Si la presión del agua del sistema de ósmosis inversa es menor de
40 a 60 lbs/pulg² (276 a 414 kPa):

■ Fíjese si el filtro de sedimentos en el sistema de ósmosis

inversa está bloqueado y reemplácelo si fuera necesario.

■ Deje que se vuelva a llenar el tanque de almacenaje del

sistema de ósmosis inversa después del uso intenso.

■ Si su refrigerador tiene un filtro de agua, se podrá reducir la

presión aún más si se usa en conjunto con un sistema de
ósmosis inversa. Quite el filtro de agua. Vea “Sistema de
filtración de agua”.

Si tiene preguntas acerca de la presión de agua, llame a un
plomero competente autorizado.

■ Llave para tuercas de ¹⁄₄"

■ Broca de ¹⁄₄"

■ Taladro inalámbrico

¹⁄₄" (6,35 mm), una

Conexión del suministro de agua

Lea todas las instrucciones antes de comenzar.
IMPORTANTE: Si enciende el refrigerador antes de instalar la

conexión del agua, APAGUE la fábrica de hielo.

Conexión a la línea de agua

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. CIERRE el suministro principal de agua. ABRA la llave de agua

más cercana el tiempo suficiente para que la tubería de agua
se vacíe totalmente.

3. Ubique una tubería vertical de agua fría de

a 3,18 cm) cercana al refrigerador.

IMPORTANTE:

■ Asegúrese de que sea una tubería de agua fría.

■ Una tubería horizontal funcionará, pero taladre por el lado

superior de la tubería, no por debajo. Esto ayudará a
mantener el agua alejada del taladro y evitará que se junte
sedimento normal en la válvula.

4. Para determinar la longitud de la tubería de cobre que va a

necesitar, mida desde la conexión baja de la parte trasera
izquierda del refrigerador hasta la tubería de agua. Agregue
7 pies (2,1 m) para la limpieza. Use tubería de cobre de

¹⁄₄" (6,35 mm) de diámetro externo. Asegúrese que ambos

extremos de la tubería de cobre estén cortados rectos.

5. Usando un taladro inalámbrico, haga un orificio de

tubería de agua fría que Ud. eligió.

A

G

A. Tubería de agua fría

B. Abrazadera para tubería
C. Tubería de cobre
D. Tuerca de compresión

6. Ajuste la válvula de cierre a la tubería de agua fría con la

abrazadera para tubería. Asegúrese que el extremo de salida
esté firmemente insertado en el orificio taladrado de
(6,35 mm) en la tubería de agua y que la arandela esté por
debajo de la abrazadera para tubería. Ajuste la tuerca de
presión. Apriete los tornillos de la abrazadera para tubería
lentamente y en forma pareja de manera que la arandela
provea un cierre hermético. No apriete demasiado porque se
puede quebrar la tubería de cobre.

7. Deslice la manga de compresión y la tuerca de compresión

sobre la tubería de cobre como se muestra. Inserte el extremo
de la tubería en el extremo de salida en forma recta hasta
donde sea posible. Atornille la tuerca de compresión sobre el
extremo de salida con una llave ajustable. No apriete
demasiado.

B

DEF

E. Manga de compresión
F. Válvula de cierre

G. Tuerca de presión

¹⁄₂" a 1¹⁄₄" (1,25 cm

¹⁄₄"en la

C

¹⁄₄"

26

8. Coloque el extremo libre de la tubería dentro de un recipiente

C

A
B

o fregadero, y ABRA la llave de agua principal. Enjuague la
tubería hasta que el agua salga limpia. CIERRE la válvula de
cierre del agua en la tubería de agua. Enrolle la tubería de
cobre en espiral.

Conexión al refrigerador

Estilo 1

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. Fije el tubo de cobre a la entrada de la válvula usando una

tuerca de compresión y manga de compresión como se
muestra. Ajuste la tuerca de compresión. No apriete
demasiado.

3. Use la abrazadera para tubería en la parte trasera del

refrigerador para afianzar la tubería al refrigerador según se
muestra. Esto ayudará a evitar daños en la tubería cuando el
refrigerador se empuje nuevamente contra la pared.

4. ABRA la válvula de cierre.

5. Revise si hay fugas. Ajuste las conexiones (incluso las de la
válvula) o tuercas que tienen fugas.

Estilo 3

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. Retire y descarte el tapón de plástico negro del tubo de agua

gris en la parte trasera del refrigerador.

3. Enrosque la tuerca provista sobre la válvula de agua como se

muestra.
NOTA: Apriete la tuerca a mano. Luego apriétela dos vueltas

con una llave de tuercas. No apriete demasiado.

A
B

D
E

A. Abrazadera para tubería
B. Tornillo de abrazadera para tubería
C. Tubería de cobre

D. Tuerca de compresión

E. Entrada de la válvula

6. La fábrica de hielo está equipada con un filtro de agua
incorporado. Si las condiciones del agua local requieren un
segundo filtro de agua, se debe instalar en la línea de agua de
¼" (6,35 mm) en cualquiera de las conexiones de la tubería.
Consiga un filtro de agua con el distribuidor de
electrodomésticos más cercano a su domicilio.

Estilo 2

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. Retire y descarte el tapón de plástico negro del tubo de agua
gris en la parte trasera del refrigerador.

3. Si el tubo de agua gris suministrado con el refrigerador no es
suficientemente largo, se necesita un acoplamiento de
¼" x ¼" (6,35 mm x 6,35 mm) para conectar la tubería de
agua a una línea doméstica de agua existente. Enrosque la
tuerca provista sobre el acoplamiento en el extremo de la
tubería de cobre.

NOTA: Apriete la tuerca a mano. Luego apriétela dos vueltas
con una llave de tuercas. No apriete demasiado.

A. Bulbo
B. Tuerca (provista)

4. ABRA la válvula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la válvula).

Cómo terminar la instalación

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de
3 terminales.

No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

1. Conecte a un contacto de pared de conexión a tierra de

3terminales.

2. Enjuague el sistema de agua. Vea “Despachador de agua”.
NOTA: Deje transcurrir 24 horas para la producción del primer

lote de hielo. Deshágase de los tres primeros lotes de hielo
producido. Deje pasar 3 días para que se llene completamente el
recipiente para hielo.

A B C D E F G

A. Tubería de agua al

refrigerador

B. Tuerca (provista)

C.Bulbo

4. ABRA la válvula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la válvula).

D. Acoplamiento (provisto)

E. Férula (adquirida)
F. Tuerca (adquirida)

G. Línea de agua de la casa

27

Puertas del refrigerador

HERRAMIENTAS NECESARIAS: Llave de cubo de cabeza
hexagonal de ⁵⁄₁₆", destornillador Torx
N° 2, destornillador de hoja plana, llave de boca de ⁵⁄₁₆", cuchillo
plano para masilla de 2".

IMPORTANTE:

■ Antes de comenzar, fije el control del refrigerador en OFF

(Apagado), desenchufe el refrigerador o desconecte el
suministro de energía. Quite todos los alimentos y cualquier
recipiente ajustable o de uso general de las puertas.

■ Dependiendo de su modelo, tendrá Estilo 1 - controles

interiores y despachador de agua o bien Estilo 2 - controles
exteriores y despachador de agua. Siga las instrucciones e
ilustraciones que sean específicas para su modelo.

■ Todas las ilustraciones a las que se hace referencia en las

siguientes instrucciones se incluyen más adelante en esta
sección después de “Pasos finales”.

Estilo 1 - Cómo quitar las puertas y las bisagras

Tornillo para bisagra de cabeza hexagonal de

®†

T27, destornillador Phillips

⁵⁄₁₆

"

Estilo 1 - Cómo volver a colocar las puertas y las bisagras

NOTA: Mientras quita las bisagras siempre disponga de un

soporte adicional para las puertas. No se confíe en que los
imanes de las puertas van a sostener las puertas en su lugar
mientras trabaja.

1. Vuelva a poner los componentes de la bisagra inferior en su

sitio como se indica. Apriete los tornillos. Vuelva a poner en su
lugar la puerta del refrigerador.

NOTA: En algunos modelos, instale el ensamblaje de la
bisagra inferior y la pata niveladora.

2. Arme los componentes de la bisagra central como se indica y

apriete todos los tornillos. Vea la ilustración Bisagra central.
Vuelva a poner en su lugar la puerta del congelador.

3. Ensamble los componentes de la bisagra superior como se

muestra en la ilustración Bisagra superior. No apriete
completamente los tornillos.

4. Alinee las puertas de tal manera que la parte inferior de la

puerta del congelador esté alineada uniformemente con la
parte superior de la puerta del refrigerador. Apriete todos los
tornillos.

Estilo 2 - Cómo quitar las puertas y las bisagras

Tornillo Torx

®†

de 12-24

1. Desenchufe el refrigerador o desconecte el suministro de
energía.

2. Abra la puerta del refrigerador y quite la rejilla de la base del
frente inferior del refrigerador. Vea la ilustración Rejilla de la
base.

3. Cierre la puerta del refrigerador y mantenga las dos puertas
cerradas hasta que esté listo para separarlas de la carcasa.

NOTA: Mientras quita las bisagras siempre disponga de un
soporte adicional para las puertas. No se confíe en que los
imanes de las puertas van a sostener las puertas en su lugar
mientras trabaja.

4. Quite los componentes de la bisagra superior como se
muestra en la ilustración Bisagra superior. Levante y quite la
puerta del congelador de la carcasa.

5. Quite los componentes de la bisagra central como se muestra
en la ilustración Bisagra central. Levante y quite la puerta del
refrigerador de la carcasa.

6. Quite los componentes de la bisagra inferior como se muestra
en la ilustración Bisagra inferior.

NOTA: En algunos modelos, quite el ensamblaje de la bisagra
inferior y la pata niveladora.

Tornillo para bisagra de cabeza hexagonal de

®†

Tornillo Torx

de 12-24

⁵⁄₁₆

"

ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte el suministro de energía antes de sacar
las puertas.

No seguir esta instrucción puede ocasionar la muerte
o choque eléctrico.

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. Abra la puerta del refrigerador y quite la rejilla de la base del

frente inferior del mismo. Vea la ilustración Rejilla de la base.

†®TORX es una marca registrada de Saturn Fasteners, Inc.

28

3. Desconecte la tubería del despachador de agua que se
encuentra detrás de la rejilla de la base. La tubería del
despachador pasa a través de la puerta y debe ser
desconectada para quitar la puerta. Vea la ilustración
Conexión de la tubería del despachador de agua.

■ Presione el anillo azul exterior contra la cara del encaje y

jale la tubería del despachador para liberarla.
NOTA: Mantenga el conector de la tubería de agua

adherido a la sección del tubo tubo que corre debajo de
la carcasa del refrigerador.

4. Desconecte los enchufes de cableado que están ubicados en
la abertura en la parte de abajo de la puerta. Vea la ilustración
Conexión del cableado.

5. Cierre la puerta del refrigerador y mantenga las dos puertas
cerradas hasta que esté listo para separarlas de la carcasa.

NOTA: Mientras quita las bisagras siempre disponga de un
soporte adicional para las puertas. No se confíe en que los
imanes de las puertas van a sostener las puertas en su lugar
mientras trabaja.

6. Quite los componentes de la bisagra superior como se
muestra en la ilustración Bisagra superior. Levante y quite la
puerta del congelador de la carcasa.

7. Quite los componentes de la bisagra central como se muestra
en la ilustración Bisagra central. Levante y quite la puerta del
refrigerador de la carcasa.

8. Quite los componentes de la bisagra inferior como se muestra
en la ilustración Bisagra inferior.

NOTA: En algunos modelos, quite el ensamblaje de la bisagra
inferior y la pata niveladora.

Estilo 2 - Cómo volver a colocar las puertas y las bisagras

NOTA: Mientras quita las bisagras siempre disponga de un

soporte adicional para las puertas. No se confíe en que los
imanes de las puertas van a sostener las puertas en su lugar
mientras trabaja.

1. Vuelva a poner los componentes de la bisagra inferior en su

sitio como se indica. Apriete los tornillos. Vuelva a poner en su
lugar la puerta del refrigerador.

NOTA: En algunos modelos, instale el ensamblaje de la
bisagra inferior y la pata niveladora.

2. Vuelva a conectar la tubería del despachador de agua y el

cableado.
IMPORTANTE: No entrelace la tubería de agua con el haz de

cables cuando los reconecte.

3. Arme los componentes de la bisagra central como se indica y

apriete todos los tornillos. Vea la ilustración de la bisagra
central. Vuelva a poner en su lugar la puerta del congelador.

4. Ensamble los componentes de la bisagra superior como se

muestra en la ilustración Bisagra superior. No apriete
completamente los tornillos.

5. Alinee las puertas de tal manera que la parte inferior de la

puerta del congelador esté alineada uniformemente con la
parte superior de la puerta del refrigerador. Apriete todos los
tornillos.

Pasos finales (todos los modelos)

1. Revise todos los orificios para cerciorarse que los tapones de

los orificios y los tornillos estén en su lugar. Vuelva a instalar la
cubierta de la bisagra superior. Vea la ilustración de la bisagra
superior.

2. Vuelva a colocar la rejilla de la base. Vea la ilustración Rejilla

de la base.

3. Enchufe el refrigerador o reconecte el suministro de energía.

4. Vuelva a ajustar los controles. Vea “Uso de los controles”.

5. Regrese todas las partes desmontables a las puertas y la

comida al refrigerador.

29

Estilo 1 – Modelos con despachador interior

Cómo quitar y volver a poner la puerta en su lugar

Bisagra superior

A

B

C
D

A. Cubierta de la bisagra superior
B. Tornillos de cabeza hexagonal

para bisagra de

⁵⁄₁₆

"

C. Bisagra superior

D. Pasador de la bisagra

Bisagra central

A

Rejilla de la base

A. Bisagra central

B.

Tornillo

Torx® de 12-24

Bisagra inferior

A. Bisagra inferior
B. Tornillos

C. Pata niveladora

(en algunos modelos)

B

A

B

C

30

Estilo 2 – Modelos con despachador exterior

Desconecte el suministro de energía antes de sacar las puertas.
No seguir esta instrucción puede ocasionar la muerte o choque eléctrico.

Cómo quitar y volver a poner la puerta en su lugar

Conexión del cableado

ADVERTENCIA

Peligro de Choque Eléctrico

Bisagra superior

A

B

C
D

A

A

A. Enchufes de cableado

Conexión de la tubería del

despachador de agua

A

Rejilla de la base

A. Cubierta de la bisagra superior
B. Tornillos de cabeza hexagonal

para bisagra de

C. Bisagra superior

D. Pasador de la bisagra

⁵⁄₁₆

"

Bisagra central

A

B

A. Bisagra central

B.

Tornillo

Torx® de 12-24

Bisagra inferior

A

B

C

A

A. Cara del encaje

A. Bisagra inferior
B. Tornillos

C. Pata niveladora

(en algunos modelos)

31

Ajuste las puertas

IMPORTANTE: Para cumplir con las pautas de American
Disabilities Act (ADA) (Ley sobre Estadounidenses con
Discapacidades), repliegue completamente los rodillos dentro de
la carcasa para bajar el refrigerador.

Cierre de la puerta

Su refrigerador tiene dos rodillos frontales regulables – uno a la
derecha y otro a la izquierda. Si su refrigerador parece inestable o
usted quiere que las puertas se cierren con mayor facilidad, ajuste
la inclinación del refrigerador usando las instrucciones siguientes:

1. Quite la rejilla de la base. Vea la ilustración Rejilla de la base
en “Puertas del refrigerador”. Los dos tornillos niveladores
son parte de las piezas de montaje del rodillo frontal, que
están en la base del refrigerador a cada lado.

2. Use una llave de cubo para ajustar los tornillos niveladores.
Gire el tornillo nivelador hacia la derecha para levantar ese
lado del refrigerador o gire el tornillo nivelador hacia la
izquierda para bajar ese lado. Puede precisar darle varias
vueltas a los tornillos niveladores para ajustar la inclinación
del refrigerador.

NOTA: El hacer que alguien empuje la parte superior del
refrigerador quita algo de peso de los tornillos niveladores y
los rodillos. Esto facilita el ajuste de los tornillos.

En algunos modelos

A

A. Pata niveladora adicional

4. Vuelva a colocar la rejilla de la base.

Alineamiento de las puertas

Si el espacio entre sus puertas parece desigual, puede ajustarlo
usando las instrucciones siguientes:

1. Haga palanca para quitar la cubierta de la bisagra superior.

2. Afloje los tornillos de la bisagra superior usando una llave de

tuercas o de cubo de ⁵⁄₁₆".

3. Haga que una persona sostenga la puerta en su lugar o

coloque entre las puertas algo que mantenga el espacio
mientras usted ajusta los tornillos de la bisagra superior.

4. Vuelva a colocar la cubierta de la bisagra superior.

3. Abra ambas puertas nuevamente y verifique que se cierran

con la facilidad que usted desea. De lo contrario, incline el
refrigerador ligeramente más hacia la parte posterior, girando
ambos tornillos niveladores hacia la derecha. Puede tomar
varias vueltas más.

NOTAS:

■ Para mantener nivelado el refrigerador, deberá girar

ambos tornillos niveladores la misma cantidad de veces.

■ Algunos modelos tienen, una pata niveladora adicional

ubicada en el frente del ensamblaje del rodillo del lado
derecho. Después de regular el refrigerador a la
inclinación deseada, gire esta pata niveladora hasta que
quede firmemente contra el piso.

Instalación del filtro de aire

(en algunos modelos)

En algunos modelos, el paquete de accesorios del refrigerador
incluye un filtro de aire, el cual debe instalarse antes del uso. En
algunos modelos, el filtro de aire ya está instalado de fábrica.

El filtro de aire reduce la acumulación de olores. Esto ayuda a
mantener un ambiente más limpio dentro del refrigerador.

Instale el filtro de aire (en algunos modelos)

El filtro se debe instalar detrás de la puerta con aberturas de
ventilación, la cual está ubicada (según su modelo), a lo largo de
la pared interior posterior o del lado izquierdo, cerca de la parte
superior del compartimiento del refrigerador.

1. Saque el filtro de aire del paquete.

2. Levante la puerta con orificios de ventilación para abrirla.

3. Encaje el filtro en su lugar.

32

Indicador de estado del filtro de aire (en algunos modelos)

Reemplazo del filtro de aire

Estilo 1 - Instalación manual del indicador de estado del
filtro de aire

El filtro viene con un indicador de estado, el cual se debe activar e
instalar en el mismo momento que se instala el filtro de aire.

REPLACE

MONTHS

1. Coloque el indicador boca abajo sobre una superficie firme y
plana.

2. Aplique presión sobre la burbuja en la parte posterior del
indicador, hasta que ésta se reviente para activar el indicador.

3. Levante la puerta con orificios del filtro de aire para abrirla. En
algunos modelos hay muescas detrás de la puerta.

En los modelos con muescas:

■ Deslice el indicador hacia abajo, dentro de las muescas,

mirando hacia afuera.
NOTA: El indicador no se deslizará fácilmente dentro de

las muescas si no se ha reventado la burbuja.

■ Cierre la puerta del filtro de aire y revise que el indicador

esté visible a través del orificio rectangular en la puerta.

En los modelos sin muescas:

■ Guarde el indicador en un lugar visible que pueda recordar

fácilmente; dentro del refrigerador o en otro lugar de la
cocina o del hogar.

Estilo 2 - Estado del filtro de aire en la pantalla de control
electrónica

El panel de control muestra el estado del filtro de aire.

■ GOOD (Bueno) - La luz LED del filtro de aire no se enciende.

■ REPLACE (Reemplazar) - La luz LED del filtro de aire se

enciende constantemente mientras la puerta del refrigerador
está abierta.

■ EXPIRED (Caducado) - La luz LED del filtro de aire se

enciende constantemente y destella mientras la puerta del
refrigerador está abierta.

Después de reemplazar el filtro de aire, presione y sostenga
FILTERS RESET (Reposición de los filtros) durante 3 segundos.
Los íconos del filtro se apagarán. Vea “Uso del (de los)
control(es)”.

NOTA: En cualquier estado del filtro, el presionar y sostener
FILTERS RESET (Reposición de los filtros) durante 3 segundos
volverá a fijar el estado del filtro de aire en “Good” (Bueno) y la luz
LED del filtro de aire se apagará.

El filtro de aire desechable deberá reemplazarse cada 6 meses o
cuando el ícono indicador LED de estado del filtro de aire se
encienda y comience a destellar al abrirse la puerta del
refrigerador.

Para pedir un filtro de aire de repuesto, póngase en contacto con
nosotros siguiendo la información acerca de la ayuda y servicio
que se encuentra a continuación de la garantía.

1. Quite el filtro viejo apretando las lengüetas laterales hacia

dentro.

2. Quite el indicador de estado viejo.

3. Instale el nuevo filtro de aire y vuelva a fijar el indicador de

estado utilizando las instrucciones en las secciones
anteriores.

USO DE SU REFRIGERADOR

Uso de los controles

Dependiendo de su modelo, el panel de control puede estar
ubicado en la parte superior frontal del compartimiento del
refrigerador o en la pantalla del despachador. Siga las
instrucciones que sean específicas para su modelo.

IMPORTANTE:

■ Espere 24 horas para que el refrigerador se enfríe

completamente antes de agregar alimentos. Si agrega
alimentos antes de que el refrigerador se haya enfriado por
completo, sus alimentos podrían echarse a perder.

NOTA: Poner los controles de temperatura del refrigerador y
del congelador en un ajuste más frío que el recomendado no
enfriará más rápido los compartimientos.

■ El ajuste recomendado debe ser el correcto para un uso

doméstico normal del refrigerador. Los controles están
ajustados correctamente cuando la leche o los jugos están
tan fríos como Ud. desea y cuando el helado tiene
consistencia firme.

■ Si la temperatura está demasiado caliente o demasiado fría en

el refrigerador o en el congelador, antes de regular los
controles, revise primero los conductos de ventilación para
cerciorarse de que no estén obstruidos.

Modelos con despachador interior

El panel de control está ubicado en la parte superior del
compartimiento del refrigerador.

Para su comodidad, el control de temperatura ha sido prefijado
de fábrica. Cuando instale el refrigerador por primera vez,
asegúrese de que el control esté todavía fijado en el ajuste
recomendado, como se muestra.

Ajuste recomendado de “3

er

copo de nieve”

33

Cómo ajustar los controles

Si necesita regular la temperatura en el compartimiento del
refrigerador o del congelador, utilice como guía los ajustes que se
enumeran en la tabla a continuación.

■ Presione el botón de TEMP (Temperatura) para mostrar el

número deseado de copos de nieve (1 copo de nieve [menos
frío] a todos los copos de nieve [el ajuste más frío]).

NOTA: No ajuste el control en más de un ajuste por vez, excepto
cuando encienda el refrigerador. Espere 24 horas entre los ajustes
para que se estabilice la temperatura.

CONDICIÓN/MOTIVO: AJUSTE:

REFRIGERADOR demasiado
caliente

Control del REFRIGERADOR
un ajuste más alto

Cómo ajustar los controles

Para su comodidad, el control de temperatura ha sido prefijado
de fábrica. Cuando instale el refrigerador por primera vez,
asegúrese de que el control esté todavía fijado en el ajuste
recomendado de temperatura (3 copos de nieve), como se
muestra.

CONGELADOR demasiado
caliente/muy poco hielo

REFRIGERADOR demasiado
frío

CONGELADOR demasiado
frío

Control del CONGELADOR
un ajuste más alto

Control del REFRIGERADOR
un ajuste más bajo

Control del CONGELADOR
un ajuste más bajo

Encendido/Apagado del enfriamiento

■ Presione y sostenga TEMP (Temperatura) por 3 segundos

para apagar el enfriamiento. Para encender nuevamente el
enfriamiento, presione y sostenga TEMP (Temperatura)
nuevamente por 3 segundos.

NOTA: No se enfriará ningún compartimiento cuando el control se
fije en OFF.

Características adicionales

Reposición de los filtros (en algunos modelos)

El control de Filters Reset (Reposición de los filtros) le permite
volver a iniciar la característica de seguimiento del estado del filtro
cada vez que usted reemplace el filtro de aire o el filtro de agua.

■ Presione y sostenga FILTERS RESET (Reposición de los

filtros) por 3 segundos. Los íconos del filtro se apagarán.
Consulte “Instalación del filtro de aire” y “Sistema de filtración
de agua”.

Modelos con despachador exterior

El panel de control está ubicado encima del despachador exterior.
IMPORTANTE: La pantalla en el panel de control del

despachador se apagará automáticamente, e ingresará al modo
de “dormir” cuando los botones del control y las palancas del
despachador no se hayan utilizado por 2 minutos o más. Mientras
esté en el modo de “dormir”, al presionar por primera vez un
botón de control solamente se reactivará la pantalla, sin cambiar
ningún ajuste. Después de haberse reactivado se pueden realizar
cambios a cualquiera de los ajustes. Si no se hacen cambios en
menos de 2 minutos, la pantalla volverá a ingresar al modo de
“dormir”.

■ Toque cualquier botón del control en el panel del

despachador para activar la pantalla.

Si necesita regular la temperatura en el compartimiento del
refrigerador o del congelador, utilice como guía los ajustes que se
enumeran en la tabla a continuación.

■ Espere por lo menos 24 horas entre ajustes. Vuelva a verificar

las temperaturas antes de realizar otros ajustes. El control de
temperatura único varía de 1 copo de nieve (menos frío) a
5 copos de nieve (más frío). Cuando regule los puntos de
ajuste de la temperatura, utilice el siguiente cuadro como
guía.

CONDICIÓN: REGULACIÓN DE LA

TEMPERATURA:

REFRIGERADOR o
CONGELADOR
demasiado frío

Presione el botón de TEMPERATURE
(Temperatura) del lado izquierdo para
regular la temperatura en un ajuste
menos frío (2 copos de nieve)

REFRIGERADOR o
CONGELADOR
demasiado caliente

Presione el botón de TEMPERATURE
(Temperatura) del lado derecho para
regular la temperatura en un ajuste
más frío (4 copos de nieve)

Encendido/Apagado del enfriamiento

Su refrigerador y congelador no se enfriarán cuando el
enfriamiento esté apagado.

■ Para apagar el enfriamiento, presione y sostenga ambos

botones de TEMPERATURE (Temperatura) al mismo tiempo,
por 3 segundos. Cuando esté apagado el enfriamiento,
aparecerá “Cooling Off” (Enfriamiento apagado) en la pantalla.

■ Para volver a encender el enfriamiento, presione y sostenga

ambos botones de TEMPERATURE (Temperatura) al mismo
tiempo por 3 segundos. Cuano el enfriamiento esté
encendido, desaparecerá “Cooling Off” (Enfriamiento
apagado) de la pantalla.

34

Características adicionales
Alarma de puerta abierta

■ El ícono de Puerta abierta se enciende cuando se abre

cualquier puerta.

■ Cuando cualquier puerta permanece abierta por 5 minutos y

el enfriamiento está encendido, un tono de alerta sonará tres
veces y el ícono de Puerta abierta destellará siete veces.
Estas acciones se repetirán cada 2 minutos hasta que las
puertas se cierren apropiadamente. La característica se
vuelve a fijar entonces y se reactivará cuando se deje
nuevamente cualquier puerta abierta durante 5 minutos.

NOTAS:

■ Para silenciar la alarma audible mientras mantiene las puertas

abiertas, como por ejemplo al limpiar el interior del
refrigerador, presione cualquier botón en el panel de control.
El sonido de la alarma estará apagado temporalmente, pero el
ícono de Puerta abierta seguirá apareciendo en la pantalla del
panel de control del despachador.

■ Ambas puertas deben cerrarse por completo para apagar el

ícono de Puerta abierta.

Fast Cool (Enfriamiento rápido)

La característica de enfriamiento rápido ayuda en los períodos de
alto uso del refrigerador, cargas completas de comestibles o
temperaturas ambientales temporalmente elevadas.

■ Presione FAST COOL (Enfriamiento rápido) para fijar el

congelador y el refrigerador en los ajustes de temperatura
más fríos. Presione nuevamente FAST COOL (Enfriamiento
rápido) para volver al punto fijo seleccionado de temperatura.

NOTAS:

■ El ícono de Fast Cool (Enfriamiento rápido) se iluminará

mientras el refrigerador se encuentre en el modo de Fast
Cool (Enfriamiento rápido).

■ La característica de Fast Cool (Enfriamiento rápido) se

apagará automáticamente después de 24 horas.

Luz de estado del filtro de agua y reposición del filtro

El control de reposición del filtro le permite volver a iniciar la
característica de control de estado del filtro de agua cada vez que
reemplace el filtro de agua. Vea “Sistema de filtración de agua”.

■ Presione y sostenga WATER FILTER (Filtro de agua) por

3 segundos para reajustar el estado del filtro de agua a Good
(Bueno). La luz LED del filtro de agua cambiará a azul.

Luz de estado del filtro de agua y reposición del filtro

El control de reposición del filtro le permite volver a iniciar la
característica de control de estado del filtro de agua cada vez que
reemplace el filtro de agua. Consulte “Instalación del filtro de
aire”.

■ Presione y sotenga AIR FILTER (Filtro de aire) por 3 segundos

para reajustar el estado del filtro de aire a Good (Bueno). La
luz LED del filtro de aire cambiará a azul.

Fábrica de hielo

(en algunos modelos)

IMPORTANTE: Para los modelos con filtro de agua, después de
conectar el refrigerador a un suministro de agua o de reemplazar
el filtro de agua, llene y descarte tres recipientes completos de
hielo para preparar el filtro de agua para el uso.

Para encender y apagar la fábrica de hielo

Para ENCENDER la fábrica de hielo, sencillamente baje el brazo
de control de alambre.

Para APAGAR la fábrica de hielo manualmente, levante el brazo
de control de alambre a la posición de OFF (Apagado - brazo
elevado) y escuche el chasquido.

NOTA: Su fábrica de hielo tiene un apagado automático. A
medida que se produce el hielo, los cubitos de hielo llenarán el
depósito para hielo y éstos levantarán el brazo de control de
alambre a la posición de OFF (Apagado - brazo elevado). No
fuerce el brazo de control de alambre hacia arriba o hacia abajo.

Depósito de hielo

1. Lave el depósito de hielo con un jabón suave y agua tibia.

2. Deslice el depósito de hielo bajo la fábrica de hielo; empújelo

hacia la parte posterior hasta donde sea posible.

3. Baje el brazo de la fábrica de hielo hacia la posición de

“encendido”.

NOTA: Por lo general la fábrica de hielo toma aproximadamente
24 horas para comenzar a producir hielo. Tal vez note que el hielo
tiene mal gusto. Si es así, deshágase de los tres primeros lotes de
hielo producidos. Después de hacerlo, el hielo deberá tener un
sabor normal.

Ritmo de la producción de hielo

■ La fábrica de hielo deberá producir aproximadamente entre

8 y 12 lotes de hielo en un período de 24 horas. Deje
transcurrir 3 días para que se vuelva a llenar por completo el
depósito de hielo.

■ Para aumentar la producción de hielo, baje la temperatura del

congelador y del refrigerador. Vea “Uso del (de los)
control(es)”. Deje transcurrir 24 horas entre ajustes.

Recuerde

■ La calidad del hielo dependerá de la calidad del agua que

suministre a su fábrica de hielo. Evite la conexión de su
fábrica de hielo a un suministro de agua blanda. Los químicos
para ablandar el agua (como la sal) pueden dañar ciertos
componentes de la fábrica de hielo y producir un hielo de muy
baja calidad. Si no se puede evitar el uso de un suministro de
agua blanda, asegúrese de que el ablandador de agua esté
funcionando correctamente y que goce de un buen
mantenimiento.

■ No use instrumentos afilados para romper el hielo en el

depósito. Esto puede dañar el recipiente y el mecanismo de
despachado.

■ No guarde nada encima ni dentro de la fábrica de hielo o del

depósito de hielo.

35

Despachador de agua

IMPORTANTE: Después de haber conectado el refrigerador a un
suministro de agua o de haber reemplazado el filtro de agua,
enjuague el sistema de agua. Use un recipiente resistente para
oprimir y sostener la palanca del despachador de agua durante
5 segundos, luego suéltela durante 5 segundos. Repita hasta que
el agua comience a correr. Una vez que el agua haya comenzado
a correr, continúe presionando y soltando la barra del
despachador (5 segundos activado, 5 segundos desactivado)
hasta despachar un total de 3 gal (12 L). Esto eliminará el aire en
el filtro y en el sistema de despachado de agua, y preparará el
filtro de agua para ser usado. En algunas casas se podrá requerir
enjuague adicional. A medida que sale aire del sistema, es posible
que salgan chorros de agua repentinos del despachador.

NOTAS:

■ Deje que pasen 24 horas para que el refrigerador se enfríe y

pueda enfriar el agua.

■ Despache por lo menos 1 qt (1 L) de agua cada semana para

mantener un suministro fresco.

■ Deje transcurrir 24 horas para la producción del primer lote de

hielo. Deshágase de los tres primeros lotes de hielo
producidos.

Estilo 1 – Modelos con despachador interior

IMPORTANTE: Después de cinco minutos de despacho

continuo, el despachador se detendrá para evitar derrames. Para
seguir despachando, presione nuevamente la paleta del
despachador.

Para despachar agua:

1. Sostenga un recipiente por debajo del pico del despachador

mientras presiona el botón del mismo.

2. Suelte el botón para dejar de despachar.

Estilo 2 – Modelos con despachador exterior

IMPORTANTE:

■ El sistema de despachado no funcionará cuando la puerta del

refrigerador esté abierta.

■ La pantalla en el panel de control del despachador se apagará

automáticamente, e ingresará al modo de “dormir” cuando los
botones del control y las palancas del despachador no se
hayan utilizado por 2 minutos o más. Mientras esté en el
modo de “dormir”, al presionar por primera vez un botón de
control solamente se reactivará la pantalla, sin cambiar ningún
ajuste. Después de haberse reactivado se pueden realizar
cambios a cualquiera de los ajustes. Si no se hacen cambios
en menos de 2 minutos, la pantalla volverá a ingresar al modo
de “dormir”.

Para despachar agua:

1. Oprima un vaso resistente contra la barra del despachador de

agua.

2. Retire el vaso para detener la salida de hielo.

La luz del despachador

Cuando usted utilice el despachador, la luz se encenderá
automáticamente. Si usted desea que la luz esté encendida
continuamente, puede encender la luz. El LED del ícono de la luz
se iluminará cuando la luz esté encendida.

ENCENDIDO

ENCENDIDO: Presione rápidamente LIGHT/LOCK (Luz/Bloqueo)
para encender la luz del despachador.

APAGADO: Presione rápidamente LIGHT/LOCK (Luz/Bloqueo)
para apagar la luz del despachador.

NOTAS:

■ Si presiona y sostiene accidentalemente LIGHT/LOCK (Luz/

Bloqueo) por 3 segundos o más, bloqueará el despachador
de agua. Si esto ocurre, presione y sostenga LIGHT/LOCK
(Luz/Bloqueo) por 3 segundos nuevamente, lo que
desbloqueará el despachador.

■ Las luces del despachador son LEDs y no se pueden cambiar.

Si parece que las luces del despachador no funcionan,
consulte “Solución de problemas” para obtener más
información.

El bloqueo del despachador

El despachador puede apagarse para facilitar la limpieza o para
evitar que sea activado accidentalmente por niños pequeños o
animales domésticos.

NOTA: La función de cierre no interrumpe el flujo eléctrico al
refrigerador, a la fábrica de hielo o a la luz del despachador.
Únicamente desactiva los controles y las barras del despachador.
Para apagar la fábrica de hielo, vea “Fábrica de hielo y depósito”.

■ Presione y sostenga LIGHT/LOCK (Luz/Bloqueo) durante

3 segundos para bloquear el despachador.

■ Presione y sostenga LIGHT/LOCK (Luz/Bloqueo) nuevamente

durante 3 segundos para desbloquear el despachador.

El LED del ícono del candado se iluminará cuando el
despachador esté bloqueado.

36

Sistema de filtración de agua

No use con agua que no sea microbiológicamente segura
o que sea de calidad desconocida sin desinfectarla
adecuadamente antes o después del sistema. Pueden
usarse sistemas certificados para la reducción de quistes
en aguas desinfectadas que puedan contener quistes
filtrables.

Luz de estado del filtro de agua

La luz de estado del filtro de agua le ayudará a saber cuándo
cambiar el filtro de agua. Siga las indicaciones que sean
específicas para su modelo.

Modelos con despachador interior

■ Cuando sea tiempo de pedir un filtro de agua de repuesto, se

encenderá la luz LED del ícono del filtro de agua cada vez que
se abra la puerta del refrigerador.

■ Cuando sea tiempo de reemplazar el filtro de agua, se

encenderá la luz LED del ícono del filtro de agua y destellará
cada vez que se abra la puerta del refrigerador.

Si el flujo de agua a su despachador de agua o fábrica de hielo
disminuye notoriamente, cambie el filtro más pronto. Se debe
reemplazar el filtro al menos una vez cada 6 meses según la
calidad del agua y el uso.

Después de cambiar el filtro de agua, reajuste el estado. Presione
y sostenga el botón de FILTERS RESET (Reposición de los filtros)
por 3 segundos. Cuando se haya reajustado el sistema, la luz LED
del ícono de estado del filtro de agua se apagará.

Modelos con despachador exterior

El estado del filtro de agua se determina por el número de días
que han pasado desde que se reajustó por última vez la
característica de monitoreo del filtro de agua.

■ Cuando el estado del filtro de agua es bueno, entre 0 y

167 días (aproximadamente), la luz LED azul del filtro de agua
se ilumina.

■ Cuando es tiempo de pedir un filtro de agua de repuesto,

entre 168 y 181 días (aproximadamente), la luz LED amarilla
del filtro de agua se enciende.

■ Cuando es tiempo de reemplazar el filtro de agua, entre 182 y

195 días (aproximadamente), la luz LED roja del filtro de agua
y las palabras “Replace Filter” (Reemplace el filtro de agua) se
iluminan.

■ Cuando el estado del filtro de agua ha expirado, la luz LED

roja del filtro de agua se ilumina y las palabras “Replace Filter”
(Reemplace el filtro) se iluminan y destellan todo el tiempo.

Si el flujo de agua a su despachador de agua o fábrica de hielo
disminuye notoriamente, cambie el filtro más pronto. Se debe
reemplazar el filtro al menos una vez cada 6 meses según la
calidad del agua y el uso.

Después de cambiar el filtro de agua, reajuste el estado. Presione
y sostenga el botón de WATER FILTER (Filtro de agua) por
3 segundos. Cuando el sistema sea reajustado, el estado del filtro
de agua regresará a bueno (0 días) y la luz LED azul del filtro de
agua se iluminará.

Cómo cambiar el filtro de agua

1. Ubique el filtro de agua que está ubicado en la esquina

superior derecha del compartimiento del refrigerador.

2. Levante la puerta de protección del filtro para abrirla. El filtro

se liberará y saldrá al mismo tiempo que se abre la puerta.

3. Cuando la puerta se haya abierto por completo, jale el filtro

hacia fuera.
NOTA: Es posible que quede agua en el filtro. Es posible que

se derrame un poco de esa agua. Use una toalla para secar
cualquier derrame.

4. Saque el filtro nuevo de su empaque y quite las cubiertas de

los anillos en O. Asegúrese de que los anillos en O sigan en su
lugar después de que se quitaron las cubiertas.

5. Con la flecha mirando hacia arriba, alinee el nuevo filtro con el

alojamiento del filtro y deslícelo en su lugar. La puerta de
protección del filtro comenzará a cerrarse automáticamente a
medida que se inserta el nuevo filtro.

6. Cierre por completo la puerta de protección del filtro para que

el mismo encaje en su lugar. Tal vez necesite presionar con
fuerza.

7. Enjuague el sistema de agua. Vea “Despachadores de agua y

hielo”.

CARACTERÍSTICAS DEL

REFRIGERADOR

Su modelo podrá contar con algunas o todas estas
características.

Información importante para saber acerca de los estantes
y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente
mientras están fríos. Los estantes y tapas pueden romperse
si se exponen a cambios bruscos de temperatura o impacto,
como sería un golpe brusco. El vidrio templado se ha
diseñado para hacerse añicos. Esto es normal. Los estantes
y tapas de vidrio son muy pesados. Use ambas manos al
sacarlos para evitar que se caigan.

Estantes del refrigerador

(Estantes de vidrio en algunos modelos)

Los estantes de su refrigerador son ajustables para adaptarlos a
sus necesidades individuales de almacenamiento.

Si usted guarda alimentos similares juntos y ajusta los estantes
para que se adapten a las diferentes alturas de los artículos, le
será muy fácil encontrar exactamente el artículo que desea.
Asimismo, se reduce el tiempo que el refrigerador permanece
abierto y se ahorra energía.

37

Estantes y estantes de vidrio (en algunos modelos)

Para quitar y volver a colocar un estante:

1. Saque los artículos del estante.

2. Deslice el estante directamente hacia fuera, hasta el tope.

3. Según el modelo, levante la parte trasera o delantera del

estante y traspase el tope. Deslice el resto del estante
completamente hacia afuera.

4. Vuelva a colocar el estante deslizando la parte trasera a lo
largo de la guía en la pared de la carcasa.

5. Deslice la parte delantera del estante en la guía. Asegúrese de
deslizar completamente el estante hacia adentro.

Estante plegadizo (en algunos modelos)

Para quitar y volver a colocar un estante:

1. Para quitar todo el estante, incline hacia arriba el frente del

mismo y deslícelo hacia usted para sacarlo.

2. Para quitar la mitad frontal del estante, sostenga el frente del
estante con una mano y presione hacia arriba sobre el centro
del estante. Luego empuje hacia abajo y hacia dentro sobre el
estante hasta que se deslice por debajo de la mitad posterior
del estante.

4. Baje la tapa en su lugar y jale la tapa hacia adelante para

asegurar los sujetadores posteriores en el estante.

5. Vuelva a colocar el cajón para carnes.
NOTA: En algunos modelos, la bandeja para carnes se mueve

lateralmente sobre el estante para proveer una posición
flexible.

Guía para la conservación de carnes

Por lo general guarde todas las carnes en su envoltura original
siempre y cuando sea hermética y a prueba de humedad. Vuelva
a envolverlas si fuera necesario. Consulte el cuadro siguiente
respecto a períodos de conservación. Para guardar la carne por
un tiempo más prolongado que los períodos indicados,
congélela.

Pescado o mariscos frescos.........úselos el mismo día en que los

compró

Pollo, carne molida, carnes diversas (hígado) ..................1-2 días

Fiambres, filetes/asados ........................................... de 3 a 5 días

Carnes curadas....................................................... de 7 a 10 días

Sobras - Cubra las sobras con envoltura de plástico, papel de
aluminio o guárdelas en recipientes de plástico con tapas
herméticas.

3. Vuelva a colocar el estante completo guiándolo dentro del

revestimiento de la puerta y empujándolo hacia dentro hasta
que se detenga. Luego incline el frente del estante hacia
arriba hasta pasar el tope y deslícelo hacia dentro.

Cajón para carnes

(en algunos modelos)

Para quitar y volver a colocar el cajón para carnes:

1. Deslice el cajón para carnes hacia afuera hasta el tope.

2. Levante la parte delantera del cajón con una mano mientras

sostiene la base del cajón con la otra mano. Deslice el resto
del cajón completamente hacia afuera.

3. Vuelva a colocar el cajón deslizándolo nuevamente hasta

pasar el tope del cajón.

Tapa del cajón para carnes (en algunos modelos)

Para quitar y volver a colocar la tapa del cajón para carnes:

1. Quite el cajón para carnes.

2. Empuje la tapa hacia atrás para liberar los sujetadores

traseros del estante. Levante la parte frontal de la tapa y jálela
hacia adelante.

3. Vuelva a colocar la tapa del cajón para carnes encajando las

ranuras y los sujetadores en la tapa sobre las barras traseras y
centrales del estante.

Cajón para verduras

(en algunos modelos)

Cajones para verduras

Para quitar y volver a colocar el cajón para verduras:

1. Deslice el cajón para verduras hasta el tope. Levante el frente

y deslice el cajón hasta que salga.

2. Vuelva a colocar el cajón deslizándolo completamente
pasando el tope.

Tapa del cajón para verduras

Estilo 1 - Cubierta de plástico

Para quitar y volver a colocar la tapa del cajón para verduras:

1. Saque el (los) cajón (cajones).

2. Levante el frente de la tapa para quitar el soporte de la misma.

Luego levante la tapa y deslícela hacia afuera.

38

3. Vuelva a colocar la tapa encajando las lengüetas de la misma

dentro de las ranuras más bajas de la carcasa y empujándolas
hacia dentro. Baje los retenedores delanteros hacia su lugar.

Estilo 2 - Cubierta de vidrio

Para quitar y volver a colocar la tapa del cajón para verduras:

1. Jale el vidrio en sentido recto hacia afuera.

2. Vuelva a colocar el vidrio empujándolo en sentido recto hacia

adentro.

Control de humedad del cajón para verduras (en algunos
modelos)

Estante de alambre del congelador

(en algunos modelos)

Para quitar y volver a colocar un estante de alambre:

1. Quite el estante levantándolo ligeramente y moviéndolo

completamente hacia el lado izquierdo. Levante el lado
derecho hacia arriba y fuera de los soportes del estante.

2. Vuelva a colocar el estante poniendo el extremo izquierdo
completamente dentro de los soportes del estante. Luego
baje el extremo derecho del estante e introdúzcalo en los
soportes del mismo.

NOTA: El estante deberá bajarse ligeramente y encajar en su
lugar. Si el estante no parece estable, asegúrese de que ambos
extremos del mismo hayan encajado en sus soportes.

Usted puede controlar el nivel de humedad en el cajón hermético
para verduras. Regule el control a cualquier ajuste entre LOW
(Bajo) y HIGH (Alto).

LOW (abierto) deja que el aire húmedo salga del cajón para
verduras, y es el más adecuado para conservar las frutas y
verduras con cáscara.

■ Frutas: Lávelas, déjelas secar y guárdelas en el refrigerador en

bolsas de plástico o en el cajón para verduras. No lave ni pele
las frutas del bosque hasta el momento de usarlas. Separe y
guarde las frutas del bosque en su recipiente original en el
cajón para verduras, o guárdelas en una bolsa de papel
cerrada sin apretar en un estante del refrigerador.

■ Verduras con cáscaras: Colóquelas en una bolsa de plástico o

un recipiente de plástico y guárdelas en el cajón para
verduras.

HIGH (cerrado) mantiene el aire húmedo en el cajón para
verduras, y es el más adecuado para conservar las verduras
frescas de hoja.

■ Verduras de hoja: Lávelas con agua fría, escúrralas y corte o

arranque las partes magulladas o amarillentas. Colóquelas en
una bolsa de plástico o un recipiente de plástico y guárdelas
en el cajón para verduras.

CARACTERÍSTICAS DEL

CONGELADOR

Su modelo podrá contar con algunas o todas estas
características.

Estante de vidrio del congelador

(en algunos modelos)

Para quitar y volver a colocar un estante de vidrio:

1. Levante el frente del estante para elevar las lengüetas hacia

arriba y fuera de la abertura en cada riel del estante. Deslice el
resto del estante completamente hacia afuera.

2. Vuelva a colocar el estante inclinando el extremo posterior
hacia abajo para alinear la lengüeta posterior del estante bajo
el riel en cada lado del congelador. Empuje con cuidado el
estante dentro del congelador hasta que las dos lengüetas
centrales del estante estén ubicadas dentro de la abertura de
cada riel. Baje el estante hasta que quede sobre los rieles del
mismo.

Información importante para saber acerca de los estantes
y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente
mientras están fríos. Los estantes y tapas pueden romperse
si se exponen a cambios bruscos de temperatura o impacto,
como sería un golpe brusco. El vidrio templado se ha
diseñado para hacerse añicos. Esto es normal. Los estantes
y tapas de vidrio son muy pesados. Use ambas manos al
sacarlos para evitar que se caigan.

Guía para la conservación de alimentos congelados

Los períodos de conservación variarán según la calidad y el tipo
de alimentos, el tipo de empaque o envoltura empleada (deberá
ser hermético y a prueba de humedad), y la temperatura de
conservación. Selle herméticamente el paquete o envase para
evitar la transferencia de sabor y olor en todo el producto. Es
normal que hayan cristales de hielo dentro de un paquete sellado.
Esto simplemente indica que la humedad y el aire dentro del
paquete se han condensado, creando cristales de hielo.

39

No coloque en el congelador más alimentos sin congelar de los
que puedan congelarse en 24 horas (no más de 2 a 3 lb de
alimentos por pie cúbico [907 a 1,350 g por L] de espacio en el
congelador). Deje suficiente espacio en el congelador para la
circulación de aire alrededor de los paquetes. La puerta del
congelador debe cerrarse herméticamente.

NOTA: Para obtener más información respecto a la preparación
de alimentos para su congelación, consulte una guía de
congeladores o un buen libro de cocina.

CARACTERÍSTICAS DE LA

PUERTA

Su modelo podrá contar con algunas o todas estas
características.

Rieles de la puerta

Se pueden quitar los rieles de la puerta para facilitar la limpieza.

Compartimiento de uso general y portalatas

(en algunos modelos)

Cómo quitar y volver a colocar el compartimiento de uso
general:

1. Saque el compartimiento de uso general levantando y

sosteniendo la cubierta, a la vez que levanta el
compartimiento de uso general y lo jala directamente hacia
afuera.

2. Vuelva a colocar el compartimiento de uso general
deslizándolo encima del soporte deseado y empujándolo
hacia abajo hasta que se detenga.

Rieles a presión de la puerta (en algunos modelos)

Para quitar y volver a colocar los rieles:

1. Quite los rieles de la puerta empujando hacia dentro

ligeramente en la parte frontal de un extremo del soporte
mientras jala hacia fuera la lengüeta interior. Repita estos
pasos para el otro extremo.

2. Vuelva a colocar los rieles alineando los extremos de los

soportes con los botones que están en los costados del
revestimiento de la puerta. Encaje a presión el soporte y el
ensamblaje en las lengüetas que están encima del estante,
como se muestra.

Estilo 1 – Rieles de la puerta

Estilo 2 – Anaqueles

Para quitar y volver a colocar el portalatas:

1. Sostenga el portalatas con una mano y jálelo hacia arriba

hasta sacarlo del revestimiento de la puerta. Luego jale el
portalatas nuevamente hacia arriba hasta pasar los topes.

2. Jale el portalatas directamente hacia fuera para quitarlo de la
puerta.

3. Vuelva a colocar el portalatas alineando las ranuras en los
lados con los pasadores en el revestimiento de la puerta.
Empuje hacia arriba la parte inferior del portalatas hasta pasar
los topes y deslícelo por completo dentro del compartimiento.

CUIDADO DE SU REFRIGERADOR

Recipientes de la puerta

(en algunos modelos)

Para quitar y volver a colocar los estantes/recipientes:

1. Quite el portalatas/recipiente levantándolo y jalándolo

directamente hacia afuera.

2. Vuelva a colocar el portalatas/recipiente deslizándolo hacia

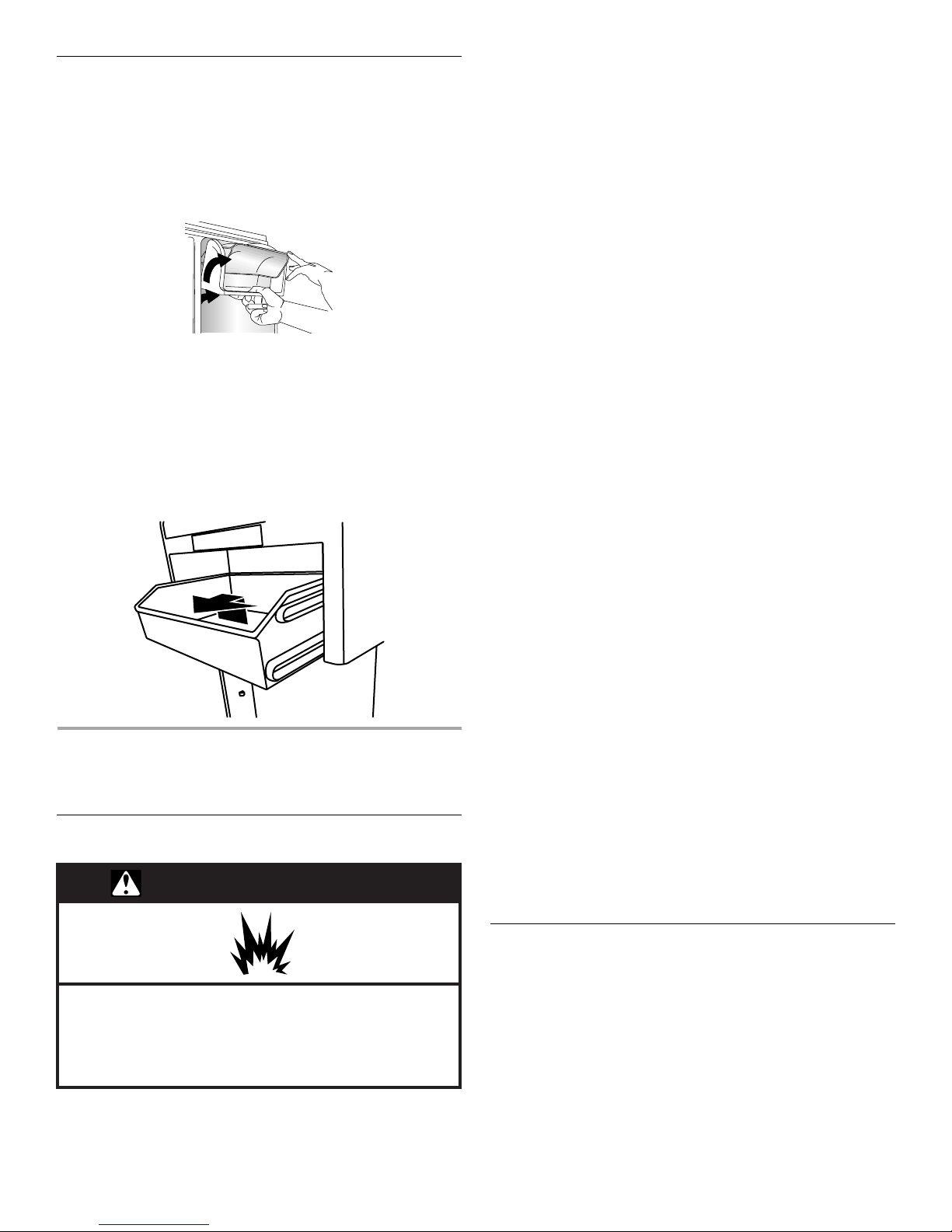

dentro sobre el soporte elegido y empujándolo hacia abajo
hasta que se detenga.

40

Limpieza

ADVERTENCIA

Peligro de Explosión

Use un limpiador no inflamable.
No seguir esta instrucción puede ocasionar la muerte,

explosión o incendio.

Tanto la sección del refrigerador como la del congelador se
descongelan automáticamente. No obstante, limpie ambas
secciones más o menos una vez al mes para evitar la
acumulación de olores. Limpie los derrames de inmediato.

IMPORTANTE:

■ Debido a que el aire circula entre ambas secciones, los olores

que se formen en una sección pasarán a la otra. Para eliminar
los olores, limpie completamente ambas secciones. Para
evitar la transferencia de olores y la deshidratación de los
alimentos, envuelva o tape bien los alimentos.

■ Para los modelos de acero inoxidable, el acero inoxidable es

resistente a la corrosión y no a prueba de corrosión. Para
ayudar a evitar la corrosión del acero inoxidable, mantenga las
superficies limpias, siguiendo las instrucciones de limpieza a
continuación.

Para limpiar su refrigerador:

NOTA: No use productos de limpieza abrasivos o ásperos, como

aerosoles para ventanas, productos de limpieza para fregar,
líquidos inflamables, ácido muriático, ceras para limpieza,
detergentes concentrados, blanqueadores o productos de
limpieza que contengan productos derivados del petróleo en las
superficies exteriores (puertas y carcasa), las partes de plástico,
en el interior y en los revestimientos o juntas de la puerta. No use
toallas de papel, estropajos para fregar u otros utensilios de
limpieza ásperos.

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. Lave a mano, enjuague y seque todas las partes

desmontables y las superficies interiores meticulosamente.
Use una esponja limpia o un paño liso y un detergente suave
en agua tibia.

3. Limpie las superficies exteriores.
Metal pintado: Limpie el exterior de metal pintado con un

paño limpio y liso, o una esponja y un detergente suave en
agua tibia. Enjuague las superficies con agua tibia limpia y
séquelas inmediatamente para evitar las manchas de agua.

Acero inoxidable: Lave las superficies de acero inoxidable
con un paño limpio y liso o una esponja y un detergente suave
en agua tibia. Enjuague las superficies con agua tibia limpia y
séquelas inmediatamente para evitar las manchas de agua.

NOTA: Cuando limpie el acero inoxidable, siempre talle en la
dirección del hilo para evitar rayar a través del hilo.

4. No es necesaria una limpieza rutinaria del condensador en
ambientes de funcionamiento normal en el hogar. Si el
ambiente es particularmente grasoso o polvoriento, o si hay
bastante tránsito de mascotas en el hogar, el condensador
deberá limpiarse cada dos o tres meses para asegurar la
máxima eficiencia.

Si necesita limpiar el condensador:

■ Quite la rejilla de la base.

■ Use una aspiradora con un cepillo suave para limpiar la

rejilla, las áreas abiertas detrás de la rejilla y el área de la
superficie frontal del condensador.

■ Vuelva a colocar la rejilla de la base cuando termine.

5. Enchufe el refrigerador o reconecte el suministro de energía.

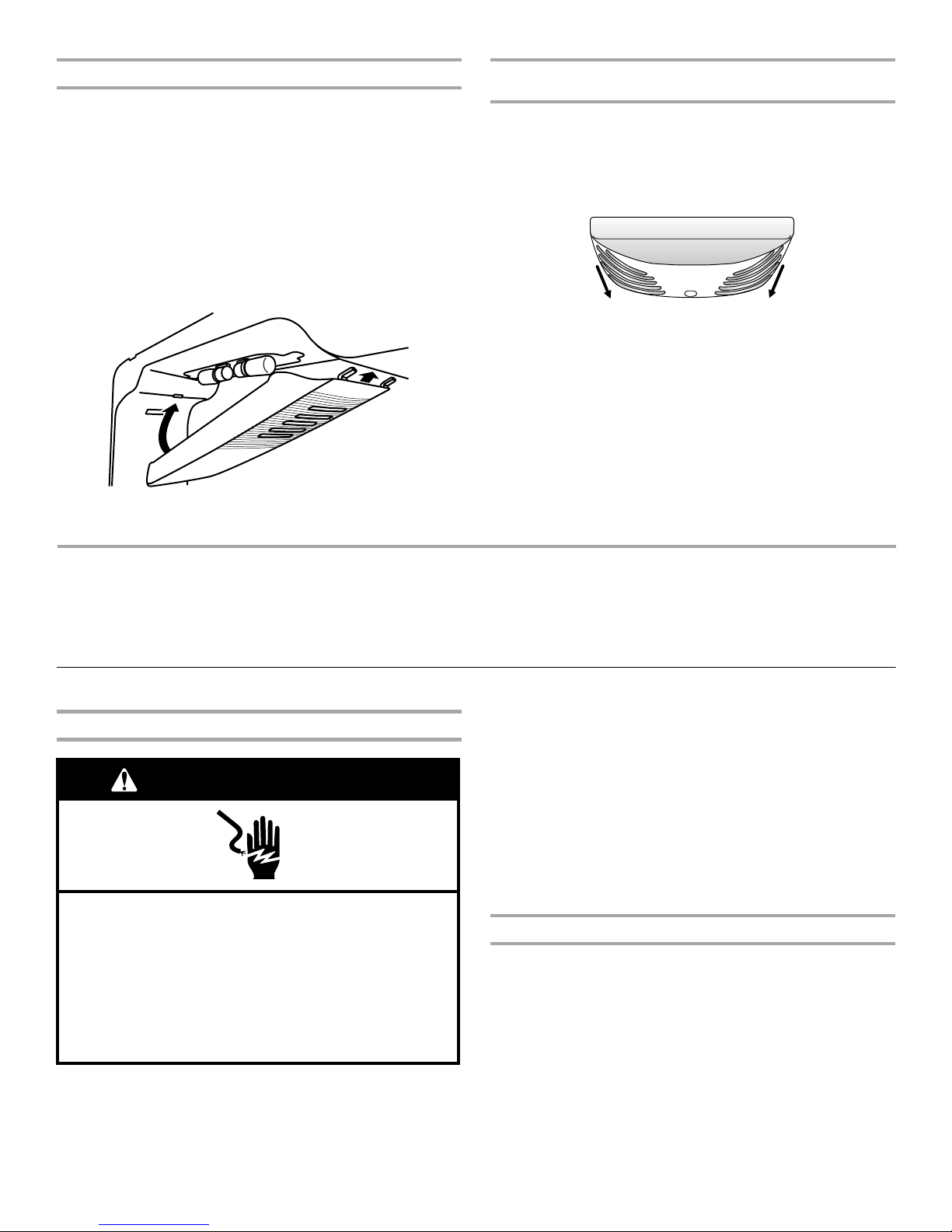

Cómo cambiar los focos

IMPORTANTE:

■ No todas los focos para electrodomésticos son adecuados

para su refrigerador. Asegúrese de reemplazar el foco con otro
foco para electrodomésticos del mismo tamaño, forma y
vatiaje.

■ Para asegurar el desempeño óptimo del refrigerador,

reemplace los focos en cuanto se quemen.

Luz del compartimiento del refrigerador

Los focos están ubicados en la parte superior del compartimiento
del refrigerador.

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. Apriete con ambas manos hacia dentro en los lados de la

pantalla de luz, liberándola de la parte posterior del
compartimiento. Luego mueva la pantalla hacia atrás para
liberarla del frente del compartimiento.

3. Quite el (los) foco(s) y reemplácelo(s) con un foco(s) para

electrodomésticos de 40 vatios del mismo tamaño y la misma
forma.

4. Vuelva a colocar la pantalla de luz insertando el extremo

frontal dentro del compartimiento y empujándolo hasta que
encaje a presión en su lugar.

5. Enchufe el refrigerador o reconecte el suministro de energía.

Luz del compartimiento del congelador (en algunos modelos)

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. Quite la pantalla de la luz (en algunos modelos).

■ Parte superior del compartimiento del congelador -

Deslice la pantalla de la luz hacia la parte posterior del
compartimiento para liberarla del ensamblaje de luz.

3. Reemplace el foco quemado con un foco para

electrodomésticos que no sea de más de 25 vatios.

4. Vuelva a colocar la pantalla de luz.

5. Enchufe el refrigerador o reconecte el suministro de energía.

41

SOLUCIÓN DE PROBLEMAS

Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de internet y consulte

“Preguntas que se hacen con frecuencia”, para evitar posiblemente el costo de una visita de servicio técnico.

En EE.UU., www.whirlpool.com En Canadá, www.whirlpool.ca

Funcionamiento del refrigerador

El refrigerador no funciona

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de
3 terminales.

No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

■ ¿Está desenchufado el cable eléctrico? Conecte a un

contacto de pared de conexión a tierra de 3 terminales.

■ ¿Funciona el contacto? Enchufe una lámpara para ver si

funciona el contacto.

■ ¿Hay un fusible de la casa fundido o se disparó el

cortacircuitos? Reemplace el fusible o reposicione el
cortacircuitos. Si el problema continúa, llame a un electricista.

■ ¿Están encendidos los controles? Asegúrese de que los

controles del refrigerador estén encendidos. Vea “Uso del(de
los) control(es)”.

■ ¿Es nueva la instalación? Deje transcurrir 24 horas después

de la instalación para que el refrigerador se enfríe por
completo.

NOTA: El ajustar los controles de temperatura en la posición
más fría no enfría ningún compartimiento más rápido.

Parece que el refrigerador es ruidoso

El ruido del refrigerador se ha ido reduciendo a lo largo de los
años. Debido a esta reducción, es posible que escuche ruidos
intermitentes en su nuevo refrigerador que no había notado en el
modelo viejo. A continuación se enumeran algunos sonidos
normales con explicaciones.

■ Zumbido - se escucha cuando la válvula de agua se abre

para llenar la fábrica de hielo

■ Sonido pulsante - los ventiladores/el compresor se están

ajustando para obtener el máximo desempeño

■ Sonido sibilante/vibraciones - flujo de líquido refrigerante,

movimiento de la tubería de agua o artículos guardados arriba
del refrigerador

■ Chisporroteos/Gorgoteos - agua goteando en el calentador

durante el ciclo de descongelación

■ Estallido - contracción/expansión de las paredes interiores,

especialmente durante el enfriamiento inicial

■ Agua corriendo - puede escucharse cuando el hielo se

derrite durante el ciclo de descongelación y el agua corre
hacia la bandeja recolectora

■ Chirridos/Crujidos - esto ocurre cuando el hielo es

expulsado del molde de la fábrica de hielo

Las puertas no cierran completamente

■ ¿Está bloqueada la puerta? Mueva los paquetes de

alimentos lejos de la puerta.

■ ¿Hay un recipiente o un estante bloqueando el paso?

Empuje el recipiente o el estante nuevamente a la posición
correcta.

Es difícil abrir las puertas

ADVERTENCIA

Parece que el motor funciona excesivamente

Es posible que su nuevo refrigerador funcione por períodos más
largos que su refrigerador anterior debido al compresor y los
ventiladores de alto rendimiento. Es posible que la unidad
funcione por más tiempo si la habitación está caliente, si se ha
agregado una gran cantidad de alimentos, si se abren las puertas
con frecuencia o si se han dejado las mismas abiertas.

42

Peligro de Explosión

Use un limpiador no inflamable.
No seguir esta instrucción puede ocasionar la muerte,

explosión o incendio.

■ ¿Están las juntas sucias o pegajosas? Limpie las juntas y

las superficies de contacto con jabón suave y agua tibia.
Enjuague y seque con un paño suave.

Las luces no funcionan

■ ¿Está flojo o quemado un foco? Vea “Cómo cambiar los

focos”.

■ ¿Se ha fijado la luz del despachador en OFF (Apagado)?

En algunos modelos, la luz del despachador funcionará
solamente cuando se presione una barra o una almohadilla. Si
usted desea que la luz del despachador permanezca
encendida continuamente, fíjela en ON (Encendido). Vea
“Despachadore de agua”.

Temperatura y humedad

La temperatura está demasiado caliente

■ ¿Es nueva la instalación? Deje transcurrir 24 horas después

de la instalación para que el refrigerador se enfríe por
completo.

■ ¿Se abre(n) o se deja(n) abierta(s) la(s) puerta(s) a

menudo? Esto hace que entre aire tibio al refrigerador.
Reduzca al mínimo el número de veces que abre la puerta y
mantenga las puertas completamente cerradas.

■ ¿Se ha agregado una gran cantidad de alimentos? Deje

que transcurran varias horas para que el refrigerador vuelva a
la temperatura normal.

■ ¿Se han ajustado los controles correctamente de acuerdo

con las condiciones circundantes? Ajuste los controles a un
ajuste más frío. Verifique la temperatura en 24 horas. Vea
“Uso del(de los) control(es)”.

Hay acumulación de humedad en el interior

NOTA: Es normal que se acumule un poco de humedad.

■ ¿Está húmeda la habitación? Esto contribuye a la

acumulación de humedad.

■ ¿Se abre(n) o se deja(n) abierta(s) la(s) puerta(s) a

menudo? Esto hace que entre aire húmedo al refrigerador.
Reduzca al mínimo el número de veces que abre la puerta y
mantenga las puertas completamente cerradas.

■ ¿Está completamente cerrada la puerta del congelador?

Cierre con firmeza la puerta del compartimiento del
congelador. Si la puerta del compartimiento del congelador no
se cierra completamente, vea “Las puertas no cierran
completamente”, anteriormente en esta sección.

■ ¿Se acaba de sacar una gran cantidad de hielo? Deje

transcurrir 24 horas para que la fábrica de hielo produzca más
hielo.

■ ¿Se trabó un cubo de hielo en el brazo eyector de la

fábrica de hielo?

Saque el hielo del brazo eyector con un utensilio de plástico.

■ ¿Tiene un filtro de agua instalado en el refrigerador?

Saque el filtro y ponga a funcionar la fábrica de hielo. Si el
volumen de hielo aumenta, el filtro puede estar obstruido o
haberse instalado incorrectamente. Reemplace el filtro o
vuelva a instalarlo correctamente.

■ ¿Se ha conectado un sistema de filtración de agua de

ósmosis inversa al suministro de agua fría? Esto puede
hacer que disminuya la presión de agua. Vea “Requisitos del
suministro de agua”.

Los cubos de hielo son huecos o pequeños

NOTA: Esto es una indicación de baja presión de agua.

■ ¿No está abierta por completo la válvula de cierre de

agua? Abra completamente la válvula de cierre de agua.

■ ¿Hay un estrechamiento en la tubería de suministro de

agua? Un estrechamiento en la tubería puede reducir el flujo
de agua. Enderece la tubería de suministro de agua.

■ ¿Tiene un filtro de agua instalado en el refrigerador?

Saque el filtro y ponga a funcionar la fábrica de hielo. Si
mejora la calidad de hielo, el filtro puede estar obstruido o
haberse instalado incorrectamente. Reemplace el filtro o
vuelva a instalarlo correctamente.

■ ¿Se ha conectado un sistema de filtración de agua de

ósmosis inversa al suministro de agua fría? Esto puede
hacer que disminuya la presión de agua. Vea “Requisitos del
suministro de agua”.

■ ¿Aún tiene preguntas acerca de la presión de agua? Llame

a un plomero competente autorizado.

Hielo y agua

La fábrica de hielo no produce hielo o no produce suficiente
hielo

■ ¿Se ha conectado el refrigerador a un suministro de agua

y se ha abierto la válvula de cierre? Conecte el refrigerador
al suministro de agua y abra completamente la válvula de
cierre.

■ ¿Hay un estrechamiento en la tubería de suministro de

agua? Un estrechamiento en la tubería puede reducir el flujo
de agua. Enderece la tubería de suministro de agua.

■ ¿Está encendida la fábrica de hielo? Asegúrese de que el

brazo o interruptor de cierre de alambre (dependiendo del
modelo) esté en la posición de ON (Encendido).

■ ¿Es nueva la instalación? Espere 24 horas después de la

instalación de la fábrica de hielo para que empiece a producir
hielo. Deje transcurrir 72 horas para la producción total de
hielo.

El hielo tiene mal sabor, mal olor o un color grisáceo

■ ¿Son nuevas las conexiones de plomería? Las conexiones

nuevas de plomería pueden producir un hielo descolorido o
de mal sabor.

■ ¿Se han guardado los cubos de hielo por mucho tiempo?

Deseche ese hielo. Lave el recipiente de hielo. Deje transcurrir
24 horas para que la fábrica de hielo haga hielo nuevo.

■ ¿Ha habido una transferencia de olor de los alimentos?

Use empaques herméticos contra humedad para almacenar
comida.

■ ¿Contiene el agua minerales (como el azufre)? Podría ser

necesario instalar un filtro de agua para eliminar los minerales.

■ ¿Tiene un filtro de agua instalado en el refrigerador? Un

descoloramiento o un color gris del hielo indica que el sistema
de filtración de agua necesita enjuagarse más. Enjuague el
sistema de agua antes de usar un nuevo filtro. Reemplace el
filtro de agua cuando se indique. Vea “Sistema de filtración de
agua”.

43

El despachador de agua no funciona debidamente

El agua del despachador está tibia

■ ¿Se ha conectado el refrigerador a un suministro de agua

y se ha abierto la válvula de cierre? Conecte el refrigerador
al suministro de agua y abra completamente la válvula de
cierre.

■ ¿Hay un estrechamiento en la tubería de suministro de

agua? Enderece la tubería de suministro de agua.

■ ¿Es nueva la instalación? Enjuague y llene el sistema de

agua. Vea “Despachador de agua”.

■ ¿Está la presión de agua a por lo menos 35 lbs/pulg²

(241 kPa)? La presión de agua de la casa determina el flujo
del despachador. Vea “Requisitos del suministro de agua”.

■ ¿Tiene un filtro de agua instalado en el refrigerador?

Saque el filtro y ponga a funcionar el despachador. Si mejora
el flujo de agua, el filtro puede estar obstruido o haberse
instalado incorrectamente. Reemplace el filtro o vuelva a
instalarlo correctamente.

■ ¿Está completamente cerrada la puerta del refrigerador?

Cierre la puerta con firmeza. Si no se cierra completamente,
vea “Las puertas no cierran completamente”, anteriormente
en esta sección.

■ ¿Se han quitado las puertas recientemente? Asegúrese de

que el conjunto de tubería/alambre del despachador de agua
se haya vuelto a conectar correctamente. Vea “Puertas del
refrigerador”.

■ ¿Se ha conectado un sistema de filtración de agua de

ósmosis inversa al suministro de agua fría? Esto puede
hacer que disminuya la presión de agua. Vea “Requisitos del
suministro de agua”.

El agua gotea del sistema del despachador

NOTA: Es normal que caigan una o dos gotas de agua después

de despachar agua.

■ ¿No se ha puesto el vaso debajo del despachador el

tiempo suficiente? Sostenga el vaso debajo del
despachador de 2 a 3 segundos después de soltar la palanca
del despachador.

■ ¿Es nueva la instalación? Enjuague el sistema de agua. Vea

“Despachador de agua”.

■ ¿Ha cambiado recientemente el filtro de agua? Enjuague el

sistema de agua. Vea “Despachador de agua”.

■ ¿Hay agua en el piso cerca de la rejilla de la base?

Asegúrese de que las conexiones de la tubería del
despachador de agua estén bien ajustadas. Vea “Puertas del
refrigerador”.

NOTA: El agua del despachador se enfría solamente a
50°F (10°C).

■ ¿Es nueva la instalación? Deje transcurrir 24 horas después

de la instalación para que el suministro de agua se enfríe
completamente.

■ ¿Se ha despachado recientemente una gran cantidad de

agua? Deje transcurrir 24 horas para que el suministro de
agua se enfríe completamente.

■ ¿No se ha usado el despachador de agua recientemente?

Puede ser que el primer vaso de agua no esté frío. Descarte el
agua del primer vaso.

■ ¿Se ha conectado el refrigerador a una tubería de agua

fría? Asegúrese de que el refrigerador esté conectado a una
tubería de agua fría. Vea “Requisitos del suministro de agua”.

ACCESORIOS

Los siguientes accesorios están disponibles para su refrigerador.
Para hacer un pedido, contáctenos y pida los números de pieza.

En EE.UU., visite nuestra página de Internet, www.whirlpool.com/
accessories o llame al 1-800-901-2042.

En Canadá, visite nuestra página de Internet,
www.whirlpoolparts.ca o llame al 1-800-807-6777.

Limpiador de acero inoxidable:
Pida la pieza N° 4396095

Filtro de agua:
Pida la pieza N° W10295370 o FILTER1

Filtro de aire:

Pida la pieza N° W10311524 o AIR1

Filtro de etileno:

Pida la pieza N° W10346771A o FRESH1

Paquete de filtro de agua y filtro de aire:

Pida la pieza N° W10355212BL

Paquete de filtro de agua, filtro de aire y filtro de etileno:

Pida la pieza N° W10365758BL

44

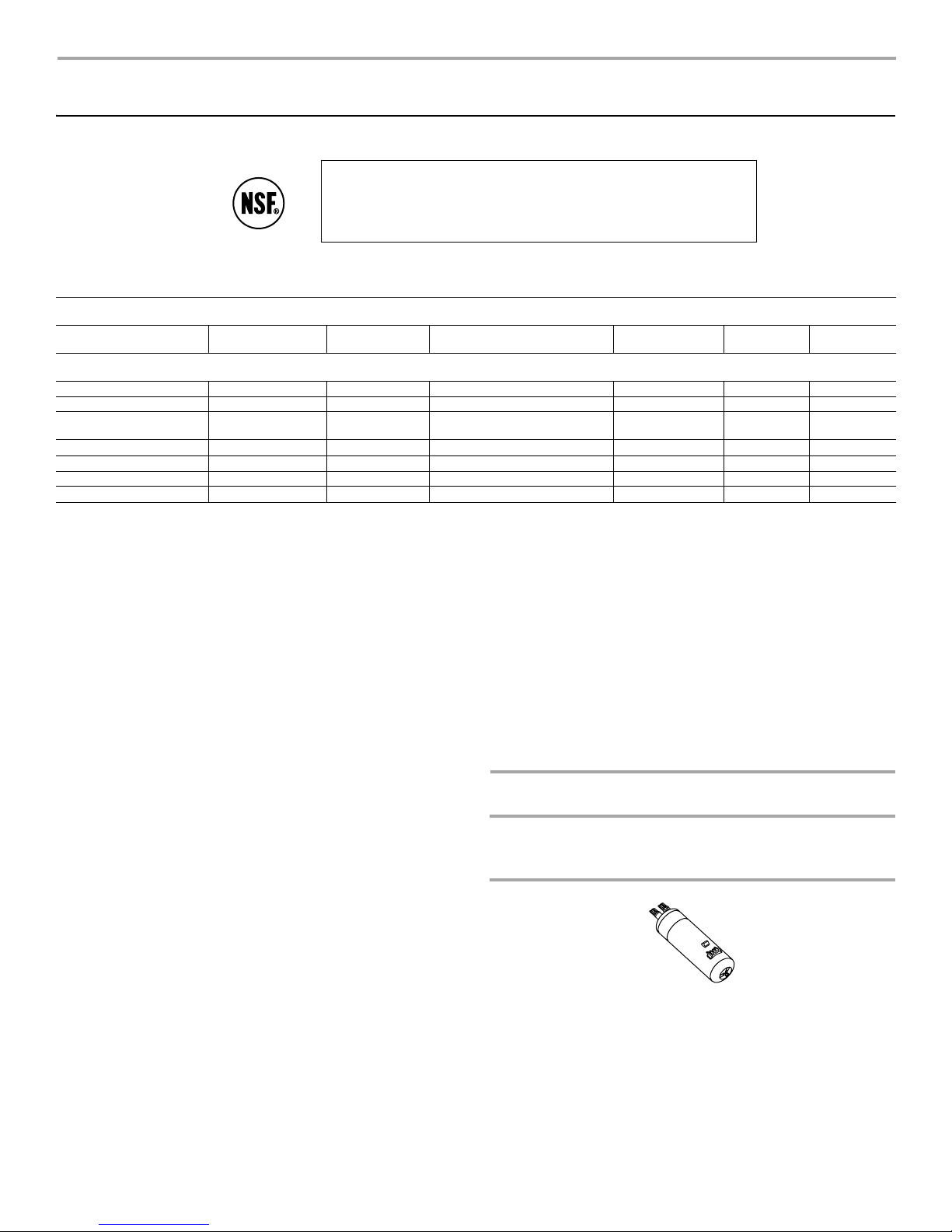

HOJA DE DATOS DEL RENDIMIENTO

Sistema de filtración de agua

Modelo P5WB12NL/P4RFWB12 Capacidad de 120 galones (455 litros)

Sistema comprobado y certificado por NSF International, según la
norma 42 NSF/ANSI para la reducción de cloro, sabor y olor, y clase
de partículas I*; y según la norma 53 NSF/ANSI para la reducción de
quistes vivos, asbestos, plomo, lindano, toxafeno, atrazina, y 2,4 - D.

Este sistema ha sido comprobado según las normas 42 y 53 NSF/ANSI para la reducción de las sustancias citadas a continuación. La
concentración de las sustancias indicadas en agua entrando al sistema fue reducida a una concentración menor o igual al límite permitido
para agua saliendo del sistema, tal como se especifica en las normas 42 y 53 NSF/ANSI.

Reducción de sustancias
Efectos estéticos

Cloro, sabor/olor
Clase de partículas I

Reducción de
contaminantes

Quistes vivos
Asbestos 99% 87 MFL 10
Plomo: @ pH 6,5

Plomo: @ pH 8,5
Lindano 0,0002 mg/L 0,0019 mg/L 0,002 mg/L ± 10% 0,00002 mg/L 98,9 99
Toxafeno 0,003 mg/L 0,014 mg/L 0,015 mg/L ± 10% 0,001 mg/L 93 93
Atrazina 0,003 mg/L 0,0094 mg/L 0,009 mg/L ± 10% 0,0005 mg/L 94,5 94,7
2,4 - D 0,07 mg/L 0,220 mg/L 0,210 mg/L ± 10% 0,028 mg/L 87,5 96,1

*

†

Parámetros de la prueba: pH = 7,5 ± 0,5 si no se indica lo contrario. Flujo = 0,5 gpm (1,9 Lpm). Presión = 60 lbs/pulg² (413,7 kPa).
Temp. = 68°F a 71,6°F (20°C a 22°C). Capacidad nominal de servicio = 120 galones (455 litros).

■ Es esencial que los requerimientos de operación, mantenimiento

y reemplazo del filtro se lleven a cabo para que el producto se
desempeñe tal como se ofrece en la publicidad.

■ Use el filtro de repuesto P4RRWB/P4RFWB12, pieza

N° W10295370. El precio sugerido de venta al por menor durante
el año 2011 es de $49,99 en EE.UU./$59,99 en Canadá. Los
precios están sujetos a cambio sin previo aviso.

Estilo 1 – Cuando la pantalla de estado del filtro de agua
cambie de “GOOD” (Bueno) a “ORDER” (Pedir), pida un
nuevo filtro. Cuando el indicador del filtro muestre “REPLACE”
(Reemplazar), se recomienda que reemplace el filtro.

Estilo 2 – Cuando el indicador del filtro cambie de verde a
amarillo, pida un nuevo filtro. Cuando el indicador cambie de
amarillo a rojo, se recomienda que reemplace el filtro.

Estilo 3 – Cuando el indicador del filtro muestre 10%, pida un
nuevo filtro. Cuando el indicador muestre 0%, se recomienda
que reemplace el filtro.

Style 4 - Para los modelos sin despachador de agua,
reemplace el filtro de agua desechable cada 6 meses. La luz
de estado del filtro de agua le recordará cuando sea tiempo
de cambiar el filtro de agua.

■ Después de cambiar el filtro de agua, enjuague el sistema de

agua. Solamente para obtener hielo con agua filtrada, haga y
deseche tres recipientes llenos de hielo para preparar el filtro de
agua para su uso.

■ Estos contaminantes no se encuentran necesariamente en su

suministro de agua. Si bien se realizaron las pruebas bajo
condiciones de laboratorio estándares, el desempeño real puede
variar.

Requisitos de
reducción de NSF

50% reducción
85% reducción

Requisitos de
reducción de NSF

99,95% 160.000/L 50.000/L min. 54/L

0,010 mg/L
0,010 mg/L

Promedio
influente

2,0 mg/L

7.300.000 #/mL

Promedio
influente

0,160 mg/L
0,140 mg/L

Concentración en
el agua a tratar

2,0 mg/L ± 10%
Por lo menos

10.000 partículas/mL

Concentración en
el agua a tratar

7

a 108 fibras/L

0,15 mg/L ± 10%
0,15 mg/L ± 10%

■ El producto es para uso con agua fría únicamente.

■ El sistema de agua deberá instalarse conforme a las leyes y

††

Máximo
efluente

0,20 mg/L

75.000 #/mL

Máximo
efluente

0,17 MFL 99 99
0,001 mg/L

0,005 mg/L

normas estatales y locales.

■ No use con agua que no sea microbiológicamente segura o que

sea de calidad desconocida sin desinfectarla adecuadamente
antes o después del sistema. Pueden usarse sistemas
certificados para la reducción de quistes en aguas desinfectadas
que puedan contener quistes filtrables.

■ Refiérase a la sección “Garantía” para obtener el nombre,

dirección y número telefónico del fabricante.

■ Refiérase a la sección “Garantía” para verificar la garantía

limitada del fabricante.

Pautas de aplicación / Parámetros para el suministro de agua

Suministro de agua
Presión del agua
Temperatura del agua
Flujo nominal de servicio

% Mínimo
reducción

97

**

99

% Mínimo

†

reducción

99,97 99,99

99,4
98,6

Municipal o de pozo
30 - 120 lbs/pulg² (207 - 827 kPa)
33° - 100°F (0,6° - 37,8°C)
0,5 gpm (1,9 Lpm) @ 60 lbs/pulg²

%Promedio
reducción

97,2
99,4

%Promedio
reducción

99,4
98,6

Tamaño de las partículas clase I: >0,5 a <1 um

*

El requisito de prueba es de cuando menos 100.000 partículas/ml de Polvo Fino de prueba AC.

**

†

Basado en la filtración de quistes de Cryptosporidium parvum

††

Fibras mayores de 10 um de longitud

® NSF es una marca registrada de NSF International.

45

GARANTÍA DE LOS ELECTRODOMÉSTICOS PRINCIPALES DE

WHIRLPOOL CORPORATION

GARANTÍA LIMITADA

Durante un año a partir de la fecha de compra, siempre y cuando se dé a este electrodoméstico principal un uso y mantenimiento de
conformidad con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation o Whirlpool Canada LP (en lo sucesivo
denominado “Whirlpool”), se hará cargo del costo de las piezas especificadas de fábrica y del trabajo de reparación para corregir
defectos en los materiales o en la mano de obra, existentes en el momento de la compra de este electrodoméstico principal. El servicio
deberá ser suministrado por una compañía de servicio designada por Whirlpool. SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS
TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. Esta
garantía limitada es válida solamente en Estados Unidos o en Canadá, y se aplica solamente cuando el electrodoméstico principal se
use en el país en el que se ha comprado. Se requiere una prueba de la fecha de compra original para obtener servicio bajo esta
garantía limitada.

EXCLUSIONES DE LA GARANTÍA

Esta garantía limitada no cubre:

1. Piezas de repuesto o mano de obra si este electrodoméstico principal se usa de un modo diferente al doméstico normal de una

familia, o cuando se use de un modo contrario a las instrucciones publicadas para el usuario u operador y/o las instrucciones de
instalación.

2. Visitas de servicio técnico para corregir la instalación de su electrodoméstico principal, para enseñarle a usar su electrodoméstico
principal, para cambiar o reparar fusibles domésticos o para corregir la instalación eléctrica o de la tubería de la casa.

3. Visitas de servicio técnico para reparar o reemplazar focos para electrodomésticos, filtros de aire o filtros de agua. Las piezas de
consumo están excluidas de la cobertura de la garantía.

4. Daños causados por accidente, alteración, uso indebido, abuso, incendio, inundación, actos fortuitos, instalación incorrecta,
instalación que no esté de acuerdo con los códigos eléctricos o de plomería, o el empleo de productos no aprobados por
Whirlpool.

5. Daños estéticos, incluyendo rayaduras, abolladuras, desportilladuras u otro daño al acabado de su electrodoméstico principal, a
menos que el mismo sea debido a defectos en los materiales o la mano de obra y se le informe a Whirlpool en un lapso de 30 días
a partir de la fecha de compra.

6. Cualquier pérdida de comida o medicamentos debido a fallas del refrigerador o del congelador.

7. Recogida y entrega. Este electrodoméstico principal se ha destinado para ser reparado en el hogar.

8. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el

electrodoméstico.

9. Gastos de viaje y transporte para obtener servicio para el producto, si su electrodoméstico principal está ubicado en un lugar
remoto en el cual no haya disponible un técnico de servicio autorizado por Whirlpool.

10. La remoción y reinstalación de su electrodoméstico principal, si estuviera instalado en un lugar inaccesible o si no estuviera
instalado de conformidad con las instrucciones de instalación publicadas por Whirlpool.

11. Piezas de repuesto o mano de obra en electrodomésticos principales con números de modelo/serie originales que se hayan
removido, alterado o que no puedan ser identificados con facilidad.

12. Decoloración, herrumbre u oxidación de las superficies de acero inoxidable.

LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O GARANTÍA IMPLÍCITA DE
CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A UN AÑO O AL PERÍODO MÁS CORTO PERMITIDO POR LEY.
Algunos estados y provincias no permiten la limitación de la duración de garantías implícitas de comerciabilidad o aptitud, de modo
que la limitación arriba indicada quizás no le corresponda. Esta garantía le otorga derechos legales específicos, y es posible que usted
tenga también otros derechos que varían de un estado a otro o de una provincia a otra.

LIMITACIÓN DE RECURSOS; EXCLUSIÓN DE DAÑOS INCIDENTALES O CONSECUENTES

SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL PRODUCTO
SEGÚN SE ESTIPULA EN LA PRESENTE. WHIRLPOOL NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O
CONSECUENTES. Algunos estados y provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo
que estas limitaciones y exclusiones quizás no le correspondan. Esta garantía le otorga derechos legales específicos, y es posible que
usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra.

Si usted se encuentra fuera de los cincuenta Estados Unidos y Canadá, póngase en contacto con su distribuidor autorizado de
Whirlpool para determinar si corresponde otra garantía. 3/09

46

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS

Para obtener información adicional acerca de su producto, en EE.UU. visite www.whirlpool.com
En Canadá, visite www.whirlpool.ca

Si usted no tiene acceso a internet y necesita ayuda para usar su producto, o si quisiera hacer una cita para obtener servicio, puede
ponerse en contacto con Whirlpool, en el número que se indica a continuación.

Tenga listo su número de modelo completo. Puede encontrar el número de modelo y de serie en la etiqueta ubicada en la pared interior
del compartimiento del refrigerador.

Si necesita ayuda o servicio técnico, en EE.UU., llame al 1-800-253-1301. En Canadá, llame al 1-800-807-6777.
Si necesita asistencia adicional, puede escribir a Whirlpool con sus preguntas o dudas a la dirección que aparece a continuación:
En los EE.UU.:

Whirlpool Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692

En Canadá:

Whirlpool Brand Home Appliances
Customer eXperience Centre
200 – 6750 Century Ave.
Mississauga, Ontario L5N 0B7

Por favor incluya en su correspondencia un número de teléfono en el que se le pueda localizar durante el día.
Sírvase guardar estas Instrucciones para el usuario y la información con el número de modelo, para referencia futura.

47

INSTRUCTIONS D'UTILISATION DU

RÉFRIGÉRATEUR

Nous vous REMERCIONS d'avoir acheté ce produit de haute qualité. Si vous rencontrez un problème non mentionné dans la
section DÉPANNAGE, veuillez visiter notre site Web www.whirlpool.com pour des informations supplémentaires. Si vous avez
toujours besoin d'assistance, veuillez nous téléphoner au 1-800-253-1301. Au Canada, visitez notre site Web www.whirlpool.ca
ou téléphonez-nous au 1-800-807-6777.

Vous aurez besoin de vos numéros de modèle et de série situés sur la paroi interne du compartiment de réfrigération.

SÉCURITÉ DU RÉFRIGÉRATEUR

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

Risque possible de décès ou de blessure grave si vous ne

DANGER

AVERTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT :

réfrigérateur, prendre quelques précautions fondamentales, y compris les suivantes :

■

Brancher l'appareil sur une prise à 3 alvéoles reliée à la
terre.

■

Ne pas enlever la broche de liaison à la terre.

■

Ne pas utiliser un adaptateur.

■

Ne pas utiliser un câble de rallonge.

■

Débrancher la source de courant électrique avant
l'entretien.

■

Replacer pièces et panneaux avant de faire la remise en
marche.

Pour réduire les risques d'incendie, de choc électrique ou des blessures lors de l'utilisation du

■

Enlever les portes de votre vieux réfrigérateur.

■

Utiliser un produit de nettoyage ininflammable.

■

Garder les matériaux et les vapeurs inflammables, telle que
l'essence, loin du réfrigérateur.

■

Utiliser deux ou plus de personnes pour déplacer et
installer le réfrigérateur.

■

Débrancher le réfrigérateur avant l'installation de la
machine à glaçons (seulement pour modèles prêts à
recevoir une machine à glaçons).

CONSERVEZ CES INSTRUCTIONS

48

Mise au rebut appropriée

de votre vieux réfrigérateur

AVERTISSEMENT

Risque de suffoquer
Enlever les portes de votre vieux réfrigérateur.
Le non-respect de cette instruction peut causer

un décès ou des lésions cérébrales.

IMPORTANT : L'emprisonnement et l'étouffement des enfants ne
sont pas un problème du passé. Les réfrigérateurs jetés ou
abandonnés sont encore dangereux, même s'ils sont laissés
abandonnés pendant “quelques jours seulement”. Si vous vous
débarrassez de votre vieux réfrigérateur, veuillez suivre les
instructions suivantes pour aider à éviter les accidents.

Avant de jeter votre vieux réfrigérateur ou congélateur :

■ Enlever les portes.

■ Laisser les tablettes en place de sorte que les enfants ne

puissent pas y pénétrer facilement.

INSTRUCTIONS D'INSTALLATION

Renseignements importants à propos de la mise au
rebut des fluides réfrigérants :

Mettre le réfrigérateur au rebut conformément à la
réglementation fédérale et locale. Les fluides réfrigérants
doivent être évacués par un technicien licencié et certifié par
l’EPA conformément aux procédures établies.

Déballage du réfrigérateur

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et
installer le réfrigérateur.

Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.

Retirer les matériaux d’emballage

IMPORTANT : Ne pas enlever le dispositif de refoulement de l’air

en mousse blanche de derrière le panneau de commande sur le
plafond du réfrigérateur. Si le dispositif est enlevé, de la glace peut
se former en provenance du congélateur et causer la formation de
glaçons.

■ Enlever le ruban adhésif et tout résidu de colle du réfrigérateur

avant de le mettre en marche. Frotter une petite quantité de
savon liquide à vaisselle sur l’adhésif avec les doigts. Rincer à
l’eau tiède et essuyer.

■ Ne pas utiliser d’instruments coupants, d’alcool à friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever
le ruban adhésif ou la colle. Ces produits peuvent
endommager la surface de votre réfrigérateur. Pour plus de
renseignements, voir “Sécurité du réfrigérateur”.

Déplacement de votre réfrigérateur :

Votre réfrigérateur est lourd. Lors du déplacement de votre
réfrigérateur pour le nettoyage ou un entretien ou réparation,
veiller à recouvrir le plancher avec du carton ou un panneau
de fibres dures pour éviter qu'il ne subisse tout dommage.
Toujours tirer le réfrigérateur tout droit lors de son
déplacement. Ne pas incliner le réfrigérateur d’un côté ou de
l’autre ni le “faire marcher” en essayant de le déplacer car le
plancher pourrait être endommagé.

Nettoyage avant l’utilisation

Après avoir enlevé tous les matériaux d’emballage, nettoyer
l’intérieur du réfrigérateur avant de l’utiliser. Voir les instructions de
nettoyage dans la section “Entretien du réfrigérateur”.

Importants renseignements à savoir au sujet des tablettes
et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de
l’eau tiède quand ils sont froids. Les tablettes et les
couvercles peuvent se briser s'ils sont exposés à des
changements soudains de température ou à un impact tel
que coup brusque. Le verre trempé est conçu pour éclater
en d’innombrables pièces minuscules. Ceci est normal. Les
tablettes et les couvercles en verre sont lourds. Les saisir à
deux mains lors de leur dépose afin d'éviter de les faire
tomber.

49

Exigences d'emplacement

Spécifications électriques

AVERTISSEMENT

Risque d'explosion

Garder les matériaux et les vapeurs inflammables, telle
que l'essence, loin du réfrigérateur.

Le non-respect de cette instruction peut causer
un décès, une explosion ou un incendie.

Pour obtenir une aération appropriée pour votre réfrigérateur,
laisser un espace de ½" (1,25 cm) de chaque côté et au sommet.
Laisser un espace de 1" (2,54 cm) derrière le réfrigérateur. Si votre
réfrigérateur comporte une machine à glaçons, s’assurer qu’un
espace additionnel est prévu à l’arrière pour permettre les
raccordements des conduits d’eau. En cas d’installation du
réfrigérateur près d’un mur fixe, laisser un minimum de 2"
(5,08 cm) du côté de la charnière (certains modèles nécessitent
davantage d’espace) pour permettre à la porte de s’ouvrir sans
obstruction.

REMARQUE : Ce réfrigérateur est conçu pour être utilisé dans un
endroit où la température est comprise entre un minimum de 55°F
(13°C) et un maximum de 110°F (43°C). La plage de température
ambiante idéale pour une performance optimale est comprise
entre 60°F (15°C) et 90°F (32°C). Respecter cette plage de
température permet aussi de réduire la consommation
d'électricité et d'optimiser l'efficacité du refroidissement. Il est
recommandé de ne pas installer le réfrigérateur près d'une
quelconque source de chaleur, tel un four ou un radiateur.

AVERTISSEMENT

Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

Avant de placer le réfrigérateur à son emplacement final, il est
important de vous assurer d'avoir la connexion électrique
appropriée.

Méthode recommandée de mise à la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou
20 ampères CA seulement, protégée par fusible et adéquatement
mise à la terre, est nécessaire. Il est recommandé d'utiliser un
circuit distinct pour alimenter uniquement votre réfrigérateur.
Utiliser une prise murale qui ne peut pas être mise hors circuit à
l'aide d'un commutateur. Ne pas utiliser un câble de rallonge.

REMARQUE : Avant d'exécuter tout type d'installation, nettoyage
ou remplacement d'une ampoule d'éclairage, tourner la
commande (réglage du thermostat, du réfrigérateur ou du
congélateur selon le modèle) à OFF (arrêt) et déconnecter ensuite
le réfrigérateur de la source d'alimentation électrique. Lorsque
vous avez terminé, reconnecter le réfrigérateur à la source
d'alimentation électrique et tourner de nouveau la commande
(réglage du thermostat, du réfrigérateur ou du congélateur selon
le modèle) au réglage désiré. Voir “Utilisation des commandes”.

1/

2" (1,25 cm)

2" (5,08 cm)

Spécifications de l’alimentation en eau

Rassembler les outils et pièces nécessaires avant de commencer
l'installation. Lire et suivre les instructions fournies avec les outils
indiqués ici.

OUTILLAGE REQUIS :

■ Tournevis à lame plate

■ Clés plates de ⁷⁄₁₆" et ¹⁄₂" ou

deux clés à molette

REMARQUE : Votre marchand de réfrigérateurs présente une
trousse disponible avec un robinet d’arrêt à étrier de ¹⁄₄"
(6,35 mm), un raccord et un tube en cuivre. Avant l’achat,
s’assurer que le robinet d’arrêt à étrier est conforme à vos codes
locaux de plomberie. Ne pas employer de robinet d’arrêt à étrier
de ³⁄₁₆" (4,76 mm) ou de type à percer, ce qui réduit le débit d’eau
et cause une obstruction plus facilement.

IMPORTANT :

■ Toutes les installations doivent être conformes aux exigences

des codes locaux de plomberie.

■ Utiliser un tube en cuivre et vérifier s’il a des fuites. Installer les

tubes en cuivre seulement à des endroits où la température se
maintient au-dessus du point de congélation.

■ Tourne-écrou de ¹⁄₄"

■ Foret de ¹⁄₄"

■ Perceuse sans fil

50

Pression de l'eau

C

5. À l’aide d’une perceuse sans fil, percer un trou de ¹⁄₄" dans le

tuyau de canalisation d’eau froide choisi.

Une alimentation en eau froide avec une pression entre 30 et
120 lb/po

2

(207 et 827 kPa) est nécessaire pour faire fonctionner
le distributeur d'eau et la machine à glaçons. Si vous avez des
questions au sujet de la pression de votre eau, appeler un
plombier qualifié agréé.

Alimentation en eau par osmose inverse

IMPORTANT : La pression de l'alimentation en eau entre le

système d'osmose inverse et la valve d'arrivée d'eau du
réfrigérateur doit être entre 30 et 120 lb/po² (207 et 827 kPa).

Si un système de purification de l'eau par osmose inverse est
raccordé à votre alimentation en eau froide, la pression de l'eau
au système doit être d'un minimum de 40 à 60 lb/po² (276 à
414 kPa).

Si la pression de l'eau au système d'osmose inverse est inférieure
à 40 à 60 lb/po

■ Vérifier si le filtre à sédiment du système d'osmose inverse est

2

(276 à 414 kPa) :

bloqué et le remplacer si nécessaire.

■ Laisser le réservoir du système d'osmose inverse se remplir

après une utilisation intense.

■ Si votre réfrigérateur a une cartouche de filtre à eau, celle-ci

peut réduire encore plus la pression de l'eau lorsqu'elle est
utilisée avec un système d'osmose inverse. Retirer la
cartouche du filtre à eau. Voir “Système de filtration d'eau”.

Si vous avez des questions au sujet de la pression de votre eau,
appeler un plombier qualifié agréé.

Raccordement de la canalisation d'eau

Lire toutes les instructions avant de commencer.
IMPORTANT : Si on doit utiliser le réfrigérateur avant qu’il soit

raccordé à la canalisation d’eau, placer la commande de la
machine à glaçons à la position OFF (arrêt).

A

G

B

C

DEF

A. Canalisation d’eau froide
B. Bride de tuyau
C. Tube en cuivre
D. Écrou de compression

E. Bague de compression
F. Robinet d’arrêt

G. Écrou de serrage

6. Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la

bride de tuyau. Vérifier que le raccord du robinet est bien
engagé dans le trou de ¹⁄₄" (6,35 mm) percé dans la
canalisation et que la rondelle d’étanchéité est placée sous la
bride de tuyau. Serrer l’écrou de serrage. Serrer lentement et
uniformément les vis de la bride de tuyau afin que la rondelle
forme une jonction étanche. Ne pas serrer excessivement car
ceci pourrait provoquer l’écrasement du tube en cuivre.

7. Enfiler l’écrou et la bague de compression du raccord sur le

tube en cuivre comme on le voit sur l’illustration. Insérer
l’extrémité du tube aussi loin que possible dans l’ouverture de
sortie du robinet. Visser l’écrou de compression sur le raccord
de sortie avec une clé à molette. Ne pas serrer
excessivement.

8. Placer le bout libre du tube dans un contenant ou évier et

OUVRIR le robinet principal d’arrivée d’eau et laisser l’eau
s’écouler par le tube jusqu’à ce que l’eau soit limpide.
FERMER le robinet principal d’arrivée d’eau. Enrouler le tube
en cuivre en spirale.

Raccordement au réfrigérateur

Raccordement à la canalisation d’eau

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. FERMER le robinet principal d’arrivée d’eau. OUVRIR le

robinet de puisage le plus proche pendant une période
suffisante pour que la canalisation d’eau se vide.

3. Trouver une canalisation d’eau froide verticale de

¹⁄₂" à 1¹⁄₄" (1,25 cm à 3,18 cm) près du réfrigérateur.

IMPORTANT :

■ Assurez-vous qu'il s'agit d'un conduit d'eau froide.

■ Un conduit horizontal fonctionnera, mais percer par le

dessus de la canalisation et non pas par le dessous. Ainsi,
l’eau ne risquera pas d’arroser la perceuse. Ceci empêche
également les sédiments qu’on trouve normalement dans
l’eau de s’accumuler dans le robinet d’arrêt.

4. Pour déterminer la longueur du tube en cuivre, il faut mesurer

la distance entre le point de connexion inférieur gauche à
l’arrière du réfrigérateur et le tuyau d’arrivée d’eau. Ajouter
une longueur de 7 pi (2,1 m) pour permettre le déplacement
du réfrigérateur pour le nettoyage. Utiliser un tube en cuivre
de ¹⁄₄" (6,35 mm) de diamètre extérieur. Veiller à ce que le tube
soit coupé d’équerre aux deux extrémités.

Style 1

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Connecter le tube en cuivre au robinet d’eau en utilisant un

écrou et une bague de compression tel qu’illustré. Serrer
l’écrou de compression. Ne pas serrer excessivement.

3. Utiliser la bride du tube à l'arrière du réfrigérateur pour fixer le

tube au réfrigérateur tel qu'illustré. Ceci aide à éviter
d'endommager le tube lorsque le réfrigérateur est poussé
contre le mur.

4. OUVRIR le robinet d’arrêt.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d’entrée d’eau) ou
les écrous qui coulent.

A
B

D
E

A. Bride du tube
B. Vis de bride de tube
C. Tube en cuivre

6. La machine à glaçons est équipée d’un filtre à eau incorporé.

Si la qualité de l’eau distribuée localement nécessite un
deuxième filtre à eau, il serait utile de l'installer dans le tube de
raccordement de ¹⁄₄" (6,35 mm) à l'une ou l'autre des
extrémités. On peut obtenir un tel filtre à eau chez le
marchand d’appareils électroménagers le plus proche.

D. Écrou de compression

E. Valve d'entrée d'eau

51

Style 2

A
B

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau gris à

l'arrière du réfrigérateur.

3. Si le tuyau gris fourni avec le réfrigérateur n'est pas assez

long, un raccord de ¼" x ¼" (6,35 mm x 6,35 mm) est
nécessaire afin de connecter la canalisation d'eau au conduit
d'eau existant dans la maison. Visser l'écrou fourni sur le
raccord à l'extrémité du tube de cuivre.

REMARQUE : Serrer l'écrou à la main. Ensuite, le serrer avec
une clé deux tours de plus. Ne pas serrer excessivement.

A B C D E F G

A. Tube vers le réfrigérateur

B. Écrou (fourni)
C. Renflement
D. Raccord (fourni)

4. OUVRIR le robinet d’arrêt.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d’entrée d’eau) ou
les écrous qui coulent.

E. Virole (à acheter)
F. Écrou (à acheter)

G. Canalisation

d'eau du domicile

Achever l’installation

AVERTISSEMENT

Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

1. Brancher sur une prise à 3 alvéoles reliée à la terre.

2. Vider le système d’eau. Voir “Distributeur d'eau”.
REMARQUE : Attendre 24 heures pour produire la première

quantité de glaçons. Jeter les trois premières quantités de
glaçons produites. Attendre 3 jours pour que le bac à glaçons se
remplisse entièrement.

Style 3

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau gris à

l'arrière du réfrigérateur.

3. Enfiler l’écrou fourni dans le robinet d’eau comme sur

l’illustration.
REMARQUE : Serrer l’écrou à la main. Ensuite, le serrer avec

une clé deux tours de plus. Ne pas serrer excessivement.

A. Renflement
B. Écrou (fourni)

4. OUVRIR le robinet d’arrêt.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d’entrée d’eau) ou
les écrous qui coulent.

Portes du réfrigérateur

OUTILLAGE REQUIS : Clé à douille à tête hexagonale de ⁵⁄₁₆",
Tournevis Torx
plate, clé plate de ⁵⁄₁₆", couteau à mastic plat de 2".

IMPORTANT :

■ Avant de commencer, tourner la commande du réfrigérateur à

OFF (arrêt), débrancher le réfrigérateur ou déconnecter le
courant. Retirer les aliments et tout balconnet ou
compartiment utilitaire des portes du réfrigérateur.

■ Selon le modèle, le réfrigérateur peut être équipé de

commandes intérieures de Style 1 et d'un distributeur d'eau
ou de commandes extérieures de Style 2 et d'un distributeur
d'eau. Respecter les instructions et les illustrations relatives
au modèle utilisé.

■ Toutes les illustrations mentionnées dans les instructions

suivantes sont incluses plus loin dans cette section après
“Étapes finales”.

Style 1 - Démontage des portes et charnières

®†

T27, tournevis Phillips n° 2, tournevis à lame

Vis de charnière à tête hexagonale de

⁵⁄₁₆

"

52

Vis à tête Torx

®†

de 12-24

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Ouvrir la porte du réfrigérateur et ôter la grille de la base située

à l'avant de la partie inférieure du réfrigérateur. Voir
l'illustration de la grille de la base.

†®TORX est une marque déposée de Saturn Fasteners, Inc.

3. Fermer la porte du réfrigérateur; maintenir les deux portes

fermées jusqu’au moment où on est prêt à les séparer de la
caisse de l’appareil.

REMARQUE : Prévoir un support additionnel des portes
pendant le déplacement des charnières. La force d’attraction
des aimants des portes ne suffit pas à les maintenir en place.

4. Enlever les pièces de la charnière supérieure tel qu’indiqué à

l’illustration de la charnière supérieure. Soulever la porte du
congélateur pour la séparer de la caisse.

5. Enlever les pièces de la charnière centrale - voir l’illustration

de la charnière centrale. Soulever la porte du réfrigérateur
pour la séparer de la caisse.

6. Enlever les pièces de la charnière inférieure - voir l’illustration

de la charnière inférieure.
REMARQUE : Pour certains modèles, retirer à la fois la

charnière inférieure et le pied de nivellement.

Style 1 - Réinstallation des portes et charnières

REMARQUE : Prévoir un support additionnel des portes pendant

la réinstallation des charnières. La force d’attraction des aimants
des portes ne suffit pas à les maintenir en place.

1. Replacer les pièces de la charnière inférieure tel qu’illustré.

Resserrer les vis. Replacer la porte du réfrigérateur.
REMARQUE : Pour certains modèles, installer à la fois la

charnière inférieure et le pied de nivellement.

2. Assembler les pièces de la charnière centrale tel qu’illustré et

serrer les vis. Voir l'illustration de la charnière centrale.
Réinstaller la porte du congélateur.

3. Assembler les pièces de la charnière supérieure (voir

l’illustration de la charnière supérieure). Ne pas complètement
serrer les vis.

4. Aligner correctement les portes au niveau du bas de la porte

du compartiment de congélation et du sommet de la porte du
réfrigérateur. Serrer toutes les vis.

Style 2 - Démontage des portes et charnières

Vis de charnière à tête hexagonale de

®†

Vis à tête Torx

de 12-24

⁵⁄₁₆

"

AVERTISSEMENT

3. Débrancher le tube du distributeur d'eau situé derrière la grille

de la base. Le tube du distributeur passe à travers la porte et
doit être débranché pour permettre le retrait de la porte. Voir le
schéma Raccord de tube du distributeur d'eau.

■ Appuyer l'anneau externe bleu contre la partie avant des

raccords et tirer pour libérer le tuyau du distributeur.
REMARQUE : Maintenir le raccord du tube d'eau fixé au

tuyau qui passe sous la caisse du réfrigérateur.

4. Déconnecter les fiches des connecteurs situés dans

l'ouverture du bas de la porte. Voir le schéma Raccordement
du câblage.

5. Fermer la porte du réfrigérateur; maintenir les deux portes

fermées jusqu’au moment où on est prêt à les séparer de la
caisse de l’appareil.

REMARQUE : Prévoir un support additionnel des portes
pendant le déplacement des charnières. La force d’attraction
des aimants des portes ne suffit pas à les maintenir en place.

6. Enlever les pièces de la charnière supérieure tel qu’indiqué à

l’illustration de la charnière supérieure. Soulever la porte du
congélateur pour la séparer de la caisse.

7. Enlever les pièces de la charnière centrale - voir l’illustration

de la charnière centrale. Soulever la porte du réfrigérateur
pour la séparer de la caisse.

8. Enlever les pièces de la charnière inférieure - voir l’illustration

de la charnière inférieure.
REMARQUE : Pour certains modèles, retirer à la fois la

charnière inférieure et le pied de nivellement.

Style 2 - Réinstallation des portes et charnières

REMARQUE : Prévoir un support additionnel des portes pendant

la réinstallation des charnières. La force d’attraction des aimants
des portes ne suffit pas à les maintenir en place.

1. Replacer les pièces de la charnière inférieure tel qu’illustré.

Resserrer les vis. Replacer la porte du réfrigérateur.
REMARQUE : Pour certains modèles, retirer à la fois la

charnière inférieure et le pied de nivellement.

2. Reconnecter le conduit du distributeur d'eau et le câble.
IMPORTANT : Ne pas emmêler le tube d’eau et les faisceaux

de câblage en les reconnectant.

3. Assembler les pièces de la charnière centrale tel qu’illustré et
serrer les vis. Voir l'illustration de la charnière centrale.
Réinstaller la porte du congélateur.

4. Assembler les pièces de la charnière supérieure (voir
l’illustration de la charnière supérieure). Ne pas complètement
serrer les vis.

5. Aligner correctement les portes au niveau du bas de la porte
du compartiment de congélation et du sommet de la porte du
réfrigérateur. Serrer toutes les vis.

Étapes finales (tous les modèles)

Risque de choc électrique

Déconnecter la source de courant électrique avant
d'enlever les portes.

Le non-respect de cette instruction peut causer
un décès ou un choc électrique.

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Ouvrir la porte du réfrigérateur et ôter la grille de la base située

à l'avant de la partie inférieure du réfrigérateur. Voir
l'illustration de la grille de la base.

1. Inspecter tous les trous. Vérifier que tous les bouchons
d’obturation et vis sont en place. Réinstaller le couvercle de la
charnière supérieure. Voir l'illustration de la charnière
supérieure.

2. Réinstaller la grille de la base. Voir l'illustration de la grille de la
base.

3. Brancher le réfrigérateur ou reconnecter la source de courant
électrique.

4. Réinitialiser les commandes. Voir “Utilisation des
commandes”.

5. Réinstaller l'ensemble des pièces amovibles dans les portes
et les aliments dans le réfrigérateur.

53

Style 1 – Modèles avec distributeur intérieur

Dépose et réinstallation de la porte

Charnière supérieure

A

B

C
D

A. Couvercle de charnière supérieure
B. Vis de charnière à tête

⁵⁄₁₆

hexagonale de

"

C. Charnière supérieure

D. Axe de charnière

Charnière centrale

A

Grille de la base

A. Charnière centrale

B.

Vis à tête plate

Torx

Charnière inférieure

A. Charnière inférieure
B. Vis

C. Pied de nivellement

(sur certains modèles)

®

de 12-24

B

A

B

C

54

Style 2 - Modèles avec distributeur extérieur

Déconnecter la source de courant électrique avant d'enlever les portes.
Le non-respect de cette instruction peut causer un décès ou un choc électrique.

Dépose et réinstallation de la porte

Raccordement des

A

câbles

AVERTISSEMENT

Risque de choc électrique

A. Couvercle de charnière supérieure
B. Vis de charnière à tête

hexagonale de

C. Charnière supérieure

D. Axe de charnière

Charnière supérieure

⁵⁄₁₆

"

A

B

C
D

A

A. Connecteurs

Raccord du conduit

du distributeur d'eau

A

A

A. Face du raccord

Grille de la base

Charnière centrale

A. Charnière centrale

B.

Vis à tête plate

Torx

Charnière inférieure

A. Charnière inférieure
B. Vis

C. Pied de nivellement

(sur certains modèles)

®

de 12-24

A

B

A

B

C

55

Ajustement des portes

IMPORTANT : Afin de rester en conformité avec les directives de
la loi American Disabilities Act (ADA), rétracter complètement les
roulettes à l’intérieur de la caisse du réfrigérateur pour abaisser le
réfrigérateur.

Fermeture des portes

Votre réfrigérateur présente deux roulettes réglables à l’avant –
l’une du côté droit et l’autre du côté gauche. Si votre réfrigérateur
semble instable ou si vous désirez que les portes se ferment plus
facilement, faire le réglage de l’inclinaison du réfrigérateur en
suivant les instructions ci-dessous :

1. Enlever la grille de la base. Voir l’illustration - Grille de la base

dans “Portes du réfrigérateur”. Les deux vis de nivellement
font partie des montages de roulettes avant qui sont à la base
du réfrigérateur d’un côté et de l’autre.

2. Utiliser une clé à douille pour ajuster les vis de nivellement.

Tourner la vis de nivellement vers la droite pour soulever ce
côté du réfrigérateur ou tourner la vis de nivellement vers la
gauche pour abaisser ce côté. Plusieurs tours des vis de
nivellement peuvent être nécessaires pour régler l’inclinaison
du réfrigérateur.

REMARQUE : Si une autre personne pousse le haut du
réfrigérateur, le poids devient moins lourd sur les vis de
nivellement et les roulettes, ce qui rend plus facile l’ajustement
des vis.

Sur certains modèles

A

A. Pied de nivellement supplémentaire

4. Réinstaller la grille de la base.

Alignement des portes

Si l’espace entre les portes semble inégal, on peut faire le réglage
en suivant les instructions ci-dessous :

1. Soulever et enlever le couvercle sur la charnière supérieure.

2. Dégager les vis de la charnière supérieure en utilisant une

douille de ⁵⁄₁₆" ou une clé à molette.

3. Demander à une personne de tenir la porte en place ou placer
une cale entre les portes pendant que vous serrez les vis de la
charnière supérieure.

4. Réinstaller le couvercle sur la charnière supérieure.

3. Ouvrir les deux portes de nouveau et s’assurer qu’elles se

ferment aussi facilement que vous le désirez. Sinon, incliner le
réfrigérateur un peu plus vers l’arrière en tournant les deux vis
de nivellement vers la droite. Plusieurs tours peuvent être
nécessaires.

REMARQUES :

■ Pour que le réfrigérateur soit d'aplomb, il faut appliquer le

même nombre de tours aux deux pieds de nivellement.

■ Certains modèles comportent un pied de nivellement

supplémentaire situé à l'avant de la roulette de droite.
Après avoir ajusté l'inclinaison du réfrigérateur, tourner le
pied de nivellement jusqu'à ce qu'il soit en contact ferme
avec le sol tel qu'illustré.

Installation du filtre à air

(sur certains modèles)

Sur certains modèles, le sachet d’accessoires du réfrigérateur
comprend un filtre à air qui doit être installé avant d’utiliser le
réfrigérateur. Sur certains modèles, le filtre à air est préinstallé à
l’usine.

Ce filtre à air réduit l’accumulation d'odeurs. Ceci aide à maintenir
un environnement plus propre à l’intérieur du réfrigérateur.

Installation du filtre à air (sur certains modèles)

Le filtre doit être installé derrière la porte à aérations, située (selon
le modèle) le long de la paroi intérieure gauche ou arrière, à
proximité du sommet du compartiment de réfrigération.

1. Retirer le filtre à air de son emballage.

2. Ouvrir la porte à aérations en la soulevant.

3. Emboîter le filtre pour le mettre en place.

56

Témoin lumineux de l'état du filtre à air (sur certains modèles)

Style 1 - Installation du témoin de statut de filtre à air
manuel

Le filtre comporte un témoin de statut qui doit être activé et
installé en même temps que le filtre à air.

REPLACE

MONTHS

1. Orienter le témoin vers le bas en le plaçant sur une surface

ferme et plane.

2. Appliquer une pression sur la bulle située à l’arrière du témoin

jusqu’à ce que la bulle éclate – ceci active le témoin.

3. Ouvrir la porte du filtre à air avec aérations en la soulevant.

Sur certains modèles, l’arrière de la porte comporte des
encoches.

Modèles avec encoches :

■ Faire glisser le témoin vers le bas, dans les encoches, en

l’orientant vers l’extérieur.
REMARQUE : Le témoin ne glissera pas facilement dans

les encoches si la bulle arrière n'a pas éclaté.

■ Fermer la porte du filtre à air et vérifier que le témoin est

visible à travers le trou rectangulaire de la porte.

Modèles sans encoches :

■ Conserver le témoin dans un endroit visible dont

l'utilisateur se souviendra facilement - soit à l'intérieur du
réfrigérateur, soit dans un autre endroit de la cuisine ou du
domicile.

UTILISATION

DU RÉFRIGÉRATEUR

Utilisation des commandes

Selon le modèle, le tableau de commande se trouve soit au
sommet du compartiment de réfrigération, soit sur l'affichage du
distributeur. Suivre les instructions relatives au modèle utilisé.

IMPORTANT :

■ Attendre 24 heures pour que le réfrigérateur refroidisse

complètement avant d'y placer des aliments. Si on ajoute des
aliments avant que le réfrigérateur ne soit complètement
refroidi, les aliments risquent de s’abîmer.

REMARQUE : Le fait d’ajuster les commandes de
température du réfrigérateur et du congélateur à un réglage
plus froid que le réglage recommandé ne refroidira pas les
compartiments plus rapidement.

■ Le réglage recommandé doit être correct pour une utilisation

domestique normale du réfrigérateur. Les réglages sont faits
correctement lorsque le lait ou le jus sont aussi froids que
vous l'aimez et lorsque la crème glacée est ferme.

■ Si la température est trop tiède ou trop froide dans le

réfrigérateur ou le congélateur, vérifier d’abord les évents pour
s'assurer qu’ils ne sont pas bloqués, avant de régler les
commandes.

Modèles avec distributeur intérieur

Le tableau de commande se trouve dans la partie supérieure
avant du compartiment de réfrigération.

Pour votre commodité, la commande de température est
préréglée à l’usine. Lors de l’installation initiale du réfrigérateur,
s’assurer que la commande est encore préréglée au point de
réglage recommandé tel qu’illustré.

Réglage recommandé “3e flocon de neige”

Style 2 - Statut du filtre à air sur l'affichage du panneau de
commande électronique

Le tableau de commande affiche le statut du filtre à air.

■ GOOD (bon) - La DEL du filtre à air ne s’allume pas.

■ REPLACE (remplacer) - Le témoin lumineux DEL du filtre à air

reste allumé lorsque l'on ouvre la porte du réfrigérateur.

■ EXPIRED (expiré) - Le témoin lumineux DEL du filtre à air reste

allumé et clignote lorsqu'on ouvre la porte du réfrigérateur.

Après avoir remplacé le filtre à air, appuyer sur FILTERS RESET
(réinitialisation des filtres) pendant 3 secondes. Les icônes du filtre
s'éteindront. Voir “Utilisation de la/des commande(s)”.

REMARQUE : Quelque soit le statut du filtre, appuyer sur
FILTERS RESET (réinitialisation du filtre) pendant 3 secondes pour
réinitialiser le statut du filtre à air et le ramener à “bon” - la DEL du
filtre à air s'éteindra ensuite.

Remplacement du filtre à air

Le filtre à air jetable doit être remplacé tous les 6 mois ou lorsque
l'icône de la DEL du témoin du filtre à air s'allume et commence à
clignoter lorsqu'on ouvre la porte du réfrigérateur.

Pour commander un filtre à air de rechange, contactez-nous à
l'aide des renseignements pour aide/dépannage qui suivent la
garantie.

1. Retirer l’ancien filtre à air en serrant les onglets latéraux.

2. Retirer l’ancien témoin.

3. Installer le filtre à air neuf et réinitialiser le témoin à l'aide des

instructions des sections précédentes.

Ajustement des commandes

Pour ajuster la température du compartiment de réfrigération ou
de congélation, utiliser les réglages indiqués dans le tableau
suivant comme guide.

■ Appuyer sur le bouton TEMP pour afficher le nombre de

flocons de neige souhaité (entre 1 flocon de neige pour le
réglage le moins froid et tous les flocons à la fois pour le
réglage le plus froid).

REMARQUE : Ne pas ajuster les commandes de plus d'un
réglage à la fois, sauf lors de la mise en marche du réfrigérateur.
Attendre 24 heures entre les réglages pour que la température
puisse se stabiliser.

CONDITION/RAISON : AJUSTEMENT :

RÉFRIGÉRATEUR trop
tiède

CONGÉLATEUR trop
tiède/trop peu de glaçons

Commande du RÉFRIGÉRATEUR
à un cran plus élevé

Commande du CONGÉLATEUR à
un cran plus élevé

57

CONDITION/RAISON : AJUSTEMENT :

RÉFRIGÉRATEUR trop
froid

Commande du RÉFRIGÉRATEUR
à un cran inférieur

CONGÉLATEUR trop froid Commande du CONGÉLATEUR à

un cran inférieur

Refroidissement Marche/Arrêt

■ Appuyer sur TEMP pendant 3 secondes pour désactiver le

refroidissement. Pour réactiver le refroidissement, appuyer de
nouveau sur le bouton TEMP pendant 3 secondes.

REMARQUE : Aucun compartiment ne se refroidira lorsque la
commande est réglée à OFF (arrêt).

Caractéristiques supplémentaires

Filters Reset (réinitialisation du filtre) (sur certains modèles)

La commande Filters Reset permet de réinitialiser la
caractéristique de suivi du statut du filtre chaque fois que l'on
change le filtre à air ou le filtre à eau.

■ Appuyer sur FILTERS RESET pendant 3 secondes. Les icônes

du filtre s'éteindront. Voir “Installation du filtre à air” et
“Système de filtration d’eau”.

Modèles avec distributeur extérieur

Le tableau de commande se trouve au-dessus du distributeur
extérieur.

IMPORTANT : L’écran d’affichage sur le tableau de commande
du distributeur s’éteint automatiquement et entre au mode “veille”
lorsque les boutons de commande et les leviers de distribution
n’ont pas été utilisés pendant au moins 2 minutes. Le fait
d’appuyer une fois sur un bouton de commande alors que
l'appareil est au mode “veille" réactive uniquement l’écran
d’affichage, sans modifier les réglages. Après réactivation,
n’importe quel réglage peut alors être modifié. Si aucune
modification n’est apportée dans les 2 minutes qui suivent,
l’affichage passe de nouveau au mode “veille”.

■ Appuyer sur n’importe quel bouton de commande sur le

tableau de distribution pour activer l'écran d’affichage.

Pour ajuster la température du compartiment de réfrigération ou
de congélation, utiliser les réglages indiqués dans le tableau
suivant comme guide.

■ Attendre au moins 24 heures entre chaque ajustement. Vérifier

à nouveau les températures avant de procéder à d’autres
ajustements. La gamme de température de la commande
unique va de 1 flocon de neige (réglage le moins froid) à
5 flocons de neige (réglage le plus froid). Pour ajuster les
points de réglage de température, utiliser le tableau suivant
comme guide.

CONDITION : AJUSTEMENT DE LA TEMPÉRATURE :

RÉFRIGÉRATEUR
ou CONGÉL ATE UR
trop froid

RÉFRIGÉRATEUR
ou CONGÉL ATE UR
trop chaud

Appuyer sur le bouton TEMPERATURE
de gauche pour baisser la température
d'un cran moins froid (2 flocons de neige)

Appuyer sur le bouton TEMPERATURE
de droite pour baisser la température
d'un cran moins froid (4 flocons de neige)

Mise en marche/arrêt du refroidissement

Ni le réfrigérateur, ni le congélateur ne refroidiront lorsque le
refroidissement est désactivé .

■ Pour désactiver le refroidissement, appuyer simultanément

sur les deux boutons TEMPERATURE pendant 3 secondes.
Lorsque le refroidissement est désactivé, “Cooling Off”
(refroidissement désactivé) apparaît sur l’écran d’affichage.

■ Pour réactiver le refroidissement, appuyer simultanément sur

les deux boutons TEMPERATURE pendant 3 secondes.
Lorsque le refroidissement est activé, “Cooling Off”
(refroidissement désactivé) disparaît de l’écran d’affichage.

Ajustement des commandes

Pour votre commodité, la commande de température est
préréglée à l’usine. Lors de l’installation initiale du réfrigérateur,
s’assurer que la commande est encore réglée au réglage de
température recommandé (3 flocons de neige) tel qu’illustré.

58

Caractéristiques supplémentaires
Door Open Alarm (alarme de porte ouverte)

■ L'icône de porte ouverte s'allume chaque fois que l'on ouvre

la porte.

■ Si l'on ouvre une porte pendant 5 minutes et que le

refroidissement est activé, un signal sonore retentit trois fois et
l'icône de porte ouverte clignote sept fois. Cette séquence se
répète toutes les 2 minutes jusqu’à ce que toutes les portes
soient bien fermées. Cette caractéristique se réinitialise et se
réactive ensuite si l’une des portes est de nouveau laissée
ouverte pendant 5 minutes.

REMARQUES :

■ Pour que l’alarme sonore cesse de retentir tout en gardant les

portes ouvertes, comme lors du nettoyage de l’intérieur du
réfrigérateur, appuyer sur n’importe quel bouton sur le tableau
de commande. Le son de l’alarme est temporairement
supprimé, mais l’icône de porte ouverte reste affichée sur le
tableau de commande du distributeur.

■ Les deux portes doivent être complètement fermées pour que

l'icône de porte ouverte s'éteigne.

Fast Cool (refroidissement rapide)

La caractéristique Fast Cool est utile lors de périodes d’utilisation
intense du réfrigérateur, de l’addition d’un grand nombre
d’aliments ou de l'élévation temporaire de la température de la
pièce.

■ Appuyer sur la touche FAST COOL (refroidissement rapide)

pour régler le congélateur et le réfrigérateur aux réglages de
température les plus bas. Appuyer de nouveau sur FAST
COOL pour retourner au point de réglage de température
sélectionné.

REMARQUES :

■ L'icône de Fast Cool s'allume lorsque le réfrigérateur est

au mode Fast Cool.

■ La caractéristique Fast Cool s'éteint automatiquement au

bout d’environ 24 heures.

Témoin lumineux et réinitialisation du filtre à eau

La commande de réinitialisation du filtre permet de réinitialiser la
caractéristique de suivi du statut du filtre à eau chaque fois que
l'on change le filtre à eau. Voir “Système de filtration de l'eau”.

■ Appuyer sur WATER FILTER (filtre à eau) pendant 3 secondes

pour réinitialiser le statut du filtre à eau et le ramener à Good
(bon). La DEL du filtre à eau vire alors au bleu.

Témoin lumineux et réinitialisation du filtre à air

La commande de réinitialisation du filtre permet de réinitialiser la
caractéristique de suivi du statut du filtre à air chaque fois que l'on
change le filtre à air. Voir “Installation du filtre à air”.

■ Appuyer sur AIR FILTER (filtre à air) pendant 3 secondes pour

réinitialiser le statut du filtre à air et le ramener à Good (bon).
La DEL du filtre à air vire alors au bleu.

Machine à glaçons

(sur certains modèles)

IMPORTANT : Pour les modèles comportant un filtre à eau, après
avoir raccordé le réfrigérateur à l'alimentation en eau ou avoir
remplacé le filtre à eau, remplir et jeter trois récipients entiers de
glaçons afin que le filtre à eau soit prêt pour utilisation.

Mise en marche/arrêt de la machine à glaçons

Pour mettre la machine à glaçons en marche, il suffit d'abaisser le
bras de commande en broche.

Pour arrêter manuellement la machine à glaçons, soulever le bras
de commande en broche à la position OFF (élevée) et attendre le
clic.

REMARQUE : Votre machine à glaçons a un arrêt automatique.
Au fur et à mesure de la fabrication de la glace, les glaçons
remplissent le bac d'entreposage de glaçons. Les glaçons
soulèvent le bras de commande en broche à la position OFF
(élevée). Ne pas forcer le commutateur du bras en broche vers le
haut ou vers le bas.

Bac à glaçons

1. Nettoyer le bac à glaçons au savon doux et à l’eau tiède.

2. Insérer le bac à glaçons sous la machine à glaçons et le

pousser aussi loin que possible.

3. Abaisser le levier de commande de la machine à glaçons et le
placer en position de marche (“on”).

REMARQUE : Il faut généralement attendre environ 24 heures
pour que la machine à glaçons commence à produire des
glaçons. Les glaçons auront peut-être un goût désagréable.
Le cas échéant, jeter les trois premiers lots de glaçons
produits. Les glaçons suivants devraient avoir un goût normal.

Taux de production des glaçons

■ La machine à glaçons devrait produire environ 8 à 12 lots de

glaçons au cours d’une période de 24 heures. Attendre 3 jours
pour que le bac à glaçons se remplisse entièrement.

■ Pour augmenter la production de glaçons, diminuer la

température du congélateur et du réfrigérateur. Voir
“Utilisation des commandes”. Attendre 24 heures entre les
ajustements.

À noter

■ La qualité de vos glaçons sera seulement aussi bonne que la

qualité de l'eau fournie à votre machine à glaçons. Éviter de
brancher la machine à glaçons à un approvisionnement d'eau
adoucie. Les produits chimiques adoucisseurs d'eau (tels que
le sel) peuvent endommager des pièces de la machine à
glaçons et causer une piètre qualité des glaçons. Si une
alimentation d'eau adoucie ne peut pas être évitée, s'assurer
que l'adoucisseur d'eau fonctionne bien et qu'il est bien
entretenu.

■ Ne pas utiliser un objet pointu pour briser les glaçons dans le

bac. Cette action peut endommager le bac à glaçons et le
mécanisme du distributeur.

■ Ne pas garder quoi que ce soit sur le dessus ou dans la

machine à glaçons ou dans le bac à glaçons.

Distributeur d'eau

IMPORTANT : Après avoir raccordé le réfrigérateur à une source
d’alimentation en eau ou remplacé le filtre à eau, vidanger le
circuit d’eau. Utiliser un récipient robuste pour appuyer sur le
levier du distributeur d’eau pendant 5 secondes, puis le relâcher
pendant 5 secondes. Répéter l’opération jusqu’à ce que l’eau
commence à couler. Une fois que l’eau commence à couler,
continuer d'appuyer puis de relâcher le levier du distributeur
(appui pendant 5 secondes, relâchement pendant 5 secondes)
jusqu’à ce qu’un total de 3 gal. (12 L) soit distribué. Ceci évacue
l'air du filtre et du système de distribution d’eau et rend le filtre à
eau opérationnel. Une vidange supplémentaire peut être
nécessaire dans certains domiciles. Pendant l'évacuation de l'air
du système, de l'eau peut gicler du distributeur.

REMARQUES :

■ Attendre 24 heures pour que le réfrigérateur refroidisse et

refroidisse l'eau.

■ Distribuer au moins 1 pte (1 L) d’eau chaque semaine pour

maintenir un approvisionnement en eau fraîche.

■ Prévoir un délai de 24 heures pour la production du premier

lot de glaçons. Jeter les trois premiers lots de glaçons
produits.

Style 1 – Modèles avec distributeur intérieur

IMPORTANT : Après 5 minutes de distribution continue, le

distributeur cesse de distribuer de l'eau afin d'éviter une
inondation. Pour poursuivre la distribution, réappuyer sur la
plaque de distribution.

59

Distribution d'eau :

1. Placer un récipient sous le bec du distributeur tout en

appuyant sur la plaque de distribution.

2. Relâcher la plaque de distribution pour arrêter la distribution.

Style 2 – Modèles avec distributeur extérieur

IMPORTANT :

■ Le système de distribution ne fonctionne pas lorsque la porte

du réfrigérateur est ouverte.

■ L’écran d’affichage sur le tableau de commande du

distributeur s’éteint automatiquement et entre au mode
“veille” lorsque les boutons de commande et les leviers de
distribution n’ont pas été utilisés pendant au moins 2 minutes.
Le fait d’appuyer une fois sur un bouton de commande alors
que l'appareil est au mode “veille" réactive uniquement l’écran
d’affichage, sans modifier les réglages. Après réactivation,
n’importe quel réglage peut alors être modifié. Si aucune
modification n’est apportée dans les 2 minutes qui suivent,
l’affichage passe de nouveau au mode “veille”.

Distribution d'eau :

1. Appuyer un verre résistant contre le levier de distribution

d'eau.

2. Retirer le verre pour arrêter la distribution.

■ Les lampes du distributeur sont des DEL qui ne peuvent pas

être remplacées. Si les lampes du distributeur ne semblent
pas fonctionner, consulter “Dépannage” pour plus
d'informations.

Dispositif de verrouillage du distributeur

Le distributeur peut être arrêté pour un nettoyage facile ou pour
éviter la distribution involontaire par de jeunes enfants ou des
animaux de compagnie.

REMARQUE : La caractéristique de verrouillage n'interrompt pas
l'alimentation électrique au réfrigérateur, à la machine à glaçons
ou à la lampe du distributeur. Elle sert simplement à désactiver les
commandes et leviers du distributeur. Pour éteindre la machine à
glaçons, voir “Machine à glaçons et bac d'entreposage”.

■ Appuyer sur LIGHT/LOCK (éclairage/verrouillage) pendant

3 secondes pour verrouiller le distributeur.

■ Appuyer de nouveau sur LIGHT/LOCK (éclairage/verrouillage)

pendant 3 secondes pour déverrouiller le distributeur.

Le témoin lumineux DEL de verrouillage s'allume quand le
distributeur est verrouillé.

Système de filtration d'eau

Ne pas utiliser pour le filtrage d'une eau
microbiologiquement polluée ou de qualité inconnue en
l'absence d'un dispositif de désinfection adéquat avant ou
après le système. Les systèmes certifiés pour la réduction
de kyste peuvent être utilisés pour l'eau désinfectée qui
peut contenir des kystes filtrables.

Lumière du distributeur

Lorsqu’on utilise le distributeur, la lampe s'allume
automatiquement. Si l'on souhaite que la lumière reste allumée en
permanence, on peut l'allumer. Le témoin lumineux DEL s'allume
quand on allume la lumière.

ON (marche)

MARCHE : Appuyer sur LIGHT/LOCK (éclairage/verrouillage)
pour allumer la lampe du distributeur.

ARRÊT : Appuyer sur LIGHT/LOCK (éclairage/verrouillage) pour
éteindre la lampe du distributeur.

REMARQUES :

■ Si l'on appuie involontairement sur le bouton LIGHT/LOCK

(éclairage/verrouillage) pendant au moins 3 secondes, cela
verrouille le distributeur d'eau. Dans ce cas, appuyer de
nouveau sur LIGHT/LOCK (éclairage/verrouillage) pendant
3 secondes pour déverrouiller le distributeur d'eau.

Témoin lumineux de l'état du filtre à eau

Le témoin lumineux de l’état du filtre à eau vous aidera à savoir
quand changer le filtre à eau. Suivre les instructions relatives au
modèle utilisé.

Modèles avec distributeur intérieur

■ Lorsqu’il est temps de commander un filtre à eau de

rechange, l’icône DEL du filtre à eau s’allume chaque fois que
l’on ouvre la porte du réfrigérateur.

■ Lorsqu’il est temps de remplacer le filtre à eau, l’icône DEL du

filtre à eau s’allume et clignote chaque fois que l’on ouvre la
porte du réfrigérateur.

Si le débit d’eau au distributeur d’eau ou à la machine à glaçons
diminue de façon marquée, remplacer le filtre plus tôt. Le filtre doit
être remplacé au moins tous les 6 mois selon la qualité de l’eau et
la fréquence d'utilisation.

Après avoir changé le filtre à eau, réinitialiser le statut du témoin.
Appuyer sur le bouton FILTERS RESET (réinitialisation du filtre)
pendant 3 secondes. Une fois le système réinitialisé, l’icône DEL
du filtre à eau s’éteint.

Modèles avec distributeur extérieur

Le statut du filtre à eau est fonction du nombre de jours écoulés
depuis que la caractéristique de suivi du filtre à eau a été
réinitialisée pour la dernière fois.

■ Lorsque le statut du filtre à eau est bon, entre 0 et 167 jours

(environ), la DEL du filtre à eau s'allume en bleu.

■ Lorsqu'il est temps de commander un filtre à eau de rechange

(entre 168 et 181 jours environ), la DEL du filtre à eau s'allume
en jaune.

■ Lorsqu'il est temps de changer le filtre à eau (entre 182 et

195 jours environ), la DEL du filtre à eau s'allume en rouge et
les mots “Replace Filter” (changer filtre) apparaissent.

60

■ Lorsque le statut du filtre à eau est expiré, la DEL du filtre à

eau s'allume en rouge et les mots “Replace Filter” (changer
filtre) apparaissent et clignotent en permanence.

Si le débit d’eau au distributeur d’eau ou à la machine à glaçons
diminue de façon marquée, remplacer le filtre plus tôt. Le filtre doit
être remplacé au moins tous les 6 mois selon la qualité de l’eau et
la fréquence d'utilisation.

Après avoir changé le filtre à eau, réinitialiser le statut du témoin.
Appuyer sur le bouton WATER FILTER (filtre à eau) pendant
3 secondes. Lorsque l'on réinitialise le système, le statut du filtre à
eau revient à Good (bon) (0 jours) et la DEL du filtre à eau s'allume
en bleu.

Remplacement du filtre à eau

1. Repérer le filtre à eau situé dans le coin supérieur droit du

compartiment de réfrigération.

2. Ouvrir la porte du couvercle du filtre en la soulevant. Le filtre

doit être libéré puis éjecté lorsqu’on ouvre la porte.

3. Une fois la porte complètement ouverte, retirer le filtre en le

tirant en ligne droite.
REMARQUE : Il y aura peut-être de l’eau dans le filtre. Il est

possible qu’il y ait un déversement. Utiliser une serviette pour
essuyer tout renversement.

4. Retirer le filtre neuf de son emballage, puis retirer les

protections des anneaux d'étanchéité. S'assurer que les
anneaux d'étanchéité sont toujours en place une fois que les
couvercles sont retirés.

5. Avec la flèche orientée vers le haut, aligner le filtre neuf avec le

logement du filtre et le faire glisser pour le mettre en place. La
porte du couvercle du filtre entame un mouvement
automatique de fermeture à mesure que l’on insère le filtre
neuf.

6. Fermer complètement le couvercle du filtre pour emboîter le

filtre et le mettre en place. Il faudra peut-être appuyer
fortement.

7. Rincer le système de distribution d'eau. Voir “Distributeurs

d'eau et de glaçons”.

Tablettes du réfrigérateur

(Tablettes en verre sur certains modèles)

Les tablettes de réfrigérateur sont réglables pour s'adapter à vos
propres besoins de rangement.

Afin de pouvoir trouver plus facilement l'article que l'on cherche,
on peut remiser ensemble des aliments semblables dans le
réfrigérateur et régler les tablettes pour les adapter aux différentes
tailles d'articles. Ceci réduira également la durée d’ouverture de la
porte du réfrigérateur et permettra d'économiser de l’énergie.

Tablettes ordinaires et tablettes en verre (sur certains modèles)

Pour enlever et réinstaller une tablette :

1. Retirer les articles de la tablette.

2. Retirer la tablette en la faisant glisser tout droit jusqu'à la

butée.

3. Selon votre modèle, soulever l'arrière ou l'avant de la tablette
et en la retirant au-delà de la butée. Retirer complètement la
tablette en la faisant glisser entièrement hors des supports.

4. Réinstaller la tablette en la réinsérant de nouveau dans la
rainure de la paroi de la caisse.

5. Guider l'avant de la tablette dans la rainure de tablette. Veiller
à insérer complètement la tablette.

Tablette encastrable (sur certains modèles)

Pour enlever et réinstaller une tablette :

1. Pour retirer la tablette en entier, soulever l'avant de la tablette

et la dégager en la faisant glisser vers soi.

2. Pour retirer la première moitié antérieure de la tablette,
maintenir l'avant de la tablette d'une main et appuyer sur le
centre de la tablette. Appuyer ensuite sur la tablette puis la
pousser vers l'avant afin qu'elle coulisse sous sa moitié
arrière.

CARACTÉRISTIQUES DU

RÉFRIGÉRATEUR

Votre modèle peut comporter toutes les caractéristiques
suivantes ou seulement certaines d'entre elles.

Importants renseignements à savoir au sujet des tablettes
et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de
l’eau tiède quand ils sont froids. Les tablettes et les
couvercles peuvent se briser s'ils sont exposés à des
changements soudains de température ou à un impact tel
que coup brusque. Le verre trempé est conçu pour éclater
en d’innombrables pièces minuscules. Ceci est normal. Les
tablettes et les couvercles en verre sont lourds. Les saisir à
deux mains lors de leur dépose afin d'éviter de les faire
tomber.

3. Réinstaller la tablette toute entière en la guidant dans le cadre
de la porte et en la poussant vers l'intérieur au-delà de la
butée. Incliner l'avant de la tablette vers le haut jusqu’à ce
qu'elle dépasse la butée et l'insérer.

Tiroir à viande

(sur certains modèles)

Pour retirer et réinstaller le bac à viande :

1. Retirer le bac à viande en le faisant glisser le tiroir vers

l’extérieur jusqu’à la butée.

2. Soulever l'avant du bac à viande d'une main tout en soutenant
la partie inférieure du bac de l'autre main. Faire glisser le bac
complètement vers l’extérieur.

3. Réinstaller le bac en le réinsérant complètement au-delà de la
butée.

61

Couvercle du bac à viande (sur certains modèles)

Pour retirer et réinstaller le couvercle du bac à viande :

1. Retirer le tiroir à viande.

2. Repousser le couvercle vers l'arrière pour libérer les pattes de

fixation arrière de la tablette. Soulever l'avant du couvercle et
le tirer vers l’avant.

3. Réinstaller le couvercle du bac à viande en plaçant les

encoches et les attaches du couvercle sur les croisillons
centraux et arrière de la tablette.

4. Remettre le couvercle en place en l'abaissant et tirer le

couvercle vers l'avant pour fixer les pattes de fixation arrière
sur la tablette.

5. Réinstaller le tiroir à viande.
REMARQUE : Sur certains modèles, le bac à viande peut être

déplacé latéralement sur la tablette pour pouvoir en changer
facilement la position.

Guide d’entreposage des viandes

Garder la plus grande partie des viandes dans leur emballage
d'origine pourvu qu'il soit hermétique et à l’épreuve de l’humidité.
Ré-emballer si nécessaire. Voir le tableau suivant pour les durées
d’entreposage. Lorsque la viande doit être entreposée plus
longtemps que les durées indiquées, congeler la viande.

Poisson frais ou crustacés à consommer le jour même de l'achat

Poulet, bœuf haché, abats comestibles (foie) ...............1 à 2 jours

Charcuteries, steaks/rôtis ..............................................3 à 5 jours

Viandes salaisonnées...................................................7 à 10 jours

Restes - Couvrir les restes avec une pellicule en plastique ou du
papier d’aluminium ou utiliser des contenants en plastique avec
couvercles hermétiques.

Bac à légumes

(sur certains modèles)

Tiroirs/bacs à légumes et fruits

2. Soulever l'avant du bac pour retirer le support du couvercle.

Soulever le couvercle et le glisser vers l’extérieur.

3. Réinstaller ensuite le couvercle en plaçant les pattes du

couvercle dans les encoches inférieures de la caisse et en les
enfonçant. Abaisser les pattes de fixation avant pour les
mettre en place.

Style 2 – Couvercle en verre

Dépose et réinstallation du couvercle du bac à légumes :

1. Tirer sur le couvercle en verre tout droit vers l’extérieur.

2. Réinstaller le couvercle en verre en le réinsérant.

Commande d’humidité (sur certains modèles)

On peut contrôler le degré d’humidité dans le bac à légumes
étanche. La commande peut être ajustée à n’importe quel réglage
entre LOW et HIGH.

En position LOW (bas), le réglage laisse échapper l’air humide du
bac à légumes pour mieux conserver les fruits et légumes à
pelures.

■ Fruits : Laver, laisser sécher et garder au réfrigérateur dans un

sac en plastique ou dans le bac à légumes. Ne pas laver ni
équeuter les baies avant le moment de leur utilisation. Répartir
et garder les baies dans leur contenant original dans le bac à
légumes ou les conserver sur une tablette du réfrigérateur
dans un sac en papier fermé sans être serré.

■ Légumes à pelure : Placer dans un sac ou un contenant en

plastique et ranger dans le bac à légumes.

En position HIGH (fermé), le réglage permet de retenir l’humidité à
l’intérieur du bac pour mieux conserver les légumes à feuilles
frais.

■ Légumes à feuilles : Laver à l’eau froide, égoutter et couper ou

éliminer les sections endommagées et décolorées. Placer
dans un sac ou un contenant en plastique et ranger dans le
bac à légumes.

Retrait et réinstallation du bac à légumes :

1. Extraire le bac à légumes en le faisant glisser vers l’extérieur

jusqu’à la butée. Soulever le devant et faire glisser le bac vers
l’extérieur pour le retirer complètement.

2. Réinstaller le bac en le faisant glisser complètement à sa
position au-delà de la butée.

Couvercle du bac à légumes

Style 1 – Couvercle en plastique

Dépose et réinstallation du couvercle du bac à légumes :

1. Retirer le/les bac(s) à légumes.

62

CARACTÉRISTIQUES DU

CONGÉLATEUR

Votre modèle peut comporter toutes les caractéristiques
suivantes ou seulement certaines d'entre elles.

Importants renseignements à savoir au sujet des tablettes
et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de
l’eau tiède quand ils sont froids. Les tablettes et les
couvercles peuvent se briser s'ils sont exposés à des
changements soudains de température ou à un impact tel
que coup brusque. Le verre trempé est conçu pour éclater
en d’innombrables pièces minuscules. Ceci est normal. Les
tablettes et les couvercles en verre sont lourds. Les saisir à
deux mains lors de leur dépose afin d'éviter de les faire
tomber.

Tablette métallique du congélateur

(sur certains modèles)

Retrait et réinstallation d'une tablette métallique :

1. Enlever doucement la tablette en la soulevant complètement

et en la déplaçant entièrement sur le côté gauche. Incliner le
côté droit vers le haut et sortir la tablette des supports.

2. Réinstaller la tablette en insérant complètement l'extrémité
gauche dans les supports de tablette. Puis abaisser
l’extrémité droite de la tablette et l’insérer dans les supports.

REMARQUE : La tablette doit s’abaisser légèrement et se
verrouiller en place. Si la tablette ne semble pas stable, s’assurer
que les deux extrémités sont insérées dans les supports de
tablette.

Tablette en verre du congélateur

(sur certains modèles)

Retrait et réinstallation d'une tablette en verre :

1. Soulever l'avant de la tablette pour soulever les pattes de

tablette et les dégager de l'ouverture de chaque rainure de
tablette. Retirer complètement la tablette.

2. Réinstaller la tablette en enfonçant la partie arrière pour
aligner la patte arrière de tablette sous la rainure située de
chaque côté du congélateur. Enfoncer délicatement la tablette
dans le congélateur jusqu'à ce que les deux pattes centrales
de la tablette se trouvent à l'intérieur de l'ouverture de chaque
rainure. Abaisser la tablette pour qu'elle repose sur les
rainures de tablette.

Ne pas placer plus d’aliments non congelés dans le congélateur
que la quantité qui congèlera dans l’intervalle de 24 heures (pas
plus de 2 à 3 lb d’aliments par pied cube d’espace [907 à 1 350 g
par L] dans le congélateur). Laisser assez d’espace dans le
congélateur pour permettre la circulation d’air entre les
emballages. S’assurer que la porte du congélateur est bien
fermée.

REMARQUE : Pour plus de renseignements sur la préparation
des aliments pour la congélation, consulter un guide pour
congélateur ou un livre de recettes fiable.

CARACTÉRISTIQUES DE

LA PORTE

Votre modèle peut comporter toutes les caractéristiques
suivantes ou seulement certaines d'entre elles.

Tringles dans la porte

Les tringles dans la porte peuvent être enlevées pour faciliter le
nettoyage.

Emboîtement des tringles de porte (sur certains modèles)

Pour retirer et réinstaller les tringles :

1. Retirer les tringles de porte en appuyant légèrement sur

l'avant de l'une des extrémités du support tout en tirant sur la
languette intérieure. Répéter ces étapes pour l'autre
extrémité.

2. Réinstaller les tringles en alignant les extrémités des supports

avec les attaches de chaque côté de la paroi de la porte.
Enclencher fermement le support et l'ensemble sur les pattes
situées au-dessus de la tablette tel qu’indiqué.

Style 1 - Rainures de porte

Guide de stockage des aliments surgelés

Les périodes de conservation varient selon la qualité et le type
d'aliment, le type d’emballage et de pellicule utilisés (doivent être
hermétiques et résistant à l’humidité) et la température de
remisage. Bien fermer le sachet ou le récipient pour empêcher le
transfert de goût et d’odeur dans le produit. Les cristaux de glace
à l’intérieur d’un emballage scellé sont normaux. La présence de
cristaux signifie simplement que l’humidité dans les aliments et
l’air à l’intérieur de l’emballage se sont condensés.

Style 2 – Porte-bouteilles/canettes

Balconnets de porte

(sur certains modèles)

Pour retirer et réinstaller les porte-cannettes/balconnets :

1. Retirer le porte-cannettes/balconnet en le soulevant et le tirant

tout droit.

2. Réinstaller le porte-cannettes/balconnet en le faisant glisser

au-dessus du support désiré et en appuyant dessus jusqu’à
ce qu’il s’arrête.

63

Compartiment utilitaire et compartiment à canettes

(sur certains modèles)

Retrait et réinstallation du compartiment utilitaire :

1. Retirer le compartiment utilitaire en soulevant et en

maintenant le couvercle en position levée, tout en soulevant le
compartiment utilitaire et en le tirant tout droit pour le dégager.

2. Réinstaller le compartiment utilitaire en le faisant glisser au­dessus du support désiré et en l'enfonçant jusqu’à la butée.

Retrait et réinstallation du compartiment à canettes :

1. Enlever le compartiment à canettes d'une main et le retirant

du cadre de la porte. Soulever ensuite de nouveau le
compartiment à canettes jusqu'à ce qu'il ait dépassé les
butées.

2. Retirer le compartiment à canettes en le tirant tout droit hors
de la porte.

3. Réinstaller le compartiment à canettes en alignant les rainures
latérales avec les pitons de la porte. Enfoncer le bas du
compartiment jusqu'à ce qu'il se trouve au-delà des butées et
l'insérer complètement dans le compartiment.

ENTRETIEN DU

RÉFRIGÉRATEUR

Nettoyage

AVERTISSEMENT

IMPORTANT :

■ Comme l’air circule entre les deux compartiments, toutes les

odeurs formées dans un compartiment seront transférées à
l’autre. Vous devez nettoyer à fond les deux compartiments
pour éliminer les odeurs. Pour éviter le transfert d'odeurs et
l'assèchement des aliments, envelopper ou recouvrir
hermétiquement les aliments.

■ Pour les modèles en acier inoxydable, l'acier inoxydable est

résistant à la corrosion, et non pas anticorrosion. Pour éviter la
corrosion de l'acier inoxydable, garder les surfaces propres à
l'aide des instructions de nettoyage suivantes.

Nettoyage de votre réfrigérateur :

REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les

nettoyants à vitre en atomiseurs, nettoyants à récurer, liquides
inflammables, acide chlorhydrique, cires nettoyantes, détergents
concentrés, eau de Javel ou nettoyants contenant du pétrole sur
les surfaces extérieures (portes et caisse), les pièces en plastique,
les garnitures intérieures et de portes ou les joints de portes. Ne
pas utiliser d'essuie-tout, tampons à récurer ou autres outils de
nettoyage abrasifs.

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Laver à la main, rincer et sécher les pièces amovibles et les

surfaces internes à fond. Utiliser une éponge propre ou un
linge doux et un détergent doux dans de l'eau tiède.

3. Nettoyer les surfaces extérieures.
Métal peint : Laver les surfaces extérieures peintes avec une

éponge propre ou un linge doux et un détergent doux dans de
l'eau tiède. Rincer les surfaces avec de l'eau propre et tiède et
sécher immédiatement pour éviter les éventuelles taches
laissées par l'eau.

Acier inoxydable : Laver les surfaces en acier inoxydable
avec une éponge propre ou un linge doux et un détergent
doux dans de l'eau tiède. Rincer les surfaces avec de l'eau
propre et tiède et sécher immédiatement pour éviter les
éventuelles taches laissées par l'eau.

REMARQUE : Lors du nettoyage de l'acier inoxydable,
essuyer toujours dans le sens du grain pour éviter les
éraflures.

4. Le condenseur n'a pas besoin d'être nettoyé souvent dans
des conditions de fonctionnement normales. Si
l'environnement est particulièrement graisseux, poussiéreux,
ou s'il y a des animaux domestiques dans la maison, le
condenseur devrait être nettoyé tous les deux ou trois mois
pour assurer une efficacité maximum.

Si vous avez besoin de nettoyer le condenseur :

■ Retirer la grille de la base.

■ Utiliser un aspirateur à brosse douce pour nettoyer la

grille, les endroits ouverts derrière la grille et la surface à
l'avant du condenseur.

■ Replacer la grille de la base lorsqu’on a terminé.

5. Brancher le réfrigérateur ou reconnecter la source de courant
électrique.

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer un décès,

une explosion ou un incendie.

Les compartiments de réfrigération et de congélation se dégivrent
automatiquement. Toutefois, nettoyer les deux compartiments
environ une fois par mois pour éviter une accumulation d'odeurs.
Essuyer les renversements immédiatement.

64

Remplacement des ampoules d’éclairage

IMPORTANT :

■ Toutes les ampoules pour appareils ménagers ne

conviendront pas à votre réfrigérateur. S’assurer de faire le
remplacement par une ampoule de grosseur, de forme et de
puissance semblables.

■ Pour garantir une performance optimale du réfrigérateur,

remplacer les ampoules dès qu'elles sont usagées.

Éclairage du compartiment de réfrigération

Les ampoules d'éclairage se trouvent dans la partie supérieure du
compartiment de réfrigération.

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Avec les deux mains, appuyer sur les côtés du protège-

ampoule et le dégager de l'arrière du compartiment. Déplacer
ensuite le protège-ampoule vers l'arrière pour le dégager de
l'avant du compartiment.

3. Remplacer l’ampoule/les ampoules par une ampoule de

40 watts de taille et de forme identiques.

4. Remettre en place le protège-ampoule en insérant l'extrémité

avant dans le compartiment en le poussant ensuite vers le
haut jusqu'à ce qu'il s'emboîte.

5. Brancher le réfrigérateur ou reconnecter la source de courant

électrique.

Éclairage du compartiment de congélation
(sur certains modèles)

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Retirer le protège-ampoule (sur certains modèles).

■ Sommet du compartiment de congélation - Faire glisser le

protège-ampoule vers l'arrière du compartiment pour le
libérer de l'ensemble d'éclairage.

3. Remplacer l’ampoule grillée par une ampoule pour appareil
électroménager de 25 watts maximum.

4. Réinstaller le protège-ampoule.

5. Brancher le réfrigérateur ou reconnecter la source de courant

électrique.

Essayer d’abord les solutions suggérées ici ou visiter notre site Internet et la FAQ (foire aux questions)

pour éviter le coût d’un appel de service.

Aux É.-U., www.whirlpool.com Au Canada, www.whirlpool.ca

Fonctionnement du réfrigérateur

Le réfrigérateur ne fonctionne pas

AVERTISSEMENT

Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

DÉPANNAGE

■ Un fusible est-il grillé ou un disjoncteur s'est-il

déclenché? Remplacer le fusible ou réarmer le disjoncteur. Si
le problème persiste, appeler un électricien.

■ Les commandes sont-elles sur ON (marche)? S'assurer

que les commandes du réfrigérateur sont sur ON (marche).
Voir “Utilisation de la(des) commande(s)”.

■ S'agit-il d'une nouvelle installation? Accorder 24 heures

après l'installation pour que le réfrigérateur se refroidisse
complètement.

REMARQUE : Mettre les commandes de la température sur la
position la plus froide ne refroidira aucun des compartiments
plus rapidement.

Le moteur semble trop tourner

Il se peut que votre nouveau réfrigérateur fonctionne plus
longtemps que l'ancien grâce à son compresseur à haute
efficacité et ses ventilateurs. L'appareil peut fonctionner plus
longtemps encore si la température de la pièce est chaude, si une
importante quantité de nourriture y est ajoutée, si les portes sont
fréquemment ouvertes ou si elles ont été laissées ouvertes.

■ Le cordon d'alimentation électrique est-il débranché?

Brancher sur une prise à 3 alvéoles reliée à la terre.

■ La prise électrique fonctionne-t-elle? Brancher une lampe

pour voir si la prise fonctionne.

65

Le réfrigérateur semble bruyant

Le bruit des réfrigérateurs a été réduit au cours des années. Du
fait de cette réduction, il est possible d'entendre des bruits
intermittents venant de votre nouveau réfrigérateur qui n'avaient
pas été décelés avec votre ancien modèle. Voici une liste des
sons normaux accompagnés d'explications.

■ Bourdonnement - entendu lorsque le robinet d'arrivée d'eau

s'ouvre pour remplir la machine à glaçons

■ Pulsation - les ventilateurs/le compresseur se règlent afin

d'optimiser la performance

■ Sifflement/cliquetis - écoulement de liquide réfrigérant,

mouvement des conduites d'eau ou d'objets posés sur le
dessus du réfrigérateur

■ Grésillement/gargouillement - de l'eau tombe sur l'élément

de chauffage durant le programme de dégivrage

■ Bruit d'éclatement - contraction/expansion des parois

internes, particulièrement lors du refroidissement initial

■ Bruit d'écoulement d'eau - peut être entendu lorsque la

glace fond lors du programme de dégivrage et que l'eau
s'écoule dans le plateau de dégivrage

■ Grincement/craquement - se produit lorsque la glace est

éjectée du moule à glaçons.

Les portes ne ferment pas complètement

■ La porte est-elle bloquée en position ouverte? Déplacer les

emballages d'aliments pour libérer la porte.

■ Un compartiment ou une tablette bloquent-ils le passage?

Replacer le compartiment ou la tablette en position correcte.

Température et humidité

La température est trop élevée

■ S'agit-il d'une nouvelle installation? Accorder 24 heures

après l'installation pour que le réfrigérateur se refroidisse
complètement.

■ La/Les porte(s) est/sont-elle(s) fréquemment ouverte(s) ou

laissée(s) ouverte(s)? Ceci permet à l'air chaud de pénétrer
dans le réfrigérateur. Minimiser les ouvertures de porte et
garder les portes complètement fermées.

■ Une importante quantité d'aliments a-t-elle été ajoutée?

Accorder quelques heures pour que le réfrigérateur revienne à
sa température normale.

■ Les réglages sont-ils corrects pour les conditions

existantes? Ajuster les commandes un cran plus froid.
Vérifier la température au bout de 24 heures. Voir “Utilisation
de la(des) commande(s)”.

Il y a une accumulation d'humidité à l'intérieur

REMARQUE : Une certaine accumulation d'humidité est normale.

■ La pièce est-elle humide? Ceci contribue à l'accumulation

de l'humidité.

■ La/Les porte(s) est/sont-elle(s) fréquemment ouverte(s) ou

laissée(s) ouverte(s)? Ceci permet à l'air humide de pénétrer
dans le réfrigérateur. Minimiser les ouvertures de porte et
garder les portes complètement fermées.

Glaçons et eau

Les portes sont difficiles à ouvrir

AVERTISSEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer un décès,

une explosion ou un incendie.

■ Les joints d'étanchéité sont-ils sales ou collants? Nettoyer

les joints et les surfaces de contact au savon doux et à l'eau
tiède. Rincer et sécher avec un linge doux.

Les ampoules ne fonctionnent pas

■ Une ampoule est-elle desserrée dans la douille ou grillée?

Voir “Remplacement des ampoules d'éclairage”.

■ La lumière du distributeur est-elle réglée à OFF (arrêt)?

Sur certains modèles, la lumière du distributeur ne fonctionne
que si l’on appuie sur un levier/la plaque du distributeur. Si on
désire que la lumière du distributeur reste allumée en
permanence, régler la lumière du distributeur à ON (allumée).
Voir “Distributeur d'eau”.

La machine à glaçons ne produit pas ou pas suffisamment de
glaçons

■ Le réfrigérateur est-il connecté à l'alimentation en eau et

le robinet d'arrêt d'eau est-il ouvert? Brancher le
réfrigérateur à l'alimentation en eau et ouvrir le robinet d'arrêt
d'eau complètement.

■ La canalisation de la source d'eau du domicile comporte-

t-elle une déformation? Une déformation dans la
canalisation peut réduire l'écoulement d'eau. Redresser la
canalisation d'eau.

■ La machine à glaçons est-elle allumée? S'assurer que le

bras de commande en broche ou l'interrupteur (selon le
modèle) est en position ON (marche).

■ S'agit-il d'une nouvelle installation? Attendre 24 heures

après l'installation pour le commencement de la production
de glaçons. Attendre 72 heures pour la production complète
de glaçons.

■ La porte du congélateur est-elle complètement fermée?

Bien fermer la porte du compartiment de congélation. Si la
porte du compartiment de congélation ne ferme pas
complètement, voir “Les portes ne ferment pas
complètement” précédemment dans cette section.

■ Une grande quantité de glaçons vient-elle d'être enlevée?

Attendre 24 heures pour que la machine à glaçons produise
plus de glaçons.

■ Un glaçon est-il coincé dans le bras éjecteur? Enlever le

glaçon du bras éjecteur avec un ustensile en plastique.

■ Un filtre à eau est-il installé sur le réfrigérateur? Enlever le

filtre et faire fonctionner la machine à glaçons. Si le volume de
glace augmente, le filtre est probablement obstrué ou mal
installé. Remplacer le filtre ou le réinstaller correctement.

■ Un système de filtration de l'eau à osmose inverse est-il

connecté à votre canalisation d'eau froide? Ceci peut
diminuer la pression de l'eau. Voir “Spécifications de
l'alimentation en eau”.

66

Les glaçons sont creux ou petits

REMARQUE : Cela indique une faible pression de l'eau.

■ La valve de la canalisation d'eau est-elle complètement

ouverte? Ouvrir la valve d'eau complètement.

■ La canalisation de la source d'eau du domicile comporte-

t-elle une déformation? Une déformation dans la
canalisation peut réduire l'écoulement d'eau. Redresser la
canalisation d'eau.

■ Un filtre à eau est-il installé sur le réfrigérateur? Enlever le

filtre et faire fonctionner la machine à glaçons. Si la qualité des
glaçons augmente, le filtre est probablement obstrué ou mal
installé. Remplacer le filtre ou le réinstaller correctement.

■ Un système de filtration de l'eau à osmose inverse est-il

connecté à votre canalisation d'eau froide? Ceci peut
diminuer la pression de l'eau. Voir “Spécifications de
l'alimentation en eau”.

■ Reste-t-il des questions concernant la pression de l'eau?

Appeler un plombier agréé et qualifié.

Mauvais goût, odeur ou couleur grise des glaçons

■ Les portes ont-elles été récemment enlevées? S'assurer

que l'assemblage câble/tuyau du distributeur d'eau a été
correctement reconnecté. Voir “Portes du réfrigérateur”.

■ Un système de filtration de l'eau à osmose inverse est-il

connecté à votre canalisation d'eau froide? Ceci peut
diminuer la pression de l'eau. Voir “Spécifications de
l'alimentation en eau”.

De l'eau coule du système de distribution

REMARQUE : Il est normal de constater une ou deux gouttes

d'eau après la distribution d'eau.

■ Le verre n'a pas été maintenu sous le distributeur assez

longtemps? Maintenir le verre sous le distributeur 2 à
3 secondes après avoir relâché le levier du distributeur.

■ S'agit-il d'une nouvelle installation? Rincer le système de

distribution d'eau. Voir “Distributeur d'eau”.

■ Le filtre à eau a-t-il été récemment changé? Rincer le

système de distribution d'eau. Voir “Distributeur d'eau”.

■ Trouve-t-on de l'eau sur le sol près de la grille de la base?

S'assurer que les connexions du tuyau du distributeur d'eau
sont complètement serrées. Voir “Portes du réfrigérateur”.

■ Les raccords de plomberie sont-ils neufs? Des raccords de

plomberie neufs peuvent causer une décoloration et un
mauvais goût des glaçons.

■ Les glaçons ont-ils été gardés trop longtemps? Jeter les

glaçons. Laver le compartiment à glaçons. Accorder
24 heures pour la fabrication de nouveaux glaçons.

■ Y a-t-il un transfert d'odeurs de nourriture? Utiliser des

emballages étanches à l'air et à l'humidité pour conserver les
aliments.

■ L'eau contient-elle des minéraux (tels que le soufre)?

L'installation d'un filtre peut être requise afin d'enlever les
minéraux.

■ Un filtre à eau est-il installé sur le réfrigérateur? Une

décoloration grise ou foncée de la glace indique que le
système de filtration de l'eau a besoin d'un rinçage
additionnel. Rincer le système de filtration d'eau avant
d'utiliser un nouveau filtre. Remplacer le filtre à eau à la date
indiquée. Voir “Système de filtration de l'eau”.

Le distributeur d'eau ne fonctionne pas correctement

■ Le réfrigérateur est-il connecté à l'alimentation en eau et

le robinet d'arrêt d'eau est-il ouvert? Brancher le
réfrigérateur à l'alimentation en eau et ouvrir le robinet d'arrêt
d'eau complètement.

■ La canalisation de la source d'eau du domicile comporte-

t-elle une déformation? Redresser la canalisation d'eau.

■ S'agit-il d'une nouvelle installation? Rincer et remplir le

système de distribution d'eau. Voir “Distributeur d'eau”.

■ La pression de l'eau est-elle inférieure à 35 lb/po²

(241 kPa)? La pression de l'eau du domicile détermine
l'écoulement d'eau du distributeur. Voir “Spécifications de
l'alimentation en eau”.

■ Un filtre à eau est-il installé sur le réfrigérateur? Enlever le

filtre et faire fonctionner le distributeur. Si l'écoulement d'eau
augmente, le filtre est probablement obstrué ou mal installé.
Remplacer le filtre ou le réinstaller correctement.

■ La porte du réfrigérateur est-elle bien fermée? Bien fermer

la porte. Si elle ne ferme pas complètement, voir “Les portes
ne ferment pas complètement” précédemment dans cette
section.

L'eau du distributeur est tiède

REMARQUE : L'eau du distributeur est seulement réfrigérée à

50°F (10°C).

■ S'agit-il d'une nouvelle installation? Attendre 24 heures

après l'installation pour que l'alimentation d'eau refroidisse
complètement.

■ Une grande quantité d'eau a-t-elle récemment été

distribuée? Attendre 24 heures pour que l'alimentation d'eau
refroidisse complètement.

■ N'a-t-on pas récemment distribué de l'eau? Le premier

verre d'eau peut ne pas être froid. Jeter le premier verre d'eau.

■ Le réfrigérateur est-il branché à l'arrivée d'eau froide?

S'assurer que le réfrigérateur est branché à l'arrivée d'eau
froide. Voir “Spécifications de l'alimentation en eau”.

ACCESSOIRES

Les accessoires de réfrigérateur suivants sont disponibles. Pour
commander, nous contacter et demander les numéros de pièces.

Aux É.-U., consulter notre page Web à l'adresse
www.whirlpool.com/accessories ou nous contacter au
1-800-901-2042.

Au Canada, consulter notre page Web à l'adresse
www.whirlpoolparts.ca ou nous contacter au 1-800-807-6777.

Nettoyant et poli pour acier inoxydable :
Commander la pièce n° 4396095

Filtre à eau :
Commander la pièce n° W10295370 ou FILTER1

Filtre à air :
Commander la pièce n° W10311524 ou AIR1

Filtre à éthylène :

Commander la pièce n° W10346771A ou FRESH1

Lot filtre à eau et filtre à air :

Commander la pièce n° W10355212BL

Lot filtre à eau, filtre à air et filtre à éthylène :

Commander la pièce n° W10365758BL

67

FEUILLE DE DONNÉES SUR LA PERFORMANCE

Système de filtration d’eau

Modèle P5WB12NL/P4RFWB12 Capacité 120 gallons (455 litres)

Produit testé et certifié par NSF International en vertu de la norme
NSF/ANSI 42 (réduction du goût et de l'odeur du chlore, et particules
de classe I*) et en vertu de la norme NSF/ANSI 53 (réduction de kystes
actifs, amiante, plomb, lindane, toxaphène, atrazine, et 2,4 - D).

Ce produit a été testé selon les normes NSF/ANSI 42 et 53 pour la réduction des substances énumérées ci-dessous. La concentration des
substances indiquées dans l'eau entrant dans le système a été réduite à une concentration moindre ou égale à la limite permissible pour
l'eau qui quitte le système, tel que spécifié dans les normes NSF/ANSI 42 et 53.

Réd. de substances
Effets esthétiques

Chlore goût/odeur
Particules (classe I*)

Réduction des
contaminants

Kystes actifs
Amiante 99 % 87 MFL 10
Plomb : à pH 6,5

Plomb : à pH 8,5
Lindane 0,0002 mg/L 0,0019 mg/L 0,002 mg/L ± 10 % 0,00002 mg/L 98,9 99
Toxaphène 0,003 mg/L 0,014 mg/L 0,015 mg/L ± 10 % 0,001 mg/L 93 93
Atrazine 0,003 mg/L 0,0094 mg/L 0,009 mg/L ± 10 % 0,0005 mg/L 94,5 94,7
2,4 - D 0,07 mg/L 0,220 mg/L 0,210 mg/L ± 10 % 0,028 mg/L 87,5 96,1

†

Paramètres de test : pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,5 gpm (1,9 Lpm). Pression = 60 lb/po² (413,7 kPa).
Temp. = 68°F à 71,6°F (20°C à 22°C). Capacité de service nominale = 120 gallons (455 litres).

■ Il est essentiel que les exigences de fonctionnement, d'entretien

et de remplacement de filtre soient respectées pour que ce
produit donne le rendement annoncé.

■ Utiliser la cartouche de remplacement P4RRWB/P4RFWB12,

pièce n° W10295370. Prix au détail suggéré en 2011 de
49,99 $US/59,99 $CAN. Les prix sont sujets à modification sans
préavis.

Style 1 – Lorsque l’écran d’affichage de l’état du filtre à eau
passe de “GOOD” (bon) à “ORDER” (commander),
commander un nouveau filtre. Lorsque le témoin indique
“REPLACE” (remplacer), il est recommandé de remplacer le
filtre.

Style 2 – Lorsque le témoin du filtre passe du vert au jaune,
commander un nouveau filtre. Lorsque le témoin passe du
jaune au rouge, il est recommandé de remplacer le filtre.

Style 3 – Lorsque le témoin du filtre indique 10 %,
commander un nouveau filtre. Lorsque le témoin indique 0 %,
il est recommandé de remplacer le filtre.

Style 4 - Pour les modèles sans d'un distributeur d'eau,
remplacer le filtre à eau jetable tous les 6 mois. Le témoin
lumineux du filtre à eau rappelle à l'utilisateur lorsque le
moment est venu de remplacer le filtre à eau.

■ Après avoir changé le filtre à eau, vidanger le système de

distribution d'eau. Pour les glaçons filtrés uniquement, remplir et
jeter trois récipients entiers de glaçons pour que le filtre à eau
soit opérationnel.

Critères de
réduction NSF

réduction de 50 %
réduction de 85 %

Critères de
réduction NSF

99,95 % 160 000/L 50 000/L min. 54/L

0,010 mg/L
0,010 mg/L

Affluent
moyen

2,0 mg/L
7 300 000 #/mL

Affluent
moyen

0,160 mg/L
0,140 mg/L

Concentration dans l'eau
àtraiter

2,0 mg/L ± 10 %
Au moins 10 000 particules/mL

Concentration dans l'eau
àtraiter

7

à 108 fibres/L

0,15 mg/L ± 10 %
0,15 mg/L ± 10 %

††

■ Ces contaminants ne sont pas nécessairement présents dans

Effluent maximal % de réd.

0,20 mg/L
75 000 #/mL

Effluent maximal % de réd.

0,17 MFL 99 99
0,001 mg/L

0,005 mg/L

votre approvisionnement d'eau. Même si le test a été effectué
dans des conditions de laboratoires standard, le rendement réel
peut varier.

■ Le produit doit être utilisé pour l'eau froide seulement.

■ Le circuit d’eau doit être installé conformément aux lois et

règlements locaux et à ceux de l’État concerné.

■ Ne pas utiliser pour le filtrage d'une eau microbiologiquement

polluée ou de qualité inconnue en l'absence d'un dispositif de
désinfection adéquat avant ou après le système. Les systèmes
certifiés pour la réduction de kyste peuvent être utilisés pour
l'eau désinfectée qui peut contenir des kystes filtrables.

■ Consulter la section “Garantie” pour obtenir le nom, l'adresse et

le numéro de téléphone du fabricant.

■ Consulter la section “Garantie” pour voir la garantie limitée du

fabricant.

Directives d'application/

Paramètres d'approvisionnement en eau

Source d'eau
Pression de l'eau
Température de l'eau
Débit nominal

minimale

97

**

99

†

minimale

99,97 99,99

99,4
98,6

% de réd.
moyenne

97,2
99,4

% de réd.
moyenne

99,4
98,6

Collectivité ou puits
30 - 120 lb/po² (207 - 827 kPa)
33° - 100°F (0,6° - 37,8°C)
0,5 gpm (1,9 L/min) à 60 lb/po²

Classe I - taille des particules : > 0,5 à <1 um

*

Exigence de test : au moins 100 000 particules/mL (poussière de test fine AC).

**

†

Cas de la filtration de kystes de Cryptosporidium parvum

††

Fibres de longueur supérieure à 10 um

® NSF est une marque déposée de NSF International.

68

GARANTIE DE GROS APPAREIL MÉNAGER WHIRLPOOL CORPORATION

GARANTIE LIMITÉE

Pendant un an à compter de la date d’achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions
jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Whirlpool”) paiera pour les
pièces spécifiées par l’usine et la main-d’œuvre pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce
gros appareil ménager a été acheté. Le service doit être fourni par une compagnie de service désignée par Whirlpool. LE SEUL ET
EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE
CI-DESSUS. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s’applique exclusivement lorsque le gros
appareil ménager est utilisé dans le pays où il a été acheté. Une preuve de la date d’achat d’origine est exigée pour obtenir un service
dans le cadre de la présente garantie limitée.

ÉLÉMENTS EXCLUS DE LA GARANTIE

La présente garantie limitée ne couvre pas :

1. Les pièces de rechange ou la main-d’œuvre lorsque ce gros appareil ménager est utilisé à des fins autres que l'usage domestique

unifamilial normal ou lorsque les instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont
pas respectées.

2. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser le gros appareil

ménager, remplacer ou réparer des fusibles du domicile ou rectifier le câblage ou la plomberie du domicile.

3. Les visites de service pour réparer ou remplacer les ampoules électriques, les filtres à air ou les filtres à eau de l'appareil. Les pièces

consomptibles ne sont pas couvertes par la garantie.

4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d’électricité ou de plomberie, ou l’utilisation de produits non approuvés par
Whirlpool.

5. Les défauts d'apparence, notamment les éraflures, traces de choc, fissures ou tout autre dommage subi par le fini du gros appareil

ménager, à moins que ces dommages ne résultent de vices de matériaux ou de fabrication et ne soient signalés à Whirlpool dans
les 30 jours suivant la date d'achat.

6. Toute perte d'aliments ou de médicaments due à une défaillance du réfrigérateur ou du congélateur.

7. Le ramassage et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.

8. Les réparations aux pièces ou systèmes résultant d’une modification non autorisée faite à l’appareil.

9. Les frais de déplacement et de transport pour le service du produit si votre gros appareil ménager est situé dans une région

éloignée où un fournisseur de services d’entretien ou de réparation Whirlpool autorisé n’est pas disponible.

10. La dépose et la réinstallation de votre gros appareil ménager si celui-ci est installé dans un endroit inaccessible ou n'est pas installé

conformément aux instructions d'installation fournies par Whirlpool.

11. Les pièces de rechange ou la main-d’œuvre pour les gros appareils ménagers dont les numéros de modèle/de série ont été

enlevés, modifiés ou ne peuvent pas être facilement identifiés.

12. La décoloration ou l'oxydation des surfaces en acier inoxydable ou encore l'apparition de rouille sur ces surfaces.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN
USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et
provinces ne permettent pas de limitation sur la durée d’une garantie implicite de qualité marchande ou d'aptitude à un usage
particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits
juridiques spécifiques, et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l'autre.

LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA
RÉPARATION PRÉVUE CI-DESSUS. WHIRLPOOL N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU
INDIRECTS. Certains États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects, de
sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques
spécifiques, et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l'autre.

Si vous résidez à l'extérieur des 50 États des États-Unis et du Canada, contactez votre marchand Whirlpool autorisé pour déterminer si
une autre garantie s'applique. 6/08

69

Pour des informations supplémentaires sur le produit, aux É.-U., visiter www.whirlpool.com.
Au Canada, visiter www.whirlpool.ca.

Si vous n’avez pas accès à Internet et que vous nécessitez une assistance pendant l’utilisation du produit ou que vous souhaitez
prendre un rendez-vous, vous pouvez contacter Whirlpool au numéro ci-dessous.

Ayez votre numéro de modèle à disposition. Vous pouvez trouver vos numéros de modèle et de série sur la plaque située sur la paroi
interne du compartiment de réfrigération.

Pour assistance ou service aux É.-U., composez le 1-800-253-1301. Au Canada, composez le 1-800-807-6777.
Si vous avez besoin de plus d’assistance, vous pouvez écrire à Whirlpool en soumettant toute question ou problème à l’adresse

suivante :
Aux États-Unis :

Whirlpool Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692

Au Canada :

Whirlpool Brand Home Appliances
Centre d'eXpérience à la clientèle
200 – 6750 Century Ave.

Mississauga, Ontario L5N 0B7
Dans votre correspondance, veuillez indiquer un numéro de téléphone où l’on peut vous joindre dans la journée.
Veuillez conserver le manuel de l’utilisateur et le numéro de modèle pour référence ultérieure.

W10359303A
EN/FR PN W10370647A

© 2011 Whirlpool Corporation.
All rights reserved.
Todos los derechos reservados.
Tous droits réservés.

® Marque déposée/TM Marque de commerce de Whirlpool, U.S.A., emploi sous licence par Whirlpool Canada LP au Canada

® Registered Trademark/TM Trademark of Whirlpool, U.S.A., Whirlpool Canada LP Licensee in Canada

® Marca registrada/TM Marca de comercio de Whirlpool, U.S.A., usada bajo licencia de Whirlpool Canada LP en Canadá

Printed in Mexico

Impreso en México

Imprimé au Mexique

5/11
