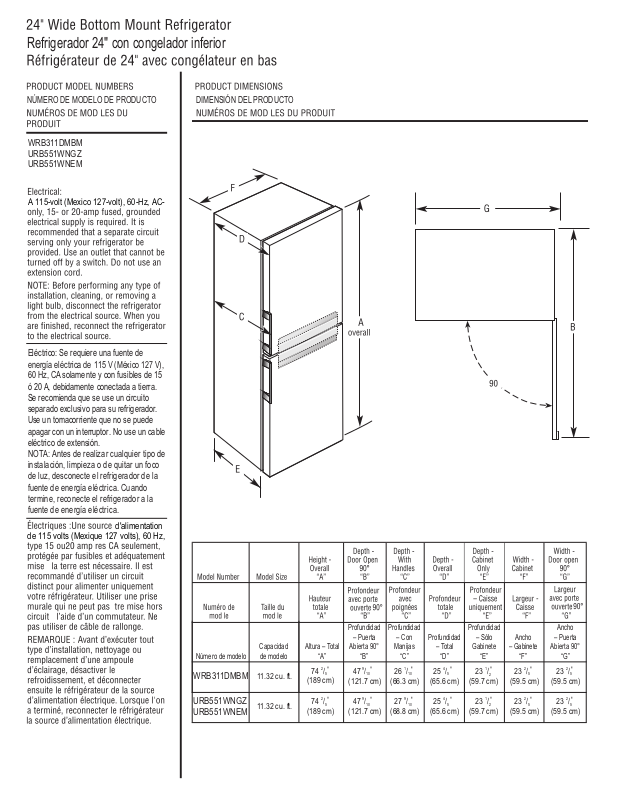

Whirlpool WRB311DMBM Dimension Guide

Refrigerador 24" con congelador inferior

NÚMERO DE MODELO DE PRODUCTO

WRB311DMBM

URB551WNGZ

URB551WNEM

A 115-volt (Mexico 127-volt), 60-Hz, AC-

Eléctrico: Se requiere una fuente de energía eléctrica de 115 V(México 127 V),

60 Hz, CA solamente y con fusibles de 15 ó 20 A, debidamente conectada a tierra. Se recomienda que se use un circuito separado exclusivo para su refrigerador. Use un tomacorriente que no se puede apagar con un interruptor. No use un cable eléctrico de extensión.

NOTA: Antes de realizar cualquier tipo de instalación, limpieza o de quitar un foco de luz, desconecte el refrigerador de la fuente de energía eléctrica. Cuando termine, reconecte el refrigerador a la fuente de energía eléctrica.

d'alimentation de 115 volts (Mexique 127 volts), 60 Hz,

DIMENSIÓN DEL PRODUCTO

				Profundidad	Profundidad		Profundidad		Ancho
		Capacidad		– Puerta	– Con	Profundidad	– Sólo	Ancho	– Puerta
			Altura – Total	Abierta 90°	Manijas	– Total	Gabinete	– Gabinete	Abierta 90°
	Número de modelo	de modelo	“A”	“B”	“C”	“D”	“E”	“F”	“G”
	WRB311DMBM	11.32 cu. ft.	74 2/5	47 9/10	26 1/10	25 4/5	23 1/2	23 2/5	23 2/5
			(189 cm)	(121.7 cm)	(66.3 cm)	(65.6 cm)	(59.7 cm)	(59.5 cm)	(59.5 cm)
	URB551WNGZ	11.32 cu. ft.	74 2/5	47 9/10	27 9/10	25 4/5	23 1/2	23 2/5	23 2/5
	URB551WNEM		(189 cm)	(121.7 cm)	(68.8 cm)	(65.6 cm)	(59.7 cm)	(59.5 cm)	(59.5 cm)

REQUISITOS DE UBICACIÓN

A

IMPORTANT: This refrigerator is designed for indoor, household use only.

To ensure proper ventilation, allow for 2” (5,1 cm) of space between the top of the refrigerator and overhead cabinets and between the back of the refrigerator and the wall. If your refrigerator has an ice maker, allow extra space at the back for the water line connections. When installing your refrigerator next to a fixed wall, leave a (0,2”0.5 cm) minimum space between the refrigerator and wall to allow the door to swing open.

NOTAS:

•Keep the refrigerator ventilation openings clear.

•This refrigerator is intendend for use in a location where the temperature ranges from a minimum of 50oF (10oC) to a maximum of 110oF (43oC). The preferred room temperature range for optimum performance, wich reduces electricity usage and provides superior cooling, is between 61oF (16oC) and 110oF (43oC). It is recommended that you do not install the refrigerator near a heat source, such as an oven or radiator.

IMPORTANTE: Este refrigerador está disenado para interiores, sólo para uso doméstico. Para asegurar una adecuada ventilación, deje un espacio de 2” (5.1 cm) entre la parte alta del refrigerador y gabinetes que estén sobre él; y entre la parte trasera del refrigerador y la pared. Si su refrigerador tiene una fábrica de hielo, asegúrese que hay un espacio adicional atrás para las conexiones de la línea de agua. Si instala el refrigerador próximo a una pared fija, deje un espacio mínimo de 0.2” (0.5 cm) entre el refrigerador y la pared para permitir que la puerta abra bien.

NOTAS:

•Mantenga despejadas las aberturas de ventilación del refrigerador.

•Este refrigerador está destinado para uso en áreas cuya temperatura varía de un mínimo de 50°F (10°C) a una máxima de 110°F (43°C). El rango de temperatura ambiental deseable para un desempeño óptimo, el cual reduce el consumo de electricidad y mejora el proceso de enfriamiento, es entre 61°F (16°C) y 110°F (43°C). No se recomienda instalar el refrigerador cerca de un horno, radiador u otra fuente de calor.

B

Fixed Wall (B)	Minimum Space (A)
Pared Fija (B)	Espacio Mínimo (A)
Paroi Fixe (B)	Espace Minimum (A)
less than	0,2	(0,5cm)
menos de 47 7/8 (121,6 cm)
moins que
or more
47 7/8 (121,6 cm) o más	1,57	(4cm)
ou plus

Debido a que la política de Whirlpool Corporation incluye un compromiso de mejora

Las dimensiones son sólo para efectos de planeación. Para mayor detalle, vea las Instrucciones de Instalación

continua en nuestros productos, nos reservamos el derecho de cambiar materiales y

incluidas en este producto. Las especificaciones son sujetas a cambios sin aviso.

especificaciones sin aviso.

04/11/16

400011027050/C
