Page 1

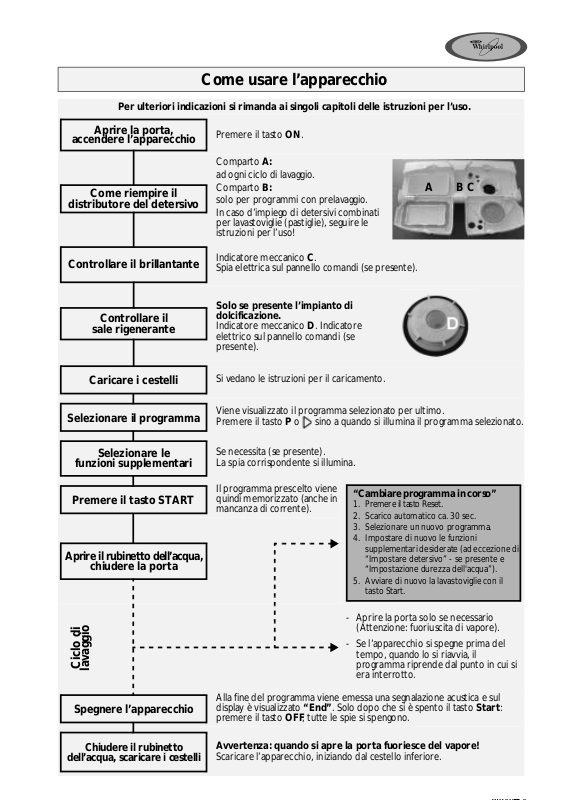

Come usare l’apparecchio
Per ulteriori indicazioni si rimanda ai singoli capitoli delle istruzioni per l’uso.
Aprire la porta,
accendere l’apparecchio
Come riempire il
distributore del detersivo
Controllare il brillantante
Controllare il
sale rigenerante
Caricare i cestelli
Selezionare il programma
Selezionare le
funzioni supplementari
Premere il tasto ON.
Comparto
ad ogni ciclo di lavaggio.
Comparto
solo per programmi con prelavaggio.
In caso d’impiego di detersivi combinati
per lavastoviglie (pastiglie), seguire le
istruzioni per l’uso!
Indicatore meccanico C.
Spia elettrica sul pannello comandi (se presente).
Solo se presente l’impianto di
dolcificazione.
Indicatore meccanico D. Indicatore
elettrico sul pannello comandi (se
presente).
Si vedano le istruzioni per il caricamento.
Viene visualizzato il programma selezionato per ultimo.
Premere il tasto P o sino a quando si illumina il programma selezionato.
Se necessita (se presente).
La spia corrispondente si illumina.
A:
B:
ABC
Premere il tasto START
Aprire il rubinetto dell’acqua,
chiudere la porta
Ciclo di
lavaggio
Spegnere l’apparecchio
Chiudere il rubinetto
dell’acqua, scaricare i cestelli
Il programma prescelto viene
quindi memorizzato (anche in
mancanza di corrente).
Alla fine del programma viene emessa una segnalazione acustica e sul
display è visualizzato
premere il tasto
Avvertenza: quando si apre la porta fuoriesce del vapore!
Scaricare l’apparecchio, iniziando dal cestello inferiore.
“End”
, tutte le spie si spengono.
OFF
“Cambiare programma in corso”
1. Premere il tasto Reset.
2. Scarico automatico ca. 30 sec.
3. Selezionare un nuovo programma.
4. Impostare di nuovo le funzioni
supplementari desiderate (ad eccezione di
“Impostare detersivo” - se presente e
“Impostazione durezza dell'acqua”).
5. Avviare di nuovo la lavastoviglie con il
tasto Start.
- Aprire la porta solo se necessario
(Attenzione: fuoriuscita di vapore).
- Se l’apparecchio si spegne prima del
tempo, quando lo si riavvia, il
programma riprende dal punto in cui si
era interrotto.
. Solo dopo che si è spento il tasto
Start
:
Page 2
Indicazioni per il caricamento della lavastoviglie e dotazione cestelli
a seconda del modello dell’apparecchio
Cestello superiore:
Supporto stoviglie (A):
In base alla posizione, ad esempio utensili lunghi, tazze e
piatti.
Supporto bicchieri (B):
Calici.
Gli utensili lunghi (ad es. forchette da carne, coltelli)
devono essere inseriti con la punta rivolta verso
l’apparecchio.
Mezzo carico:
Caricamento del cestello superiore (vedere descrizione Funzioni
supplementari). Sistemare il cestello per le posate (C), se
presente, nel cestello superiore.
Regolazione dell’altezza verticale del cestello (anche
con il carico):
Regolazione inferiore:
Regolazione superiore:
I lati del cestello devono essere pari.
Cestello superiore estraibile per il lavaggio di piatti
grandi o teglie nel cestello inferiore:
Aprire i fermi (E) delle guide del cestello a destra e a sinistra
ed estrarre il cestello superiore.
Con cestello superiore inserito i fermi devono essere sempre
chiusi.
Tirare le
cestello (D) verso l’esterno e
abbassare il cestello.
Tirare verso l’alto le
maniglie del cestello (D) finché il
cestello non si incastra
(regolazione di fabbrica).
maniglie del
due
due
B
A
D
Fermo
aperto
C
E
D
Fermo
chiuso
E
Cestello inferiore:
A seconda del modello
dell’apparecchio con supporti
per piatti ribaltabili, fissi (F) o
parzialmente ribaltabili (G).
Mezzo carico:
Caricamento del cestello
inferiore (vedere descrizione
Funzioni supplementari).
Maggiore potenza di lavaggio
soprattutto per piatti e pentole.
F
F
H
Carico Power Clean
Carico flessibile del cestello e lavaggio più intenso nella zona (H).
G
Cestello per le posate (I):
Elemento a griglia (J) per la separazione delle posate.
Gli oggetti con i quali ci si potrebbe ferire devono
essere sistemati nel cestello con la punta rivolta verso il
basso.
Utilizzare esclusivamente stoviglie resistenti al lavaggio in lavastoviglie. Non lavare nella macchina stoviglie non adatte al lavaggio
in lavastoviglie, ad esempio oggetti di legno, alluminio, stagno, stoviglie con decorazioni (non smaltate), posate d’argento.
J
I
C
Page 3
Cosa fare, in caso di...
Qualora l’apparecchio presentasse delle anomalie di funzionamento, si prega di verificare i seguenti punti prima di rivolgersi al
Servizio Assistenza (* si veda anche il capitolo corrispondente nelle istruzioni per l’uso).
Problema Causa Soluzione
L’apparecchio non
funziona
Se le stoviglie non sono
perfettamente asciutte
Se le stoviglie non sono
perfettamente pulite
Residui sabbiosi e
granulosi
Scolorimento delle
parti in plastica
• Alimentazione acqua assente. • Aprire il rubinetto dell’acqua.
• La macchina non carica acqua a
sufficienza.
• Manca la corrente. • Inserire la spina nella presa di corrente.
• Avvio del programma preselezionato. • Eventualmente impostare l’avvio del programma su “0”.
• Brillantante insufficiente. • Aumentare il dosaggio *.
• Acqua residua nelle cavità. • Caricare le stoviglie inclinate.
• Il getto d’acqua non raggiunge la
superficie delle stoviglie.
• Detersivo insufficiente. • Dosare il detersivo in base alle indicazioni della casa
• Impostazione di un programma
inadeguato.
• Bracci aspersori bloccati. • I bracci aspersori devono poter girare liberamente.
• Ugelli dei bracci aspersori bloccati. • Rimuovere le impurità che ostacolano l’afflusso d’acqua *.
• Detersivo non adatto/troppo vecchio. • Utilizzare un detersivo di marca, di buona qualità.
• Filtri intasati. • Controllare regolarmente i filtri/eventualmente
• Filtri non inseriti correttamente. • Inserire correttamente e serrare il filtro *.
• Succo di pomodoro/carote,... • A seconda del materiale, se necessario utilizzare un
• Pulire il filtro di entrata sul rubinetto dell’acqua.
• Verificare che il tubo di alimentazione non sia piegato.
• Premere il tasto START.
• Chiudere la porta.
• Controllare il fusibile di casa.
• Sistemare le stoviglie in modo che non si tocchino.
Disporre le stoviglie con le superfici concave capovolte.
produttrice.
• Selezionare un programma di lavaggio di maggiore
intensità.
pulirli *.
detersivo con un più alto potere sbiancante.
Depositi sulle stoviglie
• asportabile • Striature su stoviglie/bicchieri. • Aumentare il dosaggio di brillantante *.
• Striature/rigature sui bicchieri. • Ridurre il dosaggio di brillantante *.
• Strato di sale sulle stoviglie/bicchieri. • Chiudere correttamente il coperchio del serbatoio del
• non asportabile • Addolcimento dell’acqua insufficiente,
Bicchieri opachi/non
macchie di calcare.
• Non lavabili in lavastoviglie. • Utilizzare bicchieri idonei.
sale *.
• Cambiare l’impostazione della durezza dell’acqua, se
necessario aggiungere sale *.
lucidi
Ruggine sulle posate
Identificazioni degli
errori dell’apparecchio
Se dopo aver effettuato i controlli sopra menzionati l’anomalia permane o si ripresenta, spegnere l’apparecchio e chiudere il
rubinetto dell’acqua, quindi contattare il Servizio Assistenza (vedere garanzia).
Prima di contattare il Servizio Assistenza verificare di avere a disposizi o ne i se guent i dati:
• Il tipo di anomalia.
• Tipo e modello dell’apparecchio.
• Codice di assistenza, ovvero il numero indicato sulla targhe tta adesiva
dell’Assistenza Tecnica applicata all’interno della porta sulla destra.
• Non di acciaio inossidabile. • Utilizzare posate idonee.
• La spia START lampeggia.
• Indicatore F... (se presente).
• Assicurarsi che il gruppo dei filtri non sia intasato e
l’alimentazione dell’acqua non sia interrotta (se
necessario, pulire i filtri *). Avviare nuovamente il
programma. Tenere premuto il tasto START per 2
secondi, fino a quanto la spia START si sarà spenta.
Selezionare nuovamente il programma e premere di
nuovo il tasto START.
Page 4
Prima di usare la lavastoviglie, si raccomanda di leggere le istruzioni per il montaggio e per l'uso!
WP 79
Indicatori
I
Tas to On
Guida di consultazione rapida
Funzioni supplementari
3)
Visualizzatore della durata del
lavaggio e indicazione di anomalie
Indica in ore il tempo che rimane all'avvio del
Tas to Off
Tasto di selezione programma
Il programma selezionato viene visualizzato
nella finestra del display.
Tasto Sta rt
La spia si illumina durante il funzionamento,
lampeggia quando si verifica un’anomalia, si
spegne alla fine del programma.
Tasto Reset
Dopo aver premuto il tasto Reset, il programma
selezionato e le funzioni supplementari vengono
annullati (eccetto l'impostazione del detersivo e
la regolazione della durezza dell’acqua, vedere
le istruzioni per l’uso) e devono essere
reimpostati. Dopo il rilascio del tasto questo
viene confermato da un segnale acustico.
Aggiungere brillantante
Aggiungere sale rigenerante
Il sale deve essere aggiunto solo
immediatamente prima di avviare un ciclo di
lavaggio.
Tabella programmi
Programmi Raccomandazioni per il caricamento A B Litri kWh Minuti
programma. Verso la fine del programma, nel ciclo di
asciugatura viene visualizzato il tempo restante in minuti.
“F....” Indicazioni per il servizio assistenza.
Tasto di “Avviamento ritardato”
È possibile preselezionare l'avvio del programma con
1 - 24 ore di ritardo. Ad ogni pressione del tasto,
l'indicatore delle ore di ritardo avanza di una e dopo 24
la numerazione riparte da 00. Premere quindi il tasto
Start. Il lavaggio si avvia dopo il tempo impostato.
Tasto per “Mezzo carico - Multizone”
Caricare solo il cestello superiore oppure solo il
cestello inferiore. Questa funzione può essere utilizzata
con qualsiasi programma.
Premere 1 volta = cestello superiore
(la spia / il simbolo si illumina)
Premere 2 volte = cestello inferiore
(la spia / il simbolo si illumina)
Premere 3 volte = Off (mezzo carico disattivato).
Se si esegue il lavaggio senza cestello superiore, deve
essere premuto due volte il tasto “Mezzo carico”,
ovvero “lavaggio nel cestello inferiore”
(la spia / il simbolo corrispondente si illumina).
Impostare detersivo
(alla prima messa in funzione e in caso di impiego di
detersivo di tipo diverso)
Spia off = detersivo (polvere, gel, tavolette)
Spia sinistra =detersivo 2 in 1
Spia destra = detersivo 3 in 1 / 4 in 1
Power Clean
Maggior pressione in combinazione con un ulteriore
livello di spruzzatura per migliori risultati di lavaggio e
maggior flessibilità di caricamento del cestello inferiore.
Detersivo
7)
2)
Consumi
3)
7)
Sensor max
40-70°C
Prelavaggio freddo
Delicato 40°C
Rapido 40°C
1) 6) 7)
Bio
Antibatterico
50°C
4) 5) 7)
Notturno 55°C
1) Programma targhetta dei dati energetici EN 50242;
2) Si veda “Uso dell’apparecchio”;
3) I dati relativi ai programmi sono valori misurati in laboratorio in
conformità alla norma EN 50242. Nell’impiego pratico possono
verificarsi variazioni o salti di tempo a seconda di un carico diverso,
funzioni supplementari, calibrazione del sensore (solo per
programmi controllati da sensori), temperature o durezze
dell’acqua e tensioni di alimentazione differenti.
Avvertenza per i Laboratori Prove:
Per informazioni più dettagliate sulle condizioni della prova comparativa EN e di altre prove rivolgersi al seguente indirizzo: “[email protected]”.
Whirlpool is a registered trademark of Whirlpool USA
Sporco leggero, normale o molto sporco,
incluse padelle e pentole.
Stoviglie che dovranno essere lavate più tardi. - - 4,0 0,03 14
Sporco leggero, ad esempio bicchieri e tazze. X - 10,0 0,85 100
Sporco leggero senza residui secchi. X - 10,0 0,65 30
Sporco normale. X X 13,0 1,05 195
Sporco normale o molto sporco, con azione
antibatterica supplementare.
Stoviglie con sporco normale, programma delicato
e silenzioso grazie alla scarsa pressione di spruzzo.
4) L’efficienza relativa alla rimozione dei batteri è stata verificata
con l’Istituto Pasteur di Lille (Francia), in base alla norma NF
EN 13697 del novembre 2001.
5) L’interruzione del programma (ad es. in caso di apertura della
porta) influisce negativamente sul risciacquo antibatterico.
6) Programma a risparmio energetico con asciugatura prolungata.
7) Questi programmi possono essere utilizzati con l’opzione
“Power Clean”.
X X 7,0-17,0 0,99-1,58 65-170
X X 13,0 1,50 115
X X 13,0 1,20 290
5019 396 01005
(Con riserva di modifiche tecniche)
Loading...
