WP 75 LD

I

Prima di usare la lavastoviglie, leggere attentamente le istruzioni

per l’installazione e la manutenzione!

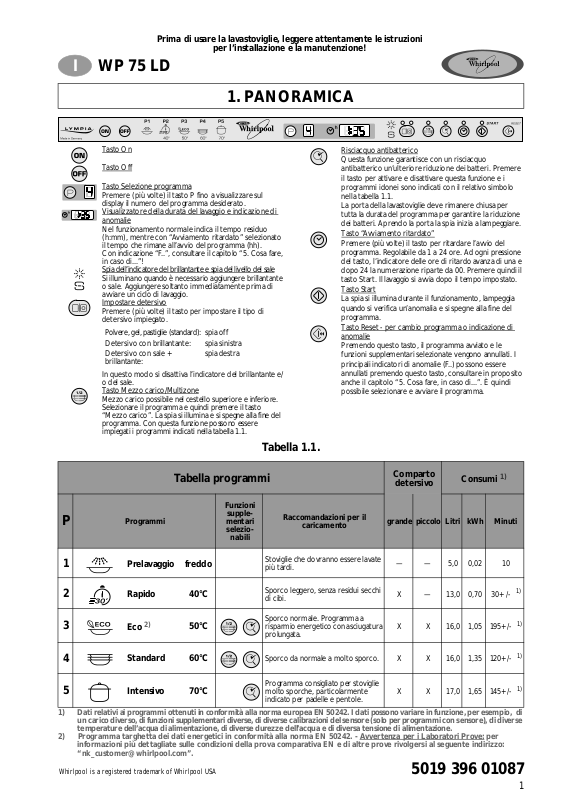

1. PANORAMICA

Tasto On
Tasto Off
Tasto Selezione programma

Premere (più volte) il tasto P fino a visualizzare sul
display il numero del programma desiderato.
Visualizzatore della durata del lavaggio e indicazione di
anomalie
Nel funzionamento normale indica il tempo residuo
(h:mm), mentre con “Avviamento ritardato” selezionato
il tempo che rimane all’avvio del programma (hh).
Con indicazione “F..”, consultare il capitolo “5. Cosa fare,
in caso di...”!
Spia dell’indicatore del brillantante e spia del livello del sale

Si illuminano quando è necessario aggiungere brillantante
o sale. Aggiungere soltanto immediatamente prima di
avviare un ciclo di lavaggio.
Impostare detersivo

Premere (più volte) il tasto per impostare il tipo di
detersivo impiegato.

Polvere, gel, pastiglie (standard): spia off
Detersivo con brillantante: spia sinistra
Detersivo con sale +

brillantante:

In questo modo si disattiva l’indicatore del brillantante e/
o del sale.
Tasto Mezzo carico/Multizone

Mezzo carico possibile nel cestello superiore e inferiore.
Selezionare il programma e quindi premere il tasto
“Mezzo carico”. La spia si illumina e si spegne alla fine del
programma. Con questa funzione possono essere
impiegati i programmi indicati nella tabella 1.1.

spia destra

Tabella 1.1.

Tabella programmi

Risciacquo antibatterico
Questa funzione garantisce con un risciacquo
antibatterico un’ulteriore riduzione dei batteri. Premere
il tasto per attivare e disattivare questa funzione e i
programmi idonei sono indicati con il relativo simbolo
nella tabella 1.1.
La porta della lavastoviglie deve rimanere chiusa per
tutta la durata del programma per garantire la riduzione
dei batteri. Aprendo la porta la spia inizia a lampeggiare.

Tasto “Avviamento ritardato”
Premere (più volte) il tasto per ritardare l’avvio del
programma. Regolabile da 1 a 24 ore. Ad ogni pressione
del tasto, l’indicatore delle ore di ritardo avanza di una e
dopo 24 la numerazione riparte da 00. Premere quindi il
tasto Start. Il lavaggio si avvia dopo il tempo impostato.

Tasto Start
La spia si illumina durante il funzionamento, lampeggia
quando si verifica un’anomalia e si spegne alla fine del
programma.

Tasto Reset - per cambio programma o indicazione di
anomalie
Premendo questo tasto, il programma avviato e le
funzioni supplementari selezionate vengono annullati. I
principali indicatori di anomalie (F..) possono essere
annullati premendo questo tasto, consultare in proposito
anche il capitolo “5. Cosa fare, in caso di...”. È quindi
possibile selezionare e avviare il programma.

Comparto

detersivo

Consumi

1)

Funzioni

P

1

2

3

4

5

1) Dati relativi ai programmi ottenuti in conformità alla norma europea EN 50242. I dati possono variare in funzione, per esempio, di
un carico diverso, di funzioni supplementari diverse, di diverse calibrazioni del sensore (solo per programmi con sensore), di diverse
temperature dell’acqua di alimentazione, di diverse durezze dell’acqua e di diversa tensione di alimentazione.

2) Programma targhetta dei dati energetici in conformità alla norma EN 50242. - Avvertenza per i Laboratori Prove:
informazioni più dettagliate sulle condizioni della prova comparativa EN e di altre prove rivolgersi al seguente indirizzo:
“[e-mail]”.

Whirlpool is a registered trademark of Whirlpool USA

Programmi

Prelavaggio freddo

Rapido 40°C

Eco

2)

50°C

Standard 60°C

Intensivo 70°C

supple­mentari
selezio-

nabili

Raccomandazioni per il

caricamento

Stoviglie che dovranno essere lavate
più tardi.

Sporco leggero, senza residui secchi
di cibi.

Sporco normale. Programma a
risparmio energetico con asciugatura
prolungata.

Sporco da normale a molto sporco. X X 16,0 1,35 120+/-

Programma consigliato per stoviglie
molto sporche, particolarmente
indicato per padelle e pentole.

grande piccolo Litri kWh Minuti

— — 5,0 0,02 10

X — 13,0 0,70 30+/-

X X 16,0 1,05 195+/-

X X 17,0 1,65 145+/-

per

5019 396 01087

1)

1)

1)

1)

1

2. GUIDA DI CONSULTAZIONE RAPIDA

Indicazioni dettagliate sono riportate sulle pagine seguenti, consultare anche il capitolo “5. Cosa fare, in caso di...”

1. Accendere
l’apparecchio

Aprire la porta della lavastoviglie.
Premere il tasto ON.

2. Selezionare il
programma

3. Impostare il tipo di
detersivo

4. Introdurre il
detersivo

5. Controllare il
brillantante

6. Controllare il sale

Premere il relativo tasto o fino a visualizzare il programma selezionato.
Selezionare all’occorrenza eventuali funzioni supplementari.

Il tipo di detersivo può essere impostato in modo diverso a seconda del modello
della lavastoviglie. Nel capitolo “1. Panoramica” sono riportate le modalità per
eseguire tale impostazione.

4a. Polvere/gel/pastiglie
Riempire i comparti del distributore di detersivo
secondo il programma selezionato.
Comparto grande A ad ogni ciclo di lavaggio, inoltre
comparto piccolo B per programmi con prelavaggio
(vedere tabella 1.1.).
4b. Detersivo combinato (2 in 1/3 in 1/... ecc.)
Aggiungere il detersivo al comparto A o nel cestello
per stoviglie secondo le indicazioni del produttore.

Indicatore ottico nel dosatore
scuro
chiaro
L’indicatore sul pannello comandi si illumina quando è necessario
aggiungere brillantante. Questo indicatore non è presente in tutti i
modelli.

A seconda del modello:

finestra di controllo nel coperchio del serbatoio del sale nel fondo
dell’apparecchio
arancione
chiaro
L’indicatore sul pannello comandi si illumina quando è necessario
aggiungere sale. Una volta aggiunto il sale, occorre eseguire alcuni
lavaggi prima che la spia si spenga!

quantità sufficiente,

➯

aggiungere (ca. 100 ml).

➯

se è presente sale a sufficienza,

➯

se è necessario aggiungere sale.

➯

C

ACB

7. Caricare i cestelli

8. Avviare l’apparecchio

9. Aprire il rubinetto
dell’acqua e chiudere
la porta

Ciclo di lavaggio

10.Fine del programma

11.Aprire la porta,
spegnere l’apparecchio

12.Chiudere il rubinetto
dell’acqua, scaricare
i cestelli

2

Controllare che i bracci aspersori possano girare liberamente e che non
sporgano stoviglie o posate dai cestelli. Indicazioni dettagliate relative al
caricamento sono riportate nel capitolo 3 “Come usare l’apparecchio”, al
paragrafo “Come caricare i cestelli”.

Premere il tasto START.

Cambiare programma in corso:

Dopo aver chiuso la porta l’apparecchio si
avvia.

Se manca corrente o l’apparecchio si
spegne prima del tempo, quando lo si
riavvia, il programma riprende dal punto
in cui si era interrotto. Quando si apre la
porta fuoriesce del vapore!

Alla fine del programma viene emessa una segnalazione acustica.
La spia del tasto START si spegne.

Premere il tasto

Scaricare l’apparecchio iniziando dal cestello inferiore in modo da evitare che
eventuali gocce di acqua residua possano cadere sulle stoviglie sottostanti.

. Tutte le spie si spengono.

OFF

- Premere il tasto RESET.

- Chiudere la porta.

- (Scarico acqua fino a 60 secondi).

- Aprire la porta.

- Selezionare nuovamente il
programma.

- Premere il tasto START.

3. COME USARE L’APPARECCHIO

SELEZIONE DEL PROGRAMMA

Premere il tasto o fino a visualizzare il programma selezionato. L’apparecchio deve essere acceso. Se
necessario, selezionare le funzioni supplementari (se presenti). La relativa spia si illumina. Il programma corretto
e le funzioni selezionabili sono riportate nella tabella 1.1 a pagina 1.

I tempi indicati dei programmi sono ottenuti in condizioni normali e possono divergere da quelli
reali. Per programmi con sensore si possono riscontrare differenze fino a 20 minuti in seguito alla
calibrazione automatica del sistema.

COME RIEMPIRE IL DISTRIBUTORE DEL DETERSIVO

Riempire il distributore del detersivo solo prima di avviare il programma di lavaggio. Utilizzare

esclusivamente

produttore. Rispettare le avvertenze di sicurezza del produttore!

Aprire i comparti del detersivo azionando la levetta sinistra (levetta 1) del distributore.
a. Polvere/gel/pastiglie

Riempire i comparti del distributore di detersivo secondo il programma selezionato (tabella 1.1).
Programmi senza prelavaggio:
aggiungere l’intera quantità di detersivo consigliata dal produttore

nel comparto A.
Programmi con prelavaggio:
aggiungere i 2/3 della quantità di detersivo consigliata dal

produttore nel comparto grande A e 1/3 nel comparto piccolo B.
Le pastiglie di detersivo si dispongono, secondo le indicazioni del

produttore, nel comparto A o nel cestello per le posate.
Se si seleziona la funzione supplementare “Mezzo carico” le

quantità di detersivo si riducono di circa 1/3.

b. Detersivo combinato (2 in 1/3 in 1/... ecc.)

I detersivi combinati si dispongono, secondo le indicazioni del
produttore, nel comparto A o nel cestello per le posate.

Premere a fondo il coperchio dei comparti del detersivo dopo averli riempiti.

I detersivi con brillantante possono avere effetto soltanto con programmi di maggiore durata.
Con programmi brevi possono presentarsi residui di detersivo (utilizzare eventualmente
detersivi in polvere). I detersivi con brillantante tendono a formare eccessiva schiuma.

Non prestiamo alcuna garanzia in caso di reclami connessi con l’uso di tali prodotti.

detersivi specifici per lavastoviglie e nella quantità raccomandata dal

Levetta

1

Comparto

grande

A

Comparto

piccolo

B

COME CONTROLLARE/RIEMPIRE/REGOLARE IL BRILLANTANTE

Non necessario se si utilizzano detersivi combinati.

a. Come controllare il livello del brillantante

Verificare l’indicatore ottico C nel distributore di brillantante: scuro = brillantante sufficiente, chiaro =
aggiungere brillantante.

Per apparecchi con indicatore elettrico sul pannello
comandi, la spia del brillantante si illumina in rosso se è

necessario aggiungere brillantante.

b. Come riempire il distributore del brillantante

Aprire il comparto del brillantante premendo la levetta
destra (levetta 2) del distributore.

Versare il brillantante nell’apertura fino alla linea “max”
(ca. 100 ml).

Richiudere quindi il coperchio.

Utilizzare solo brillantante per lavastoviglie. Se inavvertitamente si rovescia del brillantante,
rimuoverlo
malfunzionamento dell’apparecchio.

immediatamente

per evitare un’eccessiva formazione di schiuma che può causare il

Levetta

2

Indicatore

max

C

3
