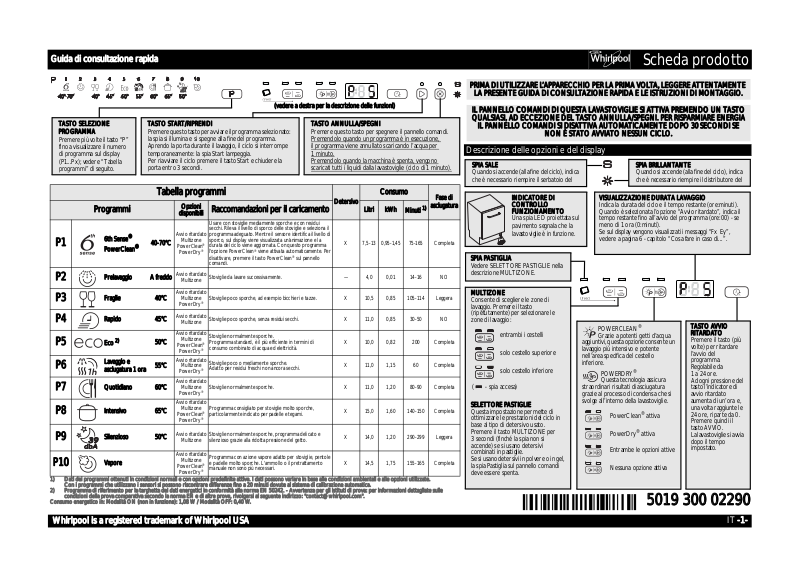

Page 1
(vedere a destra per la descrizione delle funzio ni)
TASTO SELEZIONE
PROGRAMMA
Premere più volte il tasto “P”
fino a visualizzare il numero
di programma sul display
(P1...Px); vedere “Tabella
programmi” di seguito.
TASTO START/RIPRENDI
Premere questo tasto per avviare il programma selezionato:
la spia si illumina e si spegne alla fine del programma.
Aprendo la porta durante il lavaggio, il ciclo si interrompe
temporaneamente: la spia Start lampeggia.
Per riavviare il ciclo premere il tasto Start e chiudere la
porta entro 3 secondi.
TASTO ANNULLA/SPEGNI
Premere questo tasto per spegnere il pannello comandi.
Premendolo quando un programma è in esecuzione,
il programma viene annullato scaricando l’acqua per
1 minuto.
Premendolo quando la macchina è spenta, vengono
scaricati tutti i liquidi dalla lavastoviglie (ciclo di 1 minuto).
1) Dati dei programmi ottenuti in condizioni normali e con opzioni predefinite attive. I dati possono variare in base alle condizioni ambientali e alle opzioni utilizzate.
Con i programmi che utilizzano i sensori si possono riscontrare differenze fino a 20 minuti dovute al sistema di calibrazione automatica.
2) Programma di riferimento per la targhetta dei dati energetici in conformità alla norma EN 50242. - Avvertenza per gli istituti di prova: per informazioni dettagliate sulle
condizioni della prova comparativa secondo la norma EN e di altre prove, rivolgersi al seguente indirizzo: "[email protected]".
Consumo energetico in: Modalità ON (non in funzione): 1,08 W / Modalità OFF: 0,40 W.
Tabella programmi
Detersivo
Consumo
Fase di
asciugatura
Programmi
Opzioni
disponibili
Raccomandazioni per il caricamento
Litri kWh
Minuti
1)
P1
6th Sense®
PowerClean
®
40-70°C
Avvio ritardato
Multizone
PowerClean
®
PowerDry
®
Usare con stoviglie mediamente sporche e con residui
secchi. Rileva il livello di sporco delle stoviglie e seleziona il
programma adeguato. Mentre il sensore identifica il livello di
sporco, sul display viene visualizzata un'animazione e la
durata del ciclo viene aggiornata. Con questo programma
l'opzione PowerClean
®
viene attivata automaticamente. Per
disattivare, premere il tasto PowerClean
®
sul pannello
comandi.
X 7,5-13 0,95-1,45 75-165 Completa
P2
Prelavaggio A freddo
Avvio ritardato
Multizone
Stoviglie da lavare successivamente. — 4,0 0,01 14-16 NO
P3
Fragile 40°C
Avvio ritardato
Multizone
PowerDry
®
Stoviglie poco sporche, ad esempio bicchieri e tazze. X 10,5 0,85 105-114 Leggera
P4
Rapido 45°C
Avvio ritardato
Multizone
Stoviglie poco sporche, senza residui secchi. X 11,0 0,85 30-50 NO
P5
Eco
2)
50°C
Avvio ritardato
Multizone
PowerClean
®
PowerDry
®
Stoviglie normalmente sporche.
Programma standard, è il più efficiente in termini di
consumo combinato di acqua ed elettricità.
X 10,0 0,82 200 Completa
P6
Lavaggio e
asciugatura 1 ora
55°C
Avvio ritardato
Multizone
PowerDry
®
Stoviglie poco o mediamente sporche.
Adatto per residui freschi non ancora secchi.
X 11,0 1,15 60 Completa
P7
Quotidiano 60°C
Avvio ritardato
Multizone
PowerDry
®
Stoviglie normalmente sporche. X 11,0 1,20 80-90 Completa
P8
Intensivo 65°C
Avvio ritardato
Multizone
PowerClean
®
PowerDry
®
Programma consigliato per stoviglie molto sporche,
particolarmente indicato per padelle e tegami.
X 15,0 1,60 140-150 Completa
P9
Silenzioso 50°C
Avvio ritardato
Multizone
Stoviglie normalmente sporche, programma delicato e
silenzioso grazie alla ridotta pressione del getto.
X 14,0 1,20 290-299 Leggera
P10
Vapore
Avvio ritardato
Multizone
PowerClean
®
PowerDry
®
Programma con azione vapore adatto per stoviglie, pentole
e padelle molto sporche. L'ammollo o il pretrattamento
manuale non sono più necessari.
X 14,5 1,75 155-165 Completa
5019 300 02290
PRIMA DI UTILIZZARE L’APP AREC CHIO PER LA PRIM A VO L TA, LEGGERE ATTENTAMENTE
LA PRESENTE GUIDA DI CONSULTAZIONE RAPIDA E LE ISTRUZIONI DI MONTAGGIO .
Descrizione delle opzioni e del display
IL PANNELLO COMA ND I DI QUESTA LAV ASTO VIGLIE SI A TTIV A PREMEN DO UN TASTO
QUALSIASI, AD ECCEZIONE DEL TASTO ANNULLA/SPEGNI. PER RISPARMIARE ENERGIA
IL PANNELLO COMANDI SI DISATTIVA AUTOMATICAMENTE DOPO 30 SECONDI SE
NON È STATO AVVIATO NESSUN CICLO.
INDICATORE DI
CONTROLLO
FUNZIONAMENTO
Una spia LED proiettata sul
pavimento segnala che la
lavastoviglie è in funzione.
SPIA BRILLANTANTE
Quando si accende (alla fine del ciclo), indica
che è necessario riempire il distributore del
SPIA SALE
Quando si accende (alla fine del ciclo), indica
che è necessario riempire il serbatoio del
SPIA PASTIGLIA
Vedere SELETTORE PASTIGLIE nella
descrizione MULTIZONE.
MULTIZONE
Consente di scegliere le zone di
lavaggio. Premere il tasto
(ripetutamente) per selezionare le
zone di lavaggio:
SELETTORE PASTIGLIE
Questa impostazione permette di
ottimizzare le prestazioni del ciclo in
base al tipo di detersivo usato.
Premere il tasto MULTIZONE per
3 secondi (finché la spia non si
accende) se si usano detersivi
combinati in pastiglie.
Se si usano detersivi in polvere o in gel,
la spia Pastiglia sul pannello comandi
deve essere spenta.
entrambi i cestelli
solo cestello superiore
solo cestello inferiore
( - spia accesa)
POWERCLEAN
®
Grazie a potenti getti d’acqua
aggiuntivi, questa opzione consente un
lavaggio più intensivo e potente
nell’area specifica del cestello
inferiore.
POWERDRY
®
Questa tecnologia assicura
straordinari risultati di asciugatura
grazie al processo di condensa che si
svolge all’interno della lavastoviglie.
PowerClean® attiva
PowerDry® attiva
Entrambe le opzioni attive
Nessuna opzione attiva
TASTO AVVIO
RITARDATO
Premere il tasto (più
volte) per ritardare
l’avvio del
programma.
Regolabile da
1a24ore.
Ad ogni pressione del
tasto l’indicatore di
avvio ritardato
aumenta di un’ora e,
una volta raggiunte le
24 ore, riparte da 0.
Premere quindi il
tasto AVVIO.
La lavastoviglie si avvia
dopo il tempo
impostato.
VISUALIZZAZIONE DURATA LAVAGGIO
Indica la durata del ciclo e il tempo restante (ore:minuti).
Quando è selezionata l’opzione “Avvio ritardato”, indica il
tempo restante fino all’avvio del programma (ore:00) - se
meno di 1 ora (0:minuti).
Se sul display vengono visualizzati i messaggi “Fx Ey”,
vedere a pagina 6 - capitolo “Cosa fare in caso di...”.
Guida di consultazione rapida
Whirlpool is a registered trademark of Whirlpool USA
Scheda prodotto
IT -1-
Page 2
1- serbatoio del sale
2- distributore del brillantante
3- distributore del detersivo
4- cestelli
5,6,7,8- funzioni disponibili sul pannello
9- filtri
10- bracci aspersori
11- Tecnologia PowerDry
Il grado di durezza dell’acqua può essere
impostato prima del pr im o lava g gio o se la
durezza dell’acqua è cambiata.
1
Indicatore ottico
(a seconda del
modello).
Svitare il tappo.
È possibile che la spia del sale sul pannello
comandi resti accesa al termine di diversi cicli di
lavaggio. Se la durezza dell’acqua è impostata su
1 (dolce), non è necessario aggiungere sale e la
spia del sale rimane spenta.
(A seconda del modello)
Spia del sale sul pannello com a nd i Indicatore del sale sul tappo del serbatoio
La spia si illumina quando È NECESSARIO
AGGIUNGERE SALE.
verde: OK.
chiaro:
È NECESSARIO
AGGIUNGERE
SALE
Controllo quotidiano
Riempimento del serbatoio del sale - Eliminazione del calcare
(non necessario se il livello di durezza dell’acqua è impostato su “dolce 1”!)
Avvitare il tappo.
Rimuovere gli
eventuali residui di
sale attorno al
tappo. In alcuni
serbatoi del sale
l’indicatore di livello
è integrato nel
tappo (vedere di
seguito come
eseguire il
controllo).
Quando si aggiunge il sale, avviare immediatamente un programma di lavaggio
(il programma “Prelavaggio” non è sufficiente). Residui di soluzione salina o granelli di sale possono
comportare corrosione profonda danneggiando irreparabilmente i componenti in acciaio inox. Non prestiamo alcuna garanzia in caso di reclami a tale proposito.
Solo prima del primo lavaggio riempire
d’acqua il serbatoio del sale.
Riempire con sale
(in nessun caso aggiungere
detersivo!) min. 0,8 kg / max 1 kg
L’impostazione di fabbrica è sulla
posizione medio-dura (livello 4).
Detersivi
Quando si usano detersivi in
polvere o gel, aggiungere sale e
impostare il grado di durezza
dell’acqua in base a quanto
indicato nella tabella a destra.
Inoltre, se si usano detersivi in
pastiglie, già contenenti sale, è
comunque necessario
aggiungere sale rigenerante.
1.
Consultare l’Ente locale erogatore dell’acqua per sapere qual è il
grado di durezza dell’acqua
...
2.
...immettere questo valore
nella lavastoviglie
SALE
richiesto
Gradi tedeschi °dH Gradi francesi °fH Gradi inglesi °eH Grado di durezza dell’acqua
Valore inserito visualizzato sul
display
0 - 5 0 - 9 0 - 6,3 Dolce 1 NO
6 - 10 10 - 18 7 - 12,6 Media 2
SÌ
11 - 15 19 - 27 13,3 - 18,9 Media 3
16 - 21 28 - 37 19,6 - 25,9 Medio-dura 4
22 - 28 38 - 50 26,6 - 35 Dura 5
29 - 35 51 - 63 35,7 - 44,1 Molto dura 6
36 - 50 64 - 90 44,8 - 62,4 Estremamente dura 7
Come impostare la durezza dell’acqua per assicurare sempre i migliori risultati di lavaggio
Primo utilizzo
- Tenere premuti i tasti e per almeno 3 secondi.
- Sul display viene visualizzata l’impostaz ion e corre nt e de l grad o di dure zz a de ll’a cq ua.
- Premere il tasto p er au m e n tare il valore imp osta to. Il valore è com p res o in un int ervallo da 1 a 7 (quan do il livello raggiu nge 7,
premendo il tasto di avvio un’altra volta il livello viene riportato a 1).
- Attendere 30 secondi (il pannello comandi si spegne) o premere il tasto per salvare l’impostazione.
Prima del primo utilizzo, far funzionare l’apparecchio con detergente e senza carico.
IT
-2-
Page 3
3
Controllare l’indicatore di brillantante per verificare il
livello nel distributore.
(A seconda del modello)
Spia del brillantante sul pannello co mandi Indicatore del brillan tante sul distributore
La spia si illumina quando È NECESSARIO AGGIUNGERE
BRILLANTANTE.
scuro: OK. chiaro: È NECESSARIO AGGIUNGERE SALE
Utilizzare solo brillantante per lavastovig lie. Se ina vv e rt itam e nte si rovescia del brillantante, rimuoverlo
immediatamente
. In questo modo si evita un’e cce ssiv a formazione di schiuma che può causare un’anomalia dell’apparecchio.
Se sono presenti striature: regolare la dose di brillantante su una posizione inferiore (1-3). Se le stoviglie non sono perfettamente asciutte: regolare la dose su una posizione superiore (5-6). Le stoviglie in plastica si asciugano con
maggiore difficoltà e anche una regolazione su una posizione superiore non migliora la situazione.
I detersivi con brillantante possono avere effetto soltanto con programmi di maggiore durata. Con programmi brevi possono presentarsi residui di detersivo (utilizzare eventualmente detersivi in polvere). I detersivi con brillantante
tendono a formare eccessiva schiuma.
Uso quotidiano
Aggiunta di detersivo - Utilizzare solo detersivo per lavastoviglie in conformità alle istruzioni del fornitore
Aprire il coperchio A
(premere il tasto apposito).
Riempire il distributore
del detersivo solo
prima di avviare il
programma di lavaggio.
Chiudere il coperchio premendo
leggermente le apposite scanalature.
Se necessario,
aprire il
coperchio B
(premere il
tasto
apposito).
Aggiungere del
brillantante
fino
alla linea di
massimo
~150 ml
La quantità di brillantante può essere
adattata al prodotto utilizzato.
Minore è la regolazione, minore è la
quantità di brillantante (regolazione
di fabbrica: posizione 4).
Premere il tasto per aprire il
coperchio B. Con una moneta o
simili, ruotare la freccia nella
posizione desiderata. Richiudere il
coperchio una volta modificata la
quantità di brillantante.
Indicatore
ottico
2
Introdurre il detersivo:
pastiglie / polvere / liquid o
nella vaschetta più grande.
Attenersi alle istruzioni del produttore del det ersivo rip orta te sulla con fez io n e.
Utilizzare una pastiglia per un ciclo,
collocandola nel distributore del detersivo.
Alcuni tipi di pastiglie potrebbero non
dissolversi del tutto durante i cicli brevi
(Rapido, Fragile, Lavaggio a mano); per
facilitare lo scioglimento e il lavaggio,
posizionare la pastiglia sul fondo d ella v asc a.
Aggiunta di brillantante (non necessario in caso si utilizzi detersivo in pastiglie). Come regolare la dose di brillantante
Controllo quotidiano
IT -3-
Page 4
4
A - Deflettori r eg olabili
(2 o 4): in posizione orizzontale
per tazze/utensili
lunghi/calici.
B - Cestello posate:
può essere collocato nel cestello superiore
quando si seleziona la funzione “Mezzo carico/Multizone”.
La
griglia (F
) deve essere rimossa.
Disporre le stoviglie in modo che l’acqua non si raccolga nelle parti concave e ve rificare che i bracci asperso ri girino libe ram e nt e . Utilizz are e sclus ivam en te sto viglie resiste n ti al lavagg io in lavast o viglie. Non ut ilizza re la
lavastoviglie per lavare oggetti in legno, alluminio , sta gn o, po sa te d’arge n to o s toviglie con d ecorazio n i (non sm alt at e). Inserire le stov iglie (ad esem pio p iatti, terrine , pent ole ) n ei cest elli in m anie ra co rretta , in mod o che
l’acqua possa scorrere liberamente!
A
- APERTO
A
- CHIUSO
PER APRIRE
A
:
C
D
F
E
IL SUPPORTO LATERALE PUÒ ESSERE RIMOSSO: tirare il supporto
verso il lato anteriore del cestello e sollevarlo per rimuoverlo.
E - Cestello po sate
F - Griglia:
consente di tenere separate le posate per un miglior risultato di lavaggio.
G - Supporti piatti verticali:
possono essere abbassati per caricare le pentole.
H - Supporto laterale con deflettori ripiegabili (se presenti):
i ripiani possono essere usati per
sistemare utensili lunghi o tazze.
A
D
- CHIUSO
Come rimuovere il cestello superiore
(se presente)
Potrebbe essere u tile rim u o ve re il ce ste llo
superiore per caricare le stoviglie
ingombranti nel ce s te llo infe r ior e .
- Aprire i due fermi (D) per estrarre il
cestello superiore (quando il cestello
superiore è inserito, i fermi devono essere
sempre chiusi).
D
- APERTO
Come re golare l’a l t e z z a d el cestello superi ore
(se presente).
Potrebbe essere utile regolare più v erso l’alto o più verso il basso
l’altezza del cestello superiore in modo tale da avere più spazio nel
cestello inferiore o poter caricare bicchieri a stelo lungo.
- Afferrare ed estrarre le due m aniglie laterali (
C
) (devono essere
sullo stesso livello) e spostare verso l’alto o verso il basso il
cestello superiore.
Come utilizzare l’opzione PowerClean
®
1. Regolare l’area PowerClean®
(G)
ripiegando
verso il basso i supporti piatti posteriori per
caricare le pentole.
2. Caricare le pentole e le casseruole in posizione
inclinata verticale nell’area PowerClean
®
.
Le pentole
devono essere inclinate verso i potenti getti d’acqua.
L’opzione Power Clean®
utilizza getti d’acqua s peciali nel
retro della cavità per eseguire
un lavaggio più intensivo di
stoviglie molto sporche.
G
AB
Ruotare il defletto re
in senso orario e
agganciarlo al
cestello.
CESTELLO INFERIORE - a seconda del modello
CESTELLO SUPERIORE - a seconda del modello
CLICK!
Come caricare i cestelli
Rotate the flap
clockwise and
hook on rack
5
Accensione dell’apparecchio. Premere un tasto qualsiasi (tranne il tasto ANNULLA/Spegni) per accendere il pannello comandi e avviare il programma.
IT
-4-
Page 5
3
1
2
6
4
3
1
2
4
5
6
5
7
8
6
7
8
Sintesi dei programmi
Il numero massimo possibile di prog ra m mi è illust ra to n el cap itolo “Sch e d a pro do tto ”. I programmi corrispondenti per l’apparecchio in u so so no e lenca ti sul pa nne llo (pagina 1).
Scegliere il programma secondo la Tabella programmi fornita (pagina 1).
La durata del programma dipende da condizioni esterne dell’appartamento, quali temperatura, pressione, ecc.
Per motivi igienici si consiglia di esegu ire alme n o un a volta al mes e un ciclo di lav agg io ad alta temp e ratu r a (ad es. Intens ivo 65). Ciò consente di mantenere l’apparecchio pulito e in perfette condizioni di funzionamento,
nonché di evitare la formazione di odori.
10
9
Filtri
Controllarli ed
eventualmente
pulirli
Svitare il
microfiltro (1),
rimuoverlo (2) e
rimuovere il
filtro a maglia
fine (3)...
Sciacquare sotto
acqua corrente...
Avvitare il microfiltro
ATTENZIONE AL SEGNO!
Svitare e
rimuovere il
braccio
inferiore...
Bracci
aspersori
Eliminare
blocchi/
depositi.
Inserire
Sciacquare gli ugelli
aspersori sotto
acqua corrente
(utilizzare
eventualmente uno
stuzzicadenti)...
Inserire e avvitare a fondo il braccio superiore e inferiore.
Svitare e
rimuovere il
braccio
superiore...
Al termine del programma l’apparecchio passa automaticamente in
Standby
. Tutte le spie si spengono.
Usare cautela quando si apre la porta: fuoriuscita di vapore.
Scaricare i cestelli iniziando da quello inferiore in modo da evitare che eventuali gocce di acqua residua possano cadere sulle stoviglie nell’apparecchio e che le restanti stoviglie si possano bagnare.
La porta dell’apparecchio deve essere chiusa e il rubinetto dell’acqua deve essere aperto.
Per interrompere il programma (ad esempio, se si desidera aggiungere una
stoviglia):
- Aprire la porta con cautela (il programma si interrom pe) e inserire le stov iglie,
(pericolo di fuoriuscita di vapo re CALDO!)
.
- Premere il tasto e chiud ere la p orta e n tro 3 secon d i (il program m a
riprende dal punto in cui si era interrotto).
Per annullare il programma in corso:
- Aprire la porta, premere il tasto e
chiudere la porta.
- (Scarico acqua fino a 1 minuto con successivo
spegnimento dell’apparecchio).
Per cambiare programma in corso:
- Aprire la porta, premere il tasto per annullare il programma in corso e chiudere
la porta.
- (Scarico acqua fino a 1 minuto con successivo spegn imento dell’apparecchio).
- Aprire la porta e premere un tasto qua lsia si tra nne per accende re la lav a sto v iglie .
- Selezionare un nuovo programma.
- Premere il tasto e chiudere la porta entro 3 se co n di.
Selezione del programma
Ciclo di lavaggio
Spegnere l’apparecchio. Tutto in ordine...
Pulizia e manutenzione
Pulizia e manutenzione
Correzione di anomalie minori in modo autonomo ...
CLICK!
IT -5-
Page 6
Qualora l’apparecch io pr e sen tas se d elle an o m a lie di funz ion a m en to , si pre ga di ve rific are i segu en ti pu nti pr im a di rivo lge rs i al Servizio Assistenza.
Le seguenti indicazioni consentono di eliminare la ma ggior parte delle anomalie e di ripristinare rapidamente la f unzionalità dell’app a re c c h io.
L’apparecchio... Possibili cau se... Soluzioni...
spia del sale accesa
indicatore brillantante acceso
...non funziona/non si avvia
...visualizza “F6 E7” o “F6 E1” o “H2O”
...mostra “F6 E3”/programma di lavaggio terminato
con troppo anticipo (le stoviglie sono sporche e
umide)
...mostra “F8 E1 ”
...mostra “Fx Ey” per indicare altri guasti
Le stoviglie e le posate ... Possibili cause... S olu zio n i...
...non sono perfettamente pulite/presentano residui di
cibo
Cosa fare in caso di...
- Il serbatoio del sale è vuoto. (È possibile che dopo aver riempito il
serbatoio la spia del sale resti accesa al termine di diversi cicli di
lavaggio.)
- Il distributore del brillantante è vuoto. - Riempire il serbatoio con brillantante (per ulteriori informazioni, vedere pagina 3)
- L’apparecchio deve essere acceso. - Controllare il fusibile del circuito di casa se non è presente corrente.
- La porta della lavastoviglie non è chiusa. - Verificare che la porta della lavastoviglie sia chiusa.
- È attiva la funzione di “Avvio ritardato”.
- Il rubinetto dell’acqua è chiuso. - Il rubinetto dell’acqua deve essere aperto.
- L a pressione dell’acqua è troppo bassa. - Il rubinetto dell’acqua deve essere completamente aperto durante l’alimentazione di acqua (portata minima: 0,5 litri al minuto).
- Il tubo di alimentazione dell’acqua è piegato o i relativi filtri sono ostruiti. - Il flessibile di mandata dell’acqua non deve essere piegato e il relativo filtro nel raccordo del rubinetto non deve essere sporco o intasato.
- I filtri o i bracci aspersori sono sporchi o ostruiti. - Pulire i filtri e i bracci aspersori.
- Acqua non sufficiente nell’impianto acqua della lavastoviglie. - Le stoviglie concave (ad esempio ciotole, tazze) devono essere sistemate nel cestello rivolte verso il basso.
- Il tubo di scarico non è montato correttamente.
- Notevole formazione di schiuma all’interno. - Ripetere senza detersivo o attendere fino alla scomparsa della schiuma.
- I filtri sono sporchi. - Pulire i filtri.
- Il tubo di scarico è piegato. - Il tubo di scarico non deve essere piegato.
- Il ra c cor do de l t u bo di asp i ra z i one è chiu so. - Il dis co di chiu s ura de ll’a t t a cc o del tu bo di a sp ira z i on e de v e es s e re rimosso.
- L’apparecchio ha un difetto tecnico. - Contattare il Servizio Assistenza (viene visualizzato uno stato di guasto). Chiudere il rubinetto dell’acqua.
Dopo aver e seguito i rimedi indica ti, il messaggio di anomalia deve essere resettato. Nella maggioranza de i c a si l’anomalia viene co sì elim ina ta.
RESET :
Premere il tasto .
Chiudere la porta.
Scarico automatico dell’acqua fino a 1 minuto.
L’apparecchio è pronto per il riavvio.
- Poco spazio fra le stoviglie (sistemazione non corretta delle stoviglie
concave nel cestello).
- Quantità insufficiente di detersivo; detersivo troppo vecchio o
conservato in modo non corretto.
- Temperatura non sufficientemente alta per stoviglie molto sporche.
- Caricamento della lavastoviglie utilizzando contemporaneamente il
cestello inferiore e quello superiore con la funzione “Mezzo carico/
Multizone”.
- Bracci aspersori ostruiti, filtri sporchi o montati non correttamente.
- Bracci aspersori bloccati da stoviglie o posate. - I bracci aspersori dev o no poter girare liberamente e non essere ostacolati da stoviglie o posate.
- Riempire il serbatoio con sale (per ulteriori informazioni, vedere pagina 2)
- Regolare la durezza dell’acqua; vedere la tabella a pagina 2
- Verificare se è stata selezionata la funzione “ Avvio ritardato” (se presente). In tal caso l’apparecchio si avvia soltanto una volta trascorso il
tempo impostato. Se necessario, eseguire un RESET premendo ANNULLA o avviare immediatamente il ciclo premendo AVVIO.
- Il tubo di scarico deve essere montato correttamente (per apparecchi montati in posizione sopraelevata, lasciare min. 200-400 mm dal
bordo inferiore dell’apparecchio) - vedere le istruzioni di montaggio.
- Sistemare le stoviglie in modo che non si tocchino. Le stoviglie concave (ad esempio ciotole, tazze) devono essere sistemate nel cestello
rivolte verso il basso.
- Se necessario, utilizzare più detersivo osservando le indicazioni del produttore relative al dosaggio. Conservare sempre il detersivo in
luogo asciutto e non per molto tempo.
- Per stoviglie molto sporche selezionare un programma di lavaggio con una temperatura maggiore (vedere la Tabella programmi a
pagina 1).
- Se si seleziona la funzione “Mezzo carico/Multizone” (se presente), ricordarsi di caricare
inferiore per aumentare l’efficacia del lavaggio e ottenere così risultati ottimali.
- I bracci aspersori non devono essere intasati, i filtri non devono essere sporchi e devono essere montati correttamente (vedere pagina 5
“Pulizia e manutenzione”).
soltanto
il cestello superiore o
soltanto
il cestello
IT
-6-
Page 7
Le stoviglie e le posate ... Possibili cause... S olu zio n i...
...presentano depositi: residui di sale rigenerante
...non sono asciutte
...presentano parti in plastica scolorite
...bicchieri opachi, ecc
...depositi asportabili su i bicchieri
...bicchieri non brillanti
...depositi perman enti sui bicchieri
...lo sporco scuro sulle tazze da the rimane anche
dopo il lavaggio in lavasto viglie
...macchie di ruggine
...altre macchie
...striature
...formazione di schiuma
Cosa fare in caso di...
- L’acqua è troppo dura. - In zone con un’elevata durezza dell’acqua è necessario aumentare la dose di sale rigenerante (vedere pagina 2 “Come
- Coperchio del serbatoio del sale aperto. - Chiudere bene il coperchio del serbatoio del sale.
- Quantità insufficiente di brillantante. - Se si utilizzano detersivi ad azione combinata, provare ad aggiungere altro brillan ta nte.
- I contenitori in plastica si asciugano con difficoltà. - I materiali sintetici non si asciugano bene; se risultano bagn at i al term ine d e l ciclo, asciug arli ma nu almente.
- Stoviglie pulite lasciate a lungo nella lavastoviglie dop o la fine
del ciclo (ad esempio quando si utilizza la funzione “Avvio
ritardato”).
- Sistemazione non corretta delle stoviglie concave nel cestello . - Posizionare le stoviglie inclinate affinché non rimangano residui di acqua nelle cavità.
- Dosaggio scorretto del brillantante. - Aumentare la dose di brillantante (vedere pagina 3, capitolo “Aggiunta di brillantante”).
- È stato selezionato il programma Rapido. - Il programma Rapido 40°C/45°C è previsto pe r il lava ggio v elo ce di s tov iglie leg ge rm en te s p orch e. S e u tilizza to pe r u n
- Succo di pomodoro/carote. - Il passato di pomodoro, ad esempio, può causare scolorimenti delle parti in plastica. Utilizzare di prevalenza detersivi
- Stoviglie non adatte al lavaggio in lavastoviglie (porcellana) - Utilizzare esclusivamente stoviglie resistenti al lavaggio in lavastoviglie.
- Utilizzo di programmi non corretti per i bicchieri. - Stoviglie e bicchieri devono essere disposti separatam ente, in mod o ta le da n on to cca rsi. U tilizza re un pr og ram m a
- Bicchieri non adatti al lavaggio in lavastoviglie (porcellana). - Alcuni tipi di bicchieri non possono essere lavati in lavastoviglie.
- Effetto arcobaleno. - Questo fenomeno è irreversibile. Per il futuro racco m a ndia mo :
- Teina presente nel tè nero. - In caso di macchie di tè aggiungere un cucchiaino di bicarbonato al detersivo nel relativo distributore per aumentar e
- Prelavaggio non utilizzato. - Residui di cibo contenenti sale o acidi posso no cau s are macchie di ruggine anche su posate in acciaio inox. Pertanto,
- Dosaggio di brillantante troppo basso. - In presenza di macchie aumentare la dose di brillantante (vedere pagina 3, “Aggiunta di brillantante”).
- Dosaggio di brillantante troppo alto. - In presenza di striature, ridurre la dose di brillantante (vedere pagina 3, “Aggiunta di brillantante”).
- Dosaggio non idoneo di detersivo/brillantan te. - Utilizzare soltanto la quantità di detersivo/brillantante necessaria, altrimenti si può causare la formazione eccessiva di
impostare il grado di durezza dell’acqua”).
- In questa situazione, la presenza di gocce di acq ua su lle stovig lie e ai lati della lavas to viglie è n o rm a le .
Provare a lasciare la porta aperta per 5 m inuti prim a di togliere le s toviglie.
carico completo di stoviglie mediamente sporche o molt o s porch e, le sto viglie po ss ono no n e sse re co mple ta m e nte
asciutte. In questo caso, selezionare un programma di durata standard. Per risultati migliori, aprire la porta dopo la fine
del programma e attendere 15 minuti prima di scaricare la lavasto viglie.
in polvere, che si possono dosare in mag gio re q uan tità e influis c ono su l p ote re sbia nca n te Utilizz are pro grammi con
temperature di lavaggio più elevate.
adatto ai bicchieri.
- Modificare il controllo del sistema di dosaggio de l dolcifica tore.
- Fare attenzione – dosare il detersivo in base alle indicaz io n i sugge rit e.
- Per pastiglie ad azione combinata vedere le indicazioni del produttore.
l’azione sbiancante.
utilizzare sempre il programma Pr elav aggio se le stoviglie dovranno essere lavate più tard i.
- Se si impiegano detersivi combinati, aggiungere eventualmente altro brillantante.
- Se si utilizzano detersivi combinati con brillantante inte grato , no n aggiu nge re altro br illanta n te.
schiuma.
IT -7-
Page 8
Scollegare la spina di alimentazione
Se dopo aver e ffe ttuato i controlli sopra menzionati, le anomalie permango no, spegnere l’apparecchio e chiude re il rubinetto dell’acqua. Contattare il Servizio Assistenza (vedere la garanzia).
Prima di contatt ar e il Ser viz io A ssiste nz a , ve rifica re di av ere a dis po sizio n e i se gu e nt i dati:
- la descrizione dell’anomalia,
- tipo e modello dell’apparecchio,
- il codice di assistenza, ovvero il numero indicato su lla targhetta adesiva dell’Assistenza Tecnica applicat a all’interno della porta sulla destra:
Precauzioni e suggerimenti
Cosa fare in caso di...
1. Imballaggio
L’imballaggio è costituito da materiale riciclabile al 100% contrassegnato dal simbolo .
2. Rimozione dell’imballaggio e verifica del contenuto
Dopo aver tolto l’imballaggio, verificare che la lava sto v iglie no n abbia su b ito da n ni dura nt e il traspo rto e che la porta
chiuda perfettamente. In caso di dubbio, rivolgersi a personale professionalmente qualificato o al rivenditore.
3. Prim a di utilizz a re la la vasto v iglie pe r la pr im a vo lta
- L’apparecchio è idoneo per una temperatura ambiente minima di 5°C.
- Il perfetto funzionamento della lavastoviglie è testato dal produttore. Dopo tale prova potrebbero rimanere leggere
gocce/macchie d’acqua, che spariscono dopo il primo lavaggio.
4. Risparmi energetici e idrici
- Non risciacquare le stoviglie sotto acqua corrente.
- Utilizzare sempre la lavastoviglie a pieno carico oppure, se si è riempito solo un cestello, selezionare la funzione
“Mezzo carico/Multizone” (se presente).
- Se sono a disposizione fonti energetiche e co log iche, com e risca ldam e n to a pan nelli s olari, po m p e di calo re o imp ian to
di riscaldamento centralizzato, collegare la lavastoviglie alla conduttura dell’acqua calda fino ad una temperatura
massima di 60°C. Verificare che il tubo di alimentazione dell’acqua sia di tipo adeguato (dicitura “70°C Max” o “90°C
Max”).
5. Sicurezza dei bambini
- Conservare il materiale di imballaggio dell’apparecchio al di fuori della portata dei bambini.
- Non permettere ai bambini di giocare con la lavastoviglie.
- Conservare il detersivo, il brillantante e il sale rigeneran te fu ori d alla porta ta dei ba m bin i.
6. Avve rte nze di sic ure zz a
- Questo apparecchio non è destinato all’uso da parte di bambini o diversamente abili, eccetto nel caso in cui siano
sufficientemente sorvegliati da una persona res p ons abile al fin e di gara ntire l’uso sicu ro de ll’app are cchio .
- Non far funzionare l’apparecchio all’aperto.
- Non conservare materiali infiammabili in prossimità della lavastoviglie.
- L’acqua nella lavastoviglie non è potabile.
- Non usare solventi nel vano di lavaggio:
- Attenzione con porta aperta:
- La porta aperta può sostenere solo il carico del cestello estratto, stoviglie comprese. Non utilizzare la porta aperta
come base di appoggio e non sedersi né salire sulla stessa.
- Gli oggetti con i quali ci si potrebbe fe rire (ad esem pio coltelli) d evono e ssere siste mati nel ce stello posa te con la punta
rivolta verso il basso. Gli utensili lunghi dev ono e sse re d ispo s ti in po si zion e o rizz o nt ale ne l ces tello su p e rior e , con la
punta rivolta verso l’interno della lavastoviglie.
La garanzia non è applicabile per danni causati da un uso non corretto dell’apparecchio.
pericolo di esplosione!
pericolo di inciampare!
- Prima di qualsiasi operazio ne di pu lizia o d i m an u tenzio n e, sta ccare la sp ina e ch iude re il rubin e tto dell’a c qua ; a nch e in
caso di guasto.
- Le riparazioni e le modifiche tecniche devono essere eseguite esclusivamente dal personale qualificato.
7. Resistenza al gelo
Se l’apparecchio è collocato in un locale esposto al pericolo di gelo, occorre svuotarlo completamente. Chiude re il
rubinetto dell’acqua e staccare i tubi di alim entazion e e di scarico, quindi far defluire l’acqua . Assicurarsi ch e il serbatoio del
sale contenga almeno 1 kg di sale rigenerante dissolto, per proteggere l’apparecchio a temperature fino a -20°C. Alla
ripresa del programma può presentarsi un messaggio di errore al momento dell’accensione (vedere pagina 6).
“F6 E2”
- l’apparecchio deve rimanere a una temperatura ambiente minima di 5°C per almeno 24 ore.
Dopo avere eliminato queste anom a lie , è nece ss ario es e gu ire u n R E SET d ell’ap p arecchio (ve de re cap ito lo “C o sa fa re in
caso di...”).
8. Smaltimento
- La lavastoviglie è stata prodotta con materiale riciclabile. Al momento dello smaltimento, procedere seguendo le
normative locali sullo smaltimento dei rifiuti. R end e rla in se rvibile tagliand o il cavo di a lime n tazio n e. Per evitare
situazioni pericolose per i bambini (ad esempio il pericolo di soffocamento), rompere la serratura della porta in modo
da non poterla più chiude r e .
- Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/CE, Rifiuti di apparecchiature
elettriche ed elettroniche (RAEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente
contribuisce a prevenire le potenziali conse gu enz e n eg ative pe r l’am b ien te e la salut e . U n o smaltimento inadeguato di
un apparecchio di questo tipo nella raccolta indiff erenziata potrebbe comportare conseguenze negative per
l’ambiente. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non
deve essere trattato come rifiuto domestico ma deve essere consegnato presso l’idoneo punto di raccolta per il
riciclaggio di apparecchiature elettriche ed elettroniche. Lo smaltimento deve essere eseguito in conformità alle
normative locali. Per ulteriori inform az ion i su l trattam ento , re cu pero e riciclaggio di qu esto p rodo tt o, cont att are
l’idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato
acquistato.
Dichiarazione di conformità CE
Questo apparecchio è stato progettato, costruito e venduto in conformità alle seguenti Direttive: 2006/95/CE,
89/336/CE, 93/68/CE e 2002/95/CE (Direttiva RoHS).
Capacità di carico:
13 coperti.
Con riserva di modifiche tecniche.
IT
-8-
Loading...
