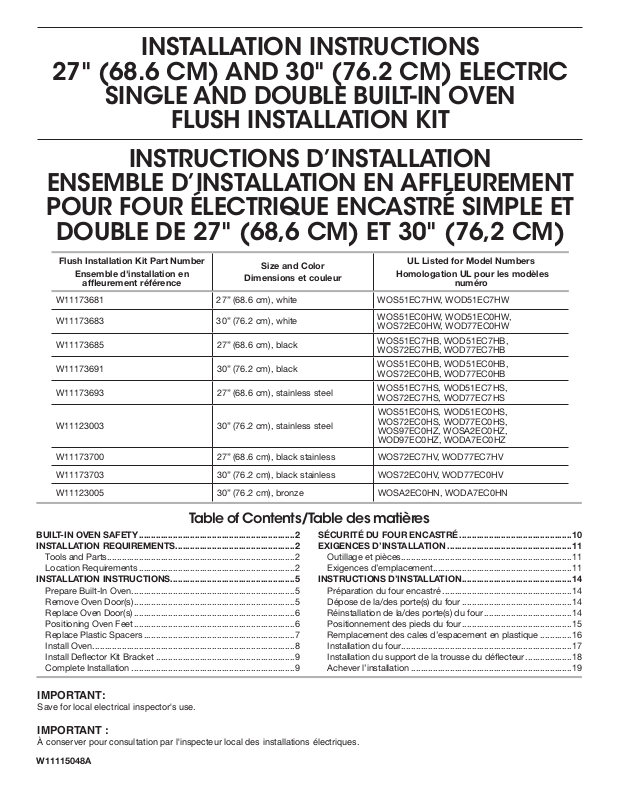

INSTALLATION INSTRUCTIONS

IMPORTANT:

IMPOR

À conserver pour consultation par l'inspecteur local des installations électriques.

27" (68.6 CM) AND 30" (76.2 CM) ELECTRIC

SINGLE AND DOUBLE BUILT-IN OVEN

FLUSH INSTALLATION KIT

INSTRUCTIONS D’INSTALLATION ENSEMBLE D’INSTALLATION EN AFFLEUREMENT POUR FOUR ÉLECTRIQUE ENCASTRÉ SIMPLE ET

DOUBLE DE27"(68,6 CM) ET 30" (76,2 CM)

Flush Installation Kit Part Number

Ensemble d'installation en

afﬂeurement référence

W11173681 27” (68.6 cm), white WOS51EC7HW, WOD51EC7HW

W11173683 30” (76.2 cm), white

W11173685 27” (68.6 cm), black

W11173691 30” (76.2 cm), black

W11173693 27” (68.6 cm), stainless steel

W11123003 30” (76.2 cm), stainless steel

W11173700 27” (68.6 cm), black stainless WOS72EC7HV, WOD77EC7HV

W11173703 30” (76.2 cm), black stainless WOS72EC0HV, WOD77EC0HV

W11123005 30” (76.2 cm), bronze WOSA2EC0HN, WODA7EC0HN

Size and Color

Dimensions et couleur

UL Listed for Model Numbers

Homologation UL pour les modèles

numéro

WOS51EC0HW, WOD51EC0HW, WOS72EC0HW, WOD77EC0HW

WOS51EC7HB, WOD51EC7HB, WOS72EC7HB, WOD77EC7HB

WOS51EC0HB, WOD51EC0HB, WOS72EC0HB, WOD77EC0HB

WOS51EC7HS, WOD51EC7HS, WOS72EC7HS, WOD77EC7HS

WOS51EC0HS, WOD51EC0HS, WOS72EC0HS, WOD77EC0HS, WOS97EC0HZ, WOSA2EC0HZ, WOD97EC0HZ, WODA7EC0HZ

Table of Contents/Table des matières

BUILT-IN OVEN SAFETY ................................................................2

INSTALLATION REQUIREMENTS

Tools and Parts Location Requirements

INSTALLATION INSTRUCTIONS

Prepare Built-In Oven Remove Oven Door(s) Replace Oven Door(s) Positioning Oven Feet Replace Plastic Spacers Install Oven Install Deector Kit Bracket Complete Installation

.............................................................................2

................................................................2

...................................................................5

..................................................................5

..................................................................6

..............................................................7

...................................................................................8

...................................................................9

.................................................2

...................................................5

.........................................................9

SÉCURITÉ DU FOUR ENCASTRÉ EXIGENCES D’INSTALLATION

Outillage et pièces Exigences d’emplacement

INSTRUCTIONS D’INSTALLATION

Préparation du four encastré Dépose de la/des porte(s) du four Réinstallation de la/des porte(s) du four Positionnement des pieds du four Remplacement des cales d’espacement en plastique Installation du four Installation du support de la trousse du déecteur Achever l’installation

......................................................................11

......................................................................17

..................................................................19

..............................................10

...................................................11

.........................................................11

.............................................14

.....................................................14

.............................................14

.............................................15

....................................14

.............16

...................18

ve for local electrical inspector's use.

TANT :

W11115048A

Page 2

BUILT-IN OVEN SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

You can be killed or seriously injured if you don't immediately

DANGER

WARNING

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

follow instructions.

You

can be killed or seriously injured if you don't

instructions.

INSTALLATION REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation. Read and follow the instructions provided with any tools listed here.

Tools Needed

■ Phillips screwdriver

■ Measuring tape

■ Drill (for wall cabinet installations)

■

/8" (3 mm) drill bit (for wall cabinet installations)

■ Level

■ Flat-blade screwdriver

Parts Needed

■ #8-14 x 1" screws - (2) single ovens, (4) double ovens

included with built-in oven

■ (2) #8-18 x

built-in oven

■ (4) #8-18 x

built-in oven

■ Bottom vent included with built-in oven

■ (2) feet double oven included with built-in oven

■ (2) front feet double oven included with built-in oven

Parts Supplied

■ Deector bracket

/8" screws - bottom vent included with

/8" screws - double oven feet included with

Location Requirements

IMPORTANT: Observe all governing codes and ordinances. NOTE: Refer to the following “Location Requirements” and the

“Location Requirements” section of the Installation Instructions provided with your built-in oven.

■ Cabinet opening dimensions that are shown must be used.

Given dimensions provide minimum clearance with oven.

■ Recessed installation area must provide complete enclosure

around the recessed portion of the oven.

■ Oven support surface must be solid, level, and ush with

bottom of cabinet cutout.

■ Floor must be able to support a single oven weight of

129lbs (59 kg) for 27" (68.6 cm) models or 154 lbs (70 kg) for30"76.2 cm) models.

■ Floor must be able to support a double oven weight of

251lbs (114 kg) for 27" (68.6 cm) models or 288 lbs (131 kg) for 30" (76.2 cm) models.

IMPORTANT: To avoid damage to your cabinets, check with your builder or cabinet supplier to make sure that the materials used will not discolor, delaminate, or sustain other damage. This oven has been designed in accordance with the requirements of UL and CSA International and complies with the maximum allowable wood cabinet temperatures of 194°F (90°C).

■ Plastic spacers - (2) single ovens, (4) double ovens

■ #8-18 x

(76.2 cm) models

/8" screws - (2) for 27" (68.6 cm) models), (4) for 30"

Page 3

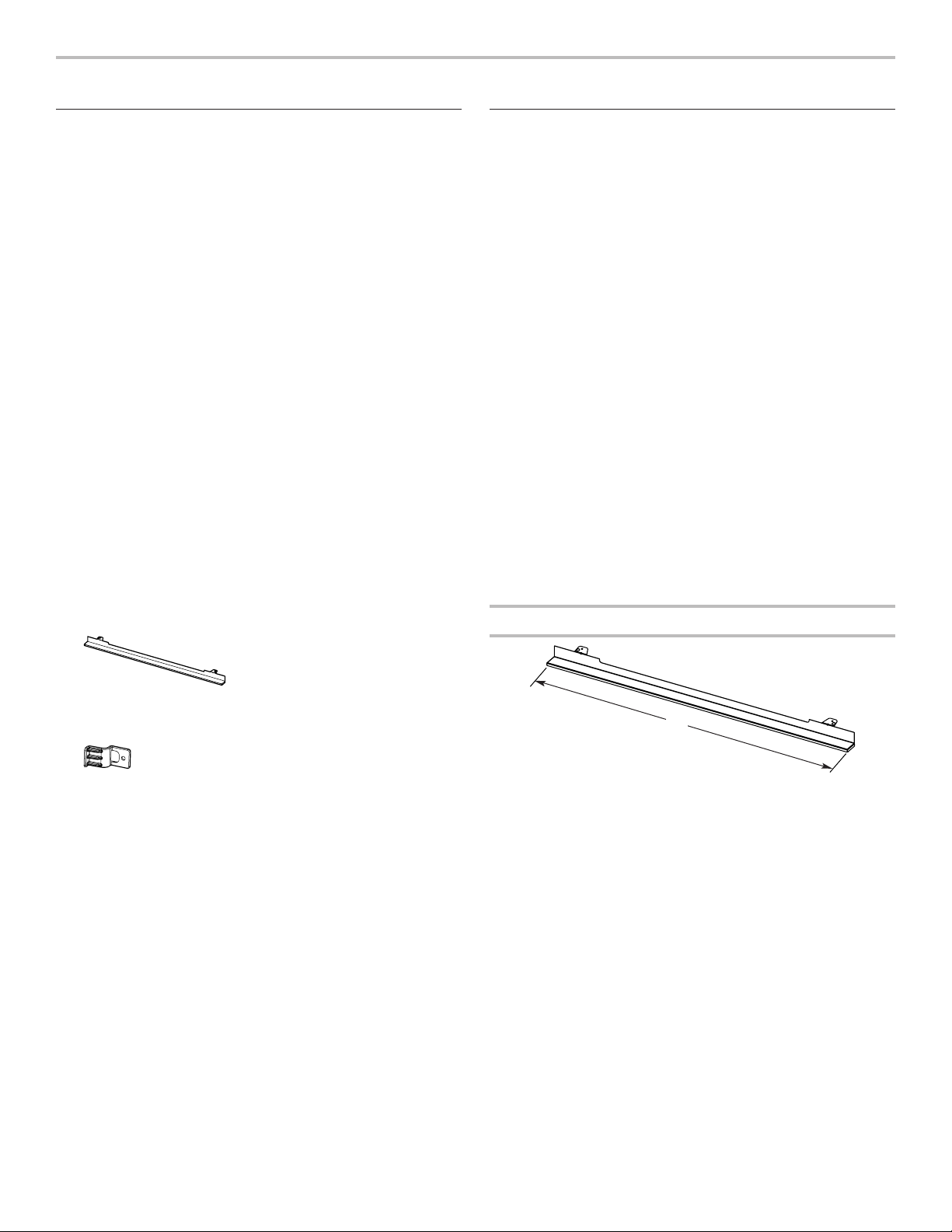

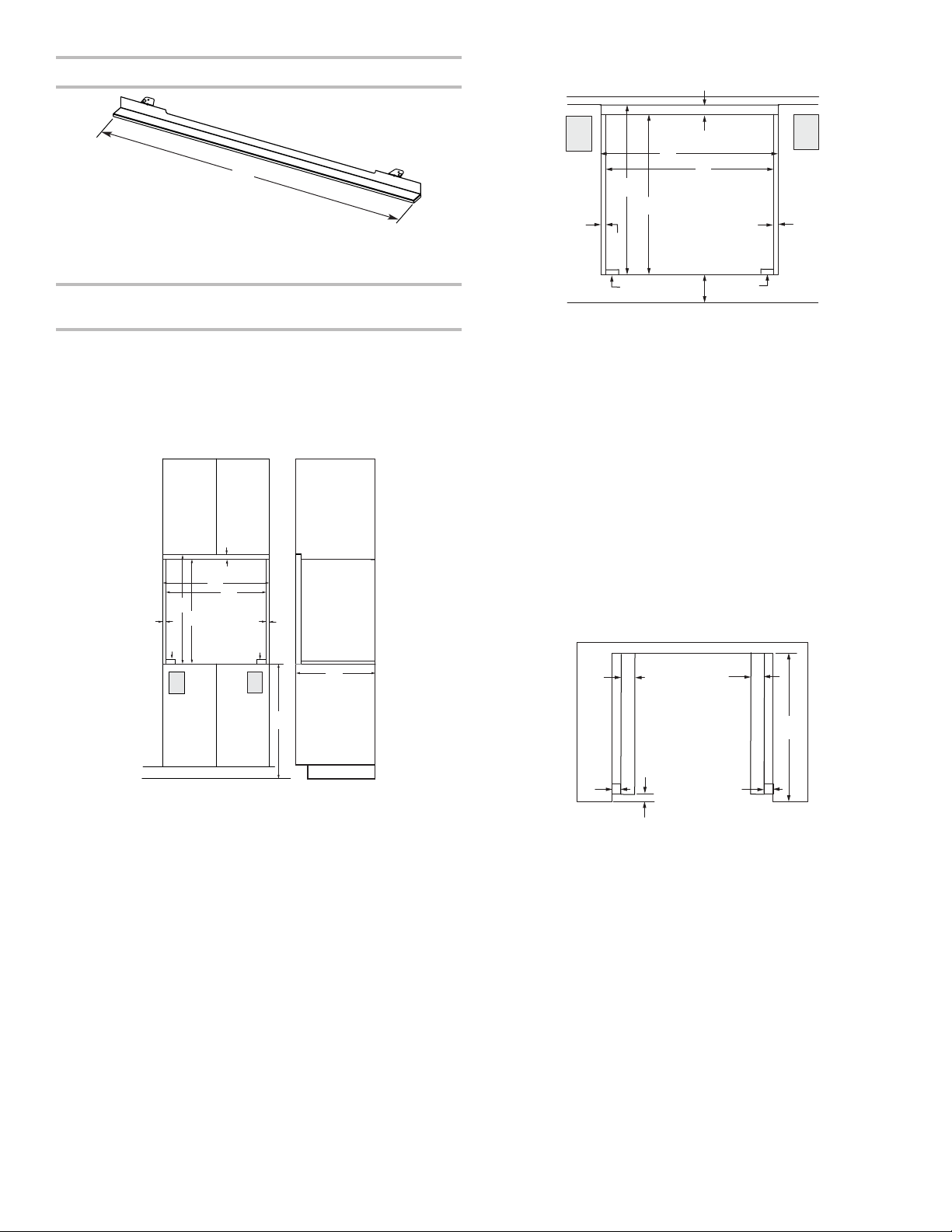

Deﬂector Bracket Dimensions

Single Ovens Undercounter - Flush Installations (without cooktop installed above)

27" (68.6 cm) Models

A. 2615/16" (68.4 cm) overall width

30" (76.2 cm) Models

A. 29

/16" (76.0 cm) overall width

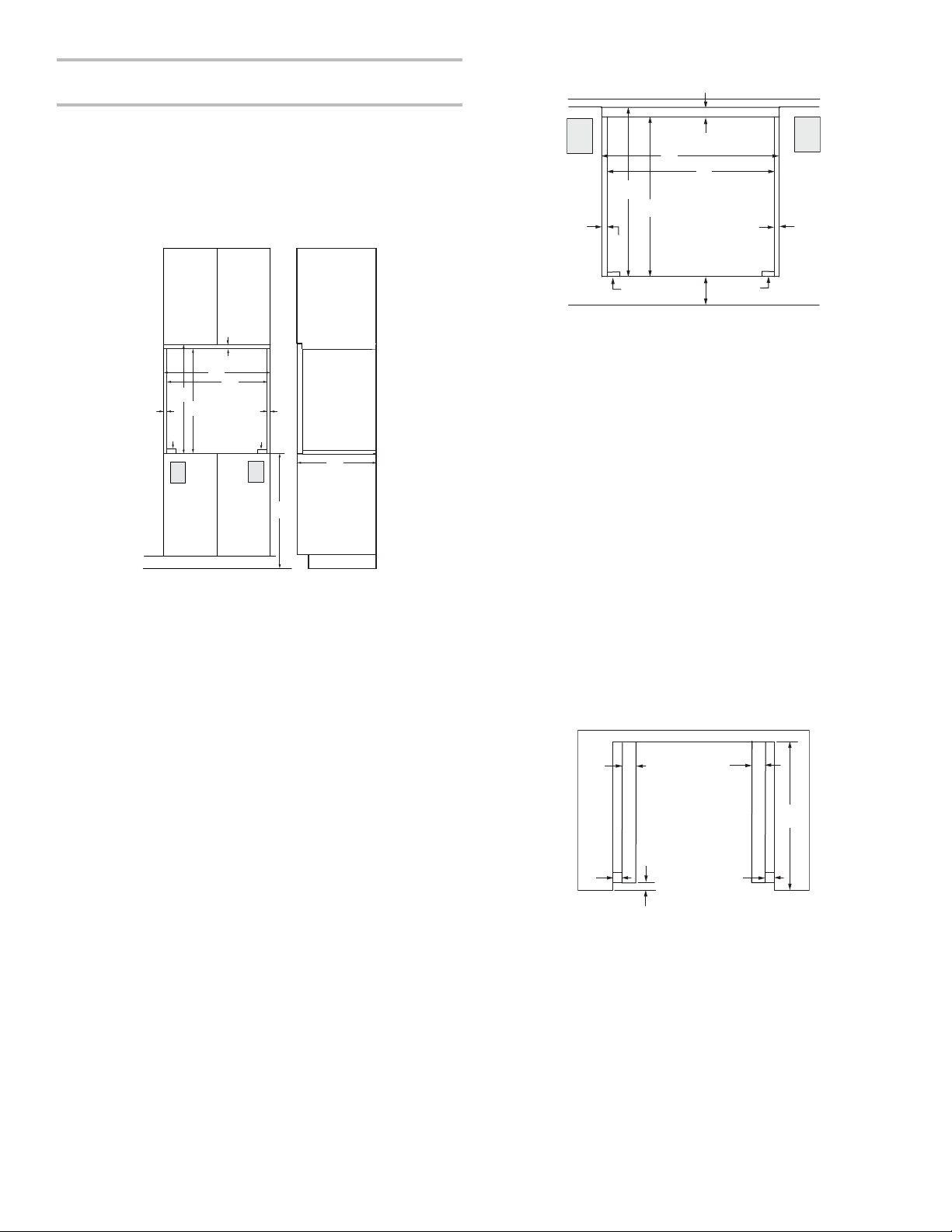

Cabinet Dimensions - Single Ovens, Flush Installations

A 25" (63.5 cm) minimum cutout depth is required. These dimensions will result in a 1/4" (6 mm) reveal on the top,

a1/4" (6 mm) reveal on the sides, and a 1/8" (3 mm) reveal on thebottom of the wall oven.

The front face of the cleats and platform will be visible and should be treated as a nished surface.

Single Ovens Installed in Cabinet - Flush Installation

Front View

27" (68.6 cm) Models

A. Recommended junction box

location

/4" (19 mm) top cleat*

C. 27

/4" (69.2 cm) minimum

width of ush inset cutout

D. 25

/8" (65.7 cm) minimum

width of opening

E. 29

/4" (74.3 cm) minimum

height of ush inset cutout

F. 28¹/

" (72.4 cm)

recommended cutout height

/8" (17 mm) side cleat*

/2" x 2" (13 mm x 51 mm) spacer the entire depth of the cabinet*

I. 4

/8" (11.7 cm) bottom of

cutout to oor

* Cleats and spacers must be recessed 13/8" (3.5 cm) from the

front of the cabinet.

30" (76.2 cm) Models

A. Recommended junction box

location

/4" (19 mm) top cleat*

C. 30¹/

" (76.8 cm) minimum

width of ush inset cutout

D. 28

/8" (73.3 cm) minimum

width of opening

E. 29

/4" (74.3 cm) minimum

height of ush inset cutout

F. 28

/2" (72.4 cm)

recommended cutout height

/16" (17 mm) side cleat*

/2" x 2" (13 mm x 51 mm) spacer the entire depth of the cabinet*

I. 4

/8" (11.7 cm) bottom of

cutout to oor

Front View Side View

27" (68.6 cm) Models

/4" (19 mm) top cleat*

B. 27

/4" (69.2 cm) minimum

width of ush inset cutout

C. 25

/8" (65.7 cm) minimum

width of opening

D. 29

/4" (74.3 cm) minimum

height of ush inset cutout

E. 28

/2" (72.4 cm)

recommended cutout height

/16" (17 mm) side cleat*

/2" x 2" (13 mm x 50.8 mm) spacer the entire depth of the cutout*

H. Recommended junction box

location

I. 4

/8" - 32" (11.7 cm -

81.3cm) bottom of cutout to oor

J. 25" (63.5 cm) minimum depth

of cutout

30" (76.2 cm) Models

/4" (19 mm) top cleat*

B. 30

/4" (76.8 cm) minimum

width of ush inset cutout

C. 28

/8" (73.3 cm) minimum

width of opening

D. 29

/4" (74.3 cm) minimum

height of ush inset cutout

E. 28

/2" (72.4 cm)

recommended cutout height

/16" (17 mm) side cleat*

/2" x 2" (13 mm x 51 mm) spacer the entire depth of the cutout*

H. Recommended junction box

location

I. 4

/8" - 32" (11.7 cm -

81.3cm) bottom of cutout to oor

J. 25" (63.5 cm) minimum

depth of cutout

Top View

27" (68.6 cm) Models

/2" x 2" (13 mm x 51 mm) spacer the entire depth of the cutout*

B. 25" (63.5 cm) depth of

cutout

C. 1

/8" (3.5 cm) recess from

front of cabinet

/16" (17 mm) side cleat*

30" (76.2 cm) Models

/2" x 2" (13 mm x 51 mm) spacer the entire depth of the cutout*

B. 25" (63.5 cm) depth of

cutout

C. 1

/8" (3.5 cm) recess from

front of cabinet

/16" (17 mm) side cleat*

* Cleats and spacers must be recessed 13/8" (3.5 cm) from

thefront of the cabinet.

* Cleats and spacers must be recessed 13/8" (3.5 cm) from the

front of the cabinet.

Page 4

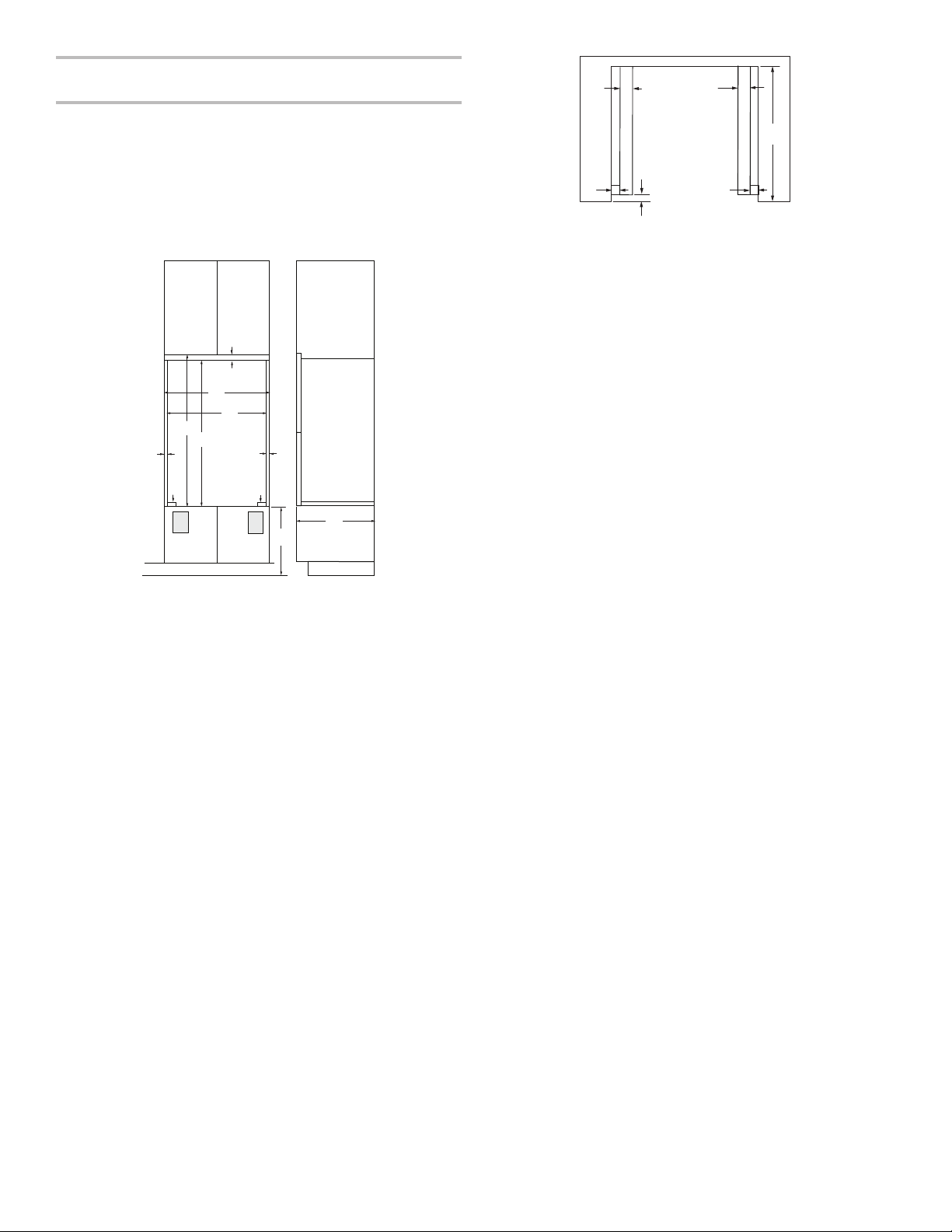

Cabinet Dimensions - Double Ovens,

Flush Installations

A 253/8" (64.4 cm) minimum cutout depth is required. These dimensions will result in a 1/4" (6 mm) reveal on the top,

a1/4" (6 mm) reveal on the sides, and a 1/8" (3 mm) reveal on thebottom of the wall oven.

The front face of the cleats and platform will be visible and should be treated as a nished surface.

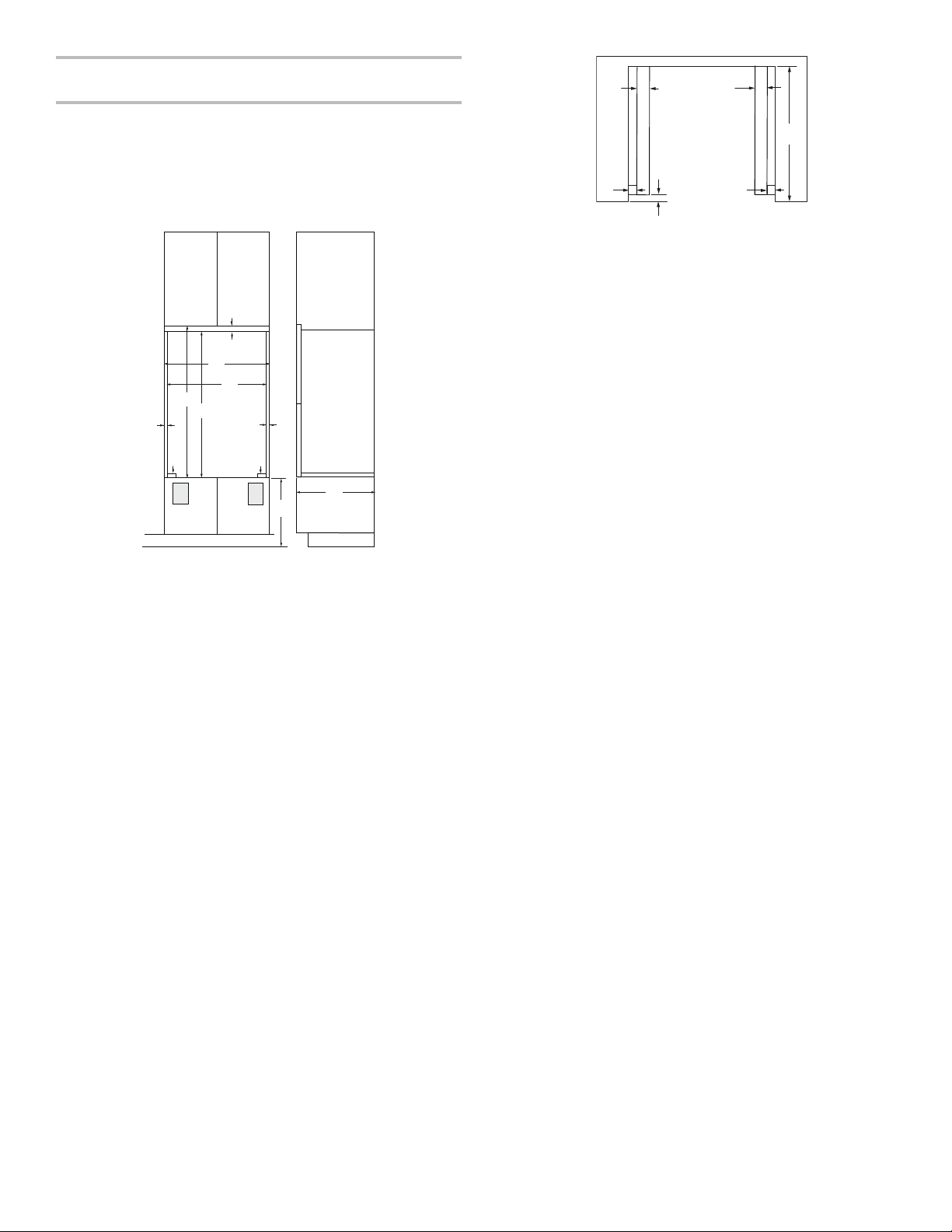

Double Ovens Installed in Cabinet - Flush Installations

G G

Top View

27" (68.6 cm) Models

/2" x 2" (13 mm x 51 mm) spacer the entire depth of the cutout*

B. 25

/8" (64.4 cm) depth of

cutout

C. 1

/8" (3.5 cm) recess from

front of cabinet

/16" (17 mm) side cleat*

30" (76.2 cm) Models

/2" x 2" (13 mm x 51 mm) spacer the entire depth of the cutout*

B. 25

/8" (64.4 cm) depth of

cutout

C. 1

/8" (3.5 cm) recess from

front of cabinet

/16" (17 mm) side cleat*

* Cleats and spacers must be recessed 13/8" (3.5 cm) from the

front of the cabinet.

Front View Side View

27" (68.6 cm) Models

/16" (14 mm) top cleat*

B. 27

/4" (69.2 cm) minimum

width of ush inset cutout

C. 25

/8" (65.7 cm) minimum

width of opening

D. 52" (132.1 cm) minimum

height of ush inset cutout

E. 51

/16" (130.6 cm)

recommended cutout height

/16" (17 mm) side cleat*

/2" x 2" (1.3 cm x 5.1 cm) spacer the entire depth of the cutout*

H. Recommended junction box

location

I. 4

/8" - 143/4" (11.7 cm-

37.5cm) bottom of cutout to oor

J. 25

/8" (64.4 cm) minimum

depth of cutout

30" (76.2 cm) Models

/16" (14 mm) top cleat*

B. 30

/4" (76.8 cm) minimum

width of ush inset cutout

C. 28

/8" (73.3 cm) minimum

width of opening

D. 52" (132.1 cm) minimum

height of ush inset cutout

E. 51

/16" (130.6 cm)

recommended cutout height

/16" (17 mm) side cleat*

/2" x 2" (1.3 cm x 5.1 cm) spacer the entire depth of the cutout*

H. Recommended junction box

location

I. 4

/8" - 143/4" (11.7 cm-

37.5cm) bottom of cutout to oor

J. 25

/8" (64.4 cm) minimum

depth of cutout

* Cleats and spacers must be recessed 13/8" (3.5 cm) from the

front of the cabinet.

Page 5

INSTALLATION INSTRUCTIONS

Locked

Prepare Built-In Oven

NOTES:

■ Refer to the following “Installation Instructions” and

the “Installation Instructions” section of the Installation Instructions provided with your built-in oven.

■ Refer and adhere to the “Electrical Requirements”

section,and complete the instructions in the “Make Electrical Connection” section of the Installation Instructionsprovidedwith your built-in oven.

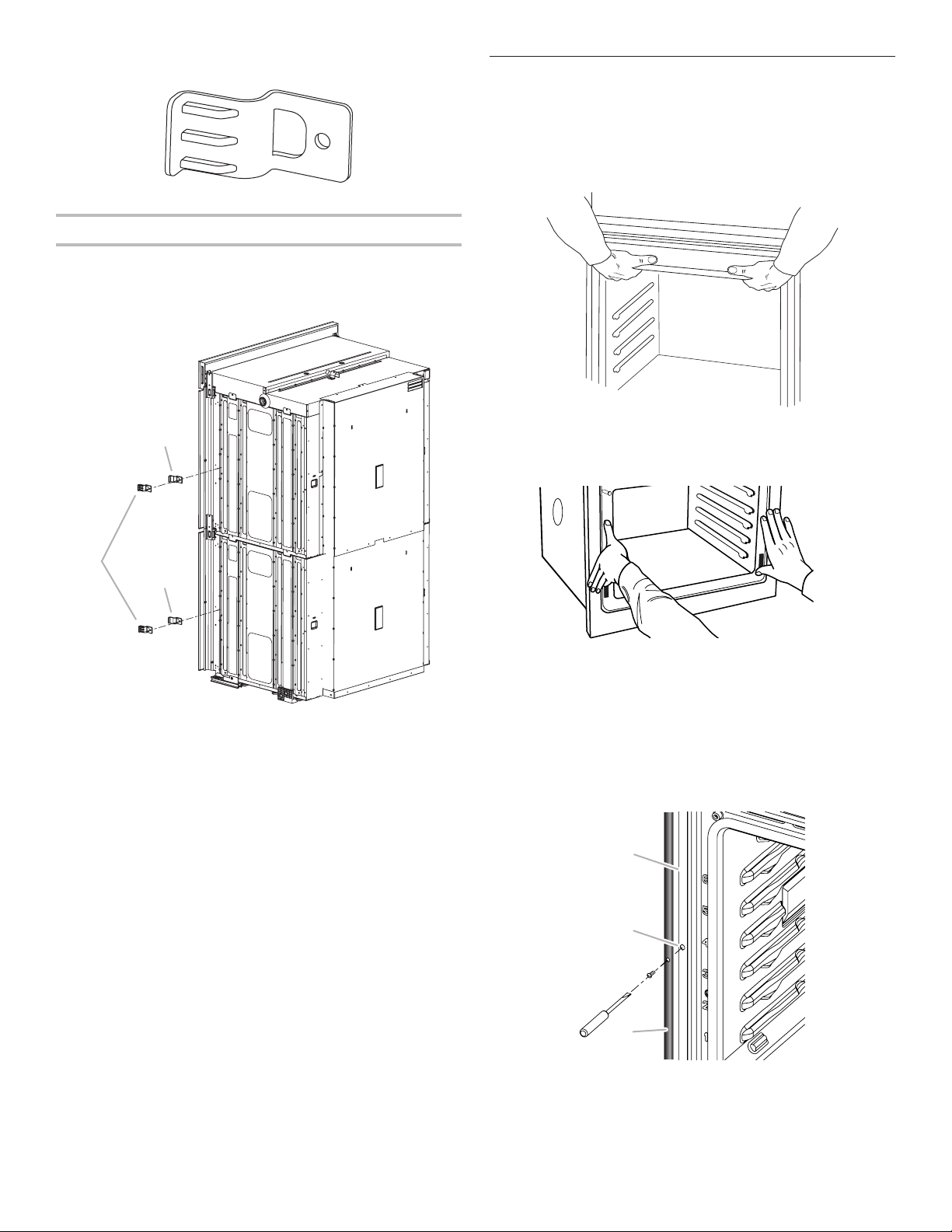

1. Decide on the nal location for the oven. Avoid drilling orcutting into house wiring during installation.

WARNING

Excessive Weight Hazard

Use two or more people to move and install oven.

Failure to do so can result in back or other injury.

2. To avoid oor damage, set the oven onto cardboard prior to installation. Do not use handle or any portion of the front frame for lifting.

3. Remove the shipping materials and tape from the oven. Remember to keep the corner posts and other materials thatmay be needed for installation.

4. Remove the hardware package from inside the bag containing literature.

5. Move oven and cardboard close to the oven’s nal location.

4. Partially close the door to engage the door latch locks. The

door will stop at this point.

5. Using two hands, grasp the edges of the oven door. Lift and pull the oven door toward you, and remove. You may need to gently shift door from side to side as you pull.

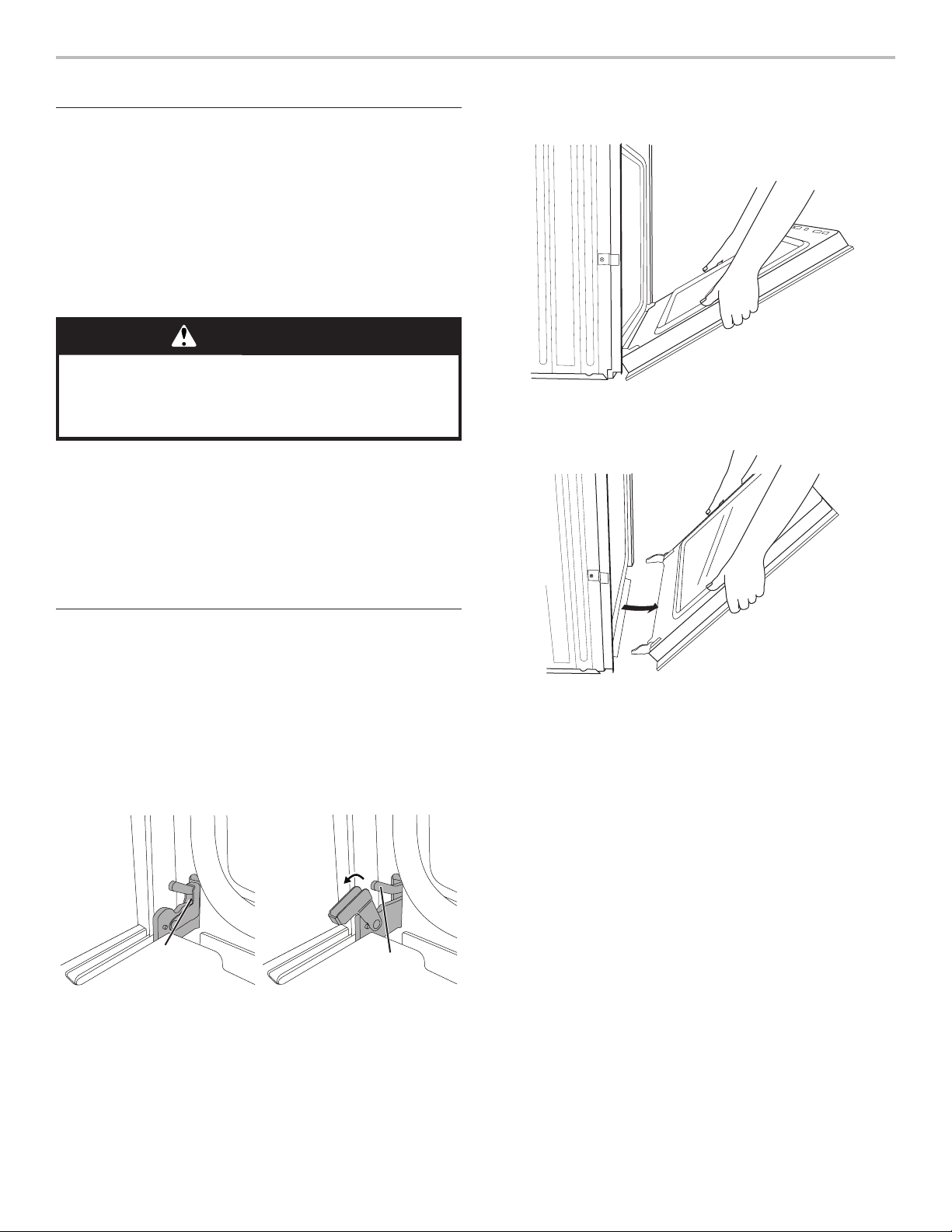

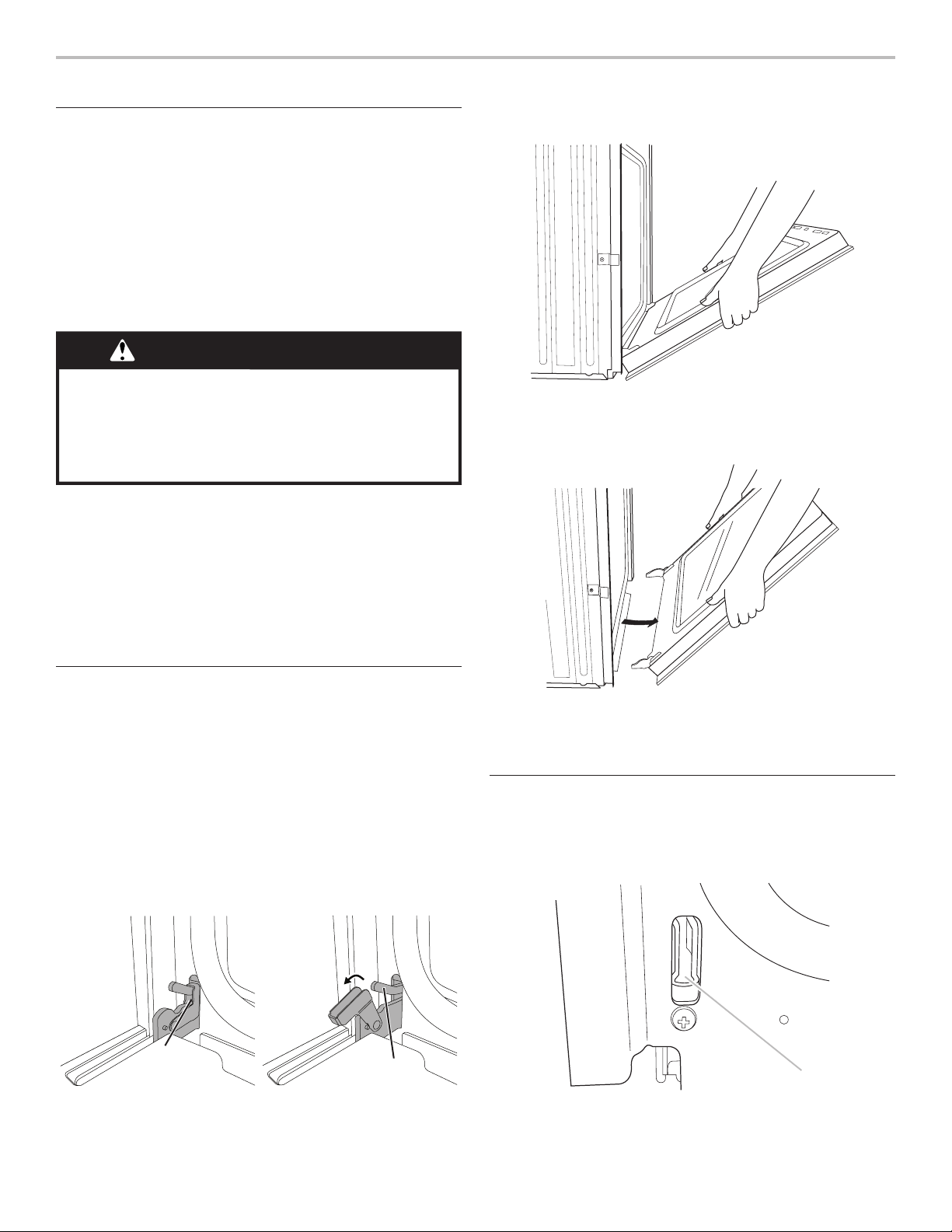

Remove Oven Door(s)

IMPORTANT: Use two hands to remove oven door(s).

1. Prior to removing the oven door, prepare a surface where you will place it. This surface should be at and covered with a soft blanket, or use the corner posts from your packaging material.

2. Open the oven door.

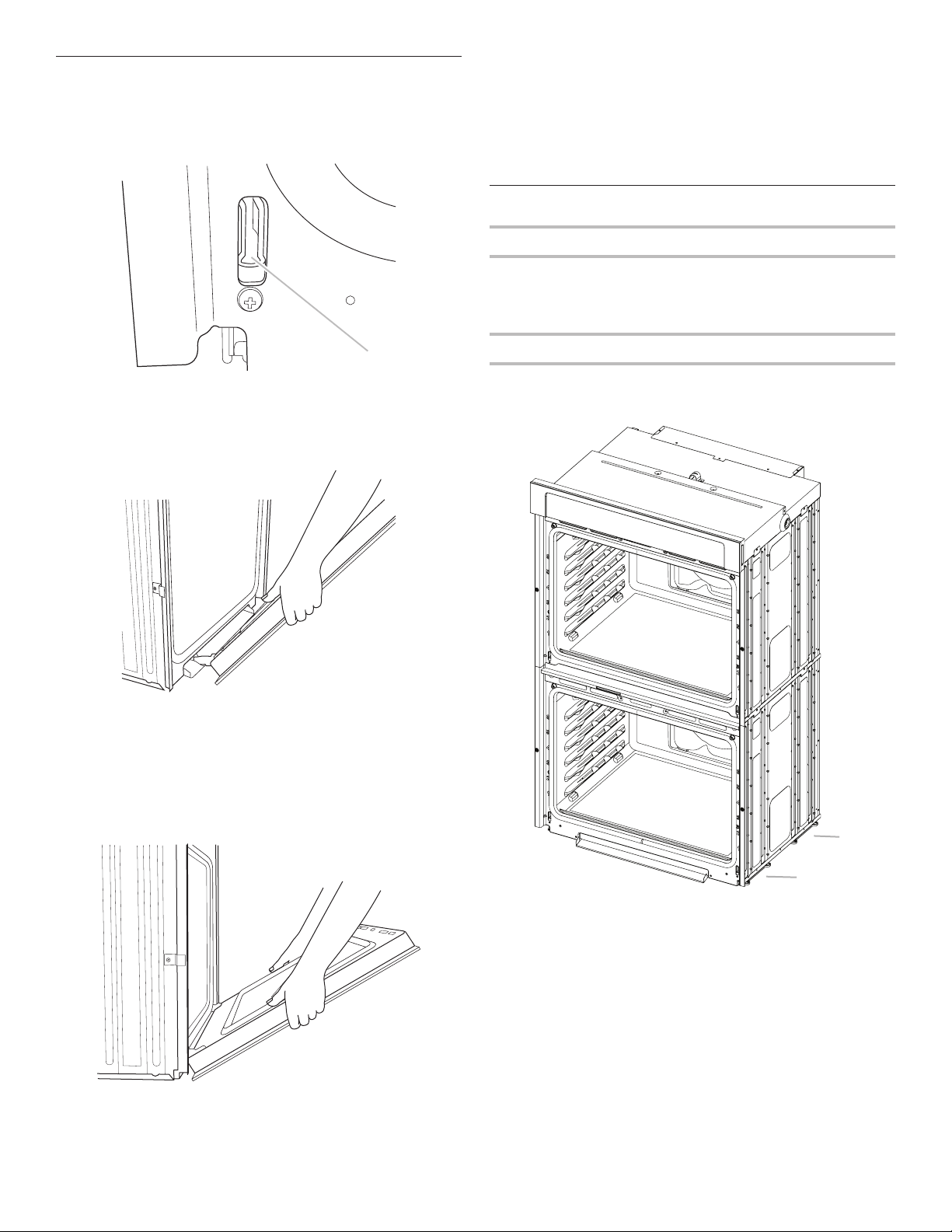

3. Locate the oven door hinge locks in both corners of the oven

door, and rotate the hinge locks toward the oven door to the unlocked position. If the door hinge lock is not rotated fully (see illustration B), the door will not remove properly.

position

Grip here to rotate.

A Oven door hinge lock

in locked position

Unlocked position

Soft close hinge

arm on select models

B. Oven door hinge lock in

partially unlocked position

6. Set the oven door(s) aside on the prepared covered work surface with the oven door resting on its handle.

7. To continue with the oven installation, go to the “Positioning Oven Feet” section.

Page 6

Replace Oven Door(s)

1. Using two hands, grasp side edges of door at the midpoint. Face the oven cavity.

2. Locate the slots on each side of the oven cavity for the door hinge locks.

6. Close the oven door.

7. When the hinges are properly installed and the door closed,

there should be an even gap between the door and the control panel. If one side of the oven door is hanging lower than the other, the hinge on that side is not properly installed.

Repeat the steps to remove, then replace the oven door. See the “Remove Oven Door(s)” and “Replace Oven Door(s).” sections.

Positioning Oven Feet

Single Ovens

The positioning of the oven feet allows a single oven to be installed in a recommended cutout height of 281/2" (72.4 cm).

Go to the “Make Electrical Connection” section in the Installation Instructions provided with your built-in oven.

A. Slot in the oven cavity for door hinge lock

3. At a 45° angle, align door hinges with slots in the lower frontof the oven cavity. Slowly insert door, making sure you maintain the 45° angle. You will know the door is engaged inthe slot when you feel a slight drop.

4. Lower the oven door to the fully open position. If the oven door does not open to a full 90 degrees, repeat steps 1 through 3.

5. Locate the oven door hinge locks in the corners of the oven door, and rotate the hinge locks toward the oven cavity to the locked position.

See Step 3 (illustration A) in the “Remove Oven Door(s)” section for proper locked position.

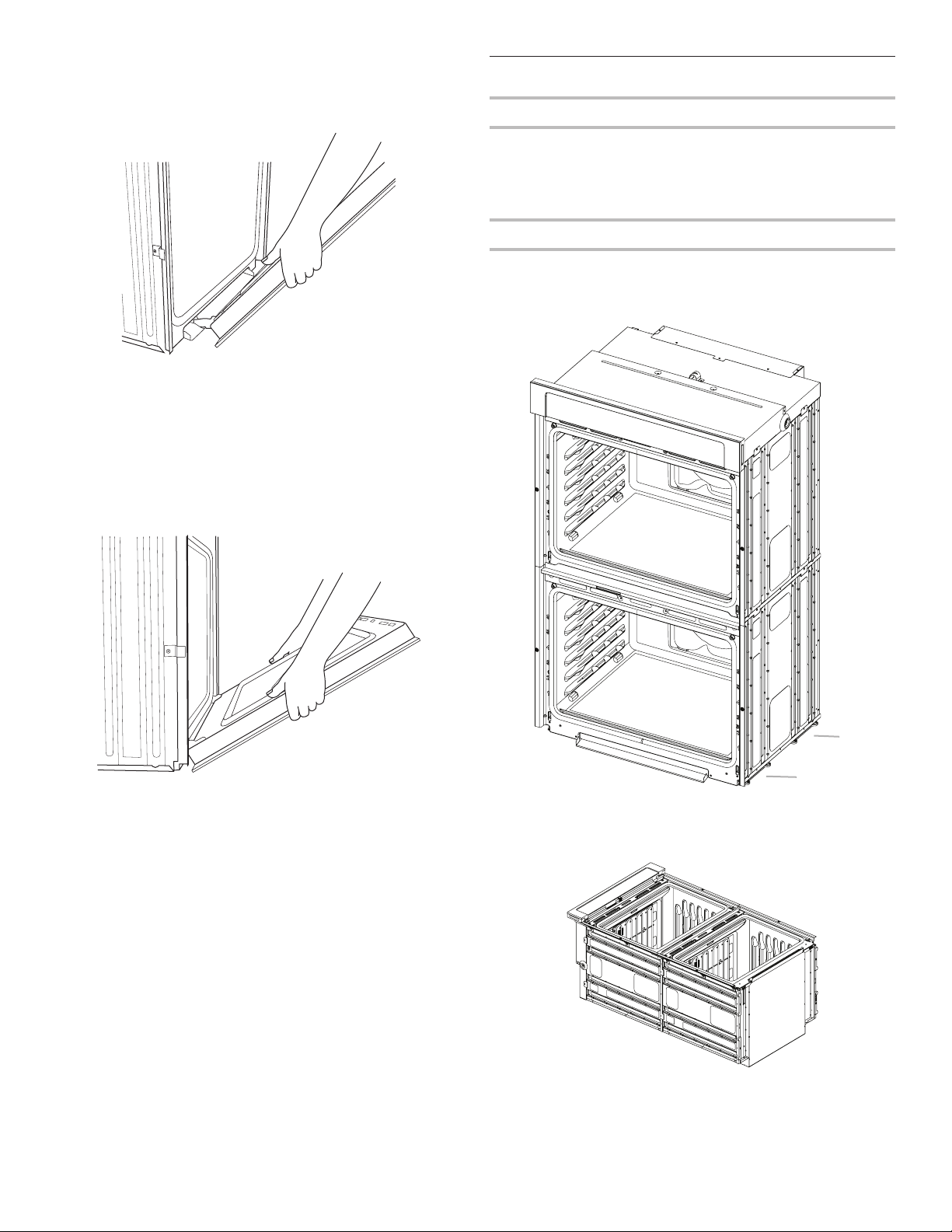

Double Ovens

The oven feet need to be installed to allow a double oven to be installed in a recommended cutout height of 517/16" (130.6 cm).

NOTE: Do not remove the spacers.

A. Spacers

Page 7

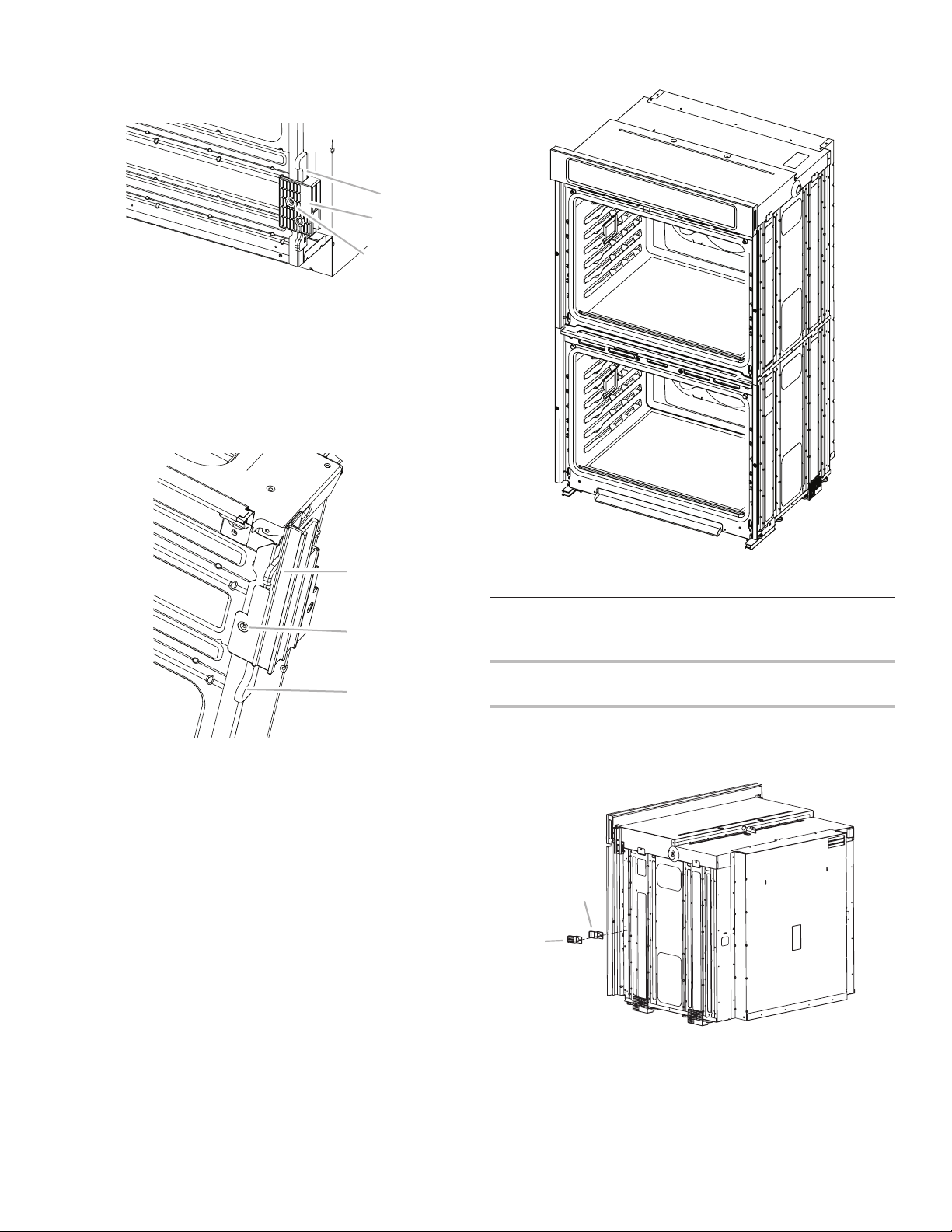

1. Using 2 or more people, place the oven on its back on a

covered surface.

2. Install a foot on the left rear spacer using a #8-18 x 3/8" screw.

NOTE: Position the foot so the long side of the foot is facingtoward the top of the oven.

5. In the same manner, install a front foot on the right front of the oven.

6. Using 2 or more people, place the oven in its upright position.

A. Spacer B. Foot C. #8-18 x

/8" screw

3. In the same manner, install a foot on the right rear of theoven.

4. Install a front foot on the left front spacer using a #8-18x3/8"screw.

NOTE: Position the foot so the long side of the foot is facingtoward the inside of the oven.

7. Go to the “Make Electrical Connection” section in the Installation Instructions provided with your built-in oven.

Replace Plastic Spacers

Replace Plastic Spacers on Single Ovens

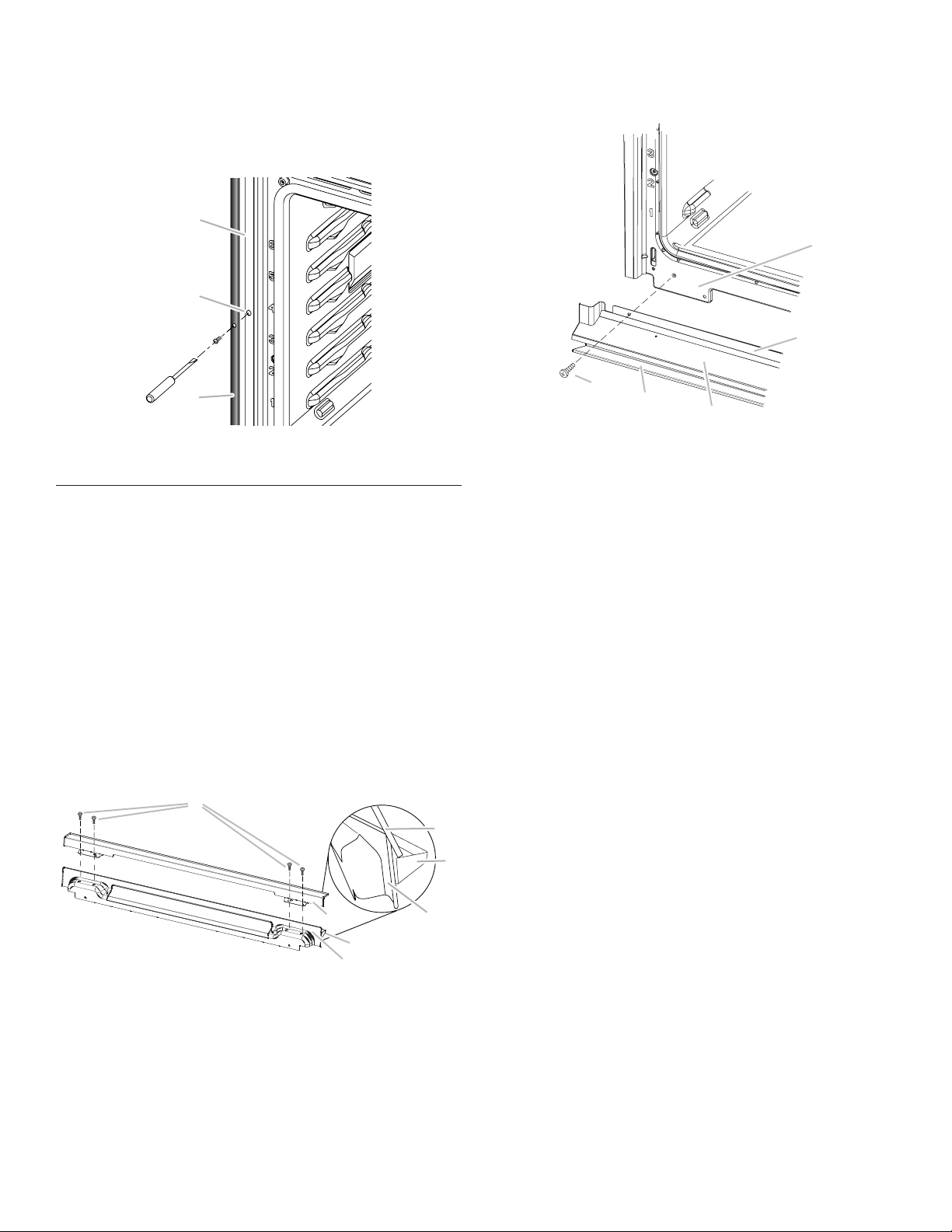

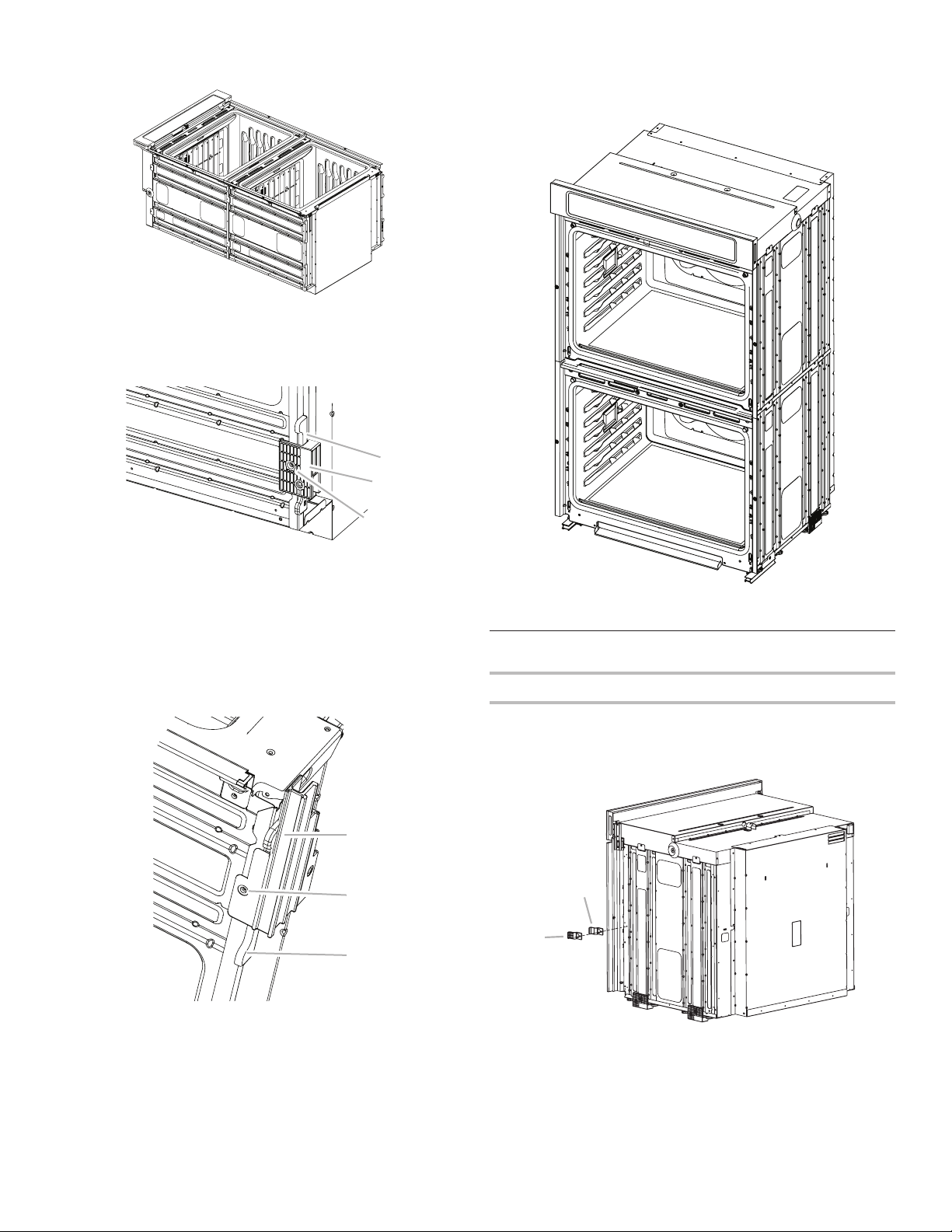

1. Remove the screw attaching the plastic spacer (A) to the right side of the oven.

2. Using the screw removed, install a new plastic spacer (B) provided with this kit.

A. Front foot B. #8-18 x C. Spacer

/8" screw

A. Plastic spacer B. New plastic spacer

Page 8

3. In the same manner, remove and replace the plastic spacer

on the left side of the oven.

New plastic spacer

Replace Plastic Spacers on Double Ovens

1. Remove the 2 screws, 1 in each spacer, attaching the 2 plastic spacers (A) to the right side of the oven.

2. Using the 2 screws removed, install 2 new plastic spacers (B)provided with this kit.

Install Oven

1. Using 2 or more people, lift the oven partially into the cabinet cutout. Use the oven opening as an area to grip.

NOTE: When pushing the microwave oven into the cabinet, open the microwave oven door and push against the seal area on the front frame. Do not push against the outside edges.

A. Plastic spacer B. New plastic spacer

3. In the same manner, remove and replace the 2 plastic spacers on the left side of the oven.

2. Push against the front frame of the microwave oven to push oven into cabinet. Push microwave oven completely into cabinet and center in cabinet cutout.

3. Push the oven completely into the cabinet, and center the oven into the cabinet cutout.

4. Remove the tape from the black front trim piece.

■ Securely fasten the oven to the cabinet using the

#8-14x3/4" screws provided.

■ Insert the screws through the hole in the black trim piece,

aligning with the hole in the oven frame. Do not overtighten the screws.

A. Oven frame B. Oven frame hole C. Black trim piece

Page 9

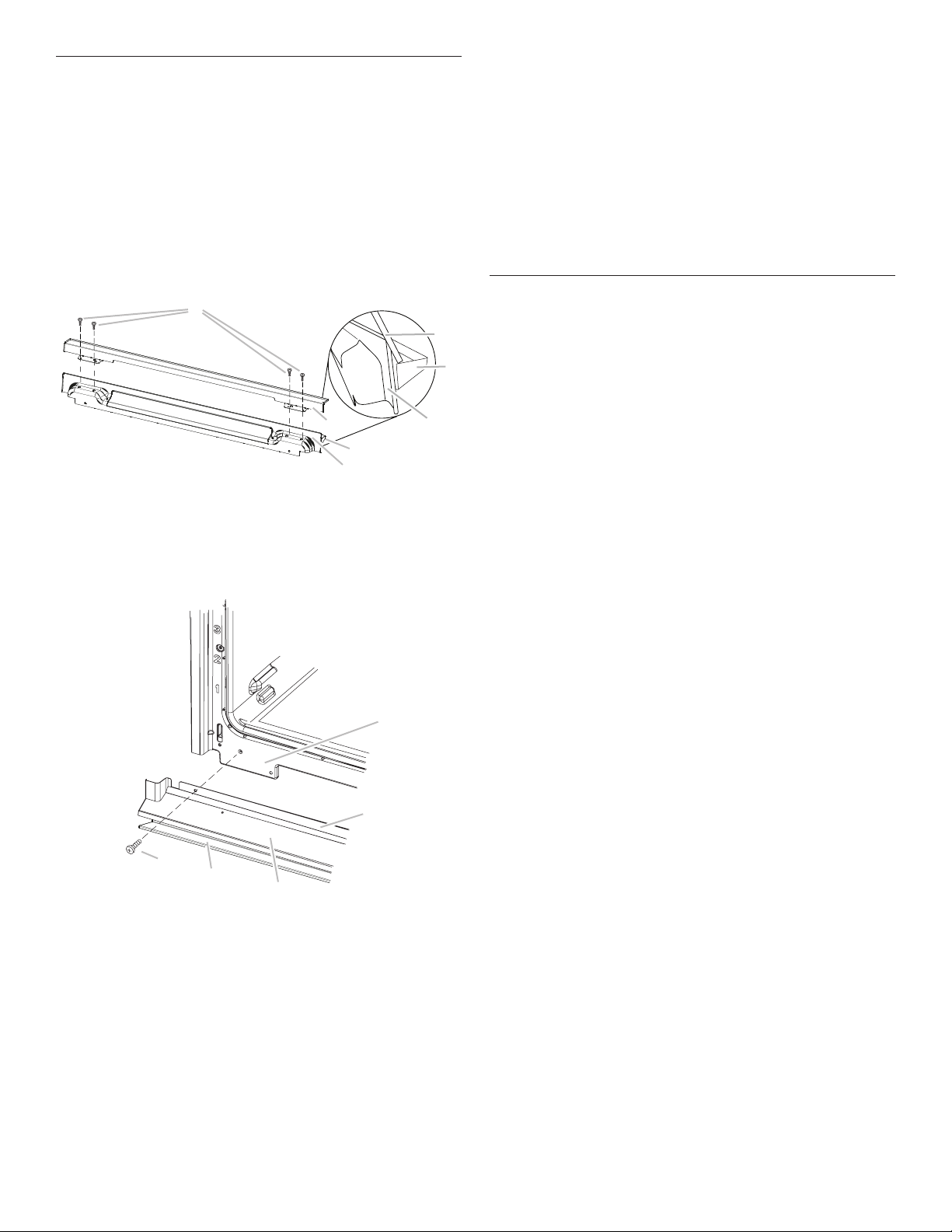

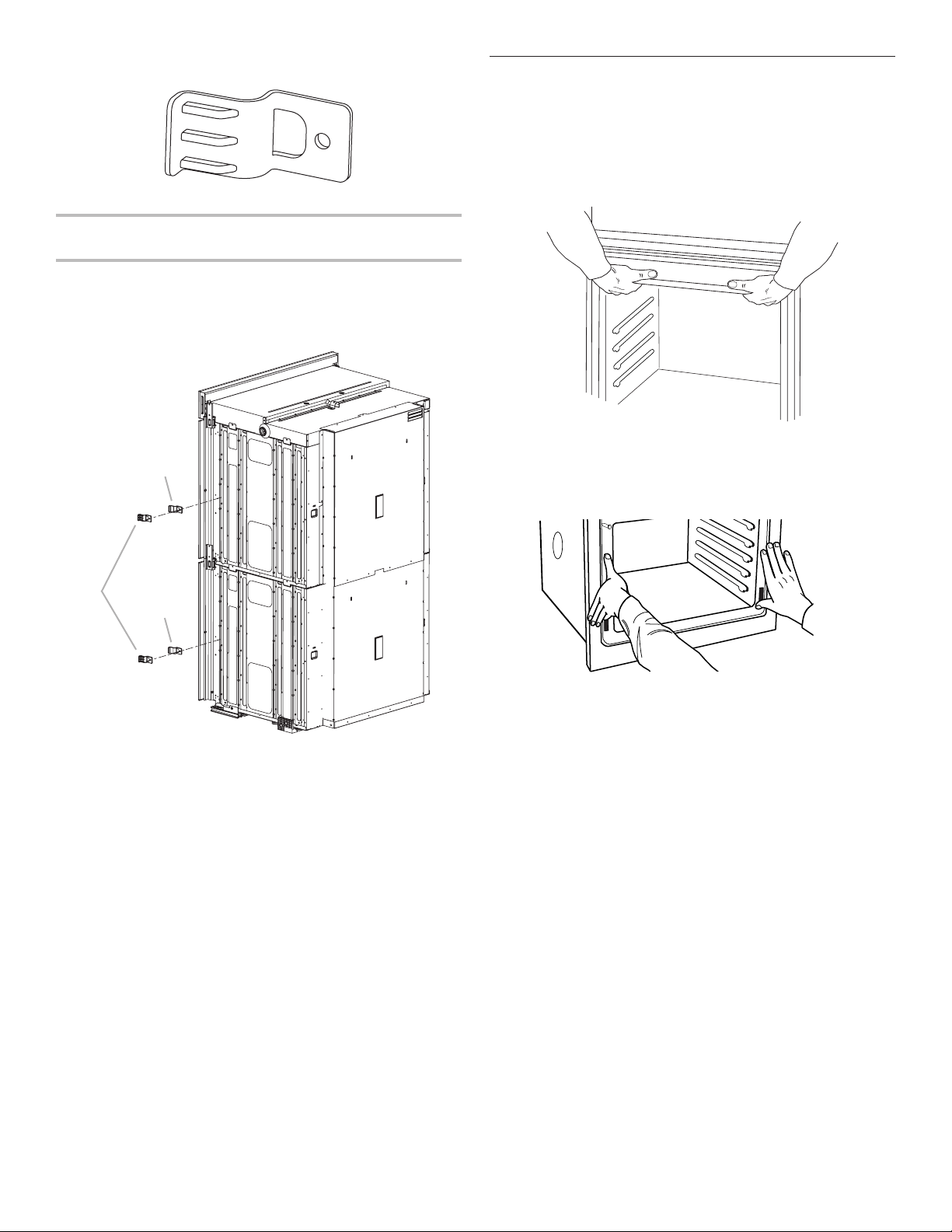

Install Deector Kit Bracket

This assembly is required for use when a single or double built-in oven is installed in a ush installation.

1. Flex the upper vent piece (C) away from the lower vent piece (D) to slide the deector bracket (B) between them. Some force may be required to ex the upper vent trim (C) away from the lower vent trim (D). Some force may also be required to ex the deector bracket (B) and slide it into position. Make sure screw holes are properly aligned between the two pieces. See the following illustration.

2. Install the deector bracket (B) to the lower vent piece (D) using two #8-18 x 1/4" screws on each side.

NOTE: On 27" (68.6 cm) models, only one #8-18 x 1/4" screwis used on each side.

A. #8–18 x 1/4" screws B. Deector bracket

C. Upper vent piece (supplied with oven) D. Lower vent piece (supplied with oven)

3. Align vent tab (B) with oven frame (A) as shown in the following illustration.

4. Using one #8-18 x 3/8" screw (E) on each side of the vent tab(B), fasten the vent securely to the oven.

5. Replace the oven racks.

6. Replace the oven door. See the “Replace Oven Door(s)”

section.

7. Check that the door is free to open and close. If it is not, repeat the removal and installation procedures. See the “Prepare Built-In Oven” section.

8. Repeat for lower oven door.

9. Reconnect power.

10. The display panel will light.

11. If the display panel does not light, refer to the “Assistance

or Service” section of the Use and Care Guide provided with your built-in oven or contact the dealer from whom youpurchased your oven.

Complete Installation

1. Check that all parts are now installed. If there is an extra part, go back through the steps to see which step was skipped.

2. Check that you have all of your tools.

3. Dispose of/recycle all packaging materials.

4. For oven use and cleaning, read the Use and Care Guide.

Check Operation of Single and Double Ovens

1. At rst use, set up the language, clock, and any other preferences if available. For more information, read the Use and Care Guide.

2. Press OVEN on single oven models. NOTE: Press UPPER or LOWER on double oven models.

3. Select Cooking Methods.

4. Select Broil.

5. Set the temperature.

6. Select Start. If oven(s) does not operate, check the following:

■ Household fuse is intact and tight, or circuit breaker

has not tripped.

■ Electrical supply is connected.

■ See the “Troubleshooting” section in the Use and

CareGuide.

7. When oven has been on for 5 minutes, feel for heat. If you do not feel heat or if an error message appears in the

display, turn off the oven and contact a qualied technician.

8. Press UPPER or LOWER on double ovens, or press OVEN on single ovens, to cancel.

If you need Assistance or Service:

Please reference the “Warranty” section of the Use and Care Guide.

A. Oven frame B. Vent tab C. Oven vent

D. Deector bracket E. #8–18 x

/8" screw

Page 10

SÉCURITÉ DU FOUR ENCASTRÉ

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient :

Risque possible de décès ou de blessure grave si vous ne

DANGER

AVERTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Page 11

EXIGENCES D’INSTALLATION

Outillage et pièces

Rassembler les outils et pièces nécessaires avant d’entreprendre l’installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires

■ Tournevis Phillips

■ Mètre ruban

■ Perceuse (pour l’installation dans un placard mural)

■ Foret de

mural)

■ Niveau

■ Tournevis à lame plate

Pièces nécessaires

■ Vis n° 8-14 x 1" – (2) four simple, (4) four double, fournies

avec le four encastré

■ (2) vis n° 8-18 x

encastré

■ (4) vis n° 8-18 x

lefour encastré

■ Évent inférieur fourni avec le four encastré

■ (2) pieds pour four double fournis avec le four encastré

■ (2) pieds avant pour four double fournis avec le four encastré

Pièces fournies

■ Support du déecteur

/8" (3 mm) (pour l’installation dans un placard

/8" - Évent inférieur, fournies avec le four

/8" - Pieds du four double, fournies avec

Exigences d’emplacement

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur.

REMARQUE : Consulter la section suivante “Exigences d’emplacement” et la section “Exigences d’emplacement” desinstructions d’installation fournies avec le four encastré.

■ Respecter les dimensions indiquées pour les ouvertures

à découper dans les meubles. Ces dimensions tiennent compte des dégagements de séparation nécessaires pour lefour.

■ L’espace d’installation dans un encastrement doit permettre

la formation d’une enceinte complète autour de la partie encastrée du four.

■ La surface de support du four doit être robuste, horizontale

et en afeurement avec le bas de l’ouverture découpée dans le placard.

■ Le plancher doit pouvoir soutenir le poids d’un four simple

de 129 lb (59 kg) pour les modèles de 27" (68,6 cm) ou de 154 lb (70 kg) pour les modèles de 30" (76,2 cm).

■ Le plancher doit pouvoir soutenir le poids d’un four double

de 251 lb (114 kg) pour les modèles de 27" (68,6 cm) ou de 288 lb (131 kg) pour les modèles de 30" (76,2 cm).

IMPORTANT : An d’éviter d’endommager les placards, consulter l’installateur ou le fabricant des placards pour déterminer si les matériaux utilisés peuvent subir une décoloration, une déstratication ou d’autres dommages. Ce four a été conçu conformément aux exigences des normes ULet CSA International et respecte les températures maximalespermises de 194°F (90°C) pour les placards en bois.

Dimensions du support du déﬂecteur

■ Cales d’espacement en plastique - (2) four simple, (4) four

double

■ Vis n° 8-18 x

/8" - (2) pour les modèles de 27" (68,6 cm),

(4)pour les modèles de 30" (76,2 cm)

Modèles de 27" (68,6 cm)

A. Largeur totale : 26

(68,4cm)

/16"

Modèles de 30" (76,2 cm)

A. Largeur totale : 29

(76,0cm)

/16"

Page 12

Dimensions du placard - Fours simples, installations

en afﬂeurement

L’ouverture doit avoir une profondeur minimale de 25" (63,5 cm). Ces dimensions donneront un dégagement de 1/4" (6 mm) au

sommet, un dégagement de 1/4" (6 mm) sur les côtés et un dégagement de 1/8" (3 mm) au fond du four mural.

Le côté avant des tasseaux et de la plate-forme sera visible etdoit être traité comme une surface de nition.

Fours simples installés dans un placard - Installation en afﬂeurement

Fours simples sous le plan de travail - Installations en afﬂeurement (sans table de cuisson au-dessus)

Vue de face Vue latérale

Modèles de 27" (68,6 cm)

A. Tasseau supérieur de

/4"

(19mm)*

B. Largeur minimale de

l’ouverture intégrée en afeurement : 27

C. Largeur minimale de

l’ouverture : 25

/4" (69,2cm)

/8"(65,7 cm)

D. Hauteur minimale de

l’ouverture intégrée en afeurement : 29

E. Hauteur recommandée de

l’ouverture : 28

F. Tasseau latéral :

/4" (74,3cm)

/2" (72,4 cm)

/16"(17mm)*

G. Cale d’espacement sur

la profondeur totale de l’ouverture :

/2" x 2"

(13mmx51 mm)*

H Emplacement recommandé

pour le boîtier de connexion

I. 4

/8" - 32" (11,7 cm - 81,3 cm) du fond de l’encastrement au plancher

J. Profondeur minimale de

l’ouverture : 25" (63,5 cm)

Modèles de 30" (76,2 cm)

A. Tasseau supérieur de

(19mm)*

B. Largeur minimale de

l’ouverture intégrée en afeurement : 30

C. Largeur minimale de

l’ouverture : 28

D. Hauteur minimale de

l’ouverture intégrée en afeurement : 29

E. Hauteur recommandée de

l’ouverture : 28 F. Tasseau latéral : G. Cale d’espacement sur

la profondeur totale de

l’ouverture :

/2" x 2"

(13mmx51 mm)* H. Emplacement recommandé

pour le boîtier de connexion

I. 4

/8" - 32" (11,7 cm - 81,3 cm) du fond de l’encastrement au plancher

J. Profondeur minimale de

l’ouverture : 25" (63,5 cm)

* Les tasseaux et les cales d’espacement doivent être encastrés

à 13/8" (3,5 cm) depuis l’avant du placard.

/4"

/4" (76,8cm)

/8" (73,3 cm)

/4" (74,3cm)

/2" (72,4 cm)

/16" (17mm)*

Vue de face

Modèles de 27" (68,6 cm)

A. Emplacement recommandé

pour le boîtier de connexion

B. Tasseau supérieur de

/4"

(19mm)*

C. Largeur minimale de

l’ouverture intégrée en afeurement : 27

/4"

(69,2cm)

D. Largeur minimale de

l’ouverture : 25

/8" (65,7 cm)

E. Hauteur minimale de

l’ouverture intégrée en afeurement : 29

/4"

(74,3cm)

F. Hauteur recommandée de

l’ouverture : 28

G. Tasseau latéral :

/16"(17mm)*

/2" (72,4 cm)

H. Cale d’espacement sur

la profondeur totale de l’ouverture : (13 mm x 51 mm)*

I. 4

/8" (11,7 cm) du fond de

/2" x 2"

l’encastrement au plancher

Modèles de 30" (76,2 cm)

A. Emplacement recommandé

pour le boîtier de connexion

B. Tasseau supérieur de

/4"

(19mm)*

C. Largeur minimale de

l’ouverture intégrée en afeurement : 30

/4"

(76,8cm)

D. Largeur minimale de

l’ouverture : 28

/8" (73,3 cm)

E. Hauteur minimale de

l’ouverture intégrée en afeurement : 29

/4"

(74,3cm)

F. Hauteur recommandée de

l’ouverture : 28

G. Tasseau latéral :

/2" (72,4 cm)

/4"

(17mm)*

H. Cale d’espacement sur

la profondeur totale de l’ouverture : (13 mm x 51 mm)*

I. 4

/8" (11,7 cm) du fond de

/2" x 2"

l’encastrement au plancher

* Les tasseaux et les cales d’espacement doivent être encastrés

à 13/8" (3,5 cm) depuis l’avant du placard.

Vue de dessus

Modèles de 27" (68,6 cm)

A. Cale d’espacement sur

la profondeur totale de l’ouverture : (13mm x 51 mm)*

B. Profondeur de l’ouverture :

25" (63,5 cm)

C. Encastrement à partir de

l’avant du placard : 1 (3,5 cm)

D. Tasseau latéral :

(17mm)*

/2" x 2"

/16"

/8"

Modèles de 30" (76,2 cm)

A. Cale d’espacement sur

la profondeur totale de l’ouverture : (13mm x 51 mm)*

B. Profondeur de l’ouverture :

25" (63,5 cm)

C. Encastrement à partir de

l’avant du placard : 1 (3,5 cm)

D. Tasseau latéral :

(17mm)*

/2" x 2"

/16"

/8"

* Les tasseaux et les cales d’espacement doivent être encastrés

à 13/8" (3,5 cm) depuis l’avant du placard.

Page 13

Dimensions du placard - Fours doubles, installations

en afﬂeurement

L’ouverture doit avoir une profondeur minimale de 253/8" (64,4cm).

Ces dimensions donneront un dégagement de 1/4" (6 mm) au sommet, un dégagement de 1/4" (6 mm) sur les côtés et un dégagement de 1/8" (3 mm) au fond du four mural.

Le côté avant des tasseaux et de la plate-forme sera visible et doit être traité comme une surface de nition.

Fours doubles installés dans un placard - Installation en afﬂeurement

G G

Vue de dessus

Modèles de 27" (68,6 cm)

A. Cale d’espacement sur

la profondeur totale de l’ouverture : 1/2" x 2" (13mm x 51 mm)*

B. Profondeur de l’ouverture :

253/8" (64,4 cm)

C. Encastrement à partir

de l’avant du placard : 13/8"(3,5 cm)

D. Tasseau latéral : 11/16"

(17mm)*

* Les tasseaux et les cales d’espacement doivent être

encastrésà 1

/8" (3,5 cm) depuis l’avant du placard.

Modèles de 30" (76,2 cm)

A. Cale d’espacement sur

la profondeur totale de l’ouverture : 1/2" x 2" (13 mm x 51 mm)*

B. Profondeur de l’ouverture :

253/8" (64,4 cm)

C. Encastrement à partir de

l’avant du placard : 13/8" (3,5cm)

D. Tasseau latéral : 11/16"

(17mm)*

Vue de face Vue latérale

Modèles de 27" (68,6 cm)

A. Tasseau supérieur de

(14mm)*

B. Largeur minimale de

l’ouverture intégrée en afeurement : 27 (69,2cm)

C. Largeur minimale de

l’ouverture : 25

D. Hauteur minimale de

l’ouverture intégrée en afeurement : 52" (132,1cm)

E. Hauteur recommandée

de l’ouverture : 51 (130,6cm)

F. Tasseau latéral :

(17mm)*

G. Cale d’espacement sur

la profondeur totale de l’ouverture :

/2" x 2"

(13mmx 51 mm)*

H. Emplacement recommandé

pour le boîtier de connexion

I. 4

/8" - 143/4" (11,7cm-37,5cm) du fond de l’encastrement au plancher

J. Profondeur minimale de

l’ouverture : 25

/16"

/4"

/8" (65,7 cm)

/16"

/8" (64,4cm)

Modèles de 30" (76,2 cm)

A. Tasseau supérieur de

(14 mm)*

B. Largeur minimale de

l’ouverture intégrée en afeurement : 30 (76,8cm)

C. Largeur minimale de

l’ouverture: 28

D. Hauteur minimale de

l’ouverture intégrée en afeurement : 52" (132,1 cm)

E. Hauteur recommandée

de l’ouverture : 51 (130,6cm)

F. Tasseau latéral :

(17mm)*

G. Cale d’espacement sur

la profondeur totale de l’ouverture : mmx 51 mm)*

H. Emplacement recommandé

pour le boîtier de connexion

I. 4

/8" - 143/4" (11,7cm-37,5cm) du fond de l’encastrement au plancher

J. Profondeur minimale de

l’ouverture : 25

/8" (73,3 cm)

/2" x 2" (13

/8" (64,4 cm)

/4"

/16"

* Les tasseaux et les cales d’espacement doivent être

encastrésà 13/8" (3,5 cm) depuis l’avant du placard.

Page 14

INSTRUCTIONS D’INSTALLATION

certains modèles

Préparation du four encastré

REMARQUES :

■ Consulter la section suivante “Instructions d’installation”

et la section “Instructions d’installation” des instructions d’installation fournies avec le four encastré.

■ Consulter et respecter les instructions de la section suivante

“Spécications électriques” et suivre les instructions de la section “Raccordement électrique” des instructions d’installation fournies avec le four encastré.

1. Choisir l’emplacement nal pour l’installation du four. Éviter de percer ou de sectionner le câblage du domicile pendant l’installation.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le four.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

2. Pour éviter d’endommager le plancher, placer le four sur une feuille de carton avant l’installation. Pour soulever l’appareil, ne pas prendre prise sur la poignée ou sur une autre partie de l’avant du châssis.

3. Enlever les matériaux d’emballage et les rubans adhésifs du four. S’assurer de bien conserver les cornières de protection et autres matériaux pouvant être requis pour l’installation.

4. Enlever le matériel à l’intérieur du sachet de documentation.

5. Approcher le four et la feuille de carton de l’emplacement

dénitif du four.

4. Fermer partiellement la porte pour engager les loquets de la gâche de porte. La porte restera bloquée à cette position.

5. Saisir les bords de la porte du four avec les deux mains. Soulever et tirer la porte du four vers soi et enlever la porte. Vous devrez peut-être basculer doucement la porte d’un côté et de l’autre en la tirant.

Dépose de la/des porte(s) du four

IMPORTANT : Retirer la/les porte(s) du four avec les deux mains.

1. Avant de retirer la porte du four, préparer une surface sur laquelle on pourra la poser. Cette surface doit être plate et recouverte d’une couverture douce. On peut aussi utiliser lescornières de l’emballage.

2. Ouvrir la porte du four.

3. Identier les loquets de charnière de la porte du four dans

les deux angles de la porte; faire pivoter les loquets de charnière vers la porte du four jusqu’à la position de déverrouillage. Si le loquet de charnière de porte n’est pas complètement tourné (voir illustration B), la porte ne se retirera pas correctement.

Position verrouillée

Position déverrouillée

Tenir ici pour faire pivoter

A. Loquet de charnière

de la porte du four en position de verrouillage

Bras de charnière

pour fermeture douce sur

B. Loquet de charnière de la

porte du four en position de déverrouillage partiel

6. Conserver la/les porte(s) du four à part sur la surface de travail couverte en faisant reposer la porte sur sa poignée.

7. Pour continuer l’installation du four, aller à la section “Positionnement des pieds du four”.

Réinstallation de la/des porte(s) du four

1. Saisir les bords latéraux de la porte par le milieu avec les deux mains. Se placer face à la cavité du four.

2. Repérer les encoches situées de chaque côté de la cavité dufour pour les loquets de charnière de la porte.

A. Encoche située dans la cavité du four

pour le loquet de charnière de la porte

Page 15

3. Aligner les charnières de porte dans les encoches situées en

bas/à l’avant de la cavité du four à un angle de 45°. Insérer doucement la porte tout en veillant à garder un angle de 45°. Lorsque l’on sent un léger abaissement de la porte, cela signie qu’elle est bien positionnée dans l’encoche.

4. Abaisser la porte du four jusqu’à ce qu’elle soit complètement ouverte. Si la porte du four ne s’ouvre pascomplètement à un angle de 90 degrés, répéter lesétapes 1 à 3.

5. Identier les loquets de charnière de la porte du four dans les angles de la porte; faire pivoter les loquets de charnière vers la cavité du four jusqu’à la position de verrouillage.

Voir l’étape 3 (illustration A) dans la section “Dépose de la/ des porte(s) du four” pour une position de verrouillage correcte.

Positionnement des pieds du four

Fours simples

En modiant le positionnement des pieds du four, on peut installer un four simple dans une cavité d’encastrement d’une hauteur de 281/2" (72,4 cm).

Passer à la section “Raccordement électrique” des instructions d’installation fournies avec le four encastré.

Fours doubles

Les pieds du four doivent être installés pour permettre l’installation d’un four double dans une ouverture d’une hauteurrecommandée de 517/16" (130,6 cm)

REMARQUE : Ne pas retirer les cales d’espacement.

6. Fermer la porte du four.

7. Une fois les charnières correctement installées et la porte

fermée, il doit y avoir un espace égal entre la porte et le tableau de commande. Si l’un des côtés de la porte du four est plus bas que l’autre, la charnière de ce côté-ci n’est pas correctement installée.

Répéter les étapes de dépose puis de réinstallation de la porte du four. Voir “Dépose de la/des porte(s) du four” et “Réinstallation de la/des porte(s) du four.”

A. Cales d’espacement

1. À l’aide d’au moins 2 personnes, placer le four sur sa partie arrière, sur une surface couverte.

Page 16

2. Installer un pied sur la cale d’espacement arrière gauche

avec une vis n° 8-18 x 3/8". REMARQUE : Positionner le pied de façon à ce que le côté

long du pied soit orienté vers le sommet du four.

A. Cale d’espacement B. Pied C. Vis n° 8-18 x

/8"

3. De la même manière, installer un pied sur le coin arrière droitdu four.

4. Installer un pied sur la cale d’espacement arrière gauche avec une vis n° 8-18 x 3/8".

REMARQUE : Positionner le pied de façon à ce que le côté long du pied soit orienté vers l’intérieur du four.

6. À l’aide d’au moins deux personnes, placer le four en position verticale.

A. Pied avant B. Vis n° 8-18 x C. Cale d’espacement

/8"

5. De la même manière, installer un pied avant sur le coin avant droit du four.

7. Passer à la section “Raccordement électrique” des instructions d’installation fournies avec le four encastré.

Remplacement des cales

d’espacement en plastique

Remplacement des cales d’espacement en plastique sur les fours simples

1. Retirer la vis xant la cale d’espacement en plastique (A) au côté droit du four.

2. À l’aide de la vis retirée, installer la nouvelle cale d’espacement en plastique (B) fournie avec cet ensemble.

A. Cale en plastique B. Cale en plastique neuve

Page 17

3. De la même manière, retirer et remplacer la cale

d’espacement en plastique située sur le côté gauche du four.

Cale en plastique neuve

Remplacement des cales d’espacement en plastique sur les fours doubles

1. Retirer les 2 vis, 1 pour chaque cale d’espacement, qui xent les 2 cales d’espacement en plastique (A) sur le côté droit du four.

2. À l’aide des 2 vis retirées, installer les 2 nouvelles cales d’espacement en plastique (B) fournies avec cet ensemble.

Installation du four

1. À l’aide d’au moins 2 personnes, soulever et introduire partiellement le four dans l’ouverture d’encastrement du placard. Utiliser l’ouverture du four comme zone de prise.

REMARQUE : Ouvrir la porte du four à micro-ondes et pousser sur la zone du joint du châssis avant lorsque l’on introduit le four à micro-ondes dans le placard. Ne pas pousser contre les bords externes.

2. Pousser contre le châssis avant du four à micro-ondes pour introduire le four dans le placard. Enfoncer complètement le four à micro-ondes dans le placard et le centrer dans la avité du placard.

A. Cale en plastique B. Cale en plastique neuve

3. De la même manière, retirer et remplacer les 2 cales d’espacement en plastique situées sur le côté gauche dufour.

3. Pousser complètement le four dans le placard et le centrer dans la cavité d’encastrement du placard.

Page 18

4. Retirer le ruban adhésif des éléments de garniture avant

noirs.

■ Fixer solidement le four au placard à l’aide des vis

n°8-14 x 3/4" fournies.

■ Insérer les vis dans les trous de l’élément de garniture

noir en les alignant avec les trous du châssis du four. Nepas serrer excessivement les vis.

3. Aligner l’onglet de l’évent (B) avec le châssis du four (A) comme dans l’illustration suivante.

4. Avec une vis n° 8-18 x 3/8" (E) pour chaque côté du support del’évent (B), xer solidement l’évent au four.

A. Châssis du four B. Trou du châssis du four C. Élément de garniture noire

Installation du support de la trousse

dudéecteur

Ce montage est nécessaire lorsqu’un four encastré simple ou double est installé en afeurement.

1. Faire échir la pièce d’évent supérieure (C) en l’éloignant de la pièce d’évent inférieure (D) pour faire glisser le support dudéecteur (B) entre elles. Une certaine force sera peut-être nécessaire pour faire échir la garniture d’évent supérieure (C) en l’éloignant de la garniture d’évent inférieure (D). Une certaine force sera peut-être également nécessaire pour faire échir le support du déecteur (B) et le glisser en place.S’assurer que les trous de vis sont correctement alignés entre les deux pièces. Voir l’illustration suivante.

2. Installer le support du déecteur (B) sur la pièce d’évent inférieure (D) à l’aide de deux vis n° 8-18 x 1/4" de chaque côté.

REMARQUE : Sur les modèles de 27" (68,6 cm), utiliser une seule vis n° 8-18 x 1/4" de chaque côté.

A. Châssis du four B. Support de

l’évent

C. Évent du four

D. Support du déecteur E. Vis n° 8-18 x

/8"

5. Réinstaller les grilles du four.

6. Réinstaller la porte du four. Voir la section “Réinstaller la/les

porte(s) du four”.

7. Vérier que la porte s’ouvre et se ferme facilement. Si tel n’est pas le cas, répéter la procédure de dépose et de réinstallation de la porte. Voir la section “Préparation du fourencastré.”

8. Répéter cette procédure pour la porte du four inférieur.

9. Reconnecter la source de courant électrique.

10. Le tableau d’afchage s’allume.

11. Si le tableau d’afchage ne s’allume pas, consulter la section

“Assistance ou service” du guide d’utilisation et d’entretien fourni avec le four encastré ou contacter le marchand auprès duquel le four a été acheté.

A. Vis n° 8-18 x 1/4" B. Support dudéecteur

C. Élément d’évacuation

upérieur (fourni avec le four)

D. Élément d’évacuation inférieur

(fourni avec le four)

Page 19

Achever l’installation

1. Vérier que toutes les pièces sont maintenant installées. S’il reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée.

2. Vérier la présence de tous les outils.

3. Jeter/recycler tous les matériaux d’emballage.

4. Pour l’utilisation et le nettoyage du four, lire le Guide

d’utilisation et d’entretien.

Vériﬁcation du fonctionnement pour un four simple et un four double

1. À la première utilisation, régler la langue, l’horloge, et toute autre préférence réglable. Consulter le Guide d’utilisation et d’entretien pour plus de renseignements.

2. Pour les fours simples, appuyer sur OVEN (four). REMARQUE : Pour les fours doubles, appuyer sur

UPPER (supérieur) ou LOWER (inférieur).

3. Sélectionner Cooking Methods (méthodes de cuisson).

4. Sélectionner la fonction Broil (cuisson au gril)

5. Régler la température.

6. Sélectionner Start (mise en marche).

Si le(s) four(s) ne fonctionne(nt) pas, contrôler ce qui suit :

■ Les fusibles du domicile sont intacts et serrés,

ledisjoncteur n’est pas déclenché.

■ La prise de courant est correctement alimentée.

■ Voir la section “Dépannage” dans le Guide

d’utilisation et d’entretien.

7. Après que le four a fonctionné pendant 5 minutes, vérier qu’il y a émission de chaleur.

Si aucune chaleur n’est ressentie ou si un message d’erreur apparaît sur l’afchage, éteindre le four et contacter un technicien qualié.

8. Pour les fours doubles, appuyer sur UPPER ou LOWER (supérieur ou inférieur) pour annuler. Pour les fours simples, appuyer sur OVEN (four) pour annuler.

Si vous avez besoin d’assistance ou de service :

Consulter la section “Garantie” du Guide d’utilisation et d’entretien.

Page 20

W11115048A

09/17
