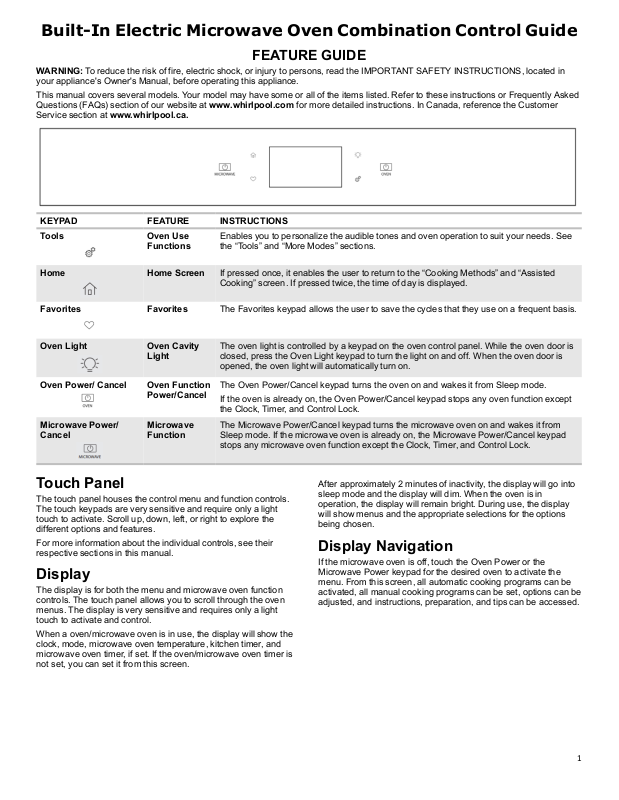

Built-In Electric Microwave Oven Combination Control Guide

FEATURE GUIDE

WARNING: To reduce the risk of fire, electric shock, or injury to persons, read the IMPORTANT SAFETY INSTRUCTIONS, located in

your appliance's Owner's Manual, before operating this appliance. This manual covers several models. Your model may have some or all of the items listed. Refer to these instructions or Frequently Asked

Questions (FAQs) section of our website at www.whirlpool.com for more detailed instructions. In Canada, reference the Customer Service section at www.whirlpool.ca.

KEYPAD FEATURE INSTRUCTIONS Tools

Oven Use Functions

Enables you to personalize the audible tones and oven operation to suit your needs. See the “Tools” and “More Modes” sections.

Home

Favorites

Oven Light

Oven Power/ Cancel

Microwave Power/ Cancel

Home Screen If pressed once, it enables the user to return to the “Cooking Methods” and “Assisted

Favorites The Favorites keypad allows the user to save the cycles that they use on a frequent basis.

Oven Cavity Light

Oven Function Power/Cancel

Microwave Function

Cooking” screen. If pressed twice, the time of day is displayed.

The oven light is controlled by a keypad on the oven control panel. While the oven door is closed, press the Oven Light keypad to turn the light on and off. When the oven door is opened, the oven light will automatically turn on.

The Oven Power/Cancel keypad turns the oven on and wakes it from Sleep mode. If the oven is already on, the Oven Power/Cancel keypad stops any oven function except

the Clock, Timer, and Control Lock. The Microwave Power/Cancel keypad turns the microwave oven on and wakes it from

Sleep mode. If the microwave oven is already on, the Microwave Power/Cancel keypad stops any microwave oven function except the Clock, Timer, and Control Lock.

Touch Panel

The touch panel houses the control menu and function controls. The touch keypads are very sensitive and require only a light touch to activate. Scroll up, down, left, or right to explore the different options and features.

For more information about the individual controls, see their respective sections in this manual.

Display

The display is for both the menu and microwave oven function controls. The touch panel allows you to scroll through the oven menus. The display is very sensitive and requires only a light touch to activate and control.

When a oven/microwave oven is in use, the display will show the clock, mode, microwave oven temperature, kitchen timer, and microwave oven timer, if set. If the oven/microwave oven timer is not set, you can set it from this screen.

After approximately 2 minutes of inactivity, the display will go into sleep mode and the display will dim. When the oven is in operation, the display will remain bright. During use, the display will show menus and the appropriate selections for the options being chosen.

Display Navigation

If the microwave oven is off, touch the Oven Power or the Microwave Power keypad for the desired oven to activate the menu. From this screen, all automatic cooking programs can be activated, all manual cooking programs can be set, options can be adjusted, and instructions, preparation, and tips can be accessed.

Page 2

Setup and Demo Mode

1. Select STORE DEMO MODE to enter Demo Mode. OR

1. Select NEXT to enter into product use.

2. Follow the prompts on the display screen to select a

language, set up Wi-Fi/connect to network, accept the terms of service, and set the time.

NOTE: The display screen will show the time and date (default screen/standby mode).

LOWER STANDARD OVEN COOKING METHODS

WARNING

Food Poisoning Hazard

Do not let food sit for more than one hour before or after cooking.

Doing so can result in food poisoning or sickness.

COOKING METHOD FEATURE INSTRUCTIONS BAKE Baking and

Roasting

CONVECT BAKE Convection

Baking and Roasting

BROIL Broiling

CONVECT BROIL Convection

Broiling

1. Press the Oven Power keypad.

2. Select COOKING METHODS.

3. Select BAKE.

4. Select the desired temperature by scrolling left to right or manually by selecting the

grid in the upper right corner and entering the Bake temperature into the keypad.

5. Select START to begin preheating. A tone will sound when preheating is complete.

(Optional) To quickly preheat the oven, see the “Rapid” section for more information.

6. Press the Oven Cancel keypad when finished.

1. Press the Oven Power keypad.

2. Select COOKING METHODS.

3. Select CONVECT BAKE.

4. Select the desired temperature by scrolling left to right or manually by selecting the

grid in the upper right corner and entering the Convect Bake temperature into the keypad.

5. Select START to begin preheating. A tone will sound when preheating is complete.

(Optional) To quickly preheat the oven, see the “Rapid” section for more information.

6. Press the Oven Cancel keypad when finished.

1. Press the Oven Power keypad.

2. Select COOKING METHODS.

3. Select BROIL.

4. Select the desired temperature by scrolling left to right or manually by selecting the

grid in the upper right corner and entering the Broil temperature into the display screen.

5. Select START to begin broiling.

6. Press the Oven Cancel keypad when finished.

1. Press the Oven Power keypad.

2. Select COOKING METHODS.

3. Select CONVECT BROIL.

4. Select the desired temperature by scrolling left to right or manually by selecting the

grid in the upper right corner and entering the Convect Broil temperature into the display screen.

5. Select START to begin broiling.

6. Press the Oven Cancel keypad when finished.

3. Select TRY THE PRODUCT to explore various features and

options of the product. OPTIONAL: Select VIEW PRODUCT VIDEOS to view a video

about how to navigate and interact with the product and explore Voice Control.

4. Scroll and select EXPLORE.

5. Select the Tools keypad.

To exit Demo Mode, see the “Tools” section.

Page 3

COOKING METHOD FEATURE INSTRUCTIONS KEEP WARM Keep Warm Food must be at serving temperature before placing it in the warmed oven.

1. Press the Oven Power keypad.

2. Select COOKING METHODS.

3. Select KEEP WARM.

4. Select the desired temperature by scrolling left to right or manually by selecting the

grid in the upper right corner and entering the keep warm temperature into the keypad.

5. Select the Oven Cancel keypad when finished.

RAPID Rapid Oven

Preheating

Provides the fastest preheat time for the Bake and Convect Bake functions. Rapid Preheat is preset to off.

1. Select RAPID to toggle between turning the rapid preheat off and on.

2. The current setting will be displayed. IMPORTANT: This feature should only be used for one-rack baking. Unused racks should

be removed prior to Rapid Preheat. A standard rack should be used for Rapid Preheat. If preheating for the BAKE or CONVECT BAKE cycle has already started, Rapid Preheat may be started by selecting Rapid.

DELAY START Delayed Start Delay Start is used to enter the starting time for an oven function with a delayed start.

COOK TIME Timed

Cooking

Favorites

The Favorites feature stores the oven mode and temperature for your favorite recipe. As you continue to utilize your Favorites tool, your product will refine and tailor suggestions towards your cooking cravings/needs.

NOTE: A select set of favorites and suggestions may be automatically shown on the Home screen based on your meal times.

To save a recipe, select the Favorites keypad and follow the prompts on the screen to customize your favorites.

Add an image or name to the favorite to customize it to your preferences.

Assisted Cooking

Assisted cooking helps you select the right mode for your everyday cooking needs.

Some modes allow you to skip preheat. Follow the prompts on screen for guidance throughout the cooking process.

Assisted Cooking Modes

FROZEN Frozen Pizza

Food Selections

Frozen Pie Frozen Fries Frozen Lasagna Frozen Nuggets Frozen Meals

Tips for Best Results

Frozen foods do not require preheat. Insert food right away. Input the manufacturer’s maximum recommended time and temperature.

For more information, see the “Frozen Bake

Once the cooking method is selected, input the bake temperature. Select DELAYand follow the prompts on the screen.

NOTE: Delay Start should not be used for foods such as breads and cakes because they may not bake properly.

Cook Time allows the oven to be set to turn on at a certain time of day, cook for a set length of time, and/or shut off automatically.

Tools

The Tools keypad allows you access to functions and customization options for your oven. These tools allow you to set the clock, change the oven temperature between Fahrenheit and Celsius, turn the audible signals and prompts on and off, adjust the oven calibration, change the language, and more.

Select the Tools keypad to view the Tools features:

� Remote Enable � Kitchen Timer � Light � Self-Clean � Mute � Control Lock

See the “More Modes” section for more information.

Tools Available Selections Remote Enable Select REMOTE ENABLE to enable

Kitchen Timer Set a Kitchen Timer by manually

™” section.

Light Select LIGHT to turn the light on and

the ability to utilize the Whirlpool app.

NOTE: Remote Enable does not turn off when the door is opened. Do not store any flammable materials or temperature sensitive items inside the oven.

entering the desired time into the keypad.

1. Select KITCHEN TIMER.

2. Manually input the time to the

desired timer length.

3. Select START.

4. Select the Cancel keypad to end

the Kitchen Timer.

off. When the oven door is opened, the oven light will automatically turn on.

Page 4

Tools Available Selections Turntable Turn the Turntable on or off. Self-Clean Self-Clean option is not available for

Mute Select MUTE to Mute and Unmute

Control Lock The Control Lock shuts down the

the microwave oven. For further information, see the

“Self-Cleaning Cycle” section in the Owner’s Manual.

the sound.

control panel keypads to avoid unintended use of the oven(s). The Control Lock will remain set after a power failure, if set before the power failure occurs. When the control is locked, only the Oven/Microwave Power, Tools, and Oven Light keypads will function.

The Control Lock is preset unlocked, but can be locked.

To Lock or Unlock the Control:

1. Check that the microwave oven

is off.

2. Select CONTROL LOCK.

3. “Control Lock” will display.

4. Scroll up to unlock.

No keypads will function with the controls locked.

Preferences

Times and Dates

Set time and date preferences. NOTE: If user is connected to Wi-Fi, time and date will be set

automatically.

� Your Meal Times: Adjust when breakfast/lunch/dinner is shown � Time � Date � Time Format (AM/PM vs 24 hour [Military Time])

Sound Volume

Set sound volume preferences.

� Timers and Alerts � Buttons and Effects

Display Settings

Set the screen brightness. � Display Brightness

Regional

Set regional preferences.

� Language: English, Spanish, or French � Temperature Units: Fahrenheit and Celsius

Wi-Fi

� Connect to Network: Download the Whirlpool

app store on your mobile phone. See the Connectivity Setup sheet for more detailed instructions.

� SAID Code: The SAID code is used to sync a smart device

with your appliance.

� MAC Address: MAC Address is displayed for the Wi-Fi

module.

� Wi-Fi Radio: Turn Wi-Fi on or off. Info

� Service and Support: Displays model number, Customer

Support contact info, and Diagnostics

� Store Demo Mode: Select Store Demo Mode to toggle Demo

Mode off and on

App from the

To Start Demo Mode

1. Select the Tools keypad.

2. Scroll and select INFO.

3. Select STORE DEMO MODE and select ON. NOTE: The display screen will show the time (default screen/

standby mode).

4. Select the Tools keypad.

5. Select TRY THE PRODUCT or VIEW PRODUCT VIDEOS.

If the unit is in Demo Mode after power up, follow these steps to exit the Demo Mode.

To Exit Demo Mode

1. Select TRY THE PRODUCT.

2. Scroll and select EXPLORE.

3. Select the Tools keypad.

4. Scroll and Select INFO.

5. Select STORE DEMO MODE and Select OFF.

6. Select YES on the confirmation screen.

� Restore Factory: This will restore your product to the original

factory default settings.

� Wi-Fi Terms and Conditions: www.whirlpool.com/connect. � Software Terms and Conditions.

More Modes

Temperature Calibration

IMPORTANT: Do not use a thermometer to measure the oven

temperature. Elements will cycle on and off as needed to maintain a consistent temperature but may run slightly hot or cool at any point in time due to this cycling. Opening the oven door will affect cycling of the elements and impact the temperature.

The oven provides accurate temperatures and has been thoroughly tested at the factory. However, it may cook faster or slower than your previous oven, causing baking or browning differences. If necessary, the temperature calibration can be adjusted in either Fahrenheit or Celsius.

On double ovens, the upper oven and the lower oven can each be calibrated independently.

A minus sign means the oven will be cooler by the displayed amount. The absence of a minus sign means the oven will be warmer by the displayed amount.

Adjust the oven temp up to +/-30°F (+/-18°C). It is recommended to make changes in 5°F (3°C) increments until desired results are achieved.

To Adjust Oven Temperature Calibration:

1. Press the Tools keypad.

2. Select MORE MODES.

3. Select TEMPERATURE CALIBRATION.

4. Scroll from left to right to increase or decrease the

temperature.

IMPORTANT: Each oven calibration can be independently set.

Sabbath Mode

For guidance on usage and a complete list of models with Sabbath Mode, visit www.star-k.org.

The Sabbath Mode sets the oven to remain on in a bake setting until disabled.

When the Sabbath Mode is activated, only the Bake cycle will operate. All other cooking and cleaning cycles are disabled. No tones will sound, and the displays will not indicate temperature changes. When the oven door is opened or closed, the oven light will not turn on or off, and the heating elements will not turn on or off immediately.

Sabbath Mode is not available for the microwave oven.

Page 5

If a cook timer is set, the countdown will appear. The timer will count down once the timer is set.

To Enable and Activate Sabbath Mode for Oven:

1. Press the Tools keypad.

2. Select MORE MODES.

3. Select SABBATH MODE.

4. Press SABBATH MODE again to enable Sabbath Mode

(Sabbath Mode is preset to Off).

5. Select YES if you would like to have your oven on and baking

during the Sabbath.

6. Input the temperature and cook time.

(Optional) For timed cooking in Sabbath Mode, press ADD A COOK TIME for the selected oven, enter the desired cook time and then press NEXT.

7. Select START. To Disable and Exit Sabbath Mode:

1. Press the Oven Power/Cancel Keypad.

2. Press and hold the display screen for three seconds. To Adjust Temperature for Oven:

1. Press the +/- 25 on the display screen to select the new

temperature. NOTE: The temperature adjustment will not appear on the

display, and no tones will sound.

Positioning Racks and Bakeware

Use the following illustration and charts as guides.

Rack Positions - Upper And Lower Oven

Broiling

Food Rack Position

Most broiling 6

Convect broiling 3-5

Traditional Cooking

Food Rack Position

Large roasts, turkeys, angel food, bundt cakes, quick breads, pies

Yeast breads, casseroles, meat and poultry

Cookies, biscuits, muffins, cakes 2-4 when single-

1 or 2

rack baking; 2 and 5 when multi-rack baking

Bakeware

To cook food evenly, hot air must be able to circulate. Allow 2" (5.0 cm) of space around bakeware and oven walls. Use the following chart as a guide.

Number of Pan(s) Position on Rack

1 Center of rack.

2 Side by side or slightly staggered.

3 or 4 See the rack position graphic in this

section for pan placement recommendations.

NOTE: Bakeware materials and color may affect results. Dark, dull, non-stick, or glass pans may require shorter baking times. In contrast, insulated or stainless steel pans may require longer baking times. Follow bakeware manufacturer’s recommendations.

Preheating and Oven Temperature

Preheating

When beginning a Bake cycle, the oven will begin preheating after Start is pressed. The oven will take approximately 12 to 17 minutes to reach 350°F (177°C) with all of the oven racks provided with your oven inside the oven cavity. Higher temperatures will take longer to preheat. The preheat cycle rapidly increases the oven temperature. The actual oven temperature will go above your set temperature to offset the heat lost when your oven door is opened to insert food. This ensures that when you place your food in the oven, the oven, will begin at the proper temperature. Insert your food when the preheat tone sounds. Do not open the door during preheat before the tone sounds.

Rapid Preheat (on some models)

Rapid Preheat can be used to shorten the preheating time. Only one standard flat oven rack should be in the oven during Rapid Preheat. Extra racks should be removed prior to starting. The preheating cycle should be completed before placing food in the oven. When the Rapid Preheat cycle is complete, the oven starts a normal Bake cycle.

IMPORTANT: Rapid Preheat should be used only for one-rack baking.

Oven Temperature

While in use, the oven elements will cycle on and off as needed to maintain a consistent temperature, but they may run slightly hot or cool at any point in time due to this cycling. Opening the oven door while in use will release the hot air and cool the oven which could impact the cooking time and performance. It is recommended to use the oven light to monitor cooking progress.

Before baking and roasting, position racks according to the “Positioning Racks and Bakeware” section. When roasting, it is not necessary to wait for the oven preheat cycle to end before putting food in unless it is recommended in the recipe.

Page 6

Baking and Roasting

The oven will take approximately 12 to 17 minutes to reach 350°F (177°C) with all oven racks inside the oven cavity. The preheat cycle rapidly increases the temperature inside the oven cavity. Higher temperatures will take longer to preheat. Factors that impact preheat times include room temperature, oven temperature, and the number of racks. Unused oven racks can be removed prior to preheating your oven to help reduce preheat time. The actual oven temperature will go above the set temperature to offset the heat lost when the oven door is opened to insert food. This ensures that the oven will begin at the proper temperature when you place food in the oven. Insert food when the preheat tone sounds. Do not open the door during preheat until the tone sounds.

During baking or roasting, the bake and broil elements will cycle on and off in intervals to maintain the oven temperature.

Depending on the model, if the oven door is opened during baking or roasting, the heating elements (bake and broil) will turn off approximately 30 seconds after the door is opened. They will turn on again approximately 30 seconds after the door is closed.

Frozen Bake™™

Frozen Bake™ Technology automatically adjusts the manufacturer’s bake time by combining preheating and baking to deliver great packaged frozen food results without the wait. There are multiple preprogrammed food options. The Frozen Bake cycle have been customized to work only with these foods. When using Frozen Bake manufacturer’s instructions including venting, covering, stirring or placing on a baking sheet to ensure a good result. When cooking frozen meals, only cook items that provide instructions for cooking in a conventional oven. Place your dish in the center of the rack and select one of the rack positions recommended for Frozen Bake

™ in the “Positioning Racks and Bakeware” section and bake

only one package or pan at a time. Use the temperature and maximum bake time from the package.

A tone will alert you to check the food for doneness before the cook time is complete and again at the end of the cook time. The display will prompt you to add additional cook time if needed.

™ Technology, it is important that you follow all

™

Convection Baking and Roasting

During convection cooking, the fan provides hot air circulation throughout the oven. The movement of heated air around the food can help to speed up cooking by penetrating the cooler outer surfaces. Food cooks more evenly, browning and crisping outer surfaces while sealing moisture inside.

During the Convect function, bake and broil elements, and the fan operate to heat the oven cavity. If the oven door is opened during convection cooking or preheating, the fan turns off immediately and the element(s) will turn off after 30 seconds. Once the door is closed, the element(s) will turn back on.

NOTE: It is normal for the convection fan to run during nonconvection cycles as well as during preheat.

� It is important not to cover foods so that surface areas remain

exposed to the circulating air, allowing browning and crisping.

� Keep heat loss to a minimum by only opening the oven door

when necessary. It is recommended to use the oven light to monitor cooking progress.

� Choose cookie sheets without sides and roasting pans with

lower sides to allow air to move freely around the food.

� Test baked goods for doneness a few minutes before the

minimum cooking time with a method such as a toothpick.

� Use a meat thermometer to determine the doneness of meats

and poultry. Check the temperature of pork and poultry in 2 or 3 different places, including the thickest part.

� Before convection cooking, position the rack(s) according to

the “Positioning Racks and Bakeware” section.

� When using more than one rack, position bakeware/cookware

on the racks to allow movement of the fan circulated air around the food. See the “Positioning Racks and Bakeware” section.

� If the oven is full, extra cooking time may be needed. � For optimal cooking results, do not cover food. � Use Convect Bake for single or multiple rack baking. � When convection baking, reduce your traditional recipe baking

temperature by 25°F (15°C).

Broiling

When broiling, no preheating is necessary unless recommended otherwise in the recipe. Position food on grid in a broiler pan, and then place it in the center of the oven rack. Close the oven door to ensure proper broiling temperature.

NOTE: Odors and smoke are normal the first few times the oven is used or if the oven is heavily soiled.

Changing the temperature when broiling allows more precise control when cooking. The lower the broil setting, the slower the cooking. Thicker cuts and unevenly shaped pieces of meat, fish and poultry may cook better at lower broil settings. Place the food in the lower oven. Refer to the “Positioning Racks and Bakeware” section for more information.

On lower settings, the broil element will cycle On and Off to maintain the proper temperature.

� For best results, use a broiler pan and grid. It is designed to

drain juices and help avoid spatter and smoke. If you would like to purchase a Broiler Pan Kit, one may be

ordered. See the Quick Start Guide for contact information.

Convection Broiling

When broiling, no preheating is necessary unless recommended otherwise in the recipe. During the Convect function, broil elements and the fan operate to heat the oven cavity. Position food on grid in a broiler pan, and then place it in the center of the oven rack. Close the oven door to ensure proper broiling temperature.

NOTE: Odors and smoke are normal the first few times the oven is used or if the oven is heavily soiled.

On lower settings, the broil element will cycle On and Off to maintain the proper temperature.

� It is important not to cover foods so that surface areas remain

exposed to the circulating air, allowing browning and crisping.

� Keep heat loss to a minimum by only opening the oven door

when necessary. It is recommended to use the oven light to monitor cooking progress.

� For best results, use a broiler pan and grid. It is designed to

drain juices and help avoid spatter and smoke. If you would like to purchase a Broiler Pan Kit, one may be

ordered. See the Quick Start Guide for contact information.

� Use a meat thermometer to determine the doneness of meats

and poultry. Check the temperature of pork and poultry in 2 or 3 different places, including the thickest part.

� Before convection cooking, position the rack(s) according to

the “Positioning Racks and Bakeware” section.

� For optimal cooking results, do not cover food. � For best results, flip meats midway through cooking time.

Page 7

Built-In Microwave Oven Use

A magnetron in the microwave oven produces microwaves which reflect off the metal floor, walls, and ceiling and pass through the turntable and appropriate cookware to the food. Microwaves are attracted to and absorbed by fat, sugar, and water molecules in the food, causing them to move, producing friction and heat which cooks the food.

� To avoid damage to the microwave oven, do not lean on or

allow children to swing on the microwave oven door.

� To avoid damage to the microwave oven, do not operate

microwave oven when it is empty.

� Baby bottles and baby food jars should not be heated in

microwave oven.

� Clothes, flowers, fruit, herbs, wood, gourds, paper, including

brown paper bags and newspaper, should not be dried in microwave oven.

� Paraffin wax will not melt in the microwave oven because it

does not absorb microwaves.

� Use oven mitts or pot holders when removing containers from

microwave oven.

� Do not overcook potatoes. At the end of the recommended

cook time, potatoes should be slightly firm. Let potatoes stand for 5 minutes. They will finish cooking while standing.

� Do not cook or reheat whole eggs inside the shell. Steam

buildup in whole eggs may cause them to burst, requiring significant cleanup of microwave oven cavity. Cover poached eggs and allow a standing time.

Food Characteristics

When microwave cooking, the amount, size and shape, starting temperature, composition, and density of the food affect cooking results.

Amount of Food

The more food heated at once, the longer the cook time needed. Check for doneness and add small increments of time if necessary.

Size and Shape

Smaller pieces of food will cook more quickly than larger pieces, and uniformly shaped foods cook more evenly than irregularly shaped food.

Starting Temperature

Room temperature foods will heat faster than refrigerated foods, and refrigerated foods will heat faster than frozen foods.

Composition and Density

Foods high in fat and sugar will reach a higher temperature, and will heat faster than other foods. Heavy, dense foods, such as meat and potatoes, require a longer cook time than the same size of a light, porous food, such as cake.

Cooking Guidelines

Covering

Covering food helps retain moisture, shorten cook time, and reduce spattering. Use the lid supplied with cookware. If a lid is not available, wax paper, paper towels, or plastic wrap approved for microwave ovens may be used. Plastic wrap should be turned back at one corner to provide an opening to vent steam. Condensation on the door and cavity surfaces is normal during heavy cooking.

Stirring and Turning

Stirring and turning redistribute heat evenly to avoid overcooking the outer edges of food. Stir from outside to center. If possible, turn food over from bottom to top.

Arranging

If heating irregularly shaped or different-sized foods, arrange the thinner parts and smaller-sized items toward the center. If cooking several items of the same size and shape, place them in a ring pattern, leaving the center of the ring empty.

Piercing

Before heating, use a fork or small knife to pierce or prick foods that have a skin or membrane, such as potatoes, egg yolks, chicken livers, hot dogs, and sausage. Prick in several places to allow steam to vent.

Shielding

Use small, flat pieces of aluminum foil to cover the thin pieces of irregularly shaped foods, bones, and foods such as chicken wings, leg tips, and fish tails. See “Aluminum Foil and Metal” section in the Quick Start Guide first.

Standing Time

Food will continue to cook by the natural conduction of heat even after the microwave cooking cycle ends. The length of standing time depends on the volume and density of the food.

Turntable On/Off (on some models)

For best performance, the turntable should be on during microwave cooking.

If using oversized cookware that does not turn freely on the microwave turntable, turn the turntable off. To turn off the turntable when setting a microwave function, touch TURNTABLE and then OFF. When cooking with the turntable off, food should be turned halfway through the cooking process.

NOTE: The turntable cannot be turned off during any auto cooking cycle.

Cookware and Dinnerware

Cookware and dinnerware must fit on the turntable. Always use oven mitts or pot holders when handling because any dish may become hot from heat transferred from the food. Do not use cookware and dinnerware with gold or silver trim. Use the following chart as a guide, then test before using.

Material Recommendations

Aluminum Foil, Metal See “Aluminum Foil and Metal”

Browning Dish Bottom must be at least 3/16" (5 mm)

Ceramic Glass, Glass Acceptable for use.

China, Earthenware Follow manufacturer’s

Melamine Follow manufacturer’s

Paper: Towels, Dinnerware, Napkins

Plastic: Wraps, Bags, Covers, Dinnerware, Containers

Pottery and Clay Follow manufacturer’s

Silicone Bakeware Follow manufacturer’s

Straw, Wicker, Wooden Containers

Wax Paper Acceptable for use.

To Test Cookware or Dinnerware for Microwave Use:

1. Place cookware or dinnerware in microwave oven with 1 cup

(250 mL) of water beside it.

2. Cook at 100% cooking power for 1 minute.

Do not use cookware or dinnerware if it becomes hot and the water stays cool.

section in the Quick Start Guide.

above the turntable. Follow manufacturer’s recommendations.

recommendations.

recommendations. Use non-recycled and those

approved by the manufacturer for microwave oven use.

Use those approved by the manufacturer for microwave oven use.

recommendations.

recommendations. Do not use in microwave oven.

Page 8

Microwave Cooking Power

Many recipes for microwave cooking specify which cooking power to use by percent, name or number. For example, 70% = 7 = Medium-High.

Use the following chart as a general guide for the suggested cooking power of specific foods.

Percent/Name Use

100%, High (default setting)

Quick-heating convenience foods and foods with high water content, such as soups, beverages, and most vegetables.

Turntable

90% Cooking small, tender pieces of meat,

80% Heating rice, pasta, or casseroles.

70%, Medium-High

60% Cooking sensitive foods such as cheese

50%, Medium Cooking ham, whole poultry, and pot

40% Melting chocolate.

30%, MediumLow, Defrost

20% Softening butter, cheese, and ice cream.

ground meat, poultry pieces, and fish fillets. Heating cream soups.

Cooking and heating foods that need a cook power lower than high. For example, whole fish and meat loaf.

Reheating a single serving of food.

and egg dishes, pudding, and custards. Cooking non-stirrable casseroles, such

as lasagna.

roasts. Simmering stews.

Heating bread, rolls, and pastries.

Defrosting bread, fish, meats, poultry, and precooked foods.

A. Turntable B. Support and rollers C. Hub

The turntable rotates in both directions to help cook food more evenly. Do not operate the microwave oven without having the turntable in place. See the Quick Start Guide for online ordering information.

The raised, curved lines in the center of the turntable bottom fit between the 3 spokes of the hub. The hub turns the turntable during microwave oven use. The rollers on the support should fit inside the turntable bottom ridge.

NOTE: The microwave oven cooling fan may continue to run for several minutes after the cooking cycle has been completed. The microwave cooking does not continue beyond the end of cooking cycle.

To Turn On/Off

For best microwave oven performance, it is recommended to always leave the turntable on. If necessary, the turntable can be turned off (except during an auto function).

This is helpful when cooking with a dish that is larger than the turntable.

10%, Low Taking chill out of fruit.

UPPER MICROWAVE OVEN COOKING METHODS

WARNING

Food Poisoning Hazard

Do not let food sit for more than one hour before or after cooking.

Doing so can result in food poisoning or sickness.

The Cooking Methods keypad allows users to select one of the cooking methods below according to their cooking needs:

FUNCTION FEATURE INSTRUCTIONS COOK Cooking

1. Press the Microwave keypad.

2. Select COOKING METHODS.

3. Select COOK.

4. Enter the desired cook time in the display screen.

5. (Optional) Select POWER on the display screen to change the cooking power.

6. Select START.

7. (Optional) At any time while the microwave oven is operating, press +2 minutes,

+1 minute, or +30 seconds to increase cooking time.

Page 9

FUNCTION FEATURE INSTRUCTIONS REHEAT Reheating

1. Press the Microwave keypad.

2. Select COOKING METHODS.

3. Select REHEAT.

4. Enter the desired reheat time in the display screen.

5. Select START.

6. (Optional) At any time while the microwave oven is operating, press +2 minutes,

+1 minute, or +30 seconds to increase reheat time.

DEFROST Defrosting

1. Press the Microwave keypad.

2. Select COOKING METHODS.

3. Select DEFROST.

4. Enter the desired defrost time in the display screen.

5. Select START.

6. (Optional) At any time while the microwave oven is operating, press +2 minutes,

+1 minute, or +30 seconds to increase defrost time.

For more information, see the “Defrost” section.

STEAM Steaming

1. Press the Microwave keypad.

2. Select COOKING METHODS.

3. Select STEAM.

4. Enter the desired steam time in the display screen.

5. Select START.

6. (Optional) At any time while the microwave oven is operating, press +2 minutes,

+1 minute, or +30 seconds to increase steam time.

For more information, see the “Steam Cook” section.

MELT Melting

1. Press the Microwave keypad.

2. Select COOKING METHODS.

3. Select MELT.

4. Enter the desired melt time in the display screen.

5. Select START.

6. (Optional) At any time while the microwave oven is operating, press +2 minutes,

+1 minute, or +30 seconds to increase melt time.

SOFTEN Softening

1. Press the Microwave keypad.

2. Select COOKING METHODS.

3. Select SOFTEN.

4. Enter the desired soften time in the display screen.

5. Select START.

6. (Optional) At any time while the microwave oven is operating, press +2 minutes,

+1 minute, or +30 seconds to increase soften time.

BOIL & SIMMER Boiling and

Simmering

1. Press the Microwave keypad.

2. Select COOKING METHODS.

3. Select BOIL & SIMMER.

4. Enter the desired boil and simmer time in the display screen.

5. Select START.

6. (Optional) At any time while the microwave oven is operating, press +2 minutes,

+1 minute, or +30 seconds to increase boil and simmer time.

KEEP WARM Keep Warm

1. Press the Microwave keypad.

2. Select COOKING METHODS.

3. Select KEEP WARM.

4. Enter the desired keep warm time in the display screen.

5. Select START.

6. (Optional) At any time while the microwave oven is operating, press +2 minutes,

+1 minute, or +30 seconds to increase keep warm time.

Page 10

Defrost

The Defrost feature can be used or the microwave oven can be manually set to defrost by using 20% cook power.

� Unwrap foods and remove lids (from fruit juice) before

defrosting. Remove any metal twist-ties and replace them with strings or elastic bands.

� If food is foil wrapped, remove foil and place it in a suitable

container.

� Slit or pierce plastic pouches or packaging. Slit the skins, if

any, of frozen food such as sausage.

� Bend plastic pouches of food to ensure even defrosting. � Always underestimate defrosting time. If defrosted food is still

icy in the center, return it to the microwave oven for more defrosting.

� The length of defrosting time varies according to how solidly

the food is frozen.

� Shallow packages will defrost more quickly than deep blocks. � Separate food pieces as soon as possible during or at the end

of a cycle for more even defrosting.

� Foods left outside the freezer for more than 20 minutes or

frozen ready-made food should not be defrosted using the Custom Defrost feature but should be defrosted manually.

� Use small pieces of aluminum foil to shield parts of food such

as chicken wings, leg tips, and fish tails. See the “Aluminum Foil and Metal” section in the Quick Start Guide first.

Steam Cook

Steam Cook is a sensor cooking function that uses microwaves to steam food. Use Steam for foods such as vegetables, fish and potatoes.

� Times and cooking powers have been pre-programmed for

steaming a number of food types.

� Use a microwave-safe steamer. � Use 1/2 cup (125 mL) water or as directed in the steamer

instructions.

Popcorn

NOTE: During Popcorn function, as with all microwave cooking

functions, the microwave oven should be attended at all times. Listen for popping to slow to 1 pop every 1 or 2 seconds, and then stop the cycle.

� To avoid damage to the microwave oven, do not use regular

paper bags or glass utensils.

� Pop only 1 package of popcorn at a time. � Follow manufacturer’s instructions when using a microwave

popcorn popper.

� For best cooking results, do not try to pop unpopped kernels. � Use fresh bags of popcorn for optimal results. � Cooking results may vary by brand and fat content. � The microwave uses the sensor to determine sizes that can be

popped: 1.75-3.5 oz (50-99 g) bags.

Assisted Cooking

Scroll through the Assisted Cooking menu until the desired food selection is reached.

Follow the prompts on the screen to customize the settings for Assisted Cooking.

The microwave oven sensor adjusts the cooking times and power levels for various foods and quantities.

NOTE: The microwave oven may prompt user to input weight to help optimize the settings.

Favorites

The Favorites feature stores the microwave settings for your favorite recipe.

NOTE: A select set of Favorites and suggestions may be automatically shown on the Home screen based on your meal times.

To save a recipe, select the Favorites keypad and follow the prompts on the screen to customize your favorites.

Add an image or name to the favorite to customize it to your preferences.

Page 11

Guide des commandes de l’ensemble four électrique/four à

micro-ondes encastré

GUIDE DES CARACTÉRISTIQUES

AVERTISSEMENT: Pour réduire le risque d’incendie, de décharge électrique ou de blessures, lire les INSTRUCTIONS IMPORTANTES

DE SÉCURITÉ du guide d’utilisation de votre appareil avant de faire fonctionner cet appareil. Votre modèle peut comporter toutes les caractéristiques énumérées ou seulement certaines d’entre elles. Se reporter à ce manuel ou à

la section Foire aux questions (FAQ) de notre site Web auwww.whirlpool.com pour des instructions plus détaillées. Au Canada, consulter la section Service à la clientèle auwww.whirlpool.ca.

CLAVIER FONCTION INSTRUCTIONS Outils

Accueil

Fonction d’utilisation du four à microondes

Écran d’accueil

Permet de personnaliser les signaux sonores et le fonctionnement du four à micro-ondes selon les préférences de l’utilisateur. Voir les sections “Outils et Plus de modes”.

En appuyant une fois, l’utilisateur peut accéder à l’écran des méthodes de cuisson et de la cuisson assistée. L’heure est affichée en appuyant deux fois.

Favoris

Lampe du four

Four Alimentation/ annulation

Four à micro-ondes Alimentation/ annulation

Favoris Le clavier des favoris permet à l’utilisateur de sauvegarder les programmes qu’il utilise le

Lampe de la cavité du four

Alimentation/ annulation des fonctions du four

Fonctions du four à microondes

plus souvent.

La lampe du four est commandée à l’aide du tableau de commande du four. La porte du four étant fermée, appuyer sur la touche de la lampe du four pour allumer ou éteindre la lampe. La lampe du four s’allume automatiquement à l’ouverture de la porte.

La touche Power/Cancel (alimentation/annulation) du four met le four en marche ou le réveille lorsqu’il est en mode veille.

S’il est déjà en marche, cette touche annule toute fonction du four, sauf l’horloge, la minuterie et le verrouillage des touches.

La touche Power/Cancel (alimentation/annulation) du four à micro-ondes met le four en marche ou le réveille lorsqu’il est en mode veille. S’il est déjà en marche, cette touche annule toute fonction du four à micro-ondes, sauf l’horloge, la minuterie et le verrouillage des touches.

Panneau tactile

Le panneau tactile regroupe le menu de commande et les commandes des différentes fonctions. Le panneau tactile est très sensible, il suffit d’un léger toucher pour l’activer. Naviguer vers le haut, le bas, la gauche ou la droite pour explorer les différentes options et fonctions.

Pour plus d’information sur chaque commande, voir leurs sections respectives dans ce manuel.

Affichage

L’affichage est pour le menu et les commandes de fonctionnement du four à micro-ondes four. L’écran tactile permet de faire défiler les menus du four. L’affichage est très sensible; il suffit d’un léger toucher pour l’activer et sélectionner les commandes.

Lorsque le four/four à micro-ondes est utilisé, l’affichage indique l’horloge, le mode, la température du four à micro-ondes, la minuterie de cuisine et la minuterie du four à micro-ondes, si réglée. Si la minuterie du four/four à micro-ondes n’est pas réglée, on peut la régler à partir de cet écran.

Après environ 2 minutes d’inactivité, l’affichage passe au mode de veille et l’affichage s’assombrit. Lorsque le four fonctionne, l’affichage reste lumineux. Au cours de l’utilisation, l’affichage indique les menus et les sélections appropriées pour les options choisies.

Affichage du menu

Si le four à micro-ondes est fermé, appuyer sur la touche d’alimentation du four à micro-ondes pour activer le menu du four désiré. À partir de cet écran, tous les programmes de cuisson automatique peuvent être activés; tous les programmes de cuisson manuels peuvent être réglés; les options peuvent être réglées et les instructions, les directives de préparation et les conseils sont accessibles.

Page 12

Réglage et mode démonstration

1. Sélectionner STORE DEMO MODE (mode de démonstration

en magasin) pour activer ce mode.

1. Sélectionner « NEXT » (suivant) pour utiliser le produit.

2. Suivre les instructions à l’écran pour sélectionner une langue,

configurer le Wi-Fi/la connexion au réseau, accepter les modalités et régler l’heure.

REMARQUE : L’écran affiche l’heure et la date (écran par défaut/mode Veille).

MÉTHODES DE CUISSON DU FOUR INFÉRIEUR STANDARD

AVERTISSEMENT

Risque d’empoisonnement alimentaire

Ne pas laisser des aliments reposer plus d’une heure avant ou après la cuisson.

Le non-respect de cette instruction peut causer un empoisonnement alimentaire ou une maladie.

3. Sélectionner « TRY THE PRODUCT » (essayer le produit)

pour découvrir diverses caractéristiques et options du produit. FACULTATIF : Sélectionner VIEW PERODUCT VIDEOS

(afficher les vidéos du produit) pour afficher une vidéo sur la façon de naviguer et d’interagir avec le produit, ainsi que pour explorer les commandes vocales.

4. Faire défiler l’écran et sélectionner EXPLORE (explorer).

5. Appuyer sur la touche Outils.

Pour quitter le mode Demo (démonstration), voir la section « Tools » (outils).

MÉTHODE DE CUISSON

BAKE (cuisson au four)

CONVECT BAKE (cuisson au four par convection)

BROIL (cuisson au gril)

CARACTÉRISTIQUE

Cuisson au four et rôtissage

Cuisson au four et rôtissage par convection

cuisson au gril

INSTRUCTIONS

1. Appuyer sur la touche Alimentation.

2. Sélectionner COOKING METHODS (méthodes de cuisson).

3. Sélectionner BAKE (cuisson au gril).

4. Sélectionner la température souhaitée en naviguant vers la gauche et la droite

ou manuellement à l’aide de la grille située dans le coin supérieur droit pour saisir la température de cuisson à l’aide du clavier.

5. Sélectionner START (démarrer) pour commencer le préchauffage. Une tonalité

se fait entendre une fois le préchauffage terminé. (Optionnelle) Consulter la section « Rapide » pour obtenir plus d’information sur

le préchauffage rapide du four.

6. Appuyer sur la touche Cancel (annulation) une fois l’opération terminée.

1. Appuyer sur la touche Alimentation.

2. Sélectionner COOKING METHODS (méthodes de cuisson).

3. Sélectionner CONVECT BAKE (cuisson au four par convection).

4. Sélectionner la température de cuisson par convection souhaitée en naviguant

vers la gauche et la droite ou manuellement à l’aide de la grille située dans le coin supérieur droit pour saisir la température de cuisson à l’aide du clavier.

5. Sélectionner START (démarrer) pour commencer le préchauffage. Une tonalité

se fait entendre une fois le préchauffage terminé. (Optionnelle) Consulter la section « Rapide » pour obtenir plus d’information sur

le préchauffage rapide du four.

6. Appuyer sur la touche Cancel (annulation) une fois l’opération terminée.

1. Appuyer sur la touche Alimentation.

2. Sélectionner COOKING METHODS (méthodes de cuisson).

3. Sélectionner BROIL (cuisson au gril).

4. Sélectionner la température souhaitée en naviguant vers la gauche et la droite

ou manuellement à l’aide de la grille située dans le coin supérieur droit pour saisir la température de cuisson au gril à l’aide de l’affichage.

5. Sélectionner START (démarrer) pour commencer la cuisson au gril.

6. Appuyer sur la touche Cancel (annulation) une fois l’opération terminée.

Page 13

MÉTHODE DE CUISSON

CONVECT BROIL (cuisson au gril par convection)

KEEP WARM (maintien au chaud)

RAPID (rapide) Préchauffage rapide

CARACTÉRISTIQUE

Cuisson au gril par convection

maintien au chaud Les aliments doivent être à la température de service avant d’être placés dans le

du four

INSTRUCTIONS

1. Appuyer sur la touche Alimentation.

2. Sélectionner COOKING METHODS (méthodes de cuisson).

3. Sélectionner CONVECT BROIL (cuisson au gril par convection).

4. Sélectionner la température souhaitée en naviguant vers la gauche et la droite

ou manuellement à l’aide de la grille située dans le coin supérieur droit pour saisir la température de cuisson par convection au gril à l’aide de l’affichage.

5. Sélectionner START (démarrer) pour commencer la cuisson au gril.

6. Appuyer sur la touche Cancel (annulation) une fois l’opération terminée.

four chaud.

1. Appuyer sur la touche Alimentation.

2. Sélectionner COOKING METHODS (méthodes de cuisson).

3. Sélectionner KEEP WARM (maintien au chaud).

4. Sélectionner la température souhaitée en naviguant vers la gauche et la droite

ou manuellement à l’aide de la grille située dans le coin supérieur droit pour saisir la température de maintien au chaud à l’aide du clavier.

5. Sélectionner la touche Cancel (annulation) une fois l’opération terminée.

Offre la durée de préchauffage le plus rapide pour les fonctions Bake (cuisson au four) et Convect Bake (cuisson au four par convection). Le préchauffage rapide est réglé à OFF.

1. Sélectionner RAPID (rapide) pour mettre en marche et arrêter le préchauffage

du four.

2. Le réglage en cours s’affiche. IMPORTANT: Cette caractéristique doit être utilisée pour la cuisson au four sur

une seule grille uniquement. Les grilles inutilisées doivent être retirées avant le préchauffage rapide. On doit utiliser une grille standard pour la fonction de préchauffage rapide. Si le préchauffage pour le programme de BAKE (cuisson au four) ou de CONVECT BAKE (cuisson au four par convection) a déjà commencé, le préchauffage rapide peut être lancé en sélectionnant RAPID (rapide).

DELAY START (mise en marche différée)

COOK TIME (durée de cuisson)

Mise en marche différée

Cuisson minutée La fonction Cook Time (durée de cuisson) permet d’allumer le four à une certaine

La touche de mise en marche différée sert à entrer l’heure de début pour un four équipé de mise en marche différée. Une fois la méthode de cuisson sélectionnée, saisir la température de cuisson. Sélectionner DELAY (mise en marche différée) et suivre les commandes à l’écran.

REMARQUE : La mise en marche différée ne doit pas être utilisée pour les aliments tels que pains et gâteaux, car ils risquent de ne pas bien cuire.

heure de la journée, d’effectuer une cuisson pendant une durée déterminée et/ou d’éteindre le four automatiquement.

Favoris

La fonction des favoris sauvegarde le mode et la température du four pour vos recettes préférées. Au fur et à mesure que l’outil Favorites (recettes favorites) est utilisé, cet appareil affinera et adaptera les suggestions concernant les envies/besoins alimentaires de l’utilisateur.

REMARQUE : Un ensemble de favoris et de suggestions peut être automatiquement affiché à l’écran d’accueil selon l’heure du repas.

Pour sauvegarder une recette, sélectionner la touche Favorites (recettes favorites) et suivre les étapes à l’écran pour personnaliser vos favoris.

Ajouter une image ou un nom au favori pour le personnaliser.

Cuisson assistée

La cuisson assistée aide à choisir le bon mode pour les besoins quotidiens de cuisson.

Certains modes permettent de sauter l’étape de préchauffage. Suivre les instructions à l’écran pour obtenir des conseils tout au long de la procédure de cuisson.

Modes de cuisson assistée

SURGELÉ

Sélections alimentaires

Pizza surgelée Tarte surgelée Frites congelées Lasagne surgelée Croquettes surgelées Repas surgelés

Conseils pour obtenir de bons résultats

Les aliments surgelés ne nécessitent pas de préchauffage. Insérer les aliments immédiatement. Entrer la durée et la température maximum recommandées par le fabricant.

Pour obtenir plus de renseignements, voir la section « Frozen Bake™

(cuisson au four de plats congelés) ».

Page 14

Outils

La touche Outils permet d’accéder aux fonctions et de personnaliser les options du four. Ces outils permettent de régler l’horloge, d’alterner entre unités Fahrenheit et Celsius pour la température du four, d’activer ou de désactiver les signaux sonores et les messages, de régler le calibrage du four, de choisir la langue et plus.

Sélectionner le clavier des outils pour afficher les outils :

� Remote Enable (Activation à distance) � Kitchen Timer (minuterie de cuisine) � Light (lampe) � Self-Clean (autonettoyage) � Mute (sourdine) � Control Lock (Verrouillage des commandes)

Voir la section « Plus de modes » pour plus de renseignements.

Outils Sélections accessibles Remote Enable

(Activation à distance)

Kitchen Timer (Minuterie de cuisine)

Light (Lampe) Sélectionner LIGHT (lampe) pour

Turntable (Plateau rotatif)

Self-Clean (Autonettoyage)

Sélectionner REMOTE ENABLE (activation à distance) pour pouvoir utiliser l’application Whirlpool

REMARQUE : L’activation à distance ne se ferme pas lorsque la porte est ouverte. Ne pas ranger de matériaux inflammables ou sensibles à la température dans le four.

Régler la minuterie de cuisine en saisissant le temps désiré à l’aide du clavier.

1. Sélectionner KITCHEN TIMER

(minuterie de cuisine).

2. Entrer manuellement le temps

désiré.

3. Sélectionner START (mise en

marche).

4. Sélectionner Cancel (annulation)

pour mettre fin à la minuterie de cuisine.

allumer ou éteindre la lampe. La lampe du four s’allume automatiquement à l’ouverture de la porte.

Mettre en marche et arrêter le plateau rotatif.

L’option d’autonettoyage n’est pas disponible avec le four à microondes.

Pour obtenir plus de renseignements, consulter la section « Programme d’autonettoyage » du manuel d’utilisation.

Outils Sélections accessibles Mute (Sourdine) Sélectionner la touche MUTE

Control Lock (Verrouillage des commandes)

(sourdine) pour activer ou désactiver le son.

Le Control Lock (verrouillage des commandes) désactive les touches du tableau de commande pour éviter l’utilisation involontaire du ou des fours. Si le Control Lock (verrouillage des commandes) a été réglé avant une panne de courant, la fonction reste activée après cette panne de courant. Lorsque la commande est verrouillée, seules les touches Oven/ Microwave Power (alimentation du four/four à micro-ondes), Tools (outils) et Oven light (lampe du four) fonctionnent.

La commande de verrouillage des commandes est placée par défaut sur déverrouillée, mais peut être verrouillée.

Verrouiller/déverrouiller les commandes :

1. Vérifier que le four à micro-

ondes est éteint.

2. Sélectionner CONTROL LOCK

(verrouillage des commandes).

3. « Control Lock » (verrouillage

des commandes) s’affiche.

4. Naviguer vers le haut pour

déverrouiller.

Aucune touche ne fonctionne lorsque les commandes sont verrouillées.

Preferences (préférences)

Times and Dates (heures et dates)

Régler les préférences pour l’heure et la date. REMARQUE : Si l’appareil est connecté au réseau Wi-Fi, l’heure

et la date se règlent automatiquement. � Your Meal Times (vos heures de repas) : Régler quand

déjeuner/dîner/souper s’affiche

� Heure � Date � Format de l’heure (AM/PM ou 24 heures)

Sound Volume

(Volume sonore) Régler les préférences pour le volume sonore.

� Timers and Alerts (minuteries et alertes) � Buttons and Effects (boutons et effets)

Display Settings

(réglages de l’écran) Régler la luminosité de l’écran.

� Display Brightness (luminosité de l’affichage)

Regional

(régional) Régler les préférences régionales.

� Language (langue) : Anglais, français ou espagnol � Unités de température : Fahrenheit et Celsius

Page 15

Wi-Fi

� Connexion au réseau : Télécharger l’application Whirlpool

de la boutique d’applications sur votre téléphone mobile. Voir la feuille Configuration de la connectivité pour des instructions plus détaillées.

� Code SAID : Le code SAID s’utilise pour synchroniser un

dispositif intelligent avec votre appareil.

� Adresse MAC : L’adresse MAC est affichée pour le module

Wi-Fi.

� Radio Wi-Fi : Met en marche et arrête le Wi-Fi. Info

� Service et assistance : Affiche le numéro de modèle, les

informations pour contacter le service à la clientèle et le diagnostic

� Mode de démonstration en magasin : Sélectionner le mode

de démonstration en magasin pour mettre en marche et arrêter ce mode

Démarrer le mode démonstration

1. Appuyer sur la touche Outils.

2. Faire défiler l’écran et sélectionner INFO.

3. Sélectionner STORE DEMO MODE (mode de démonstration

en magasin) et sélectionner ON (marche). REMARQUE : L’écran affiche l’heure (écran par défaut/ mode

veille).

4. Appuyer sur la touche Outils.

5. Sélectionner TRY THE PRODUCT (essayer le produit) ou

VIEW PRODUCT VIDEOS (afficher les vidéos du produit). Si l’appareil est en mode de démonstration après la mise sous

tension, suivre ces étapes pour quitter le mode de démonstration.

Quitter le mode de démonstration

1. Sélectionner TRY THE PRODUCT (essayer le produit).

2. Faire défiler l’écran et sélectionner EXPLORE (explorer).

3. Appuyer sur la touche Outils.

4. Faire défiler l’écran et sélectionner INFO.

5. Sélectionner STORE DEMO MODE (mode de démonstration

en magasin) et sélectionner OFF (arrêt).

6. Sélectionner YES (oui) à l’écran de confirmation. � Restaurer les réglages d’usine : Pour restaurer votre produit

aux réglages d’usine par défaut.

� Conditions du Wi-Fi : www.whirlpool.com/connect. � Conditions du logiciel.

Plus de modes

Calibrage de température

IMPORTANT : Ne pas utiliser de thermomètre pour mesurer la

température du four. Les éléments chauffants s’allument et s’éteignent en alternance pour maintenir une température constante, mais leur température peut varier légèrement dans un sens ou dans l’autre du fait de cette alternance. L’ouverture de la porte du four affecte la mise en marche alternée des éléments et influence la température.

Le four fournit des températures précises et a été testé avec soin à l’usine. Toutefois, il peut cuire plus rapidement ou plus lentement que votre four précédent, et ainsi entraîner des différences de cuisson ou de brunissage. Si nécessaire, le calibrage de la température peut se régler en degrés Fahrenheit ou Celsius.

Sur les modèles de fours doubles, le four supérieur et le four inférieur peuvent chacun être calibrés indépendamment.

Un signe moins signifie que le four sera plus froid du nombre de degrés affiché. L’absence de signe moins signifie que le four sera plus chaud du nombre de degrés affiché.

La température du four peut être réglée jusqu’à +/- 30 °F (+/- 18 °C). Il est recommandé de modifier la température par tranche de 5 °F (3 °C) jusqu’à l’obtention du résultat souhaité.

Réglage du calibrage de la température du four :

1. Appuyer sur la touche Outils.

2. Sélectionner MORE MODES (plus de modes).

3. Sélectionner TEMPERATURE CALIBRATION (calibrage

température).

4. Naviguer de gauche à droite pour augmenter ou réduire la température.

IMPORTANT : Chaque calibrage de four peut être indépendamment réglé.

Mode Sabbath (Sabbat)

Pour obtenir de l’aide concernant l’utilisation de ce produit, ainsi qu’une liste des modèles munis du mode Sabbat, consulter le www.star-k.org.

Le Sabbath Mode (mode Sabbat) permet au four de continuer à fonctionner sur un réglage de cuisson au four jusqu’à ce qu’on le désactive.

Lorsque le mode Sabbat est activé, seul le programme Bake (cuisson au four) fonctionne. Tous les autres programmes de cuisson et de nettoyage sont désactivés. Aucun signal sonore ne retentit et les affichages n’indiquent pas les changements de température. Lorsque la porte du four est ouverte ou fermée, la lampe du four ne s’allume ou ne s’éteint pas et les éléments de chauffage ne s’allument ou ne s’éteignent pas immédiatement.

Le mode Sabbat n’est pas disponible avec le four à micro-ondes. Si une minuterie de cuisson est réglée, le compte à rebours est

affiché. La minuterie commence à compter dès qu’elle est réglée.

Activation du mode Sabbat du four :

1. Appuyer sur la touche Outils.

2. Sélectionner MORE MODES (plus de modes).

3. Sélectionner SABBATH MODE (mode Sabbat).

4. Appuyer de nouveau sur SABBATH MODE (mode Sabbat)

pour l’activer (il est préréglé à désactivé).

5. Sélectionner YES (oui) pour faire fonctionner le four pendant le Sabbat.

6. Saisir la température et le temps de cuisson. (Optionnelle) Pour la cuisson minutée pendant le mode

Sabbat, appuyer sur ADD A COOK TIME (ajouter un temps de cuisson) du four sélectionné, puis saisir le temps de cuisson désiré et appuyer sur NEXT (suivant).

7. Sélectionner START (mise en marche).

Désactiver et sortir du mode Sabbat :

1. Appuyer sur la touche Oven Power/Cancel (alimentation du

four/annuler).

2. Appuyer sur l’écran pendant trois secondes.

Régler la température du four :

1. Appuyer sur +/- 25 à l’écran pour sélectionner la nouvelle

température. REMARQUE : Le changement de température n’apparaît pas

sur l’affichage et aucun son n’est émis.

Page 16

Positionnement des grilles et des ustensiles de cuisson au four

Utiliser l’illustration et les tableaux suivants comme guide.

Positions de grille – Four supérieur et inférieur

Broiling (cuisson au gril)

Aliment Position de grille

Pour la plupart des cuissons au gril 6

Convect Broiling (cuisson au gril par convection)

Cuisson traditionnelle

Aliment Position de grille

Gros rôtis, dindes, gâteaux des anges et gâteaux Bundt, pains éclairs, tartes

Pains à la levure, mets en sauce, viande et volaille

Biscuits, muffins et gâteaux 2 ou 4 pour une

Ustensiles de cuisson

L’air chaud doit pouvoir circuler autour de l’aliment pour le cuire uniformément. Laisser 2 po (5,0 cm) entre les ustensiles de cuisson et les parois du four. Utiliser le tableau suivant comme guide.

Nombre d’ustensiles

1 Centre de la grille.

2 Côte à côte ou légèrement décalés.

3 ou 4 Voir l’illustration de positions de grille

REMARQUE : Le matériel des ustensiles de cuisson et la couleur peuvent affecter les résultats. Les plateaux foncés, antiadhésifs, au fini terme ou en verre peuvent nécessiter des temps de cuisson plus courts. Au contraire, les lèchefrites isolées ou en acier inoxydable nécessitent un temps de cuisson plus long. Suivre les recommandations du fabricant des ustensiles de cuisson.

Position sur la grille

dans cette section pour connaître le positionnement recommandé pour les plats.

3-5

1 ou 2

cuisson au four sur une seule grille; 2 et 5 pour une cuisson au four sur plusieurs grilles

Préchauffage et température du four

Préchauffage

Au début d’un programme de cuisson au four (Bake), le four commence par un préchauffage une fois que la touche Start (mise en marche) est enfoncée. Le four prend environ 12 à 17 minutes pour atteindre 350 °F (177 °C) lorsque toutes les grilles fournies avec le four sont à l’intérieur du four. Pour atteindre une température plus élevée, le préchauffage est plus long. Le programme de préchauffage augmente rapidement la température du four. La température réelle du four dépasse alors la température programmée, pour compenser la chaleur perdue à l’ouverture du four pour y introduire le plat à cuire. Ainsi, le four entame la cuisson à la température correcte après y avoir placé le plat. Placer les aliments au four lorsque le signal sonore de préchauffage retentit. Ne pas ouvrir la porte du four pendant le préchauffage tant que le signal sonore n’a pas retenti.

Rapid Preheat (préchauffage rapide) (sur certains modèles)

La fonction Rapid Preheat (préchauffage rapide) peut servir à réduire la durée de préchauffage. Durant le préchauffage rapide, seule une grille doit se trouver dans le four. Les autres grilles doivent être retirées avant de commencer. Le programme de préchauffage doit être terminé avant de placer de la nourriture dans le four. Une fois le programme de préchauffage rapide terminé, le four commence un programme normal de cuisson au four.

IMPORTANT : La fonction de préchauffage rapide doit être utilisée uniquement pour la cuisson au four sur une seule grille.

Température du four

En cours d’utilisation, les éléments chauffants du four s’allument et s’éteignent en alternance pour maintenir une température constante, mais leur température peut varier légèrement dans un sens ou dans l’autre du fait de cette alternance. L’ouverture de la porte du four en cours d’utilisation laisse échapper l’air chaud et refroidit le four ce qui peut modifier la durée nécessaire et le résultat de la cuisson. Pour suivre l’avancement de la cuisson, il est conseillé d’utiliser l’éclairage du four.

Avant la cuisson au four et le rôtissage, placer les grilles comme indiqué à la section « Positionnement des grilles et des ustensiles de cuisson au four ». Lors du rôtissage, il n’est pas nécessaire d’attendre la fin du programme de préchauffage du four avant de placer les aliments, sauf si la recette le recommande.

Cuisson au four et rôtissage

Le four atteint 350 °F (177 °C) en 12 à 17 minutes environ lorsque toutes les grilles du four sont à l’intérieur de la cavité. Le programme de préchauffage augmente rapidement la température à l’intérieur de la cavité du four. Pour atteindre une température plus élevée, le préchauffage est plus long. Les facteurs qui peuvent influencer la durée de préchauffage incluent la température ambiante, la température du four et le nombre de grilles installées. Pour réduire la durée de préchauffage, on peut retirer les grilles inutilisées avant de préchauffer le four. La température réelle du four dépasse alors la température programmée, pour compenser la chaleur perdue à l’ouverture du four pour y introduire le plat à cuire. Ainsi, le four entame la cuisson à la température correcte après y avoir placé le plat. Placer les aliments au four lorsque le signal sonore de préchauffage retentit. Ne pas ouvrir la porte du four pendant le préchauffage tant que le signal sonore n’a pas retenti.

Durant la cuisson au four ou le rôtissage, les éléments de cuisson au four et de cuisson au gril s’allument et s’éteignent par intermittence afin de maintenir la température du four.

Page 17

Selon le modèle, si la porte du four est ouverte pendant la cuisson au four ou le rôtissage, les éléments chauffants (cuisson au four et au gril) s’éteignent environ 30 secondes après l’ouverture de la porte. Ils se mettront de nouveau en marche environ 30 secondes après la fermeture de la porte.

Frozen Bake™ (cuisson d’aliments surgelés)

Frozen Bake™ (cuisson d’aliments surgelés) La technologie règle automatiquement le temps de cuisson du fabricant en combinant le préchauffage et la cuisson pour offrir sans attente de bons résultats avec les plats congelés. Plusieurs options préprogrammées pour aliments sont offertes. Le programme de Frozen Bake™ (cuisson d’aliments surgelés) est conçu pour ne fonctionner qu’avec ces aliments. Lors de l’utilisation de la technologie, du fabricant, incluant la ventilation et le fait de recouvrir les aliments, de les mélanger ou de les poser sur une plaque à pâtisserie pour obtenir de bons résultats. Lors de la préparation de plats congelés, ne cuire que des aliments munis d’instructions pour un four conventionnel. Placer le plat au centre de la grille et sélectionner l’une des positions de grille recommandées pour les plats congelés™ dans la section « Positionnement des grilles et ustensiles de cuisson au four ». Ne faire cuire qu’un plat ou une plaque à la fois. Utiliser la température et le temps de cuisson maximum indiqué sur l’emballage.

Une tonalité vous indiquera de vérifier le degré de cuisson avant la fin du temps de cuisson et à la fin du temps de cuisson. L’affichage vous demandera d’ajouter du temps de cuisson (au besoin).

il est important de respecter toutes les instructions

™

Cuisson au four et rôtissage par convection

Lors de la cuisson par convection, le ventilateur fait circuler l’air chaud de façon uniforme dans le four. Le déplacement de l’air chaud autour des aliments peut accélérer la cuisson par la pénétration des surfaces extérieures froides. Les aliments cuisent plus uniformément; les surfaces extérieures ont le brunissage et le croustillant recherchés tandis que l’humidité est conservée à l’intérieur.

Durant la fonction de cuisson par convection, les éléments de cuisson au four, de cuisson au gril et le ventilateur sont tous sollicités pour chauffer la cavité du four. Si la porte du four est ouverte durant la cuisson par convection ou le préchauffage, le ventilateur s’éteint immédiatement et les élément(s) s’éteint/s’éteignent après 30 secondes. L’élément/les éléments se rallume (nt) une fois que la porte est fermée.

REMARQUE : Il est normal que le ventilateur de convection fonctionne durant les programmes sans cuisson par convection et durant le préchauffage.

� Il est important de ne pas couvrir les aliments de sorte que la

surface demeure exposée au déplacement de l’air, permettant ainsi le brunissage et la consistance croustillante.

� Maintenir la perte de chaleur au minimum en ouvrant la porte

du four seulement lorsque c’est nécessaire. Pour suivre l’avancement de la cuisson, il est conseillé d’utiliser l’éclairage du four.

� Choisir des tôles à biscuits sans bords et des plats de

rôtissage à contour plus bas pour permettre à l’air de circuler librement autour de l’aliment.

� Vérifier la cuisson des aliments quelques minutes avant le

temps de cuisson minimum, avec un cure-dents par exemple.

� Utiliser un thermomètre à viande pour déterminer le degré de

cuisson des viandes et de la volaille. Vérifier la température du porc et de la volaille à 2 ou 3 endroits différents, y compris la partie la plus épaisse.

� Avant la cuisson par convection, placer la ou les grille(s)

comme indiqué à la section « Positionnement des grilles et des ustensiles de cuisson ».

� En cas d’utilisation de plusieurs grilles, positionner l’ustensile

de cuisson au four sur les grilles de façon à permettre le déplacement de l’air que fait circuler le ventilateur autour des aliments. Voir la section « Positionnement des grilles et ustensiles de cuisson au four ».

� Si le four est plein, il faudra peut-être allonger la durée de

cuisson.

� Pour des résultats de cuisson optimaux, ne pas recouvrir les

aliments.

� Utiliser la fonction Convect Bake (cuisson au four par

convection) pour la cuisson au four sur une ou plusieurs grilles.

� Lors de la cuisson au four par convection, réduire la

température de cuisson au four de la recette d’origine de 25 °F (15 °C).

Cuisson au gril

Aucun préchauffage n’est nécessaire lors de la cuisson au gril, sauf si la recette indique autrement. Placer l’aliment sur la grille de la lèchefrite, puis placer celle-ci au centre de la grille du four. Fermer la porte du four pour une température de cuisson au gril adéquate.

REMARQUE : Des odeurs et de la fumée sont normales lorsque le four est utilisé les premières fois ou lorsqu’il est très sale.

Le changement de température lors de la cuisson au gril permet un contrôle plus précis de la cuisson. Plus le réglage du gril est bas, plus la cuisson est lente. Les morceaux épais et de forme irrégulière de viande de poisson et de volaille cuisent mieux à des réglages de gril plus bas. Placer les aliments dans le four inférieur. Consulter la section « Positionnement des grilles et des ustensiles de cuisson » pour plus d’informations.

À des réglages inférieurs, l’élément de cuisson au gril s’allume et s’éteint par intermittence afin de maintenir une température adéquate.

� Pour de meilleurs résultats, utiliser une lèchefrite et une grille.

La grille est conçue pour laisser s’écouler les jus et aider à éviter les éclaboussures et la fumée.

Il est possible de commander un ensemble de lèchefrite. Consulter le Guide de démarrage rapide pour obtenir les coordonnées.

Cuisson au gril par convection

Aucun préchauffage n’est nécessaire lors de la cuisson au gril, sauf si la recette indique autrement. Durant la fonction de cuisson par convection, les éléments de cuisson au gril et le ventilateur sont tous sollicités pour chauffer la cavité du four. Placer l’aliment sur la grille de la lèchefrite, puis placer celle-ci au centre de la grille du four. Fermer la porte du four pour une température de cuisson au gril adéquate.

REMARQUE : Des odeurs et de la fumée sont normales lorsque le four est utilisé les premières fois ou lorsqu’il est très sale.

Page 18
