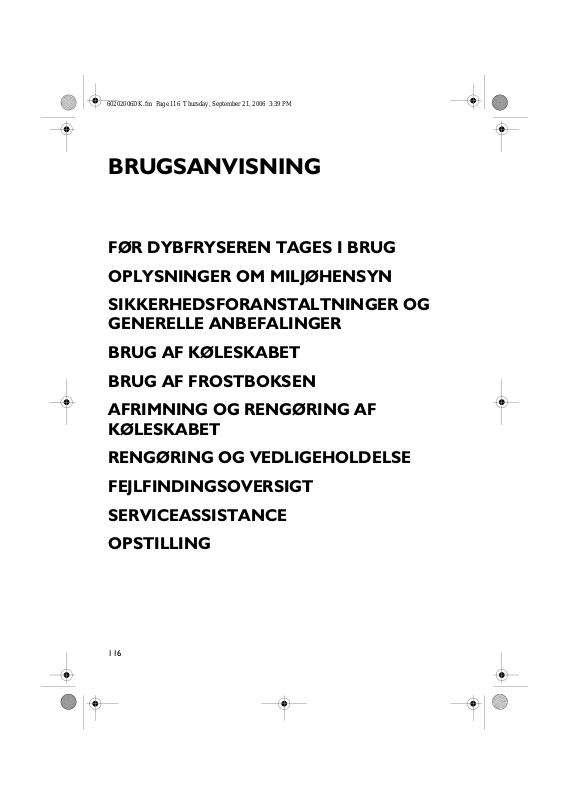

BRUGSANVISNING
FØR DYBFRYSEREN TAGES I BRUG
OPLYSNINGER OM MILJØHENSYN
SIKKERHEDSFORANSTALTNINGER OG
GENERELLE ANBEFALINGER
BRUG AF KØLESKABET
BRUG AF FROSTBOKSEN
AFRIMNING OG RENGØRING AF
KØLESKABET
RENGØRING OG VEDLIGEHOLDELSE
FEJLFINDINGSOVERSIGT
SERVICEASSISTANCE
OPSTILLING
116
Page 2
60202006DK.fm Page 117 Thursday, September 21, 2006 3:39 PM
FØR DYBFRYSEREN TAGES I BRUG
•
Dette produkt er udelukkende beregnet til
husholdningsbrug
For at få det bedste udbytte af apparatet
anbefales det at læse brugervejledningen nøje,
da den indeholder en beskrivelse af fryseren
samt nyttige råd om opbevaring af madvarer.
Gem denne vejledning til senere brug.
1.
Efter at emballagen er fjernet, skal man sikre sig,
at apparatet er ubeskadiget, og at døren lukker
helt tæt. Eventuelle skader skal anmeldes til
forhandleren inden for 24 timer fra leveringen.
2.
Det anbefales at vente mindst to timer med at
starte apparatet, således at kølesystemet fungerer
perfekt.
3.
Sørg for, at opstilling og eltilslutning udføres af en
autoriseret tekniker i henhold til producentens
anvisninger og lokale sikkerhedsregulativer
4.
Rengør fryseren indvendigt, før den tages i brug.
OPLYSNINGER OM MILJØHENSYN
1. Emballage
Emballagen kan genbruges 100% og er mærket
med genbrugssymbolet. Bortskaffelse skal ske i
henhold til gældende lokale regler. Emballagen
(plastposer, polystyrenstykker osv.) skal
opbevares uden for børns rækkevidde, da den
udgør en potentiel fare.
2. Bortskaffelse
Fryseren er fremstillet af genbrugeligt materiale.
Dette produkt er mærket i henhold til EUdirektiv 2002/96/EF om Kasseret elektrisk og
elektronisk udstyr (WEEE).
Ved at sikre at dette produkt bliver skrottet
korrekt, hjælper du med til at forhindre
potentielle, negative konsekvenser for miljøet og
folkesundheden, der kunne opstå gennem
uhensigtsmæssig bortskaffelse af dette produkt.
Symbolet på produktet eller på dokumenterne,
der ledsager produktet, angiver, at produktet ikke
må bortskaffes sammen med husholdningsaffaldet.
Det skal i stedet afleveres på en genbrugsstation for
elektrisk og elektronisk udstyr.
Gør det ubrugeligt ved at fjerne dørene og
hylderne og klippe netledningen af, så børn ikke
kan gemme sig i skabet.
Det skal skrottes i henhold til gældende lokale
regler for bortskaffelse af affald og sendes til
specielle affaldsstationer. Det må ikke efterlades i
miljøet selv i få dage, hvor det kan udgøre en fare
for børn. For yderligere oplysninger om
håndtering, genvinding og genbrug af dette
produkt bedes du kontakte de lokale
myndigheder, renovationsselskabet eller
forretningen, hvor produktet er købt.
Oplysninger:
Dette apparat indeholder ikke CFC (kølesystemet
indeholder R134a) eller HFC (kølesystemet
indeholder R600a) (se typepladen indeni skabet).
For apparater, der indeholder isobutan (R600a):
Isobutan er en naturlig gasart, der ikke påvirker
miljøet, men den er brændbar. Det er således
nødvendigt at sikre sig, at kølesystemet ikke er
defekt.
Overensstemmelseserklæring
•
Dette apparat er beregnet til opbevaring af
madvarer, og det er fremstillet i overensstemmelse
med EF-direktiv nr. 90/128/EØF, 02/72/EF og
EF-forordning nr. 1935/2004
•
Apparatet er designet, produceret og markedsført
i overensstemmelse med:
- Sikkerhedskravene i Lavspændingsdirektivet
73/23/EØF;
- Beskyttelseskravene i EMC-direktivet 89/336/EØF,
ændret ved EF-direktiv 93/68/EØF.
•
Skabets elsikkerhed garanteres kun, når det er
korrekt tilsluttet til en kontakt med lovpligtig
ekstrabeskyttelse.
117
Page 3
60202006DK.fm Page 118 Thursday, September 21, 2006 3:39 PM
SIKKERHEDSFORANSTALTNINGER OG
GENERELLE ANBEFALINGER
•
Brug kun køleskabet til opbevaring af friske
madvarer og fryseren kun til opbevaring af
frostvarer, til indfrysning af friske madvarer samt
til fremstilling af isterninger.
•
Under opstillingen kontrolleres det, at skabet ikke
beskadiger elkablet.
•
Glasflasker med væsker må ikke anbringes i
fryseren, da de kan springe.
•
Isterninger og sodavandsis må ikke indtages
umiddelbart efter, at de er taget ud af fryseren,
da de kan give frostskader.
•
Før enhver form for vedligeholdelse eller
rengøring skal stikket tages ud af stikkontakten,
eller strømmen afbrydes på hovedafbryderen.
•
Sørg for, at fryseren ikke opstilles i nærheden af
en varmekilde.
•
Opbevar og/eller brug aldrig benzin eller andre
brændbare væsker/dampe i nærheden af dette
eller andet køkkenudstyr. Dampene kan starte
en brand eller en eksplosion.
•
Der skal være fri plads på begge sider og over
skabet for at sikre tilstrækkelig ventilation.
•
Sørg for, at ventilationsåbningerne i skabet ikke
blokeres eller tildækkes.
•
Alle skabe med ismaskine og de interne vandrør
skal tilsluttes en vandhane, der udelukkende
leverer drikkevand (med et tryk på mellem 1,7
og 8,1 bar (25 og 117 PSI). Is- og/eller
vandmaskiner, der ikke er sluttet direkte til
vandforsyningen, må udelukkende fyldes med
drikkevand.
•
Opstil skabet på et plant gulv, som kan modstå
vægten, og på et passende anvendelsessted.
•
Brug vandslangen, der følger med skabet til
slutning til vand, men brug ikke slangen til det
tidligere apparat.
•
Flytning og opstilling af skabet skal foretages af to
eller flere personer.
•
Stil skabet et tørt sted med god udluftning.
Skabet er beregnet til optimal drift ved
rumtemperaturer inden for følgende intervaller,
der svarer til den klimakategori, som er angivet
på typeskiltet: Skabet kan ikke fungere korrekt,
hvis det i en længere periode får lov til at stå i en
temperatur over eller under det angivne interval.
Klimakategori Omg. temp.
SN Fra 10 til 32 Fra 50 til 90
N Fra 16 til 32 Fra 61 til 90
ST Fra 18 til 38 Fra 64 til 100
T Fra 18 til 43 Fra 64 til 110
•
Vær forsigtig i forbindelse med flytninger, så
gulvet ikke bliver beskadiget (f.eks. parketgulv).
•
Brug aldrig mekaniske, elektriske eller kemiske
anordninger til at fremskynde afrimningen end
dem, der anbefales af producenten.
•
Beskadig ikke køleskabets kølesystem.
•
Brug eller indfør ikke elektriske apparater i
skabets rum, med mindre disse er af en type, som
producenten udtrykkeligt har givet tilladelse til.
•
Apparatet må kun anvendes af mindre børn og
handicappede under opsyn.
•
For at undgå risikoen for at blive lukket inde og
eller kvalt er det forbudt børn at lege ved eller
gemme sig inden i skabet.
•
Ændring eller udskiftning af elkablet må kun
foretages af kvalificeret personale.
•
Brug hverken enkelt- og multistikadaptere eller
forlængerledninger.
•
Elektriciteten skal kunne afbrydes enten ved at
tage stikket ud eller ved hjælp af en to-polet
afbryder, der er anbragt før stikkontakten.
•
Kontrollér, at spændingen på typepladen svarer
til netspændingen i boligen
•
Den ugiftige væske i fryseelementerne må ikke
indtages (hvis de findes).
•
Producenten frasiger sig ethvert ansvar, hvis
ovennævnte anbefalinger og forholdsregler ikke
er overholdt.
(°C)
Omg. temp.
(°F)
118
Page 4
60202006DK.fm Page 119 Thursday, September 21, 2006 3:39 PM
BRUG AF KØLESKABET
Igangsætning af apparatet
Igangsætning af fryseren
Apparatet er forsynet med indvendige betjeningsknapper.
Sæt stikket i stikkontakten.
Det indvendige lys tænder, når døren åbnes, hvis apparatet er
tilsluttet. Termostaten, der sidder i køleskabsdelen, gør det muligt at
regulere køleskabstemperaturen og temperaturen i frostboksen (når
den findes).
Regulering af temperaturen i skabet:
Termostaten regulerer automatisk temperaturen i køleskabet og i
frostboksen med eller (hvis det findes).
Når knappen drejes fra position 1 til 7 bliver temperaturen koldere.
I position O er der slukket for skabets drift.
Ved opbevaring af madvarer i kort tid kan termostatknappen stilles
1 (min.)
mellem
- Ved opbevaring af madvarer i lang tid i frostboksen med skal
knappen stilles på 3 eller 4.
Bemærk:
Rumtemperaturen, antallet af gange døren åbnes samt placeringen af
skabet har betydning for temperaturen. Indstillingerne af termostaten
skal derfor stå i forhold til disse faktorer.
3 (middel)
og
.
Opbevaring af madvarer i køleskabet
Anbring madvarerne som angivet på tegningen.
A Tilberedte madvarer
B Kød og fisk
C Frugt og grønt
DFlasker
EOst
Bemærk:
•
Afstanden mellem hylderne og bagvæggen i køleskabet sikrer fri
luftcirkulation.
•
Madvarerne må ikke anbringes i direkte kontakt med skabets
bagvæg.
•
Læg ikke varme madvarer i køleskabet.
•
Opbevar væsker i lukkede beholdere.
Pas på
Opbevaringen af grøntsager med et højt vandindhold kan
medføre dannelse af kondens på glaspladen til frugt- og
grøntsagsskuffen: Det har dog ingen betydning for apparatets
korrekte funktion.
119
Page 5
60202006DK.fm Page 120 Thursday, September 21, 2006 3:39 PM
BRUG AF FROSTBOKSEN
Frostboksen er med eller med .
I frostboksen med kan frostvarer opbevares i den periode,
der er angivet på pakningen. I frostboksen med kan man
også indfryse friske madvarer.
Mængden af friske madvarer, der kan indfryses på 24 timer, er
angivet på typepladen.
Bemærk:
Frostboksen er i stand til at vedligeholde den nødvendige temperatur
til opbevaring af madvarer, selv om der sker strømafbrydelse. Det
anbefales dog at undlade at åbne fryserens dør under
strømafbrydelsen.
Indfrysning af friske madvarer (kun i bokse med )
Bemærk
•
Pak madvarerne godt ind i et af følgende:
Stanniol, plastfilm, vandtætte plastbeholdere, lågbeholdere i
polyætylen eller fryseemballage, som er egnet til de pågældende
madvarer.
•
Varer, der skal indfryses, anbringes i øverste rum. Sørg for fri
luftcirkulation mellem madvarerne.
•
For at optimere indfrysningen skal termostatknappen drejes et
halvt trin ned mod de lavere tal, hver gang der lægges madvarer i
fryseren.
•
Varerne vil være helt frosne efter 24 timer.
Til apparater med frostboks med
I den viste tabel ses det antal måneder, hvori friske, indfrosne
varer kan opbevares.
Ved køb af frostvarer skal man:
•
Sikre sig, at emballagen eller pakken er intakt, da madvaren kan
forringes. Hvis en pakke er bulet eller har fugtige pletter, har den
ikke været opbevaret under optimale betingelser og kan have
været udsat for delvis optøning.
•
Bruge termoposer til transporten, og købe frostvarer som det
sidste.
•
Straks anbringe varerne i frostboksen ved hjemkomsten.
•
Undlade at genindfryse delvist optøede varer, men anvende dem
inden for 24 timer.
•
Undgå eller begrænse temperaturudsving mest muligt. Overholde
udløbsdatoen på emballagen.
•
Altid følge anvisningerne på emballagen vedrørende opbevaring af
frostvarer.
Fremstilling af isterninger
•
Fyld bakken 2/3 op med vand, og sæt den i frostboksen
•
Hvis isterningbakken sidder fast på bunden, må man ikke anvende
spidse eller skarpe genstande til at løsne den med.
•
Isterningerne kommer lettere ud, hvis bakken vrides let.
MÅNEDER MADVARER
120
Page 6
60202006DK.fm Page 121 Thursday, September 21, 2006 3:39 PM
AFRIMNING OG RENGØRING AF
KØLESKABET
Før enhver form for vedligeholdelse eller rengøring skal
stikket tages ud af stikkontakten, eller strømmen afbrydes på
hovedafbryderen.
Afrimningen af køleafdelingen er fuldautomatisk.
Periodisk dannelse af vanddråber på køleskabets bagvæg betyder, at
den automatiske afrimning er i gang.
Afrimningsvandet ledes automatisk via en afløbskanal ud i en
beholder, hvor det fordamper.
Afløbshullet skal rengøres regelmæssigt med det medfølgende
værktøj for at sikre konstant og korrekt udløb af afrimningsvandet.
Afrimning af frostboksen
Det anbefales at afrime frostboksen 1-2 gange årligt, eller så
snart rimlaget bliver for tykt.
Dannelse af rim er helt normalt. Mængden samt hastigheden,
hvormed den dannes, er afhængig af de omgivende
klimaforhold samt antallet af gange, døren åbnes. Dannelsen
af rim især øverst i rummet er helt naturlig og har ingen
betydning for apparatets korrekte funktion.
Det anbefales at afrime fryseren, når der kun er få varer i den.
•
Åbn døren, og tag madvarerne ud af fryseren. Pak dem ind i
avispapir, og læg dem et køligt sted eller i en termopose.
•
Lad døren stå åben, således at isen på væggene kan smelte.
• Rengør med en svamp, der er fugtet med lunkent vand og/
eller sæbevand. Der må ikke anvendes slibemidler.
•
Skyl og tør godt efter.
•
Læg madvarerne på plads.
•
Luk døren.
•
Sæt stikket i stikkontakten.
•
Tænd for apparatet.
121
Page 7
60202006DK.fm Page 122 Thursday, September 21, 2006 3:39 PM

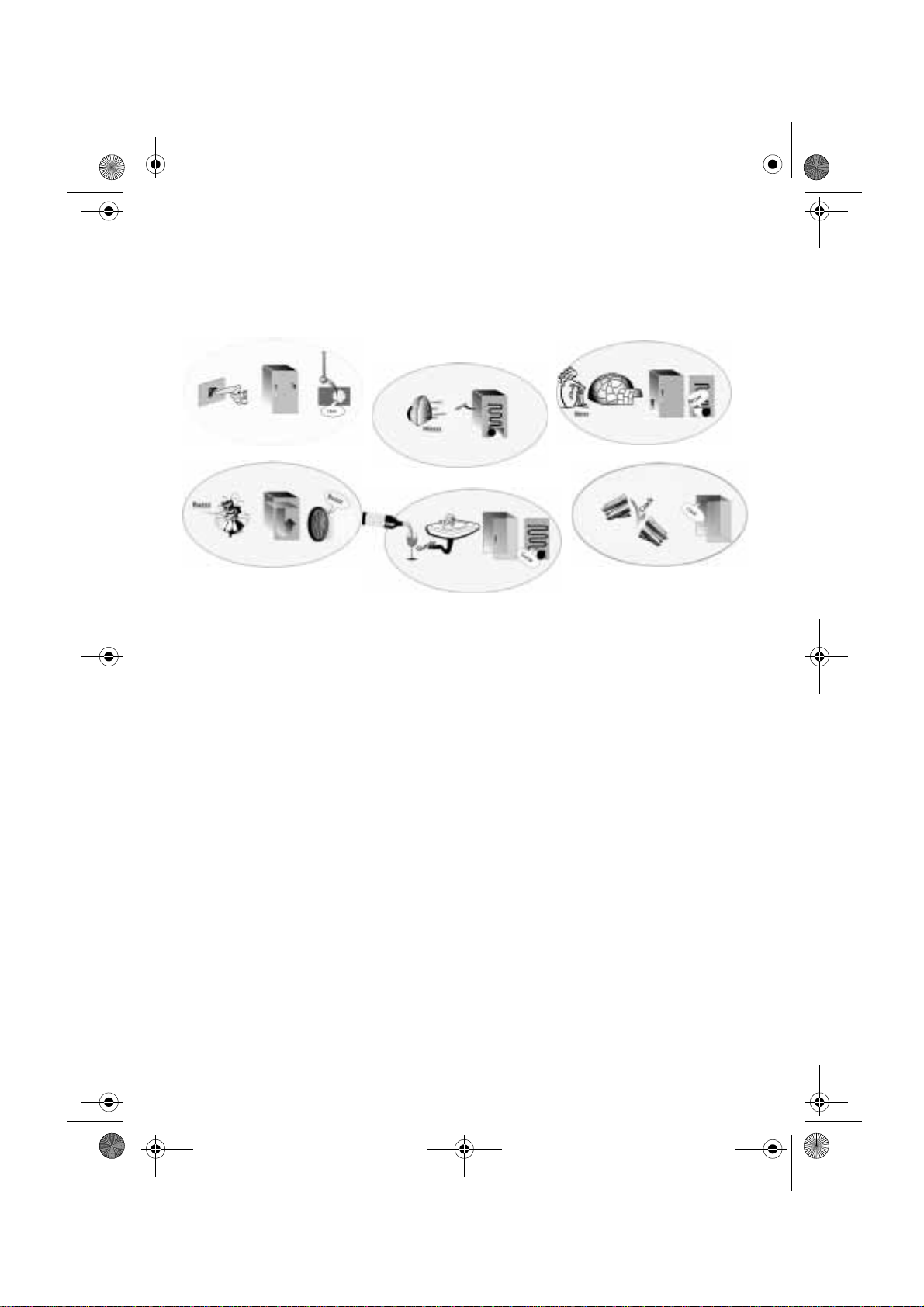

RENGØRING OG VEDLIGEHOLDELSE
•
Rengør regelmæssigt ventilationsristene og kondensatoren, der er
anbragt på bagsiden af køleskabet, med støvsugeren eller en
børste.
•
Den udvendige del af skabet rengøres med en blød klud.
Ved længerevarende fravær
1.
Tø m k øl e sk ab e t.
2.
Tag stikket ud af stikkontakten.
3.
Afrim fryseren, og rengør og aftør begge rum.
4.
Lad døren stå åben for at forhindre dannelse af mug og dårlig
lugt, når apparatet ikke er i funktion.
5.
Gør skabet rent.
•
Rengør frostboksen under afrimningen (i de modeller hvor den
findes).
•
Rengør køleskabet regelmæssigt med en svamp fugtet med lunkent
vand og/eller neutralt rengøringsmiddel. Skyl, og tør grundigt med
en blød klud. Der må ikke anvendes slibemidler.
•
Rengør skabet udvendigt med en blød klud fugtet med vand.
Der må ikke anvendes skurecreme eller skuresvampe og heller
ikke pletfjerningsmidler (som f.eks. acetone, trikloræthylen) eller
eddike.
Udskiftning af pæren:
Udskiftning af pæren :
•
Afbryd strømmen på hovedafbryderen
•
Tryk på tapperne på lampeglassets sider, og fjern det.
•
Fjern pæren og udskift den med en ny på maks. 10 W.
•
Sæt lampeglasset på plads igen. Vent 5 minutter, og sæt derefter
stikket i stikkontakten igen.
122
Page 8
60202006DK.fm Page 123 Thursday, September 21, 2006 3:39 PM
FEJLFINDINGSOVERSIGT
Når man hører disse lyde
..dit skab fungerer!!!
1. Skabet virker ikke.
•
Er der strømafbrydelse?
•
Sidder stikket ordentligt i stikkontakten?
•
Er den bipolære afbryder aktiveret?
•
Er der gået en sikring?
•
Er elkablet beskadiget?
•
Står frysergrebet i position
(Stop)?
z
2. Køle-/fryseskabet køler ikke
tilstrækkeligt.
•
Er døren ordentligt lukket?
•
Forhindrer madvarerne en korrekt lukning af
døren?
•
Er apparatet opstillet tæt på en varmekilde?
•
Er termostaten indstillet korrekt?
•
Er luftcirkulationen blokeret?
3. Køleskabet køler for meget.
•
Er termostaten indstillet korrekt?
4. Køleskabet støjer for meget.
•
Er opstillingen af skabet foretaget korrekt?
•
Berører rørene på bagsiden hinanden, eller
vibrerer de?
5. Der er vand i bunden af køleskabet.
•
Er afløbskanalen for afrimningsvand blokeret?
6. Kraftig rimdannelse i frostboksen.
•
Er døren ordentligt lukket?
•
Forhindrer madvarerne en korrekt lukning af
døren?
Bemærk:
• Gurglende og hvislende lyde stammer fra
kølesystemet og er helt normale.
123
Page 9
60202006DK.fm Page 124 Thursday, September 21, 2006 3:39 PM
SERVICEASSISTANCE
Før servicecenteret kontaktes:
1.
Undersøg, om det er muligt selv at rette fejlene (se
afsnittet “Fejlfindingsoversigt”).
2.
Start apparatet igen for at se, om fejlen er afhjulpet.
Hvis dette ikke er tilfældet, afbrydes strømmen
igen, og operationen gentages efter en time.
3.
Hvis resultatet stadig er negativt, kontaktes
servicecenteret.
OPSTILLING
•
Apparatet må ikke opstilles tæt på en varmekilde. Det bør ikke
opstilles i et varmt rum, udsættes for direkte sollys eller anbringes
i nærheden af varmekilder (radiator, komfur), da dette forøger
energiforbruget.
•
Hvis ovenstående ikke er muligt, skal følgende regler om
minimumafstande overholdes:
•
30 cm fra kulfyrede eller petroleumsfyrede komfurer;
•
3 cm fra el- og/eller gaskomfurer.
•
Monter afstandsstykkerne (hvis de medfølger) på kondensatoren
bag på apparatet (se figuren.
•
For at opnå det bedste driftsresultat skal der være 5 cm fri plads
over skabet, og andre elementer skal anbringes med en afstand,
der tillader et minimum af luftcirkulation.
•
Det skal placeres på et tørt og godt ventileret sted. Justér om
nødvendigt de forreste ben for at bringe apparatet i vater.
•
Rengør skabet indvendigt.
•
Montér tilbehøret.
Opgiv venligst:
•
Fejltypen
•
Modellen
•
Servicenummeret (tallet står efter ordet
SERVICE på typepladen, der er anbragt inden i
apparatet)
•
Fulde navn og adresse
•
Telefonnummer.
Bemærk:
Hvis Servicecenteret udfører vending af døren,
regnes det ikke for et garantiindgreb.
Eltilslutning
•
Tilslutning skal foretages i henhold til gældende lokal lovgivning.
•
Netspændingen og strømforbruget fremgår af typepladen, der er
anbragt inden i apparatet.
•
Dette apparat skal ekstrabeskyttes jævnfør
stærkstrømsreglementet.
Producenten fralægger sig ethvert ansvar for skader på personer,
dyr eller ting som følge af manglende overholdelse af lovgivningen.
•
Hvis stikproppen og den LOVLIGE stikkontakt ikke passer
sammen, skal stikproppen udskiftes af en autoriseret tekniker.
•
Der må ikke benyttes forlængerledninger eller multistikdåser.
Afbrydelse af elektricitet
Elektriciteten skal kunne afbrydes enten ved at tage stikket ud eller
ved hjælp af en to-polet afbryder, der er anbragt før stikkontakten.
124
Page 10
60202006DK.fm Page 125 Thursday, September 21, 2006 3:39 PM
Vending af døren
Vending af døren
Køleskabsdøren kan åbnes fra højre eller venstre side.
Ved leveringen åbnes skabsdøren fra venstre side. Følg disse
instruktioner for at ændre dørens vending.
Bemærk:
afbrydes.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Før dørens åbning vendes, tages stikket ud eller strømmen
Fjern skruerne (6), idet det øverste panel (7) holdes tæt til
skabet. Fjern det øverste panel
Fjern de to skruer (1), idet det øverste hængsel (5) (højre side)
holdes tæt til rammen. Fjern det øverste hængsel (5).
Løft døren af den nederste hængselstap og læg den forsigtigt på
en plan overflade.
Fjern de to skruer (8) ved at undertsøtte det nederste hængsel
(2). Fjern det nederste hængsel (2).
Fjern forreste venstre fod (4) og flyt den til højre side.
Før det nederste hængsel (2) sættes på plads igen, fjernes
hængselstappen (9), og hængslets retning vendes (2).
Genmonter det nederste hængsel (2) i venstre side med de to
skruer (8).
Genmonter hængselstappen (9) i nederste hængsel (2).
Sænk døren ned på tappen af nederste hængsel (9).
Idet døren holdes i lukkes position, genmonteres det øverste
hængsel (5) i venstre side med de to skruer (1). Stram ikke
skruerne (1) før døren er i niveau i forhold til støtteplanet.
Genmonter det øverste panel med skruerne (6).
Døråbning i venstre side
Fig. 1
Døråbning i højre side
Fig. 2
125
Page 11
60202006DK.fm Page 126 Thursday, September 21, 2006 3:39 PM
Vending af fryseboksens låge
1.
Fjern de to plastskruer (1) i venstre side.
2.
Fjern de to skruedæksler (2) og dørkrogen (3).
3.
Skru fryseboksens låge (4) af og fjern den. Vend lågen og monter
den igen i venstre side.
4.
Vend dørkrogen (3), genmonter den i højre side og genmonter
de to skruedæksler (2).
5.
Til slut sættes de to plastskruer (1) på plads igen i højre side.
FØR VENDINGEN
126
EFTER VENDINGEN
Loading...
