Whirlpool WMC30516AB, WMC30516HW, WMC30516HV, WMC30516HS, YKMCS1016GS Installation Instructions

MICROWAVE OVEN BUILT-IN TRIM KIT

W10532204A

You can be killed or seriously injured if you don't immediately

You

can be killed or seriously injured if you don't

follow

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.

This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DANGER

WARNING

INSTALLATION INSTRUCTIONS

Built-In Trim Kit Models MK2167, MK2160

UL listed for use over any electric or gas built-in oven, up to 30" (76.2 cm) wide

INSTRUCTIONS D’INSTALLATION

GARNITURE ENCASTRÉE POUR FOUR À MICRO-ONDES

Garniture encastrée pour modèles MK2167, MK2160

Homologation UL pour utilisation au-dessus de tous les fours encastrés électriques ou gaz, jusqu’à 30" (76,2 cm) de largeur

Table of Contents / Table des matières

MICROWAVE OVEN SAFETY ...................................................1

INSTALLATION INSTRUCTIONS..............................................2

Tools and Parts .......................................................................2

Location Requirements...........................................................2

Required Cutout Dimensions..................................................2

Trim Kit Frame Dimensions.....................................................3

Electrical Requirements ..........................................................3

Prepare Microwave Oven........................................................3

Prepare Cutout/Cabinet Opening...........................................4

Install the Microwave Oven.....................................................5

Install Trim Kit Frame ..............................................................6

SÉCURITÉ DU FOUR À MICRO-ONDES...........................................7

INSTRUCTIONS D’INSTALLATION....................................................7

Outillage et pièces.............................................................................7

Exigences d'emplacement................................................................7

Dimensions nécessaires de l'ouverture d'encastrement..................8

Dimensions du cadre de la trousse de garniture..............................8

Spécifications électriques .................................................................9

Préparation du four à micro-ondes...................................................9

Préparation de l'ouverture d'encastrement....................................10

Installation du four à micro-ondes ..................................................11

Installation du cadre de la trousse de garniture .............................12

MICROWAVE OVEN SAFETY

INSTALLATION INSTRUCTIONS

3"

(7.6 cm)

B

B

D

36"

(91.4 cm)

C

2"

(5.1 cm)

2"

(5.1 cm)

1⁹⁄₁₆"

(4.0 cm)

A

E

3"

(7.6 cm

)

6"

(15.2 cm)

A

1¹⁄₁₆"

(2.7 cm)

1¹⁄₁₆"

(2.7 cm)

B

CD

23¹⁄₈" (58.7 cm)

17¹⁄₈" (43.5 cm)

max.

17" (43.2 cm)

min.

For minimum depth requirements, see chart.

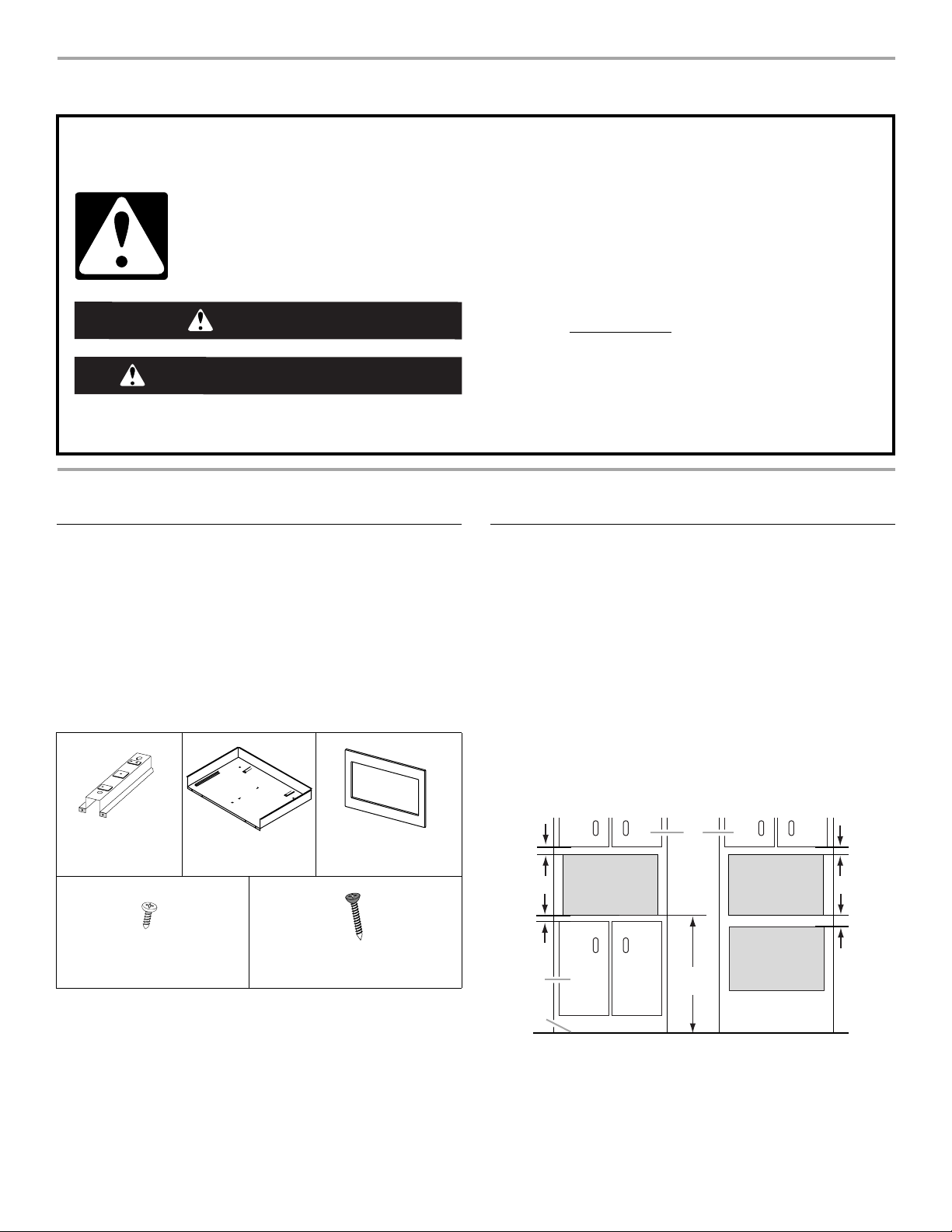

Tools and Parts

Tools Needed

Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools
listed here.

■ Measuring tape

■ Pencil

■ Phillips screwdriver

■ Drill

■ 7/64" drill bit

Parts Supplied (not shown to scale

Rails (2) Bottom duct Trim kit frame

Short screws (14)

(11 + 3 extra)

Long wood screws (6 - painted)

(4 + 2 extra)

Location Requirements

The microwave oven may be installed over a built-in oven. If
installing over a built-in oven, make sure there is a minimum of 3"
(7.6 cm) between the top of the lower oven cutout and the
microwave oven cutout floor.

The microwave oven may also be installed in a cabinet by itself
(without a built-in oven below). For best usability, we recommend
a minimum distance of 36" (91.4 cm) from the floor to the cutout
floor.

Make sure the surrounding cabinetry has clearance to open and
close freely. Allow a clearance of at least 1⁹⁄₁₆" (4.0 cm) below the
cutout floor (3" [7.6 cm] for installation above a built-in oven), and
a clearance of at least 2" (5.1 cm) above the cutout opening.

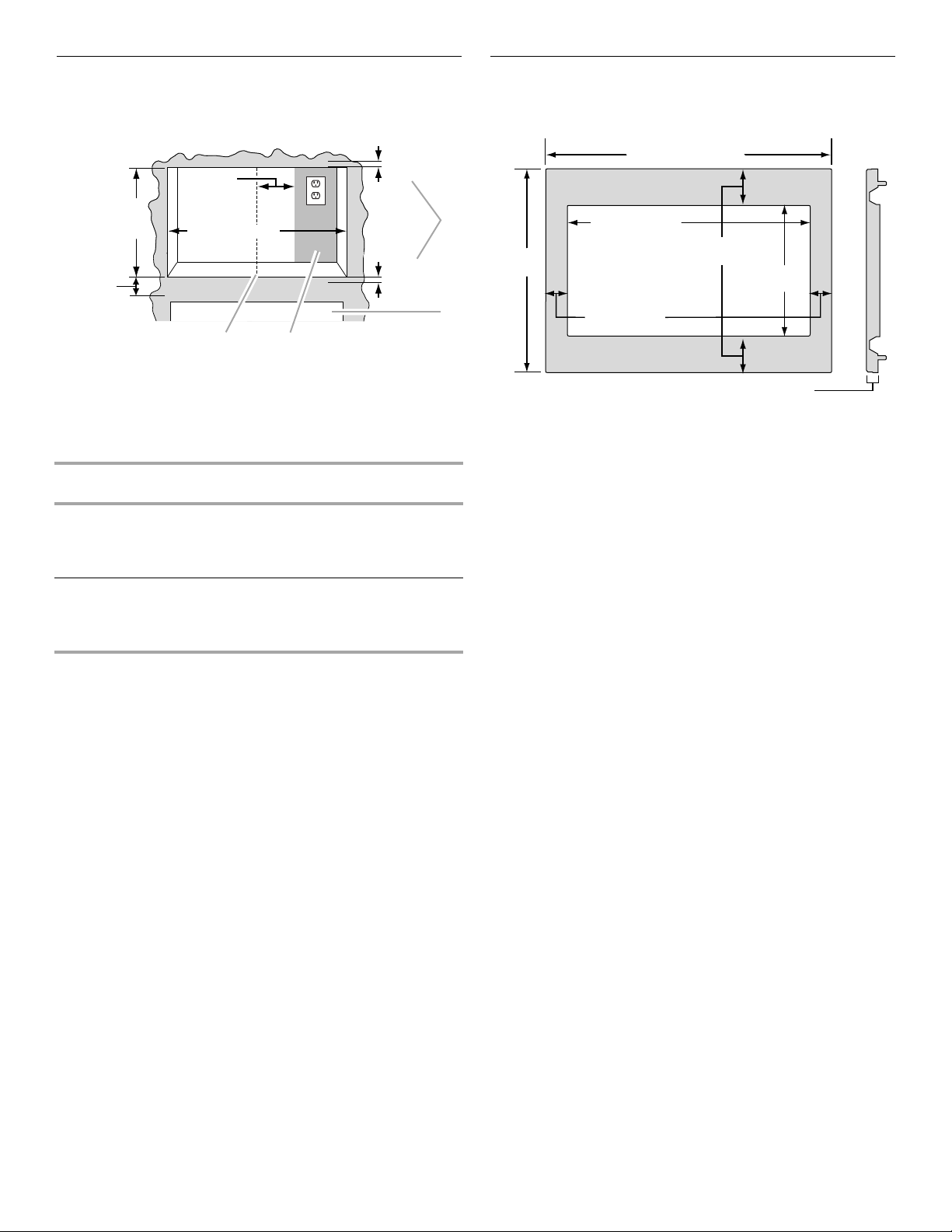

Required Cutout Dimensions

A. Trim kit frame overhang
B. Cutout for lower oven
C. Recommended region for receptacle

location (no less than 6" [15.2 cm] to
the right of cutout centerline)

D. Cutout centerline

Receptacle Location Minimum Depth

Within recommended
region

Outside recommended
region

NOTES:

■ Depth requirements depend upon receptacle and its location

within or outside of recommended region. See illustration and
chart above.

■ Height dimension is critical: 17" (43.2 cm) minimum, 17¹⁄₈"

(43.5 cm) maximum.

■ Width measurement has ±1/16" (2 mm) tolerance.

■ 3" (7.6 cm) minimum dimension is from lower oven cutout

ceiling to microwave oven cutout floor.

■ Trim kit frame extends 1¹⁄₁₆" (2.7 cm) above and below the

cutout opening.

18" (45.7 cm) with flush receptacle;
21" (53.2 cm) with non-flush receptacle

19¹⁄₂" (49.5 cm) with flush receptacle;
22¹⁄₂" (57.2 cm) with non-flush

receptacle

2

A. Upper cabinet
B. Microwave oven cutout
C. Lower oven cutout

D. Lower cabinets

E. Floor

Trim Kit Frame Dimensions

26⁷⁄₈" (68.2 cm)**
29

³⁄₄" (75.6 cm)**

2¹⁄₁₆" (5.2 cm)*

*

3¹⁄₂" (8.9 cm)**

22³⁄₄" (57.8 cm)

12¹⁄₄

"

(31.1 cm

)

1³⁄₁₆" (3.0 cm)

19¹⁄₈"

(48.6 cm)

3⁷⁄₁₆"

(8.7 cm)

Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

GROUNDING INSTRUCTIONS

SAVE THESE INSTRUCTIONS

■

For all cord connected appliances:

The microwave oven must be grounded. In the event of
an electrical short circuit, grounding reduces the risk of
electric shock by providing an escape wire for the electric
current. The microwave oven is equipped with a cord
having a grounding wire with a grounding plug. The plug
must be plugged into an outlet that is properly installed
and grounded.

WARNING: Improper use of the grounding plug can

result in a risk of electric shock. Consult a qualified
electrician or serviceman if the grounding instructions are
not completely understood, or if doubt exists as to whether
the microwave oven is properly grounded.

Do not use an extension cord. If the power supply cord is
too short, have a qualified electrician or serviceman install
an outlet near the microwave oven.

ABC

DE

*27" (68.6 cm) trim kit

**30" (76.2 cm) trim kit

Electrical Requirements

Recommended:

■ A time-delay fuse or time-delay circuit breaker.

■ A separate circuit serving only this microwave oven.

Observe all governing codes and ordinances.

Required:

■ A 120 volt, 60 Hz, AC only, 15- or 20-amp electrical supply

with a fuse or circuit breaker.

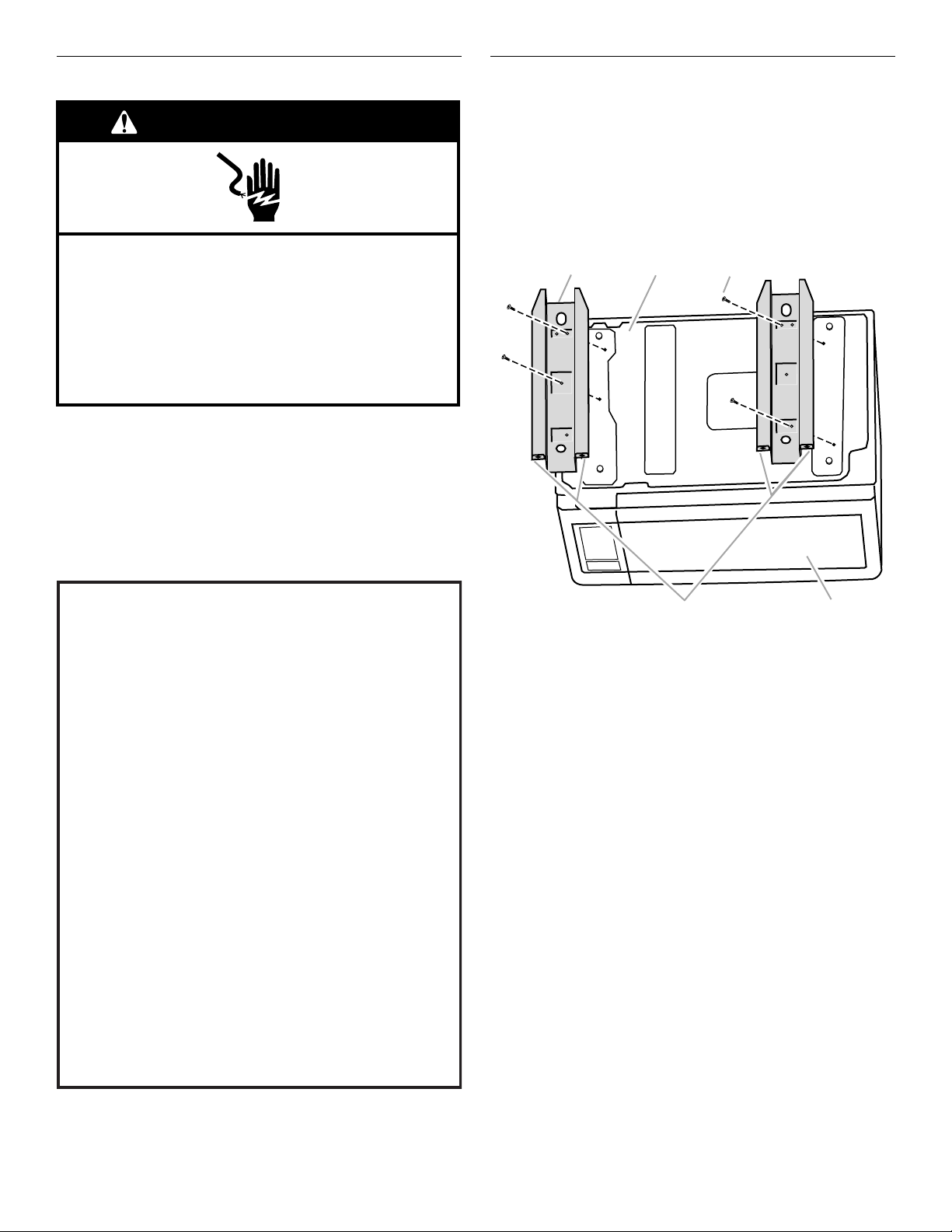

Prepare Microwave Oven

1. Unplug microwave oven before proceeding with installation.

2. Remove any loose items inside microwave oven.

3. Gently turn microwave oven onto its top, with the door facing

forward (toward installer).

4. Align the two rails on the microwave oven bottom, as shown,

making sure the flanges are forward and pointing up.

A. Rails (2)
B. Microwave oven bottom
C. Short screws (4)

5. Secure the rails to the microwave oven bottom using four

short screws.

D. Flanges

E. Door

3

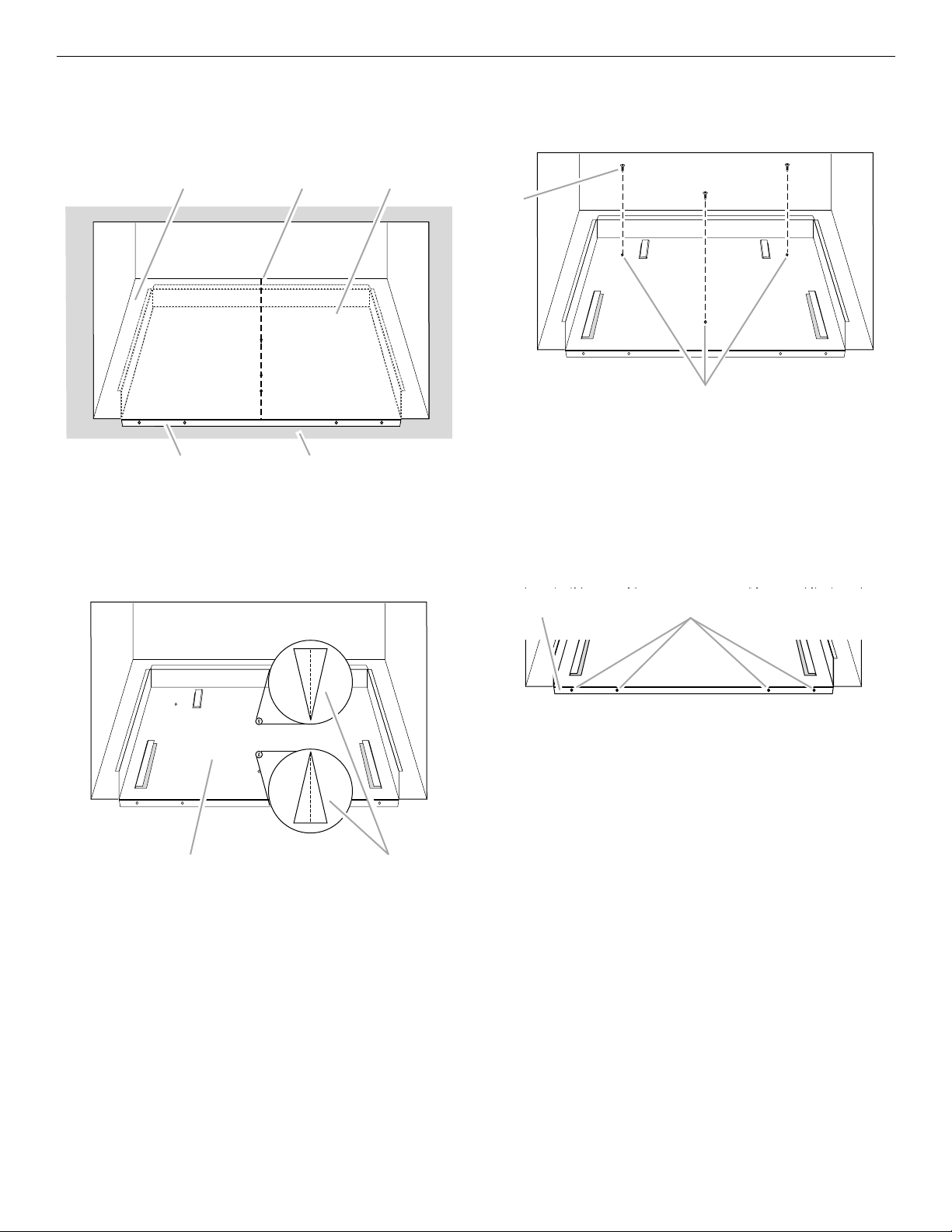

Prepare Cutout/Cabinet Opening

A

B

C

DE

A B

A

B

A

B

1. On the cutout floor, find and mark the centerline.

2. Place the bottom duct in the opening, with the flange resting

against the bottom front facing of the opening.

A. Cutout floor
B. Centerline
C. Bottom duct

3. Align the center arrows on the bottom duct with the centerline

drawn in Step 1 above.

D. Bottom duct flange

E. Front facing

4. Mark the three mounting holes through the bottom duct onto

the cutout floor.

A. Short screws (3)
B. Bottom duct mounting holes

5. Using 7/64" drill, drill pilot holes into the three holes marked in

Step 4.

6. Realign and install the bottom duct with three short screws.

7. Using 7/64" drill, drill pilot holes through the four mounting

holes of the bottom duct flange into the bottom front facing of
the cutout/cabinet opening.

A. Bottom duct flange
B. Mounting holes

A. Bottom duct
B. Center arrows, aligned with centerline

4

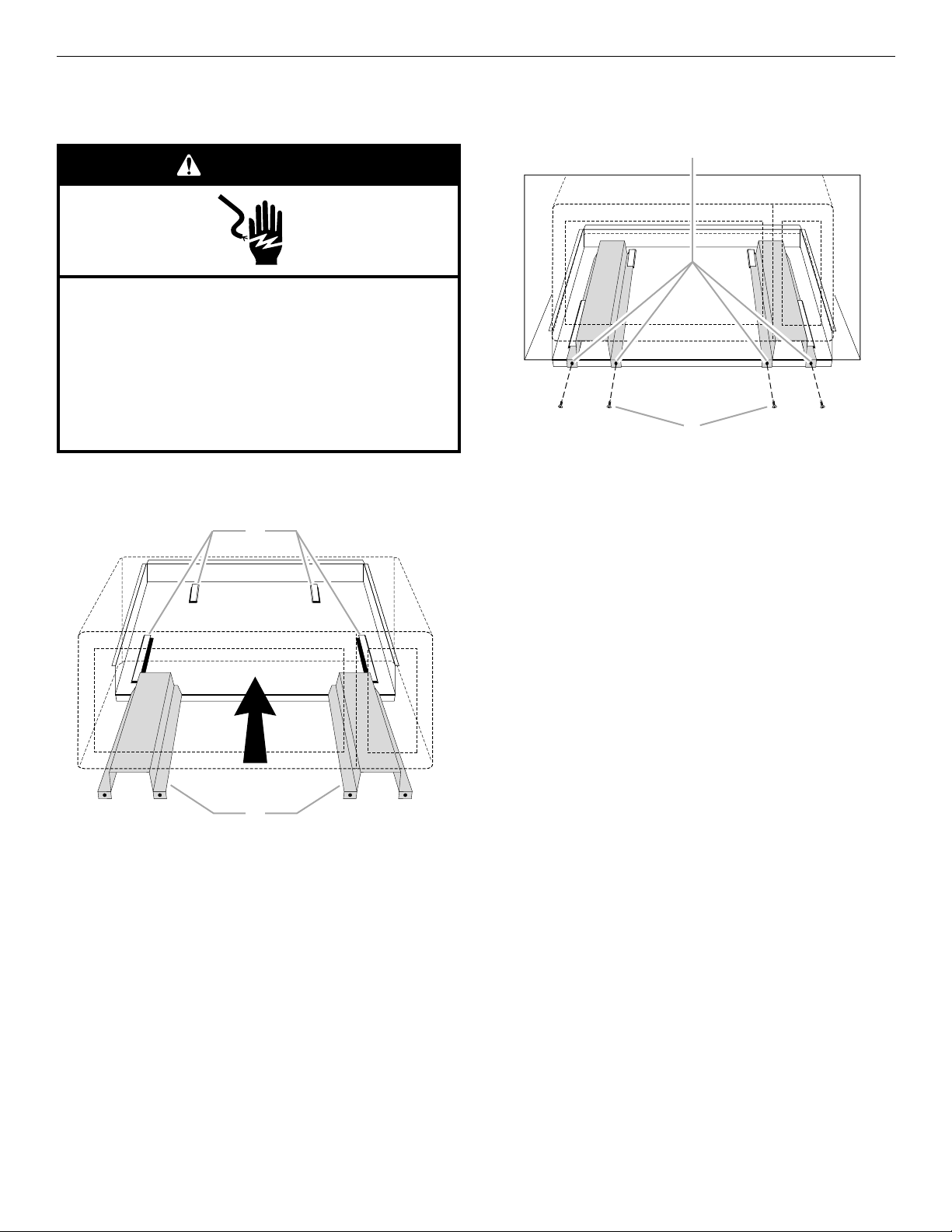

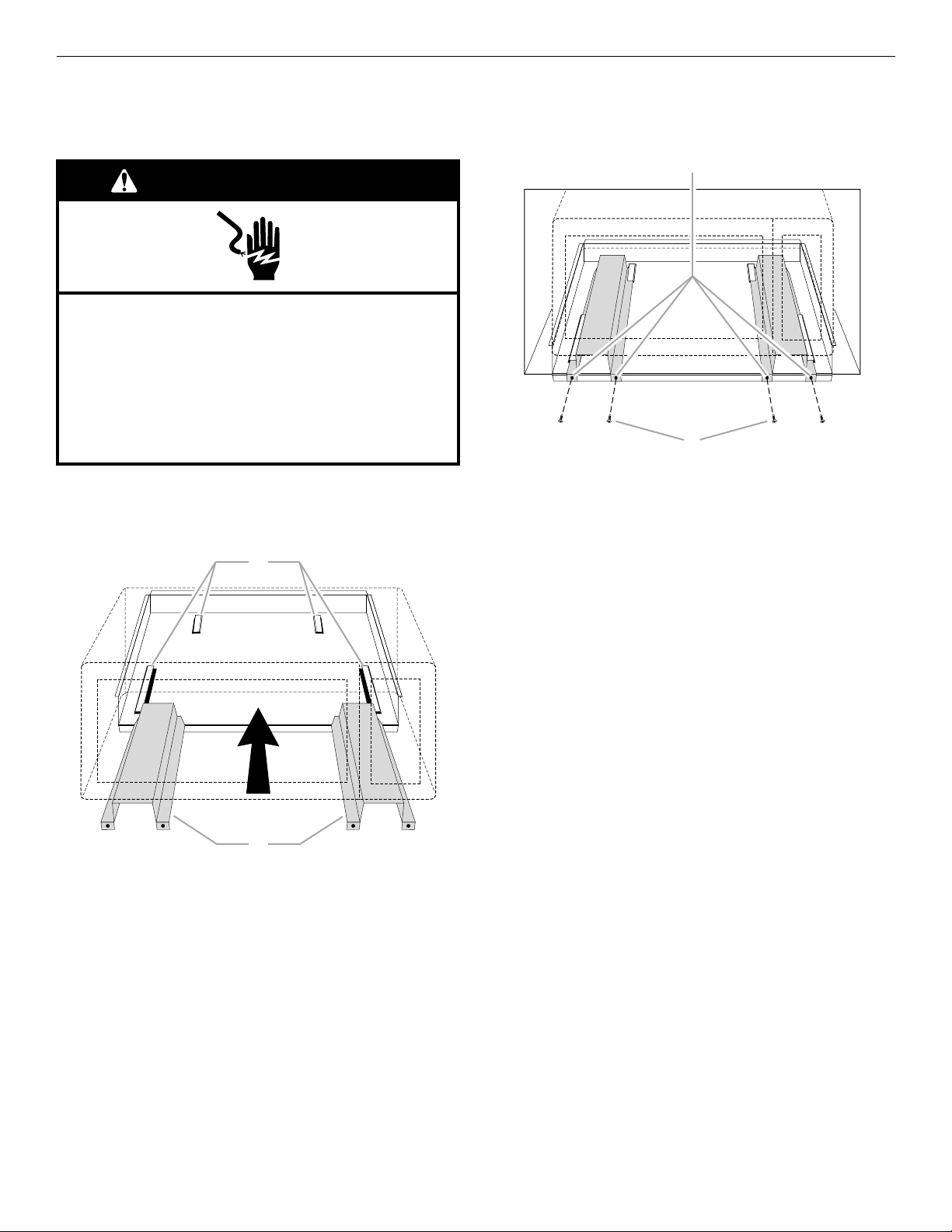

Install the Microwave Oven

Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

A

B

A

B

1. Gently return microwave oven to its upright position.

2. Position microwave oven near cutout opening.

3. Plug in microwave oven.

4. Align the rails with the rail guides on the bottom duct.

6. Secure the microwave oven to the cutout/cabinet by installing

four short screws into the mounting holes.

A. Mounting holes
B. Short screws (4)

A. Rail guides
B. Rails

5. Slide the microwave oven back and into place. The mounting

holes of the rail flanges and bottom duct flange will align
against the bottom front facing of the cutout/cabinet opening.

5

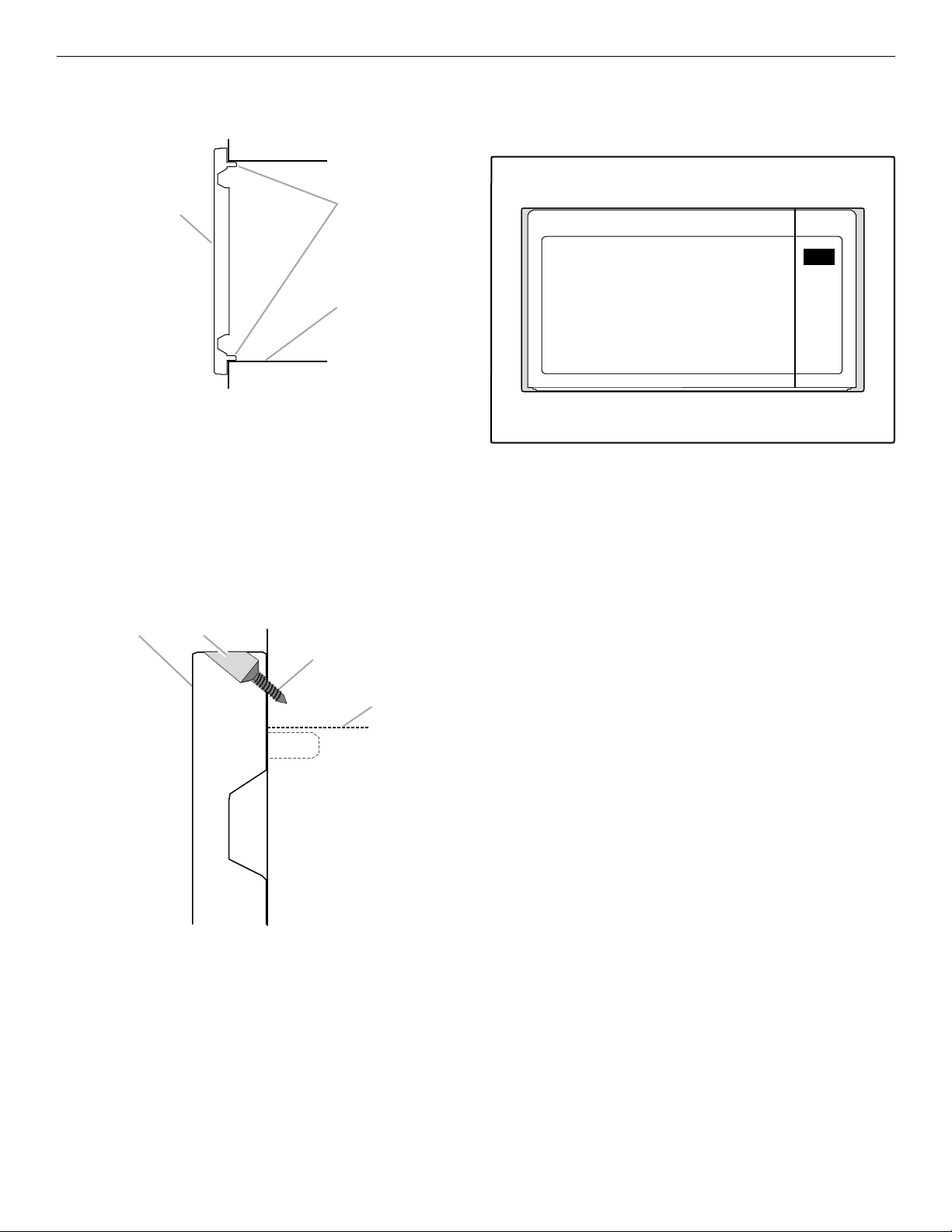

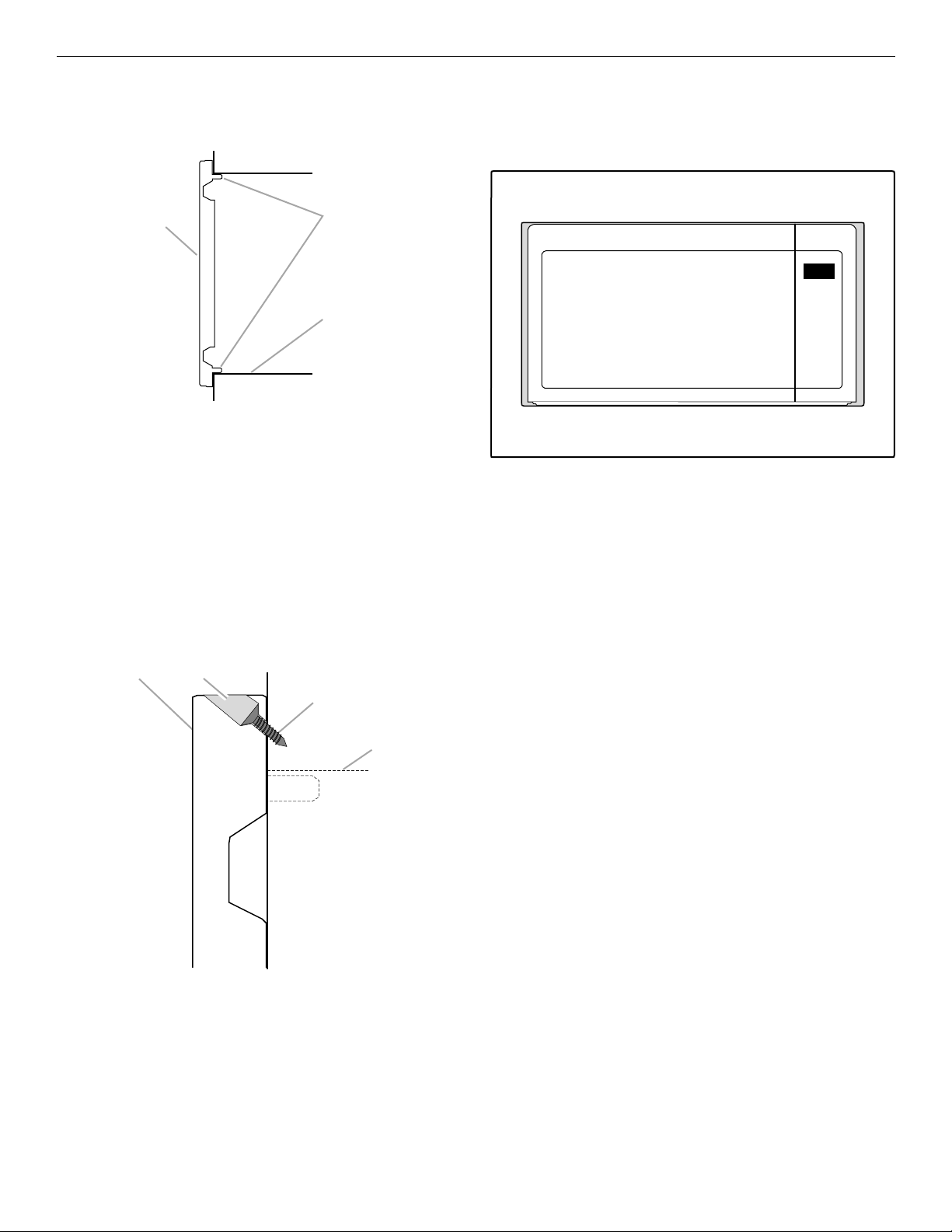

Install Trim Kit Frame

A

B

C

AB

C

D

1. Position trim kit frame over the opening so that the lower tabs

rest on the cutout floor, as shown.

A. Front of trim kit frame
B. Tabs (upper and lower)

C. Cutout/cabinet floor

2. Holding the trim kit frame in place, use 7/64" drill to drill four

pilot holes into the front facing of the cutout/cabinet through
the mounting hole guides in the upper and lower corners of
the trim kit frame.

NOTES:

■ The holes will be drilled downward from the top, and

upward from the bottom at an angle of about 45°.

■ To avoid damage to the trim kit frame, do not overtighten

screws.

3. Secure trim kit frame to cutout/cabinet by installing four long

wood screws (painted) into the pilot holes drilled in Step 2
above.

Installation is now complete. Replace any loose items that have
been removed from microwave oven cavity.

Save these Installation Instructions for future reference.

A. Trim kit frame
B. Mounting hole guide

6

C. Long wood screw (4 - painted)

D. Cutout ceiling

SÉCURITÉ DU FOUR À MICRO-ONDES

Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.

AVERTISSEMENT

DANGER

Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

3"

(7,6 cm)

B

B

D

36"

(91,4 cm)

C

2"

(5,1 cm)

2"

(5,1 cm)

1⁹⁄₁₆"

(4 cm)

A

E

INSTRUCTIONS D’INSTALLATION

Outillage et pièces

Outillage nécessaire

Rassembler les outils et composants nécessaires avant
d'entreprendre l'installation. Lire et observer les instructions
fournies avec chacun des outils de la liste ci-dessous.

■ Mètre ruban

■ Crayon

■ Tournevis Phillips

Pièces fournies (pas à l'échelle)

Tringles (2) Espace d'évacuation

■ Perceuse

■ Foret de 7/64"

inférieur

Cadre de la trousse de

garniture

Le four à micro-ondes peut être installé par dessus un four
encastré. Si l'on installe le four à micro-ondes par dessus un four
encastré, s'assurer qu'il existe un dégagement minimal de 3"
(7,6 cm) entre le sommet de l'ouverture d'encastrement du four
inférieur et le plancher de l'ouverture d'encastrement du four à
micro-ondes.

Le four à micro-ondes peut aussi être installé seul dans un placard
(sans four encastré en dessous). Pour faciliter l'utilisation de
l'appareil, une distance minimale de 36" (91,4 cm) est
recommandée entre le plancher et le plancher de l'ouverture
d'encastrement.

S’assurer que les placards environnants peuvent s'ouvrir et se
fermer librement. Laisser un dégagement d'au moins 1⁹⁄₁₆" (4 cm)
sous le plancher de l'ouverture d'encastrement (3" [7,6 cm] pour
une installation au-dessus d'un four encastré) et un dégagement
d'au moins 2" (5,1 cm) au-dessus de l'ouverture d'encastrement.

Exigences d'emplacement

Vis courtes (14)

(11 + 3 supplémentaires)

Vis à bois longues (6 - peintes)

(4 + 2 supplémentaires)

A. Placard supérieur
B. Ouverture d'encastrement du

four à micro-ondes

C. Ouverture d'encastrement

inférieure

D. Placards inférieurs

E. Plancher

7

Dimensions nécessaires de l'ouverture

3"

(7,6 cm

)

6"

(15,2 cm)

A

1¹⁄₁₆"

(2,7 cm)

1¹⁄₁₆"

(2,7 cm)

B

CD

23¹⁄₈" (58,7 cm)

17¹⁄₈" (43,5 cm)

max.

17" (43,2 cm)

min.

Pour connaître les distances minimales

de profondeur, consulter le tableau

26⁷⁄₈" (68,2 cm)**
29

³⁄₄" (75,6 cm)**

2¹⁄₁₆" (5,2 cm)*

*

3¹⁄₂" (8,9 cm)**

22³⁄₄" (57,8 cm)

12¹⁄₄

"

(31,1 cm

)

1³⁄₁₆" (3 cm)

19¹⁄₈"

(48,6 cm)

3⁷⁄₁₆"

(8,7 cm)

d'encastrement

A. Dépassement du cadre de la trousse de garniture
B. Ouverture pour le four inférieur

C. Zone recommandée pour l’emplacement de la prise

de courant (pas moins de 6" [15,2 cm] jusqu’à la
droite de l’axe central de l’ouverture d’encastrement)

D. Axe central de l’ouverture d’encastrement

Dimensions du cadre de la trousse de

garniture

*Trousse de garniture de 27" (68,6 cm)

**Trousse de garniture de 30" (76,2 cm)

Emplacement de la

Profondeur minimale

prise de courant

Dans la zone
recommandée

18" (45,7 cm) avec la prise de courant
en affleurement;

21" (53,2 cm) avec la prise de courant
sans affleurement

Hors de la zone
recommandée

19¹⁄₂" (49,5 cm) avec la prise de courant
en affleurement;

22¹⁄₂" (57,2 cm) avec la prise de courant
sans affleurement

REMARQUES :

■ Les critères de profondeur dépendent de dimensions de la

prise de courant et de son emplacement (selon qu’elle se
trouve ou non dans la zone recommandée). Voir l’illustration
et le tableau ci-dessus.

■ La dimension de hauteur est critique : 17" (43,2 cm) au

minimum, 17¹⁄₈" (43,5 cm) maximum.

■ La mesure de largeur peut être modifiée de ±1/16" (2 mm).

■ La dimension minimale de 3" (7,6 cm) correspond à la

distance du plafond de l'ouverture d'encastrement du four
inférieur au plancher de l'ouverture d'encastrement du four à
micro-ondes.

■ Le cadre de la trousse de garniture dépasse de 1¹⁄₁₆" (2,7 cm)

au-dessus et au-dessous de l'ouverture d'encastrement.

8

Spécifications électriques

AVERTISSEMENT

Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

INSTRUCTIONS DE LIAISON

À LA TERRE

CONSERVEZ CES

INSTRUCTIONS

■

Pour tout appareil ménager connecté par un cordon

de courant électrique :

Il faut que le four à micro-ondes soit relié à la terre. En
cas de court-circuit électrique, la liaison à la terre réduit le
risque de choc électrique car le courant électrique
dispose d’un itinéraire direct d’acheminement à la terre.
Le four à micro-ondes est doté d’un cordon de courant
électrique qui comporte un fil de liaison à la terre, avec
broche de liaison à la terre. On doit brancher la fiche sur
une prise de courant convenablement installée et reliée à
la terre.

AVERTISSEMENT : L’utilisation incorrecte du

dispositif de liaison à la terre peut susciter un risque de choc
électrique. L’utilisateur qui ne comprend pas bien les
instructions de liaison à la terre, ou qui n’est pas certain que
le four à micro-ondes soit convenablement relié à la terre,
devrait consulter un électricien ou un technicien qualifié.

Ne pas utiliser un câble de rallonge. Si le cordon de
courant électrique est trop court, demander à un électricien
ou un technicien qualifié d’installer une prise de courant à
proximité du four à micro-ondes.

ABC

DE

Observer les dispositions de tous les codes et règlements en
vigueur.

Nécessaire :

■ Une alimentation électrique de 120 volts, 60 Hz, CA

seulement, 15 ou 20 ampères, protégée par un fusible ou un
disjoncteur.

Recommandé :

■ Un fusible temporisé ou un disjoncteur temporisé.

■ Un circuit distinct exclusif à ce four à micro-ondes.

Préparation du four à micro-ondes

1. Débrancher le four à micro-ondes avant de poursuivre

l'installation.

2. Retirer les articles à l'intérieur du four à micro-ondes - le cas

échéant.

3. Placer avec précaution le four à micro-ondes sur son sommet

en orientant la porte vers l'avant (vers l'installateur).

4. Aligner les deux tringles sur le plancher du four à micro-ondes

tel qu'illustré en s'assurant que les rebords sont orientés vers
l'avant et vers le haut.

A. Tringles (2)
B. Plancher du four à

micro-ondes

5. Fixer les tringles au plancher du four à micro-ondes à l'aide de

quatre vis courtes.

C. Vis courtes (4)
D. Rebords

E. Porte

9

Préparation de l'ouverture d'encastrement/dans le placard

A

B

C

DE

A B

A

B

A

B

1. Déterminer et marquer l’axe central sur le plancher de

l’ouverture d'encastrement.

2. Positionner l'espace d'évacuation inférieur dans l'ouverture en

faisant reposer le rebord contre l'avant inférieur de l'ouverture.

A. Plancher de l'ouverture

d'encastrement
B. Axe central
C. Espace d'évacuation inférieur

3. Aligner les flèches centrales de l'espace d'évacuation inférieur

avec l'axe central illustré à l'étape 1 ci-dessus.

D. Rebord de l'espace

d'évacuation inférieur

E. Avant

4. Marquer l'emplacement des trois trous de montage à travers

l'espace d'évacuation inférieur sur le plancher de l'ouverture
d'encastrement.

A. Vis courtes (3)
B. Trous de montage de l'espace d'évacuation inférieur

5. À l'aide d'un foret de 7/64", percer des avant-trous dans les

trois trous indiqués à l'étape 4.

6. Réaligner et installer l'espace d'évacuation inférieur avec les

trois vis courtes.

7. À l'aide d'un foret de 7/64", percer des avant-trous dans

l'avant inférieur de l'ouverture d'encastrement/dans le placard
en passant par les quatre trous de montage du rebord de
l'espace d'évacuation inférieur.

A. Rebord de l'espace d'évacuation inférieur
B. Trous de montage

A. Espace d'évacuation inférieur
B. Flèches centrales alignées avec l'axe central

10

Installation du four à micro-ondes

AVERTISSEMENT

Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

A

B

A

B

1. Remettre le four à micro-ondes à l'endroit avec précaution.

2. Placer le four à micro-ondes à proximité de l’ouverture

d'encastrement.

3. Brancher le four à micro-ondes.

4. Aligner les tringles avec les rails de guidage sur l'espace

d'évacuation inférieur.

6. Fixer le four à micro-ondes à l'ouverture d'encastrement/dans

le placard en installant quatre vis courtes dans les trous de
montage.

A. Trous de montage
B. Vis courtes (4)

A. Rails de guidage
B. Tringles

5. Réinsérer le four à micro-ondes dans la cavité pour le remettre

en place. Les trous de montage des extrémités de tringles et
du rebord de l'espace d'évacuation inférieur s'alignent contre
la partie inférieure avant de l'ouverture d'encastrement/dans
le placard.

11

Installation du cadre de la trousse de garniture

A

B

C

AB

C

D

W10532204A
SP PN W10532205A

© 2012 Whirlpool Corporation.
All rights reserved. Used under license in Canada.
Tous droits réservés. Utilisé sous licence au Canada.

261800311939

9/12

Printed in China

Imprimé en Chine

1. Placer le cadre de la trousse de garniture sur l'ouverture, de

sorte que les languettes inférieures reposent sur le plancher
de l'ouverture, tel qu'illustré.

A. Avant du cadre de la trousse de garniture
B. Languettes (supérieure et inférieure)
C. Plancher de l'ouverture d'encastrement/dans le placard

2. Tout en maintenant le cadre de trousse de garniture en place,

utiliser un foret de 7/64" pour percer quatre avant-trous dans
l'avant de l'ouverture d'encastrement/dans le placard à
travers les rails de guidage des trous de montage, dans les
angles supérieurs et inférieurs du cadre de trousse de
garniture.

REMARQUES :

■ Les trous sont percés de haut en bas, et de bas en haut à

un angle d'environ 45°.

■ Pour éviter d’endommager le cadre de la trousse de

garmiture, ne pas trop serrer les vis.

3. Fixer le cadre de trousse de garniture à l'ouverture

d'encastrement/dans le placard en installant quatre vis à bois
longues (peintes) dans les avant-trous percés à l'étape 2 ci­dessus.

L’installation est maintenant terminée. Réinstaller tous les articles
qui auraient été retirés de la cavité du four à micro-ondes.

Conserver ces Instructions d’installation pour une éventuelle
réutilisation ultérieure.

A. Cadre de la trousse

de garniture

B. Rail de guidage du

trou de montage

C. Vis à bois longues (4 - peintes)
D. Plafond de l'ouverture

d'encastrement
