Instrucciones de instalación para la secadora a gas

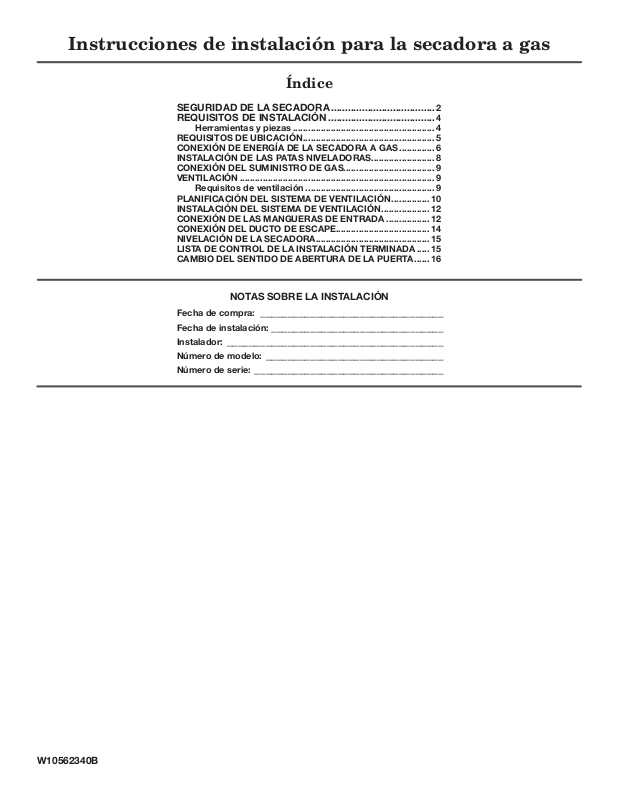

Índice
SEGURIDAD DE LA SECADORA ..................................... 2
REQUISITOS DE INSTALACIÓN ...................................... 4
Herramientas y piezas ........................................................ 4
REQUISITOS DE UBICACIÓN .................................................... 5
CONEXIÓN DE ENERGÍA DE LA SECADORA A GAS .............. 6
INSTALACIÓN DE LAS PATAS NIVELADORAS......................... 8
CONEXIÓN DEL SUMINISTRO DE GAS.................................... 9
VENTILACIÓN ............................................................................. 9
Requisitos de ventilación ................................................... 9
PLANIFICACIÓN DEL SISTEMA DE VENTILACIÓN ............... 10
INSTALACIÓN DEL SISTEMA DE VENTILACIÓN ................... 12
CONEXIÓN DE LAS MANGUERAS DE ENTRADA ................. 12
CONEXIÓN DEL DUCTO DE ESCAPE..................................... 14
NIVELACIÓN DE LA SECADORA............................................. 15
LISTA DE CONTROL DE LA INSTALACIÓN TERMINADA ..... 15
CAMBIO DEL SENTIDO DE ABERTURA DE LA PUERTA ...... 16
NOTAS SOBRE LA INSTALACIÓN
Fecha de compra: _________________________________
Fecha de instalación: _______________________________
Instalador: _______________________________________
Número de modelo: ________________________________
Número de serie: __________________________________
W10562340B
1
Page 2
SEGURIDAD DE LA SECADORA
IMPORTANTE: Cuando descarte o guarde su vieja secadora de ropa, quítele la puerta.
2
Page 3
3
Page 4
REQUISITOS DE INSTALACIÓN
HERRAMIENTAS Y PIEZAS
Reúna todas las herramientas y piezas necesarias antes
de comenzar la instalación. Lea y siga las instrucciones
provistas con cualquiera de las herramientas enlistadas aquí.
Herramientas necesarias para todas las instalaciones:
Destornillador de hoja
plana
Nivel
Llave ajustable que se
abra a 1" (25 mm) o
llave de cubo de cabeza
hexagonal
Abrazaderas para ducto
Herramientas necesarias para las instalaciones a gas:
Llave para tubos de 8"
(203 mm) ó 10" (254 mm)
Compuesto para unión de
tuberías resistente a gas LP
Llave de tuercas ajustable
de 8" (203 mm) ó 10" (254 mm)
(para las conexiones de gas)
Piezas suministradas (todos los modelos):
Cuchillo para uso general
Tijeras de lata
(instalaciones del
nuevo ducto de escape)
Cinta de medir
Pistola y masilla para
calafateo (para instalar
el nuevo ducto de escape)
Aprietatuercas de 1/4"
(6 mm) (se recomienda)
Pinzas
Patas niveladoras (4) para
modelos con una contrahuella
Patas niveladoras (4) para
modelos sin una contrahuella
Piezas suministradas (modelos con vapor):
Conector en “Y” Manguera de entrada
de 2' (0,6 m)
Manguera de entrada
de 5' (1,52 m)
Retire el paquete de piezas del tambor de la secadora. Verique
que estén todas las piezas.
Arandela de goma
4
Page 5
Piezas necesarias: (No se provee con la secadora)
Verique los códigos locales. Verique el suministro eléctrico
y la ventilación existentes. Vea “Requisitos eléctricos”
y “Requisitos de ventilación” antes de comprar las piezas.
Las instalaciones en casas rodantes requieren piezas para
ducto de escape de metal que están disponibles en la tienda
al por menor donde usted compró su secadora. Para obtener
más información, sírvase leer la sección “Ayuda o servicio
técnico” en el “Manual de uso y cuidado”.
Equipo optativo: (No se provee con la secadora)
Consulte su “Manual de uso y cuidado” para obtener
información acerca de los accesorios disponibles
para su secadora.
REQUISITOS DE UBICACIÓN
No haga funcionar su secadora en temperaturas inferiores
a 45° (7°C). En temperaturas más bajas, podría ser que la
secadora no se apagara al nal de un ciclo automático con
sensor. Esto puede hacer que los tiempos de secado sean
más largos.
No debe instalarse ni guardarse la secadora en un área
en donde pueda estar expuesta al agua y/o a la intemperie.
Verique los requisitos de los códigos. Algunos códigos
limitan o no permiten la instalación de la secadora en garajes,
clósets, casas rodantes o dormitorios. Póngase en contacto
con el inspector de construcciones de su localidad.
NOTA: No se puede instalar otro electrodoméstico que usa
combustible en el mismo clóset en que se encuentra la secadora.
ESPACIOS LIBRES PARA LA INSTALACIÓN
El lugar debe ser lo sucientemente grande para permitir
que la puerta de la secadora se abra completamente.
DIMENSIONES DE LA SECADORA
Modelos con una contrahuella
Usted necesitará:
■ Una ubicación que permita una instalación adecuada
del ducto de escape. Vea “Requisitos de ventilación”.
■ Se necesita un circuito separado de 15 ó 20 amperios
para las secadoras a gas, y uno de 30 amperios para
las secadoras eléctricas.
■ Si está usando un cable de suministro de energía,
un contacto con conexión a tierra ubicado a no más
de 2 pies (610 mm) de cualquiera de los lados de la
secadora. Vea “Requisitos eléctricos”.
■ Un piso que soporte el peso de la secadora de
200 lb. (90,7 kg). Tenga en cuenta también el peso
de otro electrodoméstico que le acompañe.
■ Un piso nivelado con un declive máximo de 1" (25 mm)
debajo de la secadora completa. Si el declive es mayor
que 1" (25 mm), la ropa quizás no gire adecuadamente
y los ciclos con sensor automático posiblemente
no funcionen como es debido.
■ Para realizar una instalación en el garaje, coloque
la secadora por lo menos a 18" (460 mm) por encima
del piso.
■ Modelos con vapor únicamente: Grifos de agua fría
ubicados a una distancia de no más de 4 pies (1,2 m)
de las válvulas de llenado de agua y una presión
de agua de 20-100 lb/pulg² (137,9 – 689,6 kPa). Puede
utilizar el suministro de agua para su lavadora usando
el conector en “Y” provisto.
Vista lateral
Modelos sin una contrahuella
Vista lateral
Vista inferior:
Vista posterior
Vista posterior
NOTA: La mayoría de las instalaciones requieren un espacio libre
mínimo de 5" (127 mm) detrás de la secadora para acomodar el
ducto de escape con codo. Vea “Requisitos de ventilación”.
5
Page 6
Espacio para la instalación en un lugar empotrado
o en un clóset
Todas las dimensiones muestran el espacio recomendado,
probado con un espacio de 0" (0 mm) en los lados y la parte
posterior.
■ Debe considerarse espacio adicional para facilitar
la instalación y el servicio técnico.
■ Se podrían necesitar espacios libres adicionales
para las molduras de la pared, de la puerta y del piso.
■ Se debe considerar agregar espacio adicional en todos
los lados de la secadora para reducir la transferencia
de ruido.
■ Para la instalación en un clóset con una puerta,
se requieren aberturas de ventilación mínimas en la parte
superior e inferior de la puerta. Se aceptan puertas tipo
persianas con aberturas de ventilación equivalentes.
■ También se debe considerar espacio adicional para otro
electrodoméstico que le acompañe.
Requisitos de instalación adicionales
para las casas rodantes:
Esta secadora es apropiada para instalaciones en casas
rodantes. La instalación debe realizarse de acuerdo al Estándar
de seguridad y construcción de casas fabricadas (Manufactured
Home Construction and Safety Standard), Título 24 CFR, Parte
3280 (anteriormente conocido como el Estándar federal para la
seguridad y construcción de casas rodantes - Federal Standard
for Mobile home Construction and Safety, Título 24, HUD Parte
280) o al Estándar CAN/CSA-Z240 MH.
Las instalaciones en casas rodantes necesitan:
Para todas las secadoras:
■ Piezas para el sistema de escape de metal, que están
disponibles con su distribuidor. Para obtener más
información, vea la sección “Ayuda o servicio técnico”
en el “Manual de uso y cuidado”.
■ Se deben tomar medidas especiales en el caso de casas
rodantes para introducir el aire del exterior a la secadora.
Las aberturas (como la de una ventana adyacente) deberán
ser por lo menos del doble de tamaño que la abertura
de ventilación de la secadora.
Para las instalaciones de secadoras a gas en casas rodantes:
■ Está disponible para ordenar el Juego de sujeción para
instalaciones en casas rodantes, pieza N° W10432680. Para
obtener más información, vea la sección “Ayuda o servicio
técnico” en el “Manual de uso y cuidado”.
CONEXIÓN DE ENERGÍA
DE LA SECADORA A GAS
REQUISITOS ELÉCTRICOS
ADVERTENCIA
Peligro de Choque Eléctrico
Conecte a un contacto de pared de conexión a tierra
de 3 terminales.
No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque eléctrico.
■
Se necesita un suministro eléctrico de 120 voltios,
60 hertzios, CA solamente, de 15 ó 20 amperios
y protegido con fusibles. Se recomienda un fusible
retardador o un cortacircuitos. Asimismo se recomienda
el uso de un circuito independiente que preste servicio
únicamente a esta secadora.
6
Page 7
INSTRUCCIONES PARA LA CONEXIÓN A TIERRA
■
Para la conexión de una secadora mediante cable
eléctrico conectado a tierra:
Esta secadora debe estar conectada a tierra. En el caso de
funcionamiento defectuoso o avería, la conexión a tierra
reducirá el riesgo de choque eléctrico al proporcionar una
vía de menor resistencia para la corriente eléctrica. Esta
secadora está equipada con un cable que cuenta con un
conductor para la conexión a tierra del equipo y un enchufe
de conexión a tierra. El enchufe debe conectarse en un
contacto apropiado, que esté debidamente instalado y
conectado a tierra de acuerdo con todos los códigos y
ordenanzas locales.
ADVERTENCIA: La conexión indebida del
conductor para la conexión a tierra del equipo puede
ocasionar un riesgo de choque eléctrico. Verique con un
electricista, representante o personal de servicio técnico
calicado para asegurarse de que la conexión a tierra de la
secadora sea apropiada. No modique el enchufe
proporcionado con la secadora. Si no encaja en el
contacto, contrate un electricista calicado para que instale
un contacto adecuado.
GUARDE ESTAS INSTRUCCIONES
REQUISITOS DEL SUMINISTRO DE GAS
■ Su secadora debe tener el quemador adecuado para
el tipo de gas que tiene en su casa. La información
respecto al quemador está ubicada en la placa de
clasicación que está en la cavidad de la puerta de su
secadora. Si esta información no está de acuerdo con
el tipo de gas disponible, póngase en contacto con
el distribuidor o llame a los números de teléfono
mencionados en la sección “Ayuda o servicio técnico”
de su “Manual de uso y cuidado”.
Conversión de gas LP:
IMPORTANTE: La conversión deberá llevarla a cabo un técnico
calicado.
No se deberá hacer intento alguno para convertir la secadora
del gas especicado en la placa indicadora del modelo/de la
serie para utilizar un gas distinto sin consultar con la compañía
de gas.

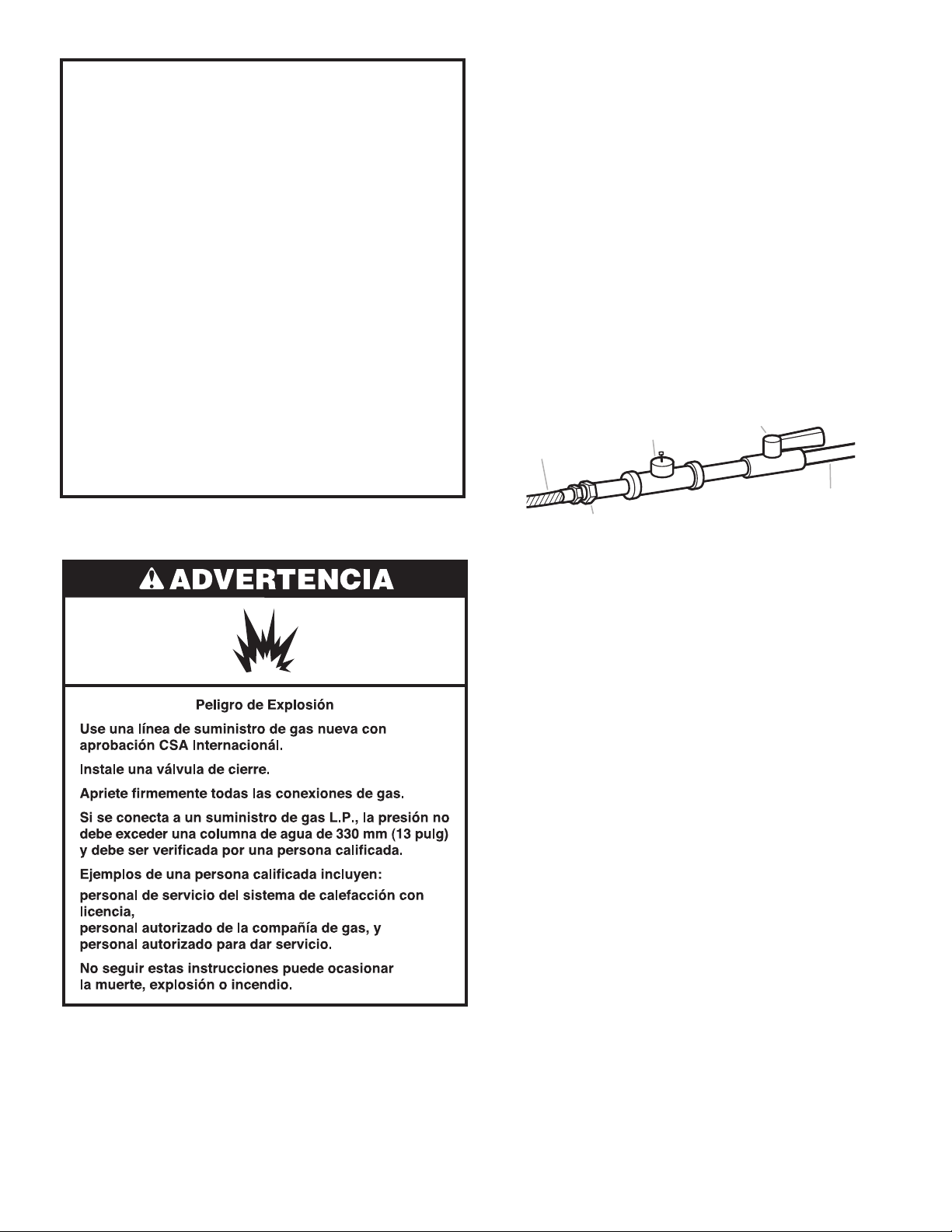

LÍNEA DE SUMINISTRO DE GAS
■ Debe incluir una derivación tapada NPT de por lo menos
1/8", accesible para la conexión del manómetro de prueba,
inmediatamente arriba de la conexión de suministro de gas
a la secadora.
C
A
B
A. Conector flexible de gas de 3/8"
B. Accesorio adaptador abocinado para tubo de 3/8"
C. Derivación tapada NTP por lo menos de 1/8"
D. Línea de suministro de gas NPT de 1/2"
E. Válvula de cierre de gas
E
D
TIPO DE GAS
Gas natural:
Esta secadora está equipada para uso con gas natural. Su
diseño está certicado por CSA International para gases LP
(propano o butano) con la conversión apropiada.
■ Se recomienda un tubo IPS de 1/2".
■ Es aceptable una tubería aprobada de aluminio o cobre
de 3/8" para las longitudes menores a 20 pies (6,1 m),
si lo permiten los códigos locales y el proveedor de gas.
■ Si usted está usando gas natural, no use tubería de cobre.
■ Para las longitudes mayores a los 20 pies (6,1 m)
se deberán usar tuberías más largas y un accesorio
adaptador de tamaño distinto.
■ Si su secadora ha sido convertida para usar gas LP,
se puede usar tubería de cobre de 3/8" compatible
con gas LP. Si la longitud total de la línea de suministro
es mayor que 20 pies (6,1 m), use un tubo más largo.
NOTA: Deben usarse compuestos para uniones de tubería
que sean resistentes a la acción del gas LP. No utilice cinta
TEFLON®†.
■ Debe tener una válvula de cierre.
En los EE.UU.:
Debe instalarse una válvula de cierre individual manual a una
distancia de no más de seis (6) pies (1,8 m) de la secadora,
de acuerdo con el Código Nacional de Gas combustible
(National Fuel Gas Code), ANSI Z223.1. La válvula deberá
ubicarse en un lugar donde se pueda alcanzar con facilidad
para cerrarla y abrirla.
†®TEFLON es una marca registrada de E.I. Dupont de Nemours and Company.
7
Page 8
REQUISITOS PARA LA CONEXIÓN
DEL SUMINISTRO DE GAS
■ Use un codo y un accesorio adaptador abocinado NPT
de 3/8" x 3/8" entre el conector de gas exible y el tubo
de gas de la secadora, para evitar que se doblen.
■ Use solamente compuesto para unión de tuberías. No
utilice cinta TEFLON®†.
■ Esta secadora debe conectarse a la línea de suministro
de gas con un conector de gas exible que cumpla
con las normas para conectores de electrodomésticos
a gas, ANSI Z21.24 o CSA 6.10.
REQUISITOS DE ENTRADA DEL QUEMADOR
Elevaciones por encima de 10.000 pies (3.048 m):
■ Si se instala la secadora a un nivel superior
a los 10.000 pies (3.048 m) de altitud, se requiere
una reducción de categoría de B.T.U. del 4 % del
quemador, que se muestra en la placa del número
de modelo/serie, por cada incremento de 1.000 pies
(305 m) de altitud.
Prueba de presión del suministro de gas
■ Durante pruebas de presión a presiones mayores
de ½ lb/pulg², la secadora debe ser desconectada
de la tubería del suministro de gas.
TUBO DE GAS DE LA SECADORA
■ El tubo de gas que sale por la parte posterior
de su secadora tiene una rosca macho de 3/8".
B

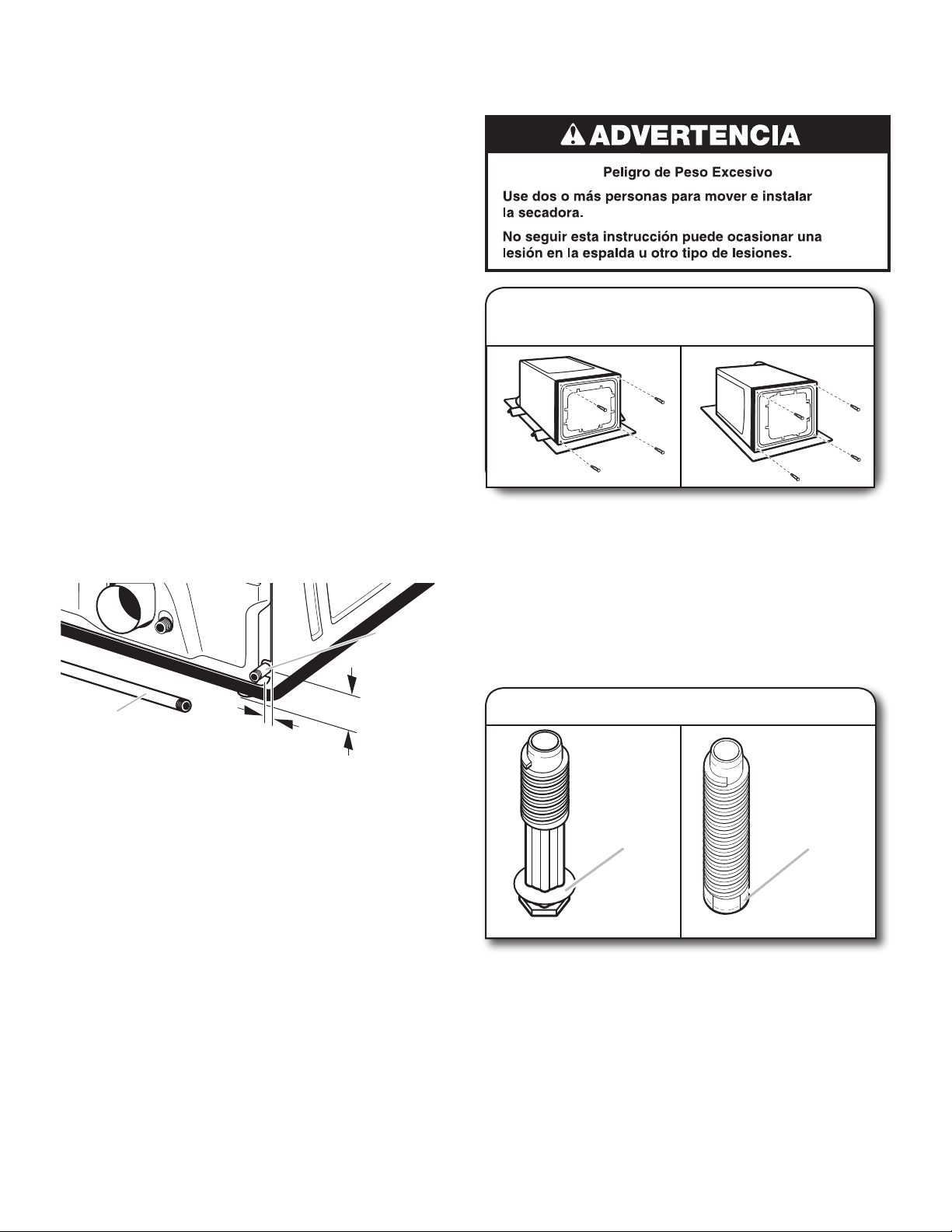

INSTALACIÓN DE LAS PATAS
NIVELADORAS
1.
Prepare la secadora
para las patas niveladoras
Para evitar daños en el piso, use un pedazo de cartón grande
y plano de la caja de la secadora; colóquelo debajo de todo
el borde posterior de la secadora. Sujete con rmeza el
cuerpo de la secadora (no el panel de la consola) y coloque
la secadora suavemente sobre el cartón.
IMPORTANTE: Si se apoya la secadora sobre la parte
posterior, utilice los postes esquinales de cartón que venían
con la secadora para evitar dañar esa parte de la secadora.
Si no tiene los postes esquinales de cartón con los que fue
empacada la secadora, colóquela de costado.
A
1"
(25 mm)
A. Línea de suministro de gas de 1/2" NPT
B. Tubo de la secadora NPT de 3/8"
NOTA: Si la secadora está montada sobre un pedestal, el tubo
de gas deberá tener una altura adicional de 10" (254 mm)
o 15,5" (394 mm) desde el piso, según el modelo del pedestal.
Para realizar una instalación en el garage, la tubería de gas
deberá tener una altura adicional de 18" (460 mm) desde el piso.
†®TEFLON es una marca registrada de E.I. Dupont de Nemours and Company.
4 1/2"
(115 mm)
8

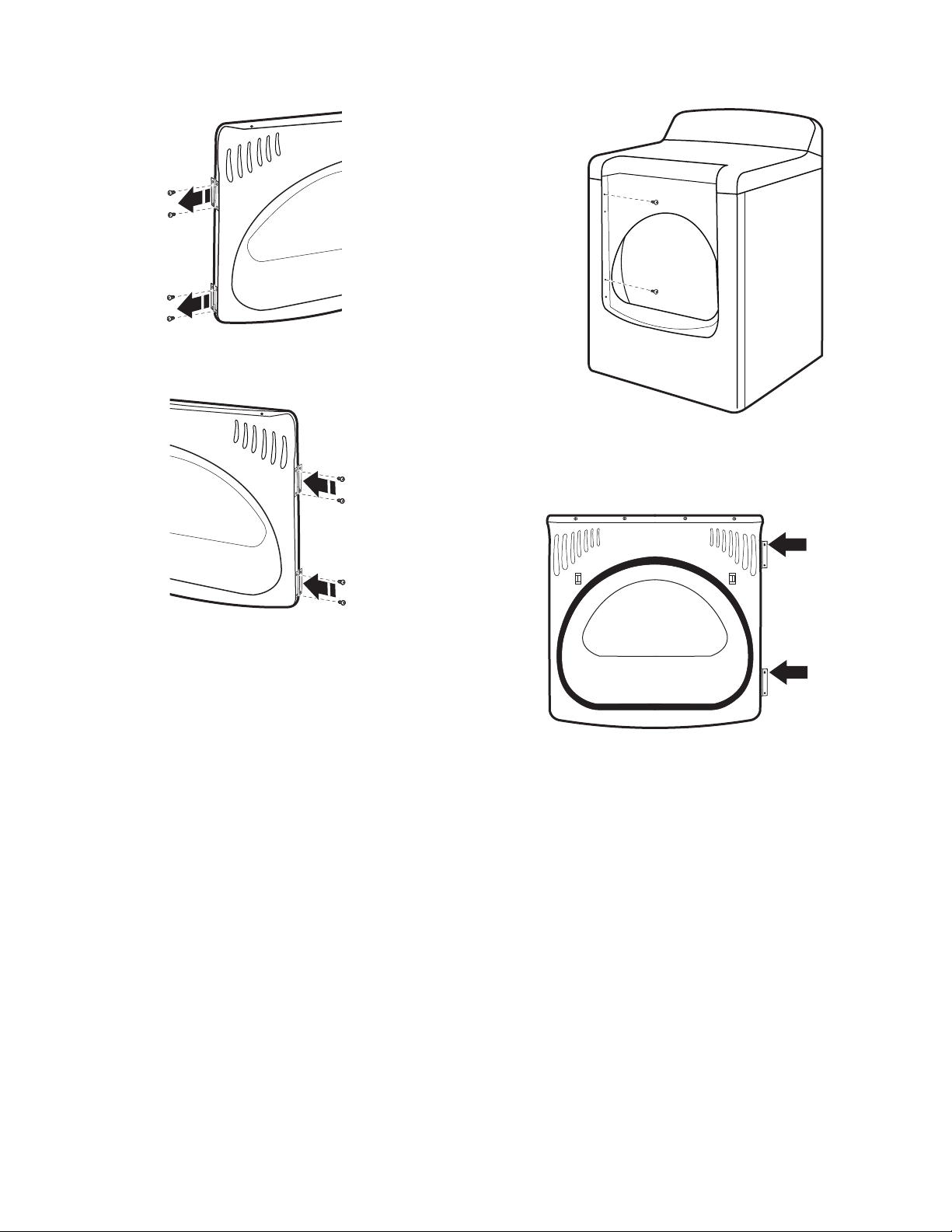

2. Atornille las patas niveladoras
Reborde
Modelos con una contrahuella Modelos con una contrahuella
Modelos con una contrahuella:
Atornille las patas en el gabinete con una llave de tuercas, hasta
que el reborde toque la contrahuella. La pata estará instalada
correctamente cuando la parte inferior esté a aproximadamente
1/2" (13 mm) de la parte inferior de la contrahuella.
Modelos sin una contrahuella:
Con una llave de tuercas y cinta métrica, atornille las patas en
sus oricios hasta que la parte inferior esté a aproximadamente
13/8" (35 mm) de la parte inferior de la secadora.
Ahora coloque la secadora en posición vertical. Deslice la
secadora cerca de su ubicación nal. Deje suciente espacio
para la conexión eléctrica y para conectar el ducto de escape.
NOTA: Consulte Dimensiones de la secadora en la sección
Requisitos de ubicación.
Reborde
Page 9
A
B
C
D
CONEXIÓN DEL SUMINISTRO
A
B
A
B
DE GAS
VENTILACIÓN
REQUISITOS DE VENTILACIÓN
1.
Conecte la línea de suministro
de gas a la secadora
Accesorio
macho
abocinado

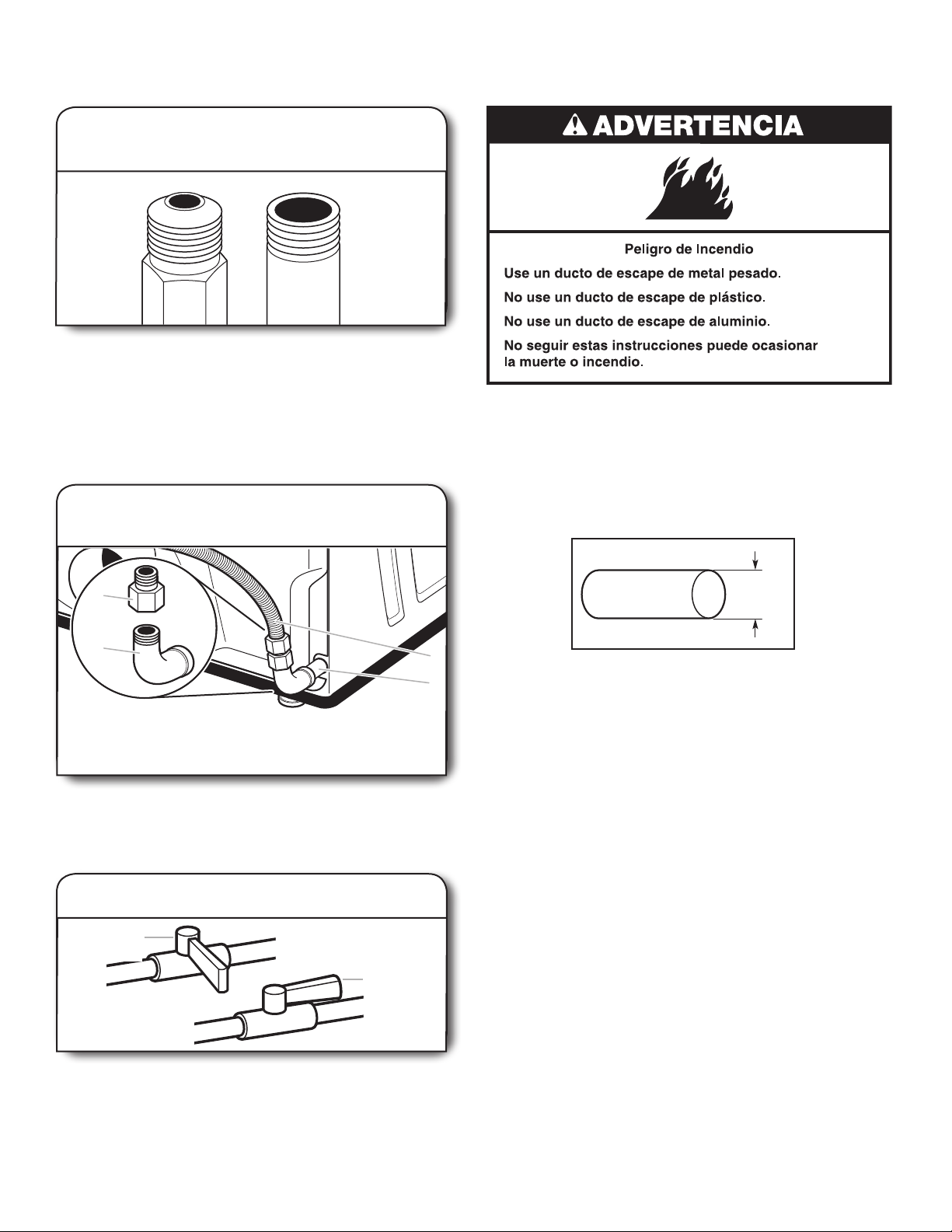

Quite la tapa roja del tubo de gas. Utilizando una llave de tuercas
para ajustar, conecte el suministro de gas a la secadora. Use
compuesto para unión de tubos en las roscas de todos los
accesorios macho no abocinados. Si se usa tubería exible de
metal, asegúrese de que no hayan partes retorcidas.
NOTA: Para las conexiones de gas LP, debe usar un compuesto
para unión de tuberías resistente a la acción del gas LP. No
utilice cinta TEFLON®†.
2.
Planique la conexión
Accesorio
macho no
abocinado
del accesorio para la tubería
ADVERTENCIA: Para reducir el riesgo de incendio, esta
secadora DEBE VENTILARSE HACIA EL EXTERIOR.
IMPORTANTE: Observe todos los códigos y ordenanzas
aplicables. El ducto de escape de la secadora no debe
conectarse en ningún ducto de gas, chimenea, pared, techo,
desván, espacio angosto o el espacio oculto de un edicio.
Deberá usarse solamente un ducto de metal rígido o exible
para la ventilación.
A. Conector exible de gas
de 3/8"
B. Tubo de la secadora
de 3/8"
Se debe usar una combinación de accesorios para tubería
para conectar la secadora a la línea de suministro de gas
existente. Se muestra una conexión recomendada. Su
conexión puede ser distinta, de acuerdo con el tipo de línea
de suministro, tamaño y ubicación.
3.
Abra la válvula de cierre en la línea de suministro; la válvula
está abierta cuando la manija está paralela al tubo de gas.
Luego pruebe todas las conexiones aplicando con un cepillo
una solución aprobada para detección de fugas que no
sea corrosiva. Se observarán burbujas si hay fugas. Tape
cualquier fuga que encuentre.
†®TEFLON es una marca registrada de E.I. Dupont de Nemours and Company.
Abra la válvula de cierre
Válvula
cerrada
C. Codo para tubo de 3/8" a 3/8"
D. Accesorio adaptador abocinado
para tubo de 3/8"
Válvula
abierta
4"
(102 mm)
Ducto de escape de metal pesado de 4" (102 mm)
■ Sólo puede usarse un ducto de escape de metal pesado
de 4" (102 mm) y abrazaderas.
■ No utilice un ducto de escape de plástico ni de aluminio.
Ducto de escape de metal rígido:
■ Se recomienda para un mejor desempeño en el secado
y para evitar que se aplaste o se tuerza.
Ducto de escape de metal exible: (Es aceptable sólo
si es accesible para la limpieza)
■ Deberá extenderse por completo y tener soporte
en la ubicación nal de la secadora.
■ Quite el exceso del mismo para evitar que se doble
y se tuerza, lo cual podría dar lugar a una reducción
del ujo de aire y a un rendimiento insuciente.
■ No instale un ducto de escape de metal exible en paredes,
techos o pisos encerrados.
■ La longitud total no deberá exceder los 7¾ pies (2,4 m).
NOTA: Si se usa un sistema de ventilación existente, limpie
la pelusa de toda la longitud del sistema y asegúrese de que la
capota de ventilación no esté obstruida con pelusa. Reemplace
los ductos de escape de plástico o de hoja de metal por ductos
de metal rígido o de metal exible. Revise el “Cuadro del sistema
de ventilación” y, si es necesario, modique el sistema de
ventilación existente para lograr el mejor desempeño de secado.
9
Page 10
B
G
H
A

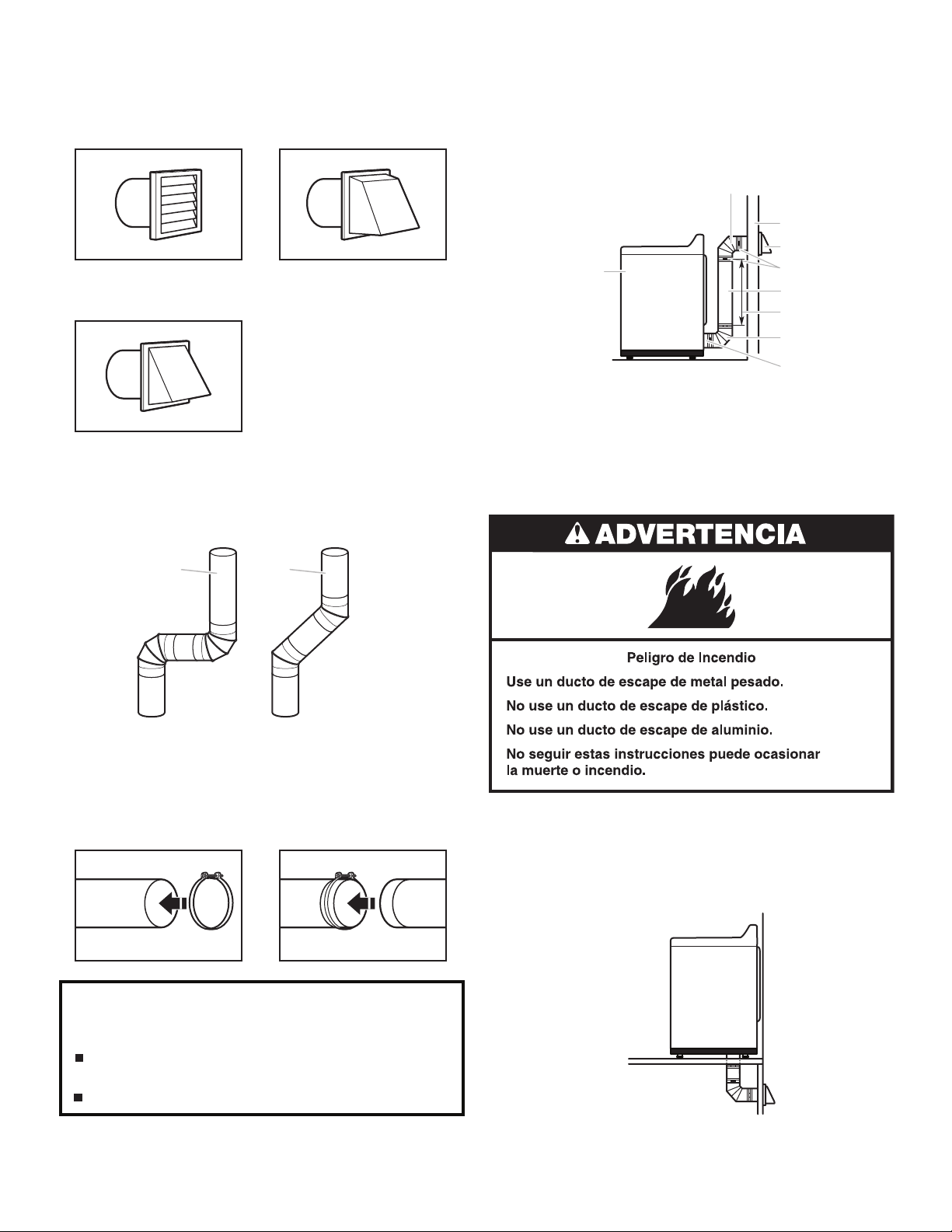

Capotas de ventilación:

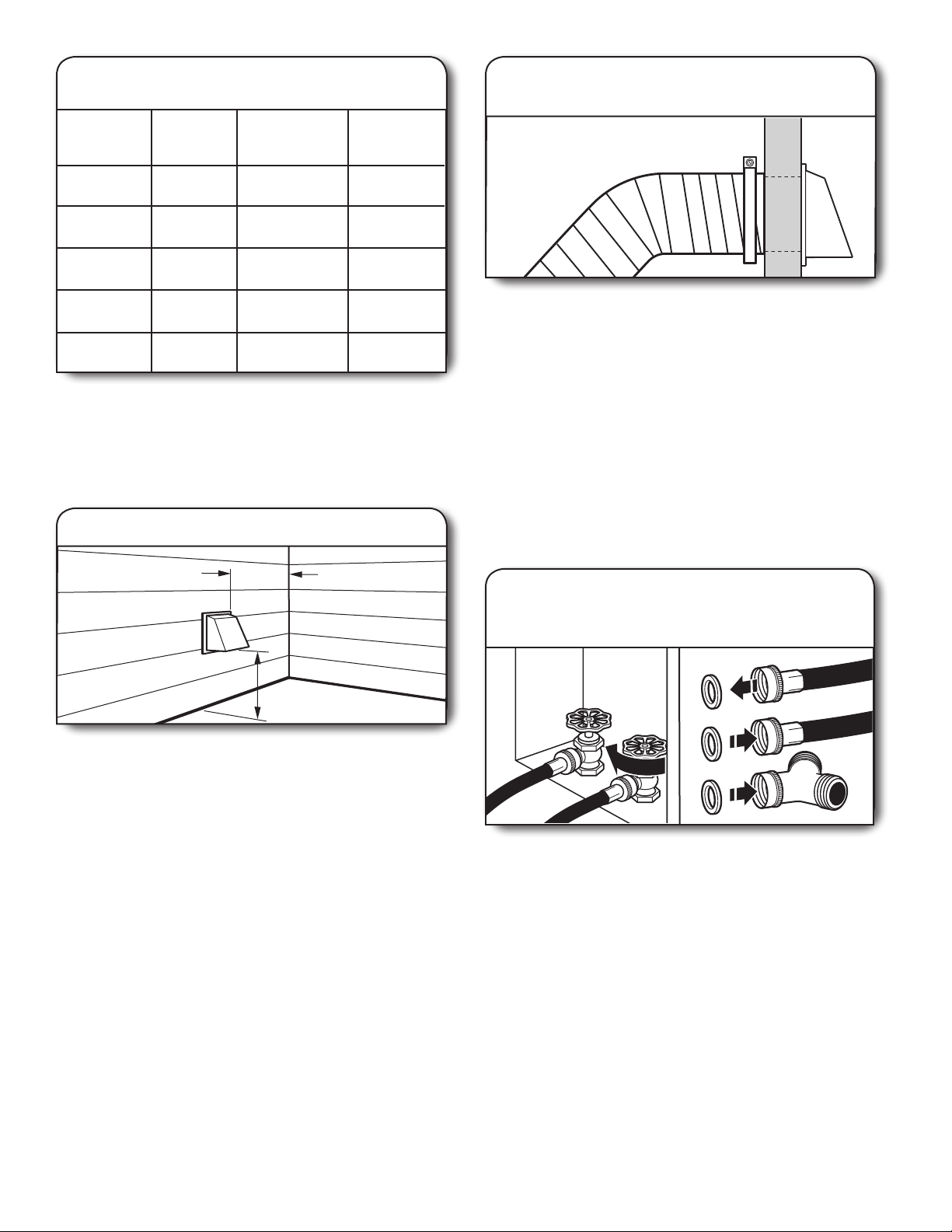

■ Deberán estar a por lo menos 12" (305 mm) desde el piso
o cualquier objeto que pueda obstruir la salida (tales como
ores, rocas, arbustos o nieve).
Estilos recomendados:
Capota tipo persiana
Capota tipo caja
Estilo aceptable:
PLANIFICACIÓN DEL SISTEMA
DE VENTILACIÓN
Instalaciones recomendadas de ventilación

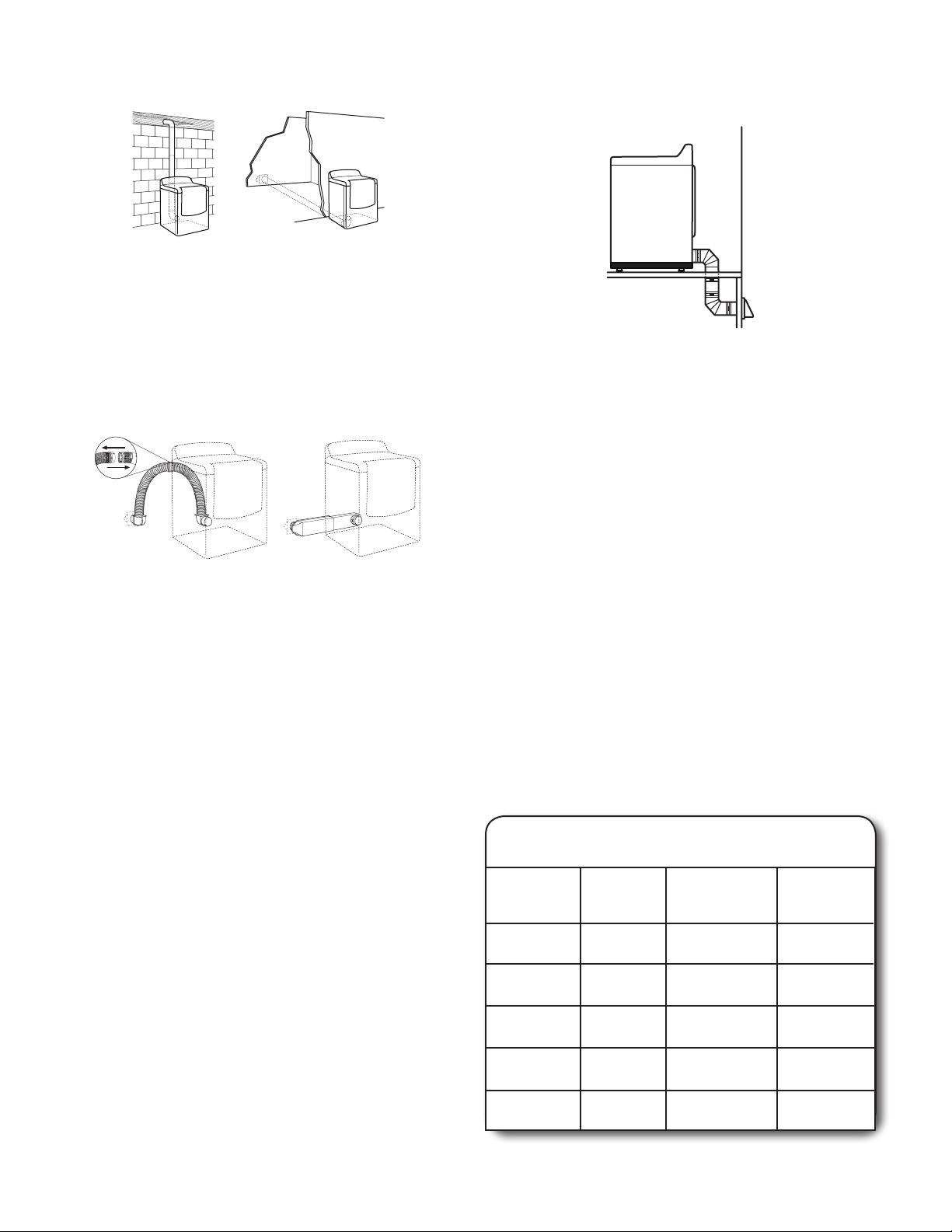

Las instalaciones típicas tienen la ventilación de la secadora
en la parte posterior de la misma. Otras instalaciones son
posibles.
C
D
E
F
B
Capota angular
Codos:
■ Los codos de 45° proveen un mejor ujo de aire que los codos
de 90°.
Estilos recomendados:
Bien
Mejor
Abrazaderas:
■ Utilice abrazaderas para sellar todas las juntas.
■ No debe conectarse ni asegurarse el ducto de escape
con tornillos ni con ningún otro dispositivo de sujeción
que se extienda hacia el interior de dicho ducto y atrape
pelusa. No utilice cinta para ductos.
A. Secadora
B. Codo
C. Pared
D. Capota
de ventilación
E. Abrazaderas
F. Ducto de escape de metal rígido
o exible
G. Longitud necesaria del ducto
de escape para conectar los codos
H. Salida de escape
Instalaciones opcionales de escape:
■ Juego de cubierta de escape (para cubrir los oricios de
escape no usados):
Pieza número W10186596 – Todos los modelos
■ Juego de ventilación por la parte inferior – pieza número
8212503
La ventilación inadecuada puede ocasionar la
acumulación de humedad y pelusa en la casa, lo cual
puede dar como resultado:
Daños de humedad en la carpintería, muebles, pintura,
empapelado, alfombras, etc.
Problemas en la limpieza de la casa y de salud.
Los productos de ventilación se pueden comprar en su
distribuidor. Para obtener más información, vea la sección
“Ayuda o servicio técnico” en el “Manual de uso y cuidado”.
10
Page 11
Si lo preere, la secadora puede convertirse para la
ventilación por la parte inferior. Deberá ponerse en contacto
con su distribuidor local para hacer convertir la secadora.
Previsiones especiales para casas rodantes:
El ducto de escape deberá sujetarse rmemente en un lugar
no inamable de la casa rodante y no debe terminar debajo de la
casa rodante. El ducto de escape debe terminar en el exterior.
A
A. I nstalación estándar con ventilación
por la parte posterior y conexión indirecta
B. Instalación con ventilación por la parte inferior
B
Instalaciones alternas para espacios angostos
Los sistemas de ventilación vienen en una amplia gama.
Seleccione el tipo más apropiado para su instalación.
A continuación se ilustran dos tipos de instalación para
espacios angostos. Consulte las instrucciones del fabricante.
A
A. I nstalación por la parte superior (también
está disponible con un codo de desviación)
B. Instalación del periscopio
NOTA: Se pueden adquirir los siguientes juegos para
instalaciones alternas en espacios angostos. Comuníquese
con su distribuidor local.
■ Instalación por la parte superior:
Pieza número 4396028
■ Instalación de periscopio (Para usar si hay desacoplo entre
el ducto de escape de la pared y el ducto de escape de la
secadora):
Pieza número 4396037 – Desacoplo de 0" (0 mm)
a 18" (460 mm)
Pieza número 4396011 – Desacoplo de 18" (460 mm)
a 29" (737 mm)
Pieza número 4396014 – Desacoplo de 29" (737 mm)
a 50" (1270 mm)
B
Instalación del ducto de escape en casas rodantes
Determinación de la vía del ducto de escape:
■ Seleccione la vía que proporcione el trayecto más recto
y directo al exterior.
■ Planique la instalación a n de usar el menor número posible
de codos y vueltas.
■ Cuando use los codos o haga vueltas, deje todo el espacio
que sea posible.
■ Doble el ducto gradualmente para evitar torceduras.
■ Use la menor cantidad posible de vueltas de 90°.
Determinación de la longitud del ducto de escape
y el número de codos necesarios para obtener
un óptimo rendimiento de secado:
■ Use el “Cuadro del sistema de ventilación” a continuación
para determinar las combinaciones aceptables de tipo
de material para ducto y capota a usar.
NOTA: No use tendidos de ducto de escape más
largos que los especicados en el “Cuadro del sistema
de ventilación”. Los sistemas de ventilación más largos
que los especicados:
■ Acortarán la vida útil de la secadora.
■ Reducirán el rendimiento, dando lugar a tiempos de secado
más largos y un aumento en el consumo de energía.
El “Cuadro del sistema de ventilación” indica los requisitos
de ventilación que le ayudarán a obtener el mejor
rendimiento de secado.
El cuadro del sistema de ventilación
Whirlpool
Número de
codos de 90°
0
1
2
3
4
Tipo
de ducto
de escape
Metal rígido
Metal rígido
Metal rígido
Metal rígido
Metal rígido
Capotas de
ventilación tipo
caja/persiana
64 pies
(20 m)
54 pies
(16,5 m)
44 pies
(13,4 m)
35 pies
(10,7 m)
27 pies
(8,2 m)
Capotas
angulares
58 pies
(17,7 m)
48 pies
(14,6 m)
38 pies
(11,6 m)
29 pies
(8,8 m)
21 pies
(6,4 m)
11
Page 12
12" min.
(305 mm)
12" min.
(305 mm)
El cuadro del sistema de ventilación
Maytag
Número de
codos de 90°
0
1
2
3
4
NOTA: Las instalaciones de ventilación inferiores tienen una
vuelta de 90° dentro de la secadora. Para determinar la longitud
máxima de ventilación, agregue una vuelta de 90° al cuadro.
Tipo
de ducto
de escape
Metal rígido
Metal rígido
Metal rígido
Metal rígido
Metal rígido
Capotas de
ventilación tipo
caja/persiana
100 pies
(30,5 m)
90 pies
(27,4 m)
80 pies
(24,4 m)
71 pies
(21,6 m)
63 pies
(19,2 m)
Capotas
angulares
94 pies
(28,7 m)
84 pies
(25,6 m)
74 pies
(22,6 m)
65 pies
(19,8 m)
57 pies
(17,4 m)
Conecte el ducto de escape
2.
a la capota de ventilación
El ducto de escape debe encajar sobre la capota de ventilación.
Asegure el ducto de escape a la capota de ventilación con una
abrazadera de 4" (102 mm). Extienda el ducto de escape a la
ubicación de la secadora usando la trayectoria más recta que
sea posible. Evite giros de 90°. Utilice abrazaderas para sellar
todas las juntas. Para asegurar el ducto de escape, no use
cinta para ductos, tornillos ni otros dispositivos de jación que
se extiendan hacia el interior de dicho ducto, ya que pueden
atrapar pelusa.
INSTALACIÓN DEL SISTEMA
DE VENTILACIÓN
1.
Instale la capota de ventilación
Instale la capota de ventilación y use compuesto para calafateo
para sellar la abertura exterior de la pared alrededor de la capota
de ventilación.
CONEXIÓN DE LAS MANGUERAS
DE ENTRADA
Para los modelos sin vapor, vaya a “Conexión del ducto
de escape”.
La secadora debe conectarse al grifo de agua fría usando
las mangueras de entrada nuevas. No use mangueras viejas.
Cierre el grifo de agua fría,
1.
quite y reemplace la arandela
de goma
Cierre el grifo de agua fría y quite la manguera de entrada
de la lavadora.
Revise si la arandela de goma está en el conector en “Y”.
Quite la arandela vieja de goma de la manguera de entrada
y reemplácela con la arandela nueva de goma provista.
12
Page 13

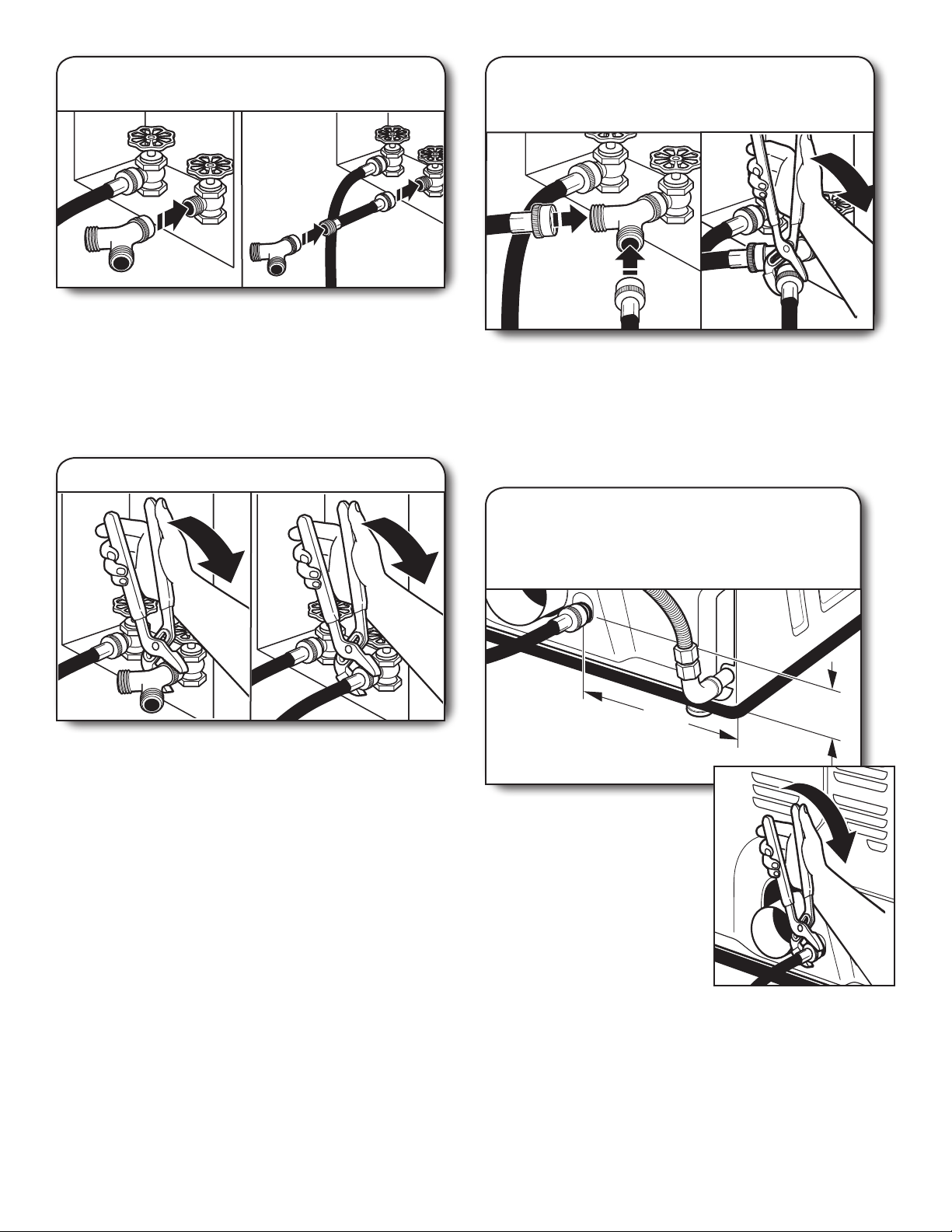

Sujete la manguera corta
2.
y el conector en “Y”.
Fig. A Fig. B
Si el espacio lo permite, sujete el extremo hembra
del conector en “Y” al grifo de agua fría. Vea la gura A.
Si el conector en “Y” no se puede sujetar directamente
al grifo de agua fría, deberá utilizar la manguera corta. Vea
la gura B. Fije la manguera corta al grifo de agua fría. Atornille
el acoplamiento con la mano hasta que quede asentado
en el grifo. Luego je el conector en “Y” al extremo macho
de la manguera corta. Atornille el acoplamiento con la mano
hasta que quede asentado en el conector.
Apriete los acoplamientos
3.
Sujete la manguera larga
4.
al conector en “Y” y apriete
los acoplamientos
Un extremo de la manguera larga tiene un ltro de malla
de alambre dentro del acoplamiento. Sujete este extremo
al conector en “Y”. Fije la manguera de entrada de agua fría
de la lavadora al otro lado del conector en “Y”. Atornille
el acoplamiento con la mano hasta que quede asentado
en el conector. Usando las pinzas, apriete los acoplamientos
dos tercios de vuelta adicional.
NOTA: No apriete demasiado. Se puede dañar el acoplamiento.
Sujete la manguera larga
5.
a la válvula de llenado
de la secadora y apriete
el acoplamiento
Usando las pinzas, apriete los acoplamientos dos tercios
de vuelta adicional.
NOTA: No apriete demasiado. Se puede dañar el acoplamiento.
11"
(279 mm)
Sujete el otro extremo de la
manguera larga a la válvula de
llenado en la parte inferior del panel
posterior de la secadora. Atornille
el acoplamiento con la mano hasta
que quede asentado en el conector
de la válvula de llenado. Usando las
pinzas, apriete los acoplamientos
dos tercios de vuelta adicional.
NOTA: No apriete demasiado.
Se puede dañar el acoplamiento.
33/4"
(95 mm)
13
Page 14

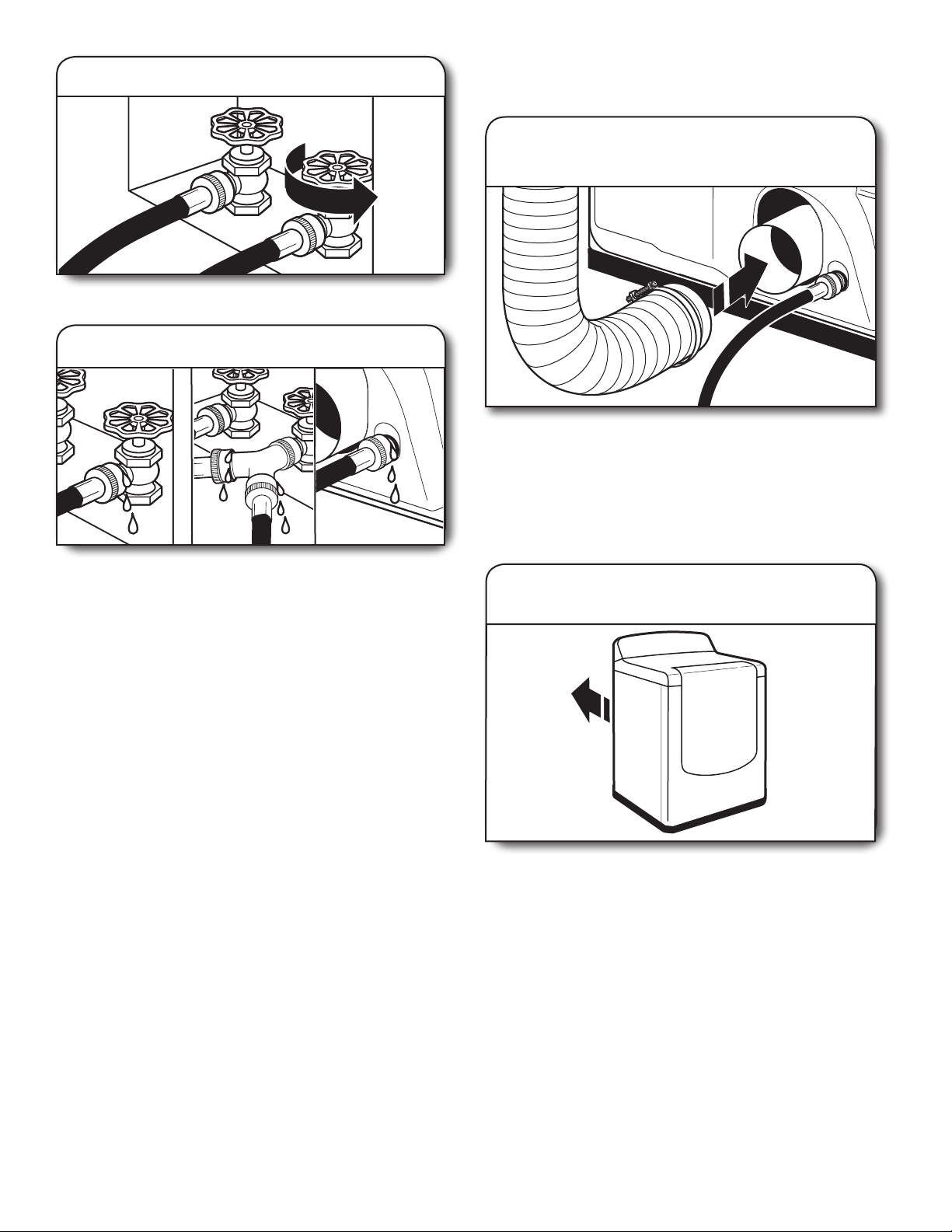

Abra el grifo del agua fría
6.
Verique que los grifos de agua estén abiertos.
Revise si hay fugas
7.
CONEXIÓN DEL DUCTO
DE ESCAPE
1. Conecte el ducto de escape
a la salida de escape
Usando una abrazadera de 4" (102 mm), conecte el ducto
de escape a la salida de aire en la secadora. Si se conecta
a un ducto de escape existente, asegúrese de que el mismo
esté limpio. El ducto de escape de la secadora debe encajar
sobre la salida de aire de la secadora y dentro de la capota
de ventilación. Cerciórese de que el ducto de escape esté
asegurado a la capota de ventilación con una abrazadera
de 4" (102 mm).
Revise si hay fugas alrededor del conector en “Y”, de los grifos
y de las mangueras.
2.
Traslade la secadora hacia
su ubicación nal
Traslade la secadora hacia su ubicación nal. Evite aplastar
o retorcer el ducto de escape. Una vez de que la secadora
esté en su lugar, saque el cartón debajo de la misma.
14
Page 15

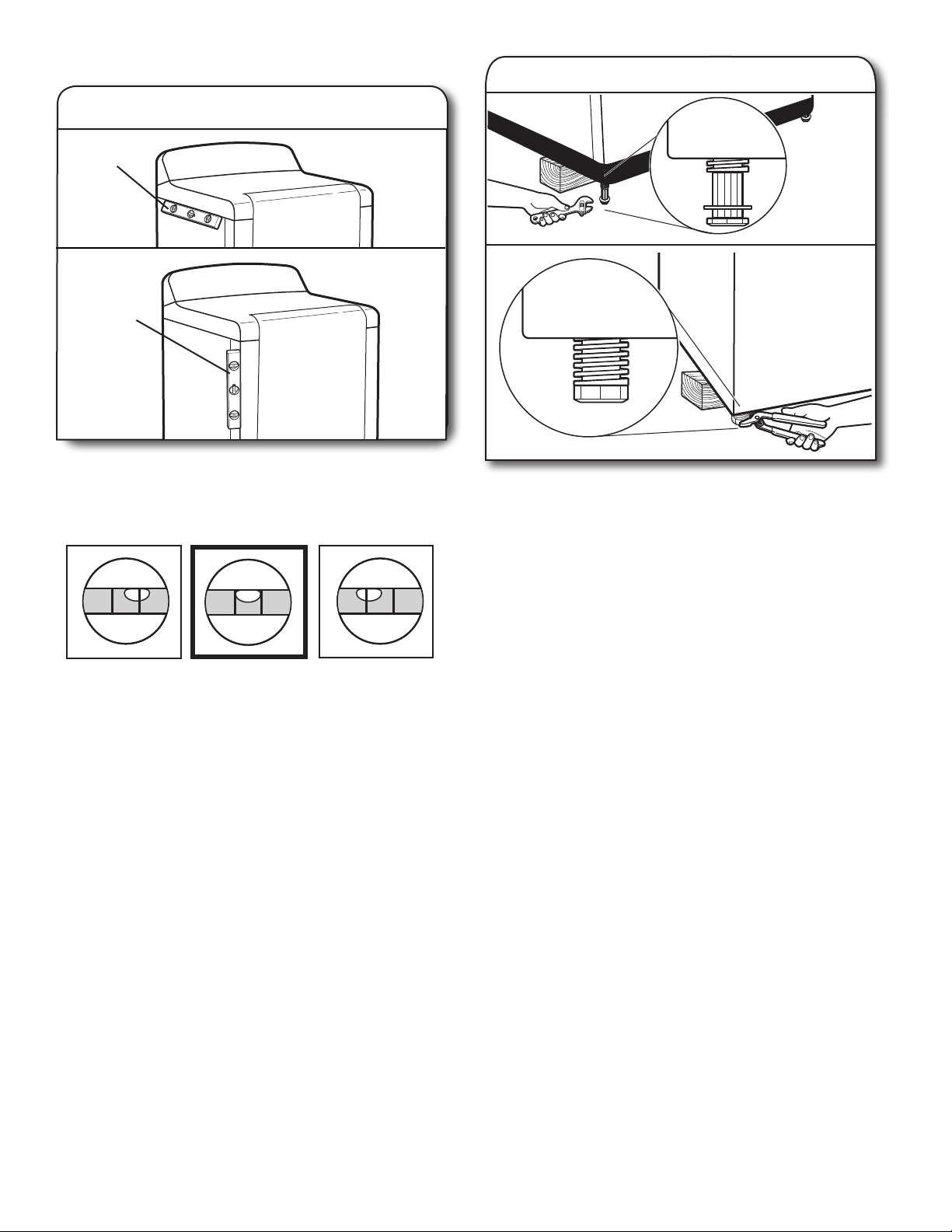

NIVELACIÓN DE LA SECADORA
Nivele la secadora
1.
Coloque
el nivel aquí
2.
Regule las patas niveladoras
Modelos con
una contrahuella
Coloque
el nivel aquí
Revise la nivelación de la secadora de lado a lado. Repita
el procedimiento de adelante hacia atrás.
NOTA: La secadora debe estar nivelada para que el sistema
de detección de humedad funcione correctamente.
No está nivelada NIVELADA No está nivelada
Modelos sin una
contrahuella
Si la secadora no está nivelada, levántela colocando debajo
un bloque de madera. Utilice una llave de tuercas para
regular las patas retrocediendo el pie según sea necesario,
luego revise nuevamente si está nivelada. Una vez que las
patas estén niveladas, cerciórese de que las cuatro patas
estén rmes contra el piso.
LISTA DE CONTROL DE LA
INSTALACIÓN TERMINADA
Verique que todas las piezas estén ahora instaladas. Si hay
q
alguna pieza extra, vuelva a revisar todos los pasos para ver
qué se omitió.
Verique que tenga todas las herramientas.
q
Deshágase de todos los materiales de embalaje o recíclelos.
q
Verique que los grifos de agua estén abiertos.
q
Revise si hay fugas alrededor del conector en “Y”, de los
q
grifos y de las mangueras.
Revise la ubicación nal de la secadora. Asegúrese de que
q
el ducto de escape no esté aplastado ni retorcido.
Verique que la estufa esté nivelada. Vea “Nivelación de
q
la secadora”.
Quite la película que está en la consola y cualquier cinta
q
adhesiva que haya quedado en la secadora.
Limpie el interior del tambor de la secadora meticulosamente
q
con un paño húmedo para quitar residuos de polvo.
Lea “Uso de la secadora” en el “Manual de uso y cuidado”.
q
Si usted vive en una zona donde hay agua dura, se
q
recomienda usar ablandador de agua para controlar la
acumulación de sarro en el sistema de agua en la secadora.
Conforme pasa el tiempo, la acumulación de depósitos
calcáreos puede obstruir diferentes partes del sistema
de agua, lo cual reducirá el rendimiento del producto.
La acumulación excesiva de sarro puede ocasionar
la necesidad de reemplazar o reparar ciertas piezas.
Modelos eléctricos:
Enchufe en un contacto con conexión a tierra.
q
15
Page 16
B
Modelos a gas:
Verique que el suministro de gas esté abierto.
q
Revise si hay fugas.
q
Todos los modelos:
Seleccione un ciclo de Secado programado (Timed Dry)
q
con calor y ponga la secadora en marcha. No seleccione
el ajuste de temperatura de Sólo aire (Air Only).
Si la secadora no funciona, revise lo siguiente:
• Que los controles estén jados en una posición
de funcionamiento Encendido (“On”).
• Que se haya presionado con rmeza el botón
de Inicio (Start).
• Que la secadora esté enchufada en un contacto
y/o el suministro de energía eléctrica esté conectado.
• Que el fusible de la casa esté intacto y ajustado,
o que no se haya disparado el cortacircuitos.
• Que la puerta de la secadora esté cerrada.
Esta secadora hace funcionar automáticamente una rutina
de diagnóstico de instalación al comienzo del primer ciclo.
NOTA: Podrá notar un olor cuando la secadora se calienta por
primera vez. Este olor es común cuando se usa por primera vez
el elemento calefactor. El olor desaparecerá.
CAMBIO DEL SENTIDO DE
ABERTURA DE LA PUERTA
Usted puede invertir el cierre de la puerta de la abertura hacia
la derecha hacia la abertura a la izquierda, si lo desea.
1. Coloque una toalla o un paño suave en la parte superior
de la secadora o espacio de trabajo para evitar dañar
la supercie.
5. Quite los 4 tapones de plástico (A) ubicados fuera de
la abertura de la puerta de la secadora.
A
A
A
A
6. Instale los 4 tapones de plástico (A) en los oricios de los
tornillos de la secadora que quedaron cuando se quitaron
las bisagras en el Paso 4.

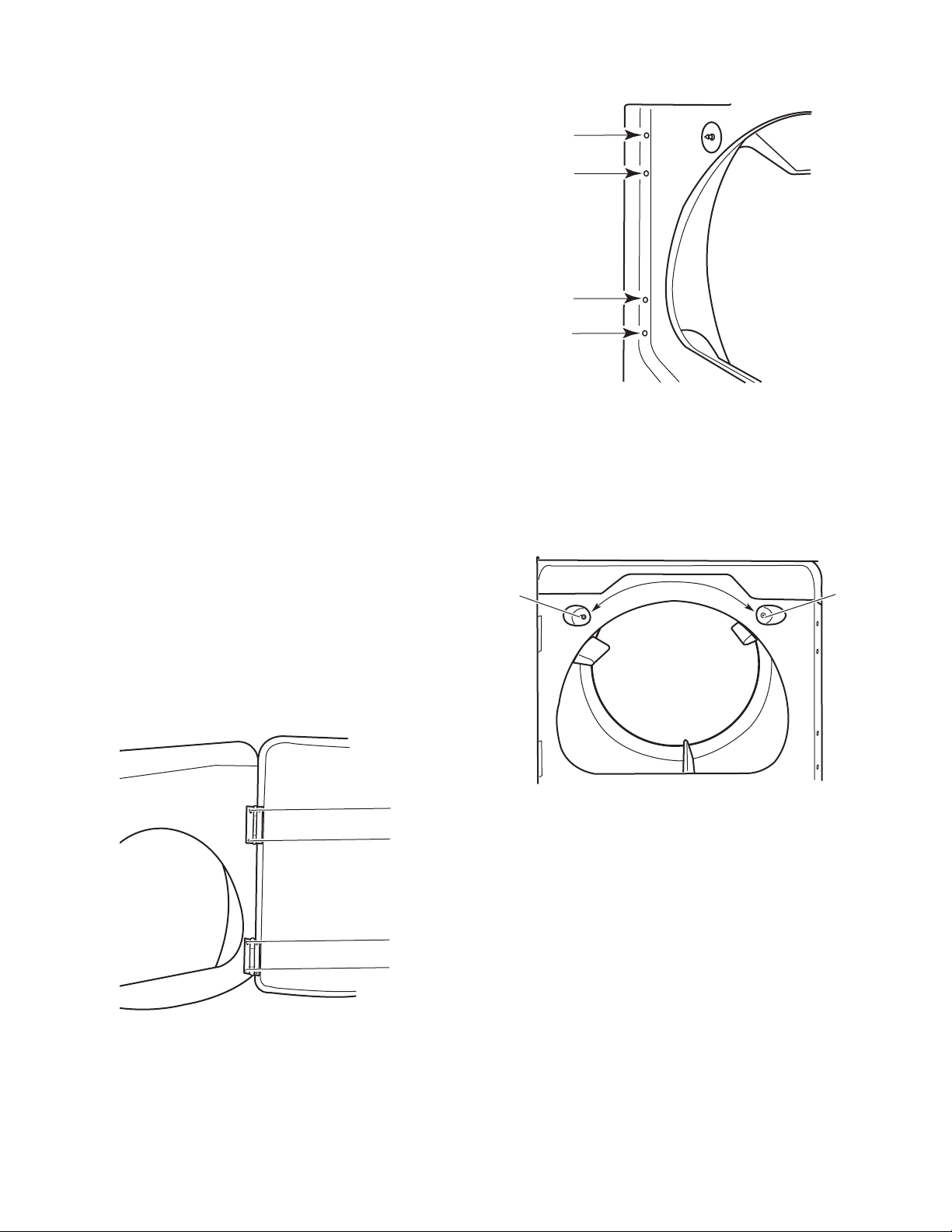

Cómo invertir el tope
1. Quite el tope de la puerta (A) de la abertura de la puerta
de la secadora.
2. Quite el tornillo de adorno (B) del lado opuesto del tope
de la puerta (A).
A
Quite el ensamblaje de la puerta
1. Abra la puerta de la secadora.
2. Quite el tornillo inferior (B) de cada una de las 2 bisagras que
unen la puerta de la secadora al panel frontal de la secadora.
3. Aoje el tornillo superior (A) de cada una de las dos bisagras
en el Paso 2.
A
B
A
B
4. Quite la puerta de la secadora y las bisagras levantando
la puerta. Coloque la puerta sobre una supercie plana y
cubierta, con el lado interior de la puerta mirando hacia
arriba. Quite los dos tornillos ojos restantes del panel
frontal de la secadora.
A. Tope de la puerta
B. Tornillo de adorno
3. Vuelva a instalar el tope de la puerta y el tornillo de adorno
en el lado opuesto de la abertura de la puerta de la secadora
de donde se quitaron.
NOTA: El tope de la puerta y los tapones deben estar
del mismo lado de la abertura de la puerta de la secadora.
16
Page 17
Vuelva a instalar la puerta
1. Quite los 4 tornillos y las dos bisagras de la puerta
de la secadora.
2. Vuelva a colocar los 4 tornillos en los mismos oricios.
3. Quite los 4 tornillos del lado opuesto de la puerta.
5. Instale los tornillos en los oricios para la bisagra superior
en la puerta. No apriete los tornillos. Deje aproximadamente
1/4" (5 mm) de los tornillos expuestos.
6. Cuelgue la puerta colocando las cabezas de tornillo en los
oricios superiores con ranuras de las bisagras y deslícela
hacia abajo. Alinee los oricios de los tornillos inferiores en la
bisagra y la puerta. Instale los dos tornillos inferiores. Apriete
todos los tornillos de las bisagras.
4. Instale las dos bisagras en el panel frontal de la secadora
usando 4 tornillos. Utilice el lado sin ranuras para ajustar
la bisagra al panel frontal.
7. Cierre la puerta para enganchar el tope.
W10562340B
®/™ ©2013.
Todos los derechos reservados.
07/13
Loading...
