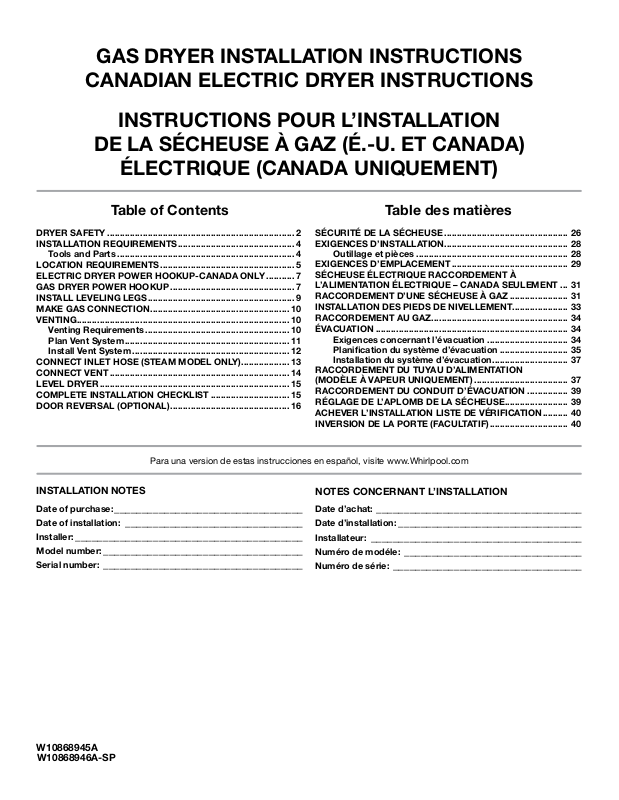

GAS DRYER INSTALLATION INSTRUCTIONS

CANADIAN ELECTRIC DRYER INSTRUCTIONS

INSTRUCTIONS POUR L’INSTALLATION

DE LA SÉCHEUSE À GAZ (É.-U. ET CANADA)

ÉLECTRIQUE (CANADA UNIQUEMENT)

Table of Contents

DRYER SAFETY .......................................................................... 2

INSTALLATION REQUIREMENTS .............................................. 4

Tools and Parts ...................................................................... 4

LOCATION REQUIREMENTS ..................................................... 5

ELECTRIC DRYER POWER HOOKUP-CANADA ONLY ........... 7

GAS DRYER POWER HOOKUP ................................................. 7

INSTALL LEVELING LEGS .......................................................... 9

MAKE GAS CONNECTION ....................................................... 10

VENTING .................................................................................... 10

Venting Requirements ......................................................... 10

Plan Vent System ................................................................. 11

Install Vent System .............................................................. 12

CONNECT INLET HOSE (STEAM MODEL ONLY)................... 13

CONNECT VENT ....................................................................... 14

LEVEL DRYER ........................................................................... 15

COMPLETE INSTALLATION CHECKLIST ............................... 15

DOOR REVERSAL (OPTIONAL) ............................................... 16

Para una version de estas instrucciones en español, visite www.Whirlpool.com

INSTALLATION NOTES

Date of purchase: __________________________________ Date of installation: ________________________________ Installer: _________________________________________ Model number: ____________________________________ Serial number: ____________________________________

Table des matières

SÉCURITÉ DE LA SÉCHEUSE ................................................. 26

EXIGENCES D’INSTALLATION................................................. 28

Outillage et pièces ............................................................ 28

EXIGENCES D’EMPLACEMENT .............................................. 29

SÉCHEUSE ÉLECTRIQUE RACCORDEMENT À L’ALIMENTATION ÉLECTRIQUE – CANADA SEULEMENT ... 31

RACCORDEMENT D’UNE SÉCHEUSE À GAZ ....................... 31

INSTALLATION DES PIEDS DE NIVELLEMENT...................... 33

RACCORDEMENT AU GAZ ...................................................... 34

ÉVACUATION ............................................................................ 34

Exigences concernant l’évacuation ................................ 34

Planiﬁcation du système d’évacuation ........................... 35

Installation du système d’évacuation .............................. 37

RACCORDEMENT DU TUYAU D’ALIMENTATION

(MODÈLE À VAPEUR UNIQUEMENT) ..................................... 37

RACCORDEMENT DU CONDUIT D’ÉVACUATION ................ 39

RÉGLAGE DE L’APLOMB DE LA SÉCHEUSE......................... 39

ACHEVER L’INSTALLATION LISTE DE VÉRIFICATION .......... 40

INVERSION DE LA PORTE (FACULTATIF) ............................... 40

NOTES CONCERNANT L’INSTALLATION

Date d’achat: _____________________________________ Date d’installation: _________________________________ Installateur: ______________________________________ Numéro de modéle: ________________________________ Numéro de série: __________________________________

W10868945A W10868946A-SP

Page 2

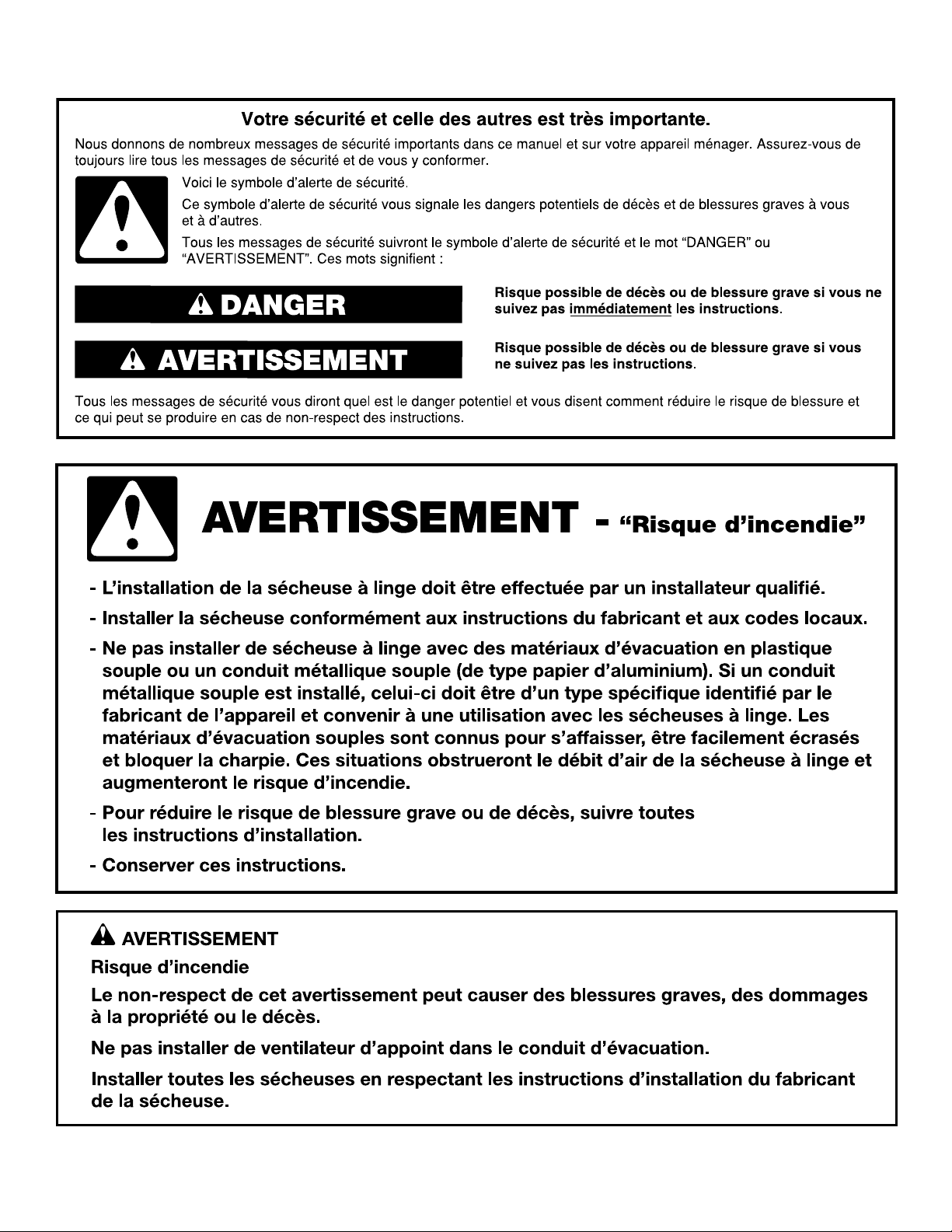

DRYER SAFETY

Page 3

Page 4

INSTALLATION REQUIREMENTS

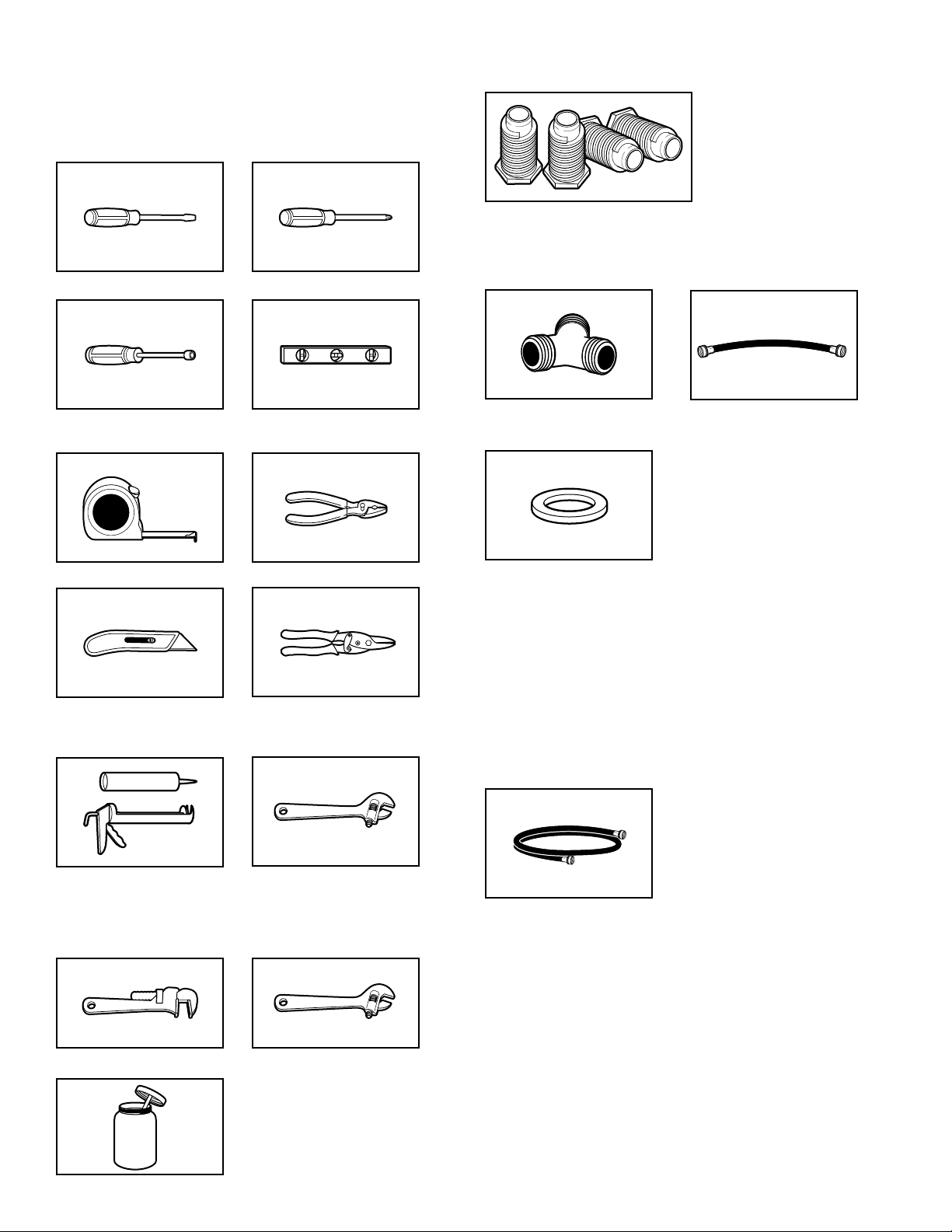

TOOLS AND PARTS

Gather the required tools and parts before starting installation.

Tools needed for all installations:

Tools needed for gas installations:

Flat-blade screwdriver #2 Phillips screwdriver

¼" and (recommended)

Tape measure Pliers

/16" nut driver

Level

8" or 10" pipe wrench

Pipe-joint compound

resistant to LP gas

8" or 10" adjustable wrench (for gas connections)

Parts supplied (all models):

Leveling legs (4)

Parts supplied (steam models):

Utility knife

Caulking gun and compound (new vent installations)

Tin snips (new vent installations)

Adjustable wrench that opens to 1" (25 mm) or hex-head socket wrench

“Y” connector

Rubber washer

Parts package is located in dryer drum. Check that all parts are included.

NOTE: Do not use leveling legs supplied with dryer if installing with a pedestal or a stack kit.

2' (0.6 m) inlet hose

Parts needed: (Not supplied with dryer)

■ Vent clamps

■ Vent elbows and vent work

Page 5

Parts needed (steam models):

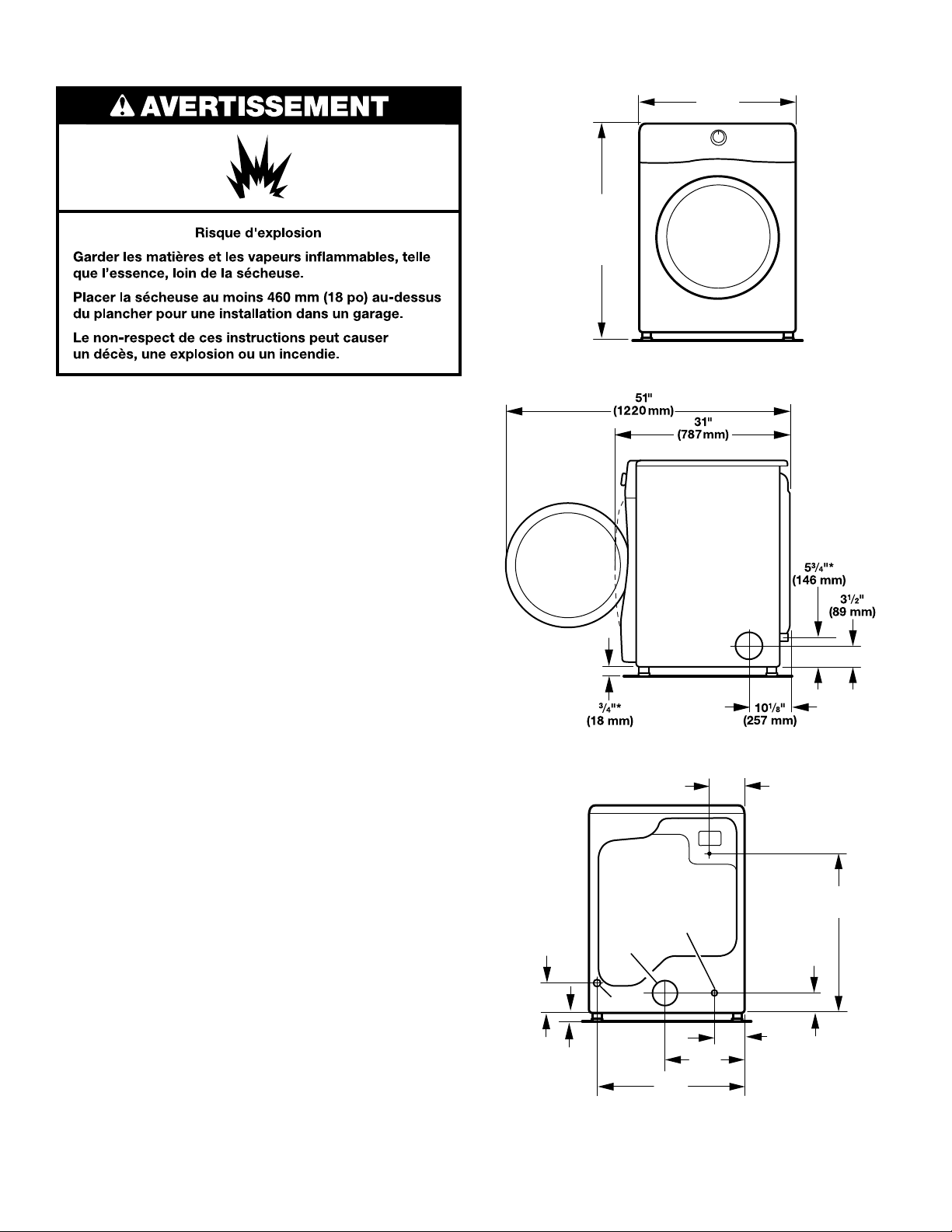

DRYER DIMENSIONS

Front view:

27"

(686 mm)

5' (1.52 m) inlet hose

Additional parts may be required, depending on your installation. Check local codes. Check existing electrical supply and venting. Read “Electrical Requirements” and “Venting Requirements” before purchasing parts.

Optional Equipment: (Not supplied with dryer)

Refer to your Use and Care Guide for information about accessories available for your dryer.

LOCATION REQUIREMENTS

Side view:

383/4" Min.

(984 mm)

39" Max.

(990 mm)

You will need:

■ A location allowing for proper exhaust installation.

See “Venting Requirements.”

■ A separate 15 or 20 amp circuit for a gas dryer or 30 amp

circuit for an electric dryer.

■ If using power supply cord, a grounded electrical outlet

located within 2 ft. (610 mm) of either side of dryer. See “Electrical Requirements.”

■ Floor must support dryer weight of 200 lbs. (90.7 kg).

Also consider weight of companion appliance.

■ Cold water faucets located within 4 ft. (1.2 m) of the water

ﬁll valves, and water pressure of 20–120 psi (138–827 kPa). You may use the water supply for your washer using the supplied “Y” connector and a short hose (which you will need to purchase).

■ Level ﬂoor with maximum slope of 1" (25 mm) under entire

dryer. If slope is greater than 1" (25 mm), install Extended Dryer Feet Kit, Part Number 279810. If not level, clothes may not tumble properly and automatic sensor cycles may not operate correctly.

■ For garage installation, place dryer at least 18" (460 mm)

above ﬂoor. If using a pedestal, you will need 18" (460 mm) to bottom of dryer.

■ The dryer must not be installed or stored in an area where

it will be exposed to water and/or weather.

IMPORTANT: Do not operate, install, or store dryer where it will be exposed to water, weather, or at temperatures below 40°F (4°C). Lower temperatures may cause dryer not to shut off at end of automatic sensor cycles, resulting in longer drying times.

* Approx. measurement

Back view:

53/4"*

(146 mm)

/4"*

(18 mm)

Vent

Gas

Water inlet

(Steam Models Only)

/8"

(365 mm)

253/4"

(654 mm)

61/4"

(159 mm)

/8"*

(759 mm)

/2"*

(89 mm)

/8"*

(156 mm)

* Approx. measurement

NOTE: Most installations require a minimum of 5" (127 mm) clearance behind dryer for exhaust vent with elbow. See “Venting Requirements.”

Page 6

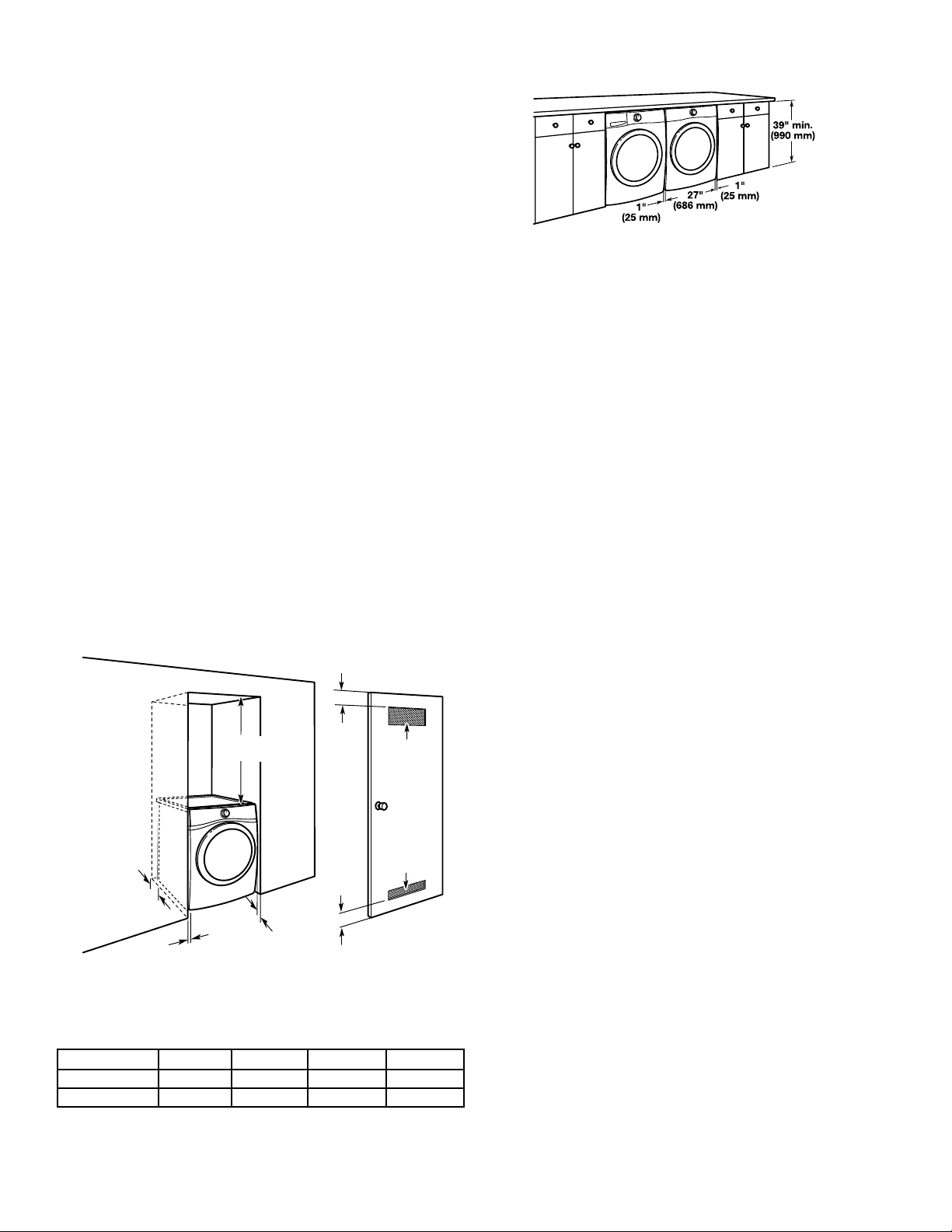

Installation Clearances

For each arrangement, consider allowing more space for ease of installation and servicing; spacing for companion appliances and clearances for walls, doors, and ﬂoor moldings. Space must be large enough to allow door to fully open. Add spacing on all sides of dryer to reduce noise transfer. If a closet door or louvered door is installed, top and bottom air openings in door are required.

Check code requirements. Some codes limit, or do not permit, installation of the dryer in garages, closets, mobile homes, or sleeping quarters. Contact your local building inspector.

NOTE: No other fuel-burning appliance can be installed in the same closet as a dryer.

Installation spacing for recessed area or closet installation

All dimensions show recommended and minimum spacing allowed.

■ Additional spacing should be considered for ease of

installation and servicing.

■ Additional clearances might be required for wall, door, ﬂoor

moldings, dryer venting, and gas line.

■ Additional spacing should be considered on all sides

of the dryer to reduce noise transfer.

■ For closet installation with a door, minimum ventilation

openings in the top and bottom of the door are required. Louvered doors with equivalent ventilation openings are acceptable.

■ Companion appliance spacing should also be considered.

Recommended installation clearances (dryer only):

Custom under counter installation:

Mobile home – Additional installation requirements:

This dryer is suitable for mobile home installations. The installation must conform to the Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280 (formerly the Federal Standard for Mobile home construction and Safety, Title 24, HUD Part 280) or Standard CAN/CSA-Z240 MH.

Mobile home installations require:

■ Metal exhaust system hardware, available for purchase

from your dealer. For further information, see “Assistance or Service” section in your Use and Care Guide.

■ Special provisions must be made in mobile homes to

introduce outside air into dryer. Openings (such as a nearby window) should be at least twice as large as dryer exhaust opening.

For mobile home installation of gas dryers:

■ Mobile Home Installation Hold-down Kit Part Number 346764

is available to order. For further information, see “Assistance or Service” section in your Use and Care Guide.

(76 mm)

48 in.2 min.

(310 cm

24 in.2 min.

(155 cm2)

0" - 5"*

(0" - 127 mm)

0"–5"*

(0 mm–127 mm)

18" min.

(457 mm)

1"*

(25 mm)

*0" (0 mm) spacing is allowed for straight back venting only. For steam models only, inlet hose must not be kinked.

Minimum installation clearances (dryer only):

Front Sides Rear Top Recessed Closet

**0" (0 mm) spacing is allowed for straight back venting only.

NA 0" (0 mm) 0" (0 mm)** 0" (0 mm) NA 0" (0 mm) 0" (0 mm)** 0" (0 mm)

)

Page 7

ELECTRIC DRYER POWER HOOKUP – CANADA ONLY

ELECTRICAL REQUIREMENTS

It is your responsibility:

■ To contact a qualiﬁed electrical installer.

■ To be sure that the electrical connection is adequate and in

conformance with Canadian Electrical Code, C22.1 – latest edition and all local codes. A copy of above codes standard may be obtained from: Canadian Standards Association, 178 Rexdale Blvd., Toronto, ON M9W 1R3 CANADA.

■ To supply the required 4 wire, single phase, 120/240 volt,

60 Hz, AC only electrical supply on a separate 30-amp circuit, fused on both sides of the line. A time-delay fuse or circuit breaker is recommended. Connect to an individual branch circuit.

■ This dryer is equipped with a CSA

International Certiﬁed Power Cord intended to be plugged into a standard 14-30R wall receptacle. The cord is 5 ft. (1.52 m) long. Be sure wall receptacle is within reach of dryer’s ﬁnal location.

If using a replacement power supply cord, it is recommended that you use Power Supply Cord Replacement Part Number 8529008.

For further information, please reference service numbers located in “Assistance or Service” section of your Use and Care Guide.

GROUNDING INSTRUCTIONS

■

For a grounded, cord-connected dryer:

This dryer must be grounded. In the event of malfunction or breakdown, grounding will reduce the risk of electric shock by providing a path of least resistance for electric current. This dryer is equipped with a cord having an equipmentgrounding conductor and a grounding plug. The plug must be plugged into an appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances.

4-wire receptacle

(14-30R)

GAS DRYER POWER HOOKUP

ELECTRICAL REQUIREMENTS

■ 120 Volt, 60 Hz, AC only, 15- or 20- amp fused electrical

supply is required. A time-delay fuse or circuit breaker is recommended. It is also recommended that a separate circuit serving only this dryer be provided.

GROUNDING INSTRUCTIONS

■

For a grounded, cord-connected dryer:

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock. Check with a qualied electrician or service representative or personnel if you are in doubt as to whether the dryer is properly grounded. Do not modify the plug provided with the dryer: if it will not t the outlet, have a proper outlet installed by a qualied electrician.

SAVE THESE INSTRUCTIONS

WARNING: Improper connection of the equipment-

SAVE THESE INSTRUCTIONS

Page 8

GAS SUPPLY REQUIREMENTS

GAS TYPE

Natural Gas:

This dryer is equipped for use with natural gas. It is designcertiﬁed by CSA International for LP (propane or butane) gases with appropriate conversion.

■ Your dryer must have the correct burner for the type of gas in

your home. Burner information is located on the rating plate in the door well of your dryer. If this information does not agree with the type of gas available, contact your dealer or call the phone numbers referenced in the “Assistance or Service” section of your Use and Care Guide.

LP Gas Conversion:

IMPORTANT: Conversion must be made by a

qualiﬁed technician. No attempt shall be made to convert the appliance from the gas

speciﬁed on the model/serial rating plate for use with a different gas without consulting your gas company.

GAS TYPE

Natural Gas:

This dryer is equipped for use with natural gas. It is designcertiﬁed by CSA International for LP (propane or butane) gases with appropriate conversion.

■ Your dryer must have the correct burner for the type of gas in

LP Gas Conversion:

IMPORTANT: Conversion must be made by a qualiﬁed

technician. No attempt shall be made to convert the appliance from the gas

speciﬁed on the model/serial rating plate for use with a different gas without consulting your gas company.

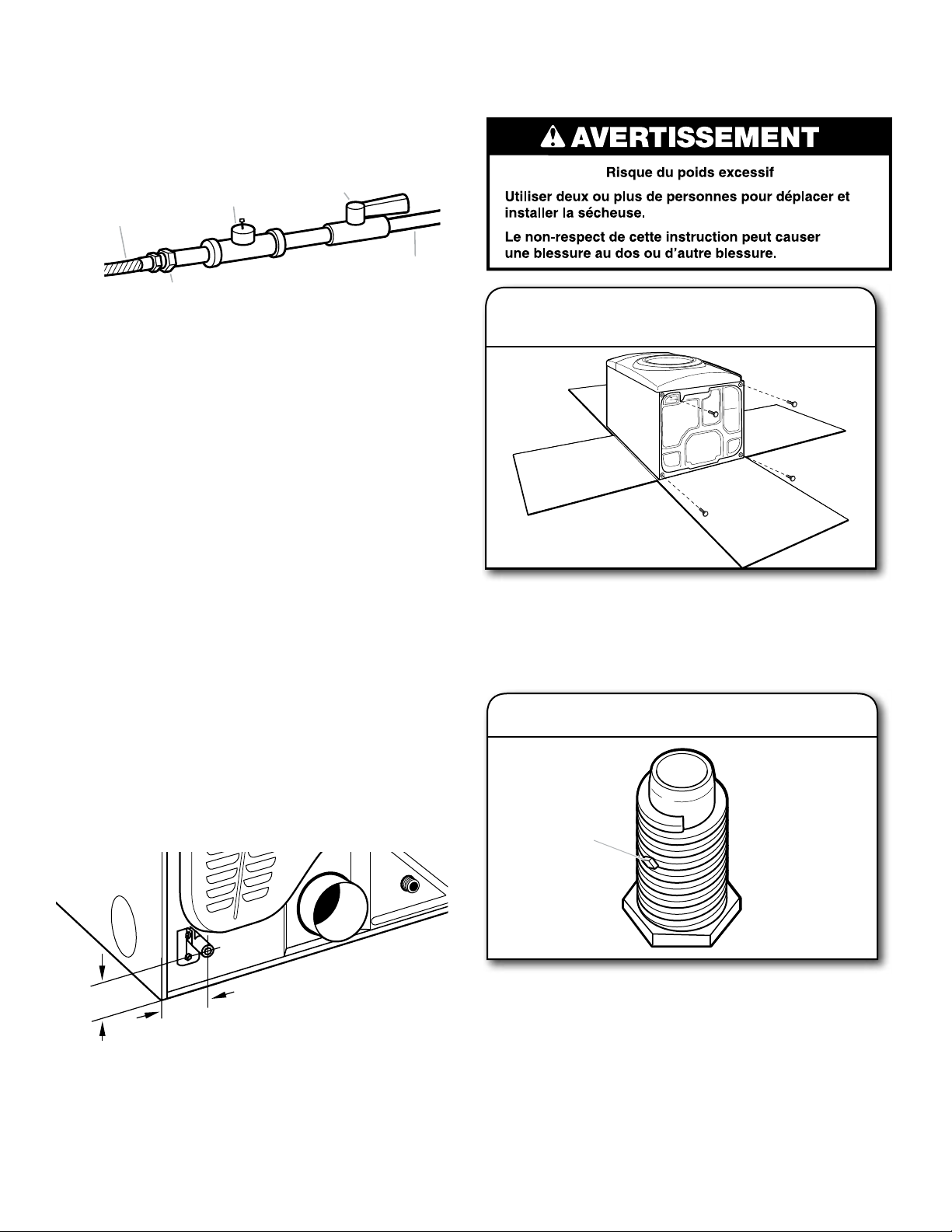

GAS SUPPLY LINE Option 1 (Recommended Method)

Flexible stainless steel gas connector:

■ If local codes permit, use a new ﬂexible stainless steel gas

connector (Design Certiﬁed by the American Gas Association or CSA International) to connect your dryer to the rigid gas supply line. Use an elbow and a

⁄

" ﬂare x

⁄

" NPT adapter

ﬁtting between the stainless steel gas connector and the dryer gas pipe, as needed to prevent kinking.

Option 2 (Alternate Method)

Approved aluminum or copper tubing:

■ Must include

for test gauge connection, immediately upstream of the gas connection to the dryer. See illustration.

■ ½" IPS pipe is recommended.

■

⁄

" approved aluminum or copper tubing is acceptable for

lengths under 20 ft. (6.1 m) if local codes and gas supplier permit.

■ If you are using natural gas, do not use copper tubing.

■ Lengths over 20 ft. (6.1 m) should use larger tubing and

a different size adapter ﬁtting.

■ If your dryer has been converted to use LP gas,

compatible copper tubing can be used. If the total length of the supply line is more than 20 ft. (6.1 m), use larger pipe.

NOTE: Pipe-joint compounds that resist the action of LP gas must be used. Do not use TEFLON

■ Must include shut-off valve.

In the U.S.A.:

An individual manual shut-off valve must be installed within six (6) ft. (1.8 m) of the dryer in accordance with the National Fuel Gas Code, ANSI Z223.1. The location should be easy to reach for opening and closing.

In Canada:

An individual manual shut-off valve must be installed in accordance with the B149.1, Natural Gas and Propane Installation Code. It is recommended that an individual manual shut-off valve be installed within six (6) ft. (1.8 m) of the dryer. The location should be easy to reach for opening and closing.

/8" NPT minimum plugged tapping accessible

®†

⁄

" ﬂexible gas connector

⁄

" pipe to ﬂare adapter ﬁtting

⁄

" NPT minimum plugged tapping

D. ½" NPT gas supply line E. Gas shut-off valve

tape.

⁄

" LP

†®TEFLON is a registered trademark of E.I. Dupont De Nemours and Company.

Page 9

*53/4" (146 mm)

/2"

(38 mm)

GAS SUPPLY CONNECTION REQUIREMENTS

■ Use an elbow and a

⁄

" ﬂare x

between the ﬂexible gas connector and the dryer gas pipe, as needed to avoid kinking.

■ Use only pipe-joint compound. Do not use TEFLON

■ This dryer must be connected to the gas supply line with a

listed ﬂexible gas connector that complies with the standard for connectors for gas appliances, ANSI Z21.24 or CSA 6.10.

⁄

" NPT adapter ﬁtting

tape.

BURNER INPUT REQUIREMENTS

Elevations above 2,000 ft. (610 m):

■ When installed above 2,000 ft. (610 m) a 4% reduction of the

burner Btu rating shown on the model/serial number plate is required for each 1,000 ft. (305 m) increase in elevation.

Gas supply pressure testing

■ The dryer must be disconnected from the gas supply

piping system during pressure testing at pressures greater than ½ psi.

DRYER GAS PIPE

■ The gas pipe that comes out through the rear of your dryer has

⁄

" male pipe thread.

INSTALL LEVELING LEGS

1. Prepare dryer for leveling legs

⁄

" NPT dryer gas pipe

* NOTE: If the dryer is mounted on a pedestal, the gas

pipe height must be an additional 10" (254 mm) or

15.5" (394 mm) from the ﬂoor, depending on the pedestal model. For a garage installation, the gas pipe height must be an additional 18" (460 mm) from the ﬂoor.

To avoid damaging ﬂoor, use a large ﬂat piece of cardboard from dryer carton; place under entire back edge of dryer. Firmly grasp dryer body (not console panel) and gently lay dryer down on cardboard.

2. Screw in leveling legs

Diamond

diamond

marking

Examine leveling legs and locate the diamond marking. Screw legs into leg holes by hand – use a wrench to ﬁnish turning legs until diamond marking is no longer visible.

Place a carton corner post from dryer packaging under each of the 2 dryer back corners. Stand the dryer up. Slide the dryer on the corner posts until it is close to its ﬁnal location. Leave enough room to connect the exhaust vent.

Page 10

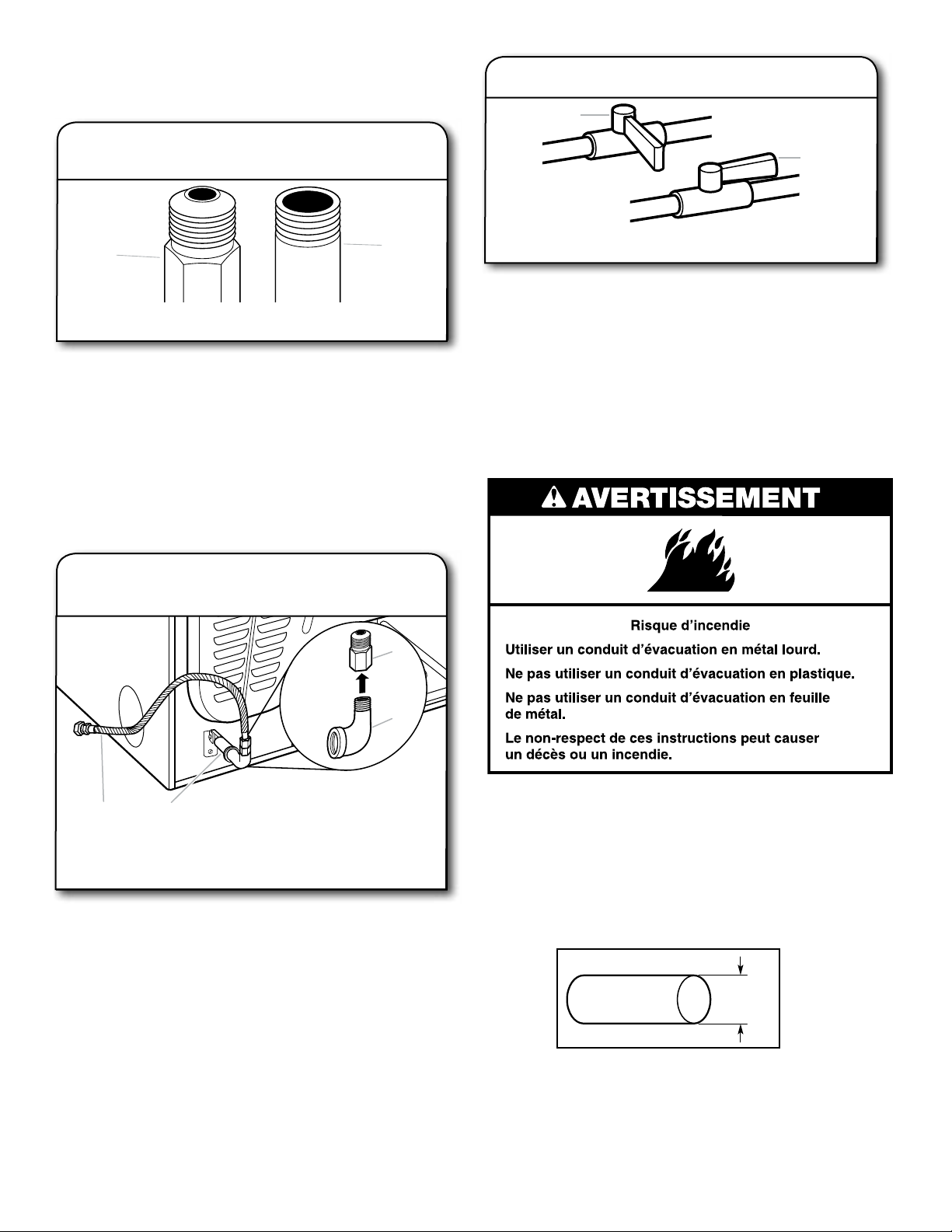

MAKE GAS CONNECTION

(gas models only)

1. Connect gas supply to dryer

A. Flared male ﬁtting B. Non-ﬂared male ﬁtting

Remove red cap from gas pipe. Using a wrench to tighten, connect gas supply to dryer. Use pipe-joint compound on threads of all non-ﬂared male ﬁttings. If ﬂexible metal tubing is used, be sure there are no kinks.

NOTE: For LP gas connections, you must use pipe-joint compound resistant to action of LP gas. Do not use TEFLON

tape.

2. Plan pipe ﬁtting connection (option 1)

VENTING Venting Requirements

WARNING: To reduce the risk of ﬁre, this dryer MUST BE

EXHAUSTED OUTDOORS. IMPORTANT: Observe all governing codes and ordinances.

Dryer exhaust must not be connected into any gas vent, chimney, wall, ceiling, attic, crawlspace, or a concealed space of a building. Only rigid or ﬂexible metal vent shall be used for exhausting.

⁄

" ﬂexible gas connector

⁄

" dryer gas pipe

⁄

" to

⁄

C. D.

ﬁtting

" pipe elbow

⁄

" pipe-to-ﬂare adapter

A combination of pipe ﬁttings must be used to connect dryer

to existing gas line. A recommended connection is shown. Your connection may be different, according to supply line type, size, and location.

3. Open shut-off valve

A. Closed valve B. Open valve

Open shut-off valve in supply line; valve is open when handle

is parallel to gas pipe. Then, test all connections by brushing on an approved noncorrosive leak-detection solution. Bubbles will show a leak. Correct any leak found.

(102 mm)

4" (102 mm) heavy metal exhaust vent

■ Only a 4" (102 mm) heavy metal exhaust vent and clamps

may be used.

■ Do not use plastic or metal foil vent.

Rigid metal vent:

■ Recommended for best drying performance and to avoid

crushing and kinking.

Flexible metal vent: (Acceptable only if accessible to clean)

■ Must be fully extended and supported in ﬁnal dryer location.

■ Remove excess to avoid sagging and kinking that may

result in reduced airﬂow and poor performance.

■ Do not install in enclosed walls, ceilings, or ﬂoors.

■ The total length should not exceed 7¾ ft. (2.4 m).

■ The length of ﬂexible metal vent used must be included

in the overall vent system design as shown in the “Vent System Charts.”

NOTE: If using an existing vent system, clean lint from entire

length of the system and make sure exhaust hood is not plugged with lint. Replace plastic or metal foil vents with rigid metal or ﬂexible metal vents. Review “Vent System Charts” and, if necessary, modify existing vent system to achieve best drying performance.

Page 11

Exhaust hoods:

■ An exhaust hood should cap the vent to keep rodents and

insects from entering the home.

■ Must be at least 12" (305 mm) from ground or any object

that may obstruct exhaust (such as ﬂowers, rocks, bushes, or snow).

■ Do not use an exhaust hood with a magnetic latch.

Plan Vent System

Choose your exhaust installation type

Recommended exhaust installation:

B C

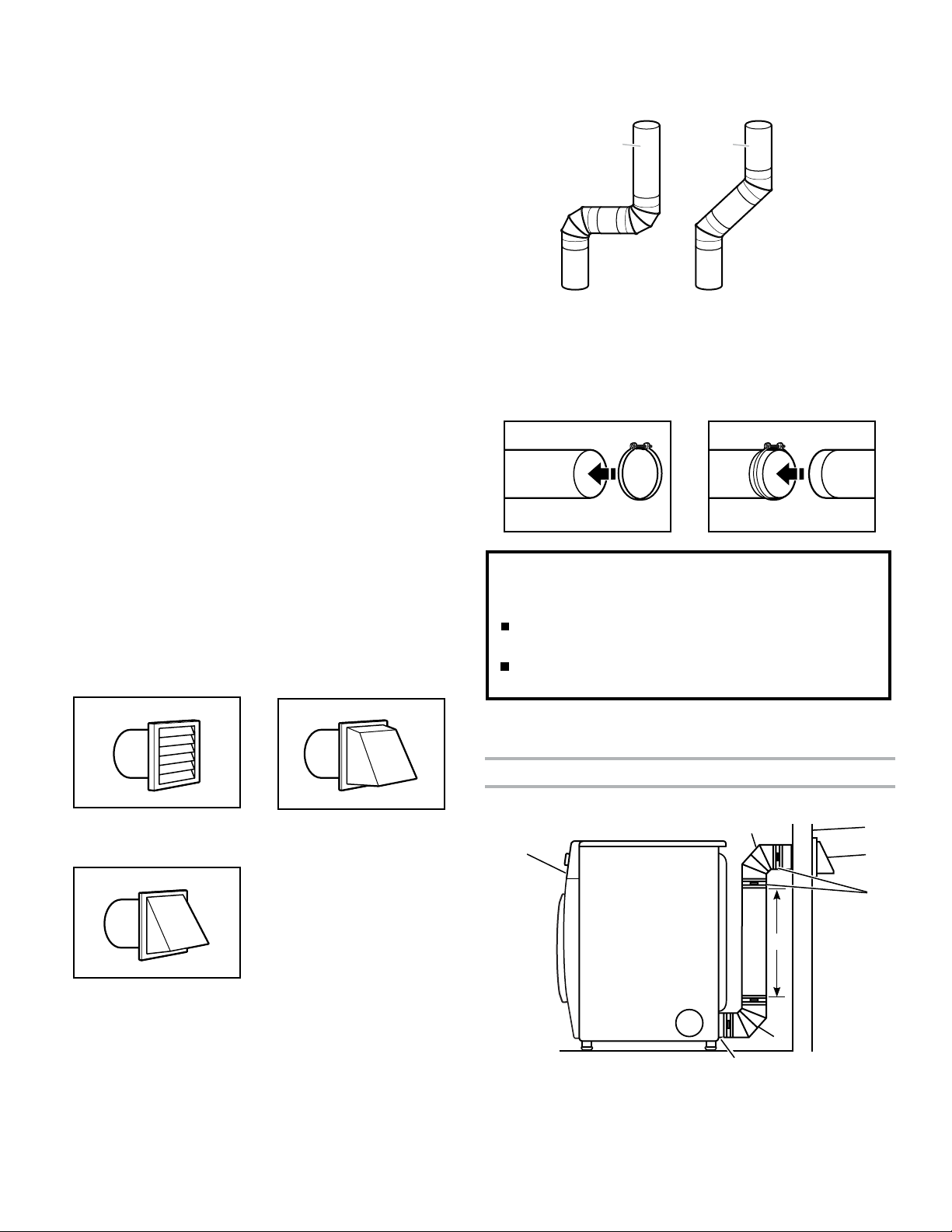

Recommended Styles:

Louvered Hood

Box Hood

Acceptable Style:

Angled Hood

Elbows:

■ 45° elbows provide better airﬂow than 90° elbows.

Good Better

A. Dryer B Elbow C. Wall D. Exhaust hood E. Clamps

F. Rigid metal or

ﬂexible metal vent

G. Vent length

necessary to connect elbows

H. Exhaust outlet

Clamps:

■ Use clamps to seal all joints.

■ Exhaust vent must not be connected or secured with screws

or other fastening devices that extend into interior of duct and catch lint. Do not use duct tape.

Optional exhaust installations:

This dryer can be converted to exhaust out the right side, left side (all models except long vent), or through the bottom. If you prefer, you may contact your local dealer to have the dryer converted.

A B C

A. Standard rear offset exhaust installation B. Left- or right-side exhaust installation C. Bottom exhaust installation

Page 12

Special provisions for mobile homes:

Exhaust vent must be securely fastened to a noncombustible portion of mobile home and must not terminate beneath the mobile home. Terminate exhaust vent outside.

Determine vent path:

■ Select route that will provide straightest and most direct

path outdoors.

■ Plan installation to use fewest number of elbows and turns.

■ When using elbows or making turns, allow as much room

as possible.

■ Bend vent gradually to avoid kinking.

■ Use as few 90° turns as possible.

Long Vent System Chart

Number of

90° elbows

0 1 2 3 4

To determine if your model has a long vent system, refer to the type code located on the serial number plate in the inner door well. Example: An electric model would be DALV – ELE – XXXXXXX-XXX. A gas model would be DALV – GAS – XXXXXXX-XXX.

NOTE: For long vent systems, use of box/louvered hoods will improve venting regardless of length.

Type

of vent Rigid metal Rigid metal Rigid metal Rigid metal Rigid metal

Angled

hoods

160 ft. (48.8 m) 150 ft. (45.7 m) 140 ft. (42.7 m) 130 ft. (39.6 m) 120 ft. (36.6 m)

Install Vent System

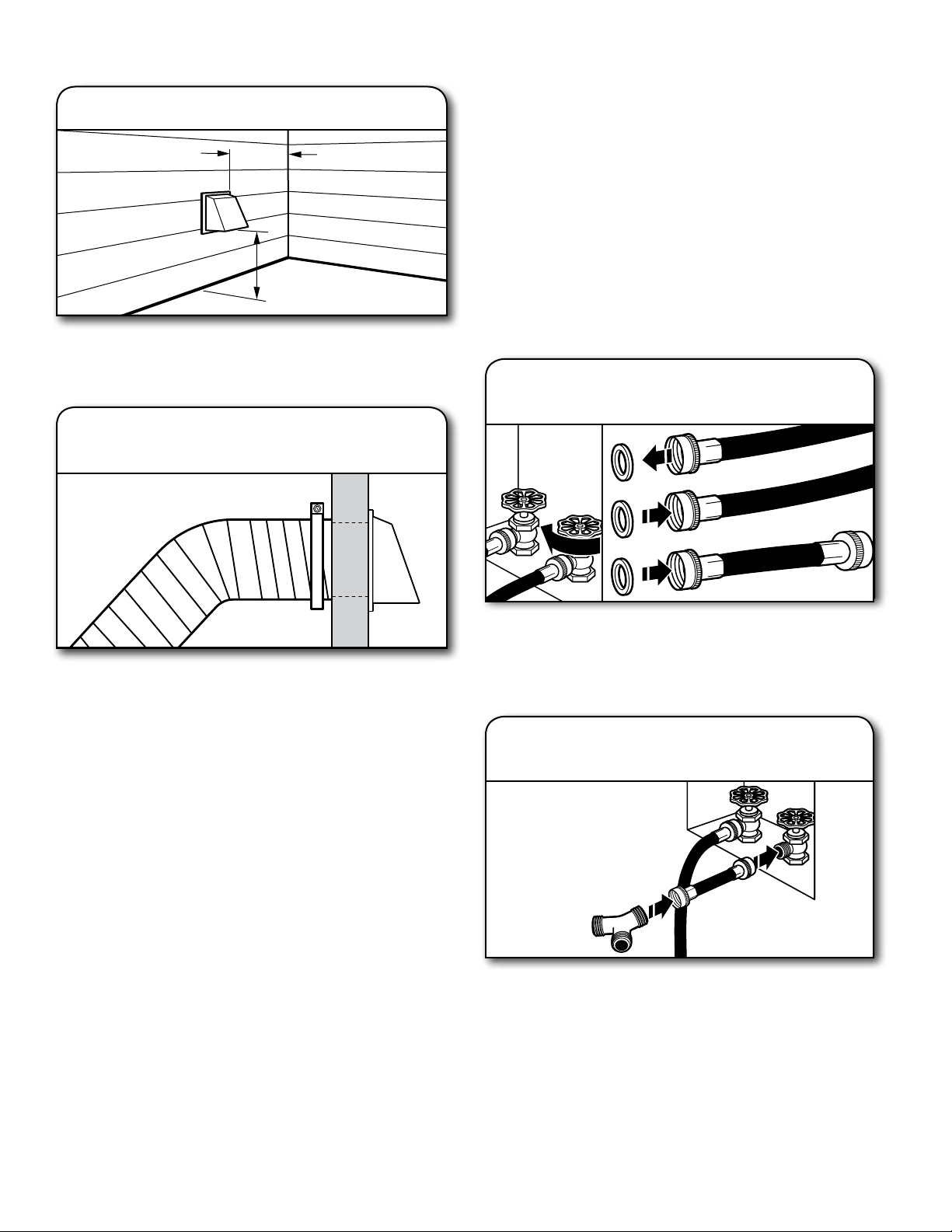

1. Install exhaust hood

12" min.

(305 mm)

12" min.

(305 mm)

Determine vent length and elbows needed for best drying performance:

■ Use the “Vent System Charts” on the next page to determine

type of vent material and hood combinations acceptable to use.

NOTE: Do not use vent runs longer than those speciﬁed in “Vent System Charts.”

Exhaust systems longer than those speciﬁed will:

■ Shorten life of dryer.

■ Reduce performance, resulting in longer drying times

and increased energy usage.

The “Vent System Charts” provide venting requirements that will help achieve best drying performance.

Standard Vent System Chart

Number of

90° elbows

0 1 2 3 4

Type

of vent Rigid metal Rigid metal Rigid metal Rigid metal Rigid metal

Angled

hoods

64 ft. (20 m) 54 ft. (16.5 m) 44 ft. (13.4 m) 35 ft. (10.7 m)

27 ft. (8.2 m)

Install exhaust hood and use caulking compound to seal exterior wall opening around exhaust hood.

2. Connect vent to exhaust hood

Vent must ﬁt over the exhaust hood. Secure vent to exhaust hood with 4" (102 mm) clamp. Run vent to dryer location using straightest path possible. Avoid 90° turns. Use clamps to seal all joints. Do not use duct tape, screws, or other fastening devices that extend into interior of vent to secure vent, because they can catch lint.

Page 13

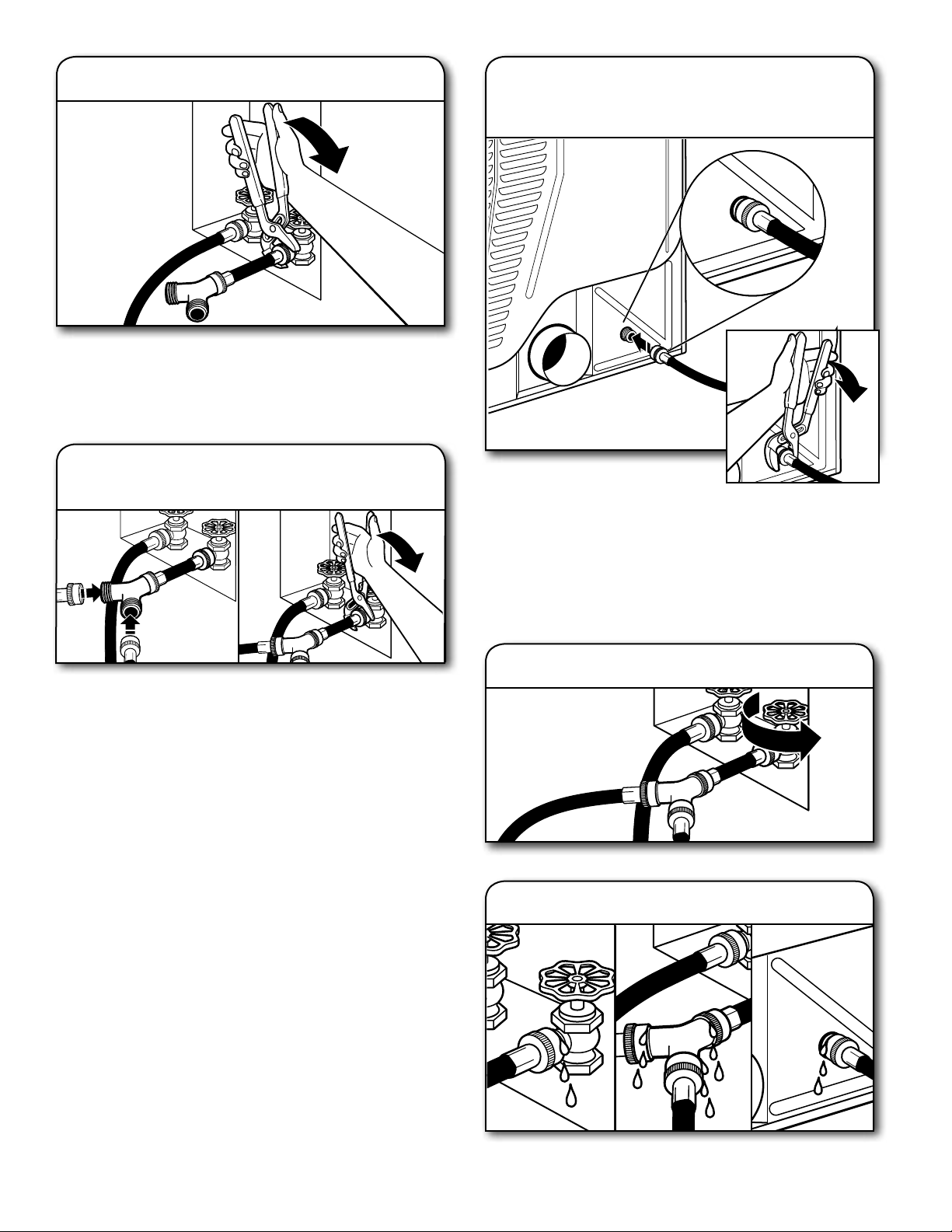

CONNECT INLET HOSE (STEAM MODEL ONLY)

For non-steam models, skip to “Connect Vent.” The dryer must be connected to the cold water faucet using

the new inlet hoses (not supplied). Do not use old hoses. NOTE: Replace inlet hoses after 5 years of use to reduce the

risk of hose failure. Record hose installation or replacement dates on the hoses for future reference.

Periodically inspect and replace hoses if bulges, kinks, cuts, wear, or leaks are found.

1. Turn cold water off, remove hose,

and replace rubber washer

3. Tighten couplings

Using pliers, tighten the couplings with additional two-thirds turn.

NOTE: Do not overtighten. Damage to the coupling can result.

4. Attach long hose to “Y”

connector and tighten couplings

Turn cold water faucet off and remove washer inlet hose. Remove old rubber washer from inlet hose and replace with

new rubber washer.

2. Attach short hose and “Y” connector

Attach 2 ft (0.6 m) inlet hose to cold water faucet. Screw on coupling by hand until it is seated on faucet. Then attach “Y” connector to male end of the 2 ft (0.6 m) inlet hose. Screw on coupling by hand until it is seated on connector.

Attach one of the 5 ft (1.5 m) inlet hose ends to the “Y” connector. Attach washer cold inlet hose to other side of “Y” connector. Screw on coupling by hand until it is seated on connector. Using pliers, tighten the couplings an additional two-thirds turn.

NOTE: Do not overtighten. Damage to the coupling can result.

Page 14

5. Attach long hose to dryer ﬁll valve

and tighten coupling

Remove protective cap from water inlet valve. Attach other end of long hose to ﬁll valve at bottom of dryer back panel. Screw on coupling by hand until it is seated on ﬁll valve connector. Using pliers, tighten the couplings an additional two-thirds turn.

NOTE: Do not overtighten. Damage to the coupling can result.

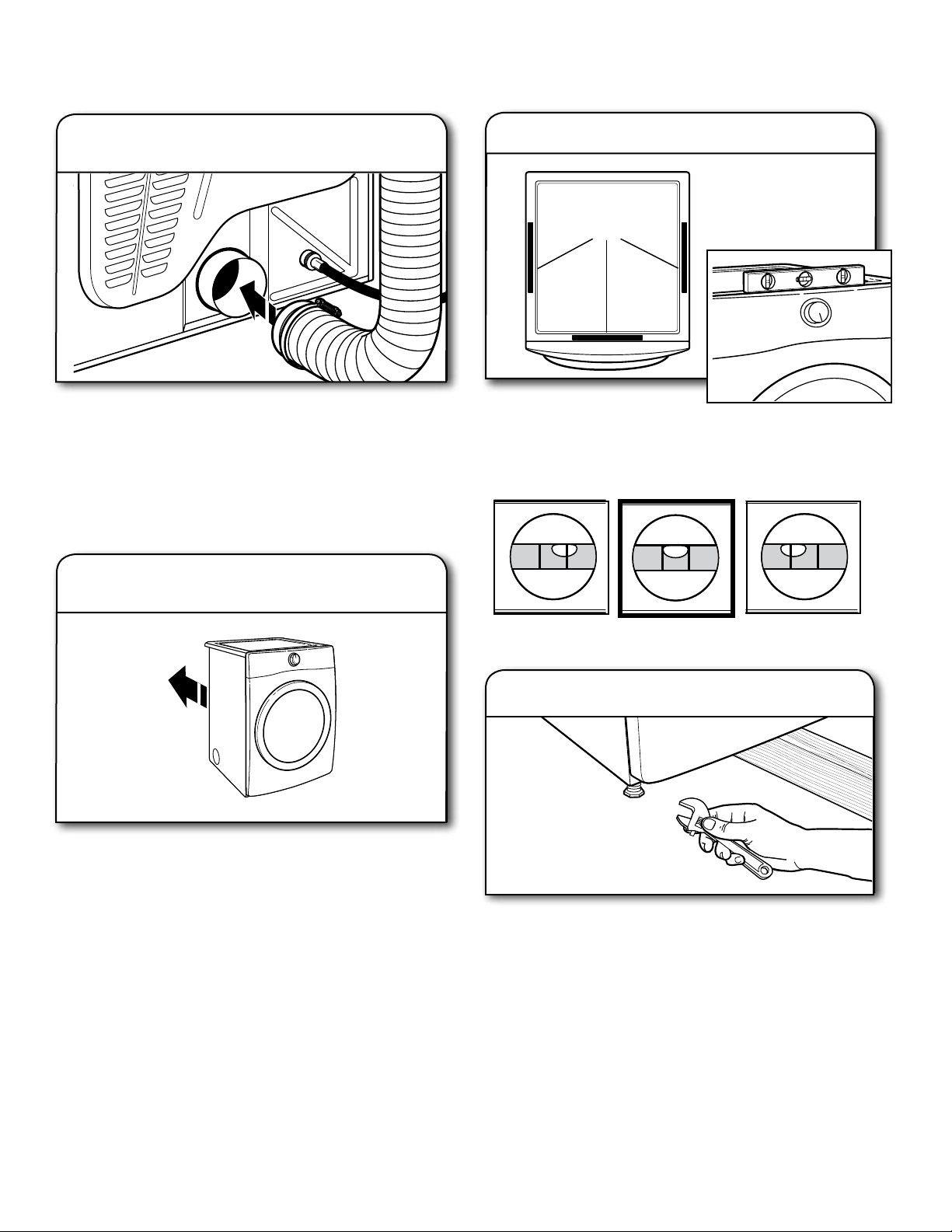

CONNECT VENT

1. Connect vent to exhaust outlet

Using a 4" (102 mm) clamp, connect vent to exhaust outlet in dryer. If connecting to existing vent, make sure vent is clean. Dryer vent must ﬁt over dryer exhaust outlet and inside exhaust hood. Check that vent is secured to exhaust hood with a 4" (102 mm) clamp.

2. Move dryer to ﬁnal location

6. Turn on cold water faucet

Check that the water faucets are turned on.

7. Check for leaks

Move dryer to ﬁnal location, taking care not to crush or

kink vent or ﬂexible gas line.

After dryer is in place, remove corner posts and cardboard

from under dryer.

Check for leaks around “Y” connector, faucet, and hoses.

Page 15

LEVEL DRYER

1. Level dryer

Place

level here

Check levelness of dryer from side to side. Repeat from front to back.

NOTE: The dryer must be level for the moisture sensing system to operate correctly.

Not Level LEVEL Not Level

2. Adjust leveling legs

If dryer is not level, prop up using a wood block, use wrench to adjust legs up or down, and check again for levelness. Once dryer is level, make sure all four legs are snug against the ﬂoor and the dryer does not rock.

COMPLETE INSTALLATION CHECKLIST

Check that all parts are now installed. If there is an extra

part, go back through steps to see what was skipped.

Check that you have all of your tools.

Dispose of/recycle all packaging materials.

Be sure the water faucets are on.

Check for leaks around “Y” connector, faucet, and hoses.

Check dryer’s ﬁnal location. Be sure vent is not crushed

or kinked.

Check that dryer is level. See “Level Dryer.”

Remove ﬁlm on console and any tape remaining on dryer.

Wipe dryer drum interior thoroughly with a damp cloth to

remove any dust.

Read “Dryer Use” in your Use and Care Guide.

If you live in a hard water area, use of a water softener is

recommended to control the buildup of scale through the water system in the dryer. Over time, the buildup of lime scale may clog different parts of the water system, which will reduce product performance. Excessive scale buildup may lead to the need for certain part replacement or repair.

Electric Models

Plug into a grounded outlet.

Gas Models

Plug into a grounded outlet.

Check that gas supply is on.

Check for leaks.

Check to be sure that the ﬂexible gas line is not crushed

or kinked.

All Models:

Select a Timed Dry heated cycle, and start dryer. Do not

select Air Only Temperature setting.

If dryer will not start, check the following:

• Start button has been pressed ﬁrmly.

• Dryer is plugged into an outlet and/or electrical supply is connected.

• Household fuse is intact and tight, or circuit breaker has not tripped.

• Dryer door is closed.

This dryer automatically runs an installation diagnostic routine at the start of its ﬁrst cycle.

NOTE: You may notice an odor when dryer is ﬁrst heated. This

odor is common when heating element is ﬁrst used. The odor will go away.

Page 16

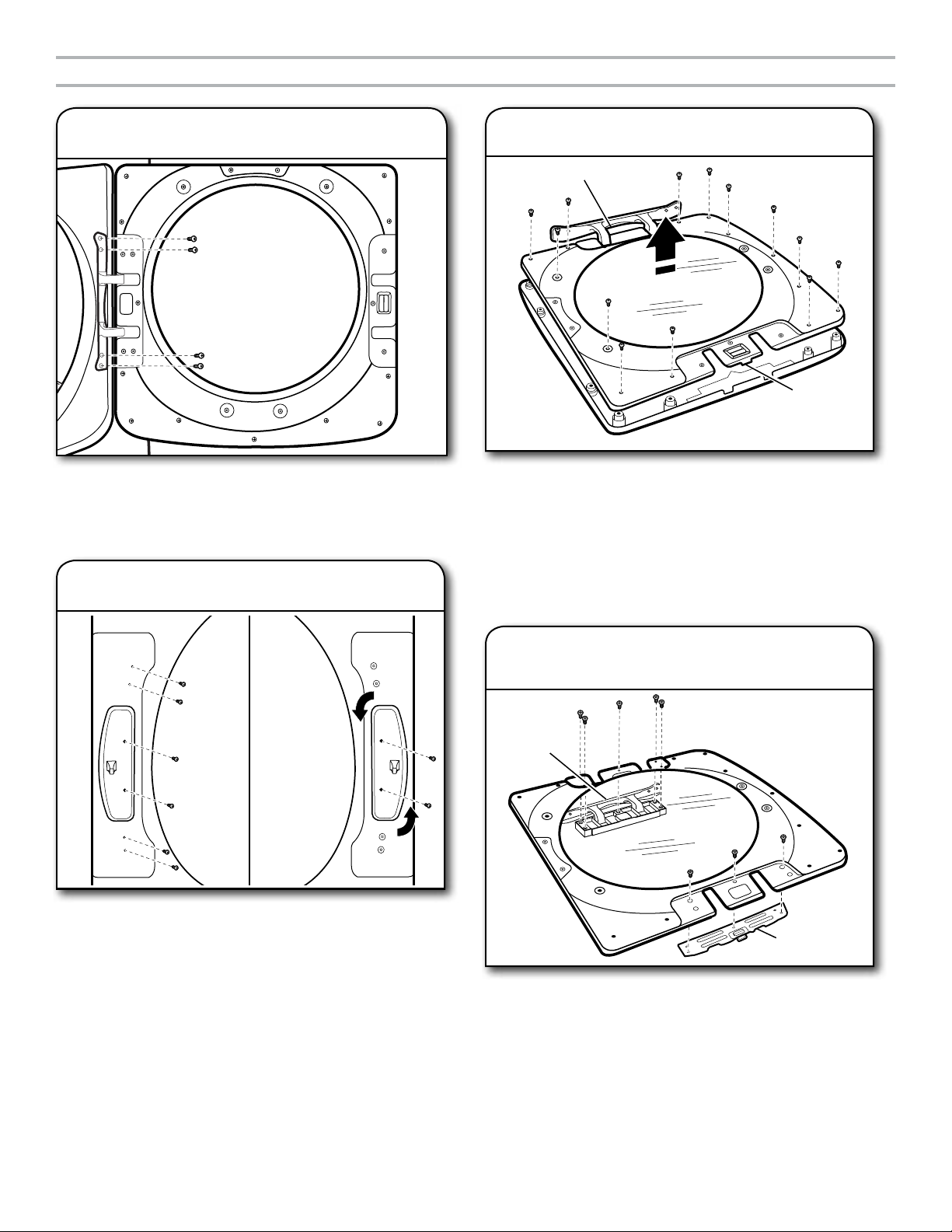

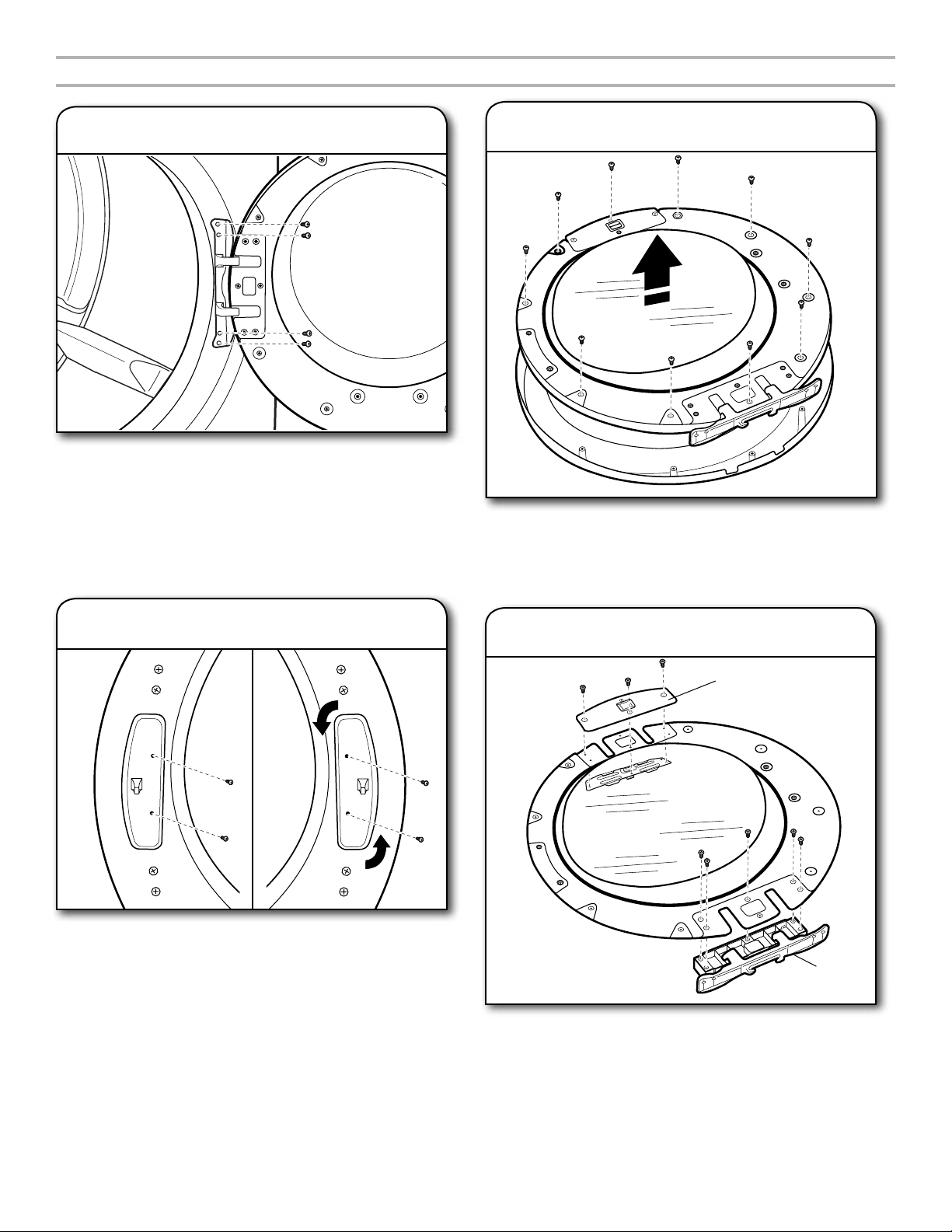

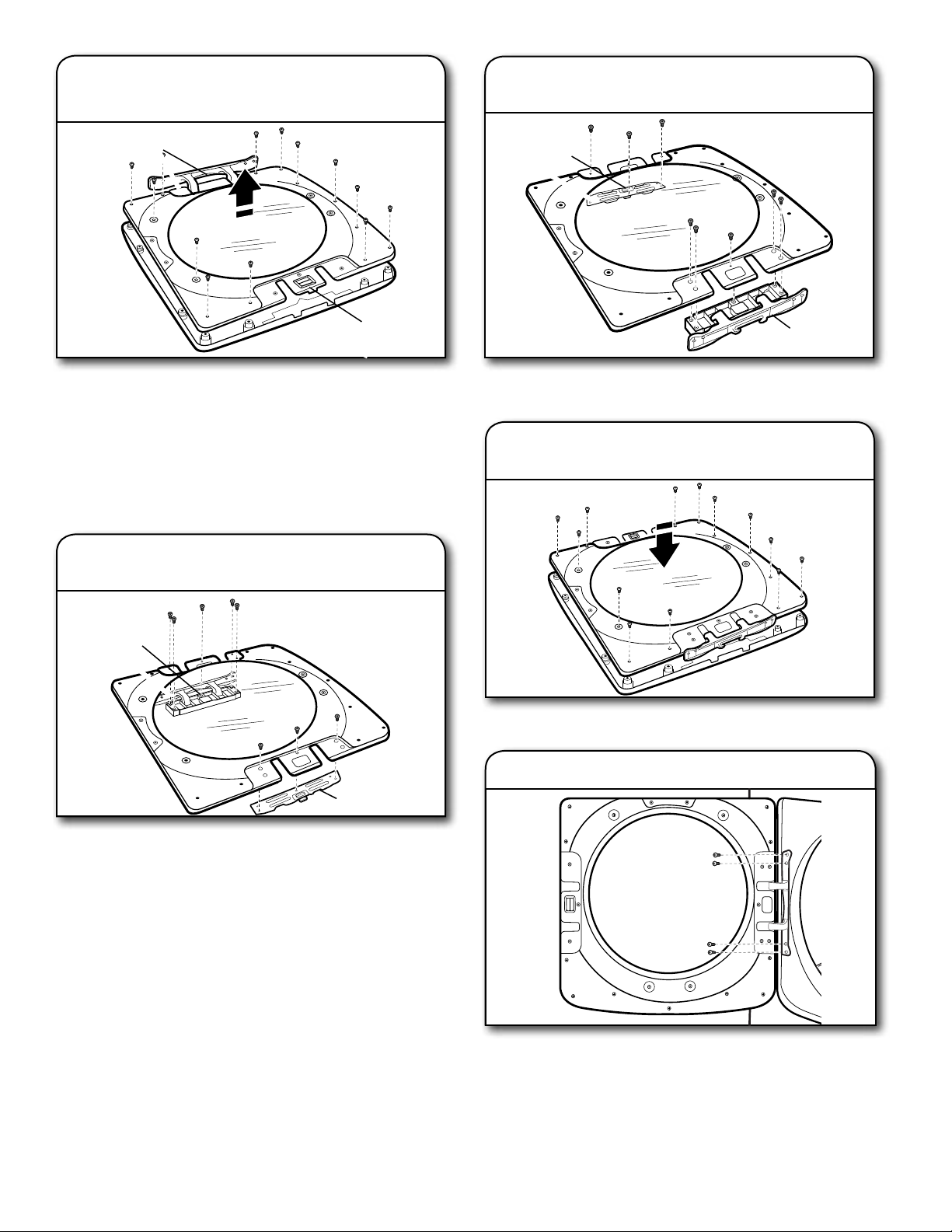

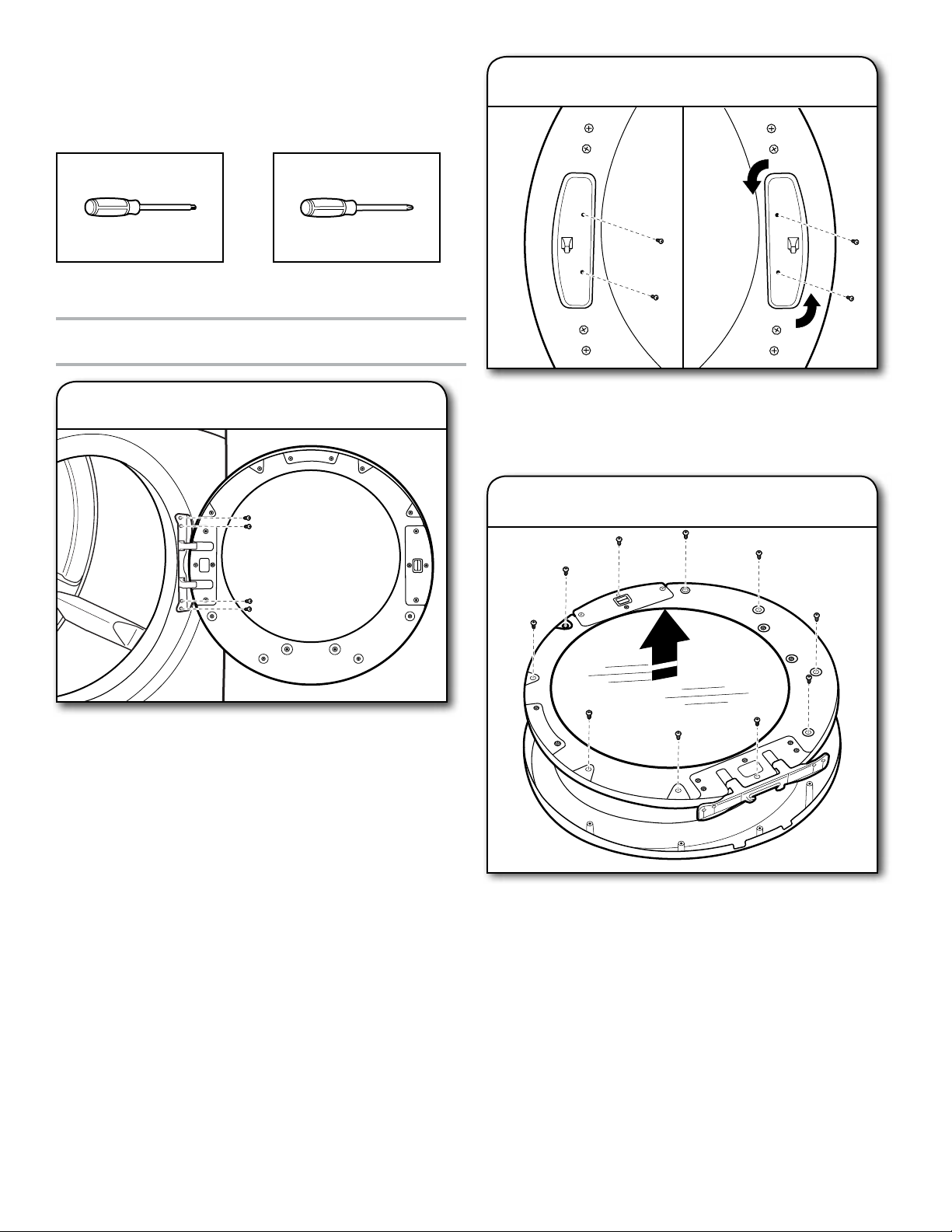

DOOR REVERSAL (OPTIONAL)

The following instructions are for models with a round and square-shaped doors.

Tools needed:

††

Min. 8" long TORX T25 screwdriver

Reverse door swing round-shaped door ﬂat glass – single handle

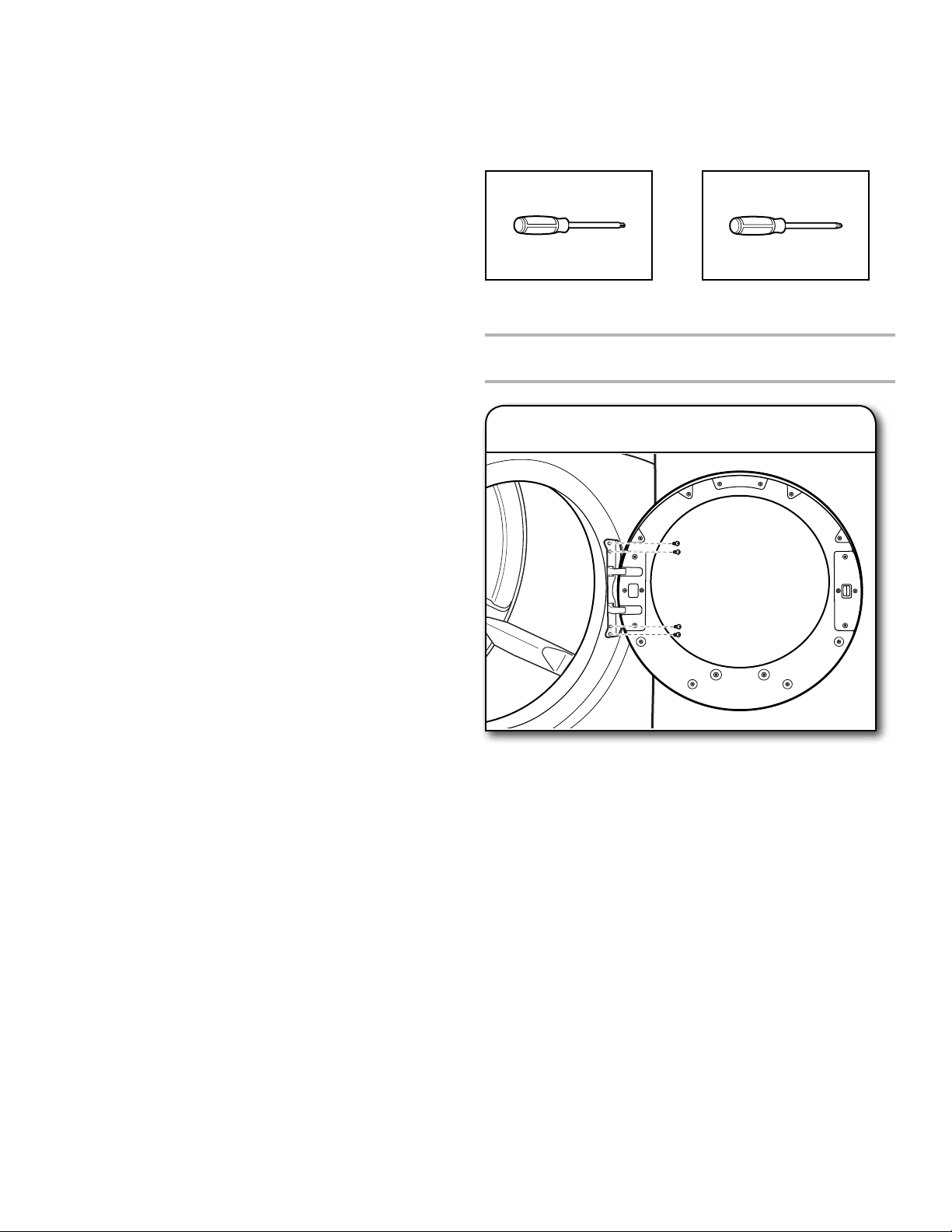

#2 Phillips screwdriver

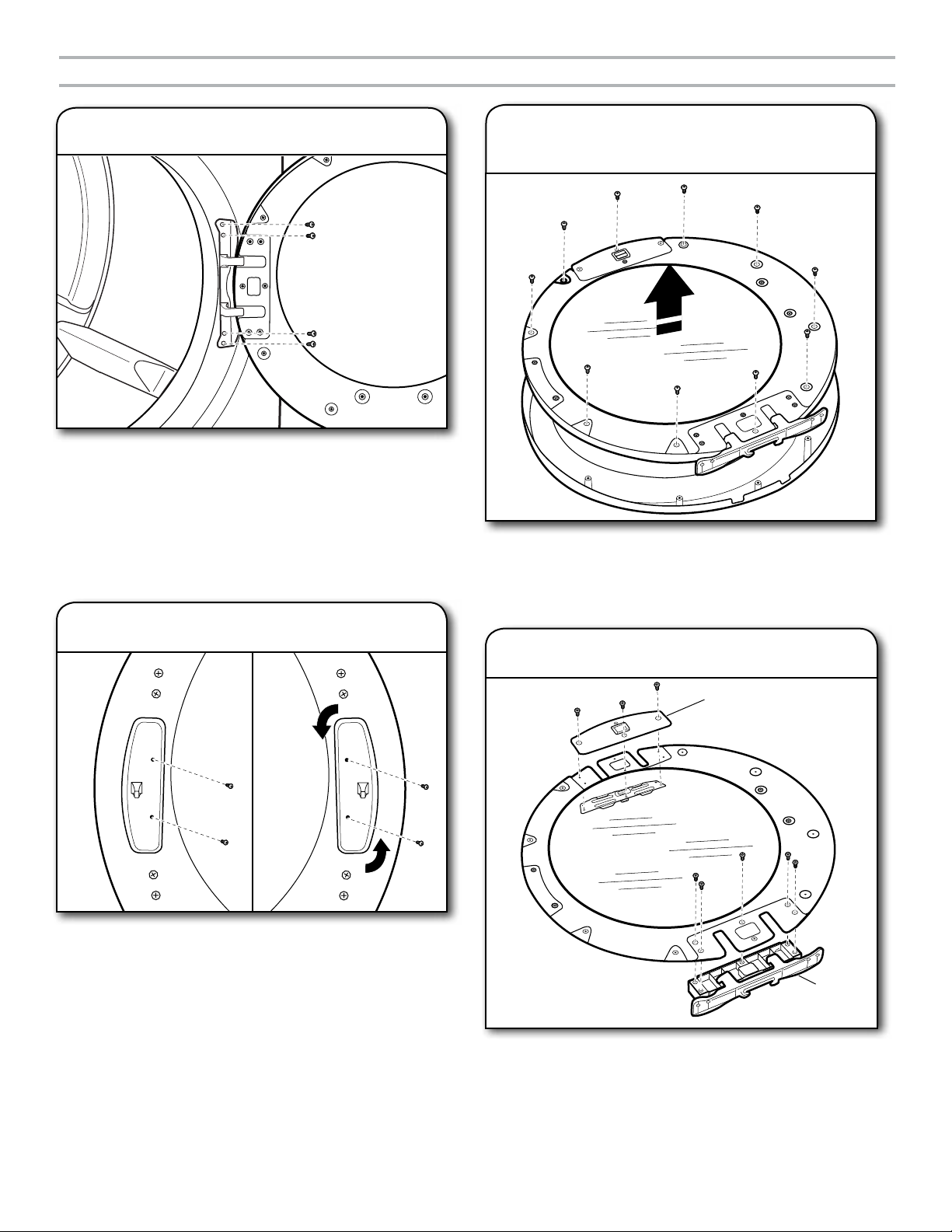

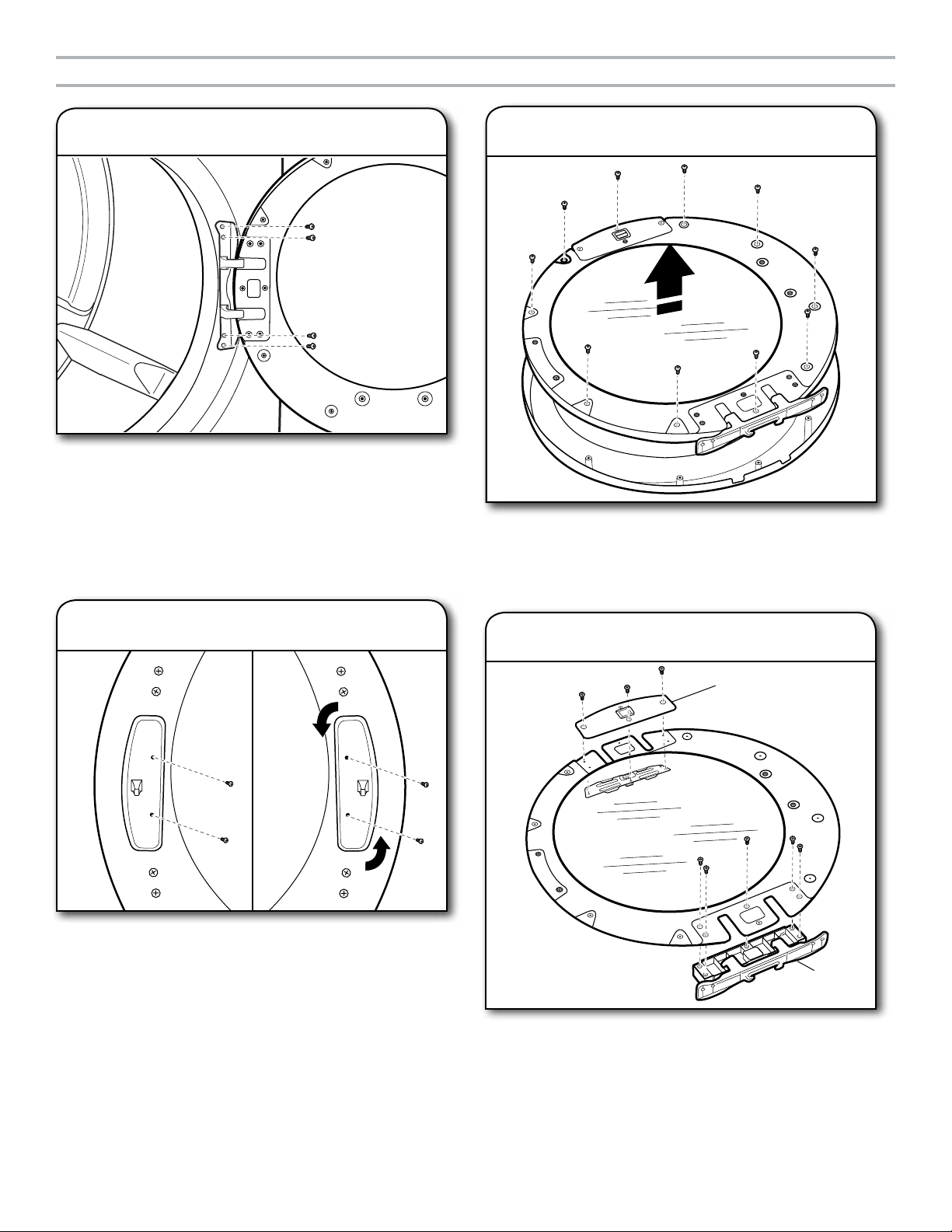

2. Move the door strike

1. Remove door from dryer

IMPORTANT: If the protective ﬁlm has not yet been

removed from the dryer, peel the ﬁlm from the dryer door before proceeding.

Using a T25 door hinge to the dryer and lift up and out to remove the door. Place the door on a soft towel or other non-scratch surface. Reinstall the 4 screws in the holes.

screwdriver, remove the 4 screws securing the

Using a T25® screwdriver, remove the 2 screws securing the

door strike to the door frame of the dryer. Rotate the strike 180° and attach to the opposite side of dryer door frame as shown.

Remove inner door from outer door

Position the door with the inside of the door facing up. Using a Phillips screwdriver, remove the 10 screws securing the inner door to the outer door. Lift off the inner door and set aside.

††

® TORX and T25 are registered trademarks of Acument Intellectual Properties, LLC.

Page 17

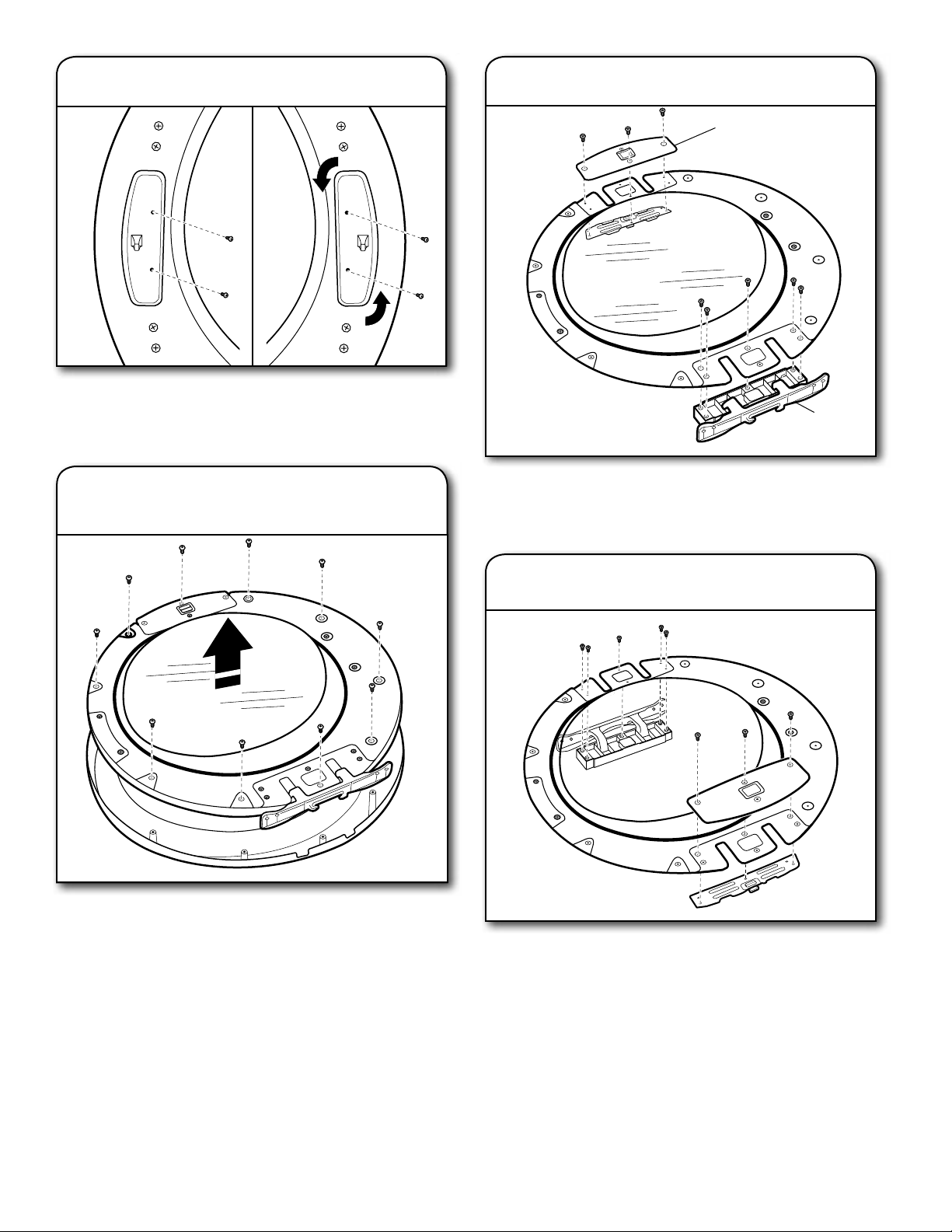

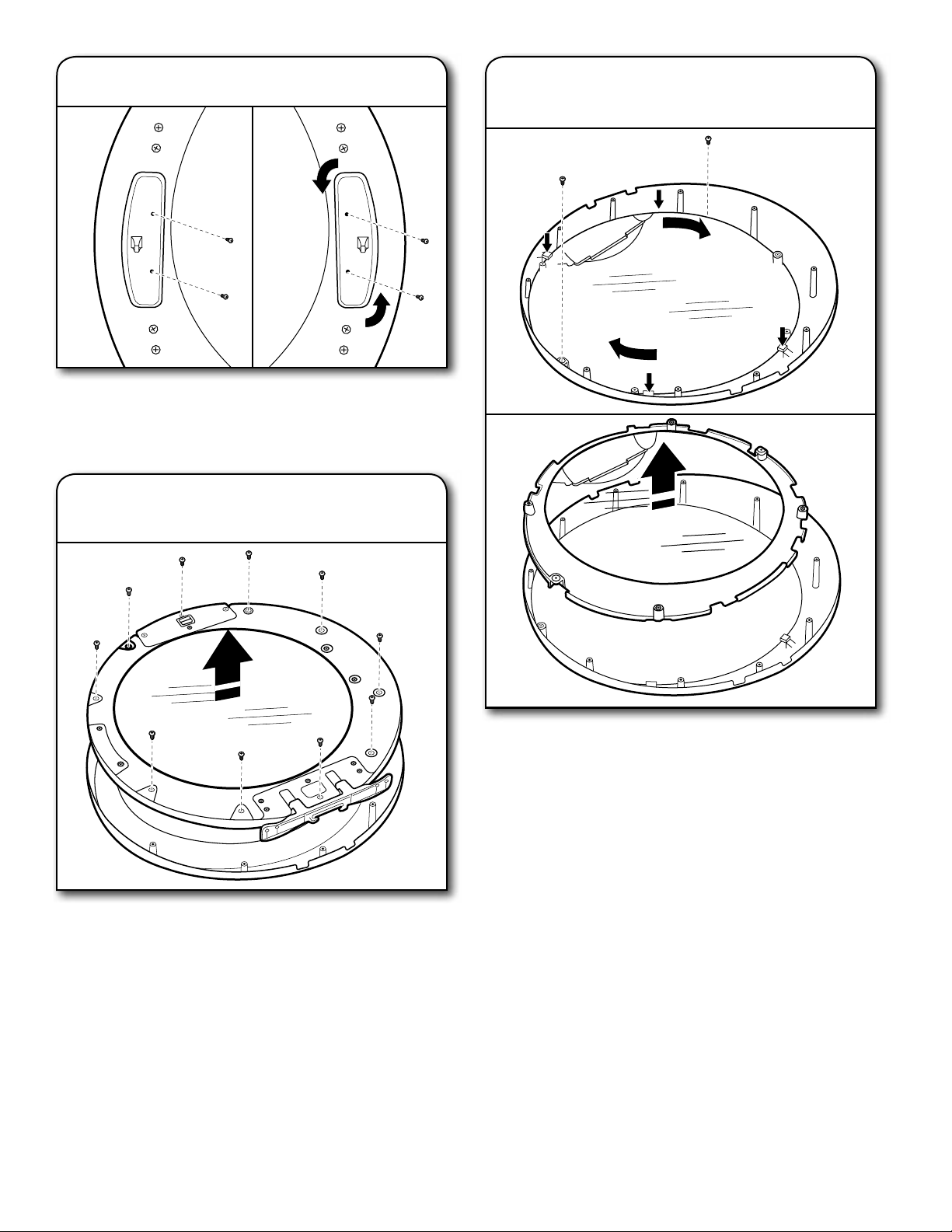

4. Remove outer window assembly

from trim ring

5. Reverse outer window assembly

Handle

Fig. A

Fig. B

Using a Phillips screwdriver, remove the 2 screws from the outer window retainer and rotate the outer window assembly clockwise until the square notches line up with the 4 tabs on the trim ring indicated with arrows in the ﬁgure A above. Then lift out the outer window and retainer up and off the trim ring and set aside (B).

Handle

Fig. B

Using a Phillips screwdriver, remove the 4 screws from the outer window retainer and lift off the trim ring off the window (A). Rotate trim ring 180° and secure with the 4 screws removed earlier (B).

Page 18

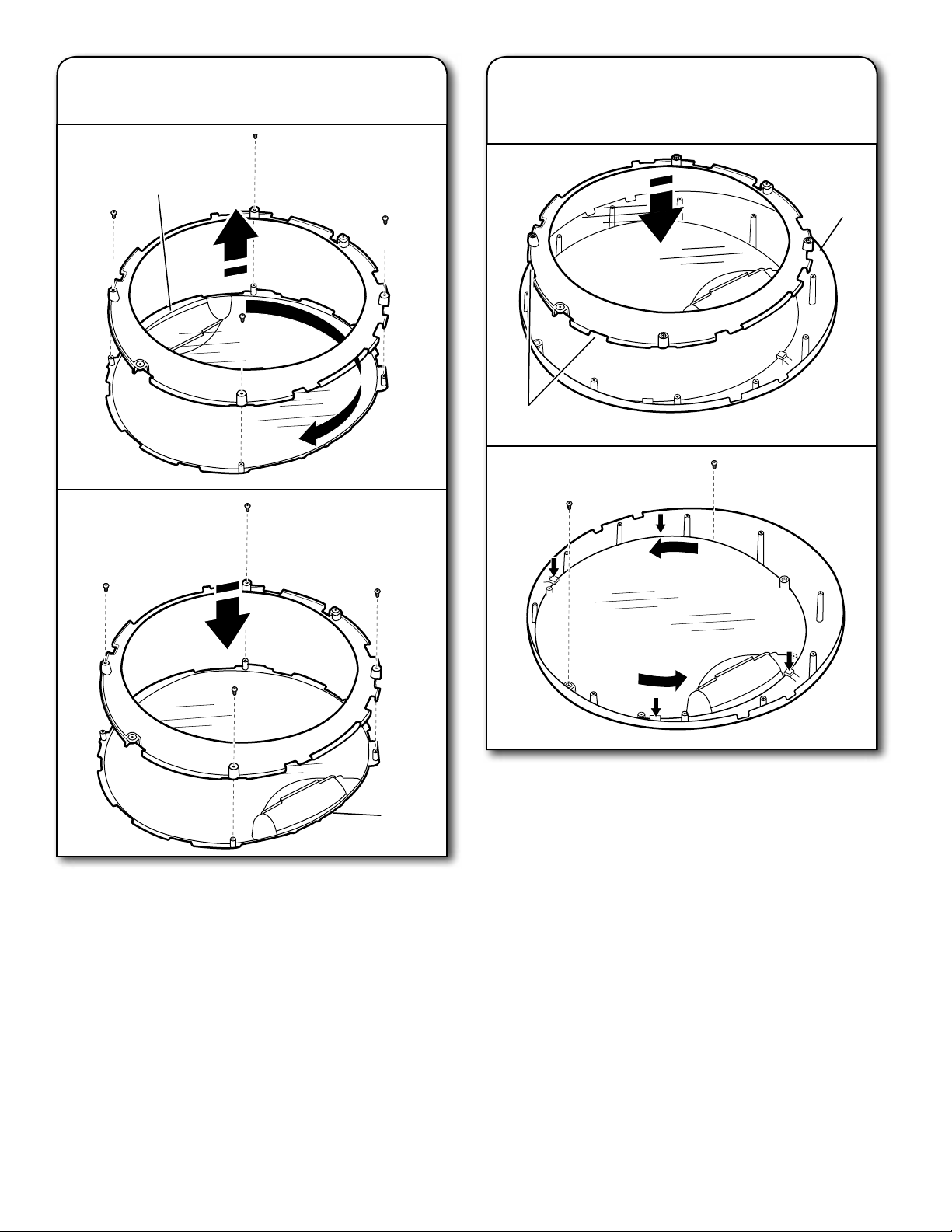

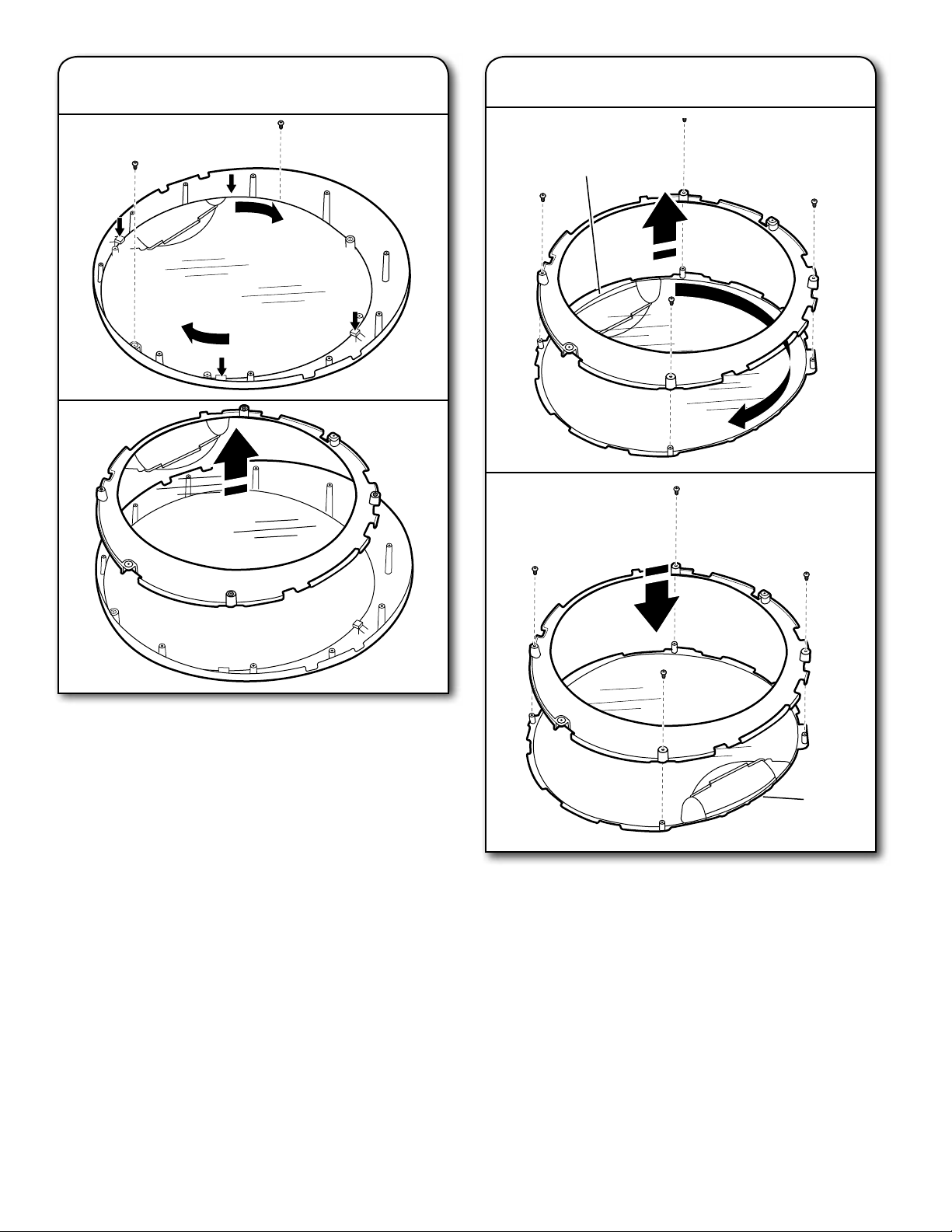

6. Rotate and reassemble outer window

assembly to trim ring

Bottom of door

7. Remove hinge and latch

Latch

Notches

Fig. A

Fig. B

With the edge with 2 notches at the top, align the notches on the outer window assembly with the tabs on the trim ring and lower into place as shown in ﬁgure A. Rotate the outer window assembly counterclockwise to lock tabs into place (B). Using a Phillips screwdriver, secure with 2 screws removed earlier.

IMPORTANT: Do not overtighten.

Hinge

Using a T25® screwdriver, remove the 3 screws securing the latch plate and latch backing plate and the 5 screws holding the hinge assembly in place.

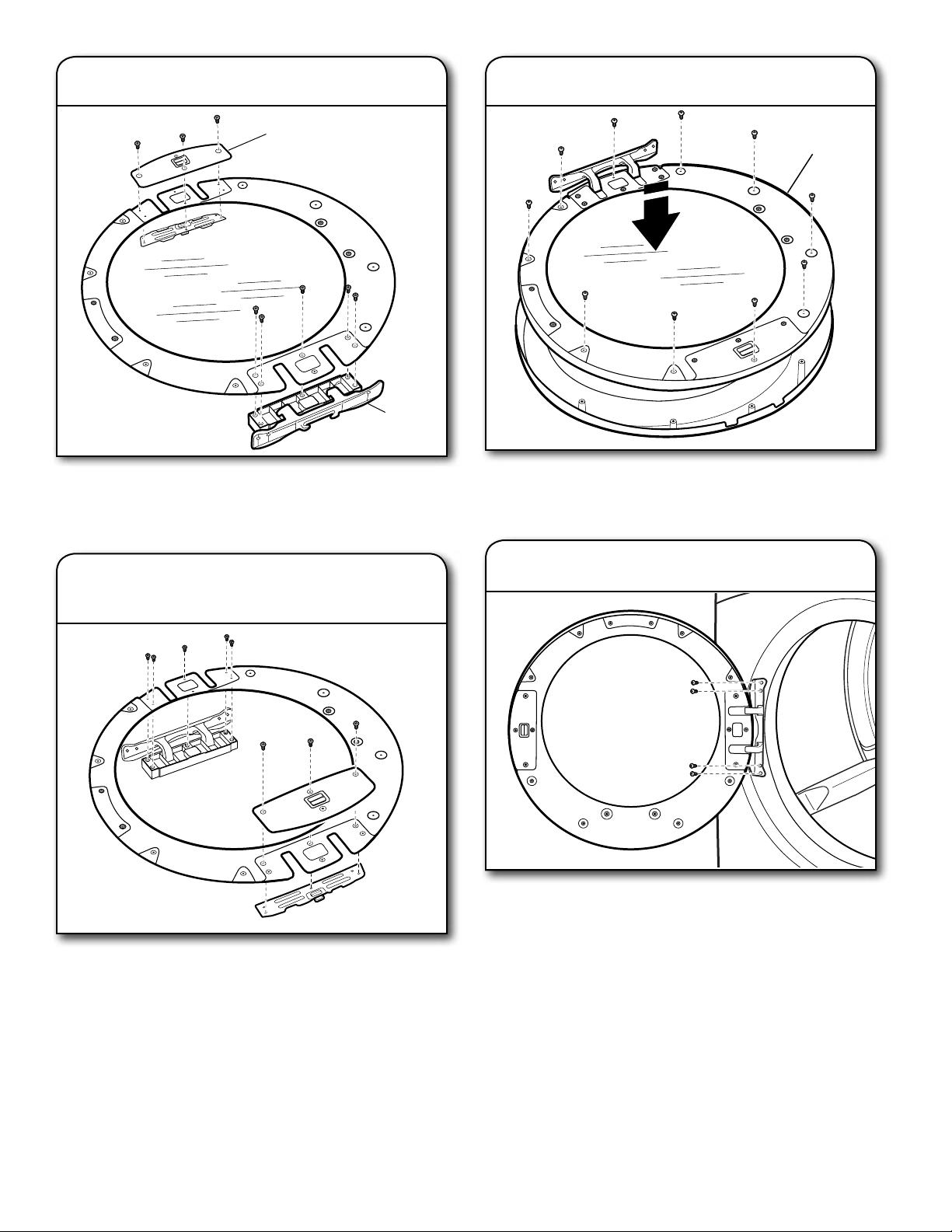

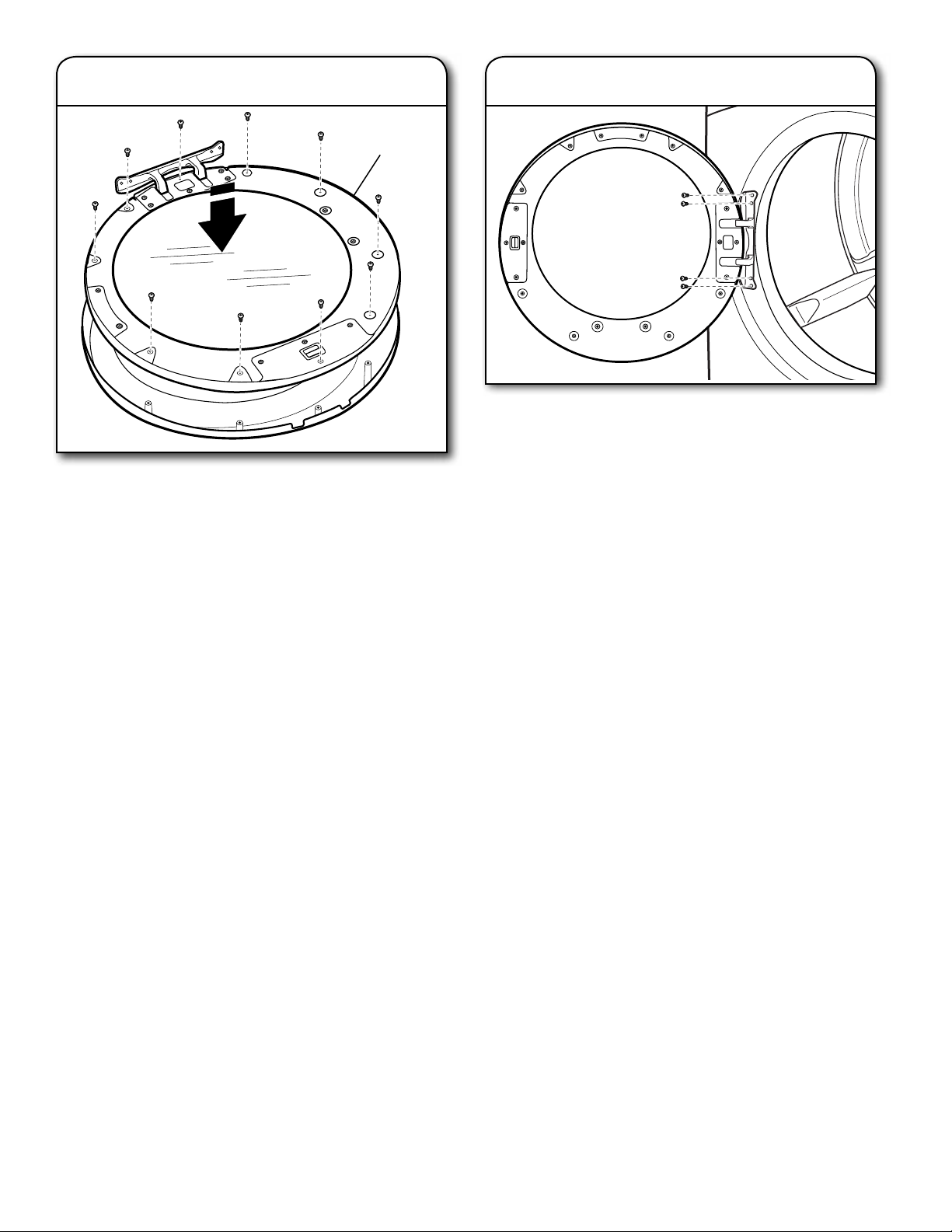

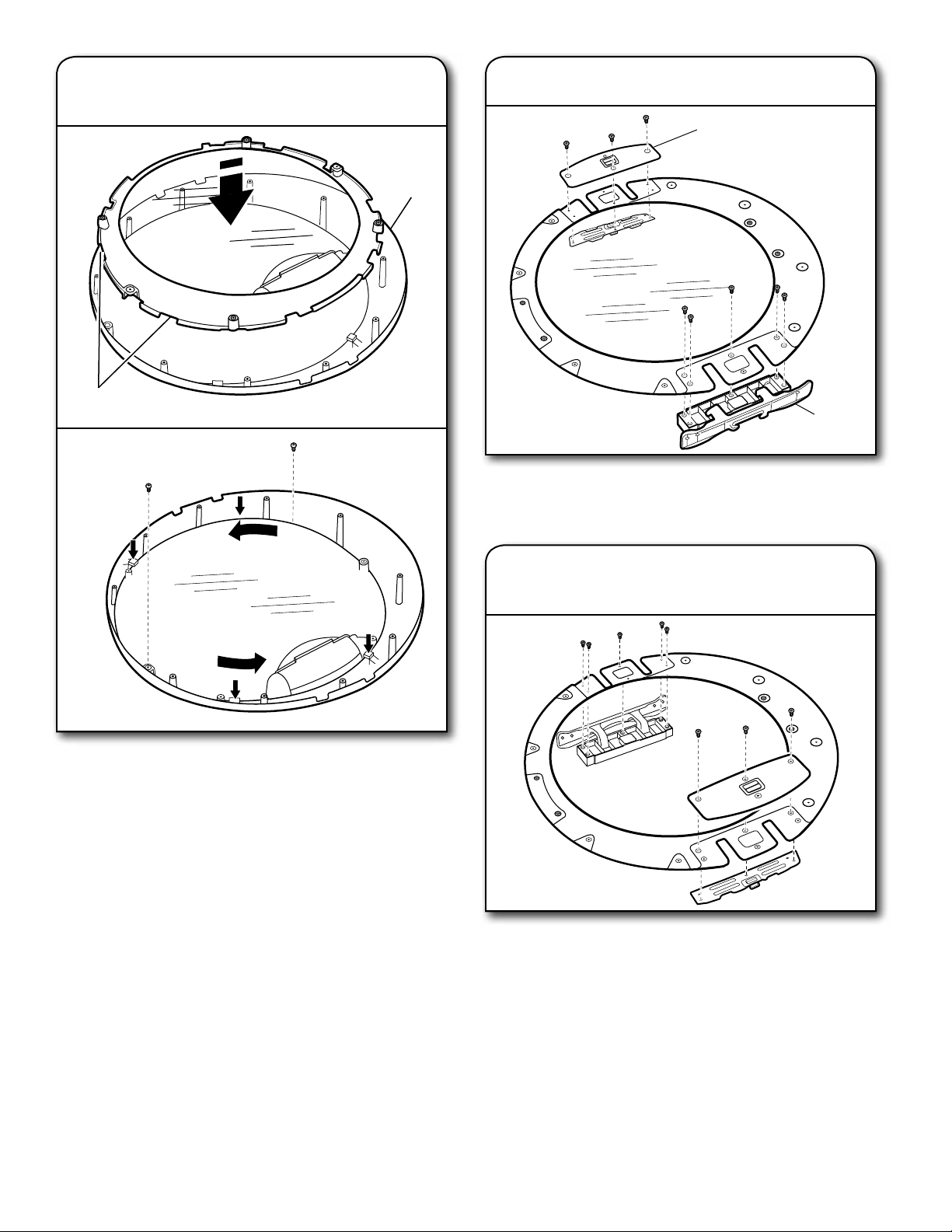

8. Reinstall hinge and latch on

opposite sides

Using a T25® screwdriver, reinstall the latch plate, latch backing plate, and hinge assembly on the opposite sides from which they were removed.

Page 19

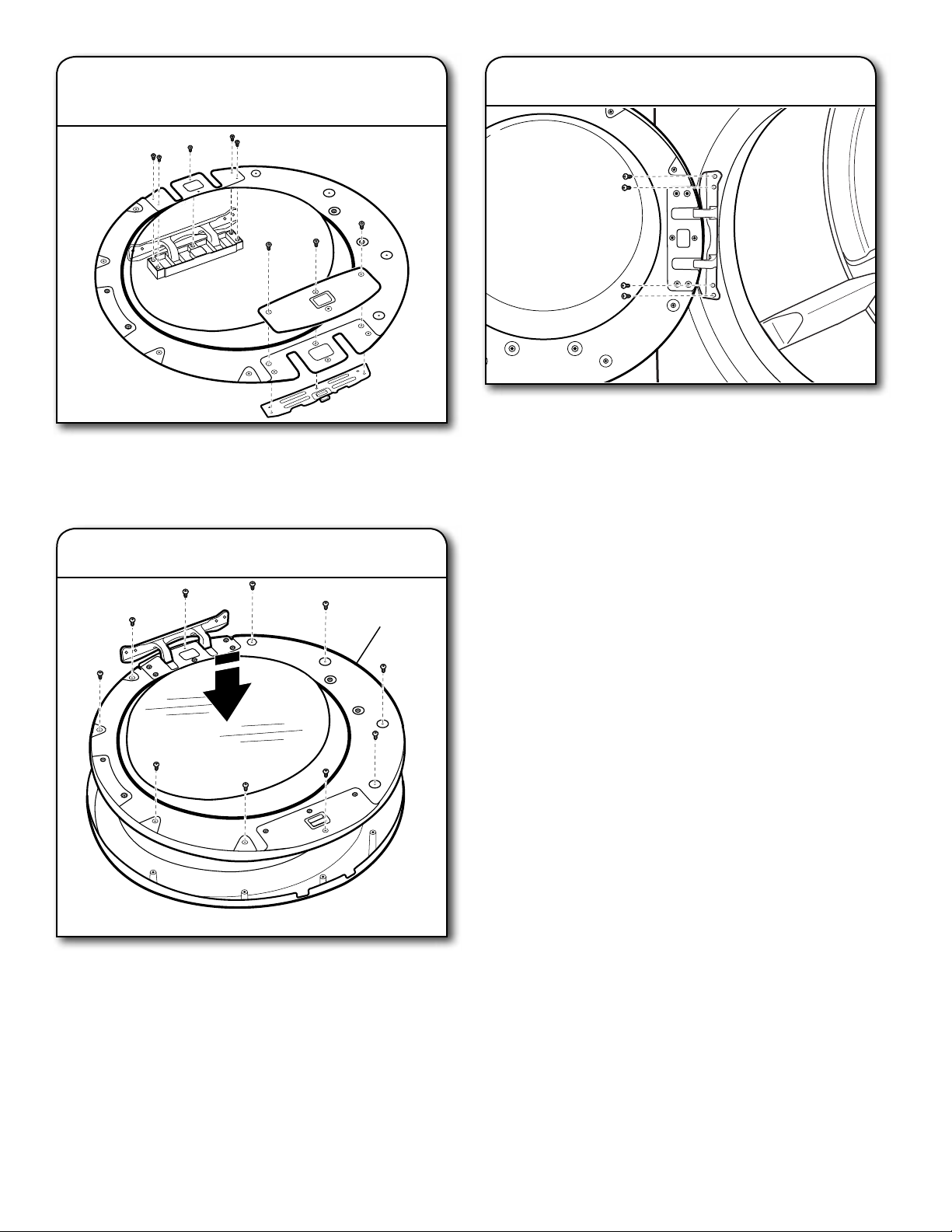

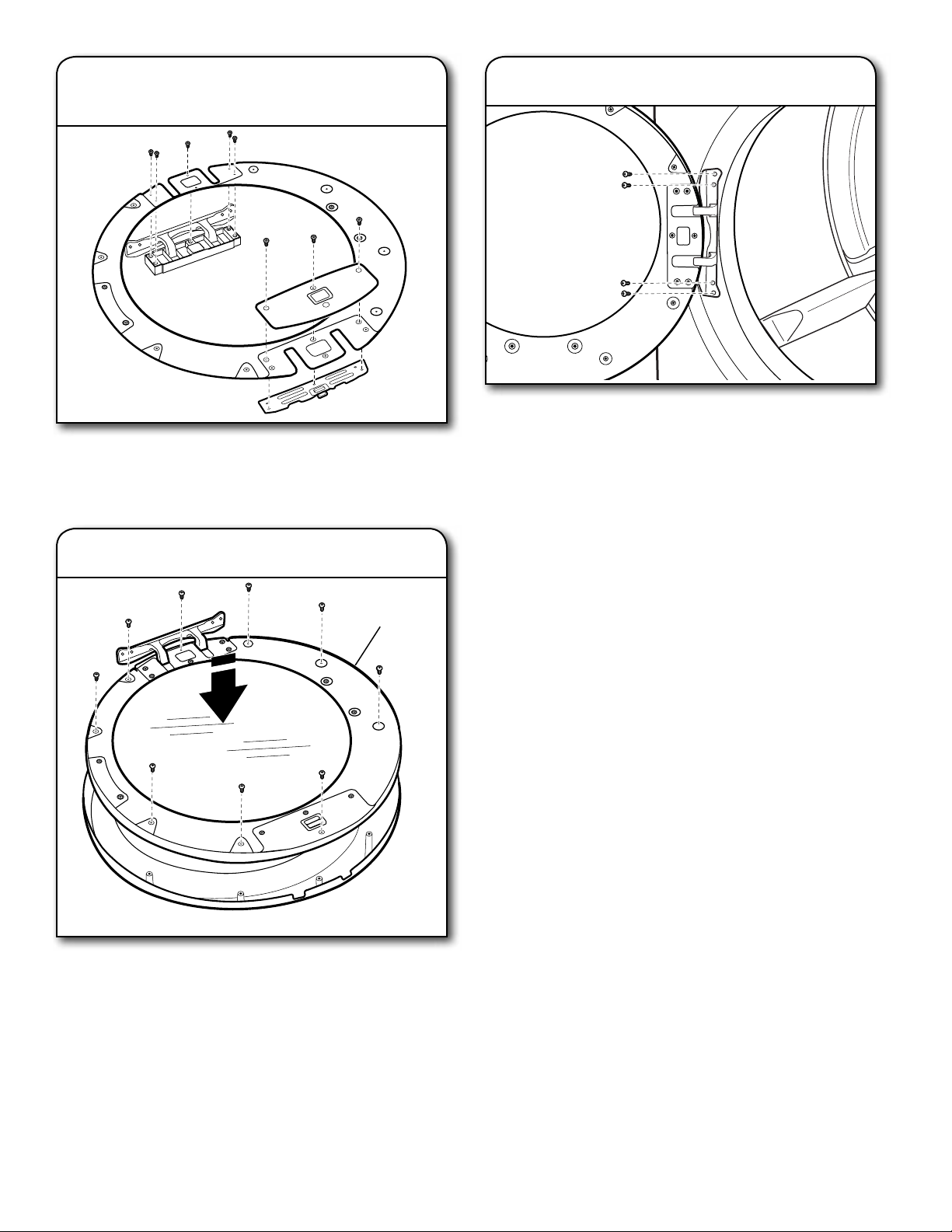

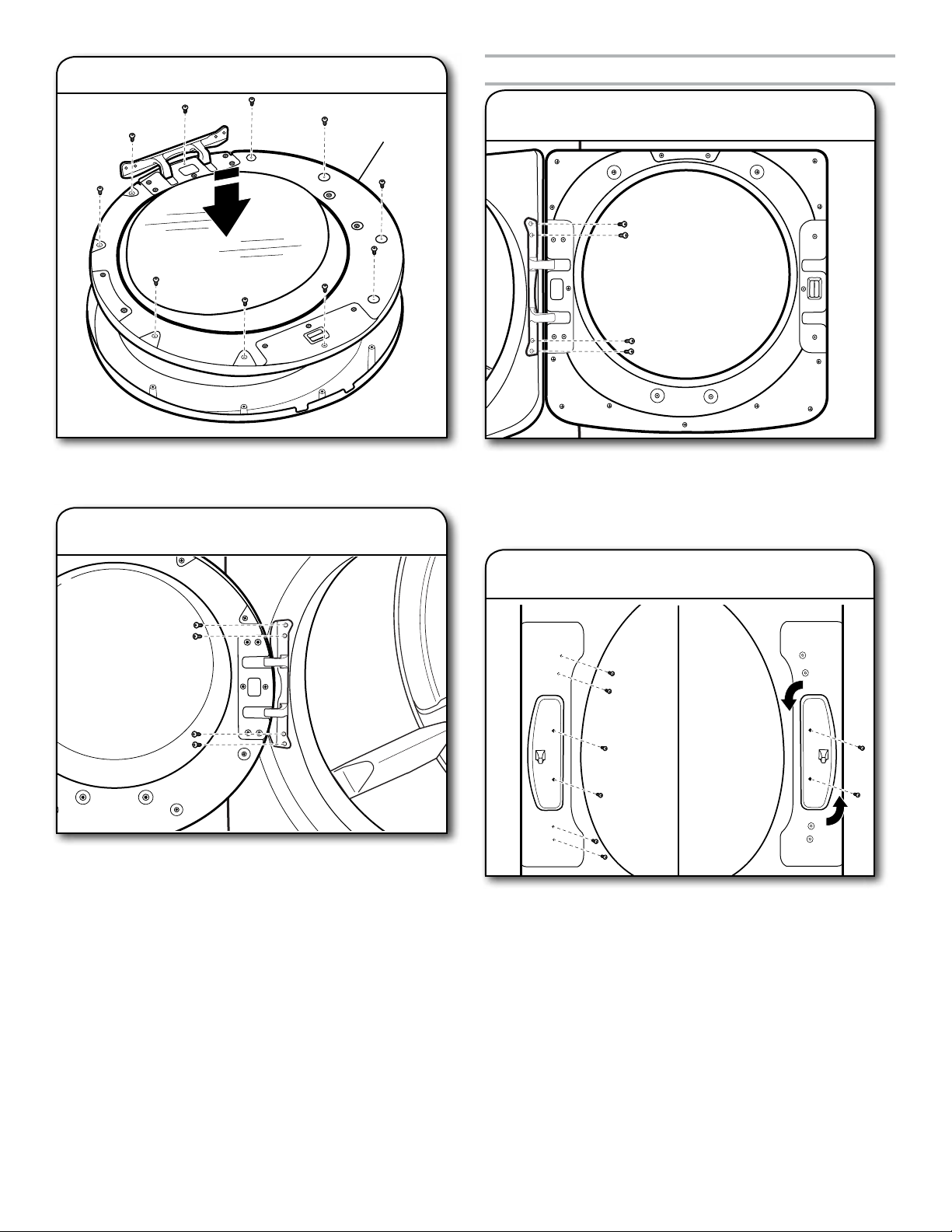

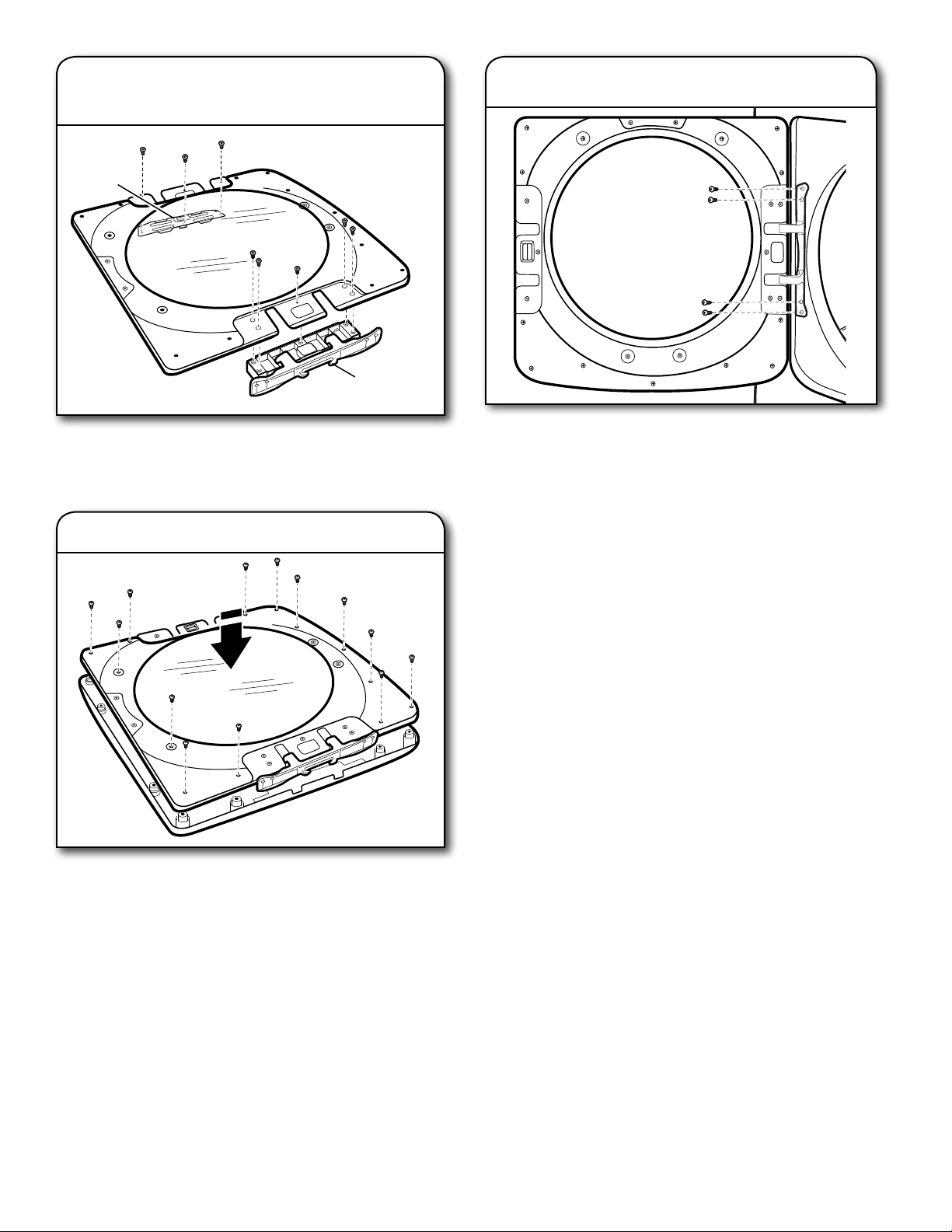

9. Reinstall inner door assembly

Bottom of door

Position the door with the inside of the door facing up. Reinstall the 10 screws securing the inner door to the outer door.

10. Reinstall door on dryer

Using a T25® screwdriver, remove the 4 screws on the dryer. Insert the tabs on the hinge into the mounting slot and slide down to engage the top tab. Secure in place with the

4 T25

screws removed earlier.

Page 20

Reverse door swing round-shaped door ﬂat glass – double handle

1. Remove door from dryer

IMPORTANT: If the protective ﬁlm has not yet been

removed from the dryer, peel the ﬁlm from the dryer door before proceeding.

Using a T25 door hinge to the dryer and lift up and out to remove the door. Place the door on a soft towel or other non-scratch surface. Reinstall the 4 screws in the holes.

screwdriver, remove the 4 screws securing the

Position the door with the inside of the door facing up. Using a Phillips screwdriver, remove the 10 screws securing the inner door to the outer door. Lift off the inner door and set aside.

Remove inner door from outer door

2. Move the door strike

Using a T25® screwdriver, remove the 2 screws securing the door strike to the door frame of the dryer. Rotate the strike 180° and attach to the opposite side of dryer door frame, as shown.

4. Remove hinge and latch

Latch

Hinge

Using a T25® screwdriver, remove the 3 screws securing the latch plate and latch backing plate and the 5 screws holding the hinge assembly in place.

Page 21

5. Reinstall hinge and latch on

opposite sides

Using a T25® screwdriver, reinstall the latch plate and latch backing plate with the 3 TORX the hinge assembly with the 5 screws on the opposite sides from which they were removed.

screws removed earlier and

7. Reinstall door on dryer

Using a T25® screwdriver, remove the 4 screws on the dryer. Insert the tabs on the hinge into the mounting slot and slide down to engage the top tab. Secure in place with the 4 screws removed earlier.

6. Reinstall inner door assembly

Bottom of door

Position the door with the inside of the door facing up. Reinstall the 10 screws securing the inner door to the outer door.

Page 22

Reverse door swing round-shaped door curved glass – double handle

1. Remove door from dryer

IMPORTANT: If the protective ﬁlm has not yet been

removed from the dryer, peel the ﬁlm from the dryer door before proceeding.

Using a T25 door hinge to the dryer and lift up and out to remove the door. Place the door on a soft towel or other non-scratch surface. Reinstall the 4 screws in the holes.

screwdriver, remove the 4 screws securing the

Position the door with the inside of the door facing up. Using a Phillips screwdriver, remove the 10 screws securing the inner door to the outer door. Lift off the inner door and set aside.

Remove inner door from outer door

2. Move the door strike

Using a T25® screwdriver, remove the 2 screws securing the door strike to the door frame of the dryer. Rotate the strike 180° and attach to the opposite side of dryer door frame as shown.

4. Remove hinge and latch

Latch

Hinge

Using a T25® screwdriver, remove the 3 screws securing the latch plate and latch backing plate and the 5 screws holding the hinge assembly in place.

Page 23

5. Reinstall hinge and latch on

opposite sides

Using a T25® screwdriver, reinstall the latch plate and latch backing plate with the 3 screws removed earlier and the hinge assembly with the 5 screws on the opposite sides from which they were removed.

7. Reinstall door on dryer

6. Reinstall inner door assembly

Bottom of door

Position the door with the inside of the door facing up. Reinstall the 10 screws securing the inner door to the outer door.

Page 24

Reverse door swing square-shaped door

1. Remove door from dryer

Using a T25® screwdriver, remove the 4 screws securing the door hinge to the dryer and lift up and out to remove the door. Place the door on a soft towel or other non-scratch surface. Retain or set aside the 4 screws.

2. Move the door strike

3. Remove inner door from outer door

Release tab

Position the door with the inside of the door facing up. Using a Phillips screwdriver, remove the 13 screws securing the inner door to the outer door. Lift off the inner door and set aside.

NOTE: There is a small release tab on each side of the door. If the inner and outer door do not separate easily, slide a credit card, putty knife, or similar ﬂat object between the inner and outer doors at the locations shown to release the tab.

Using a T25® screwdriver, remove the 2 screws securing the door strike to the door frame of the dryer. Remove the 4 screws above and below the door strike and set aside for later use. Rotate the strike 180° and attach to the opposite side of dryer door frame, as shown.

4. Remove hinge and latch

from inner door

Hinge

Latch

Using a T25® screwdriver, remove the 3 screws securing the latch plate and the 5 screws holding the hinge assembly in place.

Page 25

5. Reinstall hinge and latch on

opposite sides

Latch

7. Reattach door to dryer

Hinge

Using a T25® screwdriver, reinstall the latch plate and hinge assembly on the opposite sides from which they were removed.

6. Reattach inner door to outer door

Position the inner door on the outer door assembly. Using a Phillips screwdriver, secure with the 13 screws removed earlier.

Using a T25® screwdriver, reinstall the 4 screws securing

the door hinge to the dryer.

Page 26

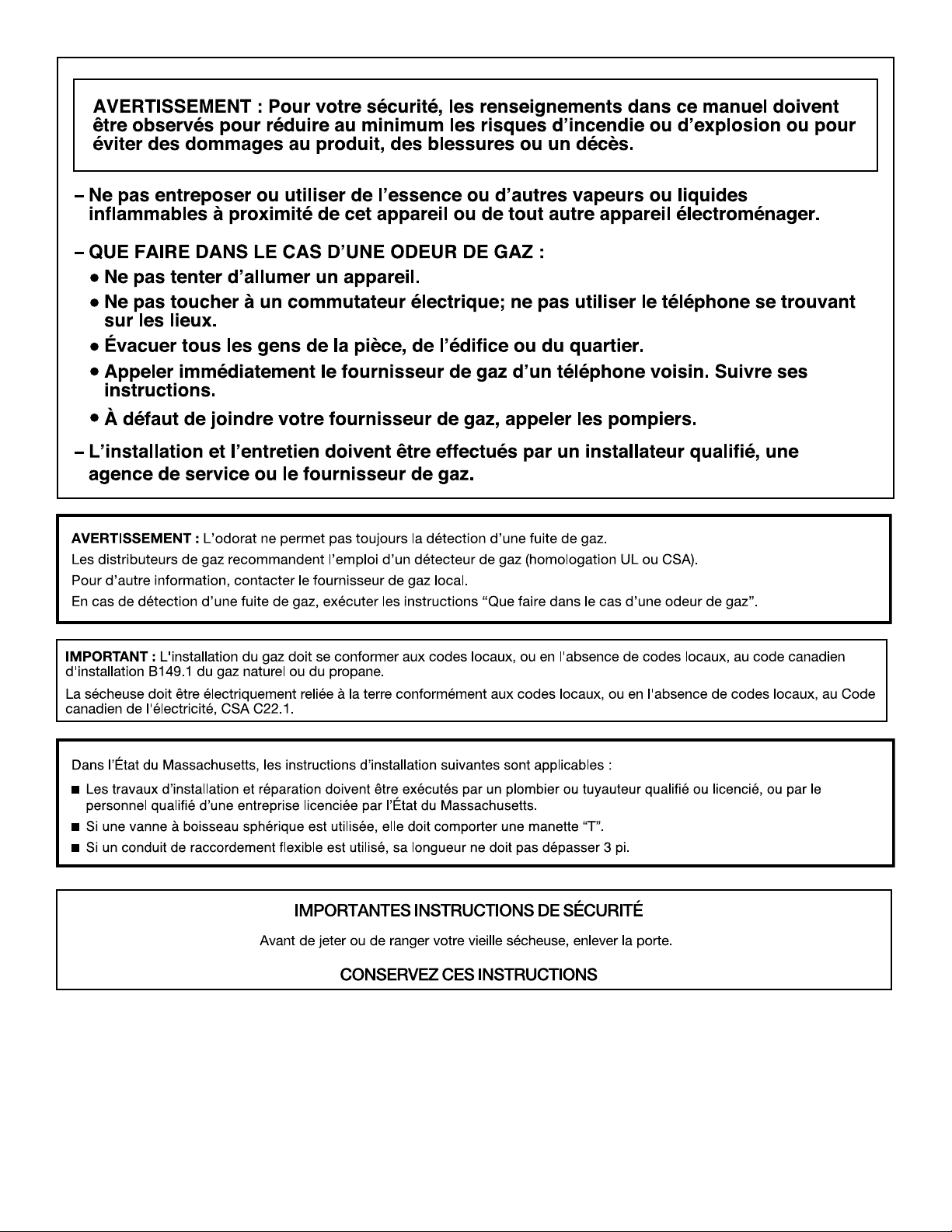

SÉCURITÉ DE LA SÉCHEUSE

Page 27

Page 28

EXIGENCES D’INSTALLATION

OUTILLAGE ET PIÈCES

Rassembler les outils et composants nécessaires avant d’entreprendre l’installation.

Outils nécessaires pour toutes les installations :

Tournevis à lame plate Tournevis Phillips n° 2

Pièces fournies (tous les modèles) :

Pieds de nivellement (4)

Pièces fournies (modèles vapeur) :

Tourne-écrou de ¼"

⁄

" (recommandé)

Mètre-ruban Pince

Couteau

Niveau

Cisaille de ferblantier (pour l’installation d’un nouveau conduit)

Connecteur en “Y”

Rondelle en caoutchouc

Le sachet de pièces se trouve dans le tambour de la sécheuse. Vériﬁer que toutes les pièces sont présentes.

REMARQUE : Ne pas utiliser les pieds de nivellement si la sécheuse doit être installée sur un piédestal ou un ensemble superposé.

Tuyau d’arrivée d’eau de 2' (0,6 m)

Pièces nécessaires : (Non fournies avec la sécheuse)

■ Brides de conduit

■ Coudes d’évacuation et conduits

Pièces nécessaires (modèles vapeur) :

Pistolet à calfeutrage et composé de calfeutrage (pour l’installation d’un nouveau conduit d’évacuation)

Clé à molette avec ouverture jusqu’à 1" (25 mm) ou clé à douille à tête hexagonale

Outils nécessaires aux installations au gaz :

Clé à tuyau de 8" ou 10" Clé à mollette de 8" ou 10"

(pour le raccordement au gaz)

Composé d’étanchéité des raccords ﬁletés – résistant au gaz propane

Tuyau d’arrivée d’eau de 5' (1,52 m)

Des pièces supplémentaires seront peut-être nécessaires, selon l’installation. Consulter les codes locaux. Vériﬁer l’alimentation électrique et le circuit d’évacuation existants. Lire “Spéciﬁcations électriques” et “Exigences concernant l’évacuation” avant d’acheter les pièces.

Équipement facultatif : (Non fourni avec la sécheuse)

Se référer au Guide d’utilisation et d’entretien pour des renseignements sur les accessoires disponibles pour la sécheuse.

Page 29

EXIGENCES D’EMPLACEMENT

61/4"

DIMENSIONS DE LA SÉCHEUSE Vue de face :

27"

(686 mm)

383/4" Min.

(984 mm)

39" Max.

(990 mm)

Il faut disposer :

■ Un emplacement permettant une évacuation appropriée.

Voir “Exigences concernant l’évacuation”.

■ Un circuit distinct de 15 ou 20 A est requis pour les

sécheuses à gaz et un circuit distinct de 30 A est requis pour les sécheuses électriques.

■ Si on utilise un cordon d’alimentation, une prise électrique

avec liaison à la terre située à moins de 2 pi (610 mm) de l’un des côtés de la sécheuse. Voir “Spéciﬁcations électriques”.

■ Le plancher doit supporter le poids de la sécheuse

de 200 lb (90,7 kg). Il faut également prendre en compte le poids des appareils ménagers voisins.

■ Des robinets d’eau froide situés à 4 pi (1,2 m) maximum

des valves de remplissage, et une pression d’eau de 20 à 120 PSI (138 à 827 kPa). L’alimentation en eau de la laveuse peut être utilisée avec le connecteur en “Y” fourni et un tuyau court (non fourni; disponible à l’achat).

■ Un plancher de niveau ayant une pente maximale

de 1" (25 mm) sous l’ensemble de la sécheuse. Si la pente est supérieure à 1" (25 mm), installer un ensemble de pieds d’extension pour sécheuse, pièce n° 279810. Si la sécheuse n’est pas d’aplomb, le linge peut ne pas culbuter convenablement, et les programmes automatiques commandés par détecteur peuvent ne pas fonctionner correctement.

■ Pour l’installation dans un garage, placer la sécheuse à au

moins 18" (460 mm) au-dessus du sol. En cas d’utilisation d’un piédestal, il faudra 18" (460 mm) jusqu’au fond de la sécheuse.

■ La sécheuse ne doit pas être installée ou remisée dans un

endroit où elle sera exposée à l’eau et/ou aux intempéries.

IMPORTANT : Ne pas faire fonctionner, installer ou remiser la sécheuse dans un endroit où elle sera exposée à l’eau, aux intempéries ou à des températures inférieures à 40°F (4°C). Des températures inférieures pourraient empêcher l’arrêt de la sécheuse à la ﬁn des programmes automatiques commandés par détecteur, et causer des durées prolongées de séchage.

Vue latérale :

Vue arrière :

53/4"*

(146 mm)

Tuyau d’arrivée

(modèles vapeur

Évacuation

d’eau

uniquement)

* Mesures approximatives

(159 mm)

/8"*

(759 mm)

/2"*

(89 mm)

Gaz

/8"*

/4"*

(18 mm)

(365 mm)

253/4"

(654 mm)

/8"

(156 mm)

* Mesures approximatives

REMARQUE : La plupart des installations requièrent un espace minimum de 5" (127 mm) derrière la sécheuse pour le conduit d’évacuation avec coude. Voir “Exigences concernant l’évacuation”.

Page 30

Distances de dégagement à respecter

Pour chaque aménagement, prévoir davantage d’espace pour faciliter l’installation et l’entretien; des espacements pour les appareils voisins, les murs, les portes et les plinthes. L’espace doit être assez grand pour permettre l’ouverture complète de la porte. Ajouter un espacement sur tous les côtés de la sécheuse pour réduire le transfert du bruit. Si une porte de placard ou une porte à claire-voie est installée, des ouvertures de ventilation en haut et en bas sont nécessaires.

Vériﬁer les exigences des codes. Certains codes limitent ou n’autorisent pas l’installation des sécheuses dans un garage, un placard, une maison mobile ou une chambre à coucher. Communiquer avec l’inspecteur des bâtiments local.

REMARQUE : Aucun autre appareil consommant un combustible ne doit être installé dans le même placard.

Espacement pour une installation dans un encastrement ou dans un placard

Les dimensions indiquées correspondent à l’espacement minimal permis.

■ Prévoir davantage d’espace pour faciliter l’installation

et l’entretien.

■ Un espace supplémentaire peut être requis pour les moulures

de porte et de plancher et pour les plinthes, l’évacuation de la sécheuse et la canalisation de gaz.

■ Un espace supplémentaire doit être envisagé de tous les

côtés de la sécheuse aﬁn de réduire le transfert de bruit.

■ Pour installation dans un placard avec porte, on doit prévoir

des ouvertures minimums d’entrée d’air en haut et en bas de la porte. Les portes à claire-voie offrant des ouvertures équivalentes de passage de l’air sont acceptables.

■ Il faut aussi prendre en compte l’espace requis entre

les appareils voisins.

Distances de dégagement recommandées pour l’installation (sécheuse seulement) :

18" min.

(457 mm)

(76 mm)

48 in.2 min.

(310 cm

)

Installation sous comptoir personnalisée :

Installation dans une résidence mobile – exigences supplémentaires :

Cette sécheuse peut être installée dans une résidence mobile. L’installation doit être conforme aux critères de la version la plus récente de la norme suivante des É.-U. : Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal Standard for Mobile Home Construction and Safety, Title 24, HUD Part 280) ou de la Norme CAN/CSA-Z240MH.

Autres critères à respecter pour une installation en résidence mobile :

■ Un système d’évacuation en métal qui peut être acheté

auprès du marchand. Pour plus de renseignements, voir la section “Assistance ou service” dans le Guide d’utilisation et d’entretien.

■ Il faut prendre des dispositions spéciales dans les maisons

mobiles pour l’apport d’air de l’extérieur dans la sécheuse. Les ouvertures telles qu’une fenêtre à proximité devraient être au moins deux fois plus grande que l’ouverture de décharge de la sécheuse.

Pour l’installation de sécheuses à gaz dans une résidence mobile :

■ On peut commander la trousse d’installation dans

une résidence mobile – Pièce n° 346764. Pour plus de renseignements, consulter les numéros de service indiqués à la section “Assistance ou service” du Guide d’utilisation et d’entretien.

24 in.2 min.

(155 cm2)

0" - 5"*

(0" - 127 mm)

0"–5"*

(0 mm–127 mm)

1"*

(25 mm)

(76 mm)

*0" (0 mm) d’espace est permis pour la ventilation droite seulement. Pour les modèles vapeur uniquement, le tuyau d’arrivée d’eau ne doit pas être torsadé.

Distances de dégagement min. (sécheuse seulement) :

Avant Côtés Arrière Au dessus

Encastrement Placard

NA 0" (0 mm) 0" (0 mm)** 0" (0 mm) NA 0" (0 mm) 0" (0 mm)** 0" (0 mm)

**0" (0 mm) d’espace est permis pour la ventilation droite seulement.

Page 31

SÉCHEUSE ÉLECTRIQUE RACCORDEMENT À L’ALIMENTATION ÉLECTRIQUE – CANADA SEULEMENT

SPÉCIFICATIONS ÉLECTRIQUES

C’est à l’utilisateur qu’incombe la responsabilité de :

■ Contacter un électricien qualiﬁé.

■ S’assurer que le raccordement électrique est adéquat

et conforme au Code canadien de l’électricité, C22.1 – dernière édition, et à tous les codes locaux en vigueur. Pour obtenir un exemplaire des normes des codes ci-dessus, contacter : Canadian Standards Association, 178 Rexdale Blvd., Toronto, ON M9W 1R3 CANADA.

■ L’appareil doit être alimenté uniquement par un circuit

monophasé de 120/240 V CA seulement, 60 Hz à 4 ﬁls, sur un circuit séparé de 30 ampères, fusionné aux deux extrémités de la ligne. On recommande d’utiliser un fusible ou un disjoncteur temporisé. On recommande également que cet appareil soit alimenté par un circuit indépendant.

■ Cette sécheuse est équipée d’un cordon

d’alimentation homologué par la CSA International à introduire dans une prise murale standard 14-30R. Le cordon mesure 5 pi (1,52 m). Veiller à ce que la prise murale se trouve à proximité de l’emplacement déﬁnitif de la sécheuse.

Prise murale à 4 ﬁls

(14-30R)

INSTRUCTIONS DE LIAISON À LA TERRE

Pour une sécheuse reliée à la terre et connectée par

un cordon :

Cette sécheuse doit être reliée à la terre. En cas de mauvais fonctionnement ou de panne, la liaison à la terre réduira le risque de choc électrique en offrant au courant électrique un acheminement d'évacuation de moindre résistance. Cette sécheuse est alimentée par un cordon électrique comportant un conducteur relié à la terre et une che de branchement munie d'une broche de liaison à la terre. La che doit être branchée sur une prise appropriée qui est bien installée et reliée à la terre conformément à tous les codes et règlements locaux.

AVERTISSEMENT : Le raccordement incorrect de

cet appareil au conducteur de liaison à la terre peut susciter un risque de choc électrique. En cas de doute quant à la qualité de liaison à la terre de la sécheuse, consulter un électricien ou un technicien ou un personnel qualié. Ne pas modier la che de branchement fournie avec la sécheuse; si la che ne correspond pas à la conguration de la prise de courant, demander à un électricien qualié d'installer une prise de courant appropriée.

CONSERVEZ CES INSTRUCTIONS

RACCORDEMENT D’UNE SÉCHEUSE À GAZ

SPÉCIFICATIONS ÉLECTRIQUES

Lorsqu’on utilise un cordon d’alimentation de rechange, il est recommandé d’utiliser le cordon d’alimentation de rechange, pièce n° 8529008.

Pour plus de renseignements, consulter les numéros de service indiqués à la section “Assistance ou service” du Guide d’utilisation et d’entretien.

■ L’appareil doit être alimenté par un circuit de 120 V, CA

seulement, 60 Hz, 15 ou 20 ampères, protégé par fusible. On recommande l’emploi d’un fusible ou d’un disjoncteur temporisé. Il est recommandé de raccorder l’appareil sur un circuit distinct exclusif à cet appareil.

Page 32

INSTRUCTIONS DE LIAISON À LA TERRE

Pour une sécheuse reliée à la terre et connectée par

un cordon :

AVERTISSEMENT : Le raccordement incorrect de

CONSERVEZ CES INSTRUCTIONS

SPÉCIFICATIONS DE L’ALIMENTATION EN GAZ

TYPE DE GAZ

Gaz naturel :

Cette sécheuse est équipée pour une alimentation au gaz naturel. Sa conception est homologuée par CSA International pour l’alimentation au gaz de pétrole liquéﬁé (propane ou butane), avec conversion appropriée.

■ Cette sécheuse doit être équipée du brûleur convenable,

correspondant au gaz spéciﬁque qui alimente l’habitation. L’information sur le brûleur se trouve sur la plaque signalétique dans le logement de la porte de la sécheuse. Si ces renseignements ne correspondent pas au type de gaz disponible, contacter le marchand ou composer les numéros de téléphone indiqués dans la section “Assistance ou service” du Guide d’utilisation et d’entretien.

Conversion pour l’alimentation au propane :

IMPORTANT : Un technicien qualiﬁé doit effectuer la conversion.

Ne pas entreprendre de convertir l’appareil pour l’utilisation d’un gaz différent de celui indiqué sur la plaque signalétique sans d’abord consulter la compagnie de gaz.

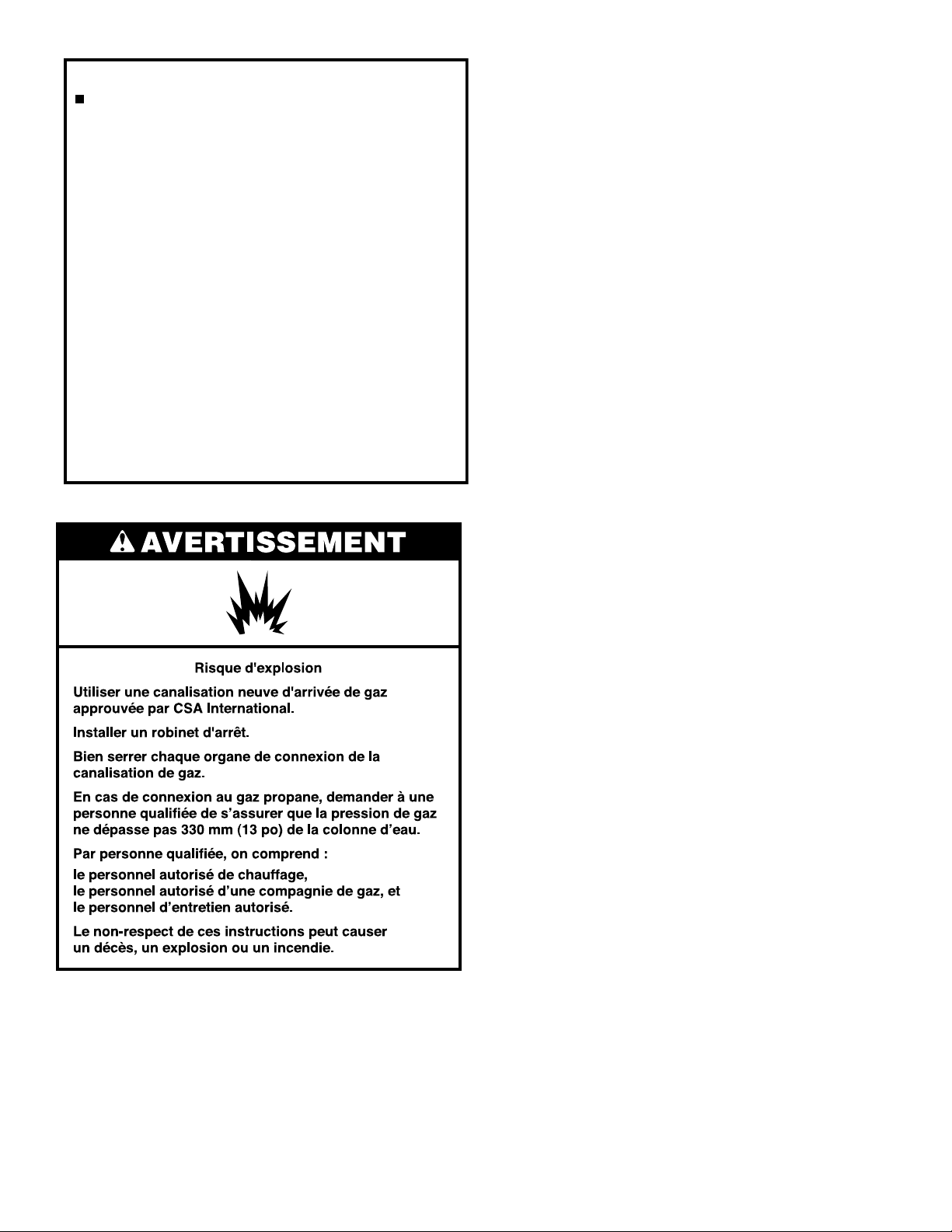

CANALISATION DE GAZ Option 1 (méthode recommandée)

Raccord à gaz en acier inoxydable ﬂexible :

■ Si les codes locaux le permettent, utiliser un raccord neuf

en acier inoxydable souple (conception homologuée par l’American Gas Association ou par CSA International) pour raccorder la sécheuse à la canalisation rigide d’alimentation en gaz. Selon le besoin, utiliser un coude et un adaptateur

⁄

" x tuyau NPT de

⁄

" entre le raccord de gaz ﬂexible

et la canalisation de gaz de la sécheuse, pour éviter toute déformation.

Option 2 (méthode alternative)

Conduit d’aluminium ou de cuivre approuvé :

■ La canalisation doit comprendre un connecteur obturé

(ﬁletage NPT de de l’instrument de mesure, immédiatement en amont de la connexion d’alimentation en gaz de la sécheuse. Voir l’illustration.

■ Un tuyau IPS de ½" est recommandé.

■ Pour les longueurs inférieures à 20 pi (6,1 m), on peut utiliser

des tuyaux de cuivre ou d’aluminium de et le fournisseur de gaz le permettent.

■ Pour le gaz naturel, ne pas utiliser de conduits en cuivre.

■ Pour les longueurs supérieures à 20 pi (6,1 m), on peut utiliser

des tuyaux plus gros et un adaptateur de grosseur différente.

■ Si la sécheuse a été convertie au gaz de pétrole liquéﬁé, on

peut utiliser un tuyau en cuivre compatible au gaz de pétrole liquéﬁé de de gaz est supérieure à 20 pi (6,1 m), utiliser une plus grosse conduite.

REMARQUE : On doit utiliser un composé d’étanchéité des tuyauteries résistant à l’action du gaz propane. Ne pas utiliser de ruban TEFLON

■ La canalisation doit comprendre un robinet d’arrêt.

Aux États-Unis :

Un robinet d’arrêt individuel manuel doit être installé à six (6) pi (1,8 m) de la sécheuse, conformément au National Fuel Gas Code, ANSI Z223.1. L’emplacement doit être facile à atteindre pour ouvrir et fermer la sécheuse.

⁄

" ou plus) accessible pour le raccordement

⁄

" si les codes locaux

⁄

". Si la longueur totale de la canalisation d’arrivée

®†

† ®TEFLON est une marque déposée de E.I. Du Pont De Nemours et Compagnie.

Page 33

Au Canada :

Un robinet d’arrêt individuel manuel doit être installé conformément à la norme B149.1 du Code des installations au gaz naturel ou propane. On recommande qu’un robinet d’arrét manuel individuel soit installé à moins de 6 pi (1,8 m) de la sécheuse. Choisir l’emplacement d’installation du robinet d’arrêt pour qu’il soit facilement accessible pour les manoeuvres d’ouverture et fermeture.

A. Connecteur de gaz ﬂexible de B. Adaptateur de tuyau au joint conique de C. Connecteur obturé (ﬁletage NPT de D. Canalisation de gaz (NPT de ½") E. Robinet d’arrêt du gaz

⁄

" ou plus)

⁄

EXIGENCES CONCERNANT LE RACCORDEMENT AU GAZ

■ Utiliser un coude et un adaptateur NPT de

⁄

" x

⁄

" entre

le connecteur de gaz ﬂexible et la conduite de gaz de la sécheuse, tel que nécessaire pour éviter le pincement.

■ Utiliser uniquement un composé d’étanchéité des tuyauteries.

Ne pas utiliser de ruban TEFLON

■ On doit raccorder la sécheuse à la canalisation de gaz à l’aide

d’un connecteur de gaz ﬂexible homologué qui respecte les normes applicables aux connecteurs utilisés avec des appareils ménagers à gaz, ANSI Z21.24 ou CSA 6.10.

CARACTÉRISTIQUES D’ALIMENTATION DU BRÛLEUR

Altitudes supérieures à 2 000 pieds (610 m) :

■ Si la sécheuse doit être utilisée à une altitude supérieure à

2 000 pieds (610 m), on doit réduire de 4 % le débit thermique du brûleur indiqué sur la plaque signalétique pour chaque tranche de 1 000 pieds (305 m) d’augmentation de l’altitude.

Épreuve sous pression de l’alimentation en gaz

■ La sécheuse doit être déconnectée du système de

canalisations d’alimentation en gaz lors de tout test de pression à des pressions plus élevées que ½ lb/po².

INSTALLATION DES PIEDS DE NIVELLEMENT

1. Préparer la sécheuse pour les pieds

de nivellement

Pour ne pas endommager le plancher, utiliser une grande pièce de carton de l’emballage de la sécheuse; la placer sous tout le bord arrière de la sécheuse. Saisir fermement la sécheuse par la caisse (non par le panneau de commande) et incliner soigneusement la sécheuse sur le carton.

2. Visser dans les pieds de nivellement

CANALISATION D’ARRIVÉE DE GAZ DE LA SÉCHEUSE

■ La canalisation d’arrivée de gaz sortant à l’arrière de la

sécheuse est dotée d’un ﬁletage mâle de

/2"

(38 mm)

*53/4" (146 mm)

Connecteur de gaz ﬂexible de

* REMARQUE : Si la sécheuse est montée sur un piédestal,

prévoir 10" (254 mm) ou 15,5" (394 mm) de plus à partir du sol pour la hauteur de la canalisation d’arrivée de gaz, en fonction du modèle de piédestal. Pour une installation dans un garage, prévoir 18" (460 mm) de plus à partir du sol pour la hauteur de la canalisation d’arrivée de gaz.

⁄

Symbole

diamond marking

de losange

Examiner les pieds de nivellement, trouver le symbole de losange. Introduire manuellement les vis des pieds dans les trous – utiliser une clé à molette pour visser les pieds jusqu’à ce que le symbole de losange ne soit plus visible.

Placer une cornière de carton prise à partir de l’emballage de la sécheuse sous chacun des deux coins arrière de la sécheuse. Redresser la sécheuse. Faire glisser la sécheuse sur les cornières jusqu’à ce qu’elle soit proche de son emplacement ﬁnal. Laisser sufﬁsamment d’espace pour connecter le conduit d’évacuation.

Page 34

RACCORDEMENT AU GAZ

(modèles de sécheuses à gaz uniquement)

3. Ouvrir le robinet d’arrêt

1. Connecter l’alimentation en gaz

à la sécheuse

A. Raccord mâle conique B. Raccord mâle non conique

Retirer le capuchon rouge de la canalisation d’arrivée de gaz. À l’aide d’une clé pour serrer, raccorder l’alimentation en gaz à la sécheuse. Utiliser un composé d’étanchéité des tuyauteries sur tous les ﬁletages des raccords mâles non coniques. Si on utilise un conduit métallique souple, veiller à ce qu’il ne soit pas pincé.

REMARQUE : Pour les raccordements au gaz de propane liquéﬁé, il faut utiliser un composé d’étanchéité des tuyauteries résistant à l’action du gaz de propane liquéﬁé. Ne pas utiliser de ruban TEFLON

2. Planiﬁer le raccordement du raccord

(option 1)

A. Robinet fermé B. Robinet ouvert

Ouvrir le robinet d’arrêt du conduit d’alimentation; le robinet est ouvert lorsque la poignée est parallèle au conduit. Puis vériﬁer tous les raccordements en les badigeonnant d’une solution de détection des fuites non corrosive approuvée. L’apparition de bulles indique la présence d’une fuite. Réparer toute fuite éventuelle.

ÉVACUATION

Exigences concernant l’évacuation

A. Raccord de gaz ﬂexible

⁄

B. Conduit de la sécheuse

⁄

C. Coude de canalisation

D. Adaptateur de tuyau au joint

conique de

⁄

" x

⁄

On doit utiliser une combinaison de raccords de canalisation pour raccorder la sécheuse à l’alimentation en gaz existante. Un raccordement est illustré. Le raccordement peut varier, selon le type d’alimentation, la dimension et l’emplacement.

† ®TEFLON est une marque déposée de E.I. Du Pont De Nemours et Compagnie.

AVERTISSEMENT : Pour réduire le risque d’incendie, cette

sécheuse doit ÉVACUER L’AIR À L’EXTÉRIEUR.

IMPORTANT :

les codes et règlements en vigueur. Le conduit d’évacuation de la sécheuse ne doit pas être connecté à une évacuation de gaz, une cheminée, un mur, un plafond, un grenier, un vide sanitaire ou un vide de construction. Seul un conduit en métal ﬂexible ou rigide doit être utilisé pour l’évacuation.

■ Utiliser uniquement un conduit d’évacuation en métal lourd

de 4" (102 mm) et des brides de serrage.

■ Ne pas utiliser de conduit de plastique ou de métal très mince.

Respecter les dispositions de tous

(102 mm)

Conduit d’évacuation en métal

lourd de 4" (102 mm)

Page 35

Conduit métallique rigide

■ Recommandé pour une meilleure performance de séchage

et pour réduire les risques d’écrasement et de déformation.

Conduit métallique ﬂexible (Acceptable uniquement

si accessible pour le nettoyage)

■ Doit être complètement déployé et supporté dans

l’emplacement ﬁnal de la sécheuse.

■ Enlever tout excès de conduit pour éviter tout affaissement

et déformation susceptible de réduire la capacité d’évacuation et le rendement.

■ Ne pas installer le conduit dans les cavités fermées des murs,

plafonds ou planchers.

■ La longueur totale ne doit pas excéder 7¾ pi (2,4 m).

■ La longueur du conduit métallique d’évacuation souple utilisé

doit être prise en compte lors de la conception de l’ensemble du circuit d’évacuation, tel qu’indiqué dans les “Tableaux des systèmes d’évacuation”.

REMARQUE : Lors de l’utilisation d’un système de décharge

existant, nettoyer et éliminer la charpie sur toute la longueur du système et veiller à ce que le clapet d’évacuation ne soit pas obstrué par une accumulation de charpie. Remplacer tout conduit de plastique ou de feuille métallique par un conduit métallique rigide ou ﬂexible. Examiner les “Tableaux des systèmes d’évacuation” et, au besoin, apporter les modiﬁcations nécessaires au système d’évacuation pour atteindre le meilleur rendement de séchage.

Coudes :

■ Les coudes à 45° permettent une meilleure circulation de l’air

que les coudes à 90°.

Bon

Meilleur

Brides de serrage :

■ Utiliser des brides de serrages pour sceller tous les joints.

■ Le conduit d’évacuation ne doit pas être connecté ou ﬁxé avec

des vis ou avec tout autre dispositif de serrage qui se prolonge à l’intérieur du conduit et où la charpie risque de s’accrocher. Ne pas utiliser de ruban adhésif pour conduit.

Clapets de décharge :

■ Terminer le conduit d’évacuation par un clapet d’évacuation

pour empêcher les rongeurs et insectes d’entrer dans l’habitation.

■ Doit se situer à au moins 12" (305 mm) au-dessus du sol ou

de tout objet susceptible d’obstruer l’évacuation (par exemple ﬂeurs, roches, arbustes ou neige).

■ Ne pas utiliser un clapet d’évacuation à fermeture magnétique.

Styles recommandés :

Clapet à persiennes

Clapet de type boîte

Style acceptable :

Une mauvaise évacuation de l'air peut causer de l'humidité et une accumulation de charpie à l'intérieur de la maison, ce qui peut provoquer :

Dommages par l'humidité aux boiseries, meubles, peinture, papier-peint, tapis, etc.

Problèmes de nettoyage dans la maison et problèmes de santé.

Planiﬁcation du système d’évacuation

Choisir un type de système d’évacuation

Installations d’évacuation recommandées :

Clapet incliné

A. Sécheuse B Raccord coudé C. Mur D. Clapet d’évacuation E. Brides

F. Conduit d’évacuation

métallique rigide ou souple

G. Longueur de conduit

d’évacuation nécessaire pour le raccordement des coudes

H. Bouche de décharge

Page 36

Installations d’évacuation facultatives :

Cette sécheuse peut être convertie pour évacuer par le côté droit, le côté gauche gauche (tous les modèles sauf les systèmes d’évacuation de grande longueur) ou par le bas. Contacter le détaillant local pour convertir la sécheuse, le cas échéant.

Déterminer l’itinéraire d’acheminement du conduit :

■ Choisir l’itinéraire d’acheminement vers l’extérieur qui sera

le plus direct et le plus rectiligne.

■ Planiﬁer l’installation pour introduire le nombre minimal

de coudes et de changements de direction.

■ Si des coudes ou changements de direction sont utilisés,

prévoir autant d’espace que possible.

■ Plier le conduit graduellement pour éviter de le déformer.

■ Utiliser le moins de changements de direction à 90° possible.

Déterminer la longueur du conduit et les coudes nécessaires :

■ Utiliser les “Tableaux des systèmes d’évacuation”

ci-dessous pour déterminer le type de composants et les combinaisons acceptables.

REMARQUE :

supérieure à la valeur spéciﬁée dans les “Tableaux des systèmes d’évacuation”.

Si la longueur du circuit est supérieure à la valeur spéciﬁée dans le tableau, on observera :

■ Une réduction de la longévité de la sécheuse.

■ Une réduction du rendement, avec temps de séchage

plus longs et une plus grande consommation d’énergie.

Les “Tableaux des systèmes d’évacuation” fournissent les exigences d’évacuation qui aident à atteindre la meilleure performance de séchage.

Ne pas utiliser un conduit de longueur

A B C

A. Installation avec acheminement standard

du conduit d’évacuation par l’arrière

B. Installation du conduit d’évacuation

par la gauche ou par la droite

C. Installation avec évacuation par le bas

Dispositions spéciales pour les résidences mobiles :

Le système d’évacuation doit être solidement ﬁxé à une section non combustible de la structure de la résidence mobile et ne doit pas se terminer en dessous de celle-ci. Acheminer le conduit d’évacuation vers l’extérieur.

Tableau des systèmes d’évacuation standards

Nombre de

coudes à 90°

0 1 2 3 4

Type de conduit

d’évacuation Métallique rigide Métallique rigide Métallique rigide Métallique rigide Métallique rigide

Clapets inclinés

64 pi (20 m) 54 pi (16,5 m) 44 pi (13,4 m) 35 pi (10,7 m)

27 pi (8,2 m)

Tableau des systèmes d’évacuation longs

Nombre de

coudes à 90°

0 1 2 3 4

Pour déterminer si le modèle comporte un système d’évacuation de grande longueur, se reporter au type de code ﬁgurant sur la plaque signalétique située dans le renforcement de la porte. Exemple : Le type de code pour un modèle électrique est DALV – ELE – XXXXXXX-XXX. Le type de code pour un modèle à gaz est DALV – GAS – XXXXXXX-XXX.

REMARQUE : Pour des systèmes d’évacuation de grande longueur, utiliser des clapets d’évacuation à persiennes ou de type boîte – l’évacuation sera meilleure, quelle que soit la longueur du circuit.

Type de conduit

d’évacuation Métallique rigide Métallique rigide Métallique rigide Métallique rigide Métallique rigide

Clapets inclinés

160 pi (48,8 m) 150 pi (45,7 m) 140 pi (42,7 m) 130 pi (39,6 m) 120 pi (36,6 m)

Page 37

Installation du système d’évacuation

1. Installer le clapet d’évacuation

12" min.

(305 mm)

12" min.

(305 mm)

Installer le clapet d’évacuation et utiliser un composé de calfeutrage pour calfeutrer le côté extérieur de l’ouverture murale autour du clapet d’évacuation.

2. Raccorder le conduit d’évacuation

au clapet

RACCORDEMENT DU TUYAU D’ALIMENTATION (MODÈLE À VAPEUR UNIQUEMENT)

Pour les modèles sans vapeur, passer directement à la section “Raccordement du conduit d’évacuation”.

La sécheuse doit être connectée au robinet d’eau froide à l’aide des nouveaux tuyaux d’alimentation (non fournis). Ne pas utiliser de tuyaux usagés.

REMARQUE : Remplacer les tuyaux d’arrivée d’eau après 5 ans d’utilisation pour réduire le risque de défaillance intempestive. Prendre note de la date d’installation ou de remplacement des tuyaux d’arrivée d’eau, pour référence ultérieure.

Inspecter périodiquement les tuyaux et les remplacer en cas de renﬂement, de déformation, de coupure, d’usure ou si une fuite se manifeste.

1. Fermer l’eau froide; retirer et

remplacer le joint de caoutchouc

Le conduit doit être placé par-dessus le clapet d’évacuation. Fixer ensemble le conduit et le clapet avec une bride de 4" (102 mm). Acheminer le conduit jusqu’à l’emplacement de la sécheuse en utilisant le chemin le plus rectiligne possible. Éviter les changements de direction à 90º. Utiliser des brides pour sceller tous les joints. Ne pas utiliser de ruban adhésif pour conduit, de vis ou autres dispositifs de ﬁxation qui se prolongeraient à l’intérieur du conduit pour ﬁxer le conduit d’évacuation; ceux-ci pourraient retenir la charpie.

Arrêter le robinet d’eau froide et retirer le tuyau d’alimentation

de la laveuse.

Retirer l’ancien joint de caoutchouc du tuyau d’arrivée d’eau

et le remplacer par le nouveau joint de caoutchouc fourni.

2. Fixer le tuyau court et le raccord

en “Y”

Fixer un tuyau d’arrivée d’eau de 2 pi (0,6 m) au robinet d’eau froide. Visser complètement le raccord à la main pour qu’il soit scellé au robinet. Puis ﬁxer le raccord en “Y” à l’extrémité mâle du tuyau d’arrivée d’eau de 2 pi (0,6 m). Visser complètement le raccord à la main pour qu’il soit scellé au connecteur en “Y”.

Page 38

3. Serrer les raccords

À l’aide d’une pince, serrer les raccords en effectuant deux tiers de tour supplémentaire.

REMARQUE : Ne pas serrer excessivement. Le raccord risque d’être endommagé.

5. Fixer le long tuyau à l’électrovanne

de remplissage de la sécheuse et serrer les raccords

4. Fixer le long tuyau au raccord

en “Y” et serrer les raccords

Fixer une des extrémités du tuyau d’arrivée d’eau de 5 pi (1,5 m) au connecteur en “Y”. Fixer le tuyau d’alimentation en eau froide de la laveuse à l’autre extrémité du raccord en “Y”. Visser le raccord à la main pour qu’il repose sur le connecteur. Terminer le serrage des raccords – deux tiers de tour supplémentaires avec une pince.

REMARQUE : Ne pas serrer excessivement. Le raccord risque d’être endommagé.

Ôter le capuchon protecteur de l’oriﬁce d’arrivée d’eau. Fixer l’extrémité inclinée du long tuyau au robinet de remplissage au bas du panneau arrière de la sécheuse. Visser complètement le raccord à la main pour qu’il soit scellé au raccord du robinet de remplissage. Terminer le serrage des raccords – deux tiers de tour supplémentaires avec une pince.

REMARQUE : Ne pas serrer excessivement. Le raccord risque d’être endommagé.

6. Ouvrir le robinet d’eau froide

Vériﬁer que les robinets d’eau sont ouverts.

7. Vériﬁer qu’il n’y a pas de fuites

Vériﬁer qu’il n’y a pas de fuites autour du connecteur en “Y”, du robinet et des tuyaux d’alimentation.

Page 39

RACCORDEMENT DU CONDUIT D’ÉVACUATION

RÉGLAGE DE L’APLOMB DE LA SÉCHEUSE

1. Raccorder le conduit d’évacuation

à la bouche d’évacuation

À l’aide d’une bride de serrage de 4" (102 mm), relier le conduit d’évacuation à la bouche d’évacuation de la sécheuse. Si on utilise le conduit d’évacuation existant, s’assurer qu’il est propre. Le conduit d’évacuation de la sécheuse doit être ﬁxé par-dessus la bouche d’évacuation et à l’intérieur du clapet d’évacuation. Vériﬁer que le conduit d’évacuation est ﬁxé au clapet d’évacuation à l’aide d’une bride de serrage de 4" (102 mm).

2. Déplacer la sécheuse à son

emplacement ﬁnal

1. Régler l’aplomb de la sécheuse

Place

Placer

le niveau ici

level here

Vériﬁer l’aplomb de la sécheuse d’un côté à l’autre. Répéter l’opération de l’avant vers l’arrière.

REMARQUE : La sécheuse doit être d’aplomb pour que le système de détection d’humidité fonctionne correctement.

Déplacer la sécheuse à son emplacement ﬁnal en prenant soin de ne pas écraser ou déformer le conduit d’évacuation ou la canalisation de gaz souple.

Une fois que la sécheuse est à son emplacement déﬁnitif, ôter les cornières et le carton du dessous de la sécheuse.

Pas d’aplomb D’APLOMB Pas d’aplomb

2. Ajuster les pieds de nivellement

Si la sécheuse n’est pas d’aplomb, la relever à l’aide d’un bloc de bois, utiliser une clé pour ajuster les pieds vers le haut ou vers le bas, et vériﬁer à nouveau si elle est d’aplomb. Une fois la sécheuse d’aplomb, s’assurer que les quatre pieds sont en contact ferme avec le plancher et que la sécheuse ne tangue pas.

Page 40

ACHEVER L’INSTALLATION LISTE DE VÉRIFICATION

Vériﬁer que toutes les pièces sont maintenant installées.

S’il reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée.

Vériﬁer la présence de tous les outils.

Éliminer/recycler les matériaux d’emballage.

Vériﬁer que les robinets d’eau sont ouverts.

Vériﬁer qu’il n’y a pas de fuites autour du raccord

en “Y”, du robinet et des tuyaux.

Vériﬁer l’emplacement déﬁnitif de la sécheuse. S’assurer

que le conduit d’évacuation n’est pas écrasé ou déformé.

Vériﬁer que la sécheuse est d’aplomb. Voir “Réglage

de l’aplomb de la sécheuse”.

Retirer la pellicule sur le panneau de commande et tout

ruban adhésif resté sur la sécheuse.

Essuyer soigneusement l’intérieur du tambour de la

sécheuse avec un chiffon humide pour éliminer toute trace de poussière.

Lire la section “Utilisation de la sécheuse” dans le Guide

d’utilisation et d’entretien.

Si l’on réside dans une région où l’eau est dure, l’emploi

d’un adoucisseur d’eau est recommandé pour contrôler l’accumulation de tartre dans le circuit d’eau de la sécheuse. Avec le temps, l’accumulation de tartre peut obstruer différentes parties du circuit d’eau, ce qui réduira la performance du produit. Une accumulation excessive de tartre peut entraîner la nécessité de remplacer ou de réparer certains composants.

INVERSION DE LA PORTE (FACULTATIF)

Les instructions suivantes correspondent aux modèles avec porte ronde et carrée.

Outils nécessaires :

††

Tournevis TORX T25 8" (20 cm) min. de long

Inversion du sens d’ouverture de la porte ronde – poignée unique

Tournevis Phillips n° 2

1. Retirer la porte de la sécheuse

Modèles électriques seulement

Brancher sur une prise reliée à la terre.

Modèles à gaz seulement

Brancher sur une prise reliée à la terre.

S’assurer que l’alimentation en gaz est ouverte.

Vériﬁer qu’il n’y a pas de fuites.

Vériﬁer que la canalisation de gaz souple n’est pas écrasée

ou déformée.

Tous les modèles :

Sélectionner un programme de séchage minuté avec chaleur

et mettre la sécheuse en marche. Ne pas sélectionner le réglage de température Air Only (Air seulement).

Si la sécheuse ne démarre pas, vériﬁer ce qui suit :

• Le bouton Start (Mise en marche) a été enfoncé fermement.

• La sécheuse est branchée dans une prise et/ou l’alimentation électrique est branchée.

• Les fusibles du domicile sont intacts et serrés; le disjoncteur n’est pas déclenché.

• La porte de la sécheuse est fermée.

Cette sécheuse démarre automatiquement une procédure de diagnostic au début du premier programme.

REMARQUE : Il est possible que la sécheuse dégage

une odeur lors du chauffage initial. Cette odeur est normale lorsque l’élément chauffant est utilisé pour la première fois. L’odeur disparaîtra.

IMPORTANT : Si l’on n’a pas encore retiré la pellicule protectrice de la sécheuse, la décoller de la porte de la sécheuse avant de continuer.

À l’aide d’un tournevis T25 de porte à la sécheuse et soulever la porte pour la retirer. Placer la porte sur une serviette douce ou sur une surface lisse. Replacer les 4 vis dans les mêmes trous.

, retirer les 4 vis ﬁxant la charnière

††

® TORX et T25 sont les marques de commerce déposées de Acument Intellectual Properties, LLC.

Page 41

2. Déplacer la gâche de la porte

4. Retirer la garniture circulaire

de la partie externe du hublot

À l’aide d’un tournevis T25®, retirer les 2 vis ﬁxant la gâche de la porte au châssis de la porte de la sécheuse. Faire pivoter la gâche de 180° et la ﬁxer au côté opposé du châssis de la porte de la sécheuse, tel qu’indiqué.

Dégager la porte interne de la porte externe

fig. A

fig. B

À l’aide d’un tournevis Phillips, retirer les 2 vis du support de la partie externe du hublot et faire pivoter la partie externe du hublot dans le sens horaire jusqu’à ce que les indentations carrées soient alignées avec les 4 onglets de la garniture circulaire aux emplacements indiqués par les ﬂèches dans l’illustration A ci-dessus. Soulever ensuite la partie externe du hublot et le support, et les dégager de la garniture circulaire – les mettre de côté (B).

Positionner la porte de façon à ce que l’intérieur de la porte soit orienté vers le haut. À l’aide d’un tournevis Phillips, retirer les 10 vis ﬁxant la porte interne à la porte externe. Soulever la porte interne pour la dégager et la mettre de côté.

Page 42

5. Inversion du sens de la partie

externe du hublot

6. Faire pivoter la partie externe du

hublot et la réinstaller sur la garniture circulaire

Poignée

Bas de la porte

Encoches

fig. A

Poignée

fig. B

À l’aide d’un tournevis Phillips, retirer les 4 vis du support de la partie externe du hublot et extraire l’anneau de garniture de la fenêtre (A). Faire pivoter l’anneau de garniture à 180° et ﬁxer les 4 vis retirées à l’étape précédente (B).

fig. B

Tout en plaçant le bord comportant les 2 indentations au sommet, aligner les indentations de la partie externe du hublot avec les onglets de la garniture circulaire et abaisser le tout pour la mise en place tel qu’illustré à la ﬁgure A. Faire pivoter la partie externe du hublot dans le sens antihoraire pour emboîter les onglets (B). Avec un tournevis Phillips, visser les 2 vis précédemment retirées.

IMPORTANT : Ne pas serrer excessivement.

Page 43

7. Retirer la charnière et le loquet

9. Réinstaller la porte interne

Loquet

Charnière

À l’aide d’un tournevis T25®, retirer les 3 vis TORX® ﬁxant la plaque de protection du loquet et la plaque de support du loquet; retirer aussi les 5 vis maintenant la charnière en place.

8. Réinstaller la charnière et le loquet

sur chaque côté

Bas de la porte

Positionner la porte de façon à ce que l’intérieur de la porte soit orienté vers le haut. Réinstaller les 10 vis ﬁxant la porte interne à la porte externe.

10. Réinstaller la porte sur la sécheuse

À l’aide d’un tournevis T25®, réinstaller la plaque de protection du loquet, la plaque de support du loquet et la charnière sur les côtés opposés auxquels elles ont été respectivement retirées.

À l’aide d’un tournevis T25®, retirer les 4 vis de la sécheuse. Insérer les onglets sur la charnière dans l’encoche de montage et les faire glisser vers le bas pour engager l’onglet supérieur. Fixer avec les 4 vis T25 précédemment retirées.

Page 44

Inversion du sens d’ouverture de la porte, modèle bombé à verre plat – poignée double

1. Retirer la porte de la sécheuse

Dégager la porte interne de la porte externe

IMPORTANT : Si l’on n’a pas encore retiré la pellicule

protectrice de la sécheuse, la décoller de la porte de la sécheuse avant de continuer.

À l’aide d’un tournevis T25 charnière de porte à la sécheuse et soulever la porte pour la retirer. Placer la porte sur une serviette douce ou sur une surface lisse. Replacer les 4 vis dans les mêmes trous.

, retirer les 4 vis ﬁxant la

2. Déplacer la gâche de la porte

4. Retirer la charnière et le loquet

Loquet

Charnière

À l’aide d’un tournevis T25®, retirer les 3 vis ﬁxant la plaque de protection du loquet et la plaque de support du loquet; retirer aussi les 5 vis maintenant la charnière en place.

Page 45

5. Réinstaller la charnière

et le loquet sur chaque côté

Au moyen d’un tournevis T25®, remonter la plaque de

protection du loquet et la plaque de support du loquet avec les 3 vis ôtées précédemment, ainsi que la charnière avec les 5 vis, du côté opposé à celui duquel elles ont été enlevées.

7. Réinstaller la porte sur la sécheuse

Inversion du sens d’ouverture de la porte ronde avec verre bombé – poignée double

précédemment retirées.

6. Réinstaller la porte interne

Bas de la porte

Positionner la porte de façon à ce que l’intérieur de la porte

soit orienté vers le haut. Réinstaller les 10 vis ﬁxant la porte interne à la porte externe.

1. Retirer la porte de la sécheuse

IMPORTANT : Si l’on n’a pas encore retiré la pellicule

protectrice de la sécheuse, la décoller de la porte de la sécheuse avant de continuer.

, retirer les 4 vis ﬁxant la charnière

Page 46

2. Déplacer la gâche de la porte

Dégager la porte interne de la porte externe

4. Retirer la charnière et le loquet

Loquet

Charnière

À l’aide d’un tournevis T25®, retirer les 3 vis TORX® ﬁxant la plaque de protection du loquet et la plaque de support du loquet; retirer aussi les 5 vis maintenant la charnière en place.

5. Réinstaller la charnière

et le loquet sur chaque côté

Au moyen d’un tournevis T25®, remonter la plaque de protection du loquet et la plaque de support du loquet avec les 3 vis TORX charnière avec les 5 vis, du côté opposé à celui duquel elles ont été enlevées.

ôtées précédemment, ainsi que la

Page 47

6. Réinstaller la porte interne

Bas de la porte

Inversion du sens de l’ouverture de la porte carrée

1. Retirer la porte de la sécheuse

Positionner la porte de façon à ce que l’intérieur de la porte soit orienté vers le haut. Réinstaller les 10 vis ﬁxant la porte interne à la porte externe.

7. Réinstaller la porte sur la sécheuse

À l’aide d’un tournevis T25®, retirer les 4 vis de la sécheuse.

Insérer les onglets sur la charnière dans l’encoche de montage et les faire glisser vers le bas pour engager l’onglet supérieur. Fixer avec les 4 vis T25

précédemment retirées.

À l’aide d’un tournevis T25®, retirer les 4 vis ﬁxant la charnière de porte à la sécheuse et soulever la porte pour la retirer. Placer la porte sur une serviette douce ou sur une surface lisse. Conserver ou mettre les 4 vis de côté.

2. Déplacer la gâche de la porte

À l’aide d’un tournevis T25®, retirer les 2 vis ﬁxant la gâche de la porte au châssis de la porte de la sécheuse. Retirer les 4 vis au-dessus et en dessous de la gâche de la porte et les mettre de côté pour utilisation ultérieure. Faire pivoter la gâche de 180° et la ﬁxer au côté opposé du châssis de la porte de la sécheuse, tel qu’indiqué.

Page 48

3. Dégager la porte interne de la porte

externe

5. Réinstaller la charnière et le loquet

sur chaque côté

Patte de

dégagement

Patte de

dégagement

Positionner la porte de façon à ce que l’intérieur de la porte soit orienté vers le haut. À l’aide d’un tournevis Phillips, retirer les 13 vis ﬁxant la porte interne à la porte externe. Soulever la porte interne pour la dégager et la mettre de côté.

REMARQUE : Une petite patte de dégagement se trouve de chaque côté de la porte. Si la porte interne ne se dégage pas facilement de la porte externe, introduire une carte de crédit, un couteau à mastic ou un autre objet plat similaire entre la porte interne et la porte externe aux emplacements indiqués pour dégager la patte.

4. Retirer la charnière et le loquet

de la porte interne

Loquet

Charnière

À l’aide d’un tournevis T25®, réinstaller la plaque de protection du loquet, la plaque de support du loquet et la charnière sur les côtés dont elles ont été respectivement retirées.

6. Réinstaller la porte interne sur

la porte externe

Charnière

Loquet

À l’aide d’un tournevis T25®, retirer les 3 vis ﬁxant la plaque de protection du loquet et la plaque de support du loquet; retirer aussi les 5 vis maintenant la charnière en place.

Placer la porte interne sur la porte externe. Avec un tournevis Phillips, visser les 13 vis retirées précédemment.

7. Réinstaller la porte sur la sécheuse

À l’aide d’un tournevis T25®, réinstaller les 4 vis ﬁxant la charnière de la porte à la sécheuse.

W10868945A W10868946A-SP

Used under license in Canada.

Emploi sous licence au Canada.

04/16
