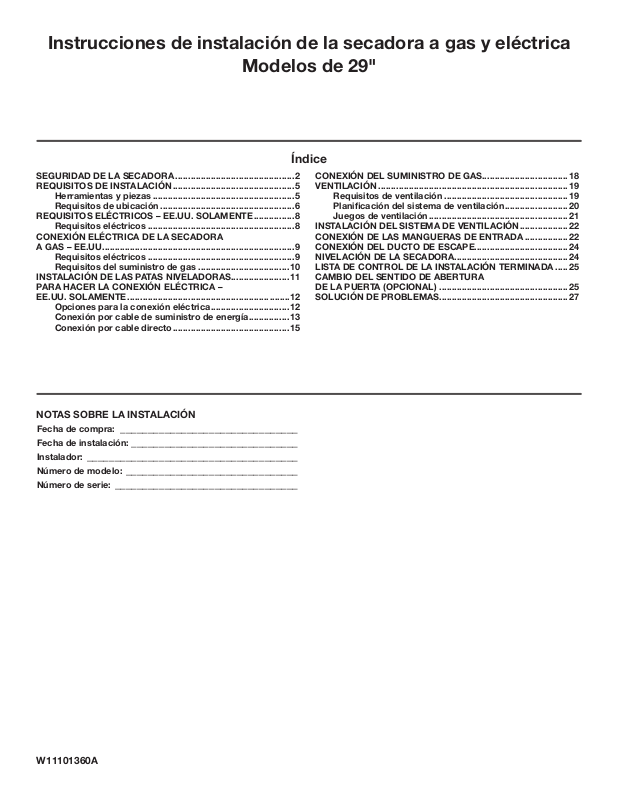

Page 1
Instrucciones de instalación de la secadora a gas y eléctrica
Modelos de 29"
Índice
SEGURIDAD DE LA SECADORA ............................................... 2
REQUISITOS DE INSTALACIÓN ................................................ 5
Herramientas y piezas ........................................................5
Requisitos de ubicación .....................................................6
REQUISITOS ELÉCTRICOS – EE.UU. SOLAMENTE ................ 8
Requisitos eléctricos ..........................................................8
CONEXIÓN ELÉCTRICA DE LA SECADORA
A GAS – EE.UU. ........................................................................... 9
Requisitos eléctricos ..........................................................9
Requisitos del suministro de gas ....................................10
INSTALACIÓN DE LAS PATAS NIVELADORAS.......................11
PARA HACER LA CONEXIÓN ELÉCTRICA –
EE.UU. SOLAMENTE ........................................................ ........12
Opciones para la conexión eléctrica ............................... 12
Conexión por cable de suministro de energía ................13
Conexión por cable directo ..............................................15
CONEXIÓN DEL SUMINISTRO DE GAS..................................18
VENTILACIÓN ...........................................................................19
Requisitos de ventilación .................................................19
Planicación del sistema de ventilación ......................... 20
Juegos de ventilación ....................................................... 21
INSTALACIÓN DEL SISTEMA DE VENTILACIÓN ................... 22
CONEXIÓN DE LAS MANGUERAS DE ENTRADA .................22
CONEXIÓN DEL DUCTO DE ESCAPE.....................................24
NIVELACIÓN DE LA SECADORA.............................................24
LISTA DE CONTROL DE LA INSTALACIÓN TERMINADA .....25
CAMBIO DEL SENTIDO DE ABERTURA
DE LA PUERTA (OPCIONAL) ...................................................25
SOLUCIÓN DE PROBLEMAS ...................................................27
NOTAS SOBRE LA INSTALACIÓN
Fecha de compra: ________________________________
Fecha de instalación: ______________________________
Instalador: ______________________________________
Número de modelo: _______________________________
Número de serie: _________________________________
W11101360A
1
Page 2
SEGURIDAD DE LA SECADORA
Su seguridad y la seguridad de los demás es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre
todos los mensajes de seguridad.
Este es el símbolo de alerta de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a
usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra
“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:
PELIGRO
ADVERTENCIA
Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.
Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesión grave.
Si no sigue las instrucciones, usted puede morir o sufrir
una lesión grave.
2
Page 3
En el estado de Massachusetts se aplican las siguientes instrucciones de instalación:
■ Las instalaciones y reparaciones se deben efectuar por un contratista, plomero o gasista calificado o licenciado por el estado
de Massachusetts.
■ Reemplace con dispositivos de cierre aceptables: las llaves de gas y las válvulas de bola instaladas para el uso deben estar
en la lista.
■ Si se usa un conector de gas flexible no debe exceder de 4 pies (121,9 cm).

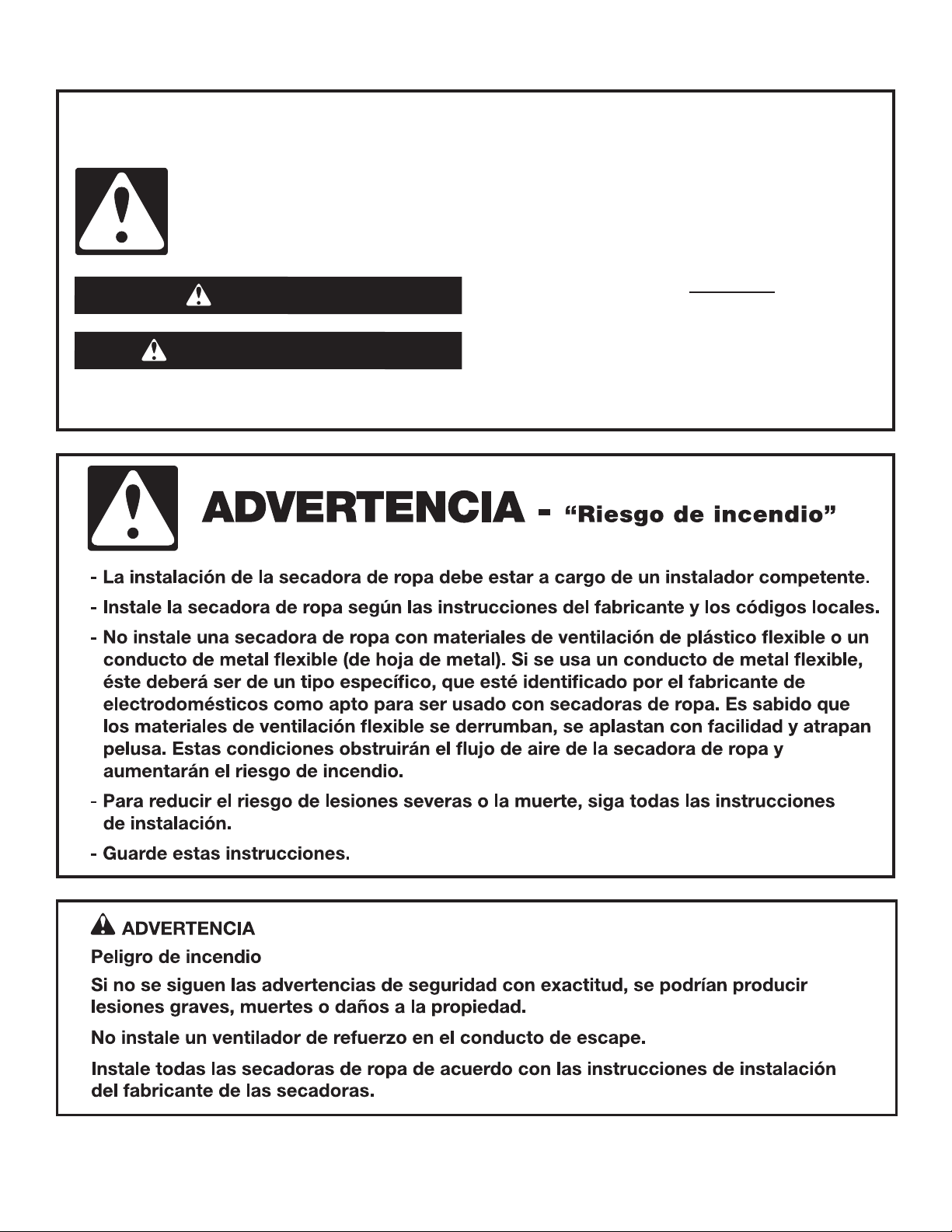

ADVERTENCIA:
PELIGRO DE INCENDIO O EXPLOSIÓN
Si no se siguen las advertencias de seguridad con exactitud, se podrían producir lesiones
graves, muertes o daños a la propiedad.
– No almacene o use gasolina u otros líquidos y vapores inamables cerca de éste u otro
aparato electrodoméstico.
– PASOS QUE USTED DEBE SEGUIR SI HUELE A GAS:
No trate de encender ningún aparato electrodoméstico.
•
No toque ningún interruptor eléctrico; no use ningún teléfono en su edicio.
•
Desaloje a todos los ocupantes del cuarto, edicio o área.
•
Llame inmediatamente a su proveedor de gas desde el teléfono de un vecino.
•
Siga las instrucciones de su proveedor de gas.
Si usted no puede comunicarse con su proveedor de gas, llame al departamento
•
de bomberos.
– La instalación y el servicio deben ser efectuados por un instalador calicado, una
agencia de servicio o por el proveedor de gas.
3
Page 4

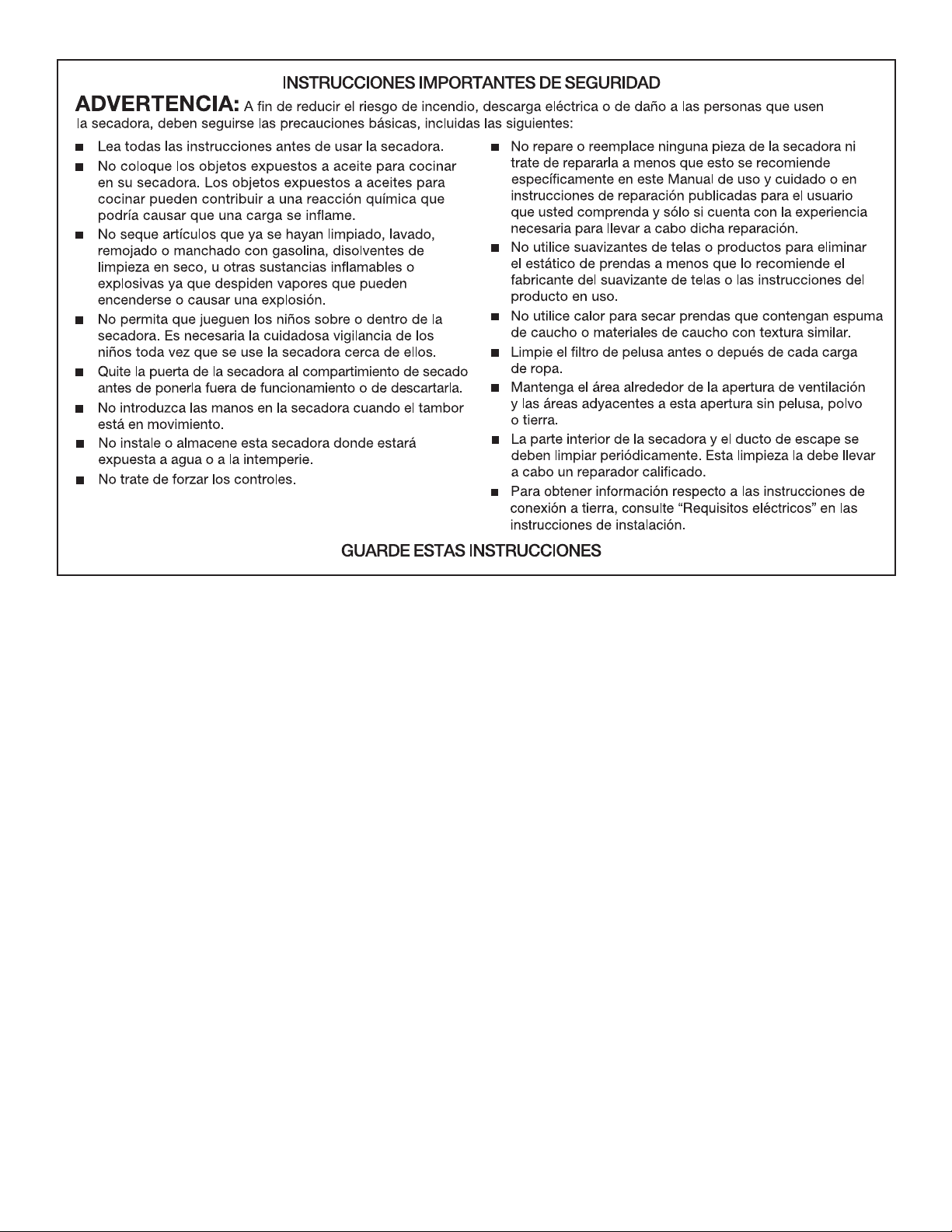

4
Page 5
REQUISITOS DE INSTALACIÓN

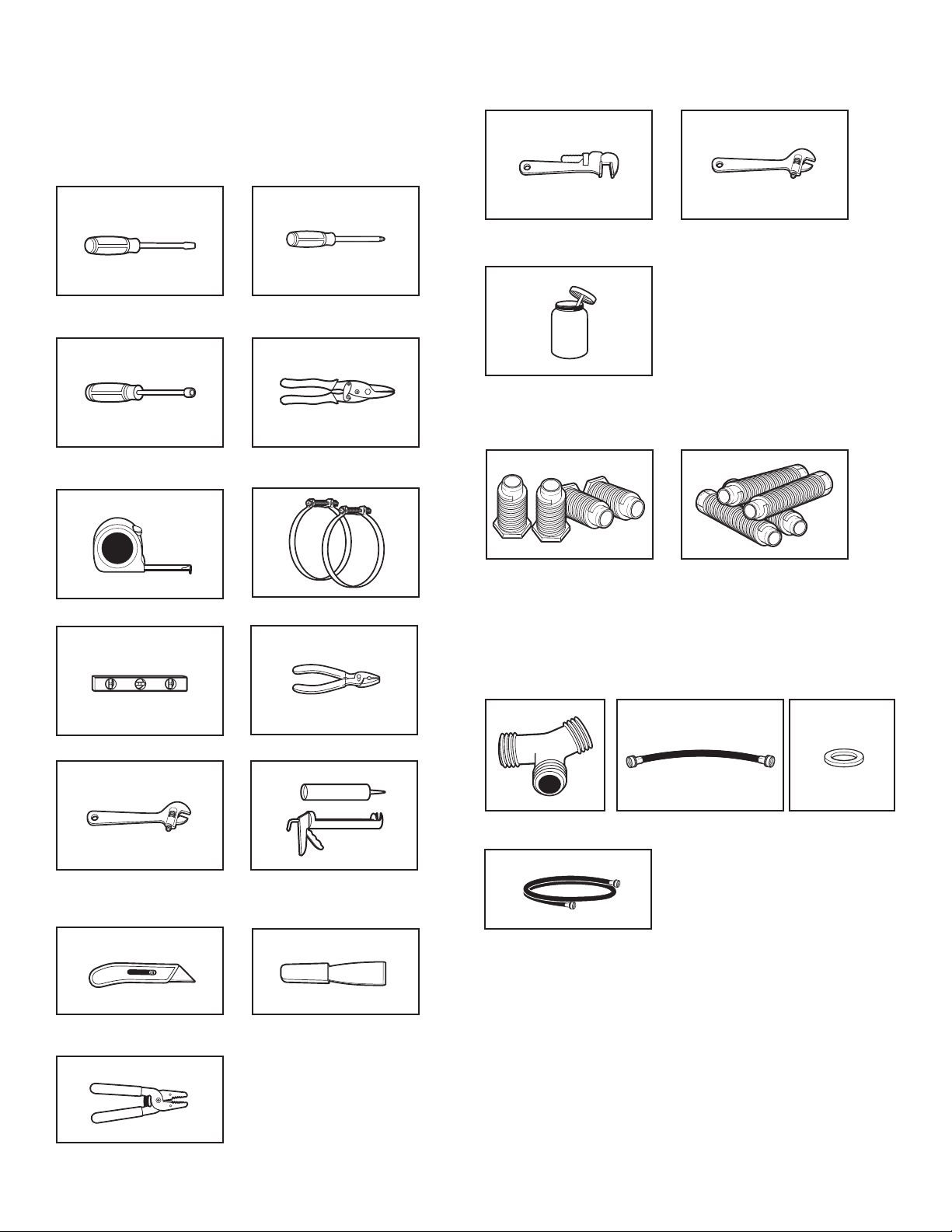

Herramientas y piezas
Reúna todas las herramientas y piezas necesarias antes de
comenzar la instalación.
Herramientas necesarias para todas las instalaciones:
Herramientas necesarias para las instalaciones a gas:
Destornillador de hoja
plana
Aprietatuercas de 1/4"
(6 mm) (se recomienda)
Cinta de medir
Destornillador Phillips
N.° 2
Tijeras de lata (instalaciones
del nuevo ducto de escape)
Abrazaderas para ducto
Llave para tubos de 8"
(203 mm) o 10" (254 mm)
Compuesto para unión de tuberías
resistente a gas propano
Llave de tuercas ajustable de
8" (203 mm) ó 10" (254 mm)
(para las conexiones de gas)
Piezas suministradas (todos los modelos):
o
Patas niveladoras (4)
(La longitud y la apariencia pueden variar según el modelo)
El paquete con piezas está ubicado en el tambor de la secadora.
Verique que estén todas las piezas.
Piezas necesarias (modelos con vapor):
Nivel Pinzas
Llave ajustable que se abra
a 1" (25 mm) o llave de cubo
de cabeza hexagonal
Cuchillo para uso general Cuchillo de plástico
Pelacables (instalaciones
de cableado directo)
Pistola y masilla para
calafateo (para instalar el
nuevo ducto de escape)
para masilla
Conector en “Y”
Manguera de entrada
Manguera de entrada
corta
Arandela
de goma
Si emplea un cable de suministro eléctrico:
Use un juego aprobado de UL para cable de suministro
eléctrico que esté marcado para ser usado en secadoras
de ropa. El juego deberá contener:
Un cable de suministro eléctrico de 30 amperios aprobado
de UL, con 120/240 voltios mínimo. El cable deberá ser del
tipo SRD o SRDT y deberá tener un largo de por lo menos
4 pies (1,22 m). Los hilos que conectan con la secadora
deberán terminar en terminales de anillo o de horquilla con
los extremos hacia arriba.
Un protector de cables aprobado de UL.
5
Page 6
Piezas necesarias: (No se provee con la secadora)
Verique los códigos locales. Verique el suministro eléctrico
y la ventilación existentes. Vea “Requisitos eléctricos” y
“Requisitos de ventilación” antes de comprar las piezas.
Las instalaciones en casas rodantes requieren piezas para ducto
de escape de metal que están disponibles en la tienda al por
menor donde usted compró su secadora. Para obtener más
información, sírvase leer la sección “Ayuda o servicio técnico”
en el Manual de uso y cuidado.
Equipo optativo: (No se provee con la secadora)
Consulte su Manual de uso y cuidado para obtener información
acerca de los accesorios disponibles para su secadora.
Personalice su nueva lavadora y secadora con los accesorios
genuinos de Whirlpool indicados a continuación. Para
obtener más información sobre opciones y pedidos, llame
al 1-866-698-2538 o visítenos en: www.whirlpool.com/
accessories. En Canadá, llame al 1-800-688-2002 o visítenos
en www.whirlpoolparts.ca.
Requisitos de ubicación
IMPORTANTE: No utilice, instale ni guarde la secadora en donde
esté expuesta al agua, a la intemperie o a temperaturas por
debajo de 45°F (7°C). Las temperaturas más bajas pueden hacer
que la secadora no se apague al nal de los ciclos automáticos
con sensor, lo que resultará en tiempos de secado más largos.
NOTA: No se puede instalar otro electrodoméstico que usa
combustible en el mismo clóset en que se encuentra la secadora.
Espacios libres para la instalación:
Para cada disposición, considere dejar más espacio para facilitar
la instalación y el servicio técnico, así como espacio para
electrodomésticos que le acompañen y espacios libres para las
molduras de la pared, de la puerta y del piso. El espacio debe ser
lo sucientemente grande para permitir que la puerta se abra por
completo. Agregue espacio en todos los lados de la secadora
para reducir la transferencia de ruido. Si se instala una puerta de
clóset o tipo persiana, es necesario que tenga aberturas para el
aire en la parte superior e inferior de la puerta.
Verique los requisitos de los códigos. Algunos códigos limitan
o no permiten la instalación de la secadora en garajes, clósets,
casas rodantes o dormitorios. Póngase en contacto con el
inspector de construcciones de su localidad.

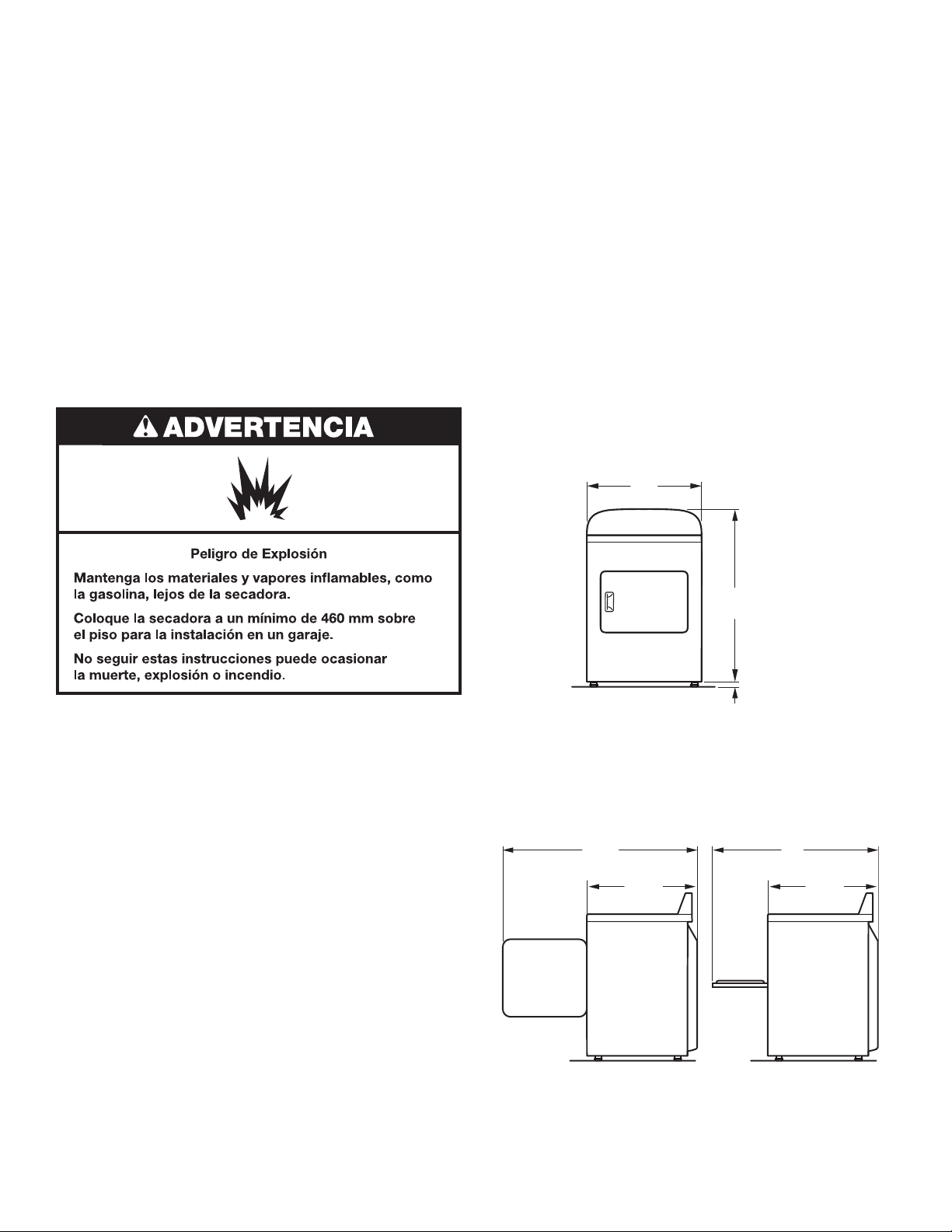

Dimensiones de la secadora
Vista frontal
29"
(737 mm)
Usted necesitará:
Una ubicación que permita una instalación adecuada
del ducto de escape. Vea “Requisitos de ventilación”.
Se necesita un circuito separado de 15 ó 20 amperios
para las secadoras a gas, y uno de 30 amperios para las
secadoras eléctricas.
Si está usando un cable de suministro de energía, un
contacto con conexión a tierra ubicado a no más de 2 pies
(610 mm) de cualquiera de los lados de la secadora. Vea
“Requisitos eléctricos”.
Un piso que soporte el peso de la secadora de 200 lb.
(90,7 kg). Tenga en cuenta también el peso de otro
electrodoméstico que le acompañe.
Un piso nivelado con un declive máximo de 1" (25 mm)
debajo de la secadora completa. Si el declive es mayor que
1" (25 mm), instale el Juego de extensión de patas de la
secadora, pieza N° 279810. Si la secadora no está nivelada,
la ropa quizás no gire adecuadamente y los ciclos con sensor
automático posiblemente no funcionen como es debido.
Para realizar una instalación en el garaje, coloque la secadora
por lo menos a 18" (460 mm) por encima del piso.
Modelos con vapor únicamente: Grifos de agua fría ubicados
a una distancia de no más de 4 pies (1,2 m) de las válvulas
de llenado de agua y una presión de agua de 20-100 lb/
pulg² (137,9 – 689,6 kPa). Puede usar el suministro de agua
de la lavadora al comprar las piezas necesarias indicadas en
“Piezas necesarias”.
407/8"
(1038 mm)
1
/2"
(13 mm)
NOTA: La altura mínima de las patas niveladoras debe ser
1/2" (13 mm), o para hacer coincidir la altura de la lavadora
que la acompañe.
Vista lateral
503/4"
(1289 mm)
281/4"
(717 mm)
42"
(1067 mm)
281/4"
(717 mm)
A B
A. Apertura amplia de la puerta que abre hacia el costado
B. Apertura amplia de la puerta de la canasta
6
Page 7
Vista posterior
4"
(101 mm)
(32 mm)
(768 mm)
1
/4"
1
301/4"
1
/4"
1
(32 mm)

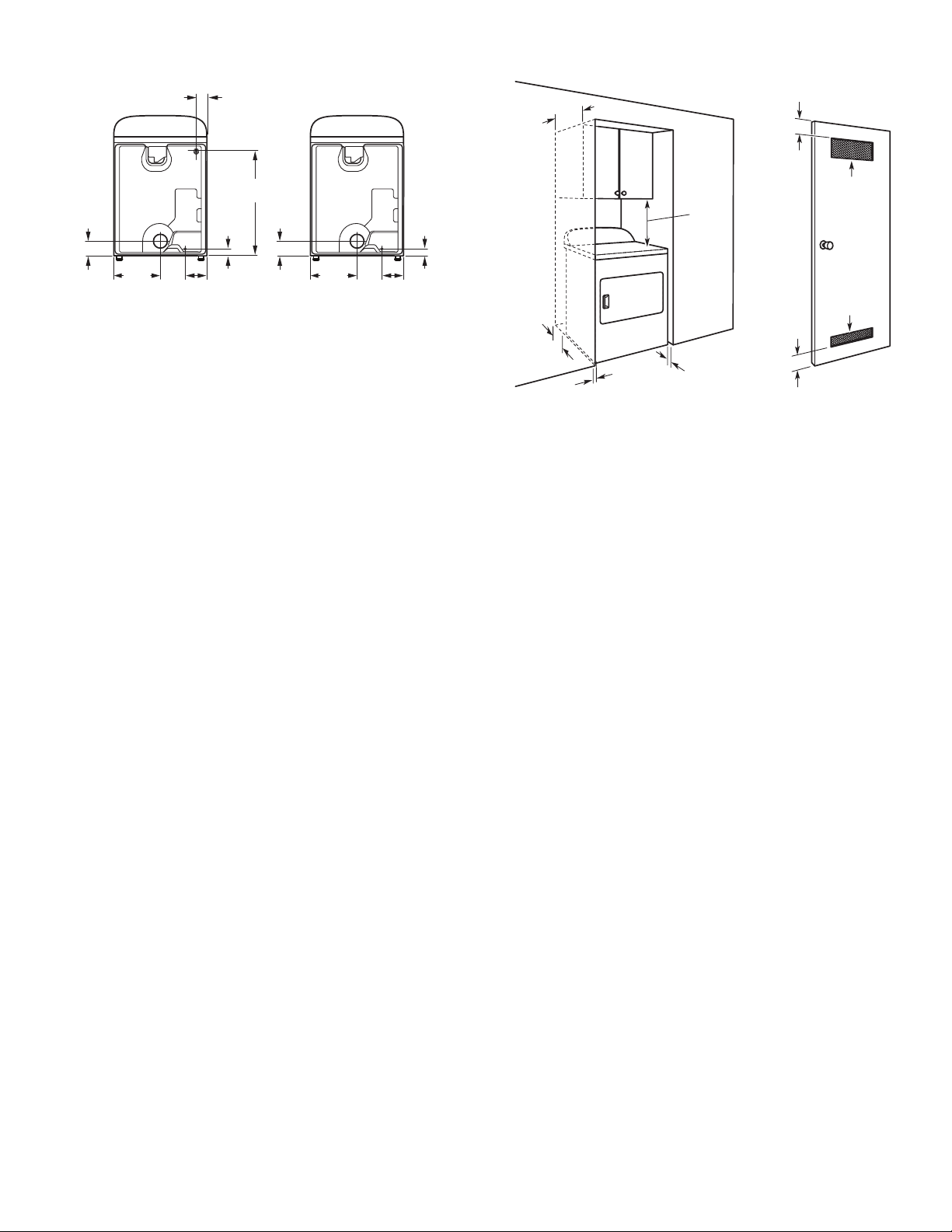

Espacio para la instalación
14" max
(356 mm)
18"/18"
(457 mm/
457 mm)
3"/3"
(76 mm/
76mm)
2
/48"
48"
(310 cm
310 cm2)
2
2/
43/4"
(121 mm)
141/2"
(368 mm)
91/4"
(235 mm)
43/4"
(121 mm)
141/2"
(368 mm)
91/4"
(235 mm)
Con vapor Sin vapor
Espacio para la instalación en un lugar
empotrado o en un clóset
Todas las dimensiones muestran el espacio recomendado.
Debe considerarse un espacio adicional para facilitar la
instalación y el servicio técnico.
Se podrían necesitar espacios libres adicionales para las
molduras de la pared, de la puerta y del piso.
Se debe considerar agregar espacio adicional de 1" (25 mm)
en todos los lados de la secadora para reducir la transferencia
de ruido.
Para la instalación en un clóset, con una puerta, se requieren
aberturas de ventilación mínimas en la parte superior e inferior
de la puerta. Se aceptan puertas tipo persianas con aberturas
de ventilación equivalentes.
También se debe considerar espacio adicional para otro
electrodoméstico que le acompañe.
2/
2
24"
24"
2/
(155 cm
6"/0"
(152 mm/
0 mm)
(25 mm/0 mm)
1"/0"
1"/1"
(25 mm/25 mm)
3"/3"
(76 mm/
76mm)
155 cm2)
Espacio mínimo/recomendado
Requisitos de instalación adicionales
para las casas rodantes:
Esta secadora es apropiada para instalaciones en casas
rodantes. La instalación debe realizarse de acuerdo al Estándar
de seguridad y construcción de casas fabricadas (Manufactured
Home Construction and Safety Standard), Título 24 CFR, Parte
3280 (anteriormente conocido como Estándar federal para la
seguridad y construcción de casas rodantes - Federal Standard
for Mobile home Construction and Safety, Título 24, HUD Parte
280) o al Estándar CAN/CSA-Z240 MH.
Piezas para el sistema de escape de metal, que están
disponibles con su distribuidor. Para obtener más
información, vea la sección “Ayuda o servicio técnico”
en el Manual de uso y cuidado.
Se deben tomar medidas especiales en el caso de casas
rodantes para introducir el aire del exterior a la secadora.
Las aberturas (como la de una ventana adyacente) deberán
ser por lo menos del doble de tamaño que la abertura de
ventilación de la secadora.
Para las instalaciones de secadoras a gas en casas rodantes:
Está disponible para encargar el Juego de sujeción para
instalaciones en casas rodantes, pieza N.° W10432680.
Para obtener más información, consulte la sección “Ayuda
o servicio técnico” en el Manual de uso y cuidado.
7
Page 8
REQUISITOS ELÉCTRICOS –
EE.UU. SOLAMENTE
Requisitos eléctricos
Usted es responsable de:
Ponerse en contacto con un instalador eléctrico calicado.
Asegurarse de que la conexión eléctrica sea adecuada
y de conformidad con el Código Nacional Eléctrico,
ANSI/NFPA 70 –última edición y con todos los códigos
y ordenanzas locales.
El Código Nacional Eléctrico requiere una conexión de
suministro eléctrico de 4 hilos para aquellos hogares
construidos después de 1996, para los circuitos de
secadora que se hayan reformado después de 1996
y todas las instalaciones de casas rodantes.
Usted puede obtener una copia de todas las normas arriba
indicadas en: National Fire Protection Association, One
Batterymarch Park, Quincy, MA 02269.
Proveer el suministro eléctrico requerido de 3 ó 4 alambres,
monofásico, de 120/240 voltios, 60 Hz, CA solamente (o un
suministro eléctrico de 3 ó 4 alambres, de 120/208 voltios,
si se especica en la placa indicadora de corriente/de la
serie) en un circuito separado de 30 amperios, protegido
con fusibles en ambos lados de la línea. Se recomienda
un fusible retardador o un cortacircuitos. Conéctela a
un circuito derivado individual. No tenga un fusible en
el circuito neutro o de conexión a tierra.
No use un cable eléctrico de extensión.
Si los códigos lo permiten y se emplea un alambre de
conexión a tierra separado, es recomendable que un
electricista calicado determine si la trayectoria de
conexión a tierra es adecuada.
Conexión eléctrica
Para instalar su secadora adecuadamente, usted debe
determinar el tipo de conexión eléctrica que va a usar y seguir
las instrucciones que aquí se proveen para el caso.
Esta secadora ha sido manufacturada lista para ser instalada
en una conexión de suministro de energía eléctrica de
3 hilos. El conductor neutro de puesta a tierra de la carcasa
está permanentemente conectado al conductor neutro
(cable blanco) dentro de la secadora. Si la secadora está
instalada con una conexión de suministro eléctrico de
4 hilos, el conductor neutro de puesta a tierra de la
carcasa se debe quitar del conductor de puesta a tierra
exterior (tornillo verde) y ajustar debajo del terminal neutro
(cable central o blanco) del bloque de terminal. Cuando
el conductor neutro de puesta a tierra de la carcasa esté
ajustado debajo del terminal neutro (cable central o blanco)
del bloque de terminal, la carcasa de la secadora queda
aislada del conductor neutro.
Si los códigos locales no permiten la conexión de un
conductor para conexión a tierra del equipo al alambre
neutro, vea la sección “Conexión opcional de 3 hilos”.
Deberá usarse una conexión con suministro de energía de
4 hilos cuando la secadora esté instalada en una ubicación
en la cual esté prohibida la conexión a tierra a través del
conductor neutro. Está prohibido hacer la puesta a tierra a
través del conductor neutro para (1) las nuevas instalaciones
de circuito derivado, (2) casas rodantes, (3) vehículos de
recreación y (4) áreas donde los códigos locales prohíben
la conexión a tierra a través de conductores neutros.
Si emplea un cable de suministro eléctrico:
Use un juego aprobado de UL para cable de suministro eléctrico
que esté marcado para ser usado en secadoras de ropa. El juego
deberá contener:
Un cable de suministro eléctrico de 30 amperios aprobado
de UL, con 120/240 voltios mínimo. El cable deberá ser del
tipo SRD o SRDT y deberá tener un largo de por lo menos
4 pies (1,22 m). Los hilos que conectan con la secadora
deberán terminar en terminales de anillo o de horquilla
con los extremos hacia arriba.
Un protector de cables aprobado de UL.

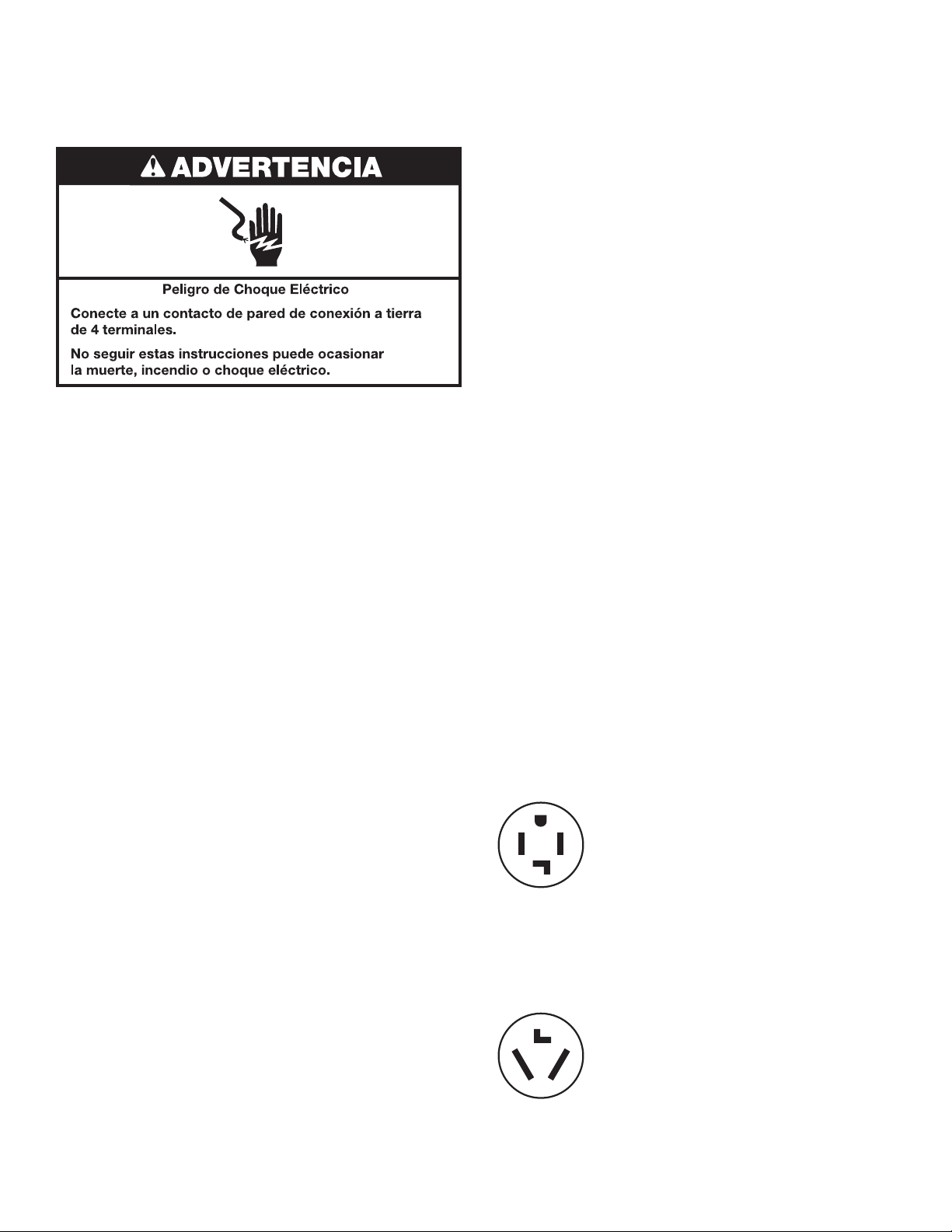

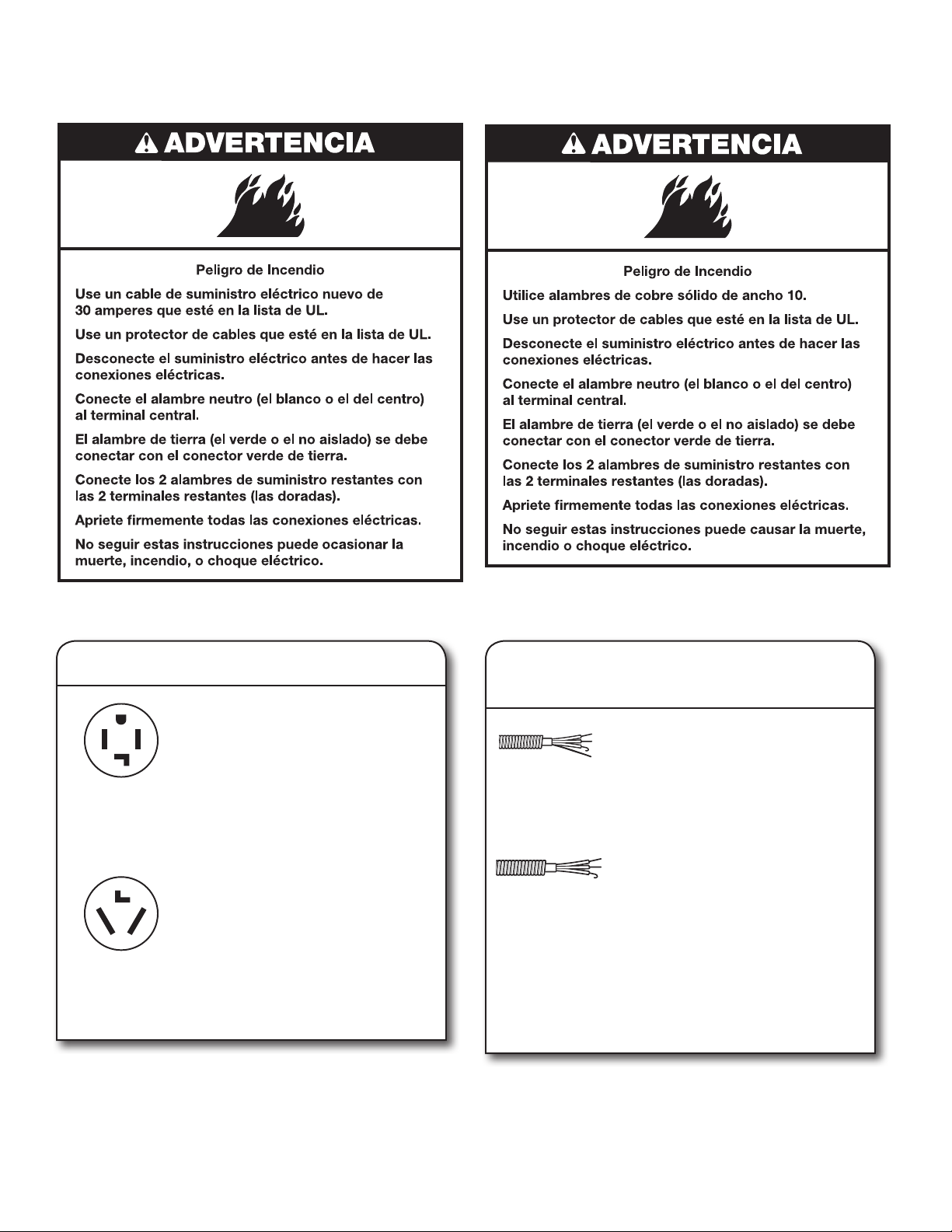

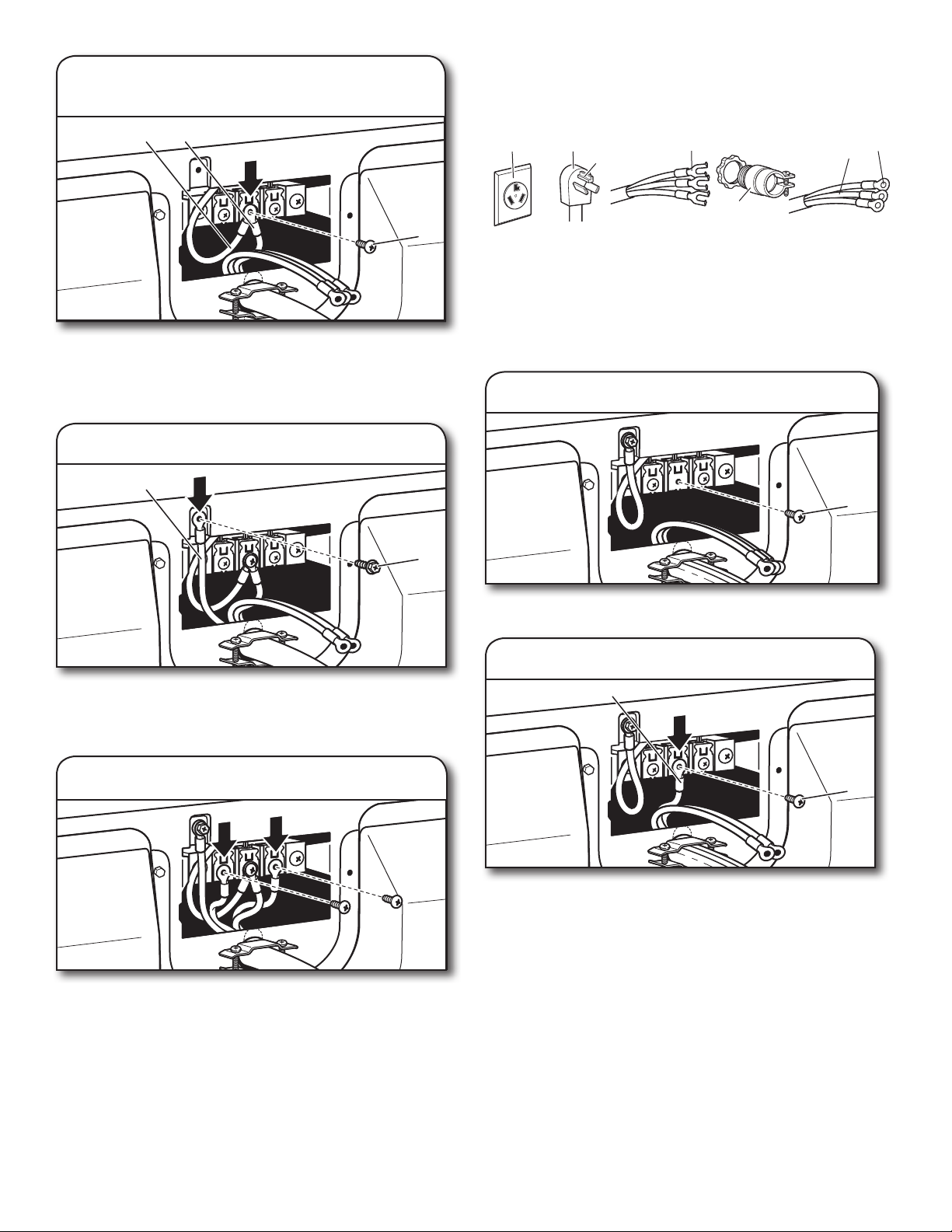

Si el contacto de pared luce como éste:
Entonces elija un cable de suministro eléctrico
de 4 alambres con terminales de anillo o de
horquilla y con protector de cables aprobado
de UL. El cable de suministro eléctrico de
4 hilos, de por lo menos 4 pies (1,22 m) de
Contacto de
4 alambres
(14-30R)
largo, deberá tener 4 hilos de cobre de calibre
10 y coincidir con un receptáculo de 4 hilos
tipo NEMA 14-30R. El hilo de conexión a tierra
(conductor a tierra) puede ser verde o desnudo.
El conductor neutro debe ser identicado con
una cubierta blanca.
Si el contacto de pared luce como éste:
Entonces elija un cable de suministro eléctrico
de 3 alambres con terminales de anillo o de
horquilla y con protector de cables aprobado
de UL. El cable de suministro eléctrico de
3 hilos, de por lo menos 4 pies (1,22 m) de
Contacto de
3 alambres
(10-30R)
8
largo, deberá tener 3 hilos de cobre de calibre
10 y coincidir con un receptáculo de 3 hilos
tipo NEMA 10-30R.
Page 9
Si hace la conexión con cableado directo:
El cable de suministro eléctrico debe ser igual al del suministro
eléctrico (de 4 alambres o de 3 alambres) y debe ser:
Cable blindado exible o cable de cobre forrado no metálico
(con alambre puesto a tierra), protegido con un conducto
metálico exible. Todos los alambres conductores de
corriente deben estar aislados.
Alambre de cobre sólido de calibre 10 (no utilice aluminio),
de al menos 5 pies (1,52 m) de largo.
CONEXIÓN ELÉCTRICA DE
LA SECADORA A GAS – EE.UU.
Requisitos Eléctricos
Se necesita un suministro eléctrico de 120 voltios, 60 hertzios,
CA solamente, de 15 ó 20 amperios y protegido con fusibles.
Se recomienda un fusible retardador o un cortacircuitos.
Asimismo se recomienda el uso de un circuito independiente
que preste servicio únicamente a esta secadora.

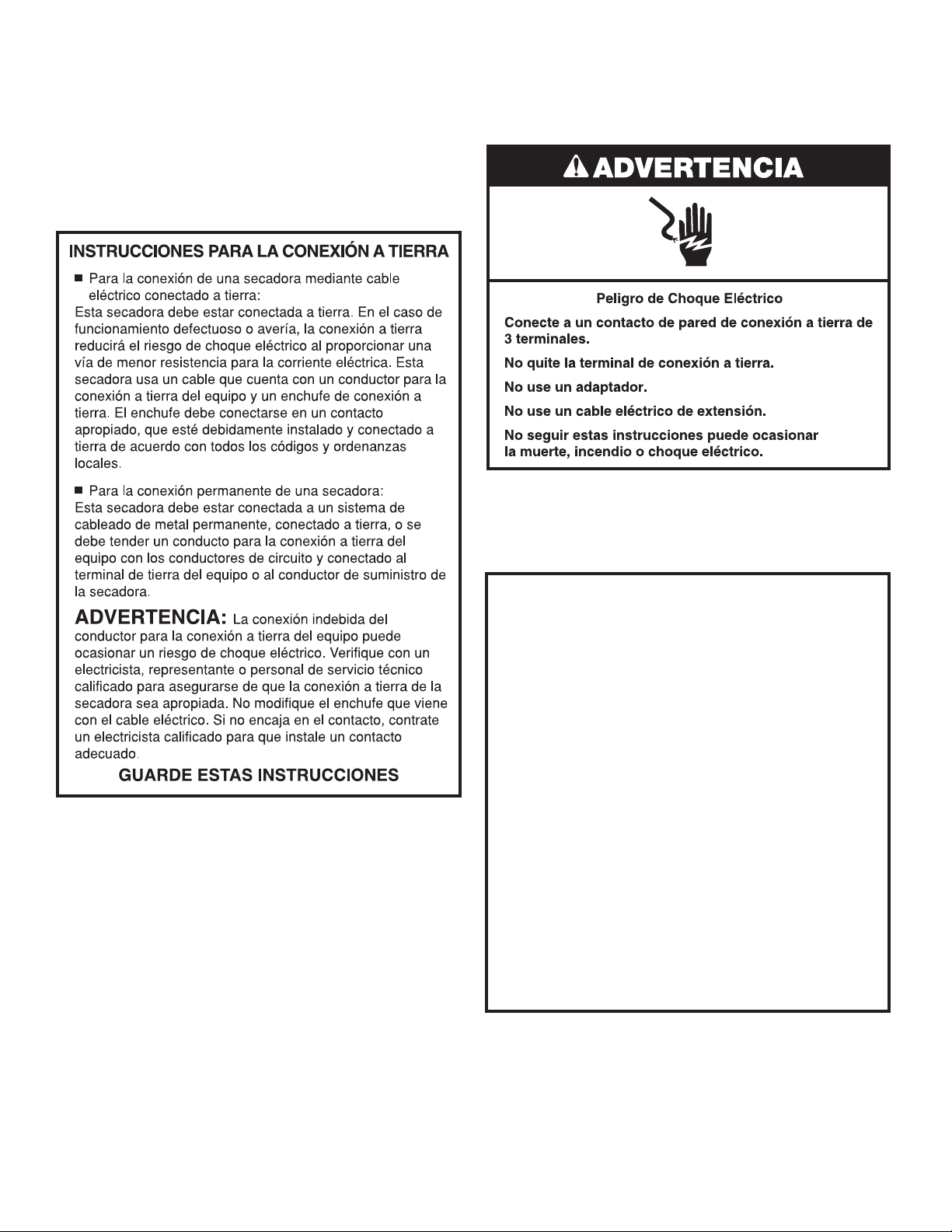

INSTRUCCIONES PARA LA CONEXIÓN A TIERRA
■
Para la conexión de una secadora mediante cable
eléctrico conectado a tierra:
Esta secadora debe estar conectada a tierra. En el caso de
funcionamiento defectuoso o avería, la conexión a tierra
reducirá el riesgo de choque eléctrico al proporcionar una
vía de menor resistencia para la corriente eléctrica. Esta
secadora está equipada con un cable que cuenta con un
conductor para la conexión a tierra del equipo y un enchufe
de conexión a tierra. El enchufe debe conectarse en un
contacto apropiado, que esté debidamente instalado y
conectado a tierra de acuerdo con todos los códigos y
ordenanzas locales.
ADVERTENCIA: La conexión indebida del
conductor para la conexión a tierra del equipo puede
ocasionar un riesgo de choque eléctrico. Verique con un
electricista, representante o personal de servicio técnico
calicado para asegurarse de que la conexión a tierra de la
secadora sea apropiada. No modique el enchufe
proporcionado con la secadora. Si no encaja en el
contacto, contrate un electricista calicado para que instale
un contacto adecuado.
GUARDE ESTAS INSTRUCCIONES
9
Page 10
Requisitos del suministro de gas
ADVERTENCIA
Peligro de Explosión
Use una línea de suministro de gas nueva con
aprobación CSA Internacionál.
Instale una válvula de cierre.
Apriete firmemente todas las conexiones de gas.
Si se conecta a un suministro de gas propano, la
presión no debe exceder una columna de agua de
330 mm (13 pulg) y debe ser verificada por una persona
calificada.
Ejemplos de una persona calificada incluyen:
personal de servicio del sistema de calefacción con
licencia,
personal autorizado de la compañía de gas, y
personal autorizado para dar servicio.
No seguir estas instrucciones puede ocasionar
la muerte, explosión o incendio.
Tipo de gas
Gas natural:
Esta secadora está equipada para uso con gas natural. Está
certicada por UL para uso con gas propano con la conversión
apropiada.
Su secadora debe tener el quemador adecuado para el tipo
de gas que tiene en su casa. La información respecto al
quemador está ubicada en la placa de clasicación que está
en la cavidad de la puerta de su secadora. Si esta información
no está de acuerdo con el tipo de gas disponible, póngase en
contacto con el distribuidor o llame a los números de teléfono
mencionados en la sección “Ayuda o servicio técnico” de su
Manual de uso y cuidado.
Conversión de gas propano:
IMPORTANTE: La conversión deberá llevarla a cabo un técnico
calicado.
No se deberá hacer intento alguno para convertir la secadora del
gas especicado en la placa indicadora del modelo/de la serie
para utilizar un gas distinto sin consultar con la compañía de gas.
LÍNEA DE SUMINISTRO DE GAS
Opción 1 (Método recomendado)
Conector exible de gas de acero inoxidable:
Si los códigos locales lo permiten, use un nuevo conector
exible de gas de acero inoxidable (diseño certicado por
la Asociación estadounidense de gas o CSA International),
para conectar su secadora a la línea rígida de suministro de
gas. Use un codo y un accesorio adaptador abocinado NPT
de 3/8" x 3/8" entre el conector de gas de acero inoxidable
y el tubo de gas de la secadora, para evitar que se doblen.
Opción 2 (Método alternativo)
Tubería aprobada de aluminio o de cobre
Debe incluir una derivación tapada NPT de por lo menos
1/8", accesible para la conexión del manómetro de prueba,
inmediatamente arriba de la conexión de suministro de gas
a la secadora.
Se recomienda un tubo IPS de 1/2".
Es aceptable una tubería aprobada de aluminio o cobre
de 3/8" para las longitudes menores a 20 pies (6,1 m), si
lo permiten los códigos locales y el proveedor de gas.
Si usted está usando gas natural, no use tubería de cobre.
Para las longitudes mayores a los 20 pies (6,1 m) se deberán
usar tuberías más largas y un accesorio adaptador de
tamaño distinto.
Si su secadora ha sido convertida para usar gas propano,
se puede usar tubería de cobre de 3/8" compatible con gas
propano. Si la longitud total de la línea de suministro es
mayor que 20 pies (6,1 m), use un tubo más largo.
NOTA: Deben usarse compuestos para uniones de tubería
que sean resistentes a la acción del gas propano. No utilice
cinta TEFLON®†.
Debe tener una válvula de cierre.
En los EE.UU.:
Debe instalarse una válvula de cierre individual manual a una
distancia de no más de seis (6) pies (1,8 m) de la secadora,
de acuerdo con el Código Nacional de Gas combustible
(National Fuel Gas Code), ANSI Z223.1. La válvula deberá
ubicarse en un lugar donde se pueda alcanzar con facilidad
para cerrarla y abrirla.

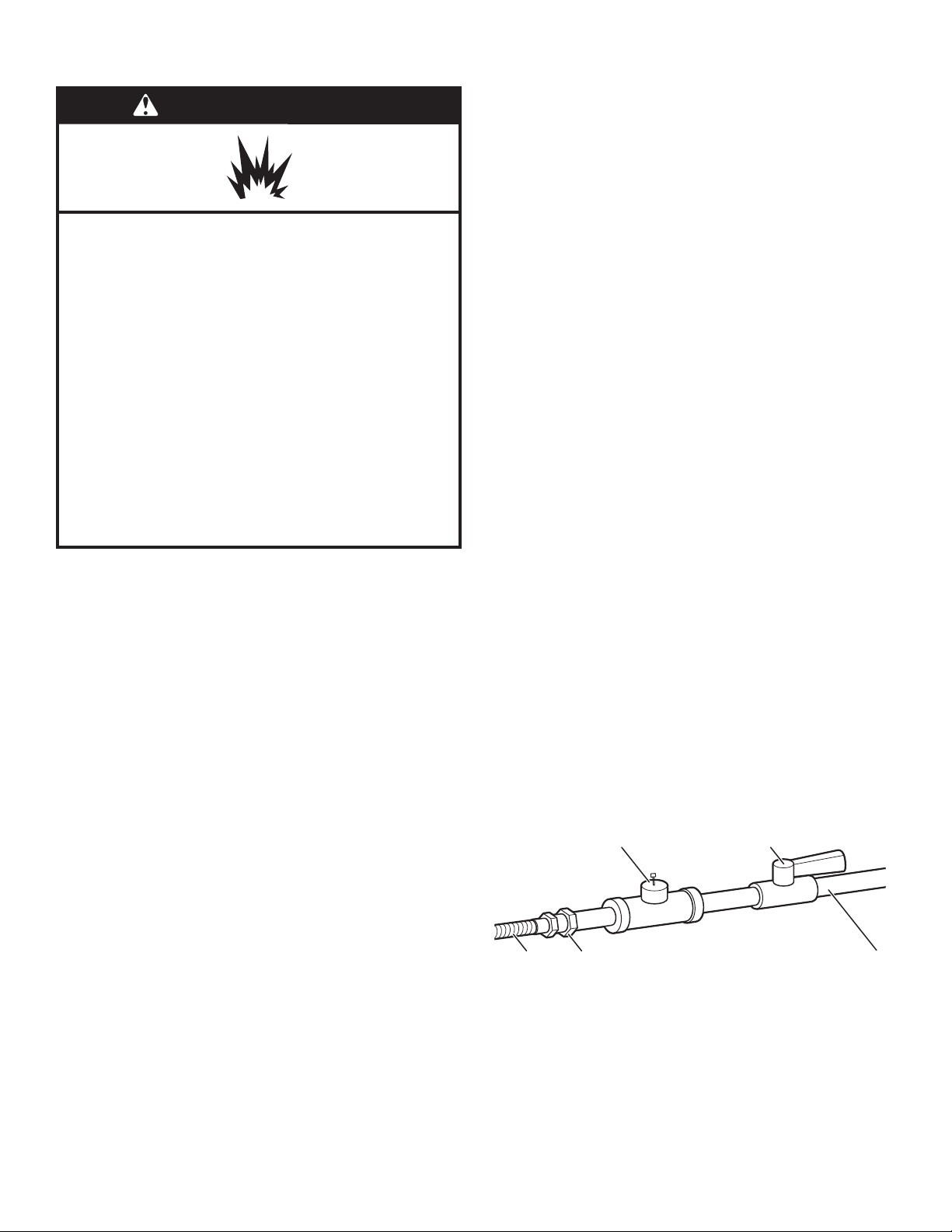

C
E
10
BA

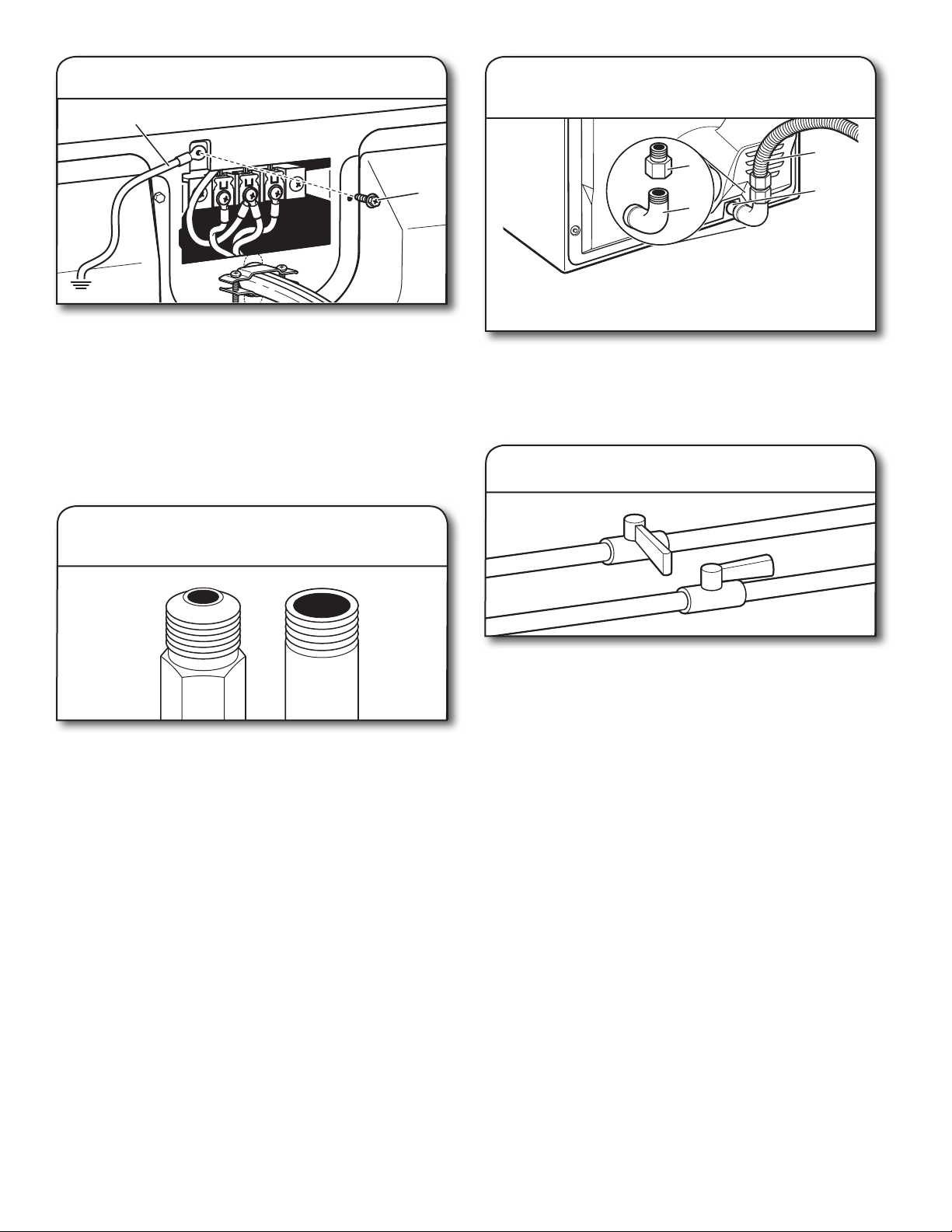

A. Conector exible de gas de 3/8"
B. Accesorio adaptador abocinado para tubo de 3/8"
C. Derivación tapada NTP por lo menos de 1/8"
D. Línea de suministro de gas NPT de 1/2"
E. Válvula de cierre de gas
†®TEFLON es una marca registrada de Chemours.
D
Page 11
REQUISITOS PARA LA CONEXIÓN
DEL SUMINISTRO DE GAS
Use un codo y un accesorio adaptador abocinado NPT
de 3/8" x 3/8" entre el conector de gas exible y el tubo
de gas de la secadora, para evitar que se doblen.
Use solamente compuesto para unión de tuberías. No utilice
cinta TEFLON®†.
Esta secadora debe conectarse a la línea de suministro
de gas con un conector de gas exible que cumpla con las
normas para conectores de electrodomésticos a gas, ANSI
Z21.24 o CSA 6.10.
REQUISITOS DE ENTRADA DEL QUEMADOR
Elevaciones por encima de 2 000 pies (610 m):
Si se instala la secadora a un nivel superior a los 2 000 pies
(610 m) de altitud, se requiere una reducción de categoría de
B.T.U. del 4 % del quemador, que se muestra en la placa del
número de modelo/serie, por cada incremento de 1 000 pies
(305 m) de altitud.
Prueba de presión del suministro de gas
The Durante pruebas de presión a presiones mayores
de 1/2 lb/pulg², la secadora debe ser desconectada
de la tubería del suministro de gas.
Tubo de gas de la secadora
El tubo de gas que sale por la parte posterior de su secadora
tiene una rosca macho de 3/8".
INSTALACIÓN DE LAS
PATAS NIVELADORAS

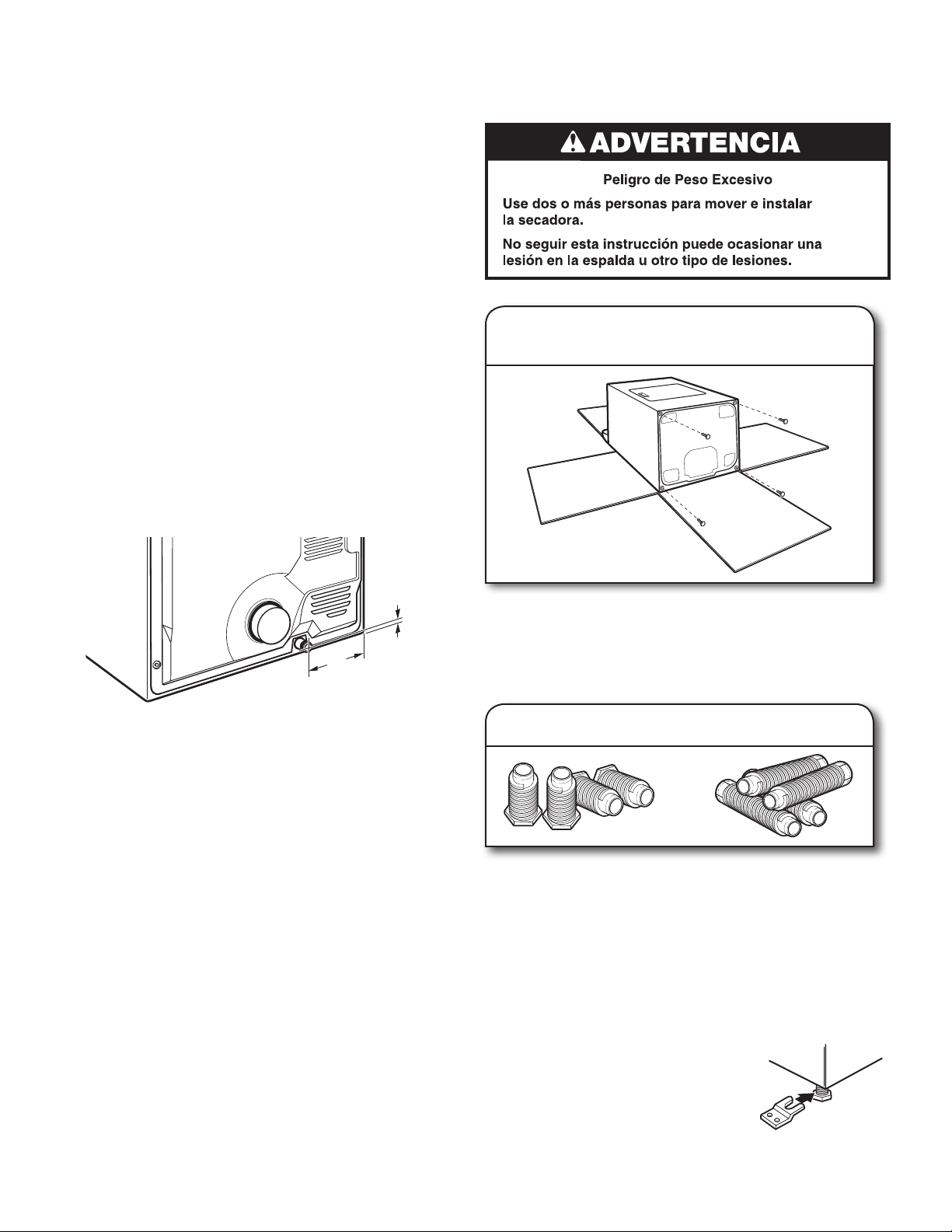

1. Prepare la secadora para las
patas niveladoras
91/4"
(235 mm)
Tubo de la secadora NPT de 3/8"
1
/4"
1
(32 mm)
Para evitar daños en el piso, use un pedazo de cartón grande
y plano de la caja de la secadora; colóquelo debajo de todo
el borde posterior de la secadora. Agarre con rmeza el
cuerpo de la secadora (no el panel de la consola) y coloque
la secadora suavemente sobre el cartón.
2. Atornille las patas niveladoras
o
Con una llave de tuercas y cinta métrica, atornille las
patas en sus oricios hasta que la parte inferior esté
a aproximadamente 1/2" (13 mm) de la parte inferior
de la secadora (para que la altura de la secadora
coincide con la altura de la lavadora que la acompañe).
Ahora coloque la secadora en posición vertical. Deslice
la secadora cerca de su ubicación nal. Deje suciente
espacio para conectar el ducto de escape.
Para uso en casas rodantes
Las secadoras a gas deberán sujetarse rmemente al piso.
Las instalaciones en casas rodantes
requieren un Juego de sujeción para
instalaciones en casas rodantes.
Para solicitar información, consulte
el Manual de uso y cuidado.
11
Page 12
PARA HACER LA CONEXIÓN ELÉCTRICA – EE.UU. SOLAMENTE
Cable de suministro eléctrico
Cable directo
Opciones para la conexión eléctrica
1.
Seleccione el tipo de conexión eléctrica
Contacto de 4 hilos (Tipo NEMA
14-30R) para cable de suministro de
energía: Vaya a los pasos 1 y 2
en la página 13 para ver cómo usar
el protector de cables con el cable
de suministro de energía; luego siga
los pasos 3 a 6 para la sección de
“Conexión con cable de suministro
de energía de 4 hilos”. Luego vaya
a “Requisitos de ventilación”.
Contacto de 3 hilos (Tipo NEMA
10-30R) para cable de suministro
de energía: Vaya a los pasos 1 y 2
en la página 13 para ver cómo usar
el protector de cables con el cable
de suministro de energía; luego siga
los pasos 3 a 5 para la sección de
“Conexión con cable de suministro
de energía de 3 hilos”. Luego vaya
a “Requisitos de ventilación”.
1.
Seleccione el tipo de conexión eléctrica
(continuación)
Conexión directa de 4 hilos: Vaya a
los pasos 1 y 2 en la página 15 para ver
cómo usar el protector de cables con
el cable directo; luego siga los pasos 3
a 8 para la sección de “Conexión por
cable directo de 4 hilos”. Luego vaya
a “Requisitos de ventilación”.
Conexión directa de 3 hilos: Vaya a
los pasos 1 y 2 en la página 15 para ver
cómo usar el protector de cables con
el cable directo; luego siga los pasos 3
a 7 para la sección de “Conexión por
cable directo de 3 hilos”. Luego vaya
a “Requisitos de ventilación”.
NOTA: Si los códigos locales no permiten la conexión
de un conductor para conexión a tierra de la carcasa
al alambre neutro, prosiga a “Conexión opcional de 3
hilos”. Esta conexión se puede utilizar con una conexión
por cable de suministro de energía o por cable directo.
12
Page 13
2.
Quite la tapa del bloque de terminal
B
CCE F
D
A
Desconecte el suministro de energía antes de comenzar.
Quite el tornillo de sujeción (D) y la cubierta del bloque
de terminal (A).
A. Cubierta del bloque de terminal
B. Tornillo conductor a tierra externo
C. Tornillo central del bloque de terminal
D. Tornillo de sujeción
E. Alambre de conexión a tierra neutro
F. Orificio debajo de la abertura del bloque de terminal

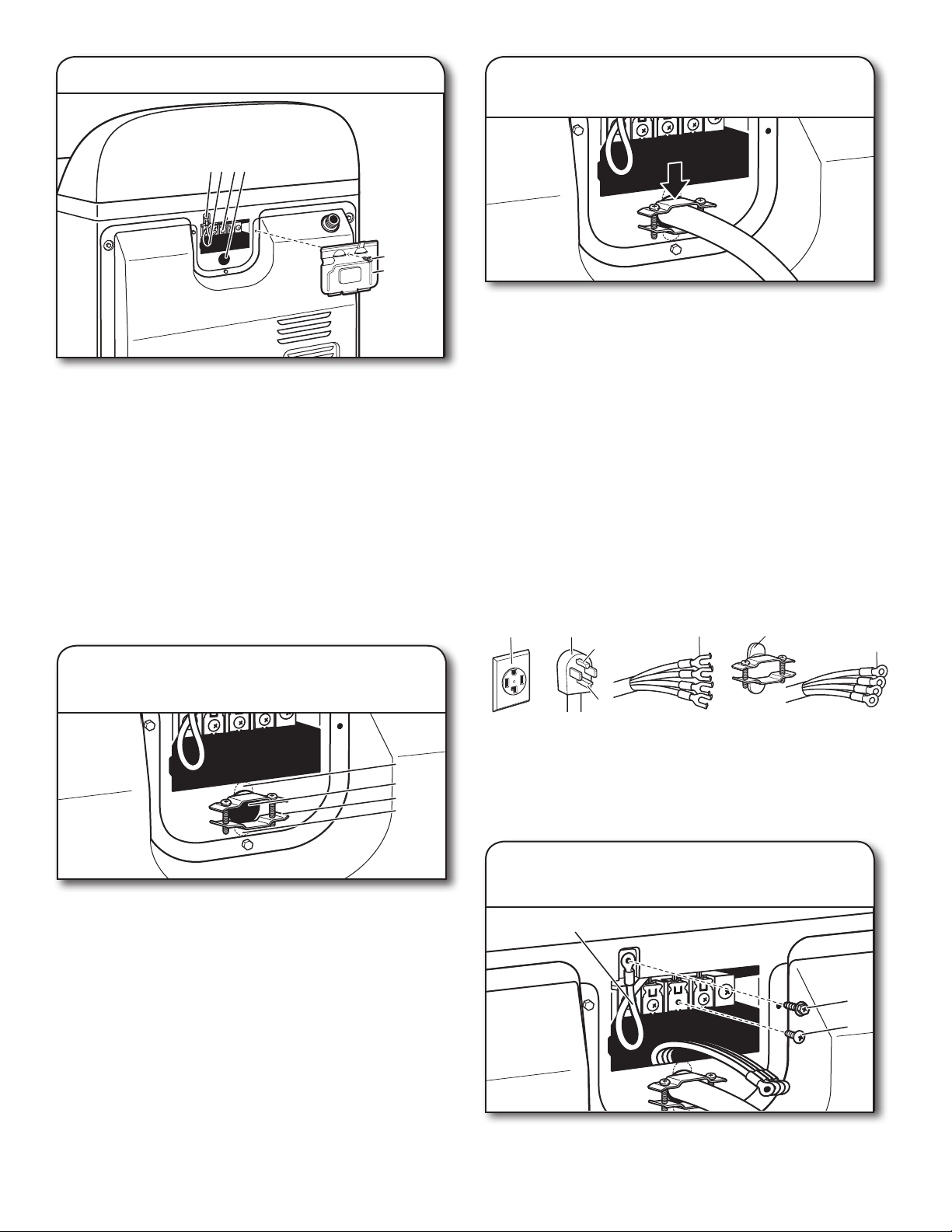

Conexión por cable de suministro
de energía
Protector de cables del cable de suministro
de energía
2.
Sujete el cable de suministro
de energía al protector de cables
Haga pasar el cable de suministro de energía a través del
protector de cables. Asegúrese de que el aislamiento de
cables del cable de suministro de energía esté dentro del
protector de cables. El protector de cables deberá encajar
bien con la carcasa de la secadora y estar en posición
horizontal. No ajuste más los tornillos del protector de cables
en este momento.
Para la conexión por cable de suministro de energía
de 3 hilos, continúe con el paso 3 en la página 14.
Para la conexión por cable de suministro de energía
de 4 hilos, continúe con el paso 3 en esta página.
Conexión con cable de suministro
de energía de 4 hilos
IMPORTANTE: Se necesita una conexión de alambre
de 4 hilos para las casas rodantes y para los casos en que
los códigos locales no permitan el uso de conexiones
de 3 hilos.

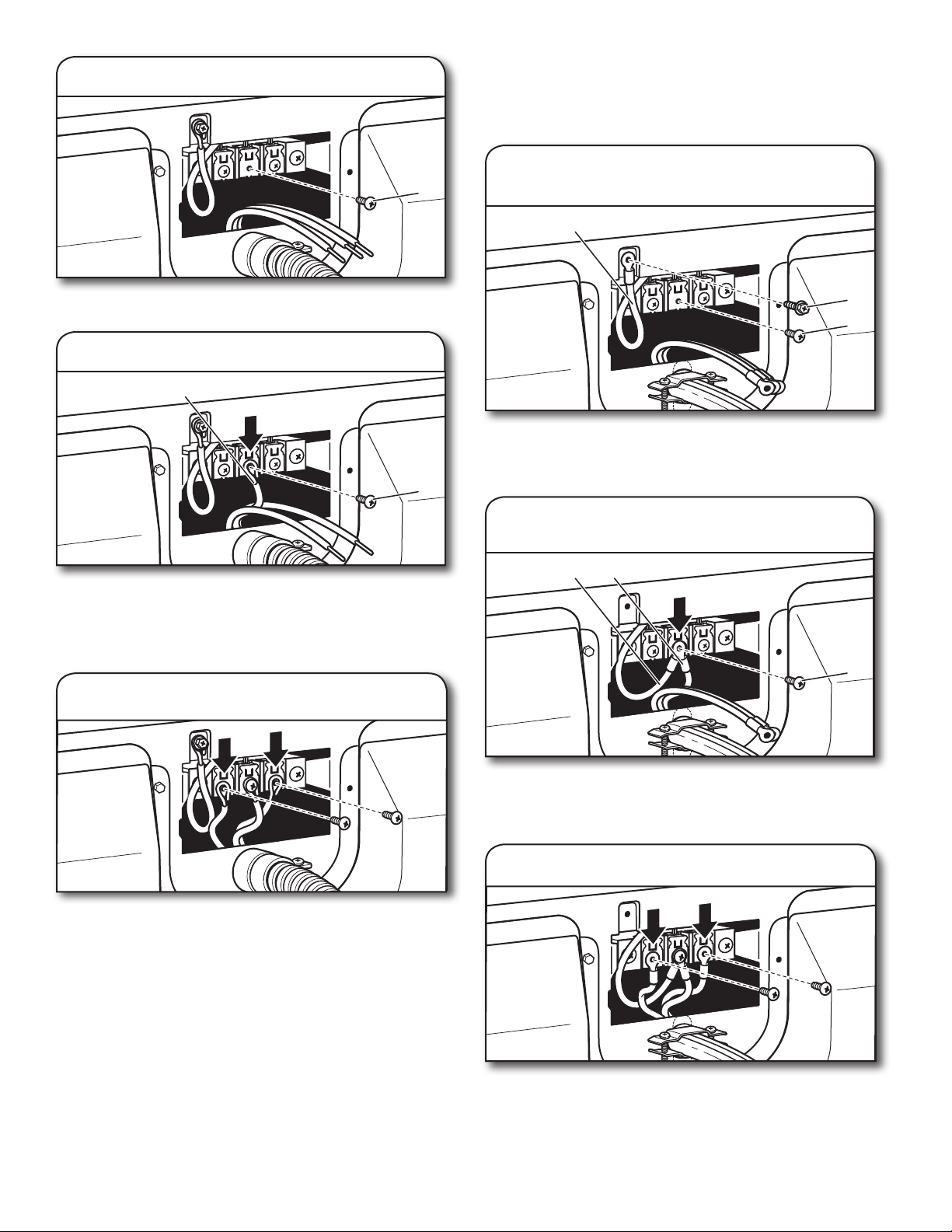

A.
B.
C.
E. F.
G.
1.
Sujete el protector de cables del cable
de suministro de energía
A
B
C
D
Quite los tornillos de un protector de cables de 3/4" (19 mm)
que esté en la lista de UL. Coloque las lengüetas de las dos
secciones de la abrazadera (C) en el oricio que está debajo
de la abertura del bloque de terminal (B) de manera que
una lengüeta esté apuntando hacia arriba (A) y la otra esté
apuntando hacia abajo (D), y sujételas en su lugar. Apriete
los tornillos del protector de cables sólo lo suciente para
mantener las dos secciones de la abrazadera juntas (C).
D.
A. Contacto de 4 hilos (tipo NEMA 14-30R)
B. Enchufe de 4 terminales
C. Terminal de conexión a tierra
D. Terminal de conexión a neutro
E. Terminales de horquilla con los extremos hacia arriba
F. Protector de cables aprobado de UL, de 3/4" (19 mm)
G. Terminales de anillo
3.
Prepárese para conectar el cable
neutro a tierra y el alambre neutro
E
A
B
Saque el tornillo central del bloque de terminal (B). Saque el
hilo neutro de puesta a tierra (E) del tornillo conductor a tierra
externo (A).
13
Page 14
4.
Conecte el hilo neutro a tierra
y el hilo neutro
CE
Conexión con cable de suministro
de energía de 3 hilos
Use Use cuando los códigos locales permitan la conexión
del conductor de tierra de la carcasa al hilo neutro.
A.
B.
C.
D.
E.
G.
F.
B
Conecte el hilo neutro de puesta a tierra (E) y el hilo neutro
(hilo blanco o central) (C) del cable de suministro de energía
debajo del tornillo central del bloque de terminal (B). Apriete
el tornillo.
5.
Conecte el hilo a tierra
F
A
A. Contacto de 3 hilos (tipo NEMA 10-30R)
B. Enchufe de 3 terminales
C. Terminal de conexión a neutro
D. Terminales de horquilla con los extremos hacia arriba
E. Protector de cables que esté en la lista de UL
de 3/4" (19 mm)
F. Terminales de anillo
G. Neutro (hilo blanco o central)
3.
Quite el tornillo central
Saque el tornillo central del bloque de terminal (B).
4.
Conecte el hilo neutro
B
Conecte el hilo a tierra (F) (verde o desnudo) del cable de
suministro eléctrico al tornillo conductor de tierra externo (A).
Apriete el tornillo.
6.
Conecte los hilos restantes
Conecte los hilos restantes a los tornillos externos del bloque
de terminal. Apriete los tornillos. Por último, vuelva a instalar
la tapa del bloque de terminal. Asegure la tapa con un tornillo
de sujeción. Ahora vaya a “Requisitos de ventilación”.
BCB
Conecte el hilo neutro (C) (hilo blanco o central) del cable de
suministro eléctrico al tornillo central (B) del bloque de terminal.
Apriete el tornillo.
14
Page 15
5. Conecte los hilos restantes
2.
Sujete el cable directo al protector
de cables
Conecte los hilos restantes a los tornillos externos del bloque
de terminal. Apriete los tornillos. Por último, vuelva a instalar
la tapa del bloque de terminal. Asegure la tapa con un tornillo
de sujeción. Ahora vaya a “Requisitos de ventilación”.
Conexión por cable directo
Protector de cables para cable directo
1.
Sujete el protector de cables
para cable directo
A
B
C
Desatornille el conector de conducto removible (A) y cualquier
tornillo del protector de cables de 3/4" (19 mm) que esté en
la lista de UL. Haga pasar la sección trenzada del protector
de cables a través del oricio (B) que está debajo de la
abertura del bloque de terminal. Busque dentro de la abertura
del bloque de terminal y atornille el conector de conducto
removible sobre las roscas del protector de cables (C).
Haga pasar el cable directo a través del protector de cables.
El protector de cables deberá encajar bien con la carcasa de
la secadora y estar en posición horizontal. Apriete los tornillos
del protector de cables.
Para la conexión con cable directo de 3 hilos, continúe
con el paso 3 en la página 16.
Para la conexión por cable directo de 4 hilos, continúe
con el paso 3 en esta página.

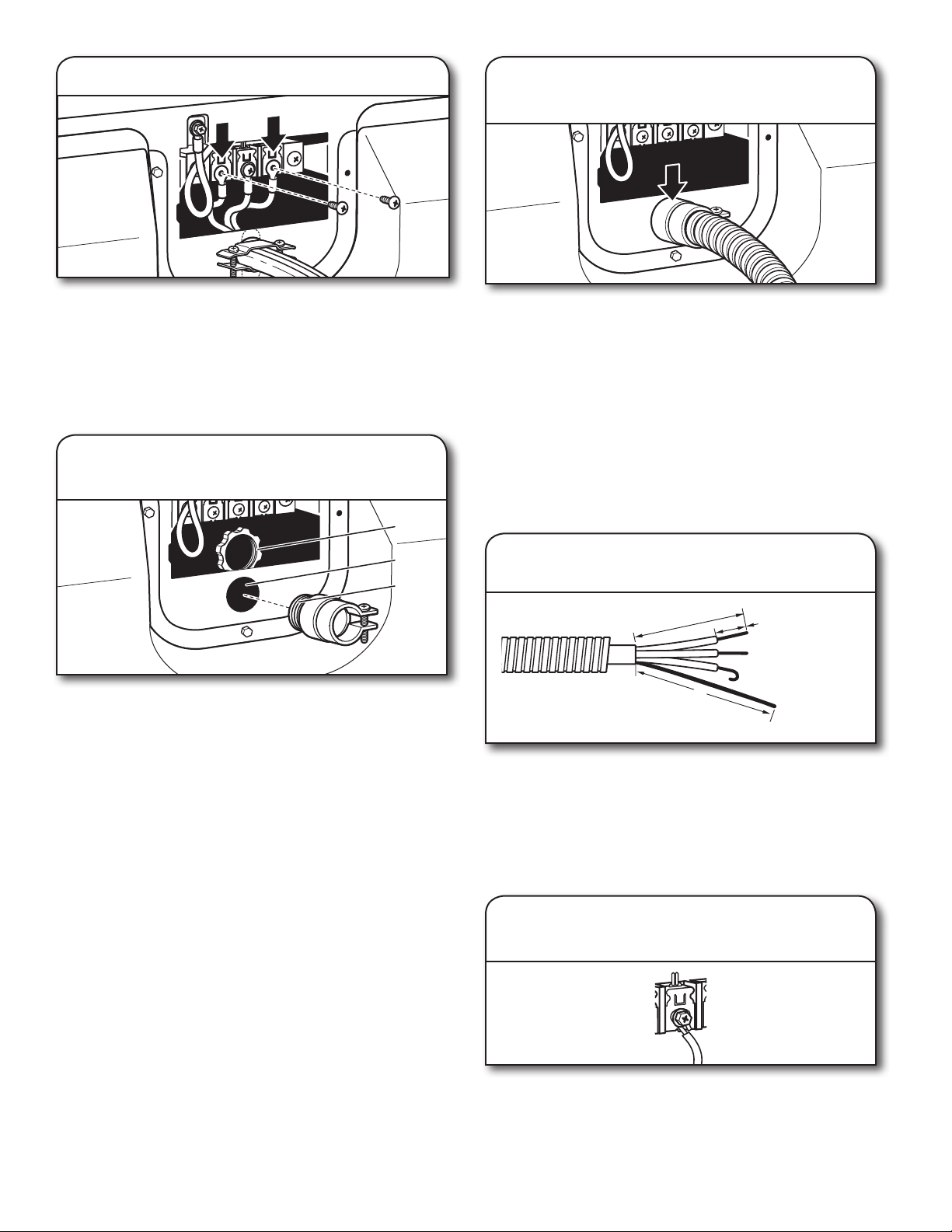

Conexión por cable directo de 4 hilos
IMPORTANTE: Se necesita una conexión de alambre de cuatro
hilos para las casas rodantes y para los casos en que los códigos
locales no permitan el uso de conexiones de 3 hilos.
3.
Prepare el cable de 4 hilos
para la conexión directa
1
"
2
⁄
3
(89 mm)
5"
(127 mm)

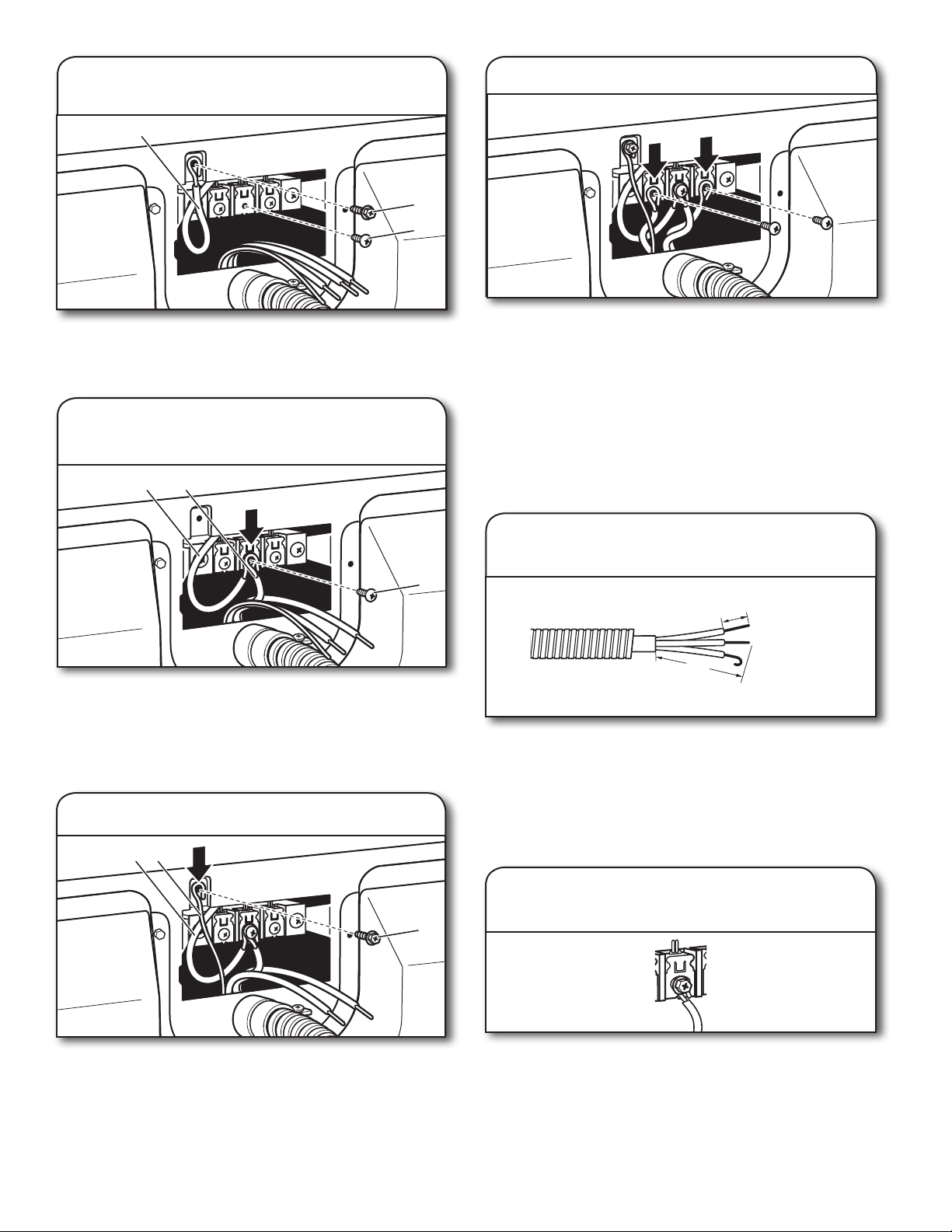

El cable de conexión directa debe tener 5 pies (1,52 m) extra
de largo para poder mover la secadora si fuese necesario.
Pele 5" (127 mm) de la cubierta exterior desde el extremo
del cable, dejando el hilo de tierra desnudo a 5" (127mm).
Corte 1½" (38 mm) de los 3 hilos restantes. Pele el
aislamiento 1" (25 mm) hacia atrás. Doble los extremos
de los hilos para formar un gancho.
1"
(25 mm)
4.
Conecte los hilos al bloque
de terminal
Para conectar los hilos al bloque de terminal, coloque el
extremo del hilo en forma de gancho debajo del tornillo del
bloque de terminal, mirando hacia la derecha; apriete el
extremo en forma de gancho y apriete el tornillo.
15
Page 16
5.
Prepárese para conectar el cable
neutro a tierra y el alambre neutro
E
8. Conecte los hilos restantes
A
B
Saque el tornillo central del bloque de terminal (B). Saque
el hilo de tierra neutro (E) del tornillo conductor de tierra
externo (A).
6. Conecte el hilo neutro a tierra
y el hilo neutro
E C
B
Conecte el hilo neutro de puesta a tierra (E) y coloque el
extremo en forma de gancho (gancho mirando hacia la
derecha) del hilo neutro (C) (blanco o central), del cable de
conexión directa, debajo del tornillo central del bloque de
terminal (B). Apriete y junte los extremos en forma de gancho.
Apriete el tornillo.
7. Conecte el hilo a tierra
FE
Coloque los extremos en forma de gancho de los hilos
restantes del cable de conexión directa debajo de los tornillos
exteriores del bloque de terminal (con los ganchos mirando
hacia la derecha). Apriete los extremos en forma de gancho
y apriete los tornillos. Por último, vuelva a instalar la tapa del
bloque de terminal. Ahora vaya a “Requisitos de ventilación”.
Conexión por cable directo de 3 hilos
Use cuando los códigos locales permitan la conexión del
conductor de tierra de la carcasa al hilo neutro.
3. Prepare el cable de 3 hilos para
la conexión directa
1"
(25 mm)
3½"
(89 mm)
El cable de conexión directa debe tener 5 pies (1,52 m) extra
de largo para poder mover la secadora si fuese necesario.
Pele 31/2" (89 mm) de la cubierta exterior desde el extremo
del cable. Pele el aislamiento 1" (25 mm) hacia atrás. Si usa
un cable trilar con hilo de tierra, corte el hilo desnudo
para que quede nivelado con la cubierta exterior. Doble
los extremos de los hilos para formar un gancho.
A
Conecte el hilo a tierra (F) (verde o desnudo) del cable directo
de suministro eléctrico al tornillo del conductor de tierra externo
(A). Apriete el tornillo.
16
4. Conecte los hilos al bloque
de terminal
Para conectar los hilos al bloque de terminal, coloque el
extremo del hilo en forma de gancho debajo del tornillo del
bloque de terminal, mirando hacia la derecha; apriete el
extremo en forma de gancho y apriete el tornillo.
Page 17
5. Quite el tornillo central
Conexión opcional de 3 hilos
Antes de hacer la conexión, usted deberá vericar con un
electricista competente que este método de conexión a tierra
sea aceptable.
1. Prepárese para conectar el cable
B
neutro a tierra y el alambre neutro
E
Saque el tornillo central del bloque de terminal (B).
6. Conecte el hilo neutro
C
B
Coloque el extremo en forma de gancho del hilo neutro (hilo
blanco o central) (C) del cable directo debajo del tornillo
central (B) del bloque de terminal. Apriete y junte el extremo
en forma de gancho. Apriete el tornillo.
7. Conecte los hilos restantes
A
B
Saque el tornillo central del bloque de terminal (B). Saque
el hilo de tierra neutro (E) del tornillo conductor de tierra
externo (A).
2. Conecte el hilo neutro a tierra
y el hilo neutro
CE
B
Coloque los extremos en forma de gancho de los hilos
restantes del cable de conexión directa debajo de los
tornillos exteriores del bloque de terminal (con los ganchos
mirando hacia la derecha). Apriete los extremos en forma
de gancho y apriete los tornillos. Por último, vuelva a
insertar la lengüeta de la tapa del bloque de terminal
dentro de la ranura del panel posterior de la secadora.
Asegure la tapa con un tornillo de sujeción. Ahora vaya
a “Requisitos de ventilación”.
Conecte hilo neutro a tierra (E) y el hilo neutro (C) (hilo blanco
o central) del cable de suministro eléctrico, debajo del tornillo
central del bloque de terminal (B). Apriete el tornillo.
3. Conecte los hilos restantes
Coloque los extremos en forma de gancho de los hilos
restantes debajo de los tornillos exteriores del bloque
de terminal (con los ganchos mirando hacia la derecha).
Apriete los tornillos.
17
Page 18
A
E
A
B
Closed valve
Open valve
4. Conecte el hilo externo a tierra
2. Planique la conexión del
accesorio par la tubería
Conecte un hilo a tierra de cobre separado (G) desde el
tornillo conductor a tierra externo (A) a una conexión a tierra
adecuada. Por último, vuelva a insertar la lengüeta de la tapa
del bloque de terminal dentro de la ranura del panel posterior
de la secadora. Asegure la tapa con un tornillo de sujeción.
Ahora vaya a “Requisitos de ventilación”.
CONEXIÓN DEL SUMINISTRO
DE GAS
1. Conecte la línea de suministro
de gas a la secadora
D
C
A. Conector exible de gas
de 3/8"
B. Tubo de la secadora de 3/8"
Se debe usar una combinación de accesorios para tubería
para conectar la secadora a la línea de suministro de gas
existente. Se muestra una conexión recomendada. Su
conexión puede ser distinta, de acuerdo con el tipo de línea
de suministro, tamaño y ubicación.
C. Codo para tubo de 3/8" a 3/8"
D. Accesorio adaptador
abocinado para tubo de 3/8"
A
B
3. Abra la válvula de cierre
Válvula cerrada
Válvula abierta
Accesorio
macho
abocinado
Quite la tapa roja del tubo de gas. Utilizando una llave
de tuercas para ajustar, conecte el suministro de gas a la
secadora. Use compuesto para unión de tubos en las roscas
de todos los accesorios macho no abocinados. Si se usa
tubería exible de metal, asegúrese de que no hayan partes
retorcidas.
NOTA: Para las conexiones de gas propano, debe usar un
compuesto para unión de tuberías resistente a la acción
del gas propano. No utilice cinta TEFLON®.
Accesorio
macho no
abocinado
Abra la válvula de cierre en la línea de suministro; la válvula
está abierta cuando la manija está paralela al tubo de gas.
Luego pruebe todas las conexiones aplicando con un cepillo
una solución aprobada para detección de fugas que no
sea corrosiva. Se observarán burbujas si hay fugas. Tape
cualquier fuga que encuentre.
18
Page 19

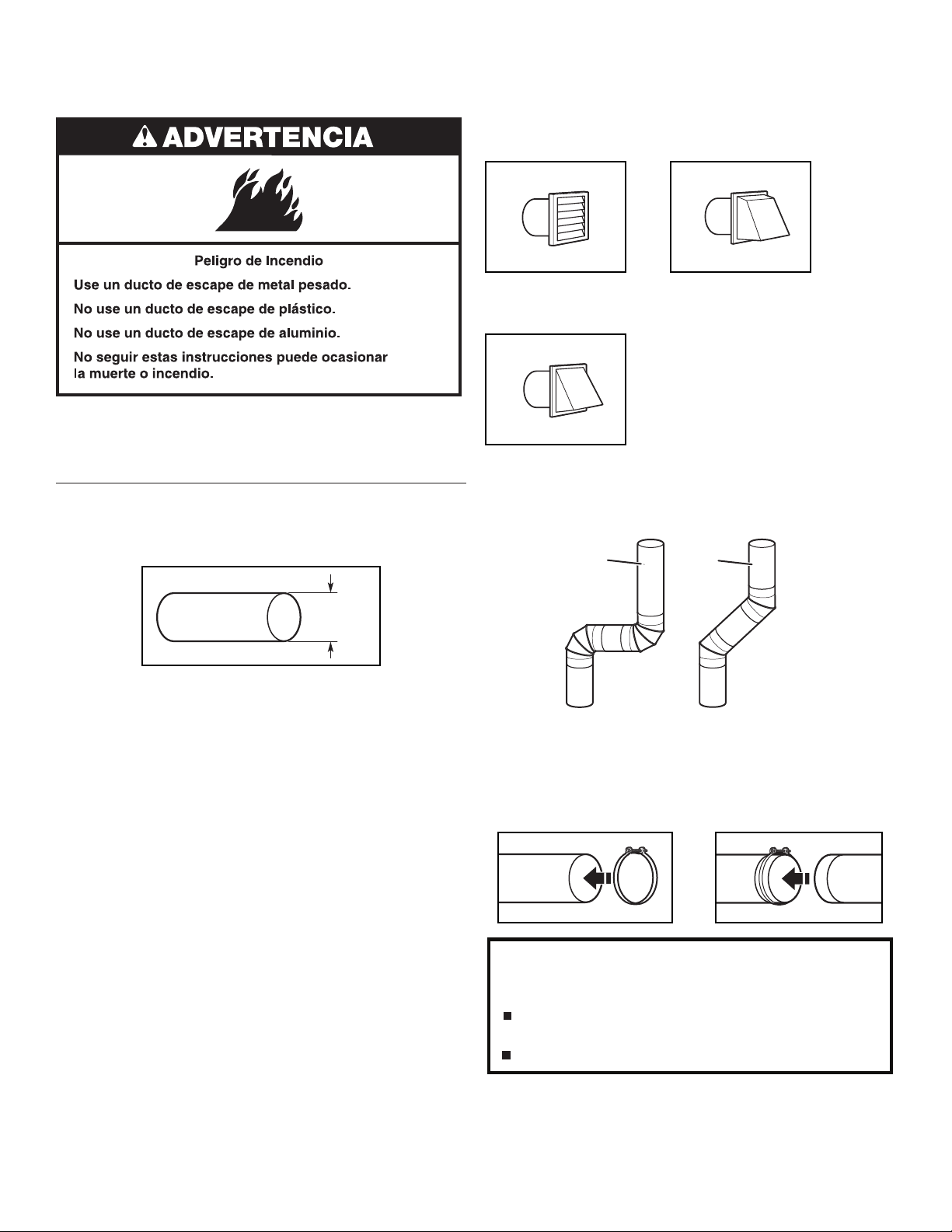

VENTILACIÓN
Requisitos de ventilación
ADVERTENCIA: Para reducir el riesgo de incendio, esta
secadora DEBE VENTILARSE HACIA EL EXTERIOR.
IMPORTANTE: Observe todos los códigos y ordenanzas
aplicables.
El ducto de escape de la secadora no debe conectarse en ningún
ducto de gas, chimenea, pared, techo, desván, espacio angosto
o el espacio oculto de un edicio. Deberá usarse solamente un
ducto de metal rígido o exible para la ventilación.
Capotas de ventilación:
Deberán estar a por lo menos 12" (305 mm) desde el piso
o cualquier objeto que pueda obstruir la salida (tales como
ores, rocas, arbustos o nieve).
Estilos recomendados:
Capota tipo persiana Capota tipo caja
Estilo aceptable:
Capota angular
Codos:
Los codos de 45° proveen un mejor ujo de aire que los
codos de 90°.
Bien
Mejor
4"
(102 mm)
Ducto de escape de metal pesado de 4" (102 mm)
Sólo puede usarse un ducto de escape de metal pesado
de 4" (102 mm) y abrazaderas.
No utilice un ducto de escape de plástico ni de aluminio.
Ducto de escape de metal rígido:
Se recomienda para un mejor desempeño en el secado
y para evitar que se aplaste o se tuerza.
Ducto de escape de metal flexible: (Es aceptable sólo
si es accesible para la limpieza)
Deberá extenderse por completo y tener soporte en la
ubicación nal de la secadora.
Quite el exceso del mismo para evitar que se doble y se
tuerza, lo cual podría dar lugar a una reducción del ujo
de aire y a un rendimiento insuciente.
No instale un ducto de escape de metal exible en paredes,
techos o pisos encerrados.
La longitud total no deberá exceder los 7¾ pies (2,4 m).
NOTA: Si se usa un sistema de ventilación existente, limpie
la pelusa que está en toda la longitud del sistema y asegúrese
de que la capota de ventilación no esté obstruida con pelusa.
Reemplace los ductos de escape de plástico o de hoja de metal
por ductos de metal rígido o de metal exible. Revise el “Cuadro
del sistema de ventilación” y si es necesario modique el sistema
de ventilación existente para lograr el mejor desempeño
de secado.
Abrazaderas:
Utilice abrazaderas para sellar todas las juntas.
No debe conectarse ni asegurarse el ducto de escape con
tornillos ni con ningún otro dispositivo que se extienda hacia
el interior de dicho ducto y atrape pelusa. No utilice cinta
adhesiva para conductos.
La ventilación inadecuada puede ocasionar la
acumulación de humedad y pelusa en la casa, lo cual
puede dar como resultado:
Daños de humedad en la carpintería, muebles, pintura,
empapelado, alfombras, etc.
Problemas en la limpieza de la casa y de salud.
Para obtener más información, vea “Juegos de ventilación”.
19
Page 20
Planicación del sistema de ventilación
Instalaciones recomendadas de ventilación

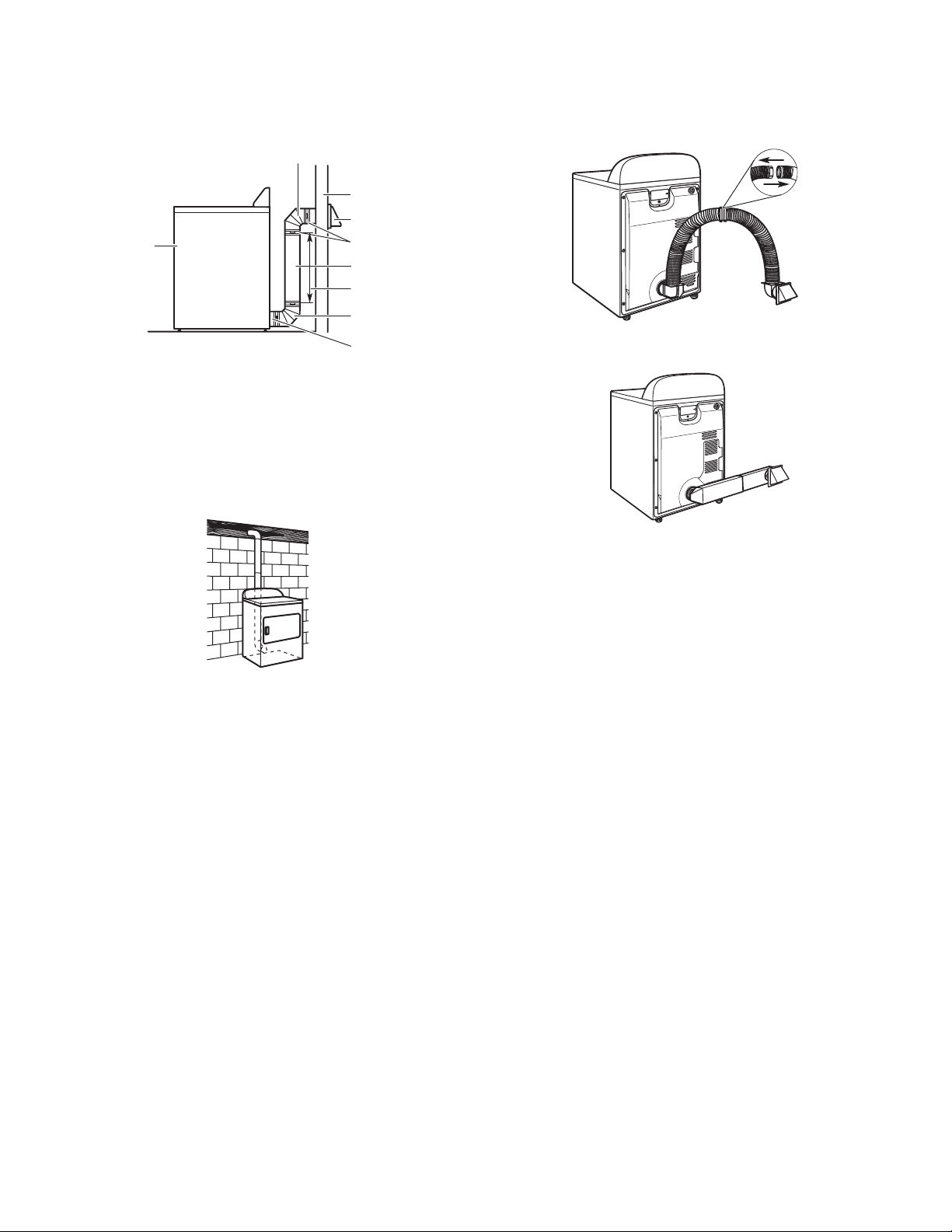

Las instalaciones típicas tienen la ventilación de la secadora en
la parte posterior de la misma. Otras instalaciones son posibles.
B
C
D
A
E
F
G
B
H
Instalaciones alternas para espacios limitados
Los sistemas de ventilación vienen en una amplia gama.
Seleccione el tipo más apropiado para su instalación. A
continuación se ilustran dos tipos de instalación para espacios
limitados. Consulte las instrucciones del fabricante.
Instalación en la parte superior
(también está disponible con un codo de desviación)
A. Secadora
B. Codo
C. Pared
D. Capota de
ventilación
E. Abrazaderas
Instalación estándar con ventilación por
F. Ducto de escape de metal rígido
o flexible
G. Longitud necesaria del ducto
de escape para conectar
los codos
H. Salida de escape
Instalación de periscopio
NOTA: Se pueden adquirir los siguientes juegos para
instalaciones alternas en espacios limitados.
la parte posterior y conexión indirecta
20
Page 21

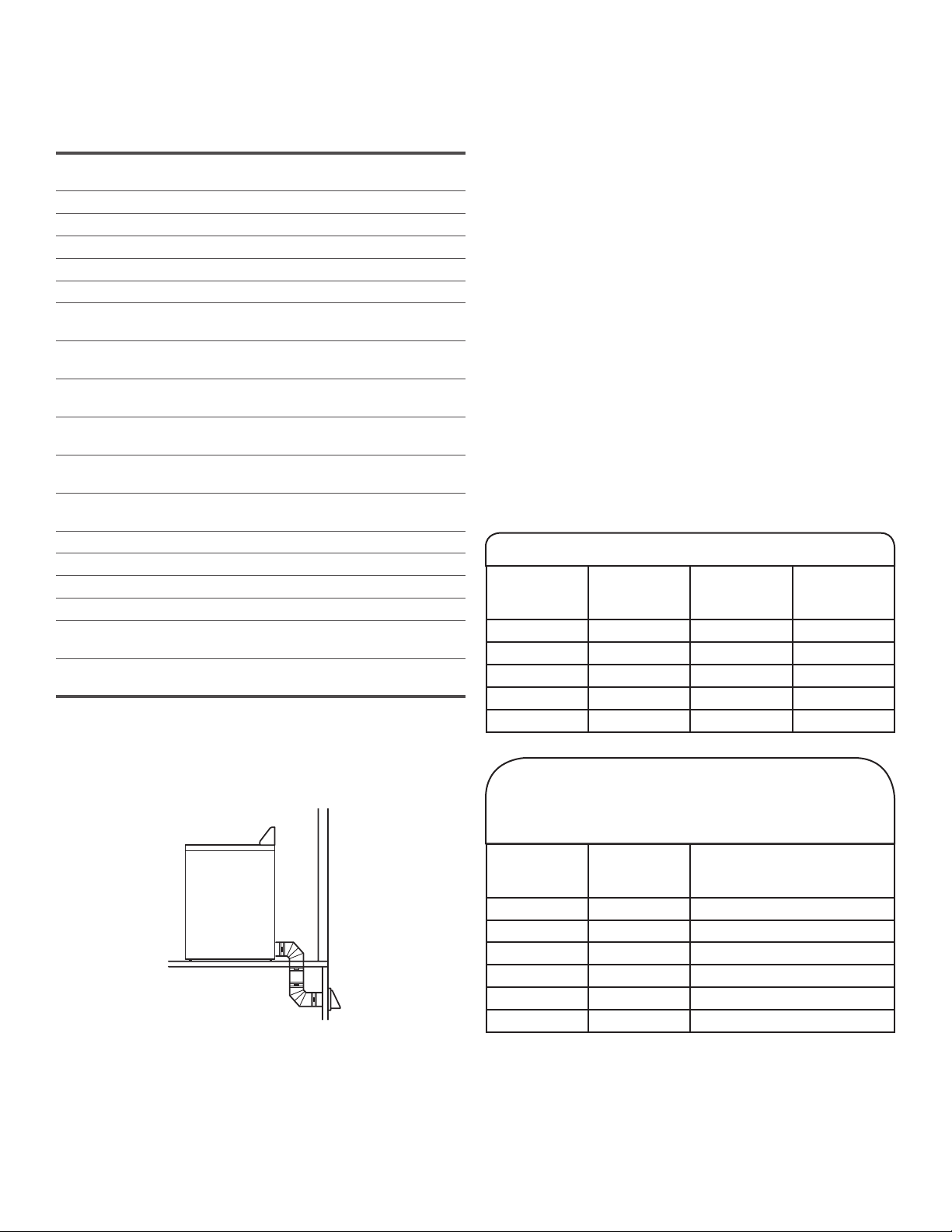

Juegos de ventilación
Para obtener más información, llame al 1-866-698-2538
(Whirlpool) o 1-800-344-1274 (Maytag), o visítenos
en www.applianceaccessories.com (Whirlpool)
o www.maytag.com (Maytag).
Número
de pieza
8171587RP Periscopio metálico de 0" a 5"
4396037RP Periscopio metálico de 0" a 18"
4396011RP Periscopio metálico de 18" a 29"
4396014 Periscopio metálico de 29" a 50"
4392892 Periscopio metálico DuraVent™ para pared
4396028 Juego de ventilación Sure Connect™
4396009RP Ducto de conexión universal de 5', ducto
4396010RP Ducto escape de 6' SecureConnect™, ducto
4396013RB Juego para el instalador del ducto de escape
4396033RP Ducto de ventilación exible de 5' y
4396727RP Ducto de ventilación exible de 8' y
4396004 Codo de desviación para secadora
4396005 Codo de desviación para pared
4396006RW Codo para espacios reducidos DuraSafe
4396007RW Capota de ventilación a través de la pared
4396008RP Abrazaderas de acero de 4" para ducto
8212662 Capota de ventilación de montaje al ras tipo
Previsiones especiales para las instalaciones
en casas rodantes:
El ducto de escape deberá sujetarse rmemente en un lugar no
inamable de la casa rodante y no debe terminar debajo de la
casa rodante. El ducto de escape debe terminar en el exterior.
Descripción
(instalación por la parte superior)
de ventilación exible para secadora
de ventilación exible para secadora
para secadora
abrazaderas
abrazaderas
™
de escape para secadora – paquete de 2
persiana de 4"
Determinación de la vía del ducto de escape:
Seleccione la vía que proporcione el trayecto más recto
y directo al exterior.
Planique la instalación a n de usar el menor número posible
de codos y vueltas.
Cuando use los codos o haga vueltas, deje todo el espacio
que sea posible.
Doble el ducto gradualmente para evitar torceduras.
Use la menor cantidad posible de vueltas de 90°.
Determinación de la longitud del ducto de
escape y el número de codos necesarios para
obtener un óptimo rendimiento de secado:
Use el “Cuadro del sistema de ventilación” a continuación
para determinar las combinaciones aceptables de tipo de
material para ducto y capota a usar.
NOTA: No use tendidos de ducto de escape más largos que
los especicados en el “Cuadro del sistema de ventilación”.
Los sistemas de ventilación más largos que los especicados:
Acortarán la vida útil de la secadora.
Reducirán el rendimiento, dando lugar a tiempos de
secado más largos y un aumento en el consumo de
energía.
El “Cuadro del sistema de ventilación” indica los requisitos
de ventilación que le ayudarán a obtener el mejor rendimiento
de secado.
Cuadro del sistema de ventilación
No. de
vueltas de
90º o codos
0 Metal rígido 64 ft. (20 m) 58 ft. (17.7 m)
1 Metal rígido 54 ft. (16.5 m) 48 ft. (14.6 m)
2 Metal rígido 44 ft. (13.4 m) 38 ft. (11.6 m)
3 Metal rígido 35 ft. (10.7 m) 29 ft. (8.8 m)
4 Metal rígido 27 ft. (8.2 m) 21 ft. (6.4 m)
Tipo de
ducto de
escape
Capotas
tipo caja/
persiana
Capotas
angular
Cuadro del sistema de ventilación
(Modelos de 29" con sistema
de ventilación largo de WED/WGD4870
y WED/WGD4975 solamente)
Número de
codos de 90°
0 Metal rígido 160 pies (48,8 m)
1 Metal rígido 150 pies (45,7 m)
2 Metal rígido 140 pies (42,7 m)
3 Metal rígido 130 pies (39,6 m)
4 Metal rígido 120 pies (36,6 m)
5 Metal rígido 110 pies (33,5 m)
Tipo de
ducto de
escape
Capotas tipo caja/
persiana o angular
21
Page 22

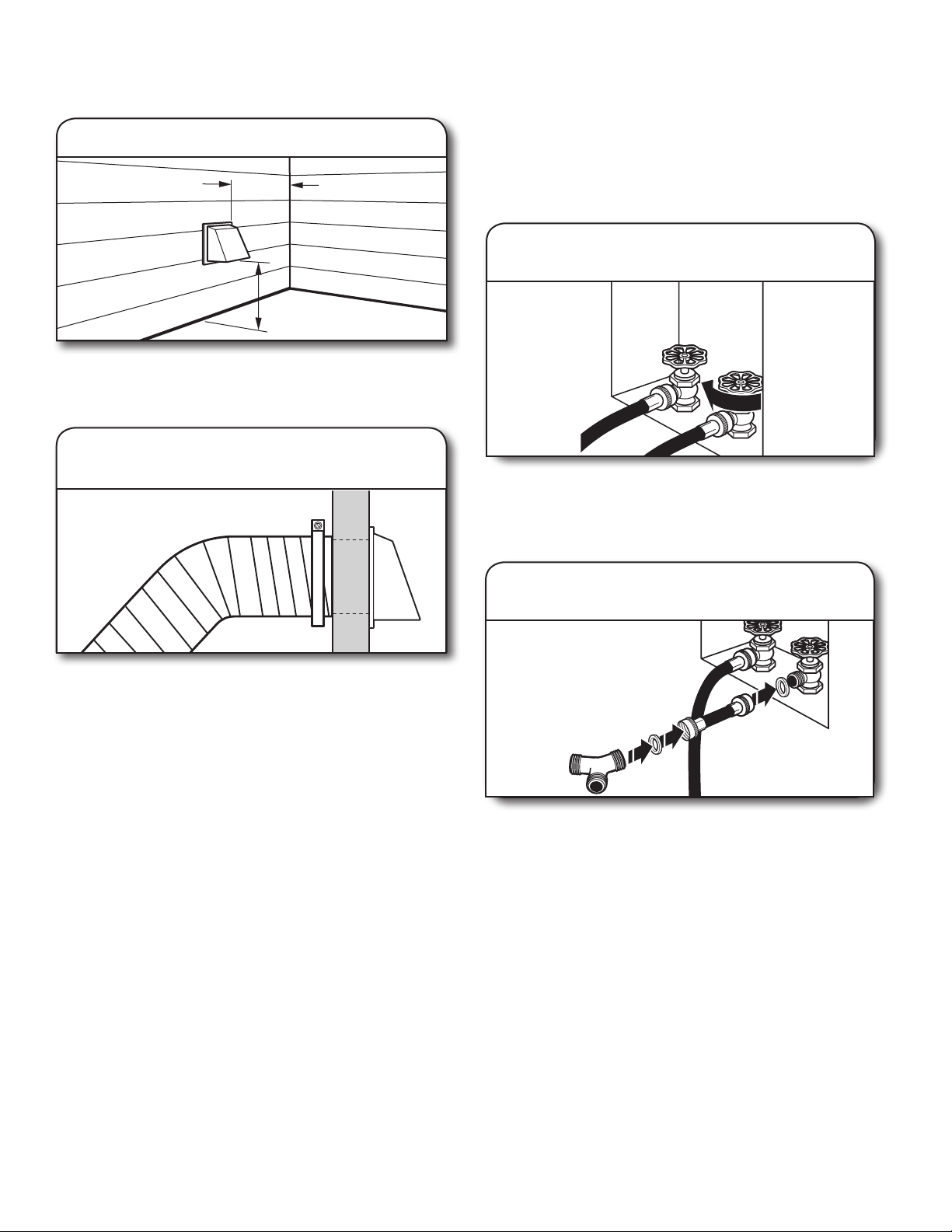

INSTALACIÓN DEL SISTEMA
DE VENTILACIÓN
1. Instale la capota de ventilación
12" min.
(305 mm)
12" min.
(305 mm)
Instale la capota de ventilación y use compuesto
para calafateo para sellar la abertura exterior de la pared
alrededor de la capota de ventilación.
2. Conecte el ducto de escape
a la capota de ventilación
CONEXIÓN DE LAS MANGUERAS
DE ENTRADA
(modelos con vapor únicamente)
Para los modelos sin vapor, vaya a “Conexión del ducto
de escape”.
La secadora debe conectarse al grifo de agua fría usando
las mangueras de entrada nuevas. No use mangueras viejas.
1. Cierre el grifo de agua fría, quite
y reemplace la arandela de goma
Cierre el grifo de agua fría y quite la manguera de entrada
de la lavadora. Quite la arandela vieja de goma de la
manguera de entrada y reemplácela con la arandela nueva
de goma.
El ducto de escape debe encajar sobre la capota
de ventilación. Asegure el ducto de escape a la capota
de ventilación con una abrazadera de 4" (102 mm). Extienda
el ducto de escape a la ubicación de la secadora usando
la trayectoria más recta que sea posible. Evite giros
de 90°. Utilice abrazaderas para sellar todas las juntas.
Para asegurar el ducto de escape, no use cinta para ductos,
tornillos ni otros dispositivos de jación que se extiendan
hacia el interior de dicho ducto, ya que pueden
atrapar pelusa.
2. Sujete la manguera corta
y el conector en “Y”
Fije la manguera de entrada de 2 pies (0,6 m) al grifo de agua
fría. Atornille el acoplamiento con la mano hasta que quede
asentado en el grifo. Luego je el conector en “Y” al extremo
macho de la manguera de entrada de 2 pies (0,6 m). Atornille
el acoplamiento con la mano hasta que quede asentado en
el conector en “Y”.
22
Page 23

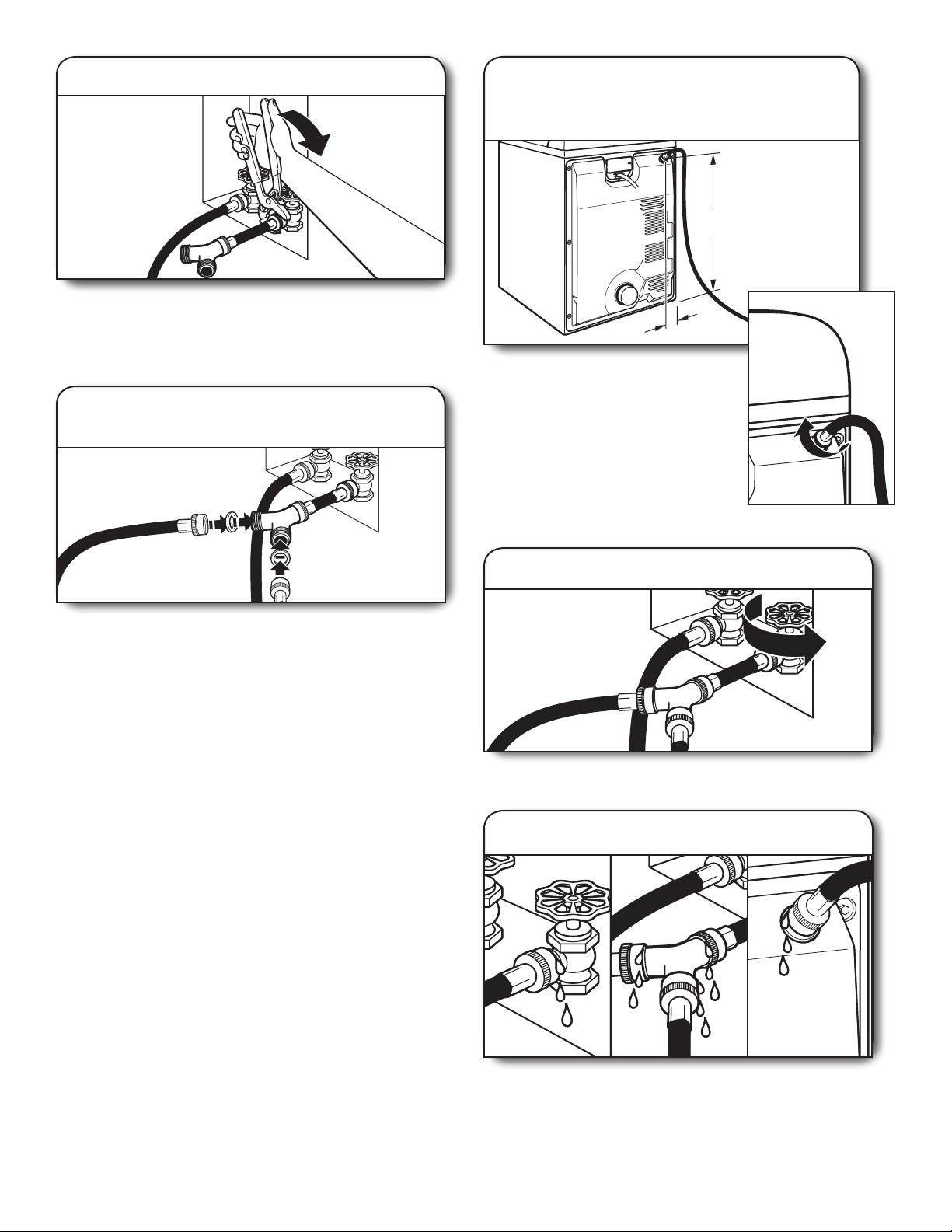

3. Apriete los acoplamientos
5. Sujete la manguera larga a la
válvula de llenado de la secadora
y apriete el acoplamiento
1
/4"
30
(768 mm)
Usando las pinzas, apriete los acoplamientos dos tercios
de vuelta adicional.
NOTA: No apriete demasiado. Se puede dañar el
acoplamiento.
4.
Sujete la manguera larga al conector
en “Y” y apriete los acoplamientos
Fije los extremos de la manguera de entrada de 5 pies
(1,5 m) al conector en “Y”. Fije la manguera de entrada
de agua fría de la lavadora al otro lado del conector
en “Y”. Atornille el acoplamiento con la mano hasta
que quede asentado en el conector. Usando las pinzas,
apriete los acoplamientos dos tercios de vuelta adicional.
NOTA: No apriete demasiado. Se puede dañar el
acoplamiento.
4"
(101 mm)
Sujete el otro extremo de la manguera
larga a la válvula de llenado en la
parte superior del panel posterior de la
secadora. Atornille el acoplamiento a
mano hasta que quede asentado en el
conector de la válvula de llenado. Con
unas pinzas, atornille el acoplamiento
dos tercios de vuelta adicional.
NOTA: No apriete demasiado. Se puede
dañar el acoplamiento.
6. Abra el grifo del agua fría
Verique que los grifos de agua estén abiertos.
7. Revise si hay fugas
Revise si hay fugas alrededor del conector en “Y”, de los
grifos y de las mangueras.
23
Page 24

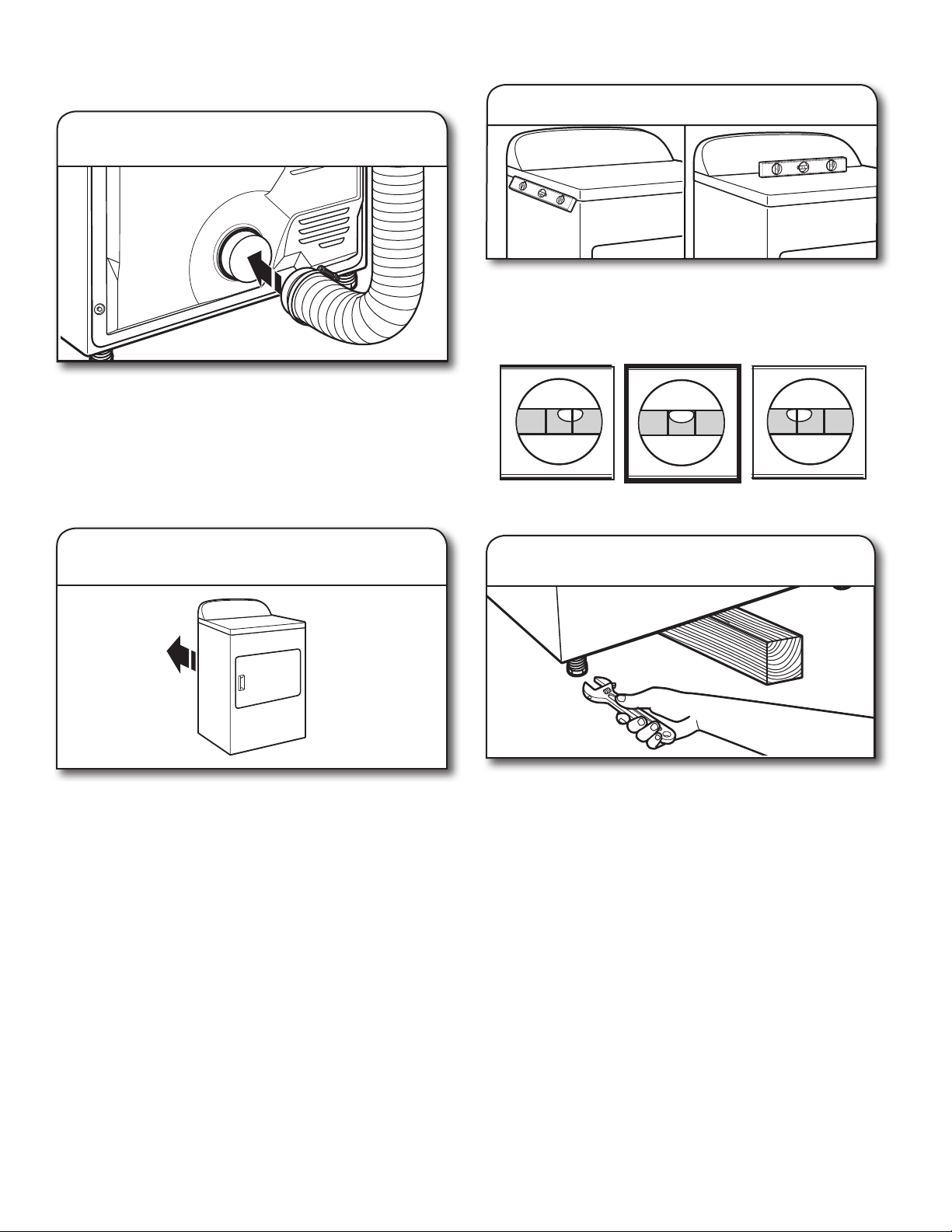

CONEXIÓN DEL DUCTO
DE ESCAPE
1. Conecte el ducto de escape
a la salida de escape
Usando una abrazadera de 4" (102 mm), conecte el ducto
de escape a la salida de aire en la secadora. Si se conecta
a un ducto de escape existente, asegúrese de que el mismo
esté limpio. El ducto de escape de la secadora debe encajar
sobre la salida de aire de la secadora y dentro de la capota
de ventilación. Cerciórese de que el ducto de escape esté
asegurado a la capota de ventilación con una abrazadera
de 4" (102 mm).
NIVELACIÓN DE LA SECADORA
1. Nivele la secadora
Revise la nivelación de la secadora de lado a lado. Repita
el procedimiento de adelante hacia atrás.
NOTA: La secadora debe estar nivelada para que el sistema
de detección de humedad funcione correctamente.
No está nivelada NIVELADA No está nivelada
2. Traslade la secadora hacia
su ubicación nal
Traslade la secadora hacia su ubicación nal. Evite aplastar
o retorcer el ducto de escape.
2. Regule las patas niveladoras
Si la secadora no está nivelada o a la misma altura que la
lavadora, levántela usando un bloque de madera. Use una
llave de tuercas para regular las patas hacia arriba o hacia
abajo y verique nuevamente si la secadora está nivelada.
Una vez que las patas estén niveladas, cerciórese de que
las cuatro patas estén ajustadas contra el suelo antes de
apretarlas.
24
Page 25
LISTA DE CONTROL DE LA
INSTALACIÓN TERMINADA
Verique que todas las piezas estén ahora instaladas.
Si hay alguna pieza extra, vuelva a revisar todos los pasos
para ver qué se omitió.
Verique que tenga todas las herramientas.
Deshágase de todos los materiales de embalaje o recíclelos.
Revise la ubicación nal de la secadora. Asegúrese de que
el ducto de escape no esté aplastado ni retorcido.
Verique que la secadora esté nivelada. Vea “Nivelación
de la secadora”.
Quite la película que está en la consola y cualquier cinta
adhesiva que haya quedado en la secadora.
Limpie el interior del tambor de la secadora meticulosamente
con un paño húmedo, para quitar residuos de polvo.
Lea “Uso de la secadora” en el Manual de uso y cuidado.
Fije la secadora en un ciclo con calor máximo (no en un ciclo
de aire) por 20 minutos y póngala en marcha.
Verique que los grifos de agua estén abiertos.
Revise si hay fugas alrededor del conector en “Y”, del grifo
y de las mangueras.
Si usted vive en una zona donde hay agua dura, se
recomienda usar ablandador de agua para controlar la
acumulación de sarro en el sistema de agua en la secadora.
Conforme pasa el tiempo, la acumulación de depósitos
calcáreos puede obstruir diferentes partes del sistema
de agua, lo cual reducirá el rendimiento del producto.
La acumulación excesiva de sarro puede ocasionar la
necesidad de reemplazar o reparar ciertas piezas.
Si la secadora no funciona, revise lo siguiente:
Que la secadora esté conectada en un contacto
de 3 terminales con conexión a tierra.
Que el suministro eléctrico esté conectado.
Que el fusible de la casa esté intacto y ajustado,
o que no se haya disparado el cortacircuitos.
Que la puerta de la secadora esté cerrada.
Cuando la secadora haya estado funcionando por 5 minutos,
abra la puerta y sienta si hay calor. Si siente calor, cancele
el ciclo y cierre la puerta.
Si no siente calor, apague la secadora y verique si la válvula
de cierre de la línea de suministro de gas está abierta.
Si la válvula de cierre de la línea de suministro de gas
está cerrada, ábrala y repita la prueba de 5 minutos
como se ha descrito arriba.
Si la válvula de cierre de la línea de suministro de gas
está abierta, contacte a un técnico calicado.
NOTA: Podrá notar un olor cuando la secadora se calienta
por primera vez. Este olor es común cuando se usa por primera
vez el elemento calefactor. El olor desaparecerá.

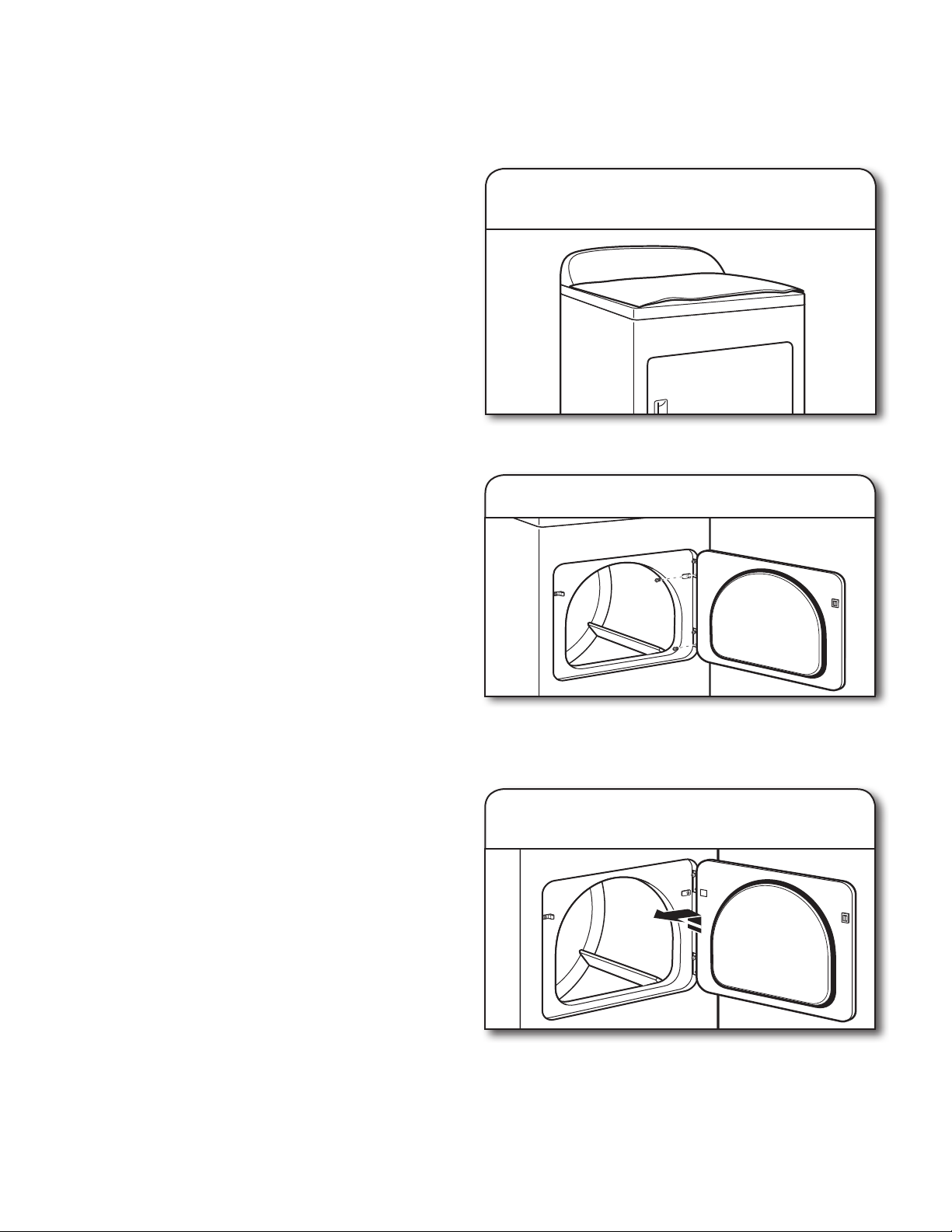

CAMBIO DEL SENTIDO DE
ABERTURA DE LA PUERTA
(OPCIONAL)
NOTA: Un destornillador imantado es útil.
1. Coloque una toalla
sobre la secadora
Coloque una toalla encima de la secadora para evitar dañar
la supercie.
2. Quite los tornillos inferiores
Abra la puerta de la secadora. Extraiga los tornillos inferiores
de las bisagras del lado de la carcasa. Aoje (no extraiga)
los tornillos superiores de las bisagras del lado de la carcasa
de la secadora.
3. Levante y quite la puerta
de los tornillos superiores
Levante la puerta hasta que los tornillos superiores de la
carcasa estén en la parte grande de la ranura de la bisagra.
Jale la puerta hacia adelante para separarla de los tornillos.
Coloque la puerta (con el lado de la manija hacia arriba)
encima de la secadora. Extraiga los tornillos superiores
de la carcasa de la secadora.
25
Page 26

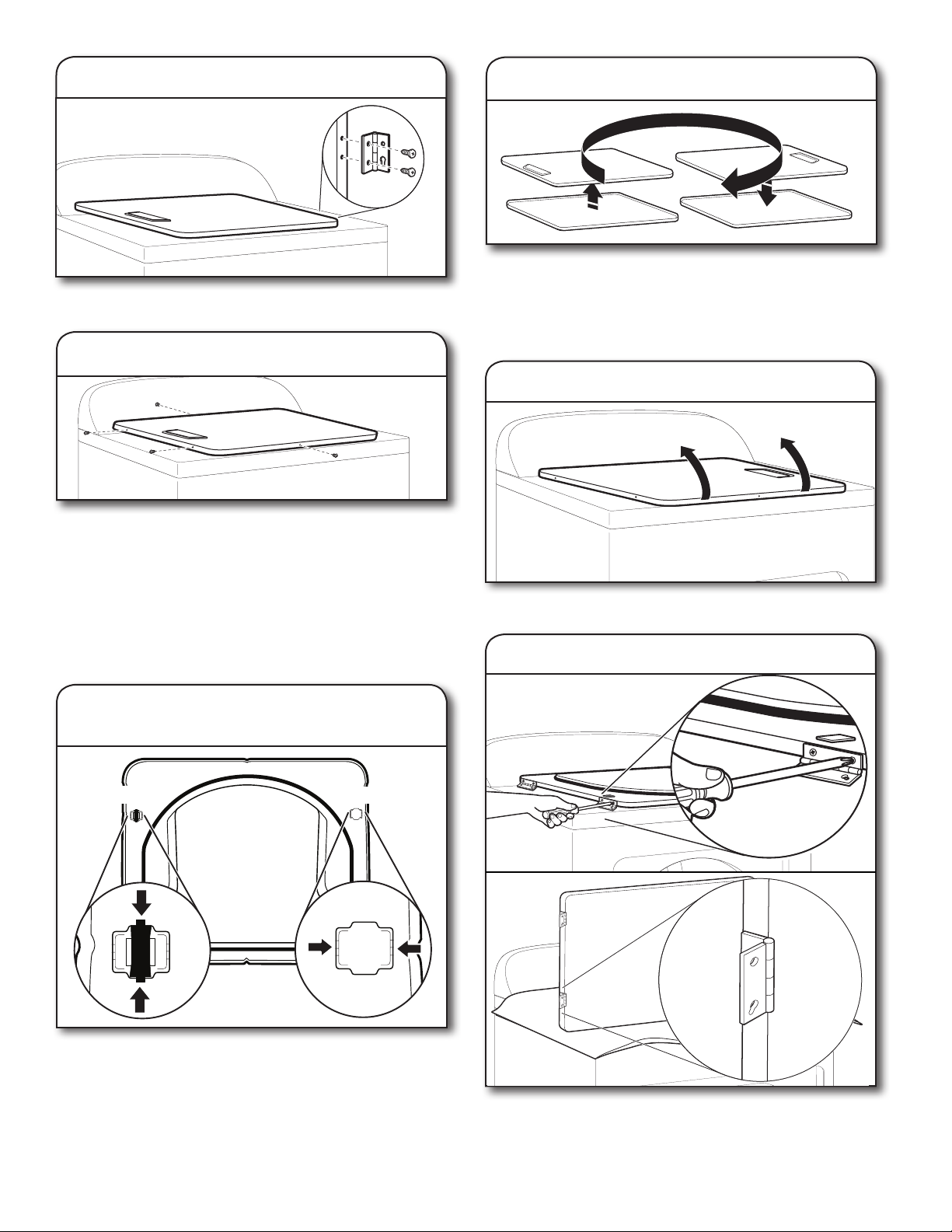

4. Quite los tornillos de las bisagras
Quite los tornillos que unen las bisagras con la puerta.
5. Quite los tornillos de la puerta
Quite los tornillos de la parte superior, inferior y lateral de
la puerta (4 tornillos) que mantienen juntas la puerta interior
y la exterior. Sosteniendo la puerta sobre la toalla encima
de la secadora, sujete los lados de la puerta exterior y
levántela para separarla de la puerta interior. Deje a un lado
la puerta exterior.
NOTA: No haga palanca con un cuchillo para masilla o
un destornillador. No jale el sello de la puerta ni los seguros
de plástico de la puerta.
7. Gire la puerta exterior
Gire la puerta exterior 180° y colóquela de nuevo sobre
la puerta interior. Vuelva a sujetar el panel exterior al
panel interior de la puerta, de modo que la manija quede
en el lado en donde recién se han quitado las bisagras.
Inserte los 4 tornillos de la puerta.
8. Dé vuelta la puerta
Dé vuelta la puerta de modo que la manija quede hacia abajo.
9. Sujete las bisagras de la puerta
6. Cambie de lugar el seguro, bisel
y tapón de la puerta
TapónSeguro y bisel
Quite el seguro, el bisel y el tapón de la parte interior
de la puerta interior apretando y jalándolos/empujándolos.
Coloque el seguro, el bisel y el tapón de la puerta en los
lados opuestos a los que se encontraban.
Vuelva a sujetar las bisagras de la puerta a la puerta de
la secadora, de manera que el oricio más grande quede
en la parte inferior de la bisagra.
26
Page 27

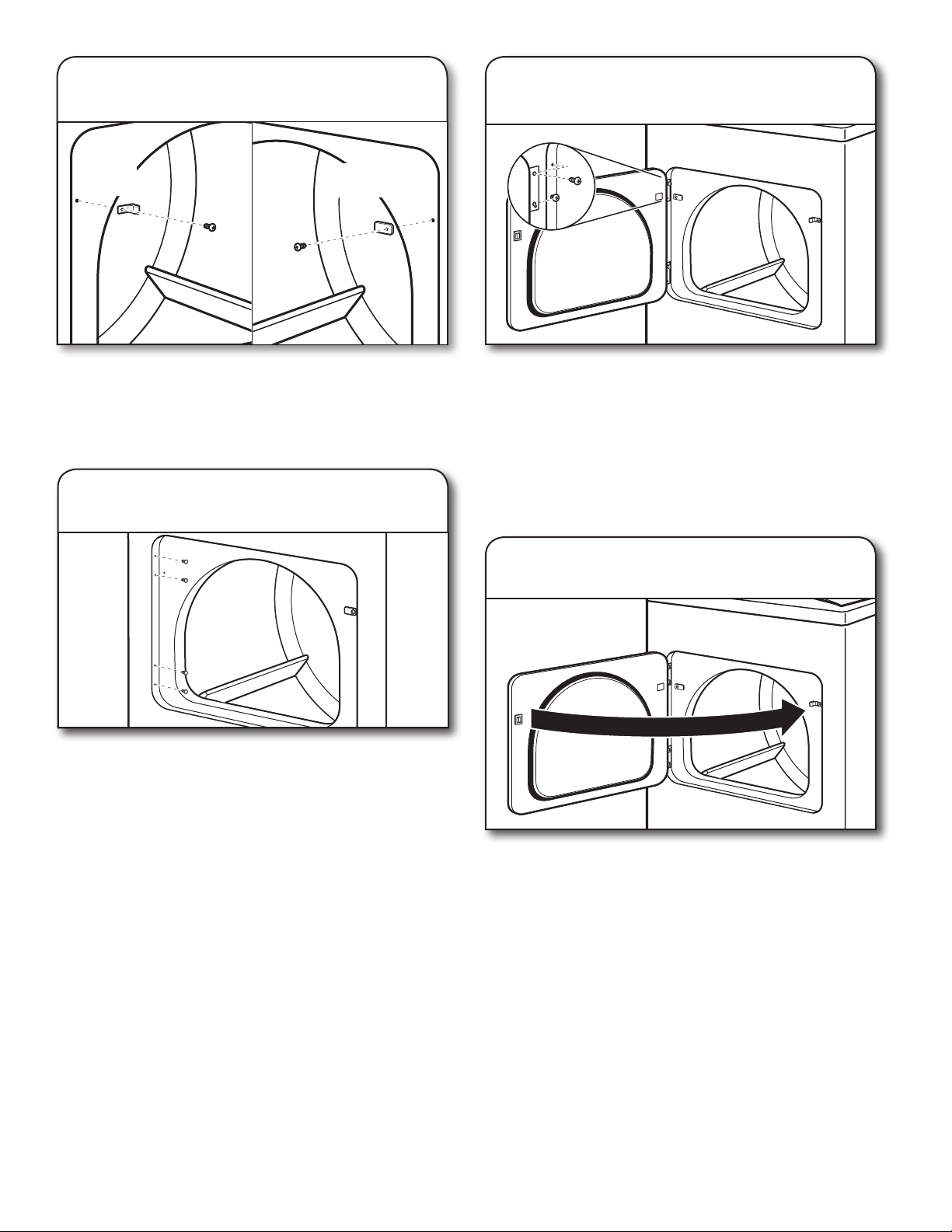

10. Quite el tope de la puerta y
el tapón del tope de la puerta
12.
Inserte los tornillos en los oricios
de la carcasa de la secadora
Tope de
la puerta
Saque el tope de la puerta y el tapón del tope de la puerta
del gabinete de la secadora. Inserte el tope de la puerta en
el oricio del tapón del tope de la puerta y asegúrelo con un
tornillo. Inserte el tapón del tope de la puerta en el oricio
del tope original y asegúrelo con un tornillo.
Tapón del tope
de la puerta
11. Quite y transera los tapones
de los oricios de la bisagra
NOTA: Puede ser que necesite la ayuda de dos personas
para instalar la puerta.
Introduzca los tornillos en los oricios inferiores del lado
izquierdo de la carcasa de la secadora. Atorníllelos por la
mitad. Coloque la puerta de tal forma que el extremo grande
de la ranura de la bisagra esté sobre los tornillos. Deslice
la puerta hacia arriba para que los tornillos estén en la parte
de abajo de las ranuras. Apriete los tornillos. Introduzca
y apriete los tornillos superiores en las bisagras.
13. Revise el alineamiento del tope
de la puerta
Use un destornillador pequeño de hoja plana para quitar
cuidadosamente 4 tapones de los oricios de las bisagras
en el lado izquierdo de la carcasa de la secadora. Mueva
los tapones de los oricios de la bisagra al lado opuesto
de la carcasa de la secadora.
W11101360A
© 2017 Whirlpool. Todos los derechos reservados.
Cierre la puerta y asegúrese de que el tope de la misma esté
alineado con el seguro de la puerta. Si es necesario, deslice
el seguro de la puerta hacia la izquierda o derecha dentro
de la ranura a n de ajustar la alineación.
SOLUCIÓN DE PROBLEMAS
Consulte el Manual de uso y cuidado o visite nuestro
sitio de internet y consulte Preguntas que se hacen
con frecuencia, para evitar posiblemente el costo
de una visita de servicio técnico.
04/17
27
Loading...
