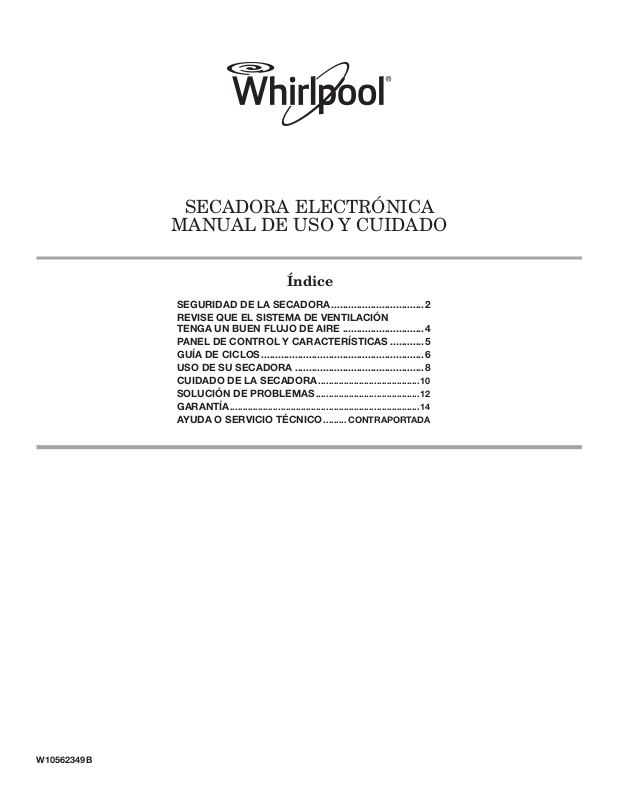

SECADORA ELECTRÓNICA
MANUAL DE USO Y CUIDADO
Índice
SEGURIDAD DE LA SECADORA .................................2
REVISE QUE EL SISTEMA DE VENTILACIÓN
TENGA UN BUEN FLUJO DE AIRE .............................4
PANEL DE CONTROL Y CARACTERÍSTICAS ............5
GUÍA DE CICLOS .......................................................... 6
USO DE SU SECADORA ..............................................8
CUIDADO DE LA SECADORA ........................................ 10
SOLUCIÓN DE PROBLEMAS .........................................12
GARANTÍA ........................................................................... 14
AYUDA O SERVICIO TÉCNICO ......... CONTRAPORTADA
W10562349B
Page 2
SEGURIDAD DE LA SECADORA
2
Page 3
3
Page 4
REVISE QUE EL SISTEMA DE VENTILACIÓN TENGA
UN BUEN FLUJO DE AIRE
Mantenga un buen ujo de aire
haciendo lo siguiente:
■ Limpiar el ltro de pelusa antes de cada carga.
■ Reemplazar el material del ducto de plástico u hoja de
metal con uno de metal pesado rígido de 4" (102 mm) de
diámetro.
■
Use un ducto con la longitud más corta posible.
■ No utilice más de 4 codos de 90° en un sistema de
ventilación; cada ángulo y curva reduce el ujo de aire.
4"
(102 mm)
Buen ujo de aire
Bien Mejor
Además del calor, las secadoras también necesitan un buen
ujo de aire para secar las prendas ecazmente.
La ventilación adecuada reducirá la duración del secado y
mejorará su ahorro de energía. Consulte las Instrucciones
de instalación.
El sistema de ventilación sujeto a la secadora juega un
papel muy importante para el ujo de aire adecuado. Las
visitas de servicio debidas a la ventilación inadecuada no
están cubiertas por la garantía y correrán por cuenta del
cliente, sin importar quién haya instalado la secadora.
■ Quite la pelusa y los desechos de la capota de
ventilación.
■ Quite la pelusa de toda la longitud del sistema de
ventilación al menos cada 2 años. Cuando haya
terminado la limpieza, revise por última vez el producto
asegurándose de seguir las Instrucciones de instalación
que acompañan a su secadora.
■ Retire los artículos que estén frente a la secadora.
Utilice los Sensor Cycles (Ciclos con sensor)
para un mejor cuidado de las telas y ahorro de energía
Utilice los Sensor Cycles (Ciclos con sensor) para obtener el mayor ahorro de energía y un mejor cuidado de las telas con la
secadora. Durante Sensor Cycles (Ciclos con sensor) se detectan la temperatura del aire de secado y el nivel de humedad en
la carga. Esta detección se realiza durante todo el ciclo de secado y la secadora se apaga cuando la carga alcanza el nivel de
sequedad seleccionado. La secadora volverá al ajuste por defecto de Nivel de sequedad normal para ahorrar energía.
Con el Timed Dry (Secado programado), la secadora funciona durante el tiempo seleccionado y algunas veces puede dar lugar a
encogimiento, arrugas y estática a causa del exceso de secado. Utilice el Timed Dry (Secado programado) ocasionalmente, para
las cargas húmedas que necesiten un poco más de tiempo de secado o cuando utilice el estante de secado.
4
Page 5
PANEL DE CONTROL Y CARACTERÍSTICAS
2 31 4
9
No todas las características y opciones están disponibles en todos los modelos.
1
BOTÓN DE POWER (ENCENDIDO)
Presione para encender y apagar la secadora.
2
PERILLA DE CICLOS DE LA SECADORA
Utilice la perilla de ciclos de la secadora para
seleccionar entre los ciclos disponibles en su secadora.
Gire la perilla para seleccionar un ciclo para su carga.
Consulte “Guía de ciclos” para ver descripciones
detalladas de los ciclos.
BOTÓN DE START/PAUSE (INICIO/PAUSA)
3
Presione para iniciar un ciclo, o presione una vez
mientras un ciclo está funcionando para hacer una pausa
en el mismo.
4
OPCIONES Y AJUSTES
La apariencia puede variar.
TEMP (Temperatura) (puede utilizarse solamente
con los Manual Cycles [Ciclos manuales])
Seleccione una temperatura de secado según las telas de
su carga. Si tiene duda respecto a la temperatura que debe
seleccionar para una carga de ropa, elija el ajuste más bajo
en vez del ajuste más alto.
NOTA: La característica de temperatura de Air Dry (Secado
al aire) no está disponible para los Sensor Cycles (Ciclos
con sensor).
DRYNESS LEVEL (Nivel de sequedad – puede
utilizarse solamente con los ciclos con sensor)
Use la opción de Nivel de sequedad para seleccionar
los niveles de sequedad solamente para los Sensor Cycles
(Ciclos con sensor).
Característica WRINKLE SHIELD™
Si no es posible retirar la carga de la secadora tan pronto
como ésta se detenga, se pueden formar arrugas. La
característica de protección contra arrugas WRINKLE
SHIELD™ periódicamente da vueltas, acomoda y esponja
la ropa para ayudar a evitar que se formen arrugas.
■
Obtenga hasta 60/150 minutos para los modelos con
dos opciones, 90 minutos para los modelos con sólo
una opción de rotación periódica sin calor al nal de
un ciclo. Presione el botón de WRINKLE SHIELD™
para ENCENDERLA o APAGARLA en cualquier
momento antes de que termine el ciclo.
8
CYCLE SIGNAL (Señal de ciclo)
5
La Señal de ciclo emite un sonido audible una vez que el
ciclo de secado ha terminado. El quitar la ropa con prontitud
al nal del ciclo reduce la formación de arrugas.
Presione la CYCLE SIGNAL (Señal de ciclo) hasta
seleccionar el volumen deseado (Loud [Alto], Soft [Bajo]
o apagado).
NOTA: Cuando se selecciona el ajuste de Wrinkle Shield™
(Protección contra arrugas) y la Cycle Signal (Señal de ciclo)
está encendida, se escuchará un tono cada 20 minutos
hasta que se saque la ropa o hasta que se haya terminado
Wrinkle Shield™.
6
DAMP DRY SIGNAL (Señal de semiseco – puede
7 5
6
utilizarse solamente con los ciclos con sensor)
Seleccione la Señal de semiseco para alertarle cuando su
ropa esté aproximadamente 80% seca. Esto es útil cuando
usted desea quitar artículos livianos en una carga mixta
para evitar que se sequen en exceso, o para quitar artículos
parcialmente secos que pudieran necesitar un planchado.
DRUM LIGHT (Luz del tambor)
7
(en algunos modelos)
Seleccione la Drum Light (Luz del tambor) para encender la
luz que está dentro del tambor de la secadora. Cuando se
presiona la Drum Light (Luz del tambor) durante un ciclo o
cuando no esté funcionando, la luz del tambor se enciende
y permanecerá encendida hasta que se vuelva a presionar
DRUM LIGHT (Luz del tambor) o cuando se abra y se cierre
la puerta o si la misma se deja abierta por 30 minutos.
Presione DRUM LIGHT (Luz del tambor) en cualquier
momento para ON (Encender) o OFF (Apagar) la luz del
tambor.
LUCES DE ESTADO DEL CICLO
8
Las luces indican el progreso del ciclo de secado que está
funcionando.
ECO MONITOR (Monitor ecológico)
9
El Eco Monitor (Monitor ecológico) le muestra el uso de
energía aproximado en comparación con los otros ciclos
y opciones.
TIME (Tiempo) – MORE (Más) o LESS (Menos)
(para usarse solamente con los ciclos manuales)
Presione MORE (Más) o LESS (Menos) para agregar o
sustraer tiempo de secado.
5
Page 6
GUÍA DE CICLOS — CICLOS CON SENSOR
No todos los ciclos y ajustes están disponibles en todos los modelos. Los ajustes y las opciones que se muestran en negrita son
los ajustes por defecto para ese ciclo.
SENSOR CYCLES (CICLOS CON SENSOR) - Detecta la humedad en la carga o la temperatura del aire y se apaga cuando la carga
alcanza el nivel de sequedad seleccionado. Le brinda el mejor secado en el tiempo más corto. El tiempo de secado varía según el tipo
de tela, el tamaño de la carga y el ajuste de sequedad. De forma predeterminada, la secadora se congura en el nivel de sequedad
Normal para ahorrar energía.
Dependiendo del modelo, la temperatura puede seleccionarse con la perilla de ciclos o ser un control por separado.
Artículos
para secar:
Artículos pesados,
toallas, pantalones
de mezclilla
Telas inarrugables,
de algodón,
planchado
permanente, lino y
telas sintéticas
Ropa de trabajo,
informal, mezclas
de algodón,
sábanas y pana
Pana, ropa de
trabajo
Lencería, blusas,
tejidos de punto
lavables
Toallas, ropa de
cama, ropa de
niños
Ciclo: Temperatura
de secado:*
Heavy Duty
(Intenso)
Casual
(Informal)
Eco Normal
(Ecológico
normal)
Normal Medium
Delicate
(Ropa
delicada)
Sanitize
(Higienizar)
High
(Alta)
Low
(Baja)
Medium
(Media)
(Media)
Extra Low
(Extra baja)
High
(Alta)
Nivel de
sequedad:
More (Más)
Normal
Less (Menos)
More (Más)
Normal
Less (Menos)
More (Más)
Normal
Less (Menos)
More (Más)
Normal
Less (Menos)
More (Más)
Normal
Less (Menos)
More (Más)
Normal
Less (Menos)
Tiempo por
defecto:
50 Damp Dry
Signal (Señal de
Wrinkle Shield
35 Damp Dry
Signal (Señal de
Wrinkle Shield
38 Damp Dry
Signal (Señal de
Wrinkle Shield
40 Damp Dry
Signal (Señal de
Wrinkle Shield
25 Damp Dry
Signal (Señal de
Wrinkle Shield
60 Damp Dry
Signal (Señal de
Wrinkle Shield
Opciones
disponibles:
semiseco)
Dryness Level
(Nivel de
sequedad)
(Antiarrugas)
semiseco)
Dryness Level
(Nivel de
sequedad)
(Antiarrugas)
semiseco)
Dryness Level
(Nivel de
sequedad)
(Antiarrugas)
semiseco)
Dryness Level
(Nivel de
sequedad)
(Antiarrugas)
semiseco)
Dryness Level
(Nivel de
sequedad)
(Antiarrugas)
semiseco)
Dryness Level
(Nivel de
sequedad)
(Antiarrugas)
Detalles de los ciclos:
Úselo para secar artículos grandes o
pesados. Seca uniformemente cargas
grandes o pesadas.
™
Para telas normales de peso liviano a
medio. El tiempo del secado varía según
el tipo de tela, el tamaño de la carga y el
ajuste de sequedad.
™
Cargas de tamaño común con prendas
de peso mediano, cuando se desee un
mejor consumo de energía.
™
Cargas medianas a grandes de telas y
artículos mixtos.
™
Para secar suavemente los artículos
delicados.
™
Ciclo de secado prolongado con calor
alto diseñado para ayudar a higienizar
artículos como ropa de cama, toallas
y ropa de bebé. Este ciclo no se
recomienda para todas las telas. Para
obtener los mejores resultados, ejecute
™
el ciclo hasta el final. No lo interrumpa.
NOTA: Si las cargas no parecen estar tan secas, o están más secas de lo que desearía, seleccione More Dry (Más seco) o Less Dry (Menos
seco) la próxima vez que seque una carga similar.
6
Page 7
GUÍA DE CICLOS — CICLOS MANUALES
No todos los ciclos y los ajustes están disponibles en todos los modelos.
TIMED DRY (Secado programado) - Pondrá en marcha la secadora por el tiempo especicado en el control.
Según el modelo, la temperatura puede seleccionarse en la perilla de ciclos o ser un control por separado.
Artículos para
secar:
Cualquier carga
Cargas pequeñas y
ropa deportiva (2 a 3
prendas)
Cargas mixtas
Goma, plástico, telas
sensibles al calor
Ciclo:
Timed Dry
(Secado
programado)
Quick Dry
(Secado rápido)
Touch Up
(Retoque)
Timed Dry
(Secado
programado)
Temperatura
Tiempo por
de secado:
Cualquiera N/A
Medium
(Media)
Medium
(Media)
Air Dry
(Secado al aire)
defecto:
15
15
N/A
Opciones
disponibles:
Temp (Temperatura)
Wrinkle Shield
(Antiarrugas)
Time Adjustment
(Ajuste de la
duración)
Temp (Temperatura)
Wrinkle Shield
(Antiarrugas)
Time Adjustment
(Ajuste de la
duración)
Temp (Temperatura)
Wrinkle Shield
(Antiarrugas)
Time Adjustment
(Ajuste de la
duración)
Temp (Temperatura)
Wrinkle Shield
(Antiarrugas)
Time Adjustment
(Ajuste de la
duración)
™
™
™
™
Detalles de los ciclos:
Seca los artículos hasta dejarlos semisecos
para los artículos que no necesitan un ciclo
completo de secado.
Seleccione una temperatura de secado
según las telas de su carga. Si tiene
duda respecto a la temperatura que debe
seleccionar para una carga de ropa, elija el
ajuste más bajo en vez del ajuste más alto.
Para cargas pequeñas de 2 a 3 artículos.
Úselo para quitar las arrugas, incluyendo
las cargas que se dejen en la secadora
por mucho tiempo. Cualquier ciclo
programado/manual que no detecte la
carga.
Use un ajuste Air Dry (Secado al aire, sin
calor) para artículos de espuma, goma,
plástico o telas sensibles al calor.
Cómo jar la temperatura de secado
Seleccione una temperatura de secado según las telas de
su carga. Si tiene duda respecto a la temperatura que debe
seleccionar para una carga de ropa, elija el ajuste más bajo
en vez del ajuste más alto.
Consejos de temperatura
Si su secadora tiene múltiples ajustes de calor:
■ Se puede usar un ajuste de temperatura alto para secar
artículos pesados tales como toallas y ropa de trabajo.
■ Se puede usar un ajuste de temperatura Low (Baja) a
Medium (Media) para secar artículos de peso mediano
tales como sábanas, blusas, vestidos, ropa interior, telas
de planchado permanente y algunos tejidos de punto.
■ Se puede usar un ajuste de calor Extra-Low (Extra bajo)
para secar artículos de peso liviano tales como artículos de
lencería.
■ Use un ajuste Air Dry (Secado al aire, sin calor) para
artículos de espuma, goma, plástico o telas sensibles al
calor.
■ Seque en el tendedero las telas laminadas o tratadas.
NOTA: Si tiene dudas respecto a la temperatura que debe
seleccionar para distintas cargas de ropa, consulte las
instrucciones de cuidado de las etiquetas.
7
Page 8
USO DE SU SECADORA
1. Limpie el ltro de pelusa
Limpie el ltro de pelusa antes de cada carga. Jale el
ltro de pelusa directamente hacia arriba. Quite la pelusa
enrollándola con los dedos. No enjuague ni lave el ltro para
quitar la pelusa. Empuje el ltro de pelusa rmemente hasta
que quede en su lugar.
Para obtener más información sobre la limpieza, vea
“Cuidado de la secadora”.
2. Cargue la secadora
Ponga la ropa en la secadora. Cierre la puerta. No sobrecargue
la secadora; las prendas deben poder girar libremente.
3. Presione POWER (Encendido)
Presione el botón de Encendido (POWER) para encender
la secadora.
8
Page 9
4. Seleccione el ciclo deseado
Seleccione el ciclo deseado para su carga. Consulte la “Guía
de ciclos” o la pantalla para obtener más información acerca
de cada ciclo.
NOTA: No todas las opciones y ajustes están disponibles
con todos los ciclos.
5. Set cycle settings
Dryness Level (Nivel de sequedad - para utilizarlo solamente
con los Ciclos con sensor)
Puede seleccionar un nivel de sequedad diferente según la carga,
presionando el botón de More (Más), Normal o Less (Menos).
Al seleccionar More (Más), Normal o Less (Menos) se ajusta
automáticamente el nivel de sequedad, en el cual se apagará la
secadora. Una vez que se haya jado el nivel de sequedad, no
podrá cambiarse si no se detiene el ciclo.
Los Ciclos con sensor le proporcionan el mejor secado en el
tiempo más corto. El tiempo del secado varía según el tipo de
tela, el tamaño de la carga y el ajuste de sequedad.
NOTA: More Dry (Más seco) quita más humedad de la carga.
Normal Dry (Secado normal) se utiliza como un punto de partida
para el secado con sensor. Less Dry (Menos seco) quita menos
humedad y se usa para las cargas que desee terminar de secar
en una percha.
Característica Wrinkle Shield™
■
Obtenga hasta 60/150 minutos de rotación periódica sin calor
al nal del ciclo. Presione el botón de WRINKLE SHIELD™
para ENCENDERLA o APAGARLA en cualquier momento
antes de que termine el ciclo.
■
La característica WRINKLE SHIELD™ está prejada en “OFF”
(Apagado). Si se selecciona para otros ciclos, el ajuste de
la característica WRINKLE SHIELD™ permanecerá “ON”
(Encendido) la próxima vez que se seleccione ese ciclo.
6. Seleccione las opciones del ciclo
(si lo desea)
Los ajustes por defecto del ciclo se mostrarán. Para algunos
ciclos, podrá elegir distintos ajustes presionando el botón para
dicho ajuste. La duración se puede ajustar sólo para los Ciclos
manuales (Manual Cycles).
NOTA: No todas las opciones y ajustes están disponibles con
todos los ciclos.
Temp (Temperatura) (para utilizarlo solamente con
los Ciclos manuales – Manual Cycles)
Presione el botón de TEMP (Temperatura) para cambiar la
temperatura de secado del ajuste por defecto. Presione MORE
TIME (Más tiempo) o LESS TIME (Menos tiempo) y el tiempo
cambiará en intervalos de 1 minuto. Presione y sostenga
MORE TIME (Más tiempo) o LESS TIME (Menos tiempo) y
el tiempo cambiará en intervalos de 5 minutos.
Agregue más opciones presionando el botón.
NOTA: No todas las opciones y ajustes están disponibles
con todos los ciclos.
9
Page 10
7. Presione START/PAUSE (Inicio/Pausa)
para iniciar el ciclo
Presione el botón de START/PAUSE (Inicio/Pausa) para
comenzar el ciclo.
8. Saque las prendas en cuanto
termine el ciclo
Saque las prendas en cuanto se haya completado el
ciclo para reducir las arrugas. Si no puede sacar la carga
enseguida, presione el botón de protección contra arrugas
Wrinkle Shield para ON (Encenderla) u OFF (Apagarla) en
cualquier momento antes de que termine el ciclo.
9. Características adicionales
(en algunos modelos)
Seleccione la Drum Light (Luz del tambor) para encender
la luz que está dentro del tambor de la secadora. Cuando
se presiona la Drum Light (Luz del tambor) durante un ciclo
o cuando no esté funcionando, la luz del tambor se enciende
y permanecerá encendida hasta que se vuelva a presionar
DRUM LIGHT (Luz del tambor), cuando se abra y se cierre
la puerta o si la misma se deja abierta por 30 minutos.
CUIDADO DE LA SECADORA
Limpieza del lugar
donde está la secadora
Mantenga el área donde está la secadora despejada y
libre de artículos que pudieran obstruir el ujo de aire para
el funcionamiento adecuado de la secadora. Esto incluye
despejar las pilas de ropa que estén frente a la secadora.
Limpieza del interior de la secadora
Para limpiar el tambor de la secadora
1. Aplique un limpiador líquido doméstico no inamable al
área manchada del tambor y frote con un paño suave
hasta que desaparezca la mancha.
2. Limpie el tambor minuciosamente con un paño húmedo.
3. Ponga a funcionar la secadora con una carga de ropa
limpia o toallas para secar el tambor.
NOTA: Las prendas de colores que destiñen tales como
mezclillas o artículos de algodón de colores vivos, pueden
teñir el interior de la secadora. Estas manchas no dañan
su secadora ni mancharán las cargas futuras de ropa.
Seque estos artículos al revés para evitar que se manche el
tambor.
Eliminación de pelusa acumulada
En el interior de la carcasa de la secadora
Según el uso de la secadora, se debe quitar la pelusa cada
2 años, o con más frecuencia. La limpieza deberá efectuarla
un representante de servicio calicado.
En el ducto de escape
La pelusa debe ser quitada cada 2 años, o con más
frecuencia, de acuerdo con el uso de la secadora.
10
Page 11
Limpieza del ltro de pelusa
Limpieza de cada carga
El ltro de pelusa está localizado en la abertura de la
puerta de la secadora. Un ltro obstruido con pelusa puede
aumentar el tiempo de secado.
Para limpiar:
1. Jale el ltro de pelusa en sentido recto hacia arriba.
Quite la pelusa del ltro enrollándola con sus dedos. No
enjuague ni lave el ltro para quitar la pelusa. La pelusa
mojada es difícil de quitar.
2. Empuje el ltro de pelusa rmemente de vuelta en
su lugar.
IMPORTANTE:
■
No ponga a funcionar la secadora con un ltro de
pelusa ojo, dañado, obstruido o sin él. El hacerlo
puede causar un sobrecalentamiento y dañar tanto la
secadora como la ropa.
■
Si al quitar la pelusa del ltro, ésta cae en la secadora,
revise la capota de ventilación y quite la pelusa. Vea
“Requisitos de ventilación”.
Limpieza del ltro de pelusa (cont.)
Limpieza según la necesidad
Los residuos de detergente de lavandería y suavizante
de telas pueden acumularse en el ltro de pelusa. Esta
acumulación puede ocasionar tiempos de secado más
prolongados para su ropa, o hacer que la secadora se
detenga antes de que su carga esté completamente seca.
El ltro está probablemente obstruido si la pelusa se cae
del mismo mientras está dentro de la secadora.
Limpie el ltro de pelusa con un cepillo de nailon cada 6
meses o con más frecuencia si éste se obstruye debido a
la acumulación de residuos.
Para lavarlo:
1. Quite la pelusa del ltro enrollándola con sus dedos.
2. Moje ambos lados del ltro de pelusa con agua caliente.
3. Moje un cepillo de nylón con agua caliente y detergente
líquido. Talle el ltro de pelusa con el cepillo para quitar
la acumulación de residuos.
4. Enjuague el ltro con agua caliente.
5. Seque meticulosamente el ltro de pelusa con una
toalla limpia. Vuelva a colocar el ltro en la secadora.
11
Page 12
Cuidado para las vacaciones,
el almacenaje o en caso de mudanza
Cambio de la luz del tambor
(en algunos modelos)
Cuidado durante la falta de uso o
el almacenamiento
Ponga la secadora a funcionar sólo cuando esté en casa.
Si va a salir de vacaciones o no va a usar su secadora por
un tiempo prolongado, usted deberá:
1. Desenchufar la secadora o desconectar el suministro
de energía.
2. Limpiar el ltro de pelusa. Vea “Limpieza del ltro de
pelusa”.
Cuidado para la mudanza
Para secadoras conectadas con cable de suministro
eléctrico:
1. Desenchufe el cable de suministro de energía.
2. Sólo los modelos a gas: Cierre la válvula de cierre en
la línea de suministro de gas.
3. Sólo los modelos a gas: Desconecte el tubo de la línea
de suministro de gas y quite los accesorios sujetos al
tubo de la secadora.
4. Sólo los modelos a gas: Ponga una tapa en la línea
abierta del suministro de combustible.
5. Asegúrese de que las patas niveladoras estén jas en
la base de la secadora.
6. Use cinta adhesiva protectora para asegurar la puerta
de la secadora.
1. Desenchufe la secadora o desconecte el suministro
de energía.
2. Abra la puerta de la secadora. Localice la cubierta del
foco de luz en la pared posterior de la secadora. Quite
el tornillo ubicado en la esquina inferior derecha de la
cubierta con un destornillador Phillips. Quite la cubierta.
3. Gire el foco en sentido contrario a las manecillas
del reloj. Reemplácelo únicamente con un foco para
electrodomésticos de 10 vatios. Vuelva a colocar la
cubierta en su lugar y asegúrela con el tornillo.
4. Enchufe la secadora o reconecte el suministro
de energía.
WARNING
Electrical Shock Hazard
Disconnect power before servicing.
Replace all parts and panels before operating.
Failure to do so can result in death or electrical shock.
Para secadoras con cableado directo:
1. Desconecte el suministro de energía.
2. Desconecte el cableado.
3. Asegúrese de que las patas niveladoras estén jas en
la base de la secadora.
4. Use cinta adhesiva protectora para asegurar la puerta
de la secadora.
Cómo volver a instalar la secadora
Siga las “Instrucciones de instalación” para ubicar, nivelar
y conectar la secadora.
Cómo cambiar los ajustes de los
Sensor Cycles (Ciclos con sensor) para
aumentar el tiempo de secado
Si todas las cargas de los ciclos con sensor no están tan
secas como usted quisiera, puede cambiar los ajustes por
defecto para aumentar el nivel de sequedad por defecto.
Los ajustes de secado con sensor pueden regularse para
adecuarse a las diferentes instalaciones, las condiciones
del medio ambiente o las preferencias personales. Este
cambio se retendrá y afectará todos los ciclos con sensor,
no solamente el ciclo o la carga actual. Hay 3 ajustes
de nivel de sequedad, los cuales se muestran usando la
pantalla de tiempo:
01 Nivel de sequedad prejado de fábrica.
02 Prendas ligeramente más secas, 15% más de
tiempo de secado.
03 Prendas mucho más secas, 30% más de tiempo
de secado.
Para cambiar los ajustes de secado:
NOTA: Los ajustes no pueden cambiarse mientras la
secadora esté funcionando o haciendo una pausa. La
secadora deberá estar en el modo de espera (el botón de
encendido está en apagado) para regular los ajustes por
defecto.
1. Antes de poner un ciclo en marcha, presione y sostenga
el botón de TEMP (Temperatura) por 6 segundos.
2. Presione el botón de TEMP (Temperatura) para
seleccionar el nivel de sequedad que se muestra
en la pantalla: 01, 02 ó 03.
3. Presione START/PAUSE (Inicio/Pausa) para guardar
el nuevo ajuste de nivel de sequedad.
12
Page 13
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de internet en www.whirlpool.com/product_help -
En Canadá, www.whirlpool.ca, para obtener asistencia y posiblemente evitar una visita de servicio.
Si usted experimenta
lo siguiente
Las prendas no se secan
satisfactoriamente, los
tiempos de secado son
demasiado largos o la
carga está demasiado
caliente
Causas posibles
Filtro de pelusa obstruido con
pelusa.
Se seleccionó el ciclo Air Dry
(Secado al aire).
La carga es demasiado voluminosa
y pesada para secarse con rapidez.
Ducto de escape o capota de
ventilación exterior, restringiendo
el ujo del aire.
Las hojas del suavizante de telas
están bloqueando la rejilla.
El ducto de escape no tiene el largo
correcto.
El ducto de escape no tiene el
diámetro correcto.
Está la secadora ubicada en una
habitación cuya temperatura está
debajo de los 45 °F (7 °C).
La secadora está ubicada en un
clóset.
Solución
El ltro de pelusa debe ser limpiado antes de cada carga.
Seleccione el ciclo correcto para el tipo de prendas que se van
a secar. Vea “Secado al aire”.
Separe la carga de modo que pueda rotar libremente.
Ponga a funcionar la secadora unos 5 a 10 minutos. Ponga su
mano debajo de la capota de ventilación exterior para vericar el
movimiento del aire. Si no lo siente, limpie la pelusa del sistema
de ventilación o reemplace el ducto de escape con uno de metal
pesado o de metal exible. Vea las Instrucciones de instalación.
Use únicamente una hoja de suavizante de telas y úsela una
sola vez.
Controle el ducto de escape para vericar que no sea
demasiado largo o no dé demasiadas vueltas. Una ventilación
larga aumentará el tiempo de secado. Vea las Instrucciones
de instalación.
Use un material de ventilación de 4" (102 mm) de diámetro.
El funcionamiento apropiado de los ciclos de la secadora
requiere temperaturas superiores a 45ºF (7ºC).
Las puertas del armario deben tener aberturas de ventilación
en la parte superior e inferior de la puerta. La parte anterior de
la secadora necesita un mínimo de 1" (25 mm) de espacio y,
para la mayoría de las instalaciones, la parte posterior necesita
5" (127 mm). Vea las Instrucciones de instalación.
La secadora no funciona
Sonidos raros
La puerta no está cerrada por
completo.
No se presionó por suciente
tiempo o con rmeza el botón de
START/PAUSE (Inicio/Pausa).
Hay un fusible de la casa fundido
o se disparó el cortacircuitos.
Fuente de suministro eléctrico
incorrecto.
Tipo de fusible equivocado.
La secadora no se utilizó por cierto
tiempo.
Una moneda, botón o sujetapapeles
atrapada entre el tambor y la parte
frontal o trasera de la secadora.
Es una secadora a gas. El chasquido de la válvula de gas es un sonido de
No están las cuatro patas instaladas
ni la secadora está nivelada de frente
hacia atrás ni de lado a lado.
La ropa está enredada o hecha
un ovillo.
Cerciórese de que la puerta de la secadora esté bien cerrada.
Presione y SOSTENGA el botón de START/PAUSE (Inicio/Pausa)
hasta que escuche el tambor de la secadora moviéndose.
Las secadoras eléctricas utilizan 2 fusibles o cortacircuitos
domésticos. El tambor quizás rote pero sin calor. Reemplace el
fusible o reposicione el cortacircuitos. Si el problema continúa,
llame a un electricista.
Las secadoras eléctricas requieren un suministro eléctrico de
240 voltios. Verique con un electricista calicado.
Use un fusible retardador.
Si la secadora ha estado en desuso por una temporada, podrá
oírse un ruido de golpeteo durante los primeros minutos de
funcionamiento.
Revise los bordes frontales y posteriores del tambor para
vericar si hay objetos pequeños. Limpie los bolsillos antes
del lavado.
funcionamiento normal.
La secadora puede vibrar si no está instalada adecuadamente.
Vea las Instrucciones de instalación.
Si la carga está hecha un ovillo, ésta rebotará haciendo
vibrar a la secadora. Separe los artículos de la carga y reinicie
la secadora.
13
Page 14
SOLUCIÓN DE PROBLEMAS cont.
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de internet en www.whirlpool.com/product_help -
En Canadá, www.whirlpool.ca, para obtener asistencia y posiblemente evitar una visita de servicio.
Si usted experimenta
Causas posibles
lo siguiente
Sin calor Hay un fusible de la casa fundido o
La secadora muestra
mensajes codicados
El tiempo del ciclo es
demasiado corto
Pelusa en la carga
Manchas en la carga o
en el tambor
Las cargas están
arrugadas
Olores
La carga está demasiado
caliente
se disparó el cortacircuitos.
Válvula de la línea de suministro
cerrada.
Fuente de suministro eléctrico
incorrecto.
“PF” (corte de corriente), la luz LED
de Start (Inicio) destella.
Códigos de servicio técnico variables
“F# E#” (F1 E1, F3 E1, etc.).
El ciclo con sensor termina muy
rápido.
El ltro de pelusa está obstruido.
No se usó de modo apropiado el
suavizante de telas para secadoras.
No se quitó la carga de la secadora
al terminar el ciclo.
Se sobrecargó la secadora. Seque cargas más pequeñas que puedan girar libremente
Pintó, tiñó o barnizó recientemente en el
área donde se encuentra su secadora.
Se está usando la secadora
eléctrica por primera vez.
Se quitaron los artículos de lavado
de la secadora antes del nal del
ciclo.
Se usó un ciclo con temperatura
alta o se jó el control de Temp
(Temperatura) en High (Alta).
Solución
El tambor quizás rote pero sin calor. Las secadoras eléctricas
utilizan 2 fusibles o cortacircuitos domésticos. Reemplace el
fusible o reposicione el cortacircuitos. Si el problema continúa,
llame a un electricista.
En el caso de secadoras a gas, ¿está la válvula abierta en la
línea de suministro?
Las secadoras eléctricas requieren un suministro eléctrico de
240 voltios.
Verique con un electricista calicado.
¿Se interrumpió el ciclo de secado por un corte de corriente?
Presione START/PAUSE (Inicio/Pausa) para volver a poner la
secadora en marcha.
Si aparece un código que comienza con la letra “F” en la
pantalla. Alternando entre F# y E#: el control de la secadora ha
detectado un problema que necesita servicio técnico. Llame
para solicitar servicio técnico.
Quizás la carga no está haciendo contacto con las bandas del
sensor. Nivele la secadora.
Use el Timed Dry (Secado programado) para cargas muy
pequeñas. Cambie el ajuste del nivel de secado en los Sensor
Cycles (Ciclos con sensor).
Aumentar o disminuir el nivel de secado cambiará la cantidad
de tiempo de secado en un ciclo. Si las cargas terminan
siempre demasiado pronto, también consulte “Cómo cambiar
los ajustes de los ciclos con sensor”.
El ltro de pelusa debe ser limpiado antes de cada carga.
Agregue las hojas del suavizante de telas para secadora al
comienzo del ciclo. Las hojas del suavizante de telas que se
agregan a una carga parcialmente seca pueden manchar las
prendas.
Las manchas en el tambor son causadas por los tintes en las
prendas (habitualmente los pantalones de mezclilla). Éstas no
se transferirán a otras prendas.
Seleccione el ciclo de Touch Up (Retoque) para que la carga
gire con agua y calor. Este ciclo es el mejor para suavizar
las arrugas y reducir los olores de las cargas que consisten
en artículos de algodón antiarrugas, mezclas de algodón y
poliéster, tejidos comunes y prendas sintéticas.
NOTA: Vea las instrucciones de la etiqueta de cuidado de las
prendas. No se recomienda para las prendas que se laven en
seco solamente.
y reducir la formación de arrugas.
Si es así, ventile el área. Cuando los olores y el humo se hayan
ido del área, vuelva a lavar la ropa y luego séquela.
El nuevo elemento calentador eléctrico puede emitir un olor.
El olor desaparecerá después del primer ciclo.
Deje que termine el ciclo de Cool Down (Enfriamiento) antes
de quitar las prendas de la secadora. La carga se enfría
lentamente en todos los ciclos para reducir las arrugas y
hacer que la carga sea más fácil de manipular. Es posible
que los artículos que se han quitado antes del Cool Down
(Enfriamiento) queden muy calientes al tacto.
Seleccione una temperatura más baja y use un ciclo de secado
con sensor. Estos ciclos detectan el nivel de humedad en
la carga y se apagan cuando la carga alcanza el grado de
sequedad seleccionado. Esto reduce el exceso de secado.
14
Page 15
GARANTÍA DE LOS PRODUCTOS DE LAVANDERÍA DE WHIRLPOOL CORPORATION
Durante un año a partir de la fecha de compra, siempre y cuando se dé a este electrodoméstico principal un uso y mantenimiento de
conformidad con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation o Whirlpool Canada LP (en lo sucesivo
denominada “Whirlpool”), se hará cargo del costo de las piezas especicadas de fábrica y del trabajo de reparación para corregir
defectos en los materiales o en la mano de obra, existentes en el momento de la compra de este electrodoméstico principal.
SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL
PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. El servicio deberá ser suministrado por una compañía de servicio designada
por Whirlpool. Esta garantía limitada es válida solamente en Estados Unidos o en Canadá y se aplica solamente cuando el
electrodoméstico principal se use en el país en el que se ha comprado. Esta garantía limitada entrará en vigor a partir de la fecha de
la compra del consumidor original. Se requiere una prueba de la fecha de compra original para obtener servicio bajo esta garantía
limitada.
Esta garantía limitada no cubre:
1. Piezas de repuesto o mano de obra si este electrodoméstico principal se usa de un modo diferente al doméstico normal de una
familia, o cuando se use de un modo contrario a las instrucciones publicadas para el usuario u operador y/o las instrucciones de
instalación.
2. Visitas de servicio técnico para corregir la instalación de su electrodoméstico principal, para enseñarle a usar su electrodoméstico
principal, para cambiar o reparar fusibles domésticos o para corregir la instalación eléctrica o de la tubería de la casa.
3. Visitas de servicio técnico para reparar o reemplazar focos para electrodomésticos, ltros de aire o ltros de agua. Las piezas de
consumo están excluidas de la cobertura de la garantía.
4. Daños causados por accidente, alteración, uso indebido, abuso, incendio, inundación, actos fortuitos, instalación incorrecta,
instalación que no esté de acuerdo con los códigos eléctricos o de plomería, o el empleo de productos no aprobados por
Whirlpool.
5. Daños estéticos, incluyendo rayaduras, abolladuras, desportilladuras u otro daño al acabado de su electrodoméstico principal,
a menos que el mismo sea debido a defectos en los materiales o la mano de obra y se le informe a Whirlpool en un lapso de
30 días a partir de la fecha de compra.
6. Recogida y entrega. Este electrodoméstico principal se ha destinado para ser reparado en el hogar.
7.
Reparaciones de piezas o sistemas como resultado de modicaciones no autorizadas que se hayan efectuado en el
electrodoméstico.
8. Gastos de viaje y transporte para obtener servicio para el producto, si su electrodoméstico principal está ubicado en un lugar
remoto en el cual no haya disponible un técnico de servicio autorizado por Whirlpool.
9. La remoción y reinstalación de su electrodoméstico principal, si estuviera instalado en un lugar inaccesible o si no estuviera
instalado de conformidad con las instrucciones de instalación publicadas por Whirlpool.
10. Piezas de repuesto o mano de obra para la reparación en electrodomésticos principales con números de modelo/serie originales
que se hayan removido, alterado o que no puedan ser identicados con facilidad.
El costo de la reparación o del reemplazo bajo estas circunstancias excluidas correrá por cuenta del cliente.
GARANTÍA LIMITADA
EXCLUSIONES DE LA GARANTÍA
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS
LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O GARANTÍA IMPLÍCITA
DE CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A UN AÑO O AL PERÍODO MÁS CORTO PERMITIDO POR
LEY. Algunos estados y provincias no permiten la limitación de la duración de garantías implícitas de comercialización o aptitud, de
modo que la limitación arriba indicada quizás no le corresponda. Esta garantía le otorga derechos legales especícos, y es posible
que usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra.
Whirlpool no hace declaraciones acerca de la calidad, durabilidad o necesidad de servicio técnico o reparación de este
electrodoméstico principal aparte de las declaraciones incluidas en esta Garantía. Si usted desea una garantía con una duración más
prolongada o más completa que la garantía limitada que se incluye con este electrodoméstico principal, deberá dirigirse a Whirlpool o
a su distribuidor acerca de la compra de una garantía extendida.
LIMITACIÓN DE RECURSOS; EXCLUSIÓN DE DAÑOS INCIDENTALES Y CONSECUENTES
SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL
PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. WHIRLPOOL NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O
CONSECUENTES. Algunos estados y provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de
modo que estas limitaciones y exclusiones quizás no le correspondan. Esta garantía le otorga derechos legales especícos, y es
posible que usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra.
Si usted se encuentra fuera de los cincuenta Estados Unidos y Canadá, póngase en contacto con su distribuidor autorizado de
Whirlpool para determinar si corresponde otra garantía.
Si considera que necesita servicio de reparación, consulte primero la sección “Solución de problemas” del Manual de uso y cuidado.
Si no ha podido resolver el problema después de consultar la sección “Solución de problemas”, puede encontrar ayuda adicional
en la sección “Ayuda o servicio técnico”, o llamando a Whirlpool. En EE.UU., llame al 1-800-253-1301. En Canadá, llame al
1-800-807-6777. 10/11
EXCLUSIÓN DE DECLARACIONES FUERA DE LA GARANTÍA
Guarde este libro y su comprobante de compra juntos para
referencia futura. Usted deberá proporcionar el comprobante
de la compra o una fecha de instalación para obtener
servicio bajo la garantía.
Escriba la siguiente información acerca de su electrodoméstico
principal para ayudarle mejor a obtener asistencia o servicio
técnico si alguna vez llegara a necesitarlo. Deberá tener a mano
el número completo del modelo y de la serie. Usted puede
encontrar esta información en la etiqueta con el número de
modelo y de serie ubicada en el producto.
Nombre del distribuidor ___________________________________
Dirección ________________________________________________
Número de teléfono _______________________________________
Número de modelo _______________________________________
Número de serie __________________________________________
Fecha de compra _________________________________________
15
Page 16
AYUDA O SERVICIO TÉCNICO
Antes de llamar para solicitar ayuda o servicio técnico, sírvase consultar “Solución de problemas”
o visite www.whirlpool.com/help. Esto le podría ahorrar el costo de una visita de servicio técnico.
Si considera que aún necesita ayuda, siga las instrucciones que aparecen a continuación.
Cuando llame, tenga a mano la fecha de compra y el número completo del modelo y de la serie de su electrodoméstico.
Esta información nos ayudará a atender mejor a su pedido.
Si necesita piezas de repuesto o para pedir accesorios
Recomendamos que use solamente piezas especicadas de fábrica FSP®. Estas piezas encajarán bien y funcionarán bien ya
que están fabricadas con la misma precisión empleada en la fabricación de cada electrodoméstico nuevo de WHIRLPOOL®.
Para conseguir piezas de repuesto FSP®, para obtener asistencia en su localidad o para accesorios:
Whirlpool Corporation Customer eXperience Center
1-800-253-1301 www.whirlpool.com
1-800-442-9991 (Accesorios)
www.whirlpool.com/accessories
O bien llame al centro de servicio designado más cercano a su localidad o vea el directorio telefónico de las Páginas amarillas.
Whirlpool Canada LP
Customer eXperience Centre
1-800-807-6777
www.whirlpool.ca
Nuestros consultores ofrecen ayuda para
En los EE.UU.
Características y especicaciones de nuestra línea
completa de electrodomésticos.
Información sobre la instalación.
Asistencia especializada para el consumidor (habla
hispana, problemas de audición, visión limitada, etc.).
Usted puede escribir con cualquier pregunta o preocupación a:
Whirlpool Corporation
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Por favor incluya en su correspondencia un número de teléfono en el que se le pueda localizar durante el día.
En los EE.UU. y Canadá
Procedimientos de uso y mantenimiento.
Venta de accesorios y partes para reparación.
Recomendaciones con distribuidores locales,
distribuidores de partes para reparación y compañías que
otorgan servicio. Los técnicos de servicio designados
por Whirlpool® están capacitados para cumplir con
la garantía de producto y ofrecer servicio una vez que
la garantía termine, en cualquier lugar de los Estados
Unidos y Canadá.
Customer eXperience Centre
Whirlpool Canada LP
Unit 200-6750 Century Ave
Mississauga, Ontario L5N 0B7
W10562349B
®/TM © 2013 Whirlpool. Todos los derechos reservados.
08/13
Loading...
