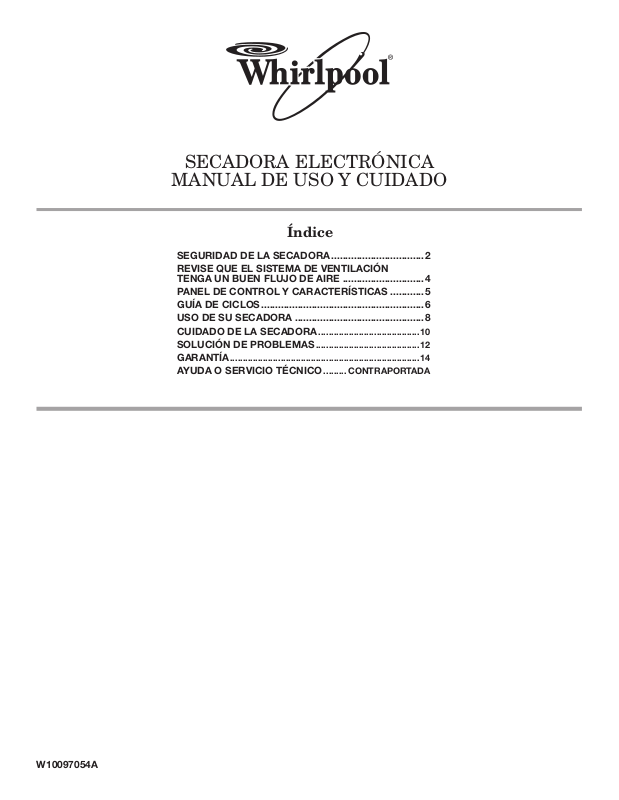

Page 1
SECADORA ElECtRóniCA
MAnUAl DE USO Y CUiDADO
Índice
SEGURIDAD DE LA SECADORA .................................2
REVISE QUE EL SISTEMA DE VENTILACIÓN
TENGA UN BUEN FLUJO DE AIRE .............................4
PANEL DE CONTROL Y CARACTERÍSTICAS ............5
GUÍA DE CICLOS ..........................................................6
USO DE SU SECADORA ..............................................8
CUIDADO DE LA SECADORA ........................................10
SOLUCIÓN DE PROBLEMAS .........................................12
GARANTÍA ...........................................................................14
AYUDA O SERVICIO TÉCNICO .........CONTRAPORTADA
W10097054A
Page 2
SEGURIDAD DE LA SECADORA
2
Page 3
3
Page 4
REVISE QUE EL SISTEMA DE VENTILACIÓN TENGA
4"
(102 mm)
UN BUEN FLUJO DE AIRE
Mantenga un buen ujo de aire
haciendo lo siguiente:
n
Limpiar el ltro de pelusa antes de cada carga.
n
Reemplazar el material del ducto de plástico u hoja
de metal con uno de metal pesado rígido de 4" (102 mm)
de diámetro.
n
Use un ducto con la longitud más corta posible.
n
No utilice más de 4 codos de 90° en un sistema de
ventilación; cada ángulo y curva reduce el ujo
de aire.
Buen ujo de aire
Además del calor, las secadoras también necesitan un
buen ujo de aire para secar las prendas ecazmente.
La ventilación adecuada reducirá la duración del secado
y mejorará su ahorro de energía. Consulte las Instrucciones
de instalación.
El sistema de ventilación sujeto a la secadora juega un
papel muy importante para el ujo de aire adecuado.
Las visitas de servicio debidas a la ventilación inadecuada
no están cubiertas por la garantía y correrán por cuenta del
cliente, sin importar quién haya instalado la secadora.
n
n
n
Bien
Quite la pelusa y los desechos de la capota de
ventilación.
Quite la pelusa de toda la longitud del sistema de
ventilación al menos cada 2 años. Cuando haya
terminado la limpieza, revise por última vez el producto
asegurándose de seguir las Instrucciones de instalación
que acompañan a su secadora.
Retire los artículos que estén frente a la secadora.
Mejor
Utilice los Ciclos automáticos (Automatic Cycles) para un mejor cuidado
de las telas y ahorro de energía
Utilice los Ciclos automáticos (Automatic Cycles) para obtener el mayor ahorro de energía y un mejor cuidado de las telas
con la secadora. Durante los ciclos automáticos, se detectan la temperatura del aire de secado y el nivel de humedad en
la carga. Esta detección se realiza durante todo el ciclo de secado y la secadora se apaga cuando la carga alcanza el nivel
de sequedad seleccionado. La secadora volverá al ajuste por defecto de Nivel de sequedad normal para ahorrar energía.
Con el Secado programado (Timed Dry), la secadora funciona durante el tiempo seleccionado y algunas veces puede dar lugar a
encogimiento, arrugas y estática a causa del exceso de secado. Utilice el Secado programado (Timed Dry) ocasionalmente,
para las cargas húmedas que necesiten un poco más de tiempo de secado o cuando utilice el estante de secado.
4
Page 5
PANEL DE CONTROL Y CARACTERÍSTICAS
2 31
9
8
4
5
67
No todas las características y opciones están disponibles en todos los modelos.
1
BOTÓN DE ENCENDIDO (POWER)
Presione para encender y apagar la secadora.
2
PERILLA DE CICLOS DE LA SECADORA
Utilice la perilla de ciclos de la secadora para
seleccionar entre los ciclos disponibles en su secadora.
Gire la perilla para seleccionar un ciclo para su carga.
Consulte “Guía de ciclos” para ver descripciones
detalladas de los ciclos.
BOTÓN DE INICIO/PAUSA (START/PAUSE)
3
Presione para iniciar un ciclo, o presione una vez
mientras un ciclo está funcionando para hacer una pausa
en el mismo.
4
OPCIONES Y AJUSTES
La apariencia puede variar.
Temperatura (TEMP) (puede utilizarse solamente
con los Ciclos manuales – Manual Cycles)
Seleccione una temperatura de secado según
las telas de su carga. Si tiene duda respecto a la
temperatura que debe seleccionar para una carga
de ropa, elija el ajuste más bajo en vez del ajuste más alto.
NOTA: La característica de temperatura de Secado al aire
(Air Dry) no está disponible para los Ciclos automáticos
(Automatic Cycles).
Nivel de sequedad (DRYNESS LEVEL – puede
utilizarse solamente con los ciclos automáticos)
Use la opción de Nivel de sequedad para seleccionar
los niveles de sequedad solamente para los Ciclos
automáticos (Automatic Cycles).
Característica WRINKLE SHIELD™
Si no es posible retirar la carga de la secadora tan pronto
como ésta se detenga, se pueden formar arrugas. La
característica de protección contra arrugas WRINKLE
SHIELD™ periódicamente da vueltas, acomoda y esponja
la ropa para ayudar a evitar que se formen arrugas.
n
Obtenga hasta 60/150 minutos para los modelos con
dos opciones, 90 minutos para los modelos con sólo
una opción de rotación periódica sin calor al nal de
un ciclo. Presione el botón de WRINKLE SHIELD™
para ENCENDERLA o APAGARLA en cualquier
momento antes de que termine el ciclo.
Tiempo (TIME) – Más (MORE) o Menos (LESS)
(para usarse solamente con los ciclos manuales)
Gire la perilla a la duración de secado deseada para el
secado manual.
Señal de ciclo (CYCLE SIGNAL)
5
La Señal de ciclo emite un sonido audible una vez que el
ciclo de secado ha terminado. El quitar la ropa con prontitud
al nal del ciclo reduce la formación de arrugas.
Presione la Señal de ciclo (CYCLE SIGNAL) hasta
seleccionar el volumen deseado (Alto [Loud], Bajo [Soft]
o apagado).
NOTA: Cuando se selecciona el ajuste de Protección
antiarrugas (Wrinkle Shield™) y la Señal de ciclo (Cycle
Signal) está encendida, se escuchará un tono cada
20 minutos hasta que se saque la ropa o hasta que se
haya terminado Wrinkle Shield™.
Señal de semiseco (DAMP DRY SIGNAL – puede
6
utilizarse solamente con los ciclos automáticos)
Seleccione la Señal de semiseco para alertarle cuando su
ropa esté aproximadamente 80 % seca. Esto es útil cuando
usted desea quitar artículos livianos en una carga mixta
para evitar que se sequen en exceso, o para quitar artículos
parcialmente secos que pudieran necesitar un planchado.
Luz del tambor (DRUM LIGHT)
7
(en algunos modelos)
Seleccione la Luz del tambor (Drum Light) para encender la
luz que está dentro del tambor de la secadora. Cuando se
presiona la Luz del tambor (Drum Light) durante un ciclo o
cuando no esté funcionando, la luz del tambor se enciende
y permanecerá encendida hasta que se vuelva a presionar
Luz del tambor (DRUM LIGHT) o cuando se abra y se cierre
la puerta o si la misma se deja abierta por 30 minutos.
Presione DRUM LIGHT en cualquier momento para
ENCENDER o APAGAR la luz del tambor.
8
LUCES DE ESTADO DEL CICLO
Las luces indican el progreso del ciclo de secado que está
funcionando.
9
Monitor ecológico (ECO MONITOR)
El Monitor ecológico (Eco Monitor) le muestra el uso de
energía aproximado en comparación con los otros ciclos
y opciones.
5
Page 6
GUÍA DE CICLOS – CICLOS AUTOMÁTICOS
No todos los ciclos y ajustes están disponibles en todos los modelos. Los ajustes y las opciones que se muestran en negrita son los
ajustes por defecto para ese ciclo.
SECADO AUTOMÁTICO (AUTOMATIC DRY) - Detecta la humedad en la carga o la temperatura del aire y se apaga cuando la carga
alcanza el nivel de sequedad seleccionado. Le proporciona el mejor secado en el tiempo más corto. El tiempo del secado varía según
el tipo de tela, el tamaño de la carga y el ajuste de sequedad. La secadora volverá al ajuste por defecto de Nivel de sequedad normal
para ahorrar energía.
Dependiendo del modelo, la temperatura puede seleccionarse con la perilla de ciclos o ser un control por separado.
Artículos para
secar:
Artículos pesados,
toallas, pantalones
de mezclilla
Chaquetas,
edredones y
almohadas rellenas
de fibras de algodón
o poliéster
Telas inarrugables, de
algodón, planchado
permanente, lino y
telas sintéticas
Ropa de trabajo,
informal, mezclas de
algodón, sábanas y
pana
Pana, ropa de trabajo
Lencería, blusas,
tejidos de punto
lavables
Lencería, ropa de
ejercicio, fibras de
lana lavables
Ciclo:
Intenso
(Heavy Duty)
Artículos
voluminosos
(Bulky Items)
Informal
(Casual)
Ecológico
normal
(Eco Normal)
Normal
Ropa delicada
(Delicate)
Extra delicada
(Extra Delicate)
Temperatura
de secado:
Alta (High)
Media alta
(Medium High)
Baja
(Low)
Media
(Medium)
Media
(Medium)
Baja (Low)
Extra baja
(Extra Low)
Nivel de
sequedad:
More (Más)
Normal
Less (Menos)
More (Más)
Normal
Less (Menos)
More (Más)
Normal
Less (Menos)
More (Más)
Normal
Less (Menos)
More (Más)
Normal
Less (Menos)
More (Más)
Normal
Less (Menos)
More (Más)
Normal
Less (Menos)
Tiempo
por
Opciones
disponibles:
Detalles de los ciclos:
defecto:
50
35
38
40
30
25
Señal de semiseco
(Damp Dry Signal)
Nivel de sequedad
(Dryness Level)
Antiarrugas
(Wrinkle Shield ™)
35 Para el secado uniforme de artículos
Señal de semiseco
(Damp Dry Signal)
Nivel de sequedad
(Dryness Level)
Antiarrugas
(Wrinkle Shield ™)
Señal de semiseco
(Damp Dry Signal)
Nivel de sequedad
(Dryness Level)
Antiarrugas
(Wrinkle Shield ™)
Señal de semiseco
(Damp Dry Signal)
Nivel de sequedad
(Dryness Level)
Antiarrugas
(Wrinkle Shield ™)
Señal de semiseco
(Damp Dry Signal)
Nivel de sequedad
(Dryness Level)
Antiarrugas
(Wrinkle Shield ™)
Señal de semiseco
(Damp Dry Signal)
Nivel de sequedad
(Dryness Level)
Antiarrugas
(Wrinkle Shield ™)
Señal de semiseco
(Damp Dry Signal)
Nivel de sequedad
(Dryness Level)
Antiarrugas
(Wrinkle Shield ™)
Úselo para secar artículos grandes
o pesados. Seca uniformemente
cargas grandes o pesadas.
grandes o voluminosos.
Para telas de peso liviano a medio.
El tiempo del secado varía según
el tipo de tela, el tamaño de la carga
y el ajuste de sequedad.
Cargas de tamaño común con prendas
de peso mediano, cuando se desee un
mejor consumo de energía.
Cargas medianas a grandes de telas
y artículos mixtos.
Para secar suavemente los artículos
delicados.
Para secar suavemente los artículos
delicados.
NOTA: Si las cargas no parecen estar tan secas, o están más secas de lo que desearía, seleccione Más seco (More Dry) o Menos
seco (Less Dry) la próxima vez que seque una carga similar.
6
Page 7
GUÍA DE CICLOS – CICLOS MANUALES
No todos los ciclos y ajustes están disponibles en todos los modelos. Los ajustes y las opciones que se muestran en negrita son los
ajustes por defecto para ese ciclo.
SECADO PROGRAMADO (TIMED DRY) - Hará funcionar la secadora durante el tiempo especicado en el control. Dependiendo del
modelo, la temperatura puede seleccionarse con la perilla de ciclos o ser un control por separado.
Artículos para
secar:
Cualquier carga
Cargas pequeñas
y ropa deportiva
(2 a 3 prendas)
Cargas mixtas
Goma, plástico, telas
sensibles al calor
Ciclo: Temperatura
de secado:
Secado
programado
(Timed Dry)
Secado rápido
(Quick Dry)/
Secado veloz
(Speed Dry)
Retoque
(Touch Up)
Secado
programado
(Timed Dry)
Cualquiera N/A Temp
Media
(Medium)
Media
(Medium)
Secado al aire
(Air Dry)
Tiempo por
defecto:
15
15
N/A
Opciones
disponibles:
Antiarrugas
(Wrinkle Shield ™)
Ajuste de la
duración (Time)
Temp
Antiarrugas
(Wrinkle Shield ™)
Ajuste de la
duración (Time)
Temp
Antiarrugas
(Wrinkle Shield ™)
Ajuste de la
duración (Time)
Temp
Antiarrugas
(Wrinkle Shield ™)
Ajuste de la
duración (Time)
Detalles de los ciclos:
Seca los artículos hasta dejarlos semisecos
para los artículos que no necesitan un ciclo
completo de secado.
Seleccione una temperatura de secado
según las telas de su carga. Si tiene
duda respecto a la temperatura que debe
seleccionar para una carga de ropa, elija
el ajuste más bajo en vez del ajuste más
alto.
Para cargas pequeñas de 2 a 3 artículos.
Úselo para quitar las arrugas, incluyendo
las cargas que se dejen en la secadora
por mucho tiempo. Cualquier ciclo
programado/manual que no detecte la
carga.
Use un ajuste sin calor (secado al aire)
para artículos de espuma, goma, plástico
o telas sensibles al calor.
Cómo jar la temperatura de secado
Seleccione una temperatura de secado según las telas de
su carga. Si tiene duda respecto a la temperatura que debe
seleccionar para una carga de ropa, elija el ajuste más bajo
en vez del ajuste más alto.
Consejos de temperatura
Si su secadora tiene múltiples ajustes de calor:
Se puede usar un ajuste de temperatura alto para secar
artículos pesados tales como toallas y ropa de trabajo.
Se puede usar un ajuste de temperatura Baja (Low) a Media
(Medium) para secar artículos de peso mediano tales como
sábanas, blusas, vestidos, ropa interior, telas de planchado
permanente y algunos tejidos de punto.
Se puede usar un ajuste de calor Extra bajo (Extra-Low)
para secar artículos de peso liviano tales como artículos de
lencería.
Use un ajuste sin calor (secado al aire) para artículos de
espuma, goma, plástico o telas sensibles al calor.
Seque en el tendedero las telas laminadas o tratadas.
NOTA: Si tiene dudas respecto a la temperatura que debe
seleccionar para distintas cargas de ropa, consulte las
instrucciones de cuidado de las etiquetas.
7
Page 8
USO DE SU SECADORA
1. Limpie el ltro de pelusa
Limpie el ltro de pelusa antes de cada carga. Jale el ltro de
pelusa directamente hacia arriba. Quite la pelusa enrollándola
con los dedos. No enjuague ni lave el ltro para quitar la pelusa.
Empuje el ltro de pelusa rmemente hasta que quede en
su lugar.
Para obtener más información sobre la limpieza, vea “Cuidado
de la secadora”.
2. Cargue la secadora
3. Presione Encendido (POWER)
Presione el botón de Encendido (POWER) para encender
la secadora.
4. Seleccione el ciclo deseado
Ponga la ropa en la secadora. Cierre la puerta. No sobrecargue
la secadora; las prendas deben poder girar libremente.
8
Seleccione el ciclo deseado para su carga. Consulte la “Guía
de ciclos” o la pantalla para obtener más información acerca
de cada ciclo.
Page 9
5. Elija los ajustes del ciclo
Los ajustes por defecto del ciclo se mostrarán. Para algunos
ciclos, podrá elegir distintos ajustes presionando el botón para
dicho ajuste. La duración se puede ajustar sólo para los Ciclos
manuales (Manual Cycles).
NOTA: No todas las opciones y ajustes están disponibles con
todos los ciclos.
Temperatura (Temp) (para utilizarlo solamente con
los Ciclos manuales – Manual Cycles)
Presione el botón de Temperatura (TEMP) para cambiar
la temperatura de secado del ajuste por defecto. Presione
Más tiempo (MORE TIME) o Menos tiempo (LESS TIME) y
el tiempo cambiará en intervalos de 1 minuto. Presione y
sostenga Más tiempo (MORE TIME) o Menos tiempo (LESS
TIME) y el tiempo cambiará en intervalos de 5 minutos.
Nivel de sequedad (Dryness Level - para utilizarlo
solamente con los ciclos automáticos)
Puede seleccionar un nivel de sequedad diferente según
la carga, presionando el botón de Más (More), Normal o
Menos (Less). Al seleccionar Más (More), Normal o Menos
(Less) se ajusta automáticamente el nivel de sequedad, en
el cual se apagará la secadora. Una vez que se haya jado
el nivel de sequedad, no podrá cambiarse si no se detiene
el ciclo.
Los ciclos automáticos le proporcionan el mejor secado en
el tiempo más corto. El tiempo del secado varía según el tipo
de tela, el tamaño de la carga y el ajuste de sequedad.
NOTA: Más seco (More Dry) quita más humedad de la carga.
Secado normal (Normal Dry) se utiliza como un punto de
partida para el secado automático. Menos seco (Less Dry)
quita menos humedad y se usa para las cargas que desee
terminar de secar en una percha.
Característica Wrinkle Shield™
n
Obtenga hasta 60/150 minutos de rotación periódica sin
calor al nal del ciclo. Presione el botón de WRINKLE
SHIELD™ para ENCENDERLA o APAGARLA en cualquier
momento antes de que termine el ciclo.
n
La característica WRINKLE SHIELD™ está prejada
en “Apagado” (OFF). Si se selecciona para otros ciclos,
el ajuste de la característica WRINKLE SHIELD™
permanecerá “Encendido” (ON) la próxima vez que se
seleccione ese ciclo.
6. Seleccione las opciones del ciclo
(si lo desea)
Agregue más opciones presionando el botón.
NOTA: No todas las opciones y ajustes están disponibles con
todos los ciclos.
7. Presione Inicio/Pausa
(START/PAUSE) para iniciar el ciclo
Presione el botón de Inicio/Pausa (START/PAUSE) para
comenzar el ciclo.
8. Saque las prendas en cuanto
termine el ciclo
Saque las prendas en cuanto se haya completado el ciclo para
reducir las arrugas. Si no puede sacar la carga enseguida,
presione el botón de protección contra arrugas (Wrinkle Shield)
para ENCENDERLA o APAGARLA en cualquier momento antes
de que termine el ciclo.
9. Características adicionales
(en algunos modelos)
Seleccione la Luz del tambor (Drum Light) para encender la
luz que está dentro del tambor de la secadora. Cuando se
presiona la Luz del tambor (Drum Light) durante un ciclo o
cuando no esté funcionando, la luz del tambor se enciende y
permanecerá encendida hasta que se vuelva a presionar Luz
del tambor (DRUM LIGHT), cuando se abra y se cierre la puerta
o si la misma se deja abierta por 30 minutos.
9
Page 10
CUIDADO DE LA SECADORA
Limpieza del lugar donde está
la secadora
Mantenga el área donde está la secadora despejada y libre
de artículos que pudieran obstruir el ujo de aire para el
funcionamiento adecuado de la secadora. Esto incluye
despejar las pilas de ropa que estén frente a la secadora.
Limpieza del interior de la secadora
Para limpiar el tambor de la secadora
1. Aplique un limpiador líquido doméstico no inamable al
área manchada del tambor y frote con un paño suave
hasta que desaparezca la mancha.
2. Limpie el tambor minuciosamente con un paño húmedo.
3. Ponga a funcionar la secadora con una carga de ropa
limpia o toallas para secar el tambor.
NOTA: Las prendas de colores que destiñen tales como
mezclillas o artículos de algodón de colores vivos, pueden
teñir el interior de la secadora. Estas manchas no dañan su
secadora ni mancharán las cargas futuras de ropa. Seque
estos artículos al revés para evitar que se manche el tambor.
Eliminación de pelusa acumulada
En el interior de la carcasa de la secadora
Según el uso de la secadora, se debe quitar la pelusa cada
2 años, o con más frecuencia. La limpieza deberá efectuarla
un representante de servicio calicado.
En el ducto de escape
La pelusa debe ser quitada cada 2 años, o con más
frecuencia, de acuerdo con el uso de la secadora.
Limpieza del ltro de pelusa
Limpieza de cada carga
El ltro de pelusa está localizado en la abertura de la
puerta de la secadora. Un ltro obstruido con pelusa puede
aumentar el tiempo de secado.
Para limpiar:
1. Jale el ltro de pelusa en sentido recto hacia arriba. Quite la
pelusa del ltro enrollándola con sus dedos. No enjuague ni
lave el ltro para quitar la pelusa. La pelusa mojada es difícil
de quitar.
2. Empuje el ltro de pelusa rmemente de vuelta en
su lugar.
IMPORTANTE:
n
No ponga a funcionar la secadora con un ltro de
pelusa ojo, dañado, obstruido o sin él. El hacerlo
puede causar un sobrecalentamiento y dañar tanto la
secadora como la ropa.
n
Si al quitar la pelusa del ltro, ésta cae en la secadora,
revise la capota de ventilación y quite la pelusa. Vea
“Requisitos de ventilación”.
Limpieza según la necesidad
Los residuos de detergente de lavandería y suavizante
de telas pueden acumularse en el ltro de pelusa. Esta
acumulación puede ocasionar tiempos de secado más
prolongados para su ropa, o hacer que la secadora se
detenga antes de que su carga esté completamente seca.
El ltro está probablemente obstruido si la pelusa se cae
del mismo mientras está dentro de la secadora.
Limpie el ltro de pelusa con un cepillo de nailon cada
6 meses o con más frecuencia si éste se obstruye debido a
la acumulación de residuos.
Para lavarlo:
1. Quite la pelusa del ltro enrollándola con sus dedos.
2. Moje ambos lados del ltro de pelusa con agua
caliente.
3. Moje un cepillo de nylón con agua caliente y detergente
líquido. Talle el ltro de pelusa con el cepillo para quitar
la acumulación de residuos.
10
4. Enjuague el ltro con agua caliente.
5. Seque meticulosamente el ltro de pelusa con una
toalla limpia. Vuelva a colocar el ltro en la secadora.
Page 11
Cuidado para las vacaciones, el
almacenaje o en caso de mudanza
Cuidado durante la falta de uso o
el almacenamiento
Ponga la secadora a funcionar sólo cuando esté en casa.
Si va a salir de vacaciones o no va a usar su secadora por
un tiempo prolongado, usted deberá:
1. Desenchufar la secadora o desconectar el suministro
de energía.
2. Limpiar el ltro de pelusa. Vea “Limpieza del ltro
de pelusa”.
Cuidado para la mudanza
Para secadoras conectadas con cable de suministro
eléctrico:
1. Desenchufe el cable de suministro de energía.
2. Sólo los modelos a gas: Cierre la válvula de cierre en
la línea de suministro de gas.
3. Sólo los modelos a gas: Desconecte el tubo de la línea
de suministro de gas y quite los accesorios sujetos al tubo
de la secadora.
4. Sólo los modelos a gas: Ponga una tapa en la línea abierta
del suministro de combustible.
5. Asegúrese de que las patas niveladoras estén jas en la
base de la secadora.
6. Use cinta adhesiva protectora para asegurar la puerta
de la secadora.
Cambio de la luz del tambor
(en algunos modelos)
1. Desenchufe la secadora o desconecte el suministro
de energía.
2. Abra la puerta de la secadora. Localice la cubierta del
foco de luz en la pared posterior de la secadora. Quite
el tornillo ubicado en la esquina inferior derecha de la
cubierta con un destornillador Phillips. Quite la cubierta.
3. Gire el foco en sentido contrario a las manecillas
del reloj. Reemplácelo únicamente con un foco para
electrodomésticos de 10 vatios. Vuelva a colocar la
cubierta en su lugar y asegúrela con el tornillo.
4. Enchufe la secadora o reconecte el suministro
de energía.
Para secadoras con cableado directo:
1. Desconecte el suministro de energía.
2. Desconecte el cableado.
3. Asegúrese de que las patas niveladoras estén jas en
la base de la secadora.
4. Use cinta adhesiva protectora para asegurar la puerta
de la secadora.
Cómo volver a instalar la secadora
Siga las “Instrucciones de instalación” para ubicar, nivelar
y conectar la secadora.
Cómo cambiar los ajustes de los
Ciclos automáticos (Automatic Cycle)
para aumentar el tiempo de secado
Si todas las cargas de los ciclos de secado automático
no están tan secas como usted quisiera, puede cambiar
los ajustes por defecto para aumentar el nivel de sequedad
por defecto.
Los ajustes de secado automático pueden regularse
para adecuarse a las diferentes instalaciones, las
condiciones del medio ambiente o las preferencias
personales. Este cambio se retendrá y afectará todos
los ciclos automáticos, no solamente el ciclo o la carga
actual. Hay 3 ajustes de nivel de sequedad, los cuales
se muestran usando la pantalla de tiempo:
01 Nivel de sequedad prejado de fábrica.
02 Prendas ligeramente más secas, 15 % más de
tiempo de secado.
03 Prendas mucho más secas, 30 % más de tiempo
de secado.
Para cambiar los ajustes de secado:
NOTA: Los ajustes no pueden cambiarse mientras la
secadora esté funcionando o haciendo una pausa. La
secadora deberá estar en el modo de espera (el botón
de encendido está en apagado) para regular los ajustes
por defecto.
1. Antes de poner un ciclo en marcha, presione y sostenga
el botón de Temperatura (TEMP) por 6 segundos.
2. Presione el botón de Temperatura (TEMP) para
seleccionar el nivel de sequedad que se muestra
en la pantalla: 01, 02 ó 03.
3. Presione Inicio/Pausa (START/PAUSE) para guardar
el nuevo ajuste de nivel de sequedad.
11
Page 12
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de internet y consulte
“Preguntas que se hacen con frecuencia”, para evitar posiblemente el costo de una visita de servicio técnico...
En EE.UU., http://www.whirlpool.com/help - En Canadá, www.whirlpool.ca
Si usted experimenta
lo siguiente
Las prendas no se secan
satisfactoriamente, los
tiempos de secado son
demasiado largos o la
carga está demasiado
caliente
Filtro de pelusa obstruido con
pelusa.
¿Se ha seleccionado un ciclo de
Secado al aire (Air Dry)?
La carga es demasiado voluminosa
y pesada para secarse con rapidez.
¿Está obstruido con pelusa el ducto
de escape o la capota de ventilación
exterior, restringiendo el ujo del aire?
Las hojas del suavizante de telas
están bloqueando la rejilla.
¿Tiene el ducto de escape el largo
correcto?
¿El ducto de escape tiene el
diámetro correcto?
La secadora está ubicada en una
habitación cuya temperatura está
debajo de 45º F (7º C).
La secadora está ubicada en un
clóset.
Causas posibles
Solución
El ltro de pelusa debe ser limpiado antes de cada carga.
Seleccione el ciclo correcto para el tipo de prendas que se van
a secar. Vea “Secado al aire”.
Separe la carga de modo que pueda rotar libremente.
Ponga a funcionar la secadora unos 5 a 10 minutos. Ponga su
mano debajo de la capota de ventilación exterior para vericar el
movimiento del aire. Si no lo siente, limpie la pelusa del sistema
de ventilación o reemplace el ducto de escape con uno de metal
pesado o de metal exible. Vea las Instrucciones de instalación.
Use únicamente una hoja de suavizante de telas y úsela una
sola vez.
Controle el ducto de escape para vericar que no sea
demasiado largo o no dé demasiadas vueltas. Una ventilación
larga aumentará el tiempo de secado. Vea las Instrucciones
de instalación.
Use un material de ventilación de 4" (102 mm) de diámetro.
El funcionamiento apropiado de los ciclos de la secadora
requiere temperaturas superiores a 45ºF (7ºC).
Las puertas del armario deben tener aberturas de ventilación
en la parte superior e inferior de la puerta. La parte anterior de
la secadora necesita un mínimo de 1" (25 mm) de espacio y,
para la mayoría de las instalaciones, la parte posterior necesita
5" (127 mm). Vea las Instrucciones de instalación.
La secadora no funciona
Sonidos raros
La puerta no está cerrada por
completo.
No se presionó por suciente
tiempo o con rmeza el botón de
Inicio/Pausa (START/PAUSE).
Hay un fusible de la casa fundido
o se disparó el cortacircuitos.
Fuente de suministro eléctrico
incorrecto.
Tipo de fusible equivocado.
La secadora no se utilizó por cierto
tiempo.
Hay una moneda, botón o
sujetapapeles entre el tambor
y la parte frontal o trasera de
la secadora.
Es una secadora a gas. El chasquido de la válvula de gas es un sonido de
¿Están las cuatro patas instaladas
y está la secadora nivelada de frente
hacia atrás y de lado a lado?
La ropa está enredada o hecha
un ovillo.
Cerciórese de que la puerta de la secadora esté bien cerrada.
Presione y SOSTENGA el botón de Inicio/Pausa (START/PAUSE)
hasta que escuche el tambor de la secadora moviéndose.
Las secadoras eléctricas utilizan 2 fusibles o cortacircuitos
domésticos. El tambor quizás rote pero sin calor. Reemplace el
fusible o reposicione el cortacircuitos. Si el problema continúa,
llame a un electricista.
Las secadoras eléctricas requieren un suministro eléctrico de
240 voltios. Verique con un electricista calicado.
Use un fusible retardador.
Si la secadora ha estado en desuso por una temporada, podrá
oírse un ruido de golpeteo durante los primeros minutos de
funcionamiento.
Revise los bordes frontales y posteriores del tambor para
vericar si hay objetos pequeños. Limpie los bolsillos antes
del lavado.
funcionamiento normal.
La secadora puede vibrar si no está instalada adecuadamente.
Vea las Instrucciones de instalación.
Si la carga está hecha un ovillo, ésta rebotará haciendo
vibrar a la secadora. Separe los artículos de la carga y reinicie
la secadora.
12
Page 13
SOLUCIÓN DE PROBLEMAS cont.
“Preguntas que se hacen con frecuencia”, para evitar posiblemente el costo de una visita de servicio técnico...
Si usted experimenta
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de internet y consulte
En EE.UU., http://www.whirlpool.com/help - En Canadá, www.whirlpool.ca
Causas posibles
lo siguiente
Sin calor Hay un fusible de la casa fundido
La secadora muestra
mensajes codicados
El tiempo del ciclo es
demasiado corto
Pelusa en la carga
Manchas en la carga o
en el tambor
Las cargas están
arrugadas
Olores
La carga está demasiado
caliente
o se disparó el cortacircuitos.
Válvula de la línea de suministro
cerrada.
Fuente de suministro eléctrico
incorrecto.
“PF” (corte de corriente), la luz
LED de Inicio (Start) destella
Códigos de servicio técnico
variables “F# E#” (F1 E1, F3 E1,
etc.).
El ciclo automático termina muy
rápido.
El ltro de pelusa está obstruido. El ltro de pelusa debe ser limpiado antes de cada carga.
No se usó de modo apropiado
el suavizante de telas para
secadoras.
No se quitó la carga de la
secadora al terminar el ciclo.
Se cargó la secadora de manera
apretada.
¿Pintó, tiñó o barnizó
recientemente en el área donde
se encuentra su secadora?
¿Se está usando la secadora
eléctrica por primera vez?
¿Se quitaron los artículos de
lavado de la secadora antes
del nal del ciclo?
¿Se ha usado un ciclo con
temperatura alta o se ha jado
un control separado de
temperatura en Alta (High)?
Solución
El tambor quizás rote pero sin calor. Las secadoras eléctricas
utilizan 2 fusibles o cortacircuitos domésticos. Reemplace el
fusible o reposicione el cortacircuitos. Si el problema continúa,
llame a un electricista.
En el caso de secadoras a gas, ¿está la válvula abierta en la línea
de suministro?
Las secadoras eléctricas requieren un suministro eléctrico de
240 voltios. Verique con un electricista calicado.
¿Se interrumpió el ciclo de secado por un corte de corriente?
Presione Inicio/Pausa (START/PAUSE) para volver a poner
la secadora en marcha.
Si aparece un código que comienza con la letra “F” en la pantalla.
Alternando entre F# y E#: el control de la secadora ha detectado
un problema que necesita servicio técnico. Llame para solicitar
servicio técnico.
Quizás la carga no está haciendo contacto con las bandas del
sensor. Nivele la secadora.
Use el Secado programado (Timed Dry) para cargas muy pequeñas.
Cambie el ajuste del nivel de secado en ciclos automáticos.
Aumentar o disminuir el nivel de secado cambiará la cantidad
de tiempo de secado en un ciclo. Si las cargas terminan siempre
demasiado pronto, también consulte Cambio de los ajustes por
defecto de secado automático.
Agregue las hojas del suavizante de telas para secadora al
comienzo del ciclo. Las hojas del suavizante de telas que
se agregan a una carga parcialmente seca pueden manchar
las prendas.
Las manchas en el tambor son causadas por los tintes en las
prendas (habitualmente los pantalones de mezclilla). Éstas no
se transferirán a otras prendas.
Seleccione el ciclo de Retoque (Touch Up) para que la carga gire
con agua y calor. Este ciclo es el mejor para suavizar las arrugas
y reducir los olores de las cargas que consisten en artículos de
algodón antiarrugas, mezclas de algodón y poliéster, tejidos
comunes y prendas sintéticas.
NOTA: Vea las instrucciones de la etiqueta de cuidado de las
prendas. No se recomienda para las prendas que se laven en seco
solamente.
Seque cargas más sueltas que puedan rotar con libertad.
Si es así, ventile el área. Cuando los olores y el humo se hayan ido
del área, vuelva a lavar la ropa y luego séquela.
El nuevo elemento calentador eléctrico puede emitir un olor.
El olor desaparecerá después del primer ciclo.
Deje que termine el ciclo de Enfriamiento (Cool Down) antes de
quitar las prendas de la secadora. La carga se enfría lentamente
en todos los ciclos para reducir las arrugas y hacer que la carga
sea más fácil de manipular. Es posible que los artículos que se han
quitado antes del Enfriamiento (Cool Down) queden muy calientes
al tacto.
Seleccione una temperatura más baja y use un ciclo de Secado
automático (Automatic Dry). Estos ciclos detectan el nivel de
humedad en la carga y se apagan cuando la carga alcanza el grado
de sequedad seleccionado. Esto reduce el exceso de secado.
13
Page 14
GARANTÍA DE LOS PRODUCTOS DE LAVANDERÍA
DE WHIRLPOOL CORPORATION
GARANTÍA LIMITADA
Durante un año a partir de la fecha de compra, siempre y cuando se dé a este electrodoméstico principal un uso y mantenimiento de
conformidad con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation o Whirlpool Canada LP (en lo sucesivo
denominada “Whirlpool”), se hará cargo del costo de las piezas especificadas de fábrica y del trabajo de reparación para corregir
defectos en los materiales o en la mano de obra, existentes en el momento de la compra de este electrodoméstico principal. El servicio
deberá ser suministrado por una compañía de servicio designada por Whirlpool. SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS
TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. Esta
garantía limitada es válida solamente en Estados Unidos o en Canadá y se aplica solamente cuando el electrodoméstico principal se
use en el país en el que se ha comprado. Se requiere una prueba de la fecha de compra original para obtener servicio bajo esta
garantía limitada.
EXCLUSIONES DE LA GARANTÍA
Esta garantía limitada no cubre:
1.
Piezas de repuesto o mano de obra si este electrodoméstico principal se usa de un modo diferente al doméstico normal de una
familia, o cuando se use de un modo contrario a las instrucciones publicadas para el usuario u operador y/o las instrucciones de
instalación.
2.
Visitas de servicio técnico para corregir la instalación de su electrodoméstico principal, para enseñarle a usar su electrodoméstico
principal, para cambiar o reparar fusibles domésticos o para corregir la instalación eléctrica o de la tubería de la casa.
3.
Visitas de servicio técnico para reparar o reemplazar focos para electrodomésticos, filtros de aire o filtros de agua. Las piezas de
consumo están excluidas de la cobertura de la garantía.
4.
Daños causados por accidente, alteración, uso indebido, abuso, incendio, inundación, actos fortuitos, instalación incorrecta,
instalación que no esté de acuerdo con los códigos eléctricos o de plomería, o el empleo de productos no aprobados por Whirlpool.
5.
Daños estéticos, incluyendo rayaduras, abolladuras, desportilladuras u otro daño al acabado de su electrodoméstico principal, a
menos que el mismo sea debido a defectos en los materiales o la mano de obra y se le informe a Whirlpool en un lapso de 30 días a
partir de la fecha de compra.
6.
Recogida y entrega. Este electrodoméstico principal se ha destinado para ser reparado en el hogar.
7.
Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el
electrodoméstico.
8.
Gastos de viaje y transporte para obtener servicio para el producto, si su electrodoméstico principal está ubicado en un lugar remoto
en el cual no haya disponible un técnico de servicio autorizado por Whirlpool.
9.
La remoción y reinstalación de su electrodoméstico principal, si estuviera instalado en un lugar inaccesible o si no estuviera instalado
de conformidad con las instrucciones de instalación publicadas por Whirlpool.
10.
Piezas de repuesto o mano de obra para la reparación en electrodomésticos principales con números de modelo/serie originales que
se hayan removido, alterado o que no puedan ser identificados con facilidad.
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS
LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O GARANTÍA IMPLÍCITA DE
CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A UN AÑO O AL PERÍODO MÁS CORTO PERMITIDO POR LEY.
Algunos estados y provincias no permiten la limitación de la duración de garantías implícitas de comercialización o aptitud, de modo
que la limitación arriba indicada quizás no le corresponda. Esta garantía le otorga derechos legales específicos, y es posible que usted
tenga también otros derechos que varían de un estado a otro o de una provincia a otra.
LIMITACIÓN DE RECURSOS; EXCLUSIÓN DE DAÑOS INCIDENTALES Y CONSECUENTES
SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL PRODUCTO
SEGÚN SE ESTIPULA EN LA PRESENTE. WHIRLPOOL NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O
CONSECUENTES. Algunos estados y provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo
que estas limitaciones y exclusiones quizás no le correspondan. Esta garantía le otorga derechos legales específicos, y es posible que
usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra.
Si usted se encuentra fuera de los cincuenta Estados Unidos y Canadá, póngase en contacto con su distribuidor autorizado de
Whirlpool para determinar si corresponde otra garantía.
Si considera que necesita servicio de reparación, consulte primero la sección “Solución de problemas” del Manual de uso y cuidado. Si
no ha podido resolver el problema después de consultar la sección “Solución de problemas”, puede encontrar ayuda adicional en la
sección “Ayuda o servicio técnico”, o llamando a Whirlpool. En EE.UU., llame al 1-800-253-1301. En Canadá, llame al 1-800-807-6777.
7/08
Guarde este libro y su comprobante de compra juntos para
referencia futura. Usted deberá proporcionar el comprobante
de la compra o una fecha de instalación para obtener
servicio bajo la garantía.
Escriba la siguiente información acerca de su electrodoméstico
principal para ayudarle mejor a obtener asistencia o servicio
técnico si alguna vez llegara a necesitarlo. Deberá tener a mano
el número completo del modelo y de la serie. Usted puede
encontrar esta información en la etiqueta con el número de
modelo y de serie ubicada en el producto.
Nombre del distribuidor _________________________________________
Dirección_______________________________________________________
Número de teléfono_____________________________________________
Número de modelo _____________________________________________
Número de serie ________________________________________________
Fecha de compra _______________________________________________
14
Page 15
AYUDA O SERVICIO TÉCNICO
Antes de llamar para solicitar ayuda o servicio técnico, sírvase consultar “Solución de problemas”
o visite www.whirlpool.com/help. Esto le podría ahorrar el costo de una visita de servicio técnico.
Si considera que aún necesita ayuda, siga las instrucciones que aparecen a continuación.
Cuando llame, tenga a mano la fecha de compra y el número completo del modelo y de la serie de su electrodoméstico.
Esta información nos ayudará a atender mejor a su pedido.
Whirlpool Corporation
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Customer eXperience Centre
Whirlpool Canada LP
Unit 200-6750 Century Ave
Mississauga, Ontario L5N 0B7
Usted puede escribir con cualquier pregunta o preocupación a:
Whirlpool Corporation Customer eXperience Center
1-800-253-1301 www.whirlpool.com
1-800-442-9991 (Accesorios)
www.whirlpool.com/accessories
Whirlpool Canada LP
Customer eXperience Centre
1-800-807-6777
www.whirlpool.ca
Nuestros consultores ofrecen ayuda para
Por favor incluya en su correspondencia un número de teléfono en el que se le pueda localizar durante el día.
Si necesita piezas de repuesto o para pedir accesorios
Recomendamos que use solamente piezas especicadas de fábrica FSP®. Estas piezas encajarán bien y funcionarán bien ya
que están fabricadas con la misma precisión empleada en la fabricación de cada electrodoméstico nuevo de WHIRLPOOL®.
Para conseguir piezas de repuesto FSP®, para obtener asistencia en su localidad o para accesorios:
O bien llame al centro de servicio designado más cercano a su localidad o vea el directorio telefónico de las Páginas amarillas.
En los EE.UU.
Características y especicaciones de nuestra línea
completa de electrodomésticos.
Información sobre la instalación.
Asistencia especializada para el consumidor (habla
hispana, problemas de audición, visión limitada, etc.).
En los EE.UU. y Canadá
Procedimientos de uso y mantenimiento.
Venta de accesorios y partes para reparación.
Recomendaciones con distribuidores locales,
distribuidores de partes para reparación y compañías que
otorgan servicio. Los técnicos de servicio designados
por Whirlpool® están capacitados para cumplir con
la garantía de producto y ofrecer servicio una vez que
la garantía termine, en cualquier lugar de los Estados
Unidos y Canadá.
W10097054A
© 2010 Whirlpool Corporation. 9/10
Todos los derechos reservados.
®Marca registrada/TM Marca de comercio de Whirlpool, U.S.A.,
usada bajo licencia de Whirlpool Canada LP en Canadá.
Loading...
