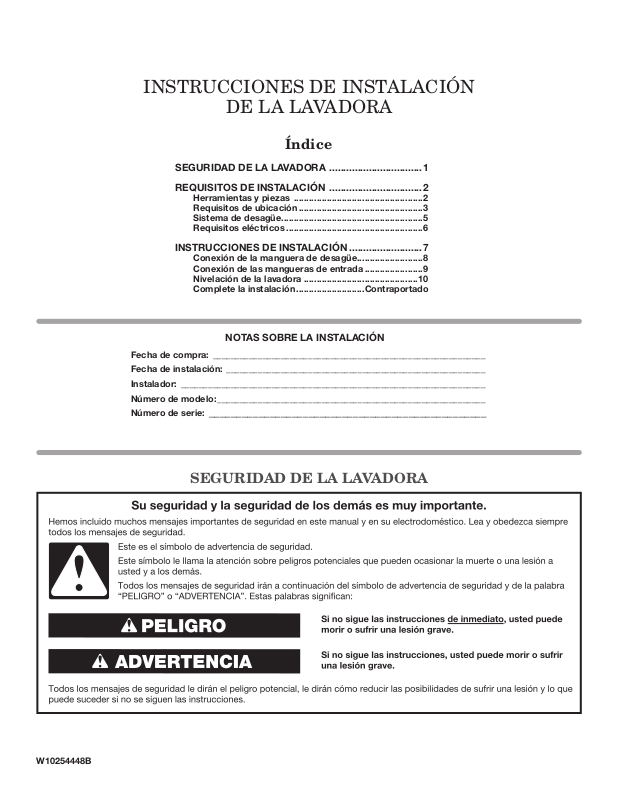

INSTRUCCIONES DE INSTALACIÓN
DE LA LAVADORA
Índice
SEGURIDAD DE LA LAVADORA ................................. 1
REQUISITOS DE INSTALACIÓN ................................. 2
Herramientas y piezas ...................................................2
Requisitos de ubicación ................................................. 3
Sistema de desagüe ........................................................5
Requisitos eléctricos ......................................................6
INSTRUCCIONES DE INSTALACIÓN .......................... 7
Conexión de la manguera de desagüe ..........................8
Conexión de las mangueras de entrada ....................... 9
Nivelación de la lavadora .............................................10
Complete la instalación ...........................Contraportado
NOTAS SOBRE LA INSTALACIÓN
Fecha de compra: ____________________________________________________________
Fecha de instalación: _________________________________________________________
Instalador: ___________________________________________________________________
Número de modelo: ___________________________________________________________
Número de serie: __________________________________________________
W10254448B
SEGURIDAD DE LA LAVADORA
Page 2
REQUISITOS DE INSTALACIÓN
Herramientas y Piezas
Reúna las herramientas y piezas necesarias antes de comenzar
la instalación.
Herramientas necesarias:
Llaves de tuercas ajustable
o de extremo abierto de 1/2"
(13 mm) y 9/16" (14 mm)
4" min
(102 mm)
Bloque de madera
Pinzas que se abran
a 19⁄16" (39,5 mm)
Nivel
Regla o cinta para medir
Piezas suministradas:
NOTA: Todas las piezas provistas para la instalación
se encuentran en la canasta de la lavadora.
Atadura de cables
Mangueras de entrada (2)
con arandelas planas
Herramientas optativas:
Linterna Cubeta
Accesorios disponibles:
Hay disponible un pedestal optativo que hace juego con
la lavadora. Póngase en contacto con el vendedor minorista
para obtener información acerca de pedidos o vea la página de
“Ayuda o servicio técnico” que se encuentra en la contraportada
del “Manual de uso y cuidado”.
Piezas alternativas: (No se proveen con la lavadora)
Su instalación puede requerir piezas suplementarias. Para hacer
un pedido, consulte los números gratuitos en la contraportada
del “Manual de uso y cuidado”.
Si tiene: Usted necesitará:
Una alcantarilla Tina de desagüe estándar de 20
suspendida galones (76 L) 39" (990 mm) de atura
o lavadero utilitario, bomba de
sumidero y conectores
(disponible con proveedores locales)
Tubo vertical de Juego de adaptador de tubo
1" (25 mm) de diámetro vertical de 2" (51 mm) de diámetro
a 1" (25 mm) de diámetro,
pieza número 3363920
Juego de conectores,
pieza número 285835
Una manguera Juego de extensión de desagüe,
de desagüe corta pieza número 285863
Juego de conectores,
pieza número 285835
Desagüe obstruido Protector del desagüe,
por pelusa pieza número 367031
Juego de conectores,
pieza número 285835
Sistema de desagüe Juego de desviación de sifón,
por el piso pieza número 285834
Juego de conectores (x2),
pieza número 285835
Manguera de desagüe de extensión,
pieza número 285863
Manguera de desagüe
con abrazadera y molde
(es posible que se envíe
sin ensamblarse)
2
Tapones para oricios de
pernos de transporte (4)
Page 3
Mangueras de entrada alternativas:
(es posible que sean necesarias para algunas instalaciones
y no se suministran con la lavadora)
n
8212656RP Manguera de entrada de 10 pies (3,0 m) de
caucho de etileno propileno negro (EPDM)
(paquete de 2)
n
8212641RP Manguera de entrada de 5 pies (1,5 m) de
caucho de etileno propileno negro (EPDM)
(paquete de 2)
n
8212646RP Manguera de entrada de 4 pies (1,2 m) de
caucho de etileno propileno negro (EPDM)
(paquete de 2)
n
8212545RP Manguera de entrada de 5 pies (1,5 m) de
caucho de etileno propileno rojo y azul (EPDM)
(paquete de 2)
n
8212487RP Manguera de entrada de 5 pies (1,5 m) de
nylon trenzado (paquete de 2)
n
8212638RP Manguera de entrada de nylon trenzado de
6 pies (1,8 m), codo de 90° para ahorrar
espacio, acoplamientos de acero “hypro-blue”
(paquete de 2)
n
8212637RP Manguera de entrada de 6 pies (1,8 m) de
caucho de etileno propileno negro (EPDM),
codo de 90° para ahorrar espacio,
acoplamientos de acero “hypro-blue”
(paquete de 2)
REQUISTOS DE UBICACIÓN
La instalación correcta es su responsabilidad.
Usted necesitará:
n
Un calentador de agua jado en 120°F (49°C).
n
Un contacto con conexión a tierra ubicado a no más
de 6 pies (1,8 m) del cable eléctrico en la parte posterior
de la lavadora.
n
Grifos de agua caliente y de agua fría ubicados a una
distancia de no más de 4 pies (1,2 m) de las válvulas
de llenado del agua caliente y fría en la lavadora y una
presión de agua de 20–100 lb/pulg² (137,9–689,6 kPa).
n
Un piso nivelado con un declive máximo de 1” (25 mm)
debajo de la lavadora completa. No se recomienda
la instalación sobre una alfombra.
n
El piso debe sostener el peso total de la lavadora (con el agua
y la carga) de 315 lb (143 kg).
IMPORTANTE: No instale, guarde ni utilice la lavadora
en donde estará expuesta a la intemperie o en temperaturas
por debajo de 32°F (0°C). El agua que queda en la lavadora
después del uso puede causar daños en temperaturas bajas.
Vea “Cuidado de la lavadora” enel “Manual de uso y cuidado”,
para saber cómo acondicionarla para el invierno.
27"
51"
(1295 mm)
(686 mm)
38"
(965 mm)
311/2"
(800 mm)
1
/2" - 1"
(13 mm - 25 mm)
3
Page 4
Las dimensiones muestran los espacios permitidos
recomendados, excepto por las aberturas de ventilación
de la puerta del clóset, las cuales son las mínimas necesarias.
Considere dejar más espacio para facilitar la instalación
y el servicio técnico, así como espacio para electrodomésticos
que le acompañen y espacios libres para las molduras
de la pared, de la puerta y del piso.
El espacio debe ser bastante grande permitir que la puerta
se abra completamente. Agregue un espacio adicional de
1" (25 mm) en todos los lados de la lavadora para reducir
la transferencia de ruido. Si se instala una puerta de clóset
o tipo persiana, es necesario que tenga aberturas para el aire
en la parte superior e inferior.
Instalación en zona empotrada o en clóset
(lavadora y secadora apiladas):
6"
(152 mm)
3"
1
77
/2"
(1969 mm)
(76 mm)
2
48 in.
(310 cm2)
Instalación en zona empotrada o en clóset
(sólo lavadora):
3"
(76 mm)
4"
(102 mm)
1"
(25 mm)
1"
(25 mm)
3"
(76 mm)
Instalación con armarios a la medida:
7"
(178 mm)
2
48 in.
(310 cm2)
2
24 in.
(155 cm2)
5"
(127 mm)
1"
(25 mm)
1"
(25 mm)
3"
(76 mm)
Instalación bajo mostradores a la medida:
39" min.
(990 mm)
1"
(25 mm)
1"
(25 mm)
2
24 in.
(155 cm2)
4"
(102 mm)
(356 mm)
1"
(25 mm)
14"
1"
(25 mm)
4
Page 5

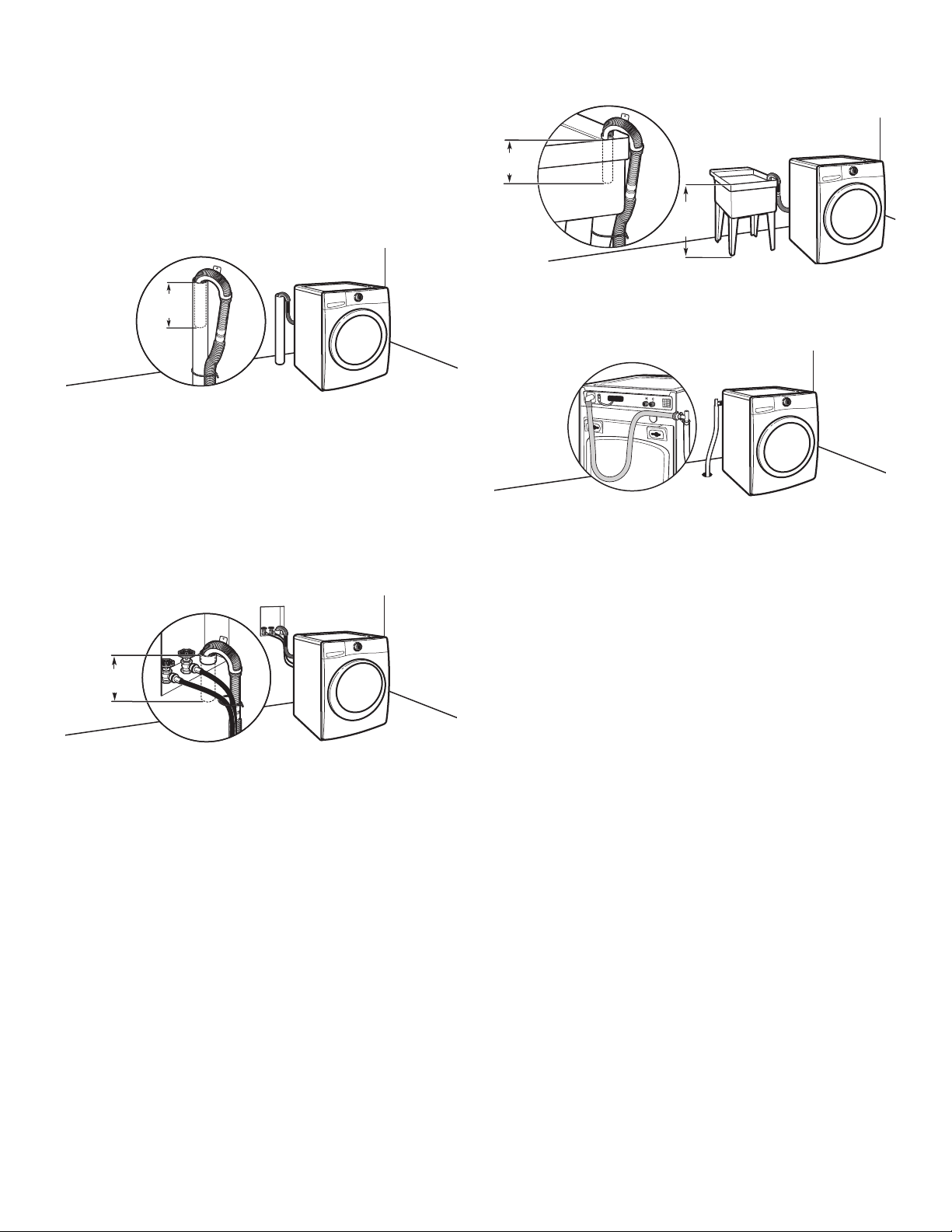

SISTEMA DE DESAGÜE
El sistema de desagüe de la lavadora se puede instalar utilizando
un desagüe de piso, un tubo vertical de pared, un tubo vertical
de piso o una tina de lavadero. Seleccione el método que
necesita.
IMPORTANTE: Para evitar el efecto de sifón, no debe haber
más de 4,5" (114 mm) de manguera de desagüe dentro del tubo
vertical. Siempre ajuste la manguera de desagüe con una
atadura de cables.
Sistema de desagüe de tubo vertical de piso
41/2"
(114 mm)
(113 mm)
Diámetro mínimo para el desagüe de tubo vertical: 2" (51 mm)
Capacidad de desplazamiento mínima: 17 gal. (64 L) por minuto.
Un Juego de adaptador de tubo vertical de 1/4 " (6 mm) de
diametro a 1" (25 mm) diametro es disponible (pieza número
3363920). La parte superior del tubo vertical debe estar a 30"
(762 mm) de altura como mínimo; instálela a no más de 96"
(2,44 m) de la base de la lavadora. Si usted tiene una alcantarilla
suspendida y la instala a más de 96" (2,4 m), necesitará un sistema
de bomba de sumidero y piezas de ferretería relacionadas con
la misma. Vea “Piezas alternativas”.
Sistema de desagüe de tubo vertical de pared
Sistema de desagüe de tina de lavadero
41/2"
(114 mm)
min.
30"
(762 mm)
Capacidad mínima: 20 gal. (76 L). La parte superior de la tina
de lavadero debe estar a 30" (762 mm) del piso como mínimo;
instálela a no más de 96" (2,44 m) de la base de la lavadora.
Sistema de desagüe de piso
Un sistema de desagüe por el piso requiere de un juego
de desviación de sifón (pieza número 285834), 2 juegos de
conectores (pieza número 285385) y extensión de manguera
de desagüe (pieza número 285863), la cual puede comprarse
por separado. Vea “Piezas alternativas”. Desviación de sifón
mínima: 28" (710 mm) de la base de la lavadora. (Se pueden
necesitar mangueras adicionales.)
41/2"
(114 mm)
(113 mm)
Vea los requisitos para el sistema de desagüe de tubo vertical
de piso.
5
Page 6

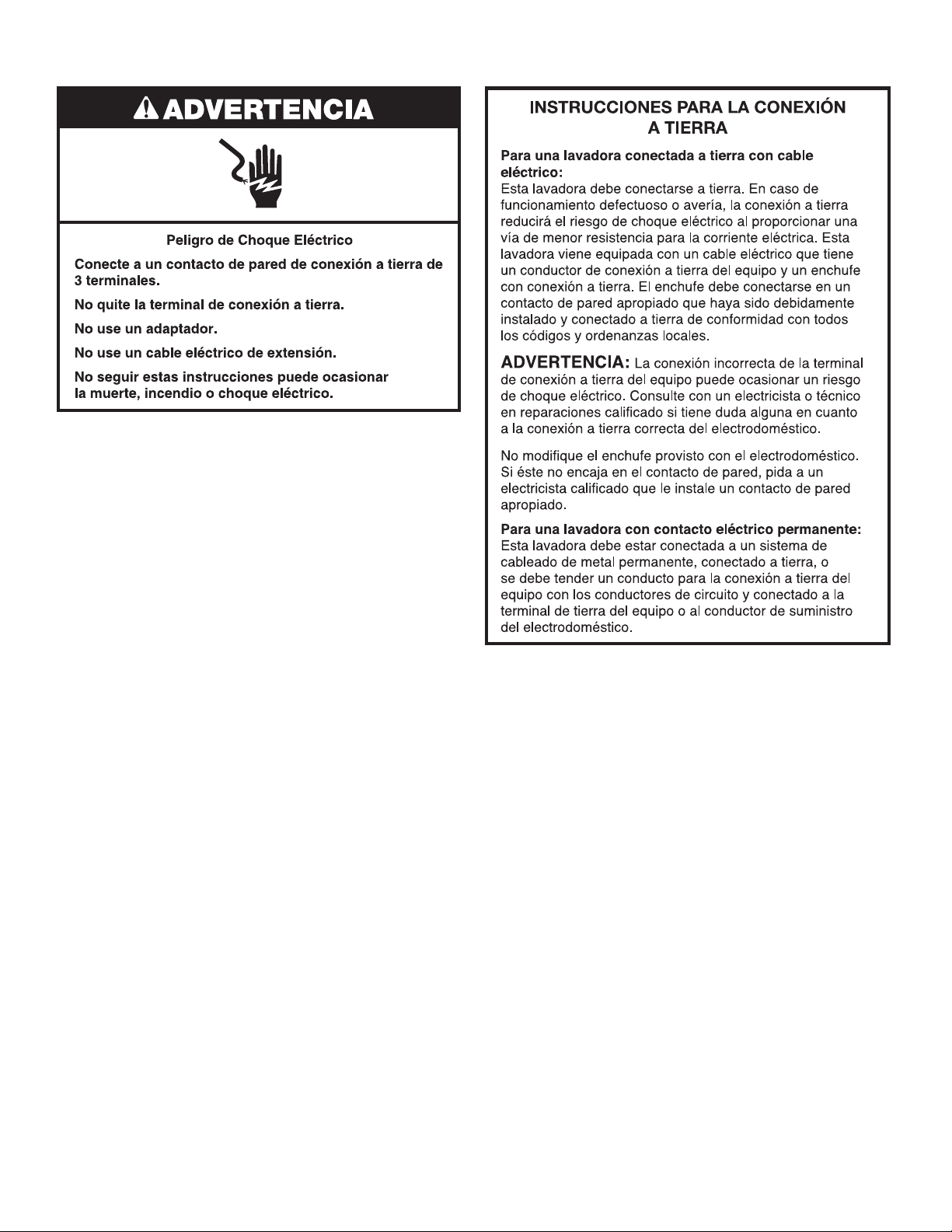

REQUISITOS ELÉCTRICOS
n
Se necesita un suministro eléctrico de 120 voltios,
60 hertzios, CA solamente, de 15 ó 20 amperios y
protegido con fusible. Se recomienda un fusible retardador
o un cortacircuitos, en un circuito independiente que preste
servicio únicamente a este aparato.
n
Esta lavadora viene equipada con un cable eléctrico dotado
de un enchufe de 3 terminales con conexión a tierra.
n
Para reducir al mínimo el peligro de posibles choques
eléctricos, el cable debe ser enchufado en un contacto
apropiado de pared de 3 terminales, conectado a tierra
de acuerdo con los códigos y normas locales. Si no hay
disponible una salida equivalente, es responsabilidad y
obligación personal del cliente de tener un contacto apropiado
con conexión a tierra instalado por un electricista calicado.
n
Si los códigos lo permiten y se emplea un alambre
de conexión a tierra separado, es recomendable que
un electricista calicado determine si la trayectoria
de conexión a tierra es adecuada.
n
No conecte a tierra a un tubo de gas.
n
Si no está seguro de que la conexión a tierra de la lavadora
sea la adecuada, verifíquela con un electricista competente.
n
No coloque un fusible en el circuito neutro o de puesta
a tierra.
6
Page 7
INSTRUCCIONES DE INSTALACIÓN
NOTA: Para evitar daños en el piso, coloque la lavadora sobre
un cartón antes de moverla.

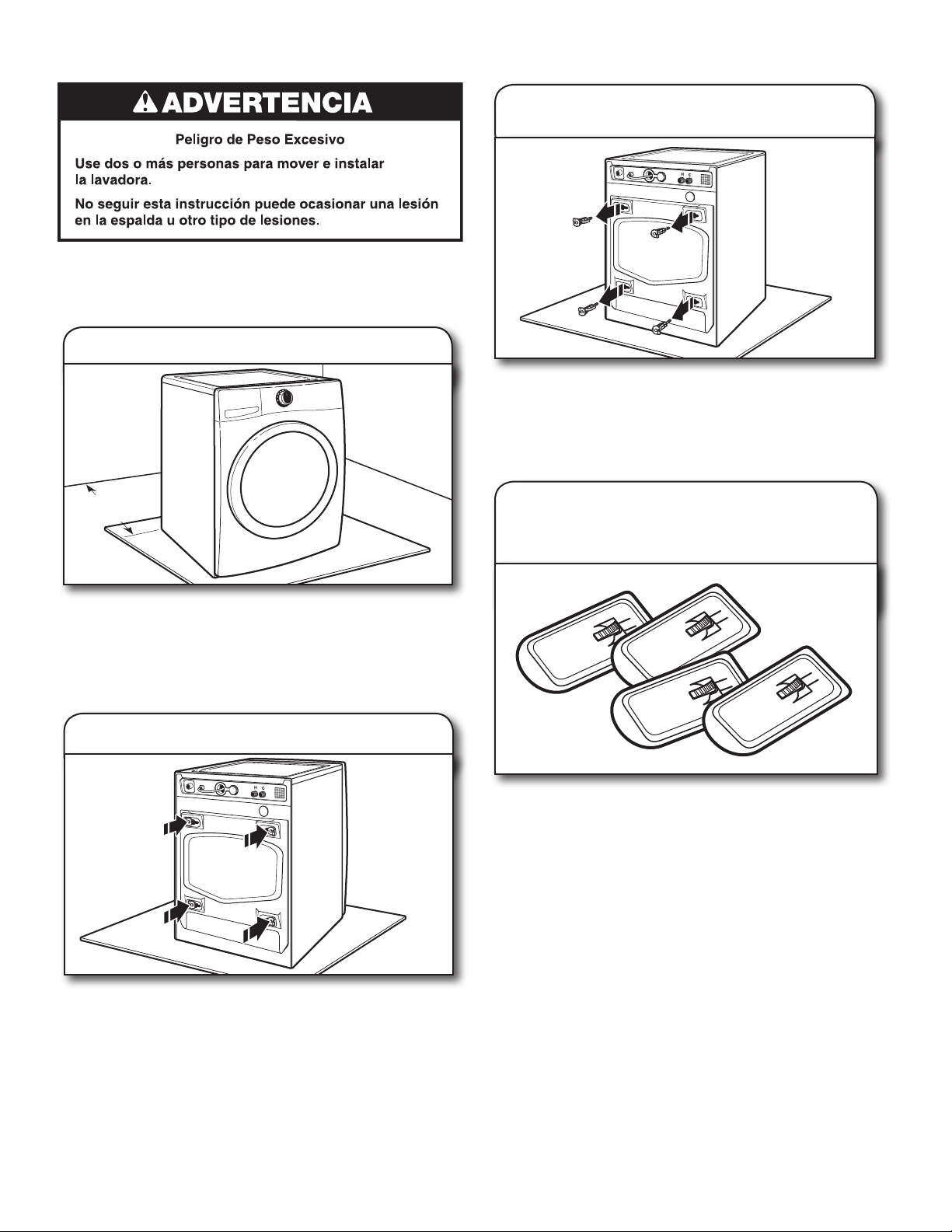

1. Mueva la lavadora
36"
48"
(914 mm)
(1.2 m)
3. Quite los pernos de transporte
de la lavadora
Aoje los pernos con una llave de tuercas de 1/2" (13 mm).
Deslice cada perno y el espaciador hacia el centro del
oricio. Jale los pernos y los espaciadores de plástico
de la parte posterior de la lavadora. Deshágase de los pernos
y los espaciadores.
4. Cubra los oricios de los pernos
con los tapones para los oricios
de los pernos de transporte
Es necesario quitar todos materiales de transporte para obtener
un funcionamiento adecuado y para evitar el ruido excesivo de
la lavadora.
Mueva la lavadora a no más de 4 pies (1,2 m) de su ubicación
nal. Deberá estar en posición completamente vertical.
2. Ubique los pernos de transporte
Ubique los 4 pernos de soporte que están en la parte posterior
de la lavadora.
Cierre los oricios de los pernos en la parte posterior
de la carcasa con los 4 tapones para oricios de pernos
de transporte, incluidos con las piezas de la lavadora.
7
Page 8

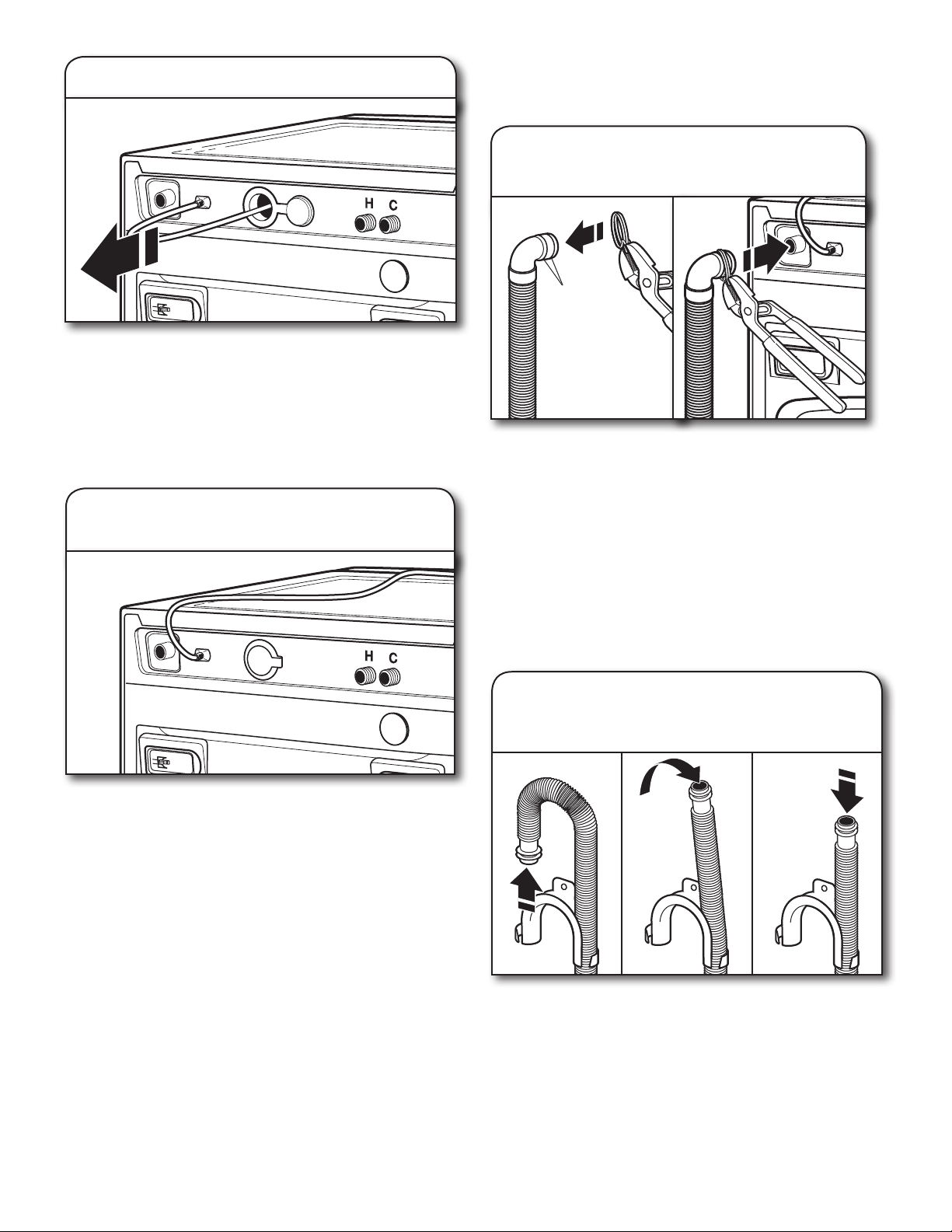

5. Quite el cable eléctrico
Jale el cable eléctrico a través de la abertura en el panel
posterior y cierre el oricio con el tapón provisto.
NOTA: Si la lavadora se va a transportar en una fecha
posterior, llame al centro de servicio de su localidad para
evitar daños estructurales y de suspensión; un técnico
certicado debe preparar la lavadora adecuadamente
para colocarla en otro lugar.
6. Coloque el cable eléctrico sobre
la parte superior
CONEXIÓN DE LA MANGUERA
DE DESAGÜE
7. Sujete la manguera de desagüe
al puerto de desagüe
Rebordes
Si la abrazadera no está en su lugar sobre el extremo
del codo de la manguera de desagüe, deslícela sobre el
extremo de la manguera centrándola entre los rebordes,
como se muestra. Apriete la abrazadera con pinzas y deslice
el extremo en forma de codo de la manguera de desagüe
sobre el puerto de desagüe. Asegúrelo con la abrazadera.
Para una tina de lavandería o una tubería vertical, vaya
al paso 9.
Para un desagüe por el piso, quite el molde de la manguera
de desagüe instalado previamente, como se muestra en el
paso 8. Podría necesitar piezas adicionales con indicaciones
por separado. Vea “Piezas alternativas”.
Quite el eje de embalaje amarillo del cable. Coloque
el cable eléctrico con cuidado sobre la parte superior
de la lavadora para permitir un acceso sin obstrucciones
a la parte posterior de la misma.
IMPORTANTE: No enchufe la lavadora hasta que se haya
terminado la instalación.
8. Quite el molde de la manguera
de desagüe (instalaciones con
desagüe por el piso únicamente)
Para las instalaciones con desagüe por el piso, necesitará
quitar el molde de la manguera de desagüe del extremo
de la misma. Puede ser que necesite piezas adicionales con
instrucciones por separado. Vea “Piezas alternativas”.
8
Page 9

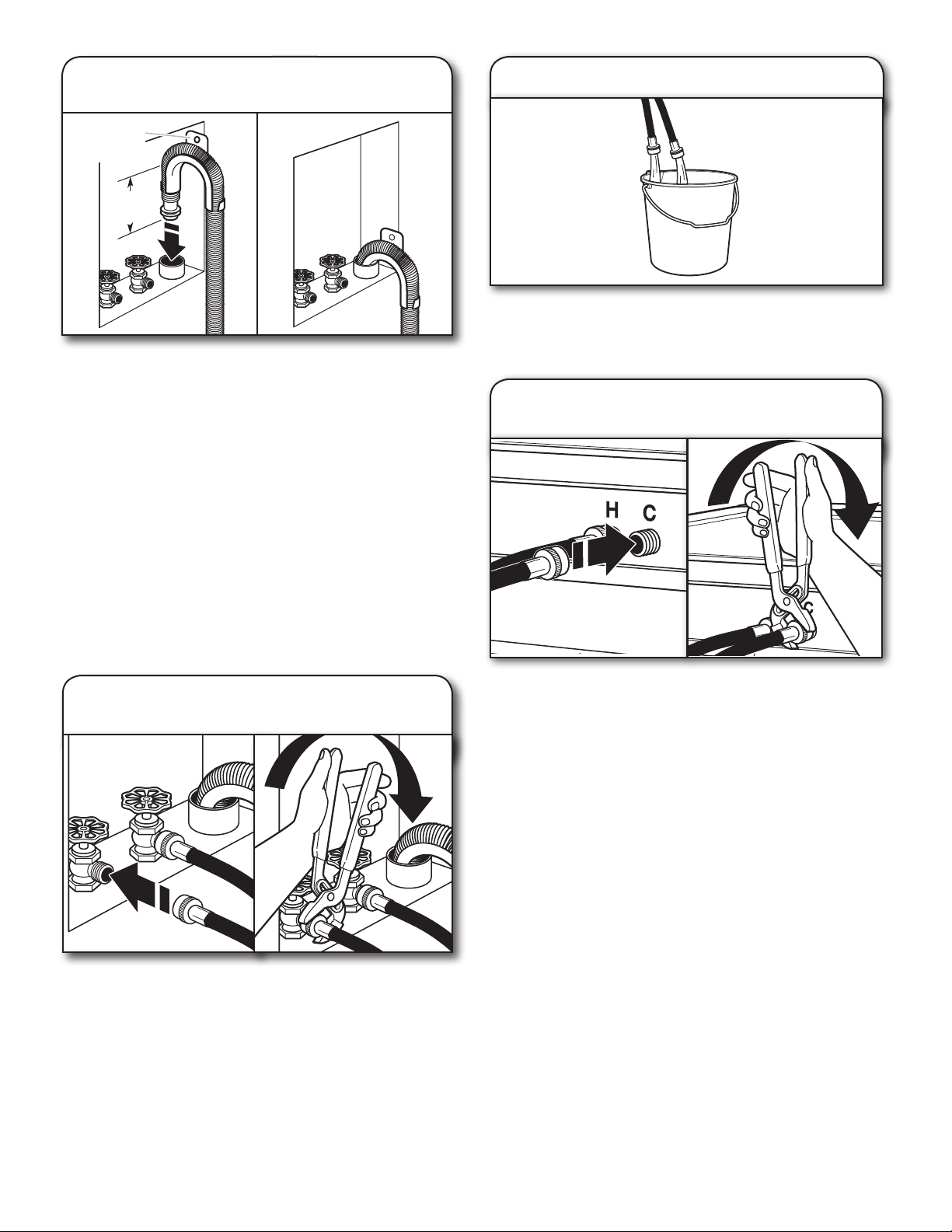

9. Coloque la manguera de desagüe
en el tubo vertical
Molde de la
Drain
manguera
hose form
de desagüe
4,5"
4.5"
(114 mm)
(114 mm)
Coloque la manguera dentro del tubo vertical (se muestra
en la ilustración) o sobre el lado de la tina de lavadero.
IMPORTANTE: No debe haber más de 4,5" (114 mm)
de manguera de desagüe dentro del tubo vertical; no fuerce
el exceso de la manguera dentro del tubo vertical, ni lo
coloque en el fondo de la tina de lavadero. El molde de
la manguera de desagüe debe usarse.
CONEXIÓN DE LAS MANGUERAS
DE ENTRADA
La lavadora debe estar conectada a los grifos de agua con
mangueras de entrada nuevas con arandelas planas. No use
mangueras viejas.
NOTA: Deberán sujetarse ambas mangueras y tener ujo
de agua a las válvulas de entrada. Para obtener el óptimo
funcionamiento, deberá suministrarse agua fría y caliente
a la lavadora.
10. Conecte las mangueras de entrada
a los grifos del agua
11. Despeje las líneas de agua
Deje correr agua por algunos segundos por las mangueras,
a una tina de lavadero, tubo de desagüe o cubeta para evitar
que se obstruya. El agua debe correr hasta que salga limpia.
12. Conecte las mangueras
de entrada a la lavadora
Sujete la manguera de agua caliente a la válvula de entrada
del agua caliente, marcada con un anillo rojo. Atornille
el acoplamiento a mano hasta que quede apretado. Use
pinzas para apretar los acoplamientos dos tercios de vuelta
adicional. Repítalo con la válvula de entrada del agua fría.
IMPORTANTE: Para reducir el riesgo de que las mangueras
fallen, reemplácelas cada 5 años. Para consulta en el futuro,
anote en las mangueras la fecha de instalación o la fecha
de reposición de las mismas.
n Inspeccione periódicamente y reemplace las mangueras
si aparecen bultos, torceduras, cortaduras, desgaste
o ltraciones de agua.
Sujete la manguera al grifo de agua caliente. Atornille el
acoplamiento con la mano hasta que quede asentado en
la lavadora. Use pinzas para apretar los acoplamientos dos
tercios de vuelta adicional. Repita este paso con la segunda
manguera para el grifo de agua fría.
IMPORTANTE: No apriete en exceso ni use cinta
o selladores en la válvula. Puede resultar en daños.
CONSEJO ÚTIL: Tome nota de cuál de las mangueras
está conectada al agua caliente, para ayudar a conectar las
mangueras a la lavadora correctamente. En la mayoría de las
conguraciones estándar, las mangueras se cruzarán cuando
estén sujetas correctamente.
9
Page 10

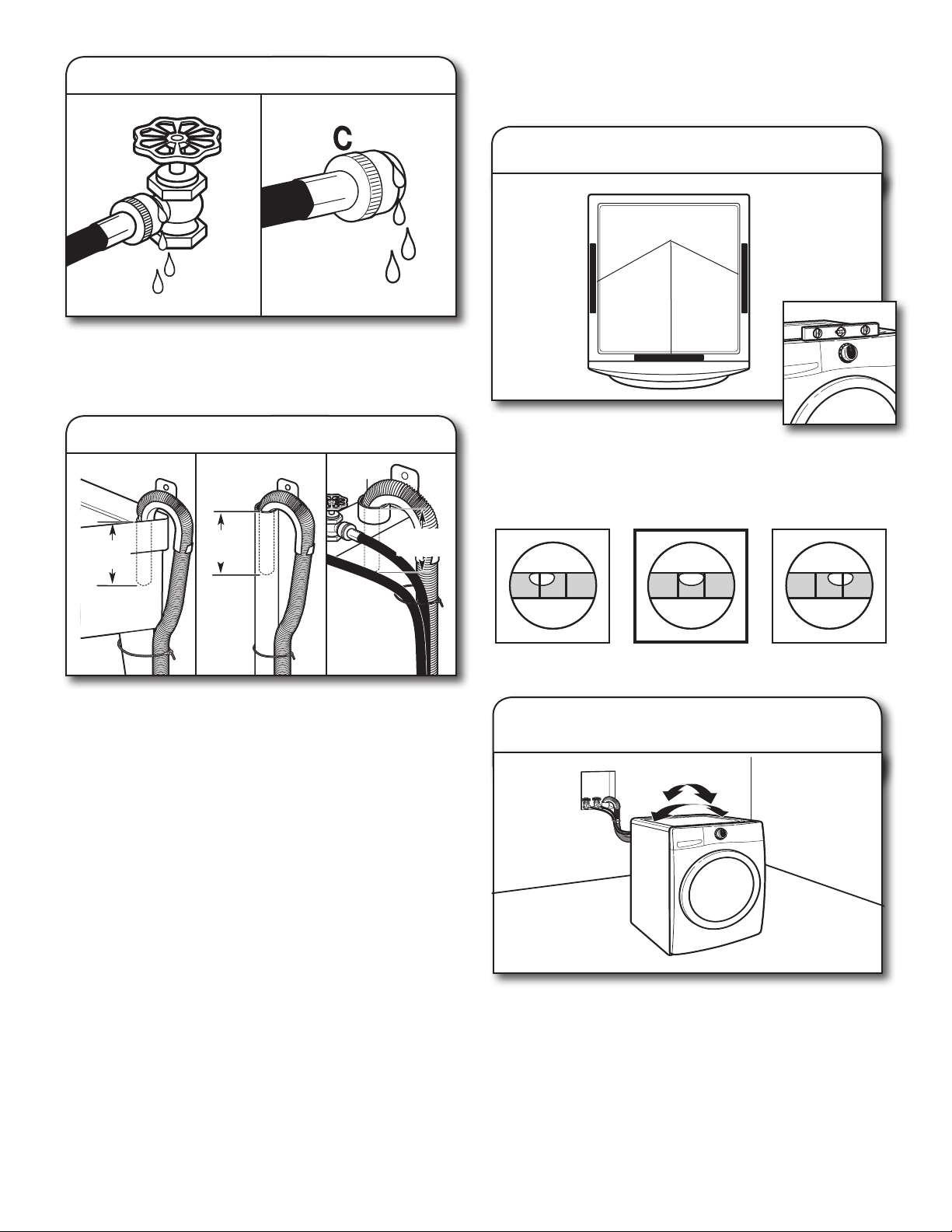

13. Revise si hay fugas
(114 mm)
Abra los grifos del agua para revisar si hay fugas de agua
en el grifo y en la conexión a la lavadora. Una pequeña
cantidad de agua podría entrar en la lavadora. Ésta se
desaguará más tarde.
14. Asegure la manguera de desagüe
Tina de lavadero Tubo vertical Pared
NIVELACIÓN DE LA LAVADORA
El nivelar adecuadamente su lavadora reduce el ruido
y la vibración en exceso.
15. Revise la nivelación de la lavadora
Coloque el
nivel aquí
Retire el cartón que está debajo de la
lavadora. Coloque un nivel en los bordes
superiores de la lavadora, revisando cada lado y el frente. Si
la lavadora no está nivelada, inclínela y ajuste las patas hacia
arriba o hacia abajo, como se muestra en los pasos 17 y 18,
repitiendo si es necesario.
4,5"
4.5"
4,5"
4,5"
4.5"
4.5"
(114 mm)
(114 mm)
(113 mm)
Asegure la manguera de desagüe a la pata del lavadero,
al tubo vertical o a las mangueras de entrada para el tubo
vertical de pared, utilizando la atadura de cables.
4.5"
(114 mm)
4.5"
(114 mm)
(113 mm)
(114 mm)
No está nivelada NIVELADA No está nivelada
16. Balancee la lavadora para vericar
el contacto de las patas
Sujete la lavadora de la parte superior y balancéela de atrás
hacia delante, asegurándose de que las 4 patas estés rmes
en el piso. Repítalo, balanceando la lavadora de un lado al
otro. Si se balancea la lavadora, vaya al paso 17 y regule las
patas niveladoras. Si las cuatro patas hacen contacto rme
con el piso, vaya al paso 18.
10
Page 11

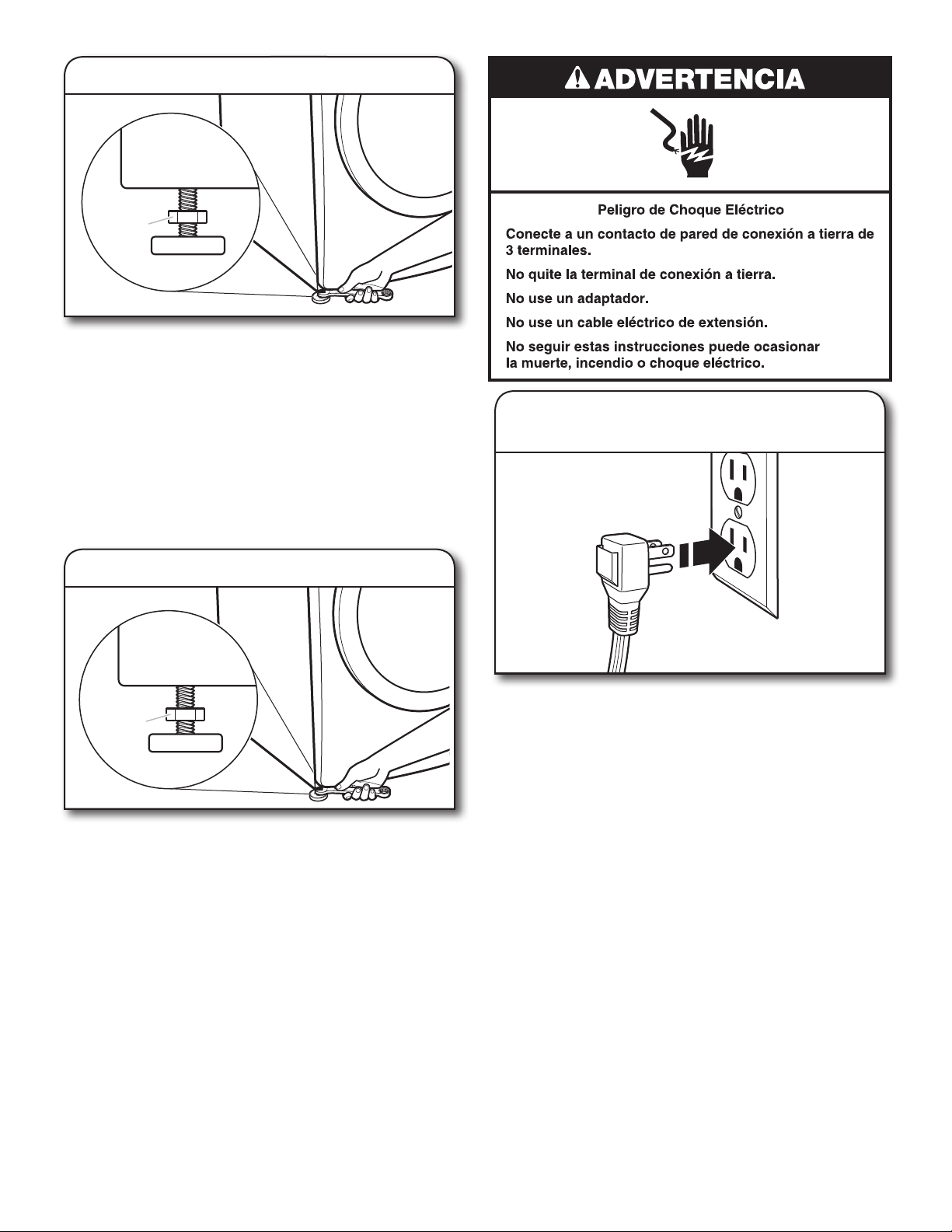

17. Cómo ajustar las patas niveladoras
Tuerca
Jam nut
adora
Si la lavadora no está nivelada, use una llave de boca o
una llave ajustable de 9/16" ó 14 mm para girar las tuercas
adoras hacia la derecha sobre las patas, hasta que estén a
aproximadamente 1/2" (13 mm) de la carcasa de la lavadora.
Luego gire la pata niveladora hacia la derecha para bajar la
lavadora, o hacia la izquierda para levantarla. Vuelva a vericar
la nivelación de la lavadora y que las cuatro patas estén en
contacto rme con el piso. Repita el procedimiento si es
necesario.
CONSEJO ÚTIL: Puede apuntalar el frente de la lavadora
aproximadamente 4" (102 mm) con un bloque de madera o
un objeto similar que vaya a soportar el peso de la lavadora.
19. Conecte a un contacto de pared de
conexión a tierra de 3 terminales
18. Apriete las patas niveladoras
Tuerca
Jam nut
adora
Cuando la lavadora esté nivelada, use una llave de boca o
una llave ajustable de 9/16" ó 14 mm para girar las tuercas
adoras en las patas hacia la izquierda, apretándolas contra
la carcasa de la lavadora.
CONSEJO ÚTIL: Puede apuntalar la lavadora con un bloque
de madera.
11
Page 12
COMPLETE LA INSTALACIÓN
Revise los requisitos eléctricos. Asegúrese de contar con
q
la fuente de electricidad correcta y el método recomendado
de conexión a tierra.
Verique que todas las piezas estén ahora instaladas. Si hay
q
alguna pieza extra, vuelva a revisar todos los pasos para ver
qué se omitió.
Verique que tenga todas las herramientas.
q
Revise que los materiales de transporte se hayan quitado
q
por completo de la parte posterior de la lavadora.
Revise que las mangueras de agua caliente y agua fría estén
q
sujetas y que los grifos de agua estén abiertos.
Verique si hay fugas alrededor de los grifos y de las
q
mangueras de entrada.
Quite la película de la consola y la cinta que quede
q
en la lavadora.
Revise que la lavadora esté conectada en un contacto
q
de 3 terminales con conexión a tierra.
Deshágase de todos los materiales de embalaje o recíclelos.
q
Lea “Uso de la lavadora” en las “Instrucciones para
q
el usuario de la lavadora”.
Para probar y limpiar la lavadora, presione encendido,
q
elija el ciclo de Lavado rápido (QUICK WASH) y póngalo
a funcionar sin prendas. Use solamente un detergente de
Alto rendimiento (HE). Use 1/2 de la cantidad recomendada
por el fabricante para una carga de tamaño mediano.
W10254448B
© 2011 03/11
Todos los derechos reservados. Impreso en EE.UU.
Loading...
