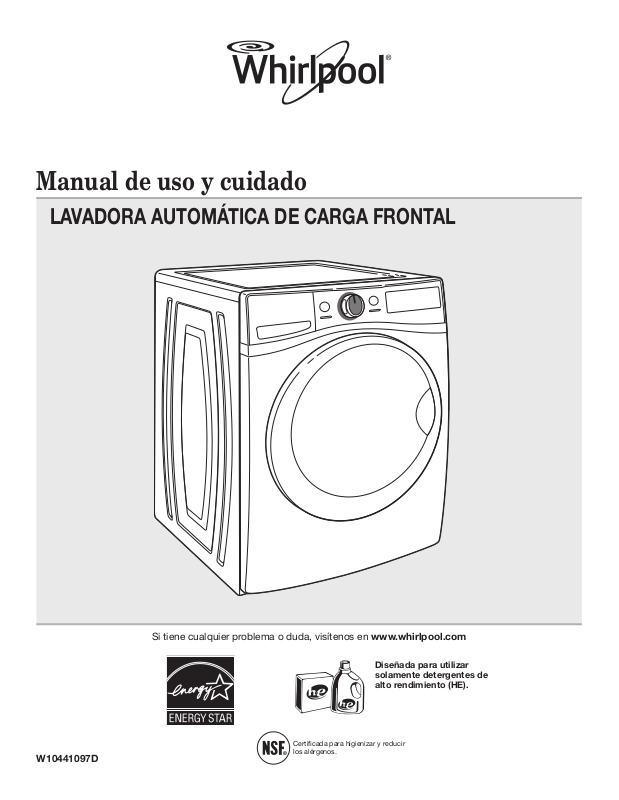

Page 1
Manual de uso y cuidado
LAVADORA AUTOMÁTICA DE CARGA FRONTAL
W10441097D
Si tiene cualquier problema o duda, visítenos en www.whirlpool.com
Diseñada para utilizar
solamente detergentes de
alto rendimiento (HE).
Certicada para higienizar y reducir
los alérgenos.
Page 2
ÍNDICE
SEGURIDAD DE LA LAVADORA ............................................ 2
ACCESORIOS .........................................................................3
PANEL DE CONTROL Y CARACTERÍSTICAS ......................4
PARA USAR EL CAJÓN PRECISION DISPENSE .................. 8
GUÍA DE CICLOS .................................................................... 9
USO DE SU LAVADORA .......................................................12
MANTENIMIENTO DE LA LAVADORA ................................16
ACERCA DE LA CONCENTRACIÓN DE DETERGENTE ....19

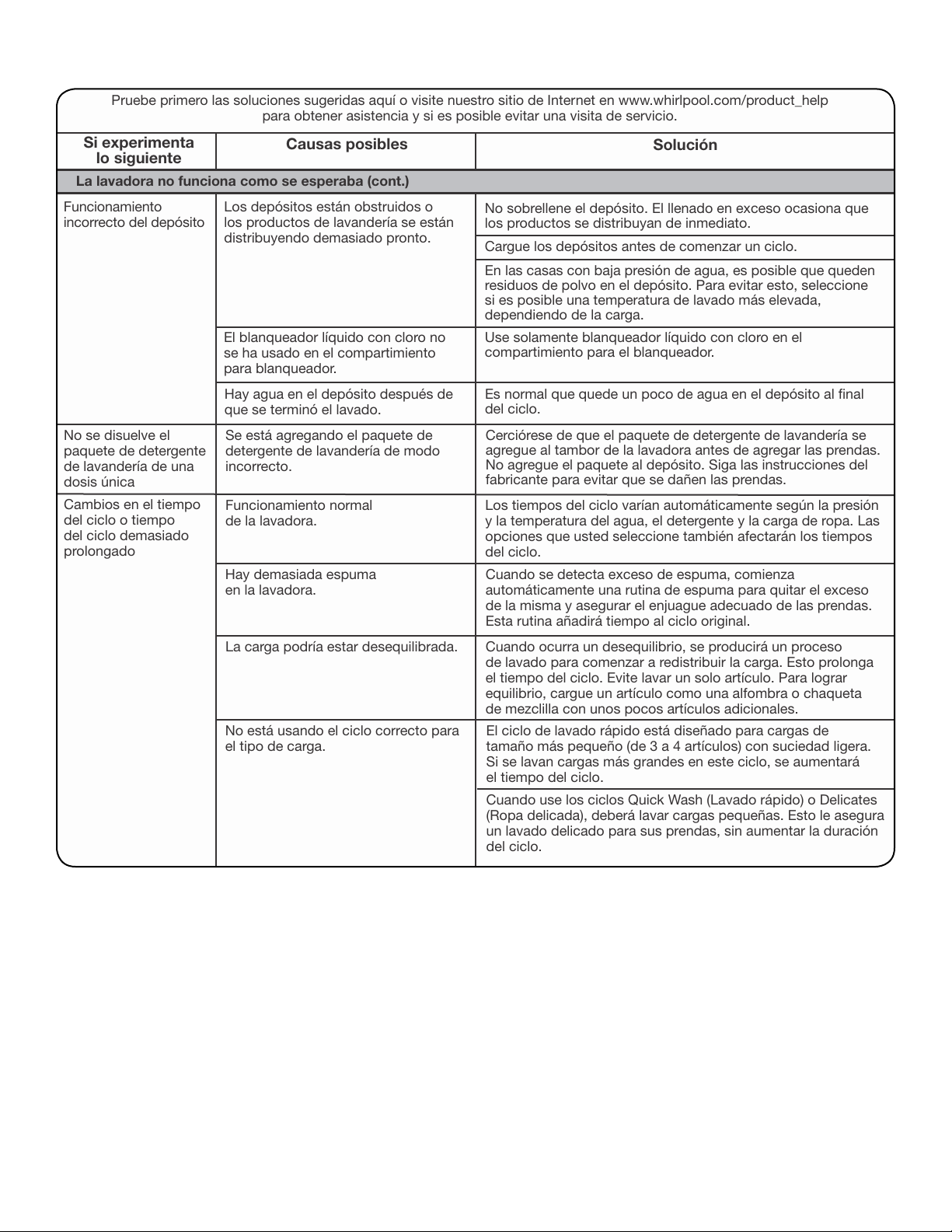

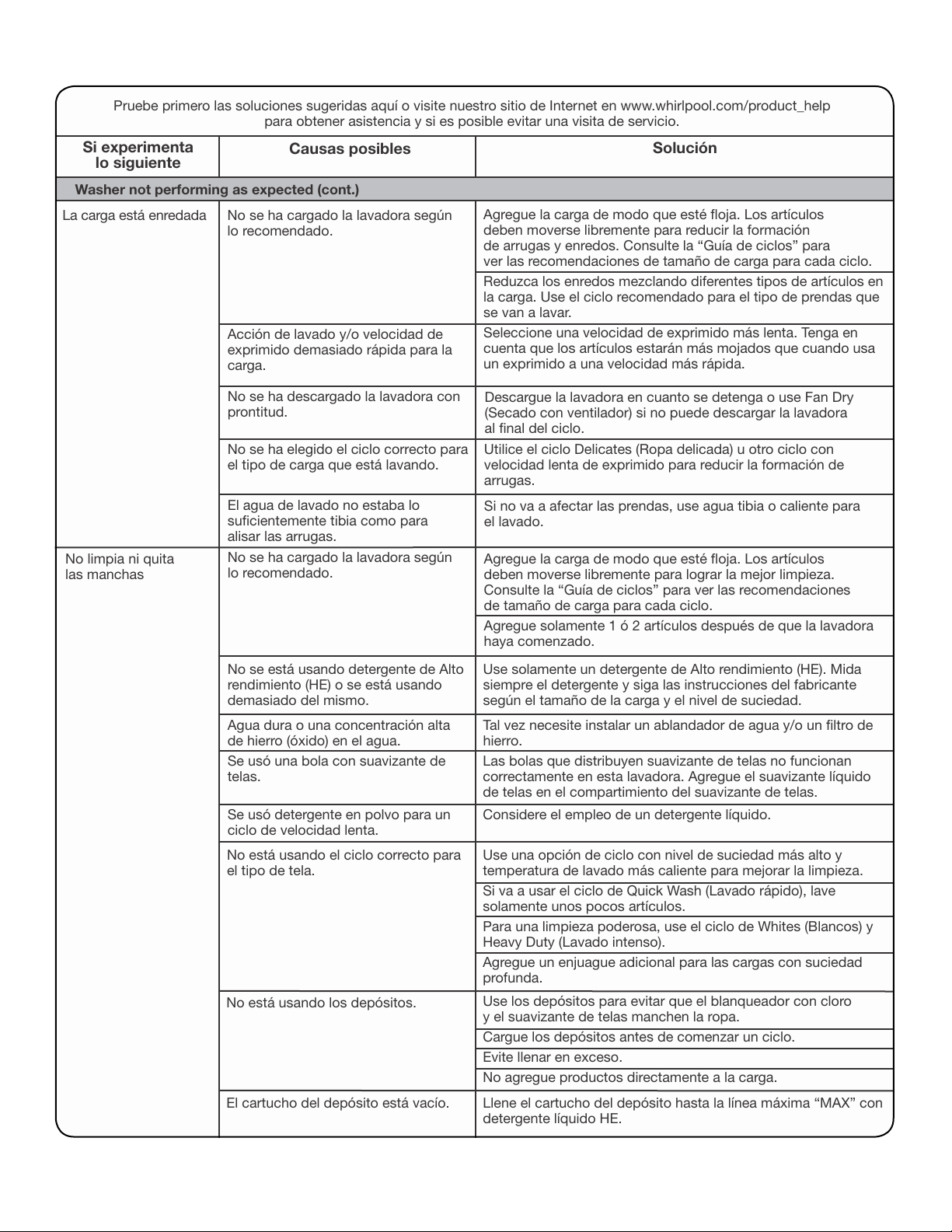

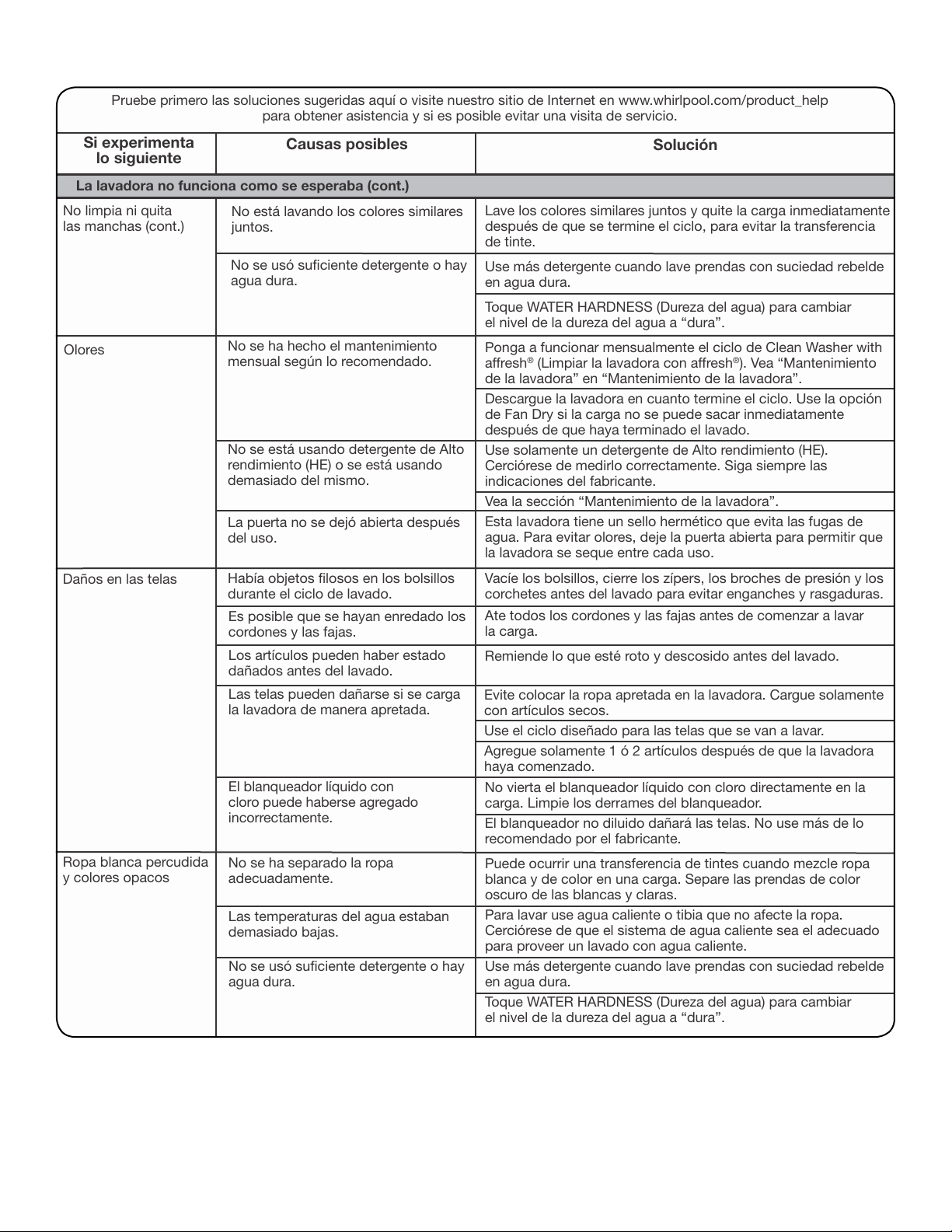

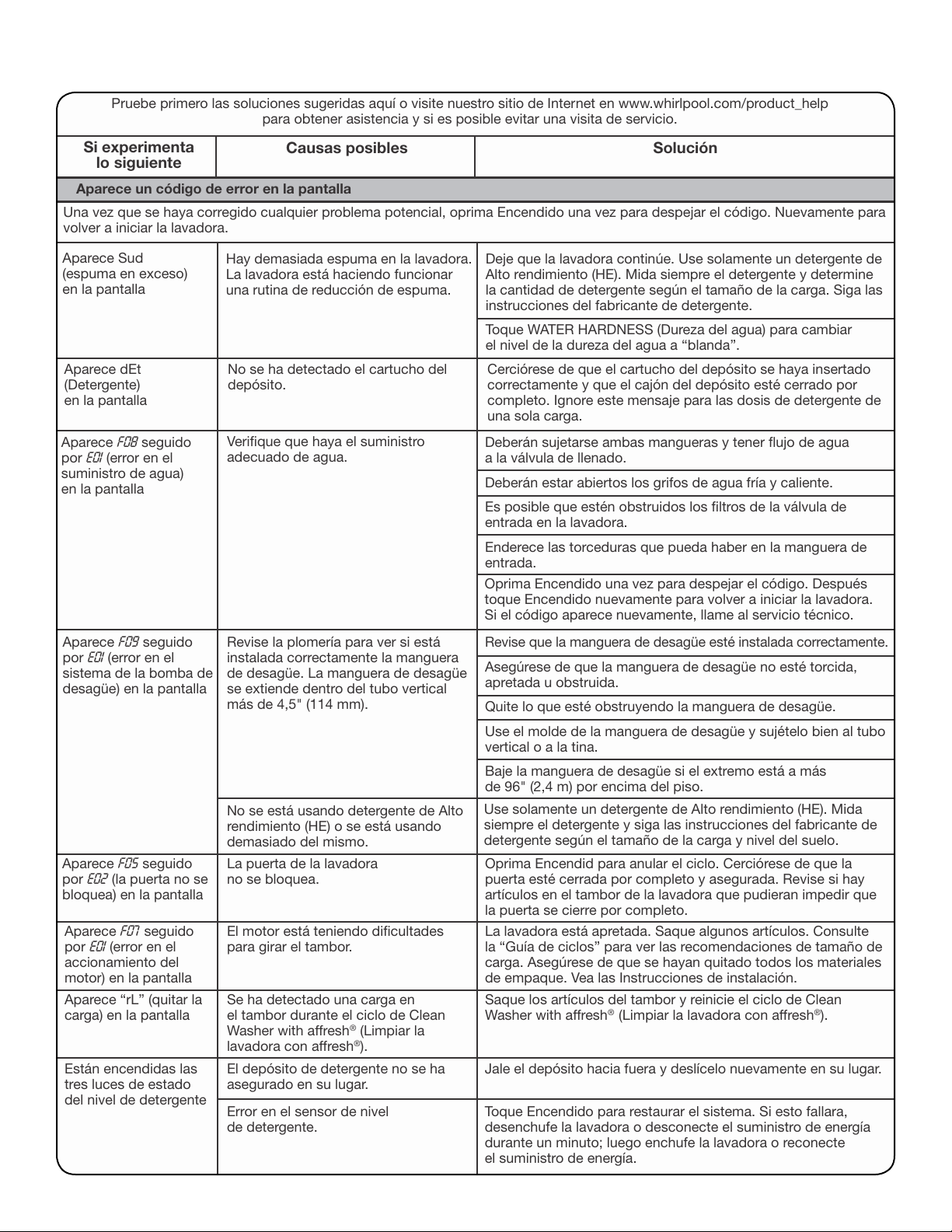

SOLUCIÓN DE PROBLEMAS ...............................................20
GARANTÍA ............................................................................. 30
AYUDA O SERVICIO TÉCNICO .......................Contraportada
SEGURIDAD DE LA LAVADORA
2
Page 3
ACCESORIOS
Personalice su nueva lavadora y secadora con los accesorios
genuinos de Whirlpool indicados a continuación. Para obtener
más información sobre las opciones y para hacer pedidos,
llame 1-800-442-9991, o visite:
www.whirlpool.com/accessories.
Pedestal de 15"
Los pedestales con colores que hacen
juego levantan la lavadora y la secadora
a una altura más cómoda para su
funcionamiento. El cajón grande provee
un espacio de almacenaje conveniente.
Supercie de trabajo
La supercie de trabajo une la
lavadora y la secadora, y provee
un área conveniente de trabajo
y almacenaje.
Juego para apilar
Si el espacio es restringido, el juego para
apilar permite que se instale la secadora
sobre la lavadora.
Cartucho de detergente líquido HE
de distribución precisa
Si usted alterna con frecuencia entre
dos detergentes líquidos HE, puede
también adquirir un cartucho adicional.
Taza para una sola dosis de
detergente líquido HE
La taza provee una manera de
distribuir una sola dosis de detergente
líquido.
3
Page 4
PANEL DE CONTROL Y CARACTERÍSTICAS
No todas las características y ciclos están disponibles en todos los modelos.
4
1
2
7
3
6
NOTA: El panel de control tiene una supercie sensible, la cual responde al toque
ligero de los dedos. Para cerciorarse de que se hayan registrado sus selecciones,
toque el panel de control con la punta del dedo, no con las uñas. Cuando vaya a
seleccionar un ajuste o una opción, simplemente toque su nombre.
8
A
Cartucho del detergente de Alto
A
rendimiento “HE” líquido Precision
Dispense
Compartimiento del detergente
B
de Alto rendimiento “HE” en polvo
Suavizante de telas líquido
C
Blanqueador líquido con cloro
D
B
B EA C D
5
D
C
ENCENDIDO
1
Toque para encender y apagar la lavadora.
Toque para detener/anular un ciclo en cualquier momento.
PERILLA DE CICLOS DE LAVADO
2
Utilice la perilla de ciclos de lavado para seleccionar entre
los ciclos disponibles en su lavadora. Gire la perilla de ciclos
de lavado para seleccionar un ciclo para su carga. Una luz
LED se encenderá para el ciclo seleccionado.
NOTA: La luz LED de Clean Washer (Limpiar la lavadora)
destellará cuando la lavadora haya ejecutado 30 ciclos de
lavado como recordatorio para poner en marcha el ciclo
Clean Washer (Limpiar la lavadora).
Consulte “Guía de ciclos” para ver descripciones detalladas
de los ciclos.
NOTA: Para obtener mejores resultados cuando use el ciclo
Wash & Dry (Lavado y secado), úselo para las cargas que
pesan 2,5 lb o menos, tales como un uniforme de fútbol o
camiseta sin mangas y pantalones cortos para correr.
START (INICIO)
3
Toque y sostenga hasta que se encienda la luz por encima
de START (Inicio) para iniciar un ciclo, o toque una vez
mientras un ciclo está funcionando para hacer una pausa en
el mismo. Si desea agregar una prenda, puede tocar START
(Inicio) cuando esté encendida la luz LED de “Add Garment”
(Agregado de prendas).
4
4
LED DE LA PANTALLA Y LOS AJUSTES
Cuando usted selecciona un ciclo, sus ajustes por defecto
se iluminarán y se mostrará el Estimated Time Remaining
(Tiempo estimado restante) en la pantalla. Factores tales
como el tamaño de la carga, la temperatura de lavado y la
presión de agua pueden afectar el tiempo que se muestra
en la pantalla. El cargar de manera apretada, las cargas
desequilibradas o la espuma en exceso también pueden
hacer que la lavadora regule el tiempo del ciclo.
Toque la opción deseada en la parte inferior de la pantalla
para regular los ajustes. Consulte “Guía de ciclos” para ver
los ajustes disponibles para cada ciclo. No todos los ajustes
están disponibles con todos los ciclos.
Luces de estado de los ciclos
Para los detalles, consulte “Luces de estado de los
ciclos”.
Distribución precisa – Concentración de detergente
y dureza del agua
Estas opciones se usan para jar la concentración
de detergente (doble o seis veces mayor) y para jar
el nivel de dureza del agua (normal, hard [dura] o soft
[blanda]). (Consulte la sección “Acerca de la
concentración de detergente”.)
IMPORTANTE: Cuando use el cartucho del depósito con
el detergente líquido concentrado, cerciórese de cambiar
los ajustes de concentración de detergente en el control
si el detergente tiene una concentración diferente de la
concentración doble que se ha prejado de fábrica.
Page 5
Wash Temp (Temperatura de lavado)
La temperatura de lavado recomendada está prejada
para cada ciclo. También puede seleccionar una
temperatura de lavado según el tipo de tela y de
suciedad que esté lavando. Para obtener los mejores
resultados, use la temperatura del agua de lavado
más elevada que no dañe las telas, siguiendo las
instrucciones de las etiquetas de las prendas. Todas
las temperaturas de lavado incluyen un enjuague con
agua fría.
Spin (Exprimido)
Esta lavadora selecciona automáticamente la velocidad
de exprimido según el ciclo seleccionado. Algunas
velocidades prejadas pueden cambiarse.
• Las velocidades de exprimido más rápidas proveen
tiempos de secado más cortos, pero pueden aumentar
la formación de arrugas en su carga.
• Las velocidades de exprimido más lentas disminuyen
las arrugas, pero dejarán su carga más húmeda.
Soil (Suciedad)
El nivel de suciedad (tiempo de lavado) está prejado
para cada ciclo de lavado. Cuando usted toque cambie
el ajuste de suciedad, el tiempo del ciclo aumentará o
disminuirá en la pantalla de Estimated Time Remaining
(Tiempo estimado restante).
Para la mayoría de las cargas, utilice el nivel de suciedad
que está prejado con el ciclo que ha seleccionado.
Para telas resistentes y telas con suciedad profunda, use
el ajuste Soil (Suciedad) para seleccionar más tiempo
de lavado. Para las telas delicadas y telas con poca
suciedad, use el ajuste Soil (Suciedad) para seleccionar
menos tiempo de lavado. Un ajuste de suciedad más
bajo ayuda a reducir los enredos y la formación de
arrugas.
Presoak (Remojo previo)
Toque para agregar un Presoak (Remojo previo)
a un ciclo de lavado. Los artículos se agitarán
suavemente en el agua con detergente durante el
tiempo seleccionado, para ayudar a aojar las manchas
rebeldes.
OPCIONES
5
Toque para activar opciones adicionales de lavado o
características adicionales de la lavadora. No todas las
opciones están disponibles en todos los modelos.
Adjust Delay Time (Regule el tiempo de retraso)
A
Toque – o + para demorar el inicio del ciclo de lavado
hasta por un máximo de 12 horas.
Opción Fan Dry
B
La opción Fan Dry rotará la carga periódicamente
después de que se haya terminado el ciclo, por hasta 12
horas, mientras un ventilador incorporado circula el aire
por la lavadora para reducir la humedad. Para encender
la opción de secado con ventilador, toque Fan Dry
(Secado con ventilador). Si la opción Fan Dry (Secado
con ventilador) está encendida, la misma permanecerá
encendida durante todos los ciclos futuros hasta que
se apague; la lavadora recuerda el último estado jado,
ya sea encendido o apagado. Para apagar la opción
de secado con ventilador, toque Fan Dry (Secado con
ventilador).
También puede activar la opción Fan Dry sin poner
en marcha un ciclo, presionando y sosteniendo
Encendido por un segundo, luego presionando
y sosteniendo Fan Dry por 3 segundos y luego
presionando y sosteniendo START (Inicio) por
3 segundos.
Para apagar la opción Fan Dry (Secado con ventilador)
cuando esté funcionando, toque Encendido.
NOTA: La puerta se bloqueará mientras la opción Fan
Dry esté funcionando. Oprima Encendido para detener
el ciclo y desbloquear la puerta.
Extra Rinse (Enjuague adicional)
C
Active esta opción para agregar un enjuague adicional
a la mayoría de los ciclos.
NOTA: Algunos ciclos incluyen esta característica por
defecto. Consulte la “Guía de ciclos” para obtener más
detalles.
Drum Light (Luz del tambor)
Toque y sostenga EXTRA RINSE (Enjuague adicional) por
3 segundos para apagar la luz LED del tambor.
Cycle Signal (Señal de ciclo)
D
Utilice esta opción para encender o apagar la señal que
suena al nal de un ciclo.
Para apagar los tonos que suenan cuando se toca
un ajuste: Toque y sostenga CYCLE SIGNAL (Señal de
ciclo) por aproximadamente 3 segundos. Repita el procedimiento para volver a encenderlos.
Control Lock (Bloqueo de control)
E
Toque y sostenga por 3 segundos para bloquear
los controles y así evitar cambios o funcionamiento
no deseados. Oprima y sostenga nuevamente por
3 segundos para desbloquear. Aún puede presionar
START (Inicio) para hacer una pausa en el ciclo,
o Encendido para apagar la lavadora.
OPCIÓN ECOBOOST™ (IMPULSO ECOLÓGICO)
6
Toque para activar la opción de EcoBoost™ (Impulso
ecológico). La opción EcoBoost™ (Impulso ecológico) provee
un ahorro de energía adicional por medio de un uso reducido
de agua caliente. También mantiene el rendimiento de
limpieza al alargar el tiempo de lavado en algunos ciclos.
STEAM CLEAN (LIMPIEZA CON VAPOR)
7
La opción de Steam Clean (Limpieza con vapor) agrega un
remojo adicional y tiempo a numerosos ciclos de lavado para
ayudar a quitar las manchas rebeldes, así como un impulso
de vapor, para un mayor poder de limpieza. Un calentador
incorporado ayuda a mantener las temperaturas óptimas de
lavado. Consulte la “Guía de ciclos” para ver los ciclos con
los que se puede usar la opción de Steam Clean (Limpieza
con vapor).
5
Page 6
PANEL DE CONTROL Y CARACTERÍSTICAS
CAJÓN PRECISION DISPENSE
8
El cajón Precision Dispense le ofrece la conveniencia de
agregar automáticamente detergente de Alto rendimiento
(HE), blanqueador líquido con cloro y suavizante de telas a la
carga de lavado, en el momento apropiado. Consulte “Uso
del cajón Precision Dispense” para obtener información
acerca del cajón del depósito.
Cartucho de distribución precisa
A
Cada cartucho de depósito tiene capacidad para
hasta 18,5 oz (550 ml) de detergente líquido HE, lo
que es suciente para hasta 36† cargas, según el
ciclo y la concentración de detergente. Para cargar
cómodamente, el cartucho encaja en el compartimiento
(B) del cajón del depósito.
n
Cambie el ajuste de concentración de
detergente si es que el detergente que se
usa tiene una concentración diferente de la
concentración doble prejada de fábrica.
Consulte “Acerca de la concentración de
detergente”.
n
Cambie el ajuste de dureza del agua
si el nivel deseado es diferente del nivel
Normal prejado de fábrica.
Compartimiento del detergente de Alto rendimiento
B
“HE” en polvo
Utilice este compartimiento para el detergente HE en
polvo para una sola carga.
Compartimiento para suavizante líquido de telas
C
Diluye y distribuye automáticamente el suavizante
líquido para telas en el momento oportuno durante
el ciclo.
n
Use solamente suavizante de telas líquido en este
depósito.
Compartimiento para blanqueador líquido con cloro
D
Diluye y distribuye automáticamente el blanqueador
líquido con cloro en el momento oportuno durante el
primer enjuague después del ciclo de lavado. Este
compartimiento no puede diluir el blanqueador en polvo.
Selección del detergente adecuado
Use solamente detergentes de alto rendimiento. El paquete
tendrá la indicación “HE” o “High Efciency” (Alto rendimiento).
El lavado con poca agua crea espuma en exceso con un
detergente regular que no sea HE. El uso de un detergente
común probablemente derive en tiempos de ciclo más
prolongados y menor rendimiento de enjuague. También puede
resultar en fallas de los componentes y, con el pasar del tiempo,
la acumulación de moho. Los detergentes de Alto rendimiento
(HE) producen poca espuma y se dispersan rápidamente,
para producir la cantidad adecuada de espuma para el mejor
rendimiento. Mantienen la suciedad en suspenso para que
no vuelva a depositarse sobre las prendas limpias. Siga las
instrucciones del fabricante para determinar la cantidad de
detergente que debe usar.
Luces de estado de los ciclos
Las luces de estado del ciclo muestran el progreso de
un ciclo. Es posible que note sonidos o pausas en cada etapa
del proceso, los cuales son diferentes a los de las lavadoras
tradicionales.
Precision Dispense (Distribución precisa)
Esta luz se encenderá cuando la lavadora esté encendida,
con el cajón del depósito cerrado y el cartucho en su lugar.
Si se quita el cartucho y el cajón no está cerrado, Precision
Dispense (Distribución precisa) no se encenderá.
Detergent Level (Nivel de detergente)
Low (Bajo) – Este indicador se iluminará si hay suciente
detergente en el cartucho Precision Dispense
(Distribución precisa) pero solamente para unos
pocos ciclos más.
Empty (Vacío) – Este indicador se iluminará si no hay
detergente en el cartucho Precision Dispense
(Distribución precisa).
Door Locked (Puerta bloqueada)
Se iluminará Door Locked (Puerta bloqueada) para indicar que
la puerta está bloqueada y no se puede abrir sin antes hacer
una pausa o anular el ciclo.
Add Garment (Agregado de prendas)
Cuando Add Garment (Agregado de prendas) esté
iluminado, podrá hacer una pausa en la lavadora, abrir
la puerta y agregar artículos.
Dispensing (Distribuyendo)
Este indicador se iluminará cuando se esté distribuyendo
el detergente.
Done (Listo)
Una vez que se haya terminado el ciclo, se encenderá esta
luz. Saque la carga de inmediato para obtener los mejores
resultados.
Delay Wash (Lavado con retraso)
Esta luz se encenderá cuando se haya jado un tiempo de
retraso.
Use solamente un detergente de Alto
†
El número de cargas variará según la concentración de detergente, el tamaño de la carga,
el ciclo que se haya usado y el nivel de suciedad. Para la capacidad máxima de hasta 36 cargas
se requiere usar un detergente que sea 6 veces más concentrado.
rendimiento (HE).
6
Page 7
Sensing (Detección)
Cuando se toque el botón de START (Inicio), la lavadora hará
primero una autovericación en el mecanismo de
bloqueo de la puerta y la luz de Sensing (Detección) se
encenderá. Escuchará un chasquido, la canasta girará
parcialmente y la puerta se desbloqueará brevemente
antes de bloquearse de nuevo.
Una vez que la puerta se ha bloqueado por segunda vez,
la lavadora comenzará a agitar y agregar agua. Este proceso
de detección continuará a lo largo del ciclo. Es posible que
escuche también el agua que uye a través del depósito,
agregando detergente a la carga.
Después de que se haya detectado el tamaño de la carga,
aparecerá en la pantalla el tiempo estimado basado en
el tamaño de la carga. Es posible que se prolongue el
tiempo real del ciclo, pero la pantalla aun mostrará el
tiempo estimado.
La luz de detección destellará una vez por segundo en varias
etapas durante el ciclo, tales como cuando la lavadora está
reduciendo la cantidad de espuma excesiva.
Steaming (Vapor)
Esta luz se encenderá para mostrar que el ciclo está usando
el vapor para un mayor poder de limpieza.
Fan Dry
El indicador de Fan Dry se iluminará cuando la opción de
Fan Dry esté activa. Durante este tiempo, la lavadora hará
girar la carga ocasionalmente, mientras que un ventilador hace
circular aire fresco en la lavadora.
7
Page 8
PARA USAR EL CAJÓN PRECISION DISPENSE
1. Abra el cajón del depósito.
2. Agregue los productos de lavandería como se describe
en los pasos 4 a 6 en la sección “Uso de su lavadora”.
3. Cierre lentamente el cajón del depósito. Asegúrese de cerrarlo
completamente.
Agregue detergente HE al depósito
NOTA:
n
Es posible que quede una pequeña cantidad de agua en los
depósitos proveniente del ciclo de lavado anterior. Esto es
normal.
n
Consulte “Acerca de la concentración de detergente”
para obtener información acerca de la concentración de
detergente.
n
Para cerciorarse de tener suciente detergente en el depósito,
la pantalla mostrará el nivel de detergente (Low [Bajo] o
Empty [Vacío]).
Cartucho Precision Dispense
Lengüeta
Use solamente detergentes
líquidos HE (Alto rendimiento).
El cartucho del depósito tiene
capacidad para unas 18,5 oz
(550 ml) de detergente líquido
HE o lo suciente para hasta
36 cargas†.
Para llenarlo:
Empuje la lengüeta hacia atrás y
levante la puerta de llenado. Llénelo
hasta la línea máxima “MAX” (vea
la ilustración a la derecha) con
detergente líquido HE. Cierre
la puerta de llenado. Hará un
chasquido al encajar en su lugar.
Para instalar el cartucho
del depósito:
1. Jale hacia fuera el cajón del
depósito.
2. Inserte por completo el cartucho del depósito en el
compartimiento del mismo, como se muestra. Deberá
hacer un chasquido al encajar en su posición.
3. Deslice lentamente el cajón del depósito hacia dentro
hasta que quede completamente cerrado. La lavadora
detectará automáticamente el cartucho del depósito.
NOTA:
n
Deberá enjuagarse el cartucho del depósito cuando
cambie de detergente o cuando no se vaya a usar
la lavadora por períodos prolongados. Para obtener
instrucciones acerca de cómo limpiar el cartucho del
depósito, vea “Mantenimiento de la lavadora”.
†
El número de cargas variará según la concentración de detergente, el tamaño de la carga,
el ciclo que se haya usado, el nivel de suciedad y la dureza del agua. Para la capacidad
máxima de hasta 36 cargas, se requiere usar un detergente que sea 6 veces más
concentrado.
Use solamente un
detergente de Alto
rendimiento (HE).
Línea “Max”
Cómo agregar detergente para una sola
carga
Levante hacia fuera el cartucho y déjelo
a un lado.
Detergente HE en polvo
Coloque una cantidad medida de
detergente en el compartimiento para
detergente en polvo HE.
Detergente en polvo:
Agréguelo directamente
en el compartimiento.
IMPORTANTE:
n No use detergente líquido en el compartimiento para
una sola carga; el detergente líquido puede ltrarse
por el compartimiento de detergente antes de que
comience el lavado principal.
n Puede agregarse una dosis de detergente en la taza
de detergente líquido HE para una sola dosis, la cual
puede comprarse (vea la sección “Accesorios”).
n No agregue el paquete de detergente de lavandería
de una dosis única al cajón del depósito.
n Si usted usa la opción Delay Wash (Lavado con
retraso), se recomienda usar el cartucho de
detergente o puede usarse detergente en polvo
en el compartimiento para detergente en polvo HE.
Detergente HE líquido
Si usted alterna con frecuencia entre dos detergentes
líquidos HE, puede adquirir un cartucho adicional
Precision Dispense (Distribución precisa).
Consulte “Accesorios” para obtener información acerca
de cómo hacer un pedido.
Compartimiento
para detergente
HE en polvo
Use solamente un
detergente de Alto
rendimiento (HE).
8
Page 9
GUÍA DE CICLOS
Los ajustes y las opciones que se muestran en negrita son los
ajustes por defecto para ese ciclo. Para lograr el mejor cuidado
de las telas, elija el ciclo, opciones, y ajustes que sea el más
adecuado para la carga que va a lavar. No todos los ajustes
están disponibles con cada ciclo, y algunas opciones no se
pueden usar al mismo tiempo. No todos los ciclos y opciones
están disponibles en todos los modelos.
Recomendaciones sobre el tamaño de carga
Para obtener los mejores resultados, siga las recomendaciones
dadas sobre el tamaño de la carga para cada ciclo.
Carga pequeña: Llene el tambor de la lavadora con 3 a 4
artículos, no más de 1/4 de la capacidad.
Carga mediana: Llene el tambor de la lavadora hasta 1/2
de la capacidad aproximadamente.
Carga grande: Llene el tambor de la lavadora hasta 3/4 de
la capacidad aproximadamente.
Carga extra grande: Llene el tambor de la lavadora, pero
asegúrese de que las prendas puedan girar libremente.
Para obtener los mejores resultados, evite cargar
apretadamente.
Opciones de
Temperatura de lavado :
Extra Hot (Extra Caliente)
Hot (Caliente)
Warm (Tibia)
Cool (Fresco)
Cold (Fría)
Opciones de
Nivel de suciedad:
Extra Heavy (Extra Intensa)
Heavy (Intensa)
Normal (Normal)
Light (Ligera)
Opciones de
Velocidad de exprimido:
Extra Fast (Extra Rápido)
Fast (Rápido)
Medium (Media)
Slow (Lento)
Off (Apagado)
Options disponibles :
Steam Clean (Limpieza con vapor)
EcoBoost™ (Impulso ecológico)
Fan Dry (Secado con ventilador
Extra Rinse (Enjuague adicional)
Presoak (Remojo previo)
Delay Wash (Lavado con retraso)
9
Page 10
GUÍA DE CICLOS
Artículos para lavar
usando los ajustes
por defecto
del ciclo:
Algodones, lino, Normal Extra Hot Extra Fast
sábanas y cargas de (Normal) Hot Fast Heavy Fan Dry a velocidad media y un exprimido
prendas mixtas con Warm Medium Normal Extra Rinse a velocidad extra rápida. Este ciclo
suciedad normal Cool Off Light PreSoak ha sido diseñado para proveer
Cold Delay Wash el máximo ahorro de energía.
Telas y prendas blancas Whites Extra Hot Extra Fast
con suciedad profunda (Blancos) Hot Fast Heavy EcoBoost™ prolongado con agitación a alta
Warm Medium Normal Fan Dry velocidad, enjuague adicional y un
Cool Slow Light Extra Rinse exprimido a velocidad extra alta
Cold Off PreSoak para proveer una limpieza y un
Delay Wash enjuague óptimos cuando se utiliza
blanqueador.
Telas resistentes que Heavy Extra Hot Extra Fast
no destiñen y prendas Duty Hot Fast Heavy EcoBoost™ exprimido nal a velocidad extra
con suciedad (Intenso) Warm Medium Normal Fan Dry rápida para ayudar a proveer una
profunda Cool Slow Light Extra Rinse limpieza óptima y reducir los
Cold Off PreSoak tiempos de secado.
Delay Wash
Toallas resistentes y Towels Extra Hot Extra Fast
paños del lavado (Toallas) Hot Fast Heavy EcoBoost™ veloz, un tiempo de lavado más
Warm Medium Normal Fan Dry prolongado, un enjuague normal
Cool Slow Light Extra Rinse y un exprimido a velocidad extra
Cold Off PreSoak rápida para acortar el tiempo de
Delay Wash secado.
Prendas resistentes Allergen† Extra Hot Extra Fast
y artículos de uso (Alérgenos†) Hot Fast Heavy Fan Dry los alérgenos tales como partículas
doméstico que pueden Medium Normal Extra Rinse alérgenas de las mascotas de
haber estado expuestos Light Delay Wash los artículos con suciedad normal.
a alérgenos
Ropa, lecho y toallas Sanitize†† Extra Hot Extra Fast
que requieren
el higienizado Medium Normal Extra Rinse la temperatura de lavado
Slow Light Delay Wash recomendada para los artículos.
Off
Ciclo:
(Higienizado††)
Temperatura
de lavado*:
Fast Heavy Fan Dry se asegura la higienización. Revise
Velocidad
de
exprimido:
Nivel de
suciedad:
Extra Heavy
Extra Heavy
Extra Heavy
Extra Heavy
Extra Heavy
Extra Heavy
Opciones
disponibles:
Steam Clean** Este ciclo combina una agitación
Steam Clean** Usa un tiempo de lavado más
Steam Clean** Agitación a velocidad rápida y un
Steam Clean** Este ciclo provee una agitación
Steam Clean** Usa más agua para enjuagar
Steam Clean**
Detalles de los ciclos:
Una temperatura muy caliente
* Todas las selecciones de temperatura incluyen un enjuague con agua Cold (Fría).
** La opción de Steam Clean (Limpieza con vapor) está disponible solamente cuando se selecciona una temperatura de agua Warm (Tibia), Hot
(Caliente), o Extra Hot (Muy caliente).
Modelo: WFW96HE
† Allergen (Alérgenos)
Ciclo de Alérgenos certicado por NSF International, una organización independiente de prueba y certicación
a cargo de terceros. La certicación ha vericado que este ciclo redujo los alérgenos al menos en un 95,0 % y mantuvo
la temperatura del agua necesaria para matar los ácaros del polvo. Únicamente el ciclo de alérgenos se ha diseñado
para cumplir con los requisitos del protocolo P351 de NSF para la ecacia de la reducción de alérgenos.
†† Sanitize (Higienizado)
Esta lavadora tiene un ciclo de Sanitize (Higienizado) certicada por NSF International, una organización
n
independiente de prueba y certicación a cargo de terceros. La certicación verica que el ciclo Sanitize (Higienizado)
elimina el 99,9 % de las bacterias que generalmente se encuentran en las prendas de vestir, ropa de cama y toallas.
No hay transferencia de bacterias entre cargas después que haya terminado un ciclo.
Use el ciclo Sanitize (Higienizado) para lavar telas que no destiñen con suciedad profunda. Este ciclo combina una
n
temperatura de agua muy elevada para asegurar la eliminación de suciedad y manchas profundas. Es recomendable
jar el calentador de agua en 120 °F (49 °C) para asegurar un rendimiento adecuado durante este ciclo.
Solamente el ciclo Sanitize (Higienizar) seleccionado ha sido diseñado para cumplir con los requisitos del Protocolo
n
P172 de NSF, Sanitization Performance of Residential and Commercial, family-sized clothes washer (Desempeño
de la higienización en lavadoras residenciales y comerciales de tamaño familiar).
10
Page 11
GUÍA DE CICLOS
Artículos para lavar
usando los ajustes
por defecto
del ciclo:
Ninguna prenda Clean Washer Use este ciclo cada 30 lavados para
en la lavadora with affresh® mantener el interior de su lavadora
(Limpiar fresco y limpio. Este ciclo usa un
la lavadora nivel de agua más alto. Úselo con
con affresh®) la tableta limpiadora para lavadoras
affresh® o con blanqueador líquido
con cloro, para limpiar a fondo el
interior de su lavadora. Este
ciclo no debe interrumpirse. Vea
“Cuidado de la lavadora”.
IMPORTANTE: No coloque prendas
ni otros artículos en la lavadora
durante el ciclo Clean Washer with
affresh® (Limpiar la lavadora con
affresh®). Use este ciclo con la tina
de lavado vacía. Consulte “Cuidado
de la lavadora” en “Mantenimiento
de la lavadora”.
Carga de ropa mojada Drain N/A Extra Fast N/A Fan Dry Use Drain & Spin para quitar
& Spin Fast Delay Wash el exceso de agua de la carga.
(Desagüe Medium La velocidad de exprimido se
y exprimido) Slow puede jar en un ajuste más lento.
Off
Trajes de baño, Drain & Spin Cold Extra Fast
artículos que sólo with Fast Heavy Delay Wash seleccione Extra Rinse para añadir
necesiten enjuagarse Extra Rinse Medium Normal el agua. El ciclo incluye una
(Desagüe y Slow Light velocidad rápida adicional de
exprimido con Off exprimido. Para algunas telas,
extra enjuague) podría regular la velocidad de
exprimido a un ajuste más lento.
2 a 4 prendas sintéticas, Wash Extra Hot Extra Fast
uniformes deportivos & Dry Hot Heavy Fan Dry exprimido a velocidad extra rápida,
o ropa deportiva con (Lavado y Warm Normal Extra Rinse seguido por una rotación
suciedad ligera secado) Cool Light PreSoak intermitente con activación del
Cold Delay Wash ventilador, para hacer circular
el aire entre las prendas.
Cargas pequeñas de Quick Wash Extra Hot Extra Fast
3 a 4 prendas con (Lavado Hot Fast Heavy Fan Dry artículos) que se necesiten de prisa.
suciedad ligera rápido) Warm Medium Normal Extra Rinse Este ciclo combina una agitación
Cool Slow Light PreSoak veloz, un tiempo de lavado corto
Cold Off Delay Wash y un exprimido a velocidad extra
rápida para acortar el tiempo de
secado.
Telas nas, lencería, Delicates Extra Hot Extra Fast
suéteres y camisas, (Ropa Hot Fast Heavy Fan Dry y un exprimido de velocidad lenta
blusas, pantalones delicada) Warm Medium Normal Extra Rinse para el cuidado suave de la tela
y vestidos con Cool Slow Light PreSoak y para reducir las arrugas.
suciedad ligera Cold Off Delay Wash
Cargas de prendas de Cold Cold Extra Fast
algodón de colores Wash Fast Heavy Extra Rinse concentrada de detergente, en
vivos u oscuros, lino, (Lavado Medium Normal Delay Wash conjunción con agua fría, a lo largo
informal y mixtas frío) Off Light del ciclo para quitar suavemente las
manchas y proveer cuidado a las
telas.
Ciclo:
Temperatura
de lavado*:
Velocidad
de
exprimido:
Nivel de
suciedad:
Extra Heavy
Extra Heavy
Extra Heavy
Extra Heavy
Extra Heavy
Opciones
disponibles:
Fan Dry Seleccione Drain & Spin; después
Steam Clean** Este ciclo corto de lavado tiene un
Steam Clean** Para cargas pequeñas (de 3 a 4
Steam Clean** Este ciclo combina una agitación
Fan Dry Este ciclo usa una solución
Detalles de los ciclos:
* Todas las selecciones de temperatura incluyen un enjuague con agua Cold (Fría).
** La opción de Steam Clean (Limpieza con vapor) está disponible solamente cuando se selecciona una temperatura de agua Warm (Tibia),
Hot (Caliente), o Extra Hot (Muy caliente).
11
Page 12
USO DE SU LAVADORA
Primer ciclo de lavado sin ropa
Antes de lavar la ropa por primera vez, llene el cartucho del
depósito de detergente líquido HE e instálelo en el cajón del
depósito. Elija el ciclo de QUICK WASH (Lavado rápido) y
póngalo a funcionar sin ropa. Use solamente un detergente de
Alto rendimiento (HE). Este ciclo inicial sirve para asegurar la
limpieza del interior de la lavadora y cerciorarse de que el cajón
del depósito esté listo para ser usado antes de lavar la ropa.
1. Separe y prepare su ropa
Separe los artículos según el ciclo recomendado, la temperatura
del agua y la resistencia a perder el color. Separe los artículos
con mucha suciedad de los que tienen poca suciedad. Separe
los artículos delicados de las telas resistentes. Trate las manchas
en cuanto sea posible y revise la resistencia a perder el color
probando los productos para quitar manchas en una costura
interior.
IMPORTANTE:
n Vacíe los bolsillos. Las monedas, los botones o cualquier
objeto pequeño puede obstruir las bombas y podría ser
necesario llamar al servicio.
n Cierre los zípers, abroche los ganchos, ate los cordones y las
fajas, y quite los adornos y ornamentos que no sean lavables.
n Remiende lo que esté roto y desgarrado para evitar más
daños a los artículos durante el lavado.
n Vuelva al revés las prendas de tejido para evitar que se formen
motitas. Separe las prendas que sueltan pelusa de las que la
atraen. A las prendas de telas sintéticas, los tejidos, y la pana
se les pegará la pelusa de las toallas, los tapetes y la felpilla.
n No seque los artículos si aún tienen manchas después
del lavado, ya que el calor puede hacer las manchas
permanentes.
n Siempre lea y siga las instrucciones de las etiquetas de
cuidado de las telas y las de los productos de lavandería.
El uso incorrecto puede ocasionar daños a sus prendas.
2. Agregue los productos de lavandería
(si lo desea)
El paquete de detergente de lavandería de una dosis única,
los productos para realzar el lavado tipo Oxi, el blanqueador
no decolorante o los cristales de suavizante de telas pueden
agregarse en el tambor antes de agregar la ropa.
NOTA: No agregue prendas al tambor de la lavadora
antes de agregar productos de lavandería. Siga siempre
las instrucciones del fabricante.
12
Page 13
3. Cargue las prendas en la lavadora
Coloque de modo suelto una carga de ropa separada en la
lavadora. Los artículos deben moverse libremente para una mejor
limpieza y para reducir la formación de arrugas y enredos. Cierre
la puerta de la lavadora empujándola con rmeza hasta que
escuche el chasquido de la traba.
n Según el tipo de la carga y el ciclo, la lavadora se puede
cargar por completo, pero sin apretujar la ropa. La puerta de
la lavadora debe cerrarse con facilidad. Vea las sugerencias
de carga en “Guía de ciclos”.
n Mezcle artículos grandes y chicos, y evite lavar artículos
separados. Cargue de manera uniforme.
n Lave los artículos pequeños en bolsas de malla para prendas.
Para varios artículos, use más de una bolsa y llénelas con la
misma cantidad de prendas.
5. Agregue suavizante de telas
al depósito (si lo desea)
Vierta una cantidad medida de suavizante líquido de telas en el
compartimiento para suavizante líquido de telas. Siempre siga
las instrucciones del fabricante para usar la cantidad correcta
de suavizante para telas según el tamaño de su carga.
El suavizante para telas siempre se distribuye en el último
enjuague, aun si se la seleccionado Extra Rinse (Enjuague
adicional).
IMPORTANTE: No lo sobrellene, diluya ni utilice más de 1/4 taza
(60 ml) de suavizante para telas. No llene encima de la línea de
máximo “MAX”. El sobrellenar el depósito hará que el suavizante
de telas se distribuya inmediatamente en la lavadora.
n No derrame ni gotee el suavizante de telas sobre las prendas.
n No use bolas que distribuyen suavizante de telas en esta
lavadora. No distribuirán correctamente.
6. Agregue blanqueador líquido con cloro
al depósito (si lo desea)
CÓMO USAR LOS DEPÓSITOS PARA
PRODUCTOS DE LAVANDERÍA
NOTA: No agregue paquetes de detergente de lavandería de una
dosis única, productos Oxi para realzar el lavado, blanqueador no
decolorante ni cristales de suavizante de telas. No se distribuirán
correctamente.
4. Agregue detergente HE
Cartucho
Precision
Dispense
Seleccione el depósito de detergente deseado, según el tipo
de detergente HE (Alto rendimiento) usado (ya sea líquido o
en polvo). Consulte las instrucciones en “Cómo usar el cajón
Precision Dispense” sobre cómo utilizar el depósito.
Detergente
en polvo HE para una
sola carga
Agregue una cantidad medida de blanqueador líquido con cloro
en el compartimiento para blanqueador. No lo sobrellene, diluya
ni utilice más de 2/3 taza (165 ml). No utilice blanqueador no
decolorante ni productos Oxi en el mismo ciclo con blanqueador
líquido con cloro.
n
Siempre mida el blanqueador líquido con cloro. Use una taza
medidora con pico vertedor; no lo haga al cálculo.
n
No llene encima del nivel máximo “MAX”. El sobrellenar podría
causar daños a las prendas.
7. Toque Encendido para encender
la lavadora
Cierre lentamente el cajón de Precision Dispense. Asegúrese de
cerrarlo completamente, luego toque Encendido para encender
la lavadora o vaya al paso 8.
13
Page 14
USO DE SU LAVADORA
8. Seleccione el CICLO*
Gire la perilla de los ciclos para seleccionar el ciclo de lavado.
Consulte la “Guía de ciclos” para obtener más detalles sobre
las características de los ciclos.
9. Regule los ajustes, si lo desea*
10. Seleccione cualquier opción
adicional*
Para agregar más opciones al ciclo, toque su nombre –
Steam Clean (Limpieza con vapor), EcoBoost™ (Impulso
ecológico), Fan Dry (Secado con ventilador), Extra Rinse
(Enjuague adicional), Cycle Signal (Señal de ciclo), o Control
Lock (Bloqueo de control). Para remover una opción del ciclo
seleccionado, toque nuevamente la opción.
11. Cómo jar un lavado con retraso
La pantalla mostrará los ajustes por defecto para el ciclo
seleccionado. Para regular un ajuste, toque el nombre del
mismo – Wash Temp (Temperatura de lavado), Spin (Exprimido),
Soil (Suciedad) o Presoak (Remojo previo). Al regular los ajustes,
se cambiará Estimated Time Remaining (Tiempo estimado
restante). El cargar de manera apretada, las cargas
desequilibradas o la espuma en exceso también puede
hacer que la lavadora aumente el tiempo del ciclo.
Puede regular también la concentración de detergente y los
ajustes de dureza del agua, si es necesario. Los ajustes por
defecto son para un detergente con una concentración doble
y una dureza normal del agua. Si no se indica la concentración
del detergente en el paquete, vea “Acerca de la concentración
de detergente” para calcular la concentración del mismo.
Para regular los ajustes del depósito:
1. Toque DETERGENT CONCENTRATION (Concentración
de detergente) hasta que aparezca la concentración deseada
en la pantalla de tiempo.
2. Toque WATER HARDNESS (Dureza de agua) hasta que
aparezca la dureza de agua deseada en la pantalla de tiempo.
Si no desea comenzar un ciclo inmediatamente, puede elegir
la opción de Delay Wash (Lavado con retraso). Esta opción
retrasará el inicio del ciclo de lavado por hasta 12 horas.
Para jar un inicio con retraso:
1. Toque ADJUST DELAY TIME (Ajuste tiempo de retraso
deseado) + y – para jar el tiempo de retraso deseado.
2. Toque y sostenga START (Inicio) para comenzar la cuenta
regresiva del retraso. La cuenta regresiva deje de destellar.
* No todas las opciones y ajustes están disponibles con todos
los ciclos. Consulte la “Guía de ciclos” para ver las opciones y
ajustes disponibles.
14
Page 15
12. Toque y sostenga START (Inicio)
para comenzar el ciclo de lavado
Toque y sostenga START (Inicio) para poner en marcha
el ciclo de lavado. Para hacer una pausa en el ciclo que está
funcionando, toque START (Inicio) una vez, luego toque y
sosténgalo otra vez para continuar el ciclo. Para anular un ciclo,
toque el botón de Encendido.
Una vez que toque y sostenga START (Inicio), escuchará que
la puerta se bloquea, se desbloquea y se bloquea nuevamente.
La puerta de la lavadora permanecerá bloqueada durante
el ciclo de lavado.
Cómo desbloquear la puerta para agregar prendas:
Si usted necesita abrir la puerta para agregar
1 ó 2 prendas que se le hayan olvidado, puede
hacerlo mientras esté encendida la luz de Add
Garment (Agregado de prendas).
Toque START (Inicio) una vez; la puerta
se bloqueará una vez que la lavadora haya dejado
de moverse. Esto puede tomar varios minutos.
Luego cierre la puerta y toque nuevamente START
(Inicio) para volver a comenzar el ciclo.
13. Saque las prendas en cuanto
termine el ciclo
Saque las prendas con prontitud después
de que haya terminado el ciclo, para evitar
que se hagan olores y que se herrumbren
los objetos de metal en las prendas. Cuando
saque las prendas, jale el sello de la puerta
hacia atrás y revise si hay artículos pequeños
entre la tina y el tambor.
Use la opción de Fan Dry si no va a poder
sacar la carga con prontitud. Si la opción de
Fan Dry se selecciona, la lavadora activará
automáticamente el ventilador y hará girar
la carga periódicamente por hasta 12 horas.
Para apagar la opción Fan Dry (Secado con
ventilador) toque Encendido. Para jar la lavadora de manera que
la opción Fan Dry (Secado con ventilador) no se encienda en los
ciclos futuros, toque Fan Dry (Secado con ventilador).
NOTA:
n
La puerta permanecerá bloqueada mientras la opción Fan Dry
esté funcionando. Para anular la opción y desbloquear
la puerta, toque Encendido.
n
Podrá quedar una pequeña cantidad de agua en los depósitos
después de que se haya terminado el ciclo.
Esto es normal.
n
Esta lavadora tiene un sello hermético que evita las fugas de
agua. Para evitar olores, deje la puerta abierta para permitir
que la lavadora se seque entre cada uso.
15
Page 16
MANTENIMIENTO DE LA LAVADORA
MANGUERAS DE ENTRADA DE AGUA
Para reducir el riesgo de que las mangueras de entrada fallen,
reemplácelas cada 5 años e inspeccione periódicamente para
ver si hay torceduras, cortes, desgaste o pérdidas de agua.
Cuando reemplace sus mangueras de entrada, anote la fecha
de reposición en la etiqueta con un marcador permanente.
CUIDADO DE LA LAVADORA
Recomendaciones para ayudar a que su lavadora
limpie y rinda de la mejor manera
1. Use siempre detergentes de Alto rendimiento (HE) y siga
las instrucciones del fabricante de detergente HE acerca
de la cantidad de detergente HE a usar. Nunca use más
de la cantidad recomendada, ya que puede acelerar la
acumulación de residuos de detergente y suciedad en la
lavadora, lo que puede causar un olor no deseado.
2. Use a veces lavados con agua tibia o caliente (no solamente
lavados con agua fría), ya que los mismos pueden hacer un
mejor trabajo al controlar el ritmo en el cual se acumulan la
suciedad y el detergente.
3. Deje siempre la puerta de la lavadora entreabierta entre
un uso y otro, para ayudar a que se termine de secar la
lavadora y evitar la acumulación de residuos causantes
de olores.
Limpieza de la lavadora de carga frontal
Lea estas instrucciones completamente antes de comenzar
el proceso de limpieza de rutina que se recomienda a
continuación. El procedimiento de mantenimiento de la
lavadora deberá efectuarse una vez al mes o cada 30
ciclos de lavado como mínimo, lo primero que ocurra, para
controlar el ritmo en el cual puedan acumularse la suciedad
y el detergente en la lavadora.
Limpieza del sello de la puerta
1. Abra la puerta de la lavadora y quite cualquier prenda o
artículo que estuviera dentro de la misma.
2. Inspeccione el sello de color que se encuentra entre la
abertura de la puerta y el tambor, para detectar si hay
áreas manchadas o acumulación de suciedad. Jale el
sello hacia atrás para inspeccionar todas las áreas debajo
del sello y controle si hay objetos extraños.
3. Si se encuentran áreas manchadas o acumulación de
suciedad en el sello, límpielas usando uno de los dos
procedimientos siguientes:
a. Procedimiento con el paño Grit Grabber™ Cloth
de affresh®:
i. Cuando se haya terminado el ciclo, jale suavemente
la parte posterior del sello de goma de la puerta y
limpie toda la supercie con el lado áspero del paño
Grit Grabber™.
b. Procedimiento con blanqueador líquido con cloro
diluido:
i. Haga una solución diluida con 3/4 taza (177 mL)
de blanqueador líquido con cloro y 1 galón (3,8 L)
de agua tibia del grifo.
ii. Limpie el área del sello con la solución diluida
y un paño húmedo.
iii. Déjela reposar durante 5 minutos.
iv. Limpie el área meticulosamente con un paño seco
y deje que el interior de la lavadora se seque al aire
con la puerta abierta.
IMPORTANTE:
n Use guantes de goma cuando limpie con
blanqueador.
n Vea las instrucciones de uso adecuado provistas
por el fabricante del blanqueador.
CUIDADO DE LA LAVADORA (cont.)
Cómo limpiar el interior de la lavadora
Esta lavadora tiene un ciclo especial que utiliza un mayor
volumen de agua, junto con el limpiador para lavadora
affresh® o blanqueador líquido con cloro, para limpiar
meticulosamente el interior de su lavadora. Los modelos
de lavadora con vapor también utilizan vapor para realzar
la limpieza en este ciclo especial.
NOTA: Lea estas instrucciones completamente antes de
comenzar el proceso de limpieza.
Comience el procedimiento
1. Procedimiento del ciclo con limpiador para lavadora
affresh® (se recomienda):
a. Abra la puerta de la lavadora y saque la ropa o
artículos de la misma.
b. Agregue una tableta de limpiador para lavadora
affresh® al tambor de la lavadora.
c. No agregue la tableta de limpiador para lavadora
affresh® al cajón del depósito.
d. No agregue detergente ni ningún otro producto químico
a la lavadora cuando siga este procedimiento.
e. Cierre la puerta de la lavadora.
f. Seleccione el ciclo de Clean Washer (Limpiar la
lavadora).
g. Toque y sostenga START (Inicio) para comenzar el
ciclo. A continuación se describe cómo funciona el
ciclo de Clean Washer (Limpiar la lavadora).
2. Procedimiento para usar blanqueador con cloro:
a. Abra la puerta de la lavadora y saque la ropa o
artículos de la misma.
b. Abra el cajón del depósito y agregue 1 taza (236 ml)
de blanqueador líquido con cloro en el compartimiento
del blanqueador.
NOTA: El usar más blanqueador líquido con cloro de lo
recomendado anteriormente puede ocasionar daños en la
lavadora con el paso del tiempo.
c. Cierre la puerta de la lavadora y el cajón del depósito.
d. No agregue detergente ni ningún otro producto químico
a la lavadora cuando siga este procedimiento.
e. Cierre la puerta de la lavadora.
f. Seleccione el ciclo de Clean Washer (Limpiar la
lavadora).
g. Toque y sostenga START (Inicio) para comenzar
el ciclo. A continuación se describe cómo funciona
el ciclo de Clean Washer (Limpiar la lavadora).
NOTA: Para obtener los mejores resultados, no interrumpa
el ciclo.
Descripción del funcionamiento del ciclo de Clean
Washer (Limpiar la lavadora):
1. El ciclo de Clean Washer (Limpiar la lavadora) determinará
si hay ropa u otros artículos en la lavadora.
2. Si no se detectan artículos en la lavadora, ésta procederá.
a. Si se detecta algún artículo en la lavadora, aparecerá
en la pantalla “rL” (remover la carga). La puerta se
desbloqueará. Abra la lavadora y saque las prendas
que estén en el tambor de la misma.
b. Toque Encendido para despejar el código “rL”.
c. Toque y sostenga START (Inicio) para volver a
comenzar el ciclo.
Una vez que haya nalizado el ciclo, deje la puerta levemente
abierta para que haya una mejor ventilación y secado del
interior de la lavadora.
16
Page 17
CUIDADO DE LA LAVADORA (cont.)
PARA SACAR EL DEPÓSITO
Anulación del funcionamiento del ciclo Clean Washer
(Limpiar la lavadora):
Si se anula el ciclo de Clean Washer (Limpiar la lavadora)
por parte del usuario después de que se haya iniciado, tal
vez pasen hasta 30 minutos para que la lavadora purgue el
limpiador affresh®, el blanqueador con cloro u otro producto
químico del sistema de lavado, y enjuague adecuadamente
los productos químicos restantes. La puerta de la lavadora
permanecerá bloqueada hasta que se haya terminado el
proceso de anulación. Esto asegura que no se traspasará
ningún producto químico de limpieza al próximo ciclo de
lavado, y reduce el potencial de daños a cargas de lavado
subsiguientes o a la lavadora misma.
Procedimiento de anulación del ciclo Clean Washer
(Limpiar la lavadora):
1. Toque una vez Encendido de la lavadora.
2. La lavadora comenzará a desaguar y a enjuagar el resto
de los productos químicos de limpieza restantes.
3. El ciclo terminará un proceso de anulación en
aproximadamente 30 minutos o menos.
4. Puede usarse entonces la lavadora ya sea para repetir
el ciclo de Clean Washer (Limpiar la lavadora) o para
lavar ropa usando uno de los ciclos de lavado comunes
seleccionados por el usuario.
Limpieza de los depósitos
Después de usar la lavadora durante cierto tiempo, es
posible que encuentre acumulación de residuos en los
depósitos de la misma. Para quitar los residuos de los
depósitos, saque el cajón y limpie las supercies con un
paño húmedo; séquelas con una toalla, ya sea antes o
después de poner a funcionar el ciclo de Clean Washer
(Limpiar la lavadora). Use un limpiador multiuso para
supercies, si es necesario.
IMPORTANTE: El depósito no es apto para lavavajillas.
Cómo limpiar el exterior de la lavadora
Use un paño suave y húmedo o una esponja para limpiar
cualquier derrame. De vez en cuando, limpie el exterior
de su lavadora para ayudar a que se vea como nueva.
Utilice el jabón suave y el agua.
IMPORTANTE: Para evitar dañar el acabado de la lavadora,
no use productos abrasivos.
RECORDATORIO PARA EL CICLO CLEAN
WASHER (Limpiar la lavadora)
La luz LED de Clean Washer
(Limpiar la lavadora) destellará
al nal de un ciclo de lavado
cuando la lavadora haya
ejecutado 30 ciclos de lavado. Este es un recordatorio para
poner en marcha el ciclo Clean Washer (Limpiar la lavadora).
Si no se enciende el ciclo Clean Washer (Limpiar la lavadora),
la luz LED dejará de destellar al nal de un ciclo de lavado
después de ejecutar otros tres ciclos normales de lavado.
Después de nalizar otros 30 ciclos de lavado, la luz LED
de Clean Washer (Limpiar la lavadora) destellará de nuevo
al nal de un ciclo de lavado como recordatorio.
Para sacar:
1. Jale el cajón del depósito hacia afuera hasta que se
detenga.
2. Toque la lengüeta de liberación hacia abajo y jale
directamente hacia fuera para sacar el depósito.
3. Levante y quite la
bandeja de la cubierta
jalándolo directamente
hacia arriba.
Para poner detrás
en el lugar:
1. Deslice la bandeja de la
cubierta nuevamente sobre
los postes en el depósito.
2. Alinee los bordes del
depósito con las guías en
la lavadora, luego deslice
el depósito nuevamente
dentro de la ranura.
17
Page 18
MANTENIMIENTO DE LA LAVADORA
LIMPIEZA DEL CARTUCHO
PRECISION DISPENSE
Se recomienda enjuagar el cartucho Precision Dispense
(Distribución precisa) cuando cambie el tipo o la
concentración de detergente o cuando no se use la lavadora
por un tiempo prolongado.
1. Jale el depósito hacia afuera hasta que se detenga.
2. Levante el cartucho Precision Dispense (Distribución
precisa).
3. Levante la cubierta del cartucho y enjuague a fondo
el interior con agua tibia.
4. Deje que se seque al aire o séquelo con una toalla suave
limpia.
IMPORTANTE: El cartucho no es apto para lavavajillas.
CUIDADO DURANTE LA FALTA DE USO
Y LAS VACACIONES
Ponga a funcionar su lavadora únicamente cuando esté en
casa. Si va a mudarse o no va a usar la lavadora durante
cierto período, siga esos pasos:
1. Desenchufe la lavadora o desconecte el suministro de
energía a la misma.
2. Cierre el suministro de agua a la lavadora para evitar
inundaciones debidas a aumentos en la presión del
agua.
3. Limpie los depósitos. Vea “Limpieza de los depósitos”.
CUIDADO PARA EL ALMACENAMIENTO
DURANTE EL INVIERNO
IMPORTANTE: Para evitar daños, instale y guarde
la lavadora en un lugar donde no se congele. Debido
a que queda un poco de agua en las mangueras, el
congelamiento de la misma podría dañar la lavadora. Si va
a almacenar o mover su lavadora durante una temporada
de invierno riguroso, acondiciónela para el invierno.
Para acondicionar la lavadora para el invierno:
1. Cierre ambos grifos de agua, desconecte y escurra el
agua de las mangueras de llenado.
2. Vierta un 1 cuarto (1 L) de anticongelante tipo R.V. en
el tambor y ponga a funcionar la lavadora en un ciclo
de NORMAL (Normal) durante 2 minutos para mezclar
el anticongelante con el agua restante.
3. Desenchufe la lavadora o desconecte el suministro
de energía.
TRANSPORTE DE LA LAVADORA
1. Cierre ambos grifos de agua. Desconecte y elimine el
agua de las mangueras de entrada de agua.
2. Si se va a trasladar la lavadora durante una temporada
de invierno riguroso, siga las instrucciones descritas en
CUIDADO PARA EL ALMACENAMIENTO DURANTE EL
INVIERNO antes de la mudanza.
3. Desconecte la manguera de desagüe del sistema de
desagüe y de la parte posterior de la lavadora.
4. Desenchufe el cable eléctrico.
5. Ponga las mangueras de entrada y la manguera de
desagüe en el interior del tambor de la lavadora.
6. Ate el cable eléctrico con una goma elástica o una
atadura de alambre para evitar que cuelgue sobre
el piso.
IMPORTANTE: Llame al servicio técnico para instalar
los nuevos pernos de transporte. No vuelva a usar los
pernos de transporte. La lavadora debe ser transportada
en la posición vertical. Para evitar daños estructurales a la
lavadora, ésta debe estar debidamente preparada por un
técnico certicado para ser nuevamente ubicada.
18
Page 19
CÓMO REINSTALAR O USAR
LA LAVADORA NUEVAMENTE
Para reinstalar la lavadora después de la falta de uso,
vacaciones, almacenamiento durante el invierno o
mudanza:
Consulte las Instrucciones de instalación para ubicar,
1.
nivelar y conectar la lavadora.
Antes de usar la lavadora nuevamente, póngala a
2.
funcionar siguiendo el procedimiento recomendado a
continuación:
Para volver a usar la lavadora:
Deje correr el agua por los tubos y las mangueras.
1.
Vuelva a conectar las mangueras de entrada de agua.
Abra ambos grifos de agua.
ACERCA DE LA CONCENTRACIÓN
DE DETERGENTE
Los detergentes líquidos HE de la actualidad son
concentrados. La mayoría de las marcas de detergente
concentrado HE mostrarán el nivel de concentración en la
botella. Si es así, simplemente je el nivel de concentración en
el menú de Precision Dispense (Distribución precisa) para que
coincida con el nivel que se muestra en la botella.
Sin embargo, si la botella de detergente no provee la
concentración del mismo, ésta puede calcularse con facilidad.
Simplemente divida el tamaño del paquete en onzas líquidas por
el número de cargas. Luego consulte la tabla a continuación para
averiguar la concentración.
Si usted no obtiene los resultados de limpieza deseados, intente
usar un número más bajo de concentración. Si tiene exceso de
espuma, intente usar un número más alto de concentración.
Concentración Número de onzas ÷ número de cargas
2X 1,5–2,49
3X 0,9–1,49
4X 0,7–0,89
5X 0,5–0,69
6X 0,3–0,49
Enchufe la lavadora o reconecte el suministro de
2.
energía.
Ponga a funcionar la lavadora en el ciclo de HEAVY
3.
DUTY (Intenso) para limpiarla y para quitar el
anticongelante, de haberlo usado. Use solamente un
detergente de Alto rendimiento (HE). Use la mitad de la
cantidad recomendada por el fabricante para una carga
de tamaño mediano.
19
Page 20
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de Internet en www.whirlpool.com/product_help
para obtener asistencia y si es posible evitar una visita de servicio.
Si experimenta
Causas posibles
Solución
lo siguiente
Aparece un código de error en la pantalla
Una vez que se haya corregido cualquier problema potencial, oprima Encendido una vez para despejar el código. Nuevamente para
volver a iniciar la lavadora.
Aparece Sud
(espuma en exceso)
en la pantalla
Aparece dEt
(Detergente)
en la pantalla
Aparece F08 seguido
por E01 (error en el
suministro de agua)
en la pantalla
Hay demasiada espuma en la lavadora.
La lavadora está haciendo funcionar
una rutina de reducción de espuma.
No se ha detectado el cartucho del
depósito.
Verique que haya el suministro
adecuado de agua.
Deje que la lavadora continúe. Use solamente un detergente de
Alto rendimiento (HE). Mida siempre el detergente y determine
la cantidad de detergente según el tamaño de la carga. Siga las
instrucciones del fabricante de detergente.
Toque WATER HARDNESS (Dureza del agua) para cambiar
el nivel de la dureza del agua a “blanda”.
Cerciórese de que el cartucho del depósito se haya insertado
correctamente y que el cajón del depósito esté cerrado por
completo. Ignore este mensaje para las dosis de detergente de
una sola carga.
Deberán sujetarse ambas mangueras y tener ujo de agua
a la válvula de llenado.
Deberán estar abiertos los grifos de agua fría y caliente.
Es posible que estén obstruidos los ltros de la válvula de
entrada en la lavadora.
Enderece las torceduras que pueda haber en la manguera de
entrada.
Oprima Encendido una vez para despejar el código. Después
toque Encendido nuevamente para volver a iniciar la lavadora.
Si el código aparece nuevamente, llame al servicio técnico.
Aparece F09 seguido
por E01 (error en el
sistema de la bomba de
desagüe) en la pantalla
Aparece F05 seguido
por E02 (la puerta no se
bloquea) en la pantalla
Aparece F07 seguido
por E01 (error en el
accionamiento del
motor) en la pantalla
Aparece “rL” (quitar la
carga) en la pantalla
Están encendidas las
tres luces de estado
del nivel de detergente
Revise la plomería para ver si está
instalada correctamente la manguera
de desagüe. La manguera de desagüe
se extiende dentro del tubo vertical
más de 4,5" (114 mm).
No se está usando detergente de Alto
rendimiento (HE) o se está usando
demasiado del mismo.
La puerta de la lavadora
no se bloquea.
El motor está teniendo dicultades
para girar el tambor.
Se ha detectado una carga en
el tambor durante el ciclo de Clean
Washer with affresh® (Limpiar la
lavadora con affresh®).
El depósito de detergente no se ha
asegurado en su lugar.
Error en el sensor de nivel
de detergente.
Revise que la manguera de desagüe esté instalada correctamente.
Asegúrese de que la manguera de desagüe no esté torcida,
apretada u obstruida.
Quite lo que esté obstruyendo la manguera de desagüe.
Use el molde de la manguera de desagüe y sujételo bien al tubo
vertical o a la tina.
Baje la manguera de desagüe si el extremo está a más
de 96" (2,4 m) por encima del piso.
Use solamente un detergente de Alto rendimiento (HE). Mida
siempre el detergente y siga las instrucciones del fabricante de
detergente según el tamaño de la carga y nivel del suelo.
Oprima Encendid para anular el ciclo. Cerciórese de que la
puerta esté cerrada por completo y asegurada. Revise si hay
artículos en el tambor de la lavadora que pudieran impedir que
la puerta se cierre por completo.
La lavadora está apretada. Saque algunos artículos. Consulte
la “Guía de ciclos” para ver las recomendaciones de tamaño de
carga. Asegúrese de que se hayan quitado todos los materiales
de empaque. Vea las Instrucciones de instalación.
Saque los artículos del tambor y reinicie el ciclo de Clean
Washer with affresh
Jale el depósito hacia fuera y deslícelo nuevamente en su lugar.
Toque Encendido para restaurar el sistema. Si esto fallara,
desenchufe la lavadora o desconecte el suministro de energía
durante un minuto; luego enchufe la lavadora o reconecte
el suministro de energía.
®
(Limpiar la lavadora con affresh®).
20
Page 21
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de Internet en www.whirlpool.com/product_help
para obtener asistencia y si es posible evitar una visita de servicio.
Si experimenta
lo siguiente
Aparece un código de error en la pantalla (cont.)
La lavadora emite
pitidos de error
La lavadora emite un pitido
cuando se toca START (Inicio)
Aparece un código F## E##
diferente de los que se han
descrito anteriormente en
la pantalla
Aparece “Int”
(interrumpido)
en la pantalla
Luz LED de Clean
Washer (Limpiar la
lavadora) destellando al
nal del ciclo de lavado
Vibración o desequilibrio
Vibración, balanceo o
“caminata”
Ruidos
Ruidos de chasquidos
o metálicos
No se ha abierto y cerrado la puerta
en al menos 3 ciclos.
Puerta no cerrada.
Código de error del sistema.
Ha habido una pausa en el ciclo o
éste se ha anulado.
La lavadora ejecutó 30 ciclos de
lavado e indica como recordatorio
que debe poner en marcha el ciclo
Clean Washer (Limpiar la lavadora).
Es posible que las patas no estén
haciendo contacto con el piso y no
estén aseguradas.
Es posible que la lavadora no esté
nivelada.
La carga puede estar desequilibrada
o ser muy grande.
Los pernos de transporte todavía
están en la parte posterior de la
lavadora.
La puerta se bloquea o desbloquea.
Objetos atrapados en el sistema de
desagüe de la lavadora.
Causas posibles
Solución
Este código puede aparecer cuando se enciende la lavadora por
primera vez. Abra y cierre la puerta para despejar la pantalla.
Cierre la puerta totalmente.
Oprima Encendido una vez para despejar el código. Luego
toque Encendido nuevamente para volver a iniciar la
lavadora. Si el código aparece nuevamente, llame al servicio
técnico.
Puede tomarle a la lavadora de 20 a 30 minutos detener el
exprimido y desaguar, y aparecerá en la pantalla este código
de error durante este tiempo. Oprima Encendido una vez para
despejar el código. Luego toque Encendido nuevamente para
volver a iniciar la lavadora.
Ponga a funcionar el ciclo Clean Washer (Limpiar la lavadora).
Si no se enciende el ciclo Clean Washer (Limpiar la lavadora),
la luz LED dejará de destellar al nal de un ciclo de lavado
después de ejecutar otros tres ciclos normales de lavado.
Después de nalizar otros 30 ciclos de lavado, la luz LED de
Clean Washer (Limpiar la lavadora) destellará de nuevo al nal
de un ciclo de lavado como recordatorio.
Las patas frontales y posteriores deberán hacer contacto rme
con el piso y la lavadora deberá estar nivelada para funcionar
adecuadamente. Las tuercas adoras deberán estar rmes
contra la parte inferior de la carcasa.
Revise si el piso está irregular o hundido. Si el piso no está
parejo, el colocar una pieza de madera de 3/4" (19 mm) debajo
de la lavadora reducirá el sonido.
Vea “Nivelación de la lavadora” en las Instrucciones
de instalación.
Evite colocar la ropa apretada en la lavadora. Evite lavar un
solo artículo. Para lograr equilibrio, mezcle un artículo como
una alfombra o chaqueta de mezclilla con unos pocos artículos
adicionales.
El artículo o la carga no es adecuado para el ciclo seleccionado.
Vea “Guía de ciclos” y “Uso de la lavadora”.
Vea “Quite los pernos de transporte de la lavadora” en las
Instrucciones de instalación.
La puerta se bloqueará, se desbloqueará y se volverá a bloquear.
Escuchará 3 chasquidos después de presionar START (Inicio).
Esto es normal.
Vacíe los bolsillos antes del lavado. Los artículos sueltos,
tales como monedas, podrían caer entre el tambor y la tina
o bloquear la bomba. Tal vez sea necesario solicitar servicio
técnico para quitar los artículos.
Gorgoteo o zumbido
Giros, agitaciones y
chasquidos ocasionales
(durante el exprimido a
lenta velocidad)
La lavadora puede estar
desaguándose.
de balanceo están equilibrando la
carga.
Es normal escuchar el ruido de los artículos de metal en las
prendas, tales como broches a presión de metal, hebillas o
cierres cuando tocan el tambor de acero inoxidable.
Es posible que la bomba haga un sonido de zumbido, con
gorgoteos periódicos o repentinos, a medida que salen los
últimos restos de agua durante los ciclos de exprimido/
desagüe. Esto es normal en ciertas etapas del ciclo.
Esto es normal en ciertas etapas del ciclo.Las bolas de acero en el sistema
21
Page 22
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de Internet en www.whirlpool.com/product_help
para obtener asistencia y si es posible evitar una visita de servicio.
Si experimenta
lo siguiente
Fugas de agua
Verique que lo
siguiente esté instalado
adecuadamente:
Fugas de agua o
derrames de espuma
por la puerta o la parte
posterior de la carcasa
Causas posibles
Las mangueras de llenado no están
bien sujetas.
Arandelas de la manguera de
llenado.
Conexión de la manguera
de desagüe.
Revise la plomería de la casa para
ver si hay fugas o si el fregadero
o el desagüe está obstruido.
No se está usando detergente
de Alto rendimiento (HE) o se está
usando demasiado del mismo.
Residuos en el vidrio de la puerta.
Se ha abierto la puerta durante
el período de “Add Garment”
(Agregado de prendas).
Solución
Apriete la conexión de la manguera de llenado.
Coloque las cuatro arandelas planas de la manguera de llenado
como es debido.
Cerciórese de que la manguera de desagüe esté asegurada
correctamente al tubo de desagüe o tina de lavadero.
Es posible que el agua se salga de un lavadero o tubo vertical
bloqueado. Revise toda la plomería de la casa y fíjese si hay
fugas de agua (tinas de lavadero, tubo de desagüe, tubos de
agua y grifos).
Use solamente un detergente de Alto rendimiento (HE).
La espuma producida por los detergentes comunes puede
ocasionar fugas por la puerta o la parte posterior de la carcasa.
Mida siempre el detergente y siga las instrucciones del
fabricante según los requisitos de su carga.
Limpie periódicamente la parte de abajo de la ventana de
vidrio para evitar posibles fugas.
Es posible que gotee agua del lado interior de la puerta cuando
se ha abierto después del comienzo de un ciclo.
La lavadora no funciona como se esperaba
La carga no está
completamente cubierta
en agua
La lavadora no
funciona o no se llena,
la lavadora se detiene
No se puede apreciar el nivel de
agua a través de la puerta o no cubre
la ropa.
Verique que haya el suministro
adecuado de agua.
Esto es normal para una lavadora HE de carga frontal.
La lavadora detecta los tamaños de las cargas y agrega
la cantidad correcta de agua para la limpieza óptima.
Deberán sujetarse ambas mangueras y tener ujo de agua
a la válvula de llenado.
Los grifos de agua fría y caliente deben estar abiertos.
Revise que los ltros de la válvula de entrada no se hayan
obstruido.
Revise si hay torceduras en las mangueras de entrada,
las cuales pueden restringir el ujo de agua.
22
Page 23
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de Internet en www.whirlpool.com/product_help
para obtener asistencia y si es posible evitar una visita de servicio.
Si experimenta
lo siguiente
La lavadora no funciona como se esperaba (cont.)
La lavadora no
funciona o no se llena,
la lavadora se detiene
(cont.)
Verique que el suministro eléctrico
sea el adecuado.
Funcionamiento normal
de la lavadora.
No está cerrada con rmeza
la puerta de la lavadora.
No se ha cargado la lavadora según
lo recomendado.
Causas posibles
Solución
Conecte el cable eléctrico a un contacto de pared de conexión
a tierra de 3 terminales.
No use un cable eléctrico de extensión.
Cerciórese de que haya suministro eléctrico en el contacto.
Revise la fuente de electricidad o llame a un electricista para
vericar si está bajo el voltaje.
Reposicione el cortacircuitos si se ha disparado. Reemplace
los fusibles que se hayan quemado.
NOTA: Si los problemas continúan, contacte a un electricista.
La puerta deberá estar cerrada por completo y bloqueada para
que funcione la lavadora.
La lavadora hará una pausa durante ciertas fases del ciclo.
No interrumpa el ciclo.
La lavadora hace una pausa por unos 2 minutos durante
ciertos ciclos. Deje continuar el ciclo. Algunos ciclos presentan
períodos de rotación y remojo.
Es posible que la lavadora se haya detenido para reducir la
espuma.
En un lavado con agua fría se usa menos agua al comienzo del
ciclo, para proveer una alta concentración de detergente y así
obtener una acción de limpieza óptima. Luego de estos giros
con detergente concentrado, se usará más agua para terminar
el lavado.
La puerta debe estar cerrada durante el funcionamiento.
Saque varios artículos y vuelva a arreglar la carga uniformemente
en el tambor. Cierre la puerta y toque y sostenga START (Inicio).
No agregue más de 1 ó 2 artículos adicionales después
de que haya comenzado el ciclo, para evitar cargar de manera
apretada o el desequilibrio.
No agregue más agua a la lavadora.
23
Page 24
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de Internet en www.whirlpool.com/product_help
para obtener asistencia y si es posible evitar una visita de servicio.
Si experimenta
lo siguiente
La lavadora no funciona como se esperaba (cont.)
La lavadora no
funciona o no se llena,
la lavadora se detiene
(cont.)
La lavadora no
desagua/exprime, las
cargas todavía están
húmedas
No se está usando detergente de Alto
rendimiento (HE) o se está usando
demasiado del mismo.
No se ha abierto la puerta entre
los ciclos.
La manguera de desagüe se extiende
dentro del tubo vertical más de 4,5"
(114 mm).
La manguera de desagüe está
obstruida o el extremo de la manguera
de desagüe está a más de 96" (2,4 m)
por encima del piso.
La manguera de desagüe encaja
de manera forzada en el tubo vertical
o está adherida con cinta al tubo
vertical.
Está usando ciclos con una velocidad
más lenta de exprimido.
No se ha cargado la lavadora según
lo recomendado.
La carga podría estar desequilibrada.
No se está usando detergente de Alto
rendimiento (HE) o se está usando
demasiado del mismo.
Los artículos pequeños pueden haber
quedado atrapados en la bomba o
atascados entre el tambor de la
lavadora y la tina exterior.
Hay demasiadas prendas en el ciclo
Wash & Dry (Lavado y secado).
Causas posibles
Solución
Use solamente un detergente de Alto rendimiento (HE).
La espuma que producen los detergentes comunes puede
enlentecer la lavadora o detenerla. Mida siempre el detergente
y siga las instrucciones del fabricante según los requisitos
de su carga.
Para quitar la espuma, anule el ciclo. Seleccione DRAIN & SPIN
with Extra Rinse (Desagüe y exprimido con Enjuague adicional).
Toque y sostenga START (Inicio). No agregue más detergente.
Después de que se hayan completado 3 ciclos de lavado
seguidos, se debe abrir la puerta y luego cerrarla para que
pueda iniciar un nuevo ciclo.
Revise que la manguera de desagüe esté instalada
correctamente. Use el molde de la manguera de desagüe
y sujételo bien al tubo vertical o a la tina. No ponga cinta
adhesiva sobre la abertura del desagüe.
Baje la manguera de desagüe si el extremo está a más de 96"
(2,4 m) por encima del piso. Quite lo que esté obstruyendo la
manguera de desagüe. Vea “Requisitos de la instalación” en las
Instrucciones de instalación.
La manguera de desagüe debe estar oja pero debe encajar
bien. No selle la manguera de desagüe con cinta adhesiva.
La manguera necesita una abertura para el ujo de aire. Vea
“Fijación de la manguera de desagüe” en las Instrucciones de
instalación.
Los ciclos con velocidades de exprimido más lentas quitan
menos agua que los ciclos con velocidades de exprimido más
rápidas. Use el ciclo/la velocidad de exprimido recomendado
para la prenda.
Una carga apretada o desequilibrada no permitirá que
la lavadora exprima correctamente, dejando la carga más
mojada de lo normal. Consulte “Guía de ciclos” para ver las
recomendaciones de tamaño de carga para cada ciclo.
Evite lavar un solo artículo. Para lograr equilibrio, mezcle un
artículo como una alfombra o chaqueta de mezclilla con unos
pocos artículos adicionales.
Use solamente un detergente de Alto rendimiento (HE).
La espuma producida por el detergente común, o usar
demasiado detergente, puede enlentecer o detener el
desagüe o el exprimido. Mida siempre el detergente y siga las
instrucciones del fabricante para su carga. Para quitar el exceso
de espuma, seleccion DRAIN & SPIN with Extra Rinse (Desagüe
y exprimido con Enjuague adicional). No agregue detergente.
Revise el tambor para ver si hay algún artículo atorado en
los oricios del mismo. Vacíe los bolsillos y use bolsas para
prendas cuando lave artículos pequeños.
Use el ciclo Wash & Dry (Lavado y secado) solamente para 2 a
4 prendas sintéticas, uniformes deportivos o ropa deportiva con
suciedad ligera.
24
Page 25
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de Internet en www.whirlpool.com/product_help
para obtener asistencia y si es posible evitar una visita de servicio.
Si experimenta
Causas posibles
lo siguiente
La lavadora no funciona como se esperaba (cont.)
La puerta está
bloqueada al nal
del ciclo de lavado
La puerta no se
desbloquea
Temperaturas incorrectas
o equivocadas
de lavado o enjuague
No se enciende el
ajuste o la opción que
desea
La carga no está
enjuagada
Queda agua en la lavadora después
del ciclo.
Está encendida la opción Fan Dry
(Secado con ventilador).
La puerta se bloquea cuando ha
comenzado el ciclo.
Verique que haya el suministro
adecuado de agua.
Se están lavando muchas cargas. Puede suceder que el tanque de agua caliente no tenga
Para obtener el mejor desempeño, no
todos los ajustes están disponibles
con cada ciclo, y algunas opciones
no se pueden usar al mismo tiempo.
Verique que haya el suministro
adecuado de agua.
No se está usando detergente de
Alto rendimiento (HE) o se está
usando demasiado del mismo.
No se ha cargado la lavadora según
lo recomendado.
La carga podría estar desequilibrada.
Solución
Seleccione DRAIN & SPIN (Desagüe y exprimido) para
eliminar el agua que haya quedado en la lavadora. La puerta
de la lavadora se destrabará al término del desagüe.
Mientras esta opción está encendida, sopla el ventilador y la
carga gira periódicamente durante hasta 12 horas. La puerta
permanecerá bloqueada durante este tiempo. Para desbloquear
la puerta, anule la opción tocando Encendido.
Si está encendida la luz de “Add Garment” (Agregado
de prendas), toque una vez START (Inicio). La puerta
se desbloqueará.
Cerciórese de que las mangueras de entrada del agua caliente
y del agua fría no se invierten.
Ambas mangueras deberán sujetarse a la lavadora y al grifo,
y deberán tener ujo de agua caliente y fría a la válvula de
entrada.
Revise que los ltros de la válvula de entrada no estén
obstruidos.
Enderece las torceduras que pueda haber en las mangueras.
suciente agua caliente para el número de lavados con agua
caliente o tibia. Esto es normal.
Consulte la “Guía de ciclos” para ver los ajustes y las opciones
disponibles para cada ciclo.
Cerciórese de que las mangueras de entrada del agua caliente
y del agua fría no se invierten.
Deberán sujetarse ambas mangueras y tener ujo de agua
a la válvula de llenado.
Deberán estar abiertos los grifos de agua fría y caliente.
Es posible que estén obstruidos los ltros de la válvula de
entrada en la lavadora.
Enderece las torceduras que pueda haber en la manguera
de entrada.
La espuma ocasionada por un detergente regular que no sea
HE puede ocasionar que la lavadora funcione incorrectamente.
Use solamente un detergente de Alto rendimiento (HE). Mida
siempre el detergente y siga las instrucciones del fabricante
según el tamaño de la carga y el nivel de suciedad.
Evite colocar la ropa apretada en la lavadora. La lavadora
no enjuagará bien si la carga está apretada. Cargue solamente
con artículos secos. Consulte la “Guía de ciclos” para ver las
recomendaciones de tamaño de carga para cada ciclo.
Use el ciclo diseñado para las telas que se van a lavar.
Agregue solamente 1 ó 2 artículos después de que la lavadora
haya comenzado.
Cuando ocurra un desequilibrio, se producirá un proceso de
lavado para comenzar a redistribuir la carga. Esto puede alargar
la duración del ciclo. Evite lavar un solo artículo. Para lograr
equilibrio, cargue un artículo como una alfombra o chaqueta de
mezclilla con unos pocos artículos adicionales.
25
Page 26
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de Internet en www.whirlpool.com/product_help
para obtener asistencia y si es posible evitar una visita de servicio.
Si experimenta
Causas posibles
lo siguiente
Washer not performing as expected (cont.)
La carga está enredada No se ha cargado la lavadora según
lo recomendado.
Acción de lavado y/o velocidad de
exprimido demasiado rápida para la
carga.
No se ha descargado la lavadora con
prontitud.
No se ha elegido el ciclo correcto para
el tipo de carga que está lavando.
El agua de lavado no estaba lo
sucientemente tibia como para
alisar las arrugas.
No limpia ni quita
las manchas
No se ha cargado la lavadora según
lo recomendado.
Solución
Agregue la carga de modo que esté oja. Los artículos
deben moverse libremente para reducir la formación
de arrugas y enredos. Consulte la “Guía de ciclos” para
ver las recomendaciones de tamaño de carga para cada ciclo.
Reduzca los enredos mezclando diferentes tipos de artículos en
la carga. Use el ciclo recomendado para el tipo de prendas que
se van a lavar.
Seleccione una velocidad de exprimido más lenta. Tenga en
cuenta que los artículos estarán más mojados que cuando usa
un exprimido a una velocidad más rápida.
Descargue la lavadora en cuanto se detenga o use Fan Dry
(Secado con ventilador) si no puede descargar la lavadora
al nal del ciclo.
Utilice el ciclo Delicates (Ropa delicada) u otro ciclo con
velocidad lenta de exprimido para reducir la formación de
arrugas.
Si no va a afectar las prendas, use agua tibia o caliente para
el lavado.
Agregue la carga de modo que esté oja. Los artículos
deben moverse libremente para lograr la mejor limpieza.
Consulte la “Guía de ciclos” para ver las recomendaciones
de tamaño de carga para cada ciclo.
Agregue solamente 1 ó 2 artículos después de que la lavadora
haya comenzado.
No se está usando detergente de Alto
rendimiento (HE) o se está usando
demasiado del mismo.
Agua dura o una concentración alta
de hierro (óxido) en el agua.
Se usó una bola con suavizante de
telas.
Se usó detergente en polvo para un
ciclo de velocidad lenta.
No está usando el ciclo correcto para
el tipo de tela.
No está usando los depósitos.
El cartucho del depósito está vacío.
Use solamente un detergente de Alto rendimiento (HE). Mida
siempre el detergente y siga las instrucciones del fabricante
según el tamaño de la carga y el nivel de suciedad.
Tal vez necesite instalar un ablandador de agua y/o un ltro de
hierro.
Las bolas que distribuyen suavizante de telas no funcionan
correctamente en esta lavadora. Agregue el suavizante líquido
de telas en el compartimiento del suavizante de telas.
Considere el empleo de un detergente líquido.
Use una opción de ciclo con nivel de suciedad más alto y
temperatura de lavado más caliente para mejorar la limpieza.
Si va a usar el ciclo de Quick Wash (Lavado rápido), lave
solamente unos pocos artículos.
Para una limpieza poderosa, use el ciclo de Whites (Blancos) y
Heavy Duty (Lavado intenso).
Agregue un enjuague adicional para las cargas con suciedad
profunda.
Use los depósitos para evitar que el blanqueador con cloro
y el suavizante de telas manchen la ropa.
Cargue los depósitos antes de comenzar un ciclo.
Evite llenar en exceso.
No agregue productos directamente a la carga.
Llene el cartucho del depósito hasta la línea máxima “MAX” con
detergente líquido HE.
26
Page 27
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de Internet en www.whirlpool.com/product_help
para obtener asistencia y si es posible evitar una visita de servicio.
Si experimenta
Causas posibles
lo siguiente
La lavadora no funciona como se esperaba (cont.)
No limpia ni quita
las manchas (cont.)
Olores
Daños en las telas
Ropa blanca percudida
y colores opacos
No está lavando los colores similares
juntos.
No se usó suciente detergente o hay
agua dura.
No se ha hecho el mantenimiento
mensual según lo recomendado.
No se está usando detergente de Alto
rendimiento (HE) o se está usando
demasiado del mismo.
La puerta no se dejó abierta después
del uso.
Había objetos losos en los bolsillos
durante el ciclo de lavado.
Es posible que se hayan enredado los
cordones y las fajas.
Los artículos pueden haber estado
dañados antes del lavado.
Las telas pueden dañarse si se carga
la lavadora de manera apretada.
El blanqueador líquido con
cloro puede haberse agregado
incorrectamente.
No se ha separado la ropa
adecuadamente.
Las temperaturas del agua estaban
demasiado bajas.
No se usó suciente detergente o hay
agua dura.
Solución
Lave los colores similares juntos y quite la carga inmediatamente
después de que se termine el ciclo, para evitar la transferencia
de tinte.
Use más detergente cuando lave prendas con suciedad rebelde
en agua dura.
Toque WATER HARDNESS (Dureza del agua) para cambiar
el nivel de la dureza del agua a “dura”.
Ponga a funcionar mensualmente el ciclo de Clean Washer with
affresh® (Limpiar la lavadora con affresh®). Vea “Mantenimiento
de la lavadora” en “Mantenimiento de la lavadora”.
Descargue la lavadora en cuanto termine el ciclo. Use la opción
de Fan Dry si la carga no se puede sacar inmediatamente
después de que haya terminado el lavado.
Use solamente un detergente de Alto rendimiento (HE).
Cerciórese de medirlo correctamente. Siga siempre las
indicaciones del fabricante.
Vea la sección “Mantenimiento de la lavadora”.
Esta lavadora tiene un sello hermético que evita las fugas de
agua. Para evitar olores, deje la puerta abierta para permitir que
la lavadora se seque entre cada uso.
Vacíe los bolsillos, cierre los zípers, los broches de presión y los
corchetes antes del lavado para evitar enganches y rasgaduras.
Ate todos los cordones y las fajas antes de comenzar a lavar
la carga.
Remiende lo que esté roto y descosido antes del lavado.
Evite colocar la ropa apretada en la lavadora. Cargue solamente
con artículos secos.
Use el ciclo diseñado para las telas que se van a lavar.
Agregue solamente 1 ó 2 artículos después de que la lavadora
haya comenzado.
No vierta el blanqueador líquido con cloro directamente en la
carga. Limpie los derrames del blanqueador.
El blanqueador no diluido dañará las telas. No use más de lo
recomendado por el fabricante.
Puede ocurrir una transferencia de tintes cuando mezcle ropa
blanca y de color en una carga. Separe las prendas de color
oscuro de las blancas y claras.
Para lavar use agua caliente o tibia que no afecte la ropa.
Cerciórese de que el sistema de agua caliente sea el adecuado
para proveer un lavado con agua caliente.
Use más detergente cuando lave prendas con suciedad rebelde
en agua dura.
Toque WATER HARDNESS (Dureza del agua) para cambiar
el nivel de la dureza del agua a “dura”.
27
Page 28
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de Internet en www.whirlpool.com/product_help
para obtener asistencia y si es posible evitar una visita de servicio.
Si experimenta
Causas posibles
lo siguiente
La lavadora no funciona como se esperaba (cont.)
Funcionamiento
incorrecto del depósito
No se disuelve el
paquete de detergente
de lavandería de una
dosis única
Cambios en el tiempo
del ciclo o tiempo
del ciclo demasiado
prolongado
Los depósitos están obstruidos o
los productos de lavandería se están
distribuyendo demasiado pronto.
El blanqueador líquido con cloro no
se ha usado en el compartimiento
para blanqueador.
Hay agua en el depósito después de
que se terminó el lavado.
Se está agregando el paquete de
detergente de lavandería de modo
incorrecto.
Funcionamiento normal
de la lavadora.
Hay demasiada espuma
en la lavadora.
La carga podría estar desequilibrada.
No está usando el ciclo correcto para
el tipo de carga.
Solución
No sobrellene el depósito. El llenado en exceso ocasiona que
los productos se distribuyan de inmediato.
Cargue los depósitos antes de comenzar un ciclo.
En las casas con baja presión de agua, es posible que queden
residuos de polvo en el depósito. Para evitar esto, seleccione
si es posible una temperatura de lavado más elevada,
dependiendo de la carga.
Use solamente blanqueador líquido con cloro en el
compartimiento para el blanqueador.
Es normal que quede un poco de agua en el depósito al nal
del ciclo.
Cerciórese de que el paquete de detergente de lavandería se
agregue al tambor de la lavadora antes de agregar las prendas.
No agregue el paquete al depósito. Siga las instrucciones del
fabricante para evitar que se dañen las prendas.
Los tiempos del ciclo varían automáticamente según la presión
y la temperatura del agua, el detergente y la carga de ropa. Las
opciones que usted seleccione también afectarán los tiempos
del ciclo.
Cuando se detecta exceso de espuma, comienza
automáticamente una rutina de espuma para quitar el exceso
de la misma y asegurar el enjuague adecuado de las prendas.
Esta rutina añadirá tiempo al ciclo original.
Cuando ocurra un desequilibrio, se producirá un proceso
de lavado para comenzar a redistribuir la carga. Esto prolonga
el tiempo del ciclo. Evite lavar un solo artículo. Para lograr
equilibrio, cargue un artículo como una alfombra o chaqueta
de mezclilla con unos pocos artículos adicionales.
El ciclo de lavado rápido está diseñado para cargas de
tamaño más pequeño (de 3 a 4 artículos) con suciedad ligera.
Si se lavan cargas más grandes en este ciclo, se aumentará
el tiempo del ciclo.
Cuando use los ciclos Quick Wash (Lavado rápido) o Delicates
(Ropa delicada), deberá lavar cargas pequeñas. Esto le asegura
un lavado delicado para sus prendas, sin aumentar la duración
del ciclo.
28
Page 29
GARANTÍA DE LOS PRODUCTOS DE LAVANDERÍA DE WHIRLPOOL CORPORATION
GARANTÍA LIMITADA
Durante un año a partir de la fecha de compra, siempre y cuando se dé a este electrodoméstico principal un uso y mantenimiento de
conformidad con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation o Whirlpool Canada LP (en lo sucesivo
denominada “Whirlpool”), se hará cargo del costo de las piezas especicadas de fábrica y del trabajo de reparación para corregir
defectos en los materiales o en la mano de obra, existentes en el momento de la compra de este electrodoméstico principal.
SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL
PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. El servicio deberá ser suministrado por una compañía de servicio designada
por Whirlpool. Esta garantía limitada es válida solamente en Estados Unidos o en Canadá y se aplica solamente cuando el
electrodoméstico principal se use en el país en el que se ha comprado. Esta garantía limitada entrará en vigor a partir de la fecha de
la compra del consumidor original. Se requiere una prueba de la fecha de compra original para obtener servicio bajo esta garantía
limitada.
Esta garantía limitada no cubre:
1. Piezas de repuesto o mano de obra si este electrodoméstico principal se usa de un modo diferente al doméstico normal de una
familia, o cuando se use de un modo contrario a las instrucciones publicadas para el usuario u operador y/o las instrucciones de
instalación.
2. Visitas de servicio técnico para corregir la instalación de su electrodoméstico principal, para enseñarle a usar su electrodoméstico
principal, para cambiar o reparar fusibles domésticos o para corregir la instalación eléctrica o de la tubería de la casa.
3. Visitas de servicio técnico para reparar o reemplazar focos para electrodomésticos, ltros de aire o ltros de agua. Las piezas de
consumo están excluidas de la cobertura de la garantía.
4. Daños causados por accidente, alteración, uso indebido, abuso, incendio, inundación, actos fortuitos, instalación incorrecta,
instalación que no esté de acuerdo con los códigos eléctricos o de plomería, o el empleo de productos no aprobados por
Whirlpool.
5. Daños estéticos, incluyendo rayaduras, abolladuras, desportilladuras u otro daño al acabado de su electrodoméstico principal,
a menos que el mismo sea debido a defectos en los materiales o la mano de obra y se le informe a Whirlpool en un lapso de
30 días a partir de la fecha de compra.
6. Recogida y entrega. Este electrodoméstico principal se ha destinado para ser reparado en el hogar.
7.
Reparaciones de piezas o sistemas como resultado de modicaciones no autorizadas que se hayan efectuado en el
electrodoméstico.
8. Gastos de viaje y transporte para obtener servicio para el producto, si su electrodoméstico principal está ubicado en un lugar
remoto en el cual no haya disponible un técnico de servicio autorizado por Whirlpool.
9. La remoción y reinstalación de su electrodoméstico principal, si estuviera instalado en un lugar inaccesible o si no estuviera
instalado de conformidad con las instrucciones de instalación publicadas por Whirlpool.
10. Piezas de repuesto o mano de obra para la reparación en electrodomésticos principales con números de modelo/serie originales
que se hayan removido, alterado o que no puedan ser identicados con facilidad.
El costo de la reparación o del reemplazo bajo estas circunstancias excluidas correrá por cuenta del cliente.
EXCLUSIONES DE LA GARANTÍA
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS
LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O GARANTÍA IMPLÍCITA
DE CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A UN AÑO O AL PERÍODO MÁS CORTO PERMITIDO POR
LEY. Algunos estados y provincias no permiten la limitación de la duración de garantías implícitas de comercialización o aptitud, de
modo que la limitación arriba indicada quizás no le corresponda. Esta garantía le otorga derechos legales especícos, y es posible
que usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra.
EXCLUSIÓN DE DECLARACIONES FUERA DE LA GARANTÍA
Whirlpool no hace declaraciones acerca de la calidad, durabilidad o necesidad de servicio técnico o reparación de este
electrodoméstico principal aparte de las declaraciones incluidas en esta Garantía. Si usted desea una garantía con una duración más
prolongada o más completa que la garantía limitada que se incluye con este electrodoméstico principal, deberá dirigirse a Whirlpool o
a su distribuidor acerca de la compra de una garantía extendida.
LIMITACIÓN DE RECURSOS; EXCLUSIÓN DE DAÑOS INCIDENTALES Y CONSECUENTES
SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL
PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. WHIRLPOOL NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O
CONSECUENTES. Algunos estados y provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de
modo que estas limitaciones y exclusiones quizás no le correspondan. Esta garantía le otorga derechos legales especícos, y es
posible que usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra.
Si usted se encuentra fuera de los cincuenta Estados Unidos y Canadá, póngase en contacto con su distribuidor autorizado de
Whirlpool para determinar si corresponde otra garantía.
Si considera que necesita servicio de reparación, consulte primero la sección “Solución de problemas” del Manual de uso y cuidado.
Si no ha podido resolver el problema después de consultar la sección “Solución de problemas”, puede encontrar ayuda adicional
en la sección “Ayuda o servicio técnico”, o llamando a Whirlpool. En EE.UU., llame al 1-800-253-1301. En Canadá, llame al
1-800-807-6777. 10/11
Guarde este libro y su comprobante de compra juntos para
referencia futura. Usted deberá proporcionar el comprobante
de la compra o una fecha de instalación para obtener
servicio bajo la garantía.
Escriba la siguiente información acerca de su electrodoméstico
principal para ayudarle mejor a obtener asistencia o servicio
técnico si alguna vez llegara a necesitarlo. Deberá tener a mano
el número completo del modelo y de la serie. Usted puede
encontrar esta información en la etiqueta con el número de
modelo y de serie ubicada en el producto.
Nombre del distribuidor ___________________________________
Dirección ________________________________________________
Número de teléfono _______________________________________
Número de modelo _______________________________________
Número de serie __________________________________________
Fecha de compra _________________________________________
29
Page 30
AYUDA O SERVICIO TÉCNICO
Antes de llamar para solicitar ayuda o servicio técnico, sírvase consultar “Solución de problemas”
o visite www.whirlpool.com/help. Esto le podría ahorrar el costo de una visita de servicio técnico.
Si considera que aún necesita ayuda, siga las instrucciones que aparecen a continuación.
Cuando llame, tenga a mano la fecha de compra y el número completo del modelo y de la serie de su electrodoméstico.
Esta información nos ayudará a atender mejor a su pedido.
Si necesita piezas de repuesto o para pedir accesorios
®
que están fabricadas con la misma precisión empleada en la fabricación de cada electrodoméstico nuevo de WHIRLPOOL®.
. Estas piezas encajarán bien y funcionarán bien ya
Para conseguir piezas de repuesto FSP®, para obtener asistencia en su localidad o para accesorios:
Whirlpool Corporation Customer eXperience Center
1-800-253-1301 www.whirlpool.com
1-800-442-9991 (Accesorios)
www.whirlpool.com/accessories
O bien llame al centro de servicio designado más cercano a su localidad o vea el directorio telefónico de las Páginas amarillas.
Whirlpool Canada LP
Customer eXperience Centre
1-800-807-6777
www.whirlpool.ca
Nuestros consultores ofrecen ayuda para
En los EE.UU.
■
completa de electrodomésticos.
■
Información sobre la instalación.
Asistencia especializada para el consumidor (habla ■
hispana, problemas de audición, visión limitada, etc.).
Usted puede escribir con cualquier pregunta o preocupación a:
Whirlpool Corporation
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Por favor incluya en su correspondencia un número de teléfono en el que se le pueda localizar durante el día.
En los EE.UU. y Canadá
Procedimientos de uso y mantenimiento.
■
Venta de accesorios y partes para reparación.■
Recomendaciones con distribuidores locales, ■
distribuidores de partes para reparación y compañías que
otorgan servicio. Los técnicos de servicio designados
por Whirlpool® están capacitados para cumplir con
la garantía de producto y ofrecer servicio una vez que
la garantía termine, en cualquier lugar de los Estados
Unidos y Canadá.
Customer eXperience Centre
Whirlpool Canada LP
Unit 200 - 6750 Century Ave.
Mississauga, ON L5N 0B7
09/13
W10441097D Impreso en EE.UU.
®/TM
© 2013 Whirlpool. Todos los derechos reservados.
Usada bajo licencia en Canadá.
Loading...
