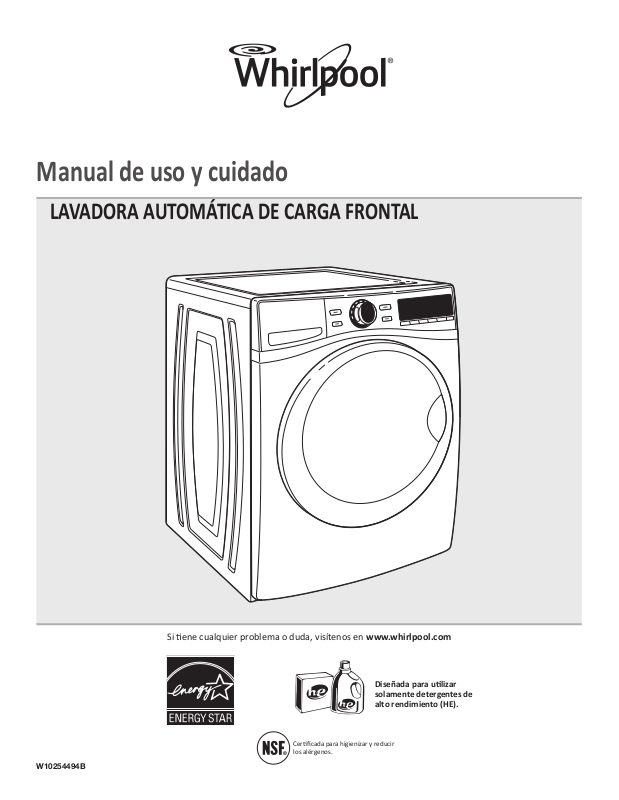

Manual de uso y cuidado
LAVADORA AUTOMÁTICA DE CARGA FRONTAL
W10254494B
Si ene cualquier problema o duda, visítenos en www.whirlpool.com
Diseñada para ulizar
solamente detergentes de
alto rendimiento (HE).
Cercada para higienizar y reducir
los alérgenos.
Page 2
ÍNDICE
SEGURIDAD DE LA LAVADORA ............................................. 2
ACCESORIOS .......................................................................... 3
PANEL DE CONTROL Y CARACTERÍSTICAS ....................... 4
USO DEL DEPÓSITO ............................................................... 7
LUCES DE ESTADO DE LOS CICLOS .................................... 8
SEGURIDAD DE LA LAVADORA
GUÍA DE CICLOS ..................................................................... 9
USO DE SU LAVADORA ........................................................ 11
MANTENIMIENTO DE LA LAVADORA ................................. 15
SOLUCIÓN DE PROBLEMAS ................................................ 19
GARANTÍA .............................................................................. 27
AYUDA O SERVICIO TÉCNICO ........................ Contraportada
2
Page 3
ACCESORIOS
Personalice su nueva lavadora y secadora con los accesorios
genuinos de Whirlpool indicados a continuación. Para obtener
más información sobre las opciones y para hacer pedidos,
póngase en contacto con su distribuidor o visite:
www.whirlpool.com.
Pedestal de 15"
Los pedestales con colores que
hacen juego levantan la lavadora y
la secadora a una altura más cómoda
para su funcionamiento. El cajón grande
provee un espacio de almacenaje
conveniente.
Supercie de trabajo
La supercie de trabajo
une la lavadora y la secadora,
y provee un área conveniente
de trabajo y almacenaje.
Juego para apilar
Si el espacio es restringido, el juego para
apilar permite que se instale la secadora
sobre la lavadora.
3
Page 4
PANEL DE CONTROL Y CARACTERÍSTICAS
PANEL DE CONTROL Y CARACTERÍSTICAS
No todas las características y ciclos están disponibles en todos los modelos.
Modelos con vapor
1
8
9
D
A
Modelos sin vapor
2
C
B
A Detergente HE
(Alto rendimiento)
B Suavizante
de telas líquido
C Blanqueador con
cloro
D Distribución
de Oxi
3
4
7
5
6
1
9
A
BOTÓN DE POWER (ENCENDIDO)
1
Presione para encender y apagar la lavadora.
Presione para detener/anular un ciclo en cualquier momento.
C
2
B
A Detergente HE
(Alto rendimiento)
B Suavizante de telas
líquido
C Blanqueador con cloro
3
4
3
BOTÓN DE START/PAUSE (INICIO/PAUSA)
Presione y sostenga para iniciar un ciclo, o presione una vez
mientras un ciclo está funcionando para hacer una pausa.
5
7 8
6
2
PERILLA DE CICLOS DE LAVADO
Utilice la perilla de ciclos de lavado para seleccionar entre
los ciclos disponibles en su lavadora. Gire la perilla para
seleccionar un ciclo para su carga. Consulte “Guía de ciclos”
para ver descripciones detalladas de los ciclos.
4
4
BOTONES DE DELAY START (INICIO DIFERIDO)
Use estos botones para retrasar el inicio del ciclo de lavado
por hasta 16 horas en los modelos con vapor, y hasta
12 horas en los modelos sin vapor.
Page 5
5
BOTONES DE LAS LUCES LED DE LA PANTALLA
Y LOS AJUSTES
Cuando usted selecciona un ciclo, sus ajustes por defecto
se iluminarán y se mostrará Estimated Time Remaining
(Tiempo estimado restante) en la pantalla. Factores tales
como el tamaño de la carga, la temperatura de lavado y la
presión de agua pueden afectar el tiempo que se muestra
en la pantalla. El sobrecargar, las cargas desequilibradas o
la espuma en exceso también pueden hacer que la lavadora
regule el tiempo del ciclo.
Use los botones en la parte inferior de la pantalla para
regular los ajustes. Consulte “Guía de ciclos” para ver los
ajustes disponibles para cada ciclo. No todos los ajustes
están disponibles con todos los ciclos.
Luces de estado de los ciclos
La barra indicadora arriba de la pantalla le dejará saber
qué etapa del ciclo de lavado está funcionando, así como
cuando la puerta esté bloqueada o si aún puede agregar
un artículo. Para obtener más información sobre cada
etapa, consulte “Luces de estado de los ciclos”.
Temperature (Temperatura)
La temperatura de lavado recomendada está prejada para
cada ciclo. También puede seleccionar una temperatura
de lavado según el tipo de tela y de suciedad que esté
lavando. Para obtener los mejores resultados, use el
agua de lavado más caliente que las telas puedan resistir,
de acuerdo a las instrucciones de las etiquetas de las
prendas. Todas las temperaturas de lavado incluyen un
enjuague con agua fría, con la excepción de Warm* (Tibia*),
la cual tiene un lavado y un enjuague con agua tibia.
Spin Speed (Velocidad de exprimido)
Esta lavadora selecciona automáticamente la velocidad
de exprimido según el ciclo seleccionado. Algunas
velocidades prejadas pueden cambiarse.
• Las velocidades de exprimido más rápidas proveen
tiempos de secado más cortos, pero pueden aumentar
la formación de arrugas en su carga.
• Las velocidades de exprimido más bajas disminuyen
las arrugas, pero dejarán su carga más húmeda.
Soil Level (Nivel de suciedad)
El nivel de suciedad (tiempo de lavado) está prejado
para cada ciclo de lavado. Cuando usted presione el
botón de Soil Level (Nivel de suciedad), el tiempo del ciclo
aumentará o disminuirá en la pantalla de Estimated Time
Remaining (Tiempo estimado restante).
Para la mayoría de las cargas, utilice el nivel de suciedad
que está prejado con el ciclo que ha seleccionado. Para
telas resistentes y telas con suciedad profunda, oprima Soil
Level (Nivel de suciedad) para seleccionar más tiempo de
lavado. Para las telas delicadas y telas con poca suciedad,
oprima Soil Level (Nivel de suciedad) para seleccionar
menos tiempo de lavado. Un ajuste de nivel de suciedad
más bajo ayuda a reducir los enredos y la formación de
arrugas.
Cycle Signal (Señal de ciclo)
Utilice esta opción para regular el volumen de la señal
que suena al nal de un ciclo.
NOTA: También puede apagar los tonos que suenan
cuando se presiona un botón. Presione y sostenga
el botón de EcoBoost™ (Impulso ecológico) por
aproximadamente 1 segundo para encender o
apagar los sonidos de los botones.
6
BOTONES DE LAS OPCIONES
Use estos botones para activar opciones adicionales de
lavado o características adicionales de la lavadora. No todas
las opciones están disponibles en todos los modelos.
Opción EcoBoost™
Presione para activar la opción de EcoBoost™ (Impulso
ecológico). El EcoBoost™ (Impulso ecológico) provee un
ahorro de energía adicional por medio de un uso reducido
de agua caliente. También mantiene el rendimiento de
limpieza al alargar el tiempo de lavado en algunos ciclos.
NOTA: Presione y sostenga el botón de EcoBoost™
(Impulso ecológico) por aproximadamente 1 segundo para
encender o apagar los sonidos de los botones.
OXI Dispense ( Distribución de Oxi - en algunos
modelos)
Encienda esta opción cuando use productos Oxi para
realzar el lavado en el depósito, para asegurarse de que
sean distribuidos en el momento oportuno durante el
ciclo. La opción Oxi Dispense (Distribución de Oxi) no está
disponible en los ciclos de Quick Wash (Lavado rápido),
Delicates (Ropa delicada) o Handwash (Lavado a mano).
Presoak (Remojo previo)
Presione para agregar un Presoak (Remojo previo)
a un ciclo de lavado para ayudar a aojar las manchas
rebeldes. En los modelos con Steam (Vapor), puede
agregar detergente al compartimiento Oxi.
Deep Clean (Limpieza intensa – en algunos modelos)
La opción de Deep Clean (Limpieza intensa) agrega un
remojo adicional y tiempo de lavado a varios ciclos para
ayudar a quitar las manchas rebeldes. Un calentador
incorporado ayuda a mantener las temperaturas óptimas
de lavado. Consulte la “Guía de ciclos” para ver los ciclos
con los que se puede usar la opción de Deep Clean
(Limpieza intensa).
Extra Rinse (Enjuague adicional)
Active esta opción para agregar un enjuague adicional
a la mayoría de los ciclos.
NOTA: Algunos ciclos incluyen esta característica por
defecto. Consulte la “Guía de ciclos” para obtener más
detalles.
Drum Light (Luz del tambor) (en algunos modelos)
Presione para encender o apagar la luz LED del tambor.
La luz del tambor también se encenderá cuando la puerta
esté abierta, y se apagará automáticamente después de
5 minutos aproximadamente.
Control Lock (Bloqueo de control)
Presione y sostenga por 3 segundos para bloquear
los controles y así evitar cambios o funcionamiento
no deseados. Oprima y sostenga nuevamente por
3 segundos para desbloquear. Aún puede Presionar
START/PAUSE (Inicio/Pausa) para hacer una pausa en
el ciclo, o POWER (Encendido) para apagar la lavadora.
5
Page 6
7
OPCIÓN DEEP CLEAN with Steam (Limpieza
intensa con vapor - modelos con vapor
únicamente)
La opción de Deep Clean with Steam (Limpieza intensa
con vapor) agrega un remojo adicional y tiempo de lavado
a varios ciclos para ayudar a quitar las manchas rebeldes.
También agrega un impulso con Steam (Vapor) para una
limpieza más potente. Un calentador incorporado ayuda
a mantener las temperaturas óptimas de lavado. Consulte
la “Guía de ciclos” para ver los ciclos con los que se puede
usar la opción de Deep Clean (Limpieza intensa).
OPCIÓN FANFRESH
8
Con la lavadora encendida, presione para activar la opción
de FanFresh®. Esto hará rotar la carga periódicamente
después de que se haya terminado el ciclo, por hasta
16 horas, mientras un ventilador incorporado hace circular
el aire por la lavadora para reducir la humedad. También
puede activar la opción FanFresh® sin poner en marcha un
ciclo, presionando y sosteniendo por 3 segundos y luego
presionando START/PAUSE (Inicio/Pausa).
NOTAS:
• La puerta se bloqueará mientras que la opción FanFresh®
está funcionando. Oprima el botón de POWER
(Encendido) para detener el ciclo y desbloquear la puerta.
• La opción FanFresh® no está disponible si se ja la
velocidad de exprimido en No Spin (Sin exprimido).
®
9
CAJÓN PRECISION DISPENSE (DISTRIBUCIÓN
PRECISA)
El cajón de Precision Dispense (Distribución precisa)
le ofrece la conveniencia de agregar automáticamente
detergente HE (Alto rendimiento), blanqueador líquido
con cloro y suavizante de telas a la carga de lavado, en el
momento apropiado. Los modelos con vapor también tienen
un compartimiento para Oxi/blanqueador no decolorante.
Consulte “Uso del depósito” para obtener información
acerca del cajón del depósito.
Compartimiento del detergente de
A
Alto rendimiento “HE”
Este compartimiento tiene capacidad para el detergente
HE líquido o en polvo en el ciclo de lavado principal.
Para los modelos sin un compartimiento para
distribución de Oxi, se puede agregar blanqueador
líquido o en polvo no decolorante o un producto Oxi
para realzar el lavado al compartimiento del detergente
HE, junto con el mismo tipo de detergente líquido o
en polvo.
Compartimiento para suavizante líquido de telas
B
Diluye y distribuye automáticamente el suavizante
líquido para telas en el momento oportuno durante
el ciclo.
n
Use solamente suavizante de telas líquido en
este depósito.
Compartimiento para blanqueador líquido con cloro
C
Diluye y distribuye automáticamente el blanqueador
líquido con cloro en el momento oportuno durante
el primer enjuague después del ciclo de lavado.
Este compartimiento no puede diluir el blanqueador
en polvo.
Compartimiento de distribución de Oxi
D
(modelos con vapor solamente)
Este compartimiento se utiliza para productos de realce
Oxi líquidos o en polvo y los distribuye en el momento
oportuno durante el ciclo. La opción Oxi Dispense
(Distribución de Oxi) no está disponible en los ciclos de
Quick Wash (Lavado rápido), Delicates (Ropa delicada)
o Handwash (Lavado a mano).
Este compartimiento también se puede utilizar para
el detergente cuando se use la opción Presoak (Remojo
previo).
6
Page 7
USO DEL DEPÓSITO
Para usar el cajón del Precision Dispenser (Depósito preciso):
1. Abra el cajón del depósito.
2. Agregue los productos de lavandería como se describe en
los pasos 4 a 6.
3. Cierre lentamente el cajón del depósito. Asegúrese de cerrarlo
completamente.
NOTA: Es posible que quede una pequeña cantidad de agua
en los depósitos proveniente del ciclo de lavado anterior.
Esto es normal.
Modelos con un depósito de 4 compartimientos
Compartimiento
para detergente
HE
Modelos con un depósito de 3 compartimientos
Agregue una cantidad medida de
detergente HE en el compartimiento
para detergente. Para usar detergente
en polvo, deslice el selector hacia la
izquierda. Para usar detergente líquido,
deslice el selector hacia la derecha.
No llene en exceso; el agregar demasiado
detergente puede hacer que el mismo se
distribuya demasiado pronto en
Use solamente
un detergente HE
(Alto rendimiento).
la lavadora.
Agregue una cantidad medida de
detergente HE en el compartimiento
para detergente. Para usar detergente
en polvo, deslice el selector hacia la
izquierda. Para usar detergente líquido,
deslice el selector hacia la derecha.
No llene en exceso; el agregar
demasiado detergente puede hacer que
el mismo se distribuya demasiado pronto
en la lavadora.
Compartimiento
para detergente
HE
Use solamente
un detergente HE
(Alto rendimiento).
Detergente en polvo:
Deslice el selector hacia
la izquierda.
Detergente líquido:
Deslice el selector hacia
la derecha.
Cuando vaya a utilizar la opción de Presoak (Remojo previo),
1/3 del detergente para la carga se puede colocar en el
compartimiento Oxi en lugar de un producto Oxi.
IMPORTANTE:
n No agregue el paquete de detergente de lavandería de una
dosis única al cajón del depósito.
n Use detergente en polvo cuando use la opción de Delay
Wash (Lavado diferido). El detergente líquido puede ltrarse
fuera antes de que comience el lavado.
Detergente en polvo:
Deslice el selector hacia
la izquierda.
Detergente líquido:
Deslice el selector hacia
la derecha.
Si usted desea usar productos Oxi para realzar el lavado
en polvo o líquidos, o blanqueador no decolorante, siga las
recomendaciones del fabricante para su ubicación. Si no hay
recomendaciones disponibles, puede agregar los productos
Oxi para realzar el lavado en polvo o líquidos, o blanqueador
no decolorante, en el compartimiento para detergente con el
mismo tipo de detergente, ya sea en polvo o líquido.
IMPORTANTE:
n No agregue el paquete de detergente de lavandería de una
dosis única al cajón del depósito.
n Use detergente en polvo cuando use la opción de Delay
Wash (Lavado diferido). El detergente líquido puede ltrarse
fuera antes de que comience el lavado.
7
Page 8
LUCES DE ESTADO DE LOS CICLOS
Se muestra el modelo con vapor
Las luces de estado muestran el progreso de un ciclo. Es posible
que note sonidos o pausas en cada etapa del proceso, los cuales
son diferentes de las lavadoras tradicionales.
Door Locked (Puerta bloqueada)
Se iluminará Door Locked (Puerta bloqueada) para indicar
que la puerta está bloqueada y no se puede abrir sin antes
hacer una pausa o anular el ciclo.
Opción FanFresh
El indicador de FanFresh® se iluminará cuando la opción de
FanFresh® esté activa. Durante este tiempo, la lavadora hará
girar la carga ocasionalmente mientras un ventilador hace
circular aire fresco en la lavadora.
Delay Set (Tiempo de retraso jado)
Si se ha jado un Delay Start (Inicio diferido), el indicador
de Delay Set (Tiempo de retraso jado) se encenderá y se
mostrará la cuenta regresiva del tiempo en la pantalla.
Add a Garment (Agregado de prendas)
Cuando Add a Garment (Agregado de prendas) esté
iluminado, podrá hacer una pausa en la lavadora, abrir
la puerta y agregar artículos.
Sensing (Detección)
Cuando se presione el botón de START/PAUSE (Inicio/Pausa),
la lavadora hará primero una autovericación en el mecanismo
de bloqueo de la puerta. Escuchará un chasquido, la canasta
girará parcialmente y la puerta se desbloqueará brevemente
antes de bloquearse de nuevo.
Una vez que la puerta se ha bloqueado por segunda vez,
la lavadora comenzará a agitar y agregar agua. Este
proceso de detección continuará hasta que se haya
agregado la cantidad de agua correcta para la carga.
Es posible que escuche también el agua que uye a
través del depósito, agregando detergente a la carga.
El tiempo que se muestre en la pantalla cambiará a medida
que la lavadora lleva a cabo el proceso de detección. Esto
es normal.
®
Soak (Remojo)
Esta parte del ciclo permite que el agua empape la carga
por medio de una agitación suave para una limpieza óptima.
Wash (Lavado)
Esta es la parte principal del ciclo de lavado. Verá la lavadora
girando la carga. Los sonidos del motor pueden cambiar
en las diferentes etapas del ciclo. La duración del lavado
se determina de acuerdo al ciclo y el nivel de suciedad
seleccionados, así como por el tamaño de la carga.
Rinse (Enjuague)
Escuchará sonidos similares a los del ciclo de lavado
mientras la lavadora enjuaga y mueve la carga. Si se utiliza,
el blanqueador líquido con cloro se agrega en el primer
enjuague. El suavizante para telas se agrega en el último
enjuague.
Spin (Exprimido)
La lavadora exprime la carga a velocidades cada vez
mayores para la remoción adecuada de agua, según
el ciclo seleccionado y la velocidad de exprimido.
Steam (Vapor) (en algunos modelos)
Esta luz se encenderá para mostrar que el ciclo está usando
un realce con Steam (Vapor) para un mayor poder de limpieza.
Sanitized (Higienizado)
La luz de Sanitized (Higienizado) se encenderá en
los ciclos que tienen un ajuste de Higienizado una vez
que la carga se haya lavado con la temperatura adecuada,
por el tiempo necesario, para satisfacer los requisitos de
higienización de NSF.
Done (Listo)
Una vez que se haya terminado el ciclo, se encenderá esta
luz. Saque la carga de inmediato para obtener los mejores
resultados.
8
Page 9
GUÍA DE CICLOS — CICLOS COMUNES
Los ajustes y las opciones que se muestran en negrita son los ajustes por defecto para ese ciclo. Para lograr el mejor cuidado
de las telas, elija el ciclo que sea el más adecuado para la carga que va a lavar.
No todos los ciclos y opciones están disponibles en todos los modelos.
Para obtener el mejor desempeño, no todos los ajustes están disponibles con cada ciclo, y algunas opciones no se pueden usar
al mismo tiempo.
Artículos para
lavar usando los
ajustes por
defecto del ciclo:
Prendas de algodón, Normal/ Hot Extra High Heavy Extra Rinse Este ciclo combina una agitación
lino, sábanas y cargas Casual Warm* High Normal Deep Clean** a velocidad media y un exprimido
de prendas mixtas (Normal/ Warm Medium Light Presoak a velocidad alta. Este ciclo ha
con suciedad normal Informal) Cold No Spin FanFresh® sido diseñado para proveer
Delay Start el máximo ahorro de energía.
Telas resistentes que no Heavy Duty Sanitize† Extra High Heavy Extra Rinse Agitación a velocidad alta y un
destiñen y prendas, (Intenso) Hot High Normal Deep Clean** exprimido nal a velocidad alta
toallas y pantalones Warm* Medium Light Presoak para ayudar a proveer una limpieza
de mezclilla con Warm Low EcoBoost óptima y reducir los tiempos de
suciedad profunda Cold No Spin FanFresh® secado.
Delay Start
Telas y prendas blancas Whitest Sanitize† Extra High Heavy Extra Rinse Las temperaturas elevadas de
con suciedad profunda Whites Hot High Normal Deep Clean** lavado aseguran la acción del
(Blancos Warm* Medium Light Presoak blanqueador líquido con cloro.
blanquísimos) Warm Low EcoBoost Un Extra Rinse (Enjuague adicional)
Cold No Spin FanFresh® ayuda a quitar el residuo del
Delay Start blanqueador de las prendas.
Frazadas, edredones, Bulky Sanitize† High Heavy Extra Rinse Usa un remojo inicial para saturar
chaquetas y alfombras Items Hot Medium Normal Deep Clean** completamente la carga, seguido
pequeñas (Artículos Warm* Low Light Presoak por velocidades de lavado medias
voluminosos) Warm No Spin EcoBoost y un exprimido a velocidad media
Cold FanFresh® para mantener el equilibrio
Delay Start de la carga.
Prendas resistentes Allergen†† Sanitize† Extra High Heavy Extra Rinse Usa más agua para enjuagar
y artículos de uso (Alérgenos††) Hot High Normal Deep Clean** los alérgenos tales como partículas
doméstico que pueden Medium Light Presoak alérgenas de las mascotas de
haber estado expuestos FanFresh® de los artículos con suciedad
a alérgenos Delay Start normal.
Telas nas, lencería, Delicate Warm* Extra High Normal Extra Rinse Este ciclo combina una agitación
suéteres y camisas, (Ropa Warm High Light FanFresh® y un exprimido a baja velocidad
blusas, pantalones delicada) Cold Medium Delay Start para el cuidado especial de la tela
y faldas con Low y para reducir las arrugas.
suciedad ligera No Spin
Cargas pequeñas Hand Wash Warm* Extra High Normal Extra Rinse De manera similar a la que se lavan
de artículos con la (Lavado Warm High Light FanFresh® las prendas a mano en el lavadero,
etiqueta de “lavado a a mano) Cold Medium Delay Start este ciclo combina períodos de
mano”: ropa interior, Low agitación a velocidad baja y remojo.
prendas de No Spin NOTA: Use bolsas de malla para
seda lavables prendas, según sea necesario.
Ciclo:
Temperatura
de lavado*:
Velocidad
de
exprimido:
Nivel de
suciedad:
Opciones
disponibles:
Detalles de los ciclos:
* Todas las selecciones de temperatura incluyen un enjuague con agua Cold (Fría), con la excepción de Warm* (Tibia*), la cual incluye
un lavado y un enjuague con agua tibia.
** Deep Clean (Limpieza intensa) en los modelos sin vapor. Deep Clean with Steam (Limpieza intensa con vapor) en los modelos con
Steam (Vapor). Consulte “Panel de control y características” para ver información adicional.
Modelos: WFW94HE** y WFW95HE**
† Sanitize (Higienizado)
Los ciclos certicados por NSF International, una organización independiente de prueba y certicación a cargo de
terceros, son aquéllos que tienen disponible la selección de temperatura de higienizado. La certicación comprobó que
estos ciclos reducen el 99,9 % de las bacterias que generalmente se encuentran en las prendas de vestir, ropa de cama
y toallas. No hay transferencia de bacterias entre cargas después que haya terminado un ciclo. Sólo los ciclos con la
temperatura seleccionada del lavado de higienizado se han diseñado para cumplir con los requisitos del protocolo P172
de NSF para la ecacia del higienizado.
†† Allergen (Alérgenos)
Ciclo de Alérgenos certicado por NSF International, una organización independiente de prueba y certicación
a cargo de terceros. La certicación ha vericado que este ciclo redujo los alérgenos al menos en un 95,0 % y
mantuvo la temperatura del agua necesaria para matar los ácaros del polvo. Únicamente el ciclo de alérgenos
se ha diseñado para cumplir con los requisitos del protocolo P351 de NSF para la ecacia de la reducción
de alérgenos.
9
Page 10
GUÍA DE CICLOS – CICLOS DE PROPÓSITOS ESPECIALES
Los ajustes y las opciones que se muestran en negrita son los ajustes por defecto para ese ciclo. Para lograr el mejor cuidado
de las telas, elija el ciclo que sea el más adecuado para la carga que va a lavar.
No todos los ciclos y opciones están disponibles en todos los modelos.
Para obtener el mejor desempeño, no todos los ajustes están disponibles con cada ciclo, y algunas opciones no se pueden usar
al mismo tiempo.
Artículos para
lavar usando los
ajustes por
defecto del ciclo:
Trajes de baño, Rinse/Drain Warm* Extra High N/A Extra Rinse Este ciclo agrega agua, luego usa
artículos que sólo & Spin Warm High FanFresh® una agitación a velocidad alta
necesiten enjuagarse (Enjuague/ Cold Medium Delay Start y un exprimido a velocidad extra
Desagüe Low alta. Para algunas telas, podría
y exprimido) No Spin regular la velocidad de exprimido
a un ajuste más bajo.
Carga de ropa mojada Rinse/Drain N/A Extra High N/A FanFresh® Use Drain & Spin (Desagüe y
& Spin High exprimido) para quitar el exceso de
(Enjuague/ Medium agua de la carga. Elija Rinse/Drain
Desagüe Low & Spin (Enjuague/Desagüe y
y exprimido) exprimido) y apague el Extra Rinse
(Enjuague adicional). La velocidad
de exprimido se puede jar en
un ajuste más bajo.
Cargas pequeñas de Quick Wash Hot Extra High Heavy Extra Rinse Para cargas pequeñas (de 3 a 4
3 ó 4 prendas con (Lavado Warm High Normal FanFresh® artículos) que se necesiten de prisa.
suciedad ligera rápido) Cold Medium Light Delay Start Este ciclo combina una agitación
Low veloz, un tiempo de lavado corto
y un exprimido a velocidad alta para
acortar el tiempo de secado.
Pantalones y prendas Jeans Warm Medium Heavy Extra Rinse El ciclo combina una agitación a
de mezclilla (Pantalones Cold Low Normal Presoak baja velocidad y exprimidos a
(en algunos modelos) de mezclilla) No Spin Light FanFresh® velocidad media para el cuidado
Delay Start especial de los pantalones y las
prendas de mezclilla.
Ninguna prenda Clean Washer Use este ciclo cada 30 lavados para
en la lavadora with affresh® mantener el interior de su lavadora
(Limpiar la fresco y limpio. Este ciclo usa un
lavadora nivel de agua más alto. Úselo con
con affresh®) la tableta limpiadora para lavadoras
affresh® o con blanqueador líquido
con cloro, para limpiar a fondo el
interior de su lavadora. Este ciclo
no debe interrumpirse. Vea “Cómo
limpiar su lavadora”.
IMPORTANTE: No coloque prendas
ni otros artículos en la lavadora
durante el ciclo de Clean Washer
with affresh® (Limpiar la lavadora
con affresh®). Use este ciclo con
la tina de lavado vacía.
* Todas las selecciones de temperatura incluyen un enjuague con agua Cold (Fría), con la excepción de Warm* (Tibia*), la cual
incluye un lavado y un enjuague con agua tibia.
Opciones de
temperatura de lavado:
Sanitize (Higienizado†)
Hot (Caliente)
Warm (Tibia*)
Warm (Tibia)
Cold (Fría)
Recomendaciones sobre el tamaño de carga
Para obtener los mejores resultados, siga las recomendaciones dadas sobre el tamaño de la carga para cada ciclo.
Ciclo:
Temperatura
de lavado*:
Opciones de
velocidad de exprimido:
Extra High (Extra alta)
High (Alta)
Medium (Media)
Low (Baja)
No Spin (Sin exprimido)
Velocidad
de
exprimido:
Nivel de
suciedad:
Opciones
disponibles:
Opciones de
nivel de suciedad:
Heavy (Intensa)
Normal
(Normal)
Light (Ligera)
Detalles de los ciclos:
Opciones disponibles:
Extra Rinse (Enjuague adicional)
Deep Clean (Limpieza intensa)
Presoak (Remojo previo)
EcoBoost™ (Impulso ecológico)
FanFresh® (
Delay Start (Inicio diferido)
Revitalizado con ventilador)
Carga pequeña: Llene el tambor de la lavadora con 3 a 4 artículos, no más de 1/4 de la capacidad.
Carga mediana: Llene el tambor de la lavadora hasta 1/2 de la capacidad aproximadamente.
Carga grande: Llene el tambor de la lavadora hasta 3/4 de la capacidad aproximadamente.
Carga extra grande: Llene el tambor de la lavadora, pero asegúrese de que las prendas puedan girar libremente.
Para obtener los mejores resultados, evite cargar apretadamente.
10
Page 11
USO DE SU LAVADORA
Selección del detergente adecuado
Use solamente detergentes de alto rendimiento. El paquete
tendrá la indicación “HE” o “High Efciency” (Alto rendimiento).
El lavado con poca agua crea espuma en exceso con un
detergente regular que no sea HE. El uso de un detergente
común probablemente derive en tiempos de ciclo más
prolongados y menor rendimiento de enjuague. También
puede resultar en fallas de los componentes y, con el pasar del
tiempo, la acumulación de moho. Los detergentes de HE (Alto
rendimiento) están hechos para producir la cantidad adecuada
de espuma para el mejor rendimiento. Siga las instrucciones
del fabricante para determinar la cantidad de detergente
que debe usar.

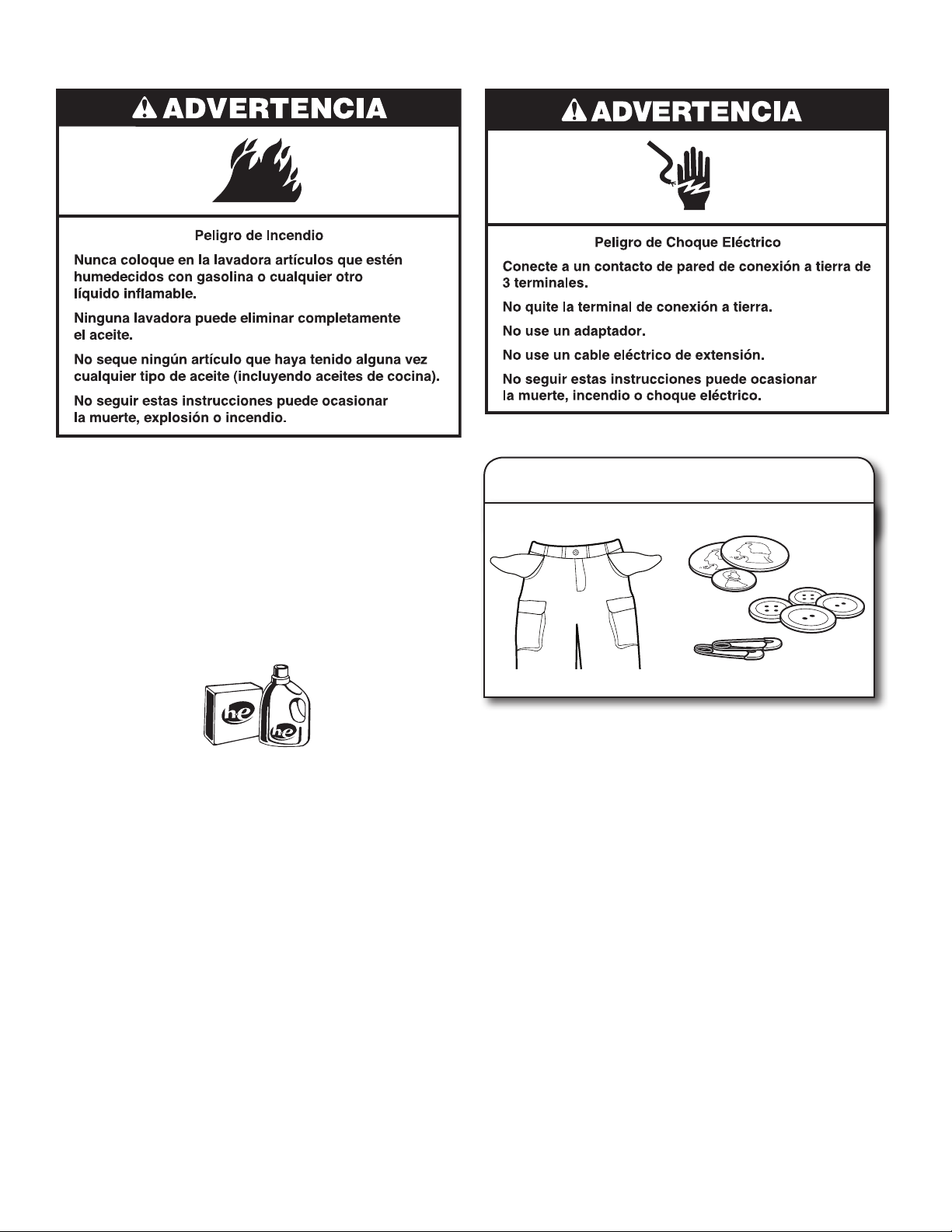

1. Separe y prepare su ropa
Use solamente un detergente
de Alto rendimiento (HE).
Primer ciclo de lavado sin ropa
Antes de lavar la ropa por primera vez, elija el ciclo de QUICK
WASH (Lavado rápido) y póngalo a funcionar sin ropa, si esto
no se ha completado durante el paso nal de la instalación. Use
solamente un detergente de HE (Alto rendimiento). Use 1/2 de
la cantidad recomendada por el fabricante para una carga de
tamaño mediano. Este ciclo inicial sirve para asegurar que el
interior de la lavadora esté limpio y que el cajón del depósito
esté listo para usarse antes de lavar la ropa.
Separe los artículos según el ciclo recomendado, la
temperatura del agua y la resistencia a perder el color.
Separe los artículos con mucha suciedad de los que tienen
poca suciedad. Separe los artículos delicados de las telas
resistentes. Trate las manchas en cuanto sea posible y revise
la resistencia a perder el color probando los productos para
quitar manchas en una costura interior.
IMPORTANTE:
n Vacíe los bolsillos. Las monedas, los botones o cualquier
objeto pequeño puede obstruir las bombas y podría ser
necesario llamar al servicio.
n Cierre los zípers, abroche los ganchos, ate los cordones
y las fajas, y quite los adornos y ornamentos que no sean
lavables.
n Remiende lo que esté roto y desgarrado para evitar más
daños a los artículos durante el lavado.
n Vuelva al revés las prendas de tejido para evitar que se
formen motitas. Separe las prendas que sueltan pelusa
de las que la atraen. A las prendas de telas sintéticas,
los tejidos, y la pana se les pegará la pelusa de las toallas,
los tapetes y la felpilla.
n No seque los artículos si aún tienen manchas después
del lavado, ya que el calor puede hacer las manchas
permanentes.
n Siempre lea y siga las instrucciones de las etiquetas de
cuidado de las telas y las de los productos de lavandería.
El uso incorrecto puede ocasionar daños a sus prendas.
11
Page 12
2. Agregue un paquete de detergente
de lavandería de una dosis única, Oxi
o blanqueador no decolorante (si lo
desea)
4. Agregue detergente HE
(Alto rendimiento)
El paquete de detergente de lavandería de una dosis única,
los productos para realzar el lavado tipo Oxi o el blanqueador
no decolorante pueden agregarse en el tambor antes de
agregar la ropa. (En algunos modelos, el producto Oxi y el
blanqueador pueden agregarse al cajón del depósito).
3. Cargue las prendas en la lavadora
Abra la puerta de la lavadora. Coloque de modo suelto una
carga de ropa separada en la lavadora. Los artículos deben
moverse libremente para una mejor limpieza y para reducir
la formación de arrugas y enredos. Cierre la puerta de la
lavadora empujándola con rmeza hasta que escuche el
chasquido de la traba.
n Según el tipo de la carga y el ciclo, la lavadora se puede
cargar por completo, pero sin apretujar la ropa. La puerta
de la lavadora debe cerrarse con facilidad. Vea las
sugerencias de carga en “Guía de ciclos”.
n Mezcle artículos grandes y chicos, y evite lavar artículos
separados. Cargue de manera uniforme.
n Lave los artículos pequeños en bolsas de malla para
prendas. Para varios artículos, use más de una bolsa y
llénelas con la misma cantidad de prendas.
Depósito de 4 compartimientos
Seleccione el depósito de detergente según el tipo de
detergente HE (Alto rendimiento) usado (ya sea líquido o en
polvo). Consulte las instrucciones de “Cómo usar el cajón
Optimal Dispense (Distribución óptima)” para ver cómo
utilizar el depósito.
Depósito de 3 compartimientos
5. Agregue suavizante de telas
al depósito (si lo desea)
Compartimiento
para suavizante
líquido de telas
Se muestra el depósito de 4 compartimientos
Vierta una cantidad medida de suavizante líquido de telas en
el compartimiento para suavizante líquido de telas. Siempre
siga las instrucciones del fabricante para usar la cantidad
correcta de suavizante para telas según el tamaño de su
carga.
El suavizante para telas siempre se distribuye en el último
enjuague, aun si se la seleccionado Extra Rinse (Enjuague
adicional).
IMPORTANTE: No lo sobrellene, diluya ni utilice más de
1/4 taza (60 ml) de suavizante para telas. No llene encima
de la línea de máximo “MAX”. El sobrellenar el depósito hará
que el suavizante de telas se distribuya inmediatamente en
la lavadora.
n
No derrame ni gotee el suavizante de telas sobre las
prendas.
n
No use bolas que distribuyen suavizante de telas en esta
lavadora. No distribuirán correctamente.
12
Page 13
6. Agregue blanqueador líquido con cloro
al depósito (si lo desea)
Compartimiento del
blanqueador líquido
Se muestra el depósito de 4 compartimientos
Agregue una cantidad medida de blanqueador líquido
con cloro en el compartimiento para blanqueador. No lo
sobrellene, diluya ni utilice más de 2/3 taza (165 ml). Use
una taza medidora con pico vertedor; no lo haga al cálculo.
n
No llene encima del nivel máximo “MAX”. El sobrellenar
ocasionará que se distribuya el blanqueador demasiado
pronto y podría causar daños a las prendas.
n
Agregue un paquete de detergente de lavandería de
una dosis única, un producto Oxi o blanqueador no
decolorante al tambor de la lavadora antes de agregar
prendas. No agregue productos a los depósitos.
con cloro
8. Presione POWER (Encendido) para
encender la lavadora
Cierre lentamente el cajón de Precision Dispense (Distribución
precisa). Cerciórese de que el cajón esté cerrado por
completo, luego presione y sostenga POWER (Encendido)
para encender la lavadora.
9. Seleccione el CICLO
Se muestra el modelo con vapor
7. Agregue Oxi o blanqueador no
decolorante (en algunos modelos)
Compartimiento para Oxi/
blanqueador no decolorante
Se muestra el depósito de 4 compartimientos
En los modelos con un depósito de 4
compartimientos, agregue el producto
Oxi para realzar el lavado o el blanqueador
no decolorante al compartimiento Oxi. Asegúrese de
seleccionar la opción de OXI Dispense (Distribución de Oxi).
n
Siempre siga las recomendaciones del fabricante.
Cuando vaya a utilizar la opción de Presoak (Remojo previo),
1/3 del detergente para la carga se puede colocar en el
compartimiento Oxi en lugar de un producto Oxi.
Para los modelos sin un compartimiento para Oxi:
Puede agregar productos en polvo o líquidos para realzar
el lavado de tipo Oxi o blanqueador no decolorante en
el compartimiento para detergente con el mismo tipo de
detergente, ya sea en polvo o líquido.
Gire la perilla de los ciclos para seleccionar el ciclo de lavado.
Consulte la “Guía de ciclos” para obtener más detalles
sobre las características de los ciclos. No todas las
opciones y ajustes están disponibles con todos los ciclos.
10. Regule los ajustes si lo desea
Se muestra el modelo con vapor
La pantalla mostrará los ajustes por defecto para el ciclo
seleccionado. Si lo desea, presione el botón debajo de cada
ajuste para regular la Temperature (Temperatura), el Soil Level
(Nivel de suciedad), la Spin Speed (Velocidad de exprimido)
y la Cycle Signal (Señal de ciclo). Al ajustar el Soil Level (Nivel
de suciedad), se cambiará el Estimated Time Remaining
(Tiempo estimado restante). El sobrecargar, las cargas
desequilibradas o la espuma en exceso también pueden
hacer que la lavadora aumente el tiempo del ciclo.
NOTA: No todos los ajustes están disponibles con todos
los ciclos. Consulte la “Guía de ciclos” para ver los ajustes
disponibles.
13
Page 14
11.
C
W
W
S
Seleccione cualquier opción adicional
Se muestra el modelo con vapor
13. Presione y sostenga START/PAUSE
(Inicio/Pausa) para comenzar
el ciclo de lavado
Para agregar más opciones al ciclo, tal como EcoBoost™
(Impulso ecológico), Deep Clean/Deep Clean with Steam
(Limpieza intensa/Limpieza intensa con vapor) (en algunos
modelos), o Presoak (Remojo previo), presione el botón para
las opciones deseadas, para agregarlas al ciclo seleccionado.
NOTA: No todas las opciones están disponibles con todos
los ciclos. Consulte la “Guía de ciclos” para ver las opciones
disponibles.
12. Cómo jar un inicio diferido
Door LockedSensing
FanFresh
Estimated Time Remaining
Delay Set
Delay Start
Si no desea comenzar un ciclo inmediatamente, puede elegir
la opción de DELAY WASH (Lavado con retraso). Esta opción
retrasará el inicio del ciclo de lavado por hasta 16 horas en
los modelos con Steam (Vapor), y por hasta 12 horas en los
modelos sin vapor.
Para jar un inicio con retraso:
1. Presione los botones s y t de DELAY START (Inicio
diferido) para jar el tiempo de retraso deseado.
2. Presione START/PAUSE (Inicio/Pausa) para jar el retraso.
La cuenta regresiva del retraso habrá comenzado cuando
deje de destellar la luz de START/PAUSE (Inicio/Pausa).
G
Presione y sostenga el botón de START/PAUSE (Inicio/Pausa)
para poner en marcha el ciclo de lavado. Para hacer una pausa
en el ciclo que está funcionando, presione el botón
de START/PAUSE (Inicio/Pausa) una vez, luego presione
y sosténgalo otra vez para continuar el ciclo. Para anular
un ciclo, presione el botón de POWER (Encendido).
Una vez que presione y sostenga START/PAUSE (Inicio/Pausa),
escuchará que la puerta se bloquea, se desbloquea y se
bloquea nuevamente. La puerta de la lavadora permanecerá
bloqueada durante el ciclo de lavado.
Cómo desbloquear la puerta para agregar prendas:
Si usted necesita abrir la puerta para agregar 1 ó 2 prendas
que se le hayan olvidado, puede hacerlo mientras esté
encendida la luz de Add a Garment (Agregado de prendas).
Presione START/PAUSE (Inicio/Pausa) una vez;
la puerta se bloqueará una vez que la lavadora
haya dejado de moverse. Esto puede tomar
varios minutos. Luego cierre la puerta y
presione nuevamente START/PAUSE
(Inicio/Pausa) para volver a comenzar
el ciclo.
14
Page 15
14. Saque las prendas en cuanto
termine el ciclo
MANTENIMIENTO DE LA LAVADORA
MANGUERAS DE ENTRADA DE AGUA
Reemplace las mangueras de entrada después de 5 años
de uso para reducir el riesgo de que fallen. Inspeccione
periódicamente y cambie las mangueras si se hallan
protuberancias, torceduras, cortes, desgaste o pérdidas
de agua.
Cuando reemplace sus mangueras de entrada de agua,
anote la fecha de reposición en la etiqueta con un
marcador permanente.
NOTA: Esta lavadora no incluye mangueras de entrada.
Para obtener más información, vea las “Instrucciones de
instalación”.
Saque las prendas con prontitud después
de que haya terminado el ciclo, para evitar
que se hagan olores y que se herrumbren
los objetos de metal en las prendas. Cuando
saque las prendas, jale el sello de la puerta
hacia atrás y revise si hay artículos pequeños entre
la tina y la canasta.
Use la opción de FanFresh® si no va a
poder sacar la carga con prontitud. Si se
selecciona FanFresh®, la lavadora activará
automáticamente el ventilador y hará girar la
carga periódicamente por hasta 16 horas.
NOTA:
n
Al cabo de cualquier ciclo de lavado, se
debe abrir la puerta y luego cerrarla para
que pueda iniciar un nuevo ciclo.
n
Podrá quedar una pequeña cantidad de agua
en los depósitos después de que se haya terminado
el ciclo. Esto es normal.
n
Esta lavadora tiene un sello hermético que evita las fugas
de agua. Para evitar olores, deje la puerta abierta para
permitir que la lavadora se seque entre cada uso.
CUIDADO DE LA LAVADORA
Recomendaciones para ayudar a que su lavadora
limpie y rinda de la mejor manera
1. Use siempre detergentes de HE (Alto rendimiento) y siga
las instrucciones del fabricante de detergente HE acerca
de la cantidad de detergente HE a usar. Nunca use más
de la cantidad recomendada, ya que puede acelerar la
acumulación de residuos de detergente y suciedad en la
lavadora, lo que puede causar un olor no deseado.
2. Use a veces lavados con agua tibia o caliente (no solamente
lavados con agua fría), ya que los mismos pueden hacer un
mejor trabajo al controlar el ritmo en el cual se acumulan la
suciedad y el detergente.
3. Deje siempre la puerta de la lavadora entreabierta entre
un uso y otro, para ayudar a que se termine de secar la
lavadora y evitar la acumulación de residuos causantes
de olores.
Limpieza de la lavadora de carga frontal
Lea estas instrucciones completamente antes de comenzar
el proceso de limpieza de rutina que se recomienda a
continuación. El procedimiento de mantenimiento de la
lavadora deberá efectuarse una vez al mes o cada 30 ciclos
de lavado como mínimo, lo primero que ocurra, para controlar
el ritmo en el cual puedan acumularse la suciedad
y el detergente en la lavadora.
Limpieza del sello de la puerta
1. Abra la puerta de la lavadora y quite cualquier prenda o
artículo que estuviera dentro de la misma.
2. Inspeccione el sello de color gris que se encuentra entre la
abertura de la puerta y el tambor, para detectar si hay áreas
manchadas o acumulación de suciedad. Jale el sello hacia
atrás para inspeccionar todas las áreas debajo del sello y
controle si hay objetos extraños.
3. Si se encuentran áreas manchadas o acumulación de
suciedad en el sello, límpielas usando uno de los dos
procedimientos siguientes:
a. Procedimiento con el paño Grit Grabber™
de affresh®:
i. Cuando se haya terminado el ciclo, jale suavemente la
parte posterior del sello de goma de la puerta y limpie
toda la supercie con el lado áspero del paño Grit
Grabber™.
b. Procedimiento con blanqueador líquido con cloro
diluido:
i. Haga una solución diluida con 3/4 taza (177 mL)
de blanqueador líquido con cloro y 1 galón (3,8 L)
de agua tibia del grifo.
15
Page 16
CUIDADO DE LA LAVADORA (cont.)
CUIDADO DE LA LAVADORA (cont.)
ii. Limpie el área del sello con la solución diluida
y un paño húmedo.
iii. Déjela reposar durante 5 minutos.
iv. Limpie el área meticulosamente con un paño seco y
deje que el interior de la lavadora se seque al aire con
la puerta abierta.
IMPORTANTE:
n Use guantes de goma cuando limpie con
blanqueador.
n Vea las instrucciones de uso adecuado provistas
por el fabricante del blanqueador.
Cómo limpiar el interior de la lavadora
Esta lavadora tiene un ciclo especial que utiliza un mayor
volumen de agua, junto con el limpiador para lavadora
affresh® o blanqueador líquido con cloro, para limpiar
meticulosamente el interior de su lavadora. Los modelos
de lavadora con vapor también utilizan vapor para realzar
la limpieza en este ciclo especial.
NOTA: Lea estas instrucciones completamente antes de
comenzar el proceso de limpieza.
Comience el procedimiento
1. Procedimiento del ciclo con limpiador para lavadora
affresh® (se recomienda):
a. Abra la puerta de la lavadora y saque la ropa o artículos
de la misma.
b. Agregue una tableta de limpiador para lavadora affresh®
al tambor de la lavadora.
c. No agregue la tableta de limpiador para lavadora
affresh® al cajón del depósito.
d. No agregue detergente ni ningún otro producto químico
a la lavadora cuando siga este procedimiento.
e. Cierre la puerta de la lavadora.
f. Seleccione el ciclo de CLEAN WASHER (Limpiar
la lavadora).
g. Presione el botón de START (Inicio) para comenzar
el ciclo. A continuación se describe cómo funciona
el ciclo de Clean Washer (Limpiar la lavadora).
2. Procedimiento para usar blanqueador con cloro:
a. Abra la puerta de la lavadora y saque la ropa o artículos
de la misma.
b. Abra el cajón del depósito y agregue 2/3 taza (160 ml)
de blanqueador líquido con cloro en el compartimiento
del blanqueador.
NOTA: El usar más blanqueador líquido con cloro de lo
recomendado anteriormente puede ocasionar daños en la
lavadora con el paso del tiempo.
c. Cierre la puerta de la lavadora y el cajón del depósito.
d. No agregue detergente ni ningún otro producto químico
a la lavadora cuando siga este procedimiento.
e. Cierre la puerta de la lavadora.
f. Seleccione el ciclo de CLEAN WASHER (Limpiar
la lavadora).
g. Presione el botón de START (Inicio) para comenzar
el ciclo. A continuación se describe cómo funciona
el ciclo de Clean Washer (Limpiar la lavadora).
Descripción del funcionamiento del ciclo de Clean Washer
(Limpiar la lavadora):
1. El ciclo de Clean Washer (Limpiar la lavadora) determinará
si hay ropa u otros artículos en la lavadora.
2. Si no se detectan artículos en la lavadora, ésta procederá
con el paso 3.
a. Si se detecta algún artículo en la lavadora, aparecerán
en la pantalla “rL” (remover la carga) y las luces de
Controls Lock (Bloqueo de los controles) permanecerán
encendidas. La puerta se desbloqueará. Abra la
lavadora y saque las prendas que estén en el tambor de
la misma.
b. Oprima PAUSE/CANCEL (Pausa/Anulación) o POWER/
CANCEL (Encendido/Anulación) para despejar el código
“rL”.
c. Oprima START (Inicio) para volver a comenzar el ciclo.
3. Una vez que haya nalizado el ciclo, deje la puerta
levemente abierta para que haya una mejor ventilación
y secado del interior de la lavadora.
Anulación del funcionamiento del ciclo Clean Washer
(Limpiar la lavadora):
Si se anula el ciclo de Clean Washer (Limpiar la lavadora)
por parte del usuario después de que se haya iniciado, tal
vez pasen hasta 30 minutos para que la lavadora purgue el
limpiador affresh®, el blanqueador con cloro u otro producto
químico del sistema de lavado, y enjuague adecuadamente
los productos químicos restantes. La puerta de la lavadora
permanecerá bloqueada hasta que se haya terminado el
proceso de anulación. Esto asegura que no se traspasará
ningún producto químico de limpieza al próximo ciclo de
lavado, y reduce el potencial de daños a cargas de lavado
subsiguientes o a la lavadora misma.
Procedimiento de anulación del ciclo Limpiar la lavadora
(Clean Washer):
1. Presione dos veces el botón de PAUSE/CANCEL (Pausa/
Anulación) o POWER/CANCEL (Encendido/Anulación) para
de la lavadora.
2. La lavadora comenzará a desaguar y a enjuagar el resto de
los productos químicos de limpieza restantes.
3. El ciclo terminará el proceso de anulación en
aproximadamente 30 minutos o menos.
4. Puede usarse entonces la lavadora ya sea para repetir
el ciclo de Clean Washer (Limpiar la lavadora) o para
lavar ropa usando uno de los ciclos de lavado comunes
seleccionados por el usuario.
Cómo limpiar el exterior de la lavadora
Use un paño suave y húmedo o una esponja para limpiar
cualquier derrame. De vez en cuando, limpie el exterior de su
lavadora para ayudar a que se vea como nueva. Use jabón
suave y agua.
IMPORTANTE: Para evitar dañar el acabado de la lavadora,
no use productos abrasivos.
16
Page 17
LIMPIEZA DEL DEPÓSITO
Es posible que haya restos de productos de lavandería en los
compartimientos del depósito. Para quitar el residuo, siga este
procedimiento recomendado para la limpieza:
1. Jale el cajón del depósito hacia afuera hasta que se
detenga.
2. Presione la lengüeta de liberación hacia abajo y jale
directamente hacia fuera para sacar el depósito.
3. Levante y quite la
bandeja de la cubierta
jalándolo directamente
hacia arriba.
CUIDADO DURANTE LA FALTA DE USO
Y LAS VACACIONES
Ponga a funcionar su lavadora únicamente cuando esté
en casa. Si va a mudarse o no va a usar la lavadora
durante cierto período, siga estos pasos:
1. Desenchufe la lavadora o desconecte el suministro
de energía a la misma.
2. Cierre el suministro de agua a la lavadora para evitar
inundaciones debidas a aumentos en la presión
del agua.
CUIDADO PARA EL ALMACENAMIENTO
DURANTE EL INVIERNO
IMPORTANTE: Para evitar daños, instale y guarde
la lavadora en un lugar donde no se congele. Debido
a que queda un poco de agua en las mangueras, el
congelamiento de la misma podría dañar la lavadora. Si va
a almacenar o mover su lavadora durante una temporada
de invierno riguroso, acondiciónela para el invierno.
Para acondicionar la lavadora para el invierno:
1. Cierre ambos grifos de agua, desconecte y escurra el
agua de las mangueras de llenado.
2. Vierta un 1 cuarto (1 L) de anticongelante tipo R.V. en
la canasta y ponga a funcionar la lavadora en un ciclo
de RINSE AND SPIN (Enjuague y exprimido) durante
uno 1 minuto para mezclar el anticongelante con
el agua restante.
3. Desenchufe la lavadora o desconecte el suministro
de energía.
IMPORTANTE: Para reducir el riesgo de que las
mangueras de entrada fallen, reemplácelas cada 5 años
e inspeccione periódicamente para ver si hay torceduras,
cortes, desgaste o pérdidas de agua.
CONSEJO ÚTIL: Cuando reemplace sus mangueras de
entrada, anote la fecha de reposición en la etiqueta con
un marcador permanente.
4. Lave el depósito y la
bandeja de la cubierta
en agua tibia jabonosa
usando un detergente
suave.
5. Enjuague con agua tibia.
6. Seque al aire o con
una toalla y deslice la
bandeja de la cubierta
nuevamente sobre los
postes en el depósito.
7. Alinee los bordes del
depósito con las guías en
la lavadora, luego deslice
el depósito nuevamente
dentro de la ranura.
IMPORTANT: El depósito no
es apto para lavavajillas.
17
Page 18
TRANSPORTE DE LA LAVADORA
1. Cierre ambos grifos de agua. Desconecte y elimine el
agua de las mangueras de entrada de agua.
2. Si se va a trasladar la lavadora durante una temporada
de invierno riguroso, siga las instrucciones descritas en
CUIDADO PARA EL ALMACENAMIENTO DURANTE EL
INVIERNO antes de la mudanza.
3. Desconecte la manguera de desagüe del sistema de
desagüe y de la parte posterior de la lavadora.
4. Desenchufe el cable eléctrico.
5. Ponga las mangueras de entrada y la manguera de
desagüe en el interior de la canasta de la lavadora.
6. Ate el cable eléctrico con una goma elástica o una
atadura de alambre para evitar que cuelgue sobre
el piso.
IMPORTANTE: Llame al servicio técnico para instalar
los nuevos pernos de transporte. No vuelva a usar los
pernos de transporte. La lavadora debe ser transportada
en la posición vertical. Para evitar daños estructurales a la
lavadora, ésta debe estar debidamente preparada por un
técnico certicado para ser nuevamente ubicada.
CÓMO REINSTALAR O USAR
LA LAVADORA NUEVAMENTE
Para reinstalar la lavadora después de la falta de uso,
vacaciones, almacenamiento durante el invierno o
mudanza:
Consulte las Instrucciones de instalación para ubicar,
1.
nivelar y conectar la lavadora.
Antes de usar la lavadora nuevamente, póngala a
2.
funcionar siguiendo el procedimiento recomendado a
continuación:
Para volver a usar la lavadora:
Deje correr el agua por los tubos y las mangueras.
1.
Vuelva a conectar las mangueras de entrada de agua.
Abra ambos grifos de agua.
Enchufe la lavadora o reconecte el suministro de
2.
energía.
Ponga a funcionar la lavadora en el ciclo de BULKY
3.
ITEMS (Artículos voluminosos) para limpiarla y para
quitar el anticongelante, de haberlo usado. Use
solamente un detergente de HE (Alto rendimiento). Use
la mitad de la cantidad recomendada por el fabricante
para una carga de tamaño mediano.
18
Page 19
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de Internet en www.whirlpool.com/help
para obtener asistencia y si es posible evitar una visita de servicio.
Si experimenta lo
siguiente
Aparece un código de error en la pantalla
Una vez que se haya corregido cualquier problema potencial, oprima POWER (Encendido) una vez para despejar el código.
Vuelva a seleccionar y reiniciar el ciclo.
Aparece Sud (espuma
en exceso) en la
pantalla
Aparece F8E1 (error en
el suministro de agua)
en la pantalla
Aparece F9E1 (error en
el sistema de la bomba
de desagüe) en la
pantalla
Aparece F5E2
(la puerta no se
bloquea) en la pantalla
Aparece F7E1 (error en
el accionamiento del
motor) en la pantalla
Aparece “rL”
(quitar la carga)
en la pantalla
La lavadora emite
pitidos de error.
La lavadora emite pitidos
cuando se presiona
START/PAUSE (Inicio/
Pausa).
Aparece un código
F#E# diferente de
los que se han descrito
anteriormente en
la pantalla
Verique que haya el suministro
adecuado de agua.
El motor está teniendo dicultades
para hacer girar el tambor.
Se ha detectado una carga en
el tambor durante el ciclo de Clean
Washer with affresh® (Limpiar
la lavadora con affresh®).
No se ha abierto y cerrado la puerta
en al menos 3 ciclos.
La puerta no está cerrada.
Código de error del sistema.
Causas posibles
Hay demasiada espuma en la
lavadora. La lavadora está haciendo
funcionar una rutina de reducción de
espuma.
Revise la plomería para ver si está
instalada correctamente la manguera
de desagüe. La manguera de desagüe
se extiende dentro del tubo vertical
más de 41/2" (114 mm).
No se está usando detergente de HE
(Alto rendimiento) o se está usando
demasiado del mismo.
La puerta de la lavadora no
se bloquea.
Deje que la máquina continúe. Use solamente un detergente de
HE (Alto rendimiento). Mida siempre el detergente y determine
la cantidad de detergente según el tamaño de la carga. Siga las
instrucciones del fabricante de detergente.
Deberán sujetarse ambas mangueras y tener ujo de agua a
la válvula de entrada.
Deberán estar abiertos los grifos de agua fría y caliente.
Es posible que estén obstruidos los ltros de la válvula de
entrada en la lavadora.
Enderece las torceduras que pueda haber en la manguera de
entrada.
Oprima POWER (Encendido) una vez para despejar el código.
Después presione POWER (Encendido) nuevamente para volver
a iniciar la lavadora. Si el código aparece nuevamente, llame al
servicio técnico.
Revise que la manguera de desagüe esté instalada correctamente.
Asegúrese de que la manguera de desagüe no esté torcida,
apretada u obstruida.
Quite lo que esté obstruyendo la manguera de desagüe.
Use el molde de la manguera de desagüe y sujételo bien al tubo
vertical o a la tina.
Baje la manguera de desagüe si el extremo está a más de
96" (2,4 m) por encima del piso.
Use solamente un detergente de HE (Alto rendimiento). Mida
siempre el detergente y siga las instrucciones del fabricante
según el tamaño de la carga y el nivel de suciedad.
Oprima POWER (Encendido) para anular el ciclo. Cerciórese de
que la puerta esté cerrada por completo y asegurada. Revise si
hay artículos en el tambor de la lavadora que pudieran impedir
que la puerta se cierre por completo.
La lavadora está sobrecargada. Saque algunos artículos.
Consulte la “Guía de ciclos” para ver las recomendaciones
de tamaño de carga. Asegúrese de que se hayan quitado todos
los materiales de empaque. Vea las Instrucciones de instalación.
Saque los artículos del tambor y reinicie el ciclo de Clean
Washer with affresh® (Limpiar la lavadora con affresh®).
Este código puede aparecer cuando se enciende la lavadora por
primera vez. Abra y cierre la puerta para despejar la pantalla.
Cierre la puerta por completo.
Oprima POWER (Encendido) una vez para despejar el código.
Luego presione POWER (Encendido) nuevamente para volver
a iniciar la lavadora. Si el código aparece nuevamente, llame
al servicio técnico.
Solución
19
Page 20
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de Internet en www.whirlpool.com/help
para obtener asistencia y si es posible evitar una visita de servicio.
Si experimenta lo
siguiente
Vibración o desequilibrio
Vibración, balanceo o
“caminata”
Ruidos
Ruidos de chasquidos
o metálicos
Gorgoteo o zumbido
Fugas de agua
Verique que lo
siguiente esté instalado
adecuadamente:
Causas posibles
Es posible que las patas no estén
haciendo contacto con el piso y no
estén aseguradas.
Es posible que la lavadora no esté
nivelada.
La carga puede estar desequilibrada
o ser muy grande.
Los pernos de transporte todavía
están en la parte posterior de
la lavadora.
La puerta se bloquea o desbloquea.
Objetos atrapados en el sistema de
desagüe de la lavadora.
La lavadora puede estar
desaguándose.
Las mangueras de llenado no están
bien sujetas.
Arandelas de la manguera de llenado.
Conexión de la manguera
de desagüe.
Revise la plomería de la casa para
ver si hay fugas o si el fregadero
o el desagüe está obstruido.
Solución
Las patas frontales y posteriores deberán hacer contacto rme
con el piso y la lavadora deberá estar nivelada para funcionar
adecuadamente. Las tuercas adoras deberán estar rmes
contra la parte inferior de la carcasa.
Revise si el piso está irregular o hundido. Si el piso no está
parejo, el colocar una pieza de madera de 3/4" (19 mm) debajo
de la lavadora reducirá el sonido.
Vea “Nivelación de la lavadora” en las Instrucciones
de instalación.
Evite colocar la ropa apretada en la lavadora. Evite lavar un
solo artículo. Para lograr equilibrio, mezcle un artículo como
una alfombra o chaqueta de mezclilla con unos pocos artículos
adicionales.
Use el ciclo de Bulky Items (Artículos voluminosos) para los
artículos de tamaño extra grande no absorbentes, tales como
edredones o chaquetas rellenas de poliéster. Otros artículos
no son apropiados para el ciclo de Bulky Items (Artículos
voluminosos). Vea “Guía de ciclos”.
El artículo o la carga no es adecuado para el ciclo seleccionado.
Vea “Guía de ciclos” y “Uso de la lavadora” en este Manual de
uso y cuidado.
Vea “Quite los pernos de transporte de la lavadora” en
las Instrucciones de instalación.
La puerta se bloqueará, se desbloqueará y se volverá a bloquear.
Escuchará 3 chasquidos después de presionar inicio. Esto es
normal.
Vacíe los bolsillos antes del lavado. Los artículos sueltos,
tales como monedas, podrían caer entre la canasta y la tina
o bloquear la bomba. Tal vez sea necesario solicitar servicio
técnico para quitar los artículos.
Es normal escuchar el ruido de los artículos de metal en las
prendas, tales como broches a presión de metal, hebillas o
cierres cuando tocan la canasta de acero inoxidable.
Es normal escuchar que la bomba haga un sonido de zumbido, con
gorgoteos periódicos o repentinos, a medida que salen los últimos
restos de agua durante los ciclos de exprimido/desagüe.
Apriete la conexión de la manguera de llenado.
¿Están debidamente colocadas las cuatro arandelas planas de
las mangueras de llenado?
Cerciórese de que la manguera de desagüe esté asegurada
correctamente al tubo de desagüe o tina de lavadero.
Es posible que el agua se salga de un lavadero o tubo vertical
bloqueado. Revise toda la plomería de la casa y fíjese si hay
fugas de agua (tinas de lavadero, tubo de desagüe, tubos de
agua y grifos).
20
Page 21
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de Internet en www.whirlpool.com/help
para obtener asistencia y si es posible evitar una visita de servicio.
Si experimenta lo
siguiente
Fugas de agua (cont.)
Fugas de agua o
derrames de espuma
por la puerta o la parte
posterior de la carcasa
La lavadora no funciona como se esperaba
La carga no está
completamente
cubierta en agua
Causas posibles
No se está usando detergente de HE
(Alto rendimiento) o se está usando
demasiado del mismo.
Residuos en el vidrio de la puerta. Limpie periódicamente la parte de abajo de la ventana
Se ha abierto la puerta durante
el período de Add A Garment
(Agregado de prendas).
No se puede apreciar el nivel de
agua a través de la puerta o no
cubre la ropa.
Solución
Use solamente un detergente de HE (Alto rendimiento).
La espuma producida por los detergentes comunes puede
ocasionar fugas por la puerta o la parte posterior de la carcasa.
Mida siempre el detergente y siga las instrucciones del
fabricante según los requisitos de su carga.
de vidrio para evitar posibles fugas.
Es posible que gotee agua del lado interior de la puerta cuando
se ha abierto después del comienzo de un ciclo.
Esto es normal para una lavadora HE de carga frontal. La lavadora
detecta los tamaños de las cargas y agrega la cantidad correcta de
agua para la limpieza óptima.
La lavadora no funciona
o no se llena, la
lavadora se detiene
Verique que haya el suministro
adecuado de agua.
Verique que el suministro eléctrico
sea el adecuado.
Deberán sujetarse ambas mangueras y tener ujo de agua a
la válvula de entrada.
Los grifos de agua fría y caliente deben estar abiertos.
Revise que los ltros de la válvula de entrada no se hayan obstruido.
Revise si hay torceduras en las mangueras de entrada, las
cuales pueden restringir el ujo de agua.
Conecte el cable eléctrico a un contacto de pared de conexión
a tierra de 3 terminales.
No use un cable eléctrico de extensión.
Cerciórese de que haya suministro eléctrico en el contacto.
Revise la fuente de electricidad o llame a un electricista para
vericar si está bajo el voltaje.
Reposicione el cortacircuitos si se ha disparado. Reemplace
los fusibles que se hayan quemado.
NOTA: Si los problemas continúan, contacte a un electricista.
21
Page 22
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de Internet en www.whirlpool.com/help
para obtener asistencia y si es posible evitar una visita de servicio.
Si experimenta lo
siguiente
La lavadora no funciona como se esperaba (cont.)
La lavadora no
funciona o no se llena,
la lavadora se detiene
(cont.)
La lavadora no
desagua/exprime,
las cargas todavía
están húmedas
Causas posibles
Funcionamiento normal de
la lavadora.
No está cerrada con rmeza
la puerta de la lavadora.
No se ha cargado la lavadora
según lo recomendado.
No se está usando detergente de HE
(Alto rendimiento) o se está usando
demasiado del mismo.
No se ha abierto la puerta entre
los ciclos.
prendas para los artículos pequeños.
La manguera de desagüe se
extiende dentro del tubo vertical
más de 4,5" (114 mm).
La manguera de desagüe está
obstruida o el extremo de la
manguera de desagüe está a más
de 96" (2,4 m) por encima del piso.
La manguera de desagüe encaja de
manera forzada en el tubo vertical
o está adherida con cinta al tubo
vertical.
Está usando ciclos con una velocidad
más baja de exprimido.
No se ha cargado la lavadora según
lo recomendado.
La carga podría estar desequilibrada. Evite lavar un solo artículo. Para lograr equilibrio, cargue un
Solución
La puerta deberá estar cerrada por completo y bloqueada para
que funcione la lavadora.
La lavadora hará una pausa durante ciertas fases del ciclo. No
interrumpa el ciclo.
La lavadora hace una pausa por unos 2 minutos durante ciertos
ciclos. Deje continuar el ciclo. Algunos ciclos presentan períodos
de rotación y remojo.
Es posible que la lavadora se haya detenido para reducir la espuma.
La puerta debe estar cerrada durante el funcionamiento.
Saque varios artículos y vuelva a arreglar la carga uniformemente
en el tambor. Cierre la puerta y presione START/PAUSE (Inicio/
Pausa).
No agregue más de 1 ó 2 artículos adicionales después de
que haya comenzado el ciclo, para evitar la sobrecarga o el
desequilibrio.
No agregue más agua a la lavadora.
Use solamente un detergente de HE (Alto rendimiento). La espuma
que producen los detergentes comunes puede enlentecer la
lavadora o detenerla. Mida siempre el detergente y siga las
instrucciones del fabricante según los requisitos de su carga.
Para quitar la espuma, anule el ciclo. Seleccione RINSE/DRAIN
& SPIN (Enjuague/Desagüe y exprimido). Presione START/
PAUSE (Inicio/Pausa). No agregue más detergente.
Al cabo de cualquier ciclo de lavado, se debe abrir la puerta y
luego cerrarla para que pueda iniciar un nuevo ciclo.
Los artículos pequeños pueden haberse atorado en la bomba.Vacíe los bolsillos y use bolsas para
Revise que la manguera de desagüe esté instalada
correctamente. Use el molde de la manguera de desagüe
y sujételo bien al tubo vertical o a la tina. No ponga cinta
adhesiva sobre la abertura del desagüe.
Baje la manguera de desagüe si el extremo está a más de
96" (2,4 m) por encima del piso. Quite lo que esté obstruyendo
la manguera de desagüe. Vea “Requisitos de instalación”.
La manguera de desagüe debe estar oja pero debe encajar
bien. No selle la manguera de desagüe con cinta adhesiva.
La manguera necesita una abertura para el ujo de aire. Vea
“Asegure la manguera de desagüe”.
Los ciclos con velocidades de exprimido más bajas quitan
menos agua que los ciclos con velocidades de exprimido más
altas. Use el ciclo/la velocidad de exprimido recomendados
para la prenda.
Una carga apretada o desequilibrada no permitirá que
la lavadora exprima correctamente, dejando la carga más
mojada de lo normal. Consulte “Guía de ciclos” para ver las
recomendaciones de tamaño de carga para cada ciclo.
artículo como una alfombra o chaqueta de mezclilla con unos
pocos artículos adicionales.
22
Page 23
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de Internet en www.whirlpool.com/help
para obtener asistencia y si es posible evitar una visita de servicio.
Si experimenta lo
siguiente
La lavadora no funciona como se esperaba (cont.)
La lavadora no
desagua/exprime,
las cargas todavía
están húmedas (cont.)
La puerta está
bloqueada al nal
del ciclo de lavado.
La puerta no se
desbloquea
Causas posibles
No se está usando detergente de HE
(Alto rendimiento) o se está usando
demasiado del mismo.
Alguna prenda se encuentra atascada
entre la canasta giratoria y la tina
exterior del tambor.
Queda agua en la lavadora después
del ciclo.
La puerta se bloquea cuando ha
comenzado el ciclo.
Solución
Use solamente un detergente de HE (Alto rendimiento).
La espuma producida por el detergente común o el usar
demasiado detergente puede enlentecer o detener el
desagüe o el exprimido. Mida siempre el detergente y siga
las instrucciones del fabricante para su carga. Para quitar
el exceso de espuma, seleccione RINSE/DRAIN & SPIN
(Enjuague/Desagüe y exprimido). No agregue detergente.
Gire el tambor con la mano para jarse que no se hayan
atascado juntas la canasta giratoria y la tina exterior. Mueva
el extremo abierto del tambor hacia arriba y hacia abajo
mientras sostiene la tina exterior con rmeza y revise si está
ojo (más de 1/4" [6,35 mm] de movimiento).
Seleccione RINSE/DRAIN & SPIN (Enjuague/Desagüe y exprimido)
para eliminar el agua que haya quedado en la lavadora. La puerta
de la lavadora se destrabará al término del desagüe.
Si está encendida la luz de “Add A Garment” (Agregado de
prendas), presione una vez START/PAUSE (Inicio/Pausa).
La puerta se desbloqueará.
Temperaturas
incorrectas o
equivocadas de lavado
o enjuague
La selección de
Warm (Tibia*) no
está disponible
No puede seleccionarse
la opción de FanFresh
No se enciende el
ajuste o la opción que
desea
La carga no está
enjuagada
®
Verique que haya el suministro
adecuado de agua.
Se están lavando muchas cargas.
No todos los ajustes y opciones
están disponibles con todos los
ciclos.
Se ha jado la velocidad de
Spin (Exprimido) en No Spin
(Sin exprimido).
Para obtener el mejor desempeño, no
todos los ajustes están disponibles
con cada ciclo, y algunas opciones
no se pueden usar al mismo tiempo.
Verique que haya el suministro
adecuado de agua.
No se está usando detergente de
HE (Alto rendimiento) o se está
usando demasiado del mismo.
Cerciórese de que no estén invertidas las mangueras de
entrada de agua caliente y agua fría.
Ambas mangueras deberán sujetarse a la lavadora y al grifo,
y deberán tener ujo de agua caliente y fría a la válvula de
entrada.
Revise que los ltros de la válvula de entrada no estén
obstruidos.
Enderece las torceduras que pueda haber en las mangueras.
Puede suceder que el tanque de agua caliente no tenga
suciente agua caliente para el número de lavados con agua
caliente o tibia. Esto es normal.
Consulte la “Guía de ciclos” para ver los ajustes y las opciones
disponibles para cada ciclo.
La opción FanFresh® no está disponible si se ha seleccionado
No Spin (Sin exprimido).
Consulte la “Guía de ciclos” para ver los ajustes y las opciones
disponibles para cada ciclo.
Cerciórese de que no estén invertidas las mangueras de
entrada de agua caliente y agua fría.
Deberán sujetarse ambas mangueras y tener ujo de agua
a la válvula de entrada.
Deberán estar abiertos los grifos de agua fría y caliente.
Es posible que estén obstruidos los ltros de la válvula de
entrada en la lavadora.
Enderece las torceduras que pueda haber en la manguera
de entrada.
La espuma ocasionada por un detergente común puede
ocasionar que la lavadora funcione incorrectamente.
Use solamente un detergente de HE (Alto rendimiento). Mida
siempre el detergente y siga las instrucciones del fabricante
según el tamaño de la carga y el nivel de suciedad.
23
Page 24
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de Internet en www.whirlpool.com/help
para obtener asistencia y si es posible evitar una visita de servicio.
Si experimenta lo
siguiente
La lavadora no funciona como se esperaba (cont.)
La carga no está
enjuagada (cont.)
La ropa está arrugada,
enroscada o enredada
Causas posibles
No se ha cargado la lavadora según
lo recomendado.
No se ha cargado la lavadora según
lo recomendado.
Acción de lavado y/o velocidad de
exprimido demasiado rápida para
la carga.
No se ha descargado la lavadora con
prontitud.
Solución
Evite colocar la ropa apretada en la lavadora. La lavadora no
enjuagará bien si la carga está apretada. Cargue solamente
con artículos secos. Consulte la “Guía de ciclos” para ver
las recomendaciones de tamaño de carga para cada ciclo.
Use el ciclo diseñado para las telas que se van a lavar.
Agregue solamente 1 ó 2 artículos después de que la lavadora
haya comenzado.
Agregue la carga de modo que esté oja. Los artículos deben
moverse libremente para reducir la formación de arrugas
y enredos. Consulte la “Guía de ciclos” para ver las
recomendaciones de tamaño de carga para cada ciclo.
Reduzca los enredos mezclando diferentes tipos de artículos
en la carga. Use el ciclo recomendado para el tipo de prendas
que se van a lavar.
Seleccione una velocidad de exprimido más lenta. Tenga en
cuenta que los artículos estarán más mojados que cuando usa
un exprimido a una velocidad más alta.
Descargue la lavadora en cuanto se detenga o use
FanFresh® si no puede descargar la lavadora al nal del ciclo.
No limpia ni quita las
manchas
No está eligiendo el ciclo correcto
para el tipo de carga que vaya a lavar.
El agua de lavado no estaba lo
sucientemente tibia como para
alisar las arrugas.
No se ha cargado la lavadora según
lo recomendado.
No se está usando detergente de HE
(Alto rendimiento) o se está usando
demasiado del mismo.
Agua dura o una concentración alta
de hierro (óxido) en el agua.
Se usó una bola con suavizante
de telas.
Se usó detergente en polvo para un
ciclo de baja velocidad.
No está usando el ciclo correcto para
el tipo de tela.
No está usando los depósitos.
Utilice el ciclo de Delicate (Ropa delicada) u otro ciclo con
velocidad baja de exprimido para reducir la formación de
arrugas.
Si no va a afectar las prendas, use agua tibia o caliente para
el lavado.
Agregue la carga de modo que esté oja. Los artículos deben
moverse libremente para lograr la mejor limpieza. Consulte
la “Guía de ciclos” para ver las recomendaciones de tamaño
de carga para cada ciclo.
Agregue solamente 1 ó 2 artículos después de que la lavadora
haya comenzado.
Use solamente un detergente de HE (Alto rendimiento). Mida
siempre el detergente y siga las instrucciones del fabricante
según el tamaño de la carga y el nivel de suciedad.
Tal vez necesite instalar un ablandador de agua y/o un ltro
de hierro.
Las bolas que distribuyen suavizante de telas no funcionan
correctamente en esta lavadora. Agregue el suavizante líquido
de telas en el compartimiento del suavizante de telas.
Considere el empleo de un detergente líquido.
Use una opción de ciclo con nivel de suciedad más alto y
temperatura de lavado más caliente para mejorar la limpieza.
Si va a usar el ciclo de Quick Wash (Lavado rápido), lave
solamente unos pocos artículos.
Para una limpieza poderosa, use el ciclo de Whitest Whites
(Blancos blanquísimos) e Heavy Duty (Intenso).
Agregue un enjuague adicional para las cargas con suciedad
profunda.
Use los depósitos para evitar que el blanqueador con cloro y
el suavizante de telas manchen la ropa.
Cargue los depósitos antes de comenzar un ciclo.
Evite llenar en exceso.
No agregue productos directamente a la carga.
24
Page 25
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de Internet en www.whirlpool.com/help
para obtener asistencia y si es posible evitar una visita de servicio.
Si experimenta lo
siguiente
La lavadora no funciona como se esperaba (cont.)
No limpia ni quita las
manchas (cont.)
Olores
Daños en las telas
Ropa blanca percudida
y colores opacos
Funcionamiento
incorrecto del depósito
No está lavando los colores similares
juntos.
No se usó suciente detergente o hay
agua dura.
No se ha hecho el mantenimiento
mensual según lo recomendado.
No se está usando detergente de HE
(Alto rendimiento) o se está usando
demasiado del mismo.
La puerta no se dejó abierta después
del uso.
Había objetos losos en los bolsillos
durante el ciclo de lavado.
Es posible que se hayan enredado
los cordones y las fajas.
Los artículos pueden haber estado
dañados antes del lavado.
Las telas pueden dañarse si se carga
la lavadora de manera apretada.
El blanqueador líquido con
cloro puede haberse agregado
incorrectamente.
No se ha separado la ropa
adecuadamente.
Las temperaturas de lavado estaban
demasiado bajas.
No se usó suciente detergente o hay
agua dura.
Los depósitos están obstruidos o
los productos de lavandería se están
distribuyendo demasiado pronto.
El blanqueador líquido con cloro no
se ha usado en el compartimiento
para blanqueador.
Causas posibles
Solución
Lave los colores similares juntos y quite la carga inmediatamente
después de que se termine el ciclo, para evitar la transferencia
de tinte.
Use más detergente cuando lave prendas con suciedad rebelde
en agua dura.
Ponga a funcionar mensualmente el ciclo de Clean Washer with
affresh® (Limpiar la lavadora con affresh®). Vea “Cuidado de la
lavadora” en Mantenimiento de la lavadora.
Descargue la lavadora en cuanto termine el ciclo. Use la opción
de FanFresh® si la carga no se puede sacar inmediatamente
después de que haya terminado el lavado.
Use solamente un detergente de HE (Alto rendimiento).
Cerciórese de medirlo correctamente. Siga siempre las
indicaciones del fabricante.
Vea la sección “Cuidado de la lavadora”.
Esta lavadora tiene un sello hermético que evita las fugas de
agua. Para evitar olores, deje la puerta abierta para permitir
que la lavadora se seque entre cada uso.
Vacíe los bolsillos, cierre los zípers, los broches de presión y los
corchetes antes del lavado para evitar enganches y rasgaduras.
Ate todos los cordones y las fajas antes de comenzar
a lavar la carga.
Remiende lo que esté roto y descosido antes del lavado.
Evite colocar la ropa apretada en la lavadora. Cargue
solamente con artículos secos.
Use el ciclo diseñado para las telas que se van a lavar.
Agregue solamente 1 ó 2 artículos después de que
la lavadora haya comenzado.
No vierta el blanqueador líquido con cloro directamente en
la carga. Limpie los derrames del blanqueador.
El blanqueador no diluido dañará las telas. No use más de
lo recomendado por el fabricante.
Puede ocurrir una transferencia de tintes cuando mezcle ropa
blanca y de color en una carga. Separe las prendas de color
oscuro de las blancas y claras.
Para lavar use agua caliente o tibia que no afecte la ropa.
Cerciórese de que el sistema de agua caliente sea el adecuado
para proveer un lavado con agua caliente.
Use más detergente cuando lave prendas con suciedad rebelde
en agua fría o dura.
No sobrellene el depósito. El llenado en exceso ocasiona que
los productos se distribuyan de inmediato.
Cargue los depósitos antes de comenzar un ciclo.
En las casas con baja presión de agua, es posible que queden
residuos de polvo en el depósito. Para evitar esto, seleccione si
es posible una temperatura de lavado más elevada, dependiendo
de la carga.
Use solamente blanqueador líquido con cloro en el compartimiento
para el blanqueador.
25
Page 26
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de Internet en www.whirlpool.com/help
para obtener asistencia y si es posible evitar una visita de servicio.
Si experimenta lo
siguiente
La lavadora no funciona como se esperaba (cont.)
Funcionamiento
incorrecto del depósito
(cont.)
Cambios en el tiempo
del ciclo o tiempo
del ciclo demasiado
prolongado
Está usando un
paquete de detergente
de lavandería de una
dosis única
La opción de Oxi Dispense
(Distribución de Oxi) (en algunos
modelos) no se seleccionó.
Hay agua en el depósito después de
que se terminó el lavado.
Funcionamiento normal de
la lavadora.
Hay demasiada espuma en
la lavadora.
La carga podría estar desequilibrada.
No está usando el ciclo correcto para
el tipo de carga.
El paquete no se disuelve.
Causas posibles
Solución
Puede usar productos para realzar el lavado líquidos o en polvo
en el compartimiento para Oxi (en algunos modelos). Seleccione
siempre la opción de Oxi Dispense (Distribución de Oxi) para que
se enjuaguen apropiadamente los productos Oxi del depósito. Si
es necesario, puede limpiarse a mano el polvo que haya quedado.
Si no, seleccione la opción de Oxi Dispense (Distribución de Oxi)
con el siguiente ciclo para enjuagar el depósito.
Es normal que quede un poco de agua en el depósito al nal
del ciclo.
Los tiempos del ciclo varían automáticamente según la presión
de agua, la temperatura del agua, el detergente y la carga de
ropa. Las opciones que usted seleccione también afectarán
los tiempos del ciclo.
Cuando se detecta exceso de espuma, comienza
automáticamente una rutina de espuma para quitar el exceso
de la misma y asegurar el enjuague adecuado de las prendas.
Esta rutina añadirá tiempo al ciclo original.
Cuando ocurra un desequilibrio, se producirá un proceso
de lavado para comenzar a redistribuir la carga. Esto prolonga
el tiempo del ciclo. Evite lavar un solo artículo. Para lograr
equilibrio, mezcle un artículo como una alfombra o chaqueta
de mezclilla con unos pocos artículos adicionales.
Si se ha detectado una carga desequilibrada, se agregará
tiempo al ciclo de exprimido. La lavadora intentará volver
a distribuir la carga con rotación adicional.
El ciclo de Quick Wash (Lavado rápido) está diseñado para
cargas más pequeñas (de 3 a 4 artículos) de prendas con
suciedad ligera. Si se lavan cargas más grandes en este ciclo,
aumentará el tiempo de lavado.
Cuando use los ciclos de lavado de Quick Wash (Lavado rápido)
o Delicate (Ropa delicada), debe lavar cargas pequeñas. Esto
le asegura un lavado delicado para sus prendas, sin aumentar
los tiempos del ciclo.
Cerciórese de que el paquete de detergente de lavandería de
una dosis única se agregue al tambor de la lavadora antes
de agregar prendas. Siga las recomendaciones del fabricante.
26
Page 27
GARANTÍA
GARANTÍA DE LOS PRODUCTOS DE LAVANDERÍA DE WHIRLPOOL CORPORATION
Durante un año a partir de la fecha de compra, siempre y cuando se dé a este electrodoméstico principal un uso y mantenimiento de
conformidad con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation o Whirlpool Canada LP (en lo sucesivo
denominada “Whirlpool”), se hará cargo del costo de las piezas especicadas de fábrica y del trabajo de reparación para corregir
defectos en los materiales o en la mano de obra, existentes en el momento de la compra de este electrodoméstico principal.
SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL
PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. El servicio deberá ser suministrado por una compañía de servicio designada
por Whirlpool. Esta garantía limitada es válida solamente en Estados Unidos o en Canadá y se aplica solamente cuando el
electrodoméstico principal se use en el país en el que se ha comprado. Esta garantía limitada entrará en vigor a partir de la fecha de
la compra del consumidor original. Se requiere una prueba de la fecha de compra original para obtener servicio bajo esta garantía
limitada.
Esta garantía limitada no cubre:
1. Piezas de repuesto o mano de obra si este electrodoméstico principal se usa de un modo diferente al doméstico normal de una
familia, o cuando se use de un modo contrario a las instrucciones publicadas para el usuario u operador y/o las instrucciones de
instalación.
2. Visitas de servicio técnico para corregir la instalación de su electrodoméstico principal, para enseñarle a usar su electrodoméstico
principal, para cambiar o reparar fusibles domésticos o para corregir la instalación eléctrica o de la tubería de la casa.
3. Visitas de servicio técnico para reparar o reemplazar focos para electrodomésticos, ltros de aire o ltros de agua. Las piezas de
consumo están excluidas de la cobertura de la garantía.
4. Daños causados por accidente, alteración, uso indebido, abuso, incendio, inundación, actos fortuitos, instalación incorrecta,
instalación que no esté de acuerdo con los códigos eléctricos o de plomería, o el empleo de productos no aprobados por
Whirlpool.
5. Daños estéticos, incluyendo rayaduras, abolladuras, desportilladuras u otro daño al acabado de su electrodoméstico principal,
a menos que el mismo sea debido a defectos en los materiales o la mano de obra y se le informe a Whirlpool en un lapso de
30 días a partir de la fecha de compra.
6. Recogida y entrega. Este electrodoméstico principal se ha destinado para ser reparado en el hogar.
7.
Reparaciones de piezas o sistemas como resultado de modicaciones no autorizadas que se hayan efectuado en el
electrodoméstico.
8. Gastos de viaje y transporte para obtener servicio para el producto, si su electrodoméstico principal está ubicado en un lugar
remoto en el cual no haya disponible un técnico de servicio autorizado por Whirlpool.
9. La remoción y reinstalación de su electrodoméstico principal, si estuviera instalado en un lugar inaccesible o si no estuviera
instalado de conformidad con las instrucciones de instalación publicadas por Whirlpool.
10. Piezas de repuesto o mano de obra para la reparación en electrodomésticos principales con números de modelo/serie originales
que se hayan removido, alterado o que no puedan ser identicados con facilidad.
El costo de la reparación o del reemplazo bajo estas circunstancias excluidas correrá por cuenta del cliente.
GARANTÍA LIMITADA
EXCLUSIONES DE LA GARANTÍA
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS
LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O GARANTÍA IMPLÍCITA
DE CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A UN AÑO O AL PERÍODO MÁS CORTO PERMITIDO POR
LEY. Algunos estados y provincias no permiten la limitación de la duración de garantías implícitas de comercialización o aptitud, de
modo que la limitación arriba indicada quizás no le corresponda. Esta garantía le otorga derechos legales especícos, y es posible
que usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra.
Whirlpool no hace declaraciones acerca de la calidad, durabilidad o necesidad de servicio técnico o reparación de este
electrodoméstico principal aparte de las declaraciones incluidas en esta Garantía. Si usted desea una garantía con una duración más
prolongada o más completa que la garantía limitada que se incluye con este electrodoméstico principal, deberá dirigirse a Whirlpool o
a su distribuidor acerca de la compra de una garantía extendida.
EXCLUSIÓN DE DECLARACIONES FUERA DE LA GARANTÍA
SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL
PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. WHIRLPOOL NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O
CONSECUENTES. Algunos estados y provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de
modo que estas limitaciones y exclusiones quizás no le correspondan. Esta garantía le otorga derechos legales especícos, y es
posible que usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra.
Si usted se encuentra fuera de los cincuenta Estados Unidos y Canadá, póngase en contacto con su distribuidor autorizado de
Whirlpool para determinar si corresponde otra garantía.
Si considera que necesita servicio de reparación, consulte primero la sección “Solución de problemas” del Manual de uso y cuidado.
Si no ha podido resolver el problema después de consultar la sección “Solución de problemas”, puede encontrar ayuda adicional
en la sección “Ayuda o servicio técnico”, o llamando a Whirlpool. En EE.UU., llame al 1-800-253-1301. En Canadá, llame al
1-800-807-6777. 10/11
Guarde este libro y su comprobante de compra juntos para
referencia futura. Usted deberá proporcionar el comprobante
de la compra o una fecha de instalación para obtener
servicio bajo la garantía.
Escriba la siguiente información acerca de su electrodoméstico
principal para ayudarle mejor a obtener asistencia o servicio
técnico si alguna vez llegara a necesitarlo. Deberá tener a mano
el número completo del modelo y de la serie. Usted puede
encontrar esta información en la etiqueta con el número de
modelo y de serie ubicada en el producto.
LIMITACIÓN DE RECURSOS; EXCLUSIÓN DE DAÑOS INCIDENTALES Y CONSECUENTES
Nombre del distribuidor ___________________________________
Dirección ________________________________________________
Número de teléfono _______________________________________
Número de modelo _______________________________________
Número de serie __________________________________________
Fecha de compra _________________________________________
27
Page 28
AYUDA O SERVICIO TÉCNICO
Antes de llamar para solicitar ayuda o servicio técnico, sírvase consultar “Solución de problemas”
o visite www.whirlpool.com/help. Esto le podría ahorrar el costo de una visita de servicio técnico.
Si considera que aún necesita ayuda, siga las instrucciones que aparecen a continuación.
Cuando llame, tenga a mano la fecha de compra y el número completo del modelo y de la serie de su electrodoméstico.
Esta información nos ayudará a atender mejor a su pedido.
Si necesita piezas de repuesto o para pedir accesorios
Recomendamos que use solamente piezas especicadas de fábrica FSP®. Estas piezas encajarán bien y funcionarán bien ya
que están fabricadas con la misma precisión empleada en la fabricación de cada electrodoméstico nuevo de WHIRLPOOL®.
Para conseguir piezas de repuesto FSP®, para obtener asistencia en su localidad o para accesorios:
Whirlpool Corporation Customer eXperience Center
1-800-253-1301 www.whirlpool.com
1-800-442-9991 (Accesorios)
www.whirlpool.com/accessories
O bien llame al centro de servicio designado más cercano a su localidad o vea el directorio telefónico de las Páginas amarillas.
Whirlpool Canada LP
Customer eXperience Centre
1-800-807-6777
www.whirlpool.ca
Nuestros consultores ofrecen ayuda para
En los EE.UU.
Características y especicaciones de nuestra línea
completa de electrodomésticos.
Información sobre la instalación.
Asistencia especializada para el consumidor (habla
hispana, problemas de audición, visión limitada, etc.).
Usted puede escribir con cualquier pregunta o preocupación a:
Whirlpool Corporation
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Por favor incluya en su correspondencia un número de teléfono en el que se le pueda localizar durante el día.
En los EE.UU. y Canadá
Procedimientos de uso y mantenimiento.
Venta de accesorios y partes para reparación.
Recomendaciones con distribuidores locales,
distribuidores de partes para reparación y compañías que
otorgan servicio. Los técnicos de servicio designados
por Whirlpool® están capacitados para cumplir con
la garantía de producto y ofrecer servicio una vez que
la garantía termine, en cualquier lugar de los Estados
Unidos y Canadá.
Customer eXperience Centre
Whirlpool Canada LP
Unit 200-6750 Century Ave
Mississauga, Ontario L5N 0B7
W10254494B
© 2012 04/12
Todos los derechos reservados. Impreso en EE.UU.
® Marca registrada/™ Marca de comercio de Whirlpool, U.S.A.,
usada bajo licencia de Whirlpool Canada LP en Canadá
Loading...
