WHIRLPOOL WFP 5O41 PLG X Daily Reference Guide [kk]

Download

A B C

I H G F

D E

WHIRLPOOL ӨНІМІН САТЫП АЛҒАНЫҢЫЗ ҮШІН РАХМЕТ.

Толығырақ көмек пен қолдау алу үшін құрылғыңызды мына веб-сайтта тіркеңіз:

www.whirlpool.eu/register

Құрылғыны пайдаланбас бұрын Қауіпсіздік нұсқаулығын мұқият оқыңыз!

Ыдыс жуу машинасының басқару панелі ҚОСУ/ӨШІРУ түймесін басу арқылы белсендіріледі.

Қуатты үнемдеу үшін басқару тақтасы ешбір цикл таңдалмаған жағдайда 10 минуттан кейін

автоматты түрде өшеді.

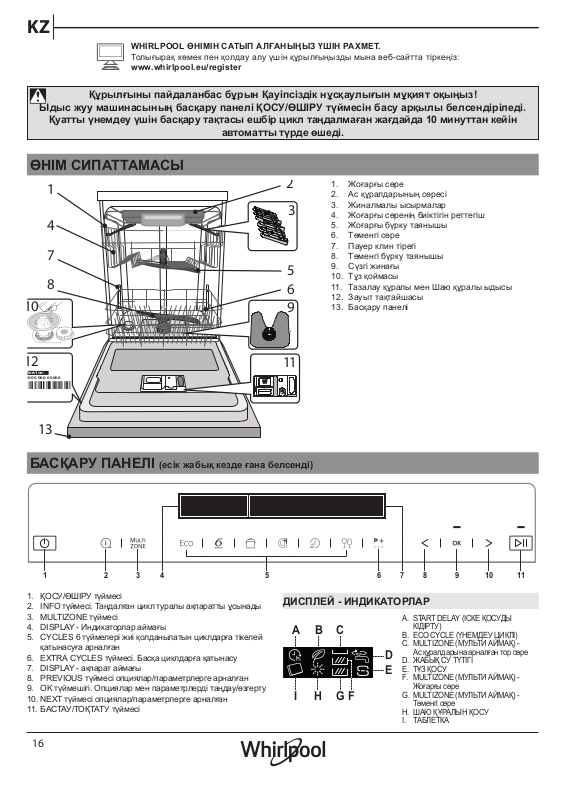

ӨНІМ СИПАТТАМАСЫ

1. Жоғарғы сөре

2. Ас құралдарының сөресі

3. Жиналмалы ысырмалар

4. Жоғарғы сөренің биіктігін реттегіш

5. Жоғарғы бүрку таянышы

6. Төменгі сөре

7. Пауер клин тірегі

8. Төменгі бүрку таянышы

9. Сүзгі жинағы

10. Тұз қоймасы

11. Тазалау құралы мен Шаю құралы ыдысы

12. Зауыт тақтайшасы

13. Басқару панелі

5 6 9

БАСҚАРУ ПАНЕЛІ (есік жабық кезде ғана белсенді)

3 4 5 6 7 8 9 101 2 11

1. ҚОСУ/ӨШІРУ түймесі

2. INFO түймесі. Таңдалған цикл туралы ақпаратты ұсынады

3. MULTIZONE түймесі

4. DISPLAY - Индикаторлар аймағы

5. CYCLES 6 түймелері жиі қолданылатын циклдарға тікелей қатынасуға арналған

6. EXTRA CYCLES түймесі. Басқа циклдарға қатынасу

7. DISPLAY - ақпарат аймағы

8. PREVIOUS түймесі опциялар/параметрлерге арналған

9. OK түймешігі. Опциялар мен параметрлерді таңдау/өзгерту

10. NEXT түймесі опциялар/параметрлерге арналған

11. БАСТАУ/ТОҚТАТУ түймесі

ДИСПЛЕЙ - ИНДИКАТОРЛАР

A. START DELAY (ІСКЕ ҚОСУДЫ

КІДІРТУ) B. ECO CYCLE (ҮНЕМДЕУ ЦИКЛІ) C. MULTIZONE (МУЛЬТИ АЙМАҚ) -

Ас құралдарына арналған тор сөре D. ЖАБЫҚ СУ ТҮТІГІ E. ТҰЗ ҚОСУ F. MULTIZONE (МУЛЬТИ АЙМАҚ) -

Жоғарғы сөре G. MULTIZONE (МУЛЬТИ АЙМАҚ) -

Төменгі сөре H. ШАЮ ҚҰРАЛЫН ҚОСУ I. ТАБЛЕТКА

БІРІНШІ РЕТ ПАЙДАЛАНУ

Құрылғыны алғаш рет қосқан кезде дисплейде құрылғыны алғаш рет пайдалану үшін теңшеу қадамдары көрсетіледі.

1. Тілді таңдау

LANGUAGE: ENGLISH?

<> = CHANGE OK = YES

ENGLISH

SELECTED

Тілді растағаннан кейін құрылғы алғаш рет пайдалануға арналған конфигурация мәзірін аралап шығады.

Қалаған тілді таңдау үшін „<” немесе „>” түймесін басыңыз.

Әрекетті растау үшін „OK” түймесін басыңыз.

2. Су кермектігін орнату

WATER HARDNESS (1=MIN, 5=MAX)

WATER HARDNESS = 3

<> = CHANGE OK = YES

Суды жұмсарту құралының жақсы жұмыс істеуіне мүмкіндік беру үшін, су қаттылығы параметрінің шлангідегі нақты су қаттылығына негізделуі маңызды. Бұл мәліметтерді жергілікті су жабдығынан алуға болады.

Су кермектігі кестесі

°dH

Деңгей

1 Жұмсақ

2 Орташа 3 Шамамен 4 Қатты 5 Өте қатты

Германия

деңгейлері

0 - 6 0 - 10 0 - 7

7 - 11 11 - 20 8 - 14 12 - 16 21 - 29 15 - 20 17 - 34 30 - 60 21 - 42 35 - 50 61 - 90 43 - 62

Су кермектігі әдепкі бойынша 3 деңгейіне орнатылады. Су кермектігі деңгейін орнату үшін „<” немесе „>” түймесін қайтақайта басыңыз.

Таңдауыңызды растау үшін „OK” түймесін басыңыз. Деңгейді төмендегі кестеге сәйкес орнату керек.

°fH

Французские

градусы

°Clark

Ағылшынша

градустар

3. Су жұмсартқышын құю

POUR WATER

OPERATION

INSERT 1,5 LITER OF

OK = DONE

WATER IN THE

OK = DONE

WATER SOFTENER

OK = DONE

INSERT SALT

OPERATION

ADD 1KG OF SALT

OK = DONE

IN THE SALT DISPENSER

OK = DONE

Құйғышты салыңыз (суретті қараңыз) тұз багын шетіне дейін толтырыңыз (шамамен 1 кг); біраз су шашылуы мүмкін.

Құйғышты алып, саңылаудан қалдық тұзды сүртіп алыңыз.

Су кермектігі орнатылғаннан кейін жұмсартқыш суын және арнайы регенерациялық тұзын құю қажет.

Төменгі сөрені алып тастап, бак қақпағын бұрап алыңыз (сағат тіліне қарсы бағытта).

Әуелі тұз сауытына су құю керек (~1,5 литр).

Бұдан кейін „OK” түймесін басып, келесі қадамға өтіңіз.

Қақпақтың мықтап бұлғанын тексеріңіз, жуу бағдарламасы кезінде ешбір тазалау құралы контейнерге кірмек керек (бұл жөндеуге болмайтын суды жұмсарту құралына зақым келтіруі мүмкін). Бұдан кейін „OK” түймесін басып, келесі қадамға өтіңіз. Тек қана ыдыс жуғыш машиналарға арналған тұзды қолданыңыз.

Тұз қосу керек болған кезде, коррозияның алдын алу үшін, жуу циклін бастамас бұрын міндетті түрде осы процедураны орындау керек.

Тұзды сұйықтықтың қалдығы немесе тұз түйіршіктері коррозияны тудырып, тат баспайтын болат құрамдастардың жөндеуге жатпайтын зақымдалуына әкелуі мүмкін.

Зақымдалу мұндай жағдайларда туындағанда кепілдік қолданылмайды. Егер тұз сауыты толтырылмаса, нәтижесінде су жұмсартқыш пен қыздыру элементіне нұқсан келуі мүмкін .

4. Жарқындылық деңгейін орнату

ADJUST BRIGHTNESS

(1=MIN, 5=MAX)

BRIGHTNESS = 5

<> = CHANGE OK = YES

Жарқындылық әдепкі бойынша 4 деңгейіне орнатылады. Жарқындылық деңгейін орнату үшін „<” немесе „>” түймесін қайта-қайта басыңыз.

Таңдауыңызды растау үшін „OK” түймесін басыңыз.

5. Жуғыш құралды қолдану

DETERGENT TYPE

OPERATION

DO YOU USE

<> = NO OK = YES

“ALL IN ONE”

<> = NO OK = YES

DETERGENT?

<> = NO OK = YES

Егер ыдыс жуу үшін гель немесе ұнтақ түріндегі жуғыш

құралды қаласаңыз, „<” немесе „>” түймесін басыңыз да,

6-шы қадамға өтіңіз, дисплейде белгісі жанады. Шайғыш құралды қолдану тармағына өтіңіз.

Бұл қадамда қолданылатын жуғыш құралдың түрін таңдаудың маңызы зор (таблетка/капсула немесе гель/ұнтақ).

Егер ыдыс жуу үшін таблетка немесе капсула түріндегі әмбебап жуғыш құралды қаласаңыз, „OK” түймесін басыңыз да, келесі беттегі 7-шы қадамға өтіңіз. Шүмекті ашу

әрекетіне өтіңіз.

6. Шайғыш құралды қолдану*

*Егер алдыңғы қадамда әмбебап жуғыш құрал пайдаланылған болса, құрылғы бұл қадамды орындамай өткізіп жібереді.

RINSE AID OPERATION

INSERT RINSE AID

IN THE DISPENSER

OK = DONE

1. Ыдысты B қақпақтағы тетікті басу және жоғары қарай тарту арқылы ашыңыз.

2. Шаю құралын мұқият толтыру орнынан А мүмкіндігінше (110 мл) құю аузынан терең етіп салыңыз. Төгіліп кеткен болса, дереу құрғақ матамен тазалап алыңыз.

3. Оның сырт етіп жабылғанын естімейінше қақпақты басыңыз.

4. Әрекетті „OK” түймесін басып растаңыз.

Шаю құралын ЕШҚАШАН тікелей түтікке құймаңыз.

Шайғыш құралдың деңгейін орнату

(таблетка/капсула қолданылатын жағдайда қажет емес) Шаю сұйықтығының мөлшері пайдаланылған тазалағышқа

сәйкес реттеле алады. Параметр неғұрлым төмен болса, шаю сұйықтығы соғұрлым азырақ таратылады. Зауыттық параметр (3)деңгейге орнатылған. Оны өзгерту үшін "ПАРАМЕТРЛЕР / МӘЗІР" бөліміндегі нұсқауларды орындаңыз.

7. Шүмекті ашу

OPEN TAP

OPERATION

OPEN THE

OK = DONE

WATER TAP

OK = DONE

Су шүмегінің ашық екенін тексеріңіз. Егер жабық болса, ашыңыз да, „OK” түймесін басу арқылы растаңыз.

8. Бірінші цикл әрекеті

FIRST CYCLE

OPERATION

REMEMBER TO RUN THE

OK = DONE

INTENSIVE CYCLE

OK = DONE

WITH EMPTY BASKETS

OK = DONE

TO COMPLETE

OK = DONE

THE FIRST SET UP

OK = EXIT

Автоматты дәлдеу процесінің нәтижесінде осы бірінші цикл 20 минутке дейін ұзағырақ болуы мүмкін.

Осы процестен кейін құрылғы қалыпты пайдалану үшін дайын болады.

Құрылғыны қалыпты тәртіпте пайдаланардан бұрын құрылғыны дәлдеу үшін әуелі Қарқынды циклды қосып қойыңыз.

Жуғыш затты A бүріккіш камераға салыңыз да (төменнен қараңыз), „OK” түймесін басыңыз.

Қарқынды цикл автоматты түрде таңдалады. „БАСТАУ/ ТОҚТАТУ” түймесін басыңыз да, құрылғы есігін жабыңыз.

ЖУҒЫШ ҚҰРАЛДЫ САЛУ

Ыдыс жуғыш машинаға арналмаған жуғыш құралдарды пайдаланған жағдайда, құрылғының зақымдалуына немесе бұзылуына әкеліп соғуы мүмкін.

Ең жақсы жуу және құрғату нәтижелеріне қол жеткізу үшін, тазарту құралының біріктірілген қолданысы, шаю құралының сұйықтығы мен тазартылған тұз қажет. Фосфаттарды немесе хлоринді қамтымайтын тазарту құралдарын қолдануды ұсынамыз, себебі бұл өнімдер қоршаған орта үшін зиянды болады.

Жақсы жуу нәтижелері де қолданылатын тазалау құралының дұрыс мөлшеріне байланысты болады. Көрсетілген мөлшерден арттыру нәтижесінде тиімсіз жуу туындауы мүмкін және ол қоршаған ортаның ластануын туғызуы мүмкін. Мөлшерді ластану деңгейіне байланысты реттеуге болады. Қалыпты ластанған ыдыстар үшін шамамен 35г (құрғақ тазалау құралы) немесе 35мл (сұйық тазалау құралы) және түтікке тікелей бір шай қасық қосымша тазалау құралын қосыңыз. Таблеткалар қолданылатын болса, бір таблетка жеткілікті. Ыдыс тек аздап ластанған болса немесе ыдыс жуғыш машинаға салмас бұрын сумен шайылған болса, сәйкесінше қолданылған тазалау құралының мөлшерін (ең аз 25 г/мл) азайтыңыз, мыс., түтіктің ішіне ұнтақты/гельді салмаңыз.

Жуғыш заттар ыдысын ашу үшін C түймесін басыңыз. Тазалау құралын D ұнтақ ыдысына ғана салыңыз. Алдын ала жууға арналған тазалау құралының мөлшерін тікелей түтікке салыңыз.

1. Тазалау құралын өлшеген кезде, дұрыс мөлшерін қосу үшін үстінде берілген ақпаратты қараңыз. D ыдыстың ішінде индикаторлар бар, олар арқылы тазалағыш құралын өлшеуге мүмкіндік бар.

2. Ол орнына сырт етіп түспейінше қақпақты жауып, тазалау құралының қалдықтарын ыдыстың шеттерінен сүртіп тастаңыз.

3. Жабу құрылғысы орнына қауіпсіз етіп салынбайынша, тазалау құралының қақпағын жабыңыз.

Тазалау құралының ыдысы бағдарламаға сәйкес дұрыс уақытта автоматты түрде ашылады.

Кез келген жағдайда әмбебап өнімді қолдансаңыз, әсіресе су қатты немесе өте қатты болғанда тұзды қосуды ұсынамыз (орамада берілген нұсқауларды орындаңыз).

АҚЫЛ-КЕҢЕС

КЕҢЕСТЕР

Жәшіктерді жүктемес бұрын, ыдыстардан барлық тағам қалдықтарын алып тастап, стакандарды босатыңыз. Оларды алдын ала ағын судың астында жуудың қажеті жоқ. Ол орнына мықтап салынбайынша және сыртына шығарылмайынша ыдыстарды реттеңіз; және ыдыстарды аузын төмен қаратып және ойығы/шығыңқы бөліктерін еңкейтіп салыңыз, бұл судың әрбір беткейге тиюіне және еркін ағуына мүмкіндік береді. Ескерту: қақпақтары, тұтқалары, науалары және қуыру табалары шашыратқыш тұтқаларды айналуға кедергі келтірмеу керек. Кішкентай ыдыстарды ас ішетін саймандар жәшігіне салыңыз. Қатты ластанған ыдыстар мен табаларды төменгі жәшікке қою керек, себебі бұл бөлікте су шашыратқыштар қатты болады және қатты жуу өнімділігіне мүмкіндік береді. Құрылғыны жүктеген соң, шашыратқыш тұтқаларының оңай айналуына мүмкіндік беріңіз.

ҚОЛАЙЛЫ ЕМЕС ЫДЫСТАР

• Ағаштан жасалған ыдыстар мен ас ішетін саймандар.

• Нәзір пішімделген стакандар, әшекейлі қолдан жасалған және антиквариаттық ыдыстар. Әшекейлері төзімді емес.

• Жоғары температураға төзім алмайтын синтетикалық материалдың бөліктері.

• Мыс және жіңішке ыдыс.

• Күлмен, вакспен, майлайтын маймен немесе сиямен ластанған ыдыстар.

Стакан әшекейлерінің түстері мен алюминий/күміс бөліктері жуу кезінде өзгертілуі және түсінің өзгертілуі мүмкін. Стаканның кейбір түрлері (мыс., хрусталь заттар) бірнеше жуу айналымының санынан кейін бұлыңғыр бола бастайды.

ГИГИЕНА

PЫдыс жуғыш машинада жиналған иіс пен кірді кетіру үшін кемінде бір ай ішінде жоғарғы температура бағдарламасын іске қосыңыз. Тазалау құралының шай қасығын қолданып,

құрылғыны тазалау үшін оны жүктемей іске қосыңыз.

СТАКАНҒА ЖӘНЕ АС ІШЕТІН ЫДЫСТАРҒА ЗАҚЫМ КЕЛТІРУ

• Өндіруші ыдыс жуғыш машинада жууға болады деп кепілдеме берілген шыны және фарфор ыдыстарды ғана қолданыңыз.

• Фарфор ыдысқа лайықты жұмсақ жуғыш құралды пайдаланыңыз.

• Жуу айналымы аяқталған соң стакандар мен ас ішетін саймандарды ыдыс жуғыш машинадан бірден шығарып алыңыз.

ЭНЕРГИЯ ҮНЕМДЕУ БОЙЫНША КЕҢЕСТЕР

• Тұрмыстық ыдыс жуғыш машина өндіруші талаптарына

сәйкес пайдаланылса, әдетте ыдыс жуғыш машинада

ыдыс жуу үшін қолмен жуғанға қарағанда су мен энергия көлемі азырақ жұмсалады.

• Ыдыс жуғыш машинаның тиімділігін барынша арттыру

үшін, жуу циклін машинаға ыдыстарды толық салып болғаннан кейін ғана бастауды ұсынамыз. Тұрмыстық ыдыс жуғыш машина сыйымдылығы өндіруші көрсеткен деңгейге дейін ғана толтырылса, су мен энергия үнемдеуге септігін тиеді. Ыдыс-аяқтарды дұрыс салу туралы ақпаратты СӨРЕЛЕРДІ ТОЛТЫРУ тарауынан таба аласыз. Машинаға жартылай ғана ыдыс салатын жағдайда, тек қажетті сөрелерге ыдыстарды орналастырып, қолжетімді опциялардың ішінен (Жартылай толтыру/ Зоналы жуу/ Мультизона) арнайы жуу опцияларын таңдауға кеңес береміз. Ыдыс жуғыш машинаға ыдыстарды дұрыс салмау немесе тым көп салу нәтижесінде ресурстардың тұтынылу көлемі (су, энергия және уақыт, сондай-ақ шу көлемі көбеюі мүмкін) артып, ыдысты жуу және кептіру өнімділігі төмендеуі мүмкін.

• Ыдыстарды алдын ала қолмен шаю арқылы су мен энергия

тұтыну көлемі артатындықтан, ондай тәсілді қолдануға кеңес бермейміз.

СӨРЕЛЕРДІ ЖҮКТЕУ

АС ІШЕТІН САЙМАНДАР СӨРЕСІ

Үшінші сөре ас ішетін саймандарды салуға арналған. Ас ішетін саймандарды суретте көрсетілгендей реттеңіз. Ас ішетін сайманды бөлек реттеу жуу және жақсылап жуу және құрғату жұмыстарын кейін ас ішетін саймандарды жинауды оңайлатады.

Өткір шеттері бар пышақтар мен басқа құралдар беті төмен қаратып салынған пышақтармен салынады.

Сөренің геометриясы кофе саптыаяқтары сияқты заттарды ортаңғы аймаққа қоюды мүмкін етеді.

Ас ішетін саймандар жәшігі төмендегі орынның биіктігін арттыру және жоғарғы сөреге биік заттарды салу үшін екі сырғытпалы науамен жабдықталады

ЖОҒАРҒЫ СӨРЕ

Нәзік және жеңіл ыдыстарды жүктеңіз: стакандар, саптыаяқтар, кішкентай тарелкеалар, кішкентай салат ыдыстары. Жоғарғы сөреде шай/дессерт тұздықтарын реттеген кезде немесе табақтар мен ыдыс контейнерлерін төмен қалыпта салған кезде тік қалыпта қолдануға болатын алынбалы тіректері болады.

РЕТТЕЛЕТІН ҚАЛПЫ БАР ЖИНАЛМАЛЫ ЫСЫРМАЛАР

Ыдыс-аяқты тор сөреге ыңғайлы орналастыру үшін,жиналмалы ысырмаларды жинап, қайта ашуға болады. Шыны стакандарды әрбір стаканның тұтқасын сәйкес ұяға салу арқылы жиналмалы ысырмаларға қауіпсіз етіп салуға болады. Үлгіге байланысты:

– ысырмаларды ашу үшін, оны

сырғытып, айналдыру қажет немесе ілмектерден босатып, шығарып алу керек.

– ысырмаларды жинау үшін, оны айналдырып, ысырмаларды

төмен қарай сырғыту қажет немесе оны жоғары қарай тартып, ысырмаларды ілмектерге бекіту керек.

(жоғарғы сөренің жүктеу мысалы)

ЖОҒАРҒЫ СӨРЕНІҢ БИІКТІГІН РЕТТЕУ

Жоғарғы сөренің биіктігін реттеуге болады: төменгі жәшікке көп ыдыс салу үшін жоғарғы қалып және жоғары қатарда көбірек бос орынды жасау арқылы алынбалы тіректердің көбін жасауға арналған төменгі қалып және төменгі сөреге салынған заттармен қақытығысты туғызбау. Жоғарғы сөре тетіктерді баспай, жоғарғы сөре Жоғарғы сөренің биіктігін реттегішпен (суретті көріңіз) жабдықталады, сөре жоғарғы қалыпқа қойылған бойда, жай ғана сөренің бүйірлерін ұстап оны көтеріңіз. Төменгі қалыпты қалпына келтіру үшін, сөренің бүйірлеріндегі A тетіктерді басып, жәшікті төмен қарай басыңыз.

Ол салынған соң, сөренің биіктігін реттемеуді ұсынамыз. ЕШҚАШАН жәшіктің тек бір жағын жоғары көтермеңіз немесе төмен түсірмеңіз.

ТӨМЕНГІ СӨРЕ

Кәстрөл, қақпақ, тәрелке, салат шаралары, ас құралдарына арналған. Үлкен тәрелкелер мен қақпақтарды бүріккішке кедергі жасамауы үшін бүйір жақтарына орналастырған дұрыс. Төменгі сөреде тарелкаларды реттеген кезде тігінен қоюға болатын және табақтар мен салат ыдыстарын оңай жүктеу үшін көлденең қоюға болатын жиналмалы ысырма бар.

(астыңғы тор сөреге ыдысты салу мысалы)

ШЫНЫ БЕТТЕРГЕ АРНАЛҒА КҮТІМ

Арнайы бөлшек астынғы стеллажда әртүрлі фужер қауіпті сақтау үшін мүмкіндік береді. Бұл шыны оңтайландырылған және тұрақты орналасуын мүмкіндік беретін есебінен, тазалау және кептіру нәтижелерін береді.

ТӨМЕНГІ СӨРЕДЕГІ POWER CLEAN (қуатпен тазалау)

Power Clean® қатты лас заттарды қарқындырақ жуу үшін саңылаудың артқы жағында арнайы су ағындарымен жабдықталған. Төменгі сөреде бос аймақ, қуыратын табаларға немесе пісіру табаларына тік қалыпта қолдау көрсету үшін қолданылатын сөренің артқы жағындағы арнайы тартып алу тірегі болады және оның орны азырақ. Power Clean® бөлігіне бетін қаратып табаларды/кәстрөлдерді салған кезде тақтада ПАУЕР КЛИН түймесін қосыңыз. Power Clean® функциясын пайдалану жолы:

1. Табаларды жүктеуге арналған артқы тарелка ұстағыштарын төмен бүктеу арқылы Power Clean® аймағын (G) реттеңіз.

2. Тігінен еңкейтілген табалар мен кәстрөлдерді Power Clean® аймағына салыңыз. Қазандар қуатты су бүріккілеріне қарай еңкейтілуі тиіс.

ЦИКЛ МЕН ОПЦИЯЛАРДЫ ТАҢДАУ

Қолданылатын циклдар мен опциялар тізімін келесі беттегі Cycle Table кестесінен табуға болады. Үнемдеу циклі әдепкі бойынша таңдалады. Егер соңғы қолданылған циклді әдепкі бойынша таңдалуын қаласаңыз, оны "Параметрлер мәзірінен" өзгертуге болады. Циклді 1 / 6 циклдарына тікелей қатынасу түймесін басу немесе "Extra Cycles" түймесін бірнеше рет басу арқылы циклді таңдауға болады. Соңғы пәрменге жеткеннен кейін түйме келесі рет басылған кезде алғашқы мәніне оралады. Циклді ыдыс-аяқтың ластану деңгейіне және Цикл кестесіне сәйкес таңдау үшін цикл түймесін басыңыз. Дисплейде мына ақпарат көрсетіледі:

1 2 3

ECO CYCLE

1. Индикаторлар

2. Таңдалған циклдің атауы

3. Тік жолақта қосымша цикл тізімі ғана көрсетіледі

4. Таңдалған циклдің қуат тұтынылуы

5. Таңдалған циклдің су тұтынылуы

50° 3:10h

Циклдің және оның су/қуат тұтынылуы туралы ақпаратты көру үшін „INFO” түймесін басыңыз.

NORMALLY SOILED CROCKERY.

Таңдау кезеңінде „БАСТАУ/ТОҚТАТУ” ЖД жыпылықтайды. Циклдардың көбісі үшін қосымша опциялар қолжетімді

(„Опциялар мен параметрлер” бөлімін қараңыз). Кез келген опция таңдалған кезде дисплейдің оң жағында оның атауы көрсетіледі.

50° 3:10h

Цикл мен опцияны таңдау орындалғаннан кейін „БАСТАУ/ТОҚТАТУ” түймесін басып, таңдалған циклді іске қосу үшін есікті 4 секунд ішінде жабыңыз.

ЖҰМЫС БАҒДАРЛАМАНЫ ӨЗГЕРТУ

Дұрыс емес бағдарлама таңдалған болса, ол жаңа ғана басталған болса, оны өзгертуге болады: есікті ашып, ҚОСУ/ӨШІРУ түймесін басып ұстап тұрыңыз, құрылғы өшіріледі. ҚОСУ/ӨШІРУ түймесін қолданып құрылғыны кері қосыңыз, жаңа жуу айналымын және қалаған опцияларды таңдаңыз; циклды „БАСТАУ/ТОҚТАТУ” түймесін басу және есікті жабу арқылы бастаңыз.

ЦИКЛДЫ КІДІРТУ (ҚОСЫМША ЫДЫСТАРДЫ ҚОСУ)

Есікті ашып, ыдыстарды ыдыс жуу машинасының ішіне салыңыз (ЫСТЫҚ будан абай болыңыз). „БАСТАУ/ТОҚТАТУ” түймесін басыңыз және 4 сек. ішінде есікті жабыңыз, айналым тоқтатылған жерден басталады.

КЕЗДЕЙСОҚ КЕДЕРГІЛЕР

Жуу айналымы кезінде есік ашылатын болса немесе ток өшетін болса, айналым тоқтайды. Циклді тоқтаған жерден жалғастыру үшін „БАСТАУ/ТОҚТАТУ” түймешігін басыңыз және есікті 4 секунд ішінде жабыңыз.

POWER

CLEAN

STANDARD PROGRAM,

POWER CLEAN

Цикл таңдалғаннан кейін үш секунд ішінде оның уақыты мен температурасы көрсетіледі (қолжетімді болса).

WATER ENERGY

Егер бір опциядан артық мәндер таңдалса, әр опция үшін бір нүкте көрсетіледі. Әр опция мәні 3 сек. бойы көрсетіледі және оның түймесі боялған күйде болады.

Цикл орындалып жатқан кезде оның барысы, сондай-ақ циклдың кезеңі және ол аяқталғанға дейін қалған уақыт дисплейде “:” жыпылықтап көрсетіледі:

WASHING

1:20h

Таңдаған циклге байланысты, дисплей қосымша ақпаратты беру мүмкін:

• 6TH SENSE - датчик уақытты және қуат пен су тұтыну көлемін ыдыс-аяқтың ластану деңгейіне лайықтап реттейді. Тек қана 6th Sense циклдерде бар.

• PRE-WASH - қосымша заттарды қосуға мүмкін.

• WASHING - басты жуу.

• DRYING - циклдың фазаның барысында.

Цикл аяқталғаннан кейін дыбыстық сигнал беріліп, дисплейде келесілер көрсетіледі:

CYCLE FINISHED

Дисплейде мына қосымша ақпарат көрсетіуі мүмкін:

• ADD SALT - тұз сауытын тексеру.

• ADD RINSE AID - шайғыш құралды тексеру.

• WPRO - әр 50 цикл сайын WPRO тазалағышын пайдалану қажет (нұсқаулығына сәйкес).

Құрылғы есігін ашып (ыстық будан абай болыңыз!), ыдыстарды төменгі сөреден бастап шығарыңыз. Егер тұз сауытын немесе шайғыш құрал бүріккішін толтыру керек болса, мұны келесі циклды бастамас бүрын жасап алған дұрыс.

10 секундтан кейін құрылғы өшіріледі.

СУ ЖҰМСАРТУ ЖҮЙЕСІ

Су жұмсартқыш автоматты түрде судың кермектігін төмендетіп, қыздырғышта қақтың жиналуының алдын алады, осылайша тазарту тиімділігі де артады. Бұл жүйе өзін-өзі тұзбен регенерациялайды, сондықтан тұз сауыты бос болғанда, оны әрдайым толтырып тұру қажет. Регенерация жиілігі су кермектігі деңгейінің баптауына байланысты ерекшеленеді - регенерация әр 6 Eco циклі сайын бір рет 3-ке қойылған су кермектігі деңгейінде орындалады. Регенерация процесі соңғы шаю циклінен кейін басталып, цикл аяқталғанға дейін кептіру фазасында аяқталады.

• Бір реттік регенерация тұтынады: ~3.5 л су;

• Бір циклға қосымша 5 минут жұмсалады;

• 0.005 кВт/сағ-тан аз энергия тұтынады.

ЦИКЛДАР КЕСТЕСІ

ЦИКЛ Қол жетімді параметрлер *

ECO

50°

6TH SENSE

50-60°

INTENSIVE

65°

MIXED

60°

FAST WASH&DRY

50°

CRISTALS

45°

TABLET, START DELAY, POWER CLEAN

TABLET, START DELAY, MULTIZONE,

POWER CLEAN, TURBO

TABLET, START DELAY, MULTIZONE,

POWER CLEAN, TURBO

TABLET, START DELAY, MULTIZONE

Құрғату

сатысы

бағдарламасының ұзақтығы (сағ:мин)

NaturalDry

1:25 - 3:00 7,0 - 14,0 0,90 - 1,40

EXTRA CYCLES (ҚОСЫМША ЦИКЛДАР) - түймесін басу арқылы қолжетімді

RAPID 30’ 50°

SILENT 50°

SANITIZING 65°

TABLET, START DELAY, MULTIZONE

TABLET, START DELAY

START DELAY

— — 0:30 9,0 0,50

— 1:40 10,0 1,30

Жуу

Су

тұтынылуы

(л/цикл)

Қуат

тұтынылуы

(кВт сағ/цикл)

3:10 9,5 0,75

2:50 16,0 1,60

2:30 16,0 1,30

1:25 11,5 1,10

1:40 11,5 1,20

3:30 15,0 1,15

PRE-WASH cold

SELF CLEAN 65°

START DELAY, MULTIZONE

START DELAY

— — 0:12 4,5 0,01

— — 0:50 8,0 0,85

1. ECO (ҮНЕМДЕУ) - Eco бағдарламасы орташа ластанған ыдыс-аяқтарды жууға арналған, әрі ол су мен энергияны қатар

қолдану тұрғысынан өте тиімді бағдарлама болып табылады, сондай-ақ бұл бағдарлама ЕО экодизайн заңнамасына сәйкестікті бағалау үшін қолданылады.

2. 6TH SENSE -

бағдарламаны сәйкесінше реттейді.

Қатып қалған тағам қалдықтары бар қалыпты ластанған ыдыстар үшін. Кірлену деңгейін анықтап,

3. INTENSIVE (ҚАРҚЫНДЫ) - Қатты ластанған ыдыс, әсіресе таба мен кәстрөл үшін ұсынылатын бағдарлама (нәзік

элементтерге қолдануға арналмаған)..

4. MIXED (АРАЛАС) - Араласқан лас. Қатып қалған тағам қалдықтары бар қалыпты ластанған ыдыстар үшін.

5. FAST WASH & DRY (ТЕЗ ЖУУ ЖӘНЕ КЕПТІРУ) - Қалыпты кірленген ыдыс-аяқ. Азырақ уақытты барынша жақсы жуу мен

кептіруді қамтамасыз ететін күнделікті цикл.

6. CRISTALS (КРИСТАЛДЫ) - Нәзік элементтерге арналған бағдарлама, стакандар мен саптыаяқтар сияқты жоғары

температураға сезімтал ыдыстар.

EXTRA CYCLES (ҚОСЫМША ЦИКЛДАР)

7. RAPID 30’(ЖЫЛДАМ 30’) -

бағдарлама. Кептіру фазасы жоқ.

Қатып қалған тағам қалдығы жоқ, аздап ластанған ыдыстарды орташа толтырып қолданылатын

8. SILENT (ТЫНЫШ) - Құрылғыны түнгі уақытта пайдалану үшін қолайлы. Шуды барынша аз шығарып, барынша жақсы жуу

мен кептіруді қамтамасыз етеді.

9. SANITIZING (ЗАЛАЛСЫЗДАНДЫРУ) - Қалыпты немесе қатты кірленген ыдыс-аяқ, қосымша бактерияға қарсы жуу. Ыдыс

жуғыш машинаға техникалық қызмет көрсету үшін пайдалануға болады.

10. PRE-WASH (АЛДЫН АЛА ЖУУ) - Кейінірек жуылатын ыдыс-аяқты жібіту үшін пайдаланыңыз. Осы бағдарламамен

қолданылатын тазалау құралы жоқ.

11. SELF CLEAN (ӨЗІН ӨЗІ ТАЗАЛАУ) - Ыдыс жуғыш машинаға қызмет көрсету үшін қолданылатын бағдарлама ыдыс жуғыш

машина бос тұрғанда ғана, оған қызмет көрсетуге арналған арнайы жуғыш құралдарды қолдану арқылы ғана орындалуы керек

Ескертпелер:

Жылдам 30’ циклінің аздап қана ластанған ыдыстарды жууға арналғанын есте сақтаңыз.

ЭКО бағдарлама деректері EN 60436:2020 Еуропалық стандартына сай зертханалық жағдайларға байланысты өлшенеді. *) Барлық параметрлерді бір уақытта қолдануға болмайды. **) Дисплейде немесе жинақта көрсетілетін бағдарлама ұзақтығы стандартты жағдайларға байланысты есептеледі. Нақты уақыт

кіріс судың температурасы мен қысымы, бөлме температурасы, тазалау құралының мөлшері, жүтелген ыдыстың көлеме мен түрі, жүктелген ыдыстарды реттеу, қосымша таңдалған параметрлер мен датчикті калибрлеу сияқты көптеген факторларға байланысты әртүрлі болуы мүмкін. Датчикті калибрлеу бағдарлама ұзақтығын 20 минутқа арттыруы мүмкін.

ОПЦИЯЛАР ЖӘНЕ ПАРАМЕТРЛЕР

Әр циклмен бірге қосымша опцияларды пайдалануға болады. Белгілі бір циклмен жұмыс істейтін опциялардың толық тізімін алдыңғы беттегі Цикл кестесінен табуға болады. Барлық белсенді опциялар дисплейде көрсетілген.

Опцияны орнату үшін „OK” түймесін басыңыз. SET OPTIONS (Опцияларды орнату) хабарламасы бірнеше секунд ішінде көрсетіледі. Опциялар тізімінің ішінде шарлау үшін „<” немесе „>” түймесін басыңыз. Опцияны таңдау үшін „OK” түймесін басыңыз, параметрлер мәзіріндегі „OK” түймесінің үстіндегі түймешік жанады. Егер опция қолжетімсіз болса, ол тізімде „ ” белгісімен бірге көрсетіледі

TABLET All-in-one (

ТАБЛЕТКА) Бұл параметр қолданылған тазалау құралының түріне байланысты циклдың өнімділігін оңтайландыруға мүмкіндік береді. Таблетка жуу құралдарын қолдансаңыз түрінде (шаю,

тұз және жуғыш зат 1 дозада) оны қосыңыз.

TABLET OFF

TABLET ON

Tablet параметрін орнату үшін параметрлер мәзіріне „OK” түймесін басып кіріңіз және оның ішінде „< , >” түймешіктерінің көмегімен

TABLET ON

шарлап, „TABLET” жазуы көрсетілгенде „OK” түймесін басыңыз.

START DELAY (ІСКЕ ҚОСУДЫ КІДІРТУ)

Циклдің іске қосылуы таңдалған уақыт ұзақтығы бойы кідіртіле алады. Кідірісті орнату үшін параметрлер мәзіріне „OK” түймесін басып кіріңіз және оның ішінде „< , >” түймешіктерінің көмегімен шарлап, „START DELAY” жазу көрсетілгенде „OK” түймесін басыңыз. “>” немесе “<“ түймешігін әр басқан сайын кешіктіріп бастау келесідей арттырылады:

• егер таңдау 4 сағаттан кем болса, 0:30 минут сайын,

• егер таңдау 12 сағаттан кем болса, 1:00 сағат сайын,

• егер таңдау 12 сағаттан артық болса, 2 сағат сайын.

START DELAY OFF

<STARTS IN h> OFF

<STARTS IN h> 4:00

Кідірісті өшіру үшін, „OFF” мәні көрсетілгенше, тізімді айналдырып өтіңіз (24:00 мәнінен кейін „>” түймесін басу арқылы „OFF” мәні көрсетіледі).

MULTIZONE (

МУЛЬТИ АЙМАҚ)

Егер жуылатын ыдыстар көп болмаса, оны тек бір сөреге жүктеуге болады. Бұл опцияның көмегімен қай сөренің жуылатынын таңдауға болады.

Үйлесімді циклді таңдаңыз („Цикл кестесін” қараңыз), және содан кейін MULTIZONE түймесің басыңыз: таңдалған сөренің таңбасы дисплейде пайда болады

Әдепкі қалпы бойынша MULTIZONE белсенді емес және барлық сөрелер жарықтандырылған

Әдепкі мәні: ӨШІРУЛІ. Егер кідіріс мәні таңдалса,

белгісі жанады. „OK” түймесі басылғаннан кейін

кідіріс расталып, машина циклді таңдау экранына кідіріс мәнін көрсете отырып өтеді.

Кідірту бастау үшін „БАСТАУ/ТОҚТАТУ”

басыңыз.

POWER CLEAN (

ПАУЕР КЛИН)

Қосымша қуатты бүріккілеріне байланысты бұл опция төменгі сөредегі арнайы жерлерде аса қарқынды және қуатты жууды қамтамасыз етеді.

POWER CLEAN OFF

Әдепкі мәні: ӨШІРУЛІ. Power Clean пәрменін орнату

POWER CLEAN ON

үшін параметрлер мәзіріне „OK” түймесін басып кіріңіз және оның

POWER CLEAN ON

ішінде „< , >” түймешіктерінің көмегімен шарлап, „POWER CLEAN” жазуы көрсетілгенде „OK” түймесін басыңыз.

TURBO (ТУРБО)

Бұл опция бірдей жуу және құрғату өнімділігі деңгейлерін жүзеге асырған кезде негізгі циклдардың ұзақтығын азайту үшін қолданылады.

TURBO OFF

Turbo параметрін орнату үшін параметрлер мәзіріне „OK” түймесін басып кіріңіз

TURBO ON

және оның ішінде „< , >” түймешіктерінің көмегімен

TURBO ON

шарлап, „TURBO” жазуы көрсетілгенде „OK” түймесін басыңыз.

„>” немесе „<“ түймесін әр басқан сайын опция ON (ҚОСЫЛАДЫ) не OFF (ӨШІРІЛЕДІ). Әрекетті растау үшін „OK” түймесін басыңыз.

KEYLOCK (ПЕРНЕ ҚҰЛПЫ)

KEYLOCK ACTIVATED

PRESS OK FOR 3 SEC.

KEEP PRESSED…

KEYLOCK DEACTIVATED

Орнатылғаннан кейін параметрді өшіру үшін бірнеше секунд ішінде „OK” түймесін басып ұстап тұрыңыз.

ПЕРНЕ ҚҰЛПЫ функциясы ҚОСУ/ӨШІРУ түймесінен басқа басқару тақтасын құлыптайды.

Перне құлпын белсендіру үшін параметрлер мәзіріне „OK” түймесін басып кіріңіз және оның ішінде „< , >” түймешіктерінің көмегімен шарлап, „KEYLOCK” жазуы көрсетілгенде „OK” түймесін басыңыз.

Тек қана төменгі сөрені таңдаңыз

Тек қана жоғарғы сөрені таңдаңыз

Тек қана aс құралдарының сөресі таңдаңыз

Тек қана жоғарғы немесе төменгі сөрені жүктеуді және сәйкесінше тазалау құралының мөлшерін азайтуды есте сақтаңыз. Егер үстіңгі сөре алынып тасталған болса, жуғыш құралды жуғыш құрал салатын суырмаға салмай, тікелей жәшікке салыңыз.

ПАРАМЕТРЛЕР МӘЗІРІ

Машина параметрлерін өзгерту үшін Параметрлер мәзіріне кіру қажет. „OK” түймесін басып „< , >” түймелерінің көмегімен шарлап, SETTINGS (Параметрлер) жазуы көрсетілгенде „OK” түймесін түртіңіз. Параметрлер мәзірінен шығу үшін, кез келген цикл түймесін немесе „< , >” түймесін EXIT (Шығу) жазуы көрсетілмейінше басыңыз да, „OK” түймесінің көмегімен растаңыз.

Language (Тіл)

1.LANGUAGE OK

1.ITALIAN < >

1.ENGLISH

Тілді таңдау үшін параметрлер мәзіріне „OK” түймесін басып кіріңіз және оның ішінде „< , >” түймешіктерінің көмегімен шарлап, „LANGUAGE” жазуы көрсетілгенде „OK” түймесін басыңыз.

First cycle (Бірінші цикл)

2.FIRST CYCLE OK

2.<ECO>

2.<LAST USED>

Құрылғыны іске қосқан кезде қай циклдің әдепкі бойынша таңдалатынын реттеуге болады:

ECO (

< >

Үнемдеу) немесе

USED (

Соңғы Қолданылған).

Алғашқы циклді таңдау үшін параметрлер мәзіріне „OK” түймесін басып кіріңіз және оның ішінде „< , >” түймешіктерінің көмегімен шарлап, „FIRST CYCLE” жазуы көрсетілгенде „OK” түймесін басыңыз.

LAST

Sounds (Дыбыстар)

Дыбыстарды өзгерту үшін

3.SOUNDS OK

параметрлер мәзіріне „OK” түймесін басып кіріңіз және оның ішінде „< , >”

3.<HIGHT> < >

3.<OFF>

түймешіктерінің көмегімен шарлап, „SOUNDS” жазуы көрсетілгенде „OK” түймесін басыңыз. 2 деңгейдің бірін таңдаңыз: High (Жоғары);

Low (Төмен). Сонымен қатар OFF (Өшірулі) болуы мүмкін.

Water Hardness (Су кермектігі)

Су кермектігінің дәрежесін

4.WATER HARDNESS 3

4.WATER HARDNESS 4

өзгерту үшін параметрлер мәзіріне „OK” түймесін басып кіріңіз және оның ішінде „< , >” түймешіктерінің көмегімен шарлап, „WATER HARDNESS” жазуы көрсетілгенде „OK”

түймесін басыңыз. Су кермектігіне сәйкес дұрыс деңгейді орнату үшін 30 беттегі кестені қараңыз.

Screen Brightness (Экранның жарықтылығы)

Экран жарықтылығының деңгейін

5. SCREEN BRIGHT. 5

5. SCREEN BRIGHT. 3

өзгерту үшін параметрлер мәзіріне

„OK” түймесін басып кіріңіз және

оның ішінде „< , >” түймешіктерінің

көмегімен шарлап, „SCREEN

BRIGHT.” жазуы көрсетілгенде

„OK” түймесін басыңыз. Бес деңгейдің бірін таңдаңыз: 1, 2, 3, 4 және 5.

NaturalDry

NaturalDry күнделікті арнайы кептіруді қамтамасыз ету үшін кептіру барысында/кептіруден кейін есікті автоматты түрде ашатын конвективтік кептіру жүйесі болып табылады. Есік ас үй жиһазыңызға қауіп келтірмейтіндей температурада ашылады, осылайша ТУРБО опциясы қосулы тұрса, есік ашылмайды. Қосымша, будан қорғаныс ретінде, арнайы қорғаныс пленкасы ыдыс-аяқ жуғышымен бірге қосылады (үлгі түріне байланысты сатып алу қажет болуы мүмкін). Қорғаныс пленканы бекіту жолын білу үшін (ОРНАТУ НҰСҚАУЛЫҒЫ) бөлімін қараңыз.

Төменде берілген жолымен NaturalDry функциясын ажыратуға болады:

6.NATURALDRY ON

NATURALDRY параметрін

орнату үшін параметрлер мәзіріне „OK” түймесін басып

6.NATURALDRY OFF

кіріңіз және оның ішінде „< , >” түймешіктерінің көмегімен шарлап, „NATURALDRY” жазуы көрсетілгенде „OK” түймесін басыңыз.

Rinse Aid level (Шаю затының көлемі)

Шаю затының көлемін өзгерту

7.RINSE AID LEV. 4

7.RINSE AID LEV. 5

үшін параметрлер мәзіріне „OK” түймесін басып кіріңіз және оның ішінде „< , >” түймешіктерінің көмегімен шарлап, „RINSE AID LEV.” жазуы көрсетілгенде „OK”

түймесін басыңыз. Бес деңгейдің бірін таңдаңыз: 1, 2, 3, 4 және 5. Егер шайғыш заттың деңгейі 1 (ҮНЕМДЕУ) деңгейіне орнатылса, шайғыш зат берілмейді. Шаю құралы таусылған болса, ТӨМЕН ШАЮ ҚҰРАЛЫ индикаторы жанбайды. Зауыттық параметр (4)деңгейге орнатылған.

• Ыдыстарда көкшіл айғыз іздерді байқасаңыз, төмен санды

(2-3) орнатыңыз.

• Ыдыстарда судың тамшылары немесе қақ таңбалары

болатын болса, жоғары санды (4-5) орнатыңыз.

Demo mode (Демо нұсқасы)

Демо нұсқасын қарау үшін

8.DEMO MODE ON

параметрлер мәзіріне „OK”

түймесін басып кіріңіз және оның

8.DEMO MODE OFF

ішінде „< , >” түймешіктерінің

көмегімен шарлап, „DEMO

MODE” жазуы көрсетілгенде

„OK” түймесін басыңыз.

Reset to factory default (Зауыттық параметрлерді қалпына келтіру)

Зауыттық әдепкі параметрді

9.RESET TO DEF. OK

ысыру үшін параметрлер

мәзіріне „OK” түймесін басып

9.RESET TO DEF. OFF

кіріңіз және оның ішінде „< ,

>” түймешіктерінің көмегімен

шарлап, „RESET TO DEF.”

жазуы көрсетілгенде „OK”

түймесін басыңыз.

Exit (Шығу)

10.EXIT < >

Параметрлер мәзірінен шығу

үшін, кез келген цикл түймесін

немесе „< , >” түймесін EXIT

(Шығу) жазуы көрсетілмейінше

басыңыз да, „OK” түймесінің

көмегімен растаңыз.

КҮТІМ ЖӘНЕ ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ

НАЗАР АУДАРЫҢЫЗ: Техникалық қызмет көрсету жұмысын орындаған кезде және оны тазалаған кезде әрқашан құрылғыны токтан ажыратыңыз. Машинаны тазалау үшін жанатын сұйықтықтарды пайдаланбаңыз.

ЫДЫС ЖУҒЫШ МАШИНАНЫ ТАЗАЛАУ

Құрылғының ішкі жағындағы белгілерді суға және кішкентай сірке суға батырылған матамен сүртуге болады. Құрылғының сыртқы беті мен басқару панелін суға батырылған қырғыш емес матаны пайдаланып тазалауға болады. Еріткіштерді немесе қырғыш заттарды қолданбаңыз.

ҚОЛАЙСЫЗ ИІСТЕРДІ КЕТІРУ

Ылғалдың түзілуін және құрылғының ішінде қалып қалуын туғызбау үшін құрылғы құралының есігін әрқашан ашық етіп ұстаңыз. Ылғал губканы қолданып есік пен тазарту құралы ыдыстарының айналасындағы жабысқақ заттарды тазалаңыз. Бұл жағымсыз иістің түзілуін туғызатын негізгі себеп тығыздауыштарға тағамның сіңірілуінің алдын алады.

СУҒА ҚОСУ ШЛАНГІСІН ТЕКСЕРУ

Кіріс шлангісін сызаттарға және сынықтарға тексеріңіз. Зақымдалған жағдайда Сатылымнан кейінгі қызмет орталығында немесе маман дилерінде бар жаңа шлангімен ауыстырыңыз. Шлангі түріне байланысты:

Кем дегенде айына бір рет немесе әр 30 цикл сайын, сүзгі тізбегін тексеріп, оны тазалау қажет болса, төменде берілген нұсқауларды орындай отырып, металл емес щеткамен ағып тұрған судың астында мұқият жуып алыңыз:

1. Цилиндрлік сүзгіні A сағат тілінің бағытына қарсы бұраңыз да,

тартып шығарыңыз (1-сурет).

2. Бүйір құлақшаларға аздап күш сала отырып, B тостақ сүзгіні

алып шығыңыз (2-сурет).

3. Тот баспайтын болаттан жасалған табақша сүзгіні сырғытып

шығарыңыз C (3-сурет).

4. Бөтен заттар (мәселен, сынған әйнек, фарфор, сүйектер,

жеміс-жидек дәндері және т.б.) тауып алсаңыз, оларды жайлап алып тастаңыз.

5. Тұтқышты тексеріп, тағам қалдықтары болса, алып тастаңыз.

Жуу циклының сорғы қорғағышын (қара түсті бөлшек) ЕШҚАШАН ДА АЛМАҢЫЗ (4-сурет).

Егер кіріс шлангісінде мөлдір қабат болса, түс өзгерістерін тексеріңіз. Егер иә болса, шлангіде кему болып, ауыстырылуы керек. Суды тоқтату шлангілері үшін: кішкентай қауіпсіздік клапанды тексеру терезесін тексеріңіз (көрсеткіні көріңіз). Егер қызыл болса, суды тоқтату функциясы іске қосылып, шлангіні жаңа біреуімен ауыстыру қажет. Осы шлангіні босату үшін шлангіні босату кезінде босату түймесін басыңыз.

СУ ІРКУІШ ШЛАНГІНІ ТАЗАЛАУ

Су іркуіш шлангілер жаңа немесе ұзақ уақыт бойына қолданылмаған болса, қажетті қосылымдарды орындамас бұрын қалдық заттардың жоқтығын және оның тазалығын тексеру үшін су өткізіңіз. Осы сақтық шаралары орындалмайтын болса, су кірісінің бітелуі және ыдыс жуғыш машинаға зақым келтіруі мүмкін.

СҮЗГІ ЖИНАҒЫН ТАЗАЛАУ

Сүзгілерді бітеліп қалмауы және қалдық судың дұрыс ағуы үшін сүзгі жинағын қалыпты түрде тексеріп тұрыңыз. Сүзгілері бітелген немесе сүзу жүйесіне бөтен заттар немесе бүріккіш құралдар түсіп кеткен ыдыс жуғыш машинаны қолданатын болса, құрылғы бұзылып, оның өнімділігі төмендеп, шуы көбейіп, ресурстарды қарқынды тұтына бастайды. Сүзгілер жинағы үш сүзгіден тұрады, олар ыдыс жуған судағы тағам қалдықтарын кетіріп, содан кейін суды қайта айналдырады: жуу нәтижесі барынша жақсы болуы үшін оларды таза ұстау керек.

Ыдыс жуғыш машинаны сүзгілерді салмай немесе сүзгі бос болса, қолдануға болмайды.

Сүзгілерді тазалған соң, сүзгі жинағын қайта салып, оны қалпына реттеңіз; бұл ыдыс жуғыш машинаның тиімді жұмысын жасау үшін маңызды.

СПРЕЙ ТҰТҚАЛАРЫН ТАЗАЛАУ

Тағам қалдықтары спрей тұтқаларына жабысып қалған және суды шашырату үшін қолданылатын тесіктерді бітейтін жағдайларда. Уақыт өте тұтқаларды тексеріп, оларды кішкентай метал емес щеткамен тазалап тұруға кеңес беріледі. Жоғарғы спрей тұтқасын алып тастау үшін, пластикалық құлыптау сақинасын сағат тіліне қарсы бағытта бұраңыз. Жоғары спрей тұтқасын тесіктердің жоғарғы саны жоғары қарап тұратындай етіп ауыстыру керек.

Астыңғы бүріккішті жоғары қарай тартып алып шығуға болады.

ОРНАТУ

НАЗАР АУДАРЫҢЫЗ: Құрылғыны кез келген уақытта

жылжыту қажет болса, оны жоғарғы қалыпта сақтаңыз; нақты қажет болса, оны артқа қарай еңкейтуге болады.

СУ КРАНЫНА ЖАЛҒАУ

Орнату үшін су кранын бейімдеуді білікті маман орындау керек. Судың кіріс және шығыс шлангілерін ең жақсы ықтимал орнату әрекеттеріне қол жеткізу үшін оң жаққа немесе сол жаққа қоюға болады. Ыдыс жуғыш машинаның шлангіні бүккейтінін немесе майыстырмайтынын тексеріңіз.

СУ ІРКУІШ КІРІС ШЛАНГІНІ ЖАЛҒАУ

• Ол өте таза болмайынша суды ағызыңыз.

• Іркуіш шлангін орнына тығыз бұрап кранға бекітіңіз. Іркуіш шлангі жеткілікті түрде ұзын болмаса, мамандар дүкеніне немесе өкілетті жөндеу маманына хабарласыңыз. Су қысымы техникалық деректер кестесінде көрсетілген мәндермен бірдей болмаса, ыдыс жуғыш машинаның дұрыс жұмыс істемеуі мүмкін. Шлангінің бүгілмегенін немесе қысылмағанын тексеріңіз. СУ БЕРУ ШЛАНГІСІНІҢ ҚОСЫЛЫМЫНА АРНАЛҒАН ТЕХНИКАЛЫҚ СИПАТТАМАЛАР:

СУ КӨЗІ салқын немесе ыстық (макс. 60°C) СУ КІРІСІ 3/4”

СУ ҚЫСЫМЫНЫҢ КҮШІ

0,05 ÷ 1МПа (0,5 ÷ 10 бар) 7,25 – 145 psi

СУ ІРКУІШ ШЫҒЫС ШЛАНГІНІ ЖАЛҒАУ

Шығыс шлангісі диаметрі минимум 2 см ағызу түтігіне A жалғаңыз. Шығыс шлангі қосылымы ыдыс жуғыш машина қойылатын еденнен немесе беттен 40-80 см ауқымдағы биіктікте болу керек. Су шығысы шлангісін ағызу жүйесіне қоспас бұрын, пластикалық ашасын алыңыз B.

СУ БАСУҒА ҚАРСЫ ҚОРҒАНЫС

Су басуға қарсы қорғаныс. Су баспау үшін, ыдыс жуғыш машина:

- құрылғының ақаулықтары себебінен немесе ішінен ағатын заттардың ішінен судың ағуын бітейтін арнайы жүйемен жабдықталады. Кейбір үлгілер New Aqua Stop қосалқы қауіпсіздік құрылғысымен де жабдықталған, ол жабдық шлангісі кесілген жағдайда да су басуға қарсы қорғанысқа кепілдеме береді. Ешбір жағдайда су кіретін шлангі кесілмейді, себебі онда жанды электр бөліктері бар.

MAX 80 cm

ЭЛЕКТР СЫМДАРЫН ЖАЛҒАУ

ЕСКЕРТУ: Ешбір жағдайда су кіретін шлангі кесілмейді, себебі онда жанды электр бөліктері бар.

Электр розеткасына ашаны тықпас бұрын, мыналарды тексеріп алыңыз:

• Розетка жерге тұйықталған және жергілікті электр тогы

ережелеріне сай келеді;

• Розетка есіктің ішінде орналасқан деректер тақтайшасында

көрсетілген құрылғының ең жоғарғы жүгіне қарсы тұра алады (ӨНІМ СИПАТТАМАСЫ параграфты қараңыз).

• Қуат беру кернеуі есіктің ішкі жағындағы деректер

тақтайшасында көрсетілген мәндерде төмен түседі.

• Розетка құрылғының ашасымен үйлесімді. Бұл ақаулық туғызбаса, ашаны ауыстыру үшін өкілетті

маманнан сұраңыз (КЕПІЛДІК БОЙЫНША ҚЫЗМЕТ КӨРСЕТУ параграфты қараңыз). Ұзартқыш кабельдерді немесе бірнеше ұяларды қолданбаңыз. Құрылғы орнатылған соң, қуат көзінің кабелі мен электр розеткасына оңай қол жеткізуге болады. Кабельді бүкпеу немесе қыспау керек. Қуат көзі кабелі зақымдалған болса, барлық ықтимал қауіптерді туғызбау үшін оны өндіруші немесе өкілетті техникалық қызмет көрсету қызметі ауыстыру керек. Осы ережелер сақталмайтын болса, компания ешбір жағдайларға жауапты болмайды.

ҚОЮ ЖӘНЕ ДЕҢГЕЙІН РЕТТЕУ

1. Ыдыс жуғыш машинаны тегіс еденге қойыңыз. Еден тұрақты

болмаса, ол көлденең қалпына жеткенше, құрылғының алдыңғы аяғын реттеуге болады. Құрылғының деңгейі дұрыс реттелген болса, ол көбірек тұрақты болады және оның аздап қозғалуы немесе жұмыс істеп тұрғанда діріл не шу шығаруы мүмкін.

2. Ыдыс жуғышты тереңіне қарай салмас бұрын, оны түзілуі

мүмкін конденсациядан қорғау үшін ағаш сөресінің астына жабысқақ мөлдір таспаны жабыстырыңыз.

3. Ыдыс жуғыш машинаны оның бүйірлері немесе артқы

тақтасы реттеу кабинеттеріне немесе қабырғасына тиетін етіп салыңыз. Бұл құрылғыны жалғыз жұмыс бетінің астына салуға болады.

4. Артқы аяғының биіктігін реттеу үшін, 8 мм саңылауы

бар алты бұрышты бұрауышты қолданып ыдыс жуғыш машинаның алдыңғы жағындағы төменгі орталық бөлігіндегі қызыл алты бұрышты жапсырмасын бұраңыз. Биіктігін реттеу және сағат тіліне қарсы бұрау үшін бұрауышты сағат тілі бағытымен бұраңыз.

ӨЛШЕМДЕР МЕН СЫЙЫМДЫЛЫҚ:

ЕНІ 600 мм БИІКТІГІ 850 мм ТЕРЕҢДІГІ 600 мм КӨЛЕМІ 14 қалыпты ас үй құралдары

MIN 40 cm

АҚАУЛЫҚТАРДЫ ШЕШУ

Егер сіздің ыдыс жуғыш машинаңыз тиісті деңгейде жұмыс істемей тұрса, ол мәселені төмендегі тізімнен өтіп шешуге бола ма, әлде болмай ма, тексеріңіз. Өзге де ақаулар мен мәселелер туындаған жағдайда, Сатып алғаннан кейінгі қызмет көрсету орталығына жүгініңіз, онымен байланысу ақпараты кепілдік талонында көрсетілген. Өндіруші берілген құрылғының дайындалған мерзімінен бастап кем дегенде 10 жыл ішінде қосалқы бөлшектердің болатынына кепілдік береді.

АҚАУЛЫҚТАР ЫҚТИМАЛ СЕБЕПТЕРІ ШЕШІМДЕР

Дисплейде мыналар көрсетіледі:

CHECK SALT немесе ADD SALT

Дисплейде мыналар көрсетіледі:

CHECK RINSE AID немесе ADD RINSE AID

Тұз контейнері бос.

Шаю диспенсері бос тұр. Шайғыш құрал бөлімшесін толтырыңыз (2 бетті қараңыз).

Құрылғы іске қосылған болуы тиіс. Қуат жеткіліксіз болса тұрмыстық тізбек сақтандырғышын тексеріңіз.

Тұз багын қайта толтырыңыз (2 бетті қараңыз). Су қаттылығын реттеңіз (2 бетті қараңыз).

...жұмыс істемейді/іске

қосылмайды.

Дисплейде мыналар көрсетіледі: F6

белгісі дисплей индикаторларында

Дисплейде мыналар көрсетіледі: F3

Дисплейде мыналар көрсетіледі: F2

Ыдыс жуғыш машинаның есігі жабылмайды.

“Іске қосуды кідірту” опциясы ON (қосулы) қалпында тұр.

Су қысымы тым төмен.

Су келетін құбыршек бүктеліп қалған немесе су келетін сүзгілер бітелген.

Сүзгілер кірленген. Сүзгілерді тазалаңыз.

Төгу шлангісі бүгілген. Төгу шлангісі бүгілмеуі қажет.

Сифон шлангісінің қосылымы жабық.

Сүзгілер немесе бүріккіш түтіктер кірлеген.

Құрылғының жүйесіндегі су тым аз.

Төгу шлангісі дұрыс орнатылмаған.

Ішіндегі көбіктің деңгейі жоғары. Тазалағышсыз қайталаңыз немесе көбік жоғалып кеткенше күтіңіз.

Ыдыс жуғыш машинаның есігі жабық екендігін тексеріңіз.

“Іске қосуды кідірту” опциясының таңдалған-таңдалмағанын тексеріңіз. Олай болса, құрылғы тек орнатылған уақыт аяқталғаннан кейін ғана ісе қосылады. Қажет болса, ағымдағы циклді ыдыс жуу машинасын ӨШІРУ арқылы ысырып, кейін жаңа циклді таңдап, БАСТАУ/ТОҚТАТУ түймешігін басып, есікті жабыңыз.

Суды жинау кезінде су құбыры толық ашық болуы тиіс (минималды сыйымдылық: 0,5 литр/минут).

Суды жинау шлангісі майыспауы тиіс және су құбырындағы кіріс сүзгілері кір немесе бітелген болмауы тиіс.

Сифон шлангісінің жабу дискісі алынуы тиіс.

Сүзгілер мен бүріккіш түтіктерді тазалаңыз.

Ойыс заттардың (мысалы кеселер, шынаяқтар) бет жағы сөреге төмен қарап орналасу қажет.

Төгу құбыршегі дұрыс дәлдеп келтірілген болуы тиіс (биік орнатылған құрылғылар үшін құрылғының төменгі шетінен кем дегенде 200 - 400 мм жер қалдырыңыз) - Орнату нұсқауларын қараңыз.

Дисплейде мыналар көрсетіледі:

PRESS START AND CLOSE THE DOOR

Дисплейде мыналар көрсетіледі:

OPEN AND CLOSE THE DOOR

Дисплейде мыналар көрсетіледі: Fx

Су қысымы тым төмен.

Су келетін құбыршек бүктеліп қалған немесе су келетін сүзгілер бітелген.

Есік түймесі басылғаннан кейін 4 секунд ішінде жабылмаған.

Есік циклдер арасында ашылмаған.

Құрылғыда техникалық ақаулық орын алған.

Суды жинау кезінде су құбыры толық ашық болуы тиіс (минималды сыйымдылық: 0,5 литр/минут).

Суды жинау шлангісі майыспауы тиіс және су құбырындағы кіріс сүзгілері кір немесе бітелген болмауы тиіс.

түймесін қайтадан басыңыз да, құрылғыны 4 секунд ішінде жабыңыз.

Құрылғыдағы ыдысты алыңыз (егер алдында алынбаған болса), есікті ашыңыз да, жабыңыз.

Тұтынушыларға қызмет көрсету бөліміне хабарласыңыз (дисплейдегі ақаулықты айтыңыз). Су құбырын жабыңыз.

АҚАУЛЫҚТАР ЫҚТИМАЛ СЕБЕПТЕРІ ШЕШІМДЕР

Сөрелер шетіне орнатылмайды. Сөрелерінің шетіне орнатылғанын тексеріңіз.

Есік құлыпталмайды.

Есік құлыпталған жоқ. “Тарс” еткен дыбыс естілмейінше есікті мықтап жабыңыз.

Ыдыс жуғыш машина артық шу шығарады.

Ыдыстар кептірілмейді.

Ыдыстар таза емес.

Ыдыстар бір-біріне соқтығысып гүрсілдеуде.

Көпіршіктің артық мөлшері шығарылған.

Таңдалған бағдарламада құрғату кезеңі жоқ.

Шаю құралы таусылған немесе шешім сәйкес емес.

Ыдыстар жанбайтын немесе пластикалық заттардан жасалған.

Ас ішетін ыдыс дұрыс реттелмеген.

Спрей тұтқалары ыдыстармен араласып еркін қозғала алмайды.

Жуу айналымы тым жай және/ немесе тазалау құралының тиімділігі төмен.

Көпіршіктің артық мөлшері шығарылған (КЕПІЛДІК БОЙЫНША

ҚЫЗМЕТ КӨРСЕТУ тарауын қараңыз).

Шаю құралы бөлігінің қақпағы дұрыс жабылмаған.

Сүзгі ластанған немесе бітелген.

Ыдыс-аяқты дұрыстап орналастырыңыз (Тор сөрелерге ыдыс-аяқты салу тарауын қараңыз).

Тазалау құралы дұрыс өлшенбеген немесе ол ыдыс жуғыш машинамен қолдануға арналмаған (Жуғыш заттар ыдысын толтыру тарауын қараңыз). Ағымдағы циклді ыдыс жуу машинасын ӨШІРУ арқылы ысырып, кейін жаңа циклді таңдап, БАСТАУ/ТОҚТАТУ түймешігін басып, есікті жабыңыз. Ешқандай жуғыштарды қоспаңыз.

Таңдалған бағдарламада құрғату кезеңінің бар болуын бағдарламалар кестесінен тексеріңіз.

Шайғыш қосыңыз немесе жоғары деңгейлерін реттеңіз (Шаю құралы

ыдысын толтыру тарауын қараңыз). Су тамшыларының болуы қалыпты жағдай (Кеңестер тарауын

қараңыз). Ыдыс-аяқты дұрыстап орналастырыңыз (Тор сөрелерге ыдыс-аяқты

салу тарауын қараңыз). Ыдыс-аяқты дұрыстап орналастырыңыз (Тор сөрелерге ыдыс-аяқты

салу тарауын қараңыз).

Дұрыс келетін жуу циклын таңдаңыз (Бағдарламалар кестесі тарауын қараңыз).

Шаю құралы ыдысының қақпағы жабылғанын тексеріңіз.

Сүзгілер жинағын тазалаңыз (Күтіп ұстау және жөндеу тарауын

қараңыз).

Ыдыстар мен стакандар кальцийдің түзілуін немесе күңгірт пленкасы туғызады.

Ыдыстар мен стакандар көк жолақты немесе көгілдір реңкке ие.

Саясат пен стандарт туралы толық құжаттама және өнім туралы толық ақпаратты мында таба аласыз:

• Біздің веб-сайтымызды қараңыз docs.whirlpool. eu

• Құрылғының QR кодын қолданыңыз

• Немесе, біздің Сатудан кейінгі қызмет көрсету орталығына хабарласыңыз

(телефон нөмірін кепілдеме шарттарынан қараңыз). Кепілдік бойынша қызмет көрсету орталығына хабарласқанда, өнімнің техникалық кестесінде көрсетілген

кодтарды хабарлаңыз. Үлгіге қатысты ақпаратты энергетикалық затбелгіде көрсетілген QR-кодтың көмегімен қарауға болады. Сондай-ақ бұл затбелгіде үлгі сәйкестендіргіші бар, оны https://eprel.ec.europa.eu мекенжайындағы тіркеу порталынан кеңес алу үшін қолдануға болады (Кейбір үлгілерде ғана қолжетімді).

Тұз жоқ. Тұз бағын толтырыңыз (Тұз бағын толтыру тарауын қараңыз).

Тұз деңгейі тым төмен. Тұз бағын толтырыңыз (Тұз бағын толтыру тарауын қараңыз).

Су қаттылығын реттеу сәйкес емес. Мөлшерің арттырыңы (СУ КЕРМЕКТІГІ КЕСТЕСІН тарауын қараңыз).

Су ыдысының қақпағы дұрыс жабылмаған.

Шаю құралы артық қолданылған немесе мөлшері жеткіліксіз.

Шаю құралының мөлшері артық. Төмендегі шаю көрсеткіштерін реттеңіз.

Тұз ыдысы қақпағының дұрыс жабылғанын тексеріңіз.

Шаю құралын қосыңыз немесе мөлшер деңгейлерінің жоғарылығын реттеңіз.

IEC 436

WHIRLPOOL WFP 5O41 PLG X Daily Reference Guide [kk]

Specifications and Main Features

Frequently Asked Questions

User Manual
