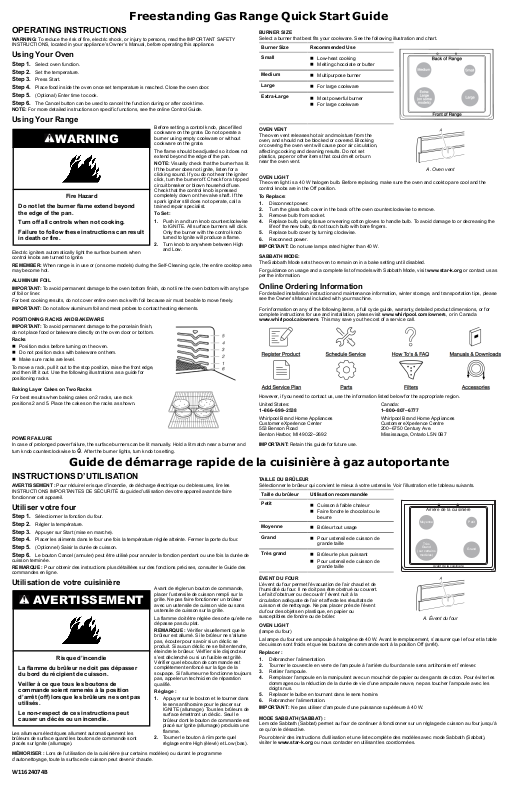

Freestanding Gas Range Quick Start Guide
OPERATING INSTRUCTIONS
WARNING: To reduce the risk of fire, electric shock, or injury to persons, read the IMPORTANT SAFETY
INSTRUCTIONS, located in your appliance’s Owner’s Manual, before operating this appliance.
Using Your Oven
Step 1. Select oven function.
Step 2. Set the temperature.
Step 3. Press Start.
Step 4. Place food inside the oven once set temperature is reached. Close the oven door.
Step 5. (Optional) Enter time to cook.
Step 6. The Cancel button can be used to cancel the function during or after cook time.
NOTE: For more detailed instructions on specific functions, see the online Control Guide.
Using Your Range
Before setting a control knob, place filled
cookware on the grate. Do not operate a
WARNING
Fire Hazard
Do not let the burner flame extend beyond
the edge of the pan.
Turn off all controls when not cooking.
Failure to follow these instructions can result
in death or fire.
Electric igniters automatically light the surface burners when
control knobs are turned to Ignite.
REMEMBER: When range is in use or (on some models) during the Self-Cleaning cycle, the entire cooktop area
may become hot.
ALUMINUM FOIL
IMPORTANT: To avoid permanent damage to the oven bottom finish, do not line the oven bottom with any type
of foil or liner.
For best cooking results, do not cover entire oven rack with foil because air must be able to move freely.
IMPORTANT: Do not allow aluminum foil and meat probes to contact heating elements.
POSITIONING RACKS AND BAKEWARE
IMPORTANT: To avoid permanent damage to the porcelain finish,
do not place food or bakeware directly on the oven door or bottom.
Racks
� Position racks before turning on the oven.
� Do not position racks with bakeware on them.
� Make sure racks are level.
To move a rack, pull it out to the stop position, raise the front edge,
and then lift it out. Use the following illustrations as a guide for
positioning racks.
burner using empty cookware or without
cookware on the grate.
The flame should be adjusted so it does not
extend beyond the edge of the pan.
NOTE: Visually check that the burner has lit.
If the burner does not ignite, listen for a
clicking sound. If you do not hear the igniter
click, turn the burner off. Check for a tripped
circuit breaker or blown household fuse.
Check that the control knob is pressed
completely down on the valve shaft. If the
spark igniter still does not operate, call a
trained repair specialist.
To Set:
1. Push in and turn knob counterclockwise
to IGNITE. All surface burners will click.
Only the burner with the control knob
turned to Ignite will produce a flame.
2. Turn knob to anywhere between High
and Low.
BURNER SIZE
Select a burner that best fits your cookware. See the following illustration and chart.
Burner Size Recommended Use
Small
Medium
Large
Extra-Large
OVEN VENT
The oven vent releases hot air and moisture from the
oven, and should not be blocked or covered. Blocking
or covering the oven vent will cause poor air circulation,
affecting cooking and cleaning results. Do not set
plastics, paper or other items that could melt or burn
near the oven vent.
OVEN LIGHT
The oven light is a 40 W halogen bulb. Before replacing, make sure the oven and cooktop are cool and the
control knobs are in the Off position.
To Replace:
1. Disconnect power.
2. Turn the glass bulb cover in the back of the oven counterclockwise to remove.
3. Remove bulb from socket.
4. Replace bulb, using tissue or wearing cotton gloves to handle bulb. To avoid damage to or decreasing the
life of the new bulb, do not touch bulb with bare fingers.
5. Replace bulb cover by turning clockwise.
6. Reconnect power.
IMPORTANT: Do not use lamps rated higher than 40 W.
SABBATH MODE:
The Sabbath Mode sets the oven to remain on in a bake setting until disabled.
For guidance on usage and a complete list of models with Sabbath Mode, visit www.star-k.org or contact us as
per the information.
� Low-heat cooking
� Melting chocolate or butter
� Multipurpose burner
� For large cookware
� Most powerful burner
� For large cookware
A. Oven vent
Online Ordering Information
For detailed installation instruction and maintenance information, winter storage, and transportation tips, please
see the Owner’s Manual included with your machine.
For information on any of the following items, a full cycle guide, warranty, detailed product dimensions, or for
complete instructions for use and installation, please visit www.whirlpool.com/owners, or in Canada
www.whirlpool.ca/owners. This may save you the cost of a service call.
Baking Layer Cakes on Two Racks
For best results when baking cakes on 2 racks, use rack
positions 2 and 5. Place the cakes on the racks as shown.
POWER FAILURE
In case of prolonged power failure, the surface burners can be lit manually. Hold a lit match near a burner and
turn knob counterclockwise to
. After the burner lights, turn knob to setting.
Guide de démarrage rapide de la cuisinière à gaz autoportante
INSTRUCTIONS D’UTILISATION
AVERTISSEMENT: Pour réduire le risque d’incendie, de décharge électrique ou de blessures, lire les
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ du guide d’utilisation de votre appareil avant de faire
fonctionner cet appareil.
Utiliser votre four
Step 1. Sélectionner la fonction du four.
Step 2. Régler la température.
Step 3. Appuyer sur Start (mise en marche).
Step 4. Placer les aliments dans le four une fois la température réglée atteinte. Fermer la porte du four.
Step 5. (Optionnel) Saisir la durée de cuisson.
Step 6. Le bouton Cancel (annuler) peut être utilisé pour annuler la fonction pendant ou une fois la durée de
cuisson terminée.
REMARQUE : Pour obtenir des instructions plus détaillées sur des fonctions précises, consulter le Guide des
commandes en ligne.
Utilisation de votre cuisinière
AVERTISSEMENT
Risque d’incendie
La flamme du brûleur ne doit pas dépasser
du bord du récipient de cuisson.
Veiller à ce que tous les boutons de
commande soient ramenés à la position
d’arrêt (off) lorsque les brûleurs ne sont pas
utilisés.
Le non-respect de ces instructions peut
causer un décès ou un incendie.
Les allumeurs électriques allument automatiquement les
brûleurs de surface quand les boutons de commande sont
placés sur Ignite (allumage).
MÉMORISER : Lors de l’utilisation de la cuisinière (sur certains modèles) ou durant le programme
d’autonettoyage, toute la surface de cuisson peut devenir chaude.
Avant de régler un bouton de commande,
placer l’ustensile de cuisson rempli sur la
grille. Ne pas faire fonctionner un brûleur
avec un ustensile de cuisson vide ou sans
ustensile de cuisson sur la grille.
La flamme doit être réglée de sorte qu’elle ne
dépasse pas du plat.
REMARQUE : Vérifier visuellement que le
brûleur est allumé. Si le brûleur ne s’allume
pas, écouter pour savoir si un déclic se
produit. Si aucun déclic ne se fait entendre,
éteindre le brûleur. Vérifier si le disjoncteur
s’est déclenché ou si un fusible est grillé.
Vérifier que le bouton de commande est
complètement enfoncé sur la tige de la
soupape. Si l’allumeur ne fonctionne toujours
pas, appeler un technicien de réparation
qualifié.
Réglage :
1. Appuyer sur le bouton et le tourner dans
le sens antihoraire pour le placer sur
IGNITE (allumage). Tous les brûleurs de
surface émettront un déclic. Seul le
brûleur dont le bouton de commande est
placé sur Ignite (allumage) produira une
flamme.
2. Tourner le bouton à n’importe quel
réglage entre High (élevé) et Low (bas).
However, if you need to contact us, use the information listed below for the appropriate region.
United States:
1–866–698–2538
Whirlpool Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022–2692
IMPORTANT: Retain this guide for future use.
TAILLE DU BRÛLEUR
Sélectionner le brûleur qui convient le mieux à votre ustensile. Voir l’illustration et le tableau suivants.
Taille du brûleur Utilisation recommandée
Petit
Moyenne
Grand
Très grand
ÉVENT DU FOUR
L’évent du four permet l’évacuation de l’air chaud et de
l’humidité du four. Il ne doit pas être obstrué ou couvert.
Le fait d’obstruer ou de couvrir l’évent nuit à la
circulation adéquate de l’air et affecte les résultats de
cuisson et de nettoyage. Ne pas placer près de l’évent
du four des objets en plastique, en papier ou
susceptibles de fondre ou de brûler.
OVEN LIGHT
(lampe du four)
La lampe du four est une ampoule à halogène de 40 W. Avant le remplacement, s’assurer que le four et la table
de cuisson sont froids et que les boutons de commande sont à la position Off (arrêt).
Replacer :
1. Débrancher l’alimentation.
2. Tourner le couvercle en verre de l’ampoule à l’arrière du four dans le sens antihoraire et l’enlever.
3. Retirer l’ampoule.
4. Remplacer l’ampoule en la manipulant avec un mouchoir de papier ou des gants de coton. Pour éviter les
dommages ou la réduction de la durée de vie d’une ampoule neuve, ne pas toucher l’ampoule avec les
doigts nus.
5. Replacer le bulbe en tournant dans le sens horaire.
6. Rebrancher l’alimentation.
IMPORTANT: Ne pas utiliser d’ampoule d’une puissance supérieure à 40 W.
MODE SABBATH (SABBAT) :
Le mode Sabbath (Sabbat) permet au four de continuer à fonctionner sur un réglage de cuisson au four jusqu’à
ce qu’on le désactive.
Pour obtenir des instructions d’utilisation et une liste complète des modèles avec mode Sabbath (Sabbat),
visiter le www.star-k.org ou nous contacter en utilisant les coordonnées.
� Cuisson à faible chaleur
� Faire fondre le chocolat ou le
beurre
� Brûleur tout usage
� Pour ustensile de cuisson de
grande taille
� Brûleur le plus puissant
� Pour ustensile de cuisson de
grande taille
Canada:
1–800–807–6777
Whirlpool Brand Home Appliances
Customer eXperience Centre
200–6750 Century Ave.
Mississauga, Ontario L5N 0B7
Arrière de la cuisinière
Moyenne
Très
Grand
(sur certains
modèles)
Avant de la cuisinière
A. Évent du four
Petit
Grand
W11624074B
Page 2
PAPIER D’ALUMINIUM
IMPORTANT: Pour éviter des dommages permanents au fini du fond du four, ne pas recouvrir le fond avec du
papier d’aluminium ou un revêtement quelconque.
Pour obtenir les meilleurs résultats de cuisson, ne pas couvrir entièrement la grille d’aluminium, car l’air doit
pouvoir circuler librement.
IMPORTANT: Ne pas laisser le papier d’aluminium et les sondes à viande entrer en contact avec les éléments
chauffants.
POSITIONNEMENT DES GRILLES ET DES USTENSILES DE CUISSON AU FOUR
IMPORTANT: Afin d’éviter des dommages permanents au fini en
porcelaine, ne pas placer d’aliments ou d’ustensiles de cuisson au
four directement sur la porte ou sur le fond du four.
Grilles
� Placer les grilles avant d’allumer le four.
� Ne pas installer les grilles lorsque des ustensiles de cuisson au
four se trouvent dessus.
� S’assurer que les grilles sont horizontales.
Pour déplacer une grille, la tirer jusqu’à la butée d’arrêt, soulever le
rebord avant, puis la tirer pour la sortir du four. Utiliser les
illustrations suivantes comme guide de positionnement des grilles.
Cuisson au four des gâteaux à étages, sur deux grilles
Pour des résultats optimaux lors de la cuisson au four de
gâteaux sur 2 grilles, utiliser les grilles en positions 2 et 5.
Placer les gâteaux sur les grilles comme indiqué.
PANNE DE COURANT
En cas de panne de courant prolongée, les brûleurs de surface peuvent être allumés manuellement. Tenir une
allumette allumée près d’un brûleur et tourner le bouton dans le sens antihoraire à
placer le bouton au réglage désiré.
. Une fois le brûleur allumé,
Information de commande en ligne
Pour obtenir des instructions détaillées pour l’installation l’entretien, l’hivernisation, ainsi que des conseils de
transport, consulter le manuel de l’utilisateur inclus avec votre machine.
Pour obtenir des informations sur l’un des points suivants, guide complet des programmes, garantie, dimensions
détaillées du produit ou instructions complètes d’utilisation et d’installation, visiter le
www.whirlpool.com/owners ou au Canada le www.whirlpool.ca/proprietaire. Cette vérification peut vous faire
économiser le coût d’une intervention de dépannage.
Cependant, si vous avez besoin d’aide supplémentaire, utiliser les coordonnées suivantes selon la région
appropriée.
États-Unis :
1 866 698-2538
Whirlpool Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022–2692
IMPORTANT: Conserver ce guide à titre de référence.
Canada :
1 800 807-6777
Whirlpool Brand Home Appliances
Customer eXperience Centre
200–6750 Century Ave.
Mississauga, Ontario L5N 0B7
Guía rápida de inicio de la estufa autónoma a gas
INSTRUCCIONES DE FUNCIONAMIENTO
ADVERTENCIA: A fin de reducir el riesgo de incendio, choque eléctrico o lesiones personales, lea las
INSTRUCCIONES IMPORTANTES DE SEGURIDAD que se encuentran en el Manual del propietario, antes de
usar el electrodoméstico.
Uso del horno
Step 1. Seleccione la función del horno.
Step 2. Ajuste la temperatura.
Step 3. Presione Start (Inicio).
Step 4. Coloque los alimentos en el horno una vez que alcance la temperatura deseada. Cierre la puerta del
horno.
Step 5. (Opcional) Introduzca el tiempo de cocción.
Step 6. El botón Cancel (Cancelar) puede usarse para cancelar la función durante el tiempo de cocción o
cuando este finalice.
NOTA: Para obtener instrucciones más detalladas sobre las funciones específicas, consulte la Guía de controles
en línea.
Uso de la estufa
ADVERTENCIA
Peligro de incendio
No permita que la llama del quemador se
extienda más allá de la orilla del sartén.
Apague todos los controles cuando no esté
cocinando.
No seguir estas instrucciones puede
ocasionar la muerte o un incendio.
Los encendedores eléctricos encienden automáticamente los
quemadores de la superficie cuando las perillas de control se
giran hasta Ignite (Encendido).
RECUERDE: Cuando se esté usando la estufa, o durante el ciclo de autolimpieza (en algunos modelos), es
posible que se ponga caliente toda el área de la superficie de cocción.
PAPEL DE ALUMINIO
IMPORTANTE: Para evitar daños en el acabado de la base del horno, no la cubra con ningún tipo de papel de
aluminio ni revestimiento.
Para obtener resultados de cocción óptimos, no cubra toda la parrilla del horno con papel de aluminio, ya que el
aire debe poder circular libremente.
IMPORTANTE: No permita que el papel de aluminio y las sondas para carne entren en contacto con los
elementos calentadores.
POSICIÓN DE LAS PARRILLAS Y LOS UTENSILIOS PARA HORNEAR
IMPORTANTE: Para evitar daños permanentes en el acabado de
porcelana, no coloque alimentos ni utensilios para hornear
directamente sobre la puerta o la base del horno.
Parrillas
� Coloque las parrillas antes de encender el horno.
� No coloque parrillas con utensilios para hornear encima.
� Asegúrese de que las parrillas estén niveladas.
Para sacar una parrilla, elévela a la posición de tope, levante el
borde delantero y luego sáquela. Use la siguiente ilustración como
guía para la posición de las parrillas.
Horneado de pasteles de capas en dos parrillas
Para obtener resultados óptimos al hornear pasteles en
dos parrillas, use las posiciones de la parrilla 2 y 5. Coloque
los pasteles en las parrillas como se muestra.
Coloque un utensilio de cocina lleno sobre la
rejilla antes de ajustar una perilla de control.
No use un quemador con utensilios de cocina
vacíos o sin utensilios de cocina sobre la
rejilla.
Debe regular la llama para que no se
extienda más allá del borde del sartén.
NOTA: Verifique visualmente si el quemador
se ha encendido. Si el quemador no se
enciende, escuche para ver si se está
emitiendo un chasquido. Si no escucha que
el encendedor haga un chasquido, apague el
quemador. Revise si se ha disparado un
cortacircuitos o si se ha fundido un fusible de
la casa. Revise que la perilla de control se
haya empujado por completo hacia abajo
sobre el eje de la válvula. Si el encendedor
de chispa sigue sin funcionar, llame a un
especialista en reparaciones capacitado.
Para ajustar:
1. Empuje hacia adentro y gire la perilla en
sentido antihorario hasta IGNITE
(Encendido). Todos los quemadores de
superficie harán un chasquido.
Solamente producirá una llama el
quemador cuya perilla de control esté
girada hasta Ignite (Encendido).
2. Gire la perilla a cualquier posición entre
High (Alto) y Low (Bajo).
TAMAÑO DEL QUEMADOR
Seleccione un quemador cuyo tamaño sea el más adecuado para el utensilio de cocina. Vea la ilustración y la
tabla siguientes.
Tamaño del
quemador
Pequeño
Medio
Grande
Extragrande
DUCTO DE VENTILACIÓN DEL HORNO
El ducto de ventilación del horno libera aire caliente y
humedad del horno y no debe bloquearse ni taparse. Si
bloquea o tapa el ducto de ventilación del horno, se
producirá una circulación deficiente de aire que
afectará los resultados de la cocción y la limpieza. No
coloque objetos de plástico, papel ni otros objetos que
puedan derretirse o quemarse cerca del ducto de
ventilación del horno.
LUZ DEL HORNO
La luz del horno es un foco halógeno de 40 W. Antes de cambiarla, asegúrese de que el horno y la superficie de
cocción estén fríos y que las perillas de control estén en la posición Off (Apagado).
Para reemplazar:
1. Desconecte el suministro eléctrico.
2. Gire en sentido antihorario la cubierta de vidrio del foco en la parte posterior del horno para retirarla.
3. Quite el foco del casquillo.
4. Vuelva a colocar el foco, utilizando un pañuelo de papel o guantes de algodón para manipularlo. Para
evitar dañar o disminuir la vida útil del nuevo foco, no lo toque con los dedos descubiertos.
5. Vuelva a colocar la cubierta del foco girando en sentido horario.
6. Reconecte el suministro eléctrico.
IMPORTANTE: No use focos de más de 40 W.
MODO SABBATH (MODO SABBAT):
El Sabbath Mode (Modo Sabbat) programa el horno para que permanezca encendido en un ajuste de hornear
hasta que se desconecte.
Para buscar orientación sobre el uso y revisar una lista completa de los modelos con modo Sabbath (Sabbat),
visite www.star-k.org o comuníquese con nosotros según la información que figura.
Uso recomendado
� Cocción con calor bajo
� Para derretir chocolate o
mantequilla
� Quemador multiuso
� Para utensilios de cocina grandes
� El quemador más potente
� Para utensilios de cocina grandes
Parte posterior de la estufa
Medio
Extra
Grande
(en algunos
modelos)
Parate frontal de la estufa
A. Ducto de ventilación del horno
Pequeño
Grande
Información de pedidos en línea
Para obtener información de mantenimiento e instrucciones de instalación, almacenamiento en invierno, y
consejos para el traslado, consulte el Manual del propietario que se incluye con su máquina.
Para obtener información acerca de cualquiera de los siguientes artículos, la guía completa de ciclos,
dimensiones detalladas de los productos o instrucciones de uso completas, visite www.whirlpool.com/owners,
o en Canadá www.whirlpool.ca/owners. Esto le podría ahorrar el costo de una llamada al servicio técnico.
Sin embargo, si necesita comunicarse con nosotros, use la información a continuación para ver la región
adecuada.
Estados Unidos:
1–866–698–2538
Whirlpool Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022–2692
IMPORTANTE: Conserve esta guía para su uso en el futuro.
Canadá:
1–800–807–6777
Whirlpool Brand Home Appliances
Customer eXperience Centre
200–6750 Century Ave.
Mississauga, Ontario L5N 0B7
CORTE DE CORRIENTE
En el caso de un corte de corriente prolongado, los quemadores de la superficie pueden encenderse
manualmente. Coloque un fósforo encendido cerca del quemador y gire la perilla en el sentido contrario a las
agujas del reloj, hacia
W11624074B
01/24
. Después de que se encienda el quemador, gire la perilla hasta el ajuste deseado.
®/™ ©2024 Whirlpool. All rights reserved. Used under license in Canada.
Tous droits réservés. Utilisé sous licence au Canada.
Todos los derechos reservados. Se usa bajo licencia en Canadá.
Loading...
