W11351208A
NOTE: This sheet contains important Technical Service Data.
FOR SERVICE TECHNICIAN ONLY
DO NOT REMOVE OR DESTROY
Quick Connect Plugs Oven Control Wiring Diagram Cooktop Wiring Diagram
For oven controls
FOR SERVICE TECHNICIAN’S USE ONLY

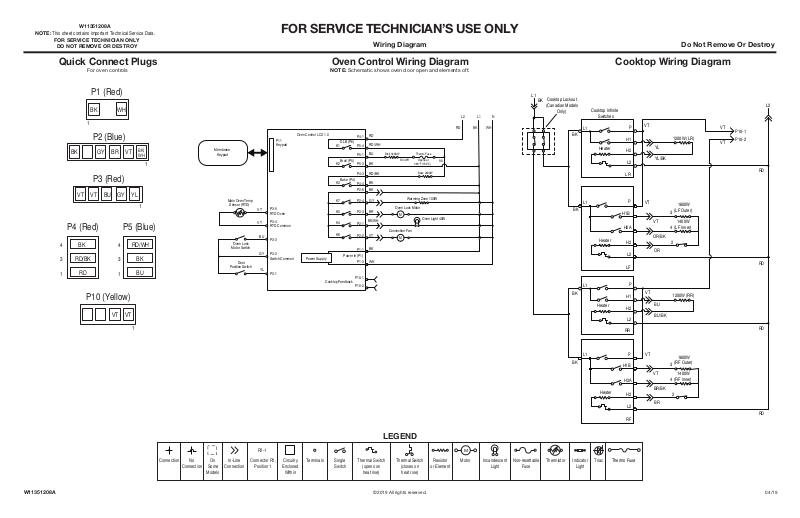

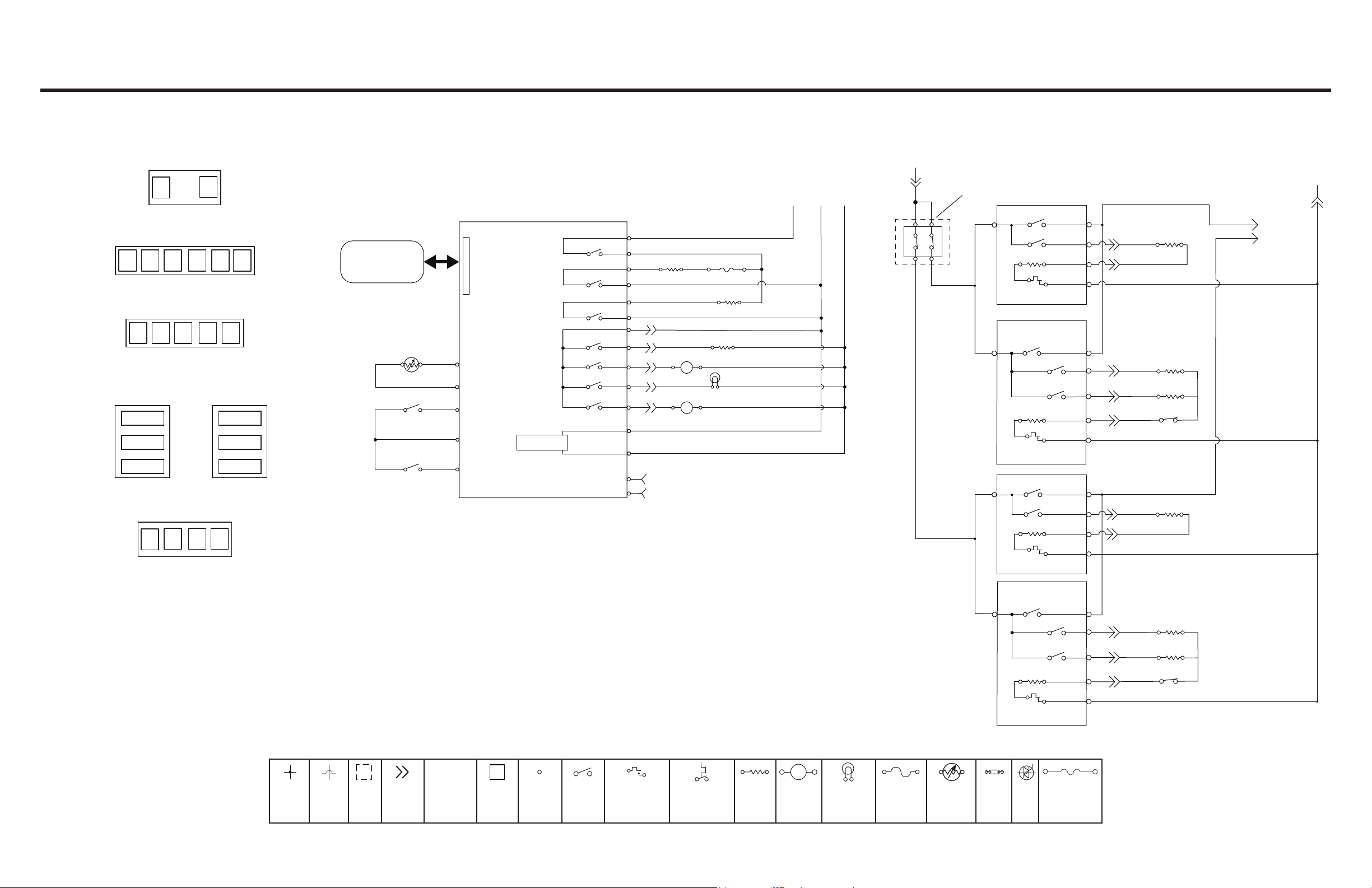

Wiring Diagram
NOTE: Schematic shows oven door open and elements off.
Do Not Remove Or Destroy
P1 (Red)
BK
1
WH
P2 (Blue)
BK GY BR VT
BK/
WH
P3 (Red)
VT BU GY
VT
YL
1
P4 (Red) P5 (Blue)
BK
4
RD/BK
3
RD
1
4
3
1
RD/WH
BK
BU
P10 (Yellow)
VT VT
1
L1
Cooktop Lockout
BK
(Canadian Models
Only)
BK
N
WH
L2 L1
RD
P11
Membrane
Keypad
Keypad
1
Main Oven Temp
Sensor (RTD)
Oven Lock
Motor Switch
Door
Position Switch
VT
VT
BU
GY
YL
P3-5
RTD Oven
P3-4
RTD Common
P3-3
P3-2
Switch Common
P3-1
Oven Control LCX 1.0
Power Supply
Cooktop Feedback
DLB (P6)
K1
Broil (P5)
K2
Bake (P4)
K3
K7
K5
K4
K6
Power In (P1)
P4-1
P5-4
P5-1
P5-3
P4-3
P4-4
P2-6
P2-4
P2-3
P2-1
P2-2
P1-1
P1-3
P10-1
P10-2
RD
RD/WH
BU
BK
RD/BK
BK
BK
GY
BR
BK/WH
VT
BK
WH
Broil 3400W
BU/WH
Oven Lock Motor
M
Convection Fan
M
Thermo Fuse
Opens at
363°F (184°C)
Bake 2400W
Warming Zone 100W
Oven Light 40W
RD
BK
BK
BK
Cooktop Infinite
Switches
L1
Heater
L1
Heater
L1
Heater
H1
H2
LR
H1B
H2A
H2
LF
H1
H2
RR
L2
L2
L2
VT
P
1200W (LR)
YL
YL/BK
P
VT
VT
OR/BK
OR
P
VT
BU
BU/BK
1600W
(LF Outer)
3
1400W
(LF Inner)
4
2
1200W (RR)
VT
VT
P10-1
P10-2
L2
RD
RD
RD
W11351208A
Connection No
ConnectionOnSome
Models
In-Line
Connection
P2-1
Connector P2,
Position 1
Circuitry
Enclosed
Within
Terminals Single
Switch
H1B
H2A
H2
RF
L2
P
VT
VT
BR/BK
BR
1600W
(RF Outer)
3
1400W
(RF Inner)
4
2
L1
BK
Heater
LEGEND
M
Thermal Switch
(opens on
heat rise)
©2019 All rights reserved. 04/19
Thermal Switch
(closes on
heat rise)
Resistor
or Element
Motor Incandescent
Light
Fuse
ThermistorNon-resettable
Indicator
Light
Triac
Thermo Fuse
RD
Page 2
W11351208A
REMARQUE : Cette fiche contient des données techniques importantes.
À L’USAGE DU TECHNICIEN SEULEMENT,
NE PAS ENLEVER OU DÉTRUIRE
À L’USAGE DU TECHNICIEN DE MAINTENANCE SEULEMENT
Schéma de câblage Ne pas enlever ou détruire
Fiches à connexion rapide
Pour les commandes du four
P1 (Rouge)
N
1
P2 (Bleu)
N GR
P3 (Rouge)
VI BU GR
VI
P4 (Rouge) P5 (Bleu)
4
3
1
N
R/N
R
P10 (Jaune)
BL
MAR
4
3
1
VI VI
VI
JA
R/BL
BU
1
N/
BL
1
1
N
Membrane
du
clavier
Capteur de température
principale du four (RTD)
Commutateur moteur
de verrouillage
du four
Contacteur
détection de
position porte
Schéma de câblage du module de commande du four Schéma de câblage de la table de cuisson
REMARQUE : Le schéma montre la porte du four ouverte et les éléments éteints.
L1
Verrouillage de la
N
table de cuisson
VI
VI
BU
GR
JA
P11
Clavier
P3-5
Four RTD
P3-4
Commun RTD
P3-3
P3-2
Commun
contacteur
P3-1
Commande de four LCX 1.0
DLB (P6)
K1
Cuisson au gril (P5)
K2
Cuisson au four (P4)
K3
K7
K5
K4
K6
Alimentation
électrique
Alimentation Entrée (P1)
Rétroaction table
de cuisson
P4-1
P5-4
P5-1
P5-3
P4-3
P4-4
P2-6
P2-4
P2-3
P2-1
P2-2
P1-1
P1-3
P10-1
P10-2
R
R/BL
Cuisson au gril 3 400 W
BU
N
R/N
N
N
GR
MAR
N/BL
VI
N
BL
BU/BL
Zone de maintien au chaud 100 W
Moteur de verrouillage de la porte
M
Ventilateur de convection
M
Fusible thermique
S’ouvre à
363 °F (184 °C)
Cuisson au four 2 400 W
R
Lampes du four 40 W
L2 L1
R
N
(Canada seulement)
BL
N
Commutateurs à réglage
infini de la table de cuisson
L1
N
Chauffant
L1
N
Chauffant
L1
N
Chauffant
H1
H2
ArG
H1B
H2A
H2
AvG
H1
H2
ArD
L2
L2
L2
VI
P
1 200 W (ArG)
JA
VI
P10-1
P10-2
VI
JA/N
P
VI
VI
1 600 W
(AvG extérieur)
3
1 400 W
(AvG intérieur)
4
OR/N
2
OR
P
VI
1 200 W (ArD)
BU
BU/N
L2
R
R
R
W11351208A
Connexion Pas de
connexion
Sur
certains
modèles
Connexion
en série
P2-1
Connecteur
P2, position 1
Circuit à
l’intérieur
Broches du
composant
Contacteur
simple
LÉGENDE
Commutateur
thermique (s’ouvre
lorsque la chaleur
augmente)
©2019 Tous droits réservés.
Commutateur
thermique (se
ferme lorsque la
chaleur augmente)
Résistance
ou élément
M
Moteur Lampe à
incandescence
réarmable
H1B
H2A
H2
L2
P
VI
VI
1 600 W
(AvD extérieur)
3
1 400 W
(AvD intérieur)
4
MAR/N
2
MAR
L1
N
Chauffant
R
AvD
ThermistanceFusible non
Témoin
Triac
Fusible thermique
lumineux
04/19
Page 3
W11351208A
NOTA: Esta hoja contiene información de servicio técnico importante.
PARA SER USADO ÚNICAMENTE POR TÉCNICOS DE SERVICIO
NO QUITAR NI DESTRUIR
Para controles del horno
PARA SER USADO ÚNICAMENTE POR TÉCNICOS DE SERVICIO

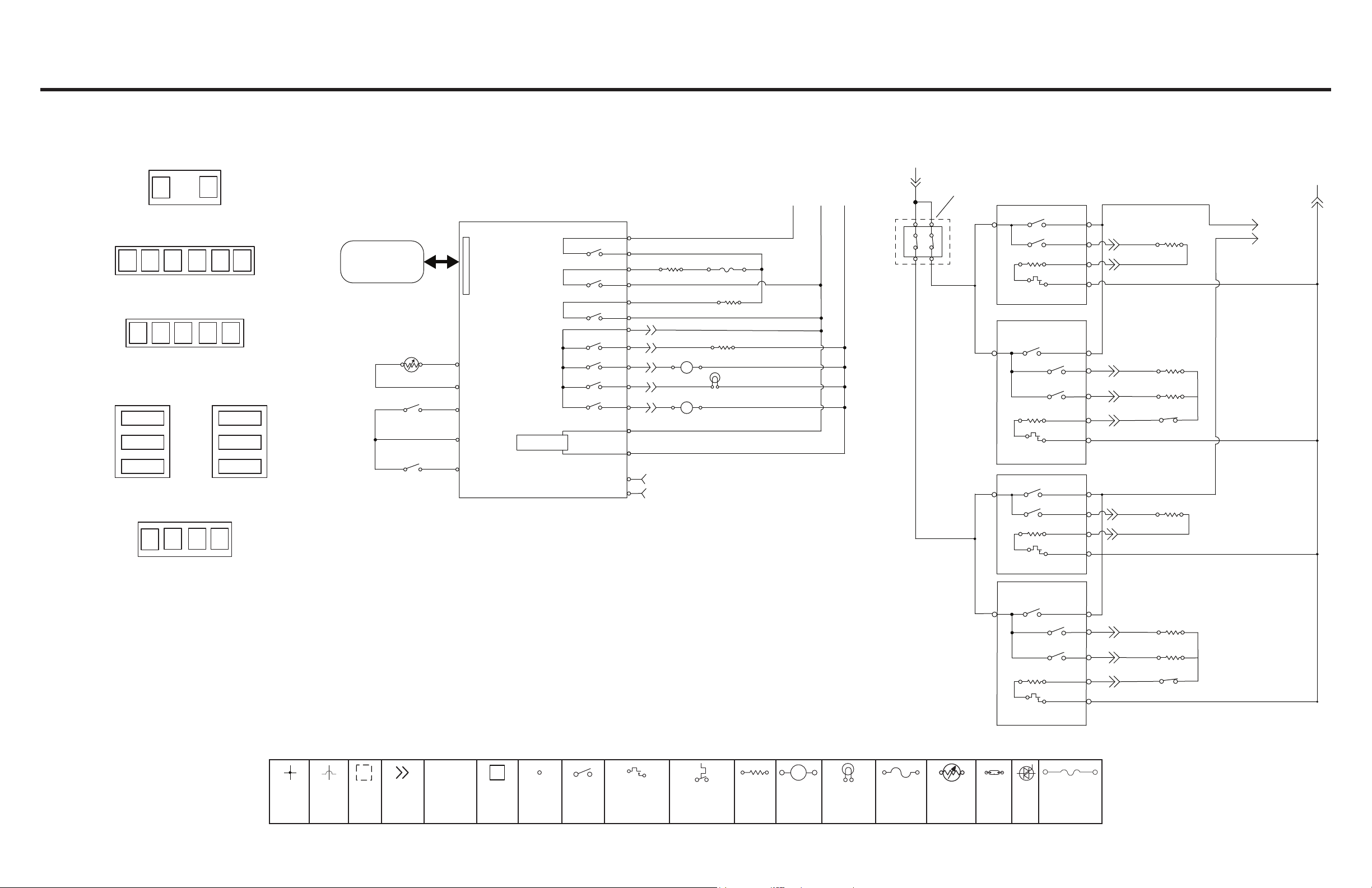

Diagrama de cableado
Diagrama de cableado de control del horno Diagrama de cableado de supercie de cocciónEnchufes de conexión rápida
NOTA: El diagrama esquemático muestra la puerta del horno abierta y los elementos apagados.
No Quitar Ni Destruir
P1 (Rojo)
NE
1
BL
P2 (Azul)
NE GR CA VI
NE/
BL
P3 (Rojo)
VI AZ GR AM
VI
1
P4 (Rojo) P5 (Azul)
4
3
1
NE
ROJ/NE
ROJ
4
3
1
ROJ/BL
NE
AZ
P10 (Amarillo)
VI VI
1
L1
Bloqueo de superficie
NE
de cocción
(Solo modelos
canadienses)
NE
N
BL
L2 L1
ROJ
P11
Teclado
de
membrana
Tecla
1
Sensor de temperatura
principal del horno (RTD)
Interruptor de motor
de bloqueo
del horno
Interruptor para
la posición de
la puerta
P3-5
VT
Horno con RTD
P3-4
VT
Común del RTD
BU
P3-3
GY
P3-2
Común del
interruptor
YL
P3-1
Control del horno LCX 1.0
K1
K2
K3
K7
K5
K4
K6
Suministro
eléctrico
Retroalimentación de
la superficie de
cocción
DLB (P6)
Asar (P5)
Hornear (P4)
Encendido (P1)
P4-1
P5-4
P5-1
P5-3
P4-3
P4-4
P2-6
P2-4
P2-3
P2-1
P2-2
P1-1
P1-3
P10-1
P10-2
ROJ
ROJ/BL
Asar 3400W
AZ
NE
ROJ/NE
NE
NE
GR
Motor de bloqueo del horno
CA
NE/BL
Ventilador por convección
VI
NE
BL
Fusible térmico
AZ/BL
Se abre a
363 °F (184 °C)
Hornear 2400W
Zona de calentamiento 100W
M
M
ROJ
Luz del horno 40W
Interrruptores infinitos
de la superficie de cocción
L1
NE
Calentador
L1
NE
Calentador
L1
NE
Calentador
H1
H2
H1B
H2A
H2
H1
H2
L2
PI
L2
FI
L2
VI
P
1200W (PI)
AM
VT
VT
P10-1
P10-2
AM/NE
P
VI
VI
1600W
(FI exterior)
3
1400W
(FI interior)
4
NA/NE
2
NA
P
VI
1200W (PD)
AZ
AZ/NE
PD
L2
ROJ
ROJ
ROJ
W11351208A
Conexión No hay
conexiónEnalgunos
modelos
Conexión
en línea
P2-1
Conector P2,
Posición 1
Circuito
cerrado
Terminales Interruptor
simple
LEYENDA
Interruptor térmico
(se abre con un
alza de calor)
©2019 Todos los derechos reservados.
Interruptor térmico
(se cierra con un
alza de calor)
Resistor o
Elemento
M
Motor Luz
incandescente
reajustable
H1B
H2A
H2
L2
P
VI
VI
1600W
(FD exterior)
3
1400W
(FD interior)
4
CA/NE
2
CA
ROJ
L1
NE
Calentador
FD
Triac
Fusible térmico
TermistorFusible no
Luz
indicadora
04/19
