Page 1

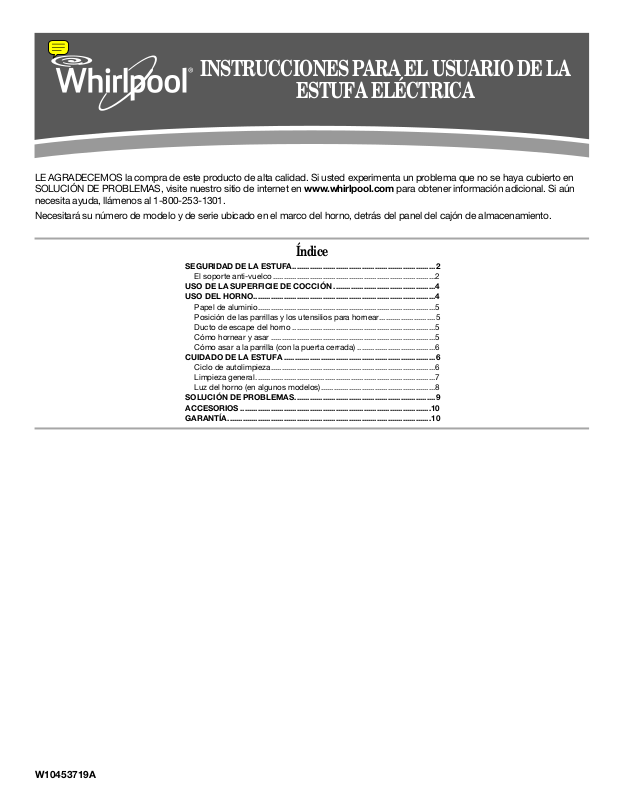

INSTRUCCIONES PARA EL USUARIO DE LA
ESTUFA ELÉCTRICA
LE AGRADECEMOS la compra de este producto de alta calidad. Si usted experimenta un problema que no se haya cubierto en
SOLUCIÓN DE PROBLEMAS, visite nuestro sitio de internet en www.whirlpool.com para obtener información adicional. Si aún
necesita ayuda, llámenos al 1-800-253-1301.
Necesitará su número de modelo y de serie ubicado en el marco del horno, detrás del panel del cajón de almacenamiento.
Índice
SEGURIDAD DE LA ESTUFA..................................................................2
El soporte anti-vuelco...........................................................................2
USO DE LA SUPERFICIE DE COCCIÓN ...............................................4
USO DEL HORNO....................................................................................4
Papel de aluminio..................................................................................5
Posición de las parrillas y los utensilios para hornear..........................5
Ducto de escape del horno ..................................................................5
Cómo hornear y asar ............................................................................5
Cómo asar a la parrilla (con la puerta cerrada) ....................................6
CUIDADO DE LA ESTUFA ......................................................................6
Ciclo de autolimpieza............................................................................6
Limpieza general...................................................................................7
Luz del horno (en algunos modelos).....................................................8
SOLUCIÓN DE PROBLEMAS.................................................................9
ACCESORIOS ........................................................................................10
GARANTÍA..............................................................................................10
W10453719A
Page 2
SEGURIDAD DE LA ESTUFA
Su seguridad y la seguridad de los demás es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre
todos los mensajes de seguridad.
Este es el símbolo de advertencia de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a
usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra
“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:
PELIGRO
ADVERTENCIA
Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.
Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesión grave.
Si no sigue las instrucciones, usted puede morir o sufrir
una lesión grave.
El soporte anti-vuelco
La estufa no se volteará durante el uso normal. Sin embargo, si usted aplica mucha fuerza o peso a la puerta abierta sin haber fijado
adecuadamente el soporte anti-vuelco, la estufa puede voltearse.
ADVERTENCIA
Peligro de Vuelco
Un niño o un adulto puede volcar accidentalmente la estufa y resultar muerto.
Verifique que se haya instalado y asegurado debidamente el soporte anti-vuelco según las
instrucciones de instalación.
Si traslada de lugar la estufa, vuelva a asegurar el soporte anti-vuelco.
No ponga a funcionar la estufa sin tener el soporte anti-vuelco instalado y asegurado.
No seguir estas instrucciones puede ocasionar la muerte o quemaduras graves en niños y
adultos.
Para verificar que el soporte anti-vuelco esté instalado y asegurado:
Soporte
anti-vuelco
Pata de la estufa
Advertencias de la Proposición 65 del estado de California:
ADVERTENCIA: Este producto contiene una o más sustancias químicas identificadas por el estado de California como
causantes de cáncer.
ADVERTENCIA: Este producto contiene una o más sustancias químicas identificadas por el estado de California como
causantes de defectos congénitos o algún otro tipo de daños en la función reproductora.
2
• Deslice la estufa hacia adelante.
• Verifique que el soporte anti-vuelco esté bien sujeto al piso o a la pared.
• Deslice la estufa hacia atrás de modo que la pata trasera quede debajo del soporte
anti-vuelco.
• Consulte las instrucciones de instalación para ver más detalles.
Page 3
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
ADVERTENCIA:
electrocución, lesiones a personas o daños al usar la estufa,
siga precauciones básicas, incluyendo las siguientes:
■ ADVERTENCIA:
VUELCO DE LA ESTUFA, ÉSTA DEBE ASEGURARSE EN
EL PISO MEDIANTE LA INSTALACIÓN DEBIDA DE
DISPOSITIVOS ANTIVUELCO. PARA VERIFICAR SI LOS
DISPOSITIVOS ESTÁN DEBIDAMENTE INSTALADOS,
DESLICE LA ESTUFA HACIA DELANTE, CERCIÓRESE
DE QUE EL SOPORTE ANTIVUELCO ESTÉ BIEN
SUJETO AL PISO O A LA PARED Y DESLICE LA ESTUFA
HACIA ATRÁS DE MANERA QUE LA PATA TRASERA DE
LA ESTUFA QUEDE FIJA DEBAJO DEL SOPORTE
ANTIVUELCO.
■ AVISO:
los armarios que están encima de la estufa o en el respaldo
de protección de la estufa - cuando los niños suban encima
de la estufa para poder coger objetos podrían lastimarse
seriamente.
■
Instalación apropiada - Cerciórese de que la instalación y
puesta a tierra de la estufa sean efectuadas
adecuadamente por un técnico competente.
■
Nunca use la estufa como calefacción del cuarto.
■
No deje a los niños solos - No se debe dejar a los niños sin
supervisión en el área donde la estufa está en uso. Jamás
se les debe permitir que se sienten o se paren en parte
alguna de la estufa.
■
Use ropa apropiada – Nunca debe ponerse ropa holgada
o que se esté colgando mientras esté usando la estufa.
■
Servicio del usuario - No repare ni reemplace pieza alguna
de la estufa a menos que se recomiende específicamente
en el manual. Cualquier otro servicio se debe dejar en las
manos de un técnico competente.
■
Almacenaje dentro o encima de la estufa - No se debe
guardar material inflamable en el horno ni cerca de las
unidades exteriores.
■
No use agua en incendios provocados por grasa - Extinga
el incendio o la llama o use un extinguidor de tipo espuma o
químico seco.
■
Use sólo agarradores de ollas secos - Los agarradores de
ollas húmedos o mojados en las superficies calientes
pueden ocasionar quemaduras por vapor. No deje que el
agarrador de ollas toque los elementos calefactores
calientes. No use toallas u otros paños voluminosos.
■
NO TOQUE LAS UNIDADES EXTERIORES O ÁREAS
CERCANAS A LAS UNIDADES. Las unidades exteriores
podrían estar calientes no obstante su color sea oscuro. Las
áreas cercanas a las unidades exteriores se pueden calentar
lo suficiente para ocasionar quemaduras. Durante y después
del uso, no toque ni deje que la ropa u otros materiales
inflamables toquen las superficies exteriores o las áreas
cercanas a las unidades hasta que haya transcurrido tiempo
suficiente para que se enfríen. Entre esas áreas están la
superficie de cocción y las superficies que están frente a la
superficie de cocción.
No guarde artículos que interesen a los niños en
Para reducir el riesgo de incendio,
PARA REDUCIR EL RIESGO DE
■
Use cacerolas de tamaño apropiado - La estufa está
equipada con una o más unidades exteriores de tamaño
distinto. Seleccione utensilios que tengan el asiento liso lo
suficientemente grande para cubrir el elemento calefactor
de la unidad exterior. El uso de utensilios de menor tamaño
expondrá una porción del elemento calefactor a contacto
directo y puede ocasionar que la ropa se incendie. La
relación apropiada entre el utensilio y el quemador también
mejorará el rendimiento.
■
Nunca deje sin supervisión las unidades exteriores a fuego
alto. Los derrames por ebullición ocasionan salpicaduras
grasosas y humeantes que pueden incendiarse.
■
Cerciórese de que las charolas reflectoras o platillos para
goteo estén en su lugar - La ausencia de éstos durante la
cocción puede ocasionar daños al alambrado o
componentes que están debajo.
■
Forros protectores - No use papel de aluminio para forrar
los platillos para goteo de las unidades exteriores o el
fondo del horno, excepto como lo sugiera el manual. La
instalación inapropiada de estos forros puede dar lugar a
riesgos de electrocución o incendio.
■
Utensilios de estufa vidriados - Sólo algunos tipos de
utensilios de vidrio, cerámica vitrificada, cerámica, loza de
barro u otros utensilios vidriados son adecuados para uso
en la estufa sin que se rompan debido a cambios
repentinos de temperatura.
■
Los mangos de los utensilios deben colocarse hacia adentro
y no deben extenderse hasta las unidades exteriores
adyacentes - Para reducir riesgos de quemaduras, incendio
de materiales inflamables y salpicaduras debido a contacto
accidental con el utensilio, el mango del utensilio debe
colocarse hacia adentro y no debe extenderse hasta las
unidades exteriores adyacentes.
■
No remoje los elementos calefactores desmontables Nunca se deben sumergir los elementos calefactores en
el agua.
■
No cocine en una superficie de cocción quebrada - Si la
superficie de cocción se quiebra, las soluciones de limpieza
y derrames pueden penetrar en la superficie de cocción
quebrada y dar lugar a un riesgo de electrocución. Póngase
en contacto con un técnico competente de inmediato.
■
Limpie la superficie de cocción con cuidado - Si usa una
esponja o un paño mojado para limpiar los derrames en el
área de cocción caliente, tenga cuidado para evitar
quemaduras por vapor. Algunos productos de limpieza
pueden producir gases nocivos al ser aplicados en una
superficie caliente.
■
Tenga cuidado al abrir la puerta - Deje que el aire caliente
o el vapor se escape antes de retirar o volver a colocar los
alimentos.
■
No caliente recipientes sellados de alimentos - La
acumulación de presión podría hacer estallar el recipiente y
ocasionar una lesión.
■
Mantenga despejados los conductos de ventilación
del horno.
GUARDE ESTAS INSTRUCCIONES
3
Page 4
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
■ Ubicación de las parrillas del horno - coloque siempre las
parrillas del horno en la ubicación deseada mientras el
horno esté frío. Si tiene que mover la parrilla cuando el
horno está caliente, no deje que el agarrador de ollas toque
el elemento calefactor caliente en el horno.
■ NO TOQUE LOS ELEMENTOS CALEFACTORES O LAS
SUPERFICIES INTERIORES DEL HORNO - No obstante
su color oscuro, los elementos calefactores podrían estar
calientes. Las superficies interiores de un horno se
calientan lo suficiente como para ocasionar quemaduras.
Durante y después del uso, no toque ni deje que la ropa u
otros materiales inflamables toquen los elementos
calefactores o las superficies interiores del horno hasta que
haya transcurrido suficiente tiempo para que se enfríen.
Otras superficies del electrodoméstico pueden calentarse lo
suficiente para ocasionar quemaduras - entre estas
superficies se encuentran los orificios de los conductos de
ventilación del horno y las superficies cercanas a estos
orificios, puertas del horno y ventanas de las puertas
del horno.
GUARDE ESTAS INSTRUCCIONES
USO DE LA SUPERFICIE DE COCCIÓN
Para estufas con función de autolimpieza -
■ No limpie la junta de la puerta. La junta de la puerta es
esencial para un buen cierre. Se debe tener cuidado de no
frotar, dañar o mover la junta.
■ No use productos de limpieza para hornos - No se debe
usar productos comerciales de limpieza para hornos o
revestimientos protectores para el forro del horno de ningún
tipo en o alrededor de cualquier parte del horno.
■ Limpie únicamente las piezas enumeradas en el manual.
■ Antes de realizar la autolimpieza del horno - quite la
charola para asar a la parrilla y otros utensilios.
Para unidades con campana de ventilación -
■ Limpie las campanas de ventilación con frecuencia - No se
debe dejar que la grasa se acumule en la campana o en
el filtro.
■ Al flamear los alimentos debajo de la campana, encienda el
ventilador.
ADVERTENCIA
Peligro de Incendio
Apague todos los controles cuando haya terminado de
cocinar.
No seguir esta instrucción puede ocasionar la muerte
o incendio.
Las perillas de control pueden fijarse en cualquier posición entre HI
(Alta) y LO (Baja). Presione y gire hacia un ajuste.
USO DEL HORNO
Los olores y el humo son normales cuando el horno se usa las
primeras veces o cuando tiene suciedad profunda.
IMPORTANTE: La salud de algunas aves es sumamente sensible a
los gases emanados. La exposición a los gases puede ocasionar la
muerte de ciertas aves. Traslade siempre las aves a otro cuarto
cerrado y bien ventilado.
RECUERDE: Cuando se esté usando la superficie de
cocción, es posible que se caliente toda el área de la misma.
Elementos de los serpentines y tazones para quemadores
Los elementos de los serpentines deberán estar nivelados para
obtener resultados óptimos de cocción. Cuando están limpios, los
tazones para quemadores reflejan de nuevo el calor hacia el
utensilio de cocción. También ayudan a atrapar los derrames.
Los utensilios de cocina no deberán extenderse más de ½" (1,3 cm)
fuera del elemento del serpentín. Si el utensilio de cocina está
desparejo o es muy grande, puede producir calor en exceso, lo que
causará que el tazón del quemador cambie de color.
Luz indicadora de la superficie de cocción encendida
La luz indicadora de superficie de cocción encendida está ubicada
en el panel de la consola. Cuando se encienda cualquier perilla de
control en el panel de la consola, se iluminará la luz indicadora de
superficie de cocción encendida.
Interruptor de la luz del horno (en algunos modelos)
En los modelos que tienen las perillas de control ubicadas en el
panel posterior de la estufa, el interruptor de la luz está ubicado en
la esquina superior izquierda de la estufa. En los modelos que
tienen las perillas de control ubicadas en el panel frontal de la
estufa, el interruptor de la luz está ubicado en el lado izquierdo de
la consola frontal.
Luz indicadora de Horno calentándose
La luz indicadora de Oven Heating (Horno calentándose), que está
ubicada en el panel de la consola, se iluminará cuando se encienda
la función de Bake (Hornear) o Broil (Asar a la parrilla).
4
Page 5
Papel de aluminio
IMPORTANTE: Para evitar daños permanentes en el acabado de
la base del horno, no la forre con ningún tipo de papel de aluminio
ni revestimiento.
Posición de las parrillas y los utensilios para hornear
IMPORTANTE: Para evitar daños permanentes en el acabado de
porcelana, no coloque alimentos ni utensilios para hornear
directamente sobre la puerta o la base del horno.
Utensilios para hornear
Para la cocción uniforme, el aire caliente debe poder circular. Deje
2" (5 cm) de espacio alrededor del utensilio para hornear y las
paredes del horno. Cerciórese de que ningún utensilio para
hornear esté directamente encima del otro.
Parrillas
■ Coloque las parrillas antes de encender el horno.
■ No retire las parrillas con los utensilios para hornear sobre
ellas.
■ Cerciórese de que las parrillas estén niveladas.
Para mover una parrilla, jálela hasta la posición de tope, levante el
borde delantero y luego sáquela. Use como guía la siguiente
ilustración y las tablas.
5
4
3
2
1
Para obtener óptimos resultados de cocción, no cubra toda la
parrilla del horno con papel de aluminio, ya que el aire debe circular
con libertad.
Posiciones de la parrilla
Parrilla 5: Para tostar pan o asar a la parrilla alimentos de poco
grosor y sin grasa.
Parrilla 4: Úsela para hornear y asar a la parrilla con 2 parrillas.
Parrilla 3: La mayoría de los alimentos horneados en una bandeja
para galletas o una bandeja para galletas con lados, pasteles en
capas o alimentos congelados precocinados. Asar piezas de pollo
a la parrilla.
Parrilla 2: Asar cortes de carne pequeños, pais, guisos, roscas
Bundt y para hornear en 2 parrillas.
Parrilla 1: Asar cortes grandes de carne y aves.
Cocción en parrillas múltiples
2 parrillas: Use las posiciones para parrilla 2 y 4.
Cómo hornear pasteles en capas en 2 parrillas
Para obtener los mejores resultados cuando hornee pasteles en
2 parrillas, use las parrillas 2 y 4 para el horneado. Coloque los
pasteles en las parrillas, como se muestra.
Ducto de escape del horno
A
A. Ducto de escape del horno
Cómo hornear y asar
Antes de hornear o asar, coloque las parrillas según la sección
“Posición de las parrillas y los utensilios para hornear”. Al asar, no
es necesario esperar a que el horno se precaliente antes de
colocar los alimentos en él, a menos que la receta culinaria lo
recomiende.
El ducto de escape del horno libera aire caliente y humedad del
horno y no debe bloquearse ni taparse. El hacerlo dará lugar a una
circulación de aire insatisfactoria, afectando los resultados de
cocción y de limpieza. No coloque objetos de plástico, papel u
otros artículos que podrían derretirse o quemarse cerca del ducto
de escape del horno.
El elemento puede usarse cuando se está usando el horno,
siempre y cuando el utensilio de cocción no se extienda más allá
de ½" (1,3 cm) fuera del elemento.
Para hornear o asar:
1. Oprima y gire la perilla de control del horno hacia el ajuste de
temperatura deseado. La luz de Oven Heating (Horno
calentándose) se encenderá y permanecerá encendida hasta
que el horno alcance la temperatura fijada.
2. Ponga la comida en el horno. El elemento de hornear se
encenderá y se apagará, para mantener la temperatura de
cocción. La luz de Oven Heating (Horno calentándose) se
encenderá y se apagará a la par con el elemento.
3. Gire la perilla de control del horno a OFF (Apagado) cuando
haya terminado.
5
Page 6
Cómo asar a la parrilla (con la puerta cerrada)
El asador usa calor radiante directo para cocinar los alimentos.
Para obtener un control más preciso al cocinar, cambie la
temperatura mientras esté asando al gusto. Cuanto más baja sea
la temperatura, más lenta será la cocción. Los cortes más gruesos
y los pedazos de carne, pescado y aves con forma irregular se
pueden cocinar mejor a temperaturas para asar más bajas.
■ Para obtener mejores resultados, utilice una sartén y una rejilla
para asar a la parrilla. Se ha diseñado para drenar el jugo y
ayudar a evitar salpicaduras y humo.
Si desea comprar una charola para asar a la parrilla, puede
hacer un pedido de la misma. Consulte la sección “Accesorios”
para obtener más información.
CUIDADO DE LA ESTUFA
Ciclo de autolimpieza
ADVERTENCIA
Peligro de Quemadura
No toque el horno durante el ciclo de autolimpieza.
Mantenga a los niños lejos del horno durante el ciclo
de autolimpieza.
No seguir estas instrucciones puede ocasionar
quemaduras.
IMPORTANTE: La salud de algunas aves es sumamente sensible a
los gases emanados durante el ciclo de autolimpieza. La
exposición a los gases puede ocasionar la muerte de ciertas aves.
Mude siempre las aves a otro cuarto cerrado y bien ventilado.
No bloquee el(los) ducto(s) de escape del horno durante el ciclo de
autolimpieza. El aire debe moverse con libertad. Dependiendo del
modelo, vea la sección “Ducto de escape del horno”.
No limpie, frote, dañe ni mueva la junta de la puerta del horno.
Prepare la estufa
■ Retire la charola para asar a la parrilla, la parrilla, los utensilios
de cocina y los utensilios para hornear, todos los utensilios de
cocción, las parrillas del horno y papel de aluminio.
■
Use un paño húmedo para limpiar el borde interior de la puerta y
el área de 1½" (3,8 cm) alrededor del marco de la cavidad interna
del horno, teniendo cuidado de no mover ni doblar la junta.
■ Quite los artículos de plástico de la superficie de cocción, ya
que pueden derretirse.
■ Saque todos los artículos del cajón de almacenamiento.
No es necesario precalentar el horno antes de poner alimentos, a
menos que lo recomiende la receta. Coloque el alimento sobre la
parrilla, en una charola para asar, después colóquelo en el centro
de la parrilla del horno.
Cómo asar a la parrilla (con la puerta cerrada):
1. Coloque el utensilio de cocción en el horno y cierre la puerta
del mismo.
2. Empuje y gire la perilla de control del horno hacia BROIL HI
(Asar a la parrilla a temperatura alta) o hacia BROIL LO (Asar a
la parrilla a temperatura baja), para asar a la parrilla a una
temperatura más baja.
3. Después de asar a la parrilla, gire la perilla de control del horno
a OFF (Apagado).
Cómo funciona el ciclo
IMPORTANTE: Si la porcelana se calienta o se enfría sobre el
acero en el horno, esto resultará en decoloración, pérdida del brillo,
pequeñas grietas y sonidos de estallido.
Antes de la autolimpieza, asegúrese de que la puerta esté
completamente cerrada; de lo contrario no quedará bloqueada y el
ciclo de autolimpieza no comenzará.
Una vez que se haya enfriado el horno por completo, quite las
cenizas con un paño húmedo. Para evitar romper el vidrio, no
aplique un paño húmedo y frío al vidrio interior de la puerta antes
de que se haya enfriado por completo.
Para detener el ciclo de autolimpieza en cualquier momento, gire la
perilla central de control del horno hacia la posición de OFF
(Apagado). Si la temperatura está demasiado elevada, la puerta del
horno permanecerá bloqueada y se encenderá la luz indicadora de
Door Lock (Bloqueo de la puerta).
La luz del horno no funcionará durante el ciclo de autolimpieza.
El ciclo de autolimpieza dura 3 horas y 30 minutos. Los últimos
30 minutos del ciclo son para el enfriamiento.
Para realizar la autolimpieza:
1. Gire la perilla central del horno de OFF (Apagado) a SELF
CLEAN (Autolimpieza). El ciclo de Self-Cleaning (Autolimpieza)
comenzará solamente si el ajuste anterior estaba en “Off”
(Apagado).
La puerta del horno se bloqueará automáticamente. Se
encenderán las luces indicadoras de Oven On (Horno
encendido) y Door Lock (Bloqueo de la puerta).
2. Cuando se haya terminado el ciclo de Self-Cleaning
(Autolimpieza) y se haya enfriado el horno, se apagarán las
luces indicadoras de Oven On (Horno encendido) y Door Lock
(Bloqueo de la puerta).
3. Cuando el horno se haya enfriado por completo, saque las
cenizas con un paño húmedo.
6
Page 7
Limpieza general
IMPORTANTE: Antes de la limpieza, asegúrese de que todos los
controles estén apagados, y que el horno y la superficie de cocción
estén fríos. Siempre siga las instrucciones que vienen en las
etiquetas de los productos de limpieza. Para obtener información
adicional, puede visitar la sección “Preguntas que se hacen con
frecuencia” de nuestro sitio de internet, en www.whirlpool.com.
En primer lugar se sugiere el empleo de jabón, agua y una esponja
o paño suave, a menos que se indique lo contrario.
Método de limpieza:
■ Producto para limpiar vidrios y un paño suave o esponja:
Aplique el producto para limpiar vidrios en una esponja o paño
suave, no lo haga directamente sobre el panel.
■ Limpiador de cocina y electrodomésticos affresh™, pieza
número W10355010 (no incluido):
Vea la sección “Accesorios” para obtener más información.
SUPERFICIES EXTERIORES DE ESMALTE DE
PORCELANA (en algunos modelos)
Los derrames de alimentos que contienen ácidos, tales como
vinagre y tomate, deben ser limpiados tan pronto como se enfríe la
estufa completa. Es posible que estos derrames dañen el acabado.
Método de limpieza:
■ Producto para limpiar vidrios, producto de limpieza líquido
suave o estropajo no abrasivo:
Limpie cuidadosamente alrededor de la placa con el número
de modelo y de serie porque el refregar puede borrar los
números.
■ Limpiador de cocina y electrodomésticos affresh™, pieza
número W10355010 (no incluido):
Vea la sección “Accesorios” para obtener más información.
ACERO INOXIDABLE (en algunos modelos)
NOTA: Para evitar daños a las superficies de acero inoxidable, no
use estropajos que vienen con jabón, productos de limpieza
abrasivos, limpiador para la superficie de cocción, estropajos de
metal, paños ásperos o toallas de papel abrasivas. Podrían ocurrir
daños a las superficies de acero inoxidable, aun si sólo se usa una
vez o en forma limitada.
Método de limpieza:
Frote en la dirección del hilo para evitar que se dañe.
■ Limpiador de acero inoxidable affresh™, pieza número
W10355016 (no incluido):
Consulte la sección “Accesorios” para obtener más
información.
■ Detergente líquido o producto de limpieza general:
Enjuague con agua limpia y seque con un paño suave que no
deje pelusa.
CONTROLES DE LA SUPERFICIE DE COCCIÓN
Para evitar daños en los controles de la superficie de cocción, no
use estopa de acero, productos de limpieza abrasivos ni limpiador
de horno.
No remoje las perillas. Cuando vuelva a colocar las perillas,
asegúrese de que las mismas estén en la posición OFF (Apagado).
En algunos modelos, no quite los obturadores que están debajo de
las perillas.
Método de limpieza:
■ Agua y jabón:
Jale las perillas en sentido recto para quitarlas del panel de
control.
PANEL DE CONTROL Y EXTERIOR DE LA PUERTA DEL
HORNO
Para evitar daños en el panel de control, no use productos de
limpieza abrasivos, estropajos de metal, paños ásperos o toallas
de papel abrasivas.
ELEMENTOS DE LOS SERPENTINES (en algunos modelos)
Método de limpieza:
■ Paño húmedo: Asegúrese de que las perillas de control estén
apagadas y que los elementos estén fríos.
No lo limpie ni lo sumerja en agua. Si hay suciedad, ésta se
quemará cuando se caliente.
TAZONES DE LOS QUEMADORES (en algunos modelos)
Antes de sacar o de volver a colocar los elementos de los
serpentines y los tazones de los quemadores, asegúrese de que
estén fríos y de que las perillas de control estén en la posición de
OFF (Apagado).
Quite el elemento del serpentín empujando el borde del mismo
hacia el receptáculo. Levántelo lo suficiente como para despejar el
tazón del quemador. Jale el elemento del serpentín directamente
hacia fuera del receptáculo para sacarlo. Levante y saque el tazón
del quemador.
Método de limpieza:
Tazones para quemadores de cromo
Lave en agua tibia jabonosa con frecuencia. (No se recomienda
lavar los tazones de cromo en la lavavajillas.) Pueden usarse un
limpiador abrasivo suave y un estropajo de plástico para quitar las
manchas rebeldes.
Para los tazones que tengan suciedad profunda, coloque una
toalla de papel humedecida con amoníaco en las manchas y
déjelos en remojo por un período corto; luego refriegue
suavemente con un estropajo de plástico.
SUPERFICIE DEBAJO DE LA SUPERFICIE DE COCCIÓN
(en algunos modelos)
La superficie de cocción con serpentín se levantará, creando
acceso fácil para limpiar debajo de la misma. Levante la superficie
de cocción sosteniéndola por las esquinas hasta que el soporte
encaje en su lugar.
Método de limpieza:
■ Producto para limpiar vidrios, producto de limpieza líquido
suave o estropajo no abrasivo.
■ Limpiador de cocina y electrodomésticos affresh™, pieza
número W10355010 (no incluido):
Vea la sección “Accesorios” para obtener más información.
Para evitar dañar la estufa, no quite la superficie de cocción.
CAVIDAD DEL HORNO
No use productos de limpieza para hornos.
Los derrames de alimentos deberán limpiarse cuando el horno se
enfríe. A altas temperaturas, la reacción química de los alimentos
con la porcelana puede dar lugar a manchas, corrosión, picaduras
o tenues puntos blancos.
Método de limpieza:
■ Ciclo de autolimpieza: Vea primero la sección “Ciclo de
autolimpieza”.
7
Page 8
PARRILLAS DEL HORNO
Método de limpieza:
■ Esponja de fibra metálica
■ Para las parrillas que se han decolorado y que no se deslizan
con facilidad, la aplicación de una capa delgada de aceite
vegetal a las guías de la parrilla hará que éstas se deslicen con
más facilidad.
Luz del horno (en algunos modelos)
La luz del horno es un foco estándar de 40 vatios para
electrodomésticos. Antes de cambiarlo, asegúrese de que el horno
y la superficie de cocción estén fríos y que las perillas de control
estén en la posición de apagado.
CAJÓN DE ALMACENAMIENTO
Verifique que el cajón de almacenamiento esté frío y vacío antes de
limpiarlo.
Método de limpieza:
■ Detergente suave
Para volver a colocar:
1. Desenchufe la estufa o desconecte el suministro de energía.
2. Gire hacia la izquierda la cubierta de vidrio del foco en la parte
posterior del horno para quitarla.
3. Gire el foco a la izquierda para sacarlo del casquillo.
4. Reemplace el foco, y luego la cubierta del foco girando hacia la
derecha.
5. Enchufe la estufa o reconecte el suministro de energía.
8
Page 9
SOLUCIÓN DE PROBLEMAS
En primer lugar, pruebe las soluciones sugeridas aquí o visite nuestro sitio de Internet y consulte “Preguntas que se hacen con
Funcionamiento
PROBLEMA CAUSAS POSIBLES SOLUCIONES
Nada funciona El cable de suministro eléctrico
La superficie de cocción no
funciona
Hay demasiado calor alrededor
de los utensilios de cocina
sobre la superficie de cocción
Los resultados de cocción de
la superficie de cocción no son
los que se esperaba
No funciona el ciclo de
autolimpieza
Los resultados de cocción del
horno no son los que se
esperaba
frecuencia”, para evitar posiblemente el costo de una visita de servicio técnico.
www.whirlpool.com
está desconectado.
Se ha fundido un fusible de la
casa o se ha disparado un
cortacircuitos.
Se ha fijado incorrectamente la
perilla de control.
El recipiente de cocina no es del
tamaño adecuado.
Se ha fijado la perilla de control
en el nivel incorrecto de calor.
La estufa no está nivelada. Nivele la estufa. Vea las Instrucciones de instalación.
No se ha cerrado la puerta del
horno.
No se ha ingresado una función. El ciclo de Self-Cleaning (Autolimpieza) comenzará solamente
La estufa no está nivelada. Nivele la estufa. Vea las Instrucciones de instalación.
Se ha fijado la temperatura
incorrecta.
No se ha precalentado el horno. Consulte la sección “Cómo hornear y asar”.
Se han colocado las parrillas de
modo inadecuado.
No hay suficiente circulación de
aire alrededor del utensilio para
hornear
Se ha distribuido la masa
despareja en el recipiente
El color más oscuro del alimento
ha sido causado por un utensilio
de horneado de color mate u
oscuro
El dorado más claro es causado
por un utensilio de cocción
brilloso o de color claro
Se ha usado el tiempo de
cocción incorrecto.
No se ha cerrado la puerta del
horno.
Se ha abierto la puerta del horno
durante la cocción.
La parrilla está demasiado cerca
del quemador para hornear,
haciendo que los artículos
horneados queden demasiado
dorados en el fondo.
Las cortezas de los pais se doran
con demasiada rapidez
Enchufe en un contacto con conexión a tierra.
Reemplace el fusible o reposicione el cortacircuitos. Si el
problema continúa, llame a un electricista.
Empuje hacia dentro la perilla antes de girar hacia un ajuste.
Use utensilios de cocina que sean más o menos del mismo
tamaño que el área, el elemento o el quemador de la superficie
de cocción. Los utensilios no deben extenderse más de ½"
(1,3 cm) por fuera del área de la superficie de cocción.
Consulte la sección “Uso de la superficie de cocción”.
Cierre bien la puerta del horno.
cuando se haya fijado la perilla de control del horno en SELF
CLEAN (Autolimpieza) directamente desde la posición de OFF
(Apagado). Vea la sección “Ciclo de autolimpieza”.
Vuelva a verificar la receta en un libro de cocina confiable.
Vea la sección “Posición de las parrillas y los utensilios para
hornear”.
Vea la sección “Posición de las parrillas y los utensilios para
hornear”.
Verifique que la masa esté nivelada en el recipiente.
Mueva la parrilla hacia una posición más alta en el horno.
Mueva la parrilla hacia una posición más baja en el horno.
Ajuste el tiempo de cocción.
Cerciórese de que el utensilio para hornear no evite que se
cierre la puerta.
Al abrir el horno, se libera el calor y esto puede dar como
resultado tiempos de cocción más largos.
Mueva la parrilla hacia una posición más alta en el horno.
Use papel de aluminio para cubrir el borde de la corteza y/o
reduzca la temperatura de horneado.
9
Page 10
Para obtener información acerca de los accesorios, puede visitar nuestro sitio de internet en
Juego para enlatado
(modelos con elementos de serpentín)
Pida la pieza número 242905
Protector para superficie de cocción
(modelos con vidrio de cerámica)
Pida la pieza número 31463A
Toallitas para limpiar acero inoxidable
affresh™
(modelos de acero inoxidable)
Pida la pieza número W10355049
GARANTÍA DE LOS ELECTRODOMÉSTICOS PRINCIPALES DE
WHIRLPOOL CORPORATION
ACCESORIOS
www.whirlpool.com/cookingaccessories.
Limpiador para superficies de cocción
affresh™
(modelos con vidrio de cerámica)
Pida la pieza número W10355051
Limpiador de acero inoxidable
affresh™
(modelos de acero inoxidable)
Pida la pieza número W10355016
Limpiador de cocina y
electrodomésticos affresh™
Pida la pieza número W10355010
Raspador para la superficie de
cocción
(modelos con vidrio de cerámica)
Pida la pieza número WA906B
Limpiador y pulidor de granito
Pida la pieza número W10275756
Limpiador de parrilla para estufa a gas
y bandeja de goteo
Pida la pieza número 31617A
Comal tipo gourmet
Pida la pieza número 4396096RB
Charola para asar y parrilla de
porcelana
Pida la pieza número 4396923
Parrilla para asar y charola para asar a
la parrilla de alta calidad
Pida la pieza número W10123240
www.whirlpool.com/broilerpan
Durante un año a partir de la fecha de compra, siempre y cuando se dé a este electrodoméstico principal un uso y mantenimiento de
conformidad con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation o Whirlpool Canada LP (en lo sucesivo
denominado “Whirlpool”) se hará cargo del costo de las piezas especificadas de fábrica y del trabajo de reparación para corregir defectos
en los materiales o en la mano de obra. El servicio deberá ser suministrado por una compañía de servicio designada por Whirlpool. Esta
garantía limitada es válida solamente en Estados Unidos o en Canadá, y se aplica solamente cuando el electrodoméstico principal se use
en el país en el que se ha comprado. Esta garantía limitada no tiene vigor fuera de los cincuenta Estados Unidos y Canadá. Se requiere
una prueba de la fecha de compra original para obtener servicio bajo esta garantía limitada.
Esta garantía limitada no cubre:
1. Visitas de servicio técnico para corregir la instalación de su electrodoméstico principal, para enseñarle a usar su electrodoméstico
principal, para cambiar o reparar fusibles domésticos o para corregir la instalación eléctrica o de la tubería de la casa.
2. Visitas de servicio técnico para reparar o reemplazar focos para electrodomésticos, filtros de aire o filtros de agua. Las piezas de
consumo están excluidas de la cobertura de la garantía.
3. Reparaciones cuando su electrodoméstico principal se use de un modo diferente al doméstico normal de una familia, o cuando se
use de un modo contrario a las instrucciones publicadas para el usuario u operador y/o las instrucciones de instalación.
4. Daños causados por accidente, alteración, uso indebido, abuso, incendio, inundación, actos fortuitos, instalación incorrecta,
instalación que no esté de acuerdo con los códigos eléctricos o de plomería, o el empleo de artículos de consumo o productos de
limpieza no aprobados por Whirlpool.
5. Daños estéticos, incluyendo rayaduras, abolladuras, desportilladuras u otro daño al acabado de su electrodoméstico principal, a
menos que el mismo sea debido a defectos en los materiales o la mano de obra y se le informe a Whirlpool en un lapso de 30 días a
partir de la fecha de compra.
6. Cualquier pérdida de comida debido a fallas del refrigerador o del congelador.
7. Costos relativos a la remoción de su electrodoméstico principal desde su hogar para obtener reparaciones. Este electrodoméstico
principal está diseñado para ser reparado en el hogar y únicamente el servicio de reparación en el hogar está cubierto bajo esta
garantía.
8. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el
electrodoméstico.
9. Gastos de viaje y transporte para obtener servicio para el producto, si su electrodoméstico principal está ubicado en un lugar remoto
en el cual no haya disponible un técnico de servicio autorizado por Whirlpool.
10. La remoción y reinstalación de su electrodoméstico principal, si estuviera instalado en un lugar inaccesible o si no estuviera instalado
de conformidad con las instrucciones de instalación publicadas.
11. Electrodomésticos principales con números de modelo/serie originales que se hayan removido, alterado o que no puedan ser
identificados con facilidad. Esta garantía se anulará si el número de serie aplicado en la fábrica ha sido alterado o removido de su
electrodoméstico principal.
El costo de la reparación o el reemplazo bajo estas circunstancias excluidas, correrá por cuenta del cliente.
GARANTÍA LIMITADA
EXCLUSIONES DE LA GARANTÍA
10
Page 11
EL ÚNICO Y EXCLUSIVO RECURSO DEL CLIENTE SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE RECURSOS
PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO LAS GARANTÍAS DE
COMERCIABILIDAD O DE CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A UN AÑO O AL PERÍODO MÁS
CORTO PERMITIDO POR LEY. WHIRLPOOL NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O CONSECUENTES. ALGUNOS
ESTADOS Y PROVINCIAS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN POR DAÑOS INCIDENTALES O CONSECUENTES, O
LIMITACIONES ACERCA DE CUÁNTO DEBE DURAR UNA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O CAPACIDAD, DE MODO
QUE LAS LIMITACIONES O EXCLUSIONES ARRIBA MENCIONADAS PUEDEN NO APLICARSE EN SU CASO. ESTA GARANTÍA LE
OTORGA DERECHOS LEGALES ESPECÍFICOS Y ES POSIBLE QUE USTED TENGA TAMBIÉN OTROS DERECHOS QUE PUEDEN
VARIAR DE UN ESTADO A OTRO O DE UNA PROVINCIA A OTRA.
Si usted se encuentra fuera de los cincuenta Estados Unidos y Canadá, póngase en contacto con su distribuidor autorizado de Whirlpool
para determinar si corresponde otra garantía. 8/09
Para obtener información adicional acerca de su producto, en EE.UU. visite www.whirlpool.com.
Si usted no tiene acceso a internet y necesita ayuda al usar su producto, o si quisiera hacer una cita para obtener servicio, puede ponerse
en contacto con Whirlpool, en el número que se indica a continuación.
Tenga listo su número de modelo completo. Puede encontrar su número de modelo y de serie en la etiqueta ubicada en el marco del horno,
detrás del panel del cajón de almacenamiento.
Para obtener ayuda o servicio técnico en EE.UU., llame al 1-800-253-1301.
Si necesita asistencia adicional, puede escribir a Whirlpool con sus preguntas o dudas a la dirección que aparece a continuación:
Whirlpool Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Por favor incluya en su correspondencia un número de teléfono en el que se le pueda localizar durante el día.
Sírvase guardar estas Instrucciones para el usuario y la información con el número de modelo, para referencia futura.
W10453719A
© 2012 Whirlpool Corporation.
Todos los derechos reservados. ® Marca registrada/TM Marca de comercio de Whirlpool, U.S.A.
Impreso en EE.UU.
1/12
Loading...
