Page 1

Gas and Electric Dryer

Instructions d’installation –

Installation Instructions

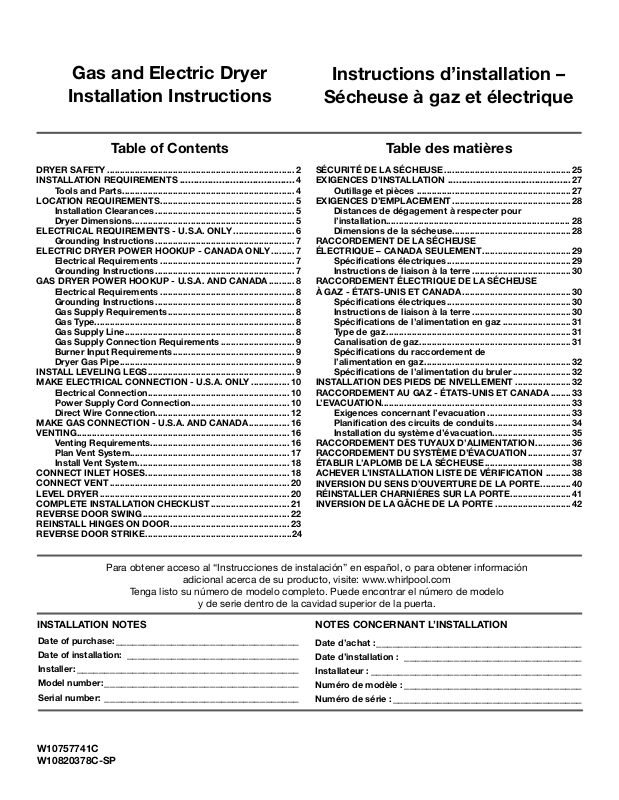

Table of Contents

DRYER SAFETY .......................................................................... 2

INSTALLATION REQUIREMENTS

Tools and Parts .................................................................... 4

LOCATION REQUIREMENTS ..................................................... 5

Installation Clearances ....................................................... 5

Dryer Dimensions ................................................................ 5

ELECTRICAL REQUIREMENTS - U.S.A. ONLY ........................ 6

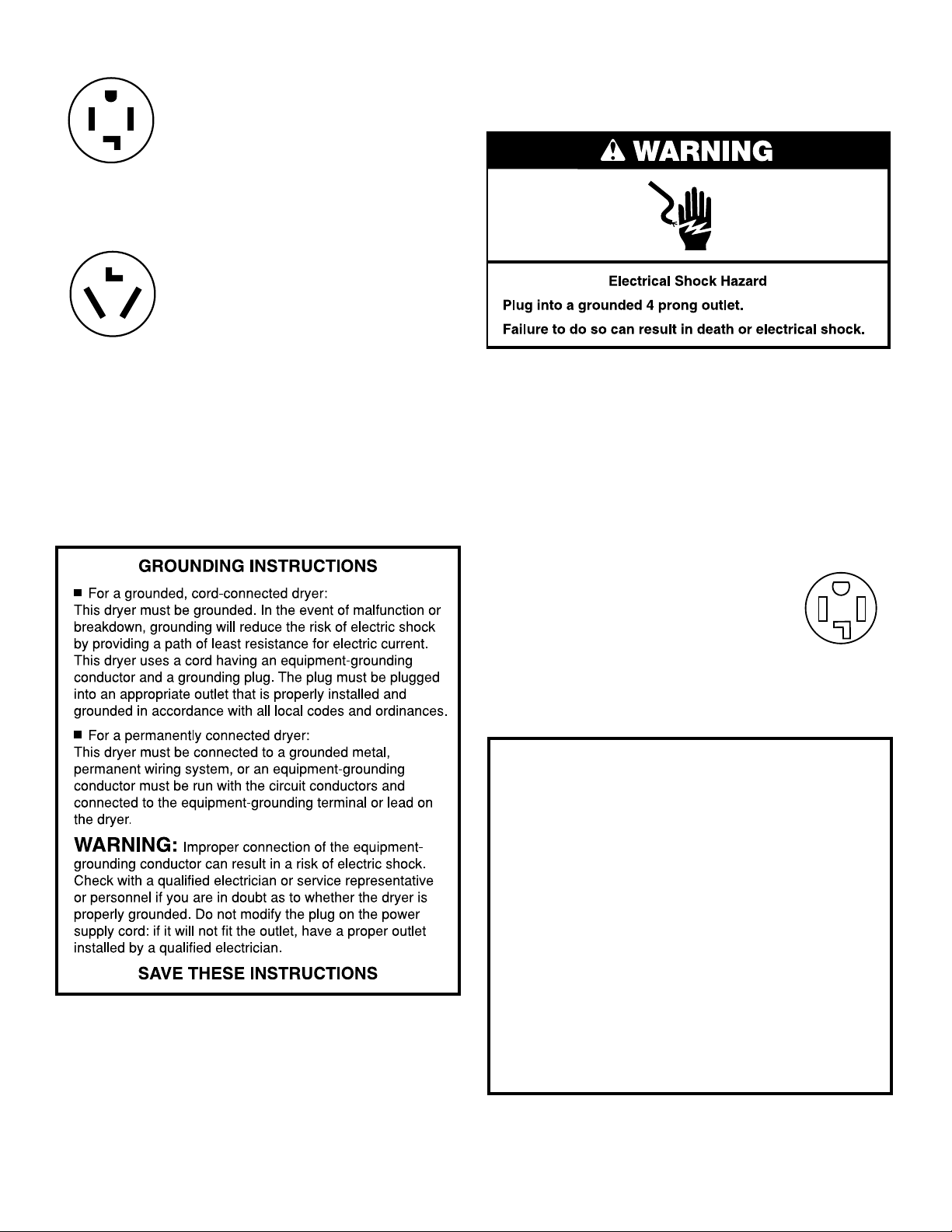

Grounding Instructions ....................................................... 7

ELECTRIC DRYER POWER HOOKUP - CANADA ONLY ......... 7

Electrical Requirements ..................................................... 7

Grounding Instructions ....................................................... 7

GAS DRYER POWER HOOKUP - U.S.A. AND CANADA .......... 8

Electrical Requirements ..................................................... 8

Grounding Instructions ....................................................... 8

Gas Supply Requirements .................................................. 8

Gas Type ............................................................................... 8

Gas Supply Line ................................................................... 8

Gas Supply Connection Requirements ............................. 9

Burner Input Requirements ................................................ 9

Dryer Gas Pipe ..................................................................... 9

INSTALL LEVELING LEGS ..........................................................9

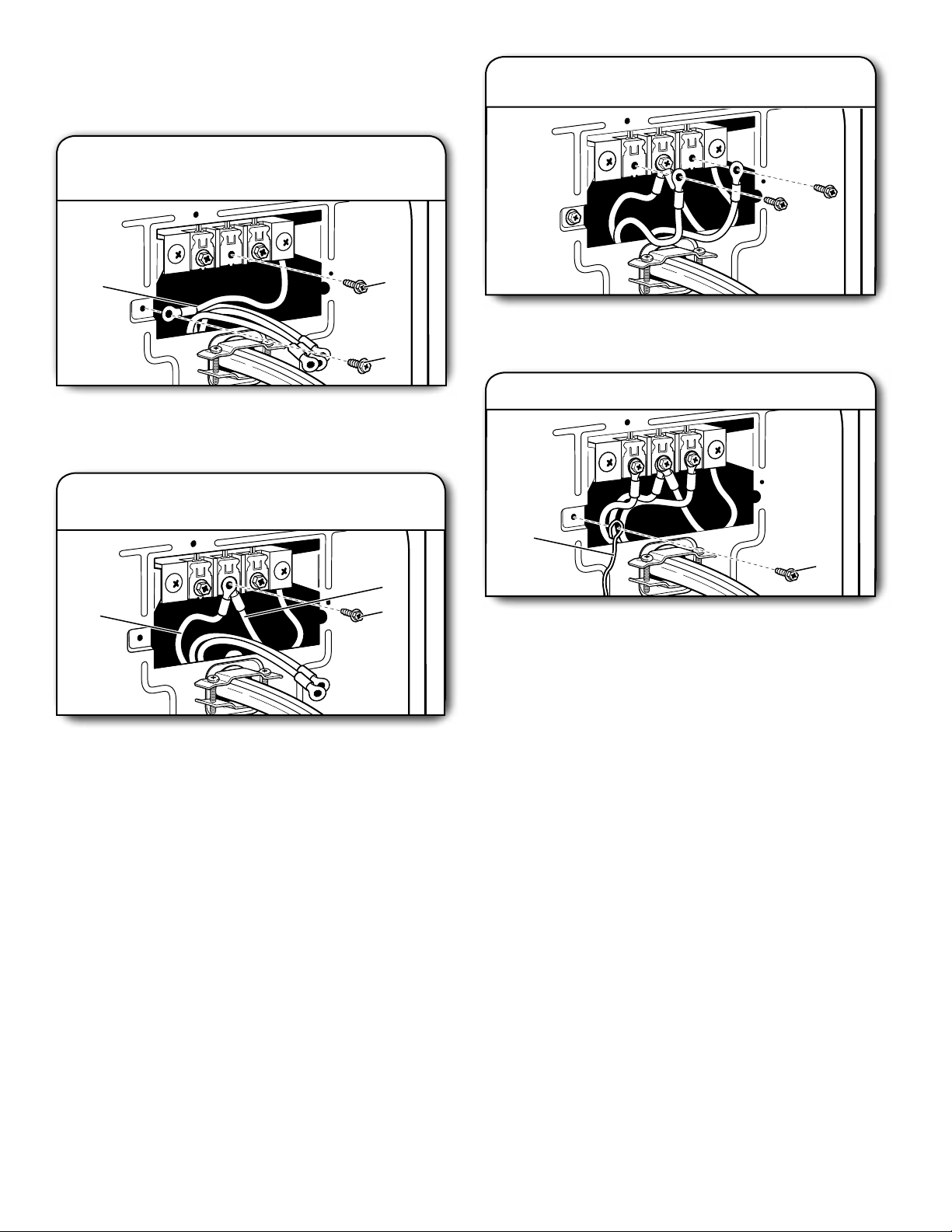

MAKE ELECTRICAL CONNECTION - U.S.A. ONLY ............... 10

Electrical Connection........................................................ 10

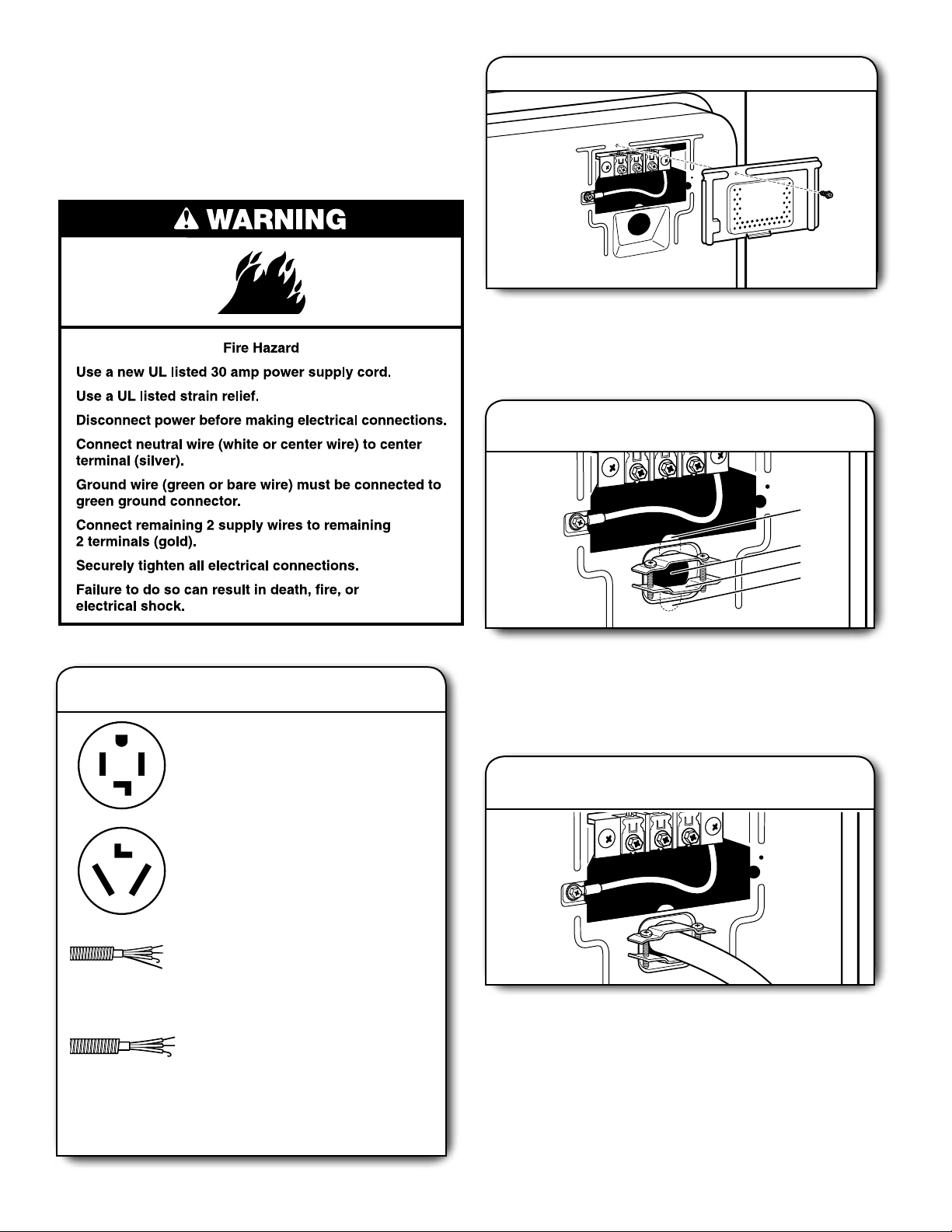

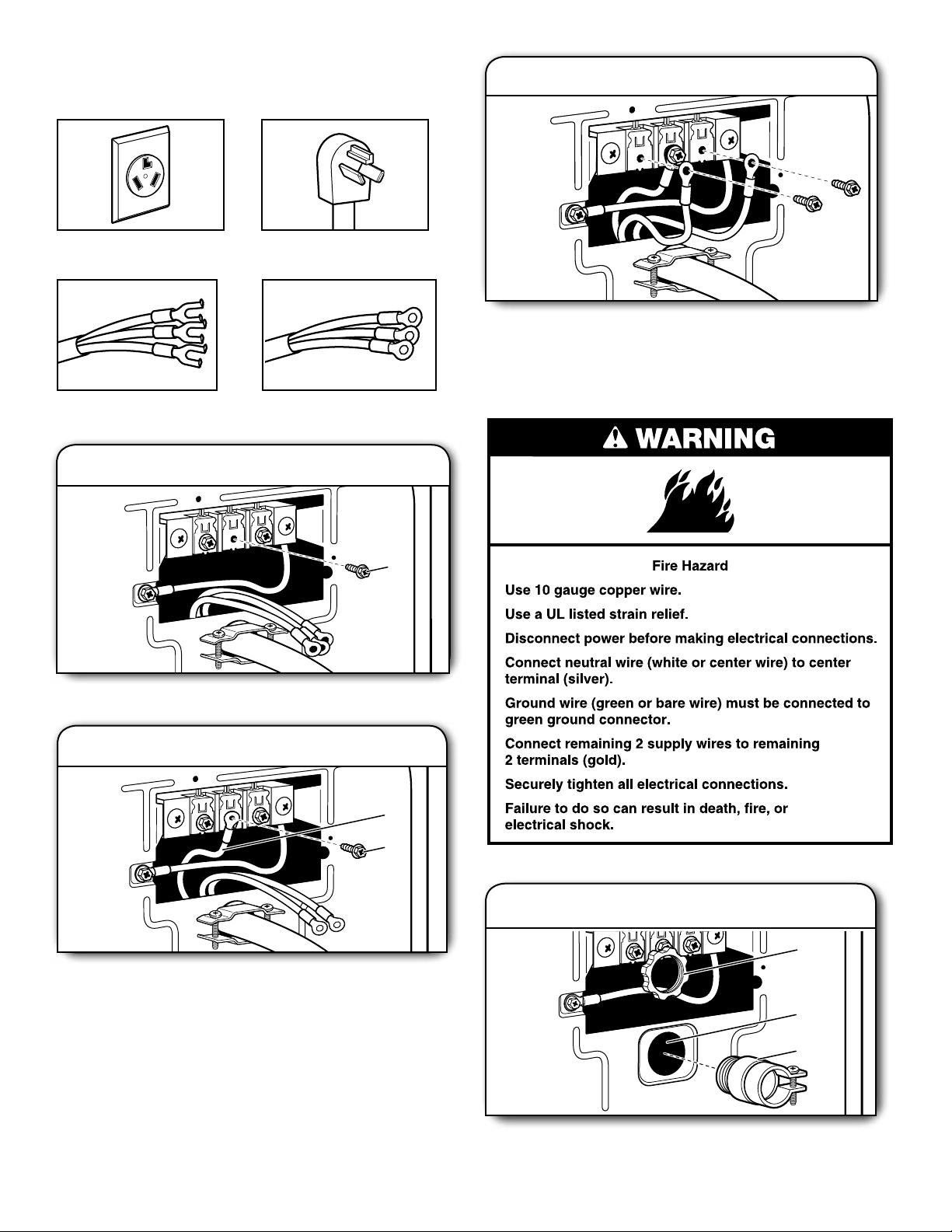

Power Supply Cord Connection....................................... 10

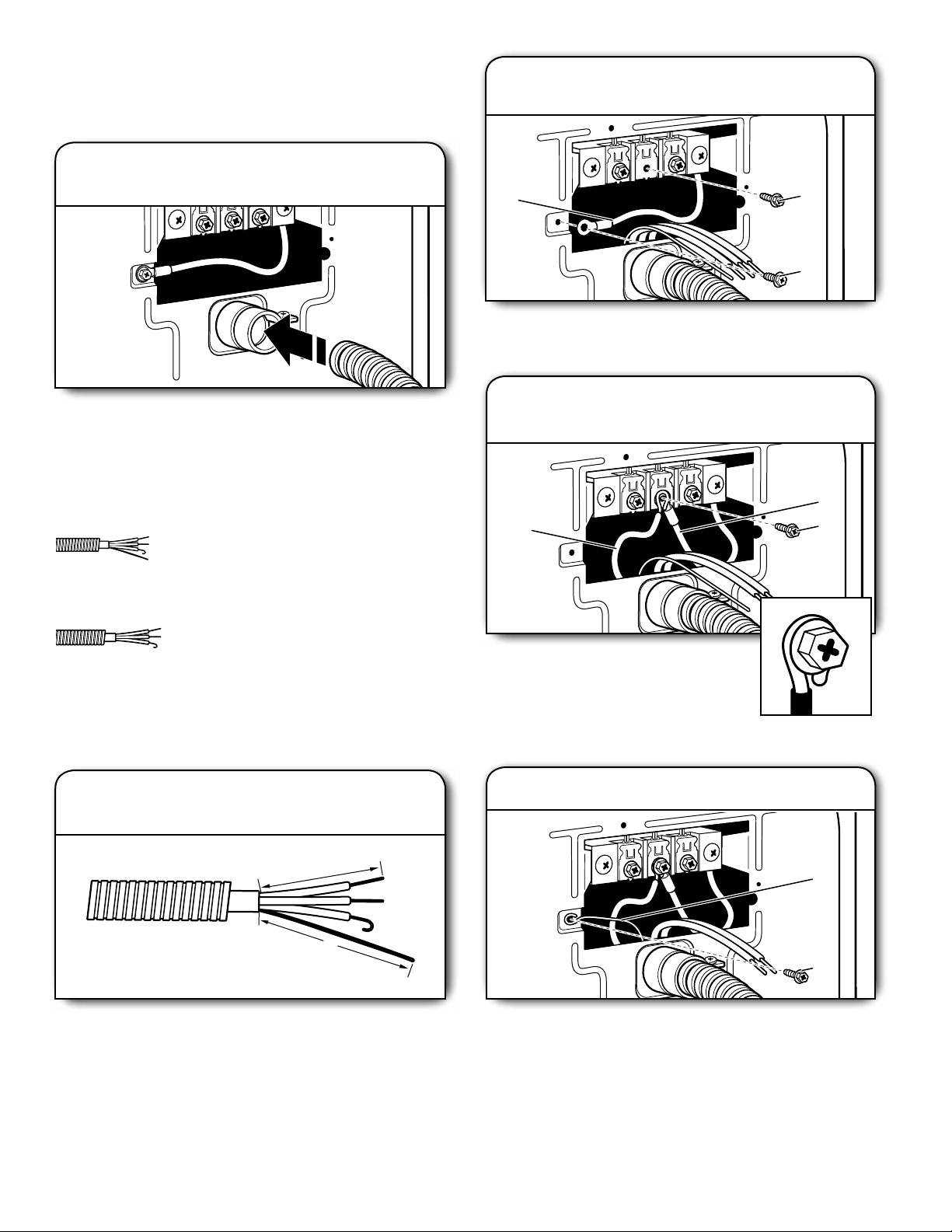

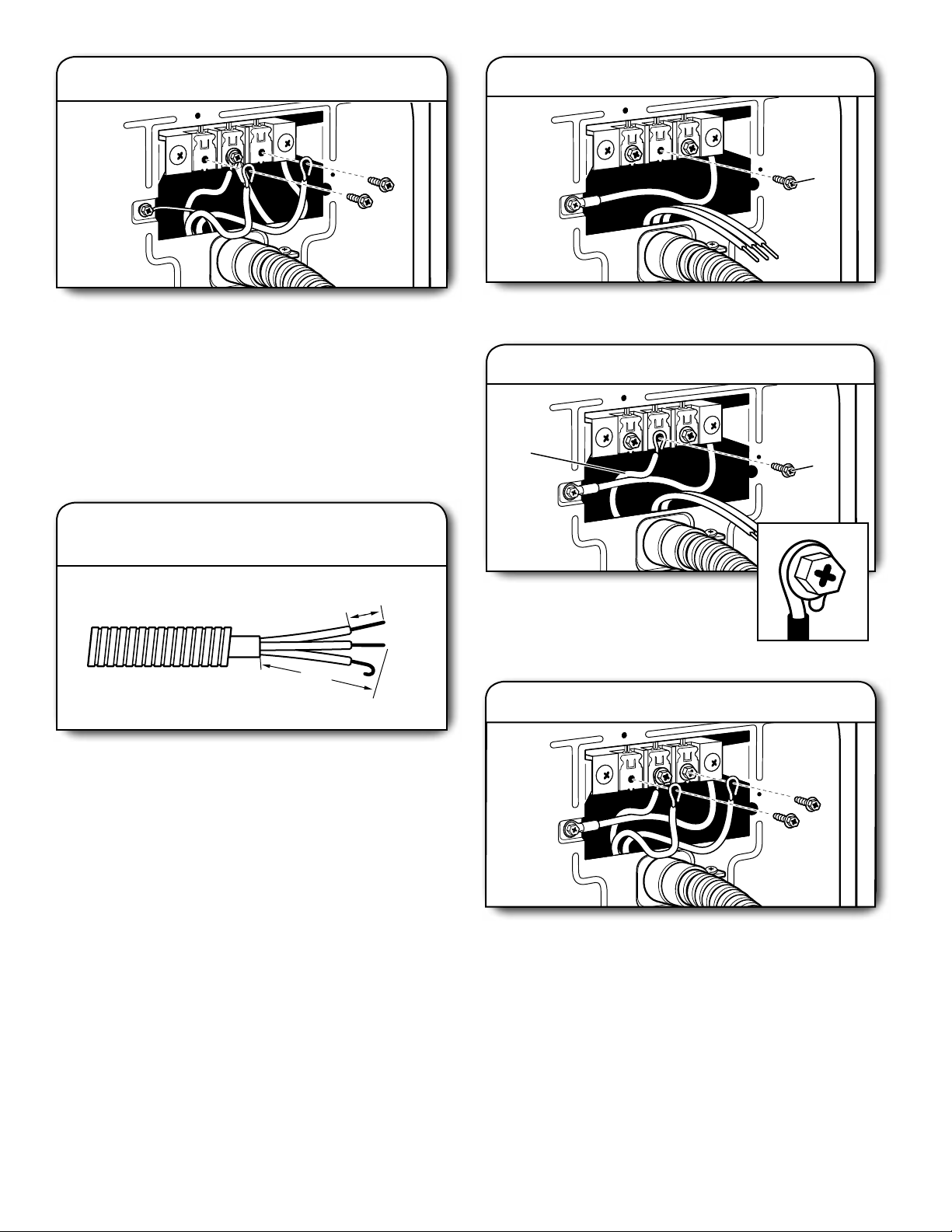

Direct Wire Connection..................................................... 12

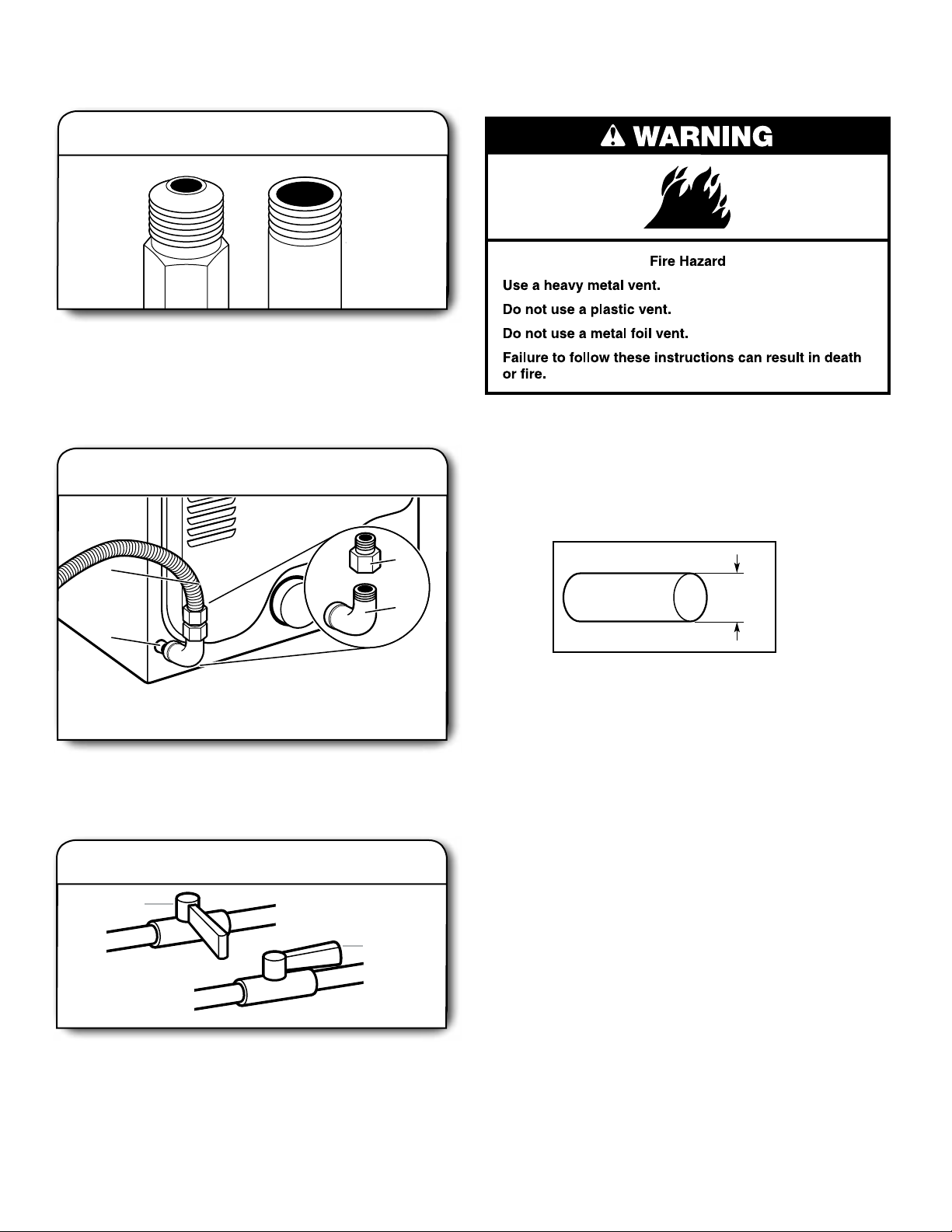

MAKE GAS CONNECTION - U.S.A. AND CANADA ................ 16

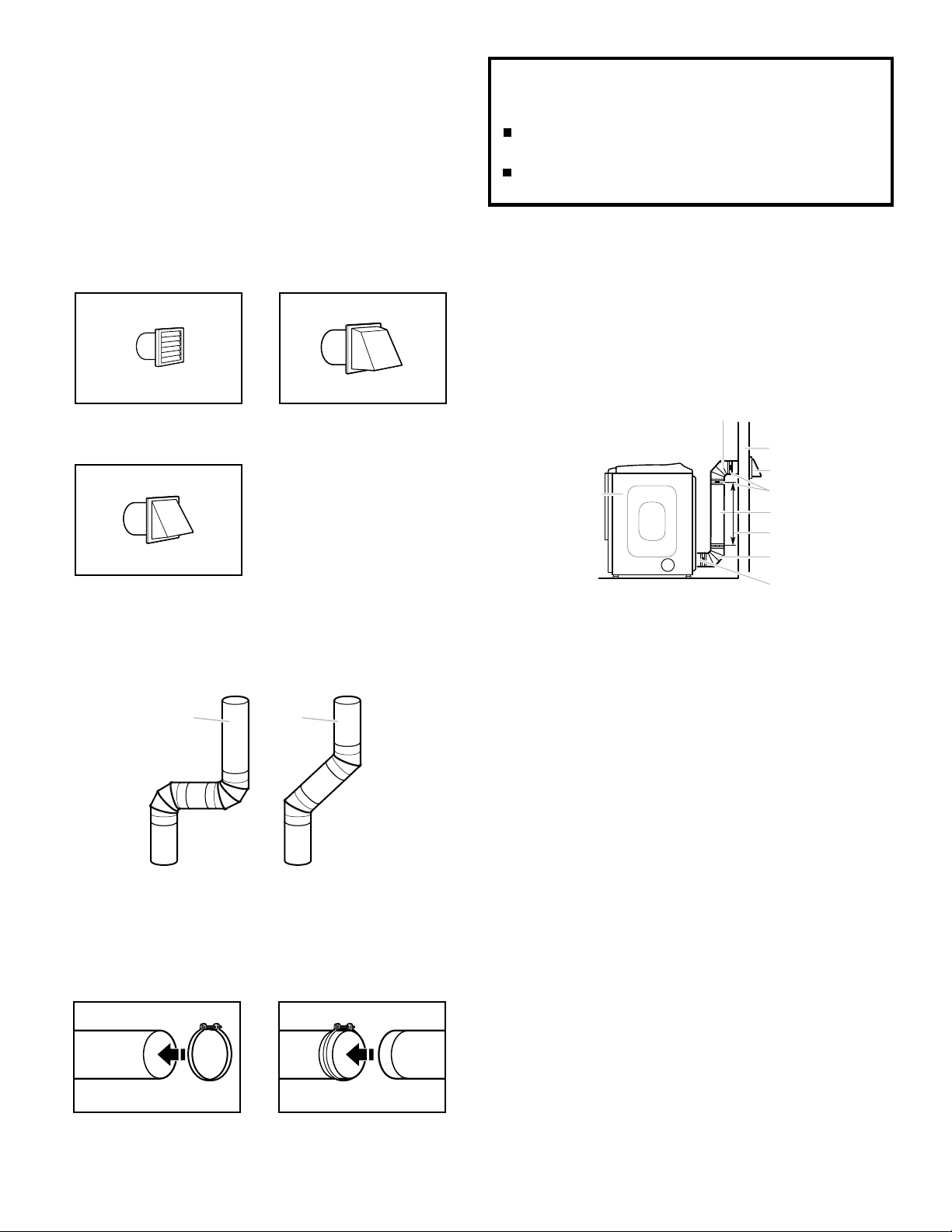

VENTING .................................................................................... 16

Venting Requirements .......................................................16

Plan Vent System ............................................................... 17

Install Vent System ............................................................ 18

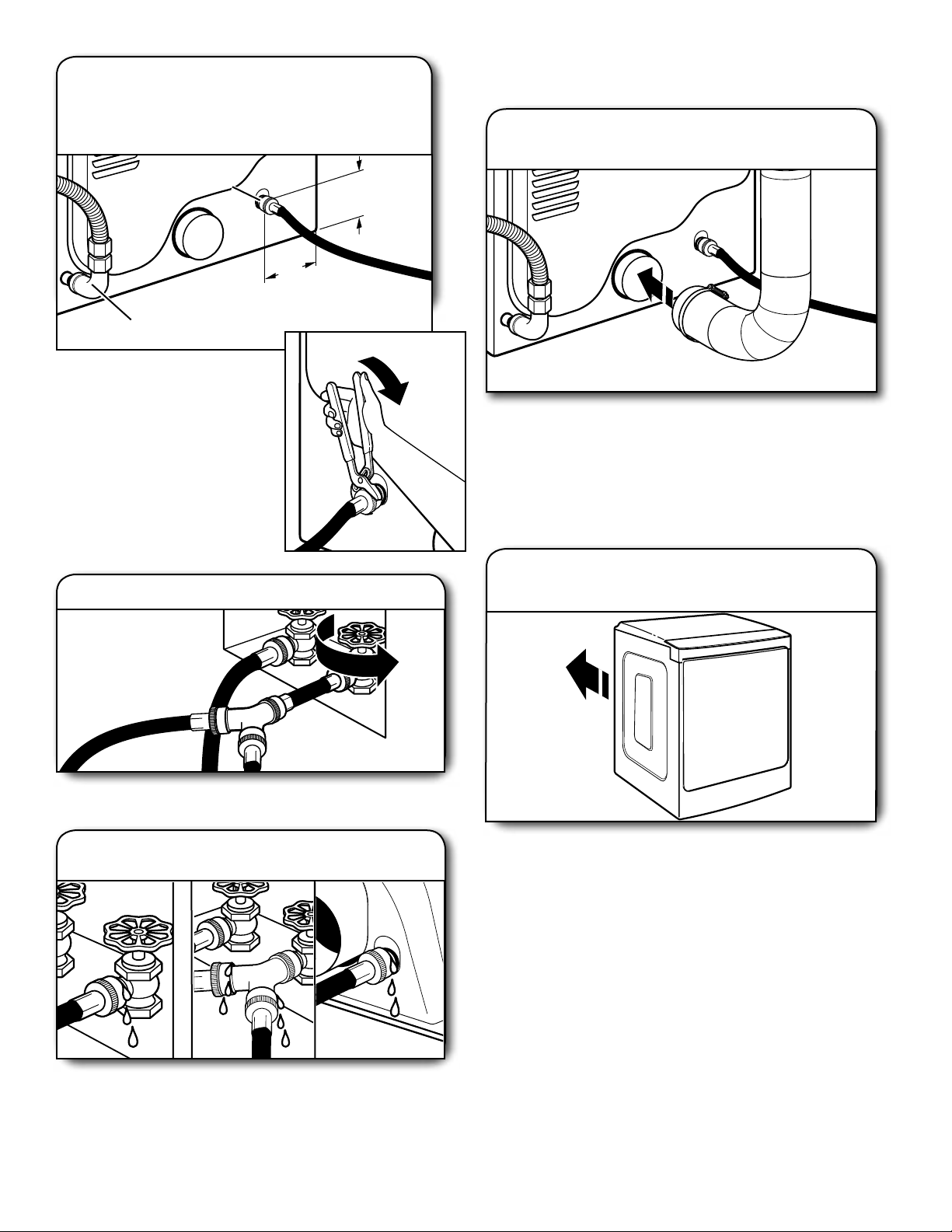

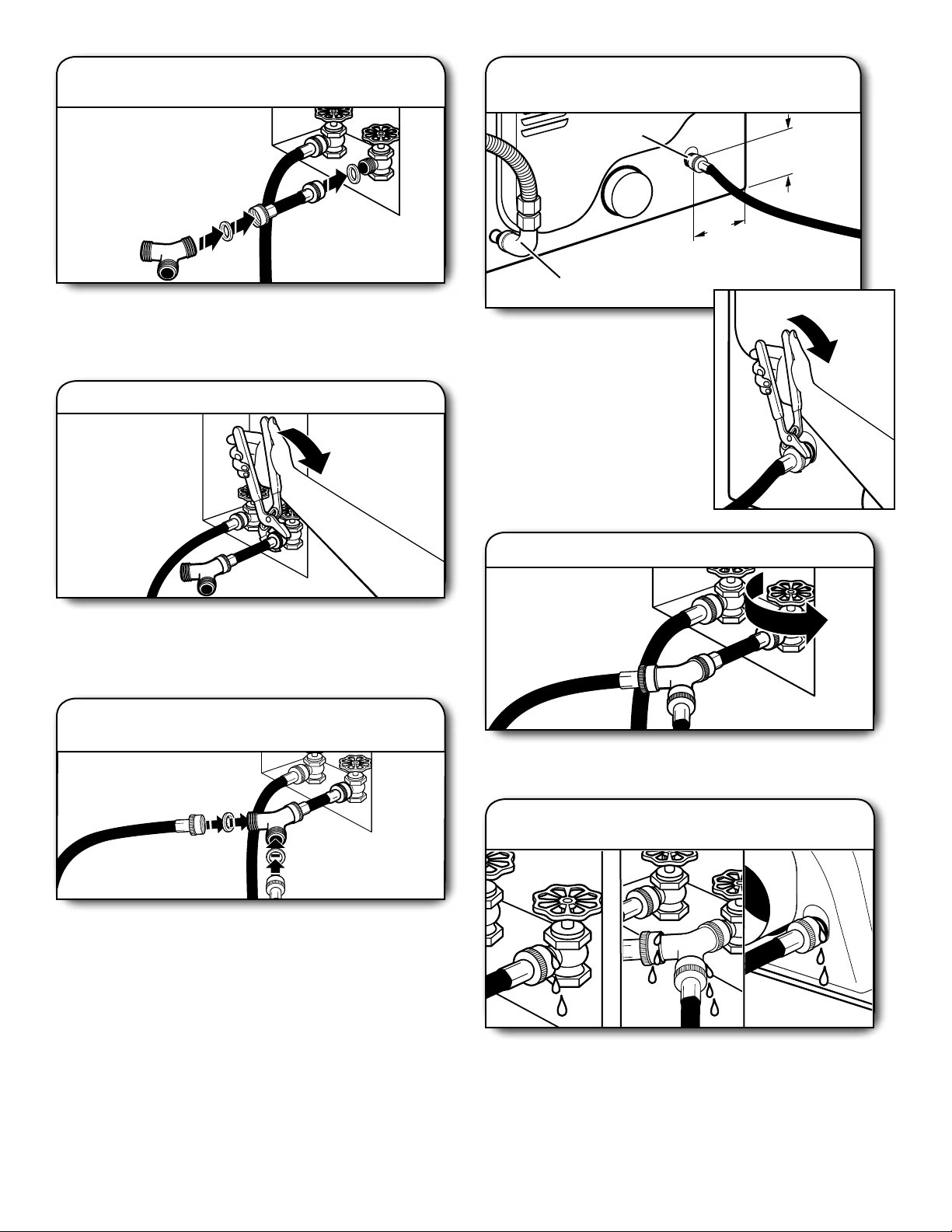

CONNECT INLET HOSES ......................................................... 18

CONNECT VENT ....................................................................... 20

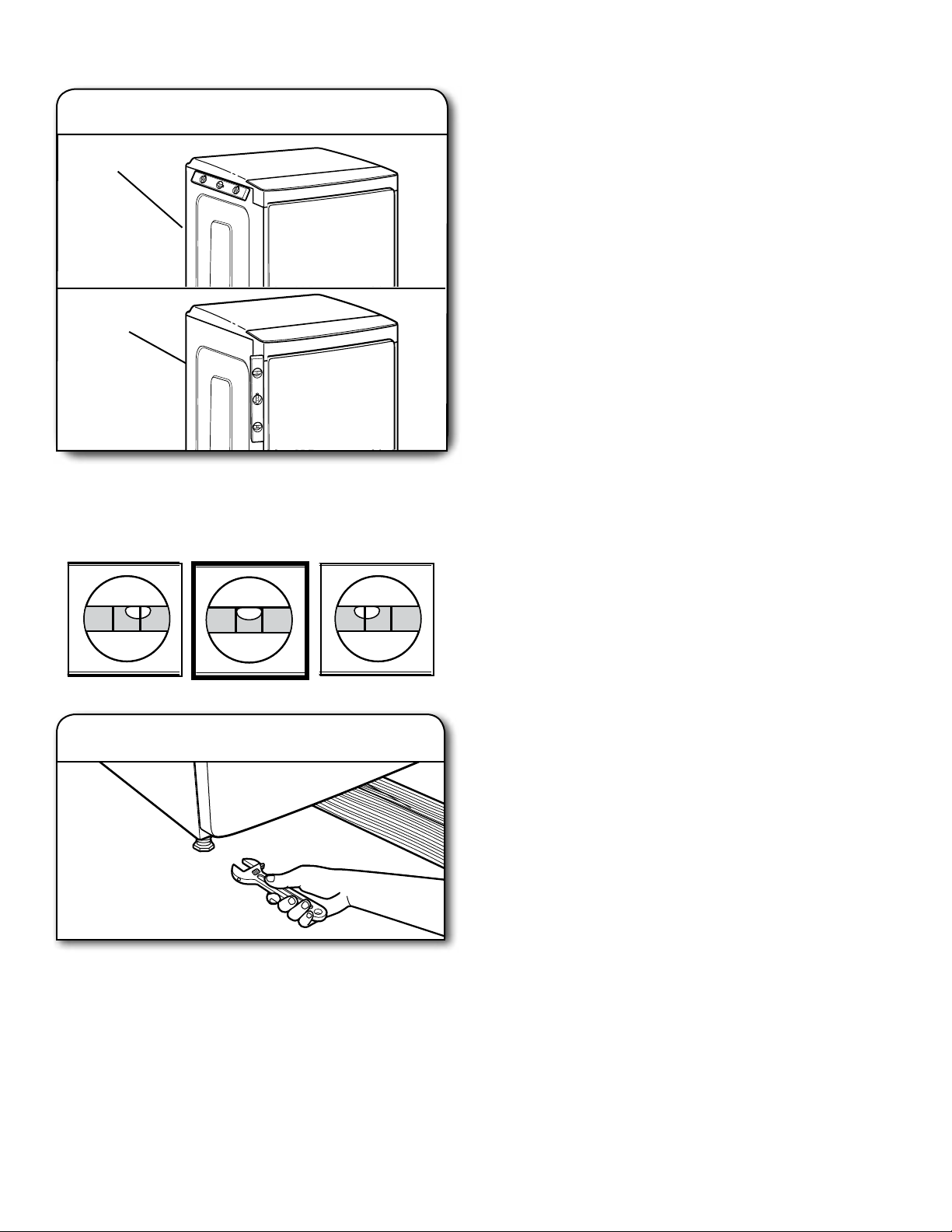

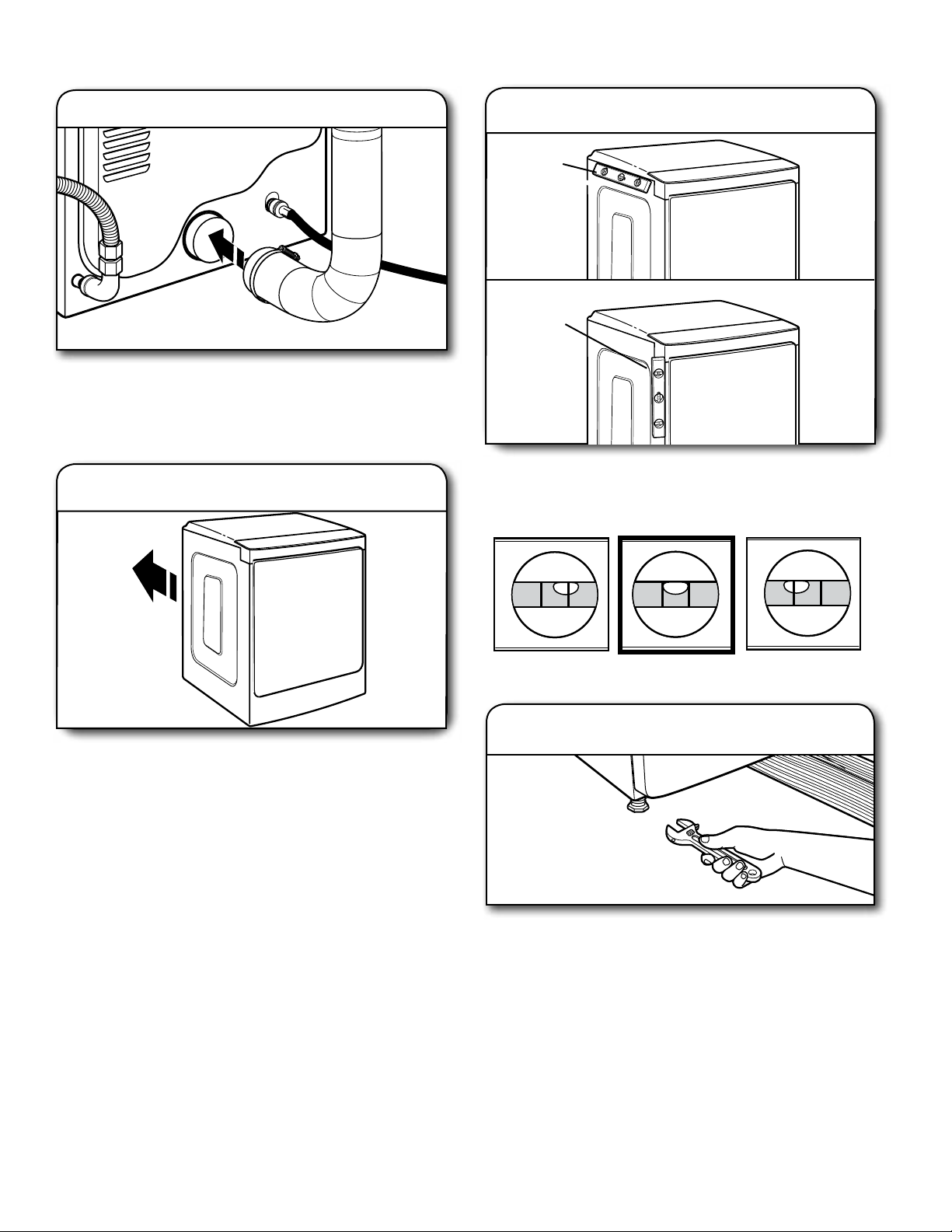

LEVEL DRYER ........................................................................... 20

COMPLETE INSTALLATION CHECKLIST ............................... 21

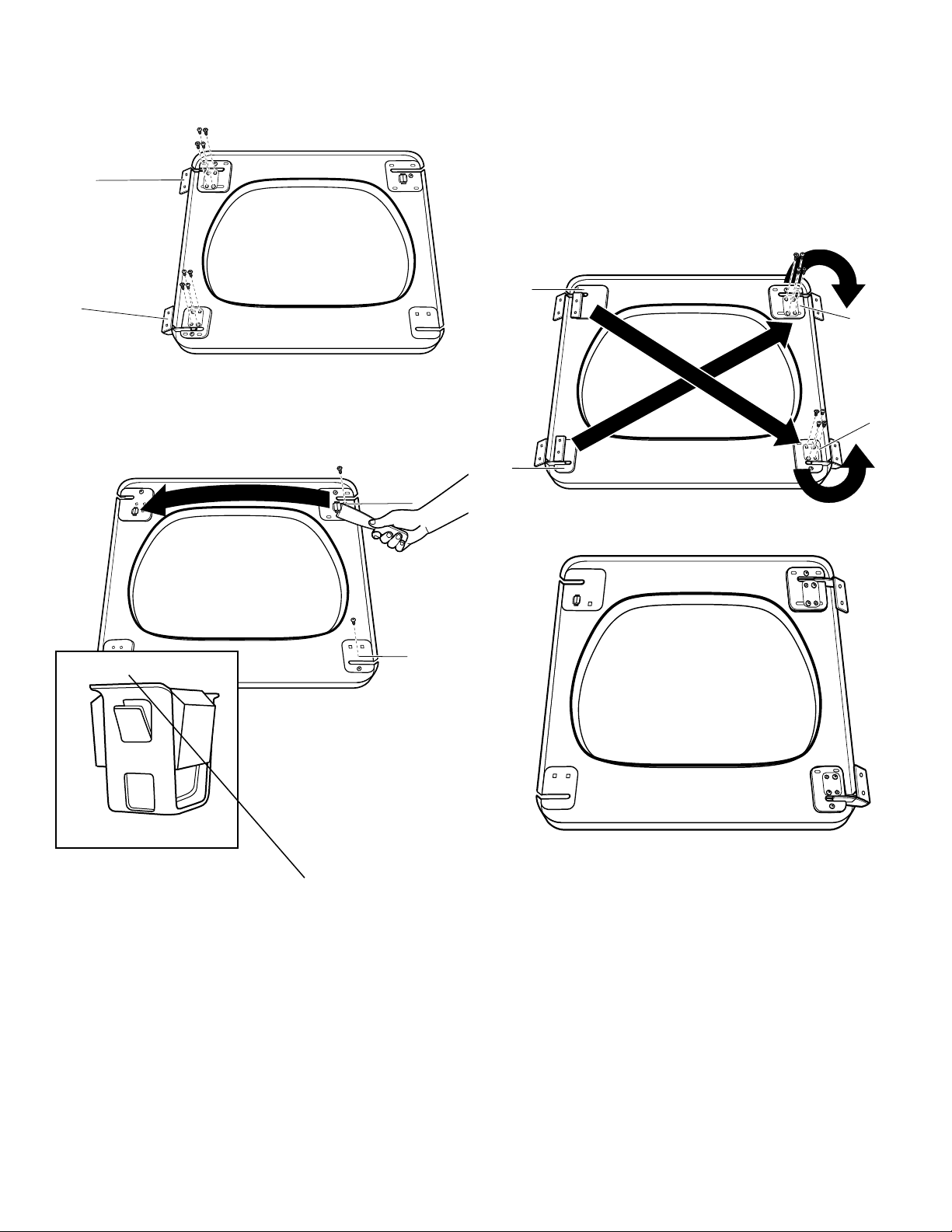

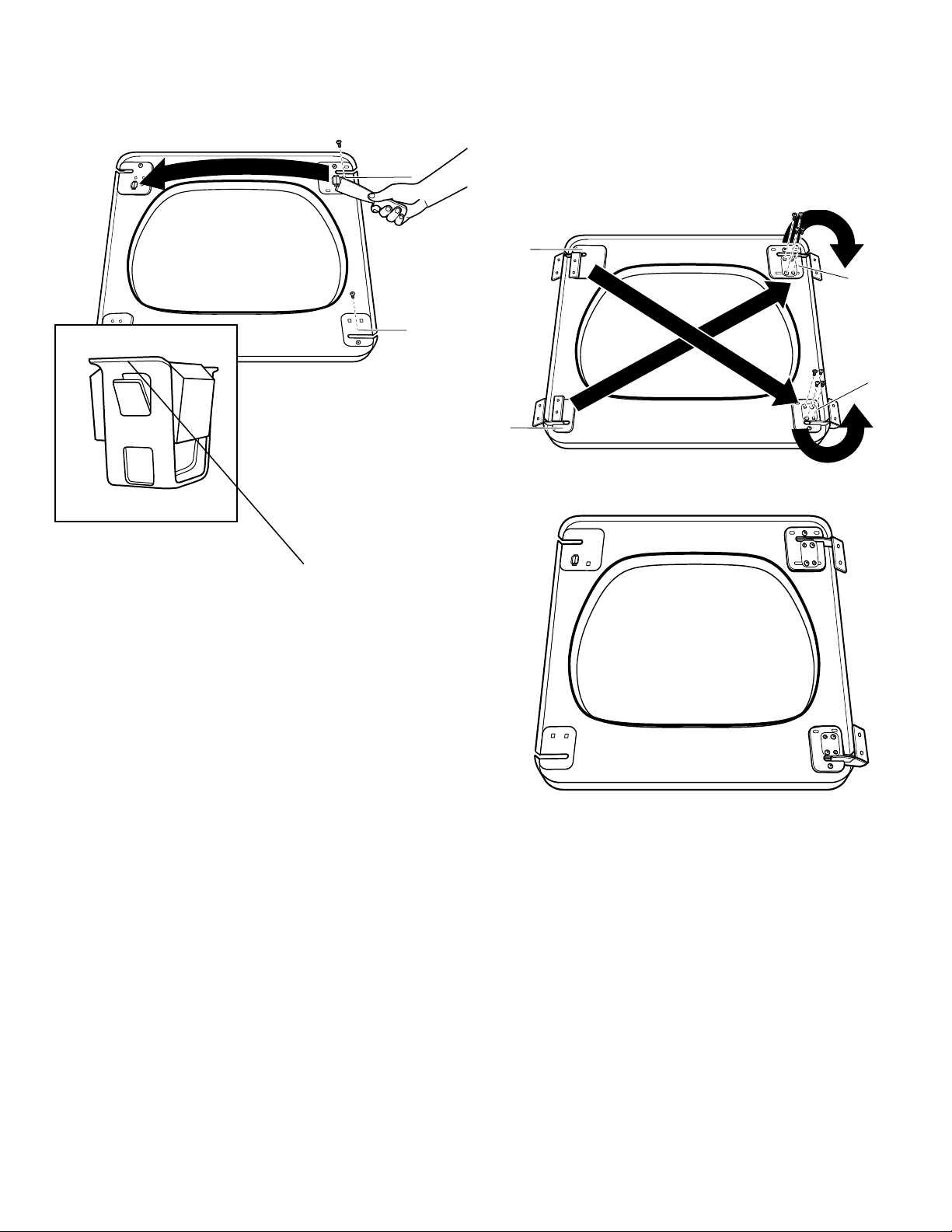

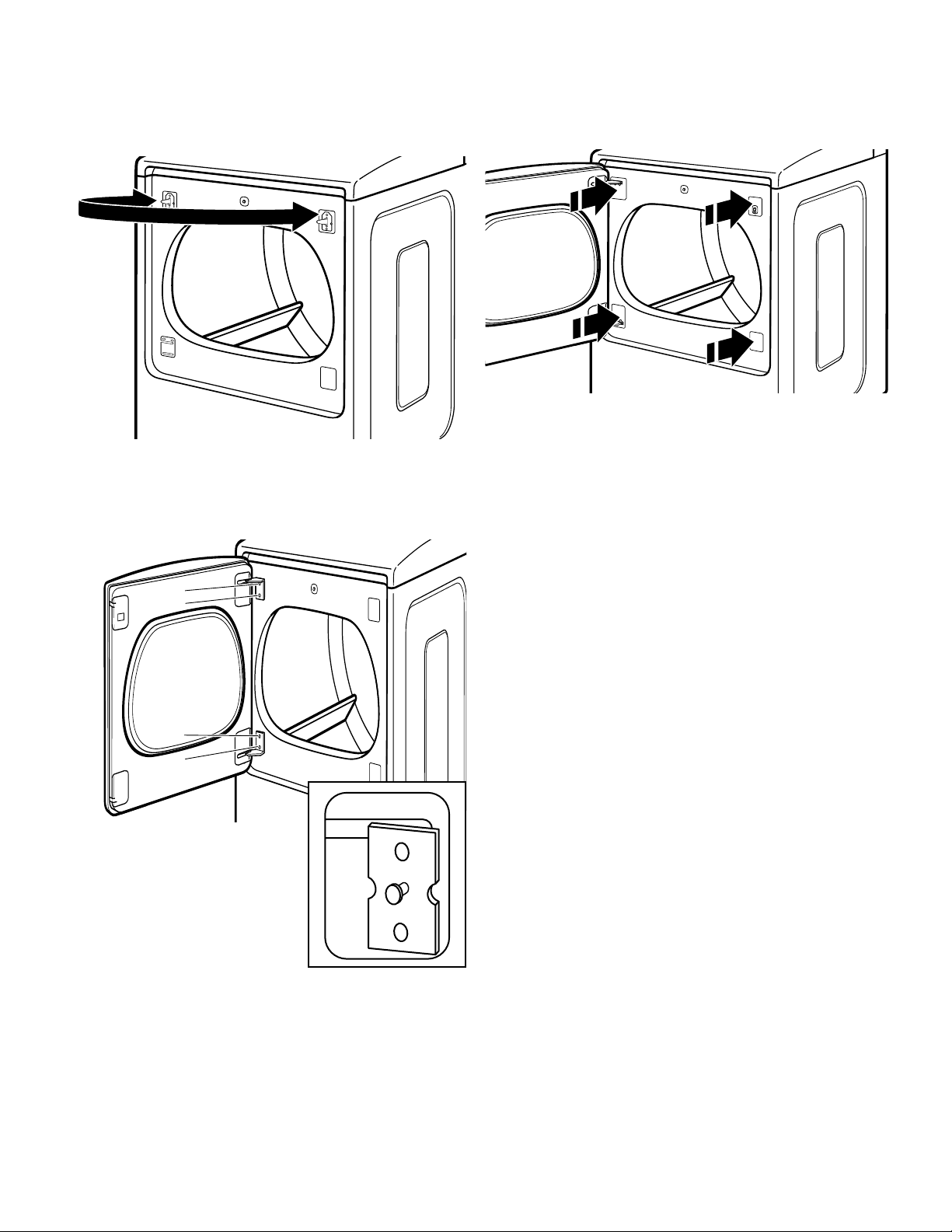

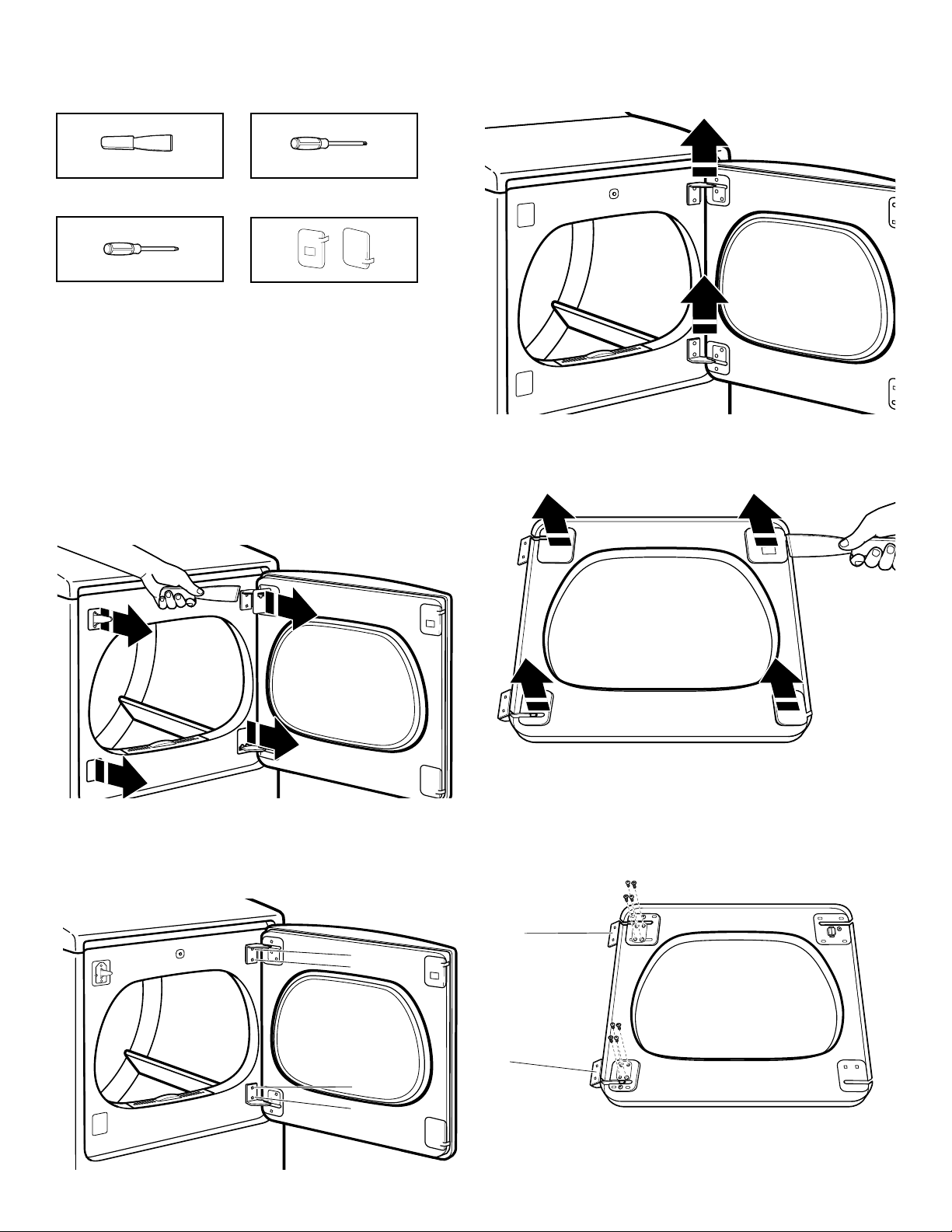

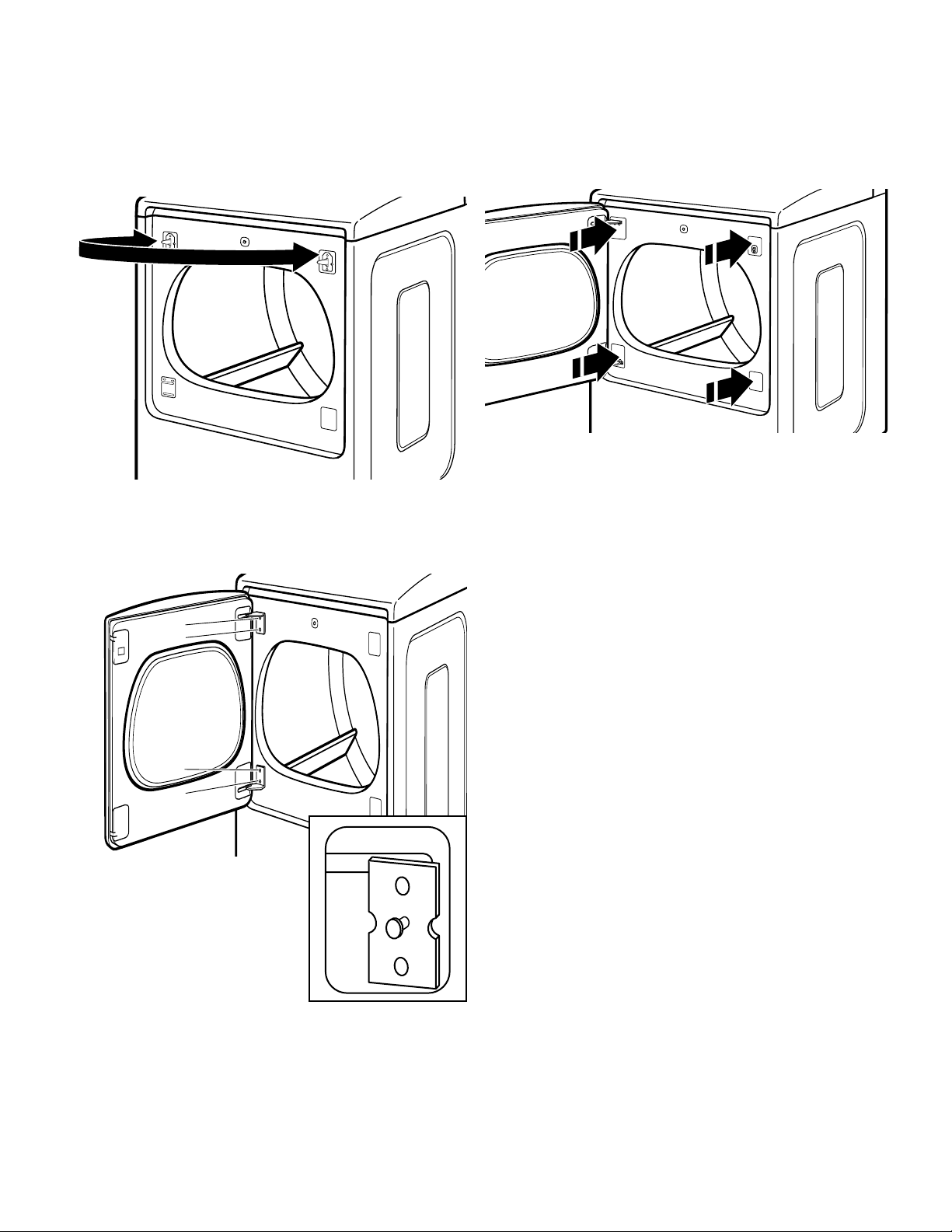

REVERSE DOOR SWING .......................................................... 22

REINSTALL HINGES ON DOOR ............................................... 23

REVERSE DOOR STRIKE ..........................................................24

.........................................4

Sécheuse à gaz et électrique

Table des matières

SÉCURITÉ DE LA SÉCHEUSE .................................................. 25

EXIGENCES D’INSTALLATION

Outillage et pièces ............................................................. 27

EXIGENCES D’EMPLACEMENT ............................................... 28

Distances de dégagement à respecter pour

l’installation......................................................................... 28

Dimensions de la sécheuse............................................... 28

RACCORDEMENT DE LA SÉCHEUSE

ÉLECTRIQUE – CANADA SEULEMENT ................................... 29

Spécications électriques ................................................. 29

Instructions de liaison à la terre .......................................30

RACCORDEMENT ÉLECTRIQUE DE LA SÉCHEUSE

À GAZ - ÉTATS-UNIS ET CANADA ........................................... 30

Spécications électriques ................................................. 30

Instructions de liaison à la terre .......................................30

Spécications de l’alimentation en gaz ........................... 31

Type de gaz ......................................................................... 31

Canalisation de gaz ............................................................ 31

Spécications du raccordement de

l’alimentation en gaz .......................................................... 32

Spécications de l’alimentation du bruler ....................... 32

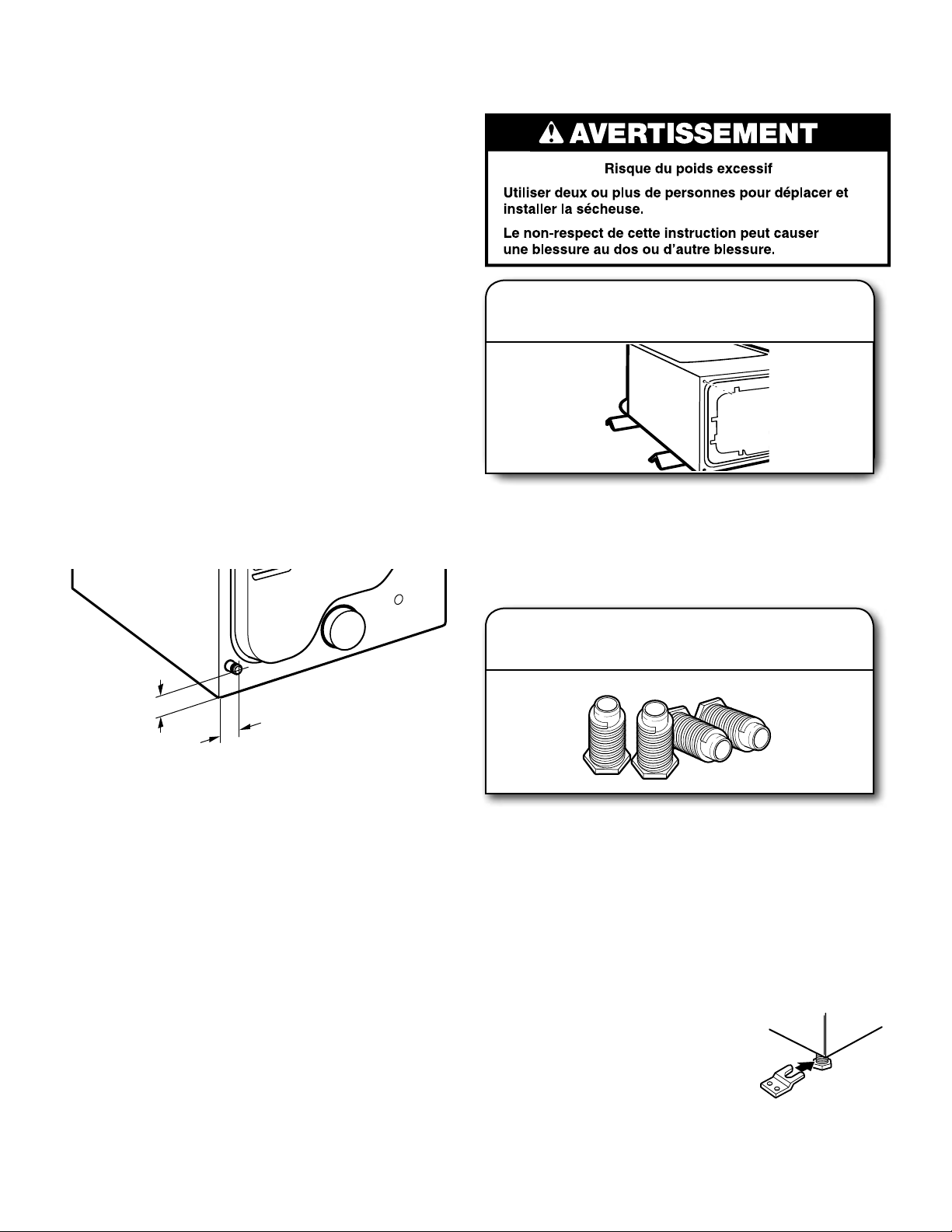

INSTALLATION DES PIEDS DE NIVELLEMENT ...................... 32

RACCORDEMENT AU GAZ - ÉTATS-UNIS ET CANADA ........ 33

L’EVACUATION...........................................................................33

Exigences concernant l’evacuation ................................. 33

Planication des circuits de conduits .............................. 34

Installation du système d’évacuation ............................... 35

RACCORDEMENT DES TUYAUX D’ALIMENTATION .............. 36

RACCORDEMENT DU SYSTÈME D’ÉVACUATION ................. 37

ÉTABLIR L’APLOMB DE LA SÉCHEUSE .................................. 38

ACHEVER L’INSTALLATION LISTE DE VÉRIFICATION .......... 38

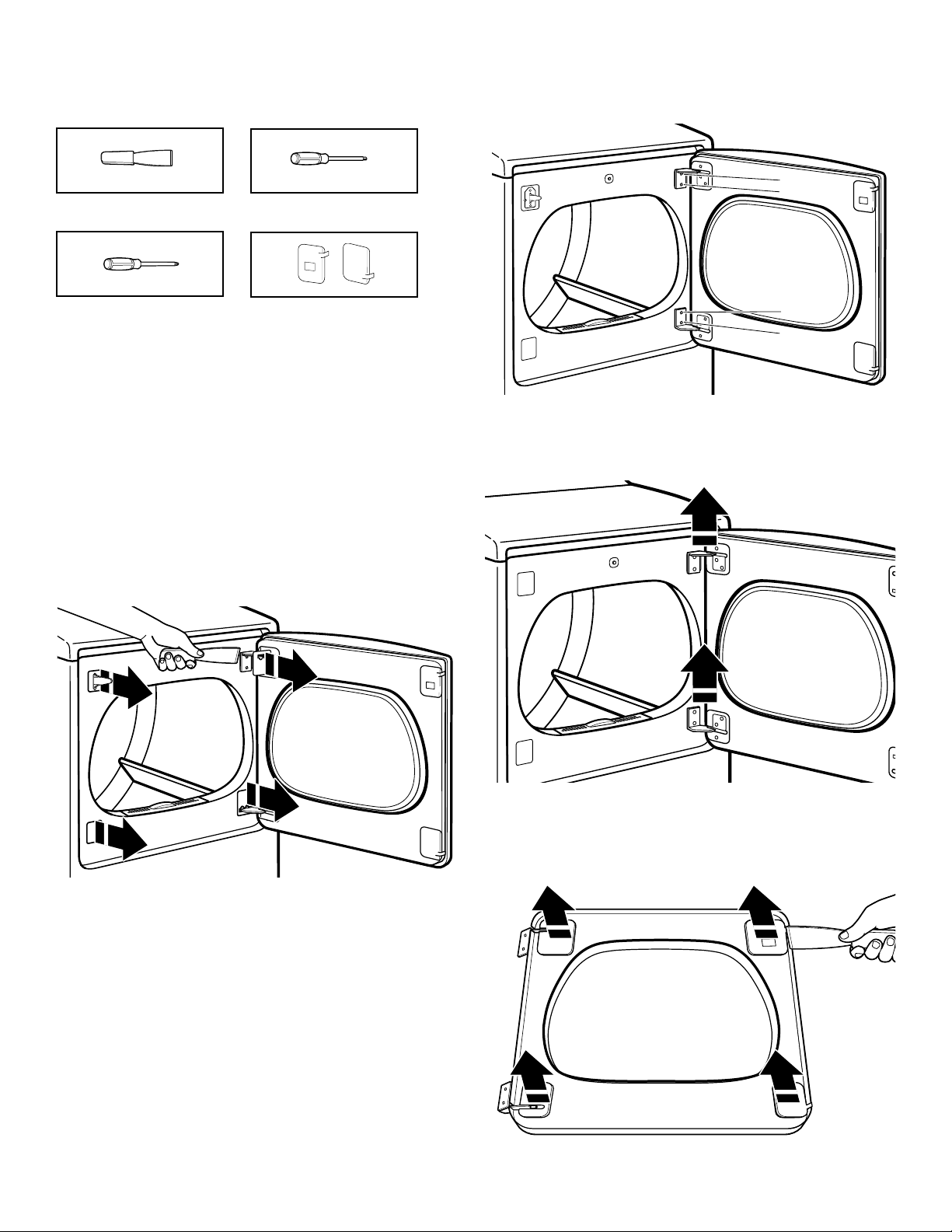

INVERSION DU SENS D’OUVERTURE DE LA PORTE ............ 40

RÉINSTALLER CHARNIÉRES SUR LA PORTE ........................ 41

INVERSION DE LA GÂCHE DE LA PORTE ..............................42

............................................27

Para obtener acceso al “Instrucciones de instalación” en español, o para obtener información

adicional acerca de su producto, visite: www.whirlpool.com

Tenga listo su número de modelo completo. Puede encontrar el número de modelo

y de serie dentro de la cavidad superior de la puerta.

INSTALLATION NOTES

Date of purchase: _________________________________ Date of installation: _______________________________ Installer: ________________________________________ Model number: ___________________________________ Serial number: ___________________________________

W10757741C W10820378C-SP

NOTES CONCERNANT L’INSTALLATION

Date d’achat : _____________________________________ Date d’installation : ________________________________ Installateur : ______________________________________ Numéro de modèle : ________________________________ Numéro de série : __________________________________

Page 2

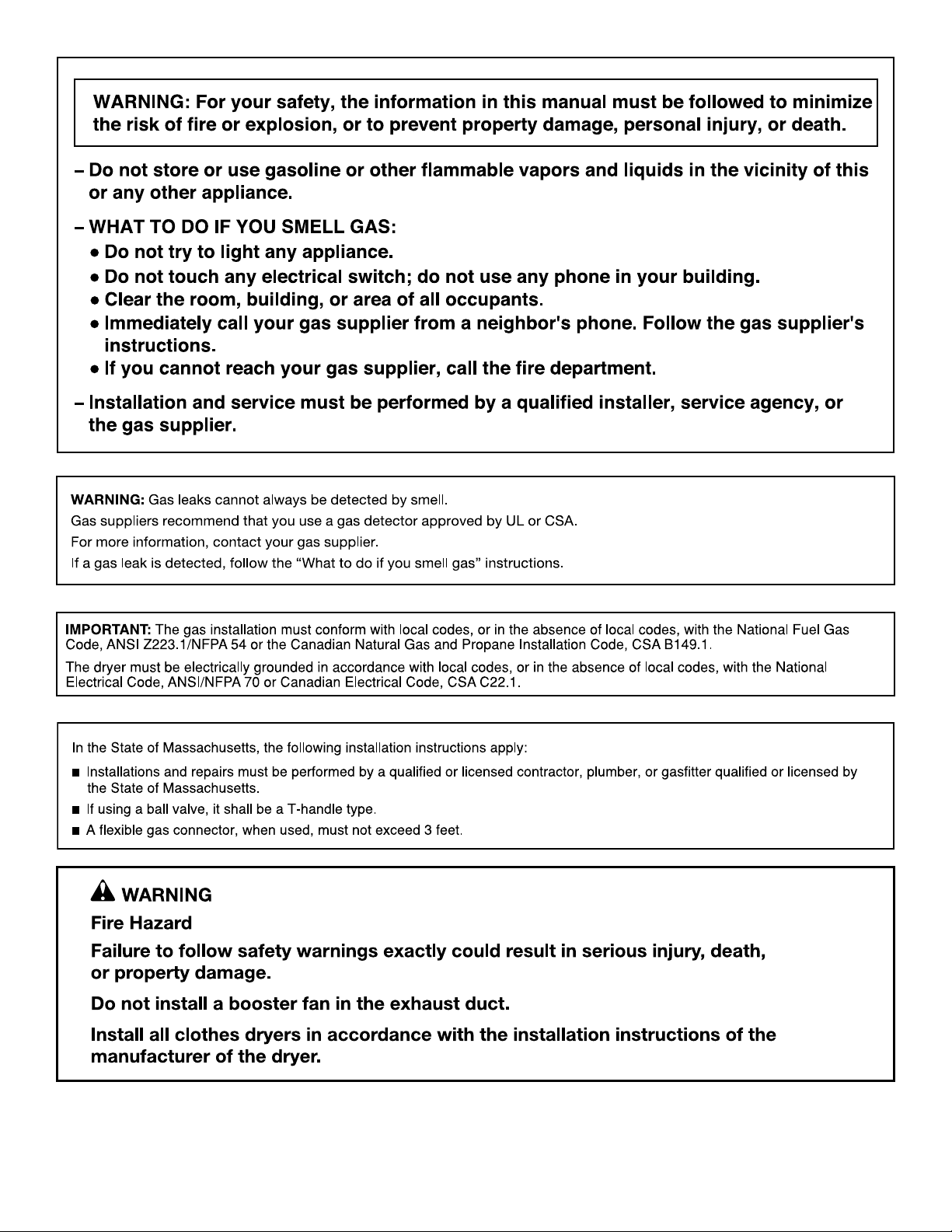

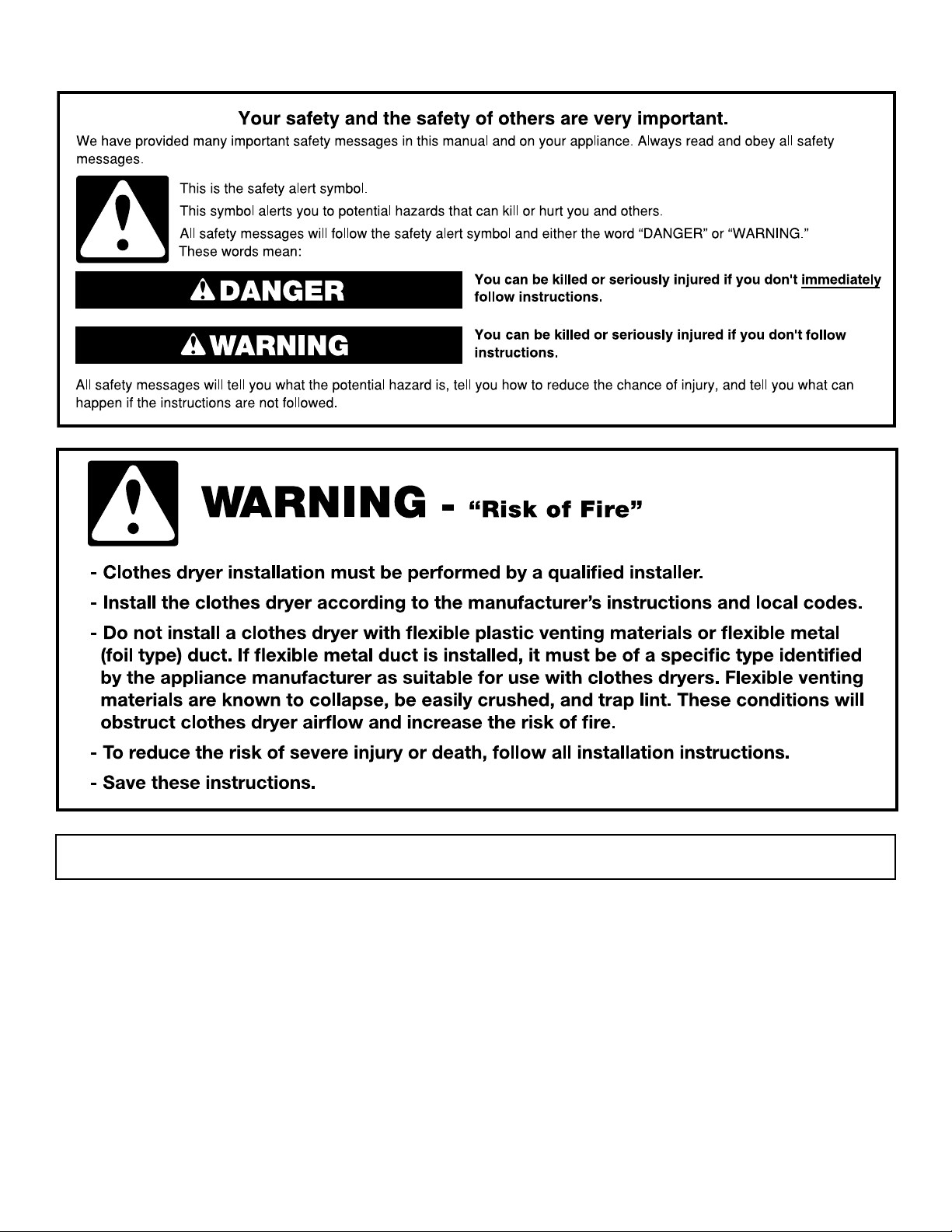

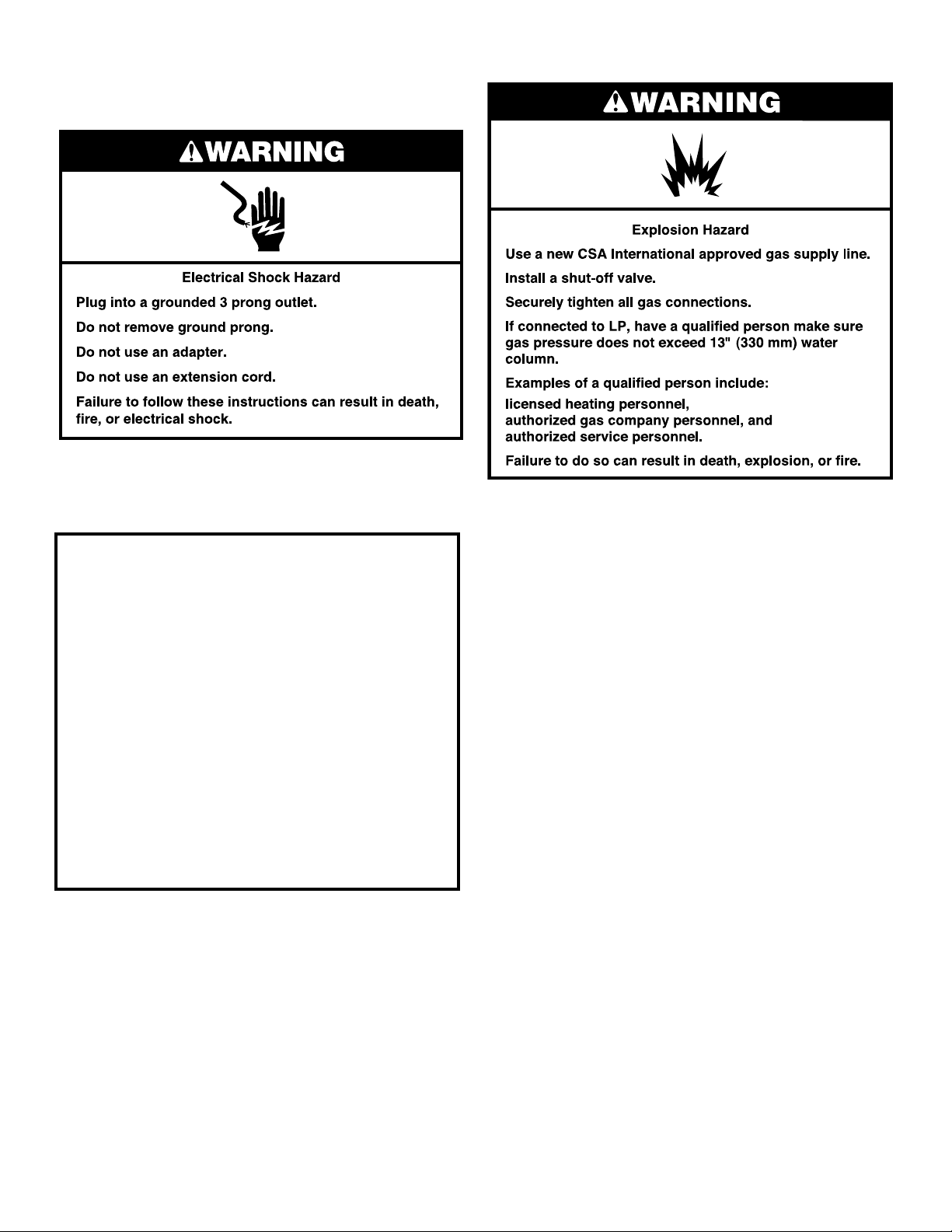

DRYER SAFETY

IMPORTANT: When discarding or storing your old clothes dryer, remove the door.

Page 3

Page 4

INSTALLATION REQUIREMENTS

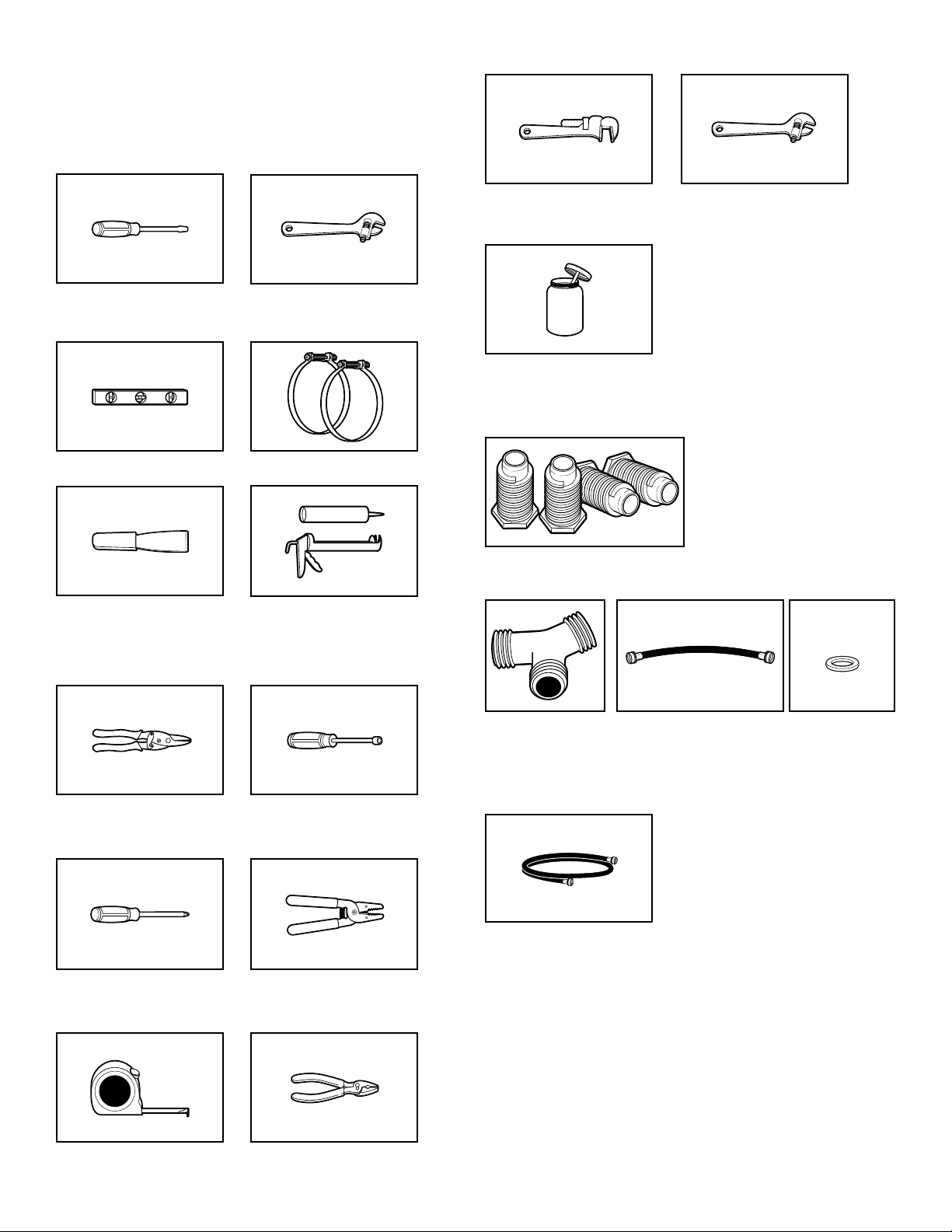

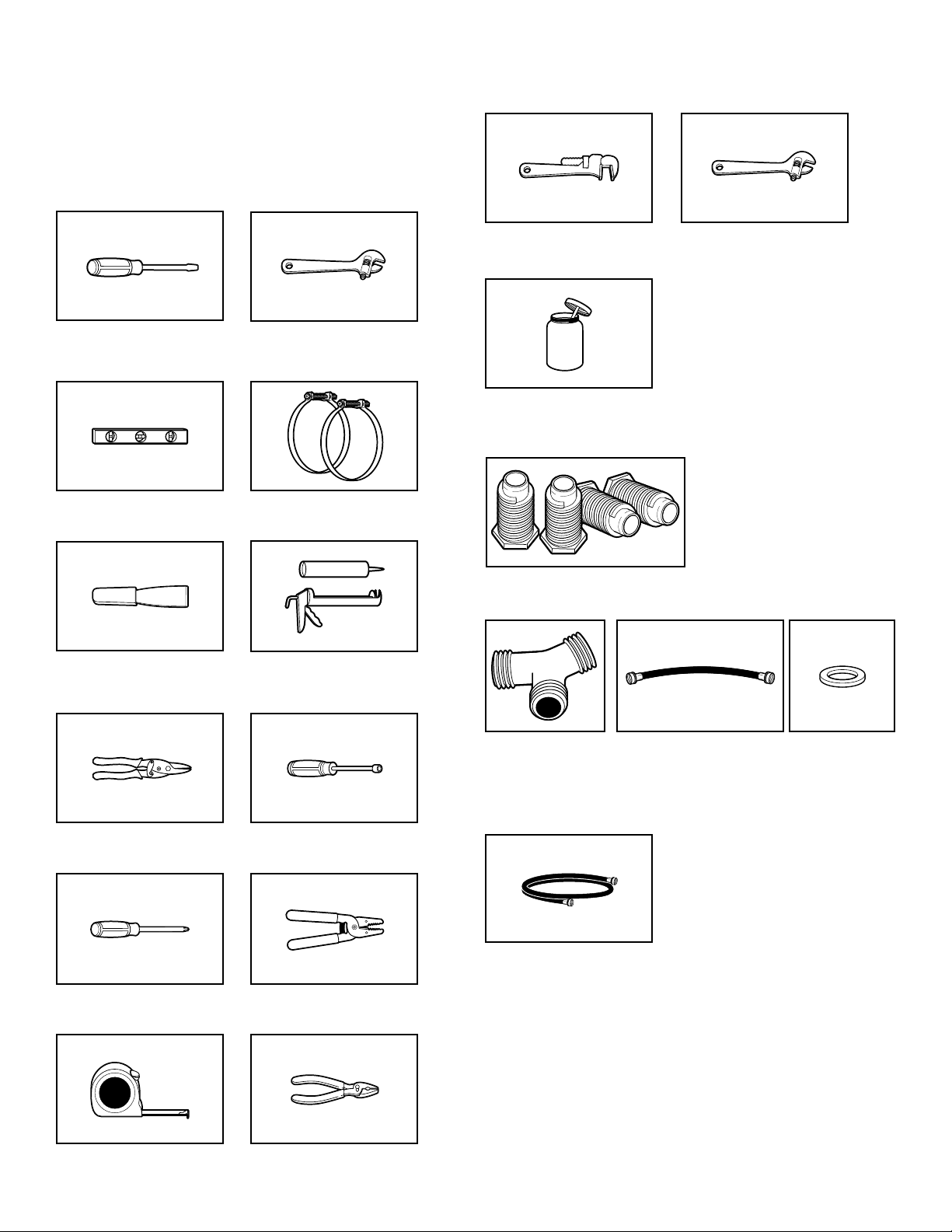

TOOLS AND PARTS

Gather the required tools and parts before starting installation. Read and follow the instructions provided with any tools listed here.

Tools needed for all installations:

Flat-blade screwdriver

Level

Adjustable wrench that opens to 1" (25 mm) or hex-head socket wrench

Vent clamps

Tools needed for gas installations:

8" (203 mm) or 10" (254 mm) pipe wrench

Pipe-joint compound

resistant to LP gas

8" (203 mm) or 10"

(254 mm) adjustable wrench (for gas connections)

Parts supplied (all models):

Plastic putty knife

Tin snips (new vent installations)

#2 Phillips screwdriver

Caulking gun and compound (for installing new exhaust vent)

1/4" (6 mm) nut driver (recommended)

Wire stripper (direct wire installations)

Leveling legs (4)

Parts supplied (steam models):

“Y” connector

Parts package is located in dryer drum. Check that all parts are included.

Short inlet hose

Rubber washer

(4)

Parts needed (steam models):

5' (1.52 m) inlet hose

If using a power supply cord:

Use a UL listed power supply cord kit marked for use with clothes dryers. The kit should contain:

Tape measure

Pliers

■ A UL listed 30-amp power supply cord, rated 120/240

volt minimum, with a temperature rating of 140°F (60°C) minimum. The cord should be type SRD or SRDT and be at least 4 ft. (1.22 m) long. The wires that connect to the dryer must end in ring terminals or spade terminals with upturned ends.

■ A UL listed strain relief.

Page 5

Parts needed:

(Not supplied with dryer) Check local codes. Check existing electrical supply and venting. See “Electrical Requirements” and “Venting Requirements” before purchasing parts.

Mobile home installations require metal exhaust system hardware available for purchase from the dealer from whom you purchased your dryer. For further information, please refer to the “Assistance or Service” section in your “Use and Care Guide.”

LOCATION REQUIREMENTS

INSTALLATION CLEARANCES

For each arrangement, consider allowing more space for ease of installation and servicing, spacing for companion appliances and clearances for walls, doors, and oor moldings. Space must be large enough to allow door to fully open. Add spacing on all sides of dryer to reduce noise transfer. If a closet door or louvered door is installed, top and bottom air openings in door are required.

Check code requirements. Some codes limit, or do not permit, installation of the dryer in garages, closets, mobile homes, or sleeping quarters. Contact your local building inspector.

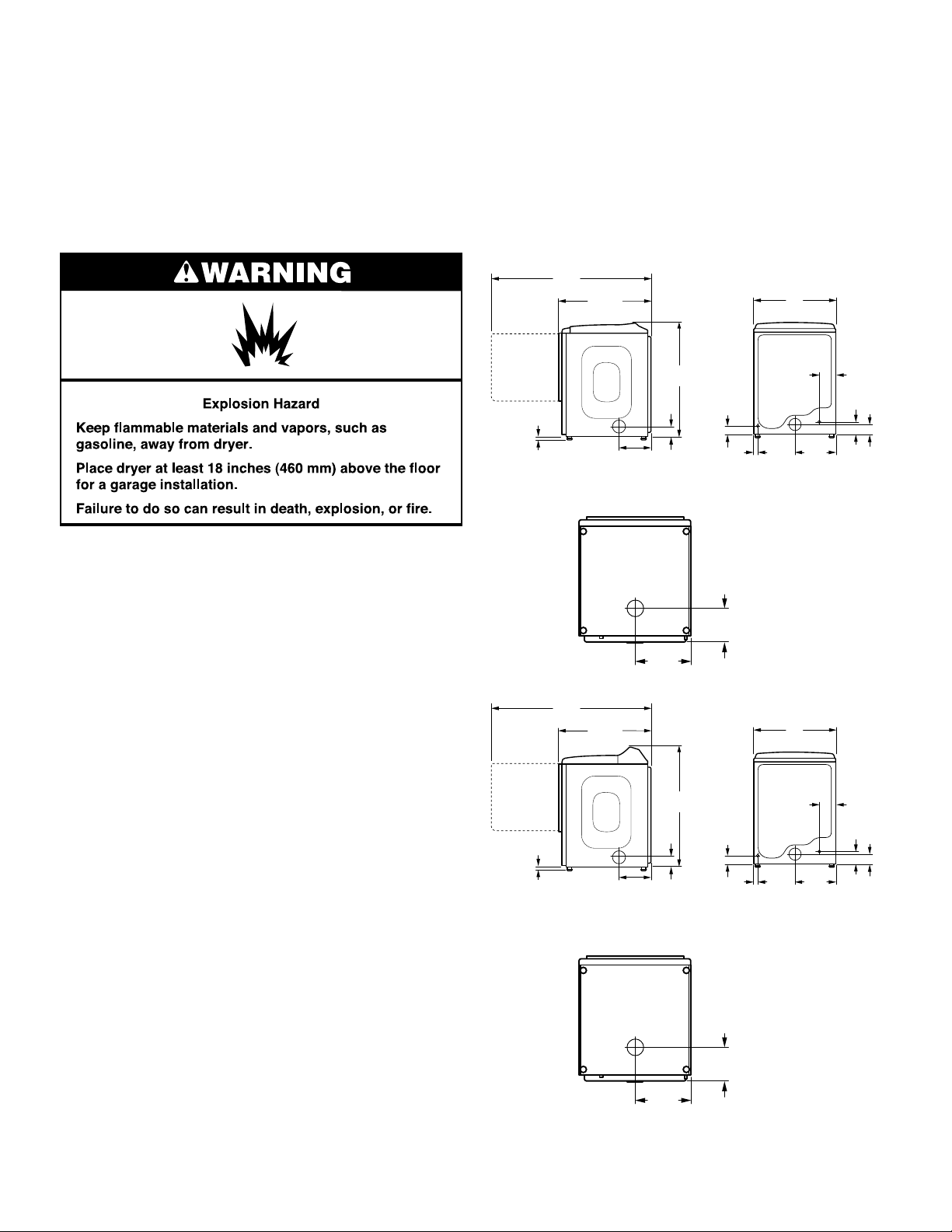

DRYER DIMENSIONS

Front Controls Models

/8"

(1464 mm)

331/2"

(851 mm)

Door Opened

Door Closed

29"

(737 mm)

You will need:

■ A location allowing for proper exhaust installation.

See “Venting Requirements.”

■ A separate 15 or 20-amp circuit needed for gas dryers and

30-amp circuit needed for electric dryers.

■ If using power supply cord, a grounded electrical outlet

located within 2 ft. (610 mm) of either side of dryer. See “Electrical Requirements.”

■ Floor must support dryer weight of 200 lbs. (90.7 kg).

Also consider weight of companion appliance.

■ Level oor with maximum slope of 1" (25 mm) under entire

dryer. If slope is greater than 1" (25 mm), clothes may not tumble properly and automatic sensor cycles may not operate correctly.

■ For garage installation, place dryer at least 18" (460 mm)

above oor.

■ Steam models only: Cold water faucets located within 4 ft.

(1.2 m) of the water ll valves, and water pressure of 20-100 psi (137.9-689.6 kPa). You may use the water supply for your washer using the “Y” connector and short hose which are provided.

IMPORTANT: Do not operate, install, or store dryer where it will be exposed to water, weather, or at temperatures below 45°F (7°C). Lower temperatures may cause dryer not to shut off at end of automatic sensor cycles, resulting in longer drying times.

NOTE: No other fuel-burning appliance can be installed in the same closet as a dryer.

(25 mm)

Side view

Bottom view:

Rear Controls Models

/8"

(1464 mm)

(25 mm)

Bottom view:

331/2"

(851 mm)

/8"

(289 mm)

(365 mm)

/8"

(289 mm)

413/8"

(1050 mm)

/8"

(93 mm)

/8"

Door Opened

Door Closed

4111/16"

43 716"

(1103 mm)

/8"

(93 mm)

(77 mm)

81/2"

(218 mm)

(77 mm)

13/8"

(370 mm)

(35 mm)

Back view

29"

(737 mm)

13/8"

(370 mm)

(35 mm)

Back viewSide view

57/8"

(150 mm)

/2"

(115 mm)

/2"

(93 mm)

57/8"

(150 mm)

/2"

(115 mm)

(93 mm)

/2"

81/2"

(218 mm)

/8"

(365 mm)

NOTE: Most installations require a minimum of 6" (152 mm) clearance behind dryer for exhaust vent with elbow. See “Venting Requirements.”

Page 6

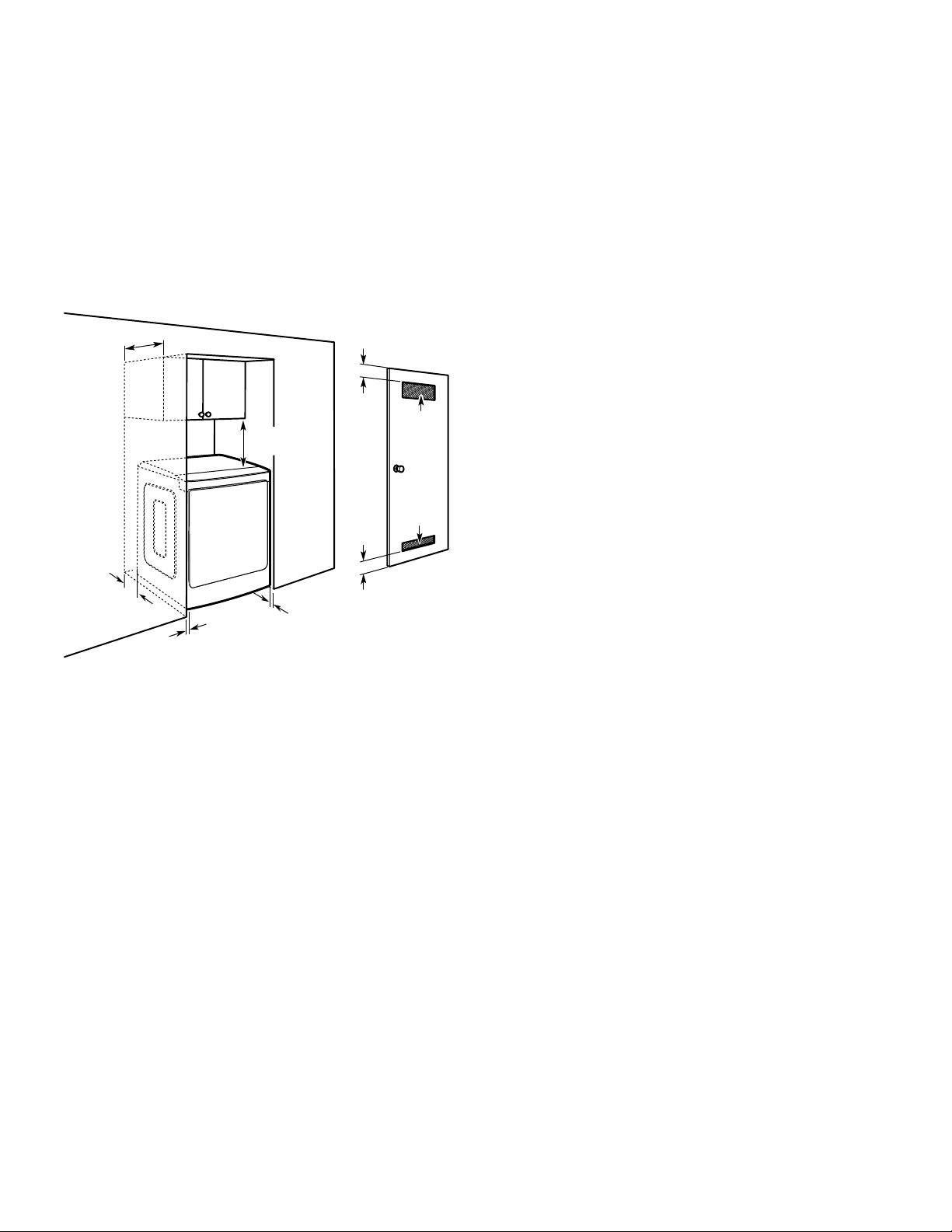

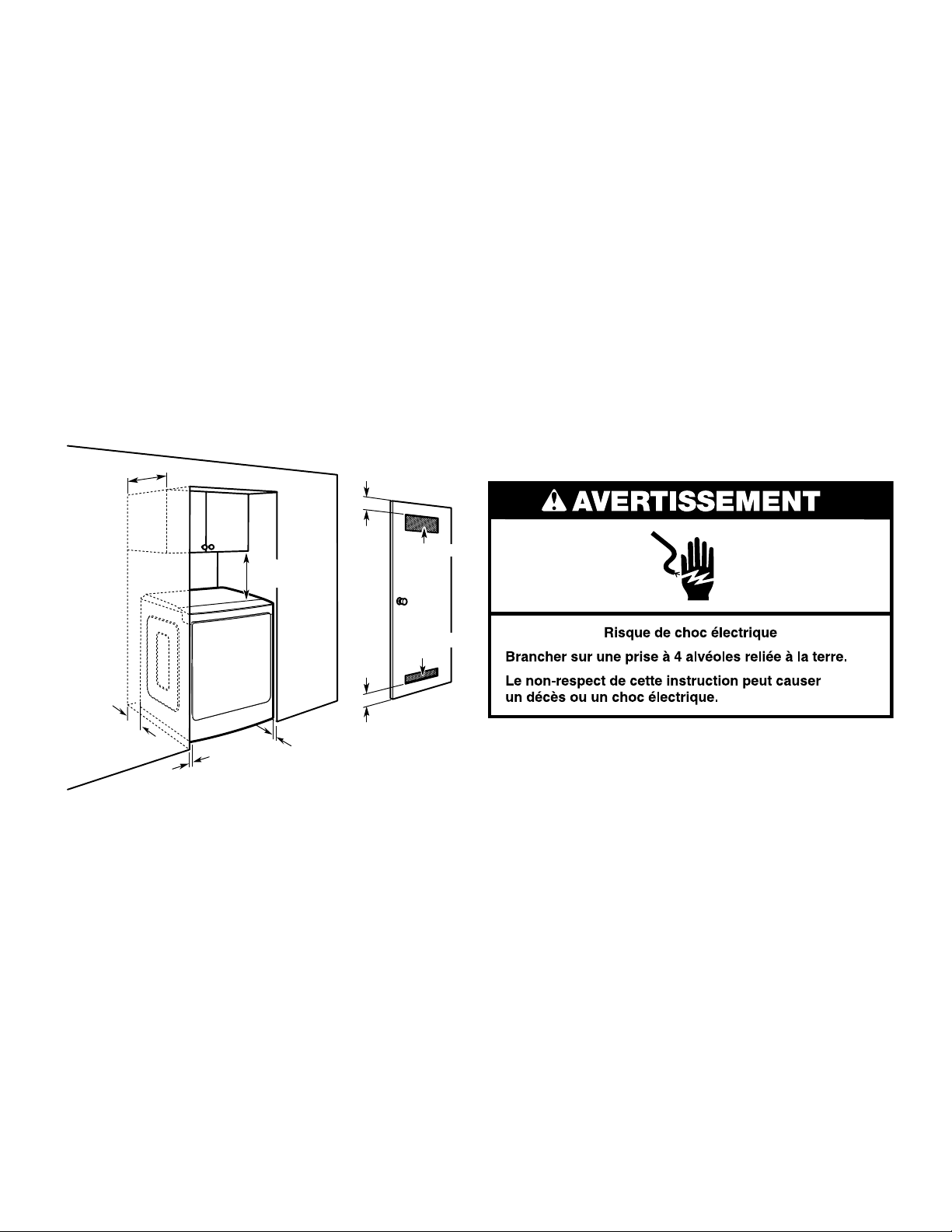

Spacing for recessed area or closet installation

The dimensions shown are for the recommended spacing allowed.

■ Additional spacing should be considered for ease of

installation and servicing.

■ Additional clearances might be required for wall, door,

and oor moldings.

■ Additional spacing of 1" (25 mm) on all sides of the

dryer is recommended to reduce noise transfer.

■ For closet installation, with a door, minimum ventilation

openings in the top and bottom of the door are required. Louvered doors with equivalent ventilitation openings are acceptable.

■ Companion appliance spacing should also be considered.

14" max

(356 mm)

3"/3"

18"/18"*

(457 mm)

(76 mm)

3"/3"

(76 mm)

48 in./48 in.

48"

(310 cm2)

24 in./24 in.

24"

(155 cm2)

/48"

24"

ELECTRICAL REQUIREMENTS - U.S.A. ONLY (SPÉCIFICATIONS ÉLECTRIQUES – ÉTATS-UNIS SEULEMENT)

It is your responsibility:

■ To contact a qualied electrical installer.

■ To be sure that the electrical connection is adequate and in

conformance with the National Electrical Code, ANSI/NFPA 70 - latest edition and all local codes and ordinances.

The National Electrical Code requires a 4-wire power supply connection for homes built after 1996, dryer circuits involved in remodeling after 1996, and all mobile home installations.

A copy of the above code standards can be obtained from: National Fire Protection Association, One Batterymarch Park, Quincy, MA 02269.

■ To supply the required 3- or 4-wire, single phase, 120/240

volt, 60 Hz, AC only electrical supply (or 3- or 4-wire, 120/208 volt electrical supply, if specied on the serial/rating plate) on a separate 30-amp circuit, fused on both sides of the line. Connect to an individual branch circuit. Do not have a fuse in the neutral or grounding circuit.

■ Do not use an extension cord.

■ If codes permit and a separate ground wire is used, it is

recommended that a qualied electrician determine that the ground path is adequate.

6"/0"

(152 mm/0 mm)

1"/0"

(25 mm/0 mm)

1"/1"

(25 mm)

Recommended/Minimum spacing

Mobile home - Additional installation requirements:

This dryer is suitable for mobile home installations. The installation must conform to the Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280 (formerly the Federal Standard for Mobile home construction and Safety, Title 24, HUD Part 280) or Standard CAN/CSA-Z240 MH.

Mobile home installations require:

All dryers:

■ Metal exhaust system hardware, available for purchase

from your dealer. For further information, see “Assistance or Service” section in your “Use and Care Guide.”

■ Special provisions must be made in mobile homes to

introduce outside air into dryer. Openings (such as a nearby window) should be at least twice as large as dryer exhaust opening.

For gas dryers mobile home installations:

■ Mobile Home Installation Hold-down Kit is available to order.

For further information, see “Assistance or Service” section in your “Use and Care Guide.”

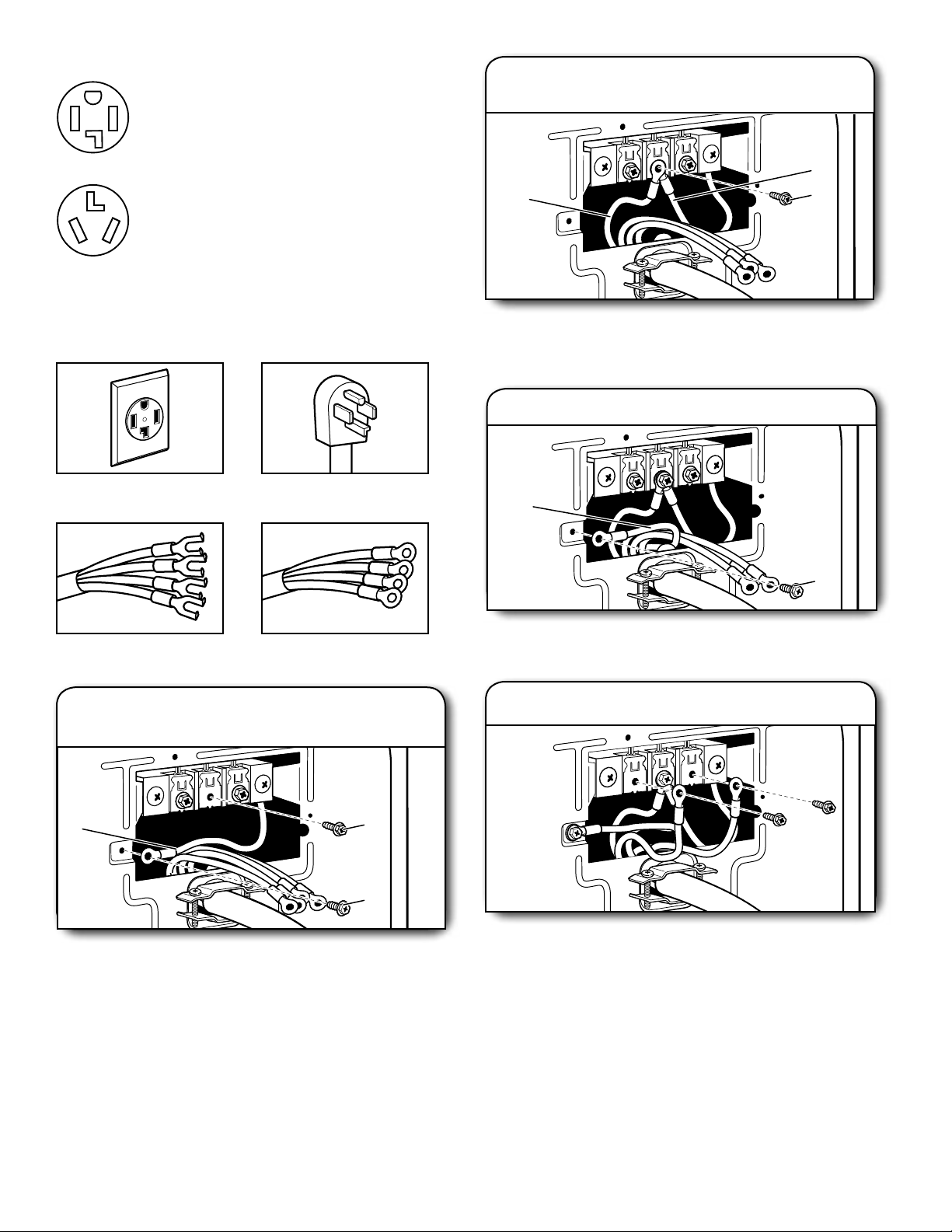

Electrical Connection

To properly install your dryer, you must determine the type of electrical connection you will be using and follow the instructions provided for it here.

■ This dryer is manufactured ready to install with a 3-wire

electrical supply connection. The neutral ground conductor is permanently connected to the neutral conductor (white wire) within the dryer. If the dryer is installed with a 4-wire electrical supply connection, the neutral ground conductor must be removed from the external ground connector (green screw), and secured under the neutral terminal (center or white wire) of the terminal block. When the neutral ground conductor is secured under the neutral terminal (center or white wire) of the terminal block, the dryer cabinet is isolated from the neutral conductor.

■ If local codes do not permit the connection of a neutral

ground wire to the neutral wire, see “Optional 3-wire connection” section.

■ A 4-wire power supply connection must be used when the

appliance is installed in a location where grounding through the neutral conductor is prohibited. Grounding through the neutral is prohibited for (1) new branch-circuit installations, (2) mobile homes, (3) recreational vehicles, and (4) areas where local codes prohibit grounding through the neutral conductors.

If using a power supply cord:

Use a UL listed power supply cord kit marked for use with clothes dryers. The kit should contain:

■ A UL listed 30-amp power supply cord, rated 120/240

volt minimum, with a temperature rating of 140°F (60°C) minimum. The cord should be type SRD or SRDT, and be at least 4 ft. (1.22 m) long. The wires that connect to the dryer must end in ring terminals or spade terminals with upturned ends.

■ A UL listed strain relief.

Page 7

If your outlet looks like this:

Then choose a 4-wire power supply cord with ring or spade terminals and UL listed strain relief. The 4-wire power supply cord, at least 4 ft. (1.22 m) long, must have 4 10-gauge solid copper wires and match a 4-wire receptacle of

4-wire

receptacle

(14-30R)

NEMA Type 14-30 R. The ground wire (ground conductor) may be either green or bare. The neutral conductor must be identied by a white cover.

If your outlet looks like this:

Then choose a 3-wire power supply cord with ring or spade terminals and UL listed strain relief. The 3-wire power supply cord, at least 4 ft. (1.22 m) long, must have 3 10-gauge solid copper wires and match a 3-wire receptacle of

3-wire

receptacle

(10-30R)

NEMA Type 10-30R.

If connecting by direct wire:

Power supply cable must match power supply (4-wire or 3-wire) and be:

■ Flexible armored cable or nonmetallic sheathed copper

cable (with ground wire), covered with exible metallic conduit. All current-carrying wires must be insulated.

■ 10-gauge solid copper wire (do not use aluminum) at

least 5 ft. (1.52 m) long.

ELECTRIC DRYER POWER HOOKUPCANADA ONLY

ELECTRICAL REQUIREMENTS

It is your responsibility:

■ To contact a qualied electrical installer.

■ To be sure that the electrical connection is adequate and in

conformance with Canadian Electrical Code, C22.1-latest edition and all local codes. A copy of above codes standard may be obtained from: Canadian Standards Association, 178 Rexdale Blvd., Toronto, ON M9W 1R3 CANADA.

■ To supply the required 4-wire, single phase, 120/240 volt,

60 Hz, AC only electrical supply on a separate 30-amp circuit, fused on both sides of the line. A time-delay fuse or circuit breaker is recommended. Connect to an individual branch circuit.

■ This dryer is equipped with a CSA

International Certied Power Cord intended to be plugged into a standard 14-30R wall receptacle. The cord is 5 ft. (1.52 m) long. Be sure wall receptacle is within reach of dryer’s nal location.

4-wire receptacle

(14-30R)

For further information, please reference service numbers located in “Assistance or Service” section of your “Use and Care Guide.”

GROUNDING INSTRUCTIONS

■

For a grounded, cord-connected dryer:

This dryer must be grounded. In the event of malfunction or breakdown, grounding will reduce the risk of electric shock by providing a path of least resistance for electric current. This dryer is equipped with a cord having an equipmentgrounding conductor and a grounding plug. The plug must be plugged into an appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock. Check with a qualied electrician or service representative or personnel if you are in doubt as to whether the dryer is properly grounded. Do not modify the plug provided with the dryer: if it will not t the outlet, have a proper outlet installed by a qualied electrician.

SAVE THESE INSTRUCTIONS

Page 8

GAS DRYER POWER HOOKUP -

U.S.A. AND CANADA

ELECTRICAL REQUIREMENTS

■ 120 Volt, 60 Hz, AC only, 15- or 20- amp fused electrical

supply is required. A time-delay fuse or circuit breaker is recommended. It is also recommended that a separate circuit serving only this dryer be provided.

GROUNDING INSTRUCTIONS

■

For a grounded, cord-connected dryer:

WARNING: Improper connection of the equipment-

SAVE THESE INSTRUCTIONS

GAS SUPPLY REQUIREMENTS

GAS TYPE

Natural Gas:

This dryer is equipped for use with Natural gas. It is designcertied by CSA International for LP (propane or butane) gases with appropriate conversion.

■ Your dryer must have the correct burner for the type of gas

in your home. Burner information is located on the rating plate in the door well of your dryer. If this information does not agree with the type of gas available, contact your dealer or call the phone numbers referenced in the “Assistance or Service” section of your “Use and Care Guide.”

LP Gas Conversion:

IMPORTANT: Conversion must be made by a qualied

technician. No attempt shall be made to convert the dryer from the gas

specied on the model/serial rating plate for use with a different gas without consulting your gas company.

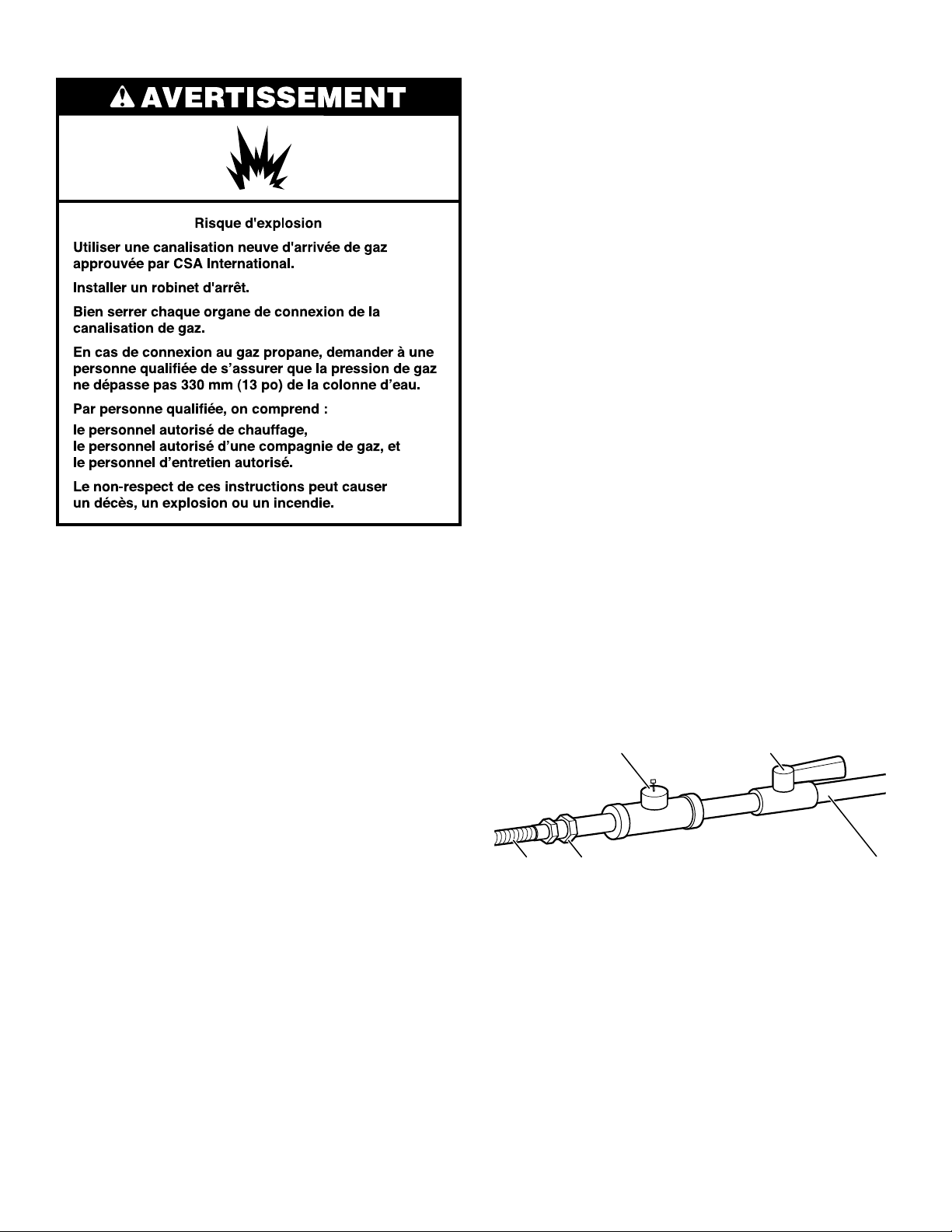

GAS SUPPLY LINE Option 1 (Recommended Method)

Flexible stainless steel gas connector:

■ If local codes permit, use a new exible stainless steel gas

connector (Design Certied by the American Gas Association or CSA International) to connect your dryer to the rigid gas supply line. Use an elbow and a 3/8" are x 3/8" NPT adapter tting between the stainless steel gas connector and the dryer gas pipe as needed to prevent kinking.

Option 2 (Alternate Method)

Approved aluminum or copper tubing

■ Must include 1/8" NPT minimum plugged tapping accessible

for test gauge connection, immediately upstream of the gas connection to the dryer.

■ 1/2" IPS pipe is recommended.

■ 3/8" approved aluminum or copper tubing is acceptable for

lengths under 20 ft. (6.1 m) if local codes and gas supplier permit.

■ If you are using Natural gas, do not use copper tubing.

Page 9

Lengths over 20 ft. (6.1 m) should use larger tubing and

■

a different size adapter tting.

■ If your dryer has been converted to use LP gas, 3/8" LP

compatible copper tubing can be used. If the total length of the supply line is more than 20 ft. (6.1 m), use larger pipe.

NOTE: Pipe-joint compounds that resist the action of LP gas must be used. Do not use TEFLON

■ Must include shut-off valve

In the U.S.A.:

An individual manual shut-off valve must be installed within six (6) ft. (1.8 m) of the dryer in accordance with the National Fuel Gas Code, ANSI Z223.1. The location should be easy to reach for opening and closing.

In Canada:

An individual manual shut-off valve must be installed in accordance with the B149.1, Natural Gas and Propane Installation Code. It is recommended that an individual manual shutoff valve be installed within six (6) ft. (1.8 m) of the dryer. The location should be easy to reach for opening and closing.

®†

tape.

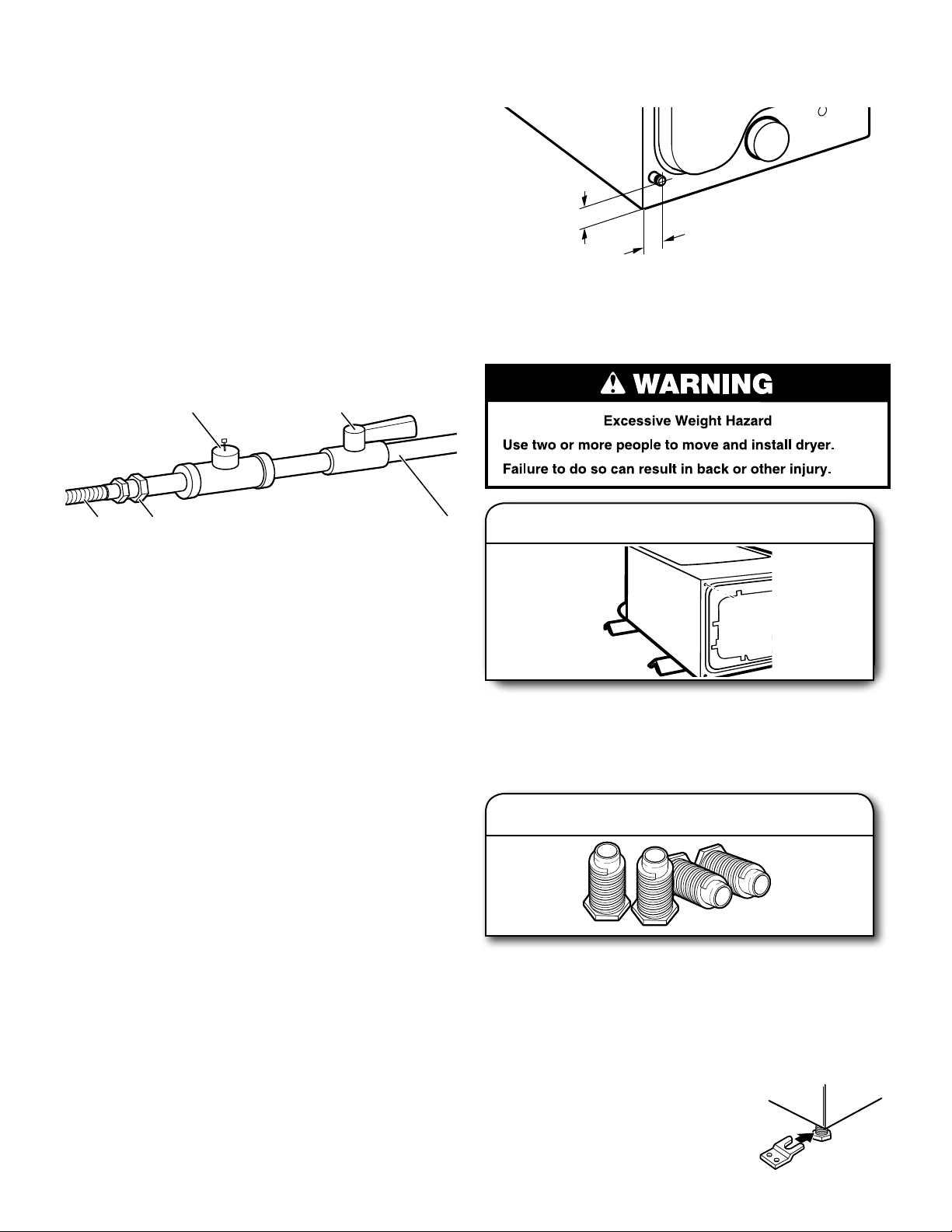

DRYER GAS PIPE

■ The gas pipe that comes out through the rear of your dryer

has a 3/8" male pipe thread.

/8"

(77 mm)

3/8" NPT dryer pipe

NOTE: For a garage installation, the gas pipe height must be an additional 18" (460 mm) from the oor.

(35 mm)

INSTALL LEVELING LEGS

A. 3/8" exible gas connector B. 3/8" pipe to are adapter tting C. 1/8" NPT minimum plugged tapping D. 1/2" NPT gas supply line E. Gas shutoff valve.

GAS SUPPLY CONNECTION REQUIREMENTS

■ Use an elbow and a 3/8" are x 3/8" NPT adapter tting

between the exible gas connector and the dryer gas pipe, as needed to avoid kinking.

■ Use only pipe-joint compound. Do not use TEFLON

■ This dryer must be connected to the gas supply line with a

listed exible gas connector that complies with the standard for connectors for gas appliances, ANSI Z21.24 or CSA 6.10.

®†

tape.

BURNER INPUT REQUIREMENTS

Elevations above 2,000 ft. (610 m):

■ When installed above 2,000 ft. (610 m) a 4% reduction of the

burner Btu rating shown on the model/serial number plate is required for each 1,000 ft. (305 m) increase in elevation.

Gas supply pressure testing

■ The dryer must be disconnected from the gas supply piping

system during pressure testing at pressures greater than 1/2 psi.

†®TEFLON is a registered trademark of E.I. Dupont De Nemours and Company.

Firmly grasp dryer body (not console panel) and gently lay dryer down on back cardboard corner posts.

IMPORTANT: If laying dryer on its back, use the cardboard corner posts the dryer was packed with to avoid damaging the back of the dryer.

Using a wrench and tape measure, screw leveling legs into leg holes until bottom of foot is approximately 1" (25 mm) from bottom of dryer.

Now stand the dryer on its feet. Slide the dryer until it is close to its nal location. Leave enough room to connect the exhaust vent.

Prepare dryer for leveling legs

Screw in leveling legs

For mobile home use

Gas dryers must be securely fastened to the oor. Mobile home installations require a Mobile

Home Installation Hold-down Kit. For ordering information please reference the “Use and Care Guide.”

Page 10

MAKE ELECTRICAL CONNECTION -

U.S.A. ONLY (EFFECTUER LE RACCORDEMENT ÉLECTRIQUE – ÉTATS-UNIS SEULEMENT)

ELECTRICAL CONNECTION Power Supply Cord

2. Remove terminal block cover

Remove hold-down screw and terminal block cover.

POWER SUPPLY CORD CONNECTION

Power Supply Cord Strain Relief

Attach power supply cord

strain relief

Electrical Connection Options

1. Choose electrical connection type

Power supply cord 4-wire receptacle (NEMA Type 14-30R): Go to Power Supply Cord Connection.

Power supply cord 3-wire receptacle (NEMA Type 10-30R): Go to Power Supply Cord Connection.

4-wire direct connection: Go to Direct Wire Connection.

B C D

Remove the screws from a 3/4" (19 mm) UL listed strain relief (UL marking on strain relief). Put the tabs of the two clamp sections (C) into the hole below the terminal block opening (B) so that one tab is pointing up (A) and the other is pointing down (D), and hold in place. Tighten strain relief screws just enough to hold the two clamp sections (C) together.

Attach power supply cord to strain relief

3-wire direct connection: Go to Direct Wire Connection.

NOTE: If local codes do not permit connection of a

cabinet-ground conductor to neutral wire, go to “Optional 3-wire connection.” This connection may be used with either a power supply cord or a direct wire connection.

Put power supply cord through the strain relief. Be sure that the wire insulation on the power supply cord is inside the strain relief. The strain relief should have a tight t with the dryer cabinet and be in a horizontal position. Do not further tighten strain relief screws at this point.

Page 11

If your outlet looks like this:

Power supply cord 4-wire receptacle (NEMA Type 14-30R): Go to “4-Wire Power Supply Cord Connection”.

Power supply cord 3-wire receptacle (NEMA Type 10-30R): Go to “3-Wire Power Supply Cord Connection”.

4-wire Power Supply Cord Connection

Connect neutral ground wire and neutral wire

IMPORTANT: A 4-wire connection is required for mobile homes and

where local codes do not permit the use of 3-wire connections.

4-wire receptacle (NEMA type 14-30R)

Spade terminals with upturned ends

Prepare to connect neutral

4-prong plug

Ring terminals

ground wire and neutral wire

Connect neutral ground wire (E) and neutral wire (white) (C) of power supply cord under center terminal block screw (B). Tighten screw.

3. Connect ground wire

Connect ground wire (F) (green or bare) of power supply cord to external ground conductor screw (A). Tighten screw.

Connect remaining wires

Remove center terminal block screw (B). Remove neutral

ground wire (E) from external ground conductor screw (A). Reinstall ground conductor screw (A).

Connect remaining wires to outer terminal block screws. Tighten screws. Finally, reinsert tab of terminal block cover into slot of dryer rear panel. Secure cover with hold-down screw. Now, go to “Venting Requirements.”

Page 12

3-wire Power Supply Cord Connection

Use where local codes permit connecting cabinet-ground

conductor to neutral wire.

3. Connect remaining wires

3-wire receptacle (NEMA type 10-30R)

Spade terminals with upturned ends

3-prong plug

Ring terminals

1. Remove center screw

DIRECT WIRE CONNECTION

Remove center terminal block screw (B).

2. Connect neutral wire

Connect neutral wire (white or center) (C) of power supply cord

to center terminal block screw (B). Tighten screw.

Direct Wire Strain Relief

1. Attach direct wire strain relief

Unscrew the removable conduit connector (A) and any screws from a 3/4" (19 mm) UL listed strain relief (UL marking

Page 13

on strain relief). Put the threaded section of the strain relief (C) through the hole below the terminal block opening (B). Reaching inside the terminal block opening, screw the removable conduit connector (A) onto the strain relief threads.

2. Attach direct wire cable

to strain relief

2. Prepare to connect neutral

ground wire and neutral wire

Remove center terminal block screw (B). Remove neutral ground wire (E) from external ground conductor screw (A).

Put direct wire cable through the strain relief. The strain relief should have a tight t with the dryer cabinet and be in a horizontal position. Tighten strain relief screw against the direct wire cable.

If your wiring looks like this:

4-wire direct connection: Go to “4-Wire Direct Connection” on this page.

3-wire direct connection: Go to “3-Wire Direct Connection” on page 11.

4-wire Direct Wire Connection IMPORTANT: A 4-wire connection is required for mobile

homes and where local codes do not permit 3-wire connections.

1. Prepare your 4-wire cable for

direct connection

3. Connect neutral ground wire

and neutral wire

Connect neutral ground wire (E) and place hooked end (hook facing right) of neutral wire (white or center wire) (C) of direct wire cable under center screw of terminal block (B). Squeeze hooked ends together and tighten screw.

4. Connect ground wire

3½"

(89 mm)

(127 mm)

Direct wire cable must have 5 ft. (1.52 m) of extra length so dryer may be moved if needed.

Strip 5" (127 mm) of outer covering from end of cable, leaving bare ground wire at 5" (127 mm). Cut 1 from remaining 3 wires. Strip insulation back 1" (25 mm). Shape ends of wires into hooks.

/2" (38 mm)

Connect ground wire (green or bare) (F) of direct wire cable to external ground conductor screw (A). Tighten screw.

Page 14

5. Connect remaining wires

2. Remove center screw

Place hooked ends of remaining direct wire cable wires

under outer terminal block screws (hooks facing right). Squeeze hooked ends together and tighten screws. Finally, reinsert tab of terminal block cover into slot of dryer rear panel. Secure cover with hold-down screw. Now, go to “Venting Requirements.”

3-wire Direct Wire Connection

Use where local codes permit connecting cabinet-ground conductor to neutral wire.

1. Prepare your 3-wire cable for

direct connection

(25 mm)

3½"

(89 mm)

Direct wire cable must have 5 ft. (1.52 m) of extra length so

dryer may be moved if needed.

Strip 3

/2" (89 mm) of outer covering from end of cable. Strip insulation back 1" (25 mm). If using 3-wire cable with ground wire, cut bare wire even with outer covering. Shape wire ends into hooks.

Remove center terminal block screw (B).

3. Connect neutral wire

Place hooked end of neutral wire (white or center) (C) of direct wire cable under center terminal block screw (B). Squeeze hooked end together. Tighten screw.

Connect remaining wires

Place hooked ends of remaining direct wire cable wires under outer terminal block screws (hooks facing right). Squeeze hooked ends together and tighten screws. Finally, reinsert tab of terminal block cover into slot of dryer rear panel. Secure cover with hold-down screw. Now, go to “Venting Requirements.”

Page 15

Optional 3-wire Connection

You must verify with a qualied electrician that this grounding

method is acceptable before connecting.

1. Prepare to connect neutral

ground wire and neutral wire

Connect remaining wires

Remove center terminal block screw (B). Remove neutral

ground wire (E) from external ground conductor screw (A).

Connect neutral ground wire

and neutral wire

Connect remaining wires to outer terminal block screws Tighten screws.

Connect external ground wire

Connect a separate copper ground wire (G) from the external ground conductor screw (A) to an adequate ground. Finally, reinsert tab of terminal block cover into slot of dryer rear panel. Secure cover with hold-down screw. Now, go to “Venting Requirements.”

Connect neutral ground wire (E) and neutral wire (white or

center wire) (C) of power supply cord or cable under center terminal block screw (B). Tighten screw.

Page 16

MAKE GAS CONNECTION -

U.S.A. AND CANADA

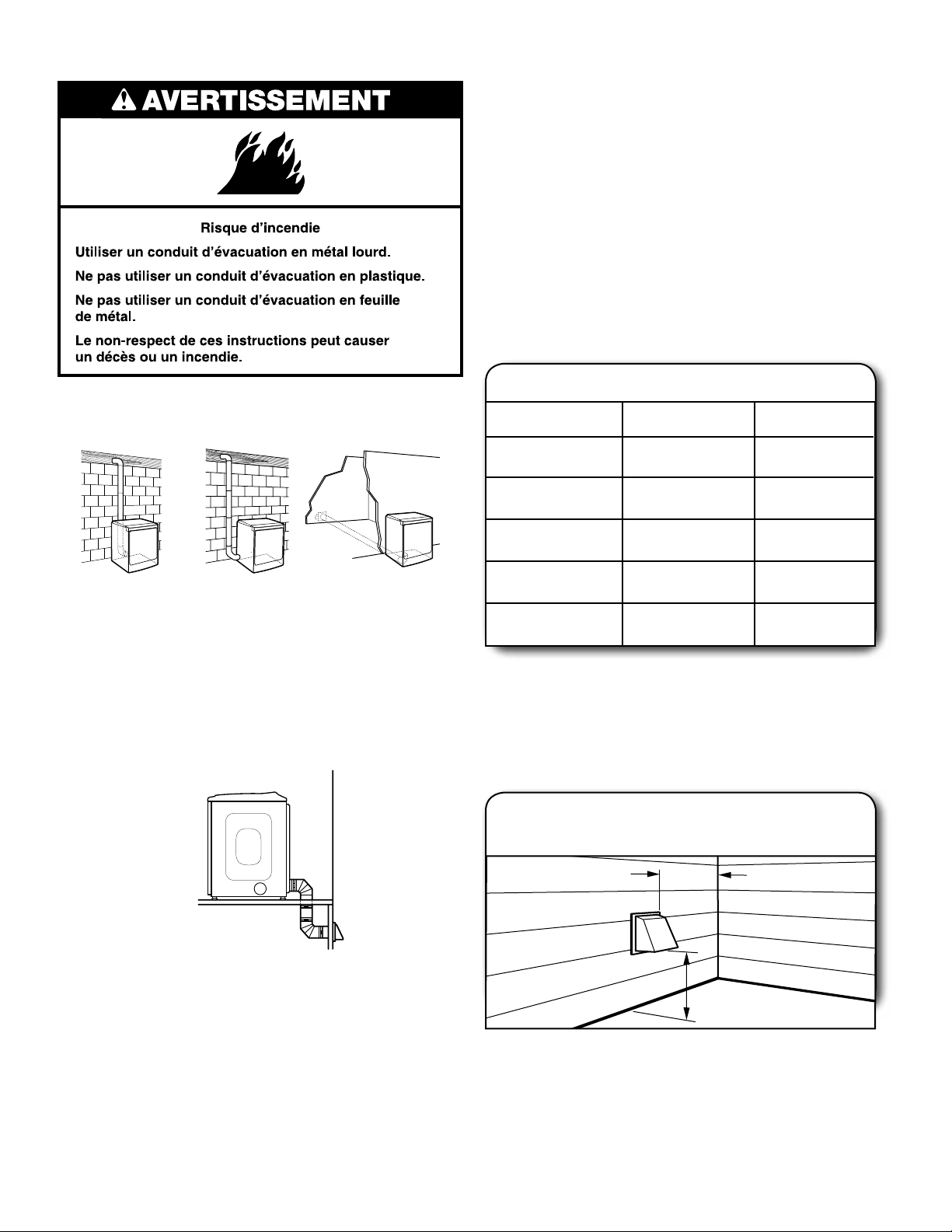

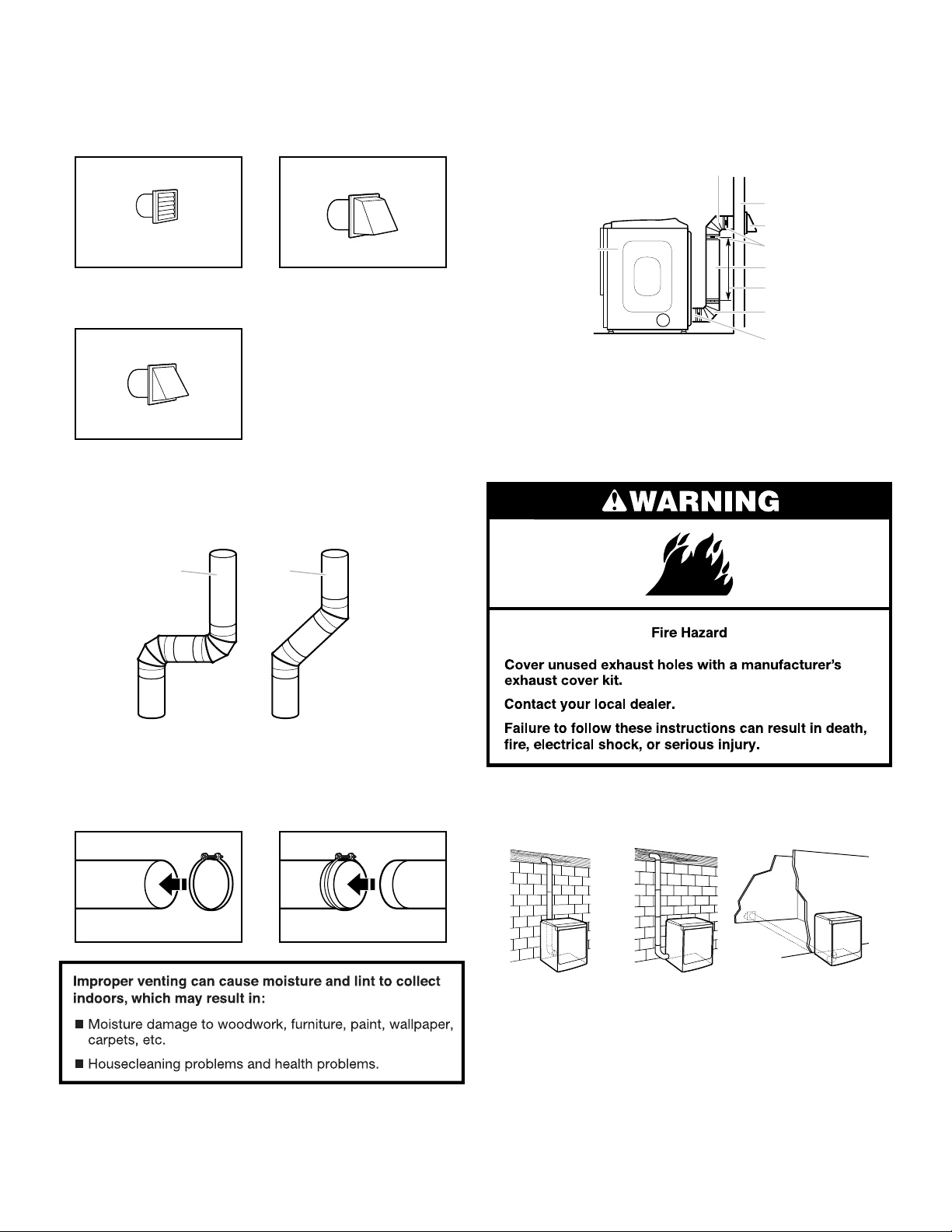

VENTING

VENTING REQUIREMENTS

male tting

Remove red cap from gas pipe. Using a wrench to tighten, connect gas supply to dryer. Use pipe-joint compound on threads of all non-ared male ttings. If exible metal tubing is used, be sure there are no kinks.

NOTE: For LP gas connections, you must use pipe-joint compound resistant to action of LP gas. Do not use TEFLON

Connect gas supply to dryer

Flared

®†

tape.

Plan pipe tting connection

Non-ared

male tting

WARNING: To reduce the risk of re, this dryer MUST BE

EXHAUSTED OUTDOORS.

IMPORTANT: Observe all governing codes and ordinances.

Dryer exhaust must not be connected into any gas vent, chimney, wall, ceiling, attic, crawlspace, or a concealed space of a building. Only rigid or exible metal vent shall be used for exhausting.

A. 3/8" exible gas connector B. 3/8" dryer pipe

A combination of pipe ttings must be used to connect dryer

to existing gas line. Recommended connection is shown. Your connection may be different, according to supply line type, size, and location.

Closed valve

Open shut-off valve in supply line; valve is open when handle

is parallel to gas pipe. Then, test all connections by brushing on an approved noncorrosive leak-detection solution. Bubbles will show a leak. Correct any leaks found.

Open shut-off valve

C. 3/8" to 3/8" pipe elbow D. 3/8" pipe-to-are adapter tting

Open valve

(102 mm)

4" (102 mm) heavy metal exhaust vent

■ Only a 4" (102 mm) heavy metal exhaust vent and clamps

may be used.

■ Do not use plastic or metal foil vent.

Rigid metal vent:

■ Recommended for best drying performance and to avoid

crushing and kinking.

Flexible metal vent: (Acceptable only if accessible to clean)

■ Must be fully extended and supported in nal dryer location.

■ Remove excess to avoid sagging and kinking that may

result in reduced airow and poor performance.

■ Do not install in enclosed walls, ceilings, or oors.

■ The total length should not exceed 7

■ The length of exible metal vent used must be included in

the overall vent system design as shown in the “Vent System Charts.”

/4 ft. (2.4 m).

NOTE: If using an existing vent system, clean lint from

entire length of the system and make sure exhaust hood is not plugged with lint. Replace plastic or metal foil vents with rigid metal or exible metal vents. Review Vent System Chart and, if necessary, modify existing vent system to achieve best drying performance.

Page 17

Exhaust hoods:

■ Must be at least 12" (305 mm) from ground or any object

that may obstruct exhaust (such as owers, rocks, bushes, or snow).

Recommended Styles:

Louvered Hood

Box Hood

Acceptable Style:

PLAN VENT SYSTEM

Recommended exhaust installations

Typical installations vent the dryer from the rear of the dryer. Other installations are possible.

F G

Angled Hood

Elbows:

■ 45° elbows provide better airow than 90° elbows.

Recommended Styles:

Good

Better

Clamps:

■ Use clamps to seal all joints.

■ Exhaust vent must not be connected or secured with screws

or other fastening devices that extend into interior of duct and catch lint. Do not use duct tape.

A. Dryer B. Elbow C. Wall D. Exhaust hood

E. Clamps F. Rigid metal or exible metal vent G. Vent length necessary to connect elbows H. Exhaust outlet

Optional exhaust installations:

If you prefer, dryer may be converted to exhaust through the bottom and sides. You must contact your local dealer to have dryer converted.

Vent products can be purchased from your dealer. For more

information, see “Assistance or Service” section in your “Use and Care Guide.”

A. Standard rear offset exhaust installation B. Left- or right-side exhaust installation C. Bottom exhaust installation

Page 18

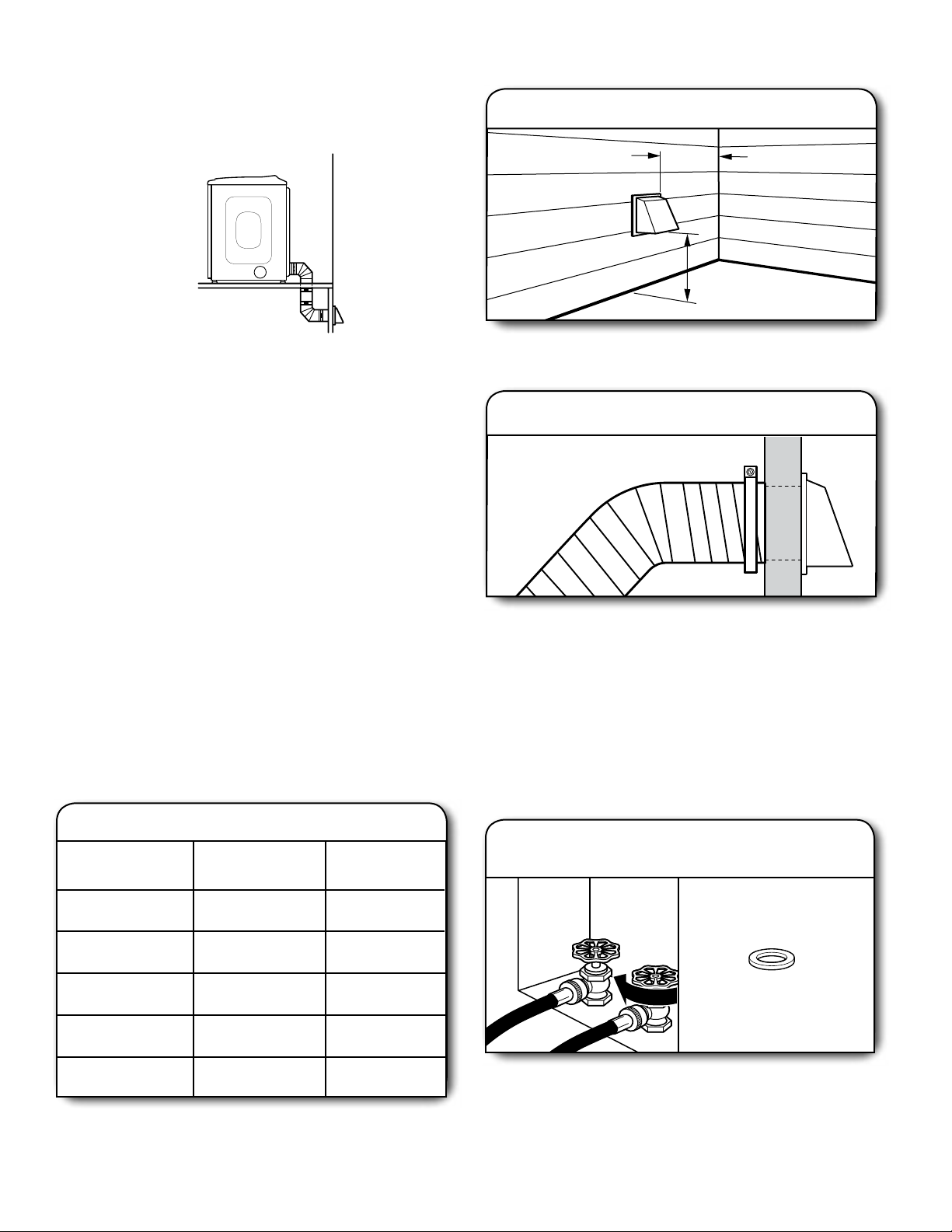

Special provisions for mobile homes:

12" min.

(305 mm)

12" min.

(305 mm)

Exhaust vent must be securely fastened to a noncombustible

portion of mobile home and must not terminate beneath the mobile home. Terminate exhaust vent outside.

INSTALL VENT SYSTEM

Install exhaust hood

Moblie Home Exhaust installation

Determine vent path:

■ Select route that will provide straightest and most direct

path outdoors.

■ Plan installation to use fewest number of elbows and turns.

■ When using elbows or making turns, allow as much room

as possible.

■ Bend vent gradually to avoid kinking.

■ Use as few 90° turns as possible.

Determine vent length and elbows needed for best drying performance:

■ Use following Vent System Chart to determine type of vent

material and hood combinations acceptable to use.

NOTE: Do not use vent runs longer than those specied in Vent System Chart. Exhaust systems longer than those specied will:

■ Shorten life of dryer.

■ Reduce performance, resulting in longer drying times

and increased energy usage.

The Vent System Charts provide venting requirements that

will help achieve best drying performance.

Vent System Chart

Number of 90° elbows

Type of vent Angled

hoods

Install exhaust hood and use caulking compound to seal

exterior wall opening around exhaust hood.

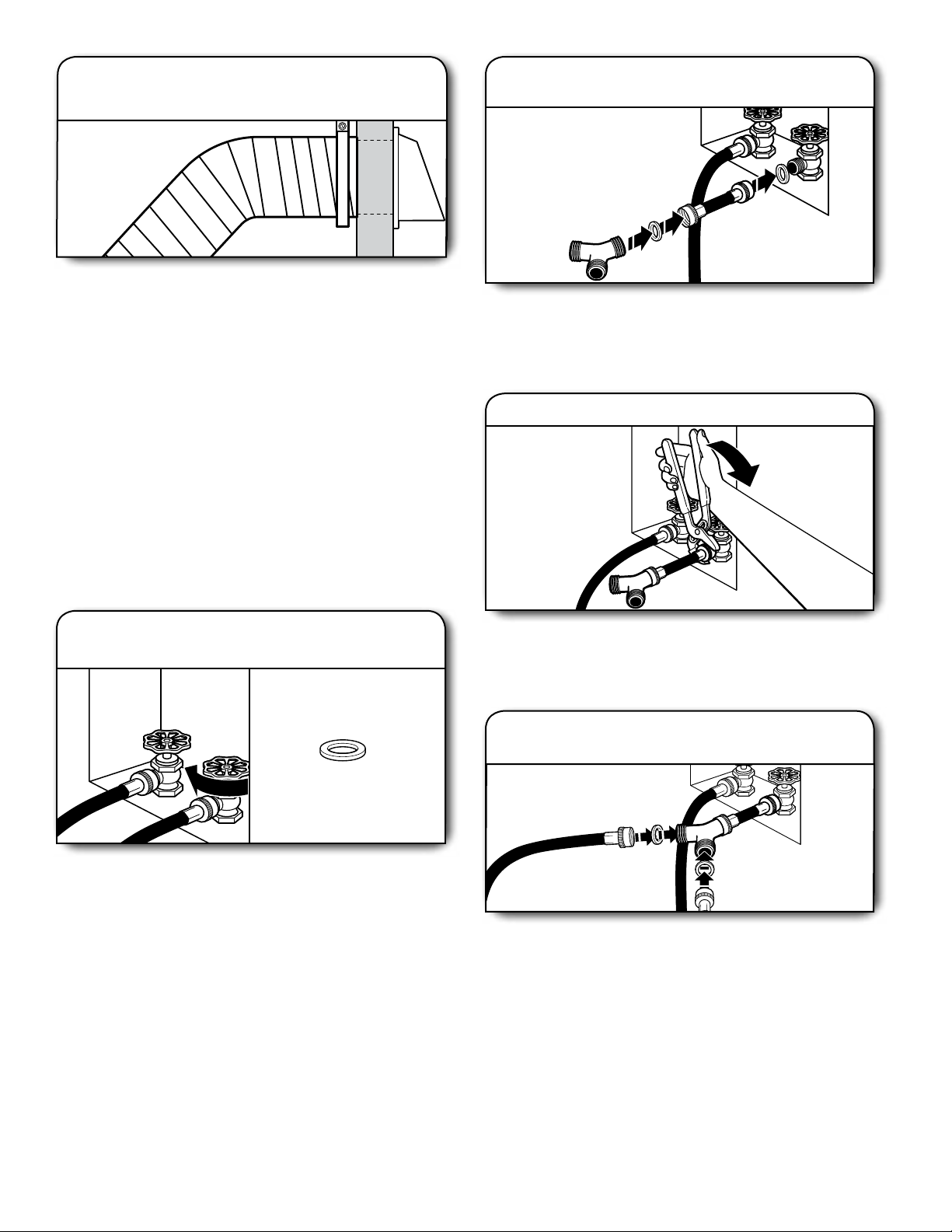

Connect vent to exhaust hood

Vent must t over the exhaust hood. Secure vent to exhaust

hood with 4" (102 mm) clamp. Run vent to dryer location using straightest path possible. Avoid 90° turns. Use clamps to seal all joints. Do not use duct tape, screws, or other fastening devices that extend into interior of vent to secure vent, because they can catch lint.

CONNECT INLET HOSES

For non-steam models, skip to “Connect Vent.”

The dryer must be connected to the cold water faucet using the new inlet hoses. Do not use old hoses.

Turn cold water off, remove and

replace rubber washer

NOTE: Bottom exhaust installations have a 90° turn inside the

dryer. To determine maximum exhaust length, add one 90° turn to the charts.

Rigid metal

64 ft. (20 m)

54 ft. (16.5 m)

44 ft. (13.4 m)

35 ft. (10.7 m)

27 ft. (8.2 m)

Rubber washer

Turn cold water faucet off and remove washer inlet hose. Remove old rubber washer from inlet hose and replace

with new rubber washer.

Page 19

Attach short hose and

“Y” connector

Attach 2 ft (0.6 m) inlet hose to cold water faucet. Screw on coupling by hand until it is seated on faucet. Then attach “Y” connector to male end of the 2 ft (0.6 m) inlet hose. Screw on coupling by hand until it is seated on connector.

Tighten couplings

Attach long hose to dryer ll

valve and tighten coupling

Fill Valve

(150 mm)

Gas Valve

Attach other end of long hose to ll valve at bottom of dryer back panel. Screw on coupling by hand until it is seated on ll valve connector. Using pliers, tighten the couplings an additional two-thirds turn.

NOTE: Do not overtighten. Damage to the coupling can result.

57/8"

/2"

(115 mm)

Using pliers, tighten the couplings with additional two-thirds turn.

NOTE: Do not overtighten. Damage to the coupling can result.

Attach long hose to “Y”

connector and tighten couplings

Attach dryer 5 ft (1.5 m) inlet hose ends to the “Y” connector. Attach washer cold inlet hose to other side of “Y” connector. Screw on coupling by hand until it is seated on connector. Using pliers, tighten the couplings an additional two-thirds turn.

NOTE: Do not overtighten. Damage to the coupling can result.

Turn on cold water faucet

Check that the water faucet is turned on.

Check for leaks

Check for leaks around “Y” connector, faucets, and hoses.

Page 20

CONNECT VENT

1. Connect vent to exhaust outlet

Using a 4" (102 mm) clamp, connect vent to exhaust outlet

in dryer. If connecting to existing vent, make sure vent is clean. Dryer vent must t over dryer exhaust outlet and inside exhaust hood. Check that vent is secured to exhaust hood with a 4" (102 mm) clamp.

Move dryer to nal location

LEVEL DRYER

Level Dryer

Place

level here

Place

level here

Check levelness of dryer from side to side. Repeat from front to back.

NOTE: The dryer must be level for the moisture sensing system to operate correctly.

Move dryer to nal location. Avoid crushing or kinking vent.

Not Level LEVEL Not Level

Adjust leveling legs

If dryer is not level, prop up using a wood block. Use wrench

to adjust legs up or down, and check again for levelness.

Page 21

COMPLETE INSTALLATION

CHECKLIST

Check that all parts are now installed. If there is an extra

part, go back through steps to see what was skipped.

Check that you have all of your tools.

Dispose of/recycle all packaging materials.

Check dryer’s nal location. Be sure vent is not crushed

or kinked.

Check that dryer is level. See “Level Dryer.”

Remove lm on console and any tape remaining on dryer.

Wipe dryer drum interior thoroughly with a damp cloth to

remove any dust.

Read “Dryer Use” in your “Use and Care Guide.”

Electric Models:

For power supply cord installation, plug into a grounded

outlet. For direct wire installation, turn on Power.

Gas Models:

Check that gas supply is on.

Check for leaks.

Steam models only:

Be sure the water faucets are on.

Check for leaks around “Y” connector, faucet, and hoses.

If you live in a hard water area, use of a water softener is

recommended to control the buildup of scale through the water system in the dryer. Over time, the buildup of lime scale may clog different parts of the water system, which will reduce product performance. Excessive scale buildup may lead to the need for certain part replacement or repair.

All Models:

Select a Timed Dry heated cycle, and start dryer. Do not

select Air Only Temperature setting.

If dryer will not start, check the following:

• Controls are set in a running or “ON” position.

• Start button has been pushed rmly.

• Dryer is plugged into an outlet and/or electrical supply is connected.

• Household fuse is intact and tight, or circuit breaker has not tripped.

• Dryer door is closed.

This dryer automatically runs an installation diagnostic routine at the start of its rst cycle.

If you receive an L2 code, there may be a problem with your home power supply keeping the dryer’s heater from turning on. See “Troubleshooting.”

If your Airow screen reads “Check Vent”, your dryer vent may be crushed or blocked. See “Troubleshooting.”

NOTE: You may notice an odor when dryer is rst heated. This

odor is common when heating element is rst used. The odor will go away.

Page 22

REVERSE DOOR SWING

Tools needed:

4. Remove the dryer door from the cabinet by lifting upward

and out. Lay the door on a towel or a soft cloth you placed on a at workspace.

Plastic putty knife

Min. 8" long TORX T20

® †

screwdriver

#2 Phillips screwdriver

Optional Assembly Kit

Covers

You can change your door swing from a right-hinge opening

to a left-hinge opening, if desired.

Note:To complete the door swing reversal exactly as seen in

these instructions, a door reversal kit must be purchased. For ordering information, please reference the “Use and Care Guide.”

1. Place a towel or soft cloth on a at workspace such as a oor

to avoid damaging the dryer’s surface or the dryer door.

Remove door from dryer cabinet

1. Open the dryer door.

2. Use a plastic putty knife to remove the hinge covers and

plastic covers from the front panel of the dryer. Set them aside.

5. Use a plastic putty knife to remove the door hinge covers. Set them aside.

3. Using a T20® screwdriver, remove screws (A) and then screws (B) from each of the 2 hinges attaching the dryer door to the front panel of the dryer. Set the hinge screws off to the side for use in reinstalling the door.

B A

6. Using a #2 Phillips screwdriver, remove the remaining 4 screws

from the hinges. Then remove hinges A and B and set both the screws and hinges aside.

†

® TORX and T20 are registered trademarks of Acument Intellectual Properties, LLC.

Page 23

7. Using a #2 Phillips screwdriver, remove the screws from the

opposite side and set them aside. Then, using a plastic putty knife, remove the door latch from the top of the door by gently pushing in the metal tab and lifting. Repeat for the top and remove the latch.

After removing the door latch,

move it to the opposite side, place it in the open slot and press it until the metal tabs click into place. Replace the screws you removed.

REINSTALL HINGES ON DOOR

1. Using the screws you set aside, reinstall hinge B (removed

from the lower-left corner of the door) in the upper-right corner. Tighten all screws.

2. Using the screws you set aside, reinstall hinge A (removed

from the upper-left corner of the door) in the lower-right corner. Tighten all screws.

Door Latch Detail

Metal Tab

Page 24

1 2

REVERSE DOOR STRIKE

1. Using a T20

securing the door strike and move the door strike from the left side of the dryer cabinet to the right side, securing it with the removed screws.

2. Hang the door on the unit by placing set pin in dryer cabinet hole and sliding door down. Using a Phillips screwdriver, install screws 1 and 3 and then screws 2 and 4. Tighten all hinge screws.

® †

screwdriver, remove the two screws

3. Install 2 plastic covers from the accessory kit into the spaces

where the hinges were removed. Place the plastic hinge covers over the exposed hinges.

Set Pin

Page 25

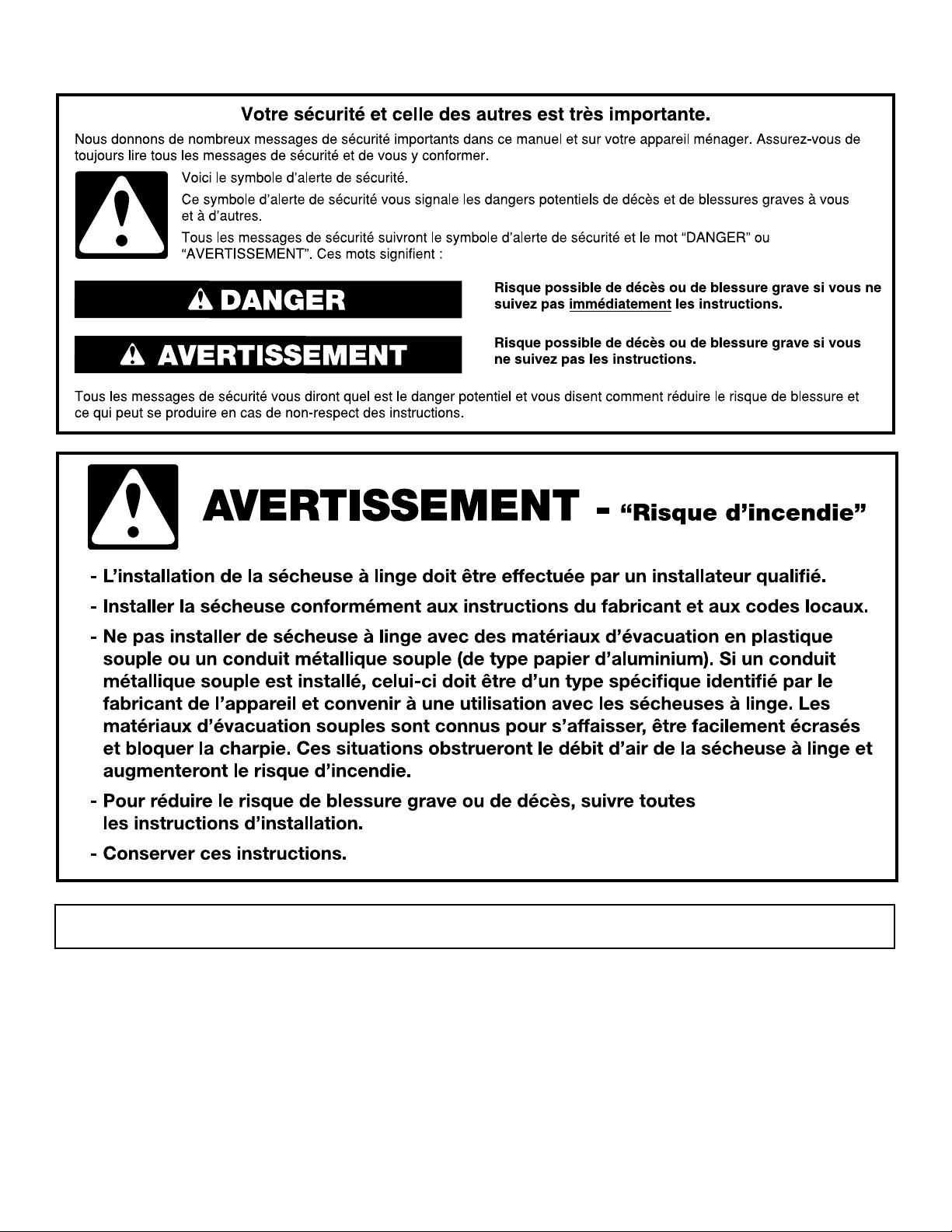

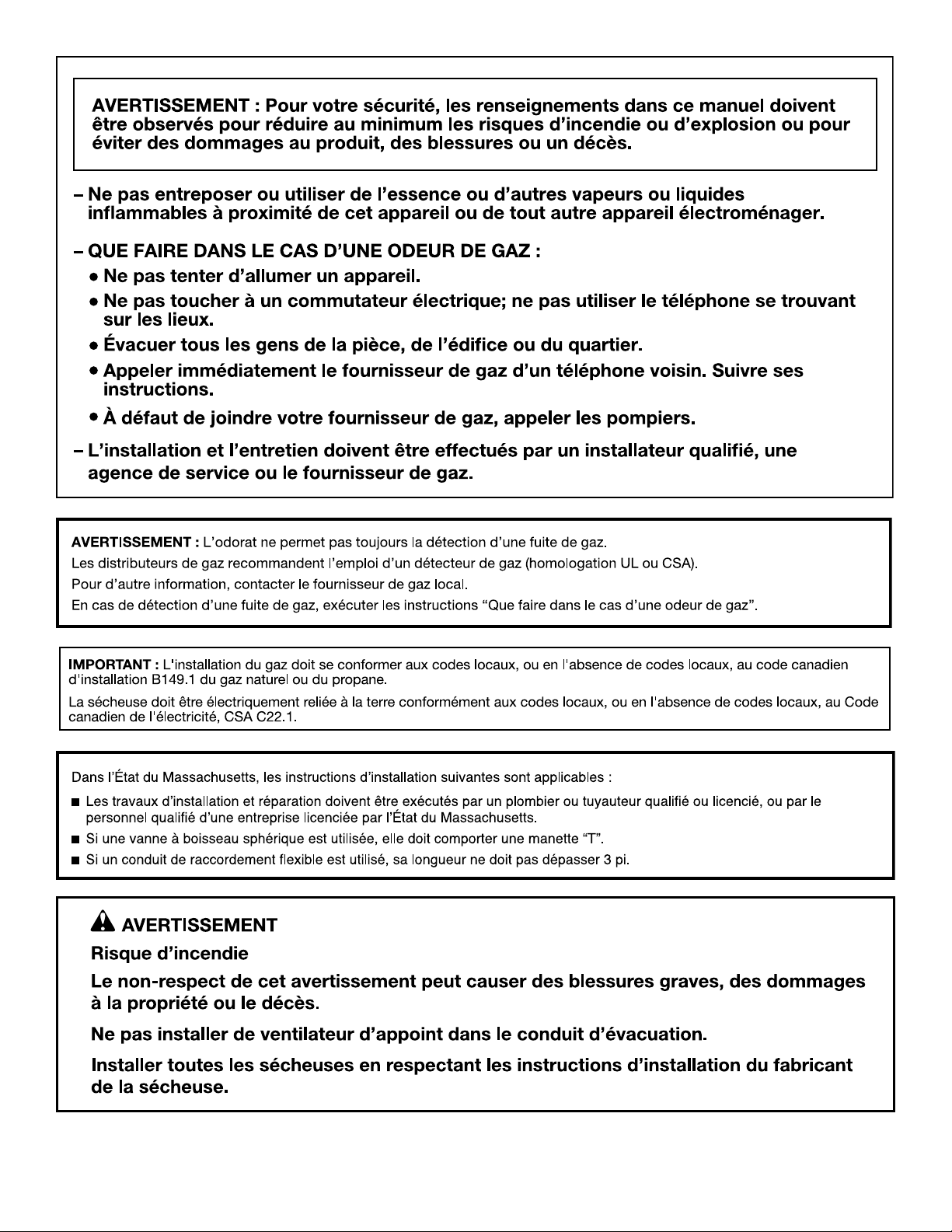

SÉCURITÉ DE LA SÉCHEUSE

IMPORTANT : Pour mettre l’ancienne sécheuse au rebut ou pour la remiser, enlever la porte.

Page 26

Page 27

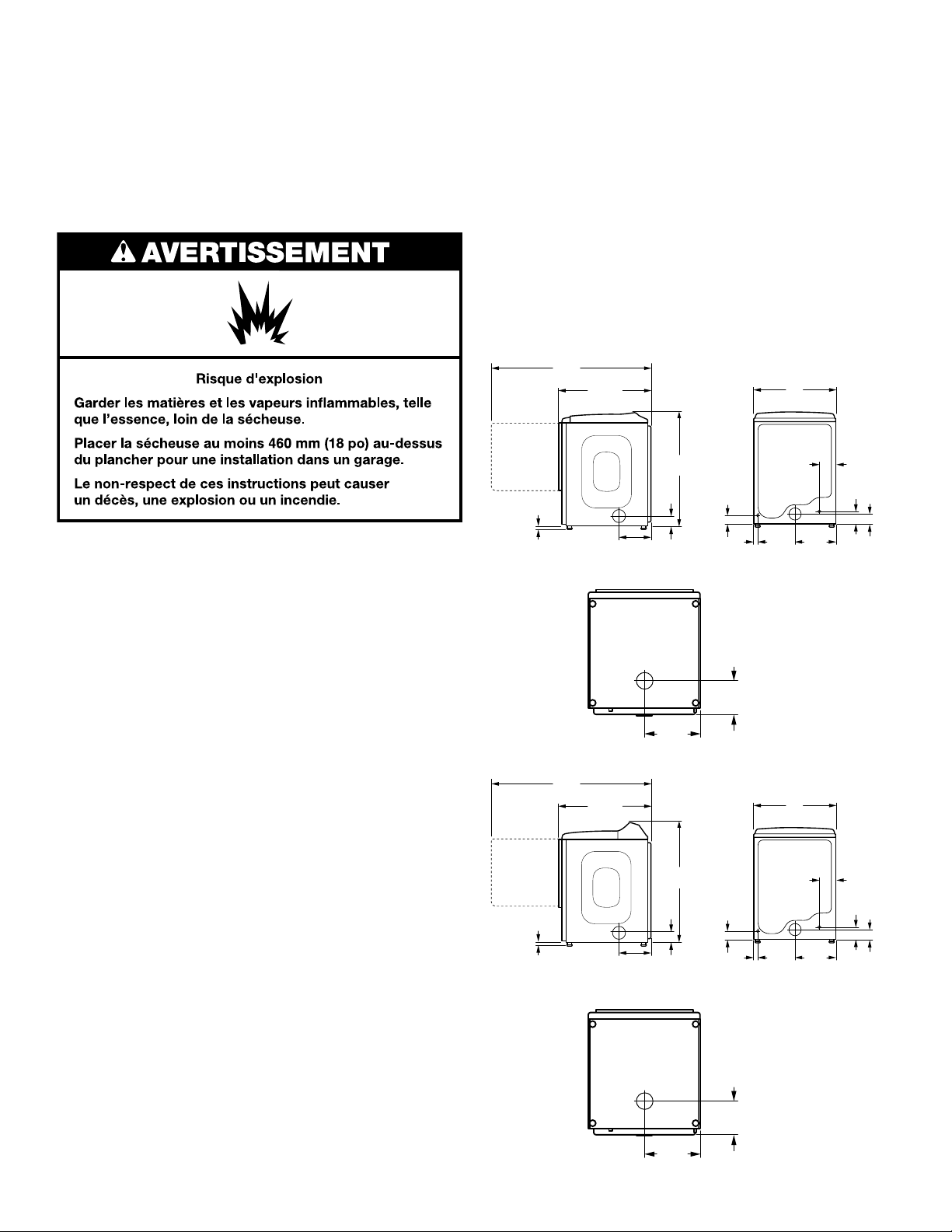

EXIGENCES D’INSTALLATION

OUTILLAGE ET PIÈCES

Rassembler les outils et pièces nécessaires avant d’entreprendre l’installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires à toutes les installations :

Outils nécessaires pour les installations à gaz :

Tournevis à lame plate

Niveau

Couteau à mastic en

plastique

Clé à molette avec ouverture jusqu’à 1" (25 mm) ou clé à douille hexagonale

Brides de conduit

Pistolet à calfeutrage et composé de calfeutrage (pour l’installation d’un nouveau conduit d’évacuation)

Clé à tuyau de 8" (203 mm) ou 10" (254 mm)

Composé d’étanchéité des

raccords letés – résistant au gaz propane

Clé à mollette de 8" (203 mm) ou 10" (254 mm) (pour le raccordement au gaz)

Pièces fournies (tous les modèles) :

Pieds de nivellement (4)

Pièces fournies (modèles vapeur) :

Cisaille de ferblantier (pour l’installation d’un nouveau conduit)

Tournevis Phillips n° 2 Cisaille de ferblantier (pour

Mètre-ruban

Tourne-écrou de 1/4" (6 mm) (recommandé)

l’installation d’un nouveau conduit)

Pince

Connecteur en “Y”

Retirer le sachet de pièces du tambour de la sécheuse. Vérier que toutes les pièces sont présentes.

Tuyau d’alimentation court

Rondelle en caoutchouc (4)

Pièces nécessaires (modèles vapeur) :

Tuyau d’arrivée d’eau de 5' (1,52 m)

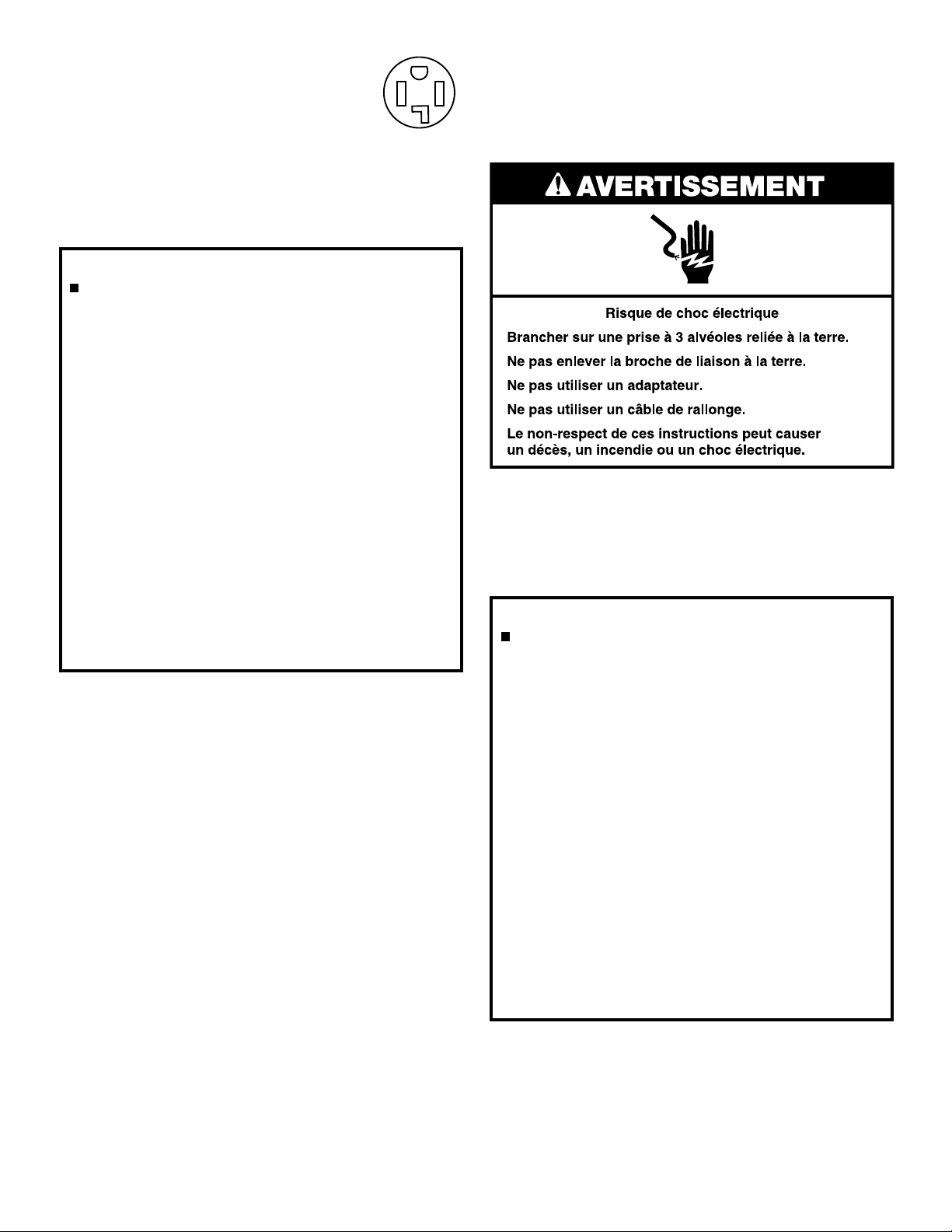

En cas d’utilisation d’un câble d’alimentation électrique :

Utiliser un ensemble de câble d’alimentation électrique homologué UL marqué pour utilisation avec les sécheuses à vêtements. L’ensemble doit contenir :

■ Un câble d’alimentation électrique homologué UL de 30

ampères, 120/240 volts minimum, avec une température nominale d’au moins 140° F (60° C). Le cordon doit être de type SRD ou SRDT et mesurer au moins 4 pi (1,22 m) de long. Les ls raccordés à la sécheuse doivent se terminer par des cosses rondes ou à fourche à pointes relevées.

■ Un serre-câble (homologation UL).

Page 28

Pièces nécessaires : (Non fourni avec la sécheuse)

Consulter les codes locaux. Vérier l’alimentation électrique et le

circuit d’évacuation existants. Voir “Installations électriques” et “Exigences concernant l’évacuation” avant d’acheter les pièces.

Les installations pour maison mobile nécessitent un système

d’évacuation en métal disponible chez le marchand chez qui vous avez acheté votre sécheuse. Pour plus d’informations, voir la section “Assistance ou service” dans le “Guide d’utilisation et d’entretien”.

EXIGENCES D’EMPLACEMENT

DISTANCES DE DÉGAGEMENT À RESPECTER POUR L’INSTALLATION

Pour chaque conguration, on peut éventuellement laisser davantage de dégagement pour faciliter l’installation et l’entretien; des distances de séparation pour les appareils ménagers voisins et des dégagements pour les murs, les portes et le plancher. L’espacement doit être assez grand pour permettre d’ouvrir complètement la porte. Ajouter un espace supplémentaire tout autour de la sécheuse pour réduire le transfert de bruit. Si l’on installe une porte de placard ou une porte à persiennes, des ouvertures d'aération au sommet et au bas de la porte sont nécessaires.

Vérier les spécications des codes. Certains codes limitent ou interdisent l’installation des sécheuses dans un garage, un placard, une résidence mobile ou une chambre à coucher. Contacter l’inspecteur en bâtiments local.

DIMENSIONS DE LA SÉCHEUSE

Modèles avec commandes à l’avant

/8"

(1464 mm)

331/2"

(851 mm)

Door Opened

Door Closed

29"

(737 mm)

Il vous faudra :

■ Un emplacement permettant une évacuation appropriée.

Voir “Exigences concernant l’évacuation”.

■ Un circuit distinct de 15 ou 20 A est requis pour les

sécheuses à gaz et un circuit distinct de 30 A est requis pour les sécheuses électriques.

■ Si on utilise un cordon d’alimentation, une prise électrique

reliée à la terre située à 2 pi (610 mm) maximum des deux côtés de la sécheuse. de la sécheuse. Voir “Spécications électriques”.

■ Le plancher doit pouvoir soutenir le poids de la sécheuse

de 200 lb (90,7 kg). Tenir également compte du poids des appareils voisins.

■ Un plancher de niveau avec une pente maximale de

1" (25 mm) sous l’ensemble de la sécheuse. Si l’inclinaison est supérieure à 1" (25 mm), les vêtements peuvent ne pas culbuter convenablement et les programmes de détection automatiques peuvent ne pas fonctionner correctement.

■ Pour une installation dans un garage, placer la sécheuse

au moins 18" (460 mm) au-dessus du plancher.

■ Modèles avec génération de vapeur uniquement : Des

robinets d'eau froide situés à 4 pi (1,2 m) maximum des valves de remplissage, et une pression d'eau de 20 à 100 lb/ po2 (137,9 à 689,6 kPa). L’alimentation en eau de la laveuse peut être utilisée avec le connecteur en “Y” et le tuyau court fournis.

IMPORTANT : Ne pas installer, remiser ou faire fonctionner la

sécheuse à un emplacement où elle sera exposée à de l’eau, des intempéries ou à des températures inférieures à 45°F (7°C). À des températures inférieures, la sécheuse pourrait ne pas s’arrêter à la n des programmes de détection automatique, ce qui entraînerait le prolongement du temps de séchage.

REMARQUE : Aucun autre appareil consommant un combustible

ne doit être installé dans le même placard qu’une sécheuse.

413/8"

(1050 mm)

/8"

(25 mm)

/8"

(289 mm)

(93 mm)

(77 mm)

Vue de côté

Vue de dessous

(218 mm)

/8"

(365 mm)

Modèles avec commandes à l’arrière

(25 mm)

/8"

(1464 mm)

331/2"

(851 mm)

/8"

(289 mm)

Door Opened

Door Closed

4111/16"

43 716"

(1103 mm)

/8"

(93 mm)

(77 mm)

Vue de côté

Vue de dessous

(218 mm)

81/2"

13/8"

(370 mm)

(35 mm)

Vue arrière

29"

(737 mm)

13/8"

(370 mm)

(35 mm)

Vue arrière

/2"

57/8"

(150 mm)

/2"

(115 mm)

(93 mm)

57/8"

(150 mm)

/2"

(115 mm)

(93 mm)

/2"

/8"

(365 mm)

Page 29

REMARQUE : La plupart des installations requièrent un

espace minimum de 6" (152 mm) derrière la sécheuse pour le conduit d’évacuation avec coude. Voir “Exigences concernant l’évacuation”.

Espacement pour une installation dans

un encastrement ou dans un placard

Les dimensions indiquées sont pour l'espacement

minimum permis.

■ Prévoir davantage d’espace pour faciliter l’installation

et l’entretien.

■ Un espace supplémentaire peut être requis pour les

moulures de porte et de plancher et pour les plinthes.

■ Un espace supplémentaire de 1" (25 mm) de tous les côtés

de la sécheuse est recommandé pour réduire le transfert du bruit.

■ Pour installation dans un placard avec porte, on doit prévoir

des ouvertures minimums d’entrée d’air en haut et en bas de la porte. Les portes à claire-voie offrant des ouvertures équivalentes de passage de l’air sont acceptables.

■ Il faut aussi prendre en compte l’espace requis entre les

appareils voisins.

14" max

(356 mm)

Autres critères à respecter pour une installation en résidence mobile :

Toutes les sécheuses :

■ Un système d’évacuation en métal est disponible à l’achat

chez votre revendeur. Pour plus d’informations, voir la section “Assistance ou service” dans le “Guide d’utilisation et d’entretien”.

■ Il faut prendre des dispositions spéciales dans les résidences

mobiles pour l’apport d’air de l’extérieur dans la sécheuse. Les ouvertures (telle qu’une fenêtre à proximité) devraient être au moins deux fois plus grandes que l’ouverture de décharge de la sécheuse.

Pour les installations en résidence mobile avec sécheuse à gaz :

■ Il est possible de commander un ensemble d’ancrage au

sol pour installation en résidence mobile, pièce numéro W10432680. Pour plus d’informations, voir la section “Assistance ou service” dans le “Guide d’utilisation et d’entretien”.

RACCORDEMENT DE LA SÉCHEUSE ÉLECTRIQUE – CANADA UNIQUEMENT

SPÉCIFICATIONS ÉLECTRIQUES

3"/3"

6"/0"

(152 mm/0 mm)

1"/0"

(25 mm/0 mm)

18"/18"*

(457 mm)

(25 mm)

1"/1"

(76 mm)

3"/3"

(76 mm)

48 in./48 in.

/48"

48"

(310 cm2)

24 in./24 in.

24"

(155 cm2)

Dégagement minimum/recommandé

Installation dans une résidence mobile – Exigences supplémentaires :

Cette sécheuse peut être installée dans une maison mobile. L’installation doit se conformer aux critères de la Manufactured Home Construction and Safety Standard, Titre 24 CFR, partie 3280 (anciennement Federal Standard for Mobile Home Construction and Safety, Titre 24 HUD, partie 280) ou de la Norme CAN/CSA-Z240MH.

C’est à l’utilisateur qu’incombe la responsabilité de :

■ Contacter un électricien qualié.

■ S’assurer que le raccordement électrique est adéquat

et conforme à la dernière édition du Canadian Electrical Code, C22.1, et à tous les codes et règlements locaux en vigueur. Pour obtenir un exemplaire des normes des codes ci-dessus, contacter : Canadian Standards Association, 178 Rexdale Blvd., Toronto, ON M9W 1R3 CANADA.

■ L’appareil doit être alimenté uniquement par un circuit

monophasé de 120/240 V, CA uniquement, 60 Hz à 4 ls, sur un circuit séparé de 30 ampères, protégé par fusible aux deux extrémités de la ligne. On recommande d’utiliser un fusible ou un disjoncteur temporisé. On recommande également que cet appareil soit alimenté par un circuit indépendant.

Page 30

Cette sécheuse est équipée d’un cordon

■

électrique homologué par la CSA International à introduire dans une prise murale standard 14-30R. Le cordon mesure 5 pi (1,52 m). Veiller à ce que la prise murale se trouve à proximité de l’emplacement dénitif de la sécheuse.

Pour plus d’informations, consulter les numéros de dépannage dans la section “Assistance ou service” du “Guide d’utilisation et d’entretien”.

4-wire receptacle

(14-30R)

INSTRUCTIONS DE LIAISON À LA TERRE

Pour une sécheuse reliée à la terre et connectée par

un cordon :

Cette sécheuse doit être reliée à la terre. En cas de mauvais fonctionnement ou de panne, la liaison à la terre réduira le risque de choc électrique en offrant au courant électrique un acheminement d'évacuation de moindre résistance. Cette sécheuse est alimentée par un cordon électrique comportant un conducteur relié à la terre et une che de branchement munie d'une broche de liaison à la terre. La che doit être branchée sur une prise appropriée qui est bien installée et reliée à la terre conformément à tous les codes et règlements locaux.

AVERTISSEMENT : Le raccordement incorrect de

cet appareil au conducteur de liaison à la terre peut susciter un risque de choc électrique. En cas de doute quant à la qualité de liaison à la terre de la sécheuse, consulter un électricien ou un technicien ou un personnel qualié. Ne pas modier la che de branchement fournie avec la sécheuse; si la che ne correspond pas à la conguration de la prise de courant, demander à un électricien qualié d'installer une prise de courant appropriée.

CONSERVEZ CES INSTRUCTIONS

RACCORDEMENT ÉLECTRIQUE DE LA

SÉCHEUSE À GAZ - ÉTATS-UNIS ET CANADA

SPÉCIFICATIONS ÉLECTRIQUES

■ Une source d’alimentation de 120 V, 60 Hz, CA

uniquement, de 15 ou 20 ampères et protégée par fusible est nécessaire. On recommande d’utiliser un fusible ou un disjoncteur temporisé. Il est également recommandé de raccorder l’appareil sur un circuit distinct exclusif à cet appareil.

INSTRUCTIONS DE LIAISON À LA TERRE

Pour une sécheuse reliée à la terre et connectée par

un cordon :

AVERTISSEMENT : Le raccordement incorrect de

CONSERVEZ CES INSTRUCTIONS

Page 31

SPÉCIFICATIONS DE L’ALIMENTATION EN GAZ

TYPE DE GAZ

Gaz naturel :

Cette sécheuse est équipée pour une alimentation au gaz naturel.

Sa conception est homologuée par CSA International pour l’alimentation au gaz de pétrole liquéé (propane ou butane), avec conversion appropriée.

■ Cette sécheuse doit être équipée du brûleur convenable,

correspondant au gaz spécique qui alimente l’habitation. L’information sur le brûleur se trouve sur la plaque signalétique dans le logement de la porte de la sécheuse. Si ces renseignements ne correspondent pas au type de gaz disponible, contacter votre revendeur ou composer les numéros de téléphone indiqués dans la section “Assistance ou service” de votre “Guide d’utilisation et d’entretien”.

Option 2 (méthode alternative)

Conduit d’aluminium ou de cuivre approuvé :

■ La canalisation doit comprendre un connecteur obturé

(letage NPT de 1/8" ou plus) accessible pour le raccordement de l’instrument de mesure immédiatement en amont de la connexion d’alimentation en gaz de la sécheuse.

■ On recommande un tuyau IPS de 1/2".

■ Pour les longueurs inférieures à 20 pi (6,1 m), on peut

utiliser des conduits approuvés en aluminium ou en cuivre de 3/8" dans la mesure où les codes locaux et le fournisseur de gaz l’autorisent.

■ Pour le gaz naturel, ne pas utiliser de conduits en cuivre.

■ Pour les longueurs supérieures à 20 pi (6,1 m), on peut

utiliser des conduits plus gros et un adaptateur de calibre différent.

■ Si la sécheuse a été convertie pour une utilisation au

propane, on peut utiliser un conduit en cuivre pour propane compatible de 3/8". Si la longueur totale de la canalisation d’alimentation en gaz est supérieure à 20 pi (6,1 m), utiliser un conduit de taille supérieure.

REMARQUE : On doit utiliser un composé d’étanchéité pour tuyauteries résistant à l’action du gaz propane. Ne pas utiliser de ruban TEFLON

■ Robinet d’arrêt nécessaire.

Aux É.-U. :

Un robinet d’arrêt individuel manuel doit être installé à six (6) pi (1,8 m) maximum de la sécheuse, conformément au National Fuel Gas Code, ANSI Z223.1. L’emplacement doit être facile à atteindre pour ouvrir et fermer la sécheuse.

Au Canada :

Un robinet d’arrêt individuel doit être installé conformément au Code B149.1 relatif à l’installation du gaz naturel et du propane. Il est recommandé d’installer un robinet d’arrêt individuel manuel à six (6) pi (1,8 m) maximum de la sécheuse. L’emplacement doit être facilement accessible pour l’ouverture et la fermeture.

®†

Conversion pour l’alimentation au propane :

IMPORTANT : Un technicien qualié doit effectuer la conversion.

Ne pas entreprendre de convertir la sécheuse dans le cas d’une

utilisation avec un gaz différent de celui indiqué sur la plaque signalétique sans d’abord consulter la compagnie de gaz.

CANALISATION DE GAZ Option 1 (méthode recommandée)

Raccord à gaz en acier inoxydable exible :

■ Si les codes locaux le permettent, utiliser un raccord neuf

en acier inoxydable souple (conception homologuée par l’American Gas Association ou par CSA International) pour raccorder la sécheuse à la canalisation rigide d’alimentation en gaz. Selon le besoin, utiliser un coude et un adaptateur de 3/8" x tuyau NPT de 3/8" entre le raccord de gaz exible et la canalisation de gaz de la sécheuse, pour éviter toute déformation.

A. Raccord flexible de gaz de 3/8" B. Adaptateur entre le conduit et le joint conique de 3/8" C. Connecteur obturé (filetage NPT de 1/8" ou plus) D. Canalisation d’alimentation en gaz (filetage NPT de 1/2") E. Robinet d’arrêt du gaz

†® TEFLON est une marque déposée de E.I. Du Pont De Nemours et Compagnie.

Page 32

SPÉCIFICATIONS DU RACCORDEMENT DE L’ALIMENTATION EN GAZ

■ Utiliser un coude et un adaptateur NPT de 3/8" x 3/8"

entre le connecteur de gaz exible et la conduite de gaz de la sécheuse, tel que nécessaire pour éviter le pincement.

■ Utiliser uniquement un composé d’étanchéité des

tuyauteries. Ne pas utiliser de ruban TEFLON

■ Cette sécheuse doit être raccordée à la canalisation

d’alimentation en gaz à l’aide d’un connecteur de gaz exible homologué qui respecte les normes applicables aux connecteurs utilisés avec des appareils ménagers à gaz, ANSI Z21.24 ou CSA 6.10.

®†

SPÉCIFICATIONS DE L’ALIMENTATION DU BRÛLEUR

Altitudes supérieures à 2 000 pi (610 m) :

■ Si la sécheuse doit être utilisée à une altitude supérieure

à 2 000 pi (610 m), on doit réduire le débit thermique du brûleur indiqué sur la plaque signalétique de 4 % pour chaque tranche de 1 000 pi (305 m) d’augmentation de l’altitude.

Épreuve sous pression de l’alimentation en gaz

■ La sécheuse doit être déconnectée du système de

canalisations d’alimentation en gaz lors de tout test de pression à des pressions plus élevées que 1/2 lb/po².

INSTALLATION DES PIEDS DE NIVELLEMENT

Préparer la sécheuse pour

les pieds de nivellement

CANALISATION DE GAZ DE LA SÉCHEUSE

■ La canalisation d’arrivée de gaz sortant depuis l’arrière de

la sécheuse est dotée d’un letage mâle de 3/8".

13/8"

(35 mm)

Conduit NPT de la sécheuse de 3/8"

REMARQUE : Pour une installation dans un garage, prévoir

18" (460 mm) de plus à partir du sol pour la hauteur de la canalisation d’arrivée de gaz.

Saisir fermement le corps de la sécheuse (et non pas le panneau de la console) puis reposer la sécheuse avec précaution sur les cornières en carton arrière.

IMPORTANT : Si l’on fait reposer la sécheuse sur le dos, utiliser les cornières dans lesquelles la sécheuse a été emballée pour éviter d'endommager l'arrière de la sécheuse.

Visser dans les pieds de

nivellement

À l’aide d’une clé et d’un mètre-ruban, visser les pieds dans les trous pour pieds de nivellement jusqu’à ce que le bas de chaque pied se trouve à environ 1" (25 mm) du bas de la sécheuse.

À présent, redresser la sécheuse et la placer sur ses pieds. Faire glisser la sécheuse jusqu’à ce qu’elle se trouve à proximité de son emplacement nal. Laisser sufsamment d’espace pour connecter le conduit d’évacuation.

Pour utilisation en résidence mobile

Les sécheuses à gaz doivent être solidement xées au plancher.

Les installations en résidence mobile nécessitent un ensemble d’ancrage au sol pour installation en résidence mobile. Pour le processus de commande, consulter le “Guide d’utilisation et d’entretien”.

Page 33

RACCORDEMENT AU GAZ -

ÉTATS-UNIS ET CANADA

L’ÉVACUATION

EXIGENCES CONCERNANT L’ÉVACUATION

Raccorder l’alimentation en gaz à la sécheuse

®†

Raccord

mâle non

conique

Raccord

mâle

conique

Retirer le capuchon rouge de la canalisation de gaz. À l’aide

d’une clé pour serrer, raccorder l’alimentation en gaz à la sécheuse. Utiliser un composé d’étanchéité des tuyauteries sur tous les letages des raccords mâles non coniques. Si on utilise un conduit métallique souple, veiller à ce qu’il ne soit pas pincé.

REMARQUE : Pour les raccordements au propane, on doit

utiliser un composé d’étanchéité résistant à l’action du propane. Ne pas utiliser de ruban TEFLON

Planier la connexion des raccords de tuyauterie

AVERTISSEMENT : Pour réduire le risque d’incendie,

cette sécheuse doit EVACUER L’AIR A L’EXTERIEUR.

IMPORTANT : Observer les dispositions de tous les codes et

règlements en vigueur. Le conduit d’évacuation de la sécheuse ne doit pas être raccordé à une évacuation de gaz, une cheminée, un mur, un plafond, un grenier, un vide sanitaire ou un vide de construction. Seul un conduit d’évacuation métallique rigide ou souple doit être utilisé pour le système d’évacuation.

A. Raccord exible de gaz de 3/8" B. Conduit de la sécheuse de 3/8"

On doit utiliser une combinaison de raccords de tuyauterie

pour raccorder la sécheuse à l’alimentation en gaz existante. L’illustration présente un raccordement recommandé. Le raccordement peut varier selon le type, la taille et l’emplacement de la canalisation d’alimentation.

Robinet fermé

Ouvrir le robinet d’arrêt de la canalisation d’alimentation;

le robinet est ouvert lorsque la manette est parallèle à la canalisation de gaz. Vérier ensuite tous les raccordements en les badigeonnant d’une solution de détection des fuites non corrosive approuvée. L’apparition de bulles indique la présence d’une fuite. Veiller à éliminer toute fuite détectée.

Robinet d’arrêt du gaz ouvert

C. Coude de 3/8" par 3/8" D. Adaptateur entre le conduit et le joint conique de 3/8"

Robinet

ouvert

(102 mm)

Conduit d’évacuation en métal lourd de 4" (102 mm)

■ Utiliser uniquement un conduit d’évacuation en métal lourd de

4" (102 mm) et des brides de serrage.

■ Ne pas utiliser de conduit de plastique ou de métal très mince.

Conduit métallique rigide :

■ Recommandé pour une performance de séchage idéale an

d’éviter tout écrasement ou déformation.

Conduit métallique exible : (Acceptable uniquement

si son accès reste facile pour le nettoyage)

■ Doit être entièrement déployé et soutenu à l’emplacement

d’installation nal de la sécheuse.

■ Enlever tout excès de conduit exible pour éviter tout

affaissement et déformation susceptible de réduire la capacité d’évacuation et le rendement.

■ Ne pas installer le conduit métallique exible dans des cavités

fermées de mur, plafonds ou planchers.

■ La longueur totale ne doit pas dépasser 7

■ La longueur du conduit métallique d’évacuation souple utilisé

doit être prise en compte lors de la conception de l’ensemble du circuit d’évacuation, tel qu’indiqué dans les “Tableaux des systèmes d’évacuation”.

/4 ft. (2,4 m).

Page 34

REMARQUE : Lors de l’utilisation d’un système d’évacuation

existant, nettoyer et éliminer la charpie sur toute la longueur du système, et veiller à ce que le clapet d’évacuation ne soit pas obstrué par de la charpie. Remplacer tout conduit de plastique ou en aluminium par un conduit métallique rigide ou souple. Consulter à nouveau le tableau des systèmes d’évacuations et modier le système d’évacuation existant au besoin pour obtenir un meilleur séchage.

Clapets d’évacuation :

■ Doit se trouver à au moins 12" (305 mm) du plancher ou

de tout objet susceptible d’obstruer l’ouverture d’évacuation (tels des eurs, des pierres, des buissons ou de la neige).

Styles recommandés :

Une mauvaise évacuation de l'air peut causer de l'humidité et une accumulation de charpie à l'intérieur de la maison, ce qui peut provoquer :

Dommages par l'humidité aux boiseries, meubles, peinture, papier-peint, tapis, etc.

Problèmes de nettoyage dans la maison et problèmes de santé.

Le matériel d’évacuation peut être acheté auprès de votre revendeur. Pour plus d’informations, voir la section “Assistance ou service” du “Guide d’utilisation et d’entretien”.

PLANIFICATION DES CIRCUITS DE CONDUITS

Installations d’évacuation recommandées

Les installations typiques consistent à acheminer le conduit d’évacuation à l’arrière de la sécheuse. D’autres installations sont possibles.

Clapet à persiennes

Clapet de type boîte

Style acceptable :

Clapet incliné

Coudes :

■ Les coudes à 45° permettent une meilleure circulation de l’air

que les coudes à 90°.

Styles recommandés :

Bon

Mieux

A. Sécheuse B. Raccord coudé C. Mur D. Clapet d’évacuation E. Brides

F G

F. Conduit d’évacuation métallique

rigide ou souple

G. Longueur de conduit d’évacuation

nécessaire pour le raccordement des coudes

H. Bouche de décharge

Brides de serrage :

■ Utiliser des brides pour sceller tous les joints.

■ Le conduit d’évacuation ne doit pas être raccordé ou xé avec

des vis ou tout autre dispositif de serrage qui se prolongerait à l’intérieur du conduit et retiendrait la charpie. Ne pas utiliser de ruban adhésif pour conduit.

Page 35

12" min.

(305 mm)

12" min.

(305 mm)

Installations d’évacuation facultatives :

Déterminer la longueur du conduit et le nombre de coudes nécessaires pour une performance optimale de séchage.

■ Utiliser le tableau des systèmes d’évacuation suivant

pour déterminer le type de matériel d’évacuation et les combinaisons de hotte acceptables.

REMARQUE : Ne pas utiliser de conduits de longueur supérieure à la valeur spéciée dans le tableau des systèmes d’évacuation. Si la longueur du circuit est supérieure à la valeur spéciée dans le tableau, on observera :

■ Un cycle de vie réduit de la sécheuse.

■ Une réduction du rendement, avec temps de séchage plus

longs et une plus grande consommation d’énergie.

Le tableau des systèmes d’évacuation indique les critères d’évacuation qui vous aideront à obtenir une performance de séchage idéale.

Si vous préférez, la sécheuse peut être convertie pour évacuer

par le bas et les côtés. Contactez votre revendeur local pour convertir la sécheuse.

A. Installation avec acheminement standard du conduit d’évacuation par l’arrière B. Installation avec évacuation par la gauche ou par la droite C. Installation avec évacuation par le bas

Dispositions spéciales pour les installations

en résidence mobile :

Le système d’évacuation doit être solidement xé à une section

non combustible de la structure de la résidence mobile et ne doit pas se terminer en dessous de la résidence mobile. Acheminer le conduit d’évacuation vers l’extérieur.

Tableau des systèmes d’évacuation

Nombre de

coudes à 90°

REMARQUE : Les installations d'évacuation par le bas

comportent un changement de direction à 90º à l'intérieur de la sécheuse. Pour établir la longueur maximale du conduit d’évacuation, ajouter un changement de direction à 90º au tableau.

INSTALLATION DU SYSTÈME D’ÉVACUATION

Installer le clapet d’évacuation

Type de conduit

d’évacuation

Métallique rigide

Clapets inclinés

64 pi (20 m)

54 pi (16,5 m)

44 pi (13,4 m)

35 pi (10,7 m)

27 pi (8,2 m)

Installation du système d’évacuation en résidence mobile

Déterminer l’itinéraire d’acheminement du conduit :

■ Choisir l’itinéraire d’acheminement vers l’extérieur qui sera

le plus direct et le plus rectiligne.

■ Planier l’installation de façon à introduire un nombre minimal

de coudes et de changements de direction.

■ Si des coudes ou changements de direction sont utilisés,

prévoir autant d’espace que possible.

■ Plier le conduit graduellement pour éviter de le déformer.

■ Utiliser le moins possible de changements de direction à 90°.

Installer le clapet d’évacuation et utiliser un composé de calfeutrage pour calfeutrer le côté extérieur de l’ouverture murale autour du clapet d’évacuation.

Page 36

Raccordement du conduit d’évacuation au clapet

Le conduit doit être placé par dessus le clapet d’évacuation.

Fixer ensemble le conduit et le clapet avec une bride de 4" (102 mm). Acheminer le conduit jusqu’à l’emplacement de la sécheuse en utilisant le chemin le plus rectiligne possible. Éviter les changements de direction à 90º. Utiliser des brides pour sceller tous les joints. Ne pas utiliser de ruban adhésif pour conduit, de vis ou autres dispositifs de xation qui se prolongeraient à l’intérieur du conduit pour xer le conduit d’évacuation; ceux-ci pourraient retenir la charpie.

RACCORDEMENT DES TUYAUX

D’ALIMENTATION

Pour les modèles à fonctionnement sans vapeur, passer directement à la section “Raccordement du système d’évacuation”.

La sécheuse doit être connectée au robinet d’eau froide

à l’aide des nouveaux tuyaux d’alimentation. Ne pas utiliser de tuyaux usagés.

Fixer le tuyau court

et le raccord en “Y”

Fixer le tuyau d’alimentation de 2 pi (0,6 m) au robinet d'eau froide. Visser le raccord à la main jusqu’à ce qu’il repose sur le robinet. Fixer le raccord en “Y” à l’extrémité mâle du tuyau d’alimentation de 2 pi (0,6 m). Visser le raccord à la main jusqu’à ce qu’il repose sur le raccord.

Serrer les raccords

Fermer l’eau froide; retirer et

remplacer le joint de caoutchouc

Rondelle en caoutchouc

Fermer le robinet d’eau froide et ôter le tuyau d’alimentation de la laveuse.

Retirer l’ancien joint de caoutchouc du tuyau d’arrivée d’eau et le remplacer par un joint de caoutchouc neuf.

Terminer le serrage des raccords de deux tiers de tour supplémentaire avec une pince.

REMARQUE : Ne pas serrer excessivement. Le raccord risque d’être endommagé.

Fixer le long tuyau au raccord

en “Y” et serrer les raccords

Fixer les extrémités du tuyau d’alimentation de 5 pi (1,5 m) au connecteur en “Y”. Fixer le tuyau d’alimentation en eau froide de la laveuse à l’autre extrémité du raccord en “Y”. Visser le raccord à la main jusqu’à ce qu’il repose sur le raccord. Terminer le serrage des raccords de deux tiers de tour supplémentaire avec une pince.

REMARQUE : Ne pas serrer excessivement. Le raccord risque d’être endommagé.

Page 37

Fixer le long tuyau à

l’électrovanne de remplissage de la sécheuse et serrer les raccords

Électrovanne

de remplissage

Électrovanne à gaz

Fixer l’autre extrémité du long

tuyau à l’électrovanne située au bas du panneau arrière de la sécheuse. Visser le raccord à la main jusqu’à ce qu’il repose sur le connecteur de l’électrovanne. Terminer le serrage des raccords de deux tiers de tour supplémentaire avec une pince.

REMARQUE : Ne pas serrer

excessivement. Le raccord risque d’être endommagé.

Ouvrir le robinet d’eau froide

57/8"

(150 mm)

/2"

(115 mm)

RACCORDEMENT DU SYSTÈME

D’ÉVACUATION

1. Raccorder le conduit d’évacuation

au clapet d’évacuation

À l’aide d’une bride de xation de 4" (102 mm), relier le conduit

d’évacuation à la bouche d’évacuation de la sécheuse. Si l’on réalise le raccordement au conduit d’évacuation existant, s’assurer que celui-ci est propre. Le conduit d’évacuation doit être xé par-dessus la bouche d’évacuation de la sécheuse et à l’intérieur du clapet d’évacuation. S’assurer que le conduit d’évacuation est xé au clapet d’évacuation à l’aide d’une bride de xation de 4" (102 mm).

Placer la sécheuse à son emplacement nal

Vérier que le robinet d’eau est ouvert.

Recherche de fuites

Vérier qu’il n’y a pas de fuites autour du raccord en “Y”,

du robinet et des tuyaux.

Placer la sécheuse à son emplacement nal. Éviter d’écraser

ou de déformer le conduit d’évacuation.

Page 38

ÉTABLIR L’APLOMB DE LA SÉCHEUSE

Réglage de l’aplomb de la sécheuse

Placer le niveau

à cet endroit

Placer le niveau

à cet endroit

Vérier l’aplomb de la sécheuse dans le sens transversal.

Répéter l’opération dans le sens avant-arrière.

REMARQUE : La sécheuse doit être d’aplomb pour que le

système de détection d’humidité fonctionne correctement.

Pas d’aplomb D’APLOMB Pas d’aplomb

Ajuster pieds de nivellement

ACHEVER L’INSTALLATION LISTE DE VÉRIFICATION

Vérier que toutes les pièces sont maintenant installées. S’il

reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée.

Vérier la présence de tous les outils.

Jeter/recycler tous les matériaux d’emballage.

Vérier l’emplacement dénitif de la sécheuse. S’assurer

que le conduit d’évacuation n’est pas écrasé ou déformé.

Vérier que la sécheuse est d’aplomb. Voir “Réglage de

l’aplomb de la sécheuse”.

Ôter la pellicule protectrice de la console et tout ruban

adhésif resté sur la sécheuse.

Essuyer soigneusement l’intérieur du tambour

de la sécheuse avec un chiffon humide pour éliminer toute trace de poussière.

Lire la section “Utilisation de la sécheuse” dans le “Guide

d’utilisation et d’entretien”.

Modèles électriques :

Pour une installation avec cordon d'alimentation, brancher

sur une prise reliée à la terre. Pour une installation à raccordement direct, mettre l'appareil sous tension.

Modèles à gaz :

S’assurer que l’alimentation en gaz est ouverte.

Vérier qu’il n’y a pas de fuites.

Modèles avec génération de vapeur uniquement :

Vérier que les robinets d'eau sont ouverts.

Vérier qu’il n’y a pas de fuites autour du raccord en “Y”,

du robinet et des tuyaux.

Si l’on réside dans une région où l’eau est dure, l’emploi

d’un adoucisseur d’eau est recommandé pour contrôler l’accumulation de tartre dans le circuit d’eau de la sécheuse. Avec le temps, l’accumulation de tartre peut obstruer différentes parties du circuit d’eau, ce qui réduit la performance du produit. Une accumulation excessive de tartre peut entraîner la nécessité de remplacer ou de réparer certains composants.

Si la sécheuse n’est pas d’aplomb, la relever à l’aide d’un

bloc de bois. Utiliser une clé pour ajuster les pieds vers le haut ou vers le bas, et vérier à nouveau si elle est d’aplomb.

Page 39

Tous les modèles :

Sélectionner un programme de séchage minuté avec chaleur

et mettre la sécheuse en marche. Ne pas sélectionner le réglage de température Air Only (air seulement).

Si la sécheuse ne démarre pas, vérier ce qui suit :

• Les commandes sont réglées à la position de marche ou sur “On” (marche).

• Le bouton Start (mise en marche) a été enfoncé fermement.

• La sécheuse est branchée dans une prise reliée à la terre et/ou l’alimentation électrique est connectée.

• Le fusible du domicile est intact et serré; le disjoncteur n’est pas déclenché.

• La porte de la sécheuse est fermée.

Cette sécheuse démarre automatiquement une procédure de diagnostic au début du premier programme.

Si l’on reçoit un code L2, il y a peut-être un problème au niveau de l’alimentation électrique du domicile empêchant l’élément chauffant de la sécheuse de se mettre en marche. Voir “Dépannage”.

Si l’écran de circulation d’air afche “Check Vent” (Vérier le conduit d’évacuation), il est possible que le conduit d'évacuation de la sécheuse soit écrasé ou bloqué. Voir “Dépannage”.

REMARQUE : Il est possible que la sécheuse dégage une certaine odeur lorsqu’elle chauffe pour la première fois. Cette odeur est normale lorsque l’élément chauffant est utilisé pour la première fois. L’odeur disparaîtra.

Page 40

INVERSION DU SENS D’OUVERTURE

DE LA PORTE

Outillage nécessaire :

Couteau à mastic

en plastique

Tournevis TORX T20 8" (20 cm) min.

® †

3. À l’aide d’un tournevis T20®, retirer d’abord les vis (A), puis

les vis (B) de chacune des deux charnières qui xent la porte de la sécheuse au panneau avant de la sécheuse. Mettre de côté les vis de charnière pour réinstaller la porte.

B A

Tournevis #2 Phillips

Couvre de kit de

montage optionnel

Le sens d’ouverture de la porte peut être changé du côté droit

au côté gauche, si désiré.

Remarque: Pour procéder à l’inversion de la porte exactement

comme on le voit dans ces instructions, un kit d’inversion de la porte doit être acheté . Pour plus d’informations sur l’achat, s’il vous plaît se référer à ”guide d’utilisation et d’entretien.“

1. Placez une serviette ou un chiffon doux sur un espace de

travail plane comme un plancher pour éviter d’endommager la surface de la sécheuse ou de la porte de la sécheuse.

Remove door from dryer cabinet

1. Ouvrir la porte de la sécheuse.

2. À l’aide d’un couteau à mastic en plastique, enlever le couvre

charnière et couvercles en plastique du panneau avant de la sécheuse. Les mettre de côté.

4. Retirer la porte de la sécheuse en la soulevant à la verticale pour dégager la porte de la caisse. Déposez la porte sur une serviette ou un chiffon doux que vous avez placé sur un espace de travail plane.

5. Utilisez un couteau à mastic en plastique pour enlever les

couvertures des charnières de la porte. Les mettre de côté.

†

® TORX et T20 sont des marques déposées de Acument Intellectual Properties, LLC

Page 41

6. À l’aide d’un tournevis #2 Phillips, enlever les 4 vis restantes

des charnières. Ensuite, retirez les charnières A et B et régler les deux vis et des charnières de côté.

7. À l’aide d’un tournevis #2 Phillips, ôter les vis du côté opposé de la porte et les mettre de côté.. À l’aide d’un couteau à mastic en plastique, enlever le loquet de porte au sommet de la porte par poussant doucement la patte métallique et de levage. Répéter l’opération pour le haut et retirer le loquet de porte.

RÉINSTALLER CHARNIÈRES SUR

LA PORTE

1. Réinstaller la charnière B dans le coin supérieur droit en

vissant les vis mises de côté précédemment. Fixer les vis et bien les serrer.

2. Réinstaller la charnière A dans le coin inférieur droit en

vissant les vis mises de côté précédemment. Fixer les vis et bien les serrer.

détaillée du le loquet

de porte

Après avoir retiré le loquet de porte, le placer sur le côté opposé. Placez-le dans la fente ouverte et appuyez sur jusqu’à ce qu’il soit sécurisé. Replacer et serrer les vis qui ont été enlevées.

la patte métallique

Page 42

1 2

INVERSION DE LA GÂCHE DE LA PORTE

1. À l’aide d’un tournevis T20®, retirer les deux vis xant la gâche

de porte et déplacer la gâche de la porte à partir du côté gauche vers le côté droit. Replacer et serrer les vis qui ont été enlevées.

2. Suspendre la porte en insérant une goupille à demeure dans le trou de la caisse du cabinet et en glissant la porte vers le bas. À l’aide d’un tournevis #2 Phillips, engager les vis 1 et 3 et puis les vis 2 et 4. Fixer les vis et bien les serrer.

3. Installez 2 couvercles en plastique du kit d’accessoires dans

les espaces où les charnières ont été enlevés. Placer la charnière couvre plus les charnières exposées.

goupille à demeure

Page 43

NOTES

Page 44

W10757741C W10820378C-SP

04/16
