Page 1

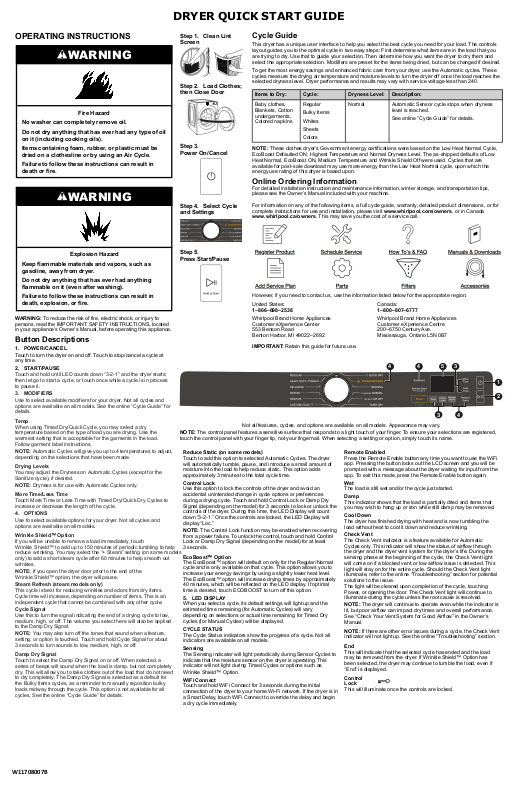

DRYER QUICK START GUIDE
3 4
2
1
3
4
54
OPERATING INSTRUCTIONS
WARNING
Fire Hazard
No washer can completely remove oil.
Do not dry anything that has ever had any type of oil
on it (including cooking oils).
Items containing foam, rubber, or plastic must be
dried on a clothesline or by using an Air Cycle.
Failure to follow these instructions can result in
death or fire.
WARNING
Step 1. Clean Lint
Screen
Step 2. Load Clothes;
then Close Door
Step 3.
Power On/Cancel
Step 4. Select Cycle
and Settings
Cycle Guide
This dryer has a unique user interface to help you select the best cycle you need for your load. The controls
layout guides you to the optimal cycle in two easy steps: First determine what items are in the load that you
are trying to dry. Use that to guide your selection. Then determine how you want the dryer to dry them and
select the appropriate selection. Modifiers are preset for the items being dried, but can be changed if desired.
To get the most energy savings and enhanced fabric care from your dryer, use the Automatic cycles. These
cycles measure the drying air temperature and moisture levels to turn the dryer off once the load reaches the
selected dryness level. Dryer performance and results may vary with service voltage less than 240.
Items to Dry: Cycle: Dryness Level: Description:
Baby clothes,
Blankets, Cotton
undergarments,
Colored napkins
NOTE: These clothes dryer’s Government energy certifications were based on the Low Heat Normal Cycle,
EcoBoost Defaulted ON, Highest Temperature and Normal Dryness Level. The as-shipped defaults of Low
Heat Normal, EcoBoost ON, Medium Temperature and Wrinkle Shield Off were used. Cycles that are
available for post-sale download may use more energy than the Low Heat Normal cycle, upon which the
energy use rating of this dryer is based upon.
Regular
Bulky Items
Whites
Sheets
Colors
Normal Automatic Sensor cycle stops when dryness
level is reached.
See online “Cycle Guide” for details.
Online Ordering Information
For detailed installation instruction and maintenance information, winter storage, and transportation tips,
please see the Owner’s Manual included with your machine.
For information on any of the following items, a full cycle guide, warranty, detailed product dimensions, or for
complete instructions for use and installation, please visit www.whirlpool.com/owners, or in Canada
www.whirlpool.ca/owners. This may save you the cost of a service call.
Explosion Hazard
Keep flammable materials and vapors, such as
gasoline, away from dryer.
Do not dry anything that has ever had anything
flammable on it (even after washing).
Failure to follow these instructions can result in
death, explosion, or fire.
WARNING: To reduce the risk of fire, electric shock, or injury to
persons, read the IMPORTANT SAFETY INSTRUCTIONS, located
in your appliance’s Owner’s Manual, before operating this appliance.
Button Descriptions
1. POWER/CANCEL
Touch to turn the dryer on and off. Touch to stop/cancel a cycle at
any time.
2. START/PAUSE
T ouch and hold until LED counts down “3-2-1” and the dryer starts;
then let go to start a cycle, or touch once while a cycle is in process
to pause it.
3. MODIFIERS
Use
to select available modifiers for your dryer . Not all cycles and
options are available on all models. See the online “Cycle Guide” for
details.
Temp
When
using T imed Dry/Quick Cycle, you may select a dry
temperature based on the type of load you are drying. Use the
warmest setting that is acceptable for the garments in the load.
Follow garment label instructions.
NOTE:
Automatic Cycles will give you up to 4 temperatures to adjust,
depending on the selections that have been made.
Drying Levels
ou may adjust the Dryness on Automatic Cycles (except for the
Y
Sanitize cycle), if desired.
NOTE: Dryness is for use with Automatic Cycles only.
Time/Less Time
More
T
ouch
More T ime or Less T ime with T imed Dry/Quick Dry Cycles to
increase or decrease the length of the cycle.
4. OPTIONS
to select available options for your dryer . Not all cycles and
Use
options are available on all models.
Wrinkle Shield
If you will be unable to remove a load immediately , touch
Wrinkle
reduce
only) to add a short steam cycle after 60 minutes to help smooth out
wrinkles.
NOTE: If you open the dryer door prior to the end of the
Wrinkle Shield ™ option, the dryer will pause.
Steam Refresh (steam models only)
This
cycle is best for reducing wrinkles and odors from dry items.
Cycle time will increase, depending on number of items. This is an
independent cycle that cannot be combined with any other cycle.
Cycle Signal
Use
this to turn the signal indicating the end of a drying cycle to low ,
medium, high, or off. The volume you select here will also be applied
to the Damp Dry Signal.
NOTE: Y
setting, or option is touched. T ouch and hold Cycle Signal for about
3 seconds to turn sounds to low , medium, high, or off.
Damp
Dry Signal
ouch
T
to select the Damp Dry Signal on or off. When selected, a
series of beeps will sound when the load is damp, but not completely
. This will allow you to take clothes out of the load that do not need
dry
to dry completely . The Damp Dry Signal is selected as a default for
the Bulky Items cycles, as a reminder to manually reposition bulky
l
oads midway through the cycle. This option is not available for all
cycles. See the online “Cycle Guide” for details.
™™ Option
Shield
™ to add up to 150 minutes of periodic tumbling to help
wrinkling. Y ou may select the “+ Steam” setting (on some models
ou may also turn of f the tones that sound when a feature,
Step 5.
Press Start/Pause
However, if you need to contact us, use the information listed below for the appropriate region.
United States:
1–866–698–2538
Whirlpool Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022–2692
IMPORTANT: Retain this guide for future use.
Not all features, cycles, and options are available on all models. Appearance may vary.
NOTE: The control panel features a sensitive surface that responds to a light touch of your finger. To ensure your selections are registered,
touch the control panel with your finger tip, not your fingernail. When selecting a setting or option, simply touch its name.
Reduce Static (on some models)
Touch to add this option to selected Automatic Cycles. The dryer
will automatically tumble, pause, and introduce a small amount of
moisture into the load to help reduce static. This option adds
approximately 3 minutes to the total cycle time.
Control Lock
Use this option to lock the controls of the dryer and avoid an
accidental unintended change in cycle options or preferences
during a drying cycle. Touch and hold Control Lock or Damp Dry
Signal (depending on the model) for 3 seconds to lock or unlock the
controls of the dryer. During this time, the LED Display will count
down “3-2-1.” Once the controls are locked, the LED Display will
display “Loc.”
NOTE: The Control Lock function may be enabled when recovering
from a power failure. To unlock the control, touch and hold Control
Lock or Damp Dry Signal (depending on the model) for at least
3 seconds.
EcoBoost™™ Option
The EcoBoost™ option will default on only for the Regular/Normal
cycle and is
increase your energy savings by using a slightly lower heat level.
The EcoBoost™ option will increase drying times by approximately
40 minutes, which will be reflected on the LED display. If optimal
time is desired, touch ECOBOOST to turn off this option.
5. LED DISPLAY
When you select a cycle, its default settings will light up and the
estimated time remaining (for Automatic Cycles) will vary
depending on selections or actual time remaining for Timed Dry
cycles (for Manual Cycles) will be displayed.
CYCLE STATUS
The Cycle Status indicators show the progress of a cycle. Not all
indicators are available on all models.
Sensing
The Sensing indicator will light periodically during Sensor Cycles to
indicate that the moisture sensor on the dryer is operating. This
indicator will not light during Timed Cycles or options such as
Wrinkle Shield™ Option.
WiFi Connect
Touch and hold WiFi Connect for 3 seconds during the initial
connection of the dryer to your home Wi-Fi network. If the dryer is in
a Smart Delay, touch WiFi Connect to override the delay and begin
a dry cycle immediately.
only available on that cycle. This option allows you to
Remote Enabled
Press the Remote Enable button any time you want to use the WiFi
app. Pressing the button locks out the LCD screen and you will be
prompted with a message about the dryer waiting for input from the
app. To exit this mode, press the Remote Enable button again.
Wet
The load is still wet and/or the cycle just started.
Damp
This indicator shows that the load is partially dried and items that
you may wish to hang up or iron while still damp may be removed.
Cool Down
The dryer has finished drying with heat and is now tumbling the
load without heat to cool it down and reduce wrinkling.
Check Vent
The Check Vent indicator is a feature available for Automatic
Cycles only. This indicator will show the status of airflow through
the dryer and the dryer vent system for the dryer’s life. During the
sensing phase at the beginning of the cycle, the Check Vent light
will come on if a blocked vent or low airflow issue is detected. This
light will stay on for the entire cycle. Should the Check Vent light
illuminate, refer to the online “Troubleshooting” section for potential
solutions to the issue.
The light will be cleared upon completion of the cycle, touching
Power, or opening the door. The Check Vent light will continue to
illuminate during the cycle unless the root cause is resolved.
NOTE: The dryer will continue to operate even while the indicator is
lit, but poor airflow can impact dry times and overall performance.
See “Check Your Vent System for Good Airflow” in the Owner’s
Manual.
NOTE: If there are other error issues during a cycle, the Check Vent
indicator will not light up. See the online “Troubleshooting” section.
End
This will indicate that the selected cycle has ended and the load
may be removed from the dryer. If Wrinkle Shield™ Option has
been selected, the dryer may continue to tumble the load, even if
“End” is displayed.
Control
Lock
This will illuminate once the controls are locked.
Canada:
1–800–807–6777
Whirlpool Brand Home Appliances
Customer eXperience Centre
200–6750 Century Ave.
Mississauga, Ontario L5N 0B7
W11708007B
Page 2
GUIDE DE DÉMARRAGE RAPIDE DE LA SÉCHEUSE
3 4
2
1
3
4
54
INSTRUCTIONS D’UTILISATION
AVERTISSEMENT
Risque d’incendie
Aucune laveuse ne peut complètement éliminer l’huile.
Ne jamais faire sécher d’articles tachés d’huile (huiles
de cuisson comprises).
Les articles contenant mousse, caoutchouc ou
plastique doivent être séchés sur une corde à linge ou
par le programme de séchage à l’air.
Le non-respect de ces instructions peut causer un
décès ou un incendie.
AVERTISSEMENT
Risque d’explosion
Garder les matières et les vapeurs inflammables, telles
que l’essence, à l’écart de la sécheuse.
Ne pas faire sécher un article qui a déjà été touché par
un produit inflammable (même après un lavage).
Le non-respect de ces instructions peut causer un
décès, une explosion ou un incendie.
Étape 1. Nettoyer le
filtre à charpie
Étape 2. Charger
les vêtements, puis
fermer la porte
Étape 3.
Mise sous tension/
annulation
Étape 4. Sélection-ner
Cycle
(programme) et
Settings (réglages)
Étape 5.
Appuyer sur Start/
Pause (mise en
marche/pause)
Guide des programmes
Cette sécheuse possède une interface utilisateur unique pour aider l’utilisateur à sélectionner le programme
le mieux adapté à la charge. La disposition des commandes vous guide vers le programme optimal en deux
étapes faciles : Déterminer d’abord les articles dans la charge qui doit être séchée. Utiliser ces éléments pour
guider votre sélection. Déterminer ensuite le mode de séchage souhaité de ces articles en sélectionnant la
méthode appropriée. Les modificateurs sont préréglés pour les articles à sécher, mais peuvent être modifiés
au besoin.
Pour réaliser un maximum un maximum d’économie d’énergie et prendre davantage soin des tissus, utiliser
les programmes automatiques. Ces programmes mesurent la température de l’air de séchage et les niveaux
d’humidité afin d’éteindre la sécheuse une fois que la charge a atteint le niveau de séchage désiré. La
performance et les résultats de la sécheuse peuvent varier si la tension nominale est inférieure à 240 V.
Articles à sécher : Programme : Nveau de séchage : Description :
Vêtements de bébé,
couvertures,
sous vêtements en
coton, serviettes de
table de couleur
REMARQUE: La certification énergétique gouvernementale de cette sécheuse est basée sur le programme
Low Heat Normal (Normal à faible chaleur), EcoBoost Defaulted ON (Puissance éco ACTIVÉ par défaut),
température la plus élevée et niveau de séchage Normal. Les réglages par défaut de l’appareil, à savoir Low
Heat Normal (Normal à faible chaleur), EcoBoost Defaulted ON (Puissance éco ACTIVÉ par défaut),
température moyenne et Wrinkle Shield Off (Antifroissement désactivé) ont été utilisés. Les programmes
disponibles pour le téléchargement après-vente peuvent consommer plus d’énergie que le programme Low
Heat Normal (Normal à faible chaleur), sur lequel la cote de consommation d’énergie de cette sécheuse est
basée.
Normal
Bulky Items (Articles
volumineux)
Whites (Blancs)
Sheets (Draps)
Colors (Couleurs)
Normal
Le programme de détection
automatique s’arrête lorsque le
niveau de séchage est atteint.
Voir le en ligne « Guide des
programmes » pour plus de
détails.
Information de commande en ligne
Pour obtenir des instructions détaillées pour l’installation l’entretien, l’hivernisation, ainsi que des conseils de
transport, consulter le manuel de l’utilisateur inclus avec votre machine.
Pour obtenir des informations sur l’un des points suivants : guide complet des programmes, garantie,
dimensions détaillées du produit ou instructions complètes d’utilisation et d’installation, visiter le
www.whirlpool.com/owners ou au Canada le www.whirlpool.ca/proprietaire. Cette vérification peut vous
faire économiser le coût d’une intervention de dépannage.
AVERTISSEMENT: Pour réduire le risque d’incendie, de décharge
électrique ou de blessures, lire les INSTRUCTIONS IMPORTANTES DE
SÉCURITÉ du guide d’utilisation de votre appareil avant de faire
fonctionner cet appareil.
Description des boutons
1. POWER/CANCEL (alimentation/annuler)
Toucher ce bouton pour mettre la sécheuse en marche et pour l’éteindre.
Toucher ce bouton pour arrêter/annuler un programme à tout moment.
2. START/PAUSE (mise en marche/pause)
Toucher et maintenir enfoncé jusqu’à ce que la DEL effectue un compte
à rebours « 3-2-1 » et que la sécheuse se mette en marche; laisser
ensuite le programme se poursuivre ou appuyer une fois pendant que le
programme est en cours pour le mettre sur pause.
3. MODIFIERS (modificateurs)
Utiliser ces boutons pour sélectionner les modificateurs offerts sur la
sécheuse. Les programmes et options ne sont pas tous offerts sur tous
les modèles. Consulter le « Guide de programmes » en ligne pour plus
de détails.
T emp (température)
Lorsque
minuté et Rapide), il est possible de sélectionner une température de
séchage en fonction du type de charge à sécher . Utiliser le réglage le
plus chaud possible acceptable pour les vêtements de la charge. Suivre
es instructions figurant sur l’étiquette des vêtements.
l
REMARQUE
jusqu’à 4 températures de réglage, en fonction des sélections
Niveau
Le niveau de séchage peut au besoin être réglé si désiré pour les
programmes automatiques (sauf pour le programme Sanitize
[assainissement]).
REMARQUE : Le réglage du niveau de séchage ne peut être utilisé
qu’avec les programmes automatiques.
More
T
l
ors des programmes T imed Dry/Quick cycle (séchage minuté/rapide)
pour augmenter ou réduire la durée du programme.
4. OPTIONS
Utiliser
Les programmes et options ne sont pas tous offerts sur tous
Wrinkle Shield ™ (antifroissement) Option
Si l’on n’est pas en mesure de retirer la charge immédiatement, toucher
sur Wrinkle Shield ™ (antifroissement) pour ajouter jusqu’à 150 minutes
de culbutage périodique afin d’aider à réduire le froissement. Sur
certains programmes, vous pouvez choisir le réglage « + Steam »
(+
vapeur
REMARQUE
l
’option Wrinkle Shield ™ (antifroissement), la sécheuse passe pause.
Steam
uniquement)
Ce programme est idéal pour réduire les faux plis et désodoriser les
vêtements secs. La durée du programme augmentera en fonction du
nombre de vêtements sélectionné. Il s’agit d’un programme indépendant
qui ne peut être combiné à aucun autre programme.
Signal
Appuyer
programme de séchage sur faible, moyen, élevé ou désactivé. Le
volume sélectionné ici s’applique aussi au signal de séchage humide.
REMARQUE
sonores qui retentissent lorsqu’on appuie sur un bouton de
caractéristique, de réglage ou d’option. Appuyer sans relâcher sur Cycle
signal (Signal de programme) pendant environs 3 secondes pour régler
le volume sur faible, moyen, élevé ou désactivé.
Damp Dry Signal
Appuyer pour activer ou désactiver le signal Damp Dry (séchage
humide). Lorsque cette option est sélectionnée, plusieurs signaux
sonores retentissent lorsque la charge est humide, mais pas
complète-ment sèche. Ceci vous permettra de retirer les vêtements dans
la charge qui n’ont pas besoin d’être séchés complètement. Le signal
Damp Dry
programme Bulky Items (articles volumineux) pour rappeler à l’utilisateur
de réagencer les articles volumineux à la main vers la moitié du
programme. Cette option n’est pas accessible avec certains
programmes. Consulter le « Guide de programmes » en ligne pour plus
de détails.
W11708007B
04/24
l’on utilise les programmes T imed Dry/Quick Cycle (Séchage
:
Les programmes automatiques donnent le choix entre
de séchage
Time (plus de temps)/Less Time (moins de temps)
oucher
More T ime (plus de temps) ou LESS TIME (moins de temps)
ces boutons pour sélectionner les options offertes sur la sécheuse.
vapeur) (sur certains modèles) pour ajouter un programme avec
court après 60 minutes pour aider à aplanir les faux-plis.
: Si la porte de la sécheuse est ouverte avant la fin de
Refresh (rafraîchissement avec vapeur) (modèles à vapeur
de programme
sur ce bouton pour régler le signal sonore de fin d’un
: Il est également possible de désactiver les signaux
(séchage humide) est sélectionné par défaut pour le
effectuées.
les modèles.
Cependant, si vous avez besoin d’aide supplémentaire, utiliser les coordonnées suivantes selon la région
appropriée.
États-Unis :
1 866 698-2538
Whirlpool Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022–2692
IMPORTANT : Conserver ce guide à titre de référence.
Les fonctions, programmes et options ne sont pas tous offerts sur tous les modèles. L’apparence peut varier.
REMARQUE : La surface du tableau de commande est très sensible et il suffit d’un léger toucher pour l’activer. Pour s’assurer que vos
sélections ont été sauvegardées, toucher le tableau de commande du bout du doigt et non avec l’ongle. Pour sélectionner un réglage ou
une option, il suffit de toucher le nom qui lui correspond.
Reduce Static (réduction de l’électricité statique) (sur
certains modèles)
Toucher pour ajouter cette option pour sélectionner les programmes
automatiques. La phase Reduce Static (réduction de l’électricité
statique) effectue automatiquement un culbutage, fait une pause puis
introduit une petite quantité d’humidité dans la charge pour aider à
réduire le niveau d’électricité statique. Cette option prolonge la durée
totale du programme d’environ 3 minutes.
Control Lock (verrouillage des commandes)
Utiliser cette option pour verrouiller les commandes de la sécheuse
et éviter une modification involontaire d’options ou de préférences au
cours d’un programme de séchage. Pour verrouiller ou déverrouiller
les commandes, maintenir Contol Lock (verrouillage des
commandes) ou Damp Dry Signal (signal de séchage humide) (selon
le modèle) enfoncé pendant 3 secondes. Pendant cette période,
l’affichage à DEL indiquera un compte à rebours « 3-2-1 ». Une fois
les commandes verrouillées, l’affichage à DEL indiquera « Loc ».
REMARQUE : Il est possible que la fonction de verrouillage des
commandes soit activée après une panne de courant. Pour
déverrouiller le commande, toucher et maintenir enfoncé Control
Lock (verrouillage des commandes) ou Damp Dry Signal (signal de
séchage humide) (modèles à vapeur uniquement) pendant au moins
3 secondes.
L'option EcoBoost™
L’option EcoBoost™ (Puissance éco) s’active par défaut avec le
programme Regular/Normal (Ordinaire/Normal) et ne peut être
activée qu’avec ces programmes. Cette option permet d’accroître vos
économies d’énergie en utilisant un niveau de chaleur légèrement
plus faible. L’option EcoBoost™ (Puissance éco) augmente le temps
de séchage d’environ 40 minutes, ce qui paraîtra sur l’affichage à
DEL. Pour obtenir un temps de séchage optimal, toucher
ECOBOOST (PUISSANCE ÉCO) pour désactiver l’option.
5. AFFICHEUR À DEL
Lorsqu’on sélectionne un programme, ses réglages par défaut
s’allument et la durée restante estimée (pour les programmes
automatiques) variera en fonction des sélections ou la durée restante
réelle pour les programmes de Timed Dry (Séchage minuté) (pour les
programmes manuels) s’affichera.
ÉTAT DU PROGRAMME
Les témoins lumineux de programme indiquent la progression d’un
programme. Les témoins ne sont pas tous présents sur tous les
modèles.
Sensing (détection)
Le témoin de Sensing (détection) s’allume lors du fonctionnement
des programmes avec détection pour indiquer que le capteur
d’humidité de la sécheuse est en cours de fonctionnement. Ce
témoin ne s’allume pas durant les programmes minutés ou les
options comme Wrinkle Shield™ (antifroissement).
WiFi Connect (Connexion Wi-Fi)
Appuyer sur Wi-Fi Connect (Connexion Wi-Fi) pendant 3 secondes lors
de la connexion initiale de la sécheuse au réseau Wi-Fi domes-tique.
Si la sécheuse est en mode Smart Delay (Mise en marche
®
/ ™ ©2024 Whirlpool. All rights reserved. Used under license in Canada.
Tous dro its réservés. U�lisé sous licence au Canada.
différée), appuyer sur Wi-Fi Connect (Connexion Wi-Fi) pour annuler
le délai et commencer un programme de séchage immédiatement.
Remote Enable (Activation à distance)
Toucher le bouton Remote Enable (Activation à distance) pour
utiliser l’application, peu importe le moment. Appuyer sur le bouton
verrouille l’écran ACL, un message vous indiquera que la sécheuse
attend une commande de l’application. Pour quitter ce mode,
appuyer de nouveau sur le bouton Remote Enable
(Activation à distance).
Wet (mouillé)
La charge est encore mouillée ou le programme vient de commencer.
Humide
Ce témoin indique que la charge est partiellement sèche et que les
articles que l’on souhaite suspendre ou repasser pendant qu’ils sont
encore humides peuvent être retirés.
Cool Down (refroidissement)
La sécheuse a terminé le séchage avec chaleur et fait maintenant
culbuter la charge sans chaleur pour la refroidir et pour réduire le
froissement.
Check Vent (vérifier le conduit d'évacuation)
L'indicateur Check Vent (vérifier le conduit d’évacuation) est
uniquement disponible avec les programmes automatique /capteur.
Cet indicateur indique la qualité de la circulation de l’air dans la
sécheuse et le système d’évacuation de la sécheuse durant le cycle
de vie de la sécheuse. Durant la phase de détection au début du
programme, le témoin Check Vent (vérifier le conduit d’évacuation)
s’allume si un évent est obstrué ou si un faible débit de ventilation
est détecté. Ce témoin reste allumé pendant toute la durée du
programme. Si le témoin Check Vent s’allume, consulter la section
en ligne « Dépannage » pour obtenir des solutions possibles et
résoudre le problème.
Le témoin s’éteint à la fin du programme, si on appuie sur le bouton
Power (d’alimentation) ou si la porte est ouverte. Le témoin reste
allumé pendant le programme si le problème n’est pas réglé.
REMARQUE : La sécheuse continue à fonctionner même si le
témoin est allumé, mais une mauvaise circulation de l’air peut avoir
une incidence sur le temps de séchage et le rendement. Svoir la
section
système d’évacuation » du manuel de l’utilisateur.
REMARQUE : Si d’autres erreurs surviennent au cours d’un
programme, l'indicateur Check Vent (vérifier le conduit
d’évacua-tion) ne s’allume pas. Voir en ligne « Dépannage »
section.
End (terminé)
Ceci indique que le programme sélectionné est terminé et que l’on
peut retirer la charge de la sécheuse. Si l’option Wrinkle Shield™
(antifroissement) a été sélectionnée, il est possible que la sécheuse
poursuive le culbutage de la charge, même si
« End » (terminé) est affiché.
Control Lock (
Ce témoin s’allume lorsque les commandes sont verrouillées.
Canada :
1 800 807-6777
Whirlpool Brand Home Appliances
Customer eXperience Centre
200–6750 Century Ave.
Mississauga (Ontario) L5N 0B7
« Vérification d’une circulation adéquate de l’air dans le
Verrouillage des commandes)
Loading...
