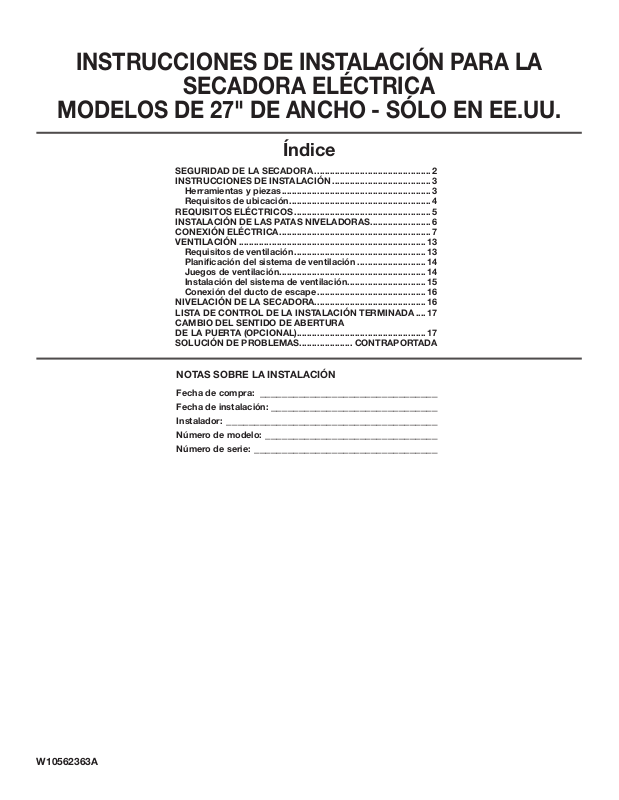

INSTRUCCIONES DE INSTALACIÓN PARA LA
SECADORA ELÉCTRICA
MODELOS DE 27" DE ANCHO - SÓLO EN EE.UU.
Índice
SEGURIDAD DE LA SECADORA .............................................. 2
INSTRUCCIONES DE INSTALACIÓN ....................................... 3
Herramientas y piezas ........................................................... 3
Requisitos de ubicación ........................................................ 4
REQUISITOS ELÉCTRICOS ...................................................... 5
INSTALACIÓN DE LAS PATAS NIVELADORAS........................ 6
CONEXIÓN ELÉCTRICA ............................................................ 7

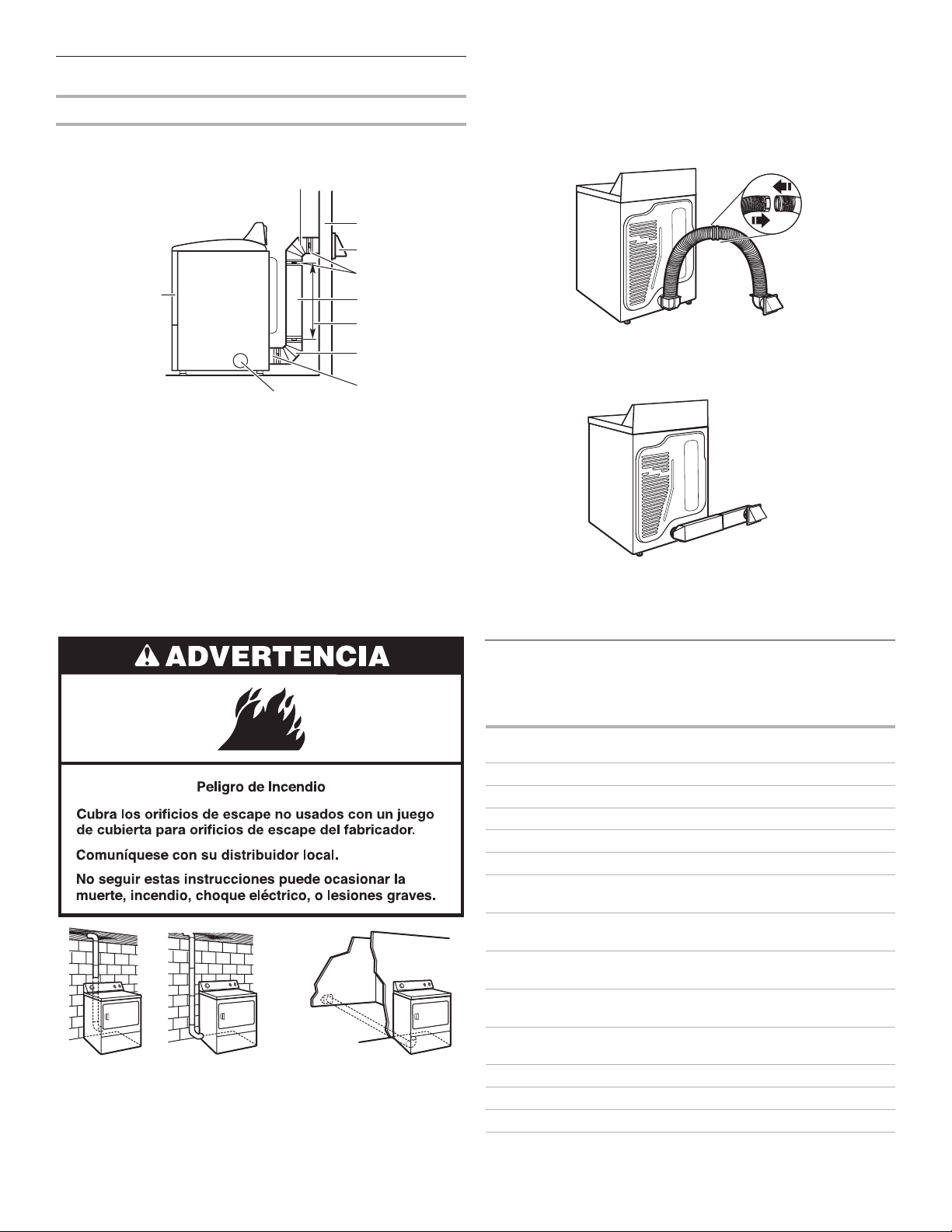

VENTILACIÓN .......................................................................... 13
Requisitos de ventilación .................................................... 13
Planicación del sistema de ventilación ........................... 14
Juegos de ventilación .......................................................... 14
Instalación del sistema de ventilación ............................... 15
Conexión del ducto de escape ........................................... 16

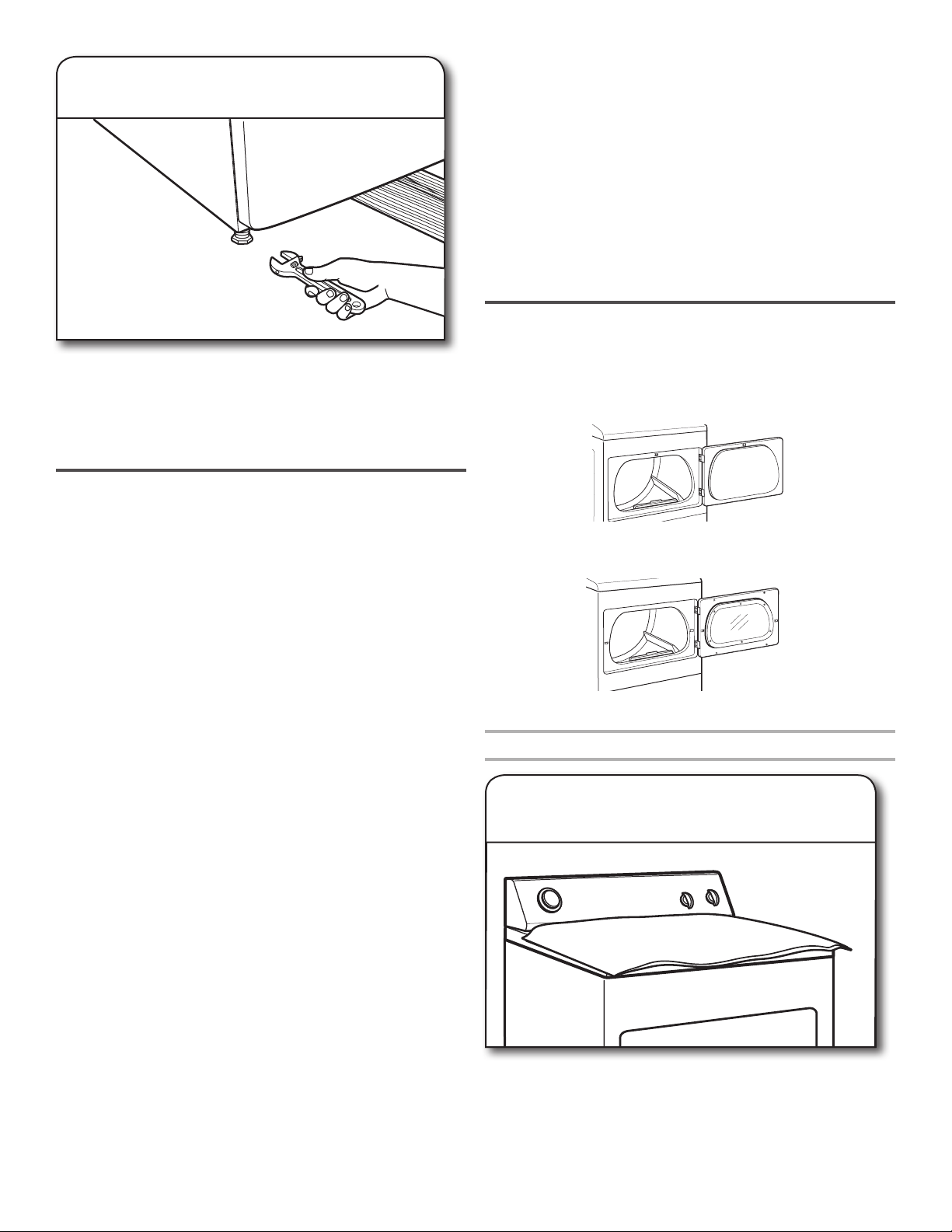

NIVELACIÓN DE LA SECADORA............................................16
LISTA DE CONTROL DE LA INSTALACIÓN TERMINADA .... 17

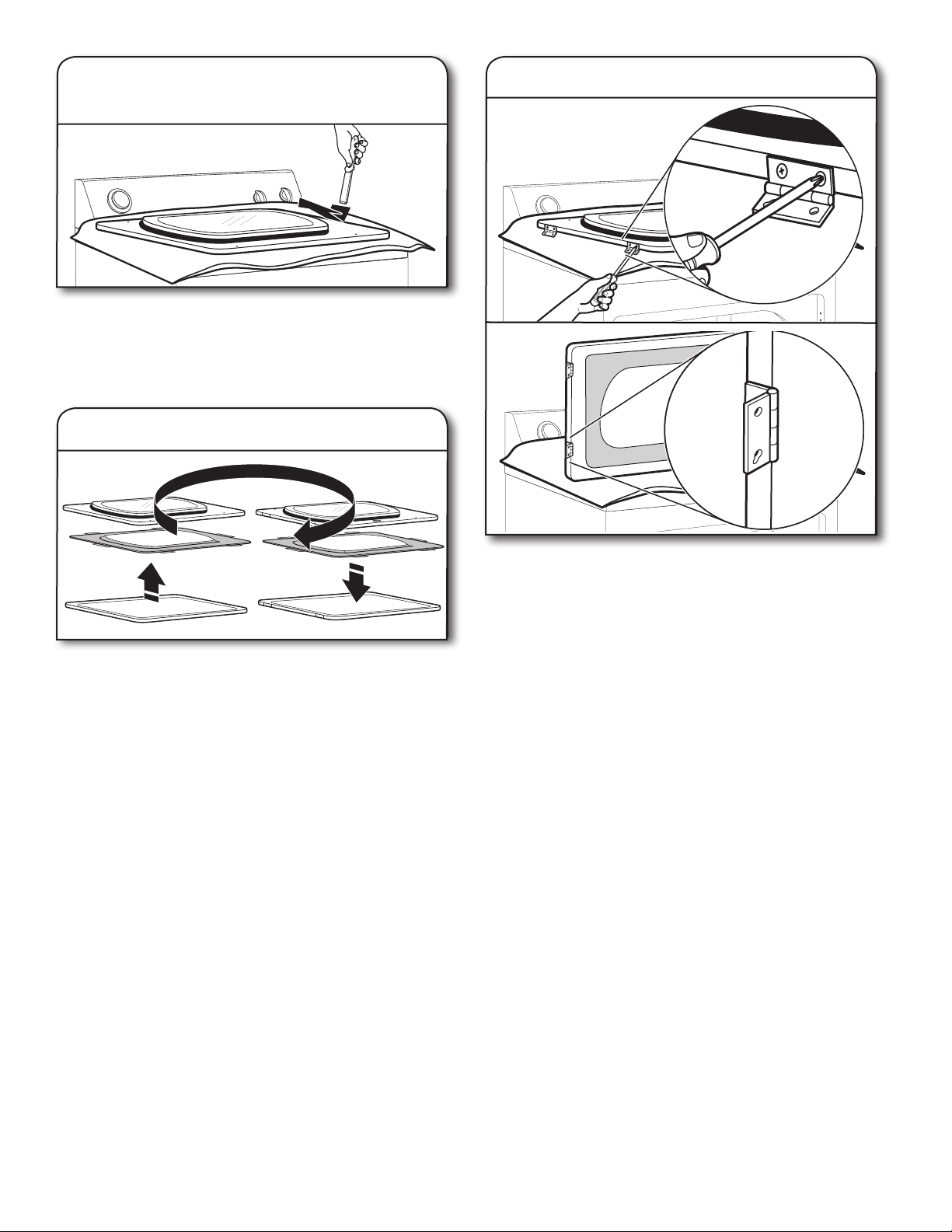

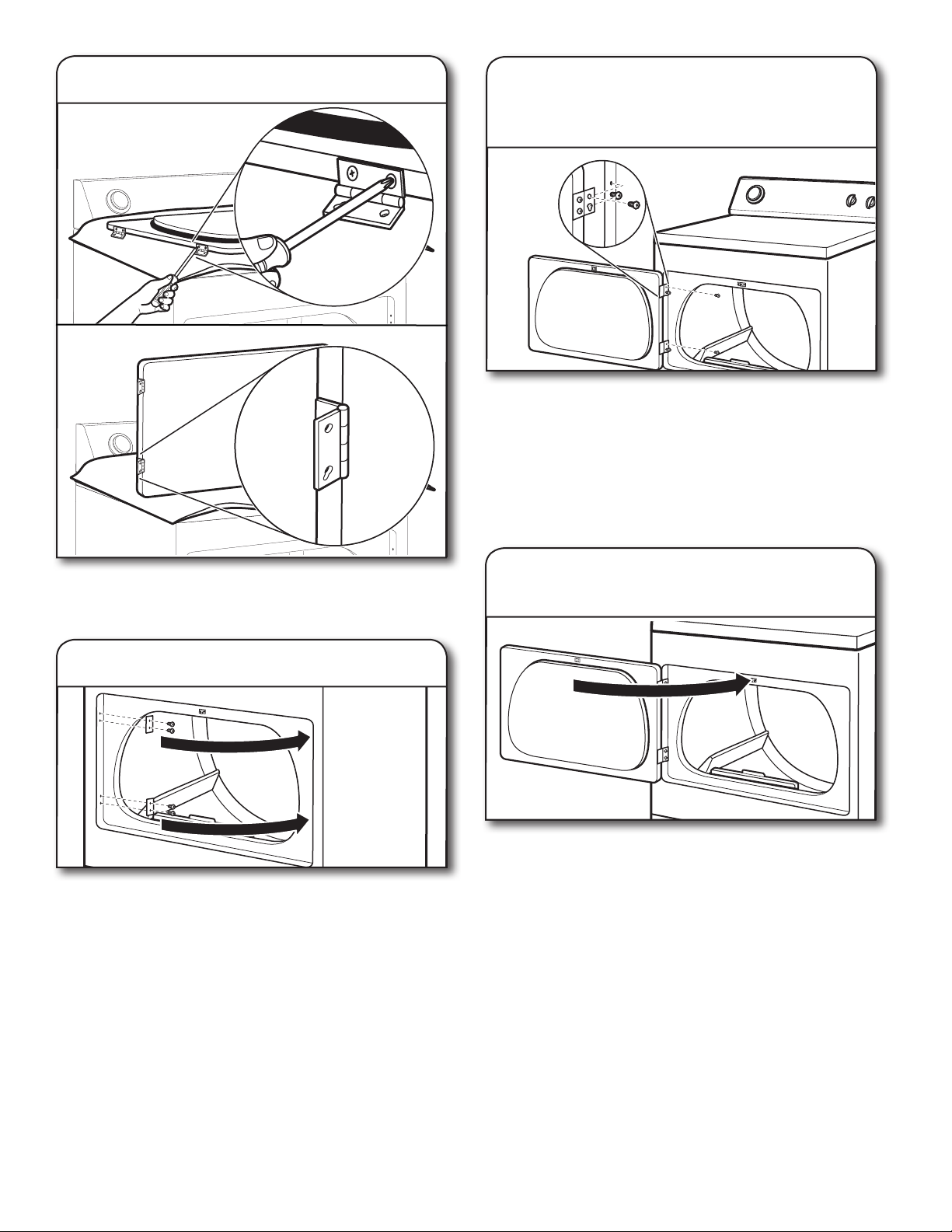

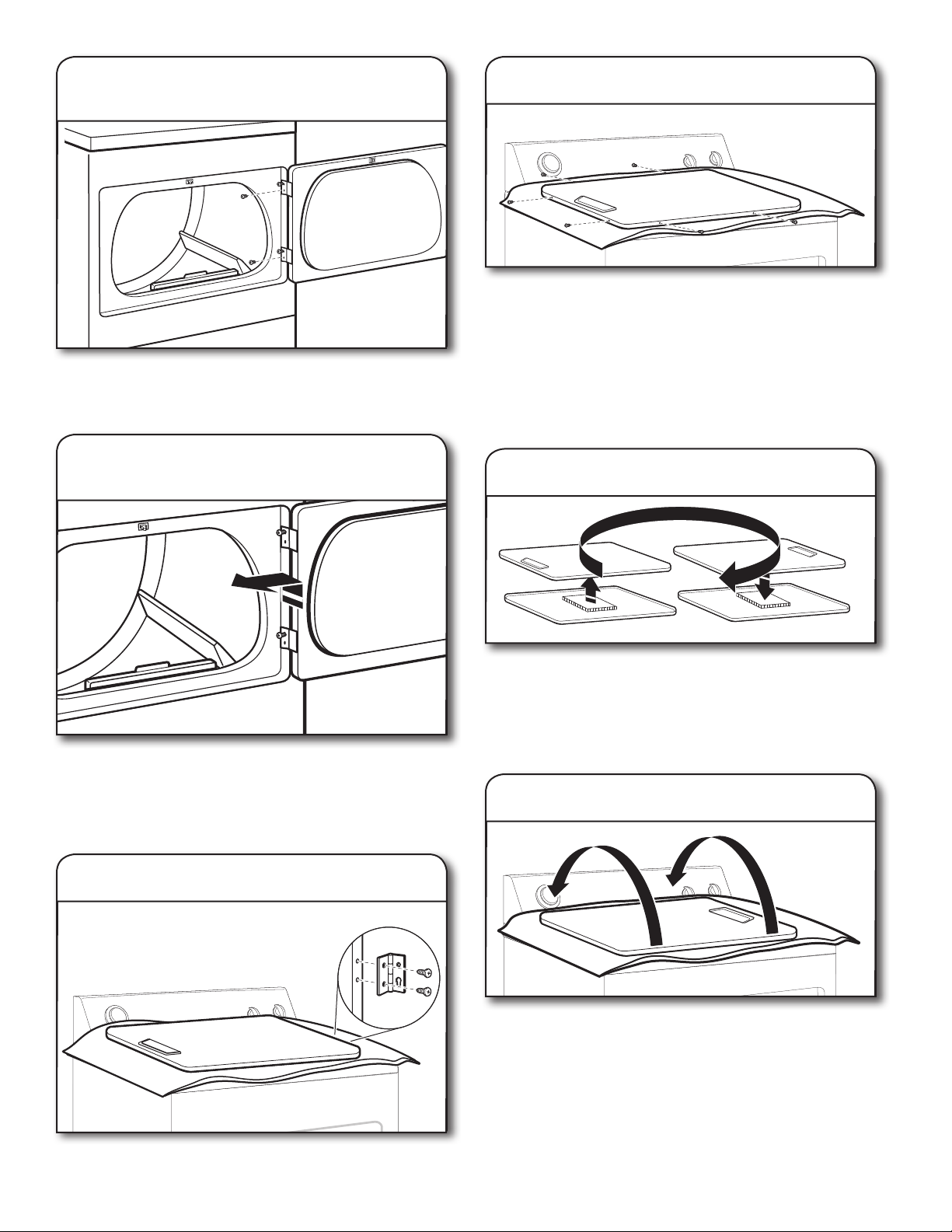

CAMBIO DEL SENTIDO DE ABERTURA
DE LA PUERTA (OPCIONAL)...................................................17
SOLUCIÓN DE PROBLEMAS ..................... CONTRAPORTADA
NOTAS SOBRE LA INSTALACIÓN
Fecha de compra: ________________________________
Fecha de instalación: ______________________________
Instalador: ______________________________________
Número de modelo: _______________________________
Número de serie: _________________________________
W10562363A
1
Page 2
SEGURIDAD DE LA SECADORA
2
Page 3
INSTRUCCIONES DE INSTALACIÓN
Herramientas y piezas
Reúna las herramientas y piezas necesarias antes de
comenzar la instalación. Lea y siga las instrucciones
provistas con cualquiera de las herramientas
enlistadas aquí.
Herramientas necesarias:
Llave de tuercas ajustable
que se abra a 1" (25 mm) o
una llave de cubo de cabeza
hexagonal
Cuchillo para uso general
Destornillador de hoja
plana
Desforrador de alambre
(instalaciones de
cableado directo)
Pistola y masilla para
calafateo (para instalar
el nuevo ducto de
escape)
Destornillador
Phillips # 2
Tijeras de lata
(instalaciones del nuevo
ducto de escape)
Abrazaderas para ducto
Cinta de medir Pinzas
Llave de tuercas de
1/4" (6.35 mm) (se
recomienda)
Nivel
Cuchillo para
masilla
Piezas suministradas:
Patas niveladoras (4)
El paquete con piezas está ubicado en el tambor de la secadora.
Verique que estén todas las piezas.
3
Page 4
Piezas necesarias:
(38 mm)
Verique los códigos locales. Verique el suministro eléctrico
existente y la ventilación y vea “Requisitos eléctricos” y
“Requisitos de ventilación” antes de comprar las piezas.
Las instalaciones en casas rodantes requieren herramientas del
sistema de escape de metal, que se encuentran disponibles para
ser compradas en el distribuidor donde compró la secadora.
Para obtener más información, tome como referencia la sección
“Ayuda o servicio técnico” del “Manual de uso y cuidado”.

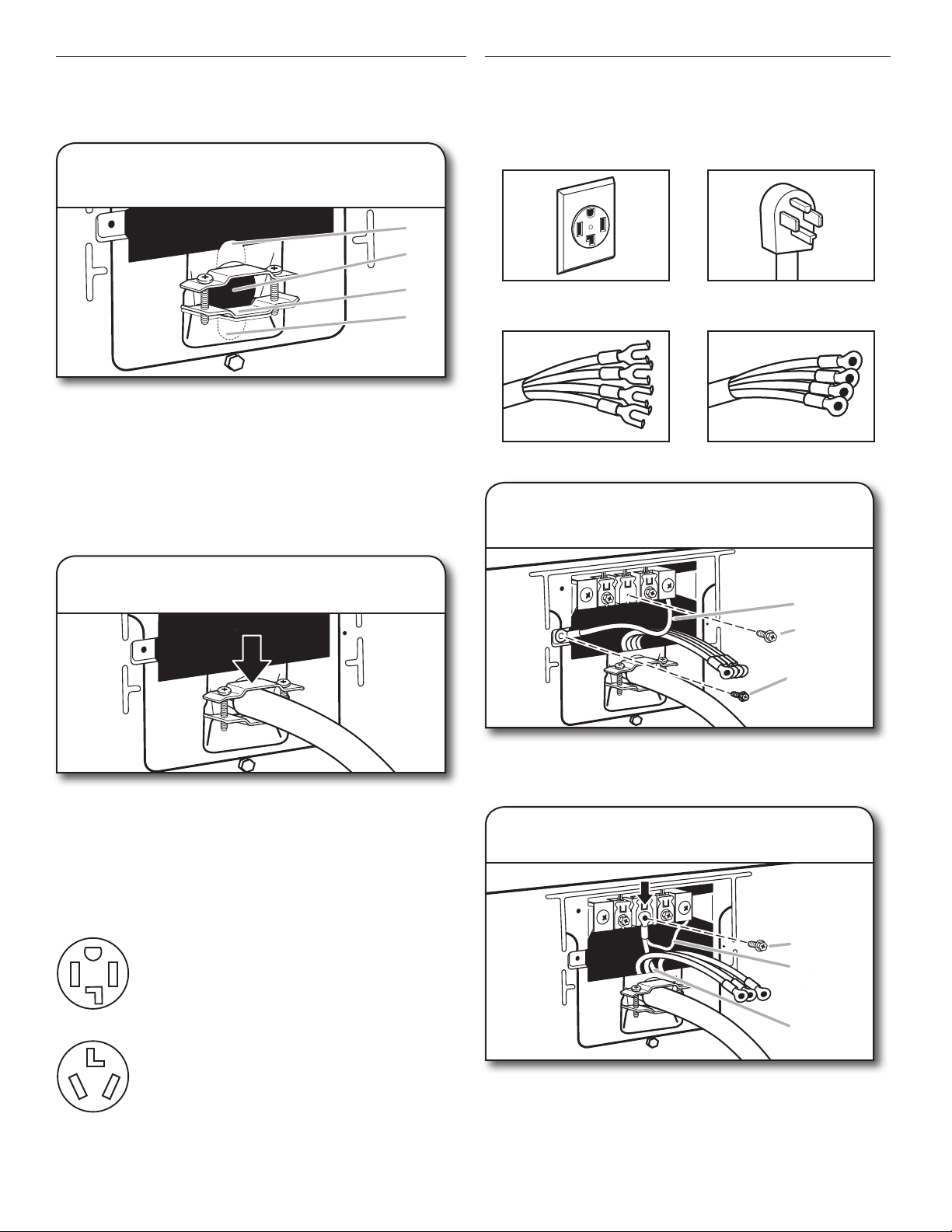

Si emplea un cable de suministro eléctrico:
Use un juego aprobado de UL para cable de suministro eléctrico
que esté marcado para ser usado en secadoras de ropa. El juego
deberá contener:
■ Un cable de suministro eléctrico de 30 amperios aprobado
de UL, con 120/240 voltios mínimo. El cable deberá ser del
tipo SRD o SRDT y deberá tener un largo de por lo menos
4 pies (1,22 m). Los hilos que conectan con la secadora
deberán terminar en terminales de anillo o de horquilla con
los extremos hacia arriba.
■ Un protector de cables aprobado de UL.
No debe instalarse ni guardarse la secadora en un área en donde
pueda estar expuesta al agua y/o a la intemperie.
Verique los requisitos de los códigos. Algunos códigos limitan,
o no permiten, la instalación de la secadora en garajes, clósets,
casas rodantes o en dormitorios. Póngase en contacto con
el inspector de construcciones de su localidad.
Espacios de instalación:
La ubicación debe ser lo sucientemente grande para poder abrir
completamente la puerta de la secadora.
Dimensiones de la secadora
27"
(686 mm)
43"
(1092 mm)
Requisitos de ubicación
Usted necesitará:
■ Una ubicación que permita una instalación adecuada del
ducto de escape. Consulte “Requisitos de ventilación”.
■ Un circuito separado de 30 amperios.
■ Si está usando un cable de suministro de energía,
un contacto con conexión a tierra ubicado a unos 2 pies
(610 mm) de cualquiera de los lados de la secadora.
Vea “Requisitos eléctricos”.
■ Un piso resistente para soportar la secadora con un peso
total (secadora y carga) de 200 lbs (90,7 kgs). Asimismo se
debe considerar el peso de otro artefacto que la acompañe.
■ Un piso nivelado con un declive máximo de 1" (25 mm)
debajo de la secadora completa. (Si el declive es mayor que
1" [25 mm], instale el Juego de extensión de patas de la
secadora, Pieza No. 279810.) Si la secadora no está nivelada,
la ropa quizás no rote adecuadamente y los ciclos del sensor
automático posiblemente no funcionen debidamente.
No ponga a funcionar su secadora a temperaturas inferiores a
45ºF (7ºC). A temperaturas inferiores, es posible que la secadora
no se apague al nal de un ciclo automático. Los tiempos de
secado pueden prolongarse.
11/2"
133/4"
223/4"
(578 mm)
291/2"
(749 mm)
A B
A. Puerta ancha de abertura lateral
B. Puerta ancha de abertura vertical
(349 mm)
291/2"
(749 mm)
*La mayoría de las instalaciones requieren un espacio mínimo de
5½" (140 mm) detrás de la secadora para acomodar el ducto de
escape con codo. Vea “Requisitos de ventilación”.
Espacio mínimo para la instalación en un lugar
empotrado o en un clóset
Las siguientes dimensiones ilustradas son para el espacio
mínimo permitido.
■ Debe considerarse el espacio adicional para facilitar la
instalación y el servicio técnico.
■ Se podrían necesitar espacios libres adicionales para la
pared y las molduras de la pared, de la puerta y del piso.
■ Se recomienda un espacio adicional de 1" (25 mm) en todos
los lados de la secadora para reducir la transferencia de
ruido.
■ Para la instalación en clóset, con una puerta, se requieren
aberturas de ventilación mínimas en la parte superior e
inferior de la puerta. Se aceptan puertas tipo persianas
con aberturas de ventilación equivalentes.
■ También se debe considerar espacio adicional para otro
electrodoméstico que le acompañe.
4
Page 5
Espacio mínimo necesario
A
B
C
3"*
(76 mm)
3"*
(76 mm)
18"*
(457 mm)
1"
(25 mm)
14" max.*
(356 mm)
27"
1"
1"*
29
½
"
(686 mm)
(25 mm)
(25 mm)
A. Lugar empotrado
B. Vista lateral – clóset o lugar encerrado
C. Puerta del clóset con oricios de ventilación
(749 mm)
5½"*
(140 mm)
48 in.
(310 cm )
24 in.
(155 cm )
2
*
2
2
*
2
*Se recomienda espacio adicional
Requisitos de instalación adicionales para
las casas rodantes
Esta secadora es apropiada para instalaciones en casas
rodantes. La instalación debe ajustarse al Estándar de seguridad
y construcción de casas fabricadas, Título 24 CFR, Parte
3280 (anteriormente conocido como Estándar federal para
la seguridad y construcción de casas rodantes, Título 24,
HUD Parte 280).
■ Herramientas del sistema de escape de metal, que
se encuentran disponibles para ser compradas en su
distribuidor.
■ Se deben tomar medidas especiales en el caso de casas
rodantes para introducir el aire del exterior en la secadora.
La abertura (como la de una ventana adyacente) deberá
ser por lo menos el doble de tamaño que la abertura de
ventilación de la secadora.
REQUISITOS ELÉCTRICOS
Usted es responsable de:
■ Ponerse en contacto con un instalador eléctrico calicado.
■ Asegurarse de que la conexión eléctrica sea adecuada y de
conformidad con el Código Nacional Eléctrico, ANSI/NFPA
70 – última edición y con todos los códigos y ordenanzas
locales.
El Código Nacional Eléctrico requiere una conexión de
suministro eléctrico de 4 hilos para aquellos hogares
construidos después de 1996, para los circuitos de secadora
que se hayan reformado después de 1996 y todas las
instalaciones de casas rodantes.
Usted puede obtener una copia de todas las normas arriba
indicadas en: National Fire Protection Association, One
Batterymarch Park, Quincy, MA 02269.
■ Proveer el suministro eléctrico requerido de 3 ó 4 alambres,
monofásico, de 120/240 voltios, 60 Hz, CA solamente (o un
suministro eléctrico de 3 ó 4 alambres, de 120/208 voltios,
si se especica en la placa indicadora de corriente/de la
serie) en un circuito separado de 30 amperios, protegido
con fusibles en ambos lados de la línea. Se recomienda un
fusible retardador o un cortacircuitos. Conéctela a un circuito
derivado individual. No tenga un fusible en el circuito neutro
o de conexión a tierra.
■ No use un cable eléctrico de extensión.
■ Si los códigos lo permiten y se emplea un alambre de
conexión a tierra separado, es recomendable que un
electricista calicado determine si la trayectoria de conexión
a tierra es adecuada.

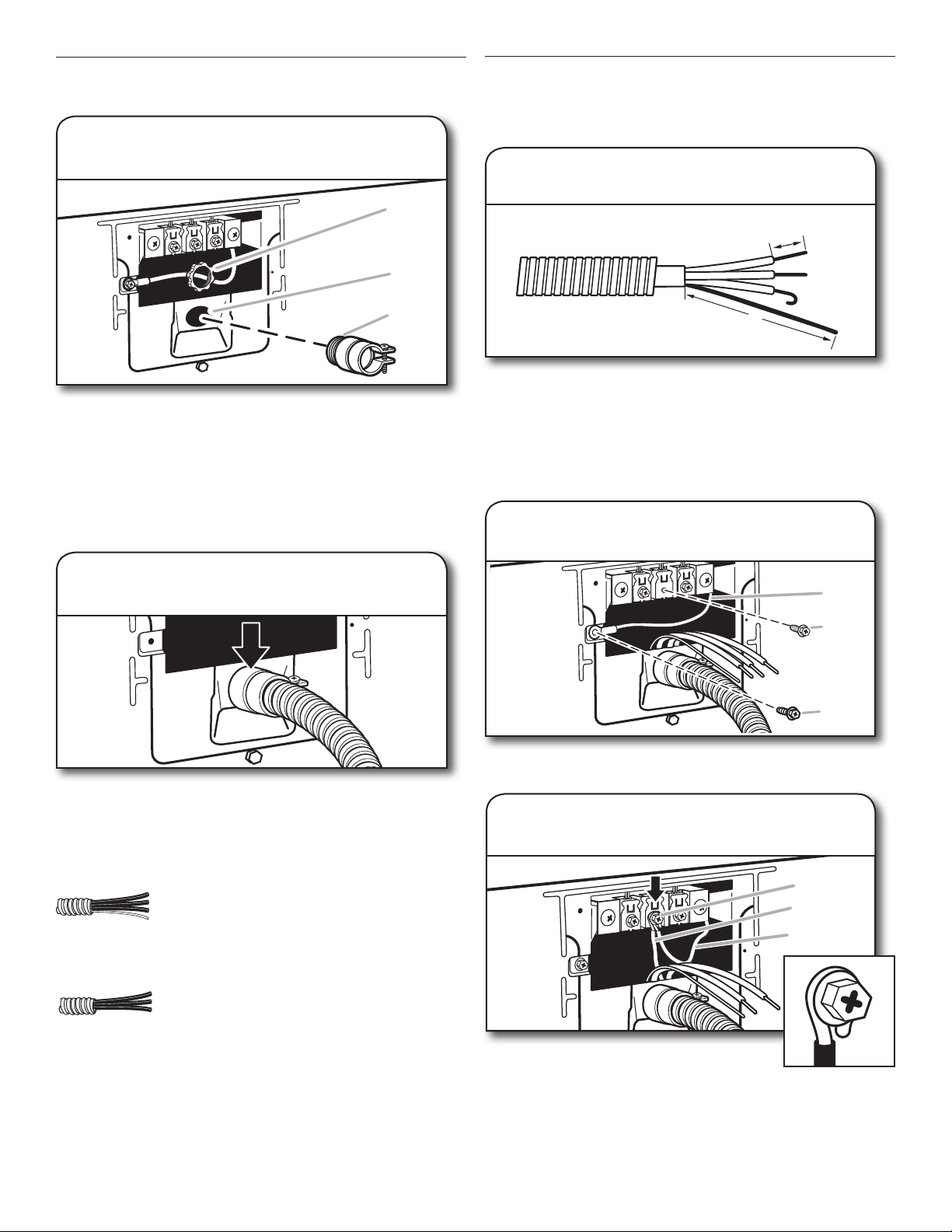

Conexión eléctrica
Para instalar su secadora adecuadamente, usted debe
determinar el tipo de conexión eléctrica que va a usar y seguir
las instrucciones que aquí se proveen para el caso.
■ Si los códigos locales no permiten la conexión de un
conductor para conexión a tierra del equipo al alambre
neutro, vea la sección “Conexión opcional de 3 hilos”.
■ Esta secadora ha sido manufacturada lista para ser instalada
en una conexión de suministro de energía eléctrica de 3
hilos. El conductor neutro de puesta a tierra de la carcasa
está permanentemente conectado al conductor neutro (cable
blanco) dentro de la secadora. Si la secadora está instalada
con una conexión de suministro eléctrico de 4 hilos, el
conductor neutro de puesta a tierra de la carcasa se debe
quitar del conductor de puesta a tierra exterior (tornillo verde)
y ajustar debajo del terminal neutro (cable central o blanco)
del bloque de terminal. Cuando el conductor neutro de puesta
a tierra de la carcasa esté ajustado debajo del terminal neutro
(cable central o blanco) del bloque de terminal, la carcasa de
la secadora queda aislada del conductor neutro.
■ Deberá usarse una conexión con suministro de energía de
4 hilos cuando la secadora esté instalada en una ubicación
en la cual esté prohibida la conexión a tierra a través del
conductor neutro. Está prohibido hacer la puesta a tierra a
través del conductor neutro para (1) las nuevas instalaciones
de circuito derivado, (2) casas rodantes, (3) vehículos de
recreación y (4) áreas donde los códigos locales prohíben
la conexión a tierra a través de conductores neutros.
Si emplea un cable de suministro eléctrico:
Use un juego aprobado de UL para cable de suministro eléctrico
que esté marcado para ser usado en secadoras de ropa. El juego
deberá contener:
■ Un cable de suministro eléctrico de 30 amperios aprobado de
UL, con 120/240 voltios mínimo. El cable deberá ser del tipo
SRD o SRDT y deberá tener un largo de por lo menos 4 pies
(1,22 m). Los hilos que conectan con la secadora deberán
terminar en terminales de anillo o de horquilla con
los extremos hacia arriba.
■ Un protector de cables aprobado de UL.
Si el contacto de pared luce como éste:
Entonces elija un cable de suministro eléctrico
de 4 alambres con terminales de anillo o de
horquilla y con protector de cables aprobado
de UL. El cable de suministro eléctrico de
4 hilos, de por lo menos 4 pies (1,22 m) de
Contacto de 4
alambres (14-30R)
largo, deberá tener 4 hilos de cobre de calibre
10 y coincidir con un receptáculo de 4 hilos
tipo NEMA 14-30R. El hilo de conexión a tierra
(conductor a tierra) puede ser verde o desnudo.
El conductor neutro debe ser identicado con
una cubierta blanca.
Si el contacto de pared luce como éste:
Entonces elija un cable de suministro eléctrico
de 3 alambres con terminales de anillo o de
horquilla y con protector de cables aprobado
de UL. El cable de suministro eléctrico de
Contacto de 3
alambres (10-30R)
3 hilos, de por lo menos 4 pies (1,22 m) de
largo, deberá tener 3 hilos de cobre de calibre
10 y coincidir con un receptáculo de 3 hilos
tipo NEMA 10-30R.
5
Page 6
Elija un conector estándar de cable de suministro
eléctrico:
INSTALACIÓN DE LAS PATAS
NIVELADORAS
Conectors de horquilla
ensanchado
Si hace la conexión con cableado directo:
El cable de suministro eléctrico debe ser igual al del suministro
eléctrico (de 4 alambres o de 3 alambres) y debe ser:
■ Cable blindado exible o cable de cobre forrado no metálico
(con alambre puesto a tierra), protegido con un conducto
metálico exible. Todos los alambres conductores de
corriente deben estar aislados.
■ Alambre de cobre sólido de calibre 10 (no utilice aluminio).
■ Por lo menos 5 pies (1,52 m) de largo.
Conectors de anillo
1.
Prepare la secadora para
las patas niveladoras
Para evitar daños en el piso, use un pedazo de cartón grande
y plano de la caja de la secadora; colóquelo debajo de todo
el borde posterior de la secadora. Agarre con rmeza el
cuerpo de la secadora (no el panel de la consola) y coloque
la secadora suavemente sobre el cartón.
2.
Atornille las patas niveladoras
Atornille las patas en los oricios usando una llave de
tuercas y cinta de medir hasta que la base de la pata esté
proximadamente a 1/2" (13 mm) de la base de la secadora.
Ahora coloque la secadora en posición vertical. Deslice la
secadora cerca de su ubicación nal. Deje suciente espacio
para la conexión eléctrica y para conectar el ducto de
escape.
NOTA: Consulte Dimensiones de la secadora en los
Requisitos de ubicación.
6
Page 7
CONEXIÓN ELÉCTRICA
Cable de suministro eléctrico Cable directo
Opciones para la conexión eléctrica
1. Seleccione el tipo de conexión
eléctrica
NOTA: Si los códigos locales no permiten la conexión
de un conductor para conexión a tierra de la carcasa al
alambre neutro, prosiga a la sección “Conexión opcional de
3 hilos”. Esta conexión se puede utilizar con una conexión
por cable de suministro de energía o por cable directo.
Contacto de 4 hilos (Tipo NEMA 14-30R)
para cable de suministro de energía:
Vaya a la sección de “Conexión con cable
de suministro de energía de 4 hilos”. Luego
vaya a “Requisitos de ventilación”.
Contacto de 3 hilos (Tipo NEMA 10-30R)
para cable de suministro de energía:
Vaya a la sección de “Conexión con cable
de suministro de energía de 3 hilos”. Luego
vaya a “Requisitos de ventilación”.
Conexión directa de 4 hilos: Vaya a
la sección de “Conexión por cable directo
de 4 hilos”. Luego vaya a “Requisitos de
ventilación”.
Conexión directa de 3 hilos: Vaya a
la sección de “Conexión por cable directo
de 3 hilos”. Luego vaya a “Requisitos de
ventilación”.
2. Quite la tapa del bloque
de terminal
B
Desconecte el suministro de energía antes de comenzar. Quite
el tornillo de sujeción (D) y la cubierta de la caja de terminal (A).
C
A. Cubierta del bloque de terminal
B. Tornillo conductor a tierra externo
C. Tornillo del bloque de terminal del centro
D. Tornillo de sujeción
E. Alambre de conexión a tierra neutro
F. Oricio debajo de la abertura del bloque de terminal
A
D
E
F
7
Page 8

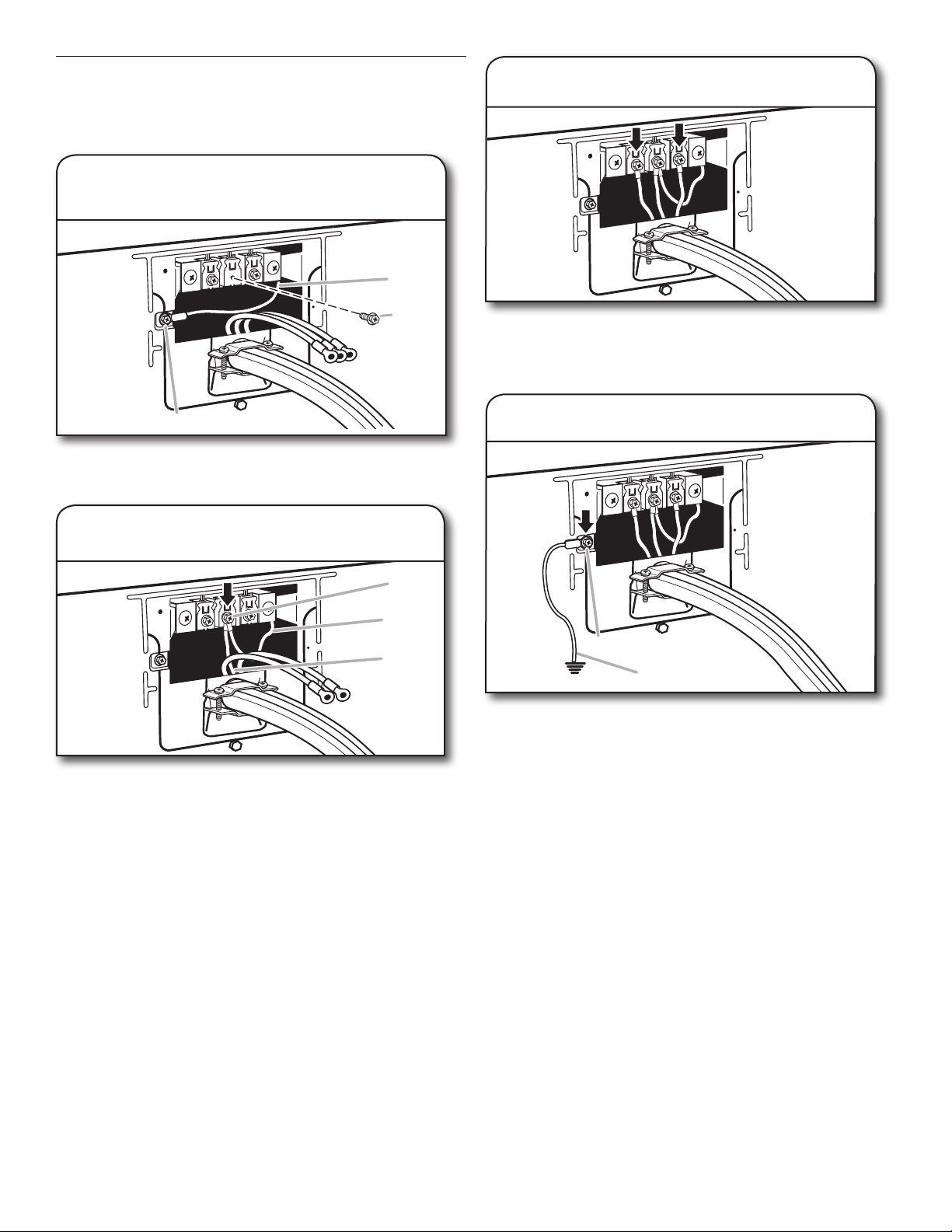

Conexión por cable
de suministro de energía
Protector de cables del cable de suministro de energía
1.
Sujete el protector de cables del
cable de suministro de energía
A
B
Conexión con cable de suministro
de energía de 4 hilos
IMPORTANTE: Se necesita una conexión de alambre de 4 hilos
para las casas rodantes y para los casos en que los códigos
locales no permitan el uso de conexiones de 3 hilos.
C
D
Quite los tornillos de un protector de cables de 3/4" (19 mm)
que esté en la lista de UL (con la marca UL en el protector
de cables). Coloque las lengüetas de las dos secciones de
la abrazadera (C) en el oricio que está debajo de la abertura
del bloque de terminal (B) de manera que una lengüeta esté
apuntando hacia arriba (A) y la otra esté apuntando hacia
abajo (D), y sujételas en su lugar. Apriete los tornillos del
protector de cables sólo lo suciente para mantener las dos
secciones de la abrazadera juntas (C).
2.
Sujete el cable de suministro de
energía al protector de cables
Contacto de 4 hilos
(tipo NEMA 14-30R)
Terminales de horquilla con
los extremos hacia arriba
Prepárese para conectar el cable
1.
Enchufe de 4 terminales
Terminales de anillo
neutro a tierra y el alambre neutro
E
B
A
Haga pasar el cable de suministro de energía a través del
protector de cables. Asegúrese de que el aislamiento de
cables del cable de suministro de energía esté dentro del
protector de cables. El protector de cables deberá encajar
bien con la carcasa de la secadora y estar en posición
horizontal. No ajuste más los tornillos del protector de
cables en este momento.
Si el contacto de pared luce como éste:
Para la conexión por cable de
suministro de energía de 4 hilos (tipo
NEMA 14-30R): Vaya a “
cable de suministro de energía de 4 hilos”
en esta página.
Para la conexión por cable de
suministro de energía de 3 hilos (tipo
NEMA 10-30R): Vaya a “
cable de suministro de energía de 3 hilos”
en página 9.
8
Conexión con
Conexión con
Saque el tornillo central del bloque de terminal (B). Saque el
hilo neutro de puesta a tierra (E) del tornillo conductor a tierra
externo (A).
2.
Conecte el hilo neutro a tierra
y el hilo neutro
B
E
C
Conecte el hilo neutro de puesta a tierra (E) y el hilo neutro
(C) (hilo blanco o central) del cable de suministro de energía
debajo del tornillo central del bloque de terminal (B). Apriete
el tornillo.

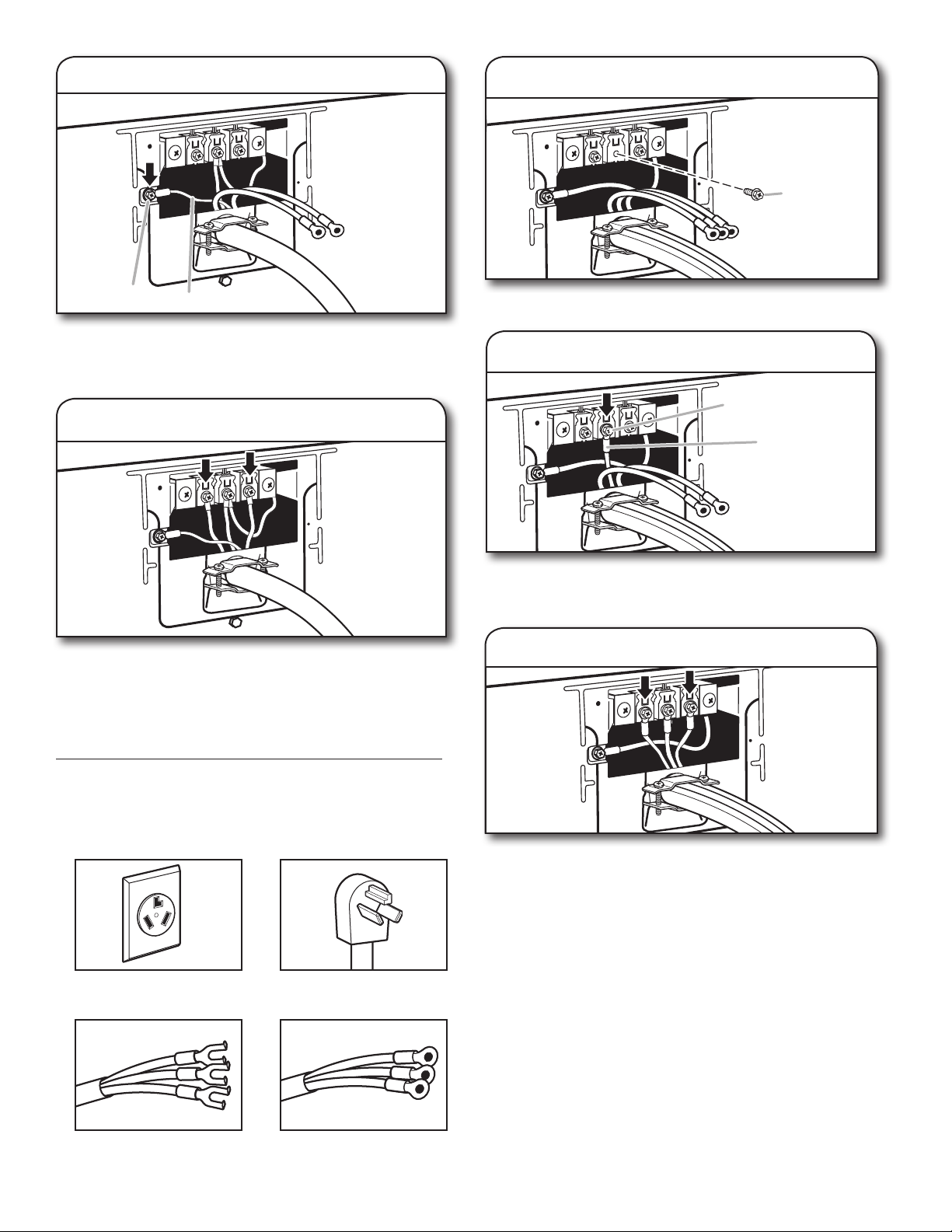

Page 9
C
B
B
3. Conecte el hilo a tierra
1. Quite el tornillo central
A
Conecte el hilo de tierra (F) (verde o desnudo) del cable de
suministro eléctrico al tornillo conductor de tierra externo (A).
Apriete el tornillo.
4.
Conecte los hilos restantes
Conecte los hilos restantes a los tornillos externos del bloque
de terminal. Apriete los tornillos. Por último vuelva a insertar
la lengüeta de la tapa del bloque de terminal dentro de la
ranura del panel posterior de la secadora. Asegure la tapa
con un tornillo de sujeción. Ahora vaya a “Requisitos de
ventilación”.
F
Saque el tornillo central del bloque de terminal (B).
2. Conecte el hilo neutro
Conecte el hilo neutro (C) (hilo blanco o central) del cable de
suministro eléctrico al tornillo central (B) del bloque de terminal.
Apriete el tornillo.
3. Conecte los hilos restantes
Conexión con cable de suministro
de energía de 3 hilos
IMPORTANTE: Use cuando los códigos locales permitan la
conexión del conductor de tierra de la carcasa al hilo neutro.
Contacto de 3 hilos
(tipo NEMA 10-30R)
Terminales de horquilla con
los extremos hacia arriba
Enchufe de 3 terminales
Terminales de anillo
Conecte los hilos restantes a los tornillos externos del bloque
de terminal. Apriete los tornillos. Por último vuelva a insertar
la lengüeta de la tapa del bloque de terminal dentro de la
ranura del panel posterior de la secadora. Asegure la tapa
con un tornillo de sujeción. Ahora vaya a “Requisitos de
ventilación”.
9
Page 10

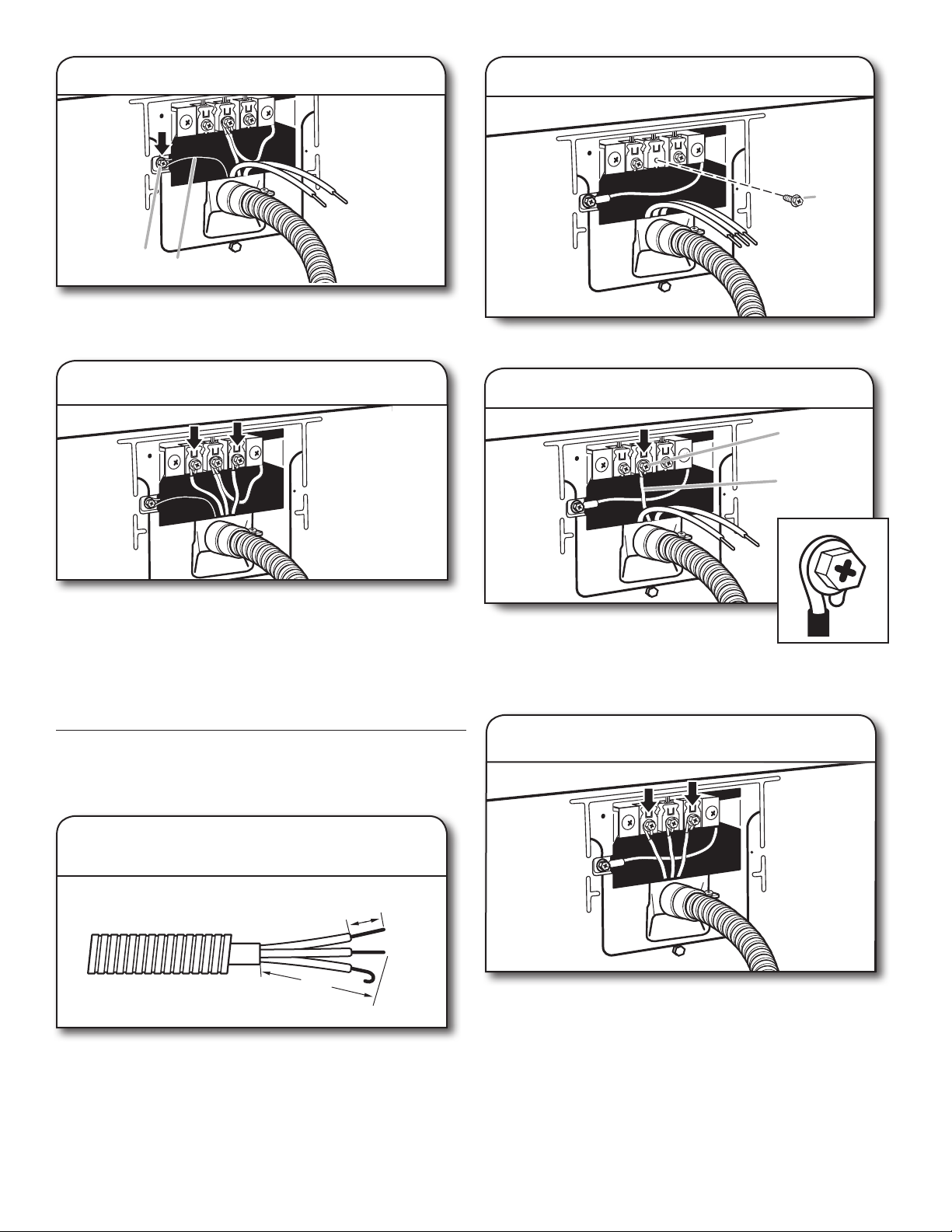

Conexión por cable directo
Protector de cables para cable directo
1. Sujete el protector de cables para
cable directo
A
B
Conexión por cable directo de 4 hilos
IMPORTANTE: Se necesita una conexión de alambre de cuatro
hilos para las casas rodantes y para los casos en que los códigos
locales no permitan el uso de conexiones de 3 hilos.
1. Prepare el cable de 4 hilos para
la conexión directa
1"
(25 mm)
C
Desatornille el conector de conducto removible (A) y cualquier
tornillo del protector de cables de 3/4" (19 mm) que esté en
la lista de UL (con la marca UL en el protector de cables).
Haga pasar la sección roscada del protector de cables (C) a
través del oricio que está debajo de la abertura del bloque
de terminal (B). Busque dentro de la abertura del bloque de
terminal y atornille el conector de conducto removible (A)
sobre las roscas del protector de cables.
2. Sujete el cable directo al protector
de cables
Haga pasar el cable directo a través del protector de cables.
El protector de cables deberá encajar bien con la carcasa de
la secadora y estar en posición horizontal. Apriete el tornillo
del protector de cables contra el cable directo.
5"
(127 mm)
El cable de conexión directa debe tener 5 pies (1,52 m) extra
de largo para poder mover la secadora si fuese necesario.
Pele 5" (127 mm) de la cubierta exterior desde el extremo
del cable, dejando el hilo de tierra desnudo a 5" (127 mm).
Corte 1½" (38 mm) de los 3 hilos restantes. Pele el aislamiento
1" (25 mm) hacia atrás. Doble los extremos de los hilos para
formar un gancho.
2. Prepárese para conectar el cable
neutro a tierra y el alambre neutro
E
B
A
Saque el tornillo central del bloque de terminal (B). Saque el hilo
de tierra neutro (E) del tornillo conductor de tierra externo (A).
3. Conecte el hilo neutro a tierra
y el hilo neutro
Si el contacto de pared luce como éste:
Para la conexión por cable directo
de 4 hilos (tipo NEMA 14-30R):
Vaya a “
de 4 hilos”
Para la conexión por cable directo
de 3 hilos (tipo NEMA 10-30R):
Vaya a “
de 3 hilos”
10
Conexión por cable directo
en esta página.
Conexión por cable directo
en página 11.
B
C
E
Conecte el hilo neutro de puesta a tierra
(E) y coloque el extremo en forma de gancho
(gancho mirando hacia la derecha) del hilo neutro (C) (blanco
o central), del cable de conexión directa, debajo del tornillo
central del bloque de terminal (B). Apriete y junte los extremos
en forma de gancho. Apriete el tornillo.
Page 11
4. Conecte el hilo a tierra
A
F
Conecte el hilo de tierra (F) (verde o desnudo) del cable
directo de suministro eléctrico al tornillo del conductor de
tierra externo (A). Apriete el tornillo.
2. Quite el tornillo central
B
Saque el tornillo central del bloque de terminal (B).
5. Conecte los hilos restantes
Coloque los extremos en forma de gancho de los hilos
restantes del cable de conexión directa debajo de los
tornillos exteriores del bloque de terminal (con los ganchos
mirando hacia la derecha). Apriete los extremos en forma de
gancho y apriete los tornillos. Por último vuelva a insertar la
lengüeta de la tapa del bloque de terminal dentro de la ranura
del panel posterior de la secadora. Asegure la tapa con un
tornillo de sujeción. Ahora vaya a “Requisitos de ventilación”.
Conexión por cable directo de 3 hilos
IMPORTANTE: Use cuando los códigos locales permitan
la conexión del conductor de tierra de la carcasa al hilo neutro.
3. Conecte el hilo neutro
B
C
Coloque el extremo en forma de gancho
del hilo neutro (hilo blanco o central) (C)
del cable directo debajo del tornillo central (B) del bloque
de terminal. Apriete y junte el extremo en forma de gancho.
Apriete el tornillo.
4.
Conecte los hilos restantes
1. Prepare el cable de 3 hilos para
la conexión directa
1"
(25 mm)
3½"
(89 mm)
El cable de conexión directa debe tener 5 pies (1,52 m) extra
de largo para poder mover la secadora si fuese necesario.
Pele 3½" (89 mm) de la cubierta exterior desde el extremo del
cable. Pele el aislamiento 1" (25 mm) hacia atrás. Si usa un
cable trilar con hilo de tierra, corte el hilo desnudo para que
quede nivelado con la cubierta exterior. Doble los extremos de
los hilos para formar un gancho.
Coloque los extremos en forma de gancho de los hilos
restantes del cable de conexión directa debajo de los tornillos
exteriores del bloque de terminal (con los ganchos mirando
hacia la derecha). Apriete los extremos en forma de gancho
y apriete los tornillos. Por último vuelva a insertar la lengüeta
de la tapa del bloque de terminal dentro de la ranura del panel
posterior de la secadora. Asegure la tapa con un tornillo de
sujeción. Ahora vaya a “Requisitos de ventilación”.
11
Page 12
A
G
Conexión opcional de 3 hilos
IMPORTANTE: Antes de hacer la conexión, usted deberá
vericar con un electricista competente que este método
de conexión a tierra sea aceptable.
1. Prepárese para conectar el cable
neutro a tierra y el alambre neutro
E
3.
Conecte los hilos restantes
B
A
Saque el tornillo central del bloque de terminal (B). Saque
el hilo de tierra neutro (E) del tornillo conductor de tierra
externo (A).
2.
Conecte el hilo neutro a tierra
y el hilo neutro
B
E
C
Conecte hilo neutro de tierra (E) y el hilo neutro (C) (hilo blanco
o central) del cable de suministro eléctrico, debajo del tornillo
central del bloque de terminal (B). Apriete el tornillo.
Coloque los extremos en forma de gancho de los hilos
restantes debajo de los tornillos exteriores del bloque de
terminal (con los ganchos mirando hacia la derecha). Apriete
los tornillos.
4.
Conecte el hilo externo a tierra
Conecte un hilo a tierra de cobre separado (G) desde el
tornillo conductor a tierra externo (A) a una conexión a tierra
adecuada. Por último vuelva a insertar la lengüeta de la tapa
del bloque de terminal dentro de la ranura del panel posterior
de la secadora. Asegure la tapa con un tornillo de sujeción.
Ahora vaya a “Requisitos de ventilación”.
12
Page 13

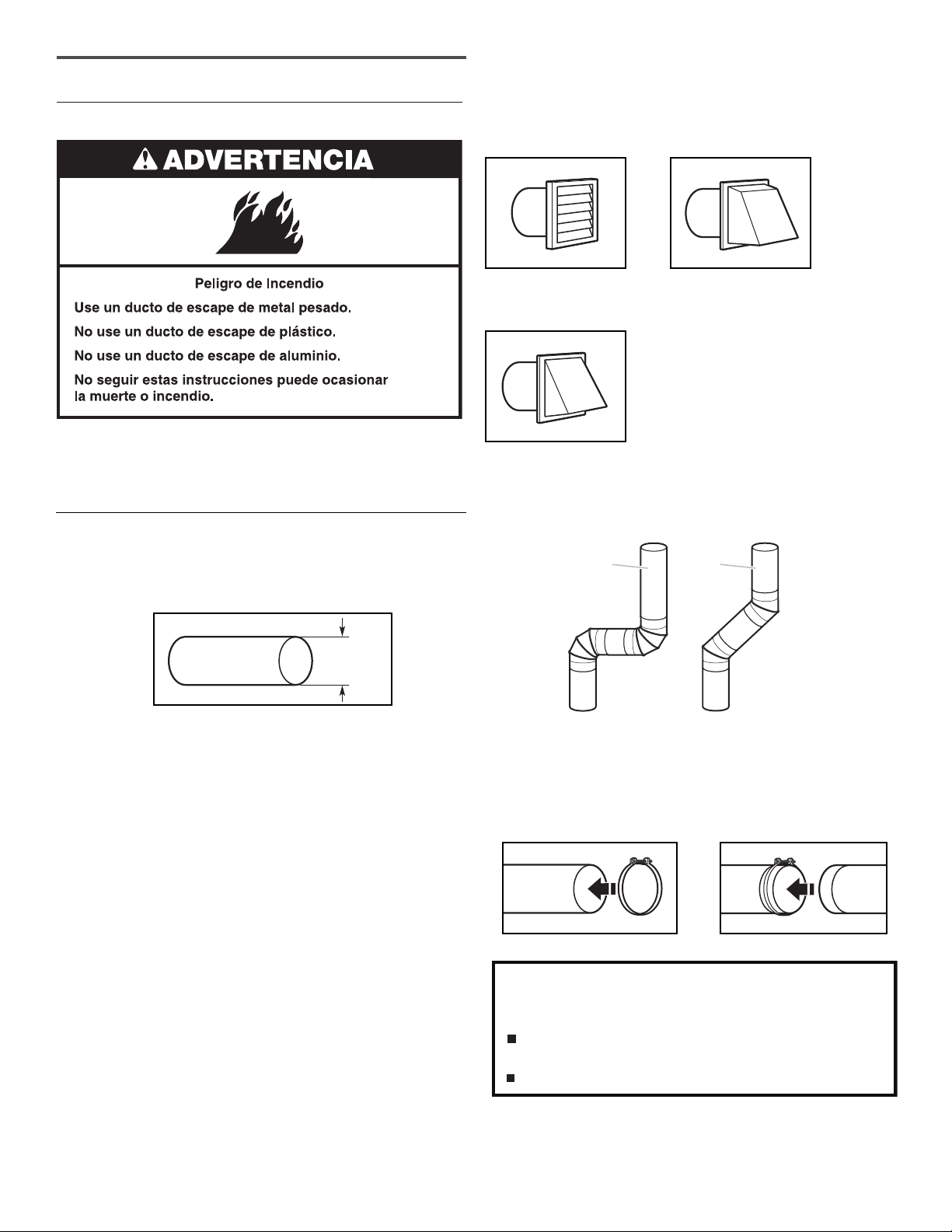

VENTILACIÓN
Requisitos de ventilación
Capotas de ventilación:
■ Deberán estar a por lo menos 12" (305 mm) desde el piso
o cualquier objeto que pueda obstruir la salida (tales como
ores, rocas, arbustos o nieve).
Estilos recomendados:
Capota tipo persiana Capota tipo caja
Estilo aceptable:
ADVERTENCIA: Para reducir el riesgo de incendio, esta
secadora DEBE VENTILARSE HACIA EL EXTERIOR.
IMPORTANTE: Observe todas las normas y ordenanzas
vigentes.
El ducto de escape de la secadora no debe conectarse en
ningún ducto de escape de gas, chimenea, pared, techo,
desván, espacio angosto o el espacio oculto de un edicio.
Deberá usarse solamente un ducto de metal rígido o exible
para el escape.
4"
(102 mm)
Ducto de escape de metal pesado de 4" (102 mm)
■ Sólo puede usarse un ducto de escape de metal pesado
de 4" (102 mm) y abrazaderas.
■ No use ducto de escape de plástico o de hoja de metal.
Ducto de escape de metal rígido:
■ Se recomienda para un mejor desempeño en el secado
y para evitar que se aplaste o se tuerza.
Ducto de escape de metal exible: (Es aceptable sólo
si es accesible para la limpieza)
■ Deberá extenderse por completo y tener soporte en
la ubicación nal de la secadora.
■ Quite el exceso del mismo para evitar que se doble y
se tuerza, lo cual podría dar lugar a una reducción del ujo
de aire y a un rendimiento insuciente.
■ No instale un ducto de escape de metal exible en paredes,
techos o pisos encerrados.
■ El largo total no debe exceder 7
NOTA: Si se usa un sistema de ventilación existente, limpie
la pelusa que está en toda la longitud del sistema y asegúrese
de que la capota de ventilación no esté obstruida con pelusa.
Reemplace los ductos de escape de plástico o de hoja de metal
por ductos de metal rígido o de metal exible. Revise el “Cuadro
del sistema de ventilación” y, si es necesario, modique el
sistema de ventilación existente para lograr el mejor desempeño
de secado.
3
/4 pies (2,4 m).
Capota angular
Codos:
■ Los codos de 45° proveen un mejor ujo de aire que
los codos de 90°.
Bien
Mejor
Abrazaderas:
■ Utilice abrazaderas para sellar todas las juntas.
■ No debe conectarse ni asegurarse el ducto de escape con
tornillos ni con ningún otro dispositivo que se extienda hacia
el interior de dicho ducto y atrape pelusa. No utilice cinta
adhesiva para conductos.
La ventilación inadecuada puede ocasionar la
acumulación de humedad y pelusa en la casa, lo cual
puede dar como resultado:
Daños de humedad en la carpintería, muebles, pintura,
empapelado, alfombras, etc.
Problemas en la limpieza de la casa y de salud.
Para obtener más información, vea “Juegos de ventilación”.
13
Page 14

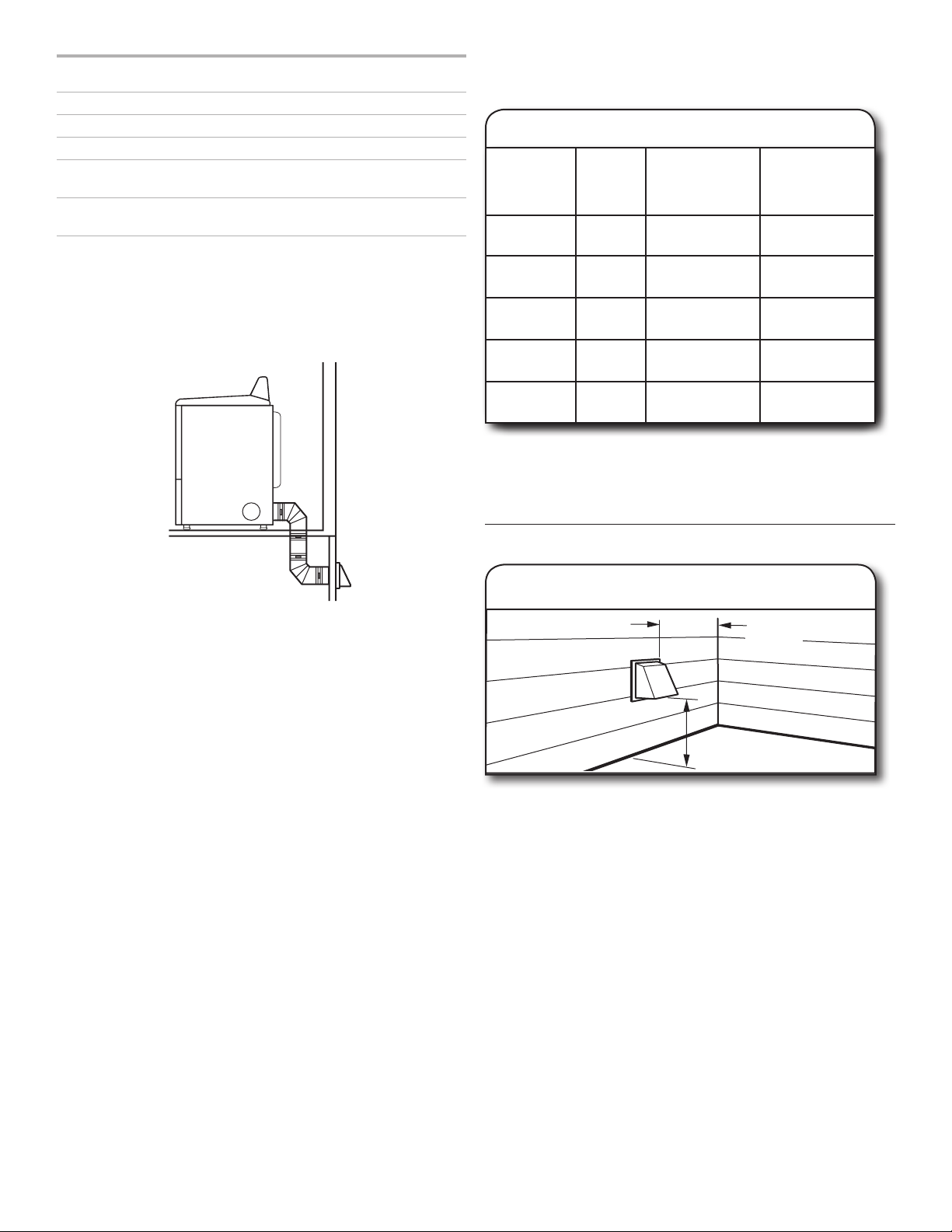

Planicación del sistema de ventilación
A
Instalaciones recomendadas de escape
Las instalaciones típicas tienen la ventilación en la parte posterior
de la secadora. Otras instalaciones son posibles.
B
C
D
E
F
G
Instalaciones alternas para espacios limitados
Los sistemas de ventilación vienen en una amplia gama.
Seleccione el tipo más apropiado para su instalación. A
continuación se ilustran dos tipos de instalación para espacios
limitados. Consulte las instrucciones del fabricante.
B
I
A. Secadora F. Ducto de escape de metal rígido o de
B. Codo metal exible
C. Pared G. Longitud necesaria del ducto de escape
D. Capota de para conectar los codos
ventilación H. Salida de ventilación
E. Abrazaderas I. Salida de escape lateral opcional
H
Instalación en la parte superior (también está disponible con
un codo de desviación)
Instalaciones opcionales de escape:
El ducto de escape se puede convertir para salir hacia el lado
derecho, izquiero o a través del fondo (juego de ventilación de
4 direcciones). Cada juego incluye instrucciones paso a paso.
Para obtener información sobre el pedido, vea “Juegos de
ventilación”.
NOTA: Se pueden adquirir los siguientes juegos para
instalaciones alternas en espacios limitados.
Instalación de periscopio
Juegos de ventilación
Para obtener más información, llame al 1-800-901-2042, o
visítenos en www.applianceaccesories.com. En Canadá, llame
al 1-800-807-6777 o visítenos en www.whirlpoolparts.ca.
Número de
pieza
8171587RP Periscopio metálico de 0" a 5"
4396037RP Periscopio metálico de 0" a 18"
4396011RP Periscopio metálico de 18" a 29"
4396014 Periscopio metálico de 29" a 50"
4392892 Periscopio metálico DuraVent™ para pared
W10470674 Juego de ventilación de 4 direcciones – gris
4396028 Juego de ventilación Sure Connect™
4396009RP Ducto de conexión universal de 5', ducto de
4396010RP Ducto escape de 6' SecureConnect™, ducto
4396013RB Juego para el instalador del ducto de escape
A B C
A. Instalación estándar con ventilación en la parte posterior
B. Instalación de ventilación lateral a la izquierda o a la derecha
C. Instalación con ventilación por la parte inferior
4396033RP Ducto de escape exible de 5' y abrazaderas
4396727RP Ducto de escape exible de 8' y abrazaderas
4396004 Codo de desviación para secadora
Descripción
universal
(instalación por la parte superior)
escape exible para secadora
de escape exible para secadora
para secadora
14
Page 15
Número de
12" mín.
(305 mm)
12" mín.
(305 mm)
pieza
4396005 Codo de desviación para pared
4396006RW Codo para espacios reducidos DuraSafe™
4396007RW Capota de ventilación a través de la pared
4396008RP Abrazaderas de acero de 4" para ducto de
8212662 Capota de ventilación de montaje al ras tipo
Descripción
escape para secadora – paquete de 2
persiana de 4"
El “Cuadro del sistema de ventilación” indica los requisitos
de ventilación que le ayudarán a alcanzar el mejor
rendimiento de secado.
Cuadro del sistema de ventilación
Número
de vueltas
o codos
de 90º
0
Tipo de
ducto
escape
Metal
rígido
Capotas de
ventilación tipo
caja/persiana
64 pies (20 m)
Capotas
angulares
58 pies (17,7 m)
Previsiones especiales para las instalaciones
en casas rodantes:
El ducto de escape deberá sujetarse rmemente en un lugar no
inamable de la estructura de la casa rodante y no debe terminar
debajo de la casa rodante. El ducto de escape debe terminar en
el exterior.
Determinación de la vía del ducto de escape:
■ Seleccione la vía que proporcione el trayecto más recto y
directo al exterior.
■ Planique la instalación a n de usar el menor número posible
de codos y vueltas.
■ Cuando use los codos o haga vueltas, deje todo el espacio
que sea posible.
■ Doble el ducto gradualmente para evitar torceduras.
■ Use la menor cantidad posible de vueltas de 90°.
Determinación de la longitud del ducto de escape
y de los codos necesarios para obtener un óptimo
rendimiento de secado:
■ Use el “Cuadro del sistema de ventilación” a continuación
para determinar el tipo de combinación de codos y capota
aceptable a usar.
NOTA: No use tendidos de ducto de escape más largos que
los especicados en el “Cuadro del sistema de ventilación”.
Los sistemas de ventilación más largos que los especicados:
■ Acortarán la vida de la secadora.
■ Reducirán el rendimiento, dando lugar a tiempos
de secado más largos y un aumento en el consumo
de energía.
1
2
3
4
NOTA: Las instalaciones de ventilación laterales e inferiores
tienen una vuelta de 90° dentro de la secadora. Para
determinar la longitud máxima de ventilación, agregue
una vuelta de 90° al cuadro.
Metal
rígido
Metal
rígido
Metal
rígido
Metal
rígido
54 pies (16,5 m)
44 pies (13,4 m)
35 pies (10,7 m)
27 pies (8,2 m)
48 pies (14,6 m)
38 pies (11,6 m)
29 pies (8,8 m)
21 pies (6,4 m)
Instalación del sistema de ventilación
1.
Instale la capota de ventilación
Instale la capota de ventilación y use compuesto para
calafateo para sellar la abertura exterior de la pared
alrededor de la capota de ventilación.
15
Page 16

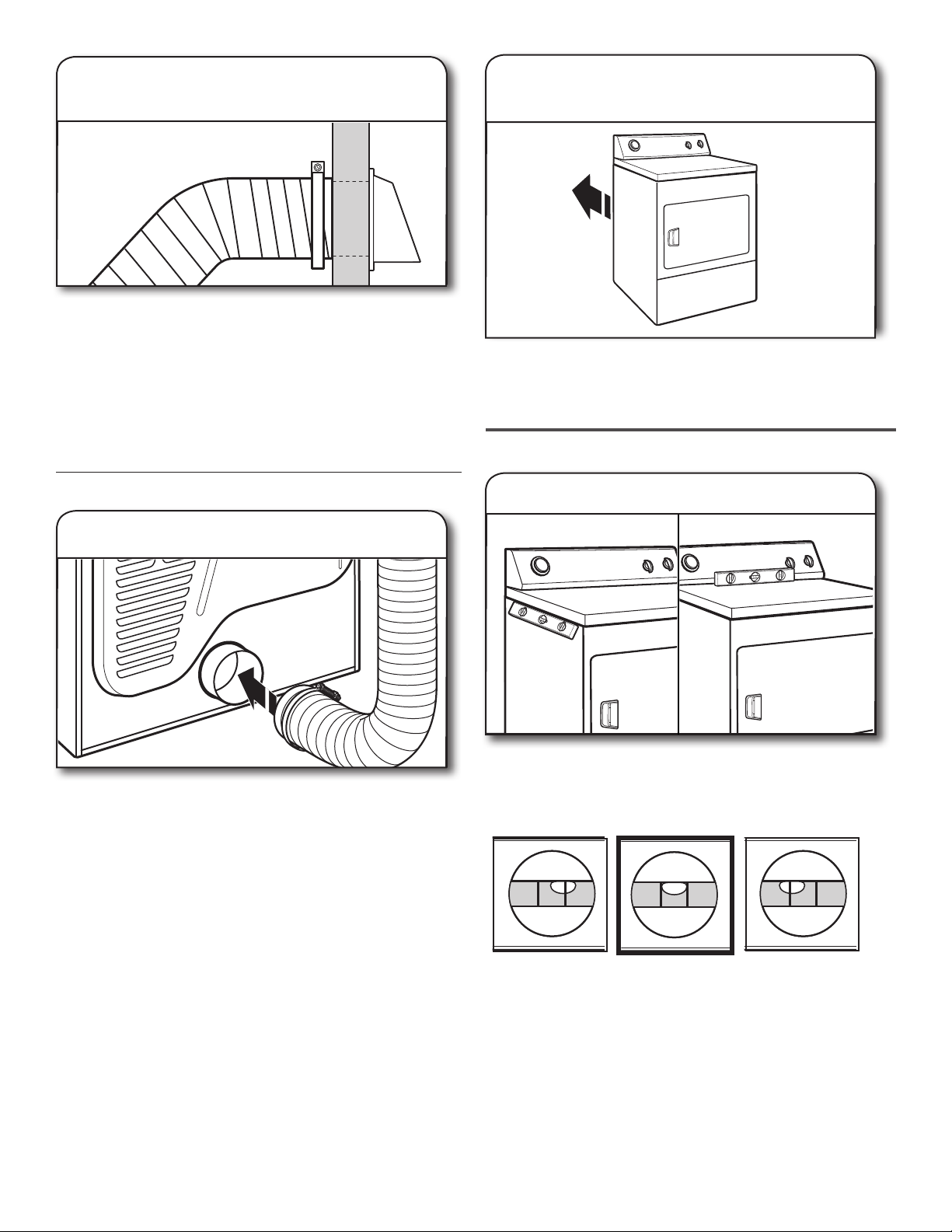

2.
Conecte el ducto de escape a
la capota de ventilación
El ducto de escape debe encajar sobre la capota de
ventilación. Asegure el ducto de escape a la capota de
ventilación con una abrazadera de 4" (102 mm). Extienda
el ducto de escape a la ubicación de la secadora usando
la trayectoria más recta que sea posible. Evite giros de
90º. Utilice abrazaderas para sellar todas las juntas. Para
asegurar el ducto de escape, no use cinta para ductos,
tornillos ni otros dispositivos de jación que se extiendan
hacia el interior de dicho ducto, ya que pueden atrapar
pelusa.
2.
Traslade la secadora hacia
su ubicación nal
Traslade la secadora hacia su ubicación nal. Evite aplastar
o retorcer el ducto de escape. Después de que la secadora
se encuentre en su ubicación nal, quite los esquinales y
el cartón que están debajo de la misma.
NIVELACIÓN DE LA SECADORA
Conexión del ducto de escape
1.
Connect vent to exhaust outlet
Usando una abrazadera de 4" (102 mm), conecte el ducto
de escape a la salida de aire de la secadora. Si se conecta
a un ducto de escape existente, asegúrese de que el mismo
esté limpio. El ducto de escape de la secadora debe encajar
sobre la salida de aire de la secadora y dentro de la capota
de ventilación. Cerciórese de que el ducto de escape esté
asegurado a la capota de ventilación con una abrazadera de
4" (102 mm).
1.
Nivelación de la secadora
Revise la nivelación de la secadora de lado a lado. Repita
el procedimiento de adelante hacia atrás.
NOTA: La secadora debe estar nivelada para que el sistema
de detección de humedad funcione correctamente.
16
No está nivelada Nivelada No está nivelada
Page 17
Apriete y regule las patas
2.
niveladoras
Si la secadora no está nivelada, levántela colocando un
bloque de madera debajo de la misma, use una llave de
tuercas para regular las patas hacia arriba o hacia abajo y
revise nuevamente si está nivelada. Una vez que la secadora
está nivelada, cerciórese de que las cuatro patas estén
ajustadas contra el suelo antes de apretarlas.
LISTA DE CONTROL DE LA
INSTALACIÓN TERMINADA
Revise que todas las piezas estén instaladas. Si hay alguna
q
pieza extra, vuelva a revisar todos los pasos para ver cuál
se omitió.
Verique si tiene todas las herramientas.
q
Deshágase de todos los materiales de embalaje o recíclelos.
q
Revise la localización nal de la secadora. Asegúrese de que
q
el ducto de escape no esté aplastado o retorcido.
Verique si la secadora está nivelada. Vea “Nivelación de
q
la secadora”.
Quite la película protectora azul que está en la consola y
q
cualquier cinta adhesiva que haya quedado en la secadora.
Limpie el interior del tambor de la secadora meticulosamente
q
con un paño húmedo para quitar residuos de polvo.
Lea “Uso de la secadora” en el “Manual de uso y cuidado”.
q
Fije la secadora en un ciclo de pleno calor (no el ciclo de aire)
q
y póngala a funcionar durante 20 minutos.
Si la secadora no funciona, revise lo siguiente:
■ Que los controles estén jados en una posición de
funcionamiento o Encendido (“On”).
■ Que se ha presionado con rmeza el botón de Inicio
(Start).
■ Que la secadora esté conectada en un contacto y/o
el suministro de energía eléctrica esté encendido.
■ Que el fusible de la casa esté intacto y ajustado,
o que no se haya disparado el cortacircuitos.
■ Que la puerta de la secadora esté cerrada.
Después de que la secadora haya estado funcionando
q
durante 5 minutos, abra la puerta y fíjese si está caliente.
Si siente calor, cancele el ciclo y cierre la puerta.
Si no está caliente, apague la secadora y revise
lo siguiente:
■ Posiblemente hayan 2 fusibles o disyuntores domésticos
para la secadora. Revise que ambos fusibles estén
intactos y ajustados, o que ambos disyuntores no se
hayan disparado. Si después de esto todavía no calienta,
póngase en contacto con un técnico competente.
NOTA: Cuando caliente la secadora por primera vez quizás
sienta un olor. Este olor es común cuando se usa por primera vez
el elemento calefactor. El olor desaparecerá.
CAMBIO DEL SENTIDO DE
ABERTURA DE LA PUERTA
(OPCIONAL)
Si tiene la puerta ancha de abertura lateral de 27", siga los pasos
1 a 11 a partir de esta página.
Si tiene la puerta con el vidrio ancha de abertura lateral
de 27", siga los pasos 1 a 13 a partir de la página 20.
NOTA: Un destornillador imantado es útil.
Modelo con puerta ancha de abertura lateral de 27"
1.
Coloque una toalla sobre
la secadora
Coloque una toalla encima de la secadora para evitar dañar
la supercie.
17
Page 18
2.
Quite los tornillos de la parte
inferior
Abra la puerta de la secadora. Extraiga los tornillos inferiores
de las bisagras del lado de la carcasa. Aoje (no extraiga) los
tornillos superiores de las bisagras del lado de la carcasa de la
secadora.
3.
Levante y quite la puerta de los
tornillos de la parte superior
5.
Quite los tornillos de la puerta
Quite los tornillos de la parte superior, inferior y lateral de
la puerta (6 tornillos). Mantenga los tornillos de la puerta
separados de los tornillos de la bisagra, ya que son de
distintos tamaños. Sosteniendo la puerta sobre la toalla
encima de la secadora, sujete los lados de la puerta exterior
y levántela para separarla de la puerta interior.
NOTA: No haga palanca con un cuchillo para masilla o
un destornillador. No jale el sello de la puerta ni los seguros
de plástico de la puerta.
6.
Gire la puerta exterior
Levante la puerta hasta que los tornillos superiores de la
carcasa de la secadora estén en la parte grande de la ranura
de la bisagra. Jale la puerta hacia adelante para separarla de
los tornillos. Coloque la puerta (con el lado de la manija hacia
arriba) encima de la secadora. Extraiga los tornillos superiores
de la carcasa de la secadora.
4.
Quite los tornillos de las bisagras
Gire la puerta exterior 180° y colóquela de nuevo sobre la
puerta interior. Vuelva a sujetar el panel exterior al panel
interior de la puerta, de modo que la manija quede en el lado
en donde recién se han quitado las bisagras. Inserte los
5 tornillos de la puerta.
7.
Dé vuelta la puerta
Dé vuelta la puerta de modo que la manija quede hacia
abajo.
Quite los tornillos que unen las bisagras con la puerta.
18
Page 19
8.
Sujete las bisagras de la puerta
10.
Inserte los tornillos en
los oricios de la bisagra que
está en la carcasa de la secadora
NOTA: Podría ser necesario que dos personas vuelvan a instalar
la puerta.
Introduzca los tornillos en los oricios inferiores en el lado
izquierdo de la carcasa. Atorníllelos por la mitad. Coloque
la puerta de tal forma que el extremo grande de la ranura de
la bisagra esté sobre los tornillos. Deslice la puerta hacia arriba
para que los tornillos estén en la parte de abajo de las ranuras.
Apriete los tornillos. Introduzca y apriete los tornillos superiores
en las bisagras.
Vuelva a sujetar las bisagras de la puerta a la puerta de
la secadora, de manera que el oricio más grande quede
en la parte inferior de la bisagra.
9.
Quite y transera los tapones
Quite los 4 tornillos que sujetan 2 tapones en el lado
izquierdo. Mueva los tapones al lado opuesto usando
los mismos 4 tornillos.
11.
Revise el alineamiento del tope
de la puerta
Cierre la puerta y verique que el tope de la misma esté
alineado con el seguro de la puerta. De ser necesario, deslice
el seguro de la puerta hacia la izquierda o derecha dentro de
la ranura para ajustar el alineamiento.
19
Page 20

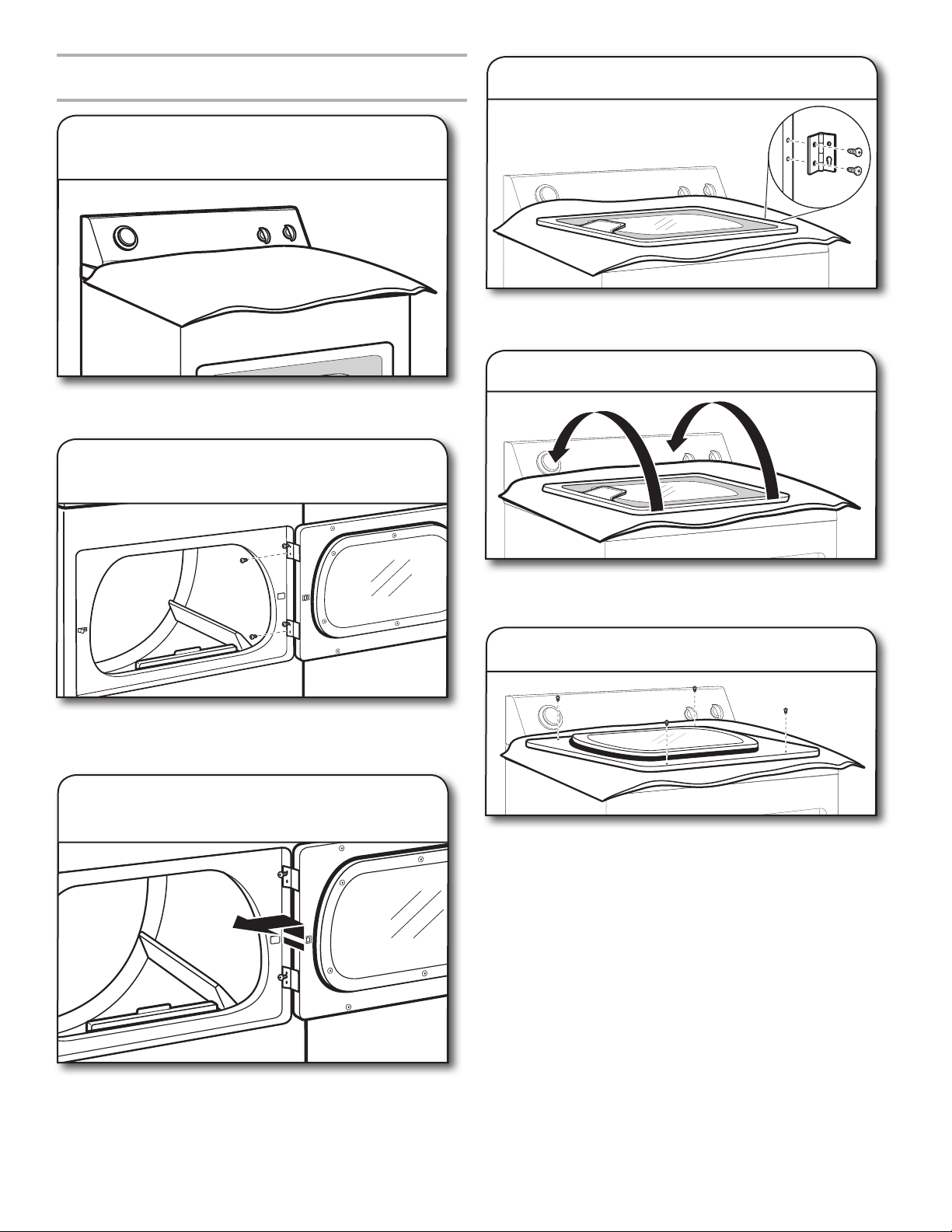

Modelo con puerta con el vidrio ancha de abertura
lateral de 27"
1.
Coloque una toalla sobre
la secadora
Coloque una toalla encima de la secadora para proteger
la supercie.
2.
Quite los tornillos de la parte
inferior
4.
Quite los tornillos de las bisagras
Extraiga los tornillos que unen a las bisagras con la puerta.
Dé vuelta la puerta
5.
Abra la puerta de la secadora. Extraiga los tornillos inferiores
de las bisagras del lado de la carcasa. Aoje (no extraiga)
los tornillos superiores de las bisagras del lado de la carcasa.
Levante y quite la puerta de los
3.
tornillos de la parte superior
Dé vuelta la puerta de modo que la manija quede hacia
abajo.
Quite los tornillos de la puerta
6.
Quite los tornillos de la parte superior, inferior y lateral de
la puerta (4 tornillos). Mantenga los tornillos de la puerta
separados de los tornillos de la bisagra, ya que son de
distintos tamaños.
Levante la puerta hasta que los tornillos inferiores de la
carcasa estén en la parte grande de la ranura de la bisagra.
Tire de la puerta hacia adelante para separarla de los tornillos.
Coloque la puerta (con el lado de la manija hacia arriba)
encima de la secadora. Extraiga los tornillos superiores de
la carcasa.
20
Page 21
7.
Separe la puerta interior de
la puerta exteroir
Sosteniendo la puerta sobre la toalla encima de la secadora,
haga palanca a la puerta interior y levántela para separarla de
la puerta exterior.
NOTA: No jale el sello de la puerta ni los seguros de plástico
de la puerta.
Gire la puerta exterior
8.
9.
Sujete las bisagras de la puerta
Gire la puerta exterior 180° y colóquela de nuevo sobre la
puerta interior. Vuelva a sujetar el panel exterior al panel
interior de la puerta, de modo que la manija quede en el lado
en donde recién se han quitado las bisagras. Inserte los 4
tornillos de la puerta.
Vuelva a sujetar las bisagras de la puerta a la puerta de
la secadora, de manera que el oricio más grande quede en
la parte inferior de la bisagra.
21
Page 22

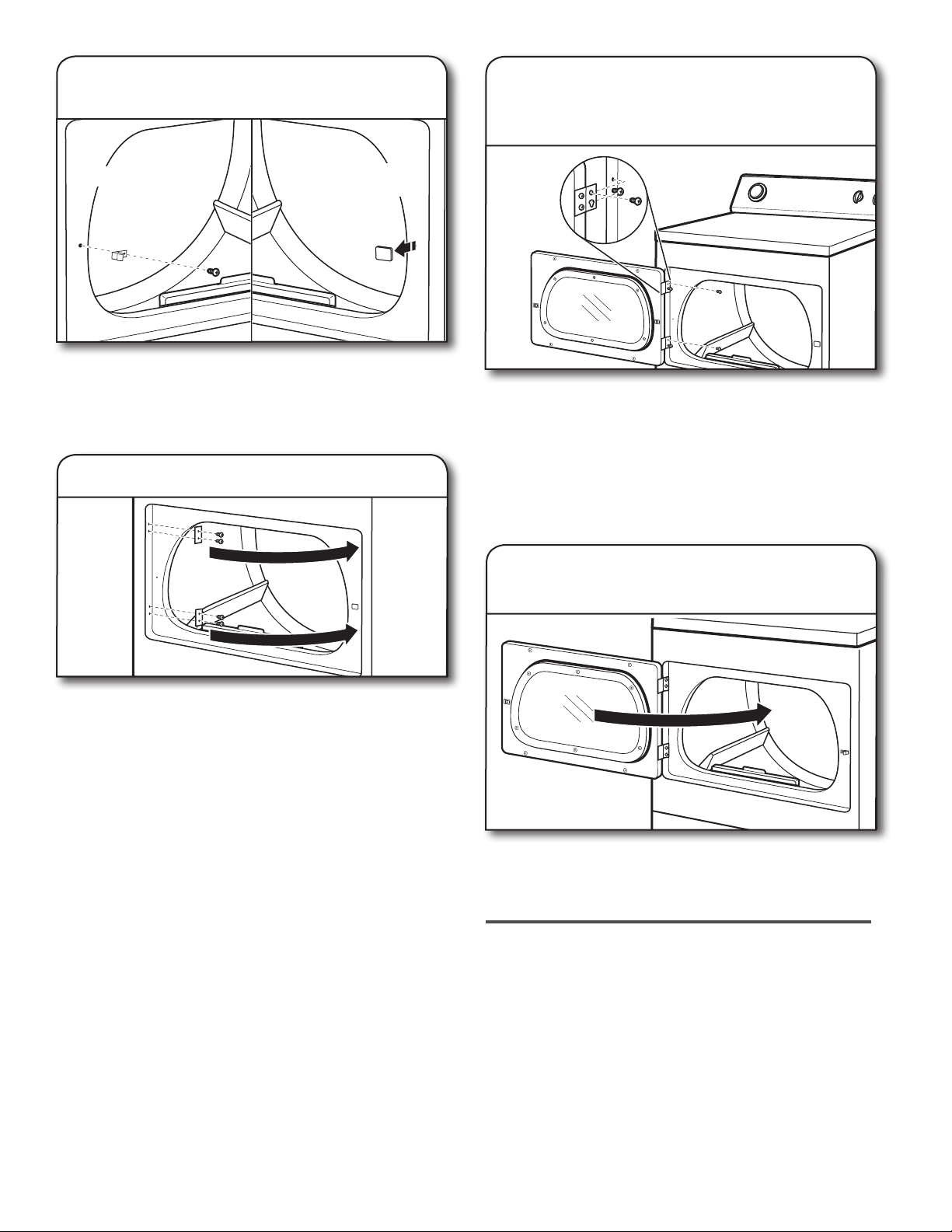

10.
Quite el tope de la puerta y
la etiqueta del tope de la puerta
12.
Inserte los tornillos en
los oricios de la bisagra que
está en la carcasa de la secadora
Tope de la puerta
Saque el tope de la puerta y la etiqueta del tope de la puerta
de la carcasa de la secadora. Inserte el tope de la puerta en
el oricio de donde se retiró la etiqueta y asegúrelo con un
tornillo. Cubra el oricio original del tope de la puerta con
la etiqueta del tope y presiónela rmemente en su lugar.
11.
Quite y transera los tapones
Etiqueta del tope
de la puerta
NOTA: Podría ser necesario que dos personas vuelvan a
instalar la puerta.
Introduzca los tornillos en los oricios inferiores en el lado
izquierdo de la carcasa. Atorníllelos por la mitad. Coloque
la puerta de tal forma que el extremo grande de la ranura de
la bisagra esté sobre los tornillos. Deslice la puerta hacia arriba
para que los tornillos estén en la parte de abajo de las ranuras.
Apriete los tornillos. Introduzca y apriete los tornillos superiores
en las bisagras.
Revise el alineamiento del tope
13.
de la puerta
Quite los 4 tornillos que sujetan 2 tapones en el lado
izquierdo. Mueva los tapones al lado opuesto usando
los mismos 4 tornillos.
W10562363A
®/™ ©2013 Whirlpool. Todos los derechos reservados.
Cierre la puerta y verique que el tope de la misma esté
alineado con el seguro de la puerta. De ser necesario, deslice
el seguro de la puerta hacia la izquierda o derecha dentro de
la ranura para ajustar el alineamiento.
SOLUCIÓN DE PROBLEMAS
Consulte el Manual de uso y cuidado o visite nuestro sitio de
internet y consulte “Preguntas que se hacen con frecuencia”,
para evitar posiblemente el costo de una visita de servicio
técnico.
Impreso en EE.UU.
07/13
Loading...
