Page 1

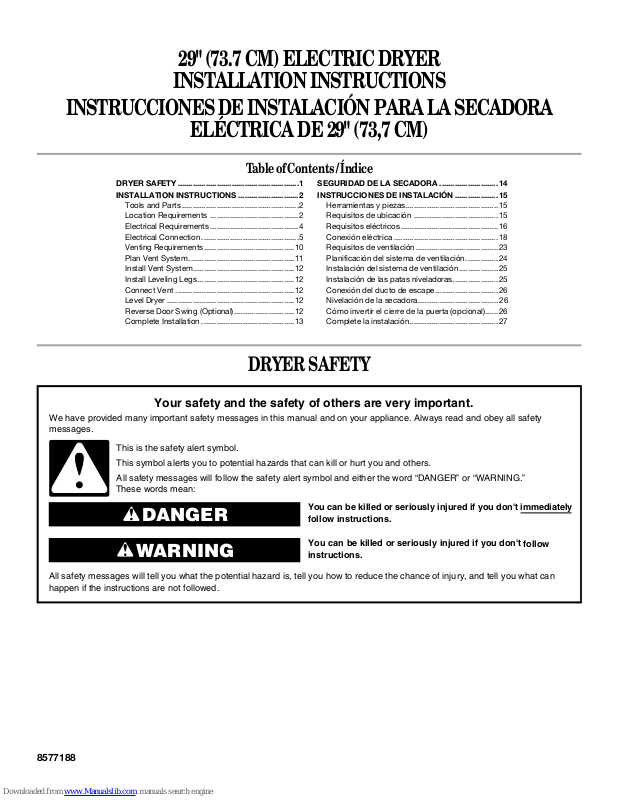

29" (73.7 CM) ELECTRICDRYER

INSTALLATION INSTRUCTIONS

INSTRUCCIONES DE INSTALACIÓN PARA LA SECADORA

ELÉCTRICA DE 29" (73,7 CM)

Table of Contents / Índice

DRYER SAFETY........................................................1

INSTALLATION INSTRUCTIONS ............................2

Tools and Parts ......................................................2

Location Requirements .........................................2

Electrical Requirements .........................................4

Electrical Connection .............................................5

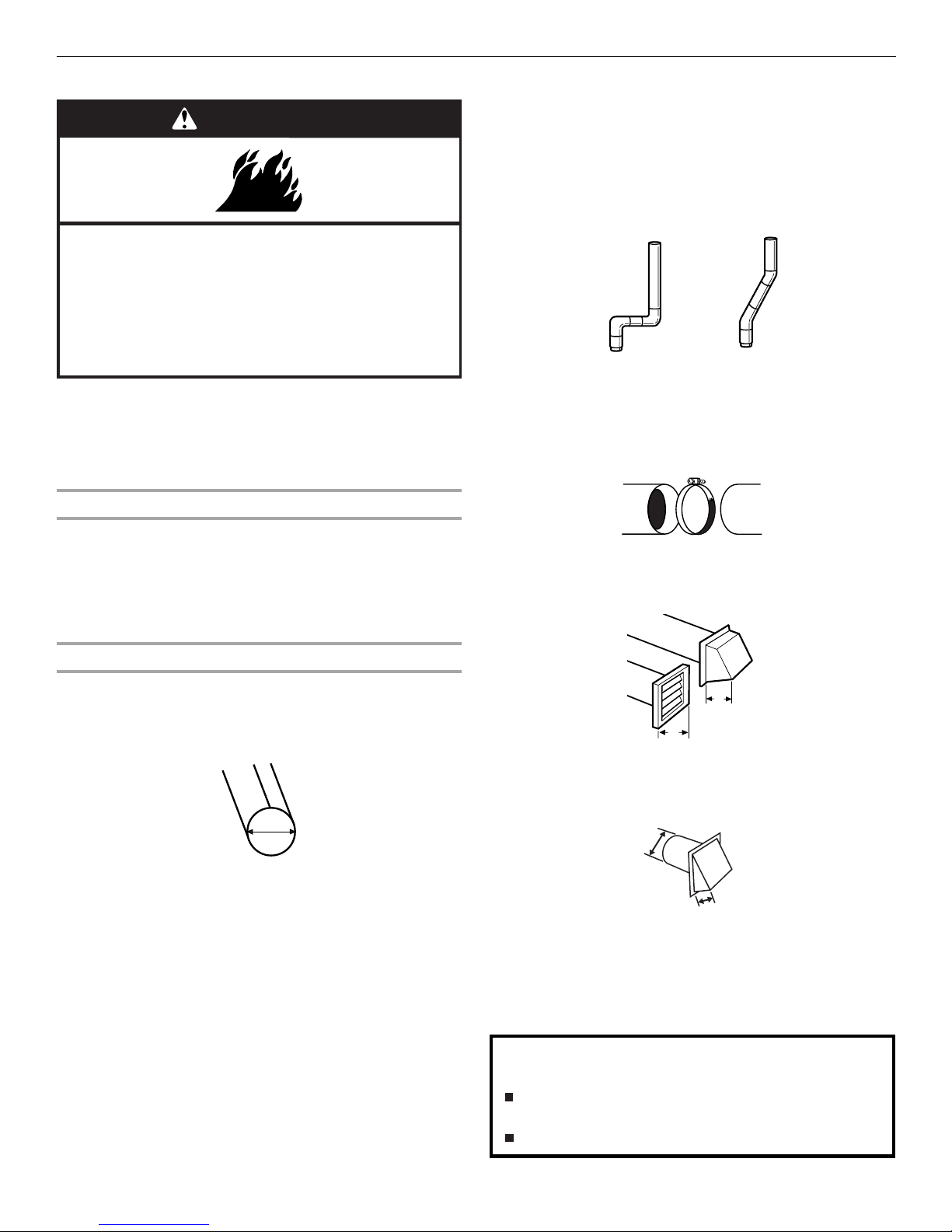

Venting Requirements..........................................10

Plan Vent System.................................................11

Install Vent System...............................................12

Install Leveling Legs.............................................12

Connect Vent .......................................................12

Level Dryer ...........................................................12

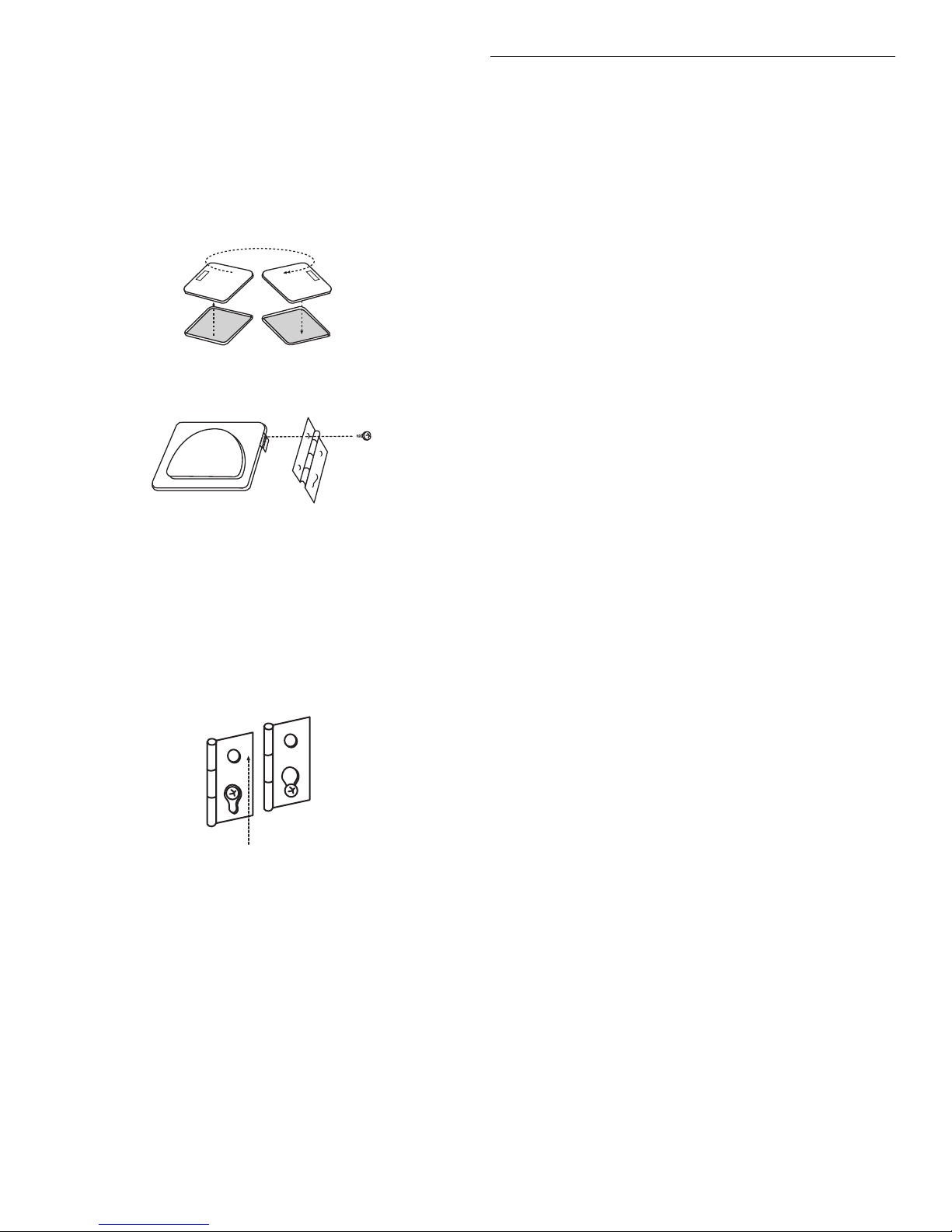

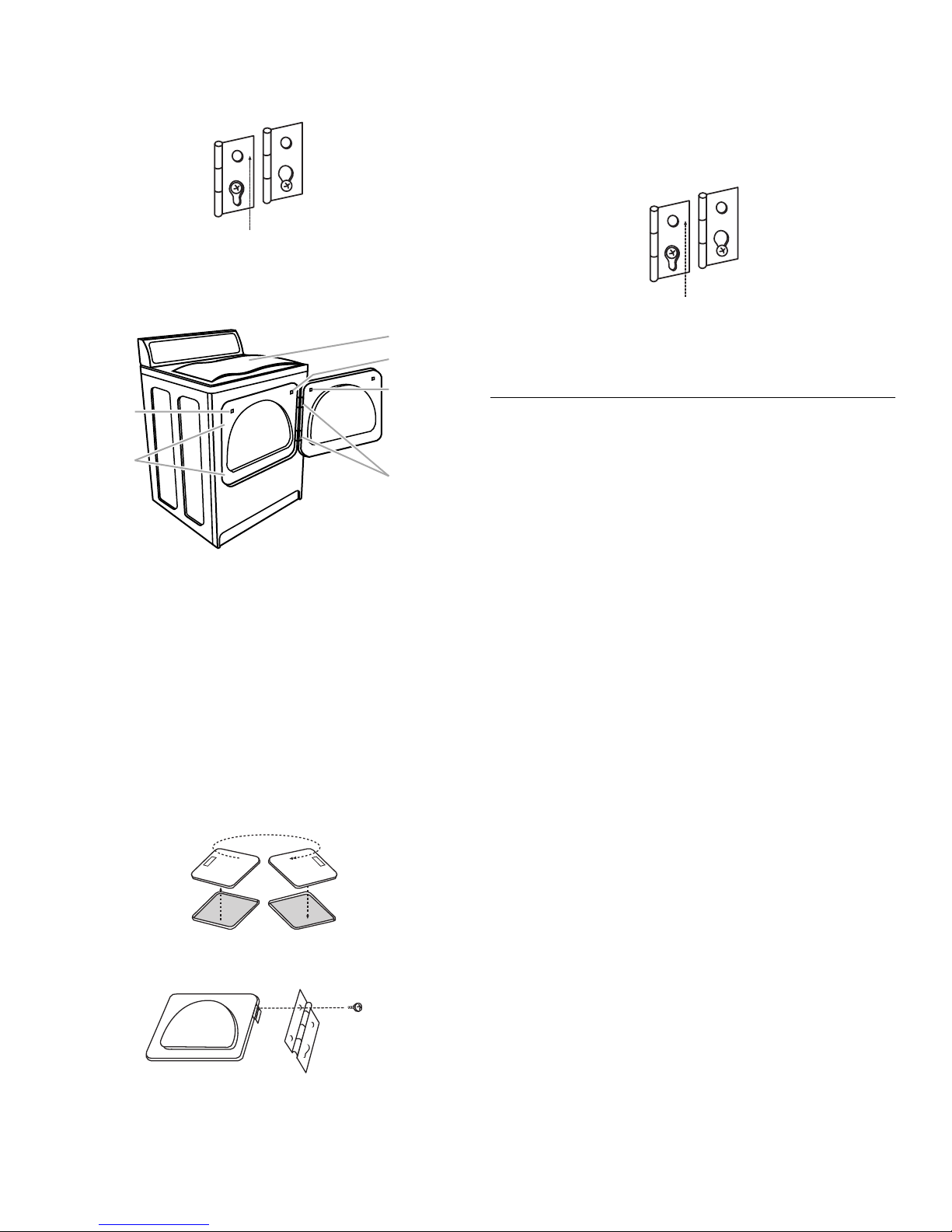

Reverse Door Swing (Optional)............................12

Complete Installation ...........................................13

SEGURIDAD DE LA SECADORA ...........................14

INSTRUCCIONES DE INSTALACIÓN ....................15

Herramientas y piezas...........................................15

Requisitos de ubicación .......................................15

Requisitos eléctricos............................................. 16

Conexión eléctrica ................................................ 18

Requisitos de ventilación......................................23

Planificación del sistema de ventilación............... 24

Instalación del sistema de ventilación .................. 25

Instalación de las patas niveladoras..................... 25

Conexión del ducto de escape.............................26

Nivelación de la secadora.....................................26

Cómo invertir el cierre de la puerta (opcional)...... 26

Complete la instalación.........................................27

DRYER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

You can be killed or seriously injured if you don't immediately

DANGER

WARNING

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

follow instructions.

can be killed or seriously injured if you don't

You instructions.

8577188

Page 2

INSTALLATION INSTRUCTIONS

Tool s and Parts

Gather the required tools and parts before starting installation. Read and follow the instructions provided with any tools listed here.

■ Flat-blade screwdriver

■ #2 Phillips screwdriver

■ Adjustable wrench that

opens to 1" (2.5 cm) or hex-head socket wrench (for adjusting dryer feet)

■ Vent clamps

Parts supplied:

Remove parts package from dryer drum. Check that all parts were included.

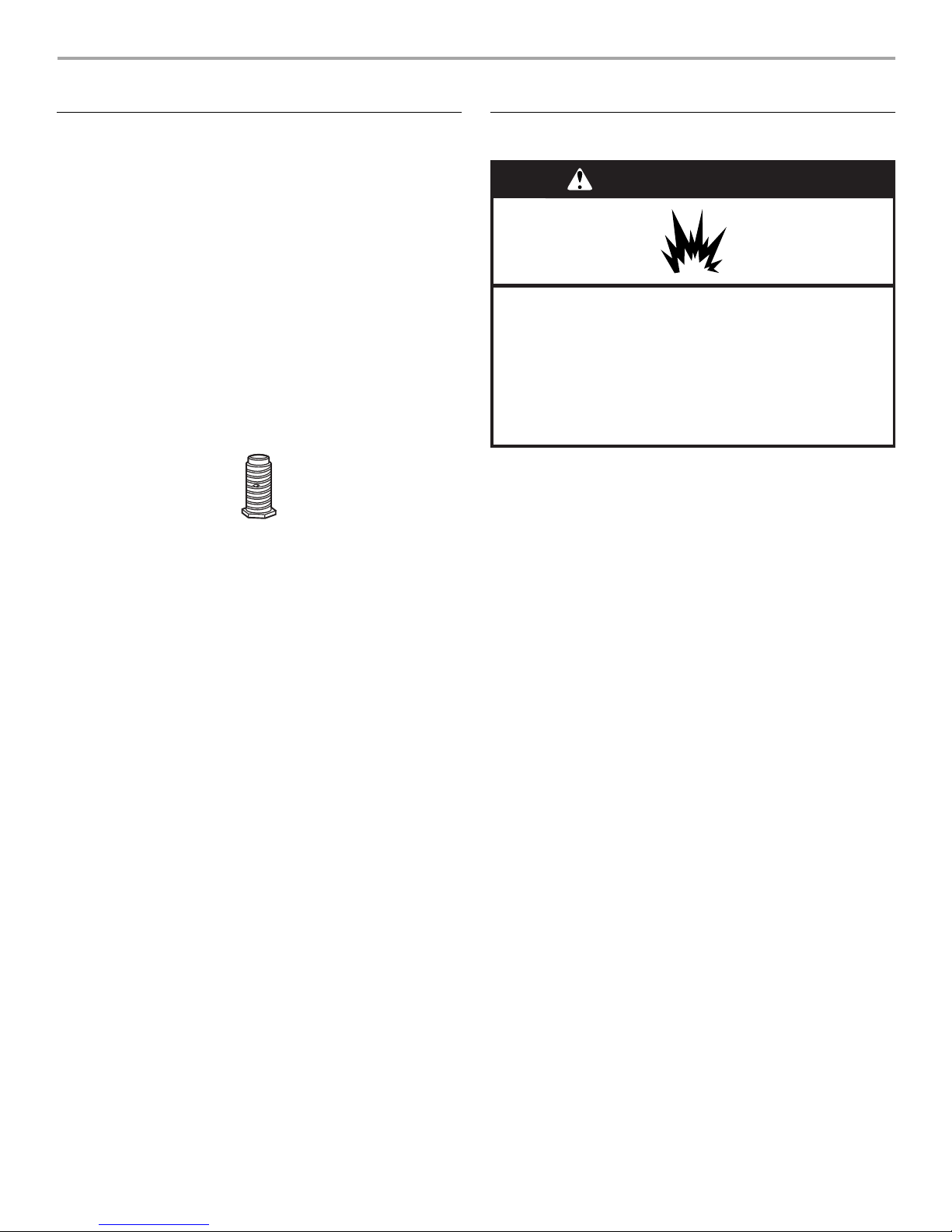

4 leveling legs

Parts needed:

Check local codes. Check existing electrical supply and venting and see “Electrical Requirements” and “Venting Requirements” before purchasing parts.

Mobile home installations require metal exhaust system hardware available for purchase from the dealer from whom you purchased your dryer. For further information, please reference the “Assistance or Service” section of the Dryer User Instructions.

■ Tin snips (new vent

installations)

■ Caulking gun and

compound (for installing new exhaust vent)

■ Wire stripper (direct wire

installations)

■ Level

Location Requirements

WARNING

Explosion Hazard

Keep flammable materials and vapors, such as gasoline, away from dryer.

Place dryer at least 18 inches (46 cm) above the floor for a garage installation.

Failure to do so can result in death, explosion, or fire.

You will need

■ A location that allows for proper exhaust installation. See

“Venting Requirements.”

■ A separate 30-amp circuit.

■ If using a power supply cord, a grounded electrical outlet

located within 2 ft (61 cm) of either side of the dryer. See “Electrical Requirements.”

■ A sturdy floor to support the total weight (dryer and load) of

200 lbs (90.7 kg). The combined weight of a companion appliance should also be considered.

■ A level floor with a maximum slope of 1" (2.5 cm) under entire

dryer. (If slope is greater than 1" [2.5 cm], install Extended Dryer Feet Kit, Part Number 279810.) Clothes may not tumble properly and models with automatic sensor cycles may not operate correctly if dryer is not level.

Do not operate your dryer at temperatures below 45ºF (7ºC). At lower temperatures, the dryer might not shut off at the end of an automatic cycle. Drying times can be extended.

The dryer must not be installed or stored in an area where it will be exposed to water and/or weather.

Check code requirements. Some codes limit, or do not permit, installation of the dryer in garages, closets, mobile homes or sleeping quarters. Contact your local building inspector.

Page 3

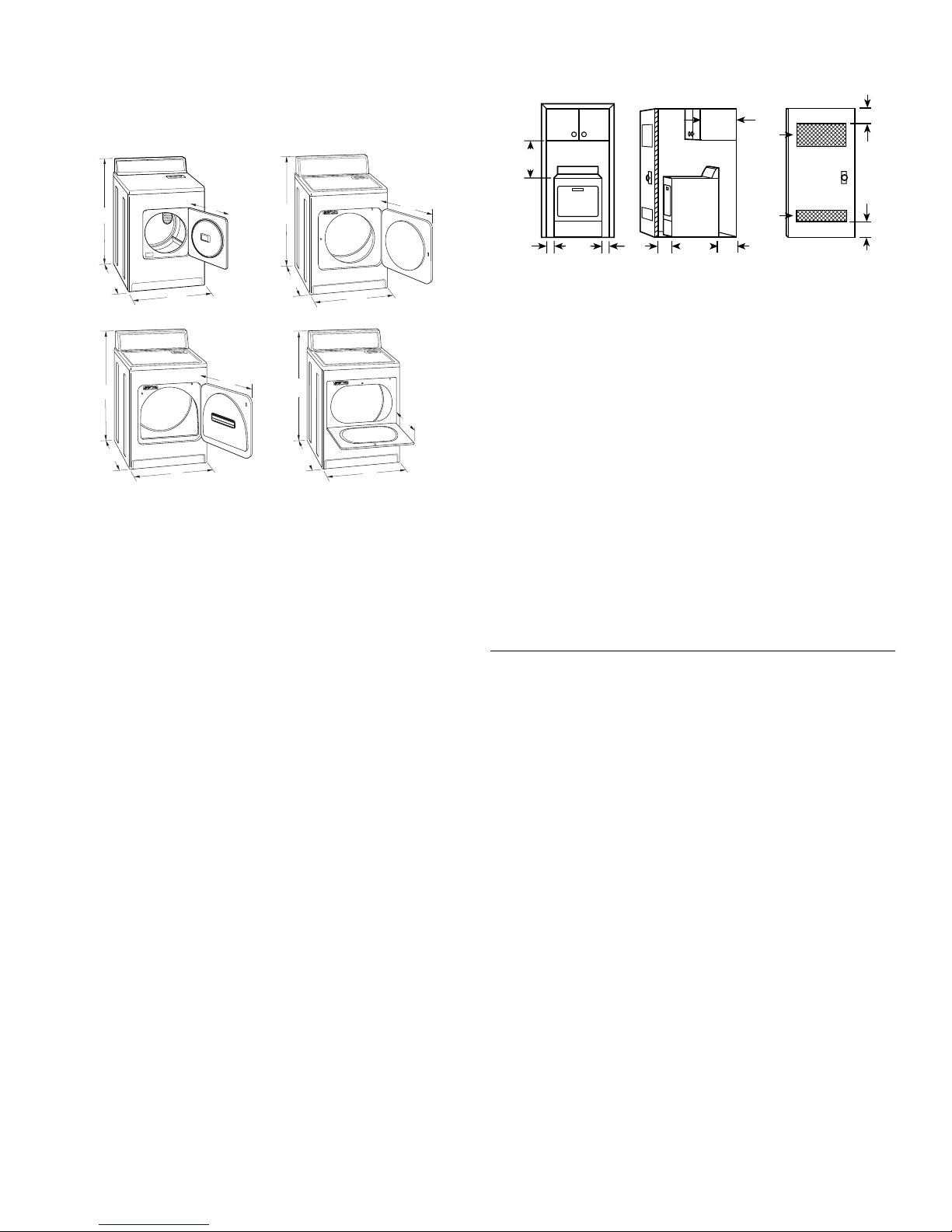

Installation Clearances

The location must be large enough to allow the dryer door to open fully.

Dryer Dimensions

43³⁄₈"

(110cm)

*26" (66cm)

43³⁄₈"

(110cm)

*27¾"

(70.5cm)

(73.66cm)

29"

15¼"

(38.74cm)

22¾"

(57.8cm)

43³⁄₈"

(110cm)

*27¾"

(70.5cm)

43³⁄₈"

(110cm)

*27¾"

(70.5cm)

29"

(73.66cm)

29"

A. Small opening side-swing door B. Large opening side-swing door C. Wide opening side-swing door D. Wide opening hamper door

*Most installations require a minimum 5½" (14 cm) clearance

behind the dryer for the exhaust vent with elbow. See “Venting Requirements.”

22¾"

(57.8cm)

13¾"

(34.9cm)

Minimum installation spacing for recessed area or closet installation

The dimensions shown following are for the minimum spacing allowed.

■ Additional spacing should be considered for ease of

installation and servicing.

■ Additional clearances might be required for wall, door and

floor moldings.

■ For closet installation, with a door, minimum ventilation

openings in the top and bottom of the door are required. Louvered doors with equivalent ventilation openings are acceptable.

■ Companion appliance spacing should also be considered.

3" (7.6 cm)

18" (45.7 cm)

0"* (0 cm)

29" (73.66 cm)

0"* (0 cm)

14" max. (35.6

27¾" (70.5 cm)

cm)

5½" (14 cm)

48 in.

(310 cm )

24 in.

(155 cm )

A. Recessed area B. Side view - closet or confined area C. Closet door with vents

*Additional spacing recommended

Mobile Home - Additional Installation Requirements

This dryer is suitable for mobile home installations. The installation must conform to the Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280 (formerly the Federal Standard for Mobile Home Construction and Safety, Title 24, HUD Part 280).

Mobile home installations require:

■ Metal exhaust system hardware, which is available for

purchase from your dealer.

■ Special provisions must be made in mobile homes to

introduce outside air into the dryer. The opening (such as a nearby window) should be at least twice as large as the dryer exhaust opening.

Page 4

Electrical Requirements

It is your responsibility

■ To contact a qualified electrical installer.

■ To be sure that the electrical connection is adequate and in

conformance with the National Electrical Code, ANSI/NFPA 70-latest edition and all local codes and ordinances.

The National Electric Code requires a 4-wire supply connection for homes built after 1996, dryer circuits involved in remodeling after 1996, and all mobile home installations.

A copy of the above code standards can be obtained from: National Fire Protection Association, One Batterymarch Park, Quincy, MA 02269.

■ To supply the required 3 or 4 wire, single phase, 120/240 volt,

60 Hz., AC only electrical supply (or 3 or 4 wire, 120/208 volt electrical supply, if specified on the serial/rating plate) on a separate 30-amp circuit, fused on both sides of the line. A time-delay fuse or circuit breaker is recommended. Connect to an individual branch circuit. Do not have a fuse in the neutral or grounding circuit.

■ Do not use an extension cord.

■ If codes permit and a separate ground wire is used, it is

recommended that a qualified electrician determine that the ground path is adequate.

Electrical Connection

To properly install your dryer, you must determine the type of electrical connection you will be using and follow the instructions provided for it here.

■ This dryer is manufactured ready to install with a 3-wire

electrical supply connection. The neutral ground wire is permanently connected to the neutral conductor (white wire) within the dryer. If the dryer is installed with a 4-wire electrical supply connection, the neutral ground wire must be removed from the external ground conductor screw (green screw), and secured under the neutral terminal (center or white wire) of the terminal block. When the neutral ground wire is secured under the neutral terminal (center or white wire) of the terminal block, the dryer cabinet is isolated from the neutral conductor.

■ If local codes do not permit the connection of a neutral ground

wire to the neutral wire, see “Optional 3-wire connection” section.

■ A 4-wire power supply connection must be used when the

appliance is installed in a location where grounding through the neutral conductor is prohibited. Grounding through the neutral is prohibited for (1) new branch-circuit installations, (2) mobile homes, (3) recreational vehicles, and (4) areas where local codes prohibit grounding through the neutral conductors.

If using a power supply cord:

Use a UL listed power supply cord kit marked for use with clothes dryers. The kit should contain:

■ A UL listed 30-amp power supply cord, rated

120/240 volt minimum. The cord should be type SRD or SRDT and be at least 4 ft (1.22 m) long. The wires that connect to the dryer must end in ring terminals or spade terminals with upturned ends.

■ A UL listed strain relief.

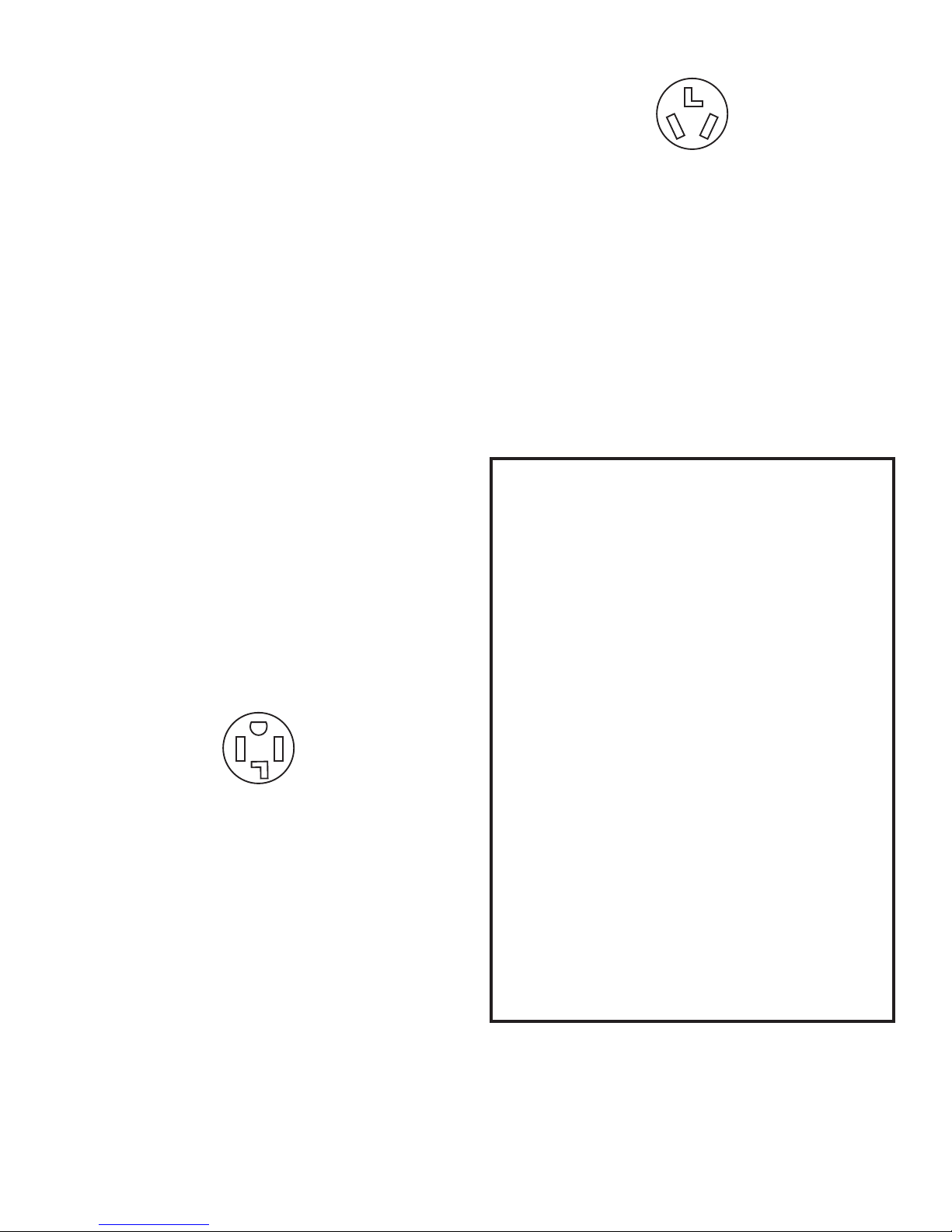

If your outlet looks like this:

4-wire receptacle (14-30R)

Then choose a 4-wire power supply cord with ring or spade terminals and UL listed strain relief. The 4-wire power supply cord, at least 4 ft (1.22 m) long, must have four 10-gauge copper wires and match a 4-wire receptacle of NEMA Type 14-30R. The ground wire (ground conductor) may be either green or bare. The neutral conductor must be identified by a white cover.

If your outlet looks like this:

3-wire receptacle (10-30R)

Then choose a 3-wire power supply cord with ring or spade terminals and UL listed strain relief. The 3-wire power supply cord, at least 4 ft (1.22 m) long, must have three 10-gauge copper wires and match a 3-wire receptacle of NEMA Type 10-30R.

If connecting by direct wire:

Power supply cable must match power supply (4-wire or 3-wire) and be:

■ Flexible armored cable or nonmetallic sheathed copper cable

(with ground wire), protected with flexible metallic conduit. All current-carrying wires must be insulated.

■ 10-gauge solid copper wire (do not use aluminum).

■ At least 5 ft (1.52 m) long.

GROUNDING INSTRUCTIONS

■

For a grounded, cord-connected dryer: This dryer must be grounded. In the event of malfunction or breakdown, grounding will reduce the risk of electric shock by providing a path of least resistance for electric current. This dryer uses a cord having an equipment-grounding conductor and a grounding plug. The plug must be plugged into an appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances.

■

For a permanently connected dryer: This dryer must be connected to a grounded metal, permanent wiring system, or an equipment-grounding conductor must be run with the circuit conductors and connected to the equipment-grounding terminal or lead on the dryer.

WARNING:

grounding conductor can result in a risk of electric shock. Check with a qualified electrician or service representative or personnel if you are in doubt as to whether the dryer is properly grounded. Do not modify the plug on the power supply cord: if it will not fit the outlet, have a proper outlet installed by a qualified electrician.

Improper connection of the equipment-

SAVE THESE INSTRUCTIONS

Page 5

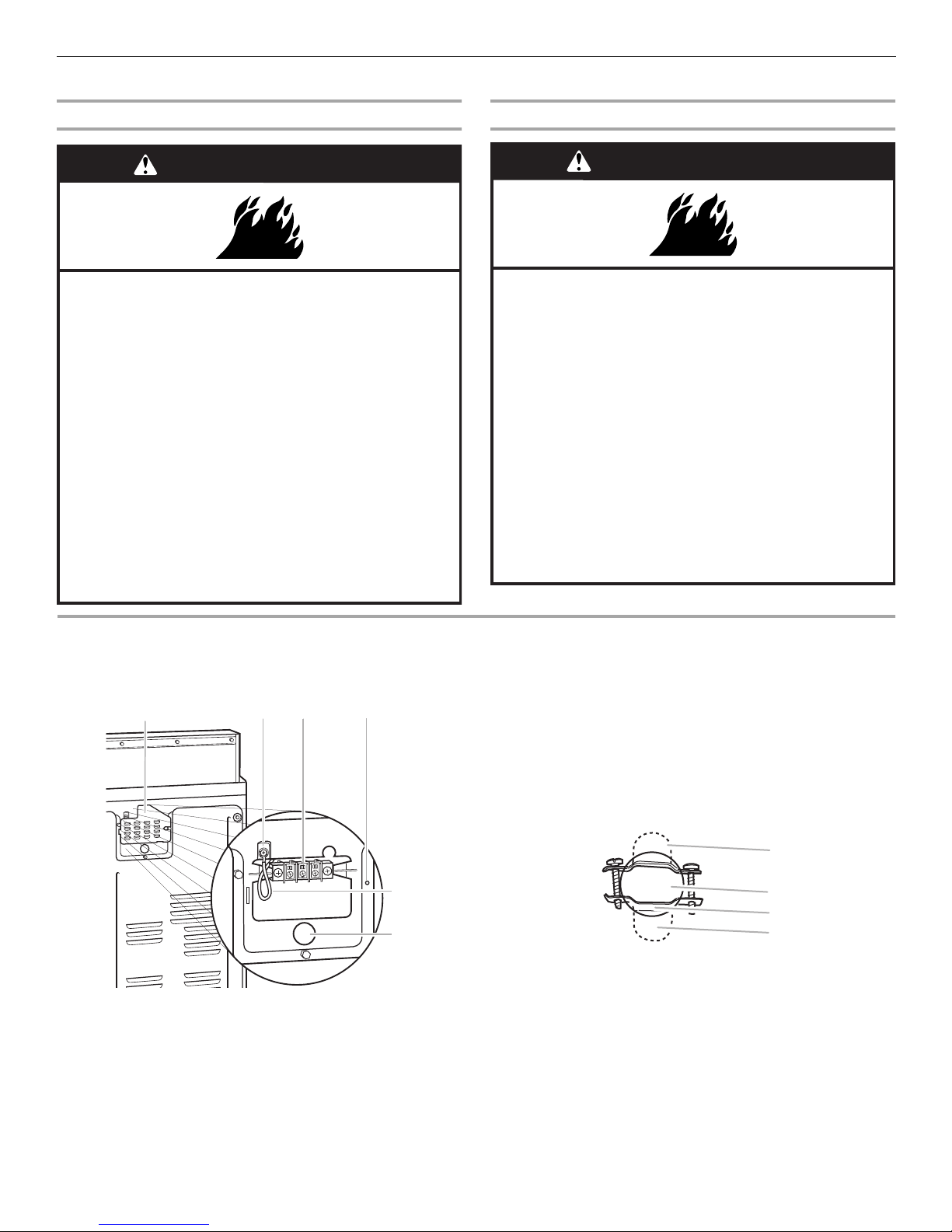

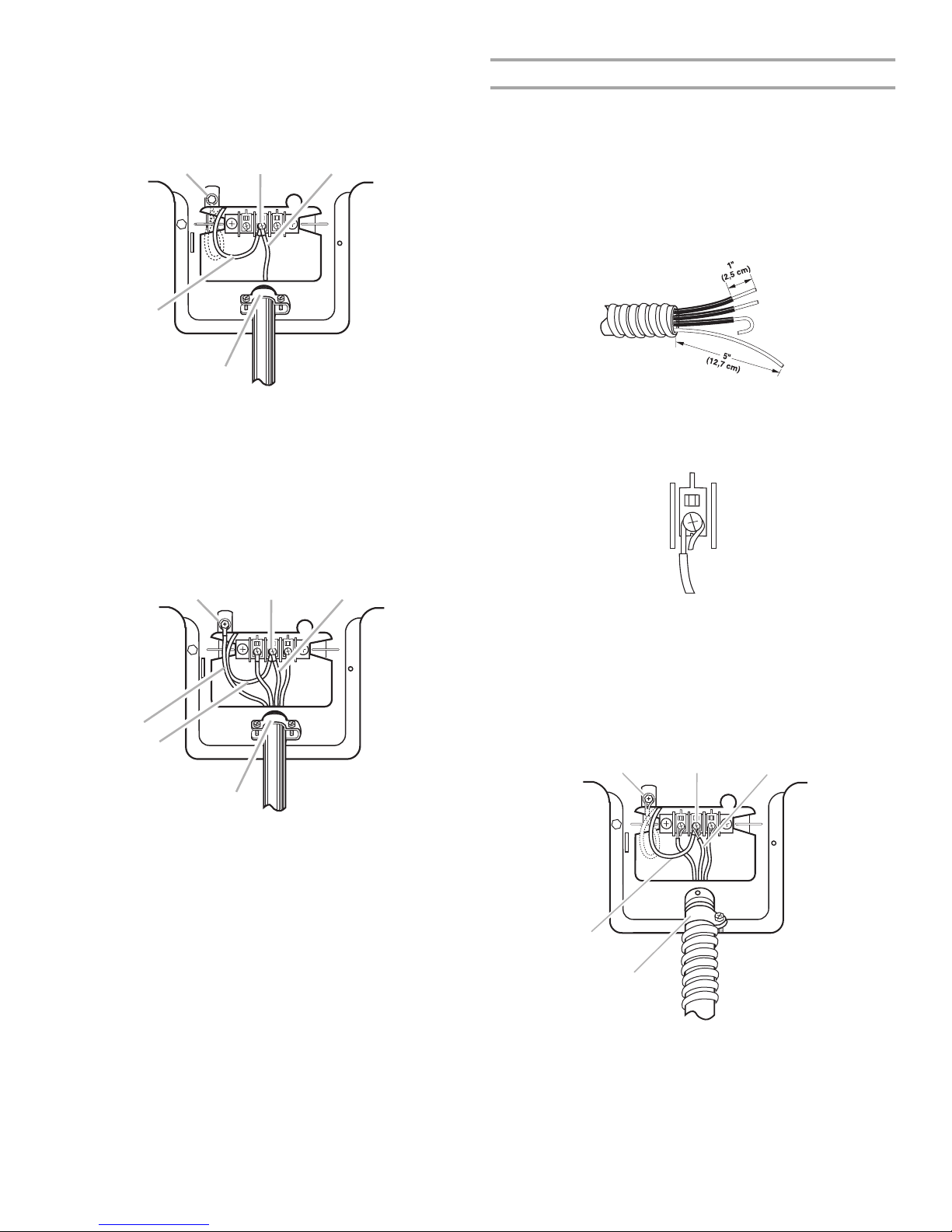

Electrical Connection

Power Supply Cord Direct Wire

WARNING

Fire Hazard Use a new UL listed 30 amp power supply cord. Use a UL listed strain relief. Disconnect power before making electrical connections. Connect neutral wire (white or center wire) to center

terminal (silver). Ground wire (green or bare wire) must be connected to

green ground connector. Connect remaining 2 supply wires to remaining

2 terminals (gold). Securely tighten all electrical connections. Failure to do so can result in death, fire, or

electrical shock.

1. Disconnect power.

2. Remove the hold-down screw and terminal block cover.

ABCD

WARNING

Fire Hazard Use 10 gauge solid copper wire. Use a UL listed strain relief. Disconnect power before making electrical connections. Connect neutral wire (white or center wire) to center

terminal (silver). Ground wire (green or bare wire) must be connected to

green ground connector. Connect remaining 2 supply wires to remaining

2 terminals (gold). Securely tighten all electrical connections. Failure to do so can result in death, fire, or

electrical shock.

3. Install strain relief. Style 1: Power supply cord strain relief

■ Remove the screws from a ³⁄₄" (1.9 cm) UL listed strain

relief (UL marking on strain relief). Put the tabs of the two clamp sections into the hole below the terminal block opening so that one tab is pointing up and the other is pointing down, and hold in place. Tighten strain relief screws just enough to hold the two clamp sections together.

A. Terminal block cover B. External ground conductor screw C. Center, silver-colored terminal block screw D. Hold-down screw location

E. Neutral ground wire F. Hole below terminal block opening

A. Strain relief tab pointing up B. Hole below terminal block opening C. Clamp section D. Strain relief tab pointing down

C D

Page 6

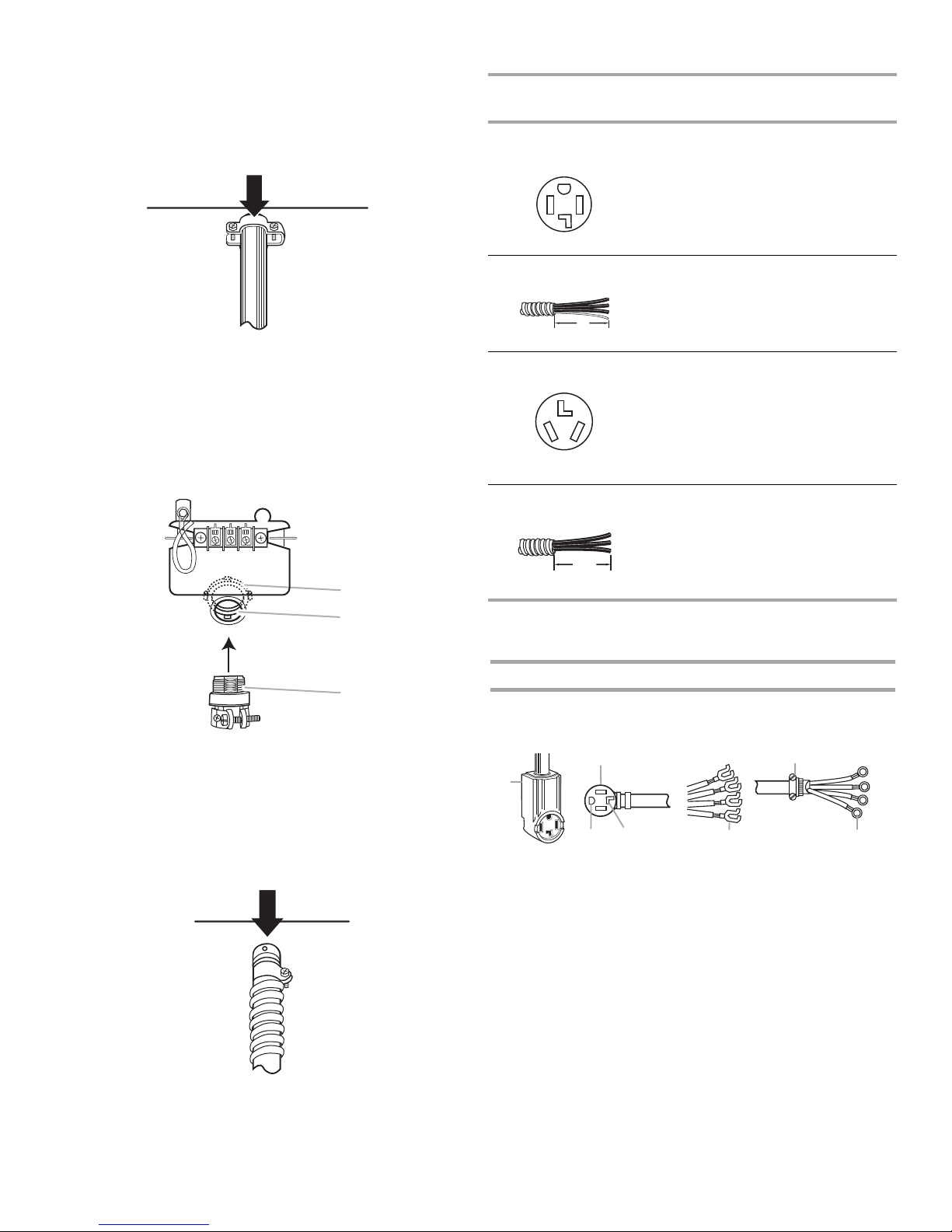

■ Put power supply cord through the strain relief. Be sure

that the wire insulation on the power supply cord is inside the strain relief. The strain relief should have a tight fit with the dryer cabinet and be in a horizontal position. Do not further tighten strain relief screws at this point.

Electrical Connection Options

If your home has: And you will be

connecting to:

4-wire receptacle (NEMA Type 14-30R)

A UL listed, 120/240-volt minimum, 30-amp, dryer power supply cord*

Go to Section

4-wire connection: Power supply cord

Style 2: Direct wire strain relief

■ Unscrew the removable conduit connector and any

screws from a ³⁄₄" (1.9 cm) UL listed strain relief (UL marking on strain relief). Put the threaded section of the strain relief through the hole below the terminal block opening. Reaching inside the terminal block opening, screw the removable conduit connector onto the strain relief threads.

A. Removable conduit connector B. Hole below terminal block opening C. Strain relief threads

4-wire direct A fused

disconnect or circuit breaker

(12.7 cm)

3-wire receptacle (NEMA type 10-30R)

box*

A UL listed, 120/240-volt minimum,

4-wire connection: Direct Wire

3-wire connection: Power supply cord

30-amp, dryer power supply cord*

3-wire direct A fused

disconnect or circuit breaker

3¹⁄₂"

(8.9 cm)

box*

3-wire connection: Direct Wire

*If local codes do not permit the connection of a frame-grounding

conductor to the neutral wire, go to “Optional 3-wire connection” section.

4-wire connection: Power Supply Cord

IMPORTANT: A 4-wire connection is required for mobile homes

and where local codes do not permit the use of 3-wire connections.

■ Put direct wire cable through the strain relief. The strain

relief should have a tight fit with the dryer cabinet and be in a horizontal position. Tighten strain relief screw against the direct wire cable.

4. Now complete installation following instructions for your type

of electrical connection:

4-wire (recommended) 3-wire (if 4-wire is not available)

A. 4-wire receptacle (NEMA type 14-30R) B. 4-prong plug C. Ground prong D. Neutral prong E. Spade terminals with upturned ends

F. ¾" (1.9 cm) UL listed strain relief

G. Ring terminals

Page 7

1. Remove center silver-colored terminal block screw.

2. Remove neutral ground wire from external ground conductor

screw. Connect neutral ground wire and the neutral wire (white or center wire) of power supply cord under center, silvercolored terminal block screw. Tighten screw.

4-wire connection: Direct Wire

IMPORTANT: A 4-wire connection is required for mobile homes

and where local codes do not permit the use of 3-wire connections.

Direct wire cable must have 5 ft (1.52 m) of extra length so dryer can be moved if needed.

Strip 5" (12.7 cm) of outer covering from end of cable, leaving bare ground wire at 5" (12.7 cm). Cut 1¹⁄₂" (3.8 cm) from 3 remaining wires. Strip insulation back 1" (2.5 cm). Shape ends of wires into a hook shape.

A. External ground conductor screw - Dotted line shows

position of NEUTRAL ground wire before being moved to

center silver-colored terminal block screw B. Center silver-colored terminal block screw C. Neutral wire (white or center wire) D. ¾" (1.9 cm) UL listed strain relief E. Neutral ground wire

3. Connect ground wire (green or bare) of power supply cord to

external ground conductor screw. Tighten screw.

A. External ground conductor screw B. Center silver-colored terminal block screw C. Neutral wire (white or center wire) D. ¾" (1.9 cm) UL listed strain relief E. Neutral ground wire

F. Ground wire (green or bare) of power supply cord

4. Connect the other wires to outer terminal block screws.

Tighten screws.

5. Tighten strain relief screws.

6. Insert tab of terminal block cover into slot of dryer rear panel.

Secure cover with hold-down screw.

7. You have completed your electrical connections. Now go to

“Venting Requirements.”

When connecting to the terminal block, place the hooked end of the wire under the screw of the terminal block (hook facing right), squeeze hooked end together and tighten screw, as shown.

1. Remove center silver-colored terminal block screw.

2. Remove neutral ground wire from external ground conductor

screw. Connect neutral ground wire and place the hooked end (hook facing right) of the neutral wire (white or center wire) of direct wire cable under the center screw of the terminal block. Squeeze hooked ends together. Tighten screw.

A. External ground conductor screw - Dotted line shows

position of NEUTRAL ground wire before being moved to center silver-colored terminal block screw

B. Center silver-colored terminal block screw C. Neutral wire (white or center wire) D. ¾" (1.9 cm) UL listed strain relief

E. Neutral ground wire

Page 8

3. Connect ground wire (green or bare) of power supply cable to

external ground conductor screw. Tighten screw.

1. Loosen or remove center silver-colored terminal block screw.

2. Connect neutral wire (white or center wire) of power supply

cord to the center, silver-colored terminal screw of the terminal block. Tighten screw.

A. External ground conductor screw B. Center silver-colored terminal block screw C. Neutral wire (white or center wire) D. ¾" (1.9 cm) UL listed strain relief E. Neutral ground wire

F. Ground wire (green or bare) of power supply cable

4. Place the hooked ends of the other power supply cable wires

under the outer terminal block screws (hooks facing right). Squeeze hooked ends together. Tighten screws.

A. Neutral ground wire B. External ground conductor screw C. Center silver-colored terminal block screw D. Neutral wire (white or center wire)

³⁄₄

" (1.9 cm) UL listed strain relief

3. Connect the other wires to outer terminal block screws.

Tighten screws.

4. Tighten strain relief screws.

5. Insert tab of terminal block cover into slot of dryer rear panel.

Secure cover with hold-down screw.

6. You have completed your electrical connections. Now go to

“Venting Requirements.”

5. Tighten strain relief screws.

6. Insert tab of terminal block cover into slot of dryer rear panel.

Secure cover with hold-down screw.

7. You have completed your electrical connections. Now go to

“Venting Requirements.”

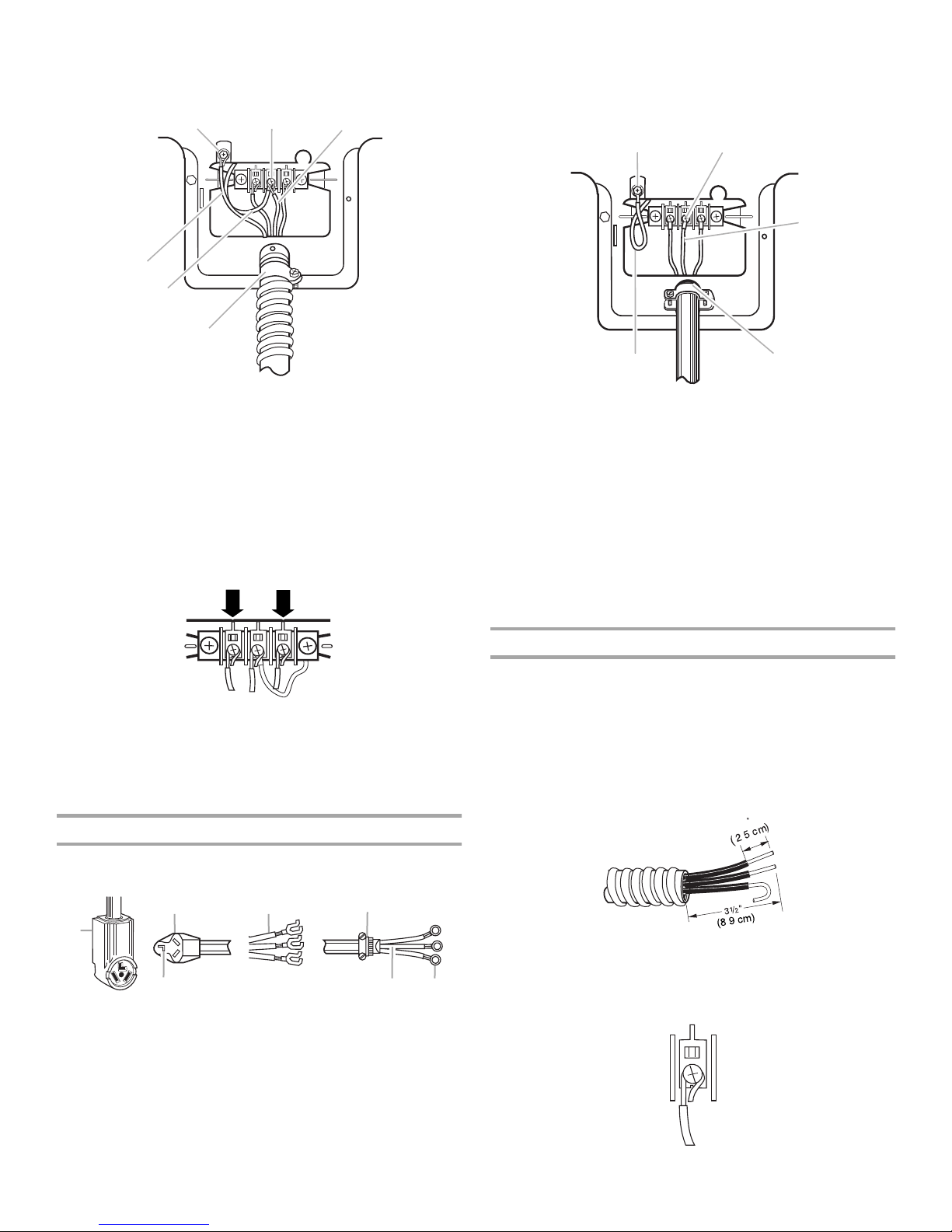

3-wire connection: Power Supply Cord

Use where local codes permit connecting cabinet-ground conductor to neutral wire:

A. 3-wire receptacle (NEMA type 10-30R)

B. 3-wire plug C. Neutral prong D. Spade terminals with up turned ends

³⁄₄

" (1.9 cm) UL listed strain relief

F. R i ng ter m in a ls G. Neutral (white or center wire)

3-wire connection: Direct Wire

Use where local codes permit connecting cabinet-ground conductor to neutral wire.

Direct wire cable must have 5 ft (1.52 m) of extra length so dryer can be moved if needed.

Strip 3¹⁄₂" (8.9 cm) of outer covering from end of cable. Strip insulation back 1" (2.5 cm). If using 3-wire cable with ground wire, cut bare wire even with outer covering. Bend ends of wires into a hook shape.

When connecting to the terminal block, place the hooked end of the wire under the screw of the terminal block (hook facing right), squeeze hooked end together and tighten screw, as shown.

Page 9

1. Loosen or remove center silver-colored terminal block screw.

2. Place the hooked end of the neutral wire (white or center wire)

of power supply cable under the center screw of terminal block (hook facing right). Squeeze hooked end together. Tighten screw.

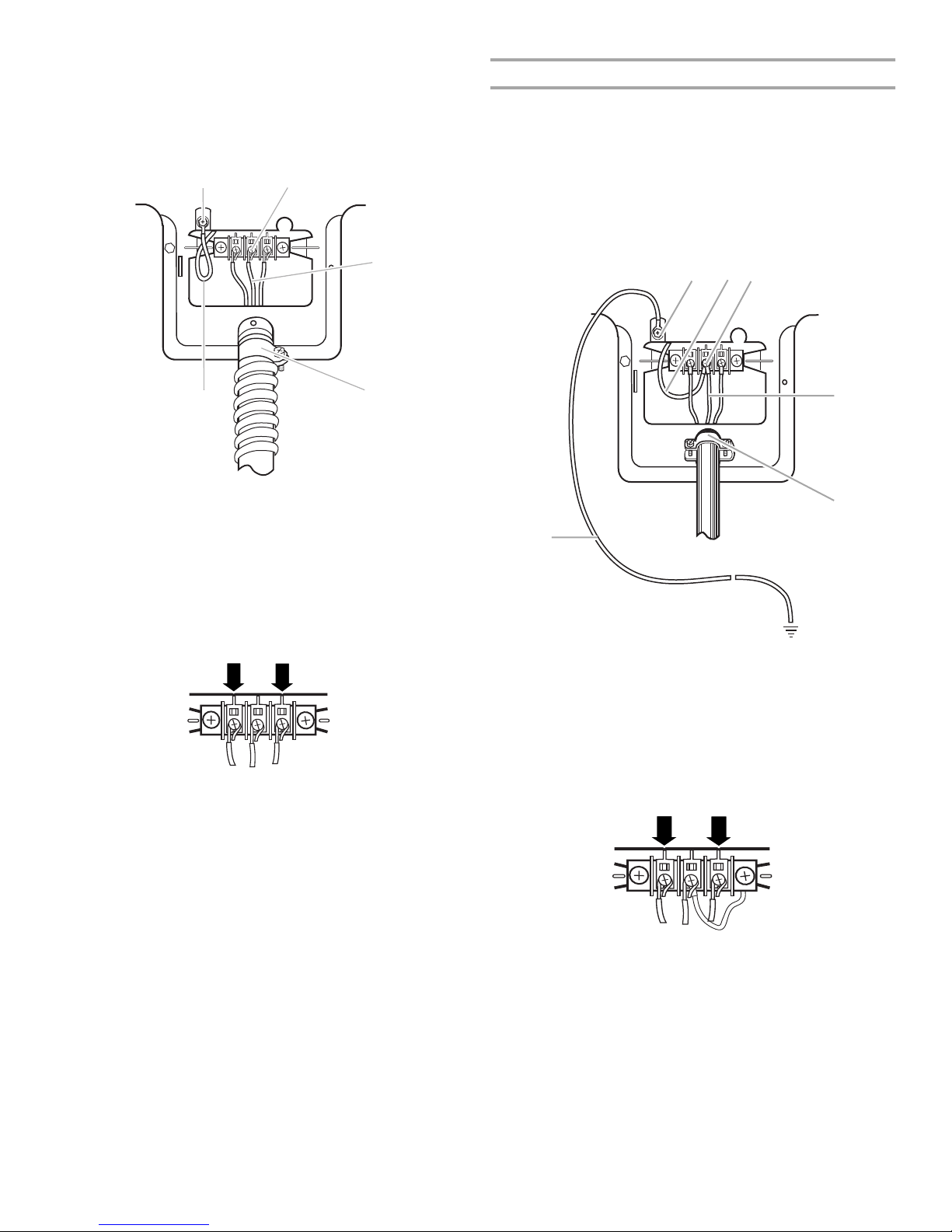

Optional 3-wire connection

Use for direct wire or power supply cord where local codes do not permit connecting cabinet-ground conductor to neutral wire.

1. Remove center silver-colored terminal block screw.

2. Remove neutral ground wire from external ground conductor

screw. Connect neutral ground wire and the neutral wire (white or center wire) of power supply cord/cable under center, silver-colored terminal block screw. Tighten screw.

A. Neutral ground wire B. External ground conductor screw C. Center silver-colored terminal block screw D. Neutral wire (white or center wire)

³⁄₄

" (1.9 cm) UL listed strain relief

3. Place the hooked ends of the other power supply cable wires

under the outer terminal block screws (hooks facing right). Squeeze hooked ends together. Tighten screws.

4. Tighten strain relief screw.

5. Insert tab of terminal block cover into slot of dryer rear panel.

Secure cover with hold-down screw.

6. You have completed your electrical connections. Now go to

“Venting Requirements.”

A. External ground conductor screw B. Neutral ground wire C. Center silver-colored terminal block screw D. Neutral wire (white or center wire) E. ¾" (1.9 cm) UL listed strain relief

F. Grounding path determined by a qualified electrician

3. Connect the other wires to outer terminal block screws.

Tighten screws.

4. Tighten strain relief screws.

5. Insert tab of terminal block cover into slot of dryer rear panel.

Secure cover with hold-down screw.

6. Connect a separate copper ground wire from the external

ground conductor screw to an adequate ground.

Page 10

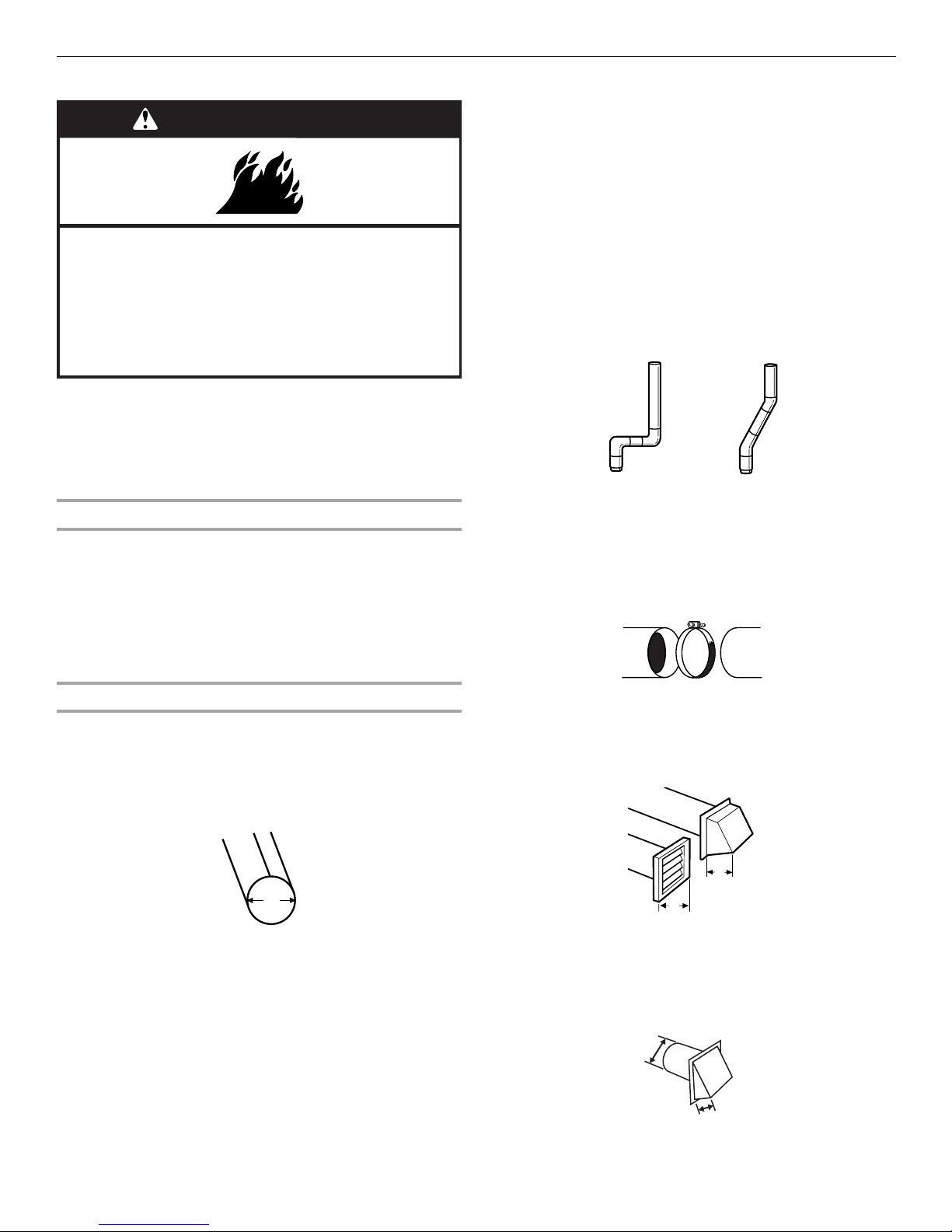

Venting Requirements

(

)

WARNING

Fire Hazard Use a heavy metal vent. Do not use a plastic vent. Do not use a metal foil vent. Failure to follow these instructions can result in death

or fire.

■ Remove excess flexible metal vent to avoid sagging and

kinking that may result in reduced airflow and poor performance.

■ Do not install flexible metal vent in enclosed walls, ceilings or

floors.

Elbows

45° elbows provide better airflow than 90° elbows.

Good Better

WARNING: To reduce the risk of fire, this dryer MUST BE

EXHAUSTED OUTDOORS. IMPORTANT: Observe all governing codes and ordinances. The dryer exhaust must not be connected into any gas vent,

chimney, wall, ceiling or a concealed space of a building.

If using an existing vent system

■ Clean lint from the entire length of the system and make sure

exhaust hood is not plugged with lint.

■ Replace any plastic or metal foil vent with rigid or flexible

heavy metal vent.

■ Review Vent system chart. Modify existing vent system if

necessary to achieve the best drying performance.

If this is a new vent system

Vent material

■ Use a heavy metal vent. Do not use plastic or metal foil vent.

■ 4" (10.2 cm) heavy metal exhaust vent and clamps must be

used. DURASAFE™ venting products are recommended.

10.2 cm

Clamps

■ Use clamps to seal all joints.

■ Exhaust vent must not be connected or secured with screws

or other fastening devices that extend into the interior of the duct. Do not use duct tape.

Clamp

Exhaust

Recommended hood styles are shown here.

(10.2 cm)

4" (10.2 cm)

A. Louvered hood style B. Box hood style

The angled hood style (shown here) is acceptable.

(10.2 cm)

4" (10.2 cm) heavy metal exhaust vent

DURASAFE™ vent products can be purchased from your dealer or by calling Whirlpool Parts and Accessories. For more information, see the “Assistance or Service” section of the Dryer User Instructions.

Rigid metal vent

■ For best drying performance, rigid metal vents are

recommended.

■ Rigid metal vent is recommended to avoid crushing and

kinking.

Flexible metal vent

■ Flexible metal vents are acceptable only if accessible for

cleaning.

■ Flexible metal vent must be fully extended and supported

when the dryer is in its final position.

2½"

6.4 cm

■ An exhaust hood should cap the vent to keep rodents and

insects from entering the home.

■ Exhaust hood must be at least 12" (30.5 cm) from the ground

or any object that may be in the path of the exhaust (such as flowers, rocks or bushes, snow line, etc.).

■ Do not use an exhaust hood with a magnetic latch.

Improper venting can cause moisture and lint to collect indoors, which may result in:

Moisture damage to woodwork, furniture, paint,

wallpaper, carpets, etc.

Housecleaning problems and health problems.

Page 11

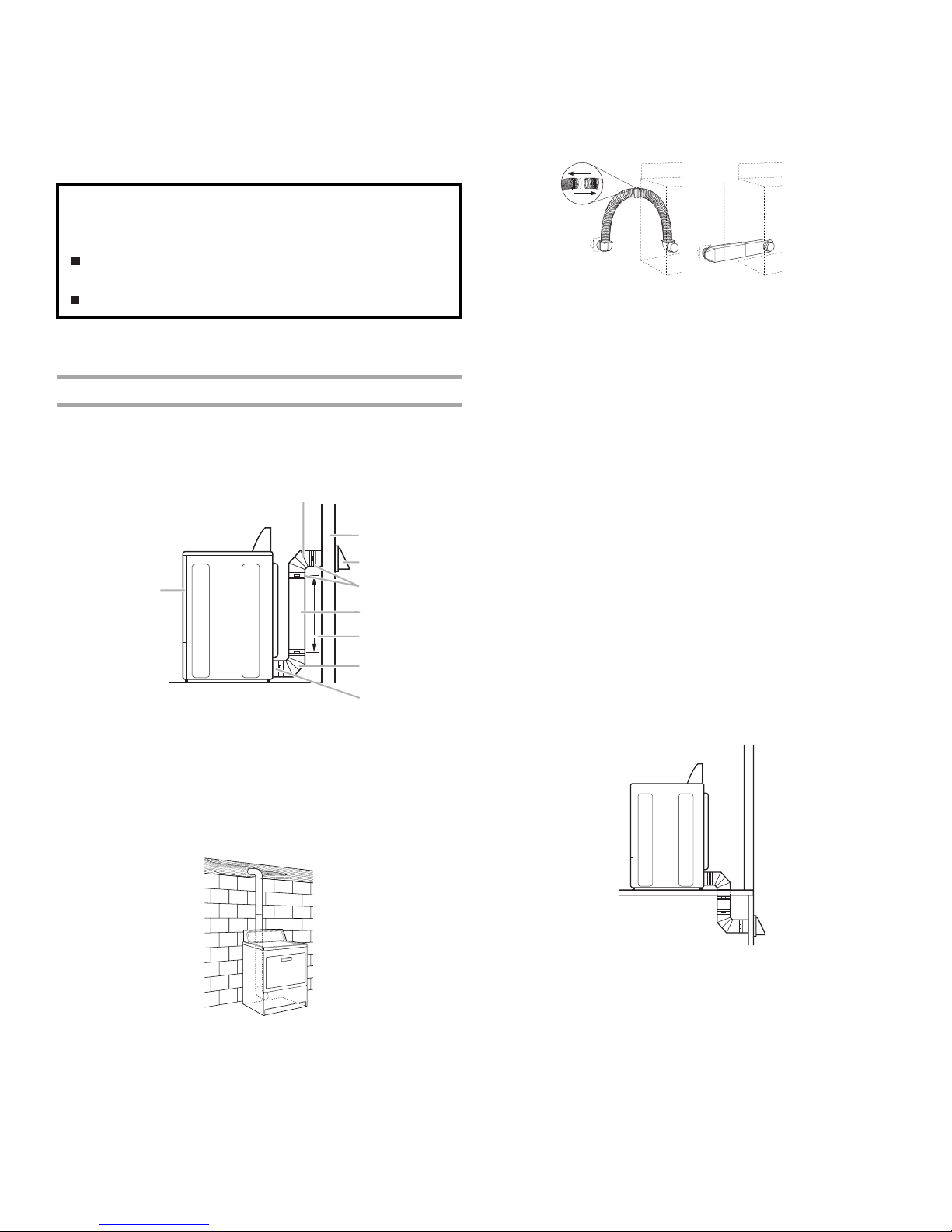

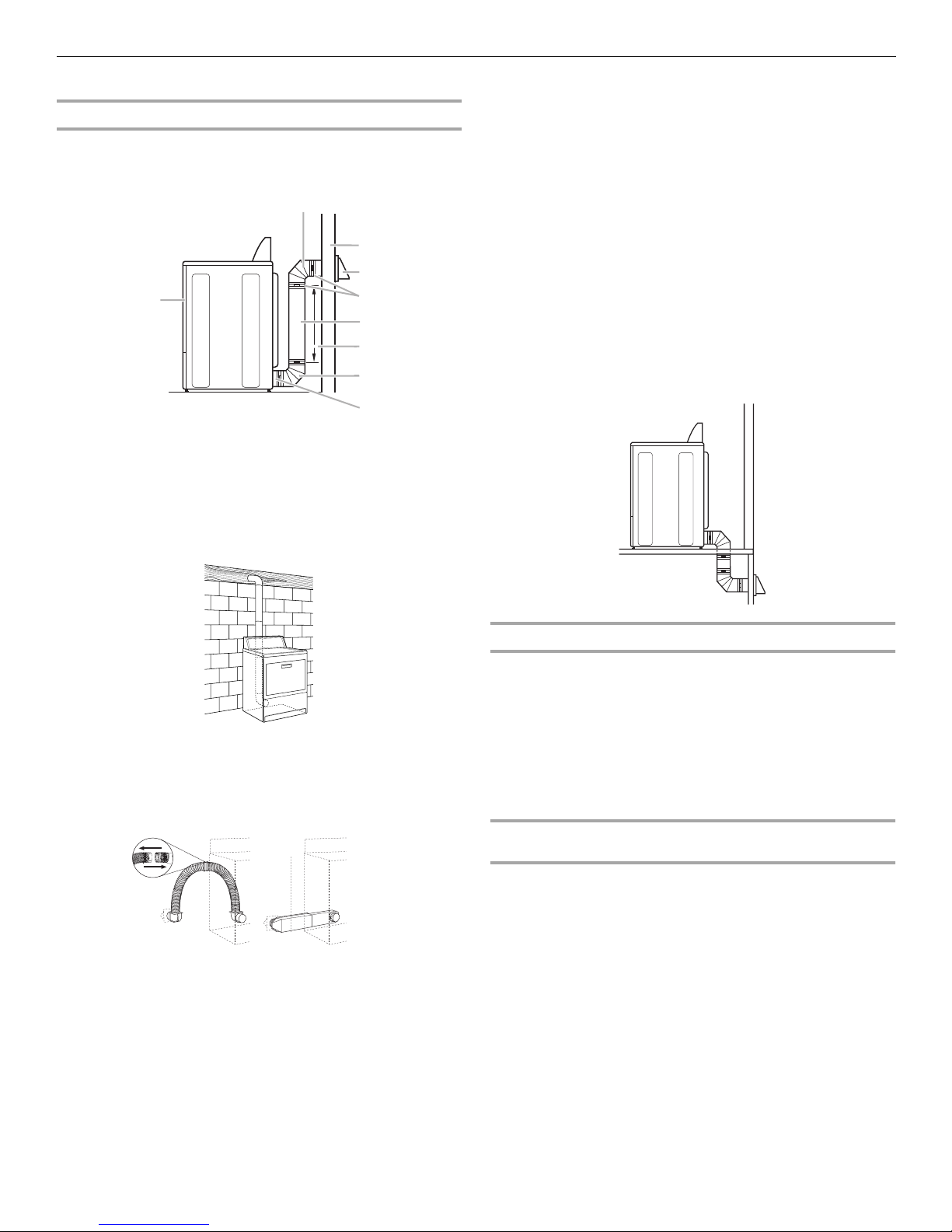

Plan Vent System

Choose your exhaust installation type

Recommended exhaust installations

Typical installations vent the dryer from the rear of the dryer. Other installations are possible.

A. Dryer

B. Elbow C. Wall D. Exhaust hood

E. Clamps F. Rigid metal or flexible metal vent

G. Vent length necessary to connect

elbows

H. Exhaust outlet

Standard exhaust installation with rigid metal or flexible metal vent

NOTE: The following kits for close clearance alternate installations are available for purchase. Please see the “Assistance or Service” section of the Dryer User Instructions.

■ Over-the-Top Installation:

Part Number 4396028

■ Periscope Installation (For use with dryer vent to wall vent

mismatch): Part Number 4396037 - 0" (0 cm) to 18" (45.72 cm) mismatch Part Number 4396011 - 18" (45.72 cm) to 29" (73.66 cm)

mismatch Part Number 4396014 - 29" (73.66 cm) to 50" (127 cm)

mismatch

Special provisions for mobile home installations

The exhaust vent must be securely fastened to a noncombustible portion of the mobile home structure and must not terminate beneath the mobile home. Terminate the exhaust vent outside.

Alternate installations for close clearances

Venting systems come in many varieties. Select the type best for your installation. Two close-clearance installations are shown. Refer to the manufacturer’s instructions.

A. Over-the-top installation (also available with one

offset elbow)

B. Periscope installation

Determine vent path

■ Select the route that will provide the straightest and most

direct path outdoors.

■ Plan the installation to use the fewest number of elbows and

turns.

■ When using elbows or making turns, allow as much room as

possible.

■ Bend vent gradually to avoid kinking.

■ Use the fewest 90° turns possible.

Determine vent length and elbows needed for best drying performance

■ Use the Vent system chart below to determine type of vent

material and hood combinations acceptable to use. NOTE: Do not use vent runs longer than those specified in the

Vent system chart. Exhaust systems longer than those specified will:

■ Shorten the life of the dryer.

■ Reduce performance, resulting in longer drying times and

increased energy usage.

The Vent system chart provides venting requirements that will help to achieve the best drying performance.

Page 12

Vent system chart

NOTE: Side and bottom exhaust installations have a 90º turn inside the dryer. To determine maximum exhaust length, add one 90º turn to the chart.

5. Place a carton corner post from dryer packaging under each

of the 2 dryer back corners. Stand the dryer up. Slide the dryer on the corner posts until it is close to its final location. Leave enough room to connect the exhaust vent.

Number of 90º turns or elbows

0Rigid metal

1Rigid metal

2Rigid metal

3Rigid metal

4Rigid metal

Type o f vent

Flexible metal

Box or louvered hoods

64 ft (20 m) 36 ft (11 m)

54 ft (16.5 m) 31 ft (9.4 m)

44 ft (13.4 m) 27 ft (8.2 m)

35 ft (10.7 m) 25 ft (7.6 m)

27 ft (8.2 m) 23 ft (7 m)

Angled hoods

58 ft (17.7 m) 28 ft (8.5 m)

48 ft (14.6 m) 23 ft (7 m)

38 ft (11.6 m) 19 ft (5.8 m)

29 ft (8.8 m) 17 ft (5.2 m)

21 ft (6.4 m) 15 ft (4.6 m)

Install Vent System

1. Install exhaust hood. Use caulking compound to seal exterior

wall opening around exhaust hood.

2. Connect vent to exhaust hood. Vent must fit inside exhaust

hood. Secure vent to exhaust hood with 4" (10.2 cm) clamp.

3. Run vent to dryer location. Use the straightest path possible.

See “Determine vent path” in “Plan Vent System.” Avoid 90º turns. Use clamps to seal all joints. Do not use duct tape, screws or other fastening devices that extend into the interior of the vent to secure vent.

Install Leveling Legs

Connect Vent

1. Using a 4" (10.2 cm) clamp, connect vent to exhaust outlet in

dryer. If connecting to existing vent, make sure the vent is clean. The dryer vent must fit over the dryer exhaust outlet and inside the exhaust hood. Make sure the vent is secured to exhaust hood with a 4" (10.2 cm) clamp.

2. Move dryer into its final position. Do not crush or kink vent.

3. (On gas models) Check to be sure there are no kinks in the

flexible gas line.

4. Once the exhaust vent connection is made, remove the corner

posts and cardboard.

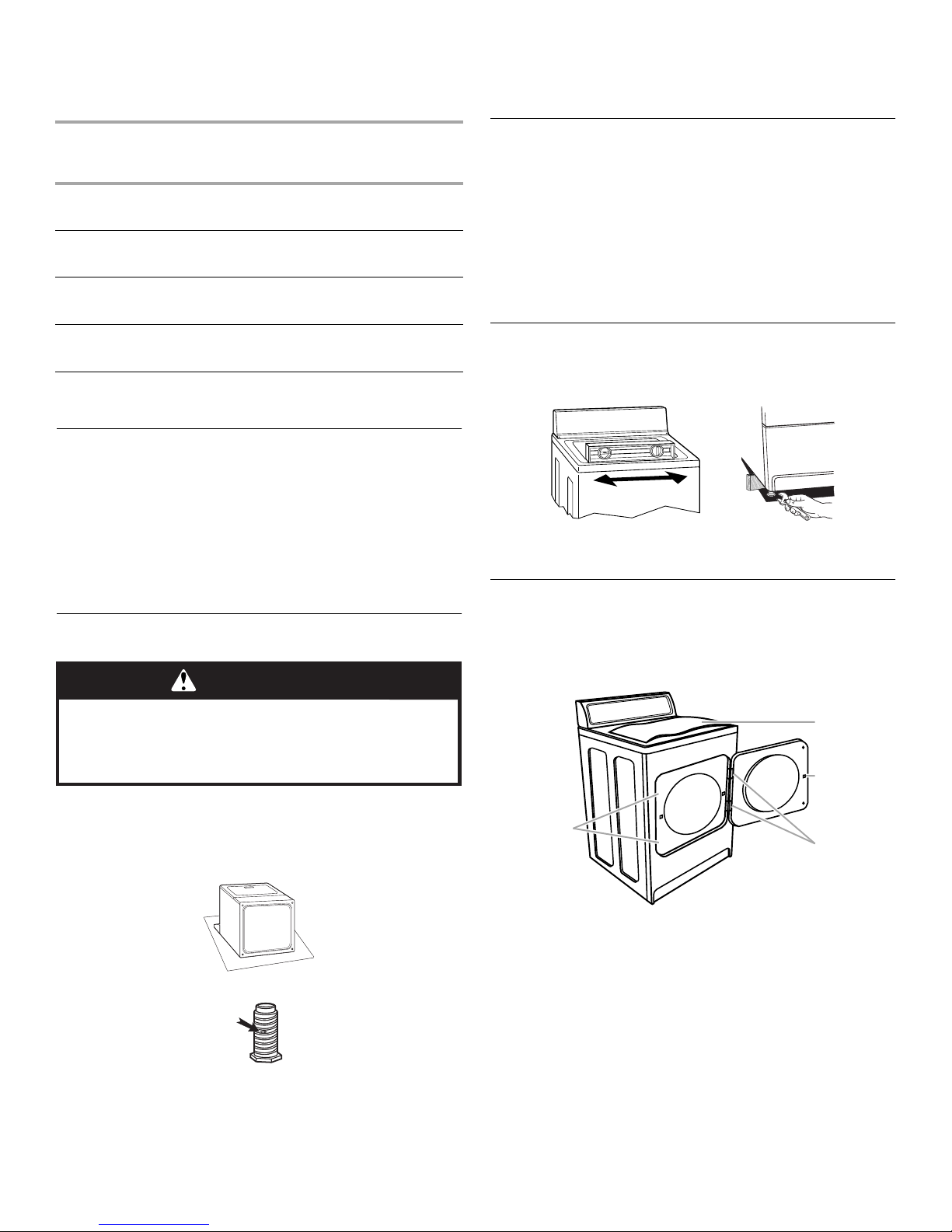

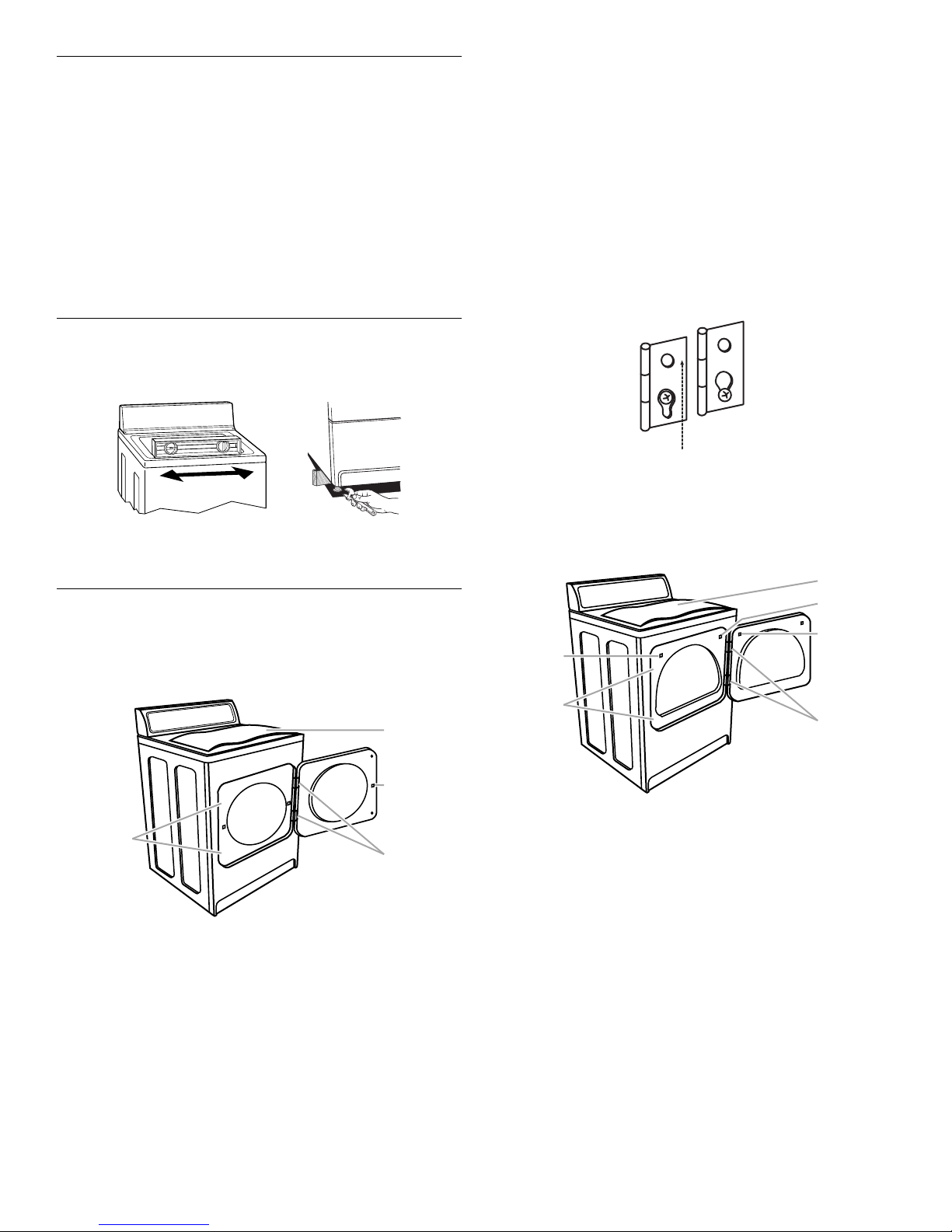

Level Dryer

Check the levelness of the dryer. Check levelness first side to side, then front to back.

If the dryer is not level, prop up the dryer using a wood block. Use a wrench to adjust the legs up or down and check again for levelness.

Reverse Door Swing(Optional)

You can change your door swing from a right-side opening to a left-side opening, if desired.

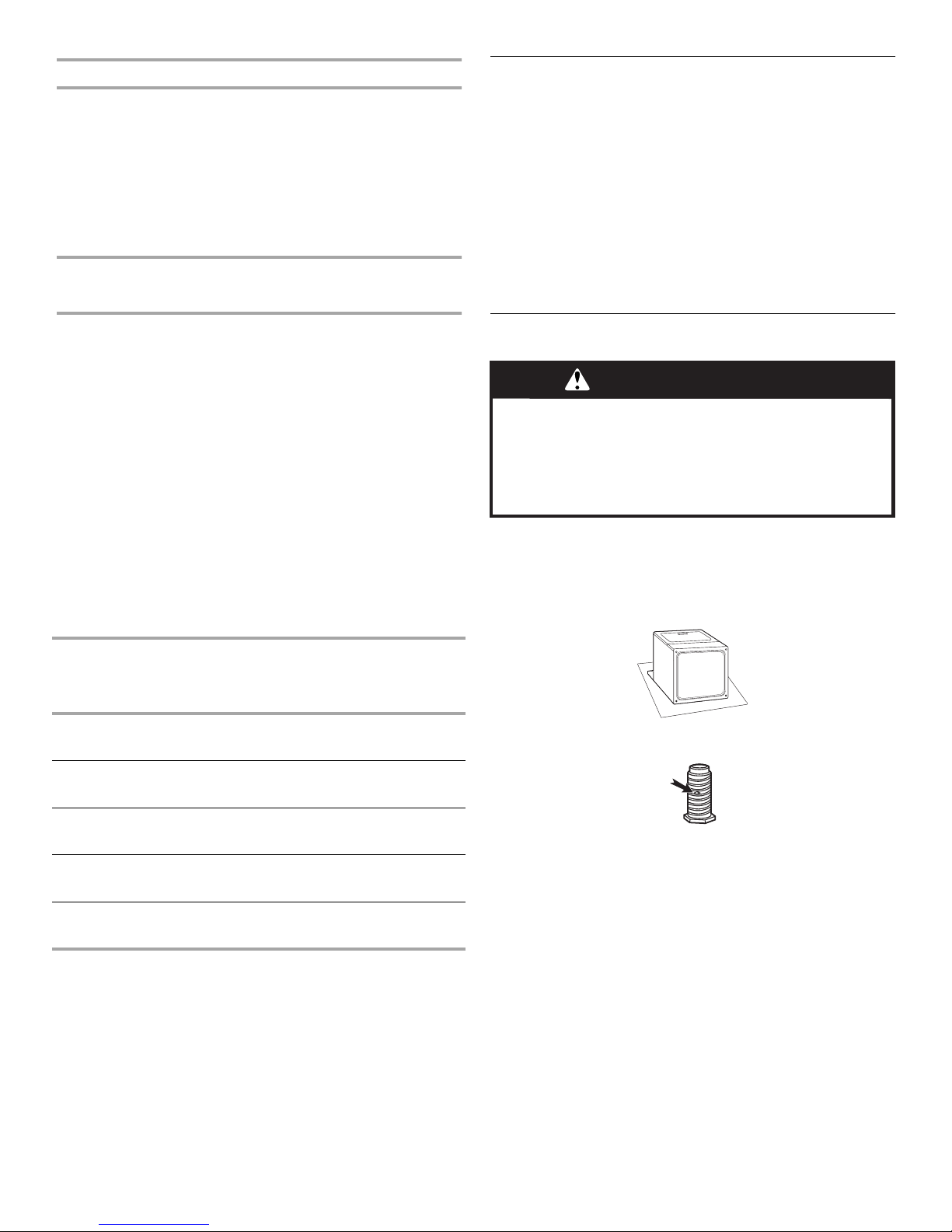

WARNING

Excessive Weight Hazard Use two or more people to move and install dryer. Failure to do so can result in back or other injury.

1. To protect the floor, use a large, flat piece of cardboard from

the dryer carton. Place cardboard under the entire back side of the dryer.

2. Firmly grasp the body of the dryer (not the top or console

panel). Gently lay the dryer on the cardboard. See illustration.

3. Examine the leveling legs. Find the diamond marking.

4. Screw the legs into the leg holes by hand. Use a wrench to

finish turning the legs until the diamond marking is no longer visible.

Reversible Large Side-Swing Door

1. Place towel (A) on top of dryer to protect surface.

2. Open dryer door. Remove bottom screws from cabinet side of

hinges (C). Loosen (do not remove) top screws from cabinet side of hinges.

3. Lift door until top screws in cabinet are in large part of hinge

slot. Pull door forward off screws. Set door on top of dryer. Remove top screws from cabinet.

4. Use a small, flat-blade screwdriver to gently remove

4 hinge hole plugs (D) on left side of cabinet. Insert plugs into hinge holes on right side of cabinet.

Page 13

5. Insert screws into bottom holes on left side of cabinet. Tighten

screws halfway. Position door so large end of door hinge slot is over screws. Slide door up so screws are in bottom of slots. Tighten screws. Insert and tighten top screws in hinges.

6. Close door and check that door strike aligns with door catch

(B). If needed, slide door catch left or right within slot to adjust alignment.

8. Remove door strike (E) from cabinet. Use a small, flat-blade

screwdriver to gently remove 4 hinge hole plugs (F) on left side of cabinet. Insert plugs into hinge holes on right side of cabinet.

9. Insert screws into bottom holes on left side of cabinet. Tighten

screws halfway. Position door so large end of door hinge slot is over screws. Slide door up so screws are in bottom of slots. Tighten screws. Insert and tighten top screws in hinges.

Reversible Super Wide Side-Swing Door

A B

1. Place towel (A) on top of dryer to protect surface.

2. Open dryer door. Remove bottom screws from cabinet side of

hinges (D). Loosen (do not remove) top screws from cabinet side of hinges.

3. Lift door until top screws in cabinet are in large part of hinge

slot. Pull door forward off screws. Set door (handle side up) on top of dryer. Remove top screws from cabinet.

4. Remove screws attaching hinges to door.

5. Remove screws at top, bottom and side of door (4 screws).

Holding door over towel on dryer, grasp sides of outer door and gently lift to separate it from inner door. Do not pry apart with putty knife. Do not pull on door seal or plastic door catches.

6. Be certain to keep cardboard spacer centered between doors.

Reattach outer door panel to inner door panel so handle is on the side where hinges were just removed.

7. Attach door hinges to dryer door so that the larger hole is at

the bottom of the hinge.

10. Remove door strike plug (B). Insert the door strike you

removed in Step 8 into hole and secure with screw. Insert door strike plug into original door strike hole and secure with screw.

11. Close door and check that door strike aligns with door catch

(C). If needed, slide door catch left or right within slot to adjust alignment.

Complete Installation

1. Check that all parts are now installed. If there is an extra part,

go back through the steps to see which step was skipped.

2. Check that you have all of your tools.

3. Dispose of/recycle all packaging materials.

4. Check the dryer’s final location. Be sure the vent is not

crushed or kinked.

5. Check that the dryer is level. See “Level Dryer.”

6. For power supply cord installation, plug into an outlet. For

direct wire installation, turn on power.

7. Remove the blue protective film on the console and any tape

remaining on the dryer.

8. Read “Dryer Use” in the Dryer User Instructions.

9. Wipe the dryer drum interior thoroughly with a damp cloth to

remove any dust.

10. Set the dryer on a full heat cycle (not an air cycle) for

20 minutes and start the dryer.

If the dryer will not start, check the following:

■ Controls are set in a running or “On” position.

■ Start button has been pushed firmly.

■ Dryer is plugged into an outlet and/or electrical supply

is on.

■ Household fuse is intact and tight, or circuit breaker has

not tripped.

■ Dryer door is closed.

11. When the dryer has been running for 5 minutes, open the

dryer door and feel for heat. If you feel heat, cancel cycle and close the door.

If you do not feel heat, turn off the dryer and check the following:

■ There may be 2 household fuses or circuit breakers for the

dryer. Check to make sure both fuses are intact and tight, or that both circuit breakers have not tripped. If there is still no heat, contact a qualified technician.

NOTE: You may notice a burning odor when the dryer is first heated. This odor is common when the heating element is first used. The odor will go away.

Page 14

INSTRUCCIONES DE INSTALACIÓN PARA LA SECADORA

ELÉCTRICA DE 29" (73,7 CM)

SEGURIDAD DE LA SECADORA

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a

usted y a los demás. Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

PELIGRO

ADVERTENCIA

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

Page 15

INSTRUCCIONES DE INSTALACIÓN

Herramientas y piezas

Reúna las herramientas y piezas necesarias antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualquiera de las herramientas enlistadas aquí.

■ Destornillador de cuchilla

plana

■ Destornillador Phillips # 2

■ Llave de tuercas ajustable

que se abra a 1" (2,5 cm) o una llave de cubo de cabeza hexagonal (para regular las patas de la secadora)

■ Abrazaderas para ducto

Piezas suministradas:

Retire el paquete de piezas del tambor de la secadora. Verifique que estén todas las piezas.

4 patas niveladoras

Piezas para adquirir:

Verifique los códigos locales. Verifique el suministro eléctrico existente y la ventilación y vea “Requisitos eléctricos” y “Requisitos de ventilación” antes de comprar las piezas.

Las instalaciones en casas rodantes requieren herramientas del sistema de escape de metal, que se encuentran disponibles para ser compradas en el distribuidor donde compró la secadora. Para obtener más información, tome como referencia la sección “Ayuda o servicio técnico” de sus Instrucciones para el usuario de la secadora.

■ Tijeras de lata

(instalaciones del nuevo ducto de escape)

■ Pistola y masilla para

calafateo (para instalar el nuevo ducto de escape)

■ Desforrador de alambre

(instalaciones de cableado directo)

■ Nivel

Requisitos de ubicación

ADVERTENCIA

Peligro de Explosión

Mantenga los materiales y vapores inflamables, como la gasolina, lejos de la secadora.

Coloque la secadora a un mínimo de 46 cm sobre el piso para la instalación en un garaje.

No seguir estas instrucciones puede ocasionar la muerte, explosión o incendio.

Usted necesitará

■ Una ubicación que permita una instalación adecuada del

ducto de escape. Consulte “Requisitos de ventilación”.

■ Un circuito separado de 30 amperios.

■ Si está usando un cable de suministro de energía, un contacto

con conexión a tierra ubicado a unos 2 pies (61 cm) de cualquiera de los lados de la secadora. Vea “Requisitos eléctricos”.

■ Un piso resistente para soportar la secadora con un peso total

(secadora y carga) de 200 lbs (90,7 kgs). Asimismo se debe considerar el peso de otro artefacto que la acompañe.

■ Un piso nivelado con un declive máximo de 1" (2,5 cm) debajo

de la secadora completa. (Si el declive es mayor que 1" [2,5 cm], instale el Juego de extensión de patas de la secadora, Pieza No. 279810.) Si la secadora no está nivelada, la ropa quizás no rote adecuadamente y los ciclos del sensor automático posiblemente no funcionen debidamente.

No ponga a funcionar su secadora a temperaturas inferiores a 45ºF (7ºC). A temperaturas inferiores, es posible que la secadora no se apague al final de un ciclo automático. Los tiempos de secado pueden prolongarse.

No debe instalarse ni guardarse la secadora en un área en donde pueda estar expuesta al agua y/o a la intemperie.

Verifique los requisitos de los códigos. Algunos códigos limitan, o no permiten, la instalación de la secadora en garajes, clósets, casas rodantes o en dormitorios. Póngase en contacto con el inspector de construcciones de su localidad.

Page 16

Espacios de instalación

La ubicación debe ser lo suficientemente grande para poder abrir completamente la puerta de la secadora.

Dimensiones de la secadora

■ Ta mb ién se debe considerar espacio adicional para otro

electrodoméstico que le acompañe.

18" (45,7 cm)

14" máx.

cm)

(35,6

48 pulg. (310 cm )

3" (7,6 cm)

43³⁄₈"

(110cm)

*26" (66cm)

43³⁄₈"

(110cm)

*27¾"

(70,5cm)

(73,66cm)

29"

15¼"

(38,74cm)

22¾"

(57,8cm)

43³⁄₈"

(110cm)

*27¾"

(70,5cm)

43³⁄₈"

(110cm)

*27¾"

(70,5cm)

29"

(73,66cm)

29"

(73,66cm)

22¾"

(57,8cm)

13¾"

(34,9cm)

A. Puerta chica de apertura lateral B. Puerta grande de apertura lateral C. Puerta ancha de apertura lateral D. Puerta ancha de apertura vertical

*La mayoría de las instalaciones requieren un espacio mínimo de

5½" (14 cm) detrás de la secadora para acomodar el ducto de escape con codo. Vea “Requisitos de ventilación”.

Espacio mínimo para la instalación en un lugar empotrado o en un clóset

Las siguientes dimensiones ilustradas son para el espacio mínimo permitido.

■ Debe considerarse el espacio adicional para facilitar la

instalación y el servicio técnico.

■ Se podrían necesitar espacios libres adicionales para la pared

y las molduras de la puerta y del piso.

■ Para la instalación en clóset, con una puerta, se requieren

aberturas de ventilación mínimas en la parte superior e inferior de la puerta. Se aceptan puertas tipo persianas con aberturas de ventilación equivalentes.

0"*

(0 cm)

29"

(

73,66 cm)

0"*

(0 cm)

0"*

(0 cm)

27¾"

(70,5 cm)

24 pulg. (155 cm )

5½" (14 cm)

3" (7,6 cm)

A. Lugar empotrado B. Vista lateral - clóset o lugar confinado C. Puerta del clóset con orificios de ventilación

*Se recomienda espacio adicional

Requisitos de instalación adicionales para las casas rodantes

Esta secadora es apropiada para instalaciones en casas rodantes. La instalación debe ajustarse al Estándar de seguridad y construcción de casas fabricadas, Título 24 CFR, Parte 3280 (anteriormente conocido como Estándar federal para la seguridad y construcción de casas rodantes, Título 24, HUD Parte 280).

Las instalaciones en casas rodantes necesitan:

■ Herramientas del sistema de escape de metal, que se

encuentran disponibles para ser compradas en su distribuidor.

■ Se deben tomar medidas especiales en el caso de casas

rodantes para introducir el aire del exterior en la secadora. La abertura (como la de una ventana adyacente) deberá ser por lo menos el doble de tamaño que la abertura de ventilación de la secadora.

Requisitos eléctricos

Usted es responsable de

■ Ponerse en contacto con un instalador eléctrico calificado.

■ Asegurarse de que la conexión eléctrica sea adecuada y de

conformidad con el Código Nacional Eléctrico, ANSI/NFPA 70 - última edición y con todos los códigos y ordenanzas locales.

El Código Nacional Eléctrico requiere una conexión de suministro eléctrico de 4 hilos para aquellos hogares construidos después de 1996, para los circuitos de secadora que se hayan reformado después de 1996 y todas las instalaciones de casas rodantes.

Usted puede obtener una copia de todas las normas arriba indicadas en: National Fire Protection Association, One Batterymarch Park, Quincy, MA 02269.

■ Proveer el suministro eléctrico requerido de 3 ó 4 alambres,

monofásico, de 120/240 voltios, 60 Hz, CA solamente (o un suministro eléctrico de 3 ó 4 alambres, de 120/208 voltios, si se especifica en la placa indicadora de corriente/de la serie) en un circuito separado de 30 amperios, protegido con fusibles en ambos lados de la línea. Se recomienda un fusible retardador o un cortacircuitos. Conéctela a un circuito derivado individual. No tenga un fusible en el circuito neutro o de conexión a tierra.

■ No use un cable eléctrico de extensión.

■ Si los códigos lo permiten y se emplea un alambre de

conexión a tierra separado, es recomendable que un electricista calificado determine si la trayectoria de conexión a tierra es adecuada.

Page 17

Conexión eléctrica

Para instalar su secadora adecuadamente, usted debe determinar el tipo de conexión eléctrica que va a usar y seguir las instrucciones que aquí se proveen para el caso.

■ Esta secadora ha sido manufacturada lista para ser instalada

en una conexión de suministro de energía eléctrica de 3 hilos. El hilo verde de puesta a tierra del gabinete está permanentemente conectado al conductor neutral (cable blanco) dentro de la secadora. Si la secadora está instalada con una conexión de suministro eléctrico de 4 hilos, el hilo verde de puesta a tierra del gabinete se debe quitar del tornillo de puesta a tierra exterior (tornillo verde) y ajustar debajo del terminal neutral (cable central o blanco) del bloque de terminal. Cuando el conductor verde de puesta a tierra del gabinete esté ajustado debajo del terminal neutral (cable central o blanco) del bloque de terminal, el gabinete de la secadora queda aislado del conductor neutral.

■ Si los códigos locales no permiten la conexión de un hilo para

conexión a tierra al alambre neutro, vea la sección “Conexión opcional de 3 hilos”.

■ Deberá usarse una conexión con suministro de energía de

4 hilos cuando el aparato esté instalado en una ubicación en la cual esté prohibida la conexión a tierra a través del conductor neutro. Está prohibido hacer la puesta a tierra a través del conductor neutro para (1) las nuevas instalaciones de circuito derivado, (2) casas rodantes, (3) vehículos de recreación y (4) áreas donde los códigos locales prohíben la conexión a tierra a través de conductores neutros.

Si emplea un cable de suministro eléctrico:

Use un juego aprobado de UL para cable de suministro eléctrico que esté marcado para ser usado en secadoras de ropa. El juego deberá contener:

■ Un cable de suministro eléctrico de 30 amperios aprobado de

UL, con 120/240 voltios mínimo. El cable deberá ser del tipo SRD o SRDT y deberá tener un largo de por lo menos 4 pies (1,22 m). Los hilos que conectan con la secadora deberán terminar en terminales de anillo o de horquilla con los extremos hacia arriba.

■ Un protector de cables aprobado de UL.

Si el contacto de pared luce como éste:

Contacto de 4 alambres (14-30R)

Entonces elija un cable de suministro eléctrico de 4 alambres con terminales de anillo o de horquilla y con protector de cables aprobado de UL. El cable de suministro eléctrico de 4 hilos, de por lo menos 4 pies (1,22 m) de largo, deberá tener 4 hilos de cobre de calibre 10 y coincidir con un receptáculo de 4 hilos tipo NEMA 14-30R. El hilo de conexión a tierra (conductor a tierra) puede ser verde o desnudo. El conductor neutro debe ser identificado con una cubierta blanca.

Si el contacto de pared luce como éste:

Contacto de 3 alambres (10-30R)

Entonces elija un cable de suministro eléctrico de 3 alambres con terminales de anillo o de horquilla y con protector de cables aprobado de UL. El cable de suministro eléctrico de 3 hilos, de por lo menos 4 pies (1,22 m) de largo, deberá tener 3 hilos de cobre de calibre 10 y coincidir con un receptáculo de 3 hilos tipo NEMA 10-30R.

Si hace la conexión con cableado directo:

El cable de suministro eléctrico debe ser igual al del suministro eléctrico (de 4 alambres o de 3 alambres) y debe ser:

■ Cable blindado flexible o cable de cobre forrado no metálico

(con alambre puesto a tierra), protegido con un conducto metálico flexible. Todos los alambres conductores de corriente deben estar aislados.

■ Alambre de cobre sólido de calibre 10 (no utilice aluminio.)

■ Por lo menos 5 pies (1,52 m) de largo.

INSTRUCCIONES PARA LA CONEXIÓN A TIERRA

■

Para la conexión de una secadora mediante cable

eléctrico conectado a tierra: Esta secadora debe estar conectada a tierra. En el caso de funcionamiento defectuoso o avería, la conexión a tierra reducirá el riesgo de choque eléctrico al proporcionar una vía de menor resistencia para la corriente eléctrica. Esta secadora usa un cable que cuenta con un conductor para la conexión a tierra del equipo y un enchufe de conexión a tierra. El enchufe debe conectarse en un contacto apropiado, que esté debidamente instalado y conectado a tierra de acuerdo con todos los códigos y ordenanzas locales.

■

Para la conexión permanente de una secadora:

Esta secadora debe estar conectada a un sistema de cableado de metal permanente, conectado a tierra, o se debe tender un conducto para la conexión a tierra del equipo con los conductores de circuito y conectado al terminal de tierra del equipo o al conductor de suministro de la secadora.

ADVERTENCIA: La conexión indebida del

conductor para la conexión a tierra del equipo puede ocasionar un riesgo de choque eléctrico. Verifique con un electricista, representante o personal de servicio técnico calificado para asegurarse de que la conexión a tierra de la secadora sea apropiada. No modifique el enchufe que viene con el cable eléctrico. Si no encaja en el contacto, contrate un electricista calificado para que instale un contacto adecuado.

GUARDE ESTAS INSTRUCCIONES

Page 18

Conexión eléctrica

Cable de suministro eléctrico Cable directo

ADVERTENCIA

Peligro de Incendio

Use un cable de suministro eléctrico nuevo de 30 amperes que esté en la lista de UL.

Use un protector de cables que esté en la lista de UL. Desconecte el suministro eléctrico antes de hacer las

conexiones eléctricas. Conecte el alambre neutro (el blanco o el del centro)

al terminal central (plateada). El alambre de tierra (el verde o el no aislado) se debe

conectar con el conector verde de tierra. Conecte los 2 alambres de suministro restantes con

las 2 terminales restantes (las doradas). Apriete firmemente todas las conexiones eléctricas. No seguir estas instrucciones puede ocasionar la

muerte, incendio, o choque eléctrico.

ADVERTENCIA

Peligro de Incendio Utilice alambres de cobre sólido de ancho 10. Use un protector de cables que esté en la lista de UL. Desconecte el suministro eléctrico antes de hacer las

conexiones eléctricas. Conecte el alambre neutro (el blanco o el del centro)

al terminal central (plateada). El alambre de tierra (el verde o el no aislado) se debe

conectar con el conector verde de tierra. Conecte los 2 alambres de suministro restantes con

las 2 terminales restantes (las doradas). Apriete firmemente todas las conexiones eléctricas. No seguir estas instrucciones puede causar la muerte,

incendio o choque eléctrico.

1. Desconecte el suministro de energía.

2. Quite el tornillo de sujeción y la cubierta del bloque de

terminal.

ABCD

A. Cubierta del bloque de terminal B. Tornillo conductor a tierra externo C. Tornillo del bloque de terminal de color plateado, del

centro

D. Ubicación del tornillo de sujeción

E. Alambre de conexión a tierra neutro F. Orificio debajo de la abertura del bloque de terminal

3. Instale el protector de cables. Estilo 1: Protector de cables del cable de suministro de

energía

■ Quite los tornillos de un protector de cables de ³⁄₄"

(1,9 cm) que esté en la lista de UL (con la marca UL en el protector de cables). Coloque las lengüetas de las dos secciones de la abrazadera en el orificio que está debajo de la abertura del bloque de terminal de manera que una lengüeta esté apuntando hacia arriba y la otra esté apuntando hacia abajo, y sujételas en su lugar. Apriete los tornillos del protector de cables sólo lo suficiente para mantener las dos secciones de la abrazadera juntas.

B C

A. Lengüeta del protector de cables

apuntando hacia arriba

B. Orificio debajo de la abertura del

bloque de terminal C. Sección de la abrazadera D. Lengüeta del protector de cables

apuntando hacia abajo

Page 19

■ Haga pasar el cable de suministro de energía a través del

protector de cables. Asegúrese de que el aislamiento de cables del cable de suministro de energía esté dentro del protector de cables. El protector de cables deberá encajar bien con el gabinete de la secadora y estar en posición horizontal. No ajuste más los tornillos del protector de cables en este momento.

Opciones para la conexión eléctrica

Si su casa tiene: Y usted va a

conectar con:

Un contacto de 4 hilos (Tipo NEMA 14-30R)

Un cable de suministro eléctrico para secadora, aprobado de UL, de 120/240 voltios mínimo y 30 amperios*

Vaya a la sección

Conexión de 4 hilos:

Cable de suministro eléctrico

Estilo 2: Protector de cables para cable directo

■ Desatornille el conector de conducto removible y

cualquier tornillo del protector de cables de ³⁄₄"(1,9cm) que esté en la lista de UL (con la marca UL en el protector de cables). Haga pasar la sección roscada del protector de cables a través del orificio que está debajo de la abertura del bloque de terminal. Busque dentro de la abertura del bloque de terminal y atornille el conector de conducto removible sobre las roscas del protector de cables.

A. Conector del conducto removible B. Orificio debajo de la abertura del

bloque de terminal

C. Roscas del protector de cables

Cable directo de 4 hilos

(12,7 cm)

Contacto de 3 hilos (Tipo NEMA 10-30R)

Un desconectador con fusible o una caja de disyuntor*

Un cable de suministro eléctrico para secadora, aprobado de UL, de 120/240

Conexión de 4 hilos:

Cable directo

Conexión de 3 hilos:

Cable de suministro eléctrico

voltios mínimo y 30 amperios*

Cable directo de 3 hilos

3¹₂"

(8,9 cm)

Un desconectador con fusible o una caja de disyuntor*

Conexión de 3hilos:

Cable directo

*Si los códigos locales no permiten la conexión de un conductor

de conexión a masa al cable neutro, prosiga a la sección “Conexión opcional de 3 hilos”.

Conexión de 4 hilos: Cable de suministro eléctrico

IMPORTANTE: Se necesita una conexión de alambre de 4 hilos

para las casas rodantes y para los casos en que los códigos locales no permitan el uso de conexiones de 3 hilos.

■ Haga pasar el cable directo a través del protector de

cables. El protector de cables deberá encajar bien con el gabinete de la secadora y estar en posición horizontal. Apriete el tornillo del protector de cables contra el cable directo.

4. Ahora termine la instalación siguiendo las instrucciones para

el tipo de su conexión eléctrica:

Alambre de 4 hilos (se recomienda) Alambre de 3 hilos (si no dispone de alambre de 4 hilos)

A. Contacto de cuatro hilos (tipo NEMA 14-30R) B. Enchufe de 4 terminales C.Terminal de conexión a tierra D. Terminal de conexión a neutro E. Terminales de horquilla con los extremos hacia arriba

F. Protector de cables aprobado de UL, de ¾" (1,9 cm)

G. Terminales anulares

Page 20

1. Saque el tornillo central del bloque de terminal.

2. Saque el hilo de tierra neutro del aparato del tornillo

conductor de tierra externo. Conecte el hilo neutro de puesta a tierra y el hilo neutro (hilo blanco o central) del cable de suministro de energía debajo del tornillo central de color plateado del bloque de terminal. Apriete el tornillo.

Conexión de 4 hilos: Cable directo

IMPORTANTE: Se necesita una conexión de alambre de cuatro

hilos para las casas rodantes y para los casos en que los códigos locales no permitan el uso de conexiones de 3 hilos.

El cable de conexión directa debe tener 5 pies (1,52 m) extra de largo para poder mover la secadora si fuese necesario.

Pele 5" (12,7 cm) de la cubierta exterior desde el extremo del cable, dejando el hilo de tierra desnudo a 5" (12,7 cm). Corte 1½" (3,8 cm) de los 3 hilos restantes. Pele el aislamiento 1" (2,5 cm) hacia atrás. Doble los extremos de los hilos para formar un gancho.

A. Tornillo conductor de tierra externo – La línea punteada

ilustra la posición del hilo de tierra NEUTRO antes de moverlo al tornillo central de color plateado del bloque de

terminal B. Tornillo central de color plateado del bloque de terminal C. Hilo neutro (hilo blanco o central) D. Protector de cables de ¾" (1,9 cm), que esté en la lista de UL E. Hilo neutro de puesta a tierra

3. Conecte el hilo de tierra (verde o desnudo) del cable de

suministro eléctrico al tornillo conductor de tierra externo. Apriete el tornillo.

A. Tornillo conductor de tierra externo B. Tornillo central de color plateado del bloque de terminal

C. Hilo neutro (hilo blanco o central) D. Protector de cables de ¾" (1,9 cm), que esté en la lista de UL

E. Hilo neutro de puesta a tierra F. Hilo de tierra (verde o desnudo) del cable de suministro de

energía

4. Conecte los otros hilos a los tornillos exteriores del bloque de

terminal. Apriete los tornillos.

5. Apriete los tornillos del protector de cables.

6. Introduzca la lengüeta de la cubierta del bloque de terminal en

la ranura del panel posterior de la secadora. Asegure la cubierta con el tornillo de sujeción.

7. Usted ha completado la conexión eléctrica. Ahora vaya a

“Requisitos de ventilación”.

Al conectar el hilo al bloque de terminal, coloque el extremo del hilo en forma de gancho debajo del tornillo del bloque de terminal (con el gancho mirando hacia la derecha). Apriete y junte el extremo en forma de gancho y apriete el tornillo. Vea el ejemplo a continuación.

1. Saque el tornillo central de color plateado del bloque de

terminal.

2. Saque el hilo de tierra neutro del tornillo conductor de tierra

externo. Conecte el hilo neutro de puesta a tierra y coloque el extremo en forma de gancho (gancho mirando hacia la derecha) del hilo neutro (blanco o central) del cable de conexión directa debajo del tornillo central del bloque de terminal. Apriete y junte los extremos en forma de gancho. Apriete el tornillo.

A. Tornillo conductor de tierra externo – La línea punteada

ilustra la posición del hilo de tierra NEUTRO antes de

moverlo al tornillo central del bloque de terminal B. Tornillo central de color plateado del bloque de terminal C. Hilo neutro (hilo blanco o central) D. Protector de cables de ¾" (1,9 cm), que esté en la lista de UL E. Hilo neutro de puesta a tierra

Page 21

3. Conecte el hilo de tierra (verde o desnudo) del cable de

suministro eléctrico al tornillo del conductor de tierra externo. Apriete el tornillo.

1. Afloje o saque el tornillo central del bloque de terminal.

2. Conecte el hilo neutro (hilo blanco o central) del cable de

suministro eléctrico al tornillo central de color plateado del bloque de terminal. Apriete el tornillo.

A. Tornillo conductor de tierra externo B. Tornillo central de color plateado del bloque de terminal

C. Hilo neutro (hilo blanco o central)

D. Protector de cables de ¾" (1,9 cm), que esté en la lista de UL E. Hilo neutro de puesta a tierra

F. Hilo de tierra (verde o desnudo) del cable de suministro de

energía

4. Coloque los extremos en forma de gancho de los otros hilos

del cable de suministro eléctrico debajo de los tornillos exteriores del bloque de terminal (con los ganchos mirando hacia la derecha). Apriete y junte los extremos enganchados. Apriete los tornillos.

5. Apriete los tornillos del protector de cables.

6. Introduzca la lengüeta de la cubierta del bloque de terminal en

la ranura del panel posterior de la secadora. Asegure la cubierta con el tornillo de sujeción.

7. Usted ha completado la conexión eléctrica. Ahora vaya a

“Requisitos de ventilación”.

Conexión de 3 hilos: Cable de suministro eléctrico

Use cuando los códigos locales permitan la conexión del conductor de tierra del gabinete al hilo neutro:

A. Hilo neutro de puesta a tierra

B. Tornillo conductor de tierra externo C. Tornillo central de color plateado del bloque de terminal D. Hilo neutro (hilo blanco o central)

E. Protector de cables que esté en la lista de UL de ¾" (1,9 cm)

3. Conecte los otros hilos a los tornillos exteriores del bloque de

terminal. Apriete los tornillos.

4. Apriete los tornillos del protector de cables.

5. Introduzca la lengüeta de la cubierta del bloque de terminal en

la ranura del panel posterior de la secadora. Asegure la cubierta con el tornillo de sujeción.

6. Usted ha completado la conexión eléctrica. Ahora vaya a

“Requisitos de ventilación”.

Conexión de 3 hilos: Cable directo

Use cuando los códigos locales permitan la conexión del conductor de tierra del gabinete al hilo neutro.

El cable de conexión directa debe tener 5 pies (1,52 m) extra de largo para poder mover la secadora si fuese necesario.

Pele 3½" (8,9 cm) de la cubierta exterior desde el extremo del cable. Pele el aislamiento 1" (2,5 cm) hacia atrás. Si usa un cable trifilar con hilo de tierra, corte el hilo desnudo para que quede nivelado con la cubierta exterior. Doble los extremos de los hilos para formar un gancho.

A. Contacto de 3 hilos (NEMA tipo 10-30R) B. Enchufe de 3 hilos C. Terminal de conexión a neutro D. Terminales de horquilla con extremos hacia arriba

E. Protector de cables que esté en la lista de UL de ¾" (1,9 cm) F. Terminales anulares

G. Neutro (hilo blanco o central)

Al conectar el hilo al bloque de terminal, coloque el extremo del hilo en forma de gancho debajo del tornillo del bloque de terminal

(con el gancho mirando hacia la derecha). Apriete y junte el extremo en forma de gancho y apriete el tornillo, como se muestra.

Page 22

1. Afloje o saque el tornillo central de color plateado del bloque

de terminal.

2. Coloque el extremo en forma de gancho del hilo neutro (hilo

blanco o central) del cable de suministro eléctrico debajo del tornillo central del bloque de terminal (con el gancho mirando hacia la derecha). Apriete y junte el extremo en forma de gancho. Apriete el tornillo.

Conexión opcional de 3 hilos

Use para cable directo o cable de suministro eléctrico donde los códigos locales no permitan la conexión del conductor de tierra del gabinete con el hilo neutro.

1. Saque el tornillo central de color plateado del bloque de

terminal.

2. Saque el hilo de tierra neutro del tornillo conductor de tierra

externo. Conecte hilo neutro de tierra y el hilo neutro (hilo blanco o central) del cordón/cable de suministro eléctrico debajo del tornillo central de color plateado del bloque de terminal. Apriete el tornillo.

A. Hilo neutro de puesta a tierra B. Tornillo conductor de tierra externo C. Tornillo central de color plateado del bloque de terminal D. Hilo neutro (hilo blanco o central) E. Protector de cables que esté en la lista de UL de ¾" (1,9 cm)

3. Coloque los extremos en forma de gancho de los otros hilos

4. Apriete el tornillo del protector de cables.

5. Introduzca la lengüeta de la cubierta del bloque de terminal en

la ranura del panel posterior de la secadora. Asegure la cubierta con el tornillo de sujeción.

6. Usted ha completado la conexión eléctrica. Ahora vaya a

“Requisitos de ventilación”.

A. Tornillo conductor de tierra externo B. Hilo neutro de puesta a tierra C. Tornillo central de color plateado del bloque de terminal D. Hilo neutro (hilo blanco o central)

E. Protector de cables de ¾" (1,9 cm), que esté en la lista de UL

F. Camino de puesta a tierra determinado por un electricista

capacitado.

3. Conecte los otros hilos a los tornillos exteriores del bloque de

terminal. Apriete los tornillos.

4. Apriete los tornillos del protector de cables.

5. Introduzca la lengüeta de la cubierta del bloque de terminal en

la ranura del panel posterior de la secadora. Asegure la cubierta con el tornillo de sujeción.

6. Conecte un hilo de tierra de cobre separado desde el tornillo

conductor de tierra externo a tierra adecuada.

Page 23

Requisitos de ventilación

ADVERTENCIA

Peligro de Incendio Use un ducto de escape de metal pesado. No use un ducto de escape de plástico. No use un ducto de escape de aluminio. No seguir estas instrucciones puede ocasionar

la muerte o incendio.

ADVERTENCIA: Para reducir el riesgo de incendio, esta

secadora DEBE VENTILARSE HACIA EL EXTERIOR. IMPORTANTE: Observe todas las normas y ordenanzas vigentes. El ducto de escape de la secadora no debe conectarse en ningún

ducto de escape de gas, chimenea, pared, techo o el espacio oculto de un edificio.

Ducto de escape de metal flexible

■ Los ductos de escape de metal flexible son aceptables

únicamente si se puede acceder a los mismos para limpiarlos.

■ El ducto de escape de metal flexible debe extenderse y

sostenerse por completo cuando la secadora está en su ubicación final.

■ Quite el exceso del ducto de metal flexible para evitar que se

doble y se tuerza, lo cual podría dar lugar a una reducción del flujo de aire y a un rendimiento insuficiente.

■ No instale el ducto de escape de metal flexible en paredes,

techos o pisos encerrados.

Codos

Los codos de 45° proveen un mejor flujo de aire que los codos de 90°.

Bien Mejor

Si usa un sistema de ventilación existente

■ Limpie la pelusa que está en toda la longitud del sistema y

asegúrese de que la capota de ventilación no esté obstruida con pelusa.

■ Reemplace cualquier ducto de escape de plástico o de hoja

de metal por uno de metal pesado rígido o flexible.

■ Vuelva a consultar el cuadro del sistema de ventilación.

Modifique el sistema de ventilación existente si fuera necesario para lograr el mejor rendimiento de la secadora.

Si éste es un nuevo sistema de ventilación

Material de ventilación

■ Use un ducto de escape de metal pesado. No use ducto de

escape de plástico o de hoja de metal.

■ Se debe usar un ducto de escape de metal pesado de

4" (10,2 cm) y abrazaderas. Los productos de ventilación DURASAFE™ son recomendables.

10,2 cm

Ducto de escape de metal pesado de 4" (10,2 cm)

Los productos de ventilación DURASAFE™ pueden adquirirse con su distribuidor o llamando a Whirlpool Parts and Accessories (Piezas y accesorios de Whirlpool). Para más información, vea la sección “Ayuda o servicio técnico” en las instrucciones para el usario de la secadora.

Ducto de escape de metal rígido

■ Para un óptimo rendimiento de secado, se recomiendan

ductos de escape de metal rígido.

■ Se recomienda el ducto de escape de metal rígido para evitar

que se aplaste o se tuerza.

Abrazaderas

■ Utilice abrazaderas para sellar todas las juntas.

■ No debe conectarse ni asegurarse el ducto de escape con

tornillos ni con ningún otro dispositivo que se extienda hacia el interior de dicho ducto. No utilice cinta adhesiva para conductos.

Abrazadera

Respiradero

Los estilos recomendados de capotas de ventilación se ilustran aquí.

(10,2 cm)

4" (10,2 cm)

A. Estilo de capota con ventilación tipo persiana B. Estilo de capota con ventilación tipo caja

El estilo de capota de ventilación angular (que se ilustra aquí) es aceptable.

(10,2 cm)

2½"

(6,4 cm)

Page 24

■ Una capota de ventilación debe tapar el ducto de escape para

evitar el ingreso de roedores e insectos a la casa.

■ La capota de ventilación debe estar por lo menos a

12" (30,5 cm) de distancia del piso o de cualquier objeto que pudiese estar en el trayecto del ducto de escape (como flores, rocas o arbustos, límite de nieve, etc).

■ No use capotas de ventilación con pestillos magnéticos.

La ventilación inadecuada puede ocasionar la acumulación de humedad y pelusa en la casa, lo cual puede dar como resultado:

Daños de humedad en la carpintería, muebles, pintura, empapelado, alfombras, etc.

Problemas en la limpieza de la casa y de salud.

Planificación del sistema de ventilación

Seleccione su tipo de instalación de ventilación

Instalaciones recomendadas de escape

Las instalaciones típicas tienen la ventilación en la parte posterior de la secadora. Otras instalaciones son posibles.

IInstalaciones alternas para espacios limitados

Los sistemas de ventilación vienen en una amplia gama. Seleccione el tipo más apropiado para su instalación. A continuación se ilustran dos tipos de instalación para espacios limitados. Consulte las instrucciones del fabricante.

A. Instalación en la parte superior (también está

disponible con un codo de desviación)

B. Instalación de periscopio

NOTA: Se pueden adquirir los siguientes juegos para instalaciones alternas en espacios limitados. Por favor vea la sección “Ayuda o servicio técnico” en las instrucciones para el usario de la secadora.

■ Instalación en la parte superior:

Pieza número 4396028

■ Instalación de periscopio (Para usar si hay desacoplo entre el

ducto de escape de la pared y el conducto de ventilación de la secadora):

Pieza número 4396037 - Desacoplo de 0" (0 cm) a 18" (45,72 cm).

Pieza número 4396011 - Desacoplo de 18" (45,72 cm) a 29" (73,66 cm).

Pieza número 4396014 - Desacoplo de 29" (73,66 cm) a 50" (127 cm).

A. Secadora B. Codo C. Pared D. Capota de ventilación

E. Abrazaderas

F. Ducto de metal rígido o de metal

flexible

G. Longitud necesaria del ducto de

escape para conectar los codos

H. Salida de ventilación

Instalación con salida de ventilación estándar con ducto de escape de metal rígido o flexible

Previsiones especiales para las instalaciones en casas rodantes

El ducto de escape deberá sujetarse firmemente en un lugar no inflamable de la estructura de la casa rodante y no debe terminar debajo de la casa rodante. El ducto de escape debe terminar en el exterior.

Page 25

Determinación de la vía del ducto de escape

■ Seleccione la vía que proporcione el trayecto más recto y

directo al exterior.

■ Planifique la instalación a fin de usar el menor número posible

de codos y vueltas.

■ Cuando use los codos o haga vueltas, deje todo el espacio

que sea posible.

■ Doble el ducto gradualmente para evitar torceduras.

■ Use la menor cantidad posible de vueltas de 90°.

Determinación de la longitud del ducto de escape y de los codos necesarios para obtener un óptimo rendimiento de secado

Instalación del sistema de ventilación

1. Instale la capota de ventilación. Emplee una masilla de

calafateo para sellar la abertura de la pared externa alrededor de la capota de ventilación.

2. Conecte el ducto de escape a la capota de ventilación. El

ducto de escape debe encajar dentro de la capota de ventilación. Asegure el ducto de escape a la capota de ventilación con una abrazadera de 4" (10,2 cm).

3. Extienda el ducto de escape a la ubicación de la secadora.

Use la trayectoria más recta posible. Vea “Determinación de la vía del ducto de escape” en “Planificación del sistema de ventilación”. Evite giros de 90º. Use abrazaderas para sellar todas las juntas. No use cinta adhesiva para conductos, tornillos ni otros dispositivos de fijación que se extiendan dentro del ducto de escape, para fijar el mismo.

■ Use el cuadro del sistema de ventilación a continuación para

determinar el tipo de material para ducto y la combinación de capota aceptable a usar.

NOTA: No use tendidos de ducto de escape más largos que los especificados en el cuadro del sistema de ventilación. Los sistemas de ventilación más largos que los especificados:

■ Acortarán la vida de la secadora.

■ Reducirán el rendimiento, dando lugar a tiempos de

secado más largos y un aumento en el consumo de energía.

El cuadro del sistema de ventilación indica los requisitos de ventilación que le ayudarán a alcanzar el mejor rendimiento de secado.

Cuadro del sistema de ventilación

NOTA: Las instalaciones de ventilación laterales e inferiores

tienen una vuelta de 90º dentro de la secadora. Para determinar la longitud máxima de ventilación, agregue una vuelta de 90º al cuadro.

No. de vueltas de 90º o codos

0Metal rígido

1Metal rígido

Tipo de ducto

Metal flexible

Capotas de ventilación de caja o tipo persianas

64 pies (20 m) 36 pies (11 m)

54 pies (16,5 m) 31 pies (9,4 m)

Capotas angulares

58 pies (17,7 m) 28 pies (8,5 m)

48 pies (14,6 m) 23 pies (7 m)

Instalación de las patas niveladoras

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar la secadora.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

1. Para proteger el piso, use un pedazo de cartón grande y plano

del embalaje de la secadora. Coloque el cartón debajo de todo el borde posterior de la secadora.

2. Sujete con firmeza el cuerpo de la secadora (no la parte

superior o el panel de la consola). Coloque la secadora cuidadosamente sobre el cartón. Vea la ilustración.

3. Examine las patas niveladoras. Localice la marca en forma de

diamante.

2Metal rígido

Metal flexible

3Metal rígido

Metal flexible

4Metal rígido

Metal flexible

44 pies (13,4 m) 27 pies (8,2 m)

35 pies (10,7 m) 25 pies (7,6 m)

27 pies (8,2 m) 23 pies (7 m)

38 pies (11,6 m) 19 pies (5,8 m)

29 pies (8,8 m) 17 pies (5,2 m)

21 pies (6,4 m) 15 pies (4,6 m)

4. Atornille con la mano las patas en los orificios de las patas.

Use una llave de tuercas para terminar de atornillar las patas hasta que la marca en forma de diamante no quede visible.

5. Coloque un esquinal de cartón del empaque de la secadora

debajo de cada una de las 2 esquinas posteriores de la secadora. Ponga la secadora de pie. Deslice la secadora sobre los postes esquinales hasta que quede cerca de su ubicación final. Deje suficiente espacio para conectar el ducto de escape.

Page 26

Conexión del ducto de escape

1. Usando una abrazadera de 4" (10,2 cm), conecte el ducto de

escape a la salida de aire de la secadora. Si se conecta a un ducto de escape existente, asegúrese de que el mismo esté limpio. El ducto de escape de la secadora debe encajar sobre la salida de aire de la secadora y dentro de la capota de ventilación. Cerciórese de que el ducto de escape esté asegurado a la capota de ventilación con una abrazadera de 4" (10,2 cm).

2. Mueva la secadora a su posición final. No aplaste ni retuerza

el ducto de escape.

3. (En modelos a gas) Asegúrese de que no hayan torceduras en

la línea de gas flexible.

4. Una vez que la conexión esté lista, quite los esquinales y el

cartón.

Nivelación de la secadora

Revise la nivelación de la secadora. Verifique primero de lado a lado y luego del frente hacia atrás.

Si la secadora no está nivelada, apuntale la secadora, usando un bloque de madera. Use una llave de tuercas para regular las patas hacia arriba o hacia abajo y verifique nuevamente si la secadora está nivelada.

Cómo invertir el cierre de la puerta (opcional)

Si lo desea, puede cambiar la dirección del cierre de la puerta del lado derecho al lado izquierdo.

Puerta grande de abertura lateral de posición reversible

3. Levante la puerta hasta que los tornillos superiores del

gabinete estén en la parte grande de la ranura de la bisagra. Tire de la puerta hacia adelante para separarla de los tornillos. Coloque la puerta encima de la secadora. Extraiga los tornillos superiores del gabinete.

4. Use un destornillador pequeño de hoja plana para quitar con

cuidado los cuatro tapones (D) de los orificios de la bisagra que están en el lado izquierdo del gabinete. Introduzca los tapones en los orificios de la bisagra en el lado derecho del gabinete.

5. Introduzca los tornillos en los agujeros inferiores en el lado

izquierdo del gabinete. Atorníllelos por la mitad. Coloque la puerta de tal forma que el extremo grande de la ranura de la bisagra, esté encima de los tornillos. Deslice la puerta hacia arriba para que los tornillos estén en la parte inferior de las ranuras. Apriete los tornillos. Introduzca y apriete los tornillos superiores en las bisagras.

6. Cierre la puerta y asegúrese de que el tope de la puerta está

alineado con el gancho (B). Si es necesario, deslice el gancho de la puerta hacia la izquierda o derecha dentro de la ranura para ajustar la alineación.

Puerta super ancha de abertura lateral de posición reversible

A B

1. Coloque una toalla (A) encima de la secadora para proteger la

superficie.

2. Abra la puerta de la secadora. Extraiga los tornillos inferiores

de las bisagras del lado del gabinete (C). Afloje (no extraiga) los tornillos superiores de las bisagras del lado del gabinete.

1. Coloque una toalla (A) encima de la secadora para proteger la

superficie.

2. Abra la puerta de la secadora. Extraiga los tornillos inferiores

de las bisagras del lado del gabinete (D). Afloje (no extraiga) los tornillos superiores de las bisagras del lado del gabinete.

3. Levante la puerta hasta que los tornillos inferiores del

gabinete estén en la parte grande de la ranura de la bisagra. Tire de la puerta hacia adelante para separarla de los tornillos. Coloque la puerta (con el lado de la manija hacia arriba) encima de la secadora. Extraiga los tornillos superiores del gabinete.

Page 27

4. Extraiga los tornillos que unen a las bisagras con la puerta.

5. Extraiga los tornillos en la parte superior, inferior y lateral de la

puerta (4 tornillos). Sosteniendo la puerta sobre la toalla en la secadora, sujete los costados de la parte exterior de la puerta y levante cuidadosamente para separarla de la parte interior de la puerta. No los separe utilizando una espátula. No tire del burlete de la puerta ni de los ganchos plásticos de la misma.

6. Tenga cuidado de mantener los espaciadores de cartón

centrados entre las puertas. Vuelva a unir el panel exterior de la puerta al panel interior de la misma de manera que la manija se encuentre en el lado de donde se acaban de extraer las bisagras.

7. Fije las bisagras de la puerta a la puerta de la secadora de

manera que el orificio más grande quede en la parte inferior de la bisagra.

8. Extraiga el tope de la puerta (E) del gabinete. Use un

destornillador pequeño de punta plana para quitar cuidadosamente los 4 tapones para los orificios de la bisagra (F) que se encuentran al lado izquierdo del gabinete. Introduzca los tapones en los orificios de la bisagra en el lado derecho del gabinete.

9. Introduzca los tornillos en los orificios inferiores en el lado

izquierdo del gabinete. Atorníllelos por la mitad. Coloque la puerta de tal forma que el extremo grande de la ranura de la bisagra esté sobre los tornillos. Deslice la puerta hacia arriba para que los tornillos estén en la parte de abajo de las ranuras. Apriete los tornillos. Introduzca y apriete los tornillos superiores en las bisagras.

Complete la instalación

1. Revise para cerciorarse de que todas las piezas estén

instaladas. Si hay alguna pieza extra, vuelva a revisar todos los pasos para ver cuál se omitió.

2. Verifique si tiene todas las herramientas.

3. Deshágase de todos los materiales de embalaje o recíclelos.

4. Revise la localización final de la secadora. Asegúrese de que

el ducto de escape no esté aplastado o retorcido.

5. Verifique si la secadora está nivelada. (Vea “Nivelación de la

secadora”.)

6. Para una instalación con cable de suministro de energía,

enchufe en el contacto. Para una instalación con cableado directo, encienda el suministro de energía.

7. Quite la película protectora azul que está en la consola y

cualquier cinta adhesiva que haya quedado en la secadora.

8. Lea “Uso de la secador” en las Instrucciones para el usuario

de la secadora.

9. Limpie el interior del tambor de la secadora meticulosamente

con un paño húmedo para quitar residuos de polvo.

10. Fije la secadora en un ciclo de pleno calor (no el ciclo de aire)

y póngala a funcionar durante 20 minutos.

Si la secadora no funciona, revise lo siguiente:

■ Que los controles estén fijados en una posición de

funcionamiento o encendido (“On”).

■ Que se ha presionado con firmeza el botón de puesta en

marcha.

■ Que la secadora esté conectada en un contacto contacto

y/o el suministro de energía eléctrica está encendido.

■ Que el fusible de la casa esté intacto y ajustado, o que no

se haya disparado el cortacircuitos.

■ Que la puerta de la secadora esté cerrada.

11. Después de que la secadora haya estado funcionando

durante 5 minutos, abra la puerta y fíjese si está caliente. Si siente calor, cancele el ciclo y cierre la puerta.

Si no está caliente, apague la secadora y revise lo siguiente:

■ Posiblemente hayan 2 fusibles o disyuntores domésticos

para la secadora. Revise para asegurarse de que ambos fusibles estén intactos y ajustados, o que ambos disyuntores no se hayan disparado. Si después de esto todavía no calienta, póngase en contacto con un técnico competente.

NOTA: Cuando caliente la secadora por primera vez quizás sienta un olor a quemado. Este olor es común cuando se usa por primera vez el elemento de calefacción. El olor desaparecerá.

10. Extraiga el tapón del tope de la puerta (B). Introduzca el tope

de la puerta que usted quitó en el paso 8 en el orificio, y asegúrelo con un tornillo. Introduzca el tapón del interruptor de la puerta en el orificio original del tope de la puerta y asegúrelo con un tornillo.

11. Cierre la puerta y asegúrese de que el tope de la misma esté

alineado con el gancho de la puerta (C). Si es necesario, deslice el gancho de la puerta hacia la izquierda o derecha dentro de la ranura a fin de ajustar la alineación.

Page 28

8577188

TM DURASAFE is a trademark of Whirlpool, U.S.A.

TM DURASAFE es una marca de comercio de Whirlpool, EE.UU.

Benton Harbor, Michigan 49022

Printed in U.S.A.

ImpresoenEE.UU.

7/05
