Whirlpool WBC3546 A NFW, WBC3546 A NFX PROGRAM CHART [pt]

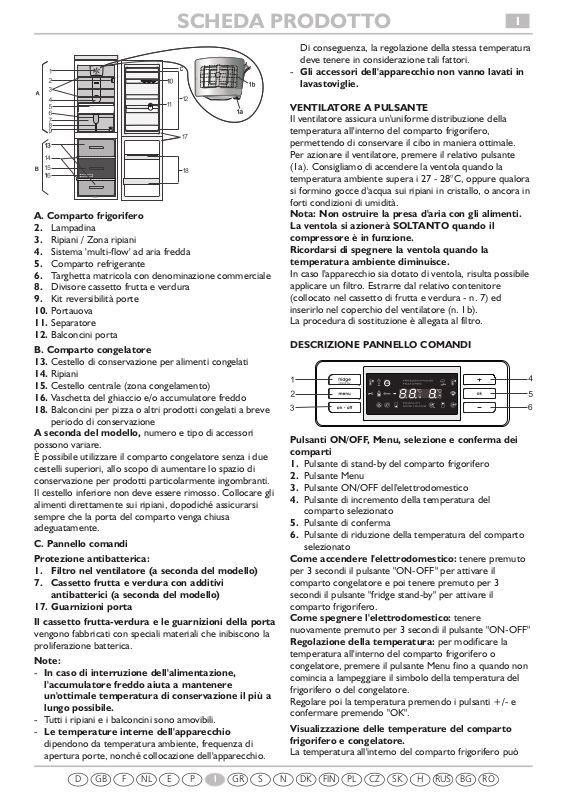

A. Comparto frigorifero
2. Lampadina
3. Ripiani / Zona ripiani
4. Sistema 'multi-flow' ad aria fredda
5. Comparto refrigerante
6. Targhetta matricola con denominazione commerciale
8. Divisore cassetto frutta e verdura
10. Portauova
11. Separatore
12. Balconcini porta
B. Comparto congelatore
13. Cestello di conservazione per alimenti congelati
14. Ripiani
15. Cestello centrale (zona congelamento)
16. Vaschetta del ghiaccio e/o accumulatore freddo
18. Balconcini per pizza o altri prodotti congelati a breve
periodo di conservazione A seconda del modello, numero e tipo di accessori possono variare. È possibile utilizzare il comparto congelatore senza i due cestelli superiori, allo scopo di aumentare lo spazio di conservazione per prodotti particolarmente ingombranti. Il cestello inferiore non deve essere rimosso. Collocare gli alimenti direttamente sui ripiani, dopodiché assicurarsi sempre che la porta del comparto venga chiusa adeguatamente.
C. Pannello comandi
Protezione antibatterica:
1. Filtro nel ventilatore (a seconda del modello)
7. Cassetto frutta e verdura con additivi
antibatterici (a seconda del modello)
17. Guarnizioni porta
Il cassetto frutta-verdura e le guarnizioni della porta
vengono fabbricati con speciali materiali che inibiscono la proliferazione batterica.
Note:
- In caso di interruzione dell'alimentazione,
l'accumulatore freddo aiuta a mantenere un'ottimale temperatura di conservazione il più a lungo possibile.
- Tutti i ripiani e i balconcini sono amovibili.
- Le temperature interne dell'apparecchio
dipendono da temperatura ambiente, frequenza di apertura porte, nonché collocazione dell'apparecchio.
Di conseguenza, la regolazione della stessa temperatura deve tenere in considerazione tali fattori.
- Gli accessori dell'apparecchio non vanno lavati in
lavastoviglie.
VENTILATORE A PULSANTE
Il ventilatore assicura un'uniforme distribuzione della temperatura all'interno del comparto frigorifero, permettendo di conservare il cibo in maniera ottimale. Per azionare il ventilatore, premere il relativo pulsante (1a). Consigliamo di accendere la ventola quando la temperatura ambiente supera i 27 - 28°C, oppure qualora si formino gocce d'acqua sui ripiani in cristallo, o ancora in forti condizioni di umidità.
Nota: Non ostruire la presa d'aria con gli alimenti. La ventola si azionerà SOLTANTO quando il compressore è in funzione. Ricordarsi di spegnere la ventola quando la temperatura ambiente diminuisce.
In caso l'apparecchio sia dotato di ventola, risulta possibile applicare un filtro. Estrarre dal relativo contenitore (collocato nel cassetto di frutta e verdura - n. 7) ed inserirlo nel coperchio del ventilatore (n. 1b). La procedura di sostituzione è allegata al filtro.
DESCRIZIONE PANNELLO COMANDI
Pulsanti ON/OFF, Menu, selezione e conferma dei comparti
1. Pulsante di stand-by del comparto frigorifero
2. Pulsante Menu
3. Pulsante ON/OFF dell'elettrodomestico
4. Pulsante di incremento della temperatura del
comparto selezionato
5. Pulsante di conferma
6. Pulsante di riduzione della temperatura del comparto
selezionato Come accendere l'elettrodomestico: tenere premuto per 3 secondi il pulsante "ON-OFF" per attivare il comparto congelatore e poi tenere premuto per 3 secondi il pulsante "fridge stand-by" per attivare il comparto frigorifero. Come spegnere l'elettrodomestico: tenere nuovamente premuto per 3 secondi il pulsante "ON-OFF" Regolazione della temperatura: per modificare la temperatura all'interno del comparto frigorifero o congelatore, premere il pulsante Menu fino a quando non comincia a lampeggiare il simbolo della temperatura del frigorifero o del congelatore. Regolare poi la temperatura premendo i pulsanti +/- e confermare premendo "OK".
Visualizzazione delle temperature del comparto frigorifero e congelatore.
La temperatura all'interno del comparto frigorifero può
ROBGRUSHSKCZPLIGB FINDKNSGRPENLFD
SCHEDA PRODOTTO
I
essere regolata fra +2°C e +8°C, quella del comparto congelatore può essere regolata fra 16°C and -24°C.
COLLEGAMENTO ELETTRICO
Quando l'elettrodomestico viene collegato all'alimentazione elettrica, si accende il display e tutti i simboli appaiono sul display per alcuni secondi. Viene visualizzata in modalità lampeggiante la temperatura del congelatore impostata da fabbrica di -18°C, mentre il display del frigorifero visualizza una temperatura di +5°C (impostata da fabbrica). Mentre l'apparecchio raggiunge la temperatura impostata da fabbrica suona un allarme acustico e il simbolo della temperatura lampeggia sul display del congelatore (- -), ad indicare che l'apparecchio non ha ancora raggiunto la temperatura ottimale di conservazione degli alimenti. Tenere premuto il pulsante "OK" fino alla disattivazione dell'allarme acustico. L'icona scompare quando il comparto congelatore raggiunge una temperatura inferiore ai -12°C; il display indicherà la temperatura di -18°C. Una volta acceso, il frigorifero impiega fra le 2 e le 3 ore per raggiungere una temperatura adeguata alla conservazione di una quantità standard di alimenti nel comparto frigorifero.
Importante:
• Se si collocano alimenti nel frigorifero prima che questo si sia completamente raffreddato gli alimenti rischiano di deteriorarsi.
• Regolare i comandi del frigorifero e del congelatore su una temperatura inferiore a quella consigliata non accelererà il processo di raffreddamento dei comparti.
• Un dispositivo incorporato di controllo dell'umidità esterna previene costantemente l'accumulo di umidità sulle superfici anteriori.
Non allarmatevi se tali superfici risultano talvolta tiepide al tatto. La luce interna si accende all'apertura della porta del frigorifero e si spegne dopo 10 minuti se la porta rimane aperta.
GUIDA ALLA SELEZIONE DELLE FUNZIONI (a seconda del modello)
Le funzioni non sono disponibili fino a quando il comparto congelatore non abbia raggiunto una temperatura inferiore a -12°C.
Funzioni ed impostazioni del comparto frigorifero.
Porta del comparto frigorifero aperta
Impostazione temperatura comparto frigorifero
Raffreddamento Rapido
Questa funzione dovrebbe essere selezionata prima di inserire alimenti freschi nel frigorifero. Per selezionarla, tenere premuto il pulsante Menu fino a quando il display non visualizza il simbolo di raffreddamento rapido . Il simbolo lampeggia, premere "OK" per confermare. La funzione viene disabilitata automaticamente dopo 6 ore oppure può essere disabilitata manualmente ripetendo la stessa procedura.
Vacanza
Questa funzione porta il comparto frigorifero ad una temperatura più elevata in caso di assenza prolungata. Per selezionare questa funzione, tenere premuto il pulsante Menu fino a quando il display non visualizza il simbolo della vacanza. Premere "OK" per confermare. Per riportare il frigorifero all'impostazione iniziale, ripetere la procedura. Importante: Dopo aver abilitato questa funzione, rimuovere tutti gli alimenti deperibili dal comparto frigorifero e tenere la porta chiusa: il frigorifero mantiene infatti una temperatura adeguata a prevenire la formazione di odori sgradevoli.
ON/OFF
Questa funzione spegne sia il comparto frigorifero che quello congelatore. Per abilitare la funzione di stand-by, tenere premuto il pulsante "ON-OFF" per 3 secondi; su entrambi i display compariranno due trattini, che indicano che l'elettrodomestico è in stand-by. Per riaccenderlo, seguire la stessa procedura fino alla comparsa sul display della temperatura precedentemente impostata. Quando l'apparecchiatura è in stand-by la luce all'interno del comparto frigorifero non funziona. Ricordare che questa operazione non scollega l'elettrodomestico dall'alimentazione elettrica.
Stand-by frigorifero
Questa funzione spegne il comparto frigorifero lasciando in funzione il comparto congelatore. Per abilitare la funzione di stand-by, tenere premuto per 3 secondi il pulsante "Fridge stand-by". Per riaccendere il comparto frigorifero, seguire la stessa procedura fino a quando non compare sul display la temperatura precedentemente impostata. Quando il comparto frigorifero è in stand-by la luce all'interno del comparto stesso non funziona.
Funzioni ed impostazioni del comparto congelatore
Impostazione temperatura comparto congelatore
Congelamento Rapido
Per una funzione di congelamento più efficace, attivare la funzione 24 ore prima di congelare degli alimenti freschi. Per selezionare questa funzione, tenere premuto il pulsante Menu fino a quando il display non visualizza il simbolo di congelamento rapido . Premere "OK" per confermare. Dopo 24 ore collocare gli alimenti da congelare nel cestello centrale del comparto congelatore. La funzione viene automaticamente disabilitata dopo 48 ore oppure può essere disabilitata manualmente ripetendo la stessa procedura.
Funzione "Mezzo carico"
Quando il congelatore è solo parzialmente pieno, collocare tutti gli alimenti nel cestello centrale e
SCHEDA PRODOTTO
I
ROBGRUSHSKCZPLIGB FINDKNSGRPENLFD
selezionare questa funzione tenendo premuto il pulsante Menu fino a quando non compare il simbolo di risparmio energetico. Il simbolo lampeggia, premere "OK" per confermare.
Party mode
Per selezionare questa funzione, tenere premuto il pulsante Menu fino a quando il display non visualizza il simbolo Party Mode . Il simbolo lampeggia, premere "OK" per confermare. Usare questa funzione per raffreddare le bibite all'interno del comparto congelatore. Quando la funzione è attiva, è attivo anche il relativo simbolo. 30 minuti dopo la selezione (il tempo necessario per raffreddare una bottiglia da
0.75 l senza che si rompa il vetro), il simbolo lampeggia, suona un allarme acustico e si accende il display: rimuovere la bottiglia dal comparto congelatore e premere il pulsante "OK" per disabilitare la funzione. Importante: non lasciare la bottiglia all'interno del comparto congelatore più a lungo del tempo necessario per il raffreddamento.
Simbologia dell'apparecchio, degli allarmi e del malfunzionamento
Funzione "6th Sense" (Sesto Senso)
La funzione 6th Sense si attiva automaticamente quando:
• viene collocata una grande quantità di alimenti nel frigorifero e/o nel congelatore
• viene lasciata aperta a lungo la porta del frigorifero e/o del congelatore
• in caso di interruzione prolungata dell'energia elettrica che provoca un aumento della temperatura interna sino a valori che non possono garantire una corretta conservazione degli alimenti.
Il simbolo lampeggia per circa 3 secondi, dopodichè rimane acceso in modalità fissa fino al ripristino automatico delle condizioni di conservazione ottimali.
Blocco tastiera
Questa funzione impedisce che qualcuno inavvertitamente modifichi le impostazioni o spenga l'apparecchio. Per bloccare il pannello comandi, tenere premuti contemporaneamente i pulsanti "+", "OK" e "-" per 3 secondi fino a quando il display non visualizza il simbolo : un segnale acustico confermerà che la funzione è stata selezionata. Per disabilitare la funzione, seguire la stessa procedura fino allo spegnimento del simbolo
.
Allarmi
In caso di allarme, si attiva un segnale acustico. Allarme temperatura del congelatore. L'allarme acustico suona e l'indicatore della temperatura lampeggia. L'allarme viene attivato quando:
• L'elettrodomestico viene collegato all'alimentazione elettrica per la prima volta o dopo un periodo di inutilizzo prolungato.
• La temperatura del comparto congelatore è troppo alta.
• La quantità di alimenti collocata nel congelatore supera quella indicata sulla targa dati.
• La porta del congelatore è rimasta aperta a lungo. Nota: in questi casi il simbolo compare automaticamente sul display.
Allarme interruzione di corrente
La temperatura massima raggiunta durante un'interruzione della corrente lampeggia sul display del congelatore. Si accende il simbolo di allarme e contemporaneamente suona l'allarme acustico. Questo allarme si attiva quando:
• Vi è stata un'interruzione prolungata della corrente e la temperatura interna del congelatore ha raggiunto un valore che non garantisce condizioni adeguate di conservazione degli alimenti.
Per disabilitare l'allarme premere "OK": comparirà sul display la temperatura pre­impostata. Nota: verificare le condizioni degli alimenti
conservati.
Allarme porta frigorifero aperta
Si accende e lampeggia il simbolo della porta del frigorifero e suona l'allarme acustico. L'allarme si attiva quando la porta del frigorifero viene lasciata aperta per più di 2 minuti. Premere "OK" per fermare l'allarme sonoro. Se la porta non viene chiusa, l'allarme acustico suonerà nuovamente dopo due minuti. Chiudere la porta/e e premere il tasto "OK". Nota: in questi casi compare automaticamente sul display la funzione 6th Sense
Allarmi di funzionamento
Qualora si verifichino degli allarmi di funzionamento, anche gli altri allarmi verranno visualizzati nel comparto frigorifero o congelatore, a seconda della zona del malfunzionamento (ad es. CF, AL01, AL02, AL03, ecc.). Chiamare il Servizio Assistenza Tecnica e comunicare il codice dell'allarme.
Malfunzionamento e simbolo del Servizio Assistenza Tecnica
Chiamare il Servizio Assistenza Tecnica).
SCHEDA PRODOTTO
I
ROBGRUSHSKCZPLIGB FINDKNSGRPENLFD
Indicatore Listeria - temperatura media dell'intero comparto (a seconda del modello).
La temperatura ottimale all'interno del frigorifero
l simbolo indica la zona più fredda del comparto frigorifero. Per un'impostazione ottimale della temperatura, il frigorifero è fornito di un indicatore di temperatura che consente di controllare la temperatura media.
Controllo temperatura
Se l'elettrodomestico è acceso da almeno 24 ore, è possibile verificare se la temperatura del frigorifero sia corretta e, se necessario, regolarla come descritto nelle istruzioni utente (vedere "Impostazione della temperatura").
Se il simbolo è spento (OFF), significa che la temperatura all'interno del frigorifero è troppo alta; in questo caso, modificare l'impostazione della temperatura e attendere almeno 12 ore prima di verificarla nuovamente.
IMPORTANTE: dopo l'apertura della porta o la collocazione di alimenti nel frigorifero è normale che il simbolo resti spento (OFF) per un breve lasso di tempo, soprattutto se la temperatura ambiente è alquanto elevata.
Questa funzione segnala la necessità di sostituire il filtro antibatterico
La procedura di sostituzione del filtro viene descritta alla prima pagina della presente Scheda Prodotto. Dopo 6 mesi di funzionamento, si avverte un segnale acustico ed il simbolo inizia a lampeggiare, indicando che è necessario sostituire il filtro. Dopo la sostituzione del filtro, tenere premuto il pulsante "OK" per più di 5 secondi, fino a quando il segnale acustico si arresta e l'icona si illumina nuovamente (senza lampeggiare). E' possibile spegnere l'icona e tacitare il segnale acustico, fino ad avvenuta sostituzione del filtro (per circa 6 ore), premendo il pulsante "OK".
PULIZIA
Premere il pulsante di Stand-by, che consente di spegnere solo il comparto frigorifero mantenendo acceso il congelatore. Il comparto frigorifero può ora essere svuotato e pulito.
SBRINAMENTO PERIODICO DEL COMPARTO CONGELATORE
I congelatori Whirlpool No Frost assicurano la circolazione di aria molto fredda attorno alle aree di conservazione alimentare, evitando così la formazione di ghiaccio ed eliminando completamente la necessità di sbrinamento. I prodotti congelati non si incollano alle pareti, le etichette risultano ben leggibili, lo spazio di conservazione rimane ordinato e pulito. In combinazione con , non solo viene regolato il sensore, ma la potenza di raffreddamento risulta diretta esattamente nei punti necessari, ottimizzando l'efficienza energetica.
SCONGELAMENTO PERIODICO DEL COMPARTO FRIGORIFERO Lo scongelamento del comparto frigorifero avviene in maniera completamente automatica.
Eventuali goccioline di acqua sulla parete posteriore all'interno del comparto frigorifero indicano che la fase di scongelamento automatico è stata avviata. L'acqua di scongelamento viene direttamente condotta in un foro di scarico e raccolta in un apposito contenitore, da dove evapora.
SOSTITUZIONE DELLA LAMPADINA
Scollegare sempre l'apparecchio dall'alimentazione elettrica prima di sostituire la lampadina. Se la luce non funziona, è necessario:
1. Rimuovere il copri-lampadina: inserire le dita nei fori laterali di ventilazione (1), tirare delicatamente il coperchio e sollevarlo.
2. Controllare la luce: se necessario, svitare la lampadina rotta e sostituirla con una nuova (utilizzare massimo 15W).
3. Rimontare il copri-lampadina.
Non lasciare la luce senza protezione.
SCHEDA PRODOTTO
I
5019 637 01053/B
Printed in Poland 06/09
ROBGRUSHSKCZPLIGB FINDKNSGRPENLFD
