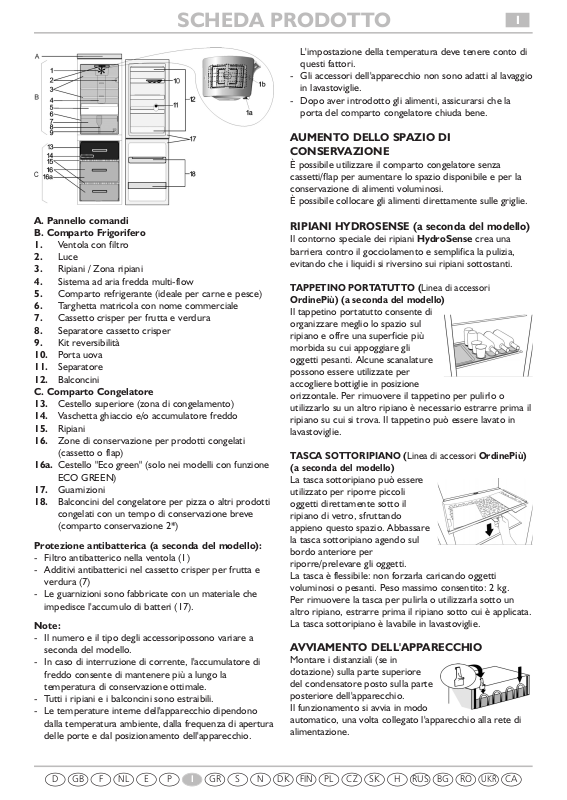

A. Pannello comandi
B. Comparto Frigorifero

1. Ventola con filtro

2. Luce

3. Ripiani / Zona ripiani

4. Sistema ad aria fredda multi-flow

5. Comparto refrigerante (ideale per carne e pesce)

6. Targhetta matricola con nome commerciale

7. Cassetto crisper per frutta e verdura

8. Separatore cassetto crisper

9. Kit reversibilità

10. Porta uova

11. Separatore

12. Balconcini
C. Comparto Congelatore

13. Cestello superiore (zona di congelamento)

14. Vaschetta ghiaccio e/o accumulatore freddo

15. Ripiani

16. Zone di conservazione per prodotti congelati

(cassetto o flap)

16a. Cestello "Eco green" (solo nei modelli con funzione

ECO GREEN)

17. Guarnizioni

18. Balconcini del congelatore per pizza o altri prodotti

congelati con un tempo di conservazione breve
(comparto conservazione 2*)

Protezione antibatterica (a seconda del modello):

- Filtro antibatterico nella ventola (1)

- Additivi antibatterici nel cassetto crisper per frutta e
verdura (7)

- Le guarnizioni sono fabbricate con un materiale che
impedisce l'accumulo di batteri (17).

Note:

- Il numero e il tipo degli accessoripossono variare a
seconda del modello.

- In caso di interruzione di corrente, l'accumulatore di
freddo consente di mantenere più a lungo la
temperatura di conservazione ottimale.

- Tutti i ripiani e i balconcini sono estraibili.

- Le temperature interne dell'apparecchio dipendono
dalla temperatura ambiente, dalla frequenza di apertura
delle porte e dal posizionamento dell'apparecchio.

L'impostazione della temperatura deve tenere conto di
questi fattori.

- Gli accessori dell'apparecchio non sono adatti al lavaggio
in lavastoviglie.

- Dopo aver introdotto gli alimenti, assicurarsi che la
porta del comparto congelatore chiuda bene.

AUMENTO DELLO SPAZIO DI
CONSERVAZIONE

È possibile utilizzare il comparto congelatore senza
cassetti/flap per aumentare lo spazio disponibile e per la
conservazione di alimenti voluminosi.
È possibile collocare gli alimenti direttamente sulle griglie.

RIPIANI HYDROSENSE (a seconda del modello)

Il contorno speciale dei ripiani HydroSense crea una
barriera contro il gocciolamento e semplifica la pulizia,
evitando che i liquidi si riversino sui ripiani sottostanti.

TAPPETINO PORTATUTTO (Linea di accessori
OrdinePiù) (a seconda del modello)

Il tappetino portatutto consente di
organizzare meglio lo spazio sul
ripiano e offre una superficie più
morbida su cui appoggiare gli
oggetti pesanti. Alcune scanalature
possono essere utilizzate per
accogliere bottiglie in posizione
orizzontale. Per rimuovere il tappetino per pulirlo o
utilizzarlo su un altro ripiano è necessario estrarre prima il
ripiano su cui si trova. Il tappetino può essere lavato in
lavastoviglie.

TASCA SOTTORIPIANO (Linea di accessori OrdinePiù)
(a seconda del modello)

La tasca sottoripiano può essere
utilizzato per riporre piccoli
oggetti direttamente sotto il
ripiano di vetro, sfruttando
appieno questo spazio. Abbassare
la tasca sottoripiano agendo sul
bordo anteriore per
riporre/prelevare gli oggetti.
La tasca è flessibile: non forzarla caricando oggetti
voluminosi o pesanti. Peso massimo consentito: 2 kg.
Per rimuovere la tasca per pulirla o utilizzarla sotto un
altro ripiano, estrarre prima il ripiano sotto cui è applicata.
La tasca sottoripiano è lavabile in lavastoviglie.

AVVIAMENTO DELL'APPARECCHIO

Montare i distanziali (se in
dotazione) sulla parte superiore
del condensatore posto sulla parte
posteriore dell'apparecchio.
Il funzionamento si avvia in modo
automatico, una volta collegato l'apparecchio alla rete di
alimentazione.

CA

UKR

ROBGRUSHSKCZPLIGB FINDKNSGRPENLFD

SCHEDA PRODOTTO

I

Dopo aver avviato l'apparecchio, attendere almeno 4-6
ore prima di introdurre alimenti all'interno dello stesso.

Le spie LED sul pannello comandi si accendono per circa
1 secondo e, dopo il processo di inizializzazione, viene
visualizzata l'impostazione.

Nota:

- Qualora si introducano alimenti prima che il frigorifero
sia completamente raffreddato, questi possono
deteriorarsi.

VENT OLA DOTATA DI P ULSANTE

La ventola migliora la distribuzione della temperatura
all'interno del comparto frigorifero, migliorando di
conseguenza la conservazione degli alimenti.
Per azionare la ventola premere il pulsante (1a). Si
consiglia di azionare la ventola quando la temperatura
ambiente supera i 27 ÷ 28°C o se sui ripiani di vetro sono
presenti gocce d'acqua oppure in condizioni di forte
umidità.

Nota:
Non ostruire l'ingresso dell'aria con alimenti.
La ventola gira SOLO quando il compressore è in
funzione.
Si ricorda di spegnere la ventola quando la
temperatura dell'aria ambiente sarà diminuita.

Se presente nell'apparecchio, la ventola può essere dotata
di filtro antibatterico.
Rimuoverlo dalla scatola che si trova nel cassetto crisper
(elemento 7) e inserirlo nel coperchio della ventola
(elemento 1b).
La procedura di sostituzione è allegata al filtro.

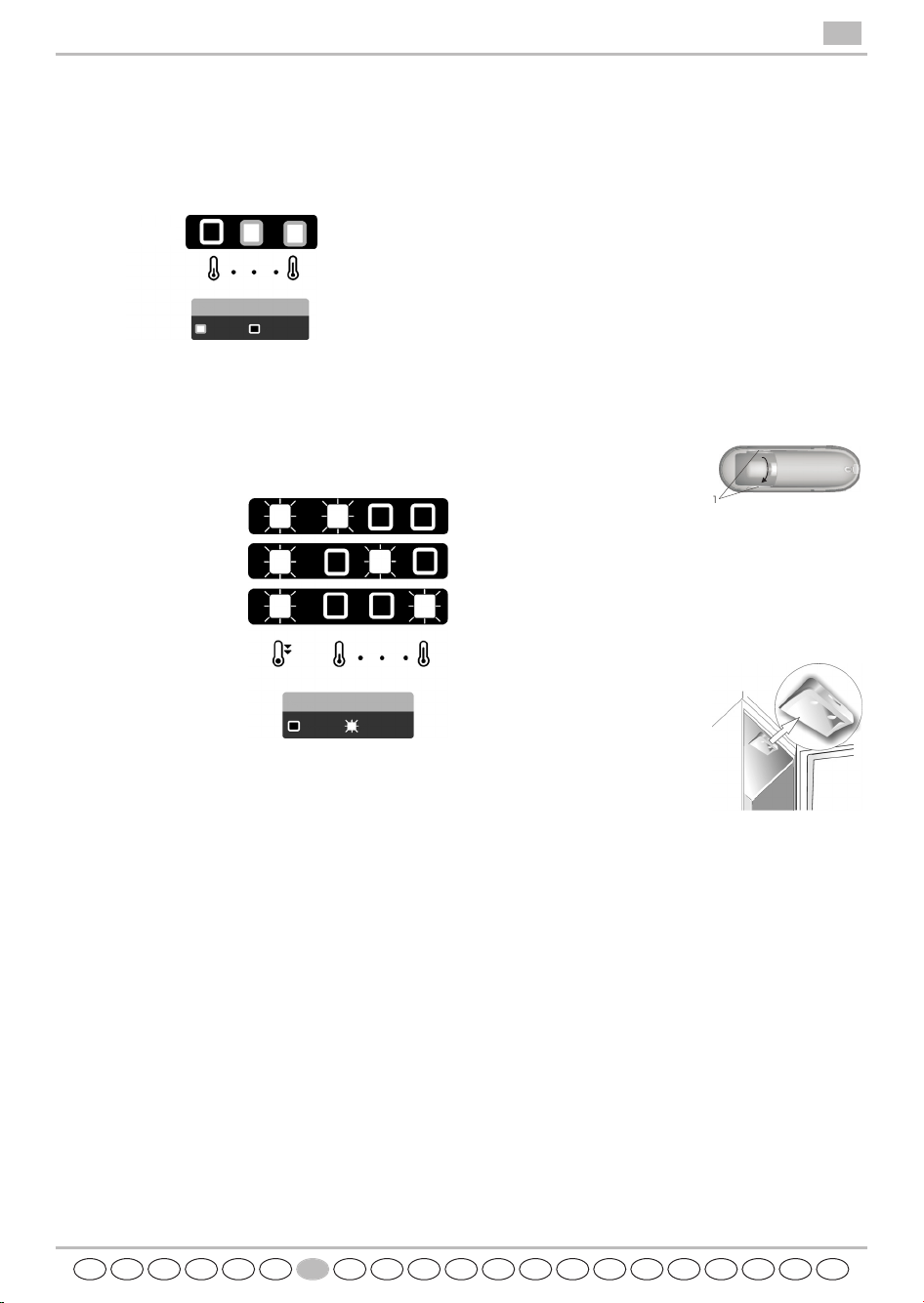

DESCRIZIONE PANNELLO COMANDI

1. Funzione Raffreddamento rapido

2. Indicazione dei settaggi della temperatura

3. Selezione della temperatura/Pulsante Raffreddamento

rapido (minimo 3 sec.)

4. Pulsante luce interna

SELEZIONE TEMPERATURA

Premere il pulsante sul pannello comandi per regolare la
temperatura.
Il pulsante di selezione della temperatura imposta la
temperatura desiderata, dalla più calda, a un livello
intermedio , fino alla più fredda .
Premendo il pulsante, l'impostazione cambia ciclicamente.
L'impostazione della temperatura avviene
contemporaneamente per entrambi i comparti, sia
frigorifero che congelatore.
Al primo collegamento dell'apparecchio all'alimentazione,
viene selezionata l'impostazione di fabbrica.

La tabella seguente illustra i livelli di impostazione:

GUIDA ALLA SCELTA E USO DELLE FUNZIONI

Raffreddamento rapido

L'utilizzo di questa funzione è raccomandato qualora
si collochi all'interno del comparto frigorifero una
quantità elevata di alimenti.
Tenendo premuto il pulsante sul pannello comandi
per 3 sec. è possibile aumentare la velocità di
raffreddamento degli alimenti posti all'interno del
comparto frigorifero.

La spia di Raffreddamento rapido (LED giallo) si
accende. Questa funzione si disattiva
automaticamente dopo 6 ore.
La funzione Raffreddamento rapido può essere
disattivata manualmente tenendo premuto lo stesso
pulsante del pannello comandi per 3 secondi, il LED
giallo si spegne.

Nota:

- La funzione Raffreddamento rapido deve essere
inoltre ATTIVATA prima di inserire alimenti freschi
da congelare nel comparto congelatore.

- L'attivazione della funzione Raffreddamento rapido
consente di sfruttare al massimo la capacità di
congelamento, pertanto deve essere attivata prima
di inserire alimenti freschi.

Funzione ECO GREEN (a seconda del
modello)
Qualora la quantità di alimenti da conservare
all'interno dell'apparecchio sia poca, questa funzione
consente la migliore conservazione al minor
consumo energetico possibile (pari a circa il 5-10%
in meno rispetto alle impostazioni normali ­temperatura media).
Quando la funzione ECO GREEN è ATTIVATA si
dovrebbero usare soltanto questi comparti ECO per
ottenere una conservazione ottimale degli alimenti:

Temperatura alta

Temperatura medio-alta

(Eco Green)

Temperatura media

Temperatura medio-bassa

Temperatura bassa

12 3

4

Legenda

Led ON

Led OFF

Raffreddamento

rapido ON

Raffreddamento

rapido OFF

SCHEDA PRODOTTO

I

CA

UKR

ROBGRUSHSKCZPLFINDKNSGRIPENLFGBD

- 2 ripiani "eco green" nel frigorifero (con profili in
verde)

- 1 cestello "eco green" nel comparto congelatore

Per attivare la funzione Eco Green premere il tasto
sul pannello comandi per selezionare la
temperatura medio-alta, come illustrato di
seguito:

FUNZIONAMENTO ANOMALO
DELL'APPARECCHIO

Una volta inserita la spina, durante i primi 10 minuti di
funzionamento dell'apparecchio l'eventuale guasto al
sensore della temperatura sarà visualizzato secondo la
tabella seguente:

L'apparecchio continuerà a funzionare, conservando gli
alimenti, ma è necessario contattare il servizio assistenza
fornendo il codice di errore.

SBRINAMENTO DEL COMPARTO
CONGELATORE

I congelatori No Frost assicurano la circolazione di aria
molto fredda attorno alle aree di conservazione
alimentare, evitando così la formazione di ghiaccio ed
eliminando completamente la necessità di sbrinamento. I
prodotti congelati non si incollano alle pareti, le etichette
risultano ben leggibili, lo spazio di conservazione rimane
ordinato e pulito.

SCONGELAMENTO DEL COMPARTO
FRIGORIFERO

Lo scongelamento del comparto frigorifero avviene
in maniera completamente automatica.

Eventuali goccioline di acqua sulla parete posteriore
all'interno del comparto frigorifero indicano che la fase di
scongelamento automatico è stata avviata. L'acqua di
scongelamento viene direttamente condotta in un foro di
scarico e raccolta in un apposito contenitore, da dove
evapora.

SOSTITUZIONE DELLA LAMPADINA
(a seconda dei modelli)

ILLUMINAZIONE A LAMPADINA

Prima di sostituire la lampadina, scollegare sempre il
frigorifero dalla rete di alimentazione.
Se la luce interna non funziona:

1. Rimuovere il coperchio:
inserire le dita nei fori di
ventilazione laterali (1),
estrarre delicatamente il
coperchio e tirarlo verso l'alto.

2. Controllare la lampadina. Se necessario, svitare la
lampadina fulminata e sostituirla con una nuova (la
potenza massima della lampadina è indicata sul
coperchio della lampadina).

3. Montare la copertura.

Non lasciare la lampadina senza coperchio.

ILLUMINAZIONE LED
Qualora la luce LED interna
non funzioni è necessaria la
sostituzione da parte del
servizio assistenza.

SCHEDA PRODOTTO

I

Eco Green

Legenda

Led ON

Led OFF

Sensore evaporatore

frigorifero guasto

Sensore frigorifero guasto

Sensore frigorifero ed

evaporatore guasto

Legenda

Led OFF

Led
lampeggiante

CA

UKR

ROBGRUSHSKCZPLFINDKNSGRIPENLFGBD
