Whirlpool WAT 9308ED, WAT 9358 ED, WAT 9458 WD, WAT 9508WD Quick start guide

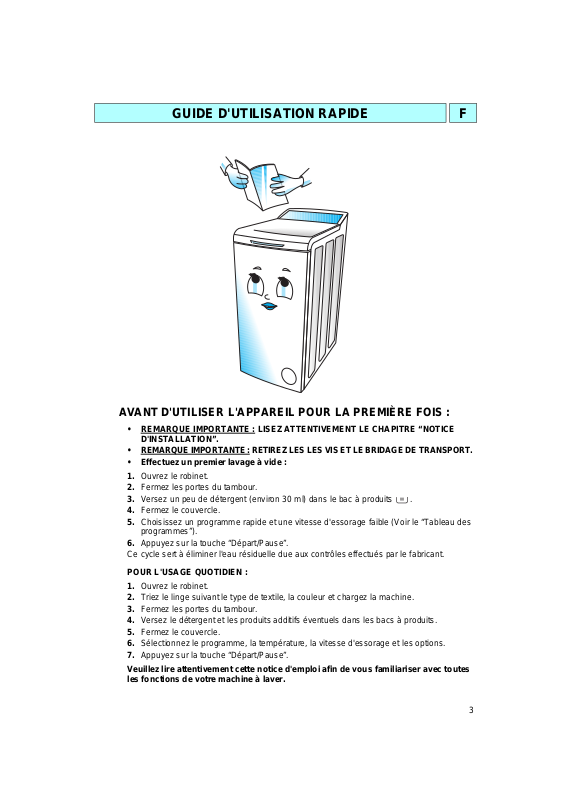

GUIDE D'UTILISATION RAPIDE F
AVANT D'UTILISER L'APPAREIL POUR LA PREMIÈRE FOIS :
• REMARQUE IMPORTANTE : LISEZ ATTENTIVEMENT LE CHAPITRE “NOTICE
D'INSTALLATION”.
• REMARQUE IMPORTANTE :
• Effectuez un premier lavage à vide :
Ouvrez le robinet.
1.
Fermez les portes du tambour.
2.
Versez un peu de détergent (environ 30 ml) dans le bac à produits .
3.
Fermez le couvercle.
4.
Choisissez un programme rapide et une vitesse d'essorage faible (Voir le “Tableau des
5.
programmes”).
Appuyez sur la touche “Départ/Pause”.
6.
Ce cycle sert à éliminer l'eau résiduelle due aux contrôles effectués par le fabricant.
POUR L'USAGE QUOTIDIEN :
Ouvrez le robinet.
1.
Triez le linge suivant le type de textile, la couleur et chargez la machine.
2.
Fermez les portes du tambour.
3.
Versez le détergent et les produits additifs éventuels dans les bacs à produits.
4.
Fermez le couvercle.
5.
Sélectionnez le programme, la température, la vitesse d'essorage et les options.
6.
Appuyez sur la touche “Départ/Pause”.
7.
Veuillez lire attentivement cette notice d'emploi afin de vous familiariser avec toutes
les fonctions de votre machine à laver.
RETIREZ LES LES VIS ET LE BRIDAGE DE TRANSPORT.
3
F SOMMAIRE
NOTICE D'INSTALLATION

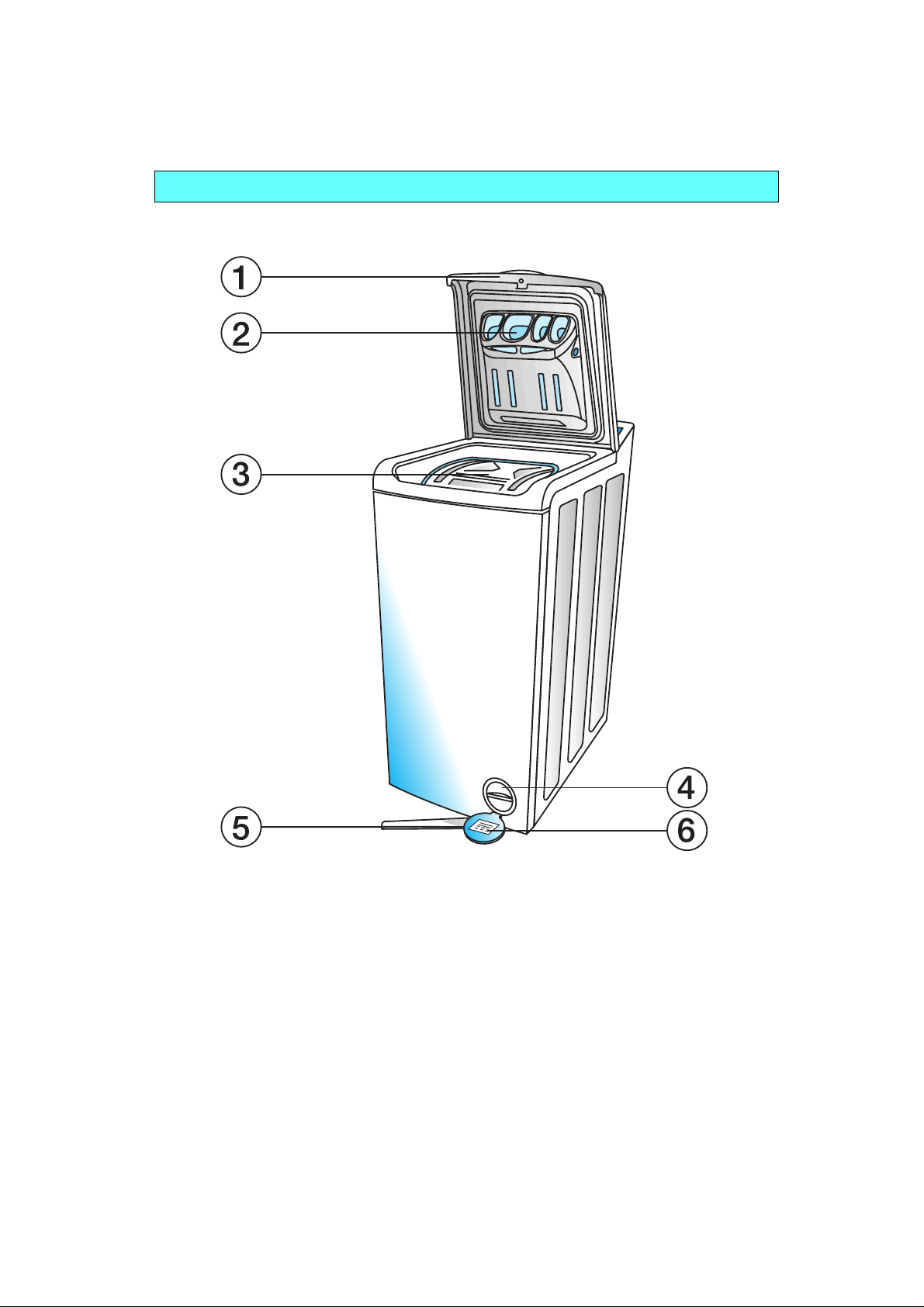

L'APPAREIL ET SES ACCESSOIRES
CONSEILS POUR LE RESPECT
DE L'ENVIRONNEMENT
MESURES DE SÉCURITÉ
TRANSPORT / DÉPLACEMENT
PRÉPARATION DU LINGE
DÉTERGENT ET PRODUITS ADDITIFS
TEINTURE ET DÉCOLORATION
AMIDONNAGE
NETTOYAGE DU FILTRE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
5
8
9
9
9
10
11
11
11
12
VIDANGE DE L'EAU RÉSIDUELLE
NETTOYAGE ET ENTRETIEN
DIAGNOSTIC RAPIDE
SERVICE APRÈS-VENTE
4
PAGE
PAGE
PAGE
PAGE
12
13
14
16

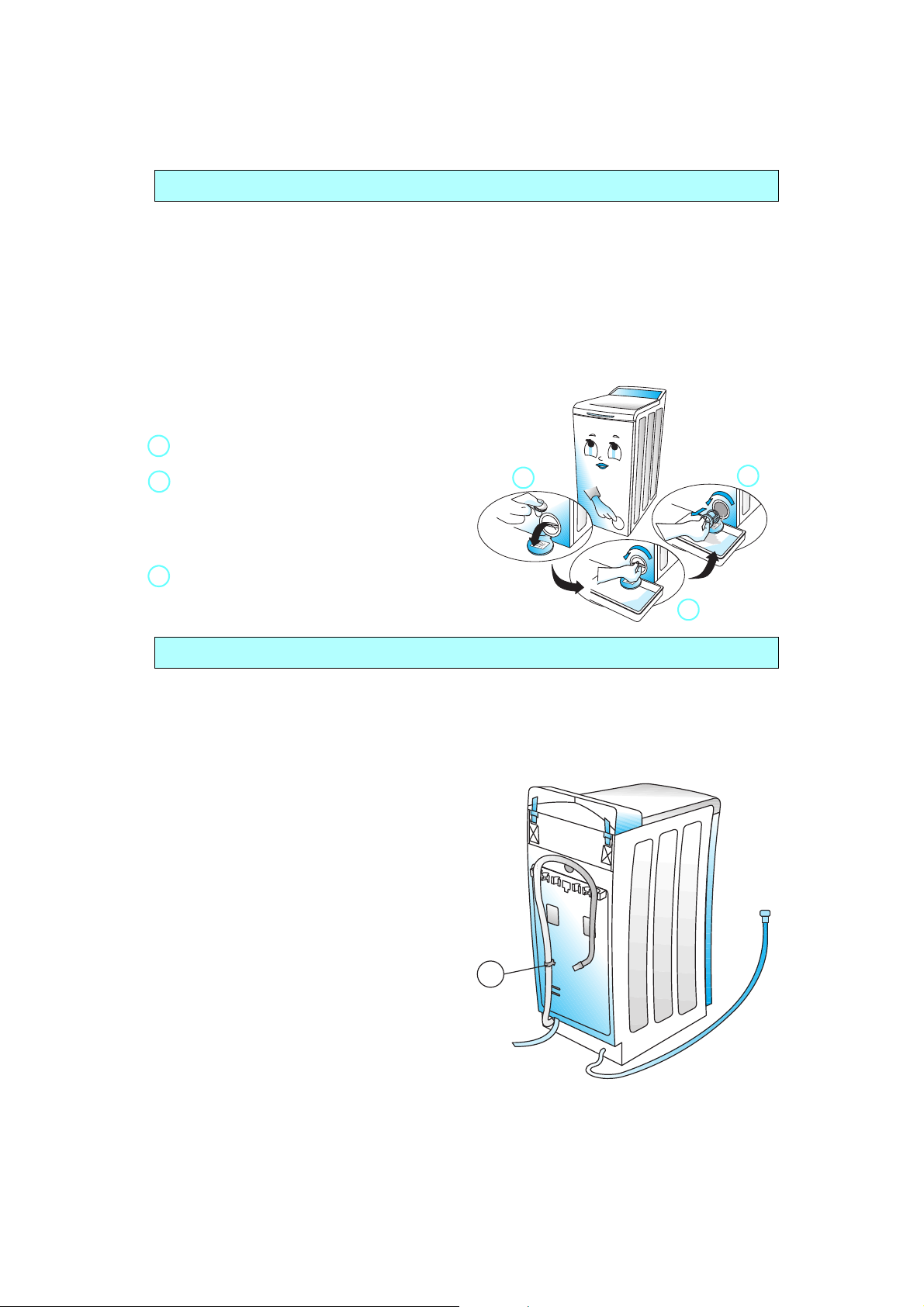

NOTICE D'INSTALLATION
DÉBALLAGE DE L'APPAREIL
Coupez et retirez la housse plastique.
1.
Retirez la protection supérieure et les cales d'angle.
2.
Retirez la protection inférieure en faisant basculer
3.
l'appareil et en le faisant pivoter sur un coin inférieur
arrière.
Ouvrez le couvercle en appuyant légèrement vers le
4.
bas lorsque vous soulevez la poignée. Retirez la cale
en polystyrène.
Retirez le film de protection bleu du bandeau (selon le
5.
modèle).
DÉMONTAGE DES VIS ET DU BRIDAGE DE
TRANSPORT
L'appareil est équipé de vis et d'un bridage de transport,
afin d'éviter tout endommagement éventuel au cours du
transport.
Avant de mettre l'appareil en service, il faut
OBLIGATOIREMENT retirer le bridage de tran sport à
l'arrière.
Dévissez les deux vis A et les quatre vis B avec un
1.
tournevis plat ou une clé 6 pans de 8 (clé à “pipe”).
Retirez la barre de transport.
2.
Replacez les quatre vis extérieures B sur la machine
3.
et serrez-les.
Enlevez les deux obturateurs d'arrêt C du support
4.
tuyaux et clipsez-les dans les orifices de la machine D.
Remarque :
verticalement.
INSTALLATION
Installez l'appareil sur une surface plane, à proximité
•
des branchements électrique, hydraulique et de
vidange.
Assurez-vous que les pieds reposent tous les quatre
•
correctement sur le sol et que la machine est bien
horizontale (utilisez un niveau à cet effet).
Compensez les petites inégalités du sol en réglant les
•
pieds de l'appareil (ne placez jamais un morceau de bois,
de carton ou un objet similaire en dessous des pieds).
L'appareil peut être installé dans un espace de 40 cm
•
de largeur et de 63 cm de profondeur.
Remarque :
ouvertures de la partie basse de l'appareil si vous installez ce
dernier sur de la moquette.
MISE EN PLACE DE L'APPAREIL
Pour placer l'appareil dans sa position de
1.
fonctionnement :
Tirez la poignée située en bas à l'avant (en option
sur certains modèles) à la main et poussez-la jusqu'à
la butée avec le pied.
Repoussez ensuite la poignée dans sa position
d'origine.
Vous pouvez régler les pieds avant pour mettre
l'appareil de niveau.
Desserrez le contre-écrou à l'aide d'une clé.
2.
Réglez la hauteur du pied en le tournant à la main.
3.
Resserrez le contre-écrou en le tournant dans le sens
4.
inverse des aiguilles d'une montre face à la machine
à laver.
REMARQUE IMPORTANTE :
lorsqu'il est sur les roulettes de mobilité.
Transportez toujours la machine à laver
Il est important de veiller à ne pas bloquer les
N'utilisez pas l'appareil
5
NOTICE D'INSTALLATION
ARRIVÉE D'EAU
•
Arrivée d'eau :Eau froide uniquement
•
Robinet : Raccord à vis pour tuyaux 3/4”.
•
Pression : 10-100 N/cm² (1-10 bar)
Si l'appareil doit être installé dans une pièce
exposée à des températures extrêmement
basses, il est recommandé de le vidanger après
chaque lavage. Veuillez suivre les instructions
données dans le chapitre “Vidange de l'eau
résiduelle”
et débranchez le tuyau d'arrivée d'eau.

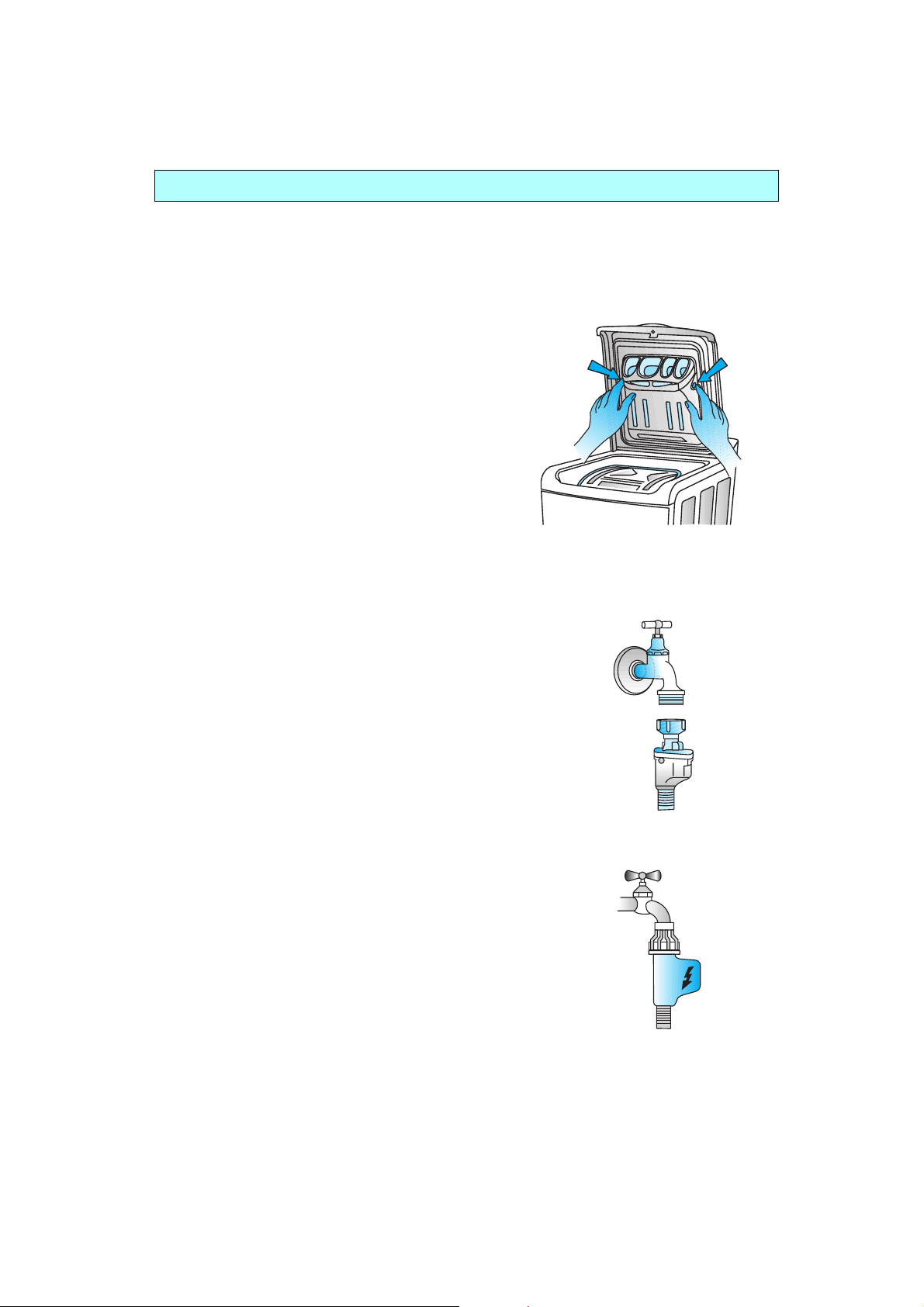

TUYAU D'ARRIVÉE D'EAU
1.
Le filtre fourni doit être installé dans le
raccord entre le tuyau d'arrivée d’eau et le
robinet.
2.
Vissez soigneusement le tuyau d'arrivée
d’eau sur le robinet, de préférence à la main.
Vérifiez que le tuyau n’est pas plié et qu'il
n'est pas écrasé.
3.
Vérifiez l'étanchéité des raccordements au
robinet et à l'appareil en ouvrant le robinet à
fond.
•
Si le tuyau n'est pas suffisammen t lo ng ,
remplacez-le par un tuyau de longueur
suffisante résistant à la pressi on
(minimum 10 bar - en conformité avec
EN 50065).
•
La machine à laver peut être branchée sans
clapet anti-retour.
•
Respectez les prescriptions des Compagnies
locales de distribution d'eau.
SÉCURITÉ HYDRAULIQUE
(selon les modèles)
•
Vissez le raccord fileté et le filtre à l'écrou de
raccord du robinet d'arrivée d'eau. Vérifiez
l'étanchéité des raccordements de la machine
en ouvrant le robinet à fond.
•
L'appareil ne doit en aucun cas être connecté
au mitigeur d'un chauffe-eau non pressuris é !
•
Le tuyau d'arrivée d'eau (voir la flèche C) et le
boîtier de raccordement plastique contienne nt
des composants électriques.
•
Le tuyau flexible ne doit pas être coupé et le
boîtier ne doit pas être immergé dans l'eau.
•
Si le tuyau flexible est endommagé,
débranchez immédiatement l'apparei l.
Si le tuyau flexible n'est pas suffisamment long,
remplacez-le par un tuyau avec sécurité
hydraulique de 3 m de long (disponible aupr ès du
Service Après-Vente ou chez votre Revendeur).
Assurez-vous que l'opération est réalisée par un
technicien qualifié.
:
C
6
NOTICE D'INSTALLATION
VIDANGE DE L'EAU
•
Raccordez le tuyau de vidange à l'évacuation
d'eau.
1.
Décrochez le tuyau de vidange des fixations
gauche et droite, voir la flèche A sur la figure.
Remarque importante :
N'enlevez PAS la fixation du tuyau de vidange du côté
gauche, voir la flèche B sur la figure. Si tel était le cas,
il y aurait un risque de fuite (danger de s'ébouillanter
avec l'eau chaude).
2.
Fixez la crosse de vidange coudée (à l'intérieur du
tambour) à l'extrémité libre du tuyau de vidange.
3.
Vous pouvez soit fixer le tuyau de vidange à un
siphon, soit l'accrocher au rebord d'un évier ou
d'une baignoire avec la crosse de vidange.
Les petits lavabos ne conviennent pas.
Le rebord du lavabo ne doit pas se situer à plus
de 100 cm du sol.
4.
Si vous devez rallonger le tuyau, utilisez un tuyau
flexible de mêmes dimensions et serrez les
raccords à l'aide de colliers de fixation pour tuyaux
flexibles.
Longueur maximale du tuyau de vidange : 2,50 m.
Hauteur d'écoulement maximale (crosse de
vidange coudée) : 100 cm.
Hauteur d'écoulement minimale : 55 cm.
Remarque importante :
Vérifiez que le tuyau de vidange ne forme pas de
nœuds et ne risque pas de t ombe r pe nd an t le
fonctionnement.
RACCORDEMENTS ÉLECTRIQUES
•
Les branchements électriques doivent être
conformes aux normes locales en vigueur.
•
L'appareil doit être bra nché au réseau uniquement
au moyen d'une prise de terre, conformément a ux
réglementations en vigueur.En particulier, les
appareils installés dans les locaux contenant une
douche ou une baignoire doiven t être protégés par
un dispositif à courant différentiel résiduel au moins
égal à 30mA. La mise à la terre de l 'ap pa re il e st
obligatoire aux termes de la loi. Le fabricant décline
toute responsabilité en cas de dommages corporels
ou matériels résultant directement ou indirectement
du non-respect des instructions ci-dessus.
•
Les données techniques (tension, pu issanc e et
fusible) figurent sur la plaque signalétique située à
l'arrière de l'appareil.
•
Le câble d'alimentation ne doit être remplacé que
par un technicien qualifié.
• L'appareil répond aux exigences la Directive
Communautaire 93/68/CEE et EN 60555.
•
N'utilisez ni rallonge, ni adaptateur multiple.
7
