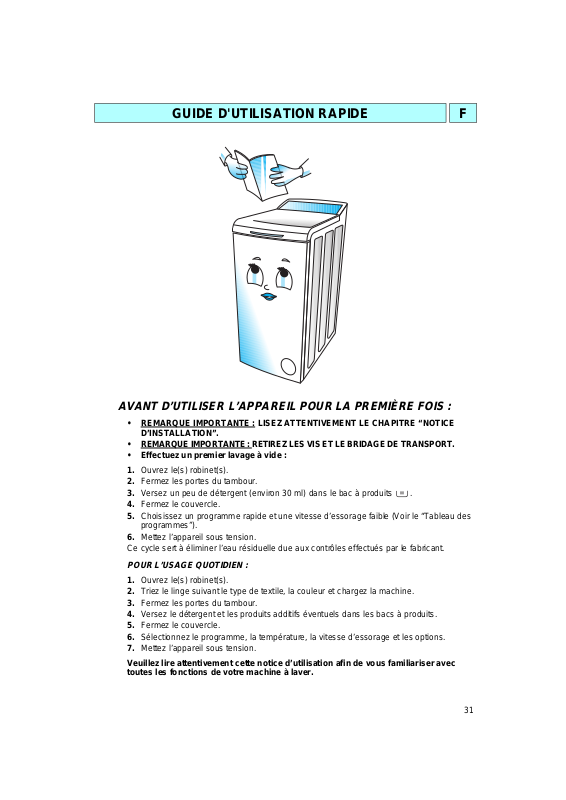

Whirlpool WAT 5350ED Quick start guide
GUIDE D'UTILISATION RAPIDE F
AVANT D’UTILISER L’APPAREIL POUR LA PREMIÈRE FOIS :
• REMARQUE IMPORTANTE : LISEZ ATTENTIVEMENT LE CHAPITRE “NOTICE
D’INSTALLATION”.
• REMARQUE IMPORTANTE :
• Effectuez un premier lavage à vide :
Ouvrez le(s) robinet(s).
1.
Fermez les portes du tambour.
2.
Versez un peu de détergent (environ 30 ml) dans le bac à produits .
3.
Fermez le couvercle.
4.
Choisissez un programme rapide et une vitesse d’essorage faible (Voir le “Tableau des
5.
programmes”).
Mettez l’appareil sous tension.
6.
Ce cycle sert à éliminer l’eau résiduelle due aux contrôles effectués par le fabricant.
POUR L’USAGE QUOTIDIEN :
Ouvrez le(s) robinet(s).
1.
Triez le linge suivant le type de textile, la couleur et chargez la machine.
2.
Fermez les portes du tambour.
3.
Versez le détergent et les produits additifs éventuels dans les bacs à produits.
4.
Fermez le couvercle.
5.
Sélectionnez le programme, la température, la vitesse d’essorage et les options.
6.
Mettez l’appareil sous tension.
7.
Veuillez lire attentivement cette notice d’utilisation afin de vous familiariser avec
toutes les fonctions de votre machine à laver.
RETIREZ LES VIS ET LE BRIDAGE DE TRANSPORT.
31
F SOMMAIRE
NOTICE D’INSTALLATION

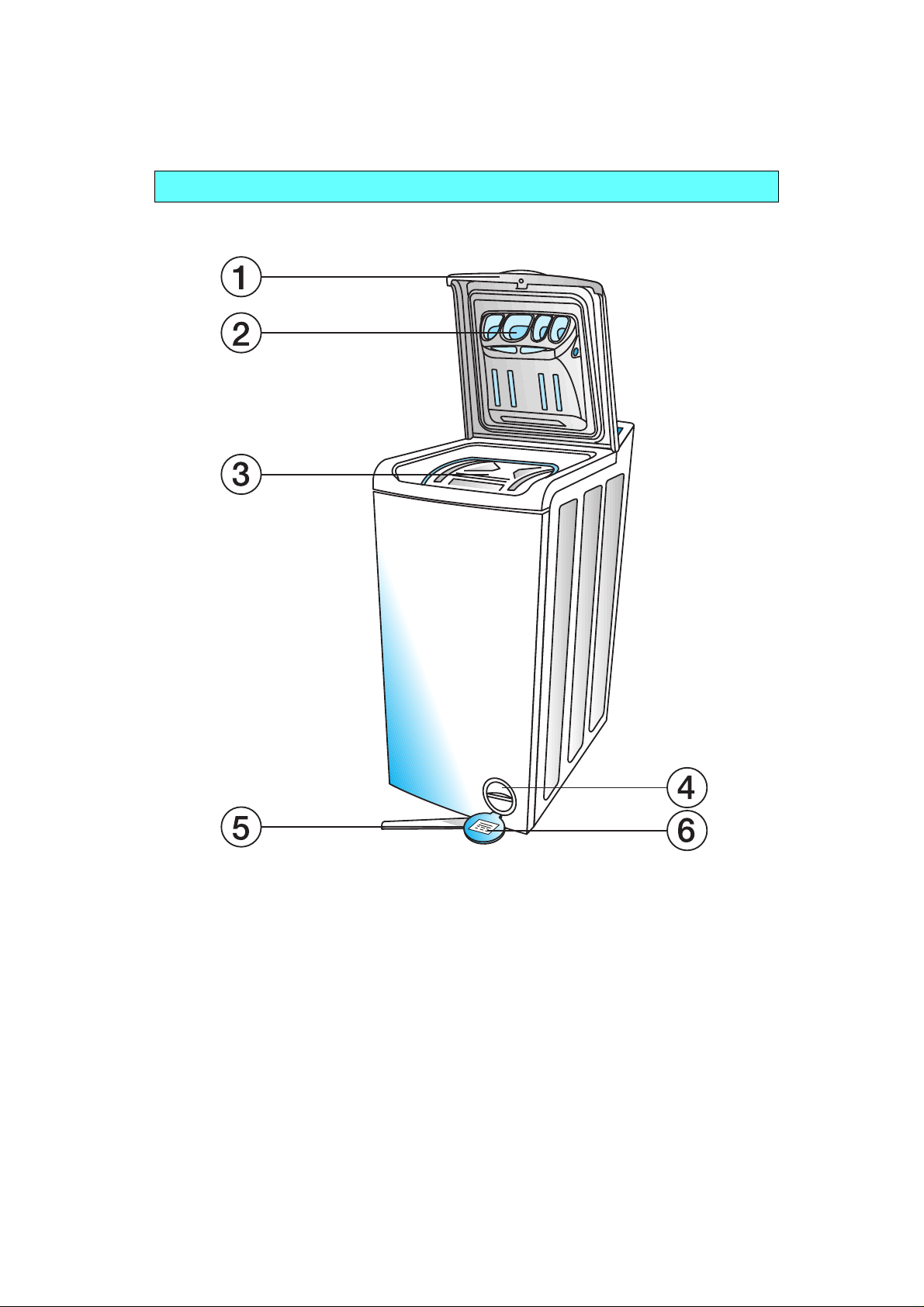

L’APPAREIL ET SES ACCESSOIRES
CONSEILS POUR LE RESPECT
DE L’ENVIRONNEMENT
MESURES DE SÉCURITÉ
TRANSPORT / DÉPLACEMENT
PRÉPARATION DU LINGE
DÉTERGENT ET PRODUITS ADDITIFS
TEINTURE ET DÉCOLORATION
AMIDONNAGE
NETTOYAGE DU FILTRE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
34
36
37
37
37
38
39
39
39
40
VIDANGE DE L’EAU RÉSIDUELLE
NETTOYAGE ET ENTRETIEN
DIAGNOSTIC RAPIDE
SERVICE APRÈS-VENTE
32
PAGE
PAGE
PAGE
PAGE
40
41
43
44
NOTICE D’INSTALLATION

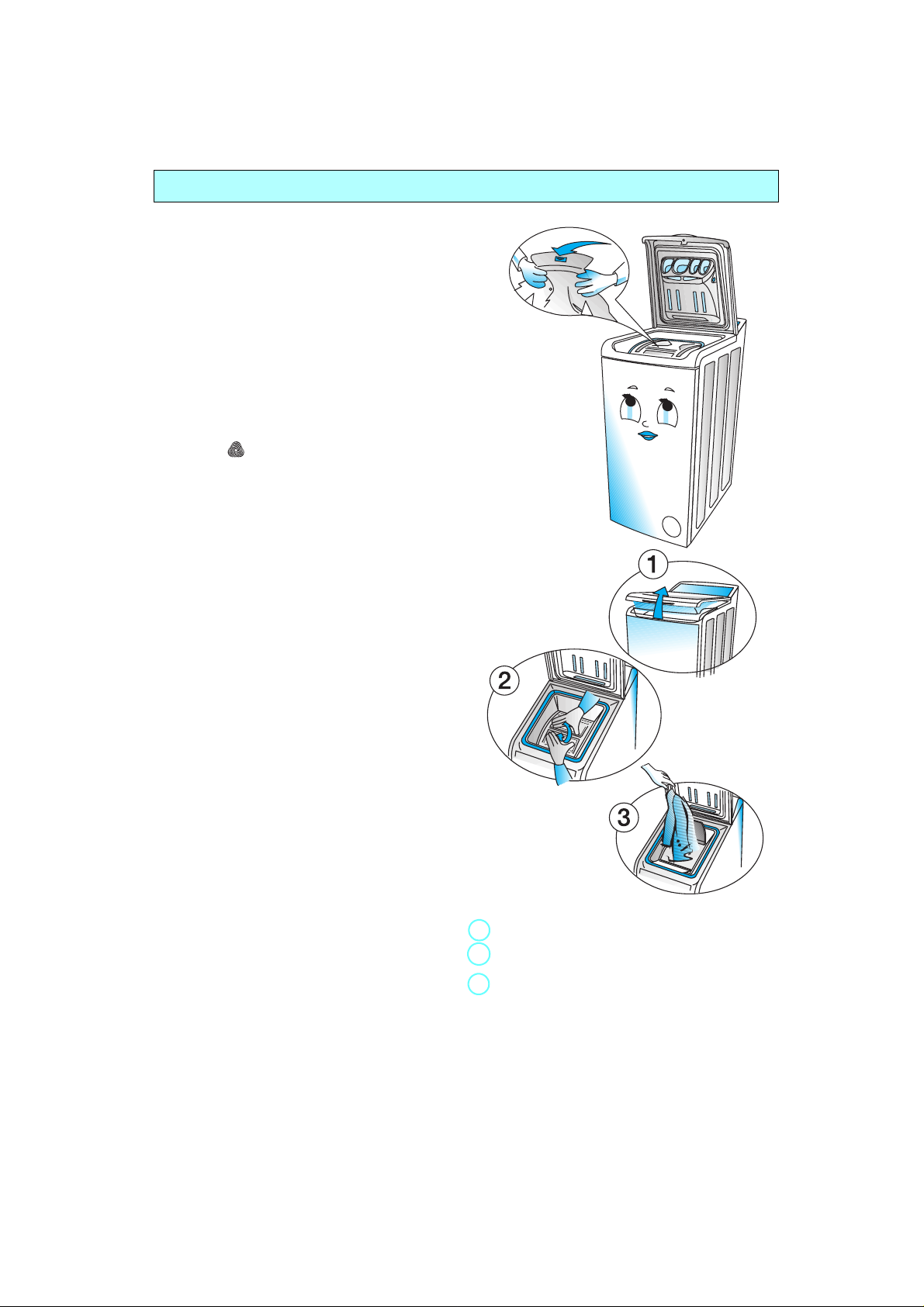

DÉBALLAGE DE L’APPAREIL
1.
Coupez et retirez la housse plastique.
2.
Retirez la protection supérieure et les cales d’ angle.
3.
Retirez la protection inférieure en faisant basculer
l’appareil et en le faisant pivoter sur un coin
inférieur arrière.
4.
Ouvrez le couvercle en appuyant légèrement vers
le bas lorsque vous soulevez la poignée. Retirez la
cale en polystyrène.
5.
Retirez le film de protection bleu du bandeau
(selon le modèle).
DÉMONTAGE DES VIS ET DU BRIDAGE DE
TRANSPORT
L’appareil est équipé de vis et d’un bridage de
transport, afin d’éviter tout endommagement éventuel
au cours du transport.
Avant de mettre l’appareil en service, il faut
OBLIGATOIREMENT retirer le bridage de
transport à l’arrière.
1.
Dévissez les deux vis A et les quatre vis B avec un
tournevis plat ou une c lé 6 pans de 8 (clé à “pipe”).
2.
Retirez la barre de transport.
3.
Replacez les quatre vis extérieures B sur la
machine et serrez-les.
4.
Enlevez les deux obturateurs d’arrêt C du support
tuyaux et clipsez-les dans les orifices de la machine D.
Remarque :
verticalement.
INSTALLATION
•
Installez l’appareil sur une surface plane, à
proximité des branchements électrique,
hydraulique et de vidange.
•
Assurez-vous que les pieds reposent tous les
quatre correctement sur le sol et que la machine
est bien horizontale (avec un niveau).
•
Compensez les petites inégalités du sol en réglant
les pieds de l’appareil (ne placez jamais un
morceau de bois, de carton ou un objet similaire en
dessous des pieds).
•
L’appareil peut être installé dans un espace de 40
cm de largeur et de 63 cm de profondeur.
Remarque :
les ouvertures de la partie basse de l’appareil si vous
installez ce dernier sur de la moquette

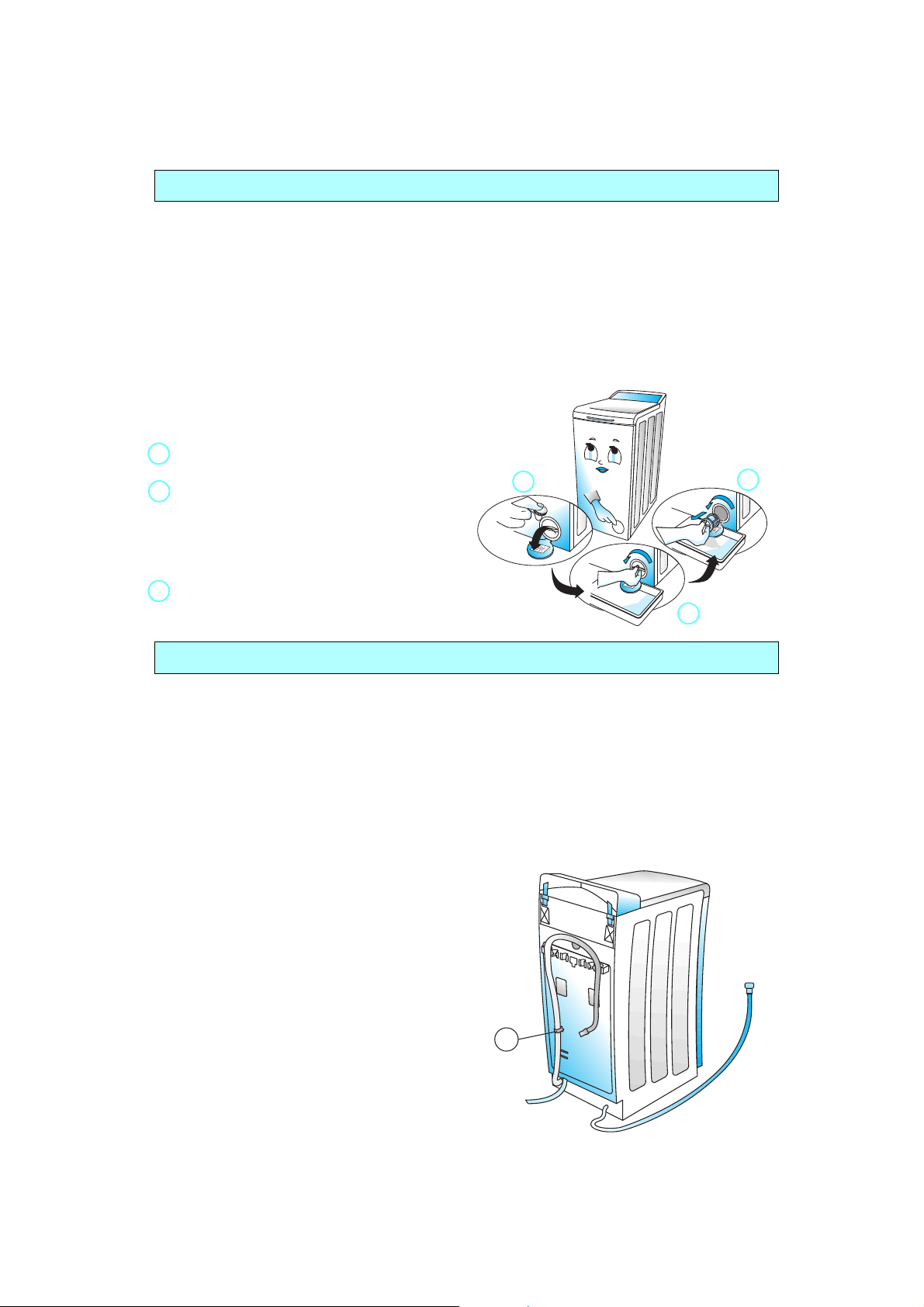

MISE EN PLACE DE L’APPAREIL
1.
Pour placer l’appareil dans sa position de
fonctionnement :
Tirez la poignée située en bas à l’avant (en option sur
certains modèles) à la main et poussez-la jusqu’à la
butée avec le pied. Repoussez ensuite la poignée
dans sa position d’origine. Vous pouvez régler les
pieds avant pour mettre l’appareil de niveau.
2.
Desserrez le contre-écrou à l’aide d’une clé.
3.
Réglez la hauteur du pied en le tournant à la main.
4.
Resserrez le contre-écrou en le tournant dans le
sens contraire des aiguilles d’une montre face à la
machine à laver.
REMARQUE IMPORTANTE :
lorsqu’il est sur les roulettes de mobilité.
Transportez toujours la machine à laver
Il est important de veiller à ne pas bloquer
N’utilisez pas l’appareil
33
NOTICE D’INSTALLATION
ARRIVÉE D’EAU
•
Arrivée d’eau : Eau froide uniquement
•
Robinet : Raccord à vis pour tuyaux 3/4”
•
Pression : 10-100 N/cm² (1-10 bar).
Si l’appareil doit être installé dans une pièce
exposée à des températures extrêmement
basses, il est recommandé de le vidanger après
chaque lavage. Veuillez suivre les instructions
données dans le chapitre “Vidange de l’eau
résiduelle” et débranchez le tuyau d’arrivée
d’eau.

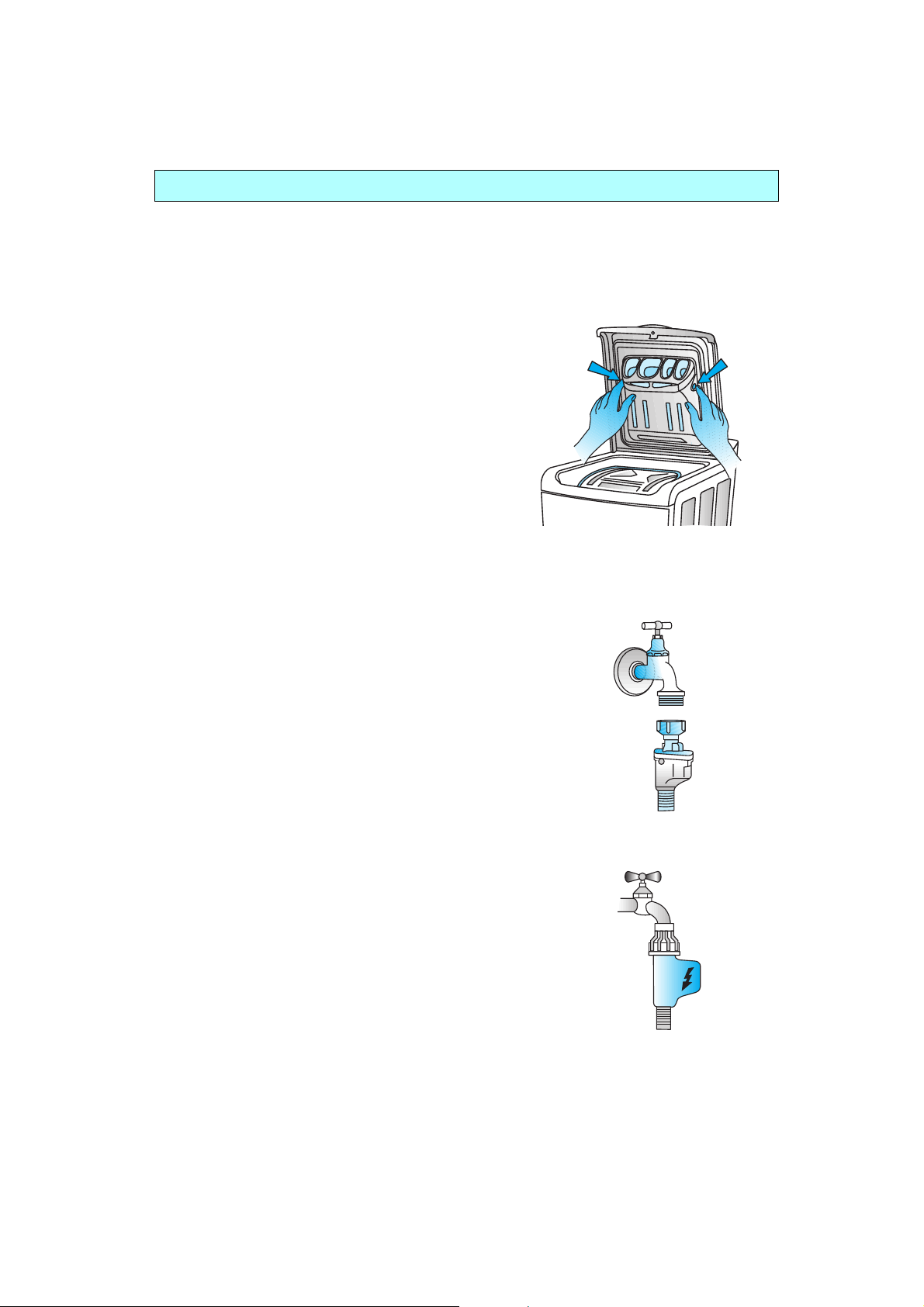

TUYAU(X) D’ARRIVÉE D’EAU
1.
Le filtre fourni doit être installé dans le
raccord entre le tuyau d’arrivée d’eau et le
robinet.
2.
Vissez soigneusement le tuyau d’arrivée sur
le robinet, de préférence à la main. Vérifiez
que le tuyau n’est pas plié et qu’il n’est pas
écrasé.
3.
Vérifiez l’étanchéité des raccordements au
robinet et à l’appareil en ouvrant le robinet
à fond.
•
Si le tuyau n’est pas suffisamment long,
remplacez-le par un tuyau de longueur
suffisante résistant à la pression (minimum
10 bar - en conformité avec EN 50065).
•
La machine à laver peut être branchée sans
clapet anti-retour.
•
Respectez les prescriptions des
Compagnies locales de distribution d’eau.
SÉCURITÉ HYDRAULIQUE
(selon les modèles)
•
Vissez le raccord fileté et le filtre à l’écrou de
raccord du robinet d’arrivée d’eau. Vérifiez
l’étanchéité des raccordements de la
machine en ouvrant le robinet à fond.
•
L’appareil ne doit en aucun cas être connecté
au mitigeur d’un chauffe-eau non pressurisé !
•
Le tuyau d’arrivée d’eau (voir la flèche C) et
le boîtier de raccordement plastique
contiennent des composants électriques.
•
Le tuyau flexible ne doit pas être coupé et le
boîtier ne doit pas être immergé dans l’eau.
•
Si le tuyau flexible est endommagé,
débranchez immédiatement l’appareil.
Si le tuyau flexible n’est pas suffisamment long,
remplacez-le par un tuyau avec sécurité
hydraulique de 3 m de long (disponible auprès
du Service Après-Vente ou chez votre
Revendeur). Assurez-vous que l’opération est
réalisée par un technicien qualifié.
:
C
34
NOTICE D’INSTALLATION
VIDANGE DE L’EAU
•
Raccordez le tuyau de vidange à l’évacuation
d’eau.
1.
Décrochez le tuyau de vidange des fixations
gauche et droite, voir la flèche A sur la figure.
Remarque importante :
N’enlevez PAS la fixation du tuyau de vidange du côté
gauche, voir la flèche B sur la figure. Si tel était le cas,
il y aurait un risque de fuite (danger de s’ébouillanter
avec l’eau chaude).
2.
Fixez la crosse de vidange coudée (à l’intérieur du
tambour) à l’extrémité libre du tuyau de vidange.
3.
Vous pouvez soit fixer le tuyau de vidange à un
siphon, soit l’accrocher au rebord d’un évier ou
d’une baignoire avec la crosse de vidange.
Les petits lavabos ne conviennent pas.
Le rebord du lavabo ne doit pas se situer à plus
de 100 cm du sol.
4.
Si vous devez rallonger le tuyau, utilisez un tuyau
flexible de mêmes dimensions et serrez les raccords
à l’aide de colliers de fixation pour tuyaux flexibles.
Longueur maximale du tuyau de vidange : 2,50 m.
Hauteur d’écoulement maximale
(crosse de vidange coudée) : 100 cm.
Hauteur d’écoulement minimale : 55 cm.
Remarque importante :
Vérifiez que le tuyau de vidange n’est pas plié et ne
risque pas de tomber pendant le f onctionnement.
RACCORDEMENT ÉLECTRIQUE
•
Les branchements électriques doivent être
conformes aux normes locales en vigueur.
•
L’appareil doit être branché au réseau uniquement
au moyen d’une prise de terre, conformément aux
réglementations en vigueur. En particulier, les
appareils installés dans les locaux contenant une
douche ou une baignoire doivent être protégés par
un dispositif à courant différentiel résiduel au
moins égal à 30Ma. La mise à la terre de l’appareil
est obligatoire aux termes de la loi. Le fabricant
décline toute responsabilité en cas de dommages
corporels ou matériels résultant directement ou
indirectement du non-respect des instructions cidessus.
•
Les données techniques (tension, puissance et
fusible) figurent sur la plaque signalétique située à
l’arrière de l’appareil.
•
Le câble d’alimentation ne doit être remplacé que
par un technicien qualifié.
• L’appareil répond aux exigences des
Directives Communautaires 93/68/CEE.
•
N’utilisez ni rallonge, ni adaptateur multiple.
35
