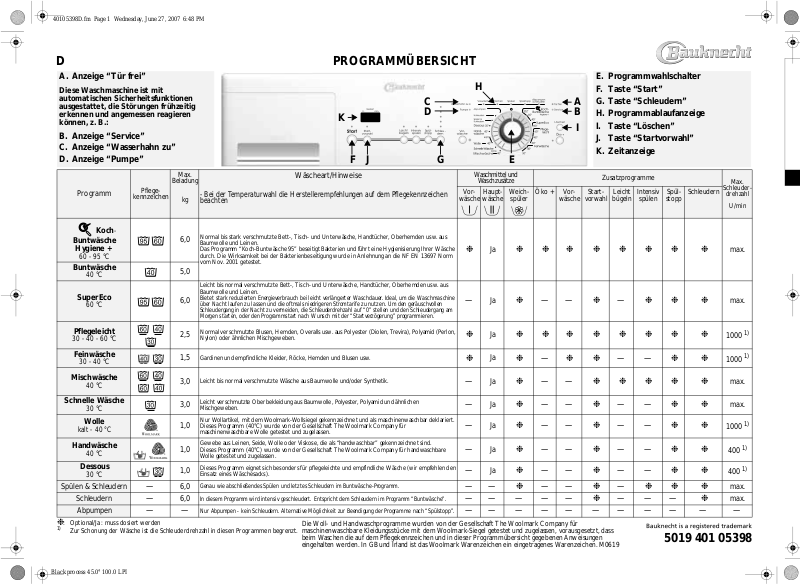

D PROGRAMMÜBERSICHT
A. Anzeige “Tür frei”
Diese Waschmaschine ist mit
automatischen Sicherheitsfunktionen
ausgestattet, die Störungen frühzeitig
erkennen und angemessen reagieren
können, z. B.:
B. Anzeige “Service”
C. Anzeige “Wasserhahn zu”
D. Anzeige “Pumpe”
Max.
Beladung
Programm
Koch
Buntwäsche
Hygiene +
60 - 95 °C
Buntwäsche
40 °C
SuperEco
60 °C
Pflegeleicht
30 - 40 - 60 °C
-
Pflege-
kennzeichen
kg
6,0
5,0
6,0
2,5
K
J
F
Wäscheart/Hinweise
- Bei der Temperaturwahl die Herstellerempfehlungen auf dem Pflegekennzeichen
beachten
Normal bis stark verschmutzte Bett-, Tisch- und Unterwäsche, Handtücher, Oberhemden usw. aus
Baumwolle und Leinen.
Das Programm “Koch-Buntwäsche 95” beseitigt Bakterien und führt eine Hygienisierung Ihrer Wäsche
durch. Die Wirksamkeit bei der Bakterienbeseitigung wurde in Anlehnung an die NF EN 13697 Norm
vom Nov. 2001 getestet.
Leicht bis normal verschmutzte Bett-, Tisch- und Unterwäsche, Handtücher, Oberhemden usw. aus
Baumwolle und Leinen.
Bietet stark reduzierten Energieverbrauch bei leicht verlängerter Waschdauer. Ideal, um die Waschmaschine
über Nacht laufen zu lassen und die oftmals niedrigeren Stromtarife zu nutzen. Um den geräuschvollen
Schleudergang in der Nacht zu vermeiden, die Schleuderdrehzahl auf “0” stellen und den Schleudergang am
Morgen starten, oder den Programmstart nach Wunsch mit der “Startverzögerung” programmieren.
Normal verschmutzte Blusen, Hemden, Overalls usw. aus P olyester (Diolen, Trevira), P olyamid (P erlon,
Nylon) oder ähnlichen Mischgeweben.
C
D
G
Vor-
wäsche
H
Waschmittel und
Waschzusätze
Hauptwäsche
Ja
❉
Ja
—
Ja
❉
E. Programmwahlschalter
F. Taste “Start”
G. Taste “Schleudern”
A
B
H. Programmablaufanzeige
I. Taste “Löschen”
I
J. Taste “Startvorwahl”
K. Zeitanzeige
E
Zusatzprogramme
Weich-
Öko + Vor-
spüler
wäsche
❉❉❉❉❉❉❉ ❉
——
❉
❉❉❉❉❉❉❉ ❉
Start-
vorwahl
❉
Leicht
bügeln
—
Intensiv
spülen
Spül-
stopp
Schleudern
❉❉ ❉
Max.
Schleuder-
drehzahl
U/min
max.
max.
1)
1000
Feinwäsche
30 - 40 °C
Mischwäsche
40 °C
Schnelle Wäsche
30 °C
Wolle
kalt - 40 °C
Handwäsche
40 °C
Dessous
30 °C
Spülen & Schleudern
Schleudern
Abpumpen
❉
: Optional/Ja : muss dosiert werden
1)
Zur Schonung der Wäsche ist die Schleuderdrehzahl in diesen Programmen begrenzt.
Black process 45.0° 100.0 LPI
—
—
——
Gardinen und empfindliche Kleider, Röcke, Hemden und Blusen usw.
1,5
Leicht bis normal verschmutzte Wäsche aus Baumwolle und/oder Synthetik.
3,0
Leicht verschmutzte Oberbekleidung aus Baumwolle, Polyester, Polyamid und ähnlichen
3,0
Mischgeweben.
Nur Wollartikel, mit dem Woolmark-Wollsiegel gekennzeichnet und als maschinenwaschbar deklariert.
Dieses Programm (40°C) wurde von der Gesellschaft The Woolmark Company für
1,0
maschinenwaschbare Wolle getestet und zugelassen.
Gewebe aus Leinen, Seide, Wolle oder Viskose, die als “handwas chbar” gekennzeichnet sind.
Dieses Programm (40°C) wurde von der Gesellschaft The Woolmark Company für handwaschbare
1,0
Wolle getestet und zugelassen.
Dieses Programm eignet sich besonders für pflegeleichte und empfindliche Wäsche (wir empfehlen den
1,0
Einsatz eines Wäschesacks).
Genau wie abschließendes Spülen und letztes Schleudern im Buntwäsche-Programm.
6,0
In diesem Programm wird intensiv geschleudert. Entspricht dem Schleudern im Program m “Buntwäsche”.
6,0
Nur Abpumpen - kein Schleudern. Alternative Möglichkeit zur Beendigung der Programme nach “Spülstopp”.
Ja
❉
Ja
—
Ja
—
Ja
—
Ja
—
Ja
—
——
—— — ——
❉
❉
❉
❉
❉
❉
❉
—
❉❉
——
——
——
——
——
——
❉❉❉❉ ❉
❉
❉
❉
❉
❉
❉
————————— — —
Die Woll- und Handwaschprogramme wurden von der Gesellschaft The Woolmark Company für
maschinenwaschbare Kleidungsstücke mit dem Woolmark-Siegel getestet und zugelassen, vorausgesetzt, dass
beim Waschen die auf dem Pflegekennzeichen und in dieser Programmübersicht gegebenen Anweisungen
eingehalten werden. In GB und Irland ist das Woolmark Warenzeichen ein eingetragenes Warenzeichen. M0619
——
——
——
——
——
—
❉❉
❉❉
❉❉
❉❉
❉❉
❉❉ ❉
———
5019 401 05398
1)
1000
max.
max.
1)
1000
1)
400
1)
400
max.
❉
max.
40105398D.fm Page 2 Wednesday, June 27, 2007 6:48 PM
VERBRAUCHSDATEN
Programm
Kochwäsche / Hygiene +
Temp era tur
(°C)
95 6,0 59
Beladung
(kg)
Wasser
(l)
**
Energie
(kWh)
Ungefähre Programmdauer
(Stunden :Minuten)
1,90 2:00
*
Buntwäsche 60 6,0 56 1,14 2:10
Buntwäsche mit “Öko +”
***
60 6,0 49 1,02 2:20
Buntwäsche 40 5,0 56 0,70 2:00
SuperEco 60 6,0 51 0,72 4:00
Pflegeleicht 60 2,5 50
0,80 1:35
**
Pflegeleicht 40 2,5 46 0,50 1:20
Feinwäsche 30 1,5 60 0,50 0:45
Mischwäsche 40 3,0 41 0,50 1:00
Schnelle Wäsche 30 3,0 41 0,40 0:30
Wolle 40 1,0 60 0,50 0:45
Handwäsche 40 1,0 45 0,50 0:40
Dessous 30 1,0 45 0,40 0:40
Die Verbrauchswerte wurden unter Standardbedingungen gemäß Richtlinien IEC/EN 60456 gemessen. Die Verbrauchsdaten können in den
einzelnen Haushalten je nach Wasserdruck, Wasserzulauftemperatur, Wäschemenge und Wäscheart von den Tabellenwerten abweichen.
Auch die Restzeitanzeige kann von den Tabellenwerten abweichen, da sie von den jeweiligen Haushaltsverhältnissen abhängt.
*
Zur Herabsetzung der Wassertemperatur wird am Ende des Hauptwaschgangs vor dem Abpumpen kaltes Wasser zugeführt.
**
Referenzprogramm für das Energie-Etikett.
***
WASCHMITTEL HINZUGEBEN, TÜR
SCHLIEßEN UND PROGRAMM AUSWÄHLEN
1. Waschmittel laut Titelseite und Kapitel
“Waschmittel und Waschzusätze” der
Gebrauchsanleitung hinzugeben.
2. Drehen Sie den
gewünschte Programm und die gewünschte
Temperatur.
Zeitanzeige
Die
Programms an (in Stunden und Minuten), und die
Pilotlampe der Taste
Die Anzeigeleuchte der voreingestellten
Schleuderdrehzahl
Programmwählschalter
gibt die Dauer des gewählten
“Start”
blinkt.
leuchtet auf.
auf das
GEWÜNSCHTE ZUSATZFUNKTION WÄHLEN
Nach Drücken jeder beliebigen Funktionstaste
leuchtet die entsprechende Anzeigelampe auf.
Ist eine bestimmte Kombination von Programm und
Zusatzfunktion/en nicht möglich, erlöschen die
Anzeigeleuchten automatisch. Nicht mögliche
Kombinationen von Zusatzfunktionen werden
automatisch abgewählt.
Taste “Öko +”
• Mit einem etwas geänderten Temperaturprofil und
leicht verlängerter Waschdauer kann die optimale
Kombination von gutem Wa schergebnis und noch
niedrigerem Energieverbrauch erzielt werden.
Tas te “Vorwä sc he ”
• Nur für stark verschmutzte Wäsche (z. B. sandig
oder verkrustet) gedacht. Die Programmdauer
erhöht sich um etwa 15 Minuten.
• Kein Flüssigwaschmittel in den
Hauptwäschebehälter füllen, wenn Sie eine
Vorwäsche durchführen wollen.
Taste “Leicht bügeln”
• Diese Option kann mit den Programmen “KochBuntwäsche”, “Pflegeleicht” und “Mischwäsche”
gewählt werden, um die Wäsche knitterfrei der
Trommel entnehmen zu können.
• Erhöht die Wassermenge und schleudert die
Wäsche sehr schonend.
Taste “Intensiv spülen”
• Diese Option erhöht die Wassermenge und
verlängert den Spülzyklus.
• Diese Zusatzfunktion eignet sich besonders für
Gegenden mit sehr weichem Wasser, die Reinigung von
Babywäsche und als Hilfe bei Waschmittelallergien.
Taste “Spülstopp”
•Die Wäsche bleibt ungeschleudert im letzten
Spülwasser liegen: ein Verfärben der Wäsche und
erhöhte Knitterbildung werden vermieden.
• Diese Option empfiehlt sich besonders für die
Programme “Pflegeleicht”, “Feinwäsche” oder
“Mischwäsche”.
• Diese Zusatzfunktion ist besonders hilfreich, wenn Sie
den Schleudervorgang zu einem späteren Zeitpunkt
ausführen oder nur abpumpen wollen.
• Bei Anwahl der Zusatzfunktion “Spülstopp” die
Wäsche nicht zu lange im Spülwasser liegen lassen.
Hinweis:
sobald die “Spülstopp”-Anzeigelampe in der
Programmablaufanzeige aufleuchtet. Die Anzeigelampe
über der Taste
Beenden der Spülstopp-Funktion:
•Die Taste
automatisch mit dem Schleudergang für das
gewählte Waschprogramm.
• Soll die Wäsche nicht geschleudert werden, den
Programmwahlschalter auf “Abpumpen” stellen und
erneut die T aste
Das Programm geht auf “Spülstopp” über,
“Start”
blinkt.
“Start”
drücken; das Programm endet
“Start”
drücken.
Taste “Schleudern”
• Jedes Programm verfügt über eine voreingestellte
max. Schleuderdrehzahl.
• Drücken Sie die Taste, um eine andere
Schleuderdrehzahl einzustellen.
• Ist die Schleuderdrehzahl auf “0” gesetzt, wird der
Endschleudergang aufgehoben. Die Schleuderdrehzahlen
während des Spülvorgangs bleiben jedoch erhalten. Das
Wasser wird lediglich abgepumpt.
STARTVORWAHL
Die Taste “Startvorwahl” gestattet es dem Benutzer,
die günstigste Zeit für den Waschgang zu wählen, z. B.
nachts, wenn in manchen Gegenden der Stromtarif
niedriger ist. Keine Flüssigwaschmittel bei
eingeschalteter “Startvorwahl” verwenden.
• Wählen Sie das Programm, die Temperatur und die
Zusatzfunktionen.
• Drücken Sie die Taste “Sta rtvorwa hl”, um ein e
Verzögerungszeit zwischen 1 und 23 Stunden zu
wählen;
•Die Taste
Die Anzeigeleuchte über der Taste “Startvorwahl”
leuchtet auf und der Countdown der Startvorwahl
setzt ein.
• Nach dem Programmstart wird die StartvorwahlAnzeige ausgeblendet und durch die
Restzeitanzeige ersetzt.
• Nach Drücken der Taste
eingestellte Stundenzahl durch erneutes Drücken der
Taste “Startvorwahl” reduziert werden.
Löschen der “Startvorwahl”
..Bevor Sie die Taste “Start” drücken:
• Den Programmwahlschalter auf eine andere Stellung
drehen oder die T aste
..Nach Drücken der Taste “Start”:
• Drücken Sie die Taste
Sekunden lang - die Startvorwahl-Anzeige auf dem
Display erlischt.
“Start”
drücken.
“Start”
“Löschen”
“Löschen”
kann die
drücken.
mindestens 3
PROGRAMMSTART
Wasserhahn öffnen und die Taste
Anzeige über der Taste “Start” leuchtet auf. Die
Programmablaufanzeige bewegt sich von links nach rechts
über die Phasen Waschen, Spülen und Abpumpen/
Schleudern.
Die Zeitanzeige gibt die verbleibende Restzeit des
Programms an. Je nach Beladung und Temperatur des
Zulaufwassers wird die Restzeit in einigen
Programmphasen neu berechnet. In diesem Fall wird eine
Animation auf dem Display eingeblendet.
“Start”
drücken. Die
ANZEIGE “TÜR FREI”
Vor dem Programmstart und nach dem
Programmende leuchtet die Anzeige auf und zeigt
damit an, dass die Tür geöffnet werden kann. Solange
das Waschprogramm läuft, ist die Tür verriegelt und
darf unter keinen Umständen mit Gewalt geöffnet
werden. Falls die dringende Notwendigkeit besteht,
die Tür während eines laufenden Waschprogramms zu
öffnen, beziehen Sie sich bitte auf “Löschen (Löschen)
eines laufenden Programms vor Programmende”.
ROTE ANZEIGEN
“Service”
Das Aufleuchten der Anzeige “Service” kann durch eine
Störung eines elektrischen Bauteils verursacht sein. Lesen
Sie bitte den Abschnitt “Erst einmal selbst prüfen” in der
Gebrauchsanleitung durch; sollte die Störung fortbestehen,
wenden Sie sich bitte an den Kundendienst.
“Wasserhahn zu”
Die Waschmaschine hat keine oder keine ausreichende
Wasserversorgung. Wasserhahn öffnen; Wenn die
Anzeigeleuchte eingeschaltet bleibt, lesen Sie bitte den
Abschnitt “Erst einmal selbst prüfen” in der
Gebrauchsanleitung durch.
“Pumpe”
Das Wasser wird nicht aus der Waschmaschine gepumpt.
Prüfen Sie, ob der Ablaufschlauch geknickt ist oder der
Filter gereinigt werden muss; in diesem Fall lesen Sie bitte
die Gebrauchsanleitung (“Filter entfernen”).
PROGRAMMENDE
• Alle Lampen der Programmablaufanzeige sind
ausgeschaltet und die Anzeige “Tür frei” leuchtet auf.
1. Drehen Sie den Programmwahlschalter auf “Aus/O”.
2. Schließen Sie den Wasserhahn.
3. Öffnen Sie die Tür und nehmen Sie die Wäsche
heraus.
4. Schließen Sie die Tür nicht vollständig, damit die
Trommel trocknen kann.
PROGRAMM- UND/ODER
OPTIONSÄNDERUNGEN NACH
PROGRAMMSTART
1. Drücken Sie die Taste
anzuhalten. Die Anzeigeleuchte blinkt.
2. Das neue Programm, die Temperatur, eventuelle
Zusatzfunktionen und ggf. eine andere
Schleuderdrehzahl wählen.
3. Drücken Sie erneut die Taste
Programm fährt in derselben Phase fort, in der das
vorhergegangene Programm unterbrochen wurde. Für
dieses Programm kein Waschmittel mehr hinzufügen.
“Start”
, um das Programm
“Start”
. Das neue
LÖSCHEN (LÖSCHEN) EINES LAUFENDEN
PROGRAMMS VOR PROGRAMMENDE
Die Rückstelltaste
Programm vor dem Ende.
• Drücken Sie mindestens 3 Sekunden lang die T aste
“Löschen”
abgepumpt, bevor die Tür geöffnet werden kann.
“Löschen”
. Eventuell vorhandenes Wasser wird
unterbricht das
5019 401 05398
Black process 45.0° 100.0 LPI
Loading...
