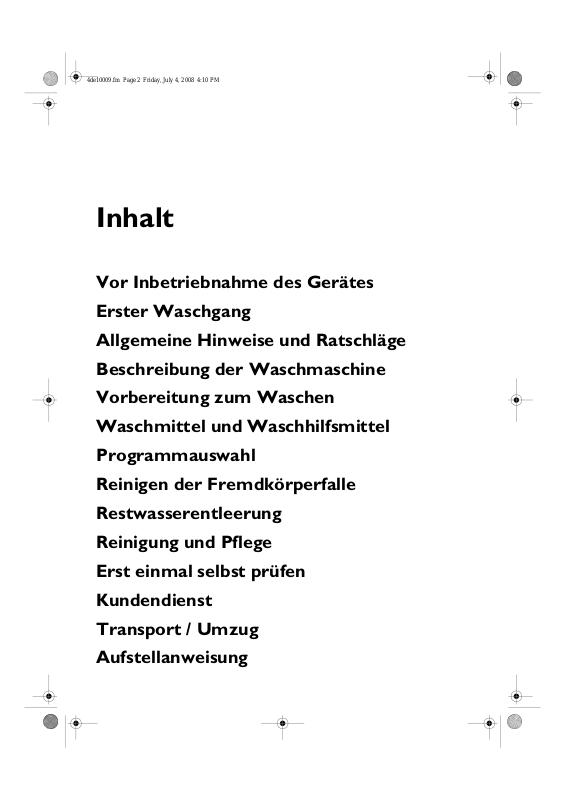

Inhalt

Vor Inbetriebnahme des Gerätes

Erster Waschgang

Allgemeine Hinweise und Ratschläge

Beschreibung der Waschmaschine

Vorbereitung zum Waschen

Waschmittel und Waschhilfsmittel

Programmauswahl

Reinigen der Fremdkörperfalle

Restwasserentleerung

Reinigung und Pflege

Erst einmal selbst prüfen

Kundendienst

Transport / Umzug

Aufstellanweisung

Page 2

4de10009.fm Page 3 Friday, July 4, 2008 4:10 PM

Vor Inbetriebnahme des Gerätes

1.Auspacken und Überprüfen

a.Schneiden Sie die

Schrumpffolie auf und entfernen Sie dieselbe.

b.Entfernen Sie die

Schutzverpackung auf der Oberseite und an den Ecken.

c. Entfernen Sie die

Schutzverpackung von der Unterseite, indem Sie die Waschmaschine auf einer der Hinterecken drehen.

d.Ö ffnen Sie den Deckel, indem Sie

leicht darauf drücken, während Sie am Griff ziehen. Entfernen Sie das Styroporformteil (je nach Modell).

e. Entfernen Sie die blaue Folie von

dem Paneel (je nach Modell).

• Nach dem Auspacken prüfen, ob

die Waschmaschine unbeschädigt ist. Im Zweifelsfall die Waschmaschine nicht in Betrieb nehmen. Wenden Sie sich an den Kundendienst oder den örtlichen Fachhändler.

• Das Verpackungsmaterial

(Plastikbeutel; Polystyrol usw.) außerhalb der Reichweite von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellen kann.

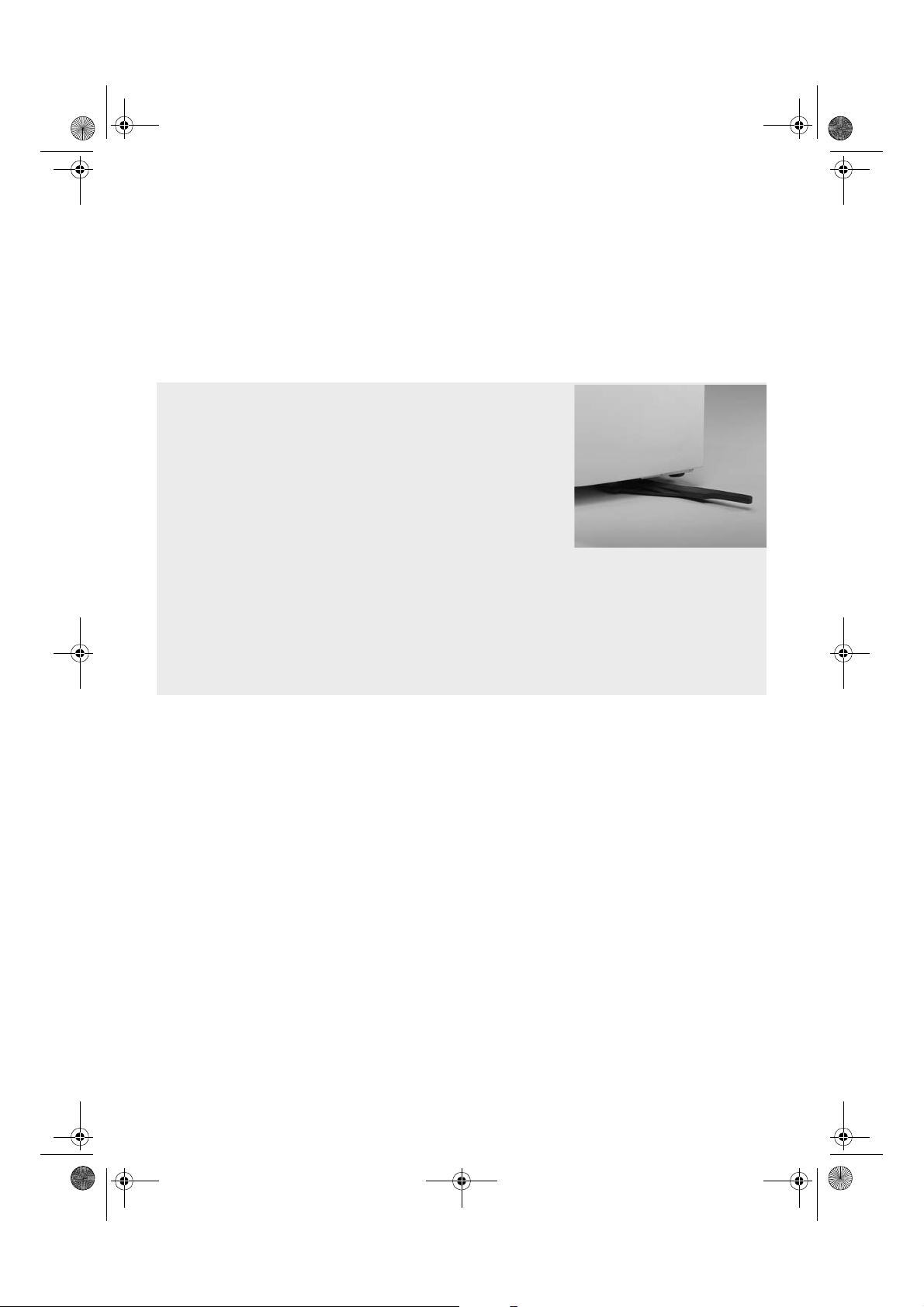

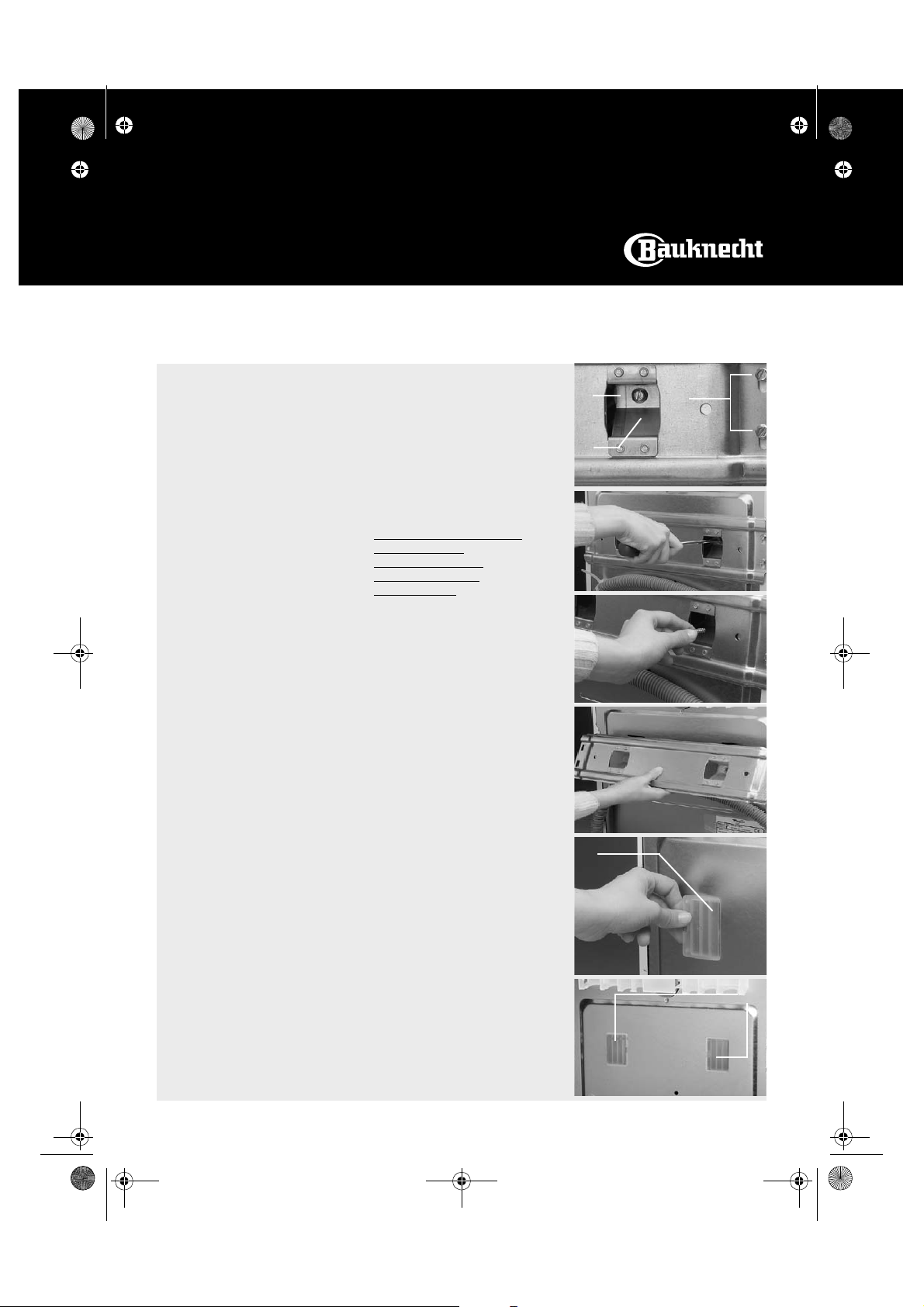

2.Entfernen Sie die Transportsperre

• Das Gerät ist mit zwei

Transportschrauben und einer Transportsperre ausgerüstet, um Schäden im Inneren des Gerätes während des Transportes zu verhindern. Vor

Inbetriebnahme des Gerätes muss die Transportsicherung unbedingt entfernt werden

(siehe “Aufstellung/ Transportsicherung entfernen”).

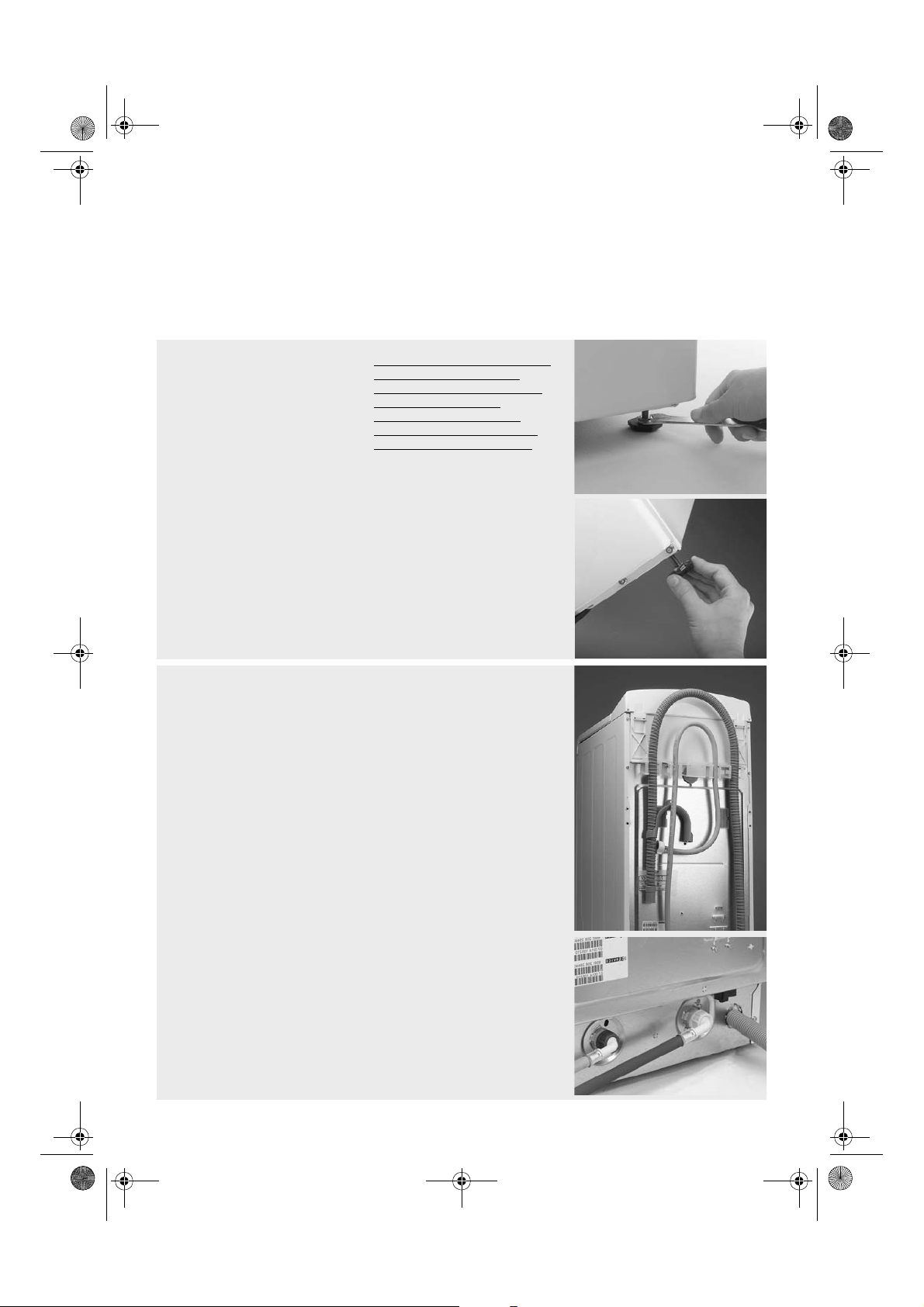

3.Waschmaschine aufstellen

• Stellen Sie die Waschmaschine

auf einen ebenen und standsicheren Fußboden.

• Die Füße einstellen, um zu stellen, dass das Gerät fest auf dem Boden und waagrecht steht (siehe “Aufstellung/ Einstellen der Füße”).

sicher

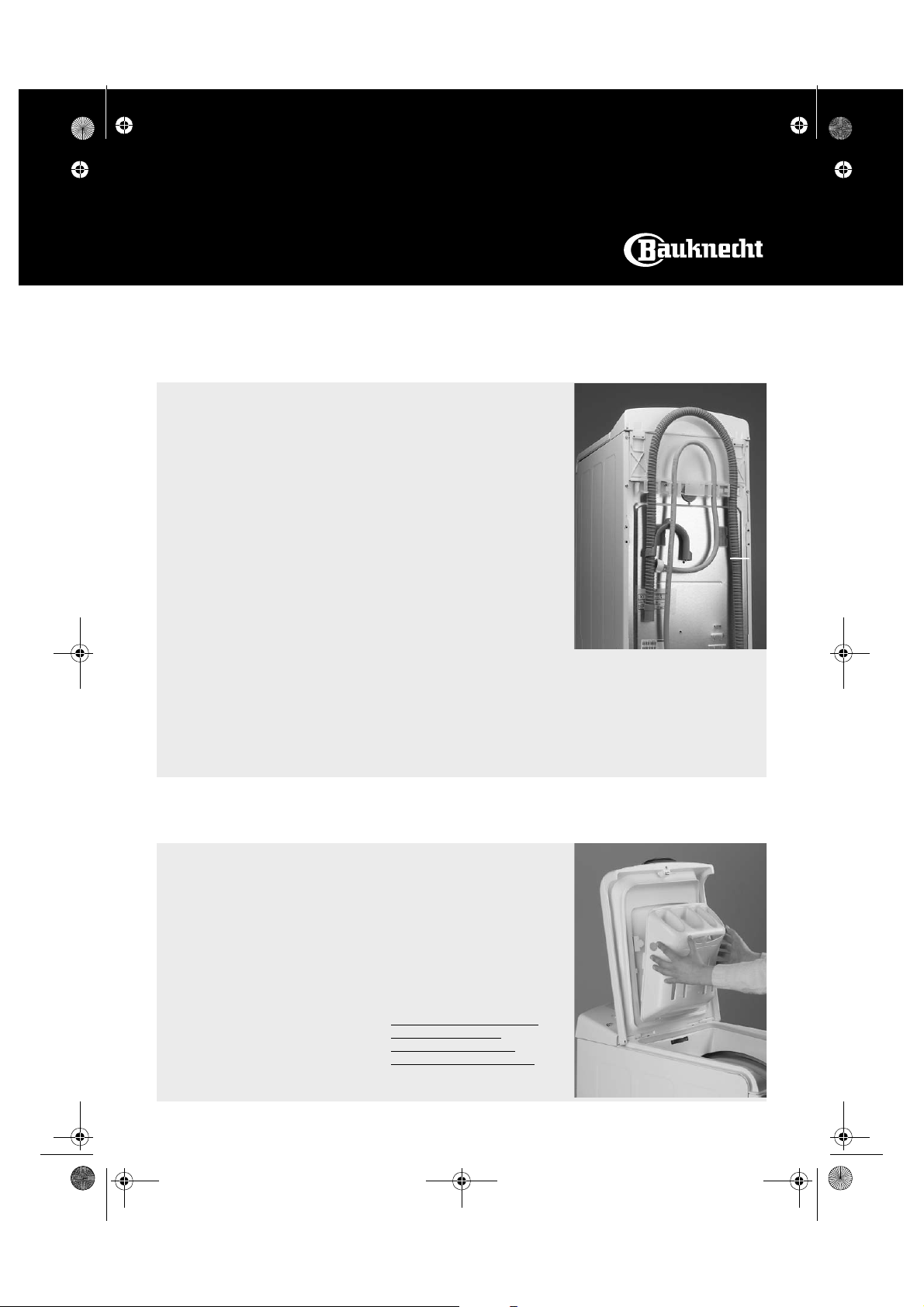

4.Zulauf

• Schließen Sie den

Wasserzulaufschlauch unter Beachtung der Vorschriften des örtlichen Wasserwerks an (siehe “Aufstellung/ Wasserzulaufschlauch anschließen”).

• Zulauf: Nur Kaltwasser

• Wasserhahn: 3/4” Schlauch-

• Wasserdruck

(Fließdruck):

verschraubung

100-1000 kPa (1-10 bar).

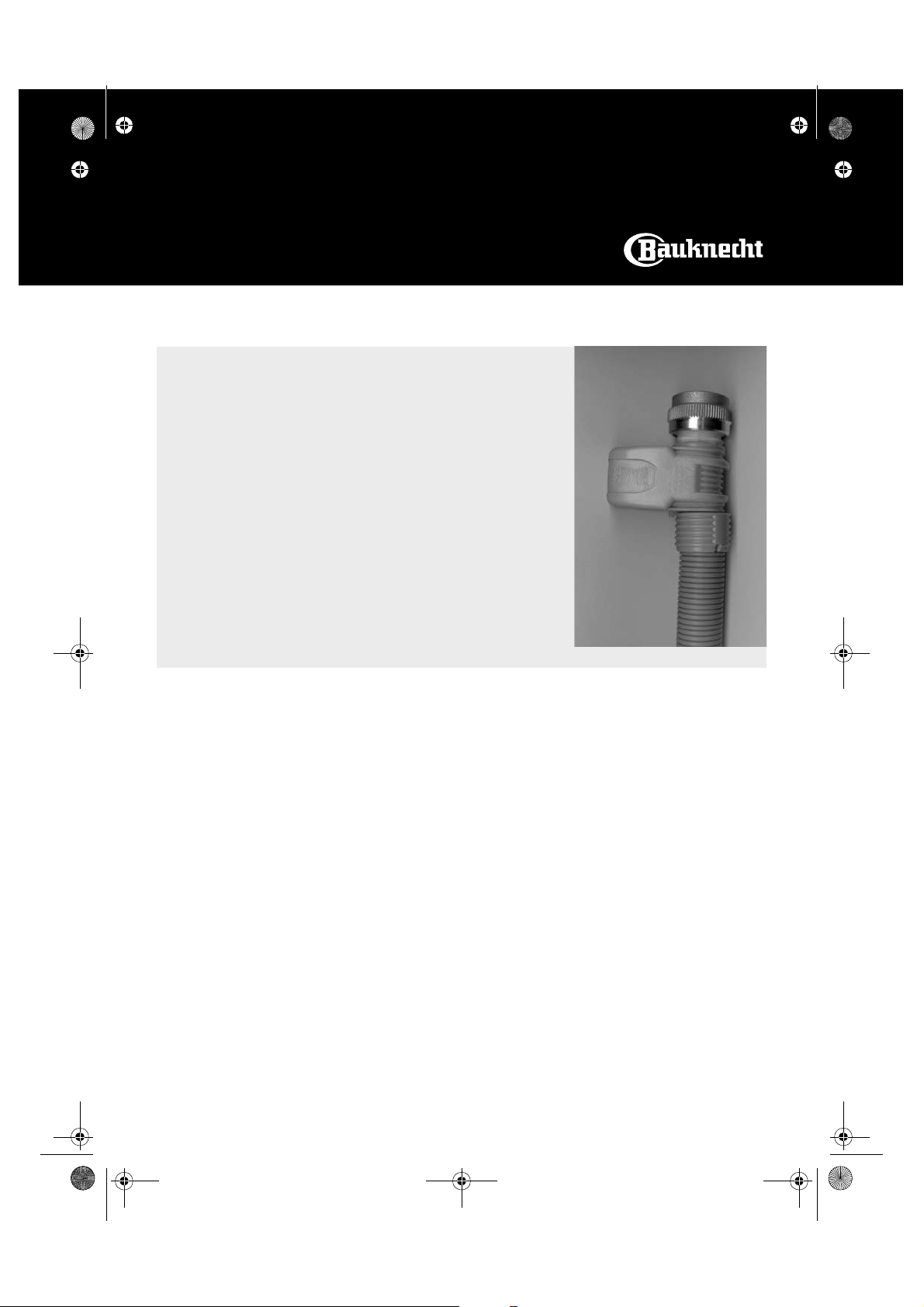

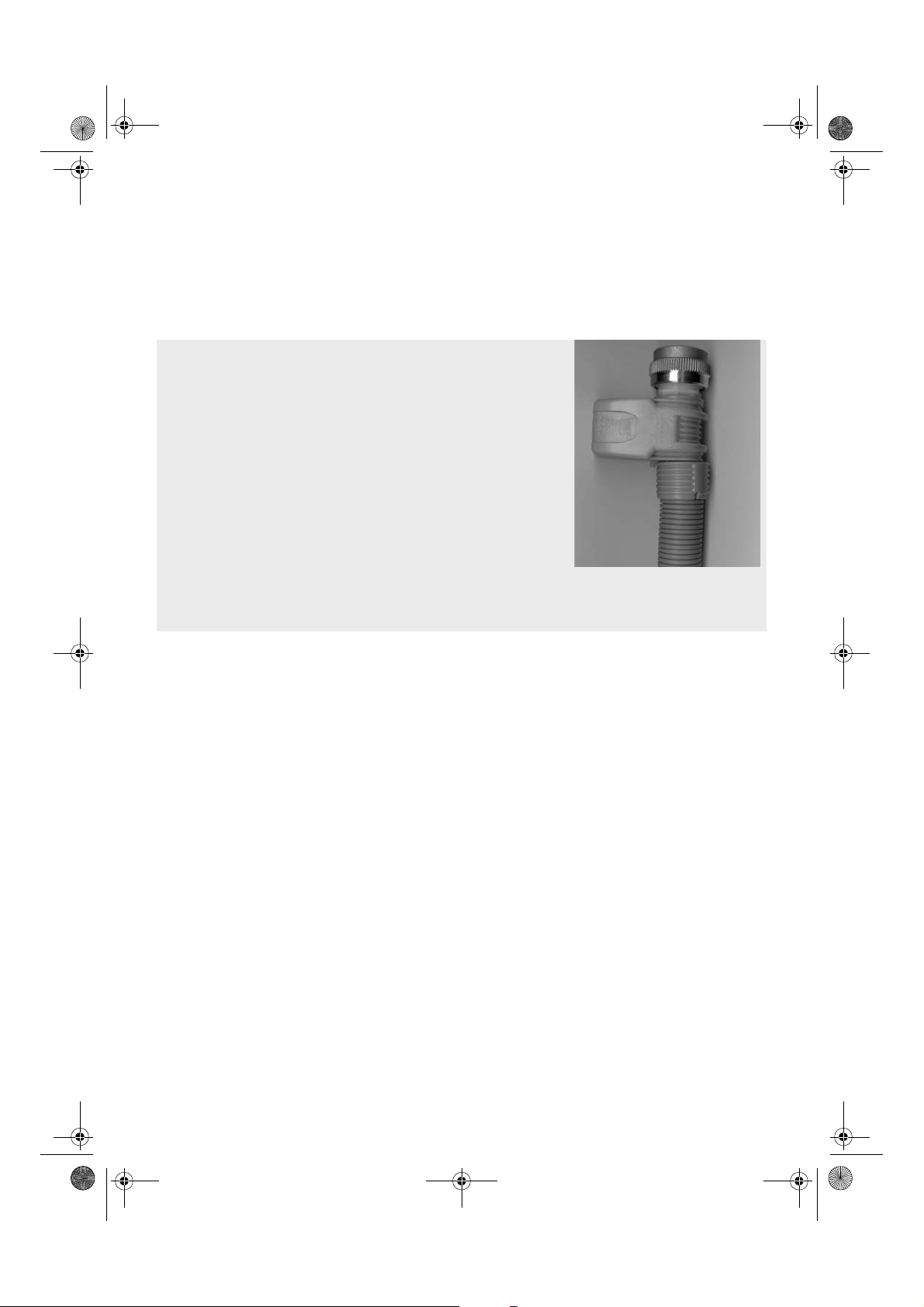

5.Wasserablauf

• Ablaufschlauch entweder am

Siphon montieren oder mit dem Krümmer über den Rand eines Wasch- oder Spülbeckens einhängen (siehe “Aufstellung/ Wasserablaufschlauch anschließen”).

• Ist die Waschmaschine an ein

eingebautes Abpumpsystem angeschlossen, prüfen Sie, ob letzteres mit einem Lüftungsloch ausgestattet ist, um ein gleichzeitiges Zulaufen und Abpumpen von Wasser (Siphon-Effekt) zu vermeiden.

• Ablaufschlauch in ein

Ablaufrohr. Der Innendurchmesser des Ablaufrohrs sollte mindestens 3 cm betragen. Zur Vermeidung eines SyphonEffektes sollte das Ende des Ablaufschlauches mindestens 55 cm über der Aufstellfläche der Waschmaschine liegen.

6.Elektrische Anschlüsse

• Alle elektrischen Anschlüsse

müssen von einem Fachmann und unter Beachtung der Herstellervorschriften sowie der örtlichen Sicherheitsvorschriften ausgeführt werden.

• Die technischen Daten

(Stromspannung- und stärke, Sicherungen) finden sich auf dem Typenschild auf der Geräterückseite.

• Der Anschluss des Gerätes darf

nur über eine vorschriftsmäßig installierte und geerdete Schutzkontakt-Steckdose erfolgen. Die Erdung ist gesetzlich vorgeschrieben. Der Hersteller lehnt jede Haftung für eventuelle Schäden an Personen, Haustieren oder Sachen ab, die infolge Nichtbeachtung der o.g. Vorschriften entstehen.

• Keine Verlängerungskabel oder

Mehrfachstecker verwenden.

• Vor jeder Wartungsarbeit den

Netzstecker ziehen oder die Stromversorgung abschalten.

• Der Zugriff zum Netzstecker

oder zur Netztrennung über einen zweipoligen Schalter muss nach Installation jederzeit gewährleistet sein.

• Die Waschmaschine nicht in

Betrieb nehmen, wenn sie während des Transportes beschädigt wurde. Den Kundendienst verständigen.

• Austausch des Netzkabels nur

durch den Kundendienst.

• Die Waschmaschine muss

gemäß den gültigen Vorschriften an eine einwandfreie und wirksame Erdungsanlage angeschlossen werden. Waschmaschinen, die in Nassbereichen (Dusche, Badezimmer) aufgestellt werden, müssen durch einen Fehlerstromschutzschalter von mindestens 30 mA abgesichert sein. Die Erdung des Gerätes ist gesetzlich vorgeschrieben. Der Hersteller lehnt jede Haftung für eventuelle Schäden an Personen, Haustieren oder Sachen ab, die infolge Nichtbeachtung der o.g. Vorschriften entstehen.

• Das Gerät darf nur im Haushalt

für die vorgesehene Anwendung verwendet werden.

Abmessungen:

Breite: 400 mm Höhe: 900 mm Tiefe: 600 mm

Page 3

4de10009.fm Page 4 Friday, July 4, 2008 4:10 PM

Erster Waschgang

Wir empfehlen, den ersten Waschgang ohne Wäsche durchzuführen. Dadurch werden eventuelle Prüfwasserreste vom Testlauf beim Hersteller ausgespült.

1. Wasserhahn öffnen.

2. Schließen Sie die

Trommelöffnung.

3. Schütten Sie etwas

Waschmittel (ungefähr 30 ml) in den Waschmittelkasten .

Allgemeine Hinweise und Ratschläge

1.Verpackung

• Das Verpackungsmaterial ist

100% wiederverwertbar und trägt das Recycling Symbol . Halten Sie sich an die jeweils geltenden örtlichen Verordnungen hinsichtlich der Entsorgung des Verpackungsmaterials.

2.Energiespartipps

• Optimieren Sie den Verbrauch

von Energie, Wasser, Waschmittel und Zeit, indem Sie die empfohlene maximale Maschinenkapazität nutzen.

• Dosierempfehlungen auf den Waschmittelpackungen nicht überschreiten.

• Die Öko-Klappe -ein besonderes System im Ablaufverhindert, dass ungenutzte Waschmittel aus der Trommel austreten und Umweltverschmutzung verursachen kann.

• Wählen Sie die Vorwäsche nur bei stark verschmutzter Wäsche! Sie sparen Wasser, Waschmittel, Zeit und Energie, indem Sie bei normal oder leicht verschmutzter Wäsche auf die Vorwäsche verzichten.

• Behandeln Sie Flecken mit einem Fleckenentferner oder weichen Sie die Wäsche vor dem Waschen ein, um den Warmwasserverbrauch zu reduzieren.

• Sie sparen Energie, wenn sie

bei 60°C anstatt bei 95°C oder bei 40°C anstatt bei 60°C waschen.

• Soll die Wäsche anschließend

im Haushaltswäschetrockner getrocknet werden, wählen Sie die höchste Schleuderdrehzahl (programmabhängig). Der Trockner braucht dann weniger Zeit und Energie.

3.Entsorgung von Verpackung und alten Geräten

• Die Waschmaschine besteht

aus wiederverwertbaren Materialien. Die Waschmaschine muss gemäß den örtlichen Vorschriften entsorgt werden.

• Vor dem Verschrotten das Netzkabel durchschneiden, um die Waschmaschine unbrauchbar zu machen.

• Entfernen Sie vor dem Verschrotten alle Waschmittel aus dem Waschmittelkasten.

4.Kindersicherung

• Gestatten Sie Kindern nicht,

mit dem Gerät zu spielen oder in die Trommel zu steigen.

4. Wählen Sie ein kurzes

Waschprogramm (siehe Programmübersicht).

5. Drücken Sie die “Ein/Aus”-

Taste.

5.Allgemeine Empfehlungen

• Die Waschmaschine nie

unnötig eingeschaltet lassen. Wasserhahn schließen.

• Vor jeder Reinigungs- und Wartungsarbeit den Netzstecker ziehen oder die Stromversorgung abschalten.

• Die Waschmaschine außen mit einem Neutralreiniger und einem feuchten Tuch reinigen.

• Kein Scheuerpulver verwenden.

• Versuchen Sie nicht, den Deckel mit Gewalt zu öffnen.

• Falls erforderlich, kann das Netzkabel mit einem vom Kundendienst erhaltenen gleichartigen Kabel ersetzt werden. Die Netzanschlussleitung darf nur vom Fachmann ersetzt werden.

6.EG-Konformitätserklärung

• Diese Waschmaschine wurde

in Entsprechung der EG Sicherheitsbestimmungen entworfen, gebaut und vertrieben: 73/23/EWG Niederspannungsrichtlinie 89/336/EWG EMV-Richtlinie

93/68/EWG CE-Richtlinie

Page 4

4de10009.fm Page 5 Friday, July 4, 2008 4:10 PM

Beschreibung der Waschmaschine

1. Deckel

2. Waschmittelkasten

3. Trommelöffnung

• Drücken Sie zum Öffnen der

Trommel auf die kleine Abdeckungsplatte und halten Sie die große fest.

4. Pumpe und

Fremdkörperfalle

5. Der Serviceaufkleber

(befindet sich hinter der Abdeckung der Fremdkörperfalle)

6. Transporthebel

(je nach Modell)

• Transport/Umzug der

Maschine: ziehen Sie den Griff mit der Hand etwas heraus und drücken Sie ihn anschließend mit dem Fuß bis zum Anschlag nach außen.

7. Einstellbare Füße.

Vorbereitung zum Waschen

Wäsche sortieren

1.Sortieren Sie die Wäsche

nach...

• Gewebeart/ Pflegekennzeichen

Baumwolle, Mischfasern, Pflegeleicht, Wolle, Handwäsche.

•Farben

Weiße und farbige Wäsche trennen. Neue farbige Textilien separat waschen.

•Größe

Verschieden große Wäschestücke verstärken die Waschwirkung und verteilen sich besser in der Trommel.

• Empfindlichkeit

Waschen Sie Feinwäsche separat: Wählen Sie für waschmaschinenfeste Wolle , Vorhänge und andere Feinwäsche ein spezielles Programm. Gardinenröllchen entweder entfernen oder in einen Stoffbeutel einbinden. Wählen Sie das spezielle Programm für Handwäsche. Waschen Sie kleine Textilien (z.B. Nylonstrümpfe, Gürtel usw.) und Wäschestücke mit Haken (z.B. Büstenhalter) in einem Wäschesack oder in einem Kissenbezug mit Reißverschluss.

2.Taschen leeren

Münzen, Sicherheitsnadeln usw. können Trommel und Laugenbehälter beschädigen.

3.Verschlüsse

Reißverschlüsse, Haken und Ösen schließen; lose Gürtel und Bänder zusammenbinden.

Page 5

4de10009.fm Page 6 Friday, July 4, 2008 4:10 PM

Flecken behandeln

• Blut, Milch, Ei und andere

organische Substanzen werden in der Regel durch die Enzym-Phase eines Waschprogramms entfernt.

• Geben Sie zum Entfernen von Rotwein, Kaffee, Tee, Fett, Obstflecken usw. Fleckensalz in Kammer oder Chlorbleiche in Kammer des Waschmittelkastens (je nach Modell).

• Besonders hartnäckige Flecken sollten vor der Wäsche direkt behandelt werden.

Einfüllen der Wäsche

1.Öffnen des

Maschinendeckels.

2.Zum Öffnen der Trommel

drücken Sie den Knopf nach unten und halten hierbei Ihre zweite Hand auf die große Trommelklappe.

Färben und Bleichen

Handelsübliche Produkte bestehen aus Farbe, Fixierer und Kochsalz. Geben Sie den Farbstoff, das Fixiermittel und das Salz direkt in die leere Trommel. Erst anschließend die Wäsche einfüllen.

• Nur für Waschautomaten

geeignete Mittel verwenden.

• Befolgen Sie die

Herstellerangaben.

• Durch die Verwendung von

Färbe- oder Bleichmitteln können Flecken auf den Kunststoff- und Gummiteilen des Geräts zurückbleiben.

3.Legen Sie die Wäsche

einzeln in die Trommel, ohne sie zusammenzudrücken. Halten Sie sich an die in der Programmübersicht angegebenen Beladungsmengen: Überladen führt zu unbefriedigenden Waschergebnissen und zu zerknitterter Wäsche.

4.Zum Verschließen halten Sie

ebenfalls beide Klappen in der Mitte.

Achtung: Beachten Sie, dass die beiden Klappen korrekt verhakt sind und der Knopf etwas über die Kante der großen Klappe hinausragt.

Stärken

• Lösen/Verdünnen Sie das

Stärkepulver bzw. die Stärkeflüssigkeit in ca. 1 Liter Wasser in einem kleinen Behälter außerhalb der Waschmaschine. Laden Sie die Waschmaschine, schließen Sie die Trommelklappe und gießen Sie die gelöste Stärke direkt auf die Trommel. Schließen Sie dann den Deckel, wählen Sie das Programm “Spülen und Schleudern” und starten Sie das Programm.

Page 6

4de10009.fm Page 7 Friday, July 4, 2008 4:10 PM

Waschmittel und Waschhilfsmittel

Wahl des richtigen Waschmittels und der richtigen Waschhilfsmittel

Beachten Sie Folgendes bei der Wahl des Waschmittels:

• Textilart (Baumwolle, Pflegeleicht, Feinwäsche, Wolle). Hinweis: Verwenden Sie für Wolle nur Spezialwaschmittel;

• Farbe der Textilien;

• Waschtemperatur;

• Verschmutzung.

Hinweise:

Weiße Rückstände auf dunklen Geweben stammen von nicht löslichen Wasserenthärtern, die in modernen phosphatfreien Waschpulvern verwendet werden. Schütteln oder bürsten Sie bei Auftreten dieses Problems die betroffenen Wäschestücke oder verwenden Sie ein Flüssigwaschmittel. Bewahren Sie Wasch- und Waschhilfsmittel an einem trockenen Ort, außerhalb der Reichweite von Kindern auf.

WASSERHÄRTE-

BEREICH

1 2 3 4

EIGENSCHAFTEN DEUTSCH

sehr hart

Nur Wasch- und Waschhilfsmittel für Haushaltswaschautomaten verwenden. Wenn Sie Entkalkungsmittel, Bleich- oder Färbemittel verwenden, achten Sie darauf, dass diese für Waschmaschinen geeignet sind. Entkalker können Komponenten enthalten, die Teile Ihrer Waschmaschine angreifen. Keine Lösungsmittel (Terpentin, Leichtbenzin usw.) verwenden. Waschen Sie in der Maschine keine Wäsche, die mit Lösungen oder entflammbaren Flüssigkeiten behandelt worden ist.

Dosierung

Befolgen Sie die Empfehlungen auf der Waschmittelpackung bezüglich:

• Art und Ausmaß der

Verschmutzung;.

• der Beladungsmenge;

- volle Beladung: Befolgen

Sie die Herstellerangaben;

- halbe Beladung: 3/4 der

Angabe für volle Beladung;

- Kleinstbeladung (ca. 1 kg):

1/2 dieser Angabe;

• Wasserhärteangaben für Ihr

Gebiet können Sie bei Ihrem

°dH

weich mittel

hart

0-7

7-14

14-21

über 21

Wasserwerk erfragen: Für weiches Wasser ist weniger Waschmittel erforderlich als für hartes Wasser.

Hinweise:

Überdosierung führt zu extremer Schaumbildung. Die Reinigungswirkung wird verschlechtert. Bei übermäßiger Schaumbildung verhindert die Schaumerkennung des Geräts möglicherweise den Schleudergang. Unterdosierung kann dazu führen, dass die Wäsche grau wird und sich Ablagerungen auf Trommel, Laugenbehälter und Heizung bilden. Weichspülerkonzentrate bis zur Kennzeichnung “MAX” im Waschmittelkasten mit Wasser verdünnen. Benutzen Sie zur Vermeidung von Einspülproblemen bei der Verwendung hochkonzentrierter Pulver- und Flüssigwaschmittel handelsübliche Dosierhilfen und dosieren Sie direkt in die Trommel.

FRANZÖSISCH

°fH

0-12 12-25 25-37

über 37

ENGLISCH

°eH

0-9

9-17

17-26

über 26

Page 7

4de10009.fm Page 8 Friday, July 4, 2008 4:10 PM

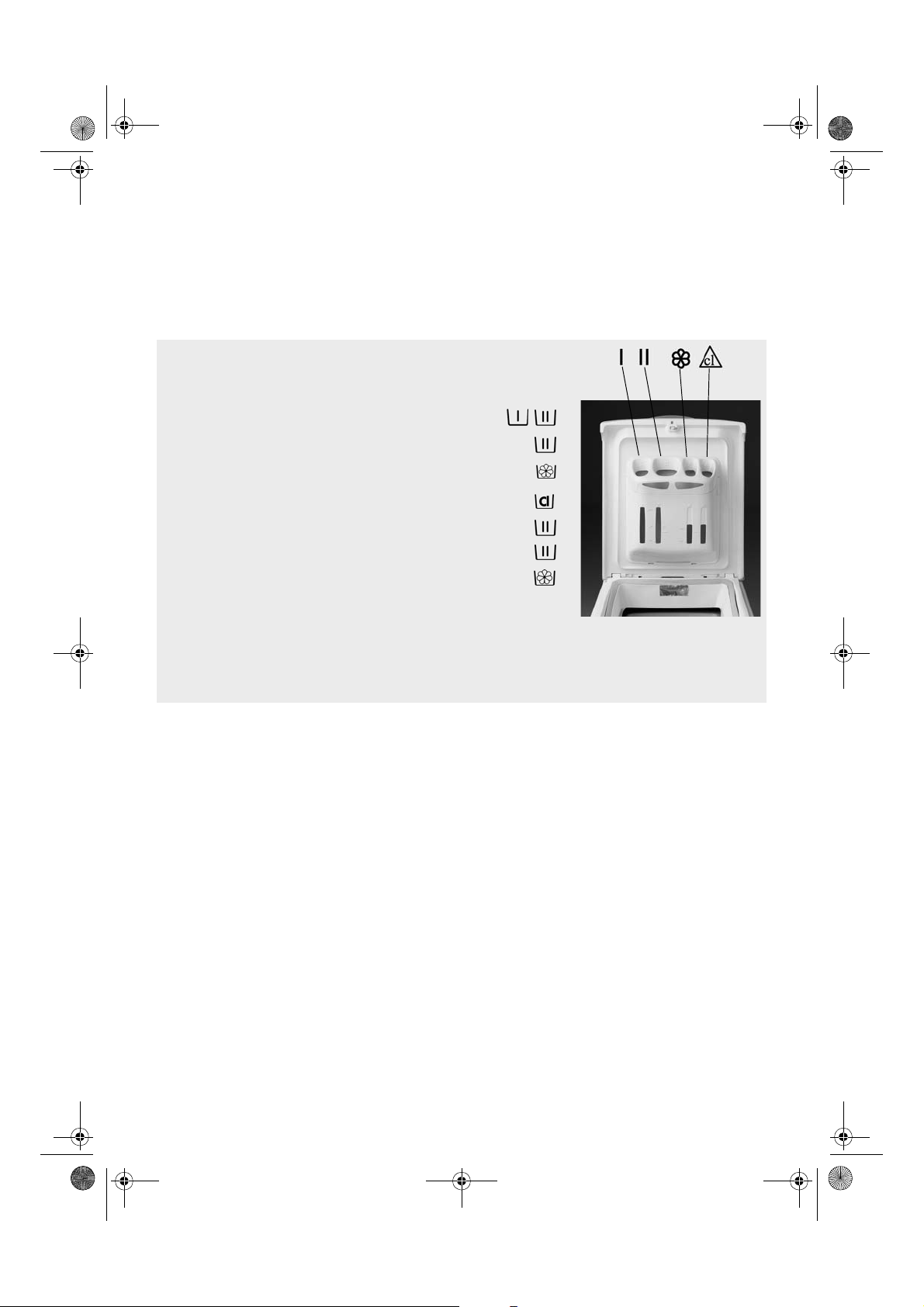

Einfüllen der Waschmittel und Waschhilfsmittel

Je nach Modell hat der Waschmittelkasten drei oder vier Fächer.

Waschmittel eingeben:

• Waschpulver für Vor- und Hauptwäsche

• Waschpulver für Hauptwäsche ohne Vorwäsche

Weichspüler und Stärkemittel nur bis zur Markierung

“MAX” einfüllen.

• Chlorbleiche höchstens bis zur Kennzeichnung “MAX”

(nur Vier-Kammer-Modelle)

• Fleckentferner

• Enthärter (Wasserhärtebereich 4).

• (in Wasser aufgelöste) Stärke

Füllen Sie die Produkte nicht bis über die Kennzeichnung “MAX” ein.

Benutzen Sie keine Flüssigwaschmittel bei Programmen mit Vorwäsche.

Bei Programmen ohne Vorwäsche und mit Temperaturen zwischen kalt und 40°C ist es ratsam, Flüssigwaschmittel zu verwenden, um weißliche Rückstände auf der Wäsche zu vermeiden.

Page 8

4de10009.fm Page 9 Friday, July 4, 2008 4:10 PM

Programmauswahl

Vorbereitung des Waschgangs

1. Beladen Sie die

Waschmaschine, schließen Sie die Trommelklappe und kontrollieren Sie, dass sie richtig verschlossen ist.

2. Füllen Sie Waschmittel und

Waschhilfsmittel höchstens bis zur Markierung “MAX“ in den Waschmittelkasten ein. Lesen Sie im Abschnitt “Waschmittel und Waschhilfsmittel” nach.

Programmstart

Den Wasserhahn aufdrehen und die “Ein/Aus”-Taste drücken. Die Betriebsanzeige der “Ein/Aus”-Taste leuchtet auf.

Ende des Waschgangs

Der Programmwahlschalter steht auf der Endposition “ ”.

1. Drücken Sie die “Ein/Aus”-

Taste, um das Gerät auszuschalten.

Programmänderung während des Waschgangs

Aussetzen/Unterbrechen des Programms

Programm löschen

1. Drücken Sie die “Ein/Aus”-

Taste, um das Gerät auszuschalten.

3. Stellen Sie den Programmwahlschalter

auf das gewünschte Programm.

4. Drehen Sie den Temperaturwahlschalter (falls vorgesehen) auf die gewünschte Temperatur.

Hinweis: nach einem Stromausfall oder nach einem Abschalten der Waschmaschine während des Waschgangs läuft das Programm wieder an dem Punkt an, an dem es unterbrochen wurde.

2. Löschen Sie die Optionen.

3. Den Wasserhahn schließen.

4. Warten Sie, bis die

Türverriegelung die Tür freigibt (ca. 1 Minute).

1. Drücken Sie die “Ein/Aus”Taste, um das Gerät auszuschalten.

2. Wählen Sie ein neues Programm.

Falls Sie aus einem beliebigen Grund das Programm für eine gewisse Zeit unterbrechen möchten, um es später wieder aufzunehmen:

2. Den Programmwahlschalter auf das Programm “Abpumpen” stellen.

5. Schleuderdrehzahlwahlschalter auf die

gewünschte Drehzahl stellen.

6. Die gewünschten Optionen entsprechend der Programmübersicht auswählen.

5. Öffnen Sie die Tür und die Trommelklappe und entladen Sie das Gerät.

3. Das Programm durch Drücken der “Ein/Aus”- Taste starten.

1. Drücken Sie die “Ein/Aus”Taste.

2. Nach der gewünschten Pause die “Ein/Aus”-Taste erneut drücken.

3. Die “Ein/Aus”-Taste drücken, um das Programm “Abpumpen” zu starten.

Page 9

4de10009.fm Page 10 Friday, July 4, 2008 4:10 PM

Reinigen der Fremdkörperfalle

Die Waschmaschine ist mit einer selbstreinigenden Pumpe ausgestattet. Die Fremdkörperfalle hält Gegenstände wie Knöpfe, Münzen, Sicherheitsnadeln usw. zurück, die nicht aus der Wäsche entfernt wurden.

1. Schalten Sie das Gerät ab

und ziehen Sie den Netzstecker

2. Öffnen Sie die Abdeckung

der Fremdkörperfalle mit einer Münze.

3. Stellen Sie eine Schale

darunter.

4. Drehen Sie die

Fremdkörperfalle langsam gegen den Uhrzeigersinn bis der Griff senkrecht steht, ohne sie jedoch zu öffnen.

5. Warten Sie, bis das Wasser

abgelaufen ist.

6. Erst jetzt die

Fremdkörperfalle ganz herausdrehen und entnehmen.

7. Entfernen Sie die

Fremdkörper.

8. Stellen Sie sicher, dass sich

der Pumpenflügel (im Gehäuse hinter der Fremdkörperfalle) bewegen lässt.

9. Die Fremdkörperfalle wieder einsetzen und bis zum Anschlag im Uhrzeigersinn eindrehen (bis sich der Griff in waagerechter Stellung befindet)

10. Geben Sie 0,5 Liter Wasser

in die Trommel und vergewissern Sie sich, dass kein Wasser aus der Fremdkörperfalle austritt.

11. Verschließen Sie die Fremdkörperfalle mit der Abdeckung.

12. Schließen Sie das Gerät wieder an.

Kontrollieren Sie die Fremdkörperfalle, falls die Waschmaschine nicht einwandfrei abpumpt oder keine Schleudergänge durchführt.

Die Fremdkörperfalle ist regelmäßig zwei- bis dreimal pro Jahr zu kontrollieren und bei Bedarf zu reinigen.

WICHTIG: Vergewissern Sie sich vor dem Öffnen der Fremdkörperfalle, dass das Wasser abgekühlt ist.

Page 10

4de10009.fm Page 11 Friday, July 4, 2008 4:10 PM

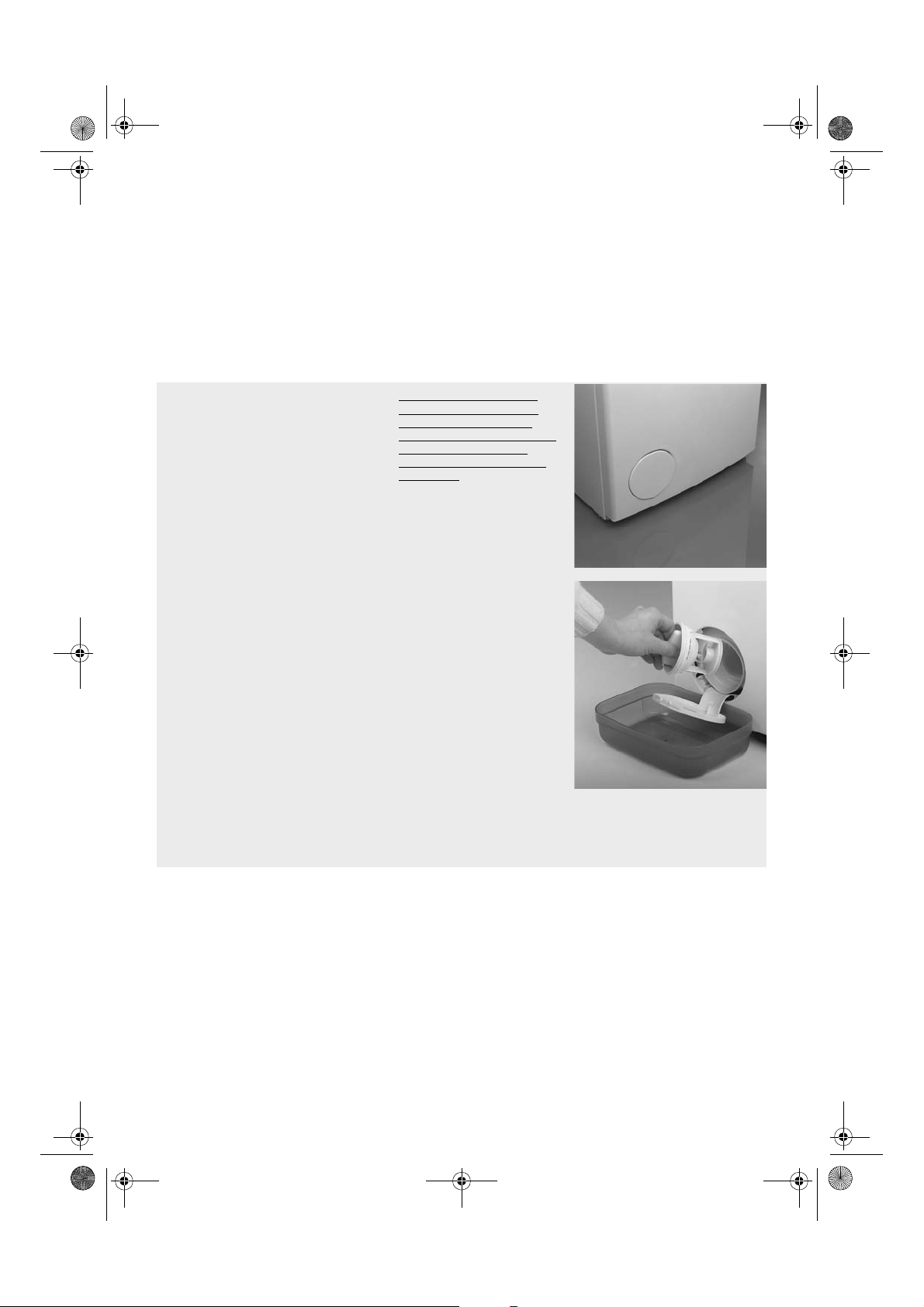

Restwasserentleerung

Wann sollte das Restwasser entfernt werden (Ablaufprobleme)?

• Transport der Maschine

(Umzug).

• Falls die Waschmaschine in

einem frostgefährdeten Raum aufgestellt wird, sollte sie nach jedem Waschgang entleert werden.

1. Das Gerät abschalten und

den Netzstecker ziehen.

2. Den Wasserhahn schließen,

den Wasserzulaufschlauch abnehmen und das Wasser in einen Behälter ablaufen lassen.

3. Die Fremdkörperfalle

öffnen, das Wasser in eine flache Schüssel ablaufen lassen und die Falle wieder schließen.

4. Lassen sie den

Ablaufschlauch los und öffnen Sie die Halterung auf der Geräterückseite (siehe Pfeil A).

Reinigung und Pflege

5. Lassen Sie das Wasser in die

Schüssel ablaufen.

6. Warten Sie, bis kein Wasser

mehr ausläuft.

7. Den Ablaufschlauch wieder

anklemmen und mit dem Krümmer am Ablauf anbringen.

8. Den Wasserzulaufschlauch

wieder anschließen und den Netzstecker einstecken.

Wichtig:

• Nach dem Ablassen des

Restwassers den Wasserzulaufschlauch von Hand anschrauben. Öffnen Sie den Wasserhahn ganz und prüfen Sie die Anschlüsse am Gerät und Wasserhahn auf Dichtheit.

Waschmittelkasten

1. Drücken Sie die

Druckknöpfe auf beiden Seiten des Fachs nach innen.

2. Ziehen Sie den

Waschmittelkasten heraus. Eventuell kann sich etwas Wasser in dem Kasten befinden. Es empfiehlt sich, den Kasten senkrecht zu halten.

3. Reinigen Sie den

Waschmittelkasten unter fließendem Wasser. Sie können zum Säubern die Saugheberdeckel entfernen.

4. Setzen Sie die

Saugheberdeckel (falls sie entfernt worden sind) wieder ein. Vergewissern Sie sich, dass sie gut eingepasst sind.

5. Den Waschmittelkasten

wieder einsetzen, indem Sie die Zunge in die Löcher einführen und den Kasten bis zum Einrasten der beiden oberen Knöpfe schwenken.

Hinweis: Vergewissern Sie sich, dass der Waschmittelkasten korrekt eingesetzt ist.

Page 11

4de10009.fm Page 12 Friday, July 4, 2008 4:10 PM

Wasserzulauffilter

Regelmäßig kontrollieren und reinigen (mindestens zwei- bis dreimal jährlich).

1. Das Gerät abschalten und

den Netzstecker ziehen.

2. Wasserhahn schließen.

3. Wasserzulaufschlauch vom

Wasserhahn abschrauben.

4. Sorgfältig den Filter am

Schlauchende z. B. mit einer Zahnbürste reinigen, ohne denselben auseinanderzubauen. Hinweis: Bei Geräten, die mit dem Schlauchtyp “A” ausgerüstet sind, darf letzterer nicht in Wasser eingetaucht werden.

5. Zulaufschlauch wieder an

den Wasserhahn anschrauben. Keine Zangen benutzen (Risiko, den Schlauchanschluss zu quetschen).

6. Wasserhahn öffnen und

Anschlüsse auf Dichtheit prüfen.

7. Stecken Sie den Netzstecker

wieder ein.

Page 12

4de10009.fm Page 13 Friday, July 4, 2008 4:10 PM

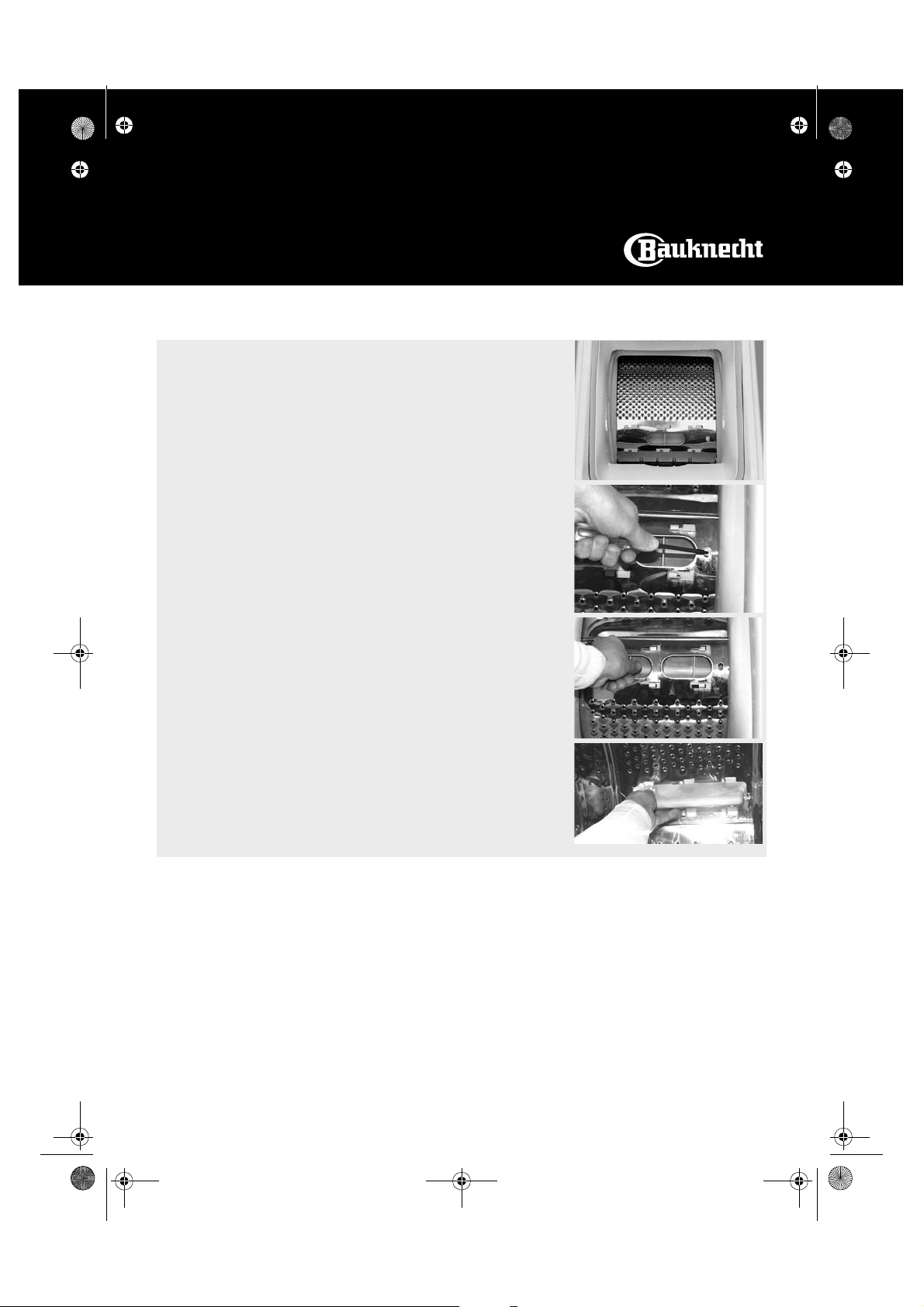

Entfernen eines Gegenstandes zwischen Trommel und Laugenbehälter

Falls zufällig ein Gegenstand zwischen Trommel und Behälter fallen sollte, können Sie denselben durch einen der herausnehmbaren Trommelmitnehmer entfernen:

1. Gerät abschalten und

Netzstecker ziehen.

2. Entnehmen Sie die Wäsche

aus der Trommel.

3. Schließen Sie die

Trommelklappe und drehen Sie die Trommel um eine halbe Drehung.

4. Drücken Sie mit einem

Schraubenschlüssel auf das herausstehende Kunststoffende, während Sie den Mitnehmer von links nach rechts schieben.

5. Er fällt in die Trommel.

6. Trommel öffnen: der

Gegenstand kann durch die Öffnung in der Trommel entnommen werden.

7. Den Mitnehmer von der

Innenseite der Trommel her wieder einsetzen: Die Kunststoffspitzen über der Öffnung auf der rechten Trommelseite positionieren.

8. Den Kunststoffmitnehmer

von rechts nach links bis zum Einrasten schieben.

9. Die Kunststoffmitnehmer

wieder schließen und die Trommel um eine halbe Drehung drehen; die Stellung des Schiebers und seine Befestigung in allen Punkten prüfen.

10.Den Netzstecker wieder

einstecken.

Gehäuse und Bedienfeld

• Gelegentlich mit feuchtem

Tuch abreiben.

• Bei Bedarf kann ein neutrales

Reinigungsmittel verwendet werden (keine Lösungsmittel oder Scheuerpulver benutzen).

Türdichtung

• Von Zeit zu Zeit mit einem

feuchten Tuch reinigen.

Wasserzulaufschlauch

• Zulaufschlauch regelmäßig auf

Sprödigkeit und Risse prüfen. Gegebenenfalls auswechseln.

Page 13

4de10009.fm Page 14 Friday, July 4, 2008 4:10 PM

Erst einmal selbst prüfen

Dieses Gerät ist mit einer automatischen Sicherheitsvorrichtung ausgerüstet, die eventuelle Störungen frühzeitig erkennt und dadurch rechtzeitige Eingriffe ermöglicht. Oft sind die festgestellten Fehler jedoch geringfügig und können in wenigen Minuten abgestellt werden. Zum Beispiel:

*Das Gerät startet nicht; kein Lämpchen leuchtet.

Prüfen Sie, ob:

• der Netzstecker eingesteckt ist.

• die Steckdose funktionsfähig

ist (mit einer Tischlampe o.ä. prüfen).

*Gerät startet nicht, aber das “Ein/Aus”-Lämpchen leuchtet.

Prüfen Sie, ob:

• die Waschmaschinentür

korrekt geschlossen ist. Tür öffnen und wieder schließen.

• ein Programm gewählt wurde.

• der Wasserhahn geöffnet ist.

*Das Gerät bleibt mitten im Programm stehen.

Prüfen Sie, ob:

• die “Spülstopp”-Taste gedrückt

ist: Beenden Sie diese Funktion, indem Sie die Taste erneut drücken.

• der Wasserhahn geöffnet ist.

• die Pumpe/die Fremdkörperfalle

blockiert sind (siehe “Reinigen der Fremdkörperfalle”).

• das Wasserstop-System evtl.

angesprochen hat (siehe “Wasserstop-Störung).

*Nur wenig oder kein Wasserzulauf.

Schalten Sie die Waschmaschine durch Drücken der Taste “Ein/Aus” ab und ziehen Sie den Netzstecker.

Prüfen Sie, ob:

• der Wasserhahn ganz geöffnet

und der Wasserdruck ausreichend ist.

• der Wasserzulaufschlauch

geknickt ist.

• das Filtersieb im

Wasserzulaufschlauch verstopft ist (siehe “Reinigung und Pflege”).

• das Wasser im Zulaufschlauch

gefroren ist.

• das Gerät mit einem

Sicherheitsschlauch versehen und das Sicherheitsventil geöffnet ist (roter Anzeiger im Inspektionsfenster des Sicherheitsventils). In diesem Fall durch einen neuen Sicherheitsschlauch ersetzen.

Das Gerät wieder anschließen. Die Taste “Ein/Aus” drücken, um mit dem Programm fortzufahren (bei diesem Programm keine Waschmittel einfüllen).

*Das Wasser wird nicht richtig abgepumpt.

Schalten Sie die Waschmaschine durch Drücken der Taste “Ein/ Aus” ab und ziehen Sie den Netzstecker. Prüfen Sie, ob:

• die Taste “Spülstopp”

gedrückt ist. Beenden Sie diese Option.

• der Ablaufschlauch geknickt

ist (siehe “Aufstellanweisung”).

• der Pumpenflügel verstopft ist

(siehe “Reinigen der Fremdkörperfalle”).

• der Ablaufschlauch

eingefroren ist. Falls Wasser in der Trommel geblieben ist, lassen Sie es ablaufen und befolgen Sie dabei die Anleitungen “Restwasserentleerung”. WICHTIG: Lassen Sie vor dem Entleeren das Waschwasser abkühlen. Schließen Sie das Gerät wieder an.

Drücken Sie die Taste “Ein/Aus”, um mit dem Programm fortzufahren (kein zusätzliches Waschmittel einfüllen). Tritt der Fehler erneut auf, verständigen Sie den Kundendienst (siehe “Kundendienst”).

*Wasch- und Waschhilfsmittel werden nicht richtig eingespült.

Prüfen Sie, ob:

• Der Waschmittelkasten richtig

eingesetzt und nicht verstopft ist (siehe “Reinigung und Pflege”).

• Das Filtersieb im

Wasserzulaufschlauch nicht verstopft ist (siehe “Reinigung und Pflege”).

*Das Gerät steht während des Schleuderns nicht ruhig.

Prüfen Sie, ob:

• das Gerät waagerecht und

gleichmäßig auf allen vier Füßen steht (siehe “Aufstellanweisung”).

• die Transportsicherung

entfernt wurde. Vor der Inbetriebnahme der Waschmaschine muss die Transportsicherung entfernt werden (siehe “Aufstellanweisung”).

Die Wäsche ist am Programmende nicht ausgeschleudert.

Hinweis:

• das Gerät verfügt über ein

Unwuchterkennungs- und korrektursystem. Bei einz elnen schweren Wäschestücken (z.B. Bademantel) kann das System zum Schutz des Gerätes automatisch die Schleuderdrehzahl reduzieren oder den Schleudergang abbrechen, wenn nach mehrmaligem Schleuderanlauf die Unwucht zu groß ist.

• Auch zuviel Restschaum kann

die Schleuderfunktion blockieren.

Page 14

4de10009.fm Page 15 Friday, July 4, 2008 4:10 PM

Prüfen Sie, ob:

• sich der Pumpenflügel

bewegen lässt (siehe “Reinigen der Fremdkörperfalle”).

• Ist die Wäsche nach dem

Programmende noch zu nass: weitere Kleidungsstücke hinzufügen und den Schleudergang wiederholen.

• Schaum auf der Wäsche blieb:

wiederholen Sie den SpülSchleudergang und vermeiden Sie Waschmittelüberdosierung.

Kundendienst

Bevor Sie den Kundendienst rufen:

1.Erst prüfen, ob Sie die Störung

selbst beheben können (siehe “Erst einmal selbst prüfen”).

2.Programmstart wiederholen,

um zu sehen, ob sich die Störung von selbst gegeben hat.

3.Falls das Gerät dann immer

noch nicht richtig funktioniert, rufen Sie den Kundendienst.

Wasserstopp-Fehler (je nach Modell).

(Die Pumpe arbeitet).

Die “Wasserstopp”Funktion kann ausgelöst werden:

• bei extremer Schaumbildung.

• durch eine Undichtheit im

Zulaufschlauch oder im Gerät. Das Gerät durch Druck auf die Taste “Ein/Aus” ausschalten, den Netzstecker ziehen und den Wasserhahn zudrehen. Kippen Sie das Gerät vorsichtig nach vorne, um das angesammelte Wasser aus dem

Nennen Sie:

• Ihre vollständige Adresse.

• Ihre Telefonnummer mit

Vorwahl.

• Art der Störung.

• Gerät und Modellnummer.

• Service-Nummer (Zahl hinter

dem Wort SERVICE).

Geräteboden ablaufen zu lassen. Das Gerät wieder anschließen. Den Wasserhahn aufdrehen (ist die Taste “Ein/Aus” nicht gedrückt worden und das Gerät beginnt trotzdem zu füllen, das Wasser abdrehen und den Kundendienst benachrichtigen). Das gewünschte Programm wählen. Gegebenenfalls Waschmittel einfüllen und die Taste “Ein/Aus” zum Programmstart drücken. Tritt der Fehler erneut auf, verständigen Sie den Kundendienst (siehe “Kundendienst”).

Der Serviceaufkleber befindet sich unter dem Deckel der Fremdkörperfalle oder auf der Maschinenrückseite.

Sie sollten sich vornehmlich an den Kundendienst des Fachhändlers wenden, bei dem Sie das Gerät erworben haben.

Page 15

4de10009.fm Page 16 Friday, July 4, 2008 4:10 PM

Transport / Umzug

1. Schalten Sie das Gerät aus

und ziehen Sie den Netzstecker.

2. Wasserhahn schließen.

3. Zu- und Ablaufschlauch vom

Hausanschluss lösen.

4. Restwasser aus Gerät und

Schläuchen ablaufen lassen (siehe “Restwasserentleerung”). Lassen Sie das Wasser zur Vermeidung von Unfällen abkühlen.

5. Um das Gerät leichter

bewegen zu können, ziehen Sie den Griff unten auf der Vorderseite (nicht bei allen Modellen) heraus und schieben Sie ihn dann mit dem Fuß bis zum Anschlag ganz heraus. Drücken Sie nach Erreichen des neuen Standortes den Griff wieder in seine ursprüngliche Stellung.

6. Bringen Sie bei einem

längeren Transport oder einem Umzug die Transportsicherung wieder an.

7. Transportieren Sie das Gerät

in aufrechter Stellung.

WICHTIG: Benutzen Sie die Waschmaschine nicht bei herausgezogenem Griff.

Page 16

4de10009.fm Page 17 Friday, July 4, 2008 4:10 PM

Aufstellanweisung

Entfernen der Transportsicherung

Die Waschmaschine ist zur Vermeidung von Transportschäden mit einer Transportsicherung befestigt.

Vor Inbetriebnahme der Waschmaschine MUSS die Transportsicherung unbedingt entfernt werden.

1. Die beiden Schrauben A und

die vier Schrauben B mit einem flachen Schraubenzieher oder einem Sechskantschlüssel N° 8 entfernen.

2. Entfernen Sie die

Transportsicherung.

3. Setzen Sie die vier Außenschrauben B wieder in die Maschine ein und ziehen Sie dieselben fest.

4. Entfernen Sie die beiden Dichtungen C aus dem Schlauchhalter und drücken Sie dieselben in die Maschinenöffnungen D.

Hinweis: vergessen Sie nicht, die vier Außenschrauben einzusetzen und festzuziehen

Page 17

4de10009.fm Page 18 Friday, July 4, 2008 4:10 PM

Einstellen der Füße

Stellen Sie die Waschmaschine auf einen ebenen Fußboden in der Nähe von elektrischem und Wasseranschluss und vom Wasserablauf.

Gleichen Sie eventuelle Unebenheiten des Fußbodens durch Einstellen der Füße aus (kein Holz, Pappe oder ähnliches Material unterlegen):

1. Kontermutter mit dem

mitgelieferten Schlüssel lockern.

2. Stellen Sie den Fuß von Hand

auf die erforderliche Höhe ein.

3. Kontermutter im

Gegenuhrzeigersinn anziehen.

Zulaufschlauch anschließen

1. Schrauben Sie den

Schlauchanschluss von Hand vorsichtig am Wasserhahn fest.

2. Ablaufschlauch knickfrei

verlegen.

3. Den Wasserhahn ganz öffnen

und Anschlussstellen am Gerät und am Wasserhahn auf Dichtheit prüfen.

Vergewissern Sie sich, dass alle Füße fest auf dem Boden aufliegen und dass die Waschmaschine vollkommen eben und standsicher ist (Benutzen Sie eine Nivellierwaage)

Die Waschmaschine hat einen Mindestplatzbedarf von 40 cm in der Breite und 63 cm in der Tiefe.

Hinweis: Falls die Maschine auf dickem Teppichboden aufgestellt wird, sind die Füße so einzustellen, dass unter dem Maschinenboden genügend Raum für die Luftzirkulation bleibt.

Falls die Schlauchlänge nicht ausreicht, den vorhandenen Schlauch durch einen ausreichend langen Druckschlauch (mindestens 1000 kPa - freigegeben nach EN 50084) ersetzen.

Zulaufschlauch regelmäßig auf Sprödigkeit und Risse prüfen. Gegebenenfalls auswechseln.

Das Gerät kann ohne Rückflussverhinderer angeschlossen werden.

Page 18

4de10009.fm Page 19 Friday, July 4, 2008 4:10 PM

Wasserstop - System

(je nach Modell)

• Den Zulaufschlauch an den

Wasserhahn anschrauben. Den Wasserhahn ganz öffnen und die Anschlüsse am Gerät und am Wasserhahn auf Dichtheit prüfen.

• Das Gerät darf nicht an die

Mischbatterie eines drucklosen Heißwasseraufbereiters angeschlossen werden!

• Der Zulaufschlauch und das

Kunststoffgehäuse am Wasseranschluss enthalten (je nach Modell) elektrische Bauteile: Deshalb den Schlauch nicht durchschneiden und das Kunststoffgehäuse nicht in Wasser tauchen.

• Sollte der Schlauch beschädigt sein, ziehen Sie sofort den Netzstecker, schließen Sie den Wasserhahn und ersetzen Sie den Schlauch durch einen neuen.

Falls die Schlauchlänge nicht ausreicht, diesen durch einen drei Meter langen Wasserstoppschlauch (beim Kundendienst oder im Fachhandel erhältlich) ersetzen. Diese Arbeit darf nur durch Fachpersonal ausgeführt werden.

Page 19

4de10009.fm Page 20 Friday, July 4, 2008 4:10 PM

Wasserablaufschlauch anschließen

1. Ablaufschlauch von dem

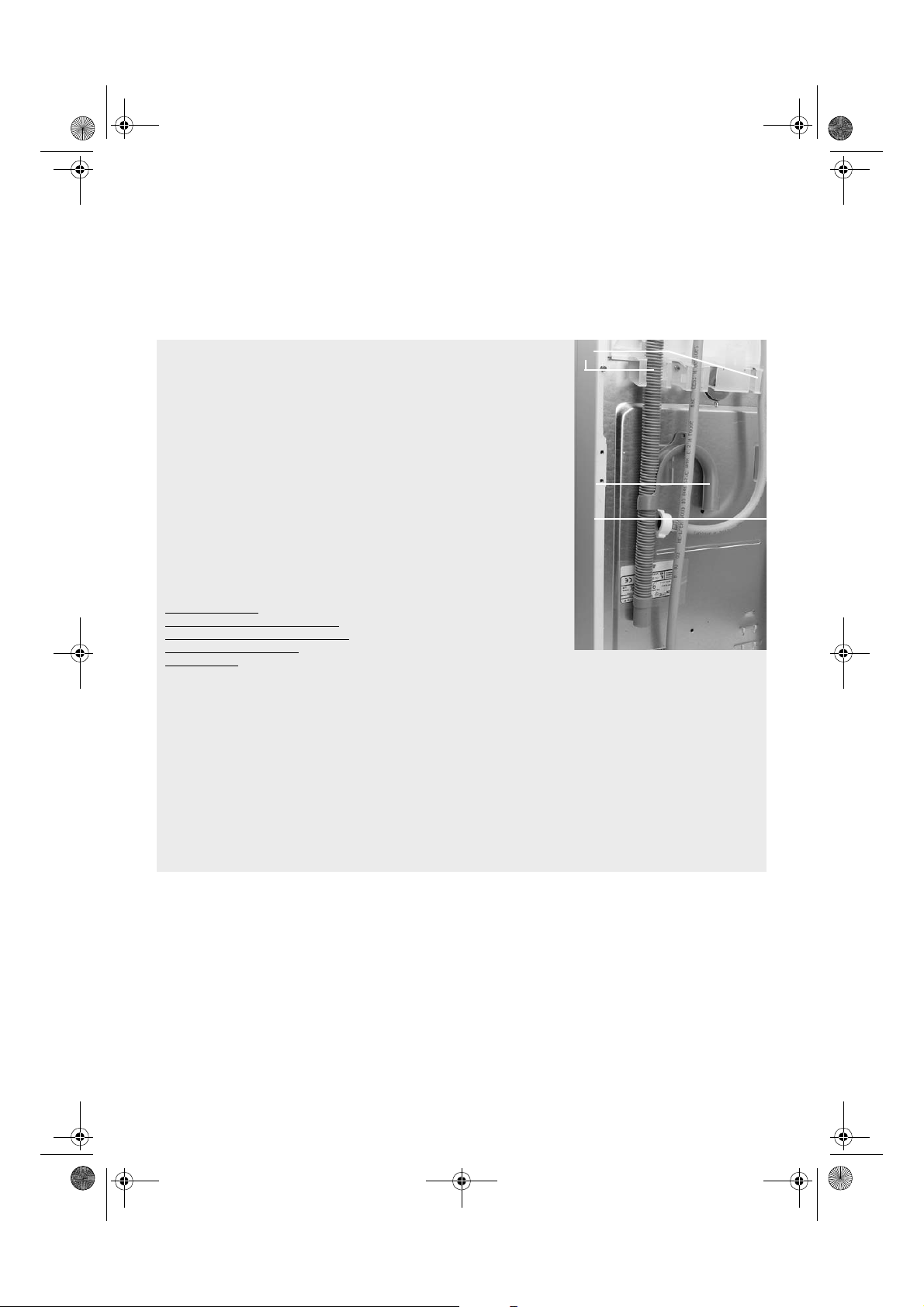

linken und rechten Anschluss abnehmen (siehe Pfeil A in der Abbildung).

Mindestabflusshöhe: 55 cm. Falls Sie den Ablaufschlauch an ein Ablaufrohr anschließen, sollte der Innendurchmesser des Ablaufrohrs mindestens 3 cm betragen. Zur Vermeidung eines Syphon-Effektes sollte das Ende des Ablaufschlauches mindestens 55 cm über der Aufstellfläche der Waschmaschine liegen.

Wichtig: Lösen Sie den Ablaufschlauch NICHT von der Klemme auf der rechten Seite (siehe B in der Abbildung). Das kann

Undichtigkeiten und Verbrühungen durch heißes Wasser verursachen.

2. Bringen Sie den Krümmer (C) am freien Ende des Ablaufschlauchs an.

3. Ablaufschlauch entweder am Siphon montieren oder mit dem Krümmer über den Rand eines Wasch- oder Spülbeckens einhängen. Kleine Waschbecken sind ungeeignet. Der Beckenrand darf nicht mehr als 100 cm über dem Fußboden liegen.

Für eine Schlauchverlängerung einen gleichartigen Schlauch verwenden. Die Verbindungsstellen mit Schellen sichern Max. Gesamtlänge des Ablaufschlauchs: 2,50 m. Maximale Abflusshöhe (Krümmer): 100 cm. Mindestabflusshöhe: 55 cm.

Wichtig:

Vergewissern Sie sich, dass der Ablaufschlauch keine Knicke aufweist, und treffen Sie Vorsichtsmaßnahmen gegen ein Herunterfallen des Schlauchs bei laufendem Gerät.
