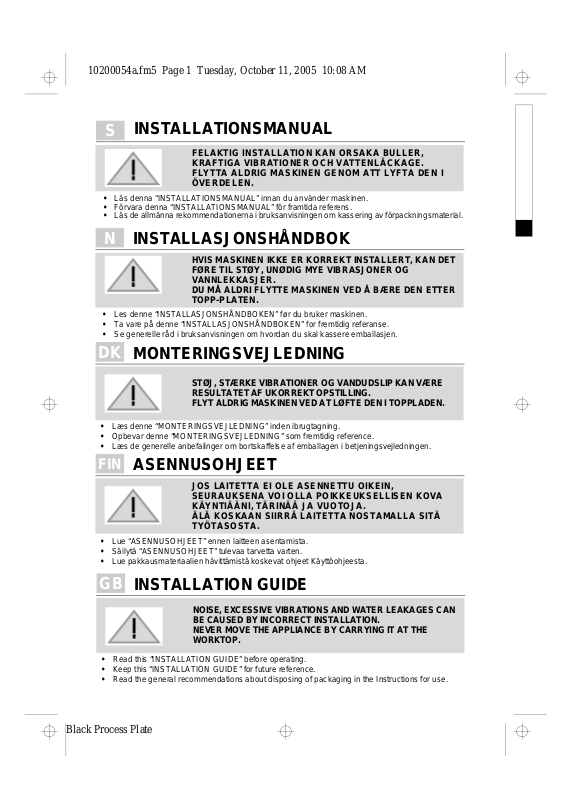

Whirlpool AWM 8143/2, WAE 8998/2, AWM 8163/2, WAK 1600 EX/3, WAE GULDSEGEL 1600/2 INSTALLATION [fi]

10200054a.fm5 Page 1 Tuesday, October 11, 2005 10:08 AM

S

•

•

•

N

•

•

•

DK

INSTALLATIONSMANUAL

FELAKTIG INSTALLATION KAN ORSAKA BULLER,
KRAFTIGA VIBRATIONER OCH VATTENLÄCKAGE.
FLYTTA ALDRIG MASKINEN GENOM ATT LYFTA DEN I
ÖVERDELEN.

Läs denna “INSTALLATIONSMANUAL” innan du använder maskinen.
Förvara denna “INSTALLATIONSMANUAL” för framtida referens.
Läs de allmänna rekommendationerna i bruksanvisningen om kassering av förpackningsmaterial.

INSTALLASJONSHÅNDBOK

HVIS MASKINEN IKKE ER KORREKT INSTALLERT, KAN DET
FØRE TIL STØY, UNØDIG MYE VIBRASJONER OG
VANNLEKKASJER.
DU MÅ ALDRI FLYTTE MASKINEN VED Å BÆRE DEN ETTER
TOPP-PLATEN.

Les denne “INSTALLASJONSHÅNDBOKEN” før du bruker maskinen.
Ta vare på denne “INSTALLASJONSHÅNDBOKEN” for fremtidig referanse.
Se generelle råd i bruksanvisningen om hvordan du skal kassere emballasjen.

MONTERINGSVEJLEDNING

STØJ, STÆRKE VIBRATIONER OG VANDUDSLIP KAN VÆRE
RESULTATET AF UKORREKT OPSTILLING.
FLYT ALDRIG MASKINEN VED AT LØFTE DEN I TOPPLADEN.

Læs denne “MONTERINGSVEJLEDNING” inden ibrugtagning.

•

Opbevar denne “MONTERINGSVEJLEDNING” som fremtidig reference.

•

Læs de generelle anbefalinger om bortskaffelse af emballagen i betjeningsvejledningen.

•

FIN

•

•

•

GB

•

•

•

ASENNUSOHJEET

JOS LAITETTA EI OLE ASENNETTU OIKEIN,
SEURAUKSENA VOI OLLA POIKKEUKSELLISEN KOVA
KÄYNTIÄÄNI, TÄRINÄÄ JA VUOTOJA.
ÄLÄ KOSKAAN SIIRRÄ LAITETTA NOSTAMALLA SITÄ
TYÖTASOSTA.

Lue “ASENNUSOHJEET” ennen laitteen asentamista.
Säilytä “ASENNUSOHJEET” tulevaa tarvetta varten.
Lue pakkausmateriaalien hävittämistä koskevat ohjeet Käyttöohjeesta.

INSTALLATION GUIDE

NOISE, EXCESSIVE VIBRATIONS AND WATER LEAKAGES CAN
BE CAUSED BY INCORRECT INSTALLATION.
NEVER MOVE THE APPLIANCE BY CARRYING IT AT THE
WORKTOP.

Read this “INSTALLATION GUIDE” before operating.
Keep this “INSTALLATION GUIDE” for future reference.
Read the general recommendations about disposing of packaging in the Instructions for use.

Black Process Plate

10200054a.fm5 Page 2 Tuesday, October 11, 2005 10:08 AM

MEDFÖLJANDE DELAR

MEDFØLGENDE DELER

MEDFØLGENDE DELE

LAITTEEN MUKANA TOIMITETUT OSAT

PARTS SUPPLIED

Påse med tillbehör

•

Pakke med små deler

Pakke med små dele

Varustepussi

Package with small items
Bruksanvisning

Bruksanvisning

Brug

sanvisning

Käyttöohje

Instruction for use

A

4 plastlock

4 plastkapper

Fire plastikhætter

4 muovitulppaa

4 plastic caps

Nyckel

Skrunøkkel

Nøgle

Ruuviavain

Wrench
Tilloppsslang (antingen i maskinen eller redan

•

monterad)

Tilførselsslange (inne i maskinen eller allerede montert)

Vandforsyningsslange (i maskine eller allerede
monteret)

Vedenottoletku (koneen sisällä tai valmiiksi
asennettuna)

Inlet hose (inside the machine or already installed)
U-böj (antingen i maskinen eller redan monterad)

•

“U”-stykke (inne i maskinen eller allerede montert)

“U”-bøjning (i tromlen eller allerede monteret)

U-muotoinen letkun pidike (koneen sisällä tai
valmiiksi asennettuna)

“U”-bend (inside the machine or already installed)
Adapter med packning till tilloppsslangen (i

•

tillbehörspåsen)

Overgangsstykke til vanntilførselsrør og pakning (i
dokumentasjonspakken)

Tilpasningsstykke og pakning til
vandforsyningsrøret (i pakken med
betjeningsvejledningen)

Vedenottoletkun sovitin ja tiiviste (käyttöohjeen
pussissa)

Water supply pipe adapter and gasket (inside the
instructions for use package)

B

C

D

E

F

2

Black Process Plate

10200054a.fm5 Page 3 Tuesday, October 11, 2005 10:08 AM

AVLÄGSNA TRANSPORTBULTARNA!

FJERN TRANSPORTBOLTENE!

FJERN TRANSPORTBOLTENE!

POISTA KULJETUSRUUVIT!

REMOVE TRANSPORT BOLTS!

Viktigt: Maskinen kan skadas om inte transportbultarna avlägsnas.

Viktig: Hvis du ikke fjerner transportboltene, kan apparatet bli skadet.

Vigtigt: Ikke fjernede transportbolte forårsager skader på maskinen.

Tärkeää: Jos kuljetusruuveja ei poisteta, laite voi vaurioitua.

Important: Not removed transport bolts cause damages to the appliance.

Lossa de 4 bakre bultarna (se pilar) med medföljande skruvnyckel C.

1

Skru ut de fire skruene (se pilene) med den medfølgende skrunøkkelen C.

Løsn de fire bolte (se pilene) med den leverede nøgle C.

Ruuvaa auki neljä ruuvia (katso kuvan osoittamat nuolet) mukana toimitetulla ruuviavaimella C.

Unscrew the four screws (see arrows) with the wrench C supplied.

Placera bultarna i hålens centrum.

2

Flytt skruene til midten av hullene.

Flyt skruerne til midten af hullerne.

Siirrä ruuvit reikien keskelle.

Move the screws to the centre of the holes.

Dra ut bultarna tillsammans med de färgade distansbrickorna i plast.

3

Trekk skruene ut sammen med det fargede avstandsstykket av plast.

Tag skruerne og de farvede afstandsstykker ud.

Vedä ruuvit ja värillinen muovikappale ulos.

Pull out the screws together with the coloured plastic spacer.

Black Process Plate

3

10200054a.fm5 Page 4 Tuesday, October 11, 2005 10:08 AM

Täck hålen genom att sätta i medföljande plastlock B i den bredare delen av hålen och föra

4

dem i pilens riktning tills de snäpper fast i läge.

Sett de medfølgende plastkappene B i den vide delen av hullet og la dem gli i pilens retning
til de klikker på plass for å forsegle hullet.

For at tætne hullerne sættes de medfølgende plastikhætter B i den brede del af hullet og
skydes i pilens retning, indtil de klikker på plads.

Tulppaa reiät mukana toimitetuilla muovitulpilla B. Asenna tulpat reikien leveälle puolelle ja
siirrä nuolen suuntaan, kunnes tulppa naksahtaa paikalleen.

To seal the holes insert the supplied plastic caps B in the wide part of the hole and slide them
in the direction of the arrow until they click into place.

Behåll transportbultarna och skruvnyckeln ifall maskinen behöver transporteras vid

Viktigt:

ett senare tillfälle och montera då bultarna i omvänd ordning.

Ta vare på transportboltene og skrunøkkelen for eventuell senere transport av

Viktig:

apparatet. Monter i så fall transportboltene i motsatt rekkefølge.

Opbevar transportboltene og nøglen til eventuelle senere transporter af maskinen og

Vigtigt:

monter i så fald transportboltene i omvendt rækkefølge.

Tärkeää:

Kiinnitä kuljetusruuvit kuljetusta varten takaisin paikalleen päinvastaisessa järjestyksessä.

Important:

and in this case refit the transport bolts in reverse order.

Säilytä kuljetusruuvit ja ruuviavain laitteen mahdollista myöhempää kuljetusta varten.

Keep the transport bolts and the wrench for further transporting of the appliance

JUSTERING AV MASKINENS FÖTTER

JUSTERING AV FØTTENE

JUSTERING AF FØDDERNE

JALKOJEN SÄÄTÖ

ADJUSTMENT OF THE FEET

Maskinen måste installeras på ett stabilt och plant underlag (använd vattenpass vid behov).
Om tvättmaskinen ska stå på ett trägolv ska tyngden fördelas genom att maskinen placeras
på en minst 3 cm tjock plywoodskiva, 60 x 60 cm, som monteras fast i golvet.
Om golvet är ojämnt, justera in tvättmaskinen med hjälp av de 4 fötterna (lägg inte träklotsar,
pappskivor, etc, under fötterna).

Apparatet må oppstilles på et gulv med stabil og flat overflate (bruk et vater om nødvendig).
Hvis vaskemaskinen skal stå på et tregulv, må vekten fordeles ved at den plasseres på en
finerplate som måler 60 x 60 cm og er minst 3 cm tykk. Fest finerplaten i gulvet.
Hvis gulvet er ujevnt, juster de fire justeringsføttene etter behov; ikke legg trefliser eller
liknende under føttene.

Maskinen skal opstilles på en solid og plan gulvoverflade (brug om nødvendigt et vaterpas).
Hvis opstillingen skal foretages på et trægulv, bør man fordele vægten ved at anbringe
maskinen på en krydsfinerplade med målene 60 x 60 cm og med en tykkelse på mindst 3 cm.
Fastgør pladen til gulvet.
Hvis gulvet er ujævnt, justeres de fire indstillingsfødder efter behov. anvend ikke træstykker
eller lignende under fødderne.

Laite asennetaan vakaalle ja tasaiselle lattialle (käytä tarvittaessa vesivaakaa). Jos laite
asennetaan puulattialle, kiinnitä koneen alle lattiaan vähintään 3 cm paksu vanerilevy,
60 x 60 cm.
Jos lattia on epätasainen, säädä neljää tasapainotusjalkaa siten, että kone on suorassa. Älä
laita puukiiloja tms. jalkojen alle.

The appliance must be installed on a solid and level floor surface (if necessary use a spirit
level). If the appliance is to be installed on a wooden floor, distribute the weight by placing
it on a 60 x 60 cm sheet of plywood at least 3 cm in thickness and secure it to the floor.
If the floor is uneven, adjust the 4 levelling feet as required; do not insert pieces of wood etc.
under the feet.

4

Black Process Plate

10200054a.fm5 Page 5 Tuesday, October 11, 2005 10:08 AM

Lossa på låsmuttern medurs (se pil) med medföljande skruvnyckel C.

5

Skru løs låsemutteren ved å vri den mot klokken (se pilen) med den medfølgende
skrunøkkelen C.

Løsn kontramøtrikken ved at dreje den med uret (se pilen) med det medfølgende værktøj C.

Avaa lukitusmutteri kiertämällä sitä myötäpäivään (katso kuvan nuoli) mukana toimitetun
ruuviavaimen C avulla.

Slacken the locknut clockwise (see arrow) using the wrench C supplied.

Lyft upp maskinen något och justera in höjden genom att vrida runt fotstödet.

6

Løft maskinen litt opp og juster høyden på foten ved å skru den rundt.

Løft maskinen en smule, og justere føddernes højde ved at dreje dem.

Nosta konetta hiukan ja säädä jalan korkeus pyörittämällä sitä.

Lift slightly the machine and adjust the height of the foot revolving it.

Viktigt!

7

Viktig:

Vigtigt:

vaskemaskinekabinettet.

Tärkeää:

Important:

Black Process Plate

Dra åt låsmuttern moturs, i riktning mot maskinens hölje.

skru låsemutteren til igjen ved å skru den mot klokken mot maskinkabinettet.

Stram kontramøtrikken ved at dreje den mod uret, hen imod

kiristä lukitusmutteri kääntämällä sitä vastapäivään kohti pesukonetta.

tighten the locknut by turning it anti-clockwise towards the appliance casing.

5

10200054a.fm5 Page 6 Tuesday, October 11, 2005 10:08 AM

ANSLUT TILLOPPSSLANGEN!

KOBLE TIL VANNTILFØRSELSSLANGEN!

TILSLUT VANDFORSYNINGSSLANGEN!

ASENNA VEDENOTTOLETKU PAIKALLEEN!

CONNECT THE WATER SUPPLY INLET HOSE!

Om tilloppsslangen inte redan är monterad ska den skruvas fast på maskinen.

8

Hvis vanntilførselsslangen ikke er installert allerede, må den skrues på apparatet.

Hvis vandtilførselsslangen ikke allerede er monteret, skal den skrues på maskinen.

Jos vedenottoletkua ei ole kiinnitetty valmiiksi paikalleen, ruuvaa se kiinni koneeseen.

If the water inlet hose is not already installed, it must be screwed to the appliance.

Skruva fast tilloppsslangen vid kranen genom att dra åt muttern

9

OBS:

För maskiner med vattenslang med vattenstopp:

Om den flexibla slangen är för kort ska du byta ut den mot en 3 m lång vattenstoppslang
(kan inhandlas hos din återförsäljare eller en servicefirma). Detta byte ska utföras av en
utbildad elektriker.
Tilloppsslangen och plastdosan vid krankopplingen innehåller, beroende på modell, elektriska
komponenter.
tvättmaskinen från eluttaget om slangen skadas.

• Se till att slangen inte är böjd eller klämd!

• Tvättmaskinen
utan tryckreglage.

• Kontrollera att kopplingarna är vattentäta genom att öppna vattenkranen helt.

• Om slangen är för kort kan du byta ut den mot en tryckfast slang av lämplig längd
(godkänd enligt EN 50084 och som klarar ett tryck på minst 1000 kPa).

• Kontrollera regelbundet att tilloppsslangen är i gott skick och byt ut den vid behov.

• Det går att ansluta tvättmaskinen utan backventil.

Skär inte av slangen och sänk inte ned plastdosan i vatten

anslutas till en blandarkran på en varmvattenberedare

får inte

. Koppla loss

Skru tilførselsslangen inn på kranen for hånd ved å skru til mutteren.

OBS:

For maskiner med vannstoppslange:

Hvis slangen ikke er lang nok, kan den skiftes ut med en 3 m lang “Vannstopp”-slange (kan
fås fra vår serviceavdeling eller hos forhandleren). Denne utskiftingen skal kun foretas av
autorisert fagperson.
Alt etter modell inneholder tilførselsslangen og plastboksen på forbindelsesenheten
elektriske komponenter.

dyppes i vann

6

Black Process Plate

• Pass på at det ikke er noen bøy eller knekk på slangen!

• Apparatet må

• Kontroller at koplingene er vanntette ved å åpne kranen helt.

• Hvis slangen ikke er lang nok, kan den skiftes ut med en trykkbestandig slange av
passende lengde (min. 1000 kPa, i overensstemmelse med EN 50084).

• Kontroller tilførselsslangen regelmessig for sprøhet og sprekker og skift den om
nødvendig.

• Vaskemaskinen kan tilkobles uten en utvendig acqua-stop innretning.

. Kople apparatet øyeblikkelig fra strømnettet hvis slangen er skadet.

tilkoples blandekraner på varmtvannsbeholdere uten trykk.

ikke

Slangen må derfor ikke skjæres over og plastboksen må ikke

10200054a.fm5 Page 7 Tuesday, October 11, 2005 10:08 AM

Skru med hånden vandforsyningsslangen på vandhanen ved at stramme møtrikken.

Bemærk:

• ingen knæk på slangen!

• Maskinen

• Kontrollér, om samlingerne er vandtætte, ved at åbne helt for vandhanen.

• Hvis slangen er for kort, skal den udskiftes med en trykfast slange af passende
længde (min. 1000 kPa, godkendt i henhold til EN 50084).

• Undersøg jævnligt tilførselsslangens tilstand, og udskift den, hvis den er skør eller
har revner.

• Vaskemaskinen kan tilsluttes uden kontraventil.

På modeller med Aquastop-slange:

Hvis slangen er for kort, skal den udskiftes med en 3 m lang Aquastop-slange (kan leveres
af Serviceafdelingen eller af din forhandler). Denne udskiftning må kun foretages af en
autoriseret elektriker.
Afhængigt af modellen indeholder vandtilførselsslangen og plastikboksen ved forbindelsen til
vandhanen elektriske komponenter.

må ikke dyppes i vand

fra strømforsyningen.

må ikke

Ruuvaa vedenottoletku vesihanaan kiristämällä mutteri käsin.

Huomaa:

• letku ei saa olla mutkalla!

• Pesukonetta
sekoitushanaan.

• Tarkista, että liitokset eivät vuoda avaamalla vesihana täysin auki.

• Jos letku on liian lyhyt, vaihda tilalle sopivan pituinen paineletku (EN 50084 ­hyväksytty, lujuus vähintään 1000 kPa).

• Tarkista vedenottoletkun kunto säännöllisesti ja vaihda se tarpeen vaatiessa.

• Pesukoneen voi liittää vesijohtoverkkoon ilman suuntaisventtiiliä.

Water Stop -sulkuhanaletkulla varustetut mallit:

Jos letku on liian lyhyt, vaihda tilalle 3 metrin pituinen sulkuhanaletku (Water Stop)
(saatavilla myyntipalvelusta tai jälleenmyyjältä). Letkun saa vaihtaa vain asiantunteva
sähköteknikko.
Joidenkin mallien vedenottoletku ja vesihanaliitännän muovisulkija sisältävät sähköosia.

katkaise letkua tai upota muoviosaa veteen

välittömästi sähköverkosta.

tilsluttes et blandingsbatteri på en trykløs vandvarmer.

Flexslangen må således ikke skæres over, og boksen

. Hvis flexslangen er beskadiget, skal vaskemaskinen straks isoleres

liittää paineistamattoman vedenkuumentimen

ei saa

. Jos letku on vahingoittunut, irrota pesukone

Älä

Screw by hand the inlet hose onto the tap tightening the nut.

Attention:

For models with Water Stop hose:

If the flexible hose is too short, replace it with a 3 m Water Stop hose (available from After­Sales Service or from your dealer). This replacement is only to be carried out by a trained
electrician.
Depending on the model, the inlet hose and the plastic enclosure at the tap connection contain
electrical components.

water

Black Process Plate

• no kinks in the hose!

• The appliance
water heater.

• Check water-tightness of connections by turning the tap completely on.

• If the hose is too short, replace it with a suitable length of pressure resistant hose
(1000 kPa min, EN 50084 approved type).

• Check the inlet hose regularly for brittleness and cracks and replace if necessary.

• The washing machine can be connected without a non-return valve.

. Isolate the appliance from the mains immediately if the hose is damaged.

must not

Do not cut the hose and do not immerse the plastic enclosure in

be connected to the mixing tap of an un-pressurized

7

10200054a.fm5 Page 8 Tuesday, October 11, 2005 10:08 AM

ANSLUT AVLOPPSSLANGEN

KOBLE TIL AVLØPSSLANGEN

MONTER AFLØBSSLANGEN

POISTOLETKUN LIITÄNTÄ

CONNECT THE DRAIN HOSE

10

I. Om avloppsslangen är monterad nedtill på maskinen:

Lossa slangen endast från slangklämman till vänster (se pil). Lossa den inte från den högra
slangklämman, annars kan maskinen svämma över.

Dersom utløpsslangen er tilkoplet nederst på vaskemaskinen:

Hekt løs avløpsslangen fra den venstre slangeklemmen (se pil). Ikke hekt løs fra den høyre
slangeklemmen, ellers kan apparatet svømme over mens det er i drift.

Hvis afløbsslangen er monteret i den nederste del af vaskemaskinen:

Slagen må kun tages af den venstre klemme (se pil). Tag den ikke af den højre klemme, da
maskinen i så fald kan løbe over under brugen.

Jos poistoletku on asennettu pesukoneen alaosaan:

Irrota letku ainoastaan vasemmasta kiinnikkeestä (katso kuvan nuoli). Älä irrota letkua
oikeanpuoleisesta kiinnikkeestä, sillä vesi voi muuten tulvia yli käytön aikana.

In case the drain hose is installed in the lower part of the washing machine:

Unhook it only from the left clip (see arrow). Do not unhook it from the right clip, otherwise
the appliance could overflow when operating.

II. Om avloppsslangen är installerad inuti tvättmaskinen:

Dra ut slangen helt ur hållaren och täck hålet med locket a.

Hvis utløpsslangen er installert inne i vaskemaskinen:

Trekk slangen helt ut av holderen og forsegle hullet med en plastkappe a.

Hvis afløbsslangen er monteret inden i vaskemaskinen:

Træk slangen helt ud af holderen, og luk hullet med hætten a.

Jos poistoletku on asennettu pesukoneen sisälle:

Vedä letku kokonaan pois pidikkeestä ja sulje aukko tulpalla a.

In case the drain hose is instaled inside the washing machine:

Pull the hose completely out of the holder and close off the whole with the cap a.

a

8

Black Process Plate

2

1

10200054a.fm5 Page 9 Tuesday, October 11, 2005 10:08 AM

III. Om avloppsslangen är monterad upptill på tvättmaskinen:

11

Lossa slangen från båda klämmorna (se pilar)

Hvis utløpsslangen er installert øverst i vaskemaskinen:

Hekt den av begge slangeklemmene (se pilene)

Hvis afløbsslangen er monteret i den øverste del af vaskemaskinen:

Tag slangen af begge klemmer (se pilene)

Jos poistoletku on asennettu pesukoneen yläosaan:

Irrota letku molemmista kiinnikkeistä (katso kuvan nuolet)

In case the drain hose is installed in the upper part of the washing machine:

Unhook it from both clips (see arrows)

Anslut avloppsslangen till häverten eller häng den över kanten på ett tvättställ eller badkar

med hjälp av U-böjen.

Sätt fast U-böjen E i änden på avloppsslangen (om den inte redan är monterad) .

Koble avløpsslangen til vannlåsen eller hekt den over kanten av vasken ved hjelp av “U”­stykket.
Kople “U”-stykket E, hvis ikke allerede montert, til enden av utløpsslangen.

Forbind afløbsslangen til hæverten, eller hæng den på kanten af en vask eller et badekar
ved hjælp af det U-formede stykke.
Fastgør “U”-bøjningen E til enden af afløbsslangen, hvis den ikke allerede er monteret.

Liitä poistoletku viemäriin tai taivuta se pesualtaan reunan yli U-kappaleen avulla.
Kiinnitä U-kappale E, ellei sitä ole valmiiksi asennettu paikalleen, poistoletkun päähän.

Connect the drain hose to the siphon or hook it over the edge of a sink by means of the "U"
bend.

Fit the “U” bend E, if not already installed, at the end of the drain hose.

Black Process Plate

E

9

10200054a.fm5 Page 10 Tuesday, October 11, 2005 10:08 AM

Anmärkningar:

Se till att slangen inte är böjd eller klämd på något sätt

•

Sätt fast slangen så att den inte kan falla ned

•

Små handfat passar inte för detta ändamål

•

För att förlänga slangen ska samma slangtyp användas. Fäst skarvarna med

•

slangklämmor.
Avloppsslangens maximala längd: 2,50 m.

•

Merk:

Sørg for at det ikke er noen bøy eller knekk på avløpsslangen

•

Fest den slik at den ikke kan løsne

•

Vanlige badevasker er ikke egnet til dette formålet

•

Slangen kan forlenges ved at du bruker en slange av samme type. Fest

•

slangeforbindelsen godt med klemmer.
Maks. lengde på avløpsslangen: 2,50 m.

•

Bemærk:

Kontrollér, at der ikke er knæk på slangen

•

Fastgør slangen, så den ikke kan falde ned

•

Små håndvaske er ikke egnede til formålet

•

Hvis det er nødvendigt at forlænge afløbsslangen, skal der anvendes en slange af

•

samme type, og samlingen skal lukkes tæt med spændebånd.
Maks. Samlet længde af afløbsslangen: 2,50 m.

•

Huom!

Tarkista, että letkussa ei ole taitoksia.

•

Kiinnitä letku siten, että se ei pääse irtoamaan.

•

Pieni käsienpesuallas ei sovi tähän tarkoitukseen.

•

Jos letku ei ole tarpeeksi pitkä, käytä jatko-osana samanlaista letkua ja varmista liitokset

•

letkunpuristimilla.
Poistoletkun maksimipituus: 2,50 m

•

Notes:

Make sure there are no kinks in the drain hose

•

Secure the hose so that it cannot fall down

•

Small hand basins are not suitable

•

To make an extension use a hose of the same type and secure the connections with

•

clips.
Max. Overall drain hose length: 2.50 m.

•

10

Black Process Plate

10200054a.fm5 Page 11 Tuesday, October 11, 2005 10:08 AM

ELEKTRISK ANSLUTNING

ELEKTRISK TILKOBLING

TILSLUTNING AF STRØMFORSYNING

SÄHKÖLIITÄNTÄ

ELECTRICAL CONNECTION

Anslut maskinen till ett jordat eluttag.
Använd inte förlängningssladdar eller grenuttag.
Nätkabeln får endast bytas ut av behörig elektriker.
Den elektriska anslutningen ska utföras i enlighet med gällande bestämmelser.

Bruk en jordet stikkontakt.
Benytt ikke skjøteledninger eller doble stikkontakter.
Hvis den elektriske kabelen skal skiftes, må dette gjøres av en fagelektriker.
Elektriske tilkoblinger må utføres i overensstemmelse med gjeldende forskrifter.

Brug en jordet stikkontakt.
Brug ikke forlængerledninger eller multistikdåser.
Maskinens tilslutningskabel må kun udskiftes af en autoriseret elektriker.
Tilslutningen til strømforsyningen skal foretages i henhold til gældende lokal lovgivning.

Kytke laite maadoitettuun pistorasiaan.
Älä käytä jatkojohtoja tai haaroitusrasioita.
Sähköjohdon saa vaihtaa vain asiantunteva sähköasentaja.
Sähköliitännät tulee suorittaa paikallisten määräysten mukaisesti.

Use a socket with an earth connection.
Do not use extension leads or multi sockets.
The electrical power cable must be replaced exclusively by a licensed electrician.
Electrical connections must be made in accordance with local regulations.

5019 102 00054/A

Black Process Plate
