Whirlpool WAK 8507 BK, WAK 8707 B PROGRAM CHART [es]
40105417E.fm Page 1 Wednesday, August 29, 2007 12:37 PM

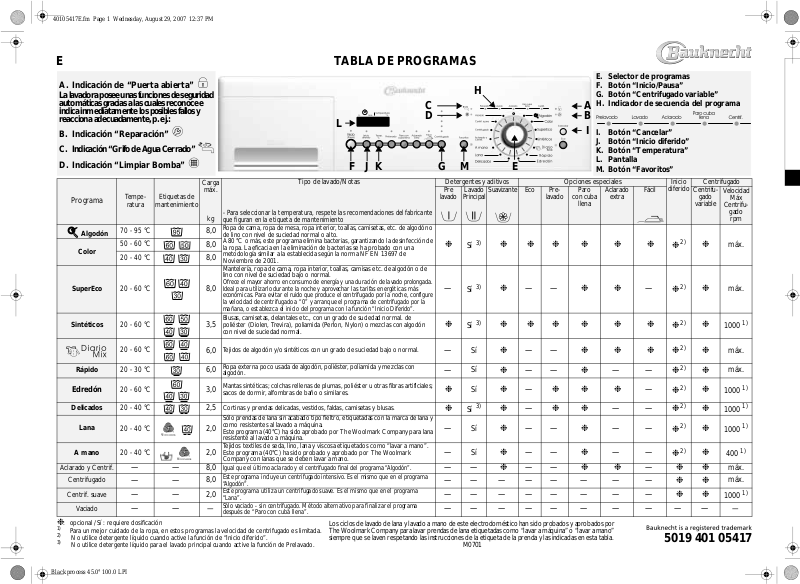

E TABLA DE PROGRAMAS
A. Indicación de “Puerta abierta”
La lavadora posee unas funciones de seguridad
automáticas gracias a las cuales reconoce e
indica inmediatamente los posibles fallos y
reacciona adecuadamente, p. ej.:
B. Indicación “Reparación”
C. Indicación “Grifo de Agua Cerrado”
D. Indicación “Limpiar Bomba”
Carga
Programa
Algodón
Color
SuperEco
Sintéticos
Rápido
Edredón
Delicados
Lana
A mano
Aclarado y Centrif.
Centrifugado
Centrif. suave
Vaciado
❉
: opcional / Sí : requiere dosificación
1)
Para un mejor cuidado de la ropa, en estos programas la velocidad de centrifugado es limitada.
2)
No utilice detergente líquido cuando active la función de “Inicio diferido”.
3)
No utilice detergente líquido para el lavado principal cuando active la función de Prelavado.
Tempe-
ratura
70 - 95 °C
50 - 60 °C
20 - 40 °C
20 - 60 °C
20 - 60 °C
20 - 60 °C
20 - 30 °C
20 - 60 °C
20 - 40 °C
20 - 40 °C
20 - 40 °C
——
——
——
——
Etiquetas de
mantenimiento
máx.
- Para seleccionar la temperatura, respete las recomendaciones del fabricante
kg
que figuran en la etiqueta de mantenimiento
Ropa de cama, ropa de mesa, ropa interior, toallas, camisetas, etc. de algodón o
8,0
de lino con nivel de suciedad normal o alto.
A 80 °C o más, este programa elimina bacterias, garantizando la desinfección de
8,0
la ropa. La eficacia en la eliminación de bacterias se ha probado con una
metodología similar a la establecida según la norma NF EN 13697 de
8,0
Noviembre de 2001.
Mantelería, ropa de cama, ropa interior, toallas, camisas etc. de algodón o de
lino con nivel de suciedad bajo o normal.
Ofrece el mayor ahorro en consumo de energía y una duración de lavado prolongada.
Ideal para utilizarlo durante la noche y aprovechar las tarifas energéticas más
8,0
económicas. Para evitar el ruido que produce el centrifugado por la noche, configure
la velocidad de centrifugado a “0” y arranque el programa de centrifugado por la
mañana, o establezca el inicio del programa con la función “Inicio Diferido”.
Blusas, camisetas, delantales etc., con un grado de suciedad normal. de
poliéster (Diolen, Trevira), poliamida (Perlon, Nylon) o mezclas con algodón
3,5
con nivel de suciedad normal.
Tejidos de algodón y/o sintéticos con un grado de suciedad bajo o normal.
6,0
Ropa externa poco usada de algodón, poliéster, poliamida y mezclas con
6,0
algodón.
Mantas sintéticas; colchas rellenas de plumas, poliéster u otras fibras artificiales;
3,0
sacos de dormir, alfombras de baño o similares.
Cortinas y prendas delicadas, vestidos, faldas, camisetas y blusas.
2,5
Sólo prendas de lana sin acabado tipo fieltro, etiquetadas con la marca de lana y
como resistentes al lavado a máquina.
2,0
Este programa (40°C) ha sido aprobado por The Woolmark Company para lana
resistente al lavado a máquina.
Tejidos textiles de seda, lino, lana y viscosa etiquetados como “lavar a mano”.
Este programa (40°C) ha sido probado y aprobado por The Woolmark
2,0
Company con lanas que se deben lavar a mano.
Igual que el último aclarado y el centrifugado final del programa “Algodón”.
8,0
Este programa incluye un centrifugado intensivo. Es el mismo que en el programa
8,0
“Algodón”.
Este programa utiliza un centrifugado suave. Es el mismo que en el programa
2,0
“Lana”.
Sólo vaciado - sin centrifugado. Método alternativo para finalizar el programa
—
después de “Paro con cuba llena”.
L
J
Tipo de lavado/Notas
Los ciclos de lavado de lana y lavado a mano de este electrodoméstico han sido probados y aprobado s por
The Woolmark Company para lavar prendas de lana etiquetadas como “lavar a máquina” o “lavar a mano”
siempre que se laven respetando las instrucciones de la etiqueta de la prenda y las indicadas en esta tabla.
C
D
G
MF K
Detergentes y aditivos Opciones especiales Inicio
Pre
lavado
Principal
❉
—
❉
—
—
❉
❉
—
—
——
—— ——— — — —
—— ——— — — —
—— ——— — — — ——
M0701
H
Lavado
Suavizante Eco Pre-
3)
Sí
Sí
Sí
Sí
Sí
Sí
Sí
Sí
Sí
❉❉❉ ❉ ❉ ❉
3)
❉
3)
❉❉❉ ❉ ❉ ❉
❉
❉
❉
3)
❉
❉
❉
❉
E
——
——
——
—
—
——
——
——
E. Selector de programas
F. Botón “Inicio/Pausa”
G. Botón “Centrifugado variable”
H. Indicador de secuencia del programa
A
B
I
I. Botón “Cancelar”
J. Botón “Inicio diferido”
K. Botón “Temperatura”
L. Pantalla
M. Botón “Favoritos”
lavado
Paro
con cuba
llena
❉❉ ❉
❉❉
Aclarado
extra
❉❉
❉❉❉
❉
——
——
❉
❉
——
——
❉❉
2)
2)
2)
2)
2)
2)
2)
2)
2)
Centrifugado
gado
variable
❉
❉
❉
❉
❉
❉
❉
❉
❉
diferido
Fácil Centrifu-
❉
—
❉
❉
❉
❉
—
❉
❉
❉
❉
—
❉❉
❉❉
❉❉
5019 401 05417
Velocidad
Máx
Centrifu-
gado
rpm
máx.
máx.
1000
máx.
máx.
1000
1000
1000
1)
400
máx.
máx.
1000
—
1)
1)
1)
1)
1)
Black process 45.0° 100.0 LPI
40105417E.fm Page 2 Wednesday, August 29, 2007 12:37 PM
DATOS DE CONSUMO
Programa
Temperatura
(°C)
Algodón 95 8,0 82
Carga
(kg)
Agua
(l)
**
Energía
(kWh)
Aprox. Duración del Programa
(horas: minutos)*
2,40 2:10
Algodón 60 8,0 77 1,52 2:10
Algodón con “Eco”
***
60 8,0 69 1,36 2:20
Algodón 40 8,0 77 0,85 2:05
SuperEco 60 8,0 75 0,95 4:00
Sintéticos 60 3,5 48
0,95 1:35
**
Sintéticos 40 3,5 44 0,55 1:20
40 6,0 79 0,70 1:00
Rápido 30 6,0 72 0,35 0:30
Edredón 40 3,0 74 0,75 1:30
Delicados 30 2,5 60 0,45 0:50
Lana 40 2,0 60 0,65 0:45
A mano 40 2,0 45 0,65 0:40
Los datos de consumo se midieron en condiciones normalizadas de acuerdo con la norma CEI/EN 60 456. Los datos de consumo en el hogar
pueden variar con respecto a los valores de la tabla según la presión y la temperatura del suministro de agua, la carga y el tipo de lavado.
El tiempo indicado en la pantalla se puede desviar de los valores de la tabla, porque tiene en cuenta las condiciones de la casa
*
aplicables en ese momento.
Para reducir la temperatura del agua, se agrega agua fría al final del ciclo principal de lavado, antes de que la bomba vacíe el a g u a .
**
Programa de referencia en la etiqueta de datos energéticos.
***
AÑADA DETERGENTE, CIERRE LA PUERTA
Y SELECCIONE EL PROGRAMA
Añada detergente según lo indicado en la primera página y
en el capítulo “Detergente y Aditivos” de las instrucciones
de uso.
1. Gire el
2. Se puede cambiar la tempera pulsando el botón
3. La indicación de la
mando selector de programas
deseado. La pantalla muestra la duración del programa
en horas y minutos así como la temperatura
predefinida. El botón “
“Temperatura”.
predefinida se enciende; Si desea configurar otra
velocidad de centrifugado, pulse el botón
“Centrifugado variable”.
Inicio/Pausa
velocidad de centrifugado
al programa
” parpadea.
SELECCIONE CUALQUIER OPCIÓN
Pulse los botones de las opciones que desee - se encienden
los indicadores luminosos correspondientes.
Si no es posible una combinación de programa y opciones
adicionales, los indicadores luminosos se apagan
automáticamente. Las combinaciones de opciones que no son
posibles quedan automáticamente desactivadas.
Botón “Prelavado”
• Sólo para cargas de ropa muy sucia (por ejemplo con
arena, suciedad granular). El tiempo del ciclo aumenta
aproximadamente 15 minutos.
• No utilice detergente líquido para el lavado principal
cuando active la función de Prelavado.
Botón “Paro con cuba llena”
• La ropa queda sumergida en el agua del último aclarado
sin centrifugarse para evitar que se arrugue y destiña.
• Esta opción es especialmente adecuada para el programa
“Sintéticos”, “Diario mix” y “Delicados”.
• Esta función es muy útil si se desea posponer el
centrifugado o sólo vaciar el agua del tambor.
• Si selecciona “Paro con cuba llena” no deje las prendas
en remojo demasiado tiempo.
El programa se detiene en “Paro con cuba llena”
Nota:
cuando el piloto “Paro con cuba llena” del indicador de
flujo del programa está encendido. Destella el indicador
luminoso situado junto al botón “
Desactive la opción “Paro con cuba llena”:
• Pulse el botón “
automáticamente con el ciclo de centrifugado final del
programa de lavado seleccionado.
• Si no desea centrifugar la ropa, gire el mando de
selección de programas hasta situarlo en el programa
“Vaciado” y presione el botón
Botón “Aclarado extra”
• Utiliza más agua y requiere más tiempo para el ciclo de
aclarado.
• Esta opción está indicada para zonas con agua muy blanda,
el lavado de ropa de niños y para personas con alergias.
Botón “Fácil”
• Puede utilizarse junto con los programas Algodón,
Sintéticos y Diario Mix para facilitar el planchado.
• Aumenta la cantidad de agua y realiza un centrifugado
suave.
Botón “Centrifugado variable”
• Cada programa posee una velocidad máxima de
centrifugado predefinida.
• Pulse el botón para ajustar otra velocidad de centrifugado.
• Si selecciona la velocidad de centrifugado “0”, el
centrifugado final se cancela pero no los centrifugados
intermedios. El agua se elimina sin centrifugar.
Inicio/Pausa
Inicio/Pausa
”; el programa termina
“Inicio/Pausa”
”.
Botón “Eco”
• Con un perfil de temperatura modificado y una
duración de lavado ligeramente prolongada, se puede
combinar un resultado de lavado excelente con un
consumo de energía aún más bajo.
GUARDA TUS PROGRAMAS FAVORITOS
Si existe una configuración de programa que usted utilice
con frecuencia, la lavadora ofrece la posibilidad de guardar
una configuración para cada programa, de manera que
usted pueda volver a utilizarla con sólo pulsar un botón.
• Elija el programa deseado, la temperatura, la velocidad
de centrifugado y las opciones; pulse y mantenga
pulsado el botón “
segundos. El piloto que está junto a “Favoritos”
parpadeará brevemente y luego se encenderá - se ha
guardado la configuración del programa.
La próxima vez que quiera utilizar su configuración para
ese programa, seleccione el programa, pulse el botón
“
Favoritos
Si desea reemplazar la configuración del programa
guardada por otra:
• Pulse el botón del programa, seleccione la temperatura, la
” e inícielo pulsando “Inicio/Pausa”.
velocidad de centrifugado y las opciones que desee, y luego
pulse y mantenga pulsado el botón “
mínimo de 3 segundos. La anterior configuración del
programa será reemplazada por la nueva.
Favoritos
” durante un mínimo de 3
Favoritos
” durante un
INICIO DIFERIDO
El “Inicio diferido” permite hacer funcionar la máquina según
la conveniencia del consumidor; por ejemplo, de noche,
cuando la electricidad es más barata. No utilice detergente
líquido cuando active la función de “Inicio diferido”.
• Seleccione el programa, la temperatura y las opciones.
• Pulse el botón “Inicio diferido” para seleccionar el
retardo entre 1 y 23 horas;
• Pulse el botón “
La indicación junto al botón “Inicio diferido” se
enciende y empieza la cuenta atrás. Durante la cuenta
atrás, parpadea la luz sobre el botón “Inicio Diferido” y
el punto entre las horas y los minutos de la pantalla.
• El piloto de retardo temporal se apaga cuando el
programa se inicia y se reemplaza por el tiempo restante.
• Una vez pulsado el botón “
horas preseleccionadas se puede reducir presionando
otra vez el botón “Inicio diferido”. A partir de 1 hora, el
tiempo de retardo también se puede reducir en pasos de
10 minutos.
Para cancelar el “Inicio diferido”
..antes de pulsar el botón “Inicio/pausa”:
• Gire el selector de programa s a otra posición o pulse el
botón “
..Tras haber pulsado el botón “Inicio/pausa”:
•Pulse el botón “
segundos - el tiempo de retardo del inicio desaparece
en la indicación de inicio diferido.
Cancelar
Inicio/Pausa
”.
Cancelar
”.
Inicio/Pausa
” durante un mínimo de 3
”, el número de
INICIO DEL PROGRAMA
Abra el paso y pulse el botón “
indicador luminoso situado sobre el botón “
”. El indicador de secuencia del programa muestra la
Pausa
fase actual del programa, de izquierda a derecha a través
Inicio/Pausa
”. Destella el
Inicio/
de Lavado, Aclarado y Centrifugado/Descarga.
La pantalla muestra el tiempo restante del programa. Debido a
las variaciones de la carga y la temperatura del agua de entrada,
el tiempo restante se calcula de nuevo en algunas fases del
programa. En este caso,
pantalla de tiempo
aparece una animación en la
.
INDICACIÓN DE “PUERTA ABIERTA”
Antes del inicio y de la finalización de un programa, los
indicadores luminosos se encienden para señalar que se puede
abrir la puerta. Mientras el programa de lavado esté en marcha,
la puerta permanece cerrada y por ninguna razón se debe
intentar forzar su apertura. En caso de una necesidad urgente
de abrirla durante un programa en marcha, consulte
“Cancelación (Reinicio) de un programa antes de que termine”.
INDICACIONES ROJAS
“Reparación”
El indicador de “Reparación” se puede encender por el fallo de
un componente eléctrico. Consulte la “Guía para la solución
de problemas” incluida con las instrucciones de uso; si el fallo
continúa, póngase en contacto con el Servicio posventa.
“Grifo de Agua Cerrado”
La lavadora no recibe alimentación de agua o es
insuficiente. Abra el paso de agua; si la indicación sigue
encendida, consulte la “Guía para solucionar problemas”
de las Instrucciones para el Uso.
“Limpiar bomba”
La lavadora no descarga el agua. Compruebe si la tubería
de drenaje está mal enroscada o si hay que limpiar el filtro;
en este último caso, consulte las Instrucciones de Uso
(“Quitar el Filtro”).
FIN DEL PROGRAMA
• Todos los indicadores de secuencia del programa están
apagados y se enciende el indicador de “Puerta abierta”.
1. Gire el selector de programas a la posición “Off”.
2. Cierre el paso de agua.
3. Abra la puerta y retire la ropa.
4. Deje la puerta entreabierta para facilitar el secado del
tambor.
CAMBIO DE PROGRAMA O DE OPCIONES
DESPUÉS DEL INICIO DEL PROGRAMA
1. Pulse el botón “
temporalmente el programa. El indicador parpadea.
2. Seleccione el nuevo programa con la temperatura, las
opciones que desee y la velocidad de centrifugado más
conveniente.
3. Pulse nuevamente el botón “
programa continúa el lavado en la fase en que se
interrumpió el anterior. En este programa no es
necesario añadir más detergente.
Inicio/Pausa
” para detener
Inicio/Pausa
”. El nuevo
CANCELACIÓN (REINICIO) DE UN
PROGRAMA ANTES DE QUE TERMINE
El botón “
del final.
• Pulse el botón
Cancelar
segundos. El agua es drenada antes de poder abrir la
puerta.
” permite cancelar un programa antes
“Cancelar”
durante, al menos, 3
5019 401 05417
Black process 45.0° 100.0 LPI
Loading...
