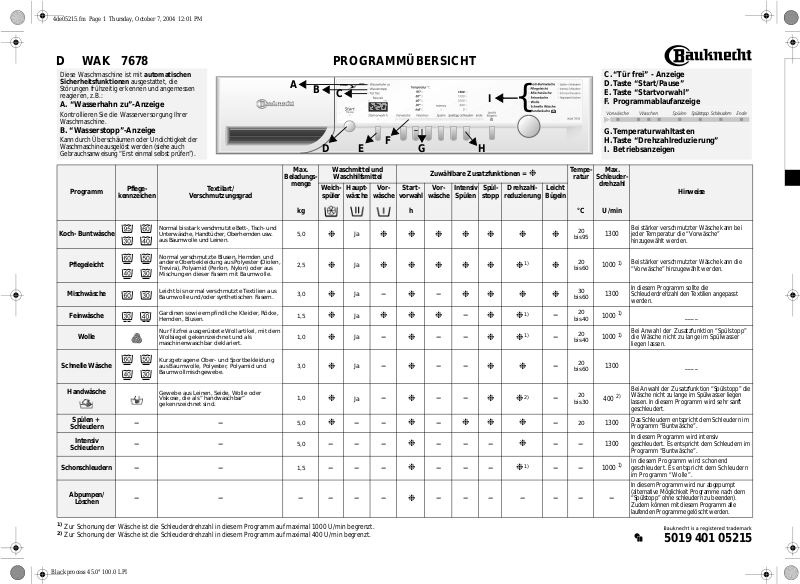

Page 1

4de05215.fm Page 1 Thursday, October 7, 2004 12:01 PM

D WAK 7678 PROGRAMMÜBERSICHT

Diese Waschmaschine ist mit

Sicherheitsfunktionen

Störungen frühzeitig erkennen und angemessen reagieren, z.B.:

A. “Wasserhahn zu”-Anzeige

Kontrollieren Sie die Wasserversorgung Ihrer Waschmaschine.

B. “Wasserstopp”-Anzeige

Kann durch Überschäumen oder Undichtigkeit der Waschmaschine ausgelöst werden (siehe auch Gebrauchsanweisung “Erst einmal selbst prüfen”).

automatischen

ausgestattet, die

C.“Tür frei” - Anzeige D.Taste “Start/Pause”

{

E. Taste “Startvorwahl” F. Programmablaufanzeige

G.Temperaturwahltasten H.Taste “Drehzahlreduzierung” I. Betriebsanzeigen

Max.

Beladungs-

Programm

Koch- Buntwäsche

Pflegeleicht

Mischwäsche

Feinwäsche

Wolle

Schnelle Wäsche

Handwäsche

Spülen +

Schleudern

Intensiv

Schleudern

Schonschleudern

Abpumpen/

Löschen

Zur Schonung der Wäsche ist die Schleuderdrehzahl in diesem Programm auf maximal 1000 U/min begrenzt.

Zur Schonung der Wäsche ist die Schleuderdrehzahl in diesem Programm auf maximal 400 U/min begrenzt.

Pflege-

kennzeichen

Normal bis stark verschmutzte Bett-, Tisch- und Unterwäsche, Handtücher, Oberhemden usw. aus Baumwolle und Leinen.

Normal verschmutzte Blusen, Hemden und andere Oberbekleidung aus Polyester (Diolen, Trevira), Polyamid (Perlon, Nylon) oder aus Mischungen dieser Fasern mit Baumwolle.

Leicht bis normal verschmutzte Textilien aus Baumwolle und/oder synthetischen Fasern.

Gardinen sowie empfindliche Kleider, Röcke, Hemden, Blusen.

Nur filzfrei ausgerüstete Wollartikel, mit dem Wollsiegel gekennzeichnet und als maschinenwaschbar deklariert.

Kurzgetragene Ober- und Sportbekleidung aus Baumwolle, Polyester, Polyamid und Baumwollmischgewebe.

Gewebe aus Leinen, Seide, Wolle oder Viskose, die als “handwaschbar” gekennzeichnet sind.

–– ––

––

––––––

Textilart/

V erschmutzungs grad

menge

kg h °C U/min

5,0

2,5

3,0

1,5

1,0

3,0

1,0

5,0

1,5

Waschmittel und

Waschhilfsmittel

Weich-

Haupt-

spüler

wäsche

❉

❉ ❉ ❉

❉

––– –––

Vor-

wäsche

vorwahl

❉❉❉❉❉ ❉ ❉

❉❉❉❉❉❉ 1)❉

–

❉❉❉

–

––

Start-

❉

❉ ❉

❉

Zuwählbare Zusatzfunktionen =

Vor-

Intensiv

wäsche

Spülen

–

––

–– –

Spül-

Drehzahl-

stopp

reduzierung

❉❉ ❉ ❉

❉❉

–

❉❉

❉❉ ❉

––– –––

❉

Leicht

Bügeln

– –

–

Tempe-

ratur

bis 95

bis 60

bis 40

bis 60

bis 30

❉

–

❉

–– ––

Max.

Schleuder-

drehzahl

1300

1000

1300

1000

1300

400

1300

1000

––– – –– –

Hinweise

Bei stärker verschmutzter Wäsche kann bei jeder Temperatur die “Vorwäsche” hinzugewählt werden.

Bei stärker verschmutzter Wäsche kann die

“Vorwäsche” hinzugewählt werden.

In diesem Programm sollte die Schleuderdrehzahl den Textilien angepasst werden.

Bei Anwahl der Zusatzfunktion “Spülstopp”

die Wäsche nicht zu lange im Spülwasser liegen lassen.

Bei Anwahl der Zusatzfunktion “Spülstopp” die Wäsche nicht zu lange im Spülwasser liegen

lassen. In diesem Programm wird sehr sanft geschleudert.

Das Schleudern entspricht dem Schleudern im Programm “Buntwäsche”.

In diesem Programm wird intensiv geschleudert. Es entspricht dem Schleudern im Programm “Buntwäsche”.

In diesem Programm wird schonend

geschleudert. Es entspricht dem Schleudern im Programm “Wolle”.

In diesem Programm wird nur abgepumpt (alternative Möglichkeit Programme nach dem “Spülstopp” ohne schleudern zu beenden). Zudem können mit diesem Programm alle laufenden Programme gelöscht werden.

____

5019 401 05215

Black process 45.0° 100.0 LPI

Page 2

4de05215.fm Page 2 Thursday, October 7, 2004 12:01 PM

ÜBERSICHT DER VERBRAUCHSDATEN

Programm Temp erat ur

(°C) Koch- Buntwäsche Koch- Buntwäsche Koch- Buntwäsche

Pflegeleicht Pflegeleicht

Mischwäsche

Feinwäsche

Wolle

Schnelle Wäsche

Handwäsche

*Die

V erbrauchsdaten

** Die

Programmdauer

Haushaltsbedingungen zu berücksichtigen und die Restzeitanzeige entsprechend anzupassen.

*** Zur Herabsetzung der

Wasser zugeführt.

wurden entsprechend Standard IEC/EN 60456 unter genormten Bedingungen ermittelt.

kann ebenfalls von den T abellenwerten abweichen. Die W aschmasch ine ist in der Lage, die jewei ligen

Waschlaugentemperatur

95 5,0 44*** 1,60 1:55 60 5,0 39 0,95 2:00 40 5,0 39 0,55 2:00 60 2,5 55*** 0,70 1:30 40 2,5 50 0,50 1:15 40 3,0 45 0,50 1:00 30 1,5 50 0,50 0:45 40 1,0 50 0,50 0:40 30 3,0 35 0,40 0:30 30 1,0 35 0,40 0:35

WASCHMITTEL EINFÜLLEN, EINFÜLLTÜR SCHLIEßEN UND PROGRAMM WÄHLEN

Waschmittel wie im Kapitel “Waschmittel und Waschhilfsmittel” der Gebrauchsanweisung beschrieben hinzugeben.

1. Stellen Sie den

Programmwahlschalter

beliebiger Richtung auf das gewünschte Programm. Die Restzeitanzeige gibt die Dauer des gewählten Programms an (in Stunden und Minuten) und das Lämpchen über der

“Start/Pause”

-Taste blinkt.

2. Die Programmablaufanzeige und die Anzeige mit der maximal möglichen Schleuderdrehzahl leuchten auf.

3. Die Temperatur kann verändert werden, indem man die Taste

“+”

oder

unter der

“-”

entsprechenden Leuchtanzeige drückt.

ZUSATZFUNKTIONEN WÄHLEN Das Lämpchen leuchtet!

Wäschemenge

(kg)

wird am Ende des Hauptwaschgangs vor dem Abpumpen kaltes

Wasser

(l)

Taste “Intensiv Spülen”

• Ein zusätzlicher Spülgang wird durchgeführt.

• Diese Zusatzfunktion eignet sich besonders für Gegenden mit sehr weichem Wasser, für die Babywäsche und als Hilfe bei Waschmittelallergien.

Taste “Spülstopp”

• Die Wäsche bleibt ungeschleudert im letzten Spülwasser liegen: Ein Verfärben der Wäsche und erhöhte Knitterbildung wird vermieden.

• Diese Zusatzfunktion empfiehlt sich besonders für die Programme “Pflegeleicht” oder “Feinwäsche”.

• Diese Zusatzfunktion ist besonders hilfreich, wenn Sie den Schleudervorgang zu einem späteren Zeitpunkt ausführen wollen.

Hinweis:

Das Programm hat den “Spülstopp”

erreicht, wenn das zugehörige Lämpchen blinkt.

Beenden der “Spülstopp”-Funktion:

• Drücken Sie erneut die Taste “Spülstopp”; der Waschvorgang wird automatisch mit dem

Taste “Vorwäsche”

• Nur bei stark verschmutzter Wäsche (z.B. Sand oder grobkörniger Schmutz) sinnvoll. Die Programmdauer erhöht sich um etwa 15 min.

entsprechenden Schleudergang für das aktuelle Programm abgeschlossen.

• Soll die Wäsche nicht geschleudert werden, drehen Sie den Programmwahlschalter auf “Abpumpen/Löschen” und drücken Sie erneut die Taste “

Start/Pause

Energie

(kWh)

”.

Programmdauer **

ca.

(Stunden : Minuten)

Taste “Drehzahlreduzierung”

• Jedem Programm ist eine maximale Schleuderdrehzahl zugeordnet.

• Drücken Sie die Taste, um eine andere Drehzahl für den Schleudergang einzustellen.

• Ist die Schleuderdrehzahl “0” gewählt, wird der abschließende Schleudergang nicht ausgeführt. Das Wasser wird lediglich abgepumpt.

Taste “Leicht Bügeln”

• Um die Knitterbildung zu verringern, wird die Wassermenge erhöht und die Wäsche s ehr schonend mit reduzierter Leistung geschleudert. Dadurch ist ihre Wäsche am Programmende spürbar feuchter.

STARTVORWAHL

Mit der Funktion “Startvorwahl” kann das Gerät kostengünstig z.B. nachts betrieben werden, wenn der niedrigere Nachtstromtarif gilt.

• Drücken Sie die Taste “Startvorwahl”. Durch weiteres Drücken der Taste wählen Sie den Programmstart von 1 bis 19 Stunden Im voraus.

• Drücken Sie die Taste

“Start/Pause”

. Die Leuchtanzeige der Startvorwahl blinkt solange, bis das Programm startet.

• Beim Programmstart erscheint in der Digitalanzeige wieder die Restzeit.

Korrektur der “Startvorwahl”.

• Bevor die “Startvorwahl” gestartet wurde: Die eingestellte Stundenzahl kann durch fortlaufendes Drücken der Taste “Startvorwahl” verändert werden. Die St un de nz ahl ka nn re du zie rt werden, indem Sie den Programmwahlschalter zuerst auf die “Aus”-Position drehen. Danach das Programm erneut einstellen und die gewünschte Stundenzahl auswählen.

• Nachdem die “Startvorwahl” gestartet wurde: Die eingestellte Stundenzahl kann durch erneutes Drücken der Taste “Startvorwahl” reduziert werden. Um die eingestellte Stundenzahl zu erhöhen, drehen Sie zuerst den Programmwahlschalter auf die “Aus”-Position. Danach das Programm und die Zusatzfunktionen erneut einstellen und die gewünschte Stundenzahl auswählen.

PROGRAMMSTART

Nachdem Sie Programm und Zusatzfunktion gewählt haben, blinkt das Lämpchen über der

“Start/Pause”

-Taste. Öffnen Sie nun den Wasserhahn und starten Sie das Programm, indem Sie die Taste

“Start/Pause”

drücken. Jetzt leuchtet

das Lämpchen über der Taste.

Außerdem werden alle Programmphasen durch die dazugehörigen Lämpchen angezeigt. Nach dem Ende einer Programmphase erlischt das zugehörige Lämpchen. Somit bewegt sich die Programmablaufanzeige von links nach rechts über die Phasen Waschen, Spülen und Schleudern. Am Programmende leuchtet nur noch die “Ende”Anzeige.

TÜRVERRIEGELUNG

In den ersten 15 Minuten nach Programmstart der Programme “Koch- Buntwäsche” sowie “Pflegeleicht” kann die Einfülltür zum Nachlegen von Wäsche geöffnet werden. Dies ist bei Kurzprogrammen allerdings nicht möglich.

PROGRAMMENDE

• Die Restzeitanzeige zeigt “0:00” an und die “Ende”-Anzeige leuchtet.

1. Programmwahlschalter in die “Aus”-Position

stellen.

2. Wasserhahn schließen.

3. Tür öffnen und Wäsche entnehmen.

UMWAHL NACH PROGRAMMSTART

Ein neugewähltes Programm wird im selben Programmabschnitt fortgesetzt, in dem das laufende Programm unterbrochen wurde. Fügen Sie deshalb kein weiteres Waschmittel hinzu.

1. Drücken Sie die Taste

“Start/Pause”

, um das

Programm zu unterbrechen. Das Lämpchen blinkt.

2. Wählen Sie das neue Programm (mit Temperatur),

evtl. Zusatzfunktionen und - sofern Sie dies wünschen - eine andere Schleuderdrehzahl.

3. Drücken Sie erneut die Taste

“Start/Pause”

, um

das Programm wieder zu starten.

• Befinden Sie sich im Programmabschnitt “Vorwäsche” kann diese Zusatzfunktion nicht wie beschrieben abgewählt werden (siehe hierzu “Programm Abbrechen/Löschen”).

PROGRAMM ABBRECHEN/LÖSCHEN

1. Drücken Sie die Taste

“Start/Pause”

, um das

Programm zu unterbrechen. Das Lämpchen blinkt.

2. Stellen Sie den Programmwahlschalter auf

“Abpumpen/Löschen”. Es wird die Schleuderdrehzahl

und die Restzeit “2

“0”

Minuten” angezeigt.

3. Drücken Sie die Taste

“Start/Pause”

, um das

Programm “Abpumpen/Löschen” zu starten.
