Whirlpool WAK 7302 BK PROGRAM TABLE

40105495F.fm Page 1 Friday, June 19, 2009 3:28 PM

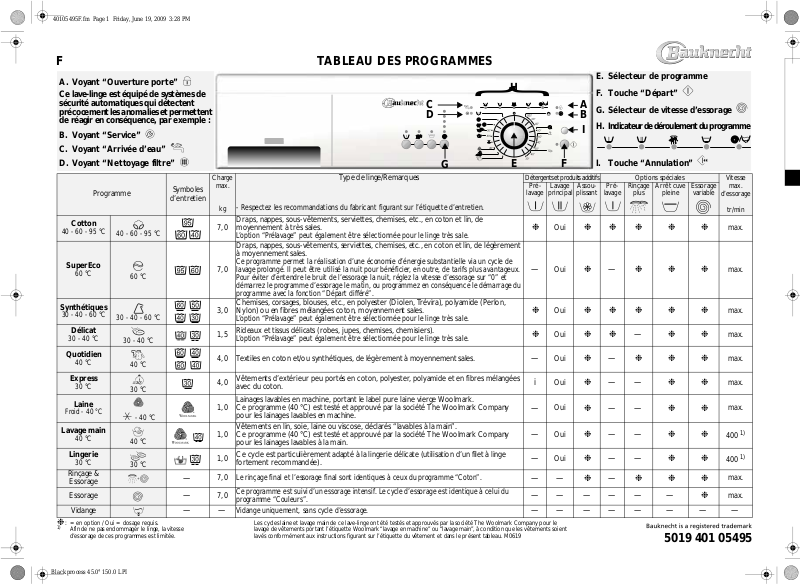

F TABLEAU DES PROGRAMMES

A. Voyant “Ouverture porte” Ce lave-linge est équipé de systèmes de

sécurité automatiques qui détectent précocement les anomalies et permettent de réagir en conséquence, par exemple :

B. Voyant “Service” C. Voyant “Arrivée d’eau” D. Voyant “Nettoyage filtre”

Programme

Cotton

40 - 60 - 95 °C

SuperEco

60 °C

Synthétiques

30 - 40 - 60 °C

Délicat

30 - 40 °C

Quotidien

40 °C

Express

30 °C

Laine

Froid - 40 °C

Lavage main

40 °C

Lingerie

30 °C

Rinçage &

Essorage Essorage

Vidange

= en option / Oui = dosage requis.

❉

Afin de ne pas endommager le linge, la vitesse d’essorage de ces programmes est limitée.

40 - 60 - 95 °C

60 °C

30 - 40 - 60 °C

30 - 40 °C

40 °C

30 °C

- 40 °C

40 °C

30 °C

Symboles

d’entretien

— —

——

Charge

max.

- Respectez les recommandations du fabricant figurant sur l’étiquette d’entretien.

Draps, nappes, sous-vêtements, serviettes, chemises, etc., en coton et lin, de

7,0

moyennement à très sales.

L’option “Prélavage” peut également être sélectionnée pour le linge très sale.

Draps, nappes, sous-vêtements, serviettes, chemises, etc., en coton et lin, de légèrement à moyennement sales.

Ce programme permet la réalisation d’une économie d’énergie substantielle via un cycle de

7,0

lavage prolongé. Il peut être utilisé la nuit pour bénéficier, en outre, de tarifs plus avantageux. Pour éviter d’entendre le bruit de l’essorage la nuit, réglez la vitesse d’essorage sur “0” et démarrez le programme d’essorage le matin, ou programmez en conséquence le démarrage du programme avec la fonction “Départ différé”.

Chemises, corsages, blouses, etc., en polyester (Diolen, Trévira), polyamide (Perlon,

3,0

Nylon) ou en fibres mélangées coton, moyennement sales.

L’option “Prélavage” peut également être sélectionnée pour le linge très sale.

Rideaux et tissus délicats (robes, jupes, chemises, chemisiers).

1,5

L’option “Prélavage” peut également être sélectionnée pour le linge très sale.

4,0 Textiles en coton et/ou synthétiques, de légèrement à moyennement sales.

Vêtements d’extérieur peu portés en coton, polyester, polyamide et en fibres mélangées

4,0

avec du coton. Lainages lavables en machine, portant le label pure laine vierge Woolmark.

1,0

Ce programme (40 °C) est testé et approuvé par la société The Woolmark Company pour les lainages lavables en machine.

Vêtements en lin, soie, laine ou viscose, déclarés “lavables à la main”.

1,0

Ce programme (40 °C) est testé et approuvé par la société The Woolmark Company pour les lainages lavables à la main.

Ce cycle est particulièrement adapté à la lingerie délicate (utilisation d’un filet à linge

1,0

fortement recommandée).

7,0

Le rinçage final et l’essorage final sont identiques à ceux du programme “Coton”. Ce programme est suivi d’un essorage intensif. Le cycle d’essorage est identique à celui du

7,0

programme “Couleurs”. Vidange uniquement, sans cycle d’essorage.

Les cycles laine et lavage main de ce lave-linge ont été testés et approuvés par la société The Woolmark Company pour le lavage de vêtements portant l’étiquette Woolmark “lavage en machine” ou “lavage main ”, à condition que les vêtements soient lavés conformément aux instructions figurant sur l’étiquette du vêtement et dans le présent tableau. M0619

Type de linge/Remarques

C D

E. Sélecteur de programme

}

Détergents et produits additifs Options spéciales

Pré-

lavage

❉

—

❉

—

— ——

————— —

Lavage

principal

Oui

F. Touche “Départ”

G. Sélecteur de vitesse d’essorage

H. Indicateur de déroulement du programme

I. Touche “Annulation”

Assou-

plissant

Pré-

lavage

Rinçage

plus

Arrêt cuve

pleine

Essorage

variable

❉❉❉ ❉ ❉

—

❉

❉❉❉

❉❉❉ ❉ ❉

❉❉

—

❉

——

❉

——

❉

——

❉

——

❉

—

❉

—

❉❉

❉❉❉

❉❉

❉❉❉

❉

————— — — —

5019 401 05495

Vitesse

max.

d’essorage

tr/min

max.

400

max. max.

Black process 45.0° 150.0 LPI

40105495F.fm Page 2 Friday, June 19, 2009 3:28 PM

DONNÉES SUR LA CONSOMMATION D’ÉNERGIE ET D’EAU

Programme

Coton 95 7,0 74 Coton

Coton 40 7,0 69 0,75 2:10

SuperEco 60 7,0 69 0,84 4:00 Synthétiques 60 3,0 50 Synthétiques 40 3,0 46 0,50 1:20

Délicat 30 1,5 60 0,50 0:45

Quotidien 40 4,0 45 0,50 1:00

Express 30 4,0 45 0,40 0:30

Laine 40 1,0 60 0,50 0:45

Lavage main 40 1,0 45 0,50 0:40

Les données relatives à la consommation d’eau et d’énergie ont été mesurées dans les conditions normales prévues par la norme CEI/EN 60 456. La consommation individuelle peut varier par rapport aux valeurs spécifiées dans le tableau, en raison des différences de pression et de température de l’alimentation en eau, de la charge et du type de linge.

* **

Lingerie 30 1,0 45 0,40 0:36

Afin de réduire la température de l’eau, un peu d’eau froide est ajoutée à la fin du cycle de lavage, avant la vidange de la cuve. Programme de référence pour l’étiquette énergétique.

Temp éra tu r e

(°C)

60 7,0 54 1,19 2:20

V ERSEZ LE DÉTERGENT, FERMEZ LE HUBLOT ET SÉLECTIONNEZ LE PROGRAMME

Versez le détergent conformément aux indications figurant sur la première page ou dans le chapitre “Détergents et produits additifs” de votre notice d’utilisation.

1. Positionnez le programme et la température souhaités.

2. La

zone d’affichage du temps

programme sélectionné (en heures et minutes), et le voyant situé à côté de la touche

3. Le voyant de la

sélecteur de programme

indique la durée du

“Départ”

vitesse d’essorage

prédéfinie s’allume.

SÉLECTION DE L’OPTION SOUHAITÉE

Appuyez sur les touches des options souhaitées ; les voyants correspondants s’allument. Si la combinaison du programme et des options supplémentaires n’est pas possible, le voyant s’éteint automatiquement. Les combinaisons d’options non compatibles sont automatiquement désélectionnées.

Touche “Prélavage”

• Uniquement pour le lavage du linge particulièrement

sale (sable, salissures grossières, par exemple). La durée du cycle est augmentée d’environ 15 minutes.

Touche “Rinçage plus”

• La quantité d’eau est augmentée et la durée du cycle

de rinçage est prolongée.

• Particulièrement conseillée dans les régions où l’eau est

extrêmement douce, pour le linge des bébés et des personnes allergiques.

sur le

clignote.

Charge

(kg)

Eau

Énergie

(l)

(kWh)

2,10 2:10

0,80 1:35

• Cette fonction peut être sélectionnée uniquement avec la température minimum de chaque programme.

Touche “Arrêt cuve pleine”

• Le linge non essoré reste dans la dernière eau de rinçage, permettant ainsi d’éviter la formation de faux plis et la décoloration du linge.

• Cette option est particulièrement conseillée pour les programmes “Synthétiques”, “Quotidien” et “Délicat”.

• Elle s’avère particulièrement utile si vous souhaitez remettre l’essorage à plus tard ou vidanger seulement.

Remarque :

lorsque le voyant “Arrêt cuve pleine” s’allume au niveau de l’indicateur de déroulement de programme. Le voyant situé à côté de la touche

Pour annuler l’option “Arrêt cuve pleine” :

• Appuyez sur la touche se termine automatiquement par le cycle d’essorage sélectionné pour le programme de lavage activé.

• Si vous ne souhaitez pas essorer les vêtements, tournez le sélecteur de programme jusqu’au programme “Vidange” et appuyez sur la touche

Touche “Essorage variable”

• Une vitesse d’essorage maximum est automatiquement attribuée à chaque programme.

• Appuyez sur cette touche pour définir une vitesse d’essorage différente.

• Si vous sélectionnez la vitesse d’essorage “0”, l’essorage final est annulé, mais les essorages intermédiaires à vitesse maximum ont lieu pendant le rinçage. L’eau est seulement vidangée.

Durée approx. du programme

(heures : minutes)

le programme “Arrêt cuve pleine” s’arrête

“Départ”

clignote.

; le programme

DÉMARRAGE DU PROGRAMME

Ouvrez le robinet et appuyez sur la touche voyant situé à côté de la touche L’indicateur de déroulement du programme indique la phase du programme en cours et se déplace de gauche à droite en passant par les phases de lavage, rinçage et essorage/vidange. L’affichage du temps indique le temps restant pour le programme. Le temps restant est recalculé dans certaines phases du programme en raison des variations de charge et de température. Le cas échéant, une animation apparaît dans la zone d’affichage du temps.

“Départ”

s’allume.

. Le

VOYANT “OUVERTURE PORTE”

Avant le démarrage et à la fin d’un programme, le voyant s’allume pour indiquer que le hublot peut être ouvert. Aussi longtemps qu’un programme de lavage est en cours, le hublot reste verrouillé et son ouverture ne doit en aucun cas être forcée. Si vous devez absolument l’ouvrir alors qu’un programme est en cours, consultez la section “Annulation (RàZ) d’un programme avant la fin”.

VOYANTS ROUGES

“Service”

L’allumage du voyant “Service” peut être déclenché par un défaut de fonctionnement au niveau d’un composant électrique. Consultez le chapitre “Diagnostic rapide” dans la notice d’utilisation ; si le problème persiste, contactez le Service après-vente.

“Arrivée d’eau”

L’eau n’entre que lentement ou pas du tout. Ouvrez le robinet ; si le voyant reste allumé, consultez le chapitre “Diagnostic rapide” dans la notice d’utilisation.

“Nettoyage filtre”

La vidange de l’eau ne s’effectue pas. Vérifiez si le tuyau de vidange est plié ou si le filtre doit être nettoyé ; dans ce dernier cas, consultez la notice d’utilisation (“Retrait du filtre”).

FIN DU PROGRAMME

• Tous les voyants de l’indicateur de déroulement du programme s’éteignent et le voyant “Ouverture porte” s’allume.

1. Tournez le sélecteur de programme jusqu’à la position “Off/O”.

2. Fermez le robinet.

3. Ouvrez le hublot et sortez le linge.

4. Laissez le hublot entrouvert pour permettre au tambour de sécher.

CHANGEMENT DE PROGRAMME ET/OU D’OPTIONS APRÈS LE DÉMARRAGE DU PROGRAMME

1. Appuyez sur la touche programme. Le voyant clignote.

2. Sélectionnez un autre programme et, si vous le souhaitez, une autre vitesse d’essorage et d’autres options.

3. Appuyez une nouvelle fois sur la touche

. Le nouveau programme démarre au point où le programme précédent a été interrompu. N’ajoutez pas de détergent pour ce programme.

“Départ”

pour interrompre le

“Départ”

ANNULATION (RÀZ) D’UN PROGRAMME EN COURS AVANT LA FIN

La touche

• Appuyez sur la touche

“Annulation”

moins 3 secondes. L’eau résiduelle est vidangée avant que le hublot ne puisse être ouvert.

annule un programme avant la fin.

“Annulation”

pendant au

5019 401 05495

Black process 45.0° 150.0 LPI
