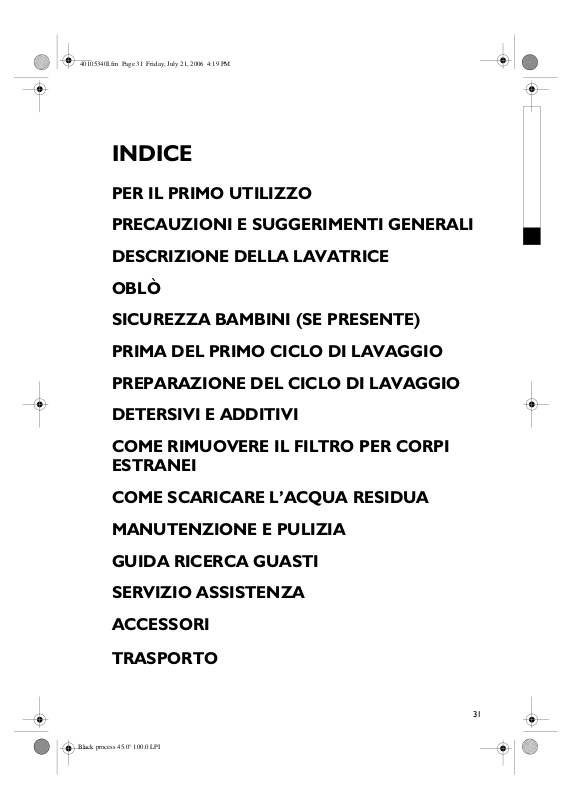

INDICE
PER IL PRIMO UTILIZZO
PRECAUZIONI E SUGGERIMENTI GENERALI
DESCRIZIONE DELLA LAVATRICE
OBLÒ
SICUREZZA BAMBINI (SE PRESENTE)
PRIMA DEL PRIMO CICLO DI LAVAGGIO
PREPARAZIONE DEL CICLO DI LAVAGGIO
DETERSIVI E ADDITIVI
COME RIMUOVERE IL FILTRO PER CORPI
ESTRANEI
COME SCARICARE L’ACQUA RESIDUA
MANUTENZIONE E PULIZIA
GUIDA RICERCA GUASTI
SERVIZIO ASSISTENZA
ACCESSORI
TRASPORTO
Black process 45.0° 100.0 LPI
31
Page 2
40105340I.fm Page 32 Friday, July 21, 2006 4:19 PM
PER IL PRIMO UTILIZZO
1.Apertura dell’imballaggio e ispezione
Dopo avere tolto l’imballo, controllare che la lavatrice
•
non abbia subito danni durante il trasporto. In caso di
dubbio, non utilizzare la lavatrice. Contattare il
Servizio Assistenza o il rivenditore locale.
Verificare che tutti gli accessori e i componenti in
•
dotazione siano presenti.
Il materiale d’imballaggio deve essere tenuto
•
fuori dalla portata dei bambini, in quanto
potenziale fonte di pericolo.
Se l’apparecchio è rimasto esposto a basse
•
temperature prima della consegna, tenerla per
qualche ora a temperatura ambiente prima di
metterla in funzione.

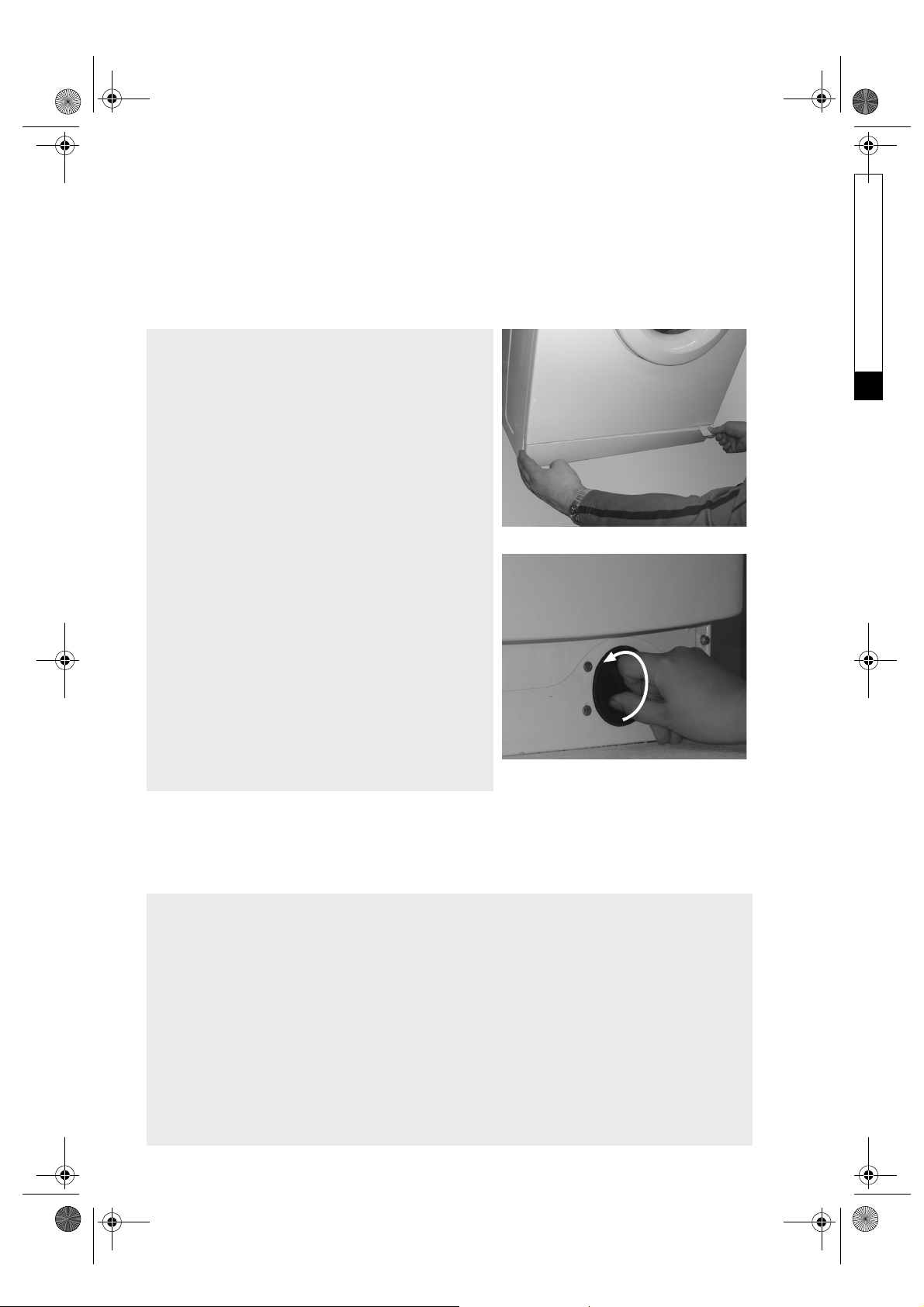

2.Rimozione delle staffe di protezione
usate per il trasporto
La lavatrice è dotata di staffe di protezione al fine di
•
evitare danni durante il trasporto. Prima della messa
in funzione della lavatrice, togliere obbligatoriamente
lo staffaggio di sicurezza per il trasporto.
Prima di rimuoverle, coprire le aperture con i 4
•
tappi di plastica forniti in dotazione.
3.Installazione della lavatrice
Togliere la pellicola protettiva dal pannello di
•
controllo (se presente)
Non spostare la lavatrice tenendola per il piano di
•
lavoro.
Installare la lavatrice su un pavimento stabile e
•
livellato, possibilmente in un angolo del locale.
Controllare se tutti e quattro i piedini sono ben
•
fermi e stabili sul pavimento, verificare che la
posizione della lavatrice sia esattamente
orizzontale (usare una livella a bolla d’aria).
In caso di installazione su pavimenti con travi in
•
legno o i cosiddetti pavimenti galleggianti,
distribuire il peso della lavatrice posizionandola
su un pannello di compensato fissato al
pavimento dalle dimensioni di 60 x 60 cm e dallo
spessore di min. 3 cm.
4.Alimentazione acqua
Collegare il tubo di alimentazione dell’acqua
•
conformemente alle norme locali vigenti
dell’ente di erogazione dell’acqua.
Alimentazione acqua: Solo acqua fredda
•
(salvo diversa indicazione
sulla scheda programmi)
Rubinetto dell’acqua: attacco filettato per tubo
•
flessibile di 3/4
Pressione dell’acqua
•
(pressione flusso): 100-1000 kPa (1-10 bar).
32
Utilizzare solo tubi flessibili nuovi per collegare
•
l’apparecchio all’alimentazione acqua. I tubi usati
non devono essere usati e devono eliminati.
5.Scarico acqua
Collegare il tubo flessibile di scarico al sifone
•
oppure agganciarlo al bordo di un lavabo o di un
lavello con il gomito in dotazione.
Qualora la lavatrice venga collocata ad un sistema
•
di scarico a muro, verificare che lo stesso sia
provvisto di sfiato evitando così l’eventualità che
la lavatrice carichi e scarichi l’acqua
contemporaneamente (effetto sifone).
6.Collegamenti elettrici
I collegamenti elettrici devono essere effettuati
•
da personale qualificato in conformità alle
istruzioni del produttore e alle normative
correnti in materia di sicurezza.
I dati relativi alla tensione, alla potenza assorbita
•
e alla protezione sono riportati sul lato interno
dell’oblò.
Effettuare il collegamento elettrico mediante una
•
presa con messa a terra e installata secondo le
norme in vigore. La messa a terra della lavatrice
è obbligatoria per legge. Il produttore declina
ogni responsabilità per eventuali danni a persone
o animali, derivanti dalla mancata osservanza
delle specifiche succitate.
Non utilizzare cavi di prolunga o prese multiple.
•
Prima di qualsiasi operazione di manutenzione,
•
staccare la spina dalla presa di corrente.
A seguito dell’installazione, l’accesso
•
all’alimentazione di rete o il disinserimento
dell’alimentazione di rete deve essere garantito
da un interruttore bipolare.
Non utilizzare la lavatrice se ha subito danni durante
•
il trasporto. Informare il Servizio Assistenza.
La sostituzione dei cavi elettrici deve essere
•
effettuata esclusivamente dai tecnici del Servizio
Assistenza.
Utilizzare la lavatrice solo a scopo domestico e
•
per gli usi previsti.
Ingombro minimo:
Larghezza: 600 mm
Altezza: 850 mm
Profondità: 600 mm
Black process 45.0° 100.0 LPI
Page 3
40105340I.fm Page 33 Friday, July 21, 2006 4:19 PM
PRECAUZIONI E SUGGERIMENTI GENERALI
1.Imballo
Il materiale di imballo è riciclabile al 100% ed è
•
contrassegnato dal simbolo del riciclaggio .
Attenersi alle norme locali per lo smaltimento del
materiale d’imballaggio.
2.Smaltimento del materiale di imballo e
rottamazione delle lavatrici vecchie
La lavatrice è stata fabbricata con materiale
•
riciclabile. Lo smaltimento deve avvenire in
conformità alle norme locali in vigore sullo
smaltimento dei rifiuti.
Prima di rottamare la lavatrice, eliminare tutti i
•
residui di detersivo e tagliare il cavo di
alimentazione rendendola inutilizzabile.
Questo apparecchio è contrassegnato in conformità
•
alla Direttiva Europea 2002/96/EC, Waste Electrical
and Electronic Equipment (WEEE).
Assicurandosi che questo prodotto sia smaltito in
modo corretto, l’utente contribuisce a prevenire
le potenziali conseguenze negative per
l’ambiente e la salute.
Il simbolo sul prodotto, o sulla
documentazione di accompagnamento, indica
che questo prodotto non deve essere trattato
come rifiuto domestico, ma deve essere
consegnato presso l’idoneo punto di raccolta per
il riciclaggio di apparecchiature elettriche ed
elettroniche.
Disfarsene seguendo le normative locali per lo
smaltimento dei rifiuti.
Per ulteriori informazioni sul trattamento,
recupero e riciclaggio di questo prodotto,
contattare l’idoneo ufficio locale, il servizio di
raccolta dei rifiuti domestici o il negozio presso il
quale il prodotto è stato acquistato.
3.Posizionamento e zona circostante
La lavatrice deve essere installata solo in spazi chiusi.
•
Non conservare liquidi infiammabili accanto
•
all’apparecchio.
4.Consigli per il risparmio energetico
Per sfruttare in modo ottimale energia, acqua,
•
detersivo e tempo, effettuare il lavaggio con il
carico massimo di biancheria raccomandato per il
programma selezionato.
Non superare le dosi di detersivo indicate sulla
•
confezione dal fabbricante.
Un sistema speciale all’interno dello scarico
•
impedisce la fuoriuscita di detersivo dal cestello,
in modo da evitare che il detersivo venga
disperso nell’ambiente.
Utilizzare l’opzione “Prelavaggio” solo per
•
biancheria molto sporca! Per biancheria poco
sporca o mediamente sporca, selezionare un
programma senza “Prelavaggio”; in questo modo
si risparmierà detersivo, tempo, acqua ed energia.
Prima del lavaggio in lavatrice, trattare la
•
biancheria con uno smacchiatore o effettuare un
ammollo in acqua dei capi con macchie essiccate,
in modo da ridurre la necessità di utilizzare un
programma di lavaggio ad alta temperatura.
Si può risparmiare energia utilizzando un
•
programma di lavaggio a 60° C invece di un
programma a 95° C o un programma a 40° C
invece di uno a 60° C.
Per risparmiare energia e tempo, prima di
•
utilizzare un’asciugatrice selezionare una velocità
di centrifuga elevata al fine di ridurre la quantità
d’acqua contenuta nella biancheria (per lavatrici
con velocità della centrifuga regolabile).
5.Consigli generali
Non lasciare la lavatrice accesa quando non è in
•
funzione.
Chiudere il rubinetto dell’acqua.
•
Prima di qualsiasi operazione di pulizia e di
•
manutenzione, disinserire la lavatrice elettricamente
o staccare la spina dalla presa di corrente.
Pulire la parte esterna della lavatrice con un
•
panno umido. Non utilizzare abrasivi.
Non forzare l’oblò o non utilizzarlo come gradino.
•
Non permettere ai bambini di giocare con la
•
lavatrice o di entrare nel cestello (vedere anche il
capitolo alla pagina seguente “Sicurezza bambini”).
Se necessario, è possibile ottenere un cavo
•
elettrico sostitutivo richiedendolo al Servizio
Assistenza. Il cavo di alimentazione deve essere
sostituito soltanto da personale qualificato.
6.Dichiarazione di conformità CE
La lavatrice è conforme alle seguenti norme
•
europee
73/23/EEC Direttiva Bassa tensione
89/336/CEE Direttiva Compatibilità Elettromagnetica
93/68/EC Direttiva Marcatura CE .
Black process 45.0° 100.0 LPI
33
Page 4
40105340I.fm Page 34 Friday, July 21, 2006 4:19 PM
DESCRIZIONE DELLA LAVATRICE
1.
Piano di lavoro
2.
Pannello comandi
3.
Cassetto detersivo
4.
Targhetta Service
(all’interno dell’oblò)
5.
Oblò
6.
Sicurezza bambini (se prevista,
all’interno dell’oblò)
7.
Zoccolo di copertura accesso
pompa
8.
Piedini regolabili
3
1
2
4
5
6
7
8
OBLÒ
Per aprire l’oblò, afferrare l’impugnatura, premere l’impugnatura interna e tirare. Chiudere l’oblò con una
leggera pressione, fino a udire lo scatto.
SICUREZZA BAMBINI (SE PRESENTE)
Per evitare che l’apparecchio venga utilizzato impropriamente
ruotare la vite di plastica all’interno dell’oblò utilizzando una
moneta.
•
Se la fessura è in verticale: l’oblò non si chiude.
•
Fessura in posizione orizzontale - posizione normale: l’oblò
si può chiudere.
PRIMA DEL PRIMO CICLO DI LAVAGGIO
Per rimuovere l’eventuale acqua residua utilizzata dal produttore per il collaudo, si consiglia di eseguire un
breve ciclo di lavaggio senza biancheria.
1.
Aprire il rubinetto dell’acqua.
2.
Chiudere l’oblò.
3.
Versare un po’ di detersivo (circa 30 ml) nel comparto del lavaggio principale del cassetto detersivo.
4.
Selezionare e avviare un programma breve (vedere la guida rapida di consultazione).
34
Black process 45.0° 100.0 LPI
Page 5
40105340I.fm Page 35 Friday, July 21, 2006 4:19 PM
PREPARAZIONE DEL CICLO DI LAVAGGIO
1.Suddividere la biancheria secondo...
• Il tipo di tessuto/ il simbolo riportato
sull’etichetta
Cotone, tessuti misti, sintetici, lana, capi che
richiedono un lavaggio a mano.
•Colori
Separare i capi colorati da quelli bianchi. Lavare
separatamente i capi colorati nuovi.
•Carico
Lavare biancheria di dimensioni diverse per
aumentare l’efficacia del lavaggio e distribuire
meglio il carico all’interno del cestello.
•Delicati
Lavare i capi di piccole dimensioni (ad es. calze di
nylon, cinture, ecc.) e gli indumenti con ganci (es.
Togliere gli anelli dalle tende oppure chiudere le
tende con gli anelli in un sacchetto di stoffa. Togliere
gli anelli dalle tende oppure chiudere le tende con gli
anelli in un sacchetto di stoffa.
2.Vuotare le tasche
Le monete, le spille di sicurezza, ecc. possono
danneggiare la biancheria, il cestello e il serbatoio
dell’acqua di lavaggio.
3.Chiusure
Chiudere le cerniere lampo, i bottoni e i ganci;
annodare insieme cinture e nastri.
DETERSIVI E ADDITIVI
La scelta del detersivo dipende:
•
dal tipo di tessuto (cotone, sintetici, delicati, lana).
Nota:
Per lavare gli articoli in lana, usare solo detersivi
specifici
•
dal colore
•
dalla temperatura di lavaggio
•
dal grado e dal tipo di sporco
Osservazioni:
Eventuali residui bianchi sui tessuti scuri sono dovuti
agli addolcitivi insolubili contenuti nei detersivi
moderni senza fosfati. Se si dovesse verificare questo
inconveniente, scuotere e/o spazzolare la biancheria,
oppure utilizzare detersivi liquidi.
Usare solo detersivi e additivi adatti a lavatrici ad uso
domestico.
Per il prelavaggio, usare solo decalcificanti, tinture o
sbiancanti adatti a lavatrici per uso domestico. I
decalcificanti possono contenere componenti che
possono danneggiare parti dell’apparecchio.
Non usare solventi (ad es. trielina, benzina). Non
lavare in lavatrice tessuti trattati con solventi o liquidi
infiammabili.
Tabella delle categorie di durezza dell’acqua
Categoria di
durezza dell’acqua
1
2
3
4
Caratteristiche
dolce
media
dura
molto dura
Gradi tedeschi
Trattamento delle macchie
•
Macchie organiche, latte, uova, ecc. vengono
solitamente eliminate nella fase enzimatica del
programma di lavaggio.
•
Per le macchie di vino rosso, caffè, tè, erba, frutta,
ecc. aggiungere uno smacchiante nel comparto del
lavaggio principale del cassetto detersivo.
•
Se necessario, pretrattare le zone molto sporche
con uno smacchiante.
Per tingere
•
Usare solo tinture indicate per lavatrici.
•
Seguire le istruzioni del fabbricante.
•
Le parti in plastica e in gomma della lavatrice
possono macchiarsi con le tinture.
Caricamento della biancheria
1.
Aprire l’oblò.
2.
Dispiegare la biancheria e inserirla nel cestello senza
comprimerla. Fare attenzione ai valori di carico
indicati nella guida rapida di consultazione.
Nota:
Il sovraccarico diminuisce l’efficacia del
lavaggio e favorisce lo sgualcimento della biancheria
3.
Chiudere l’oblò.
Dosaggio
Seguire le istruzioni riportate sulla confezione di
detersivo. Il dosaggio dipende da:
•
dal grado e dal tipo di sporco
•
dalle dimensioni del carico
seguire le istruzioni del produttore di detersivo sul
pieno carico;
mezzo carico: 3/4 della dose consigliata per il pieno
carico;
carico minimo (circa 1 kg):
metà della dose consigliata per il pieno carico
•
della durezza dell’acqua (chiedere eventuali
informazioni all’Ufficio comunale di residenza).
L’acqua dolce richiede una minore quantità di detersivo
rispetto all’acqua dura (fare riferimento alla tabella della
durezza dell’acqua nel libretto di istruzioni).
Nota:
Un sovradosaggio può causare un’eccessiva formazione
di schiuma, diminuendo l’efficacia di lavaggio.
Se la lavatrice rileva la presenza di schiuma eccessiva,
potrebbe escludere la centrifuga.
Se la quantità di detersivo è insufficiente, la biancheria
diventa grigiastra nel tempo e può avvenire una
calcificazione del sistema di riscaldamento, del cestello e
dei tubi flessibili.
°dH
0-7
7-14
14-21
oltre 21
Gradi francesi
°fH
0-12
12-25
25-37
oltre 37
Gradi inglesi
°eH
0-9
9-17
17-26
oltre 26
Black process 45.0° 100.0 LPI
35
Page 6
A
A
()
Separatore
B
Ganci
Separatore
Guide
}
C
1
2
3
D
40105340I.fm Page 36 Friday, July 21, 2006 4:19 PM

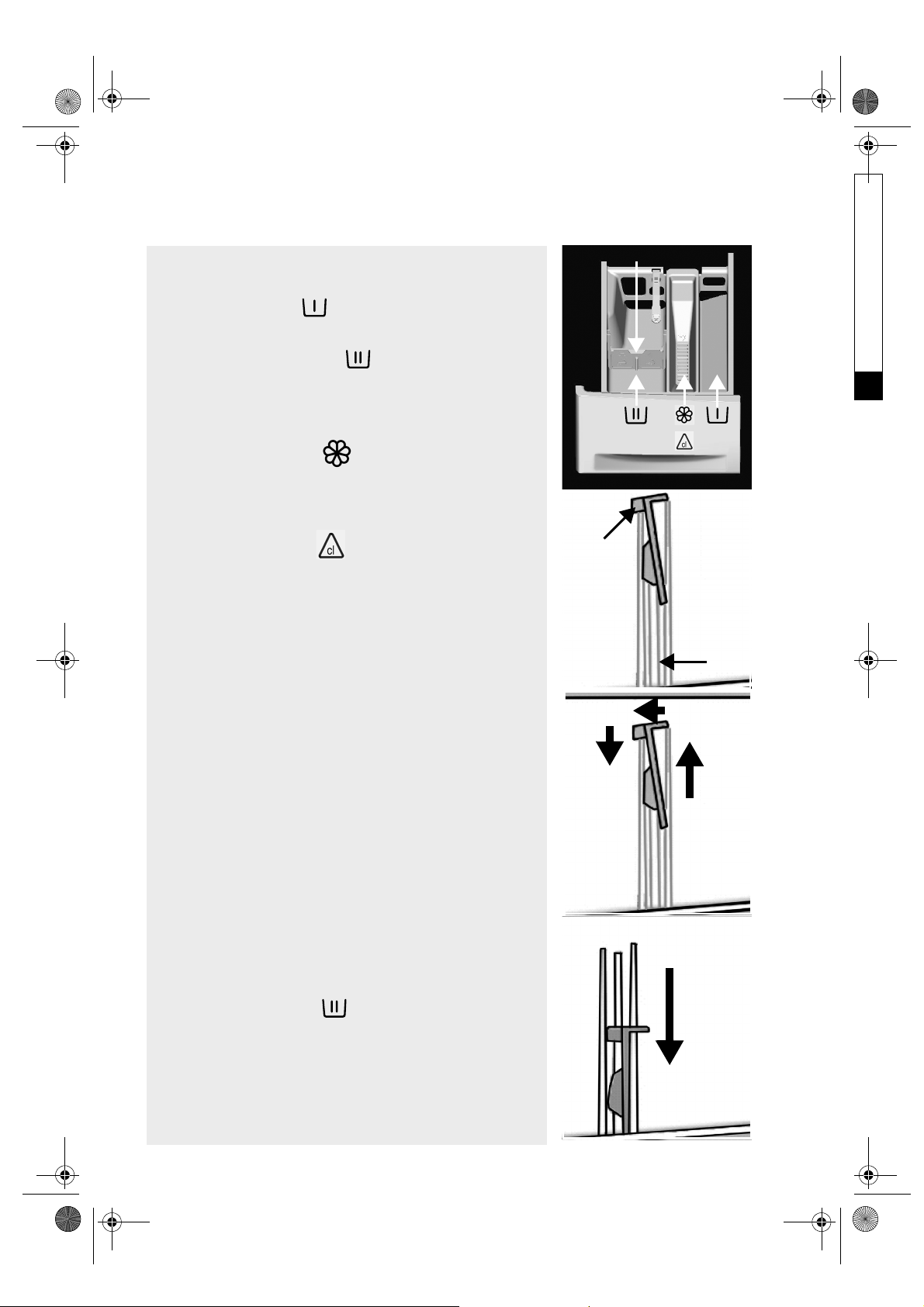

Introduzione del detersivo e degli additivi
Il cassetto detersivo ha tre comparti (fig. “A”).
Comparto prelavaggio
Detersivo per il prelavaggio
•
Comparto lavaggio principale
Detersivo per il lavaggio principale
•
Smacchiante
•
Anticalcare (per durezza dell’acqua 4)
•
Comparto ammorbidente
Ammorbidente e appretto
•
Amido liquido
•
Versare i detersivi solo fino al livello “MAX.
Utilizzo del candeggiante
Lavare la biancheria con il programma desiderato (Cotone,
•
Sintetici), aggiungendo la quantità appropriata di candeggiante del
comparto AMMORBIDENTE (chiudere attentamente il cassetto
detersivo).
Subito dopo la fine del programma, avviare il programma
•
“Risciacquo + Centrifuga” per eliminare eventuali residui di
candeggiante; A piacere, aggiungere l’ammorbidente.
Non versare mai il candeggiante e l’ammorbidente nel comparto
dell’ammorbidente contemporaneamente.
Posizionamento del separatore nel comparto del
lavaggio principale per detersivo in polvere o liquido
Per detersivo in polvere: posizionare il separatore in posizione
superiore.
Sollevare il separatore fino a quando non è possibile inclinare la sua
parte superiore. Posizionare i ganci sull’estremità superiore delle
guide posteriori e premere leggermente il separatore verso il basso
per fissarlo (fig. “B” e “C”).
Deve rimanere uno spazio tra il separatore e il fondo del comparto del
lavaggio principale, se il separatore è stato installato correttamente (fig.
“B” e “C”).
Per detersivo liquido: posizionare il separatore in posizione inferiore.
Fissare il separatore nel comparto utilizzando le guide anteriori.
Posizionare il separatore in modo tale che tocchi il fondo del
comparto lavaggio principale (fig. “D”).
36
Black process 45.0° 100.0 LPI
Page 7
40105340I.fm Page 37 Friday, July 21, 2006 4:19 PM
Note:
Conservare detersivi e additivi in un luogo asciutto, fuori dalla portata dei bambini.
•
È possibile utilizzare detersivi liquidi per i programmi con prelavaggio. Tuttavia, in questo caso, per il
•
lavaggio principale deve essere impiegato solo detersivo in polvere.
Non utilizzare detersivi liquidi quando si intende attivare la funzione “Partenza ritardata” (se
•
disponibile sull’apparecchio).
Per evitare problemi di dosaggio in caso di impiego di detersivi liquidi e in polvere altamente
•
concentrati, utilizzare gli appositi dosatori forniti con il prodotto e caricare il detersivo direttamente
nel cestello.
Usare solo decalcificanti, tinture o sbiancanti adatti a lavatrici. I decalcificanti possono contenere
•
componenti che danneggiano alcune parti della lavatrice.
Non inserire solventi nella lavatrice (es. trielina, benzina).
•
Se si usa amido in polvere, procedere nel seguente modo:
•
Lavare la biancheria utilizzando il programma di lavaggio desiderato.
1.
Preparare la soluzione di amido seguendo le istruzioni del fabbricante dell’amido.
2.
Selezionare il programma “Risciacquo + Centrifuga”, ridurre la velocità a 800 giri/min. e avviare il
3.
programma.
Estrarre il cassetto detersivo finché non si vedranno circa 3 cm del comparto del lavaggio principale .
4.
Versare la soluzione d’amido nel comparto del lavaggio principale mentre scorre l’acqua
5.
all’interno del cassetto detersivo.
Se vi sono residui di amido nel cassetto detersivo alla fine del programma, pulire il comparto del
6.
lavaggio principale.
Black process 45.0° 100.0 LPI
37
Page 8
40105340I.fm Page 38 Friday, July 21, 2006 4:19 PM
COME RIMUOVERE IL FILTRO PER CORPI
ESTRANEI
Si consiglia di controllare e pulire il filtro regolarmente,
almeno due o tre volte all’anno.
In particolare:
Se l’apparecchio non scarica correttamente o se non
•
esegue singoli cicli di centrifuga.
se la pompa è bloccata da un corpo estraneo (ad es.
•
bottoni, monete o spille di sicurezza)
IMPORTANTE: Prima di procedere allo
svuotamento, accertarsi che l’acqua di lavaggio si
sia raffreddata.
Spegnere la lavatrice e staccare la spina dalla presa di
1.
corrente.
Rimuovere lo zoccolo utilizzando il separatore del
2.
cassetto detersivo (fig. “A”).
Collocare un contenitore al di sotto di esso.
3.
Aprire il filtro senza estrarlo completamente. Ruotare
4.
lentamente il filtro in senso antiorario (fig. “B”) fino a
quando l’acqua non inizia a scaricare.
Aspettare che tutta l’acqua sia defluita nella bacinella.
5.
Svitare completamente il filtro ed estrarlo.
6.
Pulire il filtro e la relativa camera.
7.
Verificare che la girante della pompa non sia ostruita.
8.
Reintrodurre il filtro e avvitare in senso orario fino a battuta.
9.
Versare circa 1 l di acqua nel cassetto detersivo per
10.
riattivare il “Sistema Eco””. Assicurarsi che il filtro sia
nella corretta posizione e ben avvitato.
Reinstallare lo zoccolo.
11.
Ricollegare la lavatrice alla corrente elettrica.
12.
Selezionare un programma ed avviarlo.
13.
A
B
COME SCARICARE L’ACQUA RESIDUA
Prima di eliminare gli eventuali residui di acqua, spegnere la lavatrice e scollegare la spina dalla
presa di corrente.
Rimuovere lo zoccolo. Collocare un contenitore al di sotto di esso.
Aprire il filtro senza estrarlo completamente. Ruotare lentamente il filtro in senso antiorario fino a
1.
quando l’acqua non inizia a scaricare.
Aspettare che tutta l’acqua sia defluita nella bacinella.
2.
Svitare completamente il filtro ed estrarlo.
3.
Inclinare attentamente in avanti la lavatrice per far defluire l’acqua.
4.
Reintrodurre il filtro e avvitare in senso orario fino a battuta.
5.
Reinstallare lo zoccolo.
6.
Prima di riavviare la lavatrice:
Versare circa 1 l di acqua nel cassetto detersivo per riattivare il “Sistema Eco””.
1.
Ricollegare la lavatrice alla corrente elettrica.
2.
38
Black process 45.0° 100.0 LPI
Page 9
40105340I.fm Page 39 Friday, July 21, 2006 4:19 PM
MANUTENZIONE E PULIZIA
Mobile e pannello comandi
Lavare con un panno morbido e umido.
•
È possibile utilizzare un po’ di detergente neutro
•
(non abrasivo).
Asciugare con un panno morbido.
•
Guarnizione dell’oblò
Pulire di tanto in tanto con un panno umido.
•
Controllare regolarmente lo stato della
•
guarnizione.
Filtro
Controllare regolarmente, almeno due o tre
•
volte all’anno, il filtro per corpi estranei e, se
necessario, pulirlo (vedere “Come rimuovere il
filtro per corpi estranei”).
Non utilizzare liquidi infiammabili per pulire l’apparecchio.

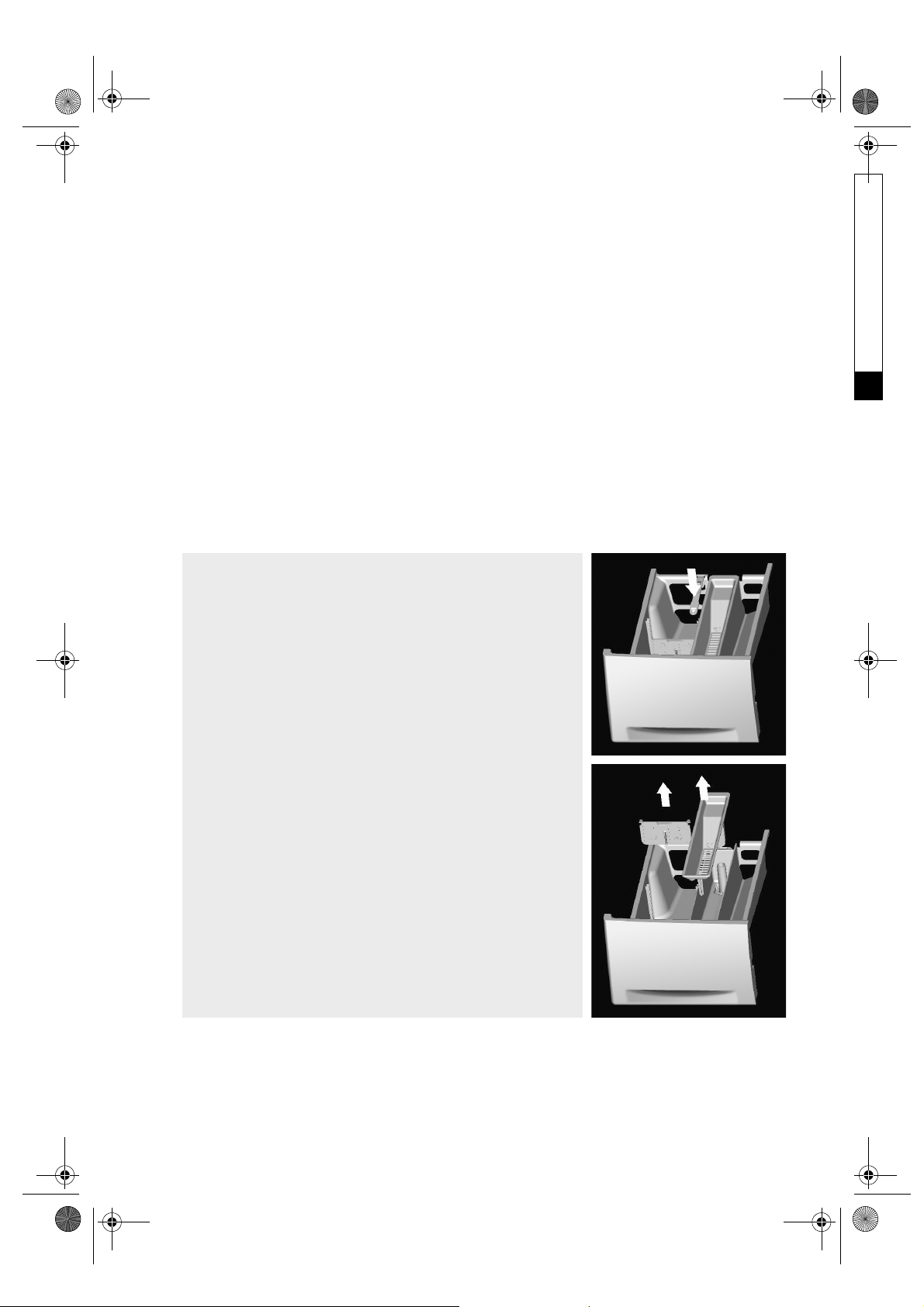

Cassetto detersivo
Premere verso il basso la leva nel comparto lavaggio principale ed
1.
estrarre il cassetto (fig. “A”).
Rimuovere la griglia del coperchio dal comparto ammorbidente.
2.
Rimuovere il separatore dal comparto del lavaggio principale
estraendolo (fig. “B”).
Risciacquare con acqua corrente.
3.
Riposizionare il separatore e le griglia nel cassetto detersivo e
4.
inserire quest’ultimo nell’apposita apertura.
A
Black process 45.0° 100.0 LPI
B
39
Page 10
40105340I.fm Page 40 Friday, July 21, 2006 4:19 PM
Tubo/i di alimentazione
Controllare periodicamente lo stato del tubo flessibile di
alimentazione verificando che non presenti crepe e fessure ed
eventualmente sostituirlo con uno dello stesso tipo (a tal fine,
rivolgersi al servizio assistenza o ad un rivenditore specializzato).

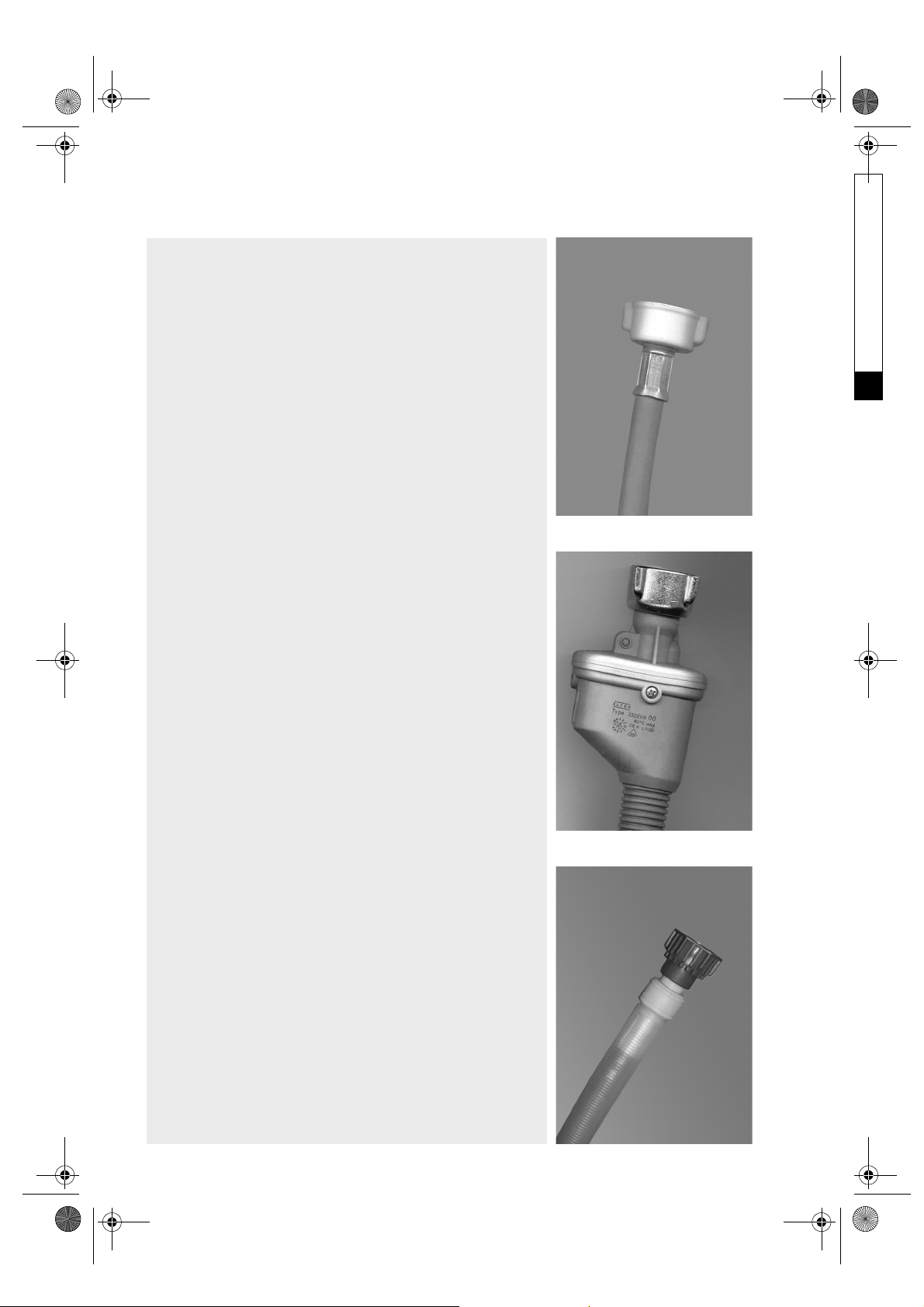

Se il tubo presenta un rivestimento trasparente (fig. “C”),
controllare periodicamente il colore del rivestimento trasparente.
Quando comincia a virare sul marrone, questo indica che il tubo può
avere una perdita e deve essere sostituito. Contattare il nostro
Servizio Assistenza o un rivenditore autorizzato per richiedere un
tubo di ricambio.
Filtro a rete per tubo di alimentazione acqua
Controllarlo e pulirlo regolarmente.
Per le lavatrici con tubo di alimentazione come illustrato sulle
figure “A”, “B” o “
Chiudere il rubinetto dell’acqua, staccare il tubo di alimentazione
1.
dal rubinetto.
Pulire il filtro a rete interno e riavvitare sul rubinetto il tubo di
2.
alimentazione dell’acqua.
Svitare il tubo di alimentazione sulla parte posteriore della lavatrice.
3.
Staccare il filtro a rete dalla connessione della lavatrice con pinze
4.
universali e pulirlo.
Reinstallare il filtro e avvitare nuovamente il tubo di alimentazione.
5.
Aprire il rubinetto dell’acqua e verificare la tenuta dei collegamenti.
6.
C” (in funzione del modello):
A
B
40
Black process 45.0° 100.0 LPI
C
Page 11
40105340I.fm Page 41 Friday, July 21, 2006 4:19 PM
GUIDA RICERCA GUASTI
A seconda del modello, la lavatrice può essere dotata
di varie funzioni automatiche di sicurezza. In tal
modo, è possibile rilevare i guasti in tempo utile,
facendo sì che il sistema di sicurezza reagisca
adeguatamente. Tali guasti sono spesso di lieve entità
e possono quindi essere eliminati in pochi minuti.
La lavatrice non si avvia e non è accesa
nessuna spia.
Verificare se:
La spina di rete è inserita nella presa di corrente;
•
La presa di corrente a muro funziona
•
correttamente (per effettuare la prova, utilizzare
una lampada da tavolo o un oggetto simile).
La lavatrice non si avvia... e la spia “Avvio/
Pausa” lampeggia.
Verificare se:
L’oblò è stato chiuso correttamente (sicurezza
•
bambini);
il pulsante
•
La spia “Rubinetto acqua chiuso” si accende. Aprire il
•
rubinetto dell’acqua e premere il tasto “
La lavatrice si blocca durante il programma
(varia a seconda del modello)
Verificare se:
la spia “Anti Piega” si accende; deselezionare questa
•
opzione premendo il tasto
scegliendo e avviando il programma “Scarico Acqua”;
è stato selezionato un altro programma e la spia
•
“Avvio/Pausa”
programma desiderato e premere il pulsante
“Avvio/Pausa”
È stato aperto l’oblò e la spia
•
lampeggia Chiudere l’oblò e premere
nuovamente il pulsante
il sistema di sicurezza della lavatrice è stato
•
attivato (vedere la tabella di descrizione delle
anomalie di funzionamento).
Residui di detersivo e additivi nel cassetto
detersivo alla fine del lavaggio.
Verificare se:
la griglia del coperchio del comparto
•
ammorbidente e il separatore del comparto
lavaggio principale sono installati correttamente
nel cassetto detersivo e se tutti i componenti
sono puliti (vedere “Manutenzione e pulizia”);
Entra acqua a sufficienza.
•
I filtri a rete dell’allacciamento idrico potrebbero
essere intasati (vedere “Manutenzione e pulizia”);
“Avvio/Pausa”
lampeggia. Riselezionare il
.
è stato premuto;
“Avvio/Pausa”
“Avvio/Pausa”
“Avvio/Pausa”
Avvio/Pausa
o
.
La posizione del separatore nel comparto del
•
lavaggio principale dipende dal tipo di detersivo
utilizzato (detersivo in polvere o liquido, vedere
“Detersivo e additivi”).
La lavatrice vibra durante la centrifuga.
Verificare se:
la lavatrice poggia orizzontalmente e in modo
•
stabile sui quattro piedini;
Le staffe di protezione per il trasporto sono state
•
rimosse. Prima della messa in funzione della
lavatrice, togliere obbligatoriamente lo staffaggio
di sicurezza per il trasporto.
Alla fine del programma la biancheria non è
centrifugata o non sufficientemente.
La lavatrice è dotata di un sistema di identificazione
e correzione carico sbilanciato.
Per singoli capi di biancheria pesanti (ad esempio.
accappatoi), questo sistema può ridurre
automaticamente la velocità di centrifuga o persino
interromperla, qualora dopo aver tentato più volte
di avviare il ciclo, la lavatrice riscontri un carico
”.
eccessivamente sbilanciato.
Se al termine del ciclo la biancheria è ancora
•
bagnata, aggiungere eventualmente altri capi più
piccoli e ripetere il ciclo di centrifuga.
La presenza di eccessiva schiuma può impedire
•
che venga eseguita la centrifuga. Versare la
quantità corretta di detersivo.
Verificare che il selettore della velocità di
•
centrifuga non sia stato impostato su “0”.
Se la lavatrice è dotata di display della durata:
la durata del programma inizialmente
visualizzata può essere allungata/accorciata di
un dato lasso di tempo:
Questa è una capacità normale della lavatrice di
adattarsi a fattori che influenzano la durata del
programma di lavaggio, per esempio:
formazione eccessiva di schiuma;
•
sbilanciamento del carico provocato da singoli
•
capi di biancheria molto pesanti;
tempo di riscaldamento prolungato a causa della
•
minore temperatura dell’acqua di alimentazione.
A causa di tali fattori, il tempo residuo alla fine del
programma viene ricalcolato, ed eventualmente
aggiornato. Inoltre, la lavatrice determina la portata
del carico durante la fase di caricamento e regola di
conseguenza la durata del programma indicata
inizialmente. Durante tali periodi di aggiornamento,
sul display compare un disegno.
Black process 45.0° 100.0 LPI
41
Page 12
40105340I.fm Page 42 Friday, July 21, 2006 4:19 PM
Tabella di descrizione anomalie di funzionamento
La spia rossa si accende
Display digitale
(se installato)
Localizzazione anomalie di
funzionamento
“Rubinetto acqua chiuso” “FH” “Guasto dell’alimentazione dell’acqua”
“Pulire pompa” “FP” “Guasto durante lo scarico dell’acqua”
“Assistenza”
o “Fod”
a. La spia “Rubinetto acqua chiuso” si accende
L’alimentazione di acqua alla lavatrice è insufficiente
o assente.
Per i modelli con display del tempo residuo, sul
display compare l’indicazione “FH”. L’indicatore
da “F02” a “F35” o “FA”
“Avvio/Pausa”
lampeggia.
Verificare se:
Il rubinetto dell’acqua è completamente aperto e la
•
pressione di alimentazione dell’acqua è sufficiente.
Il tubo di alimentazione dell’acqua è piegato.
•
i filtri a rete dell’allacciamento idrico potrebbero
•
essere intasati (vedere“Manutenzione e pulizia”/
“Filtro dell’allacciamento idrico”).
L’acqua nel tubo di alimentazione è gelata.
•
Dopo che il problema è stato risolto, riavviare il
programma premendo nuovamente il tasto
“Avvio/Pausa”
.
Qualora il guasto dovesse verificarsi nuovamente,
contattare il Servizio Assistenza (vedere “Servizio
Assistenza”).
b.La spia “Pulire pompa” si accende
L’acqua di scarico non viene espulsa.
La spia “Pulire pompa” si accende.
Per i modelli con display del tempo residuo, sul
display compare l’indicazione “FP”.
La lavatrice si blocca durante la sequenza di
programma appropriata.
Disinserire l’apparecchio dalla rete elettrica.
Verificare se:
il tubo di scarico acqua è piegato;
•
La pompa o il filtro sono intasati (vedere “Come
•
rimuovere il filtro per corpi estranei”).
IMPORTANTE:
prima di procedere allo scarico
dell’apparecchio, accertarsi che l’acqua di
lavaggio si sia raffreddata.
L’acqua nel tubo di scarico è gelata.
•
Ricollegare la lavatrice alla corrente elettrica.
Selezionare e avviare il programma “Scarico acqua”
o premere il tasto “Reset” per almeno 3 secondi e
riavviare il programma desiderato.
c. La spia “Assistenza” si accende
La lavatrice si blocca durante il programma.
Per i modelli con display del tempo residuo, sul
display compare un codice di errore compreso tra
“F02” e “F35”, “FA” o “Fod”.
Se il display visualizza un codice di errore
compreso tra “F02” e “F35”:
Selezionare e avviare il programma “Scarico acqua” o
tenere premuto il tasto “Reset” per almeno 3 secondi.
Quindi selezione e riavviare il programma desiderato.
Se il guasto persiste, scollegare l’apparecchio e
contattare il Servizio Assistenza (vedere “Servizio
Assistenza”).
Se il display visualizza il codice di errore “FA”:
Spegnere la lavatrice, scollegare la spina di rete e
chiudere il rubinetto dell’acqua. Inclinare con
cautela la lavatrice in avanti per scaricare l’acqua
raccoltasi sul fondo.
Quindi:
Reinserire la spina nella presa di corrente;
1.
Aprire il rubinetto dell’acqua (se l’acqua affluisce
2.
immediatamente all’interno della lavatrice senza
che questa sia in funzione, significa che è
presente un guasto. Chiudere il rubinetto e
contattare il Servizio Assistenza);
selezionare e riavviare il programma desiderato.
3.
Se il codice di errore viene visualizzato nuovamente,
scollegare l’apparecchio e contattare il Servizio
Assistenza (vedere “Servizio Assistenza”).
Se il display visualizza il codice di errore “Fod”:
Un’eccessiva formazione di schiuma ha determinato
l’interruzione del programma di lavaggio. Evitare di
utilizzare quantità eccessive di detersivo.
Selezionare e avviare il programma “Risciacquo
1.
+ Centrifuga”.
Quindi selezionare e riavviare il programma
2.
desiderato, diminuendo la quantità di detersivo.
Se il guasto persiste, scollegare l’apparecchio e
contattare il Servizio Assistenza.
“Guasto di un componente elettrico”
“Guasto acquastop”
“Formazione eccessiva di schiuma”
Se il guasto si ripresenta, contattare il Servizio
assistenza (vedere “Servizio Assistenza”).
42
Black process 45.0° 100.0 LPI
Page 13
40105340I.fm Page 43 Friday, July 21, 2006 4:19 PM
SERVIZIO ASSISTENZA
Prima di contattare il Servizio Assistenza:
Verificare se non è possibile eliminare da soli i
1.
guasti (vedere “Guida ricerca guasti”).
Riavviare il programma per accertarsi che
2.
l’inconveniente sia stato ovviato.
Se la lavatrice continua a non funzionare
3.
correttamente, contattare il Servizio assistenza.
ACCESSORI
Contattare il nostro Servizio Assistenza o un
rivenditore autorizzato per richiedere:
•a Cassetto piedistallo
sotto la lavatrice. Solleva l’apparecchio per
facilitare le operazioni di carico e scarico e
consente di non piegarsi eccessivamente per
accedere allo stesso. Inoltre, rappresenta un
eccellente strumento di ottimizzazione dello
spazio e una soluzione per riporre degli oggetti.
un
•
Kit di sovrapposizione
l’asciugatrice sopra la lavatrice, risparmiando così
notevole spazio.
che può essere installato
per impilare
Comunicare:
il tipo di anomalia.
•
il modello della lavatrice.
•

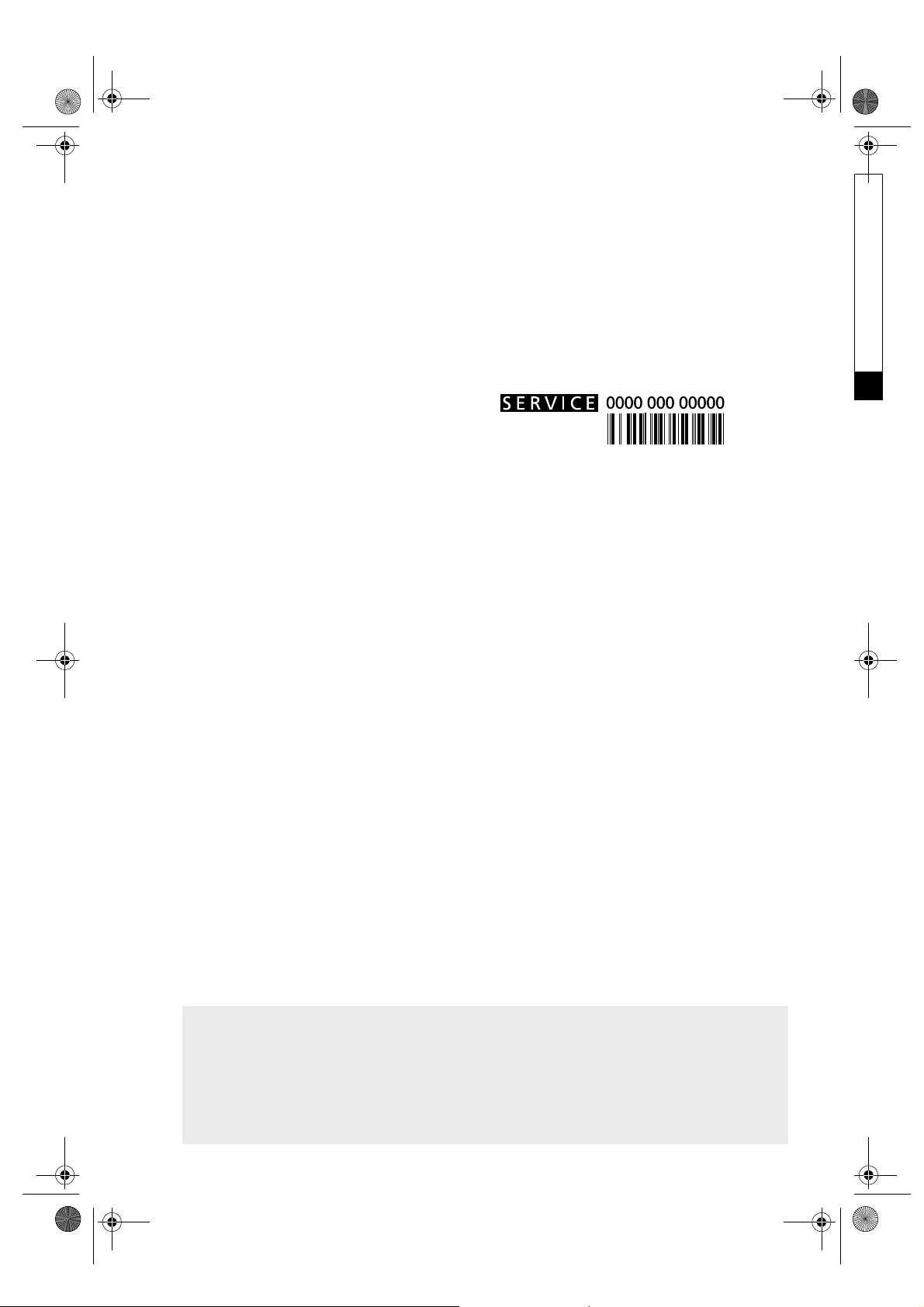

Il codice di assistenza (numero indicato dopo la
•
parola SERVICE).
La targhetta Service si trova all’interno
dell’oblò.
Il vostro indirizzo completo.
•
Il vostro numero di telefono con prefisso.
•
I numeri di telefono e gli indirizzi del Servizio
Assistenza sono riportati sulla garanzia. In
alternativa, rivolgersi al proprio rivenditore di
fiducia.
Alcuni modelli possono essere installati sotto il
piano di lavoro della cucina; in questo caso,
contattare il Servizio Assistenza (vedere sopra).
Attenzione:
l’apparecchio DEVE essere installato sotto un
•
piano di lavoro continuo.
nel rispetto delle norme di sicurezza in vigore,
•
l’installazione DEVE essere eseguita da un
tecnico autorizzato o dal nostro Servizio
Assistenza.
L’apparecchio DEVE essere installato utilizzando
•
il pannello di copertura intermedio del
, reperibile presso i rivenditori autorizzati o
UBS
il nostro Servizio Assistenza.
set base
TRASPORTO
Durante il trasporto, non sollevare mai la lavatrice tenendola per il piano di lavoro.
Disinserire l’apparecchio dalla rete elettrica.
1.
Chiudere il rubinetto dell’acqua.
2.
Togliere i tubi di alimentazione e scarico acqua.
3.
Eliminare i residui di acqua dai tubi e dalla lavatrice (vedere “Come rimuovere il filtro per corpi
4.
estranei”, “Come scaricare l’acqua residua”).
Montare obbligatoriamente le staffe di protezione usate per il trasporto
5.
Black process 45.0° 100.0 LPI
43
Loading...
