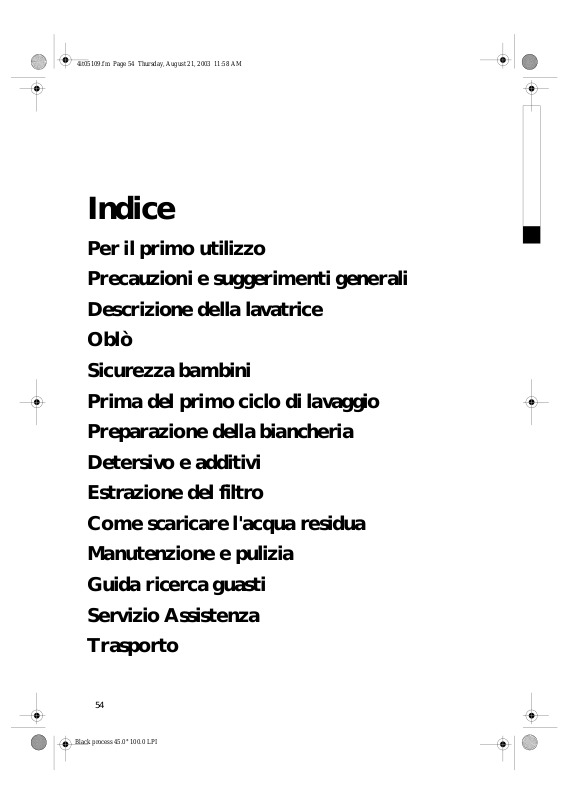

Indice
Per il primo utilizzo
Precauzioni e suggerimenti generali
Descrizione della lavatrice
Oblò
Sicurezza bambini
Prima del primo ciclo di lavaggio
Preparazione della biancheria
Detersivo e additivi
Estrazione del filtro
Come scaricare l'acqua residua
Manutenzione e pulizia
Guida ricerca guasti
Servizio Assistenza
Trasporto
54
Black process 45.0° 100.0 LPI
Page 2
4it05109.fm Page 55 Thursday, August 21, 2003 11:58 AM
Per il primo utilizzo
1. Apertura
dell'imballaggio e
ispezione
•
Dopo avere tolto l'imballo,
controllare che la lavatrice
non abbia subito danni
durante il trasporto. In caso di
dubbio, non utilizzare la
lavatrice. Contattare il
Servizio Assistenza o il
rivenditore locale
•
Verificare che tutti gli
accessori e i componenti in
dotazione siano presenti
•
Il materiale d'imballaggio
(sacchetti di plastica, pezzi di
polistirolo ecc.) deve essere
tenuto fuori dalla portata dei
bambini, in quanto
potenziale fonte di pericolo
2. Rimozione delle staffe di
protezione usate per il
trasporto
•
La lavatrice è dotata di
bulloni di protezione al fine
di evitare danni durante il
trasporto. Prima di utilizzare
la lavatrice, occorre togliere i
bulloni di protezione
3. Installazione della
lavatrice
•
Togliere la pellicola
protettiva dal pannello di
controllo
•
Non spostare la lavatrice
tenendola per il piano di
lavoro
•
Installare la lavatrice su un
pavimento stabile e livellato,
possibilmente in un angolo
del locale
•
Controllare se tutti e quattro i
piedini sono ben fermi e
stabili sul pavimento,
verificare che la posizione
della lavatrice sia
esattamente orizzontale
(usare una livella a bolla
d'aria)
4. Ingresso acqua
•
Collegare il tubo di
alimentazione dell'acqua
conformemente alle norme
locali vigenti dell'ente di
erogazione dell'acqua
•
Ingresso
acqua:
•
Rubinetto
dell'acqua:
•
Pressione
dell'acqua
(pressione
flusso):
5. Scarico acqua
•
Collegare il tubo flessibile di
scarico al sifone oppure
agganciarlo al bordo di un
lavabo o di un lavello con il
gomito in dotazione
•
Se la lavatrice è collegata ad
un sistema di scarico
integrato, assicurarsi che
questo sia dotato di uno
sfiato per evitare che la
macchina carichi e scarichi
l'acqua
contemporaneamente
(effetto sifone)
6. Collegamenti elettrici
•
Le connessioni elettriche
devono essere effettuate da
personale qualificato in
conformità alle istruzioni del
produttore e alle normative
correnti in materia di
sicurezza
•
I dati relativi alla tensione,
alla potenza assorbita e alla
necessaria protezione sono
riportati sul lato interno
dell'oblò
solo acqua
fredda
connessione
tubo flessibile
con
filettatura 3/4
100-1000 kPa
(1-10 bar)
•
Effettuare il collegamento
elettrico mediante una presa
con messa a terra e installata
secondo le norme in vigore. La
messa a terra della lavatrice è
prescritta per legge. Il
produttore declina ogni
responsabilità per eventuali
danni a persone o animali,
derivanti dalla mancata
osservanza delle specifiche
succitate
•
Non utilizzare cavi di prolunga
o prese multiple
•
Prima di qualsiasi operazione
di manutenzione, staccare la
spina dalla presa di corrente
•
A seguito dell'installazione,
l'accesso all'alimentazione di
rete o il disinserimento
dell'alimentazione di rete deve
essere garantito da un
interruttore bipolare
•
Non utilizzare la lavatrice se ha
subito danni durante il
trasporto. Informare il Servizio
Assistenza
•
La sostituzione dei cavi elettrici
deve essere effettuata
esclusivamente dai tecnici del
Servizio assistenza
•
Utilizzare la lavatrice solo a
scopo domestico e per gli usi
previsti
Ingombro minimo:
Larghezza: 600 mm
Altezza: 825 mm
Profondità: 600 mm
Black process 45.0° 100.0 LPI
55
Page 3
4it05109.fm Page 56 Thursday, August 21, 2003 11:58 AM
Precauzioni e suggerimenti generali
1.Imballo
•
Il materiale d'imballo è
riciclabile al 100% ed è
contrassegnato dal
simbolo del riciclaggio. Per lo
smaltimento del materiale di
imballo attenersi alle norme
locali in vigore
2.Smaltimento del
materiale di imballo e
rottamazione delle
lavatrici vecchie
•
La lavatrice è stata fabbricata
con materiale riciclabile. Lo
smaltimento deve avvenire in
conformità alle norme locali in
vigore sullo smaltimento dei
rifiuti
•
Prima di rottamare la lavatrice,
eliminare tutti i residui di
detersivo e tagliare il cavo di
alimentazione rendendola
inutilizzabile
3.Consigli generali
•
Se la lavatrice non è in
funzione, staccare la spina
dalla presa di corrente
•
Chiudere il rubinetto
dell'acqua
•
Prima di qualsiasi operazione
di pulizia e di manutenzione,
disinserire la lavatrice
elettricamente o staccare la
spina dalla presa di corrente
•
Pulire la parte esterna della
lavatrice con un panno umido.
Non utilizzare abrasivi
•
Non forzare l'oblò o non
utilizzarlo come gradino
•
Non permettere ai bambini di
giocare con la lavatrice o di
entrare nel cestello (vedere
anche il capitolo alla pagina
seguente “Sicurezza bambini”)
•
Se necessario, è possibile
ottenere un cavo elettrico
sostitutivo richiedendolo al
Servizio Assistenza. Il cavo di
alimentazione deve essere
sostituito soltanto da
personale qualificato
4.Dichiarazione di
conformità CE
Questo apparecchio è
conforme alle direttive CE:
-
73/23/CEE Direttiva Bassa
Tensione
-
89/336/CEE Direttiva
Compatibilità
Elettromagnetica
-
93/68/CE Direttiva
Marcatura CE
56
Black process 45.0° 100.0 LPI
Page 4
4it05109.fm Page 57 Thursday, August 21, 2003 11:58 AM
Descrizione della lavatrice
1.
Piano di lavoro
2.
Pannello comandi
3.
Comparto detersivo
4.
Targhetta Service
(all'interno dell'oblò)
5.
Oblò
6.
Sicurezza bambini
(all'interno dell'oblò)
7.
Filtro
(all'interno dello
sportellino)
8.
Zoccolo
9.
Piedini regolabili.
1
3
2
4
5
6
Oblò
1.
Per aprire l'oblò con vetro
doppio, tirare l'impugnatura.
Chiudere l'oblò con una
leggera pressione, fino a
udire lo scatto.
2.
Per aprire l'oblò con vetro
singolo, afferrare
l'impugnatura, premere
l'impugnatura interna e
tirare l'oblò verso l'alto.
Chiudere l'oblò con una
leggera pressione, fino a
udire lo scatto.
Sicurezza bambini
Per assicurare
l'elettrodomestico contro un
uso improprio, ruotare la vite di
plastica all'interno dell'oblò. A
tal fine, utilizzare l'angolo
arrotondato spesso dell'inserto
colorato presente nel cassetto
detersivo oppure una moneta:
8
9
1
•
Se la fessura è in verticale:
non si chiude
•
Se la fessura è in orizzontale:
si può chiudere
7
2
Black process 45.0° 100.0 LPI
57
Page 5
4it05109.fm Page 58 Thursday, August 21, 2003 11:58 AM
Prima del primo ciclo di lavaggio
Per rimuovere l'eventuale
acqua residua utilizzata dal
produttore per il collaudo, si
consiglia di eseguire un breve
ciclo di lavaggio senza
biancheria.
1.
Aprire il rubinetto
dell'acqua.
2.
Chiudere l'oblò.
3.
Versare una piccola
quantità di detersivo
(circa 30 ml) nell'apposito
comparto .
4.
Selezionare e avviare un
programma breve (vedere la
guida rapida di
consultazione).
Preparazione della biancheria
1. Suddividere la biancheria
secondo...
• Il tipo di tessuto/ il simbolo
riportato sull'etichetta
Cotone, tessuti misti, sintetici,
lana, capi che richiedono un
lavaggio a mano
• Colori
Separare i capi colorati da
quelli bianchi. Lavare
separatamente i capi colorati
nuovi
•Carico
La biancheria di dimensioni
diverse si distribuisce meglio
all'interno del cestello e
consente di ottimizzare
l'azione di lavaggio e
centrifuga
• Delicati
Lavare i capi di piccole
dimensioni (ad es. calze di
nylon, cinture, ecc.) e gli
indumenti con ganci (es.
reggiseni) in sacchetti di tela o
in federe con cerniera lampo.
Togliere gli anelli dalle tende
oppure chiudere le tende con
gli anelli in un sacchetto di
stoffa
2. Vuotare le tasche
Le monete, le spille di
sicurezza e oggetti similari.
possono danneggiare la
biancheria, il cestello e il
serbatoio dell'acqua di
lavaggio
3. Chiusure
Chiudere le cerniere lampo, i
bottoni e i ganci; Annodare
insieme cinture e nastri
Trattamento delle
macchie
•
Macchie organiche, latte,
uova, ecc. vengono
solitamente eliminate nella
fase enzimatica del
programma di lavaggio
•
Per le macchie di vino rosso,
caffè, tè, erba, frutta, ecc.
aggiungere uno smacchiante
nel comparto detersivo
•
Se necessario, pretrattare le
zone molto sporche con uno
smacchiante
Per tingere
•
Usare solo tinture indicate per
lavatrici
•
Seguire le istruzioni del
fabbricante.
•
Le parti in plastica e in gomma
della lavatrice possono
macchiarsi con le tinture
Caricamento della
biancheria
1.
Aprire l'oblò
2.
Dispiegare la biancheria e
inserirla nel cestello senza
comprimerla. Rispettare i
carichi indicati nella guida
rapida di consultazione
Nota:
Il sovraccarico della
macchina diminuisce
l'efficacia del lavaggio e
favorisce lo sgualcimento
della biancheria
3.
Chiudere l'oblò
58
Black process 45.0° 100.0 LPI
Page 6
4it05109.fm Page 59 Thursday, August 21, 2003 11:58 AM
Detersivo e additivi
La scelta del detersivo
dipende dai seguenti
fattori:
•
dal tipo di tessuto (cotone,
sintetici, delicati, lana).
Nota: Per lavare gli articoli in
lana, usare solo detersivi
specifici
•
dal colore
•
temperatura di lavaggio
•
dal grado e dal tipo di sporco
Osservazioni:
Eventuali residui bianchi sui
tessuti scuri sono dovuti agli
addolcitivi insolubili contenuti
nei detersivi moderni senza
fosfati. Se si dovesse verificare
questo inconveniente, scuotere
e/o spazzolare la biancheria,
oppure utilizzare detersivi
liquidi.
Usare solo detersivi e additivi
adatti a lavatrici ad uso
domestico.
Per il prelavaggio, usare solo
decalcificanti, tinture o
sbiancanti adatti a lavatrici per
uso domestico. I decalcificanti
possono contenere componenti
che possono danneggiare parti
della lavatrice.
Non usare solventi (ad es.
trielina, benzina). Non lavare in
lavatrice tessuti trattati con
solventi o liquidi infiammabili.
Dosaggio
Seguire le istruzioni riportate
sulla confezione di detersivo. Il
dosaggio dipende da:
•
dal grado e dal tipo di sporco
•
il carico
pieno carico: seguire le
istruzioni del fabbricante;
mezzo carico: 3/4 della dose
consigliata per il pieno carico;
carico ridotto (1 kg circa):
metà della dose consigliata
per il pieno carico
•
la durezza dell'acqua (chiedere
eventuali informazioni all'ente
locale di erogazione
dell'acqua). L'acqua dolce
richiede una minore quantità
di detersivo rispetto all'acqua
dura (fare riferimento alla
tabella della durezza
dell'acqua)
Note:
Un sovradosaggio può causare
un'eccessiva formazione di
schiuma, diminuendo l'efficacia
di lavaggio.
Il rilevatore della lavatrice
impedisce di eseguire la
centrifuga in presenza di
eccessiva schiuma.
Se la quantità di detersivo è
insufficiente, la biancheria
diventa grigiastra nel tempo e
può avvenire una calcificazione
del sistema di riscaldamento, del
cestello e dei tubi flessibili.
Tabella della durezza dell'acqua
A
Durezza dell'acqua Caratteristiche Gradi tedeschi
1
2
3
4
Il “puntatore” colorato (A) nel comparto del detersivo permette di impostare il livello di durezza dell'acqua
(da 1 a 4) per la lavatrice. A tal fine, portare il puntatore nella parte inferiore del comparto sulla posizione
desiderata.
Black process 45.0° 100.0 LPI
dolce
media
dura
molto dura
°dH
0-7
7-14
14-21
oltre 21
Gradi francesi
°fH
0-12
12-25
25-37
oltre 37
Gradi inglesi
oltre 26
°eH
0-9
9-17
17-26
59
Page 7
4it05109.fm Page 60 Thursday, August 21, 2003 11:58 AM
Introduzione del detersivo e degli additivi
Comparto
•
Detersivo per il prelavaggio
Comparto
•
Detersivo per il lavaggio principale
•
Smacchiante
•
Anticalcare (per durezza dell'acqua 4)
Se si utilizzano detersivi liquidi, togliere l'inserto colorato dal cassetto
detersivo ed inserirlo nella prima cavità del comparto . La scala
graduata sull'inserto facilita il dosaggio.
Comparto
•
Ammorbidente
•
Amido liquido
Versare gli additivi solo fino all'indicatore di livello “Max”.
Note:
•
Conservare detersivi e additivi in un luogo asciutto, fuori d alla portata dei bambini.
•
È possibile utilizzare detersivi liquidi per i programmi con prelavaggio. In quest o caso, per il lavaggio
principale deve essere impiegato solo detersivo in po lvere.
•
Per evitare problemi di dosaggio in caso di impiego di detersivi liquidi e in polvere altamente
concentrati, utilizzare gli appositi dosatori forniti con il prodotto e caricare il detersivo direttamente
nel cestello.
•
Usare solo decalcificanti, tinture o sbiancanti adatti a lavat rici. I decalc ificanti possono contenere
componenti che danneggiano alcune parti della lavatr ic e.
•
Non utilizzare solventi (ad es. trielina, benzina).
•
Se si usa amido in polvere, procedere nel seguente modo:
1.
Lavare la biancheria utilizzando il programma di lavaggio de siderato.
2.
Quindi aggiungere acqua all'amido in un bicchiere e mescolare.
3.
Selezionare il programma “Risciacquo + Centrifuga”, ridurre la velocità a 800 giri/min. e avviare
il programma.
4.
Estrarre il cassetto detersivo finché non si vedranno c ir ca 3 cm del comparto .
5.
Versare la soluzione d'amido nel comparto mentre scorre l'acqua all'interno del cassetto
detersivo.
6.
Se vi sono residui di amido nel cassetto detersivo quando il programma ha finito, rimuoverli se
necessario (vedere “Manutenzione e Pulizia”).
Attenersi anche alle informazioni del fabbricante d'amido.
60
Black process 45.0° 100.0 LPI
Page 8
4it05109.fm Page 61 Thursday, August 21, 2003 11:58 AM
Estrazione del filtro
Si consiglia di controllare e pulire
il filtro regolarmente, almeno
due o tre volte all'anno.
In particolare:
•
Quando la lavatrice non
scarica regolarmente l'acqua
o non esegue la centrifuga
•
se la pompa è bloccata da un
corpo estraneo (ad es. bottoni,
monete o spille di sicurezza)
IMPORTANTE: prima di
procedere allo
svuotamento, accertarsi
che l'acqua di lavaggio si
sia raffreddata.
1. Spegnere la lavatrice e
staccare la spina dalla
presa di corrente.
2.
Aprire il coperchio del filtro.
Aprire il coperchio del filtro
usando l'inserto colorato
presente nel cassetto
detersivo.
3.
Collocare un contenitore al
di sotto di esso.
4.
Aprire il filtro senza estrarlo
completamente. Ruotare
lentamente l'impugnatura
in senso antiorario finché
l'acqua non inizia a defluire.
5.
6.
7.
8.
9.
10.
11.
12.
13.
Aspettare che tutta l'acqua
sia defluita nella bacinella.
Svitare completamente il
filtro ed estrarlo.
Pulire il filtro e la relativa
camera.
Verificare che la girante
della pompa sia di nuovo
mobile.
Reintrodurre il filtro con il
perno guida rivolto verso
l'alto e avvitarlo in senso
orario fino a battuta
(impugnatura in posizione
orizzontale).
Versare circa 1 litro di
acqua nel cassetto
detersivo per riattivare il
“Sistema Eco”. Assicurarsi
che il filtro per i corpi
estranei sia posizionato
correttamente e in maniera
salda.
Richiudere lo sportellino e
bloccarlo.
Reinserire la spina nella
presa di corrente.
Selezionare un programma
ed avviarlo.
Come scaricare l'acqua residua
Prima di eliminare gli
eventuali residui di acqua,
spegnere la lavatrice e
scollegare la spina dalla
presa di corrente.
Aprire lo sportellino per il
filtro per i corpi estranei.
Aprire il coperchio del filtro
usando l'inserto colorato
presente nel cassetto
detersivo. Collocare un
contenitore al di sotto di esso.
1.
Aprire il filtro senza estrarlo
completamente. Ruotare
lentamente l'impugnatura
in senso antiorario finché
l'acqua non inizia a defluire.
2.
Aspettare che tutta l'acqua
sia defluita nella bacinella.
3.
Svitare completamente il
filtro ed estrarlo.
Black process 45.0° 100.0 LPI
4.
Inclinare attentamente in
avanti la lavatrice per far
defluire l'acqua.
5.
Reintrodurre il filtro con il
perno guida rivolto verso
l'alto e avvitarlo in senso
orario fino a battuta
(impugnatura in posizione
orizzontale).
6.
Richiudere lo sportellino e
bloccarlo.
Prima di riutilizzare la
lavatrice:
1.
Versare circa 1 l di acqua nel
cassetto detersivo per
riattivare il “Sistema Eco”.
2.
Reinserire la spina nella
presa di corrente.
61
Page 9
4it05109.fm Page 62 Thursday, August 21, 2003 11:58 AM
Manutenzione e pulizia
•
Mobile e pannello
comandi
•
Lavare con un panno morbido
e umido
•
È possibile utilizzare un po' di
detergente neutro (non
abrasivo)
Comparto detersivo
Asciugare con un panno
morbido
Guarnizione dell'oblò
•
Se necessario, pulire con un
panno umido
•
Controllare regolarmente lo
stato della guarnizione
1.
2.
3.
4.
Premere verso il basso la leva
nel comparto prelavaggio ed
estrarre il cassetto.
Estrarre gli inserti (sifone del
comparto ammorbidente e
inserto colorato per detersivi
liquidi).
Risciacquare con acqua
corrente.
Reinserire gli inserti e
riposizionare il cassetto
detersivo. Inserire il cassetto
detersivo nella lavatrice.
Filtro
•
Si consiglia di controllare e
pulire il filtro regolarmente,
almeno due o tre volte
all'anno (vedere “Estrazione
del filtro”)
Filtri a rete
dell'allacciamento
idrico
Controllarlo e pulirlo
regolarmente.
Per le lavatrici con tubo di
alimentazione diritto
1.
Chiudere il rubinetto e
svitare il tubo di
alimentazione dell'acqua dal
rubinetto.
2.
Pulire il filtro a rete interno e
riavvitare sul rubinetto il
tubo di alimentazione
dell'acqua.
3.
Svitare il tubo di
alimentazione sulla parte
posteriore della lavatrice.
4.
Staccare il filtro a rete dalla
connessione della lavatrice
con pinze universali e
pulirlo.
5.
Reinstallare il filtro e
avvitare nuovamente il tubo
di alimentazione.
6.
Aprire il rubinetto
dell'acqua e verificare la
tenuta dei collegamenti.
62
Per lavatrici con tubo Acqua
Stop
1.
Chiudere il rubinetto e
svitare il tubo Acqua Stop
dal rubinetto.
2.
Pulire il filtro a rete interno e
riavvitare sul rubinetto il
tubo di alimentazione
dell'acqua.
3.
Aprire il rubinetto
dell'acqua e verificare la
perfetta tenuta dei
collegamenti.
Black process 45.0° 100.0 LPI
Page 10
4it05109.fm Page 63 Thursday, August 21, 2003 11:58 AM
Guida ricerca guasti
A seconda del modello, la
lavatrice può essere dotata di
varie funzioni automatiche di
sicurezza. In tal modo, è possibile
rilevare i guasti in tempo utile,
facendo sì che il sistema di
sicurezza reagisca
adeguatamente. Tali guasti sono
spesso di lieve entità e possono
quindi essere eliminati in pochi
minuti.
La lavatrice non si avvia,
nessuna spia accesa.
Verificare se:
•
la spina di rete è inserita nella
presa di corrente
•
la presa di corrente funziona
correttamente (per effettuare
la prova, utilizzare una
lampada da tavolo o un
oggetto simile)
La lavatrice non si avvia...
(varia a seconda del
modello)...
e la spia “Start/
Pausa” lampeggia
Verificare se:
•
l'oblò è stato chiuso bene
(sicurezza bambini)
•
il tasto “Start” è stato premuto
... e la spia “Start/Pausa” si
accende
display digitale, appare un
trattino in questo punto)
Verificare se:
•
l'oblò è chiuso correttamente
(per i modelli con
.
La lavatrice si blocca
durante il programma
a seconda del modello)
Verificare se:
•
la spia “Fermo risciacquo”
lampeggia oppure è stato
premuto il pulsante “Fermo
risciacquo”; interrompere
questa funzione speciale
premendo il pulsante
•
è stato selezionato un altro
programma e il pulsante
“Start/Pausa” lampeggia.
Riselezionare il programma
desiderato e premere di nuovo
il tasto “Start”.
•
l’oblò non è stato chiuso prima
di premere il tasto “Start”.
Aprire e chiudere nuovamente
l'oblò e premere il tasto
“Start”. Verificare che l'oblò
sia effettivamente chiuso.
•
il sistema di sicurezza della
lavatrice è stato attivato
(vedere la tabella “Indicatori di
anomalie”)
.
Residui di detersivo e
additivi nel cassetto
detersivo alla fine del
lavaggio.
Verificare se:
•
Il sifone è correttamente
installato e pulito (vedere
“Manutenzione e pulizia”)
•
Entra acqua a sufficienza. I
filtri a rete dell'allacciamento
idrico potrebbero essere
intasati (vedere
“Manutenzione e pulizia”)
•
Se si utilizzano detersivi in
polvere, l'inserto colorato per
il dosaggio del detersivo
liquido è stato rimosso
dal comparto
(varia
La lavatrice vibra durante la
centrifuga.
Verificare se:
•
la lavatrice poggia
orizzontalmente e in modo
stabile sui quattro piedini
•
I bulloni di protezione per il
trasporto sono stati rimossi.
Prima di utilizzare la lavatrice,
occorre togliere i bulloni di
protezione
Alla fine del programma la
biancheria non è
centrifugata o non
sufficientemente.
La lavatrice è dotata di un
sistema di rilevamento e di
correzione dello sbilanciamento.
Per singoli capi di biancheria
pesanti (ad esempio.
accappatoi), questo sistema può
ridurre automaticamente la
velocità di centrifuga o persino
interromperla, qualora dopo
aver tentato più volte di avviare
il ciclo, la lavatrice riscontri un
carico eccessivamente
sbilanciato.
•
Se al termine del ciclo la
biancheria è ancora bagnata,
aggiungere eventualmente
altri capi più piccoli e ripetere il
ciclo di centrifuga
•
La presenza di schiuma
eccessiva può impedire che
venga eseguita la centrifuga.
Osservare il corretto dosaggio
di detersivo
•
Verificare che, se la centrifuga
non è stata selezionata, non si
accenda alcuna spia di velocità
centrifuga
Black process 45.0° 100.0 LPI
63
Page 11
4it05109.fm Page 64 Thursday, August 21, 2003 11:58 AM
Tabella display anomalie
Display luminoso
“Rubinetto dell'acqua” lampeggiante “H” e “F” “Guasto nell'alimentazione di acqua”
“Pump” lampeggiante “P” e “F” “Guasto durante lo scarico dell'acqua”
- lampeggiante da “F4” a “F16” “Guasto a un componente elettrico”
Acqua Stop” lampeggiante “A” e “F” “Guasto Acqua Stop”
Spie velocità
centrifuga
Display digitale
(se installato)
Localizzazione anomalie di
funzionamento
Guasto nell'alimentazione
a.
di acqua
L'alimentazione di acqua alla
lavatrice è insufficiente o assente.
Per i modelli con display anomalie,
si accende il display
chiuso”
, si attiva un segnale
“Rubinetto
acustico e le spie di velocità di
centrifuga lampeggiano. Se è
installato un display digitale,
vengono visualizzati
alternativamente anche “H
” e “F”.
Spegnere la lavatrice e
scollegare la spina di rete.
Verificare se:
•
il rubinetto dell'acqua è aperto
completamente e la pressione
di alimentazione è sufficiente
•
il tubo di alimentazione
dell'acqua è piegato
•
i filtri a rete dell'allacciamento
idrico sono intasati (vedere
“Manutenzione e pulizia”/
”Filtri a rete dell'allacciamento
idrico”)
•
l'acqua nel tubo di scarico è
gelata
•
la lavatrice è dotata di un tubo
flessibile di sicurezza e la
valvola di sicurezza è aperta
(indicatore rosso nella
finestrella di controllo della
valvola di sicurezza); In questo
caso sostituire il tubo flessibile
di sicurezza con uno nuovo
Reinserire la spina nella presa di
corrente.
Per i modelli con display
anomalie, riselezionare il
programma desiderato e avviarlo.
Se il guasto si ripresenta,
contattare il Servizio assistenza
(vedere “Servizio Assistenza”).
Guasto durante lo scarico
b.
dell'acqua
La lavatrice non scarica acqua.
Per i modelli con display anomalie,
le spie di indicazione della velocità
centrifuga lampeggiano e il
display della pompa lampeggia. Se
è installato un display digitale,
vengono visualizzati
alternativamente anche “P
” e “F”.
Spegnere la lavatrice e
scollegare la spina di rete.
Verificare se:
•
il tubo di alimentazione
dell'acqua è piegato
•
la pompa o il filtro sono intasati
(vedere “Estrazione del filtro”)
IMPORTANTE:
prima di
procedere allo svuotamento,
accertarsi che l'acqua di
lavaggio si sia raffreddata.
•
L'acqua nel tubo di scarico è
gelata
Reinserire la spina nella presa di
corrente.
Per i modelli dotati di display
anomalie, selezionare e avviare il
ciclo di “Scarico Acqua”.
Per risciacquare la biancheria, si
raccomanda un ciclo breve senza
aggiunta di detersivo.
Se il guasto si ripresenta,
contattare il Servizio assistenza
(vedere “Servizio Assistenza”).
Guasto a un componente
c.
elettrico
La lavatrice si blocca durante il
programma.
Per i modelli con display
anomalie, si attiva un segnale
acustico e le spie di velocità di
centrifuga lampeggiano. Se è
installato un display digitale,
vengono visualizzati anche i
simboli da “F4
” a “F16”.
Spegnere la lavatrice.
Innanzitutto, selezionare e
avviare il ciclo “Scarico Acqua”.
Quindi selezione e riavviare il
programma desiderato.
Se il guasto persiste, contattare il
Servizio assistenza (vedere
“Servizio Assistenza”).
Guasto “Acqua Stop”
d.
(se il sistema è installato)
Il sistema “Acqua Stop” può
essere stato attivato da:
1.
eccessiva schiuma
2.
una perdita nella lavatrice.
In questo caso, la pompa si attiva
automaticamente per scaricare
l'acqua.
Per i modelli con display anomalie,
l'indicazione “Acqua Stop”
lampeggia e le spie di velocità di
centrifuga lampeggiano. Se è
installato un display digitale,
vengono visualizzati
alternativamente anche “A
” e “F”.
Spegnere la lavatrice,
scollegare la spina di rete e
chiudere il rubinetto
dell'acqua.
Inclinare in avanti la lavatrice per
scaricare l'acqua raccoltasi sul
fondo dell'apparecchio (per
questa operazione è consigliata
la presenza di 2 persone).
Quindi:
1.
Inserire la spina nella presa di
corrente.
2.
Aprire il rubinetto dell'acqua
(se l'acqua affluisce
immediatamente all'interno
della lavatrice senza che questa
sia in funzione, significa che è
presente un guasto. Chiudere il
rubinetto e contattare il
Servizio assistenza).
3.
Per i modelli dotati di display
anomalie, selezionare e
riavviare il programma
desiderato.
Se il guasto si ripresenta,
contattare il Servizio assistenza
(vedere “Servizio Assistenza”).
64
Black process 45.0° 100.0 LPI
Page 12
4it05109.fm Page 65 Thursday, August 21, 2003 11:58 AM
Servizio Assistenza
Prima di contattare il
Servizio Assistenza:
1.
Verificare se non è possibile
eliminare da soli i guasti
(vedere “Guida ricerca
guasti”)
2.
Riavviare il programma per
accertarsi che l'inconveniente
sia stato ovviato
3.
Se la lavatrice continua a non
funzionare correttamente,
contattare il Servizio
assistenza
Trasporto
Durante il trasporto, non
sollevare mai la lavatrice
tenendola per il piano di
lavoro.
1.
Togliere la spina dalla presa
di corrente
2.
Chiudere il rubinetto
dell'acqua
3.
Togliere i tubi di
alimentazione e scarico
acqua
Comunicare:
•
Il tipo di anomalia
•
Il modello di lavatrice
•
Il codice di assistenza (numero
indicato dopo la parola
SERVICE)
4.
Eliminare i residui di acqua
dai tubi e dalla lavatrice
(vedere “Estrazione del
filtro”/”Come scaricare
l'acqua residua”)
5.
Montare le staffe di
protezione usate per il
trasporto (obbligatorie)
La targhetta Service si
trova all'interno dell'oblò.
•
Il vostro indirizzo completo
•
Il proprio numero di telefono e
prefisso. I numeri di telefono e
l'indirizzo del Servizio
Assistenza sono riportati sulla
garanzia; in alternativa
rivolgersi al proprio
rivenditore di fiducia
Black process 45.0° 100.0 LPI
65
Page 13
4it05109.fm Page 66 Thursday, August 21, 2003 11:58 AM
66
Black process 45.0° 100.0 LPI
Loading...
