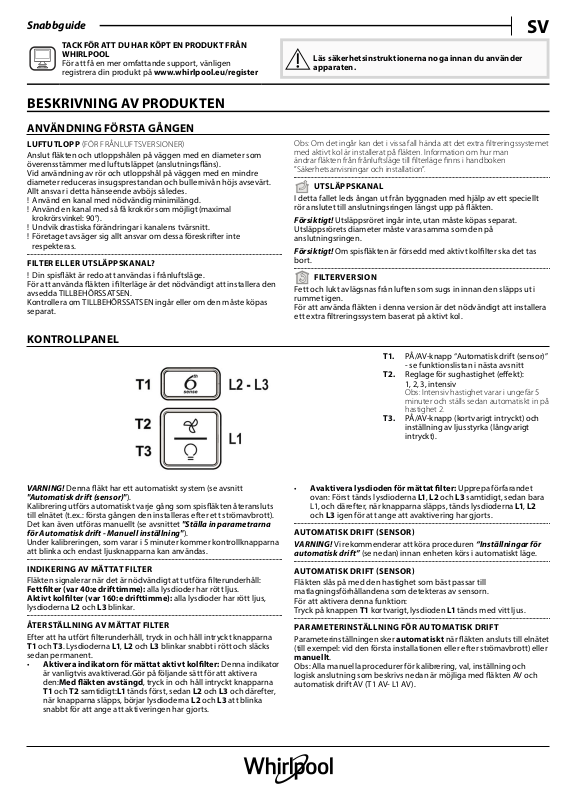

WHIRLPOOL WAG HID 53F LE X Daily Reference Guide [sv]
Snabbguide
TACK FÖR ATT DU HAR KÖPT EN PRODUKT FRÅN
WHIRLPOOL
För att få en mer omfattande support, vänligen
registrera din produkt på www.whirlpool.eu/register
BESKRIVNING AV PRODUKTEN
ANVÄNDNING FÖRSTA GÅNGEN
LUFTUTLOPP (FÖR FRÅNLUFTSVERSIONER)
Anslut äkten och utloppshålen på väggen med en diameter som
överensstämmer med luftutsläppet (anslutningsäns).
Vid användning av rör och utloppshål på väggen med en mindre
diameter reduceras insugsprestandan och bullernivån höjs avsevärt.
Allt ansvar i detta hänseende avböjs således.
! Använd en kanal med nödvändig minimilängd.
! Använd en kanal med så få krokrör som möjligt (maximal
krokrörsvinkel: 90°).
! Undvik drastiska förändringar i kanalens tvärsnitt.
! Företaget avsäger sig allt ansvar om dessa föreskrifter inte
respekteras.
FILTER ELLER UTSLÄPPSKANAL?
! Din spisäkt är redo att användas i frånluftsläge.
För att använda äkten i lterläge är det nödvändigt att installera den
avsedda TILLBEHÖRSSATSEN.
Kontrollera om TILLBEHÖRSSATSEN ingår eller om den måste köpas
separat.
SV
Läs säkerhetsinstruktionerna noga innan du använder
apparaten.
Obs: Om det ingår kan det i vissa fall hända att det extra filtreringssystemet
med aktivt kol är installerat på fläkten. Information om hur man
ändrar fläkten från frånluftsläge till filterläge finns i handboken
”Säkerhetsanvisningar och installation”.
UTSLÄPPSKANAL
I detta fallet leds ångan ut från byggnaden med hjälp av ett speciellt
rör anslutet till anslutningsringen längst upp på äkten.
Försiktigt! Utsläppsröret ingår inte, utan måste köpas separat.
Utsläppsrörets diameter måste vara samma som den på
anslutningsringen.
Försiktigt! Om spisäkten är försedd med aktivt kollter ska det tas
bort.
FILTERVERSION
Fett och lukt avlägsnas från luften som sugs in innan den släpps ut i
rummet igen.
För att använda äkten i denna version är det nödvändigt att installera
ett extra ltreringssystem baserat på aktivt kol.
KONTROLLPANEL
VARNING! Denna äkt har ett automatiskt system (se avsnitt
"Automatisk drift (sensor)").
Kalibrering utförs automatiskt varje gång som spisäkten återansluts
till elnätet (t.ex.: första gången den installeras efter ett strömavbrott).
Det kan även utföras manuellt (se avsnittet "Ställa in parametrarna
för Automatisk drift - Manuell inställning" ).
Under kalibreringen, som varar i 5 minuter kommer kontrollknapparna
att blinka och endast ljusknapparna kan användas.
INDIKERING AV MÄTTAT FILTER
Fläkten signalerar när det är nödvändigt att utföra lterunderhåll:
Fettlter (var 40:e drifttimme): alla lysdioder har rött ljus.
Aktivt kollter (var 160:e drifttimme): alla lysdioder har rött ljus,
lysdioderna L2 och L3 blinkar.
ÅTERSTÄLLNING AV MÄT TAT FILTER
Efter att ha utfört lterunderhåll, tryck in och håll intryckt knapparna
T1 och T3. Lysdioderna L1, L2 och L3 blinkar snabbt i rött och släcks
sedan permanent.
• Aktivera indikatorn för mättat aktivt kollter: Denna indikator
är vanligtvis avaktiverad.Gör på följande sätt för att aktivera
den:Med äkten avstängd, tryck in och håll intryckt knapparna
T1 och T2 samtidigt:L1 tänds först, sedan L2 och L3 och därefter,
när knapparna släpps, börjar lysdioderna L2 och L3 att blinka
snabbt för att ange att aktiveringen har gjorts.
T1. PÅ/AV-knapp “Automatisk drift (sensor)”
- se funktionslistan i nästa avsnitt
T2. Reglage för sughastighet (eekt):
1, 2, 3, intensiv
Obs: Intensiv hastighet varar i ungefär 5
minuter och ställs sedan automatiskt in på
hastighet 2.
T3. PÅ/AV-knapp (kortvarigt intryckt) och
inställning av ljusstyrka (långvarigt
intryckt).
• Avaktivera lysdioden för mättat lter: Upprepa förfarandet
ovan: Först tänds lysdioderna L1, L2 och L3 samtidigt, sedan bara
L1, och därefter, när knapparna släpps, tänds lysdioderna L1, L2
och L3 igen för att ange att avaktivering har gjorts.
AUTOMATISK DRIFT SENSOR
VARNING! Vi rekommenderar att köra proceduren “Inställningar för
automatisk drift” (se nedan) innan enheten körs i automatiskt läge.
AUTOMATISK DRIFT SENSOR
Fläkten slås på med den hastighet som bäst passar till
matlagningsförhållandena som detekteras av sensorn.
För att aktivera denna funktion:
Tryck på knappen T1 kortvarigt, lysdioden L1 tänds med vitt ljus.
PARAMETERINSTÄLLNING FÖR AUTOMATISK DRIFT
Parameterinställningen sker automatiskt när äkten ansluts till elnätet
(till exempel: vid den första installationen eller efter strömavbrott) eller
manuellt.
Obs: Alla manuella procedurer för kalibrering, val, inställning och
logisk anslutning som beskrivs nedan är möjliga med äkten AV och
automatisk drift AV (T1 AV- L1 AV).
MANUELL INSTÄLLNING
Ska utföras när du märker att den automatiska driften inte
fungerar tillfredsställande och ska utföras med normala
omgivningsförhållanden i köket.
Manuell inställning inbegriper:
• Kalibrering av äkten:
• Välja typ av häll (gas - induktion eller elektrisk).
KALIBRERING AV FLÄKTEN:
Håll intryckt knappen T1 (i ungefär 10 sekunder). Lysdioden L1 blinkar
för att ange att kalibreringen har startat. Kalibreringsprocessen varar i
ungefär 5 minuter.
VÄLJA TYP AV HÄLL GAS INDUKTION ELLER ELEKTRISK
Håll intryckt knappen T2 (i ungefär 10 sekunder). Alla lysdioder börjar
blinka i 5 sekunder.
Inom denna tid, tryck på T1 för att välja din typ av häll:
Orange lysdiod:gashäll.
Blå lysdiod:Induktions- spishäll.
Vit lysdiod:elektrisk häll
Vänta 5 sekunder för att tillåta att äkten lagrar valet och alla lysdioder
har släckts.
TEKNISK A DATA
Höjd (cm) Bredd (cm) Djup (cm) Ø på frånluftsrör (cm)
36.7 52.3-72,3 29 15
RENGÖRING OCH UNDERHÅLL
RENGÖRING
• Använd inte ångtvätt.
• Koppla bort apparaten från elnätet.
Viktigt: Använd inte frätande eller slipande rengöringsmedel. Om
sådant medel av misstag skulle spillas på apparaten bör du omedelbart
torka bort det med en fuktig trasa. Använd inte alkohol.
• Rengör ytan med en fuktig trasa. Om äkten är väldigt smutsig
kan du tillsätta ett par droppar ytande diskmedel i vattnet.
Torka med en torr duk.
Viktigt: Använd inte repande svampar, stålull eller metallskrapor.
Med tiden kan de förstöra emaljytan.
• Använd rengöringsmedel som är särskilt framtagna för rengöring
av apparaten och följ tillverkarens instruktioner.
Viktigt: Rengör ltren minst en gång i månaden för att ta bort olje- och
fettrester.
UNDERHÅLL AV PANELEN
Demontering:
a. dra panelen (framsidan) nedåt med kraft.
b. lossa den från de bakre gångjärnen.
Rengöring:
Insugspanelen ska rengöras lika ofta som fettltret genom att använda
en fuktig trasa och ett milt rengöringsmedel.
Undvik att använda produkter med repande verkan.ANVÄND INTE
ALKOHOL!
Montering:
Panelen ska häktas fast på plats baktill och fästas på framsidan (med
magneter).
Försiktigt! Kontrollera alltid att panelen sitter fast ordentligt på plats.
UNDERHÅLL AV KOLFILTER (ENDAST FILTRERINGSMODELLER)
Filtret absorberar obehaglig lukt som bildas vid matlagning.
Det tar ganska lång tid innan kolltret blir mättat, men exakt hur lång
tid det tar beror på typ av matlagning och hur ofta fettltret rengörs.
Under alla omständigheter måste patronen bytas var ärde månad.
Det går inte att diska eller återvinna den.
Montera eller byta kolltret
1. Koppla bort äkten från elnätet.
2. Ta ut fettltren.
3. Montera 2 kollter (ett på vardera sida om avledaren).
4. Sätt tillbaka fettltret.
Följ anvisningarna i omvänd ordning för att ta bort ltren.
UNDERHÅLL AV FETTFILTER
Det ska rengöras en gång i månaden med ett milt diskmedel, antingen
för hand eller i diskmaskin, vilken i så fall ska ha låg temperatur och ett
kort program.
Vid maskindisk kan fettltret få en färgförändring, vilket inte påverkar
dess ltreringskapacitet.
Dra i handtaget för att få ut ltret.
När ltret har rengjorts och torkat sätter du tillbaka det genom att följa
anvisningarna i omvänd ordning.
BYTA L AMPOR
Obs: Kontakta teknisk kundservice om du behöver nya LED-lampor.
