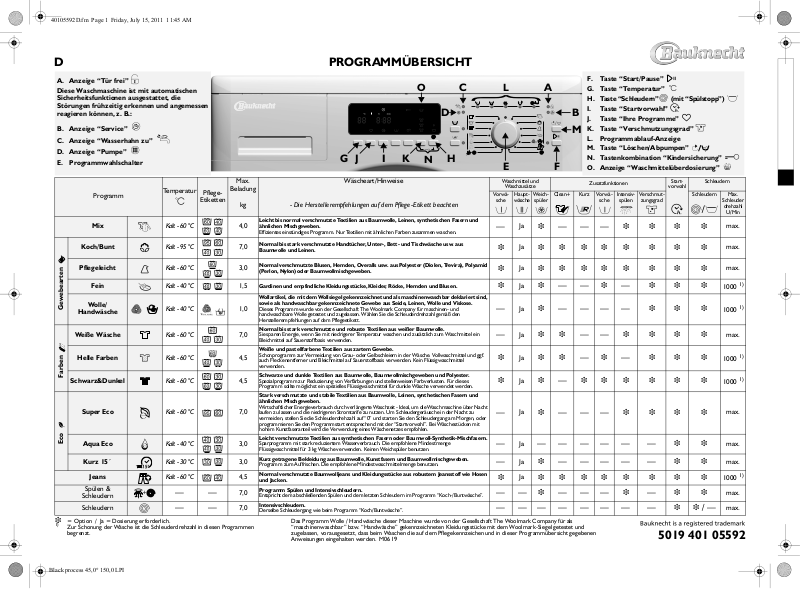

D PROGRAMMÜBERSICHT

A. Anzeige “Tür frei”
Diese Waschmaschine ist mit automatischen

Sicherheitsfunktionen ausgestattet, die
Störungen frühzeitig erkennen und angemessen
reagieren können, z. B.:

B. Anzeige “Service”
C. Anzeige “Wasserhahn zu”
D. Anzeige “Pumpe”

E. Programmwahlschalter

Programm

Mix Kalt - 60 °C 4,0

Koch/Bunt Kalt - 95 °C 7,0

Pflegeleicht Kalt - 60 °C 3,0

Fein Kalt - 40 °C 1,5

Wol le/

Gewebearten

Handwäsche

Wei ß e Wäsche Kalt - 60 °C 7,0

Helle Farben Kalt - 60 °C 4,5

Farben

Schwarz&Dunkel Kalt - 60 °C 4,5

Super Eco Kalt - 60 °C 7,0

Eco

Aqua Eco Kalt - 40 °C 3,0

Kurz 15´ Kalt - 30 °C 3,0

Jeans Kalt - 60 °C 4,5

Spülen &

Schleudern
Schleudern

❉ = Option / Ja = Dosierung erforderlich.

1)

Zur Schonung der Wäsche ist die Schleuderdrehzahl in diesen Programmen
begrenzt.

Temperatur

Kalt - 40 °C 1,0

——
——

Pflege-

Etiketten

Max.

Beladung

kg

7,0

7,0

O

C

D

}

GIJK

Wäscheart/Hinweise

- Die Herstellerempfehlungen auf dem Pflege-Etikett beachten

Leicht bis normal verschmutzte Textilien aus Baumwolle, Leinen, synthetischen Fasern und
ähnlichen Mischgeweben.

Effizientes einstündiges Programm. Nur Textilien mit ähnlichen Farben zusammen waschen.

Normal bis stark verschmutzte Handtücher, Unter-, Bett- und Tischwäsche usw. aus
Baumwolle und Leinen.

Normal verschmutzte Blusen, Hemden, Overalls usw. aus Polyester (Diolen, Trevira), Polyamid
(Perlon, Nylon) oder Baumwollmischgeweben.

Gardinen und empfindliche Kleidungsstücke, Kleider, Röcke, Hemden und Blusen.

Wollartikel, die mit dem Wollsiegel gekennzeichnet und als maschinenwaschbar deklariert sind,
sowie als handwaschbar gekennzeichnete Gewebe aus Seide, Leinen, Wolle und Viskose.

Dieses Programm wurde von der Gesellschaft The Woolmark Company für maschinen- und
handwaschbare Wolle getestet und zugelassen. Wählen Sie die Schleuderdrehzahl gemäß den
Herstellerempfehlungen auf dem Pflegeetikett.

Normal bis stark verschmutzte und robuste Textilien aus weißer Baumwolle.

Sie sparen Energie, wenn Sie mit niedrigerer Temperatur waschen und zusätzlich zum Waschmittel ein
Bleichmittel auf Sauerstoffbasis verwenden.

Weiße und pastellfarbene Textilien aus zartem Gewebe.

Schonprogramm zur Vermeidung von Grau- oder Gelbschleiern in der Wäsche. Vollwaschmittel und ggf.
auch Fleckenentferner und Bleichmittel auf Sauerstoffbasis verwenden. Kein Flüssigwaschmittel
verwenden.

Schwarze und dunkle Textilien aus Baumwolle, Baumwollmischgeweben und Polyester.

Spezialprogramm zur Reduzierung von Verfärbungen und stellenweisen Farbverlusten. Für dieses
Programm sollte möglichst ein spezielles Flüssigwaschmittel für dunkle Wäsche verwendet werden.

Stark verschmutzte und stabile Textilien aus Baumwolle, Leinen, synthetischen Fasern und
ähnlichen Mischgeweben.

Wirtschaftlicher Energieverbrauch durch verlängerte Waschzeit - Ideal, um die Waschmaschine über Nacht
laufen zu lassen und die niedrigeren Stromtarife zu nutzen. Um Schleudergeräusche in der Nacht zu
vermeiden, stellen Sie die Schleuderdrehzahl auf “0” und starten Sie den Schleudergang am Morgen, oder
programmieren Sie den Programmstart entsprechend mit der “Startvorwahl”. Bei Wäschestücken mit
hohem Kunstfaseranteil wird die Verwendung eines Wäschenetzes empfohlen.

Leicht verschmutzte Textilien aus synthetischen Fasern oder Baumwoll-Synthetik-Mischfasern.

Sparprogramm mit stark reduziertem Wasserverbrauch. Die empfohlene Mindestmenge
Flüssigwaschmittel für 3 kg Wäsche verwenden. Keinen Weichspüler benutzen.

Kurz getragene Bekleidung aus Baumwolle, Kunstfasern und Baumwollmischgeweben.

Programm zum Auffrischen. Die empfohlene Mindestwaschmittelmenge benutzen.

Normal verschmutzte Baumwolljeans und Kleidungsstücke aus robustem Jeansstoff wie Hosen
und Jacken.

Programm Spülen und Intensivschleudern.

Entspricht dem abschließenden Spülen und dem letzten Schleudern im Programm “Koch-/Buntwäsche”.

Intensivschleudern.

Derselbe Schleudergang wie beim Programm “Koch/Buntwäsche”.

Das Programm Wolle / Handwäsche dieser Maschine wurde von der Gesellschaft The Woolmark Company für als
“maschinenwaschbar” bzw. “Handwäsche” gekennzeichneten Kleidungsstücke mit dem Woolmark-Siegel getestet und
zugelassen, vorausgesetzt, dass beim Waschen die auf dem Pflegekennzeichen und in dieser Programmübersicht gegebenen
Anweisungen eingehalten werden. M0619

N

H

F. Taste “Start/Pause”

}

Wei ch-

spüler

A

B

M

F

Clean+ Kurz Vor wä-

G. Taste “Temperatur”
H. Taste “Schleudern” (mit “Spülstopp”)
I. Taste “Startvorwahl”
J. Taste “Ihre Programme”
K. Taste “Verschmutzungsgrad”
L. Programmablauf-Anzeige
M. Taste “Löschen/Abpumpen”
N. Tastenkombination “Kindersicherung”
O. Anzeige “Waschmittelüberdosierung”

Zusatzfunktionen

Intensiv-

sche

spülen

Ver schm ut-

zungsgrad

Start-

vorwahl

Schleudern

Schleudern Max.

L

E

Waschmittel und

Was chz usä tze

Vor wä-

Haupt-

sche

wäsche

/

Ja

—

❉

❉

❉

—

—

❉

❉

—

—

—

❉

❉ ———❉❉❉ ❉

Ja

❉❉ ❉❉ ❉ ❉ ❉ ❉

Ja

❉❉ ❉❉ ❉ ❉ ❉ ❉

Ja

❉ ——❉ — ❉❉ ❉

Ja

❉ ———— ❉❉ ❉

Ja

❉❉—— ❉❉❉ ❉

Ja

❉❉— ❉ — ❉❉ ❉

Ja

❉ — ❉❉ ❉ ❉ ❉ ❉

Ja

❉ ———❉❉❉ ❉

Ja

————— — ❉❉

Ja

❉ ———— — ❉❉

Ja

❉❉ ❉❉ ❉ ❉ ❉ ❉

——❉ ———❉ — ❉❉
———— ——— — ❉❉/—

5019 401 05592

Schleuder

drehzahl

U/Min

max.

max.

max.

1000

1000

max.

1000

1000

max.

max.

max.

1000

max.

max.

1)

1)

1)

1)

1)

Black process 45,0° 150,0 LPI

40105592D.fm Page 2 Friday, July 15, 2011 11:45 AM

VERBRAUCHSÜBERSICHT

Programm

Mix 40 4,0 45 0,50 1:00 —

Kochwäsche 95 7,0 74** 2,10 2:10 —

Koch/Bunt* 60 7,0 54 0,91 4:00 2:30
Koch/Bunt* 60 3,5 40 0,85 3:00
Koch/Bunt 40 7,0 69 0,80 3:15 2:15
Koch/Bunt* 40 3,5 40 0,65 3:00

Pflegeleicht 60 3,0 50** 0,80 1:35 1:14
Pflegeleicht 40 3,0 46 0,50 1:20 0:59

Fein 30 1,5 60 0,50 0:45 —

Wolle/Handwäsche 40 1,0 45 0,50 0:40 —

Weiße Wäsche 40 7,0 69 0,80 3:30 —

Helle Farben 40 4,5 65 0,50 1:20 —

Schwarz&Dunkel 40 4,5 45 0,60 1:40 1:15

Super Eco 60 7,0 69 0,84 4:00 —

Aqua Eco 40 3,0 19 0,45 1:00 —
Kurz 15´ 30 3,0 30 0,20 0:15 —

Die Verbrauchswerte wurden unter Standardbedingungen gemäß Richtlinie IEC/EN 60 456 gemessen. Die tatsächlichen Verbrauchswerte im Haushalt können von den
Standardwerten in der Tabelle aufgrund von Wasserdruck und -temperatur, Beladung und Wäschetyp abweichen. Wasser- und Energieverbrauch beziehen sich auf die
Standardeinstellungen der Programme mit den in der Tabelle angegebenen Temperaturen und Wäschemengen. Die Anwahl von Zusatzfunktionen oder die Änderung
der Schleuderdrehzahl verändern die Verbrauchsdaten ebenfalls.

* Referenzprogramme für das Energie-Etikett.
** Zur Herabsetzung der Wassertemperatur wird am Ende des Hauptwaschgangs vor dem Abpumpen kaltes Wasser zugeführt.
*** Die Programmdauer wird automatisch der jeweils erfassten Lademenge angepasst.

Jeans 40 4,5 60 0,60 1:30 1:15

Die Programmdauer kann von den o. a. Werten durch die jeweils zugrunde liegenden Betriebsbedingungen abweichen (siehe auch “Erst einmal selbst
prüfen” in der Gebrauchsanleitung).

Te m p e r a t u r

(°C)

WASCHMITTEL HINZUGEBEN, TÜR
SCHLIESSEN UND PROGRAMM
AUSWÄHLEN

Waschmittel laut Titelseite und Kapitel “Waschmittel und
Waschzusätze” der Gebrauchsanleitung hinzugeben. Den
Programmwahlschalter auf das gewünschte Programm drehen; die
Anzeigeleuchte der Taste “Start/Pause” blinkt. Die
Temperatur und Schleuderdrehzahl, die auf Display angezeigt
werden, können durch Drücken der Tasten “Temperatur”
oder “Schleudern” geändert werden.

GEWÜNSCHTE ZUSATZFUNKTION
WÄHLEN

Ist eine bestimmte Kombination von Programm und Zusatzfunktion/
en nicht möglich, erlöschen die Anzeigeleuchten automatisch. Nicht
mögliche Kombinationen von Zusatzfunktionen werden automatisch
abgewählt. Für einige Programme kann eine Zusatzfunktion bereits
voreingestellt sein; die Sie jedoch jederzeit abwählen können.

Taste “Clean+”

• Diese Zusatzfunktion anwählen, wenn ein Zusatzmittel zur
Fleckenentfernung verwendet wird (Pulver, z. B. “Vanish”) - die
Wirksamkeit des Fleckentferners wird dadurch verbessert.

• Die Trommel bis zur Höchstfüllmenge beladen.

• Eine geeignete Menge des Additivs zur Fleckenentfernung
(Pulver) zusammen mit dem Waschmittel (mit dieser
Zusatzfunktion nur Pulverwaschmittel verwenden) in die
Hauptwaschkammer geben. Die Dosieranweisungen des
Herstellers befolgen.

• Verlängert das Programm u.U. um bis zu 15 Minuten.

• Geeignet für die Verwendung von Fleckenentfernern und
Bleichmitteln auf Sauerstoffbasis. Chlor- oder

Perboratbleichen dürfen nicht verwendet werden!

Taste “Kurz”

• Ermöglicht schnelleres Waschen durch Kürzung der
Programmdauer.

• Nur für leicht verschmutzte Wäsche geeignet.

• Nicht wählbar für Baumwollprogramme 70 - 95°C.

Beladung

(kg)

Was ser

Energie

(l)

Taste “Vorwäsche”

• Nur bei stark verschmutzter Wäsche (z. B. sandig oder verkrustet).
Die Programmdauer erhöht sich um etwa 15 Minuten.

• Verwenden Sie keine Flüssigwaschmittel für die Hauptwäsche
bei eingeschalteter Vorwäsche.

Taste “Intensivspülen”

• Erhöht die Wassermenge und verlängert den Spülgang.

• Diese Zusatzfunktion eignet sich besonders für Gegenden mit
sehr weichem Wasser, die Reinigung von Babywäsche und als
Hilfe bei Waschmittelallergien.

Taste “Verschmutzungsgrad”

• Passt die Programmdauer dem Verschmutzungsgrad Ihrer
Wäsche an.
= leicht verschmutzt - = normal verschmutzt - = stark

verschmutzt
Nicht alle Verschmutzungsgrade sind bei jedem Programm wählbar.

Taste “Schleudern” (mit “Spülstopp” )

• Jedes Programm verfügt über eine voreingestellte
Schleuderdrehzahl.

• Die Taste drücken, um eine andere Drehzahl für den
Schleudergang einzustellen.

• Steht die Schleuderdrehzahl auf “0”, so ist der
Endschleudergang aufgehoben und das Wasser wird lediglich
abgepumpt. Die Schleuderphasen während des Spülvorgangs
bleiben jedoch erhalten.

• Bei Anwahl von “Spülstopp” bleibt die Wäsche
ungeschleudert im letzten Spülwasser liegen, um ein Verfärben
der Wäsche und Knitterbildung zu vermeiden. Zum Einschalten
der Zusatzfunktion “Spülstopp” wiederholt die Taste
“Schleudern” drücken, bis die Anzeige “Spülstopp” auf dem
Display aufleuchtet.

- Das Programm hält bei “Spülstopp” an, wenn die Spülstopp

- Um die Funktion “Spülstopp” zu beenden und das Wasser ohne

Ungefähre Programmdauer (Stunden: Minuten)

(kWh)

Anzeigeleuchte der Taste “Start/Pause” blinkt.

Schleudern abzupumpen, die Taste “Start/Pause” drücken.

ohne “Kurz” mit “Kurz”

-Anzeige in der Programmablauf-Anzeige blinkt; die

***

***

- Um den “Spülstopp” zu beenden und die Wäsche zu
schleudern, die Taste “Schleudern” drücken, um die
gewünschte Schleuderdrehzahl zu wählen, dann die Taste
“Start/Pause” drücken, um den Schleudergang zu starten.

- Bei Anwahl der Zusatzfunktion “Spülstopp” die Wäsche nicht zu
lange im Spülwasser liegen lassen.

STARTVORWAHL WÄHLEN

Die Startvorwahl gestattet es, die günstigste Zeit für den
Waschgang zu wählen, z.B. nachts, wenn der Stromtarif niedriger ist.

• Programm, Temperatur, Schleuderdrehzahl und eventuelle
Zusatzfunktionen wählen.

• Durch Drücken der Taste “Startvorwahl” kann eine
Verzögerungszeit bis zu 23 Stunden gewählt werden.

•Die “Start/Pause” Taste drücken .
Auf dem Display blinken das Symbol für die Startvorwahl und
der Punkt zwischen den Stunden und Minuten.

• Nach dem Programmstart wird die Startvorwahl-Anzeige
ausgeblendet und durch die Restzeitanzeige ersetzt.

Löschen der Startvorwahl
...bevor Sie die Taste “Start/Pause” drücken:

•Die Taste “Löschen” drücken oder die Startvorwahl
auf “0:00” einstellen - die Verzögerungszeit erlischt nach
wenigen Sekunden.

...nach dem Programmstart:

-Die Taste “Start/Pause” drücken - die Startvorwahl wird

ausgeblendet. Die Taste “Start/Pause” erneut drücken, wenn
Sie das ausgewählte Programm sofort starten möchten.

LIEBLINGSPROGRAMME SPEICHERN

Das Gerät bietet die Möglichkeit, für häufig benutzte Programme
eine Einstellung zu speichern, die durch einen simplen Tastendruck
aufgerufen werden kann.

• Das gewünschte Programm, Temperatur, Schleuderdrehzahl
und Zusatzfunktion(en) wählen und die Taste “Ihre
Programme” mindestens 3 Sekunden niederdrücken.
Das Symbol auf dem Display blinkt kurz und leuchtet dann
kontinuierlich - die Programmeinstellung ist jetzt gespeichert.

Zum Aufrufen der individuellen Programmeinstellung das
Programm wählen, die Taste “Ihre Programme” drücken und das

Programm mit der Taste “Start (Pause)” starten.

Löschen der gespeicherten und Wahl einer neuen
Programmeinstellung:

• Gehen Sie laut o. a. Beschreibung vor. Die gespeicherte
Programmeinstellung wird durch die neue ersetzt.

ANZEIGE “TÜR FREI”

Vor dem Programmstart und nach dem Programmende leuchtet die
Anzeigeleuchte auf; das bedeutet, dass die Tür geöffnet werden kann.
Solange das Waschprogramm läuft, ist die Tür ve rriegelt und darf unter
keinen Umständen mit Gewalt geöffnet werden. Falls Sie die Tür
dennoch dringend öffnen müssen, verfahren Sie wie unter “Löschen
eines laufenden Programms vor Programmende” beschrieben.

PROGRAMMSTART

Den Wasserhahn öffnen und die Taste “Start/Pause”
drücken. Die Anzeigelampe neben der Taste “Start/Pause”
leuchtet auf. Die Programmablauf-Anzeige durchläuft von links
nach rechts die aktuellen Programmphasen Waschen, Spülen,
Abpumpen/Schleudern.

KINDERSICHERUNG

Die Aktivierung der Kindersicherung verhindert, dass Kinder einen
Waschgang starten oder die Einstellungen ändern können. Die
Kindersicherung kann weder aktiviert noch deaktiviert werden,
wenn der Programmwahlschalter auf “Aus/O” steht. Aktivieren
der Kindersicherung:

• Den Programmwahlschalter auf eine Programmposition
drehen oder ein Programm starten wie gewohnt.

• Gleichzeitig die beiden Tasten mit dem Schlüsselsymbol

mindestens 3 Sekunden niederdrücken. Ein

Schlüsselsymbol blinkt kurz auf dem Display auf und zeigt an,

dass die Kindersicherung aktiv ist.
Bei jedem Versuch, eine Programmeinstellung bei aktiver
Kindersicherung zu ändern, wird auf dem Display kurz das
Schlüsselsymbol angezeigt. Die Programmeinstellung kann nicht mehr
verändert werden. Die einzige mögliche Änderung besteht darin, die
Waschmaschine durch Drehen des Programmwahlschalters auf “Aus/
O” abzuschalten. Deaktivieren der Kindersicherung:

• Erneut gleichzeitig die 2 mit dem Schlüsselsymbol

markierten Tasten mindestens 3 Sekunden niederdrücken.

FEHLERANZEIGEN

Falls irgendwelche Fehler oder Störungen auftreten, die
Anweisungen in Abschnitt “Erst einmal selbst prüfen” der
Gebrauchsanleitung befolgen, um das Problem zu lösen.

“Service”

Das Aufleuchten der Anzeige “Service” kann durch die Störung
eines elektrischen Bauteils verursacht sein.

“Wasserhahn zu”

Die Waschmaschine hat keinen oder keinen ausreichenden
Wasserzulauf; der Wasserhahn kann evtl. geschlossen oder der
Wasserzulaufschlauch geknickt sein.

“Pumpe”

Das Wasser wird nicht aus der Waschmaschine gepumpt. Prüfen, ob
der Ablaufschlauch geknickt oder die Fremdkörperfalle gereinigt
werden muss (siehe “Reinigung der Fremdkörperfalle” in der
Gebrauchsanleitung).

PROGRAMMENDE

• Alle Anzeigelampen der Programmablauf-Anzeige sind

ausgeschaltet und die Anzeige “Tür frei” leuchtet auf.

1. Den Programmwahlschalter auf “Aus/O” drehen.

2. Den Wasserhahn schließen.

3. Die Tür öffnen und die Wäsche herausnehmen.

4. Die Tür einige Zeit geöffnet lassen, damit der Innenbereich

trocknen kann.

ANZEIGE
WASCHMITTELÜBERDOSIERUNG

Dieses Symbol leuchtet am Programmende auf, wenn zu viel
Waschmittel verwendet wurde. Verwenden Sie beim nächsten
Waschgang weniger Waschmittel. Wenn das Symbol aufleuchtet
und auf der Anzeige “Fod” erscheint, hat zu viel Schaum den
Waschvorgang unterbrochen; (siehe auch “Erst einmal selbst
prüfen” in Ihrer Gebrauchsanleitung).

PROGRAMM UND/ODER
ZUSATZFUNKTIONEN NACH
PROGRAMMSTART ÄNDERN

1. Die Taste “Start/Pause” drücken, um das Programm

anzuhalten. Die Anzeige blinkt.

2. Das neue Programm, die Temperatur, eventuelle

Zusatzfunktionen und ggf. eine andere Schleuderdrehzahl
wählen.

3. Drücken Sie die Taste “Start/Pause” erneut. Das neue

Programm fährt in derselben Phase fort, in der das
vorhergegangene Programm unterbrochen wurde. Für dieses
Programm kein Waschmittel hinzufügen.

LÖSCHEN EINES LAUFENDEN PROGRAMMS
VOR PROGRAMMENDE

Durch Drücken der “Löschen” Taste wird das Programm vor
dem Ende abgebrochen.

• Drücken Sie die Taste “Löschen” für einige

Sekunden; auf dem Display wird eine Animation
eingeblendet. Das Wasser wird abgepumpt; es kann etwas
dauern, bis sich die Tür öffnen lässt.

5019 401 05592

Black process 45,0° 150,0 LPI
