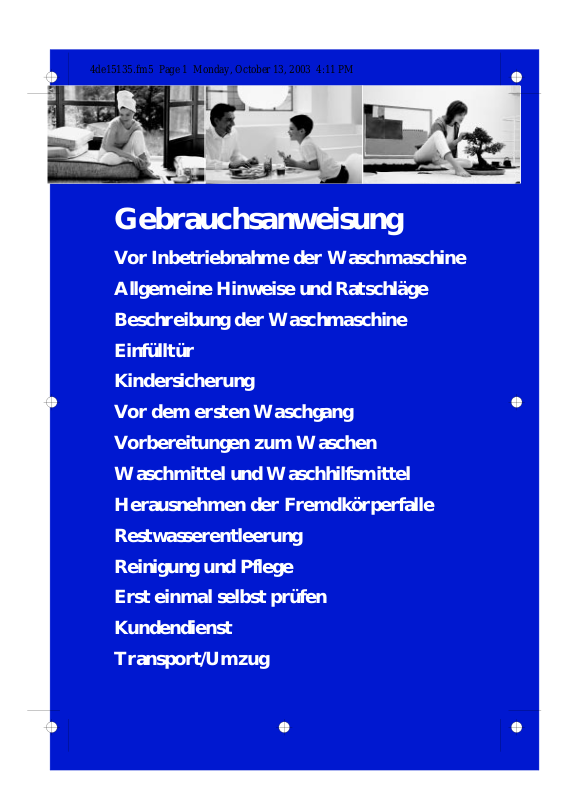

Gebrauchsanweisung
Vor Inbetriebnahme der Waschmaschine
Allgemeine Hinweise und Ratschläge
Beschreibung der Waschmaschine
Einfülltür
Kindersicherung
Vor dem ersten Waschgang
Vorbereitungen zum Waschen
Waschmittel und Waschhilfsmittel
Herausnehmen der Fremdkörperfalle
Restwasserentleerung
Reinigung und Pflege
Erst einmal selbst prüfen
Kundendienst
Transport/Umzug
Page 2
4de15135.fm5 Page 2 Monday, October 13, 2003 4:11 PM
Vor Inbetriebnahme der Waschmaschine
1. Auspacken und
Überprüfen
Nach dem Auspacken prüfen,
•
ob die Waschmaschine
unbeschädigt ist. Im
Zweifelsfall die
Waschmaschine nicht in
Betrieb nehmen. Wenden Sie
sich an den Kundendienst
oder den örtlichen
Fachhändler
Überprüfen Sie, ob Zubehör
•
und mitgelieferte Teile alle
vorhanden sind
Das Verpackungsmaterial
•
(Plastikbeutel; Polystyrol
usw.) außerhalb der
Reichweite von Kindern
aufbewahren, da es eine
mögliche Gefahrenquelle
darstellen kann
2. Transportsicherung
entfernen
Die Waschmaschine ist mit
•
einer Transportsicherung
ausgerüstet, um Schäden im
Inneren der Waschmaschine
während des Transportes zu
verhindern. Vor
Inbetriebnahme der
Waschmaschine muss die
Transportsicherung
unbedingt entfernt werden
3. Waschmaschine
aufstellen
Die Schutzfolie vom
•
Bedienfeld abziehen
Verschieben Sie die
•
Waschmaschine, ohne sie an
der Arbeitsplatte
anzuheben
Die Waschmaschine auf
•
einem ebenen und stabilen
Fußboden, möglichst in
einer Ecke des Raumes,
aufstellen
Kontrollieren Sie, ob alle
•
Füße fest auf dem Boden
stehen, und prüfen Sie mit
einer Wasserwaage, ob die
Waschmaschine waagerecht
steht
4. Wasserzulauf
Schließen Sie den
•
Wasserzulaufschlauch unter
Beachtung der Vorschriften
des örtlichen Wasserwerks
an
Wasserzulauf:Nu r Kaltw asser
•
Wasserhahn: 3/4” Schlauch-
•
Wasserdruck
•
(Fließdruck):
verschraubung
100-1000 kPa
(1-10 bar)
5. Wasserablauf
Ablaufschlauch entweder am
•
Siphon montieren oder mit
dem Krümmer über den
Rand eines Wasch- oder
Spülbeckens einhängen
Ist die Waschmaschine an
•
ein eingebautes
Abpumpsystem
angeschlossen, prüfen Sie,
ob letzteres mit einem
Lüftungsloch ausgestattet
ist, um ein gleichzeitiges
Zulaufen und Abpumpen
von Wasser (Siphon-Effekt)
zu vermeiden
6. Elektrische Anschlüsse
Alle elektrischen Anschlüsse
•
müssen von einem
Fachmann und unter
Beachtung der
Herstellervorschriften sowie
der örtlichen
Sicherheitsvorschriften
ausgeführt werden
Angaben über Spannung,
•
Leistungsaufnahme und
Absicherung befinden sich
auf der Türinnenseite
•
•
•
•
•
•
•
Der Anschluss darf nur über
eine vorschriftsmäßig
installierte und geerdete
Schutzkontakt-Steckdose
erfolgen. Die Erdung ist
gesetzlich vorgeschrieben. Der
Hersteller lehnt jede
Verantwortung für eventuelle
Schäden an Personen,
Haustieren oder Sachen ab, die
infolge Nichtbeachtung der
o.g. Vorschriften entstehen
Keine Verlängerungskabel
oder Mehrfachstecker
verwenden
Vor jeder Wartungsarbeit
den Netzstecker ziehen oder
die Stromversorgung
abschalten
Der Zugriff zum Netzstecker
muss nach der Installation
jederzeit gewährleistet sein
oder es muss möglich sein,
die Netztrennung über einen
zweipoligen Schalter zu
erreichen
Die Waschmaschine nicht in
Betrieb nehmen, wenn sie
während des Transportes
beschädigt wurde. Den
Kundendienst verständigen
Austausch des Netzkabels nur
durch den Kundendienst
Die Waschmaschine nur im
Haushalt und für den
angegebenen Zweck
verwenden
MindestGehäuseabmessungen:
Breite: 600 mm
Höhe: 825 mm
Tiefe: 600 mm
Page 3
4de15135.fm5 Page 3 Monday, October 13, 2003 4:11 PM
Allgemeine Hinweise und Ratschläge
1.Verpackung
Die Verpackung ist zu 100%
•
wiederverwertbar und ist mit
dem Recycling-Symbol
gekennzeichnet. Halten Sie
sich an die jeweils geltenden
örtlichen Verordnungen
hinsichtlich der Entsorgung
des Verpackungsmaterials
2.Entsorgung von
Verpackung und alten
Waschmaschinen
Die Waschmaschine besteht
•
aus wiederverwertbaren
Materialien. Sie muss gemäß
den örtlichen Vorschriften
entsorgt werden
Vor dem Verschrotten alle
•
Waschmittelrückstände
entfernen und das Netzkabel
durchschneiden, um die
Waschmaschine unbrauchbar
zu machen
3.Allgemeine
Empfehlungen
Die Waschmaschine nie
•
unnötig eingeschaltet lassen
Wasserhahn schließen
•
Vor jeder Reinigungs- und
•
Wartungsarbeit den
Netzstecker ziehen oder die
Stromversorgung abschalten
Die Waschmaschine außen mit
•
einem feuchten Tuch rein igen.
Kein Scheuerpulver
verwenden
Einfülltür niemals mit Gewalt
•
öffnen oder als Trittbrett
benutzen
Gestatten Sie Kindern nicht,
•
mit der Waschmaschine zu
spielen oder in die Trommel
zu steigen (siehe auch
folgende Seite Kapitel
“Kindersicherung“)
Falls erforderlich, kann das
•
Netzkabel mit einem vom
Kundendienst erhaltenen
gleichartigen Kabel ersetzt
werden. Die
Netzanschlussleitung darf nur
vom Fachmann ersetzt
werden
4.EGKonformitätserklärung
Diese Waschmaschine
entspricht den EURichtlinien:
73/23/EWG
-
Niederspannungsrichtlinie
89/336/EWG EMV
-
Richtlinie
93/68/EWG CE
-
Kennzeichnungsrichtlinie
Page 4
4de15135.fm5 Page 4 Monday, October 13, 2003 4:11 PM
Beschreibung der Waschmaschine
1. Arbeitsplatte
2. Bedienfeld
3. Waschmittelkasten
4. Serviceaufkleber
(Türinnenseite)
5. Einfülltür
6. Kindersicherung
(Türinnenseite)
7. Fremdkörperfalle
(hinter der Abdeckung)
8. Sockel
9. Einstellbare Füße.
Einfülltür
1. Zum Öffnen der
Doppelglastür am Griff
ziehen. Die Tür mit leichtem
Schwung schließen, sie
rastet hörbar ein.
2. Zum Öffnen der Einzelglastür
den Türgriff halten,
Innengriff drücken und Tür
aufziehen. Die Tür mit
leichtem Schwung schließen,
sie rastet hörbar ein.
1
3
8
9
1
2
2
4
5
6
7
Kindersicherung
Zur Sicherung gegen
unbefugte Benutzung die
Kunststoffschraube an der
Türinnenseite drehen.
Benutzen Sie hierzu die dicke
gerundete Ecke des farbigen
Einsatzes aus dem
Waschmittelkasten oder eine
Münze:
• Schlitz senkrecht: Einfülltür
kann nicht mehr einrasten
• Schlitz waagrecht:
Einfülltür kann wieder
geschlossen werden
Page 5
4de15135.fm5 Page 5 Monday, October 13, 2003 4:11 PM
Vor dem ersten Waschgang
Um Prüfwasserreste vom
Testlauf beim Hersteller
auszuspülen, empfehlen wir
ein kurzes Waschprogramm
ohne Wäsche durchzuführen.
1. Wasserhahn öffnen.
2. Einfülltür schließen.
3. Geben Sie eine kleine
Menge Waschmittel
(ca. 30 ml) in die
Waschmittelkammer .
4. Wählen und starten Sie ein
kurzes Waschprogramm
(siehe Kurzanleitung).
Vorbereitungen zum Waschen
1. Wäsche sortie ren nach...
• Gewebeart/
Pflegekennzeichen
Baumwolle, Mischfasern,
Pflegeleicht, Wolle,
Handwäsche
•Farben
Farbige und weiße Wäsche
trennen. Neue farbige
Textilien separat waschen
• Größe der Wäschestücke
Verschieden große
Wäschestücke verteilen sich
besser in der Trommel und
optimieren die Wasch- und
Schleuderwirkung
• Empfindliche Textilien
Kleine Textilien (z.B.
Nylonstrümpfe, Gürtel usw.)
und Wäschestücke mit
Haken (z.B. Büstenhalter) in
einem Wäschesack oder in
einem Kissenbezug mit
Reißverschluss waschen.
Gar d i n enrö l l chen entweder
entfernen oder in einen
Stoffbeutel einbinden
2. Taschen leeren
Münzen, Sicherheitsnadeln
usw. können Wäsche,
Trommel und
Laugenbehälter
beschädigen
3. Verschlüsse
Reißverschlüsse, Haken und
Ösen schließen; Lose Gürtel
oder Bänder
zusammenbinden
Flecken behandeln
• Blut, Milch, Ei usw. werden in
der Regel bereits gut durch
die automatische EnzymPhase im Programm gelöst
• Bei Rotwein, Kaffee, Tee,
Gras, Obst, usw. Fleckensalz
in Kammer des
Waschmittelkastens geben
• Stärker angeschmutzte
Stellen, falls nötig, mit
Fleckenentferner
vorbehandeln
Färben
• Nur für Waschmaschinen
geeignete Färbemittel
verwenden
• Herstellerangaben beachten
• Kunststoff- und Gummiteile
der Waschmaschine können
sich verfärben
Einfüllen der Wäsche
1. Einfülltür öffnen.
2. Wäsche auseinanderfalten
und locker in die Trommel
legen. Halten Sie sich an die
in der Kurzanleitung
angegebenen
Beladungsmengen.
Hinweis: Ein Überfüllen der
Trommel mindert das
Waschergebnis und fördert
die Knitterbildung.
3. Einfülltür schließen.
Page 6
4de15135.fm5 Page 6 Monday, October 13, 2003 4:11 PM
Waschmittel und Waschhilfsmittel
Die Wahl des
Waschmittels richtet
sich nach:
• Textilart (Baumwolle,
Pflegeleicht, Feinwäsche,
Wolle).
Hinweis: Verwenden Sie für
Wolle nur Spezialwaschmittel
• Farbe der Textilien
• Waschtemperatur
• Verschmutzung
Anmerkungen:
Weiße Rückstände auf dunklen
Geweben stammen von nicht
löslichen Wasserenthärtern, die
in modernen phosphatfreien
Waschpulvern verwendet
werden. Schütteln oder bürsten
Sie betroffene Wäschestücke
aus oder verwenden Sie
Flüssigwaschmittel
Nur Wasch- und Waschhilfsmittel
für Haushaltswaschmaschinen
verwenden
Wenn Entkalkungsmittel,
Bleich- oder Färbemittel für die
Vorwäsche verwendet werden,
achten Sie darauf, dass diese für
Waschmaschinen geeignet
sind. Entkalkungsmittel können
Substanzen enthalten, die Teile
der Waschmaschine angreifen.
Benutzen Sie keine Lösungsmittel
(z.B. Terpentin, Waschbenzin).
Keine mit Lösungsmitteln oder
brennbaren Flüssigkeiten
behandelten Textilien in der
Waschmaschine waschen
Dosierung
Dosierempfehlung auf der
Waschmittelpackung beachten.
Sie richten sich nach:
• Verschmutzung
• Wäschemenge
Volle Beladung: Dosierung
nach Herstellerangabe;
halbe Beladung: 3/4 dieser
Angabe;
Kleinstbeladung (ca. 1 kg):
1/2 dieser Angabe
• Wasserhärteangaben (beim
Wasserwerk erfragen). Für
weiches Wasser ist weniger
Waschmittel erforderlich als
für hartes Wasser (siehe
Wasserhärtetabelle)
Hinweise:
Überdosierung führt zu
extremer Schaumbildung.
Die Reinigungswirkung wird
verschlechtert.
Die Schaumerkennung des
Geräts verhindert bei extremer
Schaumbildung das Schleudern.
Unterdosierung kann dazu
führen, dass die Wäsche mit der
Zeit grau wird. Außerdem
verkalken Heizung, Trommel
und Schlauch.
Wasserhärtetabelle
WASSERHÄRTE-
BEREICH
1
2
3
4
Den in Ihrem Haushalt vorhandenen Härtebereich (1 bis 4) können Sie mit der farbigen “Merkhilfe” (A)
im Waschmittelkasten einstellen. Dazu bewegen Sie den Schieber an der Unterseite des
Waschmittelkastens in die gewünschte Position.
EIGENSCHAFTEN DEUTSCH
weich
mittel
hart
sehr hart
°dH
0-7
7-14
14-21
über 21
FRANZÖSISCH
°fH
0-12
12-25
25-37
über 37
ENGLISCH
°eH
0-9
9-17
17-26
über 26
A
Page 7
4de15135.fm5 Page 7 Monday, October 13, 2003 4:11 PM
Waschmittel und Waschhilfsmittel
einfüllen
Kammer
• Waschmittel für die Vorwäsche
Kammer
• Waschmittel für die Hauptwäsche
• Fleckensalz
• Enthärter (Wasserhärtebereich 4)
Bei Benutzung von Flüssigwaschmitteln den farbigen
Einsatz aus dem Waschmittelkasten in den ersten Spalt
in Kammer einsetzen. Die Skala auf dem Einsatz
erleichtert die Dosierung.
Kammer
• Weichspüler
• Flüssige Stärke
Füllen Sie die Waschhilfsmittel nur bis zur Kennzeichnung “Max” ein.
Hinweise:
• Wasch- und Waschhilfsmittel an einem trockenen Ort, außerhalb der Reichweite von Kindern
aufbewahren.
• Bei Programmen mit Vorwäsche können Flüssigwaschmittel verwendet werden. Für die
Hauptwäsche sollte dann nur ein Pulverwaschmittel dosiert werden.
• Benutzen Sie zur Vermeidung von Einspülproblemen bei der Verwendung hochkonzentrierter
Pulver- und Flüssigwaschmittel handelsübliche Dosierhilfen und dosieren Sie direkt in die
Trommel.
• Wenn Sie Entkalkungs-, Bleich- oder Färbemittel verwenden, achten Sie darauf, dass diese für
Waschmaschinen geeignet sind. Entkalker können Komponenten enthalten, die Teile Ihrer
Waschmaschinen angreifen.
• Benutzen Sie in der Waschmaschine keine Lösungsmittel (z.B. Terpentin, Waschbenzin).
• Sollten Sie Pulverstärke verwenden, gehen Sie wie folgt vor:
1. Waschen Sie Ihre Wäsche im gewünschten Waschprogramm.
2. Verrühren Sie anschließend in einem Becher die Stärke mit Wasser.
3. Stellen Sie das Programm “Spülen und Schleudern” ein, reduzieren Sie die Drehzahl auf
ca. 800 U/min und starten Sie das Programm.
4. Ziehen Sie den Waschmittelkasten soweit heraus, bis Sie ca. 3 cm von der Kammer sehen.
5. Während das Wasser in den Waschmittelkasten einläuft, gießen Sie die Stärkelösung in die
Kammer ein.
6. Sollten nach Programmende Stärkereste im Waschmittelkasten vorhanden sein, reinigen Sie ihn
gegebenenfalls (siehe “Reinigung und Pflege”).
Beachten Sie zusätzlich die Angaben des Stärkeherstellers.
Page 8
4de15135.fm5 Page 8 Monday, October 13, 2003 4:11 PM
Herausnehmen der Fremdkörperfalle
Wir empfehlen, die
Fremdkörperfalle regelmäßig,
mindestens zwei- bis dreimal
im Jahr, zu kontrollieren bzw.
zu reinigen.
Insbesondere:
Wenn die Waschmaschine
•
nicht ordnungsgemäß
abpumpt oder nicht
schleudert
Wenn die Pumpe durch
•
Fremdkörper (Knöpfe,
Münzen, Sicherheitsnadel n)
verstopft ist
WICHTIG: Vor der
Entleerung darauf achten,
dass die Waschlauge
abgekühlt ist.
Die Waschmaschine
1.
ausschalten und
Netzstecker ziehen.
Die Abdeckung der
2.
Fremdkörperfalle
aufklappen. Nehmen Sie
hierzu den farbigen Einsatz
aus dem Waschmittelkasten
zu Hilfe.
Einen Behälter unterstellen.
3.
Die Fremdkörperfalle
4.
öffnen, aber nicht ganz
herausdrehen. Hierzu den
Griff langsam gegen den
Uhrzeigersinn drehen bis
Wasser abläuft.
Restwasserentleerung
Warten, bis das Wasser
5.
abgelaufen ist.
Erst jetzt
6.
Fremdkörperfalle ganz
herausdrehen und
entnehmen.
Fremdkörperfalle und
7.
Filterkammer reinigen.
Prüfen, ob sich der
8.
Pumpenflügel wieder
bewegen lässt.
Fremdkörperfalle mit nach
9.
oben gerichtetem
Führungsstift einsetzen und
im Uhrzeigersinn bis zum
Anschlag einschrauben
(horizontale Stellung des
Griffs).
Ca. 1 Liter Wasser in den
10.
Waschmittelkasten
gießen, um das ÖkoSystem zu reaktivieren.
Prüfen Sie, ob die
Fremdkörperfalle richtig
sitzt und dicht ist.
Die Abdeckung
11.
hochklappen und
schließen.
Den Netzstecker wieder in
12.
die Steckdose einstecken.
Ein Programm wählen und
13.
starten.
Vor der
Restwasserentleerung die
Waschmaschine ausschalten
und den Netzstecker aus der
Steckdose ziehen.
Klappen Sie die Abdeckung
der Fremdkörperfalle auf.
Nehmen Sie hierzu den
farbigen Einsatz aus dem
Waschmittelkasten zu Hilfe.
Einen Behälter unterstell en.
Die Fremdkörperfalle
1.
öffnen, aber nicht ganz
herausdrehen. Hierzu den
Griff langsam gegen den
Uhrzeigersinn drehen bis
Wasser abläuft.
Warten, bis das Wasser
2.
abgelaufen ist.
Erst jetzt Fremdkörperfalle
3.
ganz herausdrehen und
entnehmen.
Die Waschmaschine
4.
vorsichtig nach vorne kippen
und Wasser ablaufen lassen.
Fremdkörperfalle mit nach
5.
oben gerichtetem
Führungsstift einsetzen
und im Uhrzeigersinn bis
zum Anschlag
einschrauben (horizontale
Stellung des Griffs).
Die Abdeckung hochklappen
6.
und schließen.
Vor erneuter
Inbetriebnahme der
Waschmaschine:
Ca. 1 Liter Wasser in den
1.
Waschmittelkasten gießen,
um das Öko-System zu
reaktivieren.
Den Netzstecker wieder in
2.
die Steckdose einstecken.
Page 9
4de15135.fm5 Page 9 Monday, October 13, 2003 4:11 PM
Reinigung und Pflege
Gehäuse und Bedienfeld
• Kann mit einem weichen,
feuchten Tuch abgewischt
werden
• Falls notwendig kann etwas
Neutralreiniger (kein
Scheuermittel) verwendet
werden
• Mit weichem Tuch
trockenreiben
Waschmittelkasten
Siebe im
Wasseranschluss
Regelmäßig kontrollieren
und reinigen. Für
Waschmaschinen mit einem
geraden Zulaufschlauch
1. Den Wasserhahn schließen
und den Zulaufschlauch vom
Wasserhahn abschrauben.
2. Das innenliegende Sieb
reinigen und den
Zulaufschlauch wieder an
den Wasserhahn
anschrauben.
3. Nun den Zulaufschlauch an
der Rückseite der
Waschmaschine
abschrauben.
4. Das Sieb mit einer
Kombizange aus dem
Waschmaschinenanschluss
herausziehen und reinigen.
5. Das Sieb wieder einsetzen
und den Zulaufschlauch
wieder anschrauben.
6. Den Wasserhahn öffnen
und hierbei die Anschlüsse
auf Dichtheit prüfen.
Türdichtung
• Gelegentlich mit feuchtem
Tuch abreiben
• Die Falte regelmäßig auf
Fremdkörper kontrollieren
1. Entriegelungshebel in der
Vorwaschkammer nach
unten drücken und den
Kasten herausziehen.
2. Einsätze herausnehmen
(den Saugheber aus der
Weichspülkammer und
den farbigen Einsatz für
Flüssigwaschmittel).
3. Unter fließendem Wasser
reinigen.
4. Den Saugheber und den
Einsatz für Flüssigwaschmittel
wieder einsetzen. Den
Waschmittelkasten in die
Waschmaschine einschieben.
Für Waschmaschinen mit
einem Wasserstoppschlauch
1. Den Wasserhahn schließen
und den
Wasserstoppschlauch vom
Wasserhahn abschrauben.
2. Das innenliegende Sieb
reinigen und den
Wasserstoppschlauch
wieder an den Wasserhahn
anschrauben.
3. Den Wasserhahn öffnen
und hierbei den Anschluss
auf Dichtheit prüfen.
Fremdkörperfalle
• Wir empfehlen, die
Fremdkörperfalle
regelmäßig, mindestens
zwei- bis dreimal im Jahr, zu
kontrollieren bzw. zu
reinigen (siehe
“Herausnehmen der
Fremdkörperfalle”)
Page 10
4de15135.fm5 Page 10 Monday, October 13, 2003 4:11 PM
Erst einmal selbst prüfen
Ihre Waschmaschine ist je nach
Modell mit verschiedenen
automatischen
Sicherheitsfunktionen
ausgestattet. Somit werden
Störungen frühzeitig erkannt
und das Sicherheitssystem kann
angemessen reagieren. Häufig
sind diese Störungen so
geringfügig, dass sie innerhalb
von wenigen Minuten behoben
werden können.
Die Waschmaschine
reagiert nicht, keine
Leuchtanzeige sichtbar.
Prüfen Sie, ob:
Der Netzstecker in der
•
Steckdose steckt
Die Steckdose funktionsfähig
•
ist (mit einer Tischlampe o.ä.
prüfen)
Die Waschmaschine lässt
sich nicht starten...
Modell verschieden)...
(je nach
und
das “Start/Pause”Lämpchen blinkt.
Prüfen Sie, ob:
Die Einfülltür richtig
•
geschlossen ist
(Kindersicherung);
Die “Start/Pause”-Taste
•
gedrückt wurde
...und das “Start/Pause”Lämpchen leuchtet
Modellen mit Digitalanzeige
erscheint hier ein Querstrich)
Prüfen Sie, ob:
Ein Programm gewählt ist
•
(bei
.
...und das “Ein/Aus”Lämpchen leuchtet.
Prüfen Sie, ob:
Die Einfülltür richtig
•
geschlossen ist
(Kindersicherung)
Der Wasserhahn geöffnet ist
•
(siehe auch “Störung im
Wasserzulauf/
Sicherheitsschlauch”)
Ein Programm gewählt ist
•
Die Waschmaschine bleibt
mitten im Programm
stehen
verschieden)
Prüfen Sie, ob:
•
•
•
•
•
(je nach Modell
.
Das “Spülstopp”-Lämpchen
blinkt, bzw. die “Spülstopp”Taste gedrückt ist; diese
Zusatzfunktion durch
Drücken der Taste beenden
Ein anderes Programm
gewählt wurde und das “Start/
Pause”-Lämpchen blinkt.
Wählen Sie erneut das
gewünschte Programm und
drücken Sie die “Start/Pause”Taste
Die Einfülltür geöffnet wurde
und das “Start/Pause”Lämpchen blinkt. Schließen Si e
die Tür und drücken Sie erneut
die “Start/Pause”-Taste
Die “Ein/Aus”-Taste gedrückt
ist und das Lämpchen
leuchtet
Das Sicherheitssystem der
Waschmaschine aktiviert
wurde (siehe Tabelle
“Störungsanzeigen”)
Wasch- und
Waschhilfsmittel werden
nicht richtig eingespült.
Prüfen Sie, ob:
Der Saugheber richtig sitzt
•
und sauber ist (siehe
“Reinigung und Pflege”)
Genug Wasser zuläuft. Die
•
Siebe im Wasseranschluss
könnten verstopft sein (siehe
“Reinigung und Pflege”)
Bei Verwendung von
•
Pulverwaschmittel zuvor der
farbige Einsatz zur Dosierung
von Flüssigwaschmittel aus
Kammer entfernt wurde
Die Waschmaschine steht
während des Schleuderns
nicht ruhig.
Prüfen Sie, ob:
Die Waschmaschine
•
waagerecht und gleichmäßig
auf allen vier Füßen steht
Die Transportsicherung entfernt
•
wurde. Vor Inbetriebnahme der
Waschmaschine muss die
Transportsicherung unbedingt
entfernt werden
Die Wäsche ist am
Programmende nicht
ausgeschleudert.
Die Waschmaschine verfügt
über ein Unwuchterkennungsund -korrektursystem. Bei
einzelnen schweren
Wäschestücken (Badematte,
Bademantel) kann dieses
System zum Schutze der
Waschmaschine die
Schleuderdrehzahl automatisch
reduzieren oder sogar das
Schleudern ganz abbrechen,
wenn auch nach mehrmaligem
Schleuderanlauf die
auftretende Unwucht zu groß
ist.
Ist die Wäsche nach dem
•
Programmende noch nass,
eventuell weitere
Wäschestücke hinzufügen
und noch einmal ein
Schleuderprogramm starten
Übermäßige Schaumbildung
•
kann das Schleudern
verhindern. Auf richtige
Waschmitteldosierung
achten
Prüfen Sie, ob die
•
Schleuderdrehzahl “0”
gewählt wurde
Page 11
4de15135.fm5 Page 11 Monday, October 13, 2003 4:11 PM
Störungsanzeigenabelle
Leuchtanzeige
“Wasserhahn zu” blinken “H” und “F” “Störung im Wasserzulauf”
- blinken “P” und “F” “Abpumpstörung”
- blinken von “F4” bis “F16” “Störung an einem elektrischen Bauteil”
“Wasserstopp” blinken “A” und “F” “Störung Wasserstopp”
Schleuder-
drehzahl-
lämpchen
Digitalanzeige
(falls vorhanden)
Fehlerbeschreibung
Störung im Wasserzulauf
a.
Die Waschmaschine hat keine
oder eine nicht ausreichende
Wasserversorgung.
Bei Modellen mit
Störungsanzeige leuchtet die
Anzeige “Wasserhahn zu”
und die Lämpchen der
Schleuderdrehzahlanzeige
blinken. Falls eine
Digitalanzeige vorhanden ist,
werden zudem abwechselnd
” und “F” angezeigt.
“H
Bei Modellen ohne
Störungsanzeige bleibt die
Waschmaschine im
entsprechenden
Programmschritt stehen.
Schalten Sie die
Waschmaschine aus und ziehen
Sie den Netzstecker.
Prüfen Sie, ob:
• Der Wasserhahn vollständig
geöffnet ist und der
Wasserdruck ausreicht
• Der Wasserzulaufschlauch
geknickt ist
• Die Siebe im Wasseranschluss
verstopft sind (siehe
“Reinigung und Pflege/Siebe
im Wasseranschluss”)
• Der Wasserzulaufschlauch
eingefroren ist
• Die Waschmaschine einen
Sicherheitsschlauch hat und
das Sicherheitsventil
ausgelöst hat (rote Anzeige
im Sichtfenster des
Sicherheitsventils); in diesem
Fall durch neuen
Sicherheitsschlauch ersetzen
Netzstecker wieder einstecken.
Bei Modellen mit
Störungsanzeige das
gewünschte Programm erneut
wählen und starten.
Bei Modellen ohne
Störungsanzeige das Programm
durch erneutes Drücken der
“Ein/Aus”-Taste fortsetzen.
Sollte die Störung erneut
auftreten, setzen Sie sich bitte
mit dem Kundendienst in
Verbindung (siehe
“Kundendienst”).
Abpumpstörung
b.
Die Waschlauge wird nicht
abgepumpt.
Bei Modellen mit
Störungsanzeige blinken die
Lämpchen der
Schleuderdrehzahlanzeige. Falls
eine Digitalanzeige vorhanden
ist, werden zudem abwechselnd
” und “F” angezeigt.
“P
Bei Modellen ohne
Störungsanzeige bleibt die
Waschmaschine im
entsprechenden
Programmschritt stehen.
Schalten Sie die
Waschmaschine aus und ziehen
Sie den Netzstecker.
Prüfen Sie, ob:
• Der Ablaufschlauch geknickt ist
• Die Pumpe bzw. die
Fremdkörperfalle blockiert
ist (siehe “Herausnehmen der
Fremdkörperfalle”)
WICHTIG: Vor der
Entleerung darauf achten,
dass die Waschlauge
abgekühlt ist.
• Das Wasser im Ablaufschlauch
eingefroren ist
Netzstecker wieder einstecken.
Bei Modellen mit
Störungsanzeige wählen und
starten Sie das Programm
“Abpumpen/Löschen”.
Zum Ausspülen der Wäsche
empfehlen wir anschließend
ein Kurzprogramm ohne
Waschmittelzugabe.
Bei Modellen ohne
Störungsanzeige das Programm
durch erneutes Drücken der
“Ein/Aus”-Taste fortsetzen.
Sollte die Störung erneut
auftreten, setzen Sie sich bitte
mit dem Kundendienst in
Verbindung (siehe
“Kundendienst”).
Störung an einem
c.
elektrischen Bauteil
Die Waschmaschine stoppt
mitten in einem Programm.
Bei Modellen mit
Störungsanzeige blinken die
Lämpchen der
Schleuderdrehzahlanzeige.
Falls eine Digitalanzeige
vorhanden ist, werden zudem
” bis “F16” angezeigt.
“F4
Schalten Sie die Waschmaschine
aus. Wählen und starten Sie
zunächst das Programm
“Abpumpen/Löschen”.
Danach erneut das gewünschte
Programm wählen und starten.
Bei Modellen ohne
Störungsanzeige bleibt die
Waschmaschine im
entsprechenden
Programmschritt stehen.
Schalten Sie die
Waschmaschine zuerst aus und
dann wieder ein, um das
Programm fortzusetzen.
Sollte die Störung weiter
bestehen, setzen Sie sich bitte
mit dem Kundendienst in
Verbindung (siehe
“Kundendienst”).
Störung “Wasserstopp”
d.
(falls vorhanden)
Diese Störung kann ausgelöst
werden durch:
1. Ein Überschäumen.
2. Eine Undichtheit in der
Waschmaschine.
Hierbei wird automatisch die
Pumpe zugeschaltet, um das
Wasser abzupumpen.
Page 12
4de15135.fm5 Page 12 Monday, October 13, 2003 4:11 PM
Bei Modellen mit
Störungsanzeige leuchtet die
Anzeige “Wasserstopp” und
die Lämpchen der
Schleuderdrehzahlanzeige
blinken. Falls eine
Digitalanzeige vorhanden ist,
werden zudem abwechselnd
” und “F” angezeigt.
“A
Bei Modellen ohne
Störungsanzeige bleibt die
Waschmaschine im
entsprechenden
Programmschritt stehen.
Schalten Sie die
Waschmaschine aus, ziehen Sie
den Netzstecker und schließen
Sie den Wasserhahn.
Kippen Sie die Waschmaschine
vorsichtig nach vorne, um das
angesammelte Wasser aus dem
Waschmaschinenboden
ablaufen zu lassen.
Danach:
Netzstecker einstecken.
1.
Wasserhahn öffnen (sollte
2.
sofort wieder Wasser in die
Waschmaschine einlauf en,
ohne dass die Waschmaschine
gestartet wurde, liegt eine
Kundendienst
Bevor Sie den
Kundendienst rufen:
Erst prüfen, ob Sie die Störung
1.
selbst beheben können (siehe
“Erst einmal selbst prüfen”).
Programmstart
2.
wiederholen, um zu sehen,
ob sich die Störung von
selbst gegeben hat.
Falls die Waschmaschine
3.
dann immer noch nicht
richtig funktioniert, rufen
Sie den Kundendienst.
Störung vor. Schließen Sie
den Wasserhahn und
benachrichtigen Sie den
Kundendienst).
Bei Modellen mit
3.
Störungsanzeige das
gewünschte Programm
erneut wählen und starten.
Bei Modellen ohne
Störungsanzeige das
Programm durch erneutes
Drücken der “Ein/Aus”-Taste
fortsetzen.
Sollte die Störung erneut
auftreten, setzen Sie sich bitte
mit dem Kundendienst in
Verbindung (siehe
“Kundendienst”).
“Wasserstopp”-Fehler ,
wenn der
Programmwahlschalter auf
der Position “ ” steht.
Die Pumpe wird automatisch
zugeschaltet, um das Wasser
abzupumpen.
Bei Modellen mit
Störungsanzeige erkennt die
Waschmaschine auch dann
einen Wasserstopp-Fehler
(Undichtheit), wenn der
Nennen Sie:
Art der Störung
•
Modell der Waschmaschine
•
Service-Nummer (Zahl hinter
•
dem Wort SERVICE)
Programmwahlschalter auf der
Position “ “ steht. In diesem
Fall zeigt die Digitalanzeige
(falls vorhanden) abwechselnd
” und “F” an.
“A
Bei Modellen ohne
Störungsanzeige wird der
“Wasserstopp”-Fehler dann
erkannt, wenn die
Waschmaschine noch
eingeschaltet ist.
Ziehen Sie den Netzstecker und
stellen Sie sicher, dass der
Wasserhahn geschlossen ist.
Kippen Sie die Waschmaschine
vorsichtig nach vorne, um das
angesammelte Wasser
abfließen zu lassen.
Danach:
Netzstecker einstecken.
Wasserhahn öffnen (sollte
sofort wieder Wasser in die
Waschmaschine einlaufen,
ohne dass die Waschmaschine
gestartet wurde, liegt eine
Störung vor. Schließen Sie den
Wasserhahn und
benachrichtigen Sie den
Kundendienst).
Der Serviceaufkleber
befindet sich auf der
Türinnenseite.
Ihre vollständige Adresse
•
Telefonnummer mit Vorwahl.
•
Die Rufnummern und
Adressen des Kundendienstes
finden Sie im Garantieheft
oder wenden Sie sich an den
Fachhandel
Transport/Umzug
Beim Transport die
Waschmaschine niemals an
der Arbeitsplatte anheben.
Netzstecker ziehen.
1.
Wasserhahn schließen.
2.
Zu- und Ablaufschlauch
3.
vom Hausanschluss lösen.
5019 401 15135
Restwasser (aus der
4.
Waschmaschine und den
Schläuchen) ablaufen
lassen (siehe
“Herausnehmen der
Fremdkörperfalle/
Restwasserentleerung”).
D
Transportsicherung
5.
unbedingt einsetzen.
Printed in Italy
Ecological Paper
1/ 0402
Loading...
