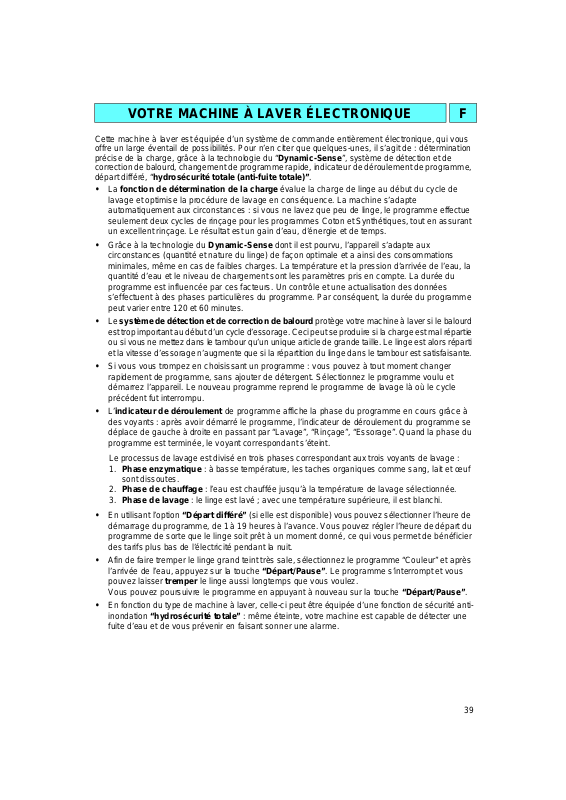

VOTRE MACHINE À LAVER ÉLECTRONIQUE F
Cette machine à laver est équipée d’un système de commande entièrement électronique, qui vous
offre un large éventail de possibilités. Pour n’en citer que quelques-unes, il s’agit de : détermination
précise de la charge, grâce à la technologie du “
correction de balourd, changement de programme rapide, indicateur de déroulement de programme,
départ différé, “
La
•
fonction de détermination de la charge
lavage et optimise la procédure de lavage en conséquence. La machine s’adapte
automatiquement aux circonstances : si vous ne lavez que peu de linge, le programme effectue
seulement deux cycles de rinçage pour les programmes Coton et Synthétiques, tout en assurant
un excellent rinçage. Le résultat est un gain d’eau, d’énergie et de temps.
Grâce à la technologie du
•
circonstances (quantité et nature du linge) de façon optimale et a ainsi des consommations
minimales, même en cas de faibles charges. La température et la pression d’arrivée de l’eau, la
quantité d’eau et le niveau de chargement sont les paramètres pris en compte. La durée du
programme est influencée par ces facteurs. Un contrôle et une actualisation des données
s’effectuent à des phases particulières du programme. Par conséquent, la durée du programme
peut varier entre 120 et 60 minutes.
Le
•
système de détection et de correction de balourd
est trop important au début d’un cycle d’essorage. Ceci peut se produire si la charge est mal répartie
ou si vous ne mettez dans le tambour qu’un unique article de grande taille. Le linge est alors réparti
et la vitesse d’essorage n’augmente que si la répart ition du linge dans l e tambour est satisfai sante.
Si vous vous trompez en choisissant un programme : vous pouvez à tout moment changer
•
rapidement de programme, sans ajouter de détergent. Sélectionnez le programme voulu et
démarrez l’appareil. Le nouveau programme reprend le programme de lavage là où le cycle
précédent fut interrompu.
•L’indicateur de déroulement
des voyants : après avoir démarré le programme, l’indicateur de déroulement du programme se
déplace de gauche à droite en passant par “Lavage”, “Rinçage”, “Essorage”. Quand la phase du
programme est terminée, le voyant correspondant s’éteint.
Le processus de lavage est div isé e n troi s pha se s c orres pon da nt a ux tro is vo yan ts d e l av age :
1.
Phase enzymatique
sont dissoutes.
2.
Phase de chauffage
3.
Phase de lavage
En utilisant l’option
•
démarrage du programme, de 1 à 19 heures à l’avance. Vous pouvez régler l’heure de départ du
programme de sorte que le linge soit prêt à un moment donné, ce qui vous permet de bénéficier
des tarifs plus bas de l’électricité pendant la nuit.
Afin de faire tremper le linge grand teint très sale, sélectionnez le programme “Couleur” et après
•
l’arrivée de l’eau, appuyez sur la touche
pouvez laisser
Vous pouvez poursuivre le programme en appuyant à nouveau sur la touche
En fonction du type de machine à laver, celle-ci peut être équipée d’une fonction de sécurité anti-
•
inondation
fuite d’eau et de vous prévenir en faisant sonner une alarme.
hydrosécurité totale (anti-fuite totale)”
Dynamic-Sense
de programme affiche la phase du programme en cours grâce à
: à basse température, les taches organiques comme sang, lait et œuf
: l’eau est chauffée jusqu’à la température de lavage sélectionnée.
: le linge est lavé ; avec une température supérieure, il est blanchi.
“Départ différé”
tremper
“hydrosécurité totale”
le linge aussi longtemps que vous voulez.
(si elle est disponible) vous pouvez sélectionner l’heure de
: même éteinte, votre machine est capable de détecter une
Dynamic-Sense
.
évalue la charge de linge au début du cycle de
dont il est pourvu, l’appareil s’adapte aux
“Départ/Pause”
”, système de détection et de
protège votre machine à laver si le balourd
. Le programme s’interrompt et vous
“Départ/Pause”
.
39
Page 2
LAVAGE
ETIQUETTES D’ENTRETIEN DES TEXTILES
REPASSAGE
Coton résistant
Synthétiques
Linge délicat
Les chiffres correspondent aux températures de
lavage maximales autorisées.
Lavage à la main
Lavage interdit
Utilisation d’eau de Javel p os sib le
Utilisation d’eau de Javel i nt erdi te
Nettoyage à sec
Nettoyage à sec interdit
SÉCHAGE
Séchage à température normale
Séchage à basse température
Fer chaud
Utiliser un fer moyennement cha ud
Ne pas utiliser un fer chaud
Repassage interdit
Ne pas utiliser de sèche-linge à ta mb our
40
Page 3
GUIDE D’UTILISATION RAPIDE F
AVANT D’UTILISER L’APPAREIL POUR LA PREMIÈRE FOIS :
• SUIVEZ LES INSTRUCTIONS DE LA “NOTICE D’INSTALLATION
• RETIREZ LE BRIDAGE DE TRANSPORT AVANT D’UTILISER L’APPAREIL.
• Effectuez un premier lavage à vide :
Ouvrez le robinet.
1.
Fermez le hublot de l’appareil.
2.
Versez un peu de détergent (environ 100 ml) dans le compartiment du détergent .
3.
Choisissez un programme court (voir le “tableau des programmes”).
4.
Le message
5.
Le voyant correspondant à la touche
6.
Appuyez sur la touche
Ce cycle initial sert à éli miner l’e au résiduelle du test effectué en u si ne.
POUR L’USAGE QUOTIDIEN :
Ouvrez le robinet.
1.
Triez le linge suivant le type de textile, la couleur et chargez la machine.
2.
Fermez le hublot.
3.
Versez le détergent et les produits additifs éventuels dans le bac à produits.
4.
Sélectionnez le programme, la température et les options spéciales choisies.
5.
Le voyant correspondant à la touche
6.
Appuyez sur la touche
IMPORTANT :
Pendant les 15 premières minutes des programmes Coton, Coton couleur et
Synthétiques, vous pouvez ouvrir le hublot pour ajouter du linge (voyant “Sécurité
porte”). L’ouverture est impossible si vous sélectionnez un programme “Rapide”.
“En marche”
indique que la machine est sous tension.
“Départ/Pause”
“Départ/Pause”
“Départ/Pause”
“Départ/Pause”
.
.
clignote.
clignote.
”.
41
Page 4
F SOMMAIRE
VOTRE MACHINE À LAVER ÉLECTRONIQUE
ETIQUETTES D’ENTRETIEN DES TEXTILES
L’APPAREIL ET SES ACCESSOIRES
SÉCURITÉ ENFANTS
CONSEILS POUR LE RESPECT
DE L’ENVIRONNEMENT
MESURES DE SÉCURITÉ
TRANSPORT / DÉPLACEMENT
PRÉPARATION DU LAVAGE
DÉTERGENT ET PRODUITS ADDITIFS
TEINTURE ET DÉCOLORATION
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
39
40
43
43
44
44
44
45
46
47
SÉLECTION DU PROGRAMME /
DÉMARRAGE DU PROGRAMME
DÉPART DIFFÉRÉ
VERROUILLAGE DU HUBLOT/ FIN DE PROGRAMME
CHANGEMENT / INTERRUPTION /
ANNULATION DE PROGRAMME
NETTOYAGE DU FILTRE /
VIDANGE DE L’EAU RÉSIDUELLE
NETTOYAGE ET ENTRETIEN
DIAGNOSTIC RAPIDE
SERVICE APRÈS-VENTE
NOTICE D’INSTALLATION
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
47
47
48
48
48
50
51
53
53
42
Page 5
L’APPAREIL ET SES ACCESSOIRES
1. Plan de travail
2. Bandeau de commande
3. Bac à produits
4. Plaquette Service Après-Vente (au dos du hublot)
5. Hublot
6. Poignée d’ouverture du hublot
- Pour ouvrir le hublot, appuyez sur le bouton à l’intérieur de la poignée et tirez
- Fermez le hublot en le poussant fermement (un déclic signale que le hublot est bien fermé)
7. Sécurité enfants (à l’intérieur du hublot)
8. Filtre (derrière le portillon)
9. Plinthe
10.Vidange de l’eau résiduelle (derrière la plinthe)
SÉCURITÉ ENFANTS
Pour éviter toute utilisation inappropriée de la machine,
tournez la vis en plastique à l’intérieur du hublot en vous
servant d’une pièce ou du côté épais en plastiq ue arrond i
de l’accessoire en couleur du bac à produits.
1. Fente verticale : position de sécurité, qui signifie que
la fermeture du hublot est impossible.
2. Fente horizontale : position normale, qui signifie que la
fermeture du hublot est à nouveau poss ibl e.
43
Page 6
CONSEILS POUR LE RESPECT DE L’ENVIRONNEMENT
EMBALLAGE
•
Les matériaux d’emballage sont recycla bles à
100 % et portent le symbole du recyclage .
Pour la mise au rebut, suivez les
réglementations locales en vigueur.
•
Les matériaux d’emballage (sachets en
plastique, éléments en polystyrène, etc.)
doivent être tenus hors de portée des enfants
car ils constituent une source potentielle de
danger.
APPAREIL
•
Cet appareil a été fabriqué avec des
matériaux recyclables. Pour la mise au
rebut : respecter les normes relatives à
l’élimination des déchets en vigueur dans le
pays d’installation.
•
Avant de vous séparer de l’appareil, rendez-l e
inutilisable en coupant le câble d’alimenta tion
de manière à ce que l’appareil ne puisse plus
être raccordé au réseau électrique.
CONSEILS GENERAUX D’ORDRE
ENVIRONNEMENTAL
•
Ne dépassez pas les doses prescrites sur les
paquets de détergent.
•
Le volet Eco est un système spécial installé
sur l’évacuation : il empêche toute fuite du
détergent contenu dans le tambour et
préserve ainsi l’environnement.
•
Nettoyez toute trace de détergent dans le
bac à produits si vous avez l'intention de
mettre la machine au rebut.
OPTIMISATION DE LA CHARGE
•
Vous tirerez un profit maximal de l’énergie,
de l’eau, du détergent et du temps en utilisant
la charge maximale recommandée.
UN PRÉLAVAGE EST-IL NECESSAIRE ?
•
N’utilisez la fonction prélavage que pour le
linge très sale !
Economisez du détergent, du temps, de l’eau
et entre 5 et 15% de consommation
énergétique en ne sélectionnant pas la
fonction “Prélavage” pour du linge
normalement sale.
UN LAVAGE À HAUTE TEMPERATURE
EST-IL NÉCESSAIRE ?
•
Prétraitez les taches avant lavage en utilisant
un détacheur ou en les frottan t avec du savon
et en les faisant tremper, pour éviter d’utiliser
un programme à haute température.
•
Economisez 50% d’énergie en utilisant un
programme de lavage à 60° C au lieu d’un
programme à 90° C, ou à 40° C au lieu de 60° C.
AVANT D’UTILISER UN PROGRAMME
DE SÉCHAGE
•
Economisez de l’énergie et du temps en
choisissant un essorage à vitesse élevée pour
résorber l’humidité du linge avant d’ut iliser un
programme de séchage (pour les machi ne s
dont la vitesse d’essorage est réglable).
MESURES DE SÉCURITÉ
•
N’utilisez l’appareil que pour laver le linge et à
des fins domestiques.
•
Tous les branchements hydraulique et
électrique seront réalisés dans l e respect des
prescriptions du fabricant et des normes de
sécurité locales en vigueur (v oir “Notice
d’installation”).
•
Avant de procéder au nettoyage ou à
l’entretien, mettez l’appareil hors tensio n et
retirez la fiche.
•
Ne laissez jamais l’appareil inutilement
branché. Fermez le robinet.
TRANSPORT / DÉPLACEMENT
1.
Débranchez l’appareil.
2.
Fermez le robinet.
3.
Débranchez les tuyaux d’arrivée d’eau
et de vidange.
44
•
N’ouvrez pas le hublot brusquement.
•
Veillez à ce que les enfants ne jo ue nt p as
avec l’appareil ou dans l’appareil. Ne vous
servez pas du hublot comme point d’appui.
•
Les éléments d’emballage (sachets en
plastique, morceaux de polysty rène , et c. ) :
doivent être maintenus hors de portée des
enfants, car ils constituen t un e sou rce de
danger potentielle.
•
Cet appareil répond aux exigence s de la
Directive communautaire 93/68/CEE.
4.
Laissez l’eau résiduelle s’écouler hors de
l’appareil et des tuyaux (voir le chapitre
“Nettoyage du filtre / Vidange de l’eau
résiduelle”).
5.
Remontez impérativement le bridage de
transport (voir le chapitre “Notice
d’installation”).
Page 7
PRÉPARATION DU LAVAGE
1. Triez le linge suivant...
• Le type de tissu / le symbole de l’étiquette
d’entretien
Coton, tissus mixtes, synthé tiques, laine, linge
délicat.
• La couleur
Séparez le linge blanc du linge de co uleur.
Lavez séparément le linge de coul eu r ne uf .
•Le poids
Remplissez le tambour en alte rna nt le s
grandes et les petites pièces afin d’améliorer
l’efficacité du lavage et l a répa rti tio n du l ing e
dans le tambour.
• La catégorie du linge
Lavez séparément le linge délicat :
Sélectionnez le programme approprié pour la
laine lavable en machine , les rideaux ou
autres tissus délicats. Retirez les croc hets des
rideaux ou placez-les dans un sac à linge.
Utilisez le programme spécial pour linge
délicat.
Lavez les bas en nylon, les ceintures et au tres
pièces de linge avec agrafes (les soutiensgorge, par exemple) dans un sac à linge ou
dans une taie d’oreiller avec fermeture à
glissière.
2. Videz les poches
Les pièces de monnaie, épingles de sûreté,
etc. risquent d’endommager le linge, le
tambour et la cuve.
3. Fermetures
Fermez les fermetures à glissière, les
boutons et les agrafes ; attachez les
ceintures et les rubans.
TRAITEMENT DES TACHES
• En règle générale, les taches de sang, d e lait,
d’oeuf et autres substances orga ni que s son t
éliminées lors de la phase enzyma tiq ue
automatique du programme.
• Pour les taches de vin rouge, de café, d e thé,
d’herbe, de fruits, etc. ajou te z un dé ta ch ant
dans le compartiment du bac à produits .
• Au besoin, prétraitez les taches tenaces
avant lavage.
CHARGEMENT DU LINGE
1. Ouvrez le hublot.
2. Déployez le linge et introduisez-le dans le
tambour, sans le comprimer.
3. Fermez le hublot.
CHARGES RECOMMANDÉES
Voir le tableau des programmes séparé.
N.B. Une surcharge de la machine donnera des
résultats moins satisfaisants et f r ois se ra l e
linge.
45
Page 8
DÉTERGENT ET PRODUITS ADDITIFS
CHOIX DU BON DÉTERGENT
Le type de détergent dépend :
•
du type de tissu (coton, synthéti ques, lin ge
délicat, laine).
Remarque :
détergents spécifiques.
•
de la couleur ;
•
de la température de lavage ;
•
du type et du degré de salissure.
Remarques :
•
Les traces blanches sur les tissus noirs
proviennent des composants insolubles des
détergents modernes sans phosphate.
Le cas échéant, secouez ou brossez le linge,
ou utilisez un détergent liquide.
•
Conservez le détergent et les produits additifs
dans un endroit sec, hors de portée des enfants.
•
N’utilisez que du détergent et des produits
additifs prévus pour être utilisés dans des
machines à laver automatiques.
•
Si vous utilisez des anticalcaires, des
produits de teinture ou de décoloration,
assurez-vous qu’ils conviennent pour les
machines à laver. Un détartrant peut contenir
des composants susceptibles d’attaquer
certaines pièces de votre machine à laver.
•
N’utilisez pas de solvant dans l’appareil (comme
l’essence térébenthine). Ne lavez en aucun cas
des tissus traités avec du solvant ou des liquides
inflammables dans la machine à laver.
Pour la laine, n’utilisez que des
DOSAGE DU DÉTERGENT
Respectez les doses recommandées sur le s
paquets de détergent. Les doses dépendent :
•
du type et du degré de salissure ;
•
de la quantité de linge ;
-
charge complète : suivez les
recommandations du fabricant du
détergent ;
-
demi-charge : 3/4 des doses prescrites
pour une charge complète ;
-
charge minimale (environ 1 kg) : la moitié
des doses prescrites pour une charge
complète ;
•
de la dureté de l’eau (renseignez-vous auprès
de votre Compagnie de distribution d’eau) :
l’eau douce nécessite moins de détergent que
l’eau dure.
Remarques :
•
Toute dose excessive provoquera une
formation extrême de mousse et diminuera
l’efficacité du lavage. En cas de formation
extrême de mousse, le dispositif anti-mousse
de l’appareil empêchera l’essorage.
•
Si la dose n’est pas suffisante, le linge
deviendra gris. En outre, la résistance et le
tambour s’entartreront.
DURETÉ DE L’EAU
Catégorie de dureté
de l’eau
1
2
3
4
Caractéristiques
douce
moyenne
dure
très dure
Réglez l’indicateur de niveau de la dureté de l’eau dans le bac à produits en fonction de la dureté de
l’eau utilisée. Déplacez latéralement l’indicateur dans la position requise.
Dureté
allemande °dH
0-7
7-14
14-21
plus de 21
Dureté
française °fH
0-12
12-25
25-37
plus de 37
Dureté
anglaise °eH
0-9
9-17
17-26
plus de 26
DÉTERGENT ET PRODUITS ADDITIFS
1.
Tirez complètement le bac à produits, jusqu’à
la butée.
2.
Versez le détergent :
•
Programme avec prélavage et
lavage principal
•
Programme de lavage principal
sans prélavage
Si vous utilisez du détergent liquide,
retirez l’accessoire en couleur du bac à
produits et placez-le dans le compartiment
La graduation figurant sur l’accessoire
facilite le dosage.
•
Assouplissants (ne pas dépasser le repère
“MAX”)
•
Détachants
•
Adoucisseurs d’eau (dureté de l’eau 4)
•
Amidon (dissout dans l’eau)
3.
Fermez complètement le bac à produits.
46
Page 9
DÉTERGENT ET PRODUITS ADDITIFS
Remarques :
• Vous pouvez utiliser un détergent liquide
dans la phase de prélavage pour les
programmes offrant cette option. Dans ce
cas, n’utilisez que des détergents en poudre
pour le lavage principal.
• Si vous utilisez l’option “Départ différé”,
versez le détergent liquide dans une boule de
dosage que vous placerez dans le tambour.
TEINTURE ET DÉCOLORATION
Teinture : Les produits usuels se composent d’un
colorant, d’un fixateur et de sel. Versez le
colorant, le fixateur puis le sel directement dan s le
tambour vide. Ne mettez le lin ge qu ’a près .
• Utilisez exclusivement des teintures et
produits de blanchiment recommandés pour
les machines à laver.
SÉLECTION DU PROGRAMME /
DÉMARRAGE DU PROGRAMME
Voir également le tableau des programmes.
1. Réglez le sélecteur de programme sur le
programme voulu. Le voyant situé au-dessus
de la touche “Départ/Pause” clignote et la
durée du programme (selon le modèle)
s’affiche à l’écran.
2. Sélectionnez les autres options, le cas
échéant, en appuyant sur la touche
correspondante. Le voyant correspondant à
l’option choisie s’allume.
N.B. Si la combinaison du programme et des
options supplémentaires est i nadéquate, un
signal sonore retentit. Toute sélection d’une
combinaison d’options incorrectes s’annule
automatiquement.
• Une nouvelle pression sur la touche
désactive l’option additionnelle.
• En cas d’utilisation d'assouplissants
concentrés, ajoutez de l’eau dans le bac à
produits jusqu’au repère “MAX”.
• Pour que les détergents en poudre ou les
détergents liquides très concentrés se
diffusent bien, utilisez la boule de dosage
fournie avec le détergent et mettez-la dans le
tambour.
• Suivez les recommandations du fabricant.
• Les composants en plastique et en
caoutchouc à l’intérieur de l’appareil peuvent
changer de couleur au contact des produits de
teinture ou de blanchiment.
• La vitesse d’essorage finale est liée au
programme choisi et s’affiche à l’aide d’un
voyant.
• La vitesse d’essorage finale peut être
modifiée en appuyant sur la touche “Essorage”.
• Dans certains programmes, une limite de la
vitesse d’essorage finale est fixée pour
préserver votre linge. La sélection d’une vitesse
d’essorage plus élevée n’e st pas possi ble.
• Si vous sélectionnez “0”, l’essorage du linge
après le dernier cycle de rinçage n’a pas lieu.
L’eau est simplement évacuée de la
machine. Un essorage intermédiaire est
effectué à vitesse réduite.
3. Appuyez sur la touche “Départ/Pause” pour
démarrer le programme
DÉPART DIFFÉRÉ
(Selon le modèle)
1. Sélectionnez le programme et la température,
toutes les options supplémentaires ainsi que la
vitesse d’essorage.
2. Appuyez sur la touche “Départ différé”. Le
voyant correspondant s’allume et le voyant
situé au-dessus de la touche “Départ/
Pause” clignote. Vous pouvez soit maintenir
enfoncée la touche du départ différé, soit
appuyer dessus à plusieurs reprises jusqu’à
ce que le nombre d’heures voulu soit atteint.
Si le nombre d’heures maximal du départ
différé est atteint, une nouvelle pression sur
la touche remet le compteur à zéro.
3. Appuyez sur la touche “Départ/Pause” pour
démarrer le programme.
• Il est possible de modifier le nombre d’heures
programmées avant un départ différé, même
après avoir appuyé sur la touche “Départ/
Pause”. Là encore, vous pouvez soit
maintenir enfoncée la touche du départ
différé, soit appuyer dessus à plusieurs
reprises jusqu’à ce que le nombre d’heures
voulu soit atteint. Quand l’affichage indique à
nouveau “00”, le programme sélectionné
démarre.
• Annulation du départ différé : si finalement
vous ne voulez pas d’un départ différé,
tournez le sélecteur de programme pour le
positionner sur le réglage voulu. Le temps
restant pour le programme sélectionné
s’affiche et le voyant au-dessus de la touche
“Départ/Pause” clignote. Vous pouvez alors
démarrer immédiatement le programme en
appuyant sur cette touche.
• En cas de modification du programme après
sélection du départ différé : l ’option du départ
différé s’efface et le temps restant s’affiche. Le
voyant au-dessus de la touche “Départ/Pause”
clignote. Le programme ne démarre pas.
Remarque : en cas de départ différé, si vous
utilisez un détergent liquide, il est recommandé
de le verser dans une boule de dosage que vous
placerez directement dans le tambour.
47
Page 10
VERROUILLAGE DU HUBLOT/ FIN DE PROGRAMME
VERROUILLAGE DU HUBLOT
Le hublot est verrouillé automatiquement après
le début du programme, et ce jusqu’à la fin de ce
dernier. L’indicateur “Porte déverrouillée”
disparaît.
Exception :
Synthétiques, et au cours du prélavage effectué
pour ces programmes, il est possible d’ouvrir le
hublot afin de rajouter de nouvelles pièces de
linge pendant les 15 premières minutes suivant
le début du programme.
Si le programme “Lavage rapide” est
sélectionné, l’ajout de linge est impossible.
Pour les programmes Coton et
CHANGEMENT / INTERRUPTION /
ANNULATION DE PROGRAMME
CHANGEMENT DE PROGRAMME OU
D’OPTIONS
1.
Sélectionnez le programme voulu à l’aide du
programmateur. Si nécessaire, sélectionnez
les options supplémentaires requises et la
vitesse d’essorage. Le voyant lumineux audessus de la touche
clignote.
Remarque :
2.
Appuyez sur la touche
nouveau programme sélectionné démarre à
la phase de lavage à laquelle le programme
précédent a été interrompu.
Remarque :
les options
“Prélavage” ne peuvent pas fair e
l’objet d’une nouvelle sélection aprè s
le changement de programme.
ne rajoutez pas de détergent pour le
nouveau programme.
“Départ/Pause”
“Départ différé”
“Départ/Pause”
et
. Le
Si vous amenez le sélecteur de programme sur la
position “ ” ou en cas de coupure d’électricité, le
hublot est déverrouillé environ deux minutes
après.
FIN DU PROGRAMME
La fin du programme est signalée par :
•
le voyant “Sécurité porte” et l’affichage “0:00”
sur l’indicateur du temps restant (selon le
modèle);
•
un signal sonore retentit troi s fo is,
•
les voyants de déroulement du pro gramme
sont tous éteints.
PROGRAMME INTERRUPTION / PAUSE
Si, pour une raison quelconque, vo us dé si re z
interrompre le programme pendant un certain
temps et le poursuivre plus tard :
1.
Appuyez sur la touche
Le voyant clignote.
2.
Après la pause voulue, appuyez à nouveau
sur la touche
“Départ/Pause”
“Départ/Pause”
.
.
ANNULATION DU PROGRAMME
Si le programme en cours doit être terminé
prématurément et annulé, il faut évacuer l’eau
contenue dans le tambour avant d’ouvrir le hublot :
1.
Réglez le sélecteur de programme sur
“Vidange”
touche
L’indicateur de l’essorage affiche “0” et
l’indicateur du temps restant (selon le
modèle), “0:02” minutes.
2.
Appuyez sur la touche
démarrer le programme.
. Le voyant au-dessus de la
“Départ/Pause”
clignote.
“Départ/Pause”
pour
NETTOYAGE DU FILTRE /
VIDANGE DE L’EAU RÉSIDUELLE
QUAND FAUT-IL NETTOYER LE FILTRE ?
•
Contrôlez le filtre deux à trois fois par an et
nettoyez-le si nécessaire.
•
Vérifiez le filtre si l’appareil ne vidange pas
correctement ou n’essore pas.
•
Retirez le filtre si la pompe est bl oquée par un
objet (boutons, pièces de monnaie, épingle s
de sécurité, etc.).
IMPORTANT :avant la vidange de la
machine, attendez que le
bain lessiviel soit froid.
48
Page 11
NETTOYAGE DU FILTRE /
VIDANGE DE L’EAU RÉSIDUELLE
NETTOYAGE DU FILTRE
1.
Eteignez l’appareil (réglez le sélecteur de
programme sur et débranchez l’appareil).
2.
Retirez l’accessoire coloré du bac à produits
et utilisez-le pour ouvrir le portillon du filtre.
3.
Placez un récipient sous le filtre.
4.
Faites tourner lentement le filtre dans le sens
inverse des aiguilles d’une montre jusqu’à ce
que la poignée soit verticale ; ne retirez pas
encore le filtre.
5.
Attendez que l’eau s’écoule.
6.
Vous pouvez alors dévisser complètement le
filtre et le sortir.
7.
Eliminez les impuretés.
8.
Vérifiez que la turbine de la pompe tourne
librement.
9.
Réinsérez le filtre et revissez-le dans le sens
des aiguilles d’une montre, jusqu’à la butée
(la poignée est horizontale).
10.
Fermez le portillon.
11.
Versez 1/2 litre d’eau dans le bac à produits
afin de réactiver le système “Économique”.
12.
Branchez l’appareil à la prise de courant.
13.
Sélectionnez un programme et démarrez-le.
QUAND FAUT-IL VIDANGER L’EAU
RÉSIDUELLE ?
•
Avant de transporter (déplacer) la machine.
•
S’il y a un risque de gel dans la pièce où est
installée la machine. Il est p référabl e dans ce
cas de vidanger la machine après ch aq ue
lavage.
VIDANGE DE L’EAU RÉSIDUELLE
Le tuyau servant à évacuer l’eau résiduelle se
trouve derrière la plinthe de l’appareil.
Débranchez la machine avant la vidange.
1.
Retirez soigneusement la plinthe à l’aide du
mince bout arrondi de l’accessoire en couleur
du bac à produits.
2.
Dégagez le bouchon du tuyau. Retirez le
bouchon de l’extrémité du tuyau.
3.
Laissez toute l’eau résiduelle s’écouler dans
un récipient pas trop haut, puis rebouchez le
tuyau de vidange et remettez-le en place dans
la machine.
4.
Avant de réutiliser la machine, versez environ
1 litre d’eau dans le bac à produits afin de
réactiver le système “Economique”.
49
Page 12
NETTOYAGE ET ENTRETIEN
CARROSSERIE ET BANDEAU DE
COMMANDES
•
Nettoyez avec votre détergent habitue l
(n’utilisez pas de poudre à récurer).
•
Essuyez avec un chiffon doux.
BAC À PRODUITS
1.
Dégagez le bac à produits en appuyant sur le
levier de déverrouillage situé dans le
compartiment de prélavage et retirez le bac à
produits.
2.
Retirez les accessoires (siphon du
compartiment réservé à l’assoupl is san t et
accessoire pour le détergent liq ui de ).
3.
Lavez toutes les pièces à l’eau courante.
4.
Remettez les pièces en place et réinsérez le
bac à produits. Mettez le siphon en place en
exerçant une poussée ferme.
JOINT DU HUBLOT
•
Nettoyez-le de temps en temps avec un
chiffon humide.
•
Vérifiez régulièrement que des impuretés ne
se trouvent pas dans les plis.
FILTRES DU RACCORDEMENT
D’ARRIVÉE D’EAU
•
Contrôlez et nettoyez régulièrement.
Pour les machines avec un tuyau d’arrivée
d’eau droit (voir figure)
1.
Fermez le robinet.
2.
Dévissez le tuyau flexible du robinet.
3.
Nettoyez la crépine interne.
4.
Revissez la connexion du flexible au robinet.
5.
Dévissez le tuyau flexible de la machine.
6.
Retirez le filtre du tuyau de l’appareil avec
une pince et nettoyez-le.
7.
Replacez le filtre et revissez le raccordement
à la machine.
8.
Ouvrez le robinet
raccordements.
Pour les machines à alimentation avec
sécurité hydraulique (voir figure)
1.
Fermez le robinet.
2.
Dévissez le tuyau flexible du robinet.
3.
Nettoyez la crépine.
4.
Revissez la connexion du flexible avec
sécurité hydraulique au robinet.
5.
Ouvrez le robinet
des raccordements.
et vérifiez l’étanchéité des
et vérifiez l’étanchéité
2
Tuyau droit
1
Tuyau avec
sécurité hydraulique
2
FILTRE
Contrôlez et nettoyez régulièrement le filtre, au
moins deux à trois fois par an (voir “Nettoyage du
filtre / Vidange de l’eau résiduelle”).
50
Page 13
DIAGNOSTIC RAPIDE
La machine à laver est équipée de fon ctio ns de
sécurité permettant de détecte r et signaler to utes
pannes éventuelles et de réagi r en c onséquen ce.
Il ne s’agit cependant s ouv ent que de petites
pannes auxquelles il est très f ac ile d e re mé di er.
Par exemple :
L’appareil ne démarre pas, aucun voyant
ne s’allume.
Veuillez vérifier :
•
si l’appareil est branché ;
•
si la prise de courant fonctionne correcteme nt
(avec une lampe de table, par exemple).
L’appareil ne démarre pas, mais le
voyant “Départ/Pause” clignote.
Veuillez vérifier :
•
si le hublot est fermé correcte me nt
(sécurité enfants) ;
•
si un programme a été sélectionné et s’il a
démarré ;
•
si le robinet d’eau est ouvert.
L’appareil s’arrête pendant le programme.
Veuillez vérifier :
•
si le voyant
supprimez cette option en appuyant une
nouvelle fois sur cette touc he ;
•
si un autre programme a été sélecti on né .
Sélectionnez à nouveau le programme voulu
et appuyez sur la touche
•
si le voyant
Appuyez sur la touche
•
si le hublot a été ouvert et le voyant
Pause”
touche ;
•
si le système de sécurité de l’ ap pare il est
activé.
Voir le “Tableau de description des pannes”.
“Arrêt Cuve Pleine”
“Départ/Pause”
“Départ/Pause”
“Départ/Pause”
clignote. Appuyez à nouveau sur la
clignote,
;
clignote.
;
“Départ/
Le détergent et les produits additifs ne
sont pas évacués correctement.
Veuillez vérifier :
•
si le siphon est bien instal lé et n ’e st pa s
bouché (voir “Nettoyage et entretien”) ;
•
si l’appareil dispose de suffisamment d’eau.
Il se peut que les filtres du ra cco rd emen t
d’arrivée d’eau soient encrassés (v oi r
“Nettoyage et entretien” / “Filtres du
raccordement d’arrivée d’eau”).
L’appareil vibre pendant l’essorage.
Veuillez vérifier :
•
si l’appareil est bien horizontal et si les quatre
pieds sont réglés à la même hauteur (voir
“Notice d’installation”) ;
•
si le bridage de transport a été retiré.
Le bridage de transport doit être retiré avant la
mise en service de l’appareil (vo ir “No ti ce
d’installation”).
Le linge n’est pas essoré ou pas assez
essoré.
L’appareil est équipé d’un système de détectio n et
de correction de balourd. Si vous lavez des pi èces
de grandes dimensions (sortie de bain, pa r
exemple), il se peut que le système de correction
de balourd réduise automatiquement la vitesse
d’essorage ou l’interrompe s’il détecte un balourd
trop important au début de l’essorage, et ce afin
de préserver l’appareil.
•
Si le linge est encore humide à la fin du
programme, ajoutez éventuellement d’autres
vêtements et redémarrez un programme
d’essorage.
•
La formation extrême de mousse peut
empêcher l’appareil d’essorer.
Utilisez la quantité de détergent appropriée .
51
Page 14
DIAGNOSTIC RAPIDE
Que faire si le système automatique de sécurité détecte une anomalie ?
Le programme est interrompu, un signal sonore et différents indicateurs (selon les modèles) donnent
la source de la panne.
Tableau de description des pannes
Le voyant s’allume
“Robinet d’eau” “H” et “F” 30 s “Problème d’arrivée d’eau”
- “P” et “F” 30 s “Problème de vidange”
- “F4” à “F16” 30 s
“Alimentation avec
sécurité hydraulique”
a. Problème d’arrivée d’eau (pas d’eau ou
quantité d’eau insuffisante)
Le voyant “Robinet d’eau” est allumé, ou
l’affichage indique tour à tour “H” et “F” et un
signal sonore retentit. Éteignez l’appareil en
tournant le sélecteur de programme sur et
débranchez-le. Vérifiez :
si le robinet est ouvert à fond et si la
•
pression d’arrivée d’eau est suffisante ;
si le tuyau d’arrivée d’eau n’est pas plié ;
•
si les filtres dans le raccord d’arrivée d’eau
•
ne sont pas bouchés (voir “Nettoyage et
entretien” / “Filtres du raccordement
d’arrivée d’eau”) ;
si l’eau se trouvant dans le tuyau d’arrivée
•
d’eau n’est pas gelée ;
l’appareil est équipé d’un flexible de sécurité et
•
la vanne de sécurité s’est ouverte (voyant
rouge dans la fenêtre d’inspection de la vanne
de sécurité) ; Dans ce cas, remplacez par un
nouveau flexible de sécurité.
Branchez l’appareil à la prise de courant.
Sélectionnez à nouveau le programme souhaité et
appuyez sur la touche
reprise du programme (n’ajoutez pas de détergent
pour ce programme).
“Départ/Pause”
b. Problème de vidange
L’affichage indique tour à tour “P” et “F” et un
signal sonore retentit. Éteignez l’appareil en
tournant le sélecteur de programme sur et
débranchez-le. Veuillez vérifier :
si le tuyau de vidange n’est pas plié (voir le
•
chapitre “Notice d’installation”) ;
si la pompe ou le filtre ne sont pas bouchés
•
(voir “Nettoyage du filtre / Vidange de l’eau
résiduelle”).
IMPORTANT :
vous que le bain lessiviel soit froid.
si l’eau se trouvant dans le tuyau de vidange
•
n’est pas gelée.
Branchez l’appareil à la prise de courant.
Resélectionnez le programme désiré et appuyez
sur la touche
programme (n’ajoutez pas de détergent).
En cas de persistance du problème, appelez le
Service Après-Vente (voir le chapitre “Service
Après-Vente”).
avant de vidanger, assurez-
“Départ/Pause”
c. Panne du module électrique
L’indicateur
“Départ différé”
retentit. L’affichage indique “F4” à “F16”.
“Vitesse d’essorage”
clignotent et un signal sonore
Affichage
numérique
Signal sonore Description de la panne
“Problème lié aux
composants électriques”
“A” et “F” 30 s “Défaut Hydrosécurité”
Débranchez l’appareil. Sélectionnez un
•
programme et appuyez à nouveau sur la
touche
“Départ/Pause”
poursuit.
En cas de persistance du problème, appelez le
•
Service Après-Vente(Voir le chapitre “Service
Après-Vente”).
. Le programme se
d. Défaut Hydrosécurité
Un signal sonore retentit. Le voyant
hydrosécurité est allumé. L’affichage indique
tour à tour “A” et “F”. Mettez l’appareil hors
tension en tournant le sélecteur de programme
sur , débranchez l’appareil et assurez-vous
que le robinet d’eau est fermé.
La panne d'hydrosécurité peut être
déclenchée par :
1. une formation excessive de mousse,
2. une fuite au niveau du tuyau d’arrivée d’eau
ou de l’appareil.
Inclinez délicatement l’appareil vers l’avant
pour permettre à l’eau de s’évacuer. Ensuite :
1. branchez l’appareil sur la prise de courant,
pour la
2. ouvrez l’arrivée d’eau (si la touche
Pause”
machine commence à se remplir, fermez le
robinet d’arrivée d’eau et contactez le
Service Après-Vente),
3. sélectionnez à nouveau le programme
souhaité et appuyez sur la touche
Pause”
détergent). Le programme se poursuit.
Si la panne devait se représenter, appelez le
Service Après-Vente (avec les détails concernant
la panne, voir “Service Après-Vente”).
n’est pas enfoncée et que la
(il n’est pas nécessaire d’ajouter du
Panne d’hydrosécurité lorsque le sélecteur
de programme est en position .
L’appareil détecte une fuite d’eau, et ce même
lorsque la machine est hors tension.
Un signal sonore retentit. L’affichage indique
tour à tour “A” et “F”.
La fuite d’eau peut être causée par une fuite
pour poursuivre le
et l’option
•
au niveau du tuyau d’arrivée d’eau ou de
l’appareil.
Débranchez l’appareil et assurez-vous que le
robinet d’eau est fermé. Inclinez l’appareil vers
l’avant pour permettre à l’eau de s’évacuer.
Contactez le Service Après-Vente (avec les
détails de la panne, voir “Service AprèsVente”).
“Départ/
“Départ/
52
Page 15
SERVICE APRÈS-VENTE
Avant de contacter le Service Après-Vente :
1. Vérifiez s’il n’est pas possible de remédier
vous-même au défaut (voir le chapitre
“Diagnostic rapide”).
2. Redémarrez le programme pour vérifier que
l’inconvénient a été éliminé.
3. Si l’appareil ne fonctionne toujours pas
correctement, appelez le Service Après-Vente
Communiquez :
• Le type de défaut.
• Le modèle exact de l’appareil.
• Le code Service (numéro suivant le mot
SERVICE).
NOTICE D’INSTALLATION
BRIDAGE DE TRANSPORT
L’appareil est équipé d’un bridage de transport,
afin d’éviter tout endommagement éventuel de
l’appareil en cours de transp ort.
Il faut obligatoirement retirer le bridage de
transport avant d’utiliser la machine (Fig. 1).
1. Dévissez les quatre vis à l’aide de la clé
fournie (Fig. 2).
2. Retirez les vis à la main.
3. En maintenant la tête de vis, faites passer
chaque vis par le gros orifice c orresp on da nt.
4. Obturez les trous avec les bouchons en
plastique fournis ; insérez les bouchons dans le
gros orifice et faites-les glisser dans la partie
étroite, jusqu’à la butée (Fig. 3).
5. Conservez le bridage de transport pour un
usage ultérieur (déménagement, par exemple).
Remarque importante
Il faut remettre le bridage de transport en place,
pour chaque transport de la machi ne .
Dégagez les bouchons en pl astique au moyen
d’un tournevis, en les faisant glisse r dans le sens
inverse de la flèche et en les reti rant. Replacez le
bridage de transport en suivant la procédure de
démontage, mais en sens inverse.
L’étiquette Service Après-Vente se trouve sur
le côté intérieur du hublot.
• Votre adresse complète.
• Votre numéro de téléphone et le préfixe.
Fig. 1
Fig. 2
Fig. 3
53
Page 16
NOTICE D’INSTALLATION
INSTALLATION
•
Placez l’appareil sur un sol plat et stable, si possible
dans un coin de la pièce.
•
Assurez-vous que les quatre pieds reposent
correctement sur le sol et que la machine est bien
horizontale (utilisez un niveau à cet effet).
•
Compensez les inégalités du sol en réglant le pied
de réglage avant droit. N’insérez sous les pieds ni
morceau de bois, ni carton etc.
1.
Desserrez le contre-écrou au moyen de la clé
fournie.
2.
Réglez la hauteur du pied à la main.
3.
Fixez le contre-écrou en le serrant da ns le se ns
contraire des aiguilles d’une montre face à la
machine à laver.
•
Si la machine est placée sur un p lancher en poutres
de bois, répartissez le poids en po sant l’appareil sur
un panneau de contre-plaqué 60 x 60 cm et de 3 cm
d’épaisseur minimum.
Vissez fermement le panneau de contreplaqué au
sol.
TÔLE DE PROTECTION / PANNEAU
INTERMEDIAIRE
L’appareil doit être encastré sous un plan de
travail continu.
L’appareil doit obligatoirement être encastré au
moyen de l’unité d’encastrement UBS. Vous
pouvez obtenir cet accessoire auprès de
magasins spécialisés ou du Service Après-Vente.
•
Débranchez l’appareil.
1.
Dévissez les vis fixant le plan de travail à l’arrière.
2.
Faites glisser le plan de travail vers l’arrière
jusqu’à la butée et dégagez-le en le soulevant.
Montez la tôle de protection en suivant les
instructions fournies.
3.
Replacez les vis de fixation et s errez -l es.
DIMENSIONS DE LA NICHE
Largeur 600 mm
Hauteur 825 mm
Profondeur 600 mm
REMARQUE IMPORTANTE :
Ne branchez l’appareil sur le secteur qu’après avoir fixé
le panneau intermédiaire ou le plan de travail.
54
Page 17
NOTICE D’INSTALLATION
ARRIVÉE D’EAU
•
Arrivée d’eau : Eau froide uniquement
•
Robinet : Raccord à vis pour tuyaux 3/4"
•
Pression : 100-1000 kPa (1-10 bar).
TUYAU D’ARRIVÉE D’EAU
1.
Vissez soigneusement le tuyau d’arrivée sur le
robinet, de préférence à la main. Vérifiez que le
tuyau ne forme pas de nœud.
2.
Vérifiez l’étanchéité des raccordements de la
machine en ouvrant le robinet à fond.
•
Si le tuyau n’est pas suffisamment long,
remplacez-le par un tuyau de longueur suffisante
résistant à la pression (minimum 1000 kPa - en
conformité avec EN 50084).
•
Vérifiez régulièrement que le tuyau d’arrivée d’eau
ne présente ni signe de fragilisation, ni fissure.
Le cas échéant, remplacez-le.
•
La machine à laver peut être branchée sans clapet
anti-retour.
•
Respectez les prescriptions des Compagnies
locales de distribution d’eau.
ALIMENTATION AVEC SÉCURITE
HYDRAULIQUE (selon les modèles)
•
Après avoir inséré le filtre dans le raccord fileté,
vissez ce dernier sur le robinet d'arrivée d'eau.
Ouvrez le robinet à fond et vérifiez l’étanchéité du
raccordement.
•
L’appareil ne doit en aucun cas être connecté au
mitigeur d’un chauffe-eau non pressurisé.
•
Le tuyau d’arrivée d’eau et le boîtier de
raccordement plastique contiennent des
composants électriques.
N.B. Le tuyau flexible ne doit pas être coupé et le
boîtier ne doit pas être immergé dans l’eau.
•
Si le tuyau flexible est endommagé, débranchez
immédiatement l’appareil.
•
Si le tuyau flexible n’est pas suffisamment long,
remplacez-le par un tuyau avec sécurité hydraulique
de 3 m de long (disponible auprès du Service AprèsVente ou chez votre Revendeur). Cette opération ne
doit être confiée qu’à un électricien qualifié.
VIDANGE
•
Raccordement du tuyau de vidange.
Connectez le tuyau de vidange au siphon ou
accrochez-le au rebord d’un évier avec la crosse de
vidange (voir la figure). Il ne faut en aucun cas
accrocher le tuyau de vidange à une petite bassine.
Hauteur max. de vidange de l’eau : 1,25 m
Si vous devez rallonger le tuyau, utilisez un
tuyau flexible de même type et fixez le raccord à
l’aide de colliers de fixation pour tuyaux flexibles.
Longueur max. du tuyau de vidange : 2,50 m
Important :
Vérifiez que le tuyau ne forme pas de nœud.
Fixez le tuyau pour qu’il ne tombe pas quand
l’appareil fonctionne.
Tuyau droit
Alimentation
avec sécurité
hydraulique
55
Page 18
NOTICE D’INSTALLATION
RACCORDEMENT ÉLECTRIQUE
•
Les branchements électriques doivent être
conformes aux normes locales en vigueur.
•
L’appareil doit être branché au réseau uniquement
au moyen d’une prise de terre, conformément aux
réglementations en vigueur. En particulier, les
appareils installés dans les locaux contenant une
douche ou une baignoire doivent être protégés par
un dispositif à courant différentiel résiduel au
moins égal à 30mA. La mise à la terre de l’appareil
est obligatoire aux termes de la loi. Le fabricant
décline toute responsabilité en cas de dommages
corporels ou matériels résultant directement ou
indirectement du non-respect des instructions cidessus.
•
Les données techniques (tension, puissance et
fusible) figurent sur la plaque signalétique située à
l’intérieur du hublot.
•
Le câble d’alimentation ne doit être remplacé que
par un câble d’alimentation d’origine, par le
Service Après-Vente agréé.
•
L’appareil répond aux exigences de la Directive
Communautaire 93/68/CEE.
•
N’utilisez ni rallonge, ni adaptateur multiple.
•
L’accès à la prise secteur ou la déconnexion du
secteur grâce à un interrupteur bipolaire doivent
être possibles à tout moment après l’installation.
56
Loading...
