Page 1

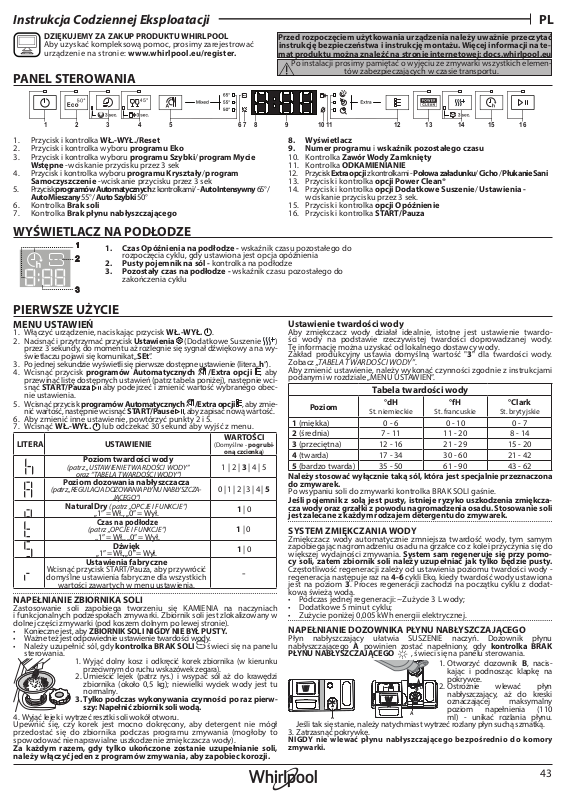

DZIĘKUJEMY ZA ZAKUP PRODUKTU WHIRLPOOL

Aby uzyskać kompleksową pomoc, prosimy zarejestrować urządzenie na stronie: www.whirlpool.eu/register.

PANEL STEROWANIA

1 2 3 4 5 6 7 10 11 128 9 13 14 15 16

1. Przycisk i kontrolka WŁ.-WYŁ./Reset

2. Przycisk i kontrolka wyboru programu Eko

3. Przycisk i kontrolka wyboru programu Szybki/ program Mycie Wstępne - wciskanie przycisku przez 3 sek

4. Przycisk i kontrolka wyboru programu Kryształy/ program Samoczyszczenie - wciskanie przycisku przez 3 sek

5. Przycisk programów Automatycznych z kontrolkami/ - Auto Intensywny 65° / Auto Mieszany 55° / Auto Szybki 50°

6. Kontrolka Brak soli

7. Kontrolka Brak płynu nabłyszczającego

WYŚWIETLACZ NA PODŁODZE

1. Czas Opóźnienia na podłodze - wskaźnik czasu pozostałego do

rozpoczęcia cyklu, gdy ustawiona jest opcja opóźnienia

2. Pusty pojemnik na sól - kontrolka na podłodze

3. Pozostały czas na podłodze - wskaźnik czasu pozostałego do

zakończenia cyklu

PLInstrukcja Codziennej Eksploatacji

Przed rozpoczęciem użytkowania urządzenia należy uważnie przeczytać instrukcję bezpieczeństwa i instrukcję montażu. Więcej informacji na temat produktu można znaleźć na stronie internetowej: docs.whirlpool.eu

Po instalacji prosimy pamiętać o wyjęciu ze zmywarki wszystkich elemen-

tów zabezpieczających w czasie transportu.

8. Wyświetlacz

9. Numer programu i wskaźnik pozostałego czasu

10. Kontrolka Zawór Wody Zamknięty

11. Kontrolka ODKAMIENIANIE

12. Przycisk Extra opcji z kontrolkami - Połowa załadunku/ Cicho / Płukanie Sani

13. Przycisk i kontrolka opcji Power Clean®

14. Przycisk i kontrolka opcji Dodatkowe Suszenie/ Ustawienia -

wciskanie przycisku przez 3 sek.

15. Przycisk i kontrolka opcji Opóźnienie

16. Przycisk i kontrolka START/Pauza

PIERWSZE UŻYCIE

MENU USTAWIEŃ

1. Włączyć urządzenie, naciskając przycisk WŁ.-WYŁ. .

2. Nacisnąć i przytrzymać przycisk Ustawienia (Dodatkowe Suszenie )

przez 3 sekundy, do momentu aż rozlegnie się sygnał dźwiękowy a na wyświetlaczu pojawi się komunikat „SEt”.

3. Po jednej sekundzie wyświetli się pierwsze dostępne ustawienie (litera „h”).

4. Wcisnąć przycisk

przewinąć listę dostępnych ustawień (patrz tabela poniżej), następnie wcisnąć START/Pauza aby podejrzeć i zmienić wartość wybranego obecnie ustawienia.

5. Wcisnąć

nić wartość, następnie wcisnąć START/Pause , aby zapisać nową wartość.

6. Aby zmienić inne ustawienie, powtórzyć punkty 2 i 5.

7. Wcisnąć WŁ.-WYŁ. lub odczekać 30 sekund aby wyjść z menu.

LITERA USTAWIENIE

przycisk

(patrz „REGULACJA DOZOWANIA PŁYNU NABŁYSZCZA-

Wcisnąć przycisk START/Pauza, aby przywrócić domyślne ustawienia fabryczne dla wszystkich

NAPEŁNIANIE ZBIORNIKA SOLI

Zastosowanie soli zapobiega tworzeniu się KAMIENIA na naczyniach i funkcjonalnych podzespołach zmywarki. Zbiornik soli jest zlokalizowany w dolnej części zmywarki (pod koszem dolnym po lewej stronie).

• Konieczne jest, aby ZBIORNIK SOLI NIGDY NIE BYŁ PUSTY.

• Ważne też jest odpowiednie ustawienie twardości wody.

• Należy uzupełnić sól, gdy kontrolka BRAK SOLI świeci się na panelu

sterowania.

4. Wyjąć lejek i wytrzeć resztki soli wokół otworu.

Upewnić się, czy korek jest mocno dokręcony, aby detergent nie mógł przedostać się do zbiornika podczas programu zmywania (mogłoby to spowodować nienaprawialne uszkodzenie zmiękczacza wody).

Za każdym razem, gdy tylko ukończone zostanie uzupełnianie soli, należy włączyć jeden z programów zmywania, aby zapobiec korozji.

programów Automatycznych /Extra opcji

programów Automatycznych /Extra opcji , aby zmie-

WARTOŚCI

(Domyślne - pogrubi-

Poziom twardości wody

(patrz „USTAWIENIE TWARDOŚCI WODY”

oraz “TABELA TWARDOŚCI WODY”)

Poziom dozowania nabłyszczacza

NaturalDry (patrz „OPCJE I FUNKCJE”)

wartości zawartych w menu ustawienia.

1. Wyjąć dolny kosz i odkręcić korek zbiornika (w kierunku przeciwnym do ruchu wskazówek zegara)

2. Umieścić lejek (patrz rys.) i wsypać sól aż do krawędzi zbiornika (około 0,5 kg); niewielki wyciek wody jest tu normalny.

3. Tylko podczas wykonywania czynności po raz pierwszy: Napełnić zbiornik soli wodą.

JĄCEGO”)

„1” = Wł., „0” = Wył.

Czas na podłodze

(patrz „OPCJE I FUNKCJE”)

„1” = Wł., „0” = Wył.

Dźwięk

„1” = Wł., „0” = Wył.

Ustawienia fabryczne

oną czcionką)

1 | 2 | 3 | 4 | 5

0 | 1 | 2 | 3 | 4 | 5

, aby

1 | 0

Ustawienie twardości wody

Aby zmiękczacz wody działał idealnie, istotne jest ustawienie twardości wody na podstawie rzeczywistej twardości doprowadzanej wody. Tę informację można uzyskać od lokalnego dostawcy wody. Zakład produkcyjny ustawia domyślną wartość "3" dla twardości wody. Zobacz „TABELA TWARDOŚCI WODY”. Aby zmienić ustawienie, należy wykonać czynności zgodnie z instrukcjami podanymi w rozdziale „MENU USTAWIEŃ”.

Tabela twardości wody

Poziom

1 (miękka) 0 - 6 0 - 10 0 - 7 2 (średnia) 7 - 11 11 - 20 8 - 14 3 (przeciętna) 12 - 16 21 - 29 15 - 20 4 (twarda) 17 - 34 30 - 60 21 - 42 5 (bardzo twarda) 35 - 50 61 - 90 43 - 62

Należy stosować wyłącznie taką sól, która jest specjalnie przeznaczona do zmywarek.

Po wsypaniu soli do zmywarki kontrolka BRAK SOLI gaśnie.

Jeśli pojemnik z solą jest pusty, istnieje ryzyko uszkodzenia zmiękczacza wody oraz grzałki z powodu nagromadzenia osadu. Stosowanie soli jest zalecane z każdym rodzajem detergentu do zmywarek.

°dH

St. niemieckie

°fH

St. francuskie

°Clark

St. brytyjskie

SYSTEM ZMIĘKCZANIA WODY

Zmiękczacz wody automatycznie zmniejsza twardość wody, tym samym zapobiegając nagromadzeniu osadu na grzałce co z kolei przyczynia się do większej wydajności zmywania. System sam regeneruje się przy pomo- cy soli, zatem zbiornik soli należy uzupełniać jak tylko będzie pusty. Częstotliwość regeneracji zależy od ustawienia poziomu twardości wody regeneracja następuje raz na 4-6 cykli Eko, kiedy twardość wody ustawiona jest na poziom 3. Proces regeneracji zachodzi na początku cyklu z dodatkową świeżą wodą.

• Podczas jednej regeneracji: ~Zużycie 3 L wody;

• Dodatkowe 5 minut cyklu;

• Zużycie poniżej 0,005 kWh energii elektrycznej.

NAPEŁNIANIE DOZOWNIKA PŁYNU NABŁYSZCZAJĄCEGO

Płyn nabłyszczający ułatwia SUSZENIE naczyń. Dozownik płynu nabłyszczającego A powinien zostać napełniony, gdy kontrolka BRAK PŁYNU NABŁYSZCZAJĄCEGO , świeci się na panelu sterowania.

1. Otworzyć dozownik B, nacis-

kając i podnosząc klapkę na pokrywce.

2. Ostrożnie wlewać płyn nabłyszczający, aż do kreski oznaczającej maksymalny

Jeśli tak się stanie, należy natychmiast wytrzeć rozlany płyn suchą szmatką.

3. Zatrzasnąć pokrywkę.

NIGDY nie wlewać płynu nabłyszczającego bezpośrednio do komory zmywarki.

poziom napełnienia (110 ml) - unikać rozlania płynu.

Page 2

Regulacja dozowania płynu nabłyszczającego

Jeśli rezultaty suszenia nie są w pełni zadowalające, można wyregulwać dozowanie używanego płynu nabłyszczającego. Aby zmienić ustawienie, należy wykonać czynności zgodnie z instrukcjami podanymi w rozdziale „MENU USTAWIEŃ”. Jeśli poziom dozowania płynu nabłyszczającego został ustawiony na ZERO, płyn nabłyszczający nie będzie dozowany. Kontrolka BRAK PŁYNU NA- BŁYSZCZAJĄCEGO nie będzie świecić, jeśli zabraknie płynu nabłyszczającego. Można ustawić maksymalnie 6 poziomów, zależnie od modelu zmywarki.

• Jeśli na naczyniach są widoczne niebieskawe smugi, należy ustawić niski poziom (0-3).

• Jeśli na naczyniach pozostają krople wody lub oznaki kamienia, należy ustawić wysoki poziom (4-5).

CODZIENNA EKSPLOATACJA

1. SPRAWDZENIE PRZYŁĄCZA WODY

Sprawdzić, czy zmywarka jest podłączona do instalacji wodnej i czy zawór wody jest otwarty.

2. WŁĄCZANIE ZMYWARKI

Otwórz drzwiczki i naciśnij przycisk WŁ.-WYŁ..

3. WKŁADANIE NACZYŃ DO KOSZA (patrz ŁADOWANIE KOSZY).

4. NAPEŁNIANIE DOZOWNIKA DETERGENTU

5. WYBÓR PROGRAMU I DOSTOSOWANIE CYKLU

Wybierz najbardziej odpowiedni program, dostosowany do typu naczyń stołowych i poziomu ich zabrudzenia (patrz OPIS PROGRAMÓW), naciskając przycisk wybranego PROGRAMU. Wybierz żądane opcje (patrz OPCJE I FUNKCJE). Nie wszystkie opcje są przystosowane do wszystkich programów.

6. START

Uruchom cykl zmywania naciskając przycisk START/Pauza (dioda LED świeci) i zamykając drzwiczki w przeciągu 4 sekund. Po uruchomieniu programu urządzenie wyemituje pojedynczy sygnał dźwiękowy. Jeśli drzwiczki nie zostaną zamknięte w przeciągu 4 sekund, rozlegnie się dźwięk alarmu. W takim przypadku otwórz drzwiczki, naciśnij przycisk

START/Pauza i ponownie zamknij drzwiczki w przeciągu 4 sekund.

7. KONIEC CYKLU ZMYWANIA

Koniec cyklu zmywania jest sygnalizowany przez sygnał dźwiękowy oraz za pomocą komunikatu END [KONIEC] na wyświetlaczu. Otwórz

drzwiczki i wyłącz urządzenie, naciskając przycisk WŁ.-WYŁ.. Przed wyjęciem naczyń odczekaj kilka minut - aby uniknąć oparzenia. Wyjmij naczynia, zaczynając od dolnego kosza.

NAPEŁNIANIE DOZOWNIKA DETERGENTU

Aby otworzyć dozownik detergentu, użyć urządzenia do otwierania C. Detergent wsypywać/wlewać tylko do suchego zasobnika D. Detergent przeznaczony do mycia wstępnego wsypywać/wlewać bezpośrednio do komory zmywarki.

Dozownik detergentu otwiera się automatycznie w odpowiednim czasie, zgodnie z danym programem.

Zastosowanie detergentów nieprzeznaczonych do użytku w zmywarkach może spowodować nieprawidłowe działanie lub uszkodzenie urządzenia.

1. Odmierzając dawkę detergentu, należy uwzględnić informacje podane powyżej, aby dodana ilość detergentu była prawidłowa. Wewnątrz dozownika D znajdują się oznaczenia ułatwiające dozowanie detergentu.

2. Przed zatrzaśnięciem pokrywy usunąć pozostałości detergentu z krawędzi dozownika.

3. Zamknąć pokrywkę dozownika detergentu, pociągając ją w górę tak, aż urządzenie zamykające zostanie zablokowane na swoim miejscu.

ZMIANA URUCHOMIONEGO PROGRAMU

Jeżeli wybrany został niewłaściwy program, można go zmienić, pod warunkiem, że program dopiero się rozpoczął. PONOWNE USTAWIENIE maszyny: naciśnij i przytrzymaj przycisk WŁ.-WYŁ.. przez ponad 3 sekundy i maszyna się wyłączy. Na tablicy wskaźników wyświetli się komunikat „0:01”. Zamknąć drzwiczki i poczekać, aż zakończy się cykl spuszczania wody (około 1 minuty). Otworzyć drzwiczki i włączyć z powrotem urządzenie za pomocą przycisku WŁ.-WYŁ. i wybrać nowy cykl zmywania oraz żądane opcje. Uruchom cykl, naciskając przycisk START/Pauza i zamykając drzwiczki w przeciągu 4 sekund

DODAWANIE DODATKOWYCH NACZYŃ STOŁOWYCH

Bez wyłączania zmywarki lekko uchyl drzwiczki, aby uniknąć rozpryskiwania się wody na zewnątrz (dioda START/Pauza zaczyna migać) (Uwaga!:

Gorąca para!) i umieść naczynia wewnątrz zmywarki. Naciśnij przycisk START/Pauza i zamknij drzwiczki w przeciągu 4 sekund. Cykl będzie kont-

ynuowany od momentu, w którym został przerwany

PRZYPADKOWE PRZERWANIE CYKLU

Jeżeli drzwiczki zostaną otwarte w trakcie trwania cyklu zmywania lub jeśli nastąpiła przerwa w dopływie prądu, cykl zostanie wstrzymany. Zamknij drzwiczki i JEDYNIE WÓWCZAS, GDY naciśniesz przycisk START/Pauza i zamkniesz drzwiczki w przeciągu 4 sekund, cykl będzie kontynuowany od momentu, w którym został przerwany.

PORADY I WSKAZÓWKI

PORADY

Przed włożeniem naczyń do kosza, należy usunąć wszystkie resztki jedzenia i opróżnić szklanki. Nie trzeba ich wcześniej płukać pod bieżącą wodą. Rozmieścić naczynia tak, aby były mocno utrzymywane na miejscu i nie mogły się przewrócić; pojemniki ułożyć tak, aby ich otwory były skierowane w dół, a wklęsłe/wypukłe elementy były ustawione ukośnie, dzięki czemu woda będzie mogła docierać do każdej powierzchni i swobodnie przepływać. Ostrzeżenie: pokrywki, uchwyty, tace i patelnie nie mogą uniemożliwiać obracania się ramion natryskowych. Wszystkie małe przedmioty należy umieszczać w koszyku na sztućce. Bardzo zabrudzone naczynia i patelnie powinny być umieszczane w dolnym koszu, ponieważ w tej części komory zmywarki strumienie wody są silniejsze i zmywanie jest bardziej skuteczne. Po włożeniu naczyń do zmywarki trzeba sprawdzić, czy ramiona natryskowe mogą obracać się swobodnie.

NACZYNIA NIE NADAJĄCE SIĘ DO ZMYWANIA W ZMYWARKACH

• Naczynia i sztućce drewniane.

• Szklanki z delikatnym zdobieniem, wyroby artystyczne lub naczynia zabytkowe. Ich zdobienia nie są odporne.

• Elementy z tworzywa sztucznego, które nie są odporne na wysokie temperatury.

• Naczynia miedziane i cynowe.

• Naczynia zabrudzone popiołem, woskiem, smarem lub tuszem.

Kolory szklanych dekoracji oraz aluminiowe/srebrne części mogą zmienić się lub ściemnieć podczas zmywania. Niektóre rodzaje wyrobów szklanych (np. kryształy) mogą stracić przezroczystość po zbyt wielu cyklach zmywania.

USZKODZENIE NACZYŃ SZKLANYCH I PORCELANOWYCH

• W zmywarkach można myć tylko takie naczynia szklane i porcelanowe, których producent deklaruje, że są przeznaczone do zmywarek.

• Używać delikatnego detergentu, przeznaczonego do porcelany

• Naczynia szklane i porcelanowe należy wyjmować ze zmywarki, jak tylko zmywanie się skończy.

WSKAZÓWKI DOTYCZĄCE OSZCZĘDZANIA ENERGII

• Jeśli zmywarka domowa użytkowana jest zgodnie z zaleceniami producenta,

zmywanie naczyń w zmywarce zazwyczaj pochłania MNIEJ EN-

ERGII ELEKTRYCZNEJ i mniej wody niż zmywanie ręczne.

• Aby maksymalnie zwiększyć wydajność zmywarki, należy uruchamiać cykl zmywania po pełnym załadowaniu urządzenia. Ładowanie zmywarki domowej w stopniu zale-

canym przez producenta przyczyni się do oszczędności energii elektrycznej i wody. Informacje na temat prawidłowego ładowania naczyń w zmywarce można odnaleźć w rozdziale ŁADOWANIE KOSZY. W przypadku częściowego załadowania, zaleca się skorzystanie ze specjalnych opcji, jeśli są one dostępne (Połowa załadunku/ Zmywanie strefowe/ Wiele stref ), zapełniając jedynie wybrane kosze. Nieprawidłowe lub nadmierne ładowanie zmywarki może spowodować zwiększenie zużycia mediów (np. wody, energii, czasu lub zwiększenie poziomu hałasu), co wpływa negatywnie za wydajność suszenia.

• Ręczne spłukiwanie naczyń przyczynia się do większego zużycia wody i energii elektrycznej i nie jest zalecane.

DEZYNFEKCJA ZMYWARKI

Aby uniknąć powstawania nieprzyjemnych zapachów i tworzenia się osadów, które mogą pojawić się w zmywarce, należy co najmniej raz w miesiącu włączyć program z wysoką temperaturą. Aby wyczyścić zmywarkę, należy wsypać/wlać jedną łyżeczkę detergentu i włączyć program bez wkładania naczyń

ODPORNOŚĆ NA NISKIE TEMPERATURY

Jeśli urządzenie jest umieszczone w środowisku narażonym na ryzyko niskich temperatur, należy je całkowicie opróżnić z wody. Zamknij zawór wody i odłącz wąż doprowadzający wodę oraz wąż spustowy, a następnie pozwól na wypłynięcie z nich wody. Sprawdź, czy że zmięk-

czacz wody jest wypełniony rozpuszczoną solą regeneracyjną w zbiorniku soli, aby chronić urządzenie przed temperaturami aż do -20 °C.

Jeżeli urządzenie było przechowywane w warunkach niskich temperatur, przed pierwszym uruchomieniem musi ono pozostać w temperaturze otoczenia wynoszącej min. 5°C przez przynajmniej 24 godziny.

Page 3

TABELA PROGRAMÓW

PLInstrukcja Codziennej Eksploatacji

Program

Opis programów

Faza

suszenia

NaturalDry

Dostępne opcje

Czas

trwania

programu

(godz./

min)

**)

Zużycie

wody

(litry/

cykl)

Zużycie

energii

(kWh/

cykl)

Eko 50°- program jest przeznaczony do mycia naczyń o zwykłym

stopniu zabrudzenia; dla tego zastosowania jest to najbardziej wydajny program pod względem zużycia energii elektrycznej i wody oraz w takim zastosowaniu program ten uzyskał certykat zgodności z dyrektywą unijną Ecodesign.

Szybki 45° - Program należy stosować przy połowie załadunku lub

lekko zabrudzonych naczyniach, na których nie zalegają resztki jedzenia. Nie ma fazy suszenia.

Kryształy

dziej wrażliwe na wysoką temperaturę, np. szklanki i kubeczki

Auto Intensywny 65° - Automatyczny program do

zmywania mocno zabrudzonych garnków i talerzy.

Auto Mieszany 55° - automatyczny program do

normalnie zabrudzonych naczyń z zaschniętymi resztkami jedzenia.

Auto

średnio i lekko zabrudzonych naczyń. Cykl do codziennego stosowania, który zapewnia optymalne rezultaty zmywania i suszenia w krótszym czasie.

45° -

Program do mycia delikatnych naczyń, które są bar-

Szybki 50° - automatyczny program do

Program jest automatycznie dostosowany w zależności od poziomu zabrudzenia. Gdy czujnik wykryje poziom zabrudzenia, na wyświetlaczu pojawi się animacja i czas trwania cyklu zostanie zaktualizowany.

Mycie wstępne - Opłukiwanie naczyń przeznaczonych do później-

szego mycia. W tym programie nie używa się żadnego detergentu.

Samoczyszczenie 65° - Program przeznaczony do przeprowadzania kon-

serwacji zmywarki,tylko w przypadku gdy zmywarka jest PUSTA, z zastosowaniem specjalnych detergentów służących do konserwacji zmywarki.

Dane Programu Eko uzyskano na podstawie pomiarów wykonanych w warunkach laboratoryjnych zgodnie z normą europejską EN 60436:2020. Uwaga dla laboratoriów testowych: szczegółowe informacje dotyczące warunków testów porównawczych EN można uzyskać pod adresem: [email protected] Przed żadnym z tych programów nie ma potrzeby wstępnego przygotowania naczyń. *) Nie wszystkie opcje mogą być używane jednocześnie. **) Wartości podane dla innych programów niż program Eko mają charakter referencyjny. Rzeczywisty czas może się zmieniać w zależności od wielu czynników, takich jak temperatura i ciśnienie dopływającej wody, temperatura otoczenia, ilość detergentu, wielkość i typ załadunku oraz jego wyważenie, a także od dodatkowo wybranych opcji i kalibracji czujnika. Kalibracja czujnika może wydłużyć czas trwania programu aż o 20 min.

4:00 9,5 0,65

0:30 - 0:40 10,0 - 12,0 0,55 - 0.65

1:40 - 1:50 12,5 - 16,5 0,95 - 1,20

2:25 - 3:10 15,5 - 24,5 1,30 - 1,70

1:20 - 3:00 7,5 - 19,5 0,75 - 1,20

1:00 - 1:50 7,5 - 15,5 0,70 - 1,10

0:12 4,5 0,10

1:15 11.0 1,10

OPCJE I FUNKCJE

OPCJE można wybierać/ anulować wybór bezpośrednio po wybraniu programu, naciskając odpowiedni przycisk (jeśli jest dostępny – zapala się kontrolka) (patrz PANEL STEROWANIA). Jeśli dana opcja nie może być używana z wybranym programem (patrz TABELA PROGRAMÓW), odpowiednia dioda LED mignie szybko 3 razy i będzie słychać sygnał dźwiękowy. Opcja nie zostanie włączona. Opcja może zmienić czas lub zużycie wody lub energii dla programu.

POWER CLEAN® - Dzięki dodatkowym silnym dyszom ta opcja

zapewnia bardziej intensywne i dokładne mycie w koszu dolnym, w określonym jego obszarze. Opcja ta jest polecana do mycia garnków i patelni. (Prosimy zapoznać się z częścią dotyczącą obciążenia Power Clean®).

POŁOWA ZAŁADUNKU - Jeśli nie ma wielu naczyń do zmywania, używany jest program połowy załadunku, w celu oszczędzania wody,

energii elektrycznej lub czasu, w zależności od wybranego programu.

Należy pamiętać, aby zmniejszyć ilość detergentu.

DODATKOWE SUSZENIE - Wyższa temperatura podczas ostatniego

płukania i przedłużona faza suszenia pozwala na lepsze suszenie. Opcja

DODATKOWE SUSZENIE powoduje wydłużenie cyklu zmywania.

CICHO - odpowiedni do zmywania w nocy. Ta opcja może być

wykorzystana do ograniczenia emisji hałasu podczas faz zmywania.

Wydłuży ona czas cyklu w zależności od wyboru cyklu podstawowego.

PŁUKANIE SANI - Ta opcja może być użyta do dezynfekcji mytych

naczyń. Jej włączenie spowoduje podwyższenie temperatury końcowego płukania i dodanie zmywania antybakteryjnego do wybranego programu. Idealna do mycia naczyń i butelek do karmienia. Drzwiczki zmywarki muszą być zamknięte przez cały czas trwania programu, aby zagwarantować usunięcie zarazków.

OSTRZEŻENIE: po zakończeniu cyklu naczynia i talerze mogą być bardzo gorące.

OPÓŹNIENIE - Włączenie programu można opóźnić o pewien czas, od

30 minut do 24 godzin.

1. Wybrać program i którąkolwiek z żądanych opcji. Nacisnąć przycisk

OPÓŹNIENIE (kilkukrotnie), aby opóźnić rozpoczęcie programu. Dostępna jest regulacja w zakresie od pół godziny do 24 godzin. Gdy osiągnięte zostanie ustawienie 24 godzin, wcisnąć przycisk OPÓŹNIENIE kolejny raz, aby dezaktywować funkcję OPÓŹNIENIE.

2. Wcisnąć przycisk START/Pauza i zamknąć drzwi w przeciągu 4 sek. Zegar

zacznie odliczanie.

3. Po upływie ustawionego czasu kontrolka gaśnie, a program włącza się

automatycznie.

Funkcja OPÓŹNIENIE nie może być ustawiana po włączeniu się programu.

CZAS NA PODŁODZE - Światło LED, wyświetlane na podłodze, wskazuje

czas pozostały do końca cyklu. Lampka gaśnie przy każdym otwarciu drzwi. Lampka pozostaje włączona podczas cyklu i wyłącza się po jego zakończeniu. Ta funkcja jest domyślnie ustawiona jako aktywna, jednak

można ją wyłączyć w “MENU USTAWIEŃ”.

ODKAMIENIANIE - Alarm - Wykryto nagromadzenie kamienia na wewnętrznych elementach urządzenia. Sprawdzić, czy Ustawienie Twardości

Wody ma prawidłową wartość, a sól jest obecna w pojemniku na sól (patrz PIERWSZE UŻYCIE), a następnie użyć produktu do odkamieniania (zalecana jest

marka WPro) i włączyć program Samooczyszczanie. Po udanym odkamienianiu ikona nie będzie już wyświetlana. Jeśli opisane powyżej czynności nie zostaną wykonane, wydajność maszyny się pogorszy. Ostrzeżenie «Odkamienianie» zacznie mrugać, a alarm «dES» pojawi się na wyświetlaczu. Jeśli nadal nie podjęte zostanie żadne działanie, urządzenie umożliwi włączenie jedynie pewnej ilości cykli (wskazanej podczas wyświetlania alarmu «dES») a następnie zostanie ZABLOKOWANE, aby zapobiec uszkodzeniom elementów urządzenia, a dostępny będzie jedynie program Samooczyszczanie. Przeprowadzenie pełnego odkamieniania odblokuje urządzenie. W przypadku wyjątkowo dużych ilości kamienia, możliwe, że trzeba będzie wykonać odkamienianie dwa razy, aby było skuteczne.

NaturalDry - to konwekcyjny system suszenia, który automatycznie otwiera drzwiczki podczas/po fazie suszenia, aby zapewnić doskonałe rezultaty suszenia każdego dnia. Drzwiczki można otworzyć po osiągnięciu temperatury bezpiecznej dla mebli kuchennych, zatem przy użyciu opcji PŁUKANIE SANI drzwiczki będą zablokowane. Do zmywarki dołączono specjalnie zaprojektowaną folię ochronną która pełni funkcję dodatkowej ochrony przed parą. Prosimy zapoznać się z INSTRUKCJĄ INSTALACJI, aby dowiedzieć się, jak zamontować folię ochronną. Ta funkcja jest domyślnie ustawiona jako aktywna, jednak można ją wyłączyć w “MENU USTAWIEŃ”.

WYKRYWANIE - kiedy czujnik wykryje poziom zabrudzenia, na

cyklu zmywania zostanie jest aktualizowany. Funkcja wykrywania służy do pomiaru poziomu zabrudzenia naczyń i jest ona obecna we wszystkich cyklach (z wyjątkiem trybu Eco), dostosowując odpowiednio program.

wyświetlaczu pojawi się animacja (około 20 min.), a długość

ZAWÓR WODY ZAMKNIĘTY - Alarm - Miga, gdy nie jest doprowadzana woda lub zawór wody jest zamknięty.

Page 4

ŁADOWANIE KOSZY

PÓŁKA-KOSZ NA SZTUĆCE

Trzecia półka-kosz jest przeznaczona do umieszczania sztućców. Sztućce należy wkładać tak, jak to pokazano na rysunku. Rozdzielone ułożenie sztućców ułatwia ich wyjmowanie po zmywaniu i zapewnia lepsze wysuszenie.

Noże i inne akcesoria o ostrych czubkach i krawędziach należyukładać ostrzami skierowanymi w dół.

Półka na sztućce jest wyposażona w dwie przesuwne boczne półki, aby uzyskać jak najwyższą przestrzeń pod spodem i umożliwić umieszczenie wysokich naczyń w górnym koszu.

GÓRNY KOSZ

Tu należy wkładać delikatne i lekkie naczynia: szklanki, liżanki, talerzyki, małe miseczki do sałatek. Górny kosz jest wyposażony w podnoszone wsporniki, które mogą być używane w pozycji pionowej przy wkładaniu spodeczków/talerzyków deserowych lub w pozycji opuszczonej, przy wkładaniu misek i pojemników na żywność.

(przykładowe załadowanie górnego kosza)

Regulacja wysokości górnego kosza

Wysokość górnego kosza można wyregulować: wyższe położenie umożliwia umieszczenie dużych naczyń w dolnym koszu, a niższe pozwala na najwyższe ustawienie podnoszonych wsporników, co daje więcej miejsca u góry, a jednocześnie pozwala uniknąć stykania się z naczyniami umieszczonymi w dolnym koszu. Górny kosz jest wyposażony w regulator wysokości górnego kosza (patrz ilustracja); bez naciskania dźwigienek, można łatwo podnieść kosz trzymając go za boczne części i umieszczając stabilnie w górnym położeniu. Aby przywrócić dolne położenie, nacisnąć dźwigienki

A po bokach kosza i przesunąć kosz w dół. Zdecydowanie zalecamy, aby nie regulować wysokości kosza, gdy jest załadowany. NIGDY nie podnosić lub opuszczać kosza tylko z jednej strony.

POJEMNOŚĆ: 15 standardowych nakryć

Składane półeczki z regulowanym położeniem

Boczne składane klapy można złożyć lub rozłożyć, aby zoptymalizować ułożenie naczyń w koszyku. Kieliszki do wina można bezpiecznie umieścić, wkładając nóżkę każdego kieliszka do odpowiedniego otworu. W zależności od modelu:

• aby rozłożyć klapy, należy wysunąć je do góry i obrócić lub zwolnić z zatrzasków i pociągnąć do dołu.

• aby złożyć klapy, należy obrócić je i wsunąć je do dołu lub wyciągnąć do góry i zamocować do zatrzasków.

DOLNY KOSZ

Do garnków, pokrywek, talerzy, misek do sałatek, sztućców itp. Duże talerze i pokrywki powinny być umieszczane z boku, aby uniknąć stykania się z ramieniem natryskowym. Dolny kosz jest wyposażony w podnoszone wsporniki, które mogą być używane w położeniu pionowym przy wkładaniu talerzy lub w położeniu poziomym, aby ułatwić wkładanie patelni i misek.

(przykładowe załadowanie dolnego kosza)

POWER CLEAN®

System Power Clean® wykorzystuje specjalne dysze wodne znajdujące się z tyłu komory, które pozwalają na intensywne mycie bardzo zabrudzonych naczyń. Dolny kosz posiada miejsce do umieszczania dużych przedmiotów. Z tyłu kosza znajduje się specjalny wysuwany wspornik, który może być używany do podparcia patelni lub blach do pieczenia i ustawienia ich pionowo, dzięki czemu będą zajmowały mniej miejsca. Umieszczając garnki/patelnie skierowane w stronę elementu Power Clean®, należy włączyć POWER CLEAN na panelu sterowania. Stosowanie opcji Power Clean®:

1. Dostosować obszar Power Clean (

jąc tylne uchwyty w taki sposób, aby móc włożyć garnki.

2. Włożyć przechylone w pionie garnki i pa-

telnie w obszar Power Clean®. Garnki muszą być zwrócone w kierunku silnych dysz wodnych.

G), składa-

UTRZYMANIE I KONSERWACJA

CZYSZCZENIE ZESPOŁU FILTRA

Zespół ltra należy regularnie czyścić, zapobiegając jego zapychaniu i zapewniając prawidłowy odpływ ścieków. Używanie zmywarki, w której zablokowane są ltry lub zawierającej ciała obce w układzie ltrowania może spowodować nieprawidłowe działanie urządzenia, co prowadzi do obniżenia wydajności, głośnej pracy lub większego wykorzystania mediów. Zespół ltra składa się z trzech ltrów, które usuwają resztki jedzenia z myjącej wody, a następnie umożliwiają jej obieg: aby uzyskać najlepsze rezultaty zmywania, należy utrzymywać je w czystości.

Nie wolno używać zmywarki bez ltrów lub jeśli ltry są źle zamocowane.

Co najmniej raz na miesiąc lub po każdych 30 cyklach zmywania należy sprawdzić zespół ltra i w razie potrzeby oczyścić go dokładnie pod bieżącą wodą za pomocą szczoteczki z nie-metalowym włosiem i postępując zgodnie z poniższymi instrukcjami:

1. Odkręcić ltr cylindryczny A w kierunku ruchu wskazówek zegara i wyciągnąć go (Rys. 1). Ważne jest, aby przy ponownym montażu ltra,

dwa trójkąty pokazane na zbliżeniu, spotkały się.

2. Zdjąć korek ltra B lekko naciskając boczne klapki (Rys. 2).

3. Wysunąć ltr płytkowy ze stali nierdzewnej C (Rys. 3).

4. W przypadku odnalezienia ciał obcych (np. potłuczonego szkła, porcelany, kości, pestek owoców itp.), należy je ostrożnie wyjąć.

5. Sprawdzić syfon i usunąć wszelkie resztki potraw. NIGDY NIE NALEŻY WYJMOWAĆ osłony pompy cyklu myjącego

Po oczyszczeniu ltrów założyć z powrotem zespół ltra i zamocować go w prawidłowym położeniu; jest to niezbędne dla utrzymania sprawnego funkcjonowania zmywarki.

(pokazane strzałką) (Rys. 4).

Page 5

CZYSZCZENIE RAMION NATRYSKOWYCH

Może się zdarzyć, że resztki potraw pozostaną na ramionach natryskowych i będą zatykać otwory, przez które wytryskiwana jest woda. Dlatego też zaleca się, aby od

Dolne ramię natryskowe można wyjmować pociągając je w górę i obracając je w kierunku przeciwnym do wskazówek zegara. Ponowne osadzenie ramienia natryskowego odbywa się poprzez pociągnięcie go w dół i obrócenie go w kierunku zgodnym z ruchem wskazówek zegara.

czasu do czasu sprawdzić ramiona natryskowe i oczyścić je małą szczoteczką z nie-

-metalowym włosiem.

Górne ramię natryskowe można wyj-

Aby usunąć spryskiwacz górny, usuń go z kolektorem.

mować wciskając je w górę i obracając je w kierunku przeciwnym do wskazówek zegara. Ponowne osadzenie ramienia natryskowego odbywa się poprzez pociągnięcie go w górę i obrócenie go w kierunku zgodnym z ruchem wskazówek zegara.

USUWANIE USTEREK

Jeśli zmywarka nie działa prawidłowo, należy sprawdzić czy problem można rozwiązać wykonując czynności opisane poniżej. W przypadku błędów lub problemów prosimy skontaktować się z zakładem serwisowym, którego dane kontaktowe można odnaleźć w książeczce gwarancyjnej. Części zamienne będą dostępne przez okres do 7 lub do 10 lat, zgodnie z określonymi wymaganiami rozporządzenia.

PROBLEMY MOŻLIWE PRZYCZYNY ROZWIĄZANIE

Świeci się wskaźnik soli

Wskaźnik soli miga

Wskaźnik płynu nabłyszczającego

świeci się lub miga Wskaźnik

odkamieniania świeci się lub miga; wyświetlany jest alarm „dES”.

Zbiornik soli jest prawie pusty.

Zbiornik soli jest pusty.

Dozownik płynu nabłyszczającego jest pusty. (Po ponownym napełnieniu wskaźnik płynu nabłyszczającego może pozostać zapalony przez krótki czas).

Na wewnętrznych podzespołach urządzenia osadza się kamień.

Urządzenie nie zostało prawidłowo podłączone do zasilania.

Napełnij zbiornik solą (aby uzyskać więcej informacji, patrz NAPEŁNIANIE ZBIORNIKA SOLI). W razie potrzeby sprawdź ustawienie twardości wody, patrz TABELA TWARDOŚCI WODY.

Jak najszybciej napełnij zbiornik solą. Używanie urządzenia bez soli może spowodować uszkodzenie jego podzespołów wewnętrznych.

Ponownie napełnij dozownik płynem nabłyszczającym (aby uzyskać więcej informacji, patrz NAPEŁNIANIE DOZOWNIKA PŁYNU NABŁYSZCZAJĄCEGO).

Natychmiast usuń kamień z urządzenia korzystając z programu Samoczyszczenie i dostępnego na rynku preparatu do usuwania kamienia (patrz OPCJE I FUNKCJE). Ponownie napełnij zbiornik solą. Sprawdź ustawienie twardości wody. Jeśli urządzenie nie zostanie odkamienione, przestanie działać.

Włóż wtyczkę przewodu zasilającego do gniazdka.

PLInstrukcja Codziennej Eksploatacji

Zmywarka nie włącza się lub nie reaguje na polecenia.

Zmywarka nie odpompowuje wody. Na wyświetlaczu widoczny jest komunikat:

F7 E3 lub F9 E1

Zmywarka powoduje nadmierny hałas.

Naczynia nie są czyste.

Przerwa w dopływie prądu.

Drzwiczki zmywarki nie są zamknięte. Sworzeń NaturalDry nie jest wsunięty.

Cykl zostaje przerwany przez otwarcie drzwi przez ponad 4 sekundy.

Panel sterowania nie odpowiada lub wyświetlany jest komunikat F6 E1.

Filtr jest zatkany resztkami potraw lub kamieniem.

Wąż odpływowy jest zagięty. Sprawdź wąż odpływowy (patrz INSTRUKCJA INSTALACJI).

Rura odpływu zlewu jest zatkana. Oczyść rurę odpływu w zlewie.

Naczynia stukają między sobą. Prawidłowo rozmieść naczynia (patrz ŁADOWANIE KOSZY).

Występuje nadmierna ilość piany.

Naczynia nie zostały prawidłowo rozmieszczone. Prawidłowo rozmieść naczynia (patrz ŁADOWANIE KOSZY).

Filtr jest zatkany resztkami potraw lub kamieniem. Oczyść zespół ltra (patrz UTRZYMANIE I KONSERWACJA).

Naczynia nie zostały prawidłowo rozmieszczone. Prawidłowo rozmieść naczynia (patrz ŁADOWANIE KOSZY).

Ramiona natryskowe nie mogą obracać się swobodnie, zaczepiają się o naczynia.

Cykl zmywania jest zbyt delikatny. Wybierz odpowiedni cykl zmywania (patrz TABELA PROGRAMÓW).

Występuje nadmierna ilość piany. Pokrywka przegródki na płyn nabłyszczający nie

została prawidłowo zamknięta. Filtr jest zatkany resztkami potraw lub kamieniem. Oczyść ltr i usuń kamień z urządzenia (patrz CZYSZCZENIE ZESPOŁU FILTRA).

Zbiornik soli jest pusty. Napełnij zbiornik soli (patrz NAPEŁNIANIE ZBIORNIKA SOLI).

Ze względów bezpieczeństwa, zmywarka nie uruchomi się ponownie automatycznie po przywróceniu zasilania. Otwórz drzwiczki zmywarki, naciśnij przycisk START/Pauza i zamknij drzwiczki w przeciągu 4 sekund.

Energicznie popchnij drzwiczki aż do usłyszenia “kliknięcia”.

Naciśnij przycisk START/Pauza i zamknij drzwiczki w przeciągu 4 sekund.

Wyłącz urządzenie, naciskając przycisk WŁ.-WYŁ./RESET, po około jednej minucie z powrotem je włącz i ponownie uruchom program. Jeśli problem nadal występuje, odłącz urządzenie na 1 minutę, a następnie podłącz je z powrotem.

Oczyść ltr i usuń kamień z urządzenia (patrz CZYSZCZENIE ZESPOŁU FILTRA i INSTRUKCJA ODKA- MIENIANIA).

Porcja detergentu nie została poprawnie odmierzona, albo detergent nie nadaje się do stosowania w zmywarkach (patrz NAPEŁNIANIE DOZOWNIKA DETERGENTU). Ponownie uruchom bieżący cykl poprzez WYŁĄCZENIE zmywarki, następnie włącz ją ponownie, wybierz nowy program, naciśnij przycisk START/Pauza i zamknij drzwiczki w przeciągu 4 sekund. Nie dodawaj żadnego detergentu.

Prawidłowo rozmieść naczynia (patrz ŁADOWANIE KOSZY). Sprawdzić, czy górny kosz jest w prawi- dłowym położeniu i w razie potrzeby wyreguluj (podnieś).

Porcja detergentu nie została poprawnie odmierzona, albo detergent nie nadaje się do stosowania w zmywarkach (patrz NAPEŁNIANIE DOZOWNIKA DETERGENTU).

Upewnij się, czy dozownik płynu nabłyszczającego jest zamknięty.

Page 6

PROBLEMY MOŻLIWE PRZYCZYNY ROZWIĄZANIE

Zmywarka nie napełnia się wodą. Na wyświetlaczu widoczny jest komunikat: H2O i się świeci; rozlega się alarm akustyczny.

Zmywarka kończy cykl przedwcześnie. Na wyświetlaczu widoczny jest komunikat: F8 E3

Naczynia nie są dobrze wysuszone.

Naczynia i szklanki mają niebieskie smugi lub niebieskawe odcienie.

Naczynia i szklanki są pokryte wapiennym lub białawą warstwą.

Zmywarka wyświetla komunikat F8E5

Brak wody w sieci wodociągowej lub zawór jest zamknięty.

Wąż dopływowy wody jest zagięty.

Filtr siatkowy w wężu dopływowym wody jest zapchany; niezbędne jest jego oczyszczenie.

Filtr jest zatkany resztkami potraw lub kamieniem.

Wąż odpływowy ustawiony zbyt nisko lub odprowadzanie wody za pomocą syfonu do domowej sieci kanalizacyjnej.

Występuje nadmierna ilość piany.

Powietrze w instalacji doprowadzenia wody.

Brak płynu nabłyszczającego lub dawka jest zbyt mała.

Naczynia zostały wyładowane po automatycznym otwarciu drzwi, ale przed faktycznym zakończeniem cyklu.

Naczynia są ulokowane zbyt płasko.

Wybrany cykl nie posiada fazy suszenia.

Naczynia są wykonane z tworzywa sztucznego lub materiału antyadhezyjnego.

Dozowanie płynu nabłyszczającego jest nadmierne.

Zbiornik soli jest pusty.

Twardość wody jest ustawiona na zbyt niską twardość.

Pokrywka zbiornika soli nie jest dokładnie zamknięta.

Zbiornik płynu nabłyszczającego jest pusty lub dozowanie płynu nabłyszczającego jest niewystarczające.

Zawór jest zablokowany lub uszkodzony. Jeśli to możliwe, zamknij zawór wody. Nie wyłączaj zasilania. Zadzwoń do serwisu.

Sprawdź, czy woda dopływa z sieci wodociągowej lub czy zawór wody jest otwarty.

Sprawdź wąż dopływowy (patrz INSTRUKCJA INSTALACJI). Otwórz drzwiczki zmywarki, naciśnij przycisk START/Pauza i zamknij drzwiczki w przeciągu 4 sekund.

Sprawdź i oczyść ltr siatkowy w wężu dopływowym wody. Otwórz drzwiczki zmywarki, naciśnij przycisk START/Pauza i zamknij drzwiczki w przeciągu 4 sekund.

Oczyść ltr i usuń kamień z urządzenia (patrz CZYSZCZENIE ZESPOŁU FILTRA i INSTRUKCJA ODKA-

MIENIANIA).

Sprawdź czy końcówka węża odpływowego jest ustawiona na odpowiedniej wysokości (patrz INSTRUKCJA INSTALACJI). Sprawdź czy woda nie jest odprowadzana za pomocą syfonu do domowej

sieci kanalizacyjnej, i w razie potrzeby zamontować przerywacz syfonu/zawór napowietrzający.

Porcja detergentu nie została poprawnie odmierzona, albo detergent nie nadaje się do stosowania w zmywarkach (patrz NAPEŁNIANIE DOZOWNIKA DETERGENTU).

Sprawdź czy w instalacji wodnej nie ma nieszczelności lub innych problemów umożliwiających dostęp powietrza.

Upewnij się, że dozownik płynu nabłyszczającego jest napełniony (patrz NAPEŁNIANIE DOZOW- NIKA PŁYNU NABŁYSZCZAJĄCEGO). Same tabletki wielofunkcyjne do zmywarek nie zapewnią tak dobrych efektów suszenia, jak rzeczywiste używanie płynu nabłyszczającego.

Przed rozpoczęciem rozładowywania naczyń należy upewnić się, że cykl zakończył się (patrz CO - DZIENNA EKSPLOATACJA). W celu uzyskania jeszcze lepszych rezultatów suszenia zaleca się pozostawienie naczyń wewnątrz zmywarki z otwartymi drzwiami przez dodatkowe 15 minut po zakończeniu cyklu.

W przypadku zauważenia kałuż wody w zagłębieniach liżanek, kubków lub misek, spróbuj załadować naczynia (zwłaszcza w górnym koszu), tak aby zapewnić większe nachylenie, w celu umożliwienia ściekania większej ilości wody przed rozpoczęciem suszenia.

Prosimy sprawdzić w TABELI PROGRAMÓW, czy wybrany program jest wyposażony w fazę susze- nia. Cykl bez fazy suszenia może nie zapewniać pożądanej wydajności suszenia, dlatego zaleca się zmianę wyboru cyklu na ten, który posiada fazę suszenia.

Trochę kropelek wody, pozostających na tego typu materiale, jest zjawiskiem normalnym.

Zmień dozowanie na niższe ustawienia.

Jak najszybciej napełnij zbiornik solą. Używanie urządzenia bez soli może spowodować uszkodzenie jego podzespołów wewnętrznych.

Zwiększ ustawienie (patrz TABELA TWARDOŚCI WODY).

Sprawdź i zamknij pokrywkę zbiornika soli.

Ponownie napełnij dozownik płynem nabłyszczającym i sprawdź ustawienie dozowania (aby uzyskać więcej informacji, patrz NAPEŁNIANIE DOZOWNIKA PŁYNU NABŁYSZCZAJĄCEGO).

Zasady, standardową dokumentację, informacje na temat zamawiania części zamiennych oraz dodatkowe informacje o produkcie można znaleźć:

• Używając kodu QR i odwiedzając naszą stronę internetową: docs.whirlpool.eu

• Odwiedzając naszą stronę internetową: parts-selfservice.whirlpool.com

• Ewentualnie można skontaktować się z naszą obsługą posprzedażową (patrz numer telefonu w książeczce

gwarancyjnej). Kontaktując się z naszą obsługą posprzedażową, należy podać kody zamieszczone na tabliczce identykacyjnej produktu.

Informacje o modelu można uzyskać przy pomocy kodu QR podanego na etykiecie energetycznej. Etykieta zawiera również identykator modelu, którego można użyć do znalezienia informacji na portalu rejestru pod adresem https://eprel.ec.europa.eu.

IEC 436
