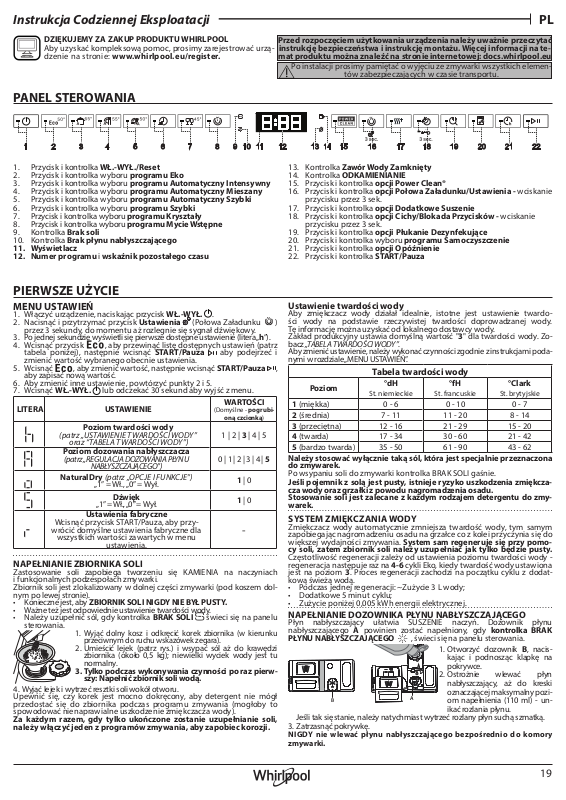

Page 1
PLInstrukcja Codziennej Eksploatacji
B
DZIĘKUJEMY ZA ZAKUP PRODUKTU WHIRLPOOL
Aby uzyskać kompleksową pomoc, prosimy zarejestrować urządzenie na stronie: www.whirlpool.eu/register.
PANEL STEROWANIA
1
2 3 4
1. Przycisk i kontrolka WŁ.-WYŁ./Reset
2. Przycisk i kontrolka wyboru programu Eko
3. Przycisk i kontrolka wyboru programu Automatyczny Intensywny
4. Przycisk i kontrolka wyboru programu Automatyczny Mieszany
5. Przycisk i kontrolka wyboru programu Automatyczny Szybki
6. Przycisk i kontrolka wyboru programu Szybki
7. Przycisk i kontrolka wyboru programu Kryształy
8. Przycisk i kontrolka wyboru programu Mycie Wstępne
9. Kontrolka Brak soli
10. Kontrolka Brak płynu nabłyszczającego
11. Wyświetlacz
12. Numer programu i wskaźnik pozostałego czasu
5
7
6
91011 12 13
8
PIERWSZE UŻYCIE
MENU USTAWIEŃ
1. Włączyć urządzenie, naciskając przycisk WŁ.-WYŁ. .
2. Nacisnąć i przytrzymać przycisk Ustawienia (Połowa Załadunku )
przez 3 sekundy, do momentu aż rozlegnie się sygnał dźwiękowy.
3. Po jednej sekundzie wyświetli się pierwsze dostępne ustawienie (litera „h”).
4. Wcisnąć przycisk , aby przewinąć listę dostępnych ustawień (patrz
tabela poniżej), następnie wcisnąć START/Pauza aby podejrzeć i
zmienić wartość wybranego obecnie ustawienia.
5. Wcisnąć , aby zmienić wartość, następnie wcisnąć START/Pauza ,
aby zapisać nową wartość.
6. Aby zmienić inne ustawienie, powtórzyć punkty 2 i 5.
7. Wcisnąć WŁ.-WYŁ. lub odczekać 30 sekund aby wyjść z menu.
LITERA USTAWIENIE
Poziom twardości wody
(patrz „USTAWIENIE TWARDOŚCI WODY”
oraz “TABELA TWARDOŚCI WODY”)
Poziom dozowania nabłyszczacza
(patrz „REGULACJA DOZOWANIA PŁYNU
NABŁYSZCZAJĄCEGO”)
NaturalDry (patrz „OPCJE I FUNKCJE”)
„1” = Wł., „0” = Wył.
Dźwięk
„1” = Wł., „0” = Wył.
Ustawienia fabryczne
Wcisnąć przycisk START/Pauza, aby przy-
wrócić domyślne ustawienia fabryczne dla
wszystkich wartości zawartych w menu
ustawienia.
NAPEŁNIANIE ZBIORNIKA SOLI
Zastosowanie soli zapobiega tworzeniu się KAMIENIA na naczyniach
i funkcjonalnych podzespołach zmywarki.
Zbiornik soli jest zlokalizowany w dolnej części zmywarki (pod koszem dolnym po lewej stronie).
• Konieczne jest, aby ZBIORNIK SOLI NIGDY NIE BYŁ PUSTY.
• Ważne też jest odpowiednie ustawienie twardości wody.
• Należy uzupełnić sól, gdy kontrolka BRAK SOLI świeci się na panelu
sterowania.
1. Wyjąć dolny kosz i odkręcić korek zbiornika (w kierunku
przeciwnym do ruchu wskazówek zegara)
2. Umieścić lejek (patrz rys.) i wsypać sól aż do krawędzi
zbiornika (około 0,5 kg); niewielki wyciek wody jest tu
normalny.
3. Tylko podczas wykonywania czynności po raz pierwszy: Napełnić zbiornik soli wodą.
4. Wyjąć lejek i wytrzeć resztki soli wokół otworu.
Upewnić się, czy korek jest mocno dokręcony, aby detergent nie mógł
przedostać się do zbiornika podczas programu zmywania (mogłoby to
spowodować nienaprawialne uszkodzenie zmiękczacza wody).
Za każdym razem, gdy tylko ukończone zostanie uzupełnianie soli,
należy włączyć jeden z programów zmywania, aby zapobiec korozji.
WARTOŚCI
(Domyślne - pogrubi-
oną czcionką)
1 | 2 | 3 | 4 | 5
0 | 1 | 2 | 3 | 4 | 5
1 | 0
1 | 0
-
.
Przed rozpoczęciem użytkowania urządzenia należy uważnie przeczytać
instrukcję bezpieczeństwa i instrukcję montażu. Więcej informacji na temat produktu można znaleźć na stronie internetowej: docs.whirlpool.eu
Po instalacji prosimy pamiętać o wyjęciu ze zmywarki wszystkich elemen-
13. Kontrolka Zawór Wody Zamknięty
14. Kontrolka ODKAMIENIANIE
15. Przycisk i kontrolka opcji Power Clean®
16. Przycisk i kontrolka opcji Połowa Załadunku/Ustawienia - wciskanie
przycisku przez 3 sek.
17. Przycisk i kontrolka opcji Dodatkowe Suszenie
18. Przycisk i kontrolka opcji Cichy/Blokada Przycisków - wciskanie
przycisku przez 3 sek.
19. Przycisk i kontrolka opcji Płukanie Dezynfekujące
20. Przycisk i kontrolka wyboru programu Samoczyszczenie
21. Przycisk i kontrolka opcji Opóźnienie
22. Przycisk i kontrolka START/Pauza
tów zabezpieczających w czasie transportu.
15 16 17 18 19 20 21 22
14
Ustawienie twardości wody
Aby zmiękczacz wody działał idealnie, istotne jest ustawienie twardości wody na podstawie rzeczywistej twardości doprowadzanej wody.
Tę informację można uzyskać od lokalnego dostawcy wody.
Zakład produkcyjny ustawia domyślną wartość "3" dla twardości wody. Zobacz „TABELA TWARDOŚCI WODY”.
Aby zmienić ustawienie, należy wykonać czynności zgodnie z instrukcjami podanymi w rozdziale „MENU USTAWIEŃ”.
Tabela twardości wody
Poziom
1 (miękka) 0 - 6 0 - 10 0 - 7
2 (średnia) 7 - 11 11 - 20 8 - 14
3 (przeciętna) 12 - 16 21 - 29 15 - 20
4 (twarda) 17 - 34 30 - 60 21 - 42
5 (bardzo twarda) 35 - 50 61 - 90 43 - 62
Należy stosować wyłącznie taką sól, która jest specjalnie przeznaczona
do zmywarek.
Po wsypaniu soli do zmywarki kontrolka BRAK SOLI gaśnie.
Jeśli pojemnik z solą jest pusty, istnieje ryzyko uszkodzenia zmiękczacza wody oraz grzałki z powodu nagromadzenia osadu.
Stosowanie soli jest zalecane z każdym rodzajem detergentu do zmywarek.
°dH
St. niemieckie
°fH
St. francuskie
°Clark
St. brytyjskie
SYSTEM ZMIĘKCZANIA WODY
Zmiękczacz wody automatycznie zmniejsza twardość wody, tym samym
zapobiegając nagromadzeniu osadu na grzałce co z kolei przyczynia się do
większej wydajności zmywania. System sam regeneruje się przy pomo-
cy soli, zatem zbiornik soli należy uzupełniać jak tylko będzie pusty.
Częstotliwość regeneracji zależy od ustawienia poziomu twardości wody regeneracja następuje raz na 4-6 cykli Eko, kiedy twardość wody ustawiona
jest na poziom 3. Proces regeneracji zachodzi na początku cyklu z dodatkową świeżą wodą.
• Podczas jednej regeneracji: ~Zużycie 3 L wody;
• Dodatkowe 5 minut cyklu;
• Zużycie poniżej 0,005 kWh energii elektrycznej.
NAPEŁNIANIE DOZOWNIKA PŁYNU NABŁYSZCZAJĄCEGO
Płyn nabłyszczający ułatwia SUSZENIE naczyń. Dozownik płynu
nabłyszczającego A powinien zostać napełniony, gdy kontrolka BRAK
PŁYNU NABŁYSZCZAJĄCEGO , świeci się na panelu sterowania.
1. Otworzyć dozownik B, nacis-
kając i podnosząc klapkę na
pokrywce.
2. Ostrożnie wlewać płyn
nabłyszczający, aż do kreski
A
Jeśli tak się stanie, należy natychmiast wytrzeć rozlany płyn suchą szmatką.
3. Zatrzasnąć pokrywkę.
NIGDY nie wlewać płynu nabłyszczającego bezpośrednio do komory
zmywarki.
oznaczającej maksymalny poziom napełnienia (110 ml) - unikać rozlania płynu.
19
Page 2
PL
D
C
Regulacja dozowania płynu nabłyszczającego
Jeśli rezultaty suszenia nie są w pełni zadowalające, można wyregulwać dozowanie używanego płynu nabłyszczającego.
Aby zmienić ustawienie, należy wykonać czynności zgodnie z instrukcjami podanymi w rozdziale „MENU USTAWIEŃ”.
Jeśli poziom dozowania płynu nabłyszczającego został ustawiony na ZERO
(EKO), płyn nabłyszczający nie będzie dozowany. Kontrolka BRAK PŁYNU
NABŁYSZCZAJĄCEGO nie będzie świecić, jeśli zabraknie płynu nabłyszczającego.
Można ustawić maksymalnie 6 poziomów, zależnie od modelu zmywarki.
• Jeśli na naczyniach są widoczne niebieskawe smugi, należy ustawić niski
poziom (0-3).
• Jeśli na naczyniach pozostają krople wody lub oznaki kamienia, należy ustawić wysoki poziom (4-5).
CODZIENNA EKSPLOATACJA
NAPEŁNIANIE DOZOWNIKA DETERGENTU
Aby otworzyć dozownik detergentu, użyć urządzenia do otwierania
C. Detergent wsypywać/wlewać tylko do suchego zasobnika D.
Detergent przeznaczony do mycia wstępnego wsypywać/wlewać
bezpośrednio do komory zmywarki.
Dozownik detergentu otwiera się automatycznie w odpowiednim czasie, zgodnie z danym programem.
Zastosowanie detergentów nieprzeznaczonych do użytku w zmywarkach
może spowodować nieprawidłowe działanie lub uszkodzenie urządzenia.
1. Odmierzając dawkę detergentu, należy uwzględnić informacje podane powyżej, aby dodana ilość detergentu
była prawidłowa. Wewnątrz dozownika D znajdują się
oznaczenia ułatwiające dozowanie detergentu.
2. Przed zatrzaśnięciem pokrywy usunąć pozostałości
detergentu z krawędzi dozownika.
3. Zamknąć pokrywkę dozownika detergentu, pociągając ją w górę tak, aż urządzenie zamykające zostanie zablokowane na swoim miejscu.
1. SPRAWDZENIE PRZYŁĄCZA WODY
Sprawdzić, czy zmywarka jest podłączona do instalacji wodnej
i czy zawór wody jest otwarty.
2. WŁĄCZANIE ZMYWARKI
Nacisnąć przycisk WŁ.-WYŁ.
3. WKŁADANIE NACZYŃ DO KOSZA (patrz ŁADOWANIE KOSZY).
4. NAPEŁNIANIE DOZOWNIKA DETERGENTU
5. WYBÓR PROGRAMU I DOSTOSOWANIE CYKLU
Wybierz najbardziej odpowiedni program, dostosowany do typu naczyń
stołowych i poziomu ich zabrudzenia (patrz OPIS PROGRAMÓW), naciskając przycisk wybranego PROGRAMU. Wybierz żądane opcje (patrz
OPCJE I FUNKCJE). Nie wszystkie opcje są przystosowane do wszystkich
programów.
6. START
Uruchom cykl zmywania zamykając dzrwi i naciskając przycisk START/
Pauza (dioda LED świeci). Po uruchomieniu programu urządzenie
wyemituje pojedynczy sygnał dźwiękowy.
7. KONIEC CYKLU ZMYWANIA
Koniec cyklu zmywania jest sygnalizowany przez sygnał dźwiękowy
oraz za pomocą komunikatu END [KONIEC] na wyświetlaczu. Wyłącz
urządzenie, naciskając przycisk WŁ.-WYŁ.. i otwierając drzwiczki.
Przed wyjęciem naczyń odczekaj kilka minut - aby uniknąć oparzenia.
Wyjmij naczynia, zaczynając od dolnego kosza.
PORADY I WSKAZÓWKI
PORADY
Przed włożeniem naczyń do kosza, należy usunąć wszystkie resztki jedzenia
i opróżnić szklanki. Nie trzeba ich wcześniej płukać pod bieżącą wodą.
Rozmieścić naczynia tak, aby były mocno utrzymywane na miejscu i nie mogły
się przewrócić; pojemniki ułożyć tak, aby ich otwory były skierowane w dół, a
wklęsłe/wypukłe elementy były ustawione ukośnie, dzięki czemu woda będzie
mogła docierać do każdej powierzchni i swobodnie przepływać.
Ostrzeżenie: pokrywki, uchwyty, tace i patelnie nie mogą uniemożliwiać
obracania się ramion natryskowych.
Wszystkie małe przedmioty należy umieszczać w koszyku na sztućce.
Bardzo zabrudzone naczynia i patelnie powinny być umieszczane w dolnym
koszu, ponieważ w tej części komory zmywarki strumienie wody są silniejsze
i zmywanie jest bardziej skuteczne.
Po włożeniu naczyń do zmywarki trzeba sprawdzić, czy ramiona natryskowe
mogą obracać się swobodnie.
NACZYNIA NIE NADAJĄCE SIĘ DO ZMYWANIA W ZMYWARKACH
• Naczynia i sztućce drewniane.
• Szklanki z delikatnym zdobieniem, wyroby artystyczne lub naczynia
zabytkowe. Ich zdobienia nie są odporne.
• Elementy z tworzywa sztucznego, które nie są odporne na wysokie tem-
peratury.
• Naczynia miedziane i cynowe.
• Naczynia zabrudzone popiołem, woskiem, smarem lub tuszem.
Kolory szklanych dekoracji oraz aluminiowe/srebrne części mogą zmienić
się lub ściemnieć podczas zmywania. Niektóre rodzaje wyrobów szklanych (np. kryształy) mogą stracić przezroczystość po zbyt wielu cyklach
zmywania.
USZKODZENIE NACZYŃ SZKLANYCH I PORCELANOWYCH
• W zmywarkach można myć tylko takie naczynia szklane i porcelanowe,
których producent deklaruje, że są przeznaczone do zmywarek.
• Używać delikatnego detergentu, przeznaczonego do porcelany
• Naczynia szklane i porcelanowe należy wyjmować ze zmywarki, jak tylko
zmywanie się skończy.
20
ZMIANA URUCHOMIONEGO PROGRAMU
Jeżeli wybrany został niewłaściwy program, można go zmienić, pod
warunkiem, że program dopiero się rozpoczął. PONOWNE USTAWIENIE
maszyny: naciśnij i przytrzymaj przycisk WŁ.-WYŁ.. przez ponad 3 sekundy
i maszyna się wyłączy. Na tablicy wskaźników wyświetli się komunikat
„0:01”. Poczekać, aż zakończy się cykl spuszczania wody (około 1 minuty).
Włącz zmywarkę z powrotem, za pomocą przycisku WŁ.-WYŁ. i wybierz
nowy cykl zmywania oraz żądane opcje. Uruchom cykl, naciskając przycisk
START/Pauza.
DODAWANIE DODATKOWYCH NACZYŃ STOŁOWYCH
Bez wyłączania zmywarki lekko uchyl drzwiczki, aby uniknąć rozpryskiwania się wody na zewnątrz (dioda START/Pauza zaczyna migać) (Uwaga!:
Gorąca para!) i umieść naczynia wewnątrz zmywarki. Zamknij drzwiczki
i naciśnij przycisk START/Pauza. Cykl będzie kontynuowany od momentu,
w którym został przerwany.
PRZYPADKOWE PRZERWANIE CYKLU
Jeżeli drzwiczki zostaną otwarte w trakcie trwania cyklu zmywania lub jeśli
nastąpiła przerwa w dopływie prądu, cykl zostanie wstrzymany. Zamknij
drzwiczki i JEDYNIE WÓWCZAS, GDY naciśniesz przycisk START/Pauza,
cykl będzie kontynuowany od momentu, w którym został przerwany.
WSKAZÓWKI DOTYCZĄCE OSZCZĘDZANIA ENERGII
• Jeśli zmywarka domowa użytkowana jest zgodnie z zaleceniami producenta,
zmywanie naczyń w zmywarce zazwyczaj pochłania MNIEJ EN-
ERGII ELEKTRYCZNEJ i mniej wody niż zmywanie ręczne.
• Aby maksymalnie zwiększyć wydajność zmywarki, należy uruchamiać
cykl zmywania po pełnym załadowaniu urządzenia. Ładowanie zmy-
warki domowej w stopniu zalecanym przez producenta przyczyni się
do oszczędności energii elektrycznej i wody. Informacje na temat prawidłowego ładowania naczyń w zmywarce można odnaleźć w rozdziale
ŁADOWANIE KOSZY. W przypadku częściowego załadowania, zaleca się
skorzystanie ze specjalnych opcji, jeśli są one dostępne (Połowa załadunku/ Zmywanie strefowe/ Wiele stref), zapełniając jedynie wybrane kosze.
Nieprawidłowe lub nadmierne ładowanie zmywarki może spowodować
zwiększenie zużycia mediów (np. wody, energii, czasu lub zwiększenie
poziomu hałasu), co wpływa negatywnie za wydajność suszenia.
• Ręczne spłukiwanie naczyń przyczynia się do większego zużycia wody i
energii elektrycznej i nie jest zalecane.
DEZYNFEKCJA ZMYWARKI
Aby uniknąć powstawania nieprzyjemnych zapachów i tworzenia się osadów, które
mogą pojawić się w zmywarce, należy co najmniej raz w miesiącu włączyć program
z wysoką temperaturą. Aby wyczyścić zmywarkę, należy wsypać/wlać jedną łyżeczkę
detergentu i włączyć program bez wkładania naczyń
.
ODPORNOŚĆ NA NISKIE TEMPERATURY
Jeśli urządzenie jest umieszczone w środowisku narażonym na ryzyko
niskich temperatur, należy je całkowicie opróżnić z wody. Zamknij
zawór wody i odłącz wąż doprowadzający wodę oraz wąż spustowy, a
następnie pozwól na wypłynięcie z nich wody. Sprawdź, czy że zmięk-
czacz wody jest wypełniony rozpuszczoną solą regeneracyjną w zbiorniku soli, aby chronić urządzenie przed temperaturami aż do -20 °C.
Jeżeli urządzenie było przechowywane w warunkach niskich temperatur,
przed pierwszym uruchomieniem musi ono pozostać w temperaturze otoczenia wynoszącej min. 5°C przez przynajmniej 24 godziny.
Page 3
TABELA PROGRAMÓW
PLInstrukcja Codziennej Eksploatacji
Program
Opis programów
Czas trwania
Faza
suszenia
NaturalDry
Dostępne opcje
*)
programu
zmywania
(godz.:min)
**)
Zużycie
wody
(litry/cykl)
Zużycie
energii
(kWh/cykl)
Eko 50°- program jest przeznaczony do mycia naczyń o
zwykłym stopniu zabrudzenia; dla tego zastosowania jest
to najbardziej wydajny program pod względem zużycia
energii elektrycznej i wody oraz w takim zastosowaniu program ten uzyskał certykat zgodności z dyrektywą unijną
Ecodesign.
Automatyczny Intensywny 65° -
Automatyczny program do zmywania
mocno zabrudzonych garnków i talerzy.
Automatyczny Mieszany 55° -
automatyczny program do normalnie zabrudzonych naczyń z zaschniętymi resztkami jedzenia.
Automatyczny Szybki 50° - auto-
matyczny program do średnio i lekko
zabrudzonych naczyń. Cykl do codziennego stosowania, który zapewnia optymalne rezultaty zmywania i
suszenia w krótszym czasie.
Program jest automatycznie dostosowany w zależności
od poziomu zabrudzenia. Gdy czujnik
wykryje poziom
zabrudzenia, na wyświetlaczu pojawi się
animacja i czas trwania cyklu zostanie
zaktualizowany.
Szybki 45° - Program należy stosować przy połowie zała-
dunku lub lekko zabrudzonych naczyniach, na których nie
zalegają resztki jedzenia. Nie ma fazy suszenia.
Kryształy
które są bardziej wrażliwe na wysoką temperaturę, np.
szklanki i kubeczki
45° -
Program do mycia delikatnych naczyń,
.
Mycie wstępne - Opłukiwanie naczyń przeznaczonych
do późniejszego mycia. W tym programie nie używa się
żadnego detergentu.
-
-
3:30 9,5 0,76
2:25 - 3:10 15,5 - 24,5 1,30 - 1,70
1:20 - 3:00 7,5 - 19,5 0,75 - 1,20
1:00 - 1:50 7,5 - 15,5 0,70 - 1,10
0:30 - 0:40 10,0 - 12,0 0,55 - 0,65
1:40 - 1:50 12,5 - 16,5 0,95 - 1,20
0:12 4,5 0,10
Samoczyszczenie 65° - Program przeznaczony do prze-
prowadzania konserwacji zmywarki,tylko w przypadku gdy
zmywarka jest PUSTA, z zastosowaniem specjalnych detergentów służących do konserwacji zmywarki.
Dane Programu Eko uzyskano na podstawie pomiarów wykonanych w warunkach laboratoryjnych zgodnie z normą europejską EN 60436:2020.
Uwaga dla laboratoriów testowych: szczegółowe informacje dotyczące warunków testów porównawczych EN można uzyskać pod adresem:
[email protected]
Przed żadnym z tych programów nie ma potrzeby wstępnego przygotowania naczyń.
*) Nie wszystkie opcje mogą być używane jednocześnie.
**) Wartości podane dla innych programów niż program Eko mają charakter referencyjny. Rzeczywisty czas może się zmieniać w zależności od wielu czynników,
takich jak temperatura i ciśnienie dopływającej wody, temperatura otoczenia, ilość detergentu, wielkość i typ załadunku oraz jego wyważenie, a także od dodatkowo wybranych opcji i kalibracji czujnika. Kalibracja czujnika może wydłużyć czas trwania programu aż o 20 min.
-
-
1:15 11,0 1,10
OPCJE I FUNKCJE
OPCJE można wybierać/ anulować wybór bezpośrednio po wybraniu programu, naciskając odpowiedni przycisk (jeśli jest dostępny – zapala się kontrolka) (patrz PANEL STEROWANIA). Jeśli dana opcja nie może być używana z wybranym programem (patrz TABELA PROGRAMÓW), odpowiednia dioda
LED mignie szybko 3 razy i będzie słychać sygnał dźwiękowy. Opcja nie zostanie włączona. Opcja może zmienić czas lub zużycie wody lub energii
dla programu.
POWER CLEAN® - Dzięki dodatkowym silnym dyszom ta opcja
zapewnia bardziej intensywne i dokładne mycie w koszu dolnym, w
określonym jego obszarze. Opcja ta jest polecana do mycia garnków i patelni.
(Prosimy zapoznać się z częścią dotyczącą obciążenia Power Clean®).
POŁOWA ZAŁADUNKU - Jeśli nie ma wielu naczyń do zmywania,
używany jest program połowy załadunku, w celu oszczędzania wody,
energii elektrycznej lub czasu, w zależności od wybranego programu.
Należy pamiętać, aby zmniejszyć ilość detergentu.
DODATKOWE SUSZENIE - Wyższa temperatura podczas ostatniego
płukania a przedłużona faza suszenia pozwala na lepsze suszenie. Opcja
DODATKOWE SUSZENIE powoduje wydłużenie cyklu zmywania.
CICHY - odpowiedni do zmywania w nocy. Ta opcja może być wykorzystana
do ograniczenia emisji hałasu podczas faz zmywania. Wydłuży ona czas
cyklu w zależności od wyboru cyklu podstawowego.
PŁUKANIE DEZYNFEKUJĄCE - Ta opcja może być użyta do dezynfekcji
mytych naczyń. Jej włączenie spowoduje podwyższenie temperatury
końcowego płukania i dodanie zmywania antybakteryjnego do wybranego
programu. Idealna do mycia naczyń i butelek do karmienia. Drzwiczki
zmywarki muszą być zamknięte przez cały czas trwania programu, aby
zagwarantować usunięcie zarazków. Jeśli drzwiczki zostaną otwarte,
kontrolka zacznie migać.
OSTRZEŻENIE: po zakończeniu cyklu naczynia i talerze mogą być bardzo
gorące.
WYKRYWANIE - kiedy czujnik wykryje poziom zabrudzenia, na
cyklu zmywania zostanie jest aktualizowany. Funkcja wykrywania służy do
pomiaru poziomu zabrudzenia naczyń i jest ona obecna we wszystkich
cyklach (z wyjątkiem trybu Eco), dostosowując odpowiednio program.
(przez 3 sekundy) CICHY spowoduje włączenie funkcji BLOKADA PRZYCISKÓW. funkcja BLOKADA PRZYCISKÓW zablokuje panel sterowania,
z wyjątkiem przycisku WŁ.-WYŁ. Aby wyłączyć BLOKADĘ PRZYCISKÓW,
jeszcze raz nacisnąć ten sam przycisk.
wyświetlaczu pojawi się animacja (około 20 min.), a długość
BLOKADA PRZYCISKÓW - Długotrwałe naciśnięcie przycisku
ZAWÓR WODY ZAMKNIĘTY - Alarm - Miga, gdy nie jest doprowadzana
woda lub zawór wody jest zamknięty.
OPÓŹNIENIE - Włączenie programu można opóźnić o pewien czas, od
30 minut do 24 godzin.
1. Wybrać program i którąkolwiek z żądanych opcji. Nacisnąć przycisk
OPÓŹNIENIE (kilkukrotnie), aby opóźnić rozpoczęcie programu. Dostępna
jest regulacja w zakresie od pół godziny do 24 godzin. Gdy osiągnięte
zostanie ustawienie 24 godzin, wcisnąć przycisk OPÓŹNIENIE kolejny raz,
aby dezaktywować funkcję OPÓŹNIENIE.
2. Zamknąć drz wiczki i wcisnąć przycisk START/Pauza. Zegar zacznie odliczanie.
3. Po upływie ustawionego czasu kontrolka gaśnie, a program włącza się
automatycznie.
Funkcja OPÓŹNIENIE nie może być ustawiana po włączeniu się programu.
ODKAMIENIANIE - Alarm - Wykryto nagromadzenie kamienia na
wewnętrznych elementach urządzenia. Sprawdzić, czy Ustawienie
Twardości Wody ma prawidłową wartość, a sól jest obecna w pojemniku
na sól (patrz PIERWSZE UŻYCIE), a następnie użyć produktu do odkamieniania
(zalecana jest marka WPro) i włączyć program Samooczyszczanie. Po
udanym odkamienianiu ikona nie będzie już wyświetlana.
Jeśli opisane powyżej czynności nie zostaną wykonane, wydajność
maszyny się pogorszy. Ostrzeżenie «Odkamienianie» zacznie mrugać, a
alarm «dES» pojawi się na wyświetlaczu. Jeśli nadal nie podjęte zostanie
żadne działanie, urządzenie umożliwi włączenie jedynie pewnej ilości
cykli (wskazanej podczas wyświetlania alarmu «dES») a następnie zostanie
ZABLOKOWANE, aby zapobiec uszkodzeniom elementów urządzenia, a
dostępny będzie jedynie program Samooczyszczanie. Przeprowadze-
nie pełnego odkamieniania odblokuje urządzenie. W przypadku wyjątkowo dużych ilości kamienia, możliwe, że trzeba będzie wykonać odkamienianie dwa razy, aby było skuteczne.
NaturalDry - to konwekcyjny system suszenia, który automatycznie otwiera drzwiczki podczas/po fazie suszenia, aby zapewnić doskonałe rezultaty
suszenia każdego dnia. Drzwiczki można otworzyć po osiągnięciu temperatury bezpiecznej dla mebli kuchennych, zatem przy użyciu opcji PŁUKANIE DEZYFENKUJĄCE drzwiczki będą zablokowane.
Do zmywarki dołączono specjalnie zaprojektowaną folię ochronną która
pełni funkcję dodatkowej ochrony przed parą.
Prosimy zapoznać się z INSTRUKCJĄ INSTALACJI, aby dowiedzieć się, jak zamontować folię ochronną. Ta funkcja jest domyślnie ustawiona jako aktywna, jednak można ją wyłączyć w “MENU USTAWIEŃ”.
21
Page 4
PL
ŁADOWANIE KOSZY
PÓŁKA-KOSZ NA SZTUĆCE
Trzecia półka-kosz jest przeznaczona do
umieszczania sztućców.
Sztućce należy wkładać tak, jak to pokazano na
rysunku. Rozdzielone ułożenie sztućców ułatwia ich wyjmowanie po zmywaniu i zapewnia
lepsze wysuszenie.
Noże i inne akcesoria o ostrych czubkach i
krawędziach należyukładać ostrzami skierowanymi w dół.
Półka na sztućce jest wyposażona w dwie przesuwne boczne półki, aby uzyskać jak najwyższą
przestrzeń pod spodem i umożliwić umieszczenie wysokich naczyń w górnym koszu
.
POJEMNOŚĆ: 15 standardowych nakryć
Składane półeczki z regulowanym położeniem
Boczne składane klapy można złożyć lub rozłożyć, aby zoptymalizować ułożenie naczyń w
koszyku.
Kieliszki do wina można bezpiecznie umieścić,
wkładając nóżkę każdego kieliszka do odpowiedniego otworu.
W zależności od modelu:
• aby rozłożyć klapy, należy wysunąć je do góry
i obrócić lub zwolnić z zatrzasków i pociągnąć
do dołu.
• aby złożyć klapy, należy obrócić je i wsunąć je
do dołu lub wyciągnąć do góry i zamocować
do zatrzasków.
DOLNY KOSZ
Do garnków, pokrywek, talerzy, misek do sałatek, sztućców itp. Duże talerze i pokrywki powinny być umieszczane z boku, aby uniknąć stykania się z
ramieniem natryskowym.
Dolny kosz jest wyposażony w podnoszone wsporniki, które mogą być
używane w położeniu pionowym przy wkładaniu talerzy lub w położeniu
poziomym, aby ułatwić wkładanie patelni i misek.
GÓRNY KOSZ
Tu należy wkładać delikatne i lekkie naczynia:
szklanki, liżanki, talerzyki, małe miseczki do
sałatek.
Górny kosz jest wyposażony w podnoszone
wsporniki, które mogą być używane w pozycji
pionowej przy wkładaniu spodeczków/talerzyków deserowych lub w pozycji opuszczonej,
przy wkładaniu misek i pojemników na żywność.
(przykładowe załadowanie górnego kosza)
Regulacja wysokości górnego kosza
Wysokość górnego kosza można wyregulować: wyższe położenie umożliwia umieszczenie dużych naczyń w dolnym koszu, a niższe pozwala na
najwyższe ustawienie podnoszonych wsporników, co
daje więcej miejsca u góry, a jednocześnie pozwala
uniknąć stykania się z naczyniami umieszczonymi w
dolnym koszu.
Górny kosz jest wyposażony w regulator wysokości
górnego kosza (patrz ilustracja); bez naciskania dźwigienek, można łatwo podnieść kosz trzymając go za
boczne części i umieszczając stabilnie w górnym położeniu.
Aby przywrócić dolne położenie, nacisnąć dźwigienki
A po bokach kosza i przesunąć kosz w dół.
Zdecydowanie zalecamy, aby nie regulować
wysokości kosza, gdy jest załadowany.
NIGDY nie podnosić lub opuszczać kosza tylko z jednej strony.
UTRZYMANIE I KONSERWACJA
(przykładowe załadowanie dolnego kosza)
POWER CLEAN®
System Power Clean® wykorzystuje specjalne
dysze wodne znajdujące się z tyłu komory,
które pozwalają na intensywne mycie bardzo
zabrudzonych naczyń. Dolny kosz posiada
miejsce do umieszczania dużych przedmiotów.
Z tyłu kosza znajduje się specjalny wysuwany wspornik, który może być używany do
podparcia patelni lub blach do pieczenia i
ustawienia ich pionowo, dzięki czemu będą
zajmowały mniej miejsca.
Umieszczając garnki/patelnie skierowane w
stronę elementu Power Clean®, należy włączyć
POWER CLEAN na panelu sterowania.
Stosowanie opcji Power Clean®:
1. Dostosować obszar Power Clean (
jąc tylne uchwyty w taki sposób, aby móc
włożyć garnki.
2. Włożyć przechylone w pionie garnki i pa-
telnie w obszar Power Clean®. Garnki muszą być zwrócone w kierunku silnych dysz
wodnych.
G), składa-
CZYSZCZENIE ZESPOŁU FILTRA
Zespół ltra należy regularnie czyścić, zapobiegając jego zapychaniu i zapewniając prawidłowy odpływ ścieków.
Używanie zmywarki, w której zablokowane są ltry lub zawierającej ciała
obce w układzie ltrowania może spowodować nieprawidłowe działanie
urządzenia, co prowadzi do obniżenia wydajności, głośnej pracy lub większego wykorzystania mediów.
Zespół ltra składa się z trzech ltrów, które usuwają resztki jedzenia z myjącej wody, a następnie umożliwiają jej obieg: aby uzyskać najlepsze rezultaty zmywania, należy utrzymywać je w czystości.
Nie wolno używać zmywarki bez ltrów lub jeśli ltry są źle zamocowane.
Co najmniej raz na miesiąc lub po każdych 30 cyklach zmywania należy
sprawdzić zespół ltra i w razie potrzeby oczyścić go dokładnie pod bieżącą
wodą za pomocą szczoteczki z nie-metalowym włosiem i postępując zgodnie z poniższymi instrukcjami:
1. Odkręcić ltr cylindryczny A w kierunku ruchu wskazówek zegara i wyciągnąć go (Rys. 1). Ważne jest, aby przy ponownym montażu ltra,
dwa trójkąty pokazane na zbliżeniu, spotkały się.
2. Zdjąć korek ltra B lekko naciskając boczne klapki (Rys. 2).
3. Wysunąć ltr płytkowy ze stali nierdzewnej C (Rys. 3).
4. W przypadku odnalezienia ciał obcych (np. potłuczonego szkła, porcelany, kości, pestek owoców itp.), należy je ostrożnie wyjąć.
5. Sprawdzić syfon i usunąć wszelkie resztki potraw. NIGDY NIE NALEŻY
WYJMOWAĆ osłony pompy cyklu myjącego
Po oczyszczeniu ltrów założyć z powrotem zespół ltra i zamocować go
w prawidłowym położeniu; jest to niezbędne dla utrzymania sprawnego
funkcjonowania zmywarki.
(pokazane strzałką) (Rys. 4).
22
B
A
A
1
C
3
2
4
Page 5
PLInstrukcja Codziennej Eksploatacji
CZYSZCZENIE RAMION NATRYSKOWYCH
Może się zdarzyć, że resztki
potraw pozostaną na ramionach natryskowych i będą
zatykać otwory, przez które
wytryskiwana jest woda. Dlatego też zaleca się, aby od
czasu do czasu sprawdzić ramiona natryskowe i oczyścić
je małą szczoteczką z nie-
-metalowym włosiem.
Aby usunąć spryskiwacz górny, usuń go z kolektorem.
Dolne ramię natryskowe można wyjmować pociągając je w górę i obracając je w
kierunku przeciwnym do wskazówek zegara. Ponowne osadzenie ramienia natryskowego odbywa się poprzez pociągnięcie go w dół i obrócenie go w kierunku
zgodnym z ruchem wskazówek zegara.
Górne ramię natryskowe można wyjmować wciskając je w górę i obracając
je w kierunku przeciwnym do wskazówek zegara. Ponowne osadzenie
ramienia natryskowego odbywa się
poprzez pociągnięcie go w górę i obrócenie go w kierunku zgodnym z ruchem wskazówek zegara.
USUWANIE USTEREK
Jeśli zmywarka nie działa prawidłowo, należy sprawdzić czy problem można rozwiązać wykonując czynności opisane poniżej. W przypadku błędów lub problemów prosimy skontaktować się z zakładem serwisowym, którego dane kontaktowe można odnaleźć w książeczce gwarancyjnej.
Części zamienne będą dostępne przez okres do 7 lub do 10 lat, zgodnie z określonymi wymaganiami rozporządzenia.
PROBLEMY MOŻLIWE PRZYCZYNY ROZWIĄZANIE
Świeci się
wskaźnik soli
Wskaźnik soli
miga
Wskaźnik płynu
nabłyszczającego
świeci się lub miga
Wskaźnik
odkamieniania
świeci się lub miga;
wyświetlany jest
alarm „dES”.
Zmywarka nie
włącza się lub nie reaguje na polecenia.
Zmywarka nie odpompowuje wody.
Na wyświetlaczu
widoczny jest komunikat:
F7 E3 lub F9 E1
Zmywarka
powoduje nadmierny hałas.
Naczynia nie są
czyste.
Zbiornik soli jest prawie pusty.
Zbiornik soli jest pusty.
Dozownik płynu nabłyszczającego jest pusty. (Po
ponownym napełnieniu wskaźnik
płynu nabłyszczającego może pozostać zapalony
przez krótki czas).
Na wewnętrznych podzespołach urządzenia osadza
się kamień.
Urządzenie nie zostało prawidłowo podłączone
do zasilania.
Przerwa w dopływie prądu.
Drzwiczki zmywarki nie są zamknięte. Sworzeń
NaturalDry nie jest wsunięty.
Cykl zostaje przerwany przez otwarcie drzwi
przez ponad 4 sekundy.
Panel sterowania nie odpowiada lub wyświetlany
jest komunikat F6 E1.
Filtr jest zatkany resztkami potraw lub kamieniem.
Wąż odpływowy jest zagięty. Sprawdź wąż odpływowy (patrz INSTRUKCJA INSTALACJI).
Rura odpływu zlewu jest zatkana. Oczyść rurę odpływu w zlewie.
Naczynia stukają między sobą. Prawidłowo rozmieść naczynia (patrz ŁADOWANIE KOSZY).
Występuje nadmierna ilość piany.
Naczynia nie zostały prawidłowo rozmieszczone. Prawidłowo rozmieść naczynia (patrz ŁADOWANIE KOSZY).
Filtr jest zatkany resztkami potraw lub kamieniem. Oczyść zespół ltra (patrz UTRZYMANIE I KONSERWACJA).
Naczynia nie zostały prawidłowo rozmieszczone. Prawidłowo rozmieść naczynia (patrz ŁADOWANIE KOSZY).
Ramiona natryskowe nie mogą obracać się swo-
bodnie, zaczepiają się o naczynia.
Cykl zmywania jest zbyt delikatny. Wybierz odpowiedni cykl zmywania (patrz TABELA PROGRAMÓW).
Występuje nadmierna ilość piany.
Pokrywka przegródki na płyn nabłyszczający nie
została prawidłowo zamknięta.
Filtr jest zatkany resztkami potraw lub kamieniem. Oczyść ltr i usuń kamień z urządzenia (patrz CZYSZCZENIE ZESPOŁU FILTRA).
Napełnij zbiornik solą (aby uzyskać więcej informacji, patrz NAPEŁNIANIE ZBIORNIKA SOLI). W
razie potrzeby sprawdź ustawienie twardości wody, patrz TABELA TWARDOŚCI WODY.
Jak najszybciej napełnij zbiornik solą. Używanie urządzenia bez soli może spowodować uszkodzenie jego podzespołów wewnętrznych.
Ponownie napełnij dozownik płynem nabłyszczającym (aby uzyskać więcej informacji, patrz NAPEŁNIANIE DOZOWNIKA PŁYNU NABŁYSZCZAJĄCEGO).
Natychmiast usuń kamień z urządzenia korzystając z programu Samoczyszczenie i dostępnego na
rynku preparatu do usuwania kamienia (patrz OPCJE I FUNKCJE). Ponownie napełnij zbiornik solą.
Sprawdź ustawienie twardości wody. Jeśli urządzenie nie zostanie odkamienione, przestanie działać.
Włóż wtyczkę przewodu zasilającego do gniazdka.
Ze względów bezpieczeństwa zmywarka nie uruchomi się ponownie automatycznie po przywróceniu zasilania.
Zamknij drzwiczki i naciśnij przycisk START/Pauza.
Energicznie popchnij drzwiczki aż do usłyszenia “kliknięcia”.
Zamknij drzwiczki w przeciągu 4 sekund i naciśnij przycisk START/Pauza.
Wyłącz urządzenie, naciskając przycisk WŁ.-WYŁ./RESET, po około jednej minucie z powrotem je
włącz i ponownie uruchom program. Jeśli problem nadal występuje, odłącz urządzenie na 1 minutę, a następnie podłącz je z powrotem.
Oczyść ltr i usuń kamień z urządzenia (patrz CZYSZCZENIE ZESPOŁU FILTRA i INSTRUKCJA ODKA-
MIENIANIA).
Porcja detergentu nie została poprawnie odmierzona, albo detergent nie nadaje się do stosowania w zmywarkach (patrz NAPEŁNIANIE DOZOWNIKA DETERGENTU). Zresetuj bieżący cykl poprzez
WYŁĄCZENIE zmywarki, następnie włącz ją ponownie, wybierz nowy program, zamknij drzwiczki
i naciśnij przycisk START/Pauza. Nie dodawaj żadnego detergentu.
Prawidłowo rozmieść naczynia (patrz ŁADOWANIE KOSZY). Sprawdzić, czy górny kosz jest w
prawidłowym położeniu i w razie potrzeby wyreguluj (podnieś).
Porcja detergentu nie została poprawnie odmierzona, albo detergent nie nadaje się do stosowania
w zmywarkach (patrz NAPEŁNIANIE DOZOWNIKA DETERGENTU).
Upewnij się, czy dozownik płynu nabłyszczającego jest zamknięty.
Zbiornik soli jest pusty. Napełnij zbiornik soli (patrz NAPEŁNIANIE ZBIORNIKA SOLI).
23
Page 6
PL
400011650701B
PROBLEMY MOŻLIWE PRZYCZYNY ROZWIĄZANIE
Zmywarka nie napełnia się wodą.
Na wyświetlaczu
widoczny jest komunikat: H2O i się
świeci;
rozlega się alarm
akustyczny.
Zmywarka kończy
cykl przedwcześnie.
Na wyświetlaczu
widoczny jest komunikat: F8 E3
Naczynia nie są dobrze wysuszone.
Naczynia i szklanki
mają niebieskie smugi lub niebieskawe
odcienie.
Naczynia i szklanki
są pokryte wapiennym lub białawą
warstwą.
Zmywarka wyświetla
komunikat F8E5
Brak wody w sieci wodociągowej lub zawór jest
zamknięty.
Wąż dopływowy wody jest zagięty.
Filtr siatkowy w wężu dopływowym wody jest
zapchany; niezbędne jest jego oczyszczenie.
Filtr jest zatkany resztkami potraw lub kamieniem.
Wąż odpływowy ustawiony zbyt nisko lub odprowadzanie wody za pomocą syfonu do domowej
sieci kanalizacyjnej.
Występuje nadmierna ilość piany.
Powietrze w instalacji doprowadzenia wody.
Brak płynu nabłyszczającego lub dawka jest zbyt
mała.
Naczynia zostały wyładowane po automatycznym
otwarciu drzwi, ale przed faktycznym zakończeniem cyklu.
Naczynia są ulokowane zbyt płasko.
Wybrany cykl nie posiada fazy suszenia.
Naczynia są wykonane z tworzywa sztucznego
lub materiału antyadhezyjnego.
Dozowanie płynu nabłyszczającego jest nadmierne.
Zbiornik soli jest pusty.
Twardość wody jest ustawiona na zbyt niską
twardość.
Pokrywka zbiornika soli nie jest dokładnie
zamknięta.
Zbiornik płynu nabłyszczającego jest pusty lub
dozowanie płynu nabłyszczającego jest niewystarczające.
Zawór jest zablokowany lub uszkodzony. Jeśli to możliwe, zamknij zawór wody. Nie wyłączaj zasilania. Zadzwoń do serwisu.
Sprawdź, czy woda dopływa z sieci wodociągowej lub czy zawór wody jest otwarty.
Sprawdź wąż dopływowy (patrz INSTRUKCJA INSTALACJI). Zamknij drzwiczki i naciśnij przycisk
START/Pauza.
Sprawdź i oczyść ltr siatkowy w wężu dopływowym wody. Zamknij drzwiczki i naciśnij przycisk
START/Pauza.
Oczyść ltr i usuń kamień z urządzenia (patrz CZYSZCZENIE ZESPOŁU FILTRA i INSTRUKCJA ODKA-
MIENIANIA).
Sprawdź czy końcówka węża odpływowego jest ustawiona na odpowiedniej wysokości (patrz IN-
STRUKCJA INSTALACJI). Sprawdź czy woda nie jest odprowadzana za pomocą syfonu do domowej
sieci kanalizacyjnej, i w razie potrzeby zamontować przerywacz syfonu/zawór napowietrzający.
Porcja detergentu nie została poprawnie odmierzona, albo detergent nie nadaje się do stosowa-
nia w zmywarkach (patrz NAPEŁNIANIE DOZOWNIKA DETERGENTU).
Sprawdź czy w instalacji wodnej nie ma nieszczelności lub innych problemów umożliwiających
dostęp powietrza.
Upewnij się, że dozownik płynu nabłyszczającego jest napełniony (patrz NAPEŁNIANIE DOZOW-
NIKA PŁYNU NABŁYSZCZAJĄCEGO). Same tabletki wielofunkcyjne do zmywarek nie zapewnią tak
dobrych efektów suszenia, jak rzeczywiste używanie płynu nabłyszczającego.
Przed rozpoczęciem rozładowywania naczyń należy upewnić się, że cykl zakończył się (patrz
CODZIENNA EKSPLOATACJA). W celu uzyskania jeszcze lepszych rezultatów suszenia zaleca się
pozostawienie naczyń wewnątrz zmywarki z otwartymi drzwiami przez dodatkowe 15 minut po
zakończeniu cyklu.
W przypadku zauważenia kałuż wody w zagłębieniach liżanek, kubków lub misek, spróbuj
załadować naczynia (zwłaszcza w górnym koszu), tak aby zapewnić większe nachylenie, w celu
umożliwienia ściekania większej ilości wody przed rozpoczęciem suszenia.
Prosimy sprawdzić w TABELI PROGRAMÓW, czy wybrany program jest wyposażony w fazę susze-
nia. Cykl bez fazy suszenia może nie zapewniać pożądanej wydajności suszenia, dlatego zaleca
się zmianę wyboru cyklu na ten, który posiada fazę suszenia.
Trochę kropelek wody, pozostających na tego typu materiale, jest zjawiskiem normalnym.
Zmień dozowanie na niższe ustawienia.
Jak najszybciej napełnij zbiornik solą. Używanie urządzenia bez soli może spowodować uszkodzenie jego podzespołów wewnętrznych.
Zwiększ ustawienie (patrz TABELA TWARDOŚCI WODY).
Sprawdź i zamknij pokrywkę zbiornika soli.
Ponownie napełnij dozownik płynem nabłyszczającym i sprawdź ustawienie dozowania (aby uzyskać więcej informacji, patrz NAPEŁNIANIE DOZOWNIKA PŁYNU NABŁYSZCZAJĄCEGO).
Zasady, standardową dokumentację, informacje na temat zamawiania części zamiennych oraz
dodatkowe informacje o produkcie można znaleźć:
• Używając kodu QR i odwiedzając naszą stronę internetową: docs.whirlpool.eu
• Odwiedzając naszą stronę internetową: parts-selfservice.whirlpool.com
• Ewentualnie można skontaktować się z naszą obsługą posprzedażową (patrz numer telefonu w książeczce
gwarancyjnej). Kontaktując się z naszą obsługą posprzedażową, należy podać kody zamieszczone na tabliczce
identykacyjnej produktu.
Informacje o modelu można uzyskać przy pomocy kodu QR podanego na etykiecie energetycznej. Etykieta
zawiera również identykator modelu, którego można użyć do znalezienia informacji na portalu rejestru pod
adresem https://eprel.ec.europa.eu.
24
:
04/2023 ks - Xerox Fabriano
IEC 436
Loading...
