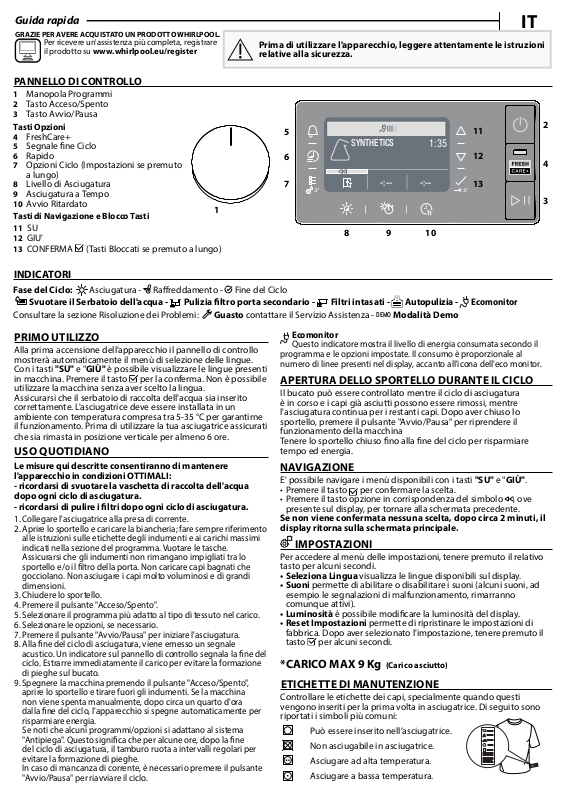

Page 1
IT
Guida rapida
DEMO
8 9 10
GRAZIE PER AVERE ACQUISTATO UN PRODOTTO WHIRLPOOL.
Per ricevere un'assistenza più completa, registrare
il prodotto su www.whirlpool.eu/register
Prima di utilizzare l'apparecchio, leggere attentamente le istruzioni
relative alla sicurezza.
PANNELLO DI CONTROLLO
1 Manopola Programmi
2 Tasto Acceso/Spento
3 Tasto Avvio/Pausa
Tasti Opzioni
4 FreshCare+
5 Segnale ne Ciclo
6 Rapido
7 Opzioni Ciclo (Impostazioni se premuto
a lungo)
8 Livello di Asciugatura
9 Asciugatura a Tempo
10 Avvio Ritardato
Tasti di Navigazione e Blocco Tasti
11 SU
12 GIU'
13 CONFERMA (Tasti Bloccati se premuto a lungo)
1
5
SYNTHETICS
6
7
-:--
-:--
INDICATORI
Fase del Ciclo: Asciugatura - Rareddamento - Fine del Ciclo
Svuotare il Serbatoio dell'acqua - Pulizia ltro porta secondario - Filtri intasati - Autopulizia -
Consultare la sezione Risoluzione dei Problemi: Guasto contattare il Servizio Assistenza -
Modalità Demo
1:35
11
12
13
Ecomonitor
2
4
3
PRIMO UTILIZZO
Alla prima accensione dell'apparecchio il pannello di controllo
mostrerà automaticamente il menù di selezione delle lingue.
Con i tasti "SU" e "GIÙ" è possibile visualizzare le lingue presenti
in macchina. Premere il tasto per la conferma. Non è possibile
utilizzare la macchina senza aver scelto la lingua.
Assicurarsi che il serbatoio di raccolta dell'acqua sia inserito
correttamente. L'asciugatrice deve essere installata in un
ambiente con temperatura compresa tra 5-35 °C per garantirne
il funzionamento. Prima di utilizzare la tua asciugatrice assicurati
che sia rimasta in posizione verticale per almeno 6 ore.
USO QUOTIDIANO
Le misure qui descritte consentiranno di mantenere
l'apparecchio in condizioni OTTIMALI:
- ricordarsi di svuotare la vaschetta di raccolta dell'acqua
dopo ogni ciclo di asciugatura.
- ricordarsi di pulire i ltri dopo ogni ciclo di asciugatura.
1. Collegare l'asciugatrice alla presa di corrente.
2. Aprire lo sportello e caricare la biancheria; fare sempre riferimento
alle istruzioni sulle etichette degli indumenti e ai carichi massimi
indicati nella sezione del programma. Vuotare le tasche.
Assicurarsi che gli indumenti non rimangano impigliati tra lo
sportello e/o il ltro della porta. Non caricare capi bagnati che
gocciolano. Non asciugare i capi molto voluminosi e di grandi
dimensioni.
3. Chiudere lo sportello.
4. Premere il pulsante "Acceso/Spento".
5. Selezionare il programma più adatto al tipo di tessuto nel carico
6. Selezionare le opzioni, se necessario.
7. Premere il pulsante "Avvio/Pausa" per iniziare l'asciugatura.
8. Alla ne del ciclo di asciugatura, viene emesso un segnale
acustico. Un indicatore sul pannello di controllo segnala la ne del
ciclo. Estrarre immediatamente il carico per evitare la formazione
di pieghe sul bucato.
9. Spegnere la macchina premendo il pulsante "Acceso/Spento",
aprire lo sportello e tirare fuori gli indumenti. Se la macchina
non viene spenta manualmente, dopo circa un quarto d'ora
dalla ne del ciclo, l'apparecchio si spegne automaticamente per
risparmiare energia.
Se noti che alcuni programmi/opzioni si adattano al sistema
"Antipiega". Questo signica che per alcune ore, dopo la ne
del ciclo di asciugatura, il tamburo ruota a intervalli regolari per
evitare la formazione di pieghe.
In caso di mancanza di corrente, è necessario premere il pulsante
"Avvio/Pausa" per riavviare il ciclo.
.
Ecomonitor
Questo indicatore mostra il livello di energia consumata secondo il
programma e le opzioni impostate. Il consumo è proporzionale al
numero di linee presenti nel display, accanto all'icona dell'eco monitor.
APERTURA DELLO SPORTELLO DURANTE IL CICLO
Il bucato può essere controllato mentre il ciclo di asciugatura
è in corso e i capi già asciutti possono essere rimossi, mentre
l'asciugatura continua per i restanti capi. Dopo aver chiuso lo
sportello, premere il pulsante "Avvio/Pausa" per riprendere il
funzionamento della macchina
Tenere lo sportello chiuso no alla ne del ciclo per risparmiare
tempo ed energia.
NAVIGAZIONE
E' possibile navigare i menù disponibili con i tasti "SU" e "GIÙ".
• Premere il tasto per confermare la scelta.
• Premere il tasto opzione in corrispondenza del simbolo , ove
presente sul display, per tornare alla schermata precedente.
Se non viene confermata nessuna scelta, dopo circa 2 minuti, il
display ritorna sulla schermata principale.
IMPOSTAZIONI
Per accedere al menù delle impostazioni, tenere premuto il relativo
tasto per alcuni secondi.
• Seleziona Lingua visualizza le lingue disponibili sul display.
• Suoni permette di abilitare o disabilitare i suoni (alcuni suoni, ad
esempio le segnalazioni di malfunzionamento, rimarranno
comunque attivi).
• Luminosità è possibile modicare la luminosità del display.
• Reset Impostazioni permette di ripristinare le impostazioni di
fabbrica. Dopo aver selezionato l'impostazione, tenere premuto il
tasto per alcuni secondi.
*CARICO MAX 9 Kg (Carico asciutto)
ETICHETTE DI MANUTENZIONE
Controllare le etichette dei capi, specialmente quando questi
vengono inseriti per la prima volta in asciugatrice. Di seguito sono
riportati i simboli più comuni:
Può essere inserito nell’asciugatrice.
Non asciugabile in asciugatrice.
Asciugare ad alta temperatura.
Asciugare a bassa temperatura.
Page 2
PROGRAMMI
a
h
La durata di questi programmi dipende dall’entità del carico, dal
tipo di tessuti, dalla velocità della centrifuga usata sulla vostra
lavatrice e da altre ulteriori opzioni selezionate.
Nei modelli con display la durata dei cicli viene mostrata nel
pannello di controllo. Il tempo residuo viene costantemente
monitorato e modicato durante il ciclo di asciugatura per
mostrare la miglior stima possibile.
Opzione per l’uso: se tutti i carichi dei Cicli Automatici risultano
consistentemente meno o più asciutti di quanto desiderato,
è possibile aumentare o diminuire il livello di asciugatura
utilizzando l'opzione specica.
Camicie kg 3
Questo programma è dedicato alle camicie in cotone o
misto cotone/sintetici.
Rapido 30' kg 0.5
Per asciugare capi in cotone centrifugati ad alta velocità in
lavatrice.
Refresh
Programma breve adatto a rinfrescare bre e capi attraverso
l’emissione di aria fresca. Non utilizzare con capi ancora bagnati.
Può essere utilizzato su qualsiasi dimensione di carico, ma è più
ecace sui piccoli carichi. Il ciclo dura circa 20 minuti.
Eco Cotone kg Max*
Questo è il programma più eciente in termini di consumo
di energia per asciugare biancheria di cotone. I valori riportati
sull'etichetta energetica si riferiscono a questo programma.
NOTA: per un'ecienza energetica ottimale, selezionare l’opzione
con livello di asciugatura “Da Riporre”. Per aumentare il livello di
asciugatura, selezionare “Extra Asciutto”.
Misti kg 4
Questo programma è ideale per asciugare insieme tessuti di
cotone e sintetici.
Sintetici kg 4
Per asciugare biancheria in bre sintetiche.
Lana kg 1
Per asciugare capi in lana. Si consiglia di rivoltare i capi prima
dell'asciugatura. Lasciare asciugare naturalmente i bordi più
pesanti che risultassero ancora umidi.
Delicati kg 2
Per asciugare biancheria che richiede un trattamento
delicato.
Colorati kg 3
Programma di asciugatura delicata adatto a capi colorati.
Lenzuola kg Max*
Per asciugare lenzuola di cotone.
Piumone
Per asciugare capi voluminosi come un singolo piumone.
Stira Facile
Questo ciclo rilassa le bre, facilitando così la stiratura e la
piegatura. Adatto per piccoli carichi di tessuti di cotone e misto
cotone umidi o asciutti. Non utilizzare con indumenti ancora
bagnati.
Altri Cicli
Microbra kg 2
•
Asciugatura delicata per la microbra.
•
Asciugamani kg Max*
Per asciugare indumenti resistenti in cotone, come
asciugamani di spugna.
•
Capi Tecnici kg 4
Per asciugare indumenti tecnici sintetici o di cotone.
•
Piumini kg 2.5
Per asciugare giacche in piuma o sintetiche, restituendo
la loro naturale morbidezza (2 giacche).
•
Tappeti kg 3
Per asciugare piccoli tappeti da bagno o da cucina.
Non asciugare tappetini con parti in plastica, può causare
pericolo di incendio.
•
Lingerie kg 2
Per asciugare la biancheria intima molto delicata. Chiudere
tutti i ganci prima dell'asciugatura.
•
Peluche kg 2
Il ciclo mantiene al meglio l’aspetto originale e la
brillantezza del peluche. Prima di eettuare l’asciugatura
rimuovere tutti gli accessori. Ogni singolo pezzo non deve
superare i 600 gr.
Sport kg 4
Per asciugare indumenti sportivi sintetici o di misto cotone.
Jeans kg 3
Per asciugare jeans e indumenti di cotone resistente, tipo
denim, ad esempio pantaloni e giubbetti.
OPZIONI
Questi pulsanti permettono di personalizzare il programma
selezionato in base alle esigenze personali.
Non tutte le opzioni sono disponibili per tutti i programmi.
Alcune opzioni possono essere incompatibili con quelle
impostate in precedenza; in tal caso, un avvisatore acustico
e/o indicatori lampeggianti avviseranno l'utente. Se l'opzione
è disponibile, l'indicatore dell'opzione rimane acceso. Il
programma può mantenere alcune opzioni selezionate nei cicli
di asciugatura precedenti.
Livello di Asciugatura
Premere più volte il relativo pulsante per ottenere un diverso
livello di umidità residua sulla biancheria. Il display indicherà il
livello che si sta scegliendo.
Dopo alcuni secondi di inattività il diplay ritorna al menù
principale.
Da Stirare: asciugatura molto delicata. I capi saranno più
facilmente stirabili subito dopo il ciclo.
Da Appendere: un livello studiato per i capi delicati;
pronti per essere appesi.
Da Riporre: la biancheria è pronta per essere ripiegata e
riposta nell’armadio.
Extra Asciutto: utilizzato per indumenti da indossare al
extr
termine del ciclo.
Asciugatura a Tempo
Questa opzione permette di scegliere la durata
dell'asciugatura. Premere più volte il relativo pulsante per
impostare il tempo desiderato per l'asciugatura. Un indicatore, sul
pannello di controllo, segnala il tempo che si sta scegliendo.
Avvio Ritardato
Questa opzione permette di impostare un ritardo rispetto
all'inizio del ciclo. Premere più volte il relativo pulsante al ne
di ottenere il ritardo desiderato. Dopo aver raggiunto il tempo
massimo selezionabile, un'ulteriore pressione del tasto resetta
l'opzione. Un indicatore, sul pannello di controllo, segnala il
tempo che si sta scegliendo. Dopo aver premuto il tasto "Avvio/
Pausa" la macchina segnala il tempo rimanente per la partenza
del ciclo. In caso di apertura dello sportello, dopo la chiusura è
necessario ripremere il tasto "Avvio/Pausa".
FreshCare+
Se il bucato viene lasciato all'interno del cesto una volta
terminato il ciclo, può essere soggetto a proliferazione batterica.
Questa opzione aiuta ad evitare che questo accada controllando
la temperatura e ruotando delicatamente il cesto. Questo
continuerà no a 6 ore dopo la ne del ciclo. Questa opzione,
se selezionata nell'asciugatura precedente, rimane in memoria.
Se questo è usato insieme all'Avvio Ritardato, un trattamento
antipiega sarà eseguito durante questa fase con rotazioni
periodiche del cesto.
Rapido
Consente un'asciugatura più rapida.
Tasti Bloccati
Questa opzione rende inaccessibili tutti i comandi della
macchina, tranne il tasto "Acceso/Spento". A macchina accesa:
• per attivare l'opzione bisogna tenere premuto il tasto sino a
quando la macchina segnala che l'opzione è stata abilitata.
• per disattivare l'opzione bisogna tenere premuto il tasto sino a
quando la macchina segnala che l'opzione è stata disabilitata.
Questa opzione, se selezionata nell'asciugatura precedente,
rimane in memoria.
Page 3
IT
Guida rapida
Segnale ne Ciclo
Questa opzione attiva un segnale acustico prolungato a
ne ciclo. Attivarla se non si è sicuri di sentire il normale suono
di ne ciclo. Dopo aver premuto il tasto opzione, è possibile
abilitarla o disabilitarla con i tasti "SU" e "GIU". Premere il tasto
per la conferma. Questa opzione, se selezionata nell'asciugatura
precedente, rimane in memoria.
Opzioni Ciclo
Questo pulsante dà accesso al menu di opzioni sottostante.
Scorrere le opzioni con il pulsante “SU” e “GIU” e premere il
pulsante per confermare la selezione.
•
Delicata
Consente un trattamento più delicato della biancheria
diminuendo la temperatura di asciugatura.
•
Antipiega
Questa opzione esegue un movimento speciale del
tamburo che riduce il groviglio e l'annodamento degli indumenti.
Dà i migliori risultati se usato con carichi più piccoli.
CURA E MANUTENZIONE
AVVERTENZA: scollegare l'asciugatrice durante le procedure
di pulizia e manutenzione.
Svuotamento del serbatoio di raccolta dell’acqua dopo
ogni ciclo (vedi g. A).
Estrarre il contenitore dall’asciugatrice e svuotarlo in un
lavandino o in altro scarico adatto, quindi riposizionarlo
correttamente. Non utilizzare l'asciugatrice senza aver prima
reinserito la vaschetta in sede.
Pulizia del ltro porta primario dopo ogni ciclo (vedi
Estrarre il ltro porta primario e pulirlo rimuovendo la lanugine
dalla superficie del filtro sotto l'acqua corrente o usando un
aspirapolvere.
Pulizia del filtro porta secondario, all'accensione del
relativo indicatore (vedi g. C).
Estrarre il ltro porta secondario e pulirlo in tutte le sue parti
lavandolo sotto acqua corrente o aspirando con aspirapolvere.
Filtri intasati - pulire entrambi i ltri della porta (vedere
g. B, g. C).
Per prestazioni ottimali, asciugare tutti i filtri prima di
reinserirli.
Non utilizzare l’asciugatrice senza avere prima reinserito
correttamente tutti i ltri nella loro sede.
I ltri sono componenti fondamentali dell'asciugatura.
La loro funzione è quella di raccogliere la lanuggine
che si forma durante l'asciugatura. Nel caso in cui i
ltri si dovessero intasare, il usso d'aria all'interno
dell'asciugatrice verrebbe gravemente compromesso:
i tempi di asciugatura si allungano, si consuma più
energia e possono vericarsi danni all'asciugatrice. Se
queste operazioni non vengono eettuate correttamente
l'asciugatrice potrebbe non avviarsi.
g.
B)
.
Autopulizia
La manutenzione del ltro inferiore di questo modello è
automatica. L'asciugatrice eettua la pulizia quando i sensori
ne segnalano la necessità. In questo caso, la macchina continua
a lavorare anche se il ciclo di asciugatura è terminato. Un
indicatore sul pannello di controllo segnalerà la manutenzione.
Non spegnere la macchina durante questa fase.
Pulizia dell'asciugatrice
• Le parti esterne in metallo, plastica e gomma possono essere
pulite con un panno umido.
• Pulire regolarmente (ogni 6 mesi) la griglia della presa d'aria
anteriore con un aspirapolvere per rimuovere qualsiasi
deposito di lanugine o polvere. Inoltre, rimuovere i depositi di
lanugine dalla zona dei ltri, utilizzando di tanto in tanto un
aspirapolvere.
• Non usare solventi o abrasivi.
TRASPORTO E MOVIMENTAZIONE
Non sollevare mai l'asciugatrice tenendola per il lato superiore.
1. Scollegare l'asciugatrice.
2. Rimuovere completamente l'acqua dalla vaschetta di raccolta
dell'acqua.
3. Controllare che lo sportello e la vaschetta di raccolta dell'acqua
siano ben chiusi.
Consumo energetico
In modalità: spento (Po) - Watts 0.50
In modalità: lasciato acceso (Pl) - Watts 0.20
Programmi Kg kWh Minuti
Eco Cotone *
Eco Cotone
Sintetici 4 0.50 78
*Questo programma è atto ad asciugare capi di cotone normali, è il
programma più eciente in termini di consumo energetico per capi
di cotone (congurazione Standard/Default di partenza).
Sistema a Pompa di Calore
La pompa di calore contiene gas ad eetto serra, contenuti in
una unità sigillata ermeticamente. Questa unità sigillata contiene
0.43 kg di gas R134a. GWP = 1430 (1 t CO2).
9 1.64 210
4.5 0.86 120
DESCRIZIONE DELL’ ASCIUGATRICE
1. Serbatoio di raccolta acqua (A)
2. Griglia della presa d’aria
3. Filtro porta: primario (B), secondario (C)
1
2
C
Step 2
Step 2
Step 3
Step 3
B
B
C
Step 1
A
Step 1
B
3
C
B
C
C
Page 4
W11553675
GRAZIE PER AVERE ACQUISTATO UN PRODOTTO WHIRLPOOL.
Per ricevere un'assistenza più completa, registrare
il prodotto su www.whirlpool.eu/register
IT
Guida rapida
Prima di utilizzare l'apparecchio, leggere attentamente le istruzioni
relative alla sicurezza.
Anomalia
Possibile causa
Soluzione
La spina non è inserita nella presa di corrente.
Inserire la spina nella presa di corrente.
Provare a collegare un altro elettrodomestico nella stessa presa. Non
prolunghe.
Si è veri cata un'interruzione di corrente
elettrica.
Attendere il ripristino dell'alimentazione e, se necessario, riaccendere
il fusibile.
sezione Opzioni.
avviare il programma.
Fare riferimento alla sezione Opzioni. Se è stato selezionato Tasti
opzione.
Il programma automatico non ha rilevato l'umidità nale richiesta
asciugatura o selezionare l'opzione Extra Asciutto, se disponibile.
Asciutto.
Consultare la sezione Cura e Manutenzione ed e ettuare le
operazioni descritte.
Programma, tempo e/o livello di asciugatura
del carico inserito nell'asciugatrice.
Consultare la sezione Programmi ed Opzioni per trovare il programma
eliminare la maggior quantità di acqua possibile.
ogni programma.
Il tempo di asciugatura può allungarsi se la temperatura ambiente è al
di fuori dell'intervallo 14-30 °C.
Il programma
non è terminato.
Potrebbe essersi veri cata un'interruzione di
corrente.
In caso di interruzione della corrente elettrica è necessario premere il
tasto "Avvio/Pausa" per riavviare il ciclo.
Indicatori accesi o lampeggianti
Manutenzione.
Manutenzione.
Togliere la modalità Demo. Le seguenti azioni vanno eseguite in
disabilitata.
Spegnere l'asciugatrice e staccarla dalla rete elettrica. Aprire subito
Ad esempio F3 e E2.
RISOLUZIONE DEI PROBLEMI
In caso di malfunzionamento, prima di contattare il Servizio Assistenza, controllare la tabella sottostante. Le anomalie sono spesso di
lieve entità e possono essere risolte in pochi minuti.
L'asciugatrice
non si accende.
L'asciugatrice
non parte.
Gli indumenti
sono bagnati
al termine del
ciclo.
I tempi di
asciugatura
sono molto
lunghi.
La presa di corrente è guasta.
Lo sportello non è stato chiuso correttamente.
Si è impostato un ritardo per la partenza del
ciclo.
Non è stato premuto il tasto "Avvio/Pausa" per
E' stata inserita la funzione Blocco Tasti (solo per
macchine dotate di questa opzione).
Carico ridotto.
Grandi carichi o tessuti più pesanti.
Non si è e ettuata una manutenzione adeguata.
impostati non sono adatti al tipo o alla quantità
Gli indumenti sono troppo bagnati.
L'asciugatrice potrebbe essere sovraccarica.
usare dispositivi elettrici di collegamento alla presa come adattori o
Chiudere lo sportello.
Nelle macchine con questa funzione: aspettare la ne del ritardo
impostato o spegnere la macchina per resettarla. Consultare la
Premere il tasto "Avvio/Pausa".
Bloccati, disabilitarlo. Spegnere la macchina non disabiliterà questa
e l'asciugatrice completerà il programma e si arresterà. Se questo
accade, selezionare semplicemente un ulteriore breve periodo di
Il livello di asciugatura può essere modi cato in base all’asciugatura
desiderata. Per capi pronti da indossare, è consigliato selezionare Extra
e le opzioni più adatti al tipo di carico.
E ettuare un ciclo di lavaggio con giri di centrifuga più elevati per
Consultare la sezione Programmi per veri care il carico massimo per
Temperatura ambiente.
Serbatoio
dell'acqua
Il serbatoio dell'acqua è pieno.
Svuotare il serbatoio dell'acqua. Consultare la sezione Cura e
Manutenzione.
Pulire il ltro porta e controllare che la griglia della presa d'aria sia
Filtro porta
Anomalia nel usso d'aria necessario per il
funzionamento della macchina.
Filtro inferiore* Il ltro inferiore ha bisogno di essere pulito.
DEMO
Il ciclo dura
pochi minuti.
L'asciugatrice è in modalità DEMO. L'indicatore
DEMO è acceso.
La presenza
del simbolo
dalla chiave
inglese segnala
I sensori della macchina hanno rilevato
un'anomalia.
un'anomalia.
libera. Se queste operazioni non vengono e ettuate correttamente
l'asciugatrice potrebbe danneggiarsi. Consultare la sezione Cura e
E ettuare la pulizia del ltro inferiore. Consultare la sezione Cura e
successione senza pause. Accendere e poi spegnere la macchina.
Premere il tasto "Start/Pausa" no a sentire un segnale acustico.
Riaccendere la macchina. La macchina segnala che la funzione è stata
lo sportello ed estrarre la biancheria, in modo che il calore possa
dissiparsi. Attendere per circa 15 minuti. Ricollegare l'asciugatrice alla
rete elettrica, caricare la biancheria e riavviare il ciclo di asciugatura.
Se il problema persiste, contattare il Servizio Assistenza e
comunicare lettere e numeri che lampeggiano sul display.
*Nota: alcuni modelli sono autopulenti e non dotati di ltro inferiore. Consultare la sezione Cura e Manutenzione.
Per scaricare le istruzioni di sicurezza, il manuale d'uso, la scheda tecnica e i dati energetici:
• Visitare il sito web docs.whirlpool.eu
• Usare il codice QR
• Oppure, contattare il Servizio Assistenza (al numero di telefono riportato sul libretto di garanzia).
Quando si contatta il Servizio Assistenza, fornire i codici presenti sulla targhetta matricola del prodotto.
xxxxxxxxxxxx
xxxx
07/2021
Loading...
