INSTRUKCJA

1

CODZIENNEJ EKSPLOATACJI

PL

DZIĘKUJEMY ZA ZAKUP PRODUKTU WHIRLPOOL.

Aby uzyskać kompleksową pomoc, prosimy zarejestrować
urządzenie na stronie: www.whirlpool.eu/register

Przez użyciem urządzenia przeczytać uważnie Instrukcję bezpieczeństwa.

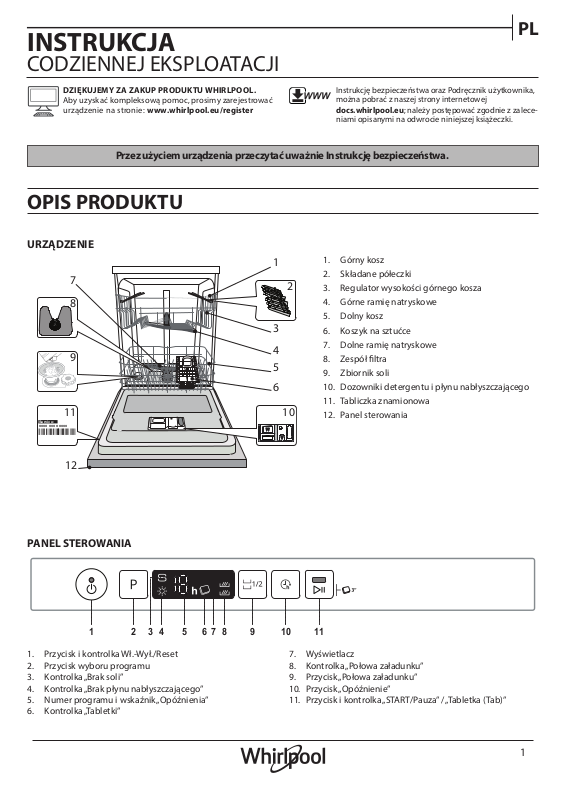

OPIS PRODUKTU

URZĄDZENIE

7

8

9

11

Service:

0000 000 00000

Instrukcję bezpieczeństwa oraz Podręcznik użytkownika,
można pobrać znaszej strony internetowej
docs.whirlpool.eu; należy postępować zgodnie zzalece­niami opisanymi na odwrocie niniejszej książeczki.

1. Górny kosz

2. Składane półeczki

2

3

4
5

6

10

3. Regulator wysokości górnego kosza

4. Górne ramię natryskowe

5. Dolny kosz

6. Koszyk na sztućce

7. Dolne ramię natryskowe

8. Zespół ltra

9. Zbiornik soli

10. Dozowniki detergentu ipłynu nabłyszczającego

11. Tabliczka znamionowa

12. Panel sterowania

12

PANEL STEROWANIA

1 2 3 4 5 6 7 8 9 10

1. Przycisk ikontrolka Wł.-Wył./Reset

2. Przycisk wyboru programu

3. Kontrolka „Brak soli”

4. Kontrolka „Brak płynu nabłyszczającego”

5. Numer programu iwskaźnik „Opóźnienia”

6. Kontrolka „Tabletki”

11

7. Wyświetlacz

8. Kontrolka „Połowa załadunku”

9. Przycisk „Połowa załadunku”

10. Przycisk „Opóźnienie”

11. Przycisk ikontrolka „START/Pauza” / „Tabletka (Tab)”

1

PIERWSZE UŻYCIE

C

D

SÓL DO ZMYWAREK, DODATKI DO PŁUKANIA IDETERGENT

WSKAZÓWKI DOTYCZĄCE PIERWSZEGO UŻYCIA
URZĄDZENIA

Po zainstalowaniu urządzenia należy wyjąć ograniczniki zkoszy oraz
elastyczne elementy mocujące zgórnego kosza.

NAPEŁNIANIE ZBIORNIKA SOLI

Zastosowanie soli zapobiega tworzeniu się KAMIENIA na naczyniach
ifunkcjonalnych podzespołach zmywarki.

• Konieczne jest, aby ZBIORNIK SOLI NIGDY NIE BYŁ PUSTY.

• Ważne też jest odpowiednie ustawienie twardości wody.
Zbiornik soli znajduje się w dolnej części zmywarki (patrz OPIS
PRODUKTU), i powinien zostać napełniony, gdy na panelu sterowania
świeci się kontrolka BRAK SOLI .

1. Wyjąć dolny kosz i odkręcić korek zbiornika
(w kierunku przeciwnym do ruchu wskazó­wek zegara).

2. Tylko podczas wykonywania czynności po
raz pierwszy: Napełnić zbiornik soli wodą.

3. Umieścić lejek (patrz r ys.) iwsypać sól aż do kra­wędzi zbiornika (około 1 kg); niewielki wyciek
wody jest tu normalny.

4. Wyjąć lejek iwytrzeć resztki soli wokół otworu.

Upewnić się, czy korek jest mocno dokręcony, aby detergent nie mógł
przedostać się do zbiornika podczas programu zmywania (mogłoby to
spowodować nienaprawialne uszkodzenie zmiękczacza wody).

Jeśli trzeba uzupełnić ilość soli w urządzeniu, należy wykonać tę
czynność przed rozpoczęciem cyklu zmywania aby uniknąć korozji.

USTAWIENIE TWARDOŚCI WODY

Aby zmiękczacz wody działał idealnie, istotne jest ustawienie twardości
wody na podstawie rzeczywistej twardości doprowadzanej wody. Tę in­formację można uzyskać od lokalnego dostawcy wody.
Ustawienie fabryczne to domyślna wartość dla twardości wody.

• Włączyć urządzenie, naciskając przycisk WŁ./WYŁ.

• Wyłączyć urządzenie, naciskając przycisk WŁ./WYŁ.

• Przytrzymać przycisk P przez 5 sekund, aż będzie słychać sygnał dźwię-

kowy.

• Włączyć urządzenie, naciskając przycisk WŁ./WYŁ.

• Wybrany aktualnie numer poziomu twardości oraz kontrolka BRAK SOLI
migają jednocześnie.

• Wcisnąć przycisk P, by wybrać żądany poziom twardości (patrz TABELA
TWARDOŚCI WODY).

Tabela twardości wody

Poziom

1 Miękka 0 - 6 0 - 10 0 - 7
2 Średnia 7 - 11 11 - 20 8 - 14
3 Przeciętna 12 - 16 21 - 29 15 - 20
4 Twarda 17 - 34 30 - 60 21 - 42
5 Bardzo twarda 35 - 50 61 - 90 43 - 62

• Wyłączyć urządzenie, naciskając przycisk WŁ./WYŁ.

Ustawienie zostało wykonane!
Po zakończeniu tych czynności włączyć program bez wkładania naczyń.

Należy stosować wyłącznie taką sól, która jest specjalnie przezna­czona do zmywarek.

Po wsypaniu soli do zmywarki kontrolka BRAK SOLI gaśnie.

Jeśli pojemnik zsolą jest pusty, istnieje ryzyko uszkodzenia zmięk­czacza wody oraz grzałki zpowodu nagromadzenia osadu.

Stosowanie soli jest zalecane z każdym rodzajem detergentu
do zmywarek.

2

°dH

St. niemieckie

°fH

St. francuskie

St. brytyjskie

°Clark

NAPEŁNIANIE DOZOWNIKA
PŁYNU NABŁYSZCZAJĄCEGO

Płyn nabłyszczający ułatwia SUSZENIE naczyń. Dozownik płynu
nabłyszczającego A powinien zostać napełniony, gdy kontrolka BRAK
PŁYNU NABŁYSZCZAJĄCEGO , świeci się na panelu sterowania.

A

B

1. Otworzyć dozownik B, naciskając ipodnosząc klapkę na pokrywce.

2. Ostrożnie wlewać płyn nabłyszczający, aż do kreski oznaczającej maksy­malny poziom napełnienia (110 ml) - unikać rozlania płynu. Jeśli tak się
stanie, należy natychmiast wytrzeć rozlany płyn suchą szmatką.

3. Zatrzasnąć pokrywkę.

NIGDY nie wlewać płynu nabłyszczającego bezpośrednio do
komory zmywarki.

REGULACJA DOZOWANIA PŁYNU NABŁYSZCZAJĄCEGO

Jeśli rezultaty suszenia nie są w pełni zadowalające, można
wyregulwać dozowanie używanego płynu nabłyszczającego.

• Włączyć zmywarkę za pomocą przycisku WŁ./WYŁ.

• Wyłączyć urządzenie za pomocą przycisku WŁ./WYŁ.

• Nacisnąć trzykrotnie przycisk P - będzie słychać sygnał dźwiękowy.

• Włączyć ją za pomocą przycisku WŁ./WYŁ.

• Miga wybrany aktualnie numer poziomu nabłyszczacza oraz kontrolka
BRAK PŁYNU NABŁYSZCZAJĄCEGO.

• Nacisnąć przycisk P, aby wybrać poziom dozowania płynu nabłyszcza­jącego.

• Wyłączyć urządzenie za pomocą przycisku WŁ./WYŁ.

Ustawienie zostało wykonane!
Jeśli poziom dozowania płynu nabłyszczającego został ustawiony na
ZERO (ECO), płyn nabłyszczający nie będzie dozowany. Kontrolka BRAK
PŁYNU NABŁYSZCZAJĄCEGO nie będzie świecić, jeśli zabraknie pły­nu nabłyszczającego.
Można ustawić maksymalnie 5 poziomy, zależnie od modelu zmywarki.
Ustawienia fabryczne zależą od modelu urządzenia. Aby sprawdzić usta­wienia posiadanej zmywarki, należy postąpić według instrukcji powyżej.

• Jeśli na naczyniach są widoczne niebieskawe smugi, należy ustawić ni­ski poziom (1-2).

• Jeśli na naczyniach pozostają krople wody lub oznaki kamienia, należy
ustawić wysoki poziom (3-4).

NAPEŁNIANIE DOZOWNIKA DETERGENTU

Aby otworzyć dozownik detergentu, użyć urządzenia do otwiera­nia C. Detergent wsypywać/wlewać tylko do suchego zasobnika D.
Detergent przeznaczony do mycia wstępnego wsypywać/wlewać
bezpośrednio do komory zmywarki.

1. Odmierzając dawkę detergentu, należy
uwzględnić informacje podane powy­żej, aby dodana ilość detergentu była
prawidłowa. Wewnątrz dozownika D
znajdują się oznaczenia ułatwiające
dozowanie detergentu.

2. Przed zatrzaśnięciem pokrywy
usunąć pozostałości detergentu
zkrawędzi dozownika.

3. Zamknąć pokrywkę dozownika de­tergentu, pociągając ją w górę tak,
aż urządzenie zamykające zostanie
zablokowane na swoim miejscu.

Dozownik detergentu otwiera się automatycznie wodpowiednim czasie,
zgodnie zdanym programem.
Jeśli używany jest detergent typu „all-in-one” zalecamy używanie przycisku
TABLETKI, ponieważ wtedy zostanie wybrany program pozwalający na
osiągnięcie najlepszych rezultatów mycia isuszenia za każdym razem.

Zastosowanie detergentów nieprzeznaczonych do użytku w zmy­warkach może spowodować nieprawidłowe działanie lub uszkodze­nie urządzenia.

TABELA PROGRAMÓW

Program

Faza

suszenia

Dostępne opcje

PL

Czas trwania

*)

programu
zmywania

(godz.:min)

**)

Zużycie wody

(litry/cykl)

Zużycie energii

(kWh/cykl)

1. Eco 50°

2. Intensywny 65°

3. 6th Sense® 55°

4. Szybkie mycie
isuszenie

5. Szybki 28’ 50°

6. Cichy 50°

7. Dezynfekujący 65°

8. Mycie wstępne

9. Samoczyszczenie 65°

Dane Programu Eco uzyskano na podstawie pomiarów wykonanych wwarunkach laboratoryjnych zgodnie znormą europejską EN 60436:2020.
Uwaga dla laboratoriów testowych: szczegółowe informacje dotyczące warunków testów porównawczych EN można uzyskać pod adresem:
[email protected].

Przed żadnym ztych programów nie ma potrzeby wstępnego przygotowania naczyń.
*) Nie wszystkie opcje mogą być używane jednocześnie.
**) Wartości podane dla innych programów niż program Eco mają charakter referencyjny. Rzeczywisty czas może się zmieniać w zależności od wielu
czynników, takich jak temperatura iciśnienie dopływającej wody, temperatura otoczenia, ilość detergentu, wielkość ityp załadunku oraz jego wyważenie,
atakże od dodatkowo wybranych opcji ikalibracji czujnika. Kalibracja czujnika może wydłużyć czas trwania programu aż o20 min.

50°

-

- -

-

3:35 9,5 0,95

2:40 18,0 1,60

2:10-2:20 15,5-16,5 1,30-1,50

1:30 11,5 1,30

0:28 9,0 0,50

3:35 16,6 1,30

2:00 12,0 1,50

0:12 4,7 0,01

0:50 10,0 0,80

OPIS PROGRAMÓW

Instrukcje wyboru cyklu zmywania.

1 ECO

Program Eco jest przeznaczony do mycia naczyń o zwykłym stopniu
zabrudzenia; dla tego zastosowania jest to najbardziej wydajny program
pod względem zużycia energii elektrycznej i wody oraz w takim
zastosowaniu program ten uzyskał certykat zgodności z dyrektywą
unijną Ecodesign.

2 INTENSYWNY

Program do zmywania bardzo zabrudzonych naczyń, szczególnie
zalecany do patelni i garnków (nie powinien być używany do
delikatnych naczyń).

th

3 6

SENSE®

Do mycia normalnie zabrudzonych naczyń z zaschniętymi resztkami
potraw. Program jest automatycznie dostosowany w zależności od
poziomu zabrudzenia. Gdy czujnik wykryje poziom zabrudzenia,
na wyświetlaczu pojawi się animacja i czas trwania cyklu zostanie
zaktualizowany.

4 SZYBKIE MYCIE ISUSZENIE

Normalnie zabrudzone naczynia. Cykl do codziennego stosowania,
zapewniający optymalne rezultaty zmywania i suszenia
wkrótszym czasie.

5 SZYBKI 28’

Program należy stosować przy połowie załadunku lub lekko
zabrudzonych naczyniach, na których nie zalegają resztki jedzenia. Nie
zawiera fazy suszenia.

6 CICHY

Odpowiedni do zmywania w nocy. Zapewnia optymalne rezultaty
zmywania isuszenia przy najniższej emisji hałasu.

7 DEZYNFEKUJĄCY

Średnio lub bardzo zabrudzone naczynia, zdodatkowym działaniem
antybakteryjnym. Można wykorzystywać do wykonania czynności
związanych zkonserwacją zmywarki.

8 MYCIE WSTĘPNE

Opłukiwanie naczyń przeznaczonych do późniejszego mycia. Wtym
programie nie używa się żadnego detergentu.

9 SAMOCZYSZCZENIE

Program przeznaczony do przeprowadzania konserwacji zmywarki,
tylko w przypadku gdy zmywarka jest PUSTA, z zastosowaniem
specjalnych detergentów służących do konserwacji zmywarki.

Uwagi:

Należy pamiętać, że cykl Szybki 28’ służ y do mycia lekko zabrudzonych naczyń.

3

OPCJE IFUNKCJE

OPCJE można wybierać bezpośrednio, naciskając odpowiedni przycisk (patrz PANEL STEROWANIA).

Jeśli dana opcja nie może być używana zwybranym programem (patrz TABELA PROGRAMÓW), odpowiednia dioda LED mi­gnie szybko 3 razy ibędzie słychać sygnał dźwiękowy. Opcja nie zostanie włączona.

POŁOWA ZAŁADUNKU

Jeśli do umycia jest niewiele naczyń, można zastosować cykl
połowy załadunku, aby oszczędzić wodę, energię elektryczną
i detergent. Proszę wybrać program i włączyć przycisk
POŁOWA ZAŁADUNKU: włączy się odpowiednia kontrolka.
Aby wyłączyć tę opcję, proszę ponownie włączyć przycisk
POŁOWA ZAŁADUNKU.

Należy pamiętać o tym, by zmniejszyć ilość detergentu
o połowę.

OPÓŹNIENIE

Włączenie programu można opóźnić o pewien czas, od 1 do
12 godzin.

1. Nacisnąć przycisk OPÓŹNIENIE: na wyświetlaczu pojawi się

odpowiedni symbol - „h”; po każdym naciśnięciu przycisku,
czas (1 godz., 2 godz., itd. do maks. 12 godz.) liczony od
początku wybranego cyklu zmywania zostanie zwiększony.

2. Wybrać program zmywania, nacisnąć przycisk START/Pauza
i w ciągu czterech sekund zamknąć drzwiczki: zegar zacznie
odliczanie.

3. Po upływie ustawionego czasu kontrolka „h” zgaśnie
i rozpocznie się cykl zmywania.

Aby ustawić czas opóźnienia i wybrać krótszy czas, należy
nacisnąć przycisk OPÓŹNIENIE. Aby anulować wybór, nacisnąć
i przytrzymać przycisk, aż kontrolka wybranego opóźnienia
„h” zgaśnie.
Program zmywania rozpocznie się automatycznie, jak tylko
zostaną zamknięte drzwiczki.

Funkcji „OPÓŹNIENIE” nie można ustawić po rozpoczęciu
cyklu zmywania.

TABLETKA (TAB)

Ustawienie to pozwala zoptymalizować wydajność programu
zgodnie z typem zastosowanego detergentu.
Nacisnąć przycisk START/Pauza i przytrzymać przez 3
sekundy
jest wielofunkcyjny detergent w formie tabletki (płyn
nabłyszczający, sól i detergent w jednym).

W przypadku korzystania z detergentu w proszku lub
w płynie, opcja ta powinna być wyłączona.

(zaświeci się odpowiedni symbol), jeśli używany

4

ŁADOWANIE KOSZY

PL

GÓRNY KOSZ

Tu należy wkładać delikatne
i lekkie naczynia: szklanki, li­żanki, talerzyki, małe miseczki
do sałatek.

(przykładowe załadowanie górnego

SKŁADANE PÓŁECZKI ZREGULOWANYM POŁOŻENIEM

Boczne składane klapy można złożyć
lub rozłożyć, aby zoptymalizować uło­żenie naczyń wkoszyku.
Kieliszki do wina można bezpiecznie
umieścić, wkładając nóżkę każdego
kieliszka do odpowiedniego otworu.
Wzależności od modelu:

– aby rozłożyć klapy, należy wysunąć

je do góry iobrócić lub zwolnić zza­trzasków ipociągnąć do dołu.

– aby złożyć klapy, należy obrócić je

iwsunąć je do dołu lub wyciągnąć
do góry i zamocować do zatrza­sków.

REGULACJA WYSOKOŚCI GÓRNEGO KOSZA

Wysokość górnego kosza można wyregulować: wyższe położenie
umożliwia umieszczenie dużych naczyń wdolnym koszu, aniższe
pozwala na najwyższe ustawienie podnoszonych wsporników, co
daje więcej miejsca ugóry, ajednocześnie pozwala uniknąć stykania
się znaczyniami umieszczonymi wdol­nym koszu.
Górny kosz jest wyposażony wregulator
wysokości górnego kosza (patrz ilustracja);
bez naciskania dźwigienek, można łatwo
podnieść kosz trzymając go za boczne części
iumieszczając stabilnie wgórnym położeniu.
Aby przywrócić dolne położenie, nacisnąć
dźwigienki Apo bokach kosza iprzesunąć
kosz wdół.

Zdecydowanie zalecamy, aby nie regulować
wysokości kosza, gdy jest załadowany.
NIGDY nie podnosić lub opuszczać kosza tylko z jednej strony.

kosza)

DOLNY KOSZ

Do garnków, pokrywek, talerzy,
misek do sałatek, sztućców itp.
Duże talerze ipokrywki powin­ny być umieszczane zboku, aby
uniknąć stykania się z ramie­niem natryskowym.

(przykład sposobu załadowania dolnego kosza)

KOSZYK NA SZTUĆCE

Koszyk na sztućce jest wyposażony wkratki ugóry, aby ułatwić układa­nie sztućców. Należy go umieszczać wyłącznie przed koszem dolnym.

Noże iinne sztućce oostrych brzegach należy układać czubkami
do dołu wkoszyku na sztućce lub poziomo we wspornikach ko­sza górnego.

5

CODZIENNA EKSPLOATACJA

1. SPRAWDZENIE PRZYŁĄCZA WODY

Sprawdzić, czy zmywarka jest podłączona do instalacji wodnej
iczy zawór wody jest otwarty.

2. WŁĄCZANIE ZMYWARKI

Otworzyć drzwiczki inacisnąć przycisk WŁ./WYŁ.

3. WKŁADANIE NACZYŃ DO KOSZA

(patrz ŁADOWANIE KOSZY)

4. NAPEŁNIANIE DOZOWNIKA DETERGENTU

5. WYBÓR PROGRAMU IDOSTOSOWANIE CYKLU

Wybrać najbardziej odpowiedni program, dostosowany do typu
naczyń i stopnia ich zabrudzenia (patrz OPIS PROGRAMÓW),
naciskając przycisk P.
Wybrać żądane opcje (patrz OPCJE IFUNKCJE).

6. START

Aby rozpocząć cykl zmywania, należy nacisnąć przycisk START/Pauza
(zaświeci się dioda LED), anastępnie wciągu 4 sek. od tej czynności,
zamknąć drzwiczki. Po uruchomieniu programu pojawi się pojedyn­czy sygnał dźwiękowy. Jeśli drzwiczki nie zostaną zamknięte wciągu
4 sekund, rozlegnie się dźwięk alarmu. Wtakim przypadku otworzyć
drzwiczki, nacisnąć przycisk START/Pauza i ponownie zamknąć
drzwiczki wciągu 4 sek.

7. KONIEC CYKLU ZMYWANIA

Zakończenie cyklu zmywania jest sygnalizowane przez sygnał
dźwiękowy imigający komunikat numeru cyklu zmywania na wy­świetlaczu.
Otworzyć drzwiczki i wyłączyć urządzenie, naciskając
przycisk WŁ./WYŁ. Przed wyjęciem naczyń odczekać kilka minut ­aby uniknąć oparzenia. Wyjąć naczynia, zaczynając od dolnego ko­sza.

Po dłuższym czasie braku aktywności urządzenie wyłączy się au­tomatycznie, wcelu zminimalizowania zużycia energii elektrycz­nej. Gdy naczynia są tylko lekko zabrudzone lub przed umieszcze­niem ich wzmywarce zostały spłukane wodą, można odpowiednio
zmniejszyć ilość używanego detergentu.

MODYFIKOWANIE URUCHOMIONEGO PROGRAMU

Jeżeli wybrano niewłaściwy program, można go zmienić, pod warunkiem,
że właśnie się on rozpoczął: otworzyć drzwiczki, nacisnąć iprzytrzymać
przycisk WŁ./WYŁ.; urządzenie wyłączy się.
Włączyć zmywarkę zpowrotem, za pomocą przycisku WŁ./WYŁ. iwybrać
nowy cykl zmywania oraz żądane opcje; uruchomić cykl, naciskając
przycisk START/Pauza izamykając drzwiczki wciągu 4 sek.

UMIESZCZANIE DODATKOWYCH NACZYŃ

Otworzyć drzwiczki bez wyłączania urządzenia (START/Pauza, dioda
ledowa zaczyna migać) (uwaga na GORĄCĄ parę!) i umieścić naczynia
w zmywarce. Nacisnąć przycisk START/Pauza i zamknąć drzwiczki
w ciągu 4 sek. Cykl zostanie wznowiony od momentu, w którym
go przerwano.

PRZYPADKOWE PRZERWY

Jeśli drzwiczki zostaną otwarte podczas zmywania lub nastąpi przerwa
wzasilaniu, cykl zatrzyma się. Aby wznowić cykl od momentu, wktórym
został przerwany, nacisnąć przycisk START/Pauza izamknąć drzwiczki
wciągu 4 sek.

PORADY IWSKAZÓWKI

PORADY

Przed włożeniem naczyń do kosza, należy usunąć wszystkie resztki jedzenia
iopróżnić szklanki. Nie trzeba ich wcześniej płukać pod bieżącą wodą.
Rozmieścić naczynia tak, aby były mocno utrzymywane na miejscu
inie mogły się przewrócić; pojemniki ułożyć tak, aby ich otwory były
skierowane wdół, awklęsłe/wypukłe elementy były ustawione ukośnie,
dzięki czemu woda będzie mogła docierać do każdej powierzchni
iswobodnie przepływać.
Ostrzeżenie: pokrywki, uchwyty, tace ipatelnie nie mogą uniemożliwiać
obracania się ramion natryskowych.
Wszystkie małe przedmioty należy umieszczać wkoszyku na sztućce.
Bardzo zabrudzone naczynia ipatelnie powinny być umieszczane
wdolnym koszu, ponieważ wtej części komory zmywarki strumienie wody
są silniejsze izmywanie jest bardziej skuteczne.
Po włożeniu naczyń do zmywarki trzeba sprawdzić, czy ramiona
natryskowe mogą obracać się swobodnie.

NACZYNIA NIE NADAJĄCE SIĘ DO ZMYWANIA
WZMYWARKACH

• Naczynia isztućce drewniane.

• Szklanki zdelikatnym zdobieniem, wyroby artystyczne lub naczynia
zabytkowe. Ich zdobienia nie są odporne.

• Elementy z tworzywa sztucznego, które nie są odporne na wyso­kie temperatury.

• Naczynia miedziane icynowe.

• Naczynia zabrudzone popiołem, woskiem, smarem lub tuszem.

Kolory szklanych dekoracji oraz aluminiowe/srebrne części mogą
zmienić się lub ściemnieć podczas zmywania. Niektóre rodzaje wyrobów
szklanych (np. kryształy) mogą stracić przezroczystość po zbyt wielu
cyklach zmywania.

USZKODZENIE NACZYŃ SZKLANYCH IPORCELANOWYCH

• Wzmywarkach można myć tylko takie naczynia szklane iporcelano­we, których producent deklaruje, że są przeznaczone do zmywarek.

• Używać delikatnego detergentu, przeznaczonego do porcelany

• Naczynia szklane iporcelanowe należy wyjmować ze zmywarki, jak tylko
zmywanie się skończy.

WSKAZÓWKI DOTYCZĄCE OSZCZĘDZANIA ENERGI

• Jeśli zmywarka domowa użytkowana jest zgodnie zzaleceniami pro-

ducenta, zmywanie naczyń w zmywarce zazwyczaj pochłania
MNIEJ ENERGII ELEKTRYCZNEJ imniej wody niż zmywanie ręczne.

• Aby maksymalnie zwiększyć wydajność zmywarki, należy uru-

chamiać cykl zmywania po pełnym załadowaniu urządze­nia. Ładowanie zmywarki domowej w stopniu zalecanym przez

producenta przyczyni się do oszczędności energii elektrycznej
i wody. Informacje na temat prawidłowego ładowania naczyń
w zmywarce można odnaleźć w rozdziale ŁADOWANIE KOSZY.
W przypadku częściowego załadowania, zaleca się skorzystanie ze
specjalnych opcji, jeśli są one dostępne (Połowa załadunku/ Zone
Wash/ Multizone), zapełniając jedynie wybrane kosze. Nieprawidłowe
lub nadmierne ładowanie zmywarki może spowodować zwiększenie
zużycia mediów (np. wody, energii, czasu lub zwiększenie poziomu
hałasu), co wpływa negatywnie za wydajność suszenia.

• •Ręczne spłukiwanie naczyń przyczynia się do większego zużycia

wody ienergii elektrycznej inie jest zalecane.

DEZYNFEKCJA ZMYWARKI

Aby uniknąć powstawania nieprzyjemnych zapachów itworzenia się osadów,
które mogą pojawić się wzmywarce, należy co najmniej raz wmiesiącu
włączyć program zwysoką temperaturą. Aby wyczyścić zmywarkę, należy
wsypać/wlać jedną łyżeczkę detergentu iwłączyć program bez wkładania naczyń.

6

UTRZYMANIE IKONSERWACJA

PL

CZYSZCZENIE ZESPOŁU FILTRA

Zespół ltra należy regularnie czyścić, zapobiegając jego zapychaniu
izapewniając prawidłowy odpływ ścieków.
Używanie zmywarki, wktórej zablokowane są ltry lub zawierającej cia­ła obce wukładzie ltrowania może spowodować nieprawidłowe dzia­łanie urządzenia, co prowadzi do obniżenia wydajności, głośnej pracy
lub większego wykorzystania mediów.
Zespół ltra składa się ztrzech ltrów, które usuwają resztki jedzenia
zmyjącej wody, anastępnie umożliwiają jej obieg.

Nie wolno używać zmywarki bez ltrów lub jeśli ltry są źle zamo­cowane.

Co najmniej raz na miesiąc lub po każdych 30 cyklach zmywania należy
sprawdzić zespół ltra iw razie potrzeby oczyścić go dokładnie pod
bieżącą wodą za pomocą szczoteczki zniemetalowym włosiem ipostę­pując zgodnie zponiższymi instrukcjami:

1. Odkręcić ltr cylindryczny Awkierunku ruchu wskazówek zegara

iwyciągnąć go (Rys. 1).

2. Zdjąć korek ltra B lekko naciskając boczne klapki (Rys. 2).

3. Wysunąć ltr płytkowy ze stali nierdzewnej C (Rys. 3).

4. Wprzypadku odnalezienia ciał obcych (np. potłuczonego szkła, por-

celany, kości, pestek owoców itp.), należy je ostrożnie wyjąć.

5. Sprawdzić syfon iusunąć wszelkie resztki potraw. NIGDY NIE NALEŻY
WYJMOWAĆ osłony pompy cyklu myjącego (czarny element) (Rys. 4).

21

CZYSZCZENIE RAMION NATRYSKOWYCH

Może się zdarzyć, że resztki potraw pozostaną na ramionach natrysko­wych ibędą zatykać otwory, przez które wytryskiwana jest woda. Dlate­go też zaleca się, aby od czasu do czasu sprawdzić ramiona natryskowe
ioczyścić je małą szczoteczką znie-metalowym włosiem.

Aby zdjąć górne ramię natryskowe należy przekręcić plastikowy pier­ścień blokujący wkierunku ruchu wskazówek zegara. Górne ramię na­tryskowe powinno zostać z powrotem założone w taki sposób, aby
strona zwiększą liczbą otworów była skierowana do góry.

B

A

A

C

43

Po oczyszczeniu ltrów założyć zpowrotem zespół ltra izamocować
go wprawidłowym położeniu; jest to niezbędne dla utrzymania spraw­nego funkcjonowania zmywarki.

CZYSZCZENIE WĘŻA DOPŁYWOWEGO WODY

Jeśli węże wody są nowe lub nie były używane przez dłuższy czas, to
przed wykonaniem niezbędnych połączeń należy przepuścić przez nie
strumień wody, aby upewnić się, czy woda jest czysta iwolna od zanie­czyszczeń. Jeśli takie środki ostrożności nie zostaną podjęte, wlot wody
może zostać zablokowany, azmywarka uszkodzona.

Dolne ramię natryskowe można wyjmować pociągając je wgórę.

SYSTEM ZMIĘKCZANIA WODY

Zmiękczacz wody automatycznie zmniejsza twardość wody, tym
samym zapobiegając nagromadzeniu osadu na grzałce co zkolei przy­czynia się do większej wydajności zmywania.

System sam regeneruje się przy pomocy soli, zatem zbiornik soli
należy uzupełniać jak tylko będzie pusty.

Częstotliwość regeneracji jest uzależniona od ustawienia stopnia twar­dości wody - regeneracja ma miejsce raz na 6 cykli Eco przy poziomie
twardości wody ustawionym na 3.
Proces regeneracji rozpoczyna się wraz zostatnim płukaniem ikończy
podczas etapu suszenia przed końcem cyklu.

• Podczas jednej regeneracji: ~Zużycie 3.5 L wody;

• Dodatkowe 5 minut cyklu;

• Zużycie poniżej 0,005 kWh energii elektrycznej.

7

USUWANIE USTEREK

400011661772C

Jeśli zmywarka nie działa prawidłowo, należy sprawdzić czy problem można rozwiązać wykonując czynności opisane poniżej. Wprzypadku
błędów lub problemów prosimy skontaktować się zzakładem serwisowym, którego dane kontaktowe można odnaleźć wksiążeczce gwaran­cyjnej. Części zamienne będą dostępne przez okres do 7 lub do 10 lat, zgodnie zokreślonymi wymaganiami rozporządzenia.

PROBLEM MOŻLIWE PRZYCZYNY ROZWIĄZANIE

Świeci się
wskaźnik
poziomu soli

Świeci się
wskaźnik
dozownika płynu
nabłyszczającego

Zmywarka nie włą­cza się lub nie reagu­je na polecenia.

Zmywarka nie od­pompowuje wody.
Na wyświetlaczu
widoczny jest komu­nikat: Dioda 3 iWł./
Wył. szybko migają.

Zmywarka pracuje
zbyt głośno.

Naczynia nie są czy­ste.

Zmywarka nie na­pełnia się wodą.
Na wyświetlaczu wi­doczny jest komuni­kat: Dioda H, 6 iWł./
Wył. szybko migają.

Zmywarka kończy
cykl przedwcześnie
Na wyświetlaczu
widoczny jest komu­nikat: Dioda 15 iWł./
Wył. szybko migają.

Zbiornik soli jest pusty. (Po napełnieniu kontrolka
poziomu soli może się świecić po zakończeniu kilku
kolejnych programów zmywania).

Dozownik płynu nabłyszczającego jest pusty. (Po
napełnieniu kontrolka dozownika płynu nabłyszczają­cego może się świecić po zakończeniu kilku kolejnych
programów zmywania).

Urządzenie nie zostało prawidłowo podłączone do
zasilania.

Przerwa wdopływie prądu.

Drzwiczki zmywarki nie są zamknięte. Energicznie popchnąć drzwiczki tak, aby było słychać że zostały “zatrzaśnięte”.

Cykl został przerwany otwarciem drzwiczek przez >
4 sekundy.

Nie reaguje na polecenia.
Na wyświetlaczu widoczny jest komunikat: Dioda 9
albo 12 iWł./Wył. szybko migają.

Cykl zmywania jeszcze nie został zakończony. Poczekać, aż skończy się cykl zmywania.
Wąż spustowy jest zagięty. Sprawdzić, czy wąż odpływowy nie jest zagięty (patrz INSTRUKCJA INSTALACJI).
Rura odpływu zlewu jest zatkana. Oczyścić rurę odpływu wzlewie.

Filtr jest zatkany resztkami potraw Oczyścić ltr (patrz CZYSZCZENIE ZESPOŁU FILTRA).
Naczynia uderzają osiebie. Prawidłowo ułożyć naczynia (patrz ŁADOWANIE KOSZY).

Wytwarzana jest nadmierna ilość piany.

Naczynia nie zostały prawidłowo rozmieszczone. Prawidłowo ułożyć naczynia (patrz ŁADOWANIE KOSZY).
Ramiona natryskowe nie mogą obracać się swo-

bodnie, zaczepiają się onaczynia.
Cykl zmywania jest zbyt delikatny. Wybierz odpowiedni cykl zmywania (patrz TABELA PROGRAMÓW).

Wytwarzana jest nadmierna ilość piany.

Pokrywka przegródki na płyn nabłyszczający nie
została prawidłowo zamknięta.

Filtr jest brudny lub zatkany. Oczyścić zespół ltra (patrz UTRZYMANIE IKONSERWACJA).
Nie ma soli. Napełnić zbiornik soli (patrz NAPEŁNIANIE ZBIORNIKA SOLI).
Brak wody wsieci wodociągowej lub zawór jest za-

mknięty.

Wąż dopływowy jest zagięty.

Sitko wwężu dopływowym wody jest zapchane;
niezbędne jest jego oczyszczenie.

Wąż dopływowy ustawiony jest zbyt nisko lub
zasysa do kanalizacji domowej.

Powietrze wdopływie wody.

Napełnić zbiornik solą (aby uzyskać więcej informacji, patrz strona 2).
Dostosować poziom twardości wody, patrz tabela strona 2.

Napełnić dozownik nabłyszczaczem (aby uzyskać więcej informacji, patrz strona 2).

Włożyć wtyczkę przewodu zasilającego do gniazdka.

Ze względów bezpieczeństwa, zmywarka nie wznowi automatycznie pracy po
ponownym włączeniu prądu. Otworzyć drzwiczki zmywarki, nacisnąć przycisk START/
Pauza izamknąć drzwiczki wprzeciągu 4 sekund.

Nacisnąć przycisk START/Pauza izamknąć drzwiczki wciągu 4 sekund.

Wyłączyć urządzenie naciskając przycisk WŁ./WYŁ., po ok. jednej minucie włączyć je
zpowrotem izrestartować program. Jeśli problem nadal występuje, należy odłączyć
urządzenie na 1 minutę anastępnie podłączyć ponownie.

Porcja detergentu nie została poprawnie odmierzona, albo detergent nie nadaje się do
stosowania wzmywarkach (patrz NAPEŁNIANIE DOZOWNIKA DETERGENTU). Zrestarto­wać bieżący cykl wyłączając zmywarkę, następnie włączyć ponownie, wybrać nowy
program, nacisnąć przycisk START/Pauza izamknąć drzwiczki wprzeciągu 4 sekund.
Nie dodawać żadnego detergentu.

Prawidłowo ułożyć naczynia (patrz ŁADOWANIE KOSZY).

Porcja detergentu nie została poprawnie odmierzona, albo detergent nie nadaje się do
stosowania wzmywarkach (patrz NAPEŁNIANIE DOZOWNIKA DETERGENTU).

Upewnić się, czy dozownik płynu nabłyszczającego jest zamknięty.

Sprawdzić, czy woda dopływa zsieci wodociągowej lub czy zawór jest otwarty.

Sprawdzić czy wąż dopływowy nie jest zagięty (zobacz INSTALACJA), następnie po­nownie zaprogramować iwłączyć zmywarkę.

Po wykonaniu sprawdzenia ioczyszczenia należy wyłączyć iwłączyć zmywarkę, iroz­począć nowy program.

Sprawdzić czy końcówka węża dopływowego umieszczona jest na prawidłowej
wysokości (zobacz INSTALACJA). Należy sprawdzić pod kątem zasysania do kanalizacji
domowej, wrazie potrzeby zainstalować zawór wpustowy.

Sprawdzić układ doprowadzania wody pod kątem wycieków lub innych problemów
mogących wiązać się zprzepuszczaniem powietrza.

8

Zasady, standardową dokumentację, informacje na temat zamawiania części zamien­nych oraz dodatkowe informacje oprodukcie można znaleźć:

• Odwiedzając naszą stronę internetową docs.whirlpool.eu iparts-selfservice.whirlpool.com

• Używając kodu QR

• Ewentualnie można skontaktować się znaszą obsługą posprzedażową (patrz numer telefonu

wksiążeczce gwarancyjnej). Kontaktując się znaszą obsługą posprzedażową, należy podać kody
zamieszczone na tabliczce identykacyjnej produktu.

Informacje omodelu można uzyskać przy pomocy kodu QR podanego na etykiecie energetycznej.
Etykieta zawiera również identykator modelu, którego można użyć do znalezienia informacji
na portalu rejestru pod adresem https://eprel.ec.europa.eu.

:

04/2023 ks - Xerox Fabriano

IEC 436
