Page 1

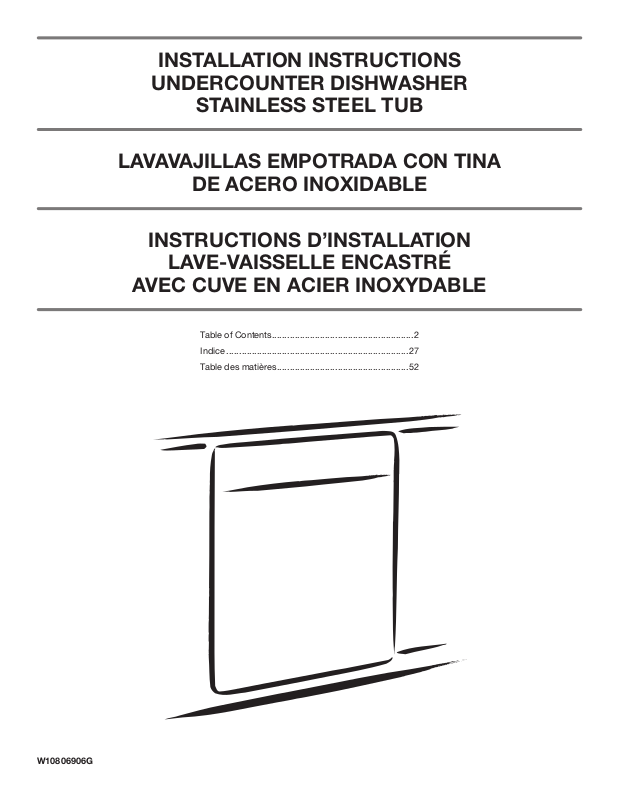

INSTALLATION INSTRUCTIONS

UNDERCOUNTER DISHWASHER

STAINLESS STEEL TUB

LAVAVAJILLAS EMPOTRADA CON TINA

DE ACERO INOXIDABLE

INSTRUCTIONS D’INSTALLATION

LAVE-VAISSELLE ENCASTRÉ

AVEC CUVE EN ACIER INOXYDABLE

Table of Contents ........................................................2

........................................................................27

Indice Table des matières

....................................................52

W10806906G

Page 2

TABLE OF CONTENTS

DISHWASHER SAFETY ................................................... 3

INSTALLATION REQUIREMENTS ................................... 4

Tools and Parts ......................................................................... 4

Location Requirements .............................................................6

Product and Cabinet Opening Dimensions ..............................7

Drain Requirements ..................................................................8

Water Supply Requirements .....................................................8

Electrical Requirements ............................................................8

INSTALLATION INSTRUCTIONS ..................................... 9

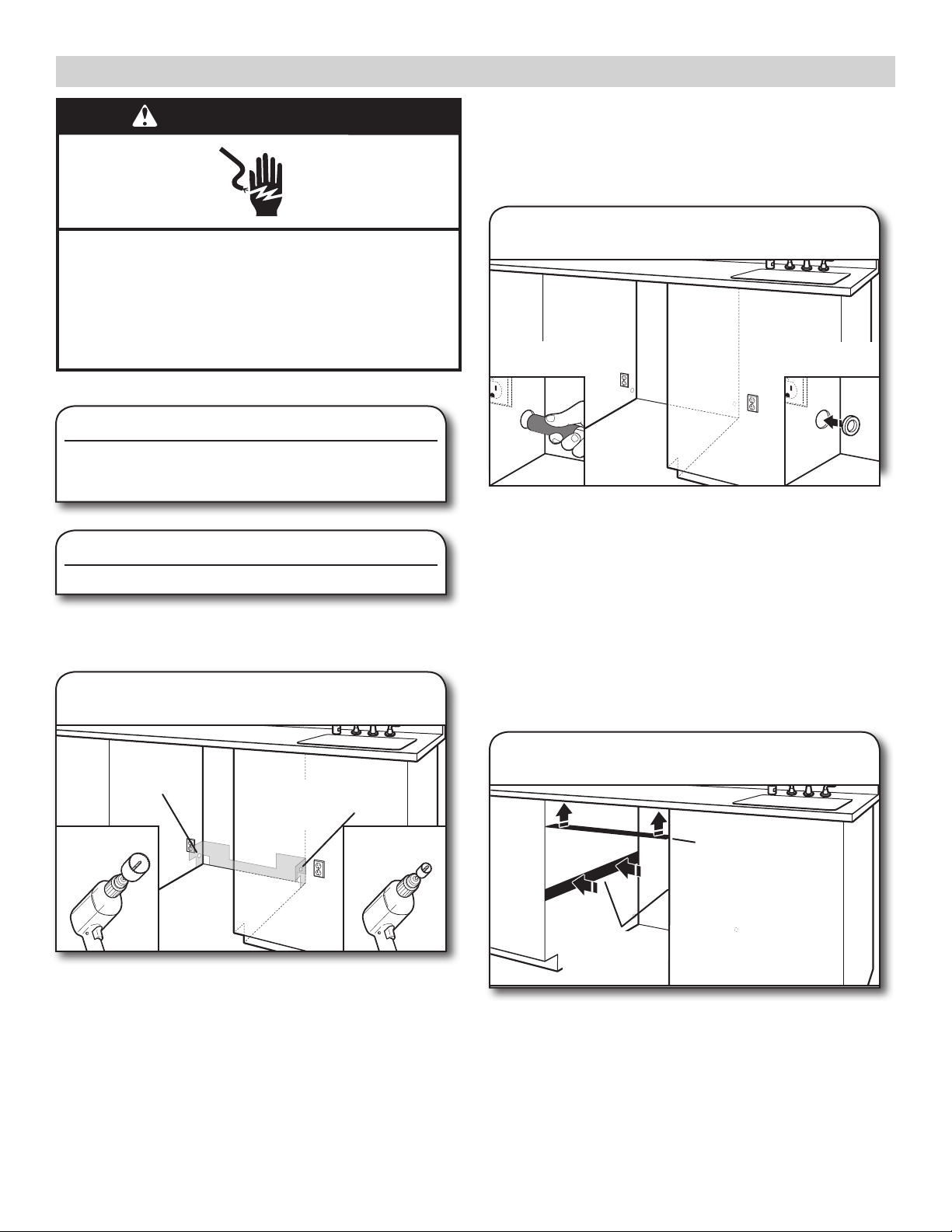

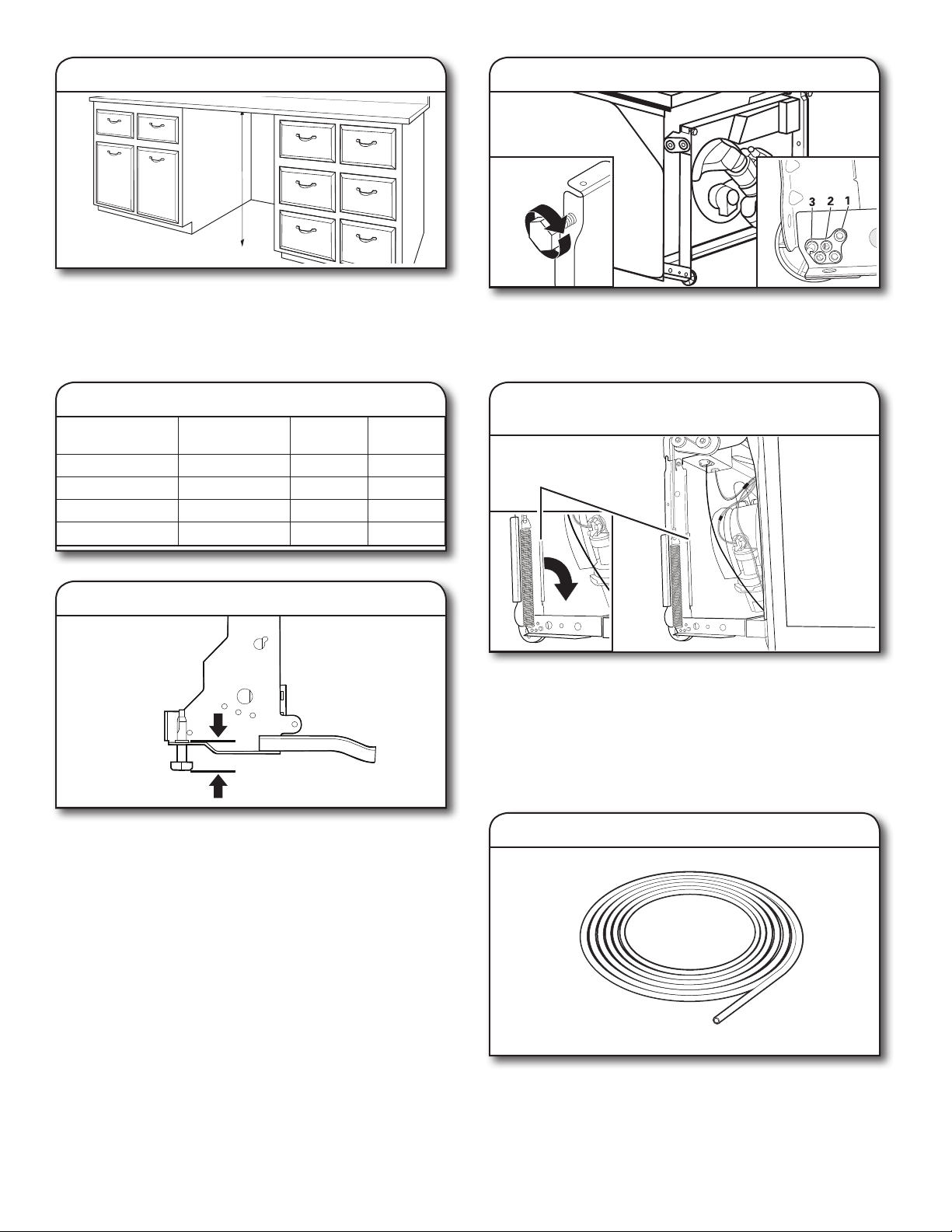

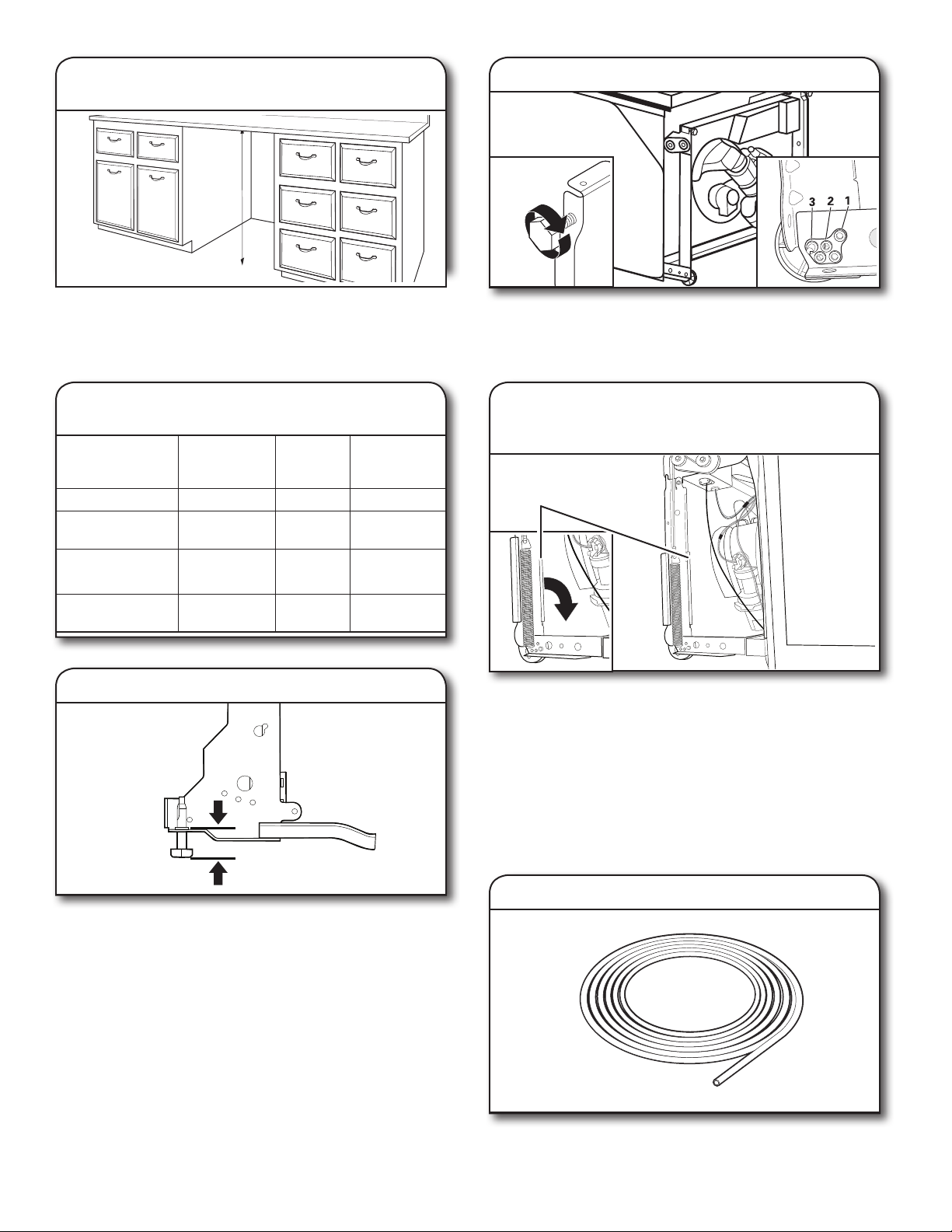

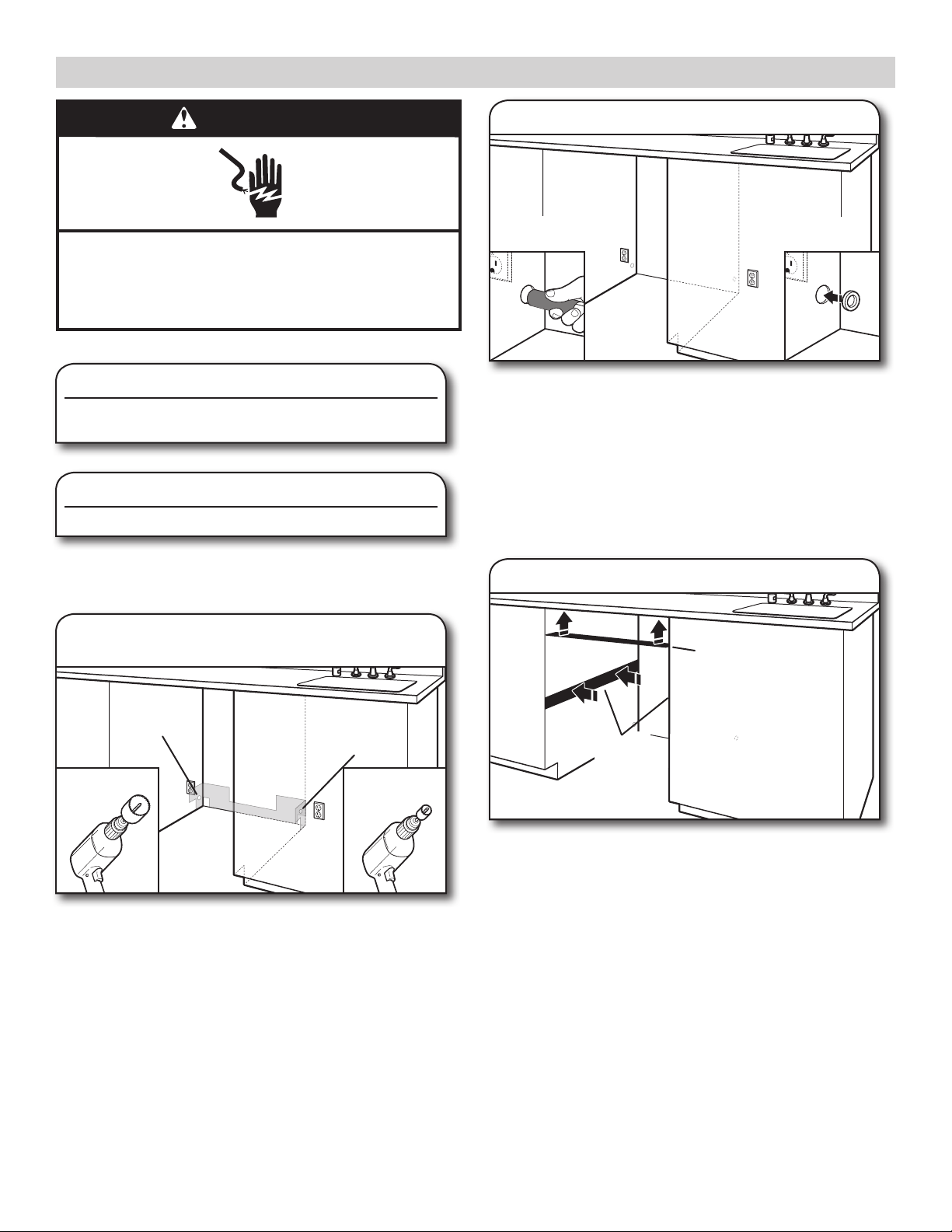

Prepare Cabinet Opening – NewUtilities .................................9

Install Optional Moisture Barrier ...............................................9

Electrical Connection .............................................................. 10

Prepare Dishwasher ................................................................11

Remove Access Panel ............................................................ 11

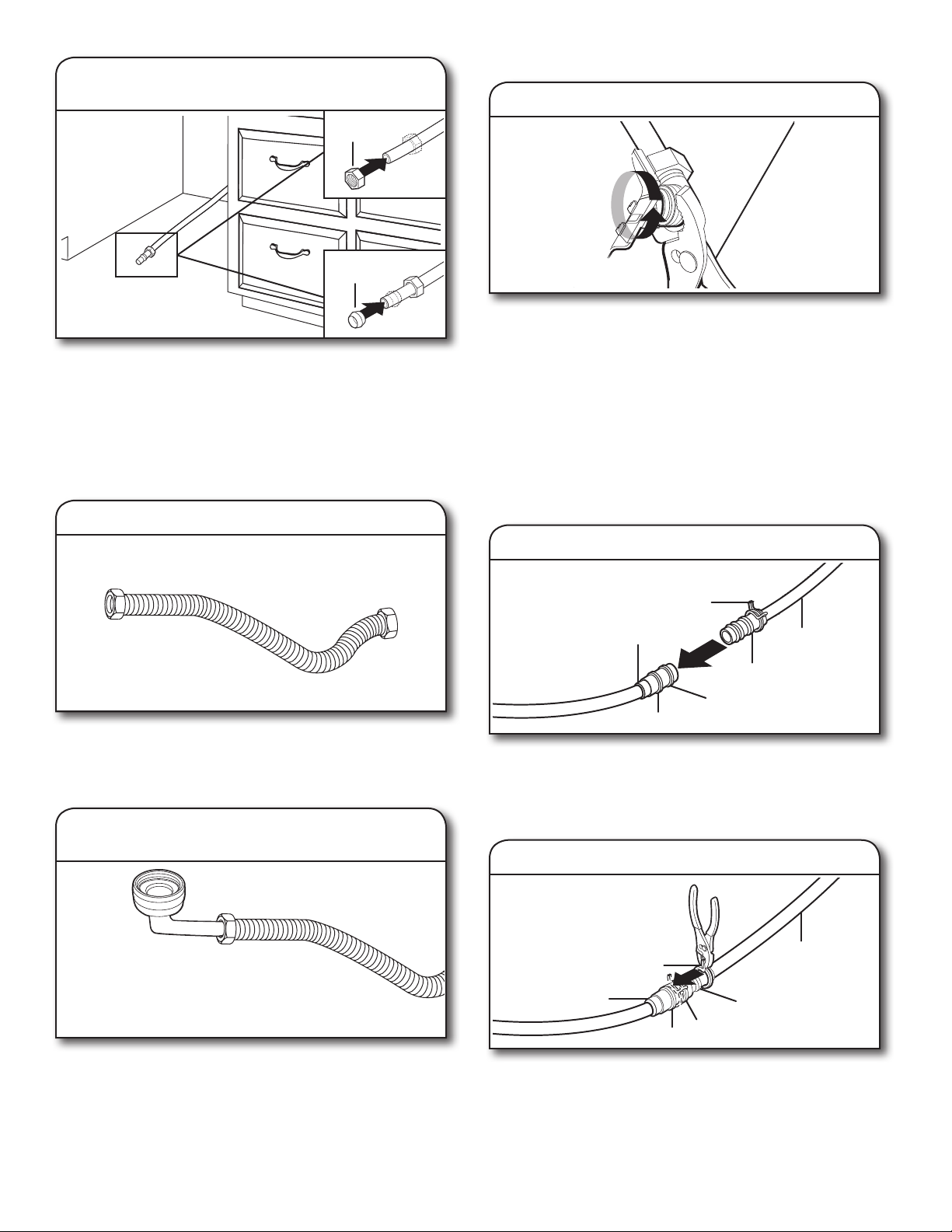

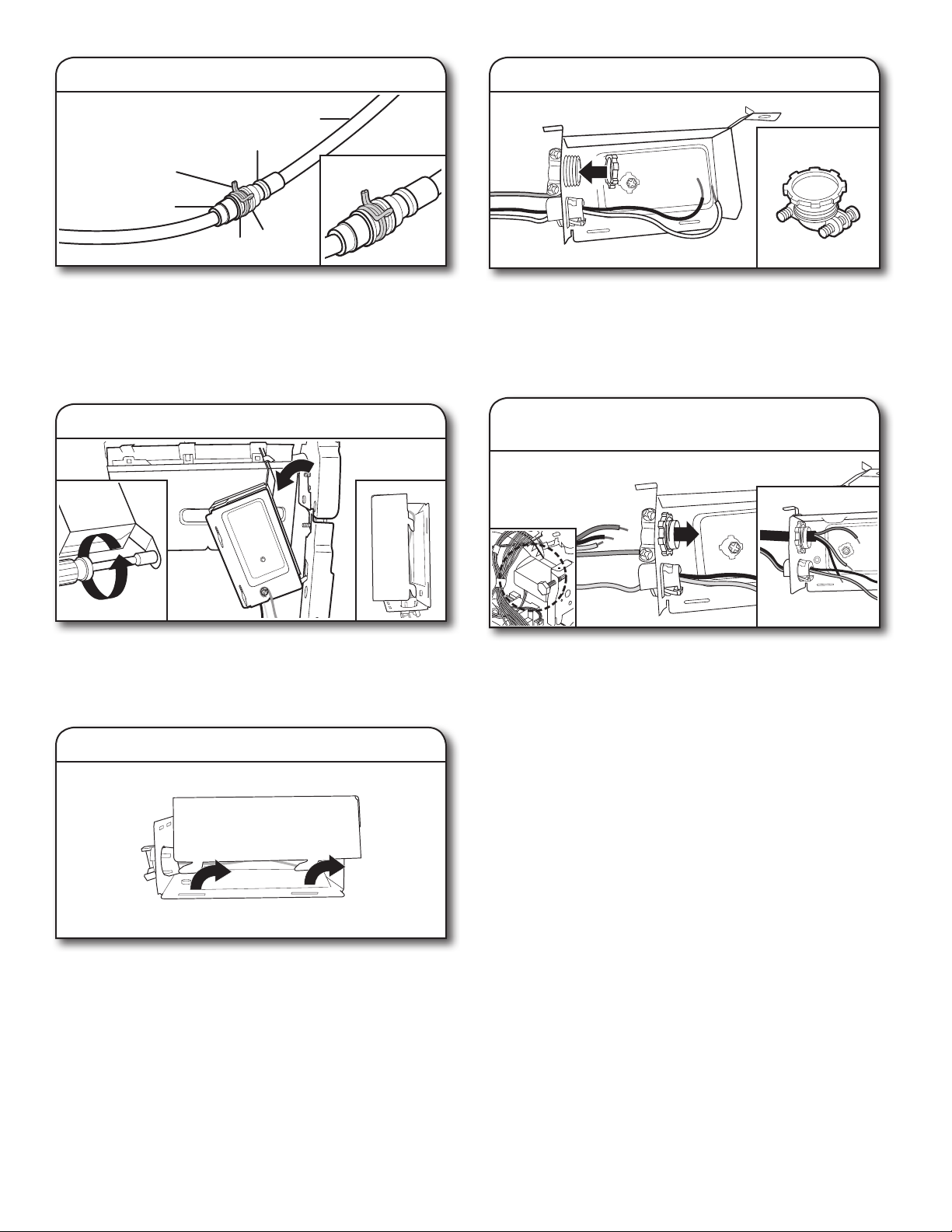

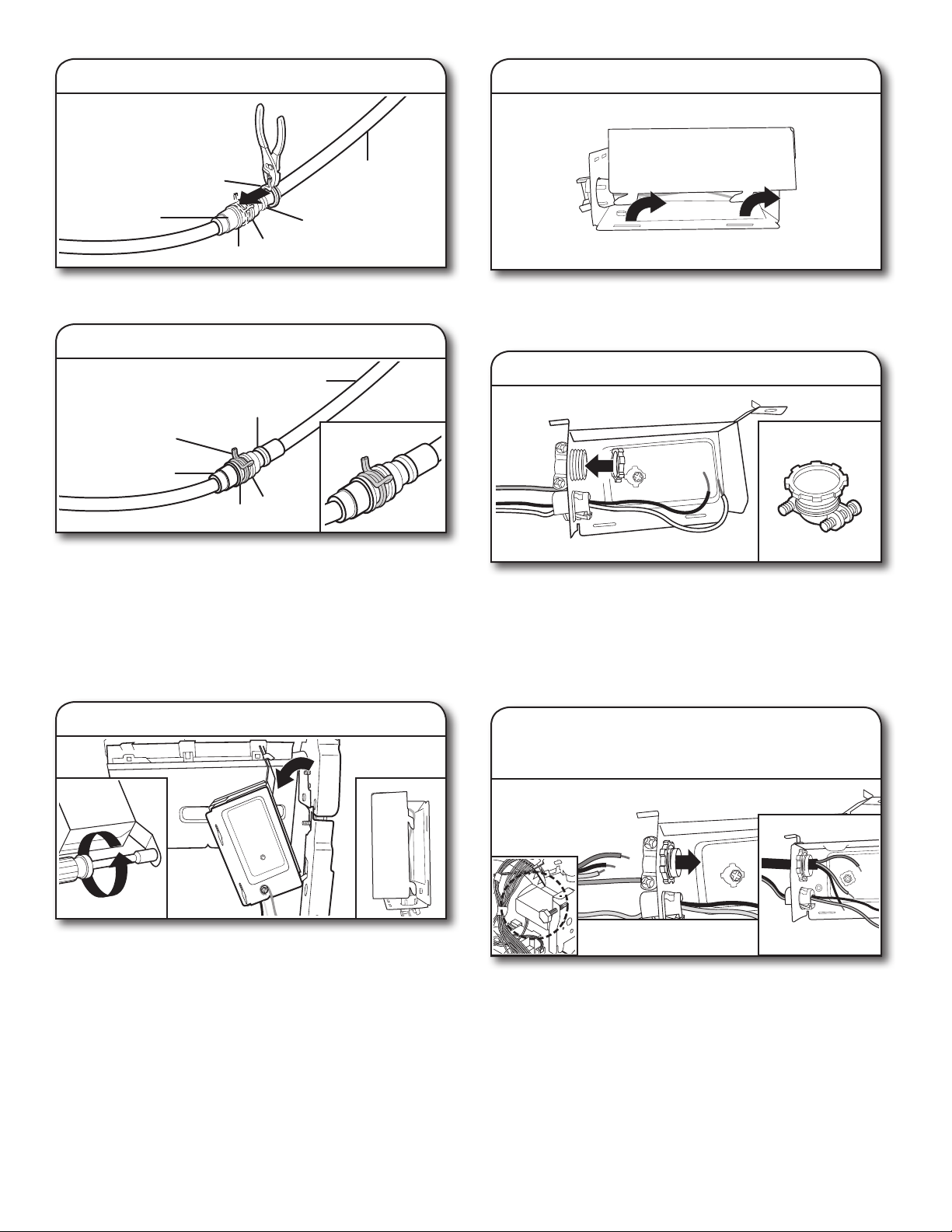

Connect Water Line to Fill Valve ............................................. 12

Connect Fill Hose to Fill Valve ................................................13

Drain Hose Connection ..........................................................13

Power Cord Connection .........................................................14

Install Door Handle .................................................................16

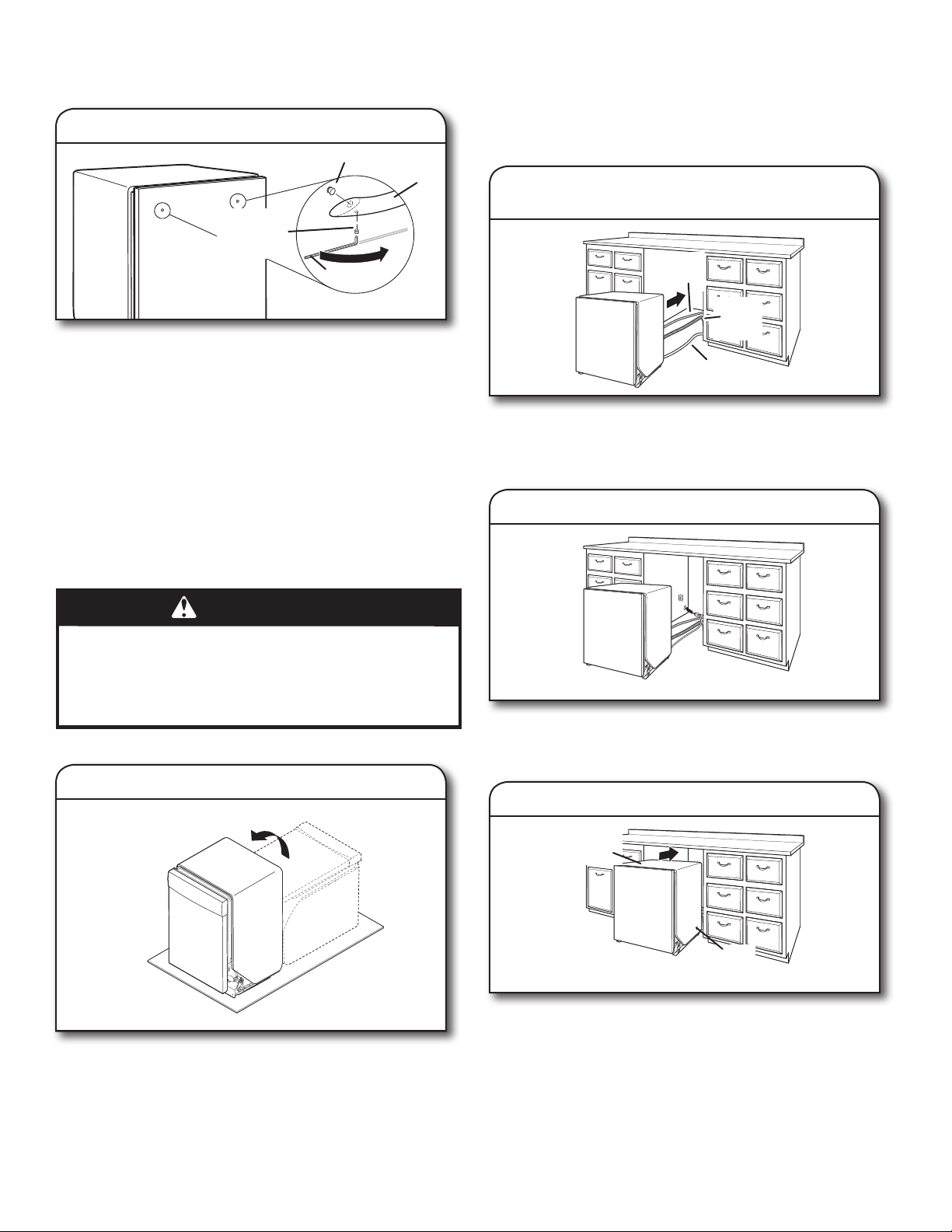

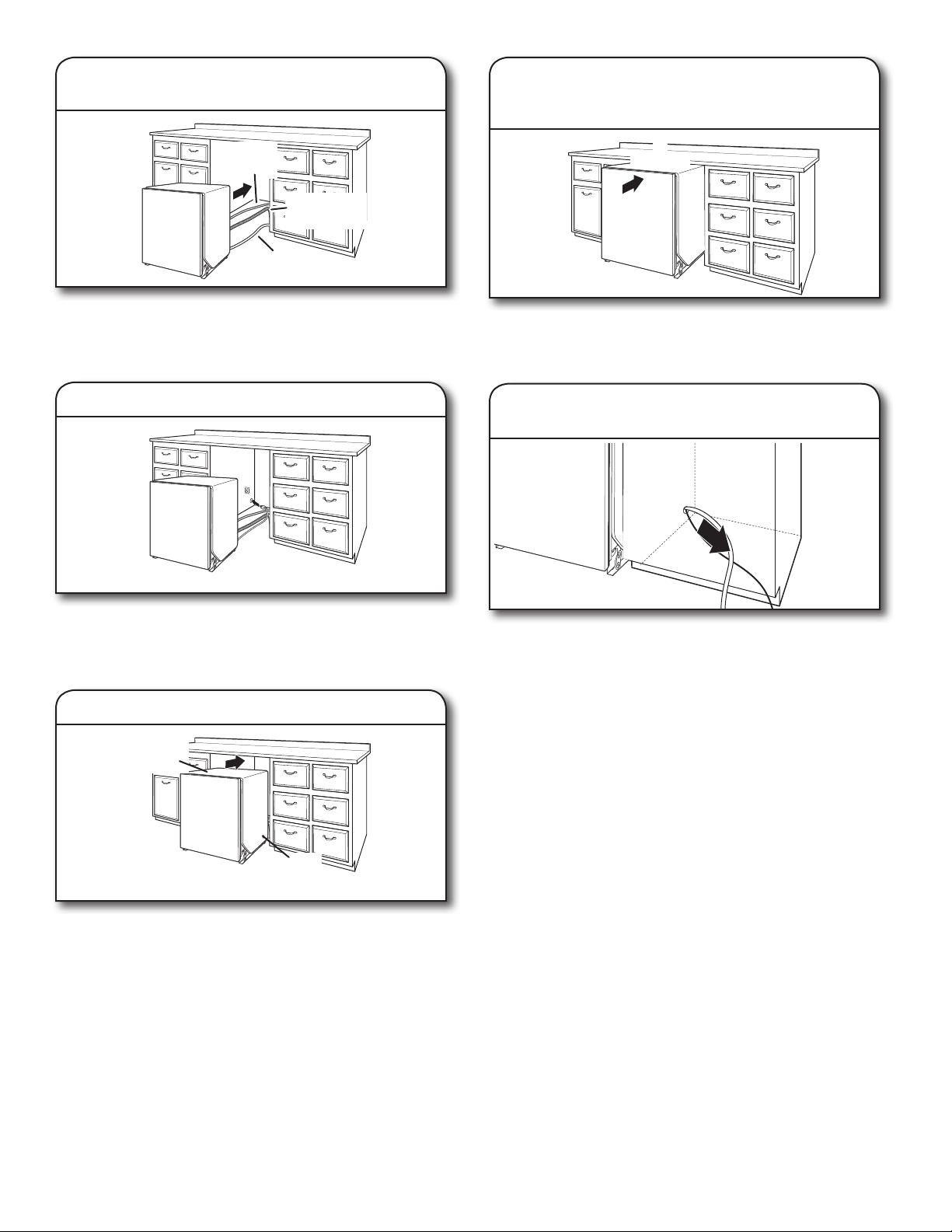

Place Diswasher in Cabinet .................................................... 16

Custom Panel Installation ....................................................... 17

Choose Anchor Attachment Method ...................................... 17

Final Installation Check ........................................................... 18

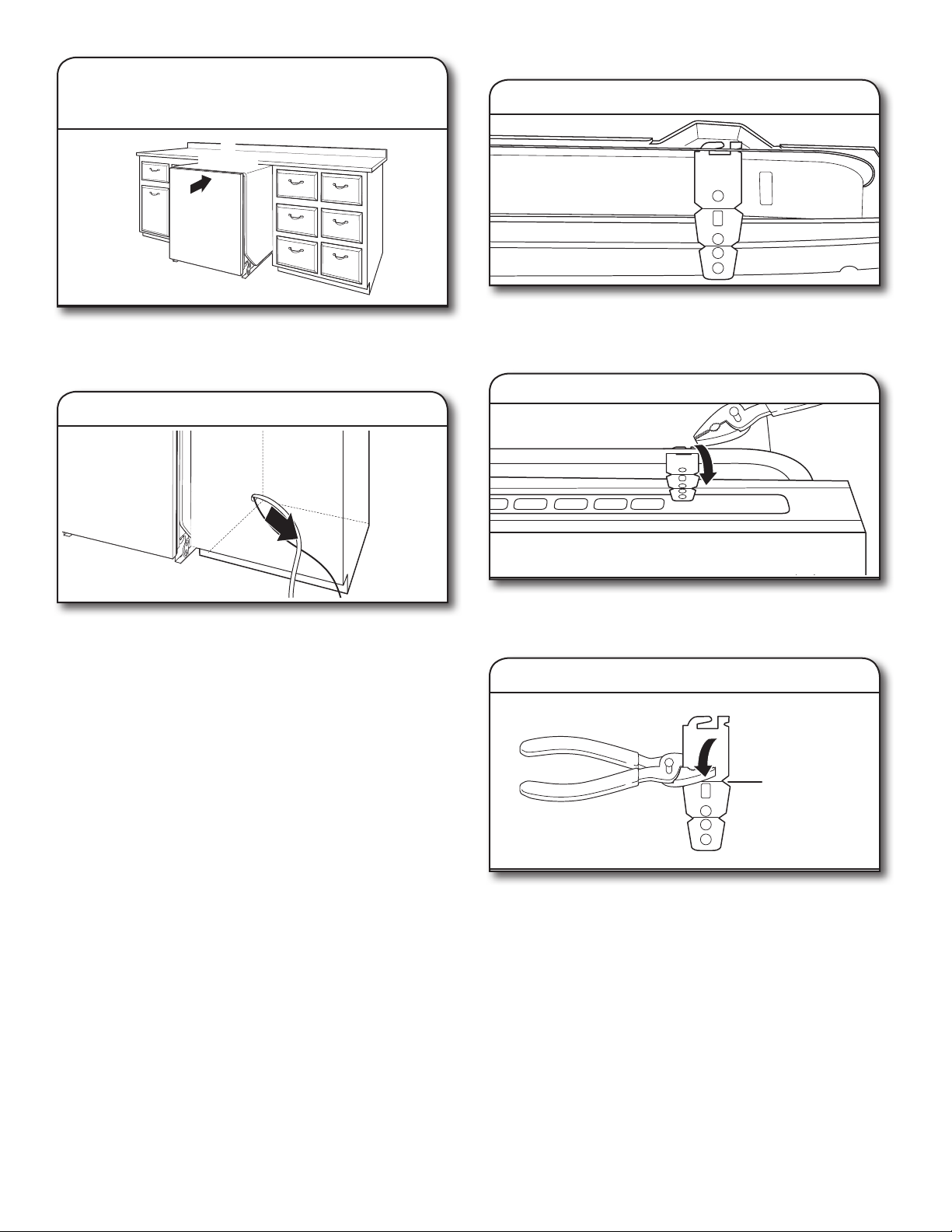

Secure Dishwasher inCabinetOpening .................................19

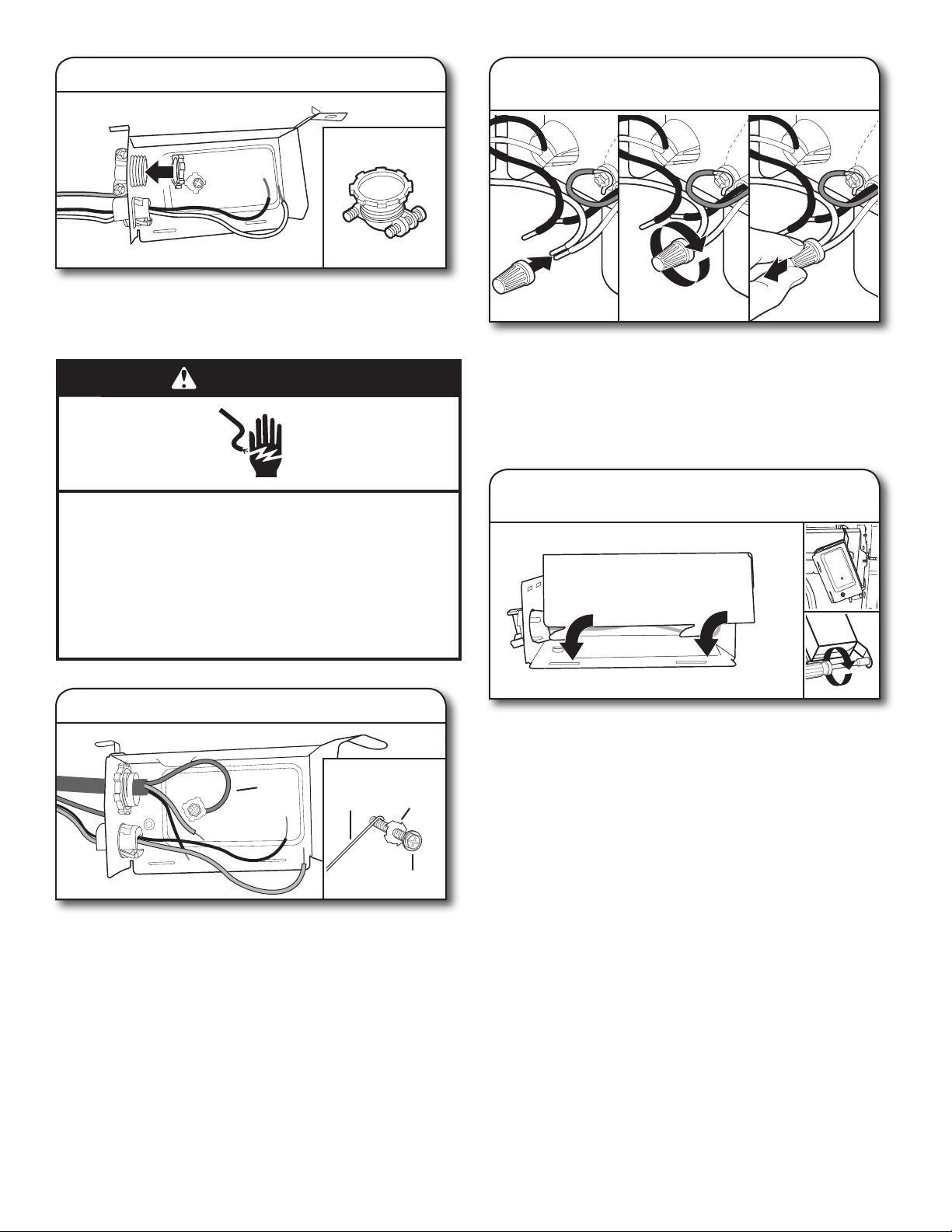

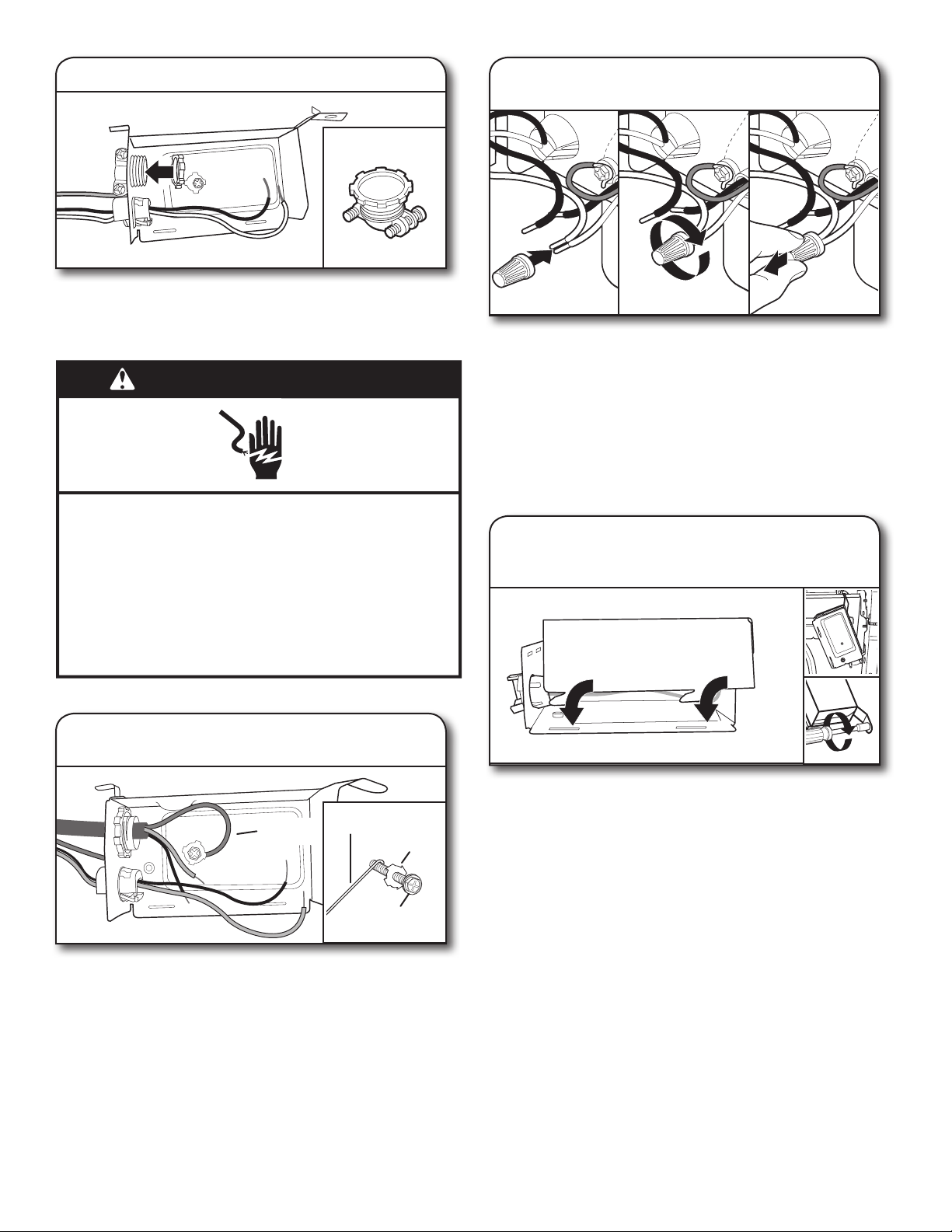

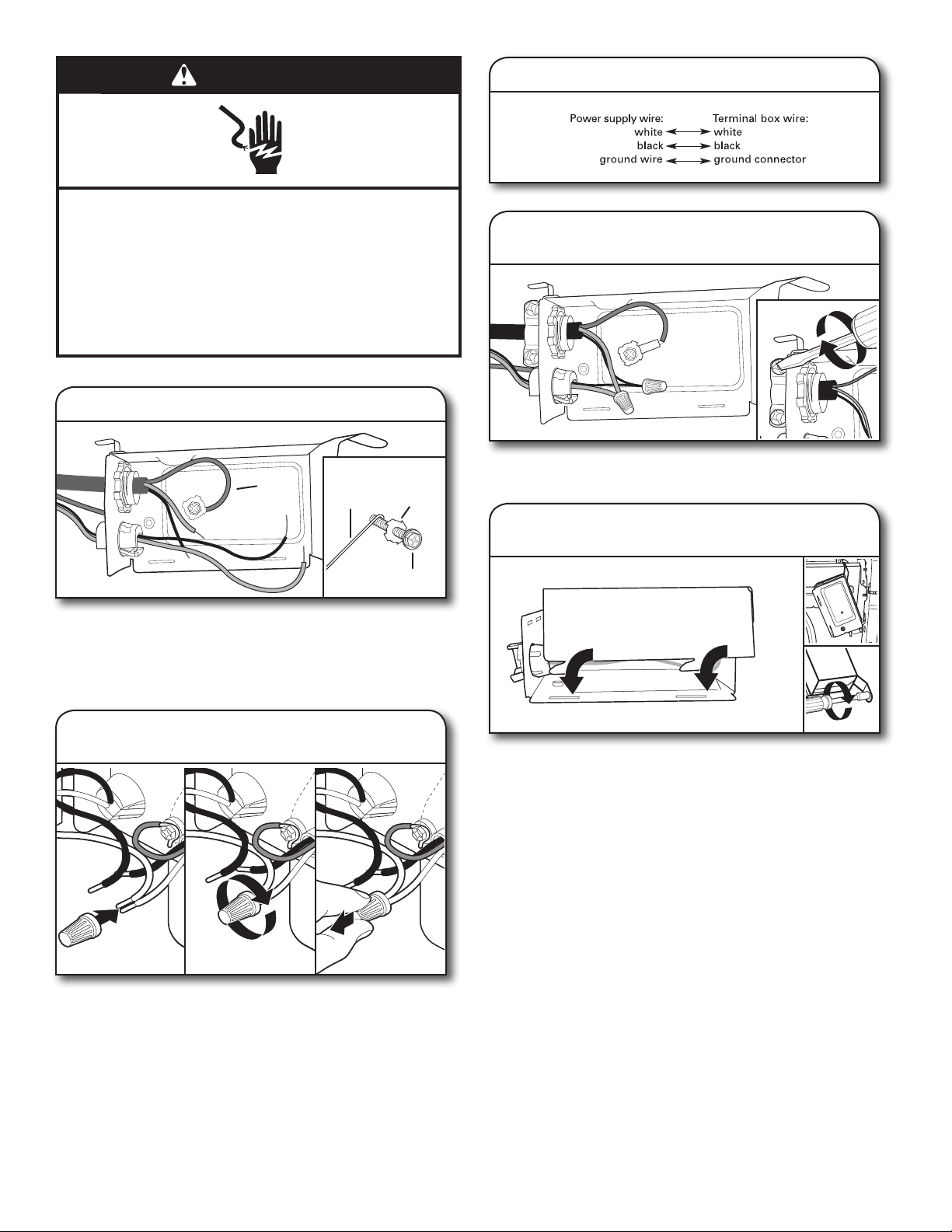

Direct Wire Connection ...........................................................20

Connect Water Line to House Shutoff Valve...........................22

Connect Drain Hose ..............................................................22

Complete Installation .............................................................. 24

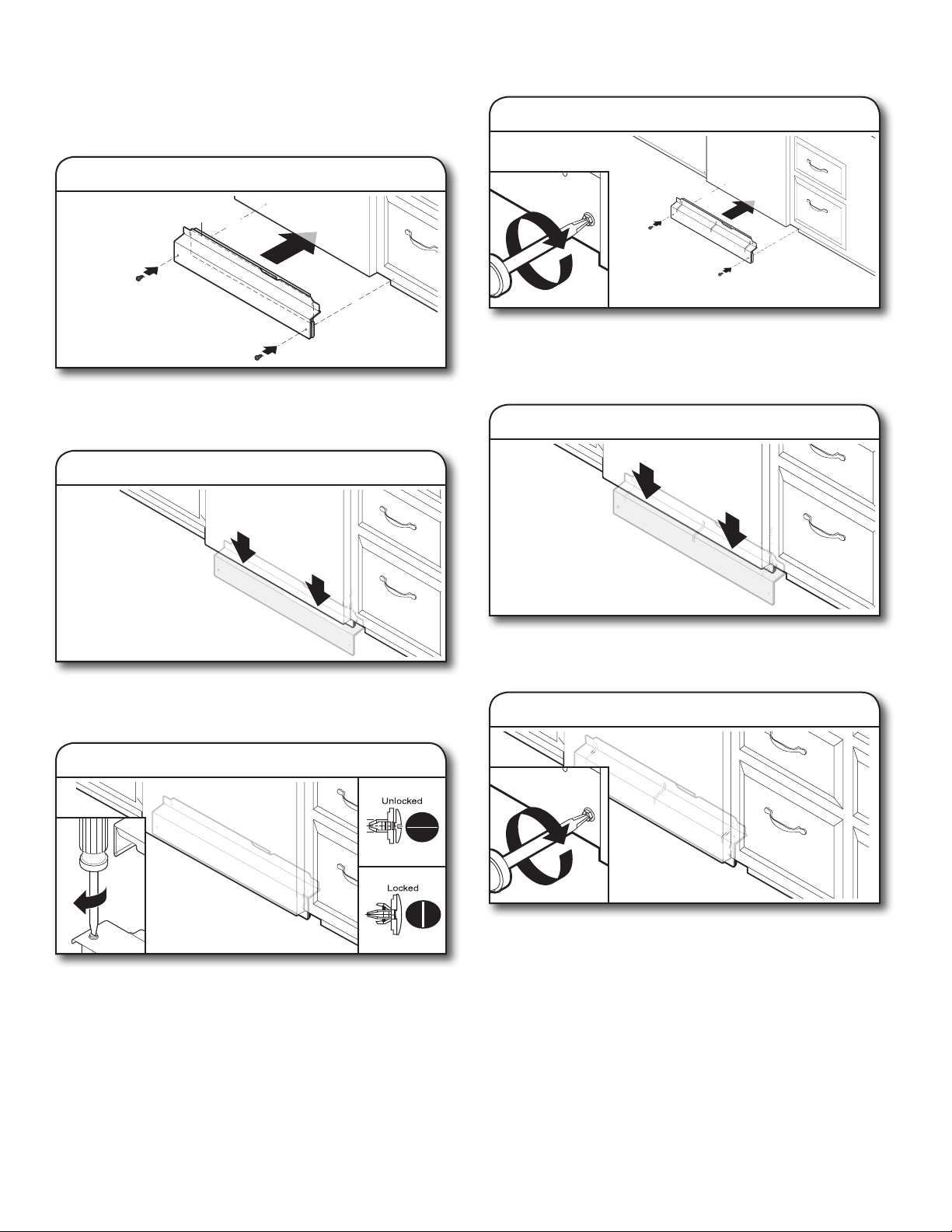

Install Access Panel ................................................................ 25

Check Operation ..................................................................... 26

If Dishwasher Does Not Operate ............................................ 26

Additional Tips ........................................................................ 26

Page 3

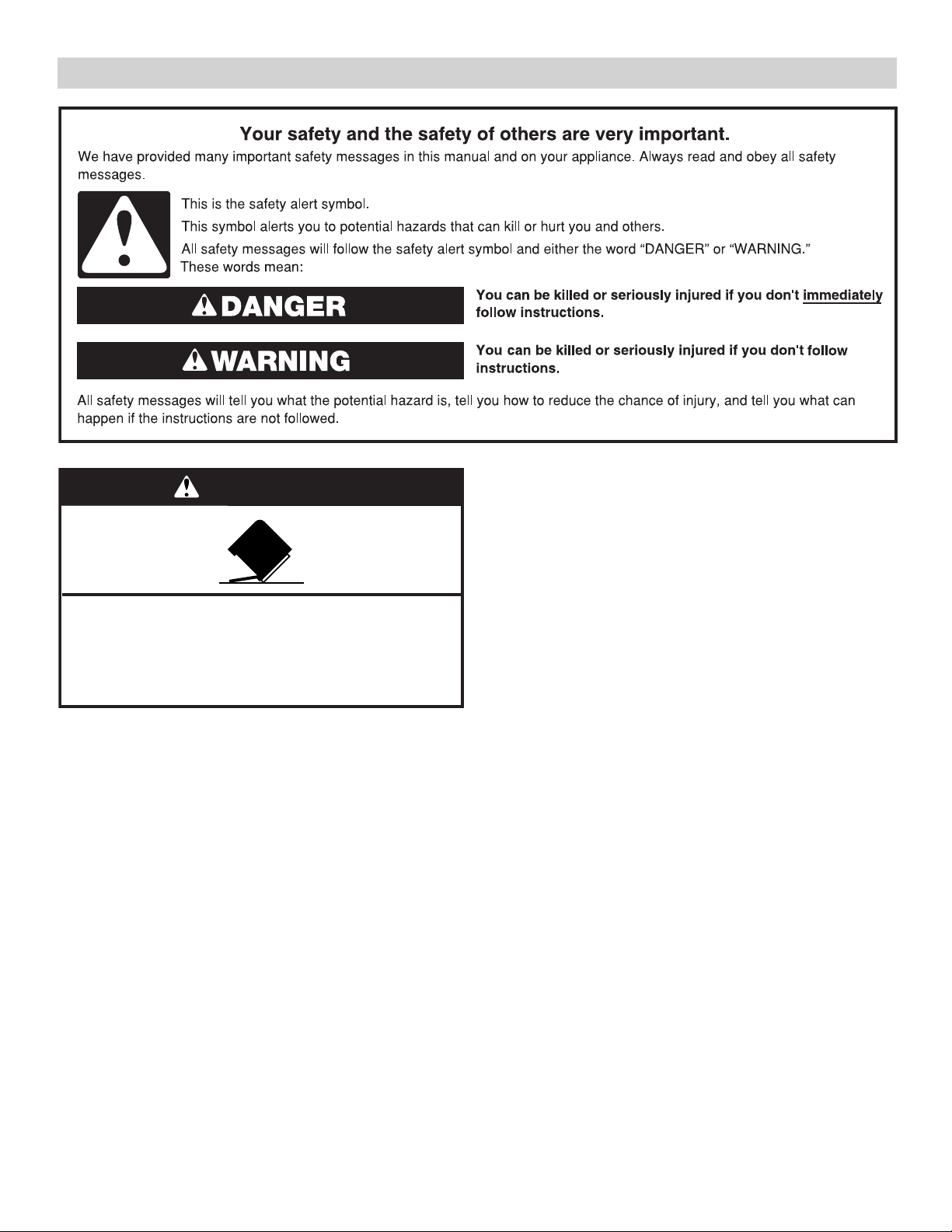

DISHWASHER SAFETY

WARNING

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

You Need to:

■ Slowly open dishwasher door while someone grasps the rear

of the dishwasher. Remove shipping materials and drainhose. Close dishwasher door until latched.

NOTE: Each dishwasher is tested at the factory and may contain some residual water in the tub as a result of the test.

■ Observe all governing codes and ordinances.

■ Install this dishwasher as specied in these instructions.

■ Installation should be performed by a qualied

servicetechnician.

■ The dishwasher must be installed to meet all electrical

andplumbing national and local codes and ordinances. Care shall be exercised when the appliance is installed

orremoved, to reduce the likelihood of damage to the powercord.

WARNING: To reduce the risk of electric shock, re, or injury to persons, the installer must ensure that the dishwasher is completely enclosed at the time of installation.

Page 4

INSTALLATION REQUIREMENTS

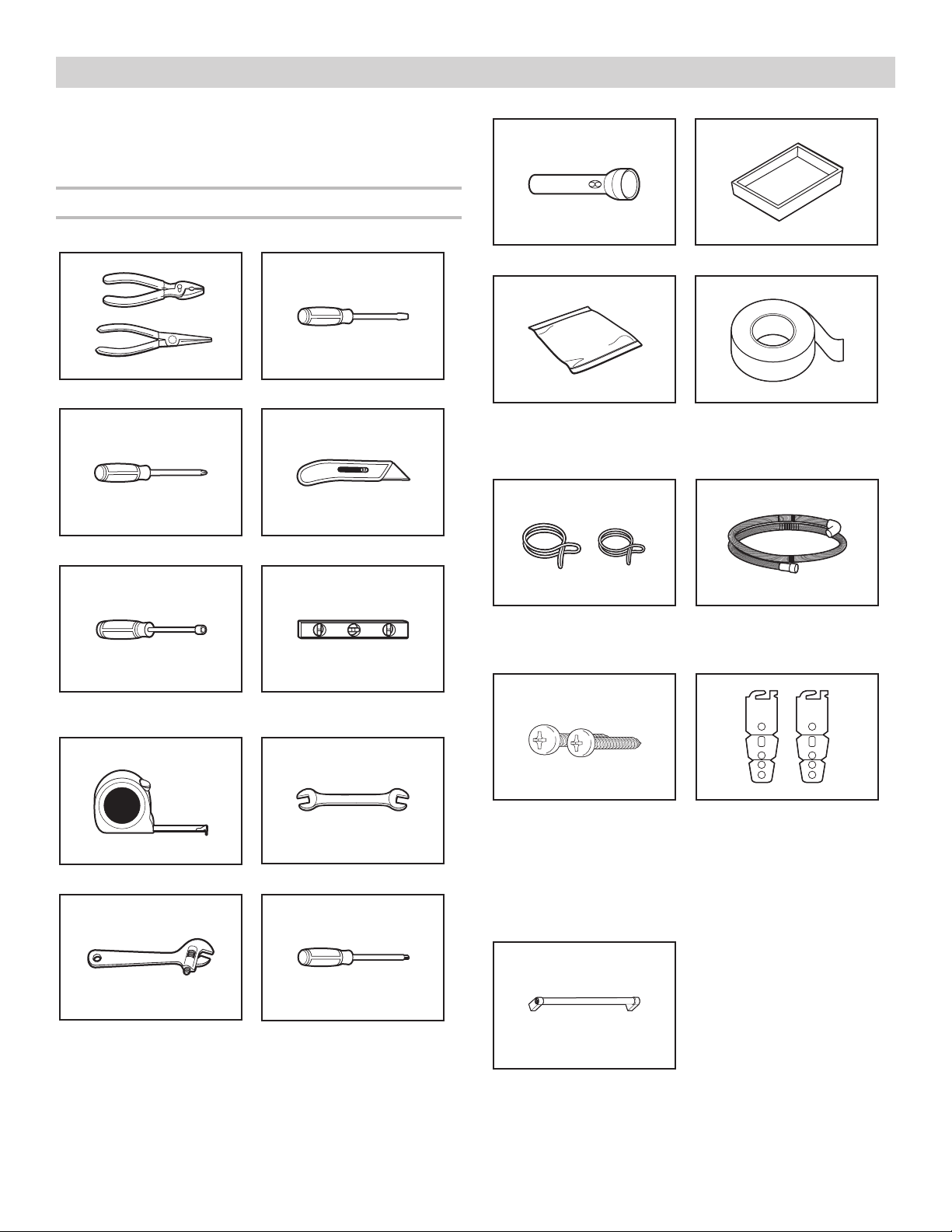

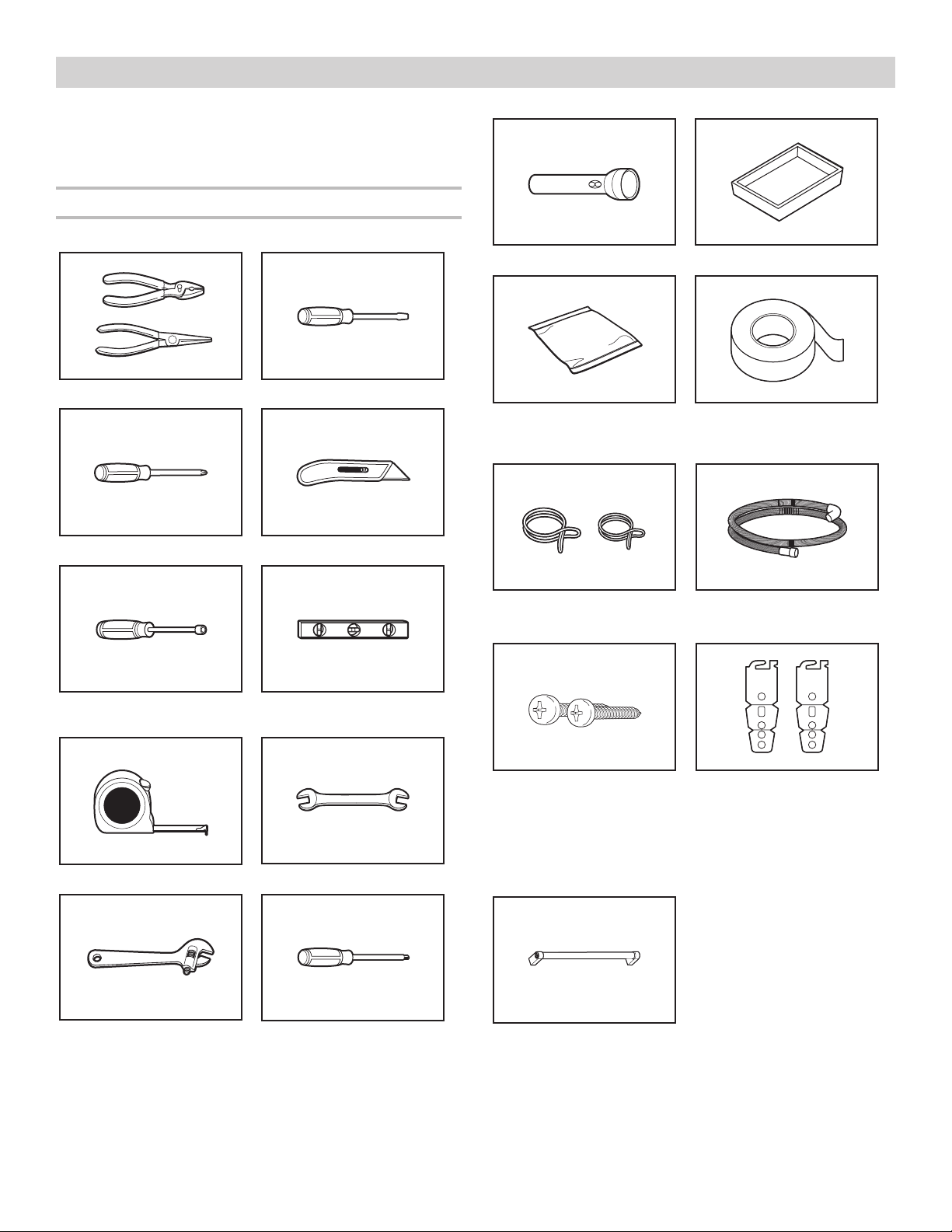

TOOLS AND PARTS

Gather the recommended tools and parts before starting installation. Read and follow the instructions provided with anytools listed here.

All Installations

Tools Needed:

Pliers Flat-blade screwdriver

Phillips screwdriver Utility knife

Other Useful Items You May Need:

Flashlight Shallow pan

Bath towel Masking or duct tape

Parts Supplied:

/16" and 1/4" nut drivers or

hex sockets

Measuring tape or ruler

10" adjustable wrench that opens to 11/8" (29 mm)

Small level

/8" open-end wrench

Torx®† T20® and, if installing custom front panels, Torx® T15® screwdrivers

Drain hose clamps (2)

Drain hose

(1 large/red and 1 small/green)

#10 x 1/2" Phillips-head screws(2)

Undercounter mounting brackets (2)

Make sure all these parts are included in the literature package. If parts are not included, call us at our toll-free number or visit our website listed in the User Guide.

Door handle (on some models)

†®TORX, T15, and T20 are registred trademarks of Acument Intellectual Properties, LLC.

Page 5

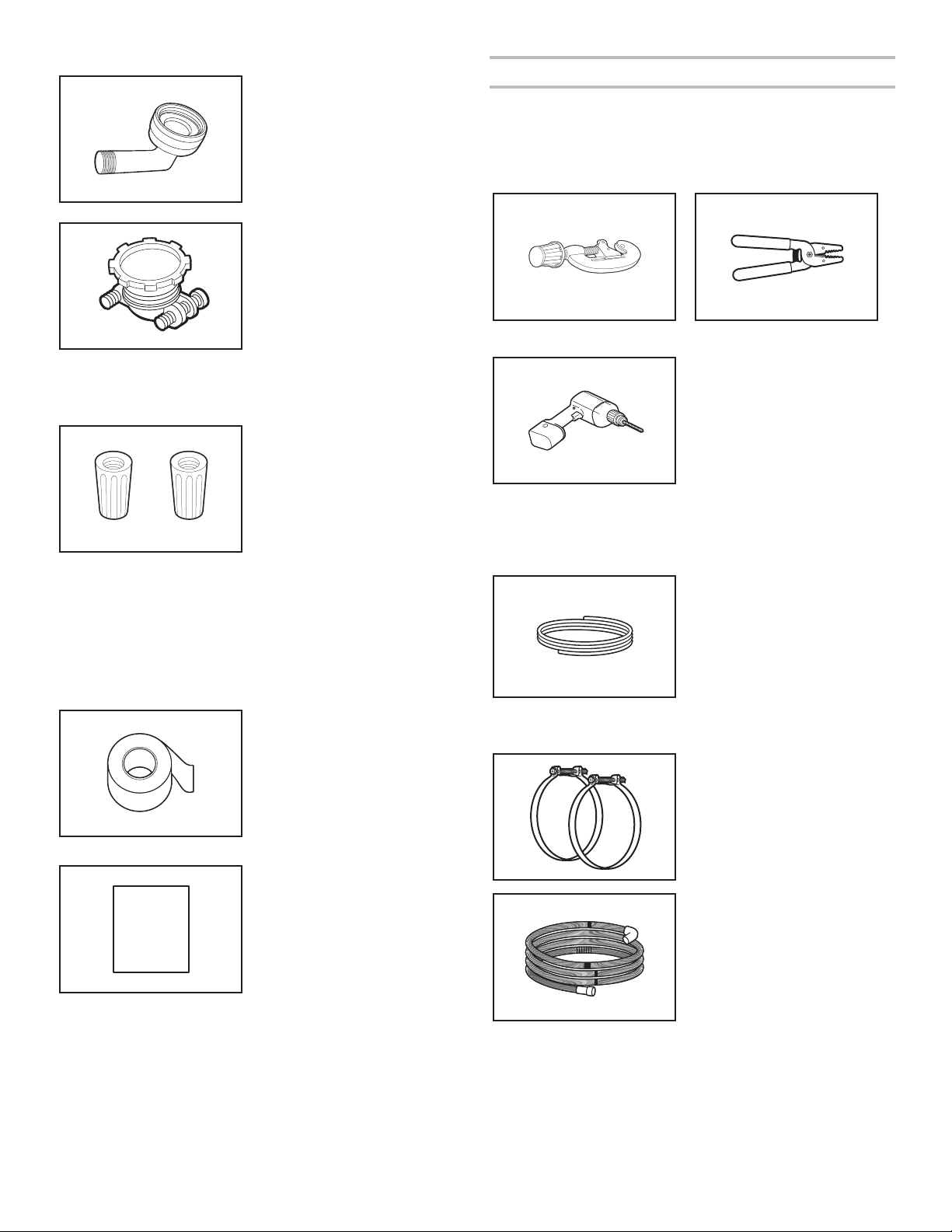

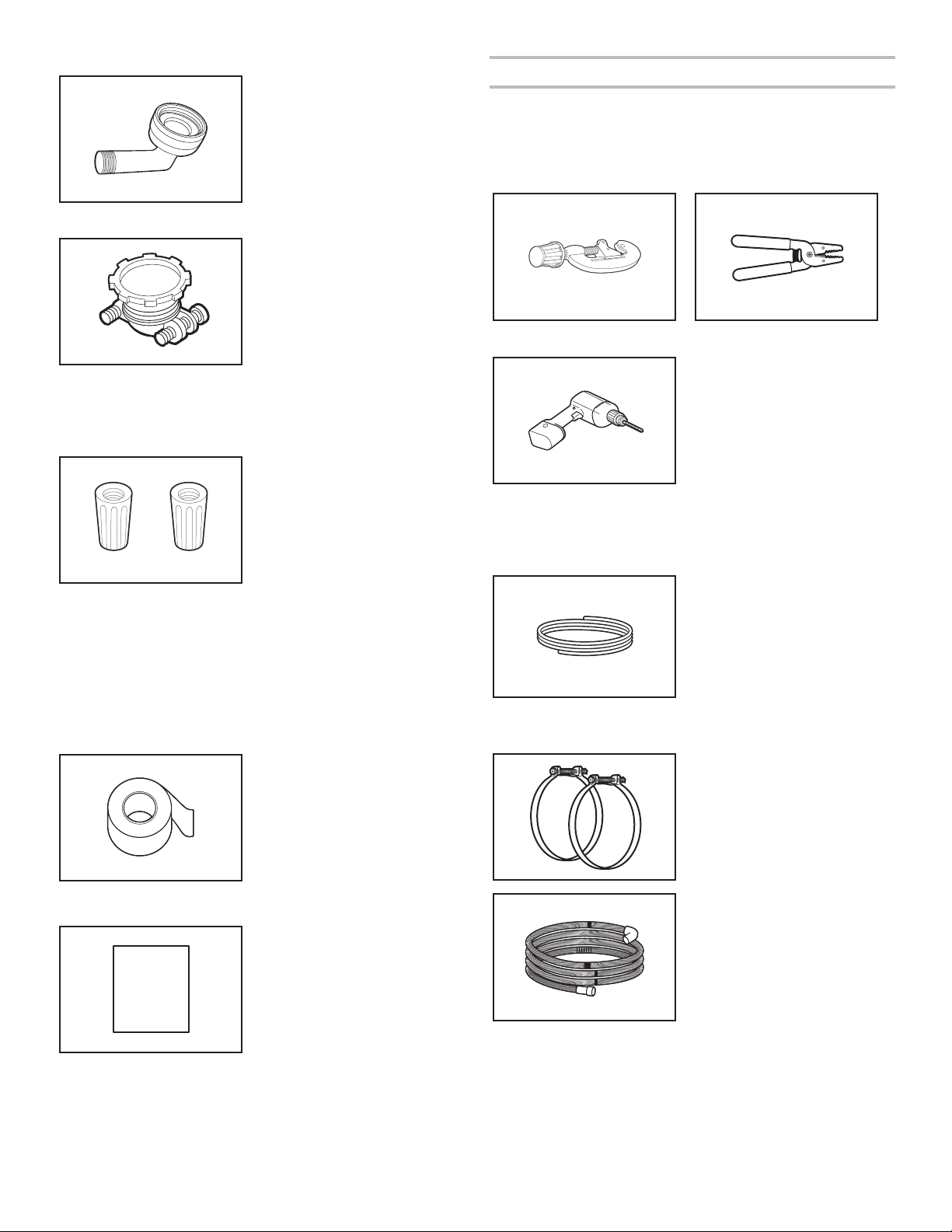

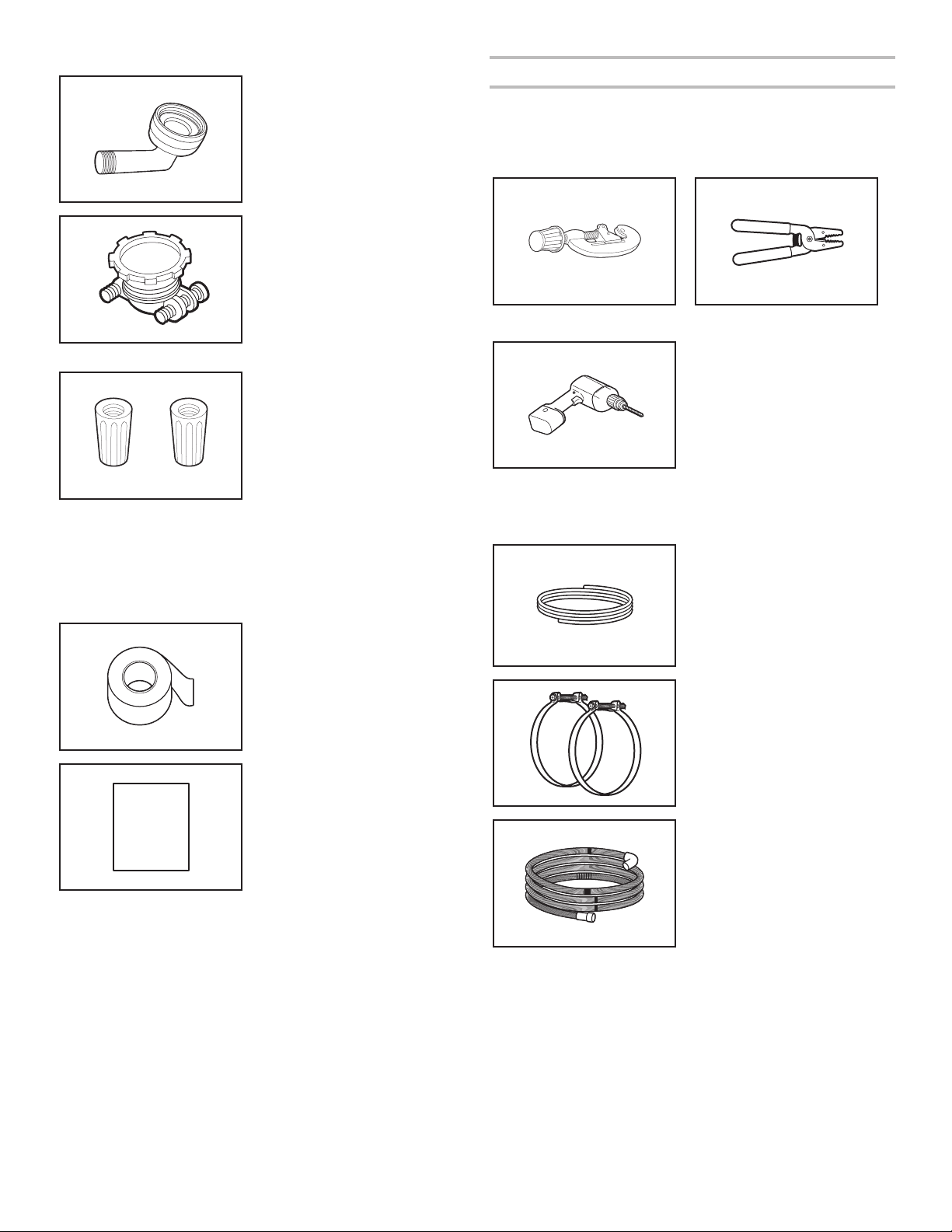

Other Parts Needed (not provided):

/8" Compression x 3/4" Hose

Fitting with rubber seal and

90° elbow (required to properly connect household water line to the dishwasher) (Whirlpool Part Number W10685193)

Household Wiring (Metallic) Strain Relief to t 7/8" (22mm)

hole (required to properly secure household wiring to the dishwasher terminal box) (Whirlpool Part Number 4396672)

NOTE: Use only UL Listed/ CSA Approved part.

Twist-On Wire Connectors NOTES:

■ Conrm proper size for

connecting your gauge of household wiring to the 16-gauge wiring in the dishwasher.

■ Use only UL Listed/CSA

Approved parts.

Call us at our toll-free number, visit our website listed in the User Guide for part numbers above, orsee local electrical/plumbing supply retailer for equivalent.

Optional Accessory Parts Available:

Moisture Barrier Tape NOTE: Moisture barrier tape

is an optional, added level of protection if installing a dishwasher under a wooden countertop. (Whirlpool Part Number 4396277)

First-Time Installations

Check local codes. Check existing electrical supply. See the “Electrical Requirements” section. It is recommended that electrical connections be made by a licensed electrical installer.

Additional Tools Needed:

Small tubing cutter Wire stripper

Cordless drill with 1/2", 3/4", and 11/2" hole saw bits

Additional Parts Needed (not provided):

Copper Tubing (3/8" O.D.

suggested) or Flexible Braided WaterSupply Line Kit (Whirlpool Part Number W10278635RP). Kitincludes braided hose and 3/8" compression x 3/4"hosetting.

Screw-Type Clamps 11/2"-2" (38-50 mm) (3maximum)

Side Panel Kit

For enclosing the side of the dishwasher when installing it at the end of your cabinetry (Whirlpool Part Number varies with color.)

Call us at our toll-free number or visit our website listed in the User Guide for part numbers above.

Optional-Longer Drain Hose

Maximum length 12 ft (3.7 m) (Whirlpool Part Number 3385556

NOTE: Must meet AHAM/IAPMO test standards, t 1" (25mm) drain connection, and be resistant to heat and detergent

Call us at our toll-free number, visit our website listed in the User Guide for part numbers above, orsee local plumbing supply retailer for equivalent.

NOTE: If using a exible braided hose, replace inlet hose after 5years to reduce the risk of hose failure. Record hoseinstallation or replacement dates on the hose for futurereference.

)

Page 6

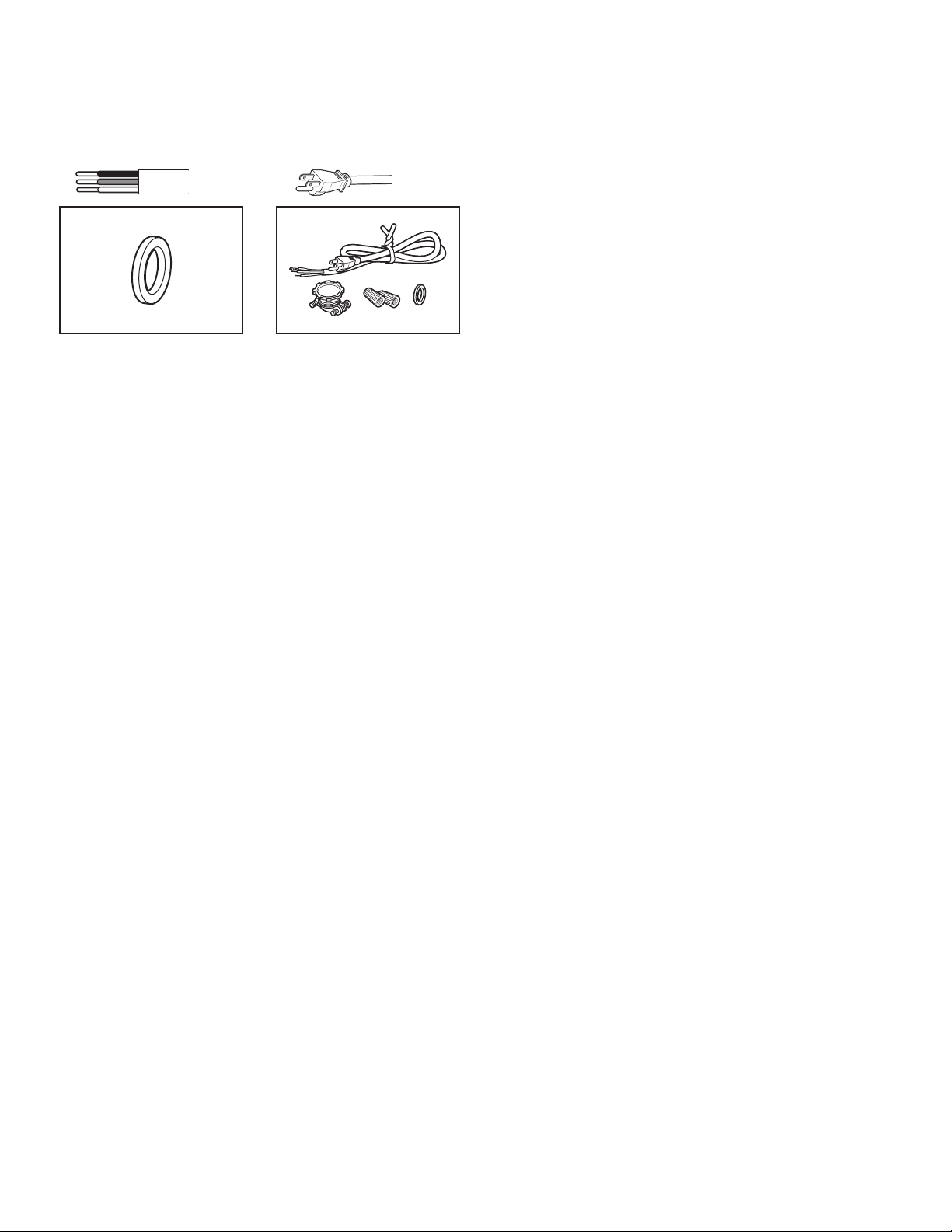

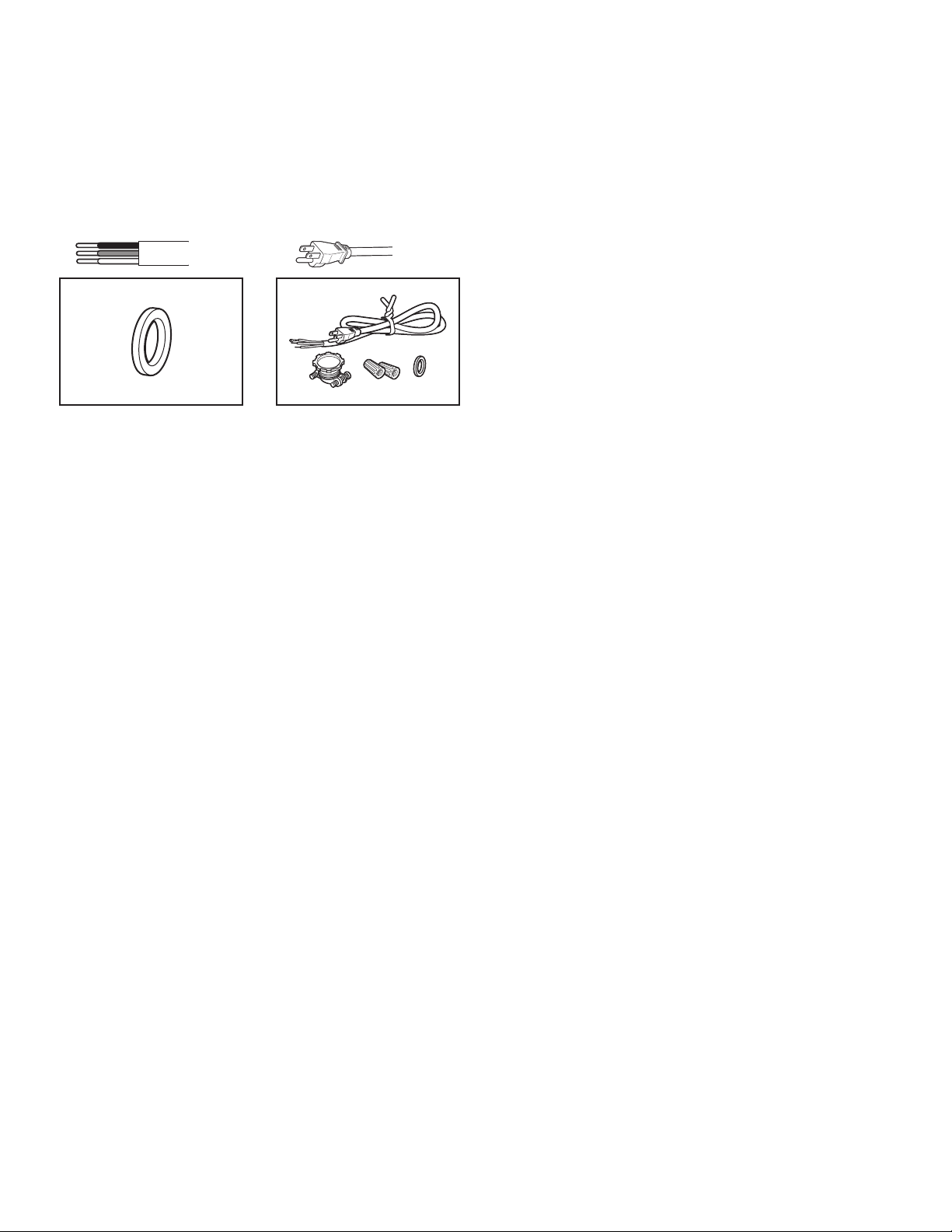

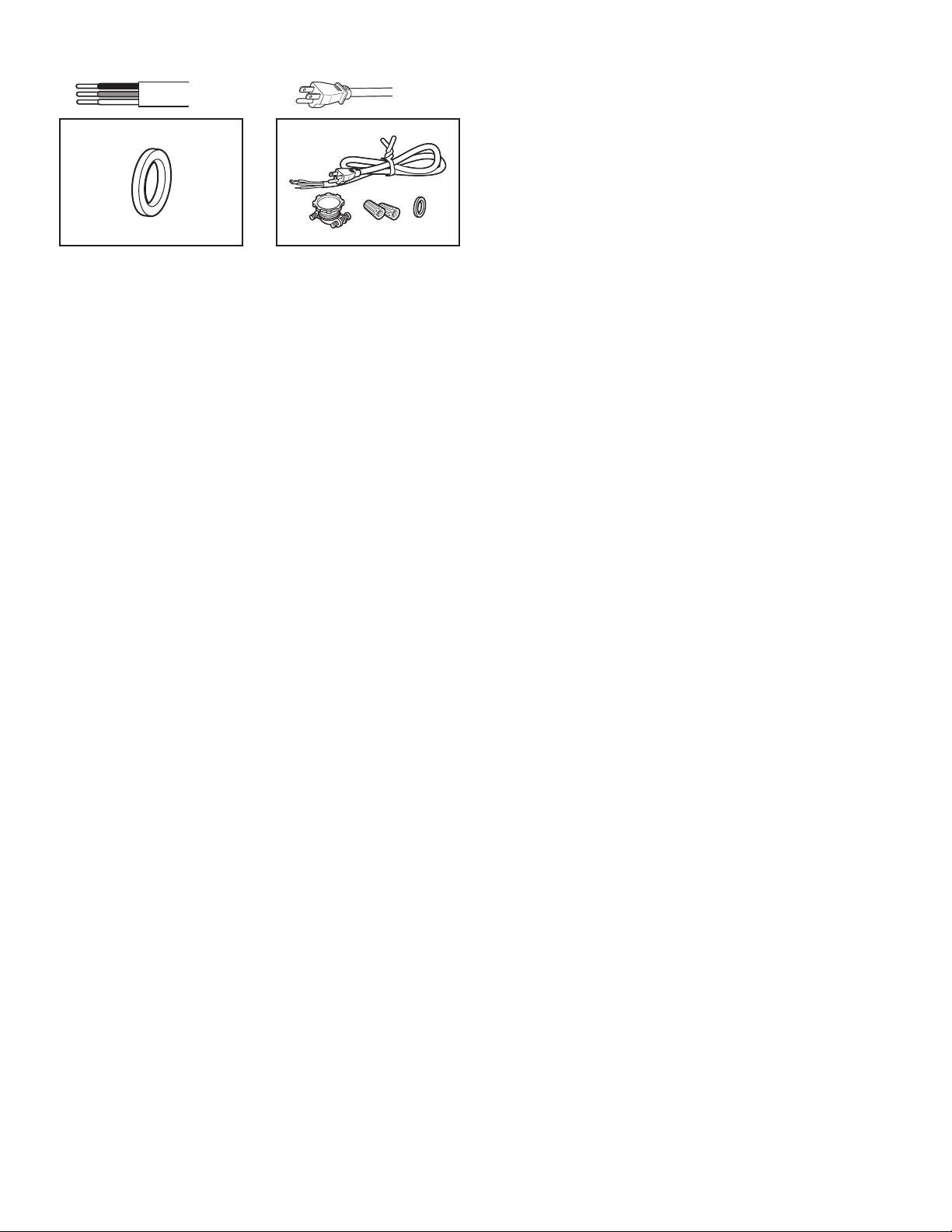

For Direct Wire For Power Cord

Cabinet G

For 11/2" (38 mm) hole in cabinet. (Whirlpool PartNumber302797)

NOTE: Required for metal cabine

Call us at our toll-free number, visit our website listed in the User Guide for part numbers above, orsee local electrical supply retailer for equivalent.

rommet

Power Cord Ki

Kit typically includes power cord, metallic strain relief,grommet, and twist-on wi

re connectors. (Whirlpool

Part Number 4317824)

LOCATION REQUIREMENTS

Dishwasher must be fully enclosed (top, sides, back, and oor) upon installation. A side panel kit is available from your dealer forinstalling your dishwasher at the end of your cabinetry.

An optional moisture barrier accessory is also available for installing underneath a wooden countertop. See the “Tools and Parts” section at the front of the guide for part details andorders.

Check location where dishwasher will be installed. The location must provide:

■ Convenient access for loading and unloading dishes. Corner

locations require a 2" (51 mm) minimum clearance between the side of the dishwasher door and the wall or cabinet.

■ Easy access to water, electricity, and drain:

■ Grounded electrical supply is required.

■ This dishwasher has a water heating feature and also

requires a connection to a hot water supply line.

■ Make sure pipes, wires and drain hose are within the

shaded area shown in the “Product and Cabinet Opening Dimensions” section.

■ Do not run drain lines, water lines, or electrical wiring where

they can interfere with or contact dishwasher motor or legs.

■ Shelter dishwasher and water lines leading to dishwasher

against freezing. Damage from freezing is not covered by the warranty.

NOTE: If dishwasher will be left unused for a period of time or in a location where it may be subject to freezing, have it winterized by authorized service personnel.

■ If installed in new construction, ush the water supply line

of debris before connecting it to the ll valve. If it is not ushed, debris from the water supply could plug the ll valve screen.

■ A square opening for proper operation and appearance

■ The cabinet front to be perpendicular to oor

■ A level oor

Helpful Hint: If oor at front of opening is not level with oor at rear of opening, shims may be used to level dishwasher.

NOTE: To avoid shifting during dishwasher operation, shims must be securely attached to the oor.

■ The location where the dishwasher will be installed must

provide clearance between motor and ooring. Motor should not touch the oor.

■ Do not install dishwasher over carpeted ooring.

Page 7

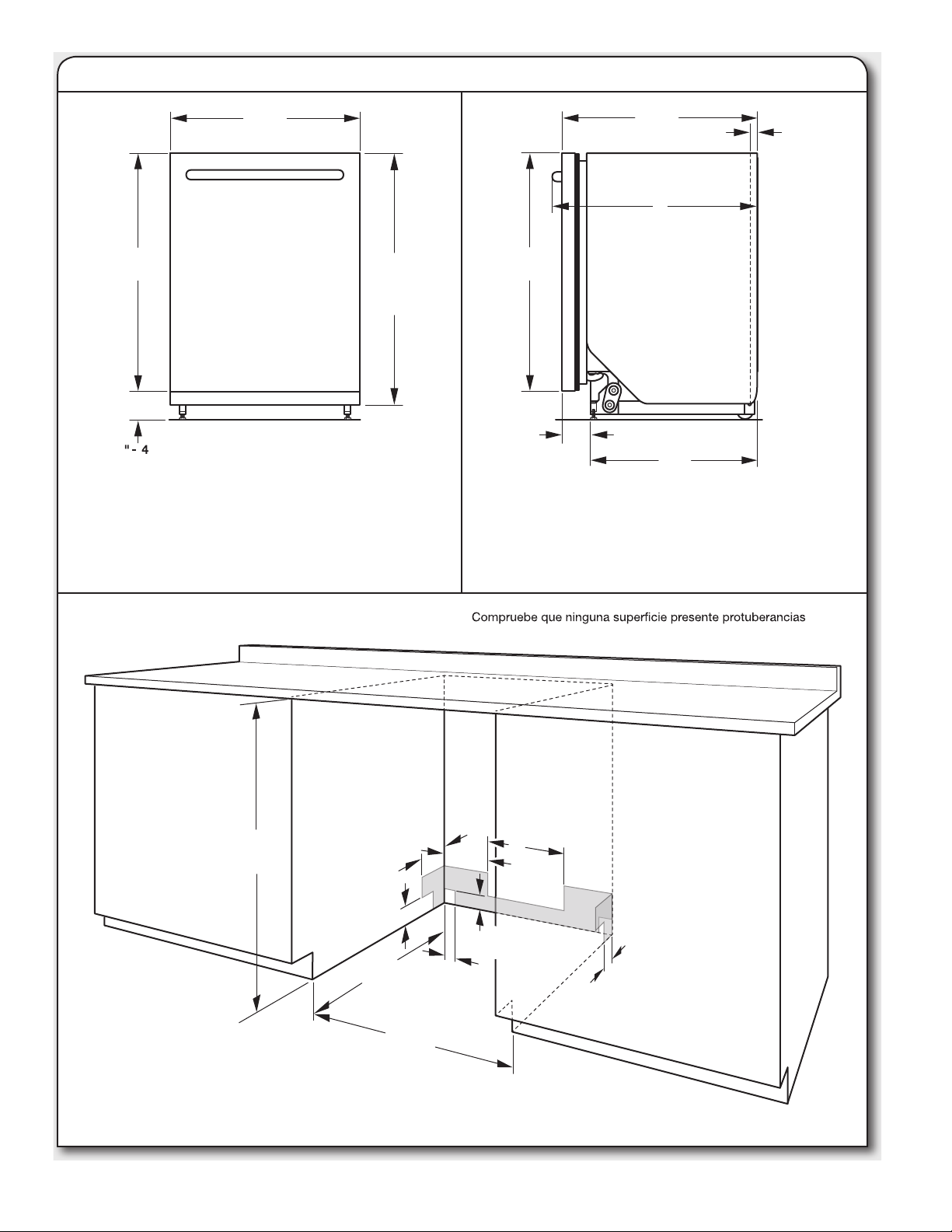

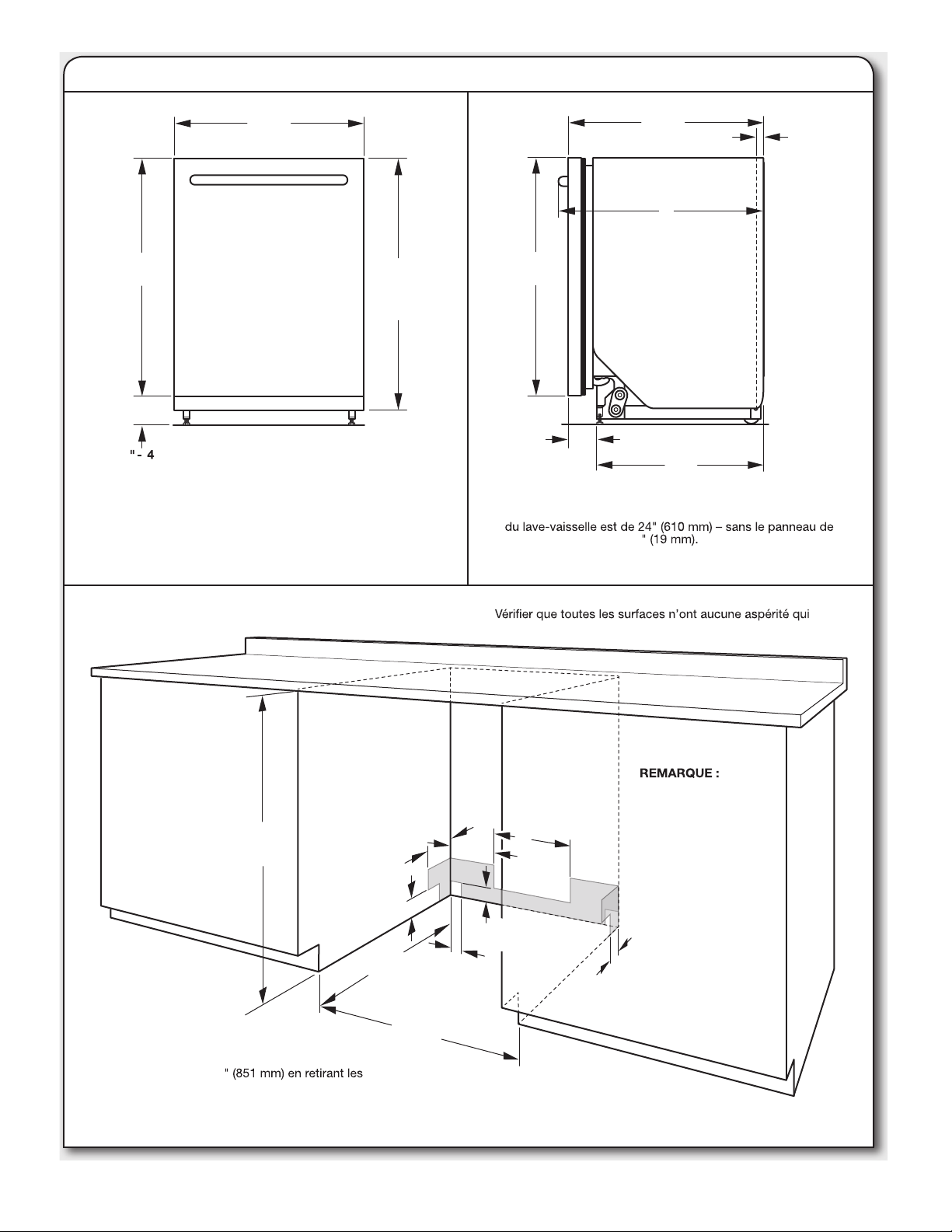

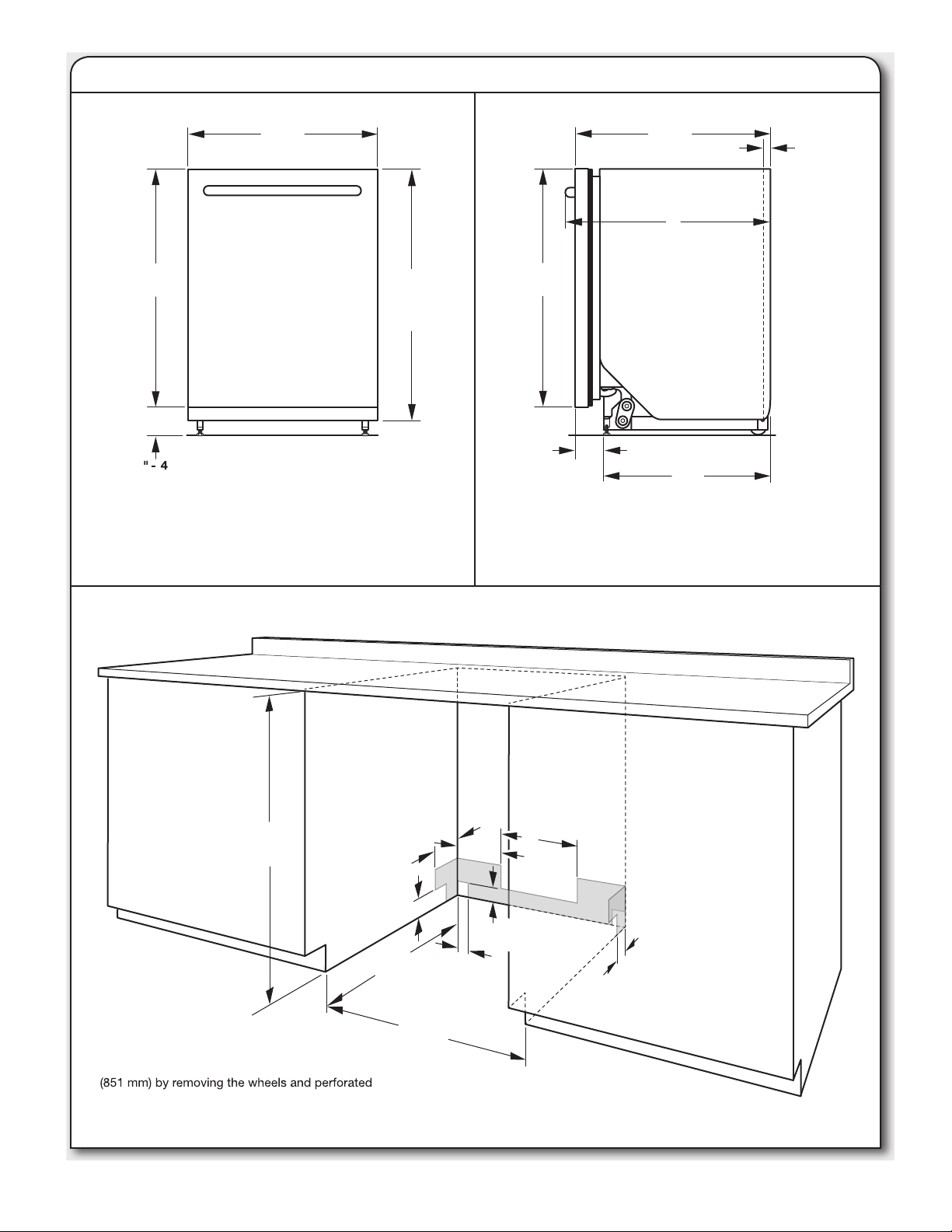

Product and Cabinet Opening Dimensions

237/8"

(606 mm)

30"

(762 mm)

(851 mm) min. with

removed

37/

/16"

(87 mm - 113 mm)

For 4 (113 mm) toe kick, height of cabinet opening is

" (876 mm).

/2"

wheels

241/2"

(622 mm)

/4"

(19 mm)

30"

(762 mm)

/4"

(95 mm)

21"

(533 mm)

A. Insulation may be compressed (not used on all models). B. For panel-ready models, dishwasher depth is 24" (610 mm),

not including the 3/4" (19 mm) custom door panel.

C. Door handles may protrude forward of the face of the

dishwasher, varies by model.

34"

(864 mm)

D. Measured from the lowest point on the underside

of the countertop. May be reduced to 33

/2"

(102 mm)

area of insulation (blanket) on dishwasher.

E. Minimum, measured from narrowest point

of opening

(76 mm)

24"

(610 mm)

24"

(64 mm)

(57 mm)

/4"

(44 mm)

Check that all surfaces have no protrusions that would prohibit dishwasher installation.

NOTE: Shaded areas

of cabinet walls show where utility

/2"

(267 mm)

/4"

connections may be installed.

(172 mm)

/4"

(159 mm)

/4"

(51 mm)

Page 8

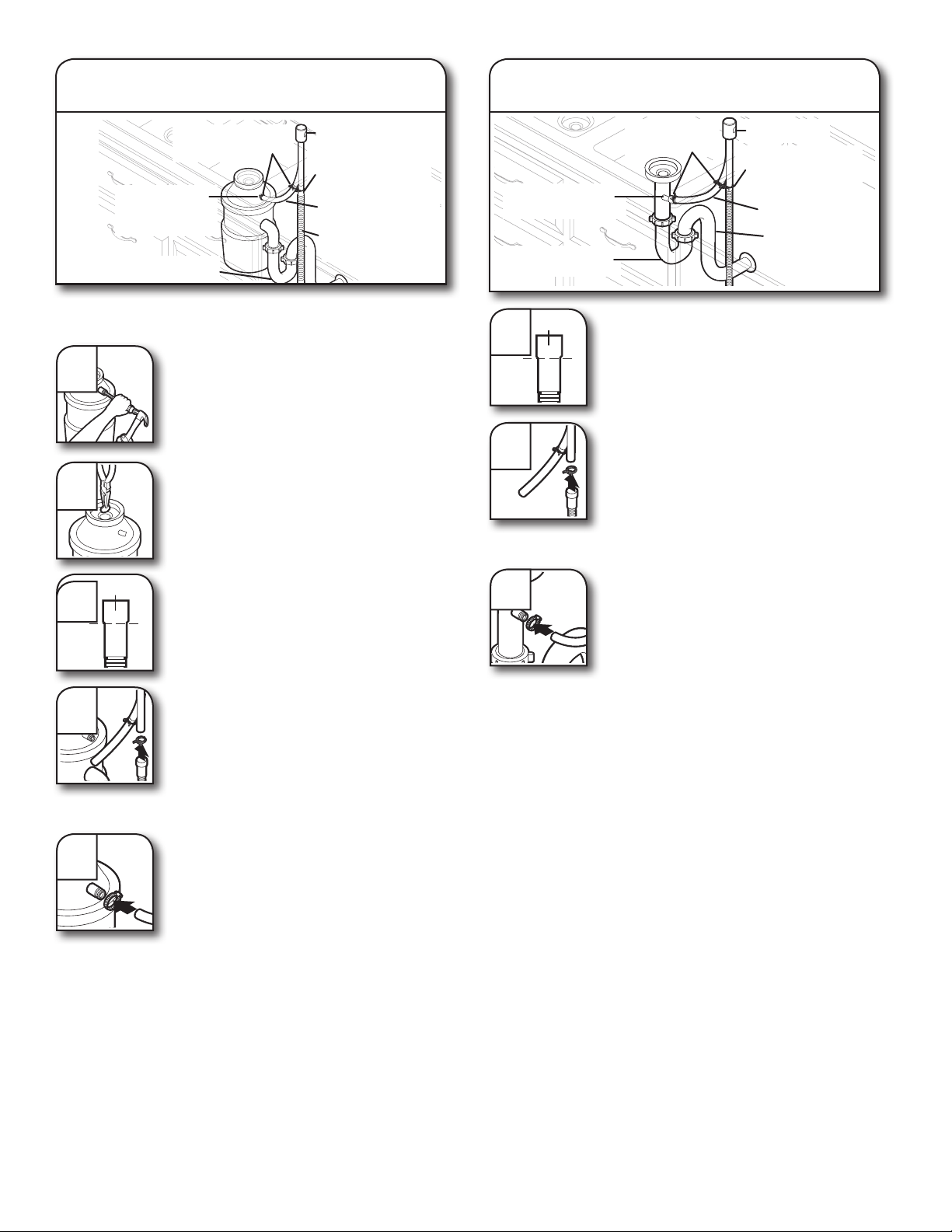

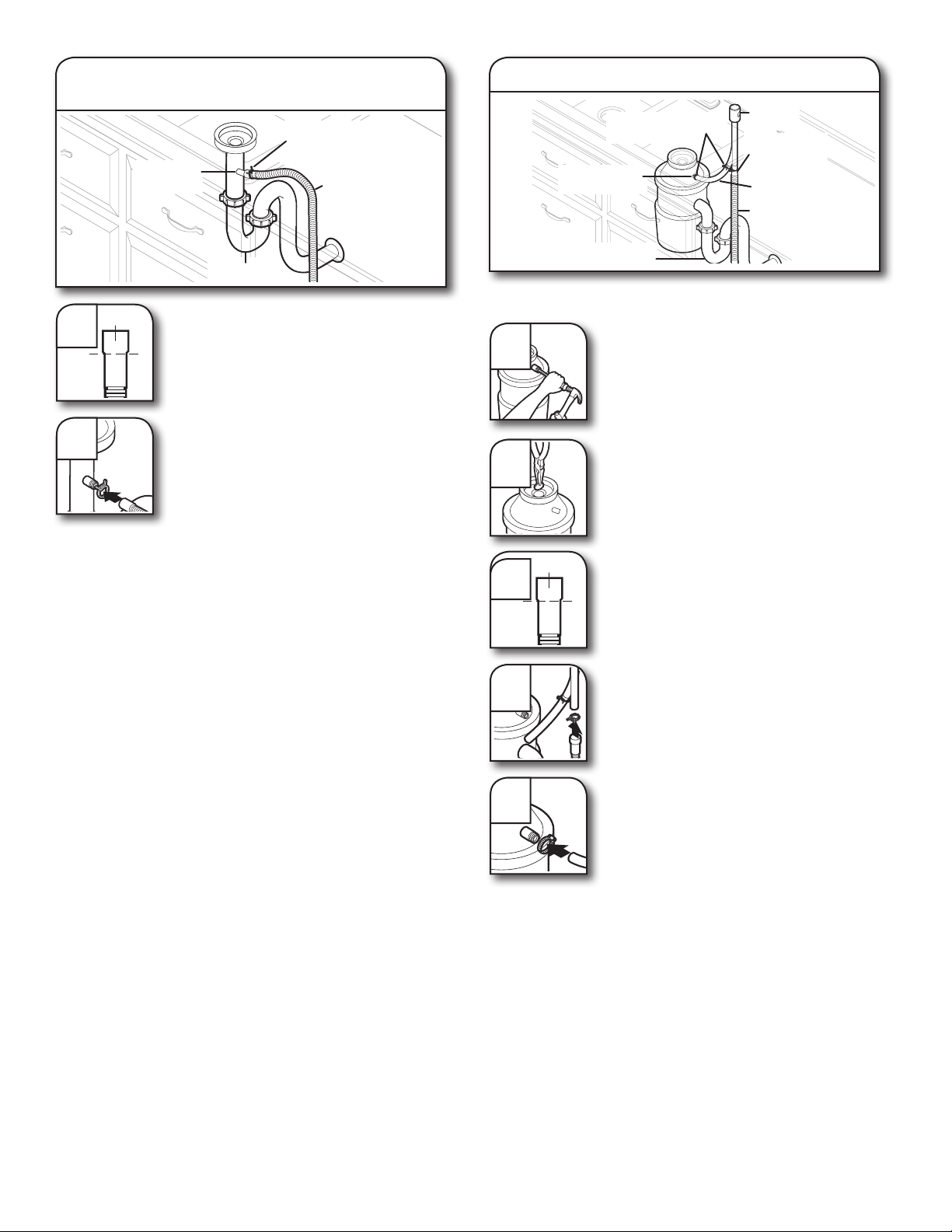

DRAIN REQUIREMENTS

■ A new drain hose is supplied with your dishwasher.

Ifdrainhose is not long enough, use a new drain hose witha maximum length of 12 ft (3.7 m) that meets all currentAHAM/ IAPMO test standards, is resistant to heat and detergent, and ts the 1" (25 mm) drain connector of thedishwasher. See the “Tools and Parts” section at the front ofthe guide for part details and orders.

NOTE: Do not connect multiple drain hoses together.

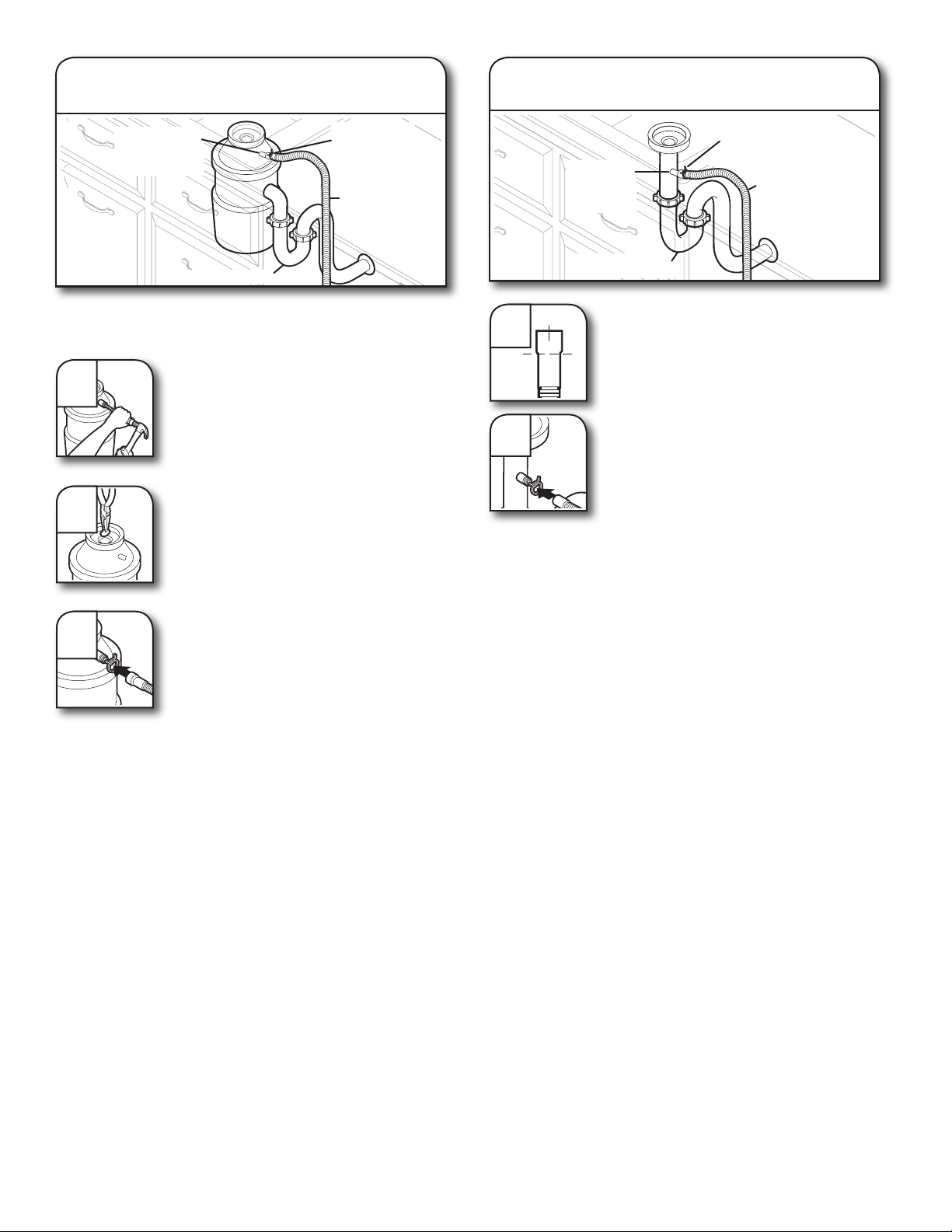

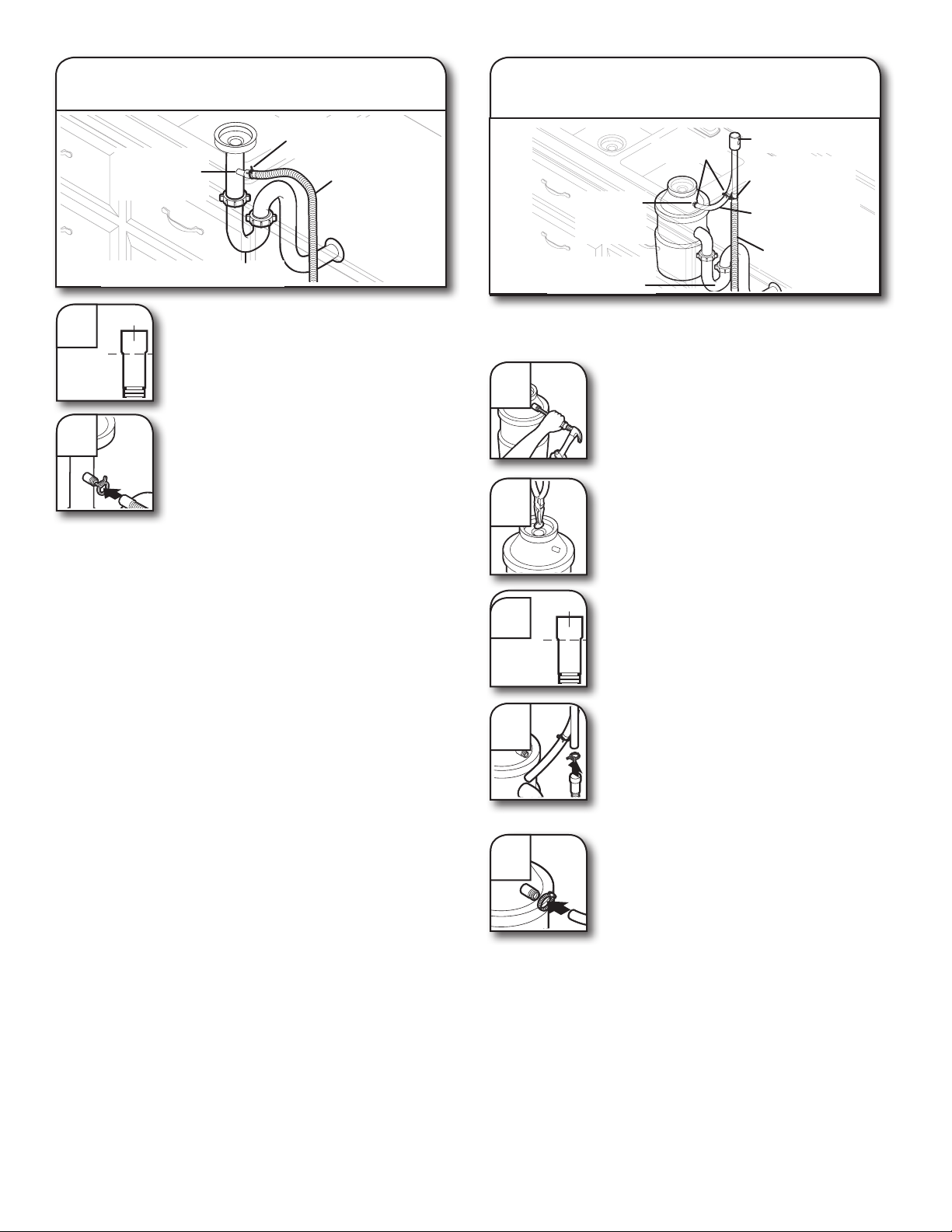

■ Make sure to connect drain hose to waste tee or disposer

inlet above drain trap in house plumbing and 20" (508 mm) minimum above the oor. It is recommended that the drain hose either be looped up and securely fastened to the underside of the counter or be connected to an air gap.

■ Make sure to use an air gap if the drain hose is connected

tohouse plumbing lower than 20" (508 mm) above suboororoor.

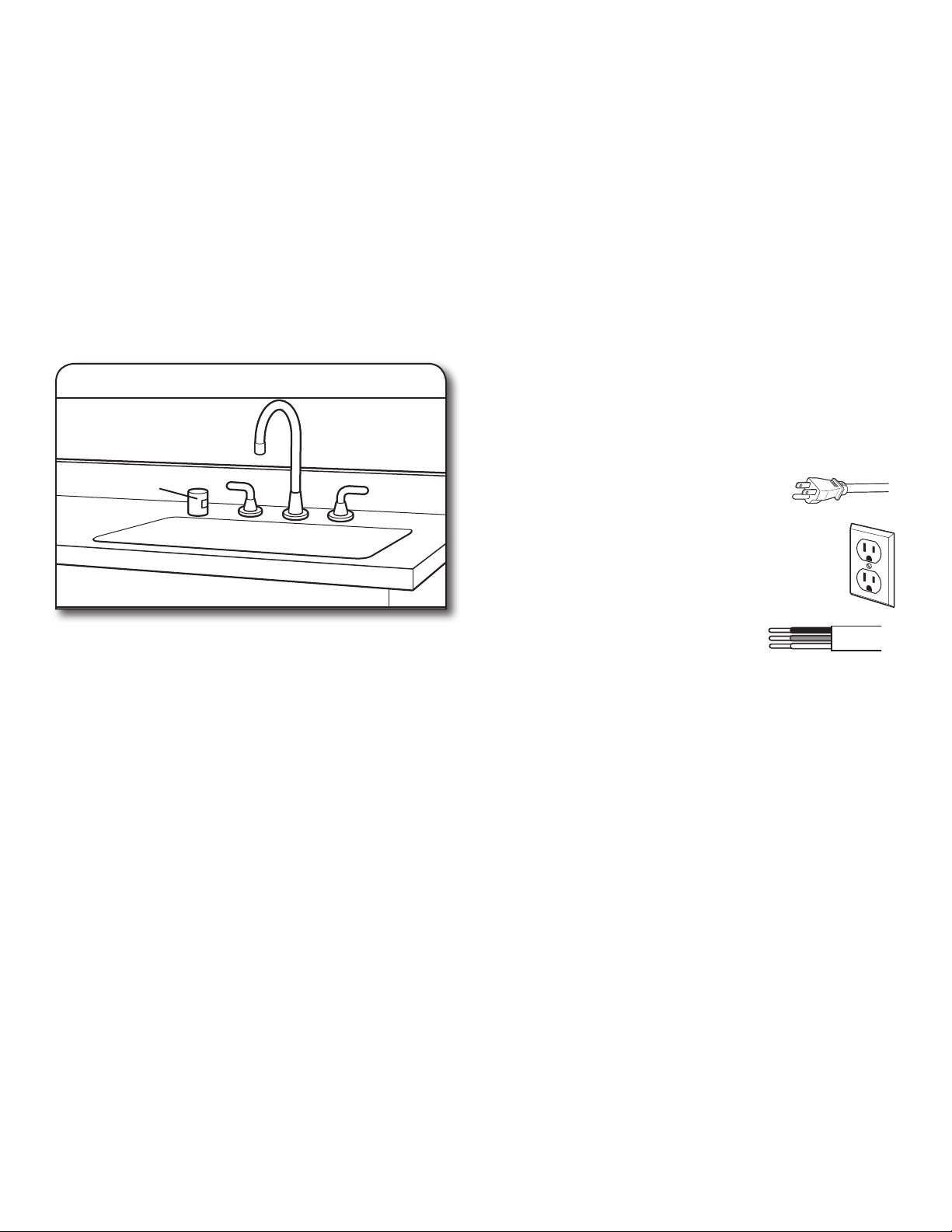

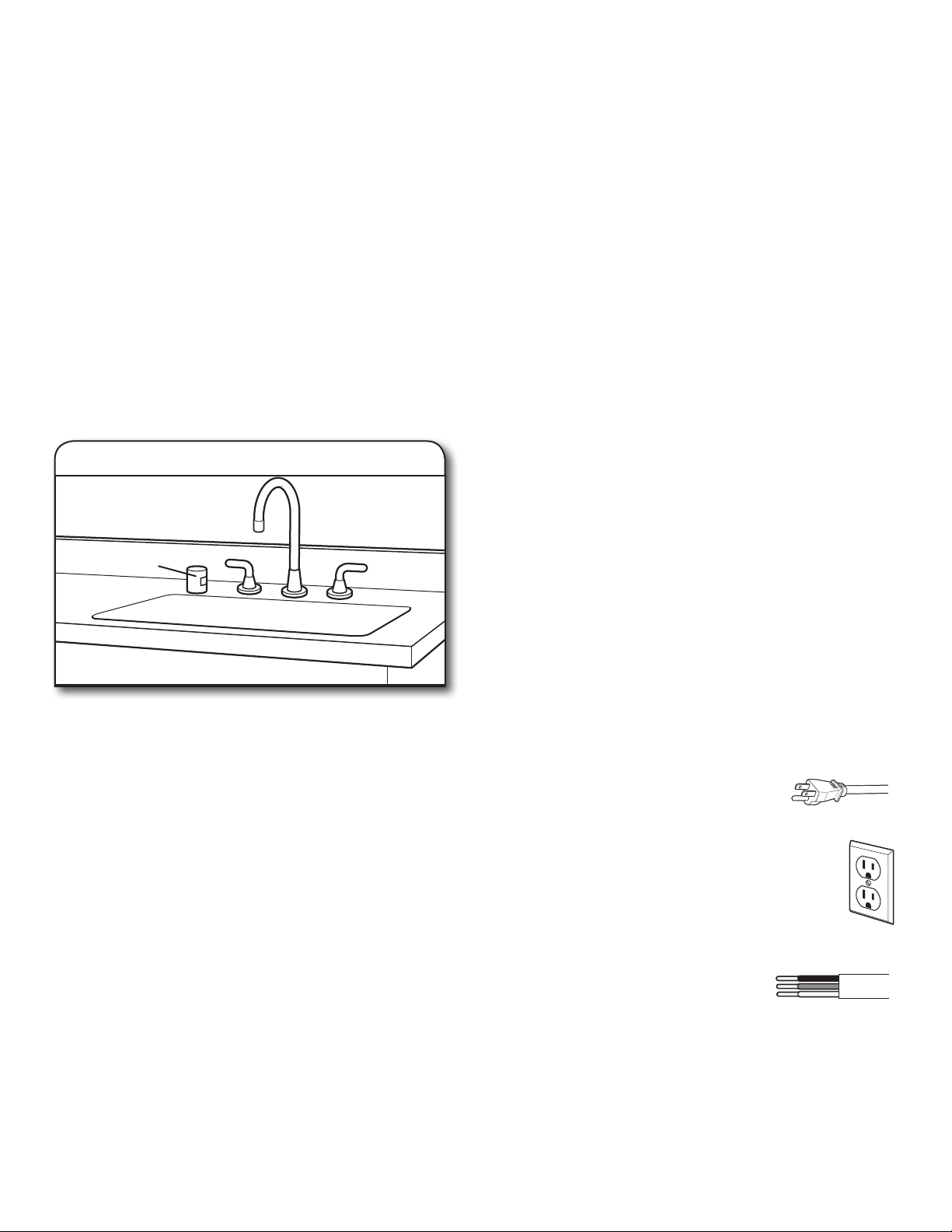

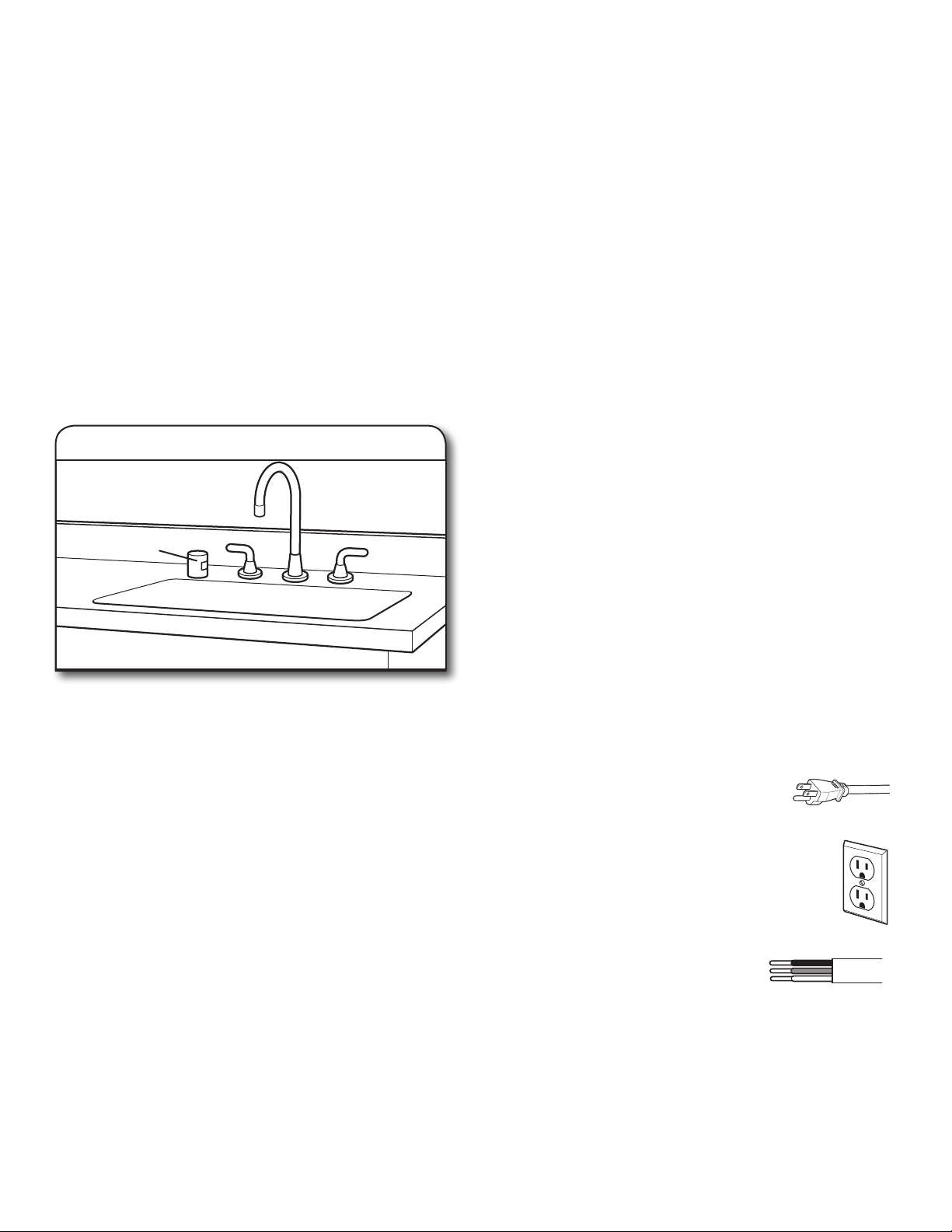

Use of air gap

Air gap

ELECTRICAL REQUIREMENTS

Be sure that the electrical connection and wire size are adequateand in conformance with the National Electrical Code, ANSI/NFPA 70 - latest edition, and all local codes andordinances.

A copy of the above code standards can be obtained from:

National Fire Protection Association 1 Batterymarch Park Quincy, MA 02169-7471

You Must Have:

■ 120-volt, 60 Hz, AC-only, 15- or 20-amp, fused

electricalsupply

■ Copper wire only

■ A maximum of 2 eld wiring supply conductors

(12AWGlargest size) plus 1 grounding conductor arepermitted in the terminal box.

We Recommend:

■ A time-delay fuse or circuit breaker

■ A separate circuit

If Connecting Dishwasher with a Power Cord:

■ Use UL Listed power cord kit marked for

use with dishwasher. See the “Tools and Parts” section at the front of the guide for part details and orders.

■ Plug into a grounded 3prong outlet. Outlet must

meet all localcodes and ordinances.

■ If required, the air gap should be installed in accordance

withthe air gap installation instructions. When you are connecting the air gap, a rubber hose (not provided) will beneeded to connect to the waste tee or disposer inlet.

■ Use

/2" minimum I.D. drain line ttings.

WATER SUPPLY REQUIREMENTS

■ This dishwasher has a water heating feature and also

requires a connection to a hot water supply line.

■ A hot water line with 20 to 120 psi (138 to 862 kPa)

waterpressure can be veried by a licensed plumber.

■ 120°F (49°C) water at dishwasher

■

/8" O.D. copper tubing with compression tting or exible braided water supply line. See the “Tools and Parts” section atthe front of the guide for part details and orders.

NOTE: 1/2" minimum plastic tubing is not recommended.

■ A 90° elbow with

See the “Tools and Parts” section at the front of the guide forpart details and orders.

■ Do not solder within 6" (152 mm) of the water inlet valve.

■ If installed in new construction, make sure the house

watersupply lines have been ushed prior to connecting thedishwasher to remove any debris that may exist in thesupply line.

NOTE: If replacing an existing dishwasher, it is recommended to install a new water line (see the “Tools and Parts” section at the front of the guide for part details) and drain hose (supplied) with the new dishwasher.

/4" hose connection with rubber washer.

If Connecting Dishwasher with Direct Wiring:

■ Use exible, armored, or nonmetallic

sheathed copper wire with grounding wire that meets the wiring requirements for your home and local codes and ordinances.

■ Use a UL Listed/CSA Approved metallic strain relief.

Seethe“Tools and Parts” section at the front of the guideforpart details and orders.

Page 9

INSTALLATION INSTRUCTIONS

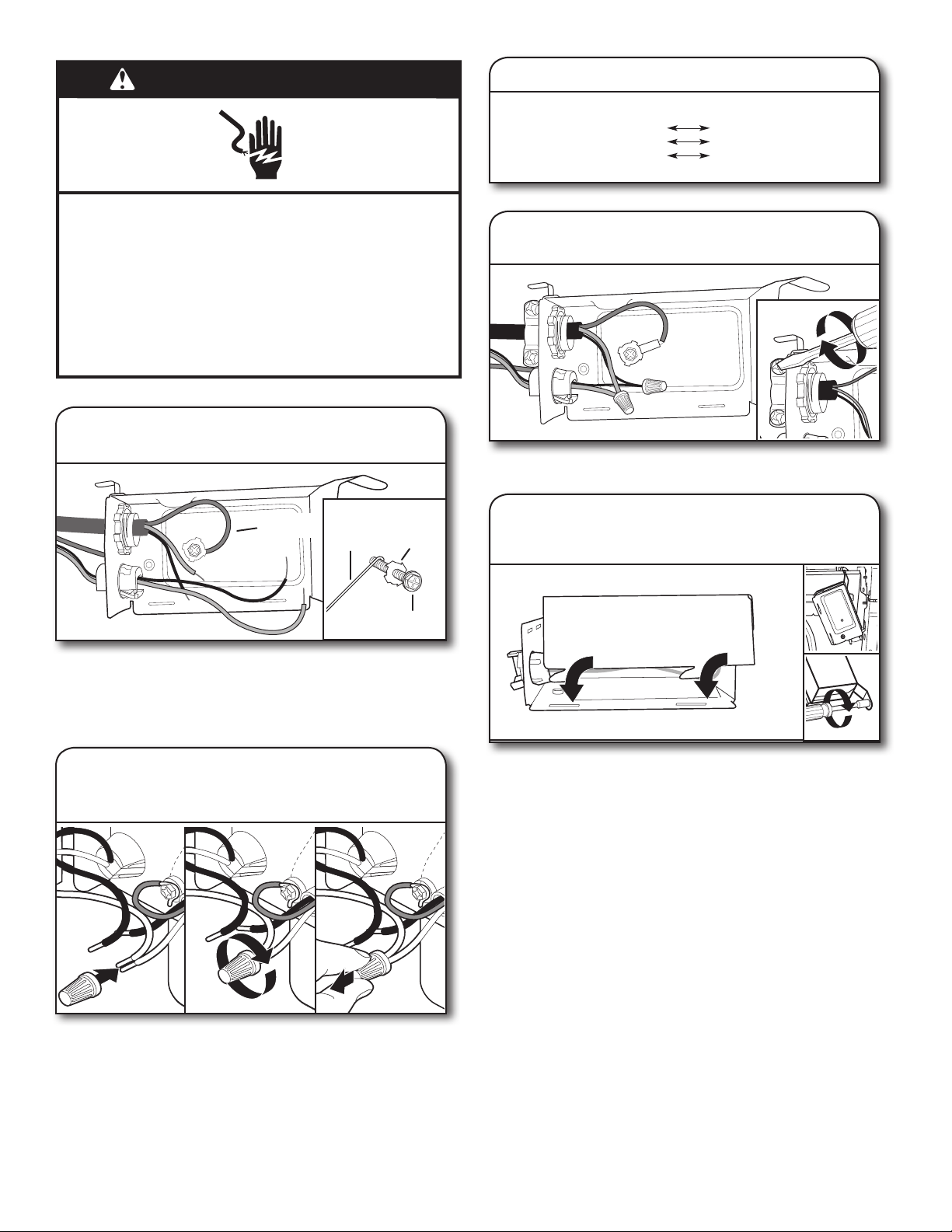

WARNING

Electrical Shock Hazard

Disconnect electrical power at the fuse box or circuit breaker box before installing dishwasher.

Failure to do so can result in death or electrical shock.

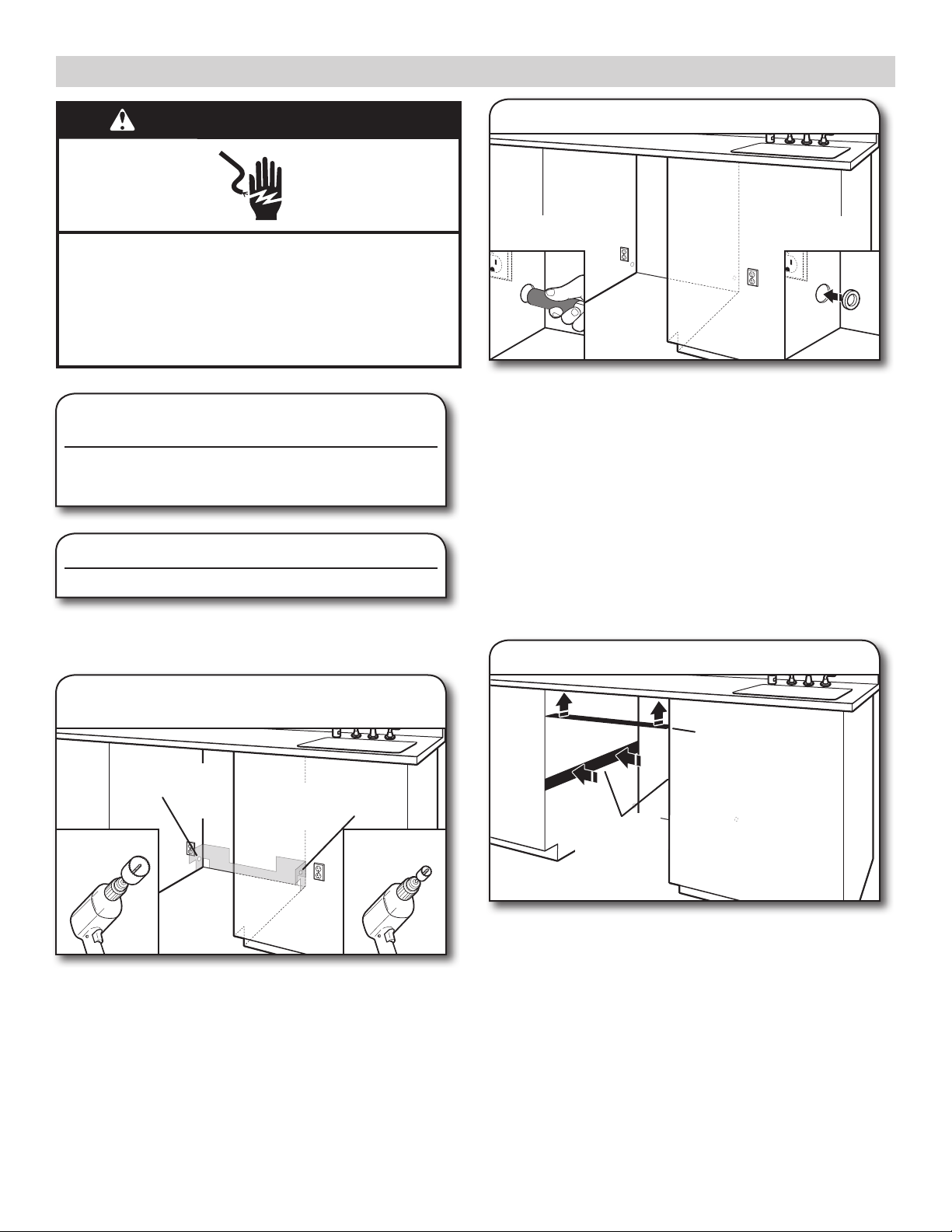

1. Disconnect power

Disconnect electrical power at the fuse box or circuit

breaker box before installing dishwasher.

2. Shut off water supply

Shut off the water supply to the dishwasher.

PREPARE CABINET OPENING – NEW UTILITIES

4. Sand holes smooth

Wood

cabinet

Wood cabinet: Sand the hole until smooth. Metal cabinet: Cover edges of hole with grommet included

withpower cord kit. See the “Tools and Parts” section at thefront of the guide forpart details.

Helpful Tip: Wiring the dishwasher will be easier if you route thecable into the cabinet opening from the right-hand side.

INSTALL OPTIONAL MOISTURE BARRIER –

RECOMMENDED FOR WOOD COUNTERTOPS

Moisture barrier/wood shims

Metal

cabinet

3. Drill hole locations -

new construction

Optional

location

11/2"

(38mm)

NOTE: Refer to the “Product and Cabinet Opening Dimensions” section for the correct hole placement and dimensions of the shaded area.

Drill a 11/2" (38 mm) drain hose hole in the side or rear of cabinet, depending on location of drain hose routing and drain hose connection location.

Drill a 1/2" (12.7 mm) water supply hose hole in the side or rear of cabinet, depending on location of water supply routing and connection location

Drill a 11/2" (38 mm) electrical conduit hole in the right-hand side or rear of cabinet.

Preferred

location

(12.7mm)

/2"

Moisture

barrier

Install wood shims

See the “Tools and Parts” section at the front of the guide for part details and orders. Make sure the area under the cabinet is clean and dry for installation of the moisture barrier. Remove the backing of the moisture barrier, and apply to underside of thecountertop along the front edge of the counter.

NOTE: Install wood shims if side anchoring and the gap between the sides of the cabinet and sides of the dishwasher are greater than 1/2" (12.7 mm) on each side or are greater than the length of the side anchor screws.

Page 10

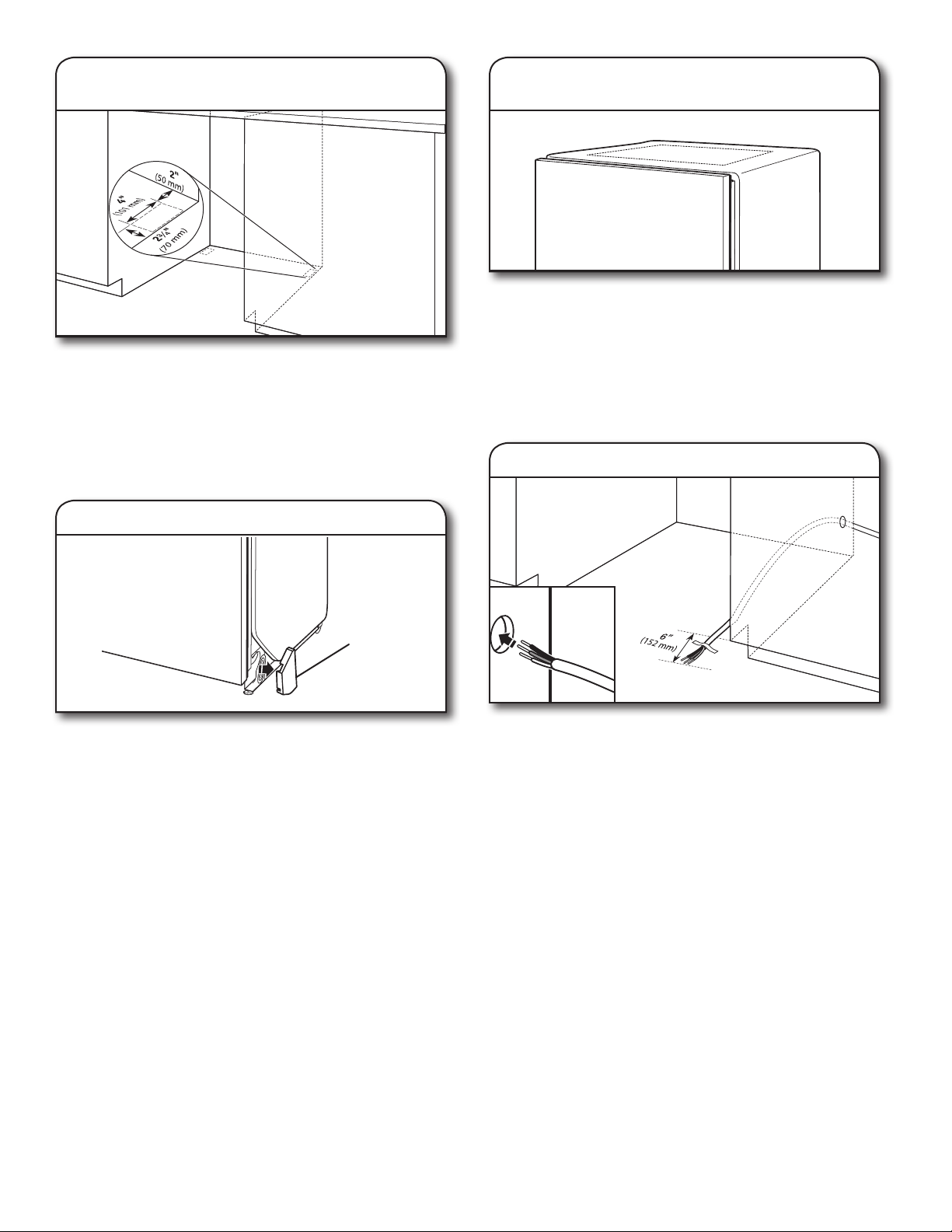

5. Built-up oors –

addshimsasneeded

If installing into a 331/2" (851mm)opening

Cut insulation blanket along perforation for cabinet opening height of 331/2" (851 mm). For other cabinet opening heights, donot cut the insulation blanket.

Built-up oors: If the kitchen oor is higher than the cabinet opening’s oor - for example, the kitchen oor tile does not extend into the cabinet opening - add shims, as needed, in the area shown to bring the dishwasher up to 34" (864 mm) below the countertop.

NOTE: Shims must be securely attached to oor to avoid movement when the dishwasher is in use.

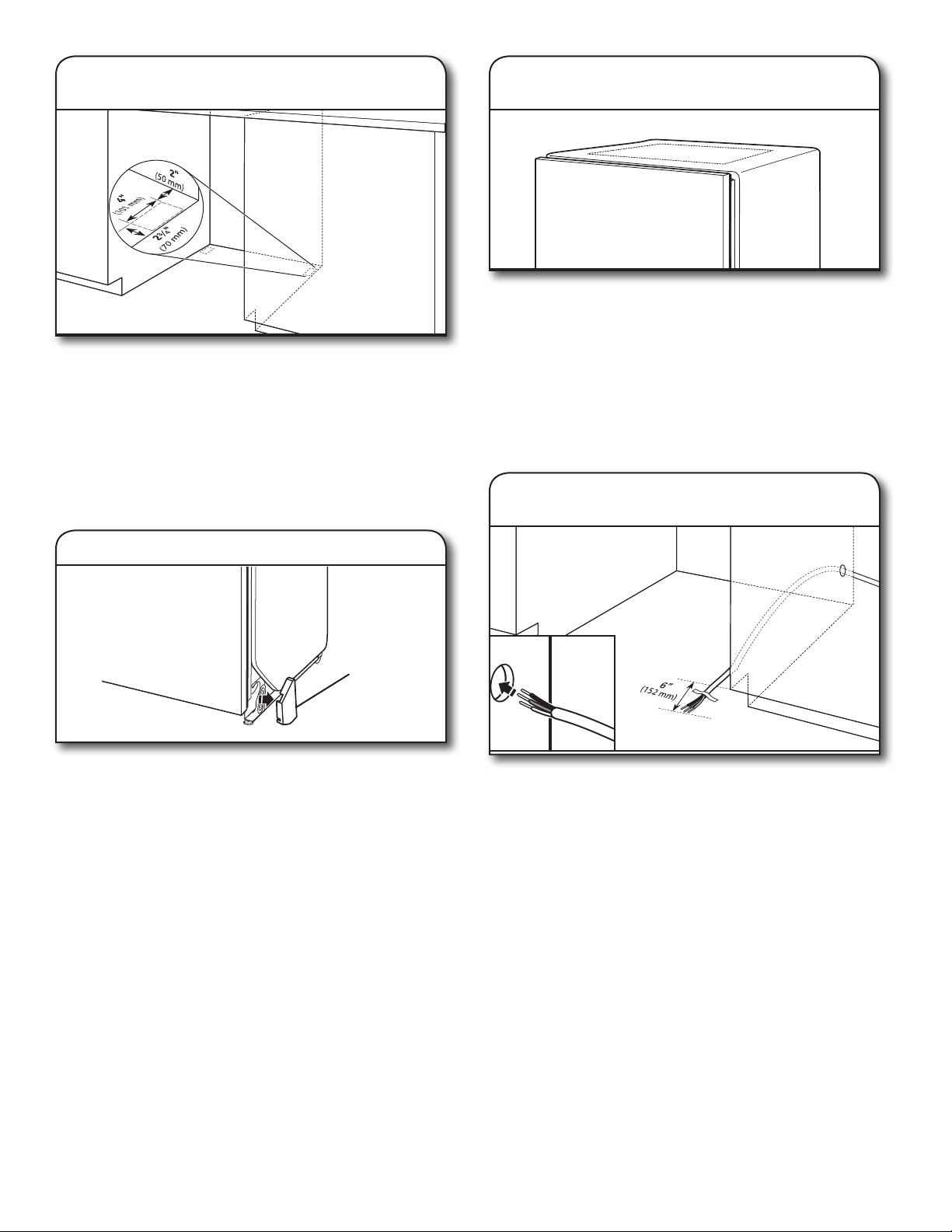

6. Remove foam block

Foam block

Remove and discard the foam blocks (if blocks are present; notall models have them) located above the front legs on eachside of the dishwasher. The blocks cover the rope/link pulleys on the dishwasher.

ELECTRICAL CONNECTION

– For Direct Wire, begin with Step 7 – For Power Cord, wait until Step 22

7. Direct wire – route cable

If installing with direct wire, route the cable as shown. Route cable from power supply through cabinet hole. (Cable

must extend to the right front side of cabinet opening.) Tape cable to the oor in area shown. This will prohibit cable from moving when dishwasher is moved into cabinet opening.

NOTE: If removing a previous dishwasher with a power cord, you will need to transfer the power cord to the new dishwasher.

Page 11

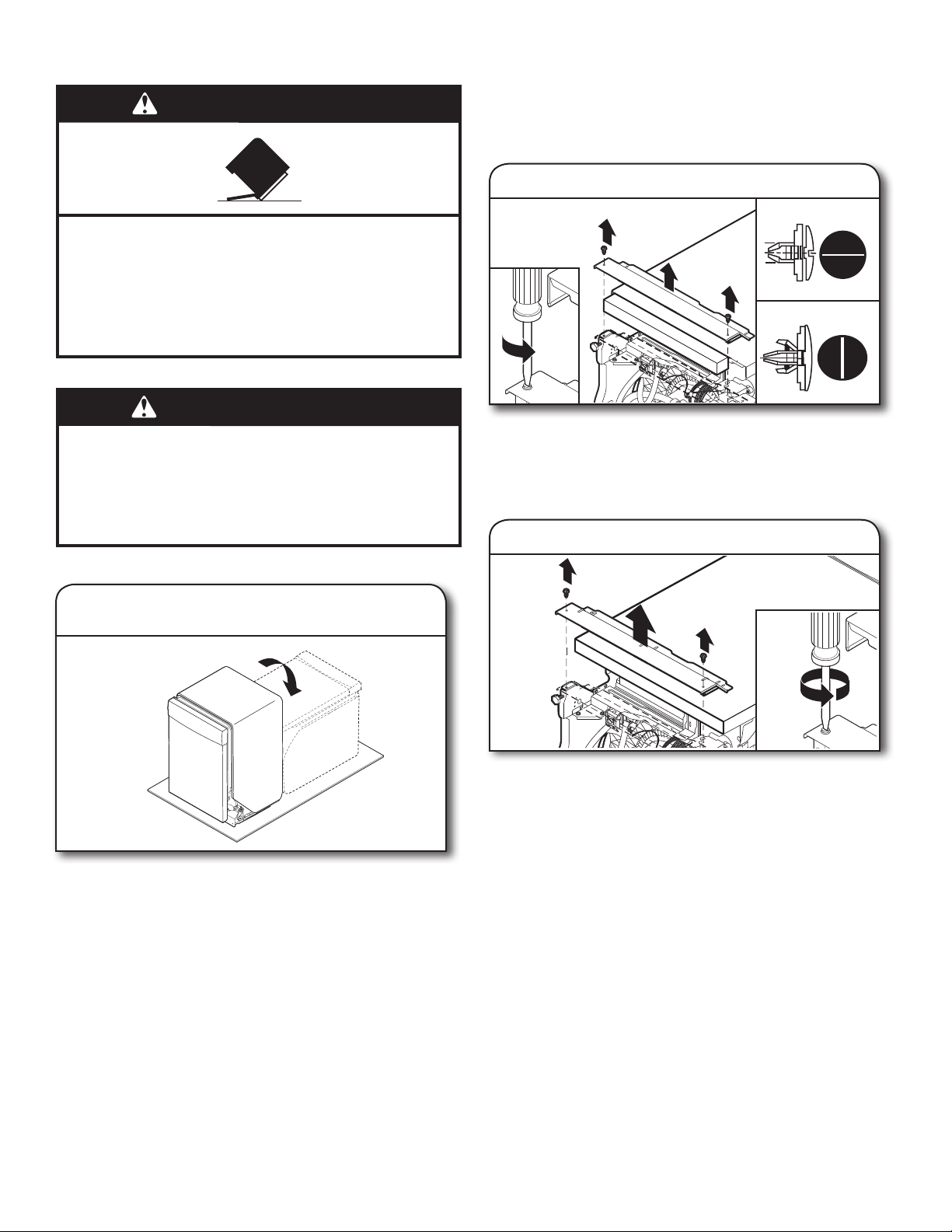

PREPARE DISHWASHER

WARNING

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

WARNING

REMOVE ACCESS PANEL

– For Plastic Access Panels, go to Step 9 – For Metal Access Panels, go to Step 10

9. Plastic panel

turn

Excessive Weight Hazard

Use two or more people to move and install

dishwasher.

Failure to do so can result in back or other injury.

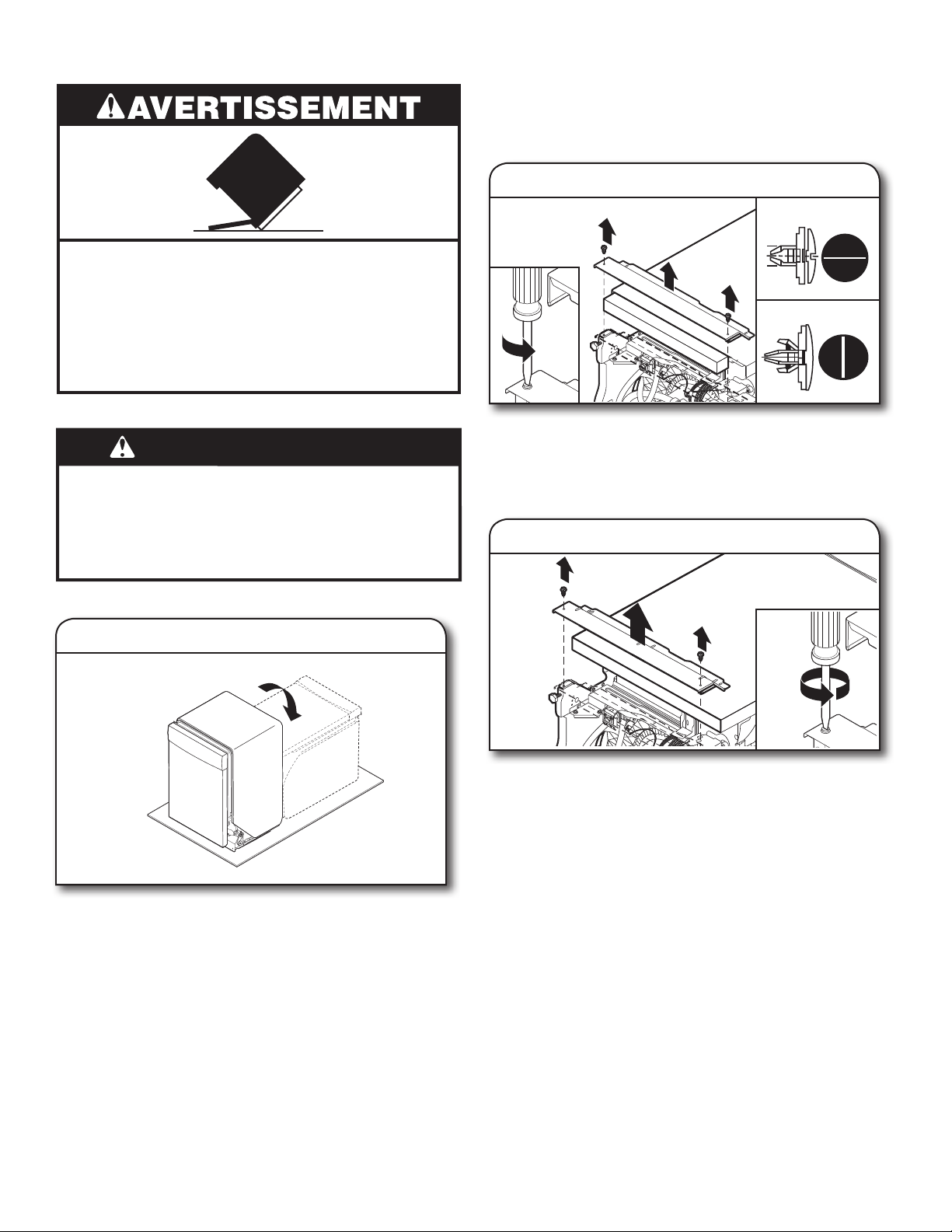

8. Put dishwasher on its back

Helpful Tip: Place cardboard under dishwasher until installed

incabinet opening to avoid damaging oor covering. Using 2 or more people, grasp sides of dishwasher door

frame,and place the dishwasher on its back. Do not use the door panel as a worktable without rst

coveringitwith a towel to avoid scratching the door panel. NOTE: On some models, once the dishwasher is on its back,

pull on the door handle to remove it from the access panel.

Using a at-blade screwdriver, turn the plastic fasteners 1/4 turn counterclockwise to unlock them. Remove panel. Do not remove tech sheet from access panel. Go to Step 11.

10. Metal panel

Using a 1/4" nut driver or Phillips screwdriver, remove 2 screws attaching access panel to dishwasher. Do not remove tech sheet from access panel.

Page 12

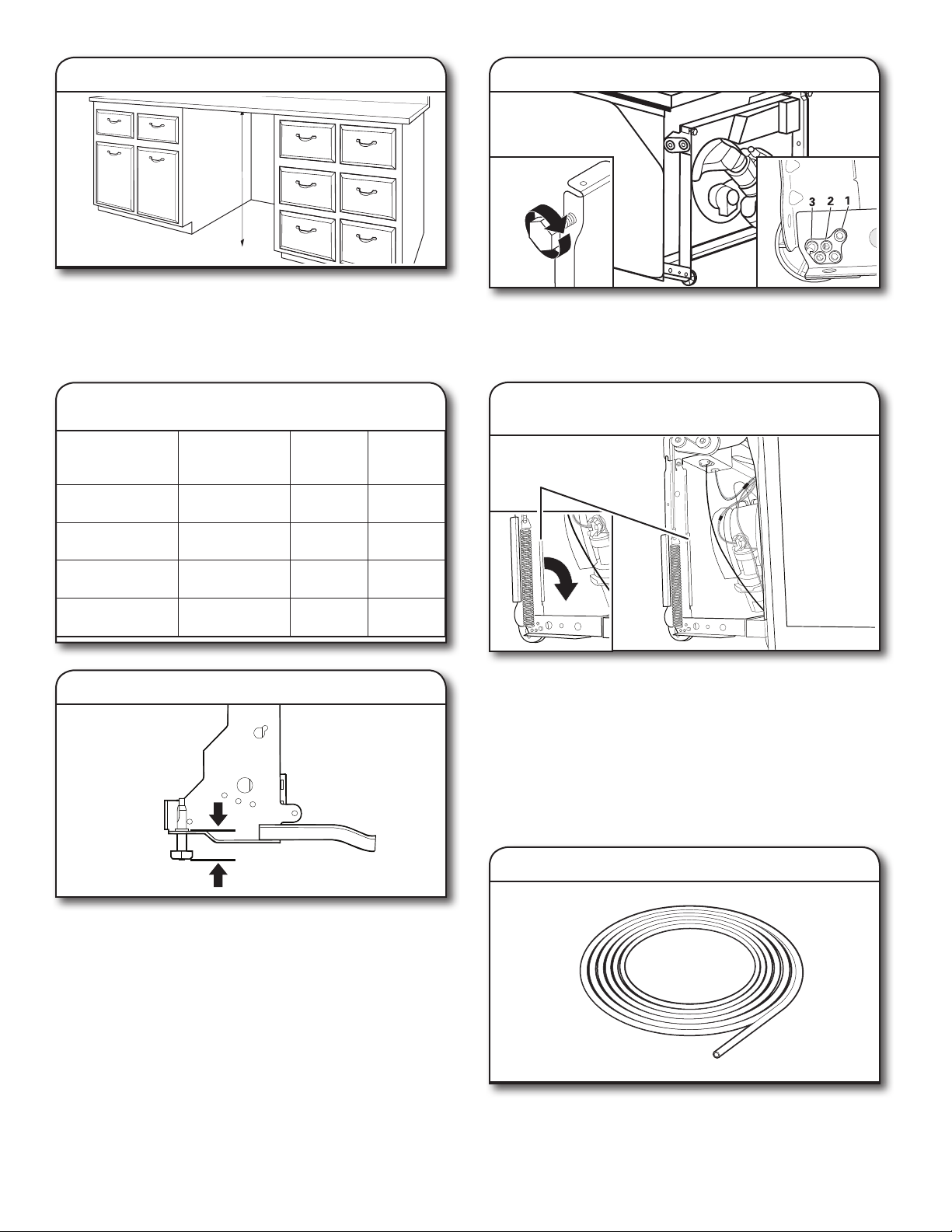

11. Measure cabinet opening

Measure height of cabinet opening from underside of countertop to oor where dishwasher will be installed. Be sure to measure the lowest point on the underside of the countertop and the highest point on the oor.

12. Adjust wheels and legs

Refer to the “Dishwasher Height Adjustment Chart” for wheel position and for height of front legs needed for your cabinet opening height.

Dishwasher Height Adjustment Chart

Cabinet opening

height

331/2" (851 mm)

34" (864 mm)

341/4" (871 mm) 341/2" (876 mm)

Front legs

height

/8" (9.8 mm) Removed Cut

/16" (14 mm) 1 No Cut

/16" (21 mm) 2 No Cut

/16" (27 mm) 3 No Cut

Wheel

position

Insulation

blanket

Front legs – A

Adjust both front leveling legs to the same height. Put the rear wheels in the correct position according to the “Dishwasher Height Adjustment Chart.”

NOTE: If the minimum cabinet opening height is less than 34" (864 mm), the rear wheels can be removed for additionalclearance.

This will allow the dishwasher to t into a 331/2" (851 mm) highcabinet opening, but the dishwasher will be more difculttomove. Measurements are approximate.

13. Remove plastic rail cover

(only on certain models)

Plastic

rail cover

Remove and discard the plastic rail cover on each side of thedishwasher frame. To remove the plastic rail cover, push upward and back to unsnap it from the dishwasher frame.

CONNECT WATER LINE TO FILL VALVE

– For Copper line, begin with Step 14 – For Flexible line, begin with Step 16

14. Copper water line

If using copper tubing, measure overall length of copper tubing required to reach the water supply, cut to length, and attach with compression ttings.

Page 13

15. Slide nut and ferrule onto tubing

(copper tubing only)

Nut

Ferrule

Copper tubing only: Put the tubing into the 90° elbow tting as far as it will go. (The copper tubing bends and kinks easily.) Slide the nut and ferrule forward and start the nut onto the elbowthreads.

NOTE: To avoid vibration during operation, route the water supply line so that it does not touch the dishwasher base, frame,or motor. Go to Step 17.

CONNECT FILL HOSE TO FILL VALVE

18. Tighten 90° elbow tting to valve

Be sure rubber washer is properly seated in tting. Slide the

/4" tting of the 90° elbow up to the valve and hand tighten to avoid cross-threading. Hand tighten until the coupling is tight. Using pliers, check the tightness of the coupling. An additional

/4 to 1/2 turn may be required to seal the rubber gasket. Route ll hose out the rear left side of unit.

NOTES:

■ Do not use Teon

■ Do not over-tighten. Damage to the coupling can result.

®†

tape with compression ttings.

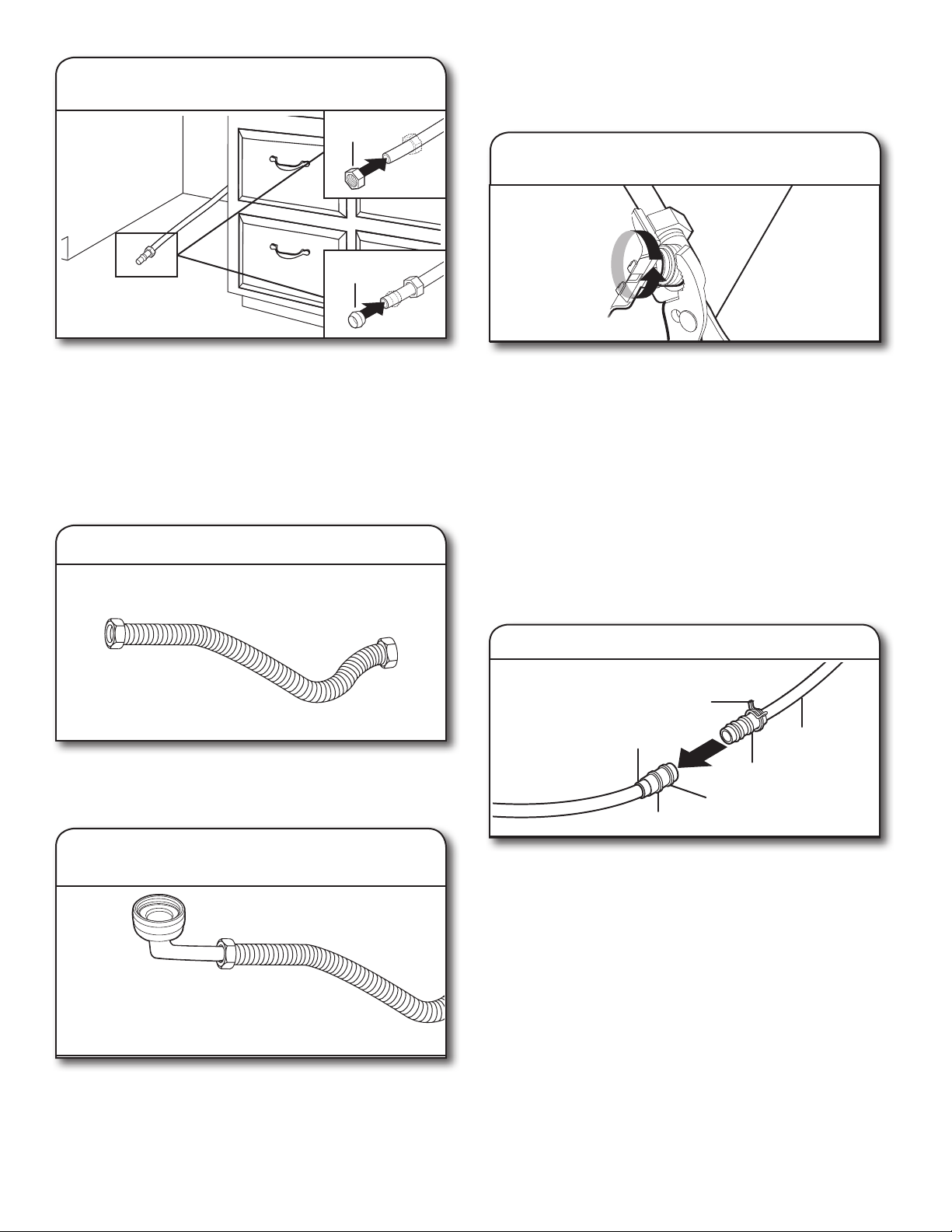

16. Flexible line

Flexible braided line: Conrm the exible braided line is long

enough. See the “Tools and Parts” section at the front of the guide for part details and orders.

17. Add 90° elbow tting to the

watersupply line

DRAIN HOSE CONNECTION

19. Connect drain hose

Small clamp

Rubber drain hose

connector

Drain hose stop

Stop

Place towel under drain hose to catch any water in drain hose. Place the small (green) drain hose clamp onto the small end ofthe drain hose. Push the new drain hose into the rubber drainhose connector up to the drain hose stop.

Drain hose

20. Slide clamp onto connector

Drain hose

Small clamp

Rubber drain hose

connector

Stop

Drain hose stop

Stop

Get 3/8" compression x 3/4" hose tting with 90° elbow. See the “Tools and Parts” section at the front of the guide for part details and orders. Connect the 3/8" compression tting of the 90° elbow tting to the water supply line. Attach such that the

/4" connection is facing upward as shown above.

Using pliers, squeeze open the small drain hose clamp and slide it onto the connector between stops.

†

TEFLON is a registered trademark of Chemours.

Page 14

21. Hose clamp nal position

Drain hose

Drain hose stop

Small clamp

Rubber drain hose

connector

Stop

NOTE: Route drain hose out the rear of the dishwasher.

POWER CORD CONNECTION

NOTE: If removing a previous dishwasher with a power cord, you will need to transfer the power cord to the new dishwasher.

24. Install strain relief

Install a UL Listed/CSA Approved metallic strain relief. Make sure screw heads are facing up when tightening conduit nut. Strain relief is provided with the power cord kit. See the “Toolsand Parts” section at the front of the guide for part detailsand orders.

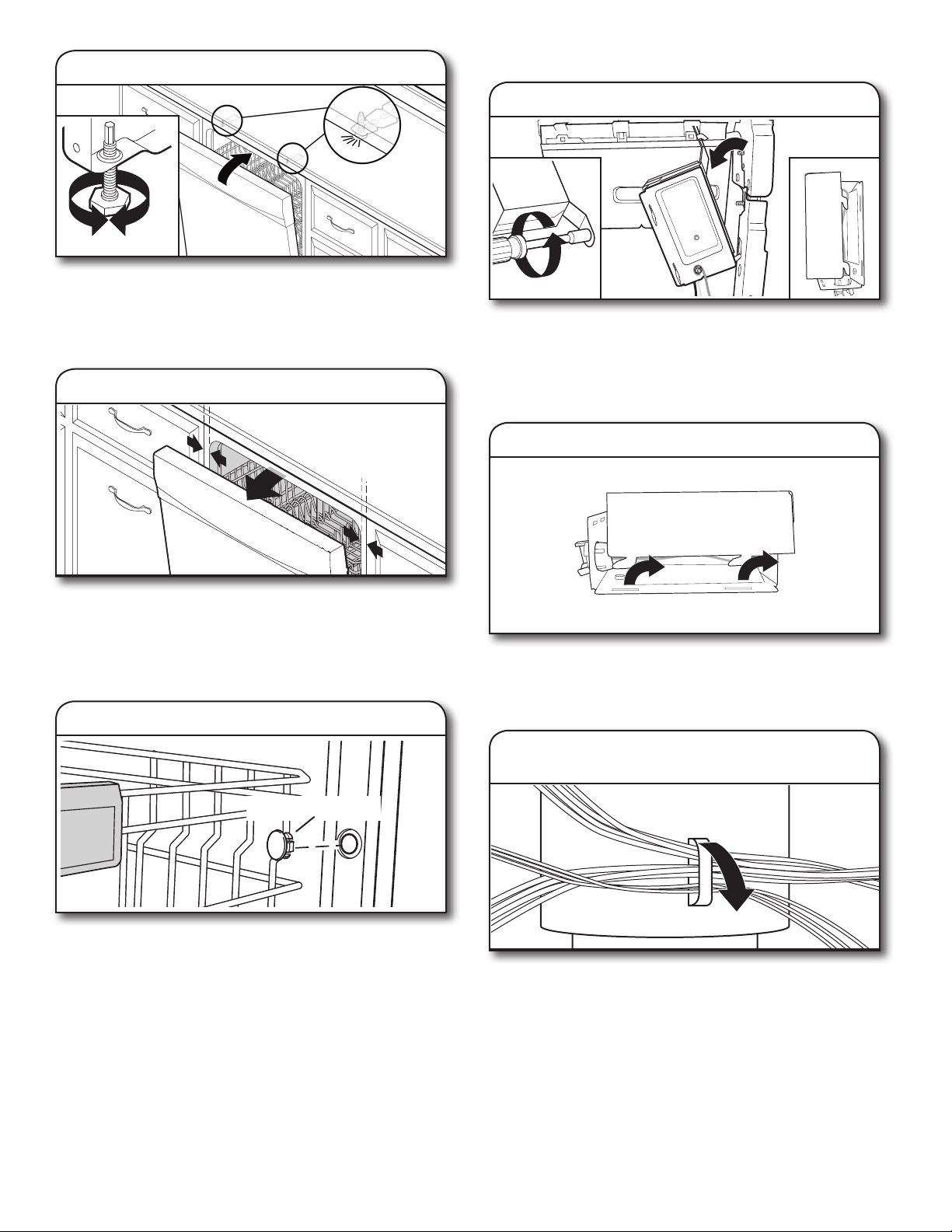

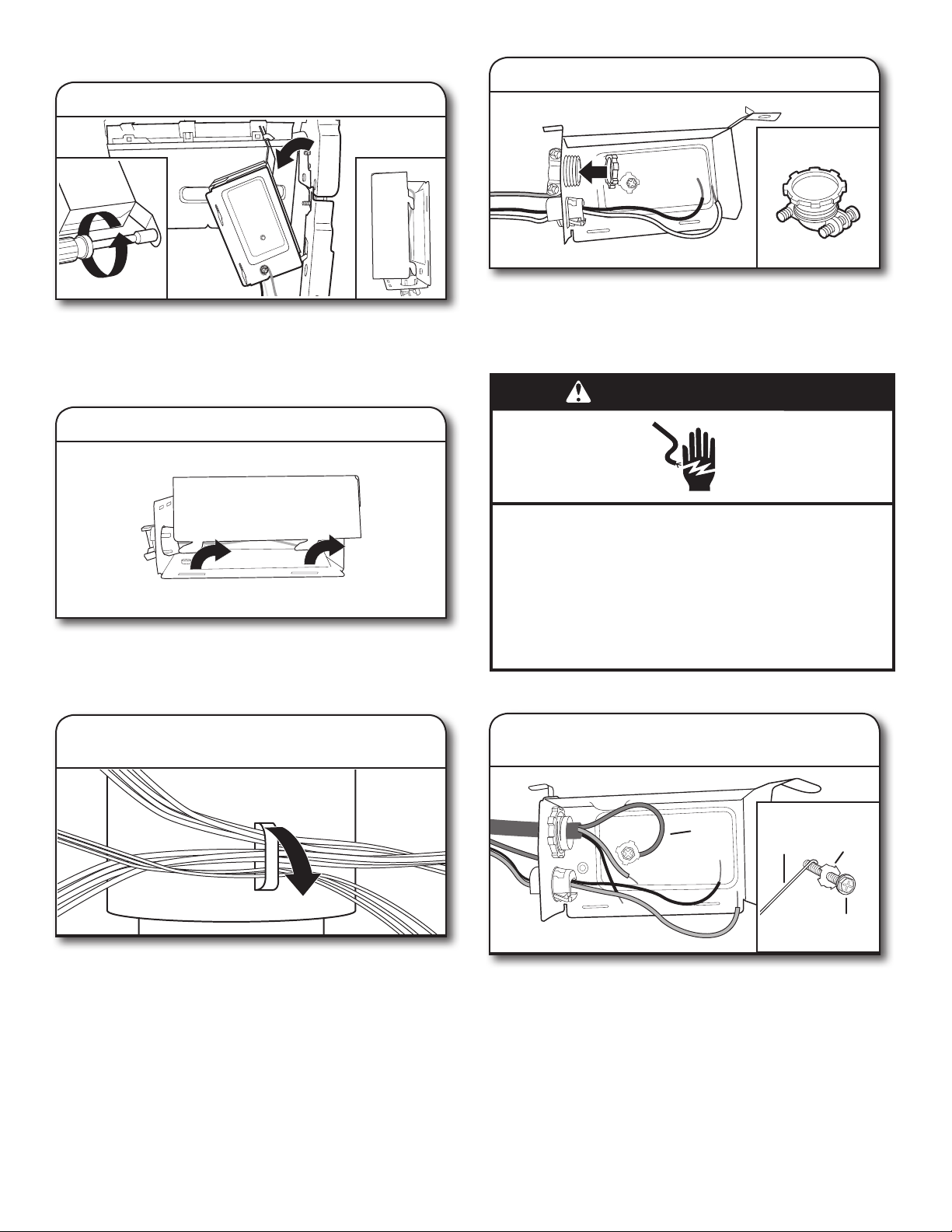

22. Remove terminal box

Use a 1/4" nut driver or 1/4" hex head socket wrench to remove the screw that holds the terminal box to the cross brace. Then, tilt the terminal box, free the tab, and lift the terminal box away from the crossbar.

23. Remove cover

25. Power cord – route cord

intoterminal box

Route cord so that it does not touch dishwasher motor or lowerpart of dishwasher tub. Pull cord through strain relief interminal box.

NOTE: A maximum of 2 power cord supply conductors (12AWG largest size) plus 1 grounding conductor are permitted in the terminal box.

Remove the cover by sliding it up and lifting its hooks out oftheslot. Retain cover for later use.

Page 15

WARNING

Electrical Shock Hazard

Electrically ground dishwasher.

Connect ground wire to green ground connector in terminal box.

Do not use an extension cord.

Failure to follow these instructions can result in death, fire, or electrical shock.

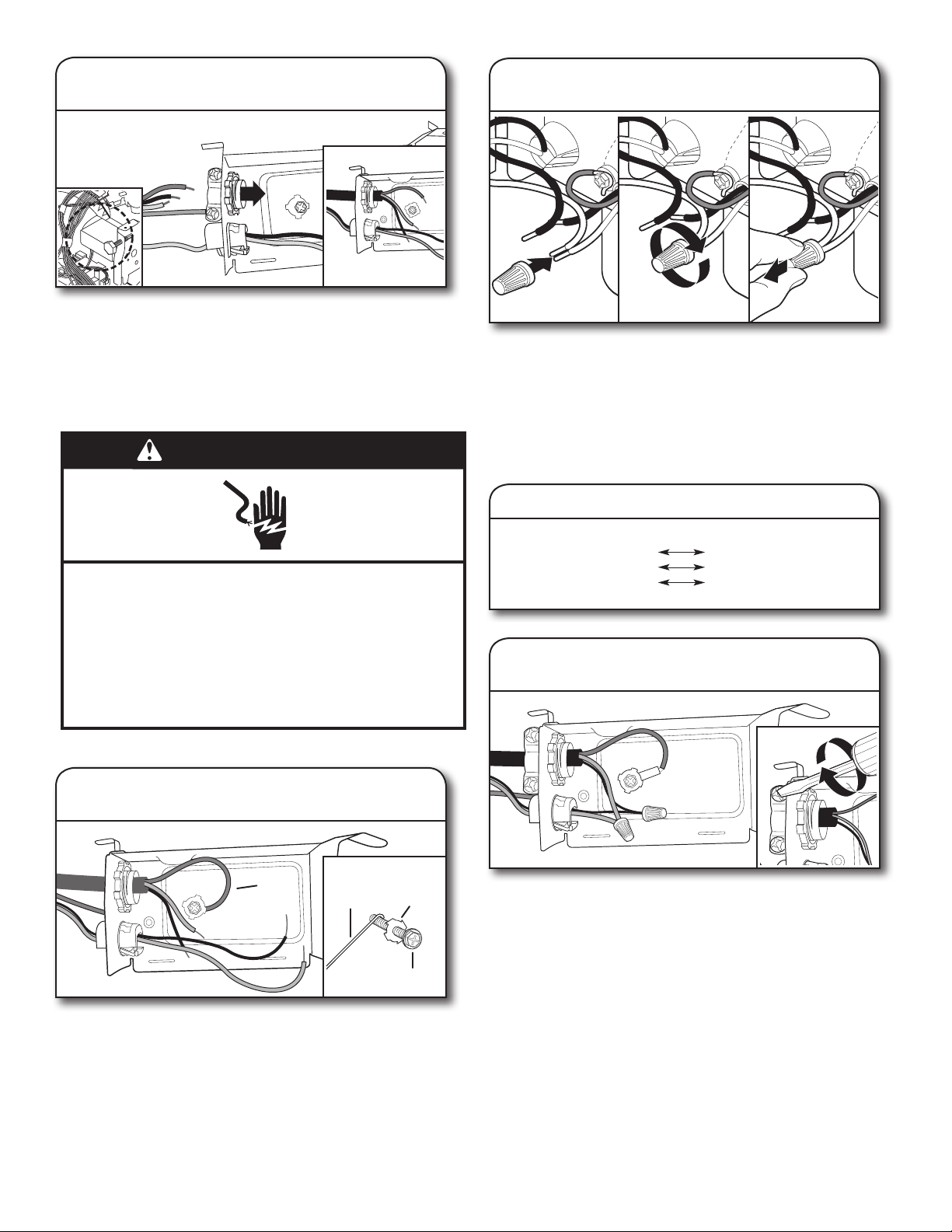

26. Power cord – connect ground wire

Wiring conguration

28. Power cord – secure cord

onstrainrelief

Ground

wire

Remove the ground connector screw on the raised oor inside the box and place it through the ring terminal of the green ground wire of power cord. Reattach and tighten the ground connector screw to the raised oor of the box.

Ground

wire

Washer

Ground

screw

27. Power cord – connect

remainingwires

Select UL Listed/CSA Approved twist-on wire connectors of the proper size. See the “Tools and Parts” section at the front of the guide for part details. Connect wires, black-to-black and white-to-white, using the twist-on wire connectors.

NOTE: Do not pre-twist stranded wire. Twist on wire connector. Gently tug on wires to be sure both are secured.

Tighten strain relief screws to secure cord.

29. Power cord – reinstall terminal

boxcover and wires

Place wires inside terminal box. Replace the cover by inserting the hooks of the terminal cover into the slots in the oor of the terminal box and sliding the cover tight against the back wall where wires come in. Make sure wires are tucked inside the box and not pinched by the cover.

Put the terminal box back on the crossbar with the tab in place. Use a 1/4" nut driver and the screw removed in Step 22 to secure the terminal box to the crossbar.

Once the terminal box has been remounted on the dishwasher, tuck any excess length or slack over nearby components or clip them back into the nearby clips to help keep them off the oor.

NOTE: Route power cord out the rear of the dishwasher. Do not plug cord into an outlet until instructed to do so.

Page 16

INSTALL DOOR HANDLE

(ON SOME MODELS)

30. Install door handle

Setscrew (in bottom of handle)

Mounting stud

Hex key

Handle

It is all right if dishwasher ts tightly into cabinet opening. Do not remove insulation blanket – the blanket reduces the sound level.

NOTE: Route water supply, drain hose, and power cord out the rear of the dishwasher.

32. Move dishwasher close

tocabinetopening

Water

line

Drain

hose

IMPORTANT: Do not scratch the front panel during this procedure. If door panel has a protective lm, peel lm back pastthe point of the handle studs before installing handle. Handle iseasiest to install while unit is on its back.

Remove the door handle and hex key from the packaging. Setscrews are already installed in the handle. Place handle onmounting studs with the setscrews facing down. Push thedoor handle tightly against the door. Insert the short end ofthehex key into the setscrews. Tighten the setscrews

/4turnpast snug.

Retain hex key with Installation Instructions.

PLACE DISHWASHER IN CABINET

WARNING

Excessive Weight Hazard

Use two or more people to move and install dishwasher.

Failure to do so can result in back or other injury.

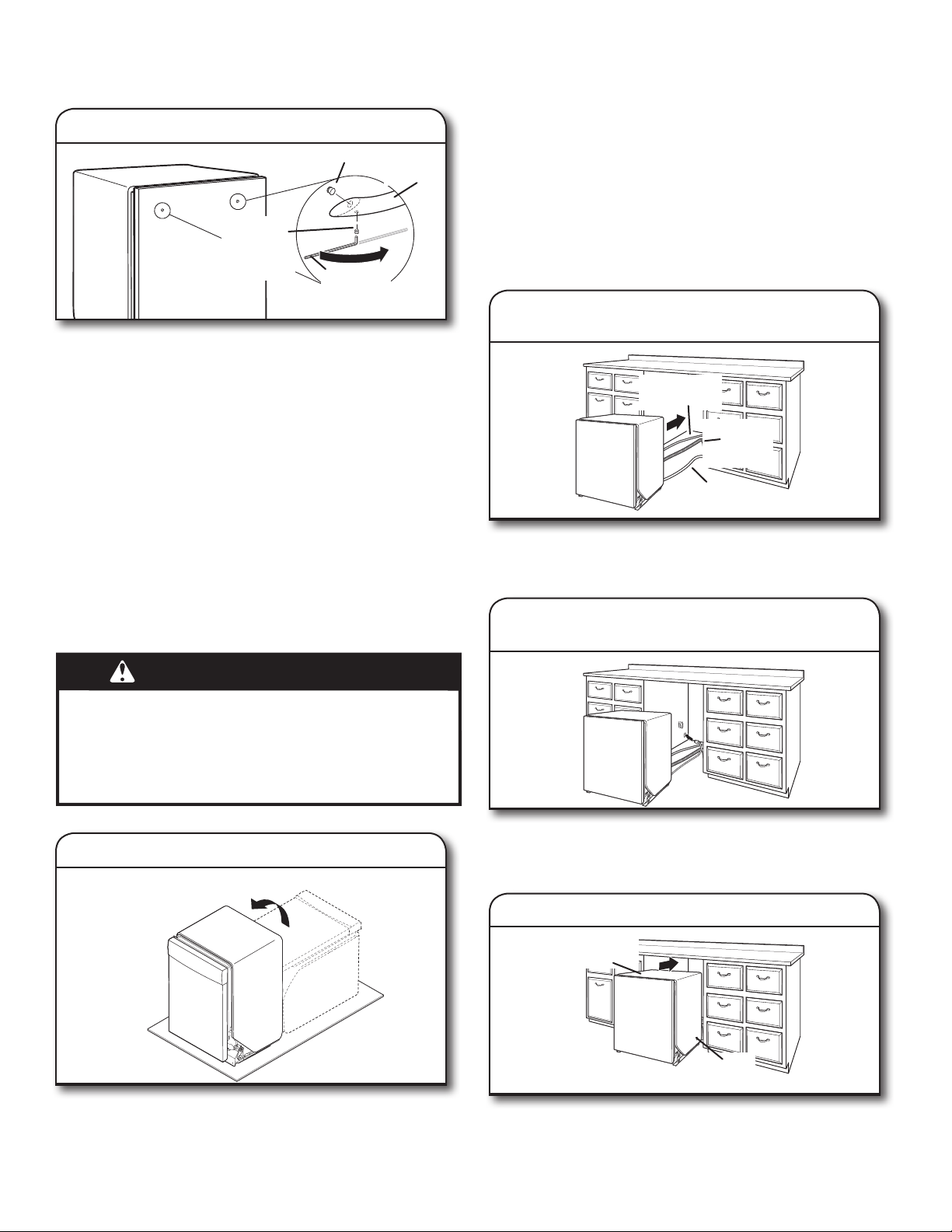

31. Stand dishwasher upright

Cable

Route the utilities through the holes in the cabinet, and pull theslack out at the same time as the dishwasher is pushed intothe cabinet.

33. Route power cord

If using a power cord, make sure to route end through hole in cutout before sliding dishwasher into cabinet opening.

34. Secure insulation blanket

Using 2 or more people, stand the dishwasher up.

NOTE: Do not install kick plate until instructed to do so. IMPORTANT: If wheels were removed, cover the oor when

moving the dishwasher. Slowly move dishwasher completely into cabinet opening. Do not kink or pinch water line, drain hose, power cord, or direct wire between dishwasher and cabinet. Remove cardboard from under dishwasher.

Insulation

blanket

Secure

blanket

NOTE: Make sure insulation blanket is secured at both left and right rear corners before pushing into cabinet opening to keep the blanket from bunching up in a tight tting cabinet.

Page 17

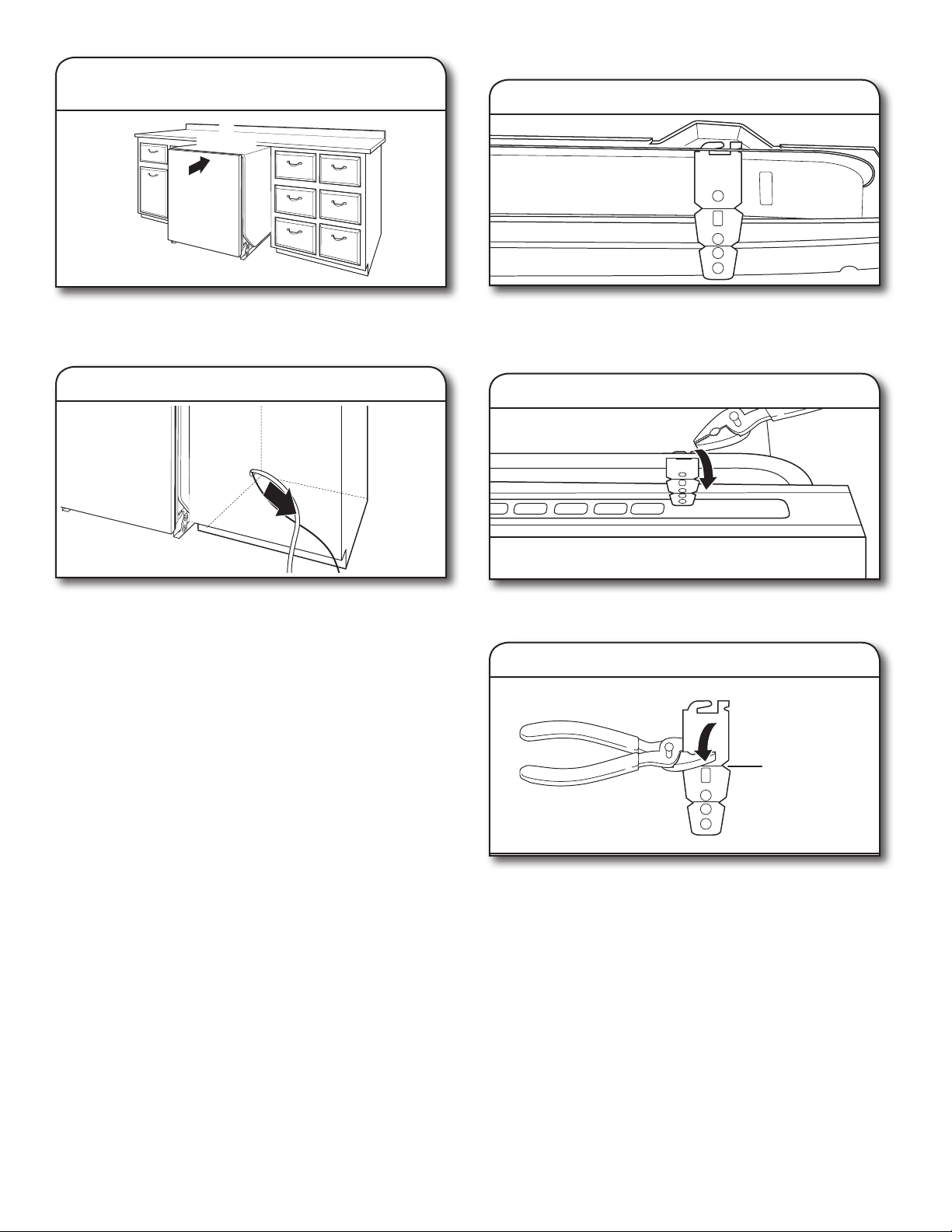

35. Move dishwasher all but 6" (152mm)

intocabinet opening

(152 mm)

Countertop Attachment:

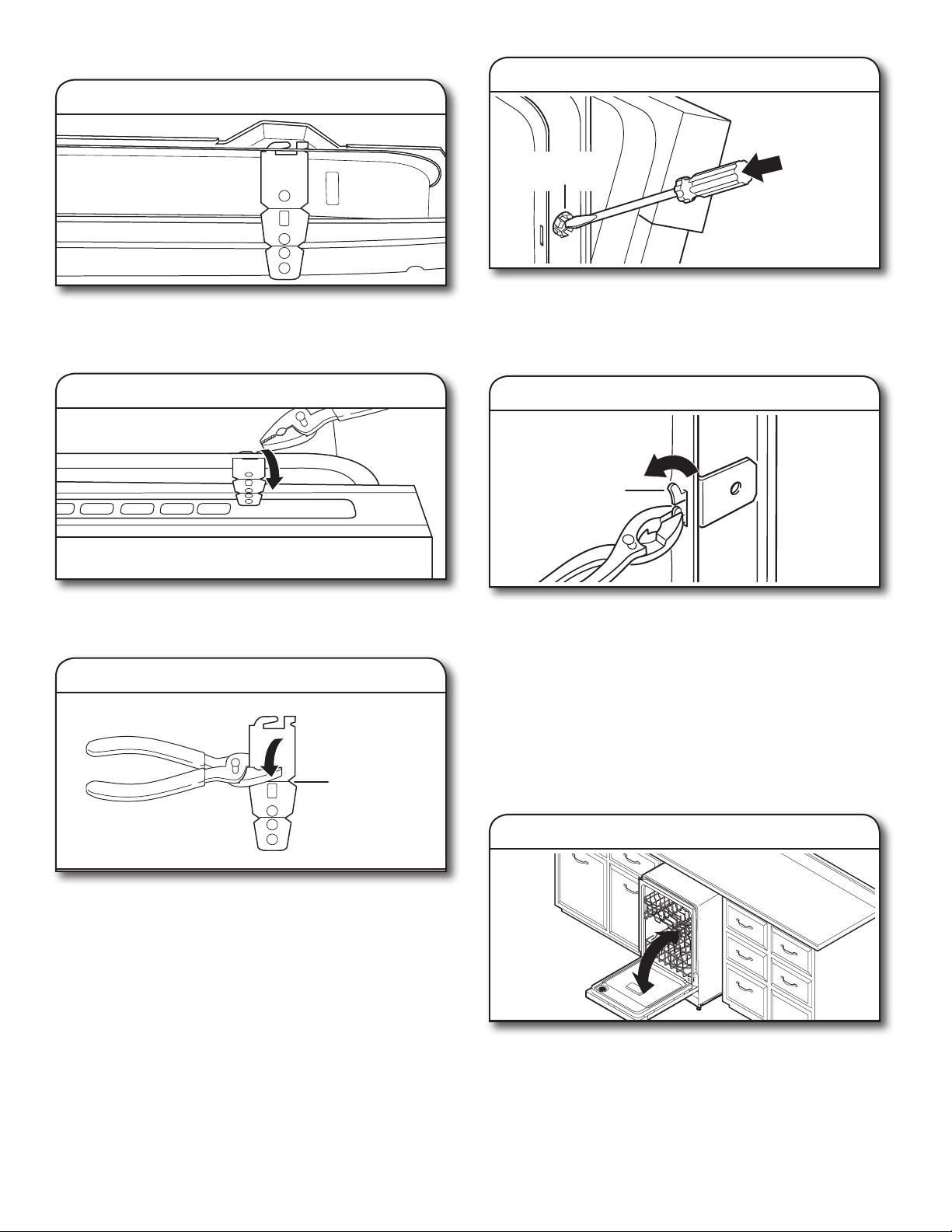

37. Insert bracket

Tabs must point to the right.

NOTE: Leave unit about 6" (152 mm) out from cabinet in order to install anchor brackets and adjust door tension if needed.

36. Pull slack from utilities

NOTE: Pull slack out of utilities at the same time the

dishwasher is pushed into the cabinet opening to avoid any kinks.

CUSTOM PANEL INSTALLATION

(CUSTOM PANEL MODELS ONLY)

For custom panel installation, refer to the Custom Panel Installation Instruction Sheet. Complete custom panel installation before proceeding to the“Choose Anchor Attachment Method” section.

Remove the brackets from the package, and insert into the openslots on the left- and right-hand top of the dishwasher collaras shown. Go to Step 41.

Bend tab

Using pliers, bend/twist tab to lock the brackets in place.

Side Attachment:

38. Break end of bracket

Score line

CHOOSE ANCHOR ATTACHMENT METHOD

IMPORTANT: The dishwasher must be secured to the cabinet as one of the nal steps. Prepare the dishwasher for this by attaching the 2 brackets found in the parts bag to thedishwasher.

– For countertops that are wood, laminate or another

similar surface, use Countertop Attachment: go to Step 37.

– For countertops that are marble, granite, or another

hard surface, use Side Attachment: go to Step 38.

NOTE: If the gap between the top of the door and the underside of the counter top is tight (less than 1/4" [6,35 mm]), we suggest using Side Attachment to keep from scratching the User Interface or console with the anchor screws.

Break off the end of the bracket along the scored line usingpliers.

Page 18

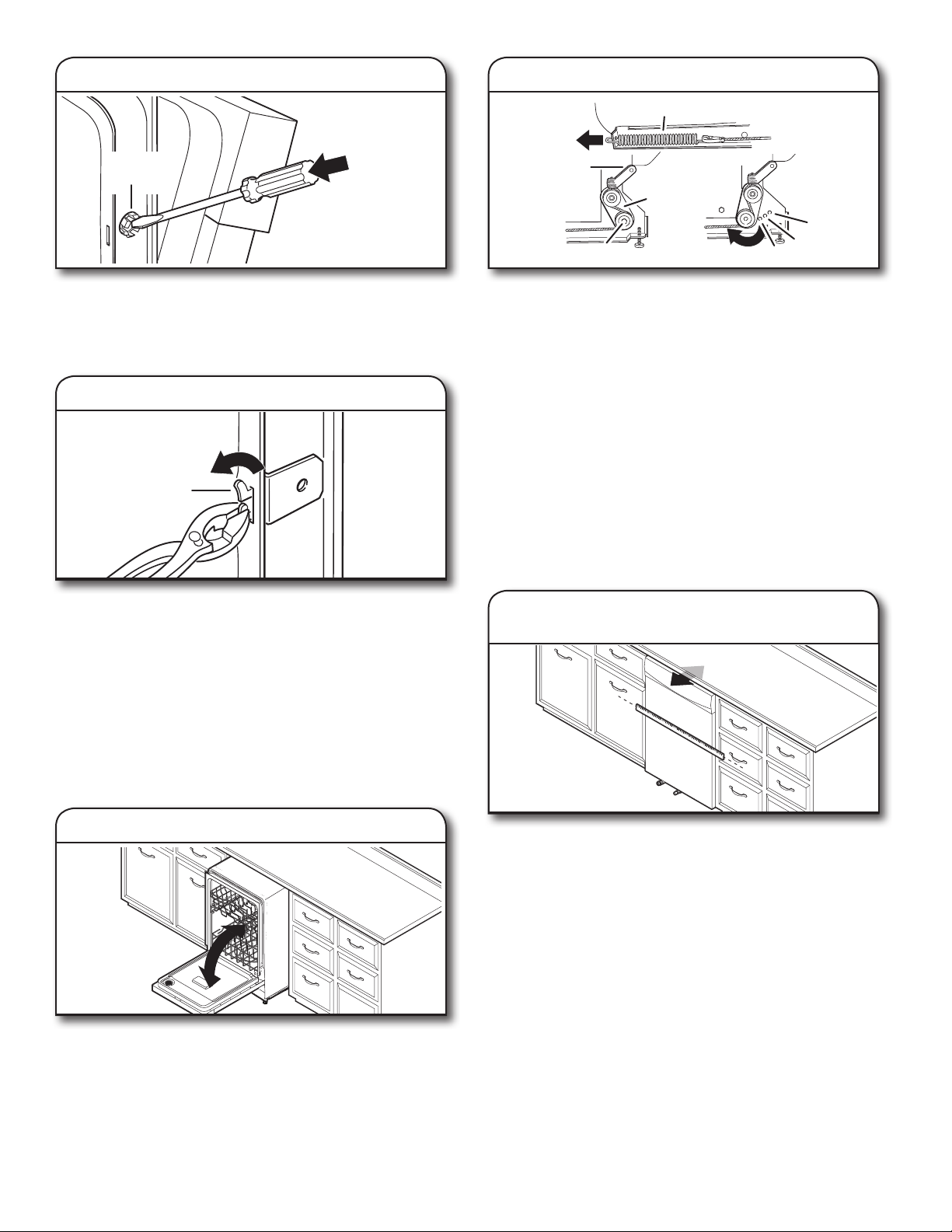

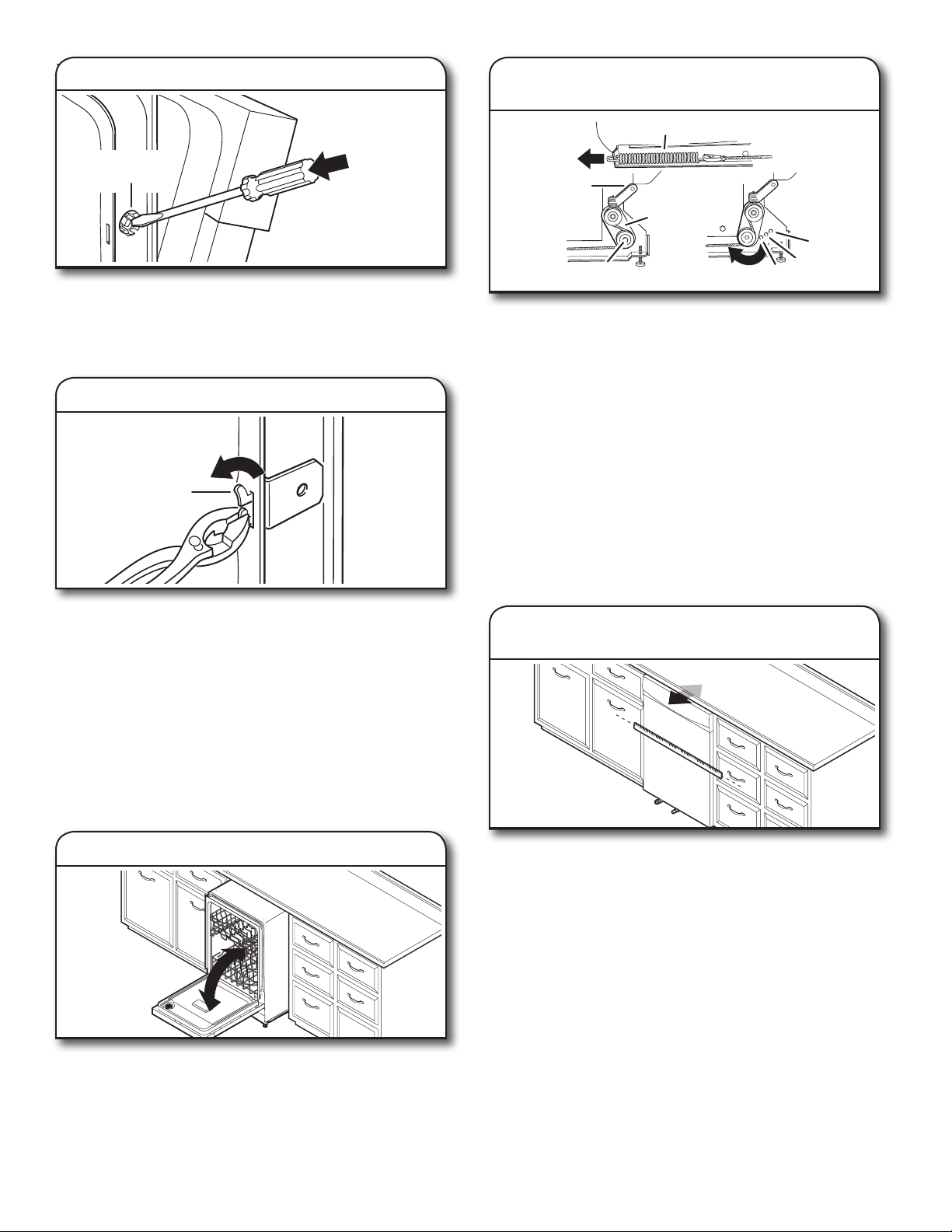

39. Remove plastic buttons

42. Door spring tension adjustment

Spring

Plastic

button

Push the plastic buttons out of the side of the tub. NOTE: Save the buttons to cover the holes after dishwasher

is installed.

40. Install bracket

Bend

tabs

Push bracket into slot on the side of dishwasher, and bend tab in toward the side of the dishwasher so that it keeps the bracket in place. Repeat this step for the other side of the dishwasher.

NOTE: Install wood shims to the inside of the cabinets if the gap between the sides of the cabinet and the sides of the dishwasher are greater than 1/2" (13 mm) on each side.

NOTE: Do not attach the dishwasher. This will be done later.

Plastic

rope end

Tensioner

Screw

If door closes too quickly or falls, open and adjust spring tension.

To adjust the door spring tension, remove the white plastic rope end attached to the door hinge. Using a 5/16" nut driver or hex socket, remove the screw from the tensioner. The screw can be put into one of 3 holes (1, 2, 3) in the front leg of the dishwasher.

If the door closes by itself: Move the tensioner to a lowernumbered hole and replace the screw. Reattach the white plastic rope end to the door hinge.

If the door opens by itself: Move the tensioner to a higher numbered hole and replace the screw. Reattach the white plastic rope end to the door hinge.

NOTE: Tensioners on both sides of dishwasher should be secured at same holes.

43. Align front of dishwasher

withfrontof cabinet doors

FINAL INSTALLATION CHECK

41. Open and close door

Align front of dishwasher door panel with front of cabinet doors. You may need to adjust alignment to be even with your cabinets.

Page 19

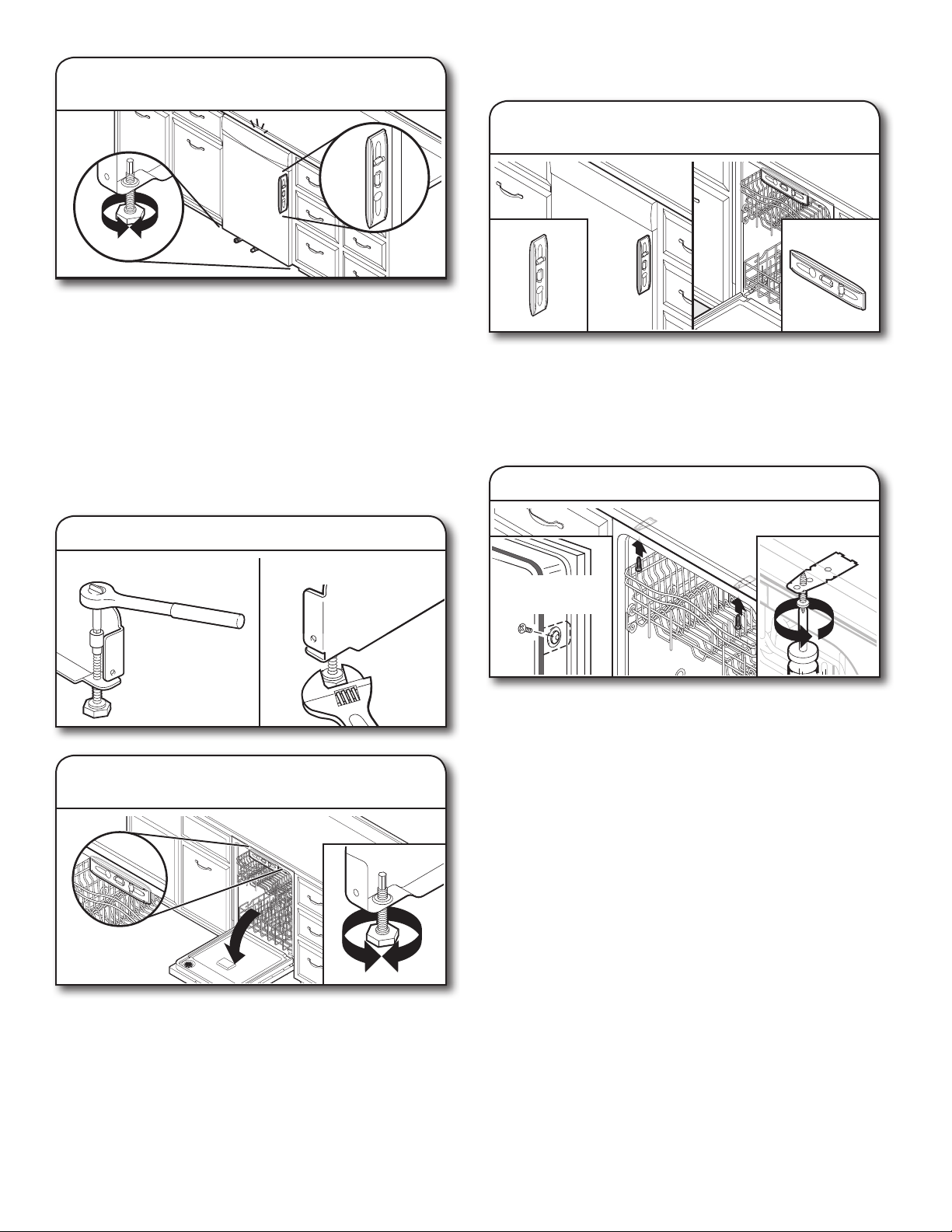

44. Check for plumb and

adjustlegsifneeded

Check that leveling legs are rmly against the oor. Close and latch the door and place level against the front panel. Check that dishwasher is centered from front to back in the opening. Ifneeded, adjust leveling leg until dishwasher is plumb. Repeat for other side of dishwasher.

Helpful Tip: Push up on front of dishwasher to raise dishwasher off the ground to adjust front legs. With some installations, it may be easier to adjust the front leg using a 3/16" hex head socket or adjustable wrench. If the gap between the top of the door and the underside of the counter top is tight (less than

/4" [6 mm]), we suggest side anchoring to keep from scratching

the User Interface or console.

SECURE DISHWASHER IN CABINET OPENING

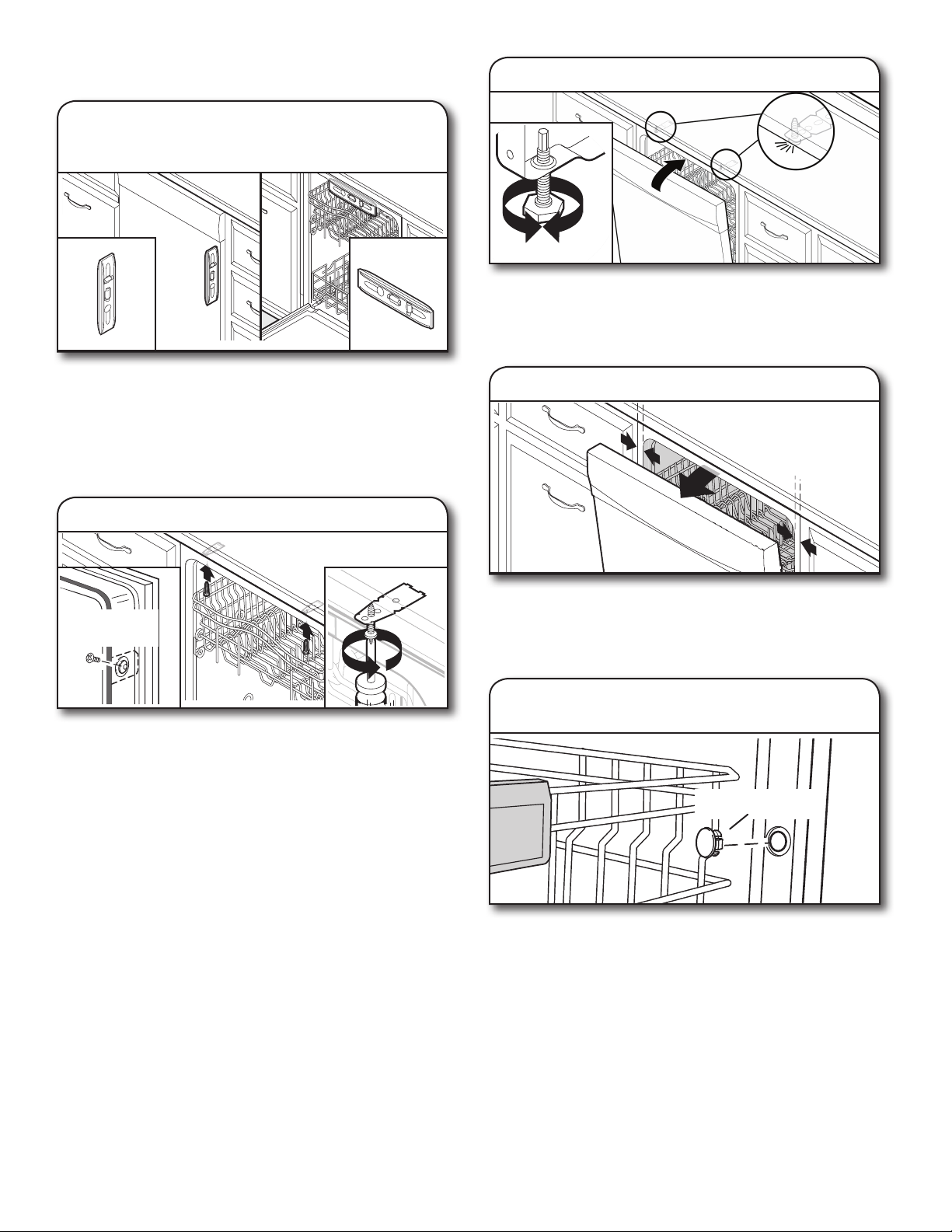

46. Double-check dishwasher

alignmentin cabinet opening

Check that dishwasher is still level front to back and side-to-side in the cabinet opening.

Open dishwasher door and place towel over pump assembly and spray arm of dishwasher. This will keep screws from falling into pump area when you are securing dishwasher to cabinet.

47. Secure dishwasher

Level legs

45. Check level side to side

andadjustlegs if needed

Optional methodPreferred method

Screw to side

cabinet

Open dishwasher door to prepare for securing the dishwasher tothe countertop or side cabinet.

NOTES:

■ The dishwasher must be secured to keep it from shifting

whenthe door is opened or closed.

■ Do not drop screws into bottom of dishwasher.

■ Locate brackets installed in the “Choose Anchor Attachment

Method” section, either on top or on thesidesofthe dishwasher.

■ If countertop anchoring: Secure dishwasher to the

countertop with two #10 x 1/2" Phillips-head screws(included).

■ If side anchoring: Drill pilot holes in cabinet to avoid

splittingthe wood. Secure dishwasher to cabinet with two #10x1/2" Phillips-head screws (included). Remove upper rack for easier access. See the Use and Care Guide for instructions how to remove the upper rack if needed.

Place level against top front opening of tub. Check that dishwasher is level from side to side. If dishwasher is not level,adjust front legs up or down until dishwasher is level.

Page 20

48. Check door clearance

IMPORTANT: Check that top of door does not contact screws,

brackets, or countertop. If it does, adjust leveling legs or use the side attachment option.

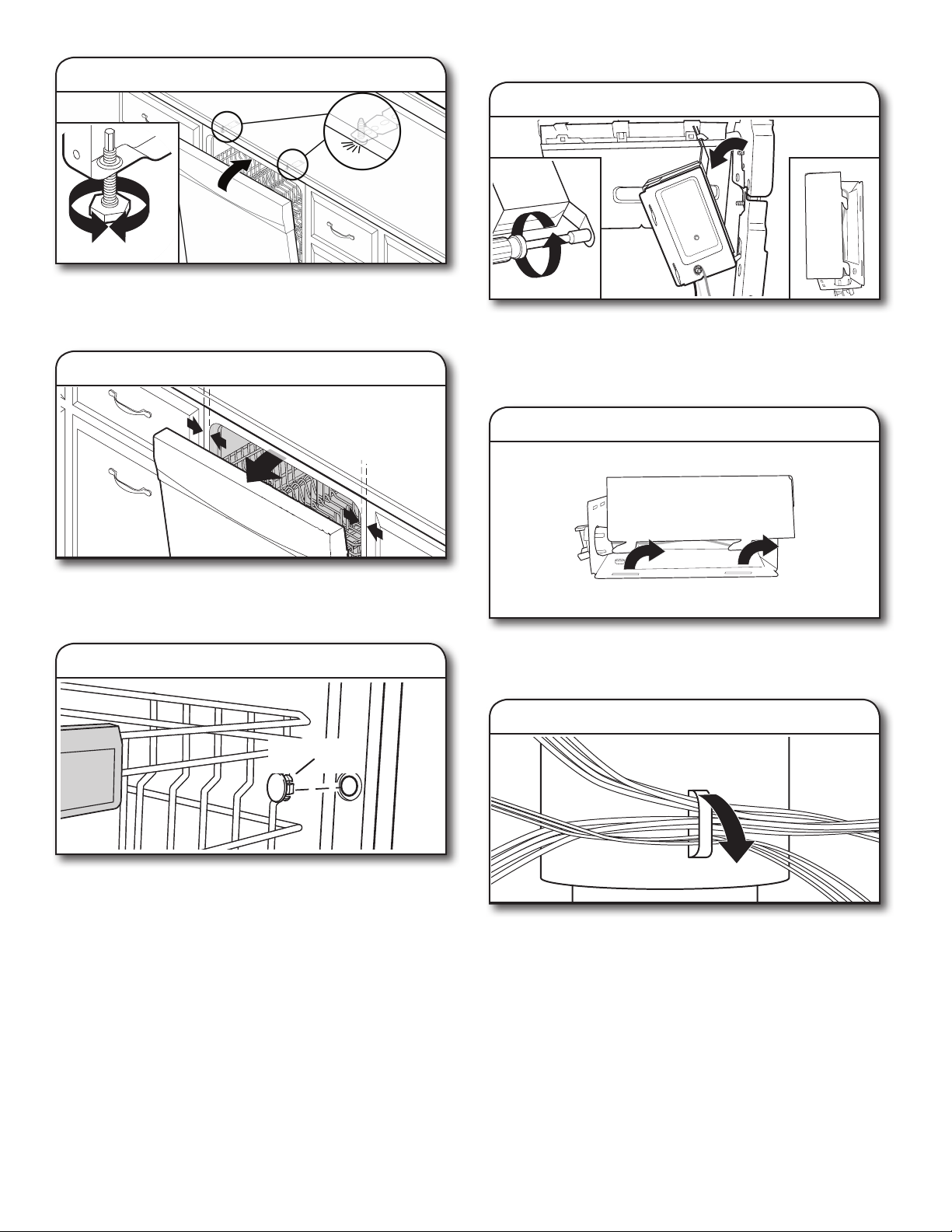

49. Check inner spacing

DIRECT WIRE CONNECTION

51. Remove terminal box

52. Remove cover

Open door and check that space between dishwasher cabinet opening and tub is equal on both sides. If spacing is not equal, loosen bracket screws and shift tub. Tighten bracket screws.

50. Reinstall plastic buttons

Plastic button

If side attachment method was used, reinstall the gray plastic buttons removed in Step 39 to hide the screw holes.

Remove the cover by sliding it up and lifting its hooks out of the slots. Retain cover for later use.

53. Unclip green, white, and black wires

There should be adequate length in the wires to pull the terminalbox out from under the dishwasher. Lift the wires offofthe nearby clips or components to extend the length ofwire harness for easier access.

Page 21

54. Install strain relief

Install a UL Listed/CSA Approved metallic strain relief. Seethe“Tools and Parts” section at the front of the guide forpart details and orders.

WARNING

Electrical Shock Hazard

Electrically ground dishwasher.

Connect ground wire to green ground connector in terminal box.

Do not use an extension cord.

Failure to follow these instructions can result in death, fire, or electrical shock.

56. Direct wire – connect

remainingwires

NOTE: Do not pre-twist stranded wire. Twist on wire connector. Gently tug on wires to be sure both are secured.

57. Direct wire – reinstall terminal

boxcover and wires

55. Direct wire – connect ground wire

Ground

wire

Form bare ground wire into a U-shaped hook. Wrap ground wire hook clockwise around the ground connector screw on the raised oor inside the box and under the dishwasher. Securely tighten ground connector.

Ground

wire

Washer

Ground

screw

Put the terminal box back on the crossbar with the tab in place. Use a 1/4" nut driver and the screw removed in Step 51 to secure the terminal box to the crossbar.

Once the terminal box has been remounted on the dishwasher, tuck any excess length or slack over nearby components or clip them back into the nearby clips to help keep them off the oor.

Page 22

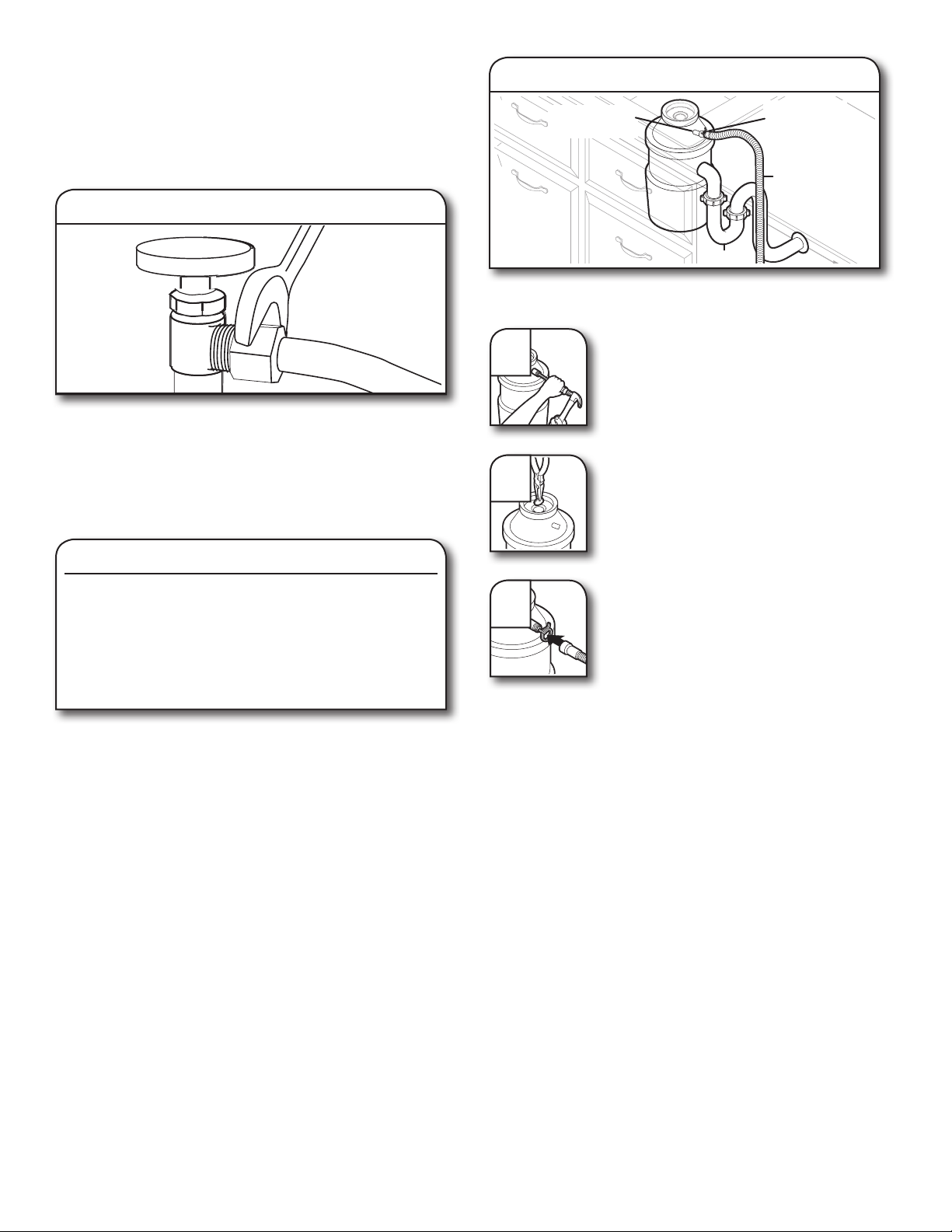

CONNECT WATER LINE TO HOUSE SHUT-OFF VALVE

NOTE: If using a exible braided hose, replace inlet hose after 5 years to reduce the risk of hose failure. Record hose installation or replacement dates on the hose for futurereference.

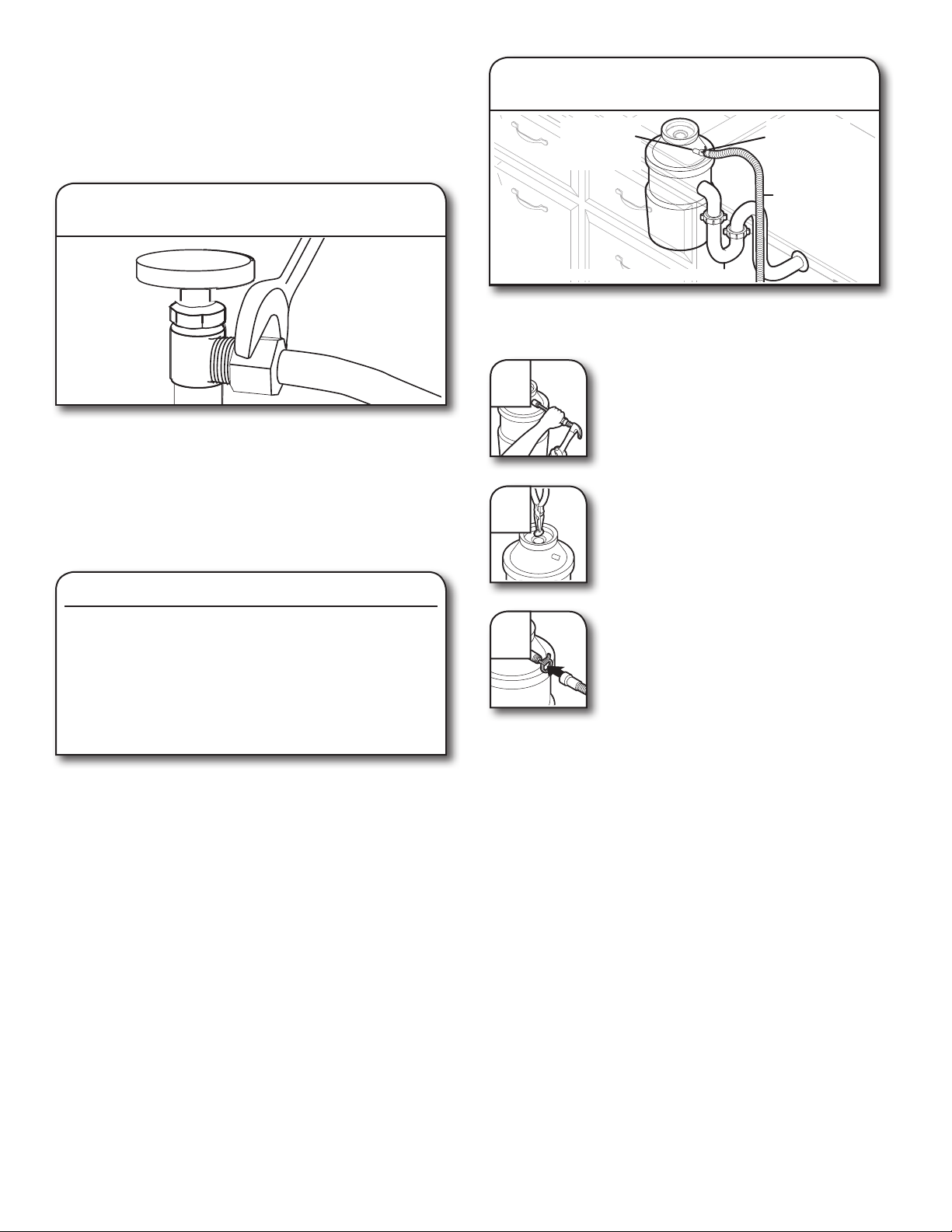

58. Attach water supply line

Attach the water supply line (copper tubing or exible braided line) to the hot water line using a connection conguration that is in compliance with local codes and ordinances. The water supply to the dishwasher should have a manual shut-off valve located under the sink.

Option A: Waste disposer – no air gap

Disposer inlet

Drain trap

Helpful Tip: Remove disposer knockout plug.

1. Using a hammer and screwdriver, knock

plug into disposer.

2. Use needle-nose pliers to remove plug.

Large drain

hose clamp

Drain hose

CONNECT DRAIN HOSE

59. Connect drain hose

Connect drain hose to waste tee or waste disposer using one of the following options:

■ Option A: Waste disposer – no air gap

■ Option B: No waste disposer – no air gap

■ Option C: Waste disposer – with air gap

■ Option D: No waste disposer – with air gap

IMPORTANT: The drain hose connection of the disposer or a waste tee must be made before the drain trap and at least 20" (508 mm) above the oor where the dishwasher will be installed.

Helpful Tip: To reduce vibration of the hose, keep the hoseawayfrom the oor.

3. Attach drain hose to disposer inlet with

large drain hose clamp (provided). Use pliers to squeeze clamp open and move into position.

Page 23

Option B: No waste disposer – noairgap

Large drain hose clamp

Waste tee

Drain hose

Option C: Waste disposer – with air gap

Screw-type clamps

Disposer inlet

Air gap

Large drain hose clamp

Rubber hose

connector

Drain hose

Rubber

end

Drain trap

1. Fit rubber end of drain hose

towasteteeand cut if needed.

NOTE: Do not cut ribbed section.

2. Attach rubber end of drain hose to

waste tee with a large drain hose clamp (provided). Use pliers to squeeze clamp open and move into position. If the drain hose was cut, use a 11/2" to 2" (38 to 50mm) screw-type clamp (not provided).

Drain trap

Helpful Tip: Remove disposer knockout plug.

1. Using a hammer and screwdriver, knock

plug into disposer.

2. Use needle-nose pliers to remove plug.

3. Connect rubber end of drain hose

Rubber

end

toairgap and cut if needed.

NOTE: Do not cut ribbed section.

4. Attach drain hose to air gap with large

drain hose clamp (provided). Use pliers to squeeze clamp open and move into position. If the drain hose was cut, use a11/2" to 2" (38 to 50 mm) screw-type clamp (not provided).

5. Use a rubber hose (not provided) with

screw-type clamps (not provided) to connect from air gap to disposer inlet.

Page 24

Option D: No waste disposer – withairgap

Screw-type clamps

Waste tee

Drain trap

Air gap

Large drain hose clamp

Rubber hose

connector

Drain hose

COMPLETE INSTALLATION

Check that the power supply wire or cord does not touch dishwasher motor or the lower part of the dishwasher tub.

Rubber

end

1. Connect rubber end of drain hose

toairgap and cut if needed.

NOTE: Do not cut ribbed section.

2. Attach drain hose to air gap with large

drain hose clamp (provided). Use pliers to squeeze clamp open and move into position. If the drain hose was cut, use a 11/2" to 2" (38 to 50 mm) screw-type clamp (not provided).

3. Use a rubber hose (not provided) with

screw-type clamps (not provided) to connect from waste tee to air gap.

60. Power supply cord – Plug into a

grounded 3 prong outlet

Plug into a grounded 3 prong outlet.

61. Reconnect power

Reconnect electrical power at the fuse box or circuit breaker box.

NOTE: With the access panel off, start the dishwasher and allow it to complete the shortest wash cycle. After the rst 2 minutes, unlatch door, wait 5 seconds, then open door. Check that there is water in the bottom of the dishwasher tub. Check that dishwasher is working properly.

Page 25

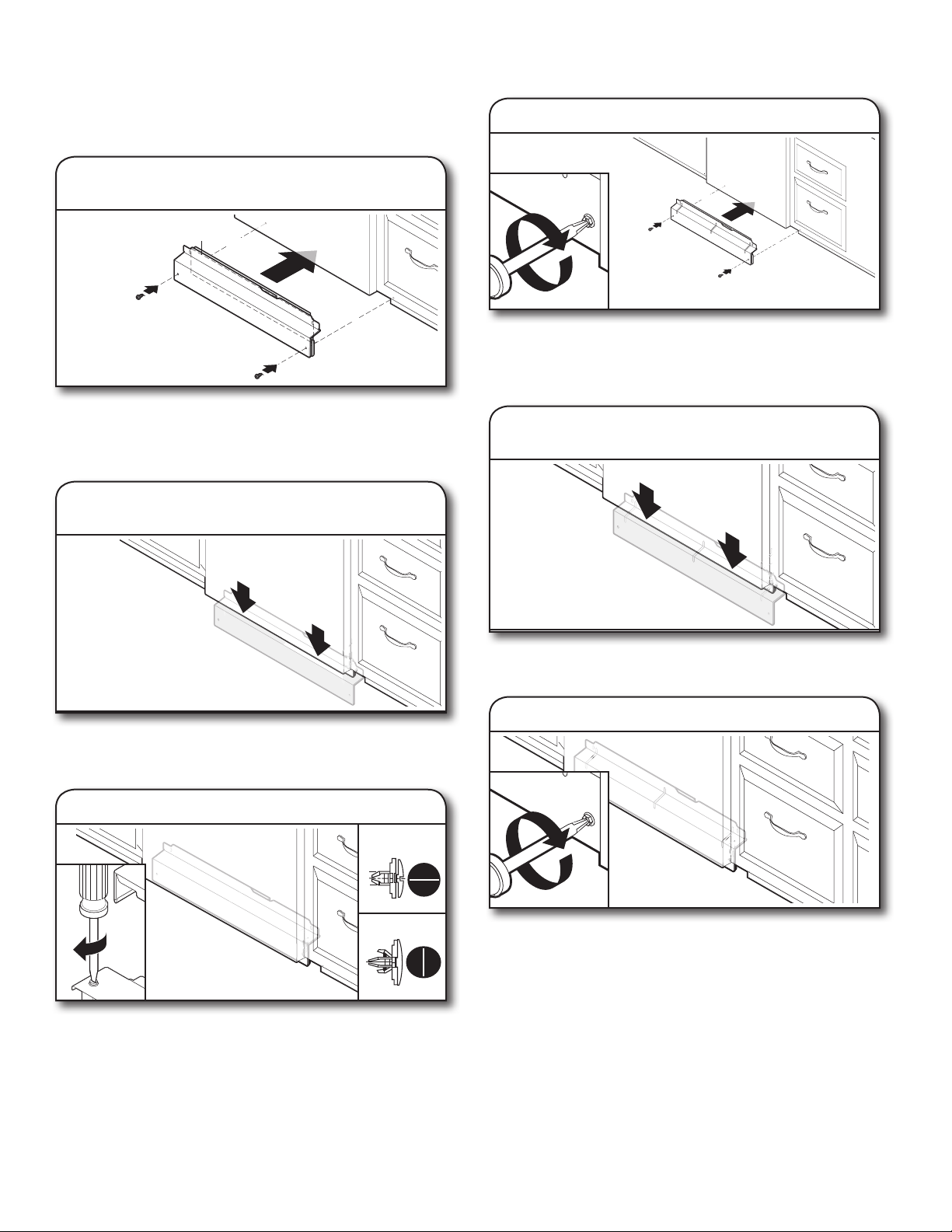

INSTALL ACCESS PANEL

– For Plastic: Begin with Step 62 – For Metal: Begin with Step 65 Plastic Panel:

62. Reinstall access panel and fasteners

Insulation

(onsomemodels)

Place the plastic access panel against the dishwasher leg. Make sure insulation does not interfere with the oat assembly.

63. Check access panel edge

Metal Panel:

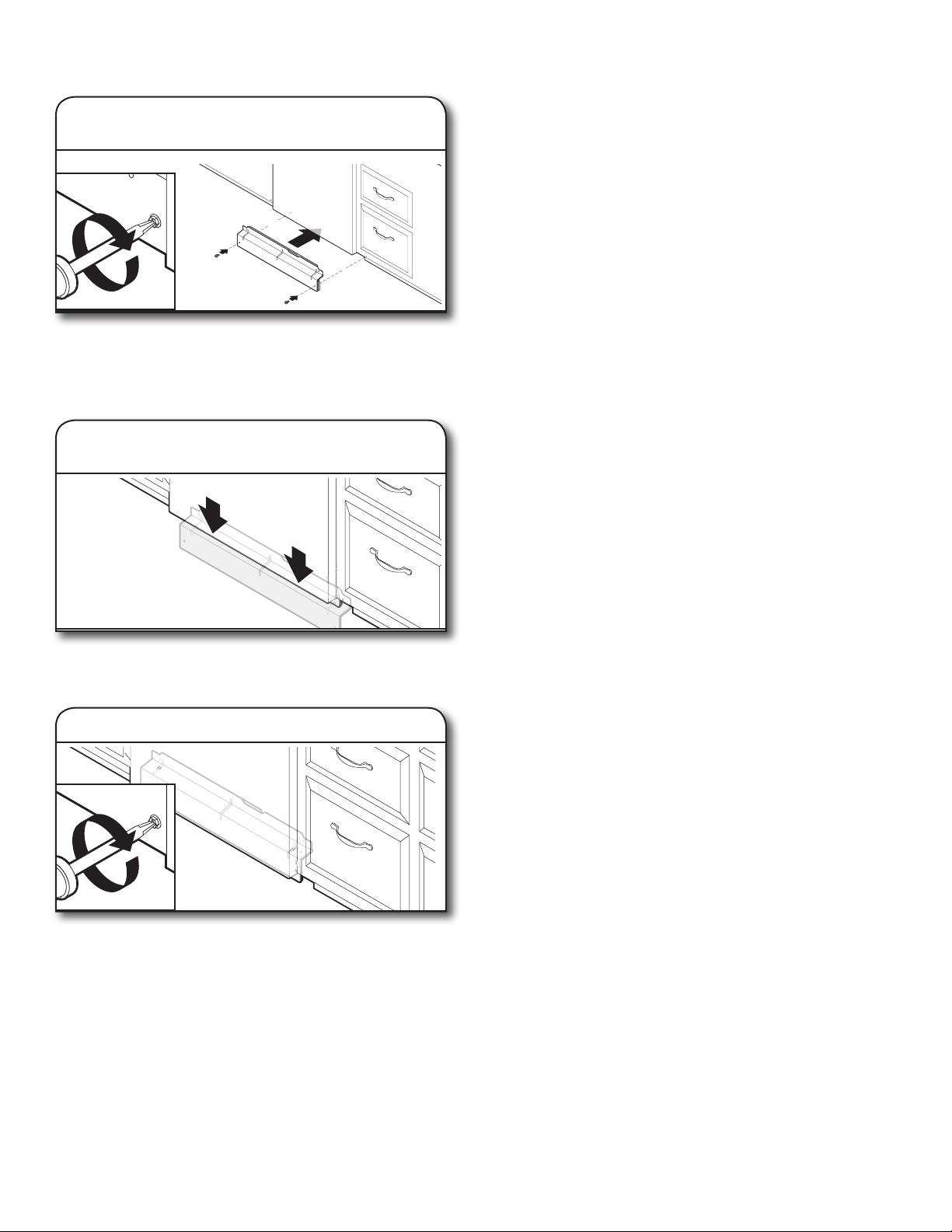

65. Reinstall access panel

Place the panel against dishwasher legs. Using a Phillips screwdriver or 1/4" nut driver, reinstall thescrews through the holes in the access panel.

66. Check lower panel edge

Check that the lower edge of the access panel touches the oor. Adjust if necessary.

64. Tighten fasteners

1/4

turn

Using a at-blade screwdriver, turn the fasteners 1/4 turn clockwise to lock into place. The fastener slot will be straight up and down when properly locked. Go to Step 67.

Check that the lower edge of the access panel touches the oor. Adjust if necessary.

67. Tighten screws

Tighten access panel screws.

Page 26

CHECK OPERATION

■ Read the dishwasher User Guide that came

withyourdishwasher.

■ Check that all parts have been installed and no steps

wereskipped. Check that you have all tools used.

If the dishwasher is not working properly, disconnect power or unplug dishwasher and refer to the “If Dishwasher Does Not Operate” section.

IF DISHWASHER DOES NOT OPERATE

First try the solutions suggested here to possibly avoid the cost of a service call.

■ Has the circuit breaker tripped or the house fuse blown?

■ Is the door closed tightly and latched?

■ Has the cycle been set correctly to start the dishwasher?

■ Is the water turned on?

If none of these possible solutions work, please see the UserGuide for service contact information.

ADDITIONAL TIPS

Expect longer wash times. Your new dishwasher will average 2-5 hours per load but use nearly 40% less energy than older models. Designed with a low wattage, low energy consumption motor, your dishwasher washes longer to ensure exceptional cleaning. Certain models are equipped with an optical water sensor, so the rst cycle will run longer to calibrate to optical sensor. Selecting certain options could increase cycle time past3.5 hours.

Rinse Aid is necessary for good drying results: This dishwasher is designed to be used with rinse aid for good drying performance and controlling hard water deposit buildup. Energy efcient dishwashers use less water and energy, so theydepend on the water sheeting action of rinse aid for good drying performance.

Start/Resume light may ash: When pressing Start/Resume, you must make sure the door isclosed within 3 seconds. If you do not close the door within 3seconds, the Start/Resume light will ash until you press it again. (You must also do this when adding a dish during the middle of a cycle.)

Page 27

ÍNDICE

SEGURIDAD DE LA LAVAVAJILLAS ............................. 28

REQUISITOS DE INSTALACIÓN ................................... 29

Herramientas y piezas ............................................................29

Requisitos de ubicación .........................................................31

Medidas del producto y de la abertura del gabinete ..............32

Requisitos de desagüe ...........................................................33

Requisitos del suministro de agua ..........................................33

Requisitos eléctricos...............................................................33

INSTRUCCIONES DE INSTALACIÓN ........................... 34

Preparación de la abertura del gabinete:

instalaciones nuevas ...............................................................34

Instalación de la barrera contra la humedad opcional ...........34

Conexión eléctrica .................................................................. 35

Preparación de la lavavajillas ..................................................36

Retiro del panel de acceso .....................................................36

Conexión de la tubería de agua a la válvula de llenado .........37

Conexión de la manguera de llenado a la válvula

de llenado ...............................................................................38

Conexión de la manguera de desagüe ................................... 39

Conexión del cable de alimentación .......................................39

Instalación del asa de la puerta .............................................. 41

Coloque la lavavajillas en el gabinete ..................................... 41

Instalación del panel personalizado .......................................42

Selección del método de sujeción de anclaje ........................42

Vericación nal de la instalación ...........................................43

Fijación de la lavavajillas a la abertura del gabinete ............... 45

Conexión por cable directo ....................................................46

Conexión de la tubería de agua a la válvula de cierre

de la casa ...............................................................................47

Conexión de la manguera de desagüe ................................... 47

Finalización de la instalación .................................................. 50

Instalación del panel de acceso .............................................50

Comprobación del funcionamiento ........................................51

Funcionamiento inadecuado de la lavavajillas .......................51

Consejos adicionales .............................................................. 51

Page 28

SEGURIDAD DE LA LAVAVAJILLAS

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de alerta de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

PELIGRO

ADVERTENCIA

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

Usted necesita:

ADVERTENCIA

Peligro de Vuelco

No use la lavavajillas antes de estar completamente instalada.

No se apoye en la puerta abierta.

No seguir estas instrucciones puede ocasionar heridas serias o cortaduras.

■ Abra despacio la puerta de la lavavajillas mientras otra

persona agarra la parte posterior de la lavavajillas. Retire los materiales de embalaje y la manguera de desagüe. Cierre la puerta de la lavavajillas hasta que quede asegurada.

NOTA: Cada lavavajillas se prueba en la fábrica y puede contener agua residual en la tina debido a la prueba.

■ Respete todos los códigos y ordenanzas aplicables.

■ Instale esta lavavajillas como indican estas instrucciones.

■ La instalación se debe llevar a cabo por un técnico de

servicio cualicado.

■ La lavavajillas se debe instalar conforme a todos los códigos

y ordenanzas relativas a la electricidad y plomería nacionales y locales.

Se debe tener cuidado al instalar o desinstalar el electrodoméstico para reducir la posibilidad de dañar el cable de alimentación.

ADVERTENCIA: Para reducir el riesgo de descarga eléctrica, incendio o daños a personas, el instalador debe comprobar que la lavavajillas quede totalmente enclaustrada tras la instalación.

Page 29

REQUISITOS DE INSTALACIÓN

HERRAMIENTAS Y PIEZAS

Reúna todas las herramientas y piezas recomendadas antes de comenzar la instalación. Lea y siga las instrucciones proporcionadas con cualquiera de las herramientas mencionadas aquí.

Todas las instalaciones

Herramientas necesarias:

Alicates Destornillador de hoja plana

Otros elementos útiles que puede necesitar:

Linterna Bandeja llana

Toalla de baño Cinta para ductos o cinta

adhesiva protectora

Piezas suministradas:

Destornillador Phillips Cuchillo para uso general

Aprietatuercas o llaves de tubo de 5/16" y 1/4"

Cinta de medir o regla Llave ja de 5/8"

Nivel pequeño

Abrazaderas para manguera de desagüe (2) (1 grande/roja y 1 pequeña/verde)

Tornillos Phillips (2) n.° 10 x 1/2"

Compruebe que se han incluido todas estas piezas en el paquete con el material impreso. Si no se han incluido piezas, contacte con nosotros a través del teléfono gratuito o visite nuestra página web mencionada en la Guía del usuario.

Manguera de desagüe

Soportes de montaje bajo barra de cocina (2)

Llave ajustable de 10" que se abra hasta 11/8" (29 mm)

†®TORX, T15, y T20 son marcas registradas de Acument Intellectual Properties, LLC

Destornilladores Torx®† T20® y, si se instalan paneles frontales a la medida, Torx® T15

Asa de la puerta (en algunos modelos)

Page 30

Otras piezas requeridas (no proporcionadas):

Racor de manguera con conexión de compresión de 3/8" (9,8 mm) x

/4" (19 mm) con junta de

goma y codo de 90° (necesario para conectar de forma adecuada la tubería de agua del hogar a la lavavajillas) (número de referencia de pieza Whirlpool W10685193)

Protector de cables (de metal) para cableado doméstico que encaje en

un oricio de 7/8" (22 mm) (necesario para jar de forma correcta el cableado del hogar a la caja de terminales de la lavavajillas) (número de referencia de pieza Whirlpool 4396672)

NOTA: Utilice solo piezas con certicación UL/ homologación CSA.

Conectores de torsión NOTAS:

■ Compruebe el tamaño

adecuado para conectar el calibre del cableado del hogar al calibre 16 de la lavavajillas.

■ Utilice solo piezas

con certicación UL/ homologación CSA.

Contacte con nosotros mediante el número gratuito o visite nuestra página web mencionada en la Guía del usuario para los números de pieza anteriormente mencionadas, o bien contacte con un punto local de distribución de componentes eléctricos/ plomería para la pieza equivalente.

Piezas opcionales disponibles:

Cinta de barrera contra la humedad

NOTA: La cinta de barrera

contra la humedad es un nivel de protección adicional y opcional para la instalación de una lavavajillas bajo una barra de cocina de madera. (Número de referencia de pieza Whirlpool 4396277)

Kit de panel lateral

Para cubrir el lado de la lavavajillas al instalarla en el extremo de un conjunto de gabinetes. (El número de referencia de pieza Whirlpool varía según el color)

Contacte con nosotros mediante el número gratuito o visite nuestra página web mencionada en la Guía del usuario para los números de pieza anteriormente mencionados.

Instalaciones nuevas

Compruebe los códigos locales. Compruebe el suministro eléctrico existente. Consulte la sección “Requisitos eléctricos”. Se recomienda que todas las conexiones eléctricas se realicen por un instalador eléctrico autorizado.

Herramientas adicionales requeridas:

Cortador de tubos pequeño Pelacables

Taladro inalámbrico con fresas de 1/2" (12,7 mm),

/4" (19 mm), y 11/2" (38 mm).

Herramientas adicionales requeridas (no proporcionadas):

Canalización de cobre (se

recomienda un diámetro exterior de 9,8 mm, 3/8") o kit de tubería trenzada exible de suministro de agua (número de pieza de Whirlpool W10278635RP). El kit incluye la manguera trenzada y el racor de manguera con conexión de compresión de

/8" (9,8 mm) x 3/4" (19 mm)

Abrazaderas de tipo tornillo

11/2" – 2" (38 – 50 mm) (máximo 3)

Longitud máxima manguera de desagüe más larga opcional

(número de referencia de pieza Whirlpool 3385556

NOTA: Debe estar conforme a los estándares de comprobación AHAM/IAPMO, compatible con una conexión de desagüe de 1" (25 mm), y ser resistente al calor y al detergente

Contacte con nosotros mediante nuestro número gratuito o visite nuestra página web mencionada en la Guía del usuario para los números de pieza anteriormente mencionadas, o bien contacte con un distribuidor local de plomería para la pieza equivalente.

de la

3,7 m (12 pies)

)

Page 31

NOTA: Si se utiliza una manguera trenzada exible, sustituya la

manguera de entrada después de 5 años para reducir el riesgo de fallas. Apunte las fechas de instalación o sustitución en la manguera para su consulta en el futuro.

Para cable directo Para cable de

alimentación

Pasacables de gabinete

Para oricio de 11/2" (38 mm) en el gabinete. (Número de referencia de pieza Whirlpool 302797)

NOTA:

Requerido para

gabinetes de metal

Kit de cable eléctrico

El kit incluye generalmente el cable eléctrico, protector de cables de metal, pasacables y conectores de torsión. (Número de referencia de pieza Whirlpool 4317824)

REQUISITOS DE UBICACIÓN

La lavavajillas debe estar totalmente enclaustrada (cara superior, lateral, posterior e inferior) tras la instalación. Un kit de panel lateral está disponible mediante el distribuidor para la instalación de la lavavajillas en un extremo del conjunto de gabinetes.

También está disponible un accesorio de barrera contra la humedad opcional para la instalación bajo una barra de cocina de madera. Consulte la sección “Herramientas y piezas” al principio de la guía para los detalles de pieza.

Revise la ubicación donde se instalará la lavavajillas. La ubicación debe ofrecer:

■ Un acceso adecuado para cargar y descargar la vajilla. Las

ubicaciones en esquinas requieren de un huelgo mínimo de 2" (51 mm) entre el lado de la puerta de la lavavajillas y la pared o el gabinete.

■ Un acceso fácil a los sistemas de agua, electricidad

y desagüe:

■ Se requiere un suministro eléctrico conectado a tierra.

■ Esta lavavajilla tiene una función de calentamiento de agua

y también requiere una conexión a una línea de suministro de agua caliente.

■ Compruebe que las tuberías, los cables y el desagüe estén

dentro de la zona sombreada que se muestra en la sección “Dimensiones del producto y de la abertura del gabinete”.

■ No pase las líneas de desagüe, de agua o el cableado

eléctrico por donde puedan interferir o hacer contacto con el motor o las patas de la lavavajillas.

■ Proteja la lavavajillas y las tuberías de agua que van a la

lavavajillas contra el congelamiento. Los daños ocasionados por congelamiento no están cubiertos bajo la garantía.

NOTA: Si no se va a utilizar la lavavajillas durante un tiempo o si se encuentra en un punto donde pueda sufrir riesgo congelación, solicite a personal de servicio autorizado que la acondicione para el invierno.

■ Si se instala en una construcción nueva, drene la tubería

de suministro de agua para eliminar residuos antes de conectarla a la válvula de llenado. Si no se desagua, los residuos del suministro de agua pueden obstruir el ltro de la válvula de llenado.

■ Una abertura cuadrada para el funcionamiento y la

apariencia adecuados.

■ La parte frontal del gabinete debe estar perpendicular

respecto al piso.

■ Un piso nivelado.

Consejo útil: si el piso frente a la abertura no está nivelado con el piso detrás de la abertura, se pueden utilizar suplementos para nivelar la lavavajillas.

NOTA: Para evitar que se muevan durante el funcionamiento de la lavavajillas, los suplementos deben estar sujetos rmemente al piso.

■ La ubicación donde se instalará la lavavajillas debe ofrecer

huelgo entre el motor y el piso. El motor no debe hacer contacto con el piso.

■ No instale la lavavajillas sobre pisos alfombrados.

Page 32

Medidas del producto y de la abertura del gabinete

237/8"

(606 mm)

30"

(762 mm)

/2"

(851 mm)

mín. sin

las ruedas

/16 7/16"

(87 mm - 113 mm)

Para un zoclo de 4 (113 mm), la altura de la abertura del gabinete es de 34

" (876 mm).

241/2"

(622 mm)

/4"

(19 mm)

30"

(762 mm)

/4"

(95 mm)

21"

(533 mm)

A. El aislamiento puede estar comprimido (no se utiliza para todos

los modelos).

B. Para los modelos adaptados a la instalación de panel, la

profundidad de la lavavajillas es de 24" (610 mm) sin incluir el panel de la puerta a la medida de 3/4" (19 mm).

C. Las asas de la puerta pueden sobresalir del lado frontal de la

lavavajillas, dependiendo del modelo.

34"

(864 mm)

D. Medido desde el punto más bajo del lado inferior de la barra

de cocina. Se puede reducir a 33

/2" (851 mm) retirando

(102 mm)

(76 mm)

24"

(610 mm)

24"

las ruedas y la zona perforada del aislamiento (manta) en la lavavajillas.

E. Mínimo, medido desde el punto más estrecho de la abertura

que puedan impedir la instalación de la lavavajillas.

NOTA: Las zonas

/2"

(267 mm)

/4"

(172 mm)

/4"

(159 mm)

(64 mm)

(57 mm)

/4"

(44 mm)

/4"

(51 mm)

sombreadas de las paredes del gabinete muestran dónde se pueden instalar las conexiones de suministro.

Page 33

REQUISITOS DE DESAGÜE

■ Se provee una manguera nueva de desagüe con

su lavavajillas. Si la manguera de desagüe no es lo sucientemente larga, utilice una manguera de desagüe nueva con una longitud máxima de 12 pies (3,7 m) que cumpla con todos los estándares de comprobación actuales de AHAM/IAMPO, que sea resistente al calor y al detergente, y que encaje en el conector de desagüe de 1" (25 mm) de la lavavajillas. Consulte la sección “Herramientas y piezas” al principio de la guía para los detalles y pedidos de pieza.

NOTA: No use múltiples mangueras de desagüe.

■ Asegúrese de conectar la manguera de desagüe al

conector de residuos en “T” o a la entrada del colector de residuos sobre el sifón de desagüe en la plomería de la casa, y a un mínimo de 20" (508 mm) por encima del piso. Se recomienda que la manguera de desagüe se enrolle y je con rmeza a la parte inferior de la barra de cocina, o que se conecte a una purga de aire.

■ Asegúrese de utilizar una purga de aire si la manguera

de desagüe está conectada a la plomería de la casa a una altura menor de 20" (508 mm) sobre el contrapiso o el piso.

Uso de la purga de aire

Purga de aire

■ Si se requiere, la purga de aire se debe instalar siguiendo

las instrucciones de instalación de la misma. Al conectar la purga de aire, se requiere una manguera de goma (no proporcionada) para conectar al tubo de residuos en “T" o la entrada del colector de residuos.

■ Utilice racores para líneas de desagüe con un diámetro

interior mínimo de 1/2" (12,7 mm).

REQUISITOS DEL SUMINISTRO DE AGUA

■ Esta lavavajilla tiene una función de calentamiento de agua

y también requiere una conexión a una línea de suministro de agua caliente.

■ Un plomero cualicado puede comprobar una tubería de

agua caliente con una presión de agua de 20 a 120 psi (138 a 862 kPa).

■ Temperatura del agua en la lavavajillas de 120 °F (49 °C).

■ Tubería de cobre con un diámetro externo de

a compresión o tubería trenzada exible de suministro de agua. Consulte la sección “Herramientas y piezas” al principio de la guía para los detalles y pedidos de pieza.

NOTA: No es conveniente utilizar una tubería de plástico de 1/2" como mínimo.

/8" con racor

■ Un codo de 90° con una conexión de manguera de

/4" y con una arandela de goma. Consulte la sección “Herramientas y piezas” al principio de la guía para los detalles y pedidos de pieza.

■ No suelde a una distancia inferior a 6" (152 mm) de la válvula

de entrada del agua.

■ Si la instalación se realiza en una construcción nueva,

asegúrese de drenar las tuberías de suministro de agua del hogar antes de conectar la lavavajillas para eliminar cualquier residuo que pueda haber en la tubería de suministro.

NOTA: Si se sustituye una lavavajillas, se recomienda instalar una tubería de agua (consulte la sección “Herramientas y piezas” al principio de la guía para los detalles de pieza) y una manguera de desagüe (proporcionada) nuevas con la lavavajillas nueva.

REQUISITOS ELÉCTRICOS

Asegúrese de que la conexión eléctrica y el tamaño del cable sean adecuados y de conformidad con el Código Nacional Eléctrico, ANSI/NFPA 70 - última edición y con todos los códigos y ordenanzas locales.

Puede obtener una copia de las normas de los códigos arriba indicadas en:

National Fire Protection Association 1 Batterymarch Park Quincy, MA 02169-7471

Se requiere:

■ Un suministro eléctrico de 120 voltios, 60 hertzios, solo CA,

de 15 o 20 amperios y protegido con fusibles.

■ Solo cable de cobre.

■ La caja de terminales admite un máximo de dos conductores

de suministro de cableado de campo (tamaño máximo 12 AWG) y un conductor a tierra en la caja de terminales.

Se recomienda:

■ Un fusible retardador o un cortacircuitos

■ Un circuito separado

Conexión de la lavavajillas con un cable de alimentación:

■ Utilice un cable de alimentación con

certicación UL para su uso con la lavavajillas. Consulte la sección “Herramientas y piezas” al principio de la guía para los detalles y pedidos de pieza.

■ Conecte el producto a una toma de 3 terminales con

conexión a tierra. La toma debe respetar todos los códigos y ordenanzas locales.

Conexión de la lavavajillas con cableado directo:

■ Utilice un cable de cobre exible,

blindado o con una funda no metálica con un cable de conexión a tierra que cumpla con los requisitos de cableado para su hogar y con los códigos y ordenanzas locales.

■ Utilice un protector de cables con certicación UL/

homologación CSA. Consulte la sección “Herramientas y piezas” al principio de la guía para los detalles y pedidos de pieza.

Page 34

ADVERTENCIA

INSTRUCCIONES DE INSTALACIÓN

Peligro de Choque Eléctrico

Desconecte el suministro de energía en la caja de fusibles o cortacircuitos antes de instalar la lavavajillas.

No seguir esta instrucción puede ocasionar la muerte o choque eléctrico.

1. Desconecte el suministro eléctrico

Desconecte el suministro eléctrico en la caja de fusibles o la caja de cortacircuitos antes de instalar la lavavajillas.

2. Cierre el suministro de agua

Cierre el suministro de agua a la lavavajillas.

PREPARACIÓN DE LA ABERTURA DEL GABINETE: INSTALACIONES NUEVAS

3. Ubicaciones de creación de

oricios: construcción nueva

Taladre un oricio para la manguera de suministro de agua de 11/2" (12,7 mm) en la parte trasera o lateral del gabinete, dependiendo de la ubicación del paso de la manguera de suministro de agua y de la ubicación de la conexión.

Taladre un oricio de 11/2" (38 mm) para el oricio del cable eléctrico en la parte derecha o trasera del gabinete.

4. Lije los oricios hasta que

queden lisos

Gabinete de

madera

Gabinete de madera: lije el oricio hasta que quede liso. Gabinete de metal: cubra los bordes del oricio con el

pasacables incluido en el kit del cable de alimentación. Consulte la sección “Herramientas y piezas” al principio de la guía para los detalles de pieza.

Consejo útil: Las conexiones a la lavavajillas son más sencillas si se dirige el cable al interior de la abertura del gabinete desde el lado derecho.

INSTALACIÓN DE LA BARRERA CONTRA LA HUMEDAD OPCIONAL –

RECOMENDADO PARA BARRAS DE COCINA DE MADERA

Gabinete de

metal

Ubicación

opcional

11/2"

(38 mm)

NOTA: Consulte la sección “Medidas del producto y de la abertura del gabinete” para la ubicación correcta del oricio y las medidas de la zona sombreada.

Taladre un oricio para la manguera de desagüe de 11/2" (38 mm) en la parte trasera o lateral del gabinete, dependiendo de la ubicación del paso de la manguera de desagüe y de la conexión a la manguera de desagüe.

Ubicación

recomendada

(12,7 mm )

/2"

Suplementos para barrera contra la humedad/madera

Barrera contra

la humedad

Instalación de

suplementos para madera

Consulte la sección “Herramientas y piezas” al principio de la guía para los detalles y pedidos de pieza. Compruebe que la zona bajo el gabinete esté limpia y seca para la instalación de la barrera contra la humedad. Retire la parte trasera de la barrera contra la humedad y aplique a la parte inferior de la barra de cocina a lo largo del borde delantero.

NOTA: Instale suplementos de madera si el anclaje lateral y el huelgo entre los lados del gabinete y de la lavavajillas son superiores a 1/2" (12,7 mm) a cada lado, o si son superiores a la longitud de los tornillos de anclaje laterales.

Page 35

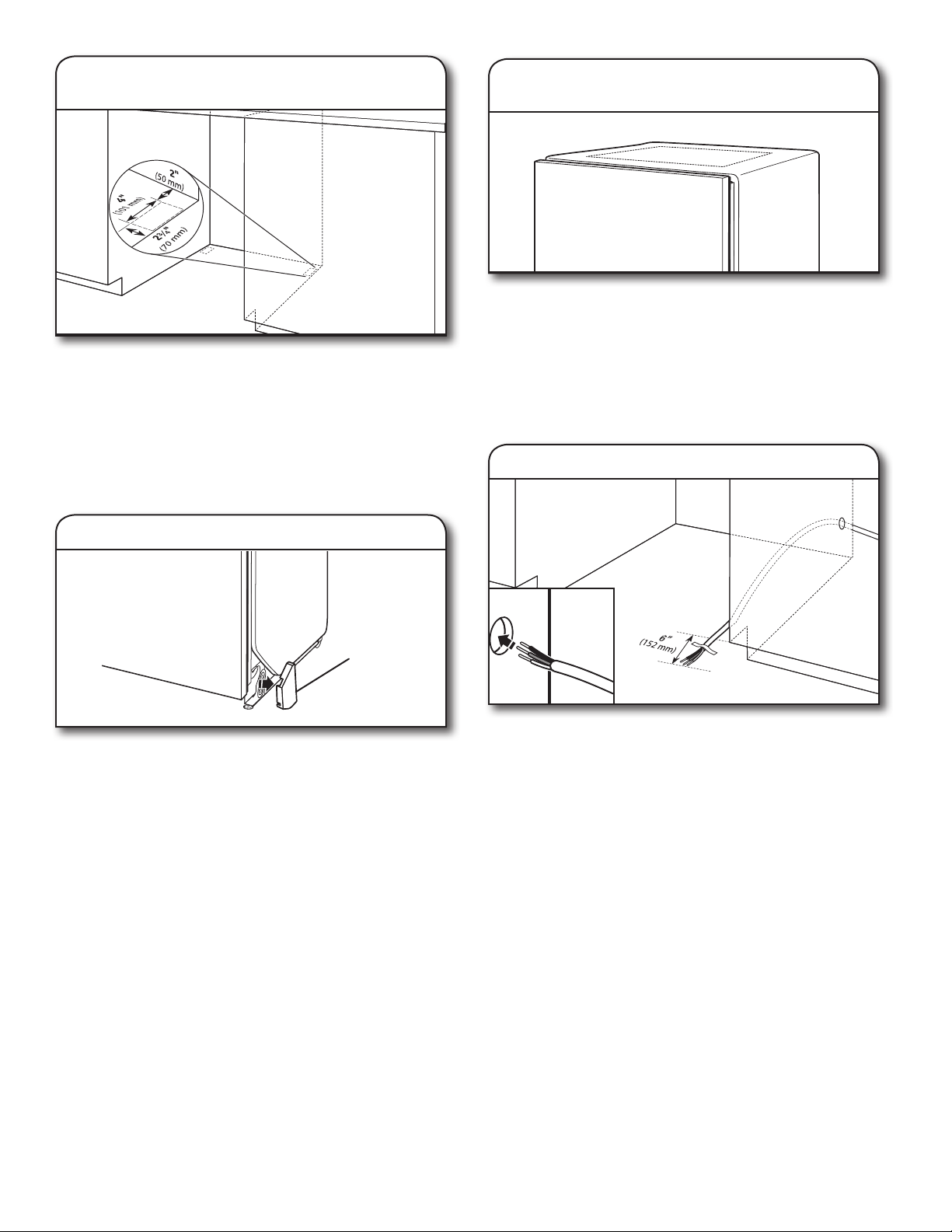

5. Pisos falsos: añada suplementos

según sea necesario

Instalación en una abertura de 331/2" (851 mm)

Recorte la manta aislante a lo largo de la línea de puntos para una altura de abertura de gabinete de 331/2" (851 mm). Para otras alturas de gabinete, no recorte la manta aislante.

Pisos falsos: Si el piso de la cocina es más alto que el piso de la abertura del gabinete, por ejemplo, si las baldosas del piso de la cocina no se extienden hasta el interior de la abertura del gabinete, añada suplementos según sea necesario en la zona que se muestra para elevar la lavavajillas hasta 34" (864 mm) debajo de la barra de cocina.

NOTA: los suplementos se deben sujetar al piso con rmeza para evitar el movimiento cuando la lavavajillas esté en uso.

6. Retire el bloque de espuma

Bloque de espuma

Retire y deseche los bloques de espuma (si están presentes; no todos los modelos los incluyen) situados sobre las patas delanteras a cada lado de la lavavajillas. Los bloques cubren las poleas de cable/cadena en la lavavajillas.

CONEXIÓN ELÉCTRICA

– Para un cable directo, continúe con el paso 7 – Para un cable de alimentación, espere al paso 22

7. Cable directo: paso del cable

Para la instalación con cable directo, disponga el cable como se indica.

Dirija el cable desde el suministro de energía a través del oricio en el gabinete (el cable se debe extender hacia el lado derecho frontal de la abertura del gabinete). Pegue el cable al piso con cinta adhesiva en la zona indicada. Esto evitará que se mueva al colocar la lavavajillas dentro de la abertura del gabinete.

NOTA: si se retira una lavavajillas anterior con cable de alimentación, debe conectar dicho cable a la lavavajillas nueva.

Page 36

PREPARACIÓN DE LA LAVAVAJILLAS

ADVERTENCIA

Peligro de Vuelco

No use la lavavajillas antes de estar completamente instalada.

No se apoye en la puerta abierta.

No seguir estas instrucciones puede ocasionar heridas serias o cortaduras.

ADVERTENCIA

RETIRE EL PANEL DE ACCESO

– Para paneles de acceso de plástico, continúe con el paso 9

– Para paneles de acceso metálicos, continúe con el paso 10

9. Panel de plástico

No asegurado

giro

Asegurado

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar la lavavajillas.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

8. Coloque la lavavajillas sobre su lado

posterior

Consejo útil: Coloque un cartón debajo de la lavavajillas y no

lo quite hasta que quede instalada en la abertura del gabinete para no dañar el revestimiento del piso.

Con la ayuda de dos o más personas, sujete los lados del marco de la puerta de la lavavajillas y apoye la lavavajillas sobre su parte posterior.

No utilice el panel de la puerta como mesa de trabajo sin antes cubrirlo con una toalla para no rayarlo.

NOTA: Para algunos modelos, cuando la lavavajillas esté apoyada sobre su parte trasera, tire del asa de la puerta para retirarla del panel de acceso.

Utilice un destornillador plano para girar los elementos de sujeción de plástico 1/4 de giro hacia la izquierda para soltarlos. Quite el panel. No quite la hoja técnica del panel de acceso. Vaya al paso 11.

10. Panel de metal

Utilice una llave de tuercas de 1/4" (6 mm) o un destornillador Phillips para retirar los dos tornillos que jan el panel de acceso a la lavavajillas. No quite la hoja técnica del panel de acceso.

Page 37

11. Mida la abertura del gabinete

Determine la altura de la abertura del gabinete del lado inferior de la barra de cocina al piso donde se va a instalar la lavavajillas. Asegúrese de medir desde el punto más bajo del lado inferior de la barra de cocina y desde el punto más elevado del piso.

12. Ajuste las ruedas y las patas

Consulte el “Cuadro de ajuste de altura de la lavavajillas” para la posición de las ruedas y para la altura de las patas delanteras requeridas para la altura de la abertura del gabinete.

Cuadro de ajuste de la altura de la lavavajillas

Altura de la

abertura del

gabinete

331/2" (851 mm)

34" (864 mm)

341/4" (871 mm)

341/2" (876 mm)

Altura de las patas

delanteras

/8" (9,8 mm) Sin

/16" (14 mm) 1 Sin

/16" (21 mm) 2 Sin

/16" (27 mm) 3 Sin

Posición

de las

ruedas

Patas delanteras – A

Manta

aislante

Con

recorte

13. Retire la cubierta de carril de

plástico (solo en ciertos modelos)

Cubierta de carril

de plástico

Retire y deseche la cubierta de carril plástica a cada lado del marco de la lavavajillas. Para retirar la cubierta de carril plástica, empuje hacia arriba y hacia atrás para desengancharla del marco de la lavavajillas.

CONEXIÓN DE LA TUBERÍA DE AGUA A VÁLVULA DE LLENADO

– Para una tubería de cobre, continúe con el paso 14 – Para una tubería ﬂexible, continúe con el paso 16

Ajuste las dos patas niveladoras delanteras a la misma altura. Ponga las ruedas traseras en la posición correcta según el “Cuadro de ajuste de la altura de la lavavajillas”.

NOTA: Si la altura mínima de la abertura del gabinete es inferior a 34" (864 mm), se pueden retirar las ruedas traseras para obtener un huelgo adicional.

Esto permitirá que la lavavajillas encaje en una abertura de gabinete con una altura de 331/2" (851 mm), pero será más difícil mover la lavavajillas. Las medidas son aproximadas.

14. Tubería de agua de cobre

Si se utiliza una tubería de cobre, determine la longitud total de la tubería de cobre necesaria para llegar al suministro de agua, corte a la longitud necesaria y conecte con racores de compresión.

Page 38

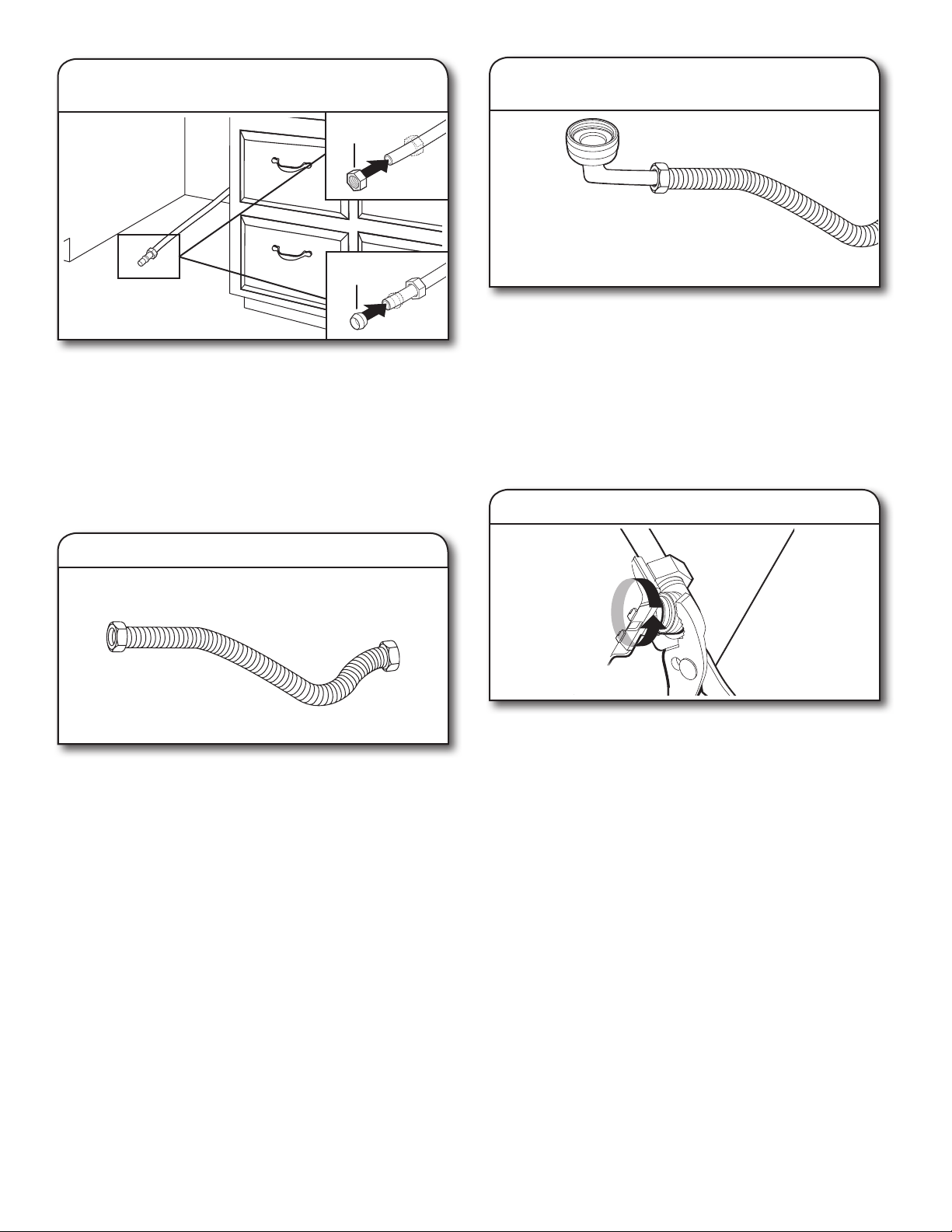

15. Deslice la tuerca y la férula sobre la

tubería (solo para tubería de cobre)

Tuerca

Férula

Solo tubería de cobre: Coloque la tubería en el codo de 90° hasta donde sea posible. (La tubería de cobre se dobla y se retuerce con facilidad.) Deslice la tuerca y la férula hacia delante y comience a enroscar la tuerca en las roscas del codo.

NOTA: Para evitar vibraciones durante el funcionamiento, disponga la tubería de suministro de agua de modo que no toque la base, el marco o el motor de la lavavajillas. Vaya al paso 17.

17. Añada un codo 90° a la tubería de

suministro de agua

Utilice un racor de manguera con conexión de compresión de 3/8" (9,5 mm) x 3/4"(19 mm) con un codo de 90º. Consulte la sección “Herramientas y piezas” al principio de la guía para los detalles y pedidos de pieza. Conecte el racor de compresión de 3/8" (9,5 mm) del racor acodado de 90° a la tubería de suministro de agua. Fíjelo orientando hacia arriba la conexión de 3/4" (19 mm) como se indica más arriba.

CONEXIÓN DE LA MANGUERA DE LLENADO A LA VÁLVULA DE LLENADO

18. Apriete el codo de 90° a la válvula

16. Tubería exible

Tubería trenzada exible: Compruebe que la tubería

trenzada exible posea la longitud suciente. Consulte la sección “Herramientas y piezas” al principio de la guía para los detalles y pedidos de pieza.

Compruebe que la arandela de goma esté encajada debidamente en el conector. Deslice el racor de 3/4" (19 mm) del codo de 90° hacia la válvula, y apriete a mano para no dañar la rosca. Apriete a mano hasta que el acoplamiento quede ajustado. Utilice alicates para comprobar que el acoplamiento está apretado. Puede que sea necesario entre

/4 y 1/2 giro adicional para sellar la junta de goma. Pase la

manguera de llenado por el lado izquierdo trasero de la unidad.

NOTAS:

■ No use cinta Teon

■ No apriete en exceso. Puede dañar el acoplamiento.

®†

con los conectores a compresión.

†

TEFLON es una marca registrada de Chemours.

Page 39

CONEXIÓN DE LA MANGUERA DE DESAGÜE

19. Conexión de la manguera

de desagüe

CONEXIÓN DEL CABLE DE ALIMENTACIÓN

NOTA: Si se retira una lavavajillas anterior con cable de alimentación, debe conectar dicho cable a la lavavajillas nueva.

Abrazadera

Conector de

manguera de

desagüe de goma

Coloque una toalla bajo la manguera de desagüe para absorber el agua que pueda haber en su interior. Coloque la abrazadera pequeña (verde) para manguera de desagüe en el extremo pequeño de la manguera de desagüe. Empuje la manguera de desagüe nueva hacia el interior del conector de goma de manguera de desagüe hasta el tope de la manguera de desagüe.

pequeña

Tope

Manguera de

desagüe

Tope de la

manguera de

desagüe

20. Deslice la abrazadera sobre

el conector

Manguera

desagüe

Tope de la

manguera de

desagüe

Conector de

manguera de

desagüe de goma

Abrazadera

pequeña

Tope

22. Retire la caja de terminales

Utilice una llave de tuercas de 1/4" o una llave de tubo de 1/4" para retirar el tornillo que ja la caja de terminales al travesaño. A continuación, incline la caja de terminales, suelte la lengüeta y eleve la caja de terminales separándola del travesaño.

23. Retire la cubierta

Utilice alicates para abrir mediante presión la abrazadera pequeña de la manguera de desagüe y deslice al conector entre los topes.

21. Posición nal de la abrazadera

de la manguera

Manguera de

Tope

desagüe

Tope

Tope de la

Abrazadera

pequeña

Conector de

manguera de

desagüe de goma

NOTA: Pase la manguera de desagüe por la parte trasera de la lavavajillas.

manguera de

desagüe

Retire la cubierta deslizándola hacia arriba y sacando sus enganches del oricio. Guarde la cubierta para su uso en posterior.

24. Instale el protector de cables

Instale un protector de cables con certicación UL/ homologación CSA. Compruebe que las cabezas de los tornillos están orientadas hacia arriba al apretar la tuerca de la tubería. Se proporciona un protector de cables con el kit de cable de suministro eléctrico. Consulte la sección “Herramientas y piezas” al principio de la guía para los detalles y pedidos de pieza.

Page 40

25. Cable de alimentación: dirija el cable

a la caja de terminales

Disponga el cable de forma que no toque el motor o la parte inferior de la tina de la lavavajillas. Tire del cable a través del protector de cables en la caja de terminales.

NOTA: Se permite un máximo de 2 conductores de cable de alimentación eléctrica (tamaño máximo 12 AWG) y 1 conductor de conexión a tierra en la caja de terminales.

ADVERTENCIA

27. Cable de alimentación: conecte los

cables restantes

Seleccione conectores de torsión con certicación UL/ homologación CSA del tamaño adecuado. Consulte la sección “Herramientas y piezas” al principio de la guía para los detalles de pieza. Conecte los cables, negro a negro y blanco a blanco, mediante los conectores de torsión.

NOTA: No enrosque el cable trenzado previamente. Gire el conector de torsión. Tire con suavidad de los cables para comprobar que estén rmes.

Conguración del cableado

Peligro de Choque Eléctrico

Conecte a tierra la lavavajillas.

Conecte el alambre de conexión a tierra al conector verde de conexión a tierra en la caja de terminales.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

26. Cable de alimentación: conecte el

cable a tierra

Cable

a tierra

Cable

a tierra

Tornillo de puesta

Arandela

a tierra

Cable de suministro eléctrico:

blanco

negro

hilo de puesta a tierra

Cable de la caja de terminales: blanco negro conector de puesta a tierra

28. Cable de alimentación: je el cable

al protector de cables

Apriete los tornillos del protector de cables para asegurar el cable.

Retire el tornillo del conector a tierra en la supercie elevada dentro de la caja y pásela por la anilla de terminal del cable a tierra verde del cable de alimentación. Reinstale y apriete el tornillo del conector a tierra a la supercie elevada de la caja.

Page 41

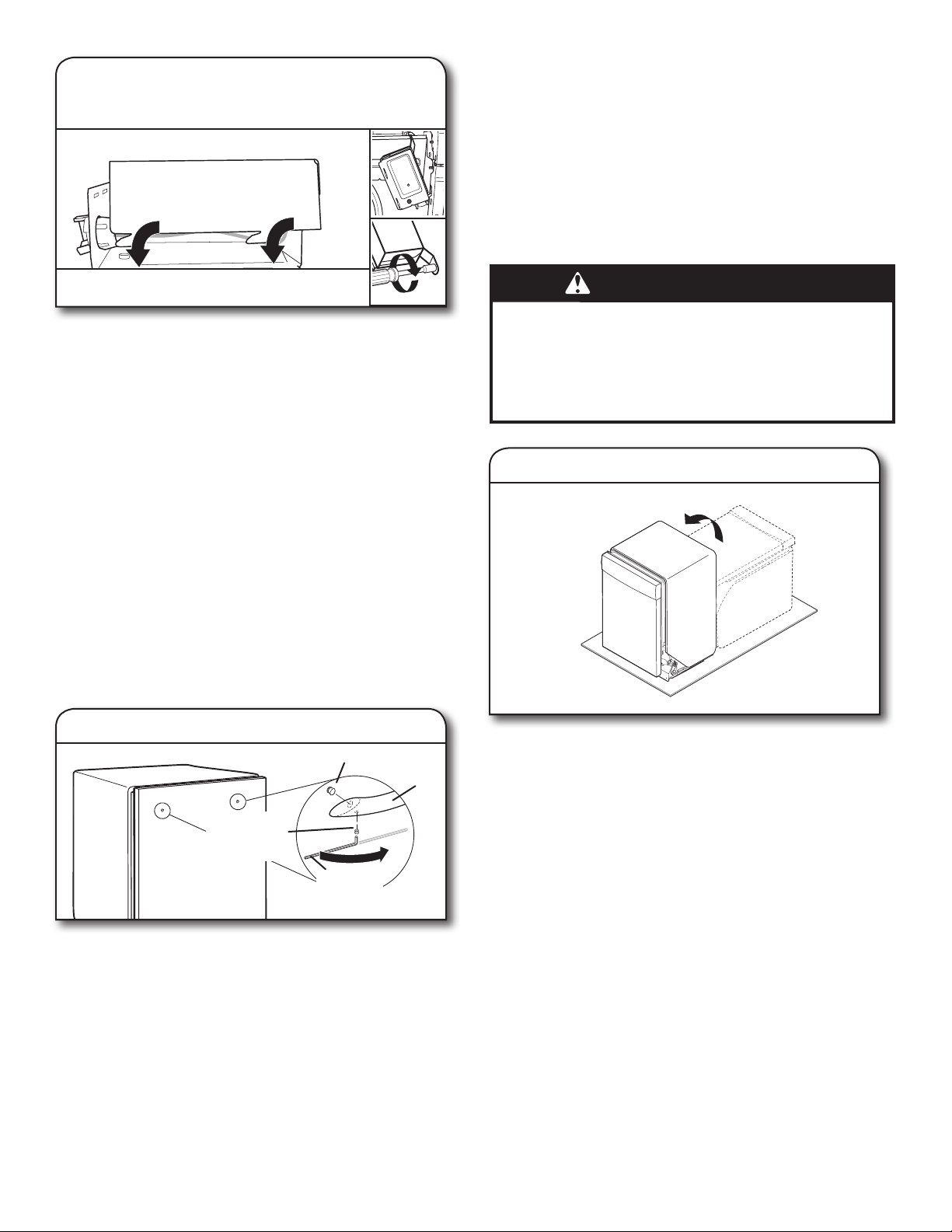

29. Cable de alimentación: vuelva a

instalar la cubierta y los cables de la caja de terminales

Retire el asa de la puerta y la llave hexagonal del embalaje. Los tornillos de ajuste ya están instalados en el asa. Coloque el asa sobre los espárragos de montaje con los tornillos de ajuste orientados hacia abajo. Empuje con rmeza el asa de la puerta contra la puerta. Inserte el extremo corto de la llave hexagonal en los tornillos de ajuste. Apriete los tornillos de ajuste 1/4 de giro adicional tras apretarlos.

Conserve la llave hexagonal con las instrucciones de instalación.

COLOQUE LA LAVAVAJILLAS EN EL GABINETE

ADVERTENCIA

Coloque los cables dentro de la caja de terminales. Sustituya la cubierta insertando los enganches de la cubierta de la caja de terminales en los oricios de la parte inferior de la caja de terminales, y deslice la cubierta apretándola contra la pared inferior donde se introducen los cables. Compruebe que los cables estén dentro de la caja y no aprisionados contra la cubierta.

Vuelva a poner la caja de terminales en el travesaño colocando la lengüeta en su posición. Utilice una llave de tuercas de 1/4" y el tornillo retirado en el paso 22 para jar la caja de terminales al travesaño.

Después de reinstalar la caja de terminales en la lavavajillas, coloque el sobrante o la parte oja de los cables sobre componentes cercanos o sujételos en las abrazaderas cercanas para mantenerlos alejados del piso.

NOTA: Pase el cable de alimentación por la parte trasera de la lavavajillas. No enchufe el cable a una toma hasta que se le indique.

INSTALACIÓN DEL ASA DE LA PUERTA

(PARA ALGUNOS MODELOS)

30. Instalación del asa de la puerta

Espárrago de

montaje

Asa

Tornillo de

ajuste (en la

base del asa)

Llave

hexagonal

IMPORTANTE: No raye el panel delantero durante este procedimiento. Si el panel de puerta tiene una película de protección, despéguela más allá del punto de los espárragos del asa antes de instalar el asa. La instalación del asa es más sencilla cuando la unidad está tumbada.

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar la lavavajillas.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

31. Ponga la lavavajillas de pie

Con la ayuda de 2 o más personas, ponga la lavavajillas en posición vertical.

NOTA: No instale la placa de protección hasta que se le indique. IMPORTANTE: Si se han retirado las ruedas, proteja el piso al

desplazar la lavavajillas. Introduzca lentamente la lavavajillas por completo en la abertura del gabinete. No retuerza ni apriete la tubería de agua, la manguera de desagüe, el cable de alimentación o el cable directo entre la lavavajillas y el gabinete. Quite el cartón que está debajo de la lavavajillas.

Es correcto que la lavavajillas encaje de forma ajustada en la abertura del gabinete. No quite la manta aislante, ya que reduce el nivel de sonido.

NOTA: Pase el suministro de agua, la manguera de desagüe y el cable de alimentación por la parte trasera de la lavavajillas.

Page 42

32. Mueva la lavavajillas cerca de la

abertura del gabinete

35. Introduzca la lavavajillas en la

abertura del gabinete dejando que sobresalga 6" (152 mm)

Tubería

de agua

Manguera

de desagüe

Cable

Pase los elementos a través de los oricios en el gabinete y tire para tensarlos mientras se introduce la lavavajillas en el gabinete.

33. Pase el cable de alimentación

(152 mm)

NOTA: Deje que la unidad sobresalga unas 6" (152 mm) del gabinete para instalar los soportes de anclaje y ajustar la tensión de la puerta si es necesario.

36. Tire del cableado ojo de

la lavavajillas

Si se utiliza un cable de alimentación, asegúrese de pasar el extremo por el oricio en la parte recortada antes de deslizar la lavavajillas en la abertura del gabinete.

34. Fije la manta aislante

Manta

aislante

Fije la

manta

NOTA: Compruebe que la manta aislante esté jada a las esquinas izquierda y derecha trasera antes de empujar a la abertura del gabinete para evitar que la manta se pliegue en un gabinete estrecho.

NOTA: Tire de los elementos de suministro para tensarlos mientras se introduce la lavavajillas en la abertura del gabinete para evitar dobleces.

INSTALACIÓN DEL PANEL A LA MEDIDA

(SOLO PARA MODELOS CON PANEL A LA MEDIDA)

Para la instalación del panel a la medida, consulte la Hoja de instalación del panel a la medida. Complete la instalación del panel a la medida antes de pasar a la sección “Selección del método de sujeción de anclaje”.

SELECCIÓN DEL MÉTODO DE SUJECIÓN DE ANCLAJE

IMPORTANTE: La jación de la lavavajillas al gabinete debe ser uno de los últimos pasos. Prepare la lavavajillas para este proceso jando a la lavavajillas los 2 soportes que se encuentran en la bolsa de piezas.

– Para barras de cocina de madera, laminados o

superﬁcie similar, realice la Sujeción a la barra de cocina del paso 37.

– Para barras de cocina de mármol, granito u otra

superﬁcie sólida, realice la Sujeción lateral del paso 38.

NOTA: Si el huelgo entre la parte superior de la puerta y la parte inferior de la barra de cocina es estrecho (inferior a

/4" [6,35 mm]), se recomienda realizar la Sujeción lateral para no arañar la interfaz del usuario o consola con los tornillos de anclaje.

Page 43

Sujeción a la barra de cocina:

37. Inserte el soporte

39. Retire los tapones de plástico

Las lengüetas deben estar orientadas hacia la derecha.

Retire los soportes del paquete e insértelos en las ranuras abiertas de la parte superior izquierda y derecha del collar de la lavavajillas como se indica. Vaya al paso 41.

Doble la lengüeta

Utilice alicates para doblar/torcer la lengüeta y bloquear los soportes en su posición.

Sujeción lateral:

38. Separe el extremo de la lengüeta

Tapón de

plástico

Empuje los tapones de plástico fuera del lado de la tina. NOTA: Guarde los tapones para cubrir los oricios después

de instalar la lavavajillas.

40. Instalación del soporte

Doble las

lengüetas

Empuje el soporte en la ranura del lado de la lavavajillas y doble la lengüeta hacia dentro y hacia el lado de la lavavajillas para mantener el soporte en su lugar. Repita este paso para el otro lado de la lavavajillas.

NOTA: Instale suplementos de madera en el interior del gabinete si el huelgo entre los lados del gabinete y de la lavavajillas es superior a 1/2" (13 mm) en cada lado.

NOTA: No je la lavavajillas. Esto se hará más tarde.

Línea trazada

Utilice alicates para separar el extremo del soporte a lo largo de la línea marcada.

VERIFICACIÓN FINAL DE LA INSTALACIÓN

41. Abra y cierre la puerta

Page 44

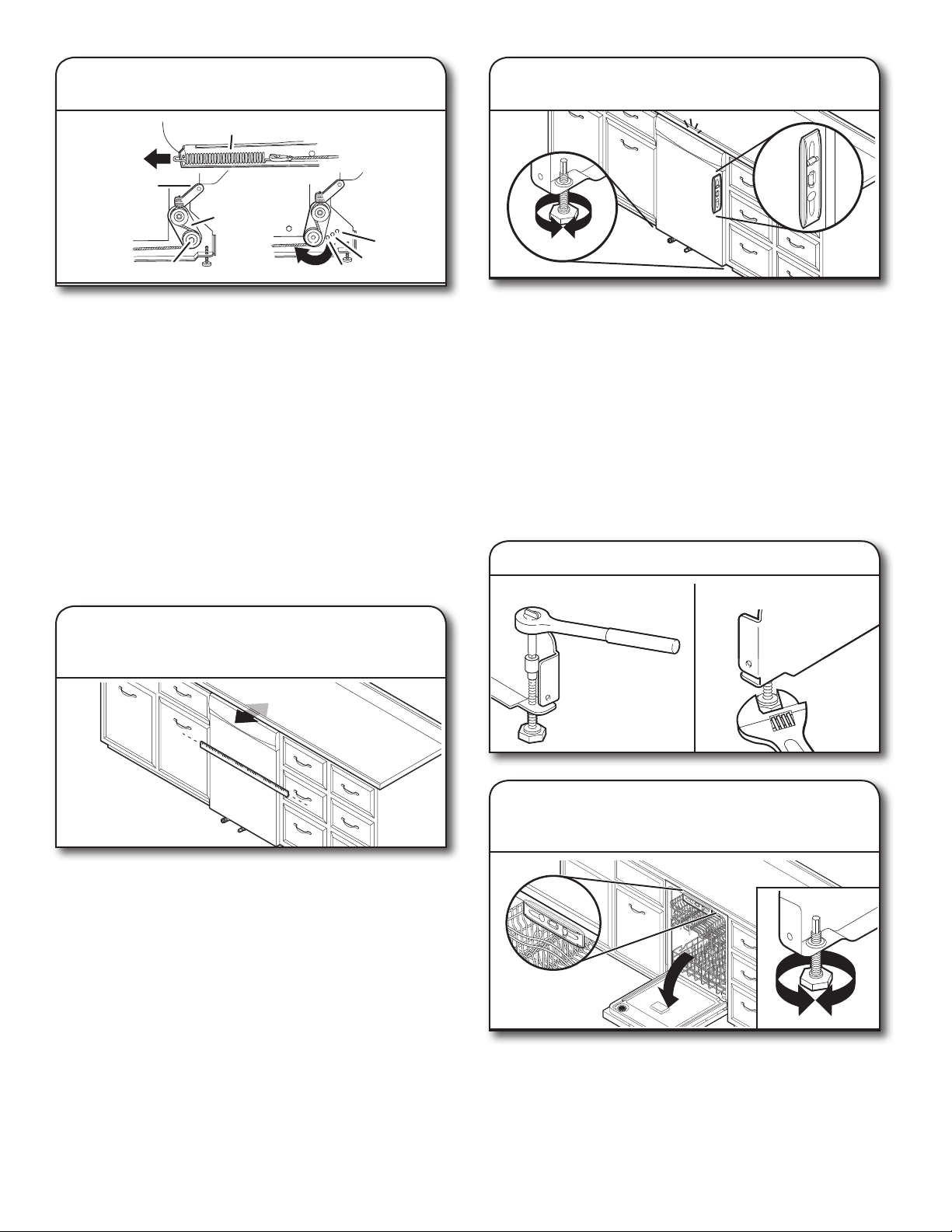

42. Ajuste de la tensión de muelle

de puerta

Muelle

Extremo de

cuerda de

plástico

Tornillo

Si la puerta se abre con demasiada rapidez o cae, ajuste la tensión del muelle de apertura.

Para ajustar la tensión del muelle de la puerta, retire el extremo de cuerda plástica blanca jada a la bisagra de la puerta. Retire el tornillo del tensor con una llave de tuercas o una llave de tubo de 5⁄16". El tornillo se puede colocar en uno de los tres oricios (1,2,3) en la pata delantera de la lavavajillas.

Si la puerta se cierra sola: Ponga el tensor en un oricio con un número menor y sustituya el tornillo. Vuelva a jar el extremo de cuerda plástica blanca a la bisagra de puerta.

Si la puerta se abre sola: Ponga el tensor en un oricio con un número mayor y sustituya el tornillo. Vuelva a jar el extremo de cuerda plástica blanca a la bisagra de puerta.

NOTA: Los tensores que se encuentran a ambos lados de la lavavajillas se deben jar a los mismos oricios.

Tensor

44. Compruebe la verticalidad y ajuste

las patas si es necesario

Revise que las patas niveladoras estén rmes contra el piso. Cierre y trabe la puerta y coloque el nivel contra el panel frontal. Verique que la lavavajillas esté centrada de frente hacia atrás en la abertura. Si es necesario, ajuste la pata niveladora hasta que la lavavajillas esté en posición vertical. Repita el procedimiento para el otro lado de la lavavajillas.

Consejo útil: Levante la parte frontal de la lavavajillas para separarla del piso y ajustar las patas frontales. En algunas instalaciones, puede ser más sencillo ajustar la pata delantera con una llave de tubo de 3/16" o con una llave ajustable. Si el huelgo entre la parte superior de la puerta y la parte inferior de la barra de cocina es estrecho (inferior a 1/4" [6,35 mm]), se recomienda realizar la sujeción lateral para no arañar la interfaz del usuario o consola.

Patas niveladoras

Método optativoMétodo preferido

43. Alinee la parte frontal de la

lavavajillas con la parte frontal de las puertas del gabinete

Alinee la parte frontal del panel de la puerta de la lavavajillas con la parte frontal de las puertas del gabinete. Tal vez necesite ajustar el alineamiento para que quede pareja con los armarios.

45. Compruebe la nivelación de

lado a lado y ajuste las patas si es necesario

Coloque el nivel contra la abertura superior frontal de la tina. Compruebe que la lavavajillas esté nivelada a cada lado. Si la lavavajillas no está nivelada, ajuste las patas delanteras hacia arriba o hacia abajo hasta que la lavavajillas esté nivelada.

Page 45

FIJACIÓN DE LA LAVAVAJILLAS A LA ABERTURA DEL GABINETE

46. Compruebe otra vez el alineamiento

de la lavavajillas con la abertura del gabinete

48. Compruebe el huelgo de la puerta

IMPORTANTE: Compruebe que la parte superior de la puerta

no haga contacto con los tornillos, los soportes o la barra de cocina. En caso contrario, ajuste las patas de nivelado o utilice la opción de jación lateral.

Compruebe que la lavavajillas sigue nivelada de frente hacia atrás y de lado a lado en la abertura del gabinete.

Abra la puerta de la lavavajillas y coloque una toalla sobre el conjunto de la bomba y el brazo pulverizador de la puerta de la lavavajillas. Esto evitará que los tornillos caigan en la zona de la bomba al jar la lavavajillas al gabinete.

47. Fije la lavavajillas

Atornille al

gabinete lateral

Abra la puerta de la lavavajillas como preparativo para jar la lavavajillas a la barra de cocina o al lado del gabinete.

NOTAS:

■ La lavavajillas se debe jar para que no se mueva al abrir

o cerrar la puerta.

■ No deje que los tornillos caigan al fondo de la lavavajillas.

■ Localice los soportes instalados en la sección “Selección

de método de jación de anclaje”, bien en la parte superior o los lados de la lavavajillas.

■ Para el anclaje a la barra de cocina: je la lavavajillas

a la barra de cocina con dos tornillos Phillips n.° 10 x 1/2" (proporcionados).

■ Para el anclaje lateral: taladre oricios de guía en el

gabinete para no agrietar la madera. Fije la lavavajillas al gabinete con dos tornillos Phillips n.° 10 x 1/2" (proporcionados). Retire el estante superior para facilitar el acceso. Consulte las instrucciones en la Guía de uso y cuidados para retirar el estante superior si es necesario.

49. Compruebe el huelgo interior

Abra la puerta y compruebe que el espacio entre la abertura del gabinete de la lavavajillas y la tina sea igual en ambos lados. Si los espacios no son iguales, aoje los tornillos del soporte y mueva la tina. Apriete los tornillos del soporte.

50. Vuelva a instalar los tapones de

plástico

Tapón de plástico

Si se ha utilizado el método de jación lateral, vuelva a instalar los tapones de plástico gris retirados en el paso 39 para ocultar los oricios de tornillo.

Page 46

CONEXIÓN POR CABLE DIRECTO

51. Retire la caja de terminales

52. Retire la cubierta

54. Instale el protector de cables

Instale un protector de cables con certicación UL/ homologación CSA. Consulte la sección “Herramientas y piezas” al principio de la guía para los detalles y pedidos de pieza.

ADVERTENCIA

Retire la cubierta deslizándola hacia arriba y sacando sus enganches de los oricios. Guarde la cubierta para su uso en posterior.

53. Suelte los cables verde, blanco,

y negro

Los cables deben poseer la longitud adecuada para poder extraer la caja de terminales de la parte inferior de la lavavajillas. Separe los cables de las abrazaderas cercanas o componentes para extender el cableado por completo y facilitar el acceso.

Peligro de Choque Eléctrico

Conecte a tierra la lavavajillas.

Conecte el alambre de conexión a tierra al conector verde de conexión a tierra en la caja de terminales.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

55. Cable directo: conecte el cable

a tierra

Cable

a tierra

Haga un gancho en forma de “U” con el cable a tierra pelado. Enrolle el gancho de cable a tierra hacia la derecha en el tornillo de conexión a tierra de la supercie elevada dentro de la caja y bajo la lavavajillas. Apriete el conector a tierra con rmeza.

Cable

a tierra

Arandela

Tornillo de puesta

a tierra

Page 47

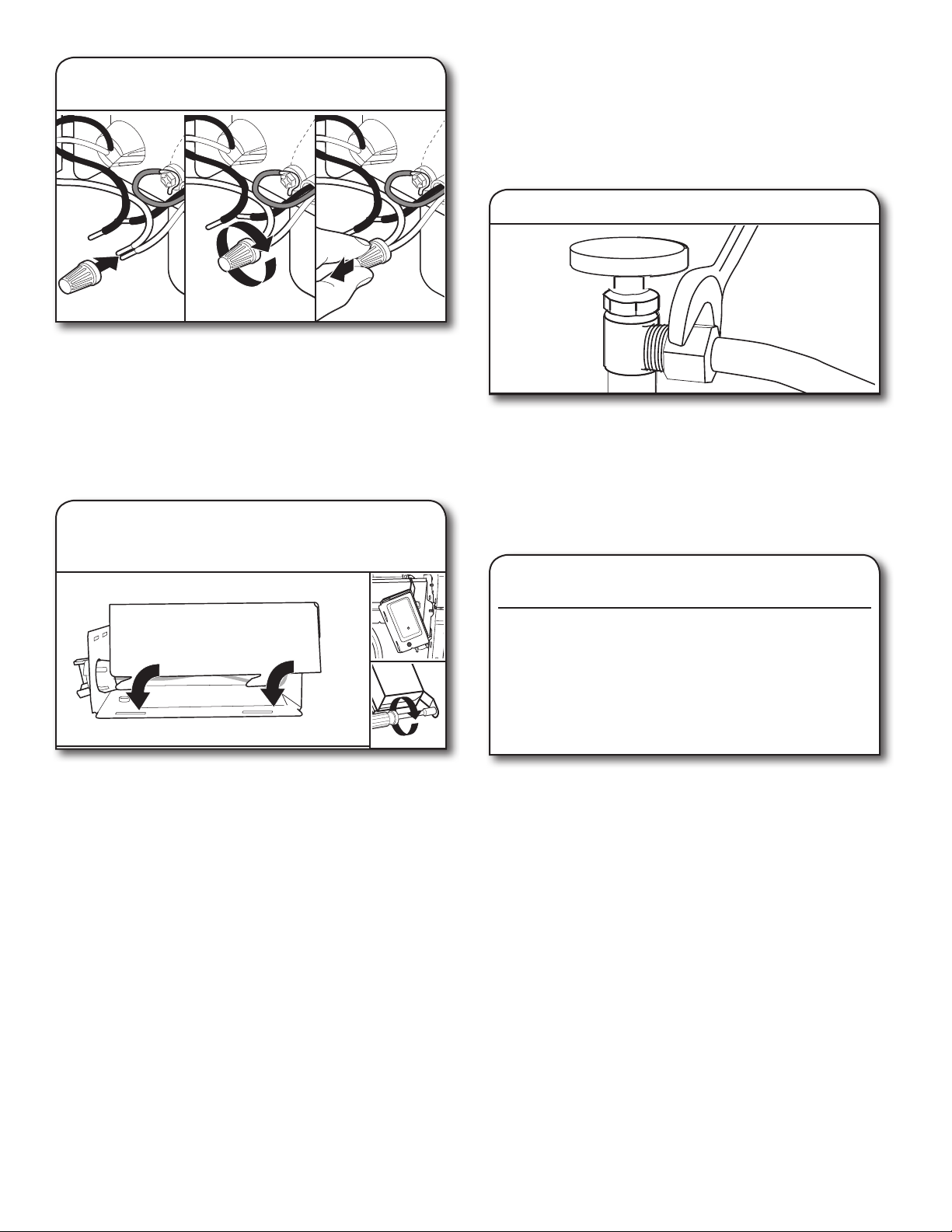

56. Cable directo: conecte los

cables restantes

NOTA: No enrosque el cable trenzado previamente. Gire el conector de torsión. Tire con suavidad de los cables para comprobar que están rmes.

CONEXIÓN DE LA TUBERÍA DE AGUA A LA VÁLVULA DE CIERRE DE LA CASA

NOTA: Si se utiliza una manguera trenzada exible, sustituya la manguera de entrada después de 5 años para reducir el riesgo de fallas. Apunte las fechas de instalación o sustitución en la manguera para su consulta en el futuro.

58. Fije la tubería de suministro de agua

Fije la tubería de suministro de agua (tubería de cobre o tubería trenzada exible de suministro de agua) a la tubería de suministro de agua caliente mediante una conexión que cumpla con los códigos y ordenanzas locales. El suministro de agua a la lavavajillas deberá tener una válvula de cierre manual ubicada debajo del lavadero.

57. Cable directo: vuelva a instalar

la cubierta y los cables de la caja de terminales

Coloque los cables dentro de la caja de terminales. Sustituya la cubierta insertando los enganches de la cubierta de la caja de terminales en los oricios de la parte inferior de la caja de terminales, y deslice la cubierta apretándola contra la pared inferior donde se introducen los cables. Compruebe que los cables están dentro de la caja y no aprisionados contra la cubierta.

Vuelva a poner la caja de terminales en el travesaño colocando la lengüeta en su posición. Utilice una llave de tuercas de 1/4" y el tornillo retirado en el paso 51 para jar la caja de terminales al travesaño.

CONEXIÓN DE LA MANGUERA DE DESAGÜE

59. Conexión de la manguera

de desagüe

Conecte la manguera de desagüe al tubo de residuos en “T” o al colector de residuos mediante una de las siguientes opciones:

■ Opción A: colector de residuos, sin purga de aire

■ Opción B: sin colector de residuos, sin purga de aire

■ Opción C: colector de residuos, con purga de aire

■ Opción D: sin colector de residuos, con purga de aire

IMPORTANTE: La conexión de la manguera de desagüe del colector de residuos o del tubo de residuos en “T” se debe realizar antes de la purga de aire y como mínimo a 20" (508 mm) sobre el piso donde se instalará la lavavajillas.

Consejo útil: Para reducir la vibración de la manguera, manténgala lejos del piso.

Page 48

Opción A: colector de residuos, sin purga de aire

Entrada del colector de

residuos

Abrazadera

grande de manguera

de desagüe

Manguera

desagüe

Opción B: sin colector de residuos, sin purga de aire

Abrazadera grande

de manguera de

desagüe

Tubo de

residuos

en “T”

Manguera de

desagüe

Sifón de desagüe

Consejo útil: Retire el tapón de knockout del colector de residuos.

1. Golpee el tapón del colector de residuos

con un martillo y un destornillador.

2. Utilice alicates de punta na para quitar

el tapón.

3. Fije la manguera de desagüe a la

entrada del colector de residuos con una abrazadera grande de manguera de desagüe (proporcionada). Utilice alicates para abrir la abrazadera y moverla hacia su posición.

Sifón de desagüe

Extremo

goma

2. Sujete el extremo de goma de la

1. Conecte el extremo de goma de la

manguera de desagüe al tubo de residuos en “T” y córtela si es necesario.

NOTA: No corte la sección en relieve.

manguera de desagüe al tubo de residuos en “T” con una abrazadera grande de manguera de desagüe (proporcionada). Utilice alicates para abrir la abrazadera y moverla hacia su posición. Si se recortó la manguera de desagüe, utilice una abrazadera de tipo tornillo de 11/2" a 2"(38 a 50 mm (no proporcionada).

Page 49

Opción C: colector de residuos, con purga de aire

Opción D: sin colector de residuos, con purga de aire

Abrazaderas de

tipo tornillo

Entrada del colector de

residuos

Sifón de desagüe

Consejo útil: Retire el tapón de knockout del colector de residuos.

Extremo

goma

1. Golpee el tapón del colector

de residuos con un martillo y un destornillador.

2. Utilice alicates de punta na para

quitar el tapón.

3. Conecte el extremo de goma de la

manguera de desagüe a la purga de aire y recorte si es necesario.

NOTA: No corte la sección en relieve.

Purga de aire

Abrazadera grande

de manguera de

desagüe

Conector de

manguera de goma

Manguera de

desagüe

Tubo de residuos

en “T”

Sifón de desagüe

Extremo de goma

Abrazaderas

de tipo tornillo

1. Conecte el extremo de goma de la

manguera de desagüe a la purga de aire y recorte si es necesario.

NOTA: no corte la sección en relieve.

2. Sujete la manguera de desagüe a

la purga de aire con la abrazadera grande de manguera de desagüe (proporcionada). Utilice alicates para abrir la abrazadera y moverla hacia su posición. Si se recortó la manguera de desagüe, utilice una abrazadera de tipo tornillo de 11/2" a 2" (38 a 50 mm) (no proporcionada).

3. Utilice una manguera de goma (no

proporcionada) con las abrazaderas de tipo tornillo (no proporcionadas) para conectarlas desde el tubo de residuos en “T” hasta la purga de aire.

Purga de aire

Abrazadera grande

de manguera de

desagüe

Conector de

manguera de goma

Manguera de

desagüe

4. Sujete la manguera de desagüe a

5. Use una manguera de goma (no provista)

con las abrazaderas tipo tornillo (no provistas) para conectarlas desde la purga de aire hasta la entrada del recipiente de desechos.

Page 50

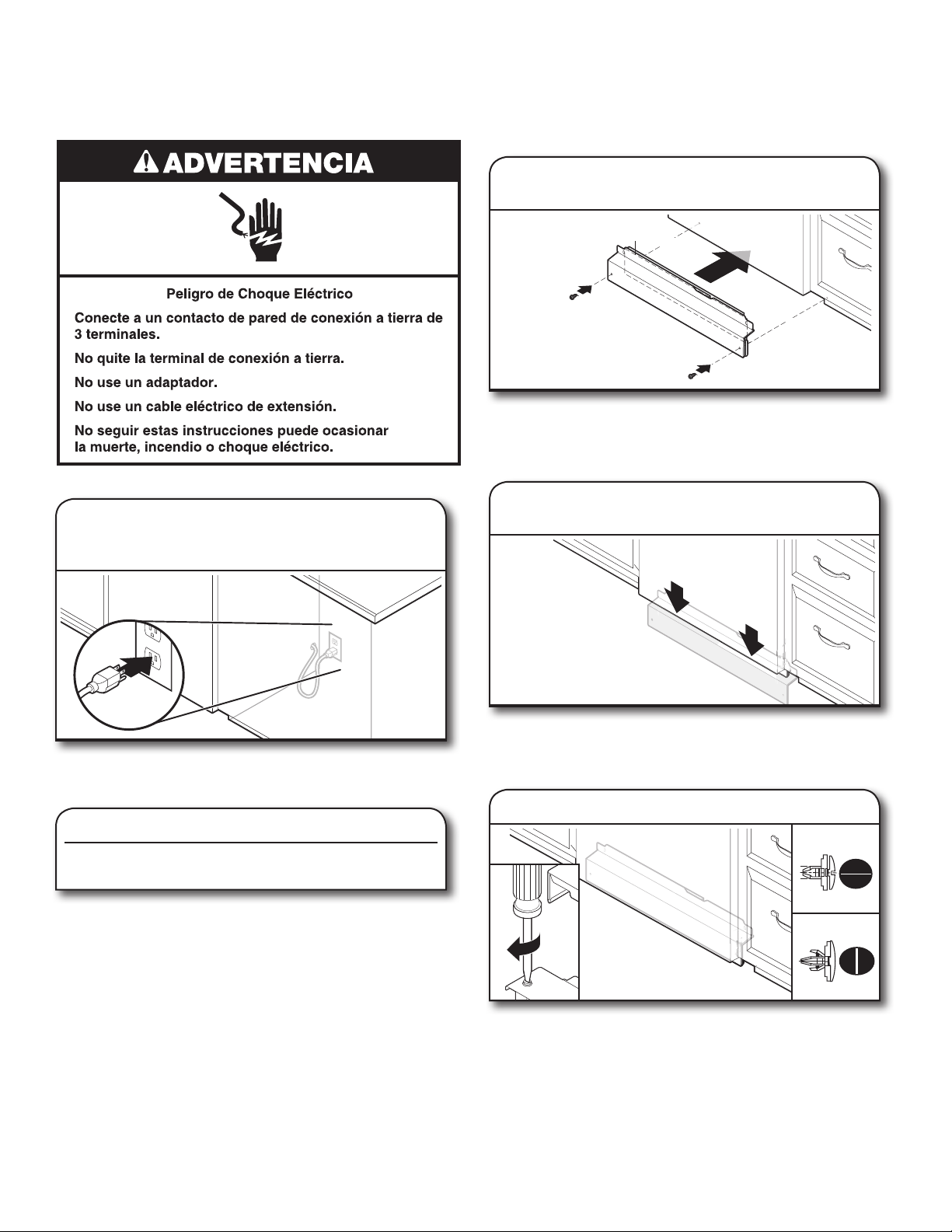

No asegurado

Asegurado

FINALIZACIÓN DE LA INSTALACIÓN

Compruebe que el cable de suministro eléctrico no entra en contacto con el motor o con la parte inferior de la tina de la lavavajillas.

60. Cable de suministro eléctrico:

enchufe a una toma de 3 terminales con conexión a tierra

INSTALACIÓN DEL PANEL DE ACCESO

– Para plástico: continúe con el Paso 62 – Para metal: continúe con el Paso 65 Panel de plástico:

62. Vuelva a instalar el panel de acceso

y los elementos de sujeción

Aislamiento (para

algunos modelos)

Coloque el panel de acceso de plástico contra la pata de la lavavajillas. Compruebe que el aislamiento no interere con el conjunto de otación.

63. Compruebe el borde del panel

de acceso

Conecte a una toma de 3 terminales con conexión a tierra.

61. Reconecte el suministro de energía

Reconecte el suministro de energía en la caja de fusibles o la caja de cortacircuitos.

NOTA: Con el panel de acceso retirado, ponga la lavavajillas en marcha y deje que complete el ciclo de lavado más corto. Después de los 2 primeros minutos, desbloquee la puerta, espere 5 segundos y luego ábrala. Compruebe si hay agua en la parte inferior de la tina de la lavavajillas. Compruebe que la lavavajillas funciona de forma adecuada.

Compruebe que el borde inferior del panel de acceso está en contacto con el piso. Ajústelo si es necesario.

64. Apriete los elementos de sujeción

/4 de giro

/4 de

/4 de giro

giro

Con un destornillador plano, gire los elementos de sujeción

/4 hacia la derecha para jarlos en su lugar. La ranura de los elementos de sujeción estará completamente vertical cuando se asegure correctamente. Vaya al paso 67.

Page 51

Panel de metal:

65. Vuelva a instalar los panel

de acceso

Coloque el panel contra las patas de la lavavajillas. Use un destornillador Phillips o un aprietatuercas de 1/4" para volver a instalar los tornillos a través de los oricios en el panel de acceso.

66. Compruebe el borde del

panel inferior

Compruebe que el borde inferior del panel de acceso está en contacto con el piso. Ajústelo si es necesario.

67. Apriete los tornillos

Apriete los tornillos del panel de acceso.

COMPROBACIÓN DEL FUNCIONAMIENTO

■ Consulte el Guía del usuario de la lavavajillas proporcionado

con la lavavajillas.

■ Compruebe que se han instalado todas las piezas y que no

se ha omitido ningún paso. Compruebe que tiene todas las herramientas que utilizó.

Si la lavavajillas no funciona de forma adecuada, desconecte el suministro de energía o desenchufe la lavavajillas y consulte la sección “Funcionamiento inadecuado de la lavavajillas”.

FUNCIONAMIENTO INADECUADO DE LA LAVAVAJILLAS

Pruebe primero las soluciones aquí sugeridas y posiblemente se evite el costo de una visita de servicio técnico.

■ ¿Se ha disparado el cortacircuitos o se ha quemado el

fusible de la casa?

■ ¿Se ha cerrado y bloqueado bien la puerta?

■ ¿Se ha seleccionado correctamente el ciclo para poner

en marcha la lavavajillas?

■ ¿Está abierta la llave del agua?

Si no funciona ninguna de estas soluciones, consulte el Guía del usuario para obtener la información de contacto del servicio técnico.

CONSEJOS ADICIONALES

El lavado tomará más tiempo. Su nueva lavavajillas tardará un promedio de 2 a 5 horas por carga, pero utiliza un 40 % menos de electricidad que modelos anteriores. Su lavavajillas se ha diseñado con un motor de bajo voltaje y de bajo consumo de energía; por ello, lava durante períodos más prolongados para garantizar una limpieza excepcional. Algunos modelos están equipados con un sensor de agua óptico, de modo que el primer ciclo funcionará por más tiempo para calibrar el sensor óptico. La selección de ciertas opciones puede aumentar la duración del ciclo a más de 3,5 horas.

El agente de enjuague es esencial para lograr buenos resultados en el secado: esta lavavajillas se ha diseñado para usarse con un agente de enjuague para obtener un buen secado y para limitar la acumulación de depósitos de agua dura. Las lavavajillas ecientes utilizan menos agua y energía, y por ello dependen de la acción de difusión del agente de enjuague para realizar un buen secado.

Es posible que la luz de Start/Resume (Inicio/Reanudar) parpadee: Al presionar Start/Resume, asegúrese de cerrar la puerta antes de 3 segundos. Si no cierra la puerta antes de 3 segundos, la luz de Start/Resume parpadeará hasta que la presione nuevamente. (También debe hacer esto al añadir vajilla durante un ciclo.)

Page 52

TABLE DES MATIÈRES

SÉCURITÉ DU LAVE-VAISSELLE ................................. 53

EXIGENCES D’INSTALLATION ..................................... 54

Outils et pièces ....................................................................... 54

Exigences d’emplacement .....................................................56

Dimensions du produit et de l’emplacement d’installation.....57

Exigences d’évacuation .......................................................... 58

Spécications de l’alimentation en eau .................................. 58

Spécications électriques ....................................................... 58

INSTRUCTIONS D’INSTALLATION ............................... 59

Préparation de l’emplacement – nouvelles unités ..................59

Installer la barrière anti-humidité optionnelle ..........................59

Raccordement électrique........................................................60

Préparation du lave-vaisselle ..................................................61

Retrait du panneau d’accès .................................................... 61

Branchement de l’arrivée d’eau à la valve de distribution ...... 62

Branchement du tuyau de distribution à la valve

de distribution ......................................................................... 63

Raccord du tuyau de vidange .................................................63

Branchement du câble électrique ........................................... 64

Installation de la poignée de porte .........................................66

Placer le lave-vaisselle dans l’armoire ....................................66

Installation du panneau personnalisé .....................................67

Choix de l’option de xation ................................................... 67

Vérication de l’installation nale ............................................68

Fixation du lave-vaisselle dans l’ouverture

d’encastrement de l’armoire ...................................................69

Méthode de raccordement direct ...........................................70

Branchement de l’arrivée d’eau au robinet d’arrêt

de la maison ...........................................................................72

Raccordement du tuyau de vidange .......................................72

Terminer l’installation .............................................................. 74

Installation du panneau d’accès ............................................. 75

Contrôle du fonctionnement ...................................................76

Si le lave-vaisselle ne fonctionne pas ..................................... 76

Conseils supplémentaires .......................................................76

Page 53

SÉCURITÉ DU LAVE-VAISSELLE

AVERTISSEMENT

Risque de basculement

Ne pas utiliser le lave-vaisselle jusqu’à ce qu’il soit complètement installé.

Ne pas appuyer sur la porte ouverte.

Le non-respect de ces instructions peut causer des blessures graves ou des coupures.

Il faut :

■ Ouvrir lentement la porte du lave-vaisselle tandis qu’une autre

personne saisit l’arrière de l’appareil. Enlever le matériau d’expédition et le tuyau de vidange. Fermer la porte du lavevaisselle; elle doit s’enclencher.

REMARQUE: Chaque lave-vaisselle a été testé en usine – en raison de ces tests, il est possible qu’il reste un peu d’eau dans la cuve du lave-vaisselle.

■ Observer les dispositions de tous les codes et règlements en

vigueur.

■ Installer le lave-vaisselle conformément aux prescriptions des

présentes instructions.

■ L’installation doit être exécutée par un technicien qualié.

■ Le lave-vaisselle doit être installé conformément aux

dispositions de tous les codes et règlements locaux et nationaux régissant les installations de plomberie et d’électricité.

L’installation ou le retrait de l’appareil doit se faire avec précaution an de réduire le risque d’endommagement du cordon d’alimentation.

AVERTISSEMENT: An de réduire le risque d’incendie, de choc électrique ou de blessures corporelles, l’installateur doit s’assurer que le lave-vaisselle est complètement encastré au moment de l’installation.

Page 54

EXIGENCES D’INSTALLATION

OUTILS ET PIÈCES

Rassembler les outils et composants nécessaires avant d’entreprendre l’installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Toutes les installations

Outils nécessaires:

Pince Tournevis à lame plate

Tournevis Phillips Couteau utilitaire

Autres articles utiles pouvant être nécessaires:

Lampe de poche Plat peu profond

Serviette de bain Ruban de masquage ou

ruban adhésif

Pièces fournies:

Tourne écrou ou clé à douille de 5/16" 1/4"

Mètre-ruban ou règle Clé plate de 5/8"

Clé à molette de 10po avec ouverture jusqu’à 11/8" (29mm)

Petit niveau

Tournevis Torx®† T20®. Si l’on installe des panneaux avant personnalisés, tournevis Torx®T15®.

Brides pour tuyau de décharge (2) (1 grosse/rouge et 1 petite/verte)

Vis Phillips

S’assurer que toutes ces pièces sont comprises dans le sachet de documentation. Si les pièces ne sont pas incluses, nous contacter au numéro sans frais ou visiter notre site Web (voir le Guide d’utilisation).

Poignée de porte (sur certains modèles)

no10 x 1/2" (2) Brides de soutien (au-dessous

Tuyau de décharge

du plan de travail) (2)

†® TORX, T15 et T20 sont des marques déposées de Acument Intellectual Properties, LLC.

Page 55

Autres pièces nécessaires (non fournies):

Raccord de tuyau coudé à 90° de 3/8" (9,8 mm) x

/4" (19 mm) d'extrémité de

compression avec joint de caoutchouc (nécessaire pour raccorder correctement la canalisation d’eau du domicile au lave-vaisselle (no de pièce WhirlpoolW10685193)

Serre-câbles métallique pour câblage du domicile qui convient à l’orice de

/8" (22mm) (nécessaire pour raccorder correctement le câble du domicile au boîtier de connexion du lave-vaisselle) (no de pièce Whirlpool4396672)

REMARQUE: Utiliser uniquement une pièce homologuée UL ou CSA.

Capuchon de connexion REMARQUES:

■ Conrmer une taille correcte

pour connecter le calibre du câblage du domicile au câblage de calibre16 du lave-vaisselle.

■ Utiliser uniquement des

pièces homologuées UL ou CSA.

Nous contacter au numéro sans frais ou visiter notre page Web (voir le Guide d’utilisation) pour obtenir les numéros des pièces ci-dessus ou visiter un détaillant de fournitures électriques et de plomberie pour une équivalence.

Accessoires facultatifs disponibles:

Ruban de barrière antihumidité

REMARQUE: Le ruban de

barrière anti-humidité ajoute une protection facultative supplémentaire si le lavevaisselle est installé sous un plan de travail en bois. (No de pièce Whirlpool4396277)

Ensemble de panneaux latéraux

Pour fermer le côté du lavevaisselle lorsqu’il est installé à l’extrémité de l’armoire. (le numéro de référence Whirlpool varie selon la couleur)

Nous contacter au numéro sans frais ou visiter notre page Web (voir le Guide d’utilisation) pour obtenir les numéros des pièces ci-dessus.

Première installation

Consulter les codes locaux. Vérier l’alimentation électrique existante. Voir la section “Spécications électriques”. Il est recommandé de faire réaliser tous les raccordements électriques par un électricien qualié agréé.

Outils supplémentaires nécessaires :

Petit coupe-tube Pince à dénuder

Perceuse électrique avec mèches scie-cloche de 1/2", 3/4" et 11/2"

Pièces supplémentaires nécessaires (non fournies):

Canalisation de cuivre

(diamètre externe suggéré de 3/8") ou ensemble de canalisation d’arrivée d’eau exible à tresse d’acier (numéro de pièce WhirlpoolW10278635RP). L’ensemble inclut un tuyau tressé et un raccord de tuyau de 3/8" x 3/4"d’extrémité de compression

Bride à vis11/2" à 2" (38 à 50mm) (maximum3)

Plus long tuyau de vidange optionnel d’une

longueur maximale de 12' (3,7m) (numéro de pièce Whirlpool3385556

REMARQUE: Doit être conforme à toutes les normes de test AHAM/IAPMO, convenir à des raccordements de vidange de 1" (25mm) et être résistant à la chaleur et aux détergents.

)

Page 56

REMARQUE: Si l’on utilise un tuyau exible tressé, remplacer le tuyau d’alimentation après 5ans d’utilisation pour réduire le risque de défaillance du tuyau. Inscrire la date d’installation ou de remplacement du tuyau sur celui-ci, pour référence ultérieure.

Pour les installations à raccordement direct

Entretoise d’

Pour un trou de 11/2" (38mm) dans une armoire. (No de pièce Whirlpool302797)

REMARQUE: Requis pour les armoires en méta

armoire

Pour un cordon d’alimentation

Ensemble pour cordon d’alimentation

L’ensemble comprend habituellement un cordon d’alimentation, un serrecâbles métallique, un œillet et des

connecteurs de ls. (No de pièce Whirlpool4317824)

EXIGENCES D’EMPLACEMENT

L’appareil doit être entièrement encastré (sur le dessus, les côtés, l’arrière et au sol) dès l’installation. Un ensemble de panneaux latéraux est disponible chez votre marchand pour l’installation du lave-vaisselle à l’extrémité d’une rangée d’armoires.

Une barrière anti-humidité en option est également disponible pour l’installation sous un plan de travail en bois. Voir la section “Outils et pièces” sur la couverture du guide pour des détails sur les pièces et pour commander.

Inspecter l’emplacement d’installation du lave-vaisselle. Il doit comporter les caractéristiques suivantes:

■ Accès facile pour chargement et déchargement de la vaisselle.

Dans le cas de l’installation dans un angle, on doit pouvoir établir un dégagement de 2" (51mm) ou plus entre le côté de la porte du lave-vaisselle et le mur ou l’armoire.

■ Facilité d’accès aux canalisations d’eau et d’évacuation et à la

source d’électricité.

■ Une source d’électricité avec liaison à la terre est

nécessaire.

■ Ce lave-vaisselle est doté d’une fonction de chauffage de

l’eau et doit être raccordé à la canalisation d’alimentation en eau chaude.

■ Veiller à ce que les canalisations d’eau et d’évacuation et

les câbles électriques se trouvent dans les limites de la zone marquée en gris illustrée dans la section “Dimensions du produit et de l’emplacement d’installation”.

■ Ne pas placer de canalisation d’évacuation, canalisation

d’eau ou câblage électrique à un endroit où cela susciterait interférence ou contact avec les pieds ou le moteur du lave-vaisselle.

■ Protéger du gel le lave-vaisselle et les canalisations d’eau

qui l’alimentent. La garantie de l’appareil ne couvre pas les dommages imputables au gel.

REMARQUE: Si le lave-vaisselle ne doit pas être utilisé pendant une période prolongée ou s’il est laissé à un endroit qui pourrait être exposé au gel, veiller à faire exécuter les opérations de pré-hivernage par un technicien compétent.

■ S’il est installé dans une nouvelle construction, enlever tout

débris de l’arrivée d’eau avant de la brancher à la valve de distribution. Les débris qui ne sont pas enlevés de l’eau pourraient obturer le ltre de la valve de distribution.

■ Une ouverture carrée offrant l’esthétique appropriée et

permettant un fonctionnement correct.

■ La façade des armoires perpendiculaire au plancher.

■ Un plancher horizontal et plat

Conseil utile: S’il y a un écart de niveau sur le plancher entre l’avant et l’arrière de l’emplacement d’installation, il pourrait être nécessaire d’utiliser des cales pour établir l’aplomb de l’appareil.

REMARQUE: Pour éviter tout déplacement des cales durant le fonctionnement du lave-vaisselle, les cales doivent être solidement xées au plancher.

■ À l’emplacement d’installation du lave-vaisselle, on doit

pouvoir établir le dégagement approprié entre le moteur et le plancher. Le moteur ne doit pas toucher le plancher.

■ Ne pas installer le lave-vaisselle par-dessus un tapis.

Page 57

Dimensions du produit et de l’emplacement d’installation

237/8"

(606 mm)

30"

(762 mm)

/2"

33 (851 mm) min sans roulettes

37/

/16"

(87 mm - 113 mm)

Pour un coup-de-pied de 4 " (113 mm), la hauteur de l’ouverture est

de 34 " (876 mm).

241/2"

(622 mm)

/4"

(19 mm)

30"

(762 mm)

/4"

(95 mm)

21"

(533 mm)

A. L’isolant peut être comprimé (utilisé sur certains modèles). B. Pour les modèles avec panneaux prêts à installer, la profondeur

porte personnalisé de 3/

C. Les poignées de porte peuvent dépasser vers la façade du

lave-vaisselle; varie selon le modèle.

34"

(864 mm)

(102 mm)

(610 mm)

D. Mesure depuis le point le plus bas de la face

inférieure du plan de travail. Cette dimension peut être réduite à 33

/ roulettes du lave-vaisselle et en perforant l’isolant (la plaque d’insonorisation) de l’appareil.

E. Dimension minimale mesurée au point le plus étroit

de l’ouverture

(76 mm)

24"

(610 mm)

24"

(64 mm)

(57 mm)

/4"

(44 mm)

empêcherait l’installation du lave-vaisselle.

zones grisées des parois de l’armoire

/2"

(267 mm)

/4"

indiquent les endroits où les raccordements électriques peuvent être installés.

(172 mm)

/4"

(159 mm)

/4"

(51 mm)

Les

Page 58

EXIGENCES D’ÉVACUATION

■ Un tuyau d’évacuation neuf est fourni avec le lave-vaisselle.

Si le tuyau d’évacuation n’est pas sufsamment long, utiliser un tuyau d’évacuation neuf d’une longueur maximale de 12pi (3,7 m) satisfaisant à toutes les normes de test AHAM/ IAPMO en vigueur, qui soit résistant à la chaleur et au détergent et qui convienne au raccord d’évacuation de 1" (25mm) du lave-vaisselle. Voir la section “Outils et pièces” sur la couverture du guide pour des détails sur les pièces et pour commander.

REMARQUE : Ne pas utiliser plusieurs tuyaux de vidange.

■ Veiller à raccorder le tuyau d’évacuation à la canalisation

d’égout en T ou au raccord de broyeur à déchets en amont du siphon du circuit de plomberie du domicile, et à au moins 20" (508mm) au-dessus du sol. On recommande de lover le tuyau d’évacuation et de le xer solidement sur la face inférieure du plan de travail ou de le raccorder à un dispositif de brise-siphon.

■ Utiliser un dispositif de brise-siphon si le tuyau d’évacuation

est raccordé au circuit de plomberie du domicile à moins de 20" (508mm) au-dessus du sous-plancher ou du plancher.

Utiliser un brise-siphon

Brise-siphon

■ Si nécessaire, le dispositif de brise-siphon doit être

installé conformément aux instructions d’installation de ce dernier. Lors du raccordement du dispositif de brise-siphon à la canalisation d’égout en T ou au raccord de broyeur à déchets, un tuyau en caoutchouc (non fourni) sera nécessaire.

■ Utiliser des raccords de canalisation d’évacuation de

diamètre intérieur de 1/2" minimum.

SPÉCIFICATIONS DE L’ALIMENTATION EN EAU

■ Ce lave-vaisselle est doté d’une fonction de chauffage de

l’eau et doit être raccordé à la canalisation d’alimentation en eau chaude.

■ Une canalisation d’eau chaude, sous pression de 20 à

120lb/po2 (138 à 862kPa), peut être inspectée par un plombier certié.

■ Température de 120°F (49°C) à l’entrée du lave-vaisselle

■ Tube de cuivre de

compression ou canalisation d’alimentation en eau exible à tresse d’acier. Voir la section “Outils et pièces” sur la couverture du guide pour des détails sur les pièces et pour commander.

REMARQUE: L’emploi d’un tuyau de plastique d’un minimum de 1/2" n’est pas recommandé.

/8" de diamètre externe avec raccord de

■ Raccord coudé à 90° avec raccord de tuyau de

/4" et rondelle de caoutchouc. Voir la section “Outils et pièces” sur la couverture du guide pour des détails sur les pièces et pour commander.

■ Ne pas souder à moins de 6" (152mm) de l’électrovanne

d’admission d’eau.

■ S’il est installé dans une nouvelle construction, vous assurer

que l’entrée d’eau de la maison a été nettoyée avant d’effectuer le branchement au lave-vaisselle pour en enlever les débris possibles.

REMARQUE: S’il remplace un lave-vaisselle existant, il est recommandé d’installer une nouvelle entrée d’eau (voir la section “Outils et pièces” au début du guide pour les renseignements sur les pièces) et vider le tuyau de vidange (fourni) avec le nouveau lave-vaisselle.

SPÉCIFICATIONS ÉLECTRIQUES

S’assurer que le raccordement électrique est adéquat et conforme au code national de l’électricité, ANSI/NFPA 70 – dernière édition, et à tous les codes et règlements locaux en vigueur.

Pour obtenir un exemplaire des normes des codes ci-dessus, contacter:

National Fire Protection Association 1 Batterymarch Park Quincy, MA 02169-7471

Il vous faut:

■ Une source d’alimentation de 120V CA, 60Hz, 15 ou

20A CA seulement, protégée par fusible

■ Conducteurs de cuivre uniquement

■ Un maximum de 2 conducteurs d’alimentation (calibre

12AWG maximum) plus 1 conducteur de mise à la terre est autorisé dans le boîtier de connexion.

Nous recommandons:

■ L’utilisation d’un fusible ou disjoncteur temporisé

■ Un circuit séparé

Pour le raccordement du lave-vaisselle avec un cordon d’alimentation électrique :

■ Utiliser un cordon d’alimentation

(homologation UL) conçu pour utilisation avec un lave-vaisselle. Voir la section “Outils et pièces” sur la couverture du guide pour des détails sur les pièces et pour commander.

■ Brancher l’appareil sur une prise 3alvéoles reliée à

la terre. La prise doit être conforme à tous les codes et règlements locaux.

Pour le raccordement direct du lave-vaisselle :

■ Utiliser des conducteurs de cuivre

gainés non métalliques ou blindés souples avec conducteur de liaison à la terre qui satisfassent aux exigences de l’installation électrique du domicile, et qui soient conformes aux prescriptions des codes et règlements locaux.

■ Utiliser un serre-câbles (homologation UL ou CSA). Voir la

section “Outils et pièces” sur la couverture du guide pour des détails sur les pièces et pour commander.

Page 59

INSTRUCTIONS D’INSTALLATION

AVERTISSEMENT

Risque de choc électrique

Interrompre l'alimentation électrique avant d'installer le lave-vaisselle (au niveau du tableau de distribution fusible ou disjoncteur)

Le non-respect de cette instruction peut causer un décès ou un choc électrique.

1. Déconnecter la source de

courant électrique

Interrompre l’alimentation électrique à la boîte de fusibles (fusible ou disjoncteur) avant d’installer le lave-vaisselle.

2. Couper l’arrivée d’eau

Fermer l’approvisionnement en eau du lave-vaisselle.

PRÉPARATION DE L’EMPLACEMENT – NOUVELLES UNITÉS

4. Poncer pour obtenir des trous lisses

Armoire

de bois

Armoire de bois: Poncer le trou jusqu’à obtenir une surface lisse.

Armoire métallique: Couvrir le contour du trou avec l’œillet fourni avec l’ensemble du cordon d’alimentation. Voir la section “Outils et pièces” sur la couverture du guide pour des détails sur les pièces.

Conseil utile: Le raccordement au lave-vaisselle sera plus facile si on achemine le câble par le côté droit de l’ouverture d’encastrement de l’armoire.

INSTALLER LA BARRIÈRE ANTI-HUMIDITÉ OPTIONNELLE –

RECOMMANDER POUR LES DESSUS DE COMPTOIR EN BOIS

Barrière anti-humidité/cales en bois

Armoire

métallique

3. Emplacement des trous à percer

– nouvelle construction

Emplacement

optionnel

11/2"

(38mm)

REMARQUE: Consulter la section “Dimensions du produit et de l’emplacement d’installation” pour connaître l’emplacement exact des trous et les dimensions des zones grises.

Percer un tour de 11/2" (38mm) pour le tuyau de vidange sur le côté ou l’arrière de l’armoire, en fonction de la position du tuyau de vidange et de son emplacement de connexion.

Percer un tour de 1/2" (12,7mm) pour le tuyau d’arrivée d’eau sur le côté ou l’arrière de l’armoire, en fonction de la position du tuyau d’arrivée d’eau et de son emplacement de connexion.

Percer un trou de 11/2" (38mm) pour le câblage électrique sur le côté droit ou à l’arrière de l’armoire.

Emplacement

souhaité

(12,7mm)

/2"

Barrière anti-humidité

Installation

des cales en

bois

Voir la section “Outils et pièces” sur la couverture du guide pour des détails sur les pièces et pour commander. Veiller à ce que la zone se trouvant sous l’armoire soit propre et sèche avant d’installer la barrière anti-humidité. Ôter la protection de la barrière anti-humidité et appliquer la barrière sur le dessous du plan de travail, le long de la rive avant du comptoir.

REMARQUE: Utiliser des cales en bois si la xation de côté et l’espacement entre les côtés de l’armoire et du lave-vaisselle est supérieur à 1/2" (12,7mm) de chaque côté ou supérieur à la longueur des vis d’ancrage.

Page 60

5. Surélever le plancher – ajouter des

cales au besoin

Si installé dans une ouverture de 331/2" (851mm)

Découper la plaque d’insonorisation le long des perforations pour une ouverture d’armoire d’une hauteur de 331/2" (851mm). Pour les autres hauteurs d’ouverture d’armoire, ne pas découper.

Surélever le plancher: Si le plancher de la cuisine est plus élevé que le plancher de l’ouverture de l’armoire (par exemple, le carrelage du plancher de la cuisine n’arrive pas jusque dans l’ouverture de l’armoire), ajouter des cales selon le besoin dans la zone indiquée pour placer le lave-vaisselle à une hauteur maximale de 34" (864mm) sous le plan de travail.

REMARQUE: Pour éviter tout déplacement des cales durant le fonctionnement du lave-vaisselle, les cales doivent être solidement xées au plancher.

6. Retrait de la cale en polystyrène

Cale en polystyrène

Enlever et jeter les cales en polystyrène (si présents; car tous les modèles n’en sont pas pourvus) situées au-dessus des pieds avant, de chaque côté du lave-vaisselle. Les cales permettent de couvrir les poulies à cordon/chaîne du lave-vaisselle.

RACCORDEMENT ÉLECTRIQUE

– Pour un raccordement direct, commencer à l’étape 7

– Pour un cordon d’alimentation, attendre jusqu’à tape 22

7. Raccordement direct – position

du câble

Passer le câble comme indiqué pour un raccordement direct. Acheminer le câble de l’alimentation électrique à travers le

trou dans l’armoire (le câble doit dépasser par le côté avant droit de l’ouverture d’encastrement de l’armoire). Fixer le câble au plancher avec du ruban adhésif dans la zone indiquée. Cela empêchera le câble de bouger lors du déplacement du lave-vaisselle dans l’ouverture de l’armoire.

REMARQUE: Si un vieux lave-vaisselle avec cordon d’alimentation est enlevé, il faudra transférer ce cordon d’alimentation au nouveau lave-vaisselle.

Page 61

PRÉPARATION DU LAVE-VAISSELLE

Risque de basculement

Ne pas utiliser le lave-vaisselle jusqu’à ce qu’il soit complètement installé.

Ne pas appuyer sur la porte ouverte.

Le non-respect de ces instructions peut causer des blessures graves ou des coupures.

RETRAIT DU PANNEAU D’ACCÈS

– Pour les panneaux d’accès en plastique, continuer à l’étape 9

– Pour les panneaux d’accès en métal, continuer à l’étape 10

9. Panneau en plastique

Déverrouillé

tour

Verrouillé

AVERTISSEMENT

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et installer le lave-vaisselle.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

8. Placer le lave-vaisselle sur le dos

À l’aide d’un tournevis à lame plate, tourner les dispositifs de xation d’un quart de tour dans le sens antihoraire pour les déverrouiller. Retirer le panneau. Ne pas retirer la che technique du panneau d’accès. Passer à l’étape11.

10. Panneau métallique

À l’aide d’un tourne écrou ou un tournevis Phillips de 1/4", ôter les deux vis xant le panneau d’accès au lave-vaisselle. Ne pas retirer la che technique du panneau d’accès.

Conseil utile: Placer une feuille de carton sous le lave-vaisselle jusqu’à son installation dans l’ouverture d’encastrement de l’armoire pour éviter d’endommager le revêtement de sol.

À l’aide d’au moins deux personnes, saisir les côtés de l’encadrement de la porte du lave-vaisselle et placer le lave-vaisselle sur le dos.

An d’éviter d’éraer le panneau de porte, ne pas se servir du panneau de porte comme planche de travail sans l’avoir recouvert d’une serviette au préalable.

REMARQUE: Sur certains modèles, une fois le lave-vaisselle sur le dos, tirer sur la poignée de porte pour l’enlever du panneau d’accès.

Page 62

11. Mesure de l’ouverture

d’encastrement

12. Réglage des roues et pieds

Mesurer la hauteur libre de l’espace d’installation, sous le plan de travail. Vous assurer de mesurer le point le plus bas sous le plan de travail et le point le plus sur le sol.

Tableau de réglage de la hauteur du lave-vaisselle

Hauteur de

l’encastrement

331/2" (851mm)3/8" (9,8mm) Retirer Coupe

34" (864mm)

341/4" (871mm)13/16" (21mm) 2 Pas de

341/2" (876mm)11/16" (27mm) 3 Pas de

Hauteur des

pieds avant

/16" (14mm) 1 Pas de

Position

des roues

Plaque

d’insonor-

isation

coupe

Pieds arrière – A

Consulter le “Tableau de réglage de la hauteur du lave-vaisselle” pour la position des roulettes et la position et la hauteur des pieds avant requise pour la hauteur de l’ouverture de l’armoire.

13. Enlever la baguette en plastique

de la glissière (seulement sur certains modèles)

Baguette en plastique

de glissière

Enlever et jeter la baguette en plastique de glissière de chaque côté du châssis du lave-vaisselle. Pour retirer la baguette en plastique de glissière, la pousser vers le haut puis vers l’arrière et la déboîter du châssis du lave-vaisselle.

Ajuster les pieds de réglage de l’aplomb avant à la même hauteur. Placer les roues arrière à la position requise déterminée à partir du “Tableau de réglage de la hauteur du lave-vaisselle”.

REMARQUE: Si la hauteur libre minimale de l’ouverture d’encastrement de l’armoire est inférieure à 34" (864mm), on peut enlever les roulettes arrière pour obtenir un dégagement supplémentaire.

On pourra ainsi installer le lave-vaisselle dans une ouverture d’encastrement d’armoire élevée de 331/2" (851mm), mais il sera plus difcile de déplacer le lave-vaisselle. Les mesures ne sont pas exactes.

BRANCHEMENT DE L’ARRIVÉE D’EAU À LA VALVE DE DISTRIBUTION

– Pour un tuyau en cuivre, commencer à l’étape 14 – Pour un tuyau ﬂexible, commencer à l’étape 16

14. Canalisation d’eau en cuivre

Si l’on utilise un tuyau en cuivre, mesurer la longueur de tuyau en cuivre nécessaire pour atteindre l’alimentation en eau, couper à cette longueur et xer les raccords de compression.

Page 63

15. Enler l’écrou et la virole sur le tuyau

(tuyau de cuivre uniquement)

Écrou

Virole

BRANCHEMENT DU TUYAU DE DISTRIBUTION À LA VALVE DE DISTRIBUTION

18. Raccorder le raccord coudé de 90°

à la valve

Canalisation en cuivre uniquement: Insérer la canalisation

dans le raccord coudé de 90° aussi loin que possible. La canalisation en cuivre se plie et s’écrase facilement. Faire glisser l’écrou et la virole vers l’avant et engager l’écrou sur le letage du raccord coudé.

REMARQUE: Pour réduire les vibrations durant le fonctionnement, acheminer la canalisation d’alimentation en eau de telle manière qu’elle ne touche pas la base, le châssis ou le moteur de l’appareil. Passer à l’étape17.

16. Tuyau exible

Tuyau exible à tresse d’acier: Vérier que le tuyau exible

à tresse d’acier est sufsamment long. Voir la section “Outils et pièces” sur la couverture du guide pour des détails sur les pièces et pour commander.

S’assurer que la rondelle de caoutchouc est correctement installée dans le raccord. Enler le raccord de 3/4" du coude à 90° jusqu’au robinet et serrer à la main pour éviter de visser de travers. Serrer à la main jusqu’à ce que le raccord soit serré. À l’aide d’une pince, vérier l’étanchéité du raccord. Un serrage supplémentaire de 1/4 à 1/2 tour peut être nécessaire pour sceller le joint d’étanchéité en caoutchouc. Passer le tuyau par le côté arrière gauche de l’unité.

REMARQUES:

■ Ne pas utiliser de ruban adhésif Teon

de compression.

■ Ne pas serrer excessivement. Le raccord risque d’être

endommagé.

®†

avec les raccords

RACCORD DU TUYAU DE VIDANGE

19. Raccordement du tuyau de vidange

Petite

bride

Raccord de tuyau

de vidange en

caoutchouc

Arrêt

Tuyau de

décharge

Arrêt du raccord du

tuyau de vidange

17. Raccorder le raccord coudé de 90° à

la canalisation d’alimentation en eau

Prendre le raccord de tuyau coudé à 90° de 3/8" x 3/4". Voir la section “Outils et pièces” sur la couverture du guide pour des détails sur les pièces et pour commander. Brancher le raccord de tuyau coudé à 90° de 3/8" à l’arrivée d’eau. Le xer de façon à ce que le raccord de 3/4" soit orienté vers le haut, tel qu’illustré ci-dessus.

Placer une serviette sous le tuyau d’évacuation pour récupérer l’eau restée dans le tuyau d’évacuation. Placer la petite bride (verte) pour tuyau d’évacuation sur la petite extrémité du tuyau d’évacuation. Enfoncer le tuyau d’évacuation neuf dans le connecteur de tuyau d’évacuation en caoutchouc jusqu’à la butée d’arrêt du tuyau d’évacuation.

†

TEFLON est une marque déposée de Chemours.

Page 64

20. Glisser la bride dans le connecteur

23. Ôter le couvercle

Petite

Raccord de tuyau

de vidange en

caoutchouc

À l’aide d’une pince, ouvrir la petite bride de tuyau d’évacuation en la serrant et la glisser sur le connecteur, entre les butées.

bride

Arrêt

Tuyau de décharge

Arrêt du raccord du

tuyau de vidange

21. Position nale de la bride de tuyau

Tuyau de décharge

Arrêt du raccord du tuyau

de vidange

Petite bride

Raccord de tuyau

de vidange en

caoutchouc

Arrêt

REMARQUE: Passer le tuyau de vidange par l’arrière du lave-vaisselle.

BRANCHEMENT DU CÂBLE ÉLECTRIQUE

REMARQUE: Si un vieux lave-vaisselle avec cordon d’alimentation est enlevé, il faudra transférer ce cordon d’alimentation au nouveau lave-vaisselle.

Retirer le couvercle en le faisant coulisser vers le haut et en dégageant ses crochets hors de l’encoche. Conserver le couvercle pour utilisation ultérieure.

24. Installation du serre-câbles

Installer un serre-câbles métallique (homologation UL ou CSA). S’assurer que les têtes de vis soient orientées vers le haut lors du serrage de l’écrou à conduit. Un serre-câbles est fourni dans l’ensemble du cordon d’alimentation. Voir la section “Outils et pièces” sur la couverture du guide pour des détails sur les pièces et pour commander.

22. Retirer la boîte de connexion

À l’aide d’un tourne écrou de 1/4" ou d’une clé à douille hexagonale de 1/4", retirer la vis maintenant le boîtier de connexion sur l’entretoise. Ensuite, incliner le boîtier de connexion, dégager la languette et sortir le boîtier de connexion de la grille transversale.

25. Cordon d’alimentation –

acheminement du cordon dans la boîte de connexion

Acheminer le cordon d’alimentation de façon à ce qu’il ne touche ni le moteur du lave-vaisselle ni la partie inférieure de la cuve du lave-vaisselle. Tirer le câble pour le faire passer à travers le serre-câbles dans le boîtier de connexion

REMARQUE: Un maximum de 2 câbles d’alimentation (calibre 12AWG maximum) plus 1 conducteur de mise à la terre est autorisé dans le boîtier de connexion.

Page 65

AVERTISSEMENT

Conguration de câblage

Risque de choc électrique

Relier le lave-vaisselle à la terre d’une méthode électrique.

Brancher le fil relié à la terre au connecteur vert relié à la terre dans la boîte de la borne.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

26. Cordon d’alimentation –

branchement du conducteur de terre

Conducteur

de terre

Conducteur

de terre

Rondelle

Câblage de l`alimentation électrique

Conducteur de liaison à la terre

Blanc

Noir

Câblage du boîtier de connexion : Blanc Noir Conducteur de liaison à la terre

28. Cordon d’alimentation – xation du

cordon à l’aide du serre-câbles

Resserrer les vis de serre-câbles pour xer le cordon.

29. Cordon d’alimentation –

réinstallation du couvercle de la boîte de connexion et des câbles

Vis de mise

à la terre

Retirer la vis de liaison à la terre du plancher surélevé à l’intérieur du boîtier et la placer à travers la borne en anneau de la vis verte de mise à la terre du cordon d’alimentation. Réattacher et serrer la vis de liaison à la terre sur le plancher surélevé du boîtier.

27. Cordon d’alimentation –

branchement des autres conducteurs

Sélectionner des connecteurs de ls (homologation UL ou CSA) de la taille correcte. Voir la section “Outils et pièces” sur la couverture du guide pour des détails sur les pièces. Connecter le conducteur noir avec le noir et le conducteur blanc avec le blanc à l’aide des connecteurs de ls.

REMARQUE: Ne pas prétorsader les brins de conducteurs. Installer le connecteur de ls en le faisant pivoter. Tirer doucement sur les conducteurs pour vérier qu’ils sont bien xés.

Placer les conducteurs à l’intérieur du boîtier de connexion. Remettre le couvercle en place en insérant les crochets du couvercle du boîtier de connexion dans les encoches du fond du boîtier de connexion, et en enlant le couvercle bien serré contre le mur arrière où passent les câbles. S’assurer que les câbles sont bien logés à l’intérieur du boîtier et ne sont pas coincés sous le couvercle.

Réinstaller le boîtier de connexion sur la grille transversale avec la languette en place. À l’aide d’un tourne écrou de 1/4" et de la vis précédemment ôtée, xer le couvercle du boîtier de connexion sur la grille transversale.

Une fois le boîtier de connexion réinstallé sur le lave-vaisselle, glisser tout excès sur les composantes situées à proximité ou l’agrafer à l’aide des agrafes situées à proximité pour aider à le maintenir loin du sol.

REMARQUE: Passer le cordon d’alimentation par l’arrière du lave-vaisselle. Ne pas brancher le cordon dans une prise avant d’en avoir reçu l’instruction.

Page 66

INSTALLATION DE LA POIGNÉE DE PORTE

(SUR CERTAINS MODÈLES)

30. Installation de la poignée de porte

Goujon de montage

Poignée

Vis de

calage (au

fond de la

poignée)

IMPORTANT: Ne pas éraer le panneau avant au cours de ce processus. SI le panneau de porte est muni d’une pellicule de protection, l’enlever jusqu’au point de xation de la poignée avant d’installer cette dernière. La poignée est plus facile à installer lorsque l’unité est sur le dos.

Retirer les poignées de porte et la clé à tête hexagonale de leur emballage. Des vis de blocage sont pré-installées sur la poignée. Placer la poignée sur les poteaux de colombage avec les vis de blocage orientées vers le bas. Pousser la poignée de porte fermement en appui contre la porte. Insérer le côté court de la clé à tête hexagonale dans les vis de blocage. Serrer les vis de 1/4 de tour au-delà de la butée.

Conserver la clé à tête hexagonale avec les instructions d’installation.

PLACER LE LAVE-VAISSELLE DANS L’ARMOIRE

Clé à tête

hexagonale

IMPORTANT: Si on enlève les roulettes, couvrir le plancher lors des déplacements du lave-vaisselle. Insérer lentement et complètement le lave-vaisselle dans l’ouverture d’encastrement de l’armoire. Veiller à ne pas coincer la canalisation de cuivre, le tuyau d’évacuation, le cordon d’alimentation ou le câble de raccordement direct entre le lave-vaisselle et l’armoire. Enlever la feuille de carton placée sous le lave-vaisselle.

Le fait qu’il n’y ait que peu d’espace entre le lave-vaisselle et l’ouverture d’encastrement de l’armoire ne pose pas de problème. Ne pas enlever la plaque d’insonorisation – celle-ci réduit le niveau sonore.

REMARQUE: Passer l’arrivée d’eau, le tuyau de vidange et le cordon d’alimentation par l’arrière du lave-vaisselle.

32. Déplacer le lave-vaisselle près

de l’ouverture d’encastrement

Canalisation

d’eau

Tuyau

décharge

Câble

Passer les raccordements par les trous du cabinet et tirer l’excédent en même temps que le lave-vaisselle est positionné dans son espace.

33. Acheminement du cordon

d’alimentation

AVERTISSEMENT

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et installer le lave-vaisselle.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

31. Redresser le lave-vaisselle

À l’aide d’au moins 2 personnes, mettre le lave-vaisselle en position verticale.

REMARQUE: Ne pas installer le garde-pieds avant d’en avoir reçu l’instruction.

En cas d’utilisation d’un cordon d’alimentation, veiller à acheminer l’extrémité de celui-ci dans le trou de l’ouverture découpée avant de pousser le lave-vaisselle à sa place.

34. Fixer la plaque d’insonorisation

Plaque

d’insonorisation

Fixer la

plaque

REMARQUE: S’assurer que l’insonorisation est bien xée aux coins arrière gauche et droit avant de pousser le lavevaisselle en place pour qu’elle ne s’entasse pas lorsque l’espace est restreint.

Page 67

35. Insérer le lave-vaisselle en laissant

6" (152mm) dépasser de l’avant des armoires

(152 mm)

REMARQUE: Laisser sorti d’environ 6" (152mm) de l’armoire pour permettre l’installation des brides d’ancrage et régler la tension de porte au besoin.

36. Tirer l’excédent des raccordements

Fixation à la surface de travail :

37. Insérer les brides

Les languettes doivent être orientées vers la droite.

Retirer les brides de l’emballage et les insérer dans les fentes ouvertes sur les côtés supérieurs droit et gauche du collet du lave-vaisselle, comme indiqué. Passer à l’étape41.

Plier les languettes

REMARQUE: Tirer l’excédent en même temps que le

lave-vaisselle est poussé en place dans son ouverture pour éviter la formation de coudes.

INSTALLATION DU PANNEAU PERSONNALISÉ

(MODÈLES À PANNEAU PERSONNALISÉ UNIQUEMENT)

Pour l’installation du panneau personnalisé, consulter les instructions d’installation du panneau personnalisé. Terminer l’installation du panneau personnalisé avant de passer à la section “Choix de l’option de xation”.

CHOIX DE L’OPTION DE FIXATION

IMPORTANT: Le lave-vaisselle doit être xé à l’armoire lors de l’une des étapes nales. Préparer le lave-vaisselle pour cette opération en y xant les deux attaches placées dans le sachet de pièces.

– Pour une surface de travail en bois, stratiﬁée ou une autre surface semblable, utiliser les ﬁxations pour plan de travail : passer à l’étape 37.

– Pour une surface de travail en marbre, granite ou une autre surface semblable, utiliser les ﬁxations pour les côtés : passer à l’étape 38.

REMARQUE: SI l’espace entre le haut de la porte et le dessous du plan de travail est petit (moins de 1/4" [6,35mm]), il est suggéré d’utiliser les xations de côtés pour éviter de rayer l’interface utilisateur ou la console avec les vis de xation.

À l’aide des pinces, plier/tordre la languette pour verrouiller les brides en place.

Fixation sur les côtés:

38. Briser le bout des languettes

Ligne en pointillés

Briser l’extrémité de la bride le long des pointillés à l’aide de pinces.

Page 68

39. Retirer les boutons en plastique

Bouton en

plastique

Pousser sur les boutons en plastique pour les extraire du côté de la cuve.

REMARQUE: Conserver les boutons à part pour recouvrir les trous une fois le lave-vaisselle installé.

40. Installation des brides

Plier les

languettes

42. Régler le ressort de tension

de la porte

Ressort

Bout de la

corde de

plastique

Si la porte se referme trop rapidement ou tombe ouverte, régler le ressort de tension.

Pour régler le ressort de tension de la porte, retirer le bout de la corde en plastique blanc xé à la charnière de la porte. À l’aide d’un tourne écrou ou d’une clé à douille de 5/16", ôter la vis du tendeur. La vis peut être placée dans l’un des trois trous (1, 2, 3), dans le pied avant du lave-vaisselle.

Si la porte se referme toute seule: Déplacer le tenseur vers un trou au plus gros chiffre et replacer la vis. Replacer la corde de plastique blanc sur la charnière de la porte.

Si la porte s’ouvre toute seule: Déplacer le tenseur vers un trou au plus petit chiffre et replacer la vis. Replacer la corde de plastique blanc sur la charnière de la porte.

REMARQUE: Les tendeurs des deux côtés du lave-vaisselle doivent être xés aux mêmes trous.

Vis

Tendeur

Enfoncer la bride dans la fente sur le côté du lave-vaisselle et replier la languette vers le côté du lave-vaisselle an de maintenir la bride en place. Répéter cette étape pour l’autre côté du lave-vaisselle.

REMARQUE: Utiliser des cales en bois si l’espace entre les côtés de l’armoire et du lave-vaisselle est supérieur à

/2" (13mm) de chaque côté.

REMARQUE: Ne pas xer le lave-vaisselle. Ceci sera fait ultérieurement.

VÉRIFICATION FINALE DE L’INSTALLATION

41. Ouvrir et fermer la porte

43. Aligner l’avant du lave-vaisselle avec

les portes des armoires

Aligner l’avant du panneau de porte du lave-vaisselle avec les portes des armoires. Il faudra peut-être ajuster l’alignement de celui-ci pour qu’il soit en afeurement avec les armoires.

Page 69

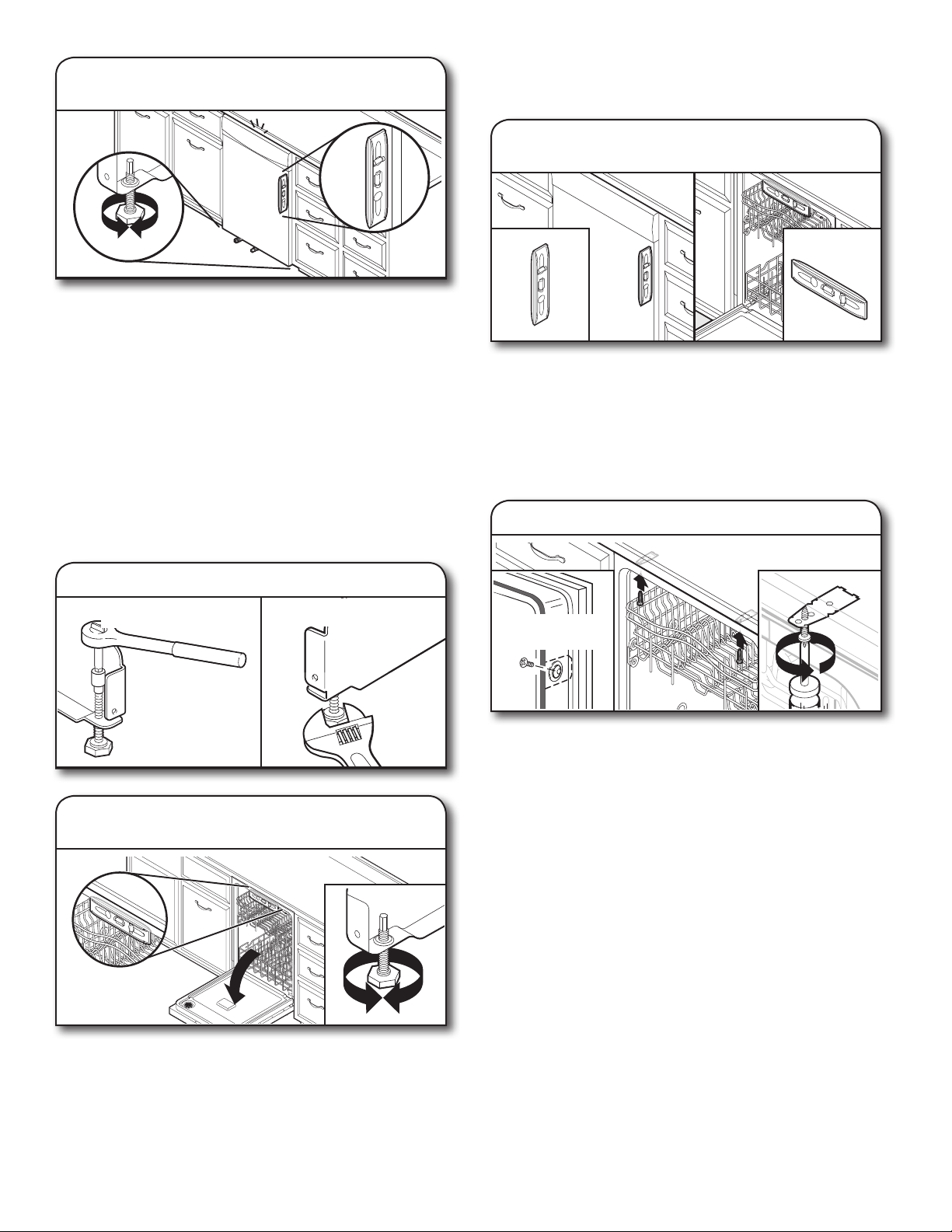

44. Vérier l’aplomb et régler les pieds

au besoin

Vérier que chaque pied de réglage de l’aplomb est fermement en appui sur le sol. Fermer et verrouiller la porte; placer un niveau contre le panneau avant. Vérier que le lave-vaisselle est centré de l’avant vers l’arrière dans l’ouverture. Si nécessaire, régler le pied de nivellement jusqu’à ce que le lave-vaisselle soit d’aplomb. Répéter ces opérations pour l’autre côté du lave-vaisselle.

Conseil utile: Pousser contre l’avant du lave-vaisselle pour le soulever et pouvoir ajuster les pieds avant. Pour certaines installations, il peut être plus facile de régler le pied avant à l’aide d’une clé à douille hexagonale ou une clé à molette de

/16". SI l’espace entre le haut de la porte et le dessous du plan de travail est petit (moins de 1/4" [6,35mm]), il est suggéré d’utiliser les xations de côtés pour éviter de rayer l’interface utilisateur ou la console.

FIXATION DU LAVE-VAISSELLE DANS L’OUVERTURE D’ENCASTREMENT DE L’ARMOIRE

46. Vérier de nouveau l’alignement du

lave-vaisselle avec l’ouverture

Vérier que le lave-vaisselle est toujours d’aplomb d’avant en arrière et transversalement dans l’ouverture d’encastrement de l’armoire.

Ouvrir la porte du lave-vaisselle, placer une serviette sur la pompe et le bras d’aspersion du lave-vaisselle. Ceci empêchera les vis de tomber dans la pompe lors de la xation du lave-vaisselle à l’armoire.

47. Fixer le lave-vaisselle

Pieds de réglage de l’aplomb

Méthode souhaitée

Méthode optionnelle

45. Vérier l’aplomb transversal et régler

les pieds au besoin

Placer le niveau contre la partie supérieure de l’ouverture avant de la cuve. Vérier l’aplomb transversal de l’appareil. Si le lave-vaisselle n’est pas d’aplomb, régler la hauteur des pieds avant vers le haut ou vers le bas jusqu’à ce que le lave-vaisselle soit d’aplomb.

vis pour les

armoires latérales

Ouvrir la porte du lave-vaisselle pour préparer la xation de l’appareil à la surface de travail ou au côté de l’armoire.

REMARQUES:

■ Le lave-vaisselle doit être immobilisé pour l’empêcher de

basculer lors de l’ouverture ou de la fermeture de la porte.

■ Ne pas faire tomber de vis au fond du lave-vaisselle.

■ Situer les brides xées à la section “Choix de l’option de

xation”, soit sur le dessus ou les côtés du lave-vaisselle.

■ Pour une xation à la surface de travail: Assujettir le

lave-vaisselle sur le plan de travail ou sur les côtés des armoires avec deux vis Phillips n°10 x 1/2".

■ Pour une xation sur les côtés: Percer des avant-trous

dans l’armoire pour éviter toute fente dans le bois. Assujettir le lave-vaisselle aux côtés avec deux vis Phillips n°10 x 1/2". Retirer le panier du haut pour faciliter l’accès. Consulter le Guide d’utilisation et d’entretien pour savoir comment enlever le panier supérieur.

Page 70

48. Contrôler l’ouverture de la porte

IMPORTANT: Vérier qu’il n’y a aucun contact entre le

sommet de la porte et les vis, les brides ou le plan de travail. Si un tel contact se produit, régler le niveau des pattes ou utiliser l’option de xation sur les côtés.

49. Vérier l’espace intérieur

MÉTHODE DE RACCORDEMENT DIRECT

51. Retirer la boîte de connexion

52. Ôter le couvercle

Ouvrir la porte et vérier que la distance entre l’ouverture de l’armoire pour l’installation du lave-vaisselle et la cuve est la même des deux côtés. Si l’espace n’est pas identique des deux côtés, desserrer les vis des brides d’arrimage et déplacer légèrement la cuve. Resserrer les vis de brides.

50. Réinstaller les boutons en plastique

Bouton en plastique

Si le lave-vaisselle a été xé par les côtés, réinstaller les boutons de plastique gris enlevés à l’étape39 pour cacher les trous de vis.

Retirer le couvercle en le faisant coulisser vers le haut et en dégageant ses crochets hors des encoches. Conserver le couvercle pour utilisation ultérieure.

53. Débrancher les câbles vert, blanc,

et noir

Il devrait y avoir sufsamment de longueurs de câble pour tirer la boîte de connexion de sous le lave-vaisselle. Retirer les câbles des agrafes les plus proches ou des composantes pour en augmenter la longueur et en faciliter l’accès.

Page 71

54. Installation du serre-câbles

Installer un serre-câbles métallique (homologation UL ou CSA). Voir la section “Outils et pièces” sur la couverture du guide pour des détails sur les pièces et pour commander.

AVERTISSEMENT

Risque de choc électrique

Relier le lave-vaisselle à la terre d’une méthode électrique.

Brancher le fil relié à la terre au connecteur vert relié à la terre dans la boîte de la borne.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

56. Raccordement direct – branchement

des autres conducteurs

REMARQUE: Ne pas prétorsader les brins de conducteurs. Installer le connecteur de ls en le faisant pivoter. Tirer doucement sur les conducteurs pour vérier qu’ils sont bien xés.

57. Raccordement direct – réinstallation

du couvercle de la boîte de connexion et des câbles

55. Raccordement direct – branchement

du conducteur de terre

Conducteur

de terre

Former un crochet en U avec le conducteur nu de liaison à la terre. Enrouler le crochet du conducteur de liaison à la terre sur la vis de liaison à la terre sur le plancher surélevé à l’intérieur de la boîte et sous le lave-vaisselle (dans le sens horaire). Serrer fermement le connecteur de liaison à la terre.

Conducteur

de terre

Rondelle

Vis de mise

à la terre

Réinstaller le boîtier de connexion sur la grille transversale avec la languette en place. À l’aide d’un tourne écrou de 1/4" et de la vis ôtée à l’étape51, xer le couvercle du boîtier de connexion sur la grille transversale.

Page 72

BRANCHEMENT DE L’ARRIVÉE D’EAU AU ROBINET D’ARRÊT DE LA MAISON

Option A: Broyeur de déchets – sans brise-siphon

Entrée du broyeur à

déchets

Bride pour gros tuyau

de vidange

58. Fixer la canalisation d’alimentation

en eau

Fixer la canalisation d’alimentation en eau (tube de cuivre ou canalisation exible à tresse d’acier) à la canalisation d’eau chaude à l’aide d’une conguration de raccordement qui soit conforme à tous les codes et règlements locaux. La canalisation d’alimentation en eau raccordée au lave-vaisselle doit comporter un robinet d’arrêt manuel situé sous l’évier.

RACCORDEMENT DU TUYAU DE VIDANGE

59. Raccordement du tuyau de vidange

Employer l’une des options suivantes pour raccorder le tuyau d’évacuation sur un raccord T ou sur un broyeur à déchets.

■ Option A: Broyeur de déchets – sans brise-siphon

■ Option B: Sans broyeur de déchets – sans brise-siphon

■ Option C: Broyeur de déchets – avec brise-siphon

■ Option D: Sans broyeur de déchets – avec brise-siphon

Tuyau de décharge

Siphon du circuit d’évacuation

Conseil utile: Ôter l’opercule escamotable du broyeur à déchets.

1. À l’aide d’un marteau et d’un tournevis,

enfoncer le bouchon d’obturation dans le broyeur à déchets.

2. Retirer le bouchon d’obturation à l’aide

de pinces à bec n.

3. Fixer le tuyau d’évacuation sur le

raccord de broyeur à déchets à l’aide de la grosse bride de tuyau d’évacuation (fournie). À l’aide de pinces, serrer la bride pour l’ouvrir et la mettre en position.

IMPORTANT: Le raccordement du tuyau d’évacuation à la canalisation d’égout en T ou au raccord de broyeur à déchets doit être réalisé en amont du siphon du circuit d’évacuation et à au moins 20" (508mm) au-dessus du plancher de l’espace d’installation du lave-vaisselle.

Conseil utile: An de minimiser les vibrations du tuyau, le tenir à distance du plancher.

Page 73

Option B: Sans broyeur de déchets – sans brise-siphon

Bride pour gros

tuyau de vidange

Tuyau

d’évacuation

en T

Siphon du circuit d’évacuation

Tuyau de

décharge

Option C: Broyeur de déchets – avec brise-siphon

Bride à vis

Entrée du broyeur à

déchets

Siphon du circuit

d’évacuation

Brise-siphon

Bride pour gros

tuyau de vidange

Raccord de tuyau

en caoutchouc

Tuyau de

décharge

Embout en

caoutchouc

2. Fixer l’extrémité du tuyau d’évacuation

1. Raccorder l’extrémité en caoutchouc

du tuyau d’évacuation à la canalisation d’égout en T et couper si nécessaire.

REMARQUE: Ne pas couper la section ondulée.

en caoutchouc à la canalisation d’égout en T à l’aide d’une grosse bride pour tuyau d’évacuation (fournie). À l’aide de pinces, serrer la bride pour l’ouvrir et la mettre en position. Si le tuyau d’évacuation a été coupé, utiliser une bride à vis de 11/2 à 2" (38 à 50mm) (non fournie).

Conseil utile: Ôter l’opercule escamotable du broyeur à déchets.

Embout en

caoutchouc

1. À l’aide d’un marteau et d’un tournevis,

enfoncer le bouchon d’obturation dans le broyeur à déchets.

2. Retirer le bouchon d’obturation à l’aide

de pinces à bec n.

3. Raccorder l’extrémité en caoutchouc

du tuyau d’évacuation au dispositif de brise-siphon et couper si nécessaire.

REMARQUE: Ne pas couper la section ondulée.

4. Fixer le tuyau d’évacuation sur le

dispositif de brise-siphon à l’aide de la grosse bride de tuyau d’évacuation (fournie). À l’aide de pinces, serrer la bride pour l’ouvrir et la mettre en position. Si le tuyau d’évacuation a été coupé, utiliser une bride à vis de 11/2 à 2" (38 à 50mm) (non fournie).

5. Utiliser un tuyau en caoutchouc (non

fourni) et une bride à vis (non fournie) pour le raccordement du dispositif de brise-siphon à l’entrée du broyeur à déchets.

Page 74

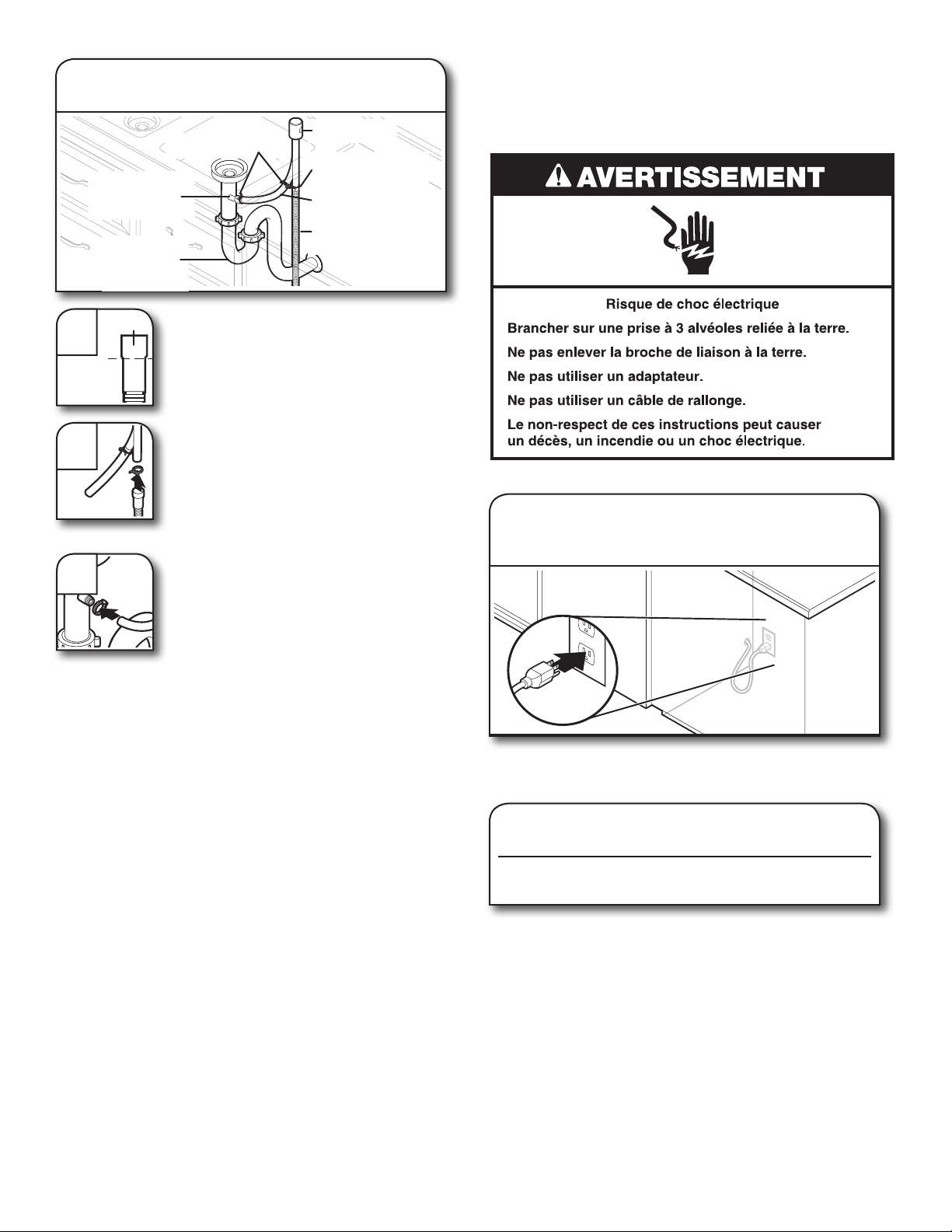

Option D : Sans broyeur de déchets – avec brise-siphon

Bride à vis

Tuyau

d’évacuation

en T

Siphon

du circuit

d’évacuation

Brise-siphon

Bride pour gros

tuyau de vidange

Raccord de tuyau

en caoutchouc

Tuyau de décharge

TERMINER L’INSTALLATION

Vérier l’absence de tout contact entre le l ou le cordon d’alimentation et le moteur du lave-vaisselle ou la partie inférieure de la cuve du lave-vaisselle.

Embout en

caoutchouc

1. Raccorder l’extrémité en caoutchouc

du tuyau d’évacuation au dispositif de brise-siphon et couper si nécessaire.

REMARQUE: Ne pas couper la section ondulée.

2. Fixer le tuyau d’évacuation sur le

3. Utiliser un tuyau en caoutchouc

(non fourni) et une bride à vis (non fournie) pour le raccordement de la canalisation d’égout en T au dispositif de brise-siphon.

60. Cordon d’alimentation électrique –

brancher dans une prise à trois alvéoles reliée à la terre

Brancher l’appareil sur une prise 3alvéoles reliée à la terre.

61. Reconnecter la source de

courant électrique

Reconnecter l’alimentation électrique de la boîte de fusibles (fusible ou disjoncteur).

REMARQUE: Avec le panneau d’accès fermé, mettre le lave-vaisselle en marche et le laisser effectuer complètement le programme de lavage le plus court. Après les deux premières minutes, déverrouiller la porte; attendre cinq secondes, puis ouvrir la porte. Vérier qu’il y a bien de l’eau au fond de la cuve du lave-vaisselle. Vérier que le lave-vaisselle fonctionne correctement.

Page 75

INSTALLATION DU PANNEAU D’ACCÈS

– Pour le plastique : Commencer à l’étape 62 – Pour le métal : Commencer à l’étape 65 Panneau en plastique :

62. Réinstaller le panneau d’accès et les

dispositifs de xation

Isolant (sur

certains modèles)

Panneau métallique :

65. Réinstaller les panneau d’accès

Placer le panneau contre le pied du lave-vaisselle. À l’aide d’un tournevis Phillips ou d’un tournevis de 1/4", réinstaller les vis à travers les trous du panneau d’accès.

Placer le panneau d’accès en plastique contre le pied du lave-vaisselle. Vous assurer que l’isolant ne dérange pas le otteur.

63. Inspecter le bord du panneau

d’accès

Vérier que la rive inférieure du panneau d’accès est au contact du plancher. La réajuster au besoin.

64. Serrer les dispositifs de xation

Déverrouillé

66. Inspecter le bord inférieur du

panneau d’accès

Vérier que la rive inférieure du panneau d’accès est au contact du plancher. La réajuster au besoin.

67. Resserrer les vis

/4 de tour

À l’aide d’un tournevis à lame plate, tourner les dispositifs de xation d’un quart de tour dans le sens horaire pour les emboîter. L’encoche des dispositifs de xation est complètement à la verticale lorsqu’ils sont correctement emboîtés. Passer à l’étape67.

Verrouillé

Serrer les vis du panneau d’accès.

Page 76

CONTRÔLE DU FONCTIONNEMENT

■ Lire le guide d’utilisation du lave-vaisselle compris avec le

lave-vaisselle.

■ Vérier que toutes les pièces ont été installées et qu’aucune

étape n’a été omise. Vérier la présence de tous les outils.

Si le lave-vaisselle ne fonctionne pas correctement, déconnecter la source de courant électrique ou débrancher le lave-vaisselle et consulter la section “Si le lave-vaisselle ne fonctionne pas”.

SI LE LAVE-VAISSELLE NE FONCTIONNE PAS

Essayer d’abord les solutions suggérées ici pour éviter le coût d’une intervention de dépannage.

■ Un disjoncteur est-il ouvert ou un fusible grillé?

■ La porte est-elle bien fermée et enclenchée?

■ Le programme a-t-il été correctement sélectionné pour

que le lave-vaisselle puisse se mettre en marche?

■ L’arrivée d’eau est-elle ouverte?

Si aucune de ces solutions ne fonctionne, veuillez consulter le guide d’utilisation pour obtenir les renseignements de contact pour l’entretien.

CONSEILS SUPPLÉMENTAIRES

Prévoir des durées de lavage plus longues. La durée d’exécution des programmes de votre nouveau lave-vaisselle est d’environ 2 à 5heures par charge, mais il utilise presque 40 % moins d’énergie que des modèles plus anciens. Conçu pour une faible consommation d’ensemble avec un moteur à faible consommation d’énergie, votre lave-vaisselle lave plus longtemps pour garantir un lavage d’exception. Certains modèles sont dotés d’un capteur optique de niveau d’eau; pour ces modèles, le premier programme doit se calibrer en fonction du capteur optique et est donc plus long que les autres. La sélection de certaines options peut entraîner l’allongement de la durée du programme et mener à une durée totale de plus de 3 heures et demie.

L’agent de rinçage est essentiel pour un séchage satisfaisant: An d’obtenir un bon séchage et pour limiter l’accumulation de dépôts d’eau dure, ce lave-vaisselle est conçu pour être utilisé avec un agent de rinçage. Un lave-vaisselle éconergique consomme moins d’eau et d’énergie. Il dépend donc de l’effet «nappe d’eau» d’un agent de rinçage pour fournir un bon séchage.

Il est possible que le témoin lumineux Start/Resume (mise en marche/reprise) clignote: Lorsque l’on appuie sur Start/Resume (mise en marche/reprise), refermer la porte dans les 3secondes qui suivent. Si l’on ne ferme pas la porte dans les 3secondes qui suivent, le témoin lumineux Start/Resume (mise en marche/reprise) continue de clignoter jusqu’à ce que l’on appuie à nouveau dessus. (Cette opération est également nécessaire lors de l’ajout d’un plat au cours d’un programme.)

W10806906G

04/18
