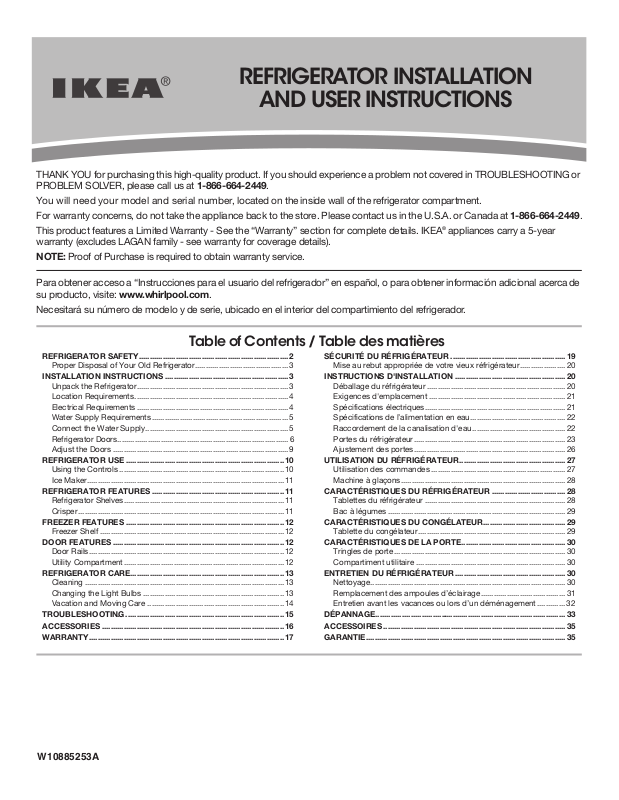

REFRIGERATOR INSTALLATION

W10885253A

AND USER INSTRUCTIONS

THANK YOU for purchasing this high-quality product. If you should experience a problem not covered in TROUBLESHOOTING or PROBLEM SOLVER, please call us at 1-866-664-2449.

You will need your model and serial number, located on the inside wall of the refrigerator compartment. For warranty concerns, do not take the appliance back to the store. Please contact us in the U.S.A. or Canada at 1-866-664-2449. This prod

uct features a Limited Warranty - See the “Warranty” section for complete details. IKEA

warranty (excludes LAGAN family - see warranty for coverage details). NOTE: Proof of Purchase is required to obtain warranty service.

Para obtener acceso a “Instrucciones para el usuario del refrigerador” en español, o para obtener información adicional acerca de su producto, visite: www.whirlpool.com.

Necesitará su número de modelo y de serie, ubicado en el interior del compartimiento del refrigerador.

Table of Contents / Table des matières

REFRIGERATOR SAFETY.....................................................................2

Proper Disposal of

INSTALLATION INSTRUCTIONS .........................................................3

Unpack the Refrigerator.................................

Location Requirements.......................................................................4

Electrical Requirements..................................................................

Water Supply Requirements...............................................................5

Connect the Water Supply..................................................................5

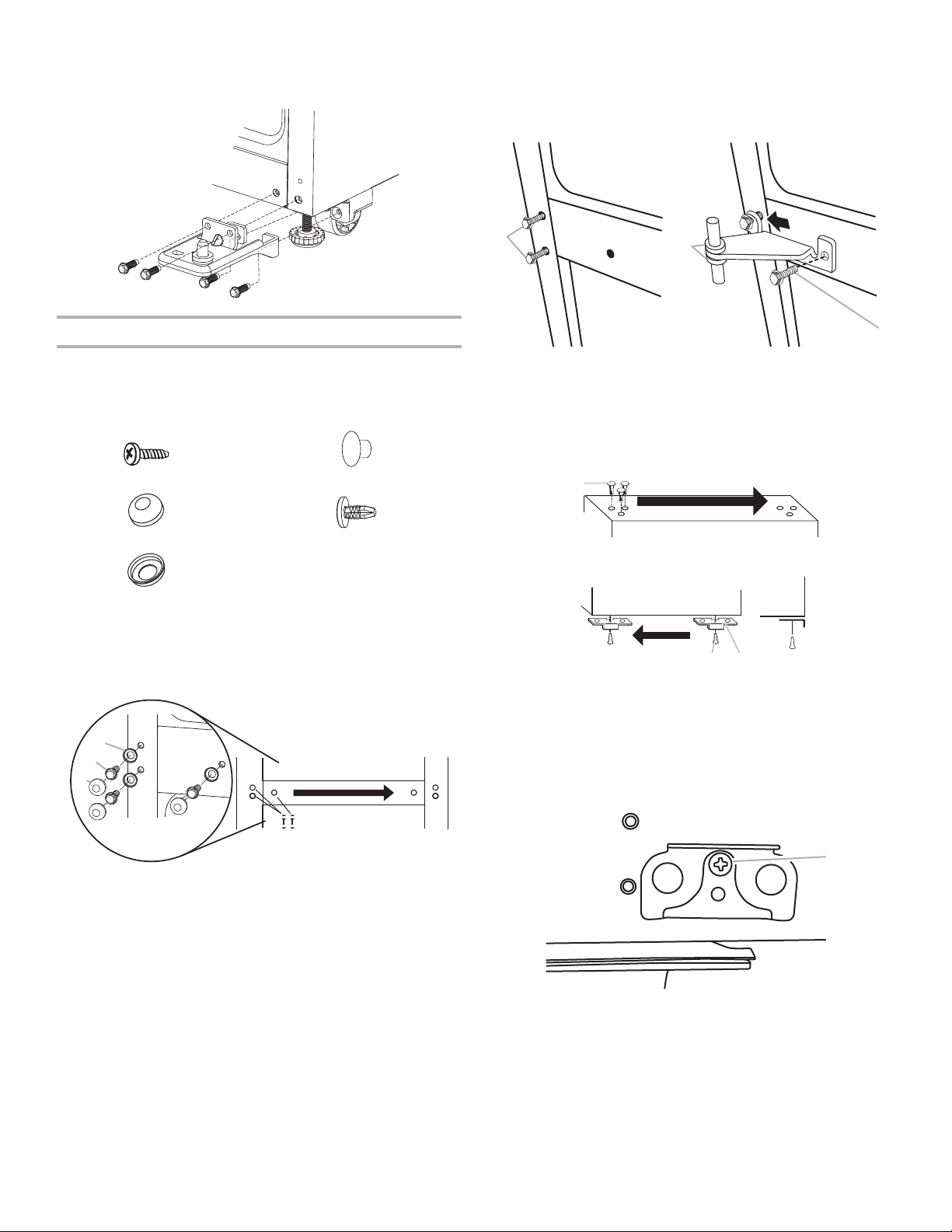

Refrigerator Doors...............................................................................6

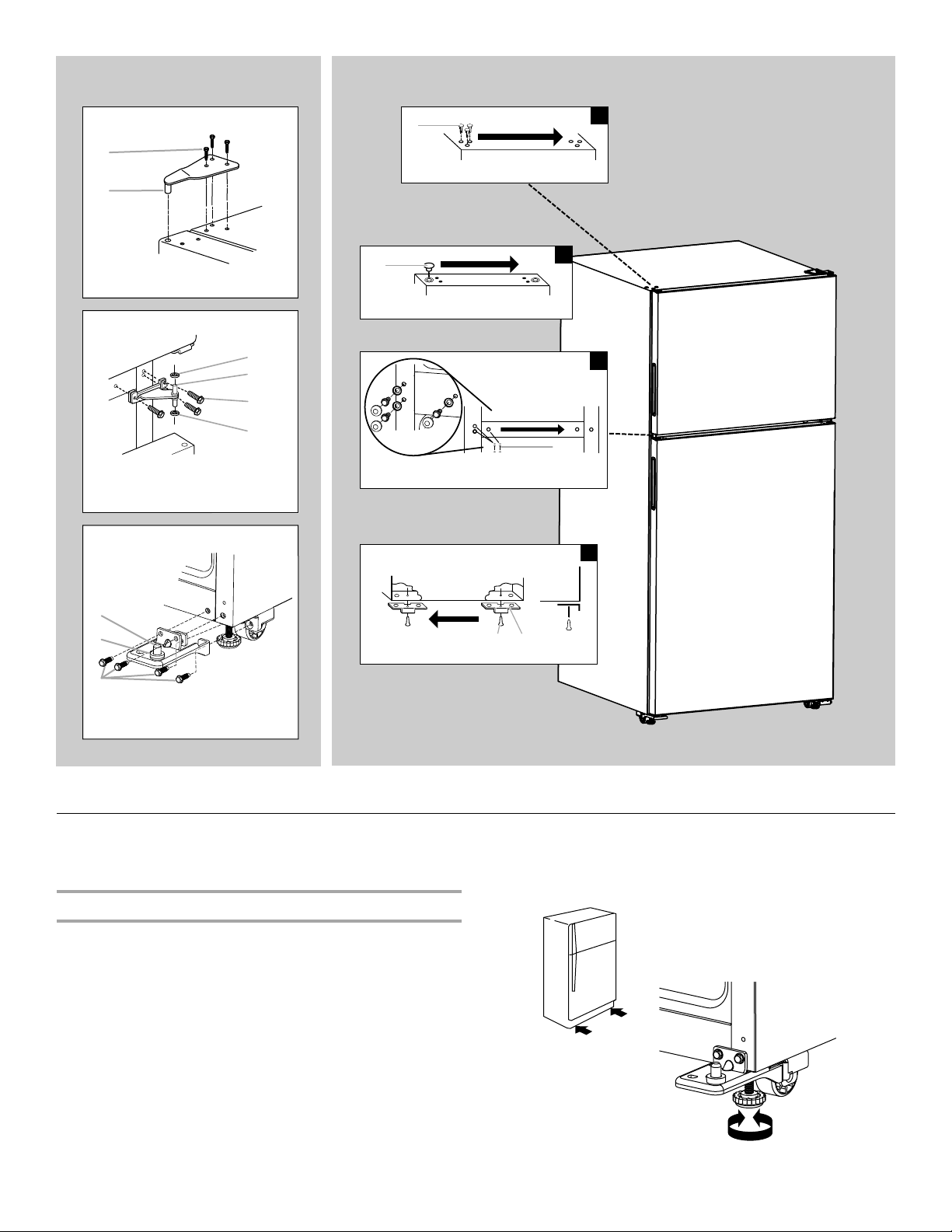

Adjust the Doors .................................................................................9

REFRIGERATOR USE...............................

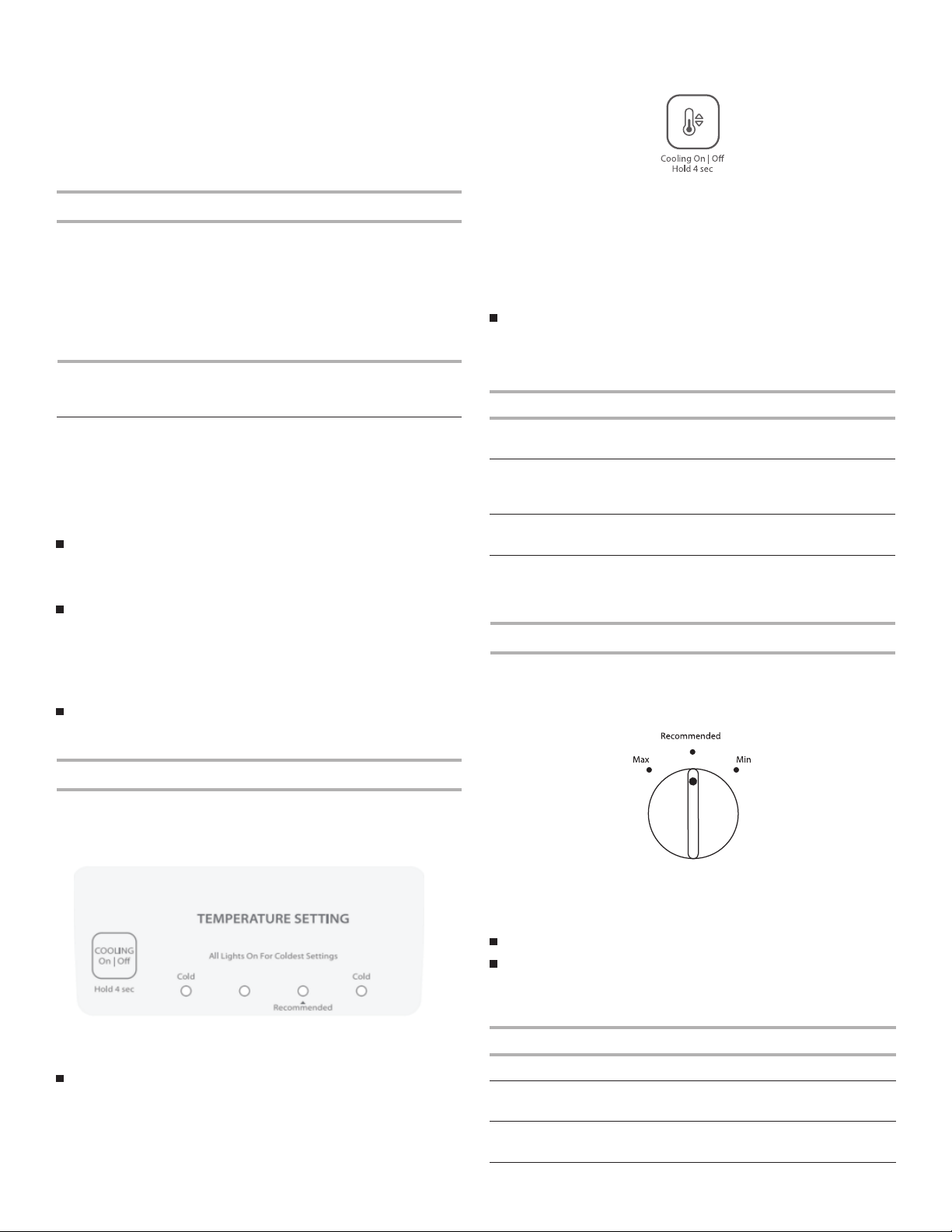

Using the Controls ............................................

Ice Maker...........................................................................................11

REFRIGERATOR FEATURES .............................................................11

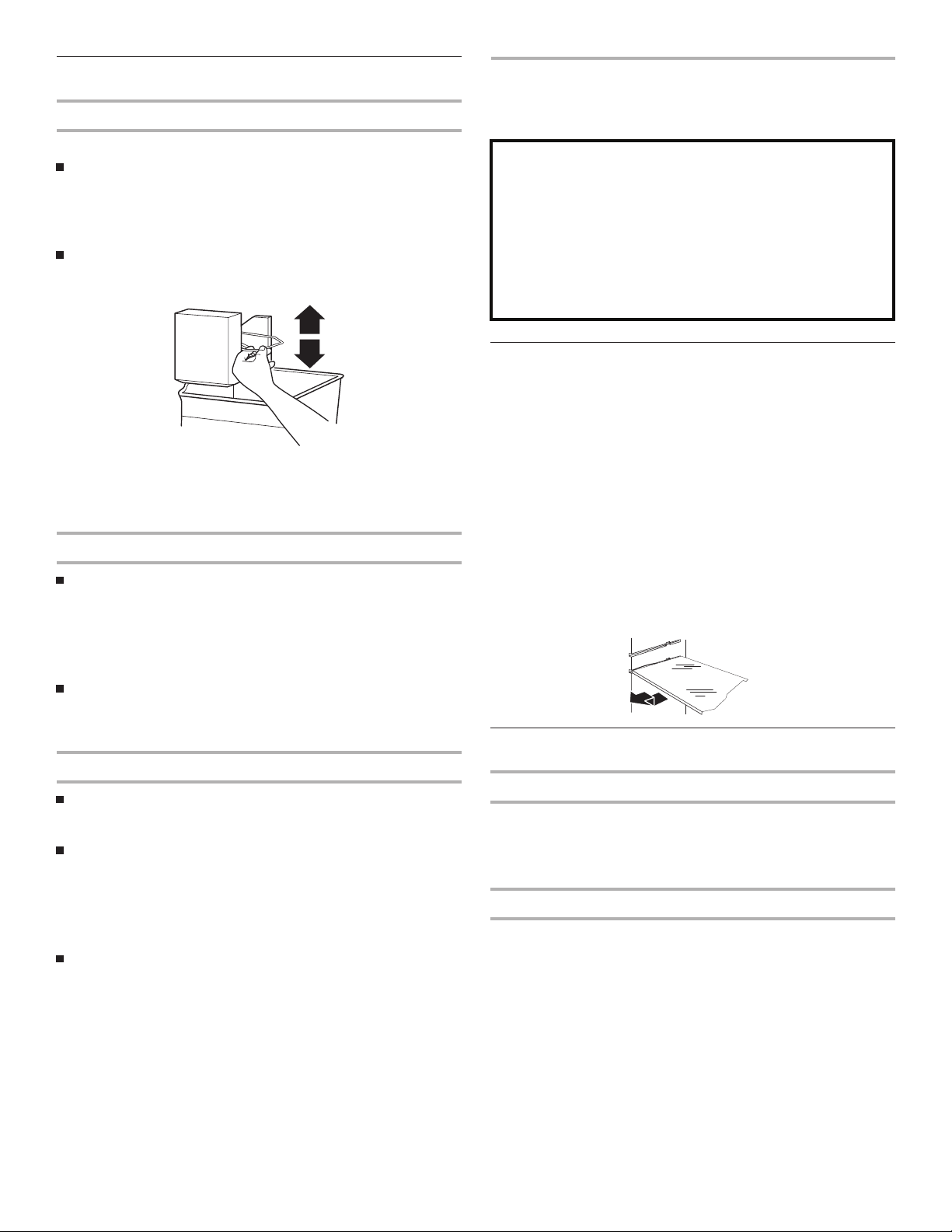

Refrigerator Shelves...................................................................

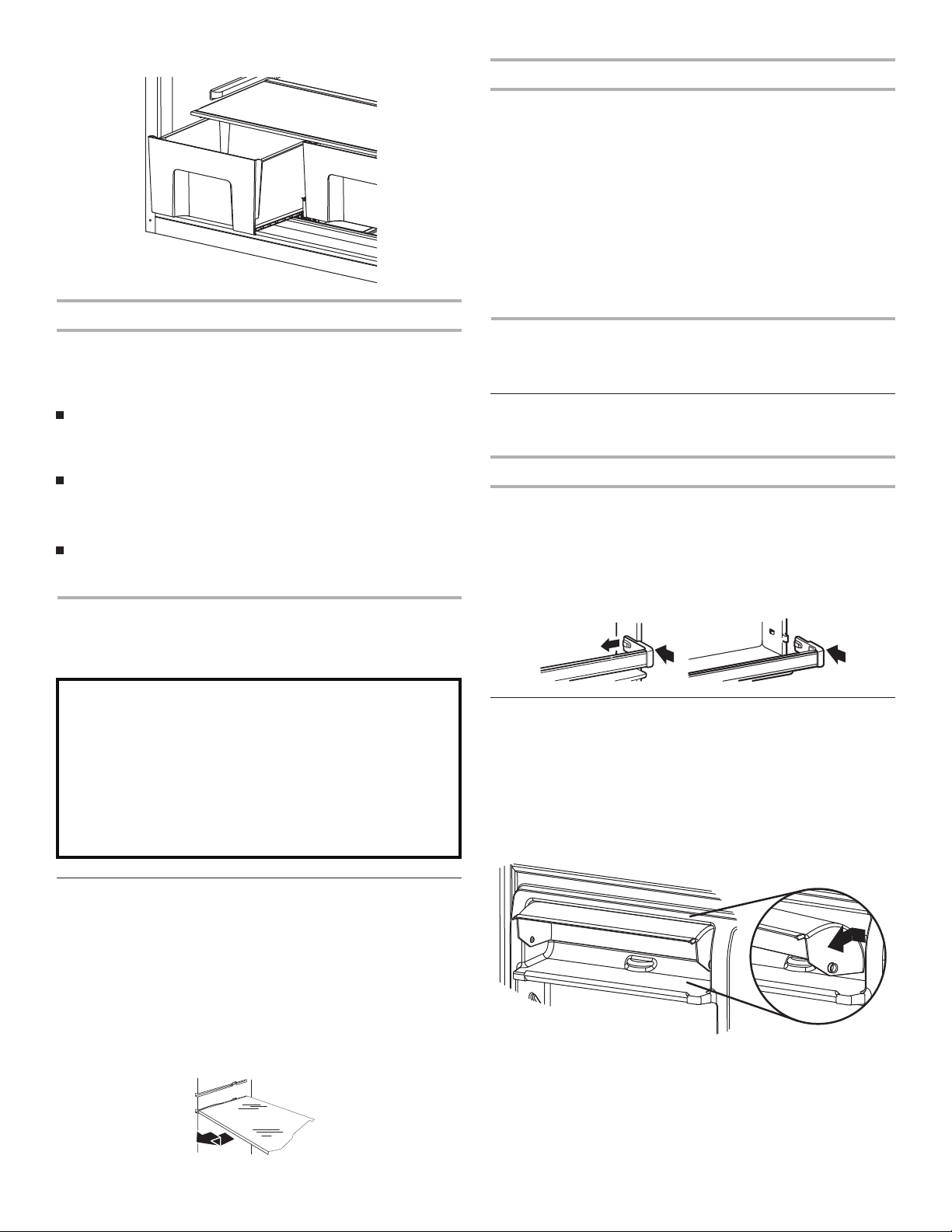

Crisper...............................................................................................11

FREEZER FEATURES .........................................................................12

Freezer Shelf.....................................................................................12

DOOR FEATURES ...............................................................................12

Door Rai

Utility Compartment..........................................................................12

REFRIGERATOR CARE.......................................................................13

Cleaning

Changing the Light Bulbs .............

Vacation and Moving Care ...............................................................14

TROUBLESHOOTING. .........................................................................15

ACCESSORIES ....................................................................................16

WARRANTY......

ls..........................................................................................12

............................................................................................13

Your Old Refrigerator...........................................3

.....................................3

..........................................10

................................10

....................................................13

.........................................................................

....4

.......11

...........17

SÉCURITÉ DU RÉFRIGÉRATEUR ..................................................... 19

Mise au rebut appropriée de votre vieux réfrigérateur.....................20

INSTRUCTIONS D'INSTALLATION ...................................................20

Déballage du réfrigérateur................................................................ 20

Exigences d'emplacement .....................................................

Spécifications électriques.................................................................21

Spécifications de l’alimentation en eau............................................22

Raccordement de la canalisation d'eau........................................... 22

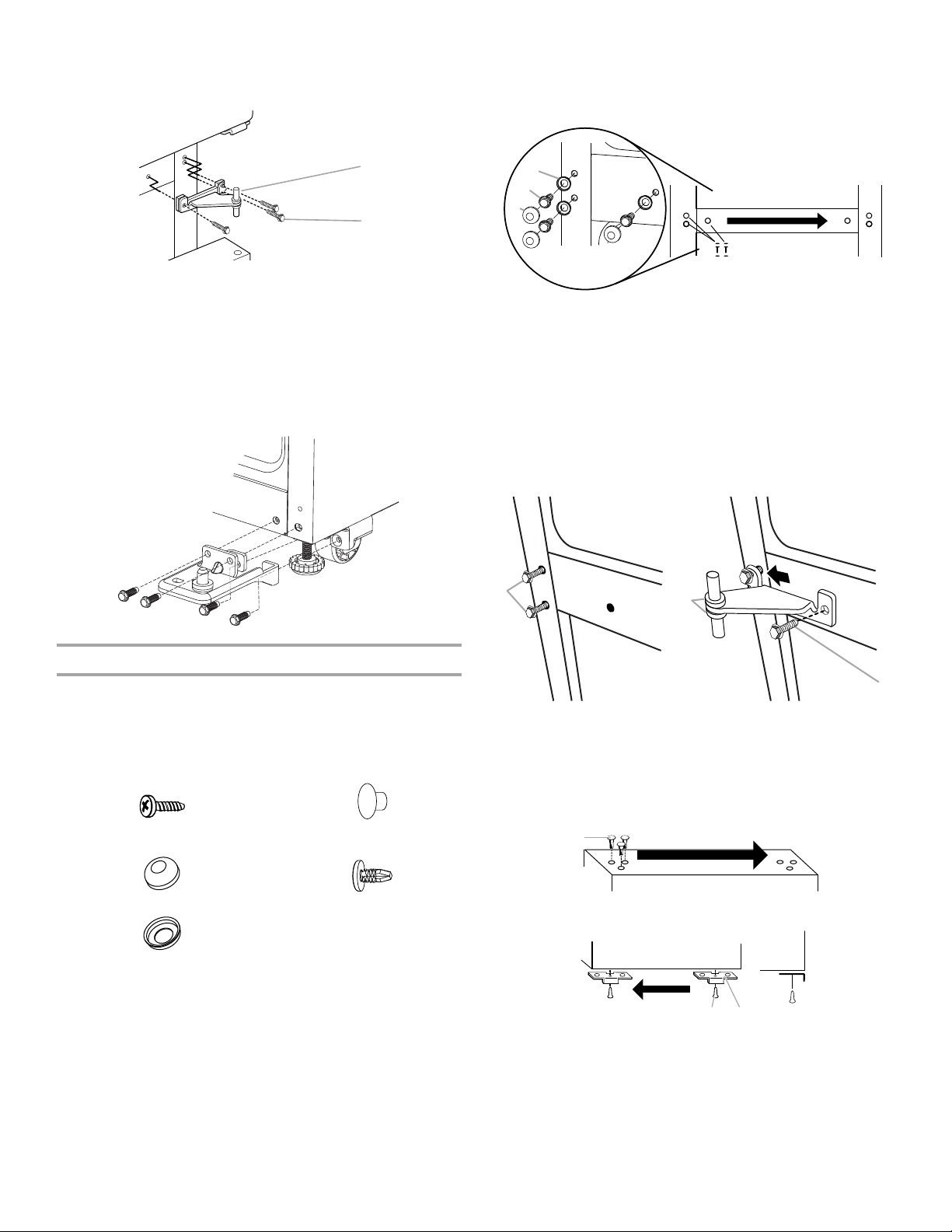

Portes du réfrigérateur..........

Ajustement des portes..............................................

UTILISATION DU RÉFRIGÉRATEUR................................................. 27

Utilisation des commandes.............................................................. 27

Machine à glaçons............................................................................28

CARACTÉRISTIQUES DU RÉFRIGÉRATEUR ..................................28

Tablettes du réfrigérateur ....................................

Bac à légumes .................................................................................. 29

CARACTÉRISTIQUES DU CONGÉLATEUR...................................... 29

Tablette du congélateur......................

CARACTÉRISTIQUES DE LA PORTE................................................30

Tringles de porte..............................

Compartiment utilitaire .....................................................................30

ENTRETIEN DU RÉFRIGÉRATEUR...................................................30

Nettoyage..........................................................................................30

Remplacement des ampoules d’éclairage.......................................31

Entreti

en avant les vacances ou lors d’un déménagement.............32

DÉPANNAGE........................................................................................33

ACCESSOIRES................

GARANTIE............................................................................................ 35

appliances carry a 5-year

..........21

............................................................23

........................ 26

.............................28

.............................................. 29

.................................................30

.................................................................... 35

Page 2

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

You can be killed or seriously injured if you don't immediately

DANGER

WARNING

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING:

■ Plug into a grounded 3 prong outlet.

■ Do not remove ground prong.

■ Do not use an adapter.

■ Do not use an extension cord.

■ Disconnect power before servicing.

■ Replace all parts and panels before operating.

■ Remove doors from your old refrigerator.

■ Connect to a potable water supply only.

■ Use nonflammable cleaner.

■ Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

■ Use two or more people to move and install refrigerator.

To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

follow instructions.

You

can be killed or seriously injured if you don't

instructions.

■ Disconnect power before installing ice maker (on ice maker

kit ready models only).

■ Use a sturdy glass when dispensing ice (on some models).

■ Do not hit the refrigerator glass doors (on some models).

■ This appliance is not intended for use by persons (including

children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

■ Children should be supervised to ensure that they do not

play with the appliance.

SAVE THESE INSTRUCTIONS

State of California Proposition 65 Warnings: WARNING: This product contains one or more chemicals known to the State of California to cause cancer. WARNING: This product contains one or more chemicals known to the State of California to cause birth defects or other

reproductive harm.

Page 3

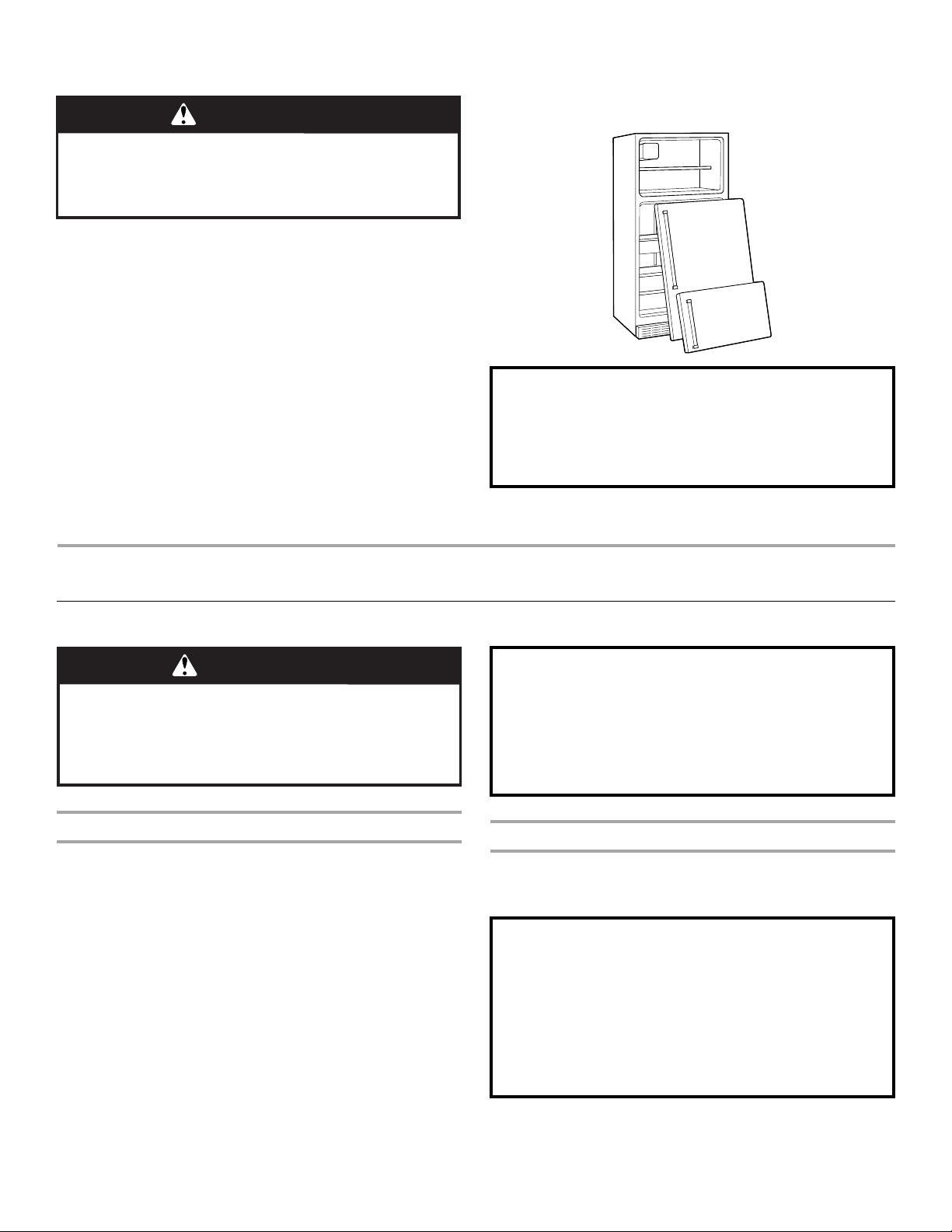

Proper Disposal of Your Old Refrigerator

WARNING

Suffocation Hazard Remove doors from your old refrigerator. Failure to do so can result in death or brain damage.

Important information to know about disposal of refrigerants:

Dispose of refrigerator in accordance with Federal and Local regulations. Refrigerants must be evacuated by a licensed, EPA certified refrigerant technician in accordance with established procedures.

WARNING

Excessive Weight Hazard

Use two or more people to move and install refrigerator.

Failure to do so can result in back or other injury.

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator for cleaning or service, be sure to cover the floor with cardboard or hardboard to avoid floor damage. Always pull the refrigerator straight out when moving it. Do not wiggle or “walk” the refrigerator when trying to move it, as floor damage could occur.

Important information to know about glass shelves and covers:

Do not clean glass shelves or covers with warm water when they are cold. Shelves and covers may break if exposed to sudden temperature changes or impact, such as bumping. Tempered glass is designed to shatter into many small, pebble-size pieces. This is normal. Glass shelves and covers are heavy. Use both hands when removing them to avoid dropping.

IMPORTANT: Child entrapment and suffocation are not problems of the past. Junked or abandoned refrigerators are still dangerous – even if they will sit for “just a few days.” If you are getting rid of your old refrigerator, please follow these instructions to help prevent accidents.

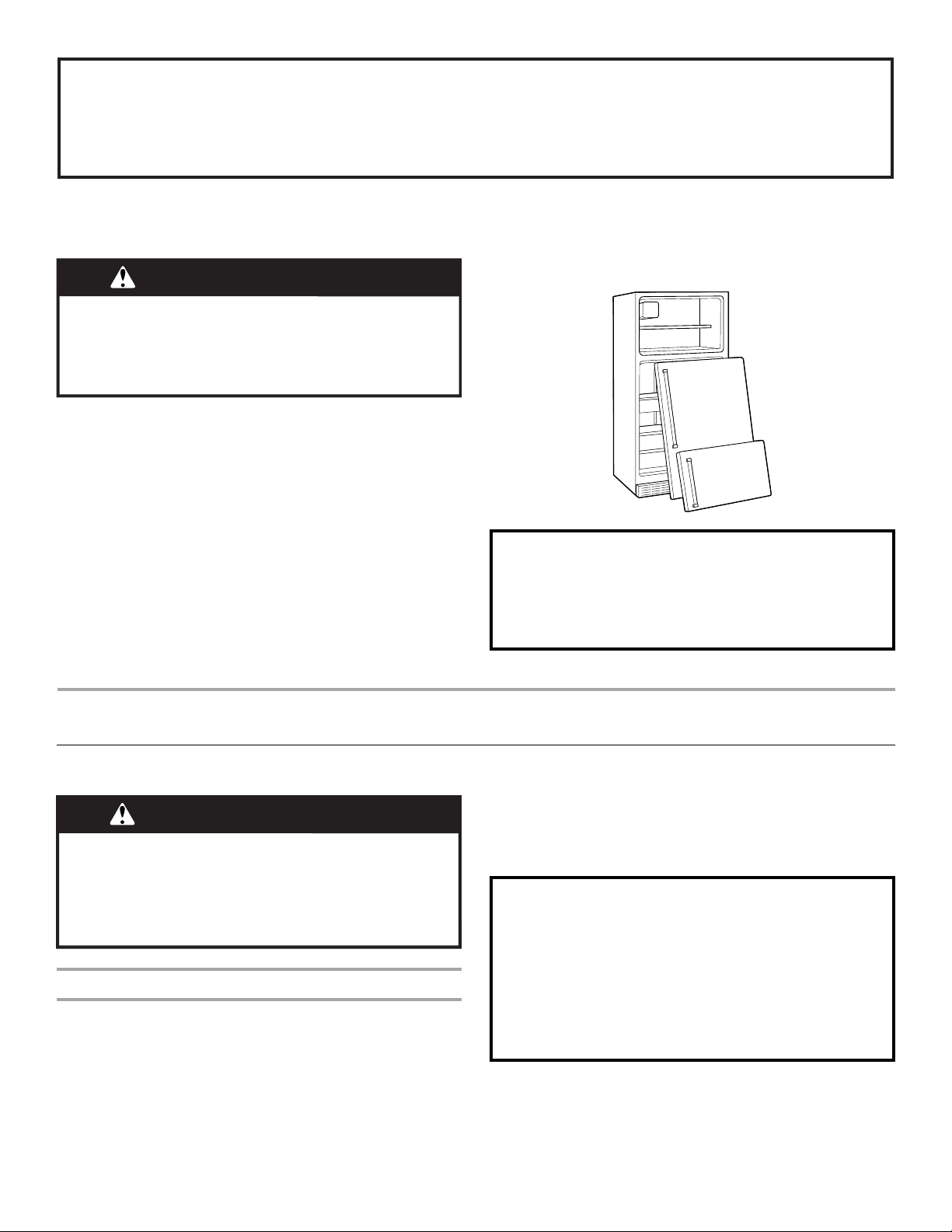

Before You Throw Away Your Old Refrigerator or Freezer:

■ Take of f t h e d oo rs .

■ Leave the shelves in place so that children may not easily

climb inside.

INSTALLATION INSTRUCTIONS

Unpack the Refrigerator

Remove the Packaging

IMPORTANT: Do not remove the white foam air return insert from

behind the control panel on the ceiling of the refrigerator. If the insert is removed, ice may migrate down from the freezer and cause icicles to form.

■ Remove tape and glue residue from surfaces before turning

on the refrigerator. Rub a small amount of liquid dish soap over the adhesive with your fingers. Rinse with warm water and dry with a soft cloth.

■ Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. These products can damage the surface of your refrigerator. For more information see “Refrigerator Safety.”

Clean Before Using

After you remove all of the package materials, clean the inside of your refrigerator before using it. See the cleaning instructions in “Refrigerator Care.”

Page 4

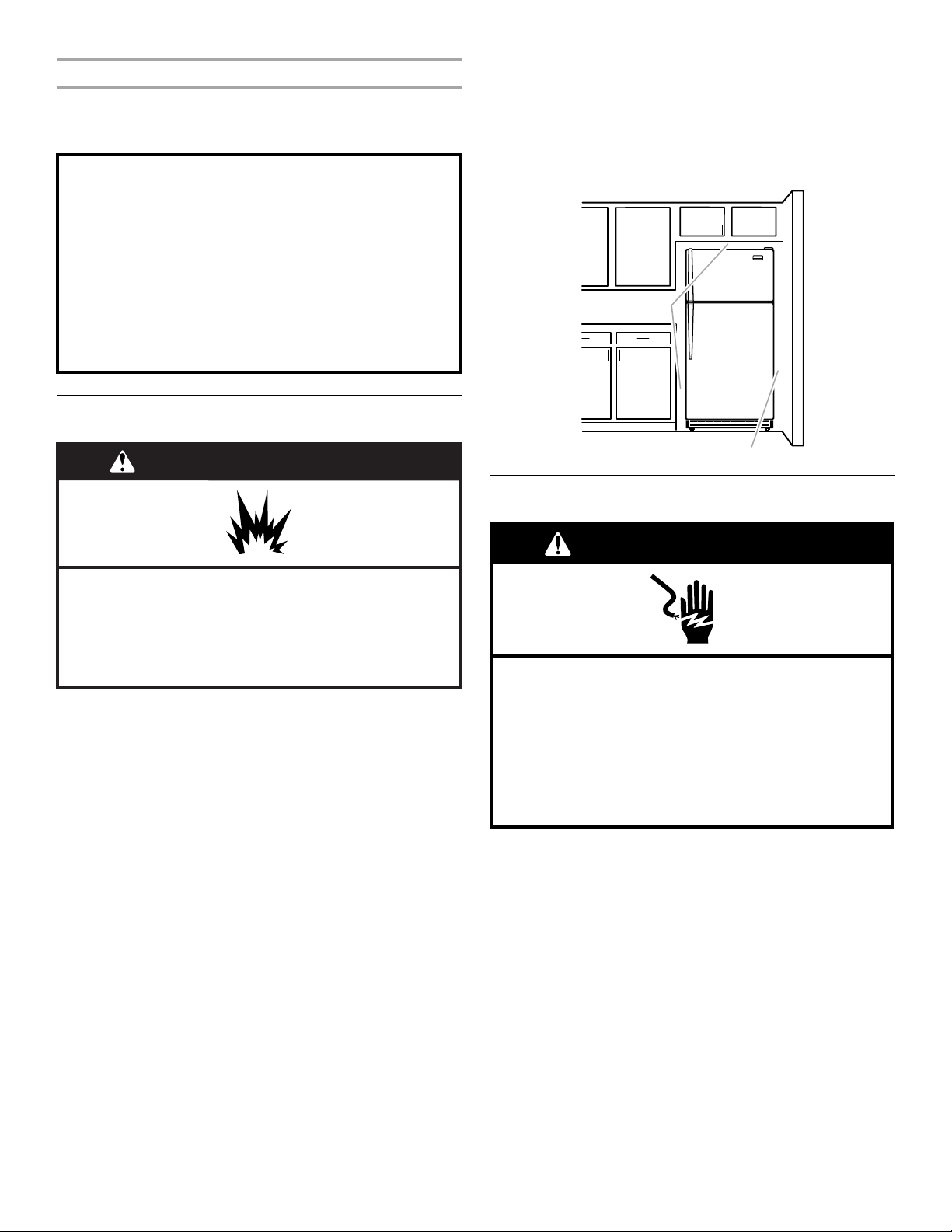

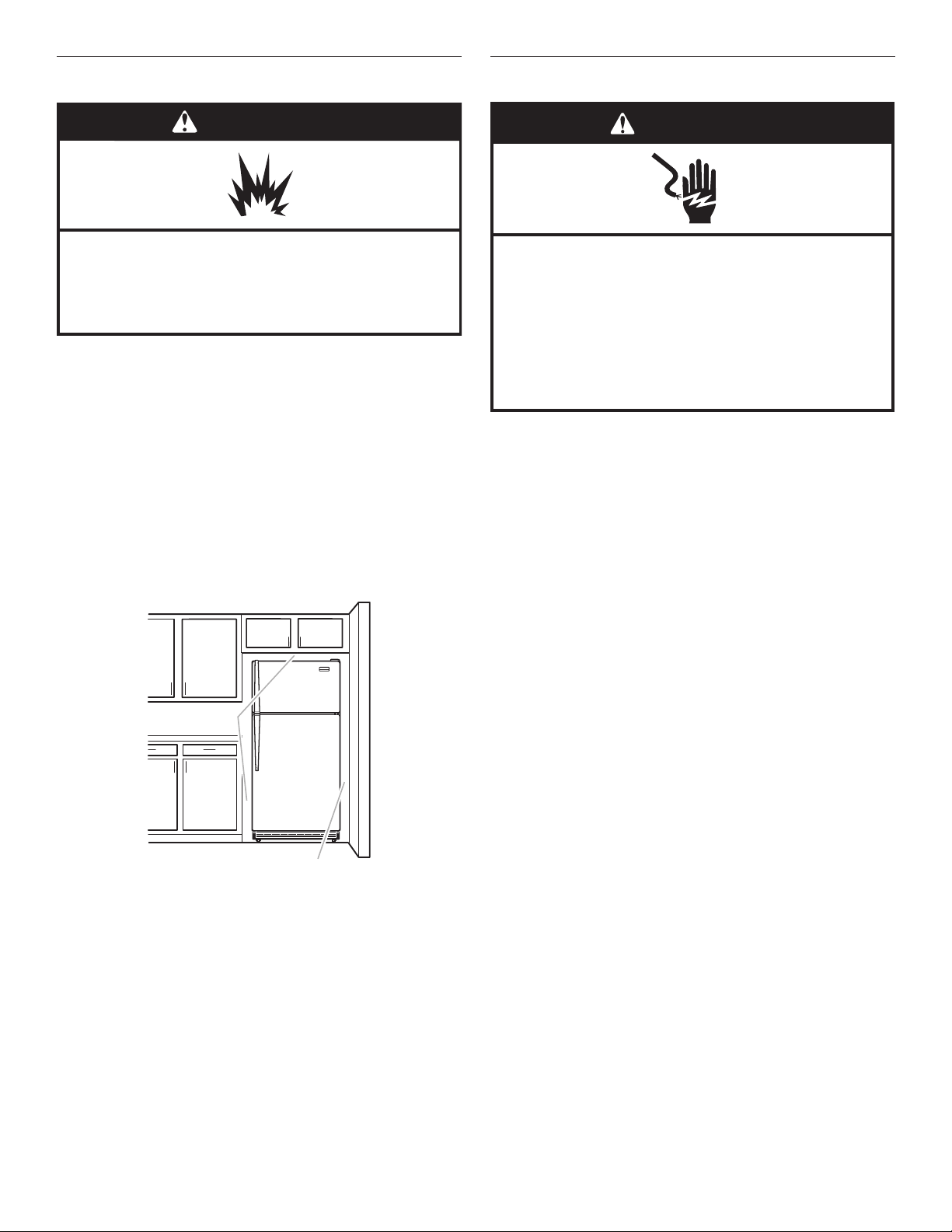

Location Requirements

Electrical Requirements

WARNING

Explosion Hazard

Keep flammable materials and vapors, such as gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

IMPORTANT: This refrigerator is designed for indoor household use only.

To ensure proper ventilation for your refrigerator, allow for ½" (1.25 cm) of space on each side and at the top. Allow for 1" (2.54 cm) of space behind the refrigerator. If your refrigerator has an ice maker, allow extra space at the back for the water line connections. When installing your refrigerator next to a fixed wall, leave a 2" (5.08 cm) minimum space on the hinge side (some models require more) to allow the door to swing open.

NOTE: This refrigerator is intended for use in a location where the temperature ranges from a minimum of 55°F (13°C) to a maximum of 110°F (43°C). The preferred ro optimum performance, which reduces electricity usage and provides superior cooling, is between 60°F (15°C) and 90°F (32°C). It is recommended that you do not install the refrigerator near a heat source, such as an oven or radiator.

om temperature range for

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death, fire, or electrical shock.

Before you move your refrigerator into its final location, it is important to make sure you have the proper electrical connection.

Recommended Grounding Method

A 115-volt, 60 Hz, AC-only, 15- or 20-amp fused, grounded electrical supply is required. It is recommended that a separate circuit serving only your refrigerator be provided. Use an outlet that cannot be turned off by a switch. Do not use an extension cord.

NOTE: Before performing any type of installation or cleaning, or removing a light bulb, turn cooling off or turn the control (Thermostat, Refrigerator, or Freezer control, depending on the model) to OFF, and then disco electrical source. When you are finished, reconnect the refrigerator to the electrical source and turn cooling on or reset the control (Thermostat, Refrigerator, or Freezer control, depending on the model) to the desired setting. See “Using the Controls” in the User Instructions, User Guide, or Use & Care Guide.

nnect the refrigerator from the

2" (1.25 cm)

2" (5.08 cm)

Page 5

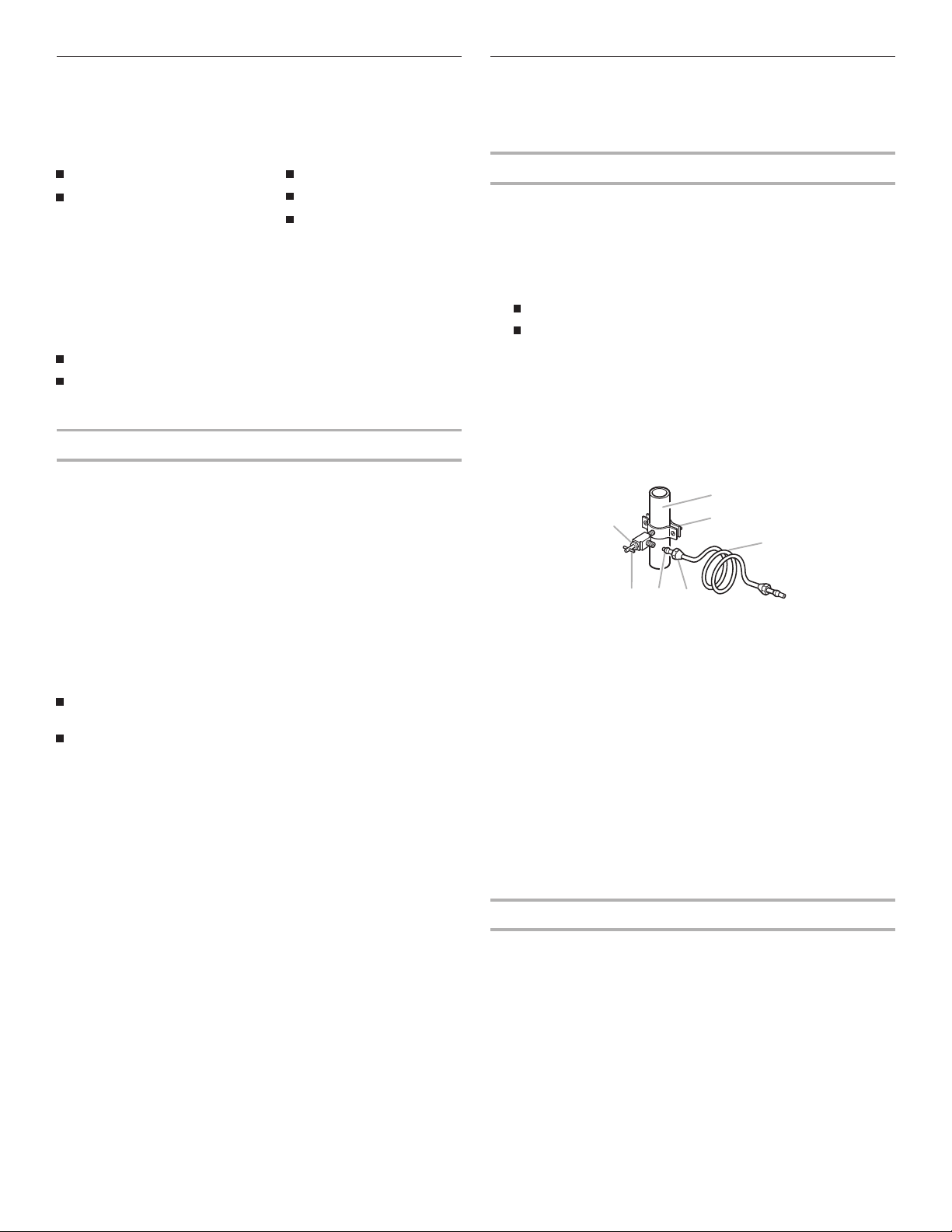

Water Supply Requirements

A B

DEF

Gather the required tools and parts before starting installation. Read and follow the instructions provided with any tools listed here.

TOOLS NEEDED:

Flat-blade screwdriver ⁷⁄₁₆" and ¹⁄₂" open-end or two

adjustable wrenches

NOTE: Your refrigerator dealer has a kit available with a ¹⁄₄" (6.35 mm) saddle-type shut-off valve, a union, and copper tubing. Before purchasing, make sure a saddle-type valve complies with your local plumbing codes. Do not use a piercing-type or ³⁄₁₆" (4.76 mm) saddle valve which reduces water flow and clogs more easily.

IMPORTANT:

All installations must meet local plumbing code requirements. Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain above freezing.

Water Pressure

A cold water supply with water pressure of between 30 and 120 psi (207 and 827 kPa) is required to operate the water dispenser and ice maker. If you have questions about your water pressure, call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the refrigerator needs to be between 30 and 120 psi (207 and 827 kPa).

If a reverse osmosis water filtration system is connected to your cold water supply, the water pressure to the reverse osmosis system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).

If the water pressure to the reverse osmosis system is less than 40 to 60 psi

Check to see whether the sediment filter in the reverse osmosis system is blocked. Replace the filter if necessary.

Allow the storage tank on the reverse osmosis system to refill after heavy usage.

If you have questions about your water pressure, call a licensed, qualified plumber.

(276 to 414 kPa):

¹⁄₄" nut driver ¹⁄₄" drill bit

Cordless drill

Connect the Water Supply

Read all directions before you begin. IMPORTANT: If you turn the refrigerator on before the water line is

connected, turn the ice maker off.

Connect to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn off main water supply. Turn on nearest faucet long

enough to clear line of water.

3. Locate a ½" to 1¹⁄₄" (1.25 cm to 3.18 cm) vertical cold water pipe near the refrigerator.

IMPORTANT:

Make sure it is a cold water pipe. Horizontal pipe will work, but drill on the top side of the

pipe, not the bottom. This will help keep water away from the drill and normal sediment from collecting in the valve.

4. Determine the length of copper tubing you need. Measure from the connection on the lower left rear of refrigerator to the water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use ¹⁄₄" (6.35 mm) O.D. (outside diameter) copper tubing. Be sure both ends of copper tubing are cut square.

5. Using a cordless drill, drill a ¹⁄₄" hole in the cold water pipe you have selected.

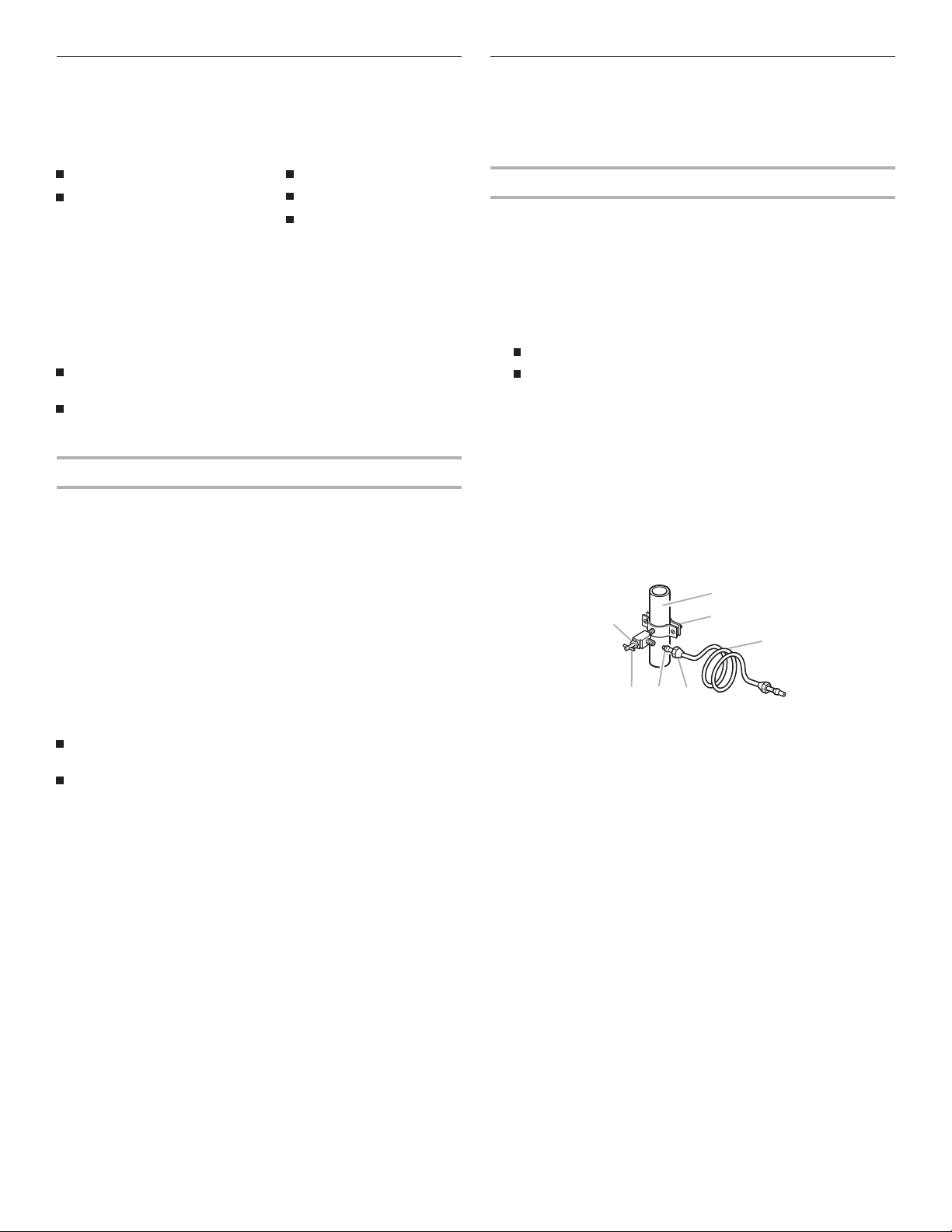

A. Cold water pipe

B. Pipe clamp C. Copper tubing D. Compression nut

6. Fasten the shut-off valve to the cold water pipe with the pipe clamp. Be sure the outlet end is solidly in the ¹⁄₄" drilled hole the water pipe and that the washer is under the pipe clamp. Tighten the packing nut. Tighten the pipe clamp screws slowly and evenly so washer makes a watertight seal. Do not overtighten or you may crush the copper tubing.

7. Slip the compression sleeve and compression nut on the copper tubing as shown. Insert the end of the tubing into the outlet end squarely as far as it will go. Screw compression nut onto outlet end with adjustable wrench. Do not overtighten.

8. Place the free end of the tubing in a container or sink, and turn on the main water supply. Flush th e tubing until water is clear. Turn off the shut-off valve on the water tubing.

E. Compression sleeve F. Shut-off valve

G. Packing nut

pipe. Coil the copper

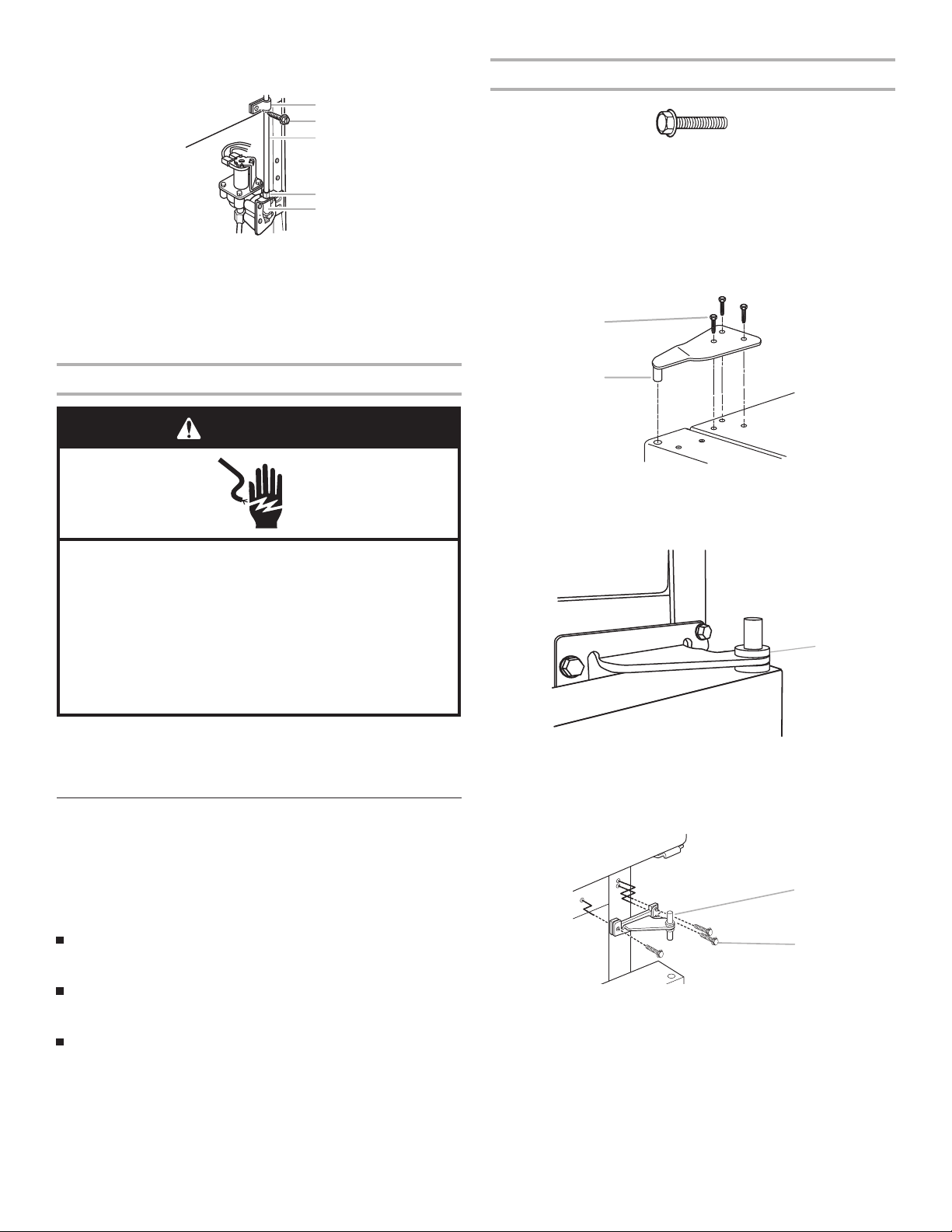

Connect to Refrigerator

1. Unplug refrigerator or disconnect power.

2. Attach the copper tubing to the valve inlet using a

compression nut and sleeve as shown. Tighten the compression nut. Do not overtighten.

3. Use the tube clamp on the back of the refrigerator to secure the tubing to the refrigerator as shown. This will help avoid damage to the tubing when the refrigerator is pushed back against the wall.

4. Turn shut-off valve on.

Page 6

5. Check for leaks. Tighten any connections (including

D E

connections at the valve) or nuts that leak.

A. Tube clamp B. Tube clamp screw C. Copper tubing

6. The ice maker is equipped with a built-in water strainer. If your water conditions require a second water strainer, install it in the ¹⁄₄" (6.35 mm) water line at either tube connection. Obtain a water strainer from your nearest appliance dealer.

D. Compression nut

E. Valve inlet

Complete the Installation

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death, fire, or electrical shock.

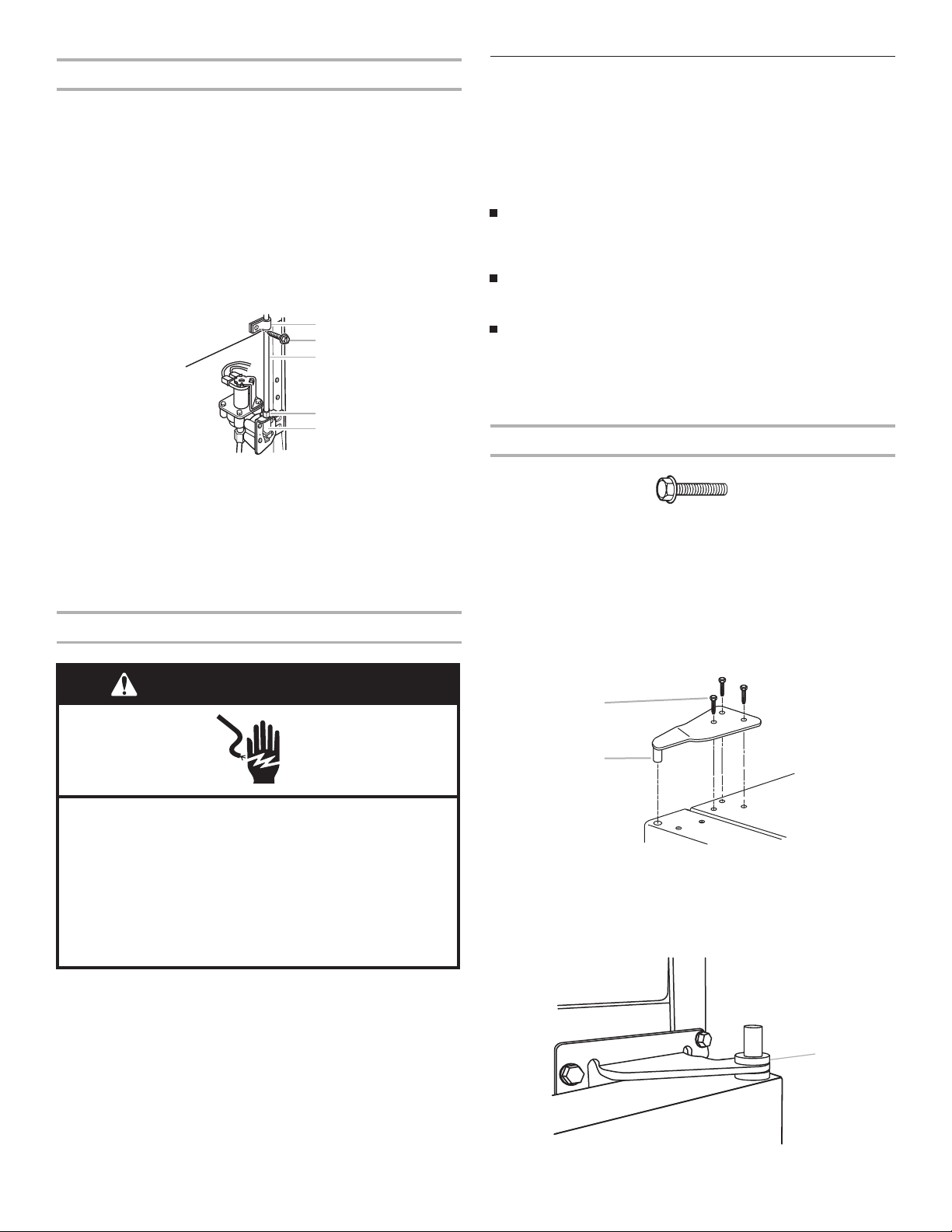

Remove Doors and Hinges

⁵⁄₁₆

" Hex-Head Hinge Screw

1. Unplug refrigerator or disconnect power.

2. Using a hex-head socket wrench, remove the three ⁵⁄₁₆"

hex-head hinge screws from the top hinge and lift up to remove the hinge.

NOTE: Provide additional support for the doors while the hinges are being moved. Do not depend on the door magnets to hold the doors in place while you are working.

⁵⁄₁₆

" Hex-head hinge screws B. Top hinge pin

3. Lift the freezer door off of the center hinge and set it aside.

4. Remove the washer from the top of the center hinge pin.

1. Plug into a grounded 3 prong outlet.

NOTE: Allow 24 hours to produce the first batch of ice. Discard

the first three batches of ice produced. Allow 3 days to completely fill ice container.

Refrigerator Doors

Depending on the width of your doorway, you may need to remove the doors to move the refrigerator into your home. Also, the door hinges are factory installed on the right-hand side. If you want the door to open from the other direction, you must reverse the door swing.

IMPORTANT:

Before you begin, turn the refrigerator control off. Unplug refrigerator or disconnect power. Remove food and adjustable door or utility bins from doors.

If you are only removing and replacing the doors, see the “Remove Doors and Hinges” and “Replace Doors and Hinges” sections.

All graphics referenced in the following instructions are included later in this section after “Final Steps.”

Tools Needed: ⁵⁄₁₆" hex-head socket wrench, ⁵⁄₁₆" open-end wrench,#2 Phillips screwdriver, flat 2" putty knife, flat-blade screwdriver

5. Using a hex-head socket wrench and an open-end wrench, remove the three screws from the center hinge and remove the hinge. Set aside.

A. Center hinge B.

6. Remove the washer from the bottom of the center hinge pin.

7. Lift the

refrigerator door from the bottom hinge, and set aside.

A. Washer

" hex-head hinge screws

⁵⁄₁₆

Page 7

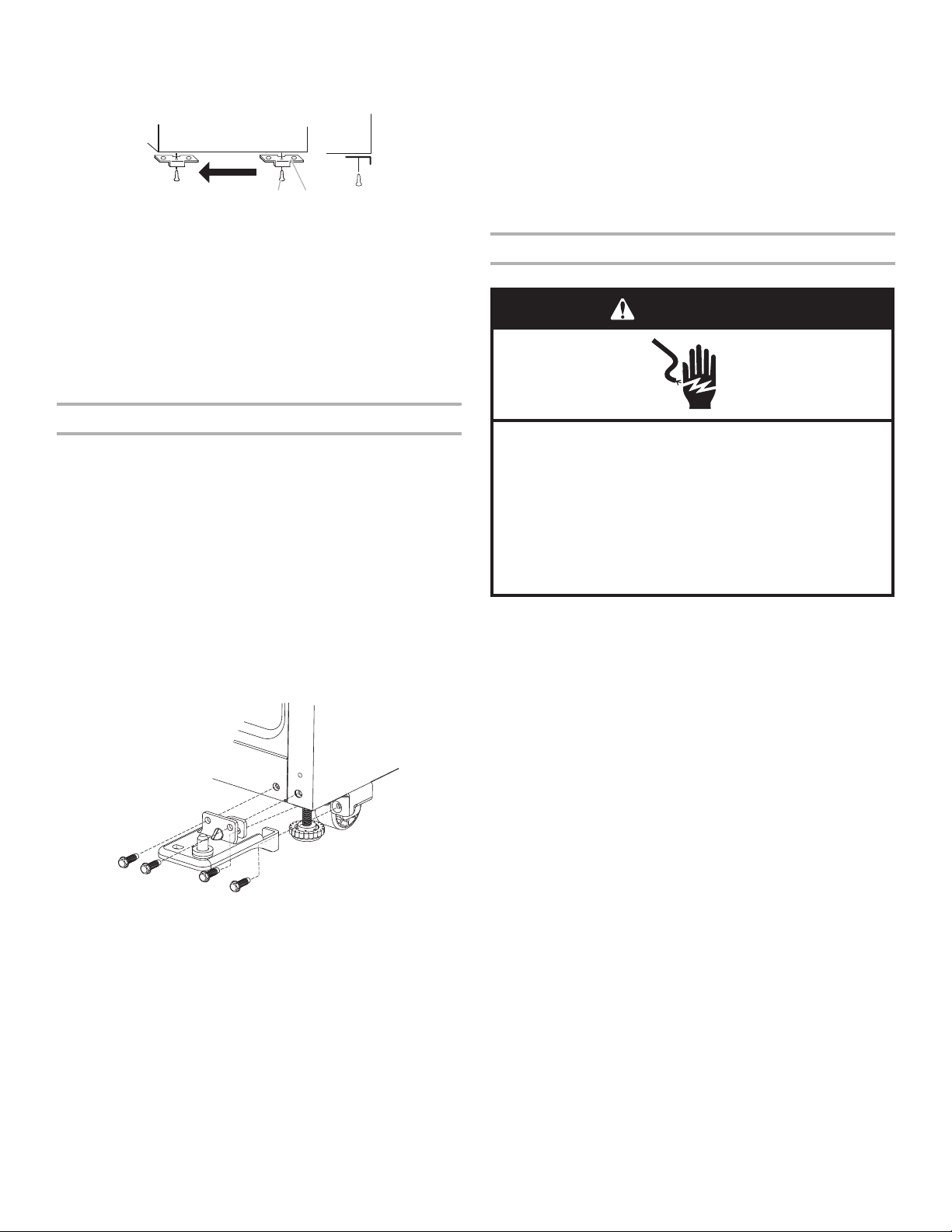

8. Using a hex-head socket wrench, remove the four ⁵⁄₁₆"

Door Stop Screw

Door Hinge Hole Plug

Cabinet Hinge Hole Plug

Dome Cap

Dome Cap Washer

hex-head hinge screws from the bottom hinge and pull the hinge from the bottom of the refrigerator door.

Reverse Doors (optional)

3. Once the refrigerator door is in place, slide the center hinge

from the right onto the screws, insert the third screw, and then tighten all

screws completely.

NOTE: Make sure the washers are in place on both the top and bottom pins of the center hinge.

IMPORTANT: If you want to reverse your doors so that they open in the opposite direction, follow these steps. If you are not reversing the doors, see “Replace Doors and Hinges.”

Graphics follow these instructions.

Reverse Center Hinge

1. Remove the three dome caps and screws from the handle

side and use them to fill the holes created when the hinge screws were removed.

⁵⁄₁₆

" hex-head hinge screws

B. Washers

Reverse Freezer Door

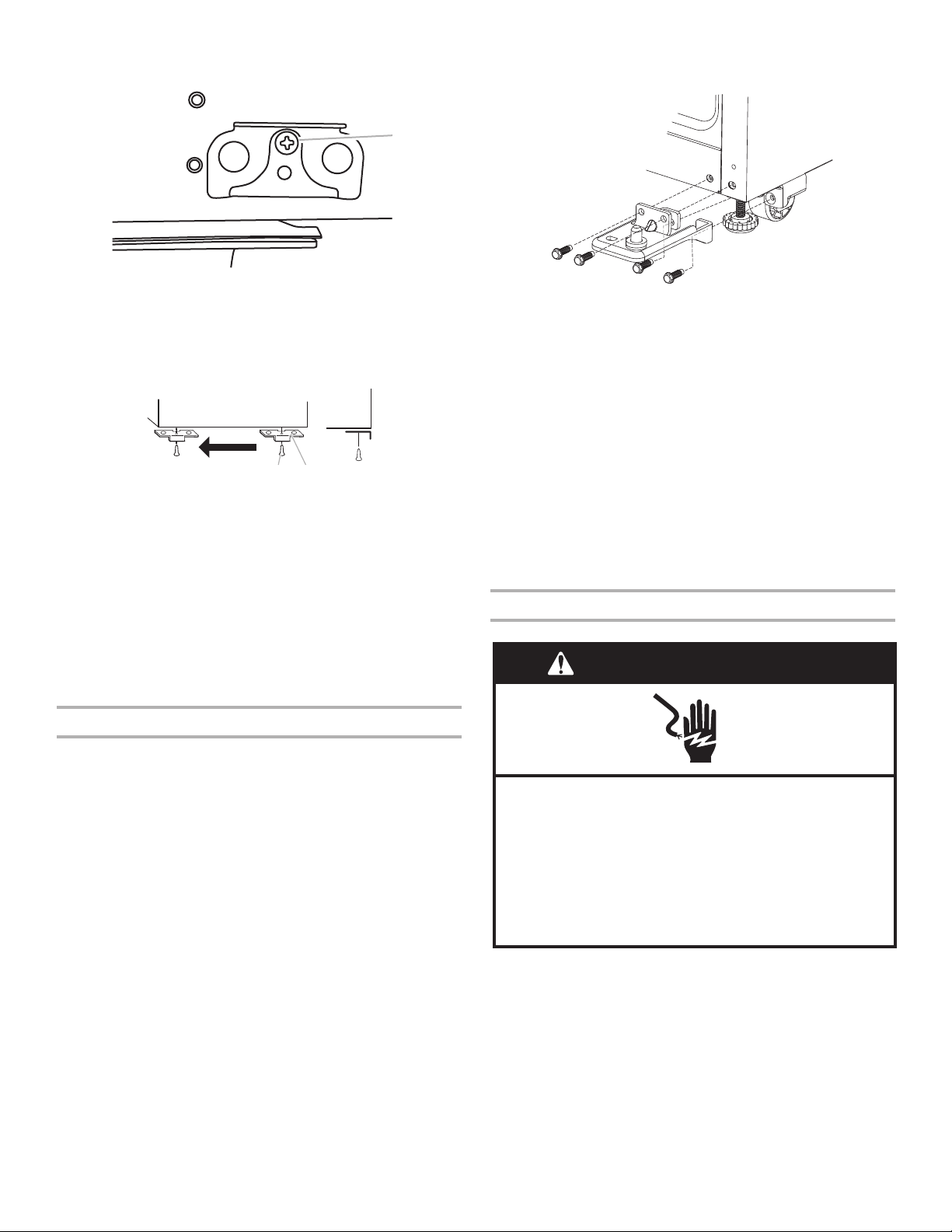

1. Remove the three cabinet hole plugs from the top of the

cabinet and place them in the hinge holes on the opposite side.

2. Remove the door stop from the bottom of the freezer door.

A. Door stop screw B. Door stop

3. Move the door stop to the opposite side, making sure that the hole in the door stop plate is aligned perfectly with the hole for the center hinge pin.

4. Using the screw removed in Step 2, fasten the door stop to the bottom of the freezer door.

2. Using the three ⁵⁄₁₆" hex-head hinge screws, removed in Step 1, insert two screws halfway into the holes, leaving space to insert the Center Hinge.

A. Dome cap washers B. Hex-head hinge screws

C. Dome caps

A. Door stop screw

5. Set aside the freezer door until the hinges and refrigerator door are in place.

Page 8

Reverse Refrigerator Door

1. Remove the door stop from the bottom of the refrigerator door.

A. Door stop screw B. Door stop

2. Replace the door stop on the opposite side of the refrigerator door, making sure that the hole in the door stop plate is aligned perfectly with the hole for the bottom hinge pin.

3. Fasten the door stop to the door.

4. Remove door hinge hole plug from freezer door. Move to

opposite side.

5. Set aside refrigerator door until bottom hinge is installed on the opposite side of the refrigerator.

Install Freezer Door

1. Place washer on the upper hinge pin of the center hinge.

2. Place the freezer door on the upper hinge pin of the center

hinge.

3. Insert the Top Hinge pin into the drilled hole in the top of the freezer door. Do not tighten the screws completely.

4. Align the doors so that the bottom of the freezer door aligns evenly w

NOTE: The distance between the doors should be approximately ³⁄₄" (19 mm).

ith the top of the refrigerator door. Tighten all screws.

Final Steps

WARNING

Replace Doors and Hinges

IMPORTANT: Provide additional support for the doors while the

hinges are being moved. Do not depend on the door magnets to hold the doors in place while you are working.

Reverse Top Hinge

1. Place the plastic spacer beneath the hinge so that it will be

between the hinge and the cabinet, making sure the holes are aligned.

2. Fasten the top hinge to the op posite side of the cabinet, inserting the screws only halfway, so you will be able to replace and align the freezer door later.

Install Refrigerator Door

1. Insert the bottom hinge pin into the bottom hinge and fasten

the hinge to the cabinet. Do not tighten completely.

2. Place the washer on top of the bottom hinge pin.

3. Place the refrigerator doo

r onto the pin of the bottom hinge.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death, fire, or electrical shock.

1. Plug into a grounded 3 prong outlet.

2. Reset the controls. See “Using the Controls.”

3. Return all removable door parts to doors and the food to the

refrigerator.

4. Measure the distance from the bottom of the refrigerator door to the floor. The distance should be approximately 1⁴⁄₅" (4.6 cm).

NOTE: If necessary, loosen the bottom hinge, without removing the screws, adjust the door to the correct height and fully tighten the screws.

Page 9

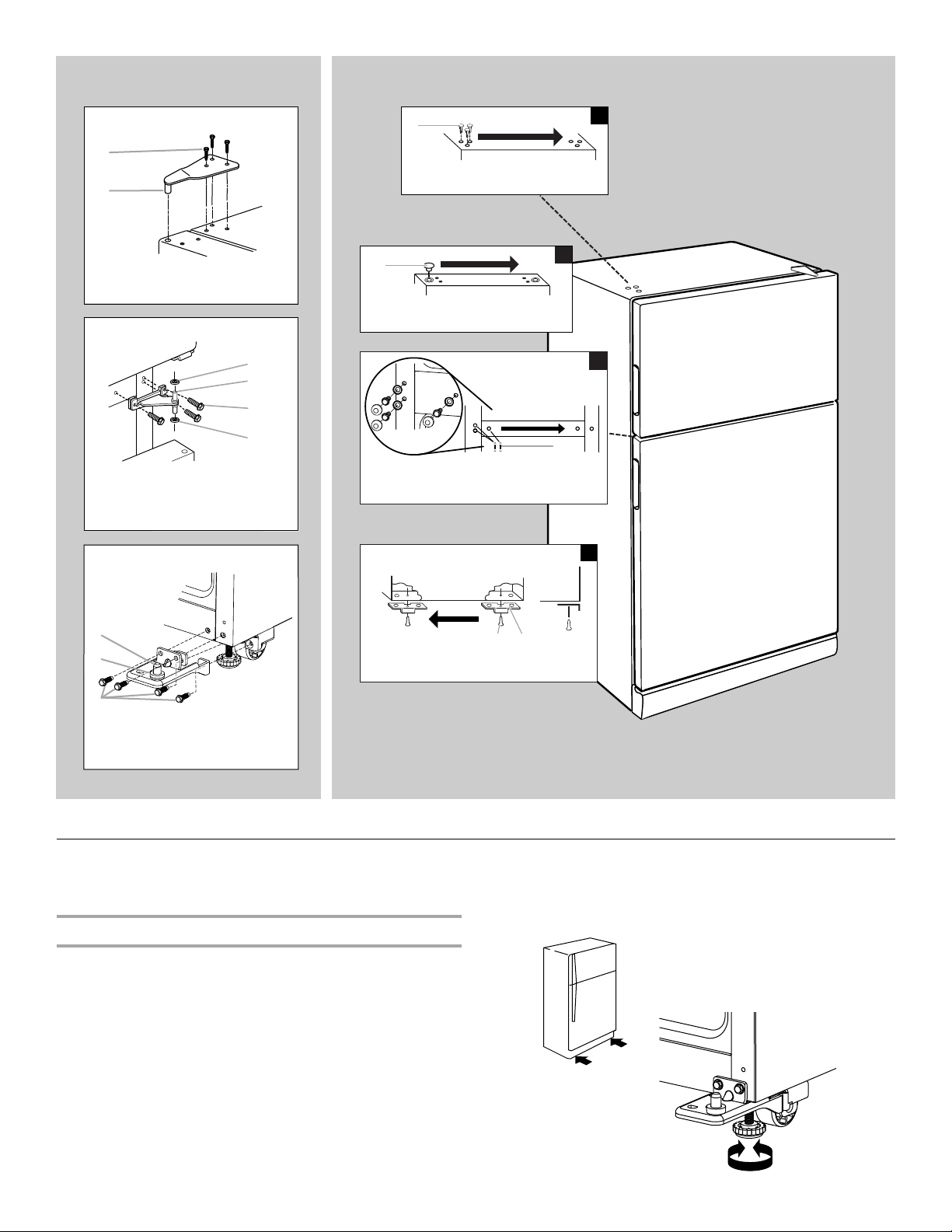

Door Removal &

Replacement

Top Hinge

A. 5/16" Hex-Head Hinge Screws B. Top Hinge

A. Bottom Hinge

Bottom Hinge

B. Washer

C. 5/16" Hex-Head Hinge Screws

Door Swing Reversal (optional)

A. Door Hinge Hole Plug

A. Cabinet Hinge Hole Plugs

A. Door Stop Screw B. Door Stop

Side View

Front View

Center Hinge

A. Washer

C. 5/16" Hex-Head Hinge Screws

B. Center Hinge

/16" Hex-Head Hinge

Screws,

Dome Caps and Dome Cap Washers

IMPORTANT: Your refrigerator complies with American Disabilities Act (ADA) guidelines.

Door Closing

Your refrigerator has two front adjustable levelers - one on the right and one on the left. If your refrigerator seems unsteady or you want the doors to close easier, adjust the refrigerator's tilt

Adjust the Doors

using the following instructions:

1. Turn the leveler to lower or raise that side of the refrigerator. It may take several turns to adjust the tilt of the refrigerator.

■ To raise, turn the leveler to the right.

■ To lower, turn the leveler to the left.

NOTE: Having someone push against the top of the refrigerator takes some weight off the levelers and rollers which makes it easier to adjust.

Page 10

2. Open both doors again to make sure they close as easily as you like. If not, tilt the refrigerator slightly more to the rear by turning both leveling legs to the left; it may take several more turns.

NOTE: To keep the refrigerator level, you should turn both leveling legs the same amount.

3. Using a level, be sure that the refrigerator is still level side to side. Readjust if necessary.

NOTE: Neither compartment will cool when the control is set to OFF.

Door Aligning

If the space between your doors looks uneven, you can adjust it using the following instructions:

1. Depending on your model, remove the top hinge cover.

2. Loosen the top hinge screws using a ⁵⁄₁₆" socket or wrench.

3. Have someone hold the door in place or put a spacer between

the doors while you tighten the top hinge screws.

4. Replace the top hinge cover, if removed in Step 1.

REFRIGERATOR USE

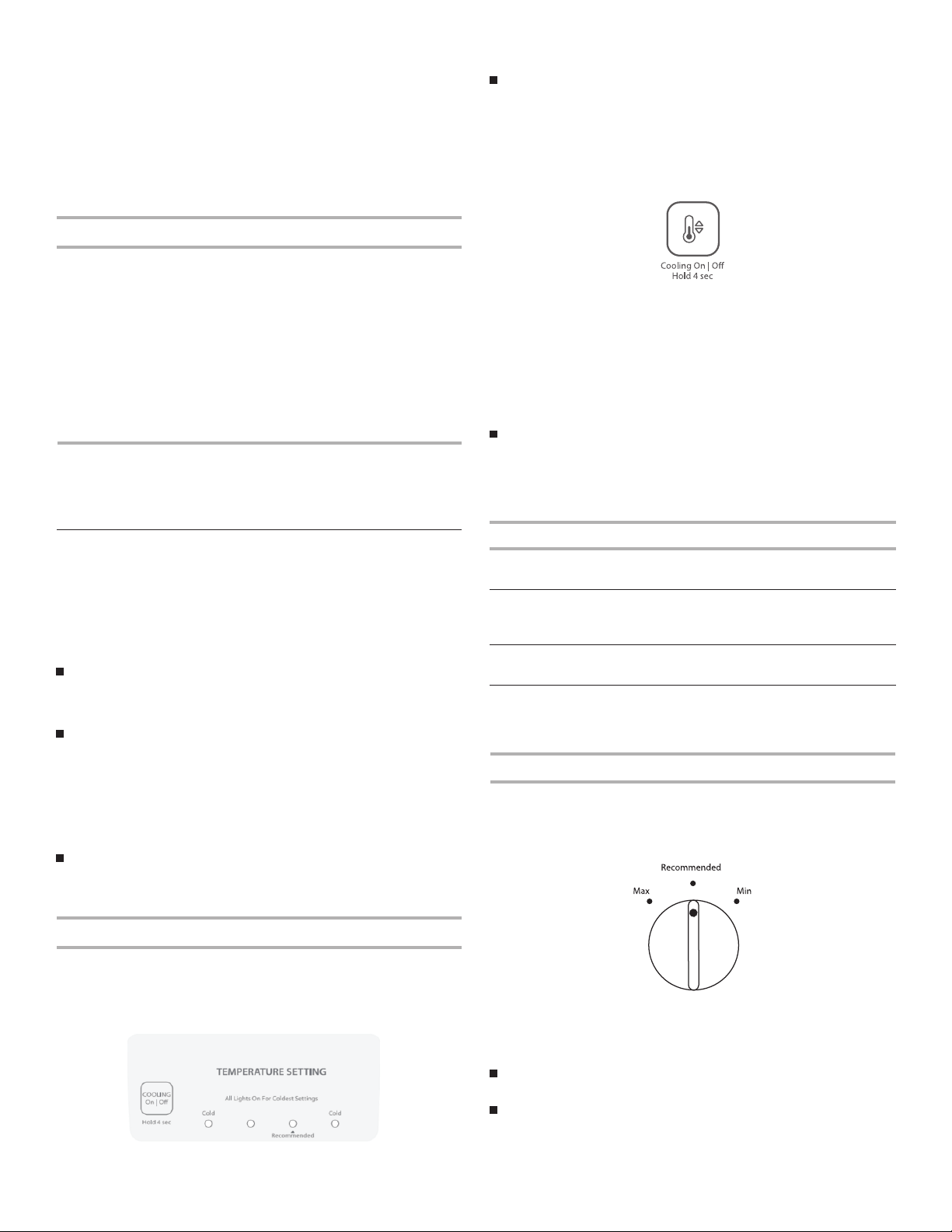

Using the Controls

Your refrigerator has two controls that affect the temperature. The Temperature control is located at the top front of the refrigerator compartment and the Airflow control is located on the back wall of the freezer compartment.

IMPORTANT:

The recommended setting should be correct for normal household refrigerator use. The controls are set correctly when milk or juice is as cold as you like and when ice cream is firm.

Wait 24 hours for your refrigerator to cool completely before adding food. If you add food before the refrigerator has cooled completely, your food may spoil.

NOTE: Adjusting the refrigerator and freezer temperature controls to a colder than recommended setting will not cool the compartments any faster.

If the temperature is too warm or too cold in the refrigerator or freezer, first check the air vents to be sure they are not blocked before adjusting the controls.

Adjusting the Temperature Control

If you need to adjust the temperature in either the refrigerator or freezer compartment, use the settings listed in th a guide.

NOTE: Except when starting the refrigerator, do not adjust the control more than one setting at a time. Wait 24 hours between adjustments for the temperature to st

Press the Temperature Setting button to toggle among the 4 LED lights which indicate the temperature setting. Reading from left to right, the LED in the first position is the least cold. The LEDs indicate increasingly colder settings as you continue to the right.

CONDITION/REASON: ADJUSTMENT:

REFRIGERATOR too warm TEMPERATURE control

FREEZER too warm/Too little ice AIRFLOW or

REFRIGERATOR too cold TEMPERATURE control

FREEZER

too cold AIRFLOW or

abilize.

one setting higher

TEMPERATURE control one setting higher

one setting lower

TEMPERATURE control one setting lower

e chart below as

Airflow Control

The Airflow control regulates the amount of air flowing between the freezer and the refrigerator compartments.

When you plug in the refrigerator for the first time, turn the Airflow control to the Recommended setting.

Temperature Control

For your convenience, the temperature control is preset at the factory. When you first install your refrigerator, make sure the control is still preset as shown.

Recommended Setting

Cooling Off/On

To turn Cooling Off, press and hold the Temperature Setting button for 4 seconds, until all lights turn ON for 1 second. To turn cooling back on, press and hold the Temperature Setting button again for 4 seconds.

Adjusting the Airflow Control

If you want to temporarily increase the cold airflow to a specific compartment, adjust the control.

Max - Increase airflow to the freezer. Min - Increase airflow to the refrigerator.

IMPORTANT: Once the performance is achieved, return the Airflow control to the Recommended setting to keep the refrigerator operating at optimum efficiency.

CONDITION/REASON: ADJUSTMENT:

Heavy ice use Max Hot room temperature Max - to maintain ice- making

production rate

Large quantity of groceries Min - to quickly chill food and

beverages

Page 11

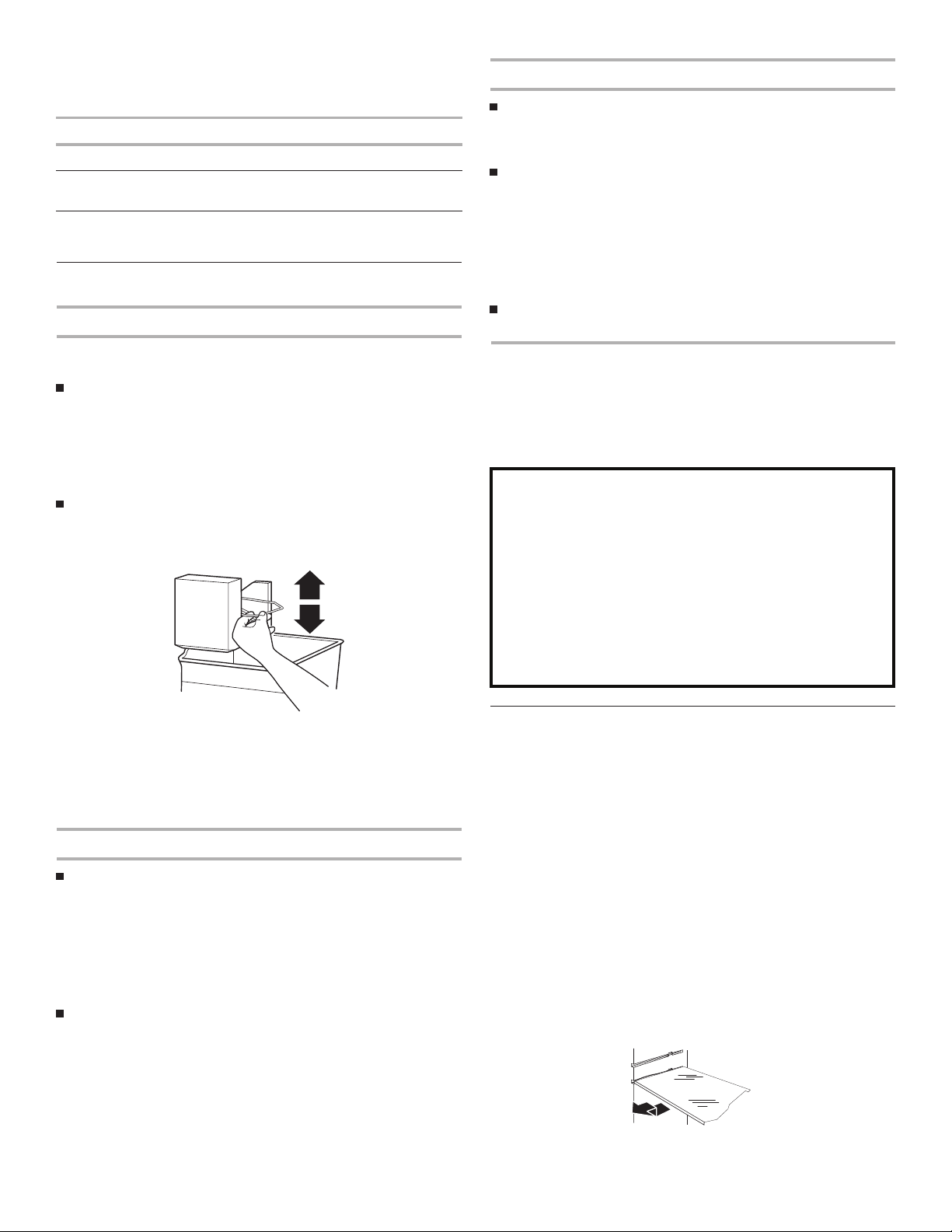

Ice Maker

Turning the Ice Maker On/Off

REFRIGERATOR FEATURES

Your model may have some or all of these features.

NOTE: Do not force the wire shut-off arm up or down.

To turn the ice maker on, simply lower the wire shut-off arm. NOTE: Your ice maker has an automatic shut-off. As ice is

made, the ice cubes will fill the ice storage bin and the ice cubes will raise the wire shut-off arm to the Off (arm up) position.

To manually turn the ice maker off, lift the wire shut-off arm to the Off (arm up) position and listen for the click to make sure the ice maker will not continue to operate.

NOTE: Turn the ice maker off before removing the ice storage bin to serve ice or to clean the bin. This will keep the ice cubes from dropping out of the ice maker and into the freezer compartment. After replacing the ice storage bin, turn on the ice maker.

Ice Production Rate

NORMAL Ice Production: The ice maker should produce approximately 8 to 12 batches of ice in a 24-hour period. If ice is not being made fast enough, turn the Freezer control toward a higher (colder) number in half number steps. (For example, if the control is at 3, move it to between 3 and 4.) Wait 24 hours and, if necessary, gradually turn the Freezer Control to the highest setting, waiting 24 hours between each increase.

MAXIMUM Ice Production (on some models): The ice maker should produce approximately 16 to 20 batches of ice in a 24-hour period. If your refrigerator has the maximum ice production feature, push the switch to MAX.

Remember

Allow 24 hours to produce the first batch of ice. Allow 3 days to completely fill the ice storage bin. Discard the first three batches of ice produced.

The quality of your ice will be only as good as the quality of the water supplied to your ice maker. Avoid connecting the ice maker to a softened water supply. Water softener chemicals (such as salt) can damage parts of the ice maker and lead to poor quality ice. If a softened water supply cannot be avoided, make sure the water softener is operating properly and is well maintained.

Do not store anything on top of the ice maker or in the ice storage bin.

Important information to know about glass shelves and covers:

Refrigerator Shelves

The shelves in your refrigerator are adjustable to match your individual storage needs.

Storing similar food items together in your refrigerator and adjusting the shelves to fit different heights of items will make finding the exact item you want easier. It will also reduce the amount of time the refrigerator door is open, and save energy.

To remove and replace a shelf:

1. Remove items from the shelf.

2. Slide the shelf straight out to the stop.

3. Depending on your model, lift back or front of the shelf past

the stop. Slide shelf out the rest of the way.

4. Replace the shelf by sliding the back of the shelf into the track in the wall of the cabinet.

5. Guide the the shelf in all the way.

front of the shelf into the shelf track. Be sure to slide

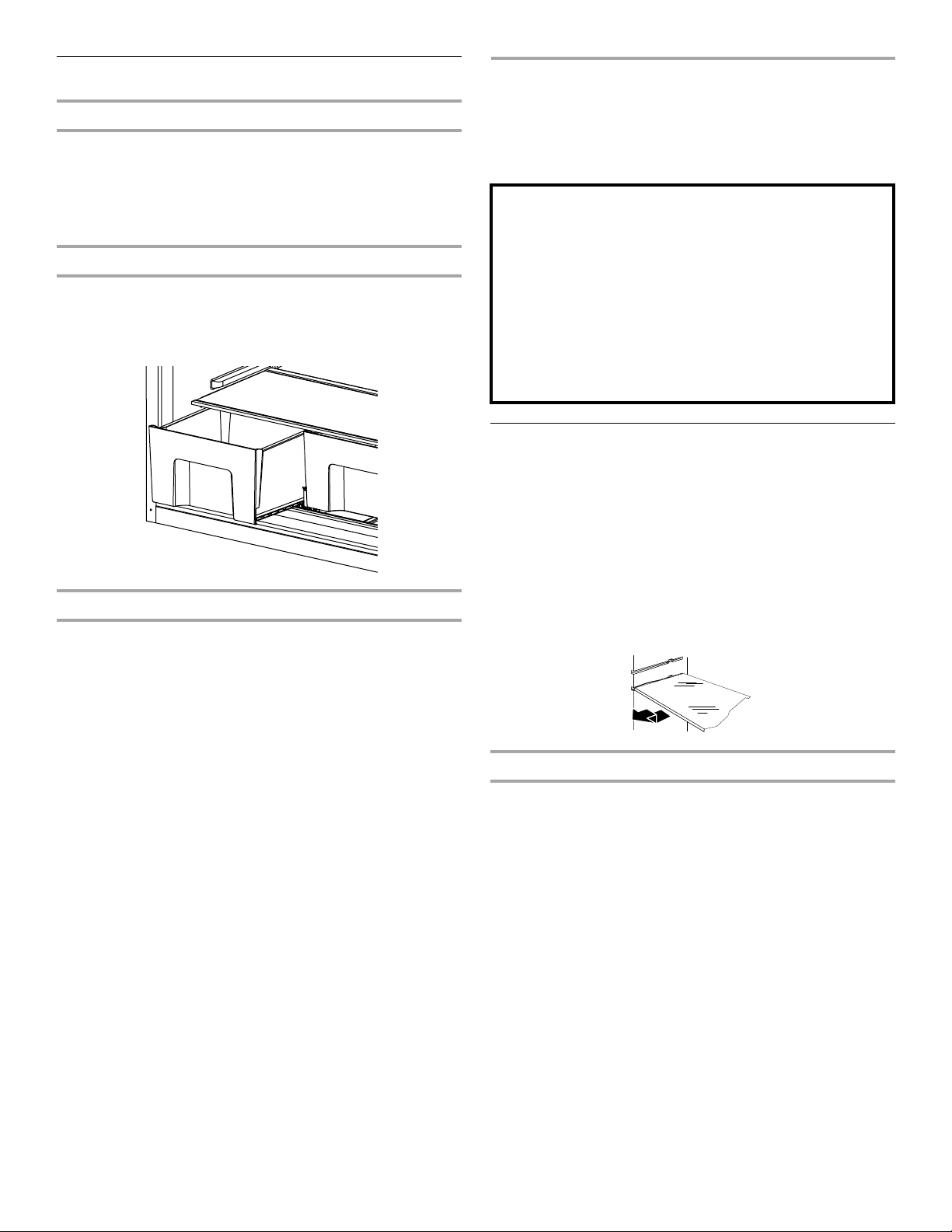

Crisper

Crisper Drawers

To remove and replace the crisper drawer:

1. Slide the crisper drawer straight out to the stop. Lift the front

and slide the drawer out the rest of the way.

2. Replace the drawer by sliding the drawer in fully past the stop.

Crisper Cover

To remove and replace the crisper cover:

1. Remove the crisper(s).

2. Pull the glass straight out.

Page 12

3. Replace the glass by pushing it straight in.

Crisper Humidity Control

Frozen Food Storage Guide

Storage times will vary according to the quality and type of food, the type of packaging or wrap used (should be airtight and moisture-proof), and the storage temperature. Seal the package or container securely to avoid taste and odor transfer throughout the product. Ice crystals inside a sealed package are normal. This simply means that moisture in the food and air inside the package have condensed, creating ice crystals.

Put no more unfrozen food into the freezer than will freeze within 24 hours (no more than 2 to 3 lbs of food per cubic foot [907 to 1,350 g per L] of freezer space). Leave enough space in the freezer for ai close tightly.

NOTE: For more information on preparing food for freezing, check a freezer guide or reliable cookbook.

r to circulate around packages. The freezer door must

You can control the amount of humidity in the moisture-sealed crisper. Adjust the control to LOW or HIGH.

LOW (open) lets moist air out of the crisper for best storage of fruits and vegetables with skins.

Fruit: Wash, let dry, and store in refrigerator in plastic bag or crisper. Do not wash or hull berries until they are ready to use. Sort and keep berries in original container in crisper or store in a loosely closed paper bag on a refrigerator shelf.

Vegetables with skins: Place in plastic bag or plastic container and store in crisper.

HIGH (closed) keeps moist air in the crisper for best storage of fresh, leafy vegetables.

Leafy vegetables: Wash in cold water, drain and trim or tear off bruised and discolored areas. Place in plastic bag or plastic container and store in crisper.

FREEZER FEATURES

Your model may have some or all of these features.

Important information to know about glass shelves and covers:

DOOR FEATURES

Your model may have some or all of these features.

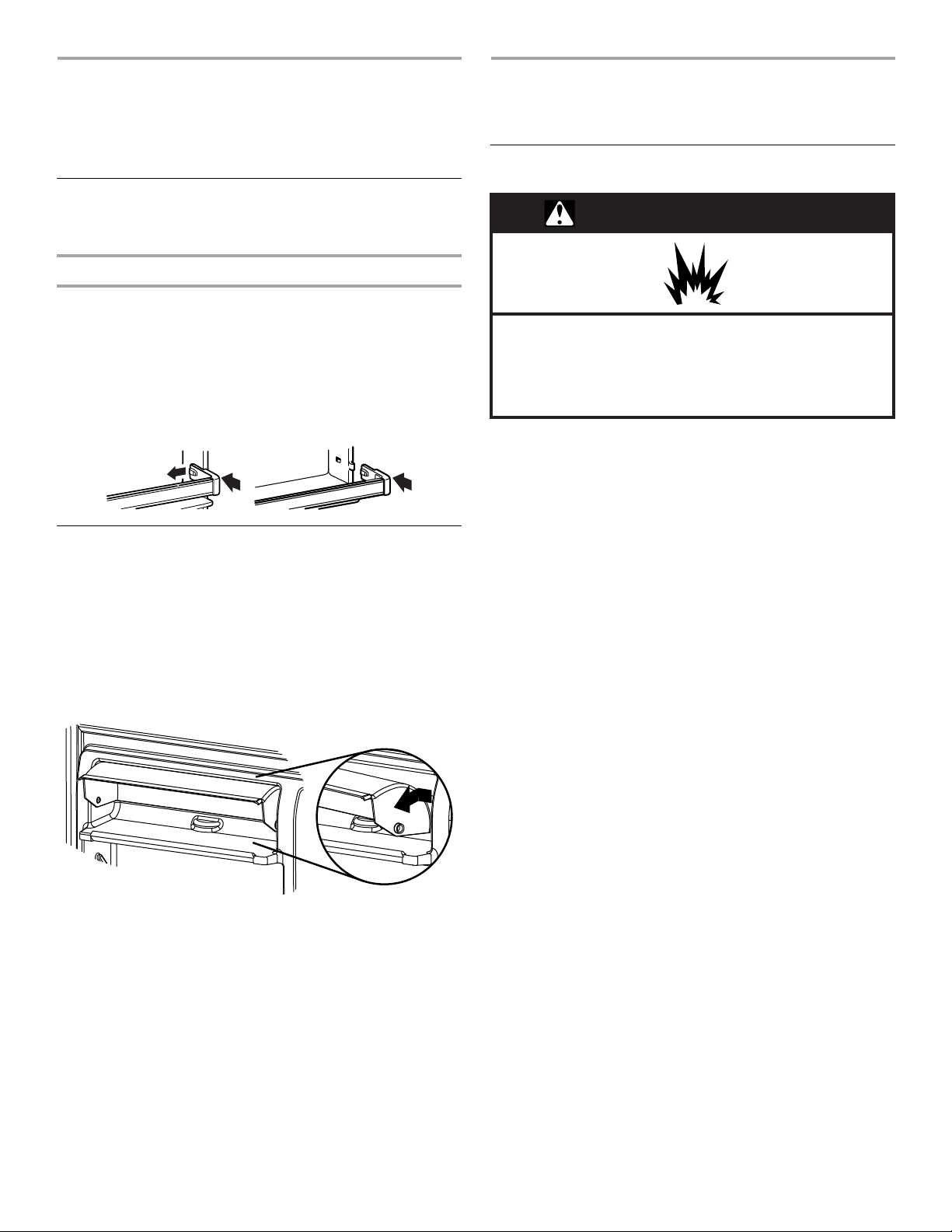

Door Rails

The door rails may be removed for easier cleaning.

Snap-on Door Rails

To remove and replace the rails:

1. Depending on your model, remove the rails by pushing in

slightly on the front of the bracket while pulling out on the inside tab. Repeat these steps for the other end.

2. Replace the rails by aligning the ends of the brackets with the buttons on the sides of the door liner. Firmly snap bracket and assembly onto the tabs above the shelf as shown.

Utility Compartment

The utility compartment may be removed for easier cleaning.

To remove and replace the utility compartment:

1. Remove the utility compartment by squeezing against one

side while raising the utility compartment up and pulling it straight out.

2. Replace the utility compartment by positioning one side in the lock and sliding in the opposite side until it stops.

Freezer Shelf

To remove and replace a shelf:

1. Remove items from the shelf.

2. Slide the shelf straight out to the stop.

3. Depending on your model, lift back or front of the shelf past

the stop. Slide shelf out the rest of the way.

4. Replace the shelf by sliding the back of the shelf into the track in the wall of the cabinet.

5. Guide the front of the shelf into the shelf track. Be sure to slide the shelf in all the way.

Page 13

REFRIGERATOR CARE

Cleaning

WARNING

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

Both the refrigerator and freezer sections defrost automatically. However, clean both sections about once a month to avoid buildup of odors. Wipe up spills immediately.

IMPORTANT:

Because air circulates between both sections, any odors formed in one section will transfer to the other. You must thoroughly clean both sections to eliminate odors. To avoid odor transfer and drying out of food, wrap or cover foods tightly.

For stainless steel models, stainless steel is corrosionresistant and not corrosion-proof. To help avoid corrosion of your stainless steel, keep your surfaces clean by using the following cleaning instructions.

To Clean Your Refrigerator:

NOTE: Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, muriatic acid, cleaning waxes, concentrated detergents, bleaches or cleansers containing petroleu cabinet), plastic parts, interior and door liners, or gaskets. Do not use paper towels, scouring pads, or other harsh cleaning tools.

1. Unplug refrigerator or disconnect power.

2. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a mild detergent in warm

3. Clean the exterior surfaces. Painted metal: Wash painted metal exteriors with a cl

soft cloth or sponge and a mild detergent in warm water. Rinse surfaces with clean, warm water and dry immediately to avoid water spots.

Stainless steel: Wash stainless steel surfaces with a clean, soft cloth or sponge and a mild detergent in warm water. Rinse surfaces with clean, warm water and dry immediately to avoid water spots.

NOTE: When cleaning stainless steel, always wipe in the direction of the grain to avoid cross-gr

4. There is no need for routine condenser cleaning in normal home operating environments. If the environment is particularly greasy or dusty, or there is significant pet traffic in the home, the 3 months to ensure maximum efficiency.

If you need to clean the condenser:

Remove the base grille. Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille, and the front surface area of the condenser.

Replace the base grille when finished.

5. Plug in refrigerator or reconnect power.

m products on exterior surfaces (doors and

water.

ean,

ain scratching.

condenser should be cleaned every 2 to

Changing the Light Bulbs

NOTE: Applies to some models. IMPORTANT: The light bulbs in both the refrigerator and freezer

compartments of your new refrigerator use LED technology. If the lights do not illuminate when the refrigerator and/or freezer door is opened, call for assistance or service.

Refrigerator Compartment Light

The refrigerator light bulb is located behind the control.

1. Unplug refrigerator or disconnect power.

2. Remove the light bulb and replace it with an appliance bulb of

the same size and shape.

To replace the LED bulb with an LED bulb, order part number W10565137 (3.6 watts).

NOTE: Some LED replacement bulbs are not recommended for wet/damp environments. The refrigerator and freezer compartments are considered to be wet/damp environments. If using a brand of LED bulb other than the recommended LED bulb, before installation, read and follow all instructions on the LED packaging.

To replace an LED bulb with an incandescent bulb, use only incandescent bulbs for household appliances with a maximum of 60 watts.

3. Plug in refrigerator or reconnect power.

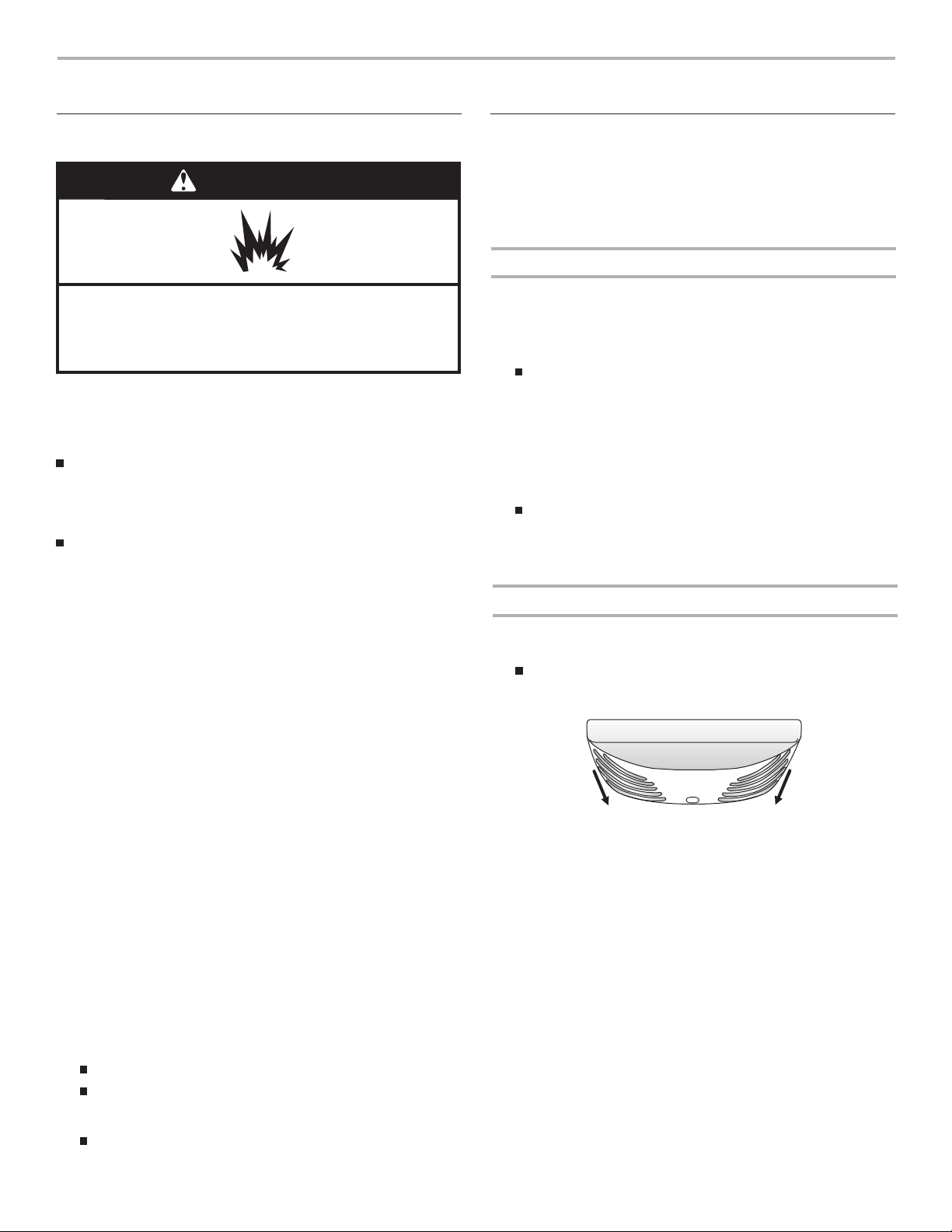

Freezer Compartment Light (on some models)

1. Unplug refrigerator or disconnect power.

2. Remove the light shield (on some models).

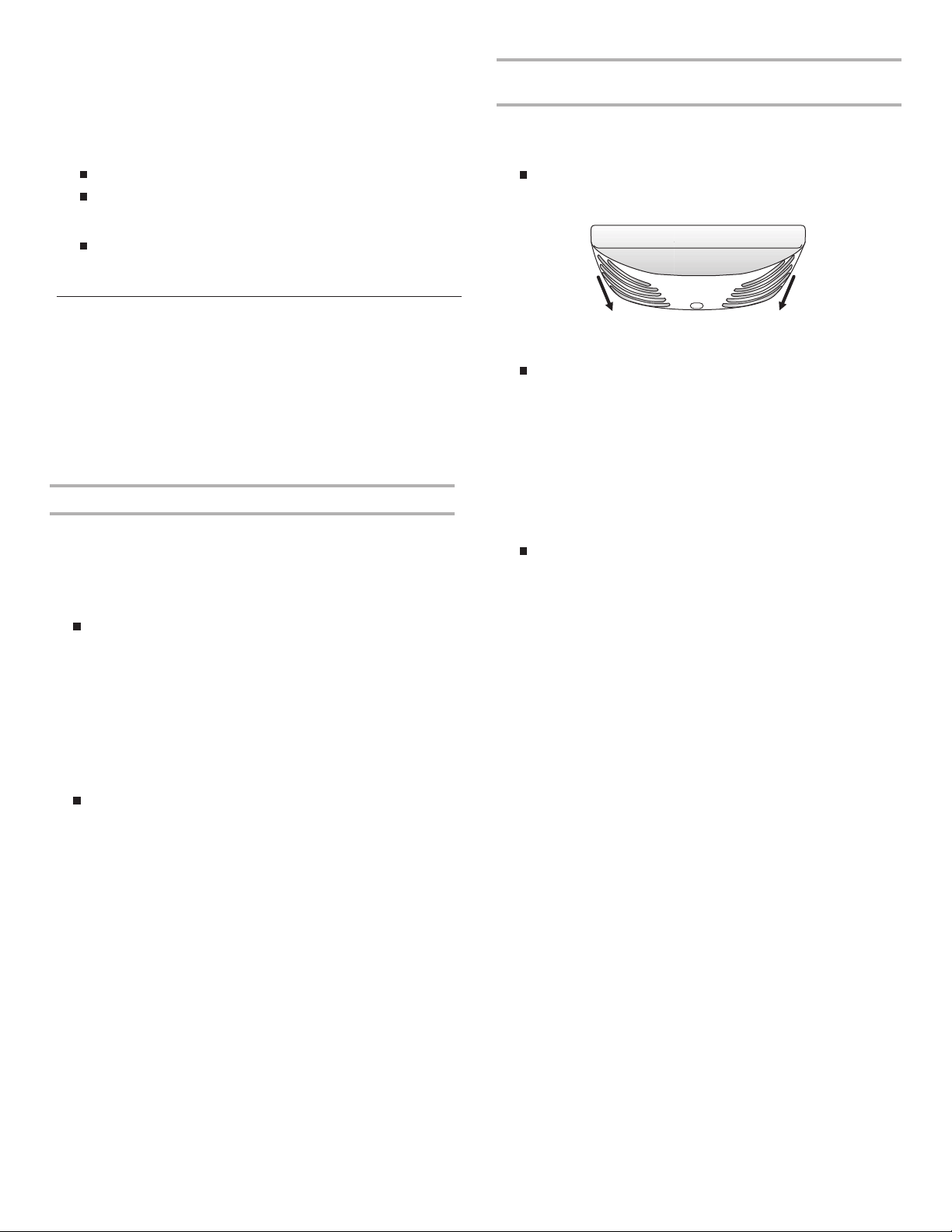

Top of the freezer compartment - Slide the light shield toward the back of the compartment to release it from the light assembly.

Page 14

3. Remove the light bulb and replace it with an appliance bulb of the same size and shape.

For the freezer compartment, to replace with an LED light bulb, order part number W10574850 (2.0 watts).

If an incandescent bulb is used to replace an LED bulb, use only incandescent bulbs for household appliances with a maximum of 25 watts.

4. Replace the light shield.

5. Plug in refrigerator or reconnect power.

Vacation and Moving Care

Vacations

If You Choose to Leave the Refrigerator On While You’re Away:

1. Use up any perishables and freeze other items.

2. If your refrigerator has an automatic ice maker, and is

connected to the household water supply, turn off the water supply to the refrigerator. Property damage can occur if the water supply is not turned off.

3. If you have an automatic ice maker, turn off the ice maker. NOTE: Raise the wire shut-off arm to off (up) position.

4. Empty the ice bin.

Moving

When you are moving your refrigerator to a new home, follow these steps to prepare it for the move.

1. If your refrigerator has an automatic ice maker: Turn off the water supply to the ice maker at least one day

ahead of time. Disconnect the water line from the back of the refrigerator. When the last load of ice drops, raise the wire shut-off arm

to the Off (up) position.

2. Remove all food from the refrigerator and pack all frozen food

in dry ice.

3. Empty the ice bin.

4. Turn off the Temperature controls. See “Using the Controls.”

5. Unplug refrigerator.

6. Clean, wipe, and dry thoroughly.

7. Take out all removable parts, wrap them well, and tape them

together so they don’t shift and rattle during the move.

8. Depending on the model, raise the front of the refrigerator so it

rolls more easily OR raise the leveling screws so they don't scrape the floor. See “Adjust the Doors” or “Door Closing and Door Alignment.”

ape the doors closed and tape the power cord to the back of

9. T

the refrigerator.

When you get to your new home, put everything back and refer to the “Installation Instructions” section for preparation instructions. Also, if your refrigerator has an automatic ice maker, remember to reconnect the water supply to the refrigerator.

If You Choose to Turn Off the Refrigerator Before You Leave:

1. Remove all food from the refrigerator.

2. If your refrigera

Turn off the water supply to the ice maker at least one day ahead of time.

When the last load of ice drops, raise the wire shut-off arm to the Off (up) position.

3. Turn off the Temperature controls. See “Using the Controls.”

4. Clean refrigerator, wipe it, and dry well.

5. Tape rubber or wood blocks to the tops of both doors to prop

them open far enough for air to get in. This stops odor and mold from building up.

tor has an automatic ice maker:

Page 15

TROUBLESHOOTING

First try the solutions suggested here or visit our website to possibly avoid the cost of a service call.

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death, fire, or electrical shock.

If you experience Possible Causes and/or Recommended Solutions

The refrigerator will not operate

Not connected to an electrical supply - Plug the power cord into a grounded 3-prong outlet. Do not use an

extension cord.

No power to the electrical outlet - Plug in a lamp to see if the outlet is working. Household fuse blown or circuit breaker tripped - Replace the fuse or reset the circuit breaker. If the

problem continues, contact an electrician.

Control is not turned on - Turn the refrigerator control on. New installation - Allow 24 hours following installation for the refrigerator to cool completely. NOTE: Adjusting the temperature controls to coldest setting will not cool the refrigerator more quickly.

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

WARNING

Explosion Hazard

The motor seems to run too much

The refrigerator is noisy

The door will not close completely

The door is difficult to open

Your new refrigerator may run longer than your old one. Energy efficient refrigerators run longer at lower, more energy efficient speeds. Your refrigerator may run even longer if the room is warm, a large food load is added, the door is opened often, or if the door has been

Refrigerator noise has been reduced over the years. Due to this reduction in operating noise, you may notice unfamiliar noises that are normal. Following are some normal sounds with an explanation:

Buzzing - heard when the water valve opens to fill the ice maker Clicking/Snapping - valves opening or closing Pulsating - fans/compressor adjusting to optimize performance Rattling - flow of refrigerant, water line, or from items placed on top of the refrigerator Sizzling/Gurgling - water dripping on the heater during Defrost cycle Popping - contraction/expansion of inside walls, especially during initial cooldown Water running - may be heard when ice melts during the Defrost cycle and water runs into the drain pan Creaking/Cracking - occurs as ice is being ejected from the ice maker mold

The door is blocked open - Move food packages away from door. Push bin or shelf back into the correct

position. Make sure the crisper cover is fully pushed in, so that the back rests on the supports.

Gaskets are dirty or sticky - Clean gaskets and contact surfaces with mild soap and warm water. Rinse and dry with soft cloth.

left open.

Page 16

If you experience Possible Causes and/or Recommended Solutions

†® affresh is a registered trademark of Whirlpool U.S.A.

Temperature is too warm

There is interior moisture buildup

NOTE: Some moisture buildup is normal.

The ice maker is not producing ice or not enough ice (on some models)

The ice cubes are hollow or small (on some models)

NOTE: This is an indication of low water pressure.

New installation - Allow 24 hours following installation for the refrigerator to cool completely. Door(s) opened often or not closed completely - Allows warm air to enter refrigerator. Minimize door

openings and keep doors fully closed. A large amount of warm food has been recently added - Allow several hours for refrigerator to return to

normal temperature. Check that the Temperature controls are set correctly for the surrounding conditions - Adjust the

controls to one setting colder. Check temperature in 24 hours. See “Using the Controls.”

Humid room - Contributes to moisture buildup in the refrigerator. Door(s) opened often or not closed completely - Allows humid air to enter the refrigerator. Minimize door

openings and keep door fully closed.

The ice maker is not connected to a water supply - Connect refrigerator to water supply and turn water shut-off valve fully open.

A kink in the line can reduce water flow - Straighten the water source line. Ice maker is not turned on - Make sure the ice maker wire shut-off arm or switch (depending on model) is in

the On position. New installation - Wait 24 hours after ice maker installation for ice production to begin. Wait 3 days for full

ice production.

Large amount of ice recently removed - Allow sufficient time for ice maker to produce more ice. Ice cube jammed in the ice maker ejector arm - Remove ice from the ejector arm with a plastic utensil. A reverse osmosis water filtration system connected to your cold water supply can decrease water

pressure - See “Water Supply Requirements.”

The water valve is not completely open - Turn the water shut-off valve fully open. A kink in the line can reduce water flow - Straighten the water source line.

A reverse osmosis water filtration system connected to your cold water supply can decrease water pressure - See “Water Supply Requirements.”

If questions regarding water pressure remain, call a licensed, qualified plumber.

Off-taste, odor, or gray color in the ice (on some models)

New plumbing connections can cause discolored or off-flavored ice - Discard the ice and wash the ice

storage bin. Allow 24 hours for the ice maker to make new ice and discard the first 3 batches of ice produced. Ice stored too long can develop an off-taste - Discard ice. Wash ice bin. Allow 24 hours for ice maker to

make new ice.

Food odor transferring to ice - Use airtight, moisture proof packaging to store food. There are minerals (such as sulfur) in the water - A water filter may need to be installed to remove the

minerals.

ACCESSORIES

The following accessories are available for your refrigerator. To order an accessory, call 1-866-664-2449, and ask for the part number listed below or contact your authorized Whirlpool dealer.

®†

affresh

In U.S.A., order Part #W10355016 In Canada, order Part #W10355016B

Stainless Steel Cleaner:

affresh

Stainless Steel Wipes:

In U.S.A., order Part #W10355049 In Canada, order Part #W10355049B

affresh

Kitchen & Appliance Cleaner:

In U.S.A., order Part #W10355010 In Canada, order Part #W10355010B

Page 17

IKEA MAJOR APPLIANCE WARRANTY

How long is the IKEA limited warranty valid?

This limited warranty is valid for five years from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or furnished with the product, unless the appliance is named LAGAN in which case this limited warranty is valid for one year from the date of purchase. This limited warranty is valid only in the United States or Canada and applies only when the major appliance is used in the country in which it was purchased. Proof of original purchase date is required to obtain service under this limited warranty.

Which appliances are not covered by the IKEA five (5) year limited warranty?

For major appliances named “LAGAN,” this limited warranty is valid for one year from the date of purchase.

Who will execute the service?

This limited warranty is provided by Whirlpool Corporation or Whirlpool Canada LP (hereafter “Whirlpool”). Service must be provided by a Whirlpool designated service company.

What does this limited warranty cover?

The limited warranty will pay for factory specified parts and repair labor to correct defects in materials or workmanship that existed when the major appliance was purchased. The exceptions are specified under the headline “What is not covered under this limited warranty?”.

What will be done to correct the problem?

The designated service company will examine the product and decide, at its sole discretion, if it is covered under this limited warranty. If considered covered, the designated service company will then repair the defect. Your sole and exclusive remedy under this limited warranty shall be product repair as provided herein.

What is not covered under this limited warranty?

■ Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or

repair house fuses, or to correct house wiring or plumbing.

■ Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty

coverage.

■ Replacement parts or repair labor if this major appliance is used for other than normal, single-family household use or when it is used

in a manner that is inconsistent to published user or operator instructions and/or installation instructions.

■ Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of consumables or cleaning products not approved for use.

■ Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage

results from defects in materials or workmanship and is reported within 30 days from the date of purchase.

■ Any food loss or medicine loss due to refrigerator or freezer product failures.

■ Pick up and delivery. This major appliance is intended to be repaired in your home.

■ Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

■ Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an

authorized servicer is not available.

■ The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

■ Replacement parts or repair labor on major appliances with original model/serial numbers that have been removed, altered or cannot

be easily determined.

The cost of repair or replacement under these excluded circumstances shall be borne by the customer.

Disclaimer of Implied Warranties

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO FIVE YEARS (ONE YEAR FOR MAJOR APPLIANCES NAMED “LAGAN”) OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not allow limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.

Limitation of Remedies; Exclusion of Incidental and Consequential Damages

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. WHIRLPOOL SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.

How to reach us if you need our service

If outside the 50 United States and Canada, contact your authorized IKEA retailer to determine if another warranty applies. If you need service, please read the Installation Instructions and/or the “Troubleshooting” section of the Use & Care Guide before

contacting us. If you need additional help, do not hesitate to contact us in the U.S.A. and Canada at 1-866-664-2449.

2/09

Page 18

For additional product information, visit www.whirlpool.com. If you do not have access to the Internet and you need assistance using your product or you would like to schedule service, you may

contact Whirlpool at the number below.

Have your complete model number ready. You can find your model number and serial number on the label, located on the inside wall of the refrigerator compartment.

For assistance or service, call 1-866-664-2449. If you need further assistance, you can write to Whirlpool with any questions or concerns at the address below: In the U.S.A.:

Whirlpool Brand Home Appliances Customer eXperience Center 553 Benson Road

Benton Harbor, MI 49022-2692 Please include a daytime phone number in your correspondence. Please keep all provided instructions and your model number information for future reference.

In Canada:

Whirlpool Brand Home Appliances Customer eXperience Centre 200 – 6750 Century Ave. Mississauga, Ontario L5N 0B7

Page 19

INSTRUCTIONS D’INSTALLATION ET

D’UTILISATION DU RÉFRIGÉRATEUR

Nous vous REMERCIONS d’avoir acheté ce produit de haute qualité. Si vous rencontrez un problème non mentionné dans la section DÉPANNAGE ou RÉSOLUTION DE PROBLÈMES, veuillez nous téléphoner au 1-866-664-2449.

Vous aurez besoin de vos numéros de modèle et de série situés sur la paroi interne du compartiment de réfrigération. Pour toute question concernant l’application de la garantie, ne pas rapporter l’appareil au magasin. Veuillez nous contacter aux

É.-U. ou au Canada au 1-866-664-2449. Ce prod

uit est couvert par une garantie limitée - Voir la section “Garantie” pour des détails complets. Les appareil couverts par une garantie de 5 ans (hormis les appareils de la série LAGAN - voir la garantie pour des détails concernant les modalités de garantie).

REMARQUE : Une preuve d’achat est obligatoire pour obtenir l’application de la garantie.

SÉCURITÉ DU RÉFRIGÉRATEUR

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

’

s IKEA

sont

Risque possible de décès ou de blessure grave si vous ne

DANGER

AVERTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT :

réfrigérateur, prendre quelques précautions fondamentales, y compris les suivantes :

■ Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre.

■ Ne pas enlever la broche de liaison à la terre.

■ Ne pas utiliser un adaptateur.

■ Ne pas utiliser un câble de rallonge.

■ Débrancher la source de courant électrique avant l'entretien.

■ Replacer pièces et panneaux avant de faire la remise en marche.

■ Enlever les portes de votre vieux réfrigérateur.

■ Raccorder à la canalisation d'arrivée d'eau potable uniquement.

■ Utiliser un produit de nettoyage ininflammable.

■ Garder les matériaux et les vapeurs inflammables, telle que

l'essence, loin du réfrigérateur.

■ Utiliser deux ou plus de personnes pour déplacer et installer le

réfrigérateur.

Pour réduire les risques d'incendie, de choc électrique ou des blessures lors de l'utilisation du

■ Débrancher le réfrigérateur avant l'installation de la

machine à glaçons (seulement pour modèles prêts à recevoir une machine à glaçons).

■ Utiliser un verre robuste pour prendre des glaçons (sur

certains modèles).

■ Ne pas heurter les portes en verre du réfrigérateur (sur

certains modèles).

■ Cet appareil ne convient pas à une utilisation par des

personnes (y compris des enfants) à capacités physiques, sensorielles ou mentales réduites, ou possédant un manque d'expérience et de connaissances, à moins qu'elles ne soient placées sous supervision ou qu'elles aient reçu des instructions concernant l’utilisation de l'appareil par une personne responsable de leur sécurité.

■ Les enfants doivent être placés sous surveillance afin de

s'assurer qu'ils ne jouent pas avec l'appareil.

CONSERVEZ CES INSTRUCTIONS

Page 20

Mise au rebut appropriée

Avertissements de la proposition 65 de l'État de Californie : AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de

cancers. AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de

malformations et autres déficiences de naissance.

AVERTISSEMENT

Risque de suffoquer Enlever les portes de votre vieux réfrigérateur. Le non-respect de cette instruction peut causer

un décès ou des lésions cérébrales.

Renseignements importants à propos de la mise au rebut des fluides réfrigérants :

Mettre le réfrigérateur au rebut conformément à la réglementation fédérale et locale. Les fluides réfrigérants doivent être évacués par un technicien certifié et agréé par l’EPA conformément aux procédures établies.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

Déplacement de votre réfrigérateur :

Votre réfrigérateur est lourd. Lors du déplacement de votre réfrigérateur pour le nettoyage ou un entretien ou réparation, veiller à recouvrir le plancher avec du carton ou un panneau de fibres dures pour éviter qu'il ne subisse tout dommage. Toujours tirer le réfrigérateur tout droit lors de son déplacement. Ne pas incliner le réfrigérateur d’un côté ou de l’autre ni le “faire marcher” en essayant de le déplacer car le plancher pourrait être endommagé.

de votre vieux réfrigérateur

IMPORTANT : L'emprisonnement et l'étouffement des enfants ne sont pas un problème du passé. Les réfrigérateurs jetés ou abandonnés sont encore dangereux, même s'ils sont laissés abandonnés pendant “quelques jours seulement”. Si vous vous débarrassez de votre vieux réfrigérateur, veuillez suivre les instructions suivantes pour aider à éviter les accidents.

Avant de jeter votre vieux réfrigérateur ou congélateur :

■ Enlever les portes.

■ Laisser les tablettes en place de sorte que les enfants ne

puissent pas y pénétrer facilement.

INSTRUCTIONS D'INSTALLATION

Déballage du réfrigérateur

■ Ne pas utiliser d’instruments coupants, d’alcool à friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever le ruban adhésif ou la colle. Ces produits peuvent endommager la surface de votre réfrigérateur. Pour plus de renseignements, voir “Sécurité du réfrigérateur”.

Retirer les matériaux d’emballage

IMPORTANT : Ne pas enlever le dispositif de refoulement de l’air

en mousse blanche de derrière le tableau de commande sur le plafond du réfrigérateur. Si le dispositif est enlevé, de la glace peut se former en provenance du congélateur et causer la formation de glaçons.

■ Enlever le ruban adhésif et tout résidu de colle des surfaces

du réfrigérateur avant de le mettre en marche. Frotter une petite quantité de savon liquide à vaisselle sur l’adhésif avec les doigts. Rincer à l’eau tiède et essuyer avec un chiffon doux.

Page 21

Nettoyage avant l’utilisation

Importants renseignements à savoir au sujet des tablettes et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de l’eau tiède quand ils sont froids. Les tablettes et les couvercles peuvent se briser s'ils sont exposés à des changements soudains de température ou à un impact tel que coup brusque. Le verre trempé est conçu pour éclater en d’innombrables pièces minuscules. Ceci est normal. Les tablettes et les couvercles en verre sont lourds. Les saisir à deux mains lors de leur dépose afin d'éviter de les faire tomber.

Risque d'explosion

Garder les matériaux et les vapeurs inflammables, telle que l'essence, loin du réfrigérateur.

Le non-respect de cette instruction peut causer un décès, une explosion ou un incendie.

AVERTISSEMENT

2" (1,25 cm)

2" (5,08 cm)

AVERTISSEMENT

Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

Après avoir enlevé tous les matériaux d’emballage, nettoyer l’intérieur du réfrigérateur avant de l’utiliser. Voir les instructions de nettoyage dans la section “Entretien du réfrigérateur”.

Exigences d'emplacement

REMARQUE : Ce réfrigérateur est conçu pour être utilisé dans un endroit où la température est comprise entre un minimum de 55°F (13°C) et un maximum de 110°F (43°C). La plage de température ambiante idéale pour une performance optimale est comprise entre 60°F (15°C) et 90°F (32°C). Respecter cette plage de température permet aussi de réduire la consommation d'électricité et d'optimiser l'efficacité du refroidissement. Il est recommandé de ne pas installer le réfrigérateur près d'une quelconque source de chaleur, tel un four ou un radiateur.

Spécifications électriques

IMPORTANT : Ce réfrigérateur est conçu pour un usage domestique, à l’intérieur uniquement.

Pour obtenir une aération appropriée pour votre réfrigérateur, laisser un espace de ½" (1,25 cm) de chaque côté et au sommet. Laisser un espace de 1" (2,54 cm) derrière le réfrigérateur. Si votre réfrigérateur comporte une machine à glaçons, s’assurer qu’un espace additionnel est prévu à l’arrière pour permettre les raccordements des conduits d’eau. En cas d’installation du réfrigérateur près d’un mur fixe, laisser un minimum de 2" (5,08 cm) du côté de la charnière (certains modèles nécessitent davantage d’espace) pour permettre à la porte de s’ouvrir sans obstruction.

Avant de placer le réfrigérateur à son emplacement final, il est important de vous assurer d'avoir la connexion électrique appropriée.

Méthode recommandée de mise à la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou 20 ampères CA seulement, protégée par fusible et adéquatement mise à la terre, est nécessaire. Il est recommandé d'utiliser un circuit distinct pour alimenter uniquement votre réfrigérateur. Utiliser une prise murale qui ne peut pas être mise hors circuit à l'aide d'un commutateur. Ne pas utiliser un câble de rallonge.

REMARQUE : Avant d’installer ou de nettoyer un quelconque élément, ou de retirer une ampoule d’éclairage, désactiver le refroidissement ou placer la commande (du thermostat, réfrigérateur ou congélateur selon le modèle) à OFF (arrêt) et débrancher ensuite le réfrigérateur de la source d’alimentation électrique. Lorsque vous avez terminé, reconnecter le réfrigérateur à la source d’alimentation électrique et réactiver le refroidissement ou replacer la commande (du thermostat, réfrigérateur ou congélateur selon le modèle) au réglage désiré. Voir “Utilisation des commandes” dans les instructions d’utilisation, le guide d’utilisation, ou le guide d’utilisation et d’entretien.

Page 22

Spécications de l’alimentation en eau

DEF

Rassembler les outils et pièces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec les outils indiqués ici.

OUTILLAGE REQUIS :

Tournevis à lame plate Clés plates de ⁷⁄₁₆" et ¹⁄₂" ou

deux clés à molette

REMARQUE : Votre marchand de réfrigérateurs dispose d'une trousse disponible avec un robinet d’arrêt à étrier de ¹⁄₄" (6,35 mm), un raccord et un tube en cuivre. Avant l’achat, s’assurer que le robinet d’arrêt à étrier est conforme à vos codes locaux de plomberie. Ne pas employer de robinet d’arrêt à étrier de ³⁄₁₆" (4,76 mm) ou de type à percer, ce qui réduit le débit d’eau et cause une obstruction plus facilement.

IMPORTANT :

Toutes les installations doivent être conformes aux exigences des codes locaux de plomberie.

Utiliser un tube en cuivre et vérifier s’il y a des fuites. Installer les tubes en cuivre seulement à des endroits où la température se maintient au-dessus du point de congélation.

Pression de l’eau

Une alimentation en eau froide avec une pression comprise entre 30 et 120 lb/po fonctionner le distributeur d'eau et la machine à glaçons. Si vous avez des questions au sujet de la pression de votre eau, appeler un plombier qualifié agréé.

(207 et 827 kPa) est nécessaire pour faire

Alimentation en eau par osmose inverse

IMPORTANT : La pression de l'alimentation en eau entre le

système d'osmose inverse et la valve d'arrivée d'eau du réfrigérateur doit être entre 30 et 120 lb/po² (207 et 827 kPa).

Si un système de purification de l'eau par osmose inverse est raccordé à votre alimentation en eau froide, la pression de l'eau au système doit être d'un minimum de 414 kPa).

Si la pression de l'eau au système d'osmose inverse est inférieure à 40 à 60 lb/po

Vérifier si le filtre à sédiments du système d'osmose inverse est bloqué et le remplacer si nécessaire.

Laisser le réservoir du système d'osmose inverse se remplir après une utilisation intense.

Si vous avez des questions au sujet de la pression de votre eau, appeler un plombier qualifié agréé.

(276 à 414 kPa) :

Tourne-écrou de ¹⁄₄" Foret de ¹⁄₄" Perceuse sans fil

40 à 60 lb/po² (276 à

Raccordement de la canalisation d'eau

Lire toutes les instructions avant de commencer. IMPORTANT : Si on doit mettre le réfrigérateur sous tension avant

qu’il soit raccordé à la canalisation d’eau, placer la commande de la machine à glaçons à la position Off (arrêt).

Raccordement à une canalisation d’eau

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Fermer le robinet principal d’arrivée d’eau. Ouvrir le robinet de puisage le plus proche pendant une période suffisante pour que la canalisation d’eau se vide.

3. Trouver une canalisation d’eau froide verticale de ¹⁄₂" à 1¹⁄₄" (1,25 cm à 3,18 cm) près du réfrigérateur.

IMPORTANT :

Assurez-vous qu'il s'agit d'un conduit d'eau froide. Un conduit horizontal fonctionnera, mais percer par le

dessus de la canalisation et non pas par le dessous. Ainsi, l’eau ne risquera pas d’arroser la perceuse. Ceci empêche également les sédiments qu’on trouve normalement dans l’eau de s’accumuler dans le robinet.

4. Pour déterminer la longueur du tube en cuivre, il faut mesurer la distance entre le point de connexion inférieur gauche à l’arrière du réfrigérateur et la canalisation d'eau. Ajouter une longueur de 7 pi (2,1 m) pour permettre le déplacement du réfrigérateur pour le nettoyage. Utiliser un tube en cuivre de ¹⁄₄" (6,35 mm) de diamètre extérieur. Veiller à ce que le tube soit coupé d’équerre aux deux extrémités.

l’aide d’une perceuse sans fil, percer un trou de ¹⁄₄" dans le

5. À tuyau de canalisation d’eau froide choisi.

A. Canalisation d’eau froide B. Bride de tuyau C. Tube en cuivre D. Écrou de compression

6. Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la bride de tuyau. Vérifier que le raccord de sortie du robinet est bien engagé dans le trou de ¹⁄₄" percé dans la canalisation et que la rondelle d’étanchéité est placée sous la bride de tuyau. Serrer l’écrou de serrage. Serrer lentement et uniformément les vis de la bride de tuyau afin que la rondelle forme une jonction étanche. Ne pas serrer excessivement car ceci pourrait provoquer l’écrasement du tube en cuivre.

7. Enfiler l’écrou et la bague de compression du raccord sur le tube en cuivre comme on le voit sur l’extrémité du tube tout droit et aussi loin que possible dans l’ouverture de sortie du robinet. Visser l’écrou de compression sur l'ouverture de sortie avec une clé à molette. Ne pas serrer excessivement.

8. Placer le bout libre du tube dans un contenant ou évier et Ouvrir le robinet principal d’ arrivée d’eau et laisser l’eau s’écouler par le tube jusqu’à ce que l’eau soit limpide. Fermer le robinet principal d’arrivée d’eau. Enrouler le tube en cuivre en spirale.

E. Bague de compression F. Robinet d’arrêt

G. Écrou de serrage

l’illustration. Insérer

Page 23

Raccordement au réfrigérateur

D E

1. Débrancher le réfrigérateur ou déconnecter la source de courant électrique.

2. Connecter le tube en cuivre au robinet d'arrivée d’eau en utilisant un écrou et une bague de compression tel qu’illustré. Serrer l’écrou de compression. Ne pas serrer excessivement.

3. Utiliser la bride du tube à l'arrière du réfrigérateur pour fixer le tube au réfrigérateur tel qu'illustré. Ceci aide à éviter d'endommager le tube lorsque le réfrigérateur est poussé contre le mur.

4. Ouvrir le robinet d’arrêt.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d’entrée d’eau) ou les écrous qui coulent.

A. Bride de tube B. Vis de bride de tube C. Tube en cuivre

6. La machine à glaçons est équipée d’un filtre à eau incorporé. Si la qualité de l’eau distribuée localement néc deuxième filtre à eau, l'installer dans la canalisation d'eau de ¹⁄₄" (6,35 mm) à l'une ou l'autre extrémité de la canalisation. On peut obtenir un tel filtre à eau chez le marchand d’appareils électroménagers le plus proche.

D. Écrou de compression

E. Valve d'entrée d'eau

essite un

Achever l’installation

Portes du réfrigérateur

En fonction de la largeur de l’ouverture de la porte, il faudra peutêtre retirer les portes pour pouvoir introduire le réfrigérateur dans le domicile. Les charnières de portes ont été installées à l'usine sur le côté droit de l'appareil. Si l'on souhaite que la porte puisse s'ouvrir depuis le côté opposé, le sens d'ouverture de la porte doit être inversé.

IMPORTANT :

Avant de commencer, tourner la commande du réfrigérateur à Off (arrêt). Débrancher le réfrigérateur ou déconnecter la source de courant électrique. Retirer les aliments et tout balconnet de la porte du réfrigérateur.

Si l'utilisateur souhaite uniquement enlever et réinstaller les portes, voir les sections “Démontage des portes et des charnières” et “Réinstallation des portes et des charnières”.

Toutes les illustrations mentionnées dans les instructions suivantes sont incluses plus loin dans cette section après “Étapes finales”.

Outillage nécessaire : Clé à douille à tête hexagonale de ⁵⁄₁₆", clé plate de ⁵⁄₁₆", tournevis Phillips n° 2, couteau à mastic plat de 2", tournevis plat

Démontage des portes et charnières

Vis de charnière à tête hexagonale de

1. Débrancher le réfrigérateur ou déconnecter la source de courant électrique.

2. À l'aide d'une clé à douille à tête hexagonale, retirer les trois vis de charnière à tête hegagonale de ⁵⁄₁₆" de la charnière supérieure et les soulever pour retirer la charnière.

REMARQUE : Prévoir un support additionnel des portes pendant le déplacement des charnières. La force d’attraction des aimants des portes ne suffit pas à les maintenir en place.

⁵⁄₁₆

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

1. Brancher sur une prise à 3 alvéoles reliée à la terre. REMARQUE : Attendre 24 heures pour produire la première

quantité de glaçons. Jeter les trois premières quantités de glaçons produites. Attendre 3 jours pour que le bac à glaçons se remplisse entièrement.

A. Vis de charnière à tête

hexagonale de

3. Soulever la porte du congélateur pour la séparer de la charnière centrale et la conserver à part.

4. Retirer la rondelle du sommet de l'axe de la charnière centrale.

⁵⁄₁₆

B. Axe de charnière supérieure

A. Rondelle

Page 24

5. À l'aide d'une clé à douille à tête hexagonale et d'une clé

Vis de butée de la porte

Bouchon d'obturation de charnière de porte

Bouchon d'obturation

de charnière de caisse

Chapeau bombé

Rondelle de chapeau bombé

plate, retirer les trois vis de la charnière centrale puis retirer la charnière. Mettre de côté.

A. Charnière centrale B. Vis de charnière à tête hexagonale de

⁵⁄₁₆

6. Retirer la rondelle du bas de l'axe de charnière centrale.

7. Soulever la porte du réfrigérateur de la charnière inférieure et

mettre de côté.

8. À l'aide d'une clé à douille à tête hexagonale, retirer les quatre

vis de charnière à tête-hexagonale de ⁵⁄₁₆" de la charnière inférieure et dégager la charnière du bas de la porte du réfrigérateur.

Inversion du sens d'installation de la charnière centrale

1. Retirer les trois chapeaux bombés et les vis du côté de la

poignée et les placer dans les trous laissés lors du retrait des vis de charnières.

A. Rondelle des chapeaux bombés B. Vis de charnière à tête hexagonale

2. À l'aide des trois vis de charnière à tête hexagonale de ⁵⁄₁₆" retirées à l'étape 1, insérer deux vis à moitié dans les trous en laissant suffisamment d'espace pour insérer la charnière centrale.

3. Une fois la porte du réfrigérateur en place, faire glisser la charnière centrale de la droite sur les vis, insérer la troisième vis et serrer complètement toutes les vis.

REMARQUE : S'assurer que les rondelles sont bien installées sur les axes supérieurs et inférieurs de la charnière centrale.

C. Chapeaux bombés

Inversion des portes (facultatif)

IMPORTANT : Si l'on souhaite inverser la position des portes

pour pouvoir les ouvrir dans la direction opposée, suivre les étapes suivantes. Si l'on ne souhaite pas inverser le sens d’ouverture des portes, voir “Réinstallation des portes et des charnières”.

Les illustrations sont indiquées à la suite de ces instructions.

⁵⁄₁₆

A. Vis de charnière à tête hexagonale de B. Rondelles

Inversion du sens d'ouverture de la porte du congélateur

1. Enlever les trois bouchons d’obturation du sommet de la

caisse et les placer dans les trous de charnière du côté opposé.

2. Retirer la butée de porte du bas de la porte du congélateur.

A. Vis de butée de porte B. Butée de porte

3. Placer la butée de porte du côté opposé en s'assurant que le trou de la plaque de butée de porte est parfaitement aligné avec le trou destiné à l'axe de charnière centrale.

Page 25

4. À l'aide de la vis retirée à l'étape 2, fixer la butée de porte au

bas de la porte du congélateur.

A.Vis de butée de porte

5. Conserver la porte du congélateur à part jusqu’à la mise en place des charnières et de la porte du réfrigérateur.

Inversion du sens d'ouverture de la porte du réfrigérateur

1. Retirer la butée de porte du bas de la porte du réfrigérateur.

A. Vis de butée de porte B. Butée de porte

2. Réinstaller la butée de porte du côté opposé de la porte du réfrigérateur en s'assurant que le trou de la plaque de butée de porte est parfaitement aligné avec le trou destiné à l'axe de charnière inférieure.

3. Fixer la butée de porte à la porte.

4. Enlever le bouchon d’obturation du trou de charnière de la

porte du congélateur. Le transférer du côté opposé.

5. Mettre la porte du réfrigérateur de côté jusqu’à ce que la charnière inférieure soit installée sur le côté opposé du réfrigérateur.

3. Placer la porte du réfrigérateur sur l'axe de charnière inférieure.

4. Mesurer la distance entre le bas de la porte du réfrigérateur et le plancher. Cette distance doit être d'environ 1⁴⁄₅" (4,6 cm).

REMARQUE : Si nécessaire, desserrer la charnière inférieure sans retirer les vis, ajuster la hauteur de la porte et serrer complètement les vis.

Installation de la porte du congélateur

1. Placer la rondelle sur l'axe supérieur de la charnière centrale.

2. Placer la porte du congélateur sur l'axe supérieur de la

charnière centrale.

3. Insérer l'axe de la charnière supérieure sommet de la porte du congélateur. Ne pas complètement serrer les vis.

4. Aligner les portes de façon à ce que le bas de la porte du congélateur soit parfaitement aligné avec le sommet de la porte du réfrigérateur. Serrer toutes les vis.

REMARQUE : La distance entre les portes doit être d'environ ³⁄₄" (19 mm).

dans le trou percé au

Étapes finales

AVERTISSEMENT

Réinstallation des portes et charnières

IMPORTANT : Prévoir un support additionnel des portes pendant

le déplacement des charnières. La force d’attraction des aimants des portes ne suffit pas à les maintenir en place.

Inversion du sens d'installation de la charnière supérieure

1. Placer la cale en plastique sous la charnière de façon à ce

qu'elle se trouve entre la charnière et la caisse, tout en s'assurant que les trous sont bien alignés.

2. Fixer la charnière supérieure sur le côté opposé de la caisse en insérant les vis jusqu'à la moitié seulement, de façon à pouvoir réinstaller et aligner la porte du congélateur plus tard.

Installation de la porte du réfrigérateur

1. Insérer l'axe de la charnière inférieure dans la charnière

inférieur et fixer la charnière à la caisse. Ne pas serrer complètement.

2. Placer la rondelle au sommet de l'axe de la charnière inférieure.

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

1. Brancher sur une prise de courant à 3 alvéoles, reliée à la terre.

2. Réinitialiser les commandes. Voir “Utilisation de la/des commande(s)”.

3. Réinstaller l'ensemble des pièces amovibles dans les portes et les aliments dans le réfrigérateur.

Page 26

Démontage et réinstallation

de la porte

Charnière supérieure

Vis de charnière à tête hexagonale

/16"

Charnière supérieure

Inversion du sens d'ouverture de la porte (facultatif)

A. Bouchon d'obturation de

charnière de porte

A. Bouchons d'obturation de

charnière de caisse

Vis de la butée de la porte

Butée de la porte

A. Vis de charnière à tête hexagonale de 5/16",

chapeaux bombés et rondelles de chapeau bombé

Vue de côté

Vue avant

Charnière inférieure

Rondelle

C. Vis de charnière à tête hexagonale

/16"

Charnière centrale

A. Rondelle

Vis de charnière à tête hexagonale

/16"

Charnière centrale

IMPORTANT : Votre réfrigérateur est en conformité avec les directives de la loi American Disabilities Act (ADA).

Fermeture des portes

Ajustement des portes

Votre réfrigérateur comporte deux roulettes réglables, l’une à droite et l’autre à gauche. Si votre réfrigérateur semble instable ou si vous désirez que les portes se ferment plus facilement, régler l'inclinaison du réfrigérateur en suivant les instructions cidessous.

1. Tourner le pied de nivellement pour soulever ou abaisser tel

côté du réfrigérateur. Plusieurs tours peuvent être nécessaires pour régler l'inclinaison du réfrigérateur.

■ Pour soulever le côté, tourner le pied de nivellement vers

la droite.

■ Pour abaisser le côté, tourner le pied de nivellement vers

la gauche.

REMARQUE : Si une autre personne pousse le haut du réfrigérateur, le poids devient moins lourd sur les vis de nivellement et les roulettes, ce qui rend plus facile l’ajustement des vis.

Page 27

2. Ouvrir à nouveau les deux portes et vérifier que leur fermeture est aussi aisée que vous le souhaitez. Si ce n'est pas le cas, incliner le réfrigérateur un peu plus vers l'arrière en tournant les deux pieds de nivellement vers la gauche. Plusieurs tours seront peut-être nécessaires.

REMARQUE : Pour que le réfrigérateur soit d'aplomb, il faut appliquer le même nombre de tours aux deux pieds de nivellement.

3. À l’aide d’un niveau, s'assurer que le réfrigérateur est encore d’aplomb dans le sens transversal. Le réajuster au besoin.

Alignement des portes

Si l’espace entre les portes semble inégal, on peut faire le réglage en suivant les instructions ci-dessous :

1. En fonction de votre modèle, retirer le couvre-charnière de la charnière supérieure.

2. Desserrer les vis de la charnière supérieure à l’aide d’une douille de ⁵⁄₁₆" ou d’une clé à molette.

3. Demander à une personne de tenir la porte en place ou placer une cale entre les portes pendant que l'on charnière supérieure.

4. Réinstaller le couvre-charnière supérieur s'il a été retiré à l'étape 1.

serre les vis de la

UTILISATION

DU RÉFRIGÉRATEUR

Utilisation des commandes

Votre réfrigérateur comporte deux commandes affectant la température. La commande de température se trouve sur la partie avant supérieure du compartiment du réfrigérateur, et la commande de circulation d'air se trouve sur la paroi arrière du compartiment du congélateur.

IMPORTANT :

Le réglage recommandé doit être correct pour une utilisation domestique normale du réfrigérateur. Les réglages sont faits correctement lorsque le lait ou le jus sont aussi froids que vous l'aimez et lorsque la crème glacée est ferme.

Attendre 24 heures pour que le réfrigérateur refroidisse complètement avant d'y placer des aliments. Si on ajoute des aliments avant que le réfrigérateur ne soit complètement refroidi, les aliments risquent de s’abîmer.

REMARQUE : Le fait d’ajuster les commandes de température du réfrigérateur et du congélateur à un réglage plus froid que le réglage recommandé ne refroidira pas les compartiments plus rapidement.

Si la température est trop tiède ou trop froide dans le réfrigérateur ou le congélateur, vérifier d’abord les évents pour s'assurer qu’ils ne sont pas bloqués, avant de régler les commandes.

Refroidissement Marche/Arrêt

Pour désactiver le refroidissement, appuyer pendant 4 secondes sur le bouton de réglage de la température jusqu’à ce que tous les témoins lumineux s'allument pendant 1 seconde. Pour réactiver le refroidissement, appuyer de nouveau sur le bouton de réglage de la température pendant 4 secondes.

REMARQUE : Aucun compartiment ne se refroidira lorsque la commande est réglée à OFF (arrêt).

Réglage des commandes de température

S'il est nécessaire d'ajuster la température dans le compartiment de réfrigération ou de congélation, utiliser les réglages indiqués dans le tableau ci-dessous comme guide.

REMARQUE : Ne pas ajuster les commandes de plus d'un cran à la fois, sauf lors de la mise en marche du réfrigérateur. Attendre 24 heures entre les réglages pour que la température puisse se stabiliser

Appuyer sur le bouton de réglage de la température pour régler la température parmi les 4 témoins lumineux DEL indiquant le réglage de température. En allant de gauche à droite, la DEL en première position correspond au réglage le moins froid. À mesure que l'on progresse vers la droite, les DEL correspondent à des réglages de plus en plus froids.

CONDITION/RAISON : AJUSTEMENT :

RÉFRIGÉRATEUR trop tiède

CONGÉLATEUR trop tiède/trop peu de glaçons

RÉFRIGÉRATEUR trop froid

CONGÉLATEUR trop froid

Commande de circulation d’air

La commande de circulation d'air ajuste la quantité d'air circulant entre les compartiments du congélateur et du réfrigérateur.

Lorsque le réfrigérateur est branché pour la première fois, placer la commande de circulation d'air au réglage recommandé.

Commande de TEMPÉRATURE à un niveau plus élevé

Commande de CIRCULATION DE L'AIR ou de TEMPÉRATURE à un niveau plus élevé

Commande de TEMPÉRATURE à un niveau plus bas

Commande de CIRCULATION DE L'AIR ou de TEMPÉRATUR niveau plus bas

E à un

Commandes de température

Pour votre commodité, les commandes de température sont préréglées à l’usine. Lors de l’installation initiale du réfrigérateur, s’assurer que les commandes sont encore préréglées au point de réglage recommandé tel qu’illustré.

Réglage recommandé

Réglage de la commande de circulation d’air

Si une augmentation temporaire de la circulation d'air froid dans un compartiment particulier est souhaitée, régler

Max (maximum) - Augmente la circulation d'air dans le congélateur.

Min (minimum) - Augmente la circulation d'air dans le réfrigérateur.

la commande.

Page 28

IMPORTANT : Une fois la performance obtenue, replacer la commande de circulation d’air au réglage recommandé afin que le réfrigérateur continue de fonctionner avec le maximum d’efficacité.

CONDITION/RAISON : RÉGLAGE :

Usage intense de glaçons Max (maximum) Température de la pièce

élevée Grande quantité d’aliments Min (minimum) – Pour refroidir

Max (maximum) - Pour maintenir le taux de production de glaçons

rapidement aliments et boissons

Machine à glaçons

Mise en marche/arrêt de la machine à glaçons

REMARQUE : Ne pas forcer le bras de commande en broche vers

le haut ou vers le bas.

Pour mettre la machine à glaçons en marche, il suffit d’abaisser le bras de commande en broche.

REMARQUE : Votre machine à glaçons comporte un système d'arrêt automatique. Au fur et à mesure de la fabrication de la glace, les glaçons remplissent le bac d’entreposage de glaçons. Les glaçons soulèvent le bras de commande en broche à la position Off (arrêt) (vers le haut).

Pour un arrêt manuel, soulever le bras de commande en broche à la position Off (arrêt) (vers le haut) et attendre le déclic pour s’assurer que la machine à glaçons ne continuera pas à fonctionner.

À noter

Attendre 24 heures pour obtenir la première quantité de glaçons. Prévoir un délai de 3 jours pour le remplissage complet du bac d’entreposage. Jeter les trois premières quantités de glaçons produites.

La qualité de vos glaçons sera seulement aussi bonne que la qualité de l’eau fournie à votre machine à glaçons. Éviter de brancher la machine à glaçons à un approvisionnement d’eau adoucie. Les produits chimiques adoucisseurs d’eau (tels que le sel) peuvent endommager des pièces de la machine à glaçons et causer une piètre qualité des glaçons. Si une alimentation d’eau adoucie ne peut pas être évitée, s’assurer que l’adoucisseur d’eau fonctionne bien et qu'il est bien entretenu.

Ne pas garder quoi que ce soit sur le dessus de la machine à glaçons ou dans le bac à glaçons.

CARACTÉRISTIQUES

DU RÉFRIGÉRATEUR

Votre modèle peut comporter l’ensemble de ces caractéristiques ou certaines d’entre elles.

Importants renseignements à savoir au sujet des tablettes et des couvercles en verre :

REMARQUE : Éteindre la machine à glaçons avant de retirer le bac d’entreposage à glaçons pour servir des glaçons ou pour nettoyer le bac. Ceci empêchera les glaçons de tomber de la machine à glaçons et dans le compartiment de congélation. Après avoir remplacé le bac d’entreposage, mettre en marche la machine à glaçons.

Taux de production de glaçons

Production NORMALE de glaçons : La machine à glaçons devrait produire environ 8 à 12 lots de glaçons par période de 24 heures. Si les glaçons ne sont pas fabriqués assez rapidement, tourner la commande du congélateur vers un chiffre plus élevé (plus froid) par étapes de un demi-numéro. (Par exemple, si la commande est à 3, la déplacer entre 3 et 4.) Attendre 24 heures et, si nécessaire, tourner graduellement la commande du congélateur au réglage le plus élevé, en attendant 24 heures entre chaque augmentation.

Production MAXIMALE de glaçons (sur certains modèles) : La machine à glaçons devrait produire environ de 16 à 20 lots de glaçons par période de 24 heures. Si votre réfrigérateur est doté de la caractéristique de production maximale de glaçons, pousser le commutateur à MAX.

Tablettes du réfrigérateur

Les tablettes du réfrigérateur sont réglables pour s'adapter aux besoins de rangement de l'utilisateur.

Afin de pouvoir trouver plus facilement l'article que l'on cherche, on peut remiser ensemble des aliments semblables dans le réfrigérateur et régler les tablettes pour les adapter aux différentes tailles d'articles. Ceci réduira également la durée d’ouverture de la porte du réfrigérateur et permettra d'économiser de l’énergie.

Retrait et réinstallation de la tablette :

1. Retirer les articles de la tablette.

2. Retirer la tablette en la faisant glisser tout droit jusqu'à la

butée.

3. Selon le modèle, soulever l'arrière ou l'avant de la tablette et la retirer au-delà de la butée. Retirer complètement la tablette la faisant glisser entièrement hors des supports.

4. Réinstaller la tablette en la réinsérant de nouveau dans la rainure de la paroi de la caisse.

5. Guider l'avant de la tablette dans la rainure de tablette. Veiller à insérer complètement la tablette.

Page 29

Bac à légumes

Importants renseignements à savoir au sujet des tablettes et des couvercles en verre :

Bacs à légumes

Retrait et réinstallation du bac à légumes :

1. Extraire le bac à légumes en le faisant glisser vers l’extérieur

jusqu’à la butée. Soulever le devant et faire glisser le bac vers l’extérieur pour le retirer complètement.

2. Réinstaller le bac en le faisant glisser complètement à sa

position au-delà de la butée.

Couvercle du bac à légumes

Retrait et réinstallation du couvercle du bac à légumes :

1. Retirer le/les bac(s) à légumes.

2. Tirer sur le couvercle en verre tout droit vers l’extérieur.

3. Réinstaller le couvercle en verre en le réinsérant.

Commande d’humidité dans le bac à légumes

On peut contrôler le degré d’humidité dans le bac à légumes étanche. La commande peut être ajustée à n’importe quel réglage entre LOW (faible) et HIGH (élevée).

En position LOW (faible) (en position ouverte), le réglage laisse échapper l’air humide du bac à légumes pour mieux conserver les fruits et légumes à pelures.

■ Fruits : Laver, laisser sécher et garder au réfrigérateur dans un

sac en plastique ou dans le bac à légumes. Ne pas laver ni équeuter les baies avant le moment de leur utilisation. Répartir et garder les baies dans leur contenant original dans le bac à légumes ou les conserver sur une tablette du réfrigérateur dans un sac en papier fermé sans être serré.

■ Légumes à pelure : Placer dans un sac ou un contenant en

plastique et ranger dans le bac à légumes.

En position HIGH (élevée) (en position fermée), le réglage permet de retenir l’humidité à l’intérieur du bac à légumes pour mieux conserver les légumes à feuilles frais.

■ Légumes à feuilles : Laver à l’eau froide, égoutter et couper ou

éliminer les sections endommagées et décolorées. Placer dans un sac ou un contenant en plastique et ranger dans le bac à légumes.

CARACTÉRISTIQUES DU

CONGÉLATEUR

Votre modèle peut comporter toutes les caractéristiques suivantes ou seulement certaines d'entre elles.

Tablette du congélateur

Retrait et réinstallation d'une tablette :

1. Retirer les articles de la tablette.

2. Retirer la tablette en la faisant glisser tout droit jusqu'à la

butée.

3. Selon le modèle, soulever l'arrière ou l'avant de la tablette et la retirer au-delà de la butée. Retirer complètement la tablette en la faisant glisser entièrement hors des supports.

4. Réinstaller la tablette en la réinsérant de nouveau dans la rainure de la paroi de la caisse.

5. Guider l'avant de la tablette dans la rainure de tablette. S’assurer de faire glisser la tablette jusqu’au fond.

Guide d'entreposage des aliments surgelés

Les périodes de conservation varient selon la qualité et le type d'aliment, le type d’emballage et de pellicule utilisés (doivent être hermétiques et résistant à l’humidité) et la température de remisage. Bien fermer le sachet ou le récipient pour empêcher le transfert de goût et d’odeur dans le produit. Les cristaux de glace à l’intérieur d’un emballage scellé sont normaux. La présence de cristaux signifie simplement que l’humidité dans les aliments et l’air à l’intérieur de l’emballage se sont condensés.

Ne pas placer plus d’aliments non congelés dans le congélateur que la quantité qui congèlera dans l’intervalle de 24 heures (pas plus de 2 à 3 lb d’aliments par pied cube d’espace [907 à 1 350 g par L] dans le congélateur). Laisser assez d’espace dans le congélateur pour permettre la circulation d’air entre les emballages. S’assurer que la porte du congélateur est bien fermée.

REMARQUE : Pour plus de renseignements sur la préparation des aliments pour la congélation, consulter un guide pour congélateur ou un livre de recettes fiable.

Page 30

CARACTÉRISTIQUES

AVERTISSEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflammable. Le non-respect de cette instruction peut causer un décès,

une explosion ou un incendie.

ENTRETIEN DU

DE LA PORTE

Votre modèle peut comporter l’ensemble de ces caractéristiques ou certaines d’entre elles.

Tringles de porte

Les tringles de porte peuvent être enlevées pour faciliter le nettoyage.

Tringles à emboîter dans la porte

Retrait et réinstallation des tringles :

1. Selon votre modèle, retirer les tringles en poussant

légèrement sur le devant de la bride tout en tirant sur la languette intérieure. Répéter ces étapes pour l'autre extrémité.

2. Réinstaller les tringles en alignant les extrémités des brides

avec les boutons sur les côtés de l'intérieur de la porte. Enclencher fermement les brides et l'ensemble sur les tenons au dessus de l'étagère. Voir l'illustration.

Compartiment utilitaire

Le comportement utilitaire peut être enlevé pour faciliter le nettoyage.

Retrait et réinstallation du compartiment utilitaire :

1. Retirer le compartiment utilitaire en pressant l'un des côtés

tout en soulevant le compartiment utilitaire et en le tirant tout droit pour le dégager.

2. Réinstaller le compartiment utilitaire en plaçant un côté dans

le mécanisme de verrouillage et en faisant coulisser l'autre côté en place jusqu’à la butée.

RÉFRIGÉRATEUR

Nettoyage

Les compartiments de réfrigération et de congélation se dégivrent automatiquement. Toutefois, nettoyer les deux compartiments environ une fois par mois pour éviter une accumulation d'odeurs. Essuyer les renversements immédiatement.

IMPORTANT :

■ Comme l’air circule entre les deux compartiments, toutes les

odeurs formées dans un compartiment seront transférées à l’autre. Vous devez nettoyer à fond les deux compartiments pour éliminer les odeurs. Pour éviter le transfert d'odeurs et l'assèchement des aliments, envelopper ou recouvrir hermétiquement les aliments.

■ Pour les modèles en acier inoxydable, l'acier inoxydable est

résistant à la corrosion, et non pas anticorrosion. Pour éviter la corrosion de l'acier inoxydable, garder les surfaces propres à l'aide des instructions de nettoyage suivantes.

Nettoyage de votre réfrigérateur :

REMARQUE : Ne pas utiliser des nettoyants abrasifs ou

puissants tels que les nettoyants à vitre en atomiseurs, nettoyants à récurer, liquides inflammables, acide chlorhydrique, cires nettoyantes, détergents concentrés, agents de blanchiment ou nettoyants contenant du pétrole sur les surfaces extérieures (portes et caisse), les pièces en plastique, les garnitures intérieures et portes ou les joints de portes. Ne pas utiliser d'essuie-tout, tampons à récurer ou autres outils de nettoyage abrasifs.

1. Débrancher le réfrigérateur ou déconnecter la source de courant électrique.

2. Laver à la main, rincer et sécher les pièces amovibles et les surfaces internes à fond. Utiliser une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède.

3. Nettoyer les surfaces extérieures. Métal peint : Laver les surfaces extérieures peintes avec une

éponge propre ou un linge doux et un détergent doux dans de l'eau tiède. Rincer les surfaces avec de l'eau propre et tiède et sécher immédiatement pour éviter les éventuelles taches laissées par l'eau.

Acier inoxydable : Laver les surfaces en acier inoxydable avec une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède. Rincer les surfaces avec de l'eau propre et tiède et sécher immédiatement pour éviter les éventuelles taches laissées par l'eau.

REMARQUE : Lors du nettoyage de l'acier inoxydable, essuyer toujours dans le sens du grain pour éviter les éraflures.

Page 31

4. Le condenseur n'a pas besoin d'être nettoyé souvent dans des conditions de fonctionnement normales. Si l'environnement est particulièrement graisseux, poussiéreux, ou s'il y a des animaux domestiques dans la maison, le condenseur devrait être nettoyé tous les deux ou trois mois pour assurer une efficacité maximum.

Si vous avez besoin de nettoyer le condenseur :

Retirer la grille de la base. Utiliser un aspirateur à brosse douce pour nettoyer la

grille, les endroits ouverts derrière la grille et la surface à l'avant du condenseur.

Replacer la grille de la base lorsqu’on a terminé.

5. Brancher le réfrigérateur ou reconnecter la source de courant électrique.

Éclairage du compartiment de congélation (sur certains modèles)

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Retirer le protège-ampoule (sur certains modèles). Sommet du compartiment de congélation - Faire glisser le

protège-ampoule vers l'arrière du compartiment pour le libérer de l'ensemble d'éclairage.

Remplacement des ampoules

d’éclairage

REMARQUE : Applique pour certains modèles. IMPORTANT : Les ampoules des compartiments de réfrigération

et de congélation du nouveau réfrigérateur sont issues de la technologie DEL. Si les lampes ne s'allument pas lorsqu'on ouvre la porte du réfrigérateur et/ou congélateur, composer les numéros fournis pour assistance ou dépannage. Consulter la garantie pour connaître les numéros de téléphone.

Éclairage du compartiment de réfrigération

L'ampoule du réfrigérateur se trouve derrière la commande.

1. Débrancher le réfrigérateur ou déconnecter la source decourant électrique.

2. Retirer l'ampoule et la remplacer par une ampoule de mêmetaille et forme.

Pour remplacer l'ampoule par une ampoule DEL, commander la pièce numéro W10716219 (4 watts).

REMARQUE : Certaines ampoules DEL de rechange ne sont pas recommandées pour des environnements humides/ mouillés. Les compartiments de réfrigérationet de congélation sont considérés comme des environnements humides/mouillés. Si l'on utilise une marque d'ampoules DEL différente de celle des ampoules recommandées, lire et suivre toutes les instructions de l'emballage des ampoules DEL avant de procéder à l'installation.

3. Retirer l’ampoule et la remplacer par une ampoule de même taille et forme.

Pour remplacer l'ampoule du compartiment de congélation par une ampoule DEL, commander la pièce numéro W10565137 (3.6 watts).

REMARQUE : Certaines ampoules DEL de rechange ne sont pas recommandées pour des environnements humides/mouillés. Les compartiments de réfrigération et de congélation sont considérés comme des environnements humides/mouillés. Si l'on utilise une marque d'ampoules DEL différente de celle recommandée (ampoules), lire et suivre toutes les instructions de l'emballage des ampoules DEL avant de procéder à l'installation.

Si l'on utilise une ampoule à incandescence pour remplacer l'ampoule DEL, utiliser uniquement des ampoules à incandescence pour les appareils ménagers de 25 watts maximum.

4. Réinstaller le protège-ampoule.

5. Brancher le réfrigérateur ou reconnecter la source de courant

électrique.

Si l'on utilise une ampoule à incandescence pourremplacer l'ampoule DEL, utiliser uniquement desampoules à incandescence pour les appareilsélectroménagers de 60 watts maximum.

3. Brancher le réfrigérateur ou reconnecter la source de courant électrique.

Page 32

Entretien avant les vacances ou lors d’un déménagement

Vacances

Si l'utilisateur choisit de laisser le réfrigérateur en fonctionnement pendant son absence :

1. Consommer tous les aliments périssables et congeler les

autres.

2. Si le réfrigérateur comporte une machine à glaçons automatique et qu'il est raccordé à la source d'approvisionnement en eau du domicile, fermer la source d'approvisionnement en eau du réfrigérateur. Des dommages matériels peuvent subvenir si l'alimentation en eau n'est pas coupée.

3. Si la machine à glaçons est automatique, éteindre la machine à glaçons.

REMARQUE : Selon le modèle, soulever le bras de commande en broche à la position Off (arrêt) (position

élevée)

4. Vider le bac à glaçons.

Si l'utilisateur choisit d’arrêter le fonctionnement du réfrigérateur avant son départ :

1. Enlever tous les aliments du réfrigérateur.

2. Si le réfrigérateur a une machine à glaçons automatique :

Fermer l’approvisionnement d’eau de la machine à glaçons au moins une journée à l’avance.

Lorsque la dernière quantité de glaçons est déposée, soulever le bras de commande en broche à la position Off (arrêt) (vers le haut).

3. Éteindre la/les commande(s) de température. Voir “Utilisation de la/des commande(s)”.

4. Nettoyer le réfrigérateur, l’essuyer et bien le sécher.

5. À l’aide d’un ruban adhésif, placer des blocs de caoutchouc

ou de bois dans la partie supérieure de chaque porte de façon à ce qu’elles soient suffisamment ouvertes pour permettre l’entrée d'air à l’intérieur, afin d’éviter l’accumulation d'odeurs ou de moisissure.

Déménagement

Lorsque l'on déménage le réfrigérateur dans une nouvelle habitation, suivre ces étapes pour préparer le déménagement.

1. Si le réfrigérateur a une machine à glaçons automatique : Fermer l’approvisionnement d’eau de la machine à

glaçons au moins une journée à l’avance. Débrancher la canalisation d’eau de l’arrière du

réfrigérateur. Lorsque la dernière quantité de glaçons est déposée,

soulever le bras de commande en broche à la position Off (élevée).

2. Retirer tous les aliments du réfrigérateur et placer tous les

aliments congelés dans de la neige carbonique.

3. Vider le bac à glaçons.

4. Éteindre es commandes de température. Voir “Utilisation

de des commandes”.

5. Débrancher le réfrigérateur.

6. Nettoyer, essuyer et sécher à fond.

7. Retirer toutes les pièces amovibles, bien les envelopper et les

attacher ensemble à l’aide de ruban adhésif pour qu’elles ne bougent pas ni ne s’entrechoquent durant le déménagement.

8. Selon le modèle, soulever le devant du réfrigérateur pour qu’il

roule plus facilement OU soulever les vis de nivellement qu'elles n'égratignent pas le plancher. Voir “Ajustement de la/ des porte(s)” ou “Fermeture et alignement de la porte”.

9. Fermer les portes à l’aide de ruban adhésif et fixer le cordon

d'alimentation électrique au dos du réfrigérateur à l'aide de ruban adhésif.

Lorsque vous arriverez à votre nouvelle habitation, remettez tout en place et consultez la section “Instructions d’installation” pour les instructions de préparation. D'autre part, si votre réfrigérateur a une machine à glaçons automatique, rappelez-vous de raccorder l’approvisionnement d’eau au réfrigérateur.

pour

Page 33

DÉPANNAGE

Essayer d’abord les solutions suggérées ici ou visiter notre site Internet

pour tenter d'éviter le coût d'une intervention de dépannage.

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Si vous rencontrez les problèmes suivants

Le réfrigérateur ne fonctionne pas

Causes possibles et/ou solutions recommandées

Non raccordé à l'alimentation électrique - Brancher le cordon d'alimentation dans une prise à 3 alvéoles reliée à la terre. Ne pas utiliser de rallonge.

Pas d'alimentation au niveau de la prise - Brancher une lampe pour voir si la prise électrique fonctionne. Un fusible du domicile est grillé ou le disjoncteur s'est ouvert - Remplacer le fusible ou réenclencher

le disjoncteur. Si le problème persiste, appeler un électricien.

La commande est désactivée - Activer la commande du réfrigérateur. Nouvelle installation - Attendre 24 heures après l'installation pour permettre au réfrigérateur de refroidir

complètement. REMARQUE : Le fait de placer les commandes de température au réglage le plus froid ne refroidira

pas le réfrigérateur plus rapidement.

AVERTISSEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causer un décès, une explosion ou un incendie.

Le moteur semble fonctionner excessivement

Le réfrigérateur est bruyant

Votre nouveau réfrigérateur fonctionnera peut-être plus longtemps que votre appareil précédent. Les réfrigérateurs éconergiques fonctionnent plus longtemps à des vitesses inférieures, plus éconergiques. Le réfrigérateur peut fonctionner encore plus longtemps si la température de la pièce est élevée, si une grande quantité de nourriture a été ajoutée, si la porte est fréquemment ouverte ou si elle est laissée ouverte.

Le bruit émis par les réfrigérateurs a été réduit au importants, vous remarquerez peut-être des bruits inconnus qui sont en réalité normaux. Voici une liste des sons normaux accompagnés d'une explication.

Bourdonnement - Se fait entendre lorsque le robinet d'eau s'ouvre pour remplir la machine à glaçons Claquement/crépitement - Ouverture ou fermeture des robinets Pulsation - Les ventilateurs/le compresseur se règlent afin d'optimiser la performance Cliquetis - Écoulement de liquide réfrigérant, mouvement des conduites d'eau ou d'objets posés sur le

dessus du réfrigérateur Grésillement/gargouillement - De l'eau tombe sur l'élément de chauffage durant le programme de

dégivrage Bruit d'éclatement - Contraction/expansion des parois internes, particulièrement lors du refroidissement

initial Bruit d'écoulement d'eau - Peut être entendu lorsque la glace fond lors du programme de dégivrage et

que l'eau s'écoule dans le plateau de dégivrage Grincement/craquement - Se produit lorsque la glace est éjectée du moule à glaçons.

cours des années. Les bruits de fonctionnement étant moins

Page 34

Si vous rencontrez les problèmes suivants

Causes possibles et/ou solutions recommandées

La porte ne ferme pas complètement

La porte est difficile à ouvrir

La température est trop élevée

Présence d’accumulation d'humidité à l'intérieur

REMARQUE : Une

certaine accumulation d'humidité est normale.

La machine à glaçons ne produit pas ou pas suffisamment de glaçons (sur certains modèles)

La porte est bloquée en position ouverte - Déplacer les aliments sous emballage pour dégager la porte.

Replacer le compartiment ou la tablette en position correcte. Vérifier que le couvercle du bac à légumes est enfoncé complètement de sorte que l'arrière repose sur les supports.

Les joints sont sales ou collants - Nettoyer les joints et les surfaces au savon doux et à l’eau tiède. Rincer et sécher avec un linge doux.

Nouvelle installation - Attendre 24 heures après l'installation pour permettre au réfrigérateur de refroidir complètement.

La/les porte(s) sont fréquemment ouvertes ou ne sont pas complètement fermées - Cela permet à l'air chaud de pénétrer dans le réfrigérateur. Minimiser la fréquence d'ouverture des portes et les garder complètement fermées.

Une grande quantité d'aliments tièdes a été récemment ajoutée - Attendre quelques heures pour permettre au réfrigérateur de revenir à une température normale.

Vérifier que le réglage de la/des commandes de température est adapté à l'environnement de l'appareil - Ajuster les commandes à un réglage plus froid. Vérifier la température au bout de 24 heures.

Voir la section “Utilisation de des commandes”.

Pièce humide - Ceci contribue à l'accumulation de l'humidité dans le réfrigérateur. La/les porte(s) sont fréquemment ouvertes ou ne sont pas complètement fermées - Cela permet à

l'air humide de pénétrer dans le réfrigérateur. Minimiser les ouvertures de porte et garder la porte complètement fermée.

La machine à glaçons n'est pas raccordée à l'alimentation en eau - Raccorder le réfrigérateur à l'alimentation en eau et ouvrir complètement le robinet d'arrêt d'eau.

Une déformation de la canalisation peut réduire le débit d'eau - Redresser la canalisation d'eau.

La machine à glaçons est éteinte - S'assurer que le bras de commande d'arrêt métallique de la machine à glaçons ou l'interrupteur (selon les modèles) est bien à la position ON (marche).

Nouvelle installation - Attendre 24 heures après l'installation de la machine à glaçons pour que la production de glaçons commence. Attendre 3 jours pour que la production de glaçons soit complète.

Une grande quantité de glaçons a été récemment prélevée - Laisser suffisamment de temps à la machine à glaçons pour produire plus de glaçons.

Un glaçon est coincé dans le bras éjecteur - Enlever le glaçon du bras éjecteur avec un ustensile en plastique.

Un système de filtration de l'eau par osmose inverse raccordé à votre alimentation en eau froide peut réduire la pression de l'eau - Voir la section “Spécifications de l'alimentation en eau”.

Les glaçons sont creux ou petits (sur certains modèles)

REMARQUE : Cela

indique une faible pression de l'eau.

Mauvais goût, mauvaise odeur ou couleur grise des glaçons (sur certains modèles)

Le robinet d'eau n'est pas complètement ouvert - Ouvrir complètement le robinet d'arrêt d'eau. Une déformation de la canalisation peut réduire le débit d'eau - Redresser la canalisation d'eau. Un système de filtration de l'eau par osmose inverse raccordé à votre alimentation en eau froide

peut réduire la pression de l'eau - Voir la section “Spécifications de l'alimentation en eau”.

Pour d'autres questions concernant la pression de l’eau, contacter un plombier agréé qualifié.

Des raccords de plomberie neufs peuvent entraîner une décoloration ou un mauvais goût des glaçons - Jeter les glaçons et laver le bac d'entreposage à glaçons. Attendre 24 heures pour que la

machine à glaçons produise des nouveaux glaçons et jeter les 3 premiers lots de glaçons produits. Des glaçons entreposés depuis trop longtemps peuvent développer un mauvais goût - Jeter les

glaçons. Laver le bac à glaçons. Attendre 24 heures pour la fabrication de nouveaux glaçons. L'odeur de certains aliments s'est transférée aux glaçons - Utiliser des emballages hermétiques et à

l'épreuve de l'humidité pour conserver les aliments. L'eau contient des minéraux (tels le souffre) - L'installation d'un filtre à eau peut être requise afin

d'enlever ces minéraux.

Page 35

ACCESSOIRES

†® AFFRESH est une marque déposée de Whirlpool É.-U.

Les accessoires suivants sont disponibles pour votre réfrigérateur. Pour commander un accessoire, composer le 1-866-664-2449 et demander la référence listée ci-dessous ou contacter votre marchand autorisé Whirlpool.

®†

Nettoyant et poli pour acier inoxydable affresh

Aux É.-U., commander la pièce numéro W10355016 Au Canada, commander la pièce numéro W10355016B

Lingettes pour acier inoxydable affresh

Aux É.-U., commander la pièce numéro W10355049 Au Canada, commander la pièce numéro W10355049B

Nettoyant pour appareil ménager et cuisine affresh® :

Aux É.-U., commander la pièce numéro W10355010 Au Canada, commander la pièce numéro W10355010B

GARANTIE DES GROS APPAREILS MÉNAGERS IKEA

Pendant combien de temps la garantie limitée IKEA est-elle valide?

Cette garantie limitée est valide pendant cinq ans à compter de la date d'achat lorsque ce gros appareil ménager a été utilisé et entretenu conformément aux instructions jointes au produit ou fournies avec celui-ci, sauf si l'appareil porte le nom LAGAN, auquel cas cette garantie limitée est valide pendant un an à compter de la date d'achat. Cette garantie limitée est valide uniquement aux ÉtatsUnis ou au Canada et s’applique exclusivement lorsque le gros appareil ménager est utilisé dans le pays où il a été acheté. Une preuve de la date d’achat d’origine est exigée pour obtenir un service dans le cadre de la présente garantie limitée.

Quels sont les appareils ménagers non couverts par la garantie limitée IKEA de cinq (5) ans?

Pour les gros appareils ménagers portant le nom “LAGAN”, cette garantie limitée est valide pendant un an à compter de la date d'achat.

Qui effectuera l'intervention d'entretien ou de réparation?

Cette garantie limitée est fournie par Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Whirlpool”). Le service doit être fourni par une compagnie de service désignée par Whirlpool.

Que couvre cette garantie limitée?

La garantie limitée paiera pour les pièces spécifiées par l'usine et la main-d'œuvre pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce gros appareil ménager a été acheté. Les exceptions figurent sous le titre “Quels sont les éléments non couverts par cette garantie limitée?”.

Quelles mesures seront prises pour corriger le problème?

La compagnie de service désignée examinera le produit et décidera, à sa seule discrétion, si ce produit est couvert par cette garantie limitée. S'il est considéré comme couvert, la compagnie de service désignée corrigera le défaut. Le seul et exclusif recours du client dans le cadre de la présente garantie limitée consiste en la réparation du produit telle que mentionné dans la présente.

Quels sont les éléments non couverts par cette garantie limitée?

■ Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser le gros appareil

ménager, remplacer ou réparer des fusibles du domicile ou rectifier le câblage ou la plomberie du domicile.

■ Les visites de service pour réparer ou remplacer les ampoules électriques, les filtres à air ou les filtres à eau de l'appareil. Les pièces

consomptibles ne sont pas couvertes par la garantie.

■ Les pièces de rechange ou la main-d’œuvre lorsque ce gros appareil ménager est utilisé à des fins autres que l'usage domestique

unifamilial normal ou lorsque les instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont pas respectées.

■ Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d’électricité ou de plomberie ou l’utilisation de pièces consomptibles ou de produits de nettoyage dont l'utilisation n'est pas approuvée.

■ Les défauts d'apparence, notamment les éraflures, traces de choc, fissures ou tout autre dommage subi par le fini du gros appareil

ménager, à moins que ces dommages ne résultent de vices de matériaux ou de fabrication et ne soient signalés dans les 30 jours qui suivent la date d'achat.

■ Toute perte d'aliments ou de médicaments due à une défaillance du réfrigérateur ou du congélateur.

■ L’enlèvement et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.

■ Les réparations aux pièces ou systèmes résultant d’une modification non autorisée faite à l’appareil.

■ Les frais de déplacement et de transport pour une intervention sur un produit si le gros appareil ménager est situé dans une région

éloignée où un service d’entretien autorisé n’est pas disponible.

■ L’enlèvement et la réinstallation du gros appareil ménager si celui-ci est installé dans un endroit inaccessible ou n'est pas installé

conformément aux instructions d'installation fournies.

■ Les pièces de rechange ou la main-d’œuvre pour les gros appareils ménagers dont les numéros de modèle/de série ont été enlevés,

modifiés ou ne peuvent pas être facilement identifiés.

Le coût d’une réparation ou de pièces de rechange dans le cadre de ces circonstances exclues est à la charge du client.

Page 36

Clause d'exonération de responsabilité au titre des garanties implicites

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À CINQ ANS (UN AN POUR LES GROS APPAREILS MÉNAGERS PORTANT LE NOM “LAGAN”) OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et provinces ne permettent pas de limitation sur la durée de garanties implicites de qualité marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l'autre.

Limitation des recours; exclusion des dommages fortuits et indirects

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. WHIRLPOOL N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l'autre.

Comment nous contacter si vous avez besoin d'une intervention d'entretien ou de réparation

Si vous résidez à l'extérieur des 50 États des États-Unis et du Canada, contactez votre marchand IKEA autorisé pour déterminer si une autre garantie s'applique.

Si vous avez besoin d'une intervention d'entretien ou de réparation, veuillez lire les Instructions d'installation et/ou la section “Dépannage” dans le Guide d'utilisation et d'entretien avant de nous contacter. Si vous avez besoin d'aide supplémentaire, n'hésitez pas à nous contacter aux États-Unis et au Canada

Pour des informations supplémentaires sur le produit, visitez www.whirlpool.com. Si vous n’avez pas accès à Internet et que vous avez besoin d'aide pour l’utilisation du produit ou que vous souhaitez prendre un

rendez-vous de service, vous pouvez contacter Whirlpool au numéro ci-dessous.

Ayez votre numéro de modèle à disposition. Vous pouvez trouver vos numéros de modèle et de série sur la plaque située sur la paroi interne du compartiment de réfrigération.

Pour assistance ou service, composez le 1-866-664-2449. Si vous avez besoin de plus d’assistance, vous pouvez écrire à Whirlpool en soumettant toute question ou problème à l’adresse

suivante : Aux États-Unis :

Whirlpool Brand Home Appliances Customer eXperience Center 553 Benson Road

Benton Harbor, MI 49022-2692 Dans votre correspondance, veuillez indiquer un numéro de téléphone où l’on peut vous joindre dans la journée. Veuillez conserver toutes les instructions fournies ainsi que le numéro de modèle pour référence ultérieu

au 1-866-664-2449.

Au Canada :

3/09

Whirlpool Brand Home Appliances Centre d'eXpérience à la clientèle 200 – 6750 Century Ave. Mississauga, Ontario L5N 0B7

re.

10885253A

2016. ll rights reserved.

ous droits réservés.

® IKEA is a registered trademark of Inter-Ikea Systems B.V.

® IKEA est une marque déposée de Inter-Ikea Systems B.V.

04/16
