Page 1

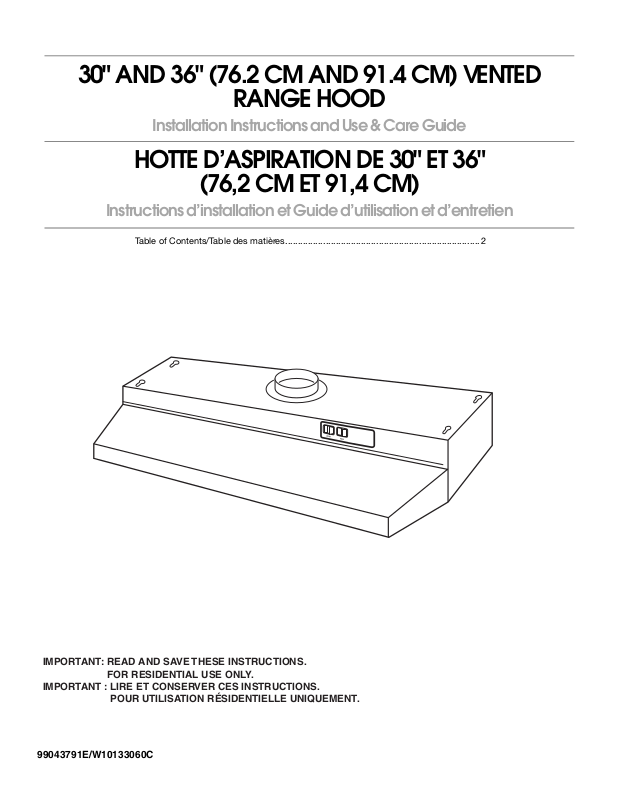

30" AND 36" (76.2 CM AND 91.4 CM) VENTED

RANGE HOOD

Installation Instructions and Use & Care Guide

HOTTE D’ASPIRATION DE 30" ET 36"

(76,2 CM ET 91,4 CM)

Instructions d’installation et Guide d’utilisation et d’entretien

Table of Contents/Table des matières.............................................................................2

IMPORTANT: READ AND SAVE THESE INSTRUCTIONS. FOR RESIDENTIAL USE ONLY. IMPORTANT : LIRE ET CONSERVER CES INSTRUCTIONS. POUR UTILISATION RÉSIDENTIELLE UNIQUEMENT.

99043791E/W10133060C

Page 2

TABLE OF CONTENTS

TABLE DES MATIÈRES

RANGE HOOD SAFETY .................................................................2

INSTALLATION REQUIREMENTS................................................4

Tools and Parts ............................................................................4

Location Requirements................................................................ 4

Venting Requirements..................................................................5

Electrical Requirements ...............................................................6

INSTALLATION INSTRUCTIONS..................................................7

Prepare Location..........................................................................7

Install Range Hood.......................................................................8

Make Electrical Connection .........................................................9

Complete Installation ...................................................................9

RANGE HOOD USE......................................................................10

Range Hood Controls ................................................................10

RANGE HOOD CARE...................................................................10

Cleaning......................................................................................10

ASSISTANCE OR SERVICE.........................................................11

In the U.S.A. ...............................................................................11

In Canada ...................................................................................11

WARRANTY ..................................................................................12

SÉCURITÉ DE LA HOTTE DE CUISINIÈRE ...............................13

EXIGENCES D'INSTALLATION...................................................15

Outillage et pièces......................................................................15

Exigences d'emplacement.........................................................15

Exigences concernant l'évacuation ...........................................16

Spécifications électriques ..........................................................17

INSTRUCTIONS D'INSTALLATION.............................................18

Préparation de l'emplacement...................................................18

Installation de la hotte ................................................................19

Raccordement électrique...........................................................20

Achever l'installation ..................................................................21

UTILISATION DE LA HOTTE DE CUISINIÈRE...........................21

Commandes de la hotte de cuisinière .......................................21

ENTRETIEN DE LA HOTTE..........................................................21

Nettoyage ...................................................................................21

ASSISTANCE OU SERVICE.........................................................22

Au Canada..................................................................................22

GARANTIE.....................................................................................23

RANGE HOOD SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

You can be killed or seriously injured if you don't immediately

DANGER

WARNING

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

follow instructions.

can be killed or seriously injured if you don't

You instructions.

Page 3

IMPORTANT SAFETY INSTRUCTIONS

WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:

■ Use this unit only in the manner intended by the

manufacturer. If you have questions, contact the manufacturer.

■ Before servicing or cleaning the unit, switch power off at

service panel and lock the service disconnecting means to prevent power from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten a prominent warning device, such as a tag, to the service panel.

■ Installation work and electrical wiring must be done by

qualified person(s) in accordance with all applicable codes and standards, including fire-rated construction.

■ Do not operate any fan with a damaged cord or plug.

Discard fan or return to an authorized service facility for examination and/or repair.

■ Sufficient air is needed for proper combustion and

exhausting of gases through the flue (chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equipment manufacturer's guideline and safety standards such as those published by the National Fire Protection Association (NFPA), the American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code authorities.

■ When cutting or drilling into wall or ceiling; do not damage

electrical wiring and other utilities.

■ Ducted fans must always be vented outdoors. CAUTION: For general ventilating use only. Do not use

to exhaust hazardous or explosive materials and vapors.

CAUTION: To reduce risk of fire and to properly exhaust

air, be sure to duct air outside - do not vent exhaust air into spaces within walls or ceilings, attics or into crawl spaces, or garages.

WARNING: TO REDUCE THE RISK OF FIRE, USE ONLY

METAL DUCTWORK.

WARNING: TO REDUCE THE RISK OF A RANGE TOP

GREASE FIRE:

■ Never leave surface units unattended at high settings.

Boilovers cause smoking and greasy spillovers that may ignite. Heat oils slowly on low or medium settings.

■ Always turn hood ON when cooking at high heat or when

flambeing food (i.e. Crepes Suzette, Cherries Jubilee, Peppercorn Beef Flambé).

■ Clean ventilating fans frequently. Grease should not be

allowed to accumulate on fan or filter.

■ Use proper pan size. Always use cookware appropriate for

the size of the surface element.

WARNING: TO REDUCE THE RISK OF INJURY TO

PERSONS IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING:

■ SMOTHER FLAMES with a close fitting lid, cookie sheet, or

metal tray, then turn off the burner. BE CAREFUL TO PREVENT BURNS. If the flames do not go out immediately, EVACUATE AND CALL THE FIRE DEPARTMENT.

■ NEVER PICK UP A FLAMING PAN - you may be burned.

■ DO NOT USE WATER, including wet dishcloths or towels -

a violent steam explosion will result.

■ Use an extinguisher ONLY if:

– You know you have a class ABC extinguisher, and you

already know how to operate it.

– The fire is small and contained in the area where it

started. – The fire department is being called. – You can fight the fire with your back to an exit.

Based on "Kitchen Fire Safety Tips" published by NFPA.

■ WARNING: To reduce the risk of fire or electrical shock,

do not use this fan with any solid-state speed control device.

READ AND SAVE THESE INSTRUCTIONS

Page 4

INSTALLATION REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation. Read and follow the instructions provided with any tools listed here.

Tool s ne ed ed

■ Level

■ Drill

■ 1¹⁄₄" drill bit

■ ¹⁄₈" (3 mm) drill bit for pilot holes

■ Pencil

■ Pliers

■ Wire stripper or utility knife

■ Tape measure or ruler

■ Caulking gun and weatherproof caulking compound

■ Phillips screwdriver

■ Saber or keyhole saw

■ Vent clamps

■ Metal snips

■ Compass or 7" (17.8 cm) circle template

Parts supplied

Check that all parts are included.

■ Hardware package (1)

■ 7" (17.8 cm) round damper

Parts needed

■ UL listed or CSA approved ¹⁄₂" (12.5 mm) strain relief

■ 75-watt max incandescent light bulb

■ Power supply cable

■ 7" (17.8 cm) round metal venting

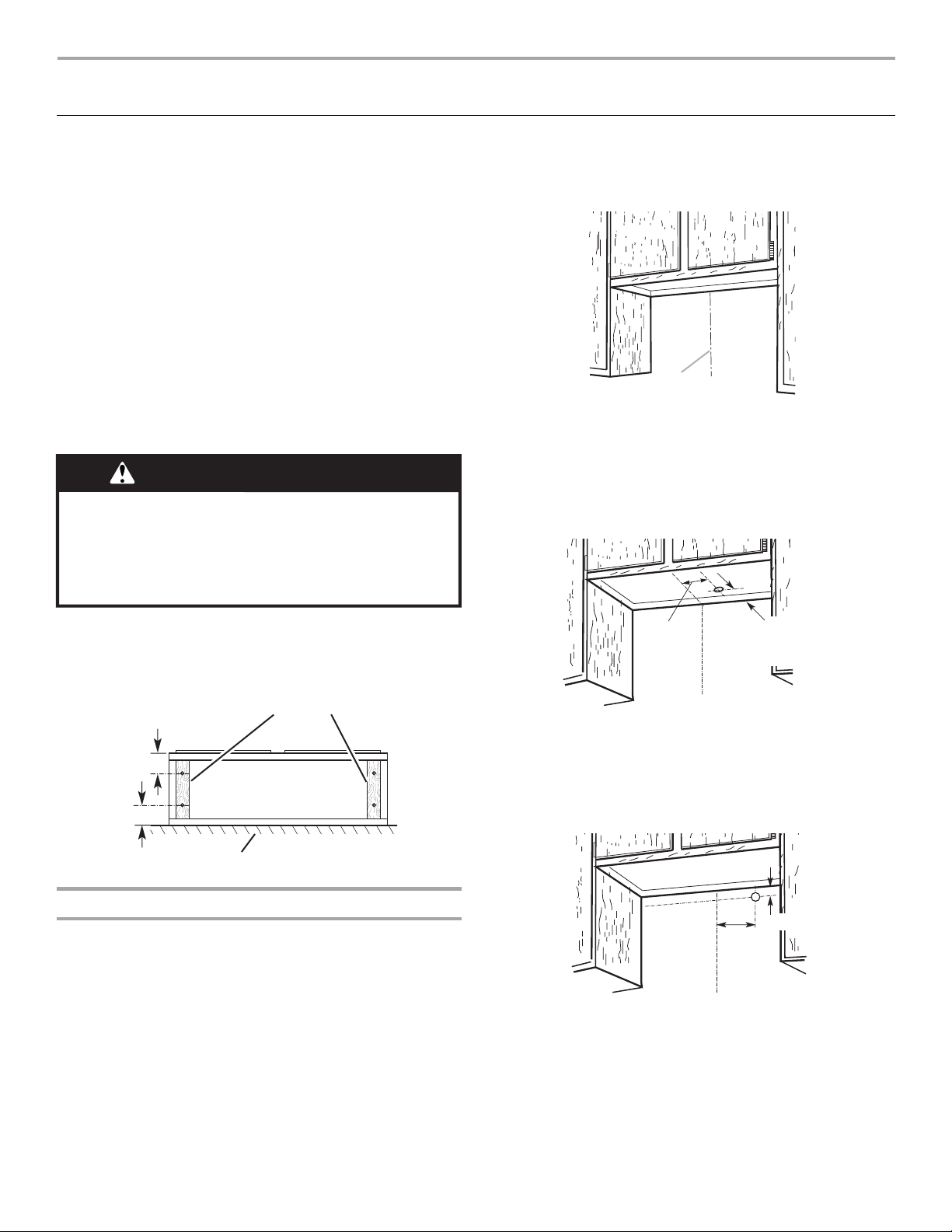

For cabinets with recessed bottoms:

■ 2 - 2" (5.1 cm) wide filler strips. Length and thickness

determined by recess dimensions.

■ 4 flat-head wood screws or machine screws with washers

and nuts to attach filler strips.

Location Requirements

IMPORTANT: Observe all governing codes and ordinances.

■ It is the installer's responsibility to comply with installation

clearances specified on the model/serial rating plate. The model/serial rating plate is located inside the range hood on the rear wall.

■ Range hood location should be away from strong draft areas,

such as windows, doors and strong heating vents.

■ Cabinet opening dimensions that are shown must be used.

Given dimensions provide minimum clearance. Consult the cooktop/range manufacturer installation instructions before making any cutouts.

■ Grounded electrical outlet is required. See “Electrical

Requirements” section.

■ The range hood is factory set for venting through the roof or

wall.

■ All openings in ceiling and wall where range hood will be

installed must be sealed.

For Mobile Home Installations

The installation of this range hood must conform to the Manufactured Home Construction Safety Standards, Title 24 CFR, Part 328 (formerly the Federal Standard for Mobile Home Construction and Safety, Title 24, HUD, Part 280) or when such standard is not applicable, the standard for Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A*, or latest edition, or with local codes.

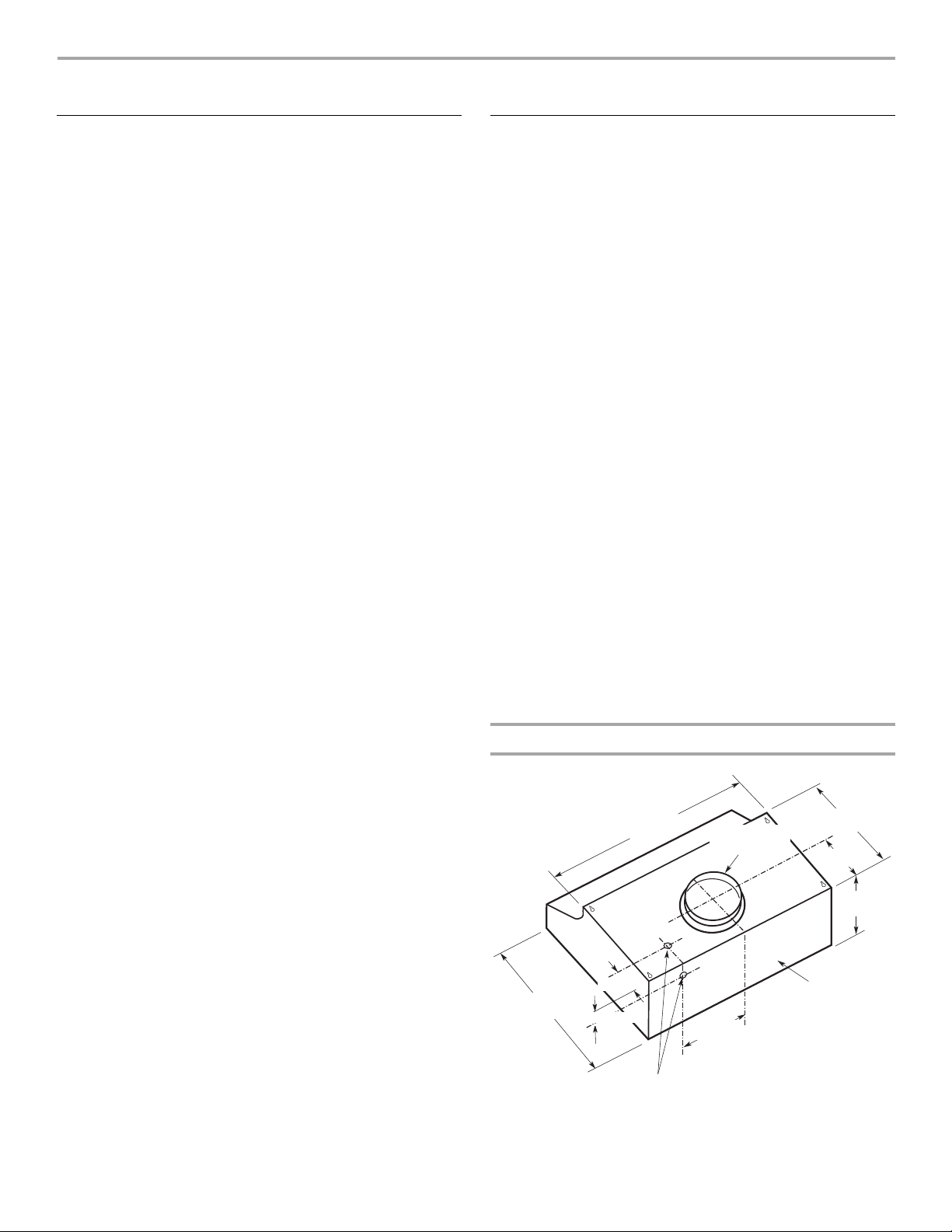

Product Dimensions

(75.9 cm)

⁷⁄₈"

17 ⁵⁄₈"

(44.8 cm)

³/₄"

29 35

⁷⁄₈"

(5.1 cm)

(19.1 cm)

(91.1 cm)

7" (17.8 cm)

Round vent

7¹⁄₂"

(19.1 cm)

Centerline

Rear of hood

Centerline

12"

(30.5 cm)

5 ³⁄₄"

(14.6 cm)

(15.2 cm)

Wiring knockouts

Page 5

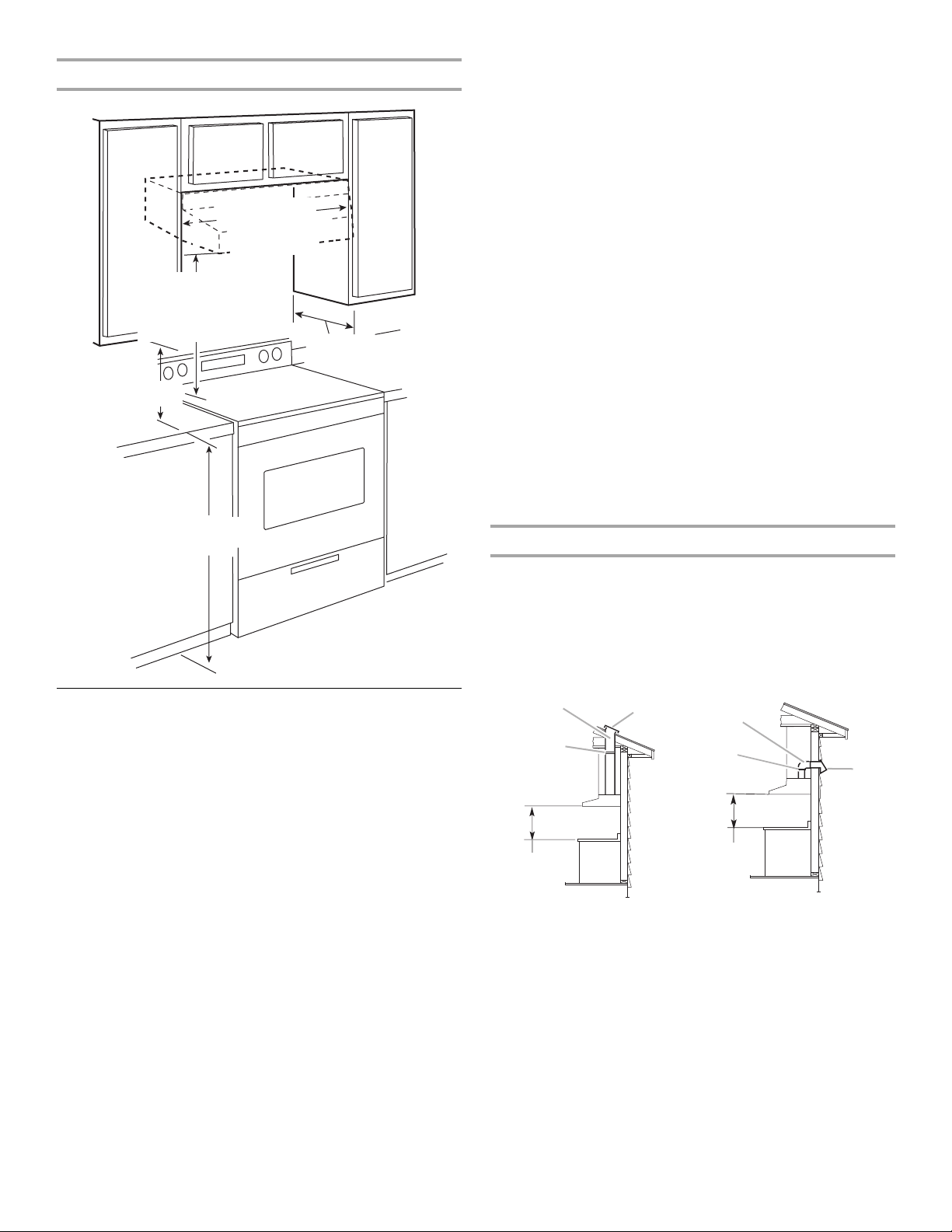

Cabinet Dimensions

18" (45.7 cm) min. 24" (61.0 cm) suggested max. bottom of range hood to cooking surface

18" (45.7 cm) min. clearance upper cabinet to countertop

36" (91.4 cm) base cabinet height

30" (76.2 cm) 36" (91.4 cm) cabinet opening width

13" (33 cm) cabinet depth

■ Use clamps to seal all joints in the vent system.

■ The vent system must have a damper. If the roof or wall cap

has a damper, do not use the damper supplied with the range hood.

■ Use caulking to seal exterior wall or roof opening around the

cap.

■ The size of the vent should be uniform.

Cold Weather Installations

An additional back draft damper should be installed to minimize backward cold air flow and a thermal break should be installed to minimize conduction of outside temperatures as part of the vent system. The damper should be on the cold air side of the thermal break.

The break should be as close as possible to where the vent system enters the heated portion of the house.

Makeup Air

Local building codes may require the use of makeup air systems when using ventilation systems greater than specified CFM of air movement. The specified CFM varies from locale to locale. Consult your HVAC professional for specific requirements in your area.

Venting Methods

Vent system can terminate either through the roof or wall. Use a 7" (17.8 cm) round vent with a maximum length of 26 ft (7.9 m) for vent system.

Vertical Roof Venting Horizontal Wall Venting

Venting Requirements

■ Vent system must terminate to the outdoors.

■ Do not terminate the vent system in an attic or other enclosed

area.

■ Do not use 4" (10.2 cm) laundry-type wall cap.

■ Use metal vent only. Rigid metal vent is recommended.

Plastic or metal foil vent is not recommended.

For the most efficient and quiet operation:

■ Use a straight run or as few elbows as possible.

■ Use no more than three 90° elbows.

■ Make sure there is a minimum of 24" (61 cm) of straight vent

between the elbows if more than 1 elbow is used.

■ Do not install 2 elbows together.

A. 7" (17.8 cm) round through roof B. Round vent: Use 7" (17.8 cm)

round damper.

C. 18" (45.7 cm) to 24" (61.0 cm)

above cooking surface

D. Roof cap

A. 7" (17.8 cm) round through

the wall

B. Round vent: Use 7" (17.8 cm)

round damper.

C. 18" (45.7 cm) to 24" (61.0 cm)

above cooking surface

D. Wall cap

Page 6

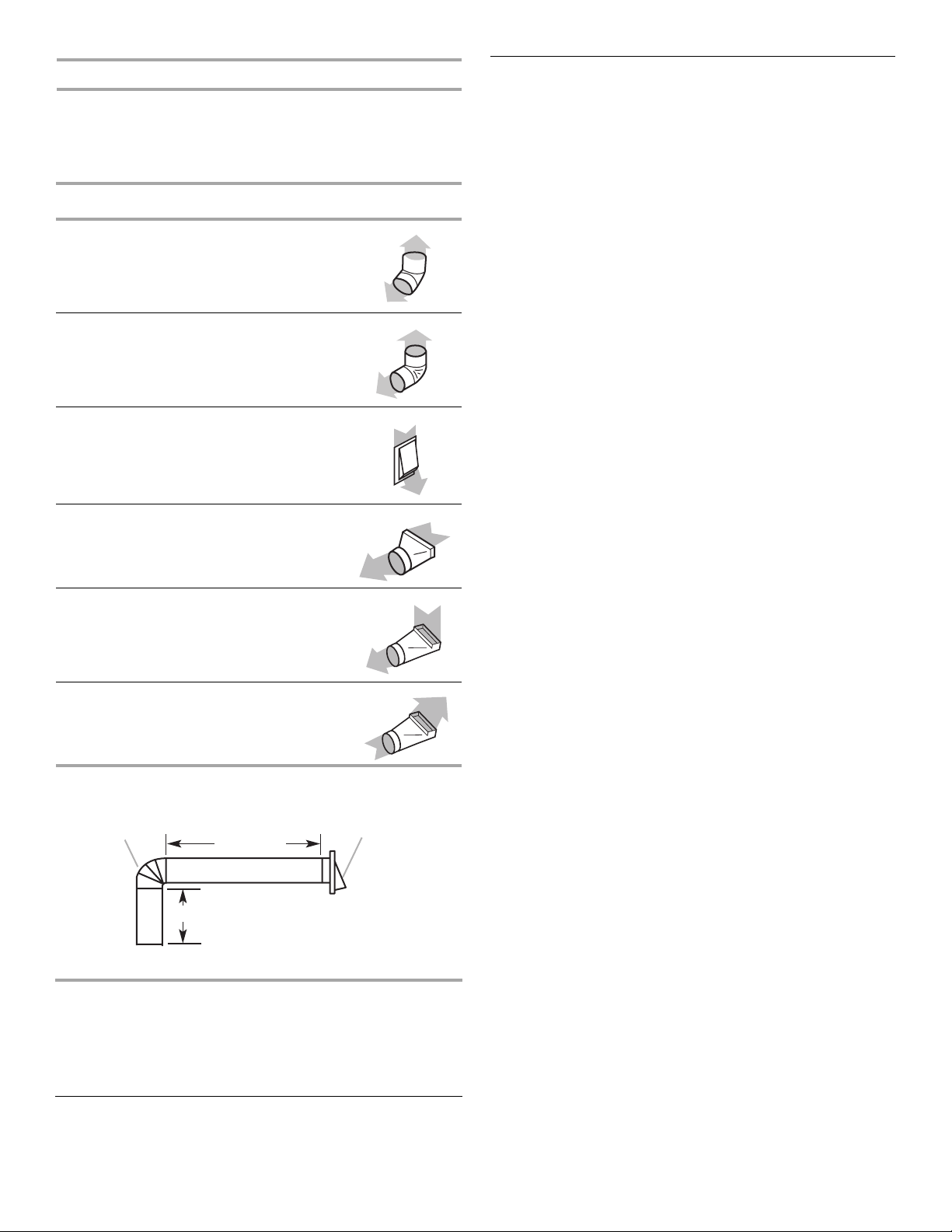

Calculating Vent System Length

To calculate the length of the system you need, add the equivalent feet (meters) for each vent piece used in the system.

7" (17.8 cm) Vent System

Vent Piece 7" (17.8 cm) Round

45° elbow 2.5 ft

90° elbow 5.0 ft

7" (17.8 cm) wall cap

3¹⁄₄" x 10" (8.3 cm x 25.4 cm) to 7" (17.8 cm)

3¹⁄₄" x 10" (8.3 cm x 25.4 cm) to 7" (17.8 cm) 90° elbow

7" (17.8 cm) to 3¹⁄₄" x 10" (8.3 cm x 25.4 cm) 90° elbow

(0.8 m)

(1.5 m)

0.0 ft (0.0 m)

4.5 ft (1.4 m)

5.0 ft (1.5 m)

9.0 ft (2.7 m)

Electrical Requirements

Observe all governing codes and ordinances. Ensure that the electrical installation is adequate and in

conformance with National Electrical Code, ANSI/NFPA 70 (latest edition), or CSA Standards C22.1-94, Canadian Electrical Code, Part 1 and C22.2 No. 0-M91 (latest edition) and all local codes and ordinances.

If codes permit and a separate ground wire is used, it is recommended that a qualified electrician determine that the ground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

One Batterymarch Park

Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

■ A 120 Volt, 60 Hz., AC only, 15-amp, fused electrical circuit is

required.

■ If the house has aluminum wiring, follow the procedure

below:

1. Connect a section of solid copper wire to the pigtail

leads.

2. Connect the aluminum wiring to the added section of

copper wire using special connectors and/or tools designed and UL listed for joining copper to aluminum.

Follow the electrical connector manufacturer's recommended procedure. Aluminum/copper connection must conform with local codes and industry accepted wiring practices.

■ Wire sizes and connections must conform with the rating of

the appliance as specified on the model/serial rating plate. The model/serial plate is located behind the filter on the rear wall of the range hood.

■ Wire sizes must conform to the requirements of the National

Electrical Code, ANSI/NFPA 70 (latest edition), or CSA Standards C22. 1-94, Canadian Electrical Code, Part 1 and C22.2 No. 0-M91 (latest edition) and all local codes and ordinances.

Example vent system

90˚ elbow

2 ft (0.6 m)

Maximum Length = 26 ft (7.9 m)

1 - 90° elbow = 5.0 ft (1.5 m) 1 - wall cap = 0.0 ft (0.0 m) 8 ft (2.4 m) straight = 8.0 ft (2.4 m) Length of 7" (17.8 cm)

system

6 ft (1.8 m)

= 13.0 ft (3.9 m)

Wall cap

Page 7

INSTALLATION INSTRUCTIONS

Prepare Location

■ It is recommended that the vent system be installed before

hood is installed.

■ Before making cutouts, make sure there is proper clearance

within the ceiling or wall for exhaust vent.

■ Check your ceiling height and the hood height maximum

before you select your hood.

■ To avoid damage or dirt, place a thick, heavy covering over

countertop, cooktop, or range.

1. Disconnect power.

2. Determine which venting method to use: roof or wall.

3. Select a flat surface for assembling the range hood. Place

covering over that surface.

2. To wire through top:

Mark a line 7¹⁄₂" (19.0 cm) from the right of the centerline on the underside of the cabinet. Mark the point on this line that is 2" (5.0 cm) from back wall. Drill a 1¹⁄₄" (3.2 cm) diameter hole through the cabinet at this point.

7 ¹⁄₂" (19 cm)

2" (5.1 cm) from wall, not cabinet frame

WARNING

Excessive Weight Hazard

Use two or more people to move and install range hood.

Failure to do so can result in back or other injury.

4. If cabinet has recessed bottom, add wood filler strips on each

side. Locate screws to attach filler strips in locations shown.

Wood filler strips (recessed cabinet

3" (7.6 cm)

Determine Wiring Hole Location

Cut only one 1¹⁄₄" (3.2 cm) diameter wiring access hole. See Step 2 for wiring hole location instructions. Either wiring hole

can be used.

1. Determine and clearly mark a vertical centerline on the wall

and cabinet in the area the vent opening will be made.

bottoms only)

Cabinet bottom

Wall

Centerline

To wire through rear wall:

Mark a line 7¹⁄₂" (19.0 cm) from the right of the centerline on the underside of the cabinet. Mark the point on this line that is ³⁄₄" (1.9 cm) from the underside of the cabinet. Drill a 1¹⁄₄" (3.2 cm) diameter hole through the rear wall at this point.

³⁄₄" (1.9 cm)

7 ¹⁄₂" (19 cm)

Centerline

3. Use saber or keyhole saw to cut a 7" (17.8 cm) diameter

opening.

*5"

(12.7 cm)

7 ¹/₄" (18.4 cm) diam.

abinet cutouts

A. Centerline

*From wall, not

cabinet frame

4. Install vent through the vent opening in upper cabinet or wall.

Complete venting system according to the selected venting method. See “Venting Requirements” section.

5. Use caulking to seal exterior wall or roof opening around the

cap.

Page 8

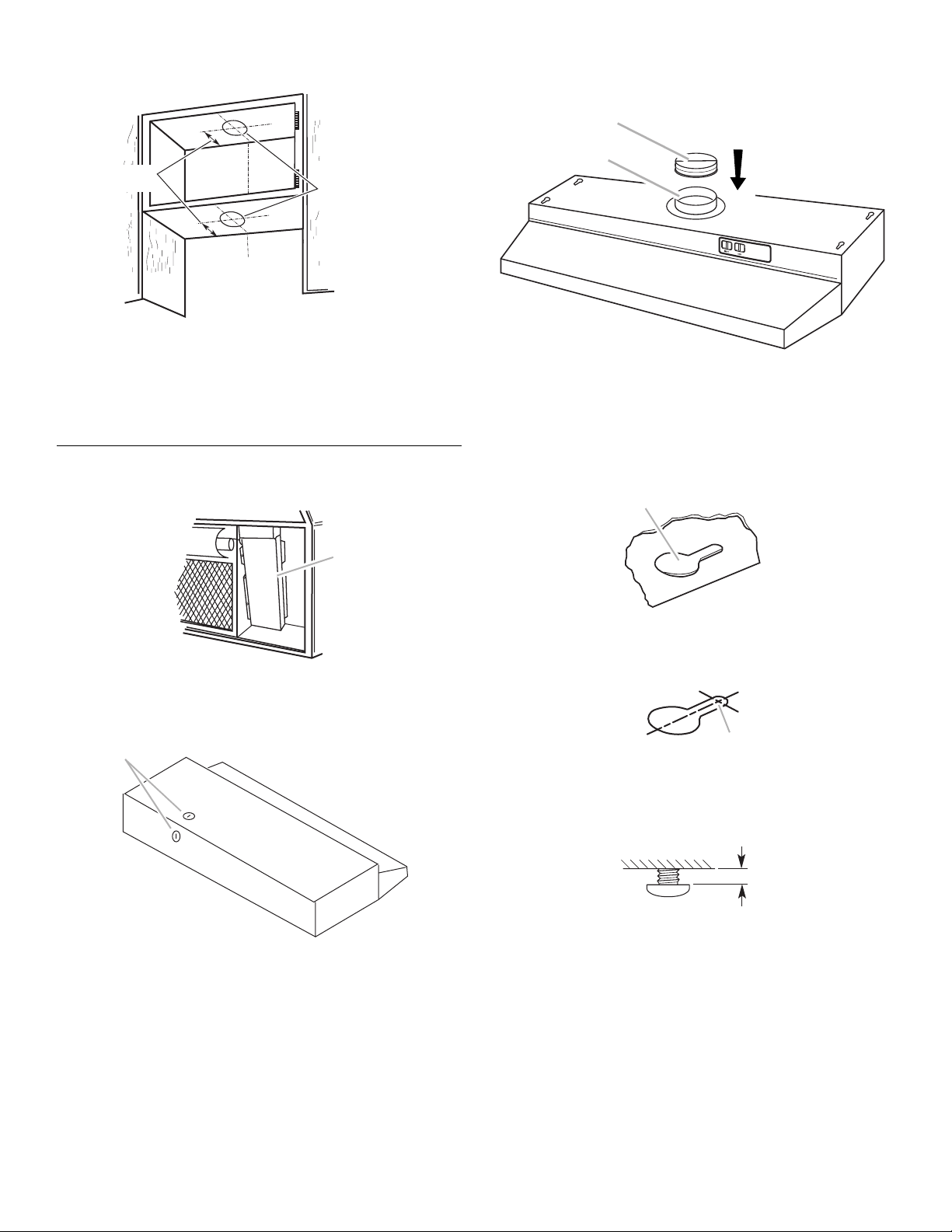

Install Range Hood

1. Remove terminal box cover.

A. Terminal box cover

2. Depending on your installation remove either back or top

wiring knockout.

5. Use ¹⁄₈" (3 mm) drill bit and drill 4 pilot holes as shown.

A. Drill pilot hole

6. Install the four #10 x ⁵⁄₈" mounting screws in pilot holes.

Leave about ¹⁄₄" (6.4 cm) space between screw heads and cabinet to slide range hood into place.

¹⁄₄"

(6.4 mm)

WARNING

A. Wiring hole knockouts

3. Install the 7" (17.8 cm) round damper (supplied) over the

7" (17.8 cm) round discharge collar of the vent hood.

A. 7" (17.8 cm) Round damper (supplied) B. 7" (17.8 cm) Round discharge collar

4. Lift the range hood up under cabinet and determine final

location by centering beneath cabinet. Mark on the underside of cabinet the location of the 4 keyhole mounting slots on the range hood. Set range hood aside on a covered surface.

Electrical Shock Hazard Disconnect power before servicing. Replace all parts and panels before operating. Failure to do so can result in death or electrical shock.

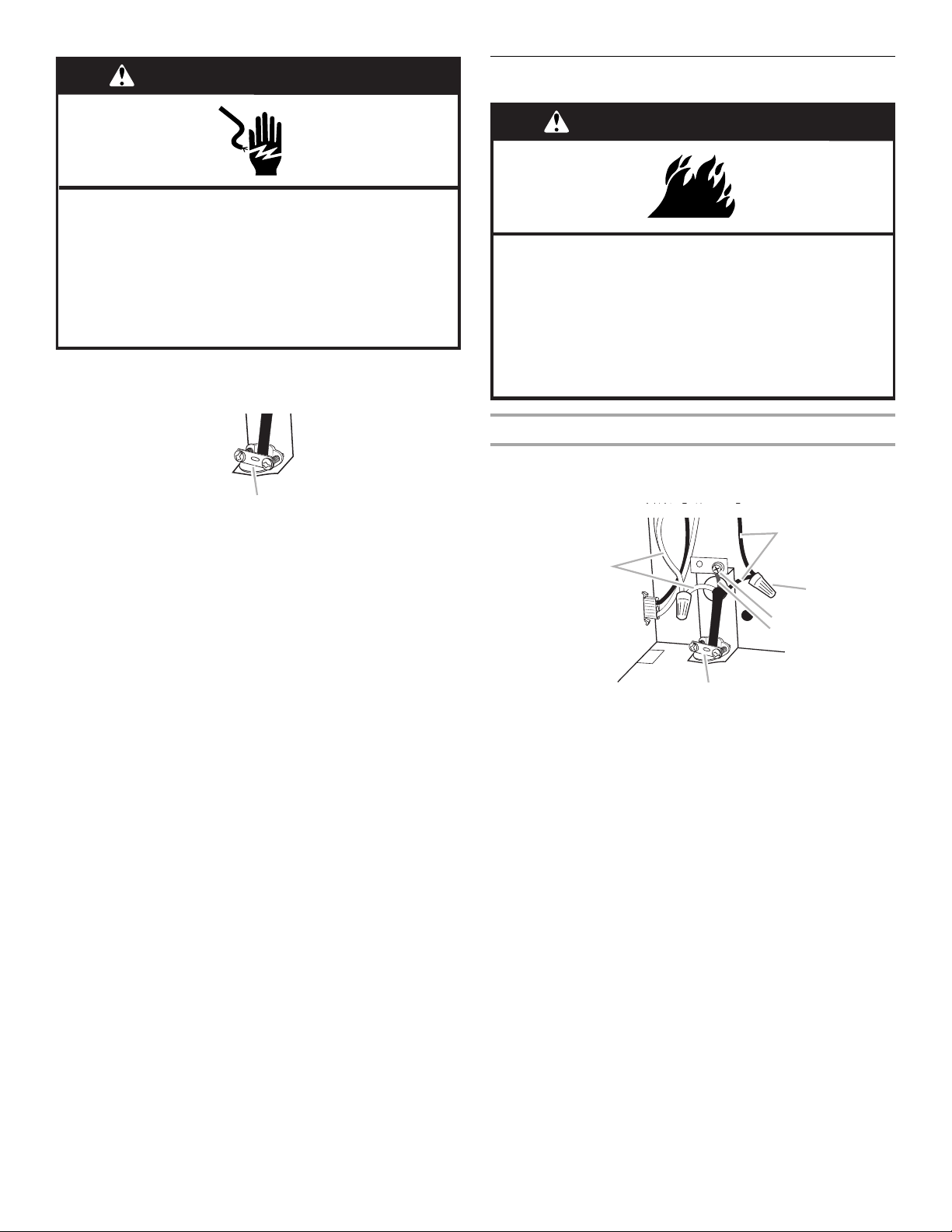

7. For Direct Wire Installations:

■ Install a UL listed or CSA approved strain relief.

A. UL listed or CSA approved strain relief

■ Pull about 12" (30 cm) of wire through wall or cabinet and

into opening.

For Power Supply Installations:

■ Follow instructions included with power supply cord kit

marked for range hoods.

8. Using 2 people, lift range hood into final position, feeding

electrical wire through wiring opening. Position the range hood so that the large end of the keyhole slots are over the screws. Then push the hood toward the wall so that the screws are in the neck of the slots. Tighten mounting screws to cabinet, making sure mounting screws are in narrow neck of slots.

9. Check that the damper rotates up and down freely.

10. Connect ventwork to hood. Seal joints with clamps to make

secure and airtight.

A. Keyhole slot

Page 9

Make Electrical Connection

WARNING

2. Connect the black wire of the home power supply with the

black wire in the range hood using a UL listed twist-on connector.

3. Connect ground wire (green or bare) of home power supply to

the green ground screw in the terminal box.

4. Tighten strain relief screws.

5. Install the terminal box cover.

6. Reconnect power.

Complete Installation

Fire Hazard Electrically ground the blower. Use copper wire. Connect ground wire to green ground screw in

terminal box. Failure to do so can result in death, fire, or

electrical shock.

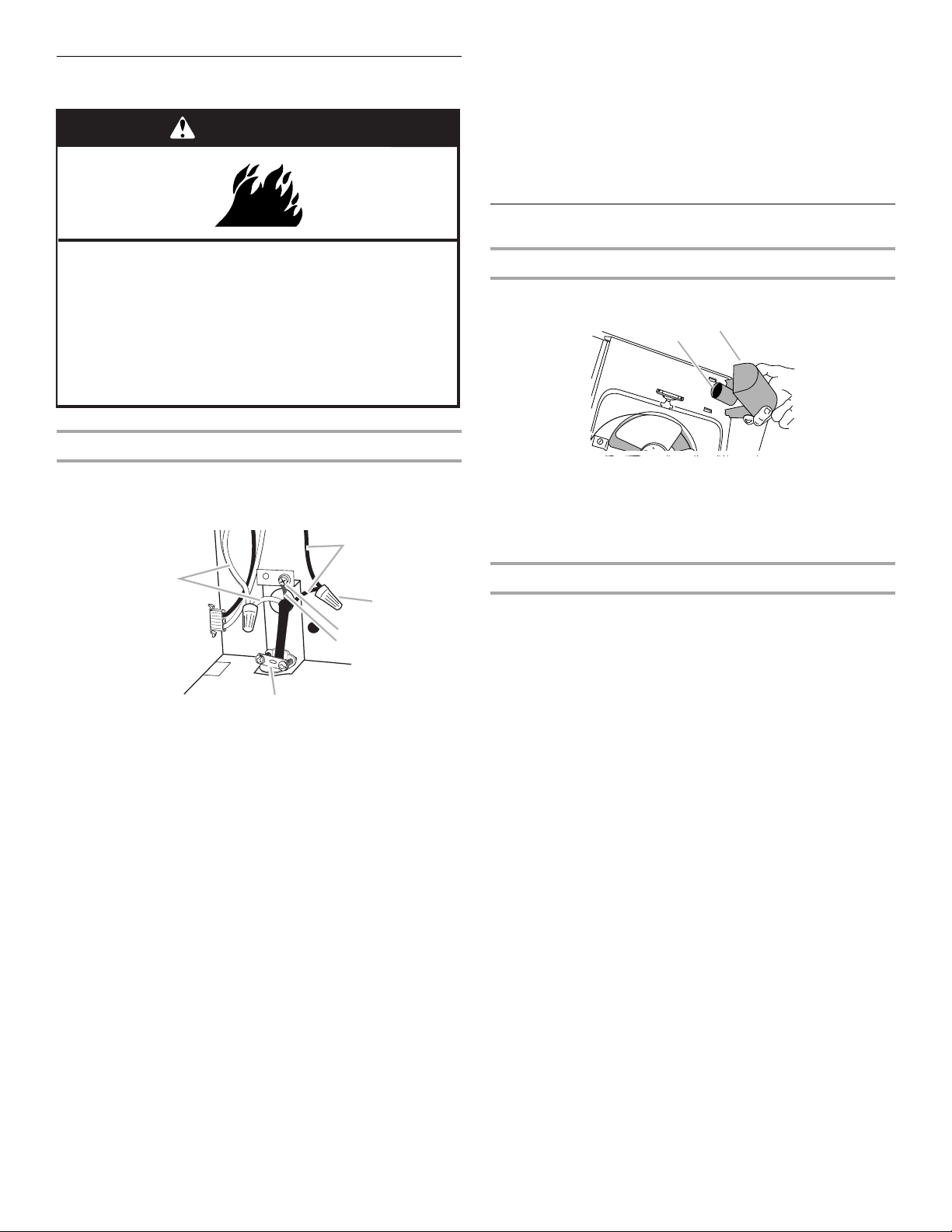

Direct Wire Installation

1. Connect the white wire of the home power supply with the

white wire in the range hood using a UL listed twist-on connector.

A. White wires B. Black wires

C. Green ground screw

D. Ground wire E. UL listed or CSA approved strain relief

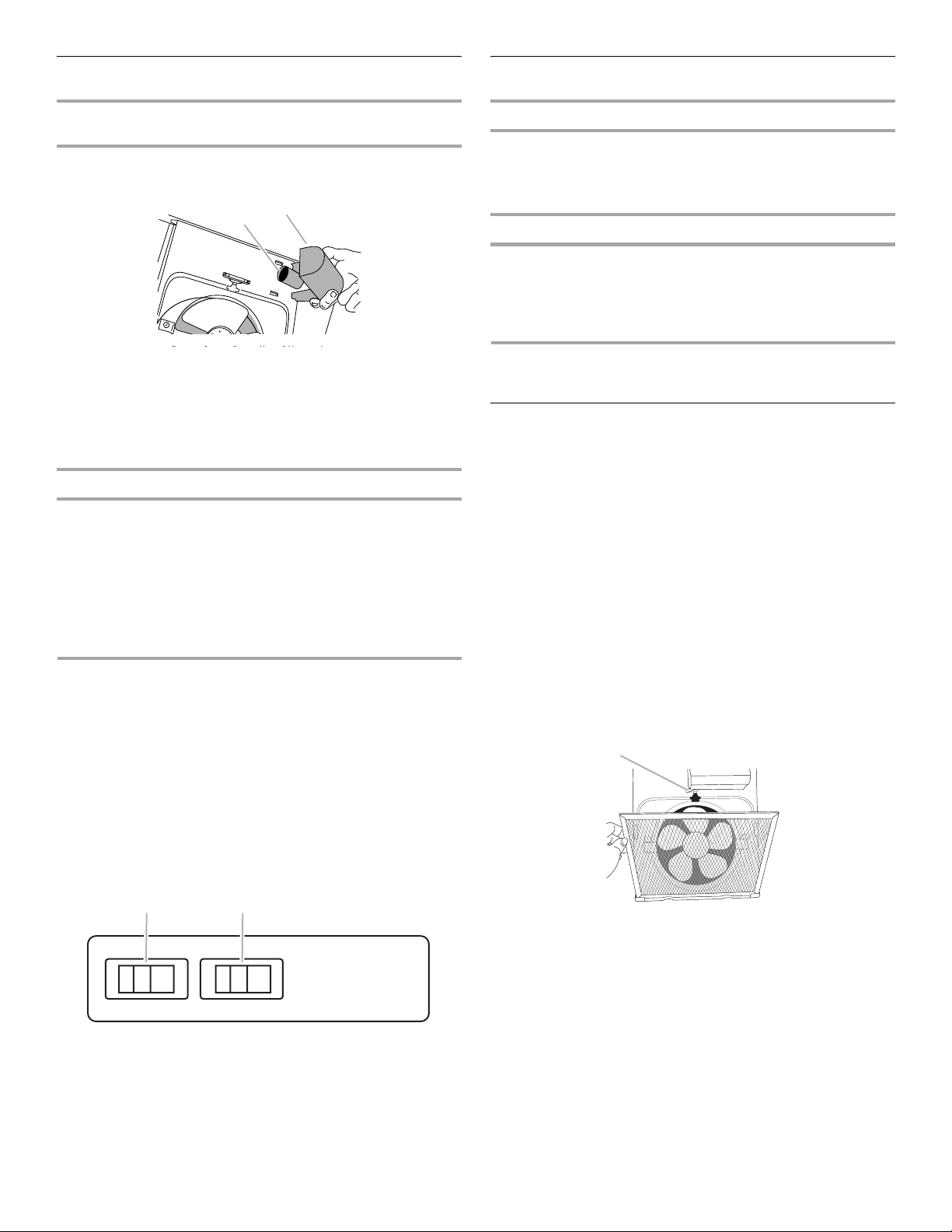

Install 75-watt (max.) Incandescent Light Bulb

1. Squeeze the plastic lens cover and remove it from the hood.

A. Light bulb socket B. Lens cover

2. Screw light bulb into socket.

3. Replace lens cover by squeezing cover and inserting tabs

into slots.

Check Range Hood Operation

1. Check light operation only by pressing light button.

2. Check operation of fan by pressing button to Hi and Lo

positions.

3. If the range hood does not operate, check to see whether a

circuit breaker has tripped or a house fuse has blown.

NOTE: To get the most efficient use from your new range hood, read the “Range Hood Use” section.

Page 10

RANGE HOOD USE

The range hood is designed to remove smoke, cooking vapors and odors from the cooktop area. For best results, start the hood before cooking and allow it to operate several minutes after the cooking is complete to clear all smoke and odors from the kitchen.

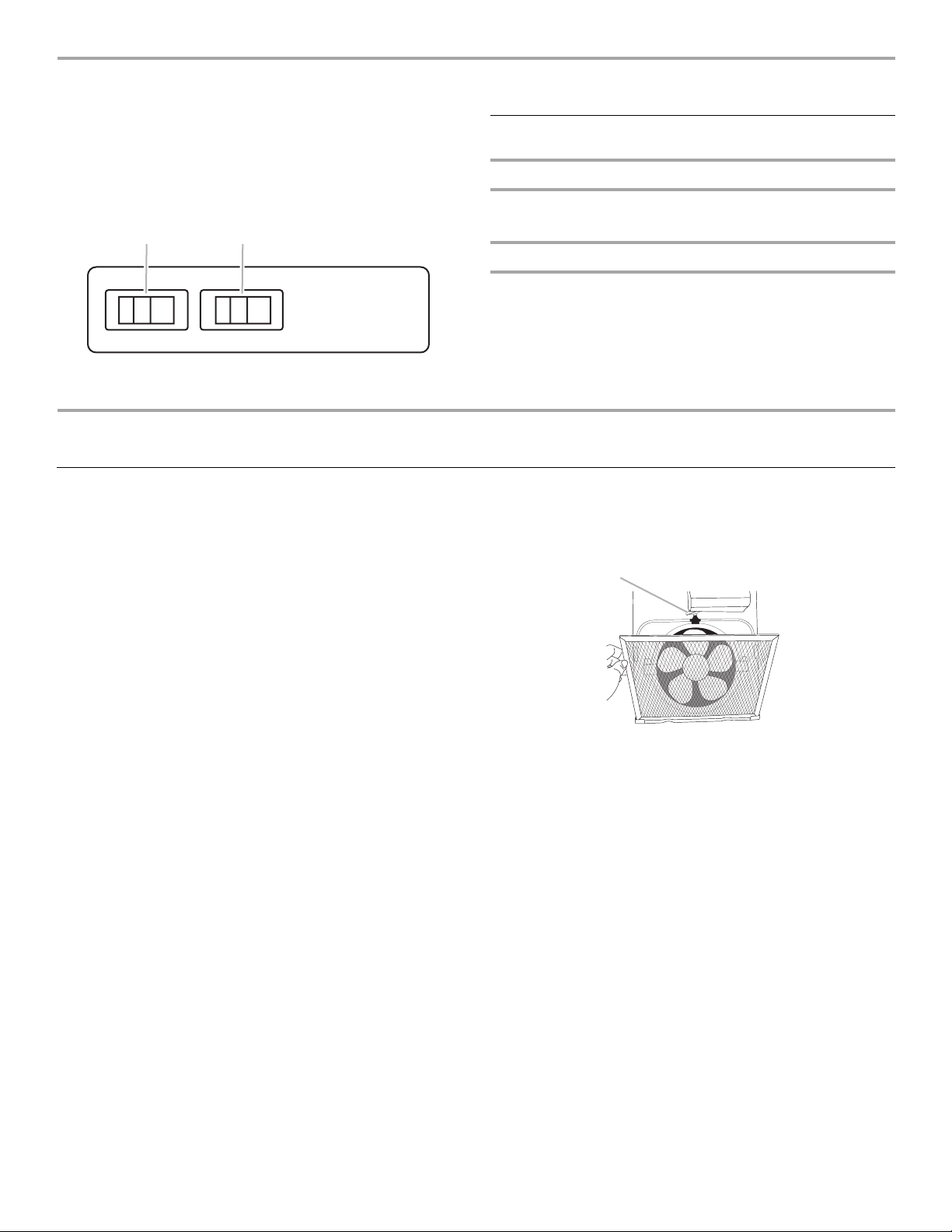

The hood controls are located on the front right-hand side of the range hood.

FAN

LIGHT

A. Fan control

B. Light control

RANGE HOOD CARE

Cleaning

IMPORTANT: Clean the hood and grease filters frequently according to the following instructions. Replace grease filters before operating hood.

Exterior surfaces:

To avoid damage to the exterior surface, do not use steel wool or soap-filled scouring pads.

Always wipe dry to avoid water marks.

Cleaning Method:

■ Liquid detergent soap and water, or all-purpose cleanser

■ Wipe with damp soft cloth or nonabrasive sponge, then rinse

with clean water and wipe dry.

Range Hood Controls

Operating the Light

Press light control to turn light on or off. Light may be turned off or on anytime during range hood operation.

Operating the Fan

Press fan control to turn fan on and off and adjust fan speed. Speed may be increased or decreased anytime during range hood operation.

Metal Grease Filter:

For vented installations:

1. Turn the filter retainer to release filter.

A. Filter retainer

2. Wash metal filters as needed in dishwasher or hot detergent

solution.

3. Reinstall the filter by placing the back edge in the channel at

rear of hood. Push filter into place, turn the filter retainer to reattach filter to range hood.

Page 11

ASSISTANCE OR SERVICE

When calling for assistance or service, please know the purchase date and the complete model and serial number of your appliance. This information will help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you use only factory specified parts. Factory specified parts will fit right and work right because they are made with the same precision used to build every new appliance. To locate factory specified replacement parts in your area, call us or your nearest designated service center.

In the U.S.A.

Call the Whirlpool Customer eXperience Center toll free: 1-800-253-1301.

Our consultants provide assistance with:

■ Features and specifications on our full line of appliances.

■ Installation information.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

■ Specialized customer assistance (Spanish speaking, hearing

impaired, limited vision, etc.).

■ Referrals to local dealers, repair parts distributors and service

companies. Whirlpool designated service technicians are trained to fulfill the product warranty and provide afterwarranty service, anywhere in the United States.

To locate the Whirlpool designated service company in your area, you can also look in your telephone directory Yellow Pages.

In Canada

Call the Whirlpool Canada LP Customer eXperience Centre toll free: 1-800-807-6777.

Our consultants provide assistance with:

■ Features and specifications on our full line of appliances.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

■ Referrals to local dealers, repair parts distributors, and

service companies. Whirlpool Canada LP designated service technicians are trained to fulfill the product warranty and provide after-warranty service, anywhere in Canada.

For further assistance

If you need further assistance, you can write to Whirlpool Canada LP with any questions or concerns at:

Customer eXperience Centre Whirlpool Canada LP 200 - 6750 Century Ave. Mississauga, Ontario L5N 0B7

Please include a daytime phone number in your correspondence.

For further assistance

If you need further assistance, you can write to Whirlpool Corporation with any questions or concerns at:

Whirlpool Brand Home Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

Page 12

WHIRLPOOL CORPORATION MAJOR APPLIANCE WARRANTY

LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter “Whirlpool”) will pay for Factory Specified Parts and repair labor to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated service company. This limited warranty is valid only in the United States or Canada and applies only when the major appliance is used in the country in which it was purchased. Outside the 50 United States and Canada, this limited warranty does not apply. Proof of original purchase date is required to obtain service under this limited warranty.

ITEMS EXCLUDED FROM WARRANTY

This limited warranty does not cover:

1. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or

repair house fuses, or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty

coverage.

3. Repairs when your major appliance is used for other than normal, single-family household use or when it is used in a manner that is

contrary to published user or operator instructions and/or installation instructions.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of consumables or cleaning products not approved by Whirlpool.

5. Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage

results from defects in materials or workmanship and is reported to Whirlpool within 30 days from the date of purchase.

6. Any food loss due to refrigerator or freezer product failures.

7. Costs associated with the removal from your home of your major appliance for repairs. This major appliance is designed to be

repaired in the home and only in-home service is covered by this warranty.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

9. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an

authorized Whirlpool servicer is not available.

10. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance

with published installation instructions.

11. Major appliances with original model/serial numbers that have been removed, altered or cannot be easily determined. This warranty

is void if the factory applied serial number has been altered or removed from your major appliance.

The cost of repair or replacement under these excluded circumstances shall be borne by the customer.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. WHIRLPOOL SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE OR PROVINCE TO PROVINCE.

If outside the 50 United States and Canada, contact your authorized Whirlpool dealer to determine if another warranty applies. If you need service, first see the “Troubleshooting” section of the Use & Care Guide. After checking “Troubleshooting,” you may find

additional help by checking the “Assistance or Service” section or by calling Whirlpool. In the U.S.A., call 1-800-253-1301. In Canada, call 1-800-807-6777. 9/07

Keep this book and your sales slip together for future reference. You must provide proof of purchase or installation date for in-warranty service.

Write down the following information about your major appliance to better help you obtain assistance or service if you ever need it. You will need to know your complete model number and serial number. You can find this information on the model and serial number label located on the product.

Dealer name____________________________________________________

Address ________________________________________________________

Phone number __________________________________________________

Model number __________________________________________________

Serial number __________________________________________________

Purchase date __________________________________________________

Page 13

SÉCURITÉ DE LA HOTTE DE CUISINIÈRE

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

Risque possible de décès ou de blessure grave si vous ne

DANGER

AVERTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Page 14

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE

D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES CORPORELS, RESPECTER LES INSTRUCTIONS SUIVANTES :

■ Utiliser cet appareil uniquement dans les applications

envisagées par le fabricant. Pour toute question, contacter le fabricant.

■ Avant d'entreprendre un travail d'entretien ou de nettoyage,

interrompre l'alimentation de la hotte au niveau du tableau de disjoncteurs, et verrouiller le tableau de disjoncteurs pour empêcher tout rétablissement accidentel de l'alimentation du circuit. Lorsqu'il n'est pas possible de verrouiller le tableau de disjoncteurs, placer sur le tableau de disjoncteurs une étiquette d'avertissement proéminente interdisant le rétablissement de l'alimentation.

■ Tout travail d'installation ou câblage électrique doit être

réalisé par une personne qualifiée, dans le respect des prescriptions de tous les codes et normes applicables, y compris les codes du bâtiment et de protection contre les incendies.

■ Ne pas faire fonctionner un ventilateur dont le cordon ou la

fiche est endommagé(e). Jeter le ventilateur ou le retourner à un centre de service agréé pour examen et/ou réparation.

■ Une source d'air de débit suffisant est nécessaire pour le

fonctionnement correct de tout appareil à gaz (combustion et évacuation des gaz à combustion par la cheminée), pour qu'il n'y ait pas de reflux des gaz de combustion. Respecter les directives du fabricant de l'équipement de chauffage et les prescriptions des normes de sécurité - comme celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), et les prescriptions des autorités réglementaires locales.

■ Lors d'opérations de découpage et de perçage dans un mur

ou un plafond, veiller à ne pas endommager les câblages électriques ou canalisations qui peuvent s'y trouver.

■ Les ventilateurs d'évacuation doivent toujours décharger

l'air à l'extérieur.

MISE EN GARDE : Cet appareil est conçu uniquement

pour la ventilation générale. Ne pas l'utiliser pour l'extraction de matières ou vapeurs dangereuses ou explosives.

MISE EN GARDE : Pour minimiser le risque d'incendie

et évacuer adéquatement les gaz, veiller à acheminer l'air aspiré par un conduit jusqu'à l'extérieur - ne pas décharger l'air aspiré dans un espace vide du bâtiment comme une cavité murale, un plafond, un grenier, un vide sanitaire ou un garage.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE

D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS MÉTALLIQUES.

LIRE ET CONSERVER CES INSTRUCTIONS

AVERTISSEMENT : POUR MINIMISER LE RISQUE

D'UN FEU DE GRAISSE SUR LA CUISINIÈRE :

■ Ne jamais laisser un élément de surface fonctionner à

puissance de chauffage maximale sans surveillance. Un renversement/débordement de matière graisseuse pourrait provoquer une inflammation et la génération de fumée. Utiliser une puissance de chauffage moyenne ou basse pour le chauffage d'huile.

■ Veiller à toujours faire fonctionner le ventilateur de la hotte

lors de la cuisson avec une puissance de chauffage élevée ou lors de la cuisson d'un mets à flamber (à savoir crêpes Suzette, cerise jubilée, steak au poivre flambé).

■ Nettoyer fréquemment les ventilateurs d'extraction. Veiller à

ne pas laisser la graisse s'accumuler sur les surfaces du ventilateur ou des filtres.

■ Utiliser toujours un ustensile de taille appropriée. Utiliser

toujours un ustensile adapté à la taille de l'élément chauffant.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE

DOMMAGES CORPORELS APRÈS LE DÉCLENCHEMENT D'UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUER LES RECOMMANDATIONS SUIVANTES :

■ Placer sur le récipient un couvercle bien ajusté, une tôle à

biscuits ou un plateau métallique POUR ÉTOUFFER LES FLAMMES, puis éteindre le brûleur. VEILLER À ÉVITER LES BRÛLURES. Si les flammes ne s'éteignent pas immédiatement, ÉVACUER LA PIÈCE ET APPELER LES POMPIERS.

■ NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT

ENFLAMMÉ - vous risquez de vous brûler.

■ NE PAS UTILISER D'EAU, ni un torchon humide - ceci

pourrait provoquer une explosion de vapeur brûlante.

■ Utiliser un extincteur SEULEMENT si :

– Il s'agit d'un extincteur de classe ABC, dont on connaît le

fonctionnement.

– Il s'agit d'un petit feu encore limité à l'endroit où il s'est

déclaré. – Les pompiers ont été contactés. – Il est possible de garder le dos orienté vers une sortie

pendant l'opération de lutte contre le feu.

Recommandations tirées des conseils de sécurité en cas

d'incendie de cuisine publiés par la NFPA.

■ AVERTISSEMENT : Pour réduire le risque d'incendie

ou de choc électrique, ne pas utiliser ce ventilateur avec un quelconque dispositif de réglage de la vitesse à semiconducteurs.

Page 15

EXIGENCES D'INSTALLATION

Outillage et pièces

Rassembler les outils et pièces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec les outils indiqués ici.

Outils nécessaires

■ Niveau

■ Foret

■ Foret de 1¼"

■ Foret de ¹⁄₈" (3 mm) pour avant-trous

■ Crayon

■ Pince

■ Pince à dénuder ou couteau utilitaire

■ Mètre-ruban ou règle

■ Pistolet à calfeutrage et composé de calfeutrage résistant

aux intempéries

■ Tournevis Phillips

■ Scie sauteuse ou scie à guichet

■ Brides de serrage pour conduit d'évacuation

■ Cisaille de ferblantier

■ Compas ou gabarit de diamètre 7" (17,8 cm)

Pièces fournies

Vérifier que toutes les pièces sont présentes.

■ Sachet de documents (1)

■ Sachet de pièces de quincaillerie (1)

■ Clapet anti-reflux rond de 7" (17,8 cm)

Pièces nécessaires

■ Serre-câble de ½" (12,5 mm) (homologation UL ou CSA)

■ Lampe à incandescence - 75 watts maximum

■ Câble d'alimentation électrique

■ Conduit d'évacuation métallique, dia. 7" (17,8 cm)

Pour placards avec cavité au fond :

■ Deux tringles d'appui de largeur 2" (5,1 cm). Longueur et

épaisseur selon les dimensions du placard.

■ Quatre vis à bois à tête plate ou vis à métaux avec rondelle et

écrou, pour la fixation des tringles d'appui.

Exigences d'emplacement

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur.

■ C'est à l'installateur qu'incombe la responsabilité de

respecter les distances de séparation spécifiées sur la plaque signalétique de l'appareil. La plaque signalétique est située à l'intérieur de la hotte, sur la paroi arrière.

■ Installer la hotte de cuisinière à distance de toute zone

exposée à des courants d'air, comme fenêtres, portes et bouches de chauffage.

■ Respecter les dimensions indiquées pour les ouvertures à

découper dans les placards; ces dimensions tiennent compte des valeurs minimales des dégagements de séparation. Avant d'effectuer des découpages, consulter les instructions d'installation fournies par le fabricant de la table de cuisson/ cuisinière.

■ On doit disposer d'une prise de courant électrique reliée à la

terre. Voir la section “Spécifications électriques”.

■ La hotte est configurée à l'usine pour la décharge à travers le

toit ou un mur.

■ Assurer l'étanchéité au niveau de chaque ouverture

découpée dans le plafond ou le mur pour l'installation de la hotte de cuisinière.

Installation dans une résidence mobile

L'installation de cette hotte doit satisfaire aux exigences de la norme Manufactured Home Construction Safety Standards, Titre 24 CFR, partie 328 (anciennement Federal Standard for Mobile Home Construction and Safety, titre 24, HUD, partie 280); lorsque cette norme n'est pas applicable, l'installation doit satisfaire aux critères de la plus récente édition de la norme Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A*, ou des codes et règlements locaux.

Dimensions du produit

(75,9 cm)

29 35

⁷⁄₈" ⁷⁄₈"

(91,1 cm)

Conduit rond de

7" (17,8 cm)

Axe central

12"

(30,5 cm)

5 ³⁄₄"

(14,6 cm)

(15,2 cm)

17⁵⁄₈"

(44,8 cm)

(5,1 cm)

(19,1 cm)

³/₄"

Opercules arrachables

7¹⁄₂"

(19,1 cm)

Arrière de la hotte

Axe central

Page 16

Dégagements de séparation à respecter

■ Le système d'évacuation doit comporter un clapet. Si la

bouche de décharge murale ou par le toit comporte un clapet, ne pas utiliser le clapet fourni avec la hotte de cuisinière.

■ Autour de la bouche de décharge à l'extérieur, assurer

l'étanchéité avec un produit de calfeutrage.

■ La taille du conduit doit être uniforme.

distance suggérée du bas de la hotte d’évacuation à la surface de cuisson 18" (45,7 cm) min. à 24" (61,0 cm) max.

dégagement entre placard supérieur et plan de travail 18" (45,7 cm) min.

hauteur placard du bas 36" (91,4 cm)

largeur d'ouverture du placard 30" (76,2 cm) 36" (91,4 cm)

profondeur de placard 13" (33,0 cm)

Installations pour régions à climat froid

Dans le circuit d'évacuation, on devrait installer un clapet antireflux additionnel pour minimiser le reflux d'air froid, ainsi qu'un élément d'isolation thermique pour minimiser le transfert de chaleur par conduction vers l'extérieur. Le clapet anti-reflux doit être placé du côté air froid par rapport à l'élément d'isolation thermique.

L'élément d'isolation thermique doit être aussi proche que possible de l'endroit où le système d'évacuation s'introduit dans la partie chauffée de la maison.

Air d'appoint

Le code du bâtiment local peut exiger l'emploi d'un système de renouvellement de l'air/introduction d'air d'appoint, lors de l'utilisation d'un système d'aspiration de débit supérieur à une valeur (pieds cubes par minute) spécifiée. Le débit spécifié, en pieds cubes par minute, est variable d'une juridiction à une autre. Consulter un professionnel des installations de chauffage ventilation/climatisation au sujet des exigences spécifiques applicables dans la juridiction locale.

Méthodes d'évacuation

La sortie à l'extérieur du circuit d'évacuation peut se faire à travers le toit ou à travers un mur. Pour la réalisation du circuit d'évacuation, utiliser du conduit de dia. 7" (17,8 cm) avec une longueur maximum de 26 pi (7,9 m).

Sortie verticale à travers le

toit

Sortie horizontale à travers

le mur

Exigences concernant l'évacuation

■ Le système doit décharger l'air à l'extérieur.

■ Ne pas terminer le conduit d'évacuation dans un grenier ou

dans un autre espace fermé.

■ Ne pas utiliser une bouche de décharge murale de

4" (10,2 cm) normalement utilisée pour un équipement de buanderie.

■ Utiliser un conduit métallique uniquement. Un conduit en

métal rigide est recommandé. Ne pas utiliser un conduit de plastique ou en feuille métallique.

Pour un fonctionnement efficace et silencieux :

■ Utiliser autant que possible des sections droites et minimiser

le nombre de coudes.

■ Ne pas utiliser plus de trois coudes à 90°.

■ Veiller à ce qu'il y ait une section droite de conduit de 24"

(61 cm) ou plus entre deux coudes, si on doit utiliser plus d’un raccord coudé.

■ Ne pas installer 2 coudes ensemble.

■ Au niveau de chaque jointure du conduit de décharge,

assurer l'étanchéité avec les brides de serrage pour conduit.

A. Conduit de 7" (17,8 cm) à travers

le toit

B. Conduit rond : utiliser un clapet

de dia. 7" (17,8 cm)

C. 18" (45,7 cm) à 24" (61,0 cm)

au-dessus de la surface de cuisson

D. Bouche de décharge à travers le

toit

A. Conduit de 7" (17,8 cm) à

travers le mur

B. Conduit rond : utiliser un

clapet de dia. 7" (17,8 cm)

C. 18" (45,7 cm) à 24" (61,0 cm)

au-dessus de la surface de cuisson

D. Bouche de décharge murale

Page 17

Calcul de la longueur effective du circuit d'évacuation

Pour calculer la longueur effective du circuit d'évacuation nécessaire, additionner les longueurs équivalentes (pieds/mètres) de tous les composants utilisés dans le système.

Système de décharge de 7" (17,8 cm)

Composant Conduit de diamètre 7"

(17,8 cm)

coude à 45° 2,5 pi

(0,8 m)

coude à 90° 5 pi

(1,5 m)

bouche de décharge murale 7" (17,8 cm)

3¹⁄₄" x 10" (8,3 cm x 25,4 cm) à 7" (17,8 cm)

coude à 90° de 3¹⁄₄" x 10" (8,3 cm x 25,4 cm)

0 pi (0 m)

4,5 pi (1,4 m)

5 pi (1,5 m)

à 7" (17,8 cm)

coude à 90 ° de 7" (17,8 cm) à 3¹⁄₄" x 10" (8,3 cm x 25,4 cm)

9 pi (2,7 m)

Exemple de système de décharge

Bouche de

coude à 90˚

6 pi (1,8 m)

décharge murale

Spécifications électriques

Observer les dispositions de tous les codes et règlements en vigueur.

Vérifier que l'installation électrique a été correctement effectuée et qu'elle est conforme aux spécifications de la plus récente édition des normes National Electrical Code, ANSI/NFPA 70, ou de la norme CSA C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 N° 0-M91 (dernière édition) et de tous les codes et règlements en vigueur locaux.

Si les codes le permettent et si on utilise un conducteur distinct de liaison à la terre, il est recommandé qu'un électricien qualifié vérifie la qualité de la liaison à la terre.

Pour obtenir un exemplaire de la norme des codes ci-dessus, contacter :

National Fire Protection Association

One Batterymarch Park

Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

■ L'appareil doit être alimenté par un circuit de 120 V, CA

seulement, 60 Hz, 15 A, protégé par fusible.

■ Si le domicile est équipé d'un câblage en aluminium, suivre

les instructions suivantes :

1. Connecter une section de câble en cuivre massif aux

conducteurs en queue de cochon.

2. Connecter le câblage en aluminium à la section ajoutée

de câblage en cuivre en utilisant des connecteurs et/ou des outils spécialement conçus et homologués UL pour fixer le cuivre à l'aluminium.

Appliquer la procédure recommandée par le fabricant des connecteurs. La connexion aluminium/cuivre doit être conforme aux codes locaux et aux pratiques de câblage acceptées par l'industrie.

■ Le calibre des conducteurs et les connexions doivent être

compatibles avec la demande de courant de l'appareil spécifiée sur la plaque signalétique. La plaque signalétique de l'appareil est située derrière le filtre, sur la paroi arrière de la hotte.

■ Le calibre des conducteurs doit satisfaire les exigences de la

plus récente édition de la norme National Electrical Code, ANSI/NFPA 70, ou de la norme CSA C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 n° 0-M91 (dernière édition) et de tous les codes et règlements en vigueur.

2 pi (0,6 m)

Longueur maximum = 26 pi (7,9 m)

1 - coude à 90° = 5 pi (1,5 m) 1 - bouche de

= 0 pi (0 m)

décharge murale section droite de 8 pi

= 8 pi (2,4 m)

(2,4 m) Longueur du système

= 13 pi (3,9 m)

de dia. 7" (17,8 cm)

Page 18

INSTRUCTIONS D'INSTALLATION

Préparation de l'emplacement

■ Il est recommandé d'installer le conduit de décharge avant de

procéder à l'installation de la hotte.

■ Avant d'exécuter les découpages, vérifier la disponibilité d'un

espace de passage suffisant dans le plafond ou le mur pour le conduit d'évacuation.

■ Avant de sélectionner la hotte à installer, mesurer la hauteur

libre sous plafond et la hauteur maximum disponible sous la hotte.

■ Pour éviter des détériorations et pour la propreté, placer un

épais matériau de recouvrement sur le plan de travail, la table de cuisson ou la cuisinière.

1. Déconnecter la source de courant électrique.

2. Déterminer la méthode d'extraction à utiliser : à travers le toit

ou à travers le mur.

3. Sélectionner une surface plane pour l'assemblage de la

hotte. Placer le matériau de protection sur cette surface.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la hotte de la cuisinière.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

1. Sur le mur et le placard dans la zone où le passage du

conduit d'évacuation va être réalisé, déterminer et tracer l'axe central vertical.

A. Axe central vertical

2. Câblage à travers le sommet du placard :

Tracer une ligne à 7½" (19,0 cm) à droite de l'axe central, sur la face inférieure du placard. Sur cette ligne, marquer le point situé à 2" (5,0 cm) du mur arrière. Percer en ce point un trou de 1¼" (3,2 cm) de diamètre à travers le placard.

4. Si le fond du placard forme une cavité, ajouter des tringles

d'appui en bois de chaque côté. Trouver les vis pour fixer les tringles d'appui aux emplacements indiqués.

Tringles d'appui en bois (seulement pour fond de

(7,6 cm)

placard avec cavité)

Bord inf. du placard

Mur

Déterminer l'emplacement du trou de passage du câble

Percer seulement un trou de passage de 1¼" (3,2 cm) de diamètre pour le câble d'alimentation.

Voir l'étape 2 pour des instructions sur l'emplacement du trou de passage du câble. On peut utiliser l'un ou l'autre des emplacements indiqués pour le trou de passage du câble.

7 ¹⁄₂"

(19 cm)

Axe central

2" (5,1 cm) à partir du mur, et non du cadre du placard

Câblage à travers le mur arrière :

Tracer une ligne à 7½" (19,0 cm) à droite de l'axe central, sur la face inférieure du placard. Sur cette ligne, marquer le point situé à ¾" (1,9 cm) de la face inférieure du placard. Percer en ce point un trou de 1¼" (3,2 cm) de diamètre à travers le mur arrière.

³⁄₄" (1,9 cm)

7 ¹⁄₂"

(19 cm)

Axe central

Page 19

3. Utiliser une scie sauteuse ou une scie à guichet pour

découper une ouverture de 7" (17,8 cm) de diamètre.

3. Installer le clapet rond (fourni) de 7" (17,8 cm) sur le système

de décharge circulaire de 7" (17,8 cm) de la hotte de cuisinière.

*5"

(12,7 cm)

*À partir du mur, et non du cadre du placard

Ouvertures découpées dans le placard de

7 ¹/₄" (18,4 cm) diamètre

4. Installer le conduit d'évacuation à travers les ouvertures

découpées dans le placard mural ou le mur. Achever l'installation du système d'évacuation conformément à la méthode d'évacuation sélectionnée. Voir la section “Exigences concernant l'évacuation”.

5. Autour de la bouche de décharge à l'extérieur, assurer

l'étanchéité avec un produit de calfeutrage.

Installation de la hotte

1. Ôter le couvercle du boîtier de connexion.

A. Clapet rond (fourni) de 7" (17,8 cm) B. Système de décharge circulaire de 7" (17,8 cm)

4. Soulever la hotte sous le placard et déterminer sa position

d'installation finale en la centrant sous le placard. Sur la face inférieure du placard, marquer l'emplacement des 4 trous de montage sur la hotte. Placer la hotte à part sur une surface protégée.

A. Couvercle du boîtier de connexion

2. Selon la configuration d'installation, enlever un opercule

arrachable à l'arrière ou au sommet.

A. Opercules arrachables

A. Trou pour vis de montage

5. Avec un foret de ¹⁄₈" (3,0 mm), percer 4 avant-trous - voir

l'illustration.

A. Perçage des avant-trous

6. Installer les quatre vis de montage n° 10 de ⁵⁄₈" dans les

avant-trous. Laisser un espace d'environ ¼" (6,4 cm) entre les têtes des vis et le placard pour glisser la hotte en place.

¹⁄₄"

(6,4 mm)

Page 20

AVERTISSEMENT

Risque de choc électrique

Déconnecter la source de courant électrique avant l'entretien.

Replacer pièces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

7. Pour les installations à raccordement direct :

■ Installer un serre-câble (homologation UL ou CSA).

A. Serre-câble (homologation UL ou CSA)

■ Tirer environ 12" (30 cm) de câble à travers le mur ou le

placard et dans l'ouverture.

Pour les installations avec cordon d'alimentation électrique :

■ Suivre les instructions fournies avec l'ensemble du

cordon d'alimentation électrique pour hottes de cuisinière.

8. À deux personnes, soulever la hotte jusqu'à sa position

finale, tout en insérant le câble électrique à travers le trou de passage du câble. Positionner les trous allongés de la hotte par-dessus la tête des vis. Puis pousser la hotte vers le mur pour engager la partie étroite des trous sur les vis de fixation. Serrer les vis de montage sur le placard, en veillant à ce que chaque vis reste dans la partie étroite du trou de la hotte.

9. Le cas échéant, vérifier que le clapet anti-reflux peut

manœuvrer librement vers le haut et vers le bas.

10. Raccorder le circuit d'évacuation à la hotte. Assurer

l'étanchéité des jointures avec des brides pour conduits.

Raccordement électrique

AVERTISSEMENT

Risque d'incendie

Relier le ventilateur à la terre. Utiliser du fil en cuivre. Brancher le fil relié à la terre à la vis verte reliée à la

terre dans la boîte de la borne. Le non-respect de ces instructions peut causer un

décès, un incendie ou un choc électrique.

Raccordement par câblage direct

1. Connecter ensemble le conducteur blanc du câble

d'alimentation et le conducteur blanc de la hotte, avec un connecteur de fils (homologation UL).

A. Conducteurs blancs B. Conducteurs noirs

C. Vis verte de liaison à la terre

D. Conducteur de liaison à la terre E. Serre-câble (homologation UL ou CSA)

2. Connecter ensemble le conducteur noir du câble

d'alimentation et le conducteur noir de la hotte, avec un connecteur de fils (homologation UL).

3. Connecter le conducteur (vert ou nu) de liaison à la terre du

câble d'alimentation à la vis verte de liaison à la terre dans le boîtier de connexion.

4. Serrer les vis du serre-câble.

5. Réinstaller le couvercle du boîtier de connexion.

6. Reconnecter la source de courant électrique.

Page 21

Achever l'installation

Commandes de la hotte de cuisinière

Installer une lampe à incandescence de 75 watts (maximum)

1. Exercer une pression sur le cabochon de plastique pour

pouvoir le séparer de la hotte.

A. Douille de la lampe B. Cabochon

2. Visser la lampe dans la douille.

3. Réinstaller le cabochon : exercer une pression sur le

cabochon pour pouvoir insérer les pattes dans les ouvertures d'insertion.

Vérifier le fonctionnement de la hotte

1. Vérifier le fonctionnement de la lampe uniquement en

appuyant sur l'interrupteur de la lampe.

2. Vérifier le fonctionnement du ventilateur en appuyant sur le

bouton (positions Hi [haut] et Lo [bas]).

3. Si la hotte ne fonctionne pas, déterminer si le circuit est

correctement alimenté (disjoncteur ouvert ou fusible grillé?).

REMARQUE : Pour pouvoir tirer le plus grand parti de la hotte de cuisinière, lire la section “Utilisation de la hotte de cuisinière”.

Fonctionnement de l'éclairage

Appuyer sur le bouton de commande d'éclairage pour commander l'allumage ou l'extinction. On peut commander l’allumage ou l'extinction de la lampe à tout moment pendant le fonctionnement de la hotte.

Fonctionnement du ventilateur

Appuyer sur le bouton de commande du ventilateur pour commander la mise en marche et l'arrêt du ventilateur et pour régler la vitesse. On peut commander l'augmentation ou la diminution de la vitesse à tout moment durant le fonctionnement de la hotte.

ENTRETIEN DE LA HOTTE

Nettoyage

IMPORTANT : Nettoyer fréquemment la hotte et les filtres à graisse en suivant les instructions suivantes. Réinstaller les filtres à graisse avant de faire fonctionner la hotte.

Surfaces externes :

Pour éviter d'endommager la surface externe, ne pas utiliser un produit de nettoyage abrasif ou un tampon de laine d'acier.

Toujours essuyer pour éviter de laisser des marques d'eau.

Méthode de nettoyage :

■ Savon détergent liquide et eau, ou produit de nettoyage

polyvalent.

■ Frotter avec un chiffon doux humide ou une éponge non

abrasive, puis rincer avec de l'eau propre et essuyer.

UTILISATION DE LA HOTTE DE

CUISINIÈRE

La hotte de cuisinière est conçue pour extraire fumée, vapeurs de cuisson et odeurs au-dessus de la table de cuisson. Pour obtenir les meilleurs résultats, mettre le ventilateur de la hotte en marche avant d'entreprendre une cuisson, et laisser le ventilateur fonctionner pendant plusieurs minutes après la fin d'une cuisson pour pouvoir évacuer de la cuisine toute trace d'odeur de cuisson, vapeur ou fumée.

Les commandes de la hotte sont situées sur la droite du panneau de façade de la hotte.

FAN

LIGHT

A. Commande du ventilateur B. Commande d'éclairage

Filtre à graisse métallique :

Installations avec décharge à l'extérieur :

1. Faire pivoter la patte de retenue pour libérer le filtre.

A. Patte de retenue du filtre

2. Laver le filtre métallique selon le besoin au lave-vaisselle ou

avec une solution de détergent chaude.

3. Réinstaller le filtre en plaçant le bord arrière dans la rainure à

l'arrière de la hotte. Pousser le filtre en place; faire pivoter la patte de retenue du filtre pour le fixer sur la hotte.

Page 22

ASSISTANCE OU SERVICE

Lors d’un appel pour assistance ou service, veuillez connaître la date d’achat, le numéro de modèle et le numéro de série complets de l’appareil. Ces renseignements nous aideront à mieux répondre à votre demande.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d’employer uniquement des pièces spécifiées par l’usine. Les pièces spécifiées par l’usine conviendront et fonctionneront bien parce qu’elles sont fabriquées avec la même précision utilisée dans la fabrication de chaque nouvel appareil. Pour localiser des pièces spécifiées par l’usine dans votre région, nous appeler ou téléphoner au centre de service désigné le plus proche.

Au Canada

Veuillez appeler sans frais le Centre pour l'eXpérience de la clientèle de Whirlpool Canada LP au : 1-800-807-6777.

Nos consultants vous renseigneront sur les sujets suivants :

■ Caractéristiques et spécifications sur toute notre gamme

d’appareils électroménagers.

■ Consignes d'utilisation et d’entretien.

■ Ventes d’accessoires et de pièces de rechange.

■ Références aux marchands locaux, aux distributeurs de

pièces de rechange et aux compagnies de service. Les techniciens de service désignés par Whirlpool Canada LP sont formés pour remplir la garantie des produits et fournir un service après la garantie, partout au Canada.

Pour plus d’assistance

Si vous avez besoin de plus d’assistance, vous pouvez soumettre par écrit toute question ou préoccupation à Whirlpool Canada LP à l’adresse suivante :

Whirlpool Canada LP Centre pour l'eXpérience de la clientèle 200 - 6750 Century Ave. Mississauga, Ontario L5N 0B7

Veuillez inclure dans votre correspondance un numéro de téléphone où l’on peut vous joindre dans la journée.

Page 23

GARANTIE DES GROS APPAREILS MÉNAGERS

WHIRLPOOL CORPORATION

GARANTIE LIMITÉE

Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Whirlpool”) paiera pour les pièces spécifiées par l'usine et la main-d'œuvre pour corriger les vices de matériaux ou de fabrication. Le service doit être fourni par une compagnie de service désignée par Whirlpool. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s’applique exclusivement lorsque l’appareil est utilisé dans le pays où il a été acheté. À l'extérieur du Canada et des 50 États des ÉtatsUnis, cette garantie limitée ne s'applique pas. Une preuve de la date d’achat original est exigée pour obtenir un service dans le cadre de la présente garantie limitée.

ARTICLES EXCLUS DE LA GARANTIE

La présente garantie limitée ne couvre pas :

1. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser l'appareil,

remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.

2. Les visites de service pour réparer ou remplacer les ampoules électriques de l'appareil, les filtres à air ou les filtres à eau. Les pièces

consomptibles ne sont pas couvertes par la garantie.

3. Les réparations lorsque le gros appareil ménager est utilisé à des fins autres que l'usage unifamilial normal ou lorsque les

instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont pas respectées.

4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de pièces consomptibles ou de produits nettoyants non approuvés par Whirlpool.

5. Les défauts apparents, notamment les éraflures, les bosses, fissures ou tout autre dommage au fini du gros appareil ménager, à

moins que ces dommages soient dus à des vices de matériaux ou de fabrication et soient signalés à Whirlpool dans les 30 jours suivant la date d’achat.

6. Toute perte d'aliments due à une défaillance du réfrigérateur ou du congélateur.

7. Les coûts associés au transport du gros appareil ménager du domicile pour réparation. Ce gros appareil ménager est conçu pour

être réparé à domicile et seul le service à domicile est couvert par la présente garantie.

8. Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l'appareil.

9. Les frais de transport pour le service d'un produit si votre gros appareil est situé dans une région éloignée où un service d’entretien

Whirlpool autorisé n’est pas disponible.

10. La dépose et la réinstallation de votre gros appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé

conformément aux instructions d'installation fournies.

11. Les gros appareils ménagers dont les numéros de série et de modèle originaux ont été enlevés, modifiés ou qui ne peuvent pas être

facilement identifiés. La présente garantie est nulle si le numéro de série d’usine a été modifié ou enlevé du gros appareil ménager.

Le coût d’une réparation ou d'un remplacement dans le cadre de ces circonstances exclues est à la charge du client.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES LIMITATIONS DE LA DURÉE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT VARIER D'UNE JURIDICTION À UNE AUTRE.

Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Whirlpool autorisé pour déterminer si une autre garantie s'applique.

Si vous avez besoin de service, voir d'abord la section “Dépannage” du Guide d'utilisation et d'entretien. Après avoir vérifié la section “Dépannage”, de l'aide supplémentaire peut être trouvée en vérifiant la section “Assistance ou service” ou en appelant Whirlpool. Aux É.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777. 2/09

Conservez ce manuel et votre reçu de vente ensemble pour référence ultérieure. Pour le service sous garantie, vous devez présenter un document prouvant la date d'achat ou d'installation.

Inscrivez les renseignements suivants au sujet de votre gros appareil ménager pour mieux vous aider à obtenir assistance ou service en cas de besoin. Vous devrez connaître le numéro de modèle et le numéro de série au complet. Vous trouverez ces renseignements sur la plaque signalétique située sur le produit.

Nom du marchand ______________________________________________

Adresse ________________________________________________________

Numéro de téléphone ___________________________________________

Numéro de modèle______________________________________________

Numéro de série ________________________________________________

Date d’achat____________________________________________________

Page 24

W10133060C

Printed in U.S.A.

Imprimé aux É.-U.

2/10
